Как поменять личинку в замке двери ваз 2114 – Замена личинки замка ВАЗ 2114. Фото, инструкция как поменять личинку на ВАЗ 2114

Замена всех замков двери, тяг и личинки на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Дверь – она состоит из личинки, из тяги, из наружного замка, внутреннего замка и т.д., благодаря которым дверь у автомобиля и удерживается при этом на ходу не давая ей открыться, со временем замки или сама личинка приходит в негодность и при вставлении ключа в личинку, проворачивая его в ней дверь может не открыться или же не закрыться, это и будет говорить о том что либо личинка, либо тяга, либо внутренний замок пришёл в негодность и их пора менять, делается это не очень то и сложно и справиться с этим может даже обычный автолюбитель если будет всё делать аккуратно и соблюдать инструкцию которую мы описали в этой статье.

Примечание!
Чтобы произвести замену замка на двери автомобиля, из инструментов вам понадобиться взять: Ударно-поворотную отвёртку, а так же обычную отвёртку, консистентная смазка ещё понадобиться, ну и сами новые детали!

Краткое содержание:

Где находятся все замки двери, тяги и личинка?

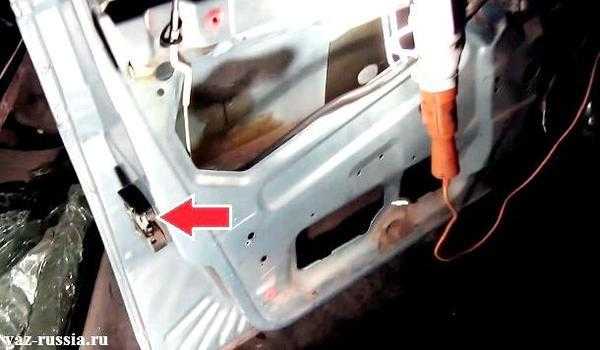

Как вы уже поняли замков всего два, один из них внутренний который находиться внутри двери и его скрывает обшивка, а другой наружный, его вы видите постоянно когда открываете дверь и для наглядности на фото ниже он ещё стрелкой указан, кроме этого ещё и личинка присутствует благодаря которой и происходит открывание внутреннего замка и ещё тяга присутствует которая идёт от личинки к данному замку, кстати если тяга вдруг с личинки соскочит то дверь вы уже не откроете и поэтому придётся снимать обшивку с той двери на которой личинка неисправна или либо же менять её на новую (Если старая деформирована) или же либо просто тягу на личинку одеть как она была одета до этого (Делается это при помощи рук) и всё у вас снова станет работать.

Когда нужно менять все замки двери, тяги и личинку?
Если что то из перечисленного в самом вопросе придёт в негодность, то дверь у вас либо перестанет открываться (Это может из-за неисправности замков быть), либо она будет открываться но вставляя ключ в личинку, автомобиль вы уже сможете закрыть и открыть тоже (Это либо тяга соскочила с личинки, либо же сама личинка износилась), ещё может быть такое что ключ просто не проворачивается (В этом однозначно виновата сама личинка замка и она подлежит замене).

Как заменить все замки двери, тяги и личинку на ВАЗ 2113-ВАЗ 2115?

Снятие:

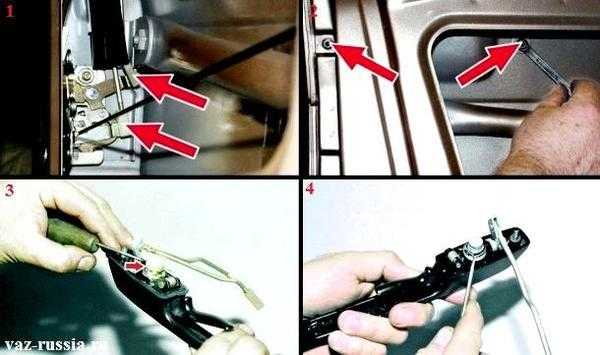

1) Сперва начнём с самого главного, без этого вы не то чтобы замки заменить не сможете, а вообще к операции не сможете приступить потому что все работы по замене всех вещёй которые перечислены в заголовке, производятся при снятой с двери обшивки, она снимается достаточно легко и более подробно о том как это сделать если вы ещё не знаете, читайте в статье: «Замена двери на ВАЗ» в пунктах 1-8, а после того как обшивка будет снята, приступайте к снятию, сразу отметим пару фактов, чтобы заменить личинку обязательно тяги от неё нужно будет отсоединить, но чтобы заменить тяги, ничего уже снимать и отсоединять не нужно, тоже самое с замками дверей, от них тоже тяги нужно будет отсоединить и только после этого откручивать винты которые замки крепят, поэтому в начале с самих тяг начнём и объясним как они снимаются, во-первых начать отсоединять их можно абсолютно с любой стороны и с любого места, к примеру начните отсоединять тягу сперва от внутреннего замка как это показано на фото 1 и 2 (На фото 1 показано отсоединение отвёрткой стопорной шайбы которая тягу удерживает, а уже на фото 2 показано отсоединение от внутреннего замка самой тяги), затем воспользовавшись отвёрткой и руками другие тяги отсоедините и продолжайте всю операцию до того, пока тяги с обоих сторон не будут отсоединены, как только они с обоих сторон отсоединены, полностью снимите их с автомобиля (Тяг в автомобиле несколько и каждые идут на замки и ещё на личинку даже идёт тяга, отсоединяются они как вы уже поняли при помощи отвёртки и рук, в начале просто все стопорные шайбы или же пластмассовые фиксаторы отсоедините и рукой потянув за тягу, отсоедините её от замка или же от личинки и т.д., но не всегда с помощью фиксаторов тяга крепиться, иногда она зацеплена одним концом за что то, в этом случае так же отвёрткой её конец отсоедините и после чего снимите полностью саму тягу), таким образом все тяги и снимите с автомобиля.

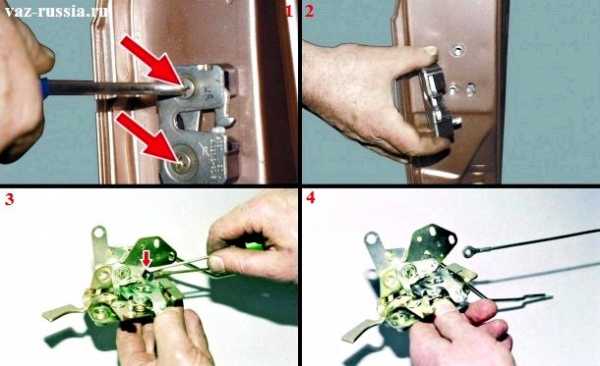

2) После того как тяги сняты или отсоединены от тех вещей которые вы собираетесь заменять, приступайте к снятию самих этих вещей, для начала разберём снятие обоих замков двери, внутренний замок и наружный снимаются совместно, то есть если вы решите сменить наружный замок то вам и внутренний придётся затронуть (Внутренний замок можно даже и не менять на новый, но просто и с ним повозиться придётся даже если вам только наружный нужно заменить) и наоборот всё так же, для снятия наружного замка вам нужно будет ослабить ударно-поворотной отвёрткой два винта которые его крепят (Заметьте ослабить, больше ударно-поворотная отвёртка ни для чего и не служит, полностью выворачивать винты рекомендуем вам обычной отвёрткой) эти винты ещё стрелками указаны на фото 1, как только винты вывернуты, идите далее и потянув за замок, снимите его с автомобиля (см. фото 2) если вам так же понадобиться заменить и внутренний замок, то в таком случае ручку открывания двери снимите (Как это сделать читайте в статье: «Замена стеклоподъёмника на автомобиле», в пунктах всё расписано) и после этого во внутреннюю часть двери залезьте и отсоедините при помощи отвёртки и рук две тяги (Те тяги которые вам нужно будет отсоединить от внутреннего замка, на фото ниже под цифрой 1 показаны), как только тяги отсоединены, вытащите внутренний замок и как только он будет вынут, приступите к его разборке, для этого отсоедините от него стопорную шайбу с помощью отвёртки которая крепит тягу внутреннего привода (см. фото 3, на нём стопорная шайба стрелкой указана) и после чего от замка отсоедините саму тягу (см. фото 4), почти таким же образом отсоедините другую тягу, она крепиться к внутреннему замку за счёт пластмассового фиксатора, его вам нужно будет просто отодвинуть и тягу после чего можно спокойно отсоединить от замка, более подробно на видео-ролике смотрите в конце статьи.

3) Теперь о том как снять личинку с наружной ручки поговорим, она вставлена в саму ручку и для того чтобы её снять, придётся ручку снять сперва с двери ну а потом уже личинку извлекать, делается это всё следующим образом, от наружной ручки во внутренней части двери отсоединяются обе тяги (см. фото 1) и после того как тяги отсоединены, отверните две гайки которые ручку крепят к двери (см. фото 2) и потянув рукой за ручку, снимите её полностью с автомобиля, после того как ручка снята (Она кстати с тягами снимется), берите в руки шило и с его помощью вытолкните боковой штифт который личинку и поводок личинки удерживает (см. фото 3, поводок указан красной стрелкой, когда штифт его крепления будет вытолкнут, снимите поводок полностью с личинки), затем отвёрткой подденьте пружину которая эту же личинку крепит и снимите её (см. фото 4), ну и в завершение когда поводок и пружина сняты, вставьте ключ в личинку и поверните его, тем самым вы разблокируете механизм и сможете легко потянув за ключ, вынуть личинку из наружной ручки.

Установка:
Устанавливаются все детали на свои места в обратном порядке снятию, но не забывайте с помощью ударно поворотной отвёртки затягивать винты крепления замков до упора, но учтите тот факт, что данной отвёрткой винты нужно только ослаблять и затягивать до упора, поэтому просто использовать её как обычную отвертку (Отвернуть полностью винт, завернуть) мы вам не советуем, потому что она не предназначена для этой цели.

Примечание!
Все детали замков которые трутся, рекомендуем смазать консистентной смазкой благодаря чему они будут защищены у вас от преждевременной коррозии (Если смазка хорошая), да ну и вообще хуже от этого не будет!

Кстати, совсем забыли упомянуть в статье в некоторых случаях бывает ещё что дверь не закрывается при нажатии на кнопку блокировки дверей на сигнализации, в этом причин может быть несколько но одна самая главная причина это выход из строя мото-редуктора двери (Данный мото-редуктор на каждую дверь установлен и благодаря нему двери закрываются без помощи рук), заменяется он полностью и как таковому ремонту не подлежит (Но всё же некоторые люди его на две части разделяют по полам и заменяют дефектные детали, и обратно всё собирают с помощью изоляционной ленты и клея, но это муторно, проще новый сразу поставить да и стоит он не очень то и дорого, главное китайские не берите, просто они бывает даже не подходят), для замены отверните два винта которые его крепят (см. фото 1) и после чего выньте мото-редуктор из двери и отсоедините от него тягу (см. фото 2), после этого разъедините между собой две колодки проводов и два разъёма (Вы их сразу увидите, без их разъединения мото-редуктор не снять с автомобиля), ну и после чего снимите мото-редуктор с двери автомобиля! (Кстати учтите тот факт что возможно тягу придётся от мото-редуктора отсоединять или полностью его снимать, когда такие вещи как замки будете снимать к примеру)!

Дополнительный видео-ролик:
Более подробно и наглядно увидеть процесс замены обоих замков, вы сможете в ролике который размещён чуть ниже, в нём достаточно подробно всё показано и рассказано ко всему этому, но только в ролике используется автомобиль ВАЗ 2110, но вы особого внимания на это не обращайте, потому что замки дверей на автомобилях семейства Самара, Десятка, а так же Самара 2 заменяются идентично и разницы в этом ощутимой практически нет.

vaz-russia.com

Меняем замок передней двери на автомобилях ЛАДА Самара

Фото и видеоинструкции для всех, кто столкнулся с необходимостью поменять замок на передних дверях вазовских машин 2114, 2113, 2115, 2109.

Процедура снятия

1. Снимаем обивку двери.
2. Затем отсоединяем тяги наружной ручки от замка.
3. Откручиваем 2 винта крепления внутренней ручки замка.

4. При помощи отвертки отсоединяем тягу ручки от замка.
5. Достаем ручку из двери вместе с тягой.
6. Снимаем наружную часть замка.
7. Отсоединяем провода от центрального замка двери.
8. Достаем замок из двери.
9. Откручиваем 2 самореза крепления выключателя.
10. Снимаем выключатель с замка. Для этого поворачиваем выключатель до совмещения выступов на тяге с прорезями в рычаге выключателя.
11. Если нужно снять пластмассовую тягу, сжимаем ее усики и снимаем ее с замка.
12. Перед тем как снять фиксатор замка отметьте его положение на стойке кузова.
13. При помощи ударной отвертки откручиваем 3 винта крепления фиксатора.
14. Снимаем фиксатор замка вместе с регулировочными прокладками.

Процедура установки

  1. Установка замка на место производится в обратном порядке. Перед установкой смажьте его пластичной смазкой.
  2. Для того, чтобы добиться четкого открывания замка и блокировки замка ключом, отрегулируйте длину тяг наружной ручки и установите в нужное положение внутреннюю ручку.
  3. Фиксатор ставим на место по старым меткам. Нужно отрегулировать положение фиксатора таким образом, чтобы дверь четко фиксировалась в закрытом положении.

Видео по замене замка:

remont2114.ru

Как Поменять Личинку Замка Двери Ваз 2114 ~ AUTOVIBER.RU

Подмена всех замков двери, тяг и личинки на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Дверь она состоит из личинки, из тяги, из внешнего замка, внутреннего замка и т.д., благодаря которым дверь у автомобиля и удерживается при всем этом на ходу не давая ей открыться, с течением времени замки либо сама личинка приходит в негодность и при вставлении ключа в личинку, проворачивая его в ней дверь может не открыться либо же не закрыться, это и будет гласить о том что или личинка, или тяга, или внутренний замок пришёл в негодность и их пора поменять, делается это не очень то и трудно и совладать с этим может даже обыденный автовладелец если будет всё делать аккуратненько и соблюдать аннотацию которую мы обрисовали в этой статье.

Чтоб произвести подмену замка на двери автомобиля, из инструментов для вас пригодиться взять: Ударно-поворотную отвёртку, а так же обыденную отвёртку, консистентная смазка ещё пригодиться, ну и сами новые детали!

Где находятся все замки двери, тяги и личинка?

Как вы уже сообразили замков всего два, какой-то из них внутренний который находиться снутри двери и его прячет обшивка, а другой внешний, его вы видите повсевременно когда открываете дверь и для наглядности на фото ниже он ещё стрелкой указан, кроме этого ещё и личинка находится благодаря которой и происходит открывание внутреннего замка и ещё тяга находится которая идёт от личинки к данному замку, кстати если тяга вдруг с личинки соскочит то дверь вы уже не откроете и потому придётся снимать обшивку с той двери на которой личинка неисправна либо или же поменять её на новейшую (Если древняя деформирована) либо же или просто тягу на личинку одеть как она была одета ранее (Делается это с помощью рук) и всё у вас опять станет работать.

Читайте так же

Когда нужно менять все замки двери, тяги и личинку?

Если что то из перечисленного в самом вопросе придёт в негодность, то дверь у вас или закончит раскрываться (Это может из-за неисправности замков быть), или она будет раскрываться но вставляя ключ в личинку, автомобиль вы уже можете закрыть и открыть тоже (Это или тяга соскочила с личинки, или же сама личинка износилась), ещё может быть такое что ключ просто не проворачивается (В этом совершенно точно повинна сама личинка замка и она подлежит подмене).

Как заменить все замки двери, тяги и личинку на ВАЗ 2113-ВАЗ 2115?

1) Сначала начнём с самого головного, без этого вы не то чтоб замки поменять не можете, а вообщем к операции не можете приступить так как все работы по подмене всех вещёй которые перечислены в заголовке, выполняются при снятой с двери обшивки, она снимается довольно просто и поболее тщательно о том как это сделать если вы ещё не понимаете, читайте в статье: «Замена двери на ВАЗ» в пт 1-8, а после того как обшивка будет снята, приступайте к снятию, сходу отметим пару фактов, чтоб поменять личинку непременно тяги от неё необходимо будет отсоединить, но чтоб поменять тяги, ничего уже снимать и отсоединять не надо, тоже самое с замками дверей, от их тоже тяги необходимо будет отсоединить и только после чего откручивать винты которые замки укрепляют, потому сначала с самих тяг начнём и объясним как они снимаются, во-1-х начать отсоединять их можно полностью с хоть какой стороны и с хоть какого места, например начните отсоединять тягу сначала от внутреннего замка как это показано на фото 1 и 2 (На фото 1 показано отсоединение отвёрткой стопорной шайбы которая тягу держит, а уже на фото 2 показано отсоединение от внутреннего замка самой тяги), потом воспользовавшись отвёрткой и руками другие тяги отсоедините и продолжайте всю операцию до того, пока тяги с обоих сторон не будут отсоединены, как они с обоих сторон отсоединены, на сто процентов снимите их с автомобиля (Тяг в автомобиле несколько и каждые идут на замки и ещё на личинку даже идёт тяга, отсоединяются они как вы уже сообразили с помощью отвёртки и рук, сначала просто все стопорные шайбы либо же пластмассовые фиксаторы отсоедините и рукою потянув за тягу, отсоедините её от замка либо же от личинки и т.д., но не всегда при помощи фиксаторов тяга крепиться, время от времени она зацеплена одним концом за что то, в этом случае так же отвёрткой её конец отсоедините и после этого снимите вполне саму тягу), таким макаром все тяги и снимите с автомобиля.

Ваз 2114 — замена личинки замка и ручки двери

Тест драйвы, обзоры, ремонт и почти все другое все что связанно с авто темой.

Замена личинки замка ваз 2108 2109 21099

В 2018 г появился новый видеохостинг который платит всем за просмотры, лайки, подписку.Канал ещё сыроватно.

2) После того как тяги сняты либо отсоединены от тех вещей которые вы собираетесь подменять, приступайте к снятию самих этих вещей, для начала разберём снятие обоих замков двери, внутренний замок и внешний снимаются вместе, другими словами если вы решите поменять внешний замок то для вас и внутренний придётся затронуть (Внутренний замок можно даже и не поменять на новый, но просто и с ним повозиться придётся даже если для вас только внешний необходимо поменять) и напротив всё так же, для снятия внешнего замка для вас необходимо будет ослабить ударно-поворотной отвёрткой два винта которые его укрепляют (Заметьте ослабить, больше ударно-поворотная отвёртка ни зачем и не служит, вполне выворачивать винты советуем для вас обыкновенной отвёрткой) эти винты ещё стрелками указаны на фото 1, как винты вывернуты, идите дальше и потянув за замок, снимите его с автомобиля (см. фото 2) если для вас так же пригодиться поменять и внутренний замок, то в таком случае ручку открывания двери снимите (Как это сделать читайте в статье: «Замена стеклоподъёмника на автомобиле», в пт всё расписано) и после чего во внутреннюю часть двери залезьте и отсоедините с помощью отвёртки и рук две тяги (Те тяги которые для вас необходимо будет отсоединить от внутреннего замка, на фото ниже под цифрой 1 показаны), как тяги отсоединены, выньте внутренний замок и как он будет вытащат, приступите к его разборке, для этого отсоедините от него стопорную шайбу при помощи отвёртки которая укрепляет тягу внутреннего привода (см. фото 3, на нём стопорная шайба стрелкой указана) и после этого от замка отсоедините саму тягу (см. фото 4), практически таким же образом отсоедините другую тягу, она крепиться к внутреннему замку за счёт пластмассового фиксатора, его для вас необходимо будет просто отодвинуть и тягу после этого можно тихо отсоединить от замка, более тщательно на видео-ролике смотрите в конце статьи.

Читайте так же

3) Сейчас о том как снять личинку с внешней ручки побеседуем, она вставлена в саму ручку и для того чтоб её снять, придётся ручку снять сначала с двери ну а позже уже личинку извлекать, делается это всё следующим образом, от внешней ручки во внутренней части двери отсоединяются обе тяги (см. фото 1) и после того как тяги отсоединены, отверните две гайки которые ручку укрепляют к двери (см. фото 2) и потянув рукою за ручку, снимите её на сто процентов с автомобиля, после того как ручка снята (Она кстати с тягами снимется), берите в руки шило и с его помощью вытолкните боковой штифт который личинку и поводок личинки держит (см. фото 3, поводок указан красноватой стрелкой, когда штифт его крепления будет вытолкнут, снимите поводок вполне с личинки), потом отвёрткой подденьте пружину которая эту же личинку укрепляет и снимите её (см. фото 4), ну и в окончание когда поводок и пружина сняты, воткните ключ в личинку и поверните его, тем вы разблокируете механизм и можете просто потянув за ключ, вытащить личинку из внешней ручки.

Инсталлируются все детали на свои места в оборотном порядке снятию, но не запамятовывайте при помощи ударно поворотной отвёртки затягивать винты крепления замков до упора, но учтите тот факт, что данной отвёрткой винты необходимо только ослаблять и затягивать до упора, потому просто использовать её как обыденную отвертку (Отвернуть стопроцентно винт, завернуть) мы для вас не рекомендуем, так как она не создана для этой цели.

Все детали замков которые трутся, советуем смазать консистентной смазкой по этому они будут защищены у вас от досрочной коррозии (Если смазка отменная), да ну и вообщем ужаснее от этого не будет!

Кстати, совершенно запамятовали упомянуть в статье в неких случаях бывает ещё что дверь не запирается при нажатии на кнопку блокировки дверей на сигнализации, в этом обстоятельств может быть несколько но одна самая основная причина это выход из строя мото-редуктора двери (Данный мото-редуктор на каждую дверь установлен и благодаря нему двери запираются без помощи рук), заменяется он стопроцентно и как таковому ремонту не подлежит (Но всё же некие люди его на две части делят по полам и подменяют дефектные детали, и назад всё собирают при помощи изоляционной ленты и клея, но это муторно, проще новый сходу поставить ну и стоит он не очень то и недешево, главное китайские не берите, просто они бывает даже не подходят), для подмены отверните два винта которые его укрепляют (см. фото 1) и после этого вытащите мото-редуктор из двери и отсоедините от него тягу (см. фото 2), после чего разъедините меж собой две колодки проводов и два разъёма (Вы их сходу увидите, без их разъединения мото-редуктор не снять с автомобиля), ну и после этого снимите мото-редуктор с двери автомобиля! (Кстати учтите тот факт что может быть тягу придётся от мото-редуктора отсоединять либо вполне его снимать, когда такие вещи как замки будете снимать например)!

Более тщательно и наглядно узреть процесс подмены обоих замков, вы можете в ролике который размещён чуток ниже, в нём довольно тщательно всё показано и поведано ко всему этому, но исключительно в ролике употребляется автомобиль ВАЗ 2110, но вы особенного внимания на это не обращайте, так как замки дверей на автомобилях семейства Самара, 10-ка, а так же Самара 2 заменяются идентично и различия в этом осязаемой фактически нет.

Читайте так же

autoviber.ru

Как Поменять Личинку Замка Двери Ваз 2114 ~ AUTORUSERVIS.RU

Замена всех дверных замков, стержней и личинок на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Дверь. состоит из личинки, тянущего стержня, наружного замка, внутреннего замка и т. Д., Благодаря чему дверь автомобиля и удерживается, не позволяя ей открываться, со временем замки или личинка становится непригодным и когда вставленный ключ в гриб, поворачивая дверь в нем, дверь может не открываться или закрываться, он скажет, что личинка, или тяга, или внутренний замок стали непригодными, и пришло время измениться, это с этим не очень сложно справиться. Даже обычный энтузиаст автомобилей может сделать все возможное и следовать инструкциям, описанным в этой статье.

Заметка!
Чтобы сделать замену замка на дверце автомобиля, вам необходимо вынуть из инструмента: отвертку и отвёртку, а также обычную отвертку, нужна жир, ну, сами новые детали!

Резюме:

Где все замки двери, прута и личинки?
Поскольку вы уже поняли, что в замках только два, один из них внутри, который находится внутри двери, и он скрыт кожей, а другой внешний, вы видите его постоянно, когда вы открываете дверь и для ясности на фотографии ниже это все еще указано стрелкой, кроме того, также присутствует личинка, которая является открытием внутреннего замка, и присутствует больше тяги, которая идет от личинки к этому замку, между прочим, если внезапно выталкивает личинка из личинки эту дверь вы не откроете, и поэтому вам нужно снять подкладку из двери, где личинка неисправна, или же заменить ее на новую (если старая деформирована), либо просто потянуть личинку, чтобы одеться, как одета прежде чем (сделанные руками), и все будет снова работать для вас.

Когда нужно менять все замки двери, тяги и личинки?
Если что-то из вышеперечисленного в вопросе само по себе становится непригодным, дверь либо перестанет открываться (это может быть связано с неисправностью замков), либо она откроется, но вставив ключ в личинку, вы уже можете закрыть машину и откройте его тоже (это либо тяга спрыгнула с личинки, либо сама личинка стерлась), все равно может быть, что ключ просто не вращается. (Это вина личинки самого замка, и ее нужно заменить).

Как заменить все замки двери, тяги и личинки на ВАЗ 2113-ВАЗ 2115?

Вывод:
1) Сначала мы начнем с самого важного, без него вы не сможете заменить блокировки, но в целом вы не можете запустить операцию, потому что все работы по замене всех элементов, перечисленных в заголовке, сделаны с помощью кожа удалена из двери, она удаляется довольно легко и более подробно о том, как это сделать, если вы еще не знаете, прочитайте в статье: «Замена двери в ВАЗ» в пунктах 1-8, а после кожи удаляется, приступайте к удалению, просто отметьте пару фактов, чтобы заменить личинку, нужно оттянуть ее от нее, но чтобы заменить тягу, ничего не удалять и отсоединять не нужно, то же самое с замками двери, их также нужно вытащить из тяги, и только после этого отвинтить винты, которые фиксируются, поэтому в начале с помощью самих связей мы начнем и объясним, как они удаляются, при первом отключении их абсолютно из любого направления и из любого места, например, st искусство, отсоединяющее первый проект внутреннего замка, как показано на фотографиях 1 и 2 (фото 1 показывает, что отвертка отсоединяет стопорную шайбу, которая удерживает стержень, а уже 2 фотографии показывают соединение от внутреннего замка самого тяги), затем используя отвертку и рычаги, отсоедините другие звенья и продолжите всю операцию до тех пор, пока тяги с обеих сторон не будут отсоединены, как только они будут отсоединены с обеих сторон, полностью выньте их из автомобиля (тяга в автомобиле несколько раз, и каждый идет к замкам и больше на личинку идет даже жажда, они отсоединены, как вы уже поняли с помощью отвертки, и руки в начале целых стопорных шайб или пластмассовых зажимов и отсоедините руку, тянущую стержень, удалите ее из замка или же из личинки и т. д., но не всегда с помощью защелок, тяга фиксирована, иногда она зацепляется на одном конце за что-то, в этом случае также отвинчивает ее конец, а затем полностью снимает сам упор), поэтому все t он выталкивает и снимает с машины.

Ваз 2114. замена личинки замка и ручки двери

Тест драйвы, обзоры, ремонт и многое другое все что связанно с автомобильной тематикой.

Замена личинки замка ваз 2108 2109 21099

WebMoney R-709289983639.

2) После снятия тяги или отсоединения от тех вещей, которые вы собираетесь заменить, приступайте к удалению этих вещей самостоятельно, сначала мы проанализируем удаление обоих замков двери, внутренний замок и внешний удаляем вместе, то есть, если вы решите изменить внешний замок, тогда вы (внутренняя блокировка не может быть изменена на новую, но это легко, и вам нужно поработать с ней, даже если вам нужно только заменить наружную), и наоборот, вам нужно будет открутить внешнюю отвертку с помощью ударной отвертки с двумя винтами, которые она крепится (обратите внимание на ослабление большей ударной отвертки для чего угодно и полностью отвинтите винты, которые рекомендуют вам обычную отвертку), эти винты больше стрелок, показанных на фото 1, как только винты повернутся, продолжайте и потяните замок, выньте его из автомобиля (см. фото 2). Если вам также необходимо заменить внутренний замок, тогда в этом случае откройте дверную ручку (см. «Замена стекла на автомобиле» в изделии), а затем это во внутреннем h Установите дверцу и отсоедините ее от отвертки и руки два надвига (тяги, которые нужно отсоединить от внутреннего замка, на фото ниже под номером 1 показаны), после того, как линии связи отсоединены, вытащите внутренний замок и, как только он будет удален, перейдите к его демонтаж для этого отсоедините стопорную шайбу от него с помощью отвертки, которая крепит внутренний приводной стержень (см. рис. 3, на нем указана стрелка стрелка), а затем от замка отсоедините само тягу (см. фото 4), почти таким же образом отсоедините другой стержень, он крепится к внутреннему замку с помощью пластикового зажима, вам нужно просто сдвинуть его и надавить, после чего вы можете безопасно отсоединиться от замка, для получения дополнительной информации о видео, см. конец статьи.

3) Теперь давайте поговорим о том, как удалить личинку из внешней ручки, она вставлена ​​в ручку и для ее удаления вы должны сначала удалить ручку с двери, а затем удалить личинку, это сделано в следующим образом, с внешней рукоятки во внутренней части (см. фото 1) и после отсоединения сцепления отвинтите две гайки, которые крепят ручку к двери (см. фото 2), и потянув за ручку за ручку, полностью удалите ее из машины после снятия ручки (она, кстати, оттягивает), возьмите шило в руке и с его помощью выто вязать тунец, который личинок личинки и поводка держится (см. фото 3 Поводка Установите красную стрелу, когда штифт его крепления будет выброшен, полностью удалите поводка личинками), затем отвертка, чтобы вырвать пружину, та же самая личинка прикрепляется и снимает ее (см. фото 4), ну, наконец, когда сняты повод и пружина , вставьте ключ в личинку и поверните его, чтобы разблокировать механизм, и вы можете легко вытащить ключ, вынуть личинку из внешней ручки.

Монтаж:
Установите все детали на место в обратном порядке удаления, но не забудьте использовать удар, поворачивая отвертку, чтобы затянуть болты полностью, но помните о том, что винты этой отвертки нужно только ослабить и затянуть все так что я просто использую его как обычную отвертку (чтобы полностью отключить винт, обернуть), мы не советуем вам, потому что он не предназначен для этой цели.

Заметка!
Все части замков, которые втираются, мы рекомендуем смазывать консистентной смазкой, чтобы они были защищены от преждевременной коррозии (если смазка хорошая), да, ну, в общем, это будет не хуже!

Кстати, совсем забыл упомянуть в статье, в некоторых случаях бывает, что дверь не закрывается, когда вы нажимаете кнопку блокировки двери на будильнике, может быть несколько причин для этого, но одной из основных причин является отказ мотор-редуктора двери (этот моторедуктор на каждой двери установлен, и благодаря ему двери закрываются без помощи рук), он полностью заменяется и как таковой не ремонтируется (но все же некоторые люди его делят в двух частях по полу и заменить дефектные части, и все собрано с помощью изоляции, но это скучно, проще сразу установить новый, и это тоже не очень дорого, главное не брать китайские , они просто не подходят), для замены отвинтите два винта, которые его закрепляют (см. фото 1), а затем выньте мотористку из двери и отсоедините от нее тягу (см. фото 2), затем отсоедините две проводки пэдов и двух разъемов (вы сразу же e их, не отсоединяя их, мотор-редуктор не может быть удален из автомобиля), а затем удалите мотор-редуктор с двери автомобиля! (Кстати, учтите, что возможно, что диск должен быть отключен от моторедуктора или полностью удален, если такие вещи, как блокировки, будут приняты, например)!

Дополнительное видео:
Более подробно и визуально увидеть процесс замены двух замков, вы можете в видео, которое находится чуть ниже, оно показывает все подробно и рассказывается обо всем этом, но только в видео есть автомобиль VAZ 2110, но вы не обращайте на это особого внимания, потому что эти замки дверей на автомобилях семьи Самара, Десять, а также Самара 2 заменяются одинаково и практически нет разницы в этом материальном.

autoruservis.ru

Замена Замка Двери Ваз 2114 – Автоновости и советы по ремонту автомобиля

Замена всех замков двери, тяг и личинки на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Дверь она состоит из личинки, из тяги, из наружного замка, внутреннего замка и т.д., благодаря которым дверь у автомобиля и удерживается при этом на ходу не давая ей открыться, со временем замки или сама личинка приходит в негодность и при вставлении ключа в личинку, проворачивая его в ней дверь может не открыться или же не закрыться, это и будет говорить о том что либо личинка, либо тяга, либо внутренний замок пришёл в негодность и их пора менять, делается это не очень то и сложно и справиться с этим может даже обычный автолюбитель если будет всё делать аккуратно и соблюдать инструкцию которую мы описали в этой статье.

Чтобы произвести замену замка на двери автомобиля, из инструментов вам понадобиться взять: Ударно-поворотную отвёртку, а так же обычную отвёртку, консистентная смазка ещё понадобиться, ну и сами новые детали!

Где находятся все замки двери, тяги и личинка?

Как вы уже поняли замков всего два, один из них внутренний который находиться внутри двери и его скрывает обшивка, а другой наружный, его вы видите постоянно когда открываете дверь и для наглядности на фото ниже он ещё стрелкой указан, кроме этого ещё и личинка присутствует благодаря которой и происходит открывание внутреннего замка и ещё тяга присутствует которая идёт от личинки к данному замку, кстати если тяга вдруг с личинки соскочит то дверь вы уже не откроете и поэтому придётся снимать обшивку с той двери на которой личинка неисправна или либо же менять её на новую (Если старая деформирована) или же либо просто тягу на личинку одеть как она была одета до этого (Делается это при помощи рук) и всё у вас снова станет работать.

Когда нужно менять все замки двери, тяги и личинку?

Если что то из перечисленного в самом вопросе придёт в негодность, то дверь у вас либо перестанет открываться (Это может из-за неисправности замков быть), либо она будет открываться но вставляя ключ в личинку, автомобиль вы уже сможете закрыть и открыть тоже (Это либо тяга соскочила с личинки, либо же сама личинка износилась), ещё может быть такое что ключ просто не проворачивается (В этом однозначно виновата сама личинка замка и она подлежит замене).

Как заменить все замки двери, тяги и личинку на ВАЗ 2113-ВАЗ 2115?

1) Сперва начнём с самого главного, без этого вы не то чтобы замки заменить не сможете, а вообще к операции не сможете приступить потому что все работы по замене всех вещёй которые перечислены в заголовке, производятся при снятой с двери обшивки, она снимается достаточно легко и более подробно о том как это сделать если вы ещё не знаете, читайте в статье: «Замена двери на ВАЗ» в пунктах 1-8, а после того как обшивка будет снята, приступайте к снятию, сразу отметим пару фактов, чтобы заменить личинку обязательно тяги от неё нужно будет отсоединить, но чтобы заменить тяги, ничего уже снимать и отсоединять не нужно, тоже самое с замками дверей, от них тоже тяги нужно будет отсоединить и только после этого откручивать винты которые замки крепят, поэтому в начале с самих тяг начнём и объясним как они снимаются, во-первых начать отсоединять их можно абсолютно с любой стороны и с любого места, к примеру начните отсоединять тягу сперва от внутреннего замка как это показано на фото 1 и 2 (На фото 1 показано отсоединение отвёрткой стопорной шайбы которая тягу удерживает, а уже на фото 2 показано отсоединение от внутреннего замка самой тяги), затем воспользовавшись отвёрткой и руками другие тяги отсоедините и продолжайте всю операцию до того, пока тяги с обоих сторон не будут отсоединены, как только они с обоих сторон отсоединены, полностью снимите их с автомобиля (Тяг в автомобиле несколько и каждые идут на замки и ещё на личинку даже идёт тяга, отсоединяются они как вы уже поняли при помощи отвёртки и рук, в начале просто все стопорные шайбы или же пластмассовые фиксаторы отсоедините и рукой потянув за тягу, отсоедините её от замка или же от личинки и т.д., но не всегда с помощью фиксаторов тяга крепиться, иногда она зацеплена одним концом за что то, в этом случае так же отвёрткой её конец отсоедините и после чего снимите полностью саму тягу), таким образом все тяги и снимите с автомобиля.

Замена замка двери наружного и внутреннего на ВАЗ 2110, 2111 и 2112

Подробный видео обзор по замене замка двери: внутреннего и наружного на ВАЗ 2110-2112 своими руками …



Ваз 2114 — замена личинки замка и ручки двери

Тест драйвы, обзоры, ремонт и многое другое все что связанно с автомобильной тематикой.

2) После того как тяги сняты или отсоединены от тех вещей которые вы собираетесь заменять, приступайте к снятию самих этих вещей, для начала разберём снятие обоих замков двери, внутренний замок и наружный снимаются совместно, то есть если вы решите сменить наружный замок то вам и внутренний придётся затронуть (Внутренний замок можно даже и не менять на новый, но просто и с ним повозиться придётся даже если вам только наружный нужно заменить) и наоборот всё так же, для снятия наружного замка вам нужно будет ослабить ударно-поворотной отвёрткой два винта которые его крепят (Заметьте ослабить, больше ударно-поворотная отвёртка ни для чего и не служит, полностью выворачивать винты рекомендуем вам обычной отвёрткой) эти винты ещё стрелками указаны на фото 1, как только винты вывернуты, идите далее и потянув за замок, снимите его с автомобиля (см. фото 2) если вам так же понадобиться заменить и внутренний замок, то в таком случае ручку открывания двери снимите (Как это сделать читайте в статье: «Замена стеклоподъёмника на автомобиле», в пунктах всё расписано) и после этого во внутреннюю часть двери залезьте и отсоедините при помощи отвёртки и рук две тяги (Те тяги которые вам нужно будет отсоединить от внутреннего замка, на фото ниже под цифрой 1 показаны), как только тяги отсоединены, вытащите внутренний замок и как только он будет вынут, приступите к его разборке, для этого отсоедините от него стопорную шайбу с помощью отвёртки которая крепит тягу внутреннего привода (см. фото 3, на нём стопорная шайба стрелкой указана) и после чего от замка отсоедините саму тягу (см. фото 4), почти таким же образом отсоедините другую тягу, она крепиться к внутреннему замку за счёт пластмассового фиксатора, его вам нужно будет просто отодвинуть и тягу после чего можно спокойно отсоединить от замка, более подробно на видео-ролике смотрите в конце статьи.

3) Теперь о том как снять личинку с наружной ручки поговорим, она вставлена в саму ручку и для того чтобы её снять, придётся ручку снять сперва с двери ну а потом уже личинку извлекать, делается это всё следующим образом, от наружной ручки во внутренней части двери отсоединяются обе тяги (см. фото 1) и после того как тяги отсоединены, отверните две гайки которые ручку крепят к двери (см. фото 2) и потянув рукой за ручку, снимите её полностью с автомобиля, после того как ручка снята (Она кстати с тягами снимется), берите в руки шило и с его помощью вытолкните боковой штифт который личинку и поводок личинки удерживает (см. фото 3, поводок указан красной стрелкой, когда штифт его крепления будет вытолкнут, снимите поводок полностью с личинки), затем отвёрткой подденьте пружину которая эту же личинку крепит и снимите её (см. фото 4), ну и в завершение когда поводок и пружина сняты, вставьте ключ в личинку и поверните его, тем самым вы разблокируете механизм и сможете легко потянув за ключ, вынуть личинку из наружной ручки.

Устанавливаются все детали на свои места в обратном порядке снятию, но не забывайте с помощью ударно поворотной отвёртки затягивать винты крепления замков до упора, но учтите тот факт, что данной отвёрткой винты нужно только ослаблять и затягивать до упора, поэтому просто использовать её как обычную отвертку (Отвернуть полностью винт, завернуть) мы вам не советуем, потому что она не предназначена для этой цели.

Все детали замков которые трутся, рекомендуем смазать консистентной смазкой благодаря чему они будут защищены у вас от преждевременной коррозии (Если смазка хорошая), да ну и вообще хуже от этого не будет!

Кстати, совсем забыли упомянуть в статье в некоторых случаях бывает ещё что дверь не закрывается при нажатии на кнопку блокировки дверей на сигнализации, в этом причин может быть несколько но одна самая главная причина это выход из строя мото-редуктора двери (Данный мото-редуктор на каждую дверь установлен и благодаря нему двери закрываются без помощи рук), заменяется он полностью и как таковому ремонту не подлежит (Но всё же некоторые люди его на две части разделяют по полам и заменяют дефектные детали, и обратно всё собирают с помощью изоляционной ленты и клея, но это муторно, проще новый сразу поставить да и стоит он не очень то и дорого, главное китайские не берите, просто они бывает даже не подходят), для замены отверните два винта которые его крепят (см. фото 1) и после чего выньте мото-редуктор из двери и отсоедините от него тягу (см. фото 2), после этого разъедините между собой две колодки проводов и два разъёма (Вы их сразу увидите, без их разъединения мото-редуктор не снять с автомобиля), ну и после чего снимите мото-редуктор с двери автомобиля! (Кстати учтите тот факт что возможно тягу придётся от мото-редуктора отсоединять или полностью его снимать, когда такие вещи как замки будете снимать к примеру)!

Более подробно и наглядно увидеть процесс замены обоих замков, вы сможете в ролике который размещён чуть ниже, в нём достаточно подробно всё показано и рассказано ко всему этому, но только в ролике используется автомобиль ВАЗ 2110, но вы особого внимания на это не обращайте, потому что замки дверей на автомобилях семейства Самара, Десятка, а так же Самара 2 заменяются идентично и разницы в этом ощутимой практически нет.

5net.ru

Замена личинки замка двери ВАЗ 2109: алгоритм действий

Проблемой ВАЗ-2109 становится то, что со временем дверь расшатывается и нарушается работа замков. В большинстве случаев необходима настройка и регулировка замка. Сложнее ситуация, когда замок просто заклинивает. Это часто случается с водительской стороны. В этом случае стоит заменить замок, но не выбивайте его при помощи баллонного ключа. В виде временной меры может быть проведена замена личинки замка двери на автомобиле ВАЗ-2109.

Читайте также: Технические характеристики двигателя ВАЗ 2109 карбюратор

Ремонт замков дверей салона

Потеря ключей или заклинивание замка – неприятная ситуация для любого автолюбителя. Не стоит ломать дверь или запирающий механизм. Аккуратно вскройте дверь, чтобы не повредить тяги и корпус запирающего механизма. После этого приступайте к остальным работам. Инструкция по съему и замене личинки евроручки выглядит следующим образом:

  1. Снимите обшивку с двери. Эта работа не займет у вас много труда, но старайтесь не повредить материал.
  2. Отсоединение тяг – одна из самых сложных частей работы. Нижнюю подцепите пассатижами и снимите с ручки. Потом ее легко вставить обратно. Для того, чтобы удалить верхнюю, в ручку упритесь отверткой, ненужный провод проденьте сквозь тягу и резко дерните. Без отвертки тяга погнется.
  3. Ключом на 8 выкрутите ручку.
  4. Перед дальнейшей работой запомните положение замка. Вытащите сбоку штифт и уберите тягу.
  5. Снимите пружину и вытащите личинку.
  6. Паз, где находилась личинка смажьте WD-40.
  7. Новая личинка поставляется вместе с ключом. Не вытаскивайте его до установки замка. Новую деталь иногда требуется аккуратно доработать напильником. Это случается, если она произведена в Китае или просто некачественная.
  8. Если штифт не вставляется в отверстие свободно, то нужно слегка подпилить место для него.

Сборка происходит в обратном порядке. Не забудьте подключить тяги и проверить работоспособность замка до того, как вы впервые запрете машину. На эту работу у вас уйдет не больше часа. Обшивка всегда ставится в последнюю очередь, после настройки запорного механизма.

Читайте также: Схема и устройство выхлопной системы ВАЗ 2109

Особенности регулировки дверей

Работы по настройке заключаются в том, что необходимо изменить высоту тяг. Крепятся тяги с помощью наконечников из пластика, имеющих внутри шаровую опору. Верная настройка замка двери проводится путем вытаскивания паза. Далее вам нужно будет слегка покрутить против или по часовой стрелке. Замок регулируется методом подбора идеальной длины. Поэтому запаситесь терпением.

Читайте также: Самостоятельная замена главного тормозного цилиндра ВАЗ-2109

После ремонта вам придется отрегулировать механизм захлопывания створки. К моменту, когда вы перейдете к его настройке можно уже вернуть обшивку обратно на дверь, так как работа будет вестись с защелкой на кузове. Двигайте фиксатор вверх или вниз, пока не достигните идеального результата. Дверь должна защелкиваться легко, без шума и усилий. Эту регулировку можно провести и без замены личинки замка, если вас не устраивает необходимость прикладывать усилие при закрывании.

Замена и регулировка замка багажника

Работа ведется в следующем порядке:

  1. Снимается обшивка.
  2. Замените опорный механизм. При поломке опорного зуба замка. Замените не только личинку, но и новый корпус. В целом эта работа не отличается от той, что нужно проделать для ремонта замка двери.
  3. Регулировка проводится при помощи нижнего фиксатора. Выкрутите гайки и снимите шайбы. Сборка и разборка фиксатора поможет вам настроить замок. Действовать в этом случае нужно методом подбора. Нужным результатом считается момент, когда дверь закрывается без усилий и не вибрирует при захлопывании и езде на автомобиле.

Более масштабные работы требуются, если сломалась втулка фиксатора. Если вы меняете замок в сборе, то до полного затягивания его креплений, нужно отрегулировать защелку. Только после того, как замок захлопываться будет идеально, можно затянуть крепежные гайки по максимуму.

ladaautos.ru

Ремонт замков дверей | Автомобили ВАЗ-2115i-14i-13i

Замки дверей неразборные и ремонту не подлежат. При поломке замков замените их в сборе. Конструкции замков передних дверей всех автомобилей семейства LADA SAMARA-2 и замков задних дверей автомобилей ВАЗ-2114 и ВАЗ-2115 принципиально одинаковы. Основное отличие заключается в том, что в наружных ручках передних дверей установлены цилиндры выключателей замков, поэтому ремонт замков показан на примере передних дверей.

Вам потребуется отвертка.

1. Снимите обивку передней левой двери (см. «Снятие и установка обивки передней двери»).

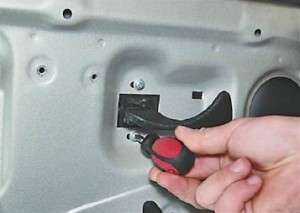

2. Выверните два винта крепления моторедуктора блокировки замка к внутренней панели двери.

3. Извлеките моторедуктор из окна внутренней панели двери и снимите тягу с привода моторедуктора.

4. Разъедините две колодки жгутов проводов и снимите моторедуктор замка двери.

ПРИМЕЧАНИЕ
Моторедуктор замка задней двери снимают аналогично.

5. Для снятия внутренней ручки и тяги привода замка отверните гайки крепления механизма стеклоподъемника к панели двери и отведите его в сторону (см. «Замена стеклоподъемника передней двери»).

6. Снимите внутреннюю ручку замка (см. «Замена стеклоподъемника передней двери»).

7. Отсоедините от внутреннего замка тяги наружной ручки и выключателя замка.

8. Выверните два винта крепления замка двери. При выворачивании рекомендуем воспользоваться ударной отверткой, так как на резьбу винтов нанесен герметик.

9. Снимите наружный замок…

10. …и выньте из двери внутренний замок.

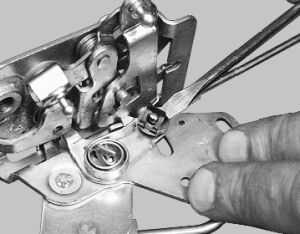

11. Снимите стопорную скобу с пальца рычага и отсоедините тягу внутренней ручки от рычага внутреннего замка.

12. Поверните пластмассовый держатель и выньте конец тяги блокировки замка из рычага.

13. Отверните две гайки крепления наружной ручки замка.

14. Снимите наружную ручку замка с тягами.

15. Выньте штифт и снимите пластмассовый наконечник тяги с цилиндра замка.

16. Снимите стопорную пружину, для чего выведите ее концы из прорезей на цилиндре и ручке замка.

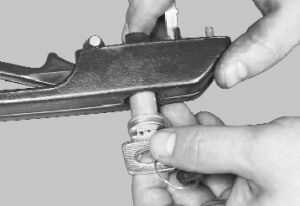

17. Вставьте ключ в цилиндр замка и выньте цилиндр из ручки.

18. Установите новый замок в порядке, обратном снятию, смазав предварительно все трущиеся детали консистентной смазкой. Проверьте легкость открывания и надежность закрывания замка двери. При необходимости отрегулируйте замок.

19. Для регулировки замка ослабьте затяжку винтов крепления и переместите фиксатор:
а) наружу, если дверь закрывается туго;
б) внутрь, если дверь закрывается неплотно;
в) вниз, если при закрывании дверь приподнимается.
После регулировки затяните винты. Для выворачивания и затяжки винтов используйте ударную отвертку.

ПОЛЕЗНЫЙ СОВЕТ
Если необходимо снять фиксатор, предварительно обведите его контур на стойке кузова. При установке это поможет сохранить регулировку замка.

vaz-2115i.ru
