Как поменять гранату внутреннюю на ваз 2114: Как заменить ШРУС ВАЗ 2114 своими руками:  замена ШРУСа на ВАЗ 2114, 2113, 2115

Как заменить внутреннюю гранату на ваз 2110. Как самостоятельно заменить внутреннюю гранату на автомобилях ваз


Покажем как своими руками заменить внутреннею гранату (шрус) в автомобилях ВАЗ 2115 2114 2113. При помощи головки на 30 откручиваем гайку ступицы, ключом на 17 откручиваем тормозной суппорт, отвёрткой разжимаем тормозные колодки. Тормозной суппорт привязываем, чтобы он не висел на шланге. Откручиваем и отсоединяем рулевой наконечник при помощи ключа на 19. Отворачиваем два болта шаровой опоры (ключ на 17).

Рывком дёргаем вал с гранатами, если не выходит с коробки, помогаем отвёрткой. Если вы не сливали масло с коробки, то заткните отверстие чистой ветошью, чтобы оно не вытекало. Снимаем с вала старый пыльник и шрус (гранату). Ставим новый пыльник и стопорное кольцо. Наполняем шрус специальной смазкой (она идёт в комплекте при покупки гранаты).

Устанавливайте новые хомуты, учитывая сторону вращения вала, не забудьте поставить новое стопорное кольцо.

Убираем ветошь и вставляем вал с гранатой в коробку. Производим сборку в обратной последовательности.

Видео замена внутренней гранаты (внутреннего шруса) в ВАЗ 2115 2114 2113:

Резервное видео как заменить внутреннею гранату (шрус) в ВАЗ 2115 2114 2113:

Шрус — это один из самых важных узлов ходовой части автомобиля. От его состояния зависит безопасность движения, поэтому своевременное обнаружение неисправностей и замена деталей являются главной задачей любого автомобилиста.

Причины выхода из строя гранаты

Автомобиль – это сложный технический организм, который состоит из множества важных узлов, взаимосвязанных функциональных деталей и элементов. У каждого отдельного элемента имеется свое функциональное назначение и ограниченный эксплуатационный срок. Задача каждого автомобилиста – это своевременная замена некоторых деталей или составляющих, что дает максимальную безопасность при езде. Данный подход должен осуществляться практически ко всем составляющим транспортного средства, в том числе и элементам подвески.

Шрус или граната имеет ограниченный срок службы, поэтому время от времени его необходимо менять. Конструктивные особенности каждого автомобиля лишь в некоторых моментах отличаются, поэтому, если вы свободно самостоятельно справлялись с этой операцией на одном из них, также легко справитесь и на другом.

Как определить, что шрус на вашей подвеске пришел в негодность? В принципе, это может определить даже самый неопытный, так как о своей неисправности граната заявляет всему миру во всеуслышание страшным треском при поворотах или хрустяще-перекатной трелью даже при малом повороте руля.


Причины выхода из строя гранаты банальны. Это может быть и обычное повреждение пыльника шруса, после чего попавшая пыль и грязь в сепаратор устройства постепенно приводит к износу шаров и самого сепаратора. А также причиной выхода из строя может стать плохое качество устройства или закончившийся срок эксплуатации. К нестандартным причинам относится поломка стопорного кольца, за счет чего осуществляется частичный выход осевого вала из сепаратора при крутом повороте, сепаратор закусывается и со временем образуются повреждения, несовместимые с дальнейшей жизнью гранаты и безопасностью движения.


Замена шруса гранаты

Для замены неисправного шруса на новый необходимы торцевые головки на 30, 17 и 13, гаечный ключ (17), монтажная лопатка, балонник и вороток с приличной по длине рукояткой.

Для начала подготавливаем машину путем использования стояночного тормоза, подкладываем также под задние колеса фиксаторы, далее удаляем при помощи обычной отвертки колпак, который защищает гайку ступицы, и откручиваем ее слегка.

Затем поднимаем на домкрате или подъемнике интересующую нас сторону автомобиля и откручиваем колесо. Вытаскиваем упорную шайбу ступицы.


Следующий этап заключается в откручивании болтов крепления нижней шаровой опоры. При помощи воротка отодвигаем поворотный кулак и извлекаем палец шаровой. Оттягиваем поворотный кулак вместе со стойкой и извлекаем шлицевую часть наружной гранаты.

Следующий этап – это снятие хомутов с наружного шруса, для этого необходимо зажать в настольных тисах. Пыльник с неисправного привода выворачиваем, либо просто его срезаем. Сам шрус необходимо сбить с вала при помощи выколотки. Это мероприятие может потребовать приличных усилий, так как гранату на валу держит стопорное кольцо. Но так как, она неисправная, то стопорное кольцо можно не жалеть, другое имеется в комплекте с новой деталью.


При установке новых шруса и пыльника не следует забывать про смазку. Для этого обычно используется смазка на графитовой основе, она довольно часто идет в одном комплекте с деталью. Если же ее нет, то следует купить отдельно.

Прежде протираем от старой смазки вал, и обильно смазываем. Переусердствовать тоже не стоит, так как избыток ее является причиной потери эластичности материала, из которого изготовлен пыльник. После его установки надеваем на вал новые кольца в той же последовательности, в какой и производили съем.

Далее берем новую гранату, набиваем обильно ее смазкой, здесь ее можно совсем не жалеть. Подставляем ее к шлицевой стороне вала и насаживаем при помощи деревянного молотка. Затягиваем хомутиками, и устанавливаем привод на место в обратной последовательности, закручиваем ступицу, вставляем на место шаровый палец и закручиваем все болты и гайки.


В принципе, вся процедура по замене гранаты занимает не более 30-45 минут, и вполне доступна для каждого автомобилиста, независимо от опыта.

ШРУС или «граната » (шарнир равных угловых скоростей ) служит для передачи колесам автомобиля. Само устройство ШРУСа — довольно простое, состоит он из шарикоподшипника, который вращается поперек, а не вдоль своей оси. Свое второе название «граната» ШРУС получил благодаря своей форме.

Замена ШРУСа или его ремонт — довольно распространенное явление, предвестниками которых являются — стуки, хруст и треск во время поворота колес автомобиля.

Сегодня я хочу поговорить о том, как самостоятельно произвести замену ШРУСа ВАЗ в домашних условиях. Если вы пришли к выводу, что замена ШРУСа необходима, рекомендуем перед началом замены проверить люфта вала привода, для этого достаточно покачать вал привода рукой. Также можно проверить состояние «гранаты» полностью вывернув колеса влево или вправо, после чего заглянуть под машину на ШРУС .

Если вы увидели на пыльнике разрывы или трещины, следы смазки, или другие нарушения целостности это значит, что необходима замена чехла шарнира равных угловых скоростей если не произвести ее вовремя, то со временем понадобится полная замена ШРУСа .

Прежде чем приступить к замене «гранаты «, необходимо зафиксировать автомобиль при помощи включения передачи и стояночного тормоза, под задние колеса установите противооткатные клинья (подойдут также поленья клинообразной формы). После этого снимите защитный колпак и отпустите гайку ступицы. Чтобы отпустить гайку используйте удлинить, подойдет кусок трубы, это облегчит откручивание. Когда гайка ступицы откручена, можно начинать откручивать колесные болты.

После этого непосредственно начинается замена ШРУСа ВАЗ . Итак следуйте инструкции:

1. Поднимите колесо, ШРУС которого подлежит замене при помощи домкрата.


2. Открутите болты и достаньте упорную шайбу гайки ступицы.


3. Затем открутите от поворотного кулака два крепежных болта нижней .


4. Выверните руль максимально влево (или вправо, в зависимости от того с какой стороны происходит замена).
5. Немного оттяните поворотный кулак со стойкой, после чего извлеките из ступици шлицевой конец наружного ШРУСа.
Используя монтировку, вытолкните из коробки передач внутренней ШРУС .


6. Произведите фиксацию вала привода в тисках, затем снимите хомуты с ШРУСов (внутреннего и наружного) и выверните на изнанку пыльники, если они повреждены, то не стоит мучиться с их демонтажем, просто срежьте их при помощи ножа.


7. Далее используя выколотку или молоток с бронзовой или медной наставкой, попробуйте сбить ШРУС с вала.

Сборка ШРУСа производится в обратном разборке порядке, не забудьте заменить старую гайку ступицы и после затяжки надо законтрогаить ее край с целью предотвращения раскручивания.

1. Устанавливая внутренний ШРУС , следует помнить о пластмассовой заглушке, которую необходимо установить на конце вала.


2. Перед установкой «гранаты» позаботьтесь о наличии необходимого количества смазки в ШРУСах.
Установите новое стопорное кольцо на внутреннем ШРУСе, перед установкой готовых приводов на автомобиль.
3. Когда привод установлен в коробку передач, посадите его в полуосевой шестерне до полной фиксации, слегка ударяя по валу молотком вдоль его оси с применением деревянной наставки.



На этом у меня все, надеюсь, руководствуясь данной инструкцией ваша самостоятельная замена ШРУСа ВАЗ пройдет «как по маслу»! Удачи вам, берегите себя и свой автомобиль!

Для автолюбителя замена гранаты на ВАЗ 2109 — дело хлопотное, но обычное и не вызывающее особых трудностей. Несколько лет назад водители нашей страны активно пересели с классических заднеприводных автомобилей на ВАЗ 2109, а в новом автомобиле познакомились с неизвестным ранее узлом привода передних колес — шарниром равных угловых скоростей (ШРУСом). Он был назван «гранатой» из-за схожей формы. Если кратко, то ШРУС — обязательный узел управляемых ведущих колес.

Он обеспечивает их равномерное, без рывков, вращение при:

  • повороте автомобиля;
  • работе подвески (вертикальном перемещении колеса).

ШРУС — конструктивно очень крепкий элемент и может прослужить многие тысячи километров. Но его враги №1 — песок и грязь, попавшие сквозь разорванный резиновый пыльник. В этом случае жизнь ШРУСа может закончиться через пару сотен километров. Важно постоянно контролировать целостность пыльников: из-за их гармошкообразной формы трудно своевременно заметить разрыв.

Обследование надо делать на поднятом автомобиле с поворотом передних колес на максимальный угол в обе стороны. Признаком разрыва пыльника может быть наличие брызг смазки на деталях автомобиля в районе ШРУСа. При своевременном обнаружении дефекта достаточно поменять пыльник, а гранату промыть в бензине и заложить новую смазку.

Порядок замены гранаты

Пошаговая инструкция.

    1. ШРУС соединен со ступицей шлицевым соединением. Когда гайка ступицы выкручена, а поворотный кулак отсоединен, тянем на себя тормозной диск вместе со стойкой. Имея свободный ход, ступица сходит со шлицевой части ШРУСа.
    2. Отсоединяем поворотный кулак от шаровой опоры. Для этого в нижней части выкручиваем два болта крепления опоры.
    3. Снимаем колесо и сливаем масло из КПП.
    4. Ослабляем гайки крепления колес и поднимаем автомобиль на домкрат или подъемник.
  1. Снимаем защитный колпачок и отпускаем гайку ступицы. Ввиду кернения гайка повторно не используется и подлежит замене. Все усилия прикладываем к гайке на стоящем на земле автомобиле, иначе есть риск повредить дифференциал.
  2. Ставим автомобиль на стояночный тормоз, используя упоры под задние колеса.
  3. Поддеваем монтировкой внутреннюю часть ШРУСа в точке входа в коробку передач и выжимаем его.

Совет: после снятия гранаты обратите внимание на состояние сальника КП. При любых признаках подтекания его надо заменить.

Дальнейшее решение вопроса, как заменить гранату, производим с применением слесарных тисков и ручного инструмента. Последовательность работ по разборке и сборке внешней или внутренней гранат особо не отличается. Единственное отличие — в торце внутреннего шарнира есть пластиковый наконечник, который надо вынуть. Ослабляем хомуты на гранате и снимаем пыльник.

Выбиваем ШРУС, используя молоток и колодку. Наполняем новый шарнир смазкой и аккуратно забиваем его на место с помощью молотка и деревянной наставки. Необходимость ремонта внешнего ШРУСа возникает более часто по сравнению с внутренним. Этому есть объяснение: граната, расположенная ближе к колесу, работает в более жестких условиях.

Шарнир равных угловых скоростей изгибается на большие углы из-за поворота колеса и работы подвески, что приводит к интенсивному растягиванию и сжатию пыльника. Кроме того, воздействие грязи, снега и гравия, вылетающих из-под колеса, способствует активному износу пыльника внешней гранаты.

Замена ШРУСа на ВАЗ 2114 производится после диагностики его неисправности. Как правило, этот узел уверенно служит на протяжении 100 тысяч км пробега. ШРУС может выйти из строя и раньше, если владелец авто не будет следить за целостностью его пыльников и не менять их вовремя. Тогда через трещины или разрывы в шарнирный механизм попадает много грязи, в результате чего узел очень быстро приходит в негодность. Признаками неисправности детали являются стук и хрустящий звук при повороте передних колес в какую-либо сторону.

Такая операция, как замена ШРУСа на ВАЗ 2110-14, не занимает много времени. Для выполнения требуется установить автомобиль на смотровой яме или эстакаде. Под заднее колесо, находящееся по диагонали от снимаемого, необходимо подставить башмаки. Если в смотровой канаве плохое освещение, то не помешает светодиодный фонарик, который с помощью лямки можно закрепить на голове. Это позволит освободить для работы обе руки. Вот перечень остальных инструментов для выполнения замены:

  • набор накидных ключей или головок;
  • пассатижи;
  • молоток;
  • съемник для выпрессовки шарового пальца тяги;
  • тиски;
  • баллонный ключ и домкрат;
  • отвертка;
  • густая смазка «ШРУС-4»;
  • ветошь.

Съемник для выпрессовки представляет собой металлический стакан с боковым пазом и резьбовым штоком для выдавливания. Достаточно распространенное приспособление, его можно отыскать у многих автолюбителей.

Инструкция по разборке узла

Прежде чем снимать колесо со стороны неисправного узла, необходимо ослабить гайку ступицы с помощью накидной головки размером в 30 мм, предварительно вытащив из гнезда металлический пыльник. Дальнейшие действия по инструкции:

  1. Баллонным ключом ослабить колесные болты, поднять машину домкратом и снять колесо. Выкрутить до конца гайку ступицы, извлечь шайбу отверткой. Если в автомобиле установлена защита поддона масляного картера двигателя, то ее надо будет снять. Некоторые специалисты рекомендуют перед снятием привода слить часть масла из коробки передач (1,5-2 л), чтобы оно не начало течь через шлицевое отверстие, когда узел будет извлечен.
  2. Ослабить и открутить гайку шарового пальца рулевой тяги, с помощью съемника выпрессовать палец из гнезда в стойке передней подвески. Повернув для удобства весь узел вручную, открутить 2 болта крепления шаровой опоры. Взявшись двумя руками за тормозной диск, аккуратным рывком вывести вал ШРУСа из ответной шлицевой части ступицы, отвести его в сторону.
  3. Второй конец ШРУСа ВАЗ 14 нужно извлекать со шлицевой части в коробке передач, находясь в смотровой канаве. Для этого потребуется заложить монтажную лопатку между корпусом коробки и гранатой, после чего резким рывком выдвинуть узел из гнезда, используя монтировку как рычаг. Если деталь не поддается, допускается сорвать ее с места несильными ударами молотка по монтажной лопатке. Перед выдергиванием желательно под коробку передач подставить емкость, поскольку оттуда может вытечь немного масла. Дальше весь узел вынимается вручную. Для последующей разборки потребуются тиски.


Разборка ШРУСа ВАЗ 2114

Вал узла надежно зажимается в тисках ближе к внешней гранате, если производится замена наружного ШРУСа. Тут следует проверить состояние пыльника. Если нет никаких трещин или повреждений, а резина продолжает оставаться эластичной, то надо расконтрить только один хомут, который держит пыльник на корпусе гранаты.

Затем его выворачивают наружу или просто сдвигают, чтобы не мешал. Далее, придерживая одной рукой шлицевую часть гранаты, изнутри по ее краю наносят несильные удары молотком. В том случае, когда граната подлежит замене, беспокоиться особо нечего, можно смело бить, пока она не сойдет со шлицов вала. Пыльник, на котором обнаружены дефекты, выворачивается обратно, ослабляется второй хомут и деталь снимается с вала. Внутренний ШРУС разбирается точно таким же образом, как и внешний, только надо зажать вал в тисках около самой гранаты.

Установка новых деталей и сборка

В первую очередь производится замена пыльника ШРУСа, если она необходима. Это делается в обратном порядке. Очередность такая: сначала на вал надевают хомут, натягивают новый пыльник, а потом на него перемещают хомут и затягивают. Не стоит пытаться надеть пыльник на вал вместе с хомутом, это очень неудобно. Хомуты для этих целей лучше тоже брать новые. Следующий шаг — новую гранату надевают на вал таким образом, чтобы шлицы совпали.

Затем через деревянную проставку несильными ударами молотка деталь насаживают на вал до упора. Внимание! Перед сборкой обязательно нужно убедиться в наличии смазки внутри ШРУСа, как правило, там ее недостаточно. Согласно документации на автомобиль ВАЗ 2114, в полости внутренней гранаты должно находиться не менее 80 см³ смазки, внешней — не менее 40 см³. В качестве смазывающего материала нужно применять специальную густую смазку «ШРУС-4».

После того как граната насажена, на ее корпус натягивается пыльник и фиксируется хомутом. При необходимости операцию следует повторить и с другой гранатой. Теперь весь привод в сборе можно ставить на место, для этого его из смотровой ямы одним концом пропускают в проем над нижним рычагом и опирают на последний. Важно при этом не перепутать внешний и внутренний концы. Если вы делаете операцию впервые, то не лишним будет наметить внешний ШРУС при снятии узла.

Другим концом привод вставляют в шлицевую часть коробки передач так, чтобы шлицы совпадали. Теперь надо выбраться из канавы, взять молоток и деревянную проставку и забить привод в гнездо до упора. Наносить удары нужно аккуратно, ни в коем случае не сильно. При этом надо периодически заглядывать под автомобиль, контролируя процесс вхождения вала внутренней гранаты в коробку передач.

После того как один конец привода установлен на место, можно производить дальнейшую сборку механизма в обратном порядке. Перед этим стоит проверить техническое состояние шаровой опоры и пальца рулевой тяги. Когда палец можно легко крутить в корпусе рукой или он просто болтается, то деталь надо заменить, пользуясь удобным случаем. Если из коробки передач изначально сливалась часть масла, то его надо залить обратно через соответствующую горловину.

Пыльники требуется менять чаще, чем сами ШРУСы, поскольку узел может отслужить 100-150 тысяч км, а резина — в лучшем случае 30 тысяч. Для замены пыльника наружной гранаты снимать весь привод необязательно, достаточно только вытащить вал из шлиц ступицы. Но такая замена мало того, что неудобна, но и бессмысленна. Причина — в ближайшее время все равно придется разобрать автомобиль и вытащить привод целиком, чтобы заменить пыльник внутреннего ШРУСа.

Поэтому всегда рекомендуется производить замену всех 4 пыльников сразу, это сэкономит вам массу времени и сил. После замены ШРУСов и пыльников не нужно выполнять развал / схождение передних колес, если только вы в процессе работы не поменяли изношенную рулевую тягу.

ШРУС ВАЗ, почему хрустит ШРУС, как устранить дефект. Причины хруста гранаты. Причины хруста ШРУСа и его замена.

Управление транспортным средством является комфортным лишь при условии налаженности и исправности всех его деталей. Однако у каждого элемента, в особенности тех, которые работают при трении и в нагрузке, имеется свой рабочий ресурс. Со временем материал теряет свои свойства и изнашивается, что приводит к поломке элемента. Подсказки о выходе из строя детали необходимо воспринимать серьезно. Не стоит ждать, когда транспортное средство остановится где-нибудь в дороге, необходимо незамедлительно приступить к диагностике и устранению неисправности.

Владельцы автомобилей с передним приводом знают о таком неприятном явлении, как хруст шарнира равных угловых скоростей. Если учитывать тот факт, что передняя подвеска транспортного средства, кроме ее главных функций, должна также обеспечивать передачу вращения к ведущим колесам от шестерен дифференциала, она снабжена уникальными приборами — шарнирами равных угловых скоростей, что сокращенно называют ШРУСом.

Этот элемент является довольно сложным в своей конструкции и крайне важным, соответственно он не дешевый и требует систематического внимания. Если ШРУС хрустит, необходимо поставить транспортное средство на ремонт и произвести замену ШРУСа.

Устройство ШРУСа

ШРУС — это шарнир, который обеспечивает передачу крутящего момента во время наибольших углов поворота до семидесяти градусов, сравнительно оси. В народе ШРУС ( шарнир равных угловых скоростей ) получил название «граната».

Следует отметить, что ШРУС состоит из следующих элементов:

  1. Корпус с ведомым валом, который являет собой сферическую чашу.
  2. Внутренняя обойма с ведущим валом в виде сферического кулака.
  3. Сепаратор, который выглядит как кольцо, имеющее специальные отверстия и предназначено для удерживания шариков.
  4. Шесть шариков.

Принцип работы гранаты можно охарактеризовать таким образом:

  1. На внутренней обойме и в корпусе расположены сферические канавки, их количество равно числу шариков.
  2. Сепаратор удерживает шарики, а находятся они в пространстве, что между корпусом и кулаком.
  3. Перемещаются шарики по внешнему диаметру с помощью канавок корпуса, а по внутреннему — с помощью канавок кулака.
  4. Усилие, которое возникает при вращении ведущего вала, распространяется на обойму, после чего — на ведомый вал с помощью шариков и кулака, что находятся в канавках.
  5. Шарики вполне свободно продолжают передавать усилия, двигаясь по канавкам, после смены угла между ведомым и ведущим валами.

Что бы сохранить чистоту, а соответственно и безопасность самого прибора и транспортного средства в целом, ШРУС накрывают пыльником. Очень часто защитные функции выполняет накладка из резины, которая не позволяет воде, грязи и другим ненужным веществам попадать на крутящиеся элементы механизма.

Хрустит ШРУС, причины хруста

Опытные автомобилисты способны на слух определить место поломки транспортного средства. Такие навыки приобретаются на протяжении долгого времени, однако хруст гранаты ни с чем не спутаешь.

Все детали, из которых состоит ШРУС, настолько точно выполнены, что не имеют люфта в собранном виде. Через шарики обойма передает на корпус усилие и вращает его, а движение шариков по канавкам позволяет менять угол между полуосями. На протяжении времени в месте, где шарики соприкасаются с иными деталями, появляется выработка, образовывается люфт. Свободное перекатывание шариков и создает звук, очень похожий на хруст.

У каждого элемента существует свой ресурс выработки. Однако бывают ситуации, когда ШРУС хрустит на совсем новых автомобилях. Он может появляться при преодолении препятствий, резком повороте или ускорении.

Можно выделить ряд наиболее распространенных причин хруста гранаты :

  1. Агрессивный стиль вождения или езда по плохому дорожному покрытию.
  2. Если пыльник поврежден.
  3. Если отсутствуют смазочные материалы либо они низкокачественные.
  4. Если установлены бракованные, низкокачественные либо поддельные изделия.

Какой ШРУС хрустит, наружный или внутренний, как определить, пошаговая инструкция

На каждое колесо устанавливают по две гранаты, по этому при появлении характерного хруста сложно определить, какая именно граната неисправна — внутренняя или наружная, правая или левая.

Внутренний и внешний ШРУСы имеют разные размеры, но одинаковую конструкцию. Наружный интенсивнее изнашивается, соответственно, быстрее выходит из строя.

Для самостоятельной проверки, какой ШРУС хрустит, существует два способа:

  1. В процессе движения транспортного средства необходимо выполнять разнообразные маневры и прислушиваться к издаваемым звукам.
  2. На стоящей машине следует поочередно у шарниров дергать ось. В исправной гранате не должно быть люфта. Если граната стучит, это свидетельствует о существенно большой выработке.

Какой ШРУС хрустит, правый или левый, как определить, пошаговая инструкция

Сначала необходимо диагностировать внешние ШРУСы. Для этого на ровной площадке во время движения максимально выверните руль в одну, потом в другую сторону. Если ШРУС стучит при повороте влево, соответственно, неисправен левый ШРУС, а если вправо — правый.

Износ внутренней гранаты можно определить во время прямолинейного движения, однако выбирать следует неровный участок дороги, где будет яма или канава. Это нужно, что бы в движении колесо опустилось как можно ниже. Далее необходимо поочередно въезжать в углубление левым и правым колесом, что позволит диагностировать, какой ШРУС хрустит.

Замена наружного ШРУСа, пошаговая инструкция

  1. Разжимаем ступичную гайку. Это следует сделать на автомобиле, который стоит на земле.
  2. Приподнимаем рабочую сторону транспортного средства при помощи домкрата и снимаем колесо.
  3. Откручиваем болты шаровой опоры, что наиболее проще сделать находясь в яме.
  4. Стойку вытягиваем вбок от автомобиля и плавно вытаскиваем гранату.
  5. Что бы упростить процедуру замены внешней гранаты, изымаем защитный чехол.
  6. Теперь необходимо выбить гранату.
  7. Располагаем пыльник на оси и надеваем новый ШРУС.
  8. Затягиваем хомуты на одетом пыльнике и осуществляем обратную сборку. Закручиваем болты шаровой, монтируем шайбу, закручиваем гайку, ставим колесо обратно.

Замена внутреннего ШРУСа, пошаговая инструкция

Замена внутреннего ШРУСа проводится по следующей технологии:

  1. Для начала необходимо обеспечить надежную фиксацию транспортного средства — ставим автомобиль на стояночный тормоз и подкладываем специальные подставки под колеса.
  2. Поэтапно ослабляем крепежные болты колеса, а рабочее колесо поднимаем с помощью домкрата.
  3. Для открытия доступа к последующим манипуляциям следует снять колесо.
  4. Откручиваем крепежные гайки и аккуратно отводим в сторону нижнюю шаровую опору.
  5. Теперь располагаем емкость под коробкой передач, откручиваем сливную пробку и сливаем масло с коробки переключения передач.
  6. При помощи специального съемника отсоединяем внутреннюю гранату от коробки передач.
  7. Изымаем из коробки гранату, при этом плавно отводя в сторону амортизационную стойку.
  8. Удаляем хомуты пыльника гранаты. Вдоль полуоси смещаем чехол в сторону.
  9. С помощью специального съемника постепенно снимаем стопорное кольцо.
  10. Удаляем пыльник и очищаем от устаревшей смазки вал полуоси.
  11. Надеваем на полуось новый пыльник.
  12. Наполняем новой смазкой защитный чехол.
  13. Устанавливаем новую гранату и фиксируем ее с помощью стопорного кольца.
  14. Вмонтируем в коробку переключения передач полуось. Для этого отводим в сторону амортизационную стойку и помещаем в коробку полуось.
  15. Собираем в обратной последовательности.
  16. При помощи динамометрического ключа затягиваем все крепления.

Советы профессионалов

Что бы избежать неприятностей со ШРУСом или другими узлами транспортного средства, необходимо любить свой автомобиль, ухаживать за ним, регулярно проводить диагностику и не затягивать с ремонтом при возникновении неполадок.

Внутренний шрус Ваз 2110 – основные неисправности и ремонт своими руками

Внутренний шрус ВАЗ 2110 или шарнир равных угловых скоростей, или по-народному «граната», является составной частью трансмиссии переднеприводного автомобиля.

Его основная роль – это непрерывная передача вращения от КПП к колесам под разными углами. Несмотря на одинаковый принцип работы всех ШРУСов, у различных моделей автомобилей они отличаются конструктивными особенностями. К тому же разные условия эксплуатации обуславливают отличия в устройстве внешнего и внутреннего ШРУСа.

Устройство Шруса Ваз 2110

ШРУС выполняет важную функцию в автомобиле, состоит он из семи деталей:

  1. Стопорное кольцо.
  2. Шарики.
  3. Сепаратор.
  4. Пыльник, который в техническом руководстве указан как гофрированный чехол.
  5. Корпус.
  6. Вал привода.
  7. Внутренняя обойма.

Узел привода ВАЗ 2110 отвечает за передачу момента на колесо от редуктора. ШРУС позволяет передней колесной паре выполнять повороты, за счет нормализации меняющегося угла между полуосями. В устройстве машины присутствует две гранаты: внешняя передает вращение на ступицу, а внутренняя нужна для передачи вращения от коробки передач к валу.

Схема внутреннего Шруса Ваз 2110

Где расположен внутренний шрус Ваз 2110

Легче всего его снизу автомобиля увидеть, кстати и снимать придётся подлезая под днище, хотя можно и без этого обойтись (К примеру дощечки подложить под передние колёса можно и поднять двумя домкратами переднюю часть при условии что оба домкрата будут стоять на этих дощечках, тем самым перед будет выше, особенно это удобно если автомобиль высокий), но всё же лучше автомобиль на подъёмник загнать и там нужный для вас ШРУС заменить на новый, но сразу объясним вам что же значит такое наружный и внутренний ШРУС, чтобы вы это понимали и уже не путались (Просто в статье мы часто об них говорить будем и чтобы до вас сразу доходило о каком именно ШРУСе идёт речь), так вот наружный это тот который обращён к колесу автомобиля и вставлен в ступицу (Оба наружных указаны зелёными стрелками), а уже внутренний это тот который в коробку вставляется (Они указаны жёлтыми стрелками) и всего ШРУСа в передне приводных автомобилях четыре, два из них на левой стороне размещёны и идут на левое колесо, а другие два на правой и идут на правое колесо, а вот привода на которых ШРУСы установлены всего два и оба они на фото указаны синими стрелками.

Расположение внутреннего и наружнего Шруса Ваз 2110 обозначено стрелочками

Диагностика и поиск неисправностей внутреннего Шруса Ваз 2110

Если постоянного уделять внимание и следить за внутренним Шрусом, то он спокойно прослужит 150-200 тыс. км. В противном случае, неисправности могут проявиться уже на первой сотне тысяч км.

Главные враги любых шарнирных механизмов — пыль и грязь, играющие роль абразива и ускоряющие износ гранаты. Стоит владельцу автомобиля прозевать повреждение эластичного чехла и какое-то время ездить без его замены, как внутрь попадет та самая грязь, которая рано или поздно сделает свое дело, даже если вы поменяете пыльник.

Существуют и другие причины, ведущие к неисправности и замене элементов:

  1. в механизме недостаточно смазки либо ее качество оставляет желать лучшего;
  2. слишком агрессивная езда по плохим дорогам, постоянно создающая экстремальные нагрузки на ШРУСы;
  3. заводской брак в деталях узла.

Вывод: большую часть причин можно предусмотреть и предотвратить с помощью профилактики, откладывая замену гранат на неопределенный срок

Если во время эксплуатации автомобиля Ваз 2110 появились следующие признаки неисправности, то необходимо провести дополнительную диагностику:

  1. во время движения на повороте из передней части авто доносится характерный хрустящий звук, как будто при работе стальные шарики задевают за корпус;
  2. то же, только вместо хруста слышен стук, он может пропадать при прямолинейном движении;
  3. постоянный хруст, не исчезающий при езде по прямой, говорит об износе внутренней гранаты.

Помните, что после появления подобных шумов с одной стороны или с обеих сразу затягивать с ремонтом нельзя. Иначе неисправный ШРУС может наделать много бед прямо на ходу.

Чтобы убедиться в поломке гранаты, можно ее проверить 2 способами:

  1. Выберите ровную площадку, чтобы хватило места для разворота Нивы. Сделайте по ней несколько кругов за и против часовой стрелки, вывернув рулевое колесо до упора. Внимательно прислушайтесь к возникающим звукам. Если они похожи на хруст, переходите ко 2 части диагностики.
  2. Установите машину над смотровой ямой и проверьте наличие люфта во всех 4 узлах вручную, раскачивая и поворачивая полуось в разных направлениях. Изношенный шарнир сразу даст о себе знать.
  3. Если при этом обнаружилось, что поврежден пыльник либо из него вытекает вода, то ШРУС в этом месте наверняка пришел в негодность.

Теперь подробнее поговорим о люфтах в шаровых опорах. Возникший в результате износа опоры люфт, негативно будет влиять и на состояние ШРУСа.  А если при движении на скорости палец шаровой опоры вырвет из крепления, внутренний ШРУС вообще может быть разбит. Кстати говоря, все основные удары судьбы принимают на себя внешние гранаты. И связано это с тем, что они соединяются через ступицу с колесом. Именно от колеса, шарнир равных угловых скоростей получает мощные удары и сотрясения. Да и вода с грязью испод колес быстрее и больше попадают именно на наружные ШРУСЫ. Поэтому, чтобы повредить ШРУС, который соединяется с коробкой, нужно постараться. Исключением является ситуация, когда вырывает палец шаровой опоры.

Внутренний шрус Ваз 2110 – пошаговая инструкция замены своими руками

До того, как начинать работу по самостоятельной замене внутреннего Шруса Ваз 2110  нужно все подготовить.

Для этого необходимо зафиксировать автомобиль, включить 4 скорость, затянуть ручник. Зафиксировать задние колеса противооткатными клиньями. Если их нет, воспользоваться брусками похожей формы. Снять защитный колпак, открутить гайку ступицы «плечом» (удлинителем) – трубой или монтировкой. После того как будет снята ступичная гайка, открутить болты крепления колеса.

Переходим к пошаговой инструкции:

  1. Домкратом вывесить колесо, на котором предполагается замена ШРУСа.
  2. Открутить болты, чтоб извлечь упорную шайбу гайки ступиц.
  3. Выкрутить 2 болта, которые фиксируют нижнюю шаровую опоры поворотного кулака.
  4. Если ШРУС заменяется справа, вывернуть руль по максимуму влево, а если слева, то – вправо.
  5. Оттянуть поворотный кулак и стойку. Достать из ступицы шлицевой конец наружного ШРУСа. Монтировкой извлечь внутренний шарнир из коробки передач.
  6. Зафиксировать в тисках вал привода, снять хомуты с наружного и внутреннего ШРУСов. Пыльники вывернуть наизнанку. Если они где-то разорваны или порезаны, можно просто срезать их ножом.
  7. Демонтировать с вала ШРУС ВАЗ 2110. Можно воспользоваться молотком и деревянной или бронзовой наставкой.
  8. Сборка выполняется в обратном порядке. При этом установить новую гайку ступицы. По завершении затяжки нужно законтрогаить ее край, чтоб избежать раскручивания.
  9. При установке внутреннего ШРУСа пластмассовая заглушка ставится на конец вала.
  10. Перед тем как поставить ШРУС ВАЗ 2110, нужно удостовериться, что нанесено достаточное количество смазки. На внутренний ШРУС поставить стопорное кольцо.
  11. После того, как привод поставлен в коробку, посадить его в полуосевую шестерню, чтоб он полностью зафиксировался. Это можно сделать, слегка постукивая молотком по поверхности деревянной наставки по всему периметру оси вала.

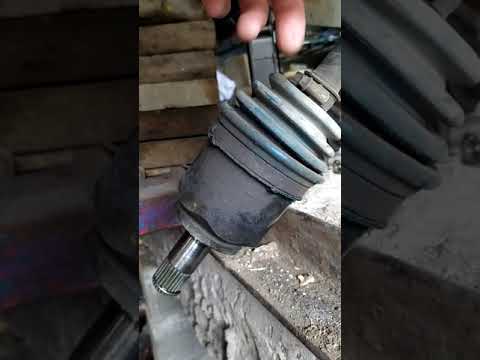

Как заменить внутренний шрус Ваз 2110 – видеоинструкция



Замена паруса на ВАЗ-2114: пошаговая инструкция

Расшифровывается ШРУС, как шарнир равных угловых скоростей. Этот механизм представляет собой шарикоподшипник. От обычного он отличается тем, что вращается поперек. ШРУС отвечает за передачу крутящего момента от коробки передач к ведущим колесам. Этот шарнир устроен достаточно просто. Но несмотря на это элемент важный в конструкции автомобиля и за ним нужно постоянно следить.Автолюбители называют ШРУС «гранатой» за форму этого подшипника. Время от времени, а также по причине износа «гранаты» выходят из строя. Давайте рассмотрим, как производится замена ШРУСа на ВАЗ-2114. Эта же инструкция подходит и для других автомобилей АвтоВАЗа.

Неисправности ШРУСов

Основная проблема, из-за которой шарниры угловых скоростей изнашиваются и приходят в негодность — это пыль и грязь, попадающие внутрь подшипника. Элемент оснащен пыльником. Но часто эти защиты разрушаются – обязательно следите за состоянием пыльника.Это можно увидеть, заглянув под машину. При этом колеса выворачиваются до упора в одну из сторон. При обнаружении смазки, разрывов или трещин на резиновом чехле требуется замена пыльника внутреннего ШРУСа. Если несколько раз потрясти приводной вал рукой, то можно узнать, есть ли в механизме люфт. Еще одна причина, по которой может потребоваться замена ШРУСов на ВАЗ-2114. Это срок службы. Современные запчасти на Ладу в большом количестве производятся в Китае и чаще всего не отличаются высоким качеством.Отечественные запчасти отличаются более высоким уровнем, но иногда встречается брак. Разрушение стопорного кольца встречается несколько реже. Затем из шарнира выходит осевой вал с резкими витками. Это приводит к повреждению, а через некоторое время – к полному выходу деталей из строя. Симптомами неисправности внешних шарниров являются характерные звуки, чаще стук и стук при поворотах. Это актуально для наружного ШРУСа. Симптомами выхода из строя внутренних соединений являются щелчки и вибрации.При наборе скорости они идут к кузову автомобиля. Наружный ШРУС скорее всего выйдет из строя. Он работает в более сложных условиях. Внутренний ШРУС (ВАЗ-2115 в том числе) выходит из строя и требует замены гораздо реже. Неисправность заключается в выработке сепаратора в местах контакта шариков. В клетке их устанавливают со значительными зазорами. Поэтому если износ сепаратора равномерный, то это не опасно.

Способы ремонта ШРУСа

Существует три метода восстановления шарнира.Первый – это полная замена ШРУСа на ВАЗ-2114 на такой же новый. Так работают на СТО — даже если деталь можно восстановить, она все равно меняется на новую. Второй способ – замена сепаратора на подшипники из ремкомплектов. И другая перестановка шарниров равных угловых скоростей допустима. Продаются ремкомплекты для «Самара» второго поколения.

Но если нужного комплекта нет в магазине, то ремонт швов делает невозможным.И деталь придется менять. Также обратите внимание, что в ремкомплекте отсутствуют стаканчики. Отдельно их получить нельзя. И третий способ. Если чашка и зажим надеты только с одной стороны, то можно сделать оригинальный ход. В этом случае ремонт ШРУСов предполагает замену «гранат» с левой полуоси на правую или наоборот. Что это дает? Направление вращения шариков в подшипнике меняется, и они начинают работать на ненарушенных участках.Минус такого восстановления — «гранаты» в процессе эксплуатации будут хрустеть, если машина движется на задней передаче. Шарнир, на котором лопнул пылезащитный кожух, подлежит ремонту только в том случае, если в него не успели попасть вода, пыль и грязь. Подшипник необходимо разобрать, удалить поврежденный пыльник и прочистить салон бензином или керосином. Далее замените смазку и установите новый защитный кожух. На этом ремонт окончен.

Зачем менять ШРУСы

Если при осмотре обнаружены поврежденные пыльники, то необходимо их заменить.Ведь иначе через трещины в резине внутрь детали будет попадать вода и песок. Очень скоро эта абразивная смесь сорвет «гранат». При движении автомобиля на поворотах шарнир равных угловых скоростей может просто развалиться на две части. После этого автомобиль уже не может эксплуатироваться. Есть значительный риск того, что все масло, находящееся там, вытечет из КПП. Во избежание такой неприятности необходимо своевременно менять пыльники. Сколько стоит замена ШРУСа на ВАЗ-2114? Стоимость услуги 1000 руб.Что касается стоимости запчастей, то наружный ШРУС на ВАЗ-2114 стоит около 1500 р. В зависимости от производителя. Внутренние стоят чуть дороже — в пределах 2200 р.

Инструмент необходимый для замены, подготовительные работы

Замена ШРУСов на ВАЗ-2114 займет около часа. Но необходимо подготовить необходимый инструмент. Для работы вам понадобятся ключи 17 и 19. Также необходимо подготовить набор головок. Кроме того, вам понадобится баллонный ключ, монтажные лопатки, гаечный ключ, домкрат.Еще заготовка смазки ШРУС-4, ветошь, пассатижи. Для большего удобства машину следует загнать на эстакаду или яму. Автомобиль поставлен на стояночный тормоз или включена коробка передач. Чтобы замена ШРУСов на ВАЗ-2114 была еще более безопасной, под колеса подложили специальные фиксаторы. В машине имеются внутренние и внешние шарниры угловых скоростей. Обе «гранаты» расположены на приводном валу. Процесс замены как внутреннего, так и внешнего ничем не отличается.

Алгоритм снятия наружного ШРУСа

Первым делом снимаем защиту двигателя и коробки передач.Это можно сделать, открутив болты спереди и гайки сзади. Затем масло сливается из трансмиссии. Достаточно слить 1/3 всего объема смазки. Затем при помощи баллонного ключа отламываются болты, удерживающие колесо. Затем отверните гайку на 30 для фиксации наружного ШРУСа. Автомобиль поднимают на домкрате и ключом закручивают два винта на ступице, которые удерживают шаровую опору. С помощью монтажных лопаток или креплений ступица смещается в сторону от реактивной тяги. Тогда, если потянуть за планку, можно вытащить палец и шарнир угловых скоростей.

Демонтаж внутреннего ШРУСа

Для этого откройте капот и с помощью небольшого крепления вытащите внутренний шарнир из коробки передач. Для этого между «гранатом» и коробкой вставляется крепление. Резким рывком тянет крепление в сторону трансмиссии. В результате деталь будет двигаться.

Демонтаж приводного вала

Далее переходят к колесной арке и оттуда вынимают приводной вал, который уже имеет внутренний и внешний шарнир.С помощью пассатижей с деталей снимаются хомуты, удерживающие пылезащитный кожух. Если последний разрушен, то он рвется. В противном случае вы можете просто переместить его в центр. При поломке крышки требуется замена пыльника внутреннего ШРУСа. Эти детали продаются отдельно и поставляются в комплекте с запасной частью. Чтобы снять шарнир с приводного вала, необходимо ударить молотком по внутренней стороне. После нескольких ударов деталь слетает с вала. Такую же операцию необходимо проделать с другой стороны.

Процесс замены

Замена внутреннего ШРУСа на ВАЗ-2114 выполняется следующим образом. Изначально с приводного вала снимается кольцо от старого шарнира. Вместо него устанавливается деталь из нового комплекта и новый пыльник. «Граната» забивается на вал молотком. Затем шарнир обильно смазывают. Пыльник надежно фиксируется с помощью хомутов на приводном валу и на самом ШРУСе. Наружный сустав изменяется аналогичным образом. Затем на внешнем шарнире затяните гайку и забейте вал обратно в редуктор.Замена прошла успешно. Теперь осталось собрать все в обратном порядке.

О пыльниках

Их замена требуется гораздо чаще, чем самих шарниров. Ресурс ШРУСа около 150 тыс. км. Резиновые изделия служат в лучшем случае не более 30 тыс. км. Для замены наружного пыльника привод не нужно разбирать. А вот при необходимости замены внутреннего ШРУСа на ВАЗ-2114 придется демонтировать весь привод.

замена внутренней гранаты проверенным способом

Во время движения автомобиля шум в гранате может быть признаком ее повреждения.При малейшем наличии нестандартных шумов в этом механизме необходимо провести на ВАЗ 2110 замену внутренней гранаты.
Эта деталь очень важна, так как изнашивание деталей, их поломка может стать причиной аварийной ситуации. Если необходимость покупки новой гранаты не радует автолюбителя перспективой напрасной траты денежных средств, гранату можно не заменять.
Для устранения шума иногда достаточно поменять местами левый и правый элемент. В любом случае замену внутренней гранаты на ВАЗ 2110 можно осуществить своими силами.

Замена гранат

Причиной этого шума является появление в металлической основе небольшого углубления. Шарик, находящийся внутри гранаты, начинает свободно двигаться в этом углублении.
Из-за постоянных перемещений гранаты это углубление часто остается с другой стороны механизма, и шум перестает появляться, и машина может какое-то время радовать своего владельца. Единственным черным пятном при таком совпадении будет поездка обратно.
При таком движении автомобиля шум будет появляться снова и снова.Существует несколько стандартных способов замены автомобильной части ВАЗ 2110.
Один из вариантов ремонта — замена внутренней гранаты с полной разборкой привода автомобиля . Следующий способ удаления гранаты с автомобиля – это тот, который подразумевает наличие привода на ступице (см. ).
При этом разбирается только гранат. Этот способ трудоемок, но бывают моменты, когда гайка не удаляется, а ее повреждение недопустимо.
В данном случае второй способ гораздо практичнее.
Главное отличие первого способа — удобство, отсутствующее во втором примере. Все работы при использовании второго способа проводятся под автомобилем, что крайне неудобно для человека, выполняющего ремонт в домашних условиях.

Первый способ замены Sls

Итак, при первом варианте внутренней гранаты автомобиля марки ВАЗ модель 2110 необходимо выполнить следующие действия:

  • С машины снят диск с гранатой.
  • Зажим демонтированный, находится на белке (см.).
  • Снимает стопорное кольцо, удерживающее сепаратор внутренней гранаты.

Примечание. Эту работу легко выполнить с помощью плоской отвертки.

  • Привод снимается с гранаты вместе с сепаратором. С помощью молотка аккуратными ударами отключается от привода.

  • Проведено снятие старого пыльника.Диск чистится и звучит сухой тряпкой.
  • На место старого пыльника устанавливается новый, рабочий механизм.
  • При покупке новой гранаты в магазине также продается маленькое стопорное кольцо.

Примечание. При установке необходимо соблюдать осторожность. Один край вставляется в углубление, а второй край монтируется в паз.
Данная работа проводится таким образом, чтобы кольцо в процессе работы не определялось. В противном случае установка граната может быть затруднена.

  • Триал установлен на половину. Он должен быть установлен в правильном порядке, так как вы можете легко его перепутать.
    Имеет специальное углубление. Эта выемка должна соприкасаться с толстым стопорным кольцом.
    В случае неправильной установки можно получить массу неприятностей, решить которые проблематично.

  • Для установки сепаратора на прежнее место необходимо произвести ряд незвеньев молотком. В этот момент нужно соблюдать правила ударов.
    Их нельзя перевозить на колесах. При качественной установке нового стопорного кольца этот процесс не будет долгим и кропотливым.
  • Внутренняя граната полностью заполнена экраном.
  • Сепаратор вмонтирован в гранату. Стопорное кольцо во внутреннюю гранату вставлено.
  • Навесной башмак на гранату.
  • Хомут на пыльниках приводится в прежнее положение.

Процесс замены внутренней гранаты автомобиля ВАЗ 2110 завершен.Монтируется вбиванием.
Процесс не сложный, граната легко монтируется в прежнее положение небольшим нажатием. При замене гранат необходимо изготовить и заменить сальник.
В случае несвоевременной замены манжеты начнется течь масла.

Примечание. На рынке запчастей есть два гранатовых варианта. Первая имеет шаровую основу, вторая называется трехзвенной.
Если у вас есть выбор, вы должны выбрать последний вариант. Такая граната обязательно положительно скажется на ходе автомобиля и его динамичности.

Стоимость граната может варьироваться по различным параметрам. Следует обратить внимание на продукты, которые продаются в специализированных магазинах.
Не покупайте деталь, бывшую в употреблении ранее. Лучше переплатить и ездить без посильного, чем купить сломанную деталь и проехать сто метров до ближайшей ремонтной мастерской.
В процессе работы своими руками желательно просмотреть подробное видео и изучить фото — материалы. Инструкция должна быть тщательно проанализирована и понята.
Только после этого нужно запускать процесс самостоятельной замены, что дает возможность неплохо сэкономить в наши дни, когда цена на ремонт в автомастерской достаточно высока.

Замена внутренней гранаты ВАЗ 2112

Автомобили с задним приводом заменяются автомобилями с передним приводом. В связи с этим крестовины заменены шарнирами равных угловых скоростей, которые называются гранатами.
Данная статья — инструкция по замене внутренней гранаты на автомобиле ВАЗ 2112 и других автомобилях из этого семейства.Здесь вы найдете видео с описанием процесса, а также фотографии некоторых этапов процесса.
Итак, начнем:

  • Причины выхода из строя шарнира равных угловых скоростей
  • Определение необходимости замены внутренней гранаты
  • Замена гранаты
    1. Рабочий инструмент
    2. Снятие полуоси (колесный привод)
    3. Снятие и установка нового ШРУСа
    4. Установка привода на автомобиль

Причины выхода из строя шарнира равных угловых скоростей

Что может вызвать выход из строя этого элемента автомобиля:

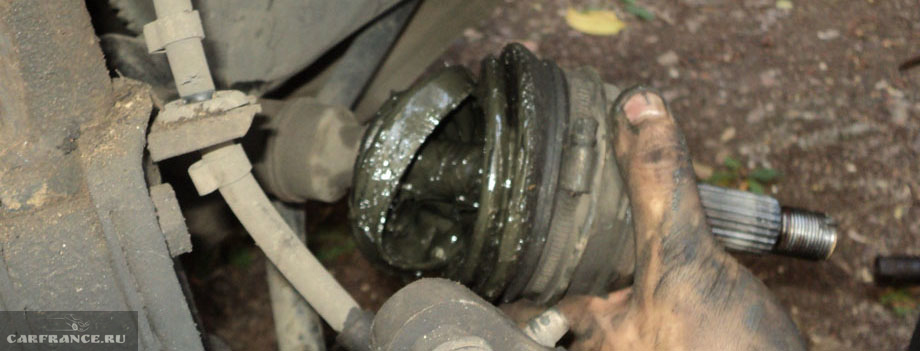

  • Некачественный пыльник — причина первая и самая главная.Если пыльник на гранате выполнен из некачественного материала, то он быстро изнашивается, а внутрь гранаты начинает попадать любой мусор.
  • Ослабление манжеты пыльника также способствует попаданию песка и пыли внутрь ШРУСа.
  • Другие дефекты пыльника (см.), такие как срезание воротничка, надрыв пыльника или его растяжение, также приводят к плохим последствиям.
  • Недостаточное количество смазки или, что еще хуже, ее отсутствие в корпусе ШРУСа приводит к быстрому износу подшипника и, как следствие, износу всей детали.

Совет! При ремонте своего автомобиля, особенно если приходится залезать под машину, не поленитесь и обратите внимание на состояние пыльников полуосей. Если вы заметили хотя бы один из перечисленных выше дефектов, замена ШРУСа на ВАЗ 2112 просто необходима!

Определение необходимости замены внутренней гранаты

Перед любым ремонтом важно убедиться в наличии неисправности.
А теперь сделаем со ШРУСом:

  • Зачастую определить неисправность можно по исходящему звуку от подозрительного агрегата автомобиля.
  • Во время движения или трогания с места определяется неисправность шарнира.
  • Конечно, звуки могут исходить и от неисправного, и от стойки амортизатора, и от двигателя. Давайте узнаем, как определить, какой звук должен исходить от ШРУСа и когда он проявляется.
  • Звук вышедшей из строя гранаты представляет собой скрежет металла о металл, похожий на хруст, разрыв металла или попадание камня в подшипник или другой механизм ходовой части.
  • Когда можно услышать этот звук? Если такой звук появляется на повороте, это значит, что надо менять внешнюю гранату, а не внутреннюю.

Совет! Хотя внешние гранаты выходят из строя гораздо чаще, чем внутренние, при ремонте внешних гранат обязательно проверяйте остальные на работоспособность. Также при необходимости добавьте смазку.

  • На ВАЗ 2112 внутренние ШРУСы издают звук при движении прямо и особенно при трогании автомобиля.

Для более точного определения неисправности узла следует провести диагностику на смотровой яме.
Ниже описано, как сделать это самостоятельно:

  • Машину загоняют на смотровую яму. Под задние колеса необходимо поставить противооткатные колодки, а автомобиль поставить на стояночный тормоз.
  • Далее следует поднять автомобиль домкратом так, чтобы одно из передних колес поднялось с земли.
  • Затем вы должны повернуть колесо вручную. При вращении колеса появляется звук — неисправность во внутренней гранате. Если при этом крутить колесо, потом вращать, и только потом появляется звук — неисправность в .
  • После проведения такой операции ее следует проделать со второй стороной (с противоположным колесом).

Теперь, когда повреждение выявлено, можно приступать к ремонту. Замена внутренней гранаты на ВАЗ 2112 начинается!

Замена гранаты

Инструмент для работы

Что нужно для того, чтобы максимально быстро и качественно заменить ШРУС ВАЗ 2112:

  • Головки и гаечные ключи
  • Головка на 30 (отсутствует в некоторых наборах)
  • WD-40 или аналогичный
  • Молоток
  • Ошейник — чем длиннее, тем лучше
  • плоскогубцы
  • Домкрат
  • Отвертка
  • Тиски
  • Бензин и щетка для очистки поверхностей
  • Металлическая щетка
  • Наставка (бронза, медь)
  • Металлическая щетка
  • Без напарника не обойтись
  • И, конечно же, ШРУС в комплекте со смазкой (если нет, то стоит приобрести — цена приемлемая)

Снятие полуоси (колесный привод)

Итак, начинаем наш ремонт:

  • Первый шаг стандартный.Загоняем машину на яму, ставим противооткатные колодки, машина на ручнике и нейтрали, молимся (по желанию) и в путь!
  • При его замене необходимо слить масло из картера вариатора! Для этого откручиваем нужную пробку, подставляем емкость для масла, ждем окончания слива и закручиваем пробку обратно.
  • Снимаем колпак, если он есть, сажаем друга за руль и просим сильно нажать на тормоз.
  • На этот раз берем голову 30 и ошейник побольше.С помощью этого инструмента открутите ступичную гайку, которая находится посередине колеса.
  • Усилие затяжки гайки большое, поэтому чем длиннее ручка, тем легче будет ее открутить.
  • После откручивания гайки автомобиль следует поднять домкратом. Поднимите машину, снимите колесо. Обязательно под машину подложите подставку в виде, например, пеньки. Не работайте с автомобилем, стоящим на домкрате!
  • Откручиваем колесные болты и снимаем колесо с автомобиля.
  • Закручиваем полностью гайку ступицы, снимаем металлическую шайбу и обрызгиваем шлицевое соединение ступицы с наружной гранатой очистителем ржавчины WD-40.
  • Для того, чтобы снять полуось с автомобиля, необходимо освободить ступицу. При помощи нужного ключа или головки откручиваем два болта крепления шаровой опоры ВАЗ 2112 к ступице.
  • После этого бронзовым или медным наконечником, чтобы не повредить резьбу на наружной гранате, пытаемся выбить ее (гранат) из зацепления со ступицей, добавив средство для удаления ржавчины, чтобы легче выходила.
  • Когда детали вышли из зацепления, можно отодвинуть стойку амортизатора в сторону и снять полуось (помните, масло нужно слить, иначе оно просто вытечет на пол).

Приобрели полуось ВАЗ 2112, теперь приступим к замене ШРУСа.

Снятие и установка нового ШРУСа

Итак:

  • Снятую полуось необходимо зажать в тисках для удобства дальнейшей работы.
  • С помощью отвертки и плоскогубцев снимите чехол. Разгибаем два хомута пыльника и затягиваем его на полуось.
  • Теперь с помощью направляющей и молотка следует сбить гранату с полуоси. Наконечник должен располагаться на корпусе внутреннего подшипника гранаты, а не на корпусе.
  • После снятия гранаты нужно снять старый ботинок и надеть новый, если планируете. Рекомендуется менять пыльник вместе с гранатой.
  • Шлицевые канавки на полуоси необходимо очистить и желательно промыть бензином. А потом вытереть.
  • Необходимое количество новой смазки должно быть помещено в новую гранату. В качестве смазки используется специальный «ШРУС», а не литол или другие!
  • Смазку набивают в ШРУС пальцем, вращая подшипник, чтобы смазка лучше распределилась в корпусе гранаты.
  • После этого можно надевать гранату на полуось. Граната заостряется на шлицевом соединении и просто защелкивается резким движением руки.

Теперь полуось с новым ШРУСом готова к установке на ВАЗ 2112.

Установка привода на автомобиль

Теперь делаем все в обратном порядке:

  • Полуось вставляем в картер коробки передач, попадаем в шлицевое зацепление в коробке.
  • Вставляем прорези в ступицу.
  • Прикручиваем два болта крепления шаровой опоры к ступице, тем самым фиксируем ступицу.
  • Надеваем шайбу и накручиваем на наружную гранату ступичную гайку и максимально затягиваем.
  • Ставим колесо, затягиваем колесные болты и опускаем машину на колеса.
  • Теперь следует протянуть колесные болты, а также затянуть центральную гайку с головкой на 30.
  • Для этого снова потребуется помощь напарника, нажимающего на педаль тормоза.
  • Не забудьте долить масло в редуктор.
  • После заливки масла в картер коробки передач проверьте отсутствие течи масла в месте соединения внутреннего ШРУСа с коробкой передач.

При необходимости отремонтировать вторую полуось аналогичным образом, заменив вышедшие из строя гранаты.
Следите за состоянием своего автомобиля и тогда управлять им будет приятно не только вам, но и пассажирам. А самое главное, от технического состояния любой детали автомобиля может зависеть даже ваша жизнь! Удачи на дорогах!

Главная » Колеса » Замена внутренней гранаты ВАЗ 2112 — как сделать самому?

.

Добавить комментарий

Ваш адрес email не будет опубликован.

2019 © Все права защищены. Карта сайта
