Как поменять датчик температуры охлаждающей жидкости ваз 2114: Замена датчика температуры lada 2114 (ваз 2114)

Замена датчика температуры lada 2114 (ваз 2114)

Греется двигатель на ВАЗ 2114?


Содержание:

Если датчик температуры охлаждающей жидкости ВАЗ 2114 перестанет работать. Что произойдет с вашим автомобилем? Правильно, двигатель попросту закипит. Перегрев мотора — это крайне нежелательная проблема, с которой, увы, сталкиваются многие автомобилисты.

Элемент определения температуры охлаждающей жидкости

При этом данный датчик неразрывно связан с другим устройством — ДТОЖ (датчик температуры охлаждающей жидкости). Его надежность оставляет желать лучшего.

Где находится датчик температуры ОЖ


Система охлаждения на автомобилях бывает трех типов:

  • Смешанная;
  • Воздушная;
  • Жидкая.

В случае с ВАЗ 2114 мы имеем дело с системой охлаждения последнего типа, которая работает на жидком тосоле или антифризе.

Сама система включает в себя следующие компоненты:

  • Вентилятор радиатора;
  • Радиатор отопления;
  • Радиатор охлаждения;
  • Рубашка системы охлаждения;
  • Насос;
  • Расширительный бак;
  • Патрубки соединения;
  • Датчик температуры охлаждающей жидкости.

Поломки


К самым популярным и распространенным поломкам ДТОЖ относят:

  • Отсутствие контакта с датчиком;
  • Разрыв контакта, исчезает изоляция;
  • Устройство перестает работать;
  • Вентилятор не включается, когда требуется.

Также важно изучить признаки неисправности. К ним относят:

  • Двигатель не успевает еще прогреться, а вентилятор уже включается в работу;
  • Двигатель прогрелся, но все равно не работает должным образом;
  • Существенно повысился уровень расхода топлива.

Проверка датчика


Ваш двигатель на ВАЗ 2114 перегревается, либо проявляются другие признаки поломки ДТОЖ. Это говорит о том, что сначала следует проверить данный элемент.

Есть два метода проверки, с каждым из которых мы вас познакомим.

Первый метод

Снятие

  1. Заведите автомобиль, посмотрите на приборную панель. Стрелка указателя на максимуме, но двигатель все равно холодный. Отсоедините контакты от измерителя. Если после этого стрелка упала максимально вниз, это говорит о необходимости замены датчика температуры охлаждающей жидкости у ВАЗ 2114.
  2. Если стрелка осталась вверху, на максимальном показателе, присмотритесь к контактам ДТОЖ. Часто они просто замыкают на массе автомобиля.
  3. Двигатель может греться нормально, равномерно, но при этом стрелка указателя прыгает в разные стороны. Вероятнее всего, вышли из строя предохранители.
  4. Если предохранители исправны, замкните контакт на массу. Если стрелка сразу прыгнула вверх, тогда датчик температуры вышел из строя.
Метод второй

  1. Возьмите мультимер, включите его в режиме омметра.
  2. Вооружитесь термометром с насечками более 100 градусов по Цельсию.
  3. Приготовьте термостойкую тару, которая не деформируется из-за горячей охлаждающей жидкости.
  4. Подключите щупы прибора к выводу датчика и корпусу.
  5. Подсоединив ДТОЖ, поместите его в емкость с ОЖ и начинайте нагревать.
  6. Следите за показателями омметра и термометра одновременно.

В таблице указаны показания, которые соответствуют рабочему, исправному датчику. Таким методом можно проверять состояние нового датчика перед установкой на место старого.

Порядок снятия ДТОЖ


Выкручивание

Вы прекрасно понимаете, что охлаждающая жидкость так называется не спроста. А если закипает тосол в расширительном бачке ВАЗ 2114, это можно считать нормальным явлением? Вовсе нет. Не редко проблема заключается именно в неисправном ДТОЖ.

Чтобы его заменить, нужно выполнить несколько последовательных действий.

  1. Слить охлаждающую жидкость. Для этого:
    1. Подождите, пока двигатель остынет, если вы только что заехали в гараж;
    2. Вооружитесь накидными ключами на 17, 13 и 8;
    3. Возьмите тару, в которую будет сливаться охлаждающая жидкость;
    4. Демонтируйте защиту двигателя, отсоедините крепежи радиатора;
    5. Включите печку в максимальный режим и откройте кран отопителя вместе с крышкой расширительного бака;
    6. Под радиатор установите емкость и очень аккуратно начинайте откручивать пробку для слива. Большое давление выбрасывает тосол из расширительного бачка ВАЗ 2114, потому действовать нужно медленно;
    7. В течение 10 минут жидкость будет постепенно стекать;
    8. В это время подойдите к двигателю, поставьте такую же емкость под него и открутите пробку с блока цилиндров, которая располагается непосредственно под модулем зажигания;
    9. Вам предстоит подождать еще около 10 минут, пока жидкость выльется.
  2. Теперь снимает старый датчик температуры охлаждающей жидкости:
    1. Отыщите его на своем автомобиле;
    2. Посмотрите на корпус, обратите внимание на маркировку, имеющуюся с одной из сторон шестигранника. Запомните положение, чтобы при обратной сборке все сделать аналогично;
    3. Измеритель демонтируется при помощи ключа на 21;
    4. Монтируется новый измеритель.
  3. Устанавливаем новый прибор. Для этого:
    1. Приобретаем новый датчик ТОЖ;
    2. Все тем же ключом на 21 монтируем его на место старого;
    3. Принимаем во внимание запомненную ранее маркировку и устанавливаем новый датчик в аналогичном положении;
    4. Наносим немного термогерметика на резьбу, что позволит обеспечить высококачественное соединение;
    5. В систему отопления и блок цилиндров вновь заливается жидкость охлаждения. Только используйте уже новую, даже если старая в нормально состоянии. Посмотрите на датчик уровня охлаждающей жидкости на ВАЗ 2114, чтобы убедиться в наполненности емкости.

Если после проведенных манипуляций ДТОЖ все равно не работает, обратите внимание на несколько моментов:

  1. Вы могли плохо закрутить новый датчик на его посадочное место;
  2. Не исключено, что вы забыли про заливку охлаждающей жидкости;
  3. В системе образовалась утечка жидкости охлаждения, генератор забрызгался ею;
  4. Новый датчик мог оказаться бракованным. На этот случай рекомендуется всегда оставлять чек от покупки до тех пор, пока вы не убедитесь, что датчик работает нормально. Увы, на месте это проверить невозможно.

Не все вопросы можно решить самому, каким бы опытным автомехаником вы ни были. Иногда приходится обращаться на СТО. Но и здесь вы должны быть уверены, что специалисты грамотные, оборудование у них исправное, опыта достаточно, дабы качественно решить сложившуюся у вас и вашего автомобиля проблему.

Обзаведитесь хорошими знакомыми на автосервисах. Даже если вы посещать их будете раз в год.

Содержание:

  1. Где находится датчик температуры ОЖ
  2. Поломки
  3. Проверка датчика
  4. Порядок снятия ДТОЖ

Если датчик температуры охлаждающей жидкости ВАЗ 2114 перестанет работать. Что произойдет с вашим автомобилем? Правильно, двигатель попросту закипит. Перегрев мотора — это крайне нежелательная проблема, с которой, увы, сталкиваются многие автомобилисты.

Элемент определения температуры охлаждающей жидкости

При этом данный датчик неразрывно связан с другим устройством — ДТОЖ (датчик температуры охлаждающей жидкости). Его надежность оставляет желать лучшего.

Где находится датчик температуры ОЖ


Система охлаждения на автомобилях бывает трех типов:

  • Смешанная;
  • Воздушная;
  • Жидкая.

В случае с ВАЗ 2114 мы имеем дело с системой охлаждения последнего типа, которая работает на жидком тосоле или антифризе.

Сама система включает в себя следующие компоненты:

  • Вентилятор радиатора;
  • Радиатор отопления;
  • Радиатор охлаждения;
  • Рубашка системы охлаждения;
  • Насос;
  • Расширительный бак;
  • Патрубки соединения;
  • Датчик температуры охлаждающей жидкости.

Поломки


К самым популярным и распространенным поломкам ДТОЖ относят:

  • Отсутствие контакта с датчиком;
  • Разрыв контакта, исчезает изоляция;
  • Устройство перестает работать;
  • Вентилятор не включается, когда требуется.

Также важно изучить признаки неисправности. К ним относят:

  • Двигатель не успевает еще прогреться, а вентилятор уже включается в работу;
  • Двигатель прогрелся, но все равно не работает должным образом;
  • Существенно повысился уровень расхода топлива.

Проверка датчика


Ваш двигатель на ВАЗ 2114 перегревается, либо проявляются другие признаки поломки ДТОЖ. Это говорит о том, что сначала следует проверить данный элемент.

Есть два метода проверки, с каждым из которых мы вас познакомим.

Первый метод


Снятие

  1. Заведите автомобиль, посмотрите на приборную панель. Стрелка указателя на максимуме, но двигатель все равно холодный. Отсоедините контакты от измерителя. Если после этого стрелка упала максимально вниз, это говорит о необходимости замены датчика температуры охлаждающей жидкости у ВАЗ 2114.
  2. Если стрелка осталась вверху, на максимальном показателе, присмотритесь к контактам ДТОЖ. Часто они просто замыкают на массе автомобиля.
  3. Двигатель может греться нормально, равномерно, но при этом стрелка указателя прыгает в разные стороны. Вероятнее всего, вышли из строя предохранители.
  4. Если предохранители исправны, замкните контакт на массу. Если стрелка сразу прыгнула вверх, тогда датчик температуры вышел из строя.

Метод второй


  1. Возьмите мультимер, включите его в режиме омметра.
  2. Вооружитесь термометром с насечками более 100 градусов по Цельсию.
  3. Приготовьте термостойкую тару, которая не деформируется из-за горячей охлаждающей жидкости.
  4. Подключите щупы прибора к выводу датчика и корпусу.
  5. Подсоединив ДТОЖ, поместите его в емкость с ОЖ и начинайте нагревать.
  6. Следите за показателями омметра и термометра одновременно.

В таблице указаны показания, которые соответствуют рабочему, исправному датчику. Таким методом можно проверять состояние нового датчика перед установкой на место старого.

Порядок снятия ДТОЖ


Выкручивание

Вы прекрасно понимаете, что охлаждающая жидкость так называется не спроста. А если закипает тосол в расширительном бачке ВАЗ 2114, это можно считать нормальным явлением? Вовсе нет. Не редко проблема заключается именно в неисправном ДТОЖ.

Чтобы его заменить, нужно выполнить несколько последовательных действий.

  1. Слить охлаждающую жидкость. Для этого:
    1. Подождите, пока двигатель остынет, если вы только что заехали в гараж;
    2. Вооружитесь накидными ключами на 17, 13 и 8;
    3. Возьмите тару, в которую будет сливаться охлаждающая жидкость;
    4. Демонтируйте защиту двигателя, отсоедините крепежи радиатора;
    5. Включите печку в максимальный режим и откройте кран отопителя вместе с крышкой расширительного бака;
    6. Под радиатор установите емкость и очень аккуратно начинайте откручивать пробку для слива. Большое давление выбрасывает тосол из расширительного бачка ВАЗ 2114, потому действовать нужно медленно;
    7. В течение 10 минут жидкость будет постепенно стекать;
    8. В это время подойдите к двигателю, поставьте такую же емкость под него и открутите пробку с блока цилиндров, которая располагается непосредственно под модулем зажигания;
    9. Вам предстоит подождать еще около 10 минут, пока жидкость выльется.
  2. Теперь снимает старый датчик температуры охлаждающей жидкости:
    1. Отыщите его на своем автомобиле;
    2. Посмотрите на корпус, обратите внимание на маркировку, имеющуюся с одной из сторон шестигранника. Запомните положение, чтобы при обратной сборке все сделать аналогично;

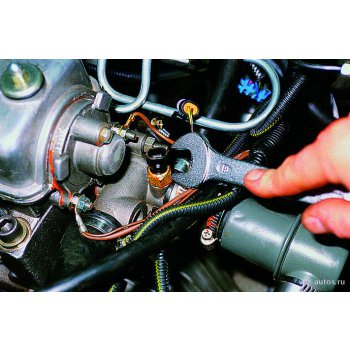

    3. Измеритель демонтируется при помощи ключа на 21;
    4. Монтируется новый измеритель.
  3. Устанавливаем новый прибор. Для этого:
    1. Приобретаем новый датчик ТОЖ;
    2. Все тем же ключом на 21 монтируем его на место старого;
    3. Принимаем во внимание запомненную ранее маркировку и устанавливаем новый датчик в аналогичном положении;
    4. Наносим немного термогерметика на резьбу, что позволит обеспечить высококачественное соединение;
    5. В систему отопления и блок цилиндров вновь заливается жидкость охлаждения. Только используйте уже новую, даже если старая в нормально состоянии. Посмотрите на датчик уровня охлаждающей жидкости на ВАЗ 2114, чтобы убедиться в наполненности емкости.

Если после проведенных манипуляций ДТОЖ все равно не работает, обратите внимание на несколько моментов:

  1. Вы могли плохо закрутить новый датчик на его посадочное место;
  2. Не исключено, что вы забыли про заливку охлаждающей жидкости;
  3. В системе образовалась утечка жидкости охлаждения, генератор забрызгался ею;
  4. Новый датчик мог оказаться бракованным. На этот случай рекомендуется всегда оставлять чек от покупки до тех пор, пока вы не убедитесь, что датчик работает нормально. Увы, на месте это проверить невозможно.

Не все вопросы можно решить самому, каким бы опытным автомехаником вы ни были. Иногда приходится обращаться на СТО. Но и здесь вы должны быть уверены, что специалисты грамотные, оборудование у них исправное, опыта достаточно, дабы качественно решить сложившуюся у вас и вашего автомобиля проблему. Обзаведитесь хорошими знакомыми на автосервисах. Даже если вы посещать их будете раз в год.

Перегрев двигателя на ВАЗ 2114 серьезно сказывается на его техническом состоянии, поэтому нужно следить за температурой мотора. Данная статья посвящена устройству, с помощью которого можно отслеживать вероятность перегрева двигателя на ВАЗ 2114 инжектор, — датчику температуры охлаждающей жидкости (ДТОЖ).

Особенности конструкции


Система охлаждения двигателя может быть трех видов:

  • воздушная;
  • жидкая;
  • смешанная.

На ВАЗ 2114 с инжектором установлена жидкая система охлаждения, в качестве жидкости для охлаждения используется антифриз или тосол. Располагается ДТОЖ на ВАЗ 2114 между головкой блока цилиндров и термостатом, на патрубке охлаждающей системы, которая соединяется с помощью двух проводов. Здесь же находится и вентилятор. В инжекторных такой датчик стоит один и включает вентилятор ЭБУ.

Назначение


Современные автомобили как карбюраторные, так и с инжектором – это сложные конструкции, состоящие из различных узлов и агрегатов. Контролировать и регулировать их работу помогают специальные устройства, например, датчики температуры. Существуют устройства, предназначенные для контроля  уровня температуры наружного воздуха, а также уровня температуры воздуха внутри салона и т.д.

В городских условиях двигатель постоянно подвергается риску перегрева. Особенно это актуально в летний период, когда уровень температуры воздуха растет. Чтобы избежать перегрева двигателя установлен датчик, назначение которого – контролировать температурный режим охлаждающей жидкости (ОЖ) в рубашке блока цилиндров. При изменении уровня температуры он передает свои показания электронному блоку управления, а тот запускает вентилятор. ДТОЖ, как и любое устройство, например вентилятор, может выйти из строя, поэтому нужно знать, как он устроен, где находится и как его заменить.

Конструкция

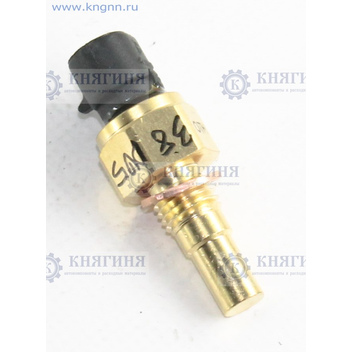

Конструкция ДТОЖ достаточна простая. В качестве измерительного элемента в нем используется резистор (термистор), который изменяет сопротивление тока в зависимости от температуры окружающей среды. По этому показателю судят о нагреве двигателя.

Устройство установлено в непрерывно циркулирующей жидкости. Этот поток циркулирует в патрубке рубашки охлаждения, который в свою очередь находится в блоке цилиндров.

Принцип работы


Терморезистор имеет отрицательный коэффициент температуры, поэтому когда температура окружающей среды повышается, сопротивление ДТОЖ уменьшается. Например, если температура окружающей среды достигнет +130 градусов, то сопротивление резистора упадет до 70 Ом. При -40 градусов, сопротивление составит 100700 Ом (видео от канала «Устройство и ремонт автомобиля»).

С помощью резистора, имеющего постоянное сопротивление, контроллером подается напряжение в 5 В. Резистор находится непосредственно в контроллере. В зависимости от изменения напряжения на датчике котроллер рассчитывает температуру охлаждающей системы, а ЭБУ включает вентилятор при перегреве.

Типичные признаки поломки ДТОЖ


Все возникающие в цепи неисправности спустя некоторое время заносятся контроллером в виде кода в память ЭБУ.

Сигнал о возникших неисправностях в двигателе поступает на панель приборов в виде горящей контрольной лампочки «CHECK ENGINE».

Признаки неисправности измерителя на ВАЗ 2114:

  • включение вентилятора, когда двигатель холодный;
  • увеличивается расход топлива;
  • возникают проблемы с запуском прогретого двигателя.

Основные неисправности:

  • отсутствие контакта с устройством;
  • разрыв контактов, нарушение изоляции;
  • отказ датчика;
  • не работает вентилятор, когда это необходимо.

Прежде чем менять ДТОЖ на ВАЗ 2114, нужно убедиться, что причина неполадок именно в нем. Неисправность может быть вызвана нарушением целостности предохранителей, неисправностью вентилятора.

Проверка работоспособности датчика


Проводить работы по проверке измерителя следует на холодной машине. ДТОЖ передает информацию об уровне температуры охлаждающей жидкости для ЭБУ. Если она слишком высокая блок включает вентилятор, который будет гонять потоки воздуха.

Проверить устройство на ВАЗ 2114 можно двумя способами. Рассмотрим каждый из них.

Первый способ:

  1. Для проверки нужно завести двигатель и посмотреть показания на панели приборов. Если стрелка указателя достигает максимального уровня, а двигатель остается холодным, необходимо отсоединить датчик.
    Процесс отсоединения провода от измерителя

    Если после этого стрелка достигла минимального уровня, то это свидетельствует о неисправности прибора и необходимости его замены.

  2. Если при отключенном устройства стрелка остается на максимальном уровне, следует осмотреть контакты устройства. Возможно, что они замыкают на массе машины.
  3. После включения зажигания мотор равномерно прогревается, а стрелка указателя либо лежит на нуле, либо скачет в разные стороны, следует проверить предохранители.
  4. Если предохранители в норме, нужно замкнуть контакт на массу автомобиля. Если после включения стрелка указателя резко подскочила вверх, значит, неисправен датчик.

Чтобы воспользоваться вторым способом, прибор нужно сначала снять.

Для этого необходимо выполнить следующие действия:

  1. Чтобы добраться до датчика на ВАЗ 2114, нужно снять фильтр для воздуха.
  2. Отсоединяем отрицательную клемму от АКБ.
  3. На следующем шаге нужно слить охлаждающую жидкость из радиатора.
  4. Отключив проводку от устройства, можно его выкручивать. Если не удалось выкрутить руками, можно воспользоваться ключом на «19», чтобы ослабить затяжку.

Проверка на работоспособность состоит из следующих шагов:

  1. Для проверки необходим мультиметр. Прибор нужно поставить в режим омметра.
  2. Далее понадобится термометр с делениями более 100 градусов и термоустойчивая емкость.
  3. Теперь присоединяем щупы мультиметра к выводу измерителя и корпусу.
  4. Далее нужно нагревать жидкость и снимать показания омметра и градусника.

Таблица показаний для исправного прибора:

Если показания отличаются от приведенных значений в таблице, значит, его нужно менять. Данное устройство ремонту не подлежит. Если показания датчика совпадают, то причину нужно искать в неисправности другого устройства, например, термостата.

Видео «Замена ДТОЖ на классике ВАЗ»


В этом видео от Василия Калугина демонстрируется процедура замены измерителя температуры охлаждающей жидкости на ВАЗе классике.

Источники

Датчик температуры на ваз 2109 где находится


Замена датчика температуры охлаждающей жидкости на ВАЗ 2109 (инжектор)

Содержание:

  1. Расположение
  2. Неисправности
  3. Проверка
  4. Замена

На любом автомобиле, включая ВАЗ 2109, датчик температуры охлаждающей жидкости играет огромную роль, поскольку во многом обеспечивает должную, эффективную работу охладительной системы мотора.

Расположение

Чтобы отремонтировать или поменять датчик температуры ОЖ, первым делом необходимо знать о его расположении.

В автомобилях ВАЗ 2109 ДТОЖ располагается между термостатом и головкой блока цилиндров. Устройство имеет два контакта, один из которых служит для показаний ЭБУ, а второй обеспечивает включение вентилятора.

Стоит также отметить, что возле ДТОЖ располагается одноконтактный датчик, которые достаточно часто путают между собой.

Основная функция ДТОЖ заключается в охлаждении жидкости. Чем холоднее она будет, тем богаче окажется поступаемая в двигатель топливовоздушная смесь.

Расположение

Неисправности

Существует несколько основных неисправностей, которые приводят к выходу из строя датчика температуры охлаждающей жидкости. А именно:

  • Внутри датчика имеется электрический контакт, который может порваться либо покрыться трещинками. Если контакт порван, это приводит к полному сгоранию регулятора. При наличии трещин датчик еще может функционировать, но отсутствие должного контакта не позволяет передавать точную информацию об охлаждающей жидкости;
  • Нарушена изоляция датчика. При плохой изоляции проводки возникают замыкания. Они, в свою очередь, становятся причиной сгорания устройства;
  • Около датчика обрываются провода. Из-за этого регулятор не может включать вентилятор, что приводит к перегреву автомобиля.

В летний период времени отказ в работе ДТОЖ замечают редко, но зимой существенно усложняется запуск мотора.

Признаки поломки

Как можно определить, что датчик температуры ОЖ перестал нормально работать или перегорел полностью?

  1. Вентилятор охлаждения включается произвольно даже при нормальной температуре двигателя. Но на самом деле вентилятор должен включаться только тогда, когда силовой агрегат перегревается.
  2. На горячую сложно завести мотор. Система охлаждения отвечает за регулирование температуры, но неисправный датчик не позволяет получить объективные данные и сигнал о запуске того или иного режима работы.
  3. Заметно повышается расход топлива. Это вызвано перегрузкой двигателя, которому приходится ехать при повышенных температурах. Из-за этого растет потребление горючего.

Прежде чем делать окончательные выводы относительно поломки или нарушения работоспособности ДТОЖ на ВАЗ 21099, обязательно проведите проверочные мероприятия.

Проверка

Сегодня автовладельцы ВАЗ 2109 применяют два способа для проверки состояния датчика температуры охлаждающей жидкости. Скажем сразу, что второй более надежный, но первый легче. Каким из представленных ниже методов воспользоваться, решайте сами.

Способ проверки

Ваши действия

Первый способ

  • Подключите минусовой конец от вольтметра на двигатель;
  • Включите зажигание;
  • Вольтметром определите, какое напряжение образуется при езде на автомобиле;
  • В норме показатель должен составлять не меньше 12 Вольт, если АКБ полностью заряжена;
  • Если показания заметно меньше, потребуется ремонт или замена ДТОЖ

Второй способ

  • Возьмите мультиметр, включите его в режиме вольтметра;
  • Измерение должно происходить в пределах от 100 Ом до 10 кОм;
  • Возьмите термометр, измеряющий температуру более 100 градусов по Цельсию;
  • Опустите датчик в емкость с жидкостью охлаждения;
  • Начинайте подогревать ОЖ;
  • По мере роста температуры следите за показателями с помощью термометра;
  • Измерьте показатели сопротивления датчика при различных температурах;
  • Либо можете взять кипяток, залить его в емкость, вставить туда рабочий элемент датчика. И следите за сопротивлениями датчика, пока температура воды остывает;
  • Сопоставьте показания с таблицей, приведенной ниже

Согласно таблице, проверьте, соответствует ли сопротивление требуемому при той или иной температуре ОЖ или простого кипятка.

Температура (в градусах Цельсия)

Сопротивление (Ом)

100 градусов

177

80 градусов

332

60 градусов

667

40 градусов

1459

20 градусов

3520

0 градусов

9420

-20 градусов

28680

-40 градусов

100700

При наличии отклонений от нормы делаем вывод, что датчик уже не выполняет свои функции должным образом, потому требует обязательной замены.

Замена

Замена

Заменить ДТОЖ своими руками на инжекторном ВАЗ 2109 не сложно. Следуйте пошаговой инструкции, чтобы решить возникшие проблемы.

Снятие устройства

  1. Первым делом проверьте состояние предохранителей. Не редко они перегорают, что становится причиной отказа в работе датчика температуры охлаждающей жидкости.
  2. Дождитесь, пока автомобиль полностью остынет. Проводить замену ДТОЖ на горячем двигателе ни в коем случае нельзя.
  3. Отключите провода, идущие на ваш ДТОЖ. Только делать это нужно в ситуации, когда при включении зажигания стрелка показателя температуры начинает резко поднимается вверх и порой доходит до максимального уровня.
  4. Если же изменений со стрелкой не происходит, виной всему не сам датчик, а провод, идущий к нему.
  5. Если при включении зажигания стрелка начинает опускаться, датчик температуры ОЖ вышел из строя и нуждается в замене.
  6. Снимать половину агрегатов, чтобы добраться до ДТОЖ, не приходится. Доступ к устройству свободный, проблем возникать не должно.
  7. Слейте охлаждающую жидкость из системы. Это отличный повод заодно поменять тосол на новый, если в этом есть необходимость. Если же охлаждающая жидкость свежая, для слива используйте чистую емкость.
  8. Отключите проводку от датчика.
  9. С помощью торцевой головки выкрутите регулятор, чтобы его без проблем снять рукой.
  10. Зачистите место посадки устройства. Так обычно накапливается приличное количество грязи, пыли, которые могут стать причиной некорректной работы нового датчика температуры тосола.
  11. Для очистки воспользуйтесь любой ветошью, которая не оставляет после себя ворс, нитки.
  12. Обработайте гнездо обезжиривателем.
  13. Вставьте новый регулятор. Ошибка многих заключается в том, что якобы для повышения надежности установки они уплотняют датчик герметиком. Делать этого не стоит, поскольку так ДТОЖ может работать только хуже.
  14. Верните на место питающий провод. Только если проверка показала, что в нем есть обрыв или он поврежден, провод лучше сразу заменить. Ремонтировать его изолентой не советуем.
  15. Залейте охлаждающую жидкость обратно в систему. Даже если вы меняли ОЖ пару месяцев назад, лучше заодно заменить ее на свежую. Хуже от этого точно не будет.
  16. Запустите мотор, проверьте в действии новый датчик ТОЖ.

Самостоятельная замена ДТОЖ — процесс достаточно простой. Вам не придется тратить деньги на услуги автосервиса, плюс получите необходимый опыт по ремонту автомобиля своими собственными руками.

 Загрузка … No Comments Yet! You can be first to comment this post!   Close Window
Loading, Please Wait!
This may take a second or two.

Замена датчика температуры охлаждающей жидкости на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Располагается в выпускном патрубке головки блока цилиндров, смотрите на фото ниже:

Примечание! В руке у человека находится непосредственно датчик, а красной стрелкой указано отверстие – место его установки.

Когда менять датчик?

• Наличие неисправности датчика приводит к нарушению работы двигателя – затруднен пуск в холодную погоду.

• В жару двигатель у автомобиля нагревается до высокой температуры. Сломанный датчик станет причиной  потери мощности двигателя и увеличится расход топлива.

Замена датчика «ДТОЖ» на ВАЗ 2108-ВАЗ 21099

Снятие

1) Слейте охлаждающую жидкость из радиатора. Подробную инструкцию читайте в нашей статье: «Замена охлаждающей жидкости».

2) Далее отсоедините клему «-» с аккумуляторной батареи во избежание короткого замыкания во время работы с датчиком. Подробно про клемму читайте здесь: «Замена аккумулятора», в пункте «1».

3) Следом отсоедините колодку проводов, подсоединенных к датчику.

4) Воспользуйтесь гаечным ключом и полностью выверните датчик.

5) Извлеките датчик из отверстия, находящееся в патрубке.

Примечание! На данном датчике присутствует уплотнительная прокладка, старайтесь ее не терять, ведь она подайдет на новый датчик.

Установка

1) Поставьте новую деталь в отверстие и заверните с помощью гаечного ключа до упора.

2) Теперь подсоедините колодку проводов.

3) Залейте охлаждайку в радиатор. В статье о замене жидкости есть инструкция.

4) Подсоедините клему «-» к аккумулятору.

Проверка  на работоспособность:

Примечание! Запаситесь мульти-метром, без него проверка невозможна!

1) Снимите датчик с автомобиля, поместите его в какую-нибудь емкость, заранее наполненнную охлаждающей жидкостью.

Примечание! Подойдет любой сосуд, а наиболее часто используемые вещи в народе: ненужный чайник, большая кружка!

2) Нагрейте в ёмкости охлаждайку до определенной температуры и опустите туда датчик с заранее подключенным мульти-метром. В конце статьи прикреплена таблица со значениями температуры и соответствующими показаниями прибора.

Примечание! С целью более точной диагностики рекомендуем нагревать жидкость до различных температурных значений.

Таблица

Согласно данной таблице значений измеряйте сопротивление датчика.

Примечание! В левом столбце указана температура охлаждайки, а в правом столбике необходимые значения мульти-метра, после погружения датчика в сосуд.

Датчик указателя температуры охлаждающей жидкости ВАЗ 2108, 2109, 21099

Указатель температуры охлаждающей жидкости в щитке приборов автомобилей ВАЗ 2108, 2109, 21099 и их модификаций получает информацию о температуре ОЖ в системе охлаждения с датчика, установленного в блок цилиндров двигателя.

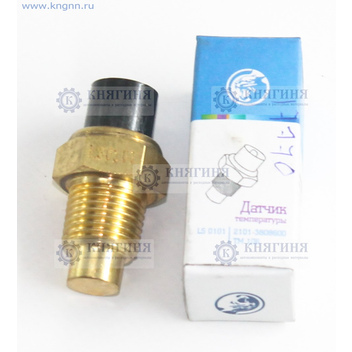

Это датчик указателя температуры охлаждающей жидкости ТМ 106.

Место установки датчика указателя температуры охлаждающей жидкости

На автомобилях ВАЗ 2108, 2109, 21099 с карбюраторными или инжекторным двигателями он ввернут в торец блока цилиндров, над картером коробки передач. К нему идет всего один провод («минусовой»).

Устройство датчика указателя температуры охлаждающей жидкости

Датчик указателя температуры охлаждающей жидкости ТМ 106 имеет латунный корпус с гайкой под ключ на «21». Резьбовая часть корпуса выполнена в виде конуса, для уплотнения и герметизации датчика в посадочном отверстии. На дне корпуса датчика (омываемого ОЖ) установлена «таблетка» полупроводникового терморезистора. Она прижата токоведущей пружиной. Пружина одним концом упирается в полупроводник другим в контактную часть датчика с выводом под провод. Пружина изолирована от стенок датчика.

Принцип действия датчика указателя температуры

Принцип действия датчика указателя температуры основан на работе установленного в нем полупроводникового терморезистора. Когда температура ОЖ низкая – сопротивление терморезистора высокое – ток, протекающий через датчик небольшой — стрелка указателя температуры в щитке приборов отклонена влево. По мере прогрева жидкости сопротивление терморезистора падает – сила тока увеличивается — стрелка на указателе температуры поднимается. Подробнее: «Стрелочный указатель температуры охлаждающей жидкости автомобилей ВАЗ 2108, 2109, 21099, принцип действия».

Применяемость датчика указателя температуры охлаждающей жидкости

Автомобили ВАЗ 2108, 2109, 21099 с карбюраторными и инжекторным двигателем, автомобили 10-го семейства, Самара-2 (2113, 2114, 2115) и пр.

Неисправности датчика указателя температуры

При возникновении проблем с датчиком указателя температуры сам указатель в щитке приборов начинает показывать неверную информацию. Необходимо определить конкретную причину: неисправен датчик или указатель. Для этого включаем зажигание, снимаем провод с датчика и касаемся им «массы». Если датчик неисправен, стрелка указателя переместится влево к началу шкалы. Если стрелка неподвижна, необходимо для начала проверить электрическую цепь указателя температуры ОЖ или заменить его исправным.

Характеристики датчика ТМ 106

Пределы измерения температуры: 45-140º

Номинальное напряжение: 12 В

Сила тока: 0,25 А

Чувствительный элемент: терморезистор

Масса: 45 гр

Схема подключения датчика ТМ 106

См. «Схема подключения датчика указателя температуры охлаждающей жидкости автомобилей ВАЗ 2108, 2109, 21099».

Примечания и дополнения

Индикация температуры двигателя: на заметку владельцам «Девяток»

Каждый двигатель автомобиля оборудуется устройством измерения температуры силового агрегата. Этот компонент позволяет водителю вовремя выявить перегрев и устранить эту проблему. Что представляет собой датчик включения вентилятора на автомобиле ВАЗ 2109 с двигателем карбюратор, каково его устройство и как его заменить, — читайте далее.

Место расположения датчика ОЖ в ВАЗ 2109

Для начала желательно знать, где находится датчик температуры двигателя. На моделях 2108, 21099 и ВАЗ 2109 датчик температуры охлаждающей жидкости устанавливается между ГБЦ и термостатом, в выпускной патрубок.

Устройство и принцип действия

Сам регулятор температуры двигателя представляет собой устройство термистора-резистора, характеризующееся отрицательным коэффициентом температуры. Сам параметр сопротивления может быть замерен только при снижении либо увеличении температурного режима.

Когда силовой агрегат нагревается в результате работы, показатель сопротивления снижается, если мотор остывает, этот параметр увеличивается. Например, при рабочей температуре мотора на ВАЗ 2109 сопротивление равно 180 Омам, а если на улице будет мороз в 40 градусов, то сопротивление будет равно 100700 Омам. На одной стороне ДТОЖ ВАЗ 2109 инжектор расположены два контакта, а на другой — чувствительный компонент, который находится непосредственно в потоке расходного материала.

Что касается принципа действия, то когда водитель включает зажигание, блок управления передает напряжение на регулятор посредством резистора. Поскольку сам ДТОЖ является термистором, подаваемое с блока управления напряжение изменяется сразу с учетом температуры расходного материала. При снижении параметра блок анализирует температуру и в соответствии с этими данными определяет необходимый объем бензина для впрыска. В ходе прогревания силового агрегата объем бензина, который передается на цилиндры, будет снижаться.

Два датчика температуры антифриза для ВАЗ

Кроме пуска по показаниям регулятора ЭБУ осуществляет корректировку работы силового агрегата на холостых оборотах. В итоге он самостоятельно принимает решение по обогащению горючей смеси при высоких и средних нагрузках на ДВС. Этот показатель может быть изменен в зависимости от угла опережения зажигания.

На карбюраторной машине датчиков температуры два. Один включает вентилятор, другой — отвечает за индикацию температуры на приборной панели.

Возможные неисправности

Есть несколько причин, по которым регулятор на ВАЗ 21099 отказывается работать.

Итак, почему ДТОЖ не работает:

  1. Внутри конструкции устройства расположен электрический контакт. Со временем этот контакт может попросту оборваться либо на нем могут образоваться трещины. В том случае, если внутри конструкции произойдет обрыв, это может стать причиной полного выхода из строя. То есть ДТОЖ просто сгорит. Если же на контакте имеются трещины, ДТОЖ, в принципе, может работать, однако в результате отсутствия нормального контакта регулятор будет передавать некорректные данные о антифризе.
  2. Плохая изоляция устройства. В том случае, если изоляция будет нарушенной, в работе девайса могут происходить замыкания. Соответственно, в конечном итоге эти замыкания могут привести к тому, что ДТОЖ, опять же, сгорит и его придется менять.
  3. Рядом с регулятором произошел обрыв проводов. В результате обрыва регулятор не сможет активировать вентилятор, предназначенный для охлаждения силового агрегата. Соответственно, это приведет к тому, что двигатель перегреется и может даже закипеть (автор видео — Техник-механик).

Как же автовладельцу понять, что ДТОЖ вышел из строя и его пора заменить?

Для этого достаточно знать об основных признаках неполадок, о которых мы расскажем ниже:

  1. Вентилятор, предназначенный для охлаждения двигателя, может включаться произвольно в любое время. В частности, водителя должно насторожить, что вентилятор включается тогда, когда мотор полностью не прогрет. Помните о том, что вентилятор всегда должен функционировать при перегретом ДВС.
  2. У водителя возникают сложности в запуске прогретого ДВС. Охладительная система должна автоматически производить регулировку температуры, но в результате того, что устройство является неисправным, она не может получить правильный сигнал.
  3. Если внимательно проследить за работой авто, то можно заметить, что увеличился расход бензина. Увеличение расхода обусловлено тем, что при машина попросту перегружается, когда ездит на горячем ДВС.
  4. Если устройство полностью вышло из строя, на приборной панели датчик будет демонстрировать неверный сигнал о температуре. Чтобы прогреть мотор, достаточно десяти минут езды. Если по истечению 10 минут температура не поднялась до оптимальной или при запуске ДВС на приборной панели показан его перегрев, это говорит о неисправности.

Проверка и замена ДТОЖ

Есть несколько вариантов диагностики устройства — первый:

  1. Минусовой щуп от вольтметра нужно подключить к мотору и включить зажигание.
  2. С помощью тестера необходимо определить, какой параметр напряжения образовывается при движении.
  3. Если ДТОЖ работает, то напряжение должно быть не менее 12 вольт при полном зарядке аккумулятора. Если полученные показатели ниже, необходимо осуществить замену или ремонт девайса.
Таблица соответствия температуры и сопротивления

Второй способ диагностики:

  1. Вам потребуется настроить мультиметр в режим вольтметра — замер осуществляется в диапазоне от 100 Ом до 10 кОм. Также подготовьте термометр, который сможет измерить температуру больше ста градусов. Регулятор следует демонтировать и опустить в емкость с антифризом.
  2. Вам необходимо подогреть охлаждающую жидкость. В результате увеличения температурных показателей нужно следить за показаниями, которые выдает термометр.
  3. С помощью мультиметра следует произвести замер показателей сопротивления ДТОЖ при разных температурных режимах. Полученные параметры следует сопоставить с теми, которые указаны в таблице выше.

Как произвести замену своими силами:

1. Отключите провода, которые подключены к ДТОЖ. 2. Выкрутите регулятор гаечным ключом. 3. Демонтируйте устройство и замените на новое.
  1. В первую очередь, из радиатора необходимо слить весь хладагент. Затем отключите минусовую клемму от АКБ, просто открутите гайку гаечный ключом и отсоедините ее.
  2. Далее, нужно отключить колодку с проводами, которая подключается к ДТОЖ.
  3. С помощью гаечного ключа следует полностью открутить устройство. Далее, регулятор демонтируется из посадочного места, как сказано выше, это выпускной шланг ГБЦ. На самом устройстве есть резиновый уплотнитель, при демонтаже ДТОЖ его нельзя потерять, особенно, если новый датчик у вас без уплотнителя.
  4. Затем произведите установку нового регулятора на посадочное место, в выпускной шланг. Используя гаечный ключ, закрутите регулятор до самого конца. После монтажа и закручивания к ДТОЖ следует подсоединить отключенный ранее жгут проводов. Завершающим этапом этого процесса будет залив антифриза обратно в радиатор и установка отключенной минусовой клеммы аккумулятора на место.
 Загрузка …

Видео «Наглядная инструкция по замене устройства»

О том, как своими силами произвести замену датчика в домашних условиях, вы сможете узнать из видео ниже (автор видео — Мысли и советы от Мустафы Муртазаева).

Была ли эта статья полезна?Статья была полезнаПожалуйста, поделитесь информацией с друзьями

Замена датчика температуры охлаждающей жидкости на ВАЗ 2109

Датчик указателя температуры охлаждающей жидкости представляет собой важное устройство, предназначенное для замера показателя температуры хладагента. Этот регулятор, а также датчик уровня охлаждающей жидкости, внесены в систему управления мотором. Данный материал вам подскажет, как производится проверка датчика температуры охлаждающей жидкости, каковы признаки неисправности и как поменять и подключить регулятор своими силами.

Благодарим за помощь в написании статьи специалистов сайта avtozam.com

Место расположения

Первый вопрос, который интересует владельцев ВАЗ 2108, 2109 и 21099 – это где находится датчик температуры охлаждающей жидкости. В машинах отечественного производства регулятор расположен в моторном отсеке. В частности, устройство находится в выпускном шланге ГБЦ. Место, где находится указатель температуры охлаждающей жидкости, отмечено красной стрелкой на фото ниже.

Красной стрелкой отмечено место расположения устройства

Когда менять?

Если в вашем авто появился высокий уровень сигнала датчика температуры охлаждающей жидкости, то это может свидетельствовать о неисправности устройства. В случае поломки потребуется замена устройства. Но перед этим нужно знать, как проверить датчик температуры охлаждающей жидкости, признаки неисправности приведены ниже:

  • Если электронный регулятор вышел из строя или работает некорректно, то работа мотора в целом будет нарушена, в частности, завести двигатель в мороз будет очень тяжело.
  • В летнюю жару мотор авто и так греется до высоких температур. Но если ДТОЖ работает неправильно, то мотор периодически будет терять «тягу», а со временем неисправность может привести к повышенному расходу бензина.
  • Еще один вариант диагностики – измерение показателя сопротивления. Сопротивление может быть замерено цифровым мультиметром. Для этого вам необходимо демонтировать устройство и поместить его в стакан с антифризом, также вам потребуется термометр. Емкость нужно нагреть, после чего измерить необходимый показатель при помощи цифрового мультиметра. При температуре ОЖ 100 градусов показатель сопротивления составит около 177 Ом. При 20 градусах этот показатель будет равен 3520 Ом.
  • Если ДТОЖ регулярно показывает перегрев ДВС более ста градусов, то проверьте состояние антифриза в расширительном бачке. В том случае, если с охлаждающей жидкостью все в порядке и нет никаких признаков кипения, а регулятор продолжает показывать слишком высокую температуру, то это может свидетельствовать о его неисправности.

Диагностика ДТОЖ при помощи цифрового мультиметра

Замена устройства

Если после диагностики вы поняли, что устройство работает некорректно, то выход остается только один – это замена датчика температуры охлаждающей жидкости и установка нового регулятора. Эту операцию вполне можно проделать своими руками и в домашних условиях. Но если вы прежде никогда не сталкивались с этим, то адекватно взвесьте свои силы – сможете ли вы все сделать правильно? Предлагаем вам более подробную инструкцию по этому процессу.

  1. Начнем с демонтажа ДТОЖ. В первую очередь, перед снятием, необходимо слить весь антифриз из радиатора. Заранее подготовьте тару, куда будет сливаться вся «отработка» и найдите пробку слива. Открутив ее, сразу же под сливное отверстие подставьте емкость (это может быть обрезанная бутылка). Подождите несколько минут, пока не сольется весь расходный материал из радиатора.
  2. После этого необходимо отключить от питания аккумуляторную батарею, для этого гаечным ключом открутите гайку на минусовой клемме и снимите ее. Это делается для того, чтобы предотвратить возможное короткое замыкание при замене ДТОЖ.
  3. Затем сразу же отключите и жгут с проводами питания самого регулятора. Отсоедините фиксатор и снимите колодку.
  4. Когда эти действия завершены, вам необходимо осуществить полный демонтаж регулятора, который вы собрались менять. Для этого воспользуйтесь гаечным ключом, в целом процесс снятия ДТОЖ не займет много сил. Демонтируйте регулятор, расположенный в выпускном патрубке ГБЦ двигателя вашего авто. Здесь же обратите внимание на то, что на самом устройстве установлена уплотнительная резинка, поэтому во время демонтажа вам лучшее ее не терять. Сразу же оцените ее состояние – если оно печальное, то резинку лучше выкинуть и купить новую, но прокладка в любом случае должна быть.
  5. Затем приступаем к монтажу ДТОЖ. Осуществите установку регулятора температуры антифриза в то место, откуда вы извлекли старый датчик, не забудьте про прокладку. Установите ДТОЖ и плотно закрутите его при помощи гаечного ключа.
  6. После монтажа регулятора следует подключить к нему тот жгут проводов, который вы отключали в начале.
  7. Сделав это, можно залить слитый в самом начале антифриз обратно в радиатор, не забудьте перед этим закрыть сливное отверстие. Залив ОЖ, проверьте ее уровень в расширительном бачке.
  8. После всего этого вам остается только одно – подключить обратно аккумуляторную батарею. Гайку плотно закрутите ключом.

Гаечным ключом выкрутите регулятор

Демонтируйте устройство и замените на новое



Замена датчика температуры охлаждающей жидкости ваз 2114

Главная » Разное » Замена датчика температуры охлаждающей жидкости ваз 2114

Лада 2114 КОСМОС ГОСТ › Бортжурнал › Замена датчика температуры охлаждающей жидкости ДТОЖ

Кароче надо менять этот датчик) завтра поменяем

На приборке стало показывать температур двигателя 90 градусов, хотя машина стояла на улице в -6 градусов весь вечер. Потом в дороге температура была под 120-125 градусов. И почитав в чем проблема все сомнения пали на дтож. Здесь описан чисто мой метод, без слива антифриза через радиатор.

Скидываем воздухан


Не забудьте скинуть минусовую клемму с акб, дабы не возникло ошибок после того как скинете фишку дтож

И вот он сам датчик на между блоком цилиндров и термостатом


Перед тем как откручивать датчик, ждем пока антифриз остынет, далее скидываем фишку. И потихоньку откручиваем датчик ключом на 19, и самый ГЛАВНЫЙ момент это быстро вынуть датчик и закрыть отверстие дабы не выбежало много антифриза.

В моем случае я использовал палец


Далее так же быстро вставляем новый датчик и закручиваем его, перед этим можно смазать его термостойким герметиком.

И вот датчик на месте


Датчик поставил от фирмы Лузар

коробочка

картинка


Но в моем случае проблема не решилась, и на приборке так же показывает не правильную температуру. Подскажите куда еще можно заглянуть.

Цена вопроса: 150 ₽ Пробег: 119 000 км

Датчик температуры охлаждающей жидкости ВАЗ 2114, замена своими руками и признаки неисправности ДТОЖ

Содержание:

  1. Где находится датчик температуры ОЖ
  2. Поломки
  3. Проверка датчика
  4. Порядок снятия ДТОЖ

Если датчик температуры охлаждающей жидкости ВАЗ 2114 перестанет работать. Что произойдет с вашим автомобилем? Правильно, двигатель попросту закипит. Перегрев мотора — это крайне нежелательная проблема, с которой, увы, сталкиваются многие автомобилисты.

Элемент определения температуры охлаждающей жидкости

Водитель имеет возможность самостоятельно следить за вероятностью перегрева, используя указатель температуры охлаждающей жидкости. Именно он показывает, греется ли двигатель ВАЗ 2114 или нет.

При этом данный датчик неразрывно связан с другим устройством — ДТОЖ (датчик температуры охлаждающей жидкости). Его надежность оставляет желать лучшего.

Где находится датчик температуры ОЖ

Система охлаждения на автомобилях бывает трех типов:

  • Смешанная;
  • Воздушная;
  • Жидкая.

В случае с ВАЗ 2114 мы имеем дело с системой охлаждения последнего типа, которая работает на жидком тосоле или антифризе.

Сама система включает в себя следующие компоненты:

  • Вентилятор радиатора;
  • Радиатор отопления;
  • Радиатор охлаждения;
  • Рубашка системы охлаждения;
  • Насос;
  • Расширительный бак;
  • Патрубки соединения;
  • Датчик температуры охлаждающей жидкости.

Не ищите ДТОЖ на радиаторе, хотя именно там он располагается на остальных моделях ВАЗ. Тогда где находится датчик температуры двигателя на ВАЗ 2114? На блоке мотора.

Поломки

К самым популярным и распространенным поломкам ДТОЖ относят:

  • Отсутствие контакта с датчиком;
  • Разрыв контакта, исчезает изоляция;
  • Устройство перестает работать;
  • Вентилятор не включается, когда требуется.

Также важно изучить признаки неисправности. К ним относят:

  • Двигатель не успевает еще прогреться, а вентилятор уже включается в работу;
  • Двигатель прогрелся, но все равно не работает должным образом;
  • Существенно повысился уровень расхода топлива.

Одна из распространенных ошибок новичков заключается в том, что они часто путают ДТОЖ с датчиком указателя температуры жидкости охлаждения.

Проверка датчика

Ваш двигатель на ВАЗ 2114 перегревается, либо проявляются другие признаки поломки ДТОЖ. Это говорит о том, что сначала следует проверить данный элемент.

Есть два метода проверки, с каждым из которых мы вас познакомим.

Первый метод

Снятие

  1. Заведите автомобиль, посмотрите на приборную панель. Стрелка указателя на максимуме, но двигатель все равно холодный. Отсоедините контакты от измерителя. Если после этого стрелка упала максимально вниз, это говорит о необходимости замены датчика температуры охлаждающей жидкости у ВАЗ 2114.
  2. Если стрелка осталась вверху, на максимальном показателе, присмотритесь к контактам ДТОЖ. Часто они просто замыкают на массе автомобиля.
  3. Двигатель может греться нормально, равномерно, но при этом стрелка указателя прыгает в разные стороны. Вероятнее всего, вышли из строя предохранители.
  4. Если предохранители исправны, замкните контакт на массу. Если стрелка сразу прыгнула вверх, тогда датчик температуры вышел из строя.

Метод второй
  1. Возьмите мультимер, включите его в режиме омметра.
  2. Вооружитесь термометром с насечками более 100 градусов по Цельсию.
  3. Приготовьте термостойкую тару, которая не деформируется из-за горячей охлаждающей жидкости.
  4. Подключите щупы прибора к выводу датчика и корпусу.
  5. Подсоединив ДТОЖ, поместите его в емкость с ОЖ и начинайте нагревать.
  6. Следите за показателями омметра и термометра одновременно.

В таблице указаны показания, которые соответствуют рабочему, исправному датчику. Таким методом можно проверять состояние нового датчика перед установкой на место старого.

Температура, ССопротивление, Ом
301350-1880
50585-820
70280-390
90155-196
11087-109

Порядок снятия ДТОЖ

Следует отметить, что рабочая температура 8 клапанного двигателя ВАЗ 2114 составляет 80-90 градусов по Цельсию. Но это оптимальные показатели, которые могут изменяться в зависимости от разных факторов. Если же двигатель перегревается или слишком быстро греется на ВАЗ 2114, этого оставлять без внимания нельзя.

Выкручивание

Вы прекрасно понимаете, что охлаждающая жидкость так называется не спроста. А если закипает тосол в расширительном бачке ВАЗ 2114, это можно считать нормальным явлением? Вовсе нет. Не редко проблема заключается именно в неисправном ДТОЖ.

Чтобы его заменить, нужно выполнить несколько последовательных действий.

  1. Слить охлаждающую жидкость. Для этого:
    1. Подождите, пока двигатель остынет, если вы только что заехали в гараж;
    2. Вооружитесь накидными ключами на 17, 13 и 8;
    3. Возьмите тару, в которую будет сливаться охлаждающая жидкость;
    4. Демонтируйте защиту двигателя, отсоедините крепежи радиатора;
    5. Включите печку в максимальный режим и откройте кран отопителя вместе с крышкой расширительного бака;
    6. Под радиатор установите емкость и очень аккуратно начинайте откручивать пробку для слива. Большое давление выбрасывает тосол из расширительного бачка ВАЗ 2114, потому действовать нужно медленно;
    7. В течение 10 минут жидкость будет постепенно стекать;
    8. В это время подойдите к двигателю, поставьте такую же емкость под него и открутите пробку с блока цилиндров, которая располагается непосредственно под модулем зажигания;
    9. Вам предстоит подождать еще около 10 минут, пока жидкость выльется.
  2. Теперь снимает старый датчик температуры охлаждающей жидкости:
    1. Отыщите его на своем автомобиле;
    2. Посмотрите на корпус, обратите внимание на маркировку, имеющуюся с одной из сторон шестигранника. Запомните положение, чтобы при обратной сборке все сделать аналогично;
    3. Измеритель демонтируется при помощи ключа на 21;
    4. Монтируется новый измеритель.
  3. Устанавливаем новый прибор. Для этого:
    1. Приобретаем новый датчик ТОЖ;
    2. Все тем же ключом на 21 монтируем его на место старого;
    3. Принимаем во внимание запомненную ранее маркировку и устанавливаем новый датчик в аналогичном положении;
    4. Наносим немного термогерметика на резьбу, что позволит обеспечить высококачественное соединение;
    5. В систему отопления и блок цилиндров вновь заливается жидкость охлаждения. Только используйте уже новую, даже если старая в нормально состоянии. Посмотрите на датчик уровня охлаждающей жидкости на ВАЗ 2114, чтобы убедиться в наполненности емкости.

Если после проведенных манипуляций ДТОЖ все равно не работает, обратите внимание на несколько моментов:

  1. Вы могли плохо закрутить новый датчик на его посадочное место;
  2. Не исключено, что вы забыли про заливку охлаждающей жидкости;
  3. В системе образовалась утечка жидкости охлаждения, генератор забрызгался ею;
  4. Новый датчик мог оказаться бракованным. На этот случай рекомендуется всегда оставлять чек от покупки до тех пор, пока вы не убедитесь, что датчик работает нормально. Увы, на месте это проверить невозможно.

Увы, замена датчика своими руками не всегда дает тот результат, на который вы рассчитывали. Потому автомобиль может продолжать капризничать. Все, что вы могли сделать, уже сделали, потому рекомендуем обратиться в хороший автосервис, где проведут диагностику и сумеют определить, что же случилось с вашей машиной на самом деле.

Не все вопросы можно решить самому, каким бы опытным автомехаником вы ни были. Иногда приходится обращаться на СТО. Но и здесь вы должны быть уверены, что специалисты грамотные, оборудование у них исправное, опыта достаточно, дабы качественно решить сложившуюся у вас и вашего автомобиля проблему. Обзаведитесь хорошими знакомыми на автосервисах. Даже если вы посещать их будете раз в год.

 Загрузка …

ВАЗ 2114 датчик температуры охлаждающей жидкости

Базовым показателем здорового состояния организма является температура тела. Превышение значения 36.6 градусов обращает внимание, вызывает беспокойство. Аналогичная ситуация происходит в автомобиле. Если система контроля за отводом лишнего тепла работает нестабильно – силовому агрегату угрожает перегрев, выход из строя. Не своевременное включение охлаждения замороженного мотора помешает выполнить пуск. Арбитром в описанных ситуациях выступает специальный измерительный прибор. В статье пойдёт речь о технически примитивной, но функционально важной детали – датчике температуры охлаждающей жидкости. Выполнить самостоятельную проверку, замену датчика температуры двигателя ваз 2114 по силам начинающему автолюбителю.

Устройство, принцип работы, назначение, место расположения

Датчик представляет собой цилиндрический, неразборный стакан, изготовленный из сплава цветного металла. По верхнему краю нарезная резьба, шестигранная головка на 19 мм, пластиковая колодка с двумя контактами, подключёнными к электронному блоку управления. Электрическая схема прибора проста. Измерительный элемент – полупроводниковый термистор, изменяющий проводимость цепи в зависимости от температуры окружающей среды, в данном случае, жидкости. Встречаются модели автомашин, оснащённые несколькими температурными контролями силового агрегата. Датчик температуры двигателя устанавливается дополнительно, выдаёт показания на стрелочный прибор. Схемное решение аналогичное.

Известны два варианта исполнения, применяющие взаимно противоположные температурные коэффициенты.

  1. Негатив. Улучшается проводимость при нагреве.
  2. Позитив. Характеризуется повышением сопротивления с разогревом.

Выбирая новый датчик для замены, необходимо учитывать различия типов, соответствие модели автомобиля. Несовместимость приводит к отклонениям в режимах эксплуатации автомашины.

Информация, поступающая в ЭБУ с датчика охлаждающей жидкости, определяет:

  • угол опережения зажигания;
  • пропорцию компонентов горючей смеси;
  • обороты вращения коленчатого вала.
Где находится датчик ДТОЖ

Обнаружить узел несложно. Достаточно пройтись взглядом вдоль подводящего шланга от радиатора к блоку термостата. Со стороны головки блока цилиндров видно датчик ДТОЖ.

Место расположения на ваз 2114 датчик температуры охлаждающей жидкости

Признаки неисправности датчика температуры охлаждающей жидкости ваз 2114

Основные отличительные особенности, свидетельствующие о некорректной работе измерителя:

  • при холодном двигателе стрелка занимает красный сектор контрольного прибора передней панели, включается вентилятор обдува радиатора;
  • занижается тепловой режим, мотор перегревается, появляется задымление под капотом;
  • пуск силового агрегата происходит с трудом в любую погоду;
  • наблюдается повышенный расход горючего;
  • оттенки выхлопных газов отличаются от нормы, мотор коптит.

Диагностика, замена датчика температуры охлаждающей жидкости ваз 2114

При появлении первых симптомов поломки ДТОЖ не обязательно бежать в магазин. Странное функционирование прибора может быть следствием комплекса отклонений от нормы различных систем автомашины.

Низкий уровень охлаждающей жидкости приводит к повышению давления в контуре, тепловым ударам. Датчик, не полностью погружённый в тосол, будет анализировать состояние паров. Показания искажаются.

Обрывы, замыкания электропроводки, окисление контактов способны имитировать поломку температурного измерителя.

Важное замечание. Ремонтные мероприятия в моторном отсеке выполняются в одежде с длинными рукавами, застёгнутыми манжетами, в защитных перчатках. Прикосновение к горячим элементам конструкции приведёт к ожогу. Остерегаться паров охлаждающего контура.

Существует простой способ локализации повреждения датчика. Электронный блок управления, замеряя напряжение, подозревает выход из строя термодатчика, обрыв цепи питания, автоматически организует обдув радиатора. Симуляция подобного случая вручную создаст возможность чётко определить виновника.

  • Осторожно просунуть руку под воздушный фильтр.
  • Нажать пластиковую защёлку. Отключить разъём датчика температуры двигателя ваз 2114.
  • Начало вращения вентилятора указывает на исправность проводки, непригодность прибора.

Порядок замены на ваз 2114 датчика температуры охлаждающей жидкости

  1. Подготовить глубокий торцевой ключ на «19», рожковый на «13», отвёртку, новый прибор.
  2. Подождать охлаждения двигателя.
  3. Сбросить давление в системе охлаждения: аккуратно открутить крышку расширительного бачка, приподнять, плотно закрутить обратно.
  4. Проконтролировать уровень охлаждающей жидкости между линиями «минимум», «максимум».
  5. Выкрутить два болта крепления воздушного фильтра.
  6. Освободить, стянуть хомут, снять воздуховод.
  7. Отсоединить провода датчика массового расхода воздуха.
  8. Убрать воздушный фильтр в сторону.
  9. Подставить под блок термостата чистую ёмкость.
  10. Торцевым ключом аккуратно вывернуть датчик температуры охлаждающей жидкости ваз 2114.
  11. Извлечь прибор из посадочного отверстия. Возможно вытекание небольшого количества охладителя. Воздушная прослойка под закрытой крышкой, препятствуя созданию вакуума, не позволит опустошить расширительный бачок.
  12. Если однозначно предполагается замена – закрутить сменный датчик, почистить, установить обратно разъёмные колодки, патрубок, фильтр, клемму. Долить охладитель.
  13. Иначе временно использовать подходящую по размеру, резьбе пробку.
  14. Подвергнуть снятый узел тестированию.
  15. Собрать «испытательный стенд».
  16. Металлическая ёмкость с водой. Для чистоты эксперимента заливается охладитель, применяемый в машине.
  17. В воду поместить ртутный, спиртовой термометр со шкалой более 100 градусов.
  18. Датчик заглубить в воду на отметку, аналогичную посадочному отверстию блока термостата.
  19. С помощью зажимов «крокодил» подключить провода тестера к контактам термодатчика – руки освобождаются. Переключатель установить на измерение сопротивления, предел 1 кОм.
  20. Организовать плавный подогрев.
  21. Наблюдать показания градусника, мультиметра, записывать в две колонки, сравнить с паспортной таблицей. Отклонения от заводских данных не должны превышать нескольких единиц.
  22. Обнаружена большая разница, отсутствие реакции на нагревание – требуется замена датчика температуры двигателя ваз 2114.

Предел совершенства не существует. Заводы – изготовители, автолюбители дополняют электрическую схему новыми приборами наблюдения за механизмами, узлами, системами автомобилей. В качестве примера можно назвать датчик температуры воздуха ваз 2114 в салоне, за бортом. Существуют защитные температурные датчики на основе биметаллических материалов, не требующие вмешательства бортового компьютера. Ток электрической цепи, выходящий за пределы нормы, заставляет изгибаться пластину, разрывая контакты. Остывание восстанавливает соединение. Аналогичная защита устанавливается в бытовых электроприборах. Подобные устройства сигнализируют о возможных коротких замыканиях проводки, вызывающих токовый рост.

Датчик температуры двигателя ВАЗ 2114: как заменить ДТОЖ мотора

Автоваз является крупнейшим производителем транспорта в Восточной Европе уже более пятидесяти лет. Помимо известных всем отечественных марок, данный завод выпускает автомобили таких всемирно известных брендов, как Ниссан, Рено и т. д. Большинство моделей данный производитель выпускает в двух вариантах, в зависимости от типа движка — карбюратор или инжектор.

 Загрузка …

Чем различаются эти два мотора? К примеру, ВАЗ 2109 карбюратор строит работу двигателя на основе механического впрыска топлива, который производится путем разницы давления между впускным коллектором и атмосферой.

А в случае с ВАЗ 2109 инжектором, горючее поступает при помощи электроники, путем впрыска обогащенной смеси в камеру сгорания через специальные форсунки. Со временем наблюдается тенденция вытеснения карбюраторного типа двигателя электронным его аналогом. Если более старые модели ВАЗ можно найти с карбюраторами, то те, которые на сегодняшний день сходят с конвейеров, оснащены инжекторами.

Независимо от типа двигателя, необходим контроль за его работой, поддержание оптимального уровня его температуры, иначе возможен выход его из строя, а также поломка других систем автомобиля.

Спасает движок от перегрева и переохлаждения специальная жидкость — охлаждающая, которая не только регулирует уровень нагрева движка, но и предохраняет его детали от коррозии, а также помогает системе вентиляции освобождаться от засоров.

Самостоятельно ОЖ не смогла бы справиться с работой, если бы не было прибора, который следит за уровнем ее температуры — ДТОЖ.

Где находится датчик температуры?

На автомобилях ВАЗ 2110 (а также в 2101 — 07, ВАЗ 2109, 2108, 21099, ВАЗ 2112) датчик температуры охладителя располагается возле термостата.

В моделях Самара-2 в системе присутствует два типа датчиков одновременно — в термостате и в головке блока цилиндров. Они измеряют температуру ОЖ в двух местах — на выходе из двигателя и на выходе из радиатора. К данному типу авто относятся модели ВАЗ 2115, 2114 и 2113.

Одно условие для всех типов двигателя является обязательным — прибор измерения температуры должен контактировать непосредственно с измеряемой средой, то есть — быть погруженным в ОЖ. Иначе, он будет передавать показания не с нее, а с окружающего воздуха, что исказит данные и приведет к ошибкам в работе.

ДТОЖ считывает температурный уровень охлаждающей жидкости и преобразует ее в сопротивление. Как правило, автомобильные датчики имеют отрицательный температурный коэффициент, что означает — при повышении уровня нагрева показатель сопротивления падает.

Признаки неисправности анализатора нагрева

При выходе из строя прибора, измеряющего температуру ОЖ, возможны следующие признаки, на которые владельцу авто стоит обратить внимание:

  1. затрудненный запуск двигателя, независимо от температуры окружающей среды;
  2. нестабильная работа на холостом ходу;
  3. сложности с остановкой работающего мотора;
  4. рост расхода горючего;
  5. нетипичный выхлоп;
  6. мигание индикатора на приборной панели, либо сообщение об ошибке на дисплее.

При обнаружении подобных неисправностей, владельцу стоит, в первую очередь, проверить уровень охлаждающей жидкости и ее качество. Отработанная ОЖ теряет свои свойства, что приводит к перебоям в работе системы охлаждения.

Также следует осмотреть контакты, ведущие к датчикам и вентиляцию. Если эти моменты функционируют исправно, переходим к диагностике ДТОЖ.

Датчик температуры двигателя ВАЗ 2114 и его замена

Первым делом, необходимо заглушить мотор и дождаться полного его охлаждения, так как и сам движок, и ОЖ во время работы имеют довольно высокую температуру, и, если залезть в систему сразу, велика вероятность обзавестись ожогами.

Как только машина остыла, необходимо слить охлаждающую жидкость. Если она в рабочем состоянии, то достаточно это сделать до уровня ДТОЖ. Если же подлежит замене, то, само собой, необходимо сцедить ее всю.

Далее нужно обесточить систему, сняв клеммы с аккумуляторной батареи. И можно приступать к демонтажу.

  1. На ВАЗ 2110, ВАЗ 2109 и аналогичных им моделях, для удобства доступа к детектору можно снять воздушный фильтр. При желании можно провести манипуляции и без этого, но так будет немного удобнее;
  2. Снять провода, идущие к прибору;
  3. Ключом подходящего размера выкрутить датчик (вместе с кольцом уплотнения).

Если ситуация не позволяет перед заменой слить ОЖ, возможно провести ее и без слива. В таком случае, нужно выкручивать неисправный прибор очень аккуратно и медленно, сразу же закрыв освободившееся гнездо рукой, либо быстро поместив туда новый датчик.

Существует два вида диагностики, которые могут помочь определить — исправен ли датчик температуры двигателя ВАЗ 2114.

Первый — визуальный. Если прибор выглядит неприглядно, покрыт окислом, ржавчиной или имеет механические повреждения — без вариантов, он не способен выполнять свои функции и подлежит немедленной замене.

Второй — поможет определить неисправность при отсутствии внешних признаков. Необходимо вооружиться емкостью с ОЖ, мультиметром в режиме омметра и градусником, который сможет выдержать высокие температуры. ДТОЖ подключается к клеммам мультиметра, после чего погружается вместе с термометров в нагреваемую ОЖ.

В качестве примера приведем пару показаний, характерных для ВАЗ 2115 и аналогичных им моделей.

При температуре охлаждающей жидкости около тридцати градусов Цельсия, показания мультиметра будут равны 1350-1880 Ом. Как только нагрев среды достигнет 110 градусов, на 2115 датчик покажет числа в 87-109 Ом.

Стоит знать, что рабочая температура двигателя может варьироваться у разных моделей ВАЗ. Например, у 2114 это примерно 80-90 градусов. У ВАЗ 2110 и его аналогов — до ста тридцати градусов. Это максимальные показатели, превышение которых недопустимо.

Вернемся к диагностике ДТОЖ. Если показатели сопротивления не совпадают с контрольными значениями таблицы, необходимо заменить прибор.

Для этого просто производим манипуляции обратные описанным выше.

  • устанавливаем новое уплотнительное кольцо;
  • монтируем новый ДТОЖ;
  • подсоединяем к нему блок проводов;
  • заливаем ОЖ;
  • подключаем клеммы АКБ;
  • запускаем двигатель и тестируем работу системы охлаждения.

Все не так сложно, как могло бы показаться. Даже неопытный владелец ВАЗ 2110 или ВАЗ 2109 способен самостоятельно произвести замену датчика.

Рекомендуем купить

Итог

Многие склонны ругать отечественного производителя якобы за то, что собирает не машины, а ведра на колесах. С этим стоит поспорить, ведь наши авто являются доступными, простыми в управлении, недорогими в обслуживании, а главное — при минимальных навыках и с парой ключей можно самостоятельно произвести ремонт.

Владелец ВАЗ 2110 может сам навести порядок под капотом в тех случаях, когда водитель какой-нибудь крутой иномарки вынужден будет везти свою машину на СТО и выкладывать огромные деньги за обслуживание.

YouTube responded with an error: The calling IP address 87.236.20.136 does not match the IP restrictions configured on the API key. Please use the API Console to update your key restrictions.

Лада 2114 › Бортжурнал › замена ДТОЖ без слива ОЖ или «Он улетел, но обещал вернуться»

Предыстория:
Учитывая насилие над машиной в виде шестичасового снежного ралли и лазанья по сугробам по дороге на работу в эту пятницу, в субботу она захворала.
В пробке на одной из самых напряженных дорог города она закипела. Ну как закипела, бортовик (еще раз убедился что отличная штука) заорал что ТОЖ=115 градусов, принял решение лезть в сугроб «на обочину» чтобы не тормозить поток. Залез, достал лопату, благо после пятницы вожу с собой, окопался, открыл капот и подкинул снежку на бачок ОЖ. Не рекоменду кидать снежок на металлические части движка, может треснуть.
Причиной перегрева послужил не включившийся вовремя карлосн.
Перво наперво проверил пердохранители, те что на 30А — в норме. В общем понял что проблемму не решить, остудил снегом до 80 градусов, включил печку на 3 деления и поехал искать место где можно починиться.
Приткнувшись на ближайшей парковке. Стал детально осматривать карсона. Проверил проводку и клеммы, все в норме. Кидал провода на прямую на вентилятор — ноль реакции. В общем таким же макаром доехал до дома.
Ремонт:
1) Проверяем карсона, методика: снимаем клемму с ДТОЖ при включеном зажигании. Карлсон должен включиться, а БК выдать ошибку.Внимание — если нет возможности сбрасывать ошибки, не рекомендую так делать, т.к. ошибка может «зависнуть» и карсон будет крутиться всегда при включеном зажигании.
2) Я определился, что карсон рабочий. Реле карлсона, которое на инж 14ке стоит возле ЭБУ щелкает — значит тоже работает.
3) Погуглил интересную вещь — цепь включения карлсона весит на предохранителе гудка (F5=20A) — он у меня был сгоревший, заменил — карлсон стал включаться при скидывании клеммы.
4) Покупаем новый датчик (100 руб, от 2112 по маркировке, от 2110 по ценнику.), проверяем работу в чашке с кипятком, можно по таблице сопротивлений (нагугливается), или включив в клемму и сунув в кипяток.
5) Самое интересное — замена ДТОЖ без слива ОЖ. Выкрутил старый датчик на пару оборотов — потек атифриз из отверстия, не рискнул. Погуглил, везде написано что надо сливать ОЖ хотя бы из радиатора. Погодные усливия этому не благоволили, по сему решил рискнуть. Желательно делать в 4 руки, так спокойнее. И обязательно на полностью остывшем двигателе, так меньше течет. Подкладываем баклажку (можно обрезанную пластиковую бутылку) под термостат, быстро и решительно выворачиваем датчик и затыкаем отверстия большим пальцем (как раз по размеру, гы гы). Напарник готовит новый датчик ( у меня были сомнения что оно подойдет, пришлось сравнивать визуально), палец убираем так же быстро и решительно, и вкручиваем датчик. Усе готово. Антифриза вылилось грамм 50 не больше.

Вставляю ключ и карлосон сразу же включается. Гы, вот тебе и ремонт. Стал думать в чем дело. Причиной послужило то, что делалось все при включенном зажигании. Комп выдал ошибку о неисправном ДТОЖ и врубил карслосона. Вынимаем ключ, опять заводим — тоже самое. Беда. Потом дошло сбросить ошибку с БК и все встало на свои места.

Такие дела

Цена вопроса: 100 ₽ Пробег: 110 000 км

Датчик температуры охлаждающей жидкости ВАЗ 2114

Любой автомобилист скажет, что произойдёт при нерабочем состоянии датчика температуры охлаждающей жидкости ВАЗ 2114, мотор начнёт быстро нагреваться и в конце концов закипит. А для любого движка перегрев чреват негативными последствиями, поэтому следует обращать периодическое внимание на функционирования измерительного устройства, и при малейшей проблеме его заменять.

У каждого водителя есть возможность предотвращать перегрев мотора ВАЗ 2114 самостоятельным путём, то есть следить за устройством, показывающим температуру тосола.

Где расположен прибор, показывающий температуру антифриза в ВАЗе 2114

В начале хочется напомнить о следующем: сама охладительная система на автомобилях бывает трёх видов: смешанной, воздушной и жидкой. У интересующей нас машины, СО работает на тосоле, то есть на жидком продукте. Вся схема предусматривает несколько однозначно важных компонентов:

  • радиаторного вентилятора;
  • радиатора для отопления салона;
  • радиатора для охлаждающей системы;
  • рубашки СО;
  • насоса и расширительного бака;
  • патрубков, соединяющих узлы;
  • датчика температуры ОЖ.

У ВАЗа 2114 датчик, в отличие от других моделей автомобилей ВАЗ расположен на блоке мотора.

Возможные поломки ДТОЖ

Мы назовём самые часто встречающиеся неисправности, которые связаны с нарушениями в работе прибора: сбой в контактах или разрывы, при которых теряется изоляция, вентилятор не функционирует по требованию.

Среди признаков поломки можно выделить следующие неисправности:

  • При непрогретом двигателе вентилятор начинает включаться в работу;
  • Двигатель достаточно разогрет, но его работу можно считать неудовлетворительной;
  • Наблюдается чрезмерный расход топлива.

Среди распространённых ошибочных убеждений существует одно: молодые и неопытные автомобилисты не видят разницы межу двумя понятиями: ДТОЖ и датчиком указателя температуры ОЖ.

Как устроить проверку прибора на исправность

Итак, вы заметили, что ваш мотор часто сильно нагревается, или же обнаружились иные негативные признаки, связанные с устройством охлаждения. Для начала, следует устроить проверку данному устройству, и тут есть два способа, с ними мы и познакомимся поближе.

Первый вариант – снятие устройства
  • При заведённом двигателе проверьте показания, которые отражаются на приборах. Если стрелка находится на максимальной высоте, то значит мотор всё равно находится в холодном состоянии. Здесь следует нарушить контакты на приборе и посмотреть: если стрелка подает вниз, значит пришла пора заменить датчик температуры ОЖ вашего авто.
  • Когда указатель остался на прежнем месте, попробуйте исследовать контакты системы, в них зачастую происходит замыкание. Тогда неисправность можно будет устранить намного быстрее.
  • Ещё один вид сбоя: двигатель разогревается с равномерностью, а стрелка прибора начинает прыгать в ту и иную сторону. Здесь есть большая вероятность, что дело в предохранителях, которые оказались в нерабочем состоянии.
  • При исправных предохранителях необходимо замкнуть контакт на массу, и опять, если стрелка резко ушла вверх, можно смело констатировать неисправность в работе ДТОЖ.
Второй вариант
  • Необходимо взять мультимер и включить его в режиме сопротивления.
  • Затем вооружиться термометром, который имеет насечки выше ста градусов Цельсия.
  • Возьмите прочную ёмкость, не деформирующуюся при нагревании ОЖ до высокой температуры.
  • После чего, необходимо подключить щупы прибора к датчику.
  • Сделав необходимые подсоединения, ДТОЖ помещается в подготовленную термостойкую ёмкость и нагревается.
  • Здесь следует следить за показателями сразу двух устройств одновременно.

Ниже приведены данные по которым можно определить исправность датчика. Способ позволяет осуществить проверку нового прибора перед тем как установить его на место неисправного устройства.

Первые показатели — это температура С, вторые означают сопротивление в Ом.

  • 30 – 1350-1880
  • 50 – 585-820
  • 70 – 280-390
  • 90 — 155-196
  • 110 — 87-109

Как снять датчик температуры охлаждающей жидкости на ВАЗ 2114

Ваз 2114 имеет восьми клапанный двигатель, а температура в рабочем состоянии двигателя может составлять от 80 до 90 градусов по Цельсию, но данные показатели изменятся под воздействием тех или иных факторов. Перегрев двигателя нельзя игнорировать, следует предпринять шаги для устранения данного дефекта.

Жидкость, охлаждающая мотор играет огромное значение в нормальной работе автомобиля. Нельзя допускать закипание тосола в расширительном баке ВАЗ 2114, ведь это явный признак того, что датчик неисправен и его следует как можно скорее заменить на новый прибор.

Чтобы произвести замену самостоятельно, важно выполнить следующие последовательные манипуляции:

  • Вначале сливается охлаждённая жидкость, но только при полном остывании двигателя.
  • Затем вам следует вооружиться тарой для слива жидкости и накидными ключами номер 17, 13 и 8.
  • Начинаем демонтировать защитные узлы двигателя и радиаторный крепёж.
  • Далее следует включить печку на максимум и открыть кран отопителя и крышку расширительного бачка.
  • Обязательно приготовленную ёмкость устанавливаем под радиатором и начинаем откручивать пробку на сливе. Под большим давлением тосол начинает выбрасываться из бачка, потом все ваши действия должны быть неторопливыми и аккуратными.
  • На протяжение 10 минут ОЖ стекает, но в это время поставьте тару под двигатель и слейте охлаждающую жидкость с блока цилиндров, открутив предварительно пробку, она расположена под узлом зажигания.
  • Ждите, пока вся жидкость не выльется из системы, после чего можно снять и сам датчик отыскав его на авто.
  • Здесь нужно быть особенно внимательным, и обратить взор на маркировку, которая располагается по стороне шестигранника. Такое положение следует сохранить при сборке после проверки.
  • Сам измеритель следует демонтировать ключом на 21 и на его место устанавливается новое устройство.
  • После всех действий во все узлы должна быть залита новая охлаждающая жидкость, при помощи датчика убедитесь, что уровень жидкости находится в соответствующем состоянии.

Бывает, что даже после всех манипуляций датчик отказывается работать, тогда просмотрите ещё раз следующие моменты:

  • Возможно был плохо закручен сам прибор в посадочном месте.
  • Не исключается и такой вариант, как забрызгивание генератора по причине утечки охлаждающей жидкости.
  • Возможно, вы не залили ОЖ, просто забыли это сделать по неопытности.
  • Датчик изначально был неисправен или бракован. В этом случае необходимо всегда сохранять чек до тех пор, пока новый прибор не проявит себя наилучшим образом.

Заключение

  • В том случае, когда вы самостоятельным образом не можете заменить или проверить исправность датчика температуры охлаждёнки, следует обратиться в сервисный автоцентр, где вам предоставят соответствующие услуги.
  • Опытные автолюбители часто не прибегают к услугам СТО, а сами производят замену устройства. Но это имеет место лишь в том случае, когда воитель имеет навыки автомеханика и хорошо понимает все схемы расположения узлов и деталей двигателя.
  • К сожалению, многие проблемы, возникающие в жизни автомобилиста нельзя решить самостоятельным способом, поэтому часто приходится пользоваться услугами профессионалов.

Замена датчика температуры охлаждающей жидкости — Лада 2114, 1.

6 л., 2012 года на DRIVE2

На днях произошла ещё одна непонятная ситуация где оказался всему виной ДТОЖ.

Еду я как то дождливым ветреным днем и на светофоре пока стоим смотрю, а температура двигла. в красной зоне 130 показывает. оО Обана, здрасте приехали… (( И «ЧЕК» главное не горит, что подозрительно!
Остановился во дворе ну и давай шарить что да как.

Симптомы, наблюдения, что проверял и прочее:
1) С включенной печкой стрелка температуры была в зоне когда включается вентилятор, но он ни разу не включился.
2) Выключаешь печку температура ползет и останавливается на 130, вентилятор не включается, чек не горит, антифриз не кипит.
3) Стою, температура 80 с копейками, завел и жду когда подымется температура до зоны включения вентилятора. Температура в необходимой зоне, вентилятор включился! 🙂
4) Дальше попробовал режим «постойка в пробке )))», было тепло, пока ехал стрелка меньше 130 не падала, вентилятор начинал работать каждые 5-7 минут. Печка дует обжигающе горячим!

* Во всех случаях печка дула теплым воздухом
* Смотрел все клеммы «Минус», мало ли масса где отошла — не оно!
* Тестировал крышки расширительного бачка — вообще не то!
* Проверял стрелку температуры в приборке. (VDO) — глухо!
* Проверял проводку до датчика ДТОЖ — всё в норме!
* Смотрел предохранитель (F5), проверял реле (K1) — Не то пальто!

Все без успешно, оставалось два варианта либо пробовать замену ДТОЖ, либо «кердык» термостату!
Короче говоря купил датчик, для его легкой замены снял воздухан, отключил фишку от датчика, сорвал его с места, потихоньку выкручивая уже подготовил новый так как при полном его вытаскивании польётся антифриз, пролил чуточку поставил новый закрутил, подключил, воздухан на место.
Ну и поехал тестировать! )))

Старый датчик, в топку! 🙂

Проблема решилась! Всё в норме, как с завода, что бабка отшептала…

Датчик температуры ВАЗ 2114: где находятся, замена

В отличие от Лада Приора, «14-я» модель в базовой комплектации оснащена датчиком температуры охлаждающей жидкости (ДТОЖ) и датчиком температуры наружного воздуха (ДТНВ).

Общее количество цифровых контролеров превышает 10 ед. Каждый из них отслеживает поведение того или иного оборудования. Пересылает в режиме онлайн электронному блоку управления двигателем ЭБУ.

Последний считывает показания, сверяет их с запрограммированными данными, при отклонении сигнализирует индикатором на приборной панели.

Водитель реагирует на уведомления, принимает решение о целесообразности дальнейшего использования технического средства.

Какие датчики температуры установлены на ВАЗ 2114

ДТОЖ предназначен для отслеживания температуры антифриза в контуре системы охлаждения силового агрегата. После получения данных о текущем «градусе», ЭБУ повышает (занижает) обороты силового агрегата с целью корректировки температуры.

От точности показаний ДТОЖ зависит качественный состав топливной смеси. Срок эксплуатации датчика неограниченный, за исключением механического повреждения, короткого замыкания в цепи.

Где находится: штатное место установки — внешняя часть корпуса термостата. Цоколь ввинчивается в тело термостата. К верхней части подведены два силовых контакта для питания от бортовой сети.

  • Внутри цоколя ДТОЖ установлен плавильный элемент. Как только градус антифриза достигает «90», контакты замыкаются, бортовой компьютер сигнализирует об ошибке.

Далее водитель принимает решение о целесообразности экстренной остановки автомобиля, проведения профилактики, вызова эвакуатора.


Каталожные артикулы, цены датчиков температуры на ВАЗ 2114:

НазваниеКаталожный артикулЦена в рублях
ДТОЖ (оригинал), 8 клапанов, инжектор2115-3811053от 350

ДТНВ (оригинал)
2115-3828210
2115-3828210-02
2115-3828210-03

от 350 — 400

ДТНВ

Прибор установлен в месте крепления переднего бампера, левее от центра решетки радиатора. Форма ДТОС коническая с двумя контактами с тыльной стороны.

За работу ДТОС отвечает предохранитель в монтажном блоке под номером №18. Отсутствие показаний температуры на приборной панели — первый признак неисправности оборудования.

Как самостоятельно заменить

Подготовительный этап:

  • Рожковой ключ на «19»;
  • Ветошь;
  • Дополнительное освещение по мере необходимости;
  • Новый «измерительный прибор».

Алгоритм замены:

  • Устанавливаем ВАЗ 2114 в периметр ремонтной зоны;
  • Глушим двигатель, открываем капот;
  • Обеспечиваем первоочередные меры по безопасности: блокируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз;
  • Снимаем клеммы с ДТОЖ, ключом отвинчиваем датчик;
  • Заменяем прибор новым, завинчиваем, надеваем силовые клеммы вновь.

Проворачиваем ключ в замке зажигания, активируем его, проверяем функциональность оборудования. Доливаем недостающее количество антифриза по мере необходимости.

ДТНВ

Последовательность действий при замене ДТОС своими руками:

  • ВАЗ 2114 устанавливаем на ровную платформу, выжимаем стояночный тормоз в целях безопасности;
  • Открываем капот, снимаем силовые клеммы с аккумуляторной батареи. Это необходимо с целью предотвращения короткого замыкания в цепи при проведении работ;
  • Слева (справа) от центра переднего бампера, на радиаторе расположен датчик. Отвинчиваем его;
  • На штатное место вставляем новый, привинчиваем, надеваем клеммы;
  • Собираем конструкцию в обратной последовательности;
  • Надеваем силовые клеммы на аккумулятор.

После запуска двигателя проверим функционал измерительного прибора. Замена завершена.

Причины преждевременного выхода из строя ДТОЖ, ДТНВ

  • Стороннее механическое повреждение;
  • Брак при изготовлении прибора для замера впускного воздуха;
  • Трещина на цоколе, корпусе;
  • Короткое замыкание цепи;
  • Ослабленное крепление клемм;
  • Попадание влаги внутрь измерительных приборов;
  • Перегорание плавильного элемента предохранителя монтажного блока предохранителей;
  • Некорректная работа системной прошивки электронного блока управления ЭБУ, из-за чего не работает механический прибор, не диагностирует температуру за бортом.

Характерные признаки неисправности оборудования на ВАЗ 2114

  • Отсутствие каких-либо показаний на приборной панели при активации зажигания;
  • Некорректное отображение данных на приборной панели;
  • Периодические сбои в работе оборудования;
  • Частичное отображение показаний на приборном щитке;
  • В монтажном блоке предохранителей перегорел предохранитель, отвечающий за подачу напряжения на концевики. Для автомобиля ВАЗ 2114 это №15 и № 24.

Рекомендации по уходу и обслуживанию датчиков

  • Строго соблюдать рекомендации производителя по срокам технического обслуживания автомобиля;
  • Покупать детали с оригинальными каталожными артикулами. Точные данные указаны в руководстве по эксплуатации вашим техническим средством;
  • При появлении первых признаков неисправности двигателя обращайтесь в СТО;
  • Не покупайте датчик температуры от других технических средств, так как полноценная функциональность оборудования не гарантирована;
  • Тщательно сверяйте каталожные артикулы на деталях, запчастях с фактической маркировкой, указанной в руководстве по эксплуатации.

Замена датчика температуры охлаждающей жидкости на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Датчик температуры охлаждающей жидкости – применялся ещё в самых первых автомобилях выпускаемые АвтоВАЗом, он себя зарекомендовал очень с хорошей стороны, вить без него не было бы понятно когда машина прогрелась и не было бы понятно когда она перегрелась, кроме того в инжекторных системах этот датчик отвечает ещё и за включение вентилятора охлаждения при перегревании автомобиля, работает он по следующему принципу, кончик самого датчика находиться в том месте, где протекает охлаждающая жидкость (В основном он ввёрнут в ГБЦ, но в случае с семейством Самара 2 он располагается в термостате ну и в ГБЦ тоже, чтобы Вы не запутались, сразу предупреждаем, температурных датчика 2 в данных автомобилях), чем жидкость нагревается сильнее, тем датчик подаёт на контроллер меньший сигнал, на основании этих показания контроллер (Мозги автомобиля) и делает вывод какая температура у двигателя в данный момент, чтобы Вы не запутались приведём пример, когда ОЖ совсем холодная, сопротивление идущие от датчика равняется примерно 100000 Ом (Это уж совсем грубо, нам главное чтобы Вы просто поняли как он примерно работает, если Вам конечно это интересно), при нагревании ОЖ оно становиться в районе 300 Ом и здесь уже подключается в работу контроллер, который и определяет все показания и выдаёт их на комбинацию приборов, а так же по ним он регулирует количество оборотов, вить каким образом ещё контроллер может понять когда двигатель холодный и обороты нужно поднять и когда он прогрелся, а обороты нужно снизить немного.

Примечание!
Для того чтобы произвести замену датчика температуры, понадобиться несколько инструментов, а именно: Пару накидных или гаечных ключей, ну и ёмкостью запаситесь в которую сливать ОЖ будете (А охлаждающую жидкость слить придётся, в противном случае замена датчика просто не будет проведена должным образом, но всё же есть один вариант благодаря которому, даже и жидкость сливать будет не нужно, об нём мы вам чуть попозже скажем)!

Краткое содержание:

Где находится датчик температуры охлаждающей жидкости?
Один в термостат завёрнут как мы уже сказали (Указан красной стрелкой), а другой чуть ниже него находиться и завёрнут он в Головку Блока Цилиндров, оба датчика выполняют одну функцию, а именно меняют своё сопротивление в зависимости от того, как нагрет двигатель у автомобиля, но вот предназначение у датчиков абсолютно разное, один предназначен для того, чтобы давать показания на указатель температуры, а другой чисто для контроллера идёт и по нему обороты увеличиваются когда двигатель холодный (Машина прогревается) и по нему вентилятор охлаждения включается (Этот датчик указан красной стрелкой), кроме этого, такой датчик больше ни за что не отвечает.

Примечание!
Но на автомобили семейства Самара 2 устанавливался не один же только двигатель, а множество применялось разных и поэтому мы затронем ещё один, он карбюраторный, применялся на первых автомобилях ВАЗ 2115 на нём так же размещено два данных датчика, один заворачивается в точно то же место (В ГБЦ, под термостатом), а второй заворачивается в радиатор, а не в термостат как это на инжекторных системах впрыска сделано, более подробней увидеть где находиться второй датчик (Куда он перенесён), Вы можете по фотографии ниже, он на ней красной стрелкой указан а провода подсоединяющиеся к нему синими, отвечает этот датчик только лишь за одно, за включение в определённый момент вентилятора (При какой температуре он именно будет включаться, завит только от самого датчика, в автомагазинах продаются они и на всех них указана температура срабатывания)!

Когда нужно менять датчик температуры охлаждающей жидкости?
Если речь идёт о том датчике который на указатель идёт, то он подлежит замене, когда показатель начинает выдавать неверные показания (Вы пришли, завели машину, а показать стремиться к красной зоне например, хотя автомобиль холодный), или бывает что стрелка указателя просто гуляет (В право и в лево), это тоже говорит о том что датчик указателя температуры ОЖ подлежит замене, но не всегда датчик виноват, бывает что то с проводкой, проверить это легко, достаточно от датчика просто отсоединить провода (Зажигание в этот момент должно быть включено, а стрелка указателя температуры, должна будет упасть до минимума, т. е. Встать на 0) и замкнуть их на массу, если стрелка устремилась вверх то проводка исправна и это значит что нужно будет снять датчик и проверить его при помощи мульти-метра (Об этом чуть позже), с первым датчиком разобрались, теперь переходим ко второму, понять что он неисправен можно только если автомобиль начал работать неправильно (Например на холодную обороты не повышаются или даже на горячую они достигают значения в 1500 примерно) или бывает что вентилятор охлаждения очень рано включается или он не включается вообще, всё это указывает именно на датчик (Ну или на его проводку), а проверить датчик можно лишь одним способом, сняв его с автомобиля и если датчик вдруг окажется рабочим, то значит дело либо в проводки, либо если вентилятор не включается, то он сам пришёл в негодность.

Примечание!
Скажем кратко о том как проверить датчики на исправность можно будет, в общём их снять нужно будет сперва а потом погрузить в кипячёную воду (При этом нужно знать до скольки градусов нагрелась вода, для этого можно применять термометр) подсоединив мульти-метр при этом (С включенной функцией Омметра, чтобы сопротивление идущие от датчика замерить) и после чего будет нужно ждать и записывать при какой температуре, какие показания выдал датчик (Они обязательно должны будут быть примерно такие же, как и на маленьком фото, в таблице показано) и кстати, забыли предупредить, прибор нужно к контактам датчика подсоединять и смотрите контакты в воду не утопите, в них вообще вода попасть ни в коем случае не должна, а то датчик сразу придёт в негодность!

Как заменить датчик температуры охлаждающей жидкости на ВАЗ 2113-ВАЗ 2115?

1. Заменяется он не сложно и довольно таки быстро, но есть кой какие нюансы и один из самых больших, это конечно же сливание охлаждающей жидкости с автомобиля, если вы её уже долго не меняли, то можете слить и пока она слита спокойно поменять датчик (О том как слить жидкость из системы охлаждения, читайте в статье: «Замена охлаждающей жидкости в автомобилях»), если же жидкость вы меняли совсем недавно, то её можете в ёмкость слить и обратно залить после этого, только следите за тем, чтобы она в грязи не купалась когда сливаться будет, а то такую жидкость уже не рекомендовано заливать в машину, ну и самый последний вариант, для тех у кого мало времени и датчик нужно заменить как можно быстрее, ничего сливать не нужно но самое главное ловкость рук (Если сделать всё правильно, то в систему охлаждения даже воздух не попадёт, а выльется всего лишь немного и всё на этом), в общём делается всё следующим образом, от того датчика который именно вам нужен (Их же два) отсоединяется проводка (Там либо клеммы к нему подсоединены, либо колодка проводов) и после проделанной операции, датчик выкручивается с автомобиля (У него есть грани, он ключом выворачивается за них), когда вы почувствуете что он уже вот вот выкрутиться, убирайте ключ и рукой начинайте его отворачивать, при этом в другую руку возьмите новый датчик и продолжайте выкручивать старый (При выворачивании прижимайте его к тому месту куда он заворачивается и делайте это как можно сильнее, потому что если так делать не будете, то когда датчик вот вот уже выворачиваться начнёт, охлаждающая жидкость побежит и из-за этого воздух в систему охлаждения попасть сможет), а когда почувствуете что датчик уже выкручено, резко убирайте его и ставьте на его место новый и прижимая новый датчик, закрутите его до упора и проводку подсоедините после этого, на этом замена датчика будет закончена и при грамотно проведённой операции как мы уже сказали, всё будет нормально и охлаждающей жидкости выльется по минимуму из системы.

Примечание!
И кстати некоторые герметиком смазывают датчик, сразу вас предупредим, делайте это только в крайнем случае (Если через датчик ОЖ течёт), потому что с герметиком датчик может работать неправильно и из-за этого стрелка указателя может давать неверные показания или двигатель будет работать попросту неверно!

Дополнительный видео-ролик:
Видео-роликов по замене этих датчиков в интернете очень мало, но по сути они и не нужны, прочитав нашу статью уже можно понять как оба датчика меняются, но один ролик вам всё же нужно будет просмотреть, в нём рассказывается о том, каким образом датчик охлаждающей можно проверить на работоспособность.

Замена датчика температуры охлаждающей жидкости на ВАЗ-2114: инструкция

Проблемы в системе охлаждения в ВАЗ-2114, впрочем, как и на всех автомобилях этого производителя, периодически случаются. Может отойти сам контакт, выйти из строя патрубок или термостат. Возможно, понадобится замена датчика температуры охлаждающей жидкости (далее ДТОЖ) ВАЗ-2114. Как провести демонтаж измерителя, для чего он нужен, какие признаки укажут на его неисправность – об этом пойдет речь в данном материале.

Датчик температуры охлаждающей жидкости ВАЗ-2114

ДТОЖ, как и подавляющее большинство температурных датчиков, представляет собой терморезистор. Он имеет отрицательный тепловой коэффициент и монтируется в поток антифриза для двигателя. С повышением рабочей температуры последнего сопротивление резистора снижается. И наоборот.

На ДТОЖ подается опорное напряжение в 5 вольт. Изменение температуры охлаждающей жидкости для двигателя вызывает скачки сопротивления терморезистора. Это провоцирует снижение или повышение напряжения на выходе из устройства. Именно этот показатель фиксируется блоком управления двигателем. На основании полученных значений рассчитывается температура жидкости. Ниже приведены характеристики зависимости значения сопротивления терморезистора от температуры антифриза для ДТОЖ ВАЗ-2114.

Блок управления работой двигателя рассчитывает и определяет тепловое состояние жидкости антифриза в ВАЗ-2114.

Основные проблемы с ДТОЖ на ВАЗ-2114

ДТОЖ является полноправным участником системы управления работы двигателем. В отличие от датчика указателя температуры, назначение его в том, чтобы передавать показания на считывающие устройства. ДТОЖ является сенсором, который оказывает влияние на корректную работу двигателя и транспортного средства ВАЗ-2114 в целом.

  1. Прибор помогает сохранять стабильность работы всех узлов авто.
  2. Благодаря устройству обеспечивается ускоренный прогрев мотора и исключается его перегрев.

Ниже перечислены признаки, которые могут указывать на то, что датчик ТОЖ на 2114-й модели «Жигулей» пришел в негодность и требует замены или ремонта.

  1. Двигатель начинает троить, работает с затянутым стартом, происходят сбои.
  2. Количество холостых оборотов с 600-800 снижается до 200-150. И вместо стабильного урчания двигатель издает звуки, напоминающие кашель и хруст.
  3. Увеличение расхода бензина.
  4. Сбой в корректной работе кулеров охлаждения: отключаются в теплое время, а включаются в холодное.
  5. Появление включений в выхлопные газы. Из трубы вылетает темный дым.
  6. Увеличивается время прогревания мотора.
  7. Двигатель перегревается.

Читайте также: Как исправить ошибку Р0134 на ВАЗ-2114

Проблемы с датчиком температуры охлаждения жидкости способны привести ВАЗ-2114 к состоянию полного отсутствия возможности управления или к тому, что часть команд водителя будут проигнорирована.

Как узнать, исправен ДТОЖ или нет

Сенсор системы охлаждения испытывает термическое воздействие и при длительной эксплуатации транспортного средства легко изнашивается и требует замены.

Для определения работоспособности прибора следует его осмотреть визуально. Выявление любых механических повреждений свидетельствует о том, что датчик свое отслужил. Этот же вывод нужно сделать, если обнаружены следы окисления, ржавчины или химического реагирования на корпусе.

Для проверки исправности ДТОЖ и понимания того, продолжает система охлаждать мотор или нет, есть несколько способов. Для одного понадобятся два прибора:

  • термометр;
  • мультиметр.

Датчик помещают в емкость с горячей водой, предварительно измерив ее температуру. Мультиметр настраивают на определение сопротивления и подключают его к выходам ДТОЖ. Показания омметра должны совпадать со значением в таблице, которая размещена в первой главе данного материала. Кстати, опытные автовладельцы рекомендуют проверять таким образом и совершенно новые изделия до их монтирования в систему.

Для второго способа достаточно иметь в распоряжении лишь омметр, так как в этом случае датчик погружают в воду, доведенную до кипения или до 100 градусов. Показания мультиметра должны варьироваться в пределах от 180 до 215 Ом. Любые отклонения от указанных значений свидетельствуют о неисправности детали. А значит, требуется замена датчика температуры охлаждающей жидкости ВАЗ-2114.

Замена датчика температуры охлаждающей жидкости ВАЗ-2114 своими руками

Произвести замену ДТОЖ несложно, если владелец транспортного средства знает конструкцию системы, призванной охлаждать жидкость для двигателя. В 2114-й модели измеритель размещен на выходе из мотора, на штатном месте внешнего контура корпуса термостата.

Для демонтажа автовладельцу понадобятся следующие инструменты и материалы;

  • ключ № 19, достаточно обыкновенного рожкового;
  • новый и исправный ДТОЖ;
  • если понадобится для замены – свежий антифриз;
  • при необходимости может понадобиться дополнительный источник света;
  • смазка WD-40;
  • ветошь.

Все работы проводятся после полного охлаждения всех систем и узлов автомобиля. Процесс проходит в следующем порядке.

  1. Выключить зажигание и отсоединить аккумулятор от клемм.
  2. Слить антифриз до уровня сенсора. Если состояние жидкости неудовлетворительное, то она не будет охлаждать, и ее полностью удаляют из системы.
  3. Для получения доступа к прибору демонтируется воздушный фильтр.
  4. На выходе измерителя снимаются провода электропитания.
  5. Рожковым № 19 скручивается ДТОЖ. Очень часто резьбы «прикипают» между собой и отсоединить изделие становится затруднительно. В таких случаях выручает проникающая смазка.

Монтаж нового прибора проводится в обратной последовательности вышеописанных действий. В среднем на все уходит до 15 минут времени.

Читайте также: Каковы признаки неисправности ДМРВ на ВАЗ-2114

Рекомендации по профилактике неполадок с ДТОЖ

Несколько простых советов, которые помогут продлить срок службы устройства, перечислены ниже.

  1. Приобретать датчики со штатными техническими характеристиками, указанными в эксплуатационном паспорте ТС.
  2. При малейшем подозрении на неисправность узла проводить его диагностику.
  3. Соблюдать требования по эксплуатации, рекомендованные производителем измерителя.

Состав антифриза тоже влияет на работоспособность прибора. Поэтому следует периодически проверять его качество и количество в системе.

Ваз 2114: замена датчика температуры своими руками

Датчик (измеритель — здесь и далее в тексте) температуры охлаждающей жидкости (ДТОЖ) ваз 2114

Замена датчика температуры охлаждающей жидкости ваз 2114 не представляет ничего особенного, работу по его замене вы можете произвести за 5-10 минут своими руками, без посторонней помощи и каких либо устройств, специальных инструментов и средств.

Общие сведения

Для чего служит датчик температуры жидкости:

  • Современная машина, является сложным механизмом, связанным в одну электрическую цепь
  •  Следить и регулировать слаженную работу этого механизма нам помогают всевозможные датчики, установленные на автомобиле
  • Водитель обязан знать характеристики основных датчиков, их расположение, чтобы произвестисвоевременно ихзамену либо ремонт
  • В современных городских условиях, где огромное количество разнообразных автомобилей, пешеходных переходов,светофоров,  пробок и заторов, двигатель машины подвержен дополнительному перегреву, характерному особенно для летнего периода
  •  Чтобы вовремя среагировать на повышение температуры жидкости в системе охлаждения, на ваз 2114 установлен температурный датчик, позволяющий контролировать любые изменения температурного режима
Конструкция и работа ДТОЖ

По своей конструкции ДТОЖ,  это  терморезистор или термистор, в котором изменяется сопротивление в зависимости от изменения температуры.

  • Установка его  производится в непрерывно циркулирующем потоке жидкости охлаждения
  • Поток происходит в патрубке рубашки охлаждения, который расположен на блоке цилиндров
  • При нагреве жидкости,происходит уменьшение сопротивление ДТОЖ, потому что термистор имеет отрицательный температурный коэффициент сопротивления
  • Например, при температуре -40, сопротивление составляет 100700 Ом, а при повышении температуры до +130, сопротивление уже 70 Ом
  •  Контроллер подает напряжение в 5 Вольт на датчик, посредством резистора, который имеет постоянное сопротивление, и расположен внутри самого контроллера
  • Затем контроллер рассчитывает температуру в системе охлаждения по падению напряжения на датчике
  • Когда двигатель холодный, падение напряжение высокое, когда прогревается – низкое
  •  Вообще от температуры жидкости в системе охлаждения зависят многие параметры управления
  • Когда возникает неисправность в цепи регулятора температуры, контроллер по истечении определенного периода времени, заносит в память соответствующий неисправности код и сигнализирует о возникших неполадках мотора при помощи контрольной лампочки «CHECK ENGINE»(проверьте двигатель)

Признаки неисправности ДТОЖ

Чтобы правильно определить неисправность, важно знать ее признаки.
Признаки неисправности измерителя температуры:

  • Включается вентилятор при совершенно холодном двигателе.
  • Возникают затруднения при запуске прогретого двигателя.
  •  Возрастает расход топлива.

Если вы решили самостоятельно устранить неполадки, то вам необходимо помнить, что любые работы с двигателем происходят только после его полного остывания

Находим причину неисправности

Датчик температуры охлаждающей жидкости ваз 2114 поменять совсем не сложно, но сначала необходимо проверить целостность предохранителей,  их неисправность в первую очередь влияет на неисправность датчика.
Итак:

  • Если на приборной панели при включении зажигания на холодном двигателе, температурная стрелка подскакивает до максимального значения, в первую очередь отсоедините проводку от измерителя температуры.
  •  Если при этом показания температуры на приборной панели изменяться до минимальных (стрелка упадет в положение «0»), то однозначно измеритель температуры жидкости необходимо срочно заменить

Примечание: В двигателях, которые устанавливаются на ваз 2114, измеритель температуры располагается исключительно в блоке двигателя, поэтому искать его в блоке радиатора по старой привычке не имеет смысла. Например, определение неисправности и замена измерителя температуры жидкости для ваз 2106 будет сильно отличаться от диагностики и замены измерителя ваз 2114

  • Когда после отключения проводки от измерителя температуры изменений в показаниях на приборной панели не произошло (стрелка, указывающая температуру, осталась на максимальном значении), возможно провод, который подходит к измерителю температуры, замкнут на массу машины
  • Если у вас после прогрева мотора стрелка на приборной панели показывающая температуру начинает плавать либо просто отказывает, предохранители при этом исправны
  •  Попробуйте замкнуть провод датчика на очищенную поверхность двигателя (то есть на массу), если измеритель покажет высокую температуру при включенном зажигании, то он однозначно нуждается в замене
  • Еще одной распространенной причиной неисправности бывает обрыв в цепи, как самого измерителя, так и подходящего к нему провода
Инструкция по замене ДТОЖ

Измеритель температуры жидкости в системе охлаждения, в двигателях ваз 2114, располагается между головкой блока и термостатом, доступ к нему достаточно свободный. Из инструмента нужна лишь глубокая торцовая головка, либо подходящий ключ, ветошь и емкость для слива тосола

  • Сливаем охлаждающую жидкость перед началом замены.

Примечание: Можно заменить измеритель непосредственно без слива охлаждающей жидкости, однако делать это не рекомендуется, тем более тем владельцам авто, которые не имеют опыта подобной замены

  •  Затем отсоединяем разъем проводки от самого измерителя.
  • При помощи глубокой торцовой головки (либо подходящего ключа, фото внизу), выкручиваем измеритель.

При помощи подходящего ключа, снимаем ДТОЖ

  • Хорошенько очищаем его посадочное место после снятия, подойдет простая чистая ветошь.
  •  Вкручиваем на его место новый измеритель, уплотнять герметиками его запрещается, так как это нарушит его работу.
  •  Затем присоединяем провод, и заливаем охлаждающую жидкость, запускаем двигатель.

Вот и все, замена отняла всего пять минут, и все в порядке, конечно вы всегда можете обратиться на СТО, если вас устраивает цена. В дополнение к инструкции вы можете посмотреть наше видео.

Датчик температуры воздуха снаружи

Температурный измеритель наружного воздуха располагается на ваз 2114 снизу переднего бампера, однако демонтировать его с ходу не выйдет, вам придется выполнять некоторые дополнительные телодвижения.
Итак:

  •  Сначала откручиваем крепления нижней решетки, которая держится на двух саморезах Потом снимаем решетку, засовываем для этого тонкую шлицевую отвертку, отщелкиваем ей фиксаторы
  •  Справа, находим нужный нам элемент
  • Отодвигаем(слегка) его вправо и затем вытаскиваем из гнезда
  • Теперь вынимаем измеритель наружу вместе с проводами
  • Выдергиваем штекер с проводамииз датчика
  •  Для этого нужно надавить на фиксатор
  •  Теперь, датчик полностью снят, необходимо засунуть новый на его место и собрать в обратной последовательности
  • Предварительно, после подключения проводов к новому измерителю, проверяем его работу
  • Для этого перемещаемся в салон авто, поворачиваем ключ в замке зажигания и смотрим показания нашего бортового компьютера

Датчик вентилятора

Вентилятор, который обеспечивает дополнительный приток воздуха, охлаждая работающий мотор, устанавливается практически на всех автомобилях. За правильное функционирование нашего вентилятора отвечает датчик (измеритель), который включает его при достижении определенной температуры охлаждающей жидкости.
Этот измеритель является расходным материалом и периодически требуется его замена.
Нам понадобится инструмент:

  • Набор отверток
  • новый датчик, на замену
  • гаечные ключи
  • емкость для слива охлаждающей жидкости
Производим замену

Замена легко выполняется своими руками. Работу производим на холодном (остывшем) двигателе.
Итак:

  • Сначала сливаем из радиатораохлаждающую жидкость
  • Затем отсоединяем клемму провода «минус» от аккумуляторной батареи
  • Отключаем провода от датчика электровентилятора

Отключаем провода от измерителя

  • Отворачиваем датчик при помощи ключа на «30»

Снимаем измеритель ключом на «30»

Датчик можно сменить не сливая охлаждающую жидкость:

  • Для этого закрываем генератор пакетом из целлофана, ослабляем  датчик при помощи ключа на «30»
  •  Подготовив новый датчик, очень быстро откручиваем старый и сразу же вкручиваем новый
  •  Если сделать все быстро, потеря охлаждающей жидкости при этом минимальная
  • Установка производится в обратной последовательности
  • Наливаем охлаждающую жидкость до нужного уровня
  • Чтобы  проверить датчик, подсоединяем к его контактам тестер и опускаем сам измеритель (точнее, его резьбовую часть) в емкость с охлаждающей жидкостью
  • Подогреваем емкость, контролируем внимательно температуру размыкания и замыкания контактов по термометру, который погружаем в ту же емкость с охлаждающей жидкостью (для проверки подходит и вода)

Вот и все, при необходимости вы сможете проделать эту работу самостоятельно, можете так же посмотреть видео.

Замена датчика температуры охлаждающей жидкости ВАЗ 2114

При выходе из строя датчика температуры охлаждающей жидкости на автомобиле ВАЗ 2114-2115 возможны следующие признаки неисправности:

  1. Отказ вентилятора системы охлаждения из-за недостоверных данных морозные дни

Эту деталь без проблем можно заменить самостоятельно и достаточно иметь под рукой только один ключ на 19, хотя удобнее всего будет использовать глубокую головку и трещотку.

Где находится датчик температуры охлаждающей жидкости на ваз 2114

Наглядно расположение этой детали будет представлено на фото ниже, а в двух словах она находится в непосредственной близости от термостата и ГБЦ.

Для того, чтобы провести процесс максимально быстро и без лишних проблем, корпус воздушного фильтра лучше всего отвести в стороны:

Сначала отсоедините вилку питания от датчика, как показано на фото ниже.

Будьте осторожны, так как вилка имеет пластиковый фиксатор, который нужно предварительно немного отогнуть.

Если двигатель недавно был остановлен, необходимо подождать, пока он остынет. Тогда есть два способа замены датчика:

  1. Слить охлаждающую жидкость из системы ВАЗ 2114, а затем открутить датчик
  2. Открутить ДТОЖ, и сразу же установить новый, заткнув отверстие на несколько секунд пальцем

Я выбрал для себя второй способ, так как он самый простой и быстрый.Глубокой головкой все откручиваем:

И закрывая отверстие пальцем, как было сказано выше, сразу устанавливаем на место новое.

Новый датчик не очень дорогой по цене и его стоимость около 200 рублей, а за импортный придется отдать около 500 рублей. Деталь выглядит так:

Обратите внимание, что при замене уплотнительное кольцо не теряется, иначе не исключена возможность утечки тосола или тосола в месте его установки.Подключаем все на свои места и проверяем работоспособность.

ПОХОЖИЕ СТАТЬИ

Датчик температуры воды ВАЗ 2114. Как проверить датчик температуры охлаждающей жидкости и выявить его неисправность.

Где находится датчик температуры охлаждающей жидкости

Является одним из измерительных приборов современного автомобиля. Как и любой прибор, он может выйти из строя. В статье рассмотрены его функции, даны типичные неисправности, инструкция по замене.

[Скрыть]

Особенности работы ДТОЖ на пятнадцатой модели ВАЗ

Датчик температуры охлаждающей жидкости (ДТОЖ) относится к системе охлаждения машины.Его назначение – контролировать температуру охлаждающей жидкости. Пока двигатель холодный, ЭБУ устанавливает обогащенную топливную сборку, после прогрева двигателя она становится нормальной.

Устройство представляет собой резистор, называемый термистором, помещенный в металлический корпус.

Сопротивление термистора увеличивается с понижением температуры, при этом подаваемое на него напряжение будет увеличиваться.

Возможные неисправности датчика

При поломке ДТОЖ ЭБУ считает, что температура двигателя равна нулю, поэтому обогащает горючую смесь. Сломанное устройство следует заменить как можно скорее. Чаще всего неисправность счетчика заключается в нарушении калибровки. В этом случае сопротивление изменяется неправильно, а так как блок управления основан на показаниях счетчика, то он работает некорректно.

Выявить неисправность ДТОЖ можно по включению вентилятора. Он должен включаться при превышении допустимых значений. Правда, есть еще переключатель вентилятора, который тоже может выйти из строя.

Таким образом, вентилятор может не включиться, если:

  • контакты окислены;
  • повреждена проводка;
  • дефектные датчики.

Неправильная работа ДТОЖ приводит к повышенному расходу топлива, детонации, высоким холостым ходам. Самое опасное, если сломался датчик температуры двигателя. В этом случае не запускается вентилятор, нет охлаждения двигателя, он перегревается, и в результате из-за этого может двигаться головка блока цилиндров.

Методика проверки регулятора на работоспособность

Перед проверкой счетчика следует предварительно проверить исправность предохранителей, целостность проводки и измерить входящее напряжение, которое должно быть 5В. Если нарушений проводки нет и напряжение в норме, то счетчик проверяют на сопротивление. Чтобы его проверить, его нужно снять (автор видео — Ремонт устройств и автомобилей).

Для проверки потребуется электрочайник, термометр для измерения температуры внешней среды и мультиметр, настроенный на режим измерения сопротивления.

Термометр желательно брать не для измерения наружной температуры воздуха, а электронный.

Проверить можно двумя способами:

  1. Первый с термометром помещают в электрочайник.При этом устройство должно быть подключено к тестеру. Электрический чайник должен быть подключен к сети и следить за показаниями. При повышении температуры сопротивление должно увеличиваться. Когда станет +15 градусов, сопротивление должно быть 4450 Ом, +40 — 1459 Ом. При 100 градусах сопротивление достигает минимума 177 Ом. Если значения отличаются, это указывает на неисправность.
  2. Если термометра нет, то счетчик проверяют после закипания воды. При погружении в свежекипяченую воду на мультиметре должно отображаться сопротивление чуть больше 177 Ом.В противном случае устройство сломано.

Инструкция по замене

Для замены необходимо купить новый датчик охлаждающей жидкости ВАЗ 2115. Перед установкой его следует проверить на работоспособность.

Замена является простой процедурой и состоит из последовательности действий:

  1. Сначала нужно либо слить всю охлаждающую жидкость из системы, либо только часть.
  2. Далее нужно отсоединить провода от счетчика.
  3. Затем используйте ключ, чтобы отвинтить устройство.
  4. Теперь вместо снятого счетчика устанавливается новый. Сиденье следует тщательно очистить от грязи.
  5. Затем подключаются провода. Далее заливается антифриз по уровню, указанному датчиком уровня охлаждающей жидкости.

Все делается на остывшем двигателе во избежание ожогов! После замены необходимо проверить, не протекает ли жидкость в месте соединения.

Для правильной работы двигателя и экономичного расхода топлива необходимо следить за состоянием узлов автомобиля и счетчиков.Возможность замены ДТОЖ своими руками дает возможность сэкономить на СТО и вовремя устранить неисправность в случае поломки устройства.

Как еще проверить ДТОЖ:

  1. Вам понадобится мультиметр, его нужно перевести в режим омметра. Вооружитесь термометром, измеряющим температуру свыше 100 градусов. Подготовьте емкость, которая не расплавится под воздействием горячей охлаждающей жидкости.
  2. Прикрепите щупы мультиметра к основанию корпуса и клемме измерительного прибора.
  3. Поместите фиксированный датчик непосредственно в емкость с антифризом, хорошо нагрейте.
  4. Посмотрите показания термометра и омметра. При температуре 30 градусов сопротивление должно быть равно 1350-1880 Ом. При повышении температуры до 50 градусов сопротивление падает до 585-820 градусов. Температура 70 градусов соответствует сопротивлению от 280 до 390 Ом включительно. Если антифриз нагрет до 90 градусов, нормальное значение сопротивления находится в пределах 155-196 Ом.При 110 градусах сопротивление самое низкое — от 87 до 109 Ом.

Как поменять датчик температуры на ВАЗ-2115


Инструкция по замене ДТОЖ ВАЗ-2115 понятна даже новичку:

  1. Демонтировать старый образец, предварительно слив антифриз с машины.
  2. С помощью ключа на 21 поставьте новый блок на нужное место.
  3. Затяните резьбу и нанесите термогерметик.
  4. Залейте новый антифриз, перед использованием этого спецсредства желательно очистить всю систему охлаждения.

Почему новый блок может не работать:

  1. Возможно, вы купили неисправное устройство, поэтому специалисты рекомендуют проверить исправность изделия мультиметром.
  2. Если была утечка антифриза, есть вероятность загрязнения генератора.
  3. Плотно затяните датчик.

Пошаговую видеоинструкцию по замене датчика температуры охлаждающей жидкости можно посмотреть ниже:

В автомобиле ВАЗ 2109 датчик температуры охлаждающей жидкости играет очень важную роль. Без него система не будет работать должным образом, что может привести к перегреву или переохлаждению машины.
Поэтому, если есть какие-то проблемы с датчиком, то их нужно диагностировать заранее, чтобы потом не было поздно. На ВАЗ 2109 датчик температуры охлаждения легко проверить самостоятельно.

Проверка датчика

Проверить можно двумя способами.
Для проверки датчика температуры первым способом необходимо:

  • Подсоедините отрицательный вывод вольтметра к двигателю.
  • Включите зажигание.
  • С помощью вольтметра определить, какое напряжение высвобождается при движении автомобиля.
  • Важно, чтобы это напряжение было не менее 12 В (при заряженном аккумуляторе).

Примечание: в противном случае вам придется либо ремонтировать, либо заменять датчик на новый.

Второй способ проверки более надежен.
Для реализации необходимо:

  • Установите мультиметр в режим вольтметра. Напряжение следует измерять в диапазоне от 100 Ом до 10 кОм.
  • Возьмите термометр, который может изменять температуру до 100 градусов и выше.
  • Опустите датчик в емкость с.
  • Разогрейте. При этом следует постоянно следить за температурой, в чем поможет градусник.
  • Измерьте сопротивление датчика при различных температурах.

Примечание. Этот метод можно немного изменить. Налейте в емкость кипяток и погрузите в нее только рабочую часть датчика.Следите за сопротивлением датчика по мере охлаждения воды.

Возможные неисправности датчика

Датчик температуры обычно устанавливается между головкой и термостатом. Он имеет два контакта.
Каждый из них выполняет свою определенную функцию. Итак, первый нужен для подачи показаний на блок управления.
С помощью второго включается вентилятор.

Примечание: рядом находится одноконтактный датчик, который обычно путают со вторым.

Основное назначение датчика — охлаждение жидкости, так как чем она холоднее, тем богаче топливная смесь. Однако в некоторых случаях датчик работает некорректно.
Рассмотрим возможные проблемы:

  • Электрический контакт, расположенный внутри датчика, сломан или имеет небольшую трещину. В первом случае датчик сгорает полностью.
    Во втором продолжает работать, но из-за слабого контакта выдает неверные или неточные данные.
  • Нарушение изоляции.Если проводка плохо заизолирована, то это может привести к небольшому короткому замыканию, и в результате датчик сгорит.
  • Обрыв провода возле датчика. В результате датчик теряет способность воздействовать на вентилятор.
    Поэтому второй не включается когда надо. В результате машина перегревается.

При этом машина может некоторое время работать без датчика. Не получив от него ответа, компьютер автоматически впрыскивает в систему жидкость нулевой температуры.
В летнее время выход из строя датчика будет малозаметен. Однако зимой эта проблема очень заметна – в мороз завестись будет очень сложно.

Признаки неисправности

О необходимости нового датчика «говорят» следующие признаки:

  • Может включиться в любой момент, даже если двигатель не перегрет. Хотя работать он должен только при необходимости, то есть при перегретом моторе.
  • Трудно завести машину при горячем двигателе.Система охлаждения должна регулировать температуру, но из-за неисправного датчика не получает сигнал о замене.
  • Машина расходует намного больше топлива, чем раньше.
    Просто он перегружен, продолжая движение с горячим двигателем. Собственно, на это она и тратит лишний бензин.

Замена датчика

ДТОЖ есть на каждом автомобиле. Как правило, его замена проводится на всех машинах по одному и тому же принципу.
Для замены на «девятку» необходимо:

  • Проверить предохранители.Они могут быть неисправны. Как правило, если перегорели предохранители, то и датчик нормально работать не будет.

Примечание: Любые ремонтные работы на машине можно проводить только после ее полного остывания.

  • Отсоединить провод от ДТОЖ. Делать это нужно только в том случае, если при включении зажигания стрелка температуры быстро поднимается (часто достигает максимально возможного значения).
    Если при его отключении со стрелкой изменений не произошло, то проблема не в датчике, а в проводе.
  • При этом, если при зажигании эта стрелка идет вниз, то датчик вышел из строя, поэтому его срочно нужно менять.
  • Доступ к датчику свободный, то есть можно легко и быстро добраться до него, сняв при этом минимум деталей двигателя.
  • Слить антифриз, так как он может измениться в процессе работы.

Примечание. Лучше всего использовать прозрачный резиновый шланг, чтобы увидеть, как быстро вытекает жидкость. При использовании другого шланга часть жидкости может остаться в системе.

  • Отсоедините разъем проводки от датчика.
  • С помощью торцевой головки отвинтите датчик, чтобы его можно было легко снять.
  • Снимите датчик.
  • Тщательно очистите место, где она находилась, от пыли и грязи.

Примечание: для этого нужно использовать любую тряпку, главное, чтобы она не оставляла ниток.

  • Протрите обезжиривающим средством.
  • Вставить новый датчик (герметиком заклеить нельзя, т.к. от этого он может хуже работать).
  • Подключить снятый провод (если перегорел, заменить).

  • Залить антифриз на место (желательно использовать новый антифриз). Одновременно будет заменена охлаждающая жидкость.
  • Запустите двигатель и проверьте работу нового датчика.

Вы можете заменить его самостоятельно. Примерная цена ремонта в автосервисе значительно выше той, которую вам пришлось бы заплатить, если бы вы занимались ремонтом самостоятельно.
Но без необходимых знаний лучше не связываться с любимой девяткой. Поэтому, прежде чем приступить к замене, стоит пересмотреть фото и видео на эту тему.
Инструкция тоже не будет лишней.

Ни для кого не секрет, что современные автомобили имеют огромное количество различных электроприборов. ВАЗ 2114 не исключение из правил. Несмотря на то, что это автомобиль марки отечественного производства, у нее также есть различные электроприборы, требующие внимания. Например, от владельцев этого автомобиля часто можно услышать, что машина в летний период склонна к перегреву.Чтобы этого не произошло, на ВАЗ 2114 есть датчик температуры охлаждающей жидкости. Как правило, именно он подводит владельцев автомобилей ВАЗ 2114.

Что такое датчик температуры и каков риск его неисправности

Многие водители знают, что перегрев автомобиля может нарушить работоспособность всего силового агрегата. Основное назначение этого датчика – стабильное поддержание определенной температуры для машины. Если кто не знает, температурный режим должен соответствовать установленным нормам, иначе машина просто сломается и за восстановление работы двигателя придется заплатить немалые деньги.

Если датчик температуры исправен, то при перегреве автомобиля он должен автоматически включаться в рабочий режим. Как правило, информация о состоянии автомобиля поступает непосредственно на электродвигатель.

Основные функции датчика:

  • контролирует всю работу автомобиля;
  • своевременно обнаруживает различные поломки;
  • не дает машине перегреваться летом;
  • контролирует изменение параметров топлива;
  • управляет вращением коленчатого вала.

Где находится датчик

Автомобили с инжектором имеют 2 полноценных датчика. Первый предназначен для передачи информации непосредственно в ЭБУ, который, в свою очередь, решает, сколько топлива отправить в двигатель. Второй датчик используется исключительно для включения и выключения охлаждения. Кроме того, с помощью указки или другого указателя датчик отправляет данные автовладельцу о температурном состоянии.

Сколько будет стоить замена датчика охлаждения на СТО

Замена датчика температуры охлаждающей жидкости ВАЗ 2114 обойдется автовладельцу не менее чем в 1500-2000 тысяч рублей. И эти деньги придется заплатить только за саму работу, а также нужно понимать, что некоторые детали придется покупать. Поэтому опытные автовладельцы рекомендуют заменить датчик охлаждения самостоятельно. Процедура несложная, выполнить ее самостоятельно сможет практически каждый автолюбитель, имеющий хоть какое-то представление о ВАЗ 2114.

Подробная инструкция по замене датчика в этом видео:


Ниже мы представим еще одно решение этой проблемы.

Признаки, по которым можно определить поломку вашего датчика

Поломку датчика проще всего определить по карбюраторному двигателю: показатель температуры двигателя меняется сразу. Чем сильнее греется силовой агрегат, тем сложнее будет сопротивление датчика, это один из частых признаков неисправности системы охлаждения.

Перегрев двигателя может происходить по нескольким причинам:

  • слишком высокая температура на улице;
  • загрязнение датчика охлаждения;
  • отказ в функционировании системы вентиляции, отвечающей за охлаждение двигателя;
  • капельница антифриза;
  • сломался термостат;
  • неисправность насоса;
  • перерасход бензина.

Как проверить датчик самостоятельно

Большинство людей скажут, что это абсолютно бредовая идея, так как достаточно низкая стоимость датчика позволяет купить новый блок. Но некоторых этот факт не останавливает из-за экономии или желания узнать что-то новое. Проверка датчика нужна в первую очередь для того, чтобы установить первопричину, приведшую к перегреву двигателя.

Для проверки этого элемента необходимо сделать следующее:

  1. Полностью слить антифриз.
  2. Разобрать датчик.
Демонтаж

По своей конструкции устройство малого диаметра в виде резьбовой втулки; он вкручен в коллектор. В центре этого элемента находится датчик температуры, отслеживающий изменения температурного режима.

При неработоспособности прибора разбирать датчик неразумно. Проще выкинуть и купить новый.

Если вы сомневаетесь в неисправности устройства, вы можете проверить его с помощью термометра.Холодное сопротивление датчика должно быть примерно 1500 Ом. При постепенном нагреве показания должны измениться. При температуре нагрева семьдесят градусов сопротивление должно быть около 300 Ом, а при прямом кипячении — не более девяноста. Это единственный способ подтвердить работу устройства.

Если вы пришли к выводу, что устройство проще купить, то при его установке на ВАЗ 2114 нужно использовать ключ на 21. Для того, чтобы датчик прочно зафиксировался на своем месте, необходимо применить небольшое количество герметика на резьбу.Также не забудьте залить охлаждающую жидкость в сам блок двигателя и в радиатор.

Как поменять датчик температуры охлаждающей жидкости своими руками

Если вы не хотите тратиться на ремонт, мы расскажем, как самостоятельно поменять датчик температуры охлаждающей жидкости. Следуйте приведенным ниже инструкциям, и тогда вы быстро решите проблему.

Исход

В случае неисправности датчик температуры охлаждающей жидкости лучше сразу заменить.Как видите, это вполне реально сделать своими руками, но если вы не хотите тратить свое время, обратитесь на СТО. В любом случае лучше не затягивать ситуацию.

Современные автомобили оснащены большим количеством датчиков, задачей которых является контроль состояния всех узлов автомобиля. Одним из важнейших датчиков является датчик температуры охлаждающей жидкости (ДТОЖ), который находится в подкапотном пространстве.

ДТОЖ, несмотря на свою важность, является относительно простым датчиком, его задача контролировать состояние охлаждающей жидкости (ОЖ) в рубашке блока цилиндров.Датчик температуры своевременно информирует об изменении температуры охлаждающей жидкости, после чего передает эту информацию в электронный блок управления (ЭБУ).

ДТОЖ на самом деле не только датчик температуры, так как его показания могут влиять на многие системы двигателя и на работу самого двигателя в целом. Итак, проанализировав сигнал с ДТОЖ, ЭБУ следит за системами двигателя, при необходимости вносит коррективы. Например, электронный блок управления может корректировать работу топливной системы, аккумуляторов и других узлов двигателя. Именно поэтому необходимо постоянно следить за исправностью датчика охлаждающей жидкости, в случае перебоев в его работе немедленно заменять. Неисправный датчик способен исказить поступающие в ЭБУ данные, а это чревато большими неприятностями.

ДТОЖ часто путают с ДТУОЖ (датчик указателя температуры охлаждающей жидкости). Отличие в том, что второй выводит информацию на приборную панель, чтобы держать автомобилиста в курсе того, что происходит в двигателе, собственно, о температуре охлаждающей жидкости.При этом ДТОЖ работает с ЭБУ, который, получив информацию о высокой температуре охлаждающей жидкости, включает вентилятор.

Сегодня я поделюсь с вами как проверить датчик температуры охлаждающей жидкости ВАЗ 2114 своими руками.

Как снять ДТОЖ ВАЗ 2114?

  1. Датчик расположен на входном патрубке рубашки охлаждения, чтобы его снять необходимо снять воздушный фильтр.
  2. Отсоедините отрицательный кабель от аккумулятора.
  3. Далее нужно слить с радиатора.
  4. Отсоедините проводку от датчика.
  5. С помощью ключа «19» или «21» ослабьте затяжку, затем отверните вручную.

Как проверить датчик температуры охлаждающей жидкости?

1. Снятый ДТОЖ необходимо поместить в емкость с охлаждающей жидкостью.

2. После этого необходимо постепенно нагревать емкость, при этом следить за температурой на термометре и показаниями омметра, подключенного к ДТОЖ.

4

датчик температуры охлаждающей жидкости, чтение таблицы

  • 20 ° 20120 Ом
  • 40 ° 20 до 1459 Ом
  • 60 ° — 667 Ом
  • 80 ° ° — 332 Ом
  • 100 ° — 177 Ом

Если показания вашего датчика не соответствуют этой таблице, датчики температуры охлаждающей жидкости БАЗ 2114 нуждаются в замене.Обратите внимание, что сам ДТОЖ ремонту не подлежит. Если окажется, что ваш датчик исправен, то неисправность нужно искать в другом месте, например, в

Как поменять топливный фильтр ВАЗ 2114?

Чтобы автомобиль работал исправно и бесперебойно, за ним нужно постоянно ухаживать и заменять штатные узлы. И это касается всех без исключения деталей, влияющих на работу двигателя и различных его систем. В этой статье мы рассмотрим, за сколько нужно менять топливный фильтр ВАЗ 2114, и как его заменить.

Как это работает?

Для начала разберемся, что это за деталь. Фильтр и топливный насос ВАЗ 2114 – одни из ключевых деталей, от которых зависит правильная работа топливной системы. А для того, чтобы в камеру сгорания попадал только качественный бензин без металлических отложений и других примесей, как раз и используются специальные фильтры. Признаками, указывающими на то, что в скором времени потребуется замена бензофильтра ВАЗ 2114, являются неправильный разгон и вождение. Если вы заметили, что во время движения машина стала резко тормозить, не нажимая на педали, то пора заменить эту деталь.

Какие инструменты для этого нужны?

Чтобы правильно заменить эту деталь, необходимо сначала подготовиться к самому процессу. Для этого нам понадобится вакуумный насос с отделением для сбора бензина, уплотнительное кольцо, фильтрующий элемент и емкость для воды, расположенная в засоренной части.

Что нужно учитывать при замене?

Перед работой следует помнить одну важную вещь. Если во время замены нового топливного фильтра ВАЗ 2114, а именно его резиновых элементов случайно попал бензин, его следует немедленно протереть тряпкой до испарения.В противном случае вытекшее топливо значительно навредит этим элементам, а срок службы деталей значительно сократится. Также при работе избегайте открытого огня вблизи рабочего места. Яркий тому пример – зажженная сигарета.

Начало работы

Итак, после подготовки можно приступать к замене. Для этого поставьте автомобиль в проветриваемом помещении или на улице и обесточьте систему электроснабжения. Для этого снимаем клеммы с аккумулятора. Далее с помощью двух рожковых ключей на 17 и 19 миллиметров и одного ключа на 10 откручиваем штуцер фильтра, который подводит к нему бензин.Будьте осторожны – при раскручивании топливо может попасть в глаза, поэтому позаботьтесь о дополнительной защите. Затем сливаем остатки топлива в бак и повторяем тот же процесс со штуцером только с обратной стороны фильтра. Снова сливаем остатки бензина. Затем ослабляем хомуты, которыми крепится топливный фильтр ВАЗ 2114, и снимаем его. Все, на этом этапе процесс демонтажа окончен. Установка производится в том же порядке. Главное — не перепутать стрелки, указывающие направление подачи топлива, и проверить герметичность соединений.Запускайте двигатель только тогда, когда бензин полностью закачается в новую деталь.

Ресурс замены

Вообще жизнь этой детали в наших условиях неоднозначна. Топливный фильтр ВАЗ 2114 может прослужить 60 тысяч километров, а сломаться может и через 10. Все зависит от качества бензина. Поэтому заправляйте своего железного друга только качественным топливом и вовремя диагностируйте поломки.

Как работает датчик температуры охлаждающей жидкости?

Датчик температуры охлаждающей жидкости — это механизм, который создан для получения напряжения постоянного тока из температуры этой жидкости.Благодаря его информации можно корректировать основные параметры, управляющие двигателем, в зависимости от его теплового состояния.

Датчик температуры охлаждающей жидкости Блок питается рабочим током, поступающим от стабилизированного источника блока управления. Его выходное напряжение можно регулировать. Это зависит от температуры внешней среды. Так работает датчик температуры. Если оно увеличивается, выходное напряжение датчика становится больше.

Стоит рассказать, как устроен датчик температуры охлаждающей жидкости.Он состоит из металлического корпуса с цилиндрической головкой. Внутри него находится чувствительный элемент. Также в его комплектацию входит хвостовая пластиковая деталь с двухштырьковой вилкой.

Как установить и установить такую ​​штуку как датчик охлаждающей жидкости? Этот механизм устанавливается на двигатель, обычно на корпус блока цилиндров термостата двигателя. А датчик температуры воздуха размещен на ресивере впускной трубы двигателя. Этот механизм вкручивается в резьбовое монтажное отверстие, после чего с помощью герметика стык герметизируется.Датчик подключается к жгуту проводов посредством двухконтактного разъема с защелкой. Хочу отметить, что эти механизмы полярны по схеме подключения, то есть состояние обрыва равносильно обратному включению датчика.

Существует несколько типов этого механизма. Наиболее распространен датчик охлаждающей жидкости – терморезистор. Сопротивление такого механизма изменяется, если изменяется и температура жидкости. Чаще всего это термисторы, имеющие отрицательный температурный коэффициент.В них сопротивление уменьшается с ростом температуры и, наоборот, становится больше, если двигатель холодный. Когда он прогревается — сопротивление падает, когда его температура достигает минимума — начинается работа.

Не каждый датчик температуры охлаждающей жидкости двигателя имеет одну функцию. Иногда используются механизмы с двойной функцией. То есть, когда температура достигает определенного уровня, электронный блок управления меняет значение напряжения, чтобы показания приобретали более высокое разрешение.

В старых моделях автомобилей используются другие агрегаты.В основном они имеют переключатель с двумя положениями.

Добавить комментарий

Ваш адрес email не будет опубликован.

2019 © Все права защищены. Карта сайта
