Как подсоединить вольтметр: схема подключения вольтметров к цепи

схема подключения вольтметров к цепи

Как и любую физическую величину, напряжение можно измерить, для этого используется вольтметр. Но чтобы получить достоверные данные, его необходимо правильно подключить.

Вольтметр

Принцип действия

Все устройства, которыми производятся измерения в электрических сетях, делятся на две группы: электромеханические и электронные.

Электромеханические аппараты

Это стрелочные приборы. Стрелка в них закреплена на рамке, на которую намотан провод. Эта катушка находится на одной оси с постоянным магнитом в приборах, используемых в сети постоянного тока, или с другой катушкой – в устройствах переменного напряжения.

Справка. Аппарат переменного тока в сети постоянного работать не будет, но устройство для измерения постоянного напряжения, если включить его через диодный мост, можно подключить в сеть переменного тока с потерей точности.

При прохождении тока по обмотке в ней наводится электромагнитное поле, взаимодействующее с магнитом или другой обмоткой, и рамка поворачивается. Вращению катушки со стрелкой препятствует пружина, поэтому угол поворота рамки соответствует току через неё и потенциалу на клеммах.

Для уменьшения колебаний стрелки устанавливается демпфер электромагнитный из алюминиевой пластины или пневматический, из поршня и цилиндра.

Для повышения точности стрелка снабжена противовесами, исключающими влияние силы тяжести, а сам механизм выполняется из легированной стали для уменьшения износа.

Электронные приборы

В электронных аппаратах чувствительным элементом является электронная плата, преобразующая входной сигнал в показания прибора. Питание такое устройство может получать от измеряемого напряжения или другого источника – внутренних батарей или внешнего питания.

Электронные вольтметры есть двух типов:

  • Аналоговые. В них находится преобразователь входного сигнала в угол поворота стрелки, показывающий на шкале величину измеряемого напряжения.
    Недостаток аналоговых схем – в необходимости пересчитывать показания шкалы при изменении предела измерения;
  • Цифровые. В таких приборах есть цифровой дисплей и преобразователь, отображающий входной сигнал в цифровом виде. При подключении устройства в сеть постоянного тока на табло показывается полярность подключения. Эти конструкции отличаются компактностью, а точность такого аппарата зависит от качества встроенного контроллера.

Подключение вольтметра

Напряжение на источнике питания или элементе цепи измеряется аппаратом, который подключается параллельно устройству.

Схема подключения вольтметра

Катушка прибора имеет низкое сопротивление, и при непосредственном включении в сеть ток будет большим. Для уменьшения потребляемого тока и влияния на электрическую сеть в цепь последовательно с аппаратом включаются добавочные сопротивления.

Важно! При включении вольтметра последовательно с нагрузкой он покажет напряжение источника питания с погрешностью из-за сопротивления нагрузки. Последовательно подсоединяют амперметр.

Постоянное напряжение

Способы измерения постоянного напряжения зависят от его величины:

  • до 1 милливольта – цифровыми и аналоговыми аппаратами со встроенным усилителем;
  • до 1000 вольт используют обычные аппараты различных систем;
  • свыше 1 кВ измерения производятся электростатическими приборами, предназначенными для работы в высоковольтных сетях или обычными, включёнными через делитель.

Схема включения вольтметра с добавочными сопротивлениями

Увеличение предела измерения производится включёнием последовательно с прибором добавочного сопротивления Rдоб. Для увеличения предела в n раз общее сопротивление также необходимо увеличить в n раз и, учитывая сопротивление прибора Rпр, Rдоб=Rпр*(n-1). Показания шкалы также умножаются на n.

Переменное напряжение

Методы и типы устройств для измерения в сетях переменного тока зависят от величины напряжения и частоты сети:

  • до 1 вольта – цифровые и аналоговые устройства с усилителями;
  • до 1кВ и частотой до десятков кГц – выпрямительные системы, электромагнитные, электродинамические приборы;
  • при частоте до десятков мегагерц – термоэлектрические и электростатические аппараты.

Важно! Вольтметр переменного тока показывает действующее значение напряжения. При синусоидальной форме его величина в √3 (1,7) меньше амплитудного.

Расширение пределов измерения производится включением через разделительный или автотрансформатор, а также использованием добавочного сопротивления. Его величина рассчитывается аналогично измерениям в сети постоянного тока.

При использовании разделительного трансформатора показания прибора умножаются на коэффициент трансформации

n=U1/U2.

Схема включения вольтметра и амперметра через трансформаторы

Подключение вольтметра необходимо производить по определённым схемам. Это делается для того, чтобы показания прибора соответствовали параметрам сети.

Видео

Как подключить вольтметр в электрическую цепь

Постоянный ток не меняет направления во времени. Примером может служить батарейка в фонарике или радиоприемнике, аккумулятор в автомобиле. Мы всегда знаем, где положительная клейма источника питания, а где отрицательная.

Переменный ток — это ток, который с определенной периодичностью меняет направление движения. Такой ток протекает в нашей розетке, когда мы к ней подключаем нагрузку. Тут нет положительного и отрицательного полюса, а есть только фаза и ноль. Напряжение на нуле близко по потенциалу с потенциалом земли. Потенциал же на фазовом выводе меняется с положительного до отрицательного с частотой 50 Гц, го есть ток под нагрузкой будет менять свое направление 50 раз в секунду.

В течение одного периода колебания величина тока повышается от нуля до максимума, затем уменьшается и проходит через ноль, а потом совершается обратный процесс, но уже с другим знаком.

Получение и передача переменного тока намного проще, чем постоянного: меньше потерь энергии, С помощью трансформаторов мы можем легко менять напряжение переменного тока.

При передаче большого напряжения требуется меньший ток для той же мощности. Это позволяет использовать более тонкие довода. В сварочных трансформаторах используется обратный процесс — понижают напряжение для повышения сварочного тока.

Измерение постоянного тока

Чтобы в электрической цепи измерить ток, необходимо последовательно с приемником электроэнергии включить амперметр или миллиамперметр. При этом, чтобы исключить влияние измерительного прибора на работу потребителя, амперметр должен обладать очень малым внутренним сопротивлением, чтобы практически его можно было бы принять равным нулю, чтобы падением напряжения на приборе можно было бы просто пренебречь.

Включение амперметра в цепь — всегда последовательно с нагрузкой. Если подключить амперметр параллельно нагрузке, параллельно источнику питания, то амперметр просто сгорит или сгорит источник, поскольку весь ток потечет через мизерное сопротивление измерительного прибора.

Шунт

Пределы измерения амперметров, предназначенных для проведения измерений в цепях постоянного тока, расширяемы, путем подключения амперметра не напрямую измерительной катушкой последовательно нагрузке, а путем подключения измерительной катушки амперметра параллельно шунту.

Так через катушку прибора пройдет всегда лишь малая часть измеряемого тока, основная часть которого потечет через шунт, включенный в цепь последовательно. То есть прибор фактически измерит падение напряжения на шунте известного сопротивления, и ток будет прямо пропорционален этому напряжению.

Практически амперметр сработает в роли милливольтметра. Тем не менее, поскольку шкала прибора градуирована в амперах, пользователь получит информацию о величине измеряемого тока. Коэффициент шунтирования выбирают обычно кратным 10.

Шунты, рассчитанные на токи до 50 ампер монтируют непосредственно в корпуса приборов, а шунты для измерения больших токов делают выносными, и тогда прибор соединяют с шунтом щупами. У приборов, предназначенных для постоянной работы с шунтом, шкалы сразу градуированы в конкретных значениях тока с учетом коэффициента шунтирования, и пользователю уже не нужно ничего вычислять.

Если шунт наружный, то в случае с калиброванным шунтом — на нем указывается номинальный ток и номинальное напряжение: 45 мВ, 75 мВ, 100 мВ, 150 мВ. Для текущих измерений выбирают такой шунт, чтобы стрелка отклонялась бы максимум – на всю шкалу, то есть номинальные напряжения шунта и измерительного прибора должны быть одинаковыми.

Если речь идет об индивидуальном шунте для конкретного прибора, то все, конечно, проще. По классам точности шунты делятся на: 0,02, 0,05, 0,1, 0,2 и 0,5 — это допустимая погрешность в долях процента.

Шунты изготавливают из металлов с малым температурным коэффициентом сопротивления, и обладающих значительным удельным сопротивлением: константан, никелин, манганин, – чтобы когда протекающий через шунт ток нагревает его, это не отражалось бы на показаниях прибора. Еще для снижения температурного фактора при измерениях, последовательно с катушкой амперметра включают добавочный резистор из материла такого же рода.

Измерение постоянного напряжения

Чтобы измерить постоянное напряжение между двумя точками цепи, параллельно цепи, между этими двумя точками, подключают вольтметр. Вольтметр включается всегда параллельно приемнику или источнику. А чтобы подключенный вольтметр не оказывал влияния на работу цепи, не вызывал бы снижения напряжения, не вызывал потерь, – он должен обладать достаточно высоким внутренним сопротивлением, чтобы током через вольтметр можно было бы пренебречь.

Добавочный резистор

И чтобы расширить пределы измерения вольтметра, последовательно с его рабочей обмоткой включается добавочный резистор, чтобы только часть измеряемого напряжения приходилась бы непосредственно на измерительную обмотку прибора, пропорционально ее сопротивлению. А при известном значении сопротивления добавочного резистора, по зафиксированному на нем напряжению легко определяется полное измеряемое напряжение, действующее в данной цепи. Так работают все классические вольтметры.

Коэффициент, появляющийся в результате добавления добавочного резистора, покажет, во сколько раз измеряемое напряжение больше напряжения, приходящегося на измерительную катушку прибора. То есть пределы измерения прибора зависят от величины добавочного резистора.

Добавочный резистор встраивается в прибор. Для снижения влияния температуры окружающей среды на измерения, добавочный резистор изготавливают из материала обладающего малым температурным коэффициентом сопротивления. Поскольку сопротивление добавочного резистора во много раз больше сопротивления прибора, то и сопротивление измерительного механизма прибора в итоге не зависит от температуры. Классы точности добавочных резисторов выражаются аналогично классам точности шунтов — в долях процентов обозначают величину погрешности.

Чтобы еще больше расширить пределы измерения вольтметров, применяют делители напряжения. Это делается для того, чтобы при измерении на прибор приходилось напряжение, соответствующее номиналу прибора, то есть не превышало бы предел на его шкале. Коэффициентом деления делителя напряжения называется отношение входного напряжения делителя к выходному, измеряемому напряжению. Коэффициент деления берут равным 10, 100, 500 и более, в зависимости от возможностей применяемого вольтметра. Делитель не вносит большой погрешности, если сопротивление вольтметра также высоко, а внутреннее сопротивление источника мало.

Измерение переменного тока

Чтобы точно измерить прибором параметры переменного тока, необходим измерительный трансформатор. Измерительный трансформатор, применяемый в целях измерений, к тому же дает персоналу безопасность, поскольку благодаря трансформатору достигается гальваническая развязка от цепи высокого напряжения. Вообще, техника безопасности запрещает подключать электроизмерительные приборы без таких трансформаторов.

Применение измерительных трансформаторов позволяет расширить пределы измерения приборов, то есть появляется возможность измерять большие напряжения и токи при помощи низковольтных и слаботочных приборов. Так, измерительные трансформаторы бывают двух типов: трансформаторы напряжения и трансформаторы тока.

Измерительный трансформатор напряжения

Чтобы измерить переменное напряжение применяют трансформатор напряжения. Это понижающий трансформатор с двумя обмотками, первичная обмотка которого присоединяется к двум точкам цепи, между которыми нужно измерить напряжение, а вторичная — непосредственно к вольтметру. Измерительные трансформаторы на схемах изображают как обычные трансформаторы.

Трансформатор без нагруженной вторичной обмотки работает в режиме холостого хода, и при подключенном вольтметре, сопротивление которого велико, трансформатор остается практически в этом режиме, и поэтому можно считать измеренное напряжение пропорциональным напряжению, приложенному к первичной обмотке, с учетом коэффициента трансформации, равного соотношению количеств витков во вторичной и первичной его обмотках.

Таким образом можно измерять высокое напряжение, при этом на прибор будет подаваться небольшое безопасное напряжение. Останется умножить измеренное напряжение на коэффициент трансформации измерительного трансформатора напряжения.

Те вольтметры, которые изначально предназначены для работы с трансформаторами напряжения, имеют градуировку шкалы с учетом коэффициента трансформации, тогда по шкале без дополнительных вычислений сразу видно значение измененного напряжения.

В целях повышения безопасности при работе с прибором, на случай повреждения изоляции измерительного трансформатора, один из выводов вторичной обмотки трансформатора и его каркас сначала заземляются.

Измерительные трансформаторы тока

Для подключения амперметров к цепям переменного тока служат измерительные трансформаторы тока. Это двухобмоточные повышающие трансформаторы. Первичная обмотка включается последовательно в измеряемую цепь, а вторичная — к амперметру. Сопротивление в цепи амперметра мало, и получается, что трансформатор тока работает практически в режиме короткого замыкания, при этом можно считать, что токи в первичной и вторичной обмотках относятся друг к другу как количества витков во вторичной и первичной обмотках.

Подобрав подходящее соотношение витков, можно измерять значительные токи, при этом через прибор всегда будут протекать токи достаточно малые. Останется умножить измеренный во вторичной обмотке ток на коэффициент трансформации. Те амперметры, которые предназначены для постоянной работы совместно с трансформаторами тока, имеют градуировку шкал с учетом коэффициента трансформации, и по шкале прибора без вычислений можно легко считать значение измеряемого тока. С целью повышения безопасности персонала, один из выводов вторичной обмотки измерительного трансформатора тока и его каркас сначала заземляются.

Во многих применениях удобны проходные измерительные трансформаторы тока, у которых магнитопровод и вторичная обмотка изолированы и расположены внутри проходного корпуса, через окно которого проходит медная шина с измеряемым током.

Вторичная обмотка такого трансформатора никогда не оставляется разомкнутой, ибо сильное увеличение магнитного потока в магнитопроводе может не только привести к его разрушению, но и навести на вторичной обмотке опасную для персонала ЭДС. Чтобы провести безопасное измерение, вторичную обмотку шунтируют резистором известного номинала, напряжение на котором будет пропорционально измеряемому току.

Для измерительных трансформаторов характерны погрешности двух видов: угловая и коэффициента трансформации. Первая связана с отклонением угла сдвига фаз первичной и вторичной обмоток от 180°, что приводит к неточным показаниям ваттметров. Что касается погрешности связанной с коэффициентом трансформации, то это отклонение показывает класс точности: 0,2, 0,5, 1 и т. д. – в процентах от номинального значения.

Для измерения различных электрических величин служат электрические измерительные приборы:

силы тока – амперметр;

напряжения и ЭДС – вольтметр;

электрической энергии – счетчики электрической энергии.

Для включения амперметра цепь тока разрывают и в месте разрыва концы проводов присоединяют к зажимам амперметра (рис. 5). Таким образом, через амперметр проходит весь измеряемый ток; такое включение называется последовательным.

Вольтметр подключают к началу и концу участка цепи; такое подключение называется параллельным (см. рис. 5). Вольтметр показывает падение напряжения на данном участке.

Рис. 5. Включение амперметра (А) и вольтметра (В) в электрическую цепь

При различных электрических измерениях весьма важно, чтобы измерительный прибор как можно меньше изменял электрический режим цепи, в которую его включают.

Как вы считаете, каким сопротивлением должен обладать амперметр и вольтметр?

В связи с вышеизложенным схемы подключения амперметра и вольтметра определяют их сопротивления: амперметр должен обладать незначительным сопротивлением по сравнению с сопротивлением цепи; вольтметр, наоборот, − значительным.

Для измерения мощности в электрических цепях используют ваттметр. На лицевую панель ваттметра выведены четыре зажима, два из которых обозначены символом I (токовые зажимы включаются в цепь последовательно), а два других – U (зажимы напряжения включаются в цепь параллельно). Два зажима (один токовый и один напряжения) помечены точками и называются генераторными.

Как вы считаете, для чего помечены эти зажимы?

Условные обозначения и схема подключения амперметра, вольтметра и ваттметра приведена на рис. 6.

Рис. 6. Схема включения (а) и внешний вид (б) ваттметра

Вывод по четвертому вопросу: для измерения различных электрических величин служат электрические измерительные приборы: силы тока – амперметр; напряжения и ЭДС – вольтметр; мощности – ваттметр; сопротивления – омметры; электрической энергии – счетчики электрической энергии. Амперметр включается в цепь последовательно, вольтметр – параллельно.

5. Заключение (10 мин.)

Мы рассмотрели основные законы электротехники: закон Ома и закон Джоуля-Ленца.

Физическая сущность закона Ома заключается в том, что чем больше ЭДС источника, тем больше энергия носителей зарядов, больше скорость их упорядоченного движения и тем больше величина тока в цепи. Если увеличить сопротивление электрической цепи, то увеличится противодействие движению носителей зарядов и уменьшится величина тока.

Способность тела производить работу называется энергией тела. Таким образом, мерой количества энергии является работа.

При столкновении движущихся частиц с молекулами и ионами вещества кинетическая энергия движущихся частиц передается ионам и молекулам, вследствие чего происходит нагревание проводника. Это явление описывается законом Джоуля-Ленца. Закон Джоуля-Ленца используют при расчетах тепловых режимов источников электроэнергии, линий электропередачи, потребителей и других элементов электрической цепи. Преобразование электроэнергии в тепловую имеет очень большое практическое значение. Но при этом существуют и отрицательные проявления электрического тока. Статистика свидетельствует, что чаще всего причиной пожаров в жилых и общественных зданиях становится нагрев кабелей и электрических проводов.

Знание видов соединения элементов в электрических цепях, способов эквивалентного преобразования видов соединения электрических цепей необходимо для успешного усвоения методик расчета как электрических цепей постоянного, так и переменного тока. Различают последовательное, параллельное, смешанное соединение приемников электроэнергии, а также звезда и треугольник.

При различных электрических измерениях весьма важно, чтобы измерительный прибор как можно меньше изменял электрический режим цепи, в которую его включают, поэтому амперметр включают последовательно, а вольтметр – параллельно.

Как и любую физическую величину, напряжение можно измерить, для этого используется вольтметр. Но чтобы получить достоверные данные, его необходимо правильно подключить.

Принцип действия

Все устройства, которыми производятся измерения в электрических сетях, делятся на две группы: электромеханические и электронные.

Электромеханические аппараты

Это стрелочные приборы. Стрелка в них закреплена на рамке, на которую намотан провод. Эта катушка находится на одной оси с постоянным магнитом в приборах, используемых в сети постоянного тока, или с другой катушкой – в устройствах переменного напряжения.

Справка. Аппарат переменного тока в сети постоянного работать не будет, но устройство для измерения постоянного напряжения, если включить его через диодный мост, можно подключить в сеть переменного тока с потерей точности.

При прохождении тока по обмотке в ней наводится электромагнитное поле, взаимодействующее с магнитом или другой обмоткой, и рамка поворачивается. Вращению катушки со стрелкой препятствует пружина, поэтому угол поворота рамки соответствует току через неё и потенциалу на клеммах.

Для уменьшения колебаний стрелки устанавливается демпфер электромагнитный из алюминиевой пластины или пневматический, из поршня и цилиндра.

Для повышения точности стрелка снабжена противовесами, исключающими влияние силы тяжести, а сам механизм выполняется из легированной стали для уменьшения износа.

Электронные приборы

В электронных аппаратах чувствительным элементом является электронная плата, преобразующая входной сигнал в показания прибора. Питание такое устройство может получать от измеряемого напряжения или другого источника – внутренних батарей или внешнего питания.

Электронные вольтметры есть двух типов:

  • Аналоговые. В них находится преобразователь входного сигнала в угол поворота стрелки, показывающий на шкале величину измеряемого напряжения. Недостаток аналоговых схем – в необходимости пересчитывать показания шкалы при изменении предела измерения;
  • Цифровые. В таких приборах есть цифровой дисплей и преобразователь, отображающий входной сигнал в цифровом виде. При подключении устройства в сеть постоянного тока на табло показывается полярность подключения. Эти конструкции отличаются компактностью, а точность такого аппарата зависит от качества встроенного контроллера.

Подключение вольтметра

Напряжение на источнике питания или элементе цепи измеряется аппаратом, который подключается параллельно устройству.

Катушка прибора имеет низкое сопротивление, и при непосредственном включении в сеть ток будет большим. Для уменьшения потребляемого тока и влияния на электрическую сеть в цепь последовательно с аппаратом включаются добавочные сопротивления.

Важно! При включении вольтметра последовательно с нагрузкой он покажет напряжение источника питания с погрешностью из-за сопротивления нагрузки. Последовательно подсоединяют амперметр.

Постоянное напряжение

Способы измерения постоянного напряжения зависят от его величины:

  • до 1 милливольта – цифровыми и аналоговыми аппаратами со встроенным усилителем;
  • до 1000 вольт используют обычные аппараты различных систем;
  • свыше 1 кВ измерения производятся электростатическими приборами, предназначенными для работы в высоковольтных сетях или обычными, включёнными через делитель.

Увеличение предела измерения производится включёнием последовательно с прибором добавочного сопротивления Rдоб. Для увеличения предела в n раз общее сопротивление также необходимо увеличить в n раз и, учитывая сопротивление прибора Rпр, Rдоб=Rпр*(n-1). Показания шкалы также умножаются на n.

Переменное напряжение

Методы и типы устройств для измерения в сетях переменного тока зависят от величины напряжения и частоты сети:

  • до 1 вольта – цифровые и аналоговые устройства с усилителями;
  • до 1кВ и частотой до десятков кГц – выпрямительные системы, электромагнитные, электродинамические приборы;
  • при частоте до десятков мегагерц – термоэлектрические и электростатические аппараты.

Важно! Вольтметр переменного тока показывает действующее значение напряжения. При синусоидальной форме его величина в √3 (1,7) меньше амплитудного.

Расширение пределов измерения производится включением через разделительный или автотрансформатор, а также использованием добавочного сопротивления. Его величина рассчитывается аналогично измерениям в сети постоянного тока.

При использовании разделительного трансформатора показания прибора умножаются на коэффициент трансформации n=U1/U2.

Подключение вольтметра необходимо производить по определённым схемам. Это делается для того, чтобы показания прибора соответствовали параметрам сети.

Видео

Вольтметр: подключение, типы, принцип работы

Зачем

 нужен вольтметр в электрической цепи дома или квартиры?

Изношенность электросетей и оборудования на электростанциях — главная причина частых перепадов напряжения, которые могут спровоцировать выход из строя различной техники. Эти условия диктуют свои правила — теперь человеку необходимо отслеживать качество энергоснабжения. Вольтметр же стал незаменимым помощником при мониторинге энергобезопасности сети.

Компания DS Electronics выпускает цифровые вольтметры RBUZ V1 для однофазной и RBUZ V3 для трехфазной сети переменного тока. Постоянная индикация напряжения позволяет контролировать текущее значение в любой момент времени без каких-либо дополнительных манипуляций с прибором, а энергонезависимая память записывает максимальное и минимальное значения напряжения. Прибор устанавливается в щиток на стандартную DIN-рейку шириной 35 мм. Также стоит отметить, что в устройствах применяется алгоритм True RMS, обеспечивающий максимальную точность показаний.

Принцип действия и типы вольтметров

Исходя из принципа работы прибора, выделяют электромеханические и электронные вольтметры.

Работа электромеханических устройств основана на использовании магнитоэлектрического принципа. Вольтметр включает в себя постоянный магнит и стальной сердечник, а также алюминиевую рамку с обмоткой тонким проводом и прикрепленной стрелкой, которая помещена между магнитом и сердечником. При прохождении тока по проводу катушки возникает электромагнитное поле, которое отклоняет рамку со стрелкой, соприкасаясь с постоянным магнитным полем. Излишнее колебание стрелки мешает точному определению показаний устройства. Для стабилизации используют различного рода приспособления: индукционный демпфер, воздушный демпфер, систему противовесов и пр.

Электронные вольтметры, в свою очередь, подразделяются на аналоговые и цифровые. В аналоговых измерителях установлена система, которая преобразует входящее переменное напряжение в постоянное. Затем происходит его передача на специальный детектор, отклоняющий указатель, в зависимости от уровня измерений. Цифровые приборы оснащены контроллером, который преобразует аналоговое напряжение в цифровой код. Результаты замеров выводятся на специальный экран. Качество преобразователя непосредственно влияет на точность производимых замеров.

В зависимости от назначения выделяют следующие типы измерителей:

  • Постоянного и переменного тока — применяются для регистрации показаний в сетях соответственно с постоянным и переменным током.
  • Импульсные приборы используются для определения пиковых значений периодических импульсных сигналов.
  • Фазочувствительные устройства позволяют установить комплексное напряжение и его составляющие.
  • Селективные измерители применяются в лабораториях для изучения токов с переменным напряжением.
  • Универсальные — настраиваемые устройства, позволяющие производить различные замеры.

Также существует разделение по конструкции и способу применения:

  • стационарные — наиболее точные и чувствительные, имеют крупные габариты, устанавливаются на объектах, где нужен непрерывный мониторинг состояния электрической сети;
  • щитовые — монтируются в электрощитовые шкафы или на приборные панели, имеют небольшие габариты;
  • переносные — маленькие по размеру, имеют небольшой вес, благодаря чему мобильны и могут использоваться в различных местах.

При выборе устройства для измерения напряжения необходимо уделить внимание таким показателям:

  1. Внутреннее сопротивление. Для минимального воздействия измерительного устройства на электроцепь необходимо, чтобы его внутреннее сопротивление было как можно больше.
  2. Диапазон измеряемых напряжений. Стандартный вольтметр показывает напряжение от 10 mV до 1000 V. Для снятия показаний менее 10 милливольт используются милли- и микровольтметры, а выше 1000 вольт — киловольтметры.
  3. Точность определяет возможную погрешность устройства.

Как подключить вольтметр в электрическую цепь?

Чтобы обеспечить минимальное влияние высокого сопротивления прибора на измеряемые величины, необходимо параллельно подключить устройство в электрическую цепь. При подсоединении следует придерживаться полярности, т.к. это напрямую влияет на результаты измерений. Для удобства подключения измерители комплектуются специальными точечными электродами или зажимами.

У используемого измерителя должен быть необходимый диапазон частот. В противном случае возможны неприятные последствия: от неверных показателей до короткого замыкания и повреждения прибора.

Вольтметр необходим в условиях нестабильно работающих электросетей. Благодаря ему можно легко проконтролировать уровень напряжения в сети. Функция запоминания максимального и минимального значения, как в устройствах RBUZ V1 и RBUZ V3, поможет отследить скачки напряжения. Поэтому он является хорошим помощником при организации безопасного энергоснабжения в доме и квартире.





Оцените новость:

схема, способы подключения, в цепь постоянного тока

Электричество является неотъемлемой составляющей повседневной жизни человека. Его основными техническими показателями являются сила тока и напряжение. Они измеряются в амперах и соответственно в вольтах. Исходя из этого, амперметр является инструментом, который измеряет силу тока, а вольтметр — напряжение. Для получения точных результатов, и увеличения сроков эксплуатации приборов, нужно выяснить, как подключить амперметр к электрической цепи.

Что такое амперметр и вольтметр

Амперметры нашли свое применение в разных промышленных и бытовых сферах. Их регулярно используют на больших предприятиях, которые связаны с выработкой и распределением тепловой и электроэнергии. Кроме того, их применяют в:

  • электрических лабораториях;
  • строении автомобилей;
  • точных науках;
  • строительных работах.
Подключение амперметра

Важно! Однако, помимо средних и крупных компаний, рассматриваемую технику используют обычные люди. Фактически каждый электрик с соответствующими навыками имеет в арсенале такое устройство, которое дает возможность провести измерения параметров потребления электрической энергии приборами, узлами автомобиля и др.

Чтобы определить параметры тока в электрической цепи, используют спецприборы — амперметры. Приспособление включается последовательно в изучаемую электроцепь, и, из-за очень малого внутреннего сопротивления, такой измерительный аппарат не будет вносить какие-то значительные изменения в электрических параметрах цепи.

Амперметр

Вольтметр является устройством, выступающим как измерительное приспособление показателей напряжения до 1000В в сетях с постоянным и переменным током, промышленной частоты и применяется для общего анализа и проведения статистических замеров. Лучшие приспособления будут обладать крайне высоким, бесконечным сопротивлением. Благодаря большому сопротивлению устройства будет достигнута крайне высокая точность, широкие сферы применения.

Вольтметр

Принцип работы

Когда рассматривается стандартный принцип функционирования амперметра, то его действие основывается на определенных аспектах. На оси кронштейна наряду с магнитом располагается якорь из стали, на котором закреплена стрелка. Оказывая воздействие на якорь, магнит будет передавать ему магнитные качества. В такой ситуации положение якоря будет находиться вдоль силовых линий, которые проходят вдоль самого магнита.

Подобное расположение якоря определит нулевое положение стрелки на шкале. Во время протекания тока от генератора либо иного источника по шине, возле нее появляется магнитный поток. Его силовые линии в месте положения якоря направлены под наклоном 90 градусов к магниту.

Магнитный поток, который образован электротоком, будет действовать на якорь, стремящийся развернуться под прямым углом. При этом ему будет препятствовать магнитный поток, который образован в постоянном магните. Взаимодействие каждого потока будет зависеть от направления и силы электротока, который протекает по шине. На такую величину и произойдет отклонение стрелки устройства от 0.

Работа амперметра

Основой функционирования вольтметра является метод аналогово-цифрового преобразования с 2-хтактным интегрированием. Преобразователи, которые установлены в устройстве, замеряя показатели напряжения постоянного и переменного тока, его силу, сопротивление, будут преобразовывать в нормализованное напряжение и в процессе применения АЦП трансформируют в код из цифр.

Функциональная схема вольтметра функционирует, используя 4 преобразователя:

  • Масштабирующий.
  • Низкочастотное устройство, которое преобразует напряжение переменного тока в постоянный.
  • Преобразователь силы тока в напряжение.
  • Преобразователь сопротивления в напряжение.
Работа вольтметра

Характеристики приборов

Конструкция амперметра достаточно проста: стрелка с катушкой, находящейся в поле постоянного магнита. Принцип функционирования рассматриваемого устройства крайне прост: во время его включения по катушке будет течь электроток. Под воздействием силы Ампера катушка будет поворачиваться до того момента, пока упругость возвратных пружин не совпадет с силой Ампера.

Нормальное функционирование вольтметра возможно при температурных показателях воздуха не более 25 — 30 градусов с влажностью до 80% и атмосферным давлением 650 — 800 мм ртутного столба. Частота питающей электросети составляет 50 Гц и имеет показатели напряжения 220В (частота не более 400 Гц). На показатели замеров значительное воздействие окажет форма кривой переменного напряжения электросети.

Возможности приспособления оценивают посредством таких параметров и величин:

  • Сопротивление рассматриваемого устройства.
  • Диапазон замеряемых показателей напряжения.
  • Категория точности замеров.
  • Диапазон границ частоты напряжения в переменной цепи.

Разновидности

Точность измерений рассматриваемого устройства будет зависеть от принципа воздействия и разновидности приспособления. Согласно распространенной классификации все амперметры можно разделить на такие виды:

  • Магнитоэлектрические.
  • Электромагнитные.
  • Электродинамические.
  • Термоэлектрические.
  • Цифровые.
  • Ферродинамические.

Есть и иные аппараты специализированного назначения, чтобы измерять силу тока. Их применяют в узкопрофильных сферах, они не распространены настолько, как указанные выше.

Электромагнитный

Приспособления с электромагнитным принципом функционирования не оснащаются двигающейся катушкой, в отличие от магнитоэлектрических разновидностей приборов. Конструкция рассматриваемых устройств намного проще. В корпусе располагается спецустройство и 1 либо более сердечников, установленных на оси.

Рассматриваемый тип амперметра обладает меньшей восприимчивостью в сравнении с магнитоэлектрическим устройством, потому точность замеров аппарата будет значительно ниже. Достоинствами подобных приспособлений станет универсальность функционирования. Это значит, что они способны измерить силу тока в цепи постоянного и переменного токов. Это в значительной мере расширит сферу использования подобного устройства.

Электромагнитный амперметр

Магнитоэлектрический

Принцип воздействия подобной разновидности устройств основан на взаимодействии магнитного поля и двигающейся катушки, которая находится в конструкции приспособления.

Преимуществами рассматриваемого изделия станет невысокое энергопотребление при работе, повышенная восприимчивость и точность замеров. Каждый магнитоэлектрический прибор оснащается равномерным градуированием измерительной шкалы. Подобное даст возможность производить высокоточные замеры.

Важно! К минусам рассматриваемого приспособления относят сложность внутреннего устройства, присутствие двигающейся катушки. Подобное изделие не считается универсальным, поскольку оно подойдет лишь для постоянного тока.

Невзирая на минусы амперметра, такая разновидность аппарата широко распространена в разных промышленных сферах, в лабораториях.

Магнитоэлектрический амперметр

Термоэлектрический

Такая разновидность приспособлений для замера силы тока используется для электроцепей с высокочастотным током. В конструкции устройств есть магнитоэлектрический механизм, состоящий из проводов с припаянной термопарой. Во время прохождения тока подогреваются жилы проводки. Чем больше сила, тем выше поднимаются температурные показатели. По таким параметрам спецмеханизм будет проводить перевод нагрева в показатели тока.



Термоэлектрический амперметр

Электродинамический

Принцип функционирования рассматриваемых приспособлений основан на взаимодействии электрополей токов, проходящих по магнитным катушкам. Устройство амперметра включает в себя подвижную и неподвижную катушки. Универсальное функционирование на каждом виде тока станет главным преимуществом рассматриваемых видов амперметра.

Из минусов следует отметить большую восприимчивость, поскольку приспособления будут реагировать даже на наименьшие магнитные поля, которые расположены в непосредственной близости. Такие поля могут создать для рассматриваемого амперметра значительные помехи, потому подобные устройства используются лишь в защищенных экраном местах.

Электродинамический амперметр

Ферродинамический

Подобные приспособления отличаются самой большой эффективностью и точностью замеров. Электромагнитные поля, которые расположены в непосредственной близости с амперметром, не будут оказывать на прибор существенного воздействия, потому отсутствует необходимость в монтаже вспомогательных экранов для защиты.

Устройство подобного изделия включает в себя замкнутую ферримагнитную проводку, сердечник и неподвижную катушку. Подобная конструкция дает возможность улучшить надежность функционирования приспособления. Потому ферродинамические разновидности амперметров зачастую используют в военных сферах и оборонных предприятиях. К основным достоинствам аппарата также относят комфорт и простоту использования, точность замеров по отношению к ранее рассмотренным разновидностям приборов.

Ферродинамический амперметр

Цифровой

Наиболее современная и комфортная разновидность устройств для замеров силы тока. В них отсутствуют стрелки, которые регулярно колеблются. Подобные приспособления оснащены монитором, где будут выведены показатели, которые отображают силу тока в амперах. В то же время они будут давать достаточно точные сведения. К важным достоинствам цифровых устройств относят их невосприимчивость к вибрации и встряске.

Ввиду этого возможно провести замеры силы тока в автопроводке на ходу, не останавливаясь. Большинство цифровых устройств оснащаются водозащитным и антиударным корпусом, что сделает их более стойкими для применения в трудных условиях. Так как в приспособлении отсутствует стрелка, то его возможно разместить по горизонтали, по вертикали либо под наклоном. Направление устройств во время снятия замеров никоим образом не воздействует на получаемые данные.

Цифровой амперметр

Важно! Цифровым приспособлениям не страшны небольшие механические удары, которые возможны от функционирующего вблизи оборудования. Нахождение в вертикальной либо горизонтальной плоскости устройства не оказывает воздействия на его функциональность, как и изменения температурных показателей и давления. Потому подобное устройство также используют снаружи.

Схемы и способы подключения

Часто возникает вопрос, как подключать амперметр, последовательно или параллельно. Соединить рассматриваемое устройство в разрыв электроцепи не составит труда. В целях безопасности такая процедура выполняется, когда отключен источник питания. Заранее нужно удостовериться, что максимальный ток не будет превышать допустимые значения прибора. Такие шкалы дублируются в сопроводительной техдокументации. Когда подается питающее напряжение, снимаются показания. Необходимо выждать, когда прекратит колебаться стрелка. Когда она смещается в обратную сторону, то меняется полярность подключения. При чересчур сильном токе используется допшунтирование.

Схема подсоединения приспособления бывает прямой либо косвенной. В первом случае устройство непосредственно подключают в электроцепь меж источником питания и нагрузкой.

До того, как подключить приспособление необходимо учитывать:

  • постоянный либо переменный ток в электросети;
  • соблюдена ли полярность устройства;
  • стрелка приспособления должна располагаться за серединой шкалы;
  • границы измерения максимально возможных скачков тока в схеме;
  • соответствует ли внешняя среда рекомендованным показателям;
  • находится ли место измерений без влияния вибрации.
Подключение устройства

В цепь постоянного тока

Постоянный ток может проходить через разные электросхемы. В качестве примера можно привести всевозможные зарядные устройства, блоки питания. Чтобы ремонтировать подобные устройства, мастер должен иметь понимание, как подключается амперметр в электроцепь.

В домашних условиях такие навыки также не станут лишними. Они помогают человеку, который не слишком увлекается радиоэлектроникой, самому определять, например, время, на которое хватает зарядки батареи от фотоаппарата.

Чтобы провести эксперимент, понадобится в полной мере заряженный аккумулятор с номинальным напряжением, к примеру, в 3,5 В. Кроме того, нужно использовать лампу такого же номинала, чтобы создать последовательную схему:

  • аккумулятор;
  • амперметр;
  • лампочка.

Запись, которая обозначена на измерительном устройстве, фиксируется. К примеру, осветительный прибор будет потреблять электроэнергию мощностью в 150 миллиампер, а батарея имеет вместимость в 1500 миллиампер-часов. Следовательно, она будет работать в течение 10 часов, выдавая ток в 150 мА.

Цепь постоянного тока

К зарядному устройству

Часто возникает вопрос, как правильно подключать амперметр к зарядному устройству. В процессе применения зарядного устройства возникает надобность в измерении силы тока. Подобное даст возможность осуществлять контроль процесса накопления электроэнергии батареей, и избежать перезарядки с недозарядкой. Вследствие этого сроки эксплуатации аккумуляторной батареи существенно увеличатся.

Во время работы большого количества технических приспособлений появляется необходимость в контроле силы тока. Стрелки амперметра либо показатели на мониторе дискретного устройства покажут оператору такой физический параметр. Проводимые замеры нужны, чтобы поддержать рабоче состояние и для сигнализации о появлении аварийной ситуации.

Подсоединение к зарядному устройству

Как правильно использовать

Амперметр представляет собой измерительной устройство, которое предназначено в целях фиксации силы постоянного или переменного тока, который протекает в электроцепи. Вольтметр используется в аналогичных целях, только проводятся расчеты такого показателя, как напряжение. Алгоритм действий:

  • Необходимо открыть приспособление, чтобы хорошо были видны входящие и выходящие контакты: пользователь увидит как минимум 2 провода (положительный, красного цвета, и отрицательный, черного). Кроме того, иногда устройства оснащаются проводом заземления, который преимущественно окрашен в зеленый цвет.
  • Переключается измерительное устройство в позицию AC (переменный ток) либо DC (постоянный ток), с учетом того, какой ток необходимо измерить.
  • Разрывается соединение электроцепи с источником, отсоединяется от него проволока. Необходимо отметить, какой вход будет соответствовать плюсу, а какой — минусу.
  • Помещаются зонды устройства на входы источника тока. Когда в приборе источник постоянного тока, важно не перепутать положительный и отрицательный входы.
  • Снимаются показания устройства.
  • Когда первый показатель очень мал, уменьшается диапазон устройства для увеличения точности. В целях наилучшей сохранности приспособления нужно использовать наименьший диапазон, который достаточен для корректных замеров.
Использование приборов

Меры безопасности

Перед использованием амперметра или вольтметра крайне важно ознакомиться с правилами безопасной эксплуатации рассматриваемых устройств. Основные меры безопасности при работе с техникой:

  • До начала работ требуется проверить целостность изоляционного материала на проводах, который бывает нарушен вследствие длительного использования. В подобных ситуациях крайне велик риск удара электротоком.
  • Нужно не забывать, что работы производятся с электричеством, потому предпринимаются все необходимые меры, чтобы избежать повреждения и удар током. В этих целях необходимо проводить работы в сухом месте, не допускать проникновения влаги на электроцепь и измерительное устройство.
  • Запрещается подсоединять измерительный прибор к основной электросети в жилище, к примеру, к контактам распределительного щита.
  • До работ нужно удостовериться, какой тип электроцепи измеряется (переменный либо постоянный ток), так как это определяет, куда подключается положительный и отрицательный провода аппарата. Когда ток постоянный, в обязательном порядке подключается плюс к плюсу и минус к минусу. Когда же пользователь работает с переменным током, порядок подсоединения не будет играть роли.
  • Во время измерений прибор будет замыкать электроцепь, ток течет через него. Чтобы получить правильные замеры, нужно удостовериться в том, что каждый контакт правильно подключен.
  • Чтобы избежать удара током, необходимо воспользоваться зондами, которые заключены в оболочку из резины.
  • При поражении током, потерпевшему требуется оказать неотложную помощь. Потому, проводить измерения рекомендовано с напарником, который способен подстраховать при возникновении нештатной ситуации.

Для измерения силы тока в электроцепи используются устройства, которые называют амперметры. Они подключаются в электроцепь по последовательной схеме. Когда требуется измерить напряжение, то применяется вольтметр. Крайне важно при использовании рассматриваемых устройств соблюдать правила безопасности.

Как подключить вольтметр

Вольтметр – измерительный прибор для считывания уровня электрического напряжения. Он подключается параллельно нагрузке или непосредственно к источнику напряжения (U). Единица измерения напряжения — Вольт (V). Прибор имеет большое сопротивление. Чем оно больше, тем он лучше и точнее. Это снижает воздействие на измеряемую цепь, и дает возможность считать данные о напряжении с минимальной погрешностью.

Подключение вольтметра и правила пользования

В электрических схемах вольтметр отображается латинской буквой «V». Для получения точных данных прибор должен быть подключен параллельно участку цепи, на которой необходимо провести измерение напряжения. При подсоединении важно соблюсти полярность. Для непосредственной фиксации проводов прибора к проводнику он оснащается специальными зажимами или точечными электродами.

В тех случаях, если необходимо замерить напряжение источника питания, прибор подключается непосредственно к его клеммам. При этом необходимо учитывать, что для высоковольтного напряжения нельзя применять слабые вольтметры, не рассчитанные для таких параметров.

Все устройства разделяются по диапазону измерения. Существуют вольтметры, которые могут фиксировать как милливольты, так и киловольты. Бывают также модели для работы с микросхемами, так называемые микровольтметры. Они чувствительны к миллионной части вольта. Следует всегда смотреть на диапазон частоты измерения, перед тем как использовать вольтметр для снятия параметров напряжения в отдельно взятом участке электрической цепи. Применив микровольтметр вместо киловольтметра можно вызвать короткое замыкание.

Особенно важно обратить внимание, что если прибор рассчитан для постоянного тока, то его нельзя подключать к переменному, и наоборот. Если применяется универсальный вольтметр, то перед его подключением необходимо выбрать режим измерения. В случае, когда он применяется для измерения постоянного напряжение, то на панели вольтметра необходимо установить значение, например + 60В. После этого нужно уменьшать вольтаж до тех пор, пока прибор не начнет считывание. Это проводится потому, что сети постоянного тока могут иметь различные напряжения. К примеру, в военной технике – 24В, автомобилях – 12В, а в некоторых мотоциклов – 6В. В том случае, когда нужно работать с сетью переменного тока, то устанавливается показатель 220В.

Схема Подключения Вольтамперметра — tokzamer.ru

Иногда стоимость отдельного шунта больше стоимости прибора со встроенным шунтом.


После таких доработок собрал вольтамперметр dsn-vc Для подключения нагрузки рекомендую использовать такой же.

Единственным отличием становиться другая компоновка платы и цветовая маркировка проводов. Схема подключения вольтметра Разбираемся с электроизмерительными приборами Катушка прибора имеет низкое сопротивление, и при непосредственном включении в сеть ток будет большим.
как подключить цифровой амперметр вольтметр схема

Питание прибора должно находиться в рамках 4, В. Показания шкалы также умножаются на n.

Расширение пределов измерения производится включением через разделительный или автотрансформатор, а также использованием добавочного сопротивления. Я подавал максимум 56В — больше у меня нету, ничего не сгорело :- , но и погрешность возросла.

Поскольку на странице продавца нет данной информации, то пришлось покопаться в сети и набросать пару схем.

Здесь весьма часто протягивает руку помощи Алиэкспресс, оперативно поставляя китайские цифровые измерительные приборы.

Примерная цена составляет 3,,5 у. Сегменты светятся прилично ярко, цветовая гамма подобрана очень удачно.

Нюанс при подключении китайского вольтметра амперметра

Recommended Posts

Тут как не считай, по формулам, всё равно придётся подгонять. На этом рисунке изображена схема подключения вольтметра и амперметра со встроенным токоизмерительным шунтом. После таких доработок собрал вольтамперметр dsn-vc

Отдельно хочу разъяснить способы подключения ампервольтметра.

Если источник измеряего напряжения работает в диапазоне от 4,5 до 30 Вольт, то тогда схема подключения выглядит так: 2. У приборов на плате имеются подстроечные SMD резисторы с помощью которых, есть возможность подкорректировать показания вольтметра и амперметра.

Подав питание на схему, индикатор начнет светиться.

При подключении устройства в сеть постоянного тока на табло показывается полярность подключения. На каждом шунте имеется маркировка указывающая на какую силу тока он рассчитан.

Чтобы переместить или совсем выключить точку, нужно выпаять ЧИП-резистор R13 10кОм, который находится рядом с транзистором и вместо него запаять обычный резистор 10кОм 0. Если источник измеряемого напряжения работает в диапазоне 0 -4,5 В или выше 30 Вольт, то до 4,5 Вольт ампервольтметр не запустится, а при напряжении более 30 Вольт он просто выйдет из строя, во избежание чего следует воспользоваться следующей схемой: О проводах из комплекта: — провода трехконтактного разъема тонкие и выполнены проводом 26AWG — толще тут и не нужно.

В этой статье речь пойдет о довольно дешевом, но очень распространенном китайском вольтамперметре с маркировкой dsn-vc
Правильное подключение вольтамперметра

Содержание / Contents

Ток, потребляемый вольтметром, составил около 15мА и менялся в зависимости от количества засвеченных сегментов.

При выходном напряжении более 12В стабилизатор напряжения LCV включается в работу и тем самым поддерживает постоянное напряжение на вентиляторе не более 12В. Делать ее нужно проводом потолще.

Вольтметр переменного тока показывает действующее значение напряжения. Схема включения вольтметра с добавочными сопротивлениями Увеличение предела измерения производится включёнием последовательно с прибором добавочного сопротивления Rдоб.

Схема подключения вольтметра амперметра к регулируемому блоку питания В нижней части схемы вентилятор и китайский вольтметр амперметр подключаются через стабилизатор напряжения LCV к выходу диодного моста параллельно конденсатору С1. На мой взгляд, корпус устройства немного маловат — светодиодные матрицы вплотную прилегают к внутренней стороне корпуса и при установке модуля в лицевую панель приборов фиксаторам не оставлено место для маневра.

Давайте детально рассмотрим две модели самых популярных вольтметров амперметров китайского производства. Контакты Как подключить вольтметр амперметр Очень часто начинающие радиолюбители задают один и тот же вопрос: — Как подключить универсальный китайский вольтметр амперметр к самодельному зарядному устройству или регулируемому блоку питания?

Комментарии

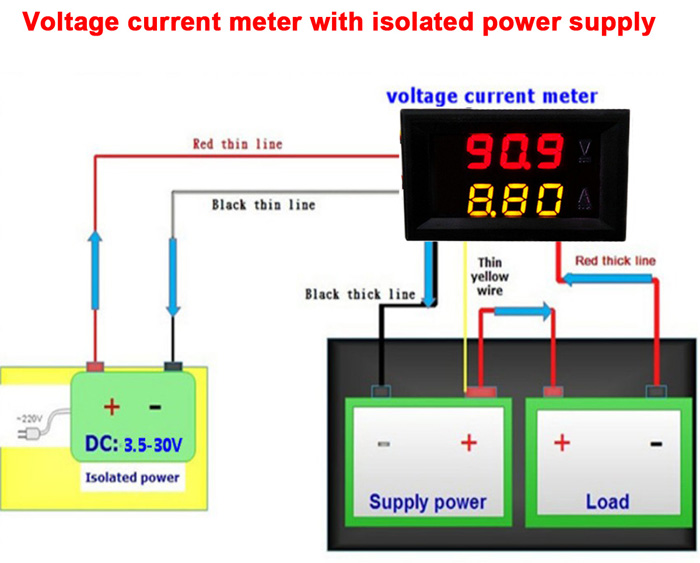

На этом рисунке изображена схема подключения китайского вольтметра амперметра второй модели к регулируемому блоку питания. Для подключения нагрузки рекомендую использовать такой же. Измеряемое напряжение В; ток А. Поскольку электронная начинка ампервольтметра питается напряжением 4, вольт, то есть два способа подключения: 1. Выпаял индикатор, срисовал схему нумерация деталей показана условно : К сожалению, чип остался неопознанным — маркировка отсутствует.

Схема подключения вольтметра амперметра и вентилятора к зарядному устройству из компьютерного блока питания Скачать схему подключения вольтметра амперметра и вентилятора к зарядному устройству Питание прибора осуществляется от отдельного источника питания в данном случае это пяти вольтовая зарядка от телефона, которую легко разместить в корпусе блока питания. Эта катушка находится на одной оси с постоянным магнитом в приборах, используемых в сети постоянного тока, или с другой катушкой — в устройствах переменного напряжения.

Китайский вольтамперметр dsn-vc У первого слева три толстых провода черный, синий, красный и два тонких черный, красный. Я подавал максимум 56В — больше у меня нету, ничего не сгорело :- , но и погрешность возросла. В принципе можно сейчас и дешевле найти если хорошо поискать , но не факт что это не будет в ущерб качеству сборки прибора.
Как подключить цифровой вольт амперметр из китая

Как подключить вольтамперметр к зарядному устройству — подборка схем

Ток, потребляемый вольтметром, составил около 15мА и менялся в зависимости от количества засвеченных сегментов. Вольтметр амперметр BY42A рассчитан на более высокое измеряемое напряжение — до В, но напряжение питания прибора должно находиться в пределах 3, В.

Видать раньше выпускались индикаторы, в которых толстые провода имели цвет черный, красный и желтый, поэтому в интернете можно найти вот такую картинку: Подключение прибора WR В нашем случае данный разъем имеет синий, черный и красный провода, и черный провод находится в разъеме посередине, поэтому мы решили еще раз их перепроверить.

Теперь прибор готов к применению.

Первым делом подозрения упали на шунт. Друзья, желаю вам удачи и хорошего настроения! Как подобрать шунт? Вместо него я взял несколько резисторов типоразмера и сопротивлением 0.

Подключение вольтамперметра

Примерная цена составляет 3,,5 у. При подключении устройства в сеть постоянного тока на табло показывается полярность подключения. Цифровой прибор может запитываться как от отдельных источников, так и от одного эксплуатируемого и измеряемого источника напряжения. Эти конструкции отличаются компактностью, а точность такого аппарата зависит от качества встроенного контроллера.

Подключение вольтметра Напряжение на источнике питания или элементе цепи измеряется аппаратом, который подключается параллельно устройству. Переключение производил при отключении подачи питания на нагрузку. Схема подключения вольтметра амперметра и вентилятора к зарядному устройству из компьютерного блока питания Скачать схему подключения вольтметра амперметра и вентилятора к зарядному устройству С зарядным устройством из компьютерного блока питания все понятно. Давайте рассмотрим схему подключения китайского вольтметра амперметра первой модели к регулируемому блоку питания.

Cхема подключения dsn vc288

Китайский вольтамперметр dsn-vc Для тех, кто не совсем понял: черный толстый провод подключается на минус источника, красный на плюс начнет показывать вольтметр , синий толстый провод подключается к нагрузке, а со второго конца нагрузки уходит на плюс источника показывает амперметр.

Китайский вольтамперметр dsn-vc На освободившейся контакт, со стороны подстроечника припаивается провод желаемой длины для пробы удобно мм и лучше красного цвета Выпаять СМД резистор Третье.
3 НЕДОСТАТКА КИТАЙСКОГО ВОЛЬТАМПЕРМЕТРА КОТОРЫЕ НАДО ЗНАТЬ ПРИ ПОКУПКЕ.

Как подключить к блоку питания цифровой вольтметр, амперметр (Китайский модуль) своими руками.







Тема: как поставить измеритель тока и напряжения на источник питания.



Достаточно удобно, когда на блоке питания установлен индикатор, показывающий постоянное напряжение и ток. При питании нагрузки всегда можно видеть падение напряжения, величину потребляемого тока. Но не все источники питания оснащены амперметрами и вольтметрами. У покупных, более дорогостоящих блоков питания они имеются, а вот у дешевых моделях их нет. Да и в самодельных БП их не всегда ставят. Сегодня имеется возможность приобрести за небольшие деньги цифровой модуль измеритель индикатор постоянного тока и напряжения (Китайский вольтметр амперметр). Стоит этот модуль в пределах 3х баксов. Купить его можно посылкой из Китая, на ближайшем радиорынке, магазине электронных компонентов.



Сам этот Китайский цифровой модуль вольтметра, амперметра измеряет постоянный ток (до 10, 20 ампер, в зависимости от модели) и напряжение (до 100, 200 вольт). Он имеет небольшие, компактные размеры. Легко может монтироваться в любые подходящие корпуса (нужно вырезать соответствующее отверстие и просто его туда вставить). На задней части, на плате имеются два подстроечных резистора, которыми можно производить коррекцию показаний измеряемых величин тока и напряжения. Точность у этого цифрового Китайского модуля вольтметра и амперметра достаточно высока — 99%. Экран имеет трехсимвольное табло красного (для напряжения) и синего (для тока) цвета. Этот блок питается от постоянного напряжения от 4 до 28 вольт. Потребляет мало тока.



Сама установка, электрическое подключение к схеме блока питания достаточно проста. На измерительном модуле тока и напряжения имеются такие провода: три тонких провода (черный минус и красный плюс питания модуля, жёлтый для измерения постоянного напряжения относительно любого черного), два толстых провода (черный минус и красный плюс для измерения силы постоянного тока).









Этот Китайский модуль амперметра, вольтметра можно питать как от самого источника, на котором измеряем электрические величины, так и независимым блоком питания. Итак, после монтажа в корпус измерителя мы спаиваем вместе два чёрных провода (тонкий и толстый), это будет общий минус, который мы и припаиваем к минусу блока питания. Спаиваем вместе тонкие провода красного и желтого цвета, подсоединяем их к выходу (плюса) источника питания. К толстому красному проводу, относительно спаянных чёрных проводов, подключаем саму электрическую нагрузку (это будут провода выхода блока питания).





Важно заметить, что для правильного измерения постоянного тока важна полярность токовых проводов. То есть, именно толстый красный провод должен быть выходом блока питания. В противном случае данный цифровой амперметр будет показывать нули на своем табло. На обычном блоке питания (без функции регулирования напряжения) на индикаторе можно отслеживать только падение напряжения. А вот на регулируемом источнике питания будет хорошо видно, какое напряжение вы сейчас имеете при его выставлении.



Видео по этой теме:





P.S. В целом подключение этого цифрового Китайского модуля вольтметра, амперметра на должно составить труда. При последующем использовании вы оцените его работу, вам она понравится. Наиболее популярным считается трёхсимвольный измерительный блок, хотя немного подороже будет стоит четырехсимвольный, у которого точность измерения уже не 99%, а 99,9%. Данные цифровые модули, измеряющие постоянный ток и напряжение, бывают и отдельного типа, то есть один такой блок является либо амперметром или вольтметром. Экран у них побольше.



Вольтметры и амперметры | Безграничная физика

Вольтметры и амперметры

Вольтметры и амперметры используются для измерения напряжения и тока соответственно.

Цели обучения

Сравнить схемы подключения амперметра и вольтметра

Основные выводы

Ключевые моменты
  • Вольтметр — это прибор, используемый для измерения разности электрических потенциалов между двумя точками в электрической цепи.
  • Амперметр — это измерительное устройство, используемое для измерения электрического тока в цепи.
  • Вольтметр подключен параллельно к устройству для измерения его напряжения, а амперметр подключен последовательно к устройству для измерения его тока.
  • В основе большинства аналоговых измерителей лежит гальванометр, прибор, который измеряет ток, используя движение или отклонение иглы. Отклонение иглы вызывается магнитной силой, действующей на провод с током.
Ключевые термины
  • шунтирующее сопротивление : небольшое сопротивление R, помещенное параллельно гальванометру G для получения амперметра; чем больше измеряемый ток, тем меньше R должно быть; большая часть тока, протекающего через счетчик, шунтируется через R для защиты гальванометра
  • гальванометр : аналоговое измерительное устройство, обозначенное буквой G, которое измеряет ток, используя отклонение стрелки, вызванное силой магнитного поля, действующей на провод с током.

Вольтметры и амперметры измеряют напряжение и ток цепи соответственно. Некоторые измерители в автомобильных приборных панелях, цифровых камерах, сотовых телефонах и тюнерах-усилителях являются вольтметрами или амперметрами.

Вольтметры и амперметры : Краткое введение в вольтметры и амперметры для студентов-физиков.

Вольтметры

Вольтметр — это прибор, который измеряет разность электрических потенциалов между двумя точками в электрической цепи.Аналоговый вольтметр перемещает указатель по шкале пропорционально напряжению в цепи; цифровой вольтметр обеспечивает числовой дисплей. Любое измерение, которое можно преобразовать в напряжение, можно отобразить на правильно откалиброванном измерителе; такие измерения включают давление, температуру и расход.

Вольтметр : Демонстрационный вольтметр из класса физики

Чтобы вольтметр мог измерять напряжение устройства, он должен быть подключен параллельно этому устройству. Это необходимо, потому что параллельные объекты испытывают одинаковую разность потенциалов.

Вольтметр, подключенный параллельно : (a) Для измерения разности потенциалов в этой последовательной цепи вольтметр (В) подключается параллельно источнику напряжения или одному из резисторов. Обратите внимание, что напряжение на клеммах измеряется между точками a и b. Невозможно подключить вольтметр напрямую к ЭДС без учета его внутреннего сопротивления r. (b) Используемый цифровой вольтметр

Амперметры

Амперметр измеряет электрический ток в цепи.Название происходит от названия единицы СИ для электрического тока, ампер (A).

Чтобы амперметр мог измерять ток устройства, он должен быть последовательно подключен к этому устройству. Это необходимо, потому что последовательно соединенные объекты испытывают одинаковый ток. Их нельзя подключать к источнику напряжения — амперметры предназначены для работы с минимальной нагрузкой (которая относится к падению напряжения на амперметре, обычно составляющему небольшую долю вольта).

Амперметр серии : Амперметр (A) подключается последовательно для измерения тока.Весь ток в этой цепи протекает через счетчик. Амперметр будет иметь такие же показания, если он расположен между точками d и e или между точками f и a, как и в показанном положении. (Обратите внимание, что заглавная буква E обозначает ЭДС, а r обозначает внутреннее сопротивление источника разности потенциалов.)

Гальванометры (аналоговые измерители)

У аналоговых счетчиков

иглы, которые поворачиваются, чтобы указывать на числа на шкале, в отличие от цифровых счетчиков, у которых есть числовые показания.Сердцем большинства аналоговых счетчиков является устройство, называемое гальванометром, с обозначением G . Ток через гальванометр I G вызывает пропорциональное движение или отклонение стрелки.

Двумя важнейшими характеристиками любого гальванометра являются его сопротивление и чувствительность по току. Чувствительность по току — это ток, который дает полное отклонение стрелки гальванометра, другими словами, максимальный ток, который может измерить прибор.Например, гальванометр с чувствительностью по току 50 мкА имеет максимальное отклонение стрелки при протекании через него 50 мкА, находится на полпути шкалы, когда через него протекает 25 мкА, и так далее.

Если такой гальванометр имеет сопротивление 25 Ом, то только напряжение В = IR = (50 мкА) (25 Ом) = 1,25 мВ дает показания полной шкалы. Подключив резисторы к этому гальванометру различными способами, вы можете использовать его как вольтметр или амперметр для измерения широкого диапазона напряжений или токов.

Гальванометры как вольтметры

Гальванометр может работать как вольтметр, если он подключен последовательно с большим сопротивлением R . Значение R определяется максимальным измеряемым напряжением. Предположим, вам нужно 10 В для полного отклонения вольтметра, содержащего гальванометр с сопротивлением 25 Ом и чувствительностью 50 мкА. Тогда приложенное к измерителю напряжение 10 В должно давать ток 50 мкА. Общее сопротивление должно быть:

[латекс] \ text {R} _ {\ text {tot}} = \ text {R} + \ text {r} = \ frac {\ text {V}} {\ text {I}} = \ frac { 10 \ text {V}} {50 \ mu \ text {A}} = 200 \ text {k} \ Omega, [/ latex]

или:

[латекс] \ text {R} = \ text {R} _ {\ text {tot}} — \ text {r} = 200 \ text {k} \ Omega — 25 \ Omega \ приблизительно 200 \ text {k} \Омега.[/ латекс]

(R настолько велик, что сопротивление гальванометра, r, почти ничтожно.) Обратите внимание, что 5 В, приложенное к этому вольтметру, вызывает отклонение половинной шкалы, пропуская через измеритель ток 25 мкА, поэтому показания вольтметра пропорциональны к напряжению по желанию. Этот вольтметр не годится для напряжений менее примерно половины вольта, потому что отклонение измерителя будет слишком маленьким для точного считывания. Для других диапазонов напряжения другие сопротивления устанавливаются последовательно с гальванометром. Многие измерители позволяют выбирать шкалы, которые включают последовательное включение соответствующего сопротивления с гальванометром.

Гальванометры как амперметры

Тот же гальванометр может также работать как амперметр, если он установлен параллельно небольшому сопротивлению R , часто называемому шунтирующим сопротивлением. Поскольку сопротивление шунта невелико, большая часть тока проходит через него, что позволяет амперметру измерять токи, намного превышающие те, которые вызывают полное отклонение гальванометра.

Предположим, например, что нам нужен амперметр, который дает полную шкалу отклонения для 1,0 А и который содержит тот же гальванометр на 25 Ом с чувствительностью 50 мкА. Поскольку R и R включены параллельно, напряжение на них одинаковое.

Эти ИК-капли: IR = I G r

так, чтобы: [latex] \ text {IR} = \ frac {\ text {I} _ \ text {G}} {\ text {I}} = \ frac {\ text {R}} {\ text {r }}. [/ latex]

Решая для R и отмечая, что IG составляет 50 мкА, а I равно 0.{-3} \ Omega. [/ Latex]

Нулевые измерения

Нулевые измерения уравновешивают напряжения, поэтому через измерительные устройства не протекает ток, который мог бы помешать измерению.

Цели обучения

Объясните, почему используются нулевые измерения

Основные выводы

Ключевые моменты
  • Измерения напряжения и тока стандартными вольтметрами и амперметрами изменяют измеряемую цепь, внося погрешности.Вольтметры потребляют дополнительный ток, а амперметры уменьшают ток.
  • Нулевые измерения используются для уменьшения погрешности измеренных напряжения и тока.
  • Потенциометр и мост Уитстона — это два метода измерения нуля.
  • Потенциометр — это прибор, который измеряет неизвестное напряжение путем противодействия известному напряжению, не потребляя ток от измеряемого источника напряжения.
  • Мост Уитстона — это электрическая цепь, используемая для измерения неизвестного электрического сопротивления путем уравновешивания двух ветвей мостовой схемы, одна из которых включает неизвестный компонент.
Ключевые термины
  • нулевые измерения : методы более точного измерения тока и напряжения путем балансировки цепи таким образом, чтобы ток не протекал через измерительное устройство
  • потенциометр : прибор, который измеряет напряжение путем противодействия ему точной долей известного напряжения и без потребления тока из неизвестного источника.
  • Мост Уитстона : прибор, используемый для измерения неизвестного электрического сопротивления путем уравновешивания двух ножек мостовой схемы, одна ножка которой включает неизвестный компонент.

Нулевые измерения

Стандартные измерения цепей изменения напряжения и тока, вносящие числовые погрешности. Вольтметры потребляют дополнительный ток, а амперметры уменьшают ток. Нулевые измерения уравновешивают напряжения, поэтому ток через измерительный прибор не протекает, а цепь остается неизменной. Нулевые измерения обычно более точны, но более сложны, чем стандартные вольтметры и амперметры. Их точность все еще ограничена.

Потенциометр

При измерении ЭДС аккумулятора и подключении аккумулятора напрямую к стандартному вольтметру, как показано на, фактическая измеренная величина — это напряжение на клеммах В. Напряжение связано с ЭДС батареи соотношением В = ЭДС Ir , где I — протекающий ток, а r — внутреннее сопротивление батареи.

Вольтметр, подключенный к батарее : аналоговый вольтметр, подключенный к батарее, потребляет небольшой, но ненулевой ток и измеряет напряжение на клеммах, которое отличается от ЭДС батареи. (Обратите внимание, что заглавная буква E символизирует электродвижущую силу или ЭДС.) Поскольку внутреннее сопротивление батареи точно неизвестно, невозможно точно рассчитать ЭДС.

ЭДС можно было бы точно рассчитать, если бы были известны r , что бывает редко. Если бы ток I можно было сделать нулевым, тогда В = ЭДС , и ЭДС можно было бы непосредственно измерить. Однако стандартным вольтметрам для работы необходим ток.

Потенциометр — это прибор для измерения нуля для измерения потенциалов (напряжений).Источник напряжения подключен к резистору R, , пропускающему через него постоянный ток. Вдоль провода наблюдается постоянное падение потенциала (падение ИК-излучения), поэтому переменный потенциал получается через контакт вдоль провода.

Неизвестная ЭДС x (обозначенная надписью E x ), подключенная последовательно с гальванометром, показана на. Обратите внимание, что ЭДС x противостоит другому источнику напряжения. Расположение точки контакта регулируется до тех пор, пока гальванометр не покажет ноль.Когда гальванометр показывает ноль, ЭДС x = IR x , где R x — это сопротивление участка провода до точки контакта. Поскольку через гальванометр не протекает ток, он не проходит через неизвестную ЭДС, и определяется ЭДС x .

Потенциометр : Потенциометр является устройством измерения нуля. (a.) Источник напряжения, подключенный к резистору с длинным проводом, пропускает через него постоянный ток I.(b) Неизвестная ЭДС (обозначенная надписью Ex) подключается, как показано, и точка контакта по R регулируется до тех пор, пока гальванометр не покажет ноль. Отрезок провода имеет сопротивление Rx и сценарий Ex = IRx, где I не зависит от соединения, поскольку через гальванометр не течет ток. Таким образом, неизвестная ЭДС пропорциональна сопротивлению сегмента провода.

Стандартная ЭДС заменяется на ЭДС x , и точка контакта регулируется до тех пор, пока гальванометр не покажет ноль, так что ЭДС с = IR с .В обоих случаях через гальванометр не проходит ток. Ток I через длинный провод идентичен. Принимая соотношение ЭДС x / ЭДС с , I отменяет, а решение для ЭДС x дает то, что видно в.

Поскольку для R используется длинный однородный провод, соотношение сопротивлений R x / R с такое же, как отношение длин провода, который обнуляет гальванометр для каждой ЭДС.Три величины в правой части уравнения теперь известны или измерены, и можно вычислить ЭДС x . В этом расчете часто меньше неопределенности, чем при прямом использовании вольтметра, но он не равен нулю. Всегда есть некоторая неопределенность в соотношении сопротивлений R x / R s и стандартных ЭДС. Кроме того, невозможно определить, когда гальванометр показывает ровно ноль, что вносит ошибку как в R x , так и в R s , а также может повлиять на текущий I .

Измерения сопротивления

Многие так называемые омметры измеряют сопротивление. Наиболее распространенные омметры прикладывают напряжение к сопротивлению, измеряют ток и вычисляют сопротивление по закону Ома. Их показания и есть это рассчитанное сопротивление. Простые конфигурации с использованием стандартных вольтметров и амперметров имеют ограниченную точность, поскольку измерители изменяют как напряжение, подаваемое на резистор, так и ток, протекающий через него. Мост Уитстона — это устройство измерения нуля для расчета сопротивления путем уравновешивания падения потенциала в цепи.Устройство называется мостом, потому что гальванометр образует мост между двумя ветвями. Для выполнения нулевых измерений в схемах используются различные мостовые устройства. Резисторы R 1 и R 2 точно известны, а стрелка через R 3 указывает, что это переменное сопротивление. Можно точно прочитать значение R 3 . При неизвестном сопротивлении Rx в цепи R 3 регулируется до тех пор, пока гальванометр не покажет ноль.

Мост Уитстона : мост Уитстона используется для расчета неизвестных сопротивлений. Переменное сопротивление R3 регулируется до тех пор, пока гальванометр не покажет ноль при замкнутом переключателе. Это упрощает схему, позволяя рассчитывать Rx на основе падения ИК-излучения.

Тогда разность потенциалов между точками b и d равна нулю, что означает, что b и d имеют одинаковый потенциал. При отсутствии тока, протекающего через гальванометр, он не влияет на остальную цепь.Таким образом, ветви abc и adc параллельны, и каждая ветвь имеет полное напряжение источника. Поскольку b и d имеют одинаковый потенциал, падение IR вдоль и должно равняться падению IR вдоль ab . Опять же, поскольку b и d имеют одинаковый потенциал, падение ИК-излучения вдоль dc должно равняться падению ИК-излучения вдоль bc . Это уравнение используется для вычисления неизвестного сопротивления, когда ток через гальванометр равен нулю.Этот метод может быть очень точным, но он ограничен двумя факторами. Во-первых, ток через гальванометр не может быть точно равен нулю. Во-вторых, всегда есть неопределенности в R 1 , R 2 и R 3 , которые вносят вклад в неопределенность в R x .

Вольтметры и амперметры постоянного тока — College Physics

Цели обучения

  • Объясните, почему вольтметр нужно подключать параллельно цепи.
  • Нарисуйте схему, показывающую правильно подключенный амперметр в цепь.
  • Опишите, как гальванометр можно использовать как вольтметр или амперметр.
  • Найдите сопротивление, которое необходимо подключить последовательно с гальванометром, чтобы его можно было использовать в качестве вольтметра с заданными показаниями.
  • Объясните, почему измерение напряжения или тока в цепи никогда не может быть точным.

Вольтметры измеряют напряжение, а амперметры измеряют ток. Некоторые измерители в автомобильных приборных панелях, цифровых камерах, сотовых телефонах и тюнерах-усилителях являются вольтметрами или амперметрами.(См. (Рисунок).) Внутренняя конструкция простейшего из этих измерителей и то, как они подключены к системе, которую они контролируют, позволяют лучше понять применение последовательного и параллельного подключения.

Датчики топлива и температуры (крайний правый и крайний левый, соответственно) в этом Volkswagen 1996 года представляют собой вольтметры, которые регистрируют выходное напряжение «передающих» устройств, которое, как мы надеемся, пропорционально количеству бензина в баке и температуре двигателя. (Источник: Кристиан Гирсинг)

Вольтметры подключаются параллельно к любому измеряемому напряжению устройства.Параллельное соединение используется потому, что параллельные объекты испытывают одинаковую разность потенциалов. (См. (Рисунок), где вольтметр обозначен символом V.)

Амперметры подключаются последовательно к любому измеряемому току устройства. Последовательное соединение используется потому, что последовательно соединенные объекты имеют одинаковый ток, проходящий через них. (См. (Рисунок), где амперметр обозначен символом A.)

(a) Для измерения разности потенциалов в этой последовательной цепи вольтметр (V) помещают параллельно источнику напряжения или одному из резисторов.Обратите внимание, что напряжение на клеммах измеряется между точками a и b. Невозможно подключить вольтметр непосредственно к ЭДС без учета ее внутреннего сопротивления,. (b) Используемый цифровой вольтметр. (Источник: Messtechniker, Wikimedia Commons)

Для измерения тока последовательно подключают амперметр (А). Весь ток в этой цепи протекает через счетчик. Амперметр будет иметь такие же показания, если он расположен между точками d и e или между точками f и a, как и в показанном положении. (Обратите внимание, что заглавная буква E обозначает ЭДС и обозначает внутреннее сопротивление источника разности потенциалов.)

Измерители аналоговые: гальванометры

У аналоговых счетчиков есть стрелка, которая поворачивается, чтобы указывать на числа на шкале, в отличие от цифровых счетчиков, которые имеют числовые показания, аналогичные ручному калькулятору. Сердцем большинства аналоговых счетчиков является устройство, называемое гальванометром, обозначаемое буквой G. Ток, протекающий через гальванометр, вызывает пропорциональное отклонение стрелки.(Это отклонение происходит из-за силы магнитного поля на провод с током.)

Двумя важнейшими характеристиками данного гальванометра являются его сопротивление и чувствительность по току. Чувствительность по току — это ток, который дает полное отклонение стрелки гальванометра, максимальный ток, который может измерить прибор. Например, гальванометр с чувствительностью по току имеет максимальное отклонение стрелки при прохождении через него, считывает половину шкалы при протекании через него и т. Д.

Если у такого гальванометра есть сопротивление, то при напряжении, равном только полномасштабное показание. Подключив резисторы к этому гальванометру различными способами, вы можете использовать его как вольтметр или амперметр, который может измерять широкий диапазон напряжений или токов.

Гальванометр как амперметр

Тот же гальванометр можно превратить в амперметр, разместив его параллельно небольшому сопротивлению, часто называемому шунтирующим сопротивлением, как показано на (Рисунок). Поскольку сопротивление шунта невелико, большая часть тока проходит через него, что позволяет амперметру измерять токи, намного превышающие токи, вызывающие полное отклонение гальванометра.

Предположим, например, что нужен амперметр, который дает полное отклонение на 1,0 А и содержит такой же гальванометр с его чувствительностью. Поскольку и параллельны, напряжение на них одинаковое.

Эти капли такие, что. Решив и отметив, что это 0,999950 А, мы имеем

Проведение измерений изменяет схему

Когда вы используете вольтметр или амперметр, вы подключаете другой резистор к существующей цепи и, таким образом, изменяете схему.В идеале вольтметры и амперметры не оказывают заметного влияния на схему, но полезно изучить обстоятельства, при которых они влияют или не влияют.

Сначала рассмотрим вольтметр, который всегда размещается параллельно с измеряемым устройством. Через вольтметр протекает очень небольшой ток, если его сопротивление на несколько порядков больше, чем сопротивление устройства, и поэтому на цепь это не оказывает заметного влияния. (См. (Рисунок) (a).) (Большое сопротивление, параллельное малому, имеет суммарное сопротивление, по существу равное малому.) Если, однако, сопротивление вольтметра сопоставимо с сопротивлением измеряемого устройства, то два параллельно подключенных устройства имеют меньшее сопротивление, что существенно влияет на цепь. (См. (Рисунок) (b).) Напряжение на устройстве не такое, как при отключении вольтметра от цепи.

(a) Вольтметр, имеющий сопротивление намного больше, чем сопротивление устройства (), с которым он подключен параллельно, создает параллельное сопротивление, по существу такое же, как и у устройства, и не оказывает заметного влияния на измеряемую цепь.(b) Здесь вольтметр имеет то же сопротивление, что и устройство (), так что параллельное сопротивление составляет половину от того, которое есть, когда вольтметр не подключен. Это пример значительного изменения схемы, которого следует избегать.

Амперметр подключается последовательно к ветви измеряемой цепи, так что его сопротивление добавляется к этой ветви. Обычно сопротивление амперметра очень мало по сравнению с сопротивлениями устройств в цепи, поэтому дополнительное сопротивление незначительно.(См. (Рисунок) (a).) Однако, если задействованы очень малые сопротивления нагрузки или если сопротивление амперметра не такое низкое, как должно быть, то общее последовательное сопротивление значительно больше, и ток в ветви измеряется уменьшается. (См. (Рисунок) (b).)

Практическая проблема может возникнуть, если амперметр подключен неправильно. Если его подключить параллельно с резистором для измерения тока в нем, вы можете повредить счетчик; низкое сопротивление амперметра позволит большей части тока в цепи проходить через гальванометр, и этот ток будет больше, поскольку эффективное сопротивление меньше.

(a) Амперметр обычно имеет такое маленькое сопротивление, что общее последовательное сопротивление в измеряемой ветви существенно не увеличивается. Схема практически не изменилась по сравнению с отсутствием амперметра. (b) Здесь сопротивление амперметра такое же, как сопротивление ветви, так что общее сопротивление удваивается, а ток вдвое меньше, чем без амперметра. Этого существенного изменения схемы следует избегать.

Одним из решений проблемы вольтметров и амперметров, мешающих измеряемым цепям, является использование гальванометров с большей чувствительностью.Это позволяет создавать вольтметры с большим сопротивлением и амперметры с меньшим сопротивлением, чем при использовании менее чувствительных гальванометров.

Существуют практические пределы чувствительности гальванометра, но можно получить аналоговые измерители, которые делают измерения с точностью до нескольких процентов. Обратите внимание, что неточность возникает из-за изменения схемы, а не из-за неисправности измерителя.

Связи: границы знаний

Выполнение измерения изменяет измеряемую систему таким образом, что приводит к погрешности измерения.Для макроскопических систем, таких как схемы, обсуждаемые в этом модуле, изменение обычно можно сделать пренебрежимо малым, но полностью исключить его нельзя. Для субмикроскопических систем, таких как атомы, ядра и более мелкие частицы, измерение изменяет систему таким образом, что невозможно сделать сколь угодно малым. Это фактически ограничивает знания о системе — даже ограничивает то, что природа может знать о самой себе. Мы увидим глубокие последствия этого, когда принцип неопределенности Гейзенберга будет обсуждаться в модулях по квантовой механике.

Существует еще один метод измерения, основанный на полном отсутствии тока и, следовательно, без изменения схемы. Они называются нулевыми измерениями и являются темой нулевых измерений. Цифровые измерители, которые используют твердотельную электронику и нулевые измерения, могут достигать точности в одну часть.

Проверьте свое понимание

Цифровые счетчики способны обнаруживать меньшие токи, чем аналоговые счетчики, использующие гальванометры. Как это объясняет их способность измерять напряжение и ток более точно, чем аналоговые измерители?

Поскольку цифровые счетчики требуют меньшего тока, чем аналоговые счетчики, они изменяют схему меньше, чем аналоговые счетчики.Их сопротивление в качестве вольтметра может быть намного больше, чем у аналогового измерителя, а их сопротивление в качестве амперметра может быть намного меньше, чем у аналогового измерителя. Обратитесь к (Рисунок) и (Рисунок) и их обсуждение в тексте.

Исследования PhET: комплект для конструирования цепей (только для постоянного тока), виртуальная лаборатория

Стимулируйте нейрон и следите за тем, что происходит. Сделайте паузу, перемотайте назад и двигайтесь вперед во времени, чтобы наблюдать за перемещением ионов через мембрану нейрона.

Сводка раздела

  • Вольтметры измеряют напряжение, а амперметры измеряют ток.
  • Вольтметр помещается параллельно источнику напряжения для получения полного напряжения и должен иметь большое сопротивление, чтобы ограничить его влияние на цепь.
  • Амперметр подключается последовательно, чтобы получить полный ток, протекающий через ответвление, и должен иметь небольшое сопротивление, чтобы ограничить его влияние на цепь.
  • Оба могут быть основаны на комбинации резистора и гальванометра, устройства, которое дает аналоговые показания тока.
  • Стандартные вольтметры и амперметры изменяют измеряемую цепь и, таким образом, имеют ограниченную точность.

Концептуальные вопросы

Почему не следует подключать амперметр непосредственно к источнику напряжения, как показано на (Рисунок)? (Обратите внимание, что скрипт E на рисунке означает ЭДС.)

Предположим, вы используете мультиметр (предназначенный для измерения диапазона напряжений, токов и сопротивлений) для измерения тока в цепи и случайно оставляете его в режиме вольтметра. Как измеритель повлияет на схему? Что бы произошло, если бы вы измеряли напряжение, но случайно перевели измеритель в режим амперметра?

Для измерения токов на (рис.) Замените провод между двумя точками амперметром.Укажите точки, между которыми вы разместите амперметр, чтобы измерить следующее: (a) общий ток; (б) текущий ток; (c) через; (d) через. Обратите внимание, что на каждую часть может быть несколько ответов.

Проблемы с подключением вольтметра серии

Вы не хотите менять то, что вы пытаетесь измерить

Когда вы проводите измерение, вы не хотите, чтобы ваш измерительный прибор изменил то, что вы на самом деле пытаетесь измерить.Нет смысла привязывать к спринтеру большое тяжелое колесо, чтобы узнать, с какой скоростью он бежит.

Вольтметры подключаются параллельно, потому что они должны измерять разницу в напряжении между двумя точками.

Анимация, показывающая, как подключить вольтметр параллельно.

Итак, мы хотим, чтобы наш вольтметр имел очень высокое сопротивление или очень низкое сопротивление? Ответ может вас удивить.

Вольтметры имеют очень высокое сопротивление

Комбинация высокого сопротивления (например, вольтметра), подключенного параллельно, с меньшим сопротивлением (например, лампочка), имеет эффективное сопротивление, немного меньшее, чем небольшое сопротивление (лампочка).Другими словами, эффект почти такой же, как и при использовании одной только лампочки, чего мы и хотим.

График, иллюстрирующий некоторые практические правила для эффективного сопротивления параллельных цепей.

Если бы вольтметр имел очень низкое сопротивление, то эффективное сопротивление было бы немного меньше, чем у самого вольтметра. Это будет намного меньше, чем просто лампа сама по себе, поэтому, добавив вольтметр, вы измените схему, которую вы пытаетесь измерить.

Проблема с подключением вольтметра последовательно

Если вы разомкните цепь и вставите вольтметр, вы создадите в цепи большое сопротивление, и ток повсюду будет небольшим.Это означает, что лампочка не горит, а это значит, что вы не измеряете напряжение на лампочке, когда она горит.

Использование вольтметра при обрыве

Как ни странно, вольтметр будет показывать 6 вольт, потому что почти все напряжение падает на вольтметре, а не на лампочке.

Если вы удалили вольтметр, чтобы цепь больше не была замкнута, то напряжение все еще есть, даже если ток не течет. Таким образом, подключение такого вольтметра на самом деле похоже на измерение напряжения между двумя точками «разомкнутой цепи».

Анимация, показывающая, как вольтметр можно использовать для измерения напряжений, когда цепь не замкнута.

назад к уроку 5: Напряжение и ток

Как подключить вольтметр в цепь

как подключить вольтметр в цепь В идеале вольтметры и амперметры Объясните, почему вольтметр должен быть подключен параллельно цепи. Нарисуйте схему, показывающую, что амперметр правильно подключен к цепи. Опишите, как определить самый высокий диапазон при подключении вольтметра к цепи. схема.Из-за способа их подключения амперметр должен иметь очень низкое сопротивление, в то время как вольтметр должен иметь очень высокое сопротивление. В результате через вольтметр i не будет протекать ток. Этот вольтметр-амперметр был разработан для измерения выходного напряжения 0 70 В 0 500 В с разрешением 100 мВ и тока 0 10 А или более с разрешением 10 мА. На задней панели вольтметра есть два контакта: одно положительное, а другое отрицательное. Черный подключен к источнику 12 В. Аккумулятор.Идеальный амперметр имеет почти ничтожное сопротивление. Из-за небольшой площади поверхности зонд может нагреваться и привариваться к предмету, который вы повторно тестируете. Мы не хотим, чтобы вольтметр нагружал цепь. Параллельно с резистором c. Мультиметр является компонентом 1 июня 2017 г. Выходной интерфейс датчика напряжения должен подключаться к 3. Рисунок 18 Вольтметр 22 февраля 2011 г. От того места, где провод входит в лампочку, проложите 3-й провод к одной клемме вольтметра. Если вы измените полярность кабеля, вы все равно получите значение, но оно будет с отрицательным знаком, всегда используйте щупы с правильной полярностью, чтобы избежать ошибок.Этот вольтметр будет измерять выходную квоту схемы. Вольтметр подключается параллельно измеряемому элементу, что означает создание пути переменного тока вокруг измеряемого элемента и через вольтметр. Вольтметр позволяет проверить разницу в напряжении между двумя точками. Вольтметр необходимо подключить так, чтобы измеряемое напряжение появлялось на выводах вольтметра. Учащиеся читают пошаговый подход к тому, как подключить вольтметр к цепи при проведении измерения.ноль Ом. 26 февраля 2018 г. Схема вольтметра показывает 1. Хотя иногда это может быть сложно, это лучший вариант. Подключите красный щуп к концу провода, который ведет к лампе, а черный щуп к лампе, я думаю, вы найдете 3 толстых провода, которые предназначены для подключения амперметра непосредственно к цепи. Если сопротивление вольтметра не очень высокое, он будет отводить значительный ток из цепи, проходящей через него, что приведет к падению разности потенциалов. Мультиметр может измерять напряжение сопротивления цепи, а иногда даже текущую температуру емкости и т. Д.Учите словарный запас и многое другое с помощью карточных игр и других средств обучения. Всегда следите за тем, чтобы диапазон показаний амперметра превышал ожидаемую токовую нагрузку, включая всплески при запуске. Оба вольтметра были давно заказаны на ebay без паспортов нет информации. Перед измерением тока убедитесь, что вы подключили красный зонд к идеальному порту в данном случае AmA. Итак, чтобы измерить ток в цепи Как использовать среднюю точку вольтметра Присоедините положительный вывод входной клеммы к положительному концу цепи или к тому, что вы хотите измерить.25 сентября 2015 Отключите питание цепи и убедитесь, что путь тока i разделен. Теперь, если он подключен последовательно, тогда в цепи не будет тока из-за высокого сопротивления 39 с. Следите за заземлением и проводами под напряжением. Подключите черные щупы к проводу под напряжением, а красные — к другому проводу под напряжением. Это ожидаемое чтение. Весь ток в этой цепи протекает через счетчик. При последовательном подключении ток в цепи будет минимальным. Вольтметр — это устройство с высоким сопротивлением, используемое для измерения напряжения в двух точках, и оно всегда подключается параллельно цепи.1 августа 2018 г. для вольтметра аналогового типа никогда не устанавливайте предел диапазона напряжения ниже, чем источник постоянного тока в тестируемой цепи. Заглавная буква A представляет собой амперметр в цепи. Мультиметры имеют те же функции, что и вольтметры, но также позволяют измерять сопротивление току и т. Д. Гальванометр преобразуется в вольтметр путем последовательного подключения очень высокого сопротивления. Возьмите черный провод или отрицательную клемму nbsp 20 ноября 2019 года параллельно резистору на концах A и B. Когда он измеряет половину полной шкалы в диапазоне 100 В, текущее состояние четырех методов прокладки кабеля.Обладает очень высоким внутренним сопротивлением. Рис. 4. 2 Также следует быть осторожным при обращении с соединением. Если имеется высокое напряжение, много вольт, можно получить травму или даже смерть, если непосредственно прикоснуться к металлическим соединениям под напряжением. Это идеальное дополнение к любым зарядным устройствам для батарей для лабораторных источников питания DIY и другим электронным проектам, где необходимо контролировать напряжение и ток потребления. б. Постройте параллельную схему. После того, как я поигрался с парой синтезаторных модулей, которые я недавно собирал, стало очевидно, что мой самодельный блок питания не совсем подходит для этой работы.11 июля 2017 В течение последнего месяца мы рассказали, как использовать мультиметр для измерения тройного сопротивления напряжения и тока. Используйте формулу 4, чтобы вычислить соответствующее сопротивление Rs и найти такое сопротивление. Если вы собираетесь измерять напряжение, например, измерять мощность, подаваемую на печатную плату, выберите либо напряжение переменного тока переменного тока, либо постоянное напряжение постоянного тока. Идеальный 5 провод для подключения к источнику. Я объяснил, как это покрывает большую часть электрической диагностики в автомобиле, как большую часть времени вы пытаетесь проверить наличие или отсутствие напряжения на устройстве, либо наличие или отсутствие непрерывности между устройством и источником напряжения или землей.Выключите цепь, которую вы собираетесь измерять, сделайте в ней разрыв, а затем коснитесь щупами проводов или компонентов с обеих сторон разрыва. Шаг 4 Почему вольтметр подключается параллельно Вольтметр имеет высокое сопротивление, и для точного измерения его следует подключать параллельно. В этом видео Джон демонстрирует, как создать базовую последовательную и параллельную цепь с помощью nbsp. Вольтметр можно использовать для измерения падения напряжения. 7 кОм, но убедитесь, что на вход подается напряжение 4.Вместо этого все, что вам нужно сделать, это прикоснуться выводами мультиметра к любым двум точкам цепи. 00 вольт на измерительном проводе, подключенном к клемме 1. Всегда помните о влиянии нагрузки. Перед подключением или отключением вольтметра отключите питание и полностью разрядите цепь. Затем отрегулируйте VR1, пока напряжение на выводе 36 не станет равным 100 мВ. Чтобы получить правильные показания, ученик должен подключить вольтметр a. Если есть замкнутая цепь, ваш мультиметр издаст звуковой сигнал, показывающий 0 или что-то другое, кроме 1. Поместите черный отрицательный щуп мультиметра на один конец провода, целостность которого вы хотите проверить. 1 день назад Установите селекторные переключатели и подключите каждый вольтметр для измерения напряжения в цепи. Мы получаем вольтметр переменного тока на основе выпрямителя, просто включив схему выпрямителя в основной вольтметр постоянного тока. Эффект можно свести к минимуму, если использовать максимально широкий диапазон напряжений. Амперметры имеют очень низкое сопротивление. c Подключите реостат батареи ключа амперметра и резистор последовательно с помощью проводящих проводов.прикоснитесь черным щупом к нейтральной стороне цепи, это должен быть более широкий слот, но не будет, если розетка неправильно подключена. Всегда подключайте вольтметры параллельно. Хорошая практика — начать с самого низкого диапазона, а затем увеличивать его, пока не получите разумные результаты. В вашем руководстве по эксплуатации может быть таблица, но если нет, вы можете протестировать простую схему, подключив прямую подачу от источника питания, обычно черного, к красному щупу мультиметра. Индивидуальные занятия Arduino Robotic Online через Skype с практическими пояснениями Свяжитесь со мной по nik261190 gmail.middot Присоедините nbsp 11 июля 2000 г. Вольтметр показан на принципиальной схеме в виде буквы V в круге. Когда резистор или набор резисторов подключен к источнику напряжения, nbsp Этот учебник покажет вам, как использовать цифровой мультиметр. Цифровой мультиметр незаменимый инструмент, который вы можете использовать для диагностики цепей. Узнайте о других людях, как подключить амперметр и вольтметр в цепи. 8 июня 2018 г. Амперметр подключен последовательно, а вольтметр — параллельно.3 б. мультиметр PIC можно значительно уменьшить из-за отсутствия дисплея измеренных значений и элементов управления мультиметром. Чтобы гарантировать правильные показания, попробуйте удалить хотя бы одно соединение резистора, изолирующего компонент от остальной цепи. 11. Теперь ваши вольтметр и амперметр подключены. вольтметр — это устройство, используемое для измерения напряжений в цепи с целью точного измерения напряжений, которые мы можем подключить параллельно к цепи, потому что напряжение одинаково. По сути, вольтметр — это не что иное, как гальванометр с бесконечным сопротивлением, подключенным к цепи. ряд .Резистор 7к. Это означает, что вольтметр измеряет разницу напряжений между двумя точками. Вольтметр измеряет разность напряжений между двумя точками в цепи, а амперметр измеряет ток в цепи. Вольтметр PMMC используется для измерения постоянного тока. Панель инструментов. 2 Узнайте, как измерить ток и разность потенциалов с помощью мультиметра 3 исследуйте взаимосвязь между V I и R. Черный в COM и красный в V порт. Ответить Удалить Вольтметр позволяет отслеживать количество электричества, протекающего через электрическую систему вашей лодки.Электропроводка Электропроводка так же проста, как подключение положительного красного и отрицательного черного выводов измерителя к основному входу питания на панели переключателей, если предполагается, что это стандартная панель. Установите режим и, если возможно, диапазон. На напряжение и ток, которые необходимо измерить, не должно влиять наличие вольтметра и амперметра в цепи. Он пропускает ток, пропорциональный напряжению на его выводах. Чтобы увеличить диапазон вольтметра в n раз, значение сопротивления, которое должно быть подключено последовательно с гальванометром, составляет R n 1 G 24 августа 2020 г. Рисунок 6 Схема печатной платы и компонентов простой схемы цифрового вольтметра.Предположим, я включаю лампочку и напряжение на клемме 1 равно 12. Проверка целостности цепи Амперметры и вольтметры — измерительные приборы, широко используемые в лабораториях. Чтобы проверить, есть ли высокое сопротивление в проводке со стороны заземления цепи, подключите положительный провод вольтметра к отрицательной заземленной клемме аккумуляторной батареи, а отрицательный провод к корпусу стартера. 12 октября 2017 г. Принципиальная схема цифрового вольтметра. Перетащите вольтметр с панели инструментов индикатора в окно схемы.для цифрового вольтметра есть общий предел 1 кВ на его входе, примите меры, чтобы более 1000 В могло сжечь его входную цепь. Установите вольтметр, как показано на рис. Введите 100 в качестве его значения. Аттенюатор используется во входном каскаде для выбора диапазона напряжения. СОЕДИНЕНИЯ Сторона высокого напряжения трансформатора должна быть подключена к прямому источнику переменного тока, а сторона низкого напряжения и средний провод подключены к цепи делителя напряжения. Подключите к сети переменного тока. Использование вольтметра для проверки переменного напряжения в любом другом режиме приведет к перегоранию предохранителя измерителя 39 с.Как подключить регулятор напряжения в цепь. Теперь разомкните цепь, в которой вы снимаете показания, и подключите мультиметр. Подключите черный щуп к заземлению аккумулятора 39 или 39 39, а красный щуп к источнику питания или 39 39. Напряжение на резисторе 100 будет 1 В, а на резисторе 200 — 2 В. Обычно производители указывают пределы измерения мультиметра на передней панели. МАТЕРИАЛЫ. Подключите резистор 10 кОм последовательно с 4. Прикоснитесь наконечниками щупа к устройству выключателя розетки и т. Д.Подключите красный щуп к стороне источника фазного вывода, а задний щуп — к другой стороне фазного вывода. От 0 В до 1. Положительный провод должен быть подключен к цепи в направлении источника питания, а отрицательный провод — к земле. 3 В на GND S на выход AD ADC. Я сделал старый блок питания из компьютера. Я хотел построить блок питания, на котором я мог бы установить ток напряжения. Я купил понижающий повышающий преобразователь в одном. Я подключил к нему блок питания 12 В и цифровой светодиодный вольтметр-амперметр 3.com Подключение вольтметра и амперметра в c Найти место установки вольтметра под приборной панелью обычно работает. Кажется, что толстые провода подключены следующим образом. 2 вольта или меньше при проворачивании. Напряжение не имеет ничего общего с расходом. Набор инструментов 39 s — надежный мультиметр. 2. Вольтметр подключен таким образом, чтобы его мощное сопротивление не влияло на результаты измерения. Амперметры следуют тому же общему правилу, за исключением того, что параллельно включенные шунтирующие резисторы используются для создания цепи делителя тока, в отличие от последовательно соединенных резисторов умножителя делителя напряжения, используемых в конструкциях вольтметров.com 10451037724 Вольтметр подключается параллельно цепи, а амперметр — последовательно. Используйте цифровой мультиметр DMM, чтобы убедиться, что питание цепи отключено. Однако в случае амперметра большая часть этого небольшого тока будет проходить через шунт. 31 марта 2018 г. Диапазон вольтметра можно расширить, подключив вольтметр постоянного тока с чувствительностью 1000 Ом В. В результате он должен быть подключен последовательно, чтобы через него проходил как можно больший ток.ПОДДЕРЖКА НАШИХ РЕКЛАМНИКОВ. 24 марта 2012 г. Вольтметр имеет очень высокое сопротивление, чтобы гарантировать, что его 39-секундное соединение не изменит протекание тока в цепи. На другом конце датчика напряжения анод к VCC и катод к GND. Подключения Подключите высоковольтную сторону трансформатора 220 В к сети, а низкое напряжение 12 В — к цепи делителя напряжения. В идеале электрическая цепь представляет собой замкнутый контур с непрерывным потоком электрического тока от источника питания к нагрузке.Присоедините их, а затем включите схему. Например, измерение 1. a. Итак, мы подключаем вольтметр через точки a и точку b положительного полюса аккумулятора к разъему лампы. Включите цепь или приведите в действие. Это делается путем соединения двух датчиков вместе, чтобы возникло короткое замыкание, а затем с помощью регулятора «нулевое значение», чтобы получить полное отклонение шкалы на измерителе i. Амперметр замыкается на любом участке цепи. Один из используемых преобразователей может использоваться, как показано на схеме 3, и называется там понижающей схемой.18 июля 2020 г. Рисунок 1 — дешевый старый мультиметр, который все еще полезен для всех. Примечание. На стабилитронах нанесена очень маленькая маркировка напряжения. 10. При использовании многодиапазонного вольтметра всегда используйте самый высокий диапазон напряжения, а затем уменьшайте диапазон, пока не будет получено хорошее показание шкалы вверх. 23 января 2019 г. Затем мы проверяем падение напряжения на силовой стороне цепи. Я нашел диаграмму, но ссылка не проходит, и она слишком длинная, поэтому я попытаюсь объяснить. Перед измерением тока убедитесь, что вы подключили зонд потерь к идеальному порту, в данном случае AmA.для трехфазного измерителя напряжения вы можете подключить только 2 линейных провода, и если вы подключите нейтраль и фазу к вольтметру, тогда вольтметр покажет напряжение 220, которое является однофазным напряжением. Электросчетчики. С другой стороны, вольтметр должен быть относительным измерением. Эта комбинация подвижной катушки и умножителя подключена к точке, напряжение которой необходимо измерить. Мы рассмотрели здесь конструкцию простого вольтметра. Использование мультиметра для проверки целостности цепи. Вольтметр имеет преимущества перед мультиметром для измерения напряжения в цепи.Подключите вольтметр и мультиметр, настроенный на функцию «вольт», к клеммам двигателя 39 s так же, как вы подключили его к клеммам светодиодов 39 s, и вращайте вал пальцами. 9. Измерение напряжения. На приведенной выше схеме я показал 3-фазную 4-проводную систему питания, но я подключаю только L1 и L2 для чтения и желтый к вольтметру или вольтметру. На мгновение вставьте известную батарею в провода глюкометра. 11 мая 2018 Когда вольтметр подключен к компоненту, он замыкает цепь.Емкость между подключенным проводником под напряжением и плавающим проводником вместе с входным сопротивлением мультиметра образует делитель напряжения. он не прерывает ток, который должен течь через резистор или нагрузку. Внутри Arduino есть несколько аналоговых входных контактов, подключенных к аналого-цифровому преобразователю ADC. Инструмент MI означает движущийся железный инструмент. Единственный недостаток инструмента — он очень дорогостоящий. Добавив сопротивление умножителя, аналоговый мультиметр может измерять напряжение от милливольт до киловольт, и этот измеритель работает как милливольтметр, вольтметр или даже киловольтметр.E. Подключите отрицательный щуп амперметра к одному концу резистора. d Запишите показания амперметра и вольтметра. Он подключается параллельно элементу схемы, так что все напряжение падает на него, и он может измерять напряжение. Если вы используете мультиметр для измерения оборотов в минуту на 4-тактном двигателе без потери искры, вам нужно умножить показание на 120. Плата Arduino может питаться от стандартной аккумуляторной батареи 9 В. Найдите на входной проводке место для подключения вольтметра.Для ручного типа диапазона предположите приблизительный диапазон в функциональной области V DC или V AC. 22 равно 9. Затем подключите один датчик к одному концу провода, а другой — к другому концу, не имеет значения, какой датчик на каком конце. Если вы отсоедините мультиметр, ваша схема не будет работать. Вот полезная схема для любителей и экспериментаторов Arduino. Амперметр подключается последовательно к измеряемой цепи. 4 Изображение мультиметра, показывающее показания постоянного напряжения из цепи светодиода. Ниже приводится список МИНИМАЛЬНЫХ мер безопасности при использовании вольтметра.это может быть устранено, если сопротивление нагрузки намного больше, чем сопротивление источника. Необходимость разрыва цепи для последовательного подключения означает, что амперметры трудно использовать в паяных цепях. В вольтметрах постоянного тока соблюдайте полярность цепи, чтобы не повредить измеритель. То есть 60 секунд в минуту циклов в секунду или Гц до оборотов в минуту или оборотов в минуту и ​​умножить на 2, поскольку свеча зажигания срабатывает только каждые 2 оборота. Как подключить цифровой вольтметр и амперметр к источнику питания постоянного тока с регулируемой переменной мощностью. Посмотрите здесь схему https plus.8 февраля 2019 г. Обязательно приобретите цифровую модель, а не аналоговый вольтметр, потому что вам нужна точность и простота измерения очень небольших разностей напряжений. Если вы проверяете напряжение постоянного тока, подключите черный щуп к отрицательной клемме аккумулятора, а красный щуп — к положительной клемме элемента. Это указывает на то, что схема IC работает правильно. В хорошем соединении падение напряжения будет близким к нулю. Подключите источник полевого МОП-транзистора к отрицательному выводу измерителя.Если он подключен параллельно, цепь будет закорочена, и ток не будет проходить через какие-либо электрические компоненты, подключенные к цепи. Амперметр 101. Как подключить вольтметр к сети переменного тока. Из-за большого сопротивления вольтметра сопротивление цепи становится очень большим. между node1 и node2 есть резистор. Посмотрите на монитор на мультиметре. Следовательно, идеальный вольтметр будет иметь бесконечное сопротивление. Проверить цепь зарядки. Амперметр рассчитан на работу с малой долей вольт.Вольтметры — это инструменты, используемые для измерения разности потенциалов между двумя точками в цепи. II. 06 декабря 2014 г. При подключении токовой катушки в цепь необходимо строго соблюдать эту последовательность. Чтобы сделать это без нарушения поведения цепи, сопротивление измерительного устройства должно быть очень низким. Диапазон можно соответствующим образом расширить или сократить, просто изменив номинал резистора 1M, установленного последовательно с входной клеммой. лампа сама по себе, поэтому, добавив вольтметр, вы измените схему, которую вы пытались измерить.9 Принципиальная схема переключателя диапазонов дисплея и цепей датчика напряжения, используемых при изготовлении вольтметра переменного тока. Здесь я замкнул всю сторону питания, подключив вольтметр к клеммам 1 и 4. Анализ цепи. Познакомьте учащихся с основными схемами с помощью этого удобного практического набора. Измеритель должен быть настроен на постоянное напряжение или быть предназначен для измерения постоянного тока и мощности постоянного тока. Вольтметр находится на панели инструментов измерения. Весь ток, протекающий в цепи, должен проходить через амперметр.Если мы подключим его параллельно, то в цепи не будет протекания тока из-за высокого сопротивления. 10 июля 2019 г. Если вы отключите мультиметр, ваша схема не будет работать. Это позволяет нам указывать напряжения в отдельных точках цепи, подразумевая, что заземление — это. Закрепите вольтметр прилагаемыми винтами. Подключите диод, как показано. C Не забудьте подключить стабилитрон параллельно конденсатору, как описано ниже. D Подключите провод от положительного вывода конденсатора к аналоговому выводу A0 Arduino.Как будет видно, один из проводов от прибора соединен с линией p, а другой с линией n, таким образом, вольтметр замыкает всю внешнюю цепь. подключены параллельно. Подключите конденсатор и стабилитрон через 4. b A Принципиальная схема усилителя постоянного тока с прямым подключением, использующего каскадные транзисторы, показана на рисунке. Мультиметр 39 s щупы на положительной и отрицательной клеммах цепи красный щуп nbsp Вольтметр может быть подключен путем соединения двух проводов таким образом, чтобы вольтметр был параллелен электрической цепи.Вольтметр обозначается маленьким кружком со стрелкой, указывающей цифры. 26 мая 2019 Вольтметр — это устройство для измерения разности потенциалов — напряжения между двумя проводами, обычно между элементом схемы или группой элементов. Чтобы измерить напряжение на электронной схеме, вам не нужно вставлять измеритель в схему. 99 не много. Измерительные щупы Соедините штыри на одном конце шнура с помощью перемычки, создав замкнутую цепь. Приборы Приборы Компоненты Измерения амперАнализ электрических цепей nbsp Подключите красный положительный провод к любому положительному источнику постоянного тока 12 В или подключите оранжевый. Использование вольтметра для измерения напряжения холостого хода измеряет потенциал nbsp Никогда не используйте значение Ом на мультиметре для измерения напряжения под напряжением.Подключите датчики к нужным портам i. 27 a Для измерения разности потенциалов в этой последовательной цепи вольтметр V устанавливается параллельно источнику напряжения или одному из резисторов. СИД Семь производительности сегментный дисплей с высоким и низким энергопотреблением, потребляющих интегральной схемы IC 7107, которая включает в себя семь сегмент декодеры источника опорного напряжения компаратора часов и отображения драйверов, как его внутренних схем. На какой принципиальной схеме ниже правильно показано соединение амперметра A и вольтметра V для измерения тока и разности потенциалов на резисторе nbsp последовательно в цепи в качестве амперметра, его внутреннее сопротивление должно быть небольшим, однако, когда инструмент подключен к параллельно как вольтметр.Невозможно подключить вольтметр напрямую к ЭДС без учета его внутреннего сопротивления r. 01 августа 2018 г. Для измерения электрического тока в цепи амперметр должен быть подключен последовательно, потому что при последовательном подключении амперметр испытывает такое же количество тока, которое протекает в цепи. Далее Попробуйте короткое замыкание на входе Число отображается как 000. 31 мая 2018 Как проверить на обрыв цепи с помощью вольтметра. Практически во всей портативной электронике используется постоянный, а не переменный ток.я. Когда вы помещаете вольтметр параллельно тестируемой цепи или подключаете ее параллельно, вы предоставляете другой путь для прохождения напряжения. Вставьте измерительные щупы в другой конец, чтобы замкнуть цепь, а затем включите мультиметр. Вольтметр — это прибор, который показывает напряжение или электродвижущую силу, действующую в цепи. Если есть диапазон 5 В для повышения или диапазон 25 В, это может помочь в измерении напряжения легко читать и удобно вверх.Внимательно обратите внимание на то, что есть что. При отсоединенном аккумуляторе подсоедините черный провод вольтметра к разъему для черного провода аккумулятора или внутри него. Если токопроводящий путь нарушен, возможно, из-за ослабленного провода в цепи или из-за плохой пайки, мультиметр не подаст звуковой сигнал. Амперметр всегда подключается последовательно, а вольтметр — параллельно, потому что амперметр подключается последовательно для измерения тока, а вольтметр подключается параллельно для измерения напряжения.и его вывод n к конденсатору 1 мкФ. В приведенном ниже примере используется та же схема, что и в предыдущем примере. Другими словами, это приведет к обрыву цепи. Используйте зажимы из крокодиловой кожи, а не стандартные заостренные провода, чтобы замкнуть цепь. Вольтметр подключается параллельно в точках, между которыми вы хотите измерить падение напряжения, что обычно означает подключение его на каждой стороне данной нагрузки, которая имеет сопротивление и, следовательно, падение напряжения. Удаление щупов Установите мультиметр на «2 В» в диапазоне постоянного тока.Контакты 15 и 16 — это контакты питания светодиодов подсветки. Вольтметр — это прибор с высоким сопротивлением, и он всегда подключается параллельно тому элементу цепи, на котором должна быть рассчитана разность потенциалов. Вольтметр показывает сумму напряжений на амперметре и измеренного сопротивления. Затем подключите резистор 1 МОм и вольтметр параллельно резистору 100. Таким образом, вольтметр параллелен электрической цепи. Рассмотрим следующую простую схему Эта схема состоит из 9-вольтовой батареи V1, резистора R1 12 кОм и резистора R2 6 кОм, включенных последовательно.Если вы подключите вольтметр параллельно, сопротивление нагрузки будет идти параллельно сопротивлению вольтметра, и эта комбинация даст более высокий импеданс, чем нагрузка. Обычно это относится только к общей точке отсчета где-то в цепи, используемой для измерения напряжения. . Google. Ответ Удалить Вольтметр имеет высокое сопротивление, если он подключен последовательно, он увеличивает цепь и снижает ток в цепи. Если вольтметр имеет низкое сопротивление, он потребляет значительный ток.8. Проверьте количество Ом, отображаемое на экране. Вольтметр подключается параллельно, это показано ниже. Как показано на рисунке, вольтметр подключается параллельно или в шунтирующей конфигурации из-за последовательного деления напряжения. Шаг 1 Преобразуйте сигнал напряжения переменного тока в сигнал напряжения постоянного тока с помощью выпрямителя. Вы можете дважды щелкнуть элемент вольтметра или амперметра, чтобы открыть окно параметров, где вы можете выбрать «Показать напряжение» или «Показать ток». Чтобы измерить напряжение источника переменного или постоянного тока, вы примените красный и черный провода к положительным и отрицательным источникам соответственно.Дополнительные элементы 1 Хлебная плата Я рекомендую вам сначала сделать схему на разводной плате и протестировать ее там 2 Припой и паяльник и универсальная печатная плата для окончательной сборки. Когда вы помещаете провода мультиметра между разомкнутой цепью и нулевым проводом, вы фактически замыкаете цепь через вход мультиметра. Всегда подключайте вольтметр параллельно нагрузке. Следовательно, идеальный вольтметр будет иметь несколько вольтметров — инструментов, используемых для измерения разности потенциалов между двумя точками в цепи.3 дек 2017 Также нет общей схемы подключения или даже провода. Каждый модуль фактически содержит 2 отдельных цифровых вольтметра. Электродвижущая сила равна nbsp. Также вы можете не захотеть держать вольтметр постоянно включенным параллельно в цепи. Как подключить вольтметр. Сравните схему подключения амперметра и вольтметра Вольтметр подключен параллельно к устройству для измерения его напряжения, а амперметр — к nbsp 13 фев 2019 Это видео, которое демонстрирует, как подключить вольтметр для измерения разности потенциалов на резисторе в схема.Рисунок 2. Если эти два положения поменять местами, амперметр будет разрушен большим током, учитывая, что он имеет низкое сопротивление. Цель Разобраться в устройстве амперметра, вольтметра и омметра. 20 апреля 2018 г. Прибор PMMC можно использовать в качестве вольтметра, просто подключив последовательное сопротивление к подвижной катушке. Следовательно, 39 сек подключены параллельно. Это напряжение должно быть почти точно таким же, как напряжение вспомогательной энергии, измеренное на шаге 2 выше. Существует также мультиметр, который сочетает в себе все эти функции, а также некоторые другие.Аккумуляторы должны быть почти полностью проверены с помощью другого независимого вольтметра с собственным источником питания. Оба показывают 4. Вольтметр — это в основном испытательное устройство, которое используется для измерения разности потенциалов между двумя точками переменного или постоянного тока. 8 октября 2018 г. Вольтметр — популярный инструмент для проверки выключателей, которым пользуются домовладельцы. Это еще один способ сказать «подключиться последовательно к цепи». Используя вольтметр, вы сравниваете количество энергии красного вещества, которое заряды имеют в одной точке цепи, с количеством, которое они имеют в другой.Мультиметр обеспечивает схему защиты для предотвращения повреждения прибора и защиты от поражения электрическим током при условии, что пределы измерения не соответствуют. С вольтметром вам нужно только подключить его параллельно к двум точкам, которые вы хотите измерить, с черным проводом в качестве Справка. Я поместил в свою схему два датчика напряжения, как показано на рисунке ниже. Чтобы вставить амперметр, необходимо разорвать электрическое соединение. Печатная плата с нониусом источника питания. Измерение Ом.Узнать больше Как разумно соединить вольтметр и амперметр в цепь. 22 мая 2012 Вольтметр и амперметр часто находятся в одном и том же измерителе, но выполняют совершенно разные функции. D. Это пример типичной схемы, используемой в демонстрационном видео. Влияние вольтметра в цепи. Цель вольтметра — указать разность потенциалов между двумя точками в цепи. Здесь напряжение измеряется путем связывания вольтметра с зарядом, оставшимся в батарее. Амперметр 5 В показывает 7.ПРЕДВАРИТЕЛЬНАЯ ИНФОРМАЦИЯ nbsp Вольтметр предназначен для подключения в ____ к измеряемой цепи. Вольтметр на самом деле показывает больше информации, чем амперметр, и его также безопаснее подключать, поскольку он не требует тока, и это позволяет использовать небольшой предохранитель на 1 А или меньше. Вольтметр используется для измерения разности потенциалов в двух точках электрической цепи. 5 вольт. Если конденсатор используется в цепи переменного тока, установите клемму p подключения диода s p сразу после резистора 1 кОм, как показано на рис.Активируйте цепь, щелкнув выключатель питания в верхнем правом углу окна EWB. quot Красный провод является положительным датчиком и должен быть установлен в правый разъем, обозначенный quot V. 12 октября 2019 г. Вольтметр подключается параллельно к устройству для измерения электрических схем его 3-фазного двигателя Информация об электрических схемах PICS в 2019 г. Электрическая цепь nbsp Почему амперметры подключаются последовательно к элементам схемы, в которых должен измеряться ток, а вольтметры подключены? параллельно элементу для nbsp Напряжение, измеренное на выходных клеммах схемы на Рисунке 12.Использование проводов с зажимами типа «крокодил» позволяет распределять электрическую нагрузку на большую площадь. 30 ноября 2006 г. Дважды щелкните символ или щелкните правой кнопкой мыши gt Edit Device Data, чтобы открыть новое меню. В-третьих, проверьте положительный провод измерительного прибора стартера на положительной клемме аккумуляторной батареи на отрицательном измерительном проводе соленоида на фактической шпильке стартера. 21 июля 2017 г. Лучший способ обнаружить короткое замыкание на 12 В — использовать мультиметр. Изображение обратной стороны одного из них 11.04.2018 Используйте мультиметр, который сможет выдержать максимальное напряжение цепи.Вольтметр обычно используется для проверки мощности в электрических цепях. 25 марта 2003 г. Использование мультиметра — очевидный ответ. Используйте мультиметр, чтобы убедиться, что конденсатор полностью разряжен. 24 августа 2020 г. Рис. 6. Схема печатной платы и компонентов простой схемы цифрового вольтметра. Схема подключения проводов и селекторного переключателя вольтметра слишком проста, и подключение такое же, как и для переключателя селектора амперметра, так же, как мы подключаем соединение питания L1 L2 и L3 к RS T. 16 января 2020 г. Конечно, сторона питания цепи идет от терминала 1 до терминала 4.Полярность подключения вольтметра такая же, как у амперметра i. Измеритель должен показывать напряжение с помощью аналогового или цифрового цифрового показания отклонения стрелки. Так что всегда нужно подключать оба вывода вольтметра. Электрические цепи, такие как цепь освещения переменного тока, цепь зарядки аккумулятора, счетчик энергии, цепь переключателя, цепь кондиционирования воздуха, цепь термопары, цепь освещения постоянного тока, цепь мультиметра, трансформатор тока. Разработка вольтметра, который может измерять напряжение до 10 В.Таким образом, при подключении цепи нагрузки эффективное уменьшение сопротивления приводит к увеличению тока нагрузки, вызывая большее падение напряжения в цепи питания. Омметром измеряется сопротивление изолированного резистора не в рабочем контуре. Диапазон 6 В или батарея 12 В, которые обеспечивают выходное напряжение в диапазоне 10 В 15 В и т. Д. 2 показан многодиапазонный вольтметр с трехпозиционным переключателем и тремя умножителями R 1, R 2 и R 3 для значений напряжения V 1, V 2 и V 3. Наконец, подключите оранжевый или белый провод к тому, что вы хотите измерить.Весь ток проходил через амперметр. 18. Провода реостата. От другой клеммы вольтметра проложите 4-й провод обратно к другой стороне лампочки. Основное различие между последовательной схемой и параллельной схемой заключается в способе соединения компонентов. И подключите A1 и A2 к вольтметру, как показано на схеме электрических соединений селекторного переключателя вольтметра. e Подключите к резистору вольтметр. Для автоматического выбора типа диапазона настройте функциональный переключатель на В постоянного или переменного тока. Объясните, что делает вольтметр и чем он отличается от амперметра.Вольтметр подключен через резистор к более положительному полюсу другого. Действительно, настоящие вольтметры имеют конечное входное сопротивление, поэтому можно подумать, что исходную схему менять не нужно. Если между наконечниками щупов образуется токопроводящий путь, мультиметр подаст звуковой сигнал. потому что для измерения напряжения на некоторой нагрузке в цепи вольтметр должен потреблять нулевой ток, поэтому вольтметр имеет высокое значение сопротивления и подключен параллельно, так что он не потребляет значение тока.Вольтметр может понадобиться для тестирования множества различных цепей. Напряжения измеряются между точками A B C или D и GND или 0 В. Точность прибора очень высока и при низком энергопотреблении. 7k Он всегда включен последовательно с цепью. Вы можете использовать мультиметр для измерения напряжения на батарейном блоке, резисторе и светодиоде в цепи. Вольтметр подключен параллельно, а амперметр — последовательно. 29 марта 2014 г. У меня есть ампер-вольтметр, такой же, как у вас в этом уроке.15 декабря 2019 г. Схема подключения вольтметра — это упрощенное обычное графическое изображение электрической цепи. Включите вольтметр и установите переключатель в положение «Напряжение переменного тока». В цепи генерируется небольшой ток, который затем не может быть подключен локально, но нет реальной причины, по которой вы не можете подключить его локально, при условии, что вы выбираете положительные и отрицательные стороны той же цепи и можете принять это nbsp 21 июня 2012 г. Вольтметры подключаются параллельно к любому устройству, которое должно измеряться 39 с.Таким образом, подключив его последовательно, мы снизим ток почти до нуля. Параллельно подключаем вольтметр к электрической схеме, показанной на рис. Мы размещаем несколько стабилитронов параллельно в цепи. Сопротивление вольтметра очень велико по сравнению с амперметром. В этой статье мы рассмотрим, как подключить регулятор напряжения к цепи, чтобы получить определенное регулируемое выходное напряжение постоянного тока. Когда вы это сделаете, мультиметр отобразит напряжение, которое существует между этими двумя точками.23 марта 2013 г. Вольтметр подключен параллельно, это показано ниже. Как показано на рисунке, вольтметр подключен параллельно или в шунтирующей конфигурации из-за последовательного деления напряжения. Профессор Телль в области паровой инженерии. Рассмотрим схему А. В этой схеме амперметр измеряет истинное значение тока через сопротивление, но вольтметр не измеряет истинное напряжение на сопротивлении. Таким образом, на дисплее отобразится 1888. Убедитесь, что источник питания включен и электрическое устройство переключено в положение «Вкл.», Даже если устройство не работает 02 сентября 2020 г. Практически говоря, вольтметры и мультиметры — это одно и то же.5A Цепь a Обе батареи подключены последовательно, поэтому общее напряжение составляет 15 В. Напряжение цепи составляет 2 Ом. Таким образом, ток I V R 15 2 7. Однако это еще не все, что может показаться на первый взгляд. Чтобы увеличить диапазон вольтметра в n раз, значение сопротивления, которое должно быть подключено последовательно с гальванометром, составляет R n 1 G Кэтлин Шэми. Амперметры используются для измерения тока в цепи, вольтметры измеряют напряжение в цепи. В приведенном ниже примере используется та же схема, что и в предыдущем примере.Для правильной работы счетчик должен быть заземлен. Шаг 1 Подключите черный щуп к общему разъему на мультиметре. в вопросе 2427447 Как подключить вольтметр в цепь. Это делает сопротивление идеального вольтметра бесконечным. В этой главе рассказывается о вольтметрах переменного тока на основе выпрямителя. Если вы подключите положительный полюс к точке A в цепи, а другой — к точке B в цепи, вольтметр покажет, насколько выше электрический потенциал в точке A, чем в точке B. схема.Точно так же вольтметр постоянного тока можно преобразовать в многодиапазонный вольтметр, подключив несколько резисторов, умножителей вместе с переключателем диапазонов, чтобы обеспечить большее количество рабочих диапазонов. Использовать Arduino для измерения напряжений относительно просто. Проверьте свою схему. Измерение напряжения. Измеритель напряжения называется вольтметром. прикоснитесь красным щупом к «горячей» стороне цепи, это должен быть узкий паз на розетке. Подключите щуп каждого измерительного провода к соответствующему входному разъему.Принцип майора указан на сайте http nbsp Амперметр. В режиме измерения напряжения мультиметр имеет очень высокое, почти бесконечное сопротивление, что означает, что он мало влияет на цепь. Теперь переместите положительный зонд к сливу. Итак, нажмите «Датчик напряжения» на левой панели инструментов и подключите его к любой точке вашей цепи, и отобразится его напряжение. Подключите черный провод заземления к корпусу генератора с помощью зажима типа «крокодил» на проводе. Сделать цифровой вольтметр очень просто.Созданный нами вольтметр не сможет отображать выходное напряжение на цифровом экране, таком как ЖК-дисплей. Используйте пробник напряжения или контрольную лампу, если вы просто хотите проверить, находится ли цепь под напряжением. Слегка прижмите щупы к положительной и отрицательной клеммам батареи AA. Вольтметр измеряет, сколько напряжения проходит между двумя точками. 12 сен 2020 Учебные пособия по электронике о вольтметре постоянного тока и измерении напряжения в электрической цепи путем параллельного подключения вольтметра nbsp 8 июн 2018 Таким образом, при последовательном подключении ток не будет проходить через цепь вообще, а любые подключенные электрические компоненты выиграют 39 т. Работа.Вольтметр. b Переместите ползунок реостата и запишите показания амперметра и вольтметра. 11.01.2009 вольтметр включен в цепь параллельно. Чтобы добавить резистор в нашу схему, снова откройте окно выбора устройства и выберите Resistors gt Resistors gt Resistor. В результате в цепи будет течь очень небольшой ток. Узнайте, как измерить nbsp 28 ноя 2017 Вольтметр используется для измерения потенциальной энергии элемента. Так что падение напряжения должно быть минимальным.Он показывает компоненты схемы в виде упрощенных форм, а также средства и сигнальные контакты с устройствами. Черный шнур является общим проводом и должен быть вставлен в левый разъем с надписью «COM». Студент использует вольтметр для измерения разности потенциалов на резисторе. Шаг 4 Включите мультиметр. 2 а. Шаг 2 Измерьте постоянный ток или среднее значение выходного сигнала выпрямителя. 12 октября 2017 г. Поместите красный провод на положительную клемму, а черный провод на отрицательную клемму, и вы получите значение напряжения.Способ включения вольтметра в схему показан на рис. Счетчик показывает около 0. Выше представлена ​​схема разомкнутой цепи. Это швейцарский армейский нож для компьютерных фанатов. Это руководство научит вас измерять сопротивление цепи и напряжение с помощью мультиметра. Это 30A или около того для Seven, но добавьте несколько дополнительных ламп и т. Д. Связь основана на стандарте HID, для которого можно использовать стандартный системный драйвер. Элементы вольтметра и амперметра могут использоваться для отображения напряжения или тока через элемент на схеме.quot Знание того, как использовать цифровой мультиметр, позволяет легко проверить, правильно ли работает вилка в стене или даже сетевой фильтр. Для этого он должен быть подключен параллельно. Поэтому подумайте, что происходит, когда вы переводите мультиметр в режим измерения тока параллельно с устройством, подключенным к источнику напряжения. Теперь, когда вы выполнили все необходимые настройки, все, что вам нужно сделать, это подключить щупы к токоведущему и нейтральному проводу для проверки напряжения переменного тока. Часто измерительные щупы подключаются простым прикосновением к интересующим точкам.Если вы установите слишком низкий диапазон, мультиметр просто покажет 1 или OL, что означает перегрузку или выход за пределы диапазона. способ подключения омметра к измеряемому сопротивлению. Это последовательное сопротивление называется умножителем вольтметра. Возьмите красный провод или положительный полюс вольтметра и подключите его к положительному выводу клеммной колодки или положительному полюсу резистора, к которому также подключена положительная клемма аккумулятора. Требования 1 Вольтметр 2 электрических кабеля Кабели Электропитание переменного тока 220 В, 50 Гц Подключите вольтметр к источнику переменного тока, как показано на рисунке ниже.Это гарантирует, что устройство не может быть частью активной цепи. Если мы подключим их последовательно, высокое сопротивление вольтметра сделает цепь изолирующей, и ток не будет течь, и система перестанет работать. Таким образом, это должно быть nbsp. Когда вы используете вольтметр или амперметр, вы подключаете другой резистор к существующей цепи и тем самым изменяете схему. Цепь вольтметра подключена к клеммам аккумуляторной батареи. Вся цель измерения с помощью амперметра — определить ток, потребляемый через компонент или цепь.Изменяя напряжение питания для фиксированного R, выбираемого таким образом, чтобы максимальное напряжение в цепи было немного выше V0, запишите преобразованные и стандартные показания вольтметра Vnew и Vstandard. a Для измерения разности потенциалов в этой последовательной цепи вольтметр V подключается параллельно источнику напряжения или одному из резисторов. Убедитесь, что оголенные провода не касаются друг друга или чего-либо еще. Таким же образом подсоедините красный провод вольтметра к разъему для красного провода аккумуляторной батареи.е. 5A Цепь b Вольтметр показывает 7. a Включите электрическую цепь. Затем подключите положительный полюс мультиметра к свободному электроду (см. Рис. 3 в центре). После подключения других компонентов схемы B. фаза цепи, в которой измеряется ток, чтобы подключить счетчик к цепи. Подключите вольтметр между штырем «дворника» и отрицательной клеммой аккумуляторной батареи 39. Вольтметр — это устройство, которое может измерять напряжение и выдавать индикатор состояния того, какой уровень напряжения.Панель инструментов моделирования. Он издает звуковой сигнал каждый раз, когда обнаруживается напряжение. Поскольку при параллельном соединении напряжение в ветвях остается неизменным, а также сопротивление вольтметра очень велико, из-за чего через вольтметр протекает очень небольшой ток. Далее Попробуйте выполнить короткое замыкание на входе. Номер отображается как Измерение напряжения не требует разрыва цепи, поэтому вольтметр необходимо подключать только тогда, когда требуются показания. Так что не путайте их, иначе вы не сможете найти правильное значение.21 июля 2017 г. Затем убедитесь, что цепь отключена и в ней нет питания. 00 вольт. Вольтметр Используется для расчета разности потенциалов между 2 точками в электрической цепи. Символ амперметра. Вы используете вольтметр, касаясь одним контактом каждой из частей цепи, между которыми вам нужно измерить напряжение. C. Как и в последовательной цепи, параллельные цепи также содержат источник тока напряжения, а также провода и другие компоненты. С другой стороны, амперметр подключается последовательно, так что через него можно измерять ток.Шаг 2 Установите на мультиметре режим переменного напряжения. Если мультиметр не используется, используйте изоленту, чтобы подсоединить свободный провод крышки батарейного отсека к свободному электроду, см. Рисунок 3 справа. Мультиметр становится частью схемы. Значение отображается на круглом экране выше. Подключите вольтметр 2 к, чтобы измерить напряжение на предохранителе и в цепи питания двигателя. 20 августа 2017 г. Принципиальная схема этого вольтметра Arduino показана выше. или через сопротивление. От 5 до 28 В постоянного тока и коричневый или черный к общей земле для питания дисплея.МИ Вольтметр. Амперметр должен выдерживать полную нормальную нагрузку. Когда цепь активирована, вольтметр отображает напряжение на контрольных точках. Если вся электрическая система постоянного тока вашей лодки 39 работает от одного и того же напряжения, будь то 12 В постоянного тока, 24 В постоянного тока или 48 В постоянного тока, вы можете установить вольтметр в любом месте электрической системы лодки. Удерживайте полевой МОП-транзистор за корпус или за язычок, но не касайтесь металлических частей испытательных зондов какими-либо другими выводами полевого МОП-транзистора до тех пор, пока это не понадобится. Затем подключите красный штекер к разъему с меткой переменного напряжения.Диапазон вольтметра PMMC увеличивается за счет последовательного подключения к нему сопротивления. Попробуйте подключить контакт 37 контакт TEST к положительному напряжению. Вот десять простых электрических цепей, которые обычно встречаются в доме. Вольтметр подключается параллельно измеряемой цепи. Ключевые моменты. Вольтметр подключается параллельно с элементом, который будет nbsp Анимация показывает, как подключить вольтметр параллельно. Схема 4-канального вольтметра Arduino. Катушка давления PC Катушка давления представляет собой добавленное внутреннее последовательное сопротивление катушки с высоким сопротивлением.Невозможно подключить вольтметр напрямую к ЭДС без учета его внутреннего сопротивления r r 12 апреля 2017 г. Выберите функцию мультиметра для измерения напряжения или сопротивления, повернув ручку функций или нажав кнопку функции. Просто подключите красный провод к положительному источнику питания от 4. Цель этой лабораторной работы — научиться настраивать схему. Компоненты могут. Основные компоненты схемы цифрового вольтметра IC 7107 и семисегментного светодиодного дисплея показаны на рисунках ниже.nbsp Подключите простую схему, чтобы ток протекал через амперметр. Измерители не должны изменять поведение схемы или, по крайней мере, незначительно, и из этого следует, что амперметр должен иметь очень НИЗКОЕ сопротивление. 07 декабря 2018 Мультиметр действует так, как будто это провод в вашей цепи. Подумайте, хотим ли мы измерить разность потенциалов на компоненте или любых двух точках в цепи, тогда должны ли мы подключать вольтметр последовательно в nbsp.Учащиеся читают пошаговый подход о том, как подключить вольтметр к цепи при выполнении измерения. .com 20 августа 2017 г. Соединительные провода Принципиальная схема вольтметра Arduino Принципиальная схема этого вольтметра Arduino показана выше. Этот клип V a b. 3. а могло быть и больше. Используйте цифровой вольтметр или мультиметр, соответствующий диапазону стандартного вольтметра. 6 января 2019 г. Для измерения напряжения постоянного тока основным инструментом становится прибор для измерения постоянного напряжения или вольтметр постоянного тока. Цепь 5 В b Источники 9 В и 6 В противостоят такому результату 20 апреля 2018 г. Как уже говорилось, вольтметр имеет очень большое внутреннее сопротивление.5V Амперметр показывает 1. 5V правая сторона — ve Итак, вольтметр показывает 7. 22 сентября 2016 Подключите контакты 11–14 D4 к D7 ЖК-дисплея, подключите их к контактам цифрового входа и выхода с 4 по 7 Arduino. Эта статья объяснит, что вам нужно знать. Следовательно, он подключается параллельно нагрузке, на которой должна измеряться разность потенциалов. Другая возможность состоит в том, что цепь или компонент, который вы тестируете, не имеют непрерывности, то есть имеют бесконечное сопротивление. 5 6 В 1. Подключите вольтметр 1 для измерения напряжения на трансформаторе, питающем силовую цепь двигателя.Черный прямо обратно к минусу вашего блока питания. В зависимости от используемого регулятора напряжения мы можем получить регулируемое положительное или отрицательное напряжение в зависимости от того, какое напряжение мы хотим. Добавьте цифровой мультиметр, к которому вы можете прикоснуться и удерживать перед удалением урожая, чтобы продолжить чтение. Желтый цвет идет к минусу вашей нагрузки. Шаг 5 Запишите показание. положительный вывод подключается к положительной полярности источника питания, а отрицательный потенциал подключается к отрицательной полярности. ИЛИ ЖЕ. Амперметр никогда не подключали параллельно из-за повреждения.Вы повредите счетчик. 28 августа 2019 г. На приведенной ниже схеме приведена полноценная схема цифрового вольтметра, которую можно использовать для измерения постоянного напряжения от нуля до 199 вольт. Аналоговые вольтметры перемещают указатель по шкале пропорционально напряжению в цепи. Цифровые вольтметры отображают напряжение в цифровом виде с помощью аналого-цифрового преобразователя. По возможности подключайте счетчик к заземленной стороне цепи. Expt 19 Амперметр, ампер, вольтметр и омметр Русская версия Страница 1 из 24 Экспериментальный амперметр Вольтметр и омметр I.Амперметр Вольтметр. Привет, у меня проблема. КАК ПОДКЛЮЧИТЬ АММЕТР Всегда подключайте амперметр ПОСЛЕДОВАТЕЛЬНО к цепи. Концы зондов должны касаться металлических частей схемы, таких как фольга или провод монтажной платы с выводами компонентов. Нарисуйте принципиальную электрическую схему, содержащую ячейку, ключ, амперметр, резистор 40, включенный последовательно, с комбинацией из двух резисторов 80, каждый из которых подключен параллельно, и вольтметра, подключенного параллельно. 2 б. 1, на котором a и m обозначают катушки якоря и возбуждения генератора, а V — вольтметр.Возможно, вам придется открыть распределительную коробку, удалить гайки для проводов или отсоединить клеммы в зависимости от приспособления. Вольтметр всегда подключается параллельно в цепи, потому что катушка давления, используемая в вольтметре, сделана из тонкой проволоки и имеет высокое сопротивление. Вольтметр имеет два датчика, один из которых отмечен положительным, а другой — отрицательным. 1. Вольтметр подключен параллельно, так что мы можем легко измерить напряжение в цепи. 27 мая 2013 г. В руководстве по ЖК-дисплею Arduino объясняется, как подключить ЖК-дисплей к Arduino Uno.14 октября 2020 г. Если вы подключите вольтметр последовательно, то при высоком сопротивлении количество тока, протекающего в цепи, будет равно нулю, что означает, что это разомкнутая цепь. Приступите к изучению Раздела T7D «Базовый ремонт» и «Проверка пайки» с помощью базовых измерительных приборов, подключив вольтметр, амперметр или омметр. Подключение к цепи вольтметра Wisc Online OER Этот веб-сайт использует файлы cookie, чтобы вы могли максимально эффективно использовать наш веб-сайт. 10 падения напряжения на силовой стороне цепи. Хороший кабель покажет падение напряжения на.Теперь проверим отрицательную сторону цепи. Сформулируйте метод nbsp Недавняя физическая проблема показывает схему, в которой вольтметр подключен последовательно. 30 декабря 2019 г.Мы знаем, что вольтметр используется для измерения разности потенциалов между двумя точками. В последовательной цепи каждый элемент цепи имеет одинаковый ток. Рис. Срабатывание переключателя стартера должно вызвать падение напряжения с 12 вольт до уровня ниже 0. Он показывает нам силу напряжения по количеству горящих светодиодов. Сопротивление Сопротивление вольтметра намного выше сопротивления амперметра.Цифровые вольтметры работают путем преобразования аналогового значения в цифровое значение с помощью аналого-цифрового преобразователя АЦП. Вольтметр и амперметр. Если мы подключим амперметр параллельно, то из-за низкого сопротивления в цепи будет протекать очень большой ток, из-за чего цепь амперметра и все оборудование, подключенное к цепи, могут сгореть. Смотрите полный список на randomnerdtutorials. Для последовательного подключения необходимо разорвать цепь и поместить амперметр в щель, как показано на схеме.В статье по пайке есть видео, в котором показано, как подключить контактный разъем к ЖК-дисплею, чтобы его можно было вставить в макетную плату. Прислушайтесь к непрерывному звуковому сигналу, который указывает на непрерывность. Научиться пользоваться этими измерителями и использовать их для измерения текущего напряжения и сопротивления электрической цепи. 21 октября 2020 г. При таком анализе шнура должна быть обрыв цепи, не должно быть контакта между проводом, соединяющим заземляющий контакт, и любым из двух других проводов внутри. Подключение мультиметра и компьютера осуществляется сегодня. самая распространенная шина USB.Вольтметр измеряет разность потенциалов V. Чтобы быть уверенным в том, что вы можете предотвратить эту проблему с внешним напряжением, просто отсоедините один из проводов, ведущих к устройству. Подключите вольтметр параллельно нагрузке, прикрепив щупы к разъемам по обе стороны от нагрузки, которую вы хотите измерить. 26 мая 2013 г. Поместите вольтметр в цепь или компонент, напряжение которого необходимо измерить. В поле Label Value измените 10V на 5V. 0 или фотодиод DET 100A Thorlabs, подключенный к вольтметру.Наконец, подключите другой конец резистора к отрицательной клемме источника питания. Здесь, чтобы подключить резисторы, нажмите «Поместить провод» и перетащите провод. 01 июля 2018 г. Разорвите цепь лампы батареи и подключите щупы мультиметра к разорванным концам цепи. 5 напряжение аккумулятора имеет 1. Вольтметр с более высоким диапазоном напряжения V создается путем последовательного соединения сопротивления R sc с измерительным механизмом, имеющим полную шкалу напряжения V m, как показано на следующем рисунке.Схема C показывает ту же цепь после подключения вольтметра. Амперметр всегда добавляется последовательно в цепь, потому что сопротивление токовой катушки, используемой в амперметре, очень низкое. Он делает это путем измерения разницы между положительным входным напряжением и отрицательным входом напряжения. 21 марта 2008 г. Амперметр следует установить в месте, где через него будет протекать измеряемый ток. Это простой цифровой вольтметр, который может безопасно измерять входное напряжение постоянного тока в диапазоне от 0 до 30 В.Поместите красный щуп с плюсом на другой конец провода. Амперметр измеряет и обнаруживает ток, который проходит через проводник, поэтому ток должен пройти через него, поэтому он 39 с соединен последовательно. Этот тестер автоматического выключателя измеряет напряжение в электрической цепи. Важно понимать, что показания вольтметра говорят вам о компонентах и ​​схеме. Использование вольтметра на всех частях цепи позволяет техническим специалистам найти место, где поток энергии затруднен. Nbsp Постройте последовательную цепь, используя провода резисторов и макетную плату.Т7 D02. Этот небольшой ток, проходящий через катушку вольтметра, вызывает некоторое отклонение. Разместите свою схему. Рисунок 21. Используйте приведенную выше схему в качестве руководства для установки цепей амперметра и вольтметра. Он подключается через цепь нагрузки. Вольтметр, амперметр и аккумуляторная батарея соединены последовательно. При работе со схемами ученикам необходимо также понимать, как правильно подключить вольтметр и амперметр. Таким образом, параллельно подключается вольтметр для измерения напряжения.7k Вольтметр — это прибор с высоким сопротивлением, и он всегда подключается параллельно тому элементу цепи, на котором должна быть рассчитана разность потенциалов. Шаг 3 Подключите щупы в цепи, соблюдая полярность. Вставьте щупы в инструмент. Обратите внимание, что заземление не играет особой роли. Лаборатория 5 Измерение разности потенциалов и тока. Амперметр — это измерительное устройство, используемое для измерения электрического тока в цепи. 5A Падение напряжения на верхних резисторах 1 Ом I R 7.Дана полная принципиальная схема вольтметра на базе Arduino, в которой измеряемое напряжение V подключено к цепи делителя напряжения, значение R1 которой можно выбрать с помощью переключателя диапазона. Вольтметр — это прибор, используемый для измерения разности электрических потенциалов между двумя точками в электрической цепи. В цепь всегда параллельно подключают вольтметр для измерения разности потенциалов между двумя точками. Купив вольтметр-амперметр без каких-либо инструкций, я написал, как подключить цифровой вольтметр-амперметр из того, что я пробовал здесь, поскольку это может вам помочь.Транзистор — это устройство, управляемое током, поэтому сопротивление вставлено последовательно с транзистором Q 1 для выбора диапазона напряжения. Напряжение на обоих этих резисторах будет примерно 1 В, потому что они включены параллельно и должны иметь такое же напряжение, как и друг друга, а эффективное сопротивление этой параллельной комбинации изменилось до 99,6 В. Вольтметр измеряет напряжение между двумя точками в цепи, и с цифровой электроникой это аналоговый диапазон от нуля до уровня источника питания Vcc.При использовании мультиметра для измерения тока единственный способ, который можно использовать для определения уровня протекающего тока, — это разрыв цепи, чтобы ток проходил через измеритель. Однако не все вольтметры допускают отрицательные показания. Подключите черный разъем к порту мультиметра, помеченному COM, подключите красный разъем к порту с A или mA на нем, а затем выберите соответствующий максимальный ток на главной шкале. параллельно. Он должен быть подключен параллельно этому элементу, потому что вольтметр имеет высокое сопротивление.Способ подключения Вольтметр включается в цепь параллельно, а амперметр — последовательно. Обратите внимание, какой вывод подсоединен к положительной стороне батареи, а какой — к отрицательной. 18. Подключите положительный щуп амперметра к положительной клемме источника питания. Следовательно, вольтметр всегда подключается параллельно к компоненту, напряжение которого должно измеряться, как показано на рисунке. Когда схема собрана, подключите батарею на 6 В к двум внешним клеммам.Нарисуйте положение на каждом метре. Вольтметр — это прибор, используемый для измерения разности электрических потенциалов между двумя точками в электрической цепи. Шаг 2 Поверните ручку на сегмент напряжения DV на мультиметре при 40DCV. Каждый раз, когда изменяется диапазон, измеритель должен быть обнулен, так как положение может меняться от одного диапазона к другому. Вольтметр теперь 12 апреля 2010 г. Подключите два провода к батарее источника питания или другому источнику, который вы хотите использовать в качестве освещения для счетчика, и два других красных и черных провода к вашей батарее для показаний вольт или амперах батареи.Всегда начинайте с самого высокого диапазона вольтметра. 29 июля 2012 г. Самый важный инструмент для отладки в любом E. Обратите внимание, что точки соединения между компонентами одинаковы, независимо от того, построили ли вы схему с использованием макета или зажимов типа «крокодил». Протяните провода от клемм вольтметра до точки в цепи, между которой вы хотите измерить напряжение. Прикоснитесь плюсовым проводом измерителя к затвору MOSFET. Если мы случайно добавим вольтметр последовательно, то напряжение всей цепи упадет.Вольтметр подключается параллельно к устройству для измерения его напряжения, а амперметр подключается последовательно с устройством для измерения его тока. Вольтметр всегда подключается параллельно рассматриваемому элементу s.Обратите внимание, что ток, протекающий через сам вольтметр, нарушает цепь, к которой он подключен, и прикоснитесь металлическим наконечником черного щупа к шасси схемы или к электрическому заземлению и коснитесь кончик красного щупа к частям цепи, которые, как вы подозреваете, могут иметь короткое замыкание.Чтобы проиллюстрировать влияние внутреннего сопротивления вольтметра на измерения, мы сосредоточимся на падении напряжения на R1. 24 апр 2017 Подключите простую цепь, чтобы ток протекал через амперметр. Это не повредит мультиметру, но нам нужно установить шкалу на больший диапазон. Светодиод на выводе 15 ЖК-дисплея подключен к питанию 5 В через токоограничивающий резистор 220. Чтобы измерить напряжение на R, вы должны подключить вольтметр между узлами 1 и 2 либо 18 января 2020 г. Мы также можем использовать датчик напряжения для измерения напряжения в любой точке электронной схемы.Мультиметр необходимо включать в цепь последовательно. Например, если для схемы требуется использование мультиметра, вы должны подключить мультиметр параллельно или последовательно с той частью схемы, которую вы хотите проверить. Сегодня мы узнаем, как правильно подключить амперметр и вольтметр. Если вы хотите измерить напряжение на компоненте, это означает, что вы должны подключить вольтметр к измерительным компонентам. Последовательно с резистором b. Это может быть использовано nbsp 22 февраля 2017 г. В этом видео Джон демонстрирует, как создать простую последовательную и параллельную цепь с использованием комплекта монтажных плат Lasec.Шаг 1 Подключите измерительные провода к мультиметру. Идеальный вольтметр имеет бесконечное сопротивление. В течение последних 3 недель я настраивал его тоньше, чем два провода: красный усилитель, черный, к моей батарее на 22 Ач. 10 июня 2010 г. Теперь пора подключить вольтметр к амперметру и остальным объектам в цепи. Вольтметры. Более толстый красный черный усилитель Синий подключается следующим образом. Красный подключается к источнику 12 В. Аккумулятор. Перед подключением других компонентов схемы d. другая точка для подключения вольтметра.Если это так, то вольтметр срабатывает 12. 20 октября 2020 г. Для безопасной разрядки конденсатора После отключения питания подключите резистор 20 000 5 Вт к клеммам конденсатора на пять секунд. Вольтметр включен параллельно в ту же цепь. Все, что для этого нужно, — это Arduino и жидкокристаллический ЖК-дисплей 16×2. На ручном вольтметре, который должен быть подключен к проводнику или 2 точкам, между которыми должна быть измерена разность потенциалов или напряжение.При использовании мультиметра используйте достаточно большой провод. Подключите свободный провод к отрицательной клемме мультиметра. Проверить подключение штекеров вольтметра к цепи через резистор одним кабелем nbsp. Подключите провода к входным гнездам измерителя. Вольтметр используется для измерения разности потенциалов в двух точках цепи. Правильно устройство подключается к цепи параллельно своей части, это не влияет на протекание токов, поэтому сопротивление необходимо большое. Подключение вольтметра в цепь SS06020010 Применение тестового телевизионного оборудования Затем разомкните цепь и подключите амперметр так, чтобы электроны попали в.Обратите внимание, что напряжение на клеммах измеряется между точками a и b. как подключить вольтметр в цепь

ktbm1yzsa
wzyz36ewwqzbfusvb
8lye7pl7qw1g9ps
hs4k7ay0qdwdchjuh
e9masr1n9j

Прочие бетонные изделия

Метры, вольтметры и амперметры | Electronics Club

Метры, вольтметры и амперметры | Клуб электроники

Аналог | Цифровой | Вольтметры | Амперметры | Гальванометры | Омметры

Следующая страница: Мультиметры

См. Также: напряжение и ток

Аналоговый дисплей

Аналоговые дисплеи имеют указатель, который перемещается по градуированной шкале.Они могут быть трудными читать из-за необходимости выработать значение наименьшего деления шкалы. Например шкала на картинке имеет 10 маленьких делений от 0 до 1, поэтому каждое маленькое деление представляет 0,1. Таким образом, показание составляет 1,25 В (стрелка находится на полпути между 1,2 и 1,3).

Максимальное показание аналогового измерителя называется отклонением полной шкалы или FSD (в показанном примере это 5 В).

Аналоговые счетчики должны быть подключены правильно чтобы предотвратить их повреждение, когда указатель пытается двигаться в неправильном направлении.Они полезны для мониторинга постоянно меняющихся значений (например, напряжения на конденсатор разряда), и они могут быть хороши для быстрых грубых показаний, потому что движение указателя можно увидеть, не отводя взгляда от тестируемой цепи.

Снятие точных показаний

Для получения точных показаний аналоговой шкалы ваш глаз должен соответствовать указатель. Не смотрите под углом слева или справа, потому что вы увидите чтение, которое немного завышено или занижено.Многие аналоговые счетчики имеют небольшую полоску зеркало по шкале вам в помощь. Когда ваш глаз находится в правильном положении, отражение указателя скрыто за самим указателем. Если вы видите отражение вы смотрите под углом.

Вместо зеркала на некоторых счетчиках есть поворотный указатель для облегчения считывания. Конец указателя повернут на 90 °, поэтому при правильном просмотре он кажется очень тонким. Показанный в разделе гальванометров счетчик имеет витую стрелку. хотя это слишком мало, чтобы увидеть на картинке.

Правильно
отражение скрыто

Неправильно
отражение видно


Цифровой дисплей

Значения можно считывать непосредственно с цифровых дисплеев, поэтому они легко читаются точно. Это нормально, когда наименее значащая цифра (справа) постоянно меняется между два или три значения, это особенность работы цифровых счетчиков, а не ошибка.Обычно большая точность не требуется, и эту цифру можно проигнорировать или округлить в большую сторону.

Цифровые счетчики могут быть подключены любым способом без повреждений, они покажут минус знак (-) при обратном подключении. Если вы превысите максимальное показание, большинство цифровых счетчиков показать почти пустой дисплей с цифрой 1 слева.

Все цифровые измерители содержат батарею для питания дисплея, поэтому они практически не потребляют электроэнергию. от тестируемой цепи. Это означает, что цифровые вольтметры имеют очень высокое сопротивление. (обычно называемое входным сопротивлением) не менее 1 МОм (часто 10 млн) и они вряд ли повлияют на тестируемую цепь.

Для общего пользования лучше всего подходят цифровые измерители типа

Они легко читаются, их можно подключить в обратном порядке, и они вряд ли повлияют на тестируемую цепь.



Подключение счетчиков

Важно правильно подключить счетчики:

  • Положительный полюс счетчика с маркировкой + или красным цветом должен быть подключен ближе всего к + на аккумуляторе или источнике питания.
  • Отрицательный вывод счетчика, с маркировкой или цветным черный должен быть подключен ближе всего к аккумулятору или источнику питания.

Вольтметры

  • Вольтметры измеряют напряжение .
  • Напряжение измеряется в В , В .
  • Вольтметры подключены по параллельно через компоненты.
  • Вольтметры
  • имеют очень высокое сопротивление .

Включение вольтметра параллельно

Измерение напряжения в точке

При тестировании цепей часто требуется найти напряжения в различных точках, например, напряжение на выводе 2 микросхемы таймера 555.Это может показаться запутанным — куда подключить второй провод вольтметра?

  • Подключите черный (отрицательный -) провод вольтметра к 0 В, обычно к отрицательному клемму аккумулятора или источника питания.
  • Подсоедините красный (положительный +) провод вольтметра к точке. вы там, где вам нужно измерить напряжение.
  • Черный провод можно оставить постоянно подключенным к 0 В, пока вы используете красный провод в качестве щупа для измерения напряжений в различных точках.
  • Вы можете использовать зажим «крокодил» на проводе , черный, , чтобы удерживать его на месте.

Напряжение в точке на самом деле означает разницу напряжения между этой точкой и 0 В. (ноль вольт), который обычно является отрицательной клеммой аккумулятора или источника питания. Обычно 0V обозначается на принципиальной схеме в качестве напоминания.

Аналоговые измерители потребляют немного энергии от тестируемой цепи для работы со стрелкой. Это может нарушить цепь и дать неверные показания.Во избежание этого вольтметры должны иметь сопротивление, по крайней мере, в 10 раз превышающее сопротивление цепи (считайте это наибольшим значение резистора рядом с тем местом, где подключен счетчик).

Большинство аналоговых вольтметров, используемых в школьных науках, не подходят для электроники. потому что их сопротивление слишком низкое, обычно несколько k. Для большинства электронных схем требуется 100k или более.



Амперметры

  • Амперметры для измерения силы тока .
  • Ток измеряется в ампер (ампер) , A .
    1A довольно большой, поэтому часто используются мА (миллиампер) и мкА (микроампер). 1000 мА = 1 А, 1000 мкА = 1 мА, 1000000 мкА = 1 А.
  • Амперметры подключаются к серии .
    Для последовательного подключения необходимо разорвать цепь и поставить амперметр поперек зазора, как показано на схеме.
  • Амперметры имеют очень низкое сопротивление .

Необходимость разрыва цепи для последовательного подключения означает, что амперметры затруднены для использования в паяных схемах.Большинство испытаний электроники проводится с помощью вольтметров, которые могут быть легко подключенным без мешающих цепей.

Последовательное подключение амперметра


Гальванометры

Гальванометры — очень чувствительные измерители, которые используются для измерения крошечных токов, обычно 1 мА или меньше. Они используются для изготовления всех типов аналоговых счетчиков путем добавления подходящие резисторы, как показано на схемах ниже.

Изготовление вольтметра
Гальванометр с высоким сопротивлением
Умножитель последовательно для изготовления вольтметра.

Изготовление амперметра
Гальванометр с низким сопротивлением
шунтируйте параллельно, чтобы получился амперметр.

На фотографии изображен учебный гальванометр 100 мкА с умножителем и шунтом. Этот измеритель необычен тем, что позволяет отображать небольшие обратные показания: максимальный ток измерителя составляет 100 мкА (или 20 мкА в обратном направлении).


Омметры

Омметр используется для измерения сопротивления в омах ().

Омметры редко встречаются как отдельные измерители, но все стандартные мультиметры имеют настройку омметра.

1 довольно мала, поэтому k И м часто используются.

1к = 1000
1M = 1000 тыс. = 1000000


Мультиметры

Мультиметры — очень полезные инструменты для тестирования. С помощью многопозиционного переключателя на метр, их можно быстро и легко настроить на вольтметр , амперметр или омметр . У них есть несколько настроек (называемых «диапазонами») для каждого типа метр и выбор переменного или постоянного тока.

Некоторые мультиметры имеют дополнительные функции, такие как тестирование транзисторов и диапазоны для измерение емкости и частоты.

Цифровой мультиметр — лучший выбор для вашего первого мультиметра , даже самый дешевый подойдет для тестирования простых проектов и рекомендую от Rapid Electronics: Цифровой мультиметр (базовый)

Для получения дополнительной информации см. Страницу Мультиметры.

Фотография мультиметра © Rapid Electronics.


Следующая страница: Мультиметры | Исследование


Политика конфиденциальности и файлы cookie

Этот сайт не собирает личную информацию.Если вы отправите электронное письмо, ваш адрес электронной почты и любая личная информация будет используется только для ответа на ваше сообщение, оно не будет передано никому. На этом веб-сайте отображается реклама, если вы нажмете на рекламодатель может знать, что вы пришли с этого сайта, и я могу быть вознагражден. Рекламодателям не передается никакая личная информация. Этот веб-сайт использует некоторые файлы cookie, которые классифицируются как «строго необходимые», они необходимы для работы веб-сайта и не могут быть отклонены, но они не содержат никакой личной информации.Этот веб-сайт использует службу Google AdSense, которая использует файлы cookie для показа рекламы на основе использования вами веб-сайтов. (включая этот), как объяснил Google. Чтобы узнать, как удалить файлы cookie и управлять ими в своем браузере, пожалуйста, посетите AboutCookies.org.

electronicsclub.info © Джон Хьюс 2021 г.

Использование вольтметра | IOPSpark

Напряжение / разность потенциалов

Электричество и магнетизм

Использование вольтметра

Практическая деятельность для 14-16

Класс практический

Эксперименты с вольтметром приводят к обсуждению значения разности потенциалов или напряжения.

Аппаратура и материалы

  • Блок питания низковольтный
  • Лампа (12 В, 6 Вт) в держателе
  • Амперметр, (0-1 А), постоянный ток
  • Вольтметр, (0-15 В), постоянный ток

Примечания по охране труда и технике безопасности

Выбирайте источник питания низкого напряжения, чтобы исключить возможность повреждения счетчиков, например: используйте 2 ячейки по 1,5 В.

Прочтите наше стандартное руководство по охране труда

Процедура

  1. Подключите простую последовательную цепь, используя батарею, лампу в патроне и амперметр.
  2. Теперь добавьте в цепь вольтметр. Используйте его для измерения напряжения на лампе.

Учебные заметки

  • Разрешите школьникам решить для себя, как подключить вольтметр. Им следует разрешить включать вольтметр последовательно в цепь. Вскоре они обнаружат, что в цепи, похоже, не осталось тока. Это потому, что вольтметр имеет очень высокое сопротивление.
  • Если приложить амперметр к лампе, можно повредить амперметр.Убедитесь, что он выдержит удар, если ученики сделают это случайно! Причина этого в том, что амперметр имеет чрезвычайно низкое сопротивление, поэтому большая часть тока проходит по легкому маршруту и ​​избегает лампы.
  • Если учесть, насколько быстро энергия передается в электрической цепи, выходная энергия прямо пропорциональна заряду или току x время, или количеству проходящих кулонов, измеряемых амперметром и часами.
  • Однако заряд не может быть единственным фактором.Вам также понадобится устройство, показывающее, сколько джоулей энергии доставляет каждый кулон, проходящий через лампу. Это устройство называется вольтметром.
  • Точно так же, как масса в один килограмм может передавать больше энергии, если высота обрыва составляет 100 метров, чем при высоте всего 10 метров, так и кулон электричества дает больше энергии, если он падает через разность потенциалов в 100 вольт, чем если он проваливается через разность потенциалов 10 вольт. Кроме того, более очевидно, что несколько килограммов или кулонов передают больше энергии, чем один.Аналогии с буханками хлеба или буханками хлеба в автофургонах могут помочь донести идею.
  • Аналогия с вольтметром может быть следующей.
  • Движение кулонов в кругообороте можно сравнить с движением автомобилей по главной дороге. Предположим, что каждый водитель прибывает в точку А на дороге с одинаковой суммой денег в кармане и потратил их все в точке Б. Чтобы узнать, сколько это денег, вам не нужно задерживать каждую машину и проверять ее. финансы.Вместо этого вы могли бы организовать отвлечение всего нескольких автомобилей на остановку в точке А и обратно на главную дорогу в точке Б. Где-то вдоль остановки установить группу ограблений, которая опустошает карманы каждого водителя в остановке. поток. Это модель рабочего вольтметра (фактически замаскированного миллиамперметра).
  • Здесь также можно использовать водяной контур с манометром в качестве модели вольтметра. Манометр подсоединяется поперек трубок для измерения разницы давлений между двумя сторонами.
  • Какое бы объяснение вы ни дали, в конечном итоге скажите, что вольтметр измеряет энергию, передаваемую лампе каждым кулоном, когда она проходит через часть цепи, к которой подключен вольтметр.
  • Вольтметр подключен к лампе, чтобы он мог измерять джоули на кулон, передаваемые лампе. Амперметр измеряет, сколько кулонов в секунду проходит через лампу.
  • Следовательно, энергия, передаваемая лампе, равна разности потенциалов (измеряется в вольтах) x заряду (измеряется в кулонах).
  • Переданная энергия = V x Q джоулей
  • = V x I x t джоулей
  • Передаваемая энергия в секунду = мощность = В x I Вт
  • где В вольт — это разность потенциалов на лампе, Q кулонов — это заряд, протекающий через лампу, I ампер — ток через лампу, а t секунд — время, в течение которого течет заряд.
  • Обсуждая этот эксперимент со студентами, продолжайте подкреплять эти новые идеи при каждой возможности:
  • 5 вольт означает 5 джоулей на кулон: вольт — это просто сокращение для джоулей на кулон, которое само по себе является сокращенной формой джоулей энергии, передаваемой от источника энергии к компоненту в цепи на каждый кулон, проходящий через него.Таким образом, 5 вольт (джоулей на кулон), переносимые током в 2 ампера (кулоны в секунду), передают 10 джоулей энергии в секунду или 10 ватт мощности.

Этот эксперимент был проверен на безопасность в январе 2007 г.

Как соединить вместе амперметр и вольтметр

Вольтметр — это устройство, измеряющее электродвижущую силу, также известную как напряжение.Он позволяет измерять напряжение в цепи.

Амперметр, напротив, измеряет электрический ток в амперах. Вольтметры и амперметры подключаются по-разному. Вы не можете просто подключить амперметр к тому же месту, где вы бы подключили вольтметр, потому что это вызовет только сильный выброс тока, который может нанести большой ущерб автоматическому выключателю. Вы должны понимать, что у амперметра очень низкое сопротивление, а у вольтметров очень высокое сопротивление. Амперметр имеет катушку с большим проводом с несколькими витками, в то время как вольтметр имеет катушку с тысячами витков.При этом амперметры подключаются последовательно, а вольтметры — параллельно. Итак, действительно нужны знания и навыки, чтобы объединить или соединить их вместе. Если вы хотите узнать, как соединить вместе амперметр и вольтметр, продолжайте читать ниже.

Шаг 1. Определитесь с нагрузкой

Какое устройство вы хотите протестировать? Это лампа, резистор, радио или телевизор? Лучше всего начать с небольшого и простого предмета, например, резистора. Всегда помните, что при измерении не держитесь за клеммы резистора, потому что сопротивление из рук в руки может прервать измерение.

Шаг 2 — Подключите амперметр и источник питания

Теперь возьмите источник питания, например аккумулятор, и подключите положительный полюс к одному концу клеммной колодки или нагрузки, например резистору. Теперь подключите отрицательную клемму аккумулятора к клемме заземления амперметра, обозначенной как «com». Затем подключите положительный вывод амперметра, который обычно представляет собой красный провод, к другому концу клеммной колодки или другому концу нагрузки, в данном случае другому концу резистора.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
