Как отключить адсорбер ваз 2114: Что будет если отключить адсорбер, как правильно удалить без вреда для двигателя

Отключить адсорбер ваз 2114

В моей голове долго держалась мысль о снятие адсорбера, но все никак не доходили руки, но после того как я решил залезть в косу которая идет к монтажному блоку руки решили дойти, даже поменять обычный датчик холостого хода стоило большого труда.

Так вот, едем в магазин и покупаем 2 хамута( на шланг в дроселе и на фильтр тонкой очистки), фильтр тонкой очистки(взял самый дешевый, ибо смысла нету брать дорогой) и обычный болт-саморез кому что под руку поподется.

Приступим к делу, первым делом я снял распорку, далее ключом на 10 ослабляем болт, который затягивает сам корпус адсорбера, далее вынимаем адсорбер отсоеденив шланги и разъем на датчик.

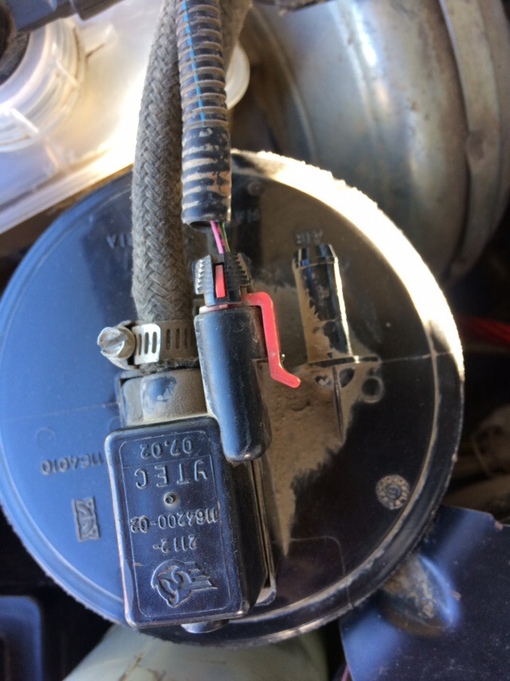

Вынув адсорбер нам нужно извлечь из него датчик дабы у нас не горел постоянно чек-энжен, сам датчик можно на пластиковые хамуты к чему-нибудь присоеденить, у меня присоеденен на 3-ю опору воздушного фильтра у аккамулятора.

Далее отрезаем шланг который идет к дроселю и вставляем в него болт и затягиваем хамутом.На 2й шланг от бензобака одеваем фильтр тонкой очистки затянув его хамутом и прячим в какое-нибудь место( у меня рядом с монтажным блоком)

Давно мне не давал покоя этот адсорбер, не изза того что мешался или портил эстетический вид. А банально он пришел в негодность, покупать новый по мне так это выкинутые деньги, тем более было избыточное давление в баке что говорит о проблеме в системе циркуляции паров бензина. Замена сепаратора и клапанов не привело к удовлетворительному эффекту, хотя стало чуть лучше. Зимой запаха совсем нет, только при открытие топливно заливной крышки происходил пшик. В теплое время года давление увеличивается и появляется уже запах бензина в салоне. Есть способ как можно просто решить эту проблему; просверлить в крышке отверстие для стравливания воздуха или не закручивать ее до конца. Но это все для ленивых, а я пошел другим путем. Давайте разберемся для начала как устроена заводская топливная схема

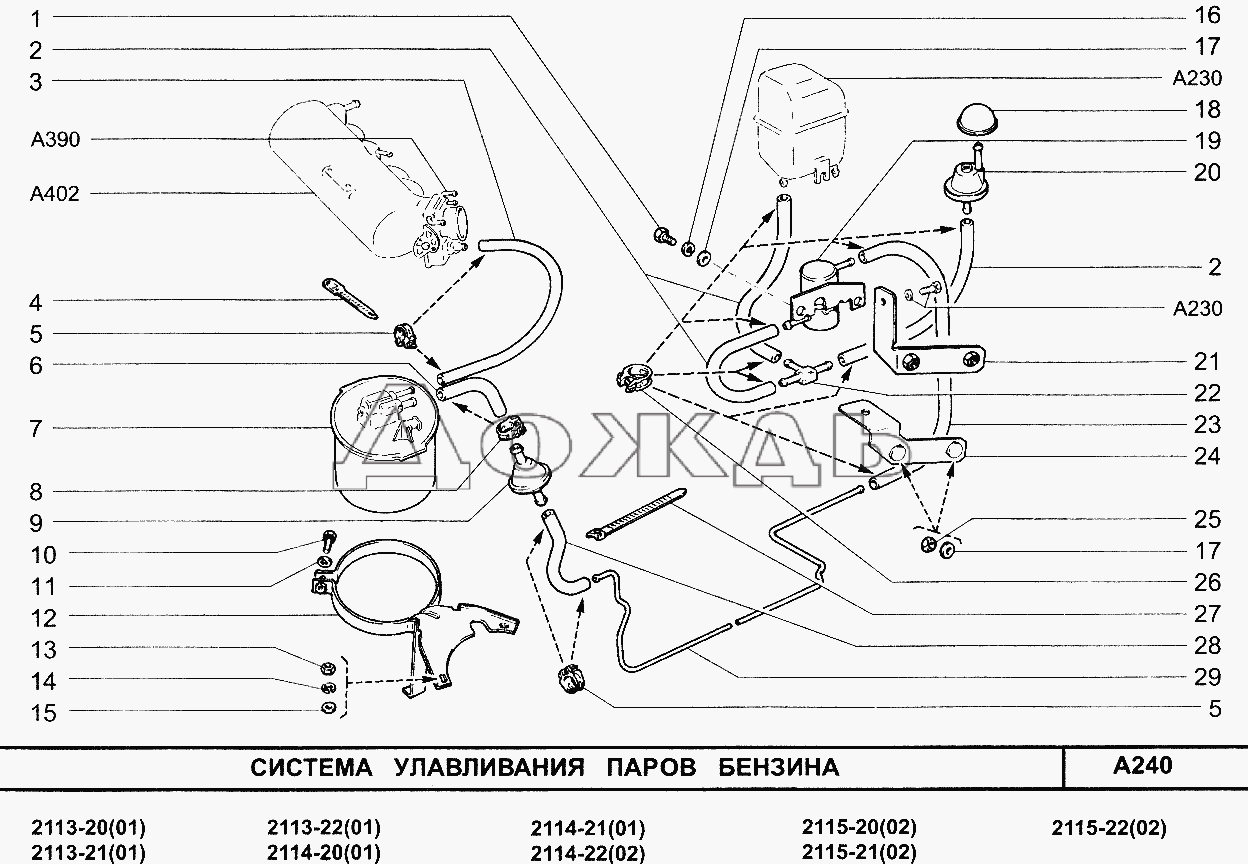

На схеме видно как из бака выходит шланг к сепаратору (9) от него уже к предохранительному клапану (8)

и гравитационному клапану (7). Дальше через трубку трасса следует к двухходовому клапану (5) и адсорберу (4). Причина запаха бензина как раз в неисправности системы 9,8,7. Замена последних не всегда приводит к улучшению ситуации. Теперь мы знаем если отсоединить адсорбер то проблема с запахом не уйдет, для этого нам надо переделать и кольцо клапанов вокруг сепаратора. После переделки система у меня будет выглядеть вот так

На мой взгляд это намного правильней чем просто отключить адсорбер и на шланг прицепить топленный фильтр от карбюраторной топливной системы.

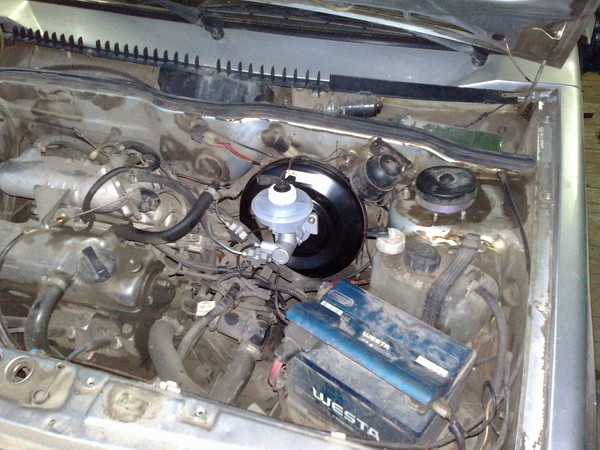

Теперь к делу, последнее фото на память ( когда начинал работы светило солнышко, но это уже не важно)

В автомобиле адсорбер поглощает пары топлива из системы вентиляции бензобака и подает их на впуск, ибо по экологическим нормам бензобак должен быть изолирован от атмосферы.

Из Википедии ;

Адсо́рбер (от лат. ad — на, при и sorbeo — поглощаю) — аппарат для поглощения (сгущения) поверхностным слоем твердого тела, называемого адсорбентом (поглотителем), растворенных или газообразных веществ, не сопровождающееся химической реакцией. Адсорбер применяется в химической, нефтеперерабатывающей и других отраслях промышленности. Процесс, происходящий внутри этого аппарата называется адсорбция.

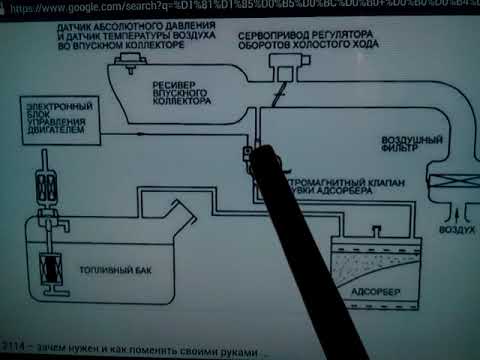

Система фильтрации паров бензина. Схема довольно условна, но отражает суть. Пары бензина из бака проходят через угольный фильтр, очищаются и подаются на впуск через электромагнитный клапан, управляемый ЭБУ.

Теперь первый вопрос — зачем фильтровать пары бензина если они все равно идут на впуск? Ответ прост — откорректировать программу управления двс добавлением n-го числа чистого воздуха на входе намного проще чем проводить коррекцию по топливно-воздушной смеси (пары бензина из бака) неизвестной пропорции.

А теперь и ответ на главный вопрос — зачем его удалять?
Так вот, хоть некоторые производители и заявляют что ресурса у этого девайса хватит на весь срок эксплуатации авто, но мы то знаем что они лукавят )

В общем со временем адсорбер забивается и перестает пропускать воздух. В результате в баке мы получаем избыточное давление, мешающее нормальной работе бензонасоса. В салоне (иногда под капотом) мы получаем периодический запах бензина, пары которого выдавливает из трубки вентиляции. А двигатель начинает работать на обогащенной смеси из за нехватки воздуха.

А теперь угадайте как в нашей стране решают эту проблему? Правильно, большинство просто выкидывают адсорбер и глушат систему как показано на схеме:На трубку от бензобака обычно одевается топливный фильтр от карбюраторной классики, а электромагнитный клапан, через который должен идти чистый воздух в двигатель, просто глушат болтом.

На картинке я уже написал что это неправильно и вот почему. Такой способ удаления адсорбера решает проблему лишь отчасти. Да, запах бензина пропадает, бак вентилируется, но воздух на впуск как не подавался так и не подается, двигатель продолжает работать на богатой смеси.

А теперь следующая схема:И вот на ней уже показано как НАДО делать. На шланг от клапана к адсорберу одевается все тот де фильтр от классики, который теперь выполняет роль воздушного фильтра и не дает попасть грязи в ресивер. Именно так топливо-воздушная смесь приводится к нормальным параметрам.

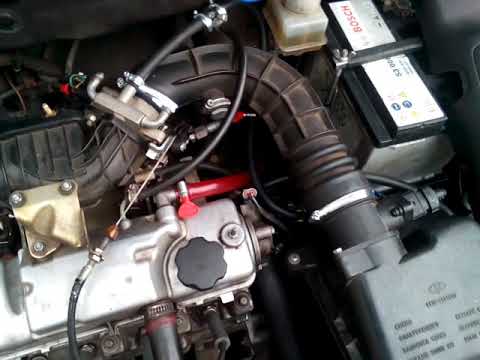

Ну а теперь пару наглядных фото того, как это все выглядит на самом деле:Тут все понятно, одна трубка идет к бензобаку, вторая через клапан к двигателю.

Введите электронную почту и получайте письма с новыми поделками.

Нижняя часть адсорбера. Тут расположен штуцер для подачи воздуха из атмосферы, для того чтобы в адсорбере не создавался вакуум. Так это все сделано на моей машине. Трубку из бака фоткать не стал, к ней и без телефона то сложно подлезть

Замена угольного адсорбера или Прощай, вакуум попутно замена топливного фильтра

Как определить проблему в работе

Самыми всераспространенными симптомами при неисправной работе, можно выделить:

1) Время от времени движок на холостых оборотах начинает работать неустойчиво;

2) При засорении можно ощутить маленькое повышение в расходе горючего;

3) Мотор автомобиля не заводится с первого раз на жаркую;

4) Осязаемая утрата тягового усилия на низких оборотах.

На более больших оборотах – наименее чувствительна утрата вращающего момента.

Также распространением нарушением в работе, является возникновение трещинок на резиновых заглушках. Через эти трещинкы (отверстия) подсасывается дополнительное количество воздуха, и в следствии, приводит к нарушениям в работе двигателя.

Как отремонтировать адсорбер и клапан

Сразу стоит отметить, что и адсорбер и клапан в большинстве случаев ремонту не подлежат, соответственно, их нужно заменить на аналогичные новые узлы. Однако что касается адсорбера, то в некоторых случаях со временем в его корпусе выгнивает поролон, из-за чего уголь, находящийся в нем, забивает трубопроводы и электромагнитный клапан системы EVAP. Гниение поролона происходит по банальным причинам — от старости, постоянных перепадов температур, воздействия влаги. Можно попытаться заменить поролоновый сепаратор адсорбера. Однако это можно сделать не со всеми агрегатами, некоторые из них являются неразборными.

Если проржавел или прогнил корпус адсорбера (обычно также от старости, перепада температур, постоянного воздействия влаги), то его можно попытаться отреставрировать, однако лучше не испытывать судьбу, и заменить его на новый.

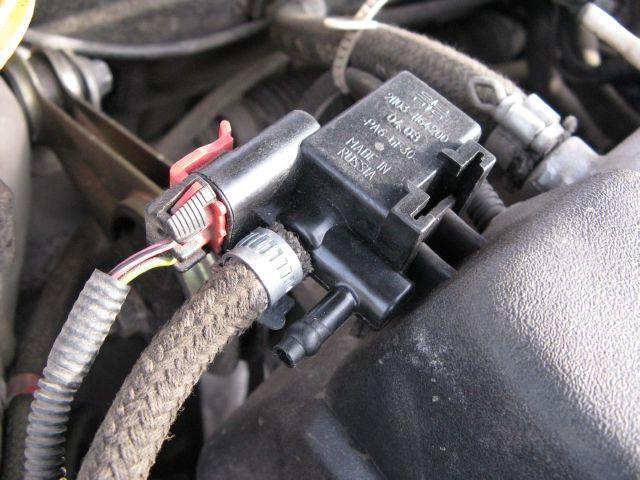

Аналогичные рассуждения справедливы и для электромагнитного клапана системы улавливания паров бензина. Большинство этих агрегатов являются неразборными. То есть, электромагнитная катушка запаяна в его корпус, и при выходе ее из строя (пробой изоляции или разрыв обмотки) заменить ее на новую не получится. Аналогично и с возвратной пружиной. Если она ослабла со временем, то можно попытаться заменить ее на новую, однако сделать это получается не всегда. Но несмотря на это, все же лучше выполнить подробную диагностику адсорбера и его клапана с тем, чтобы избежать дорогостоящих покупок и ремонтов.

Некоторые автовладельцы не хотят уделять внимание ремонту и восстановлению системы улавливания паров бензина, и попросту «глушат» ее. Однако такой подход не является рациональным

Во-первых, это действительно влияет на экологию, и особенно это заметно в крупных мегаполисах, которые и так не отличаются чистотой окружающей среды. Во-вторых, если система EVAP будет некорректно работать или не функционировать вовсе, то периодически из-под крышки бензобака будут выходить пары бензина под давлением. И это будет происходить настолько чаще, насколько большая температура будет в объеме бензобака. Такая ситуация опасна по нескольким причинам.

Во-первых, нарушается герметичность крышки бака, у которой со временем нарушается уплотнитель, и автовладельцу наверняка придется периодически покупать новую крышку. Во-вторых, пары бензина не только имеют неприятный запах, но и вредны для человеческого организма. А это опасно при условии, что машина стоит в закрытом помещении с плохой вентиляцией. Ну и в-третьих, топливные пары попросту взрывоопасны, и если они будут выходить из бензобака в то время, когда рядом с машиной будет находиться источник открытого огня, то возникает пожароопасная ситуация с весьма печальными последствиями. Поэтому не нужно «глушить» систему улавливания топливных паров, вместо этого лучше поддерживать ее в работоспособном состоянии и следить за адсорбером и его клапаном.

Заключение

Проверка адсорбера, а также его электромагнитного продувочного клапана не составляет больших трудностей даже для начинающих автовладельцев. Главное знать, где расположены указанные узлы в конкретном автомобиле, а также как они подключаются. Как показывает практика, при выходе из строя как одного так и другого узла, ремонту они не подлежат, поэтому их нужно менять на новые. Что касается мнения о том, что систему улавливания топливных паров нужно глушить, то его можно отнести к заблуждениям. Система EVAP должна нормально работать, и обеспечивать не только экологичность окружающей среды, но и безопасную эксплуатацию автомобиля в различных условиях.

Дополнительные возможности

Конечно, изначально, созданный для создания экологически чистой работы двигателя, адсорбер Лада Гранта, цена на который является несущественной, был недооценен. Производители всяческими хитростями старались обходить эту новомодную тенденцию, однако закон обязал всех производителей авто, которые не подчинились этому нововведению, выплачивать большие штрафы.

Хотя Автоваз никогда не отличался большим экспортом, однако он был вынужден принять меры по установке адсорбер, так как небольшой, но все же рынок сбыта, у него есть. Сегодня на Лада Гранта адсорбер устанавливается в обязательном порядке, так как мировые исследование выявили следующие возможности этого компонента:

— снижение потребления бензина

Подобный результат достигается, так как клапан адсорбера позволяет сгонять газы обратно в бензобак, откуда они поступают в двигатель, который в прогретом состоянии способен их переработать. Если нет этого устройства, или не работает сам клапан адсорбера, Гранта теряет топливо, что существенно увеличивает расход.

— нормализация работы выпускной системы

Благодаря фильтрации, пропадает вероятность преждевременного износа системы и её компонентов.

Что такое адсорбер, для чего нужен и как он работает Замена адсорбера ВАЗ 2110 своими руками

Согласно Евростандарту экологии «Евро-3», выброс в атмосферу углеводородных паров, которые возникают при испарении бензина — запрещен. Учитывая это, учеными было придумано устройство, которое позволяет улавливать и нейтрализовать вышеописанные пары.

Этим «спасительным» устройством стал так называемый адсорбер или как его некоторые называют — «абсорбер» (от слова абсорбент — способный впитывать, от части, такое название также можно считать правильным), его устанавливают в топливную систему автомобиля с целью устранения вредных паров, которые возникают в результате испарения бензина.

Сегодня, мы постараемся ответить на наиболее популярные вопросы, связанные с адсорбером, для того чтобы вы узнали, что это, для чего нужно и как работает адсорбер топливной системы. В качестве примера мы возьмем ВАЗ 2110.

В качестве абсорбента, который впитывает углеводородные испарения выступает уголь, которым наполняют резервуар адсорбера. Откуда берутся пары? Пары, как уже было сказано выше, выделяет бензин из-за нагревания топлива и постоянного взбалтывания во время движения пары поднимаются вверх, затем, через отверстие в горловине бака поступают в сепаратор. В сепараторе пары конденсируются и стекают обратно в бак, а часть газов, не успевшая перейти из газообразного состояния в жидкое или попросту говоря стать конденсатом, поступает по паропроводу в гравитационный клапан и непосредственно в адсорбер, которые он нейтрализует при помощи активированного угля. Процесс этот происходит в момент, когда мотор не работает.

Если же двигатель работает, система управления путем открытия электромагнитного клапана выполняет продувку адсорбера, после чего вредные пары вместе с воздухом выбрасываются во впускную трубу, где они сжигаются.

Польза от такой системы двойная, т. к. прежде всего не происходит загрязнения атмосферы вредными испарениями, кроме того, происходит экономия топлива, поскольку, бензин не испаряется, а возвращается через сепаратор в бак.

Из чего состоит адсорбер ВАЗ 2110?

  • Трубки и шланги пароотвода;
  • Трубка для слива бензина;
  • Продувочный клапан;
  • Сепаратор;
  • Гравитационный клапан;
  • Адсорбер (активированный уголь).

Распространенные неисправности адсорбер топливной системы

Как и любой фильтр, а адсорбер можно назвать фильтром, со временем происходит загрязнение фильтрующего элемента, после чего производительность этого устройства снижается.

Признаки неисправности адсорбера:

  1. Избыточное давление в топливном баке. Это происходит из-за того, что парам бензина некуда деваться и бак попросту «распирает». Признак избыточного давления в баке — шипение во время откручивания крышки заливной горловины бака.
  2. Холостые обороты двигателя могут начать плавать.

Где расположен адсорбер на ВАЗ 2110?

Для того чтобы найти адсорбер необходимо поднять капот, и посмотреть в левый ближний угол, там вы увидите небольшую черную баночку цилиндрической формы.

Замена адсорбера ВАЗ 2110 — процедура несложная, заключается она в том, чтобы купить новый адсорбер, снять старый и подключить все шланги в соответствии с тем как они были подключены.

Можно ли убрать

Некоторые автомобилисты пренебрегают экологическими стандартами и убирают клапан адсорбера. Слова в принципе такие – «да зачем он мне нужен, машина стала медленнее, расход стал больше, вообще выкину его». Но реально, а можно ли это делать? Не будет ли от этого хуже автомобилю?

Стоит понимать, что исправная система, вообще никак не влияет на работу двигателя, а даже экономит немного топлива, ведь пары которые остались в основном корпусе затем дожигаются в двигателе, конечно ждать что экономия будет огромной не стоит, но несколько километров пробега получается.

Убирать, конечно можно, автомобилю попросту на это «ВСЕРАВНО»! Даже будет лучше, ведь испарение из бака не будет конденсироваться (очищаться), а проходить на прямую в атмосферу. То есть вы как бы удаляете все банки – клапана и даете, открытый приток воздуха до бака.

Физически это делают так – на шланг от сепаратора вешают фильтр тонкой очистки от карбюраторного ВАЗ, пары бензина уходят в атмосферу. Шланг от клапана адсорбера, перекрывают, прошивают двигатель (чип-тюнинг), иначе появится ошибка, вот и все!

Однако в этом есть и минусы:

  • Например, в салоне зачастую будет пахнуть бензином, испарения пойдут (зачастую) именно в него.
  • Атмосфера загрязняется легкими углеводородами
  • Будет присутствовать стойки запах бензина рядом с авто (хотя это спорно)

Плюсы отключения

  • Освобождается место в подкапотном пространстве, банка занимает достаточно много места
  • Уходит неустойчивая работа на холостом ходу
  • Не нужно платить большие деньги за новый адсорбер и его клапан

Мне кажется система достаточно полезная, лично меня зачастую раздражало — когда в карбюраторной машине воняло бензином, откуда только можно. Надышишься и голова потом болела, эта система позволяет избегать этого, немного экономит топливо и не загрязняет атмосферу.

НА этом заканчиваю, думаю моя статья была вам полезна, читайте наш АВТОБЛОГ, подписывайтесь на канал.

Как отремонтировать неисправность

Говоря про ремонт адсорбера, следует четко установить неисправность. К примеру, если речь идет про клапан продувки адсорбера гранта, неисправности которого может индексироваться отсутствием качественного отвода газов, решением проблемы может стать новый клапан продувки адсорбера Ваз.

Сам ремонт клапана адсорбера сводится к использованию крестообразной отвертке и её применению. Порядок воздействия на датчик адсорбера Лада Гранта:

1) Убираем клеммы, дабы не было плачевных последствий.

2) Прилагаем физическое усилие и нежно снимаем клапан.

3) Сравниваем новый клапан и старый, ибо всякое в жизни бывает. Купить клапан адсорбера, конечно, вещь простая, но бывают ошибки продавцов/кладовщиков, которые могут по ошибке реализовать не нужную запчасть.

4) Вставляем новый клапан, собираем эту систему, возвращаем на место клеммы и радуемся жизни. Клапан продувки адсорбера Гранта, цена которого является практически одинаково низкой по всей территории реализации Грант, так же является поводом для маленькой, но все-таки радости.

Невозможно в ходе рассказа про адсорбер не упомянуть тот факт, что огромное число владельцев Лада Гранта предпочитают устранять это устройство. Причины у поступка две:

— отсутствие желания ремонтировать

— отсутствие веры в возможную пользу для экологии от установки данного устройства в рамках своего авто

Замена адсорбера на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать! Адсорбер — ставился не на все автомобили семейства Самара 2, вот к примеру если взять старые ВАЗ 2115 с карбюраторными двигателями ещё, то на них он не использовался, но хотя данная деталь можно сказать даже полезна для автомобиля, потому что она действительно не пускает пары бензина на улицу, а сразу посылает их в двигатель автомобиля на догорание, вот к примеру если брать старые автомобили, ВАЗ 2109 карбюратор например, то там все пары бензина вместо того чтобы уходить в двигатель на догорание, выходят сразу же на улицу и загрязняя в связи с этим атмосферу нашей страны.

Примечание! Чтобы поменять адсорбер, возьмите набор инструментов с собой в котором у вас будет находиться: Отвёртка и небольшой гаечный ключ, или ещё лучше накидную головку найдите вместе с воротком или же удлинителем, просто головкой грани труднее сорвать, да и быстрее болт отвернёте!

Где находится адсорбер? На Самарах 2 в отличии от автомобилей семейства ВАЗ 2110, адсорбер расположен в правой части автомобиля (По его ходу) и исключительно только под капотом, поэтому если вы хотите данный агрегат увидеть, то в таком случае открывайте капот у автомобиля и ищите большую чёрную бочку, для наглядности поглядите на фото чуть ниже, на данной фотографии местоположение адсорбера указано красной стрелкой.

Когда нужно менять адсорбер? Его нужно менять при выходе его деформации (Уронили его к примеру или что то попало в него), а так же при естественном выходе его из строя (Имеется ввиду от времени), понять его выход из строя можно, рассмотрим все возможные признаки, во-первых давление будет скапливаться излишнее в бензобаке (Понять это очень легко, при откручивании крышки у бензобака будет происходить шипение как будто вы открываете какую то газировку, при этом обнаружение данного шипения следует сразу же начать искать проблему в системе улавливания паров бензина, так как если не устранить её вовремя, то бензобак в таком случае может даже повредиться или же выбьет крышку у него и если вы её не найдёте, то поедете в автомагазин за новой), во-вторых плавать обороты возможно будут.

Примечание! Если все вышеперечисленные неисправности с вашим автомобилем наблюдаются, тогда вам следует проверить работоспособность адсорбера, для этого вам понадобиться отвёртка и спичка с тряпочкой, при помощи отвёртки вам нужно будет ослабить хомут который удерживает шланг идущий от клапана адсорбера на коллектор и отсоедините после этого данный шланг (Отсоединять нужно только с одной стороны, а снимать полностью шланг не нужно) и заткните его отверстие с помощью спички и тряпочки и оставьте это всё на 2-3 дня, если симптомы не пропадут и обороты плавать всё равно будут, тогда покупайте в автомагазине адсорбер и меняйте его на новый! (Для наглядности чуть ниже изображена схема, системы улавливания паров бензина и тот самый шланг который вам нужно будет заглушить, указан красной стрелкой)

Как заменить адсорбер на ВАЗ 2113-ВАЗ 2115?

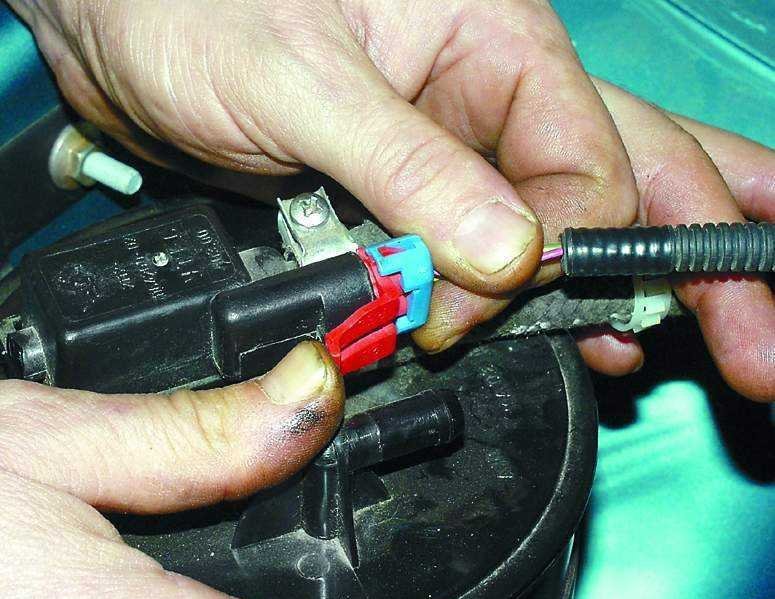

Примечание! К адсорберу подсоединяется колодка проводов, а с ней вам придётся работать, внутрь колодки не должна будет попасть грязь (Следите за этим) а так же влага, поэтому чтобы защитить данную колодку от короткого замыкания (Вдруг вода в неё попадёт), рекомендуем вам в начале операции скинуть клемму минус с АКБ, если вы не знаете как это сделать, то в таком случае прочтите статью под названием: «Замена аккумулятора на ВАЗ», в пункте 1 той статьи всё сказано!

Снятие: В его снятии нет ничего сложного, вам нужно будет лишь при помощи отвёртки ослабить хомуты подходящих к нему шлангов (Всего шланга 2, вы их прекрасно ещё на фото ниже можете видеть, они красными стрелками указаны) и после чего отсоединить эти шланги от него, когда шланги будут отсоединены нажмите ещё на защёлку которая удерживает колодку проводов (Указана синей стрелкой) и отсоедините колодку, после её отсоединения ослабьте немного болт который стягивает хомут который в свою очередь удерживает адсорбер на одном месте (Болт хомута вы можете видеть на маленьком фото), ну и после чего вы можете беспрепятственно снять адсорбер и заменить его на новый.

Установка: Установка нового агрегата происходит точно так же как и его снятие, просто все операции вам нужно будет проделать в обратном порядке снятию.

Vaz-Russia.ru

Как проверить адсорбер, где находится, адсорбер для чего нужен

Адсорбер – специфическая деталь, появившаяся в конструкции автомобиля совсем недавно, с введением инжекторных двигателей, направленных на соблюдение стандартов евро-3. Расположен адсорбер (абсорбер) рядом с топливным баком (обычно справа), соединен с ним системой трубок и сепаратором, вторая система трубок соединяет его с впускной трубой двигателя. Выглядит он как среднего размера, черного цвета цилиндрическая банка, и предназначен для улавливания паров бензина.

Надо отметить, что при неисправном адсорбере автомобиль обычно продолжает нормально работать, только увеличивается расход топлива, и естественно снижается экологичность выхлопа. Лишь некоторые полностью автоматизированные модели авто откажутся заводиться при выявленной самодиагностикой неисправности топливной системы. Тем не менее, инжекторный двигатель при неисправной системе адсорбции быстрее изнашивается.

Для чего нужен адсорбер

Бензин — летучая жидкость, его пары постоянно поднимаются с поверхности. При исправном адсорбере они из горловины бензобака попадают в сепаратор, там конденсируются и возвращаются обратно. Та часть паров, что не успела конденсироваться, попадает непосредственно в адсорбер.

При работающем двигателе периодически открывается электромагнитный клапан и адсорбер продувается, смешанные с воздухом пары бензина вдуваются в камеру сгорания и дожигаются, выполняя часть работы. То есть эти пары не оказываются потеряны. При неработающем двигателе пары бензина поглощаются находящимся в цилиндре абсорбентом — активированным углем, реже — полимерными абсорбентами. Естественно, что после того как впитывающая способность сорбента исчерпана, адсорбер подлежит замене. Это расходный материал.

Неисправный адсорбер приводит к тому, что пары бензина остаются в баке, в результате в нем повышается давление (а бензобаки инжекторных машин отнюдь не такие прочные, как у старых моделей), кроме того, часть паров попадает в атмосферу. Если машина активно используется и практически не простаивает, а адсорбер всего лишь исчерпал ресурс, это нестрашно: дожиг паров идет как обычно. Однако если машина долго стоит, в бензобаке повышается давление. Бак может быть легко поврежден, повышается вероятность взрыва при ДТП, дозаправка часто сопряжена с неприятностями: иногда при откручивании пробку бензобака буквально «вырывает» внутренним давлением.

Если произошла механическая поломка и не срабатывает вдувание паров бензина в работающий двигатель, ситуация несколько хуже: нарушается работа двигателя. Если неабсорбированные пары бензина неисправным адсорбером стравливаются в атмосферу, это снижает экологичность машины и в закрытых помещениях (гаражах и т.д.) может создать пожароопасную обстановку.

Как проверить адсорбер

Первым признаком неисправности адсорбера может стать характерное шипение при откручивании крышки бензобака. Если крышку начало «выбивать» из рук, то адсорбер уже полностью неисправен (или выработал ресурс), причем уже и не стравливает пары в воздух. Второй характерный признак неисправности адсорбера — плавающие обороты на холостом ходу. И, наконец, будет заметна несколько большая трата топлива при немного худшей работе двигателя, а также изменятся характеристики выхлопа (это можно определить органолептически).

Поскольку адсорбер — это расходный материал, стоит взять за правило его регулярную замену при первых признаках потери функционала.

Как проверить адсорбер и устранить его неисправность

  • >
  • Статьи>
  • Как проверить адсорбер и устранить его неисправность?

Зачем нужен адсорбер?

Адсорбер – это устройство, препятствующее проникновению углеводородных паров в атмосферу.

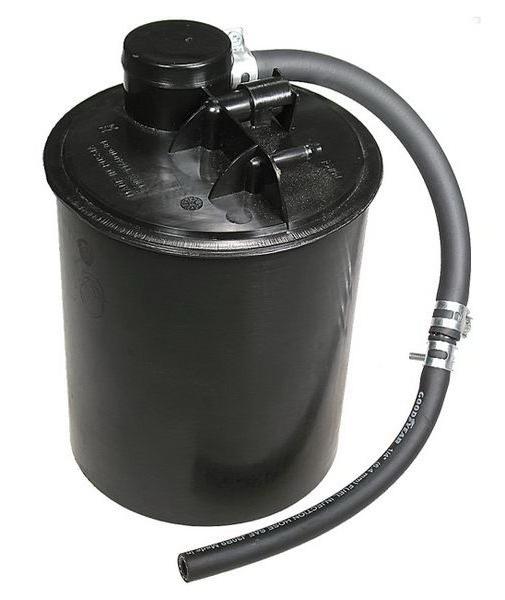

Представляет собой черный пластиковый сосуд, заполненный по большей части активированным углем. Активированный уголь играет роль вещества, впитывающего в себя те самые газы, которые выбрасываются в атмосферу.

Адсорбер можно установить практически на каждый автомобиль. В переводе с английского языка адсорбер означает «амортизировать», «поглощать».

Составные части конструкции при установке:

  • Передние трубки паропровода.
  • Клапан продувки.
  • Сепаратор паров и трубка слива топлива.
  • Несколько шлангов.
  • Гравитационный клапан.
  • Трубка адсорбера и клапан продувки.
  • Адсорбер.

Принцип работы адсорбера

Пары бензина, образовавшиеся в баке, поднимаются вверх. Из-за отсутствия какой либо емкости у горловины пары топлива попадают в сепаратор. Тут происходит процесс конденсации и из газообразного состояния топливо переходит в жидкое и сливается обратно в бак. А та часть топлива, которая не успела перейти из газообразного состояния в жидкое, попадает в адсорбер. Здесь этот избыток паров поглощается системой при помощи активированного угля. Весь этот процесс происходит только при выключенном двигателе. Если этот процесс будет происходить при включенном двигателе, то система будит открывать электромагнитный клапан продувки адсорбера и будет выполнять продувку. При этом те газы, которые образовались в баке и не перешли в жидкое состояние, выдуваются по впускной трубе ДВС и сгорают.

Благодаря работе адсорбера атмосфера не загрязняется вредными веществами, и потребление топлива на вашем автомобиле сокращается, хоть и не намного, но все же экономия есть.

Ошибка адсорбера

Как и любая деталь, адсорбер имеет свойства ломаться. При неисправности этой детали в баке скапливается большое количество паров бензина. Проверить это можно, открыв крышку бензобака, а также по характерному звуку шипения можно понять, что в баке скопилось большое количество паров. Всё это свидетельствует о неисправности адсорбера.

Можно неисправность адсорбера проверить и другим способом. При прогревании автомобиля выше 60 градусов на холостом ходу, обороты вашего авто будут существенно падать, а при движении вообще может неожиданно заглохнуть. Если на вашем транспортном средстве происходит примерно тоже самое, то вам стоит проверить адсорбер.

Конечно, ваш автомобиль с забитым адсорбером будет ездить, как и прежде, но с небольшим плавающим холостым ходом.

Как заменить адсорбер самостоятельно?

Вам понадобится адсорбер, резиновый шланг, для него несколько хомутов, граверов и болтов. Шланг должен быть масло- и бензиноустойчивым и оснащаться клапаном продувки адсорбера.

Демонтируйте адсорбер, освободив его от крепежных элементов, далее отсоедините от него шланг, подающий пары топлива к дросселю и приводу с колодкой. Затем снимите продувной клапан и шланг выхода горючего от сепаратора. Извлеките кронштейн, открутив несколько болтов.

Теперь устанавливаем новый адсорбер. Возьмите резиновый шланг и присоедините его к трубке, подающей пары бензина на продувной клапан. Затем шланг меньшей длины присоединяется к трубе забора от сепаратора. Следующий этап — установка адсорбера на крепления.

После установки адсорбера соединяем шланг подачи паров к продувному каналу. Последний монтируется на крышке мотора. Здесь подключается и колодка с приводом. В промежутке между продувным клапаном и адсорбером должен устанавливаться длинный шланг. Негодный шланг с трубкой обратного клапана демонтируется. На его место устанавливается короткий отрезок детали. На этом этапе адсорбер установлен.

Итак, сделаем заключение, что адсорбер — это устройство напрямую взаимодействующее с катализатором. И пока ваш автомобиль прогревается, адсорбер собирает пары бензина в топливном баке, препятствуя попаданию испарений в холодный катализатор автомобиля, что, конечно же, не желательно. Поэтому чем раньше вы заметите и устраните неисправность адсорбера, тем будет лучше.

Предназначение

Эта запчасть не всегда являлась составляющей машины. Её появлением мы обязаны современным требованиям к экологическим показателям машин, а если быть точнее, адсорбер Лада Гранта приобрела благодаря Евро-3.

(Евро-3 является экологическим стандартом, который был введен в 1999 году, однако его требованиям российские производители смогли отвечать только в 2008 году. )

Адсорбер, Гранта для которого стала одним из первых «пристанищ» на рынке отечественного автопрома, является запчастью, напрямую привязанной к катализатору. Он позволяет аккумулировать пары бензина, чтобы предотвращать их попадание в выпускной коллектор.

Подобные действия позволяют сохранять катализатор и предотвращать его преждевременный износ, так как сопряжение холодного катализатора с парами бензина является недопустимым. Как только мотор прогревается до необходимой температуры, датчик продувки адсорбера активизируется. Клапана адсорбера прогоняет пары обратно в бензобак.

Добрый вечер. Как проверить клапан адсорбера

Не верно. Магистраль от бака до дросселя выглядит так: топливный бак-адсорбер-клапан адсорбера-дроссельная заслонка (кстати, там разрежение) Пары бензина, образующиеся в бензобаке, улавливаются адсорбером, который наполнен активным углем, а клапан адсорбера необходим дабы эти пары отвести за дроссель и сжечь в двигателе. Определить его работоспособность можно просто прислонив к адсорберу палец-должна ощущаться работа клапана, вибрация от закрытия/открытия на его корпусе. Так же неплохо на слух прослушивается стрекот при работе. А в крышке бензобака есть предохранительный клапан, который служит для предохранения бака от деформаций… При неработающем двигателе клапан не должен продуваться-то есть должен быть закрыт. Если это не так, то либо его заклинило в открытом состоянии либо что-то попало под клапан. Так же случается, что клинит его и в закрытом состоянии… Для проверки можно на заглушенном двигателе, отключив колодку проводов от клапана подать рабочее напряжение на его обмотку (жаль не удалось угадать про какую машину мы говорим) и попробовать на продув-продувается, значит открылся, снять напряжение-не продувается, значит закрылся. Все исправно. Удачи!!!

нет! если неисправен клапан то в баке будет вакум, при открывании пробки бензобака воздух будет всасываться в бак, бывает что и бак плющит от вакума в нём, очень громко работает топ. насос при этой неисправности, а машина не тянет.

На что влияет клапан адсорбера

Многие проблемы связаны именно с клапаном адсорбера. По сути это очень простое устройство, которое открывается или закрывается при определенных условиях (запущен двигатель или заглушен).

Если клапан работает хорошо, то проблем нет вообще, вы можете даже не знать про его наличие в вашей системе.

Однако когда происходит поломка, например — забивается сама полость адсорбера, либо не работает клапан. То автомобиль впоследствии, может получить серьезные поломки. Потому как не проходит продувка полости, а также не сбрасывается давление из бака.

Как Убрать Адсорбер Ваз 2110 ~ AUTOTEXNIKA.RU

Тогда были машины, отвечающие эталону экологической безопасности «Евро 3″Авто дизайнеры были озадачены созданием устройства, способного улавливать пары углеводородов для устранения их выбросов в атмосферу. Потому в топливной системе большинства автомобилей и российских автомобилей, в том числе и ВАЗа, не были исключения, присутствовала часть. адсорбер. Что это? Предлагаю разглядеть эту часть со всех вероятных углов на примере российского автомобиля ВАЗ 2114.

1 адсорбер. что это?

Если мы переведем слово адсорбер практически с британского языка, мы получим два значения, схожих по значению: «абсорбировать»,, «амортизировать», Что ему необходимо? Адсорбция. это процесс, при котором газы поглощаются как жесткими, так и водянистыми телами. Главным элементом, который поглощает пары отработавшего горючего, является активированный уголь. Они заполняют часть свободного места адсорбера.

Структура этой части содержит в себе несколько структурных частей:

  • адсорбер
  • Продувочный клапан
  • Трубка адсорбера и продувочный клапан
  • Гравитационный клапан
  • Передняя труба паровая
  • Паровой сепаратор
  • Топливная труба
  • Несколько шлангов

2 Принцип работы адсорбера на ВАЗ 2114

Адсорбер работает последующим образом. Паровые сваи, которые образуются в топливном баке, подымаются ввысь и равномерно скапливаются на горловине бака, откуда они имеют прямой путь к сепаратору, где происходит процесс конденсации этих паров. Пары, которые перевоплотился в жидкость, ворачиваются назад в топливный бак. Но не многим парам удается опять стать водянистыми. Часть паров, оставшихся в виде газа, поступает в адсорбер, где поглощается адсорбентом. активированным углем.

Необходимо подчеркнуть, что весь описанный чуть повыше процесс происходит только при выключенном движке. В неприятном случае система должна будет открыть электрический клапан для продувки адсорбера. В то же время пары бензина, образующиеся в топливном баке и не успевшие перевоплотиться в жидкость, будут продуваться через впускной коллектор. ВАЗ 2114 и сгорел.

Этот механизм работы предугадывает наличие нескольких преимуществ:

  1. Предотвращение загрязнения воздуха вредными газами
  2. Автомобиль поглощает меньше горючего во время вождения (хотя уровень экономики не добивается 1 процента, но факт остается фактом. упрямо. без сжигания паров бензина, движок необходимо больше горючего).

3 Симптомы, чтобы определить, если адсорбер неисправен

Даже такая деталь, как поглотитель, может забиться и стать неприменимой для использования. Предпосылки неисправности могут быть различными (механическое повреждение, естественный износ всасывающего элемента). Главным признаком отказа адсорбера является наличие лишнего давления в топливном баке. Предпосылкой этого является скопление лишних количеств паров горючего, которые не могут ни перейти в жидкое состояние, ни выйти через адсорбер. Удостоверьтесь, что лишнее давление паров горючего в топливном баке довольно обычное. просто открутите крышку топливного бака и послушайте, не шипит ли она при открытии крышки. Если есть шипение, настало время поменять адсорбер, так как в топливном баке скапливается чрезмерное количество вредных паров.

Еще есть один метод выявления дефектов в автомобилях ВАЗ. После прогрева мотора выше 60 ° C начинается существенное понижение оборотов холостого хода. Не считая того, ваш автомобиль может в один момент тормознуть во время вождения без особенной предпосылки.

Если что-то схожее происходит с вашим автомобилем, мы советуем для вас проверить состояние адсорбера. Это можно сделать последующим образом. отсоедините шланг, идущий к коллектору от клапана, и подсоедините его на два-три денька. Если симптомы, которые вас тревожат, не пропадут, а ваш возлюбленный ВАЗ все еще тут «игры» с поворотами, как ему угодно, то, вероятнее всего, есть только один вердикт. блокировка адсорбера.

Непременно, машина и двигалась и будет проезжать более 1-го километра даже с неисправным адсорбером, но в то же время ее скорость холостого хода будет плавать, как синусоида. Все же, направьте внимание, что неразрешенный отказ адсорбера во времени либо, по последней мере, повышение количества паров горючего, которые не выделяются из топливного бака, грозит «выстрел» крышка топливного бака от шейки, либо, может быть, вы просто не сможете ее открыть. Потому поменять неисправную деталь легче, чем повсевременно страшиться несанкционированной «выстрелы»так как никто не может предсказать, куда свалится топливная крышка.

4 Замена адсорбера

Поменять эту часть на ВАЗ 2114 Вы сможете сделать это на наиблежайшей станции технического обслуживания, либо вы сможете сделать это без помощи других. Так как на все будет потрачено менее 20 минут, вы сможете поменять адсорбер без помощи других.

Видео: Как Убрать Адсорбер Ваз 2110


Итак, начнем. Замененная часть должна быть поначалу демонтирована. Поначалу мы освобождаем адсорбер от имеющихся крепежных частей, потом отсоединяем шланг, который подает пар горючего в дроссель, и только позже провода и блок. Последующим шагом является отсоединение продувочного клапана и топливного шланга от сепаратора. В конце концов, открутите и снимите кронштейн (это не займет много времени, потому что он крепится только 3-мя болтами).

После удачной разборки отработанного адсорбера перебегаем к установке полученной детали. Самая длинноватая длина имеющегося резинового шланга соединена с трубкой, по которой пары горючего подаются в канал продувки. Наименьшая часть шланга соединена с впускным патрубком от сепаратора. Сейчас при помощи кронштейна установите адсорбер на свое место. Дальше шланг подачи пара соединяется с продувочным каналом. Канал продувки, в свою очередь, установлен на капоте. Также нужно подключить блок к проводам. Меж адсорбером и продувочным каналом установлена ​​резиновая трубка. Принципиально: труба должна быть устойчивой к бензину и моторному маслу. Установка адсорбера завершена. Все было изготовлено стремительно, отменно и без вербования посторониих профессионалов.

5 Внутренняя диагностика клапана продувки адсорбера

Во-1-х, нужно провести диагностику клапана адсорбера на исправность. Для этого нам пригодится мультиметр и пара проводов. Перед проверкой отпустите защелку и снимите блок жгута проводов с продувочного клапана. Потом подключите «минус» мультиметр в «таблицы», Включить зажигание, измерить напряжение на клемме «Также» колодки проводов. Мультиметр должен быть более 12 вольт. Если на экране мультиметра отображается наименее 12 вольт либо напряжение на сто процентов отсутствует, то, вероятнее всего, у вас маленький заряд батареи либо неисправный компьютер.

Используйте крестовую отвертку, чтоб высвободить зажим, который укрепляет трубку к клапану. Снимите шланг с трубы. Используйте отвертку, чтоб снять клапан с адсорбера. Дальше необходимо приложить напряжение 12 вольт от аккума к клеммам («». вывод «Также»,, «-«. вывод «В») После подключения энергии клапан должен открыться с соответствующим щелчком. Если этого не происходит, клапан нужно поменять.

6 Замена адсорбера вентиляционного клапана на ВАЗ 2114

Итак, начнем подмену адсорбера в ВАЗ 2114. Начнем с того, что обесточим автомобиль, сняв отрицательный вывод с аккума. Потом вилка отсоединяется от CPA. Чтоб добраться до клапана, нам необходимо малость отпустить зажим на впускной трубе, потом снять его с датчика воздушного потока и отложить в сторону. Дальше, мы немного согнули крепление клапана, чтоб произвести беспрепятственную разборку. Нужно отвести крепления в сторону на расстояние менее 1 сантиметра.

После всех операций протяните клапан вдоль канавок. Разборка адсорбера клапана еще не завершена. Осталось отсоединить впускной клапан. Вся неувязка в том, что какой-то из них выключается совсем не сложно, но с другим, обычно, появляются трудности. Хобби в том, что впускной фитинг фиксируется специальной защелкой. Для его разборки нужно оторвать пластмассовые антенны, а для этого нужно углубить замок (в данном случае фитинг следует малость поднять ввысь). Разборка завершена, установка делается в оборотном порядке.

7 Заключение

Итак, подведем маленькие итоги. Мы смогли узнать, для чего для вас нужен адсорбер на ВАЗ 2114 и как его поменять без помощи профессионалов. Эта деталь очень принципиальна для автомобилей, соответственных экологическим нормам. «Евро 3», Если вы снимите адсорбер с автомобиля ВАЗ 2114, уровень экологичности вашего автомобиля свалится до «Евро 2» либо «Евро 1»,

Не много кто из автомобилистов знает, какие признаки неисправности адсорбера есть. И некие даже не представляют: что же это все-таки за деталь и зачем она предназначена в современном автомобиле. Вправду, в более «старых» российских моделях этих сторонних предметов вообщем не было и следа.

Так, с возникновением экологического эталона Евро-3, дизайнеры автомобилей начали использовать это устройство для улавливания паров горючего, чтоб предупредить их попадание в атмосферу. Этот рецепт соответствует тому же эталону и должен соблюдаться. А в системах большинства зарубежных и российских автомобилей есть адсорбер (поглотитель).

Изделие смотрится как непрозрачная банка маленького размера. Снутри него происходит процесс адсорбции газов углем либо другими субстанциями, которые заполняют адсорбционное устройство. Он также имеет особый электронный клапан, который издает соответствующие звуки во время работы. трещинкы при прогреве мотора.

Симптомы отказа адсорбера различные. Часть, как и неважно какая другая, может стать неприменимой, загроможденной. При этом недочеты могут появляться из-за механических повреждений, естественного износа при эксплуатации, также из-за загрязнения элемента, который поглощает газы.


Если ваш двигатель прогревается до 60 ° C на холостом ходу скорость вправду падает (так что движок перестает двигаться), тогда, вероятнее всего, необходимо кропотливо проверить адсорбер. Может быть, он является предпосылкой всех этих проблем. Отсоедините шланг, ведущий от коллектора к клапану, подсоедините его хоть каким методом (заглушка, извив, шток). И если неувязка не пропадет, ​​а движок опять околпачит с непостоянностью оборотов, то ваш адсорбер засорен.

Признаком того, что адсорбер либо его клапан вышел из строя, может быть то, что движок застрял при ускорении. Это связано с тем, что производительность топливного насоса недостаточна из-за неизменного вакуума в топливном баке.

Одним из первых признаков того, что клапан адсорбера «закрыт», является его неизменное молчание. Вправду, когда движок прогревается, он испускает соответствующую трещинку либо стук. Если он отсутствует на слух, то скоро произойдет сбой.

Что грозит?

Естественно, вы сможете продолжать путешествовать по дорогам с аналогичной неисправностью. Машина поедет, но на холостом ходу все равно будет. Не считая того, если неисправности адсорбера не устраняются впору, то на наиблежайшей заправке, пытаясь заправить газ в баке, крышка может практически «выстрелить» из газов, которые не удалены впору. Так что лучше поменять малозначительную часть на новейшую.

Не считая того, если бензобак плохо проветривается, это может привести к разжижению. И как итог. деформация и повреждение таковой принципиальной запчасти, как бензонасос. Невентилируемый адсорбер может вызвать скопление горючего во впускном коллекторе. И это уже может воздействовать на устойчивость всего мотора.

Как заменить?

Несложно поменять эту часть без помощи других. Если есть признаки отказа адсорбера, не смущяйтесь поменять. Это займет всего несколько 10-ов минут. Итак, мы покупаем нужную запчасть (но это дешево). Нам необходимо несколько зажимов, болтов, инструментов. Ну и не забудьте поменять шланг, потому что он также может быть «измельчен».

Как проверить клапан адсорбера — инструкция

Адсорбер – второстепенный элемент автомобиля, представляющий собой банку с активированным углем, главным предназначением которой является поглощение паров бензина из бака для недопущения их попадания в атмосферу (согласно нормам Евро 2 и выше).

В адсорбере эти пары превращаются в конденсат и отправляются на дожигание в двигатель. Но ведь в статье речь будет идти о клапане адсорбера, что это такое? – наверняка, спросите вы. Отвечаем. Клапан адсорбера во всей этой системе как раз и обеспечивает отправку (продувку) конденсата в двигатель, а также своевременную вентиляцию всего механизма.

Насколько важен в работе автомобиля клапан адсорбера?

Неисправность данного, казалось бы, незначительного узла приводит к тому, что бензобак плохо проветривается, что может в свою очередь провоцировать разрежение и, как следствие этого, деформацию и/или повреждение бензонасоса.

Одновременно с этим невентилируемый адсорбер вызывает чрезмерное скопление бензина во впускном коллекторе, а это далеко не лучшим образом может отразиться на работе всего мотора (выйдет из строя катализатор, лямбда-зонт, быстро начнут засоряться свечи и т.д.). Вот почему при слабой тяговитости мотора, заметных провалах в его работе на холостом ходу, а также шипении во время откручивая крышки бензобака все свои силы первым делом следует направить на диагностику клапана адсорбера (сам адсорбер ломается крайне редко). Это же рекомендация актуально для ситуаций, когда на вашей панели приборов загорается ошибка «check engine».

Как проверить клапан адсорбера: пошаговая инструкция.

  1. Откройте капот и снимите минусовую клемму аккумулятора.
  2. Отсоедините колодку проводов, идущую непосредственно к клапану продувки адсорбера (далее КПА). Для этого достаточно просто нажать на пластмассовый фиксатор и потянуть колодку на себя.
  3. От штуцеров клапана отсоедините подводящий и отводящий шланги.
  4. Ключом на 10 выверните 2 крепежных болта кронштейна, удерживающих его на впускной трубе.
  5. Снимите КПА вместе с кронштейном.
  6. К подводящему штуцеру клапана присоедините обычный шприц (медицинский). В качестве переходника здесь можно использовать шланг подвода разряжения к КПА.
  7. Вытяните из шприца плунжер. Если клапан исправен, во время этого действия вы будете ощущать стремление плунжера вернуться в исходное положение. Но это еще не вся проверка.
  8. Подключите к выводам КПА источник постоянного тока напряжением 12 В. В ответ клапан должен открыться: вы услышите характерный щелчок, и разряжение в шприце исчезнет. Если этого не произошло, КПА следует заменить в соответствии с маркировкой, которую вы найдете на кронштейне. Ну, а если все в порядке, возвращайте клапан на его законное место: закрепите кронштейн болтами, подключите к КПА шланги и колодку проводов, – и верните напряжение в сеть автомобиля.

Как видите, если знать, как проверить клапан адсорбера, саму процедуру можно провести менее, чем за 15 минут, – для вас мелочь, всего 8 действий, а для автомобиля – своевременная диагностика, продляющая жизнь «сердцу» авто и многим другим его узлам.

Видео.

Рекомендую прочитать:

Похожие публикации

Абсорбер ваз 2110 8 клапанов

Признаки неисправности клапана адсорбера(абсорбера)

По требованиям новых экологических стандартов, ограничивающих содержание вредных веществ в выхлопных газах, транспортные средства должны быть оснащены системой EVAP. Это оборудование препятствует попаданию вредных топливных испарений в атмосферу. Основную функцию в системе улавливания топливных паров выполняет адсорбер. Некоторые недооценивают важность этого элемента в работе автомобиля. Однако, неисправность этого, на первый взгляд, второстепенного узла может привести к повреждению бензонасоса и отразиться на работе всего двигателя. Поэтому, специалисты рекомендуют проверять клапан адсорбера при появлении признаков неисправности мотора.

Назначение и принцип работы клапана продувки адсорбера

Схема клапана абсорбера

Система EVAP устанавливается на бензиновые двигатели внутреннего сгорания для предотвращения попадания паров топлива в атмосферу. Электромагнитный клапан продувки адсорбера является элементом этой системы. Поэтому, чтобы выяснить, для чего нужен клапан адсорбера и как он работает, важно понять принцип работы всей системы.

Конструкция адсорбера представляет собой емкость, заполненную адсорбентом, чаще всего активированным углем. Устройство соединено с топливным баком и управляющим клапаном автомобиля специальными трубками.

Клапан адсорбера установлен между впускным коллектором и адсорбером и выполняет функцию вентиляции.

Образующиеся в топливном баке пары бензина проникают в сепаратор, где они конденсируются и снова сливаются в бак. Какая-то часть паров не успевает конденсироваться в сепараторе и попадает через паропровод в адсорбер. В фильтрующей системе они поглощаются активированным углем, накапливаются и затем при запуске двигателя подаются во впускной коллектор.

Процесс поглощения топливных испарений проходит только при отключенном двигателе. Когда автомобиль работает, электронный блок управления открывает электромагнитный клапан продувки адсорбера, через который поступает воздух и таким образом происходит вентиляция. При этом накопившийся конденсат вместе с воздухом высасываются из адсорбера и снова попадает в двигатель, где происходит его дожигание. Клапан адсорбера обеспечивает вентиляцию всего механизма и направляет топливный конденсат назад в двигатель.

Неисправности клапана адсорбера и их устранение

Практически непрерывная работа адсорбера системы поглощения топливных паров может послужить причиной поломки клапана продувки.
Неисправность клапана адсорбера часто приводит к повреждению бензонасоса. Из-за плохой вентиляции адсорбера накапливается бензин во впускном коллекторе, двигатель теряет мощность, а расход топлива постепенно увеличивается. Это может привести к полной остановке двигателя. От того, как работает клапан адсорбера, зависит работа всего автомобиля.

Как проверить работоспособность клапана продувки адсорбера?

Проверка клапана абсорбера

Чтобы вовремя заметить и исправить неполадки, необходима регулярная проверка клапана адсорбера. При этом выявить поломку можно по определенным косвенным признакам.

При работе двигателя на холостых оборотах или в холодную погоду система поглощения паров издает характерные звуки, так щелкает клапан адсорбера. Некоторые путают этот звук с неисправностями ГРМ, роликов или других деталей. Проверить это можно, резко нажав на педаль газа. Если звук не изменился, значит это цокает клапан адсорбера. Специалисты могут объяснить, что делать, если клапан адсорбера стучит слишком сильно. Для этого необходимо закрутить регулировочный винт, при этом сначала он очищается от эпоксидной смолы.

Клапан абсорбера можно отрегулировать.

Винт поворачивается на приблизительно на пол-оборота. Если его закрутить слишком сильно, то контроллер выдаст ошибку. Такая регулировка клапана адсорбера сделает его работу мягче, а стук тише.

Однако, как проверить клапан адсорбера на наличие поломок?

Определить поломку клапана можно с помощью системы диагностики ошибок или механической проверкой.

Коды электронных ошибок записаны в памяти контроллера и свидетельствует об электрическом повреждении. Для проверки клапана рекомендуется обращать внимание на такие выдаваемые контроллером ошибки, как «обрыв цепи управления клапана продувки адсорбера».

Признаки, по которым можно механически определить неисправность клапана адсорбера:

  • Появление провалов на холостом ходу двигателя.
  • Очень низкая тяга двигателя.
  • Не слышно звуков срабатывания клапана при работе двигателя.
  • Шипение при открытии крышки бензобака свидетельствует о разрежении в системе.
  • Это верный признак неисправности вентиляции адсорбера.
  • Появление запаха топлива в салоне автомобиля. Однако, его появление могут вызвать и другие причины.

Замена клапана абсорбера своими руками

Клапан абсорбера

Если обнаружены признаки неисправности, требуется ремонт или замена клапана. Клапан адсорбера стоит недорого, а замену произвести несложно. Для демонтажа нужно иметь пару крестообразных отверток и знать, где находится клапан продувки адсорбера.

Порядок работы:

Маркировки старого и нового клапана должны совпадать.

  • Открыть капот и найти цилиндрическое устройство – адсорбер.
  • С аккумуляторной батареи снять минусовую клемму.
  • Отсоединить колодку проводов, нажав на фиксатор и потянув на себя.
  • Ослабить крепление клапана.
  • Штуцеры под защёлкой убрать и отсоединить шланги.
  • Извлечь клапан вместе с кронштейном из адсорбера.
  • Новый клапан устанавливается в обратном порядке.

Таким образом, даже такой небольшой элемент, как клапан адсорбера, выполняет важные функции и его неисправность может серьезно нарушить работу всего двигателя. Поэтому важно следить за состоянием своего автомобиля и вовремя проводить диагностику.

Описание ошибок ЭСУД автомобилей ВАЗ (коды от 0400 до 0499)

Ошибка 0422 — «Эффективность нейтрализатора ниже порога».
Ошибка возникает, если: отсутствуют коды неисправностей Р0102, Р0112, Р0113, Р0116, Р0117, Р0118,Р0122, Р0123, Р0130, Р0132, Р0133, Р0134, Р0135, Р0136, Р0137, Р0138, Р0140, Р0141, Р0300, Р0301, Р0302, Р0303, Р0304, Р0441, Р0562, Р0563, Р1410, Р1425, Р1426; управление топливоподачей осуществляется в режиме обратной связи по сигналу управляющего датчика кислорода; выполняются условия проведения цикла диагностики нейтрализатора; контроллер определяет, что содержание кислорода после нейтрализатора выше порога.
Дополнительная информация: Контроллер следит за окислительно-восстановительными свойствами нейтрализатора, анализируя сигналы управляющего и диагностического датчиков кислорода, установленных до и после нейтрализатора. Если нейтрализатор работает эффективно, то значение параметра «Фактор старения нейтрализатора», будет стремиться к 0. Чем больше нейтрализатор деградирует, тем больше значение параметра «Фактор старения нейтрализатора».
Контроллер осуществляет цикл диагностики нейтрализатора, если: температура охлаждающей жидкости не менее 70C; температура воздуха на впуске не ниже -10C; частота вращения коленчатого вала двигателя в пределах 1800…2500 об/мин; нагрузка двигателя имеет стабильное значение в пределах 15…50%.

Порядок поиска причины появления неисправности:
Проверить наличие других кодов, и если они имеются то их необходимо устранить. Осмотреть нейтрализатор на наличие повреждений. При осмотре обратить внимание на: вмятины; изменение цвета нейтрализатора, вызванное чрезмерными температурами; скрежет внутри нейтрализатора, являющийся признаком разрушения керамического блока. Убедитесь в том, что на автомобиль установлен соответствующий тип нейтрализатора. Если замечания обнаружены, то заменить нейтрализатор.
Проверить систему выпуска между нейтрализатором и основным глушителем на наличие утечек воздуха, повреждений, некомплектность. Проверить диагностический датчик кислорода. Убедиться в том, что на датчике нет повреждений, а жгут проводов, разъем не контактируют с системой выпуска и не повреждены. Если неисправности не обнаружены, то заменить нейтрализатор. Если неисправности обнаружены, то их необходимо устранить.

Ошибка 0441 — «Некорректный расход воздуха через клапан».
Ошибка возникает, если в ходе проверки системы управления клапаном продувки абсорбера на холостом ходу получен отрицательный результат.
Причины: заклиненный клапан продувки, пережатие или засорение шлангов, неправильное подключение шлангов, утечка разрежения в системе.
Порядок поиска причины появления неисправности:

Отсоединить шланги, соединяющие клапан с адсорбером и двигателем. Проверить шланги и штуцер в дроссельном патрубке. Если неисправности (пережатие, засорение и т.д.) обнаружены, то устранить неисправности. Если нет неисправностей, то заменить клапан продувки на заведомо исправный и повторить проверку.

Ошибка 0443 — «Неисправно управление клапаном продувки адсорбера».
Порядок поиска причины появления неисправности:
Проверить шланги к адсорберу и клапану продувки адсорбера направильность и надежность соединений. Если есть замечания — устранить.
Выключить зажигание. Отсоединить шланги от клапана продувки адсорбера и от дроссельного патрубка. Проверить шланги и штуцер в дроссельном патрубке. Если неисправности (перегибы, повреждения, засорение) обнаружены, то их устранить. Если неисправности необнаружены, то заменить клапан продувки на заведомо исправный и повторить проверку.

Ошибка 0444 — «Клапан продувки адсорбера, обрыв цепи управления».
Ошибка возникает, если самодиагностика драйвера клапана продувки адсорбера определила на выходе отсутствие нагрузки.
Порядок поиска причины появления неисправности:
Выключить зажигание. Отсоединить колодку жгута от клапана продувки адсорбера. Выполнить проверку целостности электрической цепи между контактом «2» колодки к клапану и главным реле. Если цепь неисправна, то неисправен жгут проводов.
Выключить зажигание. Отсоединить колодку жгута от контроллера. Выполнить проверку целостности электрической цепи между контактом «КПА» колодки к контроллеру и контактом «1» колодки к клапану. Если цепь неисправна, то неисправен жгут проводов.
Измерить сопротивление между контактами «1» и «2» клапана продувки адсорбе-ра. Если сопротивление больше 1 МОм, то неисправен клапан продувки адсорбера. Если сопротивление меньше 1 МОм, то неисправен контроллер.

Ошибка 0445 — «Клапан продувки адсорбера, замыкание цепи управления на массу или бортовую сеть».
Ошибка возникает, если самодиагностика драйвера клапана продувки адсорбера определила на выходе замыкание на источник питания.
Порядок поиска причины появления неисправности:
С помощью статуса ошибки (некоторые БК показывают) определить тип неисправности.
Замыкание на бортовую сеть:
Заглушить двигатель. Отсоединить колодку жгута от клапана продувки адсорбера. Включить зажигание. Пробником, соединенным с массой, проверить контакт “1” колодки жгута к КПА. Если загорается лампочка пробника, то замыкание цепи управления клапаном продувки на источник питания или неисправен контроллер.
Мультиметром измерить сопротивление между контактами “1” и “2” разъема клапана продувки адсорбера. Если сопротивление меньше 20 Ом, то неисправен клапан продувки адсорбера. Если сопротивление больше 20 Ом, то неисправен контроллер.
Замыкание на массу:
Заглушить двигатель. Отсоединить колодку жгута от контроллера. Пробником, соединенным с “плюс” АКБ, проверить контакт “КПА” колодки жгута к контроллеру. Если загорается лампочка пробника, то замыкание на массу в цепи управления клапаном продувки. Если незагорается лампочка пробника, то неисправен контроллер.

Ошибка 0458 — «Клапан продувки адсорбера, замыкание цепи управления на массу».
Ошибка возникает, если самодиагностика драйвера клапана продувки адсорбера определила на выходе замыкание на массу.
Порядок поиска причины появления неисправности:
Выключить зажигание. Отсоединить колодку жгута от контроллера. Провести проверку замыкания контакта «КПА» колодки жгута к контроллеру на массу. Если замыкание есть, то неисправен жгут проводов. Если замыкания нет, то неисправен контроллер.

Ошибка 0459 — «Клапан продувки адсорбера, замыкание цепи управления на бортовую сеть».
Ошибка возникает, если самодиагностика драйвера клапана продувки адсорбера определила на выходе замыкание на источник питания.
Порядок поиска причины появления неисправности:
Выключить зажигание. Отсоединить колодку жгута от контроллера. Провести проверку замыкания контакта «КПА» колодки жгута к контроллеру на бортовую сеть. Если замыкания нет, то неисправен контроллер.
Отсоединить колодку жгута от КПА. Измерить сопротивление между контактами «1» и «2» разъема клапана продувки адсорбера. Если сопротивление меньше 20 Ом, то неисправен клапан продувки адсорбера. Если сопротивление больше 20 Ом, то неисправен жгут проводов.

Ошибка 0480 — «Цепь управления реле вентилятора 1: обрыв, замыкание на +12В или на землю».
Ошибка возникает, если самодиагностика драйвера управления реле вентилятора определила замыкание на массу или +12В или отсутствие нагрузки.
Причины: неисправность в цепи реле вентилятора охлаждения.
Порядок поиска причины появления неисправности:

Снять реле вентилятора охлаждения. Включить зажигание. Проверить мультиметром напряжение на контактах “85” и “86” колодки жгута, отсоединенной от реле вентилятора. Мультиметр должен показать следующие значения напряжения: на контакте “86” около +3,6 В; на контакте “85” близкое к напряжению бортсети. Если такие напряжения, то слабое соединение или неисправно реле.
Если напряжение на контакте “85” меньше 1 В, то обрыв в проводах, соединяющих главное реле с реле электровентиляторов. Если напряжение на контакте “86” менее 1 В, то обрыв или замыкание на массу в цепи управления реле электровентиляторов, или неисправен контроллер. Если напряжение на контакте “86” более 10 В, то замыкание в цепи управления реле электровентиляторов на источник питания или неисправен контроллер.

Ошибка 0481 — «Цепь управления реле вентилятора 2: обрыв, замыкание на +12В или на землю».
Ошибка возникает, если самодиагностика драйвера управления реле вентилятора определила замыкание на массу или +12В или отсутствие нагрузки.
Причины: неисправность в цепи реле вентилятора охлаждения.
Порядок поиска причины появления неисправности:

Снять реле вентилятора охлаждения. Включить зажигание. Проверить мультиметром напряжение на контактах “85” и “86” колодки жгута, отсоединенной от реле вентилятора. Мультиметр должен показать следующие значения напряжения: на контакте “86” около +3,6 В; на контакте “85” близкое к напряжению бортсети. Если такие напряжения, то слабое соединение или неисправно реле.
Если напряжение на контакте “85” меньше 1 В, то обрыв в проводах, соединяющих главное реле с реле электровентиляторов. Если напряжение на контакте “86” менее 1 В, то обрыв или замыкание на массу в цепи управления реле электровентиляторов, или неисправен контроллер. Если напряжение на контакте “86” более 10 В, то замыкание в цепи управления реле электровентиляторов на источник питания или неисправен контроллер.

Ошибка 0485 — «Напряжение питания вентилятора, выход за пределы допустимого диапазона».
Ошибка возникает, если команда на включение электровентилятора выполнена и напряжение питания вентилятора на контакте «Диагностика вентиляторов» контроллера ЭСУД ниже порогового значения или команда на включение электровентилятора отсутствует и присутствует напряжение питания вентилятора на контакте «Диагностика вентиляторов» контроллера ЭСУД.
Порядок поиска причины появления неисправности:
Проверить наличие кодов Р0480 (Р0481), Р0691 (Р0693), Р0692 (Р0694). Если они есть, сначала их устранить. Запустить двигатель. Система кондиционирования выключена. По БК температура двигателя меньше 100 °С, электровентилятор выключен. Если электровентилятор работает, то замыкание в цепи питания электровентилятора или неисправно реле электровентилятора.
Выключить и включить зажигание. Очистить коды. Используя БК (некоторые модели поддерживают эту функцию) управлять включением электровентилятора. Если код Р0485 не появляется, то неисправность носит непостоянный характер.
Выполнить проверку целостности электрической цепи между контактом «Диагностика вентиляторов» колодки к контроллеру и предохранителем цепи питания электровентилятора.
Если неисправности обнаружены, то устранить обнаруженные неисправности. Если неисправности необнаружены, то неисправен контроллер.

Автомобильный адсорбер: конструкция, функции, признаки неисправности


Дата публикации: 13 сентября 2020. Категория: Автотехника.

Адсорбер (часто его называют абсорбер) представляет собой один из узлов автомобиля, который отвечает за поглощение и нейтролизацию паров бензина, выходящих из бака. Многие автовладельцы полагают, что это совершенно ненужное устройство, которое только создает лишние проблемы, поэтому нередко его и вовсе снимают.

Однако, повышенное потребление бензина и другие проблемы в работе системы, как правило, возникают только в том случае, если из строя выходит клапан абсорбера. Поэтому прежде чем безжалостно удалить этот узел, будет полезно узнать чуть больше об особенностях его работы и процедуре смены прибора.

Что такое адсорбер и зачем он нужен?

Адсорбер — автомобильная система-улавливатель выходящих из бака бензиновых паров. Когда двигатель работает, испарения перенаправляются в систему впускного коллектора. Если двигатель заглушен, некоторую их часть улавливает сепаратор, вновь направляя в бак, а остальное поступает в адсорбер с последующей нейтрализацией.

Адсорбирующая система является большим фильтром, улавливающим лёгкие углеводородные соединения. Адсорбер должен соответствовать экологическим стандартам ЕВРО-2, которые подразумевают недопустимость попадания в окружающую среду загрязняющих ее бензиновых паров транспортного средства. По этим же стандартам исключается проникновение даже небольшого количества вредных соединений в салон машины.

В старых автомобилях адсорбирующего фильтра не было вовсе, в них использовалась иная система очистки. Сегодня, согласно стандартам ЕВРО-2, система фильтрации должна быть установлена во всех без исключения машинах.

Устройство и принцип работы.

Устройство адсорбирующей системы автомобиля довольно простое. Адсорбер представляет собой большую пластиковую банку, заполненную гранулированным активированным углем, который лучше всего справляется с углеводородными соединениями.

Помимо фильтрующей части система состоит из:

  • Сепаратора со специализированным клапаном гравитации. Сепаратор позволяет улавливать часть паров топлива и перенаправлять их назад в бак. Клапан гравитации в основном не задействован и срабатывает лишь в экстренных режимах, предотвращая разлив бензина при перевороте машины, например, во время аварии.
  • Датчика давления. С его помощью контролируется давление испарений внутри топливного бака.
  • Электромагнитного клапана. Важнейшая коммутационная составляющая системы, открывающаяся при запуске мотора.
  • Фильтра с угольным гранулированным порошком. Служит для задержки паров.
  • Соединительных трубок. Обеспечивают подвод и соединение всех перечисленных выше деталей.

Принцип работы адсорбера следующий: испарения движутся вверх бака и задерживаются сепаратором, совмещённым с клапаном гравитации. Здесь часть паров конденсируется и возвращается в виде жидкого топлива обратно, а оставшаяся часть испарений, минуя клапан гравитации, проходит в фильтр-банку, накапливаясь там. Накопление происходит в то время, когда мотор не запущен.

Ключевым элементом адсорбирующей системы является электромагнитный клапан. Запуск двигателя сопровождается его открытием — адсорбер соединяется с дроссельным элементом либо впускным коллектором в зависимости от типа автомобиля.

Запускается процесс продувки, при котором испарения смешиваются с воздухом из окружающей среды и попадают в цилиндры мотора. Здесь воздушно-топливная смесь сгорает.

Физико-химический принцип диффузионной сорбции

Если рассматривать физическую сорбцию на молекулярном уровне, то силами, ответственными за диффузию (проникновение одного вещества в другое), являются силы Ван-дер-Ваальса, названные в честь своего первооткрывателя – голландского физика Йоханнеса Дидерика Ван-дер-Ваальса.

Не погружаясь в мистические глубины квантовой физики, следует, все же, уточнить, что физиосорбционные взаимодействия обусловлены магнитным притяжением молекулярных диполей, которые, поляризуясь (ориентируясь) в трехмерной сетке пространственных координат, начинают взаимно притягиваться, пытаясь обеспечить электрическое уравновешивание поверхностных потенциалов.

Повседневные проявления диффузии

Каждый из нас писал пальцем на стекле, а затем дышал на поверхность, волшебным образом проявляя написанные буквы.

Этот забавный процесс также напрямую задействует физиосорбцию: тончайшая пелёночка кожного жира покрывает химически инертное стекло, образуя межфазный слой, обладающий слабой и непродолжительной активностью.

Буквы на стекле

Горячее дыхание, содержащее активный кислород, углекислый газ и водяной пар образует над поверхностью букв межфазное газовое уплотнение, которое постепенно поглощается жировой пленкой и / или уносится от написанных слов микропотоками воздуха, заставляя буквы медленно исчезать.

Феномен абсорбции играет критическую роль в поддержании витальности в Человеке и других живых организмах: всасывание в кровь лекарственных средств, впитывание в ткани лечебных мазей, растворов, пищеварение, иммунный ответ (т.н. facilitated diffusion), дыхание.

Хемосорбция

Помимо взаимного физического (диффузионного) захвата, вещества могут взаимно контактировать с образованием на поверхности новых или разрывом имеющихся химических связей. В этом случае имеет место т.н. хемосорбция (химическая абсорбция).

Особенностью химической абсорбции является непременное изменение температуры межфазного слоя: обычно – нагрев (экзотермическая реакция), редко – охлаждение зоны взаимодействия (эктотермическая реакция).

Аудиостатья о сурфактной хемосорбции (английский язык с субтитрами)

В разрезе взглядов на производство систем очистки воздуха увеличение температуры внутри рабочего отсека аппарата может накладывать дополнительные требования к термостойкости конструкционных или термофутеровочных (защитных) материалов.

Отходы / Шламы после мокрых абсорберов

Помимо прочего, хемосорбционные интеракции, результат которых в наши дни с достаточной точностью прогнозируется, могут быть использованы для получения жидких шламов / пульп с определенным химическим составом.

Так, например, очистка дымовых выбросов после сгорания органического топлива (SOx, NOx) с помощью углекислого кальция позволяет получить в шламном бункере чистый синтетический гипс, в то время как безопасный азот, водяной пар и углекислый газ отводятся в воздушный бассейн (или на рециркуляцию).

Заказывая абсорбер в ООО «ПЗГО», Вы можете быть уверены в том, что мы гарантированно подберем такие конструкционные материалы и абсорбенты, которые обеспечат максимально эффективный процесс газо- или воздухоочистки, а также – если это технически осуществимо – выход экономически ценного шлама.


Признаки неисправности адсорбирующей системы.

Большинство проблем адсорбирующей системы возникает при неисправности электромагнитного клапана. Он открыт либо закрыт соответственно при запуске или остановке двигателя. Нормально работающий электромагнитный клапан никак не даёт о себе знать. Его неисправность, когда продувка системы не осуществляется, а давление в баке не сбрасывается, грозит серьёзными поломками других частей автомобиля.

Неполадки с адсорбером, как правило, сопровождаются следующими признаками:

  • через 5-10 минут после прогрева двигателя начинают «плыть» обороты;
  • при нажатии педали газа на холостом ходу при запущенном двигателе последний ведёт себя так, как будто заканчивается топливо, вплоть до полной остановки;
  • при движении автомобиль не развивает полную мощность, по ощущениям работает на 80-90% от максимальной;
  • датчик топливного бака показывает неверные данные, иногда может быть «полным» или, наоборот, «пустым»;
  • во время открытия бака во время заправки слышен свистящий звук, словно ёмкость всасывает воздух из окружающей среды;
  • присутствует явно завышенный расход бензина;
  • иногда при непрогретом моторе абсорбер стучит, звук легко спутать со стуком клапанов двигателя.

При наличии перечисленных выше признаков электромагнитный клапан необходимо проверить. Неисправный компонент следует заменить. Стоит деталь недорого и меняется достаточно легко даже своими силами.

Признаки неисправности адсорбирующей системы не всегда связаны лишь с неполадками электромагнитного клапана. Очень часто забивается непосредственно фильтр-банка с угольным порошком. Если необходимо, деталь меняют либо разбирают и чистят (сушат), восстанавливая её фильтрующие свойства.

Можно ли убрать адсорбер? Плюсы и минусы отключения системы.

Адсорбирующая система — неотъемлемая составляющая современного транспортного средства. Исправно работающий фильтр не оказывает влияния на функционирование двигателя. Более того, он позволяет немного сэкономить на бензине, ведь задержанные топливные испарения не выбрасываются наружу, а сгорают в двигателе.

Можно ли пренебречь экологическими стандартами и убрать адсорбер из автомобиля? Сделать это возможно, и на работу автомобиля это никак не повлияет. С технической (но не экологической) точки зрения это даже лучше — пары из бака будут выходить прямо в окружающую среду, а без дополнительных банок, клапанов и трубок повысится надёжность авто.

Осуществить данную манипуляцию несложно — к сепаратору через шланг нужно подключить фильтр тонкой очистки, перекрыть сам адсорбер и сделать чип-тюнинг (прошивку двигателя).

Отключение адсорбера имеет и другие положительные стороны:

  • подкапотное пространство существенно освобождается, ведь система (особенно фильтр-банка) занимает много места;
  • исчезает известная проблема неустойчивой работы двигателя вхолостую;
  • появляется небольшая экономия средств за ненадобностью покупки нового адсорбера и клапана в случае их поломки.

При этом не следует забывать, чем грозит отключение адсорбирующей системы, а именно:

  • внутри автомобиля появится запах бензина, ведь пары частично будут идти в салон;
  • легкие углеводороды станут выбрасываться в атмосферу и загрязнять окружающую среду;
  • сам автомобиль (снаружи), возможно, тоже станет пахнуть топливом.

Про то, зачем нужен адсорбер, как он работает, и как его проверить, смотрите в следующем видео:

Адсорбирующая система — довольно простой, но полезный узел автомобиля. Техническое обслуживание этого элемента не является сложным или дорогостоящим, но при желании можно пойти вразрез с экологическими стандартами и отключить адсорбер, несколько повысив надёжность машины.

На этом у меня сегодня все. Если у вас остались вопросы, или если вы хотите дополнить статью — пишите комментарии.

С уважением, администратор

Краткие сведения

Адсорбцией называется процесс поглощения одного вещества (более разреженного) другим (более плотным)

. При этом преобразования одних химических веществ в другие не происходит. Этот принцип находит применение в разнообразных сферах человеческой жизни — от медицины до промышленности.

В качестве веществ-поглотителей применяются:

  • Содержащее углерод вещество органического происхождения, имеющее поры;
  • Высушенный гель;
  • Алюмосиликаты кальция и натрия;
  • Различные минералы, встречающиеся в естественной среде.

Начиная со второго поколения экологического стандарта серии «Евро» все производимые автомобили должны иметь специальную емкость для поглощения бензиновых или дизельных паров. Европейские производители, пренебрегающие этими правилами, штрафуются. Зарубежные заводы-нарушители теряют европейский рынок.

Поглотитель представляет собой небольшую цилиндрическую емкость, расположенную под капотом автомобиля в непосредственной близости от двигателя.

Нередко автолюбители делают ошибку в написании слова «адсорбер»

, заменяя букву «д» на «б». Ошибочный вариант очень распространен, однако нормативным является все же
adsorber.

Что влияет на клапан абсорбера. Адсорбер системы улавливания паров топлива — как он работает и что вызывает поломку детали. Электромагнитный клапан адсорбера

Топливная система двигателя предназначена для подачи оптимальной топливовоздушной смеси. Одним из компонентов этой системы является поглотитель, и в статье рассматриваются его устройство, назначение, основные неисправности и способы проверки его работоспособности.

Устройство

Двигатели с распределенным впрыском топлива впервые появились на переднеприводных Ладах, начиная с 2111.Они сильно отличаются от своих карбюраторных предшественников более сложной конструкцией системы питания. Он состоит из 2-х подсистем: подачи топлива в топливную рампу и улавливания паров бензина. Одна из составляющих последнего — адсорбер в ВАЗ-2114.

В верхней части пластикового цилиндра находится электромагнитный клапан, управляемый блоком управления двигателем. Эта часть съемная и фиксируется пластиковыми зажимами. Корпус клапана прямоугольный, на нем есть 2 штуцера (впускной и выпускной) и разъем для подключения электронного блока управления.

Шланги крепятся к арматуре с помощью хомутов. Впускное отверстие соединяется с гравитационным клапаном, а затем с сепаратором и бензобаком. Исходящий связан узлом дроссельной заслонки.

Принцип работы

Итак, как выглядит процесс продувки адсорбера на ВАЗ 2114? Когда машина стоит на стоянке, бензин из бака сначала испаряется в сепаратор. Там часть пара превращается в жидкость и возвращается обратно. Оставшееся газообразное топливо, двигаясь по трассе, попадает в герметичный адсорбер.Активированный уголь поглощает пары и удерживает их в себе до запуска двигателя.

При включении зажигания контроллер двигателя подает напряжение на клапан и открывается. Во время работы двигателя наполнитель нагревается и высыхает, выпуская обратно пары бензина. Они засасываются в двигатель вместе с основной частью топлива под действием вакуума.

Для чего нужен адсорбер ВАЗ-2114?

Основное назначение подсистемы улавливания паров топлива и адсорбера как компонента этой системы — сделать автомобиль менее вредным для окружающей среды и соответствовать международным экологическим стандартам «Евро-2» и «Евро-3».

На технические характеристики адсорбер ВАЗ-2114 не влияет. Он предназначен для того, чтобы пары бензина не покидали контуры системы питания. Эта мера позволяет немного более эффективно использовать запас топлива. Экономии не будет, как при использовании форсированного холостого хода, но при длительной эксплуатации можно проехать 1-2 километра.

Снятие и установка

Демонтаж детали осуществляется по следующему алгоритму:

Шаг 1.Отсоедините зажим от минусовой клеммы аккумуляторной батареи и заблокируйте колеса стояночным тормозом («Поставьте ручной тормоз»).

Шаг 2. Снимите провод с клапана адсорбера (ВАЗ-2114).

Шаг 3. С помощью отвертки Phillips ослабьте зажимы и снимите шланги с фитингов. Последние сделаны из пластика и легко ломаются.

Шаг 4. С помощью отвертки с плоским лезвием подденьте защелку на корпусе клапана и снимите ее.

Шаг 5. Ослабьте зажим, фиксирующий корпус адсорбера, и вытащите его.

Шаг 6. Откручиваем от бокового расширительного бачка 3 гайки крепления переднего амортизатора и снимаем с них пластину, на которой крепится адсорбер. Этот шаг нужен только в том случае, если деталь полностью снята с системы питания.

Неисправности, симптомы и способы устранения

Из-за предельной простоты конструкции в ВАЗ-2114 есть две неисправности адсорбера: он забит или не работает электромагнитный клапан. Если эта деталь выйдет из строя, то в автомобиле могут появиться следующие проблемы:

  • Нестабильная работа двигателя на холостом ходу (плавающие обороты).Для проверки отсоедините шланг между дроссельной заслонкой и продувочным клапаном и заглушите его. Свечу, например. Если обороты двигателя не стали нормальными, значит, адсорбер забит.
  • При откручивании пробки бензобака слышно шипение или пары бензина выдавливают ее из наливной горловины.
  • Плохое ускорение из-за пониженного давления в топливной магистрали. При неисправности продувочного клапана в бак не поступает атмосферный воздух . .. Это приводит к тому, что при работающем двигателе в бензобаке создается разрежение, которое мешает работе топливной рампы.Также сильный вакуум может привести к тому, что емкость будет сильно деформироваться под действием атмосферного давления.
  • Нет повторяющихся щелчков при разгоне.

Проверить работу продувочного клапана можно следующим образом. На разъем питания (место подключения проводов от компьютера) необходимо подать напряжение 12 вольт. Например, используя 2 провода, подключенные к «плюсу» и «минусу» батареи … Если деталь цела, механизм щелкнет обратно.В противном случае элемент необходимо заменить.

Второй способ проверить работу клапана адсорбера на ВАЗ-2114 — это продуть. Для этого продуть штуцер наливного шланга. Если воздух беспрепятственно выходит из выпускного отверстия клапана, то его необходимо заменить.

Полное снятие адсорбера с системы питания

Некоторые владельцы ВАЗ 2114 решают полностью снять эту деталь со своего автомобиля из соображений экономии и для предотвращения неисправностей в будущем. Это можно сделать двумя способами.

Способ 1. После полного снятия адсорбера с ВАЗ-2114 шланг, ведущий к узлу дроссельной заслонки, закрывается заглушкой. В шланг, идущий от бензобака к адсорберу, вставлен топливный фильтр от любого карбюраторного двигателя ВАЗ.

Способ 2. Адсорбер снимается вместе с опорой. Ранее подсоединенные к нему шланги закрываются заглушками. В стандартной пробке бензобака просверливается небольшое отверстие (1-2 мм) для подключения полости к атмосфере. Также для разгерметизации топливного бака можно использовать крышку от карбюратора «восьмерка» или «девятка».

После обновления системы питания может потребоваться обновление прошивки блока управления двигателем, так как он сочтет отсутствие адсорбера за неисправность в двигателе и перейдет в аварийный режим. Это грозит существенно снизить тяговые качества автомобиля.

Адсорбер в ВАЗ-2114 — важный элемент в системе питания двигателя, позволяющий немного снизить расход топлива и избавиться от запаха бензина в салоне.

В соответствии с экологическими стандартами Евро-3 вредные пары углеводородов из паров бензина не должны попадать в атмосферу.Для этого топливная система автомобиля должна быть оборудована амортизатором. Топливная система абсорбирует и улавливает именно эти пары. Давайте посмотрим, что это такое, для чего он нужен в машине и как работает.

Что такое поглотитель

Абсорбция — это абсорбция газов твердыми или жидкими телами. В автомобильной системе абсорбентом является уголь, которым заполнен абсорбер. Рассмотрим это устройство на примере автомобиля ВАЗ 2110-12, с инжекторным двигателем.

Принцип работы

Пары бензина, образующиеся в баке, поднимаются вверх и через отверстие в горловине бака сначала попадают в сепаратор.Там они конденсируются и стекают обратно в резервуар. Та их часть, которая не успевает превратиться в конденсат через гравитационный клапан по паропроводу, попадает прямо в абсорбер, где поглощается активированным углем. Это происходит, когда двигатель не работает.


В противном случае при движении автомобиля с прогретым двигателем система управления открывает электромагнитный клапан, и происходит продувка абсорбера. Пары бензина вместе с воздухом, поступающим через другой клапан, вдуваются во впускную трубу двигателя, где и сгорают.

Есть своего рода двойной эффект.

  • во-первых, атмосфера не загрязнена ненужными вредными парами;
  • во-вторых, у нас хоть и небольшая, но экономия топлива. Ведь если бы не было поглотителя, топливо просто испарилось бы.

Одним словом все прописано экологом, все хорошие, все довольны.

Неисправность абсорбера

Со временем абсорбер забивается и может прийти в негодность.Признаки неисправности этого элемента топливной системы можно определить по косвенным признакам. Одна из них — это образование избыточного давления в топливном баке … Это связано с образованием паров, которым некуда уйти из бензобака. В этом случае в момент отвинчивания крышки вы услышите шипение.

На моем ВАЗ 2112 стоило начать откручивать крышку бака, и она выбила с такой силой, что страшно представить. Хотел бы я тогда знать, что это проблема с поглотителем.И поэтому мне приходилось просто отпускать пары по несколько раз в день.
По другой причине плохой работы поглотитель скорости автомобиля на холостом ходу может начать «плыть».


В нашей стране проблема неисправных запчастей решается очень просто, особенно тех, без которых машина может обойтись. В один голос взлетайте и езжайте дальше, советуют умельцы. Здесь, конечно, решать вам, но что-то мне подсказывает, что мы с вами должны дышать именно этим воздухом. А если все без исключения возьмут и уберут все «лишние» эко-детали, так как они не так уж нужны в машине, то в один «прекрасный» день нечем будет дышать.

Замена этой детали займет не более 15 минут, это можно сделать:

  1. самостоятельно;
  2. , обратившись в автосервис.

После появления автомобилей, соответствующих стандарту экологической безопасности Евро-3, конструкторы автомобилей были озадачены созданием устройства, способного улавливать пары углеводородов с целью исключения их выбросов в атмосферу. Поэтому в топливной системе большинства легковых автомобилей, и отечественные автомобили, в том числе ВАЗ, не стали исключением, появилась деталь — адсорбер.Что это такое? Предлагаю рассмотреть эту деталь со всех возможных сторон на примере отечественного автомобиля ВАЗ 2114.

1 Адсорбер — что это?

Если осуществить дословный перевод слова «адсорбер» с английского языка, то в итоге мы получим два схожих значения — «поглощать», «амортизировать». Зачем это нужно? Адсорбция — это процесс, при котором газы абсорбируются как твердыми, так и жидкими телами. В данном случае основным элементом, поглощающим пары отработавшего топлива, является активированный уголь.Именно они заполняют часть свободного пространства адсорбера.

Эта деталь включает в себя несколько конструктивных элементов:

  • Адсорбер
  • Клапан продувки
  • Трубки адсорбера и продувочного клапана
  • Гравитационный клапан
  • Передняя паровая труба
  • Пароотделитель
  • Трубка слива топлива
  • Несколько шлангов

2 Принцип работы адсорбера в ВАЗ 2114

Адсорбер работает следующим образом. Пары топлива, образующиеся в топливном баке, поднимаются вверх и постепенно накапливаются в горловине бака, откуда они направляются к сепаратору, в котором происходит конденсация этих паров.Пары, которые превратились в жидкость, сливаются обратно в топливный бак. Однако не все пары успевают снова стать жидкими. Часть пара, остающегося в виде газа, поступает в адсорбер, где абсорбируется с помощью адсорбента — активированного угля.

Стоит отметить, что весь описанный выше процесс происходит исключительно при выключенном двигателе. В противном случае систему придется открывать. В этом случае пары бензина, образовавшиеся в топливном баке и не успевшие превратиться в жидкость, выдуваются через впускной патрубок двигателя ВАЗ 2114 и сгорают.

Такой принцип работы подразумевает наличие сразу нескольких преимуществ:

  1. Предотвращение загрязнения атмосферы вредными парами
  2. Автомобиль потребляет меньше топлива во время движения (хотя уровень экономии даже не достигает 1 процента, но факт упрямый — без сжигания паров бензина двигателю потребовалось бы больше топлива).

3 Признаки, по которым можно определить неисправность адсорбера

Даже такая деталь, как абсорбер, может засориться и выйти из строя.Причины неисправности могут быть разными (механическое повреждение, естественный износ поглощающего элемента). Основным признаком неисправности адсорбера является наличие избыточного давления в топливном баке. Причина этого — накопление чрезмерного количества паров топлива, которые не могут ни перейти в жидкое состояние, ни отвести через адсорбер. Убедиться в том, что в топливном баке есть избыточное давление паров топлива, достаточно просто — достаточно открутить крышку топливного бака и прислушаться, не шипит ли при открывании крышки.Если есть шипение, то пора менять адсорбер, так как в топливном баке скапливается избыточное количество вредных паров.

Есть еще один способ определения неисправности в автомобилях. ВАЗ … После прогрева двигателя выше температуры 60 ° С начинается значительное падение оборотов холостого хода двигателя. Кроме того, ваша машина может внезапно заглохнуть во время движения без особой причины.

Если что-то подобное случилось с вашим автомобилем, то советуем проверить исправность адсорбера.Это можно сделать следующим образом — отсоедините от клапана шланг, идущий к коллектору, и заглушите его на два-три дня. Если беспокоящие вас симптомы не исчезли, а ваш любимый ВАЗ по-прежнему «играет» со скоростью, как ему заблагорассудится, то вердикт, скорее всего, только один — адсорбер забит.

Несомненно, автомобиль, как он ехал, продолжит проехать более одного километра даже с неисправным адсорбером, но при этом на холостом ходу он будет плавать как синусоида.Однако следует отметить, что неисправность адсорбера, который не был устранен вовремя, или, по крайней мере, излишки паров топлива, вовремя не вышедшие из топливного бака, грозят «выстрелом» крышки топливного бака с горловины. а может вы просто не можете его открыть. Поэтому заменить неисправную деталь проще, чем постоянно опасаться несанкционированного «выстрела», так как никто не сможет предсказать, куда упадет отлетевшая крышка топливного бака.

4 Замена адсорбера

Замену этой детали в ВАЗ 2114 можно произвести на ближайшей к вам СТО, а можно сделать самостоятельно.Поскольку на все про все вы потратите не более 20 минут, заменить адсорбер можно своими руками.

Итак, приступим. Для начала нужно демонтировать заменяемую деталь. Сначала освобождаем адсорбер от имеющихся креплений, затем отсоединяем шланг, подающий пары топлива к дроссельной заслонке, и только после этого провода и блок. Следующим шагом является отсоединение продувочного клапана и выпускного топливного шланга от сепаратора. И напоследок откручиваем и снимаем кронштейн (это не займет много времени, так как крепится всего тремя болтами).

После успешного демонтажа отработанного адсорбера приступаем к установке купленной детали. Самый длинный из имеющихся резиновых шлангов соединяется с трубкой, по которой пары топлива попадают в продувочный канал. Присоединяем меньшую часть шланга к заборной трубе от сепаратора. Теперь с помощью кронштейна устанавливаем адсорбер на законное место. Далее к продувочному каналу подключается шланг подачи пара. Канал продувки, в свою очередь, установлен на крышке двигателя. Также здесь необходимо подключить колодку с проводами.Между адсорбером и продувочным каналом установлена ​​резиновая трубка. Важно: трубка должна быть стойкой к бензину и моторному маслу … Адсорбер установлен. Все было сделано быстро, качественно и без привлечения сторонних специалистов.

5 Самостоятельная диагностика клапана продувки адсорбера

Если нужна только замена клапана адсорбера, то нет смысла ехать в ближайшую СТО. Это займет не более 5 минут, если у вас есть крестовая отвертка.Такой клапан можно найти практически в любом магазине автозапчастей, где продаются запчасти на ВАЗ. Кстати, недорого — не более 700 руб. Рекомендуется заменять датчик адсорбера вместе с клапаном, так как он непосредственно управляет клапаном. Однако стоит его поменять при условии, что датчик издает посторонние шумы, напоминающие треск. И иногда трудности возникают в момент, когда необходимо приобрести датчик адсорбера, так как он не везде продается.

Сначала необходимо провести диагностику клапана адсорбера на исправность.Для этого нам понадобится мультиметр и пара проводов. Перед проверкой освободите фиксатор и снимите разъем жгута с продувочного клапана. Затем подключаем «минус» мультиметра к «массе». Включаем зажигание, замеряем напряжение на выводе «А» колодки проводов. Показание мультиметра не должно быть ниже 12 вольт. Если на дисплее мультиметра отображается менее 12 вольт или напряжение полностью отсутствует, то, скорее всего, у вас разряженный аккумулятор или неисправный ЭБУ.

С помощью крестовой отвертки ослабьте зажим, которым трубка крепится к клапану.Снимаем шланг с трубы. С помощью отвертки снимите клапан с адсорбера. Далее на клеммы должно подаваться напряжение 12 Вольт от АКБ («+» — клемма «А», «-» — клемма «В»). После подачи напряжения клапан должен открываться с характерным щелчком. Если этого не произошло, то клапан необходимо заменить.

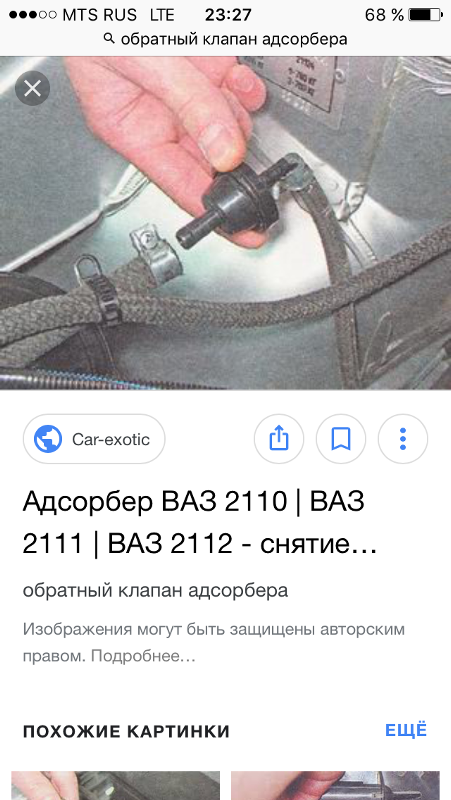

6 Замена клапана продувки адсорбера в ВАЗ 2114

Итак, приступим к замене клапана адсорбера в ВАЗ 2114. Сначала обесточиваем автомобиль снятием минусовой клеммы с АКБ.Затем штекер отключается от КПА. Чтобы приблизиться к клапану, нам нужно немного ослабить хомут впускного патрубка, затем снять его с датчика массового расхода воздуха и отвести в сторону. Далее немного загибаем крепление клапана, чтобы произвести беспрепятственный демонтаж. Необходимо отодвинуть крепление в сторону на расстояние не более 1 сантиметра.

После выполнения всех операций потяните клапан вверх по канавкам. На этом демонтаж клапана адсорбера не заканчивается.Осталось отключить питающие соединения. Вся проблема в том, что один из них очень легко отключается, а вот со вторым, как правило, возникают трудности. Загвоздка заключается в том, что входной штуцер фиксируется специальной защелкой. Для его демонтажа требуется поддеть пластмассовые усики, а для этого необходимо утопить фиксатор (в этом случае штуцер следует приподнять немного вверх). Демонтаж завершен, установка производится в обратной последовательности.

7 Заключение

Итак, подведем итоги.Нам удалось выяснить, зачем вообще нужен адсорбер в ВАЗ 2114 и как его можно заменить без помощи специалистов. Эта деталь очень важна для автомобилей, соответствующих экологическим нормам Евро 3. Если снять адсорбер с автомобиля ВАЗ 2114, то уровень экологичности вашего автомобиля снизится до «Евро 2» или «Евро 1».

На указанном автомобиле адсорбер появился давно, после введения экологического стандарта Евро-3.Благодаря этому правилу автомобили должны были быть оснащены специальным устройством, которое могло удерживать испаряющееся топливо до того, как оно попадет в атмосферу.

На автомобиле ВАЗ-2114 амортизатор имеет форму черного цилиндра, который установлен в моторном отсеке с правой стороны, недалеко от радиатора.

Принцип работы адсорбера на ВАЗ-2114

Для начала следует понять, что такое адсорбция. Итак, это своеобразный процесс, за счет которого осуществляется абсорбция жидких и твердых газообразных веществ.Ярким примером этого могут быть первые в мире противогазы, в которых активированный уголь выполнял роль адсорбера. В автомобиле ВАЗ-2114 в роли адсорбера выступает примерно такое же устройство, только конструкция его значительно усложнилась. Автомобильный адсорбер сегодня представляет собой пластиковый корпус, внутри которого находится специальный наполнитель, способный улавливать пары бензина, тем самым защищая атмосферу от загрязнения. Но эта деталь на ВАЗ-2114 этим не ограничивается. Дело в том, что адсорбер также включает в себя различные клапаны и форсунки.

Адсорбер никак не влияет на расход топлива, так как его основная цель — повышение экологичности автомобиля. Когда бензобак опорожняется, пары топлива поднимаются вверх по горловине, а затем попадают в сепаратор. В этот момент они снова переходят в жидкое состояние, в результате чего возвращаются в резервуар. Часть паров, не успевших конденсироваться, попадает в указанный адсорбер. Последний, кстати, наполнен тем же Активированным углем, предназначенным для поглощения вредных газов.Примечательно, что этот процесс происходит при выключенном двигателе.

Дело в том, что во время работы мотора адсорбер постоянно продувается за счет специального клапана, а это значит, что в выхлопной системе сгорают абсолютно все газы. Отсюда следует, что основное назначение адсорбера — нейтрализация паров бензина.

Возможное повреждение адсорбера

Причин засорения клапана адсорбера всего две:

  1. Бензин низкого качества.
  2. Частицы наполнителя адсорбера забивают клапан.

Кстати, есть еще вариант диагностики неисправности адсорбера. Если он значительно забит, но крышка бензобака все еще на месте, то время от времени в салоне можно услышать стойкий запах бензина, который появляется и исчезает сам по себе.

Особенности снятия адсорбера

Если вы все же решили полностью удалить адсорбер, вам потребуется:

  • заменить пробку бензобака на негерметичную;
  • заменить прошивку электрического блока управления;
  • заглушить выпускную и подающую трубы.


Как было сказано ранее, перед снятием адсорбера следует подумать о целесообразности такого действия, так как лишних деталей в автомобиле нет. Но даже если вы приняли решение удалить его, к этому процессу следует отнестись серьезно. В первую очередь нужно позаботиться о вентиляции бензобака, что просто необходимо при отсутствии адсорбера. Те автовладельцы, которые переоборудуют карбюраторный двигатель на инжекторный, имеют неоспоримое преимущество. Если они не коснутся форсунок бачка, то сломается карбюраторная система, они не смогут его проветрить.В такой ситуации в таких автомобилях нет необходимости в адсорбере.

В случае с автомобилем ВАЗ-2114 с инжекторным двигателем все намного сложнее. Однако снимать адсорбер также необязательно. Следует отметить, что единственным положительным моментом в наличии адсорбера является уменьшение количества вредных выбросов в атмосферу нашей планеты. К неоспоримым «минусам» этой детали можно отнести довольно высокую стоимость, а также слишком много места, занимаемого адсорбером под капотом.Именно два последних факта, как правило, становятся поводом для принятия решения о его удалении.

Но чаще всего автомобилисты снимают адсорбер после того, как он вышел из строя. Стоимость его настолько велика, что владельцы автомобиля приходят к выводу, что им безразлично состояние атмосферы Земли. Причем снять эту деталь довольно просто. Для этого нужно надеть фильтр. тонкая очистка шланга сепаратора. Теперь все пары бензина будут уходить прямо в атмосферу.В этом случае шланг от клапана перекрывать не нужно. Но если это беспокоит вас Check Engine, то необходимо скорректировать программу управления ЭБУ, чтобы эта лампа перестала гореть на панели приборов.

Согласно новым экологическим нормам Евро-3, все автомобили должны быть оснащены оборудованием, предотвращающим попадание вредных паров переработанного топлива в атмосферу. Основную функцию по улавливанию и переработке паров топлива в автомобиле выполняет адсорбер, принцип действия и устройство которого должны понимать каждый автовладелец.

1

Охрана окружающей среды, конечно, очень важная тема для нашей страны. Это должно волновать всех, особенно владельцев транспортных средств. Ежегодно автомобили выбрасывают в атмосферу огромное количество вредных паров, которые не сделают наш мир лучше. Именно поэтому оборудован каждый современный автомобиль, в котором адсорбер играет ключевую роль. В зависимости от состава различают следующие типы деталей:

  • с гранулированным стационарным адсорбентом;
  • с гранулированным подвижным адсорбентом;
  • с мелкозернистым адсорбентом, нижний слой которого всегда находится в кипящем состоянии.

Наиболее эффективными считаются детали первого типа, которые используются большинством производителей автомобилей по всему миру. Второй и третий типы деталей также способны предотвращать попадание паров топлива в атмосферу. Однако как кипящие, так и подвижные вещества имеют тенденцию попадать в атмосферу вместе с перерабатываемыми парами. Следовательно, чтобы поддерживать систему улавливания паров автомобиля, необходимо регулярно проверять количество активного вещества. Для этого необходимо каждый раз демонтировать адсорбер.

2

Конструкция адсорбера с неподвижным веществом включает корпус, заполненный адсорбентом. Активированный уголь выступает в роли последнего. С обеих сторон адсорбер соединен специальными трубками, соединяющими устройство с топливным баком автомобиля и регулирующим клапаном.

Автомобильный адсорбер работает по следующему принципу: пары от переработанного топлива поднимаются вверх. Далее через отверстие на горловине топливного бака испарение попадает в сепаратор.Там они конденсируются, а затем снова попадают в топливный бак. Та часть пара, которая не успевает пройти стадию конденсации, попадает в паропровод, после чего втягивается в адсорбер. Все это происходит, когда машина не заводится. Когда двигатель работает, система улавливания паров топлива открывает электромагнитный клапан, через который воздух поступает в адсорбер. Так очищается деталь. В этом случае пары топлива, оставшиеся внутри элемента, вместе с воздухом попадают в двигатель автомобиля.Там их перерабатывают.

Таким образом, адсорбер выполняет двойную функцию. Во-первых, устройство предотвращает выброс вредных веществ в атмосферу. Во-вторых, водители могут сэкономить незначительное количество топлива.

3

Из-за почти непрерывной работы адсорбер СУПБ очень часто выходит из строя. В этом случае есть 2 причины возникновения поломки детали:

  1. Электромагнитный клапан не герметичен, а трубка, по которой пар проходит в двигатель, забита.В такой ситуации пары попадают во впускной коллектор, забивая его. Если автомобиль перестает заводиться с первого раза или не заводится с неполным баком, это прямые признаки того, что необходимо прочистить трубы и проверить клапан на герметичность.
  2. Трубка засорена, но клапан остается герметичным. При этом в жаркую погоду пары будут скапливаться в топливном баке, повышая давление внутри него. Прямым признаком такой поломки является шипение при вскрытии бачка.

Обнаружив неисправность, многие владельцы сразу покупают новый адсорбер и бегут в ближайшую СТО.Однако делать это каждый раз при засорении устройства для многих водителей будет слишком дорого. Поэтому в целях экономии времени и 6-7 тысяч рублей мы можем отремонтировать адсорбер самостоятельно.

Для ремонта дополнительного оборудования системы покупать не нужно … Все, что нам нужно, это набор ключей, отвертка и напильник. Топливный адсорбер находится в колесной арке рядом с двигателем автомобиля. Чтобы добраться до детали, нам не нужно демонтировать другие элементы автомобиля .

Сначала откройте крышку капота. Далее ищем крепеж, фиксирующий адсорбер. В одних моделях автомобилей они есть, в других их нет. Вытаскиваем адсорбер, откручиваем его крышку. Далее отпиливаем нижнюю часть детали. Делать это нужно очень осторожно, так как весь уголь может вылиться наружу. Желательно в начале работы сделать небольшие надрезы на широкой стороне туловища и заклеить их скотчем. Далее отпиливаем адсорбер по оставшимся краям. Глубина пропила должна быть не более 10 мм.Резать глубже не стоит, так как внутри корпуса находятся трубки, уплотняющие активированный уголь. После того, как мы отрезали дно, переверните адсорбер и снимите липкую ленту. Разбираем нижнюю часть конструкции детали, вытаскивая все пружины и фильтры. Осторожно вылейте уголь. Далее видим промежуточные фильтры, вынимаем их и проверяем на предмет повреждений.

Некоторые производители оснащают адсорбер поролоновыми фильтрами.У этого материала есть большой недостаток — со временем он превращается в пыль, забивая адсорбер и трубы. Лучше всего заменить поролоновые фильтры на войлочные прокладки. Этот материал разлагается медленнее и намного лучше пропускает пары топлива.

После того, как вырезали прокладки необходимого размера, аккуратно приклеиваем их к стенкам адсорбера и обрабатываем конструкцию герметиком. Воспользовавшись моментом, также стоит заменить в детали активированный уголь. После этого собираем адсорбер.Чтобы скрепить вместе 2 части устройства, края верхней половинки промазываем эпоксидной смолой и прикладываем к ней нижнюю половину. Для лучшей фиксации устройства его можно дополнительно обмотать скотчем. На завершающем этапе собираем всю конструкцию в обратном порядке.

Вся работа займет не более двух часов. Однако сэкономленная сумма на новый адсорбер стоит потраченного времени.

Исследования углеводородов на твердых катализаторах методом неупругого рассеяния нейтронов

  • 1.

    Blay V, Epelde E, Miravalles R, Perea LA (2018) Преобразование олефинов в пропен: этен в пропен и крекинг олефинов. Catal Rev 60: 278–335. https://doi.org/10.1080/01614940.2018.1432017

    CAS Статья Google Scholar

  • 2.

    Джаннетто Г., Монке Р., Галиассо Р. (1994) Преобразование СНГ в ароматические углеводороды и водород на цеолитных катализаторах. Catal Rev 36: 271–304. https://doi.org/10.1080/01614949408013926

    CAS Статья Google Scholar

  • 3.

    Камминг К.А., Войцеховски Б.В. (1996) Перенос водорода, образование кокса и распад катализатора и их роль в цепном механизме каталитического крекинга. Catal Rev 38: 101–157. https://doi.org/10.1080/01614949608006455

    CAS Статья Google Scholar

  • 4.

    Lin L, Qiu C, Zhuo Z et al (2014) Пути реакции с регулируемой кислотной силой для каталитического крекинга 1-бутена до пропена над ZSM-5. J Catal 309: 136–145. https: // doi.org / 10.1016 / j.jcat.2013.09.011

    CAS Статья Google Scholar

  • 5.

    Hou Z, Han B, Zhang J et al (2003) Изомеризация н-пентана в различных фазовых областях вблизи критической температуры. J Supercrit Fluids 25: 81–90. https://doi.org/10.1016/S0896-8446(02)00086-4

    CAS Статья Google Scholar

  • 6.

    Шен X, Синь Y, Лю Х., Хан Б. (2020) Ориентированное на продукт прямое расщепление химических связей в лигнине.ChemSusChem 13: 4367–4381. https://doi.org/10.1002/cssc.202001025

    CAS Статья Google Scholar

  • 7.

    Zhang Z, Song J, Han B (2017) Каталитическое превращение лигноцеллюлозы в химические вещества и топливные продукты в ионных жидкостях. Chem Rev 117: 6834–6880. https://doi.org/10.1021/acs.chemrev.6b00457

    CAS Статья Google Scholar

  • 8.

    Yang D, Zhu Q, Han B (2020) Электровосстановление CO 2 в электролитах на основе ионной жидкости.Нововведение 1: 1–25. https://doi.org/10.1016/j.xinn.2020.100016

    Статья Google Scholar

  • 9.

    Kopyscinski J, Schildhauer TJ, Biollaz SMA (2010) Производство синтетического природного газа (SNG) из угля и сухой биомассы — обзор технологий с 1950 по 2009 год. Топливо 89: 1763–1783. https://doi.org/10.1016/j.fuel.2010.01.027

    CAS Статья Google Scholar

  • 10.

    Mei Q, Liu H, Shen X et al (2017) Селективное использование метоксигруппы в лигнине для производства уксусной кислоты. Angew Chem Int Ed. 56: 14868–14872. https://doi.org/10.1002/anie.201706846

    CAS Статья Google Scholar

  • 11.

    Робертс CB, Эльбашир Н.О. (2003) Обзор «Достижения в химии C1 в 2002 году». Fuel Process Technol 83: 1–9. https://doi.org/10.1016/S0378-3820(03)00081-X

    CAS Статья Google Scholar

  • 12.

    Чжоу В., Ченг К., Кан Дж и др. (2019) Новый горизонт в химии C1: нарушение ограничения селективности при преобразовании синтез-газа и гидрировании CO 2 в углеводородные химические вещества и топливо. Chem Soc Rev 48: 3193–3228. https://doi.org/10.1039/C8CS00502H

    CAS Статья Google Scholar

  • 13.

    Леннон Д., Макнамара Дж., Филлипс Дж. Р. и др. (2000) Спектроскопическое исследование адсорбции этилена и пропена на углероде с помощью спектроскопии неупругого рассеяния нейтронов.Phys Chem Chem Phys 2: 4447–4451. https://doi.org/10.1039/B005144F

    CAS Статья Google Scholar

  • 14.

    Лин Л., Шевелева А.М., да Силва И. и др. (2020) Количественное производство бутенов из полученного из биомассы γ-валеролактона, катализируемое гетероатомным цеолитом MFI. Nat Mater 19: 86–93. https://doi.org/10.1038/s41563-019-0562-6

    CAS Статья Google Scholar

  • 15.

    Polo-Garzon F, Luo S, Cheng Y et al (2019) Исследования рассеяния нейтронов гидридными частицами в гетерогенном катализе. Chemsuschem 12: 93–103. https://doi.org/10.1002/cssc.201801890

    CAS Статья Google Scholar

  • 16.

    О’Мэлли А.Дж., Паркер С.Ф., Кэтлоу С.Р. (2017) Нейтронная спектроскопия как инструмент каталитической науки. Chem Commun 53: 12164–12176. https://doi.org/10.1039/C7CC05982E

    Статья Google Scholar

  • 17.

    Альберс П.В., Леннон Д., Паркер С.Ф. (2017) Глава 5 — катализ. В: Fernandez-Alonso F, Price DL (eds) Экспериментальные методы в физических науках. Academic Press, Boca Raton, pp 279–348

    Google Scholar

  • 18.

    Паркер С.Ф., Леннон Д. (2016) Применение рассеяния нейтронов в гетерогенном катализе. J Phys Conf Ser 746: 012066. https://doi.org/10.1088/1742-6596/746/1/012066

    CAS Статья Google Scholar

  • 19.

    Леннон Д., Паркер С.Ф. (2014) Исследования синтеза хлористого метила на оксиде алюминия с помощью неупругого рассеяния нейтронов. Acc Chem Res 47: 1220–1227. https://doi.org/10.1021/ar400271c

    CAS Статья Google Scholar

  • 20.

    Паркер С.Ф., Леннон Д., Альберс П.В. (2011) Колебательная спектроскопия с нейтронами: обзор новых направлений. Appl Spectrosc 65: 1325–1341. https://doi.org/10.1366/11-06456

    CAS Статья Google Scholar

  • 21.

    Rhodes CJ (2010) Спектроскопические характеристики молекул, адсорбированных на поверхности цеолита. Annu Rep Sect C 106: 36–76. https://doi.org/10.1039/B

    5M

    CAS Статья Google Scholar

  • 22.

    Рамирес-Куэста AJ, Джонс МО, Дэвид Виф (2009) Рассеяние нейтронов и хранение водорода. Mater Today 12: 54–61. https://doi.org/10.1016/S1369-7021(09)70299-8

    CAS Статья Google Scholar

  • 23.

    Альберс П.В., Паркер С.Ф. (2007) Неупругое некогерентное рассеяние нейтронов в исследованиях катализа. Adv Catal 51: 99–132. https://doi.org/10.1016/S0360-0564(06)51003-X

    CAS Статья Google Scholar

  • 24.

    Нейман Д.А. (2006) Рассеяние нейтронов и водородные материалы. Mater Today 9: 34–41. https://doi.org/10.1016/S1369-7021(05)71336-5

    CAS Статья Google Scholar

  • 25.

    Mitchell PCH, Parker S, Ramirez-Cuesta AJ, Tomkinson J (2005) Колебательная спектроскопия с нейтронами: с приложениями в химии, биологии, материаловедении и катализе. World Scientific, Сингапур

    Google Scholar

  • 26.

    Альберс П., Прешер Г., Зайболд К., Паркер С.Ф. (1999) Применение рассеяния нейтронов для исследования гетерогенных катализаторов. Chem Eng Technol 22: 135–137. https://doi.org/10.1002/(SICI)1521-4125(199902)22:2<135:AID-CEAT135>3.0.CO; 2-4

    CAS Статья Google Scholar

  • 27.

    Mitchell PCH (1994) Исследования катализаторов неупругим рассеянием нейтронов. Acta Phys Hung 75: 131–140. https://doi.org/10.1007/BF03156567

    CAS Статья Google Scholar

  • 28.

    Nicol JM (1992) Хемосорбированный водород и водородные молекулы. Spectrochim Acta, часть A: Mol Spectrosc 48: 313–327. https: // doi.org / 10.1016 / 0584-8539 (92) 80061-Z

    Статья Google Scholar

  • 29.

    Шека Е.Ф. (1991) Расчетная INS-спектроскопия дисперсных катализаторов. Phys B Condens Matter 174: 227–232. https://doi.org/10.1016/0921-4526(91)

    -Q

    CAS Статья Google Scholar

  • 30.

    Newsam JM, Brun TO, Trouw F et al (1990) Неупругое рассеяние нейтронов на некаркасных частицах в цеолитах.В: Baker RTK, Murrell LL (eds) Новые материалы в гетерогенном катализе. Американское химическое общество, Вашингтон, округ Колумбия, стр. 25–37

    Google Scholar

  • 31.

    Донг Л., Лин Л., Хан Х и др. (2019) Нарушение предела производства мономера лигнина за счет разрыва межэлементных углерод-углеродных связей. Chem 5: 1521–1536. https://doi.org/10.1016/j.chempr.2019.03.007

    CAS Статья Google Scholar

  • 32.

    Xia Q, Chen Z, Shao Y et al (2016) Прямая гидродеоксигенация сырой древесной биомассы в жидкие алканы. Нац Коммуна 7: 11162. https://doi.org/10.1038/ncomms11162

    CAS Статья Google Scholar

  • 33.

    Shao Y, Xia Q, Dong L et al (2017) Селективное производство аренов путем прямого обогащения лигнина на катализаторе на основе ниобия. Нац Коммуна 8: 16104. https://doi.org/10.1038/ncomms16104

    CAS Статья Google Scholar

  • 34.

    Wu Z, Cheng Y, Tao F et al (2017) Наблюдение с помощью прямой нейтронной спектроскопии гидрида церия на катализаторе из оксида церия. J Am Chem Soc 139: 9721–9727. https://doi.org/10.1021/jacs.7b05492

    CAS Статья Google Scholar

  • 35.

    Munter A (2013) Длины и сечения рассеяния нейтронов. В: NIST Cent. Neutron Res. https://www.ncnr.nist.gov/resources/n-lengths/. По состоянию на 14 июня 2020 г.

  • 36.

    Yang S, Sun J, Ramirez-Cuesta AJ et al (2012) Селективность и прямая визуализация диоксида углерода и диоксида серы в декорированной пористой матрице. Nat Chem 4: 887–894. https://doi.org/10.1038/nchem.1457

    CAS Статья Google Scholar

  • 37.

    Ян С., Рамирес-Куэста А.Дж., Ньюби Р. и др. (2015) Супрамолекулярное связывание и разделение углеводородов внутри функционализированного пористого металлорганического каркаса. Nat Chem 7: 121–129.https://doi.org/10.1038/nchem.2114

    CAS Статья Google Scholar

  • 38.

    Хан Х, Годфри ХГВ, Бриггс Л. и др. (2018) Обратимая адсорбция диоксида азота в прочном пористом металлоорганическом каркасе. Nat Mater 17: 691–696. https://doi.org/10.1038/s41563-018-0104-7

    CAS Статья Google Scholar

  • 39.

    Нунес С.Д., Рудич С., Ваз П.Д. (2020) Исследование значимости синтеза наночастиц MoO 2 на их каталитической активности путем неупругого рассеяния нейтронов.Phys Chem Chem Phys 22: 896–904. https://doi.org/10.1039/C9CP06278E

    Статья Google Scholar

  • 40.

    Sivadinarayana C, Choudhary TV, Daemen LL et al (2004) Природа поверхностных частиц, образующихся на Au / TiO 2 во время реакции H 2 и O 2 : неупругий нейтрон исследование рассеяния. J Am Chem Soc 126: 38–39. https://doi.org/10.1021/ja0381398

    CAS Статья Google Scholar

  • 41.

    Wu L, Zhao S, Lin L et al (2016) Углубленное понимание кислотного катализа сольволиза пропеноксида над титаносиликатами и титаносиликатами / H 2 O 2 систем. J Catal 337: 248–259. https://doi.org/10.1016/j.jcat.2016.01.028

    CAS Статья Google Scholar

  • 42.

    Маллат Т., Байкер А. (2004) Окисление спиртов молекулярным кислородом на твердых катализаторах. Chem Rev 104: 3037–3058. https: // doi.org / 10.1021 / cr0200116

    CAS Статья Google Scholar

  • 43.

    He J, Wu T, Hu B et al (2010) Аэробное окисление спиртов в системе полиэтиленгликоль / CO 2 , катализируемое биметаллическим Au / Pd. Sci China Chem 53: 1592–1597. https://doi.org/10.1007/s11426-010-4014-z

    CAS Статья Google Scholar

  • 44.

    Han H, Ding G, Wu T et al (2015) Нитрид углерода, легированный медью и бором, для высокоселективного окисления толуола до бензальдегида.Molecules 20: 12686–12697. https://doi.org/10.3390/molecules200712686

    CAS Статья Google Scholar

  • 45.

    Бенто А., Санчес А., Медина Е. и др. (2015) MoO 2 наночастицы как высокоэффективные катализаторы эпоксидирования олефинов. Appl Catal Gen 504: 399–407. https://doi.org/10.1016/j.apcata.2015.03.024

    CAS Статья Google Scholar

  • 46.

    Науэль Р., Туати Ф., Гарби Н. (2012) Контроль морфологии наночастиц диоксида молибдена.EJ Chem 9: 233–239. https://doi.org/10.1155/2012/506572

    CAS Статья Google Scholar

  • 47.

    Хокинс А.П., Захариу А., Паркер С.Ф. и др. (2020) Начало реакционной способности олигомеризации пропена в ZSM-5 изучено с помощью спектроскопии неупругого рассеяния нейтронов. ACS Omega 5: 7762–7770. https://doi.org/10.1021/acsomega.9b03503

    CAS Статья Google Scholar

  • 48.

    Хокинс А.П., Захариу А., Коллиер П. и др. (2019) Низкотемпературные исследования олигомеризации пропена в ZSM-5 с помощью спектроскопии неупругого рассеяния нейтронов. RSC Adv 9: 18785–18790. https://doi.org/10.1039/C9RA03568K

    CAS Статья Google Scholar

  • 49.

    Hawkins AP, O’Malley AJ, Zachariou A. et al (2019) Исследование динамики адсорбции 1-октена при 293 K на катализаторе ZSM-5 с помощью неупругого и квазиупругого рассеяния нейтронов.J. Phys Chem. C 123: 417–425. https://doi.org/10.1021/acs.jpcc.8b08420

    CAS Статья Google Scholar

  • 50.

    Zhang J, Qian Q, Wang Y et al (2019) Синтез этанола из арилметилового эфира / лигнина, CO 2 и H 2 . Chem Sci 10: 10640–10646. https://doi.org/10.1039/C9SC03386F

    CAS Статья Google Scholar

  • 51.

    He Z, Cui M, Qian Q et al (2019) Синтез жидкого топлива прямым гидрированием CO 2 .Proc Natl Acad Sci USA 116: 12654–12659. https://doi.org/10.1073/pnas.1821231116

    CAS Статья Google Scholar

  • 52.

    Международное энергетическое агентство (2019) Информация о природном газе 2019. Международное энергетическое агентство, Париж

    Google Scholar

  • 53.

    Сильвервуд И.П., Гамильтон Н.Г., Станифорт Дж.З. и др. (2010) Стойкие частицы, образующиеся во время риформинга метана диоксидом углерода на никель-глиноземном катализаторе.Катал Сегодня 155: 319–325. https://doi.org/10.1016/j.cattod.2010.07.009

    CAS Статья Google Scholar

  • 54.

    Silverwood IP, Hamilton NG, Laycock CJ et al (2010) Количественная оценка поверхностных частиц, присутствующих на катализаторе риформинга никель / оксид алюминия и метана. Phys Chem Chem Phys 12: 3102–3107. https://doi.org/10.1039/B7B

    CAS Статья Google Scholar

  • 55.

    Silverwood IP, Hamilton NG, McFarlane AR et al (2012) Применение неупругого рассеяния нейтронов для изучения CO 2 риформинга метана на никелевых катализаторах, нанесенных на оксид алюминия, и на никелевых катализаторах, легированных золотом. Phys Chem Chem Phys 14: 15214–15225. https://doi.org/10.1039/C2CP42745A

    CAS Статья Google Scholar

  • 56.

    R. McFarlane A, P. Silverwood I, Warringham R, et al (2013) Применение неупругого рассеяния нейтронов для исследования «сухого» риформинга метана на никелевом катализаторе на оксиде алюминия, работающем в условиях, когда Преобладает образование нитевидного углерода.RSC Adv 3: 16577–16589. https://doi.org/10.1039/C3RA42435A

    Статья Google Scholar

  • 57.

    Макфарлейн А.Р., Сильвервуд И.П., Норрис Э.Л. и др. (2013) Применение неупругого рассеяния нейтронов для исследования парового риформинга метана на никелевом катализаторе, нанесенном на оксид алюминия. Chem Phys 427: 54–60. https://doi.org/10.1016/j.chemphys.2013.10.012

    CAS Статья Google Scholar

  • 58.

    Ляо X, Гердтс Р., Паркер С.Ф. и др. (2016) Углубленное понимание биметаллических эффектов и закоксованных частиц углерода на активном биметаллическом катализаторе Ni (Co) / Al 2 O 3 катализатора сухого риформинга. Phys Chem Chem Phys 18: 17311–17319. https://doi.org/10.1039/C6CP01089J

    CAS Статья Google Scholar

  • 59.

    Chinta S, Choudhary TV, Daemen LL et al (2002) Характеристика C 2 (C x H y ) промежуточных продуктов в результате адсорбции и разложения метана на металлических катализаторах на носителе с помощью in situ INS колебательная спектроскопия.Angew Chem Int Ed. 41: 144–146. https://doi.org/10.1002/1521-3773(20020104)41:1<144:AID-ANIE144>3.0.CO;2-J

    CAS Статья Google Scholar

  • 60.

    Yang D, Zhu Q, Sun X et al (2020) Электросинтез дефектного селенида индия с трехмерной структурой на подложке для регулируемого электровосстановления CO 2 до синтез-газа. Angew Chem Int Ed. 59: 2354–2359. https://doi.org/10.1002/anie.201

    1

    CAS Статья Google Scholar

  • 61.

    He M, Sun Y, Han B (2013) Наука о зеленом углероде: научная основа для интеграции обработки, использования и рециклинга углеродных ресурсов. Angew Chem Int Ed. 52: 9620–9633. https://doi.org/10.1002/anie.201209384

    CAS Статья Google Scholar

  • 62.

    Чжан К., Ченг К., Кан Дж. И др. (2014) Катализаторы Фишера – Тропша для производства углеводородного топлива с высокой селективностью. Chemsuschem 7: 1251–1264. https://doi.org/10.1002 / cssc.201300797

    CAS Статья Google Scholar

  • 63.

    Гамильтон Н.Г., Сильвервуд И.П., Уоррингем Р и др. (2013) Анализ колебаний промышленного катализатора Фишера-Тропша на основе железа, использующего неупругое рассеяние нейтронов. Angew Chem Int Ed. 52: 5608–5611. https://doi.org/10.1002/anie.201210179

    CAS Статья Google Scholar

  • 64.

    Гамильтон Н.Г., Уоррингем Р., Сильвервуд И.П. и др. (2014) Применение неупругого рассеяния нейтронов для исследования гидрогенизации CO на железном катализаторе синтеза Фишера – Тропша.J Catal 312: 221–231. https://doi.org/10.1016/j.jcat.2014.02.004

    CAS Статья Google Scholar

  • 65.

    Уоррингем Р., Гамильтон Н.Г., Сильвервуд И.П. и др. (2015) Применение неупругого рассеяния нейтронов для исследования стадии предварительной обработки водородом железного катализатора Фишера-Тропша. Appl Catal Gen 489: 209–217. https://doi.org/10.1016/j.apcata.2014.10.033

    CAS Статья Google Scholar

  • 66.

    Warringham R, McFarlane AR, MacLaren DA et al (2015) Применение неупругого рассеяния нейтронов для изучения значения магнитного перехода в катализаторе Фишера-Тропша на основе железа, который активен для гидрирования CO. J Chem Phys 143: 174703. https://doi.org/10.1063/1.4935054

    CAS Статья Google Scholar

  • 67.

    Warringham R, Davidson AL, Webb PB, Tooze RP, Ewings RA, Parker SF, Lennon D (2019) Изучение временного поведения углеводородного верхнего слоя на катализаторе Фишера-Тропша на основе железа.RSC Adv 9: 2608–2617. https://doi.org/10.1039/C8RA09731C

    CAS Статья Google Scholar

  • 68.

    Дэвидсон А.Л., Уэбб П.Б., Паркер С.Ф., Леннон Д. (2020) Распределение водорода как функция времени работы для катализатора синтеза Фишера-Тропша без промотирования на основе железа, применяемого для гидрирования СО. Ind Eng Chem Res 59: 52–60. https://doi.org/10.1021/acs.iecr.9b04636

    CAS Статья Google Scholar

  • 69.

    Wyvratt BM, Gaudet JR, Pardue DB et al (2016) Реакционная способность водорода на наноструктурированном нитриде молибдена и в нем: гидрирование кротонового альдегида. ACS Catal 6: 5797–5806. https://doi.org/10.1021/acscatal.6b00936

    CAS Статья Google Scholar

  • 70.

    Polo-Garzon F, Fung V, Nguyen L et al (2019) Выяснение механизма реакции высокотемпературного сдвига водяного газа над катализатором промышленного типа на основе оксида меди, хрома и железа.J Am Chem Soc 141: 7990–7999. https://doi.org/10.1021/jacs.9b03516

    CAS Статья Google Scholar

  • 71.

    Кеннеди Д.Р., Уэбб Г., Джексон С.Д., Леннон Д. (2004) Гидрирование пропина на палладиевых и платиновых катализаторах, нанесенных на оксид алюминия. Appl Catal Gen 259: 109–120. https://doi.org/10.1016/j.apcata.2003.09.018

    CAS Статья Google Scholar

  • Этот сайт использует файлы cookie для повышения производительности.Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


    Настройка вашего браузера для приема файлов cookie

    Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

    • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
    • Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались.Чтобы принять файлы cookie с этого сайта, используйте кнопку «Назад» и примите файлы cookie.
    • Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
    • Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
    • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie.Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

    Почему этому сайту требуются файлы cookie?

    Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.


    Что сохраняется в файле cookie?

    Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

    Как правило, в файлах cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

    Коды неисправностей ВАЗ 2110 16-ти клапанная форсунка. Диагностика ВАЗ самостоятельно ?!

    Для проведения полной диагностики необходимо знать коды ошибок ВАЗ 2114 и 2115.Это облегчит поиск проблемы. На самом деле, не зная расшифровки, нет смысла начинать диагностику. Получив результат в виде набора цифр, вы только поцарапаете затылок, а проблема так и останется неизвестной.

    Обычно код ошибки один и тот же для одного типа контроллера. Один и тот же бортовой компьютер может иметь несколько похожих моделей. Ваз 2113 и Самара-2 тоже имеют одинаковые контроллеры с 14 и 15 моделями.

    Информация об установленном контроллере имеется в технической документации вашего автомобиля.Вы также можете найти информацию об этом в Интернете. В любом случае перед диагностикой найдите подробный список ошибок.

    Наиболее частые показания

    Коды ошибок ВАЗ 2114 и 2115 бывают двух типов. Некоторые из них распространены. Другие встречаются несколько реже. Для начала перечислим наиболее частые показания:

    • P1602 — указывает на проблему с контроллером двигателя. Встречается довольно часто. Лечится заменой проблемного узла;
    • (-P0343) — отказ датчика положения коленчатого вала или его нестабильная работа;
    • P0217 — можно говорить о двух неисправностях.Первое — это необходимость замены моторного масла, второе — перегрев двигателя.
      Эти проблемы возникают чаще всего. Но на самом деле кодов ошибок намного больше.

    Другие комбинации

    Описанные выше ошибки не единственные. А на практике можно встретить большое количество разных кодов:

    • P0101-P0103 эти коды связаны с датчиком расхода топлива. Чаще всего требуется замена устройства;
    • P0116-P0118 -.Может быть проблема с проводкой, поэтому для начала желательно проверить цепь питания датчика;
    • P0112-P0113 Этот код возникает, когда датчик, указывающий температуру всасываемого воздуха, неисправен. Часто возникает при коротком замыкании в проводке;
    • Ряд ошибок (P2122, P2138, P0222, P2123, P0223) сообщает о проблемах с контролем положения акселератора;
    • P0130-P0134 — заменить датчик уровня кислорода в смеси.Перед этим проверьте состояние проводки, подающей питание на этот датчик;
    • P0201-P0204 — проблемы с форсунками. Возможное засорение или короткое замыкание. Обязательно проверьте провода, подающие на них питание;
    • P0136-P0140 , такие коды указывают на неисправность в датчиках, контролирующих образование смеси в системе впрыска;
    • P0326-P0328 — поломка устройства, фиксирующего детонацию. Изредка может появиться при выходе из строя блока управления двигателем;
    • P0351-P0352, P2301, P2304 все эти показания указывают на некорректную работу катушек зажигания, обычно с этими ошибками двигатель троит;
    • P0691-P0692 — выход из строя первого реле вентилятора, работающего в системе охлаждения;
    • P0485 — ошибочный сигнал напряжения от вентилятора охлаждения;
    • P0693-P0694 , вышло из строя второе реле системы охлаждения.При такой поломке возможно закипание антифриза и перегрев двигателя. Чтобы избежать более сложных поломок, нужно устранить проблему;
    • P0422 вышел из строя преобразователь, требуется замена блока;
    • P0560-P0563 — нарушенное напряжение в бортовой сети, проверяется состояние АКБ;
    • P0627-P0629 — ошибочный сигнал датчика топливного насоса. Если двигатель запускается, значит проблема в датчике. Неисправность самого топливного насоса делает невозможным запуск двигателя.
    Это основные коды ошибок. Дополнительную информацию можно найти в файле, который обычно прилагается к диагностической программе. Все выявленные поломки следует устранить. После этого ошибки сбрасываются и проводится повторная проверка.

    Сброс ошибок … Для сброса показаний контроллера отключите его от источника питания. Для этого заглушите двигатель, выключив зажигание. Затем с аккумуляторной батареи снимается плюсовая клемма, через 10-15 секунд она возвращается на место.Все ошибки устранены. Вы можете запустить двигатель и провести контрольную диагностику.

    Другие методы диагностики

    Если под рукой нет сканера или ноутбука, то можно провести мини-диагностику. Для этого нужно зажать кнопку одометра (находится на приборной панели). При этом включается зажигание. Затем кнопку отпускают. При этом стрелки инструментов начинают прыгать. Затем одометр нажимается один раз.На дисплее появится номер прошивки. Снова нажмите и отпустите кнопку.

    Это покажет вам двузначный код ошибки. Правда, следует отметить, что не все неисправности можно диагностировать таким способом. Поэтому он не заменяет комплексную диагностику.

    Вывод … Проблемы с управлением двигателем не редкость. Поэтому навык самостоятельной диагностики проблем не будет лишним. Для этого нужно знать коды ошибок ВАЗ 2114 и 2115.Также вам понадобится сканер или ноутбук с установленной программой. С использованием этого оборудования обычно возникают трудности.

    Многие отечественные автомобили оснащены бортовыми компьютерами, которые значительно облегчают поиск и выявление неисправностей по коду. Возможность диагностики и самодиагностики на ВАЗ 2115 появилась с началом установки 8-клапанного инжекторного двигателя.

    [Скрыть]

    Диагностика автомобиля

    Появление горящей лампы на комбинации приборов «Check Engine» сигнализирует водителю о проблеме в электросистеме автомобиля.Нужно понимать, что проверка автомобиля своими руками и на СТО может дать разные результаты. Специальное оборудование, доступное профессионалам, позволит более точно обнаруживать неисправности.

    Самодиагностика

    На ВАЗ 2115 владелец может провести самостоятельную диагностику и узнать, какие ошибки хранятся в памяти блока управления двигателем. Процедура осуществляется путем вызова кодов неисправностей на приборной панели или с помощью диагностического адаптера.

    Для проведения диагностики на электронной панели приборов необходимо выполнить определенную последовательность действий:

    1. Сесть на место водителя, вставить ключ в замок зажигания и нажать кнопку сброса суточного пробега на комбинации приборов.
    2. Поверните ключ замка в положение включения зажигания.
    3. Отпустите кнопку, запустив процесс самодиагностики. Визуально это будет выглядеть как включение подсветки, всех сигнальных ламп, возможные символы на ЖК-экранах и проверка приборов (стрелки пройдут через всю шкалу в оба конца).
    4. Снова нажмите и отпустите кнопку. Второе нажатие отображает на экране, расположенном под спидометром, версию программного обеспечения комбинации приборов (надпись вида Uer х.Х).
    5. Нажмите кнопку еще раз, после чего на экране отобразятся ошибки в памяти.

    Комбинация приборов ВАЗ 2115, кнопка расположена с правой стороны спидометра

    Водитель может проводить самодиагностику на электромеханическом пульте и блоке управления Январь-4 в следующей последовательности:

    1. Выключить зажигание.
    2. Откройте крышку диагностического разъема на центральной консоли.
    3. Подключите вывод B к минусовой клемме аккумуляторной батареи (с корпусом).Для этого подойдет контакт А, подключенный к картеру двигателя.
    4. Включить зажигание. На лампе «Check Engine» мигает код 12, что означает начало диагностики. Световая сигнализация выглядит так — длинная вспышка, затем пауза (около 2 секунд), две короткие вспышки, длинная пауза (около 3 секунд). Сигнал 12 подается трижды. Если сигнал не поступает, значит система диагностики неактивна или неисправна. После этого лампочка «Check Engine» будет мигать ошибками в памяти.Каждый код повторяется трижды. Если в памяти нет ошибок, то передача кода 12 продолжится.

    Для считывания ошибок контроллера используется специальный адаптер K-Line, который подключается к диагностическому разъему с помощью разъема. Этот разъем находится на центральной консоли за пластиковой заглушкой (под прикуривателем и пепельницей). У адаптера есть конец USB-кабеля, который подключается к любому ноутбуку. Специальная программа для чтения и сброса ошибок (OpenDiagFree версии 1.4 или 1.6) должны быть установлены на устройстве.

    Процедура считывания ошибок достаточно проста, необходимо:

    1. Проверить уровень технологической жидкости.
    2. Откройте крышку разъема и включите зажигание.
    3. Подключите адаптер или сканер к диагностическому разъему.
    4. Запустить программное обеспечение на портативном компьютере.
    5. Просмотрите существующие ошибки в диалоговом окне программы.
    6. Расшифровать коды с помощью программного интерфейса или таблицы дешифрования.
    7. Устранить причины неисправности и провести повторную диагностику.

    Значение и расшифровка кодов

    При самодиагностике ВАЗ 2115 с форсункой на приборной панели будут отображаться только цифры или мигания, которые зашифровали ошибку. При считывании кодов неисправностей с электромеханической комбинации приборов необходимо записать количество миганий и рассчитать по ним номера ошибок. Их назначение можно расшифровать по специальному списку. Большинство этих неисправностей устраняются самостоятельно заменой вышедших из строя датчиков.

    Коды самодиагностики

    При выполнении диагностики следует учитывать, что цифра на экране может означать две суммированные ошибки. Например, 9 указывает на наличие двух неисправностей — с номерами 1 и 8.

    Комбинация цифр Расшифровка
    1 Проблема с ЭБУ
    2 Неправильные данные датчика уровня топлива
    4 или 8 Проблемы с питанием
    12 Неисправность цепи лампы ошибки на комбинации приборов
    13 Нет сигнала от лямбда-зонда
    14 или 15 Неверные данные датчика температуры
    16 или 17 Проблемы с питанием от сети, необходимо проверить на короткое замыкание
    19 Ошибка датчика положения вала двигателя
    21 или 22 Ошибка датчика дроссельной заслонки
    23 или 25 Неправильная работа датчика температуры всасываемого воздуха
    24 Неисправен датчик скорости
    27 или 28 Нет сигнала от лямбда-зонда
    33 или 34 Отсутствуют данные о расходе воздуха
    35 Датчик контроля холостого хода неисправен
    42 Неисправность цепи управления зажиганием
    43 Неисправность датчика детонации
    44 или 45 Нарушение смеси
    51 или 52 Ошибки памяти ЭБУ
    53 Ошибка датчика настройки CO (устанавливается на машинах без преобразователя)
    54 Датчик октан-корректора (устанавливается на автомобили без нейтрализатора)
    55 Нарушение смеси
    61 Отказ лямбда-зонда


    Пример появления ошибки 14 на панели

    Таблица расшифровки кодов вспышек, рассчитанных при диагностике.

    Код ошибки Комбинация флэш-памяти Декодирование
    12 Длительная пауза-два коротких Неисправность цепи диагностики
    14 Долгая пауза-четыре коротких Неисправность датчика температуры двигателя
    15 Длинная пауза-пять коротких Аналогично
    16 Длинная пауза-шесть коротких Аномально высокое напряжение сети
    17 Длинная пауза-семь коротких Аномально низкое сетевое напряжение
    19 Длинная пауза-девять коротких Неисправность датчика положения коленчатого вала
    21 Две длинные паузы-одна короткая Неправильные данные с датчика положения дроссельной заслонки
    22 Две длинные паузы-две короткие Аналогично
    24 Две длинные паузы четыре короткие Проблема с датчиком скорости
    27 Две длинные паузы семь коротких Обрыв лямбда-зонда
    28 Две длинные паузы восемь коротких Аналогично
    33 Три длинных паузы три коротких Необходимо проверить расходомер воздуха
    34 Три длинных паузы четыре коротких Аналогично
    35 Три длинных паузы пять коротких Обороты холостого хода вне допустимого диапазона
    43 Четыре длинные паузы три коротких Нет сигнала от датчика детонации
    51 Пять длинных пауз — одна короткая
    52 Пять длинных пауз-две коротких Ошибка в контроллере
    53 Пять длинных пауз три коротких Ошибка запоминающего устройства в блоке
    61 Шесть длинных пауз — одна короткая Нет сигнала от иммобилайзера

    Полученные данные позволяют быстро найти неисправный элемент и устранить причину ошибки.

    На видео с канала «Гараж» показана диагностика на ВАЗ 2115 с помощью сканера и ноутбука.

    Ошибки контроллера

    Наиболее частые ошибки контроллера при диагностике перечислены в таблице.

    Номер ошибки программы Декодирование
    R 0030-0038, 0141 Неисправность системы подогрева лямбда-зондов
    R 0102 и 0103 Неверный сигнал датчика подачи воздуха
    R 0112 и 0113 Ошибка данных с датчика температуры всасываемого воздуха
    R 0115-0118 и 0217 Проблемы с измерением температуры двигателя или перегрев
    R 2122 и 2123, 0222 и 0223, а также 2138 Неверный сигнал с педали газа и датчика положения дроссельной заслонки
    R 0171-0172 Неправильные параметры смеси
    R 0201-0204 Неисправность форсунок (для каждого цилиндра свой код)
    R 0261-0272 Проблемы управления форсункой
    R 0130-0134 Проблемы с функционированием лямбда-зонда перед преобразователем
    R 0136-0140 Проблемы с функционированием лямбда-зонда после катализатора
    R 0300 Множественные пропуски зажигания
    R 0301-0304 Пропуски воспламенения зажигания для цилиндров
    R 0326-0328 Отказ датчика детонации
    R 0351-0352, 2301 и 2304 Контроль работы катушек зажигания
    R 0422 Отказ нейтрализатора
    R 0691-0692 и 0693-0694 Отказ первого и второго реле запуска охлаждающего вентилятора
    R 0560-0563 Проблемы с питанием
    R 0627-0629 Указывает на неправильную работу цепи управления топливным насосом
    R 1602 Неисправность в контроллере управления параметрами двигателя

    Сброс ошибок

    После самодиагностики, выяснения причины проблемы и устранения поломки ошибки можно сбросить.

    Для этого перейдите в меню просмотра ошибок, нажмите кнопку сброса одометра и подождите несколько секунд. На экране загорится цифра 0 — ошибка устранена. В этом случае данные о неисправностях сохраняются в памяти устройства и должны быть удалены. Если оставить, то на комбинации приборов загорится лампа «Check Engine». Кроме того, не все ошибки можно прочитать во время самодиагностики. электрическая система, процедура устранения ошибки покажет, нужен ли более подробный анализ электроники автомобиля.

    Чтобы сбросить ошибку, выполните следующие действия:

    1. Включите зажигание.
    2. Откройте капот и снимите отрицательную клемму с аккумуляторной батареи. Подождите около минуты, снова подсоедините кабель и закройте колпак.
    3. Выключить зажигание.
    4. Снова включите зажигание и запустите двигатель. Значок Check Engine может на короткое время загореться, а затем погаснуть.

    Если символ остается включенным, значит в автомобиле необратимая проблема с датчиком или проводкой.Узнать это можно только с помощью специального сканера. Для определения проблемного узла необходимо провести дополнительную диагностику. Затем произведите ремонт и скиньте существующие ошибки с помощью компьютерной диагностической программы для ЭБУ.

    Сброс ошибки на автомобилях с электромеханической комбинацией приборов осуществляется отключением отрицательной клеммы АКБ от бортовой сети на 10 секунд. В этом случае необходимо выключить зажигание.

    Наличие на автомобиле бортового компьютера позволяет вовремя выявить неисправности, принять соответствующие меры до того, как поломка станет серьезной и дорогостоящей для устранения.

    Здесь главное уметь правильно считывать коды ошибок при диагностике ВАЗ 2114 … Не все понимают, на что указывает машина при выдаче тех или иных обозначений. Поэтому сегодня мы постараемся рассказать вам о наиболее распространенных кодах ошибок и отметить, что означает каждый из них.

    Самодиагностика

    Сразу отметим, что результат диагностики своими руками в условиях собственного гаража и в специализированных автосервисах несколько отличается.Станции технического обслуживания имеют в своем распоряжении все необходимое оборудование, с помощью которого рассчитывается максимальное количество кодов ошибок бортового компьютера вашего автомобиля.

    Самостоятельная диагностика своими руками позволит добиться определенного положительного результата. Но, увы, все ошибки найти крайне редко.

    Нюансы самодиагностики

    Показания для самодиагностики и обращения в специализированные СТО будут разными, коды ошибок также отображаются по-другому.Поэтому сегодня мы рассмотрим два варианта.

    Совершенно не обязательно использовать бортовой компьютер для диагностики проблем с машиной. Не все владельцы ВАЗ 2114 знают об этом способе, поэтому мы обязательно вам о нем расскажем.

    Состоит в следующих действиях.

    1. Сядьте на сиденье водителя и нажмите кнопку одометра.
    2. Затем поверните ключ зажигания в первое положение.
    3. Отпустить кнопку одометра.После этого стрелки начнут бегать.
    4. Нажмите кнопку еще раз и отключите от сети. Это позволит вам увидеть, какая версия прошивки используется в вашем случае.
    5. Нажмите и отпустите кнопку в третий раз. Так вы увидите коды, указывающие на наличие определенных ошибок в работе автомобиля.

    Поскольку это не специализированное оборудование, коды в этом случае будут представлены в виде двухзначных обозначений, а не четырехзначных.

    Давайте теперь рассмотрим самые популярные ошибки, возникающие при такой диагностике, и разберемся, что означает код.Даже без бортового компьютера неисправности на ВАЗ 2114 можно найти по кодам одометра.

    Предлагаем ознакомиться с ними по таблице.

    Код Описание
    1 Проблемы микропроцессора
    2 Неисправность в цепи датчика указателя уровня топлива в баке.
    4 Слишком высокое напряжение в сети
    8 Напряжение слишком низкое
    13 Нет сигнала датчика кислорода
    14 Очень высокий уровень сигнала датчика температуры охлаждающей жидкости
    15 Уровень сигнала датчика температуры охлаждающей жидкости очень низкий
    16 Слишком высокое напряжение в бортовой сети
    17 Очень низкое напряжение в бортовой сети
    19 Неправильный сигнал датчика положения коленвала
    24 Неисправен датчик скорости автомобиля
    41 Датчик фазы подает неверные сигналы
    51 Обнаружены постоянные проблемы с хранилищем
    52 Обнаружены проблемы в работе оперативной памяти
    53 Не работает потенциометр СО
    61 Не работает лямбда-зонд

    Важно учитывать тот факт, что ошибки могут складываться.Например, если в вашей машине есть неисправности, обозначенные кодами 4 и 1, одометр покажет цифру 5.

    Кроме того, все коды неисправностей будут храниться в памяти до тех пор, пока вы не сбросите их вручную. Для этого отсоедините клеммы от АКБ, при этом не выключая зажигание, подождите несколько секунд и подключите обратно. Не забудьте это сделать, особенно если собираетесь отправиться на СТО для диагностики. Они найдут эти ошибки и исправят их, хотя на самом деле вы уже все сделали сами.Платите лишние деньги? Нет, не стоит.

    Коды бортового компьютера и их значение

    А теперь поговорим об общих кодах ошибок, которые можно обнаружить при диагностике бортового компьютера вашего ВАЗ 2114. Следует иметь в виду, что речь идет об электронике, которая тоже иногда может работать некорректно. Но, как показывает практика, в подавляющем большинстве случаев коды ошибок на бортовом компьютере соответствуют реальным проблемам на автомобиле.

    На изучение каждой ошибки уходит невероятно много времени.Поэтому в этой таблице мы собрали самые обычные, с которыми регулярно встречаются владельцы ВАЗ 2114.

    Коды Описание проблемы
    0102, 0103 Неправильный уровень сигнала датчика массового расхода воздуха.
    0112, 0113 Неправильный сигнал датчика температуры воздуха на впуске. Требуется его замена
    0115-0118 Неправильный сигнал датчика температуры охлаждающей жидкости.Требуется его замена
    0122, 0123 Помехи или неверный сигнал от датчика управления положением дроссельной заслонки. Рекомендуется заменить датчик
    0130, 0131 Не работает датчик кислорода
    0135-0138 Не работает подогреватель датчика кислорода. Требуется замена
    0030 Зарегистрированы поломки в работе или обрыв цепи управления подогревателем кислородного датчика к нейтрализатору.
    0201-0204 Обрыв в цепи управления форсункой
    0300 Обнаружены случайные или постоянные пропуски зажигания. Автомобиль может не заводиться сразу
    0301-0304 Обнаружен пропуск воспламенения в цилиндрах двигателя
    0325 Неисправность в цепи детонационного устройства
    0327, 0328 Неисправен датчик детонации.Требуется его замена
    0335, 0336 Обнаружена неисправность датчика положения коленчатого вала. Требуется замена устройства
    0342, 0343 Неисправен датчик фазы. Требуется замена устройства
    0422 Неисправен нейтрализатор
    0443-0445 Клапан продувки адсорбера не работает. Требуется замена устройства
    0480 Вентилятор охлаждения не работает.Требуется замена устройства
    0500, 0501, 0503, 0504 Неисправен датчик скорости. Требуется замена устройства
    0505 — 0507 Неисправности управления холостым ходом, влияющие на количество оборотов (меньшее или большее). Обнаружение такой ошибки свидетельствует о необходимости замены регулятора.
    0560, 0562, 0563 Наблюдаются пропадания сетевого напряжения. Требуется более тщательная диагностика, которая определит точные участки цепи, необходимые для замены.
    0607 Не работает канал детонации
    1115 Неисправность цепи подогрева датчика кислорода
    1135 Обрыв цепи в цепи подогрева кислородного датчика, возможно, короткое замыкание. Датчик подлежит замене
    1171, 1172 Потенциометр уровня газа ненормальный
    1500 Обнаружен обрыв в цепи управления устройством топливного насоса
    1509 Цепь управления холостым элементом перегружена.
    1513, 1514 Бортовой компьютер обнаружил обрыв в цепи неработающего устройства.
    1541 Обрыв в цепи управления реле топливного насоса
    1570 Противобуксовочная система получила обрыв цепи
    1600 Не приходят данные трекшн-контроля на бортовой компьютер
    1602 Это один из самых распространенных кодов при диагностике неисправностей КП.Означает пропадание напряжения бортовой сети на электронном блоке управления
    1606, 1616, 1617 Обнаружена поломка датчика определения неровности дороги
    1612 Сбросить обнаруженную неисправность электронного блока управления
    1620 Постоянные проблемы с хранением
    1621 Поломка оперативной памяти.
    1689 В том случае, если эта комбинация цифр появится при диагностике, бортовой компьютер может показывать неверные коды ошибок.
    0337, 0338 Ошибки в работе элемента управления положением коленвала или обрыв цепи.
    0481 Сломался второй вентилятор охлаждения. Устройство требует замены
    0615–0617 Обнаружен обрыв или короткое замыкание в цепи реле стартера
    1141 Вышел из строя подогреватель первого кислородного датчика после нейтрализатора
    230 Реле топливного насоса вышло из строя и не подлежит ремонту.Скоро потребуется замена устройства
    263, 266, 269, 272 Эти коды указывают на поломку драйвера первой, второй, третьей или четвертой форсунок — элементы нуждаются в замене.
    640 Эта комбинация указывает на обрыв в цепи лампы CheckEngine

    Благодаря оснащению отечественных автомобилей бортовыми компьютерами автовладельцам стало проще искать неисправности в работе автомобилей. Для выявления проблемы человеку достаточно провести диагностику, которая покажет коды ошибок. .Этот материал позволит узнать, какие ошибки ВАЗ 2114 могут возникнуть и как с ними бороться.

    [Скрыть]

    Самодиагностика автомобиля

    Прежде чем приступить к расшифровке кодов ошибок бортового компьютера на ВАЗ 2114 и 2115, расскажем о самодиагностике. При этом следует учитывать, что проверка автомобиля самостоятельно и с помощью специального оборудования на СТО может дать разные результаты. Оборудование, доступное профессионалам, позволит более точно устранять неполадки, чем диагностировать проблемы с помощью приборной панели.Комбинации поломок тоже будут разными. Тем не менее, самодиагностика неисправностей восьмиклапанной «четверки» — дело полезное.

    Как посмотреть и узнать о поломках, которые блок управления зафиксировал самостоятельно:

    1. Для начала нужно сесть на водительское сиденье и зажать кнопку одометра на спидометре.
    2. Затем вставьте ключ в замок зажигания и установите его в первое положение.
    3. После поворота ключа отпустить удерживаемую кнопку.Это приведет к быстрому перемещению стрелок на спидометре, тахометре и других приборах.
    4. Затем нужно снова нажать кнопку одометра и отпустить ее. На приборке появится надпись с версией прошивки.
    5. После третьего нажатия на кнопку одометра на дисплее загорятся коды ошибок ВАЗ 2114.

    Как самостоятельно сбросить ошибки

    После самодиагностики ошибок и устранения их причин на карбюраторных или инжекторных двигателях сообщение о неисправности может остаться на панели OEM.Если проблема была устранена, значит, кодовая комбинация осталась в памяти. Описание неисправностей мы рассмотрим ниже, а сейчас расскажем, как удалить код из памяти. Для удаления приборки после тестирования при появлении ошибок ВАЗ 2114 необходимо записать сами коды. После этого снова нажать кнопку сброса суточного пробега, это уберет неисправность из памяти блока управления.

    Сбросить ошибку «Check Engine»

    Часто бывает, что приборная панель 2114 8 или 16 выдает ошибку проверки — неисправность двигателя, горит оранжевый значок. Самодиагностика не всегда позволяет точно проверить и определить, как исправить такую ​​проблему. Для устранения неисправности и поиска решения следует провести более детальную диагностику автомобиля с помощью компьютера и дополнительного оборудования … Возможно, во время диагностики неизвестная ошибка указывает на неисправность в микропроцессоре, бортовой сети или датчиках . После устранения проблемы квитанция может остаться.

    Индикатор «Check Engine» сообщает о проблеме с двигателем

    Как убрать код неисправности:

    1. Сначала включите зажигание, двигатель автомобиля запускать не нужно.
    2. Затем откройте капот. Используйте гаечный ключ, чтобы ослабить болт на отрицательной клемме аккумуляторной батареи.
    3. Подождите примерно одну минуту, после чего клемму аккумулятора необходимо заменить.
    4. Закройте капот и выключите зажигание.
    5. Затем снова включите и запустите двигатель автомобиля. Если чек остается, он должен истечь через некоторое время. Если приведенные инструкции не помогли и средство устранения не помогло, необходимо найти причину проблемы и устранить ее.

    Значение и расшифровка кодов ошибок

    Для чтения неисправностей сначала рассмотрим список с таблицей ошибок UEr, которые выдает самодиагностика (автор видео — Иван Васильевич).

    номер Описание
    1 Микропроцессор неисправен.
    2 Самодиагностика ВАЗ 2114 зафиксировала неисправность в проводке контроллера указателя уровня топлива. Уровень сигнала от датчика слишком высокий или низкий.Надо протестировать контроллер и прозвонить проводку.
    4 Повышенное напряжение в бортовой сети.
    8 Пониженное напряжение. Что делать: в этом и в предыдущем случае проверке подлежат аккумуляторная батарея и генератор.
    12 Неисправность диагностической цепи индикатора на панели приборов.
    13 Блок управления не может обнаружить сигнал от кислородного контроллера.
    14 От контроллера температуры хладагента получен повышенный сигнал.
    15 Проблема в работе ДТОЖ () — бортовой компьютер определяет низкий уровень сигнала.
    16 В проводке автомобиля повышенное напряжение.
    17 Пониженное напряжение в проводке.
    19 Исправлены проблемы в работе ДПКВ ().На блок управления отправляется неверный сигнал.
    21 Проблемы в работе контроллера TPS (датчик положения дроссельной заслонки). Возможно, проблема с дроссельной заслонкой. Проверить цепь подключения и датчик.
    22 От TPS поступает уменьшенный сигнал.
    23 Регулятор температуры всасываемого воздуха подает повышенный сигнал.
    24 Есть проблемы с регулятором скорости.Его неисправность можно диагностировать по неработающему спидометру.
    25 Пониженный сигнал с регулятора температуры всасываемого воздуха.
    27,28 Неправильный сигнал датчика CO.
    33,34 Неисправность датчика массового расхода воздуха (MAF). Проверить схему подключения расходомера и его работоспособность.
    35 ЭБУ обнаружил отклонение значений холостого хода… Возможна неисправность датчика.
    41 Неправильный импульс от регулятора фазы.
    42 Проблемы в соединительной проводке электронного зажигания.
    43 От контроллера детонации поступает неверный импульс.
    44,45 Проблемы с составом горючей смеси. Он может быть как обедненным, так и чрезмерно обогащенным.
    49 Проверка потери вакуума.
    51,52 Проблемы в работе EPROM или RAM.
    53 Нет импульса контроллера CO. Обрыв цепи или поломка датчика.
    54 От контроллера октан-корректора не поступает импульс.
    55 При пониженной нагрузке на силовой агрегат ЭБУ обнаруживает истощение.
    61 Неисправность кислородного контроллера.

    Эти коды могут складываться, если у вас отображается номер 6, это может означать ошибки 2 и 4, или с номером 9 — ошибки 1 и 8.

    Чтобы сразу прочитать и расшифровать проблемы во время диагностики, желательно скачать и всегда иметь при себе распечатку с описанием. При диагностике с помощью компьютера коды на двигателе 21124 могут отличаться в зависимости от модели автомобиля. Чтобы прочитать коды, нужно знать, как их расшифровать. Сбрасывать ошибки необходимо после их удаления (видео снято и опубликовано каналом КВ Автосервис).

    номер Расшифровка
    p0102, p0103 С контроллера ДМРВ подается неверный импульс.Это означает, что необходимо проверить проводку.
    p0112, p0113 112 или 113 — требуется замена датчика температуры воздуха на впуске.
    p0115-p0118 Ошибки с 0115 на 0118 — контроллер антифриза дает неверный импульс. Могут быть проблемы в проводке или в самом датчике.
    p0122, p0123 DPDZ. От регулятора поступает неверный сигнал. Поврежденная проводка может вызвать помехи.
    p0130, p0131 Лямбда-зонд требует диагностики и замены.
    p0135-p0138 Ошибка 0135 и выше — необходимо заменить регулятор нагрева лямбда-зонда.
    p0030 ЭБУ сообщает о неисправности в электрической цепи в области от нагревателя лямбда-зонда до преобразователя. В случае ошибки p0030 необходимо проверить электрическую цепь и сами датчики.
    p0036 P0036 — обнаружен обрыв проводки отопительного прибора ДК-2.
    p0300, p0302 Когда появляются коды 300 и 302, ЭБУ сообщает о пропуске зажигания.
    p0301 Исправлены зазоры в цилиндрах силового агрегата. Необходимо проверить компрессию.
    p0325 Датчик детонации работает неправильно. В частности, речь идет о разрыве соединительной проводки.
    p0335, p0336 P0036 ошибка ВАЗ 2114 или 10335 — вышел из строя ДПКВ или повреждена его цепь подключения. Если проводка цела, то датчик меняется.
    p0340 Отказ датчика фазы.
    p0341 Ошибка ВАЗ 2114 0341 означает неисправность в контроллере распредвала.
    p0342, p0343 Неисправности фазового регулятора. При такой ошибке возможна детонация двигателя автомобиля.Скорее всего, проблему решит только замена.
    p0346 P0346 Ошибка ВАЗа — тоже неисправность фазорегулятора.
    p0363 P0363 — Обнаружен пропуск воспламенения в горючей смеси. В цилиндрах, которые отказываются работать, отключается подача топлива.
    p0422 Отказ в работе нейтрализующего устройства.
    p0443, p0444, p0445 Неисправность 0443, p0444 и 0445 — регулятор адсорбера, продувка не производится.
    p0480 Произошла поломка вентилятора охлаждения двигателя. Возможен перегрев силового агрегата при несвоевременной замене … Перед заменой нужно проверить соединения проводки.
    p0501-p0504 Ошибка 0501 ВАЗ 2114 и код ошибки 0504 — регулятор оборотов не работает. Требуется замена устройства.
    p0505, p0506, p0507 Датчик холостого хода не работает или работает некорректно.Его выход из строя может привести к плавающим холостым оборотам. Возможен тройной двигатель. Сам контроллер протестирован и разводка вызвана.
    p0607 Регулятор детонации работает неустойчиво.
    p1135 Ошибка 1135 ВАЗ 2114 — нужно проверить кислородный контроллер.
    p6060 Неисправный процессор. Если после сброса кода неисправность осталась, то контроллер необходимо заменить.
    p2020 Необходимо проверить датчик положения впускной заслонки.
    p1617 Ошибка 1617 — Контроллер неровной дороги, повреждена проводка.
    p1513 Произошло короткое замыкание в проводке датчика холостого хода. Необходимо протестировать электрическую схему и проверить контакты.
    p1602 Устранены сбои в подаче напряжения в электросети автомобиля.
    p0560 Неправильный уровень напряжения в бортовой сети.Этот параметр может быть переоценен или недооценен. Автомобильный аккумулятор, а также генераторный агрегат подлежат испытаниям.
    p1514, p0511 Появление данных ошибок сообщает о проблеме обрыва или короткого замыкания в проводке IAC (регулятора холостого хода). В первую очередь диагностируйте контакты датчика, а затем, если есть возможность, прозвоните цепь. Сам датчик тоже может быть поврежден.
    p1303 P1303 — Зарегистрированы пропуски зажигания топливовоздушной смеси в третьем цилиндре.Неисправность необходимо устранять как можно скорее, так как она может быть критичной для нейтрализатора.
    p1578 Неисправность дроссельной заслонки. Дословно проблема расшифровывается как «параметр адаптации нуля за допустимое значение». Есть несколько вариантов решения проблемы. Первым делом очистите дроссельную заслонку. Если это не помогает, то дроссельная заслонка адаптируется. Для этого необходимо включить зажигание, затем через 40 секунд запустить двигатель.В качестве альтернативы вы можете проверить и подтянуть контактные клеммы на дросселе.
    p1621 Неисправность оперативной памяти, проблема с памятью в блоке управления. Требуется детальное компьютерное тестирование.
    p0650 Неисправности в цепи управления бортовым компьютером код ошибки индикатора Состояние.
    p2135 P2135 — неисправность дроссельной заслонки. Если замена датчика и чистка заслонки не помогла, то проблему, возможно, придется решить перепрошивкой бортового компьютера.
    p2187 Обедненная смесь в цилиндрах ДВС. Вам необходимо провести детальную диагностику проблемы.

    Диагностика с помощью специального оборудования

    4. Запуск программного обеспечения для тестирования

    Процесс диагностики с помощью специального оборудования заключается в проверке автомобиля с помощью ноутбука. Для подключения к диагностическому разъему понадобится кабель с переходником. Этим кабелем подключаем компьютер к разъему через выход USB.Для тестирования вам также понадобится программное обеспечение, мощность используемого компьютера не важна. В Интернете есть множество версий различных программ тестирования.

    Диагностика выполняется следующим образом:

    1. Перед началом осмотра рекомендуется осмотреть автомобиль … Проверить объемные запасы — моторное масло, тормозную жидкость, хладагент.
    2. Найдите диагностический разъем и подключите к нему свой ноутбук. Если у вас есть специальный сканер, это даже лучше. Но поскольку найти сканер не так-то просто, а купить его стоит недешево, можно использовать ноутбук.Перед началом проверки необходимо включить зажигание. Необязательно заводить силовой агрегат.
    3. После подключения запускается утилита тестирования. Программный интерфейс может быть разным. При запуске программы могут появиться графики или список параметров с цифрами. Эта информация позволит сделать выводы о работе силового агрегата.
    4. Проверка начинается. Коды неисправностей появятся на экране ноутбука. Для расшифровки воспользуйтесь информацией, приведенной в этой статье.Мы не смогли описать все коды, но мы расшифровали наиболее распространенные. Обычно при загрузке программы на компьютер пользователям предоставляется отдельный файл с описанием неисправностей.
    5. После расшифровки проблема устранена.

    С этим сталкивался практически каждый владелец 16-клапанной ВАЗ-2112. Они указывают на неисправности в системе двигателя и других важных компонентах. Первым признаком того, что произошла неисправность, является появление на приборной панели индикатора «Check Engine» … Но не все автомобилисты знают, что это значит. Следовательно, необходимо подключиться к ЭБУ и установить, в чем заключается ошибка и неисправность в системе.

    Видео о самодиагностике через приборку (панель приборов) на ВАЗ-2112

    Коды ошибок

    0117 Низкий уровень сигнала датчика температуры охлаждающей жидкости
    0118 Высокий сигнал датчика температуры охлаждающей жидкости
    0122 Низкий сигнал датчика положения дроссельной заслонки
    0123 Высокий сигнал датчика положения дроссельной заслонки
    0130 1
    0131 Низкий уровень сигнала датчика кислорода 1
    0132 Высокий уровень сигнала 1
    0133 Медленная реакция датчик кислорода 1
    0134 Нет сигнала датчика кислорода 1
    0135 Неисправность нагревателя датчика кислорода 1
    0136 Замыкание на массу датчика кислорода 2
    0137 Сигнал датчика кислорода 2 низкого уровня
    0138 Сигнал датчика кислорода 2 высокого уровня
    0140 Обрыв датчика кислорода 2
    0141 Неисправность Нагреватель датчика кислорода 2
    0171 Слишком бедная смесь
    0172 Слишком богатая смесь
    0201 Обрыв цепи управления форсункой 1
    0202 Обрыв цепи управления форсункой 2
    0203 Обрыв цепи управления форсункой 3
    0204 Обрыв цепи управления форсункой 4
    0261 Замыкание на массу в форсунке цепь 1
    0264 Замыкание на массу в цепи форсунки 2
    0267 Замыкание на массу в цепь форсунки 3
    0270 Замыкание на массу в цепи форсунки 4
    0262 Замыкание на цепь форсунки 1 + 12В
    0265 Замыкание на цепь форсунки 2 + 12В
    0268 Замыкание на цепь форсунки + 12В 3
    0271 Замыкание на цепь форсунки + 12В 4
    0300 Много пропусков зажигания
    0301 Пропуски воспламенения в 1 цилиндре
    0302 Пропуски воспламенения в цилиндре 2
    0303 Пропуски воспламенения в цилиндре 3
    0304 Пропуски воспламенения в цилиндре 4
    0325 Обрыв цепи датчика детонации
    0327 Датчик детонации с низким уровнем сигнала
    0328 Датчик детонации с высоким уровнем сигнала
    0335 Неверный коленчатый вал сигнал датчика положения
    0336 Ошибка сигнала датчика положения коленчатого вала
    0340 Ошибка датчика фазы
    0342 Низкий сигнал датчика фазы
    0343 Высокий сигнал датчика фазы
    0422 Низкий КПД нейтрализатора
    0443 Неисправность цепи клапана продувки адсорбера
    0444 Короткое замыкание или обрыв цепи Клапан продувки адсорбера
    0445 Замыкание на массу клапана продувки адсорбера
    0480 Цепь охлаждающего вентилятора Неисправность 1
    0500 Недействительный сигнал датчика скорости
    0501 Недействительный сигнал датчика скорости
    0503 Прерывание сигнала датчика скорости
    0505 Ошибка регулятора холостого хода
    0506 Низкая скорость холостого хода
    0507 Высокие обороты холостого хода
    0560 Неправильное бортовое напряжение
    0562 Низкое напряжение на- бортовая сеть
    0563 Высокое напряжение бортовой сети
    0601 Ошибка ПЗУ
    0603 Ошибка внешнего ОЗУ
    0604 Ошибка внутреннего ОЗУ
    0607 Неисправность канала детонации
    1102 Низкое сопротивление нагревателя датчика кислорода
    1115 Неисправность цепи подогрева датчика кислорода
    1123 Rich смесь на холостом ходу
    1124 обедненная смесь на холостом ходу
    1127 богатая смесь при частичной нагрузке
    1128 обедненная смесь при частичной нагрузке
    1135 цепь нагревателя датчика кислорода 1 разомкнута, короткое замыкание
    1136 богатая смесь при низкой нагрузке
    1137 бедная смесь при низкой нагрузке
    1140 Измерено нагрузка отличается от расчетной
    1171 Потенциометр низкого уровня CO
    1172 Потенциометр высокого уровня 90 079 1386 Ошибка теста канала детонации
    1410 Цепь управления клапаном продувки адсорбера: короткое замыкание на +12 В
    1425 Цепь управления клапаном продувки адсорбера: короткое замыкание на массу
    1426 Цепь управления клапаном продувки адсорбера разомкнута
    1500 Обрыв цепи управления
    1501 Короткое замыкание на массу топливного насоса цепь управления реле
    1502 Короткое замыкание на +12 В цепи управления реле топливного насоса
    1509 Перегрузка цепи управления регулятором холостого хода
    1513 Цепь регулятора холостого хода: короткое замыкание на массу
    1514 Цепь регулятора холостого хода: короткое замыкание на +12 В, обрыв
    1541 Обрыв цепи управления реле топливного насоса
    1570 Неверный сигнал APS
    1600 Нет связи с APS
    1602 Потеря напряжения бортовой сети на компьютере
    1603 Ошибка EEPROM
    1606 Неверный сигнал датчика неровной дороги
    1616 Низкий сигнал датчика неровной дороги
    1612 ЭБУ сброс ошибки
    1617 Высокий уровень сигнала датчика неровной дороги
    1620 Ошибка EPROM
    1621 Ошибка RAM
    162 2 Ошибка EPROM
    1640 Ошибка тестирования EEPROM
    1689 Недействительные коды ошибок
    0337 Датчик положения коленчатого вала, короткое замыкание на массу
    0338 Датчик положения коленчатого вала, обрыв цепи
    0441 Неверный поток воздуха через клапан
    0481 Неисправность цепи охлаждающего вентилятора 2
    0615 разомкнут
    0616 Замыкание цепи реле стартера на массу
    0617 Замыкание цепи реле стартера на +12 В
    1141 Неисправность нагревателя датчика кислорода 1 после катализатора
    230 Неисправность цепи реле топливного насоса
    263 Неисправность драйвера форсунки 1
    266 Неисправность драйвера форсунки 2
    269 Неисправность драйвера форсунки 3
    272 Неисправность драйвера форсунки 4
    650 Check Engine Lamp Circuit Malfunction

    Схема ВАЗ-2112

    Как читать ошибки?

    Для чтения ошибок необходимо подключить ноутбук или планшет к автомобилю через специальный кабель K-line.Рассмотрим, какие инструменты понадобятся для подключения автомобиля к компьютеру и определим коды ошибок:

    Для подключения нужно найти разъем для кабеля. Он расположен под рулевой колонкой. Теперь нужно подключить сам кабель, а затем разъем USB. Оптимальными для использования считаются следующие программы: адаптер VAG-COM USB KKL; диагностическая программа ВАЗ для моделей Приора, Калина, Гранта; USB-драйвер Autocom cdp pro cars USB; ScanMaster 2.1 на русском языке для ELM327.

    Диагностика автомобиля с помощью ноутбука

    Устранение неполадок и сброс

    Устранить ошибки ЭБУ достаточно просто. В программе для чтения нужно найти желаемую неисправность и расшифровать ее. Затем рекомендуется исправить проблему, из-за которой возникла ошибка. Последний шаг сбрасывается. Его можно найти в программных инструментах или действиях.

    Многие автолюбители ошибаются при работе с программным обеспечением, так как «сбрасывают» не сами ошибки, а все программное обеспечение, оставляя, таким образом, только программную оболочку автомобиля.После таких действий, как правило, автомобиль может не заводиться и требует программной настройки оборудования или замены всего программного обеспечения в целом. Поэтому рекомендуется в этом случае обратиться в автосервис, где все сделают правильно.

    выводы

    Ошибки электронного блока управления на 16-клапанном двигателе ВАЗ-2112 возникают довольно часто. Обычно они сопровождаются индикатором «Check Engine» или неработоспособностью одной из систем. Так что устранение ошибок своими руками не всегда заканчивается хорошо, поэтому при выполнении операции следует быть достаточно осторожным.Если вы не уверены, что все пройдет гладко, во избежание поломок рекомендуется обратиться в автосервис.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    2019 © Все права защищены. Карта сайта
