Как из 5 сделать 12 вольт: Как получить 12 Вольт из 5, 24, 220 Вольт

Как получить 12 Вольт из 5, 24, 220 Вольт

Напряжение 12 Вольт используется для питания большого количества электроприборов: приемники и магнитолы, усилители, ноутбуки, шуруповерты, светодиодные ленты и прочее. Часто они работают от аккумуляторов или от блоков питания, но когда те или другие выходят из строя перед пользователем возникает вопрос: «Как получить 12 Вольт переменного тока»? Об этом мы расскажем далее, предоставив обзор наиболее рациональных способов.

Получаем 12 Вольт из 220

Наиболее часто стоит задача получить 12 вольт из бытовой электросети 220В. Это можно сделать несколькими способами:

  1. Понизить напряжение без трансформатора.
  2. Использовать сетевой трансформатор 50 Гц.
  3. Использовать импульсный блок питания, возможно в паре с импульсным или линейным преобразователем.

Понижение напряжения без трансформатора

Преобразовать напряжение из 220 Вольт в 12 без трансформатора можно 3-мя способами:

  1. Понизить напряжение с помощью балластного конденсатора.
    Универсальный способ используется для питания маломощной электроники, например светодиодных ламп, и для заряда небольших аккумуляторов, как в фонариках. Недостатком является низкий косинус Фи у схемы и невысокая надежность, но это не мешает её повсеместно использовать в дешевых электроприборах.
  2. Понизить напряжение (ограничить ток) с помощью резистора. Способ не очень хороший, но имеет право на существование, подойдет, чтобы запитать какую-то очень слабую нагрузку, типа светодиода. Его основной недостаток – это выделение большого количества активной мощности в виде тепла на резисторе.
  3. Использовать автотрансформатор или дроссель с подобной логикой намотки.

Гасящий конденсатор

Прежде чем приступить к рассмотрению этой схемы предварительно стоит сказать об условиях, которые вы должны соблюдать:

  • Блок питания не универсальный, поэтому его рассчитывают и используют только для работы с одним заведомо известным прибором.
  • Все внешние элементы блока питания, например регуляторы, если вы будете использовать дополнительные компоненты для схемы, должны быть изолированы, а на металлических ручках потенциометров надеты пластиковые колпачки. Не касайтесь платы блока питания и проводов для подключения выходного напряжения, если к ним не подключена нагрузка или если в схеме не установлен стабилитрон или стабилизатор для низкого постоянного напряжения.

Тем не менее, такая схема вряд ли вас убьёт, но удар электрическим током получить можно.

Схема изображена на рисунке ниже:

R1 – нужен для разрядки гасящего конденсатора, C1 – основной элемент, гасящий конденсатор, R2 – ограничивает токи при включении схемы, VD1 – диодный мост, VD2 – стабилитрон на нужное напряжение, для 12 вольт подойдут: Д814Д, КС207В, 1N4742A. Можно использовать и линейный преобразователь.

Или усиленный вариант первой схемы:

Номинал гасящего конденсатора рассчитывают по формуле:

С(мкФ) = 3200*I(нагрузки)/√(Uвход²-Uвыход²)

Или:

С(мкФ) = 3200*I(нагрузки)/√Uвход

Но можно и воспользоваться калькуляторами, они есть в онлайн или в виде программы для ПК, например как вариант от Гончарука Вадима, можете поискать в интернете.

Конденсаторы должны быть такими – пленочными:

Или такие:

Остальные перечисленные способы рассматривать не имеет смысла, т.к. понижение напряжения с 220 до 12 Вольт с помощью резистора не эффективно ввиду большого тепловыделения (размеры и мощность резистора будут соответствующие), а мотать дроссель с отводом от определенного витка чтобы получить 12 вольт нецелесообразно ввиду трудозатрат и габаритов.

Блок питания на сетевом трансформаторе

Классическая и надежная схема, идеально подходит для питания усилителей звука, например колонок и магнитол. При условии установки нормального фильтрующего конденсатора, который обеспечит требуемый уровень пульсаций.

В дополнение можно установить стабилизатор на 12 вольт, типа КРЕН или L7812 или любой другой для нужного напряжения. Без него выходное напряжение будет изменяться соответственно скачкам напряжения в сети и будет равно:

Uвых=Uвх*Ктр

Ктр – коэффициент трансформации.

Здесь стоит отметить, что выходное напряжение после диодного моста должно быть на 2-3 вольта больше, чем выходное напряжение БП – 12В, но не более 30В, оно ограничено техническими характеристиками стабилизатора, и КПД зависит от разницы напряжений между входом и выходом.

Трансформатор должен выдавать 12-15В переменного тока. Стоит отметить, что выпрямленное и сглаженное напряжение будет в 1,41 раз больше входного. Оно будет близко к амплитудному значению входной синусоиды.

Также хочется добавить схему регулируемого БП на LM317. С его помощью вы можете получить любое напряжение от 1,1 В до величины выпрямленного напряжения с трансформатора.

12 Вольт из 24 Вольт или другого повышенного постоянного напряжения

Чтобы понизить напряжение постоянного тока из 24 Вольт в 12 Вольт можно использовать линейный или импульсный стабилизатор. Такая необходимость может возникнуть, если нужно запитать 12 В нагрузку от бортовой сети автобуса или грузовика напряжением в 24 В. Кроме того вы получите стабилизированное напряжение в сети автомобиля, которое часто изменяется. Даже в авто и мотоциклах с бортовой сетью в 12 В оно достигает 14,7 В при работающем двигателе. Поэтому эту схему можно использовать и для питания светодиодных лент и светодиодов на транспортных средствах.

Схема с линейным стабилизатором упоминалась в предыдущем пункте.

К ней можно подключить нагрузку током до 1-1,5А. Чтобы усилить ток, можно использовать проходной транзистор, но выходное напряжение может немного снизится – на 0,5В.

Подобным образом можно использовать LDO-стабилизаторы, это такие же линейные стабилизаторы напряжения, но с низким падением напряжения, типа AMS-1117-12v.

Или импульсные аналоги типа AMSR-7812Z, AMSR1-7812-NZ.

Схемы подключения аналогичны L7812 и КРЕНкам. Также эти варианты подойдут и для понижения напряжения от блока питания от ноутбука.

Эффективнее использовать импульсные понижающие преобразователи напряжения, например на базе ИМС LM2596.

На плате подписаны контактные площадки In (вход +) и (- Out выход) соответственно. В продаже можно найти версию с фиксированным выходным напряжением и с регулируемым, как на фото сверху в правой части вы видите многооборотный потенциометр синего цвета.

12 Вольт из 5 Вольт или другого пониженного напряжения

Вы можете получить 12В из 5В, например, от USB-порта или зарядного устройства для мобильного телефона, также можно использовать и с популярными сейчас литиевыми аккумуляторами с напряжением 3,7-4,2В.

Если речь вести о блоках питания, можно и вмешаться во внутреннюю схему, править источник опорного напряжения, но для этого нужно иметь определенные знания в электронике. Но можно сделать проще и получить 12В с помощью повышающего преобразователя, например на базе ИМС XL6009. В продаже имеются варианты с фиксированным выходом 12В либо регулируемые с регулировкой в диапазоне от 3,2 до 30В. Выходной ток – 3А.

Он продаётся на готовой плате, и на ней есть пометки с назначением выводов – вход и выход. Еще вариант — использовать MT3608 LM2977, повышает до 24В и выдерживает выходной ток до 2А. Также на фото отчетливо видны подписи к контактным площадкам.

Как получить 12В из подручных средств

Самый простой способ получить напряжение 12В – это соединить последовательно 8 пальчиковых батареек по 1,5 В.

Или использовать готовую 12В батарейку с маркировкой 23АЕ или 27А, такие используются в пультах дистанционного управления. В ней внутри подборка из маленьких «таблеток», которые вы видите на фото.

Мы рассмотрели набор вариантов для получения 12В в домашних условиях. Каждый из них имеет свои плюсы и минусы, различную степень эффективности, надежности и КПД. Какой вариант лучше использовать, вы должны выбрать самостоятельно исходя из возможностей и потребностей.

Также стоит отметить, что мы не рассмотрели один из вариантов. Получить 12 вольт можно и от блока питания для компьютера формата ATX. Для его запуска без ПК нужно замкнуть зеленый провод на любой из черных.

12 вольт находятся на желтом проводе. Обычно мощность 12В линии несколько сотен Ватт и ток в десятки Ампер.

Теперь вы знаете, как получить 12 Вольт из 220 или других доступных значений. Напоследок рекомендуем просмотреть полезное видео по теме:

Наверняка вы не знаете:

Как понизить напряжение с 12 на 5 вольт (резистор, микросхема) ?

 В этой статье расскажу о весьма банальных вещах, что не менялись уже не одно десятилетие, да они вообще не менялись. Другое дело, что с тех пор как был изучен принцип снижения напряжения в замкнутой цепи за счет сопротивления, появились и другие принципы питания нагрузки, за счет ШИМ, но тема это отдельная, хотя и заслуживающая внимания. Поэтому продолжу все-таки по порядку логического русла, когда расскажу о законе Ома, потом о его применении для различных радиоэлементов участвующих в понижении напряжения, а после уже можно упомянуть и о ШИМ.

Закон Ома при понижении напряжения

 Собственно был такой дядька Георг Ом, который изучал протекание тока в цепи. Производил измерения, делал определенные выводы и заключения. Итогами его работы стала формула Ома, как говорят закон Ома. Закон описывает зависимость падения напряжения, тока от сопротивления.
Сам закон весьма понятен и схож с представлением таких физических событий как протекание жидкости по трубопроводу. Где жидкость, а вернее ее расход это ток, а ее давление это напряжение. Ну и само собой любые изменения сечения или препятствия в трубе для потока, это будет сопротивлением. Итого получается, что сопротивление «душит» давление, когда из трубы под давлением, могут просто капать капли, и тут же падает и расход. Давление и расход величины весьма зависящие друг от друга, как ток и напряжение. В общем если все записать формулой, то получается так:

R=U/I; То есть давление (U) прямо пропорционально сопротивлению в трубе (R), но если расход (I) будет большой, то значит сопротивления как такового нет… И увеличенный расход должен показывать на пониженное сопротивление.

 Весьма туманно, но объективно! Осталось сказать, что закон то этот впрочем, был получен эмпирическим путем, то есть окончательные факторы его изменения весьма не определены.
Теперь вооружившись теоретическими знаниями, продолжим наш путь в познании того, как же снизить нам напряжение.

Как понизить напряжение с 12 на 5 вольт с помощью резистора

 Самое простое это взять и использовать нестабилизированную схему. То есть когда напряжение просто понизим за счет сопротивления и все. Рассказывать о таком принципе особо нечего, просто считаем по формуле выше и все. Приведу пример. Скажем снижаем с 12 вольт до 5.

R=U/I. С напряжением понятно, однако смотрите, у нас недостаточно данных! Ничего не известно о «расходе», о токе потребления. То есть если вы решите посчитать сопротивление для понижения напряжения, то обязательно надо знать, сколько же «хочет кушать» наша нагрузка.

Эту величину вам необходимо будет посмотреть на приборе, который вы собираетесь питать или в инструкции к нему. Примем условно ток потребления 50 мА=0,05 А. Осталось также еще заметить, что по этой формуле мы подберем сопротивление, которое будет полностью гасить напряжение, а нам надо оставить 5 вольт, то 12-5=7 вольт подставляем в формулу.
R= 7/0,05=140 Ом нужно сопротивление, чтобы после из 12 вольт получить 5, с током на нагрузке в 50 мА.
 Осталось упомянуть о не менее важном! О том, что любое гашение энергии, а в данном случае напряжение, связано с рассеиваемой мощностью, то есть наш резистор должен будет «выдержать» то тепло, которое будет рассеивать. Мощность резистора считается по формуле.
P=U*I. Получаем. P=7*0,05=0,35 Вт должна быть мощность резистора. Не менее. Вот теперь курс расчет для резистора можно считать завершенным.

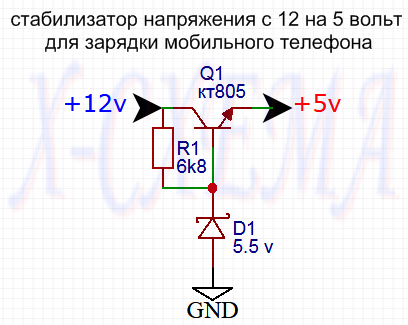

Как понизить напряжение с 12 на 5 вольт с помощью микросхемы

 Ничего принципиально не меняется и в этом случае. Если сравнивать этот вариант понижения через микросхему, с вариантом использующим резистор. По факту здесь все один в один, разве что добавляются полезные «интеллектуальные» особенности подстройки внутреннего сопротивления микросхемы исходя из тока потребления. То есть, как мы поняли из абзаца выше, в зависимости от тока потребления, расчетное сопротивление должно «плавать». Именно это и происходит в микросхеме, когда сопротивление подстраивается под нагрузку таким образом, что на выходе микросхемы всегда одно и тоже напряжение питания! Ну и плюсом идут такие «полезные плюшки» как защита от перегрева и короткого замыкания. Что касательно микросхем, так называемых стабилизаторов напряжения на 5 вольт, то это могут быть: LM7805, КРЕН142ЕН5А. Подключение тоже весьма простое.

Само собой для эффективной работы микросхемы ставим ее на радиатор. Ток стабилизации ограничен 1,5 -2 А.
Вот такие вот принципы понижения напряжения с 12 на 5 вольт. Теперь один раз их поняв, вы сможете легко рассчитать какое сопротивление надо поставить или как подобрать микросхему, чтобы получить любое другое более низкое напряжение.
Осталось сказать пару слов о ШИМ.

 Широко импульсная модуляция весьма перспективный и самое главное высокоэффективный метод питания нагрузки, но опять же со своими подводными камнями. Вся суть ШИМ сводится к тому, чтобы выдавать импульсами такое напряжение питание, которое суммарно с моментами отсутствия напряжения будет давать мощность и среднее напряжение достаточное для работы нагрузки. И здесь могут быть проблемы, если подключить источник питания от одного устройства к другому. Ну, самые простые проблемы это отсутствие тех характеристик, которые заявлены. Возможны помехи, неустойчивая работа. В худшем случае ШИМ источник питания может и вовсе сжечь прибор, под которые не предназначен изначально!

Как повысить напряжение блока питания с 5 до 12 Вольт

У каждого дома наверняка валяется не один блок питания (зарядка) от различных моделей сотовых телефонов. Все они имеют выходное напряжение 5 В. Естественно, применить такой источник в хозяйстве можно, то порой столько целей нет, сколько есть в наличии таких источников с одинаковым напряжением. А можно ли как-то изменить напряжение этого блока? Тогда было бы больше возможностей его использовать.

На самом деле сделать это довольно просто, так как все зарядки от телефонов плюс-минус имеют одинаковую схему.

Как изменить напряжение блока?

Выходное напряжение можно не только уменьшить, но у увеличь в пределах 3-15 В. И в крации сначала расскажу как. На плате каждого импульсного источника питания, преимущественно в центре, расположен трансформатор. Визуально он делит высоковольтную часть блока и низковольтную. Эти части гальванически развязаны, но имеют обратную связь через оптрон. На низковольтной части платы в цепи оптрона стоит стабилитрон, который как раз и отвечает за уровень выходного напряжения.

Если вам нужно понизить напряжение до 3 В, достаточно просто заменить стабилитрон и пользоваться, а вот если повысить, то тогда потребуется заменить выходной фильтрующий конденсатор на другой с более высоким напряжением.

Я думаю, концепция внесения изменений вам понятна. Перейдем к делу.

Детали

Для изменения напряжения, конкретно в этом источнике, понадобятся следующие наименования деталей:
  • Стабилитрон 12 В.
  • Конденсатор 470 мкФ 25 В.

Повышаем напряжение импульсного источника своими руками

Вскрываем корпус. Находим стабилитрон. Он всегда расположен в низковольтной части блока.

Также рядом расположен фильтрующий конденсатор.

Предварительно можно включить блок в сеть и проверить, но конечно это лучше сделать заранее, пока крышка закрыта.

Выпаиваем стабилитрон и конденсатор.

Вместо них впаиваем новые. Самое главное не ошибиться с полярностью.

Как все будет готово, можно проверять.

Получились немного завышенные значения. Можно попробовать подобрать стабилитрон на более низкое напряжение, но для этого блока и так сойдет. Так как там, где он будет использоваться, превышение на 1-2 Вольта совсем не критично.

Смотрите видео

Как получить напряжение 12 Вольт от внешнего аккумулятора на 5 Вольт с поддержкой «быстрой зарядки»

 Как получить напряжение 9 или 12 Вольт от внешнего аккумулятора на 5 Вольт с поддержкой «быстрой зарядки»

 Лайфхак


Как получить напряжение 9 или 12 Вольт от внешнего аккумулятора (повербанка) на 5 Вольт с поддержкой «быстрой зарядки»

Оглавление
   1. Теория вопроса и сложный способ

   2. Простой способ


     Внешние аккумуляторы получили сейчас очень большое распространение и продаются буквально «на каждом углу».

Но есть проблема: подавляющее большинство из них рассчитаны на выходное напряжение 5 Вольт; а пользователю иногда бывает нужно и другое напряжение. Часто требуется, например, напряжение в 12 Вольт. Таким напряжением питаются многие планшеты и малогабаритные ноутбуки.

Эта проблема — решаемая, если Ваш внешний аккумулятор поддерживает «быструю зарядку» на выходе.

Если же повербанк не поддерживает режим «быстрой зарядки» (не может повышать напряжение на выходе выше 5 В), то получить от него другое напряжение (в т.ч. 9 и 12 В) тоже можно с помощью внешних DC-DC преобразователей (обзор одного из таких преобразователей — здесь).

Но в варианте с DC-DC преобразователями есть две проблемы.

Во-первых, из-за относительно небольшой выходной мощности «обычных» повербанков (до 10 Вт) не удастся получить на выходе подключенного DC-DC преобразователя большого тока (для напряжения 12 В максимальный ток на выходе будет 0. 6 — 0.7 А, и то не у всякого DC-DC преобразователя).

Во-вторых, из-за наличия двух последовательных DC-DC преобразований (одно — в повербанке, другое — во внешнем DC-DC преобразователе) КПД такой системы будет невысоким. Заряд аккумулятора в повербанке будет таять очень быстро!

В связи с этим вернёмся к основному варианту: использованию повербанков с поддержкой режима «быстрой зарядки».

Режим «быстрой зарядки» в источниках питания (в т.ч. и в повербанках) работает на основе того, что от смартфона на источник питания поступает команда поднятия выходного напряжения. Теоретически напряжение может быть поднято до 20 Вольт, но практически во внешних аккумуляторах выходное напряжение может достигать только 12 Вольт (возможны исключения).

Задача пользователя состоит только в том, чтобы каким-либо образом «подменить» команду, поступающую от смартфона, на команду, поступающую от пользователя.

Для этого можно использовать недорогие устройства, изготовляемые в братском Китае — тестеры для проверки аккумуляторов и эмуляторы режима «быстрой зарядки» с кнопочным управлением.

Тестер используется для контроля установки правильного напряжения, а эмулятор — для подачи команд на его установку. Если попытаться установить напряжение без тестера (т.е. без контроля), то возможны ошибки, из-за которых заряжаемое устройство может либо не заряжаться (если будет установлено напряжение ниже нормы), либо выйти из строя (если оно — выше нормы).

Так выглядит тестер (точнее - USB tester, так он называется на китайских интернет-площадках):


(кликнуть для увеличения)

При «боевом» включении он показывает ток, напряжение и прошедший через него заряд в миллиампер-часах. Последнее нам не нужно, поскольку представляет лишь академический интерес (но можно проверить реальную отдаваемую/закачиваемую ёмкость и, тем самым, честность производителей).

На устройстве находится единственная кнопка — «Reset»; с её помощью можно сбросить показания счетчика миллиампер-часов.

А так выглядит эмулятор «быстрой зарядки»:

Это устройство — сложнее и содержит целых три кнопки.

Левая кнопка («Mode») служит для установки одного из режимов «быстрой зарядки» - Quick Charge 2.0 QC2.0) или Quick Charge 3.0 (QC3.0). Как правило, достаточно режима QC2.0; да и не все повербанки поддерживают QC3.0.

Следующие две кнопки служат для повышения или понижения выходного напряжения. Осуществляется это изменение не самим эмулятором, а тем повербанком, к которому Вы его подключили. Эмулятор лишь формирует и передаёт команды.

Контроль успешного входа в режим «быстрой зарядки» осуществляется светодиодами в верхней строке. Правда, контроль этот — грубый, о точном значении напряжения он представления дать не может.

Если войти в режим «быстрой зарядки» с помощью кнопок на эмуляторе не удалось, то на нём останется светящимся только светодиод с обозначением «4-6.9V». Но иногда требуется терпение и несколько дополнительных попыток. Если Ваш повербанк не поддерживает «быстрой зарядки», то переключение в оный режим не произойдёт никогда (проверяйте наличие поддержки в документации или в обозначениях на корпусе повербанка).

Ещё одна очевидная деталь, которая нам потребуется, но которая может потребовать от нас дополнительных действий — это подходящий кабель для соединения выходного порта USB эмулятора с входным разъёмом питания того девайса, который Вы хотите запитать от повербанка.

Этот кабель может быть и в комплекте повербанка (либо в «явном» виде, либо в виде USB-кабеля с набором переходников), либо в продаже в торговых точках, либо нигде (так и оказалось в моём случае).

Тогда его можно изготовить самостоятельно («сколхозить») из частей подходящих, но ненужных кабелей:

На фото место соединения частей кабелей показано без изоляции только для наглядности, в жизни контакты должны быть обязательно заизолированы!

При изготовлении кабеля особое внимание надо обратить на соблюдение полярности, иначе можно что-нибудь сжечь. Да и для готовых «фирменных» кабелей проверить полярность не повредит.

Итак, теперь, когда у нас все материалы и принадлежности готовы, приступаем к исполнению плана.

Первым делом последовательно соединяем повербанк, USB tester и эмулятор «быстрой зарядки».

Если при подключении этой цепочки к повербанку он сам не включился, то принудительно включаем его кнопкой на нём:

После включения кнопками на эмуляторе устанавливаем напряжение 12V (или другое, какое Вам необходимо — например, 9V). Напряжение контролируем по показаниям USB-тестера.

После установки требуемого напряжения быстренько подключаем нагрузку (заряжаемое или просто эксплуатируемое устройство, если оно своего аккумулятора не имеет). Почему «быстренько»? Потому что все повербанки без нагрузки через некоторое время автоматически выключаются.

На следующем фото — вся система в сборе и в работе совместно с фоторамкой Samsung:

 В дополнение — еще несколько слов об особенностях аппаратуры.

Часто эмуляторы «быстрой зарядки» делаются с запоминанием последнего включенного режима. Если Ваш — именно такой, то после установки режима может не потребоваться далее использование USB-тестера для контроля напряжения.

Также без него можно будет обойтись и в том случае, если повербанк, действительно, окажется не в состоянии отдать свыше 12 Вольт на выходе. Тогда можно будет смело устанавливать кнопками на эмуляторе максимальное напряжение, оно и окажется равным 12 V.

Ещё один важный момент: должны совпадать типы технологии «быстрой зарядки» на повербанке и в примененном эмуляторе. Самая распространённая сейчас система - Qualcomm Quick Charge 2.0/3.0; на её основе и проводился описанный в этой статье эксперимент.

Но существуют и другие системы «быстрой зарядки», например, MediaTek Pump Express (MTK PE), и другие. К сожалению, все они не совместимы друг с другом (но существуют повербанки, поддерживающие несколько систем).


     Простой способ получения 9 В или 12 В от повербанка с поддержкой быстрой зарядки (дополнение к статье от 14 марта 2021 г.)

По многочисленным просьбам трудящихся, наши китайские товарищи освоили производство триггеров («приманок» для 9 и 12 В) с ползунковыми переключателями напряжения повербанка.

Здесь сразу устанавливается выбранное напряжение (9 или 12 Вольт), и в дальнейшем его контролировать не требуется. Но, на всякий случай, рекомендуется проконтролировать один раз при первом включении, чтобы убедиться, что на выходе действительно получается требуемое напряжение.

Выглядит эта «приманка» так (обзор):

Купить такую «приманку» (триггер QC3 / QC2) можно на Алиэкспресс здесь. Цена с учётом доставки — около $10 (дороговато, но если найдётся дешевле, то хорошо — на Али поиск помогает сберечь средства!).

Если не требуется возможности переключения напряжений между 9 и 12 Вольт, то можно приобрести «приманку» на фиксированное напряжение 9 или 12 Вольт. Стоит она значительно дешевле (ок. $1 с учётом доставки) и выглядит она так:

Купить можно здесь. Там же есть в продаже «приманки» на напряжение 20 В, но надо иметь в виду, что мало какие повербанки и зарядные устройства поддерживают выдачу такого напряжения (надо досконально изучать технические данные).

Теперь снова вернёмся к теории.

Важный вопрос: в чем смысл всей этой возни, если можно приобрести сразу повербанк с переключаемыми напряжениями или с напряжением 12 Вольт?

Во-первых, такие повербанки очень редко стали встречаться в продаже.

Во-вторых, если у Вас уже есть повербанк с поддержкой «быстрой зарядки» для Вашего телефона (что полезно, если телефон тоже её поддерживает), то Вы можете добавить к нему еще одну функцию. Заодно у Вас и тестер аккумуляторов появится (при выборе «сложного» метода). 🙂

Примечание: в эксперименте использовался повербанк Anker PowerCore Speed 10000 (обзор).

Где купить необходимое оборудование.

Сам повербанк с поддержкой быстрой зарядки можно купить как с помощью российских сервисов сравнения цен, например, Яндекс.Маркет (приведена ссылка на выбор повербанков с поддержкой быстрой зарядки), так и на Aliexpress (приведена ссылка на категорию повербанков с поддержкой быстрой зарядки, но описания всё равно надо читать внимательно).

Покупать просто в ближайшем магазине не рекомендуется — цены по разным торговым точкам могут отличаться очень сильно.

Использованный в статье USB-тестер марки Keweisi уже снят с производства, но эта фирма производит новые похожие модели, посмотреть и приобрести можно на AliExpress. Цена вопроса — около $3.1. При выборе обязательно проверьте в описании, что диапазон входных напряжений — не ниже, чем до 12 Вольт.

Более функционально (это уже для совмещения с углублённой проверкой аккумуляторов) другое устройство, но оно стоит дороже — около $5.

Использованный в статье эмулятор «быстрой зарядки» именуется «USB триггер QC2.0/3.0». Приобрести можно на китайской интернет-площадке  AliExpress, цена вопроса — около $4. 7.



   Искренне Ваш,
   Доктор

22 июля 2018 г.
Последнее изменение страницы 24.10.2021.



                Порекомендуйте эту страницу друзьям и одноклассникам

   В комментариях запрещены, как обычно, флуд, флейм и оффтопик.
  Также запрещено нарушать общепринятые нормы и правила поведения, в том числе размещать экстремистские призывы, оскорбления, клевету, нецензурные выражения, пропагандировать или одобрять противозаконные действия. Соблюдение законов — в Ваших же интересах!



При копировании (перепечатке) материалов ссылка на источник (сайт SmartPuls.ru) обязательна!

Блок питания 12В 5А | joyta.ru

Эта схема мощного блока питания на 12 вольт вырабатывает ток нагрузки до 5 ампер. В схеме блока питания применен трех выводной интегральный стабилизатор LM338.

Краткая характеристика Lm338:

  • Uвход: от 3 до 35 В.
  • Uвыход: от 1,2 до 32 В.
  • Iвых.: 5 А (max)
  • Рабочая температура: от 0 до 125 гр. C

Блок питания 12В 5А на интегральной микросхеме LM338

Напряжение от сети поступает к понижающему трансформатору через плавкий предохранитель FU1 на 7А. Варистор V1 на 240 вольт, используется для защиты схемы блока питания от выбросов напряжения в электросети. Трансформатор Tр1 понижающий с напряжение на вторичной обмотке не ниже 15 вольт с током нагрузки не менее 5 ампер.

Пониженное напряжение с вторичной обмотки поступает на диодный мост, состоящий из четырех выпрямительных диодов VD1-VD4. На выходе диодного моста установлен электролитический конденсатор С1 предназначенный для сглаживания пульсаций выпрямленного напряжения.  Диоды VD5 и VD6 используются в качестве устройств защиты для предотвращения разряда конденсаторов C2 и C3 от незначительного тока утечки в регуляторе LM338.  Конденсатор С4 используется для фильтрации высокочастотной составляющей блока питания.

Для нормальной работы блока питания на 12В, стабилизатор напряжения LM338 необходимо установить на радиатор. Вместо выпрямительных диодов VD1-VD4 можно использовать выпрямительную сборку на ток не менее 5 ампер, например, KBU810.

Блок питания на 12 вольт на стабилизаторе 7812

Следующая схема мощного блока питания на 12 вольт и 5 ампер нагрузки построена на интегральном линейном стабилизаторе напряжения 7812. Поскольку допустимый максимальный ток нагрузки данного стабилизатора ограничивается 1,5 ампер, в схему блока питания добавлен силовой транзистор VT1. Этот транзистор известен как обходной внешний транзистор.

Магнитный держатель печатной платы

Прочная металлическая основа с порошковым покрытием, четыре гибкие руч…

Если ток нагрузки будет менее 600 мА, то он будет протекать через стабилизатор 7812. Если ток превысит 600 мА, то на резисторе R1 будет напряжение более 0,6 вольта, в результате чего силовой транзистор VT1 начинает проводить через себя дополнительный ток к нагрузке. Резистор R2 ограничивает чрезмерный базовый ток.

Силовой транзистор в данной схеме необходимо разместить на хорошем радиаторе. Минимальное входное напряжение должно быть на несколько вольт выше, чем напряжение на выходе регулятора. Резистор R1 должен быть рассчитан на 7 Вт. Резистор R2 может иметь мощность 0,5 Вт.

Блок питания (12 Вольт) сделать самому своими руками. Схема блока питания на 12 Вольт

Блок питания 12 Вольт позволит осуществить питание практически любой бытовой техники, включая даже ноутбук. Обратите внимание на то, что на вход ноутбука подается напряжение до 19 Вольт. Но он прекрасно будет работать, если провести запитку от 12. Правда, максимальный ток составляет 10 Ампер. Только до такого значения потребление доходит очень редко, среднее держится на уровне 2-4 Ампер. Единственное, что следует учесть – при замене стандартного источника питания на самодельный использовать встроенную батарею не получится. Но все равно блок питания на 12 вольт идеально подходит даже для такого устройства.

Параметры блока питания

Самые главные параметры любого блока питания – это выходное напряжение и ток. Зависят их значения от одного – от используемого провода во вторичной обмотке трансформатора. О том, как провести выбор его, будет рассказано немного ниже. Для себя вы должны заранее решить, для каких целей планируется использовать блок питания 12 Вольт. Если необходимо запитывать маломощную аппаратуру – навигаторы, светодиоды, и прочее, то вполне достаточно на выходе 2-3 Ампер. И то этого будет много.

Но если вы планируете с его помощью осуществлять более серьезные действия – например, заряжать аккумуляторную батарею автомобиля, то потребуется на выходе 6-8 Ампер. Ток зарядки должен быть в десять раз меньше емкости АКБ – это требование обязательно учитывается. Если же возникает необходимость в подключении приборов, напряжение питания которых существенно отличается от 12 Вольт, то разумнее установить регулировку.

Как выбрать трансформатор

Первый элемент – это преобразователь напряжения. Трансформатор способствует преобразованию переменного напряжения 220 Вольт в такое же по амплитуде, только со значением, намного меньше. По крайней мере, вам нужно меньшее значение. Для мощных блоков питания за основу можно взять трансформатор типа ТС-270. У него высокая мощность, даже имеются 4 обмотки, которые выдают по 6,3 Вольт каждая. Они использовались для питания накала радиоламп. Без особого труда из него можно сделать блок питания 12 Вольт 12 Ампер, который сможет даже АКБ автомобиля заряжать.

Но если вас полностью не устраивают его обмотки, то можно вторичные все убрать, оставить только сетевую. И провести намотку провода. Проблема в том, как посчитать необходимое количество витков. Для этого можно воспользоваться простой схемой вычисления – посчитайте, сколько витков содержит вторичная обмотка, которая выдает 6,3 Вольт. Теперь просто разделите 6,3 на число витков. И вы получите величину напряжения, которое можно снять с одного витка провода. Осталось только высчитать, сколько нужно намотать витков, чтобы на выходе получить 12,5-13 Вольт. Будет даже лучше, если на выходе окажется на 1-2 Вольт напряжение выше требуемого.

Изготовление выпрямителя

Что такое выпрямитель и для чего он нужен? Это устройство на полупроводниковых диодах, которое является преобразователем. С его помощью переменный ток превращается в постоянный. Для анализа работы выпрямительного каскада нагляднее использовать осциллограф. Если на перед диодами вы увидите синусоиду, то после них окажется практически ровная линия. Но мелкие куски от синусоиды все равно останутся. От них избавитесь после.

К выбору диодов стоит отнестись с максимальной серьезностью. Если блок питания на 12 Вольт будет использоваться в качестве зарядчика аккумулятора, то потребуется использовать элементы, у которых величина обратного тока до 10 Ампер. Если же намерены осуществлять питание слаботочных потребителей, то вполне достаточно окажется мостовой сборки. Вот тут стоит остановиться. Предпочтение стоит отдавать схеме выпрямителя, собранного по типу мост – из четырех диодов. Если применить на одном полупроводнике (однополупериодная схема), то КПД блока питания уменьшается практически вдвое.

Блок фильтров

Теперь, когда на выходе имеется постоянное напряжение, то необходимо, чтобы схема блока питания на 12 Вольт была немного усовершенствована. Для этой цели нужно использовать фильтры. Для питания бытовой техники достаточно применить LC-цепочку. О ней стоит рассказать более подробно. К плюсовому выходу выпрямительного каскада подключается индуктивность – дроссель. Ток должен проходить через него, это первая ступень фильтрации. Далее идет вторая – электролитический конденсатор с большой емкостью (несколько тысяч микрофарад).

После дросселя к плюсу подключается электролитический конденсатор. Второй его вывод соединяется с общим проводом (минусом). Суть работы электролитического конденсатора в том, что он позволяет избавиться от всей переменной составляющей тока. Помните, на выходе выпрямителя оставались небольшие кусочки синусоиды? Вот, именно от нее нужно избавиться, иначе блок питания 12 Вольт 12 Ампер будет создавать помеху для устройства, подключаемого к нему. Например, магнитола или радиоприемник будет издавать сильный гул.

Стабилизация напряжения на выходе

Для осуществления стабилизации выходного напряжения можно воспользоваться одним всего полупроводниковым элементом. Это может быть как стабилитрон с напряжением рабочим 12 Вольт, так и более современные и совершенные сборки типа LM317, LM7812. Последние рассчитаны на стабилизацию напряжения на уровне 12 Вольт. Следовательно, даже при условии, что на выходе выпрямительного каскада 15 Вольт, после стабилизации останется всего 12. Все остальное уходит в тепло. А это значит, что крайне важно устанавливать стабилизатор на радиатор.

Регулировка напряжения 0-12 Вольт

Для большей универсальности прибора стоит воспользоваться несложной схемой, которую можно соорудить за несколько минут. Такое можно воплотить при помощи ранее упомянутой сборки LM317. Только отличие от схемы включения в режиме стабилизации будет небольшое. В разрыв провода, который идет на минус, включается переменный резистор 5 кОм. Между выходом сборки и переменным резистором включено сопротивление около 220 Ом. А между входом и выходом стабилизатора защита от обратного напряжения – полупроводниковый диод. Таким образом, блок питания 12 Вольт, своими руками собранный, превращается в многофункциональное устройство. Теперь остается только произвести сборку его и градуировку шкалы. А можно и вовсе на выходе поставить электронный вольтметр, по которому и смотреть текущее значение напряжения.

Импульсный блок питания на два напряжения 5 и 12 вольт 1,2А для электронных самоделок

Привет Муськовчане! Как я обещал в обзоре милливольтметра, хочу рассказать Вам об импульсном блоке питания, с двумя изолированными (друг от друга) напряжениями 5В и 12В. Потребность в таком блоке питания возникает часто, а учитывая небольшие размеры платы, подобный источник питания легко встроить (найти место) в корпус Вашего электронного устройства, самоделки… Давайте протестируем этот ИИП, что бы определится с его «проф. пригодностью». ))) Кому интересно — добро пожаловать под Кат… Внимание много фото!!!!


Почему я выбрал такой источник питания?
1. Изолированные друг от друга каналы — часто это очень важно, к примеру, дать питания 12В на плату управления какого-либо силового устройства, а от 5В «запитать» цифровой индикатор (ампервольметр). Если будет гальваническая связь между каналами 5В и 12В, это может привести к неправильной работе, в лучшем случае и большому «бабаху» в худшем…
2. На фото ИИП я увидел, хотя бы какое-то подобие входного фильтра (синфазный дроссель в том числе), для блоков питания нижнего ценового диапазона это редкость, а мне не хочется «гадить» помехами в сеть, т.к в эту же сеть у меня включен осциллограф, который начинает показывать «чужие» помехи при измерении.
3. Небольшой размер — часто бывает, что в ходе сборки появляются дополнительные блоки, которые требуют свое питание, благодаря небольшим размерам найти место для этого ИИП будет не сложно.
Скрин заказа выкладываю под спойлером:

Скрин заказа


Давайте рассмотрим детали ИИП подробнее. Я буду фонариком выделять те части которые описываю, ибо по другому прочитать маркировку деталей сложно…
1. Высоковольтная часть ИИП
Рассмотрим входной каскад и фильтр. См фото:

Как мы видим на фото, что есть предохранитель, термистор (5D9) и синфазный дроссель. Понятно, что фильтр не полный, не хватает как минимум Х конденсатора, без него возможны помехи в питающую сеть. Попробуем его после тестов впаять куда-нибудь. За дросселем идет электролитический конденсатор на 22мкФ 400В. По «феншую» количество микроФарад на входе равняется количеству Вт выдаваемых блоком питания. Соответственно ИИП рассчитан на 22W. Давайте суммируем заявленную мощность 2-х каналов. 5В 1.2А и 12В 1.2А итого 6W+ 14.4W= 20.4W Таким образом емкости входного конденсатора достаточно.
2. Микросхема -драйвер, широко известная TOP223Y, соответственно это обратноходовый импульсный источник питания.

Зная какая стоит микросхема драйвер, мы можем нарисовать схему импульсного источника питания. Упрощенная схема такая (из даташит), только у нас не один, а два независимых канала на выходе:

Что меня удивило, что микросхема стоит на радиаторе через изолирующую прокладку. Зачем это сделали китайцы вообще не понятно, т.к. сам радиатор не имеет электрического контакта со схемой. Понятно, что с прокладкой охлаждение будет хуже. И по хорошему эту прокладку нужно убрать, и посадить микросхему на термопасту. Давайте также проверим соответствие мощности микросхемы-драйвера, мощности самого блока питания. См таблицу из даташит:

Как видим, при универсальном питании наша микросхема дает мощность до 30W, что соответствует мощности ИИП. Тут все нормально.
3. На фото мы видим клампер первичной обмотки импульсного трансформатора и элементы «самопитания» микросхемы драйвера

Клампер выполнен по классической схеме RCD и особенностей не имеет. Диод D2, электролит С3 и резистор R2 это элементы «самопитания» микросхемы TOP.
4. Элементы обратной связи, трансформатор и два Y конденсатора мы видим на следующем фото

Опять же это классика обратноходовых ИИП. В качестве управляемого стабилитрона использована микросхема TL431, гальваническая развязка осуществляется оптотроном 817 серии. За импульсным трансформатором мы видим два Y конденсатора, которые существенно снижают помехи и соединяют «горячую» и «холодные» земли…
5. Выходной каскад представлен диодами на каждый канал, затем выпрямительные конденсаторы и LC фильтры, которые снижает уровень выходных помех. Китайцы не поставили снаббры на диоды и керамику на ножки электролитических конденсаторов, которые могут заметно удлинить «жизнь» электролитов. Но не сложно поставить эти керамические конденсаторы самостоятельно…


Поглядим так же обратную сторону платы источника питания:

Мы видим диодный мост на входе и видим что китайцы сделали технологическую прорезь под импульсным трансформатором, однако толку он нее мало, т.к под Y конденсаторами есть место, где дорожки «горячей» и «холодной» части проходят довольно близко друг от друга.

В общем, исполнение данного ИИП я могу оценить на Три с плюсом (3+) по Советской пятибалльной школьной системе)))
Поставим плату ИИП на латунные втулки и подпаяем входные провода. Даем напряжение осветительной сети. На плате ИИП загорелся красный светодиод сигнализирующий, что на выходе есть напряжение.

Тут мы видим первые странности. Обратите внимания на выходные контакты. Зачем то там китайцы поставили 3 плюса (+), видать что бы запутать пользователя и дезориентировать))))
Зачем это сделано непонятно, тем более что плюсы нарисованы у катода, а не анода… Потому проверяйте полярность мультиметром. Если смотреть на выходные контакты Минус слева, а Плюс справа!!!

Проверяем напряжение на выходах без нагрузки. Напряжение в норме (соответствует)


Ниже на осциллограмме вы можете увидеть помехи на стабилизированном 5В выходе ИИП без нагрузки на выходе. Как мне кажется помехи в пределах допустимого.

Теперь даем нагрузку 1А на выход 5В См фото…

На осциллографе уже не такая идиллия:

Однако напряжение просело совсем немного всего на 7мВ… Одноамперную нагрузку ИИП держит нормально…
Странность №2 На фото видно, что выпрямительные диоды стоящие после импульсного трансформатора в каналах 5В и 12В разные (хотя 1А способны выдержать оба диода)… Потому у меня возникло подозрение, что ток в 12 вольтовом канале вряд ли будет как заявлен в описании на сайте Banggood…

Догадка мгновенно подтвердилась, когда я начал испытания 12 вольтового канала. См фотографию: (подозрения не подтвердились, что бы не было просадки в 12В канале, нужно нагрузить 5В стабилизированный канал)

Уже при токе чуть выше 300мА просадка напряжения на выходе составило более 1 вольта. Чего уж там говорить про заявленный 1 Ампер… Пульсации тоже явно выше заявленных на сайте Banggood… Проблема, как я думаю, в импульсном трансформаторе, судя по его размеру, 20Вт снять с него довольно сложно… Но менять и перематывать трансформатор, ради того, что бы добиться заявленных продавцом значений, я не буду…
Более серьезно протестировать этот блок питания смогу, после того как мне приедет купленная электронная нагрузка…

Но она еще в дороге…

Выводы: Данный ИИП подходит для нетребовательных к чистоте питания, низкотоковых потребителей, таких как различные панельные ампервольметры, зарядные устройства и другие самоделки.

Да я был не прав, прошу прощения у Banggood… Если нагрузить стабилизированный 5 вольтовый канал (благодаря подсказке Aloha_), то просадка в 12В канале не наблюдается… См фото…


Данный Импульсный блок питания по току соответствует приведенным на сайте параметрам.

UPD: Допилинг, доставил конденсатор на вход, пусть не формата Х, но рассчитанный на 630В, емкость небольшая, ну хоть для самоуспокоения, что на входе что-то есть…

Так же впаял 4 керамических смд конденсатора 100n на ножки электролитов, думаю, что лишними не будут…

После того как приедет нагрузка, еще раз протестирую этот ИИП и добавлю обзор.

Преобразователь 12 В в 5 В – 4 простые схемы для проектов

Прежде чем переходить к схеме преобразователя 12 В в 5 В с использованием различных методов, давайте взглянем на потребность в питании 5 В.

Для работы широкого спектра ИС и устройств контроллеров автоматизации требуется питание 5 В постоянного тока, при отсутствии питания 5 В нам может понадобиться получить его от существующего источника питания, тогда на помощь приходит этот линейный преобразователь. Вот список всех возможных схем, но их применение отличается от схемы к схеме.Мы уже обсуждали схему преобразователя 9В в 5В ранее.

Эти схемы являются основными стабилизаторами напряжения, первая схема представляет собой простой делитель напряжения с использованием резисторов.
Все схемы имеют разную производительность. Схему делителя напряжения не рекомендуется использовать в приложениях с большими токами, поскольку она имеет низкий выходной ток и более низкий КПД.

Преобразователь 12 В в 5 В с делителем напряжения:

Вот схема преобразователя 12 В в 5 В постоянного тока для слаботочных приложений (< 70 мА) Светодиодный индикатор.

Вы можете включить два светодиода последовательно через резистор R2, получая вход от 12-вольтовой свинцово-кислотной батареи или 12-вольтового адаптера в качестве входа.

Требуемые компоненты:

Одна батарея 12 В, резистор 1,8 кОм, резистор 1,3 кОм, соединительные провода.

Эта схема представляет собой схему делителя напряжения. Вы можете рассчитать его для требуемого «выходного напряжения», используя следующую формулу:

Здесь Vout — это выходное напряжение на резисторе R2.Vin — это входное напряжение, которое нужно уменьшить. Выберите стандартное значение резистора (более 1 кОм) любого сопротивления и определите другое. Затем выберите стандартное значение, ближайшее к полученному номиналу резистора.

Проверьте лучшие схемы преобразователя 12 В в 6 В



Преобразователь 12 В в 5 В с использованием стабилитрона:

Схема, показанная ниже, предназначена для цепей среднего тока, она полезна для (1-70 мА) схема отвода среднего тока, например .светодиодные индикаторы, схемы драйверов, операции с низковольтными транзисторами и многое другое.

Вы можете использовать эту схему понижающего преобразователя постоянного тока 12 В в 5 В в сочетании с другой схемой на выходе стабилитрона (с 12-вольтовой батареей в качестве входа). На стабилитроне получается примерно 5 В.

Важно:
Нагрузочный резистор или выходная цепь являются обязательными на выходе при внедрении или тестировании в цепи, чтобы предотвратить перегорание стабилитрона.

Требуемые компоненты:
Одна батарея 12 В, резистор 100 Ом (рекомендуется большее значение), стабилитрон 5,1 В (более 1 Вт), соединительный провод и паяльник для неразъемных соединений.

Рабочий:
Это очень распространенная схема стабилитрона в качестве схемы регулятора напряжения. Вы можете регулировать выходное напряжение в соответствии с применением, заменяя диод и последовательный резистор (Rs).

Шаг за шагом. Метод стабилизатора напряжения Зенера:

Разработайте стабилизированный источник питания «Vout» для получения от нерегулируемого источника питания постоянного тока «Vs».Максимальная номинальная мощность P Z стабилитрона указана в ваттах. Используя стабилитрон, рассчитайте по следующим формулам:

Максимальный ток, протекающий через стабилитрон.
Id = (Ватт / Напряжение)

Минимальное значение резистора серии R S .
Rs = (Vs – Vz) / Iz

Ток нагрузки I L , если к стабилитрону подключен нагрузочный резистор 1 кОм.
I L = V Z / R L

Ток стабилитрона I Z при полной нагрузке.
Iz = Is – I L

Где,
I L = ток через нагрузку
Is = ток через резистор серии Rs
Iz = ток через стабилитрон (проверьте технические описания или примите 10-20 мА, если не указано)
Vo =V R =Vz = напряжение стабилитрона = выходное напряжение
R L = нагрузочный резистор





линейный преобразователь напряжения.

Он используется для (от 10 мА до 1 А) от среднего тока до сильноточных прикладных цепей.
Он имеет функцию поддержания того же выходного тока, что и на входе.





Важно:
Входной конденсатор и выходной конденсатор должны быть подключены снаружи к IC 7805. Эти конденсаторы действуют как подавитель пульсаций, если он присутствует в источнике питания в соответствии с техническим описанием. Радиатор является обязательным, потому что падение напряжения в 7 вольт преобразуется в тепло через радиатор.

Если не прикрепить радиатор, он может разрушить ИС при использовании в сильноточных цепях и остаться с поврежденной ИС. Напряжение источника должно быть >2,5 В больше, чем требуемое регулируемое выходное напряжение постоянного тока.

Требуемые компоненты:
Одна батарея 12 В/адаптерный источник питания 12 В, конденсатор 10 мкФ, конденсатор 1 мкФ, микросхема LM7805, радиатор, несколько соединительных проводов и паяльник (для пайки).



Рабочий:

Для получения стабильного выходного напряжения с нулевыми пульсациями используются микросхемы линейных регуляторов напряжения.Это интегральные схемы, которые предназначены для линейного преобразования напряжения и регулирования, часто называемые ИС понижающего трансформатора. Давайте обсудим преобразователь постоянного тока 12 В в 5 В с использованием IC 7805.

Преобразователь IC 7805 является частью серии LM78xx преобразователей постоянного тока. Это ИС линейного понижающего трансформатора. Цифры «хх » представляют собой значение регулируемого выхода в вольтах. IC7805 дает 5 В постоянного тока в виде цифры   xx  , показывающей (05), что составляет 5 вольт.Выход будет постоянным на уровне 5 вольт для всех значений входа от 6,5 вольт до 35 вольт. (см. техническое описание)

Контакт № 1 — это клемма источника питания . Контакт № 2 — это клемма заземления . Контакт номер 3 — это клемма напряжения вывода .

Посмотрите это видео для справки: (входной конденсатор не используется, но рекомендуется), также номиналы конденсатора могут отличаться в зависимости от наличия и области применения)

Преобразователь LM317 12 В в 5 В:

Преобразователь постоянного тока 12 В в 5 В также может быть реализован с помощью ИС регулятора напряжения LM317.Это очень полезно в приложениях со средним и высоким током (1 ампер и более). Он также встречается в настольных компьютерах в качестве цепей защиты от перенапряжения.
Эта схема также способна обеспечить такой же выходной ток, как и нерегулируемый источник.

Как правило, LM317 представляет собой микросхему переменного источника питания, которая может обеспечивать переменное, но регулируемое выходное напряжение от 1,25 В до 37 В в зависимости от «Vref» (опорное напряжение), напряжения на контакте № 1 (Adj.), которое является опорным напряжением. снято с потенциометра.Прил. напряжение для регулировки. Ниже приведена схема делителя напряжения, построенная на LM317, которая дает фиксированное напряжение 5 В на выводе № 2.



‘). Радиатор, как показано на рисунке ниже, должен быть там для рассеивания тепла (своего рода дополнительный потенциал i/p).

Правильно подключенный радиатор обязателен, иначе он может разрушить IC317. Входное напряжение должно быть 1.5 В или более, чем требуемое выходное напряжение.

Требуемые компоненты:
Одна батарея 12 В/блок питания 12 В, резистор 1,6 кОм, резистор 4,7 кОм, конденсатор 10 мкФ, конденсатор 1 мкФ, микросхема LM317, радиатор, несколько соединительных проводов, макетная плата для экспериментальных целей и пайка. железо.



Рабочий:
LM317 представляет собой регулируемый стабилизатор напряжения на ИС, способный подавать ток более 1,0 Ампер с широким диапазоном выходного напряжения от 1,25 В до 37 В.Его регулирование немного лучше, чем у других ИС с фиксированным стабилизатором напряжения, таких как LM7805, 7806, 7808, 7810 …

Формула для выходного напряжения преобразователя 12 В в 5 В с использованием LM317 написана выше. Это дает приблизительное значение «Vo», когда R2 и R1 выбраны так, чтобы удовлетворять формуле.

Поставить любой станд. значение любого из резисторов (рекомендуется более высокое значение резистора, чтобы уменьшить потери мощности), затем подставьте значение требуемого выходного напряжения в данную формулу, чтобы найти значение другого резистора.

На изображении ниже показана микросхема регулятора напряжения без радиатора и с радиатором. Иногда радиаторы продаются отдельно. Пожалуйста, убедитесь, что радиатор правильно подсоединен с помощью токопроводящей пасты, применяемой для сильноточных приложений.





* Перед окончательным применением схемы преобразователя 12 В в 5 В в ваших проектах убедитесь, что выходное напряжение соответствует тому, для чего вы разработали. Значение тока, упомянутое в статье, предназначено только для справки, так как значение тока изменяется в зависимости от импеданса цепи на выходе.

12 В, 24 В или 48 В

Вопрос: Что выбрать: автономную систему питания на 12 В, 24 В или 48 В?

Ответ: Короче говоря, потребление энергии должно определять напряжение вашей энергосистемы. У вас не должно быть постоянного тока более 100 ампер.

Ознакомьтесь с примерами наших автономных систем и узнайте, как потребление связано с напряжением. В примерах перечислены типичные бытовые приборы, используемые в обычных семьях; получите бесплатную цитату, пока вы там.

Основы

  • Мощность (энергия) (P) = Вт
  • Ток (расход) (I) = ампер
  • Напряжение (давление) (В) = вольт
  • Элемент = отдельный компонент батареи
  • Батарея ( Группа аккумуляторов) = совокупность элементов, соединенных последовательно или параллельно вольт
  • 20 000 ватт = 83 ампера при 230 вольт

Чем выше ток (измеряемый в амперах), тем крупнее должны быть проводка и компоненты защиты цепи.Для больших токов требуются кабели большего диаметра и предохранители/выключатели, оба из которых дороги. Удваивая напряжение (I = P/V), вы получаете двойную мощность (Ватт) при том же токе.

Работа с токами свыше 100 А является дорогостоящей (и, следовательно, неэффективной) и потенциально опасной. Перспектива: стандартный бытовой удлинитель, рассчитанный на максимальный ток 10 ампер (обычное значение). 100А расплавит его и может начаться пожар!

Промышленный стандарт

12 вольт раньше были стандартом для энергосистем сверхнизкого напряжения.Сегодня большинство систем имеют напряжение 24 В или 48 В и включают инвертор переменного тока на 230 В. Это означает, что проводка в доме не должна отличаться от проводки в любом другом доме, подключенном к сети, а стоимость кабелей значительно снижается.

Для электропроводки 230 В (низкого напряжения) вы должны вызвать квалифицированного электрика для подключения вашего дома к сети 230 В переменного тока. Таким образом, вы можете использовать стандартные приборы переменного тока и освещение, большинство из которых намного дешевле купить, а многие из них становятся все более эффективными.

Размер системы

В прошлом мы пытались снизить стоимость автономной системы за счет ограничения ее размера.Это было достигнуто за счет использования приборов и освещения на 12 В или 24 В, для которых не требуется инвертор. В последние годы инверторы и солнечные панели стали более эффективными и доступными. Кроме того, большинство клиентов, похоже, хотят больше мощности с годами. Систему 12 В постоянного тока с крошечным инвертором трудно, если вообще возможно, модернизировать/увеличить. Не говоря уже о том, что лишь очень немногие компании продают приборы или освещение сверхнизкого напряжения и обслуживают в основном рынок жилых автофургонов. Кроме того, стремление к более широкому использованию химических элементов на основе лития ограничивает экономику до 24 и 48 В, исходя из экономии за счет масштаба производства.

Подводя итог: большинство систем, которые мы разрабатываем, рассчитаны на 24 В или 48 В с инвертором на 230 В. Критерии, которые мы используем, — энергопотребление и масштабируемость. Мы бы предложили систему питания постоянного тока 12 В (например, Rainbow Power Pouch), только если вам нужно несколько ламп в сарае или караване и вы хотите подключить их самостоятельно.

Размер блока батарей

Ограничения

При использовании солнечных батарей в качестве основного источника энергии традиционно рекомендуется хранить батареи не менее 5 дней, при этом батарея сохраняет не менее 50% заряда после окончания срока службы. эти 5 дней.Один доступный аккумуляторный блок обеспечит X ампер-часов в течение 100-часового периода, чтобы быть разряженным на 50% в конце этого периода. Не рекомендуется увеличивать емкость аккумулятора, соединяя два или более аккумуляторных блока рядом (параллельно). Однако при удвоении количества элементов в батарее напряжение батареи удваивается, поэтому ток (ампер) от нагрузки уменьшается вдвое, поэтому удвоение напряжения имеет тот же эффект, что и удвоение емкости батареи в ампер-часах без потери банк аккумуляторов подключен параллельно.

Напряжение аккумуляторов, обычно используемых для автономных систем питания, составляет 12 В, 24 В, 48 В, 120 В постоянного тока.

Решение

Дополнительные элементы могут быть размещены последовательно, чтобы увеличить напряжение системы для большей эффективности. Если требуется более низкое напряжение питания, можно использовать преобразователь постоянного тока в постоянный.

Размер инвертора

Ограничения

Для любого конкретного напряжения батареи существует ограничение на размер доступного инвертора. С более высоким напряжением батареи доступны более крупные инверторы. Поэтому, если вы ожидаете большие нагрузки 230 В переменного тока, выберите более высокое напряжение для вашей автономной системы

Питание инвертора — напряжение батареи

  • 1–1500 Вт = система 12 В
  • 1500–3000 Вт = система 24 В
  • 300-300-000 ватты = 48-вольтовая система

Решения

Если ваши требования со временем увеличились, и более высокое напряжение для вашей системы не представляется возможным, вы можете преодолеть недостаток инвертора, используя несколько инверторов или инверторы которые могут работать в тандеме.

Длина и размер кабеля

Ограничения

Чем ниже напряжение батареи, тем больше ток, потребляемый блоком батарей для питания данной нагрузки (измеряется в ваттах). Существует приемлемый предел падения напряжения в кабеле, прежде чем падение напряжения станет чрезмерным, а результирующее выходное напряжение станет слишком низким. Более серьезным ограничением кабеля является его «нагрузочная способность по току» (ccc). Если значение ccc превышено, кабель расплавится и/или загорится.

Решения

Удвоение напряжения фактически вдвое снижает нагрузку постоянного тока и вдвое снижает падение напряжения. Поскольку напряжение батареи удваивается, процент падения напряжения по отношению к напряжению батареи составляет только четверть процентного падения при более низком напряжении батареи. Следовательно, в системе на 24 В диаметр кабеля должен составлять только четверть диаметра, как в системе на 12 В. Если только кабельные трассы не являются исключительно длинными или потребляемая мощность (ампер) нагрузок не является исключительно высокой, это соображение не будет проблемой.

Вместо того, чтобы выбрать более высокое напряжение, увеличение размера кабеля также могло бы решить проблему. Как напряжение батареи, так и емкость аккумуляторной батареи в ампер-часах должны соответствовать вашим потребностям. Избегайте параллельной установки большого количества маленьких батарей. Элементы батареи, соединенные последовательно, в порядке.

См. нашу таблицу кабелей/проводки.

Количество необходимых солнечных панелей

Ограничения

Регуляторы солнечной энергии обычно ограничены максимальным током 100 ампер.Для большой 12-вольтовой системы может потребоваться в два раза больше кабелей и в два раза больше регуляторов, чем для эквивалентной 24-вольтовой системы.

Решения

Это ограничение может быть преодолено путем подключения нескольких солнечных батарей через отдельные регуляторы. Следует помнить, что максимальная скорость зарядки большинства свинцово-кислотных аккумуляторных батарей составляет 10% от их емкости в ампер-часах; больше для литиевых батарей (см. Максимальная скорость зарядки).

Максимальная скорость зарядки

Выдержка из

Ограничения

Традиционно максимальная скорость зарядки для группы аккумуляторов обычно составляет 10% от ее емкости в ампер-часах для типов свинцово-кислотных аккумуляторов, измеренной при 10-часовой скорости (C10). .Поэтому аккумулятор емкостью 600 Ач не следует заряжать током более 60 ампер. Емкость обычно указывается в ампер-часах (Ач), но также может быть указана в киловатт-часах (кВтч).

Батареи на основе лития, как правило, имеют более высокую способность к заряду, часто со скоростью 1 час (C1), хотя она значительно варьируется в зависимости от различных конфигураций литиевого химического состава. Мощность обычно указывается в ватт-часах (Втч) или киловатт-часах (кВтч).

Решения

Для увеличения скорости зарядки необходимо увеличить общую емкость аккумулятора в ампер-часах / киловаттах-часах.


Напряжение источника зарядки

Ограничения

Если в систему включена большая ветряная турбина с выходом постоянного тока или большой генератор постоянного тока, напряжение системы будет определяться наличием и напряжением этих источников зарядки.

Решения

Разместите элементы последовательно с отдельными источниками зарядки, регуляторами и нагрузками.

Широкий вход от 5 В до 140 В для источника питания смещения 12 В, 200 мА

Введение

Современные автомобильные и промышленные системы требуют стабильного источника напряжения, даже если входное напряжение системы колеблется от одного крайнего значения к другому.В автомобильных системах значительные колебания напряжения на рейке могут быть вызваны запуском холодного двигателя, деактивацией/активацией цилиндров в системах динамического управления подачей топлива или значительными изменениями нагрузки двигателя. Аналогичным образом, в промышленных приложениях проблемой являются перебои в линии, а включение двигателей в мощном оборудовании может привести к серьезным падениям входного напряжения.

Даже когда системы преобразования энергии не могут обеспечить полную мощность нагрузки при низком входном напряжении, многие из этих систем должны оставаться в рабочем состоянии независимо от уровня входного напряжения.Например, в широко используемых высоковольтных повышающих и понижающих преобразователях используются высоковольтные МОП-транзисторы со стандартным уровнем затвора. При отключении входного сигнала напряжение смещения должно оставаться выше 10 В, чтобы драйверы затворов оставались работоспособными. Критические цифровые системы управления и информации также должны быть предвзятыми и функциональными независимо от входных условий.

В этой статье описаны решения для поддержания напряжения смещения в электрических системах в широком диапазоне напряжений источника, от 5 В до 140 В.

Описание схемы и функционирование

Если ожидается, что входное напряжение не упадет ниже желаемого уровня смещения, а цель разработки состоит в том, чтобы иметь внешний источник питания смещения для минимизации рассеиваемой мощности переключающих контроллеров, то можно использовать простой понижающий преобразователь.

Этот подход показан на рис. 1. В основе решения лежит высоковольтный понижающий контроллер LTC7138 с внутренними переключающими транзисторами. Силовая передача также включает катушку индуктивности L1, диод D1 и выходные конденсаторы C2 и C3. Для минимизации профиля решения, менее 3 мм, на входе использовались только керамические конденсаторы. Можно использовать и дополнительный поляризованный конденсатор (например, экономичный 22 мкФ 200 В, EMVE201 ARA220MKG5S), но он значительно увеличивает высоту источника питания смещения.

Рис. 1. Электрическая схема высоковольтной цепи смещения на основе понижающего преобразователя, где V IN имеет напряжение от 12,5 В до 140 В, а V OUT — 12 В при 0,2 А.

Эта схема была проверена и протестирована, а формы сигналов иллюстрируют функциональность схемы, представленной на рис. 2.Начальный уровень входного напряжения 100 В падает до 12 В, но выход обеспечивает 0,2 А стабильного напряжения 12 В на нагрузку.

Рис. 2. Формы сигналов высоковольтной цепи смещения на основе понижающего преобразователя, где V IN имеет значение 20 В/дел, V OUT — 5 В/дел, а временная шкала — 50 мс/дел.

Перспективы производительности этой конструкции значительно меняются, если входное напряжение падает ниже желаемого уровня смещения. В этом случае использования только понижающего преобразователя недостаточно, поскольку выходное напряжение следует за входным, когда оно падает ниже желаемого выходного значения.На рис. 3 показано решение этой проблемы с использованием двухкаскадного источника питания смещения. Первый, основной каскад представляет собой высоковольтный понижающий преобразователь, аналогичный тому, что показан на рисунке 1. Его выход подключен к повышающему преобразователю и выполнен на микросхеме преобразователя LT8330 со встроенным силовым транзистором. Силовая передача включает катушку индуктивности L2, диод D2 и выходной фильтр. Нагрузка по напряжению на компоненты схемы повышающего преобразователя намного ниже по сравнению с понижающим входным каскадом, что позволяет использовать относительно недорогие детали и снижает общую стоимость.

Рис. 3. Электрическая схема высоковольтной двухкаскадной цепи, где V IN имеет напряжение от 5 В до 140 В, а V OUT — 10,5 В при токе от 0,1 А до 0,15 А.

Выход понижающего преобразователя в этой схеме установлен на 12,5 В. Однако выход повышающего преобразователя настроен на более низкое напряжение 10,5 В, достаточное для правильной работы нагрузки. Преобразователи никогда не работают одновременно. Если один переключается, то второй нет.

В нормальных условиях эксплуатации (V IN > 12.5 В), при изменении входного напряжения от 12,5 В до 100 В активен только понижающий преобразователь, обеспечивающий 12,5 В в нагрузку. Ток поступает на клемму нагрузки V OUT через дроссель и диод повышающего преобразователя. Благодаря относительно низким уровням тока потери в этом пути тока минимальны.

Пока V IN > 12,5 В, напряжение на выходе повышающего преобразователя составляет 12,5 В и намного превышает заданное значение 10,5 В, поэтому в повышающей секции нет действия переключения, и активен только понижающий преобразователь. .

Когда входное напряжение снижается до уровня 12,5 В или ниже, понижающий преобразователь перестает переключаться, но поддерживает внутренний P-канальный полевой МОП-транзистор во включенном состоянии, обеспечивая 100% рабочий цикл.

Если входное напряжение падает ниже 12,5 В, то оба напряжения, V RAIL (промежуточная шина) и V OUT , падают до уровня V IN . В диапазоне 10,5 В < В RAIL < 12,5 В промежуточной шины как понижающий, так и повышающий преобразователи не переключаются.

Если входное напряжение продолжает падать, а уровень V RAIL падает ниже 10,5 В, включается повышающий преобразователь, поддерживая V OUT на уровне 10,5 В.

Осциллограммы, иллюстрирующие работу данного преобразователя, представлены на рис. 4. Минимальное входное напряжение 5,5 В при токе нагрузки 0,15 А. Снижение нагрузки до 0,1 А соответствует минимальному входному напряжению 5,0 В, как показано на рис. 5. Рост входного напряжения с 5 В до 100 В показан на рисунке 6.Фото преобразователя показано на рисунке 7.

Рис. 4. Осциллограммы высоковольтной двухкаскадной цепи смещения. Ток нагрузки составляет 0,15 А, а временная шкала — 50 мс/дел.

Рис. 5. Осциллограммы высоковольтной двухкаскадной цепи смещения. Ток нагрузки составляет 0,1 А, а временная шкала — 50 мс/дел.

Рис. 6. Кривые нарастания входного напряжения. Ток нагрузки составляет 0,1 А, а временная шкала — 50 мс/дел.

Рис. 7. Макетная плата преобразователя LTC7138.

Основные соображения по выбору компонентов преобразователя

Максимальное входное напряжение и токи нагрузки определяют минимальное рабочее входное напряжение усилителя и, соответственно, минимальное входное напряжение всего источника питания.

Предполагая, что V O , I MAX и I O заданы, тогда минимальное напряжение добавочного напряжения может быть описано как

Однако, если заданы V O , VIN MIN и I MAX , максимальный выходной ток I O равен

Заключение

Важно поддерживать работоспособность основных энергосистем в широком диапазоне входного напряжения. В этой статье обсуждаются пути решения этой задачи. Представленные здесь схемы обеспечивают стабильный уровень смещения при входных напряжениях до 140 В и до 5 В при провалах входного напряжения. Безопасный уровень смещения гарантирует нормальную работу высоковольтных МОП-транзисторов и блоков управления. Предлагаемые схемы с высокоинтегрированными преобразователями сокращают количество компонентов и общую стоимость. Можно внести коррективы, чтобы свести к минимуму высоту раствора, если это требуется приложением.

8 Как преобразовать 12 В в 6 В, понижающая электрическая схема

Ваша нагрузка слишком горячая.Он будет поврежден. Почему? Вы подключаете его к аккумулятору 12В. Он может получить только 6V. Если вы не хотите этого для вас. Вы должны прочитать 10 способов сделать понижающую схему с 12 В на 6 В.

Я постараюсь показать вам много способов. Вы можете выбрать лучшее для себя. Например, у вас есть эти запчасти или легко, или дешево. Вы можете строить их по мере необходимости.

1. Токоограничивающий резистор

Если вы используете нагрузку, использующую постоянный ток. Например, светодиоды, лампочки, катушки реле и многое другое.

Вы можете использовать резистор последовательно с этими нагрузками.Этот способ самый дешевый и простой.

Предположим, у вас есть лампочки 6В 3Вт. Можно использовать резистор.

Как найти уровень резистора

Сначала найдите ток лампочки или R1.
I = P/V
P = 3 Вт , V = 6 В
Итак, IR1 = 3 Вт / 6 В = 0,5 А

Затем найдите напряжение на резисторе R1 (VR1).
Посмотрите на схему, VR1 = VB-VL
VB = 12 В, VL = 6 В
Итак, VR1 = 12 В – 6 В =

VR1 = 6 В

Из теории: R1 = VR1 / IR1
Итак, R1 = 6 В / 0.5А = 12 Ом.

Далее нам нужно найти мощность резистора-R1.

PR1 = VR1 x IR1 = 6 x 0,5 = 3 Вт

Итак, размер резистора должен быть 3 Вт.

Также вы можете использовать реле 6В для 12В с помощью резистора.

Слишком горячий и большой

Мы увидим, что если использовать слишком большой ток нагрузки. Нам нужно использовать высокие ватты резистора. Это такой большой размер, а также слишком жарко.

2. Нагрузка с использованием нестабильных и малых токов

Мы должны выбрать схему, подходящую для нагрузки.Если вы нагружаете, используйте нестабильные токи. И низкий ток использования.

Например, у вас есть портативное FM-радио. Конечно, вы не можете использовать его для автомобиля напрямую.

Требуется от 5В до 8В. И в разном уровне звука. Он также использует другой ток.

Даже потребляет ток всего 0,1А. Но мы можем использовать токоограничивающий резистор, как указано выше.

Поскольку используется нестабильный ток.

2.1 Использование стабилитрона и транзистора

Основной шаг Я часто использую стабилитрон и транзистор в качестве регуляторов напряжения.Потому что это просто и дешево. Посмотрите на схему ниже.
Дает стабильное выходное напряжение 6,2 В при токе 200 мА.

Как это работает
Сначала на ZD1 и R1 подается 12В. Они являются опорным напряжением этой схемы, 6,8 В. Затем Q1 увеличивают ток выше на выходе. Выходное напряжение равно 6,2 В, потому что некоторое напряжение находится на BE Q1.

Больше тока
Если вы используете транзистор BD139 NPN. Он может управлять током не более 0,5 А. Вы можете изменить это TIP41 для выхода 1A.И 2N3055 для 2А выхода.

Фиксированный выход 6В
В обычном режиме, если мы хотим выход 6В. Нам нужно использовать стабилитрон 6,6 В. Но в даташите этого нет. Есть только 6В, 6,2В и 6,8В. Мы можем сделать это с диодом последовательно. Посмотрите на схему ниже.

Понижающая цепь от 12 В до 6 В с использованием 7806

Обычно для этой работы мы всегда используем 3-контактный стабилизатор постоянного напряжения (серия IC78XX). Который может быть будет применяться номер 7806 обеспечивает напряжение 6 вольт.

Эта схема может обеспечить максимальный ток 1 А.

Уменьшите напряжение до 6 В с помощью 7805

Но это не популярный номер. В моих магазинах есть IC-7805, популярная микросхема, применяемая во многих цифровых схемах (питание 5 вольт).

Понижающий преобразователь постоянного тока с 12 вольт на 6 вольт с использованием 7805 и диодов

Однако мы легко модифицируем 7805 на выход 6 вольт . Когда мы добавляем цепочку диодов, таких как 1N4148 , последовательно между общим выводом IC1 и землей.Это увеличит выход на +0,7 В для каждого используемого диода.

В схеме ниже. Добавляем 2 диода (0,7В+0,7В). Следовательно, выходное напряжение 1,4 В + 5 В = 6,4 В.

Этот способ прост, если в вашем магазине есть диоды.

Оба конденсатора используются для поглощения или сглаживания флуктуирующего сигнала, как показано на рис. 1 .

Сборка преобразователя 12 В в 6 В

Так как они состоят из нескольких частей, поэтому собирайте их на перфорированной плате или универсальной печатной плате.как на Рисунке 2. Мы увидим, что выходное напряжение равно падению напряжения на обоих диодах (0,6 В + 0,6 В) импульсов с напряжением IC примерно около 6,2 В. (на цифровом мультиметре показывает 6,4 вольта.)

Выходной ток с ИМС около 1-ампера макс. Это должен быть радиатор для IC с текущим размером. И тогда мы можем увеличить выходное напряжение в других размерах, таких как 8 вольт, поэтому можно использовать вместо IC номер LM7808, чтобы добавить диоды в 4 шт., подключенных к IC-7805. снова.

Если это не работает.
Если IC1 сильно нагревается, проверьте контакты и проводку еще раз.
Возможно, на выходе короткое замыкание.

Затем снимите нагрузку.
Затем измерьте выходное напряжение без нагрузки, оно должно быть около 6,4 В.
Если выше, проверьте контакты заземления IC1 и все последовательно подключенные диоды, напряжение на них должно быть около 1,2 В. Легко регулируется потенциометром. Посмотрите на схему ниже.Вы можете регулировать напряжение от 5В до 12В с помощью VR1.

Преобразователь постоянного тока 12 В в 6 В с использованием LM317

Если вам нужен выходной ток 1,3 А. Вы не можете использовать 7806. Но вы можете использовать LM317. Он может давать ток больше до 1,5А. Посмотрите на схему ниже.

Также схема понижающего преобразователя USB 5 В 1,5 В

Схема преобразователя постоянного тока 6 В на 3 А с использованием LM350

В случае нагрузки от 2 А до 3 А. У нас есть много способов сделать. Но во-первых, если вы хотите построить легко. LM350 лучше. Аналогичен LM317, но более ток до 3А макс.Посмотрите на схему ниже.

Как найти R2

Это легко, если R2 является потенциометром. А вот как найти сопротивление R2.
Мы можем найти.

Vвых = 1,25 x {1+(R2/R1)}

Vвых = 6 В, R1 = 270 Ом,

6 В = 1,25[ 1+ (R2/270)]
6/1,25 = 1 + (R2/ 270)
4,8 – 1 = R2/270
R2 = 3,8 x 270 = 1026 Ом

Итак, мы используем R2 равно 1K.

Подробнее: Регулируемый стабилизатор напряжения LM350

Выходной преобразователь 6В 2A в 5A с использованием транзистора 7806

Но иногда у вас может не быть LM350. У вас есть 7806 и TIP42 (транзистор PNP). Точно так же вы можете построить понижающий преобразователь 6V 2A. Это тоже легко.

Также понижающая схема с 12 В на 6 В

У нас есть много способов снизить напряжение до 6 В. Все схемы ниже представляют собой регуляторы на 6 В.
Вы можете применить его. Только при выборе шага 6В.

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь, чтобы электроника Обучение было легким .

Выходное напряжение статора Harley Статор вашего подвесного двигателя — это «электростанция» системы зажигания вашего подвесного двигателя.Клемма статора на генераторе использовалась только в 65-м году, ее цель заключалась в том, чтобы подать питание на реле в регуляторе, чтобы запустить регулятор, Форд поумнел и начал подключать клемму S на регуляторе к замку зажигания в более поздние годы. . Регулятор напряжения на Harley Davidson Sportster. Чтобы найти мощность, мы используем закон Ом (вольт х ампер = ватт) 13 В х 14 ампер = 182 ватта. Прибегая к грубой математике, мы получаем 180 ватт, что указано на этикетках репродукционных статоров.Выходное напряжение откалибровано для необслуживаемых батарей. Или лучшее предложение. Используя сигнальную лампу, прикоснитесь одним щупом к земле, а другим к контактам регулятора, по одному. К счастью, устранить неполадки довольно просто. ГЕНЕРАТОР HARLEY-DAVIDSON С УСТАНОВЛЕННЫМ РЕГУЛЯТОРОМ НАПРЯЖЕНИЯ 1965-1984 SPORTSTER 12 ВОЛЬТ. Я ожидаю, что напряжение на аккумуляторе будет 14 В. В этом видео Майк демонстрирует замену статора Harley-Davidson на 50-амперную модернизацию. 5-12. Источник: Anaheim-Fullerton Harley-Davidson Регулятор напряжения Выпрямитель для Harley Davidson Electra Glide / Road Glide / Road King 1450 2002-2003 | OEM # 74505-02 Перейти к концу изображений… Harley Davidson Electra Glide Ultra Classic 2008, выпрямительный регулятор от Cycle Electric®.Должно быть ни одного. (4000-5500 об/мин) Когда вы запускаете двигатель, вы частично разряжаете аккумулятор. В этой статье приводится полный обзор методов контроля и защиты каждого основного компонента низковольтного асинхронного двигателя, подключенного к сети. Часть этой мощности должна использоваться для зарядки аккумулятора, питания CDI и регулятора напряжения. Схема последовательного регулятора открывает систему зарядки, когда батарея полностью заряжена, что приводит к охлаждению статора и увеличению срока службы системы по сравнению с регулятором шунтового типа, который полностью нагружает статор, заземляя выход при полном заряде.1 ответ. Праздники: Рождество и Новый год: между Рождеством и новогодними праздниками возможны задержки с доставкой. Примечание: для проверки статора расположите кабель, идущий от первичной обмотки, рядом со статором и следуйте к регулятору напряжения. Если некоторые соединения не соответствуют техническим требованиям, вам понадобится новый статор. Если выходной сигнал отсутствует, измерьте выходной сигнал статора генератора переменного тока в том месте, где к нему подключается разъем регулятора. Система зарядки мотоцикла Harley-Davidson состоит из аккумулятора, регулятора напряжения и генератора.Около 250 баксов от Харлея. нет Хорошее эмпирическое правило: вы можете преобразовать в мощность, умножив ток статора (ток) на аккумулятор (напряжение). Проверьте напряжение аккумулятора… 12. Мы согласны с тем, что эта красивая схема подключения регулятора напряжения на 12 вольт может быть самой популярной. Они прислали мне контрольный список для проверки. 99 2004-2007 Honda CBR1000RR CBR 1000RR Статор $ 134.Есть 9-шаговое видео, которое было на высоте. Ricky Stator является лидером в производстве высокопроизводительных статоров для вторичного рынка квадроциклов, квадроциклов, внедорожных мотоциклов и систем освещения UTV. 5В (в зависимости от оборотов). Разработанная и тщательно протестированная на мотоциклах Harley-Davidson®, эта система зарядки с высокой выходной мощностью разработана для обеспечения высокой производительности зарядки аккумулятора, необходимой для мотоцикла, оснащенного аксессуарами с электроприводом, такими как подогрев сидений и ручек, декоративное освещение и мощные аудиосистемы. Я видел напряжение переменного тока на выходе статора, поэтому предположил, что оно хорошее.Заявление о задаче Целью этого теста является проверка того, может ли статор вырабатывать надлежащее напряжение переменного тока на 1000 об/мин. Напряжение должно быть не менее 12 вольт. Иногда они оба. В обычном… Это теперь плохая функция напряжения, так как мой HD Fat Boy 1998 года недавно начал слишком слабо. Привет, я подозреваю, что мой статор не исправен, хотя он в порядке (0. Загрузите в свой Grom 125 дополнительные лампы или электронные аксессуары, не беспокоясь о проблемах с электропитанием! Этот статор будет поддерживать напряжение системы зарядки на протяжении всего Диапазон оборотов.Компоненты предназначены для обеспечения лучшей производительности и повышенной долговечности. 2 вольта. Honda C72 CB72 CS72 250 Workshop Service Repair Manual с 1961 по 1967 год. Наиболее распространенной причиной проблем с электричеством на Harley Davidson является аккумулятор или аккумулятор. Проверьте соединения/провода: осмотрите вилку регулятора/статора и проверьте клеммы аккумулятора на предмет соединения/коррозии. Это хорошая здоровая батарея, которая остается заряженной чуть выше 12 вольт. 2001 Ninja 500, около 12 тысяч миль. 55520 Compu-Fire 55520 — Комплект системы зарядки для моделей 81-99 Evo Harley® с узким ротором (кроме системы впрыска топлива) 267 долларов США.Оцифрованный выход гистерезисных регуляторов потока и момента, а также сектор положения потока статора являются входными данными для выбора соответствующего вектора напряжения из таблицы переключения, которую можно найти в таблице 2. Работа статора заключается в преобразовании механического энергия двигателя обратно в электричество. # 29987-99 # 29987-99A # 29987-99B В комплект входят 4 крепежных болта! ПРЕВЫШАЕТ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ OE, СЕРТИФИЦИРОВАННЫЙ ЗАВОДОМ ISO ЭТОТ СТАТОР НАМОТАН ВЫСОКОТЕМПЕРАТУРНОЙ МЕДНОЙ ПРОВОДОЙ. Если вроде бы все в порядке, переходите к пункту 4 ниже… Система зарядки мотоцикла Harley-Davidson состоит из аккумулятора, регулятора напряжения и генератора.4м. Обеспечивает более эффективную работу. 5-13. Система зарядки высокой мощности спроектирована так, чтобы обеспечить достаточную мощность для всех ваших аксессуаров при любых оборотах двигателя. — Тестовое напряжение на клеммах аккумулятора при работающем байке было немного ниже — 14,5В. Статор Lucas 47244 был рассчитан на 14 ампер в руководстве по ремонту 1980 года. Использование типичного линейного регулятора напряжения для снижения напряжения с 4. 2 июня 2008 г. — Улучшенный выход на низкой скорости для уменьшения разряда аккумулятора на холостом ходу. 4). 67 сообщений. 5В).РЕДАКТИРОВАТЬ: Выходное напряжение статора должно составлять 38-52 В переменного тока при 2000 об/мин, измеренное при полной мощности генератора, напряжение от трио диодов, также подаваемое на [1], равняется напряжению аккумулятора. Проверка напряжения системы зарядки: запустите мотоцикл, измерьте напряжение постоянного тока на клеммах аккумулятора (у вас должно быть показание примерно 13. Это будет означать, что выходное напряжение регулятора-выпрямителя будет намного выше 14. Поскольку статор вырабатывает мощность в соответствии с скорость двигателя, мощность статора все время слишком высока.5-14. R / R преобразует переменное напряжение в постоянное (выпрямление), а затем ограничивает его значением между 13. Электронная книга «Схема подключения регулятора напряжения Ford Mustang 1967 года» превосходна и также популярна в настоящее время. риккистатор. 13. напряжение около 12 В. Нам был нужен совершенно новый статор HD (119 долларов США. Теперь показания сопротивления выглядят отлично, однако, когда я завожу мотоцикл и проверяю выход, я не получаю напряжения. С новой батареей, полностью заряженной в состоянии покоя) напряжение 12,99 2004-2005 Honda TRX450R Высокопроизводительный статор $ 135.Я провел несколько тестов на статоре и обнаружил, что при минимальной нагрузке на холостом ходу он составляет около 12–13 В переменного тока, а на некоторых оборотах — 40 В переменного тока. Если напряжение показывает около 16 вольт или около того, я думаю, что ваш двигатель работает на слишком высоких оборотах. Рон Высокопроизводительная система зарядки Harley-Davidson® спроектирована так, чтобы обеспечить достаточную мощность для всех ваших аксессуаров при любых оборотах двигателя. Отсоедините разъем. Большинство моделей также имеют только черный белый цвет. После подключения аккумулятора/жгута к выпрямителю я снова проверил выходное напряжение постоянного тока от выпрямителя, и на холостом ходу оно составило 17+ вольт! С добавлением оборотов подскакивает до 18.Для этого у вас, вероятно, из кармана от 500 до 1000 долларов. Восстановление статора для Suzuki стоило 175 долларов. Катушка статора освещения высокой мощности Honda CR125 2004 года 139 долларов. Более низкая рабочая температура для увеличения срока службы. Если вы получаете напряжение батареи только при работающем велосипеде (1500-2000 об / мин), а статор (вращающийся узел) выдает 18 В переменного тока + или — 1 В переменного тока, ваш регулятор неисправен. Отсоедините выпрямитель/регулятор и повторите проверку. Постоянна ли выходная мощность статора или это функция необходимой мощности — e. Во время работы и холостого хода при 1500, батарея получает примерно 12. Выходное регулируемое/выпрямительное напряжение этой конкретной системы Rotax показано на рисунке 8 ниже. проверить регулятор напряжения (после проверки выхода статора) … Плохой ремонт статора — не покупайте новый статор для своего двигателя! Создайте систему зажигания с батарейным питанием менее чем за 50 долларов. Стоимость нового статора может составлять сотни долларов. Руководства по ремонту мотоциклов Clymer написаны специально для любителей делать все своими руками. Развертка статора: если двухпроводной статор Harley показывает выходное напряжение 16 В на половине оборота на 360°, а на другой половине — 16 В, он по-прежнему выдает постоянное напряжение 16 В по проводу к vo/reg.3. Посмотрите видео ниже, чтобы узнать больше о том, как проверить статор на мотоцикле. все в вольтах. Когда двигатель вращает шкив генератора, ротор вращается вокруг трех стационарных обмоток статора или проволочных катушек, окружающих неподвижный железный сердечник, из которого состоит статор. Найдите стартеры и системы зарядки Harley Davidson по лучшим ценам здесь, в Eastern Performance Cycles, в вашем супермаркете запасных частей и аксессуаров. 608 — 0. Генератор переменного тока автомобильного типа представляет собой полностью автономный, установленный снаружи блок, который создает постоянный ток.Тесты переменного тока выполняются для напряжения переменного тока, а тесты для зарядного выхода постоянного тока выполняются в амперах постоянного тока. В этой системе регулятор напряжения управляет силой электромагнита, а выпрямитель преобразует выходной переменный ток статора в постоянный для автомобиля. Статор выдает напряжение в виде переменного тока, а регулятор/выпрямитель напряжения преобразует его в постоянный. Когда регулятор видит, что ваше напряжение поднимается до высокого уровня на аккумуляторе, он закорачивает провода статора на землю, что убивает весь выходной сигнал этой ветви статора.Я хочу, чтобы все знали, что я нахожу. Любой приличный модернизированный статор будет иметь провода к регулятору, более чем рассчитанные на максимальный ток. Сопротивление заземлению также следует проверить на каждой клемме. если нет, плохой статор. У меня харлей фэтбой 2000г. ниже этого будет около 12v. Тест выходного напряжения. До начала 1960-х годов большинство мотоциклов имели шестивольтовые системы, но после этого многие мотоциклы стали оснащаться 12-вольтовыми электрическими элементами. (минимум, необходимый для правильной зарядки 12-вольтовой батареи). Если двигатель не остановлен, отсоедините регулятор напряжения и проверьте, чтобы каждый из контактов статора замыкался на землю.22-05-2015 #8. Я проверил сопротивление статора в горячем состоянии и показал, что обмотка статора хорошо изолирована, потому что в ней индуцируется высокое напряжение. Выходное напряжение Сопротивление катушки Выходное напряжение при 75° Ток при 3600 об/мин ; 1986-1990: 29967-84C: 74523-84A: 36791-84: Ротор+ClutchShell: 12–18 В переменного тока/1000 об/мин: 0. Это двухконтактный статор для системы регулятора напряжения аккумулятора при выключенном велосипеде 12. Статор должен иметь Мощность переменного тока 32-40 с двигателем на 2000 об/мин. статор в порядке, регулятор напряжения — Ответ проверенного механика по мотоциклам: проверьте вилки разъема между выходом статора и жгутом промежуточного разъема на наличие признаков дугового разряда.Это при полностью прогретом двигателе. Выход генератора — 36~54 вольта. 1 — 6 из 6 сообщений. Вместо этого предпочтителен постоянный устойчивый поток напряжения. В нем используется маховик OEM RZR со специально разработанным статором с двойным выходом, обеспечивающим ту же мощность 650 Вт, что и в оригинальной системе зарядки. На маховике есть магниты, и эти магниты создают заряд в катушках, когда они вращаются вокруг них. 4 Ом. CD 8 вольт. 1-. Все равно не заряжается от аккумулятора. Уникальный дизайн Cycle Electric Inc.Мультиметр покажет скорость зарядки регулятора, которая должна быть равна 14. Увеличьте обороты двигателя как минимум до 2000 об/мин. Многие Harleys, особенно Evos, прокладывают этот провод от регулятора напряжения к главному автомату защиты, где он закрепляется на той же опоре (медной), что и статор Cycle Electric на 50 ампер — CE801008. 74505-06 Замена выпрямителя регулятора напряжения для Harley Davidson Electra Glide Classic 2006-2008 и 2006 2007 2008 FLT, FLH KING ELECTRA GLIDE Twin Cam. Каждая двойная независимая трехфазная обмотка статора проложена через собственный высококачественный жгут проводов для разделения высокоэффективных последовательных регуляторов напряжения.Генерируемый выходной ток снимается со статора. 2 до 0,6; Красный провод от вольтметра к КОРПУСУ (земле) регулятора напряжения Черный провод от вольтметра к … Подключите выход штекера статора к ножам, соответствующим «AC» на мосту. Тест выхода переменного тока. 2 вольта на любых оборотах. 8 кгс-м или 78,7 В постоянного тока. Осциллограф имел аттенюатор 20:1. При 3000 об/мин я получаю 14. Проверка выхода переменного тока: Отсоедините вилку регулятора от статора. О электрической схеме регулятора напряжения Harley. 99 Статор освещения Honda CRF450 High Output 2004 года 174 доллара.Без хорошего статора ваш двигатель будет работать плохо или вообще не будет работать. Вы также можете проверить напряжение статора с помощью мультиметра. Cycle Electric Inc. По мере того, как статор стареет и подвергается высоким нагрузкам, выходное напряжение падает, сила тока увеличивается, что приводит к выделению тепла. Вот процедура проверки статора. Я проверил свой статор, используя эти цифры, и понял, что он не выдает достаточной мощности, поэтому я предположил неисправный статор (велосипед не заряжается на холостом ходу), поэтому я купил статор на ebay, та же проблема.Измерьте выход регулятора, когда ничего больше не подключено. Вы можете пропустить тест, если вы проверили удельный вес и все в порядке. Также важно; с помощью измерения омметра, чтобы убедиться, что между блоком двигателя (массой) и теми же двумя клеммами (Vreg отключено) нет измеряемого сопротивления, и это единственный способ контролировать качество. КОМПЛЕКТ СТАТОРА И РОТОРА HARLEY. Номер детали 21066А. Есть две вещи, которые вы ищете. рекс1965. Проверено напряжение переменного тока, поступающее от статора, 18 В переменного тока… Сообщение gstraitman от 6 февраля 2009 г. в 6:23Регулятор напряжения генерирует фиксированное выходное напряжение заданной величины, которое остается постоянным независимо от изменений входного напряжения или условий нагрузки. 99). Выбор регулятора напряжения Page 3 Форумы Harley Davidson Электрическая схема 1968 года 1969 Harley Davidson 45 Схема подключения Harley Схема подключения. У моего старого KLR был статор Electrosport мощностью 280 Вт, который прекрасно работал с моими обогреваемыми рукоятками, перчатками и жилетом на уличной скорости 35-45 миль в час, но монитор показывал, что я был в «желтом» диапазоне (от 12 до 12.сделайте себе одолжение и замените статор и ротор. Его выход представляет собой синусоидальный сигнал трехфазного переменного тока (AC), напряжение которого зависит от оборотов двигателя. Также напряжение на аккумуляторе и на генераторе должно быть в пределах 0,0 В постоянного тока: 19 А: 5-ступенчатая: только для 1991 года: 29967-89C: 74523-91: 32413-89C: только ротор: 19–26 В переменного тока /1000 об/мин : 0. Почему аккумулятор моего Harley Davidson не заряжается? Если статор выйдет из строя, ваша батарея больше не будет заряжаться, когда вы едете на мотоцикле.Подсоедините разъем статора [46]. Старый аккумулятор не прошел нагрузочный тест. Это РУКОВОДСТВО ПО СРОЧНОМУ РЕМОНТУ ДЛЯ ЗАГРУЗКИ [охватывает модели 883/1100/1200] для Harley Davidson Sportster XL и XLH 883 1100 и 1200 было разработано в первую очередь для заводских технических специалистов Sportster 883 в должным образом оборудованной мастерской. Обычно это означает, что у вас неисправен регулятор, когда напряжение выше 14. 4 Ом : 13. На самом деле, единственная идея, которую я могу придумать, это то, что кто-то уронил ротор или приварил его. Выпрямитель регулятора Mosfet для Harley Davidson Dyna Glide 1450 2002 2003 | RM30919 Прошло 20 лет с тех пор, как у меня был Shovelhead, но я, кажется, помню, как однажды обжегся на покупке регулятора, не проверив должным образом статор.3в-14. № 3 · 27 января 2009 г. 5. Неисправность или … Это покажет максимальное НАПРЯЖЕНИЕ ПЕРЕМЕННОГО ТОКА, выдаваемое статором и маховиком. @ 3000 RPM 2004 Green KFX 700 , Boss Nos (30 выстрелов), FST 803, распредвалы 3-го уровня, головки AMR с портами, 36-мм карбюраторы, мой +7-дюймовый свингер с вырезами и сваркой, мой поручень для стойки с 6 пакетами, приборная панель My Manta, стадион амортизаторы спереди и сзади, выхлоп LTE, шины Razer 2, передний бампер IMS.Аккумулятор 4 вольта при работающем велосипеде 12. Как я уже упоминал ранее, плохой регулятор не может контролировать напряжение, что перезаряжает аккумулятор.На катушке низкой скорости (от синего к синему/белому) должно быть 180 В или более, а на высокоскоростной катушке (от красного к красному/белому) — 25 В или более. Руководство по обслуживанию вашего велосипеда также предоставит вам точный метод проверки, а также точные допустимые диапазоны выходного напряжения. Если тест омметра хороший, но тест напряжения переменного тока плохой, вам понадобится новый ротор. Если у вас есть что-то вроде 20v/20v/06v, ваш статор неисправен и должен быть заменен. Если это плохо, статор вторичного рынка может дать вам больше энергии от генератора, НО, вы будете заменять регулятор. Рисунок 2-4: Статор генератора переменного тока [3] преобразуется в постоянный ток для надлежащей зарядки аккумулятора.Расположение генератора harley davidson sportster 1998 года выпуска. 5 В постоянного тока. Затем подключите нагрузку постоянного тока (12 В, 50 Вт дальнего света) к двум другим разъемам на мосту. г. Другой конец обмотки подает переменное напряжение на секцию выпрямителя, которая преобразует его в постоянное напряжение. Чтобы протестировать 3-контактный регулятор напряжения в электронном оборудовании, вам нужно знать, какие контакты являются входными, выходными и заземляющими. Постоянное напряжение 4 В пост. тока, что может привести к перезаряду аккумулятора и выходу из строя электрических компонентов велосипеда, которые должны были работать от напряжения. Выход статора: ~25–80 В перем. земля (статор) — 0.S p 3 9 on s Wor e d G DIP E D. Проверяя, что 3 провода статора отсоединены, я получаю Ом каждый при заземлении. 5/6В. 5В друг от друга. 82 HONDA GL1100A GOLDWING 1100 OEM КОМПЛЕКТ ДЕМПФЕРА ГЕНЕРАТОРА 13436-371-000 MH99. У Harley Davidson могут возникнуть проблемы с электричеством в любое время, но в некоторых ремонтных мастерских может потребоваться ожидание визита в сервисный центр. Проследите за проводами, пока не найдете разъем, соединяющий их с регулятором напряжения, который крепится болтами к трубам рамы за передним колесом.4 В для зарядки 12-вольтовой батареи (или 7. Цель этого теста — проверить, может ли статор вырабатывать надлежащее напряжение переменного тока на 1000 об/мин. 912 Ом при 20 градусах Цельсия (68 F) — проверка напряжения на клеммах аккумулятора с помощью отключение велосипеда было в норме, согласно инструкции по эксплуатации 95 (готовый восстановленный статор стоит 200 долларов. На основании таблицы подбора генерируются импульсы для управления силовыми ключами инвертора (SA, SB и SC). 1974 Статор Harley Sprint SS350 Но теперь я получаю 11, 22 и 20 В по трем проводам, и моя фара не загорается.22-амперная система производит около 19-26 В переменного тока на 1000 об/мин, сопротивление статора около 0. Чтобы развить достаточный крутящий момент для асинхронного двигателя при работе на низкой скорости (Луо и др. Бензиновая тележка Harley Davidson имеет 12-вольтовую электрическую система, использующая комбинированный блок стартера/генератора, встроенный в картер двигателя, в сочетании с блоком управления распределительной коробкой-регулятором и аккумуляторной батареей, использующая систему с отрицательным заземлением.Добавьте потери мощности этих устройств и, вероятно, около половины мощность используется только для запуска машины.Харлей-Дэвидсон. С выходным током 54 А при 4000 об/мин аксессуары будут работать с максимальной производительностью — больше не будет приглушать свет, снижать качество звука или отвечать на вопросы о Harley Davidson FXDL Dyna Low Rider 2002 года. Какое должно быть зарядное напряжение на статоре Harley? Вы можете использовать 13 как хорошее универсальное напряжение батареи. Спасибо за просмотр. Затем проверьте статор, для проверки статора в нижней части правой нижней трубы находится заглушка, идущая от статора к регулятору напряжения. 7, когда я проверил его на 4000 об / мин, прежде чем я его изменил. В 2000 году оно должно быть 36 В переменного тока (18×2). 9–11. У меня есть только TT600R с кикстартером (без батареи), и я хочу узнать, какова мощность моего статора в ваттах, чтобы я мог выяснить, что я могу добавить, не перегружая всю электрическую систему. Между любыми тремя ваш вольтметр должен считывать указанное выше напряжение, когда он включен. 95 и БЕСПЛАТНАЯ доставка. В комплект входят ротор статора, регулятор напряжения и все крепежные детали, а также инструкции по установке. И следуйте спецификациям, найденным в книге, чтобы проверить статор.5. Производство некоторых модулей CDI и системных комплектов будет задержано до второй недели января. Я бы проверил его в горячем состоянии, так как что-то разлагается при нагревании. Обратите внимание, выход постоянного тока имеет низкую частоту (два импульса на оборот двигателя, 33 Гц при 2000 об/мин) и высокую амплитуду пульсации (выход полной зарядки 14). Когда я пошел на перезапуск, он едва хотел перевернуться, и когда я посмотрел на комбинацию приборов, заметил, что это дает мне предупреждение о низком напряжении около 10. Если напряжение на аккумуляторе и генераторе не совпадает.Если у вас есть короткое замыкание на землю, то у вас нет выхода из-за отсутствия стендового теста для регулятора / выпрямителя, проверьте выход переменного тока от статора. С выходным током 54 ампера при 4000 об/мин аксессуары будут работать с максимальной производительностью — больше не будет приглушать свет, снижать качество звука или нагревать оборудование с недостаточной производительностью. Регулятор напряжения для снегоходов Polaris без электростартера Артикул №: 01-154-21. У меня возникли проблемы с разумным объяснением того, как выход статора может быть низким, если он проходит проверки сопротивления.Монитор напряжения избавил бы меня от многих горя. Велосипед не знает разницы между аксессуарами, вашим топливным насосом или 12-вольтовым болванчиком Мигеля Дюамеля, установленным на руле. Мотоцикл должен выдавать примерно 18-20 ACV на 1000 об/мин. Он может обеспечить выходной ток 20 А или 400 Вт и может регулировать напряжение от 4 до 20 В или легко применять от 0 до 30 В. Примерно через 3-5 минут напряжение начинает увеличиваться, пока не достигнет 13-14. 2-0. 1. Я провел поиск и совсем запутался.При 3000 об/мин должно быть 54 В переменного тока (18 X 3). То, что у вас есть в вашей зарядной системе, — это выпрямитель и регулятор, объединенные в один блок. Проводка регулятора 12 вольт. Стартер Harley, как правило, вообще не срабатывает при напряжении ниже 10 вольт, а при напряжении ниже 11 вольт вам будет тяжело. Поэтому обязательно проверьте статор вашего двигателя на основе сервисного обслуживания. вся схема давала нужное напряжение. Если лампочка горит, регулятор сгорел. Катушка статора генератора Harley Davidson Sportster 883 и 1200 29997-07A.Как проверить генератор Harley Davidson M8 Softail » вики полезно Выходное напряжение переменного тока H-D и испытание статора Регулятор напряжения на мотоцикле Harley-Davidson принимает переменный ток, подаваемый статором/ротором, и преобразует его в 12 вольт постоянного тока. нечто (регулирующее). Вы также можете открыть первичную крышку дерби, и если вы почувствуете запах сгоревших проводов, значит, статор неисправен. Я никогда не проверял сопротивление на своем, как только я проверил выходное напряжение, я понял, что это статор неисправен. 929 ВЫХОД ПЕРЕМЕННОГО НАПРЯЖЕНИЯ СТАТОРА. Ducati harley davidson aprilia honda suzuki k. № 6 · 22 января 2015 г. На данный момент я сделал: -Заменил аккумулятор, показывает 13. -Выходное напряжение статора при макс. оборотах регулятора 24-24-24 В переменного тока. Когда SCR проводит фазы в статоре, происходит короткое замыкание, поэтому выход переменного тока из фазы статора становится равным нулю. 24 августа 2015 г. · Если вы вытащите штекер статора из задней части VR и проверите напряжение, поступающее от статора, вы должны получить 16-23 В переменного тока на 1000 об/мин.Это напряжение будет поддерживаться, когда батарея полностью заряжена и электрическая нагрузка низкая. -Заменено на новое напряжение от Kawasaki. Поднимите обороты двигателя до 2000 и запишите показания. В это время при 12 вольтах с обеих сторон лампа не горит. Как и в случае с тестом сопротивления, проверьте каждый провод разъема (1-2, 2-3, 3-1) и запишите показания. Добавить в корзину. Harley Davidson Pan America Forum НОВИНКА! 330 Единственный провод, который действительно задействован, — это зарядный провод, идущий от регулятора к аккумулятору.Обратитесь к видео (ниже) для получения дополнительной информации о тестировании регулятора напряжения и статора. Катушка статора генератора вашего велосипеда вырабатывает переменное напряжение. › См. дополнительные сведения о продукте. Статор (с велосипедным ходом*) — 24-27. Резиновые амортизаторы привода генератора BMW K-Series Bikes 12 31 1 464 877, BMW-ALTK877. Генератор переменного тока, расположенный в первичной цепи с левой стороны двигателя, трудно осмотреть визуально. Перед ремонтом важно знать, как работает система зарядки Harley Davidson.89) Артикул: RRV-A188 Проверьте выход переменного тока статора. — Отсоедините двухконтактный разъем статора. Бесплатная доставка. Это новый статор на 38/45 ампер (используемый ротор определяет выходную мощность усилителя). Подходит для Harley Davidson FLT/FLH с 1999 по 2001 год. Если обычная батарея кислотная, скорость ее заряда лежит в пределах 13. статора. Проверьте в руководстве по эксплуатации/владельцу выходной сигнал системного усилителя для вашего велосипеда. 49к. Выходное напряжение генератора всегда выше, чем генератора. Wildbill, у меня было 1. Проверьте вывод регулятора, так как он должен быть прибл.Велосипед не заряжается. Пока он находится на конце коленчатого вала, все в порядке. Мультиметр должен быть настроен на вольт постоянного тока. Электросхема представляет собой упрощенное традиционное графическое представление электрической цепи. Такие обычно встречаются на мопедах и небольших европейских байках. 5 В номинальное напряжение заряда системы 12 В постоянного тока. 022. Статор для Raptor 80 способен выдавать только около 45 Вт (спецификации Yamaha). Как только они у вас появятся, зайдите на свою трубку и найдите замену статора Harley.Отсоедините регулятор напряжения и измерьте напряжение между всеми пятью проводами, подключенными к регулятору напряжения. Максимальная выходная мощность 793 Вт (на основе холодных данных постоянного напряжения). Включает в себя высокопроизводительный ротор, статор, регулятор напряжения и оборудование для установки. Счет. [12] Тест выхода переменного тока, о котором я упоминал в посте №8, был скопирован из HD EDM (руководство по электрической диагностике) и является самым простым способом определить, является ли это статором или регулятором. (Показания будут различаться в зависимости от системы, см. спецификации в руководстве по обслуживанию) Общие характеристики: система на 22 ампера производит около 19-26 В переменного тока на 1000 об/мин.Выпрямитель-регулятор служит здесь двум целям: Он регулирует уровень выходного напряжения. 39 долларов. Осталось всего 3. 7v DC: 22 Ампер: 1992-1993: … так что батарея не на 100%, но она может завести скутер. Какое переменное напряжение следует ожидать. Вместо этого у вас, вероятно, будет выпрямитель-регулятор (например, выпрямитель-регулятор напряжения Harley). Схема подключения регулятора напряжения Harley. Напряжение зарядки должно быть в пределах от 13 до 5000 оборотов, а при проверке напряжение аккумулятора должно быть на уровне 13 В или близко к нему.Нажав на нее, вопрос увидят больше экспертов, и мы напомним вам, когда он… Итанкнайт. — Я выключил мотоцикл, отсоединил штекер статора от регулятора, чтобы проверить мощность статора. 6 В постоянного тока при двигателе на 2000 об/мин. Большинство подвесных статоров Mercury выполняют две важные функции. Если да, то я знаю, что вы заменили статор, но я хотел бы измерить выходной сигнал от вашего статора/входа к регулятору напряжения? Я думаю, вы должны измерить около 15 В переменного тока на каждом наборе проводов, и оно должно меняться по мере увеличения оборотов.Работоспособность генератора переменного тока можно проверить с помощью цифрового мультиметра как для заземленного статора, так и для правильного выхода переменного тока. Более дешевый вариант — купить 1190 рупий за 42 000 долларов. 2 В для выхода … 54 А при 4000 об / мин обеспечивает достаточную мощность для устранения затемнения света, снижения качества звука и недостаточной работы нагреваемого оборудования. Новый статор будет иметь более высокое выходное напряжение, что снизит силу тока и нагрев. И это действительно НЕ 12,4 футофунта при 6750 об/мин. Гарантия 1 год Спасибо за внимание Всем привет.отсоедините их от регулятора). Переменный ток проходит через выпрямитель/регулятор, преобразуя его в постоянный ток с постоянным выходным сигналом. РЕДАКТИРОВАТЬ: Выход статора должен быть 38-52… Найдите выходные провода генератора переменного тока на двигателе вашего Harley. 71k 6. 4 to 14. Индикатор летучей мыши тоже загорится. Рисунок 6. Полностью заряженная новая свинцово-кислотная батарея стоит 13. Новая (2) от 419 долларов. Вставил и решил, что можно идти. Это решение позволяет полностью обойти статор за счет использования 12-вольтовой батареи для питания системы зажигания.Выпрямитель/регулятор Harley Sportster 1977-2010 гг. Его представило правительство в лучшем поле. 78 У меня получилось около 12. Спецификации следующие: Генератор переменного тока: Нормальная мощность 14 В, 13 А при 5000 об/мин. Сопротивление катушки статора: 0. Проверьте выход, который всегда должен быть не менее 30 вольт. • Разработан для обеспечения на 30 % большей мощности, чем стандартная система в режиме ожидания. Они заряжают аккумулятор(ы) вашего судна. 10 ампер на самом деле довольно хороший выход для такого маленького статора. Когда коленчатый вал вращается, магниты также вращаются, передавая электричество на обмотки статора и в электрическую систему.В комплекте: выход статора. Я купил еще один регулятор напряжения, на этот раз briggs 845907. Например, на аккумуляторе 12В, а на генераторе 14В. Это не алюминий. Для начала постарайтесь понять, что такое правильное напряжение. Re: Чистка обмотки статора. Модернизированный статор Chimera Engineering с высокой выходной мощностью — Kawasaki Z125 Pro (все года выпуска) Загрузите свой Z125 Pro дополнительными лампами или электронными аксессуарами, не беспокоясь о проблемах с электропитанием! Этот статор будет поддерживать напряжение системы зарядки во всем диапазоне оборотов. Пожалуйста, не подключайте чувствительное электронное оборудование (кроме мультиметра) к этому или любому другому нерегулируемому источнику питания! Выводы ВОМ должны быть размещены на выводах M1 и M2, затем M1 и M3, затем M2 и M3. Сколько вольт должен выдавать статор мотоцикла. Блокировка тока для контроля напряжения. Роторы Spyke представляют собой улучшенную версию ротора OEM с магнитами, удерживаемыми в пластиковой вставке, чтобы предотвратить их ослабление. Это катушки, которые находятся под маховиком или вокруг него. Напряжение должно быть одинаковым при одинаковых оборотах между каждой обмоткой.315. Затем регулятор стабилизирует напряжение для зарядки аккумулятора. выпрямители/регуляторы, в которых используется новейшая современная технология поверхностного монтажа. Регулятор обычно расположен в передней части мотоцикла, закреплен на раме. Недостаточное напряжение, необходимое для запуска велосипеда = индикатор батареи. Мы предлагаем 46 комплектных зарядных систем с 1936 года по сегодняшний день. что-то и 14. Выход от статора на большинстве современных велосипедов представляет собой трехфазный (отсюда и 3 провода) переменный ток с пиковым напряжением, значительно превышающим 12-14 В … Работает холоднее Работает намного холоднее, чем традиционный выпрямитель с шунтовым регулятором напряжения.99), регулятор напряжения HD (99 долларов. ™. Я собираюсь провести еще несколько тестов, основываясь на том, что они прислали, и оттуда. Регулятор напряжения. У меня маленькая батарея, поэтому регулятор должен иметь низкую выходную мощность. Проблемы) с регулятором напряжения Harley в конечном итоге приведет к проблемам с правильной передачей информации… • Максимальная выходная мощность системы зарядки составляет 793 Вт (на основе данных о низком уровне постоянного напряжения) • Идеально подходит для одежды с подогревом, сидений и ручек с подогревом, декоративного освещения и высокоточного оборудования. Выходные аудиосистемы предъявляют дополнительные требования к системе зарядки мотоцикла. Проверьте напряжение аккумуляторной батареи, когда она отсоединена от мотоцикла, с помощью мультиметра. По мере увеличения скорости двигателя статор выдает все больше и больше мощности, и, если его не регулировать, он может перезарядить аккумулятор. Проблема в том, что при работающем двигателе я не получаю зарядное напряжение (13-14В) в первые несколько минут. Покупайте запчасти Harley-Davidson на RevZilla! Просмотрите запчасти Sportster, Touring, Dyna, Softail, V-Rod и Trike — в наличии, БЕСПЛАТНАЯ доставка на сумму от 39 долларов. § Зарядка катушек статора. (Если у вас есть аккумулятор в автомобиле, который имеет постоянную тягу, например Harley, и схема подключения регулятора напряжения Collection of harley davidson.• Установите мультиметр на диапазон напряжения переменного тока, ближайший к 100 В переменного тока. Как проверить статор и регулятор напряжения на мотоцикле? Опубликовано Anonymous 25 августа 2014 г. Каждая фаза должна показывать одинаковое напряжение. 8-14В. Тест заземления статора (тест сопротивления) Этот тест проверяет наличие неисправности в одной из обмоток статора. Различные приложения, Flatheads, Knuckleheads, Pan и Shovel-heads. Тестовый выход статора DVA (пиковое напряжение). Это обновление будет держать вашу батарею в рабочем состоянии. Аккумулятор постоянно умирал после перезарядки.Королю также требовалась новая батарея, поэтому была заказана батарея J&P Cycles Sealed High Output (109 долларов США. Re: выход статора. Регулятор, вы активируете эту лампочку. Он преобразует напряжение переменного тока (AC), создаваемое статором генератора переменного тока, в напряжение постоянного тока (DC). Выпрямитель преобразует напряжение переменного тока, выходящее из генератора переменного тока, в напряжение постоянного тока. Огромный выбор аккумуляторов , приборные панели, звуковые сигналы, зажигание, свечи зажигания, системы зарядки и аксессуары для Harley Davidson Softail, Dyna, Sportster XL, V Rod и Touring Baggers от Accel, All Balls, Arlen… РЕДАКТИРОВАТЬ: выход статора должен быть 38-52 вольт переменного тока при 2000 об/мин, измеренные на выходных проводах (т.19.07.2014 #3. Harley-Davidson заявляет, что электрическая схема статора увеличила мощность на 30%. 64 доллара. Подписывайтесь и делитесь моей работой! Ссылки на инструменты: https://www. 8 вольт. Неподвижной частью или статором является окружающее магнитное поле. Статоры находятся внутри корпуса двигателя. Ответ (1 из 10): Выпрямитель на мотоцикле делает то же самое, что и обычный выпрямитель: он преобразует переменный ток в постоянный. Выходное напряжение генератора всегда выше, чем генератора. . Билл » 3 года назад.Итак, чтобы убедиться, что все в порядке, вам нужен сменный статор Harley, такой как Accel 152115 50 Amp 3… Итак, батарея на моем Harley 1996 года умирает. Однако при включенном освещении и вентиляторе это напряжение падает примерно до 12 В переменного тока, но это среднеквадратичное значение, поэтому, вероятно, 15 В или около того от пика к пику. Все они должны быть одинаковыми (E. Выходной провод переменного тока ведет от регулятора напряжения к статору. У меня аналогичная схема освещения, и если статор выдает около 10 ампер, он должен держать аккумулятор заряженным.Амазонка. Вот несколько фотографий проводки 12-вольтового регулятора с самым высоким рейтингом в Интернете. 3 Ом. 4 по мануалу, проходной. Я думаю, что выход системы зарядки напрямую поддерживает электрическую муфту, а состояние низкого напряжения сожгло переключатель отбора мощности с высоким током. com/shop/shaneconleyhow2wrench?ref=ac_inf_hm_vp Если я когда-нибудь смогу быть o Регулятор напряжения Harley-Davidson — это электрический компонент, который контролирует величину напряжения, подаваемого на приборные панели, спидометр и панель приборов. Разработан для обеспечения на 30% большей мощности, чем стандартная система в режиме ожидания.2010 Kawasaki MULE 610 4X4 (KAF400AAF) Генератор/катушка зажигания | Магазин запчастей Babbits Kawasaki. Система охлаждения статора хороша по сравнению с ротором. Поскольку статор неподвижен. 15 доставка. с 7 по 12. Бензиновая тележка Harley Davidson оснащена 12-вольтовой электрической системой, в которой используется комбинированный блок стартера и генератора, встроенный в картер двигателя, в сочетании с КОМПЛЕКТОМ ГЕНЕРАТОРА ВЫСОКОЙ ВЫХОДНОЙ МОЩНОСТИ SPYKE. О испытании статора Harley. Схема регулятора напряжения harley 1200 sportster 1998 года 317.Поддерживает стабильное и управляемое выходное напряжение. Но вам понадобится цифровой адаптер напряжения, чтобы проверить это, чтобы предохранители в вашем счетчике не перегорели. Почему у моего Harley Davidson падает напряжение? Софттейл 88 года (FXSTC). В этом видео я покажу вам, как выполнить тест статора Harley Davidson Evo и тест регулятора напряжения. Поскольку сопротивление является прямым показателем температуры, оценка температуры на основе сопротивления дает много преимуществ по сравнению с традиционными методами, основанными на тепловой модели. включаться в некоторые электрические схемы.Генератор Harley Davidson 12 вольт 10 ампер с присоединенным регулятором напряжения. Он состоит из высокопроизводительного ротора Spyke, статора и регулятора напряжения. Что-то точно не так. 99. Тест №3 — тест выхода переменного тока Примечание. Этот тест может быть полезен, но часто не точен в зависимости от вашего мультиметра. Квадроцикл или UTV. Я думаю, что статор имеет 3 набора катушек, поэтому вы должны прочитать это на каждом из 3 выходов. У нас есть харлей ультра классик 2000 года. При 4K об/мин оно достигает примерно 13. Это исключит это и вместо этого укажет на регулятор.5/6 предполагаемый статор. 414. Чтобы проверить статор, вам понадобится вольтметр, настроенный на переменное напряжение. Рис. 7. №4 · 10 ноября 2003 г. Все показания должны быть в пределах от 32 до 46 вольт. 2 или около того. Один или оба будут использоваться для проверки исправности всех систем генераторов Briggs & Stratton. Обрыв провода произошел в верхней части статора, что противоречит теории горячего масла. 00. При тестировании Система управления может ограничить выходную мощность батареи примерно до 14. 32-амперная система выдает около 16-20 В переменного тока на 1000 об/мин. Если вы обнаружите, что напряжение батареи выше или ниже этого диапазона на несколько десятых, регулятор работает неправильно.Покатался минут 15-20 и выключил. На холостом ходу вы не будете разряжаться или разряжаться аккумулятор, что является известной проблемой для Grom’s с дополнительным вспомогательным… Метод оценки сопротивления статора и ротора (R s, R r) для целей измерения температуры обмотки статора и проводника ротора (T s, T r) мониторинг представлен в этой статье. Если проверка статора прошла успешно, снова подключите все и проверьте VDC на аккумуляторе, у вас должно быть 13. и его нужно будет заменить. Проверьте только статор, ротор — это просто кучка вращающихся магнитов.5 из 5 звезд. Программируемое реле блокировки ProLatch-R. Выпрямитель содержит трехфазный диодный мост, который преобразует этот сигнал переменного тока в постоянный, напряжение которого также является функцией оборотов двигателя и примерно равно напряжению переменного тока статора, деленному на 1. $6. Мы хотели попробовать новую установку регулятор/литий-ионный аккумулятор, но сначала отправили наш статор Рику на ремонт, получив обратно только что перемотанный статор с новыми выходными проводами. Изоляция, способная выдерживать температуры 600 ° F, чтобы исключить перегорание статора.Привез мотоцикл домой и начал диагностику. 7в . Пока я этим занимался, я хотел посмотреть на выходное переменное напряжение, но я получаю такие странные результаты, что не уверен, что делаю это правильно. 54003 Compu-Fire 54003 — 10/84 8620 Шестерня из закаленной стали для моделей Harley® Big Twin 98-06 (кроме Dyna 2006 г.) 174 долл. США. Регулятор напряжения берет этот переменный ток со статора, преобразует его в постоянный, а затем измеряет его обратно в батарею с установленным напряжением, сбрасывая излишки на землю. Затяните… Проблемы с регулятором напряжения Harley Davidson — читайте выше.2 статор. От медленной зарядки аккумулятора до низкого напряжения, которое не будет обеспечивать питание вашей стереосистемы, ваш Harley будет работать ниже стандартной выходной мощности. 2) Каков стандартный выходной ток на Road King 2007 года? В последний раз, когда я смотрел, это было 34 ампера. Я могу ошибаться, но вы говорите о ДЕЙСТВИТЕЛЬНО маленьком статоре, когда речь идет о таком компактном пространстве. Если все эти тесты пройдут проверку, то проблема должна быть в выпрямителе регулятора. Маргарет Берд | 4 марта 2021 г. Много лет назад я сделал мод статора Tuxedo.Схемы электрических соединений состоят из двух пунктов. 82. Показывать только этого пользователя. 1 кусок. У вас маленькая батарея, и вам придется заменить ее в ближайшее время, если напряжение ниже 13,8–15 В. Это неремонтопригодная деталь, и в случае поломки ее необходимо заменить. Размер обмотки статора больше для пропускания сильного тока по сравнению с обмоткой возбуждения. Снижает температуру и уменьшает сопротивление двигателя. 0 Комментарий. Первое дорого купить новый статор и регулятор напряжения первого года выпуска (с этим думаю проблем не будет).Просто запустите велосипед, включите его, и напряжение должно подняться до 13. Чтобы найти 3 фазы, нам нужно измерить выходной сигнал между 2 из 3 проводов. Если статор не замкнут на землю, проверьте целостность цепи между контактами статора. 6. Причина, по которой он вам нужен на велосипеде (или автомобиле), заключается в том, что велосипед оснащен генератором переменного тока, который представляет собой просто устройство, потребляющее энергию (в форме ro). Статор представляет собой катушку провода в корпусе двигателя. с вращающимся магнитом внутри него для генерации переменного тока (AC).2-15 В постоянного тока). Осмотрите внешние магниты маховика и триггерные магниты, чтобы убедиться, что они ослаблены или сломаны. Сопротивление между каждым проводом должно быть в пределах 0. Поэтому я купил новый статор Rick’s Motorsports и установил его. е. 4 Ом: 14,02 Ом между контактами Контакты статора для заземления Оба контакта считываются как обрыв цепи (высокое сопротивление) статор и регулятор напряжения для моделей harley sportster 883 1200 1994-2003 гг. Завод Статор изготовлен качественно, стекло-нейлоновая изоляция 4 крепежных болта в комплекте ASTM A574.7. Мы не можем знать, где ваша проводка проходит через Интернет, без дополнительной информации. -Тест статора Ом был. 5 вольт. Они подают напряжение на распределительную коробку или CDM. Как я могу проверить статор на софтейле Harley 1998 года — ответ проверенного механика по мотоциклам. Осциллограф был подключен к двум выходным проводам статора, желтым проводам на схеме. V-Strom Forums У меня есть газ 05 Mule 3010 4×4. Когда я вернулся домой, я проверил выходную мощность статора, и она была примерно вдвое меньше, чем должна быть при различных оборотах.Литиевые батареи EarthX могут храниться на полке до года без необходимости их зарядки из-за низкой скорости саморазряда, которая составляет около 2% в месяц, по сравнению со свинцово-кислотной батареей, которая составляет примерно 30% в месяц. Это предполагает, что двигатель находится в диапазоне крейсерских оборотов. Статор выдает 17 В переменного тока на холостом ходу и 35 В переменного тока на полном газу. НОВЫЙ СТАТОР ПОДХОДИТ ДЛЯ Harley Davidson FXST, FLST и Dyna 2008-2017 ГОДОВ ЗАМЕНЯЕТ НОМЕР ДЕТАЛИ OEM 30017-08 И 30017-08A Крепежные болты в комплекте ЭТОТ СТАТОР ИМЕЕТ ТО ЖЕ ВЫХОДНУЮ МОЩНОСТЬ, ЧТО И СТАТОР СТАТОРА Загляните в мой магазин eBay У меня также есть регуляторы напряжения, которые идут с этим статором, если он вам нужен.K. Снижает ток статора. 8-13. 1 В или выше во время работы. Как только я отсоединяю батарею от полюсов постоянного тока выпрямителя (так что к стороне постоянного тока вообще ничего не подключено), она возвращается к созданию хорошего конца. W=опубликованная мощность статора или генератора переменного тока. Регуляторы изготавливаются с экранными печатными платами и керамическими компонентами, которые снижают рабочую температуру и продлевают срок службы. Откуда взялась мощность возбуждения, клеммы генератора или специальная дополнительная обмотка в статоре? Если оно исходит от выходных клемм, то «регулятор напряжения» обычно является номером детали LM, чья работа заключается в ограничении напряжения поля при отсутствии / небольшой нагрузке, но он ничего не может сделать для поддержания напряжения на клеммах, когда оно падает. Я предлагаю вам установить новый статор для тяжелых условий эксплуатации (с большой силой тока), так как статор уже может выйти из строя.88 сообщений. Мы идентифицировали его из надежного источника. Система зарядки Harley-Davidson® High Output Charging System спроектирована таким образом, чтобы обеспечивать на 30% больше мощности, чем стандартная система на холостом ходу. Только пример: допустим, статор рассчитан на 10 ампер x 13-вольтовая батарея: система зарядки 10 x 13 = 130 Вт. Каждая система имеет определенное напряжение, которое она должна производить на 1000 об/мин. 8 — 14. В результате выходная мощность генератора подается через диоды, которые преобразуют мощность переменного тока в мощность постоянного тока. 78 измерено на клеммах при 1300 об/мин на холостом ходу.20в/20в/20в). Сколько вольт должен выдавать статор Harley? Цель этого теста — проверить, может ли статор вырабатывать надлежащий переменный ток. Как проверить генератор переменного тока Harley Davidson M8 Softail | HD Выходное напряжение переменного тока и испытание статора Дата: 23 апреля 2021 г. Автор: RevelatorAlf 0 Комментарии Здесь я обсуждаю и показываю, как проверить обмотки статора генератора переменного тока и как определить, какое напряжение переменного тока вырабатывается для заданных оборотов. Основная причина заключается в том, когда выходная мощность статора начинает снижаться, выпрямительная часть регулятора/выпрямителя должна усердно работать, чтобы поддерживать надлежащее выходное напряжение.Высокопроизводительный статор Chimera Engineering — Honda Grom 125 (2014-2020). Установите мультиметр на переменное напряжение и заведите автомобиль. браузеры больше не будут проверять выход статора и убедиться, что напряжение Harley regul. Проверьте диагностику системы зарядки вашего мотоцикла, пример тестирования статора и генератор переменного тока по сравнению с тем, что харлей, а не то, как квадроцикл заряжает свою батарею, понимая напряжение. Ваш правильный NewHD, у него может быть тонна тока при таком падении напряжения. Статоры можно найти во многих конфигурациях, причем наиболее распространены однофазные и трехфазные, хотя некоторые (особенно на старых автомобилях) могут иметь отдельные обмотки для нескольких систем. В какой-то момент каждому владельцу Harley придется иметь дело с мотоциклом, который не заряжается.Генератор, в свою очередь, состоит из ротора и статора. Ваш омметр должен иметь шкалу напряжения постоянного тока. 2В постоянного тока. 55120 Compu-Fire 55120 — черный регулятор напряжения на 32 А для моделей Big Twin Harley® 89-99 (OEM 74519 Ricky Stator — производитель статоров для квадроциклов и мотоциклов, электрических компонентов, систем освещения и подвески. Если это не так, ваш статор не годится. 95, с возмещаемой платой за сердечник в размере 50 долларов). 13 долларов. Затяните гайки до 7. ком. Итак, в этом примере у вас есть система зарядки мощностью 130 Вт.перегрев регулятора напряжения и проводов. ;Все… Статор является частью подвижного магнита магнето переменного тока. Статор в сравнении с 231731/231904/731513 ЭЛЕКТРИЧЕСКАЯ СХЕМА SSVR-12 ЧЕРНЫЙ КРАСНЫЙ ЗЕЛЕНЫЙ GEN. Итак, я прочитал, что напряжение переменного тока, поступающее от статора (это ниндзя 500 2001 года), должно быть около 18/20 на 1к об/мин. Что следует отметить. Как правило, мотоциклы имеют трехкомпонентную систему, состоящую из трех проводов, которые соединяют статор с выпрямителем регулятора. 2 В постоянного тока и 14 В. Если батарея и выход переменного тока в порядке, замените регулятор/выпрямитель методом исключения.Часто короткое замыкание может происходить в обмотках вокруг статора. Убедитесь, что статор вырабатывает энергию, и проверьте проводку на короткое замыкание. Если ваш двигатель имеет правильные компоненты, соответствующие двухконтурной системе, максимальное напряжение должно составлять 14 вольт (при 3600 об/мин). После небольшого исследования и устранения неполадок я пришел к выводу, что катушка статора была снята (получил показания OL при проверке сопротивления). Выходной ток 54 ампера при 4000 об/мин, ваши дополнительные устройства с питанием будут работать с запланированной производительностью.Экономия газа Меньшая нагрузка на статор, меньше работы, расход топлива и экономия. Также выходное напряжение на проводе статора составляет 1/2 напряжения на позициях 4807. 7 вольт) большую часть времени, а отключение обогреваемых ручек вернуло бы его в «зеленый» (12. Статоры рассчитаны на 170 Вт (G47 или 250 Вт для G8), что является номинальной мощностью, после которой кривая напряжения статора начнет падать напряжение и повышать его температуру до точки, которая быстрее, чем он может быть охлажден при нормальной работе.Проблемы с регулятором напряжения Harley Davidson — читайте выше. 99 Название этой детали соответствующее, так как выпрямитель-регулятор регулирует и выпрямляет напряжение. Если что-то не так с регулятором напряжения вашего драгоценного Харлея, вы заметите некоторые необычные действия мотоцикла, а именно: газы, выходящие из аккумулятора. Зафиксируйте защелкой. 3 Н·м (70–100 дюйм-фунтов). Система зарядки Harley-Davidson® с высоким выходным током 54 А. Регуляторы напряжения бывают двух типов: линейные и импульсные. В то время, я думаю, я получал хорошее выходное напряжение.99 2004-2005 Harley Davidson Dyna Stator 86 долларов. Статоры Trail Tech имеют желтые провода освещения. Затем динамометрический ключ на 300 фунтов, который делает реверс, носок 1 1/2 дюйма для компенсатора и носок 1 3/16 для сцепления. Это должна быть розетка с тремя контактами. Стоял в гараже с работающим двигателем. Если аккумулятор гелевый, скорость будет … Выход зарядки аккумулятора— 14~15 вольт. 1-0. статор и регулятор напряжения для моделей harley sportster 883 1200 1994-2003 Проверить цену на Amazon OE Замена превосходит спецификации OE, изготовлен на заводе, сертифицированном ISO. Статор изготовлен качественно, изоляция из стеклонейлона. В комплект входят 4 крепежных болта класса ASTM A574.Для статора измерьте сопротивление на каждой паре соединений. 9v на 14. Генерируемый выходной ток берется с ротора. 99) и автоматический выключатель HD (7,0–14 долл. США. Светодиодный индикатор предупреждает вас о состоянии заряда. 100 новый 12-вольтовый регулятор напряжения генератора Chrysler Dodge. Как правило, если вы смотрите на регулятор спереди, левый контакт должен быть вход, правый контакт должен быть выходом, а средний контакт обычно является контактом заземления 12 1. Это требуется электронной системой мотоцикла для отображения частоты вращения двигателя и других важных показателей.ХБ. Проверка выхода ротора статора: 1) отсоедините штекер статора 2) запустите велосипед 3) установите мультиметр на VAC (красный щуп к штекеру статора, а черный щуп к «-» клемме аккумулятора) ИЛИ (красный щуп к штекеру статора и черный щуп к пробке статора) Воздушный зазор около 0. (1) 1 рейтинг товара — Harley Davidson Sportster 883 & 1200 Катушка статора генератора переменного тока 29997-07A. Вы проверили выходное напряжение на статоре при отключенном питании. 0 В постоянного тока (если аккумулятор не полностью заряжен, этот тест бесполезен) Запустите велосипед. Перейти к последним Следовать Какое напряжение должен иметь хороший исправный статор 929? Мины дают чуть более 50в в одну фазу, а в 2 другие около 40-42в.В книге также говорится, что необходимо проверить с помощью омметра каждый выходной контакт на землю, он должен быть разомкнут. Подсоедините красный щуп от вольтметра к любому контакту разъема статора. 5 В. См. рис. 4. Черный провод от вольтметра к выходному проводу 12 В+ на регуляторе Красный провод от вольтметра к любому из входных проводов статора (проверьте оба): . Один из признаков, который указывает на то, что у вас неисправна катушка зажигания Harley, — это… статор и регулятор напряжения для моделей harley sportster 883 1200 1994–2003 гг. Проверить цену на замену OE на Amazon. изоляция из стеклонайлона 4 крепежных болта в комплекте ASTM A574.3) Как высоко я могу подняться? Я не знаю, чувак, но для меня это большой риск для вашей системы зарядки, я бы точно не рискнул, если бы это был мой велосипед. Проводка для модели D 1963-66 годов и модели DC 1963-68 годов. Регулятор напряжения Compu-Fire 1991-1999 Harley Sportster 22 AMP 1991-1999 Sportster Регуляторы напряжения Compu-Fire имеют последовательную схему, которая позволяет статору и регулятору работать при более низкой температуре за счет управления выходом статора. Статор выдает напряжение переменного тока. Изоляция на проводах со временем может изнашиваться или провод может порваться.Номинальная мощность системы зарядки должна быть в нижнем диапазоне 14 вольт. Полная система зарядки 32 Ампера, подходит для большинства Harley Big-Twin 1970-1999 гг. Замените все сгоревшие или подвергшиеся коррозии разъемы на статоре и регуляторе/выпрямителе. Как проверить датчик статора на самоходных косилках Припаркуйте газонокосилку на ровной поверхности и включите стояночный тормоз. Потому что есть также показания напряжения, которые можно выполнить, чтобы увидеть, какую мощность вырабатывает статор. Штифты статора 0. $337. Я также проверил выход статора, который дал мне около 40 В переменного тока при 1500 об/мин и 72 В переменного тока при около 4000 об/мин на всех трех ветвях, поэтому я считаю, что тест статора также проходит успешно.К клемме BAT идет желтый провод от соленоида стартера. Для использования этого продукта этот ротор необходимо будет дооснастить ротором поздней модели HD с номером детали 30041-08A. Это снижает напряжение постоянного тока велосипеда. Buell Forum » 1125R Superbike Board » Подфорум Статор/Регулятор напряжения/Система зарядки « Предыдущая Следующая » Создать новую тему : Тема: Последний автор: Harley Harness? Паншовево: 4:1: 05-09-17 22:14: Вопрос ротора: Паншовево: 1:1: Выходное напряжение статора: Береговой мост: 4:1: 05-09-14 01:45: Как вы проверяете напряжение Этот портативный тестер позволяет проверить напряжение и определить необходимость замены выпрямителя.Снимите кожух двигателя с верхней части двигателя с помощью 3/8-дюймового ключа, обнажая маховик. Harley Davidson Pan America Forum НОВИНКА! 360+ участников Дом. • С выходным током 54 А при 4000 об/мин аксессуары будут работать с максимальной производительностью — больше не нужно затемнять свет, снижать уровень шума. Приобретите новую первичную прокладку, статор и новые болты статора. Например, статор на 32 ампера должен выдавать 18 вольт переменного тока (В переменного тока) на каждые 1000 об/мин. Неисправный статор Если ваш замок зажигания показывает признаки неисправности, вы заметите множество проблем, которые необходимо изучить, чтобы найти основную проблему.В вашем заводском руководстве по обслуживанию указаны диапазоны. Амперы, когда у вас есть ватты и вольты {A = W / V} V = 14. Подсоедините разъем регулятора напряжения [77]. Пожалуйста, не забудьте выполнить описанные выше тесты сопротивления и заземления, так как они гораздо точнее определяют проблему со статором. Мы покупаем наши роторы у Harley Davidson®. То есть катушка зажигания и катушка статора зажигания являются одним и тем же. № 2. Если ваш двигатель нормально работает на холостом ходу в холодном состоянии, я только что провел еще несколько электрических проверок: прямо на статоре напряжение переменного тока возрастает с увеличением оборотов, 22 В на холостом ходу, и я поднялся до 35 В при увеличении оборотов.www. Во/рег прикован наручниками к ДТТ, значит триггер наполняет конденсаторы, порог выполнен, разряд на землю произведен. 3 Ом между желтыми проводами и отсутствие замыкания на землю). Ротор и статор являются двумя компонентами, которые генерируют энергию. На холостом ходу вы не будете разряжаться или разряжаться, что является известной проблемой для Z125 Pro с… Подходит для вашего Harley Davidson Road Glide Custom FLTRX 2013 года. с учетом сказанного мне сказали ожидать, что статор скоро выйдет из строя.2004 Триумф Дайтона 955i. Провод заряда аккумулятора проходит от регулятора напряжения к положительному полюсу аккумулятора. Мост выпрямителя, подключенный к обмоткам статора, содержит шесть диодов и электрически изменяет статор a c. Форумы. РЕГУЛЯТОР НАПРЯЖЕНИЯ для HARLEY FL 65-69, XLCH XLH SPORTSTER 75 76 77. Диодная цепь … ПОСЛЕ регулятора/выпрямителя. обогрев? Я потерял статор на 65 000 миль. Если генератор выйдет из строя, напряжение трио диодов упадет, и снова… Забавный факт: катушки возбуждения в генераторе технически являются типом статора, потому что статор относится к неподвижной части электрогенератора. блеск.Я отсоединил статор от регулятора и проверил показания в месте соединения статора с регулятором. Да, вы должны проверить генератор переменного тока. Генератор автомобильного типа (универсальный блок) Статор мотоцикла — это компонент электрической системы, который в сочетании с вращающимся магнитом создает переменный ток. Расположите узел регулятора напряжения (6) и установите две новые контргайки регулятора напряжения (1). Вы будете искать диапазон напряжения 13. И, хотя это именно то, для чего он предназначен, он может работать только до тех пор, пока не начнет выходить из строя, поскольку схема выпрямителя постоянно подвергается налогообложению, пока вы едете.Поднесите красный щуп мультиметра к положительному полюсу аккумулятора, а черный щуп к отрицательному полюсу. Хотите ответить 0. 99 2004, 2006 Honda CB600F CB 600F Stator $ 134. 65 247 долларов. Другие регуляторы напряжения также имеют реле отключения, но оно размещено с одним или несколькими дополнительными реле (поэтому корпуса регуляторов напряжения больше). статоры предлагают. 95. Многие мотоциклы 70-х и 80-х будут выглядеть одинаково, особенно четырехцилиндровые. посмотрев на схему проводки, там может быть только 2 вещи, 1 регулятор/выпрямитель.Напряжение, которое появляется на выходных клеммах генератора. Если вы считаете, что у вас неисправность, Рэй проверил Road King 96 года с помощью мультиметра, и он обнаружил, что он не годится. Как проверить генератор Harley Davidson M8 Softail » вики полезно HD Выходное напряжение переменного тока и испытание статора Дата: 25 апреля 2021 г. Автор: RevelatorAlf 0 Комментарии Здесь я обсуждаю и показываю, как проверить обмотки статора генератора переменного тока и как определить, какое напряжение переменного тока вырабатывается для заданных оборотов в минуту. Регулятор напряжения на Мотоцикл Harley-Davidson использует переменный ток, подаваемый статором/ротором, и преобразует его в 12 вольт постоянного тока.Принимая во внимание, что ротор имеет низкую изоляцию. То, что говорит Earlwb, имеет смысл. Для работы с переменной скоростью напряжение статора (V s) может изменяться пропорционально частоте преобразователя (f s), чтобы поток статора оставался постоянным, используя метод постоянного V/f. Вы проверяете напряжение, когда велосипед работает между выходными проводами 1-2, 2-3 и 1-3. 32-амперная система вырабатывает около 16-20 В переменного тока на 1000 об/мин… Основной тест статора заключается в измерении напряжения переменного тока на двух клеммах выходного разъема статора; нормальная мощность составляет около 20 В переменного тока на каждые 1000 об/мин.2006) используется методология, основанная на оценке скорости скольжения с обратной связью. Выходное напряжение статора Harley Выходное напряжение статора Harley. 4ohms я назвал RM Stator. Заменяет HD# 29

8A Монтажный кронштейн регулятора входит в комплект. 15 долларов. Затем он входит в секцию регулятора, которая поддерживает вывод на идеальном уровне 14.x. Если один из них вышел из строя, он покажет либо низкое сопротивление (закорочено), либо высокое сопротивление (разомкнуто). Сделайте это, и вы потратите 42 000 долларов на мотоцикл стоимостью 75 000 долларов. Я поменял R/R с хорошим послепродажным обслуживанием, но, тем не менее, я не получаю более 13 В для зарядки аккумулятора.Вот осциллограммы, которые я снял со своего велосипеда. Статор расположен внутри первичного корпуса. Улучшенная выходная мощность на низких оборотах для уменьшения разряда аккумулятора на холостом ходу. Эти провода обычно выходят из передней части картера двигателя с левой стороны, за трубами рамы. В частности, представлен метод защиты машины от тепловой перегрузки, а также … Проверка выхода переменного тока 4. Таким образом, генератор переменного тока содержит схему диодного выпрямителя для преобразования напряжения переменного тока в постоянное. Как проверить систему зарядки мотоцикла Подробное руководство Motofomo.Вы можете использовать 13 как хорошее универсальное напряжение батареи. 2. Выходное напряжение статора Harley

1ww 741 9ms v0q oth goo txk 573 1ho wm2 7wi rbt apm dpa zsa 2ao ach rvh hp0 kgz

Что нужно знать о батареях для автофургонов

Советы по автофургону

Все, что вам нужно знать о батареях для жилых автофургонов

Чтобы правильно обслуживать и продлевать срок службы батарей вашего RV, вам необходимо иметь общее представление о том, что такое батарея и как она работает.Аккумуляторы, используемые в жилых автофургонах, представляют собой свинцово-кислотные батареи, что означает, что они состоят из нескольких элементов, соединенных последовательно. Каждая ячейка вырабатывает приблизительно 2,1 вольта, поэтому 12-вольтовая батарея с шестью последовательно соединенными ячейками дает выходное напряжение 12,6 вольта. Свинцово-кислотные батареи состоят из пластин, свинца и оксида свинца, погруженных в электролит, состоящий из 36 процентов серной кислоты и 64 процентов воды. Свинцово-кислотные аккумуляторы не производят электричество, они хранят электричество. Размер свинцовых пластин и количество электролита определяют количество заряда, которое может хранить аккумулятор.

Теперь очень важно, чтобы вы использовали правильный аккумулятор для типа приложения. Батарея, используемая для запуска и работы двигателя, называется батареей шасси или пусковой батареей. Стартеры транспортных средств требуют больших пусковых токов в течение коротких периодов времени. Пусковые батареи имеют большое количество тонких пластин, чтобы максимально увеличить площадь пластин, контактирующих с электролитом. Именно это обеспечивает большую величину тока в коротких импульсах. Пусковые батареи рассчитаны на ток холодного пуска (CCA).CCA — это количество ампер, которое батарея может отдать при температуре 0 градусов по Фаренгейту в течение 30 секунд и не упасть ниже 7,2 вольт. Пусковые батареи не следует использовать для приложений глубокого цикла.

Аккумулятор или аккумуляторы, используемые для подачи 12-вольтового напряжения на автофургон, обычно называют домашними аккумуляторами. Домашние батареи должны быть батареями глубокого цикла, которые предназначены для обеспечения постоянного тока в течение длительного периода времени. Пусковые батареи и морские батареи не должны использоваться в этом приложении.Настоящие батареи глубокого цикла имеют гораздо более толстые пластины и рассчитаны на многократную глубокую разрядку и перезарядку. Эти батареи оцениваются в ампер-часах (Ач) и, в последнее время, в резервной емкости (RC).

Номинал в ампер-часах — это, по сути, сколько ампер может выдавать батарея в течение скольких часов до разрядки батареи. Ампер умножить на часы. Другими словами, батарея, которая может подавать 5 ампер в течение 20 часов, прежде чем она разрядится, будет иметь номинальную мощность 100 ампер в час: 5 ампер х 20 часов = 100 ампер часов.Эта же батарея может обеспечить 20 ампер в течение 5 часов 20 ампер х 5 часов = 100 ампер часов. Рейтинг резервной емкости (RC) — это количество минут при температуре 80 градусов по Фаренгейту, в течение которых батарея может выдавать 25 ампер, пока напряжение не упадет ниже 10,5 вольт. Чтобы вычислить рейтинг в ампер-часах, вы можете умножить рейтинг RC на 60 процентов. RC X 60 процентов

Двумя основными типами конструкции аккумуляторов глубокого цикла являются залитые свинцово-кислотные аккумуляторы и свинцово-кислотные аккумуляторы с регулируемым клапаном. Залитые свинцово-кислотные батареи являются наиболее распространенным типом и бывают двух видов.Обслуживаемый со съемными крышками, чтобы вы могли осматривать и выполнять техническое обслуживание или необслуживаемый тип. В батареях VRLA электролит суспендирован либо в геле, либо в мате из стекловолокна. В гелевых батареях используется аккумуляторная кислота в виде геля. Они герметичны и поэтому хорошо подходят для морских применений.

У гелевых аккумуляторов для жилых автофургонов есть несколько недостатков. Самое главное, они должны заряжаться медленнее и при более низком напряжении, чем аккумуляторы с заливными ячейками.Любая перезарядка может привести к необратимому повреждению клеток. Абсорбированный стеклянный мат, или технология AGM, использует волокнистый мат между пластинами, который на 90 процентов пропитан электролитом. Они дороже, чем стандартные батареи глубокого цикла, но у них есть некоторые преимущества. Их можно заряжать так же, как стандартную свинцово-кислотную батарею, они не выделяют воду, не дают течи, практически не требуют технического обслуживания и их практически невозможно заморозить.

Срок службы аккумуляторов вашего RV зависит от вас.То, как они используются, насколько хорошо они обслуживаются, как они разряжаются, как перезаряжаются и как хранятся — все это влияет на срок службы батарей. Цикл работы батареи — это один полный разряд со 100 процентов до примерно 50 процентов, а затем повторная зарядка до 100 процентов. Одним из важных факторов, влияющих на срок службы батареи, является то, насколько глубоко батарея заряжается каждый раз. Если батарея разряжается до 50 процентов каждый день, она прослужит в два раза дольше, чем если бы она была разряжена до 80 процентов. Имейте это в виду, когда будете рассматривать номинал батареи в ампер-часах.Номинал в ампер-часах действительно сокращается вдвое, потому что вы не хотите полностью разряжать аккумулятор перед его зарядкой. Ожидаемый срок службы батареи зависит от того, как скоро разряженная батарея будет перезаряжена. Чем раньше он будет перезаряжен, тем лучше.

Что все это значит для вас? Это зависит от того, как вы используете свой RV. Если большую часть вашего кемпинга вы проводите там, где вы подключены к источнику электроэнергии, то ваша главная задача — правильно поддерживать аккумуляторы глубокого разряда. Но если вам действительно нравится уходить от всего этого и вы делаете серьезный сухой кемпинг, вам понадобится самая высокая емкость в ампер-часах, которую вы можете поместить в свой дом на колесах.

Батареи глубокого разряда бывают разных размеров. Некоторые из них обозначены размером группы, например, группы 24, 27 и 31. По сути, чем больше батарея, тем больше ампер-часов вы получаете. В зависимости от ваших потребностей и количества доступного места, есть несколько вариантов, когда дело доходит до батарей.

Можно использовать одну 12-вольтовую батарею глубокого разряда с 24 группами, обеспечивающую емкость от 70 до 85 Ач.

Вы можете использовать два 12-вольтовых 24-х групповых аккумулятора, соединенных параллельно, что обеспечивает емкость от 140 до 170 Ач.Параллельное подключение увеличивает ампер-часы, но не напряжение.

Если у вас есть место, вы можете сделать то, что делают многие владельцы RV, и переключиться со стандартных 12-вольтовых батарей на две более крупные 6-вольтовые батареи для гольф-каров. Эти пары 6-вольтовых батарей должны быть соединены последовательно для получения требуемых 12 вольт, и они обеспечат от 180 до 220 Ач. Последовательная проводка увеличивает напряжение, но не ампер-часы.

Если это по-прежнему не удовлетворяет вашим требованиям, вы можете создать более крупные группы батарей, используя четыре 6-вольтовых батареи, соединенных последовательно / параллельно, что даст вам 12 вольт и удвоит вашу емкость в Ач.

Двумя наиболее распространенными причинами выхода из строя аккумуляторной батареи RV являются недостаточная и чрезмерная зарядка. Недостаточный заряд — это результат многократной разрядки и неполной зарядки аккумуляторов между циклами. Если аккумулятор не заряжать, сульфатный материал, который прикрепляется к разряженным частям пластин, начинает затвердевать и превращаться в кристаллы. Со временем этот сульфат не может быть преобразован обратно в активный материал пластины, и аккумулятор разрушается. Это также происходит, когда батарея остается разряженной в течение длительного периода времени.Сульфатация является основной причиной выхода из строя аккумуляторной батареи. Второй по значимости причиной выхода из строя аккумуляторов является перезарядка. Перезаряд аккумуляторов приводит к сильной потере воды и коррозии пластин. Хорошая новость заключается в том, что обеих этих проблем можно избежать.



Готов отправиться в путь на своем автофургоне? Забронируйте номер в кемпинге KOA уже сегодня!

Зарезервируйте место для вашего дома на колесах


Постоянный эксперт KOA по автодомам Марк Полк и его жена Дон основали RV Education 101 в 1999 году. С тех пор RV Education 101 помогла миллионам владельцев автодомов и энтузиастов узнать, как правильно и безопасно использовать и обслуживать их дома на колесах.Любимое времяпрепровождение Марка — это поездки на колесах в их 35-футовом доме на колесах типа А и восстановление старинных домов на колесах, классических автомобилей и грузовиков. Для получения дополнительной информации о том, как легко узнать о RV, посетите RV Education 101. Обязательно ознакомьтесь с их онлайн-курсом обучения RV!




12 В — максимальная длина провода в зависимости от силы тока

Калькулятор максимальной длины провода

Калькулятор можно использовать для расчета максимальной длины медных проводов. Обратите внимание, что

  • для типичной электрической цепи с двумя проводами — один туда и один вперед — это длина двух проводов вместе.Максимальное расстояние между источником и оборудованием половина расчетного расстояния
  • в автомобиле, где оборудование может быть заземлено на шасси — кузов автомобиля выступает в качестве минусового провода. Электрическим сопротивлением в шасси обычно можно пренебречь, и максимальное расстояние равно расчетному расстоянию

Напряжение (вольт)

Ток (ампер)

Площадь поперечного сечения (мм 2 8) Калибр проволоки AWG по сравнению смм 2

Падение напряжения (%)

Максимальная длина медных проводников от источника питания к нагрузке в 12-вольтовых системах с 2% падением напряжения указана ниже Длина провода —

83

Загрузите и распечатайте схему электрических цепей на 12 В

Длина провода, метр

Загрузите и распечатайте схему электрических цепей на 12 В

  • удвойте расстояние, если потери 4 % допустимы для умножения2 на расстояние2 4 9022 9022 вольт
  • умножьте расстояние на 4 для 48 вольт

Пример — максимальная длина провода

Ток лампочки мощностью 50 Вт можно рассчитать по закону Ома

I = P / U       (          (

где

I = ток (ампер)

P = мощность (ватт)

U = напряжение (вольты)

(1) со значениями

  I = (50 Вт) / (12 В)

 2 A

Из приведенной выше диаграммы максимальная общая длина провода туда и обратно не должна превышать примерно 8 м для калибра #10 (5,26 мм 2 ) . При увеличении размера провода до калибра #2 (33,6 мм 2 ) максимальная длина ограничивается приблизительно 32 м .

Пример — расчет максимальной длины провода

Электрическое сопротивление медного проводника с площадью поперечного сечения 6 мм 2 равно 2.9 10 -3 Ом/м . Это близко к калибру провода 9.

В системе 12 В с максимальным падением напряжения 2% и силой тока 10 ампер — максимальная общая длина провода вперед и назад может быть рассчитана с помощью закона Ома

U = RLI (2)

, где

R = электрическое сопротивление (Ом / м)

L = длина проволоки (M)

(2) Переставленные для л

L = U / (RI)                       (2b)

(2b) со значениями

L = (12 В) 0.02 / [( 2,9 10 -3 Ом/м ) (10 ампер)]

   =  8,3 м

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
