Как хрустит внутренний шрус: Определяем какой хрустит ШРУС (внутренний или наружный). Узнайте почему и как устранить хруст гранаты

Определяем какой хрустит ШРУС (внутренний или наружный). Узнайте почему и как устранить хруст гранаты

Когда при повороте хрустит ШРУС (шарнир равных угловых скоростей), многие автолюбители не знают, как выполнить диагностику проблемного узла, и какие действия предпринимать в дальнейшем. Самое важное в данном случае — выяснить, какой ШРУС хрустит, ведь в переднеприводных автомобилях есть аж четыре “гранаты”, как в народе называют этот узел. Также важно понимать, именно ШРУС ли является источником неприятных звуков или другая деталь подвески автомобиля. Далее мы попытаемся систематизировать информацию и пролить свет на вопрос диагностики и ремонта шарнира равных угловых скоростей машины.

Что мы обсудим:

Виды и конструкция ШРУСов

Прежде чем мы перейдем непосредственно к описанию признаков и причин, указывающих на проблемы со ШРУСами, нужно выяснить, для чего они нужны и какие бывают. Так вам проще будет понять, как в дальнейшем проводить их диагностику и ремонт.

Расположение ШРУСов

Виды и расположение ШРУСов

Задача любого шарнира равных угловых скоростей заключается в передаче крутящего момента между полуосями при условии, что они находятся под разными углами в разное время. ШРУСы используются в переднеприводных и полноприводных машинах, обеспечивая возможность поворота переднего колеса и его вращения под нагрузкой. Существует несколько видов шарниров, однако мы не будем подробно останавливаться на этом. Важно знать, что, в основном, их делят на внутренние и наружные.На любом переднеприводном автомобиле установлено всего четыре ШРУСа — два внутренних и два наружных, попарно на каждом переднем колесе. Задача внутреннего — передача крутящего момента от коробки передач на вал. Задача наружного — передача крутящего момента от внутреннего шарнира непосредственно на колесо.

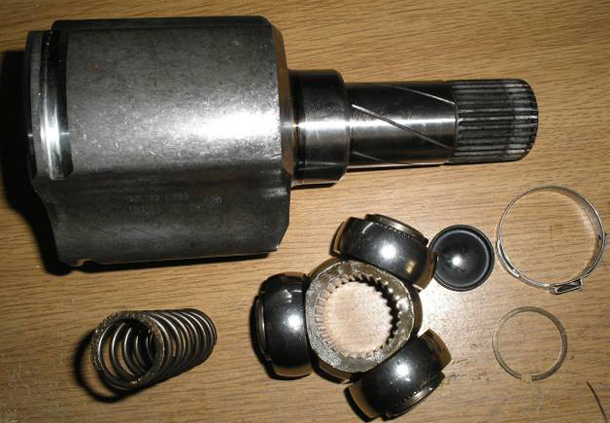

Внутренний ШРУС состоит из внешнего корпуса (“стакана”) и вставленного в него

трипода — набора игольчатых подшипников, работающих в трех плоскостях. Основной вал (со стороны “стакана”) вставляется в коробку передач, а в трипод вставляется другая полуось, на которую и передается крутящий момент. То есть, конструкция внутреннего ШРУСа несложная, и как правило, проблемы с ним возникают нечасто. Единственным обязательным условием нормальной работы шарнира (это касается и наружной “гранаты”) является наличие внутри него смазки и целостность пыльника. О выборе смазки вы можете почитать в отдельной статье.

Внутренний и наружный ШРУС

Внутренний и наружный ШРУС в паре

Наружный ШРУС — более сложная и хрупкая конструкция. С одной стороны он соединяется с внутренним шарниром через полуось, а другой — непосредственно со ступицей посредством собственного вала со шлицами. В основе конструкции наружного шарнира лежит

сепаратор с шариками. Он может вращаться в заданных конструкцией диапазонах углов. Именно шариковый механизм чаще всего бывает причиной того, почему хрустит ШРУС. На корпус наружной “гранаты” надевается пыльник, который надежно защищает внутренности от попадания в него пыли и грязи. От этого напрямую зависит нормальная работа устройства, и по статистике, именно порванный пыльник является первопричиной полного или частичного выхода этого механизма из строя.

Чтобы продлить срок эксплуатации наружного ШРУСа необходимо придерживаться двух несложных правил: регулярно проверять целостность пыльника и наличия достаточного количества смазки в нем, а также старайтесь не “газовать” при сильно вывернутых колесах, так как при этом шарнир испытывает максимальные нагрузки, что приводит к его чрезмерному износу.

Работа наружного ШРУСа

Помните, что любой шарнир равных угловых скоростей испытывает тем большие нагрузки, чем под большим углом работают две его полуоси. Если они находятся параллельно друг другу, то нагрузка на узел минимальна, соответственно, при максимальном угле будет максимальной и нагрузка. Именно благодаря этому свойству можно определить неисправный шарнир, о чем мы и поговорим далее.

Как определить хрустящий ШРУС

Выяснить, какая “граната” хрустит, достаточно просто. Первым делом, необходимо понимать, что характерный хруст или поскрипывание на поворотах издает наружный ШРУС. Внутренний шарнир может издавать постукивание на прямой дороге. Алгоритмов диагностики коснемся чуть ниже.

Хруст наружного ШРУСа

обычно возникает, когда водитель поворачивает с полностью или сильно вывернутыми колесами (в свою сторону). Особенно это хорошо слышно, если в это время еще и “поддать газу”. В этот момент шарнир испытывает максимальные или приближенные к этому нагрузки и в случае, если он неисправен, то и возникают упомянутые звуки. Внешне это может проявляться тем, что будет чувствоваться “отдача” в руль при поворотах.

Что касается внутренних ШРУСов, то их поломку диагностировать сложнее. Обычно из них исходит аналогичный звук при движении по неровной дороге, причем чем в более глубокие ямы попадает колесо — тем большие нагрузки испытывает шарнир, соответственно, он сильнее хрустит. В некоторых случаях неисправность внутреннего ШРУСа диагностируется по вибрации и “подергивании” машины при ускорении и на высокой скорости (около 100 км/ч и более). Даже при движении по прямой и ровной дороге (симптомы напоминают ситуацию, когда не отбалансированы колеса).

Далее перейдем к ответу на вопрос как определить какой ШРУС хрустит, внутренний или наружный. Существует несколько алгоритмов проверки. Начнем с наружных шарниров.

Определение хруста от наружного ШРУСа

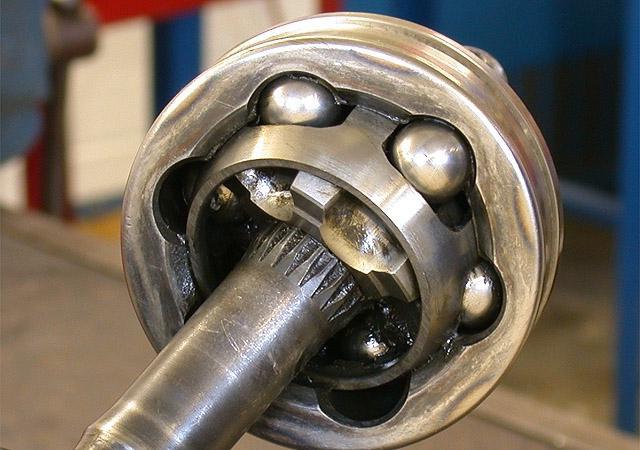

Конструкция наружного ШРУС

Конструкция наружного ШРУС

Необходимо выбрать ровную площадку, на которой можно было бы поездить на машине. Выверните колеса в одну из сторон до упора и резко троньтесь. Этим вы обеспечите большую нагрузку шарниру, и если он неисправен, то вы услышите знакомый звук. Кстати, слушать его можно самостоятельно (при открытых окнах) или с помощником, чтобы он находился во время движения машины возле колеса. Второй случай особенно хорош для диагностики правых ШРУСов, поскольку звук оттуда доходит до водителя хуже. Впрочем, подобные процедуры можно проводить и на дороге или в “полевых условиях”, чтобы не заморачиваться и не искать дополнительное место для тестов.

При повороте машины влево будет хрустеть правый наружный ШРУС, а при повороте вправолевый. Это обусловлено тем, что в этот момент соответствующие шарниры являются самыми нагруженными, поскольку на них переносится большая часть массы машины при условии создания значительного крутящего момента. А чем больше нагрузка — тем громче звук. Однако в редких случаях бывает и наоборот. Поэтому желательно слушать, с какой стороны исходит шум, снаружи машины,

Как хрустит внутренний ШРУС

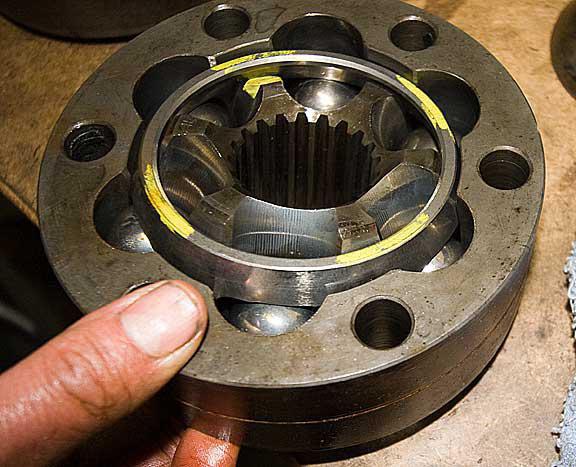

Конструкция внутреннего ШРУС

Конструкция внутреннего ШРУС

Внутренние шарниры

диагностируются иначе. Чтобы определить какой ШРУС неисправен, левый или правый, нужно найти прямую дорогу со значительными выбоинами и проехаться по ней. Если шарнир поломан — он “застучит”.

Опишем еще один интересный метод определения как хрустит внутренний ШРУС, заключающийся в том, чтобы не вывешивать колеса, а значительно утяжелить заднюю часть машины (насадить много людей, загрузить багажник), то есть, сделать так, чтобы перед машины поднялся, а ось внутреннего ШРУСа как можно больше изогнулась. Если в таком положении вы услышите хруст в движении, то это является одним из признаков неисправности упомянутого узла.

При стандартной эксплуатации машины не рекомендуется постоянно ездить с высоко поднятым передом машины, то есть, не загружайте сильно заднюю часть автомобиля. Следите за пружинами амортизатора, проставками.

Универсальный метод диагностики

Диагностика неисправности внутреннего ШРУСа

Представляем вам алгоритм другого, универсального, варианта, как узнать какая “граната” хрустит. Действовать нужно в следующей последовательности:

  • Поставить колеса машины ровно.
  • Вывесить одно из передних колес с помощью домкрата.
  • Поставить машину на ручной тормоз и нейтральную передачу.
  • Запустить двигатель, выжать сцепление, включить первую передачу и медленно отпустить сцепление, то есть “тронуться” (в результате вывешенное колесо начнет вращаться).
  • Медленно нажимать на педаль тормоза, создавая естественную нагрузку шарниру. Если неисправна одна из внутренних “гранат”, то в это время вы услышите знакомые стуки с левой или правой стороны. Если же внутренние ШРУСы в порядке, то машина начнет попросту глохнуть.
  • Вывернуть руль до упора влево. Медленно нажать на педаль тормоза. Если неисправна внутренняя “граната” — она продолжит свой стук. Если неисправен еще и внешний левый ШРУС, то добавится звук и от него.
  • Вывернуть руль до упора вправо. Провести аналогичные процедуры. Если возникнет стук при выкрученном руле вправо — значит, неисправен правый внешний шарнир.
  • Не забудьте установить нейтральную передачу, заглушить двигатель и дождаться полной остановки колеса до того, как опустите его на землю.

При вывешивании колес и диагностике ШРУСов соблюдайте правила безопасности, в частности, не забывайте поставить машину на ручной тормоз, а лучше воспользуйтесь противооткатным упором.

Почему начинает хрустеть ШРУС

Шарниры равных угловых скоростей, как внутренние, так и наружные — достаточно надежные механизмы, и при должном уходе срок их эксплуатации исчисляется годами. В некоторых случаях он сравним даже со сроком эксплуатации всего автомобиля. Однако это обстоятельство напрямую зависит от ухода и условий эксплуатации ШРУСов.

Одна из причин, почему шарниры выходят из строя раньше положеного срока — агрессивный стиль вождения и/или плохое дорожное покрытие, по которым ездит машина. Как указывалось выше, ШРУСы испытывают максимальную нагрузку при крутых поворотах и большом крутящем моменте со стороны двигателя (проще говоря, когда водитель входит в поворот “с газом”). Что касается плохих дорог, то они способны повредить не только подвеску машины, но и ШРУС, поскольку тут создается аналогичная ситуация. Например, водитель придает ускорение машине через ШРУС, а в это время колесо значительно колеблется в вертикальной плоскости. Соответственно, при таких условиях шарнир также испытывает повышенную нагрузку.

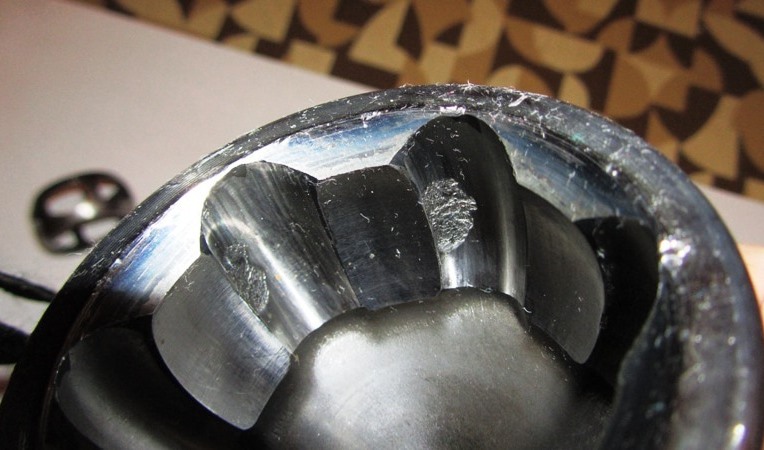

Повреждение пыльника ШРУС

Порванный пыльник ШРУС и смазка, разбрызганная из него

Вторая причина, почему начинает хрустеть ШРУС — повреждение его пыльника. Особенно это актуально для наружного ШРУСа, поскольку он находится в непосредственной близости к колесу, соответственно, на его корпус попадает значительное количество пыли и грязи. Под пыльником находится смазка, которая при попадании в нее влаги и грязи сразу же превращается в абразивный состав, который начинается разрушать поверхности внутренних узлов шарнира. Этого ни в коем случае нельзя допускать. Нужно регулярно проверять состояние пыльника на смотровой яме, а также наличие смазки в нем. Также проверяйте нет ли смазки на колесных дисках и близко расположенных к нему деталях, ведь зачастую при порванном пыльнике она попросту забрызгивается на упомянутые поверхности.

Третья причина, из-за чего хрустит “граната” при повороте — это

естественный износ ее внутренних узлов при нормальных условиях эксплуатации. Особенно это актуально для дешевых китайских или отечественных ШРУСов. Если механизм сделан из “сырого” или некачественного металла, то срок эксплуатации такого узла будет непродолжительным. В наружном шарнире в месте соприкосновения шариков и обоймы постепенно начинает появляться выработка. Вследствие этого, перекатывание обозначенных шариков происходит очень свободно, по канавкам, имеющим больший диаметр, чем сами шарики. Такое перекатывание и воспринимается человеческим ухом как своеобразный хруст.

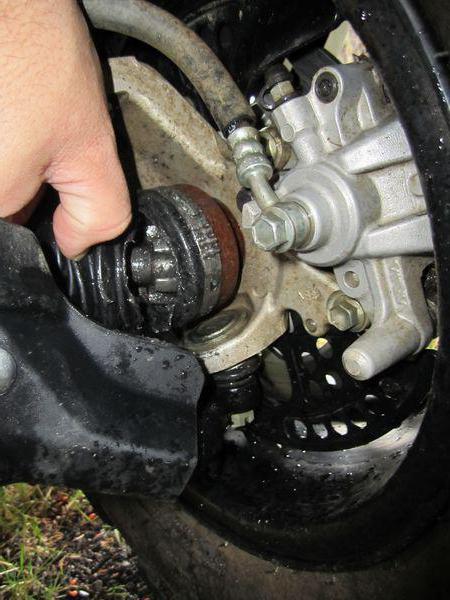

Выявление люфта на ШРУСе

Дополнительным признаком частичного выхода ШРУСа из строя является появление люфта на валу или полуоси. Обнаружить его достаточно легко, загнав на машину на смотровую яму и подергав рукой соотвующие детали.

Последствия хруста ШРУСа

Можно ли ездить при хрусте ШРУСа? Все зависит от степени его изношенности. На начальной стадии поломки ездить можно, однако нежелательно, поскольку эксплуатация узла ведет к еще большим повреждениям. Поэтому чем раньше вы попытаетесь отремонтировать шарнир, тем, во-первых, это вам дешевле обойдется (возможно все обойдется заменой смазки), а во-вторых, вы не будете подвергать риску жизнь и здоровье ваше и ваших пассажиров, находящихся в автомобиле.

Итак, последствиями того что хрустит ШРУС, может быть:

  • Заклинивание. То есть, ШРУС перестанет вращаться. Особенно это опасно на скорости, поскольку вы рискуете потерять контроль над машиной, что может быть смертельно опасно. Можно попытаться расклинить шарнир, однако лучшим решением будет его замена.
  • Разлом обоймы. Если говорить конкретно об наружной гранате, то когда идет дело к клину, обойма попросту ломается, разлетаются шарики, а далее последствия не предсказуемы.
  • Разрыв вала или полуоси. В этом случае коробка передач будет крутить лишь обозначенные детали, однако по понятным причинам момент не будет передаваться на ведущее колесо. Это самый крайний случай, и дальнейшее движение машины возможно лишь на буксире или эвакуаторе. Естественно, что единственным верным решением в данном случае будет лишь замена ШРУСа. И вам повезет, если придется менять только непосредственно шарнир. Ведь существует риск, что в процессе этой аварии будут повреждены находящиеся рядом другие детали.

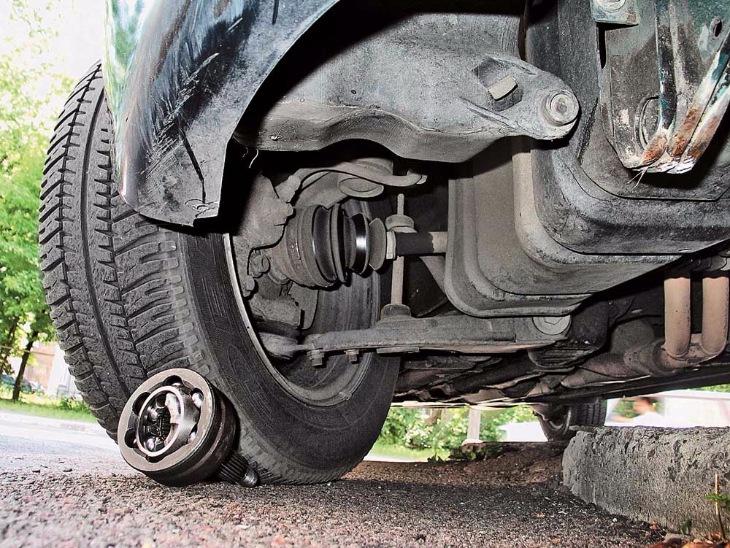

В самом худшем случае ШРУС может заклинить или оборвать, что приведет к аварийной ситуации на дороге. Когда такое произойдет на скорости — это чревато серьезными последствиями! Поэтому, если вы услышали, что на вашем автомобиле хрустит “граната” с любой стороны — как можно быстрее проведите диагностику (самостоятельно или на СТО) и выполните ремонт или замену шарнира.

Как отремонтировать ШРУС

Повреждение внутренних деталей шарнира чаще всего ведет к полной замене механизма. Однако это случается лишь при значительном износе. В большинстве же случаев рекомендуется просто заменить смазку ШРУСа и пыльник. Этого бывает достаточно для того, чтобы избавиться от надоедливого звука, и облегчить деталям их взаимодействие.

Поэтому в случае появления стучащих или щелкающих звуков на одном из четырех ШРУСов (будем считать, что вы уже выяснили, на каком именно) необходимо выполнить следующие действия:

Замена внутреннего ШРУС

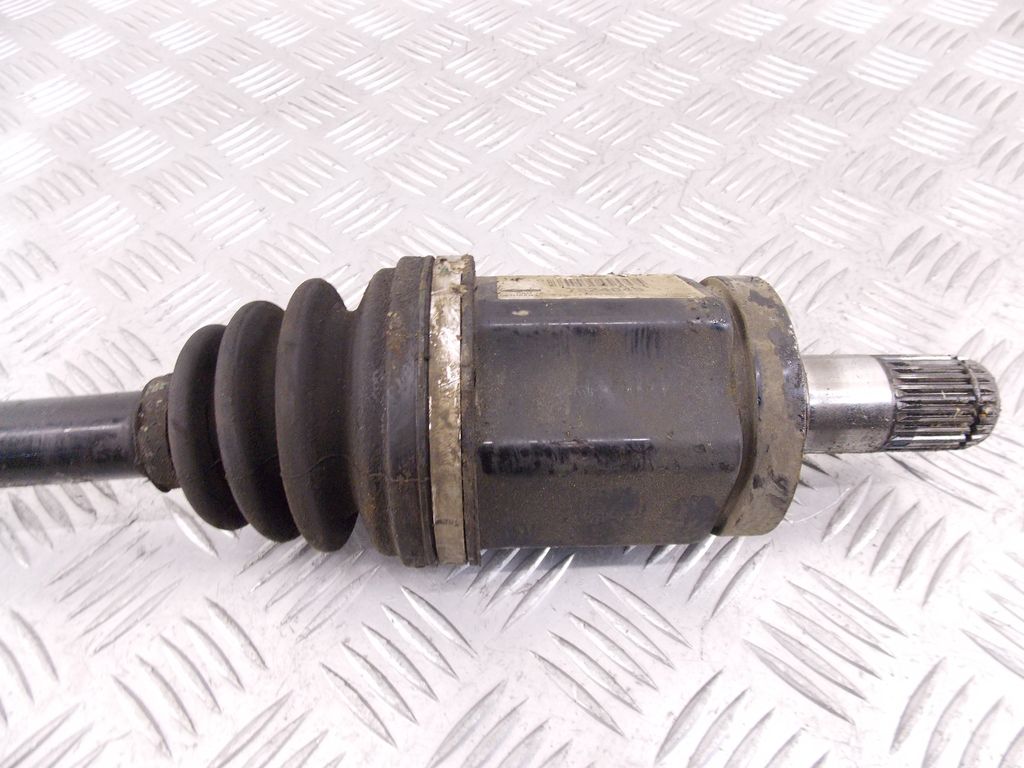

Новый внутренний ШРУС

  • Загнать машину на смотровую яму с тем, чтобы проверить целостность пыльников и наличия брызгов смазки из-под них на близко расположенных поверхностях.
  • Если на пыльнике или других деталях видны следы смазки, необходимо демонтировать ШРУС. Далее разобрать его, снять пыльник, промыть внутренние детали и поверхности, поменять смазку и пыльник.
  • Если же в процессе ревизии вы найдете значительные люфты и/или повреждения рабочих поверхностей деталей, то можно попытаться отшлифовать их. Однако, как показывает практика, эта процедура малоэффективна, поскольку значительную выработку вы не устраните ничем. Поэтому лучшей рекомендацией будет полная замена ШРУСа.

Замену смазки и пыльника можно провести самостоятельно, так как процедура несложная. Главное, при разборке не забыть промыть все внутренние детали и поверхности бензином, растворителем или другой чистящей жидкостью. И лишь потом закладывать новую смазку. Однако если вы делаете демонтаж и замену смазки впервые, то лучше, чтобы с вами был более опытный автовладелец или мастер. Или чтобы процедуру выполнил он, и показал вам ее алгоритм. В дальнейшем вы без труда справитесь с подобной работой.

Примите за правило следующее утверждение — при замене в автомобиле любых парных узлов необходимо проводить замену в одночасье обоих механизмов. Кроме этого, покупать рекомендуется также одинаковые шарниры для замены (одного производителя и марки).

Заключение

Шарниры равных угловых скоростей — надежные и долговечные механизмы. Однако в процессе эксплуатации необходимо постоянно следить за их состоянием с тем, чтобы вовремя определить, какой ШРУС хрустит или издает другие неприятные звуки. Ведь это указывает на неисправности в его работе. Поломка шарнира на начальном этапе не является критичной. С хрустом можно проехать не одну сотню и даже тысячу километров. Однако следует помнить, что чем раньше вы произведете ремонт или замену ШРУСа, тем дешевле вам это обойдется. Кроме этого, не забывайте о безопасности. Не доводите состояние шарнира до критического, поскольку это грозит вам возникновением серьезной аварийной ситуации, особенно на большой скорости. Надеемся, что приведенная выше информация помогла вам разобраться что же делать при хрусте ШРУСа и точно определить какой из них неисправен.

Спрашивайте в комментариях. Ответим обязательно!

Хрустит ШРУС. Как определить какой

Категория: Секреты автомобилей.

ШРУСы или, как их называют, «гранаты» могут доставить серьезные хлопоты автовладельцам. Когда при поворотах колеса начинают стучать и хрустеть, многие автовладельцы теряются и не знают, как диагностировать проблемный узел и определить, какой именно ШРУС хрустит. Мы постараемся ответить на этот вопрос.

shrus 10

 Что такое ШРУС

Шарнир равных угловых скоростей, он же ШРУС, он же «граната» — важный элемент автомобиля, который устанавливается на колеса ведущей оси и занимается передачей крутящего момента от двигателя на ведущие колеса, приводя их в движение.

Особенность работы ШРУСов заключается в том, что они передают крутящий момент они между осями под углом, который постоянно меняется.

Именно ШРУС позволяет передавать крутящий момент на два колеса одной оси независимо от того, как они расположены по отношению друг к другу: поворачивают, проходя разную длину окружности (крутятся одновременно, но с разными скоростями) или даже находятся в разных плоскостях (одно колесо выше другого, когда машина проезжает яму, например).

То есть по принципу действия ШРУС похож на карданный привод, но с усовершенствованной конструкций: «гранаты» способны передавать крутящий момент при повороте до 70 градусов относительно оси и при этом обладают большим запасом ресурса.

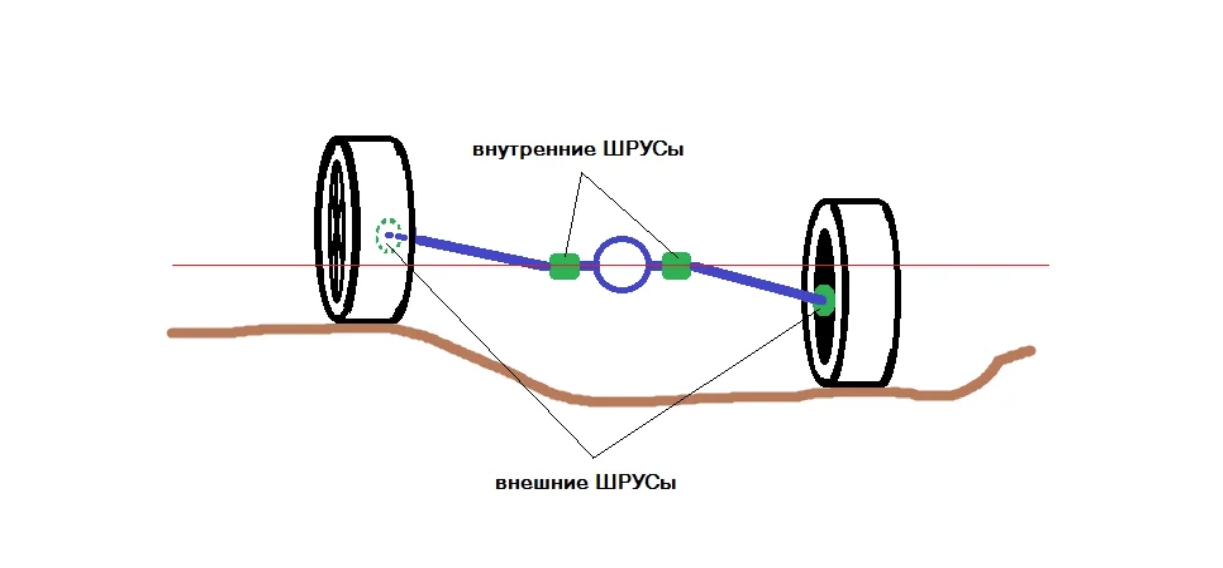

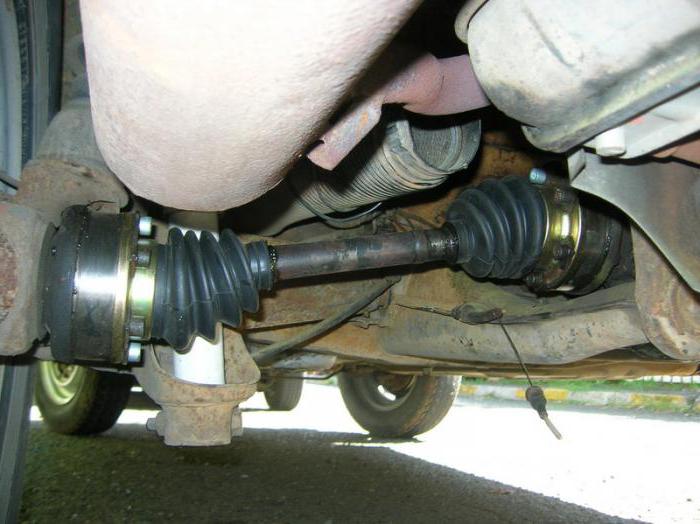

На каждое колесо приходится один внешний и один внутренний ШРУС.

shrus 1

  • Внутренний устанавливается в КПП и передает крутящий момент на внешний ШРУС.
  • Внешний соединен со ступицей колеса, через которую и передают крутящий момент на колесо.

Внешние ШРУСы более хрупкие, так как при работе контактируют с колесами, от которых регулярно получают удары. Резиновый пыльник, который прикрывает «гранату», защищая ее от попадания пыли, грязи и воды, очень мягкий и часто разрушается даже от перепада температур.

Когда разрушается пыльник, на внутренние трущиеся элементы шарниров попадает влага и песок — в результате внешний ШРУС быстро выходит из строя.

Внутренний ШРУС работает под меньшим углом, не испытывает таких нагрузок и в целом рассчитан на весь срок эксплуатации автомобиля. Но если выходит из строя внутренний ШРУС, он может потянуть за собой и коробку передач, а это очень серьезные расходы.

 Как устроен ШРУС

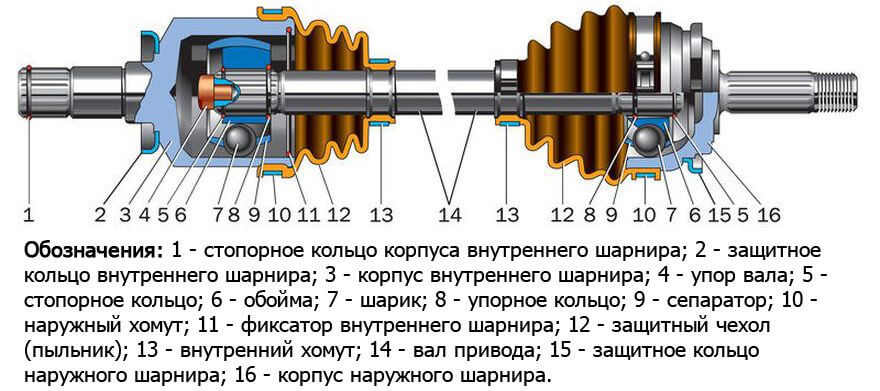

Конструкция ШРУСов зависит от производителя и модели автомобиля, но в любом случае приводной вал соединен со ступичным подшипником с одной стороны и с дифференциалом — с другой. Это и обеспечивает передачу крутящего момента с двигателя на ведущие колеса.

Внутренний ШРУС нужен для компенсации ходов подвески вверх-вниз. Он менее подвижен и способен проворачиваться относительно оси на угол до 20 градусов.

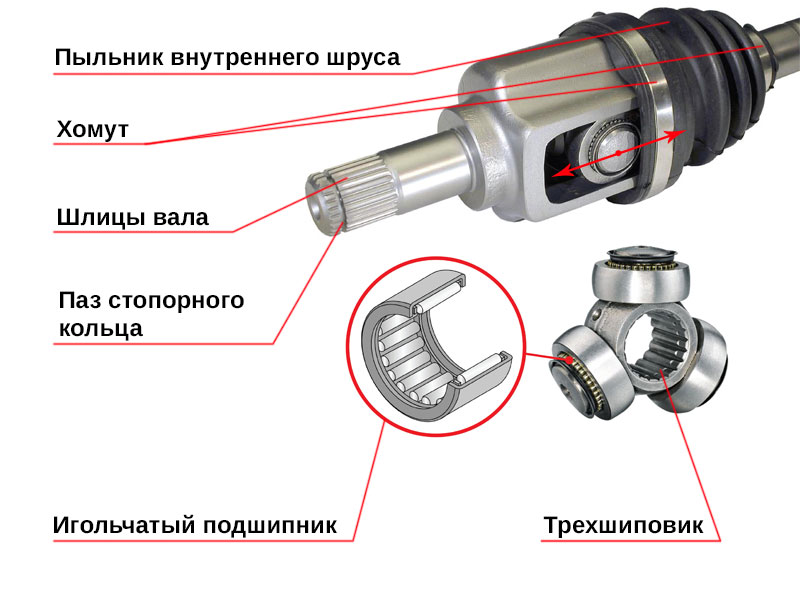

Состоит внутренний шарнир из внешнего корпуса, «стакана». В «стакан» вставлен трипод — набор игольчатых подшипников, которые функционируют в трех плоскостях. В трипод вставляется полуось, на которую передается крутящий момент. А со стороны «стакана» вал сочленен с коробкой передач.

inner joint

Внешний ШРУС компенсирует изменяющийся угол между полуосью и колесом при повороте руля. Его конструкция более сложная и хрупкая.

Он соединяется с внутренним шарниром через полуось, на другой стороне которой — ступица колеса.

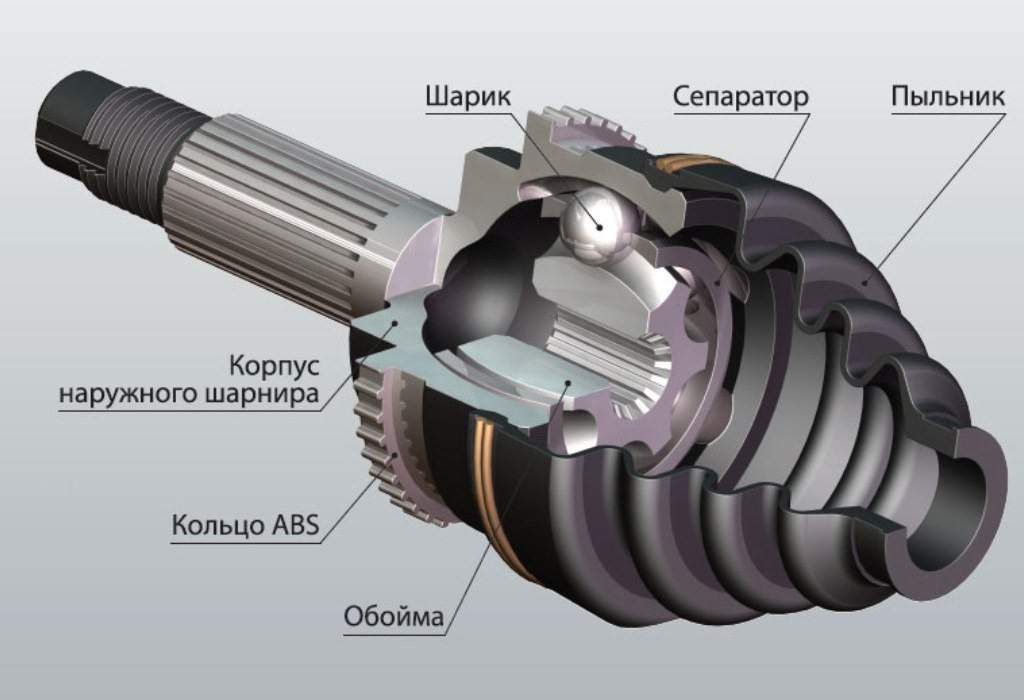

Состоит «граната» из обоймы и корпуса с канавками. По канавкам перемещаются шарики, которые соединяют составные элементы друг с другом. Шарики перемещаются по канавкам корпуса и равномерно передают колесу вращение от полуоси независимо от того, на какой угол и в каком направлении изгибается колесо,

shrus 2

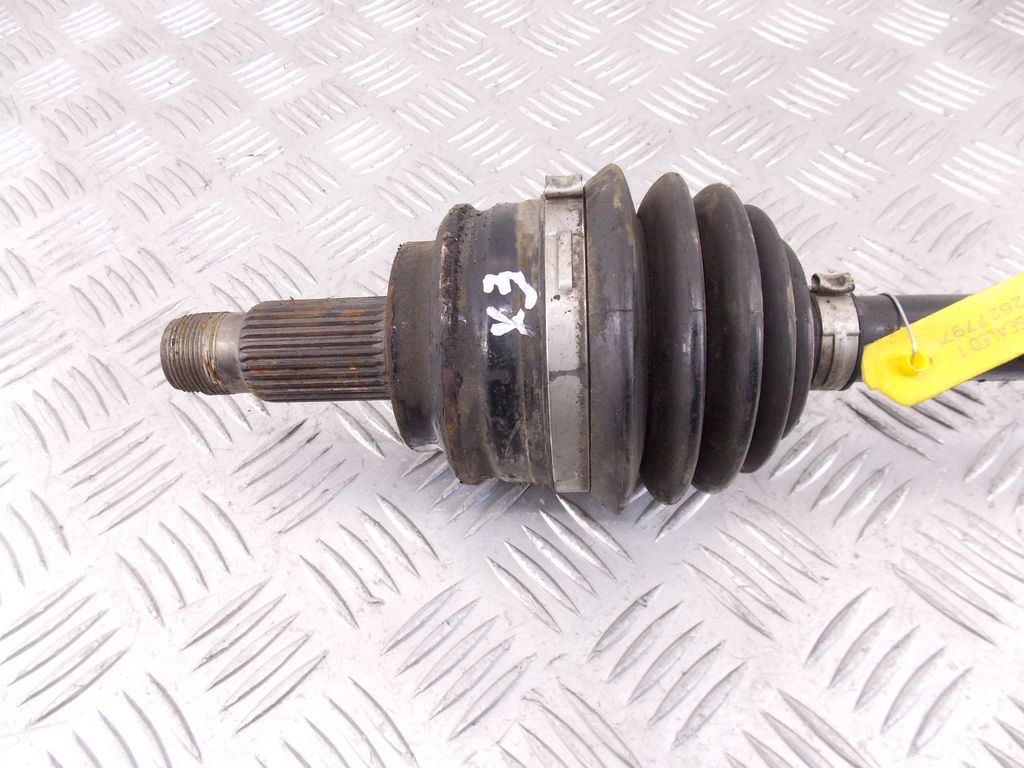

Конструкция ШРУСа закрывается герметичным резиновым или пластиковым пыльником, внутри которого графитовая смазка.

 Причины неисправности ШРУСа

  • естественный износ детали
  • заводской брак, низкое качество металла
  • нарушение правил установки ШРУСа
  • нехватка/отсутствие графитовой смазки
  • поврежденный пыльник, попавшая внутрь грязь и влага
  • агрессивное вождения, езда с вывернутыми колесами на скорости
  • плохое дорожное покрытие
  • сильный удар — авария, столкновение с бордюром и др. повреждения подвески

Если ШРУС выходит из строя, владелец слышит характерные пощелкивания и хруст при вывернутых до упора колесах. Например, во время парковки. Но так как на каждое колесо приходится по два шарнира, важно узнать, какой именно ШРУС вышел из строя: внешний или внутренний, правый или левый?

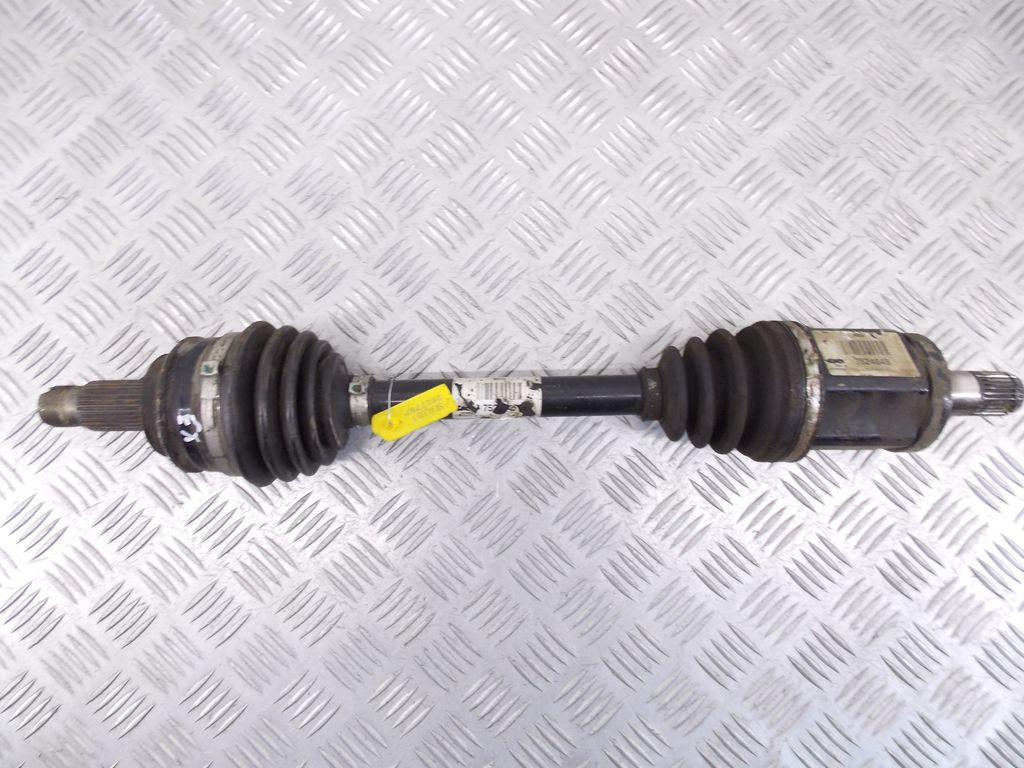

shrus 5

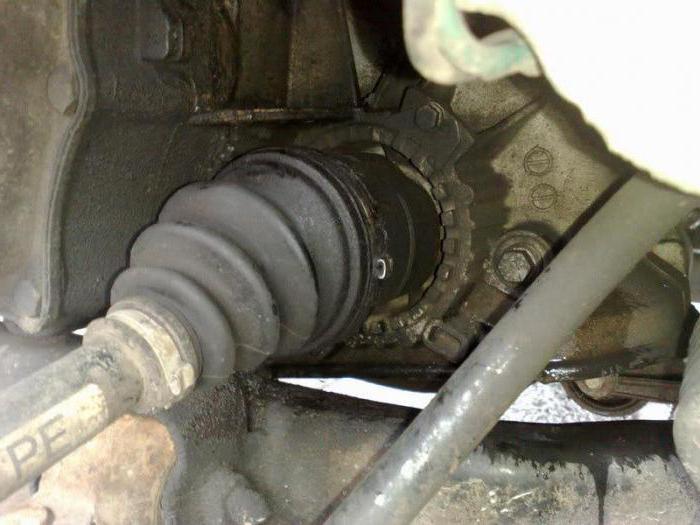

 Проверка внешнего ШРУСа

Диагностику неисправного ШРУСа начинают с проверки наружных «гранат». Рассмотрим признаки износа детали.

  • Ритмичный стук со стороны одного из колес при сильно вывернутом руле

Для точной диагностики нужно найти ровную площадку, открыть окна и с полностью вывернутым рулем резко тронуться с места. Через открытые окна или с помощью помощника владелец услышит характерный треск, причем он будет раздаваться в такт оборотам колеса.

При повороте машины влево хрустит правый наружный ШРУС, ведь на него приходится большая масса машины и соответственно нагрузка. И наоборот, если хруст раздается при повороте направо, проблема с левой «гранатой».

  • Небольшие щелчки при ускорении по прямой / несильные толчки в начале разгона

Если ШРУС стал шуметь даже без вывернутых колес, проблема уже запущена, колесо начинает заедать при вращении. Тихие щелчки при ускорении и несильные толчки, напоминающие поведение неотбалансированных колес — признак того, что «гранату» нужно менять как можно быстрее, иначе в какой-то момент колесо заклинит и машина потеряет управляемость.

shrus 6

 Проверка внутреннего ШРУСа

  • Мелкая вибрация при разгоне по прямой

Классический признак износа внутреннего шарнира — когда при наборе скорости и особенно при разгоне с места, когда двигатель раскручивает карданный вал с холостого хода, владелец ощущает мелкую вибрацию, которая передается на кузов.

Этот случай похож на вибрации кузова из-за кривых колесных дисков и резины. Но отличие в том, что в случае с неисправностью внутреннего ШРУСа руль не раскачивается, остается на месте, его слегка потряхивает в тон вибрации кузова.

Если карданный шарнир (внутренний ШРУС) изношен, нужно срочно его заменить, потому что он может вывести из строя весь кардан.

  • Щелчки при езде по неровной дороге

Как мы помним, внутренний ШРУС выдает свое плачевное состояние только при максимальных углах работы. Поэтому для точной диагностики нужно выбрать участок для прямолинейного движения с канавами или ямами по пути.

Въезжая поочередно правым и левым колесом в углубление дороги, опуская таким образом колесо ниже уровня кузова, владелец по характерным щелчкам и похрустыванию определит, какой из внутренних ШРУСов неисправен.

  • Хруст при загруженной задней части машины

Необходимо утяжелить зад переднеприводной машины — посадить много пассажиров, загрузить багажник так, чтобы передняя часть кузова приподнялась. В результате ось внутреннего шарнира изогнется. Затем начать движение и прислушаться: хруст скажет о неисправности детали.

shrus 7

 Универсальная диагностика ШРУСов

Метод поможет точно определить, какой именно ШРУС требует замены.

Производят диагностику так:

  • колеса выставляются ровно, переднее колесо вывешивается на домкрат
  • затягивается «ручник», на МКП выставляется нейтральная передача
  • запускается двигатель
  • водитель начинает трогаться с места, выжимая и припуская сцепление и подгазозывая — пока вывешенное колесо не начинает вращаться
  • водитель медленно притормаживает, чтобы создать нагрузку ШРУСу.

Если неисправен внутренний шарнир, он выдаст себя характерным стуком справа или слева. Если внутренние ШРУСы нормальные, автомобиль начнет глохнуть.

То же самое проверяется для другого колеса.

Затем нужно:

  • вывернуть руль до упора влево, медленно выжимать педаль тормоза.

Если неисправен внутренний шарнир, он продолжит постукивать, но к этому звуку добавится хруст наружной левой «гранаты».

  • вывернуть руль до упора вправо, медленно жать на тормоз.

По аналогии с проверкой левых ШРУСов проверяются правые.

 Хрустит ШРУС — чем это опасно

С неисправным ШРУСом можно ездить, и ездить долго. Некоторые владельцы умудряются проехать с такой неисправностью не один десяток, а то и сотню, километров.

Но важно понимать, что длительная нагрузка на и так неисправный шарнир вызовет еще большие повреждения, соответственно стоимость запчастей для ремонта и замены и работы мастера будет выше. А в запущенных случаях неисправный ШРУС грозит серьезными проблемами:

  • выход из строя коробки передач. При поломке внутренного ШРУСа его роликовые подшипники буквально рассыпаются, металлическая стружка и детали попадают в картер коробки передач, смешиваются с маслом и перемалываются шестернями КП, что выводит из строя весь узел.
  • заклинивание, обрыв. ШРУС может перестать вращаться. Например, при прохождении поворота на скорости. И водитель потеряет контроль над машиной в принципе. А вместе со ШРУСом ломается полуось.
  • разлом обоймы — неисправный наружный ШРУС может просто рассыпаться, причем в движении. На дороге это чревато аварией с непредсказуемыми последствиями.
  • разрыв вала или полуоси. В таком случае коробка передач будет крутить вал и полуось, но крутящий момент не попадет на ведущие колеса. Соответственно, машина ехать не будет.

Вот почему решение проблем с хрустящим ШРУСом нельзя откладывать.

shrus 4

 Ремонт или замена?

Если обнаружить недостаток графитовой смазки и повреждения пыльника на самой ранней стадии, ремонт ШРУСа ограничится заменой того и другого и промывкой шарнира от попавшей грязи. Это самый оптимальный вариант.

И самый дешевый — многие автовладельцы меняют пыльник ШРУСа и смазку самостоятельно.

Для ранней диагностики автовладельцам нужно хотя бы раз в 5 тыс. км пробега загонять машину на смотровую яму, где можно увидеть целостность пальников и наличие смазки под ними и на близких поверхностях.

Но если сам механизм ШРУСа поврежден, ремонтировать его вряд ли кто-то возьмется. Сама конструкция шарнира не предполагает адекватного восстановления — деталь придется менять.

  • О разных типах привода и их преимуществах и недостатках узнаете здесь.

Качественные запчасти для вашего автомобиля предлагает наша разборка

Перейти к поиску

Метки: диагностика неисправностей, ШРУС

причины, какой ШРУС хрустит, можно ли ездить и что делать

В автомобилях с передним и полным приводом нередко возникают проблемы с ШРУСом (шарниром равных угловых скоростей). Подобные детали изготавливаются из высококачественных сплавов металлов, однако даже это не спасает от возможной поломки. Главным признаком неисправности в данном компоненте является появление специфического звука потрескивания.

Немного о характере проблемы

ШРУС необходим для передачи вращения между полуосями при постоянной перемене угла между ними. Деталь используется в переднеприводных и полноприводных транспортных средствах. Ведущее колесо в таких автомобилях должно не только вращаться, но и выполнять поворот, а также опускаться и подниматься на пружине. Выполнить все это и позволяют подобные шарниры.

Конструкция данного агрегата состоит из трех основных компонентов:

  • Внешний корпус, который выполнен в форме чаши и соединен с полуосью.
  • Внутренняя обойма. Имеет сферическую форму. На ней расположены шесть канавок, благодаря которым обойма прикрепляется к внешнему корпусу.
  • Шесть небольших шариков в сепараторе. Они располагаются между обоймой чаши и станками.

Проблема заключается в том, что в ходе эксплуатации при постоянном «хождении» шариков в конструкции образовывается выработка и небольшие задиры. Ход шариков становится более свободным, что и приводит к характерному звуку. Даже неопытные водители смогут определить наличие этой проблемы. Вы можете услышать щелчки, которые будут сопровождаться вибрацией или свистом. В большинстве случае звук будет напоминать хруст металла.

Действительно ли виноват ШРУС

Как только вы услышали хруст в своем автомобиле, не стоит делать однозначных выводов, ведь источником может оказаться какой-либо другой компонент. Определить причастность шарниров равных угловых скоростей можно двумя способами.

Выверните колеса своего авто до упора в бок, а затем попробуйте тронуться в таком положении. Если именно в этой ситуации будет слышен хруст, то проблема действительно в шарнирах. Также проявляться эта неполадка может во время преодоления небольших преград, например, ям на проселочной дороге. На ШРУСы будет оказываться повышенная нагрузка, и вы должны услышать звуки хруста.

Причины появления

Прежде чем говорить о том, как определить какой ШРУС хрустит, необходимо выяснить наиболее распространенные причины данной проблемы. Правильная диагностика существенно упрощает ремонт. К ключевым причинам этого явления можно отнести:

  • Бракованная деталь. В автосервисе вам могли установить ШРУС, который был выполнен не по стандартам, из-за чего уже с завода были просветы. В этой ситуации самым лучшим решением будет полная замена ШРУСа.
  • Отсутствие или недостаточное количество гранитной смазки. Рекомендуется восполнить ее количество до необходимого объема.
  • Сильный износ пыльников. В ходе эксплуатации эти компоненты теряют свою эластичность, из-за чего в конструкцию шарниров попадает песок, грязь, вода и пыль. Все они ведут к появлению специфического хруста.
  • Агрессивный стиль вождения. В таких ситуациях на шарниры идет очень большая нагрузка, что существенно сокращает срок эксплуатации. При постоянно агрессивном вождении хруст не заставит себя долго ждать.

Как узнать, какой ШРУС хрустит

На каждом колесе имеется по два шарнира: внутренний и внешний. Это существенно усложняет процесс диагностирования, так как стоят они рядом, поэтому на слух определить, какой из компонентов издает звуки, практически невозможно. Узнать, какой ШРУС хрустит (внутренний или наружный), вам помогут несколько советов:

  1. Заглушите транспортное средство, а затем с помощью фонарика найдите оси шарниров. Поочередно без приложения больших усилий подергайте их. Если люфта не обнаружено, значит, деталь полностью исправна. При образовании большого количества выработки ваши действия приведут к хрусту, что и поможет диагностировать поломку конкретного шарнира.
  2. Второй способ позволяет диагностировать поломку внешнего шарнира. Необходимо выехать на ровную дорогу, а затем вывернуть колеса в сторону до упора. Если в этот момент вы услышите характерный звук, значит проблема во внутреннем ШРУСе. Изношенной является левая деталь при звуке во время поворота направо. С правой деталью будет звук при повороте влево. Это связано с тем, что при повороте вся масса автомобиля приходится на противоположную сторону от поворота.

Диагностика внутреннего ШРУСа

Определить неисправность этого компонента бывает достаточно трудно, а иногда без помощи специалистов не обойтись.

Водители могут испробовать ряд тестов, чтобы попытаться самостоятельно определить неисправность этой детали. Для этого необходимо найти прямую дорогу с небольшими выбоинами. Проехаться по ней без поворотов. Если вы услышите знакомый звук, это скажет о явной поломке внутреннего шарнира.

Также можно нагрузить заднюю часть автомобиля (пассажирами или багажом), чтобы перед авто поднялся. В такой ситуации ось внутреннего ШРУСа изогнется, поэтому при езде даже по ровной дороге должны быть слышны характерные звуки.

Можно ли ездить, если хрустит ШРУС

Четкого ответа на этот вопрос нет, так как компонент может быть лишь частично изношен, поэтому еще прослужит определенное количество километров без каких-либо последствий. При появлении хруста все специалисты настоятельно рекомендуют обратиться в сервис, так как промедление может привести к более серьезным последствиям, в число которых входит:

  • Заклинивание конструкции. Шарнир полностью перестает вращаться. Это крайне опасно во время движения на большой скорости. Потеря управления автомобилем грозит смертельной опасностью и попаданием в дорожно-транспортное происшествие.
  • Разрыв полуоси или вала. Крутящий момент не будет поступать на колеса, что приведет к невозможности продолжать движение на вашем автомобиле. Также всегда существует опасность, что разрыв повредит другие компоненты, находящиеся в непосредственной близости.

В большинстве случаев необходима полная замена шарниров равных угловых скоростей, однако при незначительном износе водители могут провести ряд работ, которые помогут устранить хруст. В их число входит:

  • проверка целостности пыльников и их замена в случае износа;
  • чистка конструкции замена смазки;
  • в некоторых случаях для устранения люфта можно попробовать отшлифовать поверхность.

Появление хруста не является критичным, и вы сможете доехать до дома или автомастерской. Но при обнаружении подобных звуков, естественно, рекомендуется сразу же принять соответствующие меры по устранению неисправности. Чем раньше будет выполнен ремонт, тем дешевле он выйдет. Приведенная выше информация поможет в гаражных условиях каждому автомобилисту определить поломку конкретного шарнира.



Хрустит ШРУС. Как проверить и устранить неисправность

В передней подвеске переднеприводного автомобиля имеется деталь со странным на первый взгляд названием ШРУС. И не одна, а целых четыре. Хитрое наименование означает «шарнир равных угловых скоростей». В технической литературе обычно используют термин гомокинетический шарнир. Внешне ШРУС напоминает гранату, поэтому в народе его именно так и прозвали. Но большинству автолюбителей ни форма, ни расшифровка аббревиатуры не объясняют, для чего же предназначена эта деталь. Попробуем с этим разобраться, а заодно выясним, как проявляется неисправность ШРУСов и как определить, какой из шарниров является источником проблемы.

Для чего нужен шарнир равных угловых скоростей

Главная особенность переднего привода заключается в том, что вращение приходится передавать колесам, которые не только смещаются вверх-вниз во время движения, но и поворачиваются на значительный угол.

В карданной передаче, которая поначалу применялась для этой цели, отклонение от соосного расположения валов приводит к уменьшению угловой скорости вращения ведомого вала относительно ведущего. И чем круче поворот, который совершает автомобиль, тем медленнее вращение ведомых полуосей. В итоге всё это выливалось в потерю мощности, рывки в поворотах и напряженный режим работы трансмиссии в целом, а значит, быстрый износ и сокращение срока службы ее деталей. Карданные шарниры сами по себе также не отличались долгожительством.

Кардинально изменило ситуацию изобретение шарнира равных угловых скоростей. Его использование позволяет полуосям вращаться с неизменной угловой скоростью, даже если колеса повернуты на значительный угол. В результате обеспечивается отсутствие вибраций и рывков, а главное, передача вращения от мотора к колесам осуществляется без существенных потерь мощности.

Разновидности ШРУСов и их конструктивные особенности

На каждой из полуосей имеется по два ШРУСа. То есть в переднеприводном автомобиле всего четыре гранаты — две внутренние и две внешние.

Внутренние и внешние шарниры отличаются функционально и конструктивно. Внутренний находится возле коробки передач и предназначен для передачи вращающего момента от дифференциала на полуось. Его рабочий угол, как правило, не превышает 20°, но при этом он допускает некоторое смещение вдоль оси, обеспечивая таким образом возможность изменения ее длины. Укорочение или удлинение приводного вала необходимо для компенсации хода подвески.

Внешний ШРУС монтируется на противоположном конце полуоси, рядом с колесом. Он способен работать под углом порядка 40°, обеспечивая поворот и вращение колеса. Понятно, что внешняя граната трудится в более напряженных условиях, а потому и выходит из строя несколько чаще, чем внутренняя. Способствует этому и летящая из-под колес грязь, внешнему ШРУСу ее достается явно больше, чем внутреннему.

Существует целый ряд конструктивных разновидностей шарниров равных угловых скоростей. Однако в наше время в легковом автотранспорте можно встретить в основном два типа ШРУСов — «Трипод» и шариковый шарнир Жеппы (Rzeppa). Первый не отличается большим рабочим углом, зато надежен и относительно дешев, а потому его обычно используют в качестве внутреннего шарнира. В нем применяются ролики, которые размещены на трехлучевой вилке и вращаются на игольчатых подшипниках.


У второго рабочий угол гораздо больше, поэтому логично, что его применяют как внешний ШРУС. Назван он в честь инженера-механика Альфреда Жеппы (распространено также неправильное произношение Рцеппа), выходца из Польши, работавшего в компании Форда. Именно он в 1926 году создал конструкцию шарнира равных угловых скоростей с шестью шариками, которые удерживаются в отверстиях сепаратора, размещенного между корпусом и внутренней обоймой. Перемещение шариков по канавкам на внутренней обойме и изнутри корпуса обеспечивает возможность изменения в больших пределах угла между осями ведущего и ведомого вала.


ШРУС Жеппы и его модернизированные разновидности («Бирфильд», «Лёбро», GKN и другие) до сих пор с успехом применяются в автомобильной промышленности.

Причины возникновения хруста в ШРУСе

Сами по себе шарниры равных угловых скоростей весьма надежны и вполне могут прослужить на протяжении пары сотен тысяч километров пробега, а то и дольше. Если, конечно, не допускать попадания в них грязи и воды, вовремя менять пыльники и смазку, ездить аккуратно и избегать плохих дорог.

И все же гранаты тоже рано или поздно выходят из строя. По тем или иным причинам в обойме или корпусе шарнира появляются выработки. Перекатывающиеся внутри шарики ударяются в них, издавая характерный глухой металлический стук. Тогда и говорят о «хрусте» ШРУСа.


Люфт и выработки возникают из-за естественного износа или в результате неправильной эксплуатации. Причин может быть несколько, но самая распространенная — поврежденный пыльник. Через разрывы защитного резинового чехла масло вылетает наружу, оставляя трущиеся элементы шарнира без смазки. Кроме того через трещины пыльника в ШРУС попадает влага, мусор, песок, которые действуют, как абразив, ускоряя износ гранаты. Состояние пыльников следует регулярно проверять — через каждые 5…6 тысяч километров пробега, и при малейших признаках повреждений менять, не задумываясь. Резиновый пыльник стоит гораздо дешевле, чем ШРУС.

Второй по распространенности фактор, приводящий к преждевременному износу гранат, — агрессивный стиль вождения. Особенно губительны для ШРУСов экстремальная езда по пересеченной местности и резкое начало движения в момент, когда колеса вывернуты.

Еще одна возможная причина — тюнинг двигателя с раскачкой мощности. Он может существенно увеличить нагрузку на трансмиссию. В результате ее элементы, включая ШРУСы, будут подвержены более быстрому износу.

Если граната стала стучать через короткое время после замены, возможно, вам попался бракованный экземпляр или подделка. Но нельзя исключить и ошибки при монтаже, способные вывести из строя новый качественный шарнир. Поэтому, если вы не очень уверены в своих силах, лучше доверьте замену ШРУСов специалистам.

Почему шарнир хрустит при низкой температуре

Смазка имеет особое значение в обеспечении длительной исправной работы ШРУСа. Ее состояние нужно контролировать и периодически менять. Но набивать в гранату первую попавшуюся под руку смазку нельзя. Категорически не допускается использование графитовой смазки. Для ШРУСов выпускается специальное масло, как правило, содержащее в виде добавки дисульфид молибдена. Оно обладает водоотталкивающими свойствами и способно смягчать ударные нагрузки. Вот его и следует применять. Для правильной замены смазки гранату нужно снять, разобрать и тщательно промыть.

Качество смазки не всегда оказывается на должном уровне. Некоторые сорта плохо переносят мороз и могут загустеть при низкой температуре. Тогда гранаты начинают хрустеть. Внутренние ШРУСы прогреваются довольно быстро и перестают стучать, а внешние могут продолжать издавать шум значительно дольше. В таких случаях лучше избегать резких поворотов и ускорений, пока хруст не прекратится. Вероятно, следует подобрать более качественную смазку, которая сможет обеспечить нормальную работу шарниров в морозную погоду.

Что будет, если игнорировать неисправность

Шарниры равных угловых скоростей не разваливаются в одночасье безо всяких предварительных симптомов. Внутренние дефекты и выработки появляются постепенно, а процесс разрушения детали проходит довольно долго. Поэтому некоторое время с хрустящими шарнирами можно ездить, но следует по-возможности избегать резких разгонов и поворотов на большой скорости. Важно также не упустить момент и не допустить, чтобы граната разрушилась. Не исключено, что при этом повреждения получат и другие детали трансмиссии. С развалившимся ШРУСом машина не сможет двигаться, и придется доставлять ее в гараж или на СТО при помощи буксира либо эвакуатора. В некоторых случаях заклинивший ШРУС способен привести к потере управления транспортным средством. Едва ли нужно разъяснять, какие последствия это может вызвать.

Поэтому, если застучало или захрустело в подвеске, не откладывайте в долгий ящик выяснение причин и определение виновника возникшей проблемы. Тем более что иногда хруст означает всего лишь недостаток смазки, а такая неисправность устраняется относительно просто и дешево.

Выявление конкретного неисправного шарнира

Поскольку в переднеприводном автомобиле имеется четыре ШРУСа, важно локализовать неисправность и определить, какая из гранат требует замены или, как минимум, смазки. Многие не знают, как это сделать, хотя во многих случаях всё оказывается не так уж сложно.

Прежде всего, конечно, следует сделать визуальный осмотр. Если пыльник поврежден, то ШРУС однозначно требует как минимум демонтажа, профилактики, смазки и замены защитного резинового чехла, а как максимум — замены. О повреждении пыльника косвенно будет свидетельствовать смазка, разбрызганная на соседних деталях.

Попробуйте рукой покрутить шарнир вокруг оси. Исправный ШРУС должен остаться неподвижным. Если имеется люфт, то шарнир однозначно подлежит замене. Однако надежнее будет определить наличие или отсутствие люфта, демонтировав полуось с гранатами и зажав ее в тисках.

Определение неисправного внешнего ШРУСа

Чем больше угол между ведущим и ведомым валом, тем большую нагрузку испытывает шарнир, особенно если при этом со стороны мотора он получает значительный вращающий момент. Отсюда и самый простой способ определения неисправного внешнего ШРУСа. Выверните руль максимально влево или вправо и резко начните движение. Если хруст появляется, когда колеса повернуты влево, значит, проблема в левой внешней гранате. Если стучать начинает, когда руль вывернут вправо, заниматься нужно правым внешним шарниром. Звук, как правило, слышен вполне отчетливо и может сопровождаться вибрацией на руле. Симптомы обычно достаточно выраженные и не вызывают сомнений. Если же звук слабый, особенно с правой стороны, то лучше попросить послушать помощника.

Определение неисправного внутреннего ШРУСа

Неисправный внутренний ШРУС зачастую не проявляет себя столь явным образом. Если дорожное покрытие ровное, проблемная внутренняя граната обычно начинает издавать звуки на высокой скорости или во время разгона, когда нагрузка на шарнир возрастает. Здесь также возможны вибрация и дерганье машины. На малой или средней скорости хруст внутреннего шарнира можно услышать во время езды по прямой на неровной дороге, особенно, когда колесо попадает в выбоину.

Можно подобрать подходящую выбоину, благо, выбор их на отечественных дорогах весьма широкий, и попробовать проехать ее сначала только левым колесом, потом — только правым. Если металлический хруст возникает в первом случае, значит, под подозрением оказывается левый внутренний ШРУС, если во втором — проверяйте правый. Только не переусердствуйте, иначе таким способом можно угробить исправную гранату.

И не забывайте, что похожие стуки во время езды по плохой дороге могут исходить и от деталей подвески.

Еще один метод, пригодный для обоих видов ШРУСа

Если под рукой имеется домкрат, можно провести проверку всех четырех шарниров и с большей точностью установить, который из них является источником проблемы. Процедура такова:

1. Установите руль в среднее положение.

2. Вывесите одно из передних колес.

3. Задействуйте ручник, рычаг переключения передач поставьте в нейтральную позицию и запустите мотор.

4. Выжав сцепление, включите 1-ю передачу и постепенно отпустите педаль сцепления. Вывешенное колесо начнет крутиться.

5. Дайте нагрузку на ШРУСы, плавно нажимая на тормоз. Проблемный внутренний шарнир даст о себе знать характерным хрустом. Если же обе внутренние гранаты исправны, то посторонних звуков не будет, а двигатель начнет глохнуть.

6. Теперь выверните руль максимально влево. Неисправный внутренний шарнир по-прежнему будет шуметь. Если левая внешняя граната имеет внутренние выработки, она тоже загремит. Соответственно, звук станет громче.

7. Аналогично проверьте правый внешний ШРУС, вывернув руль до упора вправо.

Окончив проверку, установите рукоятку КПП в нейтральное положение, остановите мотор и дождитесь, когда колесо прекратит вращаться. Теперь можно опускать машину на землю.

Решение проблемы

Выявив проблемный шарнир, нужно его демонтировать, разобрать, тщательно промыть и осмотреть. Если имеются выработки, повреждения, люфты, ШРУС следует заменить новым. Ремонтировать его нет смысла. Попытки отшлифовать рабочие поверхности, скорее всего будут пустой тратой времени и сил и не дадут долговременного эффекта.

Если деталь в порядке, ее после промывки следует набить специальной смазкой для ШРУСов и вернуть на место. Так же следует поступить и с новым шарниром. Как правило, для внутренней гранаты нужно примерно 100… 120 г смазки, для внешней — немного меньше. Смазку при сборке необходимо заложить и под пыльник, после чего надежно затянуть его хомутами с обеих сторон.

Так как ошибки при монтаже ШРУСов могут привести к их преждевременному выходу из строя, лучше первый раз проводить эту процедуру в присутствии более опытного автолюбителя, который по ходу дела объяснит все тонкости процесса.

При замене деталей, имеющих в машине симметричную пару, следует руководствоваться общим правилом — менять оба элемента одновременно. Это правило стоит применять и к ШРУСам, но с одним важным уточнением: никогда не извлекайте сразу обе полуоси, чтобы не допустить смещения шестерней дифференциала. Сначала проведите работу с одной полуосью и установите ее на место, лишь потом можно демонтировать при необходимости вторую.

Дешевые шарниры, выпускаемые под малоизвестными брендами, зачастую изготовлены из металла низкого качества и не слишком аккуратно собраны, попадаются и изначально бракованные детали. Такой продукции следует избегать. К выбору места покупки также следует подходить осмотрительно. В интернет-магазине Китаец вы можете приобрести необходимые запчасти для трансмиссии, подвески и других систем автомобилей китайского и европейского производства.

Хрустит ШРУС — как определить какой

Хрустит ШРУС

Для всех владельцев переднеприводных автомобилей далеко не редкостью будет хруст шарнира равных угловых скоростей. Данный признак является знаком к самой неприятной неисправности, которая может случиться на переднем приводе. После нее, автомобиль теряет способность к движению.

Хороший водитель всегда внимательно относится ко всем узлам и агрегатам своего автомобиля. Если вы один из тех людей – это значит, что вы с беспокойством относитесь к появлению различных стуков, и шорохов, которые возникают в ходовой части машины. Ведь появление «лишних» стуков всегда несет в себе признак определенной неисправности.

Невозможно комфортно управлять автомобилем с определенным неисправным элементом. Больше всего это касается тех деталей, которые привыкли испытывать на себе большие механические нагрузки.

Рано или поздно, такое отношение к детали приводит к ее выходу из строя. Износ неизбежен и его появление вполне нормально. Ни в коем случае нельзя воспринимать все признаки поломки с равнодушием. Ведь именно в не подходящий момент они становятся явью в виде обездвиженного автомобиля.

Разберемся, что такое ШРУС, почему он хрустит и как избавиться от этого неприятного звука?

Шарнир равных угловых скоростей (ШРУС)



ШРУС (или, как прозвало ее большинство российских водителей – «граната») является самой важной частью любого переднеприводного автомобиля. Передняя подвеска такого транспортного средства должна обеспечивать не только мягкость при движении по неровностям и поворот колеса, но и передачу немало важного вращающего момента. Дело в том, что поворот колес ограничивает конструктора в производстве цельных металлических осей для переднеприводных автомобилей. Такая деталь должна обеспечивать, как поворот колеса, так и его перемещение относительно кузова. Ведь к нему необходимо присоединить еще и подвеску. Кроме того, при повороте колес, они движутся по разному радиусу, имея одинаковую скорость вращения, которая должна различаться, так как колеса проходят абсолютно разный путь.

Для решения данной проблемы, в переднеприводных автомобилях применяется специальное механическое устройство, которое передает вращающий момент с коробки передач прямиком на ведущие колеса. Этим устройством стал шарнир равных угловых скоростей (ШРУС).

Всего их применяют четыре штуки. Две из них устанавливаются с внутренней части и присоединяются к коробке передач, а остальные – снаружи и крепятся к ведущим колесам. Чаще всего, из строя выходят именно наружные «гранаты». Они представляют собой вал, на конце которого имеется специальная емкость для подшипника. В этой емкости специальный подшипник имеется возможность свободного перемещения в любую сторону, при этом, обеспечивается его равномерное вращение. Вал вставляется в ступицу колеса, а его емкость соединяется с приводным валом внутреннего ШРУСа, на конце которого и располагается этот подшипник.

Из-за чего хрустит ШРУС?

Данный звук нельзя спутать ни с чем. Многие опытные автовладельцы, по нему, могут запросто определить, с какой стороны он происходит.

При сборке нового ШРУСа, его элементы подгоняются настолько точно, что между ними не остается промежутка, который бы подверг механизм к люфту. Со временем, происходит износ «гранаты», который сопровождается постепенным появлением люфтов в месте соединения с приводным валом. Люфты позволяют деталям ударяться друг о друга при движении, таким образом, появляется характерный хруст, который мы привыкли считать за износ шарнира равных угловых скоростей.



Причиной механического износа может стать не только ресурс детали. Этот процесс ускоряется и неправильной эксплуатацией. Например, резкие вывороты колес и резкое начало движения тоже приближают «гранату» к поломке. Кроме того, при монтаже нового узла, многие водители забывают проверить целостность пыльника или его затяжку. Если быльник имеет надрезы или закреплен недостаточно крепко, то пыль может проникнуть внутрь ШРУСа и усилить трение между деталями. Такое трение ускоряет износ и приближает день предстоящей замены.

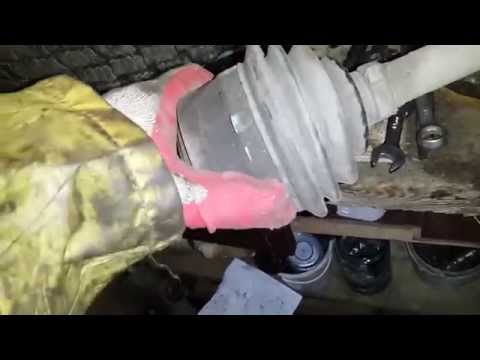

Видео — Определение неисправности ШРУСА

Как узнать, какой из ШРУСов подвергся износу?

Так как на автомобиле применяются сразу четыре детали, то возникает вопрос, как узнать, какая «граната» нуждается в замене.



Неисправность внешних ШРУСов определяется с помощью простого теста. Для этого поставьте автомобиль на ровной и достаточно большой площадке и запустите двигатель. Выверните руль на максимум оборотов в одну из сторон. Попробуйте тронуться как можно быстрее, при этом, допускаются небольшие пробуксовки. Если вы услышали характерный хруст, то неисправность кроется во внешней «гранате» с той стороны, которую вы выворачивали руль.

Диагностика внутренних шарниров дается намного труднее. Для этого выберите канаву такой глубины, чтобы колесо могло свободно уйти туда на максимальную глубину, при этом, не нужно выбирать слишком глубокую, иначе есть риск повредить детали подвески. После этого, под некоторым углом к канаве, преодолейте ее, стараясь держать руль прямо и не осуществляя никаких поворотов. Колеса должны ровно и по очереди войти в углубление. Появление хрустов свидетельствует о неисправности внутреннего ШРУСа. Сторона неисправного механизма соответствует тому колесу, после въезда в канаву которого появился характерный звук.

Эти основные методы диагностики стали применять с опытом. Они позволяют с максимальной точностью определить источник звука и характер неисправности. Тем не менее, есть и ряд других способов, которые подразумевают, вначале, разборку ступицы и после этого ШРУС дергают то на себя, то на себя, то в обратную сторону. Появление люфтов или стуков, также говорит о том, что «граната» нуждается в замене.

Стоит еще раз отметить, то при обнаружении вышеперечисленных признаков неисправностей, необходимо приступать именно к замене узла. Так как ШРУС является расходным неремонтопригодным механизмом.

Как определить какой шрус хрустит и почему?

Хрустит ШРУС - как определить какой

Здравствуйте, уважаемые автомобилисты! Автолюбитель может считать себя настоящим только, когда его действительно беспокоит состояние узлов и агрегатов автомобиля, а каждый новый стук, скрип и другие признаки поломок авто не дают покоя.

Управление автомобилем можно назвать комфортным, только при условии исправности, налаженности всех элементов.

Однако у каждой детали, особенно, тех, которые работают в нагрузке и при трении как ШРУС, имеется свой рабочий ресурс.

Рано или поздно материал изнашивается, теряет свои свойства, что приводит к выходу из строя детали. Это объективно. И, «подсказку» о приближении поломки со стороны самой детали, нужно воспринимать серьезно. Лучше не ждать, когда автомобиль остановится в дальней дороге, а незамедлительно приступать к поиску неисправности и её устранению.

Владельцы машин с передним приводом знакомы с таким неприятным явлением как  хруст ШРУСа. Учитывая, что передняя подвеска машины, кроме основных её функций, должна ещё и обеспечивать передачу вращения от шестерён дифференциала к ведущим колёсам, она снабжена уникальными устройствами: шарнирами равных угловых скоростей, что в сокращенном варианте звучит как «ШРУС».

Деталь эта очень важная и по конструкции достаточно сложная, соответственно она дорогая и требует повышенного внимания. Если хрустит ШРУС, то без всяких колебаний необходимо ставить машину на ремонт и менять его.

Почему хрустит ШРУС?

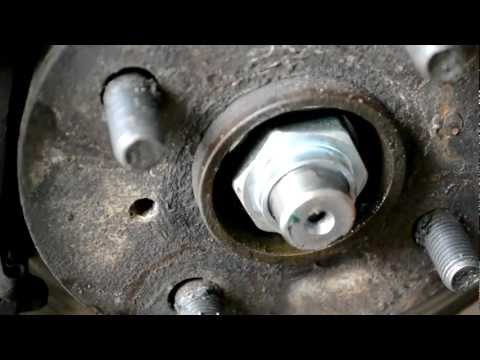

Хрустит ШРУС - как определить какойВидео замены внешнего левого ШРУСа

Опытные водители на слух способны определять место поломки автомобиля. Подобные навыки приобретаются с течением времени, но хруст ШРУСА нельзя спутать ни с чем.

Для того, чтобы понять природу этого характерного шума, следует вспомнить, как же ШРУС устроен. Задача ШРУСА – это передача вращения от одной полуоси к другой при условии, что угол между ними непрерывно изменяется.

Такое свойство обусловлено необходимостью не только вращать ведущее колесо, но также давать ему возможность поворачивать и перемещаться вверх-вниз на пружине.

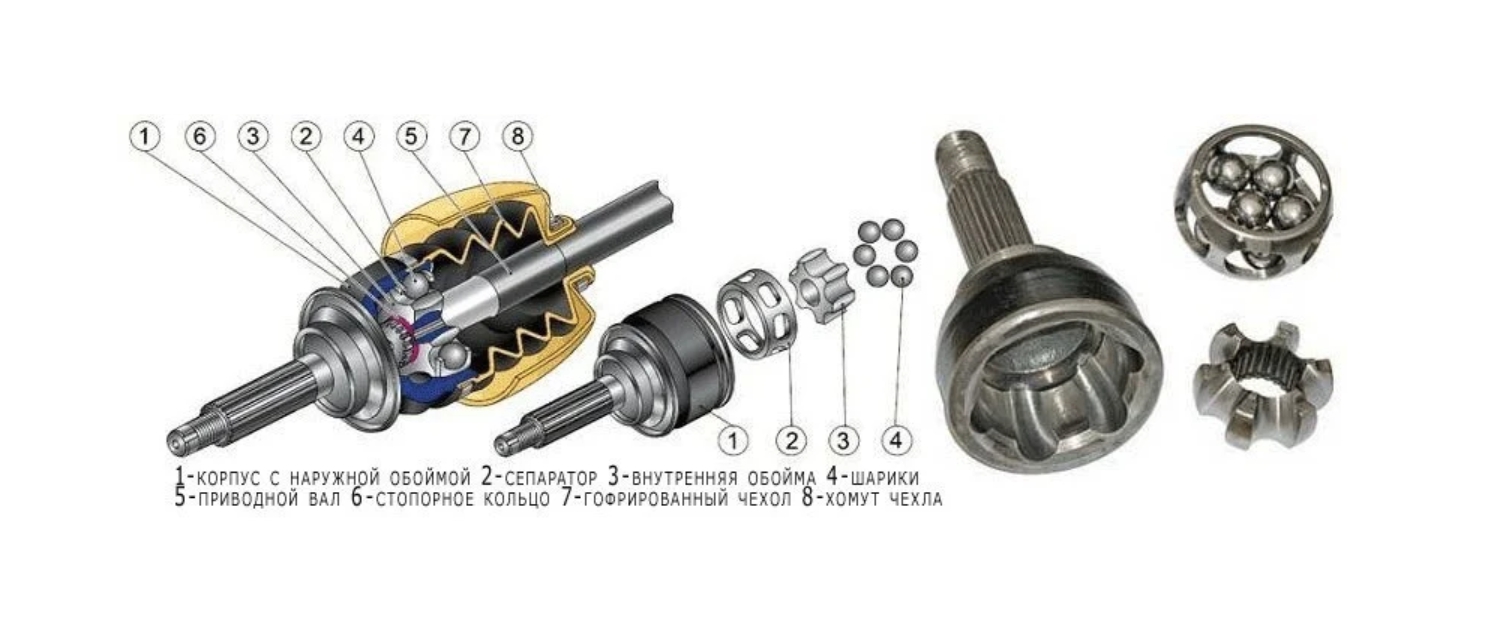

ШРУС состоит из таких основных элементов:

  • внешний корпус в виде чаши с шестью полукруглыми бороздами внутри и полуосью снаружи;
  • внутренняя обойма в виде сферического кулака и тоже шестью канавками и шлицевым соединением для полуоси;
  • между внутренними стенками чаши и обоймой находятся 6 шариков в сепараторе.

Все элементы выполнены настолько точно, что в собранном виде не имеют люфта. Обойма через шарики передаёт усилие на корпус и вращает его, а перемещение шаров по канавкам даёт возможность изменять угол между полуосями.

С течением времени в месте соприкосновения шариков с другими элементами образовывается выработка, появляется люфт. Свободный ход шариков (перекатывание) и порождает звук, который очень похож на хруст.

Учитывая, что ШРУСЫ устанавливаются по два на каждое колесо, при появлении тревожных симптомов возникает затруднение с тем, как узнать, какой ШРУС хрустит: внутренний или наружный, правый или левый.

Меняем ШРУС своими рукамиКомплект для замены ШРУСа

Как определить какой ШРУС хрустит: внешний или внутренний, правый или левый?

Как известно, каждое ведущее колесо переднеприводного автомобиля, имеет по два шарнира равных угловых скоростей: внутренний передаёт вращение от шестерен дифференциала к оси, а наружный непосредственно от оси к ступице колеса.

Внешний и внутренний ШРУСы имеют одинаковую конструкцию, но разные размеры. Наружный изнашивается интенсивнее и выходит из строя быстрее.

Определить самостоятельно, какой ШРУС хрустит, можно двумя способами:

  • на стоящем автомобиле, пытаясь дёргать ось поочерёдно у шарниров. В исправном ШРУСе люфта быть не должно. Если стучит, значит выработка уже достаточно большая;
  • в движении, выполняя различные манёвры и прислушиваясь к издаваемым звукам.

Сначала следует попробовать диагностировать наружные ШРУСЫ. Для этого следует максимально вывернуть руль в движении по ровной площадке в одну сторону, а затем в другую.

Если стучит ШРУС при повороте вправо, значит, соответственно, неисправен правый, а при повороте влево – левый.

Износ внутреннего ШРУСА определяется при прямолинейном движении, но необходимо заведомо выбрать неровный участок дороги, где будет канава или яма, для того, чтобы колесо в движении опустилось максимально низко.

Въезжая в углубление поочерёдно правым и левым колесом можно определить, с какой стороны ШРУС требует замены. Ну и конечно же, после того, как вы диагностируете, какой хрустит, незамедлительно приступайте к замене ШРУСа.

Как узнать, какая граната хрустит, левая, правая, внешняя

Для каждого колеса устанавливается одна внешняя и одна внутренняя граната.

Смотрите на картинке ниже, внутренние гранаты крепятся в коробку переключения передач, а внешние крепятся к ступице колес.

какая граната хрустит

Я думаю, всем понятно, что больше всего изнашиваются внешние гранаты (шрусы), потому они постоянно получают удары от колес. К тому же пыльник из резины часто высыхает и трескается, что приводит к загрязнению сопряжающихся пар. хрустит граната

Так выглядит внутренняя граната.

Поэтому, отсюда делаем вывод, что внутренние гранаты долговечнее, их почти хватает на весь срок эксплуатации автомобиля. Но, если начали хрустеть внутренние шрусы, то это может уже навредить и КПП.

А так выглядит конструкция внешней гранаты, которую часто приходится менять, так как от качества дорог и способа управления машиной, зависит сколько прослужит шрус.скрипит гранатаВнутри пыльника находится графитовая смазка. Именно такую смазку рекомендуется использовать для смазки гранат.  как определить какая граната хрустит

Как определить, какая граната хрустит

Итак, хоть внутренние гранаты редко изнашиваются, есть признаки, что именно они хрустят:

  • есть вибрация во время разгона, не сильная и руль не бьет, как при движении на авто с кривыми дисками, но есть мелкая вибрация в районе КПП;
  • если во время перевозки груза с прицепом или просто в автомобиле, слышны скрипы и хруст в районе карданного шарнира, то есть внутренней гранаты, то это является также сильным признаком изношенности этой детали;
  • если слышны щелчки во время управления ТС по неровной дороге, то есть внутренняя граната начинает сильно хрустеть, если она изношена, при проваливании колес ниже уровня кузова. То есть следует по очереди ехать так, чтобы проваливалось сначала одно колесо в канаву, потом второе. Исходят из этого, водитель точно может определить, какая именно граната хрустит.



Что касается внешних гранат, то для них признаки, я думаю, также многим известны.

Это:

  • постоянно стучит в районе одного из колес при максимальном угле поворота. При повороте налево до конца, хруст будет исходить из правой гранаты;
  • если хрустит во время поворота направо, то хрустит левая граната.

Если своевременно не менять гранаты, потом они начнут хрустеть даже при движении прямо, а не только на поворотах. хрустит граната

Если и дальше продолжать ездить на сильно изношенных гранатах, то может «полететь» коробка передач, также может разорваться вал или полуось.

Автор публикации

не в сети 7 месяцев

Nil

5 Комментарии: 0Публикации: 1Регистрация: 24-12-2019

Скручивает шарнир — e-fee.ru

Скручивает шарнир
При повороте хрустит шарнир равных угловых скоростей (ШРУС), многие автолюбители не знают, как диагностировать проблемный узел и какие действия предпринять в дальнейшем. Самое главное в этом случае — констатировать хруст суставов, потому что в переднеприводных машинах целых четыре «гранаты», как в народе называют это место.
Также важно понимать, является ли ШРУС источником неприятных звуков или другой частью подвески автомобиля.Далее мы постараемся систематизировать информацию и пролить свет на вопрос диагностики и ремонта шарнира равных угловых скоростей машины.
Типы и конструкция двухшарнирных валов
Прежде чем приступить к описанию симптомов и причин, указывающих на проблемы с шарнирами равных угловых скоростей, выясним, что им нужно и что есть. Так вам будет проще понять, как дальше проводить их диагностику и ремонт.
Целью любого ШРУСа является передача крутящего момента между полуосями, при условии, что они находятся под разными углами в разное время.ШРУСы применяются в переднеприводных и полноприводных автомобилях, обеспечивая возможность вращения переднего колеса и его вращения под нагрузкой. Существует несколько видов стыков, однако мы не будем на этом останавливаться. Важно знать, что, в основном, они делятся на внутренние и внешние. На любой переднеприводной машине ШРУС устанавливают всего четыре — две внутренние и две внешние пары на каждое переднее колесо. Задача внутреннего — передавать крутящий момент от коробки передач на вал. Задача внешнего — передавать крутящий момент от внутреннего шарнира прямо на колесо.
ШРУС внутренний состоит из внешнего корпуса («чашки») и вставлен в штатив — набор игольчатых подшипников, вращающихся в трех плоскостях. Главный вал (со стороны «стакана») вставляется в коробку передач, а тренога вставляется в другой полуось, на который передается крутящий момент. То есть конструкция внутреннего ШРУСа проста, и обычно проблемы с ними возникают нечасто. Единственное обязательное условие нормальной работы шарнира (это касается и наружных «гранат») — наличие внутри него смазки и целостность пыльника.
Наружный стык — более сложная и хрупкая конструкция. С одной стороны, он соединен с внутренним шарниром через ось, а с другой — напрямую со ступицей через собственный вал со шлицами. Конструкция внешнего шарнира — разделитель с шариками. Он может вращаться в пределах указанного расчетного диапазона углов. Именно шаровой механизм чаще всего является причиной того, что хрустит сустав. На корпусе с внешней стороны «граната» износился пыльник, защищающий салон от попадания пыли и грязи.Это зависит от нормальной работы устройства, и статистика показывает, что разрыв загрузки является основной причиной полного или частичного выхода этого механизма из строя.
Для продления срока службы внешнего ШРУС необходимо соблюдать два простых правила: регулярно проверять целостность пыльника и наличие в нем достаточного количества смазки, а также стараться не «газовать» в сильно закрученных колесах, так как это сустав испытывает максимальную нагрузку, что приводит к его чрезмерному износу.
Помните, что любой ШРУС испытывает большую нагрузку, чем под большим углом находятся две его полуоси.Если они параллельны друг другу, нагрузка на узел минимальна, соответственно при максимальном угле и максимальной нагрузке. Благодаря этому свойству можно определить неисправный шарнир, о котором мы поговорим далее.
Как определить хрустящий сустав
Узнай, что «граната» хрустит, просто. Первым делом нужно понимать, что характерный хруст или скрип на поворотах дает наружный стык. Внутренний шарнир может производить постукивание на прямой дороге. Алгоритмы диагностики пройдут немного позже.
Хруст внешнего ШРУСа обычно возникает при повороте автомобиля с полностью или сильно закрученными колесами. Это особенно хорошо слышно, если в это время водитель еще и «нажал на газ». В этот момент сустав испытывает максимальную или близкую к этой нагрузке и, если он неисправен, слышны вышеуказанные звуки. Внешне может показаться, что будет ощущаться «отдача» руля при прохождении поворотов.
Что касается внутренних ШРУСов, то их повреждения диагностировать сложнее. Обычно подобный звук издают при движении по неровной дороге, и чем глубже в яме уходит колесо, тем большую нагрузку испытывает сустав, соответственно он сильнее хрустит.В некоторых случаях неисправность внутреннего ШРУСа диагностируется по вибрации и «рывкам» автомобиля при разгоне и на большой скорости (порядка 100 км / ч и более). Даже при движении по прямой и ровной дороге (симптомы неуравновешенности колес).
Затем переходите к ответу на вопрос, как определить, какой сустав хрустит, внутренний или внешний. Есть несколько алгоритмов проверки. Начнем с внешних петель.
Определение хруста от внешнего ШРУСа
Вам нужно выбрать гладкую платформу, на которой можно было бы ездить в автомобиле.Поверните колесо в сторону, пока оно резко не остановится и не войдет в транс. Это обеспечит большую нагрузку на петлю, и если она неисправна, вы услышите знакомый звук. Кстати, послушайте сами (при открытой Windows) или с помощником, чтобы это было во время движения машины возле руля. Второй случай особенно хорош для диагностики правых ШРУСов, ведь звук водителю хуже выходит. Однако такие процедуры можно проводить в дороге или «в поле», чтобы не беспокоить и не искать дополнительное место для испытаний.
При повороте автомобиля влево происходит четкий правый внешний ШРУС, при повороте вправо — влево. Это связано с тем, что в этот момент соответствующие шарниры являются наиболее нагруженными, поскольку они переносят большую часть массы машины при условии значительного крутящего момента. И чем больше нагрузка, тем громче звук. Однако в редких случаях иногда и наоборот. Поэтому желательно прислушаться, с какой стороны доносится шум снаружи машины.
Вроде хрустит внутренний ШРУС
Внутренние шарниры диагностируются по разному.Чтобы определить, какой ШРУС неисправен, левый или правый, нужно найти прямую дорогу со значительными выбоинами и проехать по ней. Если петля сломана — он «говорит о своем».
Опишем еще один интересный метод определения того, как хрустит внутренний ШРУС, который не для того, чтобы подвесить колеса, а более тяжелую заднюю часть автомобиля (посадить много людей, чтобы нагружать багажник), то есть сделать передняя часть автомобиля приподнята, а оси внутреннего ШРУСа более изогнуты. Если в таком положении вы услышите хруст при движении, это один из симптомов упомянутого сайта.
При нормальной работе машины не рекомендуется постоянно подниматься высоко перед машиной, то есть сильно не загружать заднюю часть машины. Смотреть пружины, проставки амортизатора.
Универсальный метод диагностики
Представляем вам алгоритм еще одного универсального способа узнать, что «граната» хрустит. Действовать надо в следующей последовательности:
Поставить колеса машины ровно.
Поставить домкратом одно из передних колес.
Поставил машину на ручной тормоз и нейтральную передачу.
Для запуска двигателя нажмите сцепление, включите первую передачу и медленно отпустите сцепление, то есть «для движения» (вывешенное колесо начнет вращаться).
Медленно нажмите на педаль тормоза, создавая естественную нагрузку на шарнир. Если неисправен один из внутренних гранатов, в это время вы услышите знакомый стук с левой или правой стороны. Если внутренние ШРУСы в порядке, машина просто заглохнет.
Полностью повернуть рулевое колесо влево. Медленно нажмите на педаль тормоза. Если неисправна внутренняя «граната» — она ​​сбьет вашу.Если неисправен и внешний левый шарнир, то добавить звук от него.
Снимите правое рулевое колесо. Провести аналогичную процедуру. Если при повороте правого колеса происходит стук — значит неисправен правый наружный шарнир.
Не забудьте установить коробку передач в нейтральное положение, выключить двигатель и подождать, пока колесо остановится, прежде чем опускать его на землю.
При подъеме колес и диагностике ШРУСов соблюдайте правила техники безопасности, в частности, не забывайте ставить автомобиль на ручной тормоз и пользоваться упорами колес.
.

Как проверить внутренний ШРУС

Ричард Роу

Thinkstock / Comstock / Getty Images

Во всех переднеприводных и полноприводных автомобилях для соединения трансмиссии с передним приводом используются полуоси, а иногда и ступицы задних колес. Шарниры на обоих концах оси, которые позволяют ей шарнирно соединяться с движением подвески, называются шарнирами постоянной скорости (CV), потому что они позволяют оси изгибаться, продолжая вращаться. Шарниры с постоянными угловыми скоростями обычно служат от 100 000 до 150 000 миль.Плохие ШРУСы обычно проявляют очень красноречивые симптомы, но диагностика внутреннего и внешнего отказа ШРУС может быть немного сложной задачей.

Step 1

Включите двигатель, поставив ногу на тормоз, и прислушайтесь. Плохой ШРУС будет издавать стук при включении трансмиссии. Грохочущий звук во время этой фазы тестирования может указывать на неисправность внутреннего или внешнего ШРУСа; если вы внимательно прислушаетесь, вы сможете определить, с какой стороны он исходит.

Step 2

Разгоните автомобиль до 10 миль в час и сохраните скорость.Быстро нажмите на педаль акселератора, чтобы машина разогналась до 20 миль в час, и прислушайтесь к еще одному грохоту. Разгонитесь с 20 до 30 миль в час и прислушайтесь к шуму, затем от 30 до 40 миль в час. Вы также можете услышать легкий стук при резком торможении.

Шаг 3

Включите задний ход и несколько раз быстро нажмите на дроссель. Если вы слышите похожий звук, но гораздо более тихий, чем при ускорении, у вас почти наверняка плохой внутренний ШРУС. Внимательно прислушайтесь к вибрации, которая может указывать на повреждение или серьезный износ внутреннего ШРУС.

Step 4

Исключите возможность отказа внешнего ШРУСа, выполнив испытание на ускорение при движении по довольно узкому (около 150 футов) кругу. Если ШРУС становится громче или тише или заметно меняет шаг при повороте в любом направлении, то у вас плохой внешний шарнир. Если угол наклона колес не сильно влияет на звук ШРУСа, то это внутренний шарнир.

Подтвердите свой диагноз, залезя под машину и вручную проверив ШРУС.Поищите трещины и расколы вокруг резинового чехла ШРУСа и поищите признаки свежей избыточной смазки на трансмиссии, поперечине или деталях подвески вокруг шарнира. Возьмитесь за полуось как можно ближе к внутреннему ШРУСу и попытайтесь толкать его вперед и назад. Тогда попробуйте скрутить. Почти все ШРУСы имеют небольшой люфт, но если он превышает 1/8 дюйма в любом направлении, это указывает на повреждение или износ внутреннего ШРУСа.

Вещи, которые вам понадобятся
  • Напольный домкрат
  • Подставка для домкрата
  • Фонарик
Еще статьи
.

Как отремонтировать или заменить шарниры постоянной скорости

Внезапные отказы шарниров равных угловых скоростей случаются редко, но ШРУСы изнашиваются и могут выйти из строя в результате потери смазки или загрязнения консистентной смазкой (обычно из-за неисправного пыльника). Выход из строя ШРУС обычно вызывает различные симптомы:

  • Треск или щелчок при повороте.
  • Это почти всегда указывает на изношенный или поврежденный внешний ШРУС.Быстрый способ проверить это состояние — включить задний ход, повернуть рулевое колесо в сторону и поехать назад по кругу (сначала проверьте зеркало заднего вида!). Если шум становится громче, это подтверждает диагноз и необходимость замены шарнира или вала в сборе.
  • Стук при разгоне, торможении или при переводе коробки передач в привод
. Этот вид шума может происходить из-за чрезмерного люфта во внутреннем шарнире на переднеприводных двигателях, как во внутренних, так и во внешних шарнирах в независимой подвеске RWD, или от ШРУСов карданного вала или карданного шарнира в трансмиссии RWD или 4WD.Однако имейте в виду, что такой же шум может быть вызван чрезмерным люфтом в шестернях дифференциала. Быстрый способ проверить диагноз здесь — это дать автомобилю задний ход, поочередно ускоряясь и замедляя движение задним ходом. Если лязг или дрожь более выражены, это свидетельствует о плохом внутреннем суставе.
  • Гудящий или рычащий звук.
  • Иногда из-за недостаточной смазки внутреннего или внешнего ШРУСа этот симптом чаще возникает из-за изношенных или поврежденных ступичных подшипников, плохого подшипника промежуточного вала в коробках передач с полуосями равной длины или из-за изношенных подшипников вала в трансмиссии.
  • Дрожь или вибрация при ускорении
  • . Иногда это может быть вызвано чрезмерным люфтом во внутренних или внешних шарнирах, но наиболее вероятной причиной является износ внутреннего плунжерного шарнира. Эти виды вибрации также могут быть вызваны плохим подшипником промежуточного вала в коробках передач с полуосями одинаковой длины. На автомобилях с передним приводом с поперечно расположенными двигателями такая вибрация также может быть вызвана ослаблением или износом опор двигателя / коробки передач.По этой причине резиновые втулки в верхнем «ремешке крутящего момента» или «собачьей кости» на этих двигателях также должны быть проверены, чтобы исключить такую ​​возможность.
  • Вибрация, возрастающая со скоростью
  • . Этот симптом редко бывает вызван неисправным ШРУСом или дисбалансом полуоси переднего привода. Несбалансированная шина или колесо, шина или колесо неправильной формы или погнутый обод являются более вероятными причинами.

ПРОВЕРКА ШРУСОВ И ЗАМЕНА КОЛЕСА

Первое, что всегда следует проверять, — это пыльники вокруг всех четырех ШРУСов автомобиля или минивэна с передним приводом.Сапоги следует осматривать на предмет трещин, трещин, разрывов, проколов, повреждений от истирания, ослабленных или отсутствующих зажимов. Поврежденные ботинки следует заменить как можно скорее, потому что продолжение движения с поврежденным ботинком требует проблем. Если смазка внутри еще не потеряна или не загрязнена, скоро это произойдет. Это быстро приведет к выходу из строя шарнира равных угловых скоростей, если он еще не был поврежден.

Замена поврежденного пыльника на цельный пыльник OEM или послепродажного обслуживания — это работа, потому что полуоси должны быть сняты с автомобиля.Снятие оси необходимо, потому что сначала необходимо снять ШРУС с вала, чтобы можно было установить новый пыльник. Альтернативой здесь является замена поврежденного пыльника ремонтным комплектом с раздельной загрузкой.

САПОГИ РАЗЪЕМНЫЕ

Разъемный пыльник (также называемый Quick Boot) не требует снятия оси и может быть установлен с валом и шарниром на месте. Это метод быстрого исправления, который экономит много труда и времени. Но шов ботинка должен быть тщательно проклеен, чтобы обеспечить герметичное соединение, и нельзя трогать ботинок во время отверждения клея (обычно от 30 до 60 минут или более в зависимости от температуры и способа нанесения).У других типов сапог с разрезом есть маленькие винты, которые скрепляют уплотнение. Ни один из типов раздельных ботинок не будет таким же прочным или долговечным, как цельный, но для временного исправления они работают достаточно хорошо. Разъемный пыльник также может быть более доступной альтернативой замене полуоси, поворотного кулака и ступичного подшипника, если внешний ШРУС не проталкивается через поворотный кулак из-за сильной коррозии (проблема, с которой я недавно столкнулся на моем старом автомобиле) .

Единственная проблема с раздельной загрузкой CV, которую я вижу, — это найти ее в магазинах запчастей.Раньше их продавали во многих магазинах, но сейчас их сложно найти. Один из источников, который я нашел в Интернете, — www.thecvman.com. Они продают ремонтные комплекты с раздельной загрузкой CV примерно за 24,95 долларов плюс стоимость доставки. Другой источник — Autozone.



Порван пыльник ШРУСа. Это плохая новость для стыка
. потому что он позволяет смазке вытекать, а грязи и воде до
Как только ботинок начнет протекать, вскоре последует отказ сустава.

СБОЙ ЗАГРУЗКИ

Когда пыльник вышел из строя, всегда есть некоторая неуверенность в состоянии ШРУСа, а также в том, был ли он загрязнен грязью и / или получил ли износ или повреждение.Если соединение издает шум, очевидно, что соединение является историей и требует замены. Но что, если он не шумит? Безопасно ли устанавливать раздельный пыльник или заменять оригинальный пыльник и повторно использовать соединение?

Большинство сбоев загрузки обнаруживаются спустя долгое время после сбоя. Плохой ботинок можно не заметить до тех пор, пока автомобиль не будет обслуживаться или пока кто-нибудь не исследует причину шума или вибрации. Следовательно, к тому времени, когда будет обнаружен плохой пыльник, соединение уже может быть сухим и / или загрязненным грязью.

Если смазка изнутри поврежденного пыльника кажется зернистой при растирании между пальцами, значит, смазка и соединение загрязнены. Необходимо очистить и проверить соединение, а также заменить смазку. Очистить шарнир, пока он еще находится в автомобиле, сложно. Для этой цели существуют аэрозольные растворители и аналогичные продукты, но самый тщательный способ очистить ШРУС — это снять и разобрать его. После того, как соединение было разобрано, его можно осмотреть на предмет износа или повреждений, которые не видны снаружи.


РАЗБОРКА И ОСМОТР ШРУСОВ

Разобрать ШРУС не составит труда, если умеешь. Первый трюк — снять ШРУС с конца полуоси. Некоторые шарниры просто отсоединяются, в то время как другие удерживаются стопорным кольцом или стопорным кольцом, которое необходимо сначала освободить.

После снятия шарнира его можно разобрать, наклонив внутреннее кольцо в одну сторону. Для этого вставьте дюбель или аналогичный инструмент в шлицы внутреннего вала и наклоните кольцо до упора в одну сторону.Это обнажит один из шариков, который можно вытащить из окна клетки с помощью небольшой отвертки. Затем внутреннее кольцо наклоняется в противоположную сторону, чтобы можно было удалить следующий шар, и так до тех пор, пока все шары не будут удалены из окон своей клетки. Теперь клетку можно повернуть вбок, что позволяет вынуть ее и внутреннюю обойму из корпуса.

На что обращать внимание: вмятины, выбоины, трещины, сколы, шероховатости, отслаивание и т. Д. На поверхности шариков или дорожек во внутренней и внешней дорожках.Окна клетки также должны быть проверены на наличие ямок, износа или трещин. Каждый шар должен плотно прилегать к соответствующему окну клетки, потому что именно из-за люфта здесь часто возникают щелчки или хлопки, связанные с изношенным ШРУСом.

ШРУСы

представляют собой узлы с прецизионной посадкой, поэтому шары следует содержать в порядке, чтобы их можно было собрать в тех же положениях, что и раньше. Каждый шар и гусеница развивают уникальный рисунок износа по мере старения соединения, поэтому смешивание шариков может изменить допуски и создать проблемы, которых не существовало до разборки соединения.

Если на ШРУСе нет износа или повреждений, его можно использовать повторно. Если он не прошел техосмотр или явно неисправен, его необходимо заменить. В любом случае, прежде чем ШРУС вернется на вал, он должен быть заполнен смазкой для ШРУСов (никогда обычной смазкой для шасси!). Специальная смазка обычно прилагается к сменному пыльнику вместе с инструкциями по уплотнению соединения. Около трети смазки обычно помещается в шарнир, а оставшаяся часть помещается в пыльник, прежде чем он станет резервуаром для шарнира.Есть некоторые споры относительно того, насколько смазка действительно перемещается внутри шарнира и пыльника во время движения автомобиля, но она существует для определенной цели, поэтому ее следует использовать.

УСТАНОВКА ЗАГРУЗКИ

Когда новый пыльник устанавливается поверх шарнира, он должен быть правильно расположен как на шарнире, так и на корпусе. У большинства ботинок есть выступ на внутреннем диаметре обоих концов, который входит в канавку на обеих сторонах, чтобы обеспечить плотное прилегание. Установленные сапоги нельзя гнуть, перекручивать или сворачивать.Если пыльник не в своей нормальной форме, ослабьте зажим и «отрыгните» его, осторожно вставив отвертку между кромкой пыльника и карданным валом или корпусом шарнира. Это должно позволить достаточному количеству воздуха в ботинке вернуться к своей нормальной форме.

Зажимы пыльника должны устанавливаться в соответствии с инструкциями производителя транспортного средства или инструкциями, прилагаемыми к заменяемому пыльнику или шарниру. Для некоторых типов зажимов требуются специальные инструменты для затяжки / обжима, для других — нет.


Другие предметы, которые также следует проверить:

  • На трансмиссиях с передним приводом с полуосями одинаковой длины необходимо проверить карданный шарнир промежуточного вала, подшипник и опорный кронштейн на предмет ослабления, покачивая колесо вперед и назад и наблюдая за любым движением.Плохой подшипник потребует замены подшипника или вала.
  • Утечка масла из коробки передач с главной передачей вокруг внутренних ШРУСов. Это может указывать на неисправное уплотнение вала коробки передач. Для замены сальника необходимо снять полуоси.

ЗАМЕНА ШРУСОВ

Когда ШРУС вышел из строя и его необходимо заменить, существует множество вариантов замены: новые шарниры, модернизированные шарниры и полная замена узлов вала с новыми и / или модернизированными шарнирами.Многие профессиональные установщики предпочитают комплектные валы в сборе, поскольку они устраняют беспорядок, связанный с заменой отдельных соединений, и экономят время установки. Многие валы также имеют пожизненную гарантию, которая избавляет от опасений по поводу возврата (или, по крайней мере, покрывает стоимость замены и трудозатраты).

Степень сложности снятия полуоси с автомобиля с передним приводом значительно варьируется от приложения к другому. Для некоторых приложений требуются специальные инструменты. Для отделения нижней шаровой опоры от поворотного кулака может потребоваться съемник шаровой опоры или вилка.Чтобы протолкнуть задний поворотный вал ШРУС через ступицу колеса, часто требуется специальный съемник. В некоторых японских приложениях вал должен быть выдавлен, что часто приводит к повреждению ступичных подшипников. На некоторых автомобилях внутренние короткие валы ШРУСов удерживаются в коробке передач стопорным кольцом и не могут быть сняты без помощи съемника оси. Некоторые старые модели Chrysler даже требуют снятия крышки трансмиссии, чтобы можно было освободить удерживающий зажим внутри дифференциала до того, как можно будет вытащить валы.Некоторые приложения (например, более старые Ford Escorts) также требуют использования вспомогательного инструмента (или снятия только одного вала за раз), чтобы предотвратить выскальзывание шестерен дифференциала.

Общая процедура выглядит следующим образом:

1. Ослабьте гайку ступицы оси, чтобы колесо было на земле, с помощью отбойного молотка или динамометрического ключа. Не следует использовать ударный гаечный ключ, потому что удары молотком могут повредить исправный ШРУС, а также шестерни дифференциала в коробке передач.Тормоза следует применять, чтобы автомобиль не раскачивался. На автомобилях, в которых гайка ступицы была заклепана, чтобы удерживать ее на месте, НЕ пытайтесь открутить гайку. Просто выключи это.

ПРИМЕЧАНИЕ. Большинство производителей автомобилей рекомендуют заменять гайку ступицы моста. После использования гайка теряет способность сохранять крутящий момент. Поэтому старую гайку следует выбросить и заменить новой.

2. Поднимите автомобиль и поддержите его под поперечиной шасси или боковыми поручнями, чтобы передняя подвеска могла свободно висеть.Теперь колесо можно снять.

3. Что будет дальше, зависит от того, как внутренний ШРУС прикреплен к коробке передач в сборе:

Если шарнир прикреплен болтами к поворотному валу (например, шарнир Rzeppa с поперечной канавкой, который можно найти на многих импортных автомобилях), сначала отсоедините внутренний ШРУС, а затем отделите внешний шарнир от ступицы поворотного кулака. Во многих случаях применения GM внутренний вал карданного шарнира удерживается в дифференциале стопорным кольцом (кроме левой стороны автоматики).Чтобы вытащить вал, понадобится специальный съемник оси скользящего молота.

Если внутренний шарнир «вставляется» в трансмиссию, а поворотный вал является частью картера шарнира (шарнирный шарнир треноги и шарниры Rzeppa с двойным смещением), внешний шарнир должен быть отсоединен от поворотного кулака до того, как внутренний шарнир можно будет вытащить. трансмиссии.

Чтобы отделить внешний шарнир от поворотного кулака, один конец поворотного кулака (нижний шаровой шарнир или стойка Макферсона) должен быть отсоединен, чтобы оставался достаточный зазор, чтобы протолкнуть внешний поворотный вал обратно через поворотный кулак.

В тех случаях, когда легче всего отсоединить поворотный кулак от стойки (например, GM), необходимо будет отсоединить хомут тормозного шланга и снять тормозной суппорт с его крепления.

В случаях, когда отсоединение шарового шарнира представляет собой путь наименьшего сопротивления (например, Ford и Chrysler), может также потребоваться отсоединение стабилизатора поперечной устойчивости от нижнего рычага подвески и / или рулевой тяги от поворотного кулака.

Когда поворотный кулак может свободно поворачиваться, конец полуоси можно протолкнуть назад через ступицу колеса (на этом этапе может потребоваться съемник).ЗАПРЕЩАЕТСЯ стучать по концу вала, так как это может привести к повреждению ступичных подшипников, шлицев ступицы, шестерен дифференциала или любого ШРУСа.

Как только конец вала освободится, НЕ позволяйте ему висеть. Поддерживайте его куском проволоки до тех пор, пока нельзя будет снять или отвинтить внутренний шарнир от коробки передач. Если вы позволите полуоси свисать или потяните за него, то внутреннее соединение разъединится.


Установка вала происходит в обратном порядке.После того, как все снова собрано вместе и колесо встало на свое место, необходимо установить и затянуть гайки ступицы в соответствии со спецификациями с помощью динамометрического ключа (не ударного пистолета, если не используются головки с ограничением крутящего момента).





removing CV joint axle Другие статьи о FWD и CV-Joint:

Основы CV-шарниров, часть 1

FWD Краткое руководство

Проверка шарниров и полуосей с постоянной скоростью

Как восстанавливаются шатуны

To More Technical Info Щелкните здесь, чтобы увидеть больше технических статей Carley Automotive

.

Лук из неисправного ШРУСа: как определить неисправность?

Автомобили с передним приводом пользуются большой популярностью у автомобилистов всего мира. Часто в конструкции таких машин используется система подвески типа «Макферсон». Это очень простая и надежная конструкция, способная работать долгие годы без единой серьезной поломки. Но есть автомобили с передним приводом и довольно уязвимыми узлами. Один из них — шарнир равных угловых скоростей, а если простой, то просто ШРУС или «граната».При производстве этих деталей используются самые современные и достаточно прочные сплавы. На рабочую часть нанесено специальное покрытие, смазка должна обеспечивать детали долгую работу. Но опыт показывает, что нет ничего вечного. ШРУСы выходят из строя даже на новых машинах. Как диагностировать проблему с этим узлом, почему хрустит сустав, каковы последствия и как изменить эту важную деталь — попробуйте разобраться.

Как это работает

Начнем с того, что петли бывают двух типов.popping sound from faulty CV joint Это внутренний, работающий непосредственно в КПП, где усилие перемещает полуось, а внешний — их можно найти на ступицах. Они осуществляют передачу крутящего момента на колеса автомобиля.

Иногда кажется, что и внутренние, и внешние петли могут работать очень долго и выйдут из строя за один день. Однако так думать — неправильно. Как правило, внутренние узлы могут работать очень долго, а вот внешние часто изнашиваются. И тут машина издает хлопающий звук из неисправного ШРУСа.Среди основных причин — высокие нагрузки, возникающие на ступицах колес в движении. Также среди причин — более высокая ротация внешнего продукта. Эти предметы превосходны внешне — у них внутренняя часть намного больше, чем внешняя.

Рекомендуем

How does the rear bushing front arm and how many it serves?

Как работает сайлентблок задний переднего рычага и сколько он служит?

Сайлентблок задний переднего рычага — один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески вместе с рычагами, выдерживающим колоссальные нагрузки колесами.Однако с этим товаром их много …

Oil consumption in the engine. Six reasons

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не волновал повышенный расход масла. Особенно раздражает, когда это происходит с другим новым мотором. Вот наиболее частые причины, которые приводят к расходу масла в двигателе …

How does the exhaust system?

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду.Также необходимо обеспечить снижение шумового загрязнения до приемлемых пределов. Как и любые другие сложные устройства, эта система состоит из нескольких …

Конструкция чашки наушников с бороздками внутри и радиусом снаружи. Внутренняя шаровая обойма напоминает паз кулака и шлицевое соединение. Между чашкой и обоймой — 6 мячей.

Почему хрустит?

Функция очень точная. Ярмо передает усилие на тело и вращает его. Шарики перемещаются по канавкам, что позволяет изменять угол между осями.

Со временем, когда шары касаются других элементов, поверхность подвергается износу и развитию. У некоторых мячей люфт, при этом водитель слышит характерный звук неисправного ШРУСа.

Так как этих узлов на одном колесе их два, иногда очень сложно определить, что изношено.

Распространенные причины выхода из строя

Среди общих факторов выделяют брак производства, который не удалось выявить до установки. Очень часто новые автомобили комплектуются контрафактными деталями из некачественного металла.

Еще одна частая причина — нехватка смазки. how to determine the faulty joint Из-за плохого качества пыльников (они рвутся) на рабочую часть попадает песок, вода, пыль с дороги.

Что еще важнее, как водитель водит машину. При агрессивной езде по отечественным дорогам изделия очень быстро выходят из строя. И появляется очень жуткий хлопок от неисправного ШРУСа — его слышали все автомобилисты хоть раз. Трудно что-то перепутать.

Где этот странный шум?

Итак.Каждое рабочее колесо состоит из двух частей. Внутренняя передача энергии вращения от дифференциала к оси, внешняя — от оси к ступице. Имея одинаковую конструкцию, эти петли бывают разных размеров.

Для самодиагностики, откуда исходит этот неприятный хлопок от неисправного ШРУСа, вы можете использовать один из двух способов.

Итак, если машина стоит, можно попробовать поочередно натянуть ось на каждой детали. the signs of a faulty CV joint Если все пойдет хорошо, люфта не будет. Если стык стучит, то износ там и тоже довольно большой.

Если вы в движении, очень желательно послушать звуки, которые издает машина.

Признаки неисправности ШРУСа

Звучит при поворотах, резких ускорениях, преодолении препятствий. Однако если при движении по прямой вы все чаще слышите хруст, значит, замена просто необходима. Ездить на такой машине тогда просто опасно.

Точнее неисправность скажем еле заметные рывки при трогании с места. При подъеме колеса легко определить значительный люфт.Вам нужно попробовать двигать его в разные стороны. Есть люфт? Замена ШРУСа.

Как узнать, какой шарнир неисправен?

Как определить, какой сустав хрустит? К сожалению, наиболее точная диагностика может быть затруднена из-за того, что неисправность «граната» очень похожа на неисправные шаровые опоры, рулевой наконечник и прочее. Поэтому вам следует перепроверить их статус.

Провести диагностику внешней «гранаты» очень просто. Для этого достаточно просто повернуть руль в любом положении и начать движение машины.Когда шток находится под максимальным углом, отчетливо слышен хлопок неисправного ШРУСа. Если слышны звуки при повороте вправо, нужно менять вправо, если хрустит при повороте влево соответственно — влево.

Однако есть некоторые особенности внутреннего механизма. how to know which CV joint is malfunctioning Иногда трескаются и при прямом движении. Чтобы проверить их работоспособность, вам даже не нужно обладать какими-либо специальными навыками для диагностики автомобилей. Достаточно совершить небольшую поездку в место, где нет дорог.Вы услышите звуки у входа в яму.

А вот узнать, какой из механизмов вышел из строя, можно точнее. Для этого вам понадобится лифт. Когда машина приостановлена, следует включить первую передачу. Пусть колеса вращаются очень медленно. В этой позиции будет отчетливо слышен хруст. Если сдвинуть вал, можно снова почувствовать люфт.

Если все как описано, вы направляетесь в магазин за новым механизмом.

Неисправный ШРУС: последствия

Какие они могли быть? В случае внешнего механизма — можно сломать подшипник.Внутренний может просто где-то развалиться. А потом придется толкать или вызывать эвакуатор. Водить такую ​​машину нельзя.

Но если это произошло во время движения, последствия могут быть совсем другими. Такой отказ может вызвать серьезную аварию.

Как заменить механизм?

Вы уже знаете, как определить неисправное соединение. Но как его заменить? Некоторые начинающие автомобилисты иногда даже задаются вопросом о возможности ремонта данной детали. Многие хотели бы избежать замены, потому что это стоит денег.Но увы.

Замена не представляет большого труда. С этим тоже разбираться. the faulty joint consequences Для этого потребуется набор инструментов и яма или домкрат. Если вы заменяете все механизмы, лучше выполнять работу поэтапно. Сначала нужно все делать одной рукой, а уже потом переходить в другую. Но если у вас есть некоторый опыт, вы можете все изменить сразу. Стоит сказать, что снятие второго вала иногда может приводить к нарушению установки шестерен полуоси.Чтобы решить эту проблему, вам придется посетить сервис. Перед тем как снять второй вал, вставьте его в старый корпус КПП уже снятыми деталями.

Для замены внешнего узла следует произвести разборку колес. Затем снимите гайку ступицы, снимите тормозной суппорт и диск, шаровой шарнир и соединительный конец. Вытащить деталь для замены можно только путем выбивки. Можно использовать молоток, но лучше пробить деревянную распорку. Обычно эта операция занимает много времени, соединения устанавливаются достаточно быстро.

Для того, чтобы заменить старую шестерню к новому я должен носить на вале, новый ботинок и заменить старое стопорное кольцо. Перед установкой нового шарнира рекомендуется его обильно смазать. Монтаж его на вал осуществляется с помощью того же молотка. sound faulty CV joint Далее — в ступицу устанавливается механизм, а дальше идет подвеска в обратном порядке.

Замена внутреннего ШРУСа своими руками

Как ни странно, но внутренний механизм поменять намного проще наружного.Вся замена также производится либо в яме, либо на подъемнике. Этот узел удаляется только снизу.

Первым делом откручиваем болты изделия. Теперь в гнезде деталь удерживается только с помощью фланца. Повернув колесо в одну из этих крайностей, мы можем гарантировать, что механизм выпадет сам по себе. Ну тогда — все то же самое, что и в случае с внешним Суставом.

Различные комплекты могут оснащаться по-разному. Часто комплектация может быть разным количеством шайб, стопорных колец и других дополнительных элементов.Не забудьте установить их, даже если раньше вы не могли их найти. how to determine which joint crunches При покупке запчастей обращайте внимание на параметры.

Как и большинство других элементов автомобиля, этот механизм требует определенного внимания. Потому что машина — это дорогая игрушка. Незапланированный ремонт такого плана может нанести серьезный ущерб бюджету. И это только самые минимальные возможные проблемы.

Всегда следите за тем, чтобы автомобиль был в хорошем состоянии. Это спасет вашу жизнь и жизни ваших близких.

Вот и мы разобрались, как выявить неисправный ШРУС и заменить его своими руками. Надеюсь, приведенная выше информация будет для вас полезной.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
