Размеры тентованного кузова Газель Бизнес



	 Базовая Газель имеет полное название ГАЗ-3302 «Бизнес». Этот грузовой автомобиль производится с 1996 года. До 2010 года все модернизации и изменения касались только технической части, при этом внешне машина никак не менялась.




	 В 2010 году произошёл первый рестайлинг модели. Именно тогда она и получила название Бизнес.








ГАЗ-3302 «Бизнес»



	 При рестайлинге изменения коснулись только внешности грузовика, тогда как вся техника перекочевала с предыдущей дорестайлинговой модели.




	 Эта модель имела следующие размеры кузова (все размеры даны в миллиметрах):
  • Длина грузового отсека — 3056;
  • Ширина по бортам (наружная) — 2098;
  • Ширина внутренняя — 1900;
  • Высота кузова с тентом от земли — 2570;
  • Погрузочная высота — 1000;
  • Высота самого кузова с тентом — 1570;
  • Высота бортов — 380;
  • Объём грузового отсека — 9 м³.

Для наглядности ниже приведен чертёж бортовой тентованной Газели:

Испокон века в качестве тента на грузовых автомобилях использовался брезент. Этот материал в 20 веке считался наиболее прочным и долговечным. Однако эти времена безвозвратно канули в лету. Сегодня в качестве материала для тентов используется поливинилхлорид (ПВХ). Этот материал является влаго- и огнестойким, не выгорает на солнце и длительное время не теряет привлекательного внешнего вида.

Сегодня, именно из ПВХ делаются тенты для Газелей всех модификаций. Конечно, существуют водители-ретрограды, которые укрывают свои автомобили брезентом, но их всё меньше и меньше. Однако брезентовые тенты на Газели также производятся, правда, на заводе их не устанавливают. Их нужно покупать отдельно.

Размеры кузова Газель Фермер

Грузовики с двойной кабиной и укороченным кузовом получили название ГАЗ-33023 «Фермер». Они приобрели высокую популярность из-за сочетания качеств легковых и грузовых автомобилей. Поэтому именно такие автомобили чаще всего покупают в своё пользование индивидуальные владельцы, которые могут на машине и груз перевезти и, при необходимости, семью.

Газель Фермер

Однако за всё нужно платить и платой за эти удобства является грузовместимость. У Фермера она меньше из-за меньшего кузова, размеры которого составляют (все размеры даны в миллиметрах):

  • Длина грузового отсека — 2239;
  • Ширина по бортам (наружная) — 2098;
  • Ширина внутренняя — 1900;
  • Высота кузова с тентом от земли — 2570:
  • Погрузочная высота — 1000;
  • Высота самого кузова с тентом — 1570;
  • Высота бортов — 380;
  • Объём грузового отсека — 4,5 м³.

Как можно увидеть, увеличенная кабина съедает половину полезного объёма машины.

Для наглядности предлагаем вашему вниманию чертёж Фермера:

Размеры Газели с удлиненной базой

С момента своего появления Нижегородская полуторка стала бестселлером, но инженеры ГАЗа не почивали на лаврах и для огромной армии предпринимателей подготовили машину с удлинённой базой. Эта машина была идеальна для тех перевозчиков, которые возили не тяжёлый, но объёмный груз, который физически не помещался в грузовом отсеке стандартной машины. Эта модификация получила название ГАЗ-320202.

ГАЗ-320202

Для удлинённой модификации нижегородцы подготовили сразу два варианта платформы, длинной 4,2 и 5,1 метр. Другие размеры у грузового отсека длиннобазных модификаций точно такие, как и у стандартной машины. Естественно при этом изменился полезный объём грузового отсека:

  • Для грузовиков с длиной платформы 4,2 метра — 15 м³;
  • Для грузовиков с длиной платформы 5,1 метр — 18,2 м³.

При этом грузоподъёмность автомобилей осталась прежней — 1,5 тонны. То есть теперь водителям длиннобазников приходилось строго следить за весом загружаемого товара, чтобы избежать перегруза. Это удавалось не всегда, а часто побеждала жадность и в грузовик загружали и 5 и даже 10 тонн, после чего нередко встречались машины с переломленной пополам рамой или лопнувшими рессорами.

Газель фургон: размеры кузова

Кроме стандартного бортового грузовика, ГАЗ выпускал ещё и микроавтобус на его базе, который стал не менее популярен. Микроавтобус носил название ГАЗ-2705 и также имел несколько модификаций, которые отличались разным размером грузового отсека.

Микроавтобус на базе Газели

Стандартный микроавтобус носил название «Фургон». Он имел всего один ряд сидений и грузовой отсек следующих размеров (все размеры даны в миллиметрах):

  • Длина — 2980;
  • Ширина — 2975;
  • Высота — 1840;
  • Объём грузового отсека — 9 м³.

Грузопассажирская версия микроавтобуса имела два ряда сидений. Она была логическим продолжением модели Фермер. То есть это была, по сути, Газель Фермер, только в цельнометаллическом исполнении. Данная модель получила название «Комби».

Все размеры машины были такими же, как у Фургона, изменилась только длина грузового отсека, который стал меньше. Его длина составила 1970 мм, а объём всего 6 м³.

Газель Комби

Размеры Газель Некст

В 2013 году на конвейер Горьковского автозавода встала абсолютно новая модель ГАЗель NEXT. Кроме изрядно обновлённой технической начинки машина ещё получила и новый внешний вид, который формировала абсолютно новая, на много более современная кабина. Новая машина получила заводской индекс ГАЗ-A21R22.

Бортовой грузовик семейства ГАЗель NEXT в исполнении «Фермер»

В стандартном исполнении грузовой отсек грузовика имеет следующие габариты (все размеры даны в миллиметрах):

  • Длина — 3090;
  • Ширина — 2078.

Стандартной высоты, как у предыдущего поколения автомобиля, нет. Машина выпускается в исполнении с бортами, а тентованный кузов должны устанавливать дилеры или сторонние фирмы, исходя из пожеланий заказчика.

В укороченном варианте — Фермер, с пятиместной кабиной, длина грузового отсека составляет 2,4 метра.

Обращаем внимание читателей, что длина грузовой платформы у Фермера NEXT немного больше чем у Фермера предыдущего поколения.

Также для Некста предусмотрены и длиннобазные версии. Их грузовые платформы имеют длину 4,2 и 5 метров.

В отличии от микроавтобуса предыдущего поколения, новое поколения прославленного грузовика имеет два размера для цельнометаллической версии. Теперь кроме стандартного микроавтобуса в Нижнем Новгороде производится удлинённая версия.

Стандартный микроавтобус имеет следующие размеры (все размеры даны в миллиметрах):

  • Длина — 3031;
  • Ширина внутри грузового отсека — 1860;
  • Высота — 1927;
  • Объём грузового отсека — 9,5 м³.

Микроавтобусы ГАЗель NEXT

Удлинённая версия микроавтобуса имеет увеличенную длину грузового отсека, которая составляет 3631 миллиметр. Объём грузового отсека этого варианта микроавтобуса составляет 13,5 м³.

[~DETAIL_TEXT] =>

Размеры тентованного кузова Газель Бизнес

Базовая Газель имеет полное название ГАЗ-3302 «Бизнес». Этот грузовой автомобиль производится с 1996 года. До 2010 года все модернизации и изменения касались только технической части, при этом внешне машина никак не менялась.

В 2010 году произошёл первый рестайлинг модели. Именно тогда она и получила название Бизнес.

ГАЗ-3302 «Бизнес»

При рестайлинге изменения коснулись только внешности грузовика, тогда как вся техника перекочевала с предыдущей дорестайлинговой модели.

Эта модель имела следующие размеры кузова (все размеры даны в миллиметрах):

  • Длина грузового отсека — 3056;
  • Ширина по бортам (наружная) — 2098;
  • Ширина внутренняя — 1900;
  • Высота кузова с тентом от земли — 2570;
  • Погрузочная высота — 1000;
  • Высота самого кузова с тентом — 1570;
  • Высота бортов — 380;
  • Объём грузового отсека — 9 м³.

Для наглядности ниже приведен чертёж бортовой тентованной Газели:

Испокон века в качестве тента на грузовых автомобилях использовался брезент. Этот материал в 20 веке считался наиболее прочным и долговечным. Однако эти времена безвозвратно канули в лету. Сегодня в качестве материала для тентов используется поливинилхлорид (ПВХ). Этот материал является влаго- и огнестойким, не выгорает на солнце и длительное время не теряет привлекательного внешнего вида.

Сегодня, именно из ПВХ делаются тенты для Газелей всех модификаций. Конечно, существуют водители-ретрограды, которые укрывают свои автомобили брезентом, но их всё меньше и меньше. Однако брезентовые тенты на Газели также производятся, правда, на заводе их не устанавливают. Их нужно покупать отдельно.

Размеры кузова Газель Фермер

Грузовики с двойной кабиной и укороченным кузовом получили название ГАЗ-33023 «Фермер». Они приобрели высокую популярность из-за сочетания качеств легковых и грузовых автомобилей. Поэтому именно такие автомобили чаще всего покупают в своё пользование индивидуальные владельцы, которые могут на машине и груз перевезти и, при необходимости, семью.

Газель Фермер

Однако за всё нужно платить и платой за эти удобства является грузовместимость. У Фермера она меньше из-за меньшего кузова, размеры которого составляют (все размеры даны в миллиметрах):

  • Длина грузового отсека — 2239;
  • Ширина по бортам (наружная) — 2098;
  • Ширина внутренняя — 1900;
  • Высота кузова с тентом от земли — 2570:
  • Погрузочная высота — 1000;
  • Высота самого кузова с тентом — 1570;
  • Высота бортов — 380;
  • Объём грузового отсека — 4,5 м³.

Как можно увидеть, увеличенная кабина съедает половину полезного объёма машины.

Для наглядности предлагаем вашему вниманию чертёж Фермера:

Размеры Газели с удлиненной базой

С момента своего появления Нижегородская полуторка стала бестселлером, но инженеры ГАЗа не почивали на лаврах и для огромной армии предпринимателей подготовили машину с удлинённой базой. Эта машина была идеальна для тех перевозчиков, которые возили не тяжёлый, но объёмный груз, который физически не помещался в грузовом отсеке стандартной машины. Эта модификация получила название ГАЗ-320202.

ГАЗ-320202

Для удлинённой модификации нижегородцы подготовили сразу два варианта платформы, длинной 4,2 и 5,1 метр. Другие размеры у грузового отсека длиннобазных модификаций точно такие, как и у стандартной машины. Естественно при этом изменился полезный объём грузового отсека:

  • Для грузовиков с длиной платформы 4,2 метра — 15 м³;
  • Для грузовиков с длиной платформы 5,1 метр — 18,2 м³.

При этом грузоподъёмность автомобилей осталась прежней — 1,5 тонны. То есть теперь водителям длиннобазников приходилось строго следить за весом загружаемого товара, чтобы избежать перегруза. Это удавалось не всегда, а часто побеждала жадность и в грузовик загружали и 5 и даже 10 тонн, после чего нередко встречались машины с переломленной пополам рамой или лопнувшими рессорами.

Газель фургон: размеры кузова

Кроме стандартного бортового грузовика, ГАЗ выпускал ещё и микроавтобус на его базе, который стал не менее популярен. Микроавтобус носил название ГАЗ-2705 и также имел несколько модификаций, которые отличались разным размером грузового отсека.

Микроавтобус на базе Газели

Стандартный микроавтобус носил название «Фургон». Он имел всего один ряд сидений и грузовой отсек следующих размеров (все размеры даны в миллиметрах):

  • Длина — 2980;
  • Ширина — 2975;
  • Высота — 1840;
  • Объём грузового отсека — 9 м³.

Грузопассажирская версия микроавтобуса имела два ряда сидений. Она была логическим продолжением модели Фермер. То есть это была, по сути, Газель Фермер, только в цельнометаллическом исполнении. Данная модель получила название «Комби».

Все размеры машины были такими же, как у Фургона, изменилась только длина грузового отсека, который стал меньше. Его длина составила 1970 мм, а объём всего 6 м³.

Газель Комби

Размеры Газель Некст

В 2013 году на конвейер Горьковского автозавода встала абсолютно новая модель ГАЗель NEXT. Кроме изрядно обновлённой технической начинки машина ещё получила и новый внешний вид, который формировала абсолютно новая, на много более современная кабина. Новая машина получила заводской индекс ГАЗ-A21R22.

Бортовой грузовик семейства ГАЗель NEXT в исполнении «Фермер»

В стандартном исполнении грузовой отсек грузовика имеет следующие габариты (все размеры даны в миллиметрах):

  • Длина — 3090;
  • Ширина — 2078.

Стандартной высоты, как у предыдущего поколения автомобиля, нет. Машина выпускается в исполнении с бортами, а тентованный кузов должны устанавливать дилеры или сторонние фирмы, исходя из пожеланий заказчика.

В укороченном варианте — Фермер, с пятиместной кабиной, длина грузового отсека составляет 2,4 метра.

Обращаем внимание читателей, что длина грузовой платформы у Фермера NEXT немного больше чем у Фермера предыдущего поколения.

Также для Некста предусмотрены и длиннобазные версии. Их грузовые платформы имеют длину 4,2 и 5 метров.

В отличии от микроавтобуса предыдущего поколения, новое поколения прославленного грузовика имеет два размера для цельнометаллической версии. Теперь кроме стандартного микроавтобуса в Нижнем Новгороде производится удлинённая версия.

Стандартный микроавтобус имеет следующие размеры (все размеры даны в миллиметрах):

  • Длина — 3031;
  • Ширина внутри грузового отсека — 1860;
  • Высота — 1927;
  • Объём грузового отсека — 9,5 м³.

Микроавтобусы ГАЗель NEXT

Удлинённая версия микроавтобуса имеет увеличенную длину грузового отсека, которая составляет 3631 миллиметр. Объём грузового отсека этого варианта микроавтобуса составляет 13,5 м³.

[DETAIL_TEXT_TYPE] => html [~DETAIL_TEXT_TYPE] => html [PREVIEW_TEXT] =>

Развозной грузовичок Горьковского Автозавода ГАЗ — «Газель», является самым популярным коммерческим транспортом у нас в стране. Залог его популярности кроется в доступной цене, а также благодаря огромному количеству разнообразных модификаций машины. Газель производится как обычный бортовой грузовик, причём он бывает, как с удлинённым, обычным, а также с укороченным кузовом. Кроме этого, на базе Газели производятся микроавтобусы, также с различными объёмами грузового отсека.

Во всём этом разнообразии мы попробуем разобраться в статье ниже. При этом в обзор войдут только Газели выпуска от 2010 года. Те, которые пережили рестайлинг первого поколения и конечно самые новые, стоящие сейчас на конвейере грузовики.

[~PREVIEW_TEXT] =>

Развозной грузовичок Горьковского Автозавода ГАЗ — «Газель», является самым популярным коммерческим транспортом у нас в стране. Залог его популярности кроется в доступной цене, а также благодаря огромному количеству разнообразных модификаций машины. Газель производится как обычный бортовой грузовик, причём он бывает, как с удлинённым, обычным, а также с укороченным кузовом. Кроме этого, на базе Газели производятся микроавтобусы, также с различными объёмами грузового отсека.

Во всём этом разнообразии мы попробуем разобраться в статье ниже. При этом в обзор войдут только Газели выпуска от 2010 года. Те, которые пережили рестайлинг первого поколения и конечно самые новые, стоящие сейчас на конвейере грузовики.

[PREVIEW_TEXT_TYPE] => html [~PREVIEW_TEXT_TYPE] => html [DETAIL_PICTURE] => [~DETAIL_PICTURE] => [TIMESTAMP_X] => 13.01.2020 05:22:43 [~TIMESTAMP_X] => 13.01.2020 05:22:43 [ACTIVE_FROM] => 24.09.2019 09:44:00 [~ACTIVE_FROM] => 24.09.2019 09:44:00 [LIST_PAGE_URL] => /press/articles/ [~LIST_PAGE_URL] => /press/articles/ [DETAIL_PAGE_URL] => /press/articles/razmer-kuzova-gazel/ [~DETAIL_PAGE_URL] => /press/articles/razmer-kuzova-gazel/ [LANG_DIR] => / [~LANG_DIR] => / [CODE] => razmer-kuzova-gazel [~CODE] => razmer-kuzova-gazel [EXTERNAL_ID] => 508539370 [~EXTERNAL_ID] => 508539370 [IBLOCK_TYPE_ID] => content [~IBLOCK_TYPE_ID] => content [IBLOCK_CODE] => articles [~IBLOCK_CODE] => articles [IBLOCK_EXTERNAL_ID] => [~IBLOCK_EXTERNAL_ID] => [LID] => s1 [~LID] => s1 [NAV_RESULT] => [DISPLAY_ACTIVE_FROM] => 24.09.2019 [IPROPERTY_VALUES] => Array ( [SECTION_META_TITLE] => Размеры кузова «ГАЗель» [SECTION_META_KEYWORDS] => Размеры кузова «ГАЗель» [SECTION_META_DESCRIPTION] => Размеры кузова «ГАЗель» [SECTION_PAGE_TITLE] => Размеры кузова «ГАЗель» [ELEMENT_META_KEYWORDS] => Размеры кузова «ГАЗель» [ELEMENT_PAGE_TITLE] => Размеры кузова «ГАЗель» [SECTION_PICTURE_FILE_ALT] => Размеры кузова «ГАЗель» [SECTION_PICTURE_FILE_TITLE] => Размеры кузова «ГАЗель» [SECTION_DETAIL_PICTURE_FILE_ALT] => Размеры кузова «ГАЗель» [SECTION_DETAIL_PICTURE_FILE_TITLE] => Размеры кузова «ГАЗель» [ELEMENT_PREVIEW_PICTURE_FILE_ALT] => Размеры кузова «ГАЗель» [ELEMENT_PREVIEW_PICTURE_FILE_TITLE] => Размеры кузова «ГАЗель» [ELEMENT_DETAIL_PICTURE_FILE_ALT] => Размеры кузова «ГАЗель» [ELEMENT_DETAIL_PICTURE_FILE_TITLE] => Размеры кузова «ГАЗель» [ELEMENT_META_TITLE] => Размеры кузова «ГАЗель» в Техническом центре ОРЕХ в г. Балашиха Московской области [ELEMENT_META_DESCRIPTION] => Размеры кузова «ГАЗель» в Техническом центре ОРЕХ в г. Балашиха Московской области. Ремонт большегрузной техники и продажа запчастей для грузовых автомобилей всех марок. Тел. +7 (495) 741-66-107 ) [FIELDS] => Array ( [DATE_ACTIVE_FROM] => 24.09.2019 09:44:00 ) [DISPLAY_PROPERTIES] => Array ( ) [IBLOCK] => Array ( [ID] => 33 [~ID] => 33 [TIMESTAMP_X] => 05.03.2019 16:17:37 [~TIMESTAMP_X] => 05.03.2019 16:17:37 [IBLOCK_TYPE_ID] => content [~IBLOCK_TYPE_ID] => content [LID] => s1 [~LID] => s1 [CODE] => articles [~CODE] => articles [API_CODE] => [~API_CODE] => [NAME] => Статьи [~NAME] => Статьи [ACTIVE] => Y [~ACTIVE] => Y [SORT] => 500 [~SORT] => 500 [LIST_PAGE_URL] => /press/articles/ [~LIST_PAGE_URL] => /press/articles/ [DETAIL_PAGE_URL] => #SITE_DIR#press/articles/#ELEMENT_CODE#/ [~DETAIL_PAGE_URL] => #SITE_DIR#press/articles/#ELEMENT_CODE#/ [SECTION_PAGE_URL] => [~SECTION_PAGE_URL] => [CANONICAL_PAGE_URL] => [~CANONICAL_PAGE_URL] => [PICTURE] => [~PICTURE] => [DESCRIPTION] => [~DESCRIPTION] => [DESCRIPTION_TYPE] => text [~DESCRIPTION_TYPE] => text [RSS_TTL] => 24 [~RSS_TTL] => 24 [RSS_ACTIVE] => N [~RSS_ACTIVE] => N [RSS_FILE_ACTIVE] => N [~RSS_FILE_ACTIVE] => N [RSS_FILE_LIMIT] => 10 [~RSS_FILE_LIMIT] => 10 [RSS_FILE_DAYS] => 7 [~RSS_FILE_DAYS] => 7 [RSS_YANDEX_ACTIVE] => N [~RSS_YANDEX_ACTIVE] => N [XML_ID] => [~XML_ID] => [TMP_ID] => [~TMP_ID] => [INDEX_ELEMENT] => Y [~INDEX_ELEMENT] => Y [INDEX_SECTION] => Y [~INDEX_SECTION] => Y [WORKFLOW] => N [~WORKFLOW] => N [BIZPROC] => N [~BIZPROC] => N [SECTION_CHOOSER] => L [~SECTION_CHOOSER] => L [LIST_MODE] => [~LIST_MODE] => [RIGHTS_MODE] => S [~RIGHTS_MODE] => S [SECTION_PROPERTY] => N [~SECTION_PROPERTY] => N [PROPERTY_INDEX] => N [~PROPERTY_INDEX] => N [VERSION] => 2 [~VERSION] => 2 [LAST_CONV_ELEMENT] => 0 [~LAST_CONV_ELEMENT] => 0 [SOCNET_GROUP_ID] => [~SOCNET_GROUP_ID] => [EDIT_FILE_BEFORE] => [~EDIT_FILE_BEFORE] => [EDIT_FILE_AFTER] => [~EDIT_FILE_AFTER] => [SECTIONS_NAME] => Разделы [~SECTIONS_NAME] => Разделы [SECTION_NAME] => Раздел [~SECTION_NAME] => Раздел [ELEMENTS_NAME] => Элементы [~ELEMENTS_NAME] => Элементы [ELEMENT_NAME] => Элемент [~ELEMENT_NAME] => Элемент [EXTERNAL_ID] => [~EXTERNAL_ID] => [LANG_DIR] => / [~LANG_DIR] => / [SERVER_NAME] => www.opex.ru [~SERVER_NAME] => www.opex.ru ) [SECTION] => Array ( [PATH] => Array ( ) ) [SECTION_URL] => [META_TAGS] => Array ( [TITLE] => Размеры кузова «ГАЗель» [ELEMENT_CHAIN] => Размеры кузова «ГАЗель» [BROWSER_TITLE] => Размеры кузова «ГАЗель» в Техническом центре ОРЕХ в г. Балашиха Московской области [KEYWORDS] => Размеры кузова «ГАЗель» [DESCRIPTION] => Размеры кузова «ГАЗель» в Техническом центре ОРЕХ в г. Балашиха Московской области. Ремонт большегрузной техники и продажа запчастей для грузовых автомобилей всех марок. Тел. +7 (495) 741-66-107 ) [IMAGES] => Array ( ) [FILES] => Array ( ) [VIDEO] => Array ( ) [LINKS] => Array ( ) [BUTTON] => Array ( [SHOW_BUTTON] => [BUTTON_ACTION] => [BUTTON_LINK] => [BUTTON_TARGET] => [BUTTON_JS_CLASS] => [BUTTON_TITLE] => ) )

Базовая Газель имеет полное название ГАЗ-3302 «Бизнес». Этот грузовой автомобиль производится с 1996 года. До 2010 года все модернизации и изменения касались только технической части, при этом внешне машина никак не менялась.

В 2010 году произошёл первый рестайлинг модели. Именно тогда она и получила название Бизнес.

При рестайлинге изменения коснулись только внешности грузовика, тогда как вся техника перекочевала с предыдущей дорестайлинговой модели.

Эта модель имела следующие размеры кузова (все размеры даны в миллиметрах):

Для наглядности ниже приведен чертёж бортовой тентованной Газели:

Испокон века в качестве тента на грузовых автомобилях использовался брезент. Этот материал в 20 веке считался наиболее прочным и долговечным. Однако эти времена безвозвратно канули в лету. Сегодня в качестве материала для тентов используется поливинилхлорид (ПВХ). Этот материал является влаго- и огнестойким, не выгорает на солнце и длительное время не теряет привлекательного внешнего вида.

Сегодня, именно из ПВХ делаются тенты для Газелей всех модификаций. Конечно, существуют водители-ретрограды, которые укрывают свои автомобили брезентом, но их всё меньше и меньше. Однако брезентовые тенты на Газели также производятся, правда, на заводе их не устанавливают. Их нужно покупать отдельно.

Грузовики с двойной кабиной и укороченным кузовом получили название ГАЗ-33023 «Фермер». Они приобрели высокую популярность из-за сочетания качеств легковых и грузовых автомобилей. Поэтому именно такие автомобили чаще всего покупают в своё пользование индивидуальные владельцы, которые могут на машине и груз перевезти и, при необходимости, семью.

Однако за всё нужно платить и платой за эти удобства является грузовместимость. У Фермера она меньше из-за меньшего кузова, размеры которого составляют (все размеры даны в миллиметрах):

Как можно увидеть, увеличенная кабина съедает половину полезного объёма машины.

Для наглядности предлагаем вашему вниманию чертёж Фермера:

С момента своего появления Нижегородская полуторка стала бестселлером, но инженеры ГАЗа не почивали на лаврах и для огромной армии предпринимателей подготовили машину с удлинённой базой. Эта машина была идеальна для тех перевозчиков, которые возили не тяжёлый, но объёмный груз, который физически не помещался в грузовом отсеке стандартной машины. Эта модификация получила название ГАЗ-320202.

Для удлинённой модификации нижегородцы подготовили сразу два варианта платформы, длинной 4,2 и 5,1 метр. Другие размеры у грузового отсека длиннобазных модификаций точно такие, как и у стандартной машины. Естественно при этом изменился полезный объём грузового отсека:

При этом грузоподъёмность автомобилей осталась прежней — 1,5 тонны. То есть теперь водителям длиннобазников приходилось строго следить за весом загружаемого товара, чтобы избежать перегруза. Это удавалось не всегда, а часто побеждала жадность и в грузовик загружали и 5 и даже 10 тонн, после чего нередко встречались машины с переломленной пополам рамой или лопнувшими рессорами.

Кроме стандартного бортового грузовика, ГАЗ выпускал ещё и микроавтобус на его базе, который стал не менее популярен. Микроавтобус носил название ГАЗ-2705 и также имел несколько модификаций, которые отличались разным размером грузового отсека.

Стандартный микроавтобус носил название «Фургон». Он имел всего один ряд сидений и грузовой отсек следующих размеров (все размеры даны в миллиметрах):

Грузопассажирская версия микроавтобуса имела два ряда сидений. Она была логическим продолжением модели Фермер. То есть это была, по сути, Газель Фермер, только в цельнометаллическом исполнении. Данная модель получила название «Комби».

Все размеры машины были такими же, как у Фургона, изменилась только длина грузового отсека, который стал меньше. Его длина составила 1970 мм, а объём всего 6 м³.

В 2013 году на конвейер Горьковского автозавода встала абсолютно новая модель ГАЗель NEXT. Кроме изрядно обновлённой технической начинки машина ещё получила и новый внешний вид, который формировала абсолютно новая, на много более современная кабина. Новая машина получила заводской индекс ГАЗ-A21R22.

В стандартном исполнении грузовой отсек грузовика имеет следующие габариты (все размеры даны в миллиметрах):

Стандартной высоты, как у предыдущего поколения автомобиля, нет. Машина выпускается в исполнении с бортами, а тентованный кузов должны устанавливать дилеры или сторонние фирмы, исходя из пожеланий заказчика.

В укороченном варианте — Фермер, с пятиместной кабиной, длина грузового отсека составляет 2,4 метра.

Обращаем внимание читателей, что длина грузовой платформы у Фермера NEXT немного больше чем у Фермера предыдущего поколения.

Также для Некста предусмотрены и длиннобазные версии. Их грузовые платформы имеют длину 4,2 и 5 метров.

В отличии от микроавтобуса предыдущего поколения, новое поколения прославленного грузовика имеет два размера для цельнометаллической версии. Теперь кроме стандартного микроавтобуса в Нижнем Новгороде производится удлинённая версия.

Стандартный микроавтобус имеет следующие размеры (все размеры даны в миллиметрах):

Удлинённая версия микроавтобуса имеет увеличенную длину грузового отсека, которая составляет 3631 миллиметр. Объём грузового отсека этого варианта микроавтобуса составляет 13,5 м³.

Газель Бизнес бортовая — технические характеристики
Подрессоренное водительское сиденье «стандарт» (с раздельной регулировкой подушки по высоте и горизонтали, регулировкой угла наклона спинки)
Прикуриватель, пепельница
Розетка 12В
Дополнительная розетка 12В (в задней части салона)
Плафон внутреннего освещения (задний)
Салонный фильтр
Утеплитель радиатора
Потолочная консоль
Система отопления и вентиляции
Вентиляционный люк (материал — стекло с шелкотрафаретной печатью)
Масса снаряженного автомобиля, кг 2220* (2205**)/2155* (2130**) 2340* (2325**)/2190* (2165**)
Полноразмерное запасное колесо
Комплект инструментов
Индикатор износа тормозных колодок
Блок-фары головного света с дневными ходовыми огнями с корректором угла наклона
Подготовка под подключение тахографа (место + провод)
Пакет опций «Комфорт 1»
Головное устройство 1DIN: CD-MP3-ресивер с AM/FM — тюнером с кнопками управления на руле и USB

О

О

Противотуманные фары

О

О

Водительское сиденье «люкс» (подрессоренное, с подлокотником, регулировками, поясничным подпором, подогревом)

О

О

Пакет опций «Комфорт 2» (3-местная кабина)
Аналогично «Комфорт 1» со следующими опциями:
Предпусковой подогреватель-отопитель

О

О

Пакет опций «Комфорт 2» С2-2 (7-местная кабина)
Аналогично «Комфорт 2» со следующими опциями:
Дополнительный отопитель

О

Прочие опции
Платформа с катаными бортами, фанерным настилом, тентом

О

О

Платформа с алюминиевыми бортами, фанерным настилом

О

О

Огнетушитель

О

О

Тахограф

О

О

Комплект дверных карманов (1 левый + 1 правый)***

А

О

Дверной карман задний***

А

О

Габариты и технические характеристики газелей






Размеры кузова:
Ширина: 1.90м Высота газели: 1.80м – 2.30м
Длина газели: 3.00м Кубатура: 9м2
Количество мест в салоне: 3 места
Грузоподъемность газели: 1.5 тонны

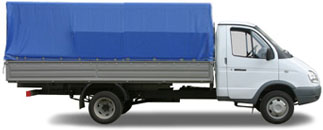

Описание: Тентованная ГАЗель, идеально подходит для осуществления небольшой перевозки. Автомобиль отлично маневрирует во дворах, что позволяет подать автомобиль к подъезду дома.




Размеры кузова:
Ширина: 1.90м Высота газели: 1.60м – 2.30м
Длина газели: 3.00м (удлиненный) Кубатура: 9м2
Количество мест в салоне: 6 мест
Грузоподъемность газели : 1.5 тонны
Описание: Грузопассажирская Газель, позволяет вместе с перевозкой вещей, осуществлять перевозку людей.




Размеры кузова:
Ширина: 1.90м Высота газели: 1.60м – 2.30м
Длина газели: 4.00м Кубатура: 16м2
Грузоподъемность: 1.5 тонны
Описание: Удлиненная ГАЗель, идеально подойдет для осуществления перевозки строительных материалов, например таких как доски. Проезд во дворах, при таких габаритах становится затруднительным.




Размеры кузова:
Ширина: 1.90м Высота газели: 1.60м
Длина газели: 3.00м Кубатура: 8м2
Количество мест в салоне: 3 места
Грузоподъемность газели: 1.5 тонны
Описание: ГАЗель «фургон» — это отличный выбор для осуществления перевозки продуктов или малогабаритных вещей. Преимуществом можно считать высоту погрузки и отличную маневрируемость во дворах.




Размеры кузова:
Ширина: 1.90м Высота газели: 1.80м-2.20м
Длина газели: 3.00м Кубатура: 9м2
Количество мест в салоне: 3 места
Грузоподъемность газели: 1.5 тонны
Описание: Данный автомобиль, идеально подходит для осуществления практически любых перевозок. Будь это продукты или мебель. Отлично маневрирует во дворах.

Размеры кузова:
Ширина: 1.90м Высота газели: нет
Длина гзели: 3.00м — 4.00м Кубатура: 9м2-?
Количество мест в салоне: 3 места
Грузоподъемность газели: 1.5 тонны
Описание: Бортовая ГАЗель идеально подходит для перевозки строительных материалов и других негабаритных грузов. Основное преимущество — удобная погрузка.

Газель «Пирамида» — тех. характеристики

Размеры кузова:
Ширина: 1.90м Высота газели: нет
Длина газели: 3.00м — 4.00м Кубатура: 9м2-?
Количество мест в салоне: 3 места
Грузоподъемность газели: 1.5 тонны
Описание: Газель «Пирамида» предназначена для перевозки пластиковых и других окон, также на этом автомобиле, можно перевозить и другие хрупкие и габаритные вещи.
Газель эвакуатор

Газель «Эвакуатор» — тех. характеристики

Габаритные размеры платформы:
Ширина: 2185м
Длина газели: 5100м
Количество мест в салоне: 3 места
Грузоподъемность газели: 1.5 тонны
Погрузочная высота автоэвакуатора: 900 мм

Описание: Газель «Эвакуатор» — это отличное решение для эвакуации автомобилей практически любых марок автомобилей. Хорошая маниврируемость и хорошая погрузочная высота. Для перевозки фургонов этот автомобиль не подойдет.
Газель эвакуатор

Газель «Пассажирская» — тех. характеристики

Размеры кузова:
Ширина: 1.90м Высота газели: 1.60м
Длина газели: 3.00м Кубатура: 8м2
Количество мест в салоне: 14 мест
Грузоподъемность газели: 1.5 тонны
Описание: Газель «Пассажирская» (газель автобус) — предназначена для осуществления исключительно пассажирских перевозок. Автомобиль обладает вместимость в 14 человек. Один из самых выгодных вариантов для перевозки среднего количества людей.
Fiat Ducato

Fiat Ducato — тех. характеристики

Размеры кузова:
Ширина: 1.87м Высота газели: 1.93 м
Длина кузова: 3.12м Кубатура: 11.5 м2
Количество мест в салоне: 2 места
Грузоподъемность газели: 1.5 тонны
Описание: Fiat Ducato — отличный выбор для осуществления грузопервозок по центру Москвы. Никаких дополнительных разрешений, вместительный кузов. Хорошо маниврирует во дворах.




Газель Некст бортовой — технические характеристики
Тип ДвигателяДизельный, с турбонаддувом и охладителем наддувочного воздухаБензиновый, 4-тактный, впрысковыйБитопливный, 4-тактный, впрысковый
(бензин/газ)
Количество цилиндров и их расположение4, рядное4, рядное4, рядное
Диаметр цилиндров и ход поршня,мм94×10096,5×9296,5×92
Рабочий объем цилиндров, л2,82,692,69
Степень сжатия16,51010
Номинальная мощность, нетто кВт (л.с.)

при частоте вращения коленчатого вала, об/мин

88,3 (120)

3600

78,5 (106,8)

4000

78,5 (106,8) на бензине;
76,7 (104,3) на газе
4000
Максимальный крутящий момент, нетто, Н*м (кгсм)
при частоте вращения коленчатого вала, об/мин		270 (27,5)

1400-3000

220,5 (22,5)

2350±150

 220,5 (22,5) на бензине;
219 (22,3) на газе
2350±150
Порядок работы цилиндров1-3-4-21-2-4-31-2-4-3
Частота вращения коленчатого вала в режиме холостого хода, об/мин
минимальная
повышенная

750±50
4500

800±50
3000

800±50
3000

Направление вращения коленчатого вала (наблюдая со стороны вентилятора)правоеПравоеПравое
Запас хода от одной заправки при движении на всех типах топлива475—870
ЭБУодин—единый
Общая емкость системы газовых баллонов, куб.м/кг——80*/96**
Контрольный расход топлива при движении с постоянной скоростью:
60 км/ч, л/100 км
80 км/ч, л/100 км

8,5
10,3

9,8
12,1

—
—

Контрольный расход газа при движении с постоянной скоростью:
60 км/ч, куб.м/кг
80 км/ч, куб.м/кг

—
—

—
—

11,8
14,5

Вес ГАЗели с тентом, высота и ширина кузова

ГАЗель является самым популярным отечественным автомобилем в сфере грузоперевозок, по причине своей доступности и высокой универсальности. На базе ГАЗели собраны такие модели как Соболь и Валдай. Выпускаются все они в нескольких модификациях, а именно:

  • бортовая модель с открытой платформой и откидным бортом;
  • цельнометаллический фургон;
  • тентованная бортовая.

Если две последние в списке являются готовым продуктом, которые если и нуждаются в доработке, то весьма незначительной, над моделью с открытой платформой можно поработать. Касается это в первую очередь установки каркаса покрытого тентовой тканью. Производится данная процедура с целью расширения функциональных возможностей при перевозке грузов. Открытая платформа позволяет перевозить достаточно ограниченное количество и виды грузов, тогда как тентованная ГАЗель в этом плане имеет значительно больше возможностей.

Габаритные размеры ГАЗелиГабаритные размеры ГАЗели

Если вы являетесь владельцем автомобиля, и всерьез задумываетесь том, чтобы оборудовать его тентом, фирма МОСТЕНТ с радостью поможет вам в решении этого вопроса. Мы специализируемся на изготовлении, установке и ремонте тентов и каркасов на любые виды автомобилей.

Вес, ширина, высота ГАЗели тентованной

Человека, который собирается воспользоваться услугами грузоперевозчика, интересует в первую очередь вопрос «сколько вещей я смогу погрузить в ГАЗель», а если переформулировать, то «сколько ходок мне понадобиться для того, чтобы перевезти все это».

Приводим ниже такие характеристики ГАЗ 3302 (ГАЗель тент) как грузоподъемность, ширина, высота, длина, и сколько кубов груза в нее поместится. Описаны три варианта: стандартный тент-будка, высокий тент, и удлиненная платформа.

  1. Стандартный тент. Высота/ширина/длина — 1,60-1,95 м/1,9 м/3 м, объем 9-11 м3.
  2. Высокий. Высота/ширина/длина — 1,95-2,3 м/1,9 м/3 м, объем 11,5-12,5 м3.
  3. Удлиненная платформа. Высота/ширина/длина — 1,95-2,3 м/1,9 м/4,2 м, объем 15-18,3 м3.

При этом грузоподъемность всех модификаций остается на уровне 1,5 тонн.

Длина ГАЗелиДлина ГАЗели

Снаряженная масса самого автомобиля, иными словами вес ГАЗели с тентом, составляет приблизительно 1800 кг. Общая грузоподъемной автомобилей данной серии не более 3,5 тонн, поэтому, чем легче конструкция тентового каркаса, тем больший вес груза может брать для перевозки машина. А это, как показывает практика, играет весьма важную роль при выборе грузоперевозчика.

Если вы до сих пор не позаботились о том, чтобы установить тент, самое время сделать это именно сейчас. Мы предлагаем нашим заказчикам несколько видов тентовой ткани корейского и китайского производства. Мы работаем только с проверенными поставщиками, поэтому все материалы имеют высокое качество и отвечают всем необходимым требованиям и стандартам.

Дополнительная информация

Газель 4 метровая сколько кубов. Размеры, габариты и вес грузовой тентованной газели фермера и других видов автомобиля

>> Газель

На этой странице вы найдете максимально полную информацию по газелям, сможете узнать какие они бывают по типу кузова и по назначению, более подробно можете узнать размеры кузова газели . Какая у этой машины может быть максимальная длинна, ширина и высота , ну и соответственно объем и грузоподъемность.

Основные весогабаритные характеристики для всех газелей всех типов:

  • Грузоподъемность от 1.2 тонн до 1.5 тонн. в зависимости от модели машины.
  • Объем кузова от 6-ти до 12 кубов, тоже в зависимости от модели
  • Длинна кузова газели может быть от 3-х до 4-х метров последняя так называемая дилиннобазовая
  • Ширина примерно 1.90 м, если внутри есть колесные арки, то между ними обычно не более 1.30 метра
  • Высота кузова газелей колеблется от 1.50 метра до 2-х, но это уже не стандартная высота газели, а повышенная
Более подробно вы сможете узнать о размерах конкретного типа Газели, а так же узнать стоимость заказа, тарифы на почасовую оплату и цену одного км. пробега, если кликните на интересующий вас тип кузова.

Преимущества грузоперевозок автомобилями Газель.

Планируете приобрести мебель, бытовую технику, подумываете о дачном или квартирном переезде ? Оптимальным решением в этом случае станет заказ Газели . Грузоперевозки на автомобилях Газель делятся на несколько видов:

  • Газель тентованная и газель будка (фургон) используются для перевозки грузов весом до 1.5 тонн. Объём кузова составляет 9 куб.м.
  • Для перевозки крупногабаритных грузов длинной до 4.1 м. и весом до 1500 кг. Вы можете воспользоваться автомобилем газель с удлиненным кузовом, объем которого 15.5 куб.м. Вы имеете возможность сопровождать груз — автомобиль имеет 2 пассажирских места.
  • При необходимости одновременной перевозки большего количества пассажиров и груза, к Вашим услугам грузопассажирская газель. Такой автомобиль может перевозить 5 пассажиров и 1 тонну груза.
  • Бортовая газель используется для перевозки нестандартных, промышленных грузов при верхней загрузке с помощью автокрана или погрузчика.

Что нужно знать при заказе Газели.

Для заказа грузоперевозки на Газели Вам необходимо располагать следующей информацией:

  • Наименование перевозимого груза.
  • Габаритные размеры и вес груза.
  • Точное время и адрес подачи транспорта.
  • Ориентировочный маршрут движения.
  • Номер телефона для связи с заказчиком.
  • Необходимость сопровождения или экспедирования груза водителем
  • Если Вы заказываете газель с грузчиками, то необходимо сообщить диспетчеру объем, вес груза, количество мест груза, наличие грузовых лифтов в месте погрузки/разгрузки, расстоянии проноса груза от машины.

>> Газель

На этой странице вы найдете максимально полную информацию по газелям, сможете узнать какие они бывают по типу кузова и по назначению, более подробно можете узнать размеры кузова газели . Какая у этой машины может быть максимальная длинна, ширина и высота , ну и соответственно объем и грузоподъемность.

Основные весогабаритные характеристики для всех газелей всех типов:

  • Грузоподъемность от 1.2 тонн до 1.5 тонн. в зависимости от модели машины.
  • Объем кузова от 6-ти до 12 кубов, тоже в зависимости от модели
  • Длинна кузова газели может быть от 3-х до 4-х метров последняя так называемая дилиннобазовая
  • Ширина примерно 1.90 м, если внутри есть колесные арки, то между ними обычно не более 1.30 метра
  • Высота кузова газелей колеблется от 1.50 метра до 2-х, но это уже не стандартная высота газели, а повышенная
Более подробно вы сможете узнать о размерах конкретного типа Газели, а так же узнать стоимость заказа, тарифы на почасовую оплату и цену одного км. пробега, если кликните на интересующий вас тип кузова.

Преимущества грузоперевозок автомобилями Газель.

Планируете приобрести мебель, бытовую технику, подумываете о дачном или квартирном переезде ? Оптимальным решением в этом случае станет заказ Газели . Грузоперевозки на автомобилях Газель делятся на несколько видов:

  • Газель тентованная и газель будка (фургон) используются для перевозки грузов весом до 1.5 тонн. Объём кузова составляет 9 куб.м.
  • Для перевозки крупногабаритных грузов длинной до 4.1 м. и весом до 1500 кг. Вы можете воспользоваться автомобилем газель с удлиненным кузовом, объем которого 15.5 куб.м. Вы имеете возможность сопровождать груз — автомобиль имеет 2 пассажирских места.
  • При необходимости одновременной перевозки большего количества пассажиров и груза, к Вашим услугам грузопассажирская газель. Такой автомобиль может перевозить 5 пассажиров и 1 тонну груза.
  • Бортовая газель используется для перевозки нестандартных, промышленных грузов при верхней загрузке с помощью автокрана или погрузчика.

Что нужно знать при заказе Газели.

Д

Техническая характеристика автомобилей Газель с двигателем УМЗ

4.1. Автомобили ГАЗ-3302 и ГАЗ-2705. Общие данные


Модель автомобиля, ГАЗ 3302 33023 33027 330273 2705 27057 330202 330232
Тип автомобиля 4×2 4×2 4×4 4×4 4×2 4×4 4×2 4×2
Полная масса, кг 3500 3500 3500 3500 3500 3500 3500 3500
Масса снаряженного автомобиля, кг 1790 1920 2010 2140 1960
20701) 		2180
22901) 		1950 2005
Нагрузка на ось полностью груженого автомобиля, кг
переднюю 1200 1260 1380 1470 1245
12151)		 1430
14001)		 1290 1345
заднюю 2300 2240 2120 2030 2255
22851)		 2070
21001)		 2210 2155
База, мм



Габаритные размеры, мм:

 2900 2900 2900 2900 2900 2900 3500 3500
длина 5480 5480 5480 5480 5475 5475 6616 6295
ширина 2066 2066 2066 2066 2075 2075 2066 2066
высота2) 2120 2274 2210 2364 2200 2300 2120 2274
высота по тенту 2570 2570 2660 2660 — — 2570 2570
Колея передних колес 1700 1700 1720 1720 1700 1720 1700 1700
Колея задних колес (между серединами сдвоенных шин), мм 1560 1560 1560 1560 1560 1560 1560 1560
Дорожный просвет (под картером заднего моста при полной массе), мм 170 1560 1560 1560 1560 1560 1560 1560
Минимальный радиус поворота по колее наружного переднего колеса, м 5,5 5,5 7,5 7,5 5,5 7,5 6,7 6,7
Контрольный  расход топлива по ГОСТ 20306–90 при
движении с постоянной скоростью, л/100 км:
60 км/ч 10,7 10,7 12,0 12,0 10,7 12,0 10,7 10,7
80 км/ч 13 13 14 14 13 13 13 13
Максимальная скорость автомобиля на горизонтальном
участке ровного шоссе, км/ч		 130 130 130 130 130 130 130 130
Углы свеса (с нагрузкой), °:
передний 24 24 29 29 22 29 22 22
задний 24 24 27 27 18 19 17 23
Максимальный подъем, преодолеваемый автомобилем, с полной нагрузкой, % 26 26 30 30 26 30 26 26
Погрузочная высота, мм 960 960 1060 1060 725 825 1000 1000

1) Для автомобилей ГАЗ-2705 и мод. с двумя рядами сидений.

2) Для бортовых автомобилей указана высота по кабине.

4.2. Автомобили ГАЗ-3221 и мод. Общие данные


Модель автомобиля ГАЗ 3221 32212 32213 32217 322173 322132 322133
Тип автомобиля 4×2 4×4 4×2
Полная масса1),  кг 2905 3215 3180 3115 3390 3160 3230
Масса снаряженного автомобиля, кг 2260 2215 2180 2470 2390 2160 2230
Нагрузка на ось полностью груженого автомобиля, кг:
 — переднюю 1020 1195 1115 1165 1255 1110 ИЗО
 — заднюю 1885 2020 2065 1950 2135 2050 2100
База, мм: 2900 2900 2900 2900 2900 2900 2900
Габаритные размеры, мм:
 — длина 5475 5475 5475 5475 5475 5475 5475
 — ширина 2075 2075 2075 2075 2075 2075 2075
 — высота 2200 2200 2200 2300 2300 2200 2600
Колея передних колес 1700 2700 1700 1720 1720 1700 1700
Колея задних колес (между серединами сдвоенных шин), мм 1560 1560 1560 1560 1560 1560 | 1560
Дорожный просвет (под картером заднего моста при полной массе), мм 170 170 170 190 190 170 170
Минимальный радиус поворота по колее наружного переднего колеса, м 5,5 5,5 5,5 7,5 7,5 5,5 5,5
Контрольный2) расход топлива по ГОСТ-2030690 при движении с постоянной скоростью, л/100 км:
60 км/ч 10,7 10,7 10,7 12,0 12,0 10,7 10,7
80 км/ч 13 13 13 14 14 13 13
Максимальная скорость автомобиля на горизонтальном участке ровного шоссе, км/ч 130 130 130 130 130 130 130
Углы свеса (с нагрузкой), град: 22 22 22 28 28 22 22
 — передний 17 17 17 19 19 17 17
 — задний Максимальный подъем, преодолеваемый автомобилем с полной нагрузкой, % 26 26 26 30 30 26 26

1) Полная масса автомобилей указана с учетом посадки водителя и пассажиров по количеству установленных мест.

2) Контрольный расход топлива служит для оценки технического состояния  автомобиля и проверяется в условиях, регламентированных соответствующими стандартами, и не является показателем эксплуатационных норм расхода топлива.

4.3. Двигатель


Модель УМЗ-42160
(Евро-3)		 УМЗ-42164
(Евро-4)
Тип 4-тактный, впрысковый
Количество цилиндров и их расположение 4, рядное
Диаметр цилиндров и ход поршня, мм 100×92
Рабочий объем цилиндров, л 2,89
Степень сжатия 8,8 9,5
Номинальная мощность, нетто кВт (л.с.) 78,5 (106,8)
Максимальный крутящим момент, нетто,
даН×м (кгс×м)		 22,5 (220,5)


при частоте вращения коленчатого вала,
об/мин		 2500
Порядок работы цилиндров 1–2–4–3
Частота вращения коленчатого вала в ре-жиме холостого хода, об/мин:
 — минимальная (nmin xx) 800±50
 — повышенная (nпов xx) 3000±50
Направление вращения коленчатого вала (наблюдая со стороны вентилятора) Правое

4.4. Трансмиссия


Сцепление Однодисковое, сухое, с гидравлическим приводом
Коробка передач Механическая, 5-ступенчатая с синхронизаторами на всех передачах
  Передаточные числа:
  1 передача — 4,05
  2 передача — 2,34
  3 передача — 1,395
  4 передача — 1,0
  5 передача — 0,849
  Задний ход — 3,51
Раздаточная коробка автомобилей типа 4×4 Механическая, имеет две передачи: высшую (i=l,07) и низшую (i=l,87), а также симметричный межосевой дифференциал с принудительной блокировкой
Карданная передача



 Два вала с тремя карданными шарнирами и промежуточной опорой Три вала (для автомобилей типа 4×4) с
  шестью карданными шарнирами
Передний мост автомобилей типа 4×4:
главная передача Гипоидная, передаточное число — 5,125
дифференциал Конический, шестеренчатый
поворотные кулаки С карданными шарнирами неравных угловых скоростей
Задний мост:
главная передача Гипоидная, передаточное число 5,125 — для автомобилей типа 4×4; 4,3 — для автомобилей типа 4×2
дифференциал Конический, шестеренчатый

 Условный знак, заменяющий букву варианта комплектации двигателя.

4.5. Ходовая часть


Колеса Дисковые, с неразборным ободом 5½ Jx16Н2
Шины Пневматические, радиальные, размером 175К16С или 185/75R16C (195R16C) для автомобилей типа 4×4
Подвеска:
передняя Две продольные, полуэллиптические рессоры
задняя  Две продольные, полуэллиптические рессоры с дополнительными (кроме автомобилей ГАЗ-3221 и мод.) рессорами и стабилизатором (устанавливается по заказу) поперечной устойчивости
Амортизаторы   Четыре — гидравлические с избыточным давлением газа, телескопические, двухсторон- него действия. Установлены па передней и задней осях

4.6. Рулевое управление


Рулевой механизм с ГУР Интегрального типа, с передачей винт-шариковая гайка
Насос ГУР Пластинчатый, двухкратного действия
Передаточное число рулевого механизма 16,6 (в среднем положении)
19,6 (в крайнем положении)
Рулевая колонка Регулируемая по высоте и углу наклона

4.7. Тормозное управление


Рабочая тормозная система Двухконтурная с гидравлическим приводом и вакуумным усилителем
Тормозные механизмы:
передних колес Дисковые
задних колес Барабанные
Запасная тормозная система Каждый контур рабочей тормозной системы
Стояночная тормозная система С механическим тросовым приводом к тормозным механизмам задних колес

4.8. Электрооборудование


Тип электрооборудования Постоянного тока, однопроводное. Отрицательные выводы источников питания и потребителей соединены с корпусом
Номинальное напряжение, В 12
Генератор 3282.3771000
Стартер 422.3708000 или 5732.3708000
Дополнительное реле стартера 711.3741–02
Система управления двигателем УМЗ-4216 (Евро-3):
блок управления  — микас М10.3 (4216.3763–82) — для автомобилей типа 4×2 (главная пара i=4,3)
 — микас М10.3 (4216.3763–12) — для автомобилей типа 4×4 (главная пара i=5,125)
датчик положения дроссельной заслонки 0280 122 001 (ф. BOSCH“)
датчик кислорода 25.368889
датчик фазы 4063847050–01 или ДФ-1
датчик синхронизации 23.3847 или ДС-1
датчик детонации GT-305
электромагнитные форсунки 0 280 150 560 (ф. BOSCH“), ZMZ 9261



ВЕКА 10 (ф. SIEMENS“)
регулятор холостого хода РХХ60
катушка зажигания сдвоенная 48.3705 или 5810.3705
датчик температуры ОЖ системы 234.3828
управления
Система управления двигателем УМЗ-4216 (Евро-4):
блок управления  — микас 12.1 (42164.3763000) — для автомобилей типа 4×2 (главная пара i=4,3)



— микас 12.3 (42164.3763000–10) — для автомобилей типа 4×4 (главная пара i=5,125)
Форсунка ZMZ6354 DEKA1D
Катушка зажигания сдвоенная 48.3705 или 5810.3705
Патрубок дроссельный с электроприводом 40624.11481099
Модуль педали газа 6PV010033–00 (Hylic“)
Модуль погружного электробензонасоса 7Д5.883.046 СЭПО — ЗЭМ“ г. Саратов или Э04.4100000–21 АВТЭЛ“, г. Калуга
Клапан продувки адсорбера 21103–1164200–02 или 1103–1164200–03 или 21103–1164200
Свечи зажигания WR15YC (ф. BRISK“) или WR7BC (ф. BOSCH»)
Датчик сигнализатора аварийного давления масла 30.3829 или ММ 111В
Датчик абсолютного давления со встроенным датчиком температуры ATPTSNSR-0239
Аккумуляторная батарея 6CT-66LR
Фары:
правая 0301215 202 или 1512.3775000
левая 0301215 201 или 1502.3775000
Задние фонари:
для автомобилей с платформой 171.3716 или 7702.3716
для автомобилей с цельнометаллическим кузовом 7202.3776 (правый), 7212.3776 (левый)
Стеклоочиститель 60.5205010 или 70.5205000
Комплект звуковых сигналов 20 20.3721–01 Г/201.3721–01Г

4.9. Кузов1)


Кузов цельнометаллический, полукапотный, имеет  пять дверей — две распашные двери кабины, боковую сдвижную и две распашные задние двери салона
кабина автомобилей ГАЗ-3221 и мод. Двух— или трехместная
кабина автомобилей ГАЗ-2705 и мод. Трех— или семиместная
габаритные размеры (внутренние) грузового салопа автофургона, мм:
длина 3140/20002)
ширина 1830
высота 1500
объем Грузового салопа фургона, м3 9/62)

4.10. Кабина и платформа


  ГАЗ-3302, ГАЗ-33027, ГАЗ-330202 ГАЗ-33023, ГАЗ-330273, ГАЗ-330232
Кабина Металлическая, двухдверная трехместная Металлическая, двухдверная, шестиместная
Платформа Металлическая, с откидным задним и боковыми бортами
габаритные размеры платформы (внутренние), мм
длина 3089/41393) 2339/30894)
ширина 1978 1978
высота 400 400

4.11. Основные данные для регулировок и контроля


Давление масла на прогретом двигателе при частоте вращения коленчатого вала на холостом ходу, кПа (кгс/см2) 127 (1,3)
Зазор между коромыслами и клапанами на холодном двигателе при 15–20° С, мм
 — для выпускных клапанов 1 и 4 цилиндров 0,3–0,35
 — для остальных клапанов 0,35–0,4
Нормальная температура жидкости в системе охлаждения, °С 80–105
Минимальная частота вращения коленчатого вала в режиме холостого хода, об/мин 800–850
Зазор между электродами свечей, мм 0,7–0,85
Прогиб ремня вентилятора при нажатии с усилием 4 даН (4 кгс), мм 7–9
Прогиб ремня водяного насоса и генератора при нажатии с усилием 4 даН (4 кгс), мм 8–10
Прогиб ремня насоса гидроусилителя руля при нажатии с усилием 4 даН (4 кгс), мм 6–10
Свободный ход педали сцепления, мм 7–15
Ход штока рабочего цилиндра сцепления, мм 18–20,5
Свободный ход5) педали тормоза при неработающем двигателе, мм 3–5
Минимально допустимая толщина фрикционного слоя, мм:
для колодок передних дисковых тормозов 3,0
для накладок задних барабанных тормозов 1,0
Суммарный люфт рулевого колеса, ° Согласно ГОСТ Р 51709–2001
Уклон, на котором автомобиль с полной нагрузкой удерживается стояночной тормозной системой, не менее, % 16
Углы установки передних колес: развал6) 0°30′-1”
поперечный наклон шкворня6) 8°
продольный наклон шкворня6) 3°28’+30” (4°)7)
схождение колес, мм 0–3
Давление воздуха в шинах, кПа (кгс/см2):
передних колес 290+10 (3,0+0,1)
  330+10 (3,4+0,1)7)
  240+10 (2,5+0,1) 8)
задних колес 290+10 (3,0+0,1)
  240+10 (2,5+0,1)8)
  270+10 (2,8+0,1)9)

Примечание: давление воздуха в шинах каждой оси должно быть одинаковым согласно указанным величинам.

1) Для автомобилей с цельнометаллическим кузовом.
2) Для автомобилей ГАЗ-2705 с двумя рядами сидений.
3) Для ГАЗ-330202.
4) Для ГАЗ-330232.
5) Свободный ход обеспечен конструкцией вакуумного усилителя тормозов.
6) Параметр обеспечен конструкцией передней оси (переднего моста), регулировке не подлежит.
7) Для ГАЗ-330202 и ГАЗ-330232.
8)Для автомобиля типа 4×4.
9) Для ГАЗ-3221 и ГАЗ-32212.

Если у Вас Газель ГАЗ-33025 с ГБО, то следующий пункт инструкции здесь. Полное содержание инструкции для Газели с ГБО.

Газель — BattleTechWiki

Описание [редактировать]

Один из меньших бронированных транспортных кораблей DropShips, класса Газель, как правило, работает вместе с Fury и Leopard и способен перевозить целых 15 транспортных средств из бронированных боевых машин.

Когда «Газель » была впервые разработана, она предназначалась для работы с более мелкими и более легкими боевыми машинами, разработанными до Войн за наследство.Позже, это было изменено, в результате чего трюм в носу корабля был увеличен, чтобы справиться. Эти модификации произошли за счет помещений для экипажа и грузоподъемности, что значительно снижает комфорт и снижает выносливость конструкции в более длительных полетах.

Вооружение [править]

Как и многие транспортные войска, Газель имеет относительно ограниченный оборонительный набор вооружений. Двойные средние лазеры, Autocannon / 5 и LRM-20 заполняют носовые отсеки, в то время как PPC, SRM-6 и трио средних лазеров установлены в передних опорах в каждом крыле.Чтобы препятствовать преследованию, один Большой Лазер и еще одна пара сред перевозятся прямо на корме. Одной тонны пушек, четырех тонн большой дальности и двух тонн перезарядки ракет малой дальности, как правило, достаточно для выполнения более коротких миссий с пониженной грузоподъемностью.

ГАЗель ‘ с 950 тонн основного грузового отсека, 60 метров на 12, доступна через одну аппарель в носовой части корабля. Одиночная рампа и очень тесный отсек затрудняют разгрузку машины, так что большинство Газель, потерянных во время Войн за наследство, были уничтожены не в полете, а на земле во время разгрузки в зонах враждебной посадки.

Варианты [править]

  • Оригинал
    Оригинальная Gazelle была разработана для размещения только более легких транспортных средств, но имела несколько более удобные помещения для экипажа и большую грузоподъемность.
  • Обновление
    , представленный New Syrtis Shipyards в 3055 году, модернизированная Gazelle весит 3400 тонн, что на 500 тонн больше. Увеличение тоннажа идет в сторону увеличения грузоподъемности, теперь разделенной между перевозкой роты тяжелых танков в носу и короткой копьей более легких транспортных средств дальше, что уменьшает проблемы с горлышком бутылки стандартной модели.Массив оружия получил незначительные современные штрихи, переключая КПП и большой лазер для вариантов с расширенным радиусом действия, добавляя FCS Artemis IV для улучшения ракетных стоек, с уменьшенным числом двойных радиаторов, все еще увеличивая рассеивание тепла. BV (1,0) = 2,539 [6] , BV (2,0) = 2,498
Галерея

[редактировать]

Ссылки [редактировать]

Библиография [редактировать]

,

Газель восстановить

avdweb
  • Home
    • Об этом сайте
    • Контакт
  • Магазин
    • корзина
  • Популярные
    • Spotwelder
      • Контроллер точечной сварки
      • DIY точечный сварщик
      • Kende DN-100E
      • ス ポ ッ ト 溶 接 機
      • Точечные сварочные аппараты других пользователей
      • Spotwelder контроллер v5
      • Комплект сборки контроллера Spotwelder v1
      • Информация для ботаников
    • Универсальная плата управления питанием
      • Arduino Универсальная плата управления питанием переменного тока
      • Вакуумный контроллер
      • Контроллер печи оплавления
  • E-bike
    • Solarbike
      • солнечный велосипед Maxun
      • Солнечная езда на велосипеде
      • Solarbike FAQ
      • Другие солнечные велосипеды
    • Мотор
      • Выбор двигателя ступицы
      • Моторный стенд
      • Q-85SX моторный тест
      • тюнинг двигателя
      • E-bike симулятор
      • Обратный расчет параметров двигателя
      • Получить параметры двигателя
      • Bosch Active Line 3
        • Bosch Active Line 3
        • Печатная плата Bosch Active Line 3
      • Yamaha PW-SE
      • Моторс по сравнению
      • Yamaha PW-X2
      • Tongsheng TSDZ2
      • Mid-Drive против ступицы
    • Электроника
      • Контроллер мотора
      • контроллер мотора KU63
      • Легкое зарядное устройство
      • BMS
      • BMS AE-LMD17 REV A1
      • Pedelec устройство для легализации
      • LM5050-1 MOSFET драйвер
      • Smart BMS адаптер
      • Кабельный убийца
    • Аккумуляторы
      • Ebike аккумулятор
      • Подозрительный указатель уровня топлива
      • Инструкции по технике безопасности
      • Взлом батареи
      • НЕопубликованные Koppelverkoop
    • Ebike misc.
      • ПЭТ велосипедная бутылка
      • Moeiteloos bergop (NL)
      • Verzet bereken (NL)
      • Минимальный багаж (NL)
      • Actieradius (NL)
      • Газель восстановить
      • отверстие для слива масла Nexus 7
    • Механические проблемы
      • Напряжение передней вилки
      • Тормозной выключатель
      • Багажная полка
      • Датчик скорости
    • Снижение веса
    • Легкий электронный велосипед
    • Потребности в энергии
    • Регулирование и ограничения
    • формул
    • Ссылки
  • Arduino
    • SAMD21
      • SAM 15×15 доска
      • Быстрый старт
      • Arduino Zero
      • SAMD21 для чайников
      • SAMD21 + загрузчик
      • Burn загрузчик
      • Собственные проблемы с портом
      • Испытательный прибор
      • Установка
      • Информация о пакете
    • Arduino misc.
      • наконечники Arduino
      • Недорогая фурнитура Arduino
      • Arduino несерьезный
      • орел символы
      • Изменение цвета
      • Бесконтактный разъем
      • Удобные функции
    • Аппаратное взаимодействие
      • Переключатель дебоузер
      • MediaPlayer
      • Arduino ISP
      • Nokia 5110 LCD
      • Сердцебиение
      • Велокомпьютер
      • ILI9341 TFT
      • MAX17263 указатель уровня топлива
      • 24-битный АЦП
    • Программирование
      • Samenvatting C ++ (NL)
      • Описательные имена переменных
      • Экстремальное программирование
    • Сроки
      • Частотомер
      • SAMD21 Таймер
      • Секундомер
      • Неблокирующая задержка
    • АЦП-ЦАП
      • 16-битный ЦАП
      • Интеграция ЦАП
      • Fast PWM DAC
      • SAMD21 ШИМ-ЦАП
      • Более быстрый аналогЧитать
    • Измерение
      • Интерфейс весов
      • Curvetracer для солнечных батарей
      • Датчик дождя
      • Измерение температуры чипа
      • Измерение температуры LM335
      • Осциллограф
    • ATtiny3217
      • Dily3217 доска
      • Загрузчик ATtiny3217
      • FTDI / UPDI разъем
  • Технические советы
    • Моя мастерская
      • Tektronix
        • Tektronix 465 ремонт
    • Технические советы 2
      • Мини источник питания
      • Контрольный список PCB
      • Транзисторная книга
      • Panasonic HV PSU
      • Демонтаж SMD
      • Суммирующий дизайн усилителя
      • DIY химический анкер
      • Электронная гортань
      • Quadcopter
      • 3.3V вакуумная трубка
    • Композиты
      • Самая легкая сэндвич-панель
      • Советы по композитам
      • Таймер вакуумного насоса
      • Вакуумный насос DIY
      • Композитные ссылки
      • Теория композитов
      • Проблемы с композитами
    • PV панели
      • Солнечные батареи
      • Доступные обходные диоды
      • PV несоответствие потери
      • обходные диоды
    • Компьютер
      • WiFi проблема (NL)
      • Эргономичное рабочее место
      • MS Word символы
      • ярлыков Windows
      • Устранение шума вентилятора видеокарты
      • Ремонт шарниров ноутбука
      • Защита разъема питания ноутбука
    • SMD макет
    • Autodesk Eagle
    • Диспенсер для паяльной пасты
    • DIY калибровка мультиметра
    • Реле сбоев
    • 4 квадранта MOSFET график
    • Облученная проволока из ПВХ
    • Металлический фиксатор
    • DIY Гауссметр
    • 0603 макетирование картона
    • Микроволновая печь безопасности
  • GPS
    • Garmin
      • Typfiles bewerken (NL)
      • Советы Garmin
      • Улучшенный вид карты
      • треков в Google Планета Земля
      • Ремонт резины eTrex
      • Weergave verbeteren (NL)
      • Garmin Edge Исследуйте
    • Wandelingen (NL)
      • Заммелен — Тонгерен
      • Hertog Limburg pad
      • Кальтерхерберг — Моншау
    • Велосипедная навигация
      • Фецнавигатье
      • Mio Cyclo 400 test (NL)
    • Fietsroutes (NL)
      • Маастрихт-Визе
      • Maas fietsroute
      • Эрве 53км
    • Osm и гетест
    • GPS ссылки
    • ReverseStravaGpx
  • доп.
    • доп. 2
      • д’Ансервант
      • PostNL Duurder
      • Мои печатные платы с 1975 года
    • колонн
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
