| № | А | Защищаемые цепи |
| F1 | 15 | Катушки зажигания Форсунки Контроллер системы управления двигателем Реле вентилятора системы охлаждения |
| F2 | 30 | Люкс: Центральный блок кузовной электроники Норма, стандарт: Резерв |
| F3 | 10 | Люкс: Центральный блок кузовной электроники Переключатель световой сигнализации |
| F3 | 15 | Аварийная сигнализация |
| F4 | 15 | Люкс: Контроллер системы надувных подушек безопасности Датчик дождя |
| 20 | Омываталь ветрового стекла Очиститель ветрового стекла Контроллер системы надувных подушек безопасности | |
| F5 | 7,5 | Клемма 15 приборов |
| F6 | 7,5 | Свет заднего хода Блок управления системы безопасной парковки (Люкс) |
| F7 | 7,5 | Клапан продувки адсорбера Датчик массового расхода воздуха/ датчик давления Датчик фаз Датчик концентрации кислорода Блок управления системой контроля давления в шинах |
| F8 | — | Резерв |
| F9 | 5 | Габаритные огни правого борта |
| F10 | 5 | Габаритные огни левого борта Подсветка приборов и клавиш Фонари освещения номерного знака Плафон освещения багажник Плафон освещения вещевого ящика |
| F11 | 5 | Задние противотуманные огни |
| F12 | 10 | Ближний свет, правая фара |
| F13 | 10 | Ближний свет, левая фара |
| F14 | 15 | Патрон для подключения доп. приборов в багажнике |
| F15 | 10 | Очиститель заднего стекла Омыватель заднего стекла |
| F16 | 5 | Люкс: Модуль двери водителя Норма, Стандарт: Резерв |
| F17 | — | Резерв |
| F18 | — | Резерв |
| F19 | — | Резерв |
| F20 | — | Резерв |
| F21 | 10 | Дальний свет, правая фара |
| F22 | 10 | Дальний свет, левая фара |
| F23 | 10 | Правая противотуманная фара |
| F24 | 10 | Левая противотуманная фара |
| F25 | 15 | Обогрев передних сидений |
| F26 | 5 | Блок управления антиблокировочной системой тормозов Блок управления системой курсовой устойчивости |
| F27 | 15 | Прикуриватель |
| F28 | 15 | Топливный насос |
| F29 | 20 | Люкс: Центральный блок кузовной электроники Очиститель ветрового стекла Омыватель ветрового стекла |
| F29 | 15 | Норма, Стандарт: Моторедукторы блокировки замков дверей Моторедуктор блокировки замка багажника |
| F30 | 10 | Норма, Стандарт: Дневные ходовые огни |
| F31 | 7,5 | Муфта компрессора кондиционера |
| F32 | 7,5 | Сигнал торможения Контроллер управления автоматической коробкой передач |
| F32 | 30 | Отопитель |
| F33 | 25 | Блок управления антиблокировочной системой тормозов Блок управления системой курсовой устойчивости |
| F34 | 5 | Комбинация приборов Диагностический разъем |
| F35 | 15 | Норма, Стандарт: Блок управления системой надувных подушек безопасности Люкс: Резерв |
| F36 | 10 | Звуковой сигнал |
| F37 | 10 | Мультимедийная система |
| F38 | — | Резерв |
| F39 | — | резерв |
| F40 | — | Резерв |
| F41 | 50 | Обогреватель ветрового стекла |
| F42 | 30 | Норма, Стандарт: Электростеклоподъемники передних дверей Люкс: Резерв |
| F43 | 50 | Контроллер управления роботизированной коробкой переключения передач |
| F44 | 30 | Электровентилятор отопителя Контроллер системы управления климатической установкой |
| F45 | 25 | Обогреватель заднего стекла Обогреватель наружных зеркал |
| F46 | — | Резерв |
| К1 | 50 | Разгрузочное реле выключателя зажигания |
| К2 | 30 | Реле стартера |
| К3 | 40 | Люкс: Реле электровентилятора охлаждения радиатора |
| К3 | 30 | Норма, Стандарт: Реле стеклоочистителя |
| К4 | 30 | Реле электровентилятора охлаждения радиатора |
| К5 | 30 | Люкс: Реле муфты компрессора кондиционера |
| К5 | 30 | Норма, Стандарт: Реле указателей поворота и аварийной сигнализации |
| К6 | 30 | Люкс: Реле обогрева заднего стекла и наружных зеркал |
| К6 | 30 | Норма, Стандарт: Реле передних электростеклоподъемников |
| К7 | 20 | Реле дальнего света фар |
| К8 | 20 | Реле звукового сигнала |
| К9 | 20 | Реле ближнего света фар |
| К10 | 20 | Реле света заднего хода |
| К11 | 20 | Главное реле ЭСУД |
| К12 | 20 | Реле топливного насоса |
| К13 | 20 | Реле обогрева сидений |
| К14 | 70 | Реле обогрева ветрового стекла |
| К15 | 30 | Норма, Стандарт: Реле обогрева заднего стекла и наружных зеркал Люкс: Резерв |
| К16 | 30 | Норма, Стандарт: Реле муфты компрессора кондиционера Люкс: Резерв |
| К17 | — | Резерв |
| К18 | 40 | Норма, Стандарт: Реле электровентилятора охлаждения радиатора Люкс: Резерв |
| F1 | 15А Реле электро вентилятора радиатора минимальной скорости К18 (в исполнении с кондиционером или климатической установкой), Реле электро вентилятора радиатора максимальной скорости К4, Реле муфты компрессора кондиционера К10 (в исполнении с кондиционером или климатической установкой) |
| 15А Контроллер системы управления двигателем | |
15А Форсунки цилиндров, Катушки зажигания 2×2 (для 8-клап. ДВС), Катушки зажигания (для 16-клап. ДВС) | |
| F2 | 7,5А Клапан заслонки впускной трубы (для 16-клап. ДВС 21127), Клапан продува адсорбера |
| 7,5А Датчики кислорода, Датчик фаз (для 16-клап. ДВС), Датчик массового расхода воздуха (для 8-клап. ДВС или 16-клап. ДВС 21126) | |
| 7,5А Селектор АМТ (в исполнении с контроллером АМТ) | |
| 7,5А Блок управления системой контроля давления в шинах (кл. 30) (РЕЗЕРВ) | |
| F3 | 5А Контроллер анти блокировочной системы тормозов/ Контроллер системы курсовой устойчивости |
| F4 | 15А Контроллер управления системой надувных подушек безопасности |
| F5 | 7,5А Реле стартера К2/ Контроллер автоматической коробки передач, Разгрузочное реле выключателя зажигания К1, |
| 7,5А Реле обогрева сидений К13 (в вариантном исполнении), Реле обогрева заднего стекла Кб, Реле обогрева ветрового стекла К14 (в вариантном исполнении) | |
| 7,5А Реле топливного насоса К12 | |
| 7,5А Блок управления электро обогревом ветрового стекла | |
| 7,5А Контроллер системы управления двигателем | |
| 7,5A Аудиосистема Контроллер электро усилителя рулевого управления Переключатель стеклоочистителя Центральный блок кузовной электроники (в вариантном исполнении) Терминальный блок «ЭРА-ГЛОНАСС» Выключатель педали сцепления (для механической коробки передач) Выключатель педали тормоза Комбинация приборов Блок управления системой блокировки дверей (в вариантном исполнении) Выключатель блокировки двери водителя Выключатель кондиционера (в вариантном исполнении) Датчик скорости автоматической коробки передач (в вариантном исполнении) Переключатель режимов автоматической коробки передач (в вариантном исполнении) Контроллер АМТ (в вариантном исполнении) Блок управления системой контроля давления в шинах (РЕЗЕРВ) | |
| F6 | 5A Обогрев зеркал |
| F7 | 10A Дальний свет правого борта |
| F8 | 10A Дальний свет левого борта |
| F9 | 5A Габаритные огни правого борта |
| F10 | 5A Габаритные огни левого борта, |
| 5A Фонари освещения номерного знака, Плафон освещения багажника (в вариантном исполнении) | |
| 5A Подсветка приборов и клавиш | |
| F11 | 5A Задние противотуманные огни |
| F12 | 10A Ближний свет правого борта |
| F13 | 10A Ближний свет левого борта |
| F14 | 20A Центральный блок кузовной электроники |
| 20A Очиститель заднего стекла (в вариантном исполнении), Омыватель ветрового стекла, Очиститель ветрового стекла | |
| 20A Подрулевой переключатель стеклоочистителей | |
| F15 | 10A Очиститель заднего стекла, Омыватель заднего стекла |
| F16 | 7. 5A Указатели поворота, Свет заднего хода, Блок управления системой парковки (в вариантном исполнении) |
| F17 | 5A Блок управления системой блокировки дверей |
| F18 | 5/15/20A Выключатель привода замка багажника, Реле управления приводом замка багажника, Освещение багажника, Блок управления системой блокировки дверей |
| F19 | РЕЗЕРВ |
| F20 | РЕЗЕРВ |
| F21 | 15А Электродвигатель топливного насоса |
| F22 | 7,5А Выключатель сигнала торможения, Сигналы торможения, Дополнительный сигнал торможения |
| 7,5А Контроллер анти блокировочной системы тормозов/ Контроллер системы курсовой устойчивости (ABS / ESP), Контроллер АМТ (в вариантном исполнении) | |
| F23 | 5А Комбинация приборов |
| 5А Диагностический разъем | |
| F24 | 10А Реле звукового сигнала К8 |
| 10А Звуковой сигнал | |
| F25 | 15А Патрон для подключения дополнительных потребителей в салоне/ Прикуриватель |
| F26 | 10А Аудиосистема |
| 10А Разгрузочное реле выключателя зажигания К1 | |
| F27 | 10А Противотуманная фара правого борта |
| F28 | 10А Противотуманная фара левого борта |
| F29 | 15А Обогрев передних сидений |
| F30 | 10А Дневные ходовые огни |
| F31 | 10А Центральный блок кузовной электроники: указатели поворотов; питание блока кузовной электроники; дневные ходовые огни |
| F32 | 30А Центральный блок кузовной электроники: электро стеклоподъемники; замки дверей и багажника; датчик дождя; плафон освещения вещевого ящика; плафон освещения багажника; блок освещения салона |
| F33 | 5А Модуль двери водителя |
| F34 | 7,5А Муфта компрессора кондиционера (в исполнении с кондиционером или климатической установкой) |
| 7,5А Контроллер системы автоматического управления климатической установкой | |
| F35 | 15А Контроллер автоматической коробки передач |
| 15А Привод управления автоматической коробкой передач | |
| F36 | 15А Аварийная сигнализация: реле К15; реле К16 |
| F37 | 5/15/25A Выключатель привода замка багажника, Реле управления приводом замка багажника, Освещение багажника, Блок управления системой блокировки дверей |
| F38 | 10А Дневные ходовые огни |
| F39 | 15А Патрон для подключения дополнительных потребителей в багажнике (в вариантном исполнении) |
| F40 | 10А К разъему светотехники прицепа |
| F41 | 50А Обогрев ветрового стекла |
| F42 | 30А Обогрев наружных зеркал |
| 30А Обогрев заднего стекла | |
| F43 | 50А Контроллер АМТ |
| F44 | 30А Электро вентилятор отопителя (в вариантном исполнении) |
| 30А Контроллер системы автоматического управления климатической установкой (в вариантном исполнении) | |
| F45 | 30А Электро стеклоподъемники передних дверей |
| 30А Управление наружными зеркалами (в вариантном исполнении) | |
| F46 | РЕЗЕРВ |
Предохранители Лада Гранта и реле: схемы блоков, где находятся
Схема предохранителей Лада Гранта достаточно сложна – она отличается в зависимости от поколения модели и ее комплектации.
Большое число новых функций, появлявшихся в период между началом выпуска авто и сегодняшним днем, не могло не отразиться на наборе элементов, которые можно встретить в двух монтажных блоках – в салоне и под капотом. Знание схемы важно для успешной диагностики и ремонта. Первое, что необходимо запомнить: реле обозначаются буквой “К”, а предохранители – “F”.

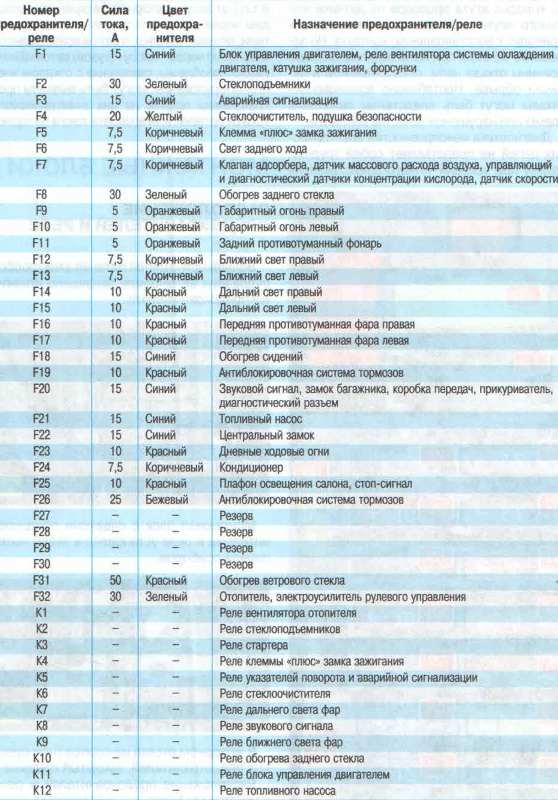

Схема расположения предохранителей в монтажном блоке
Блок предохранителей в салоне
Чтобы добраться до главного монтажного блока нужно потянуть за крышку с нижнего левого угла, а потом по очереди вплоть до нижнего правого конца крышки продолжать ее отпирать. После чего перейти к верхним углам, освободив которые можно снять крышку. Возвращение ее на место производится в обратном порядке.
| Название | Мощность, А | За что отвечает |
| F1 | 15 | Катушки зажигания, форсунки и контроллер мотора |
| F2 (Люкс и Норма) | 25 | Центральный блок электроники и водительские двери |
| F2 (Стандарт) | 5 | Ходовые фары дневного света |
| F2 | 30 | Стеклоподъемники |
| F3 (Норма и Люкс) | 15 | Контроллер и привод АКПП |
| F3 (Стандарт) | 10 | Аварийка |
| F4 | 15 | Контроллер подушек безопасности |
| F5 | 7,5 | Клемма 15 приборов |
| F6 | 7,5 | Задний свет и повортники (Стандарт) или контроллер АКПП, безопасная парковка (Норма и Люкс) |
| F7 | 7,5 | Датчик массового расхода воздуха и датчик давления, датчик фаз, датчики концентрации кислорода, клапан продувки адсорбера |
| F8 | 25 | Обогреватель заднего стекла, обогреватели наружных зеркал (Норма и Люкс) |
| F9 | 5 | Правые габаритные фары |
| F10 | 5 | Левые габаритные огни, подсветка в салоне и номеров, освещение багажника и вещевого ящика |
| F11 | 5 | Задние противотуманки |
| F12 | 7,5 | Правый ближний свет и его электрокорректор |
| F13 | 7,5 | Левый ближний и его лектрокорректор |
| F14 | 10 | Правый дальний свет |
| F15 | 10 | Левый дальний свет |
| F16 | 10 | Правая противотуманка |
| F17 | 10 | Левая противотуманка |
| F18 | 20 | Прикуриватель и обогреватели передних сидений |
| F18 | 10 | Прикуриватель |
| F18 | 15 | Обогреватели передних сидений |
| F19 (Норма и Люкс) | 5 | Антиблокировка тормоза |
| F19 (Стандарт) | 20 | Моторедукторы блокировки дверей |
| F19 | 15 | ABS |
| F20 | 15 | Звуковой сигнал |
| F20 | 15 | Звуковой сигнал, замок багажника, КПП, диагностический разъем и прикуриватель |
| F21 | 10 | Бензонасос |
| F22 | 25 | Центральный блок электроники, передний и задний стеклоомыватели, задний стеклоочиститель |
| F22 | 15 | Центральный замок |
| F23 | 5 | Комбинация приборов и диагностический разъем |
| F23 | 7,5 | Дневные ходовые фары |
| F24 (Норма и Люкс) | 7,5 | Контроллер климат-контроля и муфта компрессора кондиционера |
| F25 | 10 | Торможение, освещение салона (Стандарт) |
| F26 (Норма и люкс) | 25 | Центральный электронный блок |
| F26 | 25 | АБС/ESC |
| F27/F31 | 30 | Блок антиблокировки тормозов |
| F28/F32 | Отопительный электровентилятор, контроллер климат-контроля, электроусилитель руля |
Блок предохранителей в моторном отсеке
| Название | Мощность, А | За что отвечает |
| F1 | 50 | Обогреватель переднего стекла |
| F1 | 30 | Ближние фары |
| F2 | 60 | Генератор |
| F3 | 60 | Генератор |
| F4 | 30/40 | Вентилятор охлаждения радиатора |
| F5 | 50 | Электроусилитель руля |
| F6 | 40 | Антиблокировка тормозов |
Монтажный блок нового образца
| Название | Мощность, А | За что отвечает |
| F1 | 15 | Катушки зажигания, форсунки и контроллер мотора, реле вентилятора охлаждения |
| F2 | 30 | Люкс: Центральный блок кузовной электроники Норма и стандарт: Резерв |
| F3 | 10 | Люкс: Центральный блок кузовной электроники Переключатель световой сигнализации |
| F3 | 15 | Аварийная сигнализация |
| F4 | 15 | Люкс: Контроллер системы надувных подушек безопасности Датчик дождя |
| F4 | 20 | Омываталь ветрового стекла Очиститель ветрового стекла Контроллер подушек безопасности |
| F5 | 7,5 | Клемма 15 приборов |
| F6 | 7,5 | Задний свет Управления системы безопасной парковки (Люкс) |
| F7 | 7,5 | Датчик массового расхода воздуха и датчик давления, датчик фаз, датчики концентрации кислорода, клапан продувки адсорбера |
| F8 | — | Резерв |
| F9 | 5 | Правые габаритные фары |
| F10 | 5 | Левые габаритные фары, подсветка приборов и номеров, освещение багажника и вещевого ящика |
| F11 | 5 | Задние противотуманки |
| F12 | 10 | Правый ближний свет |
| F13 | 10 | Левый ближний свет |
| F14 | 15 | Патрон для подключения дополнительных приборов в багажнике |
| F15 | 10 | Очиститель и омыватель заднего стекла |
| F16 | 5 | Люкс: Модуль двери водителя Норма и Стандарт: Резерв |
| F17 | — | Резерв |
| F18 | — | Резерв |
| F19 | — | Резерв |
| F20 | — | Резерв |
| F21 | 10 | Правый дальний свет |
| F22 | 10 | Левый дальний свет |
| F23 | 10 | Правая противотуманка |
| F24 | 10 | Левая противотуманка |
| F25 | 15 | Обогрев передних сидений |
| F26 | 5 | Антиблокировка тормозов и курсовая устойчивость |
| F27 | 15 | Прикуриватель |
| F28 | 15 | Бензонасос |
| F29 | 20 | Люкс: Центральный блок кузовной электроники Очиститель и омыватель ветрового стекла |
| F29 | 15 | Норма и Стандарт: Моторедукторы блокировки замков дверей Моторедуктор блокировки замка багажника |
| F30 | 10 | Норма и Стандарт: Дневные ходовые огни |
| F31 | 7,5 | Муфта компрессора кондиционера |
| F32 | 7,5 | Сигнал торможения Контроллер АКПП Освещение салона (Норма и Стандарт) |
| F32 | 30 | Отопитель |
| F33 | 25 | Блок управления антиблокировочной системой тормозов Блок управления системой курсовой устойчивости |
| F34 | 5 | Комбинация приборов Диагностический разъем |
| F35 | 15 | Норма и Стандарт: Управление подушками безопасности Люкс: Резерв |
| F36 | 10 | Звуковой сигнал |
| F37 | 10 | Мультимедийная система |
| F38 | — | Резерв |
| F39 | — | резерв |
| F40 | — | Резерв |
| F41 | 50 | Обогреватель ветрового стекла |
| F42 | 30 | Норма и Стандарт: Электростеклоподъемники передних дверей Люкс: Резерв |
| F43 | 50 | Контроллер роботизированной КПП |
| F44 | 30 | Электровентилятор отопителя Контроллер климат-контроля |
| F45 | 25 | Обогреватель заднего стекла и наружных зеркал |
| F46 | — | Резерв |
| Реле блока нового типа | ||
| К1 | 50 | Разгрузочное реле выключателя зажигания |
| К2 | 30 | Стартер |
| К3 | 40 | Люкс: Электровентилятор охлаждения радиатора |
| К3 | 30 | Норма и Стандарт: Стеклоочистители |
| К4 | 30 | Электровентилятор охлаждения радиатора |
| К5 | 30 | Люкс: Муфта компрессора кондиционера |
| К5 | 30 | Норма и Стандарт: Указатели поворота и аварийной сигнализации |
| К6 | 30 | Люкс: Обогрев заднего стекла и наружных зеркал |
| К6 | 30 | Норма и Стандарт: Передние электростеклоподъемники |
| К7 | 20 | Дальний свет |
| К8 | 20 | Звуковой сигнал |
| К9 | 20 | Ближний свет |
| К10 | 20 | Свет заднего хода |
| К11 | 20 | Главное реле ЭСУД |
| К12 | 20 | Топливный насос |
| К13 | 20 | Обогрев сидений |
| К14 | 70 | Обогрев ветрового стекла |
| К15 | 30 | Норма и Стандарт: Обогрев заднего стекла и наружных зеркал Люкс: Резерв |
| К16 | 30 | Норма и Стандарт: Муфта компрессора кондиционера Люкс: Резерв |
| К17 | — | Резерв |
| К18 | 40 | Норма и Стандарт: Электровентилятор охлаждения радиатора Люкс: Резерв |
Схема блока предохранителей Лада Гранта
Автомобиль выпустили в 2011 году.
С тех пор это семейство пережило ряд изменений, отразившихся на начинке, а значит и наборе предохранителей с реле. В 2015 г произошли первые изменения во внешнем виде, а в 2018 было представлено целиком новое поколение транспортного средства, которое начало активно продаваться в 2020 г. Впервые Granta стала самым продаваемым авто весной 2017 года.На назначение реле и предохранителей влияет не только то, в каком году была выпущена Гранта, но и в какой комплектации. Если на стандартной и «Норме», вне зависимости от года, стоит мотор на 8 клапанов, то на «Норме плюс» и «Люкс» — уже 16 клапанная силовая установка.
Независимо от того, какова версия машины, есть 2 монтажных блока. Основной расположен в салоне и его место — у приборной панели с левой стороны. Чтобы до него добраться, снимают крышку. Нужный предохранитель извлекают пинцетом. Внутреннее состояние контактов самого элемента проверяют омметром.
Второй блок находится под капотом и там расположились предохранители и реле, связанные с силовой установкой.
Их набор и схема не зависят от комплектации, за исключением варианта «Люкс».
Лада Гранта Норма
Эта комплектация – самая распространенная из всех. Она оснащена большим количеством функций, чем стандартная, а значит имеет и несколько иной набор предохранителей в главном блоке (хотя их общее число остается неизменным). Она отличается от комплектации “Люкс” в случае, если не устанавливается плюс кондиционер.
| № предохранителя | Сила тока (ампер) | Защита электроцепей |
| F1 | 15 | Катушки зажигания |
| Форсунки | ||
| Контроллер управления двигателем | ||
| F2 | 25 | Центральный блок кузовной электроники |
| Модуль двери водителя | ||
| F3 | 15 | Контроллер управления автоматической коробкой переключения передач |
| Привод управления автоматической коробкой переключения передач | ||
| F4 | 15 | Контроллер надувных подушек безопасности |
| F5 | 7,5 | Клемма 15 приборов |
| F6 | 7,5 | Задний свет |
| Контроллер автоматической коробкой переключения передач | ||
| Блок управления системой безопасной парковки | ||
| F7 | 7,5 | Клапан продувки адсорбера |
| Датчик массового расхода воздуха/ датчик давления | ||
| Датчик фаз | ||
| Датчики концентрации кислорода | ||
| F8 | 25 | Обогреватель заднего стекла |
| Обогреватели наружных зеркал | ||
| F9 | 5 | Габаритные огни правого борта |
| F10 | 5 | Габаритные огни левого борта |
| Подсветка приборов и клавиш | ||
| Фонари освещения номерного знака | ||
| Освещение багажника | ||
| Освещение вещевого ящика | ||
| F11 | 5 | Задние противотуманные огни |
| F12 | 10 | Ближний свет, правая фара |
| Электрокорректор правой фары | ||
| F13 | 10 | Ближний свет, левая фара |
| Электрокорректор левой фары | ||
| F14 | 10 | Дальний свет, правая фара |
| F15 | 10 | Дальний свет, левая фара |
| F16 | 10 | Правая противотуманная фара |
| F17 | 10 | Левая противотуманная фара |
| F18 | 20 | Обогреватели передних кресел |
| Прикуриватель | ||
| F18** | 10 | Прикуриватель |
| F19 | 5 | Блок управления антиблокировочной системой тормозов |
| F20 | 15 | Звуковой сигнал |
| F21 | 10 | Топливный насос |
| F22 | 25 | Омыватель ветрового стекла |
| Центральный блок кузовной электроники | ||
| Омыватель заднего стекла | ||
| Очиститель заднего стекла | ||
| F23 | 5 | Комбинация приборов |
| Диагностический разъем | ||
| F24 | 7,5 | Муфта компрессора кондиционера |
| Контроллер автоматического управления климатической установкой | ||
| F25 | 7,5 | Сигналы торможения |
| F26 | 10 | Центральный блок кузовной электроники |
| F31(для блока АВАР) / F27(для блока Delphi) | 25 | Блок управления антиблокировочной системой тормозов |
| F32(для блока АВАР) / F28(для блока Delphi) | 30 | Электровентилятор отопителя |
| Контроллер автоматического управления климатической установкой |
Количество реле — 17.
| № реле | Сила тока (ампер) | Назначение |
| K1 | 30 | Реле электровентиляторов охлаждения радиатора |
| K2 | 30 | Реле электровентиляторов охлаждения радиатора |
| K3 | 30 | Дополнительное реле стартера |
| K4 | 50 | Разгрузочное реле выключателя зажигания |
| К5 | ||
| K6 | 30 | Реле обогрева сидений |
| K7 | 20 | Реле дальнего света фар |
| K8 | 20 | Реле звукового сигнала |
| K9 | 20 | Реле ближнего света фар |
| K10 | 20 | Реле обогрева заднего стекла и наружных зеркал |
| K11 | 20 | Главное реле ЭСУД |
| K12 | 20 | Реле топливного насоса |
| K13 | 30 | Реле света заднего хода |
| K14 | 30 | Реле электровентиляторов охлаждения радиатора |
| K15 | 30 | Реле обогрева ветрового стекла |
| K16 | 30 | Реле обогрева ветрового стекла |
| K17 | 30 | Реле муфты компрессора кондиционера |
Лада Гранта Стандарт с описанием элементов
Эта комплектация считается самой простой и имеет самую низкую стоимость среди всех представителей Lada Granta.
Что обуславливает набор предохранителей, который меньше по количеству защищаемых цепей в сравнении с остальными вариантами.
| № предохранителя | Сила тока (ампер) | Защита электроцепи |
| F1 | 15 | Катушки зажигания |
| Форсунки | ||
| Контроллер управления двигателем | ||
| F2 | 5 | Дневные ходовые огни |
| F3 | 10 | Аварийная сигнализация |
| F4 | 15 | Контроллер надувных подушек безопасности |
| F5 | 7,5 | Клемма 15 приборов |
| F6 | 7,5 | Задний свет |
| Указатели поворота | ||
| F7 | 7,5 | Клапан продувки адсорбера |
| Датчик массового расхода воздуха/ датчик давления | ||
| F7 | 7,5 | Датчик фаз |
| Датчики концентрации кислорода | ||
| F8 | 25 | Обогреватель заднего стекла |
| F9 | 5 | Габаритные огни правого борта |
| F10 | 5 | Габаритные огни левого борта |
| Подсветка приборов и клавиш | ||
| Фонари освещения номерного знака | ||
| Освещение багажника | ||
| Освещение вещевого ящика | ||
| F11 | 5 | Задние противотуманные огни |
| F12 | 10 | Ближний свет, правая фара |
| Электрокорректор правой фары | ||
| F13 | 10 | Ближний свет, левая фара |
| Электрокорректор левой фары | ||
| F14 | 10 | Дальний свет, правая фара |
| F15 | 10 | Дальний свет, левая фара |
| F16 | ||
| F17 | ||
| F18 | 15 | Прикуриватель |
| F19 | 20 | Моторедукторы блокировки замков дверей |
| F20 | 15 | Звуковой сигнал |
| F21 | 10 | Топливный насос |
| F22 | 15 | Омыватель ветрового стекла |
| Очиститель ветрового стекла | ||
| Омыватель заднего стекла | ||
| Очиститель заднего стекла | ||
| F23 | 5 | Комбинация приборов |
| Диагностический разъем | ||
| F24 | ||
| F25 | 7,5 | Сигналы торможения |
| Освещение салона | ||
| F26 | ||
| F31(для блока АВАР) / F27(для блока Delphi) | 30 | Электростеклоподъемники передних дверей |
| F32(для блока АВАР) / F28(для блока Delphi) | 30 | Электровентилятор отопителя |
Но к набору реле вышесказанное относится меньше:
| № реле | Сила тока (ампер) | Назначение |
| K1 | 30 | Электровентилятор охлаждения радиатора |
| K2 | 30 | Электростеклоподъемники |
| K3 | 30 | Дополнительное реле стартера |
| K4 | 50 | Разгрузочное выключателя зажигания |
| К5 | Указателей поворота и аварийной сигнализации | |
| K6 | Стеклоочистители | |
| K7 | 20 | Дальний свет |
| K8 | 20 | Звуковой сигнал |
| K9 | 20 | Ближний свет |
| K10 | 20 | Обогрев заднего стекла |
| K11 | 20 | Главное реле ЭСУД |
| K12 | 20 | Топливный насос |
| K13 | 30 | Дополнительное реле аварийной сигнализации |
| K14 | 30 | Дополнительное реле аварийной сигнализации |
| K15 | ||
| K16 | ||
| K17 |
Лада Гранта Люкс с кондиционером
Lada Granta в комплектации «Luxe» имеет схему предохранителей и реле, не отличающуюся от той, что можно встретить у «Нормы».
Единственное заметное отличие касается монтажного блока под капотом, где представлены элементы.
| № предохранителя | Сила тока (ампер) | Защита электроцепей |
| F1 | 50 | Обогреватель ветрового стекла |
| F2 | 60 | Генератор |
| F3 | 60 | Генератор |
| F4 | 40 (в комплектации без кондиционера — 30) | Электровентиляторы охлаждения радиатора |
| F5 | 50 | Электромеханический усилитель рулевого управления |
| F6 | 40 | Блок управления антиблокировочной системой тормозов (ABS) |
Лада Гранта нового образца
youtube.com/embed/eSW_JQyzuuc» frameborder=»0″ allowfullscreen=»allowfullscreen»/>Основной блок реле и предохранителей Lada Granta пережил заметные изменения в 2018 году, получив полностью новую схему с другим набором элементов электроцепи. Число предохранителей и реле увеличилось пропорционально количеству новых функций.
| № предохранителя | Сила тока (ампер) | Защита электроцепей |
| F1 | 15 | Реле электровентилятора радиатора минимальной скорости К18 (в исполнении с кондиционером или климатической установкой) |
| Реле электровентилятора радиатора максимальной скорости К4 | ||
| Реле муфты компрессора кондиционера К10 (в исполнении с кондиционером или климатической установкой) | ||
| Контроллер управления двигателем | ||
| Форсунки цилиндров | ||
Катушки зажигания (для 16-клап. ДВС) | ||
| F2 | 7,5 | Клапан заслонки впускной трубы (для 16-клап. ДВС 21127) |
| Клапан продува адсорбера | ||
| Датчики кислорода | ||
| Датчик фаз (для 16-клап. ДВС) | ||
| Датчик массового расхода воздуха (для 8-клап. ДВС или 16-клап. ДВС 21126) | ||
| Селектор АМТ (в исполнении с контроллером АМТ) | ||
| Блок управления системой контроля давления в шинах (кл. 30) (для а/м ЕВРО-6) | ||
| F3 | 5 | Контроллер антиблокировочной системы тормозов / Контроллер системы курсовой устойчивости |
| F4 | 15 | Контроллер системой надувных подушек безопасности |
| F5 | 7,5 | Реле стартера К2 / Контроллер автоматической коробки передач |
| Разгрузочное реле выключателя зажигания К1 | ||
| Реле обогрева заднего стекла К6 | ||
| Реле обогрева сидений К13 (в вариантном исполнении сокращенно (ВИ)) | ||
| Реле обогрева ветрового стекла К14 (в вариантном исполнении) | ||
| Реле топливного насоса К12 | ||
| Контроллер управления двигателем | ||
| Аудиосистема | ||
| Контроллер электроусилителя рулевого управления | ||
| Переключатель стеклоочистителя | ||
| Центральный блок кузовной электроники (ВИ) | ||
| Терминальный блок «ЭРА-ГЛОНАСС» | ||
| Выключатель педали сцепления (для механической коробки передач) | ||
| Выключатель педали тормоза | ||
| Комбинация приборов | ||
| Блок управления системой блокировки дверей (ВИ) | ||
| Выключатель блокировки двери водителя | ||
| Выключатель кондиционера (ВИ) | ||
| Датчик скорости автоматической коробки передач (ВИ) | ||
| Переключатель режимов автоматической коробки передач (в вариантном исполнении (ВИ)) | ||
| Контроллер АМТ (ВИ) | ||
| Блок управления системой контроля давления в шинах (для а/м ЕВРО-6) | ||
| F6 | 7,5 | Задний свет |
| Указатели поворота | ||
| Блок управления системой парковки (ВИ) | ||
| F7 | 10 | Дальний свет правого борта |
| F8 | 10 | Дальний свет левого борта |
| F9 | 5 | Габаритные огни правого борта |
| F10 | 5 | Габаритные огни левого борта |
| Фонари освещения номерного знака | ||
| Освещение багажника | ||
| Подсветка приборов и клавиш | ||
| F11 | 5 | Задние противотуманные огни |
| F12 | 10 | Ближний свет правого борта |
| F13 | 10 | Ближний свет левого борта |
| Регулятор электрокорректора фар (ВИ) | ||
| F14 | 20 | Центральный блок кузовной электроники: |
| (Очиститель ветрового стекла) (ВИ) | ||
| Омыватель ветрового стекла | ||
| Очиститель ветрового стекла | ||
| Подрулевой переключатель стеклоочистителей | ||
| F15 | 10 | Очиститель заднего стекла |
| Омыватель заднего стекла | ||
| F16 | Резерв | |
| F17 | Резерв | |
| F18 | Резерв | |
| F19 | Резерв | |
| F20 | Резерв | |
| F21 | 15 | Электродвигатель топливного насоса |
| F22 | 7,5 | Выключатель сигнала торможения |
| Сигналы торможения | ||
| Дополнительный сигнал торможения | ||
| Контроллер антиблокировочной системы тормозов/ Контроллер системы курсовой устойчивости | ||
| Контроллер АМТ (ВИ) | ||
| F23 | 5 | Комбинация приборов |
| Диагностический разъем | ||
| F24 | 10 | Реле звукового сигнала К8 |
| Звуковой сигнал | ||
| F25 | 15 | Патрон для подключения дополнительных потребителей в салоне |
| F26 | 5 | Терминальный блок «ЭРА-ГЛОНАСС» |
| F27 | 10 | Противотуманная фара правого борта (ВИ) |
| F28 | 10 | Противотуманная фара левого борта (ВИ) |
| F29 | 15 | Обогрев передних кресел (ВИ) |
| F30 | 10 | Аудиосистема |
| F31 | 10 | Центральный блок кузовной электроники: (Указатели поворотов; Питание блока кузовной электроники) (ВИ) |
| F32 | 30 | Центральный блок кузовной электроники:(Электростеклоподъемники; Замки дверей и багажника; Датчик дождя; Освещение вещевого ящика; Освещение багажника; освещение салона; Дневные ходовые огни) (ВИ) |
| F33 | 5 | Модуль двери водителя |
| F34 | 7,5 | Муфта компрессора кондиционера (в исполнении с кондиционером или климатической установкой) |
| Контроллер системы автоматического управления климатической установкой (ВИ) | ||
| F35 | 15 | Контроллер автоматической коробки передач (ВИ) |
| Привод управления автоматической коробкой передач (ВИ) | ||
| F36 | 15 | Аварийная сигнализация |
| F37 | 15 | Выключатель привода замка багажника |
| Блок управления системой блокировки дверей | ||
| 5 | Выключатель привода замка багажника | |
| F38 | 10 | Дневные ходовые огни |
| F39 | 15 | Патрон для подключения дополнительных потребителей в багажнике |
| F40 | 10 | К разъему светотехники прицепа |
| F41 | 50 | Обогрев ветрового стекла (ВИ) |
| F42 | 30 | Обогрев наружных зеркал (ВИ) |
| Обогрев заднего стекла | ||
| F43 | 50 | Контроллер АМТ (ВИ) |
| F44 | 30 | Электровентилятор отопителя |
| Контроллер системы автоматического управления климатической установкой (ВИ) | ||
| F45 | 30 | Электростеклоподъемники передних дверей |
| F46 | Резерв |
Лада Гранта Лифтбек: расположение предохранителей
Здесь они распределены между двумя монтажными блоками и имеют такую же схему, как и в других модификациях нового образца этого семейства.
Лада Гранта FL
Оснащена парой монтажных блоков, в салоне и под капотом, как и другие авто семейства. Схема расположения предохранителей такая же, как у всех машин нового образца.
Седан Лада Гранта
Отличия в схеме предохранителей и реле в версии седан можно увидеть только между старым и новым поколением, в остальном она схожа с другими моделями семейства.
Разница в комплектациях: стандарт, норма, люкс
Различий нет: исключение составляют лишь отдельные реле, соответствующие дополнительным опциям.
Расположение предохранителей дворников
Предохранители очистителей переднего стекла в Гранта нового образца расположены в салонном блоке предохранителей и реле и имеют обозначения F4 для комплектации «Норма» или F22 — для комплектации «Стандарт».
Схема предохранителя прикуривателя
Расположение предохранителя прикуривателя в Lada Granta несколько разное в зависимости от того, машина старого или нового поколения перед нами.
В первом случае, как и указано на официальной схеме, этот элемент — F20 (или F18, если речь о люксовой комплектации). А вот в последнем, на схеме под крышкой монтажного блока он обозначен, как F20, но в действительности за прикуриватель отвечает предохранитель F27.
Расположение реле стартера
Под номером К3 транспортного средства семейства Гранта всех комплектаций находится в монтажном блоке салона.
Расположение реле поворотов
Обозначено на схеме, как К5, расположено в основном монтажном блоке Гранты, расположенном в салоне автомобиля.
Схема контактных реле
| Реле | За что отвечает |
| К1 | Вентилятор отопления |
| К2 | Электроподъемники стекол |
| К3 | Стартер |
| К4 | Клеммы замка зажигания |
| К5 | Аварийка и поворотники |
| К6 | Стеклоочистители |
| К7 | Фары дальнего света |
| К8 | Звуковой сигнал |
| К9 | Фары ближнего света |
| К10 | Обогрев заднего стекла |
| К11 | Контроллер |
| К12 | Электробензонасос |
Силовые предохранители
Найти блок силовых предохранителей можно под капотом, где он занимает место между баком с охлаждающей жидкостью, аккумулятором и опорой стойки, выглядя как вертикальная коробка.
Внутри находятся такие плавкие предохранители:
- F1 на 50 А — отвечает за электроусилитель руля;
- F2 на 30 А — за отопительный электровентилятор;
- F3 на 60 А — за генератор
- F4 на 60 А — за генератор;
- F5 на 30 А — за ближнее фары.
Распространенные причины поломок предохранителей
Выделяют:
- Естественные, возникающие из-за долгой эксплуатации.
- Механические повреждения.
- Короткое замыкание в электроцепи.
- Поврежденную изоляцию и окисление на контактах.
- Ослабление клемников.
- Попадание влаги в блок.
- Воздействие повышенной температуры.
Признаки неисправности предохранителей
Самые явные:
- Отказ работы агрегатов даже при заряженной батарее;
- Высокая температура внутри блока;
- Запах гари в салоне или моторном отсеке;
- Некорректно работающие индикаторы на приборной панели.
Как производится замена предохранителей или реле
Вначале нужно подготовить необходимые инструменты и расходные материалы:
- Плоскую отвертку;
- Вороток на 10;
- Пинцет.
Дальше автомобиль помещают на ровную площадку и открыв капот, снимают клеммы аккумулятора, если планируется открыть блок силовых предохранителей. Если нужен основной блок, то просто снимают крышку. Далее откручивают болты, крепящие колодки и плату. Каждый элемент проверяют визуально и с помощью мультиметра. Посредством пинцета заменяют поврежденные предохранители.
Особенности первого монтажного блока
Он отличается от предшественников количеством предохранителей — теперь их 32. Многие из них отвечают сразу за несколько цепей, как в случае F1, который одновременно ответственен за катушка зажигания, форсунки, блок управления двигателем и вентилятором. Каждый элемент рассчитан на определенную максимальную силу тока. Например, у F8 он равен 30 Ампер.
Нюансы манипуляций с силовым блоком
В случае проблем с блоком предохранителей необходимо действовать в соответствии с правилами.
Так, в случае перегорания одного из элементов проверяют не только его, но и токоприемники, за которые он ответственен.
Замена элементов выполняется строго в соответствии с инструкцией, иначе это может привести к проблемам во всей системе управления автомобилем. Важно не использовать предохранители с большей, чем указано в инструкции, предельной мощностью — это грозит возгоранием в электроцепях машины.
Действуем в салоне
Главный монтажный блок находится в салоне авто, в левой части приборной панели. Чтобы проникнуть внутрь, снимают крышку, в которую интегрированы переключатели наружного света. У модификаций «Люкс» и «Норма» также требуется отключение кнопки отпирания багажника.
Нужный предохранитель находят с помощью схемы и вынимают пинцетом, заменяя на аналог. После всех манипуляций, обратно подключают минусовый контакт к аккумулятору и проверяют работу электрической цепи. Если она исправна, крышку возвращают на место.
Блок предохранителей Lada Granta
Всем привет дорогие друзья сегодня рассмотрим блок предохранителей или как называют монтажный блок на автомобиле Lada Granta.
Данный блок предохранителей и реле служит своего рода защитой электрических цепей.
И каждый отвечает за отдельный элемент электрооборудования, в некоторых случаях бывают что совмещают. А теперь давайте разберём подробнее.
Где находятся предохранители ЛАДА ГРАНТА
Наверное, не каждый знает местоположение предохранителей на Гранте, особенно, если вы только приобрели данный автомобиль. На самом деле всё просто основной монтажный блок находится в салоне с левой стороны прямо справа от блока управления фарами.
Чтобы открыть крышку нужно потянуть за нижний левый угол крышки и освободите левую точку запирания. После чего освободите верхние точки и снимите крышку. Закрывается крышка в обратном порядке только нужно проследить чтобы все фиксаторы защёлкунулись.
На пластиковой крышке с обратной стороны нарисованы все условные обозначения и элементы за которые отвечает каждый предохранитель и реле.
Подробная схема предохранителей и реле Лада Гранта
Старый образец (до сентября 2018 года)
| Предохранитель | Сила тока, А | Защищаемая цепь |
| F1 | 15 | — Реле включения вентилятора охлаждения двигателя — КЗ 2х2 — Контроллер(блок управления двигателем) — Форсунки — Катушка зажигания |
| F2 | 30 | Электростеклоподъемники |
| F3 | 15 | Аварийная сигнализация |
| F4 | 20 | — Стеклоочиститель — Подушка безопасности |
| F5 | 7,5 | Клемма 15 замка зажигания |
| F6 | 7,5 | Фонарь заднего хода |
| F7 | 7,5 | — Клапан адсорбера — Датчик массового расхода воздуха — Датчик кислорода 1/2 — Датчик скорости |
| F8 | 30 | Цепь обогрева заднего стекла |
| F9 | 5 | Габаритные огни по правому борту |
| F10 | 5 | Габаритные огни по левому борту |
| F11 | 5 | Задние противотуманные фары |
| F12 | 7,5 | Ближний свет по правому борту |
| F13 | 7,5 | Ближний свет по левому борту |
| F14 | 10 | Дальний свет по правому борту |
| F15 | 10 | Дальний свет по левому борту |
| F16 | 10 | Передняя противотуманная фара по правому борту |
| F17 | 10 | Передняя противотуманная фара по левому борту |
| F18 | 15 | Обогрев передних сидений |
| F19 | 10 | АБС (Антиблокировочная система тормозов) |
| F20 | 15 | — Звуковой сигнальный прибор — Замок багажника — Коробка передач — Прикуриватель — Диагностический разъем |
| F21 | 15 | Электробензонасос |
| F22 | 15 | Центральный замок |
| F23 | 10 | Дневные ходовые огни |
| F24 | 7,5 | Кондиционер |
| F25 | 10 | — Плафон освещения салона — Стоп-сигнал |
| F26 | 25 | Антиблокировочная система тормозов |
| F27 | — | Резервный |
| F28 | — | Резервный |
| F29 | — | Резервный |
| F30 | — | Резервный |
| F31 | 50 | Обогрев ветрового стекла |
| F32 | 30 | — Отопитель — Электроусилитель рулевого управления |
Реле
| Реле | Описание |
| K1 | Реле вентилятора отопителя. |
| K2 | Реле электростеклоподъемников |
| K3 | Реле стартера |
| K4 | Реле клеммы 15 замка зажигания |
| K5 | Реле указателей поворотов и аварийной сигнализации |
| K6 | Реле стеклоочистителя |
| K7 | Реле дальнего света фар |
| K8 | Реле звукового сигнала |
| K9 | Реле ближнего света фар |
| K10 | Реле обогрева заднего стекла |
| K11 | Реле контроллера(блока управления двигателем) |
| K12 | Реле электробензонасоса |
Блок предохранителей Лада Гранта под капотом
| F1, 50A | Электроусилитель рулевого управления; |
| F2, 30A | Вентилятор отопителя |
| F3, 60A | Генератор |
| F4, 60A | Генератор |
| F5, 30A | Ближний свет фар. |
Новый образец (с сентября 2018 года)
Предохранители которые находятся в салоне автомобиля Lada Granta
Реле нового образца Лада Гранта
Предохранители под капотом нового образца
Блок предохранителей под капотом автомобиля
В автомобиле Лада Гранта существует ещё один блок «мощных» предохранителей под капотом автомобиля. Номинал предохранителей от 30А до 60А, поэтому данный блок собственно и называют силовым. Выше в таблицах уже расписаны обозначения данного блока. Ниже на картинке его местоположение.
Примечание!!! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля
Ну вот и все мы рассмотрели основные схемы предохранителей и реле на автомобиле Лада Гранта. Всем пока.
- 11969
| F1 | 15А | Реле электровентилятора радиатора минимальной скорости К18 (в исполнении с кондиционером или климатической установкой) |
| Реле электровентилятора радиатора максимальной скорости К4 | ||
| Реле муфты компрессора кондиционера К10 (в исполнении с кондиционером или климатической установкой) | ||
| Контроллер системы управления двигателем | ||
| Форсунки цилиндров | ||
Катушки зажигания 2×2 (для 8-клап. ДВС) | ||
| Катушки зажигания (для 16-клап. ДВС) | ||
| F2 | 7,5А | Клапан заслонки впускной трубы (для 16-клап. ДВС 21127) |
| Клапан продува адсорбера | ||
| Датчики кислорода | ||
| Датчик фаз (для 16-клап. ДВС) | ||
| Датчик массового расхода воздуха (для 8-клап. ДВС или 16-клап. ДВС 21126) | ||
| Селектор АМТ (в исполнении с контроллером АМТ) | ||
| Блок управления системой контроля давления в шинах (кл. 30) (РЕЗЕРВ) | ||
| F3 | 5А | Контроллер антиблокировочной системы тормозов/Контроллер системы курсовой устойчивости |
| F4 | 15А | Контроллер управления системой надувных подушек безопасности |
| F5 | 7,5А | Реле стартера К2/Контроллер автоматической коробки передач |
| Разгрузочное реле выключателя зажигания К1 | ||
| Реле обогрева заднего стекла Кб | ||
| Реле обогрева сидений К13 (в вариантном исполнении) | ||
| Реле обогрева ветрового стекла К14 (в вариантном исполнении) | ||
| Реле топливного насоса К12 | ||
| Блок управления электрообогревом ветрового стекла | ||
| F5 | Контроллер системы управления двигателем | |
| F5 | Аудиосистема | |
| F5 | Контроллер электроусилителя рулевого управления | |
| F5 | Переключатель стеклоочистителя | |
| F5 | Центральный блок кузовной электроники (в вариантном исполнении) | |
| F5 | Терминальный блок «ЭРА-ГЛОНАСС» | |
| F5 | Выключатель педали сцепления (для механической коробки передач) | |
| F5 | 7,5А | Выключатель педали тормоза |
| Комбинация приборов | ||
| F5 | Блок управления системой блокировки дверей (в вариантном исполнении) | |
| F5 | Выключатель блокировки двери водителя | |
| F5 | Выключатель кондиционера (в вариантном исполнении) | |
| F5 | Датчик скорости автоматической коробки передач (в вариантном исполнении) | |
| F5 | Переключатель режимов автоматической коробки передач (в вариантном исполнении) | |
| F5 | Контроллер АМТ (в вариантном исполнении) | |
| F5 | Блок управления системой контроля давления в шинах (РЕЗЕРВ) | |
| F6 | 5А | Обогрев зеркал |
| F7 | 10А | Дальний свет правого борта |
| F8 | 10А | Дальний свет левого борта |
| F9 | 5А | Габаритные огни правого борта |
| F10 | 5А | Габаритные огни левого борта |
| Фонари освещения номерного знака | ||
| F10 | 5А | Плафон освещения багажника (в вариантном исполнении) |
| Подсветка приборов и клавиш | ||
| F11 | 5А | Задние противотуманные огни |
| F12 | 10А | Ближний свет правого борта |
| F13 | 10А | Ближний свет левого борта |
| Центральный блок кузовной электроники: | ||
| Очиститель заднего стекла (в вариантном исполнении) | ||
| F14 | 20А | Омыватель ветрового стекла |
| Очиститель ветрового стекла | ||
| Подрулевой переключатель стеклоочистителей | ||
| F15 | 10А | Очиститель заднего стекла |
| Омыватель заднего стекла | ||
| Свет заднего хода | ||
| F16 | 7,5А | Указатели поворота |
| Блок управления системой парковки (в вариантном исполнении) | ||
| F17 | 5А | Блок управления системой блокировки дверей |
| Выключатель привода замка багажника | ||
| 15А | Реле управления приводом замка багажника | |
| Освещение багажника | ||
| Блок управления системой блокировки дверей | ||
| F18 | 5А | Выключатель привода замка багажника |
| Освещение багажника | ||
| Выключатель привода замка багажника | ||
| 20А | Реле управления приводом замка багажника | |
| Освещение багажника | ||
| Блок управления системой блокировки дверей | ||
| F19 | РЕЗЕРВ | |
| F20 | РЕЗЕРВ | |
| F21 | 15А | Электродвигатель топливного насоса |
| F22 | 7,5А | Выключатель сигнала торможения |
| Сигналы торможения | ||
| Дополнительный сигнал торможения | ||
| F22 | 7,5А | Контроллер антиблокировочной системы тормозов/Контроллер системы курсовой устойчивости |
| Контроллер АМТ (в вариантном исполнении) | ||
| F23 | 5А | Комбинация приборов |
| Диагностический разъем | ||
| F24 | 10А | Реле звукового сигнала К8 |
| Звуковой сигнал | ||
| F25 | 15А | Патрон для подключения дополнительных потребителей в салоне/Прикуриватель |
| F26 | 10А | Аудиосистема |
| Разгрузочное реле выключателя зажигания К1 | ||
| F27 | 10А | Противотуманная фара правого борта (в вариантном исполнении) |
| F28 | 10А | Противотуманная фара левого борта (в вариантном исполнении) |
| F29 | 15А | Обогрев передних сидений (в вариантном исполнении) |
| F30 | 10А | Дневные ходовые огни |
| F31 | 10А | Центральный блок кузовной электроники: указатели поворотов; питание блока кузовной электроники; дневные ходовые огни (в вариантном исполнении) |
| F32 | 30А | Центральный блок кузовной электроники: электростеклоподъемники; замки дверей и багажника; датчик дождя; плафон освещения вещевого ящика; плафон освещения багажника; блок освещения салона (в вариантном исполнении) |
| F33 | 5А | Модуль двери водителя |
| F34 | 7,5А | Муфта компрессора кондиционера (в исполнении с кондиционером или климатической установкой) |
| Контроллер системы автоматического управления климатической установкой (в вариантном исполнении) | ||
| F35 | 15А | Контроллер автоматической коробки передач (в вариантном исполнении) |
| Привод управления автоматической коробкой передач (в вариантном исполнении) | ||
| F36 | 15А | Аварийная сигнализация: реле К15; реле К16 (в вариантном исполнении) |
| F37 | 15А | Выключатель привода замка багажника |
| Реле управления приводом замка багажника | ||
| F37 | 15А | Освещение багажника |
| Блок управления системой блокировки дверей | ||
| 5А | Выключатель привода замка багажника | |
| Освещение багажника | ||
| 25А | Выключатель привода замка багажника | |
| Реле управления приводом замка багажника | ||
| Освещение багажника | ||
| Блок управления системой блокировки дверей | ||
| F38 | 10А | Дневные ходовые огни |
| F39 | 15А | Патрон для подключения дополнительных потребителей в багажнике (в вариантном исполнении) |
| F40 | 10А | К разъему светотехники прицепа |
| F41 | 50А | Обогрев ветрового стекла (в вариантном исполнении) |
| F42 | 30А | Обогрев наружных зеркал (в вариантном исполнении) |
| Обогрев заднего стекла | ||
| F43 | 50А | Контроллер АМТ (в вариантном исполнении) |
| F44 | 30А | Электровентилятор отопителя (в вариантном исполнении) |
| Контроллер системы автоматического управления климатической установкой (в вариантном исполнении) | ||
| F45 | 30А | Электростеклоподъемники передних дверей |
| Управление наружными зеркалами (в вариантном исполнении) | ||
| F46 | РЕЗЕРВ |
Провода и предохранители | Лады Гранты
Электрооборудование в большинстве российских автомобилей выполнено по однопроводной схеме – присутствуют специальные выводы источников и потребителей электрического тока, которые соединены со всем кузовом автомобиля, выполняющего уже в свою очередь функцию второго провода.
Большое количество изделий электрооборудования Лады Гранты работает при уже включенном выключателе зажигания. Но есть такое электрооборудование, которое независимо от выключателя зажигания, может работать, это наружное освещение, сигналы торможения, сигнализация дальним светом фар, аварийная сигнализация, прикуриватель, радиоприёмник, но есть исключения, и другие. К тому же надо отметить то, что большое количество цепей питания подавляющего электрического оборудования автомобиля специально защищается плавкими предохранителями. Такими предохранителями не защищены только цепь заряда аккумуляторной батареи и ещё две цепи: генератора и пуска двигателя.
Мотнажный блок
Надо всегда внимательно выяснить причину сгорания того, почему же перегорел тот или иной провод, только после этого его стоит менять. При поиске разных неисправностей специалисты рекомендуют смотреть некоторые данные в разных таблицах, в которых могут быть указаны все цепи, которые защищаются предохранителями.
В таких таблицах обязательно указано назначение абсолютно каждого предохранителя. Но на некоторых автомобилях присутствуют дополнительные цепи, которые могут быть не указаны в таких таблицах.
На всех подобных схемах, которые приведены в таблицах, в разделе «Электрооборудование», цвет того или иного провода всегда обозначается буквой, причем первая буква – это цвет данного провода, а вторая – это цвет полоски на данном проводе.
Большое количество вспомогательных реле, предохранителей находятся в специальном, отдельном блоке. Его называют монтажным блоком. Он встраивается в панель приборов, обязательно, с левой стороны от руля.
Таблица предохранителей Лады Гранты в монтажном блоке
Таблица описания используемых в реле монтажного блока
Блок управление в Ладе Гранте находится в салоне с левой стороны от руля.
Специалисты предупреждают водителей, которые хотят произвести ремонт своей машины, о том, что при любом ремонте системы электрооборудования необходимо отсоединять провод клеммы от «минуса» аккумулятора.
Предохранители и реле в моторном отсеке Лада Гранта
Предохранители и реле — Лада Гранта тюнинг и ремонт
Предохранители и реле — Лада Гранта тюнинг и ремонтСлучайное фото
Обслуживание гранты
Предохранители и защищаемые цепи.
| Монтажный блок предохранителей на гранте находится в салоне слева от руля, рядом с блоком управления светом |
| Предохранитель | Ток, А | Защищаемая цепь |
| F1 | 15 | Бло управления двигателем (контроллер ЭБУ), форсунки, катушка зажигания, реле вентилятора системы охлаждения двигателя |
| F2 | 30 | Электростеклоподъемники |
| F3 | 15 | Аварийная сигнализация |
| F4 | 20 | Стеклоочиститель, подушки безопасности |
| F5 | 7,5 | Контакт «15» (плюс) замка зажигания |
| F6 | 7,5 | Фонарь заднего хода |
| F7 | 7,5 | Клапан адсорбера, датчик массового расхода воздуха, датчик скорости, датчик кислорода (лямбда-зонд) |
| F8 | 30 | Обогрев заднего стекла |
| F9 | 5 | Габаритные огни, правая сторона |
| F10 | 5 | Габаритные огни, левая сторона |
| F11 | 5 | Задние противотуманные фары |
| F12 | 7,5 | Ближний свет, правая сторона |
| F13 | 7,5 | Ближний свет, левая сторона |
| F14 | 10 | Дальний свет, правая сторона |
| F15 | 10 | Дальний свет, левая сторона |
| F16 | 10 | Передняя противотуманная фара, правая сторона |
| F17 | 10 | Передняя противотуманная фара, левая сторона |
| F18 | 15 | Обогрев передних сидений |
| F19 | 10 | Антиблокировочная система тормозов (ABS) |
| F20 | 15 | Звуковой сигнал, коробка передач, замок багажника, прикуриватель, диагностический разъем |
| F21 | 15 | Топливный насос |
| F22 | 15 | Центральный замок |
| F23 | 10 | Дневные ходовые огни |
| F24 | 7,5 | Кондиционер |
| F25 | 10 | Плафон освещения салона, стоп-сигнал |
| F26 | 25 | Антиблокировочная система тормозов (ABS) |
| F27 | Резерв | |
| F28 | Резерв | |
| F29 | Резерв | |
| F30 | Резерв | |
| F31 | 50 | Обогрев лобового стекла |
| F32 | 30 | Отопитель, электроусилитель руля (ЭУР) |
Также, в подкапотном пространстве гранты имеется дополнительный блок силовых предохранителей
| Предохранитель | Ток, А | Защищаемая цепь |
| F1 | 50 | Электроусилитель рулевого управления (ЭУР) |
| F2 | 30 | Вентилятор отопителя |
| F3 | 60 | Генератор |
| F4 | 60 | Генератор |
| F5 | 30 | Ближний свет фар |
Внимание! Не допускается использовать предохранители с номиналом выше указанных в таблице.
Реле и управляемые цепи
| Реле | Наименование |
| K1 | Реле вентилятора отопителя |
| K2 | Реле электростеклоподъемников |
| K3 | Реле стартера |
| K4 | Реле контакта «15» (плюс) замка зажигания |
| K5 | Реле указателей поворота и аварийной сигнализации |
| K6 | Реле стеклоочистителя |
| K7 | Реле дальнего света фар |
| K8 | Реле звукового сигнала |
| K9 | Реле ближнего света фар |
| K10 | Реле обогрева заднего стекла |
| K11 | Реле блока управления двигателем (ЭБУ) |
| K12 | Реле топливного насоса |
Метки: предохранители гранты, реле гранты, блок реле и предохранителей гранты
Lada Granta FAQ — Справочник по Лада Гранта — советы, доработка, тюнинг, стайлинг, фото © 2013-2015
Генеральная ассамблея Теннесси станет первым штатом, который примет блок-грант Medicaid, несмотря на неясное будущее | WPLN News
Республиканцы в законодательном собрании надеются, что федеральное правительство выполнит обещание администрации Трампа о единовременной выплате Теннесси.
Серхио Мартинес-Белтран Новости WPLN (ФАЙЛ)
Генеральная ассамблея Теннесси утвердила так называемый блочный грант Medicaid. Законодатели потратили на это всего два дня.
Палата представителей приняла соглашение в пятницу утром, а Сенат — в четверг.
Единовременная выплата должна помочь бедным получить медицинскую страховку. Но будущее недавно принятого соглашения остается неопределенным после приведения к присяге избранного президента Джо Байдена.
республиканцев в законодательном органе надеются, что федеральное правительство сдержит обещание администрации Трампа о том, что единовременная выплата будет предоставлена Теннесси. Но сенатор-демократ Джефф Ярбро из Нашвилла назвал этот подход «Радуйся, Мария».
«Это отчаянная игра с очень ограниченными шансами на успех», — сказал Ярбро в четверг в зале заседаний Сената.«И это серьезная проблема, когда вы говорите о трети нашего бюджета в рамках всей нашей программы Medicaid, на которую полагается более миллиона жителей Теннесси».
Тем не менее республиканцы надеются, что администрация Байдена проявит непредвзятость. Лидер сенатского большинства Джек Джонсон сказал, что, если новый президент отменит блок-грант, штат все равно будет в порядке.
«Если по какой-то причине новая администрация и новый режим в CMS сочтут это неуместным или решат отказаться от своих обязательств, то мы вернемся к чертежной доске и обсудим новый отказ», — сказал Джонсон.
Если администрация Байдена согласится, государство рассчитывает получить дополнительно 6 миллиардов долларов в течение следующих 10 лет. Помимо льгот по программе Medicaid, деньги можно было потратить на жилищные программы или программы питания.
Хотя демократы и сторонники здравоохранения говорят, что это не расширение Medicaid при Obamacare, сенатор Ричард Бриггс сказал, что это самое близкое, что государство могло бы сделать прямо сейчас. Бриггс, республиканец из Ноксвилля, был одним из немногих республиканцев, выступавших за расширение Medicaid.
«Это действительно дает нам возможность компенсировать часть этой экономии, и мы сможем добавить людей», — сказал Бриггс. «Единственная надежда, что мы должны попытаться застраховать больше людей, связана с этим».
После тупика и выхода из строя Грант, Генеральная Ассамблея Теннесси откладывает | Новости WPLN
Законодательный орган штата Теннесси официально закрылся на год. Но последний день был смесью споров, хаоса и тупика по поводу важной инициативы в области здравоохранения.
Законодатели в Палате представителей и Сенате в четверг часами обсуждали предложение о блочном гранте Medicaid — единовременной выплате для оказания медицинской помощи малообеспеченным слоям населения.
После того, как комитет первой конференции проиграл в деталях, законодатели пришли к компромиссу на втором заседании.
В случае подписания губернатором Биллом Ли и утверждения федеральным правительством Теннесси может стать первым штатом, финансирующим свою программу Medicaid через систему блочных грантов.
«Это очень масштабная концепция, — сказал WPLN республиканец Тимоти Хилл, спонсор законопроекта. «Мы пытаемся сделать что-то другое в Теннесси, чего не было сделано больше нигде во всей стране, и, по крайней мере, инициировать эти обсуждения.”
Федеральное правительство в настоящее время использует формулу, чтобы определить, сколько затрат TennCare оно оплатит — в настоящее время это около двух третей от программы стоимостью 12 миллиардов долларов. Блочные гранты закрепят эту сумму, и критики предложения говорят, что государство рискует получить меньше денег для программы или взять на себя больше, если затраты или количество участников резко возрастут.
В соответствии с законопроектом, одобренным законодательным органом, у администрации губернатора Билла Ли будет всего 180 дней, чтобы подать запрос на получение субсидии на блок, — сроки короче, чем было предложено Сенатом.Законодательство дает администрации разрешение на свободное ведение переговоров, но требует одобрения законодательного органа для реализации блок-грантов.
Ли сообщил журналистам, что подпишет эту меру, несмотря на опасения некоторых законодателей, что штат может получить меньше денег из федерального бюджета.
«Я думаю, что мы никогда не создадим и никогда не заключим с федеральным правительством сделку, которая была бы плохой для Теннесси», — сказал Ли. «Это позволило бы нам иметь возможность вести переговоры и добиваться действительно исправления сломанной системы.”
Законопроект был принят только после того, как второй комитет обсудил окончательные детали. В отличие от других комитетов, в него не были назначены демократы Палаты представителей. Они настаивают на расширении Medicaid на большее количество работающих бедных.
Представитель Нэшвилла Майк Стюарт, председатель Демократической фракции Палаты представителей, опротестовал это решение.
«Какой плохой прецедент отстранить любого члена партии меньшинства от такого важного и важного дела», — сказал Стюарт.
Член палаты представителей Карен Кампер, лидер меньшинства в Палате представителей, также выразила сомнение в отношении Касады.
Она сказала репортерам, что летом будет бороться с этим решением.
«Я в ярости из-за этого, потому что люди прислали нас сюда, чтобы мы могли внести свой вклад в любой закон, который мы собираемся принять», — сказал Кампер.
В знак протеста против решения Касады большинство демократов в Палате представителей решили уйти в знак протеста.
Некоторым разрешили уйти, но другие были остановлены солдатами дорожного патруля Теннесси и сержантами. Демократы Палаты представителей говорят, что член палаты представителей Г.А. Hardaway, D-Мемфис, подвергся нападению.Республиканцы говорят, что Хардуэй подтолкнул солдат и сержанта, чтобы те попытались уйти.
Hardaway отказался от комментариев.
Член палаты представителей Мэтью Хилл, председатель комитета по этике палаты представителей, заявил, что против Хардуэя будет возбуждено этическое расследование.
«Это не то, как мы должны вести себя в зале Палаты представителей», — сказал Хилл репортерам. «Это неуместно, но это просто неправильно».
Республиканское руководство празднует сессию, демократы называют ее «худшей»
На послесессионной пресс-конференции Ли и ведущие депутаты-республиканцы отпраздновали то, что они назвали «исторической» законодательной сессией.
«Мы приняли знаковый закон на благо штата», — сказал лидер большинства в Сенате Джек Джонсон.
Он указал на прохождение школьных ваучеров впервые в Теннесси и на единогласное голосование в обеих палатах за бюджет Ли в размере 38,6 миллиардов долларов.
Но демократы в законодательном органе заявили, что законодательная сессия в этом году была кислой.
«Грант на блок в большинстве сессий будет худшим счетом», — сказал Стюарт. «Но законопроект ESA выступил вперед на этой конкретной сессии, чтобы, вероятно, взять на себя неудачную заслугу.”
| ИЗМЕНЕНИЯ БЛОКОВЫХ ГРАНТОВ | |
| Временная помощь нуждающимся семьям | Средства TANF переведены в Службу патронатного воспитания: 1 385 152 долл. США (новая статья бюджета) |
| Сумма гранта блока субсидируемой программы ухода за детьми уменьшена с 57 172 097 долларов до 54 054 806 долларов | |
| PreK «Swap Out» »7 195 807 долларов (новая статья бюджета) | |
| Общая сумма средств TANF увеличилась с 306 234 756 долларов до 313 460 826 | долларов.|
| Фонды TANF на случай непредвиденных обстоятельств | Субсидируемые фонды по уходу за детьми увеличились с 6 549 469 долларов до 11 679 394 долларов |
PreK «Swap Out» 12 646 527 долл. США (новая строка бюджета) | |
| Общая сумма средств TANF на случай непредвиденных обстоятельств увеличилась до 29 932 538 долларов с 12 156 086 | долларов.|
| Грант блока социальных услуг | |
| Расходы на DSS / Отдел обслуживания пожилых людей и взрослых | Фонды DSS округауменьшены с 29 422 137 долларов до 27 427 015 | долларов.
| Контракт | UNC Cares уменьшен с 229 376 долл. США до 57 344 долл. США |
| Бюджетная линия услуг по уходу за приемными семьями исключена, переведена в TANF выше | |
| Общая сумма гранта на социальные услуги уменьшена с 62 877 557 долларов до 59 325 251 | долларов|
| Программа энергетической помощи для малообеспеченных семей | |
| Переводы в другие госорганы: | Средства на программу по утеплению уменьшены с 14 947 789 долларов до 12 473 090 долларов до | динаров.
| Программа ремонта и замены нагретого воздуха | с 7 193 873 долл. США до 6 636 633 долл. США |
| Местные поставщики услуг по энергоэффективности в жилых домах для двух вышеуказанных линий: увеличена с 375 609 долларов до 1 005 177 | |
| DENR Администрирование для строк 114, 115: увеличено с 375 609 долларов США до 1 005 177 | долларов США|
| Общий грант на оказание энергетической помощи малоимущим: уменьшен с 114 911 848 долларов до 113 139 044 | долларов|
| Грант блока ухода за детьми и развития | |
| Отдел развития детей и дошкольного образования | Услуги по уходу за детьми увеличились с 158 328 747 долларов до 168 536 136 | долларов.
| «Инициативы качества и доступности» увеличились с 22 500 000 долларов США до 24 168 551 долларов США | .|
| Административный бюджет увеличен с 6 000 000 долл. США до 7 677 977 долл. США | |
| Отдел центрального управления | Обслуживание центральной районной больницы 202 000 долл. США (новая статья бюджета) |
Общий грант блока услуг по уходу за детьми и развитию: увеличен с 275 651 161 долл. США до 289 407 078 долл. США | |
| Грант блока психиатрических услуг | |
| Расходы по программе | Психиатрические услуги для взрослых с 10 717 607 долларов США до 0 долларов США и для детей от 5 121 991 долларов США до 3 619 833 долларов США — общее сокращение на 12 219 765 долларов США |
| Психиатрические услуги для взрослых / детей: 12 398 643 доллара (новая статья бюджета) | |
| Инициатива по кризисным решениям — критическое временное вмешательство: 750 000 долларов (новая статья бюджета) | |
| Общая сумма гранта на оказание психиатрических услуг увеличена с 16 039 598 долларов до 16 968 476 | долларов.|
| Грант на блокирование профилактики и лечения наркозависимости | |
| Отдел психического здоровья, нарушений развития и наркологической помощи | Служба ликвидации наркозависимости для взрослых, Альтернативное лечение для женщин, Профилактика злоупотребления психоактивными веществами и службы бюджета: 32 338 028 долларов, всего |
| Замена вышеперечисленного новыми статьями бюджета: | |
Профилактика злоупотребления психоактивными веществами: 8 699 284 долл. США (новая позиция) | |
| Лечение наркозависимости для детей / взрослых: 29 519 883 долл. США (новая позиция) | |
| Новые статьи бюджета Инициативы по урегулированию кризисов | Кризисные центры без регистрации: 420 000 долларов (новая позиция) |
| Университетское оздоровление / лечение от зависимости: 1 085 000 долл. США (новая позиция) | |
| Community Paramedic Mobile Crisis Mgmt: 60 000 долларов (новая позиция) | |
«Инновационные технологии»: 41 000 долл. США (новая позиция) | |
| Veterans Crisis: 250 000 долларов (новая позиция) | |
| Отдел общественного здравоохранения | Ликвидация проектов по снижению рисков и помощь округам по статьям бюджета: 765 949 | долл. США
| Замена вышеперечисленного новой бюджетной строкой: | |
| Тестирование на ВИЧ для лиц, проходящих лечение от наркозависимости: 765 949 долларов США | |
| Общий грант на профилактику и лечение наркозависимости: увеличение с 37 527 700 долларов до 45 184 839 | |
| Грант блока охраны здоровья матери и ребенка | |
| Отдел общественного здравоохранения | Услуги по охране здоровья детей уменьшились с 8 042 531 долл. США до 7 574 703 долл. США |
| «Здоровье женщин» снизилось с 8 532 935 до 8 095 148 долларов. Увеличивает стипендию по уходу за беременными в Каролине с 250 000 до 300 000 долларов (только изменение в финансировании индивидуальных инициатив) | |
| Расходы по программе DHHS | Услуги по охране здоровья детей уменьшились на 926 долларов, по охране материнства — на 58 долларов, Государственный центр статистики здравоохранения — на 8 257 долларов, предотвращение травм и насилия — на 4 455 долларов |
| Управление общественного здравоохранения уменьшено на 20 537 долларов | |
| Общая сумма субсидии по охране здоровья матери и ребенка уменьшена с 18 854 259 долларов до 17 914 411 | долларов.|
| Грант блока профилактических медицинских услуг | |
| Расходы по программе | Физическая активность и профилактика увеличились с 1186142 долларов до 2 034 060 | долларов.
| Предотвращение травм и насилия (услуги для жертв изнасилований) увеличено со 169 730 долл. США до 173 476 долл. США | |
| Отдел общественного здравоохранения | Лабораторные услуги — тестирование, обучение и консультации, увеличено с 10 980 долл. США до 21 012 долл. США |
| Государственные лабораторные услуги — тестирование, обучение и консультации: 199 634 долл. США (новая статья) | |
| Профилактика сердечных заболеваний и инсульта увеличилась со 162 249 долларов до 189 693 долларов | |
| Повышение эффективности и подотчетность увеличена с 213 971 долл. США до 738 784 долл. США | |
Физическая активность и питание увеличились с 38 000 долларов США до 68 073 долларов США. | |
| Государственный центр статистики здравоохранения увеличился с 61 406 долларов до 107 291 | долларов.|
| Общая сумма гранта на профилактические медицинские услуги увеличена с 2 234 233 долларов США до 3 921 778 долларов США | |
| Грант блока общественных услуг | |
| Управление экономических возможностей | Количество агентств общественных действий увеличилось с 22 402 724 долларов до 24 168 417 долларов.|
| Количество агентств ограниченного назначения увеличилось с 1 244 596 долларов США до 1 342 690 долларов США | |
| Администрация | Управление экономической деятельности увеличилось с 1 244 596 долларов США до 1 342 690 долларов США | .
| Общий грант блока общественных услуг увеличен с 24 891 916 долларов до 26 853 797 | долларов.|
Грант блока общественных услуг (CSBG)
Грант блока общественных услуг (CSBG)Действия сообщества начались 50 лет назад в США как часть войны с бедностью.Более 1100 местных общественных агентств по всей стране в настоящее время борются с бедностью и создают самодостаточность для сильных семей и сообществ по всему Содружеству Вирджиния. В Вирджинии 27 некоммерческих частных и государственных общественных агентств.
Эти агентства получают основное финансирование из блочного гранта общественных услуг (CSBG) и средств CSBG, выделенных Генеральной Ассамблеей. Управление общественных служб Департамента социальных служб штата Вирджиния осуществляет надзор за сетью Партнерства действий сообщества штата Вирджиния.
Миссия действий сообщества — решить проблемы бедности и повысить самообеспеченность семей с низкими доходами. Они предлагают широкий спектр программ борьбы с бедностью и работают совместно с предприятиями и другими агентствами над созданием сети поддержки наиболее уязвимых слоев населения Вирджинии. Некоторые из программ CSBG:
- Образование
- Занятость
- Присмотр за детьми
- Сообщество и экономическое развитие
- Занятость
- Head Start
- Здоровье и питание
- Жилищные и сопутствующие услуги
- Особые группы населения (включая пожилых людей, бывших преступников и бездомных)
- Транспорт
Помимо местных общественных агентств, в Вирджинии есть три общественные организации штата.Эти организации решают конкретные проблемы, работая через местные общественные агентства, органы местного самоуправления или другие общественные организации. Эти общегосударственные программы:
- Project Discovery, Inc. — предотвращение отсева и варианты поступления в колледж впервые
- Программа помощи юго-восточным сельским общинам — водоснабжение / сточные воды
- Система повторного въезда в сообщество штата Вирджиния (VaCARES) — переход и поддержка бывшего правонарушителя
— предотвращение отсева и варианты поступления в колледж впервыеОбозначение / Отмена обозначения
Руководство и процедуры
Организационные стандарты
ROMA
Информационные бюллетени
Обучение
ресурсов
Госплан
Свяжитесь с нами
Монтажный блок Патент Грант Ким 21 марта 2 [Kim; Кван-Янг]
U.Патент S. номер D517,616 [номер заявки D / 220,313] был выдан патентным ведомством 21 марта 2006 г. на сборочный блок . Изобретение приписывают Кван-Ён Ким.
| Патент США | D517,616 |
| Ким | 21 марта 2006 г. |
Монтажный блок
Претензии
ПРЕТЕНЗИЯ Декоративный дизайн монтажного блока, как показано и описано.
| Изобретателей: | Ким; Кван-Янг (Намгу, Инчхон, KR ) |
|---|---|
| Прил. №: | D / 220,313 |
| Подано: | 29 декабря 2004 г. |
| Текущий США Класс: | D21 / 503 |
| Текущий международный Класс: | 2101 |
| Область Поиск: | ; D21 / 484-505
; Д25 / 113-118
; 446 / 85,104,124-125,119,109,120-121,128,93,97,102,103,95,376
; 248/276. 1 |
Источники цитирования [Ссылка]
Патентные документы США
Другие ссылки
| Каталог Lego, стр. 43, 1997. цитируется экспертом. Каталог Lego, 1990. цитируется экспертом. |
Главный эксперт: Баркай; Рафаэль
Поверенный, агент или фирма: Jordan and Hamburg LLP
Описание
РИС.1 — вид спереди, слева и сверху в перспективе монтажный блок, показывающий мою новую конструкцию;
РИС. 2 — его вид спереди;
РИС. 3 — его вертикальный вид слева;
РИС. 4 — его вид сбоку справа;
РИС. 5 — его вид сверху; и
ФИГ. 6 — вид в перспективе сборочного блока, иллюстрирующий их экологическая сборка.
Пунктирные изображения компонентов, кроме сборки
блок, иллюстрируют структуру окружающей среды, используемую в
сочетаются с вариантом выполнения и не являются частью заявленного
дизайн.
Вид сзади в вертикальном разрезе является зеркальным отображением переднего вертикального Посмотреть.
Вид снизу в плане идентичен виду сверху.
* * * * *
Верховный суд штата Северная Каролина отклоняет запрос на получение гранта губернатора Купера
РЭЛИ, Северная Каролина — Законодательный орган Северной Каролины может принять решение о деталях расходования грантов федерального блока, даже если они идут вразрез с пожелания губернатора, постановил Верховный суд штата в пятницу. Большинство голосов 6-1 поддержали решение Апелляционного суда о том, что конституционные полномочия по присвоению этих средств возлагаются на Генеральную ассамблею.Постановление знаменует собой неудачу для губернатора-демократа Роя Купера в поданных им многочисленных судебных исках, оспаривающих действия законодательных лидеров Республиканской партии.
«Обоснованное решение Верховного суда Северной Каролины по этому вопросу было прочно основано на тексте Конституции и многолетнем прецеденте», — сказал сенатор Уоррен Дэниел, Р-Берк, сопредседатель судебного комитета Сената.
Последнее решение касается 17 миллионов долларов федеральных фондов в рамках закона о государственном бюджете на 2017 год. То, как законодательные органы конкретно тратили эти федеральные доллары, выделенные Конгрессом на развитие общества, психическое здоровье и помощь матери и ребенку, отличалось от того, как Купер хотел их использовать.
Судья Сэм Эрвин IV, написавший для большинства, отверг аргументы частных поверенных Купера о том, что различия в расходах мешали его конституционной обязанности обеспечивать «добросовестное исполнение» законов, даже тех, которые были приняты Конгрессом при управлении этими средствами.
«Ничто в законах штата или федеральном законодательстве не возлагает на исполнительную власть ответственность за определение того, как следует расходовать деньги, полученные от соответствующих федеральных программ блочных грантов», — написал он.
ПРОЧИТАЙТЕ БОЛЬШЕ: Избирательный совет подтверждает победу Ньюби в качестве председателя Верховного суда штата Северная Каролина
Вместо этого суд, в котором доминируют демократы, согласился с законодателями-республиканцами, которые заявили, что конституция штата предписывает им принимать решения о финансировании за деньги, которые лежат в государственное казначейство — даже федеральные фонды, у которых есть определенные условия.
Деньги должны быть потрачены только в рамках широких категорий, установленных Вашингтоном.
Эрвин также не согласился с аргументами Купера, что деньги на самом деле не находились в государственной казне, а были просто «фондами хранения», которые губернатор решил потратить.
«Мы не смогли найти какое-либо положение Конституции штата Северная Каролина, которое создает категорию денег, которая могла бы включать деньги федерального блока грантов, которые находятся за пределами государственной казны или полномочий Генеральной Ассамблеи», — написал Эрвин.
Хотя постановление пятницы касалось только трех конкретных программ, оно, вероятно, создает прецедент для принятия решений с аналогичными федеральными блочными грантами. В 1982 году Верховный суд отказался решать, имеет ли законодательный орган полномочия принимать и присваивать средства федерального блока грантов, заявив, что это зависит от цели и условий каждого гранта.
Помощник судьи Анита Эрлс написала особое мнение, утверждая, что фонды грантов на блок не являются частью государственной казны, отчасти из-за того, как государство их получает.
«Направление Генеральной Ассамблеей части средств гранта на свои собственные приоритеты было неконституционным посягательством на власть губернатора», — написал Эрлз.
Постановление завершает очередную главу в судебных баталиях между Купером, спикером Палаты представителей Тимом Муром и лидером Сената Филом Бергером, которые начались за несколько дней до начала первого срока Купера 1 января 2017 года. Губернатор первоначально подал в суд на лидеров республиканцев за закон, принятый в декабре 2016 года. это ослабило его силы.
Мур сказал, что решение Пятницы «представляет собой победу для разделения властей и конституционного процесса ассигнований в Северной Каролине, а также поражение усилий исполнительной власти по управлению законодательной властью посредством судебных разбирательств». Офис
Купера не сразу ответил в пятницу на электронное письмо с просьбой о комментарии.
Дэниел критически относился к Генеральному прокурору Джошу Штайну, демократу, который подал краткую справку в поддержку точки зрения Купера.
«Очень жаль, что генеральный прокурор Стейн ценил расширение исполнительной власти выше верховенства закона», — сказал Дэниел.»Большинство студентов-юристов-первокурсников могут взглянуть на простой текст Конституции и предыдущие постановления Верховного суда и сделать вывод, что предпочтительный исход генерального прокурора был бы серьезным нарушением основных правовых принципов. Закон, а не политика, должен стоять на первом месте в высшем офисе правоохранительных органов нашего штата «.
Пятничное решение было среди сотен действий, о которых объявил суд высшей инстанции штата, пытаясь очистить палубы до того, как в конце месяца уйдут два судьи.Эрвин и Эрлз, оба зарегистрированные демократы, останутся в суде в 2021 году. Но разница мест у демократов 6-1 превратится в 4-3, поскольку республиканцы победили на выборах в апелляционный суд в ноябре.
Ассошиэйтед Пресс внесло свой вклад.
Текст счета: IL HB0246 | 2019-2020 | 101-я Генеральная Ассамблея | Глава
Название законопроекта: Внесены поправки в школьный кодекс.
Что касается программы субсидирования блока учебников, то предусматривается, что учебники, разрешенные для приобретения, должны включать роли и вклад всех людей, находящихся под защитой Закона о правах человека штата Иллинойс, и не должны носить дискриминационный характер в отношении каких-либо характеристик в соответствии с этим законом.Предусматривает, что учебники, приобретенные на грант, не должны носить дискриминационный характер. Предусматривает, что преподавание истории Соединенных Штатов только в государственных школах должно включать изучение роли и вклада лесбиянок, геев, бисексуалов и трансгендеров в историю этой страны и этого штата. Действует с 1 июля 2020 года.Спектр: Партизанский закон (Демократ 46-0)
Статус: (Принято) 2019-08-09 — Государственный закон. . . . . . . . . 101-0227 [HB0246 Detail]
Загрузить: Illinois-2019-HB0246-Chaptered.html
| Государственный закон 101-0227 | ||||
| ||||
| ||||
Закон об образовании.
| ||||
Быть принятым народом штата Иллинойс,
| ||||
представлен в Генеральной Ассамблее:
| ||||
Раздел 5. В школьный кодекс внесены поправки путем изменения разделов | ||||
2-3.155 и 27-21 следующим образом:
| ||||
(105 ILCS 5 / 2-3.155) | ||||
Разд. 2-3.155. Учебная блок-грантовая программа. | ||||
(a) Положения настоящего Раздела являются общественными | ||||
интересами, для общественного блага и служат светским общественным целям | ||||
. | ||||
(b) В данном разделе «учебник» означает любую книгу или | ||||
книжный заменитель, который ученик использует в качестве текста или заменителя текста, | ||||
, включая электронные учебники. | ||||
учебники многоразового использования, руководства в переплете или с вкладными листами | ||||
, учебное компьютерное программное обеспечение и электронное программное обеспечение | ||||
учебники и необходимое технологическое оборудование получить | ||||
доступ и использование электронных учебников, предназначенных в качестве основного | ||||
источника учебных материалов для данного класса или группы из | ||||
студентов.«Учебник» также включает в себя учебную программу по естествознанию | ||||
материалов в формате набора, который включает предварительно упакованные расходные материалы | ||||
материалов, если (i) показано, что материалы служат | ||||
заменитель учебника, (ii) материалы предназначены для использования учениками | ||||
в качестве основного источника обучения, (iii) каждый компонент | ||||
«Учебник» включает книги, материалы являются неотъемлемой частью обучать требованиям | ||
намеченного курса, (iv) в комплект входит руководство для учителя | ||
материалов, и (v) покупка индивидуальных расходных материалов | ||
материалов не допускается . | ||
(c) Начиная с 1 июля 2011 г., при условии ежегодных ассигнований | ||
Генеральной Ассамблеей, Совет по образованию штата | ||
уполномочен предоставлять ежегодное финансирование государственные школьные округа | ||
и признанные государством негосударственные школы, обслуживающие учащихся с детских садов | ||
до 12 классов для приобретения отобранных | ||
учебников.Учебники, разрешенные к приобретению в соответствии с этим разделом | ||
, ограничиваются без исключения учебниками, которые были предварительно одобрены и назначены Советом по образованию штата | ||
для использования в любых общественных местах | ||
. школы и светские, | ||
нерелигиозные, и нерелигиозные и недискриминационные в отношении | ||
любой из характеристик человека Иллинойса Закон о правах. | ||
Учебники, разрешенные к приобретению в соответствии с этим разделом, должны | ||
включать роли и вклад всех защищенных людей | ||
в соответствии с Законом Иллинойса о правах человека . Государственный совет | ||
образования должен ежегодно публиковать список учебников | ||
, разрешенных для приобретения в соответствии с данным разделом.Каждый государственный | ||
школьный округ и признанная государством негосударственная школа должны, | ||
с учетом ассигнований на эту цель, получать грант на ученика | ||
на покупку светских и недискриминационные | ||
учебники. Сумма субсидии на одного ученика должна быть рассчитана Государственным советом по образованию | ||
с использованием общих ассигнований. | ||
для этих целей, разделенных на самого текущего студента | ||
произведено данные о зачислении доступны. | ||
(d) Совет по образованию штата может принять правила как | ||
, необходимые для реализации данного раздела и для обеспечения | ||
религиозной нейтральности гранта на блок учебников Программа, | ||
, а также обеспечивает мониторинг всех учебников | ||
, разрешенных в этом разделе, которые должны быть приобретены напрямую | ||
Государственные негосударственные школы, обслуживающие учащихся классов | ||
детский сад до 12. | ||
(Источник: P.A. 97-570, эфф. 8-25-11; 97-813, эфф. 7-13-12.) | ||
(105 ILCS 5 / 27-21) (из главы 122, пар. | ||
п. 27-21. История США. История Соединенных Штатов | ||
Государства должны преподаваться во всех государственных школах и
во всех остальных | ||
учебных заведений в этом государстве, поддерживаемых или | ||
полностью или частично содержится за счет государственных средств.Преподавание истории | ||
должна иметь в качестве одной из своих целей привлечение | ||
учащихся
всеобъемлющее представление о нашей демократической форме | ||
правительство и принципы
за которое выступает наше правительство | ||
в отношении других стран, включая
изучение места | ||
нашего правительства во всемирных движениях и
лидеры | ||
, с особым упором на основные принципы и | ||
идеалов нашей представительной формы правления. | ||
должен включать исследование роли и вклада | ||
афроамериканцев и
другие этнические группы, включая, но не | ||
только поляки, литовцы, немцы,
Венгерский, ирландский, | ||
чешский, русский, албанский, итальянский, чешский, словацкий,
Французский, | ||
27-21)
Преподавание истории Шотландцы, латиноамериканцы, американцы азиатского происхождения и т. Д., в истории этого | ||
страна и эта
Состояние. Чтобы усилить изучение роли и | ||
вкладов латиноамериканцев, такая учебная программа должна включать в себя | ||
изучение событий, связанных с насильственным высылкой и незаконным | ||
депортацией мексиканцев. Американские граждане США во время Великой депрессии | ||
. Только в государственных школах преподавание истории | ||
должно включать изучение ролей и вклада | ||
лесбиянок, геев, бисексуалов и трансгендеров в истории | ||
этой страны и этого штата. Преподавание истории также | ||
должно включать изучение
роль профсоюзов и их взаимодействие с правительством в достижении | ||
цели смешанной системы свободного предпринимательства | ||
. Ученики не заканчиваются.
из | ||
восьмой класс любой
государственная школа, если он или она получила | ||
такое обучение в истории
США и предоставляет | ||
свидетельство наличия всесторонних знаний
из них. | ||
(Источник: P. | ||
