Главный цилиндр сцепления где стоит – местонахождение, устройство, диагностика, инструкция по замене + видео

назначение, устройство, принцип работы и неисправности

Сцепление является важным элементом в устройстве автомобиля, позволяя «соединить» двигатель и коробку передач, а также реализовать возможность комфортного изменения ступеней, исключить ударные нагрузки и т.д.

Схема устройства сцепления на разных авто может отличаться, при этом на современных ТС зачастую используется гидравлическое сцепление. Среди основных составных элементов гидравлической системы сцепления следует выделить ГЦС (главный цилиндр сцепления).

Задачей такого цилиндра (иногда называется выжимной цилиндр сцепления) является эффективная передача усилия от педали сцепления на вилку выключения сцепления. Указанная вилка осуществляет прижим выжимного подшипника, что позволяет данному механизму работать благодаря взаимодействию с лепестками корзины сцепления.

Читайте в этой статье

Устройство и принцип работы ГЦС

Начнем с того, что гидравлическое сцепление состоит из пары цилиндров (главный  и рабочий цилиндр сцепления), которые позволяют работать гидроприводу сцепления. Что касается главного цилиндра, конструкция ГЦС и его принцип работы заключается в следующем:

  • усилие от педали сцепления через толкатель передается на шток. Далее поршень выдвигается, в результате происходит перекрытие клапана, в результате чего жидкость из той части цилиндра, где она сжимается, получает возможность вытекать в отдельный бачок;
  • сжатая в цилиндре жидкость проталкивается через штуцер, после чего происходит ее попадание в гидравлическую магистраль, по которой производится подача к рабочему цилиндру;
  • рабочий цилиндр воздействует на вилку, передавая на нее усилие. После того, как водитель отпускает педаль сцепления, поршень цилиндра возвращается обратно при помощи пружины.

Как видно, гидропривод сцепления работает аналогично другим системам (например, гидравлической системе тормозов), в основе которых лежит жидкость, которая под давлением почти не сжимается, однако происходит эффективная и быстрая передача усилия на исполнительные устройства.

Обратите внимание, при выборе новой детали нужно обязательно учитывать отдельные технические характеристики, способ крепления, подключения, наличие бачка в комплекте, материал изготовления корпуса, размеры, длину штока, диаметр штуцера и т.д.

Другими словами, при выборе главного цилиндра на тот или иной автомобиль, нужно учесть ряд параметров и особенностей. Также рекомендуется  отдельное внимание уделять материалу изготовления. Дело в том, что цилиндры бывают как стальными, алюминиевыми или чугунными, так и пластиковыми (изготовлены из полимеров).

Изделия из чугуна и алюминия достаточно распространены, являются «средним» вариантом по качеству, пластиковые корпуса самые доступные по цене, однако не всегда отличаются надежностью и длительным сроком службы. Что касается стали, такие цилиндры самые надежные, однако имеют высокую стоимость по причине сложности изготовления.

Неисправности и ремонт главного цилиндра сцепления

Если говорить о ГЦС, как и любое другое устройство, данный элемент также может выйти из строя. Хотя главный цилиндр сцепления отличается простотой конструкции и надежностью, со временем появляется износ отдельных элементов по причине постоянных нагрузок, особенно если машина эксплуатируется в городе.

Как правило, первыми из строя выходят уплотнители и детали из резины. Если просто, под такими уплотнительными элементами следует понимать пыльники, которые надеты на шток для защиты цилиндра от грязи и мелкого абразива, а также уплотнительные манжеты, которые не позволяют вытекать рабочей жидкости.

Еще одним элементом, который может стать причиной проблем с ГЦС, является пружина в цилиндре. Пружина главного цилиндра сцепления постоянно испытывает нагрузки в процессе эксплуатации автомобиля, также на нее воздействует тормозная жидкость, которая выполняет в данном случае функцию рабочей. Когда металл становится более хрупким, пружина может попросту лопнуть.

Так или иначе, в случае неполадок цилиндр нужно менять. При этом в ряде случаев также удается обойтись ремонтом ГЦС, а не его заменой. С учетом относительно высокой стоимости детали для многих авто, данный способ является оптимальным. Для этих целей нужно приобрести ремкомплект цилиндра сцепления, который включает в себя необходимые запасные элементы.

Такой подход обычно позволяет перебрать устройство и полностью восстановить его работоспособность.  Главное, чтобы ремкомплект был качественным, а сам ремонт главного цилиндра сцепления выполнялся опытными специалистами.

Причины и признаки неисправности ГЦС

Как уже было сказано выше, со временем износ отдельных элементов цилиндра неизбежен. Также к преждевременному выходу детали из строя может привести несвоевременная замена тормозной жидкости, разрывы уплотнителей, ошибки при сборке/установке отдельных запчастей из ремкомплекта и т.д.

Как правило, самой серьезной поломкой можно считать такую, когда зеркало самого цилиндра сильно изношено, появились задиры, потертости и другие дефекты на поверхности металла, видны очаги коррозии. В такой ситуации обычной переборкой с использованием ремкомплекта часто обойтись не удается. Выходом становится только полная замена главного цилиндра сцепления.

Дело в том, что одним из свойств тормозной жидкости является высокая проникающая способность. Это значит, что жидкость просачивается даже по мельчайшим царапинам на зеркале цилиндра и/или поршне. Замена только резиновых уплотнителей в этом случае не помогает.

Рекомендуем также прочитать статью о том, есть ли сцепление в коробке автомат. Из этой статьи вы узнаете, какие устройства и механизмы в АКПП выполняют функцию сцепления, а также как работает сцепление в автоматической коробке.

Зачастую качественный ремкомплект ГЦС обычно имеет как манжеты, так и новый поршень. Однако если царапины имеются на зеркале цилиндра, в этом случае нужна замена всей детали. По этой причине важно не допускать критического износа, обращая внимание на малейшие признаки неисправности ГЦС. Как только в цилиндре возникают неполадки, жидкость из системы может вытекать, понижается ее уровень.

Также педаль сцепления может работать хуже, при езде водитель замечает, что процесс переключения передач нарушен в результате сбоев в работе сцепления. При проблемах с цилиндром педаль сцепления может падать в нижнее положение (проваливаться, залипать), ход педали становится тугим и т.д.

В таком случае нужно безотлагательно провести визуальный осмотр. Прежде всего, следует провести проверку уровня и состояния тормозной жидкости. Также нужно осматривать сам цилиндр. Если на цилиндре заметны явные потеки или уплотнители (манжеты) влажные, тогда очевидно нарушение герметичности.

Еще отметим, что частой проблемой главного цилиндра сцепления является активное засорение отверстий в крышке бачка. Чтобы устройство нормально работало, предполагается, что уровень жидкости в бачке цилиндра постоянно повышается и затем происходит его понижение.

Для того чтобы уровень нормально повышался и понижался, в крышке бачка есть специальные вентиляционные отверстия. В случаях, когда отверстия забиты грязью, весь гидропривод работает со сбоями, педаль сцепления ходит туго, происходит медленный возврат педали сцепления в исходное положение и т.д.



Советы и рекомендации

Начнем с того, что в гидроприводе сцепления рабочей является тормозная жидкость (ТЖ). Указанная жидкость хорошо подходит для выполнения возложенных на нее функций, отличается низкой ценой и доступностью, а также простотой замены.

При этом для нормальной работы не только тормозов, но и сцепления, важно, чтобы уровень ТЖ всегда был в норме. Определяется уровень по бачку на главном цилиндре сцепления. В случае понижения  жидкость нужно долить, причем использовать только ту, которая рекомендуется для данного авто (например, DOT4, DOT5).

Нужно учитывать, что такая жидкость является сильным ядом для живых организмов, агрессивна к пластиковым и резиновым изделиям, ЛКП и т.п. Не трудно догадаться, что уплотнители из резины быстро приходят в негодность от контакта с тормозной жидкостью (происходит усыхание, растрескивание).

Также тормозная жидкость имеет свойство со временем накапливать в себе влагу (является гигроскопичной). Это приводит как к ухудшению ее свойств, так и к развитию коррозии деталей, с которыми она контактирует.

Еще в отдельных случаях при разборке и дефектовке специалисты находят песок в приводе сцепления. Если просто, в тормозной жидкости появляется характерный осадок, который похож на мелкие частицы песка. На самом деле это не песок, а продукты, которые образуются в результате воздействия электричества на тормозную жидкостью.

Дело в том, что ТЖ не отличаются устойчивостью к воздействию электричества. На практике, даже низкое напряжение приводит к выпадению осадка, происходит активная кристаллизация составных элементов жидкости.

Обратите внимание, если ГЦС выполнен из металла (например, имеет корпус из чугуна), а поршень цилиндр сделан из алюминия, в результате контакта с тормозной жидкостью создается небольшой  электрический потенциал.

Это приводит к образованию осадка. Чтобы избежать кристаллизации ТЖ, нужно выбирать на замену ГЦС с поршнем из полимеров. Такой поршень отличается тем, что не взаимодействует с металлом корпуса, оказывает меньшее воздействие на зеркало цилиндра. Также можно обратить внимание на поршень из латуни, однако, стоимость детали очень высокая на фоне аналогов.

С учетом вышесказанного становится понятно, что своевременная замена тормозной жидкости позволяет значительно увеличить срок службы деталей тормозной системы и системы гидропривода сцепления. Важно понимать, что в ТЖ активно накапливается влага, антикоррозийные добавки срабатываются, скапливается осадок, повышается степень агрессивности к резиновым деталям и т.д.

По этой причине выполнять замену тормозной жидкости оптимально 1 раз в год  или каждые 20-25 тыс. км. пробега. Такой подход  позволяет продлить срок службы тормозных цилиндров и цилиндров сцепления.

Напоследок отметим, что доливать тормозную жидкость нужно так, чтобы в бачок не попадала пыль, грязь и мусор. В противном случае мелкие частички могут работать подобно абразиву, быстро повреждая гладкие и чувствительные внутренние поверхности деталей тормозной системы и гидропривода сцепления.



Читайте также

krutimotor.ru

устройство и ремонт главного цилиндра сцепления

Чтобы привести автомобиль в движение, необходимо передать крутящий момент от двигателя на коробку. За это отвечает сцепление. Именно этот узел передает вращательный момент через определенные передаточные шестерни на колеса. Основная функция сцепления – временное отсоединение силового агрегата от коробки передач. Также механизм отвечает за плавный запуск передаточных звеньев, когда двигатель запущен.

Характеристика устройства

С помощью сцепления удается предотвратить резку смену нагрузки, чем обеспечивается плавный старт автомобиля с места. Также сцепление защищает всю трансмиссию от нагрузок инерционных моментов, что возникают в результате резкого замедления вращения коленчатого вала на запущенном моторе в тот момент, когда водитель переключает передачу.

На автомобилях «Газель» устанавливают гидравлическую систему сцепления. Она получила широкую популярность на многих моделях современных авто. В основе конструкции гидравлического механизма лежит главный цилиндр сцепления. Газель «Бизнес» ею тоже оснащается. Главная задача, которую решает цилиндр – это передача импульсов от педали к рабочему элементу системы. При помощи этого узла, обеспечивается старт машины. Также механизм дает возможность переключения повышенных и пониженных передач.

Ниже мы рассмотрим устройство главного цилиндра сцепления. «Газель» — это коммерческий транспорт, поэтому периодически он требует обслуживания. Какие неполадки случаются со сцеплением, как ремонтировать, обслуживать и при необходимости менять этот узел? Расскажем обо всем по порядку.

Как устроен гидравлический привод «Газели»

Он состоит из небольшого количества деталей и узлов. Так, в системе имеется бачок главного цилиндра сцепления. «Газель» комплектуется им с 1995 года. В бачке содержится тормозная жидкость, которая и работает в приводе. Также узел включает в себя главный и рабочий цилиндр, трубки, шланги и патрубки. В системе применяется и возвратная пружина.

Принцип работы гидропривода

Если не вдаваться в подробности того, как устроен главный цилиндр сцепления, «ГАЗель» работает следующим образом. Когда водитель автомобиля нажимает на педаль, то это усилие посредством штока передается на главный привод. Здесь оно воспринимается и через сеть трубок переходит на рабочий цилиндр. Последний, посредством вилки сцепления и выжимного подшипника отключает или подключает двигатель к трансмиссии.

Устройство гидравлического привода

Среди основных узлов, которые входят в конструкцию элемента, можно выделить толкатель. С помощью него педаль сообщается с механизмом. Также это сам цилиндр, поршень, пробки и возвратная пружина.

Как устроен главный цилиндр сцепления? “Газель” оснащается узлом с двумя половинами, что разделяются специальной перегородкой. Верхняя часть предназначена для рабочей жидкости, которая в процессе поступает из бачка. Там же, в верхней части, хранится определенный запас жидкости. Если сцепление и гидропривод нормально отрегулированы, то ее уровень должен составлять не меньше, чем три четверти от объема.

В нижней половине находится рабочая зона. В обычном исходном состоянии поршень цилиндра поджимается с помощью пружины к стенке, разделяющей цилиндр на две зоны. Между поршнем и толкателем есть зазор. За счет него жидкость попадает в рабочую часть. Когда водитель нажимает на педаль, толкатель движется и перекрывает зазор. Жидкость больше не может попадать из верхней зоны в нижнюю. Поршень перемещается, и усилие передается от ноги водителя прямо на рабочий цилиндр.

Благодаря тому, что размеры поршня и выходного отверстия разные, отверстие увеличивается. Этого вполне достаточно, чтобы сработало сцепление. Данная конструкция облегчает усилие, что возлагается на педаль. Этой силы вполне достаточно для отсоединения ДВС от коробки. Когда педаль будет отпущена, на поршень будет действовать пружина. Также за счет давления в гидравлической системе педаль сможет вернуться в свое базового исходное положение. В это же положение перейдет и толкатель. За счет этого жидкость снова будет свободно проникать в нижнюю емкость цилиндра.

Когда требуется ремонт главного цилиндра сцепления

«Газель» может потребовать ремонта при утечках жидкости или попадании воздуха в систему. Даже несмотря на простоту конструкции цилиндра, с ним также случаются проблемы. Выделяют несколько неисправностей. Подробно о каждой из них – далее.

Утечка жидкости

Ремонт может понадобиться, если обнаружен недостаток рабочей жидкости. Причинами могут служить обрывы или повреждения в манжете цилиндра, нарушение герметичности соединений. В этом случае рекомендуется убедиться, достаточен ли уровень в расширительном бачке. Если жидкости мало, тогда ее доливают. Затем периодически проверяют уровень при регламентных работах или техническом осмотре. Иногда простая доливка рабочей жидкости может не помочь. Тогда проводят тщательный осмотр, выявляют место утечки и затем обеспечивают герметичность. В этом случае можно не ремонтировать, а просто поменять главный цилиндр сцепления на «Газели».

Воздух в системе

Еще одна типовая неисправность – это воздух в системе. Такая проблема может привести к полной неработоспособности узла. Сцепление не выжмется полностью, а работа педали будет сопровождаться характерным хрустом или вибрациями на рычаге КПП. Среди причин, по которым в систему и непосредственно в цилиндры попадает воздух, можно выделить различные разрушения шлангов, естественный износ деталей. Не исключают утечки жидкости в местах, где между собой соединяются участки гидропривода. Как в данном случае делается ремонт главного цилиндра сцепления? «Газель» ставится на ровную поверхность, производится замена поврежденных шлангов с последующей прокачкой системы.

Прокачка жидкости через цилиндр

Также есть еще одна неисправность – в данном случае цилиндр может перекачивать рабочую жидкость через себя. Причиной неисправностей служит манжета, которая, скорее всего, повреждена. Возможно, есть выработка по причине естественного износа поршня.

Все эти неисправности можно устранить, используя ремкомплект главного цилиндра сцепления. «Газель» в этом случае можно быстро вернуть в рабочее состояние. В комплект входят все элементы, которые часто выходят из строя. Процесс замены манжеты и других деталей не представляет особых сложностей для водителей этих автомобилей.

Если наблюдаются первые признаки неисправностей цилиндра, нужно провести диагностику и обслуживание системы сцепления. Это поможет избежать необходимости замены цилиндра полностью.

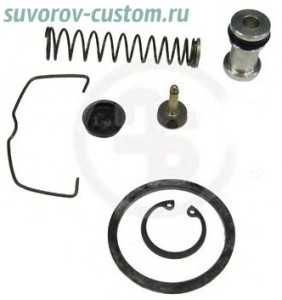

Частичный ремонт главного цилиндра при помощи ремонтного комплекта

При помощи него можно избежать необходимости замены узла полностью. Ремонтный комплект состоит из следующих деталей:

  • Защитный колпачок.

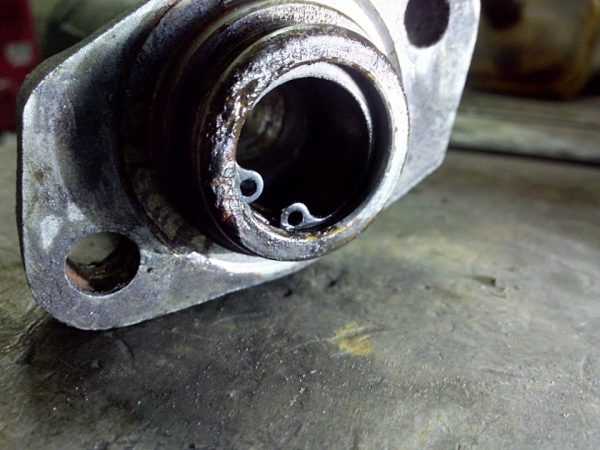

  • Стопорное кольца.
  • Поршень.
  • Возвратная пружина.
  • Манжета главного цилиндра сцепления «Газелей».

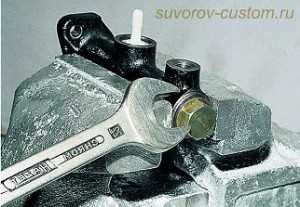

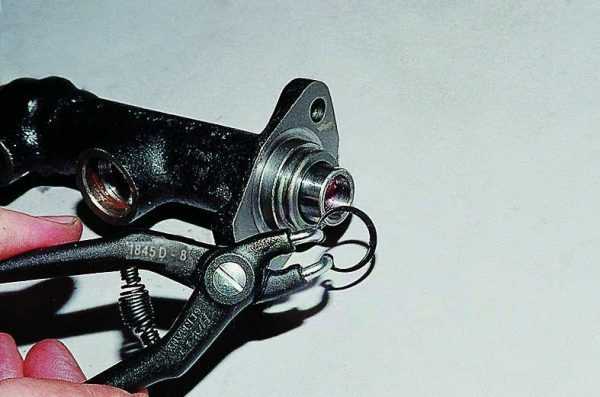

Чтобы разобрать цилиндр полностью, на нем ищут специальную пробку. Ее необходимо открутить. В процессе сборки под эту пробку нужно установить прокладку-уплотнитель.

Демонтаж и дефетовка

Первым делом снимают и разбирают цилиндр. Найти его можно в левом заднем углу под капотом автомобиля.

Затем, после того как узел разобран, все составляющие промывают тормозной жидкостью – не стоит использовать для этого агрессивные растворители. Затем цилиндр осматривают на предмет задира. Проверяют состояние зеркала и шток. Если заметны незначительные участки коррозии или задиры, эти дефекты можно устранить мелким наждаком. Но такие повреждения могут свидетельствовать о большом зазоре между цилиндром и поршнем.

Далее проводят замену изношенных комплектующих, которые предусмотрены в ремкомплекте. Прежде чем собрать главный цилиндр сцепления, “Газель” требуется поставить на ручной тормоз. Каждая деталь должна быть смазана тормозной жидкостью. На поверхность поршня, что будет контактировать с толкателем, наносят немного консистентной смазки. Далее цилиндр собирают, устанавливают на его место и прокачивают.

Замена главного цилиндра сцепления

«Газель» требует этой операции по тем же причинам, что и в предыдущем случае. Это утечки, естественный износ, неправильная работа механизма сцепления. Как уже было замечено, расположен этот цилиндр слева задней углу под капотом автомобиля.

Прежде чем будет выполнена сама замена, необходимо слить тормозную жидкость из системы. Для этого шланг соединяют со специальным штуцером. Последний находится на рабочем цилиндре.

Далее отсоединяют педаль сцепления от цилиндра. Чтобы повести эту операцию, снимают часть приборной панели, находящуюся под рулевым колесом. Затем снимают фиксирующую скобу, которую можно найти на педали и вытягивают штифт на толкателе цилиндра.

Когда трубка подачи рабочей жидкости от главного цилиндра будет отсоединена, можно начать отворачивать две гайки, которые удерживают сам главный цилиндр сцепления. «Газель-3302» продолжает стоять на ручном тормозе. После того как гайки будут откручены, цилиндр можно снять и на его место установить новый. Процесс монтажа производится в обратном порядке. После сборки системы нужно обязательно выполнить прокачку привода.

Как удалить воздух?

После любых ремонтов гидравлической части сцепления, систему необходимо обязательно прокачивать. Для этого жидкость заливают в бачок буквально до краев, а штуцер необходимо отвернуть до упора. Далее несколько раз нажимают на педаль. Это делается для того, чтобы тормозная жидкость попала во все трубки. Затем педаль фиксируют. Далее закручивают штуцер и снова несколько раз выжимают педаль, а затем фиксируют ее. Далее на штуцер надевают трубочку. Ее опускают в бутылку с жидкостью. Штуцер откручивают, чтобы спустить воздух. Все эти шаги необходимо повторять до тех пор, пока воздуха в системе совсем не останется.

По необходимости жидкость в бачок следует доливать. Замена ее в магистралях сцепления должна проводиться не реже, чем раз в 2 года. Тормозная жидкость гигроскопична. Это значит, что внутри системы может образовываться коррозия.

Регулировка педали

После того как отремонтирован или заменен на новый главный рабочий цилиндр сцепления, «Газель» требует регулировки педали. Это простой процесс. Для этой операции необходима линейка, однако первым делом следует провести диагностику. Если при попытках начать движение на автомобиле педаль западает, в процессе переключения слышны различные звуки, при движении наблюдаются удары и рывки, необходимо запустить мотор, отпустить сцепление медленно и постараться плавно тронуться. Если автомобиль не спешит трогаться, то это говорит о том, что педаль выставлена неверно. Ее ход больше, чем это определено нормой. Далее при помощи линейки измеряют расстояние от пола до накладки на педали. Оно должно быть не более 14-16 см. Если же оно выше, тогда педаль необходимо отрегулировать. Для этого под капотом следует найти болт с контргайкой. Он расположен там, где заканчивается трос. Гайка подворачивается. При этом достигается нужный ход педали. Для увеличения хода, гайку необходимо закрутить. Если ход нужно уменьшить, ее откручивают. После регулировки снова проверяют педаль. Повторно измеряют линейкой расстояние. Настройка продолжается до тех пор, пока не будет достигнут нужный результат.

fb.ru

Замена главного цилиндра сцепления на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Главный цилиндр сцепления – благодаря нему сцепление отходит от маховика двигателя, а принцип его работы заключается в следующем: При нажатии на педаль сцепления, толкатель который одним концом прикручен к педали а другим концом вставлен в главный цилиндр толкает поршень находящийся в цилиндре, в связи с чем поршень находящийся в цилиндре движется вперёд, и вследствие чего поршень выталкивает тормозную жидкость которая находится в главном цилиндре. После выталкивания жидкости, она быстро перетекает к рабочему цилиндру сцепления и вследствие чего отсоединяет сцепление от маховика.

Со временем главный цилиндр приходит в негодность и его приходится менять, чтобы вы знали все тонкости замены а так же где главный цилиндр располагается, изучите данную статью и мы надеемся вам всё станет понятно. Если останутся какие либо вопросы после прочтения, тогда смело их задавайте в комментариях и мы вам на них ответим!

Примечание!
Для замены главного цилиндра вам понадобится: Гаечный ключ «на 13» и ещё можно будет воспользоваться удлинителем с накидной головкой. А так же вам нужно будет запастись резиновой грушей и отвёрткой!

Краткое содержание:

Где находится главный цилиндр сцепления?
Он располагается в подкапотном пространстве автомобиля на фото указан жёлтой стрелкой. А рядом с ним находится вакуумный усилитель тормозов (Красная стрелка), а так же главный тормозной цилиндр (Синяя стрелка) и поверх него находятся несколько бачков один из которых бачок гидропривода тормозов указанный зелёной стрелкой.

Когда нужно менять главный цилиндр сцепления?
Его необходимо заменять, при:

1. Появлении на нём утечки тормозной жидкости.

2. А так же при неполном выключение сцепления и при неполном включении сцепления. Многие зададут вопрос: «А как узнать что сцепление включается и выключается не полностью?» объясняем.

Если при выжимании педали до упора, вы выключаете а затем включаете передачу и чувствуете что передачи включаются тяжело и с хрустом, то это означает что сцепление включается не полностью.

А если вы едете на автомобиле и при резком разгоне у вас происходят подергивания автомобиля, или же вообще стрелка тахометра скачет вверх а машина не едет, то это означает что сцепление выключается не полностью.

Примечание!
Но есть один нюанс, те же проблемы с выключение и включением сцепления могут так же происходить и с исправным главным цилиндром, допустим детали самого сцепления износились и т.д. Поэтому лучше всего переходить к замене цилиндра, лишь при появлении на нём различного рода трещин через которые будет выходить тормозная жидкость, что в свою очередь недопустимо!

Как заменить главный цилиндр сцепления на ВАЗ 2101-ВАЗ 2107?

Снятие:
1) Сперва вам нужно будет взять в руки резиновую грушу и после чего при помощи неё, откачайте всю тормозную жидкость из бачка гидропривода сцепления.

2) Затем рукой отсоедините резиновый ремень который крепит расширительный бачок к кузову автомобиля, а после отсоединения аккуратно снимите бачок и положите его таким образом чтобы из него не выливалась жидкость и он не мешал работе.

Примечание!
Снизу к бачку присоединен шланг, отсоединяйте его только в том случае если расширительный бачок будет полностью пуст и в связи с чем бачок можно будет полностью снять с автомобиля!

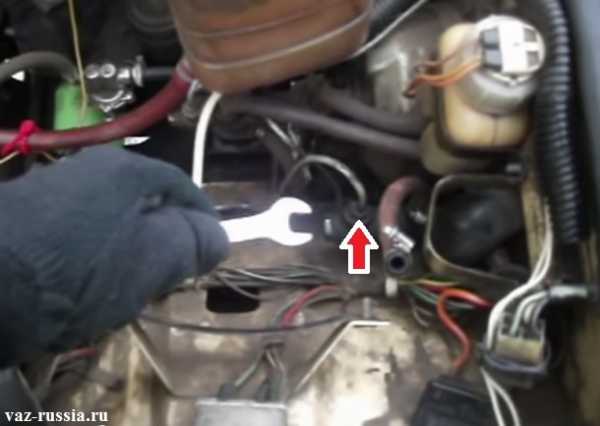

3) Следом отвёрткой отверните гайку которая крепит трубопровод к цилиндру, а после отворачивания гайки отведите трубопровод в сторонку.

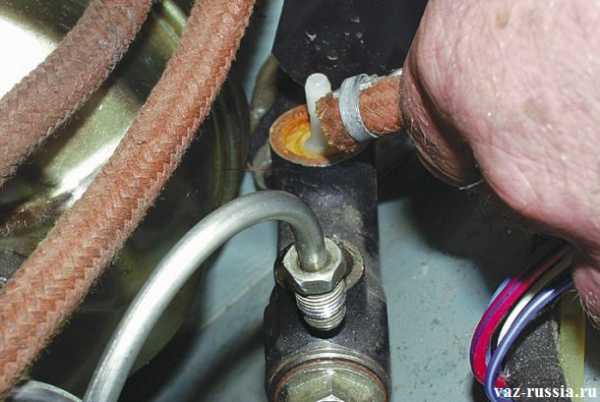

4) Теперь при помощи отвёртки ослабьте хомут который удерживает шланг на главном цилиндре и после чего снимите его с цилиндра.

5) Далее с помощью удлинителя с накидной головкой отверните две гайки которые крепят цилиндр к кузову автомобиля и после чего аккуратно снимите цилиндр, вылив при этом из него оставшуюся тормозную жидкость.

Примечание!
Более подробное снятие цилиндра, смотрите в видео-ролике который расположен в конце статьи!

Установка:
1) Установка нового главного цилиндра сцепления осуществляется в обратном порядке снятию.

Примечание!
Когда новый цилиндр будет установлен, обязательно прокачайте гидропривод а иначе сцепление у вас очень плохо работать! (Как прокачать гидропривод, см. в статье: «Прокачка сцепления на ВАЗ»)

Дополнительный видео-ролик:
Хотите более подробней узнать процесс замены главного цилиндра сцепления на автомобилях «Классического» производства? Если Да! То тогда просмотрите познавательный видео-ролик, в котором процесс замены описывается детально.

vaz-russia.com

Рабочий цилиндр сцепления – устройство, функции, замена + видео » АвтоНоватор

Система, которая контролирует взаимодействие двигателя и ходовой части авто, включает в себя два основных элемента, именно поэтому мы сейчас будем искать цилиндры: первым делом определим, где находится главный, и рабочий цилиндр сцепления завершит наши поиски, а также узнаем, какие именно функции они выполняют. Данная информация пригодится также тем, кто в будущем планирует попробовать самостоятельно делать диагностику и ремонт этого узла авто.

Составные элементы и ремкомплект рабочего цилиндра сцепления

Гидропривод системы сцепления авто не может работать без столь важной детали, как рабочий цилиндр. Он выполняет одну из самых основных функций: принимает усилие, которое идет непосредственно от главного цилиндра, и перемещает вилку выключения сцепления. Размещен он на картере сцепления. Устройство рабочего цилиндра сцепления практически не отличается во всех моделях и марках автомобилей, поэтому можно смело утверждать, что принцип его замены абсолютно идентичен, независимо от марки вашего «железного коня».

Если вы хотите произвести ремонт или же замену рабочего цилиндра собственными силами, тогда вам крайне необходимо знать и все его составные части: корпус, который выполняет, прежде всего, защитные функции; стопорное кольцо; толкатель; штуцер; колпачок; поршень; тарелка; два уплотнительных кольца; шайба; пружина. Сложно, правда? Как же в этом можно разобраться, а тем более все отремонтировать? Но, на самом деле, замена этого элемента целиком – весьма редкая процедура, намного чаще применяется ремкомплект рабочего цилиндра сцепления, в который входят наиболее изнашиваемые детали.

К сожалению, все чаще приходится прибегать к данной покупке, так как в последнее время качество особенно резиновых деталей оставляет желать лучшего.


Как устройство рабочего цилиндра сцепления участвует в работе?

В принципе, и главный, и рабочий цилиндры по конструкции практически одинаковы. И тот, и другой состоят из корпуса, в котором размещены поршень и толкатель. Как только вы нажмете педаль сцепления, при помощи толкателя поршень главного цилиндра перемещается вперед, что способствует повышению давления внутри. Дальнейшее движение поршня приводит к тому, что рабочая жидкость попадает через нагнетательный канал в рабочий цилиндр. Благодаря воздействию толкателя на вилку сцепления и происходит выключение системы.

Когда вы отпускаете педаль сцепления, жидкость перетекает обратно, что приводит непосредственно к включению системы. Процесс протекает следующим образом: обратный клапан, открываясь, сжимает пружину, и идет обратное перетекание жидкости из рабочего в главный цилиндр. Когда давление жидкости станет меньше, чем усилие сжатия пружины, происходит закрывание клапана, а в системе, в свою очередь, остается избыточное давление рабочей жидкости. Благодаря этому происходит нивелирование абсолютно всех зазоров, находящихся в механической части.

Как поменять рабочий цилиндр сцепления – полезные советы

Каждый автомобилист должен знать, как поменять рабочий цилиндр сцепления и определить необходимость этой процедуры. Заметить то, что его следует отремонтировать или поменять, помогут следующие признаки: либо подозрительно мягкий ход педали, либо же ее провал. При обнаружении подобного в своем авто срочно сделайте прокачку гидропривода. Для этого на перепускной клапан наденьте шланг, другой конец которого опустите в тормозную жидкость в какой-нибудь небольшой емкости. Пусть товарищ нажимает на педаль, пока в эту емкость не перестанут выходить пузыри воздуха. Долейте в бачок жидкость до уровня 3 см от отверстия, последний раз выдавите педаль сцепления, дождитесь последнего пузырька и закрутите клапан.

Если после прокачки в тормозной жидкости вы обнаружили воздух (слишком мягкий или слишком увеличенный ход педали сохранится), тогда немедленно ремонтируйте или же вовсе замените старый цилиндр. Если есть протекание жидкости, значит, необходима новая манжета рабочего цилиндра сцепления. Чтобы произвести замену цилиндра, необходимо отсоединить оттяжную пружину, а с конца толкателя снять шплинт (специальная проволока, которая удерживает крепление от самоотвинчивания) при помощи плоскогубцев.

Затем ослабьте в пробке цилиндра крепление наконечника шланга с помощью рожкового ключа и раскрутите болты, которые крепят сам объект нашего внимания к картеру сцепления. Теперь отсоедините цилиндр от шланга. Для того чтобы потери рабочей жидкости были минимальными, следует, как только сняли элемент, немедленно установить новый. Для этого все операции проводятся в обратном порядке. После того, как новый цилиндр установлен, следует прокачать систему гидропривода.

carnovato.ru

устройство и ремонт, инструкции с фото и видео

Все классические «Жигули» имеют одинаковую конструкцию механизма сцепления. Одним из основных узлов в системе гидропривода является главный цилиндр сцепления, посредством которого происходит управление выжимным подшипником. Замена гидропривода проводится при поломке либо отказе механизма.

Главный цилиндр сцепления ВАЗ 2101

Стабильная работа главного цилиндра сцепления (ГЦС) оказывает непосредственное воздействие на функционирование коробки передач и её срок эксплуатации, а также плавность переключения скоростей. При поломках гидропривода управление коробкой становится невозможным, как и дальнейшая эксплуатация автомобиля.

Для чего предназначен

Основная функция ГЦС — кратковременно разъединить силовой агрегат от КПП при переключении передач. При нажатии на педаль в системе создаётся давление, которое воздействует на шток вилки сцепления. Последняя приводит в движение выжимной подшипник, управляя муфтой сцепления.

Как устроен

Основными составляющими элементами узла являются:

  • наружный манжет;
  • уплотнительная манжета;
  • штуцер;
  • шток;
  • возвратная пружина;
  • корпус;
  • чехол для защиты.

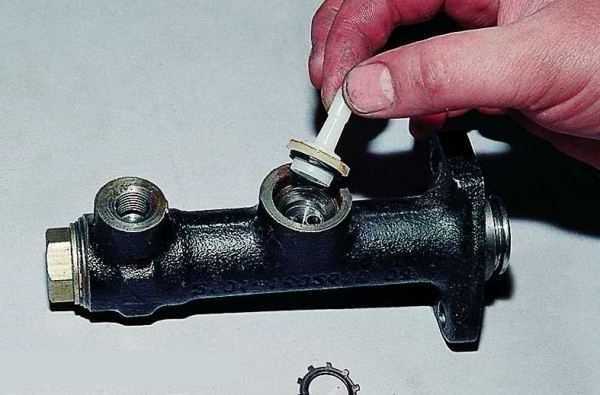

В корпусе ГЦС расположены возвратная пружина, манжеты, рабочий и плавающий поршни

Принцип работы

Гидравлическое сцепление состоит из двух цилиндров — главного и рабочего (ГЦ и РЦ). Принцип работы гидропривода основывается на следующем:

  1. Жидкость в ГЦ поступает через шланг из бачка.
  2. При воздействии на педаль сцепления усилие посредством толкателя передаётся на шток.
  3. Поршень в ГЦ выдвигается, что приводит к перекрытию клапана и сжатию жидкости.
  4. После сжатия жидкости в цилиндре она попадает через штуцер в гидравлическую систему и подаётся к РЦ.
  5. Рабочий цилиндр приводит в движение вилку, которая передвигает муфту с выжимным подшипником вперёд.
  6. Подшипник надавливает на фрикционную пружину нажимного диска, освобождая ведомый диск, после чего муфта выключается.
  7. После того как педаль будет отпущена, поршень цилиндра возвращается в начальное положение под воздействием пружины.

Педаль перемещает толкатель, который, в свою очередь, двигает поршень и создаёт в системе гидропривода давление

Где находится

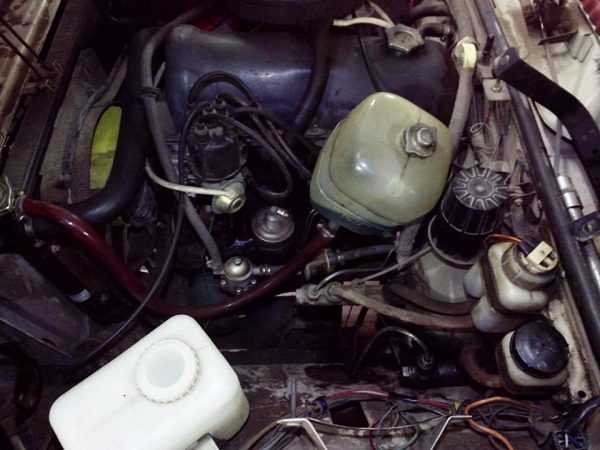

ГЦС на ВАЗ 2101 установлен под капотом возле вакуумного усилителя тормозов и главного цилиндра тормозной системы. Возле цилиндра сцепления также находятся бачки: один для системы торможения, другой для гидропривода сцепления.

ГЦС на ВАЗ 2101 расположен в моторном отсеке возле вакуумного усилителя тормозов и главного цилиндра тормозной системы

Когда нужна замена

Элементы цилиндра со временем изнашиваются, что приводит к появлению перебоев в работе механизма. Ремонт либо замена ГЦС нужны при проявлении следующих признаков:

  • завоздушенность системы;
  • утечка рабочей жидкости;
  • износ составляющих цилиндра.

Присутствие воздуха в системе гидропривода нарушает работоспособность системы, делая её функционирование невозможной. Воздух в гидропривод может проникнуть через микротрещины в уплотнительных элементах цилиндра или в соединительных шлангах. Если при проверке системы обнаруживается постоянная нехватка жидкости в расширительном бачке, нужно осмотреть весь механизм сцепления, поскольку жидкость может уходить не только из главного цилиндра. Если в системе гидропривода количество жидкости будет недостаточным, нужное давление для перемещения вилки сцепления формироваться не сможет. Такая проблема будет проявляться в невозможности разъединить мотор и коробку при нажатии на педаль сцепления. Если утечка вызвана износом соединительных шлангов, то их замена не вызывает особых вопросов. Если же проблема связана с самим ГЦС, то изделие придётся демонтировать, разбирать и выяснять причину либо попросту заменять деталь на новую.

Какой лучше ставить

На ВАЗ 2101 необходимо устанавливать гидропривод сцепления, предназначенный для ВАЗ 2101–07. Цилиндры, рассчитанные на работу в автомобилях УАЗ, ГАЗ и АЗЛК, для установки на «копейку» не подойдут. Аналогичная ситуация с импортными аналогами. Внедрить ГЦС от какой-либо иномарки будет довольно проблематично, что обусловлено разным креплением узла, другой резьбой и конфигурацией трубок. Однако на «классику» подойдёт гидропривод от ВАЗ 2121 или от «Нивы-Шевроле».

Выбор производителя

Сегодня существует немало фирм, которые изготавливают главные цилиндры сцепления. Однако при выборе и покупке рассматриваемого узла предпочтение следует отдавать таким производителям:

  • АО АвтоВАЗ;
  • ООО «Брик»;
  • ООО «Кедр»;
  • Fenox;
  • ATE;
  • TRIALLI.

При выборе ГЦС предпочтение лучше отдавать известным производителям

Средняя стоимость гидропривода сцепления составляет 500–800 р. Однако есть изделия, которые стоят около 1700 р., например, цилиндры от ATE.

Таблица: сравнение гидроприводов сцепления разных производителей по цене и отзывам

Ремонт главного цилиндра сцепления

Если не обращать внимания на плохую работу сцепления, то вполне вероятен износ зубьев на шестернях КПП, что приведёт к выходу агрегата из строя. Ремонт коробки потребует гораздо большего времени и материальных вложений. Поэтому при появлении признаков неисправностей с ремонтом затягивать не стоит. Для работы понадобятся такие инструменты:

  • ключ на 10;
  • торцовая головка на 13 с удлинителем;
  • отвёртка;
  • ключ на 13 для тормозных трубок;
  • резиновая груша для откачки жидкости;
  • ремкомплект для ГЦС.

Снятие

Демонтаж цилиндра выполняем в следующем порядке:

  1. Отворачиваем крепление расширительного бачка системы охлаждения, поскольку он перекрывает доступ к гидроприводу.

    Расширительный бачок затрудняет доступ к ГЦС, поэтому ёмкость нужно демонтировать

  2. Убираем ёмкость в сторону.

    Отвернув крепление бачка, убираем его в сторону

  3. Резиновой грушей или шприцем удаляем жидкость из бачка сцепления.

    Грушей или шприцем откачиваем тормозную жидкость из бачка

  4. Откручиваем крепление планки, удерживающей бачок.

    Бачок с жидкостью ГЦС крепится к кузову планкой, откручиваем её крепление

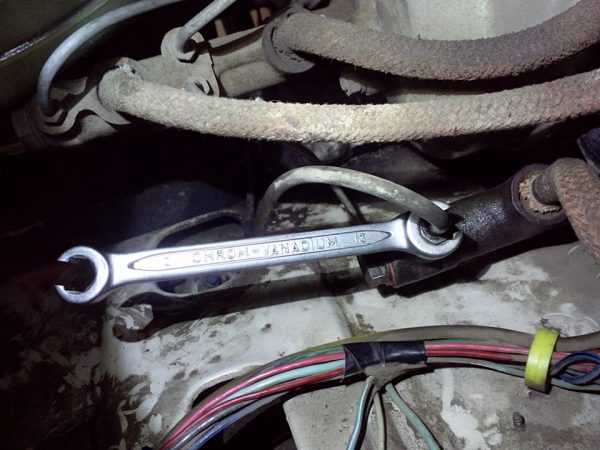

  5. Ключом на 13 отвинчиваем трубку, которая идёт к рабочему цилиндру, после чего отводим её в сторону.

    Трубку, идущую к рабочему цилиндру сцепления, откручиваем ключом на 13

  6. Ослабляем хомут и снимаем шланг ГЦС.

    Ослабляем хомут и снимаем шланг подвода рабочей жидкости со штуцера

  7. Головкой на 13 с удлинителем или ключом откручиваем крепление гидропривода, аккуратно извлекая со шпилек гровер шайбы.

    Откручиваем крепление ГЦС к моторному щитку

  8. Демонтируем цилиндр.

    Открутив крепёж, демонтируем цилиндр с автомобиля

Разборка

Из инструментов нужно подготовить:

  • ключ на 22;
  • крестовая или плоская отвёртка.

Процедуру выполняем в следующей последовательности:

  1. Очищаем цилиндр снаружи от загрязнений металлической щёткой, чтобы при разборке внутрь не попал никакой мусор.
  2. Гидропривод зажимаем в тисках, отворачиваем заглушку ключом на 22 и извлекаем пружину.

    Зажав гидропривод сцепления в тисках, откручиваем заглушку

  3. Стягиваем пыльник и снимем стопорное кольцо.

    С обратной стороны цилиндра снимаем пыльник и извлекаем стопорное кольцо

  4. Отвёрткой выдавливаем поршень в сторону стопора.

    Поршень ГЦС выдавливаем при помощи отвёртки

  5. Поддеваем стопорную шайбу и извлекаем штуцер из гнезда.

    Поддев стопорную шайбу, извлекаем штуцер из гнезда

  6. Все внутренние элементы аккуратно складываем друг возле друга, чтобы ничего не потерять.

    После разборки цилиндра сцепления все детали аккуратно распологаем друг возле друга

Для очистки корпуса цилиндра от загрязнений внутри нельзя использовать металлические предметы или наждачную бумагу. Можно задействовать только тормозную жидкость и грубую ткань. Для окончательной промывки узла используем также тормозную жидкость и ничего другого.

При проведении ремонтных работ с цилиндрами сцепления или тормозной системы, после разборки устройства я провожу осмотр внутренней полости. На внутренних стенках цилиндров не должно быть задиров, рисок и других повреждений. Установка новых деталей из ремкомплекта никакого результата не даст и ГЦС будет работать неправильно, если внутренняя поверхность будет иметь царапины. То же самое относится к поверхности поршня. В противном случае цилиндр придётся заменить новой деталью. Если изъянов нет, то результат от проведённого ремонта будет положительный.

Поршни, как и внутренняя поверхность цилиндра, не должны иметь рисок и задиров

Замена манжет

При любом ремонте главного цилиндра сцепления, который подразумевает его разборку, резиновые элементы рекомендуется менять.

В ремкомплект ГЦС входят манжеты и пыльник

Для этого выполняют следующие шаги:

  1. Стягиваем манжеты с поршня, поддевая их отвёрткой.

    Для снятия манжет с поршня достаточно поддеть их плоской отвёрткой

  2. Поршень промываем тормозной жидкостью, очищая деталь от остатков резины.
  3. Новые уплотнители устанавливаем на место, аккуратно помогая отвёрткой.

При установке манжет матовая сторона резиновых элементов должна быть обращена в сторону штока цилиндра.

Сборка

Процесс сборки выполняется в обратном порядке:

  1. Промываем внутреннюю полость цилиндра чистой тормозной жидкостью.
  2. Смазываем этой же жидкостью манжеты и поршень.
  3. Вставляем поршни в цилиндр.
  4. Устанавливаем на место стопорное кольцо, а с другой стороны ГЦС вставляем пружину.

    Стопорное кольцо в корпус ГЦС вставляем с помощью круглогубцев

  5. Надеваем на заглушку медную шайбу и закручиваем пробку в цилиндр.
  6. Монтаж ГЦС к моторному щиту проводим в порядке, обратном снятию.
Видео: ремонт ГЦС на «классике»

Прокачка сцепления

Для того чтобы исключить вероятность отказа механизма сцепления, по окончании ремонта систему гидропривода нужно прокачать. Для проведения процедуры автомобиль нужно установить на эстакаду или смотровую яму, а также подготовить:

  • тормозную жидкость;
  • ключи для отворачивания тормозных трубок;
  • резиновую трубку подходящего диаметра;
  • прозрачную ёмкость.

Какую жидкость заливать

Для классических «Жигулей» в системе гидропривода сцепления заводом рекомендуется применять тормозную жидкость РосДот 4. Ёмкости объёмом в 0,5 л для проведения ремонта будет достаточно. Необходимость в заливке жидкости может возникнуть не только во время проведения ремонтных работ, но и при замене самой жидкости, поскольку со временем она теряет свои свойства.

В систему сцепления классических «Жигулей» рекомендовано заливать тормозную жидкость РосДот 4

Как прокачать сцепление

Работу лучше проводить с помощником. Уровень жидкости в бачке должен быть под горловину. Выполняем следующие шаги:

  1. Натягиваем на штуцер рабочего цилиндра сцепления один из концов шланги, а второй опускаем в ёмкость.
  2. Помощник несколько раз нажимает на педаль сцепления, пока она не станет тугой, и удерживает её в нажатом положении.

    Помощник, находящийся в салоне, нажимает несколько раз на педаль сцепления и удерживает её в нажатом положении

  3. Откручиваем штуцер и спускаем жидкость с воздухом в ёмкость, после чего закручиваем штуцер.

    Чтобы прокачать систему гидропривода необходимо открутить штуцер и выпустить жидкость с пузырьками воздуха

  4. Повторяем процедуру несколько раз, пока из системы полностью не выйдет воздух.
Видео: прокачка сцепления на классических «Жигулях»

В процессе прокачки жидкость из бачка сцепления будет уходить, поэтому за её уровнем нужно следить и доливать по мере необходимости.

В процессе прокачки сцепления нужно следить за уровнем жидкости в бачке и своевременно доливать её

Для прокачки сцепления или тормозной системы я использую прозрачную трубку, что позволяет визуально оценить, есть ли воздух в жидкости или нет. Бывают ситуации, когда нужно прокачать сцепление, а помощника нет. Тогда я отворачиваю штуцер на рабочем цилиндре сцепления, откручиваю пробку бачка и накидываю на его горловину чистую тряпочку, например, носовой платок, создаю ртом давление, т. е. попросту дую в бачок. Продуваю несколько раз, чтобы прокачать систему и полностью выгнать из неё воздух. Могу порекомендовать ещё один довольно простой способ прокачки, при котором жидкость проходит через систему самотёком, для чего достаточно открутить штуцер на рабочем цилиндре и контролировать уровень жидкости в бачке. Когда воздух полностью выйдет, штуцер заворачиваем.

Поломки главного цилиндра сцепления ВАЗ 2101 — явление редкое. Если проблемы и возникают, то связаны они с повреждением пыльника либо применением некачественной жидкости. При неполадках механизма восстановить работоспособность можно своими силами. Для проведения ремонтных работ нужно подготовить необходимый инструмент и ознакомиться с пошаговыми инструкциями, что исключит возможные ошибки.

Оцените статью: Поделитесь с друзьями!

bumper.guru

главный цилиндр сцепления.

Эта статья о ремонте главного цилиндра сцепления будет полезна и владельцам мотоциклов с гидравлическим приводом сцепления.

В большинстве случаев, когда прокачка гидравлического привода сцепления не помогает, и к тому же видно подтекание тормозной жидкости из главного цилиндра сцепления, требуется его замена или ремонт. В этой статье мы рассмотрим устройство главного и рабочего цилиндров сцепления и их основные неисправности, из которых станет ясно — менять главный, рабочий цилиндр, или ремонтировать их.

Прокачка сцепления аналогична прокачке тормозов (о ней читаем тут) и если после очередной прокачки гидропривода, педаль сцепления всё равно проваливается, и при этом ещё и коробка передач плохо работает, то с цилиндрами (главным или рабочим нужно что то делать. К тому же это подтвердит постоянное снижение уровня рабочей (тормозной) жидкости в бачке гидропривода сцепления, ну или подтекание жидкости из цилиндров (или через соединение шлангов с этими цилиндрами).

Дефектовку и ремонт главного и рабочего цилиндров сцепления мы и рассмотрим ниже, но перед этим хочу сказать, что дефектовка рабочего и главного тормозных цилиндров делается точно так же, и об этом советую почитать вот в этой статье.

Главный цилиндр сцепления.

Устройство гидравлического сцепления.
Детали которые обычно нужно заменить при ремонте: 6, 8, 18, 19, 20, 24,

Вообще принцип дефектовки деталей как главного, так и рабочего цилиндра одинаковый, и поэтому по отдельности их нет смысла описывать. А тем кто не хочет заморачиваться в ремонте главного цилиндра сцепления (или рабочего цилиндра), чтобы сэкономить определённую сумму денег на покупку нового цилиндра, то следует всего лишь снять с автомобиля главный цилиндр сцепления, и отправившись с ним в автомагазин, купить новый и установить взамен старого.

В комплекте с новым цилиндром обязательно проверьте уплотнительные (обычно медные) шайбы, которые устанавливаются под болт крепления гидравлического шланга к цилиндру, а если их нет, то купите их отдельно и установите взамен старых.

Уплотнительные шайбы для крепления гидравлического шланга обычно нужны для герметичного присоединения его к рабочему цилиндру (тому который внизу, что давит на вилку сцепления), а к главному цилиндру как правило подсоединяется стальная трубка с конусной гайкой (но на мотоциклах с гидравлическим сцеплением везде шланги).

После установки нового цилиндра вместо старого, подсоединяем к нему гидравлический шланг (трубку) используя новые уплотнительные шайбы, и после этого доливаем в бачок тормозную жидкость и прокачиваем систему.

Но в большинстве случаев замена главного или рабочего цилиндра полностью не оправдана, так как нужно всего лишь заменить износившиеся резиновые детали (манжеты), которые есть в ремкомплектах, продающихся в магазинах.

Чтобы новичкам было легче понять неисправность цилиндра и заменить изношенные детали, полезно ознакомиться с устройством главного или рабочего цилиндра и как он работает. Об устройстве я уже писал и желающие могут посмотреть об этом в статье про сцепление и его неисправности вот тут. Но и здесь следует немного добавить для новичков.

Устройство главного цилиндра сцепления.
Детали которые обычно меняют при ремонте: 4, 5, 8, ну и поршень под номером 9, если на нём есть следы износа, или есть новый в ремкомплекте.



Главный цилиндр сцепления представляет из себя стальной отполированный внутри цилиндр (см рисунок слева и фото выше), в котором есть поршень и уплотнения. Говоря проще, поршень, при нажатии педали сцепления, сжимает в цилиндре тормозную жидкость. Сжимает я говорю условно, так как из физики известно, что жидкость невозможно сжать.











Жидкость чуть сжимается и создаётся большое давление, которое по гидравлическому шлангу (или стальной трубке) передаёт усилие на поршень рабочего цилиндра, а тот в свою очередь передаёт усилие на шток, торчащий наружу из рабочего цилиндра. Далее шток передаёт усилие на вилку сцепления, которая с помощью выжимного подшипника отжимает (разъединяет) ведомый и ведущий диски сцепления — сцепление выключено.

При отпускании педали сцепления, давление в гидроприводе падает, и педаль и вилка сцепления отходит (с помощью пружин) назад, и от этого диски сцепления (ведущий и ведомый) опять слипаются — сцепление включено. Принцип работы прост, и работает отлично, пока давление тормозной жидкости не ослабевает в следствии утечки её, или попадания в систему воздуха.

И то и другое происходит в большинстве случаев из-за износа уплотнительных резиновых манжет, которые со временем стираются, или просто резина стареет и трескается со временем. Воздух может попадать в систему и от негерметичности уплотнительных колец, которые устанавливаются в месте подсоединения гидравлического шланга (или трубки) к цилиндру.

Обычно негерметичность легко обнаруживается, если хорошо осмотреть цилиндр, или место примыкания шланга (или трубки) к цилиндру. В этом месте всё должно быть абсолютно сухо, и если обнаруживается даже лёгкое «запотевание» (признаки утечки тормозной жидкости), то нужно обязательно заменить уплотнительные кольца новыми.

И основной ремонт заключается как раз в замене износившихся манжет, которые уже не могут удержать большое давление в системе. Ещё бывает изнашивается сам поршень (или его резиновые кольца), или зеркало цилиндра, но это бывает гораздо реже, и как правило происходит из-за порванного пыльника надетого на цилиндр.

Когда пыльник порван, то в цилиндр попадает грязь, которая так же как абразив царапает поршень и зеркало цилиндра. Это особенно часто бывает не на главном цилиндре, который расположен вверху под капотом, а на рабочем цилиндре, который установлен под машиной и подвержен потокам грязи и воды.

За пыльником рабочего цилиндра следует чаще присматривать, и при появлении на нём трещин, или тем более разрывов, сразу заменить (см. фото слева). Иначе от попадания грязи и воды, рабочий цилиндр долго не протянет.

В большинстве случаев следует заменить и поршень (или резиновые кольца, которые надеваются на некоторые поршни), особенно если есть в ремкомплекте новый поршень, а если при разборке ещё обнаруживаются царапины на зеркале цилиндра (или раковины от коррозии), тогда не следует заморачиваться с ремонтом, а лучше заменить цилиндр в сборе.

Так как тормозная жидкость имеет очень хорошее проникающее действие, и она будет впоследствии выходить наружу по этим царапинам, даже если резиновые манжеты будут установлены новые.

Для полной разборки на многих цилиндрах имеется специальная пробка-заглушка, которую нужно открутить (см. фото слева). А при сборке цилиндра, под эту пробку следует обязательно подложить новую уплотнительную прокладку.

Если же при разборке цилиндра (как главного, так и рабочего) на зеркале не обнаружены царапины, риски, коррозия, то просто покупаем ремкомплект для вашего цилиндра и устанавливаем все детали из ремкомплекта взамен старых, даже не изношенных на вид. Обновление деталей никогда не помешает, так как резина имеет свойство стареть, даже если машина стоит в гараже без движения.

После снятия главного цилиндра с машины — он обычно крепится под капотом на двух шпильках или двух болтах, которые следует открутить, (ну и гидравлическую трубку тоже следует открутить от цилиндра),  разбираем цилиндр (пластмассовый бачок для тормозной жидкости снимать не обязательно, если между ним и цилиндром всё сухо).

Перед заменой деталей полезно промыть и цилиндр и остальные детали свежей тормозной жидкостью, (не используем бензин или соляру) и перед установкой новых деталей, смазать и зеркало цилиндра и все детали свежей тормозной жидкостью.

Остаётся установить цилиндр на своё место с новыми деталями и прокладками (они обычно входят в ремкомплект). В некоторые ремкомплекты (как на фото слева) входят и новая пружина и стопорное кольцо, которые тоже желательно заменить новыми, так как упругость этих металлических деталей тоже со временем теряется, и их обновление никогда не помешает.

Установив на место новый или отремонтированный главный или рабочий цилиндр, подсоединяем к нему трубку (или гидравлический шланг — на рабочем цилиндре) и после этого доливаем в бачок свежую тормозную жидкость и прокачиваем систему, при этом добавляя тормозную жидкость, если уровень в бачке упадёт.

Как я уже говорил, прокачка гидравлической системы сцепления аналогична прокачке тормозов, об этом можно почитать кликнув на самую верхнюю ссылку в начале этой статьи, или подробно почитать про прокачку сцепления в статье «сцепление и его неисправности» — третья ссылка в верху этой статьи.

Надеюсь эта статья поможет начинающим водителям восстановить нормальную работоспособность главного цилиндра сцепления (или рабочего), и вернуть педали сцепления нормальную упругость, успехов всем.

suvorov-castom.ru

Как устроен главный цилиндр сцепления?

Система сцепления выполняет функцию кратковременного отключения ДВС от коробки передач. Вследствие этого прекращается передача крутящего момента от силового агрегата на ведущий вал трансмиссии. Данная система включает в себя множество компонентов. Одним из них является и главный цилиндр сцепления, о котором мы сегодня и поговорим.

Что он собой являет?

Данный механизм являет собой небольшую отливку из чугунной стали с фланцем для крепления к кузову. На его верхней части размещается пластиковый бачок с крышкой. Он крепится к корпусу при помощи резьбового штуцера. Благодаря этому механизму в главный цилиндр сцепления поступает специальная жидкость. Внутри чугунной детали расположен поршень с манжетой и уплотнительным кольцом. Также здесь присутствует пружина, опирающаяся на обратный клапан. Она сжимает поршень в крайнее правое положение. При нагревании этих деталей происходит расширение, соответственно, жидкость в системе должна куда-то уходить. Для этих случаев существует специальное компенсационное отверстие, через которое она поступает в бачок из полости цилиндра.

Как работает главный цилиндр сцепления ВАЗ 2107?

Данный механизм устроен так, что при каждом нажатии на педаль сцепления посредством толкателя он перемещается вперед. И когда поршень перекрывает отверстие — давление в цилиндре увеличивается. Таким образом, жидкость перетекает к рабочему цилиндру и выключает сцепление. При отпускании педали происходит аналогичное действие, только в обратной последовательности. Жидкость перетекает обратно – клапаны открываются, сжимается пружина и она перемещается из рабочего цилиндра в главный. Если уровень давления опустится до точки ниже усилия сжатия пружины — первая деталь закрывается, и в системе образуется большее давление. Это нужно для выборки зазоров механической части привода.

Если же педаль резко отпустить, то в таком случае жидкость не будет полностью заполнять пространство за поршнем. Тогда в главном цилиндре сцепления происходит разрежение. В силу этого жидкость будет перетекать с пластикового бака через перепускное отверстие непосредственно в поршень. Затем она проходит через головку поршня и заполняет все пространство, которое возникло в детали после разрежения. Жидкость при этом снимает края манжеты и отодвигает пружинную пластику. И опять же если ее становится больше нормы, весь ее избыток проходит через специальное компенсационное отверстие обратно в бачок.

Именно так устроен главный цилиндр сцепления ВАЗ. В заключение хотелось бы отметить несколько способов, благодаря которым можно самостоятельно выявить поломку данного механизма:

  • Во-первых, следует проконтролировать уровень рабочей жидкости в бачке. Если данный показатель стремительно падает — это говорит о неисправности поршня или манжета.
  • Во-вторых, замена данной детали производится в случае, если вы почувствовали характерный звук шестеренок при переключении передач.
  • В-третьих, замена цилиндра сцепления производится при вибрации ручки КПП.

fb.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
