Гидрокомпенсаторы. Что это такое и почему они стучат
Современные автомобили становятся более совершенными и умными. Это касается и газораспределительного механизма. Очень важно чтобы клапан всегда открывался и закрывался в нужный момент, чтобы в идеале, не было зазоров между распределительным валом и самим клапаном. Это дает много преимуществ, например увеличение мощности и уменьшение расхода топлива. Раньше клапана регулировались вручную, потом появились механические «широкие» толкатели (которые, кстати, используются и по сей день на многих авто), но вершиной эволюции стали гидравлические компенсаторы или попросту «гидрокомпенсаторы». Они имеют много положительных моментов, но и отрицательных хватает, в частности они могут стучать. Сегодня я постараюсь простым и понятным языком рассказать об устройстве, а также о некоторых поломках, будет и видео версия в конце …
СОДЕРЖАНИЕ СТАТЬИ
Для начала определение:
НО до появления гидрокомпенсаторов, на автомобили устанавливались механические регуляторы клапанов …
Немного истории
Гидравлические компенсаторы пришли на смену менее эффективным механическим регуляторам газораспределительных механизмов. Как правило, обычный клапан двигателя, скажем на классическом двигателе ВАЗ 2105 — 2107, не имеет гидрокомпенсатора поэтому его часто приходилось регулировать, в среднем через 10 000 километров. Регулировка клапана на, ВАЗ 2105 – 2107, производилась вручную, то есть приходилось снимать клапанную крышку и выставлять зазоры, при помощи специального щупа, которые различались по толщине, а значит вы могли подобрать для вашего пробега.
Если регулировку не производить, то двигатель автомобиля, начинал шуметь, динамические характеристики снижались, а расход топлива возрастал. Через 40 – 50000 километров, клапана вообще следовало менять. То есть механическая регулировка клапана, «мягко» скажем — изжила себя, нужно было, что-то делать, так сказать усовершенствовать конструкцию.
Так на двигателях переднеприводных ВАЗ, начали устанавливать механические толкатели перед клапаном. Если утрировать, то на клапан сверху просто одевалась большая «шляпка», у нее большой диаметр (чем у старой конструкции), а поэтому износ намного уменьшился, ведь износить больший диаметр гораздо сложнее, чем малый. Но регулировка все равно осталась, конечно не каждые 10 000 километров, намного реже, но ее все равно рекомендуется делать. Обычно это происходило путем подкладывания ремонтных «шайб», увеличенной высоты. Стоит отметить, что «такие» механические регулировки достаточно эффективны и используются некоторыми производителями до сих пор, регулировка шайбами рекомендуется не ранее 40 – 50 000 километров (если говорить о наших ВАЗ) на некоторых иномарках толкатели ходят еще дольше. Большими плюсами является простота конструкции, неприхотливость (можно лить полусинтетические масла), а также относительная дешевизна конструкции. Минусами можно отметить то, что при выработке «шайб» сверху двигатель начинал работать шумнее, падали динамические характеристики и увеличивался расход. Нужна была конструкция, которая автоматически регулировала зазор.
И вот на смену механической регулировке клапана, пришла совершенно новая технология. Тут все просто — теперь вам не нужно регулировать клапана вручную, за вас все сделают гидрокомпенсаторы. Они сами выставят нужный зазор клапана двигателя, благодаря чему увеличивается ресурс двигателя, увеличивается мощность, снижается расход топлива, да и механизм ходит довольно долго 120 – 150 000 километров (при должном обслуживании). В общем, шаг вперед.

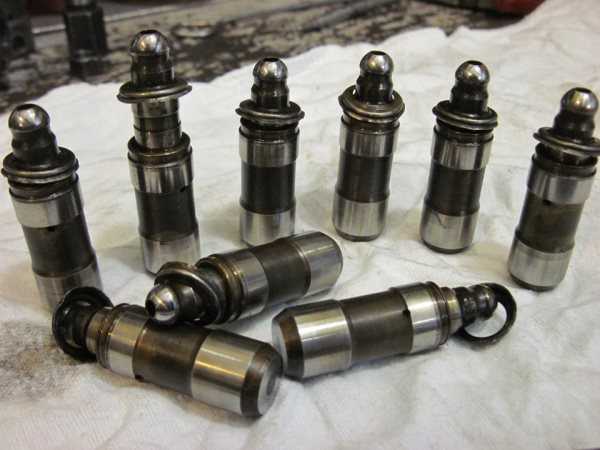

Какие бывают типы гидрокомпенсаторов
Эти устройства широко применяются именно в системах ГРМ. Однако их аналоги применяются и в натяжениях цепей, так называемый «натяжитель цепи ГРМ». На данный промежуток времени применяются всего 4 конструкции.

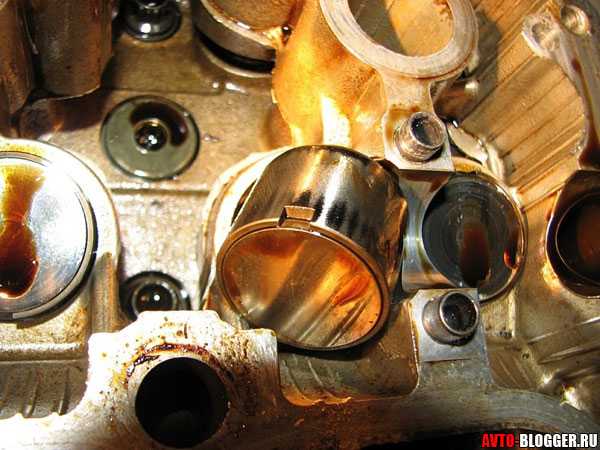

- Гидротолкатель. Часто применяется на современных авто для регулировки зазора между клапаном и распределительным валом
- Гидроопора

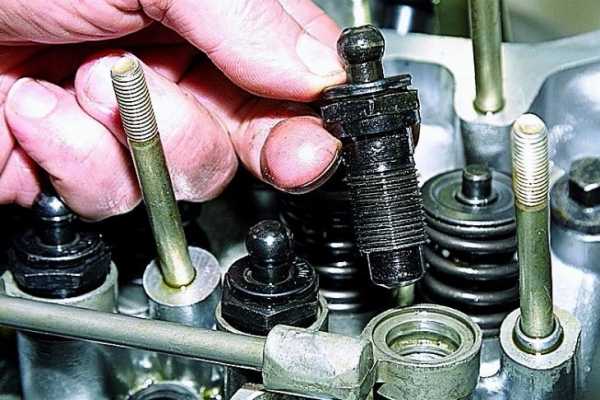

- Гидроопора для установки в рычаги и коромысла. В основном применялись на старых механизмах ГРМ
- Роликовый гидротолкатель
Все 4 типа имеют места быть на различных конструкциях, хотя «гидроопоры» часто применялись раньше в двигателях. Сейчас все больше производителей уходят к «гидротолкателям». С типами немного понятно, теперь подробнее как они работают.
Принцип работы гидрокомпенсатора

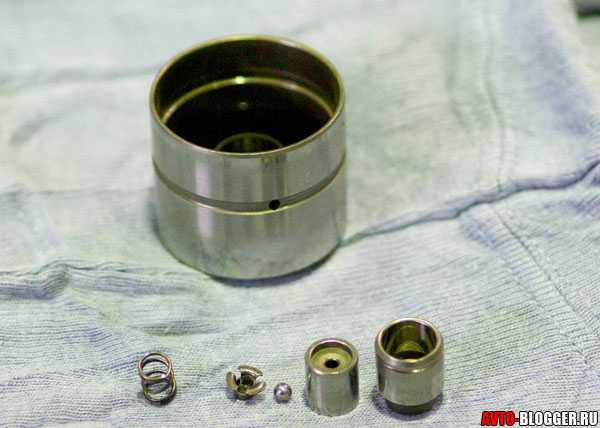

Для начала я хочу разобрать составляющие гидротолкателя:
- Кулачек распредвала
- Проточка в теле гидрокомпенсатора
- Втулка плунжера
- Плунжер
- Пружина клапана плунжера
- Пружина ГРМ
- Зазор между гидрокомпенсатором и кулачком распределительного вала
- Шарик (клапан)
- Масляный канал в теле гидрокомпенсатора
- Масленный канал в головке блока цилиндров
- Пружина плунжера
- Клапан ГРМ
Гидрокомпенсатор это как бы промежуточное звено между клапаном и распределительным валом газораспределительного механизма. Когда кулачек вала (1) не давит на гидравлический компенсатор то клапан (12) находится в закрытом состоянии, по воздействием пружины (6).
Пружина плунжера (11) давит на плунжерную пару (3 и 4) за счет этого корпус гидрокомпенсатора перемещается к валу, пока не упрется в него, тем самым деля зазор минимальным.
Давление внутри плунжера производится при помощи давления масла, от двигателя оно движется по каналу (10) и затем в канал самого компенсатора (9). Далее через канавку (2) заходит внутрь, где отгибает клапан (8) и проходит создавая давление.
Затем кулачок распределительного вала идет вниз, создавая давление на гидравлический компенсатор. Масло которое зашло внутрь плужерной пары создает давление на клапан (8) фактически запаковывая его. Как мы с вами знаем, масло практически не сжимается, поэтому после запирания компенсатор выступает как жесткий элемент, который давит на клапан ГРМ, открывая его.
Стоит отметить что это высокоэффективное устройство, масло из плунжерной пары немного выдавливается прежде чем шарикообразный клапан (8) его запрет внутри. Таким образом, может образоваться небольшой зазор, который уберется при следующей накачки масла через каналы (9 и 10) и гидрокомпенсатор станет опять жестким.
Таким образом, не смотря на температуру двигателя, тепловое расширение, всегда будет устанавливаться максимально возможный зазор. Этот механизм не нужно регулировать весь срок службы, даже не смотря на выработку, ведь он всегда эффективно «поджат» к распределительному валу.
Плюсы и минусы гидравлического компенсатора
Положительных сторон у такого механизма много:
- Он полностью не обслуживаемый, работает автоматически
- Увеличенный ресурс системы ГРМ
- Максимальный прижим, что дает хорошую тягу
- Минимальный расход топлива
- Двигатель работает всегда тихо
Что же не смотря на всю передовую конструкцию, есть и достаточно большое количество минусов.
- Так как вся работа строится на давлении масла, нужно заливать только качественные смазки. Желательна синтетика
- Нужно чаще менять масло
- Конструкция более сложная
- Дорогостоящий ремонт
- Со временем могут забиваться, что ухудшает работу двигателя (расход и тяга), а также ГРМ начинает шуметь
Самые большие минусы, это то что конструкция дорогая и сложная, и ОЧЕНЬ сильно требовательна к качеству масла. Если лить «не пойми что» очень быстро выйдут из строя и потребуют замены. Например, обычные механические толкатели, намного проще и менее требовательны к качеству смазки.
Почему гидрокомпенсаторы стучат
Для начала хочется отметить если компенсаторы стучат, это говорит о не правильной их работе, скорее всего они вышли из строя, либо что-то не так со смазкой двигателя.
Собственно основная причина кроется в качестве и уровне масла, хотя есть куча механических неисправностей.
- Недостаточно масла. Такое тоже бывает, оно не эффективно закачивается в каналы и поэтому не закачивается внутрь плунжерной пары, то есть не создается нужного давления внутри
- Забиты каналы в головке блока или самом гидрокомпенсаторе. Происходит это из-за несвоевременной замены масла, оно пригорает и на стенках образуются нагары, которые закупоривают каналы, масло не может эффективно проходить в компенсатор.
- Вышла из строя плунжерная пара, зачастую ее просто клинит
- Вышел из строя шариковый клапан плунжера
- Нагар на корпусе плунжера снаружи. Он физически не дает ему подниматься и компенсировать зазоры
Конечно бывает стучат из-за того что в системе есть нагар, тогда нужно просто их снять и промыть, работоспособность может восстановится. НО при больших пробегах, они разбиваются (проявляется выработка), требуют замены.
Я еще раз хочу повторить — нужно понимать, что работа гидрокомпенсатора зависит от качества масла и его своевременной замены. Нужно лить только качественную синтетику и мой вам совет – меняйте смазку немного чаще положенного срока, например положено через 15 000 км, меняйте через 10 – 12 000 км. Прослужат дольше.
Сейчас небольшое подробное видео, смотрим.
НА этом заканчиваю, искренне ваш АВТОБЛОГГЕР.
avto-blogger.ru
Почему стучат гидрокомпенсаторы и зачем они нужны двигателю?
«Мал, да удал» — это выражение как нельзя лучше подходит нашему герою статьи. Эти небольшие устройства, гидрокомпенсаторы, находятся в самом сердце автомобильного двигателя, в системе газораспределения. Они помогают компенсировать негативные последствия теплового расширения и исключают регулировку зазоров клапанов. Что случается, и почему стучат гидрокомпенсаторы?
Гидрокомпенсаторы что это?
Для начала подробно разберёмся с проблемами, которые помогают решать гидрокомпенсаторы клапанов в современном моторостроении.
Обратимся к отечественной классике – машинам ВАЗ. Опытные автовладельцы наверняка помнят, как после определённого километража старые модели этой марки начинали работать со звуком дизельного мотора, хотя дизельными они никогда не были.
Такое случалось, если забыли вовремя отрегулировать клапаны или же отрегулировали их неправильно, а выполнять данную процедуру было необходимо.
Причина – большие нагрузки на механизмы ГРМ, постоянные и резкие тепловые расширения (тепловые зазоры). Одним словом, работа в адских условиях, что вызывает износ деталей, точность настройки которых должна составлять доли градусов и миллиметров.
Клокочущий звук работы двигателя это лишь вершина айсберга всех проблем.
Неотрегулированные зазоры между кулачками распредвала и толкателей и, как следствие, не вовремя открывающиеся и закрывающиеся клапаны цилиндров, вызывают повышенный расход топлива, снижение мощности силового агрегата и прочие неприятности.
Конечно же, процедура по регулярной юстировке механизма ГРМ требует специальных навыков и оборудования, поэтому инженеры задумались о том, как бы автоматизировать данный процесс. И придумали, создав гидрокомпенсаторы.
Они, благодаря своей хитрой конструкции, позволяют автоматически поддерживать одинаковые тепловые зазоры и компенсировать естественный износ металлических деталей.
Устанавливаются гидрокомпенсаторы между клапанами и распределительным валом, являя собою эдакое промежуточное звено. Как же устроены эти механизмы?
Гидрокомпенсаторы — секреты конструкции
Углубимся в техническую часть и рассмотрим, каким образом эти устройства автоматически поддерживают одинаковый зазор. Его основными конструктивными элементами являются:
- корпус;
- плунжерная пара;
- пружина плунжера;
- обратный клапан.
Смысл работы гидрокомпенсаторов клапанов заключается в том, чтобы автоматически компенсировать меняющиеся под действием разных факторов зазоры в газораспределительном механизме двигателя, что достигается изменением их длины при помощи пружин и давления масла.
Как мы уже упоминали выше, гидрокомпенсаторы располагаются между распредвалом (его кулачками) и клапанами.
Когда кулачок вала повёрнут тыльной стороной, в компенсатор из рампы поступает порция масла, которая заполняет его полость, и он как бы раздвигается вверх и вниз пока не компенсирует зазор между своим корпусом и окружающими его элементами системы ГРМ.
Когда кулачок вала поворачивается выпуклой стороной к гидрокомпенсатору и давит на него, наш сегодняшний герой запирается, и масло, благодаря своей несжимаемости, превращает его в жёсткий элемент, который давит на клапан, открывая его.
При перемещении компенсатора часть масла из его плунжерной пары выходит через имеющиеся внутренние зазоры, и при возврате в исходное положение из рампы в гидрокомпенсатор поступает свежая порция, заполняющая его внутренности, и вновь зазоры скомпенсированы.
Почему стучат гидрокомпенсаторы?
Могут ли возникать какие-либо проблемы с гидравлическими компенсаторами? К сожалению, могут.
Нужно сказать, что не всегда это говорит о неисправности самих устройств, собака может быть зарыта и в другом. Итак, возможные неисправности:
- низкое давление в маслосистеме, из-за чего в компенсаторы не поступает достаточно масла, чтобы компенсировать зазоры;
- износ самой плунжерной пары;
- клин шарикового клапана компенсатора;
- заклинивание плунжерной пары;
- недостаточно масла, и такое бывает;
- засорены каналы в головке блока, по причине нагара или длительная езда на старом масле.
Как проверить гидрокомпенсаторы?
Как проверить гидрокомпенсаторы на работоспособность?
Справедливости ради отметим, что последние три проблемы из списка могут возникать по вине некачественного масла, заливаемого в систему, так как наличие в нём грязи и прочей гадости засоряет прецизионный механизм гидрокомпенсатора и преждевременно выводит его из строя.
Стук гидрокомпенсаторов. Как проверить гидрокомпенсаторы? — Слушаем!
- Прерывистый шум в верхней части двигателя на холостых оборотах. Неисправность: клапан гидрокомпенсатора закрывается негерметично, поэтому не создается должного давления для компенсации теплового зазора;
- При прогретом моторе возникает непрерывный отличительный шум, но при повышении оборотов шум стихает. Шум может исходить от нескольких клапанов. Неисправность: Износ — увеличение зазора между плунжером и и плунжерной втулкой, через который уходит масло, не успевая создавать компенсационное давление в гидрокомпенсаторе;
В целом же нормой считается минимум 100-120 тысяч километров пробега двигателя, прежде чем герои нашей статьи умрут естественной смертью, если же это произошло раньше, то причина, как правило, в некачественном масле.
Самая действенная мера по устранению стука, замена на новые.
А чтобы не сталкиваться с этой проблемой, заливайте качественную синтетику и тогда вы вряд ли услышите, как стучат гидрокомпенсаторы.
Коллеги-автолюбители, надеюсь, мы прояснили ситуацию по поводу того гидрокомпенсаторы что это такое и зачем они нужны в моторах машин.
Спасибо за внимание и до новых встреч на страницах моего уютного блога!
auto-ru.ru
Что такое гидрокомпенсаторы и почему они стучат
Гидрокомпенсатор – небольшая деталь в двигателе автомобиля, которую мало кто видел, даже если открывал капот не только для того, чтобы залить жидкость для омывателя стекла. Но если этот механизм неисправен, он напомнит о себе не только снижением технических характеристик мотора, но и громким стуком из-под капота. Что же такое гидрокомпенсатор, какую роль он играет в работе двигателя и как выполняется его ремонт?
Расположение и предназначение

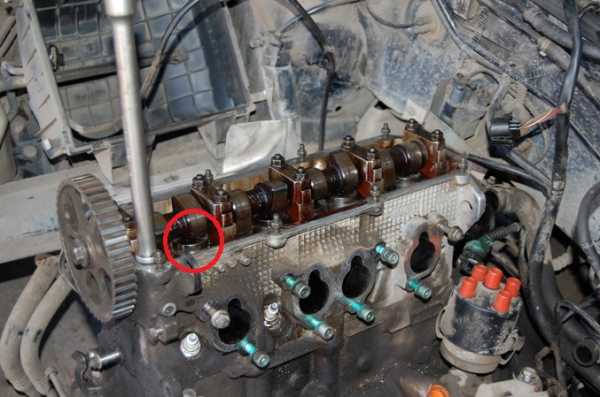

Найти гидрокомпенсатор под капотом автомобиля достаточно сложно. Для этого нужно разобраться с устройством стандартного двигателя внутреннего сгорания. В верхней части силового агрегата расположена головка, прикрывающая блок цилиндров. Внутри нее вращается распределительный вал – ось с небольшими выступами – кулачками.

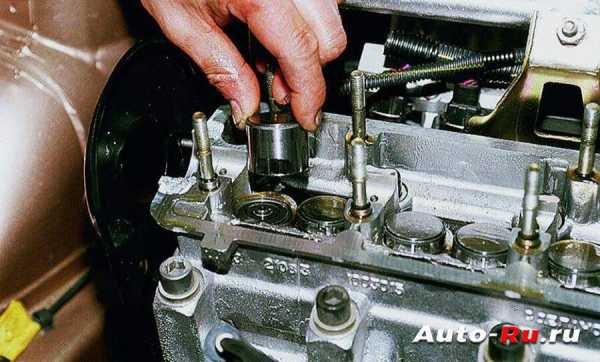

Под кулачками распределительного вала и располагаются гидрокомпенсаторы. Суть в том, что выступ должен нажимать на клапаны цилиндров. Однако их длина зависит от температуры и является величиной непостоянной. Чтобы клапан всегда срабатывал на нужном этапе цикла работы двигателя, необходим постоянный зазор между ножкой клапана и распределительным валом.
Раньше изменение размера клапана компенсировалось пятками. По мере износа зазор увеличивался и в закрытом положении кулачок не совсем герметично прилегал к шайбе, что вызывало вполне слышный удар. Именно из-за этого неприятность и носила название «стучат клапаны». Для устранения неисправности необходимо было провести регулировку клапанов. Занятие не из легких, требующее определенной квалификации.
Однако отрегулировать клапаны все равно не получалось идеально, так как геометрические параметры ножки клапана разнились в зависимости от температуры металла.
Для устранения описанной выше проблемы были придуманы гидрокомпенсаторы. Они представляют собой герметичные цилиндры, заполненные маслом. Кулачок распределительного вала воздействует на верхнюю часть цилиндра, который передает усилие ножке клапана. Полностью исправная деталь позволяет избавиться от необходимости регулировки зазора клапанов двигателя в течение всего срока эксплуатации силового агрегата.
ГидрокомпенсаторПреимущества и недостатки гидрокомпенсаторов
Плюсы использования изделий в двигателях внутреннего сгорания очевидны:
• Деталь не подлежит техническому обслуживанию, а его срок эксплуатации сравним со сроком эксплуатации самого мотора.
• Изделие помогает продлить общий срок эксплуатации газораспределительного механизма (в него входит распредвал, клапаны и некоторые другие детали).
• Компенсатор обеспечивает плотный прижим кулачка к клапану, что повышает мощность двигателя.
• Его использование уменьшает расход топлива на 100 км пробега.
• Шум от работы двигателя уменьшается.
Однако есть и недостатки. Во-первых – более сложная конструкция. При поломке гидрокомпенсатора стоимость его ремонта будет больше, чем регулировка зазора клапанов. Во-вторых – возможность засорения. Внутрь цилиндра может попасть грязь, что тоже приведет к повышенному шуму при работе газораспределительного механизма. И еще одно ограничение – высокие требования к качеству используемого масла. Если использовать дешевые смазочные материалы, механизм быстро выйдет из строя и его придется полностью менять.

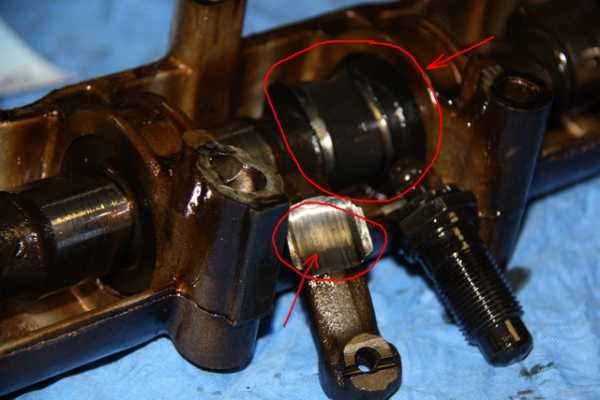

последствия неисправных гидрокомпенсаторов. Износ шейки распредвалаПричины неисправности гидрокоменсаторов
О выходе из строя или критическом состоянии гидрокомпесаторов свидетельствует повышенный шум (все тот же «стук») при работе двигателя. Чаще всего причинами поломки деталей являются:
1. Недостаточное количество смазочных материалов. Такое часто бывает, когда масло не проникает в смазочные каналы. Внутри не создается нужное для работы давление, что приводит к увеличению зазора между кулачком и компенсатором.
2. Засорение смазочного канала в головке двигателя или в самой детали. Такое часто случается, когда смазка заменяется не вовремя. Масло пригорает от высокой температуры и закупоривает смазочные отверстия. В результате теряется давление внутри цилиндра, что и приводит к стуку.
3. Вышли из строя или заклинили детали, входящие в состав гидрокомпенсатора (клапан плунжера или сама плунжерная пара).
4. Деталь полностью износилась, в результате чего внутри цилиндра не образуется нужное давление.
5. Недостаточное количество масла в двигателе, из-за чего смазочные материалы не попадают к головке, а описываемая деталь не заполняется в полном объеме.
Как устранить неполадки?
Если увеличение шума при работе газораспределительного механизма вызвано масляным голоданием (недостаточным уровнем масла в двигателе), избавиться от неприятности поможет долив смазки. После этого нужно завести двигатель. Если стук не пропал, внутри ДВС не создается нужное давление.
Причиной стука может быть физический износ деталей. В этом случае потребуется их полная замена. Перед заменой рекомендуется проверить изделия на наличие нагара. Если дело только в нем – замена не потребуется, можно ограничиться промывкой.
Обслуживание двигателя внутреннего сгорания в целом и замена или чистка гидрокомпенсаторов, в частности – достаточно сложная техническая операция, которая требует определенных знаний. Поэтому лучше доверить работу профессионалам на станции технического обслуживания.
avtoexperts.ru
Что такое гидрокомпенсаторы? Устройство, 4 вида и устранение стука
Содержание статьи
Элементы ГРМ нагреваются при прогреве двигателя, и их размер увеличивается. Плотное закрытие клапанов при высокой температуре обеспечивает наличие термических зазоров между элементами данной системы. При неправильной регулировке теплового зазора возникают технические неисправности, поэтому для их предотвращения используются гидрокомпенсаторы теплового зазора клапанов.
Что такое гидрокомпенсатор и зачем он нужен
Гидрокомпенсаторы представлены в виде устройств, позволяющих регулировать зазоры между валом и клапанам в автоматическом порядке за счет давления масла. Среди положительных аспектов использования подобных механизмов стоит выделить следующие:
- уменьшение расхода топлива;
- улучшение динамических характеристик;
- повышение акустического комфорта за счет снижения шума при работе двигателя;
- минимизация ударных нагрузок и смягчение работы двигателя;
- износ деталей ГРМ снижается;
- повышается точность фаз газораспределения;
- увеличение крутящего момента двигателя, его мощности и ресурса.
Устройство и принцип работы гидрокомпенсаторов
Устройство стандартного гидравлического компенсатора представлено корпусом с подвижной плунжерной парой внутри, в состав которой входит подпружиненный плунжер с шариковым клапаном и втулка. В качестве корпуса может использоваться часть головки блока цилиндров, цилиндрический толкатель или элементы рычагов привода клапанов.
Работа гидрокомпенсатора во многом зависит от плунжерной пары. Благодаря зазору в 5 — 8 микрон между плунжером и втулкой с одной стороны соединение полностью герметично, а с другой стороны детали свободно перемещаются друг относительно друга.
Обратный шариковый клапан закрывает отверстие в нижней части плунжера, а пружина необходимой жесткости установлена между плунжером и втулкой.
Принцип работы гидрокомпенсаторов клапанов далее рассмотрен более подробно:
- Тепловой зазор остается между распределительным валом и корпусом в момент, когда кулачок распределительного вала тыльной стороной располагается к толкателю.
- Посредством масляного канала из системы смазки в плунжер поступает масло, одновременно пружина действует на плунжер и поднимает его, компенсируя зазор. Масло попадает также и в полость под плунжером.
- По мере поворачивания вала возникает давление на толкатель со стороны кулачка, из-за чего тот перемещается вниз.
- Происходит закрытие обратного шарикового клапана, а плунжерная пара берет на себя роль жесткого элемента, передавая усилие клапану.
- Из-под плунжера выдавливается немного масла, поскольку между ним и втулкой есть зазор, но поскольку масло поступает из смазочной системы, происходит компенсация утечки.
- Длина гидрокомпенсатора несколько изменяется, поскольку при запущенном двигателе детали нагреваются, но зазор компенсируется в автоматическом порядке за счет изменения объема порции масла.
Виды гидрокомпенсаторов
Учитывая конструктивные особенности, гидрокомпенсаторы принято классифицировать следующим образом:
- гидравлическая опора коромысла;
- гидроопора;
- роликовый гидротолкатель;
- гидротолкатель.
Схема реализации в каждом из указанных случаев разная, но предназначение остается единым, как и принцип действия.
Причины стука гидрокомпенсаторов
Существует две проблемные ситуации, которые объясняют, почему стучат гидрокомпенсаторы – неполадки в системе двигателя, которая подает масло или проблемы в механике гидрокомпенсатора.
Проблемы с механикой могут быть следующими:
- Детали гидрокомпенсатора загрязнены из-за постепенного нагара масла и попадания чужеродных примесей.
- В гидравлический компенсатор попал воздух, поскольку масло в механизм подавалось в недостаточном количестве.
- Залипание клапана подачи масла из-за его засорения.
- Заводкой брак отдельных элементов гидравлического компенсатора.
- Ударная поверхность плунжерной пары со временем изнашивается, поскольку на рабочей поверхности плунжера появляются вмятины от кулачков распределительного вала.
Что касается неполадок в системе двигателя, они могут быть следующими:
- попадание в масло воздуха, если его уровень в двигателе ниже или выше необходимого;
- выход масляного фильтра из строя;
- засорение масляных каналов грязью и нагаром;
- изменение характеристик моторного масла ввиду перегрева двигателя;
- неподходящие характеристики масла (климатические условия, качество, вязкость).
Стучат гидрокомпенсаторы на холодную и на горячую. Если двигатель уже прогрет, а стук не прекращается, проблема может быть в масле. Его нужно заменить на более качественное или просто залить новое. Проблема также может заключаться в грязном масляном фильтре. Проверьте его и замените новым при необходимости. Если проблема не исчезла, первопричину стука нужно искать в других узлах.
Стук на холодную может возникать из-за вязкости масла, поскольку при непрогретом двигателе оно не может попасть внутрь компенсатора. После прогрева вязкость меняется и стук пропадает.
Устранение неисправности
Поскольку гидрокомпенсаторов в автомобиле несколько, стоит применить акустическую диагностику для определения неисправного. Опытный мастер знает, как проверить гидрокомпенсаторы на работоспособность с помощью акустической диагностики, то есть на звук.
Для опытного мастера такие манипуляции не сложны. После определения проблемного гидравлического компенсатора, для устранения стука, необходимо его промыть, вернуть на место и повторно запустить двигатель. Если данная мера не помогла, придется заменять его. Рассмотрим поэтапные действия в случае обеих процедур.

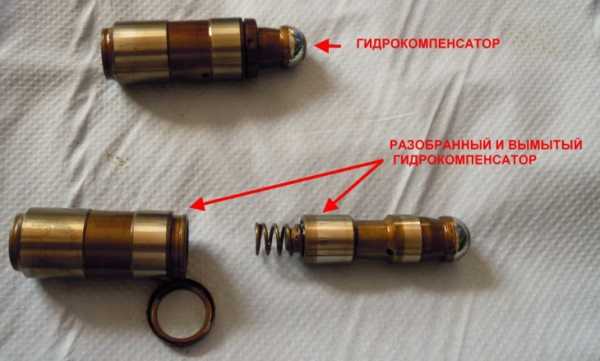

Как промыть гидрокомпенсатор?
Промывать рассматриваемый механизм необходимо в условиях защищенного от пыли и сквозняков помещения. Не разбирать двигатель совсем не получится, но избавлять его от каждого винтика тоже нет никакой необходимости.
На подготовительном этапе приготовьте три глубоких емкости под размер компенсатора, а также промывочную жидкость, в роли которой может выступить керосин или хороший 92-й бензин.
Также перед промыванием оставьте автомобиль на сутки в гараже, чтобы в поддон стекло как можно больше масла. Дальнейшие действия следующие:
- Отключите аккумуляторную батарею, чтобы обесточить авто.
- Избавьтесь от воздушного фильтра.
- Открутите болты, чтобы снять крышку ГБЦ.
- Извлеките гидравлический компенсатор из гнезд после снятия осей коромысел.
- Используйте щетку с синтетической щетиной для очищения наружных сторон деталей.
- Промойте гидрокомпенсаторы в первой емкости. Для этого погрузите в жидкость каждый из них и надавите на шариковый клапан через отверстие в плунжере с помощью проволоки. Будьте аккуратны и не сломайте пружину. Далее нажимайте на сам плунжер. Как только вы заметите, что ход стал более легким, тщательно отожмите шарик клапана и слейте жидкость из компенсатора. Используйте шприц для дополнительного промывания каналов в корпусе и переходите к аналогичному промыванию во второй емкости.
- На завершающем этапе вас ожидает проверка, для этого понадобится третья емкость с промывочной жидкостью. Как проверить гидрокомпенсаторы перед установкой на место? Достаточно окунуть их в третью емкость, набрать жидкость в ГК и опустить клапан, после чего плунжером вверх вынимайте деталь. Если надавить на плунжер пальцем, он не должен двигаться.
- При отсутствии движения возвращайте детали на место путем установки коромысел, крышки головки блока цилиндров и остальных элементов. Помните о необходимости зажимать болты от середины к краям.
После того как сборка будет завершена, запустите двигатель и подождите пару минут, пока он поработает на холостых оборотах, на которых стука не должно быть после промывки. Очистка также помогает избавиться от стука после прогревания двигателя и его выхода на рабочий температурный режим.
Замена гидрокомпенсатора
Если очистка не помогла, замена гидравлических компенсаторов станет единственным разумным решением. Порядок замены гидрокомпенсаторов следующий:

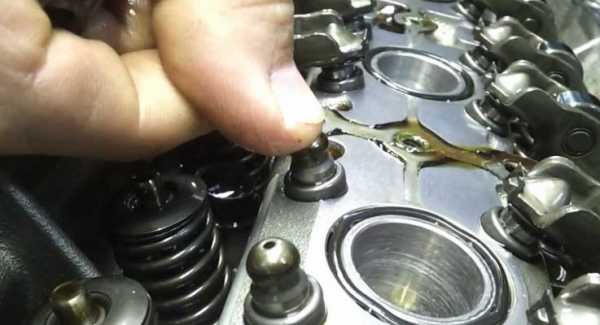

- Демонтируйте неисправный механизм с помощью съемника или магнита. Последний способ целесообразен только при свободном движении гидрокомпенсатора. Если же он прикипел к наружной поверхности, поможет только съемник.
- Промойте всю систему подачи масла, замените масляный фильтр и залейте новое масло, проверьте его подачу в посадочное место компенсаторов путем прокручивания коленчатого вала. Гидравлический компенсатор уже должен быть снят.
- Категорически запрещена установка компенсаторов без масла, в противном случае возникают критические ударные нагрузки.
- После установки на посадочное место нового механизма не заводите силовой агрегат сразу. Используйте ключ для проворачивания коленвала на несколько оборотов и подождите полчаса. За это время детали найдут свои рабочие места, а внутреннее давление нормализуется.
Поскольку из строя может выйти как один, так и несколько гидрокомпенсаторов, вам придется самостоятельно решить, сколько из них подвергнуть замене. В данном случае решающим фактором является финансовое положение. При наличии разборных механизмов возможен ремонт и профилактика каждого по отдельности.
Если же вы отдали предпочтение комплексной замене, данное решение будет оптимальным и даст вам гарантию на отсутствие проблем в ближайшем будущем. Никогда не экономьте на качестве масла, что позволит вам существенно продлить не только эксплуатационный срок компенсатора, но также трущихся элементов мотора.
Пожалуйста, оцените этот материал!
Загрузка…Если Вам понравилась статья, поделитесь ею с друзьями!
motorsguide.ru
Гидрокомпенсатор — Словарь автомеханика
Гидрокомпенсатор (ГК), также автовладельцы часто называют «гидрик» — располагается в приводном механизме клапанов и предназначается для недопущения образования зазоров между клапанами и кулачками распредвала. Так сказать компенсирует зазоры клапанов.
Работа гидрокомпенсатора
Принцип работы строится на изменяемом давлении моторного масла. При включенном ДВС масло заполняет внутреннюю часть и за счет переменного давления его плунжер циклически передвигается, не допуская образованиезазоров в клапанном приводе и удерживая постоянный контакт коромысла и кулачка распредвала.
Таким образом, гидрокомпенсаторы клапанов существенно упрощают обслуживание двигателя и делают неактуальной проблему точного регулирования клапанов во время проведения ТО, но с ними надо более внимательно подходить к выбору масла и масляного фильтра.
Виды и расположение компенсаторов
Условно можно выделить компенсаторы для двигателей типов SOHC и DOHC. В целом, они не слишком различаются по конструкции. Любой гидрик – это небольшая система, помещенная в неразборный герметичный корпус. В двигателе типа SOHC он размещается в гнездах клапанных коромысел. У двигателей типа DOHC — устанавливаются в гнездах, размещенных в головке блока цилиндров.
Виды гидрокомпенсаторов
Устройство и принцип работы компенсаторов
Устройство гидрокомпенсатора сложностью не отличается. Он состоит из корпуса, плунжера, клапана, пружины, поршня и стопорного кольца.
Принцип действия также довольно прост. Когда кулачок распредвала находится в верхней точке движения, относительно компенсатора он располагается тыльной частью. Из-за этого усилие на компенсатор не передается, что позволяет пружине распрямиться и выдвинуть плунжер, благодаря чему и пропадает зазор. В появившееся под плунжером свободное пространство через клапан затекает моторное масло. После заполнения компенсатора давление масла внутри него и снаружи сравнивается и клапан закрывается.
Устройство гидрокомпенсатора
Когда кулачок поворачивается к компенсатору выпуклой стороной, он своим усилием начинает смещать его вниз. Заполненный маслом гидрокомпенсатор имеет достаточно жесткости, чтобы без потерь передавать движущее усилие распредвала на клапаны ГРМ. В процессе движения некоторая часть масла вытекает из компенсатора, в результате чего образуется зазор, имевший место в начале цикла. Далее цикл проходит еще раз, и так все время работы двигателя.
Следует отметить, что работа гидротолкателя позволяет устранить не только рабочие зазоры двигателя, образуемые в результате циклического движения его частей, но также и зазоры из-за нагрева мотора (нагретый металл расширяется) и увеличенные зазоры, связанные с износом деталей ГРМ. Любое увеличение пространства для перемещения компенсатора приводит к тому, что он принимает больше масла, все равно занимая весь свободный объем.
Производители гидрокомпенсаторов
Комплект гидрокомпенсаторов фирмы INA
Существует устоявшееся мнение, что оригинальные (от производителя авто) расходники и детали, в том числе гидрокомпенсаторы — лучше. Очень часто так и бывает, но существует пара нюансов. Первый — оригинальные запчасти, как правило, дороже, иногда и в несколько раз, чем аналоги. Второй — некоторые аналоги, все же, бывают и получше чем, оригинал.
Исходя из этого, кто в погоне за экономией, а кто за лучшим качеством, водители могут выбрать аналоговые гидрокомпенсаторы. Поэтому напоследок предоставляем вам краткую информацию и отзывы о производителях компенсаторов. Итак:
- Гидрокомпенсаторы INA. Производственные мощности фирмы INA расположены в Германии, в городе Хиршайд. Отличаются великолепным качеством и гарантией производителя, как и любое немецкое оборудование. Ее гидрокомпенсаторы имеют хорошие отзывы водителей и очень распространены на территории России и стран СНГ.
- Гидрокомпенсаторы FEBI. Тоже немецкая фирма, но гарантия имеет меньший срок. К тому же, качеством отличаются детали именно из Германии, гидрокомпенсаторы сделанные по лицензии в других странах могут попадаться бракованные, что повлечет в переборку двигателя.
- Гидрокомпенсаторы SWAG. Неплохие детали немецкого производства, но иногда попадаются компенсаторы, которые сильно уступают оригинальным по качеству материала. Вероятно, в результате подделки или брака.
- Гидрокомпенсаторы AE. Европейские детали этой компании снискали себе славу “неплохих” благодаря доступной цене и удовлетворительному качеству. Вместе с тем, некоторые отмечают, что эти гидрокомпенсаторы начинают стучать уже спустя несколько тысяч километров.
- Гидрокомпенсаторы AJUSA. Несмотря на привлекательную цену, гидрокомпенсаторы этой испанской фирмы редко получают положительные отзывы. Зачастую их ругают за низкое качество изготовления, которое быстро провоцирует стук и небольшой срок эксплуатации.
Признаки и причины поломки
Основные причины выхода из строя гидрокомпенсатора (ГК) – загрязнение масляных каналов двигателя и износ рабочих поверхностей обратного клапана и плунжерной пары.
Основным признаком того, что гидрокомпенсаторы клапанов вышли из строя является характерный стук клапанов при запущенном ДВС, в том числе на холостом ходу. Эта проблема может быть вызвана рядом причин, среди которых:
- присутствие воздуха в надплунжерной полости компенсатора, что бывает при неправильном уровне масла в картере или в случае продолжительной стоянки машины под большим уклоном;
- засорение компенсатора шламом из некачественного или не замененного вовремя моторного масла;
- износ механизмов компенсатора.
7 Причин стука гидрокомпенсаторов на горячем двигателе
- Не менялось давно масло или заливалось некачественное.
- Забиты каналы, по которым масло подается в гидрокомпенсатор.
- Засоренный масляный фильтр и масло не доходит до гидриков под нужным давлением.
- Проблемы в работе масляного насоса.
- Неправильный уровень масла (пониженный или повышенный).
- Увеличение места посадки гидрокомпенсатора.
- Проблема с механикой и гидравликой гидрокомпенсатора клапанов.
Устранение неисправностей
В некоторых случаях устранять неисправности гидрокомпенсаторов можно в домашних условиях.
Промывка, как правило, помогает избавиться от стуков. Но также требуется и чистка масляных каналов.
Для начала необходимо проверить уровень моторного масла в двигателе и при необходимости довести его до нормы. Чтобы избавиться от воздуха в компенсаторе, нужно завести двигатель и десять раз медленно его разогнать. Проблему можно считать решенной, если неправильный звук работы мотора пропадает.
Если звук не исчезает, нужно проверить состояние гидрокомпенсаторов. Характерные повреждения: коррозия поверхности плунжера, износ корпуса толкателя, тугой ход. Лучше всего делать это на СТО, так как очевидно что причин много и разобраться самостоятельно, без надлежащего опыта, какая из них основная – крайне сложно. Нужно знать происхождения стуков, определить происхождения, механическая неисправность или какие то другие технические проблемы с механизмами и деталей ДВС. Многие автовледельцы пробуют разобрать и почистить, дабы восстановить работоспособность, но такой манипуляции, как правило, хватает ненадолго, по этому лучшим решением будет только замена.
Связанные термины
etlib.ru
Гидрокомпенсаторы, их устройство, предназначение, почему стучат
На этот раз речь пойдет о детали, которую многие могли слышать при работе мотора, но не все могли её видеть, а именно про гидрокомпенсаторы. Рассказать постараюсь популярно о научном, чтобы упоминание гидрокомпенсаторов в автосервисе не вводило вас в ступор, а недобросовестные механики не обманули вас, предложив ненужный ремонт.
Что такое гидрокомпенсаторы
Придется немного опуститься в дебри устройства двигателя. В верхней части двигателя расположена головка блока цилиндров, внутри которой вращается распределительный вал(возможно даже не один). С виду распределительный вал похож на обычную ось, у которой имеются кулачки. Да что рассказывать. У меня даже фотография с капиталки осталась.
Красным кружочком как раз выделен кулачек распредвала и гидрокомпенсатор под ним. Кулачек должен нажимать на клапан, чтобы его открыть, но длина клапана не постоянна — холодный клапан короче, горячий клапан длиннее. Смотрите как выглядит клапан, чтобы было понятно о чем идет речь.
Так вот. Для того, чтобы клапан всегда закрывался в одно и то же время такта, необходима какая то прослойка между кулачком распредвала и ножкой клапана. Раньше прибегали к помощи регулировочных пятаков, то есть на ножку клапана ложили специальный откалиброванный блинчик, который позволял при прогретом моторе точно закрыть клапан в нужное время. Однако если клапан износился, или пятак подобран неверно, при закрытии клапана кулачек будет неплотно прилегать к регулировочной шайбе и в итоге клапан будет бить о свое посадочное место. Это явление называется «Стучат клапана». На самом деле это может быть звук удара клапана по головке или удара кулачка распредвала по шайбе. По мере износа требовалась операция регулирования клапанов, то есть замена шайб на более толстые. Операция эта достаточно муторная, а самое главное что повторять ее приходилось часто. В дополнение можно сказать, что регулировка клапанов шайбами достаточно не совершенна, ведь на холодную клапан короче, на горячую длиннее и невозможно отрегулировать клапан на оба режима работы двигателя. Вот тут то и придумали гидрокомпенсаторы. Понять принцип их работы достаточно просто: представьте себе обычный ручной насос. Если этому насосу заткнуть выходное отверстие, то поднять ручку насоса вы сможете, а вот опустить уже нет, даже если повисните на насосе. На этом принципе и построен гидрокомпенсатор. В расслабленном состоянии в него подается моторное мало, которое заполняет его полость, но выпускает гидрокомпенсатор масло долго — потребуется несколько часов, чтобы он немного спустился. Как ручной насос в общем.
Таким образом, гидрокомпенсатор это такая штука, которая очень легко наполняется маслом но очень сложно опорожняется. Применение гидрокомпенсаторов позволяет забыть про регулировку клапанов на всем сроке жизни мотора.
Стучат гидрокомпенсаторы
Такое явление случается и у него есть пять причин:
- Низкое давление масла, в результате чего гидрокомпенсатор не может наполниться маслом на все 100 процентов.
- Малый уровень масла в двигателе, в результате чего головка двигателя испытывает масляное голодание, а в компенсаторы попадает меньше масла чем надо.
- Высокий износ гидрокомпенсатора, который привел к его негерметичности.
- Закоксованность компенсаторов, которая в свою очередь приводит к негерметичности детали, и он легко прожимается.
- Закоксованность гидрокомпенсаторов, которая приводит к заклиниванию компенсатора в определенном положении.
Гидрокомпенсаторы могут стучать только потому, что их легко продавить или они потеряли свойство прожиматься. Причины легкого прожимания и заклинивания я перечислил выше.
Как избавиться от стука гидрокомпенсаторов
Если причиной стука является низкое давление или масляное голодание головки, необходимо срочно подлить масло до нормального уровня и если стук не исчез через 5-10 минут, проверить давление масла.
При изношенности гидрокомпенсаторов поможет только их замена. Обычно компенсаторов в моторе столько же, сколько и клапанов (по другому деталь называется гидравлический толкатель клапана).
Если компенсатор закоксовался, вполне вероятно, что поможет их чистка.
Чистка или раскоксовка гидрокомпенсатора
Некоторые гидрокомпенсаторы имеют разборную конструкцию, и, разобрав его, реально очистить отложения, которые мешают ему нормально работать. Эта операция выполняется исключительно на свой страх и риск и никто не может дать гарантии, что почищенный компенсатор будет работоспособен. В автосервисе тем более никто не возьмется за эту работу.
Сам я такую работу на своей машине делал, что помогло мне отложить замену гидрокомпенсаторов на пол года.
Для чистки гидрокомпенсатора нам понадобится грубая хлопковая ткань, пассатижи, маленький газовый ключ и крепкий растворитель. Ну и разумеется весь инструмент для снятия головки двигателя и распредвала. При снятии головки, скорее всего, придется снимать ремень ГРМ, который потом необходимо будет выставить по меткам обратно. Также будьте осторожны при затягивании постелей распредвала — тянуть лучше всего динамометрическим ключом и строго под правильным усилием. Клапанная крышка так же должна тянуться динамометрическим ключом или с идеально одинаковым усилиям. Если клапанную крышку затянуть неравномерно, из под её прокладки будет подтекать или потеть масло.
Когда гидрокомпенсаторы будут у вас в руках, их необходимо разобрать. Обычно они собраны на разъемных стопорных кольцах и необходимо с силой выдернуть внутренний цилиндр из корпуса. Так же разбирать компенсатор лучше над газетой или тряпкой, так как внутри гидрокомпенсатора мелкий шарик, пружинка и прочие мелкие детали.
Детали каждого гидрокомпенсатора должны находиться в отдельной емкости. Не перемешивайте детали разным компенсаторов. И запомните какой гидрокомпенсатор где стоял — у них разная выработка.
Повредить внешнюю часть гидрокомпенсатора или внешнюю часть внутреннего цилиндра нельзя, так как это тут же приведет к нарушению герметичности и выходу компенсатора из строя. Разобранный гидрокомпенсатор опускается в растворитель и отмокает, после чего очищается грубой тряпкой до состояния чистого металла. Собирать деталь лучше всего на сухую, а если не получится, слегка смажьте его. Если вы попробуете собрать компенсатор, наполненный маслом, у вас скорее всего ничего не получится. После сборки, гидрокомпенсатор необходимо наполнить маслом при помощи шприца, заводя масло через специальное отверстие сбоку детали.
Когда все компенсаторы почищены и собраны, установите их на место, соберите распредвал и головку.
После установки нельзя заводить двигатель сразу, так как гидрокомпенсаторам необходимо сжаться. Если полностью накачанный компенсатор установить и сразу завести двигатель, клапан может встретиться с поршнем, что приведет к повреждению клапана. Повреждение внешней части гидрокомпенсатора с образованием задиров и его установке на автомобиль приведет к повреждению головки двигателя, после чего её нельзя будет отремонтировать — только замена.
Еще раз повторю, что чистка компенсаторов проводится исключительно на свой страх и риск. Никто не сможет дать гарантию того, что компенсатор будет работоспособен, и что это не повредит двигателю. Так же повторюсь, что чистка компенсатора способна продлить его жизнь ненадолго. Срок службы гидрокомпенсаторов достаточно долгий, при условии что вы используете хорошее масло, так что если вы единожды поменяете их, второй раз замену они скорей всего не потребуют.
РЕКОМЕНДУЕМ ТАКЖЕ ПРОЧИТАТЬ:
myautoexp.ru
что это такое, принцип работы и как их проверить
Тот, кто имеет опыт вождения автомобилей, наверняка помнит «магическое число» 10 000 как напоминание о том, что настало время регулировки ГРМ. Именно такой километраж необходимо было «откатать», чтобы проверить зазор между кулачками распределительного вала и клапанами.
Для несведущих следует пояснить, что операция эта весьма важна для того, чтобы мотор проработал долгое время, не теряя компрессии и мощности.
Гидрокомпенсатор клапанов — что это такое и его принцип работы
В процессе работы повышается температура, и в этом случае металлические части имеют свойство расширяться. Так вот из-за этого нагрева увеличиваются штоки клапанов, в результате чего они упираются в кулаки распредвала и не закрывают полностью впускные и выпускные отверстия, через которые в цилиндры поступает горючая смесь и выводятся отработанные газы.
Видео — принцип работы гидрокомпенсатора клапанов:
Чтобы такое не происходило, между клапанами и кулачками распределительного вала устанавливаются зазоры ровно на ту величину, на которую увеличиваются при сильном нагреве стержни клапанов.
Со временем эти зазоры увеличиваются, что приводит к несвоевременному поступлению горючей смеси к поршням и неполному выводу газов из камер сгорания. Это не только снижает эффективность двигателя, но и приводит к его постепенному выводу из строя.
Видео — замена гидрокомпенсаторов на Hyundai Getz:
Именно поэтому приходилось проводить корректировку зазоров через каждые 10 000 км пробега, снимая крышку клапанной коробки. А надо заметить, что дело это было не из легких, так как существуют определенные правила процедуры, которые нарушать нельзя ни в коем случае.
По мере того, как автомобиль стал входить в жизнь каждого второго жителя нашей страны, и знание его внутреннего устройства уже потеряло свою актуальность, необходимо было как-то решать вопрос о том, чтобы регулировка зазоров решалась автоматически, без необходимости вмешательства водителя. И решение пришло в виде установки гидрокомпенсаторов.
Если говорить о самом устройстве, то надо отметить, что настройка его на заводе производится с ювелирной точностью. И это немудрено, так как даже доли миллиметра играют значительную роль. Механизм достаточно сложный, и принцип его работы состоит в том, чтобы производить действия, направленные на регулировку зазора.
Гидрокомпенсатор ни что иное, как копия ручного насоса в сильно уменьшенном виде. Внутри устройства имеется шариковый клапан, через который из системы смазки поступает масло внутрь. Своим давлением оно начинает выталкивать поршень вверх, уменьшая зазор между кулачком и клапаном. Надо сказать, что это масло поступает строго дозировано, чтобы исключить подъем поршня на величину, большую чем зазор.
Спустя некоторый период, происходит выработка, за счет которой вновь увеличивается зазор. Давление внутри гидрокомпенсатора начинает падать, и шариковый клапан, приоткрываясь, впускает необходимое количество масла, а зазор вновь приходит в норму. То есть, происходит его автоматическая регулировка, без какого-то вмешательства извне.
Видео — принцип работы гидрокомпенсаторов:
Вот, в принципе, и все. Можно, конечно, перечислить все параметры и размеры, но зачем? Для большинства автолюбителей ведь важен сам процесс, а не тактико-технические показатели. А вот поговорить о «плюсах» и «минусах» упомянутых устройств, наверное, стоит.
Плюсы
Гидрокомпенсаторы продляют срок работы двигателя, звук работы агрегатов газораспределительного механизма заметно снижается. За счет того, что зазор фактически постоянен, нет потерь компрессии, и двигатель не теряет мощности.
Помимо всего, нет необходимости лишний раз прикасаться к агрегатам двигателя и вносить коррективы в работу деталей газораспределительного механизма, который настроен весьма тонко.
Минусы
Самый существенный недостаток (который, впрочем, вполне распространен среди наших автолюбителей) – использование моторного масла только высокого качества, а также обязательная его замена точно в срок.
Гидрокомпенсаторы настолько капризны, что к их неполадке может привести любая, даже очень мелкая соринка. К тому же, если заклинит одно устройство, неисправности станут нарастать как снежный ком, постепенно выводя из строя всю систему.
Примите во внимание, что ремонт гидрокомпенсаторов само по себе занятие недешевое, а если еще нужно менять и части ГРМ, то невнимательность может весьма дорого стоить.
Как проверить гидрокомпенсаторы
Как и любой другой механизм, гидрокомпенсатор может ломаться, вырабатывать срок, проявлять скрытый заводской брак. Что тут поделать? Вечный двигатель – увы – пока еще не изобретен.
Признаки приближающейся неприятности такие же, как и у клапанов: из недр двигателя начинается своеобразный стук. Если вы знаете свою машину, то сразу определите характерное «цок-цок-цок».
Видео — признаки износа гидрокомпенсаторов на двигателях Volkswagen TDi PD:
Немедленно паниковать и сразу же «включать калькулятор» в голове, подсчитывая, во сколько сможет обойтись ремонт, вряд ли стоит. Проверьте уровень масла. Вдруг он недостаточен, и потому в гидрокомпенсаторе не создается нужного давления. Просто долейте масло до указателя уровня, а минут через 15 попробуйте завести двигатель. В большинстве случаев стук пропадает.
Видео — как проверить гидрокомпенсаторы:
Второй случай возможен после долгой эксплуатации, если к тому же использовались некачественные смазочные материалы. Нагар оседает на частях устройства, закоксовывая его. Можно, конечно, найти работу для своих рук и попробовать сделать прочистку самостоятельно (как советуют некоторые умельцы со страниц различных сайтов), но это может привести к серьезным поломкам. Лучше потратиться на замену, как это рекомендуют все производители.
И наконец, вариант, когда компенсаторы просто износились. Несмотря на то, что прочность их рассчитана на эксплуатацию в течение довольно длительного срока, в нашей стране бывают случаи, когда машины катаются до тех пор, пока не начинают саморазбираться.
Если автомобиль дорог как память о значимых событиях жизни, то ваш путь также лежит в автосервис для замены гидрокомпенсаторов. Если же приступами ностальгии вы не страдаете, то сдайте «железного коня» в утиль, чтобы ремонт отдельных мелких устройств не превысил его стоимость.
А вы знаете как обслужить аккумулятор автомобиля, чтобы он прослужил долго?
Как произвести полировку стеклянных фар можете прочитать в этой статье.
Как правильно подготовить машину https://voditeliauto.ru/poleznaya-informaciya/to-i-remont/pokraska-avto-svoimi-rukami.html к покраске.
Видео — замена гидрокомпенсаторов Hyundai Accent:
Может заинтересовать:
Сканер для самостоятельной диагностики автомобиля
Добавить свою рекламу
Как быстро избавиться от царапин на кузове авто
Добавить свою рекламу
Выбор полезных принадлежностей для автовладельцев
Добавить свою рекламу
Товары для авто сравнить по цене и качеству >>>
Добавить свою рекламу
voditeliauto.ru
