Ремонт генератора ВАЗ 2114: диагностика, снятие и разборка

Все современные автомобили оснащены основным и дополнительным оборудованием, требующим питания электрическим током. В качестве источника выступает АКБ транспортного средства, для подзарядки которого необходим генератор.

Устройство генераторной установки ВАЗ 2114

Генератор в автомобиле ВАЗ 2114 – это электрическое трехфазное устройство, работающее с переменным током. Он оснащен встроенным блоком выпрямителей для преобразования переменного тока в постоянный. Среди основных частей генераторной установки ВАЗ можно выделить следующее:

  1. Передняя и задняя крышка. Они сделаны из алюминия и имеют гнезда для подшипников. на корпусе задней крышки расположена клемма для соединения с аккумуляторной батареей, а также предусмотрен разъем, через который на обмотку возбуждения подается напряжение. На этой же задней крышке присутствует конденсатор для подавления радиопомех. Предусмотрено место для монтажа и фиксации щеток.
  2. Цилиндр сердечника статора в генераторе ВАЗ 2114 изготовлен из трансформаторного железа. Внутри находятся пазы, в которые уложена обмотка. Имеются выводы для соединения с выпрямительным блоком, а к статору болтами прикручены крышки.
  3. На валу ротора имеется обмотка возбуждения, подключаемая к контактным медным кольцам. На передней части вала находится шпоночная канавка для монтажа приводного шкива.
  4. В генераторе ВАЗ 2114 щетки сделаны в виде цельного узла, совмещенного с электронным реле. Оно скрыто в прочный металлический корпус и прикреплено к щеткодержателю.
  5. На задней крышке изнутри держится блок диодов, состоящий из 6 основных и 3 дополнительных. Они установлены на алюминиевые пластины полукруглой формы, которые обеспечивают лучшее охлаждение полупроводников.
к содержанию ↑

Технические характеристики генератора ВАЗ 2114

Устанавливаемые в отечественные автомобили этой марки генераторные установки отличаются следующими основными характеристиками:

  1. Напряжение на обмотке возбуждения варьируется в пределах от 13,2 до 14,7 вольт.
  2. Генератор вырабатывает ток силой до 80 ампер.
  3. Натяжка ремня такова, что под весом 10 кг прогиб должен быть менее 8 мм.

Генераторная установка в ВАЗ 2114 прикреплена к блоку силового агрегата слева по ходу движения. Ротор вращается в правую сторону за счет приводного ремня, соединенного с коленвалом двигателя.

к содержанию ↑

Возможные поломки генераторов ВАЗ 2114

Все неисправности, связанные с генераторной установкой отечественного автомобиля, делятся на электрические и механические.

Механические поломки

Диагностировать подобные неисправности можно по появлению повышенного шума при работе генератора ВАЗ 2114. В некоторых случаях устройство начинает шуметь из-за износа подшипников. Чаще всего из строя выходит подшипник, расположенный в передней крышке. Он переносит высокие радиальные нагрузки, поэтому всегда имеет меньший срок службы. Ускорить его износ может слишком сильное натягивание приводного ремня, из-за чего возрастут нагрузки.

к содержанию ↑

Электрические поломки

Диагностировать поломку электрического характера в генераторе ВАЗ 2114 можно по таким факторам, как:

  • генератор не дает зарядку ВАЗ 2114;
  • снижение напряжения заряда;
  • повышение напряжения заряда.

Без проверки мультиметром определить эти неисправности можно по следующим признакам:

  • лампочка заряда АКБ постоянно горит или моргает;
  • при работающем моторе фары светят слабо, а дворники работают медленно;
  • в аккумуляторе кипит электролит, а фары светят слишком ярко.

Поверхностная проверка работы генератора ВАЗ 2114 может быть выполнена без демонтажа устройства. Вам потребуется мультиметр или вольтметр постоянного тока. Необходимо измерить напряжение на клеммах АКБ при работающем двигателе. Если оно будет равно 12 вольтам, генератор не дает заряд, а если ниже 14,5 при выключенном электрооборудовании – заряд недостаточный.

Не проверяйте работу генератора, снимая плюсовую клемму с аккумулятора, иначе электронное реле-регулятор или другая электроника может выйти из строя.

к содержанию ↑

Снимаем генератор с ВАЗ 2114 самостоятельно

Для диагностики более серьезной неисправности генератора ВАЗ 2114 необходимо его демонтировать. Держится устройство на специальном кронштейне на блоке двигателя. Чтобы снять установку вам потребуются следующие инструменты:

  • гаечные ключи на 10 и 13;
  • рожковый ключ 17х19;
  • монтировка;
  • головка на 15.

Демонтировать генератор ВАЗ 2114 можно разными способами со снятием защиты силового агрегата, но мы расскажем вам о способе снятия устройства, не трогая защиту.

  1. Снимите клеммы с аккумуляторной батареи.
  2. Ослабьте ремень и снимите его, а потом демонтируйте натягивающий механизм.
  3. Отсоедините провода от генератора, прикрытые резиновым чехлом, а также отключите разъем подачи напряжения на обмотку.
  4. Генератор держится за счет длинного болта и гайки. Вытащить его непросто, поэтому сначала открутите головкой на 15 болты, на которых держится кронштейн на блоке. Они расположены с задней части генераторной установки. Разверните зарядное устройство по часовой стрелке, что позволит вам снять ось крепления к кронштейну.
  5. Открутите гайку ключом н 19 и вытащите ее со втулкой.

Используя пробойник или что-нибудь похожее, выбейте из кронштейна ось. Генератор вытащите вверх и можно приступать к обслуживанию.

к содержанию ↑

Разборка генератора ВАЗ 2114

Чтобы разобрать генератор, вам потребуется ключ на 10 и 19, а также фигурная отвертка. Для разборки устройства вам необходимо выполнить следующие действия:

  1. Отжать защелки и демонтировать защитный чехол из пластика.
  2. Пометить расположение крышек относительно статора, что упростит процесс сборки в будущем.
  3. Выкрутить винты крепления щеточного узла и снять его.
  4. Отключить провода от вывода регулятора.
  5. Выкрутить 4 винта, которые держат выпрямительный блок, а затем отключить выводы обмоток и снять его с конденсатором.
  6. Выкрутить стяжные винты и снять крышку со стороны контактных колец.
  7. Зажать вал ротора в тиски и выкрутить гайку, которая держит шкив. После этого его можно демонтировать вместе с упорной шайбой.
  8. Снять крышку с ротора.

После разборки генератора ВАЗ 2114 тщательно осмотрите все составные части на предмет повреждения или чрезмерного износа.

к содержанию ↑

Проблемы с щеточным узлом ВАЗ 2114

Работа щеточного узла зависит от самих щеток и электронного регулятора, называемого в простонародье «шоколадкой» и «таблеткой». Замена щеток генератора ВАЗ 2114 может быть проведена без демонтажа генератора, но это не очень удобно.

Для проверки щеточного узла вам потребуется регулируемый источник питания и лампочка 12 вольт. Подключите на + и – регулятора питание, а лампочку к щетке – она должна загореться, а при повышении входного напряжения до 15 вольт она потухнет. Если она продолжит гореть и при 16 вольтах, меняйте электронный регулятор.

Что касается щеток ВАЗ 2114, их износ можно диагностировать по таким признакам, как:

  • отсутствие заряда АКБ;
  • пониженное напряжение бортовой сети;
  • скачущее напряжение заряда.

В свободном состоянии щетки должны быть длиной более 5 мм, а если у вас меньше, не раздумывая меняйте их. Для проверки состояния щеток их необходимо подвигать в пазах. Двигаться они должны свободно, а при зависании смажьте их каплей масла.

Проверьте состояние контактных колец на предмет наличия выработки. Если таковая присутствует, отшлифуйте кольца мельчайшей наждачкой. После замены щеток, если проблема была в них, работоспособность генератора сразу восстановится.

к содержанию ↑

Проблемы с диодным мостом ВАЗ 2114

Проверить, исправен ли диодный мост генератора ВАЗ 2114, нетрудно. На его поломку может указывать отсутствие заряда и повышенное напряжение, выдаваемое генератором. Оба варианта могут приводить к неприятным последствиям для электросети и электрического оборудования машины

Выход из строя диодного моста может быть обусловлен пробоем силовых диодов, которые можно заменить, если только вы их найдете. Можете попробовать найти необходимые запчасти у автоэлектриков, но гораздо дешевле и проще оказывается купить новый диодный мост и заменить им свой старый.

Работа выполняется следующим образом:

  1. Устанавливаем в блоке контактный болт и зажимаем его гайками.
  2. Расправляем и устанавливаем выводы обмоток статора и закручиваем гайки в точках контактов.
  3. Затягиваем болты крепления выпрямительного блока.
  4. Устанавливаем щеточный узел и таблетку, прикручивая их винтами к задней крышке.
  5. Устанавливаем пластиковую защиту и крепим фиксаторы.

После завершения работ монтируем генератор ВАЗ 2114 на свое место, подключаем провода, натягиваем ремень и заводим машину.

к содержанию ↑

Замена генератора Ваз 2114

Заменить генератор на ВАЗ 2114 приходится в разных ситуациях, но в основном причина в установке дополнительных электропотребителей:

  • мощная звуковая система;
  • улучшенное или дополнительное наружное освещение;
  • подсветка внутри и снаружи.

Вместо штатного 80-амперного генератора от ВАЗ 2114 автомобилисты покупают 115-амперный генератор от Калины или Приоры, который полностью совпадает по креплению.

Единственное, что нужно сделать с новой установкой, это заменить шкив приводного ремня, но с этим справится каждый.

Видео:

Видео:

Генератор 2115 замена и ремонт своими руками. Как разобрать и выполнить ремонт генератора ВАЗ 2115. Снятие, разборка и ремонт генератора ВАЗ 2115.

Генераторный узел преобразовывает механическую энергию в электрический ток, применяющийся для питания электрооборудования автомобиля. Если генератор по определенным причинам функционирует некорректно или вовсе отказывается работать, это повлияет на работу транспортного средства в целом. Об этом далее в статье.

Какой генератор на ВАЗ 2115

На автомобили ВАЗ 2115 монтируются трехфазные генераторы переменного тока типа 94.3701, обладающие встроенным выпрямительным блоком и электронным регулятором напряжения. Они имеют следующие технические характеристики:

  • Передаточное отношение мотор-генератор — 1:2,4.
  • Наибольшая сила тока отдачи достигает 55 А при 5 тыс. об/мин. и 13 В.
  • Рамки регулируемого напряжения — 14,1±0,5 B.

Контролировать работу устройства помогает специальная контрольная лампочка, которая загорается во время включения зажигания и гаснет после его запуска. Но если лампочка продолжает гореть, это указывает на наличие неисправностей.

Симптомы неисправностей генератора 2115 и как их устранить

Если во время включения зажигания на приборной панели не функционируют датчики и не загораются индикаторы, причиной может быть:

  • Обрыв электропроводки. Диагностика выполняется посредством проверки нулевого провода на обрыв.
  • Выход предохранительного устройства из строя. В таком случае его нужно заменить.
  • Обрыв участка цепи, соединяющего предохранительный блок и выключатель зажигания. В данном случае проверьте все провода.

Если все приборы на щитке функционируют, однако индикатор не включается, причины следующие:

  • Сломался сам индикатор. Замените его.
  • Обрыв в электроцепи. Выполните диагностику контактов и проводки.
  • Окислились контактные кольца, залипли либо вышли из строя щетки. В таком случае очистите кольца и замените щетки генератора.
  • Повреждение регулятора напряжения. Устройство нужно заменить.
  • Замыкание в плюсовых вентилях. Снимите генератор и поменяйте выпрямительный блок.

Если индикатор горит ярко при включенном зажигании, а после пуска двигателя более тускло, причины могут быть такими:

  • Проскальзывает ремешок. В таком случае можно попробовать подтянуть его. Если он износился, единственный вариант — замена.
  • Вышли из строя вентили на блоке или повредились диодные элементы питания обмотки возбуждения. Все элементы подлежат замене.
  • Обрыв обмотки или замыкание в статоре. Устранить проблему можно путем замены статорного механизма.

Если индикатор на приборной панели продолжает гореть после запуска мотора, скорее всего, причина заключается в регуляторе напряжения. Нужно заменить устройство.

О чем говорят посторонние шумы при работе генератора, возможные неисправности и как их устранить

Не редко после запуска ДВС водители замечают нехарактерный для функционирования механизма шум, что может быть обусловлено:

  • Замыканием на вентилях. В таком случае необходимо поменять выпрямительный блок.
  • Повреждением подшипниковых элементов. Они не подлежат восстановлению, поэтому выполняется замена подшипников.
  • Замыканием на массу статорной обмотки. Для устранения неисправности замените статор.

Диагностика генератора 2115 своими руками (подробно)

Проверить генератор можно без снятия устройства с автомобиля. Для диагностики вам потребуется вольтметр или мультиметр, а также помощник. Порядок работ:

  1. Заводим двигатель и позволяем ему прогреться. Включаем все электрооборудование, которое, как правило, применяем при поездке — видеорегистратор, магнитолу, печку, оптику, обогрев заднего стекла и так далее.
  2. Затем переключаем мультиметр в режим вольтмера и подсоединяем его к аккумуляторной батарее. Помощнику необходимо нажать на педаль газа, чтобы обороты мотора повысились до 3200. Если мультиметр будет показывать напряжение не меньше 13 Вольт, значит генератор функционирует в нормальном режиме.
  3. Если напряжение ниже 13 Вольт, скорее всего, причина заключается в плохой натяжке ремня либо повреждении электрической цепи, как вариант, на массе могли окислиться контакты, в таком случае их нужно очистить. Причина также может скрываться в износе щеточного узла и поломке регулятора напряжения. Гораздо реже проблема кроется непосредственно в самом агрегате, однако и такой вариант нельзя исключать.
  4. Затем отключите все электрооборудование и проверьте уровень напряжения еще раз при аналогичных оборотах. В результате вольтметр должен показать не больше 14.7 Вольт.

Выбор рабочего места

Для замены щеток генератора не нужно снимать весь агрегат — работу можно выполнить только одной отверткой, предварительно обесточив всю электрику. Однако если нужно заменить подшипники или диодный мост, генератор снимать обязательно.

Инструменты, приспособления, расходные материалы

Для снятия и разборки генератора потребуются такие материалы и инструменты:

  1. Отвертка.
  2. WD-40.
  3. Гаечные ключи.

Как снять, разобрать генератор и устранить неисправности своими руками

Порядок работ:

  1. Отсоединяем от АКБ минусовую клемму, тем самым обесточив автомобиль.
  2. Выкручиваем гайку с контактного винта и отсоединяем силовой провод.
  3. Выкручиваем крепежный винт натяжителя ремня.
  4. Выкручиваем два крепежных винта натяжной рамки.
  5. Обрабатываем все соединения WD-40.
  6. Полностью выкручиваем нижнее и верхнее крепления. Извлекаем снизу шпильку.
  7. Снимаем генератор и приступаем к его разборке.
  8. Выкрутите болты, фиксирующие крышку генератора.
  9. Далее аккуратно выкручиваем болты крепления конденсатора и фазной обмотки к задней крышке генератора. При потребности отключите конденсатор от выпрямителя.
  10. Откручиваем еще четыре болта и снимаем заднюю крышку со статором и ротором.
  11. Зажмите ротор в тисках и полностью разберите посредством выкручивания гаек и демонтажа шкива.
  12. Замените все вышедшие из строя элементы — диодный мост, конденсатор, подшипники, регулятор напряжения и щетки.
  13. После замены неисправных элементов соберите агрегат в обратной последовательности.

Как проверить натяжение ремня генератора

Если натяжение ремешка недостаточное, при работе мотора на панели приборов будет слабо гореть лампочка контроля зарядки. Бывает такое, что лампочка то горит, то тухнет. Также на недостаточное натяжение ремня генератора будет указывать свист, появляющийся при включении света. Чтобы устранить поломку, выполните следующие действия:

  • Ключом на «17» выкрутите гайку, которая крепит генераторное устройство к верхней планке.
  • Заложите монтажную лопатку между блоком мотора и корпусом генератора.
  • Усильте натяжение, потянув лопатку в сторону радиатора.
  • После натяжения ремня затягиваем гайку.

Советы профи: в каких случаях генератор лучше заменить полностью

Как правило, генератор служит долгое время и зачастую его поломка не является поводом выкидывать его, достаточно заменить неисправные элементы генераторного устройства, чтобы он снова нормально функционировал. Полностью менять генератор необходимо в случае, если его поломка серьезная и он не подлежит ремонту.

Разборка генератора на автомобиле Daewoo Nexia 2008

Разбираем генератор для проверки и замены регулятора напряжения и выпрямительного блока.

Отверткой отжимаем по очереди четыре защелки…
…и снимаем пластмассовый кожух.

Крестообразной отверткой отворачиваем три винта крепления щеткодержателя и регулятора напряжения.

Снимаем щеткодержатель с регулятором напряжения.

Снимаем защитный кожух щеток.

Крестообразной отверткой отворачиваем три винта крепления выпрямительного блока.

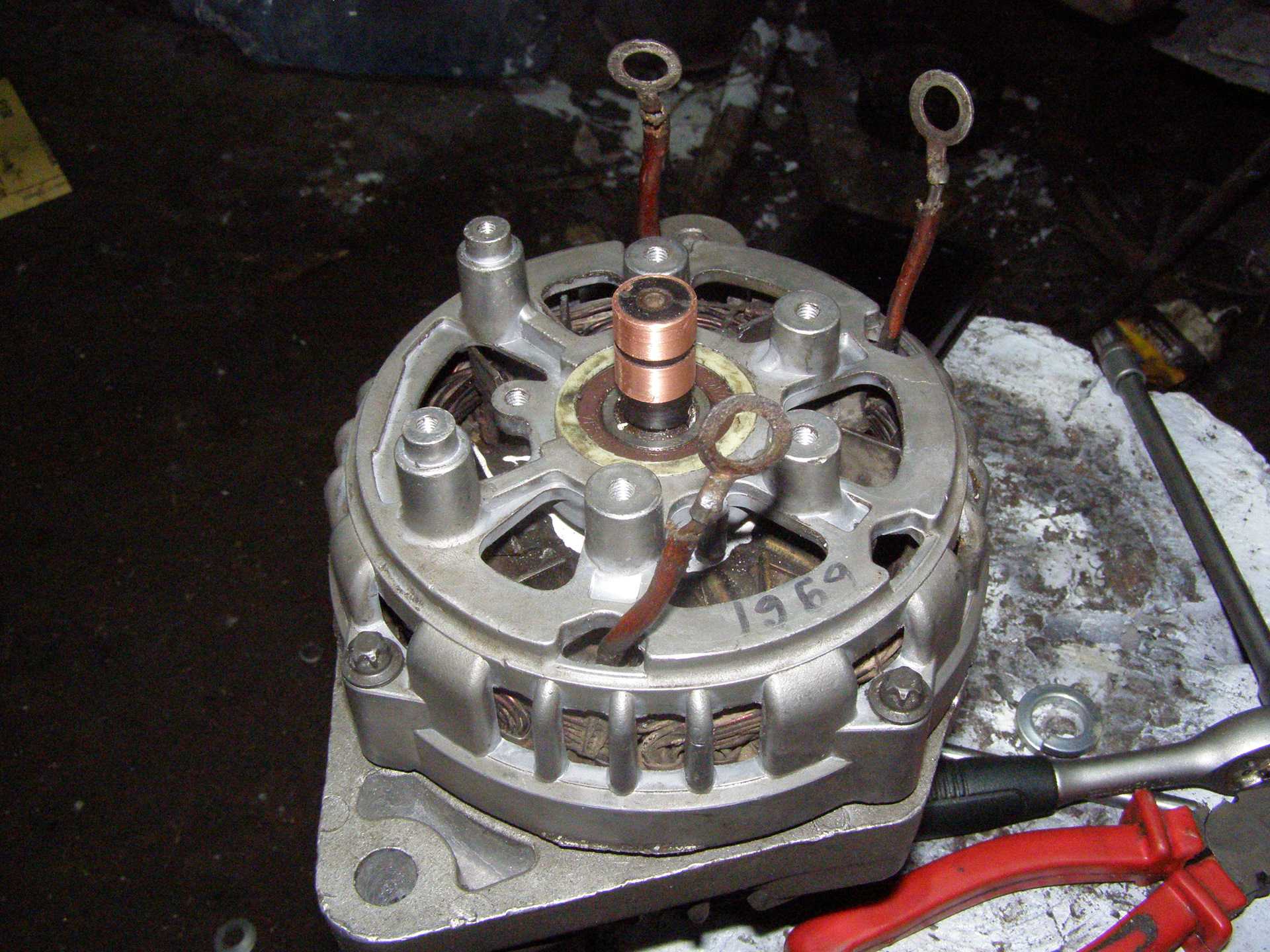

Отпаиваем выводы обмотки статора от выводов выпрямительного блока…

…и снимаем его.
Для проверки обмотки ротора на обрыв и короткое замыкание…

…подсоединяем щупы омметра к контактным кольцам.
Измеряем сопротивление обмотки ротора, которое должно находиться в пределах 1,7—2,3 Ом. Если сопротивление меньше указанного, значит часть витков обмотки ротора замкнута между собой, если сопротивление очень большое (стремится к бесконечности), значит, в обмотках ротора обрыв. В обоих случаях ротор генератора необходимо заменить.
Чтобы проверить, не замыкают ли обмотки ротора на «массу»…

…подсоединяем щупы омметра к крышке и контактным кольцам.
Измеренное сопротивление должно быть очень большим (стремиться к бесконечности). Если омметр показывает небольшое сопротивление, значит, обмотки ротора замкнуты на «массу». В этом случае ротор генератора необходимо заменить.
Для проверки обмоток статора на обрыв…

…омметром поочередно измеряем сопротивление между всеми выводами обмоток.
Если измеренное сопротивление стремится к бесконечности, значит, в обмотках статора обрыв и статор генератора необходимо заменить.
Чтобы проверить, не замыкают ли обмотки статора на «массу»…

…подсоединяем щупы омметра к корпусу генератора и поочередно к каждому выводу обмоток.
Измеренное сопротивление должно быть очень большим (стремится к бесконечности). Если омметр показывает небольшое сопротивление, значит, обмотки статора замкнуты на «массу». В этом случае статор генератора необходимо заменить.
Для проверки «положительных» диодов выпрямительного блока…

…подсоединяем красный щуп («плюс») омметра к «положительной» пластине блока, а черный («минус») — к выводу «положительного» диода.
Измеряем сопротивление. Затем меняем щупы омметра местами и снова измеряем сопротивление. Если сопротивление в обоих случаях одинаковое, значит, диод неисправен и выпрямительный блок нужно заменить.
Аналогично проверяем две другие диодные цепи выпрямителя.
Для проверки «отрицательных» диодов выпрямительного блока…

…подсоединяем красный щуп («плюс») омметра к «отрицательной» пластине блока, а черный («минус») — к выводу «отрицательного» диода.
Измеряем сопротивление. Меняем щупы омметра местами и снова измеряем сопротивление. Если показания омметра в обоих случаях одинаковы, значит, диод неисправен и выпрямительный блок нужно заменить. Аналогично проверяем две другие диодные цепи выпрямителя.
Для проверки регулятора напряжения подсоединяем контрольную лампу (1-5 Вт, 12 В) между щетками. Подаем напряжение 12 В от источника постоянного тока: «+» на вывод «+» регулятора напряжения и «-» — на вывод «-» регулятора напряжения. Лампа должна загореться. При подаче напряжения 15-16 В лампа должна погаснуть. Если лампа горит в обоих случаях, значит, регулятор поврежден; если не горит, в цепи обрыв или нарушен контакт между щетками и выводами регулятора. В обоих случаях регулятор следует заменить.

Схема проверки регулятора напряжения
Собираем генератор в обратной последовательности, при этом…

…устанавливаем щеткодержатель с регулятором напряжения на генератор, крепим его винтами, после чего вставляем в направляющие защитный кожух.

Качественный ремонт автомобильных генераторов в Алматы с гарантией

Ремонт генераторов в Алматы с выездом

Компания STARTER+ занимается поставкой, ремонтом и сервисным обслуживанием генераторов для всех видов автотранспорта в Алматы.

Наши преимущества:

  • Широкий выбор комплектующих и запчастей для генераторов большинства производителей.
  • Собственная ремонтная база с удобным режимом работы – клиенты из Алматы могут отремонтировать генератор в любое время.
  • Диагностика на профессиональном оборудовании.
  • Многолетний опыт ремонта электрооборудования.

В среднем, на ремонт генератора уходит до 1,5 часов. STARTER+ оказывает услуги ремонта генераторов с выездом в черте г. Алматы и пригороде.

Вызвать специалиста на место поломки можно по тел. +7 700 123 00 03, Антон.

Ремонт генератора автомобиля

Генератор – один из главных узлов электрооборудования. Затруднённый пуск двигателя, включение индикатора на приборной панели, посторонние шумы, тусклый свет фар и зависимость их яркости от оборотов двигателя являются признаком неисправности.

Эксплуатация автомобиля с неисправным генератором может чревата выходом из строя аккумулятора – выкипанию электролита или полному разряду, с разрушением пластин. Причиной неисправности может быть перегрузка, перегрев или физический износ.

Типичные неисправности генератора:

  • короткое замыкание и выгорание обмотки,
  • износ или прогорание контактных колец,
  • износ щёток,
  • износ шкива,
  • обрыв обмотки ротора,
  • выход из строя реле-регулятора или диодного моста,
  • износ подшипника и т. д.

Диагностика технического состояния генератора возможна только с использованием специального оборудования и требует профессиональных знаний.

После диагностики определятся список деталей, подлежащих ремонту, сообщается итоговая стоимость работ по восстановлению генератора.

Цена ремонта генератора в Алматы

Стоимость работы мастера и цена на комплектующие генератора может отличаться в зависимости от сложности работ и конкретной модели.

В стоимость работ по ремонту генератора 12В (легковые авто) и 24В (грузовые авто) входит разборка, сборка, проверка всех комплектующих, замена вышедших из строя деталей. Стоимость запчастей рассчитывается отдельно.

Примерные цены на услуги:

  • определение причины неисправности генератора (дефектовка: 1000тг (12В), 2000тг (24В),
  • сборка после дефектовки: 1000тг (12В), 2000тг (24В), в случае отказа от ремонта,
  • выезд специалиста для <ремонта генератора в черте города Алматы – 2000тг., за городом – 5000тг.

Средняя цена услуги ремонта генератора 12В составляет 4000тг, 24В – 6000тг.

На отремонтированный/заменённый узел или деталь предоставляется гарантия сроком от 2 до 6 месяцев.

Основные детали генератора

Для замены и ремонта наиболее часто необходимы следующие детали: передняя и задняя крышки, обгонная муфта, якорь/ротор, статорная обмотка, коллектор, подшипник и подставка под подшипник, диодный мост/диоды, регулятор тока.

Все необходимые комплектующие для ремонта, а так же новые генераторы можно купить сервисном центре STARTER+ в г.Алматы.

Устройство генератора в разборе

Самостоятельная диагностика генератора автомобиля

Электрооборудование автомобиля – это важнейшая часть, без которой невозможна эксплуатация ни одной машины. Неисправности генератора влекут за собой сбои в работе проводки, ламп габаритов и поворотов, бортового компьютера или прочей электроники, внешнего и внутреннего освещения. Неправильно работающий генератор выдает нестабильный заряд, чем нарушает нормальную работу аккумулятора и быстро выводит его из строя. Эксплуатировать автомобиль с нерабочим электрооборудованием нельзя, так как это является причиной быстрого износа электроники, а в некоторых случаях может привести к ДТП. Поэтому неисправности генератора нужно диагностировать, после чего обращаться к специалистам.

Главные неисправности

Генератор представляет собой электромеханическое оборудование, поэтому он может выходить из строя как механически, так и электрически. Среди механических поломок стоит отметить:

  • Разрушение креплений или корпуса;
  • Износ подшипников;
  • Износ пружин или прижимного привода.

Повреждения креплений корпуса возможны при неправильной эксплуатации автомобиля. Неаккуратная езда по бездорожью, большой скоростной режим или наезд на препятствия могут стать причиной неисправности. Кроме того, к поломкам в корпусе может привести эксплуатация неисправного автомобиля, с поломанным стабилизатором, неправильно работающим двигателем, подвеской или выхлопной системой.

Износ механической части генератора происходит от частого использования и большой интенсивности работы. Факторами, сильно влияющими на степень износа подвижных частей генератора, являются влажность, загрязненность воздуха. Износ приводит к заклиниванию механической части и перебоям, а позднее и полной неработоспособности генератора.

К электрическим относятся

  • Обрыв обмотки;
  • Неисправности реле регулятора;
  • Неработоспособность диодного моста;
  • Замыкания и пробои в цепи.

Причиной поломок также является неправильная эксплуатация автомобиля или загрязненность воздуха. Соли, которыми посыпаются дороги, излучают пары, вредные для автомобиля. Кроме того, причиной неисправности, особенно электрического оборудования может послужить низкое качество деталей.

Диагностика неисправностей генератора детально описана в видео

Основные признаки неисправности генератора

Неправильная работа генератора сопровождается перебоями работы аккумулятора или других автомобильных электроприборов. К наиболее распространенным неполадкам относятся:

  • Свечение лампы разрядки, низкий заряд аккумулятора работающего автомобиля;
  • Слишком большой заряд аккумулятора или его полная разрядка за короткое время;
  • Тусклое свечение фар, изменение интенсивности свечения

Эти признаки не обязательно говорят о поломках генератора. Подобные симптомы у неисправностей аккумулятора, так как эти устройства работают в паре. Также причиной могут быть проблемы в проводке – пробои и плохие контакты.

Кроме основных неисправностей генератора может иметь место его нестабильная работа. Плохое зажигание авто, резкое снижение или увеличение заряда аккумулятора также могут говорить о неисправностях генератора. Однако при этом точно сказать причину способна только диагностика электрических сетей автомобиля.

Проверка регулятора напряжения

Регулятор напряжения или электромагнитное реле выполняет роль верхнего предела электрического тока, выдаваемого генератором. При поломках этой части прекращается зарядка аккумулятора или на него поступает слишком большой ток. В первом случае возможны перебои с работой фар и проводки автомобиля, а в последующем машина может не завестись из-за недостаточного напряжения для пуска двигателя. Второй случай опасен для аккумулятора и всех электроприборов, так как слишком высокое напряжение способны вывести их из строя.

Существует 2 способа проверки генератора: первый производится при работающем двигателе. К генератору подсоединяются клеммы мультиметра, происходит определение выдаваемой силы тока. При избыточных значениях разности потенциалов (более 14,8 В) регулятор неисправен и подлежит ремонту или замене, а при недостаточном – неисправно реле или проводка. При работающем двигателе следует включить фары или внутреннее освещение машины. Это не должно слишком сильно влиять на показания мультиметра.

Второй способ – демонтаж реле и полная проверка с помощью мультиметра, схемы проверки реле. «Минус» подсоединяется к массе генератора, а «плюс» замыкается на клеме с маркировкой «B». Лампа, выполняющая роль нагрузки, подсоединяется к щеткам реле. Далее подается напряжение в 12–13 В, при этом лампа должна загореться, а при повышении до 14–14,5 В погаснуть. В случае обрыва лампа не загорится, а при пробое – будет гореть и при высоком напряжении.

Как проверить диодный мост генератора, не снимая его с автомобиля

Диодный мост генератора выполняет роль преобразователя переменного тока в постоянный. Его неисправность приводит к постоянным миганиям лампочек и быстрым приходом электрооборудования в нерабочее состояние. Для проверки диодного моста от него отключаются все провода, в том числе и масса. В первую очередь проводится проверка на замыкание: положительный заряд от источника питания подаётся на выход «30», а отрицательный – к корпусу. Бесконечное – сопротивление говорит об исправности диодного моста. В противном случае отрицательный щуп крепится к скобам. Таким образом можно вычислить место пробоя. Для восстановления диодного моста его придется снять и разобрать, однако в большинстве случаев проще произвести полную замену детали.

В случае, если мост исправен, но генератор неработоспособен, оборудование придется разбирать для более детального осмотра и точного определения причины поломки.

Износ подшипников генератора

Сняв корпус, покрутите ротор генератора. Если он крутится неохотно, время от времени бьется о корпус или клинит, вероятнее всего неисправен один или сразу два подшипника. Обычно это заметно и без диагностики. Эта деталь при поломке издает характерный шум, похожий на свист, возможно с потрескиванием.

Проверку необходимо осуществлять максимально тщательно: подшипники могут иметь довольно сильный люфт, продолжая выполнять основную функцию. Однако само наличие зазора говорит об их износе и скором выходе из строя, поэтому не стоит тянуть с заменой.

Проверяем обмотку ротора

Для определения неисправностей обмотки ротора генератора необходимо полностью разобрать деталь. Далее проводится диагностика при помощи мультиметра. Концы измерительного прибора подсоединяются к кольцам ротора, после чего деталь диагностируется на наличие сопротивления. При нормальной работоспособности оборудования оно будет находиться в районе 1,8 Ом. Слишком большое сопротивление говорит об обрыве катушки, а слишком маленькое – о пробоях обмотки ротора.

После этого следует поднести один из щупов к кольцу ротора, а другой замкнуть на корпус. Исправное оборудование будет выдавать бесконечное сопротивление

Как проверить генератор на работоспособность обмоток статора

Обмотка статора во многом похожа на обмотку ротора по своей конструкции. Поэтому диагностика обмоток статора аналогична. Вначале щупы подсоединяются к клеммам. Сопротивление должно быть небольшим, отличным от нулевого, но и не стремящимся к большим числам. При замыкании на корпус сопротивление должно стать бесконечно большим. В первом случае имеет место обрыв контакта, нарушение работоспособности катушек, а во втором – наличие пробоев, нарушение изоляции.

Износ щеток генератора

Щетка генератора представляет собой незаметное и довольно простое устройство. Это графитовый стержень, обеспечивающий токоотведение. Неисправность щетки грозит слишком высоким напряжением, а это в свою очередь – быстрым износом аккумулятора и перегоранием электроприборов или попросту включением блокировки и невозможностью эксплуатации автомобиля.

Ввиду простоты устройства для диагностики щеток достаточно детального внешнего осмотра. При износе деталь просто вытирается, поэтому ее необходимо своевременно менять. Исправная щетка выступает из гнезда на 5 сантиметров и больше.

Заключение

Поломки генератора зачастую приводят к обездвиживанию автомобиля. Довольно часто они проявляются на уровне шумов или перебоев, а уже потом дают о себе знать в полной мере, приводя в негодность дорогостоящую электронику или полностью обездвиживая машину. Поэтому не следует тянуть с ремонтом. Определяйте причину самостоятельно или при помощи сервисного центра и незамедлительно устраняйте поломку. Это поможет наслаждаться комфортной ездой и избежать непредвиденных обстоятельств в дороге.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

Разбор запчасти дизельных генераторов в Казани ☎ 8 (906) 115 71 99

Бензогенератор – незаменимый помощник в борьбе с перебоями в подаче электричества.  Такой агрегат по некоторым параметрам уступает дизельным, однако имеет свой ряд преимуществ: компактность, производительность, невысокая стоимость. Данный элемент обеспечивает бесперебойную работу системы зажигания автомобиля, поэтому поломки и выход из строя делают эксплуатацию транспорта невозможной.

Ремонт бензогенератора

Перед тем, как начинать ремонтные работы, следует выяснить причину неисправности. В случае поломки датчика топлива на бензогенераторе необходимо тщательно диагностировать электрическую часть автомобиля. Это может быть как обрыв в цепи, так и перегорание предохранителя. Вы можете провести разбор генератора своими руками, однако надежнее заказать ремонт у специалистов, которые не только проведут все необходимые меры по устранению причины, но и дадут гарантию на выполненные работы.

Работы по ремонту состоят из этапов:

  • комплексная диагностика и поиск неисправностей;
  • текущий ремонт электрических составляющих;
  • ремонт компрессора холодильника;
  • капитальная замена электростанции;
  • проверка и замена комплектующих частей.

Техническое обслуживание бензогенератора

Частота проведения ТО зависит от модели самого генератора, количества расходных материалов, степени интенсивности использования, а также его автоматизированности.  Процесс проведения технического обслуживания состоит из нескольких частей:

  • проверка уровня и замена моторного масла;
  • очистка воздушного фильтра;
  • диагностика и замена свечей зажигания;
  • проверка целостности и герметичности топливного бака;
  • очистка топливного фильтра.

Для достижения максимального срока эксплуатации бензогенератора автомобиля необходимо регулярно проводить полный спектр работ по технологической диагностике.

Для удобства и ускорения процесса диагностики и ремонта специалист «Инструмент Сервиса» может выехать по указанному вами адресу в заявке. По месту возможны не только поиск причин неполадки, но и разработка плана ремонтных работ, а также расчет цены ремонта бензогенератора, подборка дополнительных материалов и деталей. Таким образом, наш сервис обеспечит полное техническое обслуживание вашего автомобильного генератора, а также предоставит гарантию и консультацию по рациональному использованию агрегата в течение всего дальнейшего периода предполагаемой эксплуатации.

Разбор дизельгенератора: лучше довериться специалистам

В случае нестабильной подачи электричества или вовсе его отсутствия, вопрос альтернативного источника электроэнергии становится крайне актуальным. Приобретение дизельного генератора успешно решит проблему энергетической независимости в масштабе одного или нескольких помещений. Данное устройство, как и любая другая сложная техника, нуждается в своевременном обслуживании или ремонте в случае неисправности. Но не все владельцы генераторов имеют достаточно знаний и опыта, чтобы выявить неполадки и устранить их. Безусловно, ставить эксперименты на дорогостоящей технике не стоит, лучше обратиться к специалистам, которые проведут разбор дизельгенератора профессионально и быстро.

Из чего состоит дизельгенератор

Дизельгенератор – это устройство, которое механическую энергию дизельного двигателя превращает в электрическую. Такая мини электростанция в зависимости от мощности способна обеспечить электроэнергией от одного дома до целого поселка. Наиболее именитые производители дизельных генераторов: Fubag, Sdmo, Champion, Вепрь, Prorab, Сварог, Way-Energy, Russian Engineering Group.

Генератор в разборе включает такие основные элементы:

  • двигатель внутреннего сгорания;
  • топливный бак;
  • заливная горловина;
  • генератор;
  • контрольные приборы;
  • электронный блок;
  • защитный каркас.

Схема разбора дизельгенератора и диагностика его работы

Разбор дизельгенератора начинается с оценки его корпуса на наличие механических повреждений или трещин. Этот этап нужно выполнять всегда. Если целостность корпуса не нарушена, а с работой дизельгенератора возникают проблемы, стоит обратить внимание на проводку и наличие контактов. В тех случаях, когда агрегат не обеспечивает нужное напряжение, причина может крыться в контактах и щетках или же в неудовлетворительном состоянии обмотки. Зачастую при интенсивных нагрузках неисправность может быть связана с нерабочими подшипниками, которые находятся в крышке генератора. Еще одной причиной разбора дизельгенератора (фото ниже) является необходимость замены свечей. Одна из наиболее серьезных поломок дизельгенератора – перегорание обмотки. Оно возникает вследствие превышения максимально допустимого напряжения для конкретного аппарата. Поэтому стоит тщательно следовать правилам эксплуатации и использовать качественные расходные материалы.

Не работает генератор? Теперь не проблема!

Справиться со всеми неполадками и трудностями вам помогут наши специалисты. У нас есть необходимое оборудование и материалы, чтобы провести качественный разбор дизельгенератора, цена не станет препятствием. Доверьте свое устройство квалифицированной команде профессионалов и будьте спокойны за дальнейшую работу электростанции. Также предлагаем купить разбор дизельгенератора, если вам недостает нужных деталей для ремонта. Обращайтесь к нам по адресу: г. Казань, ул. Владимира Кулагина 25. Будем рады помочь!

Морфологический разбор слова «генератор»

Часть речи: Существительное

ГЕНЕРАТОР — неодушевленное

Начальная форма слова: «ГЕНЕРАТОР»

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
