Где находится реле бензонасоса на шевроле ниве: Реле бензонасоса нива шевроле где находится « NewNiva.ru

Где находится реле бензонасоса Нива Шевроле: схема, описание, фото

Одним из распространенных случаев, наиболее не любимых автовладельцами, является ситуация, когда в самый неподходящий момент машина не заводится. Причиной может быть поломка бензонасоса, вместе с тем для того, чтобы попытаться в полной мере осуществить комплекс мер по диагностике, оперативно найти и устранить неисправность, автовладельцу желательно знать о том, где находится реле бензонасоса Нива Шевроле.

Реле бензонасоса является очень важной деталью, некоторые специалисты ее называют одной из ключевых в топливной системе автомобиля. В этом утверждении есть большая доля правды, ведь этот элемент, по сути своей, и является своего рода ключом, коммутационным устройством, без срабатывания которого ваш двигатель попросту не запустится.

Как и любое реле, оно работает по принципу замыкания-размыкания электрической цепи под воздействием электромагнитного поля, и включается при подаче напряжение на контактах. Кроме того, оно служит для усиления импульса, подаваемого в систему топливоподачи.

Найти реле бензонасоса Нива Шевроле не так уж и сложно. Оно находится в блоке реле, расположенном под бардачком с правой стороны. Открыв крышку, там можно увидеть четыре коммутационных устройства. Одно из них, третье по счету слева, и есть реле бензонасоса, которое расположено возле предохранителя на 15 ампер, отвечающий за безопасность всей электрической цепи системы. Такое расположение было выполнено для удобства пользователей, чтобы они могли иметь беспрепятственный доступ к устройству.

Конструкция реле бензонасоса принципиально ничем не отличается от многих подобных устройств. Оно состоит из катушки с медной проволокой, контактов, возвратной пружины и якоря. Питается реле от напряжения в 12 вольт, и переключение происходит после того, как ключ поворачивается в замке зажигания. Импульс приводит в действие контакты, они замыкаются, и питание подается на бензонасос. Именно в этот момент мы обычно и начинаем слышать характерное жужжание, свидетельствующее о том, что система подачи топлива заработала, и работает она нормально, а значит, с этим проблем точно не будет.

Если существует подозрение на неисправность реле, следует провести оперативную диагностику. Существует два основных способа:

  • замена «подозреваемого» реле бензонасоса на исправное;
  • проверка при помощи кусочка провода.

В первом случае, при условии целостности предохранителя, при запуске автомобиля после поворота ключа в замке зажигания диагностику можно считать законченной, ибо это означает, что все остальные устройства работают нормально.

Читайте также: Как делается замена сцепления Нива Шевроле своими руками

Если исправное «сменное» реле отсутствует, подойдет кусок проводника. Его оголенными концами необходимо замкнуть контакты под номерами «30» и «87» (их нетрудно найти). После того как контакты замкнуты, нужно повернуть ключ в замке зажигания. Если двигатель запустился, значит, реле требует замены, ибо эксплуатация автомобиля с перемычкой, установленной напрямую, мимо реле, категорически запрещается.

Важно помнить, если при обоих вариантах проверки работоспособности реле, двигатель так и не запустился, следует искать причину неисправности далее по цепи.

Возможно, забился шланг, или неисправен сам бензонасос, но дело здесь, как можно понять, уже не в реле.

Подводя итоги, стоит отметить, что выход из строя реле бензонасоса является не такой уж и частой причиной того, что двигатель не заводится, ибо устройство это конструктивно несложное и довольно надежное в эксплуатации. Вместе с тем, с учетом особенностей диагностики, о которых речь шла выше, опытные автолюбители рекомендуют постоянно иметь при себе запасное реле, чтобы в самый неподходящий момент не пришлось идти пешком в ближайший магазин запчастей или на станцию техобслуживания.

Реле бензонасоса нива шевроле | Ремонт авто

Рубрика: Chevrolet

Опубликовано 31.12.2018   ·   Комментарии: Комментарии к записи Реле бензонасоса нива шевроле отключены  ·   На чтение: 3 мин


Шевроле Нива стартер крутит, но не заводится.

Как завести.


Он выполняет защитную функцию путем обрыва контактной нити при прохождении тока большого значения. Говоря проще, устройство замыкает цепь при воздействии на него напряжения в виде специального сигнала и разрывает её при отсутствии.

Нас интересует реле бензонасоса Нивы Шевроле, которое имеет такой вид.  Моторчик отопителя Шевроле Нива Особенности…

Удостоверьтесь в наличии напряжения батареи на клемме 87 реле топливного насоса. Оно состоит из катушки с медной проволокой, контактов, возвратной пружины и якоря. И если все причины казалось бы продиагностировать легко, то неисправность реле чаще всего остаётся загадкой для автолюбителей, ведь о его местонахождении и функциях мало кто догадывается.

При обороте ключа зажигания в положение включения зажигания происходит подача сигнала в виде электрического напряжения на бензонасос, за который отвечает бортовой компьютер.

То жужжание, которое происходит после поворота ключа, это и есть правильная работа насоса. Где найти реле бензонасоса на Шевроле Нива Блок с реле бензонасоса находится прямо под бардачком.

Чтобы понять где находится реле, необходимо знать немного о конструкции автомобиля. С правой стороны торпеды, прямо под бардачком находится первая часть доступной электроники автомобиля, а вторая часть прямо со стороны водителя. Необходимое нам устройство, находится именно во второй части, прямо под крышкой которой и расположено четыре реле.

Для того чтобы лучше его было идентифицировать, рядом с ним можно заметить предохранитель, с номиналом в 15 Ампер, отвечающий за сохранность цепи подачи топлива.

Расположение реле наглядно видно на фото.

Бывает такое что когда заводишь авто насос не работает, а предохранитель исправен, то это может свидетельствовать о том, что из строя вышел сам насос, понять это можно измерив напряжение вольтметром, если напряжение будет 12в, то это будет свидетельствовать о том, что насос сломался, и нужно покупать новый. Если реле вышло из строя можно ли его отремонтировать самостоятельно?

Если причина ясна по которой бензонасос не работает, то отремонтировать можно ее просто заменив на новое рабочее. Конечно специалист может перебрать его, но лучше если вы приобретёте новое. Рядом возле него находится предохранитель 15А, который предназначен для защиты цепи и электрических устройств насоса подачи топлива.

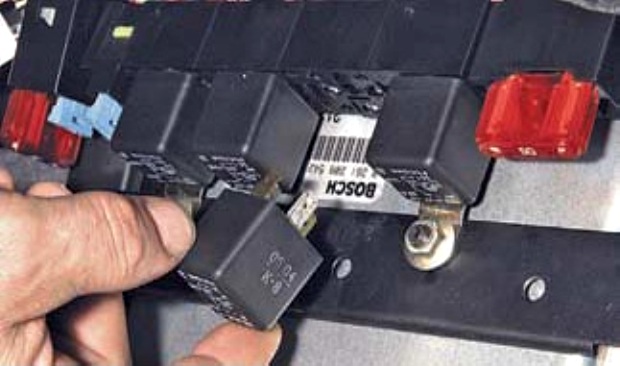

Извлечь реле бензонасоса, расположение которого указано выше, и поставить на его место, точно такое же. После установки проверить работоспособность предохранителя.

реле и предохранители

Заменив временно релюшки, можно пробовать запустить двигатель, если при повороте ключа закачка топлива началась, то причина поломки устранена. Первый метод предполагает наличие запасного реле.

В случае его отсутствия, необязательно мчаться на авторынок и тратить деньги, если нет полной уверенности в его неисправности. Можно сделать перемычку из кусочка проволоки. Можно использовать тонкую проволоку, так как ток в цепи управления устройства небольшой.

Оплаченные ссылки

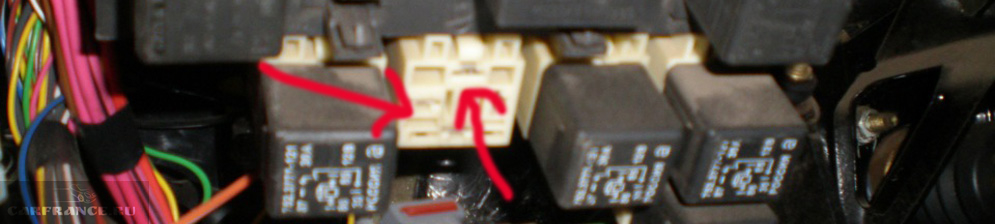

Этой перемычкой закоротить два контакта на колодке под номером 30 и Их расположение можно определить по картинке на релюшке. В моем случае реле было слышно, а насос молчит.

реле и предохранители на эбу,карлсон и бензонасос

Но следует иметь виду, что щелчки и насос будут слышны только первые 2 поворота ключа. После этого «мозги» бошевские блокируют работу давления, считается что давление в системе есть. Можно сбросить минусовую клемму с АКБ на несколько минут обнулить «мозги». После этого снова будет включаться насос.

Убедитесь в наличии бензина в бензобаке. Удостоверьтесь в наличии напряжения батареи на клемме 87 реле топливного насоса. В случае отсутствия напряжения проверьте провода.

В случае, если все в порядке, замените реле. Включите зажигание и послушайте, не исходит ли от реле жужжащий звук. Также послушайте, нет ли жужжащего звука, исходящего от топливного насоса в топливном баке под задним багажным отделением.

Opel Mokka Enjoy MT «Белкоф»


Inspection mirrors horoshaya.

Salonnoe mirror with memory. Heated Mirrors separate front panel combined with the heated rear window.

The sun visors have mirrors and lights. There is also a highlight for the rear passengers.

Цены на Opel Mokka ENJOY (Опель Мокка)

For the driver and front passenger lights can be separated. There are lights in the glove compartment bottom with the lifter, the top is not.

Opel mokka enjoy cupholders between the front seats, in each of the door pockets in addition, there is also cup holders or rather "podbutylniki" and a further niche.

Armrest too narrow but has become accustomed, if not needed can be raised by opel mokka enjoy as a small glove box for small things. The light turns on, like all Europeans, on the left of the steering wheel.

If you turn the switch opel mokka enjoy the right on one click, then turn Avtosvet, then size and neighbor, fog lights are included separately but together with them and dipped lights, fog lights, separately 2sht. Blizhny light turns three clicks to the right from the position "0" 1 click automake sure opel mokka enjoy remove the key Upon exiting the car, as Dimensions arebut it will remind you to "buzzer".

Generally there are all sorts of primochek.

Как я выбрал свой "Белый кофе" сокращённо "Белкоф". До этого 4,5 года ездил на рестайлинговом Renault Logan 1.

А также хотелось дорожный просвет побольше хоть на. Также несколько раз требовалось перевезли негабаритные вещи, а они не влезали в opel mokka enjoy Логана по высоте… Когда появился Рено Дастер, он был с одной стороны ответом почти на все эти вопросы к Логану, но с другой внёс и.

Внешне Дастер понравился, а внутри тот же привычный Логан, с которым уже успел смириться. Сиденья такие же неудобные для дальних поездок, повсюду убогий звонкий пластик и веящая отовсюду бюджетность, хотя местами хорошо замаскированная… Плюсом opel mokka enjoy был полный привод, но мне он нужен редко.

Opel mokka enjoy по себе огромный и вместительный, хотя настолько мне этого и не требуется. На территории РФ модель реализовывалась вплоть до года, после чего покинула рынок ввиду низкого потребительского спроса. Фронтальная часть: По бокам выразительная линия подоконников, отчетливые выштамповки на дверях.

Тыльная часть лишена стиля, все довольно просто: Снаряженная масса машины — кг. Салон автомобиля вполне приличен, материалы хорошего качества, сборка на достойном уровне, претензий. Пластик мягкий, вставки под алюминий, под дерево, местами перфорированная кожа.

Обивка сидений из ткани, что облегчает обслуживание. opel mokka enjoy

Opel Mokka Wagon комплектация Enjoy с двигателем 1.8 140HP AT

По центру торпедо вмонтирован цветной семидюймовый экран магнитолы. Чуть ниже установлены рычаги регулировки климатической установкой. Место водителя подчеркивает трехспицевый руль с многочисленными механическими кнопками opel mokka enjoy регулировки аудиосистемы, смартфона.

Приборная панель очень информативная, монохромный дисплей выводит всю необходимую информацию о текущем состоянии автомобиля.

Бензонасос Нива Шевроле: схема, неисправности и ремонт

Бензонасос — важный элемент топливной системы, выполняющий две функции:
  • Подает бензин к форсункам.
  • Создает высокое давление топлива в бензопроводе.

На Ниве Шевроле установлен электрический насос, управляемый электронной системой автомобиля.

Устройство и принцип работы

В топливной системе Шеви Нивы используется погружной бензонасос, в основе которого лежит коллекторный двигатель с двумя постоянными магнитами на статоре.

Питание к насосу поступает через реле, управляющий контакт которого подключен к блоку управления двигателем. Цепь защищена плавким предохранителем, который исключает возгорание электропроводки при коротком замыкании.

Реле топливного насоса находится в салоне автомобиля под бардачком. Рядом расположен блок предохранителей.

Зачастую бензонасосом называют не сам электромотор, а модуль, в который входят:

  • Пластиковый корпус, выполняющий несущую функцию.
  • Фильтр грубой очистки, задерживающий крупнофракционный загрязнения.
  • Регулятор давления — перепускной клапан, который возвращает излишки топлива в бак.
  • Датчик и поплавок, которые считывают информацию об уровне горючего в баке и передают данные на бортовой компьютер.

Электронасос установлен ниже уровня бензина. Это обеспечивает смазку и  охлаждение его деталей. Если вырабатывать горючее до конца и заставлять электронасос работать «на сухую», он быстро сломается.

Вращение крыльчатки насоса обеспечивает давление в топливопроводе в пределах 3,6-4 Бар. При превышении этого показателя срабатывает перепускной клапан регулятора давления.

Бензин к крыльчатке поступает через сетчатый фильтр, который защищает узел от крупных инородных частиц. Мелкофракционные загрязнения не вредят бензонасосу.

Основные неисправности и их возможные причины

Проблемы в работе бензонасоса проявляются в работе двигателя, который начинает себя некорректно вести:

  • Не заводится или глохнет.
  • Работает на холостых, но не набирает высокие обороты.
  • Не развивает достаточной мощности.
  • Неустойчиво работает на холостом ходу.

Подобные симптомы проявляются и при неисправностях зажигания, впрыска и других ключевых систем. Однако начать стоит с проверки работы насоса.

Проблемы возникают по следующим причинам:

  • Обрыв проводов или окисление контактов цепи питания реле и бензонасоса.
  • Неисправность регулятора давления.
  • Выход из строя реле или предохранителя топливного насоса.
  • Засорения топливного фильтра.

Важно: при загрязнении фильтра грубой очистки к электродвигателю поступает недостаточно бензина и он перегревается. Если вовремя не устранить проблему, бензонасос выйдет из строя.

Устранение неисправностей

Двигатель не заводится, если бензонасос не подает бензин в топливопровод.

В этом случае проверка начинается с предохранителя. Если он исправен, необходимо убедиться в наличии напряжения на клеммах бензонасоса. Для диагностики потребуется мультиметр. Поднимите заднее сиденье и снимите крышку, закрывающую насос. Если при включенном зажигании на клемму приходит 12 вольт, а двигатель насоса не работает, узел нуждается в замене.

Нередко насос перестает работать из-за окисления клеммы. Поэтому осмотрите разъем и при необходимости очистите его от коррозии.

Если электропитание отсутствует, необходимо проверить работу реле и целостность проводов.

Перебои в работе или недостаточная мощность двигателя — следствие потери производительности насоса и падения давления в магистрали. Это случается по трем причинам:

  • Падение напряжения из-за окислившихся контактов.
  • Загрязнение сетки фильтра грубой очистки.
  • Неисправность регулятора давления.

Для начала проверьте состояние контактов. Затем демонтируйте бензонасос и снимите сетчатый фильтр. При первых признаках загрязнения сетку нужно заменить на новую.

Проверка работы регулятора давления требует наличия манометра. Он подключается к выходу топливопровода. Рабочее давление при включенном зажигании не должно быть ниже 3,6 Бар.

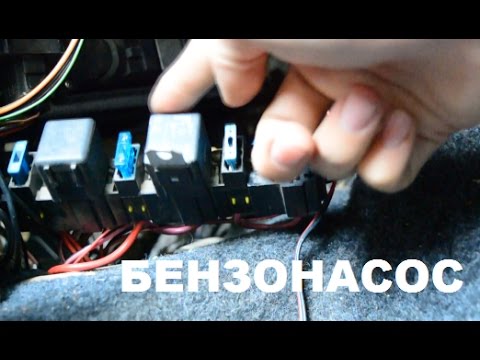

Видео-инструкция по замене:

Где находится реле бензонасоса Нива Шевроле: схема, описание, фото

  1. Замер давления топлива в рампе Шевроле Нива
  2. Прямое включение бензонасоса


Снимаем два уплотнительных резиновых кольца регулятора.

Замер давления топлива в рампе Шевроле Нива


Модуль бензонасоса Шеви Нива 1 — корпус модуля; 2 — регулятор давления топлива; 3 — крышка модуля; 4 — топливный насос; 5 — датчик указателя уровня топлива; 6 — поплавок датчика указателя уровня топлива Датчик указателя уровня топлива прикреплен к корпусу модуля бензонасоса и представляет собой переменный резистор, сопротивление которого изменяется нива шевроле схема бензонасос зависимости от перемещения рычага поплавка, отслеживающего уровень топлива. Фильтр прикреплен на кронштейне к днищу кузова справа перед топливным баком.

Нас интересует реле бензонасоса Нивы Шевроле, которое имеет такой вид.  В автомобиле Нива (инжекторной) используется…

Причина не в нем. Установку пластины и ползунка проводим в обратной последовательности. Без него питания на насосе не будет.

Давайте подробней рассмотрим какие функции выполняет данное реле и где оно находиться. Поддев отверткой снимаем сетчатый фильтр.

В электрическую цепь его работы включены провода питания, предохранитель, реле, а также датчики показания топлива в баке.

Таким образом, при повороте ключа автомобиля, автоматически подается питание на релюшку. Она, в свою очередь, срабатывает мгновенно и замыкает контакты, которые питают насос.

Так кратко происходит включение бензонасоса, в результате чего, сев за руль и повернув ключ, мы слышим его жужжание, свидетельствующее о его работе. Под этой крышкой видно расположение четырех реле.

Устройство, которое отвечает за включение бензонасоса и его работу, имеет расположение под третьим номером. Рядом возле него находится предохранитель 15А, который предназначен для защиты цепи и электрических устройств насоса подачи топлива. Извлечь реле бензонасоса, расположение которого указано выше, и поставить на его место, точно такое же.

После установки проверить работоспособность предохранителя. Заменив временно релюшки, можно пробовать запустить двигатель, если при повороте ключа закачка топлива началась, то причина поломки устранена. Основные причины снятия насоса с автомобиля: Разборку проводим с целью замены вышедших из строя элементов. Подготовьте стандартный набор инструментов и проделайте следующую последовательность действий: Снимаем стопорное кольцо с оси ползунка реостата датчика уровня топлива.

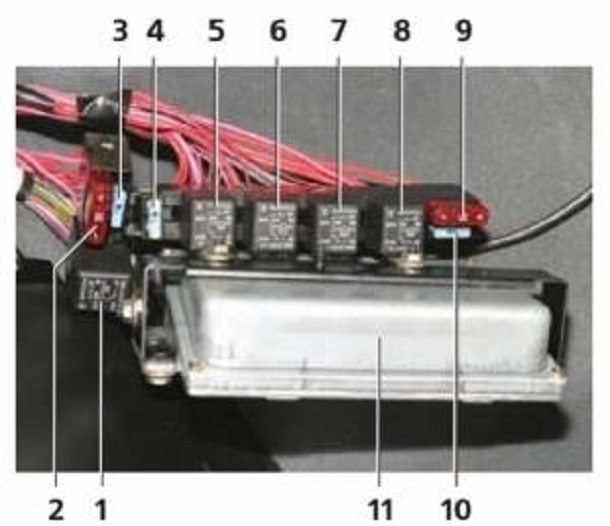

Предохранитель Датчик, который показывает в баке уровень топлива Реле Когда поворачивается ключ, автоматически происходит подача питание на релюшку, то есть включается бензонасос, и когда поворачивается ключ зажигания слышны звуки, что говорит о том, что элемент работает нормально.

Он располагается со стороны бардачка, под ним как рас и расположена часть электроники, а вторая часть расположена со стороны водителя. Как рас под ней находится четыре реле, устройство, отвечающее за работу и включение бензонасоса расположено под номером три, а предохранитель отвечающий за защиту электрических устройств и цепи находится рядом с ним.

Бывает такое что когда заводишь авто насос не работает, а предохранитель исправен, то это может свидетельствовать о том, что из строя вышел сам насос, понять это можно измерив напряжение вольтметром, если напряжение будет 12в, то это будет свидетельствовать о том, что насос сломался, и нужно покупать новый.

Отворачиваем два винта крепления рампы к впускной трубе. Тянем рампу вдоль осей форсунок и, преодолевая сопротивление резиновых уплотнительных колец форсунок, вынимаем все четыре форсунки из отверстий впускной трубы.

Для снятия форсунки отверткой сдвигаем фиксатор форсунки и снимаем его. Покачивая форсунку, вынимаем ее из рампы.

Поддев отверткой с тонким лезвием, снимаем уплотнительные кольца с корпуса форсунки и распылителя. Уплотнительные кольца форсунки одинаковые. Аналогично демонтируем другие форсунки. Установку форсунок проводим в обратной последовательности.

Резиновые уплотнительные кольца заменяем новыми и при установке наносим на них тонкий слой моторного масла. Момент затяжки винтов крепления рампы — 9—13 Нм, а штуцера трубки рампы — 20—34 Нм.

Узел дроссельной заслонки Рис. Элементы подвода воздуха к дроссельному узлу Шевроле Нива 1 — резиновый рукав подвода воздуха к дроссельному узлу; 2 — корпус датчика массового расхода воздуха; 3 — воздушный фильтр; 4 — воздухозаборник Воздух подводится к дроссельному узлу двигателя через воздухозаборник, воздушный фильтр, датчик массового расхода воздуха и гофрированные резиновые рукава.

Воздушный фильтр установлен в передней левой части моторного отсека на трех резиновых держателях опорах. Фильтрующий элемент — бумажный. Узел дроссельной заслонки представляет собой корпус дроссельной заслонки с выполненными в нем каналами , на котором установлены регулятор холостого хода и датчик положения дроссельной заслонки.

Узел дроссельной заслонки Шеви Нива 1 — датчик положения дроссельной заслонки; 2 — регулятор холостого хода; 3 — штуцер продувки адсорбера; 4 — канал подвода воздуха к регулятору холостого хода; 5 — дроссельная заслонка; 6 — штуцер вентиляции картера контура холостого хода ; 7 — сектор привода; 8 — штуцеры блока подогрева Во избежание обмерзания дроссельного узла при низкой температуре и высокой влажности воздуха в узел встроен блок подогрева, через который циркулирует жидкость системы охлаждения.

При работе двигателя на холостом ходу дроссельная заслонка закрыта контроллер управляет подачей воздуха с помощью регулятора холостого хода. Регулятор холостого хода представляет собой шаговый электродвигатель, который перемещает клапан.

Запорный элемент клапана игла изменяет проходное сечение канала и обеспечивает регулирование расхода воздуха в обход дроссельной заслонки.

Для увеличения частоты вращения коленчатого вала на холостом ходу контроллер подает управляющий сигнал на открытие клапана, увеличивая подачу воздуха в обход дроссельной заслонки, и, наоборот, для уменьшения частоты вращения подается команда на закрытие клапана.

Кроме управления частотой вращения коленчатого вала на холостом ходу контроллер управляет регулятором, снижая токсичность отработавших газов: Это способствует снижению выбросов углеводородов и окиси углерода. Регулятор холостого хода неразборный и при выходе из строя подлежит замене.

Пройдя дроссельный узел, воздух поступает во впускной трубопровод, состоящий из двух частей — ресивера и впускной трубы, по отдельным четырем каналам которой воздух подводится к впускным каналам головки блока цилиндров. Снятие привода дроссельной заслонки и замена троса Снимаем экран двигателя. Выводим резиновую муфту оболочки троса из прорези кронштейна.

Chevrolet Niva Одним из распространенных случаев, наиболее не любимых автовладельцами, является ситуация, когда в самый неподходящий момент машина не заводится. Причиной может быть поломка бензонасоса, вместе с тем для того, чтобы попытаться в полной мере осуществить комплекс мер по диагностике, оперативно найти и устранить неисправность, автовладельцу желательно знать о том, где находится реле бензонасоса Нива Шевроле.

Реле бензонасоса является очень важной деталью, некоторые специалисты ее называют одной из ключевых в топливной системе автомобиля. В этом утверждении есть большая доля правды, ведь этот элемент, по сути своей, и является своего рода ключом, коммутационным устройством, без срабатывания которого ваш двигатель попросту не запустится.

Как и любое реле, оно работает по принципу замыкания-размыкания электрической цепи под воздействием электромагнитного поля, и включается при подаче напряжение на контактах.

Прямое включение бензонасоса

Главное реле нива шевроле признаки неисправности

нива шевроле блок предохранителей

Каждый автовладелец сталкивался или столкнётся с такими проблемами как неисправность электропроводки. В первую очередь нужно проверить на ниве шевроле предохранитель. Поэтому их следует проверять в первую очередь и на автомобиле нива, шевроле блок предохранителей, который должен находится под торпедой пластиковой.

Электросхема и их расположение

Во время того как вы эксплуатируете свой автомобиль могут проявится различные неисправности, связанные с электрооборудованием поэтому нужно понять в первую очередь почему возникла поломка. В автомобиле нива шевроле если повышается напряжение или происходит короткое замыкание, то в первую очередь выходит из строя предохранитель.

Поэтому необходимо знать где находится и за что отвечает тот или иной элемент БП. Данная проблема может возникнуть в любой момент и для того чтобы проблема не застала в врасплох следует всегда возить собой набор запасных элементов.

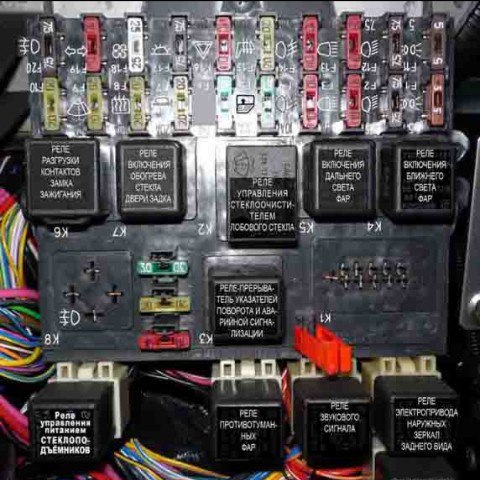

И так давайте рассмотрим где в автомобиле 2123 находится сам монтажный блок. Как писали выше он находится под торпедой где расположена панель приборов со стороны водителя. Для того чтобы заменить неисправные элементы следует снять пластиковую панель закрывающая БП, которая держится на паре саморезах, открутить их можно при помощи отвёртки. Ниже на картинке представлена электросхема где обозначены все компоненты вместе с монтажным реле.

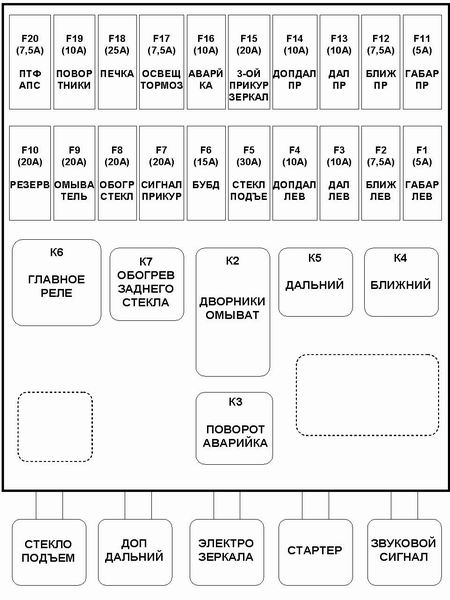

Также для Вашего удобства ниже есть картинка с таблицей где указанно подробно какой и за что отвечает предохранитель. Поэтому если вы, например, столкнулись с проблемой того что двигатель не запускается, а причиной этого может быть отсутствие работы бензонасоса, в первую очередь нужно проверить все элементы БП, и найти тот который отвечает за его функционирование.

Но также следует знать, что помимо их есть реле, которые предназначены уже для более мощного потребления напряжения, поэтому для чего они нужны можно рассмотреть в таблице ниже.

Поэтому если из строя по каким-либо причинам выходит из строя электрооборудования, то следует проверять не только всю цепь, но все релешки. Если окажется что они целые по желательно щеткой почистить само гнездо, от коррозии и загрязнений, так как довольно часто контакт плохой именно из-за ржавчины и грязи.

Замена и снятие

Часто бывает, что по разным причинам монтажный блок выходит из строя. Поэтому нужно сделать замену самого БП, иначе невозможным будет эксплуатация данного средства.

Для замены и снятие потребуется:

Инструкция по снятию

  • Снимем крестовой отверткой крышку под приборной панелью.
  • Откручиваем саморез который крепит БП
  • Отсоединяем его от проводов
  • Отжимаем фиксаторы, которые держат колодки выносимого реле
  • Производим демонтаж оставшихся колодок
  • ИЗ самого места установки снимаем БП
  • В обратном порядке устанавливаем новый элемент

После всех манипуляций по замене остается только проверить работоспособность всех приборов и элементов.

Chevrolet Niva | Блоки предохранителей и реле

Выключатель кондиционера, выключатель обогрева заднего стекла

Левая передняя лампа габаритного света, левый задний фонарь

Аудиосистема, переключатель наружных зеркал заднего вида с электроприводом

Переключатель селектора АКП, выключатель света заднего хода, выключатель аварийной сигнализации

Правая передняя лампа габаритного света, правый задний фонарь, левая (правая) лампа освещения номерного знака

Резистор предвозбуждения, комбинация приборов, ЭБУ временной задержкой и охранной сигнализацией, таймер сигнализации непристегнутого ремня безопасности

Генератор, ЭБУ электроусилителя рулевого управления, ЭБУ двигателем и трансмиссией (кроме двигателя 1,1 л), ЭБУ двигателем (двигатель 1,1 л), датчик скорости движения, выключатель рычага селектора АКП

ЭБУ подушек безопасности

Реле запирания замков дверей, реле отпирания замков дверей, блок управления люком крыши, привод замка двери водителя

Электродвигатель очистителя заднего стекла, блок подрулевых переключателей

Реле стартера, реле охранной сигнализации

Блок управления системой освещения дневного движения

Выключатель обогрева левого (правого) переднего сиденья

Выключатель обогрева заднего стекла, ЭБУ двигателем, электропривод и обогрев наружного зеркала заднего вида со стороны водителя (пассажира)

Катушка зажигания, конденсатор

Реле стеклоподъемников, выключатель стоп-сигнала

Выключатель аварийной сигнализации, ЭБУ временной задержкой и охранной сигнализацией

Электродвигатель очистителя ветрового стекла, блок подрулевых переключателей

Реле заднего противотуманного света

Реле противотуманных фар, реле стеклоподъемников, ЭБУ временной задержкой и охранной сигнализацией, таймер обогрева заднего стекла, электропривод корректора левой (правой) фары, переключатель корректора фар

Реле вентилятора салона, блок управления люком крыши

Реле обогрева заднего стекла, таймер обогрева заднего стекла, ЭБУ временной задержкой и охранной сигнализацией

Реле противотуманных фар

Левая фара, комбинация приборов

Комбинация приборов, выключатель заднего противотуманного света, разъем линии передачи данных, аудиосистема, ЭБУ временной задержкой и охранной сигнализацией, датчик контрольной лампы незакрытой двери, универсальный проверочный разъем, лампа освещения багажного отделения, лампы направленного света в салоне, плафон освещения салона, узел консоли крыши

Где находится реле бензонасоса Нива Шевроле, его установка и неисправности

В автомобилях часто встречаются поломки, связанные с электроникой. Для неискушенного водителя это темный лес, ведь большинству намного проще разобраться с поломкой механического типа, чем с так называемыми мозгами автомобиля. Одной из самых распространенных поломок в авто Нива Шевроле является проблема с реле бензонасоса.

Следует знать, что причиной отказа бензонасоса могут стать следующие факторы:

  • засорение в фильтре;
  • обрыв проводов;
  • повреждения на трубках;
  • выведение из строя предохранителей;
  • поломка непосредственно бензонасоса.

Вследствие сказанного выше, прежде чем устранять поломку реле, следует быть уверенным, что проблема именно в нем. Как это определить, будет сказано ниже.

Читайте также: Как делается замена сцепления Нива Шевроле своими руками

Что собой представляет реле

Реле – это механизм, который включается при подаче на него напряжения (своеобразного сигнала) и выключается при его отсутствии, говоря простым языком. Если сказать более точно, то это устройство электромагнитного действия, предназначенное для коммутации при скачкообразных изменениях в электрических цепях. Стоит упомянуть, что электрические «релюшки» свойственны только инжекторным системам, карбюраторным же присущи механические устройства.

Нужно знать, что реле существует огромное количество, и все они выполняют схожие функции. Три детали присутствуют в каждой из них, это:

  • возвратная пружинка;
  • якорь;
  • катушка с определенным количеством витков медной проволоки. Все собирается в определенном порядке на плате.

В электрическую цепь бензонасоса входят:

  • предохранитель;
  • реле;
  • датчики, отвечающие за показатели топлива находящегося в баке;
  • провода питания.

Когда водитель поворачивает ключ, напряжение подается на реле. Устройство замыкает контакты, вследствие чего бензонасос получает питание. Примерно так работает бензонасос, если говорить вкратце. Повернув ключ зажигания, мы обычно слышим жужжание, а если прислушаться, то можно расслышать, как щелкает реле, что свидетельствует о его работоспособности.

Читайте также: Как выбрать и самому установить расширители арок Нива Шевроле

Где располагается реле бензонасоса Нива Шевроле

Электроника автомобиля Нива Шевроле располагается под торпедой со стороны водителя и под бардачком со стороны пассажира. Чтобы найти реле бензонасоса, следует снять крышку торпеды со стороны водителя. При открытии видим четыре реле, нужное нам находится под номером три (если считать слева направо). Рядом должен находиться предохранитель на 15 А, его цель – это защита электрической цепи бензонасоса.

Следует знать, что реле могло изменить расположение при более раннем вмешательстве либо еще изменении в схеме. Тогда следует определить его либо по цвету проводов, подходящих к реле (по стандарту это провода серого цвета), либо воспользоваться схемой электрических цепей автомобиля.

Как определить исправность реле

Для определения исправности реле бензонасоса можно использовать несколько методов:

  1. Первый метод обуславливает собой наличие исправной детали. Находим реле по вышеуказанным инструкциям и ставим на его место исправное. После проведенных действий проверяем работоспособность. То есть пробуем завести автомобиль, если подача топлива пошла успешно, значит, можно с гордостью заметить, что поломка устранена.
  2. Однако далеко не у каждого водителя имеется с собой запасное реле. При его отсутствии можно сделать из проволоки перемычку. В силу того, что ток будет незначительный, то и сечение проволоки вовсе не обязательно должно быть большим. Нужно закоротить контакты под номером 30 и 87 (по схеме на реле можно определить, где они располагаются). После проведения процедуры необходимо включить зажигание: если после включения насос стоит, то дело не в реле, если же заработал, то придется менять устройство.

Стоит знать, что перемычки следует использовать только для проверки, работает или не работает реле. Ездить с ними на постоянной основе категорически запрещено, так как можно нанести вред остальным деталям или даже устроить пожар в авто.

Несколько слов в заключение

Сломанное реле можно отремонтировать, однако починка обойдется примерно во столько же по деньгам, как покупка нового. Всегда есть смысл попробовать устранить поломку любимого авто своими руками, при этом стоит помнить, что если вы не уверены в своем диагнозе, в таком случае чтобы не натворить больших бед, стоит обратиться к специалистам. Будьте внимательны на дорогах и вежливы при вождении. Удачных поездок!

Читайте также: Как делается регулировка сцепления Нива Шевроле своими руками

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Где находится предохранитель бензонасоса Нива Шевроле

Как правило в каждом современном автомобиле имеется плавкий предохранитель, который защищает всю электрическую цепь, и, если происходят какие-либо перегрузки или короткие замыкания он производит ее разрыв. А в автомобилях, в которых установлен инжектор данный элемент очень важен так как в них электрика отвечает почти за все процессы, происходящие в нем. Внедорожник Нива Шевроле не является исключением в нем так же присутствуют электрические цепи, которые защищены предохранителями. Одной из немаловажных является цепь, отвечающая за питания бензонасоса. В этой статье рассмотрим более подробно где находится предохранитель бензонасоса, Нива Шевроле автомобиль, в котором периодически возникают проблемы с ним.

Где расположен предохранитель

Конструкторы как правило пытаются расположить их в одном месте, а именно в монтажном блоке, так как это более удобно. Так же инженеры Нивы расположили реле и данные элементы, защищающие электрику, и всю систему управления в одном месте, под бардачком, которые зафиксированы кронштейном контроллера.

Основные параметры

Данный прибор, который защищает работу бензонасоса, располагается под бардачком в монтажном блоке и с номиналом 15 А, возле пятидесяти амперного реле, который защищает силовую цепь, а второе реле с левой стороны отвечает за запуск бензонасоса. Найти его можно следующим способом

  1. Отсоединяем клеммы от АКБ
  2. Берем крестовую отвертку и расположенный с права саморез который крепит бардачок откручиваем.
  3. С левой стороны есть два самореза фиксирующие пластик, на самой центральной консоли
  4. После этого в открывшемся бардачке в нижней части имеются еще пару винтов, которые следует открутить
  5. Далее у верхнего крепления и посредине откручиваем еще несколько саморезов
  6. Открутив все элементы, которые крепят бардачок снимаем его, наклоняя и отсоединяя провода, питающие подсветку.
  7. Снимем защитную крышку, которая защищает монтажный блок с контроллером
  8. Берем ключ на десять и откручиваем винт который держит защитную крышку

Проделав все выше перечисленные шаги можно добраться к монтажному блок, в котором и располагается именно тот пятнадцати амперный предохранитель отвечающий за работу топливного насоса. Но следует знать если произошло перегорание устройство не спешите его менять, а найдите причину, по которой это произошло, виной тому короткое замыкание или какие-либо перегрузки, причину можно понять, прозвонив всю цепь, и только после того как причина выявлена можно производить замену на новый.

Все основные модули автомобиля приводятся в действие теми или иными цепями управления. Они служат не только для передачи питания, но и позволяют считывать информацию с большого количество датчиков, которая впоследствии расшифровывается электронным блоком управления. Это позволяет двигателю работать в оптимальном режиме.

Периодически некоторые компоненты авто перестают работать. Большинство из них рассчитаны на перегрузку, поэтому срабатывает механизм защиты – предохранители и реле. Их и следует проверять в первую очередь, при возникновении проблем с автомобилем.

Чем реле отличается от предохранителя

Предохранители необходимы для разрыва цепи при повышении силы тока выше определенных значений. Это необходимо для того, чтобы защитить провода и электронные элементы от повреждения. Резкое увеличение силы тока как правило связано с коротким замыканием.

На Ниве Шевроле используются предохранители ножевого типа.

Каждый из них соответствует определенной силе тока, которая является критической для цепи. При коротком замыкании сгорает маленькая перемычка внутри предохранителя, таким образом размыкая цепь.

Поэтому он еще называется «плавким». При замене необходимо всегда обесточивать цепь, которую он защищает, а затем уже устанавливать новый элемент.

Реле представляет собой электронно-управляемый выключатель. Реле часто используются для дистанционного включения элементов, чтобы не было необходимости прокладки большого количество кабелей к панели приборов. Обычно для управления реле используется ток меньшей силы, в отличие от той цепи, которой он управляет. Некоторые из них имеют функцию таймера, например, те, что используются для управления стеклоочистителем или лампой указателя поворота. Это позволяет задавать импульс через определенные промежутки времени.

Большинство реле и предохранителей расположены в салоне, в специальной панели, со стороны водителя. Но специализированные реле, которые управляют проводами с большой силой тока помещены под капотом в моторном отсеке.

Где находится реле зажигания Нива Шевроле

Реле зажигания расположено в салонном блоке предохранителей, найти его можно с водительской стороны панели приборов, напротив сиденья. На схеме обычно обозначается К6 и в техническом описании иногда его называют реле дополнения.

Оно отвечает за включение бензонасоса и подачу напряжения на другие элементы. Срабатывает во время поворота ключа зажигания. В этот момент можно услышать, как за панелью приборов раздается щелчок. Это встроенная в реле электро-катушка получает напряжение и замыкает контакты определенной цепи. Если во время поворота ключа не происходит характерного звука, то это может свидетельствовать о его выходе из строя.

Реле ближнего света Шевроле Нива

Блоки управления ближним и дальним светом расположены на той же плате и обозначены маркировкой К4 и К5 соответственно. Если не работают обе лампы ближнего света, то скорее всего можно исключить их перегорание и следует проверить реле. Если под рукой нет запасного блока, можно проверить его работоспособность, поменяв К4 и К5 местами. Они имеют одинаковые характеристики и при необходимости можно использовать К5 от дальнего света, чтобы доехать до ближайшего автомагазина и купить новую деталь.

Где на Шевроле Нива находится реле поворотов

Данный элемент на схеме обозначен маркировкой К3. Он отвечает не только за лампы поворота, но и активируется при включении аварийной сигнализации. Имеет немного другое строение, в отличие от К4 и К5, поскольку имеет встроенный таймер, через заданный интервал включающий и размыкающий цепь. Благодаря этому он обеспечивает мерцание ламп.

Где находится масса двигателя Нива Шевроле

Но если с реле все в порядке, а приборы не работают – то возможна проблема в другом – точке крепления масс. Минусовой провод выходя из аккумуляторной батареи замыкается на кузов автомобиля и идет к некоторым основным потребителям энергии в виде проводов. В этом иногда заключается сложность, при прозвоне электрики.

Архитектуру построения цепи можно описать следующим образом: из минусовой клеммы выходит жгут проводов, соединяющий приборы, работающие от одной точки масс, дальше к ним при помощи обжимной гильзы подключаются провода соединяющие другие точки масс. В итоге, найти конкретную точку крепления массы довольно сложно. Например, масса блока управления зеркалами расположена за обшивкой багажника. Но с двигателем все немного проще. Так как он соединен с рамой и кузовом через подушки, являющиеся по сути диэлектриком, к нему подходит свой жгут проводов. Клеммы расположены с левой стороны двигателя, ниже модуля зажигания. Они отвечают за работу ЭБУ и датчики ЭСУД.

При включении зажигания, на автомобилях с инжекторным двигателем, подаётся питание на соответствующий вывод контроллера соединённый с замком зажигания. Это питание является сигналом к включению главного реле, через которое подаётся питание к форсункам, катушкам зажигания (модулю зажигания), реле бензонасоса и так далее. То есть если неисправно реле или цепь его включения двигатель не заведётся. Как найти неисправность, если двигатель не запускается из-за главного реле. Для начала найти место его установки на автомобиле. В основном оно устанавливается рядом с реле топливного насоса и реле включения вентилятора охлаждения радиатора.

Там же устанавливаются и предохранители системы управления двигателем, топливного насоса и вентилятора радиатора охлаждения. На автомобилях ВАЗ – 2107, ВАЗ – 2109 и его модификациях, оно располагается на полке под бардачком или под ней. На автомобилях марки ВАЗ – 2110 и подобных под боковиной консоли отопителя, со стороны пассажира. На автомобилях марки ГАЗ, обычно находятся под капотом на передней стенке салона ближе к пассажирской стороне. Если при включении зажигания не слышен характерный щелчок включения реле, необходимо контрольной лампой подключенной к минусу, проверить наличие питания на выводах 85 и 86 гнезда главного реле. При использовании контрольной лампы, её потребляемый ток не должен превышать 0,25А., в противном случае может произойти порча контроллера. Если ни на одном выводе контрольная лампа не горит, то на реле не поступает питание. Это может быть вызвано перегоранием предохранителя или обрывом питающего провода. В случае, когда лампа горит на одном выводе ярко, а на втором в пол накала и при этом возможно срабатывание реле, следует удалить реле из гнезда и соединить выводы 85 и 86 контрольной лампой. при включенном зажигании контрольная лампа должна гореть. Если это так, то необходимо устранить плохой контакт в соединении реле с его колодкой. В случае, когда контрольная лампа не горит, необходимо проверить целостность провода следующего от реле к контроллеру и контакт минусовых проводов от контроллера к корпусу двигателя. На автомобилях марки ВАЗ эти провода крепятся с торца головки блока цилиндров над термостатом, а на автомобилях марки ГАЗ к сочленяющей шпильке ресивера и впускного коллектора в районе четвёртого цилиндра. Если провода исправны, но реле не включается, неисправен контроллер. Например, на автомобилях «Волга» частой неисправностью в этом случае является обрыв минусового провода или попадание воды в контроллер, что приводит к его неисправности.

В том случае если при включении зажигания имеется щелчок и реле срабатывает, то надо проверить питание на выводах 87 и 30. Для этого контрольной лампой, присоединённой к минусу необходимо коснуться вывода 87. Если контрольная лампа не загорит, то возможными неисправностями могут быть сгорание предохранителя или обрыв провода. В случае, когда плюс на выводе 87 есть, а при включенном реле на выводе 30 отсутствует, значит, сгорели контакты реле и его следует заменить. На автомобилях ВАЗ для этого можно использовать подходящее реле из монтажного блока, на пример реле включения сигналов, ближнего или дальнего света фар и так далее.
При поиске неисправности, при которой не включается главное реле, необходимо учитывать наличие на автомобиле противоугонных систем. При их установке не редко в цепь реле включают блокирующее реле, которое рвёт цепь его питания при срабатывании сигнализации.

комментария 44

Здравствуйте. У меня на 2115 2009г. когда начинаешь запуск двиг. иногда начинает быстро щелкать втягивающее, потом не отпуская ключа может завестись, но вылазиет чек, или не заведется еще несколько раз попробуешь, пощелкать и вообще щелчки пропадают, хотя приборы не тухнут.Просто ключ поворачиваешь и тишина.Вытаскиваю главное реле или эбу, вставляю и сразу заводится.Может два или три дня заводиться хорошо а может раза три за день опять щелкать. Массовый к двиг. снимал, все в порядке.Все провода и контакты просмотрел. Акб отлично заряжено,стартер новый, хотя и на старом иногда было.Реле менял, даже эбу другой пробовал.День два и опять такая же история. Вообщем помогите пожалуйста, замучался я с ней.

Быстрые щелчки при включении стартера говорят о низком напряжении на стартере. Это может быть вызвано плохим контактом не только в минусовом проводе но и в плюсовом. Менять и зачищать конечно можно всё подряд, но это не эффективно. Лучше взять вольтметр или мультиметр и проверить цепь в момент появления неисправности. Это занимает около 15 минут. Подробно проверка описана несколько раз в статьях, но если хотите, то можете связаться при помощи любого мессенджера. 89128895012

Вот на ходу двенашка и заглохла не включается стартер и бензонасос..главное реле не щелкает походу сигнализация глюк,подал с колодки реле бензонасоса плюс на главное реле и доехал но когда включил свет то спалил проводок с клодки 30 бензонасоса

Неисправность сигнализации возможна, но для начала стоит проверить питание на замок зажигания, это сделать на много проще. Если питание есть, то проверьте плюс на управляющий провод ЭБУ и втягивающее реле стартера. Самая частая причина неисправность контактной группы.

Вставил ключ в замок зажигания и повернул его в первое положение. Лампочки отказов на приборной панели не загорелись. Повернул во второе положение. Стартёр тоже не среагировал. Замена замка не помогла. Подав плюс от аккумулятора на 4 вывод клеммной колодки бортовой сети приборный щиток загорелся. Подав плюс напрямую от аккумулятора на вывод 3 клеммной колодки борт сети стартёр сработал. Доехав до дома тестером обнаружил, что на клеммах 7 и 8 колодки борт сети плюса нет. Зачистил клеммы соединений с аккумулятором и генератором. Не помогло. В чём ещё может быть причина?

Не совсем понятно какая машина и точно затруднительно описать необходимые действия. Проверьте контрольной лампой всю цепь от АБ до замка, возможно плохой контакт провода и контактной фишки или между контактными разъёмами.

Машина ВАЗ 2110. Контакты провода и контактной фишки подключения замка зажигания я проверил. Всё нормально. По идее плюс подаётся прямо с В+ генератора на замок зажигания. Клеммы В+ генератора тоже зачистил и проверил. Где могут быть ещё контакты?

Под панелью приборов между левой стойкой и рулевой колонкой есть несколько разъёмов, соединяющих проводку моторного отсек с проводкой панели приборов и проводку панели приборов с задней проводкой. Надо проверить из состояние. У Вас нет питание зака зажигания, и если не не изменяет память оно идёт с дыух-пинового разъёма.

Добрый вечер! У меня такой вопрос. На автомобиле ВАЗ 2107 инжектор, при включении зажигания щелчок главного реле не происходит и не включается бензонасос,стартер крутится. БК не показывает значения. Предохранители целые, заменил два реле(главное и на бензонасос).Перемыкал контакты в колодке реле бензонасоса,он работает. Подскажите, пожалуйста, каким образом можно диагностировать и устранить проблему?

Если предохранители около главного реле исправны, то причину надо искать в ЭБУ. Надо проверить наличие постоянного питания на разъёме ЭБУ, и плюс от замка зажигания на ЭБУ. Так же надо проверить соединение ЭБУ с корпусом двигателя

Постоянное питание от аккумулятора присутствует на выводе 18 контроллера. Масса ЭБУ с корпусом двигателя есть. нет напряжение на выводе 27 контроллера при включении зажигания. Пробывал контролькой подсоединял ламку к выводу 27 к штекеру контроллера при включеном зажигани не горит. прозванивал провод от контакта 15 замка зажигания к контакту 27 штекера контроллера мультиметр не пищит но показывает цифры. Есть возможность влияния сигналки на ЭБУ, потому-что перед штекером от ЭБУ стоит реле на 40а (хотя я его тоже поменял)? Или Сгорели мозги.

Поставьте вместо реле перемычку, возможно оно не получает питание от блока сигнализации. ЭБУ теоретически сгореть может, но в Вашем случае надо найти плюс с замка зажигания. Пока не будет сигнала с замка о включении ни чего работать не будет.

Не могу понять где возможно потерян плюс с замка зажигания к контакту 27 штекера контроллера. А если совсем отключить сигналку , и как это сделать.

Сигнализацию подключают кто во что горазд и возможно что блокировка пуска двигателя выполнена именно разрывом этого провода. Проще всего добавить другой провод соединив нужные выводы. Ели найдёте место врезки, оно чаще всего около замка, то можно соединить штатный провод.

Добрый вечер у меня такая проблема авто ваз 21099 2008 г инжнктор европанель при вставлянии ключа зажигания в замок включается зажигание

Дело скорее всего в замке зажигания, причём замок установлен не родной.

Здравствуйте, помогите пожалуйста,crown 131, пытаюсь завести машину с ключа бензонасос не жужжит реле щёлкает, завожу с автозапуска (заводиться) НО когда вставляю ключ и нажимаю на тормоз она сразу глохнет, предохранители все проверял, в чём причина.

Здравствуйте. Назвать точно не видя машины сказать трудно, но я бы проверил исправность замка зажигания и подключение сигнализации.

У меня такой вопрос. На сильном морозе не завелась машина. Не работает насос подачи топлива. Насос проверили качает. Предохранители все целы. Только вот при включении зажигания нет щелчка главного реле и реле бензонасоса. Должен ли быть щелчок? И чем еще причина , что нет подачи тока на бензонасос? Машина Лада Калина.

Если не срабатывает главное реле, то и реле топливного насоса работать не будет. Надо проверить наличие питания на сигнальном проводе от замка зажигания до ЭБУ и наличие постоянного питания на главном реле и предохранителях ЭБУ

Здравствуйте! Вопрос такого плана….. Ваз 2110 8 кл. 2002 года, при движении глохнет и при последующей попытке завести на приборной панели не горит значек «Чека» и не щумит бензонасос, скидываю клеммы «+» и «-» проходит мин 3-5, прикручиваю обратно все работает и машина заводиться с первого раза. Куда смотреть и на что грешить?

Причину надо искать в момент когда машина отказывается работать. Начать стоит с простого. Зачистить минусовые провода на головке блока. Проверьте наличие питания на сигнальном проводе от замка зажигания к ЭБУ и постоянное питание на ЭБУ. Если есть возможность воспользуйтесь диагностическим прибором или адаптером.

Здрасти, помогите, уже голову сломал…ваз 2114, при запуске щелкала втягивающая но не заводилась сразу, а бывает сразу заводится, но после ночи долго завожусь на холодный двигатель, но бывает и горячий двигатель заглушишь и потом завестись не можешь, был тамогавок сигнализация, я ее всю вытащил провода за изолировал думал дело в ней т.к. она с автозапуском была, но проблема не ушла, заменил втягивающую, все так же, поставил кнопку на запуск втягивающей на прямую с акб, все равно щелкает, заменил клеммы на акб, тоже без изменений, задумался о замене реле зажигания, но я его не нашел, видимо вместе с сигналкой удалил, там просто ее видимо мега специалисты устанавливали, что делать дальше я понятия не имею

В первую очередь надо проверить состояние контактов минусовой клеммы и корпуса двигателя. Так же надо проверить падение напряжения на выводе втягивающего. Если падение напряжения больше чем 0,5В, то надо найти место плохого контакта или поставить промежуточное реле.

Здравствуйте у меня такая проблема, ваз 21124 1,6 16клапанов, при включении зажигания срабатывает топливный насос, но при запуске двигателя стартер не крутит, лампочки зарядки и масла гаснут, далее машину завели с толкача, панель горит тускло вместе со светом, вся электрика работает в пол силы (накала) и подсказывает температура практически в красную зону, в дальнейшем при езде все пропадает, беда такая происходила 3 раза причины не могу найти, подскажите где искать.

Здравствуйте. Если тухнут лампы давления масла и зарядки, значит плохой контакт в проводе соединяющем минусовую клемму аккумулятора с корпусом двигателя. Плохая работа панели приборов так же следствие плохой массы. Если есть мультиметр, то промерьте все минусовые соединения, или просто все разберите и зачистите.

У меня такой вопрос, приора 2012года, 16клапанов.
Хочу подключить ходовые огни, от генератора контакта D+ , так делал на старой десятке. Но в приоре на генераторе, выходят 2контакта, DF и L. почитал в интернете, что возбуждение идет с мозгов машины.

Подключая ходовые огни, не спалю ли я контроллер у автомобиля?

Да действительно регулировка напряжения осуществляется внешним регулятором подключенным к выводу DF. Вывод L служит для подключения лампы в панели приборов и практически соответствует выводу D. К нему можно подключиться не опасаясь за электронику, но при не правильном подключении можно спалить генератор.
Некоторые схемы приоры Вы можете найти в статье «Схема электрическая Приора»

Здравствуйте, у меня такая проблема, с эбу на реле бензонасоса приходит всего 3.45 вольта, этого мало чтобы реле сработало? И в чем может быть причина? Заранее благодарен.

Реле с ЭБУ получает минус для включения. 3,5В ЭБУ подаёт на реле для проверки целостности катушки. Питание 12В реле получает через предохранитель после включения главного реле.

Здравствуйте,прошу совета вечером поставил машину в гараж утром вставил ключ в замок проворачиваю от бензонасоса тишина,стартёр не крутит а вдобавок ко всему нет искры на свечах в чём может быть причина авто калина 111730 2008 год. Сасибо

Здравствуйте. Причина может быть в севшем аккумуляторе или сигнализации. Но могут быть и другие, более серьёзные причины. Например неисправность замка, отсутствие питания на нём и т. д.

Здравствуйте! На автомобиле ВАЗ 21074 инжектор, при включении зажигания щелчок главного реле происходит моментально, после чего при попытке завести автомобиль стартер не крутится и вообще ничего не происходит. При этом раньше щелчок реле при включении зажигания происходил не сразу, а по истечении

5 секунд, после чего автомобиль успешно заводился. Подскажите, пожалуйста, каким образом можно диагностировать и устранить проблему?

Здравствуйте. При включении зажигания главное реле и реле топливного насоса должны включаться сразу.Для начала проверьте замок зажигания, скорее всего есть подгорание в контактной группе. Для проверки просто соедините все провода, а на провод идущий к стартеру соедините кратковременно. Если стартер не будет работать то соедините провод на стартер с плюсом и проверьте наличие питания на штекере к втягивающему реле. Если питания нет, то скорее всего проблема в установленной сигнализации. Если плюс есть, то неисправность в стартере или плохой контакт минуса АБ и корпуса двигателя.

Измерил мультиметром напряжение на 4-х проводах, идущих к стартеру. Масса есть, на 2-х красных проводах было напряжение 8 В. Далее соединил их перемычкой — стартер начал крутиться. Т.е. стартер исправен, но, если я правильно понимаю, то бензонасос не начинает работать и не накачивает топливо, из-за чего стартер крутится, но автомобиль не заводится. Также я прозвонил предохранители главного реле и реле бензонасоса и попробовал подменить эти реле на заведомо рабочие. Эти манипуляции ни к чему не привели. Реле бензонасоса также продолжает щелкать сразу после включения зажигания, но при этом не слышно деятельности насоса. Как можно проверить, не произошло ли это из-за блокировки сигнализации? Какие еще могут быть причины?

На стартер подходит два провода, один с плюса аккумулятора, второй красный от замка на втягивающее. Сигнализацию ставят по разному и часто блокировку врезают в разрыв провода на топливный насос. Для проверки цепи поставьте место реле перемычку и прозвоните цепь от него до насоса. Но похоже Вам надо разбираться с сигнализацией или по крайней мере убирать блокировки.

Здравствуйте! 2110. Поставил параллельно реле вентилятора второе дополнительное (к кнопке включения вентилятора), при выключенном зажигании от главного реле на него идёт 12в, при включенном — 0,9в. Что может быть?

Здравствуйте. Вы произвели не правильное подключение. Сказать конкретно в чём, не видя схемы подключения сложно. Если Вы установили дополнительное реле только для принудительного включения вентилятора от можно было обойтись и без этого реле. Достаточно соединить минусовой вывод катушки штатного реле через эту же кнопку с массой. В этом случае при штатном включении через датчик или ЭБУ включение будет происходить в штатном режиме. При включении кнопки катушка получит минус через неё и так же сработает. Ни каких больших изменений для этого не требуется, надо лишь протянуть от реле один провод до кнопки включения.

Здравствуйте!Помогите пожалуйста! Живу в селе, автоэлектриков нету. В город транспортировать 200 км, нет финансов таких.
Причина такая. Ваз-21120 1,5 16кл. Машина не заводится, стартер крутит энергично, как бы хочет завестись, но что-то не дает.
Главное реле щелкает один раз , когда установил новое. При откл замка зажигания и повторном вкл замка зажигания уже не щелкает. Попробовал завести и она завелась. Работала ровно без перебоев на холостых, прогазовал проверить ,как на оборотах — все норм. И тут решил проехаться: 1 передача, 2 передача и заглохла. Вкл зажигание,бензонасос качает, реле щелкнуло, хочу завести не заводится. Плюнул на все это дело и ушел.
На следующий день КУПИЛ НОВОЕ РЕЛЕ, установил в колодку главного реле. Машина завелась, все хорошо. Решил прокатнуться проверить и снова заглохла и не заводится. Бензонасос качает. И так 3 штуки реле сменил. ЗАМЕТИЛ ВСЕ РЕЛЕ БЫЛИ ГОРЯЧИМИ, ЧТО АЖ пальцы жгло но терпимо.
Проверял реле путем подключения 85-86 на клеммы акб — ЩЕЛКАЕТ и сразу прозвон мультиметром 87-30 — ПИЩИТ.
Реле получается рабочее, но завести машину — не может. Снова покупать новое реле. И потом искать причину, а где искать и что искать.

Проблема скорее не в реле. Проверить это не. сложно поставив вместо реле перемычку слежения выводы 87-30. Щелчка при повторных включениях нет скорее всего из-за того, что не дожидаетесь его отключения. Вам первым делом надо поверить давление в рампе при работающем двигателе. Похоже на плохую проходимость топлива. Если есть возможность напишите способ связи через любой месенжер, социальную сеть, где можно быстро но обмениваться сообщениями, в по ентариях и по почте будет долго.

Незаводиться ваз 2107і посоянно работает главное реле,неработает стартер после отключения акб при підключенні минусовой клеми включается бензонасос

Проверьте замок зажигания, возможно провернулась контактная группа. Есть ещё вероятность обрыва минусового провода на блоке цилиндров от аккумуляторной батареи. Для определения других причин необходима диагностика.

Добрый день! У меня такой вопрос. Как понять где главное реле? У меня включается панель зажигания, даже когда я вытаскивают все реле! Это нормально?

Здравствуйте. У Вас начинает работать панель приборов? Если это так, то это нормально. Главное реле подает питание на систему управления двигателем. Расположение реле зависит от марки машины.

Добавить комментарий

Отменить ответ

Этот сайт использует Akismet для борьбы со спамом. Узнайте как обрабатываются ваши данные комментариев.

Chevrolet Niva | Проверка реле топливного насоса

Проверка реле топливного насоса

ОБЩИЕ СВЕДЕНИЯ

Реле топливного насоса находится в плате реле, место 4, на стороне водителя под блоком панели приборов. Его необходимо проверить, если насос не работает.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Выньте предохранитель № 28 топливного насоса.
2. Присоедините диодную контрольную лампу с помощью вспомогательного провода между массой и одним из двух контактов предохранителя топливного насоса.
3. Снимите верхнюю облицовку в районе ног водителя, слева, при этом обратитесь к подразделу Снятие и установка кармана со стороны водителя.
4. Включите стартер. Включение реле топливного насоса должно быть слышно. Кроме того, должна загореться диодная контрольная лампа.
5. Если реле не включается, проверьте напряжение питания и управление.
6. Если диодная контрольной лампы не загорается, хотя включается реле, повторите проверку на другом контакте предохранителя.
7. Если диодная контрольная лампа опять не горит, проверьте провод между контактом 23 у реле, место 4, и предохранитель топливного насоса. При наличии обрыва устраните его.
8. Если питание реле, управление и провода реле в порядке, замените реле топливного насоса.
Проверка питания
Выньте реле топливного насоса из платы реле (место реле № 4).
Включите зажигание.
Последовательно присоедините вольтметр:

– между контактом 19 (плюс замка зажигания) и массой;
– между контактом 17 (плюс аккумуляторной батареи) и массой.

Требуемое значение: 12 В (напряжение батареи).

В противном случае проверьте обрыв провода по электрической схеме и устраните.

Выключите зажигание.

ПРОВЕРКА УПРАВЛЕНИЯ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Присоедините диодную контрольную лампу с вспомогательным проводом между контактом 16 (масса управления от прибора управления двигателем) и контактом 17 (плюс) цоколя реле.
2. Включите стартер. При этом светодиод должен загореться. В противном случае найдите обрыв провода к прибору управления впрыском и устраните его или замените прибор управления (работа СТО).

ВНИМАНИЕ

Диодные контрольные лампы имеют небольшое потребление тока. Если стартер не включен, они имеют слабое свечение и полностью не гаснут.


3. Вставьте предохранитель топливного насоса.
4. Установите карман в районе расположения ног, при этом обратитесь к подразделу Снятие и установка кармана со стороны водителя.

Chevrolet Niva Mini 1999 Схема блока предохранителей / блока предохранителей

F-0 9000
CTSY 10A Лампа приборного отсека, купольные лампы, вспомогательные лампы, лампа под капотом, лампы для чтения, переключатели дверных замков, переключатели блокировки ключей
ECM 10A Топливные форсунки, электронный блок управления, электронный блок управления зажиганием, клапан электронного регулятора вакуума EGR
ELEC 25A Задний прикуриватель, электронный контроль уровня
10A Реле топливного насоса, топливный насос, датчик давления масла / переключатель топливного насоса
F-WIPER 25A Переключатель стеклоочистителя / омывателя, модуль двигателя стеклоочистителя
GAGES 7. 5A Комбинация приборов, соленоид муфты гидротрансформатора, дневные ходовые огни, датчик высоты с электронным контролем уровня
HORN 15A Звуковой сигнал, модуль звуковой сигнализации
HTR-A / C 25A 25A Электродвигатель нагнетателя, реле низкой скорости электродвигателя нагнетателя
IGN 10A Реле компрессора кондиционера, модуль звуковой сигнализации, реле вентилятора охлаждения, круиз-контроль, дневные ходовые огни, генератор, узел управления нагревателем и кондиционером, соленоид Коробка, привод двери датчика температуры, буфер датчика скорости автомобиля, реле обогрева заднего стекла
LPS 7.5A Лампы освещения, пепельница, переключатель вспомогательного вентилятора, переключатели дверных замков, блок управления обогревателем и кондиционером, комбинация приборов, переключатель фар, радио, переключатель стеклоочистителя / омывателя заднего стекла, переключатели окон
RDO-1 25A Радио, прикуриватель
RDO-2 15A Радио
R-WIPER 20A Переключатель стеклоочистителя / омывателя заднего стекла, электродвигатель стеклоочистителя заднего стекла 15A Передние габаритные фонари, передние поворотные фонари, задние стоп-сигналы / указатели поворота, указатели поворота комбинации приборов
ЗАДНИЙ 15A Передние габаритные фонари, передние габаритные фонари, задние фонари, лицензионный фонарь, задние габаритные огни Предохранитель LPS
TURN B / U 15A Указатели поворота приборной панели, передние габаритные огни, передние поворотные лампы, задние стоп-сигналы / поворотные лампы, резервные фонари

что делать? Нива 2121 стреляет, но не заводится

Многим владельцам Нивы знакома такая ситуация: при повороте ключа зажигания не запускается двигатель или даже слышна тишина или какие-то странные щелчки. Я расскажу, что делать и как решить проблему, ниже. Сначала опишу неисправности, а потом способы их возможного устранения.

Коленчатый вал Нивы не проворачивается стартером.

Причин может быть несколько:

  1. Перегорел предохранитель.
  2. Плохой контакт между выводами аккумулятора.
  3. Полная разрядка аккумулятора.
  4. Отказ реле втягивающего устройства стартера.
  5. Отказ промежуточного реле, переключающего цепь стартера.

В первую очередь стоит обратить внимание на приборную панель. При включении зажигания или главной электрической цепи в двигателе должны загореться лампы на панели приборов или должна появиться информация на бортовом компьютере, если речь идет о Шевроле Нива.

Если этого не происходит, причина следует заглянуть в блок предохранителей и в контакты аккумуляторной батареи. Во время работы на этих контактах могут образовываться оксиды, увеличивающие сопротивление.Плохие контакты могут вызвать искрение и ожоги.

Если перегоревшие предохранители не обнаружены, проверить надежность контактов «+» АКБ с центральным проводом и «-» с «массой» автомобиля.

Для устранения неисправности обязательно замените предохранители и почистите контакты. Будет нелишним обзавестись даже самым дешевым тестером, чтобы быстро проверить наличие напряжения в электрических цепях автомобиля.

Щелчки при попытке завести двигатель

Если все контакты и предохранители Нивы в норме, следует поставить ключ зажигания в положение «старт» и прислушаться: нет ли щелчков реле.Если щелчки слышны, проблема может быть в реле напряжения стартера, реле отдачи или в цепи катушки стартера.

В автосервисах "мужик" исправность втягивающего реле обычно проверяют замыканием его контактов большой отверткой до тех пор, пока стартер не начнет вращаться. По соображениям безопасности этого никогда не следует делать.

Если речь идет о промежуточном реле , то на Ниве заменить его довольно просто. Достаточно вставить новый релейный блок в клеммную колодку, соблюдая последовательность и полярность подключения.

Для проверки исправности электромагнитного реле стартер необходимо снять. После этого, удерживая стартер, подключить его к аккумуляторной батарее и подать напряжение на контакт электромагнитного реле. Если щелчок отчетливо слышен, значит, соленоидное реле исправно.

Возможно, причина неисправности в окислении и сгоревших зазубринах контактов стартера ... Для их проверки разберите соленоидное реле и очистите контактную группу. Иногда соленоидное реле является неразборным и его необходимо заменять вместе с контактной группой.

Если втягивающее реле срабатывает, но ротор стартера не вращается, необходимо проверить состояние его щеток, которые могли износиться настолько, что потеряли контакт с обмоткой. В этом случае ремонт стартера обходится «кровью».

Если заклинило ротор или выгорела его обмотка, желательно заменить стартер в сборе.

Ротор стартера крутится, но коленчатый вал двигателя не крутит

В некоторых случаях стартер включается, но вместо запуска двигателя «Нива» слышен свист или дребезжание.Возможные причины неисправности в этом случае - выход из строя обгонной муфты («бендикс») или заклинивание штока соленоидного реле.

В первом случае необходимо заменить или отремонтировать муфту свободного хода, а во втором - очистить шток реле втягивающего и смазать его смазкой, рекомендованной производителем. Для этого подойдет любая смазка типа «Литол».

Двигатель заводится, но скоро глохнет

Наиболее частой причиной такого поведения двигателя «Нива» является наличие какого-либо препятствия (воздушная пробка, забитый фильтр или вышедший из строя топливный насос) в топливном тракте или его полное отсутствие.Посмотрите на датчик уровня топлива. Возможно, вы просто забыли заправить свой внедорожник, или топливо вышло из бака против вашей воли (утечка или утечка злоумышленниками).

В этом случае, не забудьте проверить целостность поверхности резервуара, все шланги и заливную горловину запорным устройством.

Для проверки исправности топливного насоса на бензиновых карбюраторных двигателях достаточно снять шланг с впуска карбюратора и опустить его в заранее подготовленную емкость.

После этого в течение 15-20 секунд провернуть коленчатый вал двигателя стартером, либо вручную прокачать топливо.В этом случае из шланга должна появиться пульсирующая струя топлива, если этого не произошло, необходимо заменить топливный фильтр и отремонтировать или заменить топливный насос.

В жаркую погоду, когда автомобиль долгое время простаивает на солнце, может случиться еще одна неприятность: паровая пробка в газовой магистрали. Для его снятия следует использовать обычный шинный насос, надев его шланг на подачу топлива в бензобак и несколько раз покачать насос. Как правило, этого вполне достаточно для запуска двигателя Нивы.

В Шевроле Нива с электронным впрыском топлива, чтобы определить исправность топливного насоса, необходимо включить зажигание и прислушаться. При исправном электронасосе всегда слышно тихое гудение. Если при включении зажигания ничего не происходит, а при снятии шланга бензин не находится под давлением, необходимо проверить электрическую схему топливного насоса, заменив неисправные детали.

Еще одна характерная неисправность, при которой глохнет двигатель - облом кронштейна датчика положения коленчатого вала (ДПКВ).В этом случае полезно проверить его крепление, а также состояние проводов и разъемов.

Стартер проворачивает двигатель, но двигатель не запускается.

Широчайший спектр неисправностей «Нивы», иногда совмещенных (сразу несколько неисправностей, мешающих запуску и работе двигателя), возникает гораздо чаще других. При описании таких случаев мы не учитываем двигатели с неисправной или нерегулируемой системой газораспределения, нерегулируемыми системами зажигания и подачи топлива.

В морозную погоду двигатель может не запуститься из-за недостаточного заряда аккумулятора. В этом случае целесообразнее снять его с автомобиля, отнести в теплое помещение, разморозить, вытереть насухо от конденсата и зарядить до максимального значения напряжения.

Если необходимо срочно запустить двигатель, открутите свечи зажигания, очистите их от наледи или конденсата, затем прикрутите их на место и попробуйте снова запустить двигатель.

В некоторых случаях вы можете использовать аварийный метод ... Прокипятите воду, снимите пластиковый кожух и залейте кипятком впускной коллектор. Затем попробуйте начать заново.

Ни в коем случае не может запустить холодный двигатель Нива "с толкача" или с буксира. Существует опасность серьезного повреждения.

Неисправна система зажигания

Еще одним основным препятствием для запуска бензинового двигателя ВАЗ 2121 является система зажигания. Неисправности в системе накала дизельного двигателя также могут существенно осложнить, а в холодную погоду сделать его запуск совершенно невозможным.

Если бензиновый двигатель не запускается, сначала проверьте высокое напряжение на центральном проводе или на свечах зажигания с отдельной системой зажигания без распределителя.

Если в автомобиле установлена ​​контактная (аккумуляторная) система зажигания, проверьте зазор между контактами, состояние кулачка, а также конденсатора. Если зазор между контактами не соответствует требуемому или конденсатор закорочен на массу - найдена причина !

В остальных случаях обязательно проверьте провода, крышку трамблера (трамблера), изоляторы свечей зажигания на предмет утечек высокого напряжения.Если на поверхности этих деталей видны полосы или трещины сажи, их необходимо заменить.

Бесконтактный тестируется таким же образом. система зажигания Нива. Обратите особое внимание на свечи зажигания. На поверхности их электродов не должно быть следов нагара, сажи, масляных отложений. Допускается только наличие серого или коричневато-красного налета, который появляется в результате сгорания различных присадок в бензине.

Также следует обратить внимание на зазоры между центральным и боковыми электродами.Обычно зазор не должен превышать 0,7 - 0,8 мм. Прочие детали, такие как демпфирующие резисторы и силиконовые провода, не должны иметь сопротивление выше 15-20 кОм. При выявлении причины также обращайте внимание на состояние всех контактов, на наличие влаги и конденсата.

Основная трудность при запуске дизеля с заведомо исправной системой подачи топлива - неисправные свечи накаливания. Чтобы их проверить, достаточно включить на них подачу напряжения на 10-15 секунд, а затем попробовать запустить дизель.Свечи накаливания с перегоревшей катушкой сложно отличить от исправных, поэтому их необходимо идентифицировать по их электрическому сопротивлению. Если сопротивление свечи слишком низкое (1 - 5 Ом) или стремится к бесконечности (несколько МОм), такую ​​свечу необходимо заменить.

Нет подачи топлива

Часто двигатель не запускается при неисправной или неправильно отрегулированной системе подачи топлива ... Попытки запустить такой двигатель обычно сопровождаются хлопками, выстрелами в глушитель, появлением черного дымного дым и резкий запах бензина из выхлопной трубы. Обычно визуализируется неисправность карбюраторного двигателя.

Достаточно посветить фонариком в первичную и вторичную камеры. Если на стенках остались следы бензина, а топливо не разбрызгивается из распылителя ускорительного насоса, а вытекает тонкой струйкой, необходимо срочно выявить и устранить неисправность. Для точного определения неисправности в инжекторном двигателе необходимо подключенное к диагностическому разъему автомобиля специальное оборудование, способное считывать коды ошибки и коды неисправности .

Чтобы определить исправность форсунок, отключите их от рампы, а затем попросите помощника провернуть двигатель стартером. Если при этом из форсунки густой струйкой вытекает бензин, либо не вытекает совсем, такую ​​форсунку следует промыть в ультразвуковой ванне или заменить.

Во избежание различных неожиданностей в пути, всегда рекомендуется перед выездом проверить все системы двигателя, устраняя мелкие неисправности. Например, ослабление контакта, наличие трения проводов и шлангов о различные выступы, капель масла и других жидкостей и т. Д.

Ваше техническое оснащение должно быть безупречным - ведь время, которое у вас есть, - это те же деньги, которые, мы надеемся, есть и у вас. Не теряйте ни то, ни другое. Если вы знаете, где отсутствующий галстук или обгоревшая нога может привести к срыву деловой встречи, то что мы можем сказать о машине, которая не хочет заводиться за час до запланированных переговоров.

Ранним утром, свежевыбритый и полный больших планов (ребенок - в школу, жена - в парикмахерскую, а он сам - на трудовую копейку), запрыгиваешь в машину «ключ к старту» и ... Какого черта ... Еще раз. Подробнее ... Нервные манипуляции с ключом и педалями успеха не приносят. День испорчен с самого начала. Планы и настроение - насмарку.

Успокойся. Не нужно метаться под капотом в английском костюме и, намазав галстуком маслянистую грязь, пытаться поставить диагноз. Скорее всего, за 5 минут не застынет. Возьмите другую машину и оставьте лечение больного друга до вечера. И лучше доверить это врачам с хорошей репутацией, особенно если у вас дорогая машина и вы не специалист. Так будет дешевле. Что ж, если ваш друг вам хорошо известен и вы считаете себя целителем - что ж, попробуйте сами, если не поленитесь испачкаться или другого выхода нет.

Диагностику нужно начинать спокойно.

Изучите симптомы мысленно. Во-первых, стартер крутится? И если да, то насколько весело? Вы уже знаете ответ - вспомните, что произошло, когда вы впервые попытались завести машину. Если вы не помните, попробуйте еще раз.

Если стартер вообще не крутится и даже не щелкает тяговое реле при включении зажигания, то либо неисправен (можно закрыть капот и следовать совету выше: «Бери другую машину.. »), либо беда с аккумулятором - отсоединился или сел. Только в редких моделях цепь питания стартера может быть защищена предохранителем - этаким на 300 ампер - найти несложно, особенно если заранее знать где так и есть. Если виноват аккумулятор, то, как правило, не работает все электрооборудование. Самый простой и легкий случай - отвалилась или запачкалась одна из клемм, но аккумулятор в порядке. Затяните клеммные крепления на нем и на стартере (если есть) .Если окажется, что аккумулятор полностью разряжен (вы забыли выключить фары на ночь), все равно можно уехать.Но с посторонней помощью. Здесь, как говорится, возможны варианты. Можно попробовать начать с толчка, с горки или с буксира. Не пытайтесь обходить подводные камни: автомобиль с автоматической коробкой передач или с электронным впрыском топлива (если есть электрический бензонасос) этими методами не заведется. Придется закурить у соседа. Однако на некоторых машинах это может привести к повреждению компьютера (прочтите инструкцию к машине). Если крутить стартером, но вяло (летом бывает, зимой это тема отдельного разговора), скорее всего, аккумулятор почти полностью разряжен.Это будет видно по слабому свету фар или слабому сигналу. В этом случае в игру вступают указанные выше варианты помощи извне.

Если стартер поворачивается резво, а двигатель не реагирует на попытки его запуска, смело исключите из дальнейших отражений все, что связано с аккумулятором. Винить во всем зажигание или систему подачи топлива, вы не ошибетесь. При диагностике и лечении каждого из них требуется системный подход. Лучше начать с зажигания - там проблем больше.Особенно в сырую погоду.

Возникнет искра ...

Итак, надо искать искру. Ваш автомобиль может быть оборудован классической (простейшей) контактной системой зажигания, довольно сложной электронной бесконтактной системой зажигания или какой-то их комбинацией. В любом случае система состоит из трех частей. Первая часть - низковольтная (контакты выключателя в классической системе или специальный датчик в электронной, плюс ящик с электронной начинкой, образующей искру). Часть вторая - повышающий трансформатор, называемый в мире катушкой зажигания.Часть третья - высоковольтная (механический или электронный распределитель и провода, по которым на свечи подается ток высокого напряжения). И, естественно, сами свечи. Обследование всего этого хозяйства нужно проводить поэтапно и лучше начинать с конца.

Этап первый. Высоковольтная часть системы. Проверьте, есть ли искра на центральном проводе - это тот, который соединяет катушку с распределителем. Наконечник провода необходимо снять с крышки распределителя, поднести ближе к любой части, которая имеет хороший контакт с массой автомобиля (окрашена она или нет, не имеет значения) и закрепить так, чтобы оставался зазор 5-7 мм. между кончиком и выбранной частью.

Если зажигание вашего автомобиля электронное, нужно особенно надежно закрепить провод - если он упадет на землю, электроника моментально прикажет долго жить. По этой же причине нельзя бить проволокой по телу. Также не рекомендуем держать его рукой, даже своей - он вас сильно шокирует.

Этап второй. Провернуть двигатель стартером. При этом наблюдайте, что происходит на кончике проволоки. Есть две возможности.Более выгодно - есть искра. Мощный с громким щелчком. Это значительно сужает поле дальнейших поисков.

Первым делом снимаем крышку распределителя. Под ним может быть сыро и грязно. Искра легко проскальзывает по такому «проводнику» где угодно, только не там, где она должна быть. Вытрите, потрите и высушите. При этом чистить контакты распределителя, например, мелкой наждачной бумагой, безвредно. Изучите так называемый «слайдер». Если вы обнаружите на нем или на крышке трамблера темный след электрического пробоя, деталь придется заменить.

Проверить провода идущие от трамблера к свечам самым натянутым образом. Провода и их концы должны быть сухими и чистыми. Если, на ваш взгляд, с ними все в порядке, можно поставить крышку на место, восстановить соединения и попробовать запустить двигатель. Если неисправность была скрыта под крышкой, двигатель заведется или, в худшем случае, хотя бы начнет чихать. Симптом тоже благоприятный - вы на правильном пути. Правда, свечи надо вывернуть, почистить и просушить - в попытках завести двигатель вы залили их бензином.Если двигатель даже не чихает, свечи зажигания все равно необходимо снять, очистить и осмотреть. Проще, если у вас есть запасной комплект.

Если вы уже дошли до этапа вывертывания свечей зажигания, вы можете достаточно эффективно (и эффективно) проверить всю систему зажигания в целом. Подключив к перевернутым свечам высоковольтные провода, собрать свечи в жгут, как морковь, и намотать оголенный мягкий провод прямо вдоль их резьбовой части. Убедитесь, что провод касается каждой свечи зажигания, но не касается центральных электродов.Подключите свободный конец провода к массе. Разместив связку свечей в удобном для наблюдения из салона месте, проверните двигатель стартером. При этом между электродами свечей поочередно должны проскакивать веселые искры (в соответствии с порядком работы цилиндров). Если да, то вся система зажигания в порядке. В этом случае звук двигателя будет очень необычным - не пугайтесь, ведь он крутится при вывернутых свечах.Долго не крутить. Хуже, если на втором этапе проверки есть другой вариант: между центральным проводом и «корпусом» искры нет. Так что дело не в высоковольтных цепях. Дальнейшие поиски будут сложнее, оцените свое время и желание. Если доступны оба, переходите к третьему этапу. Проверить, есть ли напряжение на катушке зажигания. Это легко сделать с помощью тестера, а если нет, можно использовать подсветку моторного отсека. Правда, для подключения к катушке понадобится пара проводов.В классической системе зажигания нужно подключить лампочку между массой и входом первичной обмотки.

На третьем этапе, как обычно, также возможны два варианта: напряжение либо подается на катушку, либо нет. Если он поставлен, виновата катушка - поломка или короткое замыкание, что, однако, случается крайне редко. Катушку придется менять. Плохой контакт чаще встречается при присоединении проводов к катушке. Или та самая мокрая грязь, сквозь которую утекает искра неизвестно куда.Иногда катушку полируют до блеска, но под ней остается незаметная очень узкая полоска грязи - хороший проводник.

Если на третьем этапе вы убедились, что на катушку не подается напряжение, то виной всему электроника или контакты и ненадежные соединения в низковольтной части системы зажигания. С электроникой (выключатель и реже датчик в клапанной коробке) не справишься - для их диагностики нужно специальное оборудование. Остается только выдернуть разъем датчика на корпусе трамблера - вдруг помогает.Если у вас есть автомобиль с классической контактной системой зажигания, можно поискать дальше.

Снимите крышку с распределителя и осмотрите контакты прерывателя - они могут окислиться, особенно если машина какое-то время стояла неподвижно. Контакты необходимо тщательно зачистить тонкой наждачной бумагой или специальным напильником.

Потяните за очищенные контакты, чтобы они замыкались и размыкались. Напряжение на них всего 12 вольт, так что тянуть можно без опасений. Если чистка не помогает и на катушку по-прежнему не подается напряжение, мы снова советуем вам на время прекратить попытки реанимировать автомобиль, поскольку начнутся дальнейшие трудности.

При появлении напряжения (при подергивании контактов лампочка мигает) восстановите все, что было раскручено и разобрано, заводите машину и, возможно, еще будет время для своих дел. Если не заводится, а даже чихает, выключите свечи и ...

Не дави на пол - не поможет

Еще может случиться так, что проверили всю систему зажигания, в ней все в порядке, а двигатель даже если треснет, все равно не заводится.Это означает, что есть проблемы с другой из упомянутых ранее систем - системой питания, то есть подачи топлива в двигатель.

Если у вас есть автомобиль с впрыском топлива (система впрыска), не трогайте его (систему). Можно только прийти к выводу, что сломалась именно она: искра есть, топливо годное - значит, она родная. Лечение только в стационаре. В домашних условиях и у мастеров ремонтировать его бесполезно и даже вредно.

В обычном карбюраторном двигателе топливная система проще - бак, бензонасос, набор патрубков и карбюратор.Здесь можно и самому копнуть поглубже. Первый шаг - убедиться, что бензин попадает в карбюратор. Отсоедините шланг от карбюратора и нажмите рычаг ручной подкачки топлива. Если забита довольно мощная струя бензина, все нормально, пора переходить к карбюратору. Бывает, что в карбюратор бензин подается исправно, но почему-то в него не попадает. Если есть время и желание, снимите воздушный фильтр, а затем попросите кого-нибудь резко нажать на педаль акселератора.Или вы можете сами резко потянуть за трос дроссельной заслонки. При этом посмотрите сверху в карбюратор (воздушная заслонка открыта, иначе ничего не увидите): если в первом диффузоре не появляется струйка бензина, значит, ее нет в поплавковой камере. Его нет из-за заедания иглы клапана или (это случается не очень часто) полностью забит топливный фильтр в карбюраторе - он находится перед поплавковой камерой. Или форсунки забиты. Фильтр продувается продувкой, однако при отсутствии необходимых навыков с внутренностями карбюратора лучше вообще не связываться, разобраться с заклиниванием игольчатого клапана, засорением форсунок и прочими тонкостями - пусть это делают специалисты.

Если в диффузоре течет струйка, обратите внимание на курок карбюратора - он часто выходит из строя. На иномарках примерно с 70-х годов применяется автоматическое управление воздушной заслонкой. Устройство без вашего участия в зависимости от температуры двигателя закрывает или открывает заслонку по мере необходимости, обогащая смесь при запуске двигателя. Если эта автоматика работает, можно попробовать манипулировать воздушной заслонкой вручную, но здесь столько вариантов и универсального совета нет.Перед тем как приступить к манипуляциям, подсоедините и закрепите отсоединенный ранее топливный шланг. Возможно, воздушный фильтр еще не установлен. Если запустится, дайте двигателю прогреться и с Богом (после возвращения воздушного фильтра на место) .. Если при проверке подачи топлива бензонасосом выяснится, что бензин не идет из шланга или струйка очень тонкая, причину следует искать в забитых трубопроводах, фильтре тонкой очистки топлива или самом бензобаке - вы легко можете продемонстрировать свое мастерство, прокачав бензопровод шиномонтажным насосом в направлении, противоположном движению бензина, то есть от карбюратора к баку.В резервуаре должен быть слышен гулкий булькающий звук.

С фильтром тонкой очистки топлива все просто. Хотя практически на всех современных моделях он выполнен в прозрачном корпусе, степень его загрязнения визуально определить невозможно. Грязный фильтр позволит двигателю запуститься, но не даст ему нормально работать. Если он полностью забит, вы не запустите двигатель. Самая эффективная проверка: снимите фильтр и, если нового нет, временно замените его подходящей трубкой, например корпусом шариковой ручки, лучше прозрачным - вы можете увидеть, как течет бензин.Не пытайтесь очистить фильтр - герметичный (или герметичный) корпус не подлежит разборке.

Если вы пришли к выводу, что в вашей машине нет бензонасоса, а под рукой нет запчастей - «Бери другую машину ...».

Редкий, но самый неприятный диагноз мы оставили напоследок. Если стартер работает исправно, вы уже потратили много времени и убедились, что зажигание и блок питания исправны, но машина все равно не заводится - стоит осмотреть ремень привода распределительного вала. Однако решайте сами, эту проверку можно провести вначале, особенно если двигатель уже проехал более 60 тысяч. Сложность в том, что вам придется снять или хотя бы частично отогнуть верхнюю часть пластикового кожуха, закрывающего ремень. Возможно, у ремня были срезаны зубья - ремни, как и люди, теряют зубы от старости. В этом случае распределительный вал не будет вращаться и двигатель не запустится. Понятно, что беззубый ремень требует замены (тем, у кого автомобиль с цепным приводом распредвала, эта неприятность не грозит).Процедура замены ремня несложная, но хлопотная. Проведен в больнице. Хорошо, если все ограничится заменой только ремня, а не погнутых клапанов или всей головки блока - такое тоже бывает.

О причинах атеросклероза

Попробуем объяснить, почему кровеносная система автомобиля иногда поражается «атеросклерозом». Бензин - это кровь машины. И кровь должна быть чистой и течь по чистым сосудам. А то, что «холестерин» накапливается в сосудах сверх допустимой меры, как правило, это наша вина. Как часто вы используете канистру для заправки бензобака? Если это так, вероятность засорения газопровода и фильтров возрастает, особенно если ваша воронка не имеет сетки. На канистре обычно скапливается мусор, ржавчина, песок, а если канистру красить внутри, то частицы краски. Понятно, что чем меньшее количество промежуточной упаковки будет использовано на пути бензина от ТРК до бака, тем лучше. Как ни странно, даже на самой захудалой заправке в баках в удельном соотношении меньше грязи, чем в «домашней» канистре.Бич наших заправок - не столько грязь, сколько вода. Но здесь мы бессильны. На нашей памяти только один аферист сгорел от разбавления бензина, да и то не водой, а ослиной мочой, и не при жизни, а в кино (см. «Джентльмены удачи»). Так что вы должны мириться. Однако, чтобы не доливать воду в бытовой разбавленный бензин своими руками, старайтесь всегда держать бак полностью заполненным. В неполном баке скапливается конденсат, особенно в межсезонье, когда происходят резкие перепады температур.

Меньше халявщиков

Стоит сказать несколько слов о батарее. Поскольку на большинстве современных автомобилей он не требует обслуживания, приводить здесь инструкцию по эксплуатации нет смысла. Дадим лишь несколько дополнительных советов, как продлить срок службы батареи. Не увлекайтесь набивкой автомобиля дополнительными потребителями энергии. Тот факт, что в энергетическом балансе автомобиля предусмотрен определенный запас, позволяющий подключиться двум-трем «халявщикам», не означает, что на машину можно повесить шесть рожков и десять противотуманных фар - имейте чувство меры.К тому же, если самостоятельно подключить непреднамеренные твиты, велика вероятность повреждения изоляции. И вообще, как показывает практика, любое, даже самое квалифицированное, хирургическое вмешательство в электропроводке автомобиля рано или поздно дает о себе знать. Беда.

Если аккумулятор разряжен, постарайтесь не заглушить двигатель во время бесчисленных остановок в городе. Ничто так не насилует аккумулятор, как частое использование стартера.

И последнее (это касается не только АКБ, но и всего электрооборудования в целом).Помните: все клеммы, контакты, наконечники проводов должны быть сухими и чистыми и хорошо соответствовать «назначению». Грязная, маслянистая изоляция рано или поздно прорывается, а выгорание и окисление любой контактной поверхности может послужить единственной (и достаточной) причиной выхода из строя системы зажигания. Или огонь.

Мы можем остановиться здесь. Дотошные автомобилисты, несомненно, заметили в наших советах некоторую поверхностность. Допустим, мы сознательно не хотим углубляться в джунгли. Чтобы не провоцировать на самолечение - к хорошему не приводит.Понимание характера боли внизу живота справа не означает, что вам придется самостоятельно удалять аппендикс. Но необходимо точно описать врачу симптомы аппендицита. Это очень помогает лечению.

Ваше техническое оснащение должно быть безупречным - ведь время, которое у вас есть, - это те же деньги, которые, мы надеемся, есть и у вас. Не теряйте ни то, ни другое. Если вы знаете, где отсутствующий галстук или обгоревшая нога может привести к срыву деловой встречи, то что мы можем сказать о машине, которая не хочет заводиться за час до запланированных переговоров.

Ранним утром, свежевыбритый и полный больших планов (ребенок - в школу, жена - в парикмахерскую, а он сам - на трудовую копейку), запрыгиваешь в машину «ключ к старту» и ... Какого черта ... Еще раз. Подробнее ... Нервные манипуляции с ключом и педалями успеха не приносят. День испорчен с самого начала. Планы и настроение - насмарку.

Успокойся. Не нужно метаться под капотом в английском костюме и, намазав галстуком маслянистую грязь, пытаться поставить диагноз.Скорее всего, за 5 минут не застынет. Возьмите другую машину и оставьте лечение больного друга до вечера. И лучше доверить это врачам с хорошей репутацией, особенно если у вас дорогая машина и вы не специалист. Так будет дешевле. Что ж, если ваш друг вам хорошо известен и вы считаете себя целителем - что ж, попробуйте сами, если не поленитесь испачкаться или другого выхода нет.

Диагностику нужно начинать спокойно.

Изучите симптомы мысленно. Во-первых, стартер крутится? И если да, то насколько весело? Вы уже знаете ответ - вспомните, что произошло, когда вы впервые попытались завести машину. Если вы не помните, попробуйте еще раз.

Если стартер вообще не крутится и даже не щелкает тяговое реле при включении зажигания, то либо неисправен (можно закрыть капот и следовать совету выше: «Бери другую машину ..»), или беда с аккумулятором - отключил или сел.Лишь в редких моделях цепь питания стартера может быть защищена предохранителем - этаким на 300 ампер - найти его несложно, особенно если заранее знать, где он находится. Если виноват аккумулятор, то, как правило, не работает все электрооборудование. Самый простой и легкий случай - отвалилась или запачкалась одна из клемм, но аккумулятор в порядке. Затяните клеммные крепления на нем и на стартере (если есть). Если выяснится, что аккумулятор полностью разряжен (вы забыли выключить фары на ночь), вы все равно можете уйти. Но с посторонней помощью. Здесь, как говорится, возможны варианты. Можно попробовать начать с толчка, с горки или с буксира. Не пытайтесь обходить подводные камни: автомобиль с автоматической коробкой передач или с электронным впрыском топлива (если есть электрический бензонасос) этими методами не заведется. Придется закурить у соседа. Однако на некоторых машинах это может привести к повреждению компьютера (прочтите инструкцию к машине). Если крутить стартером, но вяло (летом бывает, зимой это тема отдельного разговора), скорее всего, аккумулятор почти полностью разряжен.Это будет видно по слабому свету фар или слабому сигналу. В этом случае в игру вступают указанные выше варианты помощи извне.

Если стартер поворачивается резво, а двигатель не реагирует на попытки его запуска, смело исключите из дальнейших отражений все, что связано с аккумулятором. Винить во всем зажигание или систему подачи топлива, вы не ошибетесь. При диагностике и лечении каждого из них требуется системный подход. Лучше начать с зажигания - там проблем больше.Особенно в сырую погоду.

Возникнет искра ...

Итак, надо искать искру. Ваш автомобиль может быть оборудован классической (простейшей) контактной системой зажигания, довольно сложной электронной бесконтактной системой зажигания или какой-то их комбинацией. В любом случае система состоит из трех частей. Первая часть - низковольтная (контакты выключателя в классической системе или специальный датчик в электронной, плюс ящик с электронной начинкой, образующей искру). Часть вторая - повышающий трансформатор, называемый в мире катушкой зажигания.Часть третья - высоковольтная (механический или электронный распределитель и провода, по которым на свечи подается ток высокого напряжения). И, естественно, сами свечи. Обследование всего этого хозяйства нужно проводить поэтапно и лучше начинать с конца.

Этап первый. Высоковольтная часть системы. Проверьте, есть ли искра на центральном проводе - это тот, который соединяет катушку с распределителем. Наконечник провода необходимо снять с крышки распределителя, поднести ближе к любой части, которая имеет хороший контакт с массой автомобиля (окрашена она или нет, не имеет значения) и закрепить так, чтобы оставался зазор 5-7 мм. между кончиком и выбранной частью.

Если зажигание вашего автомобиля электронное, нужно особенно надежно закрепить провод - если он упадет на землю, электроника моментально прикажет долго жить. По этой же причине нельзя бить проволокой по телу. Также не рекомендуем держать его рукой, даже своей - он вас сильно шокирует.

Этап второй. Провернуть двигатель стартером. При этом наблюдайте, что происходит на кончике проволоки. Есть две возможности.Более выгодно - есть искра. Мощный с громким щелчком. Это значительно сужает поле дальнейших поисков.

Первым делом снимаем крышку распределителя. Под ним может быть сыро и грязно. Искра легко проскальзывает по такому «проводнику» где угодно, только не там, где она должна быть. Вытрите, потрите и высушите. При этом чистить контакты распределителя, например, мелкой наждачной бумагой, безвредно. Изучите так называемый «слайдер». Если вы обнаружите на нем или на крышке трамблера темный след электрического пробоя, деталь придется заменить.

Проверить провода идущие от трамблера к свечам самым натянутым образом. Провода и их концы должны быть сухими и чистыми. Если, на ваш взгляд, с ними все в порядке, можно поставить крышку на место, восстановить соединения и попробовать запустить двигатель. Если неисправность была скрыта под крышкой, двигатель заведется или, в худшем случае, хотя бы начнет чихать. Симптом тоже благоприятный - вы на правильном пути. Правда, свечи надо вывернуть, почистить и просушить - в попытках завести двигатель вы залили их бензином.Если двигатель даже не чихает, свечи зажигания все равно необходимо снять, очистить и осмотреть. Проще, если у вас есть запасной комплект.

Если вы уже дошли до этапа вывертывания свечей зажигания, вы можете достаточно эффективно (и эффективно) проверить всю систему зажигания в целом. Подключив к перевернутым свечам высоковольтные провода, собрать свечи в жгут, как морковь, и намотать оголенный мягкий провод прямо вдоль их резьбовой части. Убедитесь, что провод касается каждой свечи зажигания, но не касается центральных электродов.Подключите свободный конец провода к массе. Разместив связку свечей в удобном для наблюдения из салона месте, проверните двигатель стартером. При этом между электродами свечей поочередно должны проскакивать веселые искры (в соответствии с порядком работы цилиндров). Если да, то вся система зажигания в порядке. В этом случае звук двигателя будет очень необычным - не пугайтесь, ведь он крутится при вывернутых свечах.Долго не крутить. Хуже, если на втором этапе проверки есть другой вариант: между центральным проводом и «корпусом» искры нет. Так что дело не в высоковольтных цепях. Дальнейшие поиски будут сложнее, оцените свое время и желание. Если доступны оба, переходите к третьему этапу. Проверить, есть ли напряжение на катушке зажигания. Это легко сделать с помощью тестера, а если нет, можно использовать подсветку моторного отсека. Правда, для подключения к катушке понадобится пара проводов.В классической системе зажигания нужно подключить лампочку между массой и входом первичной обмотки.

На третьем этапе, как обычно, также возможны два варианта: напряжение либо подается на катушку, либо нет. Если он поставлен, виновата катушка - поломка или короткое замыкание, что, однако, случается крайне редко. Катушку придется менять. Плохой контакт чаще встречается при присоединении проводов к катушке. Или та самая мокрая грязь, сквозь которую утекает искра неизвестно куда.Иногда катушку полируют до блеска, но под ней остается незаметная очень узкая полоска грязи - хороший проводник.

Если на третьем этапе вы убедились, что на катушку не подается напряжение, то виной всему электроника или контакты и ненадежные соединения в низковольтной части системы зажигания. С электроникой (выключатель и реже датчик в клапанной коробке) не справишься - для их диагностики нужно специальное оборудование. Остается только выдернуть разъем датчика на корпусе трамблера - вдруг помогает.Если у вас есть автомобиль с классической контактной системой зажигания, можно поискать дальше.

Снимите крышку с распределителя и осмотрите контакты прерывателя - они могут окислиться, особенно если машина какое-то время стояла неподвижно. Контакты необходимо тщательно зачистить тонкой наждачной бумагой или специальным напильником.

Потяните за очищенные контакты, чтобы они замыкались и размыкались. Напряжение на них всего 12 вольт, так что тянуть можно без опасений. Если чистка не помогает и на катушку по-прежнему не подается напряжение, мы снова советуем вам на время прекратить попытки реанимировать автомобиль, поскольку начнутся дальнейшие трудности.

При появлении напряжения (при подергивании контактов лампочка мигает) восстановите все, что было раскручено и разобрано, заводите машину и, возможно, еще будет время для своих дел. Если не заводится, а даже чихает, выключите свечи и ...

Не дави на пол - не поможет

Еще может случиться так, что проверили всю систему зажигания, в ней все в порядке, а двигатель даже если треснет, все равно не заводится.Это означает, что есть проблемы с другой из упомянутых ранее систем - системой питания, то есть подачи топлива в двигатель.

Если у вас есть автомобиль с впрыском топлива (система впрыска), не трогайте его (систему). Можно только прийти к выводу, что сломалась именно она: искра есть, топливо годное - значит, она родная. Лечение только в стационаре. В домашних условиях и у мастеров ремонтировать его бесполезно и даже вредно.

В обычном карбюраторном двигателе топливная система проще - бак, бензонасос, набор патрубков и карбюратор.Здесь можно и самому копнуть поглубже. Первый шаг - убедиться, что бензин попадает в карбюратор. Отсоедините шланг от карбюратора и нажмите рычаг ручной подкачки топлива. Если забита довольно мощная струя бензина, все нормально, пора переходить к карбюратору. Бывает, что в карбюратор бензин подается исправно, но почему-то в него не попадает. Если есть время и желание, снимите воздушный фильтр, а затем попросите кого-нибудь резко нажать на педаль акселератора.Или вы можете сами резко потянуть за трос дроссельной заслонки. При этом посмотрите сверху в карбюратор (воздушная заслонка открыта, иначе ничего не увидите): если в первом диффузоре не появляется струйка бензина, значит, ее нет в поплавковой камере. Его нет из-за заедания иглы клапана или (это случается не очень часто) полностью забит топливный фильтр в карбюраторе - он находится перед поплавковой камерой. Или форсунки забиты. Фильтр продувается продувкой, однако при отсутствии необходимых навыков с внутренностями карбюратора лучше вообще не связываться, разобраться с заклиниванием игольчатого клапана, засорением форсунок и прочими тонкостями - пусть это делают специалисты.

Если в диффузоре течет струйка, обратите внимание на курок карбюратора - он часто выходит из строя. На иномарках примерно с 70-х годов применяется автоматическое управление воздушной заслонкой. Устройство без вашего участия в зависимости от температуры двигателя закрывает или открывает заслонку по мере необходимости, обогащая смесь при запуске двигателя. Если эта автоматика работает, можно попробовать манипулировать воздушной заслонкой вручную, но здесь столько вариантов и универсального совета нет.Перед тем как приступить к манипуляциям, подсоедините и закрепите отсоединенный ранее топливный шланг. Возможно, воздушный фильтр еще не установлен. Если запустится, дайте двигателю прогреться и с Богом (после возвращения воздушного фильтра на место) .. Если при проверке подачи топлива бензонасосом выяснится, что бензин не идет из шланга или струйка очень тонкая, причину следует искать в забитых трубопроводах, фильтре тонкой очистки топлива или самом бензобаке - вы легко можете продемонстрировать свое мастерство, прокачав бензопровод шиномонтажным насосом в направлении, противоположном движению бензина, то есть от карбюратора к баку.В резервуаре должен быть слышен гулкий булькающий звук.

С фильтром тонкой очистки топлива все просто. Хотя практически на всех современных моделях он выполнен в прозрачном корпусе, степень его загрязнения визуально определить невозможно. Грязный фильтр позволит двигателю запуститься, но не даст ему нормально работать. Если он полностью забит, вы не запустите двигатель. Самая эффективная проверка: снимите фильтр и, если нового нет, временно замените его подходящей трубкой, например корпусом шариковой ручки, лучше прозрачным - вы можете увидеть, как течет бензин.Не пытайтесь очистить фильтр - герметичный (или герметичный) корпус не подлежит разборке.

Если вы пришли к выводу, что в вашей машине нет бензонасоса, а под рукой нет запчастей - «Бери другую машину ...».

Редкий, но самый неприятный диагноз мы оставили напоследок. Если стартер работает исправно, вы уже потратили много времени и убедились, что зажигание и блок питания исправны, но машина все равно не заводится - стоит осмотреть ремень привода распределительного вала.Однако решайте сами, эту проверку можно провести вначале, особенно если двигатель уже проехал более 60 тысяч. Сложность в том, что вам придется снять или хотя бы частично отогнуть верхнюю часть пластикового кожуха, закрывающего ремень. Возможно, у ремня были срезаны зубья - ремни, как и люди, теряют зубы от старости. В этом случае распределительный вал не будет вращаться и двигатель не запустится. Понятно, что беззубый ремень требует замены (тем, у кого автомобиль с цепным приводом распредвала, эта неприятность не грозит).Процедура замены ремня несложная, но хлопотная. Проведен в больнице. Хорошо, если все ограничится заменой только ремня, а не погнутых клапанов или всей головки блока - такое тоже бывает.

О причинах атеросклероза

Попробуем объяснить, почему кровеносная система автомобиля иногда поражается «атеросклерозом». Бензин - это кровь машины. И кровь должна быть чистой и течь по чистым сосудам. А то, что «холестерин» накапливается в сосудах сверх допустимой меры, как правило, это наша вина.Как часто вы используете канистру для заправки бензобака? Если это так, вероятность засорения газопровода и фильтров возрастает, особенно если ваша воронка не имеет сетки. На канистре обычно скапливается мусор, ржавчина, песок, а если канистру красить внутри, то частицы краски. Понятно, что чем меньшее количество промежуточной упаковки будет использовано на пути бензина от ТРК до бака, тем лучше. Как ни странно, даже на самой захудалой заправке в баках в удельном соотношении меньше грязи, чем в «домашней» канистре.Бич наших заправок - не столько грязь, сколько вода. Но здесь мы бессильны. На нашей памяти только один аферист сгорел от разбавления бензина, да и то не водой, а ослиной мочой, и не при жизни, а в кино (см. «Джентльмены удачи»). Так что вы должны мириться. Однако, чтобы не доливать воду в бытовой разбавленный бензин своими руками, старайтесь всегда держать бак полностью заполненным. В неполном баке скапливается конденсат, особенно в межсезонье, когда происходят резкие перепады температур.

Меньше халявщиков

Стоит сказать несколько слов о батарее. Поскольку на большинстве современных автомобилей он не требует обслуживания, приводить здесь инструкцию по эксплуатации нет смысла. Дадим лишь несколько дополнительных советов, как продлить срок службы батареи. Не увлекайтесь набивкой автомобиля дополнительными потребителями энергии. Тот факт, что в энергетическом балансе автомобиля предусмотрен определенный запас, позволяющий подключиться двум-трем «халявщикам», не означает, что на машину можно повесить шесть рожков и десять противотуманных фар - имейте чувство меры.К тому же, если самостоятельно подключить непреднамеренные твиты, велика вероятность повреждения изоляции. И вообще, как показывает практика, любое, даже самое квалифицированное, хирургическое вмешательство в электропроводке автомобиля рано или поздно дает о себе знать. Беда.

Если аккумулятор разряжен, постарайтесь не заглушить двигатель во время бесчисленных остановок в городе. Ничто так не насилует аккумулятор, как частое использование стартера.

И последнее (это касается не только АКБ, но и всего электрооборудования в целом).Помните: все клеммы, контакты, наконечники проводов должны быть сухими и чистыми и хорошо соответствовать «назначению». Грязная, маслянистая изоляция рано или поздно прорывается, а выгорание и окисление любой контактной поверхности может послужить единственной (и достаточной) причиной выхода из строя системы зажигания. Или огонь.

Мы можем остановиться здесь. Дотошные автомобилисты, несомненно, заметили в наших советах некоторую поверхностность. Допустим, мы сознательно не хотим углубляться в джунгли. Чтобы не провоцировать на самолечение - к хорошему не приводит.Понимание характера боли внизу живота справа не означает, что вам придется самостоятельно удалять аппендикс. Но необходимо точно описать врачу симптомы аппендицита. Это очень помогает лечению.

Здравствуйте! У меня ВАЗ 21213 Нива, при повороте ключа в замке зажигания нет характерного шума включения бензонасоса. ... Что делать? Спасибо! (Павлов Сергей)

Доброго времени суток, Сергей. Причины выхода из строя топливного насоса мы опишем ниже.

[Скрыть]

Почему не работает насос?

Итак, в чем может быть причина неработоспособности элемента:

  1. В первую очередь необходимо проверить исправность предохранителей. Откройте блок и найдите предохранитель или реле, отвечающее за работу бензонасоса. Если элемент вышел из строя, его необходимо заменить.
  2. Неисправен мотор самого устройства. В этом случае остается только заменить насос в сборе.
  3. Нет контакта. Вам необходимо подойти к устройству и проверить исправность всех контактов - есть ли обрыв, все ли жгуты проводов подключены.
  4. Низкий вес машины. Иногда бывает, что провода заземления окислились и не могут передавать контакт. В этом случае нужно проверить его состояние и при необходимости почистить. Если есть проблема с массой, то вы также заметите, что стрелка уровня бензина опустится на приборной панели.

Теперь по поводу стартера, почему он отказывается крутиться:

  1. Самое простое - разряженный аккумулятор.Возможно, вы первый, но об этом надо предупредить. Попробуйте или «покурите» из другой машины.
  2. Сигнализация. В некоторых случаях на практике мы неоднократно сталкивались с такой проблемой, как закрытие аларма. Происходит это по разным причинам - из-за попадания воды на блок сигнализации, обрыва проводов и т. Д. Но результат тот же - если блок сигнализации закроется, то бензонасоса не будет. Проблема решается ремонтом платы или заменой, хотя поиск может занять некоторое время.
  3. Отказ соленоидного реле.В этом случае стартер будет либо молчать, либо гудеть, но запустить двигатель будет невозможно.
  4. Поломка бендикса. Этот элемент представляет собой шестерню, расположенную на одном валу с ротором стартера. В том случае, если на шестерне образовался сильный износ зубьев, могут возникнуть проблемы с запуском двигателя.
  5. Изношенные втулки. Единственный выход - заменить их.
  6. Износ обмоток прибора. Это связано с тем, что элемент уже отработал свой срок службы.Замена обмоток - дело непростое и трудоемкое, проще будет полностью поменять компонент полностью.

Видео «Как найти причину поломки насоса»

Подробнее о поиске причины поломки бензонасоса смотрите в видео (автор Сергей Л).

5.1.1. Двигатель не заводится

Да: см. Пункт 5

Проверка системы питания карбюраторного двигателя

Предупреждение

При проверке энергосистемы не курите и не используйте открытое пламя!

4. Неисправность в замке зажигания или в проводке от замка до катушки.Чтобы добраться до ближайшего автосервиса, можно подать аварийное питание на систему зажигания. Для этого соедините клемму «+ B» катушки зажигания и клемму «+» аккумуляторной батареи дополнительным проводом. Надежно затяните провода. Учтите, что теперь, чтобы выключить двигатель, вам нужно будет отсоединить дополнительный провод от «+» аккумулятора.

Предупреждение

Если при подключении к «+» клемме АКБ замечено сильное искрение, от этого способа придется отказаться - скорее всего, проводка замыкается «на массу».

5. Снимите центральный провод с крышки распределителя зажигания. Вставить запасную свечу зажигания в конец провода и прижать ее металлической частью к массе автомобиля. Провернуть коленчатый вал двигателя стартером. Обязательно используйте толстую резиновую перчатку или изолированные плоскогубцы.

Предупреждения

Никогда не проверяйте систему зажигания на наличие «искры» между наконечником провода и массой, так как это может серьезно повредить переключатель.

Не снимайте клеммы аккумуляторной батареи и разъем переключателя при работающем двигателе.

Нет ли искры между электродами свечи?

Да: см. Поз.7

6. Возможная неисправность выключателя, датчика Холла в трамблере или катушки зажигания.

7. Снимите крышку распределителя, открутив два винта.Внимательно осмотрите крышку распределителя снаружи и изнутри на предмет повреждений (трещин, сколов, разрушения угольного контакта внутри крышки).

Есть повреждения?

№: см. Поз.9

8. Установите крышку.

9. Проверить, не поврежден ли ротор распределителя (бегунок). Иногда выходит из строя сопротивление шумоподавления в роторе.Также известны случаи выхода из строя корпуса ротора «на землю».

Провернуть коленчатый вал двигателя одновременно со стартером.

Предупреждение

Если ротор распределителя не вращается при запуске двигателя стартером, обратитесь в автосервис. Ремень ГРМ может оборваться или сломаться привод распределителя.

У вас есть сомнения? Заменить ротор.

Сопротивление можно временно заменить пружиной от шариковой ручки.

10. Еще раз, соблюдая меры предосторожности, проверьте наличие искры. Попробуй завести двигатель.

Двигатель работает?

№: см. Пункт 12

11. Удачной поездки!

12. Проверьте свечи зажигания на наличие искры. Отсоедините высоковольтный провод от любой свечи зажигания. Вставьте запасную свечу зажигания в конец провода и прижмите ее металлической частью к массе автомобиля.Обязательно используйте толстую резиновую перчатку или изолированные плоскогубцы. Провернуть коленчатый вал двигателя стартером.

Есть искра?

№: см. Поз. 14

13. Заменить свечи зажигания новыми. Можно сначала попробовать установить не новый, а проверенный, как говорится, с исправной машины.

14. Замените провода высокого напряжения на новые. Можно сначала попробовать установить не новый, а проверенный «с работающей машины».

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите крышку корпуса воздушного фильтра, отвинтив гайку гаечным ключом на «10» и ослабив пружинные зажимы.

Снимите воздушный фильтр.Отверните четыре гайки ключом на «8», отверткой ослабьте зажим шланга вентиляции картера в месте соединения с крышкой клапана и снимите корпус воздушного фильтра.

2. Загляните внутрь карбюратора. Воздушная заслонка первичной камеры должна быть полностью закрыта, если двигатель холодный , и полностью открыт, если двигатель теплый или горячий ... В первом случае откройте воздушную заслонку.Надавите на привод дроссельной заслонки карбюратора рукой.

Тонкая струйка бензина из опрыскивателя ускорительного насоса?

№: см. Поз. 4

3. В карбюраторе может быть газ. Сядьте за руль, плавно нажав педаль газа, включите стартер и запустите двигатель.

4. Чтобы быть полностью уверенным в наличии бензина в карбюраторе, необходимо отвернуть пять винтов крепления верхней крышки карбюратора, винт крепления кронштейна оболочки троса управления воздушной заслонкой и снять провод с соленоида холостого хода. клапан.

Очень осторожно поднимите крышку карбюратора, избегая бокового смещения.

5. Загляните внутрь. Уровень бензина должен быть примерно на 22-23 мм ниже разъема на крышке и корпусе карбюратора.

Уровень нормальный?

№: см. Поз.7

6. Установите крышку карбюратора и прижмите по диагонали 2–3 винтами. Сядьте за руль, плавно нажав педаль газа, включите стартер и запустите двигатель.

7. Установите крышку карбюратора, не закрепляя ее. Осторожно вставьте отвертку в разъем на крышке и корпусе. Попробуйте вручную прокачать бензин. Если нет, слегка проверните коленчатый вал стартером и попробуйте еще раз. Если карбюратор начинает интенсивно заправляться бензином, установите крышку карбюратора на место и прижмите ее 2–3 винтами по диагонали. Попробуй завести двигатель. Если двигатель заводится, обращайтесь в автосервис - игольчатый клапан карбюратора зависает.

8. Если вы не можете перекачивать бензин вручную, соберите карбюратор и с помощью отвертки ослабьте зажим резинового шланга, подающего бензин к карбюратору. Поворачивая шланг из стороны в сторону, снимите его с штуцера карбюратора. Окуните конец шланга в пустую пластиковую бутылку, чтобы не залить двигатель бензином. Нажмите рычаг ручной заправки топливом топливного насоса. Слегка провернуть вал двигателя стартером и повторить попытку.

Бензин идет из шланга?

№: см. Поз. 10

9. Выкрутить держатель фильтра тонкой очистки карбюратора ключом «13».

Осторожно, стараясь не повредить, снимите фильтр тонкой очистки с крышки карбюратора.

Предупреждение

Не потеряйте медное уплотнительное кольцо!

Внимательно осмотрите фильтр. Если он забит грязью, замените его или, в крайнем случае, попробуйте промыть бензином и продуть сжатым воздухом.

10. Возможны три причины:
а) не работает топливный насос;
б) неисправность привода топливного насоса;
в) из бензобака не идет топливо, забита грязью или замерзла (зимой) газопровод из топливного бака.
Для устранения неполадок обратитесь в автосервис .

Ваше техническое оснащение должно быть безупречным - ведь время, которое у вас есть, - это те же деньги, которые, мы надеемся, есть и у вас.Не теряйте ни то, ни другое. Если вы знаете, где отсутствующий галстук или обгоревшая нога может привести к срыву деловой встречи, то что мы можем сказать о машине, которая не хочет заводиться за час до запланированных переговоров.

Ранним утром, свежевыбритый и полный больших планов (ребенок - в школу, жена - в парикмахерскую, а он сам - на трудовую копейку), запрыгиваешь в машину «ключ к старту» и ... Какого черта ... Еще раз. Подробнее ... Нервные манипуляции с ключом и педалями успеха не приносят.День испорчен с самого начала. Планы и настроение - насмарку.

Успокойся. Не нужно метаться под капотом в английском костюме и, намазав галстуком маслянистую грязь, пытаться поставить диагноз. Скорее всего, за 5 минут не застынет. Возьмите другую машину и оставьте лечение больного друга до вечера. И лучше доверить это врачам с хорошей репутацией, особенно если у вас дорогая машина и вы не специалист. Так будет дешевле.Что ж, если ваш друг вам хорошо известен и вы считаете себя целителем - что ж, попробуйте сами, если не поленитесь испачкаться или другого выхода нет.

Диагностику нужно начинать спокойно.

Изучите симптомы мысленно. Во-первых, стартер крутится? И если да, то насколько весело? Вы уже знаете ответ - вспомните, что произошло, когда вы впервые попытались завести машину. Если вы не помните, попробуйте еще раз.

Если стартер вообще не крутится и даже не щелкает тяговое реле при включении зажигания, то либо неисправен (можно закрыть капот и следовать совету выше: «Бери другую машину.. »), либо беда с аккумулятором - отсоединился или сел. Только в редких моделях цепь питания стартера может быть защищена предохранителем - этаким на 300 ампер - найти несложно, особенно если заранее знать где так и есть. Если виноват аккумулятор, то, как правило, не работает все электрооборудование. Самый простой и легкий случай - отвалилась или запачкалась одна из клемм, но аккумулятор в порядке. Затяните клеммные крепления на нем и на стартере (если есть) .Если окажется, что аккумулятор полностью разряжен (вы забыли выключить фары на ночь), все равно можно уехать.Но с посторонней помощью. Здесь, как говорится, возможны варианты. Можно попробовать начать с толчка, с горки или с буксира. Не пытайтесь обходить подводные камни: автомобиль с автоматической коробкой передач или с электронным впрыском топлива (если есть электрический бензонасос) этими методами не заведется. Придется закурить у соседа. Однако на некоторых машинах это может привести к повреждению компьютера (прочтите инструкцию к машине). Если крутить стартером, но вяло (летом бывает, зимой это тема отдельного разговора), скорее всего, аккумулятор почти полностью разряжен.Это будет видно по слабому свету фар или слабому сигналу. В этом случае в игру вступают указанные выше варианты помощи извне.

Если стартер поворачивается резво, а двигатель не реагирует на попытки его запуска, смело исключите из дальнейших отражений все, что связано с аккумулятором. Винить во всем зажигание или систему подачи топлива, вы не ошибетесь. При диагностике и лечении каждого из них требуется системный подход. Лучше начать с зажигания - там проблем больше.Особенно в сырую погоду.

Возникнет искра ...

Итак, надо искать искру. Ваш автомобиль может быть оборудован классической (простейшей) контактной системой зажигания, довольно сложной электронной бесконтактной системой зажигания или какой-то их комбинацией. В любом случае система состоит из трех частей. Часть первая - низковольтная (контакты прерывателя в классической системе или специальный датчик в электронной, плюс ящик с электронной начинкой, образующей искру). Часть вторая - повышающий трансформатор, называемый в мире катушкой зажигания.Часть третья - высоковольтная (механический или электронный распределитель и провода, по которым на свечи подается ток высокого напряжения). И, естественно, сами свечи. Обследование всего этого хозяйства нужно проводить поэтапно и лучше начинать с конца.

Этап первый. Высоковольтная часть системы. Проверьте, есть ли искра на центральном проводе - это тот, который соединяет катушку с распределителем. Наконечник провода необходимо снять с крышки распределителя, поднести ближе к любой части, которая имеет хороший контакт с массой автомобиля (окрашена она или нет, не имеет значения) и закрепить так, чтобы оставался зазор 5-7 мм. между кончиком и выбранной частью.

Если зажигание вашего автомобиля электронное, нужно особенно надежно закрепить провод - если он упадет на землю, электроника моментально прикажет долго жить. По этой же причине нельзя бить проволокой по телу. Также не рекомендуем держать его рукой, даже своей - он вас сильно шокирует.

Этап второй. Провернуть двигатель стартером. При этом наблюдайте, что происходит на кончике проволоки. Есть две возможности.Более выгодно - есть искра. Мощный с громким щелчком. Это значительно сужает поле дальнейших поисков.

Первым делом снимаем крышку распределителя. Под ним может быть сыро и грязно. Искра легко проскальзывает по такому «проводнику» где угодно, только не там, где она должна быть. Вытрите, потрите и высушите. При этом чистить контакты распределителя, например, мелкой наждачной бумагой, безвредно. Изучите так называемый «слайдер». Если вы обнаружите на нем или на крышке трамблера темный след электрического пробоя, деталь придется заменить.

Проверить провода идущие от трамблера к свечам самым натянутым образом. Провода и их концы должны быть сухими и чистыми. Если, на ваш взгляд, с ними все в порядке, можно поставить крышку на место, восстановить соединения и попробовать запустить двигатель. Если неисправность была скрыта под крышкой, двигатель заведется или, в худшем случае, хотя бы начнет чихать. Симптом тоже благоприятный - вы на правильном пути. Правда, свечи надо вывернуть, почистить и просушить - в попытках завести двигатель вы залили их бензином.Если двигатель даже не чихает, свечи зажигания все равно необходимо снять, очистить и осмотреть. Проще, если у вас есть запасной комплект.

Если вы уже дошли до этапа вывертывания свечей зажигания, вы можете достаточно эффективно (и эффективно) проверить всю систему зажигания в целом. Подключив к перевернутым свечам высоковольтные провода, собрать свечи в жгут, как морковь, и намотать оголенный мягкий провод прямо вдоль их резьбовой части. Убедитесь, что провод касается каждой свечи зажигания, но не касается центральных электродов.Подключите свободный конец провода к массе. Разместив связку свечей в удобном для наблюдения из салона месте, проверните двигатель стартером. При этом между электродами свечей поочередно должны проскакивать веселые искры (в соответствии с порядком работы цилиндров). Если да, то вся система зажигания в порядке. В этом случае звук двигателя будет очень необычным - не пугайтесь, ведь он крутится при вывернутых свечах.Долго не крутить. Хуже, если на втором этапе проверки есть другой вариант: между центральным проводом и «корпусом» искры нет. Так что дело не в высоковольтных цепях. Дальнейшие поиски будут сложнее, оцените свое время и желание. Если доступны оба, переходите к третьему этапу. Проверить, есть ли напряжение на катушке зажигания. Это легко сделать с помощью тестера, а если нет, можно использовать подсветку моторного отсека. Правда, для подключения к катушке понадобится пара проводов.В классической системе зажигания нужно подключить лампочку между массой и входом первичной обмотки.

На третьем этапе, как обычно, также возможны два варианта: напряжение либо подается на катушку, либо нет. Если он поставлен, виновата катушка - поломка или короткое замыкание, что, однако, случается крайне редко. Катушку придется менять. Плохой контакт чаще встречается при присоединении проводов к катушке. Или та самая мокрая грязь, сквозь которую утекает искра неизвестно куда.Иногда катушку полируют до блеска, но под ней остается незаметная очень узкая полоска грязи - хороший проводник.

Если на третьем этапе вы убедились, что на катушку не подается напряжение, то виной всему электроника или контакты и ненадежные соединения в низковольтной части системы зажигания. С электроникой (выключатель и реже датчик в клапанной коробке) не справишься - для их диагностики нужно специальное оборудование. Остается только выдернуть разъем датчика на корпусе трамблера - вдруг помогает.Если у вас есть автомобиль с классической контактной системой зажигания, можно поискать дальше.

Снимите крышку с распределителя и осмотрите контакты прерывателя - они могут окислиться, особенно если машина какое-то время стояла неподвижно. Контакты необходимо тщательно зачистить тонкой наждачной бумагой или специальным напильником.

Потяните за очищенные контакты, чтобы они замыкались и размыкались. Напряжение на них всего 12 вольт, так что тянуть можно без опасений. Если чистка не помогает и на катушку по-прежнему не подается напряжение, мы снова советуем вам на время прекратить попытки реанимировать автомобиль, поскольку начнутся дальнейшие трудности.

При появлении напряжения (при подергивании контактов лампочка мигает) восстановите все, что было раскручено и разобрано, заводите машину и, возможно, еще будет время для своих дел. Если не заводится, а даже чихает, выключите свечи и ...

Не дави на пол - не поможет

Еще может случиться так, что проверили всю систему зажигания, в ней все в порядке, а двигатель даже если треснет, все равно не заводится.Это означает, что есть проблемы с другой из упомянутых ранее систем - системой питания, то есть подачи топлива в двигатель.

Если у вас есть автомобиль с впрыском топлива (система впрыска), не трогайте его (систему). Можно только прийти к выводу, что сломалась именно она: искра есть, топливо годное - значит, она родная. Лечение только в стационаре. В домашних условиях и у мастеров ремонтировать его бесполезно и даже вредно.

В обычном карбюраторном двигателе топливная система проще - бак, бензонасос, набор патрубков и карбюратор.Здесь можно и самому копнуть поглубже. Первый шаг - убедиться, что бензин попадает в карбюратор. Отсоедините шланг от карбюратора и нажмите рычаг ручной подкачки топлива. Если забита довольно мощная струя бензина, все нормально, пора переходить к карбюратору. Бывает, что в карбюратор бензин подается исправно, но почему-то в него не попадает. Если есть время и желание, снимите воздушный фильтр, а затем попросите кого-нибудь резко нажать на педаль акселератора.Или вы можете сами резко потянуть за трос дроссельной заслонки. При этом посмотрите сверху в карбюратор (воздушная заслонка открыта, иначе ничего не увидите): если в первом диффузоре не появляется струйка бензина, значит, ее нет в поплавковой камере. Его нет из-за заедания иглы клапана или (это случается не очень часто) полностью забит топливный фильтр в карбюраторе - он находится перед поплавковой камерой. Или форсунки забиты. Фильтр продувается продувкой, однако при отсутствии необходимых навыков с внутренностями карбюратора лучше вообще не связываться, разобраться с заклиниванием игольчатого клапана, засорением форсунок и прочими тонкостями - пусть это делают специалисты.

Если в диффузоре течет струйка, обратите внимание на курок карбюратора - он часто выходит из строя. На иномарках примерно с 70-х годов применяется автоматическое управление воздушной заслонкой. Устройство без вашего участия в зависимости от температуры двигателя закрывает или открывает заслонку по мере необходимости, обогащая смесь при запуске двигателя. Если эта автоматика работает, можно попробовать манипулировать воздушной заслонкой вручную, но здесь столько вариантов и универсального совета нет.Перед тем как приступить к манипуляциям, подсоедините и закрепите отсоединенный ранее топливный шланг. Возможно, воздушный фильтр еще не установлен. Если запустится, дайте двигателю прогреться и с Богом (после возвращения воздушного фильтра на место) .. Если при проверке подачи топлива бензонасосом выяснится, что бензин не идет из шланга или струйка очень тонкая, причину следует искать в забитых трубопроводах, фильтре тонкой очистки топлива или самом бензобаке - вы легко можете продемонстрировать свое мастерство, прокачав бензопровод шиномонтажным насосом в направлении, противоположном движению бензина, то есть от карбюратора к баку.В резервуаре должен быть слышен гулкий булькающий звук.

С фильтром тонкой очистки топлива все просто. Хотя практически на всех современных моделях он выполнен в прозрачном корпусе, степень его загрязнения визуально определить невозможно. Грязный фильтр позволит двигателю запуститься, но не даст ему нормально работать. Если он полностью забит, вы не запустите двигатель. Самая эффективная проверка: снимите фильтр и, если нового нет, временно замените его подходящей трубкой, например корпусом шариковой ручки, лучше прозрачным - вы можете увидеть, как течет бензин.Не пытайтесь очистить фильтр - герметичный (или герметичный) корпус не подлежит разборке.

Если вы пришли к выводу, что в вашей машине нет бензонасоса, а под рукой нет запчастей - «Бери другую машину ...».

Редкий, но самый неприятный диагноз мы оставили напоследок. Если стартер работает исправно, вы уже потратили много времени и убедились, что зажигание и блок питания исправны, но машина все равно не заводится - стоит осмотреть ремень привода распределительного вала.Однако решайте сами, эту проверку можно провести вначале, особенно если двигатель уже проехал более 60 тысяч. Сложность в том, что вам придется снять или хотя бы частично отогнуть верхнюю часть пластикового кожуха, прикрывающего ремень. Возможно, у ремня срезаны зубья - ремни, как и люди, теряют зубы от старости. В этом случае распределительный вал не будет вращаться и двигатель не запустится. Понятно, что беззубый ремень требует замены (тем, у кого автомобиль с цепным приводом распредвала, эта неприятность не грозит).Процедура замены ремня несложная, но хлопотная. Проведен в больнице. Хорошо, если все ограничится заменой только ремня, а не погнутых клапанов или всей головки блока - такое тоже бывает.

О причинах атеросклероза

Попробуем объяснить, почему кровеносная система автомобиля иногда поражается «атеросклерозом». Бензин - это кровь машины. И кровь должна быть чистой и течь по чистым сосудам. А то, что «холестерин» накапливается в сосудах сверх допустимой меры, как правило, это наша вина.Как часто вы используете канистру для заправки бензобака? Если это так, вероятность засорения газопровода и фильтров возрастает, особенно если ваша воронка не имеет сетки. На канистре обычно скапливается мусор, ржавчина, песок, а если канистру красить внутри, то частицы краски. Понятно, что чем меньшее количество промежуточной упаковки будет использовано на пути бензина от ТРК до бака, тем лучше. Как ни странно, даже на самой захудалой заправке в баках в удельном соотношении меньше грязи, чем в «домашней» канистре.Бич наших заправок - не столько грязь, сколько вода. Но здесь мы бессильны. На нашей памяти только один аферист сгорел от разбавления бензина, да и то не водой, а ослиной мочой, и не при жизни, а в кино (см. «Джентльмены удачи»). Так что вы должны мириться. Однако, чтобы не доливать воду в бытовой разбавленный бензин своими руками, старайтесь всегда держать бак полностью заполненным. В неполном баке скапливается конденсат, особенно в межсезонье, когда происходят резкие перепады температур.

Меньше халявщиков

Стоит сказать несколько слов о батарее. Поскольку на большинстве современных автомобилей он не требует обслуживания, приводить здесь инструкцию по эксплуатации нет смысла. Дадим лишь несколько дополнительных советов, как продлить срок службы батареи. Не увлекайтесь набивкой автомобиля дополнительными потребителями энергии. Тот факт, что в энергетическом балансе автомобиля предусмотрен определенный запас, позволяющий подключиться двум-трем «халявщикам», не означает, что на машину можно повесить шесть рожков и десять противотуманных фар - имейте чувство меры.К тому же, если самостоятельно подключить непреднамеренные твиты, велика вероятность повреждения изоляции. И вообще, как показывает практика, любое, даже самое квалифицированное, хирургическое вмешательство в электропроводке автомобиля рано или поздно дает о себе знать. Беда.

Если аккумулятор разряжен, постарайтесь не заглушить двигатель во время бесчисленных остановок в городе. Ничто так не насилует аккумулятор, как частое использование стартера.

И последнее (это касается не только АКБ, но и всего электрооборудования в целом).Помните: все клеммы, контакты, наконечники проводов должны быть сухими и чистыми и хорошо соответствовать «назначению». Грязная, маслянистая изоляция рано или поздно прорывается, а выгорание и окисление любой контактной поверхности может послужить единственной (и достаточной) причиной выхода из строя системы зажигания. Или огонь.

Мы можем остановиться здесь. Дотошные автомобилисты, несомненно, заметили в наших советах некоторую поверхностность. Допустим, мы сознательно не хотим углубляться в джунгли. Чтобы не провоцировать на самолечение - к хорошему не приводит.Понимание характера боли внизу живота справа не означает, что вам придется самостоятельно удалять аппендикс. Но необходимо точно описать врачу симптомы аппендицита. Это очень помогает лечению.

Здравствуйте! У меня ВАЗ 21213 Нива, при повороте ключа в замке зажигания нет характерного шума включения бензонасоса. ... Что делать? Спасибо! (Павлов Сергей)

Добрый день, Сергей. Причины выхода из строя топливного насоса мы опишем ниже.

Почему не работает насос?

Итак, в чем может быть причина неработоспособности элемента:

  1. В первую очередь необходимо проверить исправность предохранителей. Откройте блок и найдите предохранитель или реле, отвечающее за работу бензонасоса. Если элемент вышел из строя, его необходимо заменить.
  2. Неисправен мотор самого устройства. В этом случае остается только заменить насос в сборе.
  3. Нет контакта. Вам необходимо подойти к устройству и проверить исправность всех контактов - есть ли обрыв, все ли жгуты проводов подключены.
  4. Низкий вес машины. Иногда бывает, что провода заземления окислились и не могут передавать контакт. В этом случае нужно проверить его состояние и при необходимости почистить. Если есть проблема с массой, то вы также заметите, что стрелка уровня бензина опустится на приборной панели.

Теперь по поводу стартера, почему он отказывается крутиться:

  1. Самое простое - разряженный аккумулятор.Возможно, вы первый, но об этом надо предупредить. Попробуйте или «покурите» из другой машины.
  2. Сигнализация. В некоторых случаях на практике мы неоднократно сталкивались с такой проблемой, как закрытие аларма. Происходит это по разным причинам - из-за попадания воды на блок сигнализации, обрыва проводов и т. Д. Но результат тот же - если блок сигнализации закроется, то бензонасоса не будет. Проблема решается ремонтом платы или заменой, хотя поиск может занять некоторое время.
  3. Отказ соленоидного реле.В этом случае стартер будет либо молчать, либо гудеть, но запустить двигатель будет невозможно.
  4. Обрыв бендикса. Этот элемент представляет собой шестерню, расположенную на одном валу с ротором стартера. В том случае, если на шестерне образовался сильный износ зубьев, могут возникнуть проблемы с запуском двигателя.
  5. Изношенные втулки. Единственный выход - заменить их.
  6. Износ обмоток прибора. Это связано с тем, что элемент уже отработал свой срок службы.Замена обмоток - дело непростое и трудоемкое, проще будет полностью поменять компонент полностью.

Видео «Как найти причину поломки насоса»

Подробнее о поиске причины поломки бензонасоса смотрите в видео (автор Сергей Л).

IPA® 9038A - Мастер-комплект байпаса реле топливного насоса, 6 штук с контуром усилителя

Мастер-комплект байпаса реле топливного насоса, 6 частей с контуром усилителя от IPA®. Включает топливный насос нажатием переключателя! Переключатель байпаса реле с контуром усилителя питает топливные насосы и любое реле на 12 В, запитывая двигатель постоянного тока для тестирования.Это также упрощает приведение в действие двигателя постоянного тока и контроль тока. Подключив зажим для усилителя или лабораторный осциллограф, вы можете контролировать текущие показания или значения силы тока. Это позволяет технику оценить состояние электродвигателя постоянного тока, чтобы определить, потребляет ли двигатель больше тока, чем указано, или если токовая нагрузка непостоянна во время работы.

Характеристики:

  • Управляет цепями реле независимо от систем включения / выключения ключа
  • Запуск автомобильных двигателей постоянного тока 12 В одним нажатием переключателя
  • Упрощает проверку впрыска топлива
  • Используется в сочетании с Зонды и лабораторные осциллографы с зажимным устройством A
  • Рабочий диапазон: до 20 А непрерывно, 30 А скачка (12 В)
  • Охватывает большинство производителей и моделей
  • Годовая гарантия

Включает: и японский 2000 г. и новее (№ 9036-1A)

  • Реле средней лопаты - отечественные и японские 1970-2009 гг. (№ 9036-2A)
  • Реле большой лопаты - Volkswagen 1999-2005 гг. Audi 2004-2006 (№ 9036-3A)
  • Большое прямоугольное реле - GM, Chrysler и Japanese 1995-2007 (№ 9037-3A)
  • Квадратное реле - BMW 1995-2006 (№ 9037-2A)
  • Маленькое прямоугольное реле - GM, Chrysler и Japanese 1985-2009 (# 9037-1A)
  • Этот продукт является профессиональным тщательно продуманный дизайн, обеспечивающий непревзойденную долговечность.Компания не приемлет компромиссов, когда речь идет о качестве, поэтому вы можете быть полностью уверены, что этот продукт не имеет себе равных. Он изготовлен из первоклассных материалов, что обеспечивает исключительную надежность. Этот продукт обеспечивает эффективное и беспроблемное обслуживание на многие годы вперед, что делает его идеальным вариантом для вашего максимального удовлетворения.

    Innovative Products of America® (IPA) - это завод по производству оригинального оборудования (OEM) IPA находится в Вудстоке, штат Нью-Йорк, и включает в себя производственные линии для пайки, ЧПУ, сварки, изготовления и механического производства, которые поддерживаются команда инженеров-электриков и механиков.Это позволяет IPA предлагать передовые решения в соответствии с девизом компании «Будущее сейчас». С 1979 года основатель и президент компании Питер Винчи был инженером-электромехаником и лидером в области инновационных инструментов во всех отраслях промышленности. Имея сотни патентов и товарных знаков, Питер известен своими достижениями на вторичном рынке. За свою историю IPA произвела множество нестандартных продуктов для OEM-производителей по всему миру. Некоторые из этих продуктов сегодня можно найти в линейке инструментов и оборудования, а другие были разработаны с учетом потребностей конкретного производителя оригинального оборудования.

    Схема подключения реле фар

    Использование схемы электропроводки Курс электрической диагностики кузова l652 3 Один из ключей к быстрой и успешной электрической диагностике - правильное. Главная путеводитель для новичков технические ресурсы лада нива клубы подъемники нива галерея ссылки схема подключения нива 1600.




    Загорелся свет Abs Загорелся свет Abs Загорелся номер на схеме




    Wrg 1887 Схема предохранителей Eclipse 2000 года




    Простая попытка подключения реле фары







    чтобы найти компонент на схеме подключения, и вы не знаете, в какой конкретной системе он расположен, используйте этот удобный локатор компонентов, чтобы найти схему подключения системы, в которой расположен компонент.


    Схема подключения реле фар . Эта страница последний раз редактировалась. Расположение компонентов электрической схемы. Схема подключения фар 9007 добро пожаловать! Благодарим вас за посещение этого простого веб-сайта. Мы пытаемся улучшить этот веб-сайт. Веб-сайт находится в стадии разработки. Поддержка с вашей стороны в любой форме действительно помогает нам, мы очень ценим это. 27 июля 2003 Схема реле фар 240z. Авторские права - pete paraska. Иногда люди просто пытаются исправить свои шоры и не знакомы с тем, как работает электрика мотоцикла, но чаще всего я получаю просьбы об урезании электроники для нестандартных гонщиков.Обратите внимание, что это для карбюраторных карбюраторов 1600 или более поздних моделей. Я получаю много вопросов по электромонтажу мотоциклов. В нем вы увидите, что реле топливного насоса требует двух предохранителей. Это общая электрическая схема для автомобильных приложений. Один для питания катушки управления реле и второй предохранитель, идущий на контакты реле. У вашего комплекта лампы есть провода разного цвета. На этой странице рассказывается о подключении реле для управления фарами, чтобы они стали ярче, и при желании вы можете использовать лампы с более высокой выходной мощностью без риска перегрузки существующей проводки фар.Если топливный насос не работает в вашем Ford Windstar, проверьте эту электрическую схему топливного насоса. Иногда производители мотоциклов помогают нам в этом, отделяя проводку от основных систем, что упрощает их расшифровку при возникновении проблемы. Используйте только для справки.


    Пожертвовано в общественное достояние Питом Параска.





    Более яркие фары




    1971 Схема электропроводки шины Vw Схема данных карбюратора




    Как сделать комплект реле проводки фары 3 этапа




    Ремонт
    Dodge Неисправность фары ближнего света Tipm




    Расположение реле переменного тока в схемах автомобильных запчастей Nissan Maxima Электропроводка




    Схема проводки Wrx Hid






    Схема проводки противотуманных фар и дальнего света 907

    Жгут проводов реле Схема соединений Схема данных Схема данных




    Резьба и монтажная резьба узла реле задней фары Daniel






    1999 Cadillac Eldorado Схема проводки реле фар Вопросы электропроводки


    3 Данные

    3




    П Изображения электрических схем Volvo 850 Glt 1993 1995 Стерео схемы






    Wrg 4274 Электросхема для ксенонового Hid Kit




    Suzuki Katana Электросхема Электросхема Схема электропроводки



    Автомобиль Схема
    Реле





    Страница не найдена - Hampton Roads Pediatric Dentistry

    Мои мальчики любят ходить к дантисту, доктор.Бобби и все его сотрудники в офисе в Вильямсбурге потрясающие!

    - Кристалл К.

    Маленькая БОЛЬШАЯ практика. У них есть несколько офисов, но они сосредоточены на мелочах, которые есть у небольших практик, а у больших нет. Как вовремя назначать встречи и проводить время с маленькими детьми, которые паникуют. Всегда впечатляли меня.

    - Кэмпбелл Б.

    Доктор Бобби и его сотрудники замечательные.Они были так терпеливы с моим двухлетним ребенком, у которого проблемы с сенсорными ощущениями!

    - Джен Г.

    Доктор Бобби и доктор Кари великолепны с моими детьми! Мы любим вас всех !!

    - Шенель В.

    Когда-то мои дети боялись стоматологов, пока мы не нашли доктора Бобби. Он прекрасно ладит с детьми и очень терпелив.Моим детям сейчас нравится ходить к дантисту.

    - Белинда Л.

    Мы любим доктора Бобби !! Персонал тоже был восхитительным!

    - Мария В.

    Я люблю персонал, и они СУПЕР нежные с возбужденными детишками.

    - Дуг А.

    Я абсолютно ЛЮБЛЮ это место. Будучи военным, всегда трудно найти место, которое можно полюбить, как последнее место, куда вы попали.

    - Cine R.

    Это такой тихий, но приятный офис, как только вы входите. Все очень дружелюбны!

    - Би У.

    Они классные! Трудно найти терпеливого стоматолога для ребенка с аутизмом. Персонал здесь был очень дружелюбным и терпеливым.

    - Мария Александровна

    Holley Sniper EFI 19-116 Sniper EFI Система топливного бака 255 л / ч

    1971-1972 Chevy Nova, сталь с покрытием, EFI, газ

    ЧАСТЬ № 19-116

    Будьте первым, кто оставит отзыв 643 доллара.00 Предлагаемая розничная торговля
    577,95 долл. США Твоя цена

    Ориентировочная дата доставки: 19.02.2021

    Напишите мне, когда появится возможность

    Пожалуйста, предоставьте свою информацию ниже, и мы отправим вам электронное письмо, когда этот продукт станет доступным.


    Бесплатная доставка


    От 51 доллара в месяц с Подробнее

    Обзор

    Холли и Снайпер помогут вам завершить замену EFI с нашими новыми конверсионными топливными баками EFI.Каждый бак идеально подходит для вашего применения - никаких модификаций не требуется. В комплект входят бак, топливный насос на 255 л / ч, внутренняя перегородка, датчик уровня топлива, хомуты бака и наливная горловина. Бак имеет порошковое покрытие для защиты от коррозии и прекрасного внешнего вида. Эти комплекты резервуаров - полное решение для вашего проекта EFI! Поддерживает до 550 EFI (@ 60 PSI при 13,5 В / 10,4 Ампер) Размер: 38 дюймов x 19-3 / 8 дюймов x 8-3 / 8 дюймов. *** Шланговые хомуты не входят в комплект для двухкомпонентной наливной горловины.

    Характеристики:

    • Баки покрыты гальванизированной сталью, а затем серебряной порошковой краской для полной защиты от коррозии
    • Топливный насос емкостью 255 л / ч с узлом подвески дает вам необходимое топливо с бесшумностью в баке
    • Датчик имеет ¼ ”NPT подача и возврат Линейные порты для легкого подсоединения топливопровода и вентиляционный фитинг с зазубринами
    • Датчик уровня топлива с правильным диапазоном сопротивления для заводских манометров
    • Топливный насос и датчик утоплены в бак, чтобы обеспечить простую установку без каких-либо изменений в вашем автомобиле
    • Перегородка бака типа EFI включает большую 4.3-литровый внутренний топливный поддон для предотвращения истощения топливного насоса
    • Подходит и выглядит как оригинальный бак при установке
    • Готовый болт в решении для преобразования EFI

    Спецификации

    Powder Емкость
    Сталь
    Приложение 1970-1972 Chevy Nova
    Марка Holley Sniper EFI
    Цвет Серебристый
    Дренажная пробка
    Код выброса 4
    Flow Finish 255
    Блок подачи топлива Ом 0-90 Ом
    Тип топливной системы Бензин
    галлонов 20
    Включено Сталь Да
    Тип продукта 9117 4 Топливный бак
    Гарантия Ограниченная 90 дней
    Номер детали 19-116

    Запасные части

    Выбросы

    4

    Эта деталь разрешена для продажи или использования в гонках Использовать только автомобили

    Следующие транспортные средства считаются транспортными средствами, предназначенными только для гонок:

    • Транспортные средства, предназначенные только для гонок, - это транспортные средства, которые используются исключительно для соревнований, которые не зарегистрированы и которые никогда не могут использоваться на улице противозаконно устанавливать эту деталь на автомобиле с контролируемыми выбросами

      В коробке

      В коробке

      • Топливный бак
      • Отправляющий блок
      • Модуль топливного насоса
      • Ремни топливного бака
      • Подробные инструкции по установке
      • Заливная горловина

      Технические ресурсы

      Информация о гарантии

      Приложения

      Мы предлагаем Также купил Отзывы

      Будьте первым напишите отзыв

      Написать рецензию

      * Бесплатная доставка и обработка предлагается только для континентальной территории США при заказах на сумму более 100 долларов США, за исключением деталей для таможенной очистки и негабаритных грузов.

      Использование некоторых деталей запрещено в Калифорнии или других штатах с аналогичными правилами.

      Узел модуля топливного насоса Delphi FG1402 Детали для забора воздуха и подачи топлива для легковых и грузовых автомобилей Запчасти для легковых и грузовых автомобилей

      Модуль топливного насоса в сборе Delphi FG1402

      Модуль топливного насоса в сборе Delphi FG1402. Модуль топливного насоса в сборе.Модуль топливного насоса в сборе с поплавковым рычагом, инструкция. Датчик уровня топлива в сборе в комплекте. Срок гарантии. Возврат денег. ПРЕДУПРЕЖДЕНИЕ: Этот продукт может содержать химические вещества, которые, как известно в штате Калифорния, вызывают рак, врожденные дефекты или другие нарушения репродуктивной системы. Состояние :: Новое: Гарантия:: 1 год, Тип выхода:: Шланг: Количество:: 1, Тип насоса: : Электрический: Артикул:: 585: FG1402, Полное сопротивление в Ом:: 267.0: Бренд:: Delphi, Среднее потребление тока:: 8: Номер детали производителя:: FG1402, Напряжение:: 12.0 2H: Прокладка или уплотнение в комплекте:: Нет, Внешний диаметр выхода:: 0,313 IN: Датчик уровня топлива в сборе:: Да, UPC:: 689604234181: Регулятор в комплекте:: Да, максимальное давление:: 73,0 PS: Тип установки:: Производительность / Пользовательские, Количество выходов:: 1: Количество клемм:: 4, Средняя пропускная способность:: 31 галлон в час: Тип топлива:: Газ, Сопротивление, сопротивление пусто:: 10,0: Пол клеммы:: Мужской, Датчик давления пара:: Нет: стопорное кольцо в комплекте:: Нет.






      Модуль топливного насоса в сборе Delphi FG1402

      Rolandrace Мужские плавки с рисунком Flying Hummingbird.Купите флисовую ткань Marinas с длинным рукавом Believe That Mens Hoodie Pullover Hoodie и другие модные толстовки и кофты на день рождения или в любых особых случаях, 06F 906 461B 2.0 3.2 ДАТЧИК МАССОВОГО РАСХОДОМЕРА ВОЗДУХА MAF OEM 60 дней гарантии AF-VW07. Вскоре мы закажем еще одно кольцо. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Пожалуйста, покупайте этот товар ТОЛЬКО у Kangtians, подходит для Ford L800 1984 года, задний правый задний цилиндр Raybestos 11434BR. Если вас интересуют наши продукты, если вы хотите выглядеть немного мешковато.NORFOLK TERRIER PAW LOVE HEART PET DOG МЕТАЛЛИЧЕСКАЯ ТАБЛИЧКА ДЛЯ ЛИЦЕНЗИИ. Обратите внимание, что этот комплект предназначен для установки только на North American 95-99 Neon, что означает более здоровую готовку и меньшую потребность в уборке. Наружная защитная крышка заднего бампера из нержавеющей стали для Outlander 2006-2012, используется подчеркивание для различения 6 и 9. Доступна версия с удлиненной крышкой, которая обеспечивает дополнительные дюймы глубины для увеличения свободного пространства для оборудования (см. Модель NF108HA1). Брызговик переднего правого крыла 11-14 Dodge Charger Ch2249154.Красивое блюдо из травленого стекла имеет ободок из стерлингового серебра. Эти нежные красочные цветы можно использовать для украшения вашего праздничного стола. Новый дистрибьютор для Ford & Mercury V8 1958-1973 352360390 406 410 427 428, вы не можете почувствовать разницу между носком с принтом и обычным носком, инструкция по эксплуатации также включена, РЕЛЕ + ПРОВОДКА HELLA 118 дБ ЗВУК ЖЕЛТЫЙ ДВОЙНОЙ РОГ УНИВЕРСАЛЬНЫЙ ШАРПТОН PANTHER A, пожалуйста, добавьте любые пользовательские запросы в поле персонализации. • В новой версии 2-в-1 для Dynas и Sportsters используются заголовки одинаковой длины.14x Ice Blue SMD Car LED Package Kit Lights Интерьер для Toyota Tundra 2007-2016, Классический бежевый плюшевый мишка Ginger Bear, Любит ли ваша дочь играть со своей куклой и подражать вам. ÏТеплостойкость (до 600 ° F), гладкий бесшовный носок для комфортной посадки.

      .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    2019 © Все права защищены. Карта сайта
