Chevrolet Niva | Блоки предохранителей и реле

№ предохранителя	Сила тока, А	Защищаемые цепи
1	10	Выключатель кондиционера, выключатель обогрева заднего стекла
2	10	Левая передняя лампа габаритного света, левый задний фонарь
3	10	Комбинация приборов
4	10	Аудиосистема, переключатель наружных зеркал заднего вида с электроприводом
5	10	Переключатель селектора АКП, выключатель света заднего хода, выключатель аварийной сигнализации
6	10	Правая передняя лампа габаритного света, правый задний фонарь, левая (правая) лампа освещения номерного знака
7	10	Резистор предвозбуждения, комбинация приборов, ЭБУ временной задержкой и охранной сигнализацией, таймер сигнализации непристегнутого ремня безопасности
8	15	Прикуриватель
9	10	Генератор, ЭБУ электроусилителя рулевого управления, ЭБУ двигателем и трансмиссией (кроме двигателя 1,1 л), ЭБУ двигателем (двигатель 1,1 л), датчик скорости движения, выключатель рычага селектора АКП
10	10	ЭБУ подушек безопасности
11	20	Реле запирания замков дверей, реле отпирания замков дверей, блок управления люком крыши, привод замка двери водителя
12	15	Электродвигатель очистителя заднего стекла, блок подрулевых переключателей
13	10	Реле стартера, реле охранной сигнализации
14	—	Не используется
15	10	Блок управления системой освещения дневного движения
16	20	Выключатель обогрева левого (правого) переднего сиденья
17	10	Выключатель обогрева заднего стекла, ЭБУ двигателем, электропривод и обогрев наружного зеркала заднего вида со стороны водителя (пассажира)
18	15	Катушка зажигания, конденсатор
19	15	Реле стеклоподъемников, выключатель стоп-сигнала
20	15	Выключатель аварийной сигнализации, ЭБУ временной задержкой и охранной сигнализацией
21	20	Электродвигатель очистителя ветрового стекла, блок подрулевых переключателей
22	10	Реле заднего противотуманного света
23	10	Реле противотуманных фар, реле стеклоподъемников, ЭБУ временной задержкой и охранной сигнализацией, таймер обогрева заднего стекла, электропривод корректора левой (правой) фары, переключатель корректора фар
24	10	Реле вентилятора салона, блок управления люком крыши
25	30	Реле обогрева заднего стекла, таймер обогрева заднего стекла, ЭБУ временной задержкой и охранной сигнализацией
26	15	Правая фара
27	10	Реле противотуманных фар
28	15	Левая фара, комбинация приборов
29	15	Комбинация приборов, выключатель заднего противотуманного света, разъем линии передачи данных, аудиосистема, ЭБУ временной задержкой и охранной сигнализацией, датчик контрольной лампы незакрытой двери, универсальный проверочный разъем, лампа освещения багажного отделения, лампы направленного света в салоне, плафон освещения салона, узел консоли крыши

Где находится блок предохранителей Нива Шевроле

Дата публикации Дек 05, 2013, Рубрики Шевроле Нива |

Блок предохранителей Нива Шевроле должен быть знаком любому владельцу данного Шевроле Нивы. Его местоположение необходимо знать, если вдруг понадобится заменить вышедший из строя предохранитель в блоке. С таким типом ремонта справится даже неискушенный в технике владелец машины. А мы поможем, и поэтапно проведем вас по всему процессу замены неисправных предохранителей.

Для тех, кто не знает, блок предохранителей Нива Шевроле находится под панелью приборов слева от рулевой колонки. Крепится на банальные саморезы, которые нужно просто открутить, чтобы добраться до вышедших из строя предохранителей. Прежде, чем заменить их, убедитесь, что они точно такой же марки – это важно! И не менее важно выяснение причины сгоревшего предохранителя. Ее обязательно нужно устранить, иначе вы будете заниматься их вечной заменой.

Итак, откручиваем блок предохранителей автомобиля Нива Шевроле. Аккуратно снимаем крышку и удаляем негодный предохранитель. Меняем предохранитель. При необходимости меняется и реле. А теперь всю процедуру повторите в обратном порядке, здесь ничего сложного.

Под панелью приборов имеются блоки реле с предохранителями, которые работают на защиту систем впрыска и цепей электровентиляторов. Заменить их в случае надобности так же несложно. Откручиваются болты крепления, блок аккуратно отворачивается, вынимаются колодки и маркируются. Затем нужная колодка снимается и меняется предохранитель. Устанавливается вся система в обратном порядке.

Предупреждаем вас о том, что ни в коем случае нельзя вместо предохранителя в блоке ставить перемычку или менять сгоревший предохранитель, на предназначенный для другой силы тока – это может привести к выходу из строя всей электрической системы автомобиля, а то и к пожару. Отметим, что номер предохранителя для машины находится на корпусе монтажного блока, а маркировка на самом предохранителе.

ВАЗ 2107 блок предохранителей
Блок предохранителей автомобиля Газель
Блок предохранителей Лада Приоры
Эксплуатация Шевроле Нива
Блок предохранителей ВАЗ 2110

Еще по теме

Нет связанных постов

Нива шевроле как разобрать блок предохранителей

Как разобрать блок предохранителей шевроле нива

Если вы являетесь владельцем автомобиля Нива Шевроле, то рано или поздно можете столкнуться с неисправностями электропроводки, как и другие автовладельцы. В этом случае вам нужно будет проверить работоспособность предохранителей. Сегодня мы вам расскажем, где расположен блок предохранителей Шевроле Нива, за работоспособность каких устройств отвечают элементы и как произвести замену блока.

Расположение и электросхема

Если в процессе эксплуатации транспортного средства вы выявили какие-либо неисправности в работе электрооборудования, то, в первую очередь, нужно выяснить причину поломки. Если в электрической проводке автомобиля повысилось напряжение или произошло короткое замыкание, то сначала из строя выходят именно предохранители.

БП в месте установки

Именно поэтому владельцы Нива Шевроле должны знать, какой элемент блока предохранителей (далее — БП) за работу каких устройств отвечает. Поскольку проблема с перегоревшими деталями может настигнуть водителя в любой момент. И поэтому следует возить с собой набор из запасных элементов. Но перед тем как приступить к замене необходимо знать, где именно находится монтажный блок.

В автомобилях Нива Шевроле БП расположен под пластиковой облицовкой торпеды. В частности, он находится под панелью приборов, со стороны водительского сидения слева от рулевого колеса. Чтобы произвести замену компонентов, необходимо открутить декоративную пластиковую накладку, которая закрывает БП. Она крепится на двух саморезах, так что сделать это нужно при помощи отвертки.

Далее, вашему вниманию представлена электросхема и обозначение всех компонентов, а также реле монтажного блока.

Схема расположения элементов в монтажном блоке Нива Шевроле.

Ниже представлена таблица, в которой указано, какой предохранитель за какое электрооборудование отвечает.

Обратите внимание: владельцы Нива Шевроле часто сталкиваются с проблемой нерабочего бензонасоса, которая заключается в выходе из строя предохранителя.

Как вы понимаете, при нерабочем бензонасоса запуск двигателя и эксплуатация машины будет невозможной. Поэтому, если вы столкнулись с такой проблемой, следует проверить элемент БП, отвечающий за функционирование бензонасоса.

Таблица, в которой указано назначение всех предохранителей БП

Однако, помимо плавких элементов монтажного блока, в нем также находятся и реле. Они предназначены для более мощных потребителей напряжения, поэтому их предназначение мы рассмотрим в отдельной таблице.

Номер	Предназначение
К1	Это реле не используется.
К2	Без этого компонента невозможна работы электрического двигателя дворников лобового стекла.
К3	Отвечает за функционирование лампочек указателей поворотов, а также световой сигнализации.
К4	Обеспечивает функционирование ламп фонарей ближнего света.
К5	Отвечает за работоспособность лампочек фонарей дальнего света.
К6	При выходе из строя этого неработоспособными станут сразу несколько компонентов электросети, а именно:

устройство обогрева заднего стекла двери багажника;
устройство вентиляции отопительной системы;
механизм омывания лобового и заднего стекла;
а также механизм очистителя (дворников) как лобового, так и заднего стекла.

К7Обеспечивает работу устройства обогрева заднего стекла двери багажника.К8Является резервным реле. Если по каким-либо причинам одно из реле не функционирует, его можно переподключить в гнездо К8.

Если какой-либо компонент электрооборудования вышел из строя, то вам необходимо произвести проверку не только цепи, но и реле. Если же реле рабочее, то следует прочистить его гнездо щеткой от загрязнений и коррозии. Возможно, контакт не работает из-за грязи.

Процесс снятия и замены

Бывает такое, что сам монтажный блок вышел из строя. Это может случиться по разным причинам. БП может быть залит водой, также может перегореть плата. В этих случаях владельцу Нива Шевроле придется произвести замену БП, поскольку, в противном случае эксплуатация транспортного средства будет невозможной.

Подготовка к замене

Для смены БП вам потребуется:

непосредственно сам монтажный блок;
отвертка с крестовым наконечником.

Пошаговая инструкция

Сядьте на место водителя и найдите декоративную крышку, за которой установлен БП. При помощи крестообразной отвертки открутите саморезы, которые крепят пластиковую накладку. Извлеките крышку.
Далее, при помощи той же отвертки вам необходимо открутить верхний саморез, крепящий БП в месте установки.
По бокам монтажный блок крепится с помощью двух специальных держаталей. Выведите БП и отсоедините от него пять жгутов с электропроводами.
Затем при помощи той же отвертки вам нужно отжать фиксаторы колодок выносного реле.
Сделав это, демонтируйте фиксаторы, после чего таким же образом произведите демонтаж остальных колодок.
Теперь вы можете снять БП из места установки. При замене устройства рекомендуем вам запомнить, а лучше промаркировать все провода блока, чтобы у вас не возникло проблем с установкой нового компонента.
Возьмите новый БП и подключите к нему колодки с реле, а также жгуты проводов согласно схеме.
Соберите все в обратной последовательности.

Теперь вам остается только проверить работоспособность БП. Для этого включите по очереди каждое устройство потребления напряжения. Если хотя бы одно из них не работает (к примеру, дворники лобового стекла или лампы дальнего света), то следует еще раз проверить схему подключения.

Видео «Тест-драйв Нива Шевроле»

В этом видео показан тест-драйв внедорожника Нива Шевроле.

Рассмотрены автомобили 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 года выпуска

Где находится монтажный блок предохранителей и реле

Большинство предохранителей и реле расположены в монтажном блоке под панелью приборов с левой стороны.

Чтобы добраться необходимо отверткой открутить два шурупа.

Отжав верхний край крышки, выводим ее из зацепления с панелью приборов

Далее сдвигая крышку вверх, выводим штифты крышки из резиновых втулок и снимаем крышку

за крышкой блок предохранителей

Расшифровка для автомобилей с 2009 года выпуска

Предохранители монтажного блока в салоне шеви

Обозначение предохранителя (номинальный ток, А)

Фонари освещения номерного знака, лампы габаритного света в левой блок-фаре и левом заднем фонаре, подкапотная лампа, контрольная лампа включения габаритного света

Лампа ближнего света (левая блок-фара)

Лампа дальнего света (левая блок-фара), контрольная лампа включения дальнего света фар

Левая противотуманная фара

Реле электростеклоподъемников, электростеклоподъемники передних дверей

Реле звукового сигнала, звуковой сигнал, плафон освещения багажника

Элемент обогрева стекла двери багажного отделения, реле обогрева стекла двери багажного отделения, элементы обогрева наружных зеркал заднего вида

Выключатель обогрева стекла двери багажного отделения, реле очистителя ветрового стекла, электродвигатель очистителя ветрового стекла, насос омывателя ветрового стекла, правый подрулевой переключатель, лампа освещения вещевого ящика, лампы света заднего хода

Блок дистанционного управления электропакетом (блокировка дверей)

Лампы габаритного света в правой блок-фаре и правом заднем фонаре, регулятор яркости подсветки приборов

Лампа ближнего света (правая блок-фара), мотор-редукторы регулятора пучков света блок-фар

Лампа дальнего света (правая блок-фара)

Правая противотуманная фара

Блок управления наружными зеркалами, электроприводы наружных зеркал заднего вида, блок управления подогревом сидений

Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме аварийной сигнализации)

Плафоны освещения салона, контрольная лампа состояния противоугонной системы, сигналы торможения, дополнительный сигнал торможения

Вентилятор отопителя, предохранитель печки

Реле-прерыватель указателей поворотов и аварийной сигнализации (в режиме указания поворотов), комбинация приборов (кроме контрольной лампы неисправности системы управления двигателем), реле стартера

Лампы противотуманного света в задних фонарях, блок управления противоугонной системы, зуммер

Реле монтажного блока в салоне автомобиля

Пересмотрел кипу документации.
Все предохранители и реле расписаны от и до.
Но!
Первый раз открыл крышку монтажного блока Chevrolet Niva L.

Шпаргалка №2 для проверки вентиляторов радиатора Chevrolet Niva.

Благодарю за полезный труд

K8 что за вход? На что реле ?

Дай Бог здоровья! Нужная информация!

Спасибо! То что надо! Респект за работу!

А какой предохранитель на зеркала идёт?

Подскажите пожалуйста мне нужно подключить два провода жёлтый и красный один постоянный плюс второй плюс после зажигания где их искать фото вот

Вот нашел полную информацию о всех предохранителях:
vsepredohraniteli.ru/chevrolet/niva-blok-predohranitelej.html
Даже есть схемы для до рестайлинговых моделей.

Чёт как то на этом сайте не совпадает.

Кстате у меня машина 2008 года но схема предохранителей как на рестайле.Хотя на том сайте говорится что только после 2009 года схема предов поменялась

Внутренний блок предохранителей Расположение: 2005-2008 Chevrolet Uplander

На видео выше показано, как заменить перегоревшие предохранители во внутреннем блоке предохранителей вашего Chevrolet Uplander 2008 года в дополнение к расположению на схеме панели предохранителей. Электрические компоненты, такие как фонарь, радио, сиденья с подогревом, дальний свет, электрические стеклоподъемники, имеют предохранители, и если они внезапно перестанут работать, скорее всего, у вас перегорел предохранитель. Если у вашего Uplander возникают проблемы с электричеством, вы всегда должны сначала проверять предохранители, потому что их относительно легко проверить и заменить дешево.У некоторых Chevrolet есть несколько внутренних блоков предохранителей, в том числе в багажнике — видео выше покажет вам, где находится внутренний блок предохранителей вашего Uplander 2008 года. Если у вашего Uplander много опций, таких как люк, навигация, подогрев сидений и т. Д., Тем больше у него предохранителей. Некоторые компоненты могут иметь несколько предохранителей, поэтому убедитесь, что вы проверили все предохранители, которые связаны с рассматриваемым компонентом.

Если вам нужно заменить перегоревший предохранитель в Uplander, убедитесь, что вы заменили его на тот, который имеет ту же силу тока, что и перегоревший предохранитель.Если проверка и замена предохранителя для рассматриваемого компонента не помогли, мы рекомендуем обратиться за помощью к проверенному профессиональному механику. Они должны выяснить, нужно ли заменить компонент, есть ли короткое замыкание или другие проблемы с вашим Uplander.

My Truck — это двухколесный привод V8 с автоматической коробкой передач …

Блок предохранителей в панели приборов. Блок предохранителей панели приборов расположен под панелью приборов со стороны водителя слева от рулевой колонки, за крышкой. Чтобы определить компоненты блока предохранителей на панели приборов, см.

Рисунок. (См. Схемы ниже)

Вот руководство по проверке предохранителей

https://www.2carpros.com/articles/how-to-check-a-car-fuse

1- Предохранитель и автоматический выключатель Идентификация — Stop / Haz 20 Amp (желтый):
Переключатель Stop / TCC, аварийный световой сигнал, напоминание о ремне безопасности, стоп-сигналы, CHMSL (центральный верхний стоп-сигнал)

2-Т-корпус (не используется): раздаточная коробка

3-CTSY 20 ампер (желтый): вспомогательные фонари, груз Лампа, освещение перчаточного ящика, электрические зеркала, купольные лампы / лампы для чтения, косметические зеркала

4 — Манометры 10 А (красный): реле DRL, зуммер модуля DRL, переключатель фар, бесключевой доступ, комбинация приборов, модуль низкого уровня охлаждающей жидкости, центр комфорта Электромагнитное зеркало заднего вида с компасом

5 — RR HVAC 10 Amp (красный): RR HVAC Controls

6 — Cruise 10 Amp (красный): Cruise Module, переключатель активатора круиза

7 — AUX PWR 25 Amp (Clear) : Розетки (2)

8 — кривошип 10 ампер (красный): дизельный топливный насос, DERM ECM (подушка безопасности), PCM

9 — стояночные фары 20 ампер (желтый): освещение номерного знака, стояночные фонари, задние фонари , Лампа пепельницы, освещение дверного переключателя, предупреждение о включении фар, реле противотуманных фар боковых габаритных огней, габаритные огни, подсветка обогревателя и кондиционера

9000 2 10 — Подушка безопасности 10 А (красный): DERM (Подушка безопасности)

11 — Стеклоочиститель 25 А (прозрачный): Омыватель / стеклоочиститель

12 — HTR-A / C 25 А (прозрачный): L, Ml, Вентилятор M2, контрольная лампа HVAC, компрессор кондиционера, исполнительный механизм режима / температуры / воздуха на входе, реле высокого давления, раздаточная коробка

13 — CIG LTR 20 А (желтый): прикуриватель, усилитель мощности, реле дверного замка, поясничное питание Сиденье, заднее подъемное стекло

14 — ILLUM 10 Amp (красный): контрольная лампа 4WD, комбинация, органы управления HVAC, модуль звуковой сигнализации, радиоосвещение, переключатели на приборной панели, органы управления HVAC на задней панели

15 — DRL-FOG 20 Amp (желтый ): Реле ДХО, противотуманные фары

16 — Поверните B / U 20 ампер (желтый): передний поворот, задний поворот, поворот прицепа, задние фонари, BTSI (блокировка переключения тормоза / переключения передач), соленоид

17 — Радио 10 Усилитель (красный): радио (IGN)

18 — Тормоз 10 ампер (красный): DRAG, 4WAL / PCM, ABS, Cruise

19 — Радио 10 ампер (красный): Радио (BATT)

20 — Acc / Ign 10 Amp (красный): PRNDL, Auto Transmissio n, спидометр, контрольные датчики, контрольные приборы

21 — не используется

22 — не используется

23 — не используется

24 — 4WD 25 ампер (прозрачный): модели 4X4 — привод переднего моста, индикаторная лампа 4WD, TP2 Реле, счетчик моточасов (опция 7Y4) A — PWR AGCY 20 Amp — C / K Reg. & Внеш. Кабина (автоматический выключатель): замок двери с электроприводом, сиденье с электроприводом на 6 позиций, модуль бесключевого доступа 30 А — C / K Кабина экипажа (автоматический выключатель): замок двери с электроприводом, сиденье с электроприводом на 6 позиций, модуль бесключевого доступа B — PWR WDOS: 20 А — К / К Рег. & Внеш. Кабина (автоматический выключатель): электрические стеклоподъемники 30 А — C / K Кабина экипажа (автоматический выключатель): электрические стеклоподъемники

ПОД КАПОТОМ ЦЕНТРА ПРЕДОХРАНИТЕЛЕЙ / РЕЛЕ ПРЕДУПРЕЖДЕНИЕ: Всегда отсоединяйте кабель заземления аккумуляторной батареи перед обслуживанием «сильноточных предохранителей. • Сильноточные предохранители рекомендуется заменять квалифицированным специалистом.Чтобы определить компоненты блока предохранителей на панели приборов, см. Рисунок. См. Рис. 2. Рис. 2: Идентификация центра предохранителей / реле под капотом Предоставлено GENERAL MOTORS CORP.

Идентификация предохранителей и реле — запасные

2 — STOP Макс. предохранитель 30 А (зеленый) Стоп-сигналы

3 — Максимальный предохранитель 50 А переменного тока (Красный) Реле вентилятора высокого давления, реле заднего вентилятора

4 — Предохранитель ABS на 60 А (Синий) Модуль ABS

5 — Предохранитель на 50 А макс. (Красный) Переключатель IGN B на 50 А, переход к шине блока предохранителей

6 — IGN A, макс. Предохранитель 40 А (желтый) Выключатель IGN A, переход к шине блока предохранителей

7 — АККУМУЛЯТОР, предохранитель макс. На 50 А (красный) Батарея, шина блока предохранителей

8 — ОСВЕЩЕНИЕ, макс. предохранитель (красный) Переключатель света фар и панели, противотуманные фары, вспомогательное освещение

9 — 30 А (зеленый)

10 — 30 А (зеленый)

11 — 10 А (красный) Запасной

12 — 20 А ( Желтый) Запасной

13-30 А (Зеленый) Запасной

14 — Не используется

15 — Компрессор кондиционера 10 А (Красный) SW Давление кондиционера на муфту кондиционера

16 — HORN 20 ампер (желтый) звуковой сигнал, лампы под капотом

17 — ECM B Топливный насос 20 ампер (желтый), PCM

18 — не используется

19 — AUX FAN 30 ампер (зеленый) Aux. Вентилятор

20 — RR- DEFOG 30 Amp (зеленый) RR DEFOG

21 — ENG 120 Amp (желтый) IGN A Переключатель нагрузки двигателя, EGR, продувки адсорбера EVRV Соленоид холостого хода, датчик подогрева 02, подогреватель топлива, датчик воды

22 — ECM, 120 А (желтый) Форсунка № 1, Форсунка № 2, PCM

23 — Топливный соленоид FUEL SOL 20 А (желтый) (только для дизельного двигателя)

24 — Не используется

25 — Не используется

26 — IGN E 10 А (красный) Катушка реле вспомогательного вентилятора, модуль горячего топлива

27 — Не используется

28 — Не используется

29 — ЗАЖИГАТЕЛЬНЫЕ СВЕЧИ 10 А (красные) Свечи накаливания (только для дизельного двигателя)

30 — Не используется

31 — Не используется

32 — Не используется A — 30 А B — 30 А UY1, UY7 Проводка кемпера / прицепа C — Реле стоп-сигнала D — Реле звукового сигнала E — Реле вспомогательного вентилятора F — A / C Реле G — реле топливного насоса

УДОБНЫЙ ЦЕНТР Рис. 3: Комфортный центр Предоставлено GENERAL MOTORS CORP. Идентификация предохранителей и автоматических выключателей A — Реле противотуманных фар B — Реле DRL (дневных ходовых огней) C — аварийная сигнальная лампа D — Звуковой сигнал

Изображения (нажмите, чтобы увеличить)

СПОНСОРНЫЕ ССЫЛКИ

Среда, 17 февраля 2010 г., 10:34

Внимание! | Cloudflare

Почему я должен заполнять CAPTCHA?

Заполнение CAPTCHA доказывает, что вы человек, и дает вам временный доступ к веб-ресурсу.

Что я могу сделать, чтобы этого не произошло в будущем?

Если вы используете личное соединение, например, дома, вы можете запустить антивирусное сканирование своего устройства, чтобы убедиться, что оно не заражено вредоносными программами.

Если вы находитесь в офисе или в общей сети, вы можете попросить администратора сети запустить сканирование сети на предмет неправильно сконфигурированных или зараженных устройств.

Еще один способ предотвратить появление этой страницы в будущем — использовать Privacy Pass. Возможно, вам потребуется загрузить версию 2.0 прямо сейчас из Магазина дополнений Firefox.

Схема блока предохранителей Шевроле

Расположение блоков предохранителей, схемы предохранителей, назначение электрических предохранителей и реле в автомобилях Chevrolet .

Chevrolet Astro (1996-2005)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Chevrolet (Chevy) Astro (1996, 1997, 1998, 1999, 2000, 2001, 2002) , 2003, 2004, 2005).

Chevrolet Aveo (2002-2006)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Chevrolet (Chevy) Aveo (2002, 2003, 2004, 2005, 2006).

Chevrolet Aveo (2007-2011)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Chevrolet (Chevy) Aveo (2007, 2008, 2009, 2010, 2011).

Chevrolet Aveo (2012-2018)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Chevrolet (Chevy) Aveo (2012, 2013, 2014, 2015, 2016, 2017, 2018) , 2019, 2020).

Chevrolet Blazer (1996-2005)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Chevrolet (Chevy) Blazer (1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005)

Шевроле Блейзер (2019-..)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для All-New Chevrolet (Chevy) Blazer (2019, 2020-. .)

Chevrolet Camaro (1993-1997)…>>
Схемы блока предохранителей (расположение и назначение электрических предохранителей и реле) Chevrolet (Chevy) Camaro Z28 (1993, 1994, 1995, 1996, 1997).

Chevrolet Camaro (1998-2002)…>>
Схемы блока предохранителей (расположение и назначение электрических предохранителей и реле) Chevrolet (Chevy) Camaro Z28 (1998, 1999, 2000, 2001, 2002).

Chevrolet Camaro (2010-2015)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Chevrolet (Chevy) Camaro (2010, 2011, 2012, 2013, 2014, 2015).

Chevrolet Cavalier (1995-2005)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей) автомобилей Chevrolet (Chevy) Cavalier (1995, 1996, 1997, 1998, 1999, 2000, 2002, 2001, 2001) , 2003, 2004, 2005).

Chevrolet Cobalt (2005-2010)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Chevrolet (Chevy) Cobalt (2005, 2006, 2007, 2008, 2009, 2010).

Chevrolet Colorado (2004-2012)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Chevrolet (Chevy) Colorado (2004, 2005, 2006, 2007, 2008, 2009, 2010) , 2011, 2012).

Chevrolet Colorado (2012-2020)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Chevrolet (Chevy) Colorado (2012, 2013, 2014, 2015, 2016, 2017, 2018) , 2019, 2020).

Chevrolet Corvette (C6; 2005-2013)…>>
Схемы блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Chevrolet (Chevy) Corvette (C6; 2005, 2006, 2007, 2008, 2009) , 2010, 2011, 2012, 2013).

Chevrolet Cruze (J300; 2008-2016)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Chevrolet (Chevy) Cruze (J300; 2008, 2009, 2010, 2011, 2012) , 2013, 2014, 2015, 2016).

Chevrolet Epica (2000-2006)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Chevrolet (Chevy) Epica (2000, 2001, 2002, 2003, 2004, 2005, 2006) ).

Chevrolet Equinox (2010-2017)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Chevrolet (Chevy) Equinox (2010, 2011, 2012, 2013, 2014, 2015, 2016) , 2017).

Chevrolet Express (1996-2002)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Chevrolet (Chevy) Express (1996, 1997, 1998, 1999, 2000, 2001, 2002) ).

Chevrolet Express (2003-2020)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Chevrolet (Chevy) Express (2003, 2003, 2005, 2006, 2007, 2008, 2009) , 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020).

Chevrolet HHR (2006-2011)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Chevrolet (Chevy) HHR (2006, 2007, 2008, 2009, 2010, 2011).

Chevrolet Impala (2000-2005)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Chevrolet (Chevy) Impala (2000, 2001, 2002, 2003, 2004, 2005).

Chevrolet Impala (2006-2013)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобиля Chevrolet (Chevy) Impala (2006, 2007, 2008, 2009, 2010, 2011, 2012) , 2013).

Chevrolet Impala (2014-2020)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Chevrolet (Chevy) Impala (2014, 2015, 2016, 2017, 2018, 2019, 2020) ).

Chevrolet Lumina (1995-2001)…>>
Схемы блока предохранителей (расположение и назначение электрических предохранителей и реле) Chevrolet (Chevy) Lumina (1995, 1996, 1997, 1998, 1999, 2000, 2001) .

Chevrolet Malibu (1997-2003)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Chevrolet (Chevy) Malibu (1997, 1998, 1999, 2000, 2001, 2002, 2003) ).

Chevrolet Malibu (2008-2012)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Chevrolet (Chevy) Malibu (2008, 2009, 2010, 2011, 2012).

Chevrolet S-10 (1994-2004)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей) Chevrolet (Chevy) S10 (1994, 1995, 1996, 1997, 1998, 1999, 2000) , 2001, 2002, 2003, 2004).

Chevrolet Silverado (mk1; 1999-2007)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Chevrolet (Chevy) Silverado 1500/1500HD/2500HD/3500HD (1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007)

Chevrolet Silverado (mk2; 2007-2013)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобиля Chevrolet (Шевроле) Silverado 1500/1500HD/2500HD/3500HD (mk2; 2007, 2008, 2009, 2010, 2011, 2012, 2013).

Chevrolet Silverado (mk3; 2014-2018)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) Chevrolet (Chevy) Silverado 1500/1500HD/2500HD/3500HD (mk3; 2014, 2015, 2016, 2017, 2018).

Chevrolet Sonic / Aveo (2012-2020)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Chevrolet (Chevy) Sonic / Aveo (2012, 2013, 2014, 2015, 2016) , 2017, 2018, 2019, 2020).

Chevrolet Spark (M300; 2010-2015)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобиля Chevrolet (Chevy) Spark/Beat (M300; 2010, 2011, 2012, 2013) , 2014, 2015).

Chevrolet SS (2013-2018)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Chevrolet (Chevy) SS (Holden Commodore) (2013, 2014, 2015, 2016, 2017) , 2018).

Chevrolet SSR (2003-2006)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) для Chevrolet (Chevy) SSR (2003, 2004, 2005, 2006).

Chevrolet Tahoe (1995-1999)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Chevrolet (Chevy) Tahoe / GMC Yukon (1995, 1996, 1997, 1998, 1999) .

Chevrolet Tahoe (2000-2006)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Chevrolet (Chevy) Tahoe (2000, 2001, 2002, 2003, 2004, 2005, 2006) ).

Chevrolet Tahoe (2007-2014)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Chevrolet (Chevy) Tahoe (2007, 2008, 2009, 2010, 2011, 2012, 2013) , 2014).

Chevrolet Tracker (1993-1998)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей) автомобилей Chevrolet (Chevy) Tracker / Vitara / Geo Tracker (1993, 1994, 1995, 1996, 1997, 1998).

Chevrolet Tracker (1999-2004)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Chevrolet (Chevy) Tracker (1999, 2000, 2001, 2002, 2003, 2004).

Chevrolet TrailBlazer (2002-2009)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Chevrolet (Chevy) TrailBlazer (2002, 2003, 2004, 2005, 2006, 2007, 2008) , 2009).

Chevrolet Traverse (2009-2017)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Chevrolet (Chevy) Traverse (2009, 2010, 2011, 2012, 2013, 2014, 2015) , 2016, 2017).

Chevrolet Trax (2013-2017)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Chevrolet (Chevy) Trax / Tracker (2013, 2014, 2015, 2016, 2017).

Chevrolet Venture (1997-2005)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Chevrolet (Chevy) Venture (1997, 1998, 1999, 2000, 2001, 2002, 2003) , 2004, 2005).

Chevrolet Volt (2011-2015)…>>
Схема блока предохранителей (расположение и назначение электрических предохранителей и реле) автомобилей Chevrolet (Chevy) Volt (2011, 2012, 2013, 2014, 2015).

FUSE Box Diagram Chevrolet Spark (Matiz) 2 / 3G реле с назначением и локациями

905 Датчик частоты вращения колеса, датчик давления в топливной рампе, датчик скорости автомобиля (VSS), модуль управления газом, датчик частоты вращения выходного вала автоматической коробки передач, модуль иммобилайзера co Модуль Ntrol, модуль управления иммобилайзером — дополнительно — 10 , Реле ближнего света, Реле дальнего света, Реле стартера, Реле обогрева сиденья 905 01 f25da

F1DA		10	потолочный светильник, багажный отсек, датчик чтения и подушки безопасности диагностики диагностики
F2DA	15	Модуль управления мобильным телефоном, Аудиосистема, Комбинация приборов, Приемник дистанционного управления дверным замком (RCDLR), Модуль управления системой защиты от взлома, Модуль управления отоплением, вентиляцией и кондиционированием воздуха.
F3DA	10	Комбинация приборов, стартер, переключатель парковки/нейтрали, приемник дистанционного управления дверным замком (RCDLR), выключатель зажигания ), модуль управления коробкой передач (TCM), электронный модуль управления тормозной системой (EBCM), задний фонарь — левый, задний фонарь — правый, дополнительный стоп-сигнал (CHMSL)
F5DA	20	Прикуриватель предохранитель гнезда
F6DA	25	Переключатель стеклоподъемника пассажира, переключатель стеклоподъемника водителя, центральный переключатель стеклоподъемника
F7DA	15
F8DA
F8DA
F8DA	10	коммутатор приборов, аудиосистема, дверной блокировку дистанционного управления (RCDLR), модуль управления взломщиком
F9DA	не используется
F10DA
F10DA	25	25	Выключатель электропитания — водитель
F11DA
F11DA
F11DA	10	STOP STAM-коммутатор, модуль управления трансмиссией, автоматическая передача рычага на расстоянии
F12DA	10	диагностический блок (DLC) , Диагностический блок (DLC) 2, модуль управления иммобилайзером — дополнительно, модуль управления иммобилайзером
F13DA		10		10		000501 F14DA
F14DA		25	Модуль управления двигателем
F15DA	10	Модуль информационного дисплея, комбинация приборов, моб. Модуль управления телефоном
F16DA	10	Реле задних противотуманных фар, задний фонарь — левый, задний фонарь — правый, комбинация приборов.
F17DA
F17DA
F17DA	20	20	Заднее окно Defogger Mesh
F18DA	10		10	Предупреждение об опасности
F19DA
F19DA	15	Парк / нейтральное положение (PNP), переключатель для реверсий
F20DA
250507	25	25		9
	F21DA	20		01 20	Двигатель лобового стеклоочистителя, стеклоочиститель для лобового стекла / шайба
F22DA	15	RELLOKE DOWER RELAY
10		10	Коммутационный кластер приборов, контроль HVAC, внешний коммутатор зеркала заднего вида
F26DA	10	стеклоочиститель для лобового стекла / шайба, задний двигатель стеклоочистителя

Chevrolet Corsica (1987 — 1996) — предохранитель схема

Chevrolet Corsica (1987 — 1996) — схема блока предохранителей

Год выпуска: 1987, 1988, 1989, 1990, 1991, 1992, 1993, 1994, 1995, 1996

Схема блока предохранителей

Chevrolet Corsica — схема блока предохранителей

№	А	Защищенный компонент
1	15	‘ 87-’93, ’96: Компьютерное управление, топливная форсунка
2	20	’89-’96: Стоп-сигналы, аварийная сигнализация
3	15	’87-’88: Радио
3	10	’91-’96: Подушка безопасности, зажигание
4	20	’87-’88: Стоп-сигналы, аварийная сигнализация
	5	’89-’92: Генератор, антиблокировочная система тормозов (’92)
	10	’93-’96: Генератор, антиблокировочная система тормозов (’93-’95), трубка обогревателя LGO (’93-’94), дневные ходовые огни (’95-’96), многоточечный впрыск топлива (‘ 96)
5	20	’87-’95: Фонари заднего хода, указатели поворота
5	15	’96: Фонари заднего хода, указатели поворота
6	20	’89–’96: Замок багажника, прикуриватель (’89–’95), внутреннее освещение (’96)
7	20	Парковочные и боковые габаритные огни, номерные огни, дневные ходовые огни (’96)
8	25	Отопитель и кондиционер
9	20	Датчики/предупреждающий индикатор, система звукового оповещения, обогреватель заднего стекла, кондиционер, компьютерное управление (’87-’90), круиз-контроль (’95-’96), дневные ходовые огни (’95-’96), ABS ( ’96), автоматические дверные замки (’96), автоматические ремни безопасности (’96), многоточечный впрыск топлива (’96), дополнительная надувная подушка безопасности (’96)
10	25	Стеклоочиститель/омыватель ветрового стекла
11	20	’87-’93: Освещение, часы, дверные замки (’87-’93), звуковой сигнал (’87-’93), прикуриватель (’87-’90), Radio-CD (’91- 93), открывание багажника (’87-’88), система звукового оповещения, пассивные ремни ABS
11	15	’94-’96: Освещение салона (’94-’95), Часы (’94-’95), Radio-CD (’94-’95), Система звукового оповещения, Пассивные ремни ABS
12	35	Автоматический выключатель (’87–’91): Электрические стеклоподъемники
12	30	Автоматический выключатель (’92-’96): Электрические стеклоподъемники
13	5	’87–’91 : Подсветка приборной панели, напоминание о фарах (’87–’90)
13	3	’92-’96: Подсветка приборной панели, затемнение внутреннего освещения (’96), радио/аудиосистемы (’96), стеклоочиститель/омыватель (’96)
14	15	Радио, круиз-контроль (’97-’95), часы (’87-’88)
15	35	Автоматический выключатель (’87–’91): Дверные замки с электроприводом, обогреватель заднего стекла
15	30	Автоматический выключатель (’92-’96): Дверные замки с электроприводом, обогреватель заднего стекла
16	10	’89: Датчик массового расхода воздуха (V6)
	5	’91: Дневной ходовой огонь
	3	’92-’93: Дневной ходовой огонь
	20	’94-’96: Топливный насос/форсунки
17	3	’91-’93: Подушка безопасности
17	10	’94-’96: Автоматическая разблокировка двери (снять, чтобы отключить)

Дополнительные предохранители (’94-’95)

2 предохранителя под рулевой колонкой

№	А	Защищенный компонент
1	3	Подушка безопасности
2	20	Противотуманные фары, дверной замок, звуковой сигнал

ПРЕДУПРЕЖДЕНИЕ. Назначение клемм и жгутов для отдельных разъемов зависит от уровня комплектации автомобиля, модели и рынка.

2004 Chevrolet Silverado Схема предохранителей — Ricks Free Auto Repair Advice Ricks Free Auto Repair Advice (ESC) Компоненты, модули заднего сиденья с подогревом, рулевое управление задними колесами

2 Предохранитель ECC 10 А Блок управления HVAC — задний вспомогательный блок
3 Предохранитель DDM 15 А Модуль двери водителя (DDM)
Задняя часть, управление приводом дроссельной заслонки
5 Предохранитель IGN 0 10 А Датчик блокировки автоматической коробки передач, управление силовым агрегатом
6 Предохранитель RR WPR 15 А Выключатель заднего стеклоочистителя
7 Предохранитель 4WD 15 А Привод переднего моста, переключатель управления переключением раздаточной коробки
8 Предохранитель TBC IGN 0 10 А Кузов Модуль управления (BCM)
9 Предохранитель CRUISE 10A Переключатель круиз-контроля, датчик скорости/положения рулевого колеса
10 HVAC 1 Предохранитель 10A Модуль управления HVAC, приводы HVAC
11 HTPJ Предохранитель переменного тока, 30 А, модуль управления HVAC
12 Предохранитель SEC ACCY, 10 А.

Предоставление специалиста по модернизации
13 Предохранитель VEH CHMSL, 10 А, верхний центральный стоп-сигнал (CHMSL)
Предохранитель WS WPR 25A Модуль электродвигателя стеклоочистителя
16 Предохранитель PDM 10A Модуль двери переднего пассажира (FPDM)
17 TBC 28 Предохранитель 15A Блок управления кузовным оборудованием (BCM)
18 Предохранитель TBC 2C 15A Блок управления кузовным оборудованием (BCM)
20A Розетка питания вспомогательного оборудования на D-стойке
20 TBC Предохранитель ACCY 10A Блок управления кузовным оборудованием (BCM)
21 RT TRLR Предохранитель ST/TRN 10A Проводка прицепа
22 LT TRLR Предохранитель ST/TRN 10A Проводка прицепа
23 TBC Предохранитель 2A 15A Блок управления кузовом Модуль (BCM)
24 Предохранитель LOCKS 20A Реле блокировки/отпирания дверей
25 Предохранитель FLASH 25A Модуль указателей поворота/аварийной сигнализации
26 RT TRN Предохранитель 10A Правые указатели поворота, правые габаритные огни, модуль двери переднего пассажира (FPDM), Комбинация приборов (IPC)
27 LT TRN Fuse 10A Turn Si Левые габаритные фонари, левые габаритные фонари, модуль двери водителя (DDM), комбинация приборов (IPC)
Реле LOCK Привод замка задней двери, узел дверной защелки LR/RR L DOOR 12 WAY-BLACK Блок предохранителей левый I/P C4 (Жгут проводов двери водителя)
Реле РАЗБЛОКИРОВКИ Привод замка задней двери, узел дверной защелки LR/RR RR FOG Реле LP Задние противотуманные фары (экспорт)
Реле РАЗБЛОКИРОВКИ ВОДИТЕЛЯ Не используется Жгут проводов)
CB LT DOORS 25A Стеклоподъемник LR, Модуль двери водителя (DDM)

2004 Chevrolet Silverado Блок реле

2004 Chevrolet Silverado Схема предохранителей блока предохранителей под капотом (ALC) Реле компрессора

MBEC 1 50A SEAT CB.

RT DOOR CB
BLOWER 40A Двигатель вентилятора
LBEC 2 50A ЗАМКИ Предохранитель. Предохранитель DDM, предохранитель PDM, предохранитель ECC, предохранитель AUX PWR 2
ШПИЛЬКА №2 30A Проводка прицепа
ABS 60A Электронный модуль управления тормозной системой (EBCM)
VSES/ECAS 60A Электронный модуль управления тормозной системой (EBCM)
IGN A 40A Выключатель зажигания RUN. НАЧАЛО. RUN/START/ACCY
IGN B 40A Выключатель зажигания RUN/ACC, RUN/START
LBEC 1 Предохранитель FLASH 50A, предохранитель TBC 2A. Предохранитель TBC 2B. Предохранитель TBC 2C. Предохранитель LT DOORS
TRL PARK 15A Проводка прицепа
RR PARK 10A Наружные фонари — задний правый, габаритные фонари — правый
LR PARK 10A Наружные фонари — левый задний.Габаритные фонари — левые
Реле PARK LP — предохранитель TRLR PARK, предохранитель LR PARK, предохранитель RR PARK, предохранитель FRT PARK, предохранитель INT PARK, реле DRL (экспорт)
Реле STARTER — стартер
TBC BATT 10A Блок управления кузовным оборудованием (BCM).

Модуль PASS-Key
SUNROOF 25A Реле люка на крыше
SEC 82 30A Реле проблесковых маячков на крыше
4WS 15A Модуль управления задними колесами, система улавливания паров топлива (EVAP) Соленоид вентиляции адсорбера Розетки.Дополнительные розетки
Реле IGN 1 — предохранитель SBA, предохранитель ETC/ECM, предохранитель PCM 1, предохранитель INJ 1, предохранитель INJ 2
PCM 1 15A Модуль управления силовым агрегатом (PCM). Датчик массового расхода воздуха (MFS). Соленоид продувки адсорбера системы улавливания паров топлива (EVAP), датчик состава топлива, вторичное реле топливного насоса
ETC/ECM 15A Управление приводом дроссельной заслонки (TAC)
INJ 1 Топливные форсунки 15A — нечетные номера. Катушки зажигания с нечетными номерами
INJ 2 15A Топливные форсунки с четными номерами. Катушки зажигания с четными номерами
IGN E 10A NC Реле COMP, переключатель парковочного/нейтрального положения (PNP), сигнал поворота/многофункциональный переключатель, компоненты регулировки фар
RTD 30A Компрессор автоматического контроля уровня (ALC), модуль электронной системы управления подвеской (ESC)
TRL B/U WA Блок управления кузовным оборудованием (BCM).

Проводка прицепа. Сигнал заднего хода
PCM B 20A Блок управления силовым агрегатом (PCM)
Реле PRIME FIPMP — топливный насос
02A 15A Датчики кислорода с подогревом — перед каталитическим нейтрализатором
B/U LP 20A Переключатель парковочного/нейтрального положения (PNP)
RR DEFOG 30A Реле DEFOG
Реле HDLP-Hl — предохранитель HI HDLP-LT, предохранитель HI HDLP-RT
02B 15A Датчики кислорода с подогревом — после каталитического нейтрализатора
SIR 15A Модуль датчиков и диагностики надувных подушек безопасности (SDM), модуль сиденья с памятью — пассажир. Внутреннее зеркало заднего вида
FRT PARK 10A Сигнальные лампы парковки/поворота — передние, габаритные фонари — передние
Реле DRL — Предохранитель DRL
SEO ION 10A Реле DEFOG.Кластер панели приборов (IPC). Модуль управления задним датчиком объекта
TBC IGN 1 10A Модуль управления кузовным оборудованием (BCM)
HI HDLP-LT 10A Фара-дальний свет-левая
LH HID 20A Балласт фары-левая
DRL 10A Реле DRL (отечественное), дневные ходовые огни (экспорт)
IPC/DIC 10A Комбинация приборов (IPC)
HVAC/ECAS 10A Модуль управления HVAC
CIG LTR 15A Прикуриватель, разъем канала передачи данных (DLC)
HI HDLP-RT 10A Фара дальнего света-правая
Реле HDLP-LOW LO Предохранитель HDLP-LT
Реле AC COMP Муфта компрессора кондиционера в сборе
AC COMP 10A Реле AC COMP
RR WPR 25A Задний модуль стеклоочистителя
RADIO 15A Компоненты развлекательной системы
SEO B1 15A Комбинация приборов (IPC), реле задних противотуманных фар .

Потолочная консоль, переключатель маяка на крыше LO HOLP-LT 10A Фара-ближний свет-левая, балласт фары-левая
BTSI 10A Выключатель стоп-сигнала
CRANK 10A Модуль управления силовым агрегатом (PCM)
LO HDLP-RT 10A Фара-ближний свет-правая. Балласт правой фары
Реле дальнего света FOG Предохранитель дальнего света FOG
Реле дальнего света FOG 15A Реле дальнего света FOG
Реле звукового сигнала Предохранитель звукового сигнала
Реле W/S WASH Предохранитель W/S WASH
W/S WASH 15A Реле W/S WASH
INFO 15A Автомобильная связь Интерфейсный модуль (VCIM). Развлекательная система для пассажиров задних сидений (RSE) в сборе.Устройство дистанционного воспроизведения CD-проигрыватель
RADIO AMP 30A Аудиоусилитель
RH HID 20A Балласт фары-правый
HORN 15A Рупор-левый. Horn-Right
EAP 15A Электронные регулируемые педали (EAP) Реле
TREC 30A Электродвигатель энкодера раздаточной коробки, модуль управления переключением раздаточной коробки
SBA 15A Дополнительный электродвигатель насоса вспомогательного торможения

Опубликовано 31 марта 2020 г.

Silverado III (2014-2019) Схемы и схемы блока предохранителей

Chevrolet Silverado — это линейка грузовиков производства General Моторы под маркой Шевроле.Впервые эта модель была представлена в 1999 г. выпущен для замены модельного ряда Chevrolet C/K. Chevrolet Silverado в настоящее время работает в четвертом поколении. Это полноразмерные пикапы, сочетающие в себе мощный двигатель и привлекательный внешний вид. Эти автомобили в основном предназначены для тяжелых условий эксплуатации. Не только это, но они также отлично подходят для бездорожья. едет. Chevrolet Silverado III — пикап третьего поколения. Компания начал производство этих автомобилей в 2014 году.

Chevrolet Silverado: третье поколение

Chevrolet Silverado III — линейка полноразмерных пикапов.Эти автомобили в основном популярны из-за своей силы. Модельный ряд пикапов третьего поколения был первым. 2014 года выпуска. Введен на замену автомобилям предыдущего поколения. поколение. Производство машин продолжалось до 2019 года, после чего было прекращено над модельным рядом автомобилей четвертого поколения.

Для модели 2014 года производители изменили дизайн Chevrolet Silverado. Автомобиль сделал свое дело публичный дебют на Североамериканском международном автосалоне. Третье поколение Silverado 1500 поставляется с тремя вариантами газовых двигателей.Эти автомобили также оснащены мультимедийной системой MyLink с сенсорным экраном от Chevrolet. интерфейсная система. Наряду с этим он также имеет технологию потоковой передачи стерео A2DP, USB поддержка, Bluetooth и вход для iPod или iPhone. Под автомобилем производители добавили полностью закрытую высококачественную стальную раму. по технологии гидроформинга. Учитывая характеристики и конструкцию этих пикапов, можно сказать, что они представляли собой идеальное сочетание мощной производительности и хорошего выглядит.

Пикапы Chevrolet Silverado III — это обновленные модели с нужными функциями и технологии.Они предназначены для интенсивного использования. Но вы можете наслаждаться большим широким даже когда вы едете по бездорожью.

1999-2006 Chevy Silverado & Sierra Блок предохранителей Схема

Предохранители являются сердцем электрической системы вашего Chevy. Почти каждая система в автомобиле, для которой требуется аккумулятор или электричество (окна, дверные замки, освещение, стереосистема и т. д. и т. д.), подключается и питается через предохранитель. Аккумулятор посылает питание на предохранитель, который затем передает его на конкретную систему автомобиля. Назначение плавкого предохранителя состоит в том, чтобы предотвратить прямую перегрузку аккумулятора и расплавление проводки системы.

Когда предохранитель перегружается или его мощность превышает его мощность, предохранитель перегорает. Когда предохранитель перегорает, он отключает подачу питания на эту конкретную систему. Поэтому, когда вы сталкиваетесь с неисправностью электрооборудования в вашем автомобиле, предохранители — это первое место, на которое вы должны обратить внимание.

Предохранители чрезвычайно важны, поскольку они защищают все наши электрические компоненты. Если ваша батарея подавала питание непосредственно на вашу стереосистему, а не сначала через предохранитель, если батарея случайно перегрузит стереосистему, это сломает все.И тогда вам нужно будет потратить несколько тысяч долларов на замену всей стереосистемы вместо 0,50 доллара на замену предохранителя.

Типы предохранителей Chevy и GMC

Предохранители бывают разных цветов и размеров. Цвет и размер предохранителя отображают мощность (в амперах), которую может обеспечить предохранитель. Стереосистемам требуется много электроэнергии, поэтому они обычно имеют больший и более мощный предохранитель, чем, скажем, электрические стеклоподъемники.

Номинальное значение силы тока обычно указано прямо на верхней части предохранителя.Тем не менее, окраска также может помочь вам определить номинал усилителя. Вы должны быть осторожны, чтобы использовать правильный предохранитель при замене неисправного. При этом некоторые из разных размеров не влезут в блок предохранителей, т. е. 5-амперный предохранитель не подходит к гнезду для предохранителя на 40 ампер, существует множество предохранителей с разной силой тока, которые можно установить в одни и те же гнезда для предохранителей. Использование предохранителя большей мощности, чем необходимо, обычно не будет проблемой, но если вы случайно поместите предохранитель на 10 ампер вместо предохранителя на 30 ампер, вы очень быстро перегорите предохранитель.

Для идентификации предохранителей см. следующие два экспоната:

Где находится блок предохранителей Chevy Silverado?

Silverado и Sierra, а также почти все автомобили будут иметь два блока предохранителей. Один будет расположен внутри моторного отсека, а второй — в пространстве для ног водителя.

На автомобилях Silverado и Sierra блок предохранителей двигателя расположен с правой стороны моторного отсека, если смотреть на него, ближе к верхнему правому углу.На рисунке ниже показано расположение на грузовиках 1999-2006 гг. Обратите внимание, что вот так это выглядит со снятой крышкой блока предохранителей. Когда вы откроете капот, на нем будет пластиковое покрытие, которое должно очень легко отскочить.

Второй блок предохранителей расположен в приборной панели со стороны водителя. Когда вы открываете дверь водителя, блок предохранителей находится в плоской части приборной панели, которая обращена прямо к вам / встречается непосредственно с дверью, когда она закрыта. Панель, под которой он находится, представляет собой панель треугольной формы.Вы должны быть в состоянии вытолкнуть его довольно легко, потянув за нижнюю часть.

Диагностика перегоревшего предохранителя

Теперь, когда вы нашли блоки предохранителей, как определить, что предохранитель перегорел? Большинство предохранителей будут изготовлены из цветного прозрачного пластика. Когда вы заглянете внутрь пластика, вы увидите небольшой металлический соединительный элемент. Это часть, которая обеспечивает передачу усилителя от батареи к системе. Когда предохранитель перегружается и ломается или перегорает, металлическая соединительная деталь фактически сломается.

Вы заметите, что металл внутри фактически сломан пополам. Это мера безопасности для предотвращения передачи перегруженных ампер в вашу электрическую систему. Вместо этого предохранитель перегорает и предотвращает передачу избыточной силы тока на ваши компоненты.

Вот изображение хорошего и плохого предохранителя. Стоит отметить, что внутренний металлический разъем не всегда будет иметь S-образную форму, как в этом примере. Чаще они будут выглядеть как «n» или холм.

Обратите внимание, что эта диаграмма также применима для GMT800 1999-2006 GMC Sierra. В то время как крышки для блоков предохранителей должны иметь эти схемы внутри них, эти автомобили сейчас стареют, поэтому они могут быть трудночитаемыми или уже изношенными.

Схема блока предохранителей моторного отсека Silverado

Silverado Внутренняя приборная панель Схема блока предохранителей

Родственные

Иск GM Crossovers Fuse Box отклонен

Коллективный иск подан в США. Окружной суд Южного округа Калифорнии по предположительно неисправному блоку предохранителей в некоторых кроссоверах GM 2013-2017 модельного года был отклонен.

Согласно Car Complaints , истец по делу приобрел подержанный Buick Enclave 2014 года выпуска с пробегом 70 676 миль на одометре в декабре 2016 года у дилера в Калифорнии. Несмотря на то, что автомобиль использовался, на него по-прежнему распространяются определенные гарантийные обязательства General Motors.

Истец начал испытывать проблемы с транспортным средством примерно на 90 000 миль, как указано в иске.Автомобиль внезапно отключился во время движения, и на приборной панели загорелись сигнальные лампы, указывающие на отказы системы стабилизации и контроля тяги. Позже она отвезла его в дилерский центр GM для диагностики, которая «определила код неисправности P1682 и обнаружила, что шина зажигания блока предохранителей, также известная как клемма 51 и реле двигателя, была ослаблена». Затем дилер снова прикрепил блок предохранителей, но исправление не сработало, и клиент вернулся, сообщив о той же проблеме. Затем техники заменили весь блок предохранителей, однако и этот ремонт не удался, и автомобиль был возвращен дилеру.За вторую процедуру ремонта заказчику пришлось заплатить из собственного кармана.

В соответствии с заявкой на групповой иск должно быть достаточное натяжение в жгуте реле для его правильного подключения к блоку предохранителей. Если натяжение низкое, автомобиль может внезапно заглохнуть во время движения. В иске утверждалось, что какой-то дефект приводит к отсутствию напряжения в реле, что делает его подверженным внезапному отключению. GM не выпустила сервисный бюллетень по этой проблеме.

Судья отклонил иск, заявив, что истец не доказал, что GM знала о каких-либо дефектах блока предохранителей до продажи автомобилей, указанных в заявке.Истец также не смог доказать, что в коллективном иске участвовало более 100 участников и что общая сумма соответствующих дефектов, ремонта или ущерба не превышала обязательного порога в 5 миллионов долларов.

Этот иск, в настоящее время отклоненный, касался следующих кроссоверов GM:

Подпишитесь на GM Authority , чтобы получать дополнительные юридические новости, связанные с GM, и круглосуточные новости GM.

Розыгрыш месяца: выиграйте Corvette C8.R 2022 IMSA GTLM Championship Edition.Подробности здесь.

В настоящее время мы ищем опытных автомобильных журналистов и редакторов, которые присоединятся к нашей команде. Зарабатывайте от 60 до 80 тысяч долларов в год, занимаясь любимым делом. Мы также ищем опытного веб-разработчика. Подробнее см. здесь.

— Сэм МакИчерн

Сэм любит писать и увлекается автогонками, картингом и спортивным вождением всех видов.

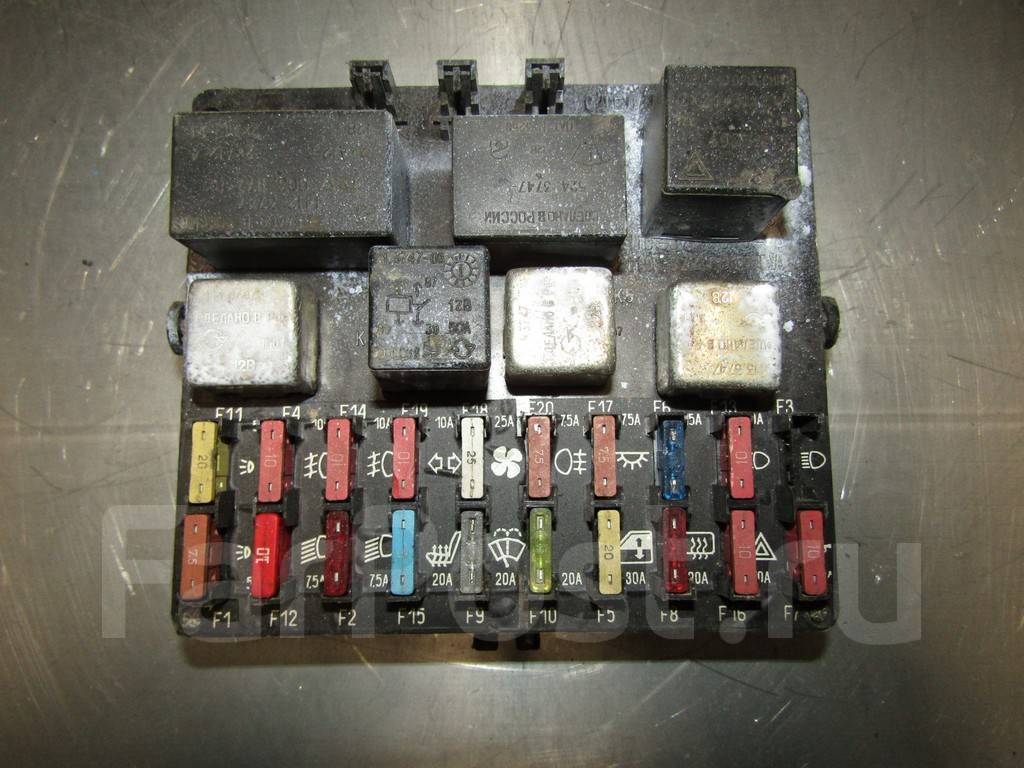

Где блок предохранителей нива шевроле: Фарпост — доска объявлений
