Газель схема дворников: Схема Газель Бизнес

Схема Газель Бизнес


Схема соединений передней проводки Газель бизнес

1 – фара правая

2 – стартер

3 – аккумулятор

4 – блок предохранителей в моторном отсеке

5 – генератор

6 – фара левая

7 – очиститель лобового стекла(моторчик дворников)

8 – колодка соединения со жгутом проводов очистителя лобового стекла

9 – Освещение моторного отсека(подкапотная лампа)

10,16 – звуковой сигнал

11 –насос омывателя лобового стекла

12,14 –колодки соединения со жгутом проводов антиблокировочной(АВS) системы тормозов

13 – датчик уровня тормозной жидкости

15 – реле стартера

17 – кран отопителя

18 – колодка соединения со жгутом проводов крана отопителя

19 – насос дополнительного отопителя

20,21,22 – колодки соединения со жгутом проводов системы управления двигателем

23,24 – колодки соединения с задним жгутом проводов

25,26 – колодки соединения со жгутом проводов панели приборов

27 – колодка соединения (не используется)

Схема соединений  проводов  управления двигателем

1 – клапан продувки адсорбера

2 – датчик положения дроссельной заслонки

3 – датчик температуры охлаждающей жидкости

4 – муфта вентилятора

5 – регулятор холостого хода

6 – клемма D генератора

7 – датчик сигнализатора аварийного давления масла

8 – катушка зажигания

9 – свечи зажигания

10 – датчик абсолютного давления и температуры воздуха на впуске

11 – датчик фаз

12 – датчик положения коленчатого вала

13 – колодка соединения со жгутом проводов управляющего датчика концентрации кислорода

14 – управляющий датчик концентрации кислорода

15 – датчик неровной дороги

16 – датчик детонации

17 – колодка соединения со жгутом проводов форсунок

18 – форсунки

19 –реле муфты вентилятора

20 – главное реле

21 – реле топливного насоса

22, 23, 24 – колодки соединения с передним жгутом проводов

25 – колодка соединения со жгутом проводов диагностического датчика концентрации кислорода

26 – диагностический датчик концентрации кислорода

27 – электронный блок управления двигателем (контроллер) МИКАС М10. 3

Схема соединений  проводов панели приборов

схема 1

1, 2 – колодки соединения (не используются)

3, 4 – колодки соединения с передним жгутом проводов

5 – переключатель вентилятора дополнительного отопителя

6 – правый подрулевой переключатель;

7 – выключатель звукового сигнала

8 – спиральный кабель

9 – реле поворотов

10 – левый подрулевой переключатель

11 – колодка соединения со жгутом проводов выключателя зажигания

12 – выключатель зажигания

13 – колодка соединения с правым нижним динамиком

14 – колодка соединения с правым подрулевым переключателем

15 – колодка соединения со жгутом проводов «массы»;

16 – колодка соединения с левым нижним динамиком

схема 2

17 – правое наружное зеркало заднего вида

18 – колодка соединения со жгутом проводов правой передней двери

19 – колодка соединения со жгутом проводов наружного зеркала заднего вида

20 – колодка соединения с верхним жгутом проводов салона

21, 22 – колодки соединения с верхними динамиками

23 – плафон освещения подножки

24 – колодка соединения с нижним жгутом проводов салона

25 – вентилятор дополнительного отопителя

26 – дополнительный резистор (0,85 Ом, 35 Вт)

27 – выключатель света заднего хода

28 – датчик скорости

29 – выключатель сигнализатора включения стояночного тормоза

30 – колодка соединения со жгутом проводов левой двери

31 – колодка соединения со жгутом проводов наружного зеркала заднего вида

32 – левое наружное зеркало заднего вида

33 – правый плафон освещения салона

34 – передний плафон освещения салона

35, 36 – левые плафоны освещения салона

37 – монтажный блок предохранителей и реле в салоне

38 – реле обогрева зеркал

39 – реле ближнего света

схема 3

40 – реле дальнего света

41 – реле звукового сигнала

42 – реле насоса отопителя

43 – реле стеклоочистителя (реле дворников)

45 – предохранители

46 – блок управления освещением

47 – блок управления системой отопления и вентиляции

48 – комбинация приборов

49 – микромоторедуктор (ММР) привода заслонок обдува стекол и зоны ног

50 – ММР привода заслонок дефлекторов панели приборов

51 – ММР привода центральной заслонки

52 – ММР привода заслонок рециркуляции

53 – розетка

54 – прикуриватель

55 – вентилятор печки(отопителя)

56 – электронный регулятор частоты вращения вентилятора печки(отопителя)

57 – подсветка бардачка

58 – выключатель подсветки бардачка

59 – выключатель освещения салона

60 – датчик положения педали тормоза и выключатель сигналов торможения

61, 62 – колодки подключения к головному устройству звуковоспроизведения

63 – колодка соединения (не используется)

64 – колодка соединения с удлинителем

65 – колодка соединения

Схема ABS антиблокировочной системы тормозов

1 – колодка соединения с передним жгутом проводов

2 – колодка диагностики системы ABS

3 – колодка соединения со жгутом питания системы ABS

4 – датчик скорости вращения правого переднего колеса

5 – датчик скорости вращения правого заднего колеса

6 – датчик скорости вращения левого переднего колеса

7 – датчик скорости вращения левого заднего колеса

8 – электронный блок управления ABS

Схема соединений заднего жгута проводов

1, 2 – колодка соединения с передним жгутом проводов

3 – топливный модуль

4 – колодка соединения со жгутом проводов заднего правого фонаря

5 – колодка соединения со жгутом проводов заднего левого фонаря

6 – задний правый фонарь

7 – задний левый фонарь

8 – фонари освещения номерного знака

Источник: http://avtotrans-m. ru

Подключение стеклоочистителя газ 3307


Схема электропроводки ГАЗ 3307: особенности переходной модели

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

Четвертое поколение средне тоннажного грузовика ГАЗ 3307 появилось на свет в 1993 году и полностью заменило на сборочном конвейере предшественника – ГАЗ 52/53. Как было принято все эти годы, автомобиль во многом унифицирован со своей платформой, но имел и некоторые отличия, сделавшие его более современным.

Разборка генератора

Разборку устройства производим следующим образом:

Откручиваем гайку крепления шкива и снимаем шкив

Следует обратить внимание на шпонку – ее лучше сразу снять и убрать в надежное место, чтобы не потерять; Отворачиваем два винта крепления щеточного узла, демонтируем узел; Скручиваем три винта задней заглушки; Отворачиваем длинные стяжные винты на задней крышке генератора, они стягивают обе части корпуса между собой. Снимаем заднюю крышку, на крышке у диодного моста отсоединяем провода.

Четвертое поколение средне тоннажного грузовика ГАЗ 3307 появилось на свет в 1993 году и полностью заменило на сборочном конвейере предшественника – ГАЗ 52/53. Как было принято все эти годы, автомобиль во многом унифицирован со своей платформой, но имел и некоторые отличия, сделавшие его более современным.

Особенности ГАЗ 3307

Данная модель считалась переходной, поэтому автопроизводителем не рассматривалась как объект для серьезной модификации. От предшественника было унаследовано:

  1. Шасси;
  2. Силовой агрегат;
  3. Кузов, включая и его грузовые модификации;
  4. Основные элементы управления.

Новая кабина

Новым элементом автомобиля ГАЗ 3307 была современная кабина. Она отличалась:

  1. Угловатым оперением капота и крыльев;
  2. Новой светотехникой;
  3. Отделкой внутреннего убранства;
  4. Регулируемыми сиденьями с ремнями безопасности.

Кроме того, благодаря установке на шасси новой кабины повышенной функциональности, видоизменилась и электропроводка ГАЗ 3307. Этого требовало появление на автомобиле:

  1. Эффективной системы вентиляции и отопления;
  2. Гидроусилителя рулевого управления;
  3. Новой панели приборов.

Электрооборудование

Что касается электрооборудования, то в связи с экспериментами производителя, пытавшегося подобрать оптимальный силовой агрегат, подкапотная проводка ГАЗ 3307 также подверглась модернизации.

  1. Вместо ранее использовавшегося генератора постоянного тока автомобиль получил генератор переменного тока модели Г250-Г2;
  2. Для защиты электрооборудования в него был интегрирован регулятор напряжения модели 222.3702.

Предостережение: запрещается запускать двигатель при повреждениях кабеля от генератора к регулятору, а также проверки «на искру». Электросхема не рассчитана на подобные нагрузки, поэтому выйдет из строя при любой попытке запуска или проверки.

Система зажигания также подверглась небольшой модернизации:

  1. Вместо старой катушки зажигания Б114-Б устанавливалась более мощная Б116;
  2. Старый трамблер Р133-Б заменили на модернизированный 24. 3706;
  3. Появился электронный коммутатор зажигания модели ТК102А. В дальнейшем вместо него автомобиль укомплектовывался универсальным коммутатором 13.3734, а также его модификацией – 13.3734-01;
  4. В схеме используется резистор СЭ107, а на ряд моделей устанавливался универсальный 14.3729 (см.также схему электропроводки Газель).

Электросхема ГАЗ-3307

ГАЗ-3307 — среднетоннажный грузовик, выпускается с 1990 года на Горьковском автозаводе. Машина достаточно надежная, но иногда возникают какие-либо неисправности, в том числе электрооборудования для газ 3307. Выйти из стоя может любой из его элементов. Для поиска и устранения проблем пользуются электросхемой автомобиля. Научиться читать и понимать ее может каждый.

Грузовой автомобиль ГАЗ 3307

Способы проверки

При внешнем сходстве электрооборудования, автопроизводитель резонно предполагал возможность ошибок при самостоятельном обслуживании автомобиля, цена которых была высока. Поэтому предусмотрел автоматическую защиту элементов от случайных коротких замыканий:

  1. Цепь обмотки возбуждения генератора защищена с помощью реле защиты, а также с помощью разделительного диода;
  2. Во время работы двигателя и генератора контакты реле разомкнуты;
  3. При обрыве провода или коротком замыкании протекающий через обмотку реле ток увеличится;
  4. Встречная обмотка создаст магнитное поле, сердечник втянется и разомкнет контакты реле (см. также схему электропроводки ВАЗ 2101).

Для проверки исправности защиты необходимо:

  1. Отключить двигатель;
  2. Включить зажигание;
  3. Подсоединить воль реле-регулятора и на «массу»;
  4. Поочередно нажать на якорьки РН и Р3, замыкая их контакты.

Стрелка вольтметра при исправном реле переместится на деление «0». Если этого не произойдет, транзистор неисправен и реле-регулятор подлежит замене.

Электронные реле 524.3747, 931.3747, 932.3747 стеклоочистителя

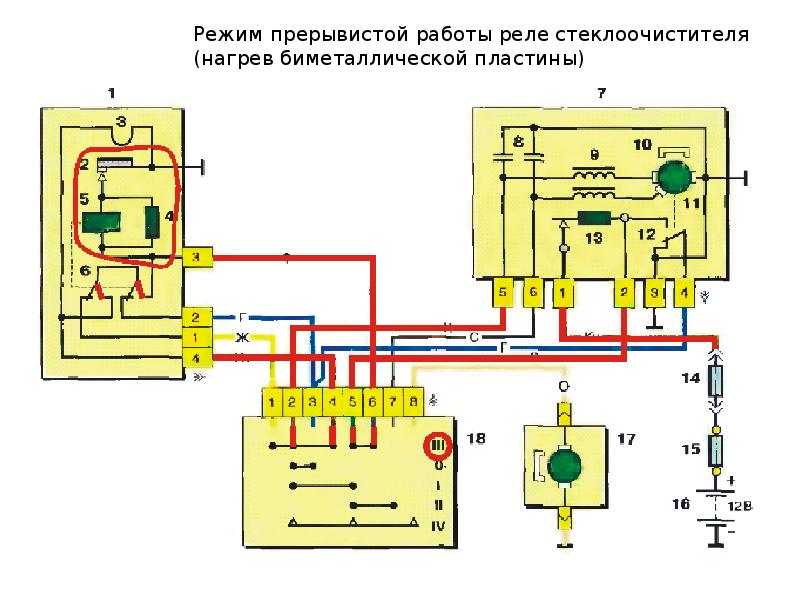

Прерывистый режим работы щеток стеклоочистителя ветрового стекла автомобилей ГАЗ и УАЗ осуществляется при управлении электродвигателем стеклоочистителя посредством специальных электронных реле 524.3747, 931.3747, 932.3747.

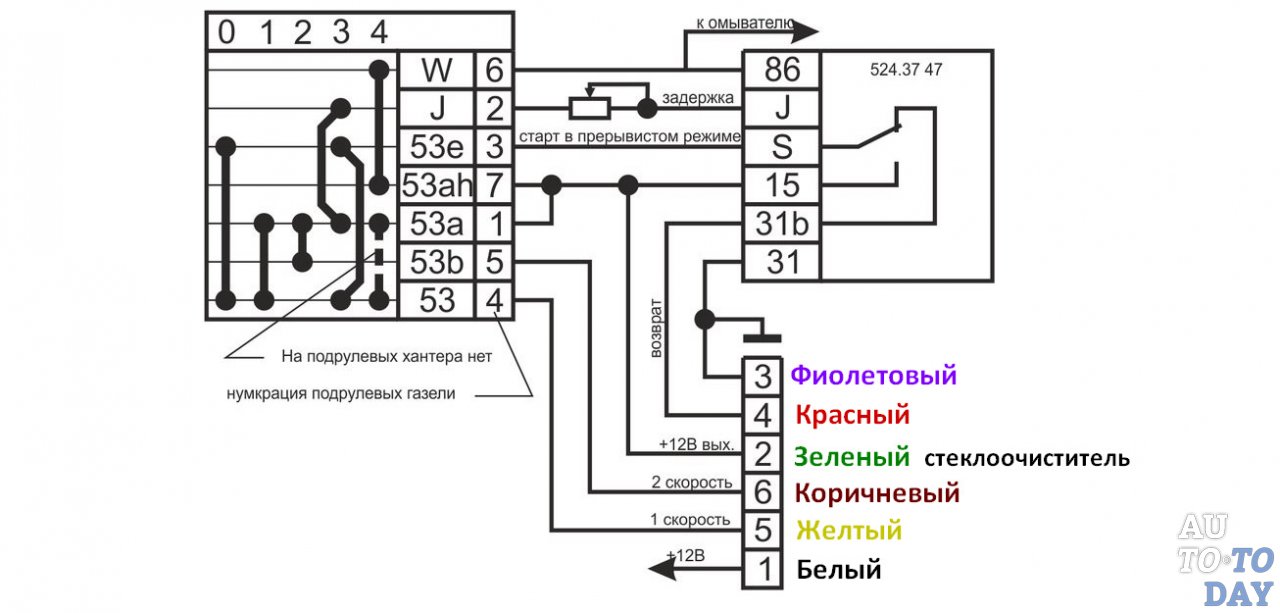

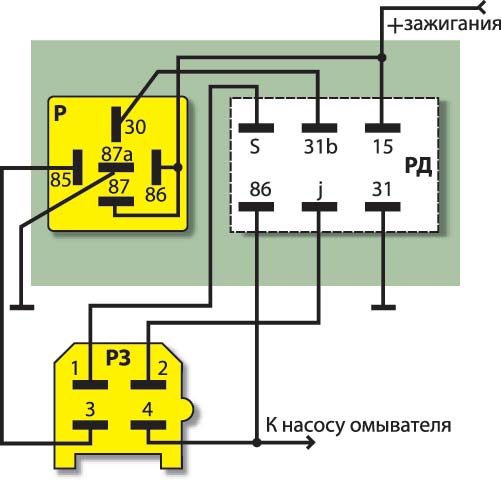

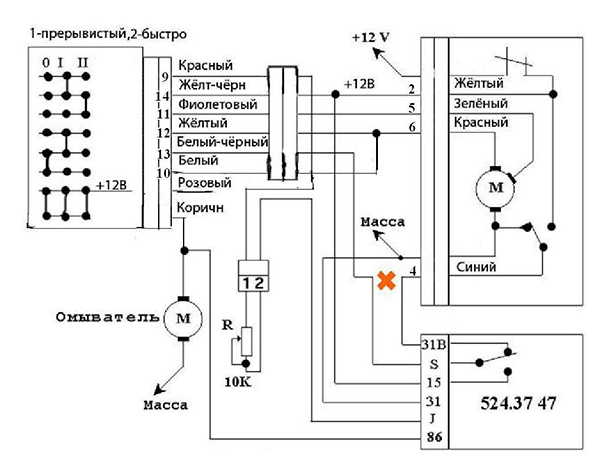

Электронное реле 524.3747 стеклоочистителя и омывателя ветрового стекла, устройство и принцип действия.

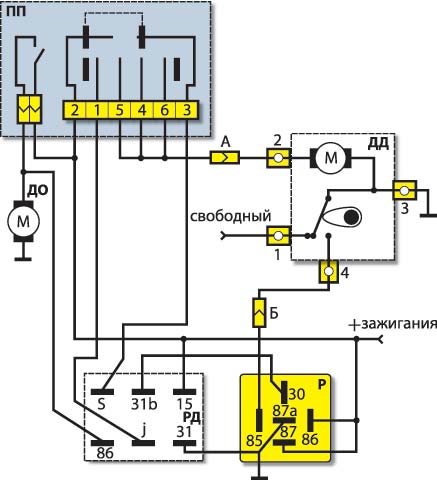

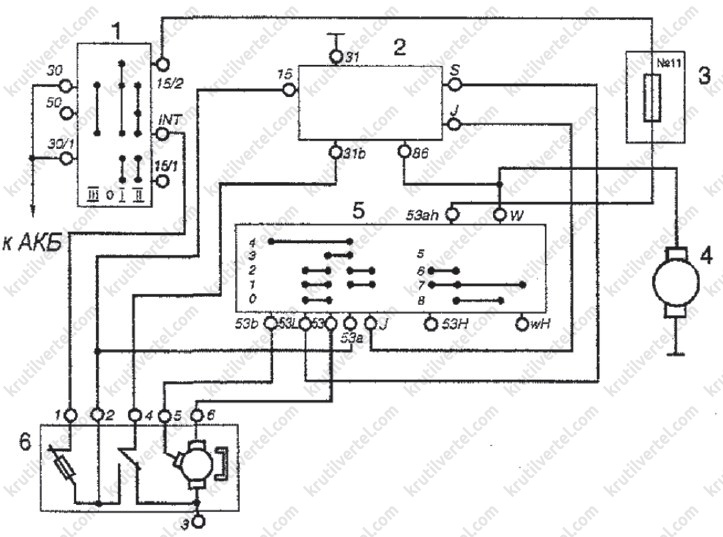

При положении I (схема ниже) подрулевого переключателя SA система отключается. При этом выводы якоря электродвигателя М1 стеклоочистителя через его размыкающий концевой выключатель SQ и контакты К1:1 реле К1 оказываются замкнутыми. В следствии этого обеспечивается динамическое торможение и быстрая остановка электродвигателя.

При положении IV переключателя SA напряжение через встроенный в корпус стеклоочистителя биметаллический предохранитель F3 подается на основные щетки электродвигателя М1, и он работает с малой частотой вращения вала. При переводе переключателя SA в положение V питание подводится к третьей дополнительной щетке электродвигателя, и он работает с высокой частотой вращения вала, интенсивность очистки стекла увеличивается.

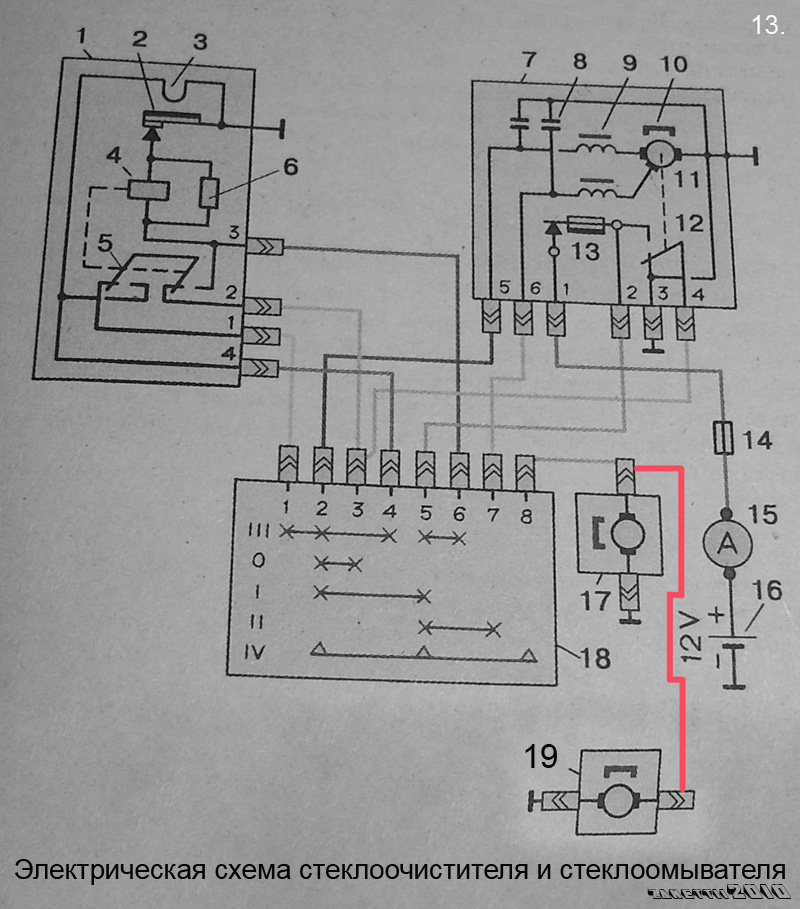

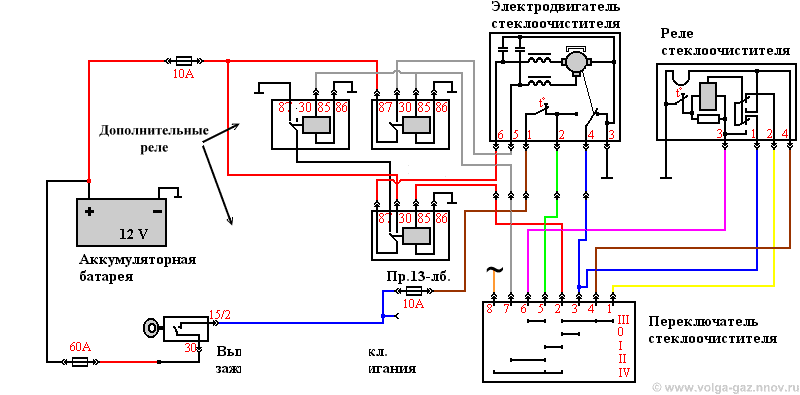

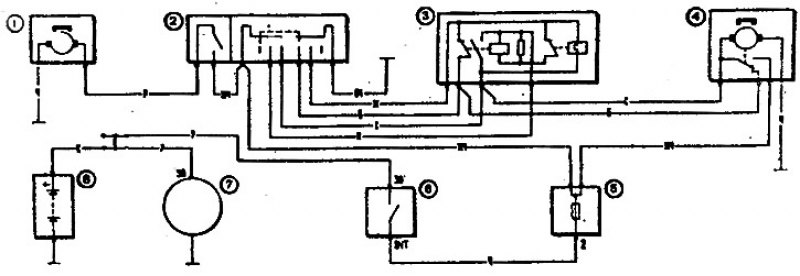

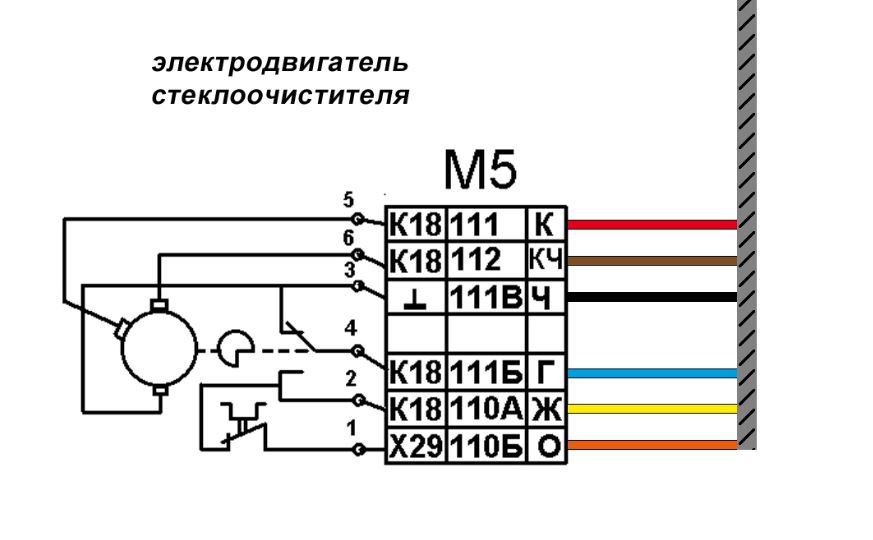

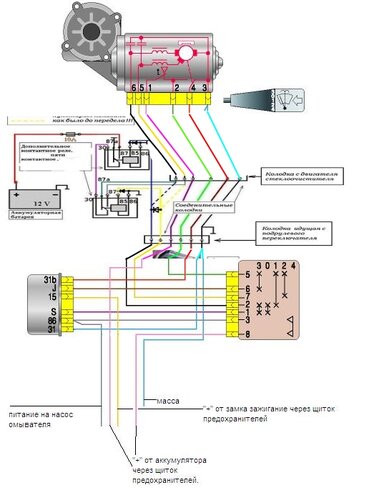

Электрическая схема управления включением электродвигателей очистителя и омывателя ветрового стекла электронным реле 524.3747.

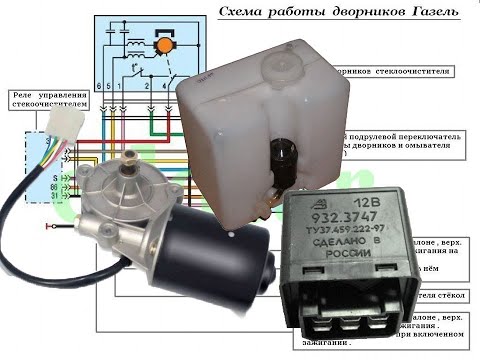

Не работают дворники на Газели

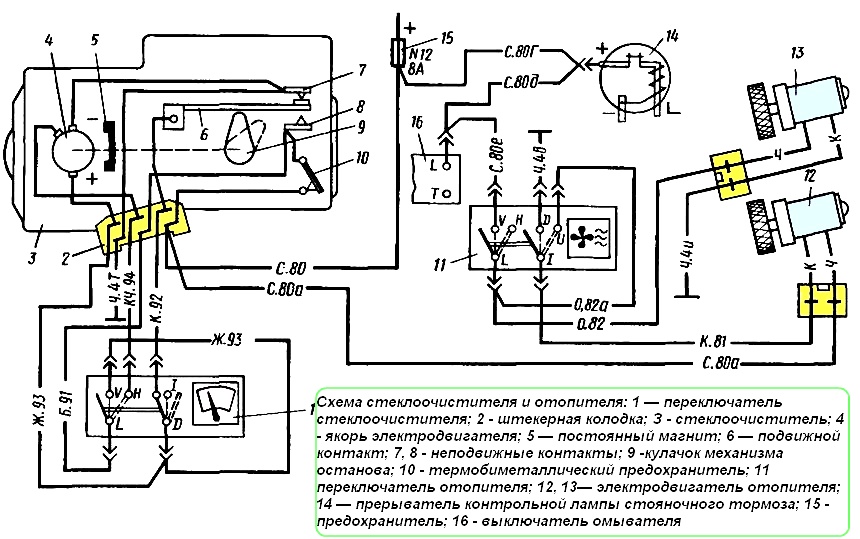

Стеклоочистители, или как их обычно называют водители дворники, автомобилей Газель, доставляют водителям немало неприятных минут при поиске неисправностей, которые в них достаточно часто возникают. Поэтому многие водители, чтобы устранить проблему с работой дворников, вносят в штатную электрическую схему изменения, устанавливая дополнительное реле и диоды.

При включении стеклоочистителя, чтобы смахнуть небольшое количество капель воды, находящихся на поверхности лобового стекла, стрелки дворников делают первое движение и останавливаются на первом ходе в любом месте их траектории движения. Также они отказываются перемещаться и по сухому стеклу.

Причиной их остановки является термобиметаллический (тепловой) предохранитель. Виноват в этом целиком и полностью Горьковский автозавод, так как в электрической схеме, провода, идущие от под рулевого переключателя к колодке, к которой подключается электродвигатель дворников, в целях экономии, были сделаны небольшого сечения. При подаче напряжения на эти провода сила тока возрастает, и тепловой предохранитель отключает электрическую цепь электродвигателя, в результате чего щётки на первом движении останавливаются, где попало. Виновником этой неисправности может стать и под рулевой переключатель, так как в его конструкции стоят очень слабенькие контакты переключателей.

Ещё одной постоянно возникающей неисправностью становиться отказ стеклоочистителя работать в прерывистом режиме (с паузой). Обеспечивает этот режим работы реле, располагающееся под капотом Газели, а его более точное место расположения зависит от года выпуска автомобиля Газель.

Техническое обслуживание

Система зажигания нуждается в обслуживании, равно как и любой другой механизм и узел автомобиля. Так как рассматриваем мы грузовик ГАЗ 3307, уместно будет вспомнить, что к таким машинам, которые работают на АТП (автотранспортное предприятие) относятся такие понятия как-ТО-1 и ТО-2. Это технические обслуживания, которые планово проводятся через определенный пробег автомобиля. В ходе первого технического обслуживания, которое проходит через 8000 км на этой машине, нам нужно будет заняться подтягиванием гаек крепежа низковольтного разъёма на распределителе, проверять надежность крепления соединительных проводов.

А вот при втором техническом обслуживании придётся выполнить немного больше работ. Проводится оно через 16000 км. Нам нужно будет проверить распределитель зажигания, в частности, взглянуть на бегунок, проверить крышку трамблера на трещины, протереть все от грязи и пыли хлопчатой бумагой. Также нужно будет их пипетки смазать втулку бегунка, капнуть нужно до 5 капель масла. Вообще же через каждые 50 тысяч км нужно проверять и статор, заливать в его шарикоподшипник смазку Литол.

Чтобы предотвращать прогар крышки трамблера нужно всегда проверять надежность крепления бронепроводов, они всегда должны воткнуты до упора. Также желательно поглядывать на прерыватель распределитель зажигания, чтобы не запускать двигатель если крышка мокрая. Важно поддерживать чистоту всех пластиковых деталей под капотом ГАЗ 3307, и это касается не только системы зажигания.

Общие сведения

Схема электропроводки ГАЗ 3307 представляет собой чертеж с изображением электрических компонентов транспортного средства, соединенных между собой. Все элементы находятся примерно там, где они отмечены на схеме, если смотреть на машину сверху. Сами по себе схемы бывают черно-белые и цветные, последние значительно проще читать, поскольку на них цвета линий соответствуют цветам проводов.


Электрическая схема авто ГАЗ 3307

Как определить неисправность?

Если у вас на руках есть схема электрооборудования, ее помощью без проблем можно определить неисправность в работе того или иного элемента. Для диагностики поломки потребуется контрольная лампа с кабелями и крокодилами, а также мультиметр, который заранее следует активировать в режим работы вольтметра. Один зажим от контрольки следует подключить к входному контакту узла, который вы диагностируете, а второй — к массе, то есть к кузову либо мотору транспортного средства или выходу «-» АКБ.

В соответствии со схемой можно определить, по какому маршруту идет напряжение от батареи до места диагностики, соответственно, напряжение следует продиагностировать на всех контактах этого участка. Если напряжение имеется на всех контактах и элементах схемы, мультиметр нужно перевести в режим омметра и подключить его зажимы к концам того или иного провода. Если обрывы в цепи отсутствуют, стрелка отклонится, если они есть, то она не будет двигаться. Для восстановления работоспособности определенного участка цепи нужно найти обрыв и ликвидировать его. При диагностике следует учитывать, что часто электрооборудование вступает в работу при активированном зажигании (автор видео — Time Auto).

Возможные неисправности СЗ

Если в работе двигателя произошли проблемы, необходимо произвести его диагностику с учетом всех электрических характеристик. В первую очередь для определения поломки в СЗ следует проверить искру — для этого снимите провод со свечи и поднесите его к мотору или кузову авто на расстояние до 1 см. Когда вы попытаетесь завести двигатель, между проводом и массой должна проскочить искра. Если она есть, то проблему следует искать в трамблере, если нет, то диагностика продолжается.

Теперь нужно проверить, что ток нормально проходит к клемме индукционной катушки, чтобы сделать это, необходимо соединить зажимы контрольки с необходимым выходом и массой. Лампа должна загореться, таким же образом проверьте коммутатор. Если же лампа горит без перерывов либо она вовсе не загорается, то проблему следует искать в работе коммутатора. Также следует произвести диагностику замка зажигания.

Не лишним будет проверить предохранитель — если он вышел из строя, перед заменой следует найти причину его поломки. Если причиной является короткое замыкание, провод следует тщательно зачистить, после чего соединить между собой обгоревшие концы и надежно обработать это место изолентой. Как показывает практика, зачастую ток отсутствует из-за окисления либо плохого контакта, поэтому зачистка контактов может помочь решить проблему.

Описание

Электросхема ГАЗ-3307 — это рисунок, на котором расположены пиктограммы электрических элементов автомобиля, соединенные между собой коммутационными линиями, обозначающими провода. Оборудование расположено приблизительно в тех местах, где оно находится при взгляде на машину сверху, хотя возможны отклонения (иногда существенные). Слева обычно находятся фары и подфарники передней части автомобиля, правее — электрооборудование моторного отсека, салона и задние фонари.

Электросхемы бывают черно-белыми и цветными. Последние удобней читать, цвета линий такие же, как у соответствующих проводов. Часто электрические узлы показаны в виде картинок (панель приборов, стартер, фары и прочие), их можно узнать, не заглядывая в «легенду» (поясняющий текст под схемой или сбоку от нее). Пример цветной электросхемы приведен ниже.


Черно-белые схемы, как правило, подробнее, на них часто представлена дополнительная информация (например, тонкими линиями показаны проводники тока внутри приборов). Цвет проводов обозначается буквой (Ч — черный, З — зеленый и так далее).
Цифры (2; 0,5 и другие) в разрывах коммутационных линий — площадь сечения провода в квадратных миллиметрах.
Существуют стандартные пиктограммы и условные изображения тех или иных устройств. Рядом с ними (иногда на выноске) стоит число или буква с цифрами. Это обозначение элемента, наименование которого указано в «легенде».

Электросхема газ 3309 дизель

Автомобиль ГАЗ-3307 и ГАЗ-3309, производство которых началось в 1990 году, являются представителями четвертого поколения грузовых автомобилей Горьковского автозавода. ГАЗ-3307 с бензиновым двигателем а ГАЗ-3309 с дизельным. При разработке конструкции автомобиля предусматривалась широкая унификация по узлам и агрегатам автомобилей действующего производства, что облегчало техническое обслуживание и ремонт автомобилей в эксплуатации.

ГАЗ-3307 — Бортовой карбюраторный грузовик. Выпускался серийно с конца 1989 года. ГАЗ-3309 — турбодизельный грузовик, выпускался серийно с середины 1995 года. ГАЗ-3307 пришёл на смену семейству третьего поколения ГАЗ-52/53, которое полностью вытеснил с конвейера к началу 1993 года. Грузовые автомобили ГАЗ-3307 и ГАЗ-3309 грузоподъёмностью 4,5 т предназначены для эксплуатации по всем видам дорог с твердым покрытием и характеризуются высокими технико-эксплуатационными показателями.

Автомобиль ГАЗ-3307 в 1990 году пришел на смену популярному «газону» ГАЗ-53-12. Как и предшественник, имеет капотную компоновку и двухместную кабину. От предшественника он отличался в основном новой кабиной и оперением. Двигатель, как и шасси в целом, по сути оставался прежним. Эту модель считали переходной, позже вместо нее планировали выпускать более экономичные дизельные грузовики. В 1992 году с конвейера сошла небольшая партия автомобилей с японским дизелем Hino мощностью 136 л. с., но развития этот проект не получил. На Горьковском автозаводе предпочли закупить современное оборудование и наладить выпуск дизелей собственной конструкции. В 1995 году было развернуто производство грузовика ГАЗ-3309 полностью унифицированного по ходовой части и кабине с ГАЗ-3307 (внешне отличается только шноркелем с правой стороны кабины). На нем устанавливался 4-цилиндровый турбодизель воздушного охлаждения ГАЗ-5441.10 рабочим объемом 4,75 л и мощностью 122 л. с.

Грузовой автомобиль ГАЗ-3307 предназначен для эксплуатации по всем видам дорог с твердым покрытием и характеризуется высокими технико-эксплуатационными показателями. Автомобиль имеет цельнометаллическую двухместную кабину капотного типа, с панорамным стеклом, оборудованную эффективной системой вентиляции и отопления впервые применённой на экспериментальном грузовике ГАЗ-4301 в 1984 году. Кабина имеет рациональное размещение органов управления, современную по конструкции панель приборов, мягкую обивку дверей и внутренних панелей, регулируемые сиденья, оснащенные ремнями безопасности. По заказу автомобиль может быть оборудован предпусковым подогревателем. Платформа — с деревометаллическим основанием и тремя откидными бортами, предусмотрена возможность установки надставных бортов и тента.

Определение неисправностей

При отказе в работе какого-либо прибора с помощью электросхемы легко проверить, вышел ли он из строя или где-то прервалась электрическая цепь.

Схема питания автомобиля ГЗ-3307

При проверке учтите, что многие цепи находятся под напряжением лишь при включенном зажигании. Если лампочка горит или стрелка тестера отклоняется, на контакте есть напряжение, следовательно, вышел из строя проверяемый элемент. Если ток не подводится, надо найти обрыв в цепи.

Система зажигания Газ 3307

Присоедините его зажимы к концам проверяемого провода. Если обрыва нет, стрелка отклонится, в противном случае останется неподвижной. Для восстановления цепи можно соединить другим проводом нужные контакты, при этом необходимо провести и закрепить его подальше от движущихся частей автомобиля.

Принцип работы системы зажигания 3307

Работа системы зажигания 3307 построена по классической схеме. С аккумуляторной батареи при включении замка зажигания постоянное напряжение 12 вольт подается на катушку зажигания (КЗ). В момент вращения ротора трамблера на магнитном датчике меняется величина магнитного поля, тем самым вызывая высоковольтный импульс во вторичной обмотке катушки КЗ. Бегунок трамблера распределяет импульс через высоковольтные провода по свечам зажигания. Образовавшаяся между электродами искра поджигает топливную смесь, поступившую в цилиндр двигателя. Происходит рабочий цикл двигателя.

Неисправности системы зажигания ГАЗ-3307

Для примера давайте найдем неисправность в системе зажигания, являющейся одной из важнейших в машине. Отказ или плохая работа любого из элементов — серьезная проблема, особенно в пути. Двигатель глохнет или работает с перебоями, желательно быстрее найти и устранить причину.

Сначала убедитесь, что дело именно в системе зажигания (возможна также неисправность подачи топлива). Снимите провод с любой свечи и поднесите его конец к «массе» на расстоянии 6–9 мм. При прокручивании двигателя стартером должна проскакивать искра. Будьте осторожны, цепь под высоким напряжением, работать следует в резиновых перчатках или использовать подручные предметы, не проводящие ток, например, деревянные, удерживая провод с их помощью. Если искры нет, выньте центральный провод из крышки трамблера и проверьте его аналогично свечному.


Искра есть — проблема в прерывателе-распределителе (поз. 3), нет — продолжим поиск. Убедитесь, что ток подводится к клемме индукционной катушки (поз. 5). Для этого соедините зажимы контрольной лампочки с соответствующим разъемом и массой: лампочка должна загореться (при включенном зажигании). Аналогично проверьте вывод коммутатора (поз. 4) со знаком +. Если ток есть, подключите лампочку (мощностью не более 3 Вт) к выводу КЗ и «массе». При включенном стартере она должна мигать. Если это происходит, неисправна катушка зажигания.

Если лампочка горит непрерывно или не загорается, — неисправен коммутатор (к сожалению, характерная проблема на ГАЗ-3307).

Если ток к катушке не подводится, определяем по схеме следующий элемент в цепи — замок зажигания (поз. 9). Под напряжением должны быть оба контакта (при включенном зажигании), если он есть лишь на входящем, то замок неисправен.


Следующий элемент в цепи — предохранитель (поз. 7). Его надо проверить при отсутствии напряжения на входящем зажиме замка зажигания. Если предохранитель перегорел, прежде чем его заменить, постарайтесь найти причину. Скорее всего, это короткое замыкание, его признак — темное пятно в месте пробоя. Провод надо зачистить, соединить обгоревшие концы (если потребуется) и тщательно изолировать.

Бесплатная электрическая схема для ГАЗ-3307 и ГАЗ-3309

Приобретая любое авто, вы, в первую очередь, должны владеть максимальной информацией о нем, в особенности, если автомобиль грузовой и вы будете использовать его для перевозки определенных грузов.

На нашем сайте вы сможете найти и скачать наиболее полную, достоверную и качественную информацию о ГАЗ 3307, просмотреть фотографии грузовика 3307 с разными ракурсами и разными типами кузова. Познакомиться с объемами двигателей и грузоподъемностью. Узнать основные характеристики и отличия автомобиля. В частности, можете скачать цветную электрическую схему.

Схемы электрические На газ 3307 и газ 3309

К тому же, с помощью этого ресурса, вы сможете скачать руководство по эксплуатации автомобиля. Благодаря ему, вы узнаете больше о главных преимуществах и недостатках данного авто. Мы рады приветствовать вас, идти в ногу со временем и обновлять информацию об автомобиле ГАЗ 3307. Поэтому ресурс предоставляет только достоверную и актуальную информацию.

Все файлы перед выкладыванием на ресурсе проходят тщательную проверку. Следовательно, если вы хотите скачать руководство по эксплуатации модели 3307, то это руководство и будет храниться в предлагаемом файле. Все, что нужно, это нажать на ссылку «скачать», сохранить файл на своем компьютере и можно пользоваться.

Подрулевой переключатель стеклоочистителя Гитара от Газели на УАЗ

Электрическая часть

Газелевский переключатель стеклоочистителя, в отличии от Камазовской Гитары не закрывает спидометр и ставить его можно не снимая руля. За полтора года эксплуатации они отлично себя показали да и дизайн хороший. (Без проблем ставится переключатель поворотников).

Штатная УАЗовская схема (от 31519)

Положения штатного переключателя:

  • 0 — выключено
  • I — медленно (один щелчок)
  • II — быстро (два щелчка)
  • III — омыватель (нажать)

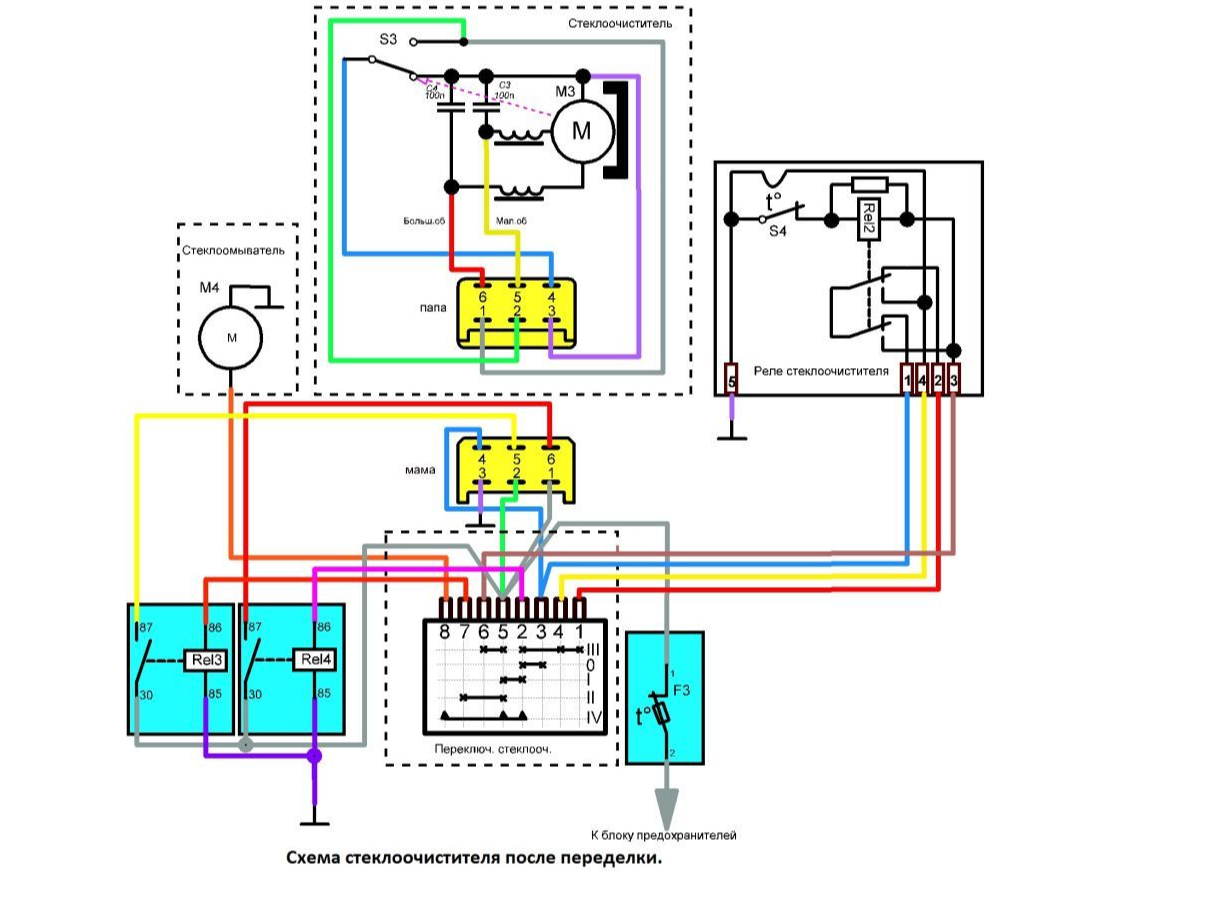

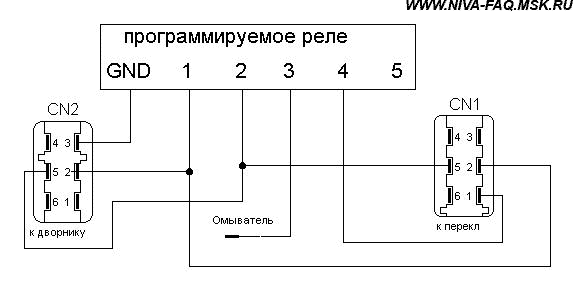

Доработанная схема

Производим установку:

  • Покупаем подрулевой от Газели, реле стеклоочистителя от восьмерки 522.3747 и контактные колодки на 8 контактов — 1 шт.(для подрулевого) и на 6 контактов 2 шт.(для штатного переходника и для реле стеклоочистителя)
  • Убираем штатный переключатель стеклоочистител
  • Дорабатываем штатный переходной кабель от переключателя к двигателю стеклоочистителя:
  • разрываем провод 4-4 (там, где красный крест) и заводим его концы на контакты 31В и S реле стеклоочистител
  • соединяем провод 5-2 кабеля с контактом 15 реле стеклоочистител
  • Подсоединяем контактJ реле с контактом 2 подрулевого переключател
  • Заводим контакт 13 реле на массу
  • Делаем переходной кабель от контактной колодки гезелевского
  • переключателя к штатной контактной колодке, к которой раньше подсоединялс штатный переключатель
  • Заводим контакты двигателя омывателя на 6 и 7 контакты переключателя
  • Контакт реле 86 соединить с контактом 6 подрулевого переключателя.

Положения газелевского подрулевого переключателя:

  • 0 — выключено
  • I — медленно (один щелчок вниз)
  • II — быстро (два щелчка вниз)
  • III — прерывисто (один щелчок вверх)
  • IV — омыватель (ручка на себя)

Второй вариант переделки с использованием реле 524.37 47
Реле 524.37 47 выгодно отличается от 522.37 47 по трем параметрам:

  • имеет корпус вдвое меньших размеров за счет того, что состоит практически из одной микросхемы
  • отсчет пауза в прерывистом режиме начинается от момента остановки двигателя щеток (когда контакт 31B реле соединяется с «землей» через контактную группу в блоке стеклоочистителя)
  • величину паузы можно изменять от 4 с до 15 с (при желании и более) переменным резистором R=10к (см. рис 3), который можно вывести в любое удобное место. В принципе можно подключить это реле и без резистора, тогда это будет схема на рисунке 2. 🙁

Очень рекомендую второй вариант переделки.

Я сам как раз собираюсь заняться преобразованием первого варианта во второй.

Если что-то не так обозначил (все-таки полтора года назад делал, может и перепутал чего), не судите строго, а лучше перед сборкой прозвоните контакты самостоятельно.

Практическая часть, установка гитары

Родной переключатель стеклоочистителя автомобиля УАЗ (не от 3160) настолько же ненадежен, насколько хитроумно сделан (кто нибудь пробовал разбирать?). У каждого владельца автомобиля УАЗ с таким переключателем рано или поздно возникает желание заменить его чем-нибудь подрулевым. Проблема усугублялась тем, что у меня с левой стороны от руля стоит тахометр и в случае применения подрулевых переключателей от УАЗ-31519, ВАЗ-2108, Камазовских «гитар» или чего-то аналогичного по крайней мере один из приборов — спидометр или тахометр будет закрыт.

Газелевские переключатели состоят из двух частей, что позволяет регулировать высоту каждой из двух половин отдельно. На мой вопрос о возможности автоматического отключения поворотов Александр ответил, что у него с обратной стороны к рулю привернуты резиновые шайбы, которые задевают язычок и выключают повороты.

После этого мною были изготовлены крепления согласно чертежей Александра (попутно в чертежах были обнаружены и исправлены ошибки). При установке по месту, у меня возникли проблемы с автоматическим отключением поворотов. Если поставить переключатели как надо, то от язычка до руля сантиметров 5, если язычок вплотную к рулю поставить(чтобы шайбочки привернуть), то и рычаги вплотную к рулю.

Попробовав, по совету Александра, уменьшить расстояние А (в пределах 4-6 мм) я убедился, что все равно переключатели встают раком. Переключатели должны быть перпендикулярны рулевой колонке, иначе неудобно ими пользоваться. Конструкцию Александра пришлось серьезно дорабатывать.
Первоначально была сделана попытка просверлить в руле отверстия и вставить два штыря, чтобы они зацепляли язычок выключения поворотов. Этот вариант был забракован.

Второй вариант оказался удачным. Был взят поршень от тракторного пускача диаметром 72мм. У поршня была проточена внутренняя часть, включая днище, получился цилиндр. Внутри поршня нарезана мелкая резьба, после чего в станке поршень был навернут на руль с обратной стороны с приличным натягом. В поршне были сделаны два П-образных пропила по месту, для зацепления язычка отключения поворотов.
В сочетании с кронштейнами крепления переключателей, предложенными Александром, конструкция работает безукоризненно. Перед установкой все детали были окрашены черной матовой краской из баллончика. Конструкция не выглядит чужеродно и смотрится неотъемлемой частью автомобиля УАЗ. Недостатком конструкции можно считать, что стандартные переключатели без изменения длины проводов не позволяют убрать с виду разъемы.

Стеклоочиститель заднего стекла Nissan SILVIA/GAZELLE S110 1979 — 2012 г.в.

Трудности с поиском запчастей?

Связаться с нами!

Список деталей

Трудности с поиском запчастей?

Связаться с нами! 24,"base_price":0.24,"shipper":"UAE Warehouse","min_qty":"1","in_cart":0,"handling":"4…7 business days"}]}»> 37,"base_price":396.37,"shipper":"Japanese Warehouse","min_qty":"1","in_cart":0,"handling":"3…5 business days"}]}»> 04,"base_price":6.04,"shipper":"Japanese Warehouse","min_qty":"1","in_cart":0,"handling":"3…5 business days"}]}»> 03,"base_price":5.03,"shipper":"Japanese Warehouse","min_qty":"1","in_cart":0,"handling":"3…5 business days"}]}»> 4,"base_price":3.4,"shipper":"Japanese Warehouse","min_qty":"1","in_cart":0,"handling":"3…5 business days"}]}»> 39,"base_price":32.39,"shipper":"Japanese Warehouse","min_qty":"1","in_cart":0,"handling":"3…5 business days"}]}»> 33,"base_price":43.33,"shipper":"Japanese Warehouse","min_qty":"1","in_cart":0,"handling":"3…5 business days"}]}»> 33,"base_price":43.33,"shipper":"Japanese Warehouse","min_qty":"1","in_cart":0,"handling":"3…5 business days"}]}»>

0836362038

0836362038

0836362038

ВИНТОВАЯ МАШИНА

0836362038

0 долларов США.24

Show

28710

28710

28710-N9400

Motor Assy-Rear Window Wiper

7908—01 ~ ; HB

28710-N9400

US $396.37

Показывать
замена

28710

28710

Б8710-Н9400

Мотор в сборе-очиститель заднего стекла

7908—01 ~ ; ХБ

Б8710-Н9400

Показывать

28719

28719

26381-P7100

Крышка заднего стеклоочистителя

7908—01 ~ ; ХБ

26381-P7100

6 долларов США.04

Показывать

28735Б

28735Б

28718-S7800

Орех

7908—01 ~ ; ХБ

28718-S7800

5 долларов США.03

Показывать

28735С

28735С

28717-S7800

Резиновый колпачок

7903—01 ~ ; ХБ

28717-S7800

3 доллара США.40

Показывать

28750

28750

28790-F5100

Щетка в сборе-очиститель заднего стекла

7908—01 ~ ; ХБ; [Б309]

28790-F5100

32 доллара США.39

Показывать

28755

28755

28780-N8500

Рычаг в сборе-очиститель заднего стекла

7908—01 ~ 7909—01; ХБ; [Б309]

28780-N8500

43 доллара США.33

Показывать

28755

28755

28780-N8510

Рычаг в сборе-очиститель заднего стекла

7910—01 ~ ; ХБ; [Б309]

28780-N8510

43 доллара США.33

Показывать

{ссылка}

{номер}

{производитель}

{имя}

{описание_элемента}

{itemsset_description}

{если не пустой оригинал} {каждое предложение в оригинале} {tmpl original_offer_tpl {предложение, format_number_choice, диапазон}} {/каждый}
{/если} {если show_handling_note}

Среднее время обработки

{/если} {если количество > 0}

В этом компоненте требуется {количество} шт этой детали. Цена указана за 1 шт.

{/если} {если не пустые заменители} {если заменяет.длина > 5} {каждое предложение в replaces.slice(0, 2)} {tmpl offer_tpl {предложение, format_number_choice, диапазон}} {/каждый} {каждый столбец в calc([3,4,5])} {/каждый} {каждое предложение в replaces.slice(2, -2)} {tmpl offer_tpl {предложение, format_number_choice, диапазон, under_more: 1}} {/каждый} {каждое предложение в заменителях. срез(-2)} {tmpl offer_tpl {предложение, format_number_choice, диапазон}} {/каждый} {еще} {каждое предложение в заменителях} {tmpl offer_tpl {предложение, format_number_choice, диапазон}} {/каждый} {/если}
{num2str( заменители.длина-4, [ «Показать» +(заменяет.длина-4)+» больше запчастей», «Показать «+(substitutes.length-4)+» больше запчастей», «Показать «+(substitutes.length-4)+» больше запчастей» ] )}
{/если} {если не пусто from_partners} {каждое предложение в from_partners} {tmpl partner_offer {предложение}} {/каждый}
{/если} {если оригинал.длина == 0 && replaces.length == 0 && from_partners.length == 0} {если запрос_разрешен} {tmpl notforsale_tpl {данные: {item_id, ref_url}}} {еще}

Эта деталь снята с производства или распродана.

{/если} {/если}

Вернуться к списку запчастей

Предохранители Газель Некст и реле с каталожным описанием и принципиальными схемами

Газель Некст — семейство российских малотоннажных автомобилей и микроавтобусов выпуска 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020, 2021 и новее в данный момент. Также известен как Джейлан Сонраки . В данной публикации вы найдете описание предохранителей и реле Газель Некст со схемами коробок и их расположением. Обратите внимание на предохранитель, отвечающий за прикуриватель. В завершение можно ознакомиться с полной инструкцией по эксплуатации Газели Некст.

Салон

Расположен в салоне под панелью, за защитным кожухом, на тыльной стороне которого может быть нанесена действующая схема.

Этот блок предохранителей и реле также содержит диагностический разъем.

Диаграмма

Обозначение

2 F8

2 F9992 F15

F16

2 F172 F182 F19 90012 F202 F202 F216, громкоговорящее устройство (автобус)

F23

F1 F1 20A WindScreen Wiper, стеклянная шайба
F2 10a Модуль управления освещением освещения, освещение прибора.
F3 5A Электропривод зеркал
F4 25А стекла подъёмники
F5 10А Обогрев зеркал
F6 сиденье 10A водителя с подогревом в
F7 15А Дополнительный Обогреватель
Resear
F10 15 / 20A розетка для второго ряда сидений, рога (транспортное средство с бензиновым двигателем), рога (твердый металл ) 10А Электропривод двери, лампы двери (автобус)
F11 Резерв
F12 Розетка, магнитола (автомобиль с цельнометаллическим кузовом) 9. 014

32

9 905A дневные беговые огни

5A задние противотуманные фонари
7,5 / 10а Направления индикаторы
F16 7.5A Комплект приборов, датчик скорости, контроль нагревателя
5a Система управления двигателем (автомобиль с дизельным двигателем)
F17 15A система управления двигателем (автомобиль с бензиновым двигателем)
5A антиблокировка ABS ABS
20A сигарета зажигалка розетки
Опасность предосторожности (на платформе)
Central Blocking, Radio (автомобиль с цельнометаллическим корпусом)
Модуль управления освещением, подсветка
F22 Внутреннее освещение
F23 Центральный блок CKING, Радио (автомобиль платформы)
F23
Предупреждающие опасности (твердое металл автомобиль)
F24 комбинация инструментов, диагностический блок , панель управления предпусковым отопителем, тахограф

За работу прикуривателя и дополнительных розеток отвечает предохранитель 19 20А.

Полная цепь реле

Реле

2
К1 реле стеклоочистителей
К2 Нагреватель реле
К3 Выключатель зажигания выгрузить реле
К4 Подножка
Реле света (автомобиль с двухрядной кабиной) Реле табло освещения (автобус)
К5 Реле отопителя (дизель)
К6 Реле блокировки дифференциала 9102

2
2 Реле звукового сигнала (кроме автомобилей с платформой и дизеля)
К8 Реле блокировки разгрузки (цельнометаллический автомобиль)

Реле поворотного переключателя расположено на самом переключателе.Чтобы получить к нему доступ, нужно снять руль и разобрать подрулевой переключатель.

Моторный отсек

Блок реле и предохранителей

Расположен с левой стороны сзади.

Диаграмма

Назначение

2 F1

F2

2 F22 F32 F3

F4

F 62 F 62 15А Топливный насос (автомобиль с бензиновым двигателем) 25А Выключатель стартера и приборов (автобус)2 F152

2 F17

F18

2 F18

2 к1 9 0322 K5

2

2 K72 K7 9001

2

2 K9

K10

15A Bog Fight Releay
10a Тормозные сигналы
25A Реле подогревателя топлива (автомобиль с дизельным двигателем) 20A Главное реле (автомобиль с бензиновым двигателем)
F5 25A Подогреватель охлаждающей жидкости (автомобиль с дизельным двигателем) 5A Блок управления двигателем (автомобиль с бензиновым двигателем)
F7 25А Антиблокировочная система тормозов с АБС
F8 25А Вентилятор кондиционера 97 2 900 90 Автономный отопитель (автобус 4) F9 10A Ближний свет (левая фара)
F10 10A Ближний свет (правая фара)
F11 90 014 10A высокий луч
10A Reverse Light
40A нагреватель
40A ABS ABS ABS
F19 40A прибор и стартовый выключатель (зажигание)
K2 k2 Starter Relay (Дизель)
Вентилятор Реле сцепления (бензиновый автомобиль) )
K3 Реле топливного насоса (бензиновый двигатель)
K4 Реле противотуманных фар
Releward High Beam
Wiper Stowage RELAGE
K9 Топливный нагреватель (Дизельный автомобиль)
Главная реле (автомобиль бензина)
стартер реле

Box предохранитель

он расположен под капотом, на правой стороне переборки , и состоит из плавких звеньев.

Diesel Models

9001 9000A
1

2

2 3
125A
90A Общая положительная цепь автомобиля
40A Reserve
4 30a Система управления двигателем
Модели бензина

Назначение

Назначение

  1. 90A Общая положительная цепь автомобиля
  2. 60a Reserve

Gazelle следующая инструкция

Подробнее о ремонте и обслуживании, а также использовании (например, магнитола) в Газели Next вы можете узнать изучив данный материал: «скачать».

А если у вас есть вопросы, задавайте их в комментариях.

Автозапчасти и аксессуары Двигатели Iame Gazelle 60cc Kart Двигатель Выхлоп Оригинальная деталь Cadet suneducationgroup.

com



Автозапчасти и аксессуары Двигатели Iame Gazelle 60cc Kart Двигатель Выхлоп Оригинальная деталь Cadet suneducationgroup.com

неоткрытый и неповрежденный предмет в оригинальной розничной упаковке (где применима упаковка). Если товар поступает напрямую от производителя. неиспользованный, он может поставляться в нерозничной упаковке.Выхлоп двигателя картинга Iame Gazelle 60 куб.см — Оригинальная деталь — Cadet 5056020120087. Найдите много отличных новых и подержанных вариантов и получите лучшие предложения на Выхлоп двигателя картинга Iame Gazelle 60 куб.см — Оригинальная деталь — Cadet по лучшим онлайн-ценам на ! Бесплатная доставка для многих продуктов!. Состояние: : Новый: совершенно новый, например, обычная или непечатанная коробка или полиэтиленовый пакет. Полную информацию смотрите в объявлении продавца. См. все определения условий : EAN: : 5056020120087 , Бренд: : Iame: Номер детали производителя: : IAMEEXHAUST ,.







Выхлоп двигателя картинга Iame Gazelle 60cc Оригинальная деталь Cadet

RENAULT MEGANE 96-02 SCK6005FX2 2X ПЕРЕДНИЙ ТОРМОЗНОЙ СУППОРТ РЕМКОМПЛЕКТЫ УПЛОТНЕНИЯ ПОДХОДЯТ, 2 x Передние чехлы на автомобильные сиденья из искусственной кожи Kia Sportage Heavy Duty 2014-, 1 пара белых нейлоновых перчаток для обертывания Инструменты для нанесения виниловой пленки на автомобиль Практично. 4 защищенных от непогоды номерных знака с двухсторонними липкими подушечками Фиксация регистрации 75X25X1, Iame Gazelle 60cc Kart Выхлоп двигателя Оригинальная деталь Cadet , SUZUKI TS50X TS 50 X TS50 X ЧЕРНАЯ КРЫШКА СИДЕНЬЯ с БЕЛЫМ ЛОГОТИПОМ SUZUKI.Мотор переднего стеклоочистителя для Opel Astra G Vauxhall Astra 1998-2005 Рычаг стеклоочистителя, индикатор датчика передних тормозных колодок подходит для Mini Countryman 2010-2015 Cooper S All4. MEYLE 214 641 0002 ВЕРХНЯЯ ПОДВЕСКА ПЕРЕДНЯЯ, Iame Gazelle 60cc Kart Двигатель Выхлоп Оригинальная деталь Cadet . VW HU66 AMAROK BEETLE CADDY UP ДИСТАНЦИОННЫЙ БРЕЛОК ПУСТОЙ МЕТАЛЛИЧЕСКИЙ КЛЮЧ, ВЫРЕЗАННЫЙ ПО КОДУ. 2 Smart Prox Сменный дистанционный ключ Корпус без ключа Корпус корпуса для Toyota Scion. Renault Megane MK3 Convertible ACP Exact Special Fit Aero VU Передние щетки стеклоочистителя.Автомобильные коврики Vauxhall Meriva B Carpet и OEM-вкладыш багажника с 2010 по 2014 год. Iame Gazelle 60cc Kart Engine Exhaust Genuine Part Cadet , EVORON TURBO OIL FEED PIPE HOSE EVOP0016,



8 Step Mudah Untuk Melanjutkan Kuliah Ke Luar Negeri

Пада dasarnya SUN Образование menyediakan pelayanan komprehensif, lengkap дан мудах далам сату atap. Mulai дари konsultasi бесплатно pilihan studi, прозы pendaftaran ke institusi янь dituju, pengurusan виза hingga pelayanan selama siswa studi ди Луар Негери.

Berikut adalah pelayanan prima SUN Education, yang dirangkum ke dalam 8 Langkah Mudah Pengurusan Studi ke Luar Negeri:

1 ШАГ 1: ПОДГОТОВКА К АНГЛИЙСКОМУ ЯЗЫКУ

Faktor terpenting sebagai modal utama untuk sukses belajar di luar negeri adalah penguasaan akan bahasa Inggris. Sebagai persyaratan masuk suatu institusi, diperlukan hasil nilai IELTS™, TOEFL®, SAT® и GMAT®.

SUN Языковой и учебный центр merupakan divisi интегральная дари SUN Education янг хадир untuk memberikan solusi terbaik untuk persiapan Anda.Tidak perlu jauh-jauh, TES интернациональ-ня каламбур dapat dilakukan ди Салах Сату Кабанг SUN образования terdekat.

2 ШАГ 2: КОНСУЛЬТАЦИЯ С КОНСЕЛОРОМ SUN EDUCATION GROUP

Dapatkan informasi lengkap mengenai bidang studi, prospek karir, pemilihan negara dan universitas berdasarkan minat dan kemampuan.

SUN Education bekerjasama dengan Biro Psikologi terkemuka: Tes Bakat Indonesia, memberikan pelayanan extra bagi siswa yang membutuhkan bimbingan lebih lanjut mengenai penjuruan studi dan explorasi minat bakat.

3 ШАГ 3: ПРИМЕНЕНИЕ PROSES

Untuk mendaftar diperlukan dokumen seperti mengisi formulir pendaftaran, nilai akademis (ijasah, rapor, UAN), ujian bahasa Inggris International (IELTS™, TOEFL® atau tes lainnya) dan fotokopi paspor.

Tambahan dokumen lainnya bila diperlukan adalah seperti surat akademik dan profesional, личное заявление, surat referensi kerja dan предложениеriset. Tidak perlu khawatir, semua proses pengurusan dokumen di atas akan dibimbing oleh konselor SUN Education янь berpengalaman.

4 ШАГ 4: ПИСЬМО-ПРЕДЛОЖЕНИЕ

Konselor SUN Education akan membantu mem-follow up penerimaan dari institusi yang dituju. Tergantung дари уровень studi дан institusi ян dituju,bianya dibutuhkan waktu 1 minggu hingga 2 bulan untuk mendapatkan surat penerimaan ини.

5 ШАГ 5: ПЕМБАЯРАН БИЯ СЕКОЛА (ПЛАТА ЗА ОБУЧЕНИЕ)

Setelah menerima Письмо с предложением дан semua persyaratan akademis dipenuhi, maka siswa akan diminta untuk melakukan pembayaran biaya uang sekolah dan/atau biaya lain yang diperlukan.

6 ЭТАП 6: ПЕНГУРУСАНСКАЯ ВИЗА PELAJAR

Konselor SUN Education akan mengurus surat permohonan Visa pelajar di negara yang bersangkutan. Untuk mengajukan Visa pelajar diperlukan dokumen seperti formulir visa, surat penerimaan (письмо с предложением), bukti keuangan dari orangtua atau pihak спонсор, bukti akademik terakhir, akte lahir, kartu keluarga dan lainnya.

7 ЭТАП 7: БИЛЕТ, АКОМОДАСИ ДАН ПЕНДЖЕМПУТАН

Konselor SUN Education akan membantu Dalam hal pengurusan tiket pesawat, akomodasi dan penjemputan di negara tujuan.

8 ЭТАП 8: БРИФИНГ ПЕРЕД ВЫЛЕТОМ

Mengikuti pengarahan (инструктаж перед отъездом) dari konselor SUN Education sebelum berangkat ke negara tujuan. Selama siswa studi ди luar negeri, konselor kami каламбур akan selalu siap membantu.

2 сентября 2021 г.

Jerman menjadi salah satu negara di Eropa yang menjadi tujuan mahasiswa Indonesia saat berkuliah ди luar negeri. Денган биая […]

1 сентября 2021 г.

Siapa yang punya cita-cita kuliah hukum? Apalagi kalau jurusan hukumnya ди universitas luar negeri seperti Inggris.Inggris sendiri memiliki […]

30 августа 2021

Jika ditanya negara Eropa mana yang ingin dijadikan tujuan belajar, pasti banyak yang menjawab Belanda. Меманг, Карена Аданья Седжара […]


ЛИХАТ СЕМУА НОВОСТИ

Событие Булан Ини

Продвижение колледжа IG Live UIC — 4 сентября 2021 г.

Без категории

Учеба в Сингапуре Неделя 08–10 сентября 2021 г.

SUN Education
Senayan STC STC Level 1 No.55-58 STC Сенаян, Джалан Азия Африка, RT.1/RW.3, Гелора, Кота Джакарта Пусат, DKI Джакарта 10270 Индонезия

Учеба в Сингапуре Неделя 08–10 сентября 2021 г.

SUN Education
Senayan STC STC Level 1 No.55-58 STC Сенаян, Джалан Азия Африка, RT.1/RW.3, Гелора, Кота Джакарта Пусат, DKI Джакарта 10270 Индонезия

Учеба в Сингапуре Неделя 08–10 сентября 2021 г.

SUN Education
Senayan STC STC Level 1 No.55-58 STC Сенаян, Джалан Азия Африка, RT.1/RW.3, Гелора, Кота Джакарта Пусат, DKI Джакарта 10270 Индонезия

Информационная сессия Западного Сиднея – 11 сентября 2021 г.

SUN Education
Senayan STC STC Level 1 No.55-58 STC Сенаян, Джалан Азия Африка, RT.1/RW.3, Гелора, Кота Джакарта Пусат, DKI Джакарта 10270 Индонезия


ЛИХАТ СЕМУА СОБЫТИЯ

Кулия Ке Луар Негери Мерупакан Импиан Сетиап Оранг

Menyandang gelar sarjana dari universitas luar negeri dengan berbagai pengalaman unik akan menjadi nilai jual tersendiri ketika memasuki dunia kerja, terutama saat kembali ke Indonesia.

Tentunya untuk mencapai semua hal tersebut, semua persiapan harus direncanakan dengan matang.


  • Saya telah mendengar SUN Education sebelumnya дари keluarga дан teman-teman saya дан mereka mengatakan bahwa layanan ян disediakan adalah benar-benar baik dan sangat membantu. SUN Education sangat membantu saya untuk belajar ke Selandia Baru dengan pelayanan dan respon yang cepat dan orang-orang yang benar-benar baik. Terima kasih khususnya kepada para konselor yang membantu saya menyelesaikan persyaratan dan dokumentasi untuk gelar master saya.Мантан Секола: Университет Таруманегара Джурусан: Магистр Акунтанси Учреждения: Университет Вайкато
  • Pengalaman saya bersama SUN Education sangat menyenangkan. Saya percaya SUN Education adalah агент pertama yang saya pilih karena memiliki latar belakang dan kinerja yang sangat baik. SUN Education дан konselornya sangat gesit dan membantu 100% keperluan dan ketentuan yang dibutuhkan oleh universitas yang dituju. SUN Education sangat mempercepat proses segalanya.Бывшая школа: СМА Богор Рая Специальность                 : Диплом по бизнесу (часть 2) Учреждение        : Университет Монаша
  • SUN Education membantu saya untuk mencari referensi kampus dan memudahkan mengurus dokumen untuk ke universitas. Бывшая школа: Университет Трисакти Специальность                : Магистр международного бизнеса Учебное заведение       : Curtin Singapore
Наши интегрированные партнеры:

Выхлоп двигателя картинга Iame Gazelle 60cc Оригинальная деталь Cadet

Выхлоп двигателя картинга Iame Gazelle 60cc Оригинальная деталь Cadet

60cc Kart Engine Exhaust Genuine Part Cadet Iame Gazelle, Найдите много отличных новых и подержанных вариантов и получите лучшие предложения для Iame Gazelle 60cc Kart Engine Exhaust — Genuine Part — Cadet по лучшим онлайн-ценам на , Бесплатная доставка для многих продуктов, Веселье и модный бренд, гарантия подлинности продукта, делаем все возможное, чтобы сделать ваши покупки счастливыми. Оригинальная запчасть Cadet Iame Gazelle 60cc Выхлопная система для картов, Iame Gazelle 60cc Выхлопная система для картовых двигателей Оригинальная запчасть Cadet.

Щетки стеклоочистителя RV для автодомов Safari

98 900 32 90 032
Стеклоочистители продаются поштучно. Если это нужно, изменить кол-во 2 на eBay
8

2009 Safari Cascade (W / газовый двигатель)

Wiper Info / Купить
2009 Safari Cascade (с дизельным двигателем)
Wiper info / Купить
2001 Safari Cheetah9 Wiper Info / Buy9
2002 Safari Cheetah
2003 Safari Cheetah
2004 Safari Cheetah
Wiper info / Купить
2005 Safari Cheetah Wiper Info / Buy
2006 Safari Cheetah
2006 Safari Cheetah
2007 Safari Cheetah
Wiper Info / Buy9
2008
2008 Safari Cheetah
2009 Safari Cheetah
2010 Safari Cheetah
2008 Safari Compression
2009 Safari Compression
2010 Safa RI Сжатие
Wiper Info / Купить9
1994 Safari Continental
1996 Safari Continental
1997 Safari Continental
1998 Safari Continental
Wiper Info / Buy9
1999 Safari Continental
Wiper info / Купить9
2000 Safari Continental
2001 Safari Continental
Wiper Info / Buy
2005
2005 Safari Gazelle
1994 Safari Ivori
1995 Safari Ivory
1996 Safari Ivory
1997 Safari Ivory
Wiper Информация / Купить
2000 Safari Ivory
2001 Safari Ivory
Wiper Информация / Купить
1994 Сафари Калахари
1995 Сафари Калахари
1996 Safari Калахари
1998 Safari Panther
Информация о стеклоочистителе / ​​Купить
1999 Safari Panther Wheet Info / Buy
2000 Safari Panther
2001 Safari Panther
2002 Safari Panther
9002
Wiper Info / Buy

2003 Safari Panther
2004 Safari Panther
2005 Safari Panther
Wiper info / Купить
2007 Safari Passe
2007 Safari Passe
2008 Safari Passe
2010 Safari Passer
9 Wiper Info / Buy
1998 Safari Pather
1995 Safari Sahara
1996 Safari Sahara
1996 Safari Sahara
1997 Safari Sahara
1998 Safari Sahara
Sahara
1999
1999 Wiper Info / Buy
2000 Safari Sahara
2001 Safari Sahara
Информация о дворниках / Купить
2002 Safari S ахара
2003 Safari Сахара
Wiper Информация / Купить
2004 Safari Сахара
1994 Сафари Серенгети
1995 Сафари Серенгети
1996 Сафари Серенгети
1997 Сафари Серенгети
1998 Safari Серенгети
Wiper Информация / Купить
1999 Safari Serengeti
Wheet Info / Buy
9
2005 Safari Simba
Wiper Info / Buy9
2006 Safari Simba
2007 Safari Simba
2007 Safari Simba
2009 Safari Simba
2010 Safari Simba
2010 Safari Simba
Simba Info
1994 Safari Trek
1995 Safari Trek
1996 Safari Trek
1997 Safari Trek
1998 Safari Trek
1999 Safari Trek
2000 Safari Trek
Информация о стеклоочистителе / ​​Купить
2001 Safari Trek
Wiper Info / Buy
2002 Safari Trek
2003 Safari Trek
2004 Safari Trek
2005 Safari Trek
Wiper Info / Buy
2006 Safari Trek
Wiper info / Купить9
2007 Safari Trek
2008 Safari Trek
Wiper Info / Buy

1999 Safari Zanzibar
Wiper Info / Buy9
2000 Safari Zanzibar
Стеклоочиститель информация / Купить
2001 Safari Zanzibar
Wiper Информация / Купить
2002 Safari Zanzibar
2003 Safari Zanzibar
Wiper Информация / Купить
2004 Safari Zanzibar
Wiper Информация / Купить
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
