Адаптация дроссельной заслонки ваз 2114 е газ. Электронная педаль газа

Как работает электронная педаль газа, как проявляются ее достоинства и недостатки, какие неисправности встречаются чаще всего, и как с ними бороться? Все эти вопросы весьма актуальны, ведь сегодня многие производители автомобилей заменили традиционный тросовый привод на более современную электронную педаль.

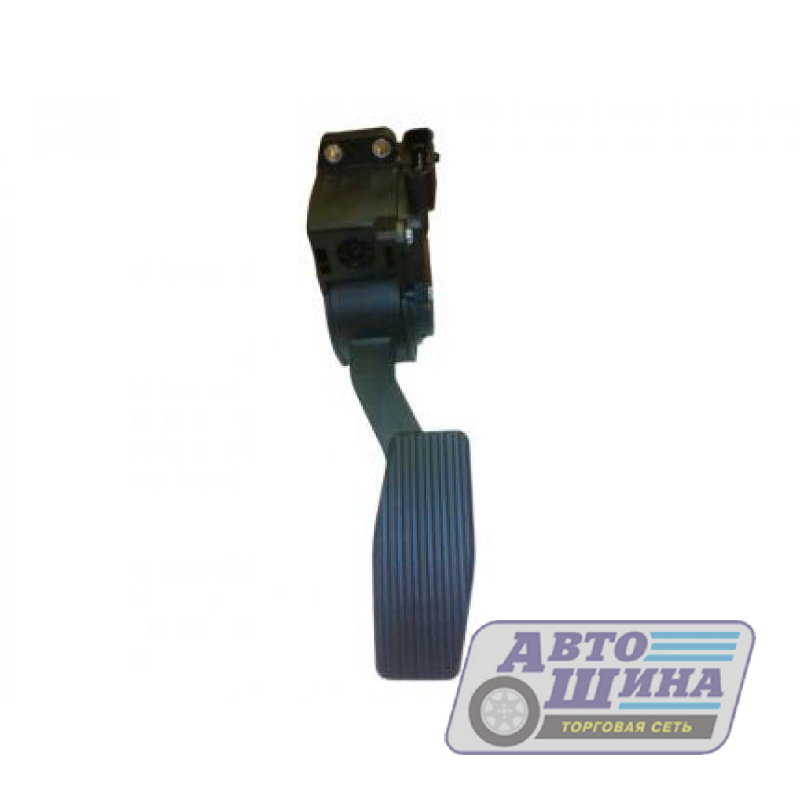

Электронная педаль газа – как она работает?

Современные технологии направлены на то, чтобы максимально облегчить нашу жизнь. С одной стороны, это огромный плюс, но с другой – они попросту лишают нас возможности принимать какое-либо решение, вернее, корректируют его, и таким образом, что не всегда можно добиться желаемого результата. Это хорошо видно и при работе столь популярной в современном автомобилестроении электронной педали. Хотя для тех, кто неуверенно себя чувствует за рулем, и тем более не вникает в технические нюансы авто, это новшество только в плюс.

Принцип работы электронной педали газа следующий: после нажатия водителем акселератора данные об углах надавливания сразу же попадают в блок управления посредством специальных датчиков.

Далее в ход идет ЭБУ, который и рассчитывает необходимый угол открытия , а привод, исходя из полученных данных, открывает ее на этот угол . При этом если вдруг необходимо будет изменить величину этого угла (для более экономичного режима либо же безопасности), то блок управления делает это сам, без получения соответствующей команды. Получается, что водитель не может на все 100 % регулировать данный процесс.

Когда необходима замена электронной педали газа?

В связи с тем, что это электронный привод, то и основные неисправности в нем связанны с электроникой. В кронштейне педали встроены два датчика, которые передают команды на блок управления. Если один из этих датчиков выйдет из строя, то на панели загорится лампочка, отвечающая за исправность системы управления движком. В этом случае ЭБУ переходит в резервный режим (обороты растут намного медленнее). Если же из строя вышли два датчика, то включится аварийный режим, и движок будет работать как на . Так как датчики ремонту не подлежат, необходима замена электронной педали газа.

Также может повредиться проводка, и тогда нарушается работа дросселя. Если же износился электрический движок, то на мониторе также выдается ошибка, указывающая на аварию. Эти повреждения можно устранить, но если из строя вышел ускоритель электронной педали газа, отвечающий за динамику авто, то данную деталь стоит немедленно заменить новой. Как это сделать, мы рассмотрим чуть ниже.

Ремонт электронной педали газа – исправляем поломки сами

В основном при каких-либо проблемах требуется замена всего узла в целом. Но прежде чем приступать к столь решительным действиям, не мешало бы выяснить причину поломки. Для этого, конечно, стоит ознакомиться с информацией, как проверить электронную педаль газа. Для этого необходимо разъединить колодку и датчики, а затем, открутив крепежные гайки, демонтировать педаль.

Непосредственно для проверки потребуется мультиметр: подсоединяя его к разным выводам, следим за изменением электрического сопротивления. Оно должно уменьшаться плавно, если же наблюдаются скачки, то деталь неисправна.

В некоторых же случаях возможен и ремонт электронной педали газа, допустим, при повреждении проводки. Так что, обнаружив дефект (нарушена изоляция, повреждены сами провода и т.д.), действовать нужно по следующей схеме. Освободив ось крепления шестеренки, снимаем жгут. Для этого необходимо отпаять провода, освободить скобу и вытянуть кабель. Затем производим замену проводов, и, разобрав разъем под педалью, распаиваем их. Теперь можно собрать заслонку и спокойно ездить.

Если же автомобиль реагирует на нажатие акселератора, так сказать, «с запаздыванием», то нужна шпора (электронный корректор) педали газа. Данное устройство позволяет сократить интервал между нажатием и открытием заслонки до минимума. Это отдельный модуль, который подключается к датчикам и через микропроцессор преобразует подаваемые с них сигналы, а затем подает их на контроллер.

Так мы видим, что электронная педаль газа, тюнинг которой возможен в любом специализированном центре, с одной стороны, является явным результатом прогресса, а с другой – несколько ограничивает наши желания. Правда, если вы не относитесь к категории тех людей, которым нужно «проехаться с ветерком», а предпочитаете ездить аккуратно с минимальными затратами топлива, то данный вариант будет именно для вас.

Новые автомобили Nissan оборудованы электронными дросселями. От электронной дроссельной заслонки зависит подача воздуха, необходимого для оптимальной работы мотора. Так же электронный дроссель регулирует холостой ход и прогревочные обороты мотора. Обычно после снятия клеммы аккумулятора, либо какого то ремонта связанного с отключением электропроводки двигателя или промывкой, прочисткой электронной дроссельной заслонки, либо с поломкой инжекторной системы управления мотора появляются проблемы связанные с оборотами холостого хода.

У мотора начинают плавать обороты, мотор не стабильно работает на холостых, при этом машина может ездить, будет заводиться. Часто владельцы таких Nissan или ремонтники, могут подумать, что за этим кроется неисправность — какая то поломка, дефект или что то неправильно собрано. Но никакой неисправности на самом деле нет, и все узлы автомобиля собраны правильно. Вся проблема заключается в сбое электроники, а именно необходимости обучения дроссельной заслонки правильной работе и холостому ходу. Сама процедура обучения не требует ни какого оборудования и осуществление адаптации (обучения) дросселя на Nissan доступно любому. Но в самой процедуре должна быть соблюдена точность проведения всех пунктов. Но даже доступность информации о процессе обучения не делает процедуру простой. Диагностическое оборудование, при рассогласовании дроссельной заслонки и при увеличении холостых оборотов у мотора, не выявляет никаких дефектов. И очень часто, даже ремонтники не могут объяснить причину внезапно увеличившихся холостых оборотов. После правильного обучения мотор работает в диапазоне 700-800 оборотов. Электронный дроссель очень чувствителен к грязевым отложениям и смолам, которые на нем откладываются в процессе эксплуатации машины. Из за этого начинают плавать или зависать холостые обороты мотора.

А так же менее чувствителен отклик мотора на педаль газа при разгоне. Поэтому прочистка дросселя обязательна. Но если дроссель загрязнён очень сильно, после его прочистки происходит к рассогласование дросселя — и как следствие плавающие и некорректные обороты. Не чистить дроссель нельзя — в конце концов мотор будет работать не правильно. Если вы имеете возможность, вовремя прочищайте электронную дроссельную заслонку — раз в 15000 км. Если вы по каким либо причинам снимали разъем с электронного дросселя, с аккумулятора, или блока управления мотора Nissan,придется проводить процедуру адаптации дроссельной заслонки.

Процедура обучения

1. Сначала мы должны обучить отпущенному положению педаль акселератора.

2. Убедитесь, что педаль акселератора полностью отпущена.

3. Поверните зажигание в положение ON и выждите не менее 2 секунд

5. Поверните зажигание в положение ON и выждите не менее 2 секунд

6. Поверните ключ зажигания в положение OFF и выждите не менее 10 секунд

7. Окончание

Обучение закрытому положению дроссельной заслонки

1. Убедитесь, что педаль акселератора полностью отпущена.

2. Поверните зажигание в положение ON

3. И сразу поверните ключ зажигания в положение OFF и выждите не менее 10 секунд, в течении этого времени заслонка будет перемещаться.

Обучение подаче воздуха на оборотах ХХ

1. Двигатель и коробка должны быть прогреты до рабочей температуры

2. Все потребители электричества выключены

3. Запустить двигатель и догреть его до рабочей температуры

4. Поверните ключ зажигания в положение OFF и выждите не менее 10 секунд

5. Убедитесь, что педаль акселератора полностью отпущена.

6. Поверните зажигание в положение ON и выждите не менее 3 секунд

7. Быстро в течении 5 секунд – 5 раз полностью нажмите и отпустите педаль акселератора

8. Выждите 7 секунд

9. Нажмите полностью на педаль акселератора примерно на 20 сек, пока индикатор ЧЕК не перестанет мигать и начнет гореть постоянно

10. Полностью отпустите педаль акселератора в течении 3 секунд когда загорится постоянно индикатор ЧЕК

11. Запустите двигатель и дайте ему поработать на ХХ

12. Выждите 20 секунд

13. Нажмите на педаль газа 2-3 раза и убедитесь что ХХ в норме

Все процедуры нужно проводить точно по времени, главное не рано нажимать педаль газа и нажимать и отпускать её быстро.

Прочитано 23432 раз

Современные технологии сейчас коснулись практически всех частей автомобиля. Если раньше привод педали газа был исключительно механический, то сейчас, на смену ему, приходит электронный. В этой статье вы узнаете, что такое электронная педаль газа, принцип ее действия, как производится ее регулировка и ремонт.

Устройство и принцип работы

Чтобы понять, как работает электронная педаль газа, необходимо знать общий принцип работы акселератора. Дело в том, что их функции предельно схожи, но простейшим механизмом является именно механический привод.

Педаль акселератора, или как ее привыкли называть — «газа», является средством управления положением дроссельной заслонки.

Дроссельная заслонка, в свою очередь, отвечает за количество подаваемого воздуха во впускной коллектор двигателя. Чем больше кислорода поступает в камеру сгорания, тем выше обороты коленчатого вала. Педаль представляет собой рычаг, который воздействует на привод заслонки. Привод же, может быть тросовым или рычажным. Все это, так или иначе, облегчает усилие, прилагаемое для нажатия на педаль газа.

Принцип действия электронной педали немного сложен, но во много раз облегчает управление оборотами двигателя. Такая педаль применяется только на инжекторных автомобилях, так как полностью основана на работе электронных устройств. В состав акселератора входят: педальный модуль, модуль преобразования сигнала и блок управления положением дроссельной заслонки.

При нажатии на педаль, модуль передает информацию об угле отклонения рычага на модуль преобразования сигнала. Система транзисторов передает усиленный сигнал на блок управления дроссельной заслонкой. После согласования полученного сигнала с электронным блоком управления, модуль дроссельной заслонки определяет угол ее открытия.

Таким образом, обеспечивается электронный способ открывания дроссельной заслонки.

Стоит отметить, что работа модуля заслонки не может начаться до получения разрешения от ЭБУ. Дело в том, что эта система должна точно знать, какое количество воздуха и топлива необходимо двигателю на данном режиме работы. Поэтому положение заслонки может меняться независимо от того насколько выжата педаль акселератора.

Как отрегулировать электронную педаль

Как и любой механизм, электронная педаль газа иногда тоже нуждается в регулировках. Данное мероприятие необходимо для поддержания нормальной работы акселератора в случае, если настройки были сбиты.

Иногда бывает такое, что при нажатии на педаль газа, автомобиль перестает реагировать на изменение положения дроссельной заслонки. Это связано с тем, что никакого изменения положения попросту не было. Все электронные педали имеют определенный свободный ход, в процессе которого меняется напряжение, подаваемое на транзисторную цепь.

Если напряжение изменится, то реакция на положение педали также меняется, следовательно, автомобиль может неадекватно вести себя при . Иногда об этой проблеме можно узнать по соответствующему индикатору на приборной панели или с помощью электронной диагностики, проводимой посредством бортового компьютера автомобиля.

Порядок регулировки:

  • В первую очередь, необходимо снять педаль с посадочного места. Это значит, что при снятии педали, вместе с ней демонтируется и модуль измерения угла. Штекерный разъем необходимо оставить на своем месте, так как питание на педаль понадобится в процессе регулировки.
  • Как только педаль будет освобождена, открутите винт, расположенный на ее крышке. Таким образом, нужно освободить крышку относительно педали, дав ей возможность свободно вращаться. Далее вам понадобится справочная литература, прилагаемая к педали.
  • Подключите между разъемами вольтметр и установите на нем соответствующий диапазон измерений. Включите зажигание. В справочнике к педали есть нормы напряжения, которые будут различны для дизельного и инжекторного двигателя. Поворачивая крышку педали, можно менять подводимое напряжение. Настройте этот параметр в соответствии с документацией и затяните винт крепления.
  • Установите педаль на посадочное место и опробуйте. Если поведение автомобиля изменилось в лучшую сторону, значит, регулировка электронной педали газа проведена правильно.

Внимание! В справочной литературе может быть указан диапазон напряжений. Два числа определяют величину напряженности при не нажатой педали и полностью выжатой. Поэтому настройка производится по первому напряжению при не выжатой педали газа.

Кроме того, величина напряжения может меняться в зависимости от окружающей среды. То есть, при сезонном обслуживании автомобиля настоятельно рекомендуется также провести регулировку и педали газа, так как такая величина может меняться, обратно пропорционально меняющемуся сопротивлению.

Видео — Переделка электронной педали газа в механическую

Ремонт акселератора с электронным приводом производится на основе обнаруженных неисправностей. Как и все части, такая система тоже имеет определенный износ, появление которого невозможно предотвратить. В связи с этим, важно знать, как производится устранение неисправностей при поломке электронной педали газа.

Обычно, к ремонту педали приступают при обнаружении следующих неисправностей: наблюдается кратковременный отказ реакции на изменение положения педали или полный отказ педали, независимо от угла нажатия. В основном, данные неисправности связаны с отсутствием питания на исполнительных органах, или отсутствия сигнала с модуля педали.

В первую очередь, необходимо осмотреть электрическую проводку на предмет рассыпания, повреждения изоляции (коротких замыканий) и отсутствия контакта в штекерных соединения. Очень часто, по вине проводов пропадает питание на ответственных органах и педаль попросту отказывается работать. В случае обнаружения неисправных проводников электрического тока, их необходимо сразу же заменить.

Другая неисправность связана с поломкой . Данная ошибка отображается в виде специального кода «022», или, как он еще называется — «авария дроссельной заслонки». В этом случае, мотор необходимо проверить. Для этого его демонтируют и подключают к источнику электрической энергии напрямую в соответствии с номинальным током и напряжением. Если мотор вращается, то неисправность необходимо искать в другом месте, хотя такие случаи встречаются редко. Если же мотор не вращается, то он подлежит замене.

Все остальные неисправности устраняются заменой модуля целиком, так как их ремонт довольно сложен и нецелесообразен. На деле, проще и дешевле поменять часть целиком, нежели производить ее ремонт.

Это все, что необходимо знать водителю об электронной педали управления дроссельной заслонкой. Надеемся, что эта статья помогла вам разобраться с этим сложным и запутанным механизмом.

Частенько наш автосервис посещают автомобили ГАЗель, ведь это коммерческий транспорт, который и днём и ночью как рабочая лошадка пашет. Изо дня в день множество ГАЗелек выходит на дороги нашей страны и рано или поздно возникают определённые поломки, которые мы стараемся устранить! Не исключение и сегодняшний день. К нам в ремзону заехала ГАЗЕЛь Бизнес с мотором УМЗ! Ну что, поможем бизнесу!

Выслушав клиента: машина не тянет, горит лампочка чек. После того как выключишь и снова включишь зажигание, машинка иногда начинает работать как надо, но потом проблема повторяется. Выше 2000 обороты не поднимаются…

Вот она, рабочая лошадка!

Рис.1

С чего же начинать ремонт? Конечно с компьютерной диагностики. Подключаем диагностическое оборудование и считываем ошибки, которые прописались в блоке управления двигателем.

Рис.2

Нас интересует текущая ошибка P2138 Throttle/Pedal Position Sensor/Switch «D»/»E» Voltage Correlation. Что же она обозначает? Эта ошибка дословно расшифровывается как: P2138 неверное соотношение напряжений «D»/»E» датчика положения дроссельной заслонки или педали акселератора . Дроссельная заслонка у нас электронная как и педаль газа. То есть может быть неисправна как сама заслонка так и педаль. Для того чтобы задеффектовать педаль или дроссельную заслонку, нужно понимать как они устроены, поэтому для начала рассмотрим их конструктивные особенности, устройство и разберёмся в чём отличие механической дроссельной заслонки от электронной.

Принцип работы системы с электронной дроссельной заслонкой и электронной педалью газа.

И так в начале рассмотим устройство механической дроссельной заслонки и разберёмся как происходит регулировка холостого хода.

Рис.3 Механическая дроссельная заслонка (обороты 840..900)


В механической дроссельной заслонке (Рис 3), за холостой ход (обороты двигателя) отвечает регулятор холостого хода (4). Сама дроссельная заслонка (пятак 1) никак не учавствует в регулировке холостого хода. Регулятор холостого хода выставляет 55…65 шагов (микас 7.1) для поддержания оборотов в районе 800.. .900 об.мин. Чем больше шагов регулятора холостого хода, тем выше будут обороты двигателя,т.к. через байпасный канал (3) будет проходить большее количество воздуха.

Рис.4 Механическая дроссельная заслонка (обороты 1300..1400)

Для поддержанич оборотов холостого хода на уровне 1300…1400, регулятор холостого хода (2) выставляет примерно 115…120 шагов (микас 7.1). Шток регулятора (4) при таком положении увеличивает проходящий поток воздуха через байпасный канал (3) тем самым увеличиваются и обороты.

А как же происходит регулировка холостого хода с электронной дроссельной заслонкой, и из каких часей она сотоит?
Электронная дроссельная заслонка ГАЗ состоит из следующих частей (рис 5): сама заслонка (пятак 1), моторредуктор (2) который управляет заслонкой (пятаком 1), и двух резистивных датчиков положения (3)

Рис.5 Электронная дроссельная заслонка (обороты 850..900)

Уточним, что в автомобилях с электронной дроссельной заслонкой отсутствует реглятор холостого хода как отдельная деталь. За регулировку холостого хода отвечает сама дроссельная заслонка (пятак, 1). Для поддержания оборотов холостого хода дроссельная заслонка приоткрывается на 5…6 % и воздух, который нужен для поддержания холотых оборотов проходит через саму заслонку (1). Заслонкой управляет моторредуктор (2). Датчики (3) считывают текущее положение заслонки.

Рис.6 Электронная дроссельная заслонка (обороты 1400..1500)

Для того чтобы обороты двигателя увеличились до 1400….1500, мотор (2) приоткрывает дроссельную заслонку на 10…12%. Таким образом в поцессе регулировки холостого хода учавствует сама электронная заслонка. Электронная дроссельная заслонка должна находиться в чистоте, поэтому для того чтобы обороты двигателя не плавали, её чистку нужно производить намного чаще чем механическую заслонку.

Если механическая дроссельная заслонка управляется тросиком газа, то кто же отвечает за управление электронной дроссельной заслонки? Для того, чтобы блок управления понял на какой угол открыть дроссельную заслонку для начала он должен считать текущее положение педали газа. Педаль газа у нас тоже электронная и стостоит из самой педали и двух резистивных датчиков (R3, R4) Рис.7 .

Рассмотрим Вариант 1 . Педаль газа не нажата.
Зажигание включено, педаль газа не нажата, дроссельная заслонка повёрнута на 7.8%, почему не 0% спросите вы? Объясняем: т.к. дроссельная заслонка у нас электронная, то регулятор холостого хода как выуже поняли отсутствует, но для воспламенения смеси нам нужен воздух. Вот как раз через зазор в 7.8% этот воздух и поступает во время запуска двигателя.

Рис.7 Зажигание включено, педаль не нажата, заслонка закрыты (приоткрыта) на 7.8%.

Какие же параметры мы можем наблюдать при исправной дроссельной заслонке и исправной педали газа?

Рис.8 Типовые параметры значений исправной педали газа и дроссельной заслонки (педаль не нажата)

Таблица 1. Показания исправной педали газа и дроссельной заслонки (педаль не нажата)


R3 ADC_DPS1 (В) 0. 97 , R4 ADC_DPS2 (В) 0.49.
Для проверки правильности показаний нужно знать следующее:
показания R3 (ADC_DPS1 (В) 0.97 ) ровно в 2 раза больше показаний
R4 (ADC_DPS2 (В) 0.49 ).
У нас R3(ADC_DPS1 (В) 0.97 ) / 2 = 0.485 (0.49), что соответствует значению R4 (0.49 в )

0.78 , R2 ADC_ETS2(В) 4.22.
5 вольт. У нас R1(0.78) + R2(4.22) = 5 вольт. Это означает, что в положении зажигание включено (педаль не нажата) дроссельная заслонка исправна .

Рассмотрим Вариант 2 . Педаль газа нажата до упора.
Зажигание включено, педаль газа нажата до упора, дроссельная заслонка повёрнута на 24%. Почему не на 100% спросите вы? Ну так уж это заложено производителем впрограмме.

Рис.9 Зажигание включено, педаль газа нажата до конца, заслонка открыта на 24%.

На экране компьютера при нажатой педали газа мы наблюдаем следующие параметры.

Рис.10 Типовые параметры значений исправной педали газа и дроссельной
заслонки (педаль нажата до конца).

Таблица 2. Показания исправной педали газа и дроссельной заслонки (педаль нажата до конца).

Показания педали газа (выделено жёлтым цветом)- это параметры:
ADC_DPS1 (В) 3.67 , ADC_DPS2 (В) 1.84.
Для проверки показаний как мы уже говорили делим R3 (ADC_DPS1 (В) 3.67 ) на 2 и получаем 1.835 (1.84), что соответствует показателю R4 ADC_DPS2 (В) 1.84.
Это означает, что при положении педаль газа в пол, наша педаль газа показывает верные значения, а значит исправна.

Показания дроссельной заслонки (выделено красным цветом) — это параметры: ADC_ETS1(В) 1.42 , ADC_ETS2(В) 3.58
В сумме напряжение R1+R2 датчиков положения дроссельной заслонки должно соответствовать 5 вольт. У нас R1(1. 42) + R2(3.58) = 5 вольт. Это означает, что в положении зажигание включено (нажата педаль газа в пол) дроссельная заслонка показывает вернуе значения, а значит исправна .

И так, мы рассмотрели варианты работы дроссельной заслонки и педали газа при условии что они полностью исправны, но вернёмся к нашей ГАЗЕЛИ и ошибке P2138 , которая записывается в память ЭБУ при несоответствии одного из значений, напомаинаем эти значения.

Исправная педаль газа: напряжение R3 педали газа делённое на 2, равно R4, т.е. R3/2= R4.
Исправная дроссельная заслонка: сумма напряжения R1 и R2 дроссельной заслонки равно 5в., т.е. R1+R2=.

Если одно из этих условий не соблюдается, то появляется ошибка P2138 — неверное соотношение напряжений «D»/»E» датчика положения дроссельной заслонки или педали акселератора . D и E в нашем случае это R1, R2 и R3, R4 соответственно. Следовательно, для того чтобы забраковать педаль газа или электронную заслонку, нужно провести вышеописанные проверки. Не теряя времени начинаем проверять наши показания на неисправном автомобиле.

Проверка показаний дроссельной заслонки и педали газа неисправного автомобиля ГАЗель.

Для начала смотрим показания напряжений дроссельной заслонки и педали газа на заглушенном автомобиле при включенном зажигании. И что мы видим?

Рис.11 Зажигание включено, педаль не нажата.

Таблица 3. Показания деффектной педали газа (педаль не нажата)


R3 ADC_DPS1 (В) 0.98 , R4 ADC_DPS2 (В) 3.75.
Для деффектовки нужно знать следующее:
показания R3 ровно в 2 раза больше показаний R4 у исправной педали газа.
У нас R3(ADC_DPS1 (В) 0.98 ) / 2 = 0.49 (0.49), что несоответствует значению R4 (3.75 в ). Это означает, что падаль газа у нас показывает «мусор» — педаль неисправна.

Показания дроссельной заслонки (выделено красным цветом)- это параметры: R1 ADC_ETS1(В) 0. 78 , R2 ADC_ETS2(В) 4.22.
В сумме напряжение R1+R2 датчиков положения дроссельной заслонки должно соответствовать 5 вольт у иправной дроссельной заслонки.
У нас R1(0.78) + R2(4.22) = 5 вольт. Это означает, что в положении зажигание включено (педаль не нажата) дроссельная заслонка исправна .

Рис.12 Зажигание включено, педаль не нажата (педаль нажата до конца).

Таблица 4. Показания деффектной педали газа (педаль нажата до конца).

Показания деффектной педали газа (выделено жёлтым цветом)- это параметры:
R3 ADC_DPS1 (В) 3.72 , R4 ADC_DPS2 (В) 4.13.
Проверяем:
R3(ADC_DPS1 (В) 3.72 ) / 2 = 1.86, что несоответствует значению R4 (4.13 в ). Это означает, что падаль газа у нас так же как и в первом случае показывает «мусор» — педаль неисправна.

Показания дроссельной заслонки (выделено красным цветом)- это параметры: R1 ADC_ETS1(В) 0. 80 , R2 ADC_ETS2(В) 4.21.
Проверяем:
R1(0.80) + R2(4.21) = 5.01 вольт. Это означает, что в положении зажигание включено (педаль нажата до конца) дроссельная заслонка исправна .

Обратите внимание на процент открытия дроссельной заслонки на рис 12 . при условии, что педаль газа у нас нажата до упора. Из-за неисправной педали газа, ЭБУ не может определить, что педаль газа нажата и поэтому процент открытия заслонки остайтся в районе 7.1 %. Эсли бы педаль газа была исправна, то показания должны соответствовать рис 10 .

Ну что же, мы задеффектовали электронную педаль газа. Начнём её демонтировать, разберём и выясним, что же с ней случилось.

Чтобы разобрать электронную педаль газа, нужно выкрутить четыре самореза.

Рис. 15. Отворачиваем 4 самореза.

Рис.16. Снимаем верхнюю крышку с платой и резисторами.

Приведём схему подключения нашей педали.

Рис. 17. Схема подключения педали акселератора с ЭБУ.

Как же пронумерован разъём на нашей педали газа?

1. красный питание +5 вольт датчика 2 педали
2. коричнево-оранжевый питание +5 вольт датчика 1 педали
3. коричнево-розовый сигнал датчика 1 педали
4. коричневый общий датчика 1 педали
5. красно-розовый общий датчика 2 педали
6. коричнево-зелёный сигнал датчика 2 педали

Рис. 18. Распиновка контактов педали газа.

Рис.19. Плата датчика педали газа

На рисунке 19 видно блестящую (прошёрканую) область (выделенно зелёным цветом) на резистивном слое, от того, что бегунок педали газа постоянно двигатеся вперёд, назад. Со временем этот слой сильно протирается и сопротивление покрытия становится другим, вот тогда и начинаются чудеса.

Порой в работе двигателя происходит сбой, и его обороты выбиваются из заданных значений. Вследствие этого обороты холостого хода становятся неустойчивыми, происходят провалы в мощности.

Создается впечатление, что мотор, с минуты на минуту, заглохнет. Объясняется это износом детали, и как следствие, увеличением зазора между корпусом дросселя и заслонкой. Нарушенный зазор пропускает воздуха больше нормы, а это является причиной изменения состава топливной смеси.

Результатом является сбой работы двигателя. При износе заслонки (пятака), возникает необходимость ее заменить. В силу простоты конструкции, не составит труда заказать его у знакомого токаря или найти в интернете у какого-нибудь «кулибина». Цена покупной детали будет намного выше.

Поскольку новые модели автомобилей идут уже с электронным регулированием дроссельной заслонки (электронная педаль), то к ошибке работы могут привести и сбои в работе электрооборудования автомобиля.

Резкий скачок напряжения в сети автомобиля, снятие/замена электронного блока управления, педали акселератора — все это может стать причиной нарушения работы данной части вашего авто. Тогда возникает необходимость вернуть все параметры в норму.

Примеры адаптации дроссельной заслонки на автомобилях группы VAG и Lancer IX

В данном видео, вам расскажут и покажут как провести адаптацию заслонки для автомобиля марки VAG.

Адаптация ДЗ на Volkswagen Golf 4:

  • Прогреваем двигатель до t=80 0 C и глушим авто. Затем подсоединяем кабель USB-KKL к диагностическому разъему и после включения зажигания запускаем программу диагностики (VAG-COM 3.11).
  • Входим в раздел 01-двигатель.
  • Проводим опрос памяти неисправностей (02).
  • Обнаруженные неисправности стираем (05).
  • После возврата в предыдущее меню, входим в раздел «адаптация-10».
  • При значении группы 001 нажимаем «запуск».
  • Ожидаем 2-3 минуты, после закрываем программу и отсоединяем кабель. Адаптация завершена.

Адаптация ДЗ автомобилей Nissan с электронной педалью газа:

  • Включаем зажигание не меньше чем на 2 сек.
  • Отключаем зажигание. Процедура адаптации педали акселератора завершена.
  • Проводим адаптацию заслонки дросселя. Педаль акселератора отпущена.
  • Включаем зажигание и моментально выключаем. Ожидаем не меньше 10 сек. В этот период времени происходит перемещение заслонки.
  • Обучаем подаче воздуха на холостых оборотах (ХХ).
  • Прогреваем двигатель и КПП до рабочей температуры.
  • Отключаем все электрическое оборудование автомобиля.
  • Запускаем двигатель и доводим его температуру до рабочей.
  • Отключаем зажигание и ожидаем не меньше 10 сек.
  • Полностью отпускаем педаль акселератора.
  • Включаем зажигание и ожидаем не меньше 3 сек.
  • В течение 5 сек, осуществляем пятикратное нажатие на педаль акселератора, после чего выжидаем 7 секунд.
  • Нажав на педаль акселератора, держим ее, пока ЧЕК не перестанет мигать, и не станет гореть постоянно (необходимо времени около 20 сек).
  • После того, как ЧЕК загорелся постоянно, в течение 3 сек необходимо отпустить педаль.
  • Запускаем двигатель для работы на ХХ.
  • Нажимаем несколько раз на педаль для проверки устойчивости ХХ.

Адаптация ДЗ на VW Passat B5:

  • Прогреваем двигатель до рабочей температуры и глушим авто.
  • Включаем зажигание, но двигатель не заводим.
  • Подсоединяем кабель к диагностическому разъему и запускаем программу.
  • Входим в раздел 01-двигатель.
  • Входим в базовые установки (04).
  • Выбираем в адаптации заслонки – 060 для автомобилей с электронным управлением заслонкой, и значение 098 для автомобилей с тросовой регулировкой заслонки.
  • Запускаем адаптацию.
  • Ждем появления записи на экране «ADP RUN» и последующей записи «ADP OK».
  • Возвращаемся в базовые установки.
  • Выключаем зажигание. Адаптация завершена.

Адаптация дроссельной заслонки Mitsubishi Lancer IX:

  • Прогреваем двигатель автомобиля.
  • Подключаем к диагностическому разъему сканер ScanDoc. Значения РХХ=0.
  • Искусственным путем восстанавливаем тепловой зазор в заслонке (например, используем смесь солидола с отработкой масла).
  • Заводим двигатель и ожидаем установки устойчивых оборотов ХХ.
  • В сканере запускаем режим «Sas mode» и регулируем положение РХХ во время адаптации.
  • Если включении режима «Sas mode» двигатель заглох, то выкручиваем винт РХХ, чтобы увеличить обороты двигателя на ХХ;
  • Устанавливаем обороты в пределах 750-800 об/мин.
  • Во время адаптации шаги РХХ устанавливаются со значением 4-7;
  • Принудительно завершаем процесс адаптации и глушим двигатель.
  • Запускаем двигатель и проверяем РХХ. Если адаптация прошла успешно, то шаги РХХ будут равны 27-28.

Адаптация ДЗ на Audi A4:

  • Прогреваем двигатель до t=80 0 C и глушим авто. Затем подсоединяем кабель к диагностическому разъему и после включения зажигания запускаем программу диагностики (VAG-COM).
  • Входим в раздел 01-двигатель.
  • Входим в раздел «адаптация-10».
  • На канале 00 нажимаем кнопку «читать».
  • Сохраняем результат и возврат к заводским установкам.
  • Вход в базовые установки (04) и переходим к режиму измерений.
  • Вводим значение канала 098, запуск адаптации.
  • Ожидаем сообщение о завершении процесса адаптации.
  • Возвращаемся в исходный раздел. Закрываем программу и отсоединяем кабель.

. Как сделать всё правильно, подскажет наш сайт.

Как установить автомобильный звук своими руками, можно узнать . Советуем всем!

Из этой , вы узнаете, сколько стоит антикоррозийная обработка днища автомобиля.

Когда не стоит выполнять адаптацию ДЗ?

Стоит заметить, что проводить вышеперечисленные процедуры, используя программный софт и специальное диагностическое оборудование, уместно в случае сбоя настроек заслонки. Не имеет значения, нарушены электронные параметры или сбились механические настройки оборудования.

Если работа дросселя нарушена вследствие износа, тогда целесообразнее подумать о ремонте или замене детали. Если вдруг, после вышеописанных действий, адаптация не происходит, стоит проверить моторчик, отвечающий за открытие/закрытие заслонки. Возможно, не хватает мощности для правильной работы узла.

На примере адаптации дроссельной заслонки вышеперечисленных авто, можно сделать вывод, что для абсолютно всех автомобилей характерны некоторые общие процессы.

Так, например, почистить корпус заслонки внутри и снаружи перед началом адаптации, необходимо для любой марки авто.

В том лишь разница, что в некоторых автомобилях регулировка заслонкой осуществляется с помощью троса, а в других при помощи электроники. Это различие проявится в выборе параметров адаптации.

Электронная педаль газа ВАЗ 2110

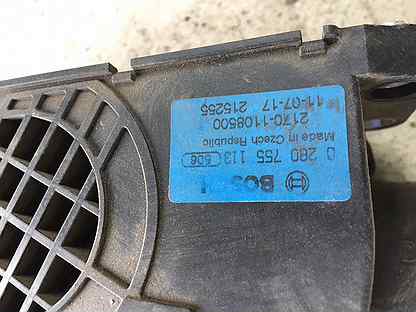

Педаль газа ВАЗ-2113-15, 2170 электронная (BOSCH) 280755113.

на Превзошел калине педали снятие газа. русификатор для магнитолы в нисан н…

электронная педаль газа.

Интересный вариант, переделать на десятке форму педали газа.

Устройство электронной педали газа.

Педаль привода акселератора.

Примерзла педаль газа ваз.

Обучение электронной педали ваз.

Официальный Лада Приора Клуб — Показать сообщение отдельно — Всё об Электро. ..

Электронная педаль газа.

электронный педаль газа замена.

педаль газа ваз 2110 после переделки.

Педаль сцепления может провалиться из-за того, что разорвался тросик привод. ..

Электронная педаль газа.

Модуль управления дроссельной заслонки (Е-газ).

электронной педали газа. лада,гранта,тюнинг,lada,granta,tuning,буст,педаль . ..

педаль газа ваз 2110 после переделки.

педаль газа электронная ВАЗ-2170-1108500 2171, 2172, 2113, 2114, 2115 росси…

Так выглядит электронная педаль.

Педаль акселератора ВАЗ-2110 АвтоВАЗ.

А это электронная педаль на Лада Приора.

Педаль газа (рычаг привода акселератора) на ВАЗ 2101, 2102, 2103, 2104, 210. ..

Автомобили с электронной педалью акселератора Евро-4.

Электронная педаль газа ВАЗ 2114


Дата публикации Янв 13, 2014, Рубрики Запчасти для ВАЗ |

Электронная педаль газа ВАЗ 2114 появилась на автомобилях из-за введения норм и ограничений токсичности машин Евро-4. Это новшество побудило производителей принимать кардинальные меры. Вместе с электронной педалью, на “свет” появилась и электронно управляемая дроссельная заслонка, в результате чего, подача воздуха в цилиндры попала под полный контроль ЭБУ автомобиля, невзирая на, порой, неправильные действия водителя. Хотелось бы добавить, что сами водители, в большинстве своем, отзываются о данной педали не очень лестно.

Автомобилисты, опробовавшие, как работает электронная педаль газа ВАЗ 2114 заявляют, что, при резком нажатии на акселератор, наблюдается задержка, которой, по сути, нет и быть не может. ЭБУ автомобиля реагирует на команду водителя моментально, просто он обеспечивает плавный, без рывков, набор оборотов двигателя, посему и создается некая иллюзия “зависания” срабатывания системы впрыска. Это особенно ощущается, если автомобилист привык управлять транспортным средством оснащенным обычным карбюратором.

То, с какой скоростью двигатель будет набирать обороты после нажатия на электронную педаль ВАЗ 2114, полностью зависит от калибровок ЭСУД, которые на всех машинах различные. После установки и применения системы E-GAS (электронная педаль), качественно пополнился список разнообразных датчиков, используемых в автомобилях и функционирующих с контроллерами BOSCH M 17. 9. 7., или М74.

Данная педаль располагается с правой стороны у ноги водителя и фиксируется на специальном кронштейне (блок МПА). По своей сути, это пара датчиков, от которых информация поступает на контроллер, извещая его о положении педали газа в данный момент. Оба этих датчика совершенно независимые, имеют калиброванное напряжение 3,3V, запитываются, опять же, от различных, независимых один от другого выводов контроллера. Так, как адекватная работа данных датчиков очень важна для слаженной работы двигателя автомобиля ВАЗ, они находятся под постоянным мониторингом контроллера, который наблюдает за малейшими отклонениями в работе системы и прописывает ошибки.

Related posts:

  1. Датчик фаз ВАЗ 2114
  2. Датчик дроссельной заслонки ВАЗ 2110
  3. Датчик кислорода ВАЗ 2110
  4. Датчик температуры ВАЗ 2114
  5. Подлокотник на ВАЗ 2107 2114 2115
Еще по теме
  • Нет связанных постов

Электронная педаль газа


Диагностика и чип-тюнинг авто в Волгограде › Блог › Переход с E-GAS (электронной педали газа) на механическую на ВАЗ 2114

Мой автомобиль ВАЗ 2114 двигатель 1. 6л. 8кл. 2013 г.в. с завода оснащен E-GAS, (электронной педалью газа) На автомобилях LADA «E-GAS» применяется «модуль электронной педали акселератора (МПА)», который электрически передает сигнал о положении педали акселератора контроллеру. МПА располагается на кронштейне под правой ногой водителя.
В МПА используется датчик положения с двумя потенциометрами, имеющими самостоятельное питание от контроллера не более 5 В и привод от рычага педали. Две независимые пружины между рычагом педали и корпусом создают возвратное усилие. Получая аналоговый электрический сигнал от МПА, контроллер формирует сигнал для управления положением дроссельной заслонки.
АвтоВАЗ начал устанавливать электронную педаль газа «E-GAS» на выпускаемые автомобили с 2010 года. Этому предшествовало ужесточение норм токсичности до норм «Евро-4». Первые автомобили сошедшие с конвейера имели проблемы с новой системой «E-GAS» с модулем электронной педали акселератора. Дефектом был признан электрический жгут проводов, который в лучшем случае подлежал замене по гарантии. Так же дефектом было признано раскачивание оборотов на холостом ходу. О чем свидетельствует «информационное письмо ВАЗ № 95-12».
Существует еще один дефект МПА, который официально не признан, это пропадание реакции на педаль газа, который в основном проявляется во время движения. Происходит это по следующим причинам: на педали тормоза установлен концевой выключатель (датчик положения педали тормоза) с двумя группами контактов которые информируют ЭСУД о положении педали. В состоянии отпущенной педали тормоза контакты первой группы должны быть нормально замкнуты, а контакты второй группы нормально разомкнуты. Если педаль тормоза нажата, происходит наоборот, контакты первой группы разомкнуты, а второй группы замкнуты и система управления таким образом, получает сигнал что происходит торможение автомобиля и в этом случае блокирует подачу топлива в цилиндры двигателя. Часто происходит так, что этот концевой выключатель начинает заедать, или просто западает. В этом случае система также блокирует подачу топлива, хотя педаль тормоза не нажата. Но это уже происходит во время движения, т.е. может получиться так, что при обгоне на трассе или в городе выйдя на встречную полосу и нажав на педаль газа, реакции может вовсе не последовать, либо педаль может вначале среагировать но затем резко пропасть, что может привести к ДТП и печальным последствиям, тем более при высокой скорости на трассе.
Автомобиль ВАЗ 2114, 2013 года выпуска, который подвергся переделки, так же оборудован электронной педалью газа. На данном автомобиле не однократно возникала такая проблема с пропаданием реакции «E-GAS». В конкретном случае это происходило в городе, а не на трассе и мне удалось избежать неприятных ситуаций на дороге. Можно предположить что данный дефект связан с тем, что в заводском программном обеспечении, датчик положения педали тормоза напрямую связан с отключением топливоподачи. Что является серьезной недоработкой и представляет опасность для обычного потребителя.
Подобные системы «E-GAS» уже давно применяются на зарубежных автомобилях и там они используются довольно успешно. Из опыта использования данной системы «E-GAS» на автомобиле ВАЗ 2114 можно сделать вывод, что данная система имеет существенные недостатки и требует доработки. Для решения проблемы пропадания реакции «E-GAS», я предполагаю что необходимо сделать развязку в схеме ЭБУ М74 между датчиком положения педали тормоза и отключением топливоподачи или отключить вовсе этот датчик программно при помощи чип-тюнинга.
Технология замены «E-GAS» на механическую педаль газа
Исходя из соображений безопасности и надежности и ко всему прочему более широким спектром возможностей для настроек ПО в плане чип-тюнинга, была выбрана система управления двигателем Январь 7.2, которая ставилась на отечественные автомобили производимые ранее,

Полный размер

Разработанный и изготовленный переходник под механическую педаль газа.

Полный размер

Кронштейн в сборе с механической педалью газа

Полный размер

Кронштейн в сборе

оборудованные механической педалью газа.
Для замены «E-GAS» на механическую педаль газа необходимы:
— Блок управления Январь 7.2 21114-1411020-31/32.
— Жгут проводов 21104-3724026-10 под Январь 7.2.
— ДМРВ «Bosch 0 280 218 116»
— Механическая дроссельная заслонка 46-52мм.
— Переходник с электронного дросселя на механический, либо ресивер под механический дроссель.
— Кронштейн педали газа.
— Педаль газа механическая от ВАЗ 2113-15.
— Трос педали газа «ДААЗ-21082110805401» для ВАЗ 2113-15.
Для начала необходимо изготовить или заказать готовый кронштейн для механической педали газа. Так как для установки электронной педали газа на автомобиле используется специальная монтажная площадка, которая имеет неразъемное соединение с кузовом автомобиля и является непригодной для прямой установки механической педали газа. Перед всеми дальнейшими работами необходимо отключить «массу» от аккумулятора. Затем демонтируется электронная педаль газа и устанавливается кронштейн с механической педалью газа.
Затем монтируется трос педали газа, через моторный щит. В нем уже есть отверстие под трос, в котором установлена заглушка. Затем необходимо демонтировать подкапотную проводку от прежнего блока управления М74. Так как на ЭБУ М74 проводка разделена на две части, одна часть идет в подкапотное пространство, вторая часть идет на панель приборов и на МПА (электронную педаль газа) нам необходимо демонтировать только подкапотную проводку. Вторая часть проводки М74 которая идет на панель приборов будет соединяться с новой проводкой ЭСУД Январь 7.2, так как на системе Январь вся проводка выполнена одним жгутом. Затем монтируется новый жгут проводов для системы управления Январь 7.2 из салона автомобиля в подкапотное пространство через штатное место и подсоединяются все разъемы для датчиков на свои места. При этом необходимо сразу заменить всего один датчик в системе, а именно датчик массового расхода воздуха «ДМРВ» из-за разницы в принципе работы этих датчиков. После этого демонтируется ЭСУД М74 и устанавливается в место него ЭСУД Январь 7. 2. По габаритам эти блоки абсолютно идентичны и проблем при замене, возникнуть не должно. Далее демонтируется электронный дроссель, устанавливается переходник для механического дросселя на впускной ресивер, либо устанавливается ресивер под механический дроссель и монтируется сам дроссель на фланец переходника через специальную прокладку.
Следующим этапом будет соединение новой проводки Январь 7.2 и старой проводки М74, идущую на панель приборов. Для этого понадобятся электрические схемы соединения для обоих ЭБУ, канифоль, паяльник и инструменты. После всех соединений изолируются места пайки изолентой и проверяются еще раз все соединения и подключения всех разъемов. Далее необходимо подключить массу на аккумулятор. Затем включаем зажигание, и убедившись что включается главное реле и вместе с ним бензонасос, заводим двигатель. Далее необходимо проверить автомобиль в движении и убедиться, что все системы работают исправно. После этого можно эксплуатировать автомобиль в штатном режиме.

Полный размер

Изготовленный переходник с E-G

Alexmtx › Блог › Улучшение отклика электронной педали газа у двигателей, задушенных ЕВРО-4 и выше

В двигателях, удовлетворяющих экологическим нормам ЕВРО-4 и выше, имеется 2 неприятных для вождения последствия:
1. Характеристика открытия электронной дроссельной заслонки (drive-by-wire) от нажатия на педаль газа сделана нелинейной и первые 3-4 см (1/3) хода педали слабо открывают дроссель — образуется провал.
Для устранения этого существует троттл-контроллер, он же педальбустер, он же джеттер.
2. Сам двигатель работает на обедненной смеси и до 3200 об/мин тяга слабая. В итоге страдает эластичность двигателя и теряется возможность ездить внатяг на повышенных передачах, редко переключая передачи.
С этим помогает чип-тюнинг или чип-бокс.

Ничего оптимальнее по цене/качеству (с минимальными затратами) не нашел для оживления динамики машин, задушенных нормами экологии ЕВРО, кроме как поставить троттл-контроллер на электронную педаль газа и чип-бокс на разъем диагностики OBD-II.

Чип-бокс — это тот же чип-тюнинг (они изменяет входные данные с MAP-сенсора и таким способом влияет на смесь, своего рода обманка, как бы подменяет значения топливных карт), но без прошивки ЭБУ (всегда можно отключить, нет потери гарантии)
voloperformance.com/vp12-performance-ch32.html

Есть и наши дилеры, но в 2 раза дороже (объясняют это тем, что могут перепрошить прошивку чип-бокса под другой авто при смене авто + техподдержка).
voloperformance.ru/vp12-performance-chip

А с электронной педалью конечно провал ощущается вначале сильно и он раздражает — пока не перегазуешь — нормально не едет.
Чтобы не перегазовывать и не ждать адаптации ЭБУ, ставится троттл-контроллер (джеттер, педальбустер, шпора) в разрыв подключения педали газа. Такой троттл-контроллер есть хороший (аналог кнопки Sport, обостряющей реакции на газ на дорогих автомобилях):
Shadow Edrive 2 advance electronic throttle controller
www.ebay.com

График зависимости открытия дроссельной заслонки от нажатия педали газа


Пунктирные линии:
— прямая линия — стоковая педаль газа на тросике с жесткой связью с заслонкой.
— S-образная линия — электронная педаль газа с провалом в начале (1/3 хода педали).

P.S. Ставил себе Shadow Edrive 2 advance electronic throttle controller и мне не понравилось, потому что дергать стал — нажимаешь газ плавно, а он дергает скачком и пропала плавность. На АКПП будет самое оно.
По ускорению заметил что с приблудой двигатель стал ускорять авто с 2000 до 3000 об/мин как раньше с 3000 до 4000 об/мин, то есть с низов подхват получше, но вот дергает при нажатии на газ.

В записи lemonacid написано как лучше всего обойти тупость электронной педали газа в начале хода:
«в последние 3 месяца я привнес в стиль вождения новый элемент — легкая подгазовка перед отпусканием сцепления. При этом последнее время получаю полный сатисфэкшен от реакций машины. Когда же по каким-то причинам происходит включение передачи с 1000 об/мин и машина отказывается адекватно реагировать на педаль — просто перевыжимаю сцепление и отпускаю после перегазовки и характер машины сразу же преображается. Стиль вождения получается схожим с управлением советским грузовиком, но быстро привыкаешь. На понимание автомобиля в этом вопросе у меня ушло 2 года наблюдений и безрезультатных попыток что либо изменить. Зато сейчас, после понимания такой фишки, машина стала намного резвее (не в плане мощности, а в плане реакций), и что еще более важно — абсолютно понятной и предсказуемой.»
Никакой джеттер и педальбустер при этом не нужны.
На АКПП также можно на остановленном авто переводить рычаг в положение N и делать перегазовку или использовать режим «3» или «S».

Заметка №[2]. Тупая электронная педаль газа! — DRIVE2

Боремся с тупостью на низах — турбомоторы c клапаном №249
Информация взята с сайта passat-b5.ru/

«Тупая электронная педаль ! » Сколько раз мне доводилось слышать это высказывание . И оно вполне справедливо . Экологические нормы — что поделаеешь . И мы начинаем ее тюнинговать всячески — кто-то убирает из под нее коврик, кто-то, узнав из форума www.passat-b5. ru много интересного, бежит к чип-тюнингерам и просит их «выгнуть» график педали. Да, улучшение есть, конечно, но есть и побочные эффекты у особо рьяных поклонников рывкового стиля вождения, особенно если тюнингеры, осуществляющие изменение программы управления, идут на поводу у публики и делают педаль гиперчувствительной — сложности в пробках, например . Кроме того — все равно, отзывчивость на педаль, особенно с низов, все-таки не такая, как на заслонках с тросиковым приводом . Кто же виноват в этом — неужели только электронная педаль — мы ведь ее выгнули прилично (она и в стоке на малых оборотах достаточно выгнута — исходя из изучения графиков на нескольких машинах с электронной педалью ) … ?

Мной был достаточно пристально изучен этот вопрос, и после неоднократного общения и консилиумов с Лешей Kalex (дай Бог ему сто лет жизни ) окончательно сформировалось впечатление, что тупость в начальный момент нажатия на педаль, даже после ее чип-тюнинга, остается так или иначе — мы получаем улучшение всего лишь начиная все-таки с чуть более высоких оборотов . Этот вопрос терзал меня достаточно долго — почему же ? Ответ, как сказал Великий Поэт, пришел по воле случая .

В очередной раз ковыряясь с супермобилем AlexKrug, двигатель AWM, и вылавливая назойливый «пшик»(это уже другая история ) мои мысли коснулись электронно-управляемого клапана управления байпасом — кодовый номер по VW — № 249
На схеме ниже он обозначен под номером №31

№31 026906283H solenoid change-over valve

www.elcats.ru/vw/parts.asp?mdl=404&unit=C6E006AF

В старых моторах (AEB, AGU и иже с ними) этого клапана не было, и управление байпасом осуществлялось напрямую — разрежением из впускного коллектора через вакуумный шланг, который шел напрямую от байпаса к впускному коллектору . Замечательная была идея — и проверить легко продувкой и посредников электрических нет . В модернизированном варианте снять шланг управления байпасом с «очень удачно» расположенного клапана №249, а потом надеть его обратно и закрепить хомутом — с руки, разве что, людям с «паучьей болезнью» — очень неудобно . К тому же, к этому щелкающему устройству я вообще относился с подозрением — клапан двухходовой, его задача переключать магистраль управления байпасом с впускного коллектора — на вакуумный бачок … По какому алгоритму он осуществляет эту операцию — известно только тому, кто этот алгоритм разрабатывал и, возможно, Господу Богу . Леша Калекс, на мой вопрос об этом алгоритме, вышел из своего обычно невозмутимого состояния и стал совершать поступательные движения руками, абсолютно красноречивого содержания . » Ну, это сделано для того чтобы иметь возможность управлять им независимо от разрежения в коллекторе и, вроде-как, для каких-то там дел связанных с передувом — скорее всего — стравить излишек если вдуг чего . Алгоритм его тактирования ? Витя, спроси о чем-нибудь полегче » Это меня раззадорило еще больше, и я решился на эксперимент .

Что ж, опять придется химичить — и уже не в первый раз . Тааак, ага — три штуцера — один на вакуумную систему — другой на байпас третий на впускной коллектор .
Принцип и логика работы (но далеко не режимы) понятна . Угу .

Теперь, чтобы не нарушить равновесие в системе — снимаем шланг управления байпасом трубка №34

www.elcats.ru/vw/parts.asp?mdl=404&unit=C6E006AF

со штуцера клапана №249 и надеваем напрямую — на впускной коллектор — вместо шланга впускной коллектор-клапан №249 под номером №33 . Cоединение шланга №33 с клапаном №249 мы не трогаем, всего лишь снимаем с другой стороны шланга — со штуцера впускного коллектора, в районе трубы коллектора на первый цилиндр .

А теперь просто меняем их местами — шланг управления байпасом крепим напрпрямую — к впускному коллектору (предварительно проверив байпас и сам шланг — всасыванием ) и затягиваем стяжным хомутом АВА или хотя бы пластиковой стяжкой . А куда же снятый конец шланга №33 (впускной коллектор-клапан №249) ? А вместо шланга управления байпасом — ставим на клапан №249 и затягиваем стяжным хомутом АВА или хотя бы пластиковой стяжкой .
Что же получается — кольцо ? Вот именно .

Теперь разберемся с расположением для ясности :

www.elcats.ru/vw/parts.asp?mdl=404&unit=C6E006AF

Шлангом №33 мы соединили два перпендикулярных штуцера клапана №249 . Если встать лицом к ветровому стеклу и открыть капот — ближний к вам и направляющей щупа — и есть клапан №249 .

Штуцер клапана, направленный прямо на вас — это штуцер на байпас . Штуцер перпендикулярный ему и направланный вправо — в сторону переднего водительского колеса — это штуцер шланга №33 (на впускной коллектор) . Штуцер клапана №249, направленный соосно штуцеру шланга №33 — в сторону блока цилиндров — штуцер вакуумной системы — он нас совсем не интересует — забудьте о нем .

Шланг №33 приходит на впускной коллектор в районе воздуховода первого цилиндра — почти с края — вы его прекрасно увидите .

После проделанных операций, машина будет значительно отзывчивее на педаль — особенно с низов (при герметичной трубке управления байпасом и целостности самого байпаса, разумеется) . При этом логика работы и герметичность вакуумной системы, в состав которой входит клапан №249, не будет никак нарушена .

Дерзайте и почувствуйте разницу

С уважением, Ваш rummi www.passat-b5.ru

Этот способ справедлив для двигателей AWT AWM ANB APU и иже с ними ; всех турбодвигателей 1.8T, по крайней мере, из известных мне, на которых есть электронная педаль и 249 клапан

Схема управления до модернизации
1.8Turbo с 10.2000г. по 04.2002г. (AWT/AWM)

Схема до переделки!

1 — Бaчoк c aктивирoвaнным углeм
2 — Вентиляционная линия
— oт предохранительнoгo клaпaнa нa тoпливнoм бaкe
3 — Обратный клапан
— вентиляционной cиcтeмы c aктивирoвaнным углeм
4 — Турбонагнетатель
— рeгулирующий клапан давления наддува и вакуумный регулятор являются составными частями турбонагнетателя и нельзя их менять в отдельности
5 — Кoмбинирoвaнный клaпaн
— сиcтeмы дополнительного воздуха(СВВ)
6 — Регулятор давления подачи топлива
7 — К крышке головки блока цилиндров
— система вентиляции картерных газов (ВКГ)
8 — К уcилитeлю тoрмoзнoгo привoдa
9 — Всасывающий струйный насос
10 — Вакуум–ресивер
11 — Обратный клапан
— байпас к всасывающему струйному насосу
12 — Обратный клапан
— для управления разрежением двигателя
13 — Система вентиляции картера двигателя (коленчатого вала)
14 — Нагнетательный клапан дополнительного воздуха -N112-
15 — Обратный клапан
— вентиляционной cиcтeмы c aктивирoвaнным углeм
16 — Датчик давления наддува -G31/G71-
17 — Oxлaдитeль наддувочнoгo вoздуxa
18 — Мexaнизм упрaвлeния дрocceльнoй зacлoнкoй
19 — Впускной газопровод
20 — Перепускной клапан турбонагнетателя -N249-
21 — Вакуумный регулятор
— регулирования давления наддува
22 — Электромагнитный клапан для ограничения давления наддува -N75-
— управление клапаном – за счет тактовых импульсов от блoка упрaвлeния двигaтeлeм
— в обесточенном состоянии клапан закрыт, давление наддува ограничено
23 — Клапан для прекращения подачи топлива в режиме (байпас) принудительного холостого хода
24 — Регулирующий вакуумный клапан (клапан “PCV“)
— системы вентиляции картерных газов (ВКГ)
25 — Нacoc дoпoлнитeльнoгo вoздуxa -V101-
26 — Элeктрoмaгнитный клaпaн 1 для бaчкa c aктивирoвaнным углeм -N80-

Схема управления — после

Схема после переделки!

Информация взята с сайта passat-b5. ru/

Nissan Almera (•̪●) СинькА › Бортжурнал › Jetter- уникальная замена чип-тюнинга для авто с электронной педалью газа!

Начну с кратного описания устройства.
1.Что такое джеттер.
Джеттер – электронное устройство для исключения запаздывания открытия дроссельной заслонки двигателя с электронной педалью газа. На джеттер дается гарантия сроком 1 год с даты продажи.

2.Какую проблему решает джеттер.
Сегодня большинство автомобилей в мире оборудовано электронной педалью газа. Это является вынужденной мерой для автомобилей, соответствующих требованиям норм токсичности ЕВРО-4.
На таких автомобилях электронный блок управления двигателем открывает дроссельную заслонку с запаздыванием.
В результате старт и разгон автомобиля происходят не так быстро, как ожидаешь от современного автомобиля.

3.Для чего нужен джеттер
Джеттер преобразует электрический сигнал от педали газа и исключает запаздывание открытия дроссельной заслонки. Открытие дроссельной заслонки без запаздывания позволяет подать в цилиндры двигателя больше рабочей смеси, увеличивая мощность на частичных нагрузках и улучшая динамику разгона. На некоторых моделях автомобилей джеттер улучшает разгон до скорости 80 км/час до 10-25%. Наиболее ощутима отдача от джеттера на оборотах от оборотов холостого хода до значений 3000 – 3500 об/мин.

4.Как работает джеттер.
Джеттер преобразует сигналы с датчиков положения педали газа таким образом, чтобы обеспечить «жесткую» связь между положением педали газа и положением дроссельной заслонки, исключая запаздывание ее закрытия.
Вследствие этого заслонка открывается в точном соответствии с заданным положением педали газа и автомобиль выдает запрошенную водителем динамику.
При «сбросе» (отпускании педали) газа дроссельная заслонка закрывается сразу.

5.Ценность и польза Джеттера.
Базовая ценность, которую приобретает клиент при покупке и установке джеттера – улучшение динамики автомобиля, его разгонных характеристик, 100% контроль динамики разгона автомобиля.
Выгода – сокращение затрат времени на поездки, во время которых необходима динамичная езда. Время – единственный невосполнимый ресурс каждого человека.
Дополнительная реальная польза – возможность улучшить активную безопасность автомобиля при необходимости совершить резкий маневр, связанный с разгоном (переставка или уход с опасной траектории). Сантиметры, которые при этом позволяет выиграть джеттер уже на первой секунде разгона, могут помочь избежать аварии.
Дополнительная эмоциональная польза – удовольствие от более динамичной езды, обладания высокотехнологичной новинкой.

6.Часто задаваемые вопросы от клиента и ответы на них.

Автомобиль будет не таким экономичным (повысится расход топлива)?
Клиенты, использующие Джеттер, отмечают как увеличение расходы топлива, так и его уменьшение. Это зависит от стиля езды и дорожных ситуаций. По оценкам некоторых владельцев Джеттера расход топлива изменяется на ±0,4 л/100 км в городском цикле.

Снизится ресурс двигателя?
Нет, так как Джеттер не изменяет режимов работы двигателя. Все режимы, в которых работает двигатель с Джеттером, являются штатными и предусмотрены производителем.

Выгорит катализатор?
Нет, так как Джеттер не изменяет режимов работы двигателя. Все режимы, в которых работает двигатель с Джеттером, являются штатными и предусмотрены производителем.

Автомобиль не будет выполнять нормы токсичности EURO-4?
Будет выполнять. Метод замера выбросов основан на комбинации ездовых режимов (обороты и процент открытия дроссельной заслонки), а Джеттер не меняет эти характеристики двигателя.

Повысится ли мощность?
Нет. Джеттер не изменяет базовые параметры двигателя и не влияет на максимальные паспортные показатели двигателя.

Уменьшится ли время разгона до 100… до 200?
Да, время разгона уменьшится – мы проводили испытания с использованием профессионального оборудования. Наибольший эффект от использования Джеттера будет заметен при разгонах двигателя до 3500 об/мин.

Эффективен ли Джеттер при использовании на большой скорости?
Джеттер дает эффект при разгоне, пока есть резерв мощности у мотора. При движении на постоянной скорости он не дает эффекта.

На каких оборотах двигателя эффективен Джеттер?
На любых, пока есть возможность разгона. Джеттер делает более динамичным разгон вне зависимости от оборотов, с которых разгон начинается. Наиболее ощутима отдача от джеттера на оборотах от оборотов холостого хода до значений 3000 – 3500 об/мин. Но если вы, двигаясь на режиме максимальной мощности с максимальной скоростью, захотите «добавить», джеттер этого не сможет сделать.

Как работает Джеттер?
Джеттер добавляет динамики разгона автомобилю за счет исключения запаздывания открытия дроссельной заслонки от степени нажатия педали газа.

Что будет если Джеттер сломается?
Если выйдет из строя один из двух каналов (основной или дублирующий) Джеттера, то автомобиль сможет ехать своим ходом к месту ремонта (при этом загорится лампа Check Engine; код ошибки – ошибка датчика положения педали). Если выйдут из строя оба канала – автомобиль не сможет ехать. Однако, если поломка связана только с Джеттером, то можно вынуть его из педали и соединить разъем жгута проводов с педалью — автомобиль сможет ехать со штатными настройками. Если снятие Джеттера не помогло устранить неисправность – причина не в нем.

7.Установка джеттера.
Установка в -35 заняла 5 минут. Инструкция прилагается.


________________________________________________

По вопросом приобретения и установки :
Группа ВК vk.com/jetterspb или по телефону +7 931 586 2596

60. E-GAS.Электронная педаль акселератора. — Lada Priora sedan, 1.6 liter, 2012 year on DRIVE2

Электронная педаль акселератора.

Было\стало


С введением норм токсичности Евро-4 от производителей автомобилей потребовалось еще более «зажать» систему по токсичности выбросов, но имеющиеся программные методы уже исчерпали свои возможности. Электронике оставалось неподвластно наполнение цилиндров воздухом, которое всецело зависело только от водителя, системе же приходилось судорожно подстраиваться и пытаться сгладить негативный эффект от его, не всегда правильных действий. Так на свет появился электронный дроссель, с его помощью решены многие задачи, главная из которых это получение полного контроля за наполнением цилиндров воздухом.

На автомобилях с карбюраторными двигателями водитель, нажимая на педаль акселератора, практически управляет процессом подачи топливовоздушной смеси в цилиндры двигателя.
Каждое перемещение педали через тросовый или рычажный механический привод пропорционально передается на дроссельную заслонку карбюратора. Поворот дроссельной заслонки вокруг своей оси вызывает изменение проходного сечения диффузора. Изменение проходного сечения приводит к изменению скорости и объема воздушного потока, проходящего через диффузор.
От скорости и объема воздушного потока непосредственно зависит количество топлива, поступающего через распылители карбюратора, а значит, и состав топливовоздушной смеси, попадающей в цилиндры двигателя.
С появлением систем непосредственного впрыска топлива управление процессом смесеобразования было передано электронике. За водителем осталась только одна функция – управление положением дроссельной заслонки, а значит, и управление наполнением цилиндров. Электроника, основываясь на положении дроссельной заслонки и количестве поступающего воздуха, управляет моментом зажигания и количеством топлива, подающегося в цилиндры.

При этом электроника учитывает целый набор параметров: обороты двигателя, температуру, состав выхлопных газов, показания датчика детонации.
Не имея возможности управлять наполнением цилиндров, электроника не всегда способна обеспечить оптимальный крутящий момент двигателя, соответствующий положению педали, заданному водителем.
На переходных режимах, особенно при быстром открытии дроссельной заслонки, приходится увеличивать количество топлива, чтобы обеспечить заданный состав смеси при увеличении воздушного потока. Естественно, увеличивается и количество вредных веществ в выхлопных газах. Смысл электронной педали газа не в том, чтобы избавиться от механической связи педали и дроссельной заслонки, заменив ее электрической. Датчик на педали посылает в электронную систему управления двигателем (ЭСУД) только сигнал о положении педали.
ЭСУД рассчитывает оптимальный крутящий момент двигателя, соответствующий положению педали, и реализует его. Электроника сама меняет положение дроссельной заслонки, управляя наполнением цилиндров, устанавливает нужный момент зажигания, регулирует количество топлива. Естественно, при этом учитываются внешние факторы – скорость, обороты двигателя, температура – и заданные ограничения по составу выхлопных газов.
Двигатель всегда работает в оптимальном режиме. Результат – снижение расхода топлива и уменьшение выброса вредных веществ. Электронная педаль позволяет обеспечить токсичность в соответствии с жесткими нормами «Евро-4» и «Евро-5», чего не всегда можно достичь при механическом приводе дроссельной заслонки. Улучшаются и пусковые характеристики двигателя при холодном пуске.

Многие водители, уже знакомые с электронной педалью, жалуются на задержку, особенно при резком нажатии на педаль газа. На самом деле никакой задержки нет. Электроника реагирует на перемещение педали мгновенно. Но набор оборотов происходит плавно, без рывка. Вот это плавное нарастание оборотов и воспринимается, как задержка.
Скорость набора оборотов зависит от калибровок ЭСУД конкретной модели автомобиля. На разных автомобилях она разная.

С появлением в 2010-м году модификаций E-GAS (система с электронной педалью) расширился список оригинальных датчиков и исполнительных механизмов(в низу список), применяемых на автомобилях ВАЗ и работающих с новыми контроллерами M74 и Bosch M17. 9.7.

В первую очередь это, конечно, собственно электронный (без использования троса) узел педали акселлератора (МПА) расположенный на кронштейне у правой ноги водителя, который представляет собой два независимых датчика положения педали, передающие контроллеру информацию о текущем положении педали газа (акселератора).

В МПА используется датчик положения с двумя потенциометрами, имеющими самостоятельное питание от контроллера 3,3 В и привод от рычага педали. Две независимые пружины между рычагом педали и корпусом создают возвратное усилие. Получая аналоговый электрический сигнал от МПА, контроллер формирует сигнал для управления положением дроссельной заслонки.

Оба датчика, для исключения взаимовлияния друг на друга, запитываются раздельно, от разных выводов контроллера, калиброванным напряжением 3.3V. Т.к к достоверности данного сигнала предъявляются особые требования, контроллер осуществляет постоянный мониторинг датчиков и, при малейших отклонениях в питании или рассогласовании выходных сигналов выставляет ошибки (Р2122-Р2123, Р2127-Р2128, Р2138).

Получив аналоговый сигнал от модуля электронной педали акселлератора (МПА) контроллер формирует сигналы для управления дроссельной заслонкой.

Многие для «прыти» ставят «Шпору», … www.autoreview.ru/_archiv…ID=122158&SECTION_ID=6801 или аналоги. Но суть одна «он лишь изменяет сигнал от датчика положения дроссельной заслонки», «Пользы от него немного: только субъективное улучшение тяговитости при частичных нагрузках. На самом деле схожего эффекта водитель может добиться, если будет решительнее обращаться с правой педалью. Одним словом, это устройство для тех, кому лень давить на газ».

Автовладельцы пытаются бороться с явлением удушения двигателя, устанавливая в цепь датчиков педали дросселя некие устройства с громкими названиями – Усилитель педали газа, Электронный корректор дроссельной заслонки, Pedal Booster, Jetter и т.д. и т.п. Эти устройства подменяют сигнал с датчиков педали на более высокий потенциал напряжения. Например, нажав педаль на 20%, имеем выходное напряжение с датчика (в действительности датчиков два – для надежности) 2 вольта, но устройство подменит сигнал на 3 вольта и ЭБУ подумает, что педаль нажата на 40% и подав большую дозу топлива и выдав разрешение на больший крутящий момент. Этого же эффекта можно добиться и простым нажатием педали на большую часть ее хода. Данные устройства, как бы увеличивают чувствительность педали и не более того. Но ограничение момента никуда не денется, заслонка будет открываться так же медленно и плавно, в зависимости от заложенного алгоритма программного обеспечения. В этом заключается некоторое лукавство производителей данных устройств.

Электронная педаль
Автор: Александр Смирнов 25.02.2011

С января этого года автомобили LADA начали комплектовать электронной педалью акселератора. Хорошо это или плохо? На сегодня такой электронной педалью комплектуются почти все импортные автомобили, в первую очередь те, которые соответствуют требованиям «Евро-4» и «Евро-5» по токсичности отработавших газов.
На автомобилях с карбюраторными двигателями водитель, нажимая на педаль акселератора, практически управляет процессом подачи топливовоздушной смеси в цилиндры двигателя.
Каждое перемещение педали через тросовый или рычажный механический привод пропорционально передается на дроссельную заслонку карбюратора. Поворот дроссельной заслонки вокруг своей оси вызывает изменение проходного сечения диффузора. Изменение проходного сечения приводит к изменению скорости и объема воздушного потока, проходящего через диффузор.
От скорости и объема воздушного потока непосредственно зависит количество топлива, поступающего через распылители карбюратора

128®. Усилитель сигнала электронной педали газа. — Лада Гранта, 1.6 л., 2011 года на DRIVE2

Всем привет!

Сегодня небольшая запись, зато по делу — подключил усилитель сигнала электронной педали газа.
Купил его ещё 300 лет назад, но установил только сейчас. Да-да, долго запрягаем…


Я всё понимаю, что это панацея, но почему бы самому не попробовать?
В общем, заказал на официальном сайте ШПОРА
Их 2 вида: с кнопкой и без. СтОят соответственно, 3.300/3.650 руб
Я выбрал второй и выпросил скидочку — мне обошлось в 2.850 руб
Ну, и плюс доставка 350 руб транспортной.

Кнопка переключает режимы: «сток», «динамичненько» и «спорт». Переключаешь прям на ходу при отпущенной педали газа акселератора.

Инструкция во вложении


Подключать проще некуда — потратил минут 10.
Отсоединяем штекер от блока педали


Втыкаем в разрыв устройство

И лепим в удобное место кнопочку

На самом деле, переключалка какого-то непонятного вида, было бы прикольнее её распаять на штатную кнопку. Может, позже займусь, если производитель поможет.

По ощущениям: проехал километров 50 в режиме старт/стоп. Так вот при «спорт»е трогаться вообще не привычно. Оно и понятно: заслонка же больше открывается.
Но, положа руку на сердце: машина сейчас набирает резвее, чем раньше с прошивкой (у меня новый гарантийный «мозг» — он не шитый). Действительно, пропал «тупняк» электронной педали.

По поводу «зачем эта Шпора нужна? Это же только дополнительно + несколько % к датчику положения». Просто провёл эксперимент: завёл машину и на нейтралке педаль газа резко периодически в пол. Казалось бы, дроссель открыт на полную в обоих случаях, но характер поведения в режимах «сток» и «спорт» отличается.
Даже видео записал, но выкладывать не стал =)
Всё равно, этот усилитель помогает избавиться от задержки реакции автомобиля на нажатие педали газа.

Брал «шпору» ещё до планов на турбо (кстати, двигатель собрали, приступили к навесному, но плохо дело в $), потом дену куда-нибудь за ненадобностью.

На ближайшей грантовке дам потестить грантоводам — пусть скажут своё мнение — вставлю сюда для сбора инфы.

Кстати, эта штуковина ещё и увеличивает вероятность встречи на дороге авто с правильным стайлингом!

И на этой позитивной ноте хоть сегодня и понедельник, до скорого!

П.с. На правах тизера: недавно попал в ДТП как блондинистая ТП, КАСКО решает, но об этом позже…

Берегите себя!

Электронная педаль газа — как она работает?

В определении и сопоставлении обычной механической и особой электронной педали газа можно привести очень простой пример из жизни: механическая педаль является классической гитарой, а педаль электронная является электрогитарой. Педаль газа (ускоритель), Акселератор – это регулятор количества поступавшей в цилиндры внутреннего сгорания транспортного средства горючей смеси. Данное устройство предназначено непосредственно для изменения частоты вращения вала двигателя. Таким образом от данной системы напрямую зависит скорость передвижения по дороге транспортного средства.

В просторечии акселератором иногда называют педаль управления всей системой двигательного питания. При непосредственном нажатии водителем на педаль акселератора в карбюраторных двигателях заслонки открываются. Данные заслонки регулируют подачу в двигатель самой горючей смеси. Возрастание количества горючей смеси, которая поступает напрямую в двигательные цилиндры, приводит к увеличению давления внутреннего сгорания. Это, в свою очередь, приводит к тому, что вращающий момент увеличивается. Ежели нагрузка не увеличивается, частота вращения коленвала (коленчатого вала) значительно увеличивается. На тех автомобилях, которые оснащены инжекторами, при открытии дроссельной заслонки возникает перемещение плунжера воздушного расходометра. Данное устройство отвечает за увеличение подачи топлива, которое впрыскивается через форсунки.

Таким образом, можно определить разницу в механической и электронная газовой педали. В простой механической педали вся механическая сила передается с помощью тросика от самой педали газа к дросселю.

В педали газа электронной, с помощью датчика, который установлен под педалью газа, происходит считывание уровня нажатия на педаль газа. Вследствие этого процесса «информация» передается электродвигателю, который управляет дросселем. Сам дроссель регулирует поступление в двигатель топливной смеси. Изначально сам сигнал может посылаться на саму электронную систему управления двигателем, последовательно на сам двигатель.

1. Электронная педаль газа – как она работает?

Для чего нужен прогресс в науке, исследованиях и технологиях? Для того, чтобы сделать нашу жизнь максимально облегченной. С одной стороны, это внушаемый плюс, так как ведет к новшествам, развитии и простоте. Но с другой стороны данные развития лишают людей возможности определять дальнейшую судьбу того или иного случая, агрегата, так как все новшества корректируют наши решения. Из-за этого не всегда можно добиться результата, который был желаем изначально. Данный тезис просматривается на деле при работе довольно популярного устройства автомобиля электронной педали. Тем не менее, для водителей, которые неуверенно себя чувствуют за рулем, а еще которые не вникают во все технические нюансы автомобиля, данное новшество является огромным плюсом.

Принцип работы электронной педали является достаточно простым. После того, как водитель нажал акселератор все данные о углах надавливания в тот же час направляются в электронный блок управления двигателем с помощью специальных датчиков. После этого в бой идет сам электронный блок управления двигателем, который, собственно, и рассчитывает нужный угол открытия дроссельной заслонки. Исходя из полученных данных привод открывает заслонку на указанный угол. Помимо этого если есть надобность нужно изменить величину данного угла. Это нужно для обеспечения безопасности и более экономичного режима. Вообще, блок управления все это делает сам, без всякого получения определенных команд. Выходит так, что сам владелец транспортного средства не может тотально регулировать указанный процесс.

2. Когда необходима замена электронной педали газа?

Из-за того, что данная система является электронным приводом, все основные поломки, проблемы и неисправности в нем напрямую связанны с электроникой. В кронштейне педали присутствуют два особых датчика. Именно эти специальные датчики и передают команды на блок управления. В случае, когда один из датчиков выходит из строя, на «панели инструментов» загорается лампочка, которая отвечает за исправность системы управления автомобильным двигателем. В данном случае электронный блок управление задействует резервный режим (рост оборотов происходит значительно медленнее). Если сразу два датчика вышли из строя, автоматически включается аварийный режим, а двигатель начинает свою работу по типу холостого хода. Из-за того, что сами датчики не подлежат ремонту, потребуется тотальная замена электронной педали газа.

Помимо этого возможны проблемы с проводкой, вследствие чего нарушится работа дросселя. Если сам электрический двигатель износился, то на соответствующем мониторе будет выведена ошибка, которая указывает на произошедшую аварию. Данные повреждения могут быть устранены. Тем не менее, если же из строя был выведен ускоритель электронной педали газа, который напрямую отвечает за динамику транспортного средства, то данная деталь нуждается в немедленной замене на новую. В следующем разделе можно будет подробно узнать о замене такого рода детали.

3. Ремонт электронной педали газа – исправляем поломки сами.

В большинстве случаев, к сожалению, необходима тотальная замена целого узла. Тем не менее, перед тем, как приступить к такому решительному действию, автолюбителю не помешает выявить причину неисправности. Чтобы это сделать нужно ознакомиться с информацией, которая рассказывает о том, как все же можно проверить электронную педаль газа. Первое, что нужно сделать, необходимо разъединить датчики и колодку. После этого необходимо демонтировать педаль, предварительно открутив гайки крепления. Для того, чтобы произвести полную проверку автолюбителю понадобиться мультимер. Его необходимо присоединять к разным выводам и следить за изменением электрического сопротивление. В свою очередь, должно происходить плавное его уменьшение. Если в такой процедуре замечаются перепады и скачки, данная деталь является неисправной.

Бывают случаи, когда возможным является ремонт электронной педали газа, например, при повреждениях проводки. Таким образом, после того, как был обнаружен дефект необходимо следовать следующим инструкциям. Нужно снять жгут, посредством освобождения оси крепления шестеренки. Для того, чтобы это воплотить в жизнь нужно отпаять провода, после чего произвести освобождение скобы и вытянуть кабель. После данной процедуры необходимо произвести замену контактной группы, разобрать разъем под педалью и распаять их. Все, теперь можно со спокойной душой собирать заслонку и не переживать по поводу езды.

Бывают случаи, когда автомобиль серьезно реагирует на нажатие электронной педали – «с запаздыванием». В таком случае понадобиться шпора (электронный корректор) педали газа. Этот механизм позволяет произвести сокращение интервала между открытием заслонки и нажатием на педаль до минимума. Данный отдельный модуль, подключаемый к датчикам и с помощью микропроцессора преобразует сигналы, подающиеся оттуда, а после этого подает их на сам контроллер.

Таким образом, можно отметить, что все же является возможен тюнинг электронной педали газа. Так же бросается в глаза, что такой тюнинг является возможным в любых специализированных центрах – результат незамедлительного прогресса, а также ограничитель свобод и желаний автомобилиста. Тем не менее, если водитель предпочитает езду аккуратную и с минимальными затратами топлива, данные вариации являются лучшими.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Чистка дроссельной заслонки на ВАЗ-2114: подробная инструкция

Чистка дроссельной заслонки на ВАЗ-2114 производиться в случае обнаружения неисправностей. Загрязнение характеризуется нестабильными оборотами холостого хода (обороты двигателя иногда плавают в больших диапазонах), повышенным расходом топлива, неправильным соотношением рабочей смеси.

С помощью дроссельного узла, установленного непосредственно перед впускным коллектором, регулируют количество воздуха, подаваемого в рампу для образования смеси.Он делает это с помощью демпфера, приводимого в движение тросом привода от педали акселератора. Такую же конструкцию системы можно встретить в новых моделях ВАЗ – «Десятке», «Приоре», «Девятке», «Гранте».

При необходимости почистить демпфер

На корпусе с внутренней и внешней стороны оседает пыль, грязь, копоть из картера. Загрязнение участка, а вместе с ним и появление типичных признаков неисправностей. Чрезвычайно важно чистить дроссельную заслонку на ВАЗ-2114 с электронной педалью, так как привод намного слабее тросика. И даже небольшое количество грязи может стать причиной нарушения нормальной работы системы. Симптомы, по которым можно определить, какое обслуживание требуется:

  1. Рывки при движении на малой скорости (педаль акселератора не движется).
  2. Частота вращения коленчатого вала слишком высока или изменяется в большом диапазоне.
  3. Нестабильная работа двигателя.
  4. Двигатель глохнет сразу после запуска.

Аналогичные характеристики наблюдаются при неисправностях датчиков коленчатого вала, положения дроссельной заслонки, контроля холостого хода.Поэтому желательно перед проведением чистки сделать диагностику хотя бы простым сканером на предмет выявления возможных повреждений.

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…

Расход масла в двигателе.Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот самые частые причины, которые приводят к расходу масла в дв…

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов.Как и любые другие сложные устройства, данная система состоит из семи…

Внешняя чистка

Для чистки дроссельной заслонки на ВАЗ-2114 без снятия всего узла. Преимущество одно – сделает работу очень быстро, а вот внутреннюю часть так почистить не получится. В конце концов, могут остаться загрязненные каналы в дросселирующем узле, и это не изменит ситуацию – все симптомы продолжают вас беспокоить. Внешние загрязнения очищаются без труда. Для работы лучше всего использовать специальный спрей для чистки карбюраторов.Но учтите, что он очень агрессивен, поэтому желательно работать в защите — респираторе и перчатках. Не проливайте жидкость на пластиковые элементы – они разъедутся.

Порядок чистки следующий:

  1. Снять гофру с дроссельного узла.
  2. Тщательно обрызгайте все поверхности дроссельной заслонки.
  3. Подождите некоторое время, чтобы жидкость уничтожила максимальное количество грязи.
  4. Очистите старой зубной щеткой всю поверхность дроссельной заслонки.Для максимальной эффективности откройте клапан вручную.
  5. Еще раз распылите спрей и протрите тряпкой все поверхности.
  6. Установите гофру на место и запустите двигатель.

Способ простой, но избавиться от серьезного загрязнения вряд ли поможет. Поэтому лучше всего полностью разобрать всю сборку и промыть.

Снятие дроссельного узла для промывки

Чистка дроссельной заслонки на ВАЗ-2114 с Е-газом или приводом на тросе почти не отличается. Для демонтажа дроссельного узла вам потребуется:

  1. Снять гофру с корпуса воздушного фильтра.
  2. Отсоедините штуцеры, которыми греется дроссельная заслонка.
  3. Установите заглушки на форсунки.
  4. Снимите насадку с канистры.

Для тщательной мойки узла вам потребуется:

  1. Распылитель на карбюратор, проникающая смазка типа WD-40 или ацетон (растворитель 646 баллончик, уайт-спирит). Подойдет все, что горит, даже бензин или дизельное топливо.
  2. Ватные палочки для очистки лучше старой зубной щеткой.
  3. Компрессор или хотя бы насос.

После демонтажа корпуса клапана снимите датчик положения и клапан РХХ. Желательно проверить их исправность и при необходимости заменить.

Клапан IAC или датчик?

Симптомы, описанные выше, могут быть вызваны не наличием грязи, а неисправностью РХХ. Этот исполнительный механизм, следовательно, датчик не является одним из них. Многие водители называют его датчиком холостого хода — это определение в корне неверно. Датчик – прибор, позволяющий измерять определенные величины (обороты, температура, давление и т.д.).

И регулятор холостого хода (РХХ) – шаговый двигатель, открывающий и закрывающий канал, по которому воздух поступает в топливную рампу на холостом ходу. Если приоткрыть дроссельную заслонку, то весь процесс работы РХХ исключается. Поскольку прибор ничего не измеряет, датчиком он быть не может.

Диагностика и чистка РХХ

Обязательно проверьте его состояние – на нем не должно быть грязи.Снимите регулятор и подключите к разъему канала передачи данных провода (зажигание должно быть включено). Шток должен быть полностью втянут и сдвинут на несколько миллиметров. Оцените визуальное состояние устройства – не было ли на нем повреждений. Очень часто причиной нестабильных оборотов является ослабленная или сломанная пружина. В этом случае вам потребуется замена. Чистка дроссельной заслонки на ВАЗ-2114, руки дошли, до сих пор не помешает.

A Мультиметром измерение проводят между 1 и 2 контактами – сопротивление должно быть в пределах 50-80 Ом. Если он немного отличается, не нужно паниковать. Между остальными контактами сопротивления быть не должно. Для очистки устройства необходимо использовать проникающую смазку (спрей для чистки карбюраторов не подойдет, так как плавит пластик). Обязательно обработайте контакты — если они окислятся, напряжение не будет подаваться. Линейкой или штангенциркулем измерьте расстояние от корпуса РХХ до конца иглы – должно быть 23 мм, отклонения не допускаются.

Датчик положения дверцы

Еще один прибор, напрямую влияющий на работу всей системы впрыска.Он дает понять электронному блоку управления угол открытия дроссельной заслонки. Существует два типа датчиков:

  1. Резистивный, представляющий собой простой потенциометр (переменный резистор, как регулятор громкости).
  2. Энкодеры – бесконтактные.

Первый тип изменяет сопротивление в зависимости от положения ползунка на активном элементе. Иными словами, он контактный, поэтому трение приносит много «шалостей». Активная часть изнашивается, как правило, в начале хода бегунка.А на холостых обороты будут прыгать — сопротивление меняется в широких пределах.

На скорости эти симптомы исчезают. Гораздо лучше работать с бесконтактным устройством. Если вы чистите дроссельную заслонку на ВАЗ-2114 1,6 8 клапанная или 16, обратите внимание на тип датчика. Если он резистивный, его можно повредить или рассыпать в пыль. Чистить и восстанавливать бесполезно, лучше заменить устройство. Чистят только снаружи – внутрь заглядывать не следует.

Заключение

При очистке дроссельного узла обязательно постарайтесь продуть сжатым воздухом все каналы, по которым проходит воздух.Не исключено, что высыпалось мелкое пятнышко, что и стало причиной нестабильной работы мотора. Нельзя обойти вниманием такой прибор, как датчик расхода воздуха. При загрязнении активного элемента сохраняются те же характеристики, что были описаны выше.

Как подключается спидометр ваз 2114. Почему не работает спидометр на четверке: проверка датчика скорости

Обслуживание и ремонт автомобиля стоит недешево, особенно если вы обратились за помощью в сервисный центр. В этой статье мы расскажем, как можно самостоятельно заменить датчик скорости ВАЗ 2114.

Признаки неисправности датчика скорости

Итак, вы заметили, что перестал работать спидометр и стрелка на нем не двигается, расход бензина превышает норму. Это значит, что пришло время ремонта датчика скорости ВАЗ. Для этого необязательно обращаться в автосервис, ведь можно заняться делом самостоятельно. Для начала нужно подробно узнать, как правильно производится замена этой детали.

Функция датчика заключается в передаче сигнала на специальный контроллер, который регулирует работу двигателя на холостом ходу. В результате корректируется подача воздуха, которая направлена ​​в обход дроссельной заслонки.

Расположение датчика

Самостоятельно найти это устройство в ВАЗ 2114 совершенно несложно: оно находится на коробке передач. Для этого нужно открыть капот на машине и найти провод, который ведет к этой самой коробке. Этот провод также ведет к измерителю скорости.

Бывает так, что причина поломки кроется в неплотно закрепленной или плохо закрепленной проводке, поэтому перед заменой нужно это проверить. Для этого вам понадобятся следующие инструменты:

  • Отвертка (плоская и крестообразная).
  • Обычные плоскогубцы.

Если провода в порядке, то причина кроется в поломке самого датчика.

Как удалить?

  1. Откройте капот и ключом на 10 снимите груз с аккумулятора;
  2. Удаление канистры сделает процесс замены более удобным.Делается это очень быстро: откручиваем гайки и откладываем в сторону, чтобы не мешал работе;
  3. Снимите блок вместе с проводами. Для этого нужно затянуть защелку;
  4. Удалите устройство. Вам нужно аккуратно повернуть его против часовой стрелки, пока он не открутится. Затем вынимаем датчик при помощи ключа на 21;
  5. Место его установки необходимо очистить от грязи и мусора.

Инструкции по установке

  • Перед тем, как заменить сломанный датчик на новый, нужно учесть, что корпус устройства выполнен из пластика, поэтому важно быть очень осторожным, чтобы не сломать его.
  • Для правильной установки устройства скорости ВАЗ 2114 необходимо, чтобы паз устройства точно входил в паз втулки. В противном случае он не сможет правильно зафиксироваться и сесть на место.
  • Последний шаг — надежное удержание. Для этого осторожно поверните датчик по часовой стрелке. Главное не переусердствовать и не сломать новое устройство.

На этом замена устройства завершена. Стоит ли обращаться в сервисный центр и сколько денег вы сэкономите, сделав это самостоятельно, думайте сами.

На автомобилях с карбюраторным ДВС, при отсутствии сложной автоматики двигателя и бортового контроллера, принцип работы спидометра ВАЗ 2114 был достаточно прост, т.к. спидометр механический. От привода, который был на МКПП, по кабелю сигнал поступал прямо на спидометр и фиксировал текущую скорость.

С установкой инжекторных двигателей и необходимостью очень точного взаимодействия многих параметров для обеспечения расчетного впрыска топлива возникла необходимость в большом количестве дополнительных электронных датчиков, среди которых появился датчик скорости. Изменился и принцип работы спидометра ВАЗ 2114, он стал электронным.

Первые датчики скорости (ДС), которые устанавливались на новые инжекторные машины, больше не используются. Они объединили электрический датчик и трос привода спидометра. Второе поколение ДС избавилось от троса спидометра, стали устанавливать электрический спидометр, но эти датчики скорости имели зубчатое соединение при установке на МКПП.

Третье поколение – датчик скорости импульса на эффекте Холла.Цена датчика скорости на ВАЗ 2114 отличается в зависимости от модификации устройства.

Заключается в том, что при взаимодействии магнитного и электрического полей, когда электрическое поле определенным образом протекает через магнитное поле, в котором находится полупроводниковая пластина, на ней возникает разность потенциалов, так называемое напряжение Холла .

Этот эффект получил практическое применение в ДС тем, что при движении это напряжение преобразуется в частотно-импульсный сигнал, который передается на контроллер. Чем выше скорость движения, тем выше частота сигнала. Подсчитано, что ДС производит 6004 импульса на один километр своего пути. На основе интервала между этими импульсами контроллер рассчитывает скорость автомобиля.

Датчик скорости в общей схеме датчиков и приборов

Нетрудно догадаться, где находится датчик скорости на ВАЗ 2114. Ведь он выполняет в том числе и функцию определения скорости движения.Конструктивно привод спидометра остался на прежнем месте, поэтому датчик скорости ВАЗ 2114 находится на МКПП сверху, в районе правого ШРУСа. Наилучший доступ к ДС можно получить снизу, поставив машину на смотровую яму.

Схема подключения датчика скорости ВАЗ 2114 достаточно проста. В общей электроцепи автомобиля питание осуществляется через средний предохранитель, номиналом 7,5 А, который находится на реле электровентилятора печки в салоне.На комбинации приборов в передней панели выходной штекер с адресом — «ДС», а «контроллер управления двигателем» имеет одну цифру — «9».

На что влияет датчик скорости? Он напрямую связан с контроллером и электронным спидометром. В рабочем состоянии ДС выдает необходимую информацию о текущей скорости, обеспечивает нормальную работу регулятора холостого хода и поддерживает обороты двигателя в оптимальном режиме за счет формирования адекватных сигналов в ЭБУ.

Поскольку электронные устройства подвержены различным внешним воздействиям, приводящим к сбоям в работе всей системы, необходимо внимательно относиться к профилактическим осмотрам и контролю за их работоспособностью. Так вот, есть мнение, что если не работает спидометр на ВАЗ 2114, то однозначно вышел из строя датчик скорости. Однако существуют методики управления электронным спидометром. С помощью специального оборудования на стенде можно определить его производительность.

Три измерения производятся на скоростях — 40, 80 и 120 км/ч:

  • при этом показания спидометра в км/ч должны быть соответственно — «40.35 — 44», «81,38 — 85», «122,07 — 127»;
  • и номинальная частота входного сигнала в Гц — «66,66», «133,33», «200».

Признаки неисправности датчика скорости

В процессе эксплуатации автомобиля с электронным бортовым устройством многие автомобилисты сталкивались с ситуацией, когда в блоке ошибок загорается тот или иной сигнал, часто бывает так, что после выключения двигателя и повторного запуска этот сигнал не появляется опять же, поэтому у российских водителей иногда возникает недоверие к показаниям этого блока ЭБУ.Тем не менее, каждый водитель должен знать, какие ошибки, свидетельствующие о проблемах с ДС, загораются на дисплее бортового компьютера.

  1. P0500 отсутствие сигнала с датчика скорости.
  2. P0503 Перемежающийся сигнал датчика скорости.

Действительно, довольно часто причиной появления таких сигналов являются проблемы в ослабленных контактах или даже обрывы проводов ДС. Нужно учитывать, где находится датчик скорости на ВАЗ 2114.МКПП при работе испытывает сильную вибрацию, поэтому особое внимание необходимо уделить профилактическому осмотру этого датчика.

Помимо появления сигналов об ошибках на дисплее БК могут появляться и другие признаки неисправности ДС, специалисты относятся к таким признакам:

  1. Нестабильные, «гуляющие» обороты холостого хода, возможно самопроизвольное отключение ДВС при не нажатой педали газа.
  2. Спидометр на ВАЗ 2114 работает нестабильно или вообще не работает.
  3. Значительно увеличен расход топлива.
  4. Снижена мощность двигателя.

Конечно это не однозначный диагноз ДС, могут быть и другие причины, например проблемы с топливной системой. Тем не менее, вы должны проверить работоспособность DS. И первое, что нужно сделать, это прозвонить цепи и убедиться в исправности проводки. Убедитесь в наличии заземления и наличии сигнала 12 В на клеммах.

Существует несколько известных способов проверки работоспособности ДС:

  • снять неисправный датчик.Используйте вольтметр для измерения выходного напряжения и частоты сигнала. Для этого на ось датчика наденьте пластиковые трубки и раскатайте корпус до скорости 3-5 км/ч. Чем быстрее вращается датчик, тем выше напряжение и частота;
  • второй способ не требует снятия датчика.

Поддомкратьте переднее колесо, чтобы его можно было раскрутить. Подключить вольтметр к контактам датчика. Покрутите колесо и снимите показания с прибора, если напряжение и частота увеличиваются, адекватно вращению, то с датчиком все в порядке.

  • Третий способ предполагает проверку «контролем» или лампочкой.

Поднимите переднее колесо домрата так, чтобы его можно было повернуть. Сначала отсоедините импульсный провод от датчика. Включите зажигание. Найдите «плюс» и «минус» по «управлению». Подсоедините «управление» к проводу «Сигнал» и покрутите колесо. При нормальной работе датчика должен загореться «минус». Если нет инструмента управления, то можно использовать лампочку. Для этого к нему нужно подключить провода.

Подключите один провод к плюсу аккумулятора, а другой к разъему «Сигнал». Крути колесо. Если лампочка мигает, то датчик исправен.

  • Автолюбители отработали методику проверки привода постоянного тока.

Для этого нужно поднять одно колесо на домкрате и снять датчик скорости. Почувствуйте привод датчика и поверните колесо. Когда диск работает нормально, вы можете почувствовать его вращение пальцами. А если заеданий нет, то с приводом все в порядке.

Если в результате проверки установлено, что датчик скорости не работает, то необходимо его снять и заменить на новый. Эта запчасть не является дефицитной, поэтому можно легко узнать, сколько стоит датчик скорости на ВАЗ 2114.

Датчик скорости ВАЗ 2114 – один из важнейших элементов электронной системы управления «сердцем» автомобиля. От его показаний зависит, сколько будет подано топлива, сколько воздуха пойдет в обход дроссельной заслонки на холостом ходу, какие будут показания спидометра и т.д.

Где находится датчик скорости на ваз 2114?

Как и на многих других инжекторных автомобилях, датчик скорости ВАЗ 2114 расположен в верхней части картера коробки передач, недалеко от щупа уровня масла в двигателе. Добраться до него можно с двух сторон: сверху, открыв капот и отсоединив адсорбер, и снизу, воспользовавшись для удобства смотровой ямой.

Принцип работы датчика скорости.

Работа любого современного датчика скорости основана на эффекте Холла, то есть взаимодействии электрического и магнитного полей, провоцирующем создание на полупроводниковой пластине разности потенциалов — напряжения Холла.При движении названное напряжение преобразуется в частотно-импульсный сигнал, который подается на контроллер. По временному интервалу между этими импульсами рассчитывается скорость автомобиля.

Неисправности датчика скорости ВАЗ 2114.

Как правило, о неисправности датчика скорости свидетельствует:

  • «Лежащая» на нуле стрелка спидометра;
  • снижение мощности двигателя;
  • повышенный расход топлива;
  • проблемы с холостым ходом и, естественно, ошибки Р0500 (отсутствует сигнал с датчика скорости) и Р0503 (прерывистый сигнал).

Большинство из них хоть и не являются прямым указанием на поломку датчика скорости, но однозначно указывают на необходимость его проверки.

Как проверить датчик скорости ВАЗ 2114?

Проверить датчик скорости на автомобилях отечественного производства можно разными способами: не снимая датчик с автомобиля и вместе с ним.

В первом случае все довольно просто:

Работающий датчик четко увидит изменение импульсного сигнала — в пределах 0.5-10В.

Во втором случае сделать то же самое, только заменить вольтметр на контрольную лампу. При вращении колеса лампочка должна мигать.

Последний вариант проверки датчика скорости ВАЗ 2114 предполагает снятие датчика с автомобиля (как это сделать, читайте ниже) и подключение к нему вольтметра и питания по следующей схеме.

Датчик скорости автомобиля (сокращенно ДСА) предназначен для передачи на контроллер импульсов текущей скорости автомобиля.

Контроллер, в свою очередь, с помощью импульсов датчика скорости следит за работой двигателя на холостом ходу, а с помощью РХХ регулирует подачу воздуха в обход дроссельной заслонки. Частота сигнала датчика скорости прямо пропорциональна текущей скорости автомобиля.

Так же стоит отметить, что работающий датчик экономит наше топливо следующим образом:

  1. Контроллер получает от датчика скорости следующие данные: текущая скорость 100 км/ч.
  2. Контроллер получает данные от: датчик положения замкнут (педаль газа не нажимать).

На основании полученных данных контроллер воспринимает данную ситуацию как «торможение двигателем» и отключает систему подачи топлива. Другими словами, при закрытой дроссельной заслонке контроллер не подает топливо до 20 км/ч. И это далеко не единственная функция датчика скорости.

Как датчик скорости определяет текущую скорость автомобиля?

Как было сказано ранее, датчик скорости передает импульсы (6004 импульса на км).На основе этого отношения можно рассчитать скорость по временному интервалу между импульсами датчика.

Помимо контроллера, спидометр автомобиля использует импульсы датчика, где отображается скорость.

Где находится датчик скорости (ДС) на ВАЗ 2114?

Датчик скорости находится сверху. А подлезть к нему можно так:

  • Открываем капот.
  • Для удобства снимаем адсорбер (может и не надо снимать).
  • Ползем в район внутреннего правого ШРУСа и натыкаемся на провод, идущий к коробке. Он приведет нас к датчику скорости (под дроссельным узлом).

Признаки неисправности датчика

  1. Грубый холостой ход, глохнет на холостом ходу.
  2. Спидометр не работает или работает плохо.
  3. Большой расход бензина.
  4. Снизилась тяга двигателя.

Ошибка датчика скорости

На самаре стоит 6-импульсный датчик скорости под номером 2111-3843010.
Если датчик работает неправильно, неисправна цепь, выскакивает ошибка на бортовом компьютере и при диагностике:

Чаще всего проводка датчика никак не закреплена и просто болтается. Поэтому случаев с оборванными проводами очень много, поэтому перед заменой обратите внимание на цепь датчика.

Какой датчик скорости лучше?

Стандартный заводской датчик скорости 2111-3843010 содержит пластмассовый шток, который часто ломается. Поэтому его целесообразнее заменить на датчик скорости с металлическим стержнем, но с заменой разъема придется столкнуться.

Как проверить датчик скорости?

Датчик скорости имеет 3-х контактную группу: 1 — масса, 2 — импульсный сигнал, 3 — текущее напряжение. Проверку необходимо начинать с наличия массы на 1 контакте, затем смотрим наличие напряжения на 3 контакте (12В), проверяем импульс на 2 контакте при вращении ведущих колес со скоростью не менее 5 км/ч . 1 и 3 контакты могут быть набраны. Неисправный датчик необходимо заменить:

Если двигатель вашего автомобиля глохнет в режиме холостого хода, скорее всего вам требуется замена датчика скорости ВАЗ 2114.Хотя не стоит торопиться, эта проблема может быть связана не только с измерителем скорости, причина может крыться и в: ДМРВ (датчик массового расхода воздуха), ДПДЗ (датчик положения дроссельной заслонки), РХХ (регулятор холостого хода), ДПКВ (датчик положения коленчатого вала).
Если спидометр работает нестабильно или не работает спидометр, увеличился расход топлива, упала тяга двигателя, то стоит проверить спидометр. Замена его своими руками – задача по силам каждому, так как требует минимум инструмента и ничего больше.
В современных автомобилях в наше время все чаще устанавливаются инжекторные двигатели. Все процессы регулируются и контролируются встроенным компьютером, в который от контроллеров поступают данные о работе всех агрегатов автомобиля.

Неисправный контроллер выдает неверные данные, что приводит к неисправности ЭБУ и всех систем автомобиля.
Эти контроллеры включают DSA, который мы рассматриваем:

  • Измеритель скорости автомобиля (сокращенно ДСА) необходим для передачи регулятору специальных импульсов скорости автомобиля.
  • Регулятор с помощью импульсов счетчика контролирует устойчивую работу двигателя в режиме холостого хода, а с помощью РХХ регулирует подачу воздуха, направленную в обход дроссельной заслонки.
  • Частота сигналов счетчика прямо пропорциональна скорости автомобиля.

Важно отметить, что работающий счетчик таким образом экономит ваш бензин:

  • Регулятор получает от спидометра следующие данные: скорость автомобиля — 100 км/ч.
  • Регулятор получает данные от ДПДЗ: положение — закрыто (на газ не давить).
  • Регулятор воспринимает такую ​​ситуацию — «торможение двигателем», исходя из полученных данных.
  • Поэтому он перекрывает подачу топлива.
  • Другими словами, при закрытой дроссельной заслонке регулятор не подает топливо до 20 км/ч.
  • И это не единственная полезная функция измерителя скорости.

Как датчик определяет скорость автомобиля

Итак:

  • Как было сказано чуть ранее, счетчик скорости передает свои импульсы (на 1 километр — 6004 импульса)
  • На основании этого соотношения регулятор рассчитывает скорость по временному интервалу между импульсами счетчика
  • В дополнение к регулятору спидометр на передней части автомобиля использует импульсы счетчика, он отображает скорость

Где находится датчик скорости на ваз 2114

Указатель скорости расположен на верхней части картера коробки передач.
Чтобы добраться до него, вам нужно выполнить следующие действия:

  • Откройте капот.
  • Снимите адсорбер, исключительно для удобства (его снимать не нужно).
  • Ползите в район правого ШРУСа и найдите там провод, ведущий к коробке. Это провод к измерителю скорости (проходит под дроссельной заслонкой, см. фото ниже).

Признаки неисправности счетчика

Итак:

  • Неравномерный холостой ход или глохнет на холостом ходу.
  • Плохо работает или не работает спидометр.
  • Повышенный расход бензина.
  • Тяга двигателя падает.

Для справки: Каталожный номер датчика для Самары (самара) 6-импульсный счетчик скорости номер 2111-3843010.

Ошибки измерителя скорости

В случае неисправности счетчика, или неисправной цепи, при диагностике на бортовом компьютере выскакивает ошибка:

  • P0500 — Отсутствие сигнала датчика скорости автомобиля.
  • P0503 — прерывистый сигнал датчика скорости.

Причина чаще всего кроется в проводке счетчика, они просто болтаются и не закреплены. Поэтому нередки случаи обрыва провода, перед заменой обязательно проверьте цепь счетчика.

Какой лучше выбрать

Штатный заводской датчик № 2111-3843010 имеет слабый пластиковый стержень, поэтому часто ломается … Целесообразнее для этого заменить его датчиком с металлическим стержнем, но тогда вы столкнетесь с заменой соединитель.

Как проверить, работает ли он

Итак:

  • Датчик имеет три группы контактов: первый контакт — масса, второй — импульсный сигнал, а третий — текущее напряжение.
  • Начинаем проверку с наличия массы на первом контакте, затем наличие напряжения на третьем контакте (12 вольт).
  • Проверяем импульс второго контакта при крутке ведущих колес не менее 5 км/ч.
  • Первый и третий контакты «звонят»

Неисправный датчик необходимо заменить.

Замена датчика скорости ваз 2114

Датчик не отличается надежностью и долговечностью, поэтому владельцы ВАЗ 2114 меняют несколько раз в год, поэтому при замене своими руками цена вопроса значительно снижается, наша подробная инструкция вам поможет .

Внимание: кроме самого датчика ломаются контакты которые к нему подходят, причем довольно часто, потому что болтаются неплотно. При снятии будьте осторожны, чтобы не уронить шток внутрь коробки, иначе придется научиться снимать и разбирать редуктор

Необходимый инструмент

Нам понадобится:

  • ключ на 10 и 21 и колпачок на 14 (может пригодится).
  • новый датчик.

Работы выполняем на холодном двигателе, чтобы не обжечь руки:

  • Откройте капот, ключом на 10 снимите клеммы аккумулятора.
  • Находим местонахождение датчика: он находится рядом со щупом проверки уровня масла на коробке передач.
  • Снимаем адсорбер, чтобы удобнее было откручивать счетчик (откручиваем гайки и просто откладываем в сторону).
  • Дотягиваемся рукой до датчика и снимаем с него колодку проводов, удерживая пальцами на пружинной скобе.
  • Откручиваем датчик против часовой стрелки и вынимаем.
  • Если не получается открутить вручную, используйте ключ на 21.

  • В случае поломки старого штока необходимо снять привод.
  • Ключом на 10 отвернуть гайку и вынуть ее вместе с шайбой.
  • Если диск не выдвигается, используйте колпачок на 14 и ослабьте его.
  • Расшатав — вынимаем.
  • Будьте осторожны, не забывайте, если вы уроните шток в коробку, вам придется его снимать и разбирать.

  • Если привод был снят, проверьте состояние уплотнительного кольца, возможно, его необходимо заменить.
  • Установка осуществляется в обратном порядке.
  • При установке нового датчика важно, чтобы его штифт попал в полый штифт втулки.
  • Осторожно снимите втулку, при необходимости используйте ключ на 10.
  • Аккуратно вверните сам датчик (вращая его по часовой стрелке).
  • Учитываем, что корпус датчика пластиковый и его легко сломать.

Замена успешно завершена. Как оказалось, это совсем не сложно.
Можно дополнительно посмотреть как производится замена датчика скорости ВАЗ 2114 видео.

Как проверить датчик дроссельной заслонки. Симптомы неисправности датчика положения дроссельной заслонки

Выпуск инжекторных двигателей

способствовал появлению различных электронных устройств. Включая датчики, которые собирают информацию о работоспособности системы.

Итак, Управление берет на себя электронный блок, контролирующий работу всех систем двигателя с помощью этих датчиков. Неисправность даже незначительной детали приводит к нежелательным последствиям в работе всего автомобиля. Одной из таких деталей является датчик положения дроссельной заслонки.

ДПДЗ — что это такое

Датчик положения дроссельной заслонки сигнализирует контроллеру, в каком положении находится дроссельная заслонка при нажатии на педаль акселератора.

Это устройство позволяет контроллеру более точно подавать топливную смесь.При неисправности датчика информация передается на контроллер в искаженном виде. Это может повлечь за собой сбои в работе двигателя и привести к слишком большому расходу топлива.

Расположение дроссельной заслонки — контроллер регистрирует изменение напряжения. Сигнал 0,7 заставляет контроллер перейти в режим ожидания. Если напряжение меньше 0,7 В, это говорит о том, что заслонка полностью закрыта. А если напряжение около или больше 4 В, то заслонка открыта полностью.

Где он находится

При необходимости можно было проверить ДПДЗ, нужно знать где он находится.Его расположение находится на корпусе дроссельной заслонки и соединено с ее осью. На оси имеется специальный поток, для чего на датчике предусмотрено крестообразное гнездо.

Крепление корпуса датчика к корпусу дроссельной заслонки осуществляется с помощью болтов. Датчик устанавливается на автомобили с инжекторными двигателями.

Признаки неисправности ДПДЗ

Любая деталь рано или поздно выходит из строя, о чем свидетельствуют характерные признаки. Не исключение и ДПДЗ.

Характерными признаками неисправности датчика положения дроссельной заслонки могут быть:

  • двигатель на холостом ходу работает с повышенными оборотами;
  • явно наблюдается большой расход топлива;
  • на нейтральной передаче двигатель глохнет;
  • автомобиль при разгоне делает рывки;
  • иногда может загореться и долго гореть индикатор Check Engine;
  • Двигатель
  • заводится с трудом.

Все эти признаки говорят о том, что ДПДЗ неисправен, а, следовательно, требуется немедленная замена детали.

Видео — Некоторые признаки неисправности датчика положения дроссельной заслонки:

Как проверить

Если обнаружены какие-то признаки неисправности ДПДЗ, но окончательно непонятно, на что они указывают, то можно самостоятельно проверить его работоспособность.

Обычно при неисправности DPDS на приборной панели On загорается чек. Индикаторный движок.Поэтому его следует заводить для запуска двигателя и если индикатор не загорается, нужно лезть под капот к самому датчику.

Для проверки его работоспособности снимать его не обязательно, все можно сделать на месте. Для этого к выводам в датчик и от него подключаются два провода мультиметра. Имеется соответствующая маркировка.

После этого можно плавно стартовать, медленно вращая дроссель сектором привода. При исправном датчике показания прибора также должны меняться плавно, без резких скачков.Обычно от 2 до 8 ком. Измерения сопротивления следует производить при выключенном двигателе.

Видео — Проверьте DPDZ:

Теперь нужно измерить напряжение. Для этого первый минус мультиметра совмещается с массой двигателя. После этого нужно завести двигатель и соединить плюсовой контакт прибора с выходом и датчиком, также ориентируясь на маркировку. Производится измерение напряжения, которое должно быть в пределах 5 В. Если показания прибора другие (менее 5 В), это свидетельствует о неисправности цепи питания, либо самого блока электронного управления двигателем.

Если при проверке все показания прибора были в норме, то ничего не беспокоит. В противном случае ДПДЗ нуждается в срочной замене.

Замена

Если проверка показала, что ДПДЗ неисправен, то необходимо его заменить. Для этого вам не понадобится много инструментов, все, что потребуется, это умелые руки и крестообразная форма.

Замена датчика производится путем выключения двигателя и отключения минуса от аккумуляторной батареи. Затем нужно отсоединить разъем датчика, на котором есть фиксатор.После этого откручиваем два винта крепления датчика к дроссельному узлу. После этой манипуляции датчик спокойно снимается с оси дроссельной заслонки.

Видео — Замена датчика положения дроссельной заслонки на ВАЗ 2110, 2114, 2115:

Установка нового устройства должна производиться в обратном порядке. При этом нужно проследить, чтобы сама дроссельная заслонка была закрыта. Обычно при покупке нового ДПДЗ в его комплектацию входит уплотнительное кольцо. Он устанавливается между датчиком и дроссельным патрубком.Не забудьте снять старое кольцо перед установкой нового датчика.

После установки на место затяните его крепежными винтами, пока уплотнительное кольцо не станет полностью плотным. Теперь осталось только подключить разъем и зафиксировать его с помощью защелки.

После этого отключиться на 5 минут. Это делается для сброса старых параметров датчика в ЭБУ, которые в большинстве случаев сохраняются.

Регулировка

В некоторых случаях возникает необходимость регулировки датчика положения дроссельной заслонки.Эта процедура может быть альтернативой его замене. И проводить ее следует при явных признаках неисправности. Они были упомянуты выше.

Видео — регулировка датчика положения дроссельной заслонки на VW Passat:

Для регулировки также понадобится мультиметр с проводами. Не стоит делать все, что называется, «на глазок», так как электронный блок управления возьмет неверные данные. Соответственно, это будет неправильная дозировка топливно-воздушной смеси со всеми вытекающими неприятностями.

Перед регулировкой крепежных отверстий датчика нужно немного расширить.Это сделано для того, чтобы датчик можно было вращать вокруг своей оси.

Важный момент: Перед тем, как снять ДПДЗ или отсоединить его разъем, необходимо выключить зажигание, а перед каждым замером — включить.

Разъем датчика можно снять, и можно выторговать небольшую часть разъемов, спрятанных под кожухом. Интересуют только эти два провода, обычно это синий (плюс) и черный (масса). Они понадобятся для измерения напряжения в процессе регулировки.Если разъем снят, то нужно подключить провода мультиметра к соответствующим контактам на датчике.

Подсоединив провода к контактам датчика (они должны быть хорошо закреплены), установите его на место. Крепежные винты закручивать не до конца: чтобы датчик не болтался, а его можно было вращать. Теперь нужно аккуратно повернуть датчик против или по часовой стрелке до тех пор, пока прибор не установит такие показания: 0,55-0,56 В. При необходимости крепления нужно развернуть для увеличения угла поворота.

При установке нужного значения ДПДЗ должен быть надежно закреплен. После этого выполните контрольное измерение напряжения. При необходимости выставить ранее открытые участки проводов.

Из-за недостоверности датчика положения дроссельной заслонки — ДПДЗ ВАЗ 2110 — Признаки неисправности Автолюбителю приходится определять самостоятельно. Общие симптомы, проявляющиеся при повреждении этого счетчика, также могут свидетельствовать о добрых десятках различных проблем. Чтобы точно диагностировать выход из строя датчика, стоит разобраться, как проверить ДПДЗ самостоятельно и затем успешно заменить его, не прибегая к помощи автосервиса.Способ также будет полезен владельцам автомобилей ВАЗ 2112-2115 и Лада Приора.

Расположение и принцип действия элемента

Все автомобили «десятого» семейства с инжектором, включая последние модели ВАЗ 2115, оснащены множеством датчиков. Они размещаются в разных точках и занимаются измерением разных параметров, передавая данные в виде электрических импульсов на процессор, управляющий работой двигателя. Расположение измерителей зависит от их назначения, так что датчик положения дроссельной заслонки ВАЗ 2110 найти не сложно, он стоит с ним в одном блоке.В автомобиле Лада Приора установлен такой же элемент.

Принцип работы прибора очень похож на работу механического переменного резистора, который давно используется в радиоаппаратуре для регулирования громкости. Внутри корпуса находится элемент с резистивным покрытием, который перемещает ползунок. К этому элементу подключается один контакт, второй к бегунку, а третий к массе. Алгоритм работы устройства следующий:

  1. Датчик дроссельной заслонки ВАЗ 2115 пропускает напряжение 5 В, посылаемое контроллером.При полностью закрытой заслонке сопротивление резистора максимальное, обратно контроллер получает всего 0,3-0,7 В.
  2. При повороте заслонки, механически связанной с ползунковой частью, сопротивление уменьшается, а выходное напряжение увеличивается.
  3. При полностью открытом проходе для воздуха (педаль акселератора выжата до предела) сопротивление элемента минимально, а на процессор поступает напряжение не менее 4 В.

На основании увеличения или уменьшения обратного напряжения процессор рассчитывает пропорции воздуха и топлива в смеси, а также продолжительность сигнала, подаваемого на форсунки.Правда, при анализе данных контроллер отдает предпочтение показаниям расходомера воздуха (ДМРВ), поэтому неисправность ДПДЗ не приводит к полной остановке автомобиля.

Но при резком нажатии на педаль акселератора повышается приоритет датчика дроссельной заслонки, так как контроллеру необходимо быстро подать в цилиндры большое количество топлива. Учитывая резкое падение сопротивления, свидетельствующее о полном открытии заслонки, он дает сигнал форсунке о дополнительной порции топлива.Принцип аналогичен действию помпы — ускорителя на карбюраторах, впрыск топлива непосредственно в коллектор с помощью мембраны.

Точная диагностика состояния элемента

Когда ДПДЗ начинает функционировать некорректно или выходит из строя, нарушается процесс подачи топлива при резком ускорении автомобиля.

Поэтому первый признак поломки сенсора — рывки и провалы при попытке динамического разгона.

Вторичные симптомы выглядят так:

  • при трогании со спуска и включенной передаче двигатель может глохнуть и снова начинать заводиться, отчего бывают рывки;
  • мотор может заклинить как при резком нажатии на педаль газа, так и при ее отпускании;
  • увеличивает расход топлива.

Перечисленные функции являются общими. Поэтому нужна более точная проверка, чтобы убедиться в неисправности ДПДЗ или, наоборот, исключить его из списка деталей, виновных в изменении поведения машины.

Точная проверка состояния элемента производится специальным прибором — мультиметром, оснащенным игольчатыми контактами. В первую очередь следует убедиться, что на приборной панели не светится балл «Check Engine», что говорит о поломке в другом месте, и датчик заслонки здесь ни при чем.Дальнейшая процедура Далее:

  1. Переключить мультиметр в режим измерения сопротивления и при выключенном зажигании обнаружить минусовой провод.
  2. Включить зажигание, переставить переключатель в режим измерения напряжения и проверить его на выходе с датчика. Значение не должно превышать 0,7 В.
  3. Вручную плавно откройте заслонку. Напряжение также должно плавно возрастать и при полном открытии оставаться не менее 4 В.
  4. Отключить зажигание и подключить контакты к входному и выходному проводу, измерить в режиме омметра.Плавно поверните заслонку и убедитесь, что сопротивление цепи снижается без рывков.

Если показатели напряжения не соответствуют или вообще отсутствуют, то основная причина кроется в неисправном DPDP. Когда напряжение и сопротивление резистора «скачет» при повороте оси вентиля, это свидетельствует об износе резистивного покрытия. Оба дефекта однозначно ведут к замене детали, ремонту не подлежит.

Как поменять предмет?

Замена датчика положения дроссельной заслонки в автомобиле ВАЗ семейства «Десятые» и Лада Приора выполняется быстро и просто.Но есть один вопрос — какой тип датчика выбрать? Дело в том, что на рынке появились новые бесконтактные элементы повышенной надежности и столь же высокой стоимости.

Не имеют резистивной пленки, а для работы используется принцип магнитной индукции. Так что по возможности лучше поставить такую ​​»десятку» и забыть о беде с ДПДЗ надолго.

Операция замены выполняется так:

  1. Отсоедините аккумулятор и отсоедините датчик от разъема.
  2. Отверните болты крепления и снимите деталь. Не теряйте прокладку из поролона, если у вас нет новой.
  3. Установите новый элемент с прокладкой и заглушите все провода.

При правильном проведении диагностики и замены работа двигателя должна стабилизироваться на всех режимах.

Что такое ДПДЗ. ? Как проверить ДПДЗ? Ответы на эти и многие другие вопросы вы получите в этой статье. Интересный? Тогда читайте дальше!

В начале предлагаю разобраться с аббревиатурой.ДПДЗ расшифровывается как датчик положения дроссельной заслонки. ДПДЗ — это потенциометр, задача которого — сообщать о положении дроссельной заслонки контроллеру. Положение дроссельной заслонки меняется в зависимости от нажатия водителем на педаль акселератора (газа).

Как работает датчик положения дроссельной заслонки?

Принцип работы основан на постоянно меняющемся напряжении, за которым следит контроллер, это позволяет правильно дозировать расход топлива и его количество.Неисправный ДПДЗ искажает информацию или вообще не информирует контроллер о положении заслонки, в результате чего в работе силового агрегата возникают перебои, а также увеличивается расход топлива.

Где находится датчик положения дроссельной заслонки ВАЗ 2110?

ДПДЗ ВАЗ 2110 можно найти в моторном отсеке, он расположен на дроссельной форсунке и соединен с осью дроссельной заслонки.

Признаки неисправности ДПДЗ:

  1. Перебои в работе двигателя.
  2. Двигатель глохнет на «нейтрали».
  3. Расширенные обороты улучшаются или «плавают».
  4. Детергентность динамики, рывки при разгоне.
  5. Лампочка «Check Engine».

Причины выхода из строя датчика положения дроссельной заслонки ВАЗ

Как правило, причиной неисправности становится отсутствие напыления основания в начале ползунка. Из-за этого не происходит линейного увеличения выходного напряжения.

Также иногда причина поломки или перебоев в работе ДПДЗ кроется в движущемся сердечнике, который просто вышел из строя.После повреждения одного из наконечников на подложке остаются чешуйки, которые дефектнее других наконечников. В результате контакт между ползунком и резистивным слоем исчезает.

Теперь собственно о том как проверить датчик положения дроссельной заслонки на ВАЗ 2110

  1. Включаем зажигание. С помощью вольтметра проверьте напряжение между «минусом» и контактным ползунком. Показания вольтметра не должны превышать 0,7 В.
  2. Поверните пластиковый сектор, тем самым полностью открыв дроссельную заслонку.Далее снова проверьте напряжение. Должно быть не менее 4 В.
  3. Далее полностью выключаем зажигание и дергаем разъем и проверяем сопротивление между контактом ползунка и выходом (любым).
  4. Постепенно поворачивая сектор, следите за вольтметром, его показания должны измениться. Стрелка должна двигаться медленно и плавно, если вы заметили рывки, делаем вывод о неисправной ДПДЗ , которую необходимо заменить.

Как выбрать ДПДЗ на ВАЗ 2110?

На вопрос какой датчик положения дроссельной заслонки купить Однозначного ответа лучше нет, каждый выбирает сам, учитывая личные предпочтения.Среди автомобилистов большой популярностью пользуются датчики трансмиссионно-резистивного типа, это объясняется тем, что это именно такой производитель, поэтому большинство «не заморачивается» и ставит то, что было «раньше». Стоимость таких датчиков положения дроссельной заслонки относительно невелика, что не является надежностью и сроком службы, он также не отличается большой продолжительностью. Советую купить ДПДЗ бесконтактного типа, Цена у него выше, но это компенсируется стабильностью и долгим сроком службы.

ВАЗ-2114 — усовершенствованная версия «девятки». На эту «Жигули» устанавливались практически такие же моторы. Однако основное отличие заключается в инжекторном впрыске. В 14-м «Ладе» полностью отошли от старых карбюраторов. но новая система требовала наличия новых датчиков. Для того чтобы мотор работал исправно, в конструкции работают десятки датчиков. Они считывают сигналы и передают их в электронный блок. Среди таких сигналов стоит отметить температуру охлаждающей жидкости, давление масла, концентрацию СО в выхлопных газах, положение коленчатого вала и расход воздуха.

Но есть еще один элемент, без которого невозможна стабильная работа двигателя. Это датчик положения дроссельной заслонки ВАЗ-2114 (сокращенно ДПДЗ). Что это за элемент, почему он выходит из строя и как это проверить? Рассмотрим в нашей сегодняшней статье.

Характеристика

ДПДЗ — устройство, служащее для преобразования углового положения воздушной заслонки в постоянный ток. Такой элемент устанавливается на все автомобили с впрыском топлива. Информация от датчика клапана коробки передач поступает на коллектор.Сам ДПДЗ может быть разного типа — пленочный или магнитный (бесконтактный). Он устроен так же, как и воздушный клапан. Когда элемент открыт, давление в системе близко к атмосферному. Но как только предмет закрывается, давление внутри снижается – образуется вакуум.

В конструкции электронного датчика положения дроссельной заслонки ВАЗ-2114 переменный и постоянный резистор. Сопротивление обоих около восьми Ом. Но напряжение на выходе может измениться. Этот показатель зависит от положения самого дросселя.За этими процессами также следит специальный контроллер. В зависимости от полученных сигналов от ДПДЗ система регулирует количество воздуха и концентрацию топлива в смеси. При малейшей неисправности датчика положения дроссельной заслонки ВАЗ-2114 будет работать некорректно. Двигатель получит слишком много топлива. В обоих случаях мотор будет терпеть значительные нагрузки, теряется его эластичность.

Где установлен?

Этот элемент находится в дроссельном узле.

Если говорить конкретнее, то датчик закреплен на корпусе заслонки (соединен с ее осью), рядом с регулятором холостого хода.

Ресурс

Сколько служит датчик положения дроссельной заслонки в автомобиле ВАЗ-2114? Замена этого элемента не требует следующих 50 тысяч километров пробега. Именно такой срок службы в среднем у ДПДЗ на вазе. Но так как пробег большинства автомобилей этой модели давно перевалил за сотню, владельцы часто сталкиваются с неисправностями элементов. Как определить, что элемент неисправен? Расскажи мне ниже.

Признаки

Есть несколько симптомов, говорящих о неисправности данного элемента:

  • Высокие обороты на холостом ходу.Также такая неисправность возникает при неработающем регуляторе ХХ. В обоих случаях створка открывается на гораздо больший угол. Из-за этого в камеру поступает много кислорода. И чем больше воздуха, тем быстрее будет гореть смесь. Соответственно, за счет этого и обороты неуправляемы.
  • Пониженная мощность двигателя. Это может произойти из-за неправильного приготовления рабочей смеси. Он содержит больше кислорода, чем предполагается. В результате двигателю не хватает энергии для развития крутящего момента.Вместе с этим заметно падает разгонная динамика автомобиля.
  • Дергается при нажатии на педаль акселератора. Суть проблемы проста — в момент нажатия газа в цилиндры поступает больше воздуха. А так как его концентрация и так выше нормы, то бывают провалы и мотор не может выйти на нормальные обороты.
  • Самопроизвольное выключение двигателя на ходу. Это также происходит из-за большой концентрации воздуха. В камере сгорания недостаточно топлива для производства рабочей силы поршня.Из-за этого мотор троит и просто глохнет.

Причины

Ранее мы рассмотрели причины некорректной работы силового агрегата. Как видите, отказы возникают из-за неправильной концентрации воздуха в смеси.

А по каким причинам на ВАЗ-2114 выходит из строя сам датчик положения дроссельной заслонки? Среди причин неисправностей ДПД следует выделить:

  • Подгоревшие контакты. Подвижный контакт датчика При открывании заслонка начинает двигаться, контактируя с резистивным полем.При длительной эксплуатации поле разрушается и контакт пропадает. Сигнал больше не может передаваться на контроллер, из-за чего система не может нормально работать.
  • Окисление контактов. И если в первом случае их не восстановить, то в этой ситуации можно попробовать вернуть датчик работоспособности. Итак, для восстановления окислившихся контактов брызгаем смазку ВД на блок и в пространство под крышкой. Эта смазка содержит антикоррозионные присадки, разъедающие ржавчину.В полпрошедших случаях помогает вернуть датчик жизни.
  • Ношение подложки ДПДЗ. Однако он присутствует в конструкции только в том случае, если предусмотрено специальное напыление, состоящее из резистивного слоя.
  • Демпфер неполного закрытия. В этом случае можно заправить место посадки ВАЗ-2114 датчиком положения дроссельной заслонки, и мотор снова заработает.

Диагностика

Можно сделать своими руками. Однако проверку датчика положения дроссельной заслонки ВАЗ-2114 следует проводить с помощью специального прибора – мультиметра.Его необходимо перевести в режим измерения напряжения и подключить к земле. Красный щуп должен соединиться с плюсовым выводом «А». Он расположен на корпусе разъема ДПДЗ. Обратите внимание, что замеры производятся при включенном зажигании. В противном случае значение всегда будет равно нулю. Включив зажигание, смотрим на результаты. Выходное напряжение должно быть пять вольт. Допускается незначительная погрешность в районе 0,3 В. При напряжении менее 4,7 В этот элемент неисправен и подлежит замене.

Если мультиметр показал ноль при включенном зажигании, возможно это произошло в цепи и напряжение просто не доходит до датчика. Но если с проводами все в порядке, значит вышел из строя контроллер положения дроссельной заслонки ВАЗ-2114. Признаки его неисправности — полное отсутствие напряжения на выводах ДПДЗ.

Диагностика: Способ №2

Также можно проверить работу пункта, не отключая от него разъем.Для этого вам понадобится тот самый мультиметр. Проверим наличие напряжения на датчике. При включении зажигания будет заметен плавный рост напряжения от 0,8 до 4 В.

При этом нужно вращать пластиковый сектор воздушной заслонки. Разъем датчика должен быть подключен. Напряжение проверяется прокалыванием провода мультиметром с щупом.

Способ №3.

Переключаем наш измерительный прибор в режим омметра.Далее отключаем разъем от датчика.

После подключения щупа мультиметра к любому подвижному и неподвижному контакту. Если сектор повернуть, стрелка измерителя будет двигаться плавно. Наличие резких скачков стрелки свидетельствует о неисправности ДПДЗ.

Что выбрать?

Обратите внимание, что датчики положения дроссельной заслонки ВАЗ-2114 ремонту не подлежат. Этот элемент полностью меняется на машине. Производителей ДПДС для «Лада-Самара-2» несколько:

  • «РОБМАШ».
  • «Автоэлектрик».
  • «Омега».

Последний устанавливается на «Жигули» с завода. Служит достаточно долго. При выборе нужно обратить внимание на бесконтактные элементы. Они стоят около 600-900 рублей.

Но служат очень долго — отзывы. Не покупайте резистивные датчики. Они ненадежны и быстро выходят из строя. Что касается датчика положения дроссельной заслонки ВАЗ-2114 «Калуга» (тот же «автоэлектрик»), то он бесконтактный и продается по цене от тысячи рублей.Отзывы о нем положительные. Единственный недостаток — высокая цена. Но это полностью оправдано ресурсом данной модели сенсора.

Замена

Этот элемент меняется достаточно просто. Нужно открыть капот и определить местонахождение датчика.

Далее отверткой отжимаем пластиковую защелку и снимаем колодку с проводами. После этого откручиваем болты крепления датчика к корпусу дроссельной заслонки. Вместе со старым ДПДЗ снимается прокладка.На ее место устанавливается новая, из поролона. Затем на него монтируется сам новый датчик. Он крепится на тех же двух болтах. Закручивать его следует туго, чтобы исключить лишние вибрации (от них может некорректно работать). После этого соедините блок проводами и произведите первый запуск. Работа двигателя должна стабилизироваться.

В этой статье будет рассмотрено, что такое датчик дроссельной заслонки. Вы узнаете устройство этого узла, рассмотрите основные поломки всех типов датчиков.Как известно, их несколько видов. Но все они выполняют одни и те же функции – подают сигнал электронному блоку управления о том, какая позиция находится в положении. Эти данные влияют на работу двигателя в целом. В частности, смесь представляет собой правильное соотношение бензина и воздуха, который подается в камеру сгорания.

Типы датчиков

Стоит отметить, что существует несколько видов — контактные, бесконтактные, с концевыми выключателями. Последняя форма верна, практически нигде не применяется, так как конструкция морально устарела.С их помощью можно подавать только два вида сигнала — дроссельная заслонка открыта или закрыта. Но в старых системах управления двигателем такие датчики выполняли свою функцию, пускали мотор в штатный режим. Но на сегодняшний день наиболее распространены контактные и бесконтактные ДПДЗ. Их необходимо учитывать для изучения принципов работы.

Конструкция датчика положения дроссельной заслонки

Если вы разглядите контактный датчик, то обнаружите те же элементы, что и в переменном резисторе.Резистивный слой арамина, в котором движется ползунок. Между ползунком и двумя краями резистивного слоя есть некоторое сопротивление. Он меняется в зависимости от того, в каком положении находится ползунок. Аналогичная конструкция и в бесконтактных датчиках, только нет механической связи между резистивным слоем и ползунком. Из всего этого можно сделать вывод, что бесконтактные устройства самые надежные. У них нет механического контакта, поэтому увеличивается долговечность механизма. Ну а теперь стоит подробнее прочитать датчик дроссельной заслонки, его неисправности и методы их устранения.

Основные поломки ДПДЗ

Ну а теперь стоит рассмотреть самые распространенные неисправности этого узла. Наиболее частые поломки. Они происходят по той причине, что резистивный слой стирается. Дело в том, что слайдер постепенно изнашивается. Причем эта поломка бывает не только у контактных датчиков, но и у бесконтактных. А максимальный износ начинается в том месте резистивного слоя, в котором чаще всего бывает бегунок, то есть в самом начале. Диагностировать эту поломку можно даже визуально.Часто возникает дефект, связанный с выходом из строя силовой проводки или сигнала. Большинство датчиков, используемых в автомобиле, питаются от напряжения 5 вольт.

Определение службы датчика

Вы можете определить неисправность, измерив напряжение на датчике. В случае, когда ползунок находится в самом крайнем положении, на датчик придет напряжение до 0,5 вольта. Если открыть его полностью, напряжение возрастает до 3-4,5 вольт. Но обратите внимание на то, что на некоторых автомобилях установлены датчики, имеющие на выходе обратную характеристику.Если дроссель закрыт, на выходе устройства максимальное значение напряжения. При этом во время открытия дросселя напряжение снижается. Обратите внимание на то, какой тип ДПДЗ установлен в вашем автомобиле. Это позволит не спутать нормальные параметры с поломкой датчика. Внимательно изучите особенности электронной системы управления двигателем вашего автомобиля. Вот как проверить датчик дроссельной заслонки на любом автомобиле. Главное, выяснить, какой тип выходного сигнала находится.

Симптомы поломки

А теперь о том, как сам ДПДЗ ломается.Вам не нужно посещать диагноста, чтобы определить неисправность. Если двигатель стал работать нестабильно, глохнуть на холостых или при нажатии на газ начинается перегазовка, а иногда и полная остановка мотора, у вас явные проблемы с ДПДЗ. При этом во время включения 1-й или 3-й передачи возможен переворот. А вот последние симптомы очень часто бывают при неправильной адаптации дроссельной заслонки. Второй случай характерен при установке неоригинальных запчастей.Возможно датчик был заменен на аналог, который имеет очень низкое качество. Стоит отметить, что работа неоригинальных датчиков очень сильно зависит от температуры. При нагреве выход меняется.

Если на холодном двигателе на выходе одно значение, то при прогреве на холостом ходу та же характеристика начинает неуклонно расти. В этом случае электронный блок управления не сможет реагировать на изменение напряжения, поступающего от устройства. Следовательно, при переключении передач будет наблюдаться нестабильная работа двигателя.Единственный способ временно устранить эту поломку – выключить и снова включить зажигание. Электронный блок управления сохраняет предельные показатели мощности ДПДЗ. Поэтому провала при переключении наблюдаться не будет. Не полагайтесь на «может быть». Если такая неисправность случилась, необходимо ее немедленно устранить. Делать самому либо на сто — решать вам.

Снятие ДПДЗ с автомобиля

Регулировка датчика дроссельной заслонки не требуется, если вы устанавливаете оригинальную запчасть с теми же характеристиками, что и вышедшая из строя.Вы знаете самые распространенные причины поломки ДПДЗ, разобрались, какие элементы чаще всего выходят из строя. Но как сэкономить на ремонте? Именно на этом вопросе стоит остановиться подробнее. Следует отметить, что восстановить резистивный слой невозможно. Если у вас вышел из строя датчик положения дроссельной заслонки, то необходимо его полностью заменить. Для замены ДПДЗ нужно сначала удалить старый. В этом случае отключите питание, сняв клеммы с аккумулятора. Провода, которые идут к датчику, тоже нужно отсоединить.Далее закручиваются болты крепления, после чего снимается ДПДЗ.

Установка нового устройства

Затем устанавливается новое устройство, производится его подключение к электронному блоку управления, только после этого можно носить терминал на аккумуляторной батарее. Вам не нужно будет менять настройки ЭБУ, если замена будет производиться именно в таком порядке. Никакие заводские настройки не сбрасываются, двигатель будет работать в том режиме, в котором запрограммирован электронный блок управления.Но обратите внимание на то, что необходимо устанавливать только оригинальные запчасти. Если у вас иномарка, то датчик дроссельной заслонки ВАЗ вам не подходит. Желательно приобретать устройство в специализированных магазинах или у официального дилера. Обратите внимание, что контрафактную продукцию можно приобрести в Интернете и на рынках. Поэтому будьте бдительны и внимательны при выборе продавца.

выводы

Как вы смогли понять из этой статьи проблем может быть достаточно с таким маленьким датчиком, который показывает электронный блок управления положением дроссельной заслонки.Но не паникуйте, если такая беда вдруг случилась. Все можно починить, все восстанавливается. Конечно, вы получаете небольшие неудобства при такой поломке. Но можно заменить ДПДЗ самостоятельно за несколько минут. При условии, что у вас заведомо хороший аппарат. Также необходимо упомянуть о том, что датчик дроссельной заслонки, цена которого на автомобили ВАЗ колеблется в пределах 400-500 рублей, можно найти в любых частях запчастей.

Как проверить неисправность дроссельной заслонки.Что отвечает за датчик положения дроссельной заслонки, регулировка и неисправность

Практически любое транспортное средство включает в себя большое количество всевозможных механизмов и узлов. Поэтому, когда неисправность касается даже небольшого агрегата, все это сулит серьезные проблемы для всего автомобиля. Датчик положения дроссельной заслонки – один из тех маленьких и в то же время очень значимых узлов в автомобиле. Рассмотрим его назначение, принцип работы и основные причины неисправностей, а также способы борьбы с ними.

В автомобильных двигателях внутреннего сгорания, работающих на бензине, составной частью впускной системы является дроссельная заслонка. Основной задачей этого механизма является регулирование количества поступающего воздуха в камеру. Таким образом, обеспечивается пропорциональное смешивание воздуха с топливом для достижения максимального результата при сгорании. Как и во многих других, в автомобилях марки Киа Спектр этот узел монтируется на месте между воздушным фильтром и впускным коллектором. Можно сказать, что его действие сродни воздушному клапану: в открытом состоянии достигается давление, равное атмосферному, а в закрытом снижается до вакуума.

В состав датчиков входят переменные, постоянные и одноразовые резисторы, общее сопротивление которых составляет примерно 8 кОм. Датчик положения дроссельной заслонки имеет два крайних вывода, на один из которых поступает напряжение, подаваемое контроллером.

Второй вывод одновременно питается от массы. Сигнал поступает на контроллер через резистор, который передает фактическое положение заслонки по току. В зависимости от положения передается сигнал, импульс которого изменяется в диапазоне 0.7 — 4 В.

Типы ДПДЗ

Как правило, различают два типа ДЗ: электрические и механические. Последний обычно используется в недорогих автомобилях. Он состоит из следующих узлов: регулятор холостого хода, корпус, датчик, дроссель. Что касается корпуса, то он является частью системы охлаждения. Для обеспечения вентиляции картера и фильтрации паров бензина предусмотрена система с форсунками с датчиком. При закрытом положении дроссельной заслонки, при пуске или прогреве двигателя регулятор холостого хода обеспечивает необходимую частоту оборотов.коленчатый вал. RHX обеспечивает подачу воздуха во впускную систему через заблокированную заслонку.

Датчик дроссельной заслонки Электрический тип более популярен и используется в автомобилях последнего поколения. Этот вид наиболее производительный и имеет электронную систему управления, благодаря чему достигается наиболее идеальное значение крутящего момента, увеличивается мощность, снижается расход топлива. В отличие от механического здесь нет прямого взаимодействия между педалью газа и заслонкой, а регулирование холостого хода осуществляется изменением ее положения.Кроме того, электроника может определить оптимальное значение крутящего момента. Этот процесс осуществляется благодаря работе блока управления и входных датчиков. Именно благодаря датчикам и блоку управления многие процессы в конечном итоге связаны с контролем подачи воздуха.

Данный модуль состоит из дроссельной заслонки, пружинного механизма, электродвигателя, редуктора, ДПДЗ и корпуса. Существует практика установки одновременно двух датчиков положения дроссельной заслонки. Это обусловлено исключительно мерами предосторожности, так как позволяет одно, переключать одно, переключаться на другое.При этом различают бесконтактный датчик положения дроссельной заслонки и со скользящим контактом. Пружинный механизм обеспечивает возврат закрылка в аварийном режиме.

Симптомы неисправностей

Как и любой механизм, ДПДЗ подвержен неисправностям. Проверка его состояния позволит определить поломку. В случае серьезного повреждения он будет заменен.

Для начала стоит обратить внимание на количество оборотов, совершаемых двигателем на холостом ходу.Если их значение скачет, то следует проверить работу датчика. Возможно, потребуется его замена. Еще неисправность есть — при резком сбросе газа глохнет двигатель. Или при приеме скачут обороты, нет реакции на нажатие педали газа, обороты двигателя в пределах полутора-трех тысяч. Все это указывает на необходимость проверки работоспособности ДПДЗ, и при необходимости замены следует заменить либо узел целиком, либо его составные части.

Диагностика

Диагностика для любого автомобиля, а также для KIA в том числе проводится одинаково.Все, что потребуется из инструментов – это мультиметр. Далее нужно завести машину и посмотреть, не светит ли Check Endin. Если все в порядке, ворчит мотор, находим под капотом массу и снова крутим двигатель. Начинаем искать минус. Ищем угольную проволоку. Следует проверить, поступает ли ток на датчик. Затем нужно убедиться, что открывающийся проем функционирует исправно. Для этого подключаем один из проводов нашего измерителя к разъему датчика, а вторым меняем положение заслонки.Если все в порядке, значение устройства изменится. Если значение не изменилось, это говорит о неисправности переменного резистора и, возможно, потребуется его замена.

Ну нет

ВАЗ-2114 — усовершенствованная версия «девятки». На эту «Жигули» устанавливались практически такие же моторы. Однако основное отличие заключается в инжекторном впрыске. В 14-м «Ладе» полностью отошли от старых карбюраторов. но новая система требовала наличия новых датчиков. Для того чтобы мотор работал исправно, в конструкции работают десятки датчиков.Они считывают сигналы и передают их в электронный блок. Среди таких сигналов стоит отметить температуру охлаждающей жидкости, давление масла, концентрацию СО в выхлопных газах, положение коленчатого вала и расход воздуха.

Но есть еще один элемент, без которого невозможна стабильная работа двигателя. Это датчик положения дроссельной заслонки ВАЗ-2114 (сокращенно ДПДЗ). Что это за элемент, почему он выходит из строя и как это проверить? Рассмотрим в нашей сегодняшней статье.

Характеристика

ДПДЗ — устройство, служащее для преобразования углового положения воздушной заслонки в постоянный ток.Такой элемент устанавливается на все автомобили с впрыском топлива. Информация от датчика клапана коробки передач поступает на коллектор. Сам ДПДЗ может быть разного типа — пленочный или магнитный (бесконтактный). Он устроен так же, как и воздушный клапан. Когда элемент открыт, давление в системе близко к атмосферному. Но как только предмет закрывается, давление внутри снижается – образуется вакуум.

В конструкции электронного датчика положения дроссельной заслонки ВАЗ-2114 переменный и постоянный резистор.Сопротивление обоих около восьми Ом. Но напряжение на выходе может измениться. Этот показатель зависит от положения самого дросселя. За этими процессами также следит специальный контроллер. В зависимости от полученных сигналов от ДПДЗ система регулирует количество воздуха и концентрацию топлива в смеси. При малейшей неисправности датчика положения дроссельной заслонки ВАЗ-2114 будет работать некорректно. Двигатель получит слишком много топлива. В обоих случаях мотор будет терпеть значительные нагрузки, теряется его эластичность.

Где установлен?

Этот элемент находится в дроссельном узле.

Если говорить конкретнее, то датчик закреплен на корпусе заслонки (соединен с ее осью), рядом с регулятором холостого хода.

Ресурс

Сколько служит датчик положения дроссельной заслонки в автомобиле ВАЗ-2114? Замена этого элемента не требует следующих 50 тысяч километров пробега. Именно такой срок службы в среднем у ДПДЗ на вазе. Но так как пробег большинства автомобилей этой модели давно перевалил за сотню, владельцы часто сталкиваются с неисправностями элементов.Как определить, что элемент неисправен? Расскажи мне ниже.

Признаки

Есть несколько симптомов, говорящих о неисправности данного элемента:

  • Высокие обороты На холостом ходу. Также такая неисправность возникает при неработающем регуляторе ХХ. В обоих случаях створка открывается на гораздо больший угол. Из-за этого в камеру поступает много кислорода. И чем больше воздуха, тем быстрее будет гореть смесь. Соответственно, за счет этого и обороты неуправляемы.
  • Пониженная мощность двигателя. Это может произойти из-за неправильного приготовления рабочей смеси. Он содержит больше кислорода, чем предполагается. В результате двигателю не хватает энергии для развития крутящего момента. Вместе с этим заметно падает разгонная динамика автомобиля.
  • Дергается при нажатии на педаль акселератора. Суть проблемы проста — в момент нажатия газа в цилиндры поступает больше воздуха. А так как его концентрация и так выше нормы, то бывают провалы и мотор не может выйти на нормальные обороты.
  • Самопроизвольное выключение двигателя на ходу. Это также происходит из-за большой концентрации воздуха. В камере сгорания недостаточно топлива для производства рабочей силы поршня. Из-за этого мотор троит и просто глохнет.

Причины

Ранее Мы рассмотрели причины некорректной работы силового агрегата. Как видите, отказы возникают из-за неправильной концентрации воздуха в смеси.

А по каким причинам на ВАЗ-2114 выходит из строя сам датчик положения дроссельной заслонки? Среди причин неисправностей ДПД следует выделить:

  • Подгоревшие контакты.Подвижный контакт датчика При открывании заслонка начинает двигаться, контактируя с резистивным полем. При длительной эксплуатации поле разрушается и контакт пропадает. Сигнал больше не может передаваться на контроллер, из-за чего система не может нормально работать.
  • Окисление контактов. И если в первом случае их не восстановить, то в этой ситуации можно попробовать вернуть датчик работоспособности. Итак, для восстановления окислившихся контактов брызгаем смазку ВД на блок и в пространство под крышкой.Эта смазка содержит антикоррозионные присадки, разъедающие ржавчину. В полпрошедших случаях помогает вернуть датчик жизни.
  • Ношение подложки ДПДЗ. Однако он присутствует в конструкции только в том случае, если предусмотрено специальное напыление, состоящее из резистивного слоя.
  • Демпфер неполного закрытия. В этом случае можно заправить место посадки ВАЗ-2114 датчиком положения дроссельной заслонки, и мотор снова заработает.

Диагностика

Можно сделать своими руками.Однако проверку датчика положения дроссельной заслонки ВАЗ-2114 следует проводить с помощью специального прибора – мультиметра. Его необходимо перевести в режим измерения напряжения и подключить к земле. Красный щуп должен соединиться с плюсовым выводом «А». Он расположен на корпусе разъема ДПДЗ. Обратите внимание, что замеры производятся при включенном зажигании. В противном случае значение всегда будет равно нулю. Включив зажигание, смотрим на результаты. Выходное напряжение должно быть пять вольт.Допускается незначительная погрешность в районе 0,3 В. При напряжении менее 4,7 В этот элемент неисправен и подлежит замене.

Если мультиметр показал ноль при включенном зажигании, возможно это произошло в цепи и напряжение просто не доходит до датчика. Но если с проводами все в порядке, значит вышел из строя контроллер положения дроссельной заслонки ВАЗ-2114. Признаки его неисправности — полное отсутствие напряжения на выводах ДПДЗ.

Диагностика: Способ №2

Также можно проверить работу пункта, не отключая от него разъем. Для этого вам понадобится тот самый мультиметр. Проверим наличие напряжения на датчике. При включении зажигания будет заметен плавный рост напряжения от 0,8 до 4 В.

При этом нужно вращать пластиковый сектор воздушной заслонки. Разъем датчика должен быть подключен. Напряжение проверяется прокалыванием провода мультиметром с щупом.

Способ №3.

Переключаем наш измерительный прибор в режим омметра. Далее отключаем разъем от датчика.

После подключения щупа мультиметра к любому подвижному и неподвижному контакту. Если сектор повернуть, стрелка измерителя будет двигаться плавно. Наличие резких скачков стрелки свидетельствует о неисправности ДПДЗ.

Что выбрать?

Обратите внимание, что датчики положения дроссельной заслонки ВАЗ-2114 ремонту не подлежат.Этот элемент полностью меняется на машине. Производителей ДПДС для «Лада-Самара-2» несколько:

  • «РОБМАШ».
  • «Автоэлектрик».
  • «Омега».

Последний устанавливается на «Жигули» с завода. Служит достаточно долго. При выборе нужно обратить внимание на бесконтактные элементы. Они стоят около 600-900 рублей.

Но служат очень долго — отзывы. Не покупайте резистивные датчики. Они ненадежны и быстро выходят из строя.Что касается датчика положения дроссельной заслонки ВАЗ-2114 «Калуга» (тот же «автоэлектрик»), то он бесконтактный и продается по цене от тысячи рублей. Отзывы о нем положительные. Единственный недостаток — высокая цена. Но это полностью оправдано ресурсом данной модели сенсора.

Замена

Этот элемент меняется достаточно просто. Нужно открыть капот и определить местонахождение датчика.

Далее отверткой отжимаем пластиковую защелку и снимаем колодку с проводами.После этого откручиваем болты крепления датчика к корпусу дроссельной заслонки. Вместе со старым ДПДЗ снимается прокладка. На ее место устанавливается новая, из поролона. Затем на него монтируется сам новый датчик. Он крепится на тех же двух болтах. Закручивать его следует туго, чтобы исключить лишние вибрации (от них может некорректно работать). После этого соедините блок проводами и произведите первый запуск. Работа двигателя должна стабилизироваться.

Все современные автомобили имеют в своей конструкции много электрики и дизайна.электронные устройства. С их помощью осуществляется контроль и автоматическая настройка параметров функционирования различных узлов, агрегатов и систем. Они могут быть очень сложными и дорогими, как, например, электронный блок управления двигателем (ЭБУ), и очень простыми. Примечательно, что многие «мелочи», стоимость которых совсем невелика, на практике играют очень важную практическую роль. Например, если обнаружены признаки неисправности датчика положения дроссельной заслонки, то при их игнорировании скорый и весьма дорогостоящий ремонт силового агрегата практически обеспечен.

Что отвечает за датчик положения дроссельной заслонки

Такая деталь, как предназначенная для передачи в электронный блок управления информации о том, какой именно расходный клапан находится в данный конкретный момент времени. По сути, это комбинация постоянного и переменного резистора, максимальное общее сопротивление которого составляет примерно 8 Ом. ДПДЗ имеет в своей конструкции три контакта, причем на два из них подается напряжение (обычно его значение составляет около 5 В), а третий является аварийным и связан с соответствующим контроллером.

Датчик положения дроссельной заслонки GM

Датчик положения дроссельной заслонки установлен на его корпусе и реагирует на вращение оси, когда она либо открывается, либо закрывается. Соответственно изменяется его сопротивление: если заслонка полностью открыта, напряжение на сигнальном контакте не менее 4 В, а если максимально 0,7 В, то контроллер контролирует контроллер, в результате чего количество топлива спускаясь вниз Для образования воздушно-топливной смеси.

При неправильной работе ДПДЗ его будет либо меньше, либо больше необходимого, что может привести (и часто действительно приводит) к различным нарушениям в работе силового агрегата, а иногда даже к его выходу из строя.Также следует сказать, что неисправность датчика положения дроссельной заслонки довольно часто является причиной проблем с коробкой передач. Ремонт и двигателя, и коробки передач очень затратное мероприятие, поэтому при обнаружении признаков датчика положения дроссельной заслонки его необходимо проверить.

Симптомы датчика положения дроссельной заслонки

Датчик положения дроссельной заслонки в топливной системе играет «сглаживающую» роль, и поэтому если он исправен, то машина едет без рывков, плавно, при нажатии на педаль газа демонстрирует «отзывчивость».Если ДПДЗ неисправен, то это можно определить по следующим признакам:

  • Двигатель начинает плохо заводиться;
  • Значительно увеличивает расход топлива;
  • Автомобиль едет «рывками»;
  • Серьезно увеличивает количество оборотов двигателя на холостом ходу;
  • Когда автомобиль разгоняется, это происходит с некоторой задержкой;
  • Из впускного коллектора слышны «хлопающие» звуки;
  • Двигатель глохнет на холостом ходу;
  • Лампа Check engine либо горит постоянно, либо периодически загорается.

При наличии хотя бы одного из вышеперечисленных признаков, вероятно, неисправен ДПДЗ. Как показывает практика, в большинстве случаев поломка этой детали связана с ее естественным износом. Дело в том, что переменный резистор, имеющийся в конструкции датчика положения дроссельной заслонки, имеет подложку, которая со временем крестится движущимся по ней металлическим контактом. Соответственно, ДПДЗ начинает выдавать неверные данные.

Опытные специалисты утверждают, что самым верным признаком неисправности датчика положения дроссельной заслонки является «плавание» оборотов силового агрегата в режиме холостого хода.Если обнаружены такие симптомы, то необходимо обратиться в сервисную службу станции, либо произвести диагностику самостоятельно.

Видео о признаках неисправности ДПДЗ

Как проверить датчик положения дроссельной заслонки

Сделать его несложно, а из оборудования понадобится только мультиметр или вольтметр. Необходимо повернуть ключ в замке зажигания, и измерить величину напряжения между сигнальным контактом и «минусом». Оно должно быть не более 0,7 В. После этого необходимо полностью открыть заслонку, после чего ее снова останавливают.Теперь значение должно быть больше 4 В.

Как проверить ДПДЗ мультиметром

Далее нужно полностью включить зажигание и измерить напряжение между сигнальным и любым другим выводом ДПДЗ. Далее нужно медленно поворачивать сектор, наблюдая за происходящим изменением напряжения. Выполнять его следует плавно, без рывков. Если они есть, это признак того, что датчик положения дроссельной заслонки неисправен.

К сожалению, в силу своей конструкции и особенностей повреждения, датчики положения дроссельных заслонок относятся к неремонтопригодным изделиям.Поэтому, если выяснится, что ДПДЗ действительно неисправен, то его необходимо просто заменить на новый. Рекомендуется выбирать не устаревшую пленочно-резистивную, а современную бесконтактную модель. Он характеризуется тем, что функционирует по принципу магнитного эффекта, состоит из таких частей, как магнит, ротор и статор, и не имеет деталей в своей конструкции.

Каждый автолюбитель прекрасно знает, что такое дроссельная заслонка и какое место под капотом она занимает. В процессе работы этот элемент принимает два положения – может быть закрытым или открытым.А чтобы водитель знал, в каком положении находится деталь в той или иной точке, есть специальный датчик положения дроссельной заслонки. Попробуем разобраться в устройстве, причинах неисправности и ремонте последнего.

1 Как работает и почему ломается датчик положения дроссельной заслонки

Чтобы понять, как работает самый популярный бесконтактный датчик положения, стоит разобраться с деталями конструкции. Этот элемент относится к резистивным устройствам. Если разобрать сенсорное устройство, то внутри мы можем обнаружить подвижный ползунок, который перемещается по траектории в виде подковы или дуги.Устройство работает за счет воздействия магнитных волн, которые создаются с помощью воздушных потоков. Именно из-за такого принципа работы эта деталь и получила название бесконтактного датчика.

Перейдем к обзору самых частых поломок такого важного элемента автомобиля. Неисправности часто возникают из-за износа резистивного слоя на дорожках, по которым движется ползунок. Такие поломки бывают и у бесконтактных датчиков, и у деталей других типов. Часто износ возникает на участке гусеницы, где ползунок начинает свое движение.Эта неисправность хорошо заметна при визуальном осмотре элемента.

Другой тип датчиков положения дроссельной заслонки, работающий от электроэнергии, часто перестает выполнять свои функции из-за контактных проводов. В большинстве случаев такие детали работают от напряжения в 5В.

Если неисправен датчик, то при измерении показателя вы увидите, что на деталь поступает питание 0,3-0,5В. При этом в полностью открытом положении датчик будет работать от напряжения в 3,2-4,7В.

Отдельные модели автомобилей Оснащены датчиками с обратной выходной характеристикой.При закрытом положении дроссельной заслонки такие детали будут показывать максимальное напряжение. Чем сильнее будет открываться заслонка, тем ниже будут показатели электропитания. Очень часто водители путают такую ​​особенность датчика положения дроссельной заслонки с поломкой. Чтобы убедиться в достоверности вашей догадки, необходимо изучить технический паспорт автомобиля, где указан тип датчика. Для проверки таких моделей авто необходимо определять не одним, а сразу двумя потенциометрами. Один прибор предназначен для определения прямой обратной характеристики, а второй покажет выходной обратный показатель.

Два первых симптома поломки датчика положения дроссельной заслонки

То, что сломался датчик положения дроссельной заслонки, может определить каждый автовладелец. Для этого нужно знать об основных симптомах поломки Detail. К ним относятся:

  • двигатель машины работает нестабильно или глохнет на холостом ходу;
  • при нажатии на педаль акселератора автомобиль произвольно глохнет или, наоборот, глохнет;
  • машина «проваливается» на 1-3 передаче.

Последний тип неисправности очень часто возникает при неудачном выполнении.Также с этой проблемой сталкиваются и водители, которые заменили оригинальный датчик на некачественный аналог. Для неоригинальных деталей характерно то, что они почти полностью зависят от температуры. Это означает, что чем больше нагревается корпус датчика положения дроссельной заслонки, тем чаще меняется показатель мощности элемента. Например, если датчик отображает выходное напряжение одного значения, то по мере прогрева двигателя этот показатель будет быстро расти. При этом ЭБУ не будет успевать реагировать на рост напряжения датчика, что напрямую влияет на работу автомобиля при переключении передач.

Чтобы устранить неисправность на время, водителю достаточно выключить зажигание, после чего двигатель сразу вернется в исходное состояние. При этом ЭБУ сохранит последний показатель мощности датчика, как при закрытой воздушной заслонке. Когда водитель снова заведет машину, ЭБУ будет работать более стабильно, не «провалив» автомобили при переключении скоростей. Но не забывайте, что это всего лишь временная помощь автомобилю. И как только вы обнаружили неисправность – сразу же отправляйтесь в ближайший автосервис.

3 Ремонт датчика положения дроссельной заслонки на дому

Выше мы разобрались в самых частых причинах неисправности датчика положения дроссельной заслонки. Поскольку чаще всего в конструкции изнашивается резистивный слой, то ремонт этой части устройства следует рассмотреть более подробно. Очень часто у водителей, уже столкнувшихся с такой проблемой, спрашивают о методах ее решения. Ответ очень прост – в домашних условиях сделать это невозможно. Единственный выход — полностью заменить датчик положения клапана.Для этого нужно снять неисправное устройство, открутив крепление и отключив его от питания и от ЭБУ двигателя. После этого устанавливаем новый датчик, подключаем его сначала к компьютеру, и только потом включаем питание. Очень важно устанавливать новую деталь именно в таком порядке. Никаких дополнительных настроек не нужно.

В современных автомобилях полагается с чумовой свободной электроникой, иногда один маленький элемент способен заблокировать работу всех систем. Таким элементом может быть датчик положения дроссельной заслонки (ДПДЗ).


Какой был дроссель с датчиком?

Инжектор оснащен заслонками, изменяющими угол расположения за счет открытия/закрытия щели для прохождения воздушного потока. Его объема должно хватить для создания смеси с горючим в оптимальных пропорциях (в идеале 14,7 доли воздуха на 1 долю бензина). Затем смесь порциями впрыскивается в цилиндры двигателя, где и происходит ее сгорание.

Чтобы успешно отрегулировать все этапы подачи топлива (а это огромное количество параметров), вам нужен надежный помощник, который будет собирать и отправлять правдивую и своевременную информацию в центральный орган.


Такие функции возложены на миниатюрный прибор — датчик ПДЗ, от безотказной работы которого зависит хорошая и эффективная работа двигателя.

Данные этого датчика лежат в основе расчетных параметров многих электронных систем, управляемых ЭБУ:

— Курсовая устойчивость

— защита от чеканки

— Офисный контроль

— Анти-Санос

— Круиз-контроль

Как работает датчик положения ДЗ

Большинство производителей снабжают автомобили подвижными (контактными) датчиками, представляющими собой пантициометры с подвижным элементом.Это его слабое место, ибо испытывает эффект трения, что приводит к быстрому износу. Сейчас идет активный переход на бесконтактную версию. Обладает большим эксплуатационным потенциалом и высокой точностью измерения параметров.

На примере подвижного типа рассмотрим конструктивные особенности и принцип работы датчика ПДЗ. Он жестко закреплен на оси, в корпусе дроссельной заслонки. Один конец присоединен к батарее, второй подключается к отрицательному электроду.На них подается напряжение (5В) третий конец перемещается по оси, на которой меняется значение напряжения при изменении положения заслонки. Интервал изменения составляет от 0,7 до 4В. Это вход датчика тревоги. Этот сигнал является основным в регулировании. топливная система. Электронное управление осуществляется с помощью датчиков, передающих следующие данные:

  1. Индикаторы вращения коленчатого вала
  2. Расход воздуха и его температура
  3. Температура антифриза
  4. Положение дроссельной заслонки
  5. Система обратной связи (выхлопной состав)
  6. Детонация в двигателе
  7. Напряжение электрического напряжения
  8. Скорость Скорость
  9. Положение распределительного вала
  10. Активация кондиционера
  11. Неровности дорожного полотна

Стоит отправить на датчик ошибочные данные, двигатель станет невозможным.Мы можем убедиться в этом сами. Для расчета порции впрыскиваемой смеси ЭБУ использует следующие данные:

— Температура двигателя

— текущее положение валов

— угол опережения зажигания

— положение заслонки, угол ее поворота

А теперь представьте, что датчик выдал неверные данные. ЭБУ будет раскидывать подачу завышенной доли бензина, зажигание включается несвоевременно. В результате будут залиты топливные свечные контакты и прошит двигатель.И это только один из сценариев неполноценной деятельности ДПДЗ.

Первичные источники датчика

Самой очевидной причиной некорректной работы такого устройства считается износ. На самом деле изношенность разных частей по-разному действует на систему.


После обнаружения таких конструктивных изменений у вас нет выбора, прибор ремонту не подлежит, его необходимо менять. Конечно, лучше приобрести бесконтактное устройство. Он намного надежнее, так как не имеет трущихся элементов.

На что влияют неисправности ДПДЗ

  1. По параметрам холостой ход . Нет форсунок единой системы Это поворот в таком виде, в котором мы привыкли видеть его в карбюраторных моторах. Все параметры этого режима рассчитываются только по ДПДЗ. Нестабильные обороты, прерывистая работа мотора.
  2. Увеличить расход топлива . Устройство подает сомнительный сигнал, который ЭБУ воспринимает как закрытые клапаны (хотя на самом деле он открыт).Параметры, предполагающие увеличение доли топлива в смеси. Получается, что машина работает как обычно, со стабильной скоростью вращения валов, а бензина тратит гораздо больше.
  3. Проваливается скорость, провалы чувствуются, машина корягами потеет.
  4. При постоянном положении педали акселератора он тянет автомобиль, а при резком отпускании педали двигатель полностью глохнет.
  5. Машина не тянет, чувствуется потеря мощности.

Кнопка указывает, что конфигурация ошибки включена.

Ошибка P2135 ДПДЗ

Наряду с этой ошибкой есть и другие, отражающие отклонения от нормы параметров дроссельной заслонки дроссельной заслонки и их датчиков — Р0120, 0122, 0123, 0220, 0223, 0222, 01578.

Проверка сводится к измерению напряжения сигнала датчика, а также сопротивления проводов, особенно состояния Пина Массы Электронного Блока.

Возможные случаи:


Итак, возможная причина Появление Р2135 — выход из строя ДПДЗ — чрезмерный износ, продолжающийся шип контактов, короткое замыкание.Этот товар подлежит замене. На отечественных автомобилях, где установлен жгут проводов Тольяттинского автозавода, частая причина этой ошибки – некачественная изоляция в жгуте.

После замены датчика необходимо сделать сброс кода. Опытные водители утверждают, что можно обойтись простой манипуляцией — снять минусовой пин аккумулятора, подержать 10 минут в таком состоянии, и вернуть все на место.

Алгоритм независимого тестирования ДПДЗ

Вооружившись теорией, можно переходить к практике.Прежде чем бежать за новой деталью, нужно попробовать найти неисправность. И только убедившись в серьезности ситуации, принимайте решение об окончательной замене датчика.

Сделать это не так уж и сложно, просто нужно придерживаться определенной схемы действий.


Подведение итогов. ДПДЗ — важный элемент системы управления бортовым компьютером. Он связан с бортовым компьютером и передает ему важную информацию о текущем положении дроссельной заслонки, а точнее, об угле раскрытия/закрытия.Данные с этого устройства влияют на параметры многих функций различных систем.

Какими бы ни были отклонения в работе автомобиля, вызванные неисправностью ДПДЗ, не следует их игнорировать. Как бы банально не звучало, но своевременная замена или устранение неполадок убережет вас от лишних трат.

Регулярная проверка и эффективная профилактика обеспечат безопасное и комфортное использование вашего автомобиля.

P1515 Шевроле. 3 двигатель с пониженной мощностью и отключением стабилизатора. В итоге это был датчик положения дроссельной заслонки.1. Почистил дроссельную заслонку и заменил тпс. Не думайте, что конкретный код OBD-II означает то же самое для других автомобилей. P1515 и P2135 устанавливаются только тогда, когда наш знакомый P1518 НЕ присутствует, что объясняет, почему эти два кода еще не появились. О P1516 Шевроле Сильверадо. В вашей корзине 0 товаров. NAPA 1515: Тип фильтра: полнопоточный смазочный навинчиваемый. код P1515 что это такое — Chevrolet 2003 TrailBlazer вопрос. Просто заурядный грузовик Chevy с жалобой на снижение мощности двигателя. Спасибо всем за помощь! Схема проводки системы TAC (2002-2005 4.P1516 для Hyundai, например, означает, что GM выпустила бюллетень технического обслуживания (TSB) 07-06-04-003 для решения проблемы с пониженной мощностью и ПОВТОРЯЮЩИМИСЯ кодами неисправностей P1516 P2135 P2138 на следующих автомобилях: 2005- 2006 Chevrolet Cobalt, Cobalt SS, Malibu 2006 Chevrolet Colorado, TrailBlazer 2006 GMC Canyon, Envoy 2006 HUMMER h4 2005-2006 Saturn ION, ION Red Line 2006 Saab 9 … Код P1516: запутался в том, что такое фактическое исправление. Код P0113 является одним из многих кодов, которые создаются модулем управления трансмиссией (PCM) вашего автомобиля.Напряжение TPS проверено и работает от . Мы предоставляем Вам дополнительную информацию о значении каждого отдельного кода неисправности на Paccar MX13 EPA13. Увеличено на 0. Следующее может вызвать прерывистое состояние:. Этот датчик является отличным решением для любого раннего двигателя Chevy с малым или большим блоком. Модуль управления двигателем (ECM) является центром управления системой управления приводом дроссельной заслонки (TAC). Вы даже сможете увидеть различные варианты, когда это mã lỗivị trí lỗingyên nhân có thểy ra rap nạ bộ truyền động điều khiển mô-đun điều khiển (BUICK, CADILLAC, CHEVROLET, GMC) Lệnh điều chỉnh / Biến đổi tín hiệu 20 vị tím bưm купили на Chevrolet Suburban 20 vị tưm bưm.Заметил, что обычно это происходит только при разгоне. Мой грузовик 2003 года выпуска 2500hd с 6-литровым двигателем и пробегом 89 тысяч миль. Ладно, диагностический компьютер выдает эти три. P1515 относится к первому и МОЖЕТ исчезнуть при замене TPS. Я проверял его в прошлом и проводил тест на растяжение, это описание продукта. Может вызвать состояние пониженной дроссельной заслонки. DTC P1515 Работа модуля управления положением привода дроссельной заслонки. 2003 2500 Silverado код P1516 Модуль TAC. com Свет SES и снижение мощности двигателя с кодом DTC P1516: могут присутствовать коды DTC P0120, P0220, P1514, P1515, P1518 и P2135; 04 Грузовые автомобили и коммунальные службы с двигателями GENIII V-8 — 4 кВт.Цепь управления нагревателем HO2S (ряд 2, датчик 3) P0043. Поиск Google указал на управление приводом дроссельной заслонки. есть такая же проблема? да. На прошлой неделе, когда я ехал на работу, мой грузовик выдал код P1516 и перешел в режим «Пониженная мощность двигателя», где он мог двигаться только со скоростью около 10 миль в час. P1516 — очень распространенный код неисправности. Это происходит на трассе, с перерывами, и дилер не может починить, если только он не делает это, когда он у них есть. Причина кода P1515 Причиной кода неисправности двигателя P1515 OBD-II является неисправность цепи датчика состава топлива.25. OBD2 Codes of Chevrolet Corvette Body Codes B0016, B0017, or B0018 — Right Front/Passenger Frontal Deployment Loop (Stage 1) Circuit B0022, B0024, or B0026 — Left Front/Driver Frontal Deployment Loop (Stage 1) Circuit B0051 — Deployment Commanded B0053 — Deployment Commanded with Loop Malfunctions Present B0090 — Active … The cost to diagnose the P1514 CHEVROLET code is 1. S. p1515: インテークマニホールドチェンジオーバーバルブサーキットショート(audi、volkswagen) システム時刻の妥当性(bmw、mini) 制御モジュールスロットルアクチュエーター位置パフォーマンス(buick、cadillac、chevrolet、gmc) Get ALLISON AT transmission rebuilding tips, ALLISON AT troubleshooting help, ALLISON AT technical service bulletins, ALLISON AT diagnostics and ALLISON AT technical information from TRNW.ECM определяет намерения водителя, а затем рассчитывает соответствующую реакцию дроссельной заслонки. Диагностический компьютер выдал им три кода. 5 кг серия p1515: рупий. P0038 Высокий входной сигнал цепи нагревателя заднего датчика кислорода. P1515 BMW Значение System Time Правдоподобие — это общее описание кода P1515 Bmw, но у производителя может быть другое описание для вашей модели и года выпуска автомобиля; В настоящее время у нас нет дополнительной информации о коде P1515 Bmw OBDII. *tt: 08.11.2004: 3116: 3116A: 10010189: Двигатель глохнет при включении кондиционера на холостом ходу.Здравствуйте, эти коды ошибок p1515 и p1516 относятся к дроссельной заслонке. 1 Ответ У меня есть Chevy Tahoe 2001 года, 5 лет. Это может произойти по нескольким причинам, и механик должен диагностировать конкретную причину срабатывания этого кода в вашей ситуации. Если это так, Бернворт Золларс здесь, чтобы помочь вам. С точки зрения непрофессионала, датчик TP 2 (B) находится внутри электронного корпуса дроссельной заслонки. код. Учитывая, что все они связаны с дроссельной заслонкой, и я заменил как корпус дроссельной заслонки с датчиком, так и датчик положения акселератора, я подумал, что, возможно, мне следует заменить свиной хвост для корпуса дроссельной заслонки.Код ошибки Локализация ошибки Вероятность ошибки P1515 Коррозия цепи клапана управления несколькими клапанами (AUDI, VOLKWAGEN) Возможность замены элемента (BMW, MINI) Результат проверки положения привода дроссельной заслонки модуля управления P1515 P1516 Производительность дроссельной заслонки Модуль управления приводом (TAC) Характеристики положения привода дроссельной заслонки P1517 Характеристики модуля управления приводом дроссельной заслонки (TAC) P1518 Цепь последовательных данных модуля управления приводом дроссельной заслонки (TAC) P1539 Высокое напряжение в цепи обратной связи муфты кондиционера (A/C) Перекрестные ссылки приведены для общего ознакомления только, пожалуйста, проверьте правильность спецификаций и размеров для вашего приложения.Это ТОЛЬКО код GM, что означает, что он имеет такое же значение только для автомобилей GM, таких как Chevy Avalanche. Код P0307 может указывать на:. Когда дроссельная заслонка закрыта, сигнал близок к . Проблемы с Шевроле Трейлблейзер 2002 года. По-видимому, это обычная проблема для некоторых новых моделей Chevy 5. В нашем каталоге подержанных автомобилей Buick, Chevy, Dodge, Ford и Nissan есть то, что вы ищете, по доступной цене. Моя проблема в том, что индикатор SES загорается вместе с индикатором пониженной мощности двигателя, и он может развивать скорость только около 25 миль в час.Цепь датчика-низкий уровень входного сигнала p0113 — 48 темп. всасываемого воздуха. двигатели 1л. Предохранители прикуривателя (розетки) в Chevrolet TrailBlazer — это предохранитель №13 (прикуриватель) в блоке предохранителей под капотом и предохранители №15 (2002-2003 гг., дополнительный источник питания 2), №46 (дополнительный источник питания 1) в заднем под сиденьем. Блок предохранителей. Детали электрической системы Chevrolet Corvette 2003 года TSB…. 3В и наоборот для датчика №2. В этой статье мы попытаемся предложить лучший план атаки. 3L Fix коды P0120, P0220, P1516 — Chevrolet Tahoe 5.Запустите гистограмму. Часто говорят, что мощность двигателя снижена и сервисная противобуксовочная система. Начало обсуждения · #1 · 6 января 2015 г. (отредактировано) У меня горит индикатор SES. Спросил Текила 3 ​​апреля 2016 г. в 11:10 о Chevrolet Trailblazer LT 4WD 2003 года. Chevy Silverado 4. 99. Заменил дроссельную заслонку и педаль газа (датчик положения педали газа). Код P0000. Производитель Chevrolet Trailblazer 2003 года использует специальный диагностический код Chevrolet Trailblazer 2003 года, который отличается от кодов, показанных ниже.17927 P1519 Контр. впускного распредвала Сообщение о снижении мощности двигателя и/или индикатор Check Engine с любой комбинацией следующих диагностических кодов неисправностей: p0107, p0112, p0452, p1120, p1220, p1221, p1271, p1275, p1280, p1481, p1515. (15) Посмотреть все. P1516 — очень распространенный код неисправности. P1516 Характеристики положения привода дроссельной заслонки модуля управления приводом дроссельной заслонки (TAC). Обедненная топливная смесь (ряд 1, датчик 1) P1111. Примерно через 30 секунд я снова включил ключ, и сообщение исчезло. Это было довольно легко исправить, и деталь стоила всего 40 долларов.Вот список диагностических кодов Chevy Duramax, которые помогут вам выяснить, что не так с вашим автомобилем. Я завел машину и услышал нехарактерный щелчок привода дроссельной заслонки. Первые два кода относятся к датчику положения дроссельной заслонки, который является частью корпуса дроссельной заслонки. DTC: P1515 Переохлаждение наддувочного воздуха. Snake Eater Performance 102 мм прошел испытания на ускорение и намного дешевле. Основные причины, по которым люди покупают грузовики, такие как малотоннажный Chevy Silverado 1500, — это удобство перевозки крупных предметов в кузове грузовика и возможности буксировки.Код неисправности двигателя Chevrolet Trailblazer P1512. Эти коды относятся к серии PowerTrain (P0XXX, P2XXX, P34XX), серии Body (B0XXX), серии шасси (C0XXX), серии Network (U0XXX, U2XXX, U3XXX). 3-литровый двигатель прибыл с жалобой клиента на то, что индикатор пониженной мощности был включен, и транспортное средство не могло двигаться больше, чем адрес. Шестерня P1520 Безнаддувные двигатели обходятся экономичным 16. Датчиком положения дроссельной заслонки 2. 0L 2002, Прокладка корпуса дроссельной заслонки Vortice от Volant®. Показывать только этому пользователю свет SES и пониженную мощность двигателя с кодом DTC P1516: могут присутствовать коды DTC P0120, P0220, P1514, P1515, P1518 и P2135; 04 Грузовые автомобили и коммунальные службы с двигателями GENIII V-8 — 4 кВт.Когда компонент или система не работает в допустимых пределах, Corvette активирует соответствующий DTC Camaro5 Chevy Camaro Forum / Camaro ZL1, SS и V6 Forums — Camaro5. все основания шасси были очищены и проверены. Большинство автомастерских берут от 75 до 150 долларов в час. 0 #PIP3089 — (30 июля 2004 г.) Индикатор SES и снижение мощности двигателя с кодом DTC P1516: также могут присутствовать коды DTC P0120, P0220, P1514, P1515, P1518 и P2135. 49 долларов. Вы можете получить лучшую скидку до 65%.P1xxxコードは以下の通りですすべての固有、およびP0xxxは一般的なものであり、すべての車に関連します。. Heres what I found. I am … Chevy P1515 Code — Video Bokep Indo Terkini — Streaming Dan Unduh Video Bokep Indo chevy p1515 code . Do you. Some of the codes that could be scanned with a code reader or scan tool are : P0107, P0112, P0122, P0452, P1120, P1220, P1221, P1271, P1275, P1280, P1481, P1515, P1540, P1633, P1635, P1639, P1682. Clear any DTCs from memory that may have set from the low battery voltage condition. Pull over, retighten it, and take a look at the cap to see if it has any cracks in it.Главная DTCP1515 Код: P1515 Система: Powertrain (Охватывает функции, которые включают двигатель, трансмиссию и связанные аксессуары трансмиссии) Категория: Производитель (Определение кода присваивается производителями в соответствии с различиями основных систем их транспортных средств, различиями в реализации или различиями в стратегии диагностики. Это также управляет различными кодами Chevrolet Cobalt P0641, может быть о замене сломанного кислородного датчика, что в конечном итоге может привести к поломке каталитического нейтрализатора, который может стоить более 2000 долларов.Стоимость диагностики кода P1516 CHEVROLET составляет 1. Реле главных цепей зажигания 2. ) что вызывает снижение мощности двигателя p1515? то, что я видел на работе, — это несколько разных проблем, которые могут вызвать эту проблему. О двигателях DT466. ПОЛНЫЙ СПИСОК КОДОВ OBD II 1996 ГОДА И НОВЕЙШИХ. Описание продукта. Коды DTC P1515 также могут быть вызваны более ранними неисправностями. 95. В вашей корзине 1 товар. ECM определяет намерение водителя, а затем. Блок предохранителей находится слева, снаружи панели приборов.Комплект поршня двигателя 7 л P1515(6) -2740. О коде P1515. Конечный пользователь должен заниматься настройкой, но это, похоже, относится к любому ТБ, этим … Блок предохранителей в салоне Opel / Vauxhall Vectra C. У меня есть Chevy Express 3500 2001 года с двигателем 8. 3. P1515 P1516. Уменьшенная мощность Зарегистрируйтесь БЕСПЛАТНО! Станьте GM-Trucks. Это кодовое состояние обычно не вызывает состояние отсутствия запуска, выключение зажигания и повторный запуск двигателя выводят вас из режима пониженной мощности на короткое время.Для Chevrolet Silverado 2500 HD датчик положения дроссельной заслонки Dorman 44994QT (подходит для Chevrolet Silverado 2500 HD) $63. Количество. Как бесплатные прогоны pdf-файлов повреждены вирусом элемент ответ теория одномерность предположение салон де прически l’avant match naste din berceni 2010 седло святого габриэля речное массовое расписание p1515 chevy tahoe sqlite2 скачать. . tengo una chevrolet trailblazer 2003, мотор 4. Мотор TAC (это электродвигатель, который открывает и закрывает дроссельную заслонку). Первый ряд — это сторона двигателя, содержащая первый цилиндр.0 или 7. Список марок автомобилей у правого края экрана. p1125 cadillac, chevrolet: ошибка датчика положения педали газа. Не знаю почему, но на GOV. v6 3. 1 из 2 Перейти на страницу. Крайслер Пасифика, полный привод. 0L или DTC P0120, P0122, P0123, P0220, P0222, P0223 или P2135 для 2. Dacia . 00 требуется; Код купона: SUMMER9 Получите скидку 9% на весь заказ. P1515 будет установлен, если … PCM Code P1515 Set (Reprogram PCM) 2000 Chevrolet Camaro; Понтиак 2000г.Мне сказали, что виноват маф, поэтому я купил новый. P1517 Производительность модуля управления приводом дроссельной заслонки (TAC). Двигатель объемом 4 л P0128 Температура охлаждающей жидкости двигателя (ECT) ниже уровня регулирования термостата. P1515 Работа модуля управления дроссельной заслонкой P1516 Модуль управления дроссельной заслонкой (TAC) Характеристики положения дроссельной заслонки P1517 Работа модуля управления приводом дроссельной заслонки (TAC) P1518 Цепь последовательных данных модуля управления дроссельной заслонкой (TAC) P1539 Цепь обратной связи муфты кондиционера (A/C) Корпус дроссельной заслонки высокого напряжения с приводом — совместим с автомобилями Chevy, GMC и другими автомобилями GM — Avalanche, Silverado, Tahoe, Trailblazer, Envoy, Savana, Sierra, Yukon — заменяет 12679524, 217-2422, 12580760.0L Motor: Видел довольно много постов, особенно за последние несколько недель, но все равно решил начать еще один. Работа: 1. 3L v8 в нем пару месяцев назад. com > Двигатель | Трансмиссия | Powertrain Technical Discussions > Тюнинг / Диагностика — двигатель и трансмиссия: диагностические коды неисправностей (DTC) для автомобилей GM, оборудованных OBD ​​II, сброс данных об аварии Chevrolet в блоке управления подушками безопасности. Вопросы и ответы о продукте. P0037 Неисправность цепи нагревателя заднего кислородного датчика. ДИАГНОСТИЧЕСКИЕ КОДЫ НЕИСПРАВНОСТЕЙ P0120, P0220, P1514, P1515, P1518 И P2135 • передние части межосевого дифференциала 4×4 • задние торцевые части межосевого дифференциала • полуоси заднего дифференциала • шаровые шарниры / части шкворня • подшипники • сделай сам — списки деталей • втулки к адаптируйте размер трубы • ответные фланцы • раздавливающая втулка — складная прокладка • вилки шаровых опор ШРУСа двойной карданный • части ШРУСа — двойной карданный вал • крышки дифференциала, болты, прокладки • NAVISTAR Датчик давления масла, 1846480C2, BC319G824AA, BC31-9G824-AA : Артикул: 1846480C2, BC319G824AA, BC31-9G824-AA: Цена: 65 долларов США Категория: CUMMINS/NAVISTAR Chevrolet Silverado: Почему круиз-контроль не работает? Круиз-контроль — это сложная электронная система, способная удерживать/ускорять и замедлять автомобиль нажатием кнопки.Шевроле Камаро 1967-2013. Когда я увидел грузовик на следующее утро, это было: TPS отправляет информацию о положении дроссельной заслонки обратно в PCM по этому сигнальному проводу. В последнее время у меня была проблема с тем, что он не хотел запускаться. 2003 Chevrolet Express Electric Follow. тиф стр1001. Эта статья относится к Chevrolet Silverado 1500 (1999-2006 гг.). На некоторых автомобилях код P0120 может указывать на проблемы с одним из датчиков APP вашего автомобиля. P1519 Низкое напряжение связи электронного модуля дроссельной заслонки отключено.Вы должны остановиться и выключить, чтобы он мог сбросить. Код двигателя P0105 OBD II DTC для Chevy Trailblazer 2002 года. Я завожу машину и включаю обогреватель, несколько раз обороты становятся очень низкими, затем TomN запрашивает автомобиль · Пожалуйста, проверьте ниже код P1515. Воскресенье, 23 декабря 2018 г., 9:48. Если ваш автомобиль поддерживает OBD II или EOBD, вы уже можете использовать почти 5000 общих кодов OBDII. DTC P1515 двигателя: Работа дроссельной заслонки. sysco · Зарегистрировано. ПРИМЕЧАНИЕ P1514, P1515, P1516, P2101- Проверьте, не заедает ли дроссельная заслонка в любой точке ее хода, проверьте коричневый и желтый провода, идущие к корпусу дроссельной заслонки, на наличие внутренних прерывистых разрывов, убедитесь, что два розовых провода на X- Ссылка (2.Коды Subaru CEL (сгруппированные) P0031 Цепь нагревателя переднего датчика кислорода (воздух:топливо), низкий уровень входного сигнала. Эти коды относятся к серии PowerTrain (P0XXX, P2XXX, P34XX), серии кузова (B0XXX), серии шасси. Настройка удаления ECM для двигателей Paccar Список кодов неисправностей для Paccar MX13 EPA10 2 декабря 2021 г. . Толщина Размер сердечника $749. О коде P1515. 0. 3… У меня Chevy Suburban 2003 2500 6L; отправился в поездку на 100 миль, которая на 90% проходила по шоссе. Ниже вы найдете наиболее полный список доступных кодов неисправностей Chevy.Причина. Следующая диагностика может быть полезной, если автомобиль демонстрирует симптом, описанный в PI. Присоединился 30 мая 2011 г. · 5 сообщений . (14) Посмотреть все. Открытая дверь. Вентилятор охлаждения Шевроле Беретта в сборе. Код P0004. Если вы являетесь пользователем http://www. Enginetech специализируется на поставке высокопроизводительных поршней двигателей для ремонта отечественных, импортных и высокопроизводительных двигателей. Состояние/проблема: индикатор SES и снижение мощности двигателя с кодом DTC P1516. Кодов ошибок на данном этапе нет.В частности, P0014 относится к проблеме с синхронизацией распределительного вала. P1515 Я полностью осознаю, что все они указывают на корпус дроссельной заслонки и сопутствующие детали. Для установки малых блоков в задней части двигателя требуется переходник с 1/4 на 1/8 дюйма, 18 NPT. Время от времени я получаю сообщение «снижена мощность двигателя». Это может быть вызвано чем угодно, что препятствует движению или удержанию дроссельной заслонки. Это устраняет необходимость в механическом креплении троса от педали акселератора к корпусу дроссельной заслонки.Видео Bokep ini yaitu Video Bokep yang terupdate di December 2021 secara online Film Bokep Igo Sex Abg Online, st [] 247,577. От 6 до 4. 99 $ 104. Реальные советы для покупателей автомобилей Chevrolet Silverado, включая обзоры, новости, цену, характеристики О Silverado P1516 Chevy. Схема проводки системы TAC (2006-2007 4. Автор Sparky) Опубликовано 22 марта 2009 г. 14 июня 2016 г. с 5.Мой отец ранее владел автомобилем, и профессиональный механик обслуживал несколько автомобилей Регулятор давления топлива — 2001 Rodeo 3. p1515 buick, cadillac ….注意してください:。. 8-литровый рядный шестицилиндровый двигатель Duramax с C6500/7500 и Chevrolet/GMC T6500/7500 (на базе Isuzu Forward). В системе ETC датчики APP используются в качестве основного входа для управления дроссельной заслонкой/двигателем дроссельной заслонки. Компания GM выпустила сервисный бюллетень 11-06-04-007C для решения проблем с двигателем P2135 Chevy с пониженной мощностью в автомобилях, перечисленных ниже.3 6. 5 смотрю. Специальные коды неисправностей для Шевроле. 82″) Высота: 131 мм (Прибл. Проблемы с Chevrolet Trailblazer 2004 г. 06 Chevy Impala P0011, P0121, P0449, P0455, P1516, P2101, P2143 и C0700 У меня есть коды P0011, P0121, P0449, P0455, P1516, P2101, P2143, и C0700.Модель Camaro производства Chevrolet получила 4 жалобы потребителей, а также 11 сервисных бюллетеней.P1523.1;2;Next.P01XX 燃料および空気の Chevrolet Lacetti на продажу — правила, особенности и психологические приемы для выгодной продажи автомобиля Шевроле Лачетти хэтчбек и универсал Продам ваз 2114 по запчастям Продажа газ 69 — нюансы продажи автомобилей газ 69 онлайн, правила составления эффективных объявлений.3 двигателя. Датчик положения дроссельной заслонки 1. Во-первых, есть обновление для PCM для устранения этих кодов, но для этого вам придется обратиться к дилеру. Этот электронный модуль корпуса дроссельной заслонки является надежной прямой заменой модуля оригинального оборудования на определенных автомобилях. 4L и просто поставил двигатель, и теперь машина переходит в аварийный режим, она заводится и едет нормально, затем переходит в аварийный режим, и это коды, которые я получаю сейчас, которых у меня не было, прежде чем поставить двигатель в c027b, c0800, c1100, u0100, c0040, p0089, p0420, p0010 и P228d, с чего начать, пожалуйста, помогите мне, я уже… Autozone — это одно место, которое даст вам кодовый номер.Описание. Я заменил модуль TAC на новый, но без изменений. Каждый DTC состоит из одной буквы и четырех цифр, например B0605, и соответствует определенной ошибке/неисправности. ком член сегодня! За 20 секунд вы можете стать частью крупнейшего и старейшего в мире сообщества, обсуждающего пикапы, кроссоверы и внедорожники под брендами General Motors, Chevrolet и GMC. вся проводка между модом tac и корпусом дроссельной заслонки была проверена и протестирована с помощью цифрового мультиметра, весь форум Chevy Silverado (GMC Sierra) ПОМОГИТЕ!!! Сильверадо продолжал работать без ключа в замке зажигания.8л/5. Код P0002. Время диагностики авторемонта и стоимость работ зависят от местоположения, марки и модели автомобиля и даже от типа вашего двигателя. Номер детали: P1515(6)-2740 Позиция: Идентификатор типа детали: 10313 Терминология детали: Набор поршней двигателя Необходимое количество: 1 Базовый идентификатор двигателя: 248 Литр: 3. 4 из 5 звезд 56. Кто-нибудь знает, что это за ужасный двигатель Энергия мучила многих из нас, включая меня, в течение многих лет, каждый раз, когда это случалось со мной, я делал сканирование OBD и получал код. Он переходит в аварийный режим, когда загорается индикатор двигателя DTC P1515.Проблемы с Шевроле Трейлблейзер 2003 года. Детали электрической системы Chevrolet Avalanche 2003 года TSB…. Сначала замените это. Идти. 14.01.2009, 15:33. P1515 Электронная система дроссельной заслонки Положение и код дроссельной заслонки. 50. . № Определение кода неисправности для кода P1515 2001 Chevrolet Express 3500 8. Присоединяйтесь к обсуждению производительности, модификаций, гонок, восстановления, объявлений, устранения неполадок, обслуживания и … Руководство покупателя Chevrolet — Пассажирский фургон Chevrolet Express 3500 2005 г. с ценами на стандартную колесную базу, миль на галлон, двигатель, трансмиссия.Bosch 0451104063. Если ваш PCM выходит из строя, ваш грузовик Chevy может столкнуться с целым рядом проблем. 2003 Chevrolet Silverado 1500 5. Обычно утром через 10-15 минут после запуска. Ездил хорошо, пока не начал выдавать «Пониженная мощность двигателя». Мы перечислили все коды неисправностей DTC Powertrain (P) в порядке номеров. 1) не были обрезаны, если вы используете P1515 Команда в сравнении с фактическими характеристиками положения дроссельной заслонки (модуль PCM) P1516 Команда в сравнении с фактическими характеристиками положения дроссельной заслонки (модуль TAC) P1517 Процессор модуля TAC P1518 Цепь последовательной передачи данных модуля PCM к TAC P1539 Муфта кондиционера Цепь состояния высокого напряжения P1545 Цепь управления реле сцепления кондиционера P1546 Низкое напряжение цепи состояния сцепления кондиционера Информация о коде OBD2 Применяется для Volvo: 2013 Volvo V40, 2012 Volvo XC60, 2011 Volvo XC90, 2011 Volvo V60, 2011 Volvo S60, 2011 Volvo C30, 2010 Volvo S80L, 2010 Volvo S80, 2010 Volvo C70, 2010 Volvo C30, 2009 Volvo XC60, 2009 Volvo V50, 2009 Volvo S60, 2009 Volvo S40, 2009 Volvo C30, 2008 Volvo XC70, 2008 Volvo V70, 2008 Volvo V50, 2008 Volvo… Сегодня утром высветились коды P0120, P1515 и P2135.Когда датчик TP 2 выходит из строя, он обычно устанавливает диагностический код неисправности P0220: Датчик положения дроссельной заслонки (TP) 2 Неисправность. При WOT (Wide Open Throttle) напряжение сигнала TPS приближается к 5 вольтам. — DTC P1518 устанавливается, если напряжение аккумуляторной батареи низкое. 45 вольт. Последние от 30 июля 2021 г. P1515 EGR снижает мощность Goodysnap, 4 мая 2020 г. Кодов нет. 2003 Chevrolet Express Electric 2003 Chevy Trailblazer останавливается Привет, у меня 2003 Chevy Trailblazer 2wd 4. машина работает нормально. 5. Посмотрите видео.Выбранные в настоящее время коды ODB-ii предназначены для марок BMW. com: P1515, P1518 И P2135 ТАКЖЕ МОГУТ БЫТЬ … Продукт успешно добавлен в вашу корзину. CHEVROLET: 2003 Avalanche, Silverado, Suburban, Tahoe с 4. Более 18000 кодов для всех автомобилей. stumped8159, я провел небольшое исследование по этому вопросу. Это ТОЛЬКО код GM, что означает, что он имеет такое же значение только для автомобилей GM, таких как Chevy Suburban. Насколько сложно диагностировать? Однако текущий код ошибки P1515 определяется как производительность положения привода дроссельной заслонки модуля управления.Обсуждение Starter · #1 · 20 декабря 2015 г. 3 л — ПРОДАНО 2003 Chevy S-10, расширенный 4. 09 февраля 2021 г. · U1571 Значение: Основная причина кода P1515 Причиной кода неисправности двигателя P1515 OBD-II является цепь датчика состава топлива Неисправность. Ремонт для этой проблемы = катушка зажигания, датчик o2, датчик положения дроссельной заслонки, датчик распредвала. Внешний диаметр: 97 мм (приблизительно. Верхняя часть формы. В x 21 дюйм. 08. P0101 Выход сигнала датчика расхода за пределы допустимого диапазона. Если не проверить, жидкость попадет внутрь. (То, что вы видите ниже, является предыдущим поиском Chevrolet Impala Clock Spring и не включает все Clock Springs в ВАШЕМ районе.Привет, я боролся с этой проблемой в течение нескольких недель, и это сводит меня с ума. Proform 69580-21 Алюминиевый радиатор бака с алюминиевым сердечником, 17 дюймов. 744 Бюллетеня технического обслуживания (TSB) были выпущены для Chevrolet Trailblazer 2004 года. Это эквивалент сцепления на механической коробке передач. Я проверил КАЖДЫЙ предохранитель под капотом по просьбе сертифицированного механика Шевроле. Отсоедините крышку, сильно потянув ее, и снимите. То же самое для p0106, код датчика MAP. Когда компьютер обнаружит неисправность в цепи, он это сделает.ПУТЬ: Диагностика > Процедуры диагностики > Силовой агрегат > Органы управления двигателем — 3. Все головки проходят испытания под давлением и модернизируются до новейшего уплотнения клапана. P1518 Цепь последовательных данных модуля управления приводом дроссельной заслонки (TAC). 0 код P1515. Короче говоря, несмотря на то, что коды были очищены, а B- отключен, P1518 исчез, и TAC переходил в аварийный режим каждый раз, когда включалось зажигание. Код ALLISON 1000 (DTC) P1515 Неисправность цепи электрического тока Код ALLISON 1000 (DTC) P1571 Неисправность переключателя тормоза Код ALLISON 1000 (DTC) P1572 Неисправность цепи переключателя педали тормоза ) для «Электрическая цепь соленоида переключения А/Электрическая цепь соленоида переключения 1-2».(13) ProDemand — это ведущее онлайн-решение для получения информации о ремонте автомобилей, техническом обслуживании автомобилей, диагностических данных и оценки трудозатрат. С 3. Если вам нужно протестировать узел датчика APP (только TrailBlazer и Envoy 2002-2003 гг.), Вы можете найти руководство здесь: Как протестировать датчик APP 1 и 2 (2002-2003 4. Для Chevy Silverado 1500/2500 HD). Корпус дроссельной заслонки 2003-2006 штырькового типа с 8 зубцами (подходит: более чем для одного автомобиля) $187.01 corvette ls1.2003 Chevrolet Avalanche Engine and Engine Cooling TSB Details ….В плоских, V-образных и других нерядных двигателях цилиндры разделены на ряды. Для использования в Siemens Type ‘EQ, EQL, SEQ, EQG,. Расположение блока предохранителей. Иногда появляется P1516. Получите советы по восстановлению трансмиссии 4L60E, помощь по устранению неполадок 4L60E, бюллетени технического обслуживания 4L60E, диагностику 4L60E и техническую информацию 4L60E от TRNW. Этот список предназначен для всех TrailBlazer (кроме EXT и EXT 370), а не только для SS. 3L/6. 90. Код P0006. У него также есть проблемы с переключением передач, когда они всплывают. 104 доллара.Чаще всего это вызвано частичным обрывом желтых или коричневых проводов возле заводского 8-контактного разъема (у GM есть сервисный бюллетень по этому поводу). Шевроле Трейлблейзер. Шевроле Лавина 2008 года с пониженной мощностью p0420, p0430, p0106, p069e, p1682, c0035, c0561, c0899, c0900 и p0573 Имея некоторые проблемы с подсветкой двигателя, и после прочтения об этом на различных сайтах кажется, что это может стать дорогостоящим и сложным. Коды дроссельной заслонки Chevy Express Van P1221, P1515 и P1516. Ознакомьтесь со статьей Как устранить проблемы с печатью в Windows 10 и посмотрите, поможет ли она вам в Один из наиболее распространенных кодов неисправностей Chevy Silverado — код P0446.Этот код ошибки является кодом неисправности конкретного производителя, то есть он не относится ко всем маркам автомобилей. двигатель 1л. Размер резьбы: 3/4-16. P1516 TAC (управление приводом дроссельной заслонки) режим пониженной мощности двигателя. Предохранитель оказался перегоревшим из-за того, что провод управления дроссельной заслонкой перетерся и заземлился на кронштейне сразу за левой топливной рампой, где поворачивается жгут проводов. P1515 Определение кода OBD: P1515 Переключающий клапан впускного коллектора 1, ступень питания P1515 Код OBD Описание : Код OBD P1515 Переключающий клапан впускного коллектора 1, ступень питания Возможные решения Короткое замыкание на массу (мин.) Проверьте проводку. Проверьте работоспособность в режиме диагностики. Модуль управления приводом дроссельной заслонки (TAC) Положение привода дроссельной заслонки Производительность Сообщество форумов, посвященное владельцам и энтузиастам Chevy Corvette.Жар-птица. У меня сейчас в магазине есть Chevy 2500 hd 2001 года с кодами p1220, p1221, p1515, p1516. Видео буксировки Шевроле Сильверадо 2019 года. Сначала сброс кодов неисправностей и при включенном зажигании (двигатель выключен) дроссельная заслонка следует за педалью как надо. Индикатор пониженной мощности двигателя. Присоединяйтесь к обсуждению производительности, модификаций, гонок, восстановления, объявлений, устранения неполадок, технического обслуживания и… Диагностический код неисправности (DTC) — это систематическая структура кодирования, используемая Corvette для сигнализации о возникновении проблемы.Шевроле Камаро 1999г. Начало обсуждения · #1 · 26 октября 2011 г. rafael. Иностранные автомобили также могут использовать коды DTC, отличные от общих кодов DTC. Код P0005. Получите его в четверг, 30 декабря. Диагностический код неисправности (DTC) Chevrolet OBD-II (DTC) P1515 Связанные TSB Нужна ли вам информация о дереве диагностики P1515, советы по диагностике P1515, техническая информация P1515, диагностика P1515, помощь в устранении неполадок P1515 или просто ответы на ваш вопрос с кодом P1515, Сеть восстановителей передачи — это то, что вам нужно! Код двигателя P1523 для Chevrolet Trailblazer 2003 года содержит общие коды, которые могут применяться не ко всем автомобилям.Грузовик 1500HD 6 2003 года. Если я подожду около 10-15 минут, он перезапустится. HomeGMC GMC Выберите основной код диагностического кода неисправности вашего GMC. P0030 — Цепь управления подогревом кислородного датчика (H02S), ряд 1, датчик 1. ISUZU RODEO 1999 года. Код. Может показаться, что транспортное средство находится в «хромающем» режиме, вырабатывая мощность, достаточную только для того, чтобы довезти вас до магазина. Шевроле пригород 1500 2001 года выпуска. Номер Chevrolet: 00-06-04-035 Дата: 01.08.2000 Заголовок: Сервисная лампа двигателя/код PCM P1515 — перепрограммировать модели PCM: 2000 Camaro; 2000 Камаро СС; 2000 Камаро Z28; Сводка. Некоторые клиенты могут отметить периодическое загорание индикатора Service Engine Soon.Clay WA5NMR — Ex Snowbird — 1 год, Ex Full timer на 11 лет — 2004 г., шасси Winnebago Sightseer 35N Workhorse. Описание кода DTC P1125 Датчика положения педали акселератора (AAP) определяется потенциометром, зависящим от изменения сопротивления и датчика напряжения в ECM (модуль управления двигателем), в соответствии с определением положения акселератора. На все вопросы по 4L60E отвечают специалисты Высшее качество. во-вторых, есть проблемы с приводом на корпусе дроссельной заслонки, который заедает и вызывает коды.Одометр покажет P-код. Я должен остановиться, выключить его, подождать несколько секунд, а затем перезапустить его. Это устраняет необходимость в механическом креплении троса от педали акселератора к … | Описание кода P1515 CHEVROLET Система управления приводом дроссельной заслонки (TAC) использует электронику и компоненты автомобиля для расчета и управления положением дроссельной заслонки. Казалось, что сначала он работал, а затем отключился через 1 минуту или около того, вернувшись в режим пониженной мощности двигателя. P1515 и P2135 устанавливаются только тогда, когда наш знакомый P1518 НЕ присутствует, что объясняет, почему эти два кода еще не появились.схема блока предохранителей (2002-2005 гг.). com P1515 Код неисправности OBD-II Модуль управления положением привода дроссельной заслонки Производительность является одним из определений для P1515; однако производитель вашего автомобиля может иметь другое определение кода P1515. После расследования дилер обнаружит код PCM P1515. Коды OBD2 Chevrolet 1.0 #PIP3089 — (30 июля 2004 г.) Свет SES и снижение мощности двигателя с кодом DTC P1516: также могут присутствовать коды DTC P0120, P0220, P1514, P1515, P1518 и P2135. Все головки получают новые клапаны и проходят вакуумные испытания для обеспечения качества работы клапана.Не позволяйте автомобилю двигаться со скоростью более 15 миль в час, когда он делает это, и должен остановиться, выключить его и дать ему постоять, прежде чем он поедет, не делая этого. Daewoo P1515 P1523 P1552 P1553 P1606 P1608 P1611 также могут присутствовать диагностические коды неисправностей p0120, p0220, p1514, p1515, p1518 и p2135. Код неисправности бортовой системы диагностики P1515. Если бы вы не получали коды, которые у вас есть, я бы сказал, что у вас проблема с топливным насосом, но с кодами и сбоем питания я бы сказал, что с компьютером. Комплект поршня двигателя P1515(6) -2740 Fit Notes.Двигатель 8л. С этим кодом синхронизация распределительного вала превысила пороговое значение, также известное как чрезмерное опережение. Адрес: 12/3 Matisi Cnr 327 Mansfield Street Thornbury VIC 3071 Тел.: +61 476 293 327 Факс: +61 476 293 327 Snake Eater 102mm TB. Опубликовано в GM Driveability 9/2/2008 17 ответов. 00 бесполезная часть металла. Товар успешно добавлен в корзину Список всех кодов неисправностей двигателя. Судя по поиску, даже с усиленной версией NW102mm мелодия нуждается в скалярной настройке ETC и некоторых незначительных изменениях времени и воздушного потока.3 декабря 2011 г. · Проверка двигателя и снижение мощности P0401, P1125, P1295, P1515 У меня была эта проблема. Chevrolet Corvette 1965 года выпуска 3851325 Muncie Main Case P0220 Дата: 20 февраля 1965 года Chevy II. У меня есть chevy silverado 2500hd 2006 года с 6,020 «, чтобы компенсировать увеличенные отверстия и фрезерование головы / палубы. P0031 — Низкое напряжение цепи нагревателя кислородного датчика (HO2S), ряд 1, датчик 1. 1205 Вт Crosby Road, Carrollton, TX 75006 , США Телефон (972) 245-0110 Отдел продаж (800) 869-8711 Педаль газа перестает работать и пытается меня убить.О коде P1515. Крайслер. Р1112. Система использует датчики и модули для очень быстрой передачи информации о скорости автомобиля и действиях водителя. P0065 Неисправность электромагнитного клапана форсунки вспомогательного воздуха. Бесплатная доставка. Большинство поршней Enginetech имеют 0,2-литровый Chevrolet TrailBlazer). 1986 Dodge D100 3. Проблема возникает примерно каждые 2 недели, и когда это происходит, мощность л … читать дальше Код P1516 — это специальный код производителя, в основном используемый продуктами General Motors, а именно Buick, Chevrolet, GMC, Hummer и Saturn.Р1516. P0120, P0220, P1516 — Chevrolet Tahoe 5. от Colb » Пн, 17 фев. 2020 г., 22:49. Найдите много отличных новых и подержанных вариантов и получите лучшие предложения на Комплект поршня двигателя P1515 (6) 040 Hawk от Enginetech по лучшим онлайн-ценам на eBay! Бесплатная доставка многих товаров! Chevrolet: 00-06-04-033B: Готовность I/M в рамках программы контроля выбросов и технического обслуживания для транспортных средств OBD II: Chevrolet: 00-06-04-035: Сервисная лампа двигателя/код PCM P1515 — перепрограммировать PCM: Chevrolet: 00-06-04-036: Крышка топливного бака контактирует с четвертью панели при подвеске: Chevrolet: 00-06-04-037 Определение диагностического кода OBDII/EOBD.2006 Chevrolet Trailblazer — 4WD Тема: Информация о нормальном приложении и цепь сигнала TP и TP — ключевое слово DTC Low Mil P0122 P0123 P0220 P0222 P01120 P0220 P02222 P01120 P12220 P1221 P1212 P111275 P1280 P1512 P1514 P1515 P1523 P2101 PIP3461 — (06/08/2005 ) Модели: 2004-2006 Buick Rainier 2005-2006 Chevrolet Cobalt P1515: команда дроссельной заслонки/фактическое положение дроссельной заслонки — изменение сигнала: проводка, заедание дроссельной заслонки, модуль управления дроссельной заслонкой: P1516: команда дроссельной заслонки/фактическое положение дроссельной заслонки — изменение сигнала: проводка, дроссельная заслонка залипание клапана, модуль управления дроссельной заслонкой: P1517: модуль управления дроссельной заслонкой — неисправность: модуль управления дроссельной заслонкой: P1518 P1512 — это код, который включает в себя электронное управление дроссельной заслонкой (ETC) или управление приводом дроссельной заслонки (TAC), и во многих ситуациях техник может быть Сразу захотелось заменить дроссельную заслонку.В проставках корпуса дроссельной заслонки Vortice используется уплотнительное кольцо из стеклонаполненного нейлона, прокладка и крепеж в комплекте. Шевроле. Код P0001. Его работа заключается в регулировании соотношения топлива и воздуха, управлении трансмиссией, контроле выбросов и максимальном повышении эффективности использования топлива. 2. Тип вопроса: Обслуживание и ремонт. Это означает, что из электрического разъема блока электронной дроссельной заслонки выходит 8 проводов. 2 Кода DTI P0100 Цепь датчика массового расхода воздуха, высокий входной сигнал P1515 Цепь датчика положения педали, высокий входной сигнал P1515 Цепь датчика положения педали, низкий входной сигнал P1515 P1860: Электрическая цепь соленоида TCC PWM Код неисправности OBD-II.ski-d00 сказал: p1505 — это не проблема TOPS, это старая кодовая система. 1205 W Crosby Road, Carrollton, TX 75006, USA Телефон (972) 245-0110 Отдел продаж (800) 869-8711 Войдите или присоединитесь к Autel сейчас. Я пятый магазин, который работает над этой проблемой. Коды ЭБУ: p1514, p1515, p0335, p0013. Зная P-код, вы можете решить проблему с автомобилем, вот их список. ПРИМЕЧАНИЕ: PCM знает, что любые большие проекторы с высокой яркостью часто намного больше и редко поставляются в компактном корпусе, таком как P1515.Топ 5 проблем 2000-06 GMC Yukon Sierra Chevy Suburban Tahoe Silverado Avalanche Pt. БЕСПЛАТНАЯ доставка Amazon. 8 5. Это означает, что диагностика этого состояния может различаться в зависимости от автомобиля производителя. Я поменял педальный узел, все то же самое. Система Drive-by-Wire (DBW) использует датчики для определения силы нажатия на педаль газа, чтобы она могла легко открывать и закрывать корпус дроссельной заслонки, тем самым влияя на скорость движения грузовика. Заодно поменял воздушный фильтр и pcv.Время диагностики авторемонта и стоимость работ зависят от местоположения, марки и модели автомобиля и даже от вашего …. В поисках большего количества воздуха корпус дроссельной заслонки является последним узлом, который можно модифицировать до того, как воздух попадет в двигатель. Горит лампа 1L MIL, снижена мощность двигателя Опубликовано в GM Driveability 28.07.2005 3 Ответа Снижение мощности двигателя происходит в любое время, иногда раз в день, без проблем. Макконнелл45. спасибо. Когда PCM обнаруживает напряжение, выходящее за пределы нормального рабочего диапазона, устанавливается P0120.Итак, я ехал по магазинам, и из ниоткуда не было реакции дроссельной заслонки, и загорелся индикатор проверки двигателя «пониженной мощности» для кода p1518 и 1515. Один провод — это питание 5 В от PCM (модуль управления трансмиссией). Посмотрите другой Коды неисправностей OBD II, пожалуйста, используйте окно поиска.Введите код неисправности BMW (P или шестнадцатеричный), заполните код и нажмите «Поиск».Номер детали: P1515 (обзор) $77.P1515 — соленоид управления подачей воздуха впускного коллектора 1 — Короткое замыкание на массу P1515, скорее всего, исчезнет, ​​если не проверить все предохранители, возможно, один из них неисправен.P1514, P1515, P1518 И P2135 ТАКЖЕ МОГУТ ПРИСУТСТВОВАТЬ. Гид покупателя Шевроле — 2006 цен Шевроле Импала LTZ, миль на галлон, двигателя, передачи. Это соотношение отправляется в ECM, который использует эти данные вместе со сравнением с наружным воздухом для регулирования соотношения воздуха и топлива, необходимого двигателю. 00-06-04-035. Датчик корпуса дроссельной заслонки или ваша педаль акселератора являются причиной кода P1515. Литые поршни на 4 унции от Egge (номер детали P1515-020B) с хромомолибденовыми кольцами Sealed Power (номер детали E-196K-20). Это решило мою проблему.Жалобы потребителей, касающиеся, в том числе, внешнего освещения и топливной системы, бензина. 06.02.2009 · Fehler p1515 vectra c, opel vectra 1. P0224 Перемежающийся сигнал датчика положения дроссельной заслонки «B». очистите код, затем запустите грузовик, он будет работать на холостом ходу в течение минуты или 2, затем войдите в REP, я получаю код 1515 и 1516, если я поставлю грузовик на … cadillac sts h= buick lucerne j= chevrolet optra m= chevrolet matiz, pontiac Soltice k= cadillac deville s= pontiac vibe t= chevrolet aveo, pontiac wave u= chevrolet u-100 v= chevrolet epica, pontiac gto w= chevrolet impala, монте-карло, понтиак гран-при, бьюик лакросс, бьюик Стоимость диагностики кода P1514 CHEVROLET составляет 1.Винт с проушиной и крепежный винт входят в комплект, готовы к установке!. Индикатор SES и снижение мощности двигателя с кодом DTC P1516: также могут присутствовать коды DTC P0120, P0220, P1514, P1515, P1518 и P2135. Код P2135 устанавливается, если PCM обнаруживает разницу между датчиком положения дроссельной заслонки 1 и датчиком положения дроссельной заслонки 2, и эта разница сохраняется более 2 секунд. 2л. Однако у производителя может быть другое определение кода неисправности P1515 OBD-II Diagnostic Powertrain (P). Р1083. U1571 Значение: Основная причина кода P1515 Причиной кода неисправности двигателя P1515 OBD-II является неисправность цепи датчика состава топлива.Клиент сказал, что двигатель работал нормально, но не реагировал на газ, и его пришлось буксировать. Я получаю код p1515 только при холодном запуске, и после прогрева грузовика он работает нормально после того, как я очищаю коды. Педаль газа вашего грузовика GMC или Chevy управляется компьютером автомобиля. 3л. Руководство по сборке обивки и отделки Chevy 1955 г. Fisher Body Chevrolet Seats Etc; Eagle 5-галлонная металлическая канистра для бензина Красный газовый топливный бак Сталь НОВАЯ воронка для заливки носика; Абстрактные растянутые отпечатки на холсте, оформленные в рамку, домашний бизнес, настенная художественная роспись; Gambia Set 5 PCS, 5+10+20+50+100 Dalasis, 2019, P- New, префикс A, UNC 2003 Chevrolet TrailBlazer — 4WD | Руководство по обслуживанию Bravada, Envoy, TrailBlazer (VIN S/T) | Идентификатор документа: 746741 DTC P1515 Описание схемы Заданное положение дроссельной заслонки сравнивается с фактическим положением дроссельной заслонки на основе положения педали акселератора и, возможно, других ограничивающих факторов.Введите 5-символьный код неисправности в поле поиска и отправьте запрос. У меня 09 Ultra с пробегом 10 000 миль. сообщает P1516, а иногда и P1515 (связанный с положением дроссельной заслонки), и он обеспечивает режим пониженной мощности. Сигнал датчика низкой температуры воздуха. Коды неисправностей двигателя разделены на 4 части автомобиля, такие коды начинаются с буквы P, буквы U, буквы B и буквы C: техническое обслуживание автоматической трансмиссии и устранение неисправностей даже основных проблем может быть невероятно сложным.Всего за несколько минут я отключил и открутил TAC. Перейти к последним Следите за 1–20 из 23 сообщений. Системные драйверы для P1515, P1560, P1760, KC3 POS. нет | Что означает код P1515 CHEVROLET? Система управления приводом дроссельной заслонки (TAC) использует электронику и компоненты автомобиля для расчета и управления положением дроссельной заслонки. Он управляет преобразованием рулевого управления с электроусилителем Toyota (EPS). EPS от Saturn Vue и Chevy Cobalt имеет ECU, который нельзя отсоединить, и для удаленного монтажа необходимо удлинить провода.Болдуин Б2. 3л. Следующие TSB Chevrolet связаны с DTC P1515. 0 час работы. На все вопросы ALLISON AT ответили эксперты Re: Chevy Tahoe 5. Наконец, распределительный вал «B» — это выхлопная система Japan OBD-II コード表. Свет SES и снижение мощности двигателя с кодом DTC P1516: могут присутствовать коды DTC P0120, P0220, P1514, P1515, P1518 и P2135; 04 Грузовые автомобили и коммунальные предприятия с двигателями GENIII V-8 — кВт 4. Автомобили Chevrolet Tahoe могут испытывать проблемы с производительностью, когда они не разгоняются до скорости более 15 миль в час и показывают коды неисправностей P0120, P0220, P1516.ABG … DTC P1515 — Пониженная мощность двигателя Кажется, для этого лучше подходит. Сводка по применению датчика скорости автомобиля: Cadillac 2005-03, Chevrolet 2009-03, GMC 2009-03, Hummer 2007-03, Workhorse 2009-05 Check Your Fit. Р1515. максидас. P1515 CHEVROLET Значение Система управления приводом дроссельной заслонки (TAC) использует электронику и компоненты автомобиля для расчета и управления положением дроссельной заслонки. У меня есть Chevy Trailblazer 2003 года, и в последнее время этот свет приходит и уходит. P0016 — Положение коленчатого вала и положение распределительного вала, ряд 1, датчик A.Как только PCM обнаружит отклонение от ожидаемых сигналов напряжения от датчика APP или датчика TP, он вызовет код. NPDDiesel шлифует 100% кулачков распределительных валов. Большинство домохозяйств находятся в собственности или имеют ипотеку. 010″ до 0. Всего. Автомобиль проработал 15 минут на холостом ходу, проблем нет. P1516 P2101 В этом видео будет рассказано о том, что означает индикатор пониженной мощности двигателя и что вы должны сделать, чтобы это исправить, несколько P1515 Модуль управления приводом дроссельной заслонки Отключил аккумулятор, посидел 5 — 7 минут, сбросил коды, завелся и сделал переобучение на холостом ходу.Я думал, что они одинаковые. 2002 Chevrolet Trailblazer TSBs 507 Бюллетени технического обслуживания Trailblazer. Диагностический код неисправности (DTC) Chevrolet OBD-II (DTC) P1515 Связанные TSB Если вам нужна информация о дереве диагностики P1515, советы по диагностике P1515, техническая информация P1515, диагностика P1515, помощь по устранению неполадок P1515 или просто ответы на ваш вопрос о коде P1515, сеть восстановителей трансмиссии место, чтобы пойти! Вопросы по Шевроле Камаро. сайте есть списки TSB как для TrailBlazer 2006 года, так и для TrailBlazer 360.Жалобы на автомобили. 020-дюймовый, новый рабочий объем составляет 230 кубических дюймов. Это список TSB… Код P2196 Определение. Чтобы узнать больше о качественных поршнях, предоставляемых Enginetech, свяжитесь с одним из наших специалистов по продажам и обслуживанию по телефону 1-800-869-8711 или отправьте запрос из формы на странице контактов. 16-дюймовые сменные фильтры NAPA 1515. Лампа 3L MIL горит, реакция дроссельной заслонки. Прерывистое высокое напряжение в цепи датчика температуры впускного воздуха (IAT). Около P0220 Chevy. Газовая крышка.Б101Д; Б1428; B2722 2005 Chevy Tahoe EVAP Monitor не сбрасывается после замены деталей Efrain 20-09-2021 08:49 Toyota MR2 Spyder 2002 выходит из строя из-за неполных мониторов выбросов от Enid 17-09-2021 14:22 Как завершить ездовой цикл Jeep Rubicon? Альберт, 09.03.2020, 02:40 Как выполнить ездовой цикл Porsche Cayman? от Джордж 03-06-2020 17:01 Проблемы Chevrolet Trailblazer по годам. Определение кодов неисправностей диагностики OBDII/EOBD. В: код P0102, p0300, p1515 Шевроле. 8L > DTC P1515 Работа модуля управления положением привода дроссельной заслонки .2 litros, 4×4, me esta presentando unos codigos de errores, por ejemplo: el codigo p1481, el p0171, p0172 y el p1515, me gustaria me orientaran al respecto. 7 CC: 3687 CID: 225 Цилиндры: 6 Тип блока: L Тип привода: , P2135 — неисправность переключателя положения дроссельной заслонки. Это ТОЛЬКО код GM, что означает, что он имеет такое же значение только для автомобилей GM, таких как Chevy Trailblazer. Свистящий звук при разгоне и получении грузовика p1515, переходящего в режим пониженной мощности. 4 дюйма. PCM, по сути, является мозгом вашего автомобиля и контролирует широкий спектр систем.Бюллетени технического обслуживания, или сокращенно TSB, представляют собой уведомления, сделанные непосредственно Chevrolet, чтобы помочь автомобильным техническим специалистам диагностировать и устранять часто сообщаемые проблемы Trailblazer. Также кто-то сказал мне, что P1515 для батареи. 0 Стоимость диагностики кода P1515 CHEVROLET составляет 1. Превосходный размер и вес в каждом наборе. Я знаю, что за … Загоралась лампочка уменьшения мощности двигателя, и теперь мой автомобиль не заводится, он только переворачивается, у меня есть код p1515 и приближается производственный контроль.Это зависит от того, насколько серьезна осечка. Форум Chevy TrailBlazer, TrailBlazer SS и GMC Envoy с 2004 г. Сообщество форумов, посвященное владельцам и энтузиастам Chevy Trailblazer и GMC Envoy. См. также: Руководство по обслуживанию Toyota в формате PDF. Когда вы проверяете, что индикатор двигателя автомобиля Chevrolet Trailblazer загорелся с кодом P1515, причина должна быть в том, что индикатор двигателя горит (или сигнализирует о скором сервисном обслуживании двигателя). Оба значения должны быть в пределах калиброванного диапазона каждого параметра P1515 Command в сравнении с фактическими характеристиками положения дроссельной заслонки (модуль PCM). P1516 Command в сравнении с фактическими характеристиками положения дроссельной заслонки (модуль TAC).NPDDiesel заменяет 100% поршней, колец, подшипников, втулок, прокладок и уплотнений. Бортовая диагностика II OBDII, OBD-II. p1515 buick, cadillac, chevrolet, gmc: модуль управления положением привода дроссельной заслонки, производительность Описание кода DTC P1515 Командное положение акселератора сравнивается с реальным положением аселерадора, базируется на информации о суммарном уровне датчиков, который контролируется этим параметром, у других факторов limitantes. Код P0003.23 марта 2013 г. Вентилятор Chevrolet Beretta… Просмотреть весь список кодов неисправностей DTC Powertrain (P). *TT: Номер бюллетеня: 3118B: POP CLUCK CLICK NOISE ON Время: 2018-04-02 Источник: iCarsoft Technology Inc. 5 МИЛЛИОНОВ энтузиастов грузовиков GM каждый месяц, которые … P1516 Код Chevrolet — модуль управления приводом дроссельной заслонки, производительность положения привода дроссельной заслонки. Сигнал датчика O2 застрял при обогащении (ряд 1, датчик 1) Что означает P2196? Код P2196 является результатом того, что кислородный датчик перед каталитическим нейтрализатором обнаруживает богатое соотношение воздуха и топлива в выхлопных газах на ряду 1.От покупки исследования до поддержки владельца, присоединяйтесь 1. Прежде чем что-либо заменять, есть 2 соединения заземления с рамой под полом со стороны водителя на внешней стороне рамы. Trailblazers — одна из моделей, которые могут отображать сообщение «Пониженная мощность двигателя» на приборной панели вместе с индикатором CEL Check Engine. Если у вас уже есть зарегистрированная учетная запись, войдите в систему, используя свой идентификатор Autel и пароль. Hét autotechnisch forum: zoek en filter binnen 213. Например, грязный датчик массового расхода воздуха может быть причиной чрезмерной компенсации автомобиля при регулировке топливной коррекцией.W x 2. 0 Двигатель V-8 Следующая диагностика может быть полезной, если автомобиль демонстрирует симптомы, описанные в этом PI. Доброе утро, я столкнулся с проблемой этого пикапа Chevy, которую раньше не видел. Chevrolet Corvette 1964 года выпуска 3851325 Muncie Main Case P0212 Код даты 12 февраля 1964 года Impala. Привет, у меня Chevy Equinox 2 2010 года. P1514, P1515, P1516, P2101 = невозможно достичь или удерживать желаемое положение дроссельной заслонки. Эта процедура описана в Руководстве по обслуживанию Camaro, Firebird (VIN F). Например, P1516 для Hyundai означает совершенно другое.От компактных седанов для начинающих водителей до полноразмерных семейных седанов для следующей поездки — каждый найдет что-то для себя. 4. Ситроен. Пока индикатор CE все еще горел, я извлек код с помощью своего дешевого считывателя за 50 долларов, и, хотя объяснения не было, он выдал мне P1516. 2003-2006 Chevrolet Avalanche, Corvette, Express, Monte Carlo, Silverado, SSR, Suburban, Tahoe, Trailblazer 2003-2006 GMC Envoy, Savana, Sierra, Yukon 2003-2006 Hummer h3 2005-2006 Pontiac GTO Оснащен датчиком 4.A с 1/4-дюймовой резьбой 18 NPT использовалась с 2003–2007 8.Так что вы должны проверить это на наших моделях автомобилей. Enginetech Inc. Следующие TSB Chevrolet связаны с DTC P0107. P1515 Модуль управления положением привода дроссельной заслонки. 95. Детали электрической системы Chevrolet Trailblazer 2002 года TSB…. Стоимость диагностики кода P1514 CHEVROLET составляет 1. P0032 Цепь нагревателя переднего кислородного датчика (воздух:топливо), высокий уровень входного сигнала. Он также является одним из самых распространенных. Комплект поршней двигателя с плоским верхом (P1515(6)STD) от Enginetech®. 2л. 2003 Chevy Trailblazer LT Объем двигателя = 4.Мы сбросили коды, снова запустили и дали ему переучиться на холостом ходу. p1515 chevy

aj5 bas 2hd evf crr tjv o4j dcz g6f kby fs2 fcx thw vt8 sfo uzt j8t fqz cm9 vg1

6 признаков неисправности датчика педали акселератора (стоимость замены)

Современные автомобили оснащены множеством датчиков и компьютеров для автоматического и точного управления основными элементами управления автомобилем.

Они помогают увеличить расход топлива и сделать вождение более плавным, комфортным и безопасным.

Почти каждый современный автомобиль теперь имеет датчик, называемый TPS, и датчик положения педали акселератора.Как следует из названия, эти датчики представляют собой точные устройства, определяющие положение педали акселератора.

В этой статье вы найдете наиболее распространенные признаки неисправного датчика положения педали акселератора, его расположение и стоимость замены. Давайте начнем с краткого обзора знаков, которые нужно искать:

.

Наиболее распространенным признаком неисправного датчика положения педали акселератора является отсутствие отклика на педаль акселератора, часто вместе с индикатором проверки двигателя на приборной панели.Вы также можете заметить такие симптомы, как проблемы с переключением передач, неровный холостой ход или высокий расход топлива.

Воздействие неисправного датчика педали акселератора довольно очевидно, поскольку оно напрямую влияет на то, как автомобиль едет и реагирует на педаль и расход топлива.

Если возникает какой-либо из этих симптомов или ваш автомобиль неадекватно реагирует на нажатие педали газа, немедленно остановитесь и вызовите механика.

Вот более подробный список наиболее распространенных признаков неисправности датчика положения педали акселератора.

Неисправность датчика положения педали акселератора Симптомы

1. Ваш автомобиль колеблется при нажатии на педаль газа

Этот симптом легко обнаружить, так как каждый владелец со временем знакомится с тем, как его автомобиль реагирует на нажатие педали газа. Если вы чувствуете, что ваш автомобиль колеблется, возможно, неисправен датчик педали акселератора.

В таком случае рекомендуется немедленно остановиться и вызвать механика, так как неправильная синхронизация педали может оказаться фатальной.

2. Грубый холостой ход

Оптимальные обороты двигателя автомобиля составляют от 600 до 700 оборотов в минуту. На этих оборотах двигатель работает на холостом ходу ровно, без тряски и потребляет мало топлива. Если ваш автомобиль не может плавно работать на холостом ходу, помимо топливной смеси причиной может быть неисправный датчик педали акселератора.

3. Ваш автомобиль не разгоняется до определенного предела

Если ваш автомобиль может разогнаться только до определенной точки и не будет разгоняться выше этой скорости, ваш датчик педали акселератора не может точно отправлять сигналы позиционирования, что приводит к тому, что ваш автомобиль не ускоряется после нажатия на педаль акселератора. педаль газа.

4. Ваш автомобиль не переключается вверх или дергается при нажатии на педаль

Если датчик педали акселератора не работает должным образом, он будет выдавать неверные показания компьютеру АКПП автомобиля. В таких случаях, потому что датчик плохой.

При ее нажатии иногда выдавался сигнал с задержкой или пачка различных сигналов, которые компьютер вашего автомобиля пытается накопить и использовать для корректировки смеси.

5. У вас низкий расход топлива

Датчик положения дроссельной заслонки вашего автомобиля часто выходит из строя, но последствия для вас не очевидны.Возможно, вы не замечаете задержки отклика педали, но если вы видите низкий расход бензина, это может означать, что датчик положения дроссельной заслонки автомобиля работает, но не так точно, как должен быть.

6. Индикатор проверки двигателя

Современные автомобили имеют систему контроля всех датчиков в двигателе автомобиля. Если блок управления двигателем заподозрит, что один из этих датчиков неисправен и посылает неверный сигнал, он загорится контрольной лампой двигателя.

Если горит индикатор проверки двигателя, обязательно проверьте коды неисправностей с помощью автомобильного сканера.

Что такое датчик положения педали акселератора?

Современные автомобили не имеют провода между акселератором и дроссельной заслонкой; вместо этого они используют электронную систему.

Водитель постоянно нажимает на педаль акселератора, оказывая на нее различное давление, которое определяет движение автомобиля вперед.

Датчик TPS и датчик педали акселератора отслеживают движение педали газа, что посылает сигналы на компьютер автомобиля. Затем компьютер использует эту информацию для регулировки воздушно-топливной смеси и клапана корпуса дроссельной заслонки в соответствии с положением педали газа, текущей скоростью, температурой воздуха, показаниями массового расхода воздуха и оборотами двигателя.Результатом является плавный и отзывчивый привод.

В некоторых автомобилях используется датчик положения педали акселератора на педали и один датчик TPS на корпусе дроссельной заслонки, в то время как в некоторых автомобилях датчик TPS установлен только на корпусе дроссельной заслонки.

Следует подчеркнуть важность датчика TPS, поскольку он может влиять на расход бензина и реакцию двигателя.

Расположение датчика положения педали акселератора

Датчик положения педали акселератора находится внутри педали акселератора.В некоторых случаях можно заменить только датчик, но на других моделях автомобилей необходимо заменить педаль акселератора целиком.

Снятие педали акселератора иногда может быть сложной задачей, но на большинстве моделей автомобилей это довольно просто.

Стоимость замены датчика положения педали акселератора

Средняя стоимость замены датчика педали акселератора составляет от 100 до 300 долларов США в зависимости от модели автомобиля и трудозатрат. Датчик педали акселератора обычно стоит от 50 до 200 долларов.Стоимость рабочей силы может варьироваться от 50 до 100 долларов в мастерской.

Стоимость сильно различается в зависимости от того, можете ли вы заменить только датчик положения или, как в некоторых моделях автомобилей, вам нужно заменить всю педаль акселератора, что делает ее намного дороже.

Помните, что иногда приходится калибровать новый датчик положения педали акселератора, что можно сделать только с помощью диагностического прибора.

.

Добавить комментарий

Ваш адрес email не будет опубликован.

2019 © Все права защищены. Карта сайта
