Дроссельная заслонка регулировка – Настройка дроссельной заслонки — с чего начать?

функции, принцип работы и регулировка

Дроссельная заслонка – это конструктивный элемент топливной системы автомобиля с бензиновым двигателем внутреннего сгорания, регулирующий поступление воздушных масс и образование воздушно-топливной смеси. Этот элемент впускной системы находится между коллектором и воздушным фильтром. Дроссель – одна из основных составляющих системы питания автомобиля.

Дроссельная заслонка

Дроссельная заслонка – своего рода воздушный клапан, позволяющий контролировать давление в системе. Если клапан открыт – уровень давления стремится к атмосферному, а при закрытом, – снижается, приближаясь к вакууму. Таким образом, дроссельная заслонка регулирует еще и работу вакуумного усилителя тормозной системы. А это значит, что чем меньше угол открытия клапана, тем ниже обороты.

Устройство дроссельной заслонки

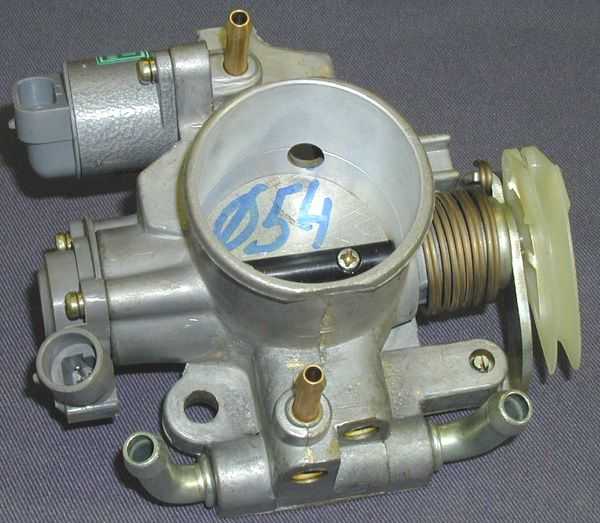

Дроссельная заслонка – круглая пластина, имеющая способность вращаться на 90 градусов вокруг себя – это цикл от открытия и до закрытия. Находится она в корпусе, содержащим:

• Привод – механический или электрический;
• Датчик положения – потенциометр дроссельной заслонки;
• Регулятор холостого хода.

В совокупности все эти составляющие образуют дроссельный узел или блок дроссельной заслонки.

Корпус заслонки устроен довольно непросто. Ведь сам он входит в состав системы охлаждения. Именно дроссельный узел открывает каналы, по которым циркулирует охлаждающая жидкость. Оснащение корпуса специальными патрубками, связанными с вентиляционной системой и системой улавливания паров топлива, делает конструкцию еще более сложной. Следует подробнее изучить эту систему.

Регулятор холостого хода

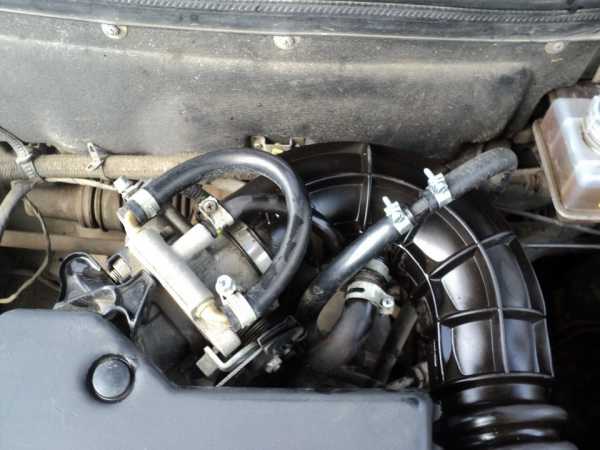

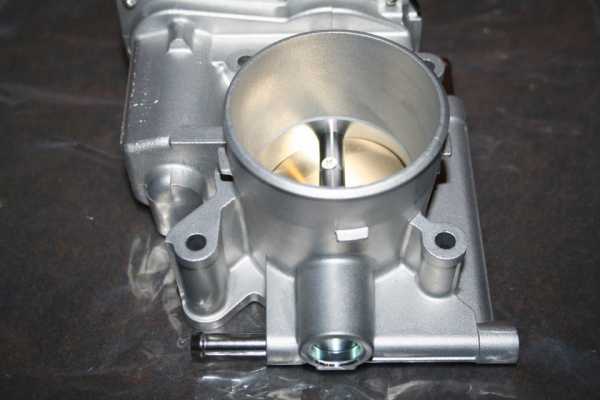

Дроссельная заслонка на автомобиле

При помощи регулятора холостого хода, поддерживается необходимая частота вращения коленчатого вала, при абсолютно закрытой заслонке. К примеру, если мотор нагревается или увеличивается нагрузка, к процессу подключается дополнительное оборудование.

Устроен регулятор следующим образом: корпус, куда крепится шаговый электрический мотор, соединенный с конусной иглой. Во время работы мотора на холостых оборотах, игла как поршень, регулирует площадь сечения воздушного канала.

Привод

Приводы бывают двух видов – механический и электрический. Отличие их только в принципе работы. Механический устроен гораздо проще и связан с педалью газ при помощи стального троса. Электрический же не имеет связи с газом напрямую. Как же тогда происходит регуляция? Здесь на помощь приходит потенциометр дроссельной заслонки. Этот специальный датчик связывается с блоком управления двигателем, и котроллер подает нужный сигал.

Потенциометр

Иными словами, потенциометр изменяет угол открытия заслонки и тем самым воздействует на контроллер. При закрытой заслонке напряжение не превышает 0,7 В, а при полном открытии достигает 4В. Так и происходит контроль подачи топлива.

Если дроссельная заслонка перестала реагировать на импульсы, исходящие от датчика положения, могут возникнуть такие поломки как:

• Плавающие обороты при работе двигателя. Повышенные обороты холостого хода;
• Глохнет двигатель, при переключении на нейтральную передачу;
• Неконтролируемый расход топлива;
• Двигатель работает вполсилы;
• Горит лампочка CHEK- проверьте, правильно ли работает дроссельная заслонка.

Как устранить проблему

Если вы заподозрили, что дроссельная заслонка неисправна – нужно проверить весь узел, куда она крепится. Для этого точно соблюдайте следующий алгоритм:

1. Отсоединить аккумуляторную минусовую клемму.
2. Необходимо слить жидкость из системы охлаждения.
3. Откинуть шланги от дроссельного узла.
4. Убрать трос привода заслонки.
5. Освободить потенциометр от колодок и регулятора холостого хода.
6. Снять дроссельный узел.
7. Проверить в каком состоянии прокладка дроссельной заслонки и остальные элементы узла.
8. При необходимости заменить некоторые составляющие или же весь узел.
9. Собрать конструкцию в обратном порядке.

После того, как вы установили узел на место, необходимо проверить герметичность системы охлаждения, куда вы снова залили жидкость. Не должно быть капель и потеков.

Регулировка заслонки

Для того чтобы дроссельная заслонка работала как часы, ее датчик периодически нужно подстраивать. Для этого выполняется несколько простых действий:

1. Отключается зажигание, дабы перевести клапан в положение закрыто.
2. Обесточивается разъем датчика.
3. Регулируется датчик, при помощи щупа размером 0,4 мм, расположенным между винтом и рычагом.

Для проверки исправности датчика измеряется уровень напряжения с помощью омметра. Если напряжение обнаружено – датчик следует заменить. При обратной ситуации можно продолжать регулировать датчик.

Для этого заслонка вращается до того момента, пока вы не увидите те самые показатели, которые прописаны в паспорте авто. Не забудьте проверить после регулировки плотность закрученных болтов и гаек, во время процесса они могли раскрутиться.

Как известно, топливная система автомобиля – это его жизнеспособность. Если она хоть немного нарушена, машина может вас неприятно удивить в самый неподходящий момент. Если из строя выйдет дроссельная заслонка или другой элемент узла, то последствия могут быт плачевными. Поэтому куда лучше, не скупиться на автомобильную диагностику, при возникновении малейших подозрений на неисправность. Помните – безопасность на дороге превыше всего.

autodont.ru

Регулировка дроссельной заслонки (решено) — 1 ответ

Регулировать датчик положения дроссельной заслонки (TPS) нужно лишь используя приборам (мультиметр и щупы).

Ни в коем случае нельзя отрегулировать ДПДЗ «на глаз»!

В большинстве случаев на Тойотах регулировка «исходного» положения контакта IDL осуществляется методом выставления определенного зазора (как правило такие данные имеются в руководстве по ремонту) между самой дроссельной заслонкой и ее упорным винтом (болтик без «головки», законтрогаеный гайкой на «8»).



Инструкция и зазоры датчика ДЗ

Например если нужно отрегулировать зазоры ДПДЗ на двиг 2JZ-GTE, то необходимо иметь щупы от 0,50 до 0,75 и мультиметр.

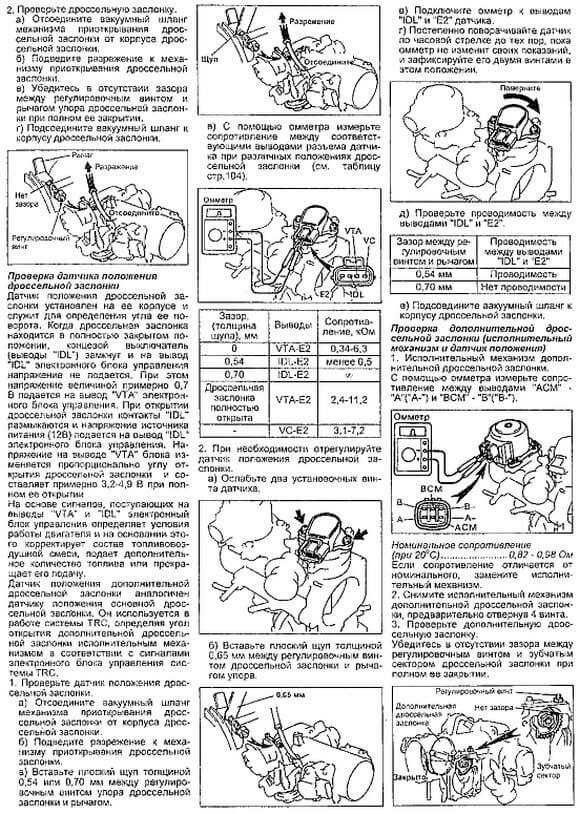

В мануале написано так:

Начинайте заново взводит заслонку и в тот момент движения когда почувствуете, что заслонку «закусывает». Начинаете подкручивать верхний упорный винт, до того момента, когда удар будет все равно звонкий, а закусывания нет. Затем взяв шестигранник вставьте в упорный винт и стопорной гайкой контрите винт. При этом шестигранник не даст винту выйти еще дальше. При такой регулировке ЩЕЛИ НЕ БУДЕТ! После чего аккуратно подгоняем второй нижний винт под первый.

Теперь как регулируется на практике, это выглядит так:

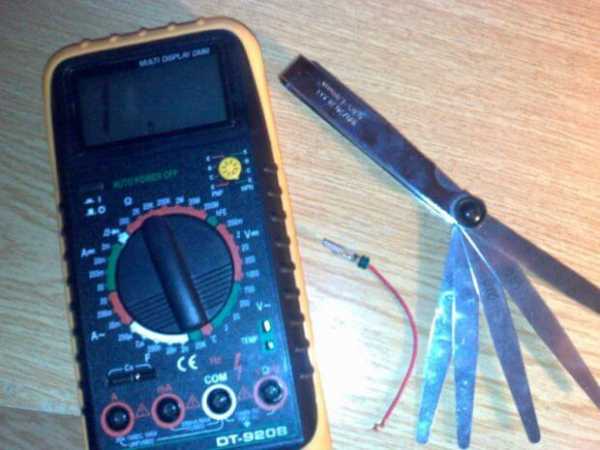

Ставим контакты на ДПДЗ подсоединяем мультиметр чуть приспускаем винты TPS. Вывернув датчик до упора (против часовой стрелки), смотрим что нам показывает мультиметр — или 0,00 (замкнуто) или 1 (контакт разорван).

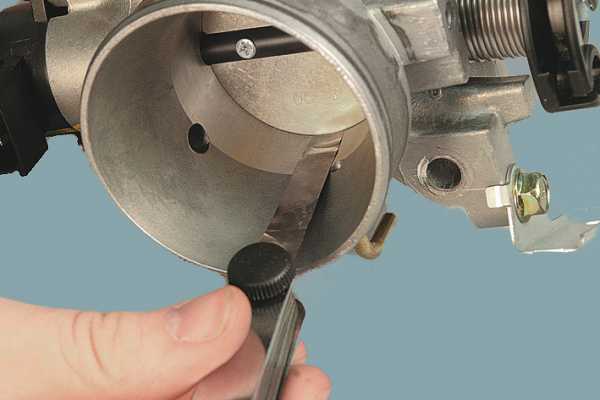

Затем Вставляем щуп 0,65 мм между первым упорным болтом и затвором дроссельной заслонки. Аккуратно постукивая концом отвертки двигаем ДПДЗ по часовой стрелки, до покуда не настанет момент когда с 0,00 мультиметр покажет «1», после чего сразу же останавливаемся.

Аккуратно подкручиваем винты крепления датчика заслонки к корпусу дросселя. При этом смотрим на тестер бабы ни чего не сдвинулось.

Теперь проводится проверка: установив щуп 0,50 мм — должно быть 0,00 а при установке щупа 0,70 мм — 1.

Регулировка датчика заслонки двиг 1JZ

Если к примеру имеет авто с двигателем 1JZ без VVTi то регулируется так:

Снимаем сам дроссель, снимаем датчик ДЗ, регулируем упорным винтом заслонку так, чтобы при закрытии оставалась едва заметная щель (ее видно если через БДЗ смотреть на лампочку).
Устанавливаем датчик заслонки и крутим его туда-сюда в такое положение, что когда под упорный болт подложен щуп 0,50 мм на двух нижних контактах датчика была проводимость, а если стоит щуп 0,40 мм тогда цепь отсутствует.

На Toyota с двигателем 3S-FE зазор составляет 0.51 мм. А процедуру регулировки ДПДЗ можно посмотреть тут.

Регулировка дроссельной заслонки на Toyota 3C-T

На дизельном движке Тойоты 3C-T процедура регулировки датчика положения дроссельной заслонки проделывается таким вот образом:

Регулировку ДПДЗ желательно проводить на полностью «холодном» движке для того, что бы клапан прогрева не испортил всю картину. Если же регулировка производится на «горячем» двигателе, то предварительно надо вручную установить шток блока прогрева в исходное состояние!

Включив зажигание находим на разъеме датчика «красный» провод с «черной полосой» вдоль ( кстати цвет проводов на различных моделях может быть разным). Прокалываем его голочкой с подключенным щупом тестера «+», а минут на «массу». Затем откручиваем 2 винта TPS и начинаем его потихоньку поворачивать до, покуда мультиметр не покажет 3.9V. Фиксируем TPS и чтобы проверить — полностью нажимаем педаль газа (тут потребуется помощник), а на табло прибора должно высветится 1V.

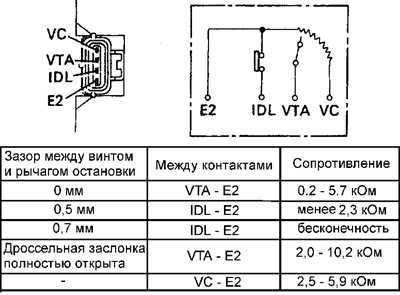

Зазоры при регулировки датчика дроссельной заслонки на 5S-FE

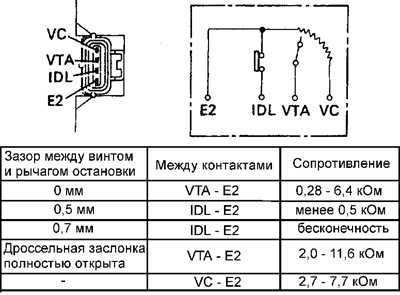

Зазоры регулировки положения ДЗ Тойота двиг 3VZ-FE

etlib.ru

Регулировка дроссельных заслонок | VSTO

Чистку инжектора, как правило, производят совместно с чисткой дроссельной заслонки. Далее необходимо её отрегулировать. Регулировка дроссельной заслонки осуществляется после её ремонта или замены. При неправильной работе дроссельной заслонки снижается производительность двигателя и увеличивается перерасход топлива.

О том что необходимо проведение регулировки дроссельной заслонки говорит вибрация мотора при холостом ходу. Причиной неисправности обычно является некачественное топливо и масло, износившиеся опоры двигателя и вышедшие из строя свечи, а также загрязнение картерными газами из-за засорения воздушного фильтра. В силу того что все узлы двигателя плотно взаимодействуют между собой, важно не только произвести ремонт, замену, чистку, проверку дроссельной заслонки, но и проводить полное техническое обслуживание мотора.

Проверка дроссельных заслонок

Дроссельная заслонка (ДЗ) – один из важнейших элементов среди других систем инжекторных моторов. Она регулирует прохождение воздуха в цилиндры двигателя. Дроссельная заслонка находиться между впускным коллектором и воздушным фильтром. Она иметь механический привод, в некоторых случаях электрический с электронным управлением.

Проверка заслонки с механическим приводом

Дроссельная заслонка с механическим приводом применяется на большинстве массовых автомобилей. Это одна из комплектующих, которая не нуждается в повышенном внимании. Всё же, провидение проверки дроссельной заслонки иногда необходимо. Начинается она,как правило, с проверки полного открытия. Для этого необходимо, вручную,ее рычаг поставить в положение «Открыто». В случае если она полностью не открывается, нужно отрегулировать длину троса привода.

В управлении автомобилем на первый взгляд без особых причин, появляется не большой дискомфорт. Признаки таковы:

• становится неуверенным запуск мотора,
• не запрограммированные колебания оборотов холостого хода,
• появляются рывки автомобиля при движении со скоростью менее 15 км/час.

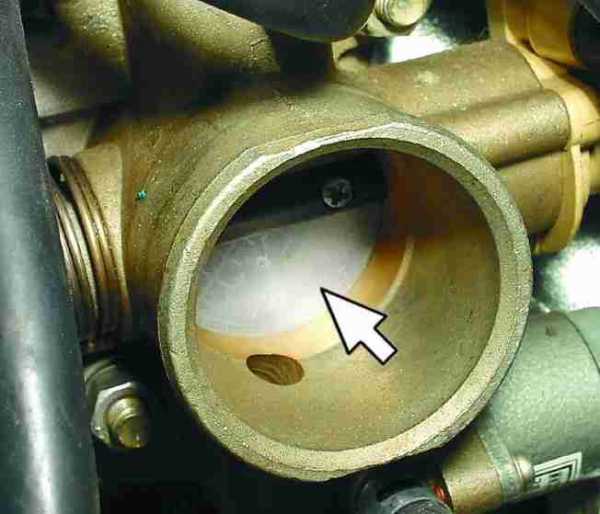

Это признаки говорят о загрязнении дроссельная заслонка. Для проверки дроссельной заслонки ее нужно демонтировать. Рекомендуется после проверки, провести промывку дроссельной заслонки.

Проверка исправности датчика положения

Датчик положения дроссельной заслонки (ДПДЗ) передает оперативную информацию о положении ДЗ на блок управления, который своевременно изменяет количество подаваемого топлива. Проверять дроссельную заслонку на предмет исправности датчика положения приходится в таких случаях:

• когда неоправданно увеличиваются обороты на холостом ходу,
• при включении нейтральной передачи происходит остановка двигателя,
• случаются серии рывков во время разгона.

Для контроля состояния датчика замеряют напряжение между контактом ползунка и массой автомобиля. В положении ДЗ «Закрыто» показание вольтметра зафиксирует 0,7 вольт, в положении «Открыто полностью» – 4 В. Указанные напряжения могут быть другими для датчиков разных моделей, их значения нужно определить по справочнику. Вторым этапом контроля является замер сопротивления между контактом ползунка и другим выводом ДПДЗ. В этом случае основным признаком его исправности является то, что при медленном проворачивании сектора происходит плавное изменение сопротивления. Если же появляются скачки – однозначно предстоит замена датчиков дроссельной заслонки .

Проверить дроссельную заслонку с электронным управлением сложнее. При этом важно как можно тщательнее проверить исправность датчика и плавность хода переводного рычага, работоспособность регулятора привода ДЗ и т.д. Данную работу следует доверить квалифицированным специалистам, которые знают толк в ремонте электронных систем. Это лучше совместите с ремонтом блоков управления двигателям.

Как правильно отрегулировать дроссельную

Регулировка дроссельной заслонки требуется при уменьшении оборотов двигателя. Проведение данных работ требует наличие специальных инструментов. Настройку рекомендуется производить не самостоятельно, а в профессиональном автосервисе. Специалист должен выполнить регулировку дроссельной заслонки следующим образом:

• обороты дроссельной заслонки запрещено регулировать подкручиванием винта;
• начиная работу с дроссельной заслонкой, нужно проверить и, в случае необходимости, заменить воздушный фильтр;
• затем оценивается состояние свечей и проводов;
• производиться осмотр и очистка воздуховода;

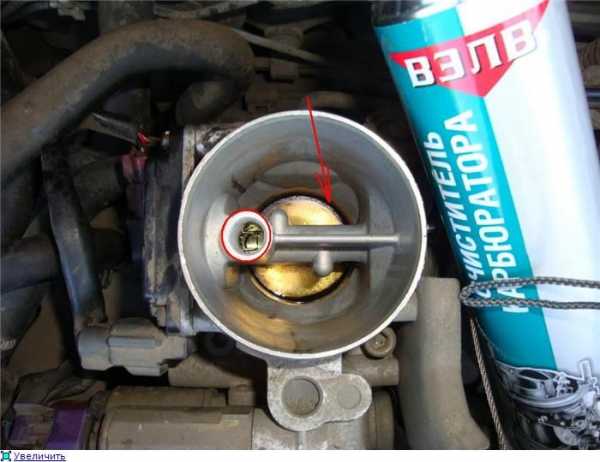

• заслонка полностью обрабатывается специальным очищающим аэрозолем;
• с помощью тахометра замеряются обороты двигателя;
• проводится отладка электронного регулятора заслонки, если это не помогает, осуществляется настройка биметаллического регулятора;
• вновь проводится замер оборотов, если их частота не соответствует требуемым показателям, то в точности с указаниями инструкции проводится полная адаптация дроссельной заслонки.

Квалифицированные специалисты нашего автосервиса V-STUDIO имеют большой опыт работы, и могут гарантировать вам ответственное отношение к вашему автомобилю и профессиональный подход к поставленной задаче. Так же необходимо отметить, что для работы используется современное оборудование, качественные расходные материалы и запчасти. Обратившись в автосервис V-STUDIO, наши специалисты произведут ремонт вашего автомобиля любой степени сложности, качественно в максимально сжатые сроки.

Записывайтесь на ремонт по телефону: 8 (812) 900-70-99.

v-sto.ru

Как отрегулировать дроссельную заслонку ВАЗ

Чтобы понять, как отрегулировать дроссельную заслонку ВАЗ, важно разобраться, за что отвечает каждая деталь, связанная с дроссельным узлом. Ни одна заслонка не сможет стабильно работать без правильно настроенного датчика, который снимает показания с прибора и отправляет их прямо в бортовой компьютер автомобиля. Кроме того датчик буквально открывает и закрывает заслонку, благодаря чему происходит регулировка давления внутри двигателя автомобиля. Устанавливается он напротив рычага, управляющего дроссельной заслонкой.  Как и всякая деталь, датчик периодически нуждается в регулировке и настройке.

Как отрегулировать дроссельную заслонку от ВАЗа? Для этого вам понадобится вольметр, мультиметр, омметр и щуп. Перед тем как провести проверку положения датчика, необходимо убедиться, что сама дроссельная заслонка автомобиля закрыта. Важно соблюсти правильную последовательность действий. Первый шаг – это выключить зажигание, после чего заслонка устанавливается в закрытое положение (при этом необходимо не трогать педаль акселератора).

Далее отключается разъем датчика и проверяется проводимость между его двумя клеммами. При отсутствии проводимости необходимо провести регулировку. Для этого берется щуп, а с помощью мультиметра проверяется сопротивление между стопорным винтом дроссельной заслонки стопорным рычагом. Необходимо, чтобы оно было равно бесконечности. Если этого не происходит, то, скорее всего вы столкнулись с неисправностью датчика. Тем не менее, прежде чем менять его на новый, стоит попытаться настроить его и  отрегулировать.

Проверьте техническую документацию автомобиля. В ней должно быть указано табличное значение, указывающее правильное положение датчика между крайними клеммами слева. После того как параметры будут приведены в норму, необходимо затянуть винты крепления датчика. При этом важно придерживать прибор так, чтобы он не изменил своего положения при затяжке винтов.

Также регулировка заслонки может затронуть ее привод. Для регулировки привода нужно ослабить или затянуть гайки на заслонке так, чтобы она полностью открывалась и закрывалась при нажатии на педаль акселератора.

Опубликовано: 16 июля 2015

automend.ru

Адаптация и регулировка дроссельной заслонки на Nissan

В автомобиле Nissan очень важно выполнить регулировку дроссельной заслонки. Таким образом, каждый водитель сможет облегчить себе езду на автомобиле. Адаптация дроссельной заслонки – процесс, выполнение которого предполагает наличие определенных навыков. Представляет собой операцию, необходимую для того, чтобы блок, управляющий мотором, определил, в каком месте находится педаль газа во время езды. За счет этого процесс управления автомобиля будет облегчен в несколько раз, поэтому водитель сможет нормально управлять своей машиной.

Дроссельная заслонка Nissan

Основные причины адаптации

Необходимость адаптации дроссельной заслонки может появиться в нескольких основных случаях. Так, например, с ее помощью можно сделать следующее:

• При холостом ходе мотор автомобиля работает неустойчиво, поскольку ему не хватает мощности. В результате, кажется, что двигатель в скором времени может заглохнуть;
• Резистивный слой износился, поэтому появилась необходимость в его замене. Кстати говоря, на нем появляются дефекты из-за того, что водителем не была вовремя выполнена регулировка дроссельной заслонки в автомобиле Ниссан;
• Меняется количество воздуха между корпусом и заслонкой, что приводит к расширению зазора между ними.

Как происходит регулировка заслонки?

Чтобы выполнить адаптацию, необходимо иметь диагностический софт, а также мотортестер. Регулировка датчика Nissan предполагает выполнение нескольких основных действий, однако сначала нужно рассмотреть некоторые обозначения:

1. 01 (двигатель)
2. 04 (базовые установки)
3. 60 (адаптация заслонки). Для некоторых, более старых моделей Nissan, этот адрес – 98.

Теперь можно рассмотреть и алгоритм выполнения всех действий:

• В поле 60 следует нажать на кнопку «настроить». Вполне возможно, что вместо «настроить» будет написано «адаптировать»;
• Сразу же после нажатия на экране датчика появятся проценты, а также слова «адаптация выполняется»;
• Спустя несколько секунд должна появиться еще одна надпись «Адаптация ОК». Если это не произошло, значит, что-то пошло не так.

Важно! Перед началом выполнения вышеизложенных действий следует включить зажигание автомобиля Nissan, чтобы его мотор работал.

Проверка

Дроссельная заслонка Ниссан

Необходимо проверить, каким является угол между каналами 1 и 3. Его величина не должна быть большей или меньшей 3,5. Теперь следует разогреть двигатель до 85 градусов, заглушить его. Желательно сразу же начинать процесс адаптации датчика. По окончании процесса, желательно выключить зажигание примерно на 15 секунд. Промывка также должна происходить максимально аккуратно, чтобы нигде не были задеты контакты.

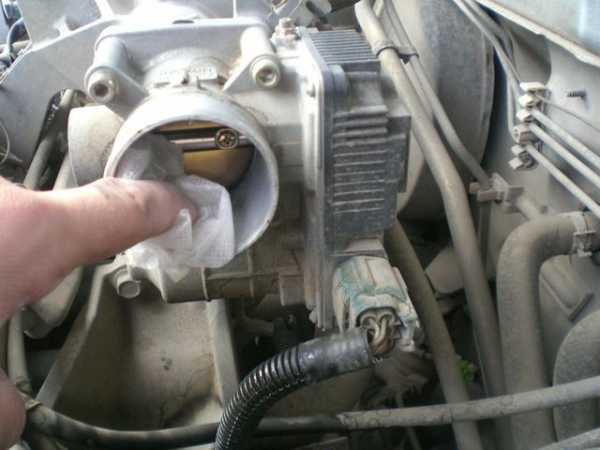

Промывание дросселя

Важно промыть дроссель автомобиля Nissan перед тем, как будет начата регулировка. Большинство автолюбителей с этой целью используют очиститель карбюратора. Он также неплохо справляется с устранением грязи. Чтобы появился доступ к входной части заслонки датчика, следует убрать все патрубки. Промывать устройство следует с помощью специального баллончика и трубочки. После окончания процедуры, автомобиль Nissan следует завести. Вполне возможно, что из-за неправильной регулировки датчика, машина будет запущена не с первого раза.

Иногда регулировка не заканчивается успешно даже после осуществления тщательной промывки. В некоторых случаях проблемы наблюдаются в патэнциометре. Если и в вашем случае это так, то его можно смело выкидывать, заменив в дальнейшем новым.

Но в некоторых случаях проблема состоит в том, что моторчику не хватает сил для закрытия заслонки, когда выполняется регулировка. При этом владелец автомобиля Nissan может самостоятельно ему помочь: нажать несколько раз на язычок (5-6), после чего моторчик придет в норму. Некоторые люди не снимают дроссель, а сразу же используют растворитель и зубную щетку. Однако следует понимать, что симосы могут не адаптироваться с первого раза: когда начинают его адаптацию, он дергается, шевелится в разные стороны, при включенном зажигании сильно гудит, но после его выключения замолкает примерно через 5 секунд.

Даже после промывки дроссельной заслонки в целях адаптации датчика, ее адаптация также необходима. И даже ели на экране датчика пишет «Адаптация ОК», устройство следует отрегулировать еще раз. Если же этого не сделать, то после будет тяжело заводить, и она будет вести себя совсем иначе на холостом ходу. Примерно через неделю этот дефект должен исчезнуть, но он может нанести непоправимый вред автомобилю Nissan. Еще одно условие правильной работы машины – прогревание двигателя до 80 градусов. Если этого не сделать, то даже при качественно выполненной адаптации могут наблюдаться проблемы.

autodont.ru

Датчик положения дроссельной заслонки – замена и регулировка

Конструкция современного автомобиля включает в себя множество элементов, это может быть и дорогая турбина, и копеечный датчик положения дроссельной заслонки. При этом стоимость детали вовсе не показывает ее значимости. Так, выход из строя указанного датчика может повлечь за собой нарушение работы двигателя и дорогой ремонт.

Зона ответственности ДПДЗ

В этой статье рассмотрим особенности этой детали и приведем подробные инструкции ее ремонта, регулировки и замены. Но прежде чем переходить непосредственно к практической части, следует уделить немного внимания теории и рассмотреть, что собой представляет дроссельная заслонка и ее датчик, какие функции они выполняют и где находятся. Итак, сама заслонка является конструктивной составляющей впускной системы двигателя. В ее функции входит регулировка количества поступающего воздуха, т.е. она отвечает за качество топливно-воздушной смеси.

Датчик положения дроссельной заслонки передает информацию коллектору о состоянии пропускного клапана. Это очевидно из его названия. Датчик может быть пленочный или бесконтактный (магнитный). Его конструкция аналогична воздушному клапану, и когда он находится в открытом состоянии, то давление в системе равно атмосферному. Но как только элемент переходит в закрытое положение, то и значение вышеуказанной характеристики сразу же снижается до состояния вакуума.

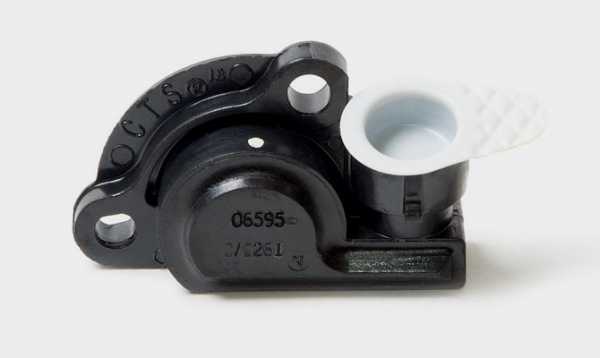

Датчик положения дроссельной заслонки

Состоит датчик дроссельной заслонки из постоянного и переменного резисторов, сопротивление которых достигает 8 Ом. Напряжение же на его выходе в зависимости от положения самой заслонки постоянно меняется. За всем процессом следит контроллер, а количество топлива регулируется в зависимости от полученных данных. Если ДПДЗ будет работать некорректно и выдавать искаженные данные, то в систему попадет недостаточно топлива либо получится его переизбыток, что приведет к нарушению работы двигателя и даже иногда его выходу из строя. Кроме того, именно от этого устройства зависит правильная работа коробки переключения передач и момент зажигания. Не будем подсчитывать, во сколько обойдется ремонт этих механизмов.

Чтобы совершить диагностику какого-либо узла или детали, следует знать ее месторасположение. Датчик положения дроссельной заслонки находится в моторном отсеке. Добраться до него сможете после того, как найдете дроссельный патрубок, на котором и зафиксирован ДПДЗ.

Из-за чего нам может потребоваться ремонт датчика?

Ничего вечного еще не изобрели, и этот элемент тоже ломается. Рассмотрим, какие причины могут спровоцировать его выход из строя и как это можно заметить. Неисправности датчика положения дроссельной заслонки в основном вызваны естественным износом. Так, напыленный слой основы, по которой перемещается ползун, истирается. В результате прибор выдает неправильные показания. Еще одной причиной некорректной работы может служить выход из строя подвижного сердечника. А если один из наконечников повредится, то на подложке появится ряд задиров, которые приведут к поломке и остальных элементов. Это спровоцирует ухудшение контакта между резистивным слоем и ползунком, а в некоторых случаях и его отсутствие.

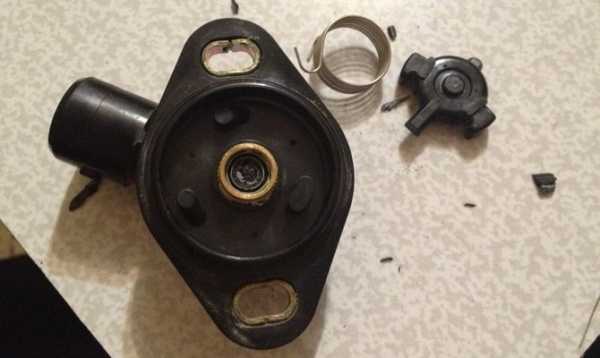

Износ датчика положения дроссельной заслонки

Понять же, что пора обратиться в сервисный центр либо произвести самостоятельную диагностику и при необходимости ремонт, можно по следующим признакам. Прежде всего прислушайтесь к своему автомобилю во время холостого хода, если обороты «плавают», то не медлите с проверкой устройства. Еще тревожным знаком должна послужить остановка движка при резком сбросе педали. А во время набора скорости может создаться впечатление, что топливо не попадает в систему, автомобиль подергивается и появляются рывки.

Иногда же обороты как бы зависают в одном диапазоне (1,5–3 тысячи) и не изменяют свое положение даже при переключении на нейтральную передачу. Кроме того, ухудшается динамика. В общем, малейшее нарушение в работе двигателя должно насторожить. Кстати говоря, обратите внимание и на приборную панель, на ней должна загореться сигнальная лампочка «Check engine». Если такое произошло, то ваш автомобиль автоматически переходит в аварийный режим, а сделав компьютерную диагностику, вы увидите, что причина кроется именно в датчике.

Проверка датчика без помощи автоэлектрика

Осуществить проверку датчика положения дроссельной заслонки достаточно легко, и справиться с подобной задачей сможет каждый, тем более для этого вам понадобится всего лишь мультиметр, а когда такового в наличии нет, то сгодится и простой вольтметр. Далее выполняем все действия, приведенные ниже.

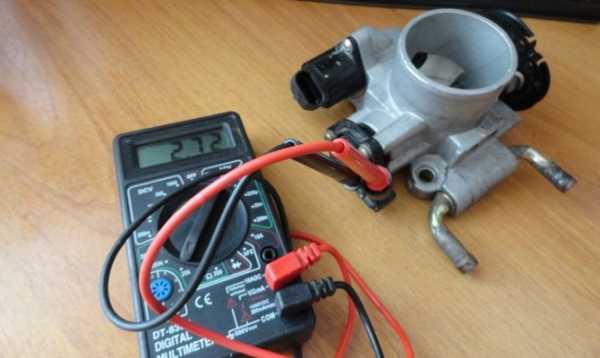

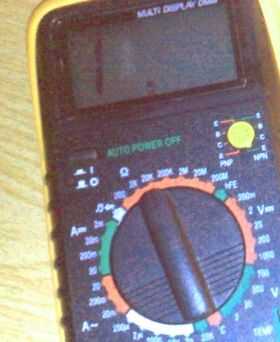

Проверка датчика положения дроссельной заслонки мультиметром

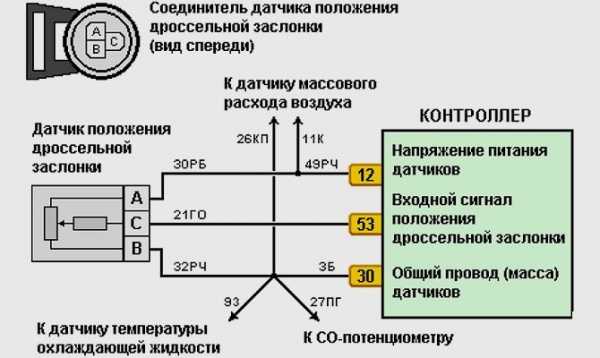

Поворачиваем ключ в замке зажигания и измеряем напряжение между контактом ползунка и минусом. Его значение не должно превышать 0,7 В. Затем открываем заслонку, повернув пластиковый сектор, опять производим замеры. Теперь прибор должен показать более 4 В. Полностью включаем зажигание, после чего вытягивается разъем и проводится проверка сопротивления между любым выводом и ползуном.

Теперь медленно вращаем сектор и наблюдаем за показателями измерительного прибора. Его стрелка также должна плавно менять свое положение, а любые скачки являются признаком неисправности датчика. Есть маленькая хитрость. Если не хотите отсоединять провода, то их можно просто проткнуть тонкой иглой, хотя лучше не ленитесь и сделайте все как положено.

Регулировка в своем гараже

Производить настройку датчиков положения дроссельной заслонки может даже начинающий автолюбитель, главное, четко придерживаться инструкции, приведенной ниже. Причем эта операция не зависит от того, какой принцип работы ДПДЗ – бесконтактный или нет. Итак, сначала проводим подготовительные работы. Отсоединяем гофрированную трубку, по которой проходит воздух, и тщательно промываем ее спиртом, бензином либо иным сильнодействующим растворителем. Но не всегда достаточно одной жидкости, чтобы добиться лучшего эффекта, следует протереть трубку еще и мягкой тряпочкой. Такую же операцию проводим с самой заслонкой и с впускным коллектором. Кроме того, не забудьте произвести и визуальный контроль, особенно это касается заслонки.

Принцип работы ДПДЗ

Итак, никаких механических повреждений не выявлено? Тогда приступаем непосредственно к регулировке датчика положения дроссельной заслонки. Для начала берем ключ и ослабляем винты. Затем поднимаем заслонку и резко опускаем до упора, учтите, вы должны услышать удар, в противном случае повторите операцию еще раз. Ослабляем винты, пока деталь не перестанет «закусывать». И только тогда можно зафиксировать положение крепежных элементов гайками. Следующими раскручиваем болтовые соединения ДПДЗ и поворачиваем корпус устройства. Далее выставляем датчик положения дроссельной заслонки так, чтобы изменение напряжения происходило только при открытии заслонки. Настройка закончена, осталось вернуть все на свои места, затянуть болты и наслаждаться поездками на любимом автомобиле.

Замена и выбор датчика – бесконтактный или пленочный?

Если же элемент вышел из строя, то скорей всего спасет положение его полная замена. Один из важных моментов этого этапа – правильный выбор нового устройства. Конечно, если вы не желаете через короткий промежуток времени проводить все операции снова, то следует отдавать предпочтение только качественному товару, и уж тем более избегайте дешевых китайских подделок. Кроме того, не останавливайте свой выбор и на пленочно-резистивных моделях. Они недолговечны, и такая экономия может вылиться вам в круглую копеечку. А вот бесконтактные датчики положения дроссельной заслонки отличаются повышенной надежностью. Стоят они всего несколько долларов.

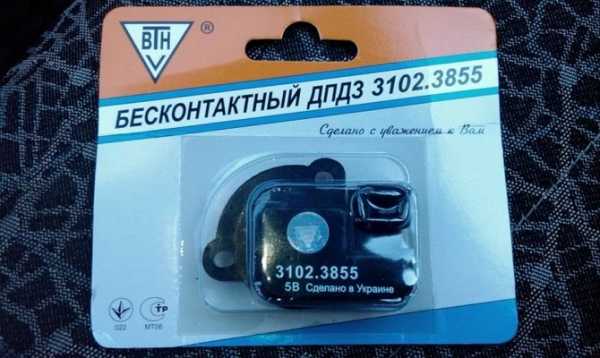

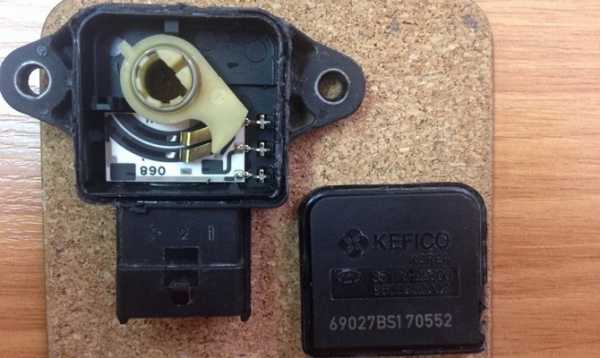

Бесконтактный ДПДЗ

Пленочная модель имеет резистивные дорожки, бесконтактный же экземпляр работает по принципу магнитного эффекта. Его составными частями выступают статор, ротор и магнит. На первый магнитное поле имеет огромное воздействие. Материал второго же выбирают таковым, чтобы на него магнит не имел никакого влияния. Расстояние между элементами ДПДЗ не изменяется и подбирается на этапе сборки. Стоит ли говорить, что бесконтактный датчик не ремонтируемый.

Сама же замена займет у вас намного меньше времени, чем выбор устройства. Но несмотря на то, что процесс довольно прост, рассмотрим его подробно. Подготавливаем крестовую отвертку, уплотнительное кольцо для дроссельного патрубка и, конечно же, саму деталь. Замена начинается с отключения зажигания, если авто было заведено. Открываем капот и не забываем отключить аккумулятор. Чтобы это сделать, снимаем минусовую клемму.

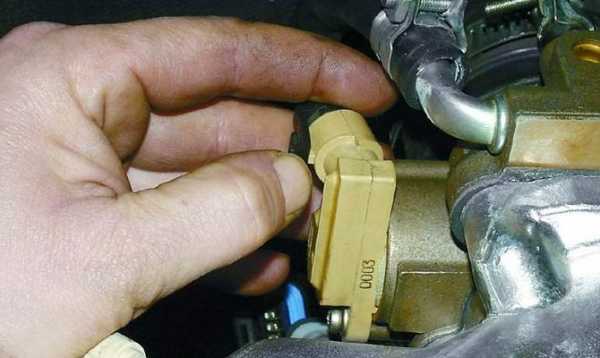

Установка ДПДЗ

Теперь находим датчик на дроссельном патрубке и снимаем с него колодку с проводами, скорей всего вам придется отжать специальную пластиковую защелку. Затем откручиваем крепежные болты и демонтируем прибор. Между ДПДЗ и патрубком находится поролоновое кольцо, обязательно нужна и его замена. И только после этого можно устанавливать сам датчик. Крепко зафиксируйте прибор болтами, в противном случае вибрация не пойдет ему на пользу и спровоцирует выход из строя. Подключаем обратно колодку со всеми проводами. Иногда аккумуляторную батарею забывают отключить, в этом случае необходимо обесточить ее хотя бы на пять минут после установки нового прибора и подключения к нему колодки.

Проверить, правильно ли работает элемент, можно следующим образом. Открываем заслонку и тянем за тросики газа, чтобы провернуть сектор привода ДПДЗ. Если же положение сектора не изменяется, то следует установить датчик заново. При этом поворачиваем его на 90 градусов по отношению к оси заслонки. И напоследок проверьте тестером напряжение, если его значения совпадают с указанными выше, то прибор исправен.

Призрачные возможности ремонта

Сразу следует сказать, что ремонт датчиков положения дроссельной заслонки делается крайне редко. Во-первых, сама деталь, даже наиболее дорогостоящая, стоит всего несколько долларов, и есть смысл потратиться. Во-вторых, произвести ремонт в большинстве случаев попросту невозможно, например, восстановить истершийся слой основы. Однако в некоторых моделях можно немного сместить резистивные дорожки относительно ползунка и тем самым продлить прибору жизнь.

Ремонт датчика положения дроссельной заслонки

Итак, на датчиках есть специальный винт. С его помощью фиксируется положение дорожек. Если они уже износились, то следует ослабить этот самый винт, так немного поменяется местоположение ползунка, и с заменой прибора можно немного потерпеть. Но только не рассчитывайте на долгосрочную отсрочку. Естественно, помним, что бесконтактный ДПДЗ не подлежит починке. На этом с регулировкой, ремонтом и заменой датчика положения дроссельной заслонки закончено, теперь можно еще несколько лет эксплуатировать авто и даже не задумываться о подобных вопросах.

carnovato.ru

Регулировка датчика положения дроссельной заслонки

Система управления двигателем

В системе управления двигателем датчик положения дроссельной заслонки играет одну из ключевых ролей. Основываясь на показаниях этого и других необходимых датчиков, блок управления двигателем определяет необходимую концентрацию топливовоздушной смеси в соответствии с текущим режимом работы двигателя, поэтому регулировка датчика положения дроссельной заслонки очень важна.

При неисправности датчика положения дроссельной заслонки блок управления управляет двигателем некорректно, и вы начинаете замечать, что машина «тупит», затруднен пуск двигателя. Также вы обнаружите «провалы» оборотов при разгоне и увеличение оборотов на холостом ходу.

 Неисправности датчика положения дроссельной заслонки

При неисправности датчика положения дроссельной заслонки блок управления сигнализирует об этом на панели приборов: загорается лампочка «CHEK». Данный сигнал лишь говорит нам о том, что в цепи датчика положения дроссельной заслонки произошел сбой или обрыв, но не говорит о точном местонахождении неисправности и ее роде.

Если же цепь датчика не нарушена, а настройки его сбиты, то никакого сигнала в этом случае блок управления не подаст.

Если вы неуверенны в корректности настроек датчика положения дроссельной заслонки, а лампочка не горит, то вы можете сами проверить его работу. Мультиметром определите, поочередно протыкая провода датчика, в том, что он подключен на «массу» и в том, что на него приходит питание.

Проверьте контакт холостого хода: сами приоткрывайте заслонку и наблюдайте изменение напряжения на контакте. С началом открытия заслонки, напряжение должно начать меняться с о до напряжения питания.

Регулировка датчика положения дроссельной заслонки

Для регулировки отсоединяем гофрированную трубу, по которой проходит воздух. Необходимо сразу промыть ветошью смоченной в бензине и саму трубу, и впускной коллектор, и дроссельную заслонку.

Визуально оцените износ последней. Далее регулируем заслонку. Ослабляем винты заслонки, подымаем заслонку и резко отпускаем. Слышим удар об упор.

Необходимо отрегулировать натяжение винтов до тех пор, пока «закусывание» заслонки не исчезнет. Фиксируем винты гайками. Ослабляем винты датчика. Щупы мультиметра ставим на контакт холостого хода и между заслонкой и упорным винтом. Далее поворачивая корпус датчика добиваемся такого его положения, при котором напряжение из меняется строго с открытием заслонки. Фиксируем винты.

Вот так происходит простейшая регулировка датчика положения дроссельной заслонки.

vsepoedem.com
