Диагностика двигателя по свечам – Диагностика состояния двигателя по свечам зажигания

Диагностика состояния двигателя по свечам зажигания

Нормальная стабильная работа двигателя невозможна без правильно подобранной свечи зажигания. Искра должна образовываться в нужный момент времени — перед тем, как поршень поднимется на самый верх, и газ будет сжат максимально. Не раньше и не позже. Не вовремя проскакивающая искра ведет к увеличению выброса, нестабильной работе двигателя (троит, нестабильны обороты на холостом ходу, не развивает достаточной мощности).

Диагностика свечей зажигания

Средний срок службы свечи зажигания 30 тыс. км пробега, но правильно подобранная качественная свеча может работать и вдвое больше. Рабочий ресурс зависит также от материала, из которого изготовлены электроды, их количества и вида. Например, свечи с биметаллическими электродами работают надежнее и служат дольше. Свечи с несколькими электродами «массы» имеют продолжительный срок эксплуатации и не требуют регулировки искрового зазора, а с платиновым напылением работают очень стабильно. В любом случае, необходимо подбирать свечу, отвечающую требованиям производителей.

Диагностика двигателя по свечам зажигания

При воспламенении топливной смеси на свече образуется нагар. Часть его обгорает (так называемое самоочищение), но некоторая его часть все же оседает на корпусе. По виду и количеству нагара, а также состоянию электродов, можно с большой долей вероятности сказать о наличии или отсутствии проблем в работе двигателя.

Диагностика по свечам зажигания

Правильно подобранная свеча при нормально работающем двигателе имеет небольшое количество нагара. Его цвет кофейный или светло-коричневый,  нет даже намека на масло. Электрод выгорает равномерно, заметных повреждений на ее поверхности нет.  В этом случае расход топлива минимальный, количество масла стабильно, заводится двигатель легко и не сбоит.

Если на свече присутствует обильный сухой нагар

Диагностика свечей зажигания

черного цвета, двигатель работает на чересчур богатой топливной смеси. Причиной может быть неправильно отрегулированный карбюратор, засоренный воздушный фильтр, нарушение в работе топливной заслонки или неправильная работа системы управления (запуска) двигателя (проверить правильность работы датчиков). Главный симптом: большой расход топлива, непрогретый двигатель ведет себя нестабильно.

Диагностика свечей зажигания

Свеча, забрызганная бензином, свидетельствует о том, что система зажигания, инжектор или карбюратор требуют регулировки или профилактического ремонта.  Если такая ситуация возникла зимой, то  скорее всего, бензин просто не успевает сгорать при низких температурах. В этом случае свечи стоит продуть воздухом или протереть спиртом.

При использовании бензина с большим количеством присадок, содержащих частицы металлов (чаще всего это марганец, при помощи которого повышается октановое число топлива), на юбке электрода образуется красноватый налет. Этот налет имеет хорошую токопроводимость и при достаточном его количестве ток будет проходить по этому налету, а свеча работать не будет.  При использовании присадок, содержащих свинец, на свече образуется желтый налет. Он также ведет к тому, что искра образуется нерегулярно.

Диагностика свечей зажигания

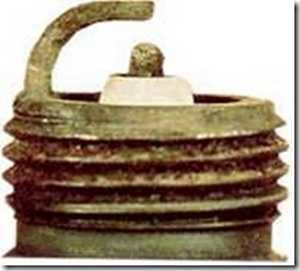

Если электрод на выкрученной свече имеет цвет белый или светло-серый, двигатель работает на обедненной топливной смеси. Причиной может быть:  опережение зажигания,  чересчур «горячая» свеча (капельное число должно

Диагностика двигателя по свечам зажигания

соответствовать рекомендациям производителя), топливо с низким октановым числом. Длительная работа на бедной топливной смеси приводит к перегреву и свечи и камеры сгорания, что в свою очередь может стать причиной прогорания выпускных клапанов. Симптомом может служить невыключение двигателя даже при выключенном зажигании. Это также говорит о чересчур «горячей» свече.

Диагностика двигателя по свечам зажигания. Холодная свеча

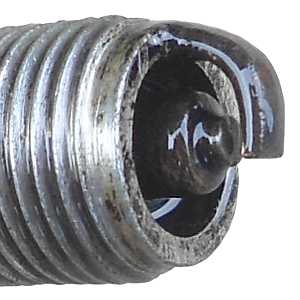

Если свеча покрыта смесью масла и топлива, скорее всего, цилиндр поврежден. Возможно: чересчур «холодная» свеча, повреждение клапанов,  износ маслосъемных колпачков и поршневых колец, чересчур высокий уровень масла. Симптом: двигатель троит после запуска, через некоторое время работа стабилизируется,  при прогреве выхлоп имеет бело-синий цвет. Исправить можно только капитальным ремонтом, заменой свечей и регулировкой топливной системы.

Полностью или частично разрушен центральный электрод. В этом случае двигатель постоянно троит, повышен в 1,5-2 раза расход топлива. Причины: бракованная свеча, топливо с низким октановым числом, слишком раннее зажигание, продолжительная работа двигателя с детонацией.  Если частицы электрода застряли под выпускным клапаном,  ремонта головки блока цилиндров не избежать.

Диагностика двигателя по свечам зажигания

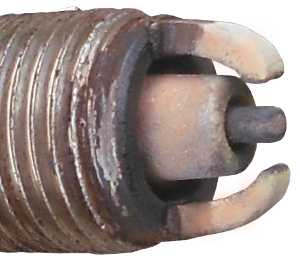

Зольные отложения на электродах вне зависимости от цвета и места расположения оставляют сгоревшие легирующие компоненты масла, скорее всего, моторного. Симптом: потеря мощности. Значительное количество золы может вызвать самопроизвольное возгорание топливной смеси, что приведет к повреждению мотора. Необходима обязательная замена свечей, и желательна замена масла.

Диагностика двигателя по свечам зажигания

Диагностика двигателя по свечам зажигания

Причиной любого вида эрозии электродов является либо слишком загнутый электрод, либо пропущенный срок замены свечи. В этом случае двигатель работает на пониженных мощностях, заводится не с первого раза, часто троит и работает нестабильно даже в прогретом состоянии. Еще одной причиной эрозии электрода может стать использование бензина с добавлением освинцованных присадок. Длительное использование такого типа топлива приводит к быстрому разрушению электрода, иногда к практически полному его «растворению».

Диагностика по свечам зажигания метод, доступный каждому автовладельцу, причем нет необходимости ждать заявленного производителями пробега в 30 тыс. Км. При нашем бензине проверять состояние  нужно каждые 5-7тыс. Своевременно обнаруженные сбои в большинстве случаев можно подкорректировать быстро и без особых затрат.

Порядок снятия/установки свечи зажигания

Проводить диагностику свечей зажигания тоже нужно правильно: машина должна пройти приличное расстояние по трассе, чтобы двигатель поработал с хорошей нагрузкой. Затем дать ему остыть: цилиндры обычно изготовлены из алюминия, который при нагревании сильно расширяется, и выкрутить из неостывшего двигателя свечу будет проблематично.

Снимают свечу на остывшем двигателе так:

  • Отсоединить провода высокого напряжения (за провод не тянуть).
  • Ключом отвернуть свечу на один оборот, очистить головку цилиндра и углубление в ней (продуть сжатым воздухом или с помощью чистой кисточки). Грязь и пыль не должны попасть в камеру сгорания или на резьбу.
  • Выкрутить свечу, осмотреть ее. Для свечей с плоской опорной поверхностью оценить также состояние уплотнительного кольца.

Устанавливать новые или очищенные старые свечи также нужно с соблюдением определенных правил:

  • Новые свечи промывают в растворителе, бензине, иногда кипятят (для удаления консервационной смазки).
  • Внимательно осматривают ее внешнее состояние. Никаких сколов, царапин или других дефектов быть не должно. При необходимости регулируют зазор между электродами (его величина есть в инструкции к авто).
  • Смазывают резьбу графитовой или медной смазкой. Это даст возможность даже при некотором искажении витков резьбы во время эксплуатации без особых усилий выкрутить свечу для диагностики или замены.
  • Устанавливают и заворачивают руками, затем затягивают ключом (усилие 2 кг/м).

Диагностика ДВС по свечам зажигания надежный метод для поддержания движка в нормальном состоянии. Точное определение «болезней» конечно требует опыта, но вы сможете оценить состояние мотора и правильность работы топливной системы, системы зажигания, качество использованного бензина и еще целой кучи параметров.

avtofirst.ru

Определяем состояние свечей зажигания по внешнему виду

Сложно найти человека являющегося автовладельцем, который бы не слышал про свечи зажигания, установленные в транспортном средстве. Прежде всего, стоит сказать, что при первом знакомстве с такими комплектующими автомобиля, может показаться, что они имеют очень простую конструкцию из керамических или металлических материалов. При этом на самом деле они выполняют достаточно важную роль в вопросе функционирования двигателя транспортного средства. По внешнему виду детали можно сказать очень многое, в том числе и про функционирование двигателя, а также его отдельных технических узлов. Состояние свечей зажигания по внешнему виду позволяет определить, какие проблемы имеются в работе авто и соответственно, устранить их. Попробуем разобраться в том, как определить состояние двигателя по свечам зажигания.

Принцип функционирования комплектующих данного вида

На сегодняшний день, существует несколько типов комплектующих данного вида, которые устанавливаются в автомобилях. Здесь идет речь, как про фото деталей, так и работу свечей зажигания. Итак, выделяют комплектующие:

  1.  Искрового типа.
  2.  Дугового типа.
  3.  Каталитического типа.
  4.  Накаливания.

Человек, который практически не владеет данным вопросом, чаще всего задумывается о вопросе определения свечей зажигания. Прежде всего, нужно отметить, что в автомобилях имеющих двигатель бензинового типа, применяются первые виды свечей. В данном случае, поджог смеси выполняется посредством электроразряда, который происходит при помощи электрода. Процесс напряжения разряда может измеряется в Вольтах. Показатель может составляет до нескольких тысяч Вольт. Функционирование комплектующих является отлаженным процессом, так как они начинают функционирование в момент начала работы двигателя автомобиля.

Достаточно большое количество автовладельцев ошибочно предполагают, что если на фото по диагностике двигателя, где свечи зажигания имеют приличное состояние, то скорее всего, сложностей в функционировании мотора не возникает. Даже в холодное время года, их не нужно будет менять. При этом это утверждение является верным только в том случае, если техническое состояние деталей (свечей) является хорошим. Чтобы понять о состоянии комплектующей, нужно определить, как должна выглядеть свеча зажигания. Если вы будете владеть этими знаниями, то смотря на внешний вид свечей зажигания, сможете определить, в каком именно состоянии они находятся.

Нюансы выполнения диагностики двигателя по состоянию свечи зажигания

Специалисты, которые работают в области диагностики и ремонта транспортных средств, рекомендуют выполнять визуальный контроль с определенной периодичностью. Дело в том, что по внешнему виду данной комплектующей существует возможность определить какое состояние имеет мотор и как следствие, своевременно выполнить ремонтные работы. Если же пренебрегать этой процедурой, то может произойти ситуация, когда мотора перестанет работать, а процесс проведения ремонтных работ будет очень дорогостоящим. Достаточно часто для определения технического состояния транспортного средства, необходимо посмотреть на наличие нагара, имеющегося на поверхности детали. Наличие нагара, а также цвет детали позволяет определить – рабочие или нет свечи зажигания.

Изучая фото и описание нагара на свечах зажигания, можно узнать про большую часть проблем которые имеются в автомобиле. Если после проезда трехсот километров, комплектующая которая подает искру имеет коричневый цвет, то можно не переживать за то, что существует какая-либо неисправность. В данном вопросе, можно смело говорить о том, что техническое состояние двигателя – исправное. Если же на поверхности детали имеется нагар черного цвета, то это говорит про возникшее засорение. Здесь идет речь, про загрязнение воздушного фильтра авто. В зависимости от цвета можно сделать выводы про функционирование двигателя.

В отдельных ситуациях цвет детали бывает белым или серым. Если при выполнении диагностики по цвету свечи зажигания было выявлено, что комплектующие имеют светлый оттенок, то можно сделать вывод про проблемы связанные со смесью используемого горючего. Здесь идет речь про то, что из строя вышли выпускные клапаны, а также имеется достаточно сильный перегрев в камере сгорания. Именно поэтому, тянуть с ремонтными работами нельзя. Специалисты рекомендуют практически сразу обращаться на станцию технического обслуживания. Если же цвет является красным, то это говорит про достаточно большие примеси железа, имеющиеся в топливной жидкости. В результате они перестанут полностью функционировать. Для проведения ремонтных работ, нужно будет выполнить чистку мотора. В отдельном случае может помочь замена масляной жидкости на новую. При этом данная процедура должна выполняться два-три раза.

Состояние свечей зажигания по внешнему виду

Другие способы определения состояния двигателя по свечам зажигания

Существуют и другие способы того как определить состояние свечи зажигания. В данном случае идет речь, про проблемы, которые имеются в нарушении функционирования колпачков маслоотражательного типа. В результате, происходит достаточно большая трата масляной жидкости. Характерным признаком становятся следы масла,имеющиеся на резьбе свеч.

К таким относят возникновение «троения» двигателя, очень длительный процесс его запуска, а также выхлопы, имеющие бело-синий цвет. Помимо этого, имеющиеся следы масляной жидкости и не сгоревшее топливо может говорить про проблему связанную с разрушением клапана, а также перегородки, которая разделяет кольца поршневого типа. Отметим, что в данном случае имеется достаточно сильный расход топливной жидкости. Чаще всего, он увеличивается в несколько раз.

В том случае если процесс детонации двигателя будет регулярно происходить длительное время, то может возникнуть ситуация когда произойдет поломка электрода. Таким образом, за данным параметром также необходимо следить. Как можно заметить, при правильном подходе к данному вопросу, процесс определения неисправностей имеющихся в моторном отсеке становится вовсе несложным. Каждый человек должен помнить, что если вовремя определить проблемы, то в будущем не произойдет ситуации когда мотор авто полностью выйдет из строя, а его ремонт будет дорогостоящим.

Как по фото диагностировать свечи зажигания

Изучая фото свечей зажигания, существует возможность выполнить диагностику. Осмотр комплектующей должен выполняться после того как она функционировала на протяжении длительного периода времени. Идеально, если осмотр будет проведен после того как транспортное средство длительное время ехало по загородному шоссе.

Одной из проблем автовладельцев становится то, когда они допускают ошибку при самостоятельно выполнении работ по диагностике. Здесь идет речь про ситуацию, когда после старта мотора при отрицательной температуре, изначально выполняется выкручивание свечей зажигания, а после определяется, что они имеют черный цвет. Можно догадаться, что человек делает вывод – об износе комплектующей. На самом деле, возникновение черного нагара может появляться в процессе функционирования мотора при режиме «холодного» старта. Таким образом, специалисты рекомендуют делать какие-либо выводы только после того как транспортное средство проехало минимум 150 километров. Еще лучше, если расстояние будет большим.

Свечи зажигания

Состояние свечей

Итак, попробуем разобраться в том, как определить состояние двигателя по фото свечей зажигания.
В случае если данная комплектующая имеет полностью исправное состояние, то внешний вид электрода будет коричневым. В свою очередь, наличие нагара будет практически отсутствовать. Также будут отсутствовать масляные следы. Люди, чей автомобиль имеет подобный двигатель, могут быть уверены в технической исправности. Скорее всего, авто будет иметь минимальный расход топливной жидкости.
Также по цвету можно определить, что авто отличается повышенным расходом топливной жидкости. Цвет свечи будет черный. Причиной возникновения налета на электроде может стать смесь воздушно-топливного типа, а также засорение фильтра воздуха.

Если же цвет светлый, то наоборот, смесь является очень бедной. В подобной ситуации существует повод для того чтобы побеспокоится. Сильные нагрузки становятся одной из причин перегрева мотора. К тому же, непосредственно сама комплектующая также может сильно перегреваться.

В случае, если комплектующая имеет красный цвет, то это говорит про то, что транспортное средство длительное время функционировало на бензине, с большим количеством присадок, имеющихся в составе металл. Если на протяжении длительного времени эксплуатировать авто на таком топливе, то это приводит к отложению металла и изоляции токопроводящего налета. Помимо этого, существует вероятность того, что из строя выйдут другие комплектующие входящие в конструкцию мотора.

Следы масла

Нередко, изучая фото рабочих свечей зажигания, можно увидеть, что на них имеются следы масляной жидкости. Особая концентрация таких следов расположена на резьбе. Мотор, имеющий такие свечи, после длительного простоя, чаще всего начинает «троить». Основной причиной становится некачественное состояние колпачков маслоотражательного типа.

Нельзя не рассказать о том, как выглядит рабочая свеча зажигания, которая была извлечена из цилиндра, который перестал функционировать. Электрод и юбка покрываются очень плотным слоем масляной жидкости, которая смещена с каплями топливной жидкости и небольшими частицами, имеющими разрушения. Основной причиной всего этого становится процесс разрушения клапанов, а также поломка возникающая в перегородке между кольцами поршней, а также седлом. Мотор автомобиля также начинает «троить». При этом данный процесс происходит на регулярной основе, что при эксплуатации транспортного средства способствует потере мощностных характеристик авто, увеличению расхода топлива и как следствие, полному выходу двигателя из строя.

Состояние свечей зажигания

Повреждения свечей

Выполняя диагностику свечей зажигания по внешнему виду можно увидеть, когда происходит полное разрушение комплектующей, конструкция которой изготовлена из керамики. Одной из причин возникновения ситуации, когда происходит разрушение, становится длительное функционирование мотора, использование низкокачественного топлива, а также заводской брак. Двигатель ведет себя точно также как и в ситуации, описанной выше. Хорошим исходом сложившейся ситуации становится то когда блоки цилиндров остались целыми. В противном случае ремонт будет не самым дешевым.

Также встречаются ситуации, когда на извлеченной комплектующей присутствуют зольные отложения. В данном случае цвет не играет какой-либо важной роли. Дело в том, что оттенок комплектующей может говорить только про процесс функционирования топливной системы. Причиной подобной ситуации становится сгорание масляной жидкости после того как произошла выработка или же залегание поршневых колец. Такие моторы имеют повышенный расход масляной жидкости, а также при работе издают неприятный запах.

Следует отметить, что проблемы данного вида являются достаточно распространенными при эксплуатации транспортных средств. Если вы не хотите чтобы ситуация усугубилась, то рекомендуется регулярно проводить диагностику своего автомобиля. Чаще всего, специалисты рекомендуют выполнять процесс диагностики двигателя после того как авто проехало 30 тысяч километров. Отметим, что немаловажным также является обращение в автомобильные мастерские, в которых работают мастера с большим опытом работы. Они знают, как определить по свечам зажигания работу двигателя и соответственно, смогут обеспечить беспроблемную работу вашего транспортного средства. Ответственно подходите к данному вопросу, каких-либо сложностей и проблем в работе автомобиля не возникнет.

Состояние свечей зажигания по внешнему виду позволяет определить, какие проблемы имеются в работе авто и соответственно, устранить их.

Facebook

Twitter

Вконтакте

Google+

tolkavto.ru

Диагностика двигателя по свечам зажигания

Свечи зажигания в бензиновых двигателях непосредственно участвуют в процессе сгорания топливно-воздушной смеси в цилиндрах, осуществляя воспламенение топливного заряда при помощи электрической искры. Свеча зажигания, которая выполнена из металла и керамики, фактически, находится в камере сгорания. Другими словами, данный элемент системы зажигания частично находится внутри ДВС.

Благодаря такой особенности расположения по внешнему виду свечей зажигания можно определить исправность работы и общее состояние двигателя, так как различные неполадки силового агрегата существенно влияют на эффективность сгорания топливно-воздушной смеси. С учетом относительной простоты демонтажа многие специалисты и опытные автолюбители проводят быструю диагностику состояния двигателя именно по свечам. Давайте посмотрим, по каким признакам определяются различные неисправности мотора после анализа внешнего вида свечей зажигания.

Читайте в этой статье

Состояние мотора по свечам зажигания

Начнем с того, что свечи зажигания необходимо выкручивать для поверки уже после того, как двигатель полностью вышел на рабочую температуру и прошел несколько десятков километров с учетом различных режимов нагрузки. Например, перед осмотром свечей можно проехать по трассе на средних оборотах. Отметим, что считается неправильным выкручивать свечи сразу после запуска холодного двигателя. Дело в том, что во время прогрева  мотор определенное время работает на обогащенной смеси, сама работа агрегата бывает неустойчивой, особенно в морозы.

В результате на свечах в холодном моторе может образоваться серо-черный нагар, который ошибочно принимается за явный показатель неисправности ДВС. Также сбои в работе непрогретой силовой установки на холостом ходу (троение, рывки, провалы) могут быть результатом изношенных высоковольтных проводов зажигания или распределителя зажигания, забитых форсунок и т.д. Как показывает практика, с дальнейшим прогревом мотора большинство из этих симптомов зачастую практически полностью исчезают. Соответственно, меняется и состояние свечей.

Для максимальной уверенности оптимально приобрести новый комплект свечей зажигания или установить заведомо исправные, чистые свечи. Обратите внимание, свечи должны полностью соответствовать данному типу двигателя по основным параметрам (калильное число, физический размер и т.д.). Далее потребуется пройти на них не менее пары сотен километров. Затем, непосредственно перед самой проверкой, двигатель прогревается и активно эксплуатируется 15-20 км, после чего элементы можно выкручивать для диагностики состояния ДВС.

Проверка свечей и оценка работы двигателя

В исправно работающем двигателе на свечах не должно быть явных обильных отложений, нагара, следов моторного масла. При этом допускается окрашивание юбки центрального электрода в светлый коричневатый оттенок. Такое состояние свечи зажигания говорит о том, что двигатель оптимально расходует топливо, то есть полноценно сжигает смесь, не перегревается, не отличается повышенным расходом масла.

  1. Появление «пушистого» черного нагара на центральном электроде четко указывает на увеличенный расход топлива и работу двигателя на переобогащенной топливно-воздушной смеси. Такой нагар может быть результатом неправильно настроенного карбюраторного впрыска или проблем с инжектором. Также следует уделить внимание состоянию системы впуска, так как нехватка воздуха по причине забитого воздушного фильтра вызывает излишнее обогащение смеси.
  2. Серый оттенок или побеление центрального электрода является верным признаком того, что мотор работает на бедной смеси или сильно перегревается. Такое состояние свечей зажигания указывает на необходимость детальной проверки двигателя, работы системы топливоподачи, системы охлаждения, ЭСУД и т.д. Помните, активная эксплуатация агрегата под нагрузками на бедной смеси вызывает перегрев не только свечей зажигания, но и камеры сгорания. В результате может возникнуть детонация, локальные перегревы мотора, прогар выпускных клапанов и т.д.
  3. Наличие красного (кирпичного) цвета на юбке центрального электрода свечи зажигания свидетельствует о повышенном содержании металлосодержащих присадок в бензине, на котором эксплуатируется автомобиль. В таких случаях необходимо уделить внимание качеству заправляемого топлива, полностью сменить привычную АЗС. Дело в том, что регулярная езда на таком горючем с присадками металла вызывает образование налета, который проводит электрический ток. В результате искра не проходит должным образом между электродами свечи, сама свеча зажигания быстро выходит из строя. Стоит добавить, что от такого топлива сильно страдает система электронного управления двигателем и система по очистке отработавших газов в выпускном тракте. Речь идет о кислородном датчике (лямбда-зонд) и каталитическом нейтрализаторе, которыми оборудованы все современные инжекторные автомобили.
  4. Замасливание свечей зажигания часто определяется по оценке состояния той части свечи, где на данном элементе выполнена резьба. На витках резьбы можно увидеть моторное масло, перемешанное с серо-черным нагаром и другими отложениями. В таких случаях мотор «на холодную» после простоя часто троит до прогрева, после чего температура растет и работа ДВС стабилизируется. Также двигатель может дымить серовато-синим или сизым дымом некоторое время после холодного пуска. С выходом на рабочую температуру такое дымление прекращается или становится почти незаметным. Добавим, что наличие на свече обильных отложений в виде толстого черно-серого слоя также указывает на то, что в камере сгорания вместе с топливом горит лишнее масло. Смазка попадает в рабочую камеру в результате износа или залегания маслосъемных поршневых колец. В случае проблем с кольцами двигатель дымит сизым дымом при резком нажатии на газ, на переходных режимах в выхлопе появляется характерный запах, присутствуют частицы несгоревшего масла и т.д.
  5. Если двигатель начал троить постоянно, это значит, что цилиндр полностью не работает. Двигатель теряет мощность, дымит, сильно расходует топливо и масло. Сначала необходимо точно определить неисправный цилиндр. Затем можно попытаться диагностировать проблему по состоянию свечи зажигания, которую выкручивают из проблемного цилиндра. В том случае, если центральный электрод и его юбка сильно замаслены, на поверхности присутствуют частицы топлива, которое не сгорело в рабочей камере, заметны металлические фракции, тогда проблема «троения» мотора явно не в системе зажигания или топливоподачи. Высока вероятность того, что произошло разрушение поршневых колец или клапана ГРМ. После оценки состояния свечи дополнительно рекомендуется замерить компрессию в двигателе.
  6. Одним из наиболее тревожных показателей также является свеча, у которой полностью разрушен центральный электрод и керамический материал в области юбки. К таким последствиям приводит детонация двигателя, эксплуатация ДВС на топливе, октановое число которого ниже рекомендуемого для данного мотора. К разрушениям может также привести слишком ранний угол опережения зажигания, неправильно подобранный комплект свечей. Также разрушиться может свеча, которая изначально является низкосортным изделием или случайным браком. Кроме возможных имеющихся неисправностей двигателя дополнительную опасность представляют отпавшие от электрода части, которые могут застрять под клапаном или вызвать другие дефекты. В отдельных случаях после разрушения свечи зажигания неизбежен ремонт ГБЦ.

Советы и рекомендации

Как видно, свечи зажигания являются индикатором, который позволяет сразу заметить определенные сбои в работе ДВС. По этой причине рекомендуется проверять состояние свечей на каждом плановом ТО, то есть через 10-15 тыс. км. пробега. Для исправной работы двигателя иногда необходимо производить регулировку зазора между центральным и боковым электродом, очищать свечи от нагара при помощи щетки с металлической щетиной.

Более того, чтобы не допустить случайного разрушения свечи зажигания в цилиндре, нужно правильно подбирать и своевременно менять свечи зажигания. Также отметим, что многие владельцы бюджетных моделей и авто среднего класса используют следующую схему. Автолюбители из этой группы предпочитают использовать самые простые и приемлемые по цене свечи зажигания известных производителей надлежащего качества.

Такой подход вполне оправдан. Хотя дешевые свечи рассчитаны всего на 25-30 тыс. пробега (что в два-три раза меньше дорогостоящих иридиевых, платиновых и других аналогов), комплект таких свечей регулярно меняется на новый на каждом плановом ТО параллельно замене моторного масла и фильтров.

Логика таких действий заключается в том, что новая свеча, даже самая простая, будет работать в двигателе лучше сравнительно с дорогим изделием, которое рассчитано на срок службы около 60-80 тыс. км. и уже отработало больше половины своего ресурса. Еще одним аргументом в пользу более частой замены свечей является низкое качество топлива на территории СНГ, высокое содержание присадок в бензине и т.п. В таких условиях ресурс любых свечей значительно сокращается.

Получается, проще и не особо дороже использовать более дешевые варианты и чаще их менять. При этом отпадает необходимость чистить свечи, переставлять их с учетом разных температурных режимов по цилиндрам, следить за зазорами и общим состоянием. Также снижается риск самопроизвольного разрушения свечи в результате эксплуатации, что иногда бывает, когда владелец пытается отъездить на одном комплекте «элитных» свечей зажигания весь заявленный производителем срок.

В качестве итога необходимо упомянуть двигатели, которые оборудованы ГБО и постоянно работают на газу. Следует помнить, что на таком виде топлива ресурс свечей зажигания сокращается до двух раз. Так происходит по причине повышенной температуры во время сгорания газа в цилиндрах двигателя. Дополнительно нужно учитывать и такой нюанс, что моторы с газобаллонным оборудованием чаще работают на обедненной топливно-воздушной смеси по сравнению с агрегатами на бензине, что также негативно сказывается на общем ресурсе свечей зажигания.

Читайте также

  • Свечи зажигания

    Назначение и устройство свечей зажигания бензинового двигателя. Конструктивные особенности, виды свечей зажигания. Калильное число, искровой зазор.

krutimotor.ru

о чем говорит их цвет

Проведение полной диагностики двигателя – это мероприятие, которое займет много времени и способно опустошить ваш кошелек на внушительную сумму. Можно использовать современные электронные приборы для диагностики, а можно и вовсе разобрать двигатель до винтиков и, вооружившись микрометром, проверять все размеры и зазоры, влияющие на его работу. Но есть способ намного проще – один только цвет свечей зажигания расскажет вам многое о состоянии двигателя.

Особенности диагностирования ДВС по свечам

Осмотр свечей зажигания — один из самых простых способов диагностики мотора

Для начала стоит разобраться с тем, что такое свеча зажигания, для чего она необходима и какие ее характеристики наиболее важны. Ее роль в двигателе – это воспламенение смеси бензина и воздуха, поступающей в камеру сгорания. Заметьте, что полную картину вы можете получить только в случаях с бензиновыми моторами. Двигатели, работающие на дизтопливе, имеют в своей конструкции свечи, но их функции совершенно другие. Поломка такого, казалось бы, незначительного, элемента, способна нанести двигателю непоправимый ущерб. Обычно возникает цепная реакция, в результате чего неисправность всего одной свечи может дорого стоить автовладельцу. Нередко ломаются крышка трамблера или катушки зажигания (или одна катушка, в зависимости от автомобиля). Даже лямбда-зонд или каталитический нейтрализатор могут выйти из строя, если барахлит какая-либо свеча в бензиновом моторе.

Обратите внимание: свечи бывают: дуговые, искровые, накаливания, каталитические. Для воспламенения топливной смеси из воздуха и бензина применяются искровые.

В то время, когда в цилиндре закрыты клапаны, а поршень находится в районе верхней мертвой точки, происходит электрический разряд между электродами. Сила тока невелика, но напряжение может достигать 20-35 кВ (зависит от типа системы зажигания – контактная, бесконтактная, с микропроцессорным управлением), в результате чего между электродами появляется искра, способная воспламенить бензин. Момент возникновения искры зависит от правильности регулировки зажигания. Для нормального функционирования необходимо, чтобы ремень ГРМ (или цепь) был установлен с необходимым натяжением и метки на коленчатом и распределительном валах совпадали с метками на блоке. Также важна правильная установка трамблера, который распределяет высокое напряжение на соответствующие свечи.

О чем говорит состояние свечей

Всегда обращайте внимание на цвет электрода

Ниже мы привели наиболее распространенные способы определить состояние двигателя по свечам зажигания, а также выявить неполадки некоторых других систем автомобиля.

Рисунок 1. Рабочая свеча, выкрученная из правильно работающего мотора. Цвет центрального электрода – светло-коричневый, практически нет нагара и иных отложений, а также следов масла.

Рисунок 2. Черный бархатистый нагар. Чаще это говорит о переобогащении смеси из-за неправильно настроенного карбюратора или инжектора, либо о том, что в автомобиле засорился воздушный фильтр.

Рисунок 3. Светло-серый или белый электрод. В этом случае смесь в мотор, скорее всего, подается обедненная. Если ничего не предпринимать, в результате можно получить перегрев свечи либо камеры сгорания, что нередко приводит к прогару клапанов.

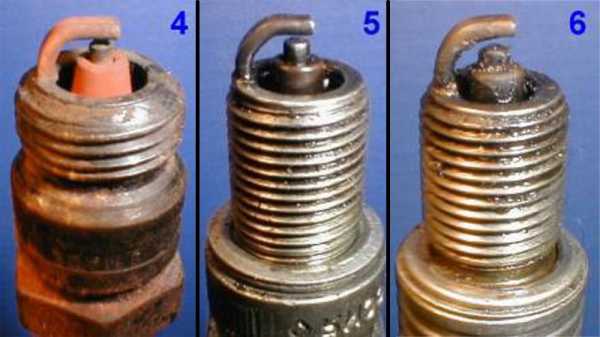

Рисунок 4. Красноватый цвет электрода. Говорит о том, что мотор длительное время работает на топливе с большим количеством металлосодержащих присадок (в основном марганцевых). Такой налет проводит ток легче, чем электроды свечи. Это приводит к тому, что свеча перестает работать.

Рисунок 5. Хорошо заметные следы масла на резьбе. Это может быть следствием плохого состояния маслоотражательных колпачков. В таком моторе зачастую повышенный расход масла. Также сразу после пуска из выхлопной трубы валит синеватый дым, а двигатель подтраивает, но по мере прогрева мотора, «симптомы» исчезают.

Обращайте внимание также на наличие следов масла и бензина

Рисунок 6. Эта свеча была извлечена из нерабочего цилиндра. Юбка центрального электрода, собственно, как и он сам покрыта слоем масла с вкраплениями несгоревшего бензина, а также частичками разрушений, которые произошли в цилиндре. Причиной может быть разрушение клапана или перегородки между поршневыми кольцами. Такой двигатель будет «троить» постоянно, а расход топлива значительно возрастет. Решение однозначно – капитальный ремонт мотора.

Рисунок 7. Центральный электрод и керамическая юбка полностью разрушены. Причин может быть масса. Вот лишь наиболее вероятные из них: двигатель продолжительное время работал с детонацией, длительное использование низкооктанового бензина, ранее зажигание, или заводской брак свечи зажигания. Симптомы работы мотора приблизительно такие же, как и в предыдущем случае. Если частицы разрушенного центрального электрода не смогут проскочить в систему выхлопа, а застрянут под выпускным клапаном, то ремонт ГБЦ гарантирован.

Рисунок 8. Обрастание электрода  свечи зольными отложениями, причем не имеет особого значения их цвет. Такие отложения возникают в результате поломки или залегания маслосъемных колец (внутри цилиндра сгорает много масла). В таком моторе будет повышенный расход масла, выхлоп будет напоминать мотоциклетный.

Рисунок 9. Эрозия электродов. Чаще всего возникает из-за несвоевременной замены свечей либо использование топлива, содержащего большое количество свинца. В последнем случае благодаря интенсивным химическим процессам электроды из никелевого  сплава стремительно разрушаются, особенно под воздействием высоких температур. Такой мотор работает неустойчиво, затруднен запуск, постоянно «троит», мощность его падает.

Внимательно осматривайте не только электроды, а и керамическую изоляцию

Рисунок 10. Свеча забрызгана бензином. Зачастую подобное явление возникает из-за неправильной работы системы зажигания либо инжектора (карбюратора). В зимнее время топливо может не успевать испариться, поэтому и оседает на стенках цилиндров и свечах. Можно попробовать выкрутить свечи и просушить их.

Послесловие

Чтобы мотор вашего автомобиля работал без проблем, о свечах зажигания стоит вспоминать регулярно. Хотя производители свечей и дают гарантию около 30 000 км на свои изделия, диагностику их лучше производить чаще (например, при каждой смене масла). Тем более что диагностика двигателя по свечам зажигания занимает мало времени и осуществляется без затрат с точки зрения финансов. И если менять свечи своевременно, вы избавитесь от многих проблем не только в системе зажигания, но и в системе смазки, выпуска отработавших газов, и немаловажно – сэкономите немало денег на бензине.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

ktonaavto.ru

Диагностика двигателя по свечам зажигания – что можно узнать?

Каждому автомобилисту полезно знать, как проводится диагностика двигателя по свечам зажигания. Ведь зачастую нет времени отдавать мотор на разборку, чтобы установить неполадки, а это самый быстрый способ первичной оценки. Разберемся вместе.

Диагностика двигателя по состоянию свечей

Эти специальные устройства предназначены для зажигания топливной смеси и используются абсолютно в каждом бензиновом движке. Кроме того, их свободно можно назвать «зондом» диагностики мотора, так как именно по их состоянию можно определить уровень температуры, качество топлива и состав горючей смеси. В дизельном двигателе анализ свечей не даст такой точной информации, так как они там выполняют несколько другую задачу.

Выход из строя этого маленького элемента может привести к весьма серьезным последствиям в случае с бензиновым авто. Таким образом, если возникли проблемы со свечами, в результате могут выйти из строя следующие элементы всей системы зажигания: крышки трамблера, катушки, а также катализатор газов, конечно же, если таковой есть в автомобиле.

Как работает свеча зажигания?

Существует несколько типов свечей зажигания: искровые, дуговые, каталитические, накаливания. В бензиновых двигателях используются первые. В этом случае пожог воздушно-топливной смеси осуществляется за счет электрического разряда, возникшего между электродами, напряжение этого разряда достигает нескольких тысяч, а иногда даже и десятков тысяч Вольт. Работа свечей зажигания весьма отлажена, и они срабатывают в точно заданный момент работы движка.

Существует заблуждение, что если свечи находятся в весьма приличном состоянии, и не возникает никаких проблем в работе мотора, даже в суровую зимнюю пору, то их можно не менять довольно долго. Однако, как было сказано выше, от их состояния напрямую зависит и состояние многих других устройств системы зажигания, поэтому замену свечей следует производить в четко указанные сроки.

Диагностика двигателя по свечам зажигания – следим за цветом электрода

Также, весьма полезно иногда проводить их визуальный контроль, так как достаточно легко определить состояние двигателя по свечам зажигания и вовремя предотвратить возможные поломки, ведь они, как известно, могут вылиться в кругленькую копеечку. Таким образом, иногда для того чтобы определить, в каком состоянии находится «сердце» автомобиля, достаточно просто посмотреть на нагар, находящийся на поверхности свечей зажигания.

Существует несколько основных критериев, по которым без проблем можно узнать о тех либо других неисправностях. Если после пробега 300 километров электрод, подающий искру, остается светло-коричневого цвета, то нет никакого повода для беспокойства, мотор в полном порядке. В случае же, когда на его поверхности обнаружен черный нагар, то это является первым признаком засорения воздушного фильтра.

По цвету электрода можно очень многое сказать о работе двигателя. Иногда встречается ситуация, когда цвет электрода может быть светло-серым и даже белым.

Это говорит о проблемах в горючей смеси, что незамедлительно приводит к выходу из строя выпускных клапанов и сильному перегреву камеры сгорания. Поэтому нельзя тянуть с ремонтом, и сразу же стоит обратиться на СТО. Красный оттенок электрода свидетельствует о больших примесях железа в топливе, и вследствие этого свечи перестают функционировать. Движок нуждается в срочной чистке. Иногда помогает замена старого масла на новое, но повторить эту процедуру следует несколько раз подряд.

Как еще оценить состояние двигателя по свечам зажигания?

Следующим критерием, который свидетельствует о нарушенной работе маслоотражательных колпачков и, как следствие, о сильном расходе масла, является наличие масляных следов на резьбе свечи. Сопутствующие признаки в данной ситуации: «троение», длительный запуск и наличие бело-синих выхлопов. Кроме того, следы масла в сочетании с несгоревшем топливом говорят о разрушении клапана или же перегородки, разделяющей поршневые кольца. При этом ожидайте увеличения расхода топлива, как минимум в два раза.

Длительная детонация движка приводит к поломке самого электрода либо же керамики свечи. Так что за этим параметром мотора тоже следует следить время от времени, и не запускать! Таким образом, видно, что диагностика двигателя по состоянию свечей осуществляется очень легко, при этом помните, что своевременное выявление проблемы сможет избавить вас от ряда проблем и существенно сэкономить семейный бюджет. А вот как заменить свечи, можно прочитать уже в другой нашей статье!

carnovato.ru

Диагностика двигателя по состоянию свечей зажигания

Так как свечи зажигания — узел, максимально приближенный к условиям работы в камерах сгорания, то по определенному состоянию свечек можно судить о различных неисправностях двигателя.

Для начала отмечу то, что произвести диагностику двигателя по внешнему виду свечей можно только после достаточного срока службы этих элементов. Не стоит через 10 минут выкручивать новые свечи и что-то по ним пытаться определить, для этого изначально чистые свечки должны проработать минимум 300 километров пробега.

Есть случаи, когда, даже при полностью исправном двигателе, свечи покрыты черным нагаром (например, после холодного пуска в мороз). Так что, выкручивая свечки и видя на них слой нагара, не стоит делать поспешных выводов. Такая диагностика должна производиться после длительной езды на автомобиле, двигатель которого прогрет до рабочей температуры.

Если вы выкручиваете свечки, и они выглядят так, как показано на рисунке слева, то радуйтесь, двигатель вашего автомобиля прекрасно работает. Это нормальное состояние свечей, оно характеризуется серовато-желтым налетом и слегка «изношенными» электродами (электроды со временем выгорают и округляются).

Основные симптомы неисправностей двигателя, которые отражаются на состоянии свечей

Эта свечка покрыта чёрным нагаром. Типичный пример работы двигателя с повышенным расходом топлива (слишком богатая топливно-воздушная смесь). Возможные причины: неправильно отрегулированный карбюратор или неисправный инжектор, неисправность воздушной заслонки, засоренный воздушный фильтр (из-за недостатка воздуха, смесь интенсивнее обогащается топливом).

Данная свеча покрыта маслом. Это говорит о недостаточной температуре нагревания свечи или попадании моторного масла в цилиндры. Повышенный расход масла характеризуется бело-синим выхлопом при прогреве. Возможные причины: износ направляющих втулок клапанов, маслосъемных колпачков, поршневых колец, гильз цилиндров.

Это типичный пример бедной топливно-воздушной смеси. Езда на такой смеси приводит к перегреву двигателя, может вызвать прогорание клапанов. Перегрев свечей характеризуется нежеланием двигателя глохнуть даже при выключенном зажигании. Вероятные причины: слишком большое опережение зажигание, низкое октановое число топлива.

На этом рисунке вы видите свечу, покрытую отложениями из металлов. Это происходит при использовании бензина с высоким содержанием присадок, повышающих октановое число. Этот слой имеет цвет красного кирпича и обладает свойствами электропроводности в условиях работы в цилиндре. Это приводит к тому, что искра пропадает, так как ток не будет проскакивать между электродами, а пройдет по этому слою.

Эту свечу выкрутили из неисправного цилиндра, на свече видны металлические осколки и капли моторного масла. Такое обычно происходит при поломке перегородки между поршневыми кольцами или при неисправности клапана. В этом случае двигатель троит не переставая, расход топлива повышается почти в два раза, мощность двигателя заметно снижается, выход один — ремонт.

На рисунке мы видим свечу, электрод которой оброс зольными отложениями. В этом случае двигатель ест масло (оно сгорает в цилиндрах). При перегазовках из выхлопной трубы валится густой синий дым. Причиной могут быть пришедшие в негодность маслосъемные кольца или выработанное моторное масло.

На фотографии мы видим свечу залитую бензином. Искрообразование в этом случае нарушено, что делает запуск двигателя невозможным. Это обычно бывает при отсутствии искры между электродами или нежеланием смеси к воспламенению (обычно бывает при запуске двигателя в сильный мороз). В этом случае следует выкрутить свечи зажигания, прокалить их на огне и прочистить металлической щеткой.

Следите за состоянием свечей каждые 10 000 километров пробега, а лучше заменяйте их. На этом статья завершена. Ни гвоздя, ни жезла!

avtoberloga.ru

Диагностика двигателя по свечам | Twokarburators.ru

По внешнему виду свечей зажигания можно судить о том, какие проблемы в настоящий момент имеет инжекторный двигатель автомобиля. Все его неисправности и неисправности его системы управления напрямую отражаются на состоянии свечей зажигания. По нагару на электродах свечей зажигания можно судить как о состоянии двигателя, так и состоянии самих свечей.

Рассмотрим некоторые, наиболее часто встречающиеся, варианты возникновения различного нагара на свечах зажигания на примере двигателя  2111 автомобилей ВАЗ 2108, 2109, 21099 оборудованного системой впрыска топлива.

Диагностика по свечам зажигания

— Нормальная свеча

Цвет электродов и резьбовой части свечи зажигания коричневый или серовато-желтый (см. фото выше). Износа электродов практически нет, зазор между ними соответствует норме. Свеча по своим характеристикам и калильному числу соответствует двигателю. Система управления инжекторным двигателем работает нормально.

— Свеча с сажевыми отложениями

Сухой черный или темно-серый налет (сухая копоть) на электродах и резьбовой части свечей зажигания говорит о богатой топливной смеси, поступающей в цилиндры двигателя, засоренности форсунок, проблемах с системой зажигания или выходе самой свечи из строя (пробое). При этом двигатель работает с пропусками зажигания, возможен затрудненный запуск и неустойчивый холостой ход, черный дым из глушителя. Следует проверить степень загрязненности воздушного фильтра, исправность датчика температуры охлаждающей жидкости (ДТОЖ), датчика массового расхода воздуха (ДМРВ), датчика кислорода, регулятора ХХ.

— Белый или серый налет на электродах

Свеча не соответствует по калильному числу для данного двигателя («холодная»). Постоянный сильный перегрев двигателя. Возможно неисправен вентилятор системы охлаждения на радиатор или датчик температуры охлаждающей жидкости (ДТОЖ). Обедненная топливная смесь по причине неправильной работы какого-либо датчика ЭСУД (например. датчика кислорода, датчика температуры ОЖ) или регулятора ХХ.

— Замасленные электроды

Электроды и резьбовая часть покрыта маслом. Причиной может служить попадание лишнего моторного масла в камеру сгорания. Масло может попасть из-за изношенных поршневых колец или маслосъмных колпачков, направляющих втулок клапанов. При этом запуск двигателя будет затруднен, возможны пропуски в работе цилиндров, сизый дым из глушителя (постоянно идет — проблемы с кольцами, при перегазовках — с колпачками), подергивания двигателя при работе. В такой ситуации необходим ремонт головки двигателя или его цилиндропоршневой группы. Виновника неисправности можно выявить, проведя замер компрессии в цилиндрах двигателя.

— Металлосодержащий налет

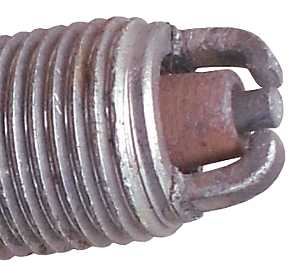

Кирпично-красные отложения окислов железа на изоляторе. Появляются при наличии в бензине металлосодержащих антидетонационных присадок (ферроценов). При работе двигателя на режиме больших нагрузок, при высокой температуре в камерах сгорания окислы железа восстанавливаются в токопроводящие дорожки из чистого железа и замыкают центральный электрод на «массу». Это вызывает пропуски зажигания и как следствие падение мощности и приемистости двигателя, повышенный расход топлива. Возможно скорое разрушение каталитического нейтрализатора из-за превышения в нем температуры при догорании не сгоревшего топлива. Рекомендуется в такой ситуации сменить заправку и свечи (так как такой налет ни чем не удаляется).

— Разрушенный изолятор

Изолятор может быть растрескавшимся или со сколами, что может привести к повреждению поршня. Причина – повышенная детонация в цилиндрах двигателя, неисправный датчик детонации. Возможно, применяется топливо с октановым числом не соответствующим данному двигателю.

Очень часто присутствует сочетание нескольких видов налета. Например, свеча с черным налетом и к тому же замасленная свидетельствует об износе цилиндропоршневой группы или клапанного механизма.

Примечания и дополнения

— При замене свечей зажигания новыми, рекомендуется устанавливать свечи с характеристиками идентичными старым свечам. Производитель может быть иной.

— Черный и масляный налет со свечи можно удалить прочистив ее металлической щеткой и промыв в бензине. В случае особо сильного загрязнения рекомендуется замачивание свечей в ортофосфорной кислоте или преобразователе ржавчины (содержит ортофосфорную кислоту).

Еще статьи по свечам зажигания

— Проверка искры на свечах зажигания

— Подбор свечей зажигания для карбюраторных и инжекторных двигателей автомобилей ВАЗ

— Проверка и регулировка зазора между электродами свечей зажигания

twokarburators.ru
