Датчик заднего хода цена ваз 2114: Датчик заднего хода ВАЗ 2108, 2114 ЭМИ 1322.3768 купить

Датчик заднего хода ВАЗ

org/Product">
посмотреть в Автокаталоге посмотреть в Автокаталоге:
Датчик заднего хода ВАЗ,Москвич,ГАЗ ОКТЭП

Код товара: 000512

Датчик заднего хода ВАЗ,Москвич,ГАЗ ОКТЭП

Артикул: 2103-3716630 Производитель АвтоКомплект г.Октябрьский (ОКТЭП) ВК415

Код товара: 129700

Датчик заднего хода ВАЗ-1118,2170

Артикул: 2170-3710410 Производитель АвтоВАЗ 21700-3710410-00

Код товара: 404723

Датчик заднего хода ВАЗ-1118,2170 КПП под трос

Артикул: 2190-3710410 Производитель ЭлектроМехИзмерение ЗАО 1332.

3768-01

Код товара: 302096

Датчик заднего хода ВАЗ-1118,2170 ТочМаш

Артикул: 2170-3710410 Производитель Точмаш 21700-3710410-00

org/Offer">

Код товара: 288134

Датчик заднего хода ВАЗ-2101-06 4-х КПП ЭМИ

Артикул: 1312.3768 Производитель ЭлектроМехИзмерение ЗАО 1312.3768

посмотреть в Автокаталоге посмотреть в Автокаталоге:
Датчик заднего хода ВАЗ-21074,ГАЗ-24,УАЗ АвтоВАЗ ОАО

Код товара: 458853

Датчик заднего хода ВАЗ-21074,ГАЗ-24,УАЗ АвтоВАЗ ОАО

Артикул: 21213-3710180 Производитель АвтоВАЗ 21213-3710180

org/Offer">
посмотреть в Автокаталоге посмотреть в Автокаталоге:
Датчик заднего хода ВАЗ-21074,ГАЗ-24,УАЗ АВТОПРИБОР

Код товара: 082458

Датчик заднего хода ВАЗ-21074,ГАЗ-24,УАЗ АВТОПРИБОР

Артикул: 21213-3710180 Производитель АВТОПРИБОР г.Владимир 8802.3710010

org/Offer">
посмотреть в Автокаталоге
посмотреть в Автокаталоге:

Датчик заднего хода ВАЗ-21074,ГАЗ-24,УАЗ ОКТЭП

Код товара: 008741

Датчик заднего хода ВАЗ-21074,ГАЗ-24,УАЗ ОКТЭП

Артикул: 21213-3710180 Производитель АвтоКомплект г.Октябрьский (ОКТЭП) ВК418

org/Offer">

Интернет: нет в наличии

посмотреть в Автокаталоге
посмотреть в Автокаталоге:

Датчик заднего хода ВАЗ-21074,ГАЗ-24,УАЗ ЭМИ

Код товара: 123892

Датчик заднего хода ВАЗ-21074,ГАЗ-24,УАЗ ЭМИ

Артикул: 21213-3710180 Производитель ЭлектроМехИзмерение ЗАО 1302.3768

org/Offer">
посмотреть в Автокаталоге посмотреть в Автокаталоге:

Датчик заднего хода ВАЗ-2108,1111,М-2141 ОКТЭП

Код товара: 000514

Датчик заднего хода ВАЗ-2108,1111,М-2141 ОКТЭП

Артикул: 2108-3710410 Производитель АвтоКомплект г.Октябрьский (ОКТЭП) 55.3710

org/Offer">
посмотреть в Автокаталоге посмотреть в Автокаталоге:
Датчик заднего хода ВАЗ-2108,1111,М-2141 ЭМИ

Код товара: 247703

Датчик заднего хода ВАЗ-2108,1111,М-2141 ЭМИ

Артикул: 2108-3710410 Производитель ЭлектроМехИзмерение ЗАО 1322.3768

org/Offer">
посмотреть в Автокаталоге посмотреть в Автокаталоге:
Датчик заднего хода ВАЗ-2123
модели
группы

ВАЗ-2123 Картер сцепления и коробка передач посмотреть

Код товара: 048853

Датчик заднего хода ВАЗ-2123

Артикул: 2123-3710410 Производитель АвтоВАЗ 21230-3710410-00

org/Offer">

Код товара: 361172

Датчик заднего хода ВАЗ-2190

Артикул: 2190-3710410 Производитель АвтоВАЗ 21900-3710410-00

Датчик заднего хода ВАЗ 2110

Датчик заднего хода ваз 2110 – это механизм включения фонарей заднего хода, оповещающий сигналом белого цвета о намерении (либо уже о совершающемся действии) водителя и автомобиля двигаться назад.

Где находится датчик заднего хода ВАЗ 2110?

Располагается этот датчик с левой стороны внизу коробки передач. В его поиске вы не ошибетесь, ведь это единственный элемент в КПП с подведенными проводами.

Устройство и принцип работы.

Принцип работы датчика довольно прост: при включении задней передачи на фонарь поступает напряжение, отчего он загорается. Происходит это благодаря специальному шарику выключателя, который при включенной передачи заднего хода выходит из штока и замыкает контакты. В момент выключения «задней» контакты под действием возвратной пружины размыкаются, и все возвращается в исходное положение.

Нередко приходится слышать (или даже видеть на дороге), что не работает сигнал, не зажигается свет при реверсном передвижении. Такая неисправность по большому счету не скажется на ходе автомобиля по дорожному полотну, однако вполне может вызвать дискомфорт в вождении или даже создать аварийную ситуацию на дороге. Причиной подобного несоответствия нормальному состоянию авто может выступать ряд вариантов, выяснить единственно верный из которых следует на смотровой яме или эстакаде. Наиболее распространенными из них по праву принято считать следующие.

Неполадки датчика заднего хода «десятки» и их диагностика.

1. Перегорела лампочка.

Решение вопроса: замена лампочки новой. Для этого вам придется демонтировать обивку, расположенную позади фонаря, затем отключив наружные световые приборы, открыть багажник и отсоединить жгут проводов. После чего следует вынуть панель, сжав боковые фиксаторы, выкрутить лампу, надавив на нее. Затем поставьте новую лампочку и вернуть все в исходные места.

2. Окислились контакты, вышли из строя предохранители, отсутствует «масса» на плате.

Решение вопроса: почистите контакты, при необходимости заменить нерабочие провода и вышедшие из строя предохранители. Для этого необходимо лишь снять фару.

3. Оборвались провода.

Решение вопроса: проверка целостности проводов и их замена по необходимости.

4. Сломан датчик заднего вида.

Решение вопроса: диагностика и замена датчика в случае необходимости.

Как проверить датчик заднего хода ВАЗ 2110?

Для того, чтобы диагностировать эту проблему, вам понадобится: мультиметр, изоляция, молоток и зубило, картер для слива масла, нож, пассатижи, ключи на «22» и «24», головка на «22» увеличенная. Теперь о самой проверке:

  • Отсоедините и выньте провода, подключите тестер, выставив на нем функцию «прозвона» или сопротивления.
  • Включите заднюю передачу, затем – зажигание, не забывайте при этом следить за показателями сопротивления на тестере. Если прибор показывает «0», значит, все хорошо. Другие же значения говорят о необходимости замены устройства. Такие же действия проделайте при зажженных лампочках заднего хода в случае не включенной задней передачи.

Если вы определили, что замена датчика заднего хода вам необходима, указаниям, приведенным ниже.

Замена датчика заднего хода ВАЗ 2110: пошаговая инструкция.

  1. Снимите защиту на «движке» при ее наличии, поставив какую-нибудь емкость под место откручивания датчика, дабы избежать «утечки» масла в никуда.
  2. Открепите присоединенные к детали провода. Для этого необходимо лечь под машину.

  1. Открутите неисправный датчик ключом на «21».

  1. Замените его новым, уплотнив специальным кольцом.

  1. Добавьте недостающее после утечки масло в КПП, далее подключите к клеммам проводку. После чего протрите все поверхности, имеющие контакт с маслом, чистой сухой ветошью, дабы избежать самовозгорания.
  2. Проверьте исправность детали, включив заднюю передачу и запустив двигатель.

Видео.

Рекомендую прочитать:

Не горит свет заднего хода 2108, 2109, 21099

Отказ в работе ламп заднего хода обычное явление на автомобилях ВАЗ 2108, 2109, 21099.

Многие автовладельцы после неоднократного отказа ламп так и оставляют их в нерабочем состоянии. Рассмотрим как проверить их работоспособность без приборов и приспособлений, починить и привести в надлежащее состояние. При проведении работ следует помнить, что напряжение к лампам заднего света на автомобилях ВАЗ 2108, 2109, 21099 подается после включения зажигания.

Не горит свет заднего хода на автомобилях ВАЗ 2108, 2109, 21099, причины

Неисправен датчик света заднего хода

Датчик расположен в нижней части коробки передач со стороны левого переднего колеса. По оранжевому (красному) проводу ток на него подается, по зеленому уходит к задним фонарям (оранжевый запитывается после поворота ключа в замке зажигания). При включенном зажигании снимите с датчика штекер с зеленым и оранжевым проводом и соедините между собой отрезком провода. Лампочка загорелась — датчик меняем. Нет, ищем причину дальше.

Датчик света заднего хода установлен в коробке передач ВАЗ 2108, 2109, 21099

См. «Датчик света заднего хода ВАЗ 2108, 2109, 21099».

Перегорел предохранитель

За свет заднего хода отвечает предохранитель №5 8 А (монтажный блок 17.3722), он же F16 15 А (монтажный блок 2114) . Через него из монтажного блока по оранжевому (красному) проводу ток поступает на датчик света заднего хода. Меняем его на новый. В дальнейшем необходимо выяснить причину перегорания предохранителя, так как возможно где-то короткое замыкание. Стоит отметить, что при перегорании этого предохранителя помимо света заднего хода перестают работать щиток приборов, «повороты», аварийка т. д.

Предохранитель №5 монтажного блока 17.3722 отвечающий за свет заднего хода на автомобилях ВАЗ 2108, 2109, 21099
Нет «массы» к задним фонарям

Масса на задних фонарях это черные провода из колодок. Проверьте надежность их соединения с кузовом автомобиля рядом с задними фонарями.

«Масса» заднего фонаря автомобилей ВАЗ 2108, 2109, 21099
Перегорела лампочка

Перегореть может как одна, так и сразу две лампочки. Причем на вид они могут быть вполне исправны. Проверить можно, вставив в патрон заведомо исправную лампочку, например со «стопов» из этого же фонаря.

Окислились контакты в патроне ламп света заднего хода

Необходимо несколько раз повернуть лампочку в патроне, чтобы восстановить контакт. Для усиления эффекта можно зачистить контакты наждачной бумагой.

— Окислились контакты в штекерных колодках проводов задних фонарей. Снимаем колодки и зачищаем контакт зеленого провода (вывод 4) отвечающего за подведение питания к лампам заднего света и соответствующий ему контакт на дорожке платы.

Лампа света заднего хода в заднем фонаре автомобиля ВАЗ 2108, 2109, 21099
Неисправны платы задних фонарей

Их дорожки могут осыпаться или проржаветь. Подаем напряжение отрезком провода с вывода 4 зеленого провода в колодке, на нижний контакт лампочки вставленной в патрон. Загорелась – осматриваем дорожку в плате. Можно припаять на нее проводок и восстановить дорожку.

Плата заднего фонаря ВАЗ 2108, 2109
Не подается электрический ток от монтажного блока до задних фонарей

К лампам заднего света ток подается по зеленому проводу, от поперечного штекера в монтажном блоке (Ш 9 или для 2114 — X9, вывод 16), который проходит через весь салон автомобиля с левой водительской стороны. Возможно, ослабло крепление штекера, или в нем окислился наконечник провода, или где-то переломился зеленый провод. Можно вынуть штекер из монтажного блока и подать напряжение отрезком провода с АКБ на вывод 16 зеленого провода. Лампа загорелась – провод исправен, нет, ищем место повреждения или сразу меняем его на новый.

Неисправен токоподающий провод от монтажного блока к датчику

По нему ток подается на датчик и далее уже по зеленому проводу к лампочкам света заднего хода в задних фонарях автомобиля. Это красный или оранжевый провод от крайнего левого штекера в монтажном блоке (Ш6, X6/12) до датчика света заднего хода. Включите заднюю передачу. Выньте штекер Ш6 (X6) из монтажного блока и подайте напряжение отрезком провода от АКБ на вывод 12 штекера. Лампочка загорелась – проблемы с монтажным блоком, нет с датчиком или зеленым проводом.

Неисправна электрическая цепь подающая напряжение на предохранитель №5 (F16)

В этом случае также не будет работать щиток приборов. Необходимо проверить элементы электрической цепи на наличие «обрыва»: вывод «30» генератора – 2 розовых провода – штекер Ш8 (X8) выводы 5,8 монтажного блока – штекер Ш1 (X1) выводы 6,5 монтажного блока – провода голубой с черным и коричневый к замку зажигания (по коричневому ток приходит, по голубому с черным идет на пятый предохранитель) – замок зажигания (выводы 30/1 и 15/1, они коммутируются при повороте ключа в замке зажигания во второе положение).

Примечания и дополнения

— В последнее время сильно ухудшилось качество изготовления датчиков света заднего хода для автомобилей ВАЗ 2108, 2109, 21099. Основная их проблема – не герметичность. Через некоторое время новый датчик начинает подтравливать масло из коробки передач через свой корпус. Поэтому следует периодически следить за его состоянием. Негерметичный датчик – источник возникновения короткого замыкания, а это неустойчивый холостой ход, потеря мощности и приемистости, в дальнейшем выход из стоя элементов системы зажигания и электрооборудования.

— Схема включения света заднего хода автомобилей ВАЗ 2108, 2109, 21099 — «Схема подключения света заднего хода на автомобилях ВАЗ 2108, 21019, 21099».

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099

— Не работают стоп-сигналы в задних фонарях на автомобилях ВАЗ 2108, 2109, 21099

— Предохранители и защищаемые ими цепи монтажных блоков автомобилей ВАЗ 2108, 21099

— Контакты подрулевых переключателей автомобилей ВАЗ 2108, 2109, 21099

— Не работают указатели поворота на автомобилях ВАЗ 2108, 2109, 21099

— Не горят габариты ВАЗ 2108, 2109, 21099

Перестал гореть задний ход ваз 2114. Фонарь заднего хода не горит

Фонарь заднего хода хотя и не относится к категории обязательных световых приборов, но, тем не менее, имеет огромное значение для безопасного передвижения вашего авто.

Фонарь заднего хода – основные функции

Довольно трудно представить себе, как можно ездить и не пользоваться задним ходом, вернее такой ситуации в принципе быть не может. Причем не всегда есть возможность передвигаться только в светлое время суток, когда за окном отличная видимость. Поэтому очень важно обеспечить себе максимальный комфорт и вечером, а также ночью, а иногда и днем, во время тумана, дождя и других капризов погоды, которые не самым лучшим образом отражаются на вашей видимости другим участникам движения.

Таким образом, основной функцией этих световых приборов является освещение дорожного полотна при движении назад. Кроме того, именно они предупреждают всех участников о том, что вы планируете дать задний ход, выполняя тем самым информативную функцию. Но, к сожалению, иногда приходится устанавливать дополнительный фонарь заднего хода, так как штатный не в состоянии выполнять все задачи на требуемом уровне.


Не работают фонари заднего хода – возможные неполадки и их причины

Для того чтобы оценить состояние фонаря и понять причину возможных неполадок, следует изучить устройство и принцип функционирования. Схема работы довольно простая и заключается в следующем. Как только происходит включение задней передачи, специальный шарик выключателя, выйдя из штока, замыкает контакты . Таким образом, на фонарь поступает напряжение, и он зажигается. После того, как водитель выключит заднюю передачу, все возвращается на свои места, и контакты размыкаются под действием возвратной пружины.


Из всего вышесказанного становится понятно, что данные световые приборы, впрочем, как и все остальные, связаны с электрической частью, а значит, причин, по которым не работают фонари заднего хода, может быть уйма. Среди них наиболее распространенными являются:

  • перегоревшая лампочка;
  • окисление контактов;
  • вышедшие из строя предохранители;
  • отсутствие на плате «массы»;
  • поломался датчик заднего хода, или же произошел обрыв его проводов;
  • перегорели контакты на пленке фары.


Не горят фонари заднего хода – диагностика неисправностей и ремонт

В общем, результат таких неисправностей один – не горят фонари заднего хода. Тогда нужно выявить причину и, соответственно, устранить ее. Если сгорела лампа, то ее пора заменить на новую. Для этого, отключив наружные световые приборы, открываем багажник и отсоединяем колодку проводов. Безусловно, предварительно придется демонтировать всю обивку, находящуюся сзади от фонаря. Далее, сжав фиксаторы, расположенные по бокам, можно вынуть панель и, надавив на саму лампу, выкручиваем ее. После ставим новую и возвращаем все на свои места.


Для работы с проводкой, как правило, требуется мультиметр, не исключение и автомобиль.

Окислившиеся контакты необходимо зачистить. Чтобы обеспечить к ним доступ, нужно попросту снять блок фары. Что же насчет отсутствующей «массы», так ее следует поставить на место, а оборванные провода прозваниваются, и нерабочие меняются. Вышедшие из строя предохранители также нуждаются в замене, они все находятся в специальном блоке предохранителей, так что сделать это не представляет труда. Также может возникнуть еще одна проблема, когда постоянно горят фонари заднего хода.


Причин такого поведения может быть несколько, либо опять-таки не все в порядке с электрической частью, либо же вышел из строя специальный датчик, расположенный на коробке. В первом и во втором случае организуйте замену неисправных частей. Кроме того, выйти из строя может и выключатель фонарей заднего хода. Добраться до него можно либо снизу авто, либо же через моторный отсек, но, прежде чем его демонтировать, убедитесь, что именно он вышел из строя .


Для этого, освободив его, нужно завести машину и , а потом, замкнув контакты, посмотреть на фонари, которые должны загореться. Далее, вынув выключатель, проверяем мультиметром, происходит ли замыкание контактов при его включении. В случае отсутствия такого замыкания не обойтись без развальцовки. Вырезав из электромагнитного реле нужной длины гибкий контакт, лудим его на место старого. Затем, проверив надежность пайки, собираем выключатель обратно и прозваниваем. При нормальном замыкании устанавливаем его на прежнее место.

Данный световой прибор не является обязательным к эксплуатации, однако от него во многом может зависеть безопасность движения на автомобиле. В этой статье мы рассмотрим, что такое фонарь заднего хода, для чего он предназначен, и что делать, если фонарь заднего хода не горит?

Зачем нужен фонарь заднего хода


Фонарь заднего хода – это световой прибор, установленный на задней части автомобиля и срабатывающий при включении задней передачи. Любой фонарь заднего хода имеет две функции:

  • Создание небольшого освещения дорожного полотна и встречных предметов при движении задним ходом в темное время суток. К примеру, во время парковки задним ходом ночью фонарь заднего хода – просто необходимая вещь. Она помогает лучше ориентироваться в темноте и уберегает нас от неприятностей на парковке или во дворе.
  • Информативная функция . При включении задней скорости, фонарь загорается соответствующим светом (дневным), что информирует других участников движения о том, что вы планируете совершить движение задним ходом. Есть люди, у которых плохо развито зрительное восприятие, относительно уменьшения расстояния до предметов. Это значит, что вы можете начать движение задним ходом на человека, который этого совсем не заметит.

Таким образом, применение фонарей заднего хода целесообразно и вполне желательно, поэтому их нужно поддерживать в исправном и рабочем состоянии, а при их отсутствии – обязательно установить их.

Принцип работы фонарей заднего хода

Схема работы этого прибора весьма простая и состоит из следующих элементов. Две лампочки, соединенные параллельно в одну цепь, которая замыкается при помощи замка зажигания и специальной «лягушки», установленной на коробке передач автомобиля. При включении задней скорости, пара контактов «лягушки» замкнется и соберет цепь лампочек. Таким образом, они загораются и выключаются после того, как скорость будет отключена.

Стоит отметить, что включение ламп не осуществляется до того, как зажигание не будет включено. Это необходимо для того, чтобы оставленная машина на задней скорости не «посадила» аккумуляторную батарею. Получается, что лампа фонаря заднего хода будет работать только при включении системы зажигания.

Для защиты электрической цепи фонаря, в ней предусмотрен предохранитель. Он выполняет защиту от коротких замыканий и является одноразовым устройством, которое после срабатывания подлежит замене.

Что делать, если не работает фонарь заднего хода ВАЗ

Бывают случаи, когда фонарь выходит из строя и перестает загорать после того, как мы включили заднюю передачу. Это создает дискомфорт водителя при движении задним ходом, а также перестает информировать других участников движения о ваших намерениях. Поэтому, после обнаружения неисправности, необходимо срочно провести ремонт электрической цепи фонаря заднего хода.


В первую очередь, всегда проверяют состояние предохранителя. Монтажный блок может быть установлен как в подкапотном пространстве, так и под панелью приборов.В любом случае, его необходимо открыть и оценить состояние предохранителя. Что касается номера, под которым расположено защитное устройство, то тут вам поможет справочная литература относительно электрооборудования вашего автомобиля. Если предохранитель перегорел, ни в коем случае не меняйте его сразу. Для начала найдите короткое замыкание и устраните его. Чтобы найти место замыкания, необходимо проверить протяженность всей трасы проводов. Тем не менее, если предохранитель целый, то переходим к другому шагу.


Теперь проверяется работоспособность лампы. Вполне возможно, что лампочка перегорела. Для ее проверки можно пользоваться стандартным тестером, который включает в себя обычную батарею на 12 вольт. Подключите его к контактам лампы и проверьте ее работоспособность. Если лампа не загорелась – значит, она перегорела и ее необходимо поменять. Однако, если лампы загорелись, значит, дело совсем не в них и нужно выполнять диагностику далее.


Третьим на очередь попадает устройство, под названием «лягушка». Дело в том, что найти ее не так уж и просто, как кажется на первый взгляд. Это связано с тем, что она, как правило, располагается в нижней части автомобиля, в частности на коробке передач. В процессе осмотра, необходимо проверить контактные соединения и в случае их загрязнения (а именно и так бывает в большинстве случаев) прочистить их. Если и это не помогает при решении проблемы, то неисправность необходимо искать в замке зажигания автомобиля.


Дело в том, что цепь фонаря заднего хода проходит через замок зажигания автомобиля. Разберите кожух замка и проверьте состояние контактов, которые отвечают за включение фонаря заднего хода. Как правило, помимо фонаря, не работают также потребители, питание которых осуществляется через замок зажигания. Таковыми могут являться вентилятор отопителя и др.

Откройте схему электрооборудования вашего автомобиля и отследите цвет проводов, которые должны снабжать питанием фонарь заднего хода. Проверка электрической проводки начинается с проверки питания лампы. Установите тестер на 12 вольт и приложите щупы к контактам в задней части автомобиля. При этом, должна быть включена задняя передача, а зажигание включено. Если напряжение на выходе равно нулю, дальнейшая проверка осуществляется на «лягушке». Если питание на ней есть, то, скорее всего, поврежден провод, ведущий с «лягушки» на фонарь заднего хода. Если питание также отсутствует – проверьте и монтажного блока. Питание должно появиться возле этих двух элементов. На основе полученных значений, найдите неисправный провод и замените его.

Видео - Как улучшить фонари заднего хода на ВАЗ 2107

Вот так выполняется ремонт фонаря заднего хода. Как видите, это совсем не сложно и от вас потребуются простейшие знания электротехники.

О том, что автомобиль движется назад, сигнализируют лампы белого цвета, которые расположены на «корме» автомобиля. Если на машине не горят фонари заднего хода, она будет создавать аварийную ситуацию – участники движения не смогут предугадать ее (то есть ваши) маневры. Да и парковка в темное время суток станет весьма затруднительным занятием – вы вряд ли сможете что-либо разглядеть без освещения.

Причины появления неисправности и способы ее устранения

Если не горят фонари заднего хода ВАЗ 2114, причина может заключаться в следующем:
1. Перегорела лампочка. Просто заменяем ее идентичной деталью.
2. Неисправны предохранители. Замените предохранитель F 16 и проверьте остальные. Возможно, что причина кроется в одном из них.
3. Окислились контакты. Снимите блок задней фары и зачистите все контакты там, а также у датчика З/Х.
4. Ситуация, при которой не горит задний ход ВАЗ 2114, может произойти из-за того, что на плате отсутствует масса (находится под фонарем). Ставим ее на место или просто подтягиваем.
5. Оборван провод питания датчика З/Х. Находим обрыв цепи и устраняем.
6. Неисправен датчик хода. Эту деталь нужно проверять обязательно, так как именно она является частой причиной того, что не горят фонари заднего хода ВАЗ 2109, а также многих других моделей авто. Поставьте машину на эстакаду, отключите провода от «лягушки» и соедините их «напрямую». Включите зажигание и передачу «назад». Если фонарь загорится, это будет означать, что датчик неисправен и нуждается в замене.
7. Перегорел контакт, расположенный на пленке фары. А вот это – один из самых распространенных случаев, когда не горит задний ход ВАЗ 2115, так как эта неисправность является «болезнью» всех машин Лада SAMARA. Вылечить ее можно, заменив стандартную плату усовершенствованной, или самостоятельно смонтировав контактную группу.
Представляем вашему вниманию некоторые примеры таких доработок.

Вот и все, что мы хотели рассказать по этой важной и ответственной теме. Надеемся, вам не надо объяснять, как поменять лампочку заднего хода на ВАЗ 2114 или сменить какой-либо из предохранителей. Впрочем, все остальные работы по «ликвидации» данной проблемы также не отличаются особой сложностью.

Датчик заднего хода (ДЗХ) – представляет собой устройство, которое активирует фонари заднего хода (белого цвета), когда вы включаете соответствующую передачу и начинаете движение задним ходом. Таким образом вы оповещаете стоящих сзади вас автомобилистов (пешеходов) о своих намерениях, то есть о том, что вы собираетесь ехать в обратном направлении.

Сегодня мы поговорим не только о том, что собой представляет этот датчик, но и том, как его проверить в случае его неисправности и заменить своими руками, если в этом есть необходимость.

Сразу отмечу, что неработающие фонари заднего хода - не являются неопровержимым доказательством того, что неисправен именно датчик заднего хода, возможно причина достаточно банальная, например - отпаялся проводок или перегорела лампочка. Поэтому, чтобы не делать лишних телодвижений - убедитесь, что причина именно в этом датчике, а не в лампочке или проводке.

Дополнительные причины, по которым не горят фонари при включении заднего хода:

  1. , который связан цепью ДЗХ и фонарями;
  2. Нарушение посадки датчика заднего хода;
  3. Окислились контакты фонарей;
  4. Нет контакта проводки с , между блоком с предохранителями и штекером.

Где расположен датчик заднего хода?


ДЗХ можно увидеть если заехать на эстакаду и залезть под машину, на коробке передач будет два датчика, один из них это - , второй - датчик заднего хода .

Признаки неисправности датчика заднего хода

Вы включаете заднюю передачу, а фонари не загораются, при этом и лампочка, и проводка находятся в исправном состоянии.

Как проверить датчик заднего хода на ВАЗ 2114?

  1. Отключите провода питания от датчика заднего хода.
  2. Замкните провода между собой напрямую.
  3. Включите и .

Выводы:

  • Если в таком положении огни горят - датчик неисправен, поэтому его необходимо заменить.
  • Если же и в таком положении огни не загорелись - причина в цепи, датчик, скорее всего, не причем.
  • Используя тестер или мультиметр, измерьте напряжение на массе и оранжевом проводе, который идет от ДЗХ, если напряжение есть, необходимо проверить плату белых фонарей, а также контактов. Возможно отсутствует контакт между блоком предохранителей и контактами датчика.

Замена датчика заднего хода на "четырнадцатой"


Для замены датчика вам потребуется: новый датчик заднего хода, эстакада, трансмиссионное масло, а также пустая тара и ветошь. Дело в том, что при откручивании старого ДЗХ из отверстия польется масло.

  1. Загоните машину на яму и поставьте ее на .
  2. Демонтируйте защиту картера двигателя.
  3. Снимите контакты с ДЗХ .
  4. Аккуратно очищаем рабочее место от грязи и пыли.
  5. Поднесите подготовленную для масла посуду к датчику заднего хода и открутите его.
  6. Попытайтесь максимально быстро достать старый ДЗХ и установить на его место новый, затем быстро закрутить его до упора.
  7. Подключите провода питания к новому датчику.
  8. Вытрите все от остатков масла, используя ветошь.
  9. (при необходимости доливаем масло) и убедитесь в работоспособности нового датчика заднего хода.

Как проверить датчик заднего хода на ВАЗ 2114? Замена датчика заднего хода ВАЗ 2114 своими руками

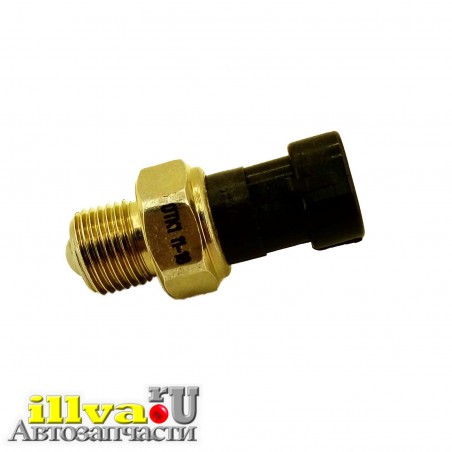

Датчик заднего хода (ДЗХ) – представляет собой устройство, которое активирует фонари заднего хода (белого цвета), когда вы включаете соответствующую передачу и начинаете движение задним ходом. Таким образом вы оповещаете стоящих сзади вас автомобилистов (пешеходов) о своих намерениях, то есть о том, что вы собираетесь ехать в обратном направлении.

Сегодня мы поговорим не только о том, что собой представляет этот датчик, но и том, как его проверить в случае его неисправности и заменить своими руками, если в этом есть необходимость.

Сразу отмечу, что неработающие фонари заднего хода — не являются неопровержимым доказательством того, что неисправен именно датчик заднего хода, возможно причина достаточно банальная, например — отпаялся проводок или перегорела лампочка. Поэтому, чтобы не делать лишних телодвижений - убедитесь, что причина именно в этом датчике, а не в лампочке или проводке.

Дополнительные причины, по которым не горят фонари при включении заднего хода:

  1. Перегорел предохранитель, который связан цепью ДЗХ и фонарями;
  2. Нарушение посадки датчика заднего хода;
  3. Окислились контакты фонарей;
  4. Нет контакта проводки с коробкой передач, между блоком с предохранителями и штекером.

Где расположен датчик заднего хода?

ДЗХ можно увидеть если заехать на эстакаду и залезть под машину, на коробке передач будет два датчика, один из них это — датчик скорости, второй — датчик заднего хода.

Признаки неисправности датчика заднего хода

Вы включаете заднюю передачу, а фонари не загораются, при этом и лампочка, и проводка находятся в исправном состоянии.

Как проверить датчик заднего хода на ВАЗ 2114?

  1. Отключите провода питания от датчика заднего хода.
  2. Замкните провода между собой напрямую.
  3. Включите зажигание и заднюю передачу.

Выводы:

  • Если в таком положении огни горят — датчик неисправен, поэтому его необходимо заменить.
  • Если же и в таком положении огни не загорелись — причина в цепи, датчик, скорее всего, не причем.
  • Используя тестер или мультиметр, измерьте напряжение на массе и оранжевом проводе, который идет от ДЗХ, если напряжение есть, необходимо проверить плату белых фонарей, а также контактов. Возможно отсутствует контакт между блоком предохранителей и контактами датчика.

Замена датчика заднего хода на "четырнадцатой"

Для замены датчика вам потребуется: новый датчик заднего хода, эстакада, трансмиссионное масло, а также пустая тара и ветошь. Дело в том, что при откручивании старого ДЗХ из отверстия польется масло.

  1. Загоните машину на яму и поставьте ее на ручник.
  2. Демонтируйте защиту картера двигателя.
  3. Снимите контакты с ДЗХ.
  4. Аккуратно очищаем рабочее место от грязи и пыли.
  5. Поднесите подготовленную для масла посуду к датчику заднего хода и открутите его.
  6. Попытайтесь максимально быстро достать старый ДЗХ и установить на его место новый, затем быстро закрутить его до упора.
  7. Подключите провода питания к новому датчику.
  8. Вытрите все от остатков масла, используя ветошь.
  9. Проверьте уровень масла в коробке (при необходимости доливаем масло) и убедитесь в работоспособности нового датчика заднего хода.

Некоторые мануалы рекомендуют полностью сливать масло с коробки, однако я считаю, это — лишняя морока, если все делать правильно, то можно ограничиться лишь небольшим доливом. Это сэкономит и время, и силы.

На этом у меня все, спасибо за внимание, теперь при необходимости вы сможете проверить и даже заменить датчик заднего хода на ВАЗ 2114 в домашних условиях без помощи автосервиса и мастеров. У кого есть желание дополнить статью, могут сделать это, используя форму комментариев.

Спасибо за внимание и до новых встреч на ВАЗ Ремонт — своими руками.

Рекомендую посмотреть видео о том, как заменить датчик заднего хода ВАЗ 2114

&nbsp

Где датчик заднего хода ВАЗ 2112

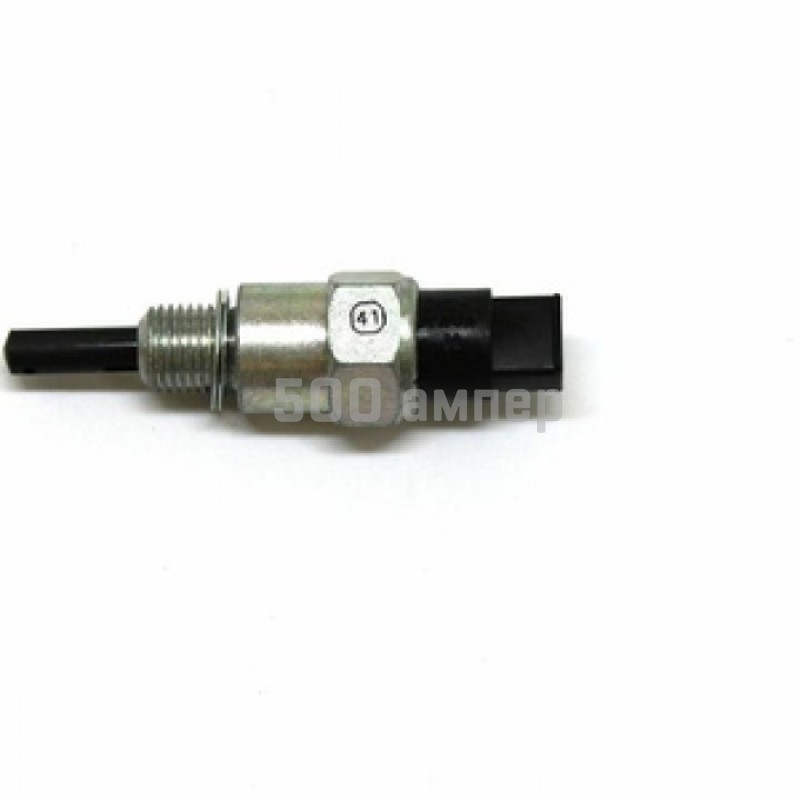

Датчик заднего хода включает задние белые фонари при движении задним ходом. Мнение о том, что прибор не нужен, ошибочно. Сигнал датчика заднего хода на белые огни сообщает другим участникам дорожного движения, что вы движетесь назад или что вы уже начали движение и едете задним ходом. В темноте эти белые фонари освещают ваш обратный путь для вашего удобства, сигнализируя о ваших намерениях другим. Сигнализатор задних фонарей - вещь необходимая.Как сказано в других статьях, в машине все должно работать исправно!

Датчик заднего хода ВАЗ 2114 или лягушка, как ее называют в простонародье, не вечен. Он не так часто ломается, как другие датчики, и поломка лягушки - это не такое разрушение, как выход из строя MAF или датчика детонации. Поломку устройства, ответственного за сигнал заднего фонаря, легко обнаружить.

Проверка местонахождения и работоспособности ДЖ

Вы легко можете узнать, где находится датчик заднего хода, посмотрев на четырнадцатую подвеску.Он находится на коробке передач, там всего два метра: тот, который нам нужен, и тот, который сигнализирует о скорости движения. Если нет возможности пролезть под днище автомобиля, добраться до датчика заднего хода можно, открыв капот. Но первый вариант удобнее.

Диагностика здоровья:

  1. Чтобы убедиться в неисправности ДЖ, нужно повернуть колеса влево, посмотреть со стороны водителя: сбоку на КПП есть защита с контактами внутри.
  2. Снимаем защиту, смотрим прибор и два контакта, которые к нему идут, замыкаем их на лягушку и заводим четырнадцатую, выставляя заднюю передачу. Если с проводами, контактами и лампами все в порядке, то загораются белые лампочки.
  3. Не загорелись фонари - тестером измеряем напряжение на земле и проводе (оранжевом), идущем от лягушки, если есть напряжение, то следует проверить саму плату фонаря белого цвета и контакты к нему. Есть вероятность, что слетел контакт между блоком предохранителей и контактами датчика, следует его найти и измерить в нем напряжение.

Причины отказа:

  • Окисление контактов заднего фонаря
  • Датчик может ослабнуть, его нужно вкрутить глубже
  • Нет контакта с проводкой в ​​коробке передач
  • Нет контакта между вилкой и блоком предохранителей
  • Любой предохранитель может перегореть и нарушить контактную цепь.

Еще бывает, что ДЖХ в норме, и контакты целы и невредимы, но фонари заднего хода выключены ...Сами лампы могут накрыться (просто перегореть), а может потеряться контакт (для тех же ламп).

Замена датчика заднего хода ВАЗ 2114

Изменить лягушку можно двумя способами: залезть в яму (или загнать машину по эстакаде) или сделать это лежа под машиной. Многие, кто самостоятельно менял сигнализатор задних фонарей, утверждают, что на яме легче, датчик хорошо виден и не забрызгает маслом. Есть вариант, четырнадцатый пригнать в сервис, где легко заменить этот прибор на новый (а стоимость двух таких датчиков, если не трех, возьмут на работу).


При самостоятельной замене ДХЗ важно не терять время и как можно скорее установить новый! В противном случае масло вытечет из коробки и оставит много приятных воспоминаний на вашей одежде и на полу ямы.

Простая схема как поменять датчик заднего хода на ВАЗ 2114:

  1. Загнать автомобиль в яму или эстакаду, поставить на ручной тормоз.
  2. Снимите защиту с контактов лягушки и отсоедините их.
  3. Следует заранее подготовить емкость для масла, которое будет выливаться из отверстия датчика.
  4. Поставить тару, можно датчик открутить (если не поддается, то можно открутить ключом с головкой на 22; бывает и ключ тоже не помогает, может буквально прилипнуть к нему (масло рядом), берем зубило и молоток и молимся, чтобы все прошло гладко)
  5. Вынул нерабочий, вставил новый, покрутил.
  6. Если воронка коробки залита маслом, протрите ее, чтобы не было лишней грязи.
  7. Подключили контакты и вернули защиту обратно.
  8. Если вылилось достаточно масла, долейте необходимое количество

Многие, для кого замена датчика заднего хода на ВАЗ 2114 производилась самостоятельно, предлагают заранее слить масло из коробки, ведь оно у всех бегает в разном количестве. Главное не забыть потом все масло слить обратно.

Проверка работоспособности:

  • Включаем зажигание, но заводить машину не нужно
  • Установка задней передачи
  • Хорошо если на
  • горит белый свет

Цена вопроса

Если цена датчика заднего хода ВАЗ 2114 колеблется в пределах 100-300 рублей, и вы можете поставить его самостоятельно, то проблема в проводке или с платой фары вам так легко не дадут.

Перед покупкой монтажных принадлежностей очистите контакты, опрыскайте WD-40, должно помочь. Потому что покупные провода тоже нужно устанавливать с умом, а это электроника - дело тонкое - доступное умельцам в сервисе за хорошую плату.

Что касается фар, то это тоже вопрос спорный, требующий вложений как со стороны самой стороны, так и работы профессионала, который этим займется. Перегоревшие лампочки в фаре - самые дешевые расходные материалы, одна лампочка стоит 20-50 рублей.

22.08.2012

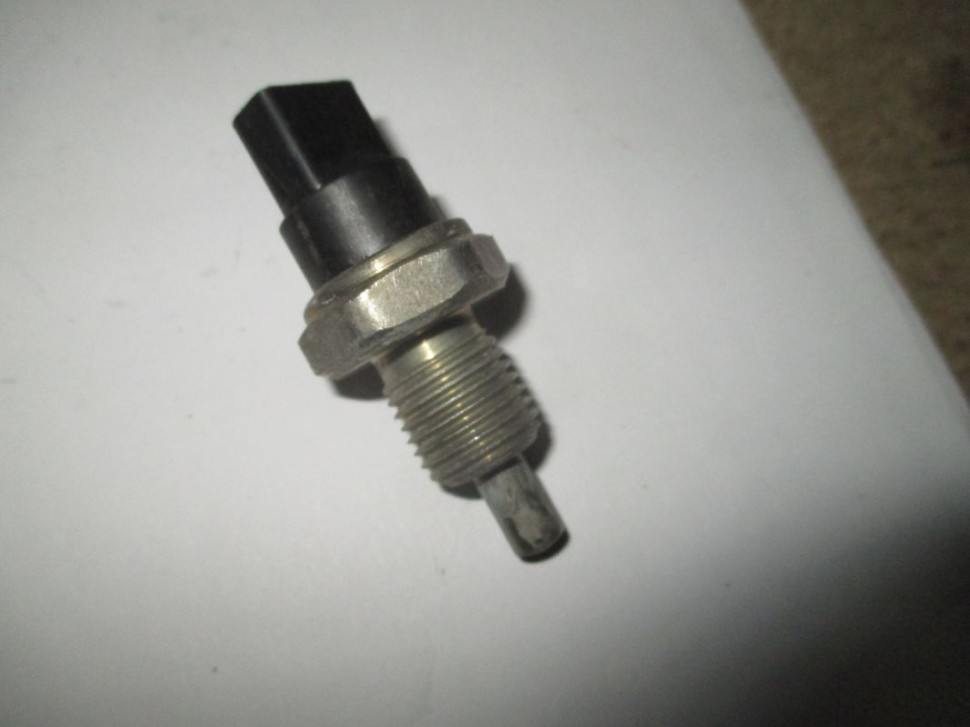

Датчик заднего хода - устройство, являющееся переключателем задних белых фонарей при включении передачи заднего хода. Другими словами, датчик используется для включения фонарей заднего хода при включении задней передачи.

Датчик заднего хода на ваз деталь надежная, но тоже не вечная. Поэтому рано или поздно может наступить момент, когда у вас выйдут из строя фонари заднего хода.

Где находится датчик реверса

Найти местоположение датчика реверса несложно. Этот датчик включен. На коробке всего два датчика: датчик скорости () и датчик заднего хода. Фото датчика заднего хода: датчик находится под номером 7.

Как проверить датчик заднего хода

Для проверки датчика на работоспособность снимаем с него контакты и зажимаем. Затем включите зажигание и включите заднюю передачу. Если индикаторы горят, датчик неисправен и его необходимо заменить. А если они не загораются, значит проблема в цепи, а не в датчике.

Замена датчика заднего хода

Для замены понадобится трансмиссионное масло, маслобак. Дело в том, что когда мы вытаскиваем датчик, из появившегося отверстия выльется масло и ваша задача как можно скорее вставить новый датчик на место старого.

  1. Ставим машину на эстакаду.
  2. Ставим на ручник или редуктор.
  3. Снимаем защиту.
  4. Находим датчик и снимаем с него контакты.
  5. Подставляем тару и начинаем откручивать датчик.
  6. Вынув старую, быстро затягиваем новую.

Даем немного осесть и проверяем уровень масла в коробке передач. О том, как проверить уровень масла в коробке передач, читайте в статье

.

Если белые огни на корме «семерки» перестали светиться при движении задним ходом, то неисправность требует немедленного устранения. Мало того, что неработающие фонари заднего хода не соответствуют техническим требованиям к автомобилю и правилам дорожного движения, эта поломка вводит в заблуждение других участников дорожного движения и может спровоцировать аварию, как правило, виноват датчик заднего хода на ВАЗ 2107.

Обычно для устранения такой неисправности необходимо произвести замену датчика заднего хода ВАЗ 2107. Необязательно тратить время и деньги на визит к специалистам СТО - вы можете самостоятельно диагностировать и заменить датчик. Но для начала нужно убедиться, что неисправность вызвал именно он.

Почему не горят фонари заднего хода

Лампы в фонарях заднего хода могут не гореть по нескольким причинам:

  • Перегорел предохранитель, защищающий цепь питания фонарей заднего хода. Поломка видна визуально, достаточно вытащить предохранитель из блока.
  • Лампы перегорели. Для проверки работы ламп их следует по одной снимать с фонаря и с помощью омметра (мультиметра) или обрыва убедиться в отсутствии обрыва спирали.
  • Повреждена проводка. Еще можно проверить мультиметром и обрывом, но найти обрыв будет гораздо сложнее.
  • Плохой контакт проводов с выводами датчика заднего хода.Проверку следует начинать с визуального осмотра и очистки от грязи и окислов. Затем вы можете использовать мультиметр для измерения сопротивления цепи.
  • Короткое замыкание проводов питания. Проверить отсутствие или наличие замыкания провода на массу можно с помощью гудка или мультиметра.
  • Сломан датчик заднего хода ВАЗ 2107. Вы можете проверить это с помощью циферблата или мультиметра. Визуально неисправность выражается в том, что фонари заднего хода либо вообще не включаются, либо горят постоянно.

Где датчик заднего хода ВАЗ 2107

На «семерке», как и на всех «классических» моделях ВАЗ, датчик заднего хода расположен на КПП. Он прикреплен к нижней и правой части коробки передач, если смотреть по направлению движения машины.


Нельзя перепутать с чем-то другим - это единственная деталь на КПП, до которой
Бывает, что провода идущие к датчику обрезаются. В этом случае его легко отличить по паре выступающих контактов.

Что нужно для замены

Для замены детали понадобятся всего две вещи: ключ на 22 и новый датчик реверса с металлической шайбой.
Ключ брать желательно с головкой и длинной рукояткой. Но, если его не найти, можно обойтись колпаком или даже рожковым деревом.

Как поменять датчик заднего хода ВАЗ 2107

Перед заменой датчика желательно очистить трансмиссию от грязи. Если этого не сделать, оно может попасть в масло в картере.Замена датчика заднего хода ВАЗ 2107 производится в следующей последовательности:

Примечание: если датчик «застрял» и не откручивается гаечным ключом, можно попробовать открутить его зубилом и молотком. Однако делать это нужно с особой осторожностью, чтобы не повредить корпус коробки передач, сделанный из хрупкого алюминиевого сплава.

  • очистить гнездо датчика;
  • поставить новую шайбу на новый датчик и вкрутить его в коробку передач ключом на 22;
  • надеть концевые выключатели на контакты датчика.

Теперь вы знаете, как поменять датчик заднего хода ВАЗ 2107. После установки нового датчика обратите внимание на то, насколько плотно концы проводов прилегают к контактам датчика. Они не должны болтаться и падать. При необходимости подтяните наконечники плоскогубцами.
Полезно очистить наконечники перед тем, как надевать их на контакты датчика. Так что вы можете быть уверены в надежном контакте по данному подключению.

Почему не горит задний ход на ВАЗ 2110

Всем привет.Наконец-то и бесповоротно в нашем городе наступила осень, уже неделю идет дождь, а вместе с ним и мелкие неисправности. В очередной раз, припарковав машину после работы, я заметил, что не горят фонари заднего хода.

Первым делом проверил предохранитель F19, отвечающий за фонари заднего хода, оказался в порядке.

На всякий случай проверил обе лампы, все исправны. Протер контакты, не помогло.
Осталось проверить только датчик задней передачи, в народе известный как «лягушка».
Этот датчик находится в коробке передач слева по направлению движения.


Видно без ямы, просто снимаем воздушный фильтр.



Блок обмотан красной лентой

Проверить датчик можно, исключив его из схемы. Для этого необходимо включить зажигание, снять колодку и замкнуть на ней провода между собой.


В этом случае должны загореться фонари заднего хода.Если этого не произошло, проблема не в датчике. Это был только мой случай.

Для начала решил проверить проводку от лягушки до ламп, для этого на зеленый провод колодки «лягушка» от АКБ надо подать 12В. Лампы горят, это хорошо! Таким образом я выяснил, что на лягушку напряжение не подается. В этом случае на предохранителе находится пружина, т.е. проблема в проводке между монтажным блоком и крестовиной.

Без датчика ("лягушки"), предохранителя и ламп стою под дождем, все в ожидании дальнейших исследований с проводкой, и тут в голову приходит яркая мысль, проверить монтажный блок с тыльной стороны, а именно колодки входящие в него.


Здравствуйте друзья, мы рады видеть вас на сайте автосервиса своими руками. Датчик заднего хода ВАЗ 2110 срабатывает при включении заднего хода и передает напряжение на лампочку (лампу), сигнализирующую о движении назад.

Как работает датчик? После перемещения рукоятки в соответствующее положение включается обратная скорость. При этом вилка включения прижимает датчик и замыкает один из его проводов на массу. Итог - горит лампа заднего хода.

Симптомы и неисправности датчика заднего хода

Вы включаете заднюю передачу, но не работают задние фонари. Здесь есть три варианта - лампа заднего хода отслужила, перегорел предохранитель питания или вышел из строя сам датчик. Но как проверить датчик реверса и убедиться, что он неисправен?

Сделайте несколько простых шагов:

1. Снимите предохранитель и проверьте его целостность. В ВАЗ 2110 он имеет номер 19 (номинальный ток - 7.5 А). Сам монтажный блок находится под панелью приборов.

2. Убедитесь, что лампа не повреждена. Если к нему тоже нет претензий, то можно переходить непосредственно к проверке датчика.

Расположение и тонкости проверки датчика

Многие начинающие автолюбители не знают, где датчик заднего хода. На самом деле здесь все просто. Необходимо загнать машину на эстакаду (яму) и опустить под нее.

Датчик будет установлен на левой стороне коробки передач (если смотреть на задние колеса автомобиля).

Его очень сложно перепутать с каким-либо другим узлом, ведь для проводов подходит только этот элемент КПП. Теперь перейдем непосредственно к проверке.

Последовательность действий следующая:

  • Убрать клемму с датчика;
  • подключить мультиметр к разъемам и установить переключатель на измерение сопротивления;
  • переведите ручку переключения передач в положение обратной скорости;
  • включить зажигание;
  • смотри показания мультиметра.

Если на дисплее отображается сопротивление 0 Ом и звенит "зуммер", то все в норме. В случае, когда мультиметр показывает бесконечность, значит датчик заднего хода ВАЗ 2110 требует замены.

Нюансы замены датчика заднего хода ВАЗ 2110

А теперь давайте разберемся, как заменить датчик заднего хода. Здесь все просто:

Внимание! Перед скручиванием датчика очистите его от грязи и пыли, чтобы при откручивании ничего не попало в трансмиссионное масло.

  1. Машина уже установлена ​​на яме (эстакаде). Мы так и оставим.
  2. Снять защиту картера.
  3. Найдите небольшую емкость (она вам понадобится для масла). Как правило, при откручивании датчика выливается небольшое количество смазки.
  4. Отвести провода от узла.
  5. Откручиваем датчик, ждем, пока стечет масло.
  6. Установить новое устройство.
  7. Долейте масло до необходимого уровня.
  8. Вставьте провода на место.
  9. Проверить работу устройства.

Вот и все. В течении 10-15 минут вы проверили, заменили датчик реверса и сэкономили деньги. Удачи на дорогах и, конечно же, без поломок.

Ваши соседи стали жаловаться, что когда ты на любимом ВАЗе качаешься задним ходом, это не заметно для окружающих? Что ж, пора поменять датчик заднего хода и забыть обо всех проблемах, в том числе о соседях.
В чем могут быть причины невыключенных задних фонарей? Как сделать самому?
Насколько это сложно и что для этого нужно? Что делать в каком порядке?
Ответы на все эти вопросы дает данная статья, также в ней есть вспомогательные фото, показывающие, как это делается правильно при замене этого датчика на ВАЗ 2106, 2108 и другие модели:

  • Причины не горящих фонарей заднего хода автомобиля ВАЗ
  • Инструменты
  • Замена датчика
  1. ВАЗ 2107
  2. ВАЗ 2109
  3. ВАЗ 2110
  4. ВАЗ 2114
  • Проверка работоспособности
  • Что делать, если замена датчика не помогла?

Причины не горящих фонарей заднего хода автомобиля ВАЗ


Для начала нужно выяснить, по какой причине не загораются фонари заднего хода - может просто перегорели лампочки (см. ) И менять даже датчик не нужно?
Вот несколько причин:

  • Перегорели лампочки заднего хода.Проверить их работоспособность можно, вынув их из фонарей и проверив мультиметром.


  • Поврежденная проводка - еще одна причина. Здесь все посложнее - поиск займет больше времени. И проверяется точно так же - мультиметром на целостность или сопротивление.
  • Плохие контакты на датчике заднего хода. Как известно, при плохом контакте обычно ничего не получается.
  • Нарушение изоляции на проводах возле датчика приводит к их короткому замыканию.
  • Перегорел предохранитель (см.). Какой именно нужно указать для каждого автомобиля в руководстве по ремонту.
  • Ну и поломка самого датчика - об этом свидетельствует как невключение света при включении задней передачи, так и постоянное свечение фонарей.

Для устранения неполадок с освещением вам, возможно, придется выполнить все ремонтные работы, но вы можете начать с датчика. Цена на него небольшая - обычно около 100 рублей, поэтому вы можете купить и поменять, а потом решать проблемы по мере их появления.

Инструменты

Итак, что нужно для замены датчика заднего хода своими руками:

  • Набор ключей. Хотя это даже громко сказано. Вам понадобится 22 ключа, а в некоторых случаях 24 ключа


  • Маленькая емкость для масла
  • Отвертка
  • Плоскогубцы
  • Изолента
  • Молот
  • Долото

Замена датчика

А теперь пора рассмотреть процесс замены датчика заднего хода на разных автомобилях ВАЗ - с 2106 на 2115.Вот инструкция.

ВАЗ 2107


Начнем с автомобиля ВАЗ 2107. На моделях ВАЗ Классик все сделано точно так же.

Совет! Перед началом замены датчика на любом автомобиле очистите корпус коробки передач от грязи, чтобы упростить поиск датчика и предотвратить попадание грязи в масло.

Итак:

  • Для начала ищем датчик - он находится с правой стороны КПП, если смотреть на машину по направлению ее движения.Ошибиться очень сложно - это единственная деталь в КПП, где подходят два провода.


  • Если провода оборваны, то ищите выступающие контакты.
  • Если провода остались на датчике, отсоедините их.
  • Далее пригодится ключ на 22. Им нужно открутить датчик. Для удобства лучше взять более длинный кривошип, так как со временем датчик прилипает к картеру.
  • Если нет возможности открутить датчик реверса ключом (головкой), то это нужно делать молотком и зубилом.

Примечание! Картер коробки передач очень хрупкий. Поэтому будьте предельно осторожны, чтобы не повредить его ударами молотка.

  • Затем очистить седло от грязи ножом.
  • Удалите металлическую шайбу с грязью и замените ее новой.
  • Вставьте датчик и затяните его тем же ключом до упора.
  • Далее нужно снова надеть провода. При необходимости обожмите контакты плоскогубцами.
  • И вот, на ВАЗ 2107 замена датчика заднего хода завершена!

У некоторых возникает вопрос по маслу - потечет оно или нет.В этом случае он не потечет.

ВАЗ 2109


Напомним, что данный товар относится к семейству Самара в целом, а не только к автомобилю ВАЗ 2109:

  • Снять защиту с двигателя автомобиля, если есть.

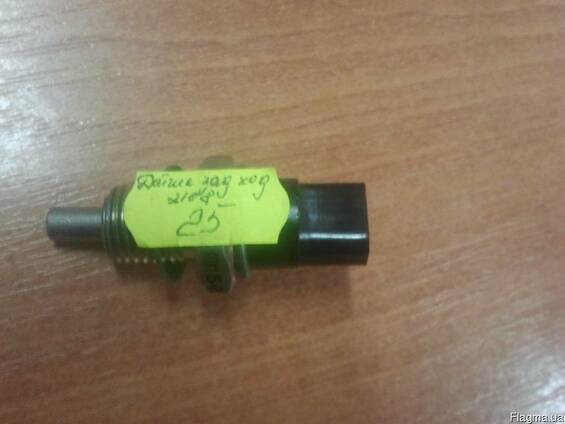

  • Расположение датчика на автомобиле ВАЗ 2108 и подобных немного отличается от положения на Классике, так как автомобиль имеет передний привод.
  • Датчик находится с левой стороны при движении автомобиля.
  • Если Classics пришлось загнать в смотровую яму, то переднеприводные автомобили можно было просто поднять домкратом под левое переднее колесо.
  • Опять же - проводка подходит к датчику.
  • Снимите провода.
  • Для снятия датчика понадобится удлиненная головка 22 и ручка.
  • С помощью головки снимаем датчик.


Помните! Замена датчика заднего хода на переднеприводном автомобиле характеризуется небольшими утечками масла из картера коробки передач.

  • Подготовьте емкость и, как только вы открутите датчик, подставьте его, чтобы масло не пролилось на пол.
  • Вставьте новый датчик как можно скорее.
  • Сначала затяните вручную, а затем затяните той же головкой и храповым механизмом.
  • Подсоедините электрические провода.
  • Добавьте необходимое количество масла.

Все готово!

ВАЗ 2110

Двигатели от ВАЗ 2108 устанавливаются на автомобили семейства ВАЗ 2110. Следовательно, нет смысла писать ту же информацию второй раз. Ответ такой: ВАЗ 2110 замена датчика заднего хода - см. Информацию выше.

ВАЗ 2114

Замена датчика заднего хода на ВАЗ 2114 или автомобили семейства Самара-2.
Инструкции:

  • Суть процесса та же.
  • Поднимите автомобиль домкратом.
  • Снимите защиту двигателя, если необходимо, но это может даже не понадобиться.

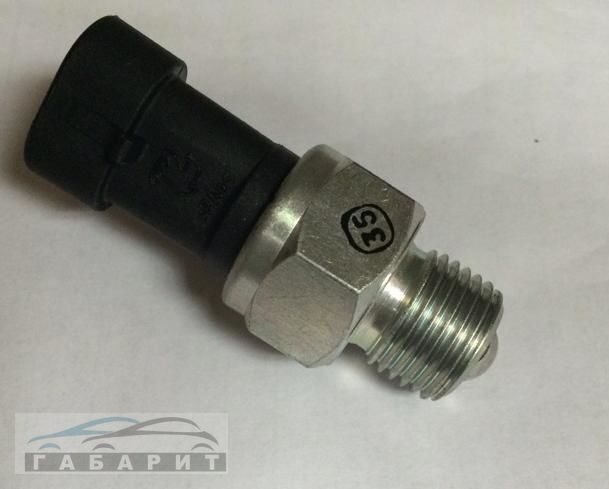

  • Найдите датчик, на новых образцах моделей Самара-2 он имеет немного другое расположение, но найти его тоже не составит труда.
  • Отсоедините разъем проводки от датчика.
  • Ключом на 22 (с головкой удобнее, но можно и ключом) откручиваем датчик.
  • Поставьте емкость для масла перед снятием датчика с разъема.

Примечание. Лучше всего заменять датчик на холодном автомобиле, так как масло будет меньше вытекать. Хотя это не важно.

  • Выньте старый датчик и вставьте новый вместе с новым кольцом.
  • Затяните датчик гаечным ключом или головкой.
  • Очистить картер коробки передач от масляных следов.
  • Подсоедините провода.
  • Долейте до необходимого уровня.
  • Установите защиту двигателя (при необходимости).

Итак, датчики поменяли. Теперь вы можете приступить к проверке их работоспособности.

Функциональная проверка

И вот настал момент, когда все должно заработать:

  • Включите задний ход.
  • Поверните ключ зажигания.
  • При этом заводить машину не нужно, как об этом пишут некоторые «знатоки».
  • Положительный результат - горят оба фонаря заднего хода.

Если был достигнут положительный результат, поздравляю. Если нет, давайте копать дальше.

Что делать, если замена датчика не помогла?

Ранее в этой статье был список возможных причин - почему не загораются фонари заднего хода. Причина может быть в любой из вышеперечисленных или во всех сразу.
Следовательно, вам нужно будет шаг за шагом предпринять шаги по устранению каждого из них, и тогда вы добьетесь успеха.Также в помощь вам предоставлено видео, на котором наглядно показана замена датчика заднего хода.

Причин, почему на вашем не горит фонарь заднего хода , может быть несколько. Однако, помимо перегоревшей лампочки, которую можно без проблем заменить, основная причина - неработающий датчик заднего хода. Как определить неисправность , где находится датчик заднего хода и как его проверить, а при необходимости и заменить, и пойдет речь в данной публикации.


Где находится датчик заднего хода ВАЗ 2110

Для проверки выключателя фонарей заднего хода вовсе не обязательно иметь подъемник или смотровую яму. Как правило, доступ к датчику заднего хода осуществляется через отсек.

Переключатель находится на корпусе коробки передач в нижней левой части, если смотреть по направлению движения автомобиля.

Как проверить датчик заднего хода 2110

Чтобы проверить датчик задней передачи и тем самым убедиться в его неисправности, необходимо отсоединить от него разъем и замкнуть два контакта.Если во время этой операции включаются фонари заднего хода, значит, причина именно в неработающем датчике. В случае, если лампочки в фонарях не загораются, необходимо проверить проводку, лампочку или предохранитель на щите.

Иногда могут окисляться контакты на контактной микросхеме переключателя, и вследствие этого может не работать датчик заднего хода. Поэтому при диагностике стоит это учесть, а при необходимости почистить контакты датчика

.

Схема подключения задних фонарей ВАЗ 2110

Если после диагностики выясняется, что датчик заднего хода ВАЗ 2110 в рабочем состоянии, то для поиска проблемы может потребоваться схема подключения заднего освещения.

Как заменить датчик заднего хода ВАЗ 2110

Если выключатель можно диагностировать из моторного отсека, замену датчика заднего хода проводят на эстакаде или смотровой яме, после снятия нижней защиты. В процессе эксплуатации вам понадобится ключ на 21 и небольшая пустая и чистая емкость, так как при разборке масло начнет вытекать из отверстия датчика на коробке передач. Процедура замены несложная - находим место, где находится датчик реверса, откручиваем ключом, на место устанавливаем новый.

Лучший датчик lada - отличные предложения на датчик lada от глобальных продавцов датчиков lada

Отличные новости !!! Для lada sensor вы попали в нужное место. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не будет побит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший датчик Lada вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели датчик Lada на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в датчике lada и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести lada sensor по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

Маркировка бампера ваз 2110 для парктроника.Установка парктроника на ваз десятого семейства. Процесс установки на видео

Практически все автовладельцы хоть раз слышали информацию о фейковых ДТП.

Такую информацию часто сообщают газетные СМИ, телеканалы, давая при этом большое количество рекомендаций, как себя вести в такой ситуации. Тем не менее, люди нередко полностью забывают все полученные советы, давая мошенникам возможность стать невольным участником подобной аварии, в том числе и ее виновником.Как действовать, чтобы минимизировать вероятность попадания в такую ​​ситуацию?

Принципы выбора «жертвы». Прежде всего, стоит определиться, какой тип автовладельцев чаще всего попадает на такие схемы и становится их жертвой. Самая оптимальная мишень для мошенников - водители, которые ездят на недорогих бюджетных автомобилях иностранного производства или на качественных отечественных автомобилях. Они выбирают автовладельцев, которые едут одни, а значит, в салоне у них нет лишних свидетелей.Второй наиболее подходящий вариант - это женщины-водители. Они не могут оказывать физического сопротивления, и их намного легче запугать. Но есть и несколько категорий автомобилей, к которым мошенники практически не прикасаются. К ним относятся, например, автомобили с «воровскими» номерами. Кроме того, они не используют в своих криминальных схемах и «переработке» владельцев дорогих внедорожников или седанов бизнес-класса. Попытки «развестись» с ними могут создать проблемы для самих преступников. Еще один вид автомобилей, на котором такие схемы используются редко, - автомобили с тонированными стеклами.Проще говоря, их не трогают по той причине, что нет возможности увидеть количество людей, находящихся внутри. И последние, кого не тронут автовозы, - это автомобили с несколькими людьми в салоне. Причина в том, что им не нужны ненужные свидетели, а необходимость запугать нескольких человек значительно усложняет задачу.

Проведение ложного ДТП. При выполнении таких действий злоумышленники используют автомобили известных производителей, которые имеют эффектный внешний вид.Их особенностью может быть полное отсутствие цифр, либо то, что они замазаны грязью. Второй вариант - использование поддельных номерных знаков. На левой стороне таких машин часто бывает повреждение, полученное в ходе предыдущих операций, либо нанесенное специально. Общее количество участвующих автомобилей обычно - две. Задача первого из них - вытолкнуть машину потерпевшего за пределы полосы движения, а второй попадает в столкновение. Этого принципа придерживаются практически постоянно.

Поведение водителя в такой ситуации. Стоит ли сопротивляться таким действиям? Да конечно.

  1. Для этого обязательно следует приобрести видеорегистратор для автомобиля. Такого свидетеля достаточно сложно запугать или подкупить.
  2. Всегда следует звонить в ГАИ самостоятельно, никому не доверяя;
  3. В процессе ожидания поступления заказа необходимо обязательно заснять местонахождение обоих автомобилей и полученные ими повреждения. Не забывайте и о внешности самих преступников.
  4. Если вам угрожают, просто закройте машину изнутри и немедленно позвоните в ГАИ.

Итог. Одно из правил, которое может помочь не попасть в подобную ситуацию - соблюдение правил дорожного движения. Нередко преступники, видя, что все идет не по запланированному сценарию, покидают место происшествия, не дожидаясь появления сотрудников ГАИ.

Сегодня мы расскажем вам о самостоятельной установке парктроника на ВАЗ 2110.Установить его может любой желающий, здесь не нужно иметь никаких знаний в области электротехники, главное - следовать инструкции. Предлагаю посмотреть наш отчет по установке парктроника на авто своими руками.

В данной статье описана установка парктроника Falcon BPS-4i. Необходимость в парктронике связана с плохим освещением в ночное время, когда парковка - очень полезное дело.

Отметим, что более подробное описание про установку парктроника своими руками можно найти, только установка производилась на Лада Калина.

При выборе парктроника основными критериями были: наличие 4-х датчиков и дисплея, отражающего расстояние до объекта, а также невысокая цена ... Всем этим критериям полностью отвечает парковочный радар Falcon BPS-4i. .

По подключению вопросов не вызвало, из инструкции все достаточно очевидно - подключение к плюсовому проводу идущему на фары заднего хода.

Снятие бампера описано достаточно подробно.Проблема возникла при выборе места для датчиков. Согласно рекомендациям производителя расстояние между датчиками должно быть 30-33 см. и высота установки не менее 30 см от дороги - в противном случае возможны ложные срабатывания. Это исключает выемку в юбке бампера из возможных мест установки.

Единственное подходящее место для установки - выемка под номером (см. Фото выше). Однако такое расположение датчиков требует установки небольших прокладок для обеспечения перпендикулярности поверхности дороги.В общем, даже в этом вопросе АвтоВАЗ посадил большую «свинью». Провода от датчиков были пропущены через стандартное отверстие вместе с проводами для освещения номерного знака. Блок управления был прикреплен к правому ребру жесткости панели, поддерживающему багажную полку. Кабель дисплея проложен по правой стороне под обивкой потолка. Сам дисплей был прикручен к панели, закрывающей крепление зеркала заднего вида.

По результатам работы выявлено несколько особенностей, как приятных, так и не очень:
- информация (как звуковая, так и визуальная) о расстоянии до объекта отображается достаточно точно;
- Дальность обнаружения объекта 1.Заявленные производителем 5 метров себя не оправдали ... бипер начинает работать на расстоянии 1 метра;
- при парковке датчики даже различают решетки ограждения набережной;
- при низких температурах (ниже -15С) парктроник срабатывает с определенной задержкой.

Напомним, что в предыдущей новости мы рассматривали это своими руками.

Думаю, нет необходимости объяснять практичность наличия в машине парктроника. Особенно, если машина эксплуатируется в мегаполисе.А если еще на машине стоит спойлер ...

Парктроник

был выбран по следующим критериям: наличие 4-х датчиков и дисплея, отражающего расстояние до объекта, невысокая цена. Был выбран стояночный радар Falcon BPS-4i.

По подключению вопросов не вызывает так как есть инструкция . .. Подключаем парктроник к плюсовому проводу, идущему на фонари заднего хода.

Снятие бампера подробно описано в Руководстве по эксплуатации и ремонту ВАЗ 2110-11-12.Проблема возникла только при выборе места расположения датчиков. Согласно рекомендациям производителя, расстояние между датчиками должно быть порядка 30-33 см, а высота установки должна быть не менее 30 см от дороги - в противном случае возможны ложные срабатывания. Поэтому выемка в юбке бампера исключена из возможных мест установки. Единственное место, подходящее для установки, - выемка под номером. Но при таком расположении парктроника необходимо установить небольшие проставки, чтобы обеспечить перпендикулярность дорожному покрытию.Провода от датчиков прокладываем через штатное отверстие вместе с проводами для подсветки номерного знака. Блок управления можно закрепить на ребре жесткости правой панели, поддерживающей полку багажного отделения. Продеваем кабель дисплея с правой стороны под обивку потолка. А сам дисплей парктроника закреплен саморезом на панели, закрывающей крепление зеркала заднего вида.

В процессе эксплуатации выявились некоторые особенности, как приятные, так и не очень:
+ информация о расстоянии до объекта, как звуковая, так и визуальная индикация, отображается достаточно точно;
+ при парковке датчики даже различают решетки ограждения набережной;
- вместо 1.Заявленное производителем расстояние до объекта 5 метров, бипер начинает работать только на расстоянии 1 метра;
- при низких температурах (ниже -15С) парктроник немного притормаживает, т.е. срабатывает с определенной задержкой.

Парктроник - очень полезная вещь для любого водителя, особенно новичка. Это устройство позволяет удобно и быстро парковаться в самых сложных ситуациях. Благодаря такой системе водитель точно знает, сколько его машины осталось за препятствием.Если цель находится близко, система начинает издавать звуковые сигналы определенной частоты, также могут загореться лампы. А если выбрана более профессиональная система, то в салоне на ЖК-дисплее даже можно увидеть расстояние до препятствия в цифрах.

В данной статье пойдет речь о том, как установить парктроник на ВАЗ 2114 своими руками.


Материалы и инструмент для изготовления:
- комплект парктроника;
- бампер;
- провода;
- паяльник с припоем;
- саморезы;
- рулетка;
- сверло с фрезой 22 мм;
- отвертка и другие инструменты.


Процесс установки парктроников:

Шаг первый. Подготовка бампера
Первым делом автор снимает бампер и дает его покрасить. После шлифовки, грунтовки и покраски бампера в него устанавливаются необходимые датчики.

Помимо прочего, не забудьте установить все крепежи на окрашенный бампер, если они были сняты перед покраской. Для этого нужно затянуть четыре винта и четыре болта на 10.




Шаг второй.Маркировка на бампере

На втором этапе необходимо нанести маркировку на бампер. Необходимо заранее точно определить места, где будет установлен парктроник. Два датчика установлены по краям, еще два - к центру. Если датчики просто разместить по центру, система просто не заметит препятствие, если оно находится на краю бампера.

Теперь можно приступать к сверлению бампера и установке датчиков. Всего нужно четыре отверстия, пятое просверлено для других целей, автор планирует установить туда камеру.
После установки датчиков можно установить бампер на автомобиль.


Шаг третий. Выполняем проводку
Для проведения проводки в салон потребуется открутить задние фонари. В этом случае два провода пройдут с правой стороны и два слева. Как видно на фото, фары крепятся четырьмя болтами.

Для крепления блока парктроника использовались небольшие саморезы.Установка установлена ​​на акустической полке. На завершающем этапе вся проводка скрывается под обивкой.


Для того, чтобы монитор парктроника включился только после включения заднего хода, плюс нужно подать от заднего фонаря . .. Для этого нужно прозвонить блок фонаря и найти плюс там, который включается только при включении заднего хода. Провод на ВАЗ 2114 зеленого цвета ... Что касается минуса, то он взят от массы; для этого провод можно закрепить гайкой крепления фонаря.

Далее нужно протянуть провода от блока парктроника к монитору, который находится в салоне. Автор протянул провода под ковролином, пороги при этом открутили. Где крепить монитор видно на фото.

Вот и все, после сборки системы можно приступать к тестированию. По словам автора, системе немного не хватает реакции, поэтому для любителей быстро ехать задом система не позволит вовремя определить расстояние до препятствия.Если паркуетесь медленно, то все работает без проблем. Когда до цели остается около 20-30 см, система начинает «пищать и краснеть». Однако ориентироваться можно как по дисплею, так и по звуковым сигналам ... При необходимости такие же датчики можно установить в передней части автомобиля.

Наличие в автомобилях парктроника значительно облегчает жизнь современным водителям. На иномарки эта деталь устанавливалась несколько лет назад. Трудно представить себе водителя Ford Mondeo, который паркуется на глаз.Проблемы с парковочными местами стали сегодня одной из самых популярных тем для обсуждения. Можно найти место, где можно припарковать машину, но если оно маленькое, можно поцарапать кузов. Парктроник нужен как раз для того, чтобы не было проблем такого рода. Датчик, установленный в автомобиле, сканирует пространство и сообщает о приближении объекта к автомобилю. Чем хуже владельцы отечественных автомобилей? Почему бы не установить им такое устройство. Так как на заводе этого делать не хотят, придется все устанавливать самостоятельно.

Как выбрать парктроник

Основным критерием выбора парктроника является количество датчиков, сообщающих об опасности. Консультации по качеству товаров у продавцов в салонах обычно ни к чему не приводят, так как мало кто разбирается в этом вопросе. При выборе системы в комплекте должно быть не менее двух датчиков. Но лучшим вариантом станет комплект из четырех датчиков. Он наилучшим образом сканирует окружающее пространство.
Самая большая проблема - это выбрать правильное место для датчиков в бамперах автомобиля.Если вы немного ошиблись в расчетах, скорее всего, система неправильно уведомит вас о препятствиях. Возможно, слишком рано, даже хуже, если будет слишком поздно. Или может вообще не работать.
Выбирая парктроник, учитывайте все условия эксплуатации автомобиля. Ваша местная температура, посещаемость автомойки и т.д. и т.п. Чтобы потом не возникало разного рода проблем. Учтите, что многие парктроники хорошо работают с бортовыми компьютерами ... Обычно это происходит, когда система и компьютер от одного производителя.Сама деталь не требовательна к внешней обработке. Вы можете перекрасить его в цвет автомобиля. Его работоспособность от этого не ухудшится. Цены на такое устройство очень разные. Можно купить опцион за 1000 рублей, а может быть намного дороже. Все зависит от качества.

установка partronic

Для установки парктроника проделайте четыре одинаковых отверстия в бампере на одном уровне. Бампер снимать не обязательно, но если удобнее, то почему бы и нет.Сделайте отметку и просверлите по ней 4 отверстия. С размером отверстий гадать не нужно, в комплекте вы найдете специальную коронку, размер которой рассчитан на датчики. Устанавливаем датчики в одной плоскости. Пора прокладывать провода. Делать это через ствол очень удобно. Вам нужно просверлить отверстие в кузове, чтобы провода прошли в багажник. В углу багажника установим панель управления парктроником и снабдим его плюсовым проводом от фонаря заднего хода.Это позволит системе включиться только во время движения автомобиля задним ходом.
Все обошлось, проверьте все внимательно, прежде чем полностью доверять роботу.

Установка парктроника на ваз своими руками. Установка парктроника на ваз десятого семейства Установка парктроника на ваз 2111 своими руками

Parktronic - это система помощи при парковке, которая предупреждает вас о приближении к объекту и отображает расстояние до объекта на экране или индикаторе.
В настоящее время парктроник выручает многих автомобилистов при парковке в городе или в темное время суток. Прочитав эту статью, вы поймете, что установка парктроника на ВАЗ своими руками - несложная операция.

Как работает система помощи при парковке.

Датчики парктроника, установленные на бампере автомобиля ВАЗ, передают ультразвуковой сигнал, который, отражаясь от объекта, принимается датчиками и передается на блок управления, который рассчитывает расстояние до объекта и передает его на дисплей или звуковой сигнал.

Нам понадобится:

  • Сам парктроник. В наличии четыре датчика и светодиодный индикатор. (покупал на Алиэкспресс)
  • Специальная коронка диаметром 22 мм.

  • Дрель / отвертка.
  • Средство для разметки (карандаш, рулетка).
  1. Теперь берем в руки карандаш и рулетку и размечаем бампер. Расстояние между датчиками должно быть 30-40 см.Если вы устанавливаете парктроник на ВАЗ 2109 или автомобиль аналогичного размера, вы можете обозначить его так: 20 см от края бампера и 34 см между датчиками. Сверху нужно взять примерно 5 см. , так как на бампере ваз 2109 в районе 6 см стоит усилитель заднего бампера и в него можно попасть (он сделан из того же материала, что и сам бампер и просверливает нормально). Это должно выглядеть примерно так. Пробовали устанавливать датчики на разном расстоянии, проблем не было.

2. Просверливаем отверстия диаметром 22 мм коронкой, которая идет в комплекте с датчиком парковки.

3. Установите датчики в соответствии с маркировкой (A, B, C, D).

4. Протягиваем провода в багажник. Это удобно делать через отверстие для заднего фонаря.


5. Устанавливаем блок управления парктроником в любое удобное для вас место в багажнике и подключаем к нему все провода.

Питание от парктроника снимаем с проводов фонаря заднего хода.При включении задней передачи автоматически включаются парктроники. Чтобы исключить «перекручивания» и изоленту, рекомендую использовать клеммные колодки.

6. Прокладываем провод к дисплею.

7. Установите дисплей и подключите его к блоку управления парковочного ассистента. Проверяем работу парктроника, установленного на ВАЗ, своими руками включением задней передачи.

Парктроник - очень полезная вещь для любого водителя, особенно новичка.Это устройство позволяет удобно и быстро парковаться в самых сложных ситуациях. Благодаря такой системе водитель точно знает, сколько его машины осталось за препятствием. Если цель находится близко, система начинает издавать звуковые сигналы определенной частоты, также могут загореться лампы. А если выбрана более профессиональная система, то в салоне на ЖК-дисплее даже можно увидеть расстояние до препятствия в цифрах.

В данной статье пойдет речь о том, как установить парктроник на ВАЗ 2114 своими руками.


Материалы и инструмент для изготовления:
- комплект парктроника;
- бампер;
- провода;
- паяльник с припоем;
- саморезы;
- рулетка;
- сверло с фрезой 22 мм;
- отвертка и другие инструменты.


Процесс установки парктроников:

Шаг первый. Подготовка бампера
Первым делом автор снимает бампер и дает его покрасить. После шлифовки, грунтовки и покраски бампера в него устанавливаются необходимые датчики.

Помимо прочего, не забудьте установить все крепежи на окрашенный бампер, если они были сняты перед покраской. Для этого нужно затянуть четыре винта и четыре болта на 10.




Шаг второй. Маркировка на бампере

На втором этапе необходимо нанести маркировку на бампер. Необходимо заранее точно определить места, где будет установлен парктроник. Два датчика установлены по краям, еще два - к центру.Если датчики просто разместить по центру, система просто не заметит препятствие, если оно находится на краю бампера.

Теперь можно приступать к сверлению бампера и установке датчиков. Всего нужно четыре отверстия, пятое просверлено для других целей, автор планирует установить туда камеру.
После установки датчиков можно установить бампер на автомобиль.


Шаг третий. Выполняем проводку
Для проведения проводки в салон потребуется открутить задние фонари.В этом случае два провода пройдут справа и два слева. Как видно на фото, фары крепятся четырьмя болтами.

Для крепления блока парктроника использовались небольшие саморезы. Установка установлена ​​на акустической полке. На завершающем этапе вся проводка скрывается под обивкой.


Для того, чтобы монитор парктроника включался только после включения заднего хода, плюс нужно питать от заднего фонаря.Для этого нужно прозвонить ламповый блок и найти там плюс, который включается только при включении заднего хода. Провод на ВАЗ 2114 зеленого цвета ... Что касается минуса, то он взят от массы; для этого провод можно закрепить гайкой крепления фонаря.

Далее нужно протянуть провода от блока парктроника к монитору, который находится в салоне. Автор протянул провода под ковролином, пороги при этом открутили. Где крепить монитор видно на фото.

Вот и все, после сборки системы можно приступать к тестированию. По словам автора, системе немного не хватает реакции, поэтому для любителей быстро ехать задом система не позволит вовремя определить расстояние до препятствия. Если паркуетесь медленно, то все работает без проблем. Когда до цели остается около 20-30 см, система начинает «пищать и краснеть». Однако ориентироваться можно как по дисплею, так и по звуковым сигналам. При необходимости такие же датчики можно установить в передней части автомобиля.

Парктроник - устройство, призванное облегчить процесс парковки начинающему автомобилисту. Установить парктроник можно в многочисленных автосалонах или сделать своими руками. Рассмотрим последний вариант, когда нет ни желания, ни возможности обращаться в автосервис.

Для начала нужно определиться с выбором устройства. Сейчас в магазинах представлено огромное количество различных моделей и модификаций. По большому счету, различий среди этого множества мало. Основные отличия монитора - внешний вид, да и характеристики самих датчиков ничем не отличаются.На бамперы автомобиля можно установить разное количество датчиков. Обычно автомобилисты устанавливают по 4 на каждый бампер, а некоторые автомобилисты устанавливают только на задний. Датчики парковки на тонированных автомобилях особенно актуальны, когда в условиях ограниченной видимости приходится возвращаться в темноту.

Процесс установки

Вымойте автомобиль непосредственно перед установкой парктроника. Далее необходимо определить места, наиболее подходящие для установки датчиков. Например, в джипе держатель запасного колеса, который может поместиться на задней двери, является крайней мерной точкой.

Следующий этап - демонтаж автомобильного бампера. В процессе демонтажа будьте осторожны, чтобы не перепутать крепеж переднего и заднего бампера. После этого нужно сделать разметку и просверлить отверстия под парктроник (рис. 1). Но снимать бампер не обязательно - вот так можно просверлить отверстия, только тогда понадобится немного сноровки и терпения, чтобы провести провода в салон автомобиля.


Рисунок: 1: разметить места на бампере для датчиков

При разметке места для датчиков важно соблюдать предельную осторожность: ненужные просверленные отверстия устранить будет невозможно.Чтобы в дальнейшем лучше ориентироваться при парковке, парктроники расположены на одинаковом расстоянии друг от друга.

Следующим этапом является прокладка проводов (рис. 2) и подключение датчиков устройства к электрической цепи автомобиля. Перед подключением датчиков и парктроника нужно отключить электрическую цепь автомобиля. Прокладывать провода от датчиков к парктронику нужно предельно осторожно. Датчики заднего бампера можно подключить к источнику питания фонарей заднего хода.Таким образом, парктроник сработает только при включении задней передачи ... Это удобно - опять же в машине не будет скрипа, когда, например, в пробке кто-то подъезжает сзади.


Рисунок: 2: прокладка проводов от датчиков

Затем устанавливается плата (рис. 3) и подключаются все датчики. Расположение парктроника должно быть исключительно благоприятным для водителя: он должен видеть показания табло, не меняя положения головы.


Рисунок: 3: дисплей парковочного радара

Вот и все! Вся процедура занимает 2-3 часа - это не так долго, но в то же время познавательно. А ниже предлагаем посмотреть весь процесс на видео.

Процесс установки на видео

Практически все автовладельцы хоть раз слышали информацию о фейковых авариях.

Такую информацию часто сообщают газетные СМИ, телеканалы, давая при этом большое количество рекомендаций, как себя вести в такой ситуации.Тем не менее, люди нередко полностью забывают все полученные советы, давая мошенникам возможность стать невольным участником такой аварии, в том числе ее виновником. Как действовать, чтобы минимизировать вероятность попадания в такую ​​ситуацию?

Принципы выбора «жертвы». Прежде всего, стоит определиться, какой тип автовладельцев чаще всего попадает на такие схемы и становится их жертвой. Самая оптимальная мишень для мошенников - водители, которые ездят на недорогих бюджетных автомобилях иностранного производства или на качественных отечественных автомобилях.Они выбирают автовладельцев, которые едут одни, а значит, в салоне у них нет лишних свидетелей. Второй, наиболее подходящий вариант - женщины-водители. Они не могут оказывать физического сопротивления, и их намного легче запугать. Но есть и несколько категорий автомобилей, к которым мошенники практически не прикасаются. К ним относятся, например, автомобили с «воровскими» номерами. Кроме того, они не используют в своих криминальных схемах и «переработке» владельцев дорогих внедорожников или седанов бизнес-класса.Попытки «развестись» с ними могут создать проблемы для самих преступников. Еще один вид автомобилей, на котором такие схемы используются редко, - автомобили с тонированными стеклами. Проще говоря, их не трогают по той причине, что нет возможности увидеть количество людей, находящихся внутри. И последние, кого не тронут автовозы, - это автомобили с несколькими людьми в салоне. Причина в том, что им не нужны ненужные свидетели, а необходимость запугать нескольких человек значительно усложняет задачу.

Проведение ложного ДТП. При выполнении таких действий злоумышленники используют автомобили известных производителей, которые имеют эффектный внешний вид. Их особенностью может быть полное отсутствие цифр, либо то, что они замазаны грязью. Второй вариант - использование поддельных номерных знаков. На левой стороне таких машин часто бывает повреждение, полученное в ходе предыдущих операций, либо нанесенное специально. Общее количество участвующих автомобилей обычно - две.Задача первого из них - вытолкнуть машину потерпевшего за пределы полосы движения, а второй попадает в столкновение. Этого принципа придерживаются практически постоянно.

Поведение водителя в такой ситуации. Стоит ли сопротивляться таким действиям? Да конечно.

  1. Для этого обязательно следует приобрести видеорегистратор для автомобиля. Такого свидетеля достаточно сложно запугать или подкупить.
  2. Всегда нужно звонить в ГАИ самостоятельно, никому не доверяя;
  3. В процессе ожидания поступления заказа необходимо обязательно заснять местонахождение обоих автомобилей и полученные ими повреждения.Не забывайте и о внешности самих преступников.
  4. Если вам угрожают, просто закройте машину изнутри и немедленно позвоните в ГАИ.

Итог. Одно из правил, которое может помочь не попасть в подобную ситуацию - соблюдение правил дорожного движения. Нередко преступники, видя, что все идет не по запланированному сценарию, покидают место происшествия, не дожидаясь появления сотрудников ГАИ.

Для многих водителей парктроник уже стал неотъемлемой частью автомобиля, так как значительно упрощает парковку. Причина тому - огромное количество машин и отсутствие парковочных мест, а если они есть, то добраться будет непросто. Для этого и нужны парктроники. Датчики сканируют заднюю и переднюю часть автомобиля, заранее предупреждая о приближающихся объектах. На многие современные автомобили иностранного производства парктроники устанавливают с завода, но в российском автопроме о таком нововведении даже не задумываются.Все надо делать самому. В этой статье будет подробно описан процесс установки парктроника на автомобиль.
Итак, приступим. Для начала нужно выбрать набор датчиков, который будет более-менее соответствовать стандарту. Обычно продавцы в магазинах автозапчастей не пытаются подсунуть вам чушь, так как во многих случаях сами не знают, что лучше. Комплект парктроника лучше выбирать по их количеству, минимальное количество датчиков - 2. Для более детального сканирования местности и сканирования мертвых зон лучше всего приобрести комплект датчиков, список которых включает 4 датчика.

Главное при установке парктроника - определить правильное расположение датчиков на бампере. Если все сделать не так, то датчиков будет мало, но обманывают насчет приближающихся предметов. Таким образом, система уведомит вас о расстоянии до объекта либо очень рано, либо слишком поздно, либо может вообще не обнаруживать объекты.
Выбирая парктроник, учитывайте их устойчивость к температуре, к наезду машины на мойку и т. Д. Если учитывать эти параметры, то в зимние годы на морозе вы не пострадаете.Есть несколько типов парктроника, например, датчики Multitronics PT-3TC, имеют возможность работать с некоторыми бортовыми компьютерами TC 750, VC731, RC-700 и многими другими компьютерами от Multitronics. Если у вас есть желание покрасить парктроник в цвет автомобиля, то вы можете покрасить их обычной краской, это никак не отразится на работе датчиков. Цены на парктроник разные, от тысячи рублей в зависимости от их качества и марки. Что-то я заговорил, приступим к операции по установке парктроника.Начиная. Чтобы установить датчики, нам нужно просверлить четыре отверстия в бампере, равных по диаметру и высоте месту на бампере. Для удобства бампер можно снять, но можно и без него, так как всем комфортно по-разному. С помощью сантиметра отметьте соответствующее расстояние между датчиками и просверлите отверстия в желаемом месте.

Теперь можно установить парктроник. В моем случае я снял бампер и только потом начал сверлить. Для сверления в комплекте парктроника есть специальная коронка, которая имеет точный размер датчиков.Устанавливаем датчики и настраиваем их так, чтобы они находились в одной плоскости. Теперь нужно протянуть провода. Решил провести проводку через багажник. С помощью дрели проделываем отверстие в корпусе и проталкиваем туда провода. Протягиваем провода в багажник. Теперь в правом заднем углу багажника прикрепляем сенсорную панель управления и питаем эту панель от плюсового провода, фонаря заднего хода, так что будет работать только при обратном ... Теперь все готово, все проверяем в действие и радуйтесь.

Установка парктроника на ваз 2110. Установка парктроника на ваз своими руками. Как выбирают парктроники

Для многих водителей парктроник уже стал неотъемлемой частью автомобиля, так как значительно упрощает парковку. Причина тому - огромное количество машин и отсутствие парковочных мест, а если они есть, то добраться будет непросто. Для этого и нужны парктроники. Датчики сканируют заднюю и переднюю часть автомобиля, заранее предупреждая о приближающихся объектах.На многие современные иномарки парктроники устанавливают с завода, но в российском автопроме о таком нововведении даже не задумываются. Все надо делать самому. В этой статье будет подробно описан процесс установки парктроника на автомобиль.
Итак, приступим. Для начала нужно выбрать набор датчиков, который будет более-менее соответствовать стандарту. Обычно продавцы в магазинах автозапчастей не пытаются подсунуть вам чушь, так как во многих случаях сами не знают, что лучше.Набор парктроников лучше выбирать по их количеству, минимальное количество датчиков 2. Для более детального сканирования местности и сканирования мертвых зон лучше всего приобрести комплект датчиков, список которых включает 4 датчика.

Главное при установке парктроника - определить правильное расположение датчиков на бампере. Если все сделать не так, то датчиков будет мало, но обманывают насчет приближающихся предметов. Таким образом, система уведомит вас о расстоянии до объекта либо очень рано, либо слишком поздно, либо может вообще не обнаруживать объекты.
При выборе парктроника учитывайте их устойчивость к температуре, к приходу машины на автомойку и т.д. Если учитывать эти параметры, то в зимнее время года с морозами вы не пострадаете. Есть несколько типов парктроника, например, датчики Multitronics PT-3TC, имеют возможность работать с некоторыми бортовыми компьютерами TC 750, VC731, RC-700 и многими другими компьютерами от Multitronics. Если у вас есть желание покрасить парктроник в цвет автомобиля, то вы можете покрасить их обычной краской, это никак не отразится на работе датчиков.Цены на парктроник разные, от тысячи рублей в зависимости от их качества и марки. Что-то я разговорился, приступим к операции по установке парктроника. Начиная. Чтобы установить датчики, нам нужно просверлить четыре отверстия в бампере, равных по диаметру и высоте месту на бампере. Для удобства бампер можно снять, но можно и без него, так как всем комфортно по-разному. С помощью сантиметра отметьте соответствующее расстояние между датчиками и просверлите отверстия в желаемом месте.

Теперь можно установить парктроник. В моем случае я снял бампер и только потом начал сверлить. Для сверления в комплекте парктроника есть специальная коронка, которая имеет точный размер датчиков. Устанавливаем датчики и настраиваем их так, чтобы они находились в одной плоскости. Теперь нужно протянуть провода. Решил провести проводку через багажник. С помощью дрели проделываем отверстие в корпусе и проталкиваем туда провода. Протягиваем провода в багажник. Теперь в правом заднем углу багажника прикрепляем сенсорную панель управления и запитываем эту панель от плюсового провода, фонаря заднего хода, поэтому он будет работать только при включенной передаче заднего хода.Теперь все готово, проверяем все в действии и радуемся.

Парктроник - устройство, призванное облегчить процесс парковки начинающему автомобилисту. Установить парктроник можно в многочисленных автосалонах или сделать своими руками. Рассмотрим последний вариант, когда нет ни желания, ни возможности обращаться в автосервис.

Для начала нужно определиться с выбором устройства. На сегодняшний день в магазинах представлено огромное количество различных моделей и модификаций.По большому счету, различий среди этого множества мало. Основные отличия заключаются во внешнем виде монитора, да и характеристики самих датчиков ничем не отличаются. На бамперы автомобиля можно установить разное количество датчиков. Обычно автолюбители устанавливают по 4 на каждый бампер, а некоторые автомобилисты ставят только на задний. Датчики парковки на тонированных автомобилях особенно актуальны, когда в условиях ограниченной видимости приходится возвращаться в темноту.

Процесс установки

Вымойте автомобиль непосредственно перед установкой парктроника.Далее необходимо определить места, наиболее подходящие для установки датчиков. Например, в джипе крепление запасного колеса, которое можно разместить на задней двери, является крайней размерной точкой.

Следующий этап - демонтаж автомобильного бампера. В процессе демонтажа будьте осторожны, чтобы не перепутать крепеж переднего и заднего бампера. После этого нужно сделать разметку и просверлить отверстия под парктроник (рис. 1). Но снимать бампер не обязательно - дырки можно просверлить, только тогда понадобится немного сноровки и терпения, чтобы провести провода в машину.


Рис.1: разметить места на бампере для датчиков

При разметке места для датчиков важно соблюдать предельную осторожность: лишние просверленные отверстия устранить будет невозможно. Чтобы в дальнейшем лучше ориентироваться при парковке, парктроники расположены на одинаковом расстоянии друг от друга.

Следующим шагом является разводка проводов (рис. 2) и подключение датчиков устройства к электрической цепи автомобиля. Перед подключением датчиков и парктроника нужно отключить электрическую цепь автомобиля.Прокладывать провода от датчиков к парктронику нужно очень аккуратно. Датчики заднего бампера можно подключить к источнику питания фонарей заднего хода. Таким образом, парктроник будет срабатывать только при включении задней передачи. Это удобно - опять же в машине не будет писка, когда, например, в пробке кто-то подъезжает вплотную сзади.


Рис.2: прокладка проводов от датчиков

Затем устанавливается плата (рис. 3) и подключаются все датчики.Расположение парктроника должно быть исключительно благоприятным для водителя: он должен видеть показания табло, не меняя положения головы.


Рис.3: дисплей парковочного радара

Вот и все! Вся процедура занимает 2-3 часа - это не так долго, но в то же время познавательно. А ниже предлагаем посмотреть весь процесс на видео.

Процесс установки на видео

Parktronic - это система помощи при парковке, которая предупреждает вас о приближении к объекту и отображает расстояние до объекта на экране или индикаторе.
В настоящее время парктроник выручает многих автомобилистов при парковке в городе или ночью. Прочитав эту статью, вы поймете, что установка парктроника на ВАЗ своими руками - несложная операция.

Как работает система помощи при парковке.

Датчики парктроника, установленные на бампере автомобиля ВАЗ, передают ультразвуковой сигнал, который, отражаясь от объекта, принимается датчиками и передается на блок управления, который рассчитывает расстояние до объекта и передает его на дисплей или звуковой сигнал.

Нам понадобится:

  • Сам парктроник. В наличии четыре датчика и светодиодный индикатор. (покупал на Алиэкспресс)
  • Специальная коронка диаметром 22 мм.

  • Дрель / отвертка.
  • Средство для разметки (карандаш, рулетка).
  1. Теперь берем в руки карандаш и рулетку и размечаем бампер. Расстояние между датчиками должно быть 30-40 см.Если вы устанавливаете парктроник на ВАЗ 2109 или автомобиль аналогичного размера, вы можете обозначить его так: 20 см от края бампера и 34 см между датчиками. Сверху нужно взять примерно 5 см. , так как на бампере ваз 2109 в районе 6 см стоит усилитель заднего бампера и в него можно попасть (он сделан из того же материала, что и сам бампер и просверливает нормально). Это должно выглядеть примерно так. Пробовали устанавливать датчики на разном расстоянии, проблем не было.

2. Просверливаем отверстия диаметром 22 мм коронкой, которая идет в комплекте с датчиком парковки.

3. Установите датчики в соответствии с маркировкой (A, B, C, D).

4. Протягиваем провода в багажник. Это удобно делать через отверстие в задней фаре.


5. Установите блок управления парктроником в любое удобное для вас место в багажнике и подключите к нему все провода.

Питание от парктроника снимаем с проводов фонаря заднего хода.При включении задней передачи автоматически включаются парктроники. Чтобы исключить «перекручивания» и изоленту, рекомендую использовать клеммные колодки.

6. Прокладываем провод к дисплею.

7. Установите дисплей и подключите его к блоку управления парковочного ассистента. Проверяем работу парктроника, установленного на ВАЗ, своими руками включением задней передачи.

Думаю, нет необходимости объяснять практичность наличия в машине парктроника.Особенно, если машина эксплуатируется в мегаполисе. А если еще на машине стоит спойлер ...

Парктроник

был выбран по следующим критериям: наличие 4-х датчиков и дисплея, отражающего расстояние до объекта, невысокая цена. Был выбран стояночный радар Falcon BPS-4i.

По подключению вопросов не вызывает так как есть инструкция ... Подключаем парктроник к плюсовому проводу, идущему на фонари заднего хода.

Снятие бампера подробно описано в Руководстве по эксплуатации и ремонту ВАЗ 2110-11-12. Проблема возникла только при выборе места для установки датчиков. Согласно рекомендациям производителя, расстояние между датчиками должно быть порядка 30-33 см, а высота установки не должна быть ниже 30 см от дороги - в противном случае возможны ложные срабатывания. Поэтому выемка в юбке бампера исключена из возможных мест установки.Единственное место, подходящее для установки, - выемка под номером. Но при таком расположении парктроника необходимо устанавливать небольшие проставки, чтобы обеспечить перпендикулярность дорожному покрытию. Провода от датчиков прокладываем через штатное отверстие вместе с проводами для подсветки номерного знака. Блок управления можно прикрепить к ребру жесткости правой панели, поддерживающей багажную полку. Продеваем кабель дисплея с правой стороны под обивку потолка. А сам датчик парковки фиксируется саморезом на панели, закрывающей крепление зеркала заднего вида.

В процессе эксплуатации выявились некоторые особенности, как приятные, так и не очень:
+ информация о расстоянии до объекта, как звуковая, так и визуальная, отображается достаточно точно;
+ при парковке датчики даже различают заборы набережной;
- вместо заявленного производителем расстояния 1,5 метра до объекта звуковой сигнал начинает работать только на расстоянии 1 метр;
- при низких температурах (ниже -15С) парктроник немного тормозит, т.е.е. срабатывает с определенной задержкой.

Где находится датчик фаз на ВАЗ 2114. Замена датчика фаз (положения распредвала). Возможные причины неисправности

Здравствуйте! Добро пожаловать, чтобы сделать это самому. Сегодня в рубрике «» мы поговорим о , как проверить датчик распредвала и при необходимости заменить его в домашних условиях.

Что такое ДПРВ или датчик распредвала?

Датчик положения распределительного вала ( ДПРВ, или датчик фаз) - датчик, расположенный в моторном отсеке на всех инжекторных моделях ВАЗ.DPRV необходим для управления положением распределительного вала двигателя и клапанов, в соответствии с которым ЭБУ определяет, находятся ли клапаны в открытом или закрытом положении, для корректировки фаз газораспределения.

Признаки неисправности датчика положения распредвала ВАЗ 2114

  1. , после чего двигатель начинает работать в аварийном режиме и переключается с фазированного впрыска на систему зажигания, ориентируясь исключительно на данные из ДПРВ. Код ошибки, который чаще всего выдает неисправный датчик фазы: «P0340» - неисправность цепи ДПРВ.
  2. Увеличен расход топлива на 5-10%.
  3. , проблемы с динамикой и тягой.

Как проверить датчик фаз ВАЗ 2114

1. Самый простой - подключить к компьютеру и проверить ошибки ЭБУ, затем расшифровать существующие ошибки и принять решение, как их устранить.

2. Подключите провода к разъемам датчика положения распределительного вала, затем к проводам подключите мультиметр, как на фото.

Как заменить датчик распредвала ВАЗ 2115 - пошаговая инструкция

1.Остановите двигатель, если он работает.

3. Отсоедините разъем питания датчика фазы.

4. Головкой на «10» отвернуть болт крепления датчика положения распределительного вала.

5. Вынимаем датчик, производим визуальный осмотр и при необходимости проверяем по вышеуказанному принципу. Если ДПРВ неисправен - замените на новый.

6. Сборка производится в обратном порядке. После замены запустите двигатель и проверьте, горит ли «Проверка».Сделайте тест-драйв, чтобы убедиться, что все в норме.

& nbsp

Инструкции

Найдите установочное гнездо с датчиком положения распределительного вала (CMP) на головке блока цилиндров. Проверить уплотнительное кольцо на предмет повреждений. Убедитесь, что корпус датчика и зубчатый ротор не имеют повреждений или металлических частиц.

Убедившись, что зажигание на автомобиле выключено, отсоедините от датчика провода питания и управления двигателем. Как правило, эти провода крепятся стандартными разъемами, поэтому для отключения проводов достаточно нажать на защелку блока.Обратите внимание на разъем провода. Он должен иметь три контакта: положительный контакт питания (плюс), контакт заземления (минус) и сигнальный контакт.

Включите зажигание автомобиля. С помощью вольтметра (тестера) измерить напряжение на плюсовом проводе питания датчика положения распределительного вала. В этом случае подключите отрицательный щуп устройства к массе двигателя. Измеренное таким образом напряжение должно совпадать с напряжением на клеммах аккумулятора. Если измеренное напряжение не соответствует напряжению питания, значит неисправна цепь питания датчика.Таким же образом измерьте напряжение на заземляющем контакте датчика. Он должен быть нулевым.

Подключите положительный и отрицательный провода питания DPRV. Подключая средний (сигнальный) провод датчика, производите это подключение через вольтметр (тестер). Другими словами, один из щупов вольтметра должен касаться сигнального выхода датчика, другой - сигнального входа системы управления двигателем. В большинстве случаев для этого потребуется разрезать сигнальный провод и подключить тестер к концам оголенных проводов.

Провернуть двигатель стартером. Исправный датчик должен показывать колебания напряжения от нуля до 5 вольт. Если датчик неисправен, замените его новым. Для этого отсоедините все его провода, открутите болт его крепления и выньте ДПРВ из установочного гнезда. Установите новый датчик в обратном порядке. Момент затяжки крепежного болта должен составлять 10 Нм. Не забудьте установить резиновую втулку в месте соединения датчика и головки блока.

Источники:

  • датчик распредвала это
  • Неисправности в датчике фаз ВАЗ 2112

Датчик фазы в автомобиле находится на крышке масляного насоса.Он предоставляет контроллеру необходимую информацию об угловом положении коленчатого вала и моменте прохождения поршнями первого и второго цилиндров. При прохождении над датчиком впадины на зубьях проходного диска на приводном шкиве генератора в нем формируется опорный импульс синхронизации. Чтобы снять и проверить датчик, выполните следующие действия.

Понадобится

  • - ключ на 10;
  • - отвертка плоская;
  • - мультиметр;
  • - мегомметр.

Инструкции

Поместите его на смотровую яму или эстакаду, так как удобнее добираться до фазы. Выключите зажигание. Отсоедините отрицательный провод от. Снимаем защиту двигателя снизу, открутив отверткой четыре болта на ее крышке. Масляный насос двигателя доступен. Датчик фазы расположен рядом с масляным фильтром насоса.

Отсоедините разъем датчика фазы. Открутите болт крепления ключом на 10. Снимите датчик с кронштейна крышки масляного насоса.Теперь вам нужно это проверить.

Выполните внешний осмотр датчика, выявите повреждения корпуса, жилы, клеммной колодки и ее контактов. Очистите контакты спиртово-бензиновой смесью. Удалите металлические частицы и грязь с сердечника датчика.

Измерить сопротивление датчика мультиметром. Установите переключатель на приборе в положение 2000 Ом. Подключите контакты устройства к датчику. Сопротивление исправного датчика должно быть в пределах 550-750 Ом (данные для автомобиля ВАЗ-2109).Проверку следует проводить при температуре 22 ± 2 ° C с учетом погрешности измерительного прибора.

Как и любая другая деталь, датчик фазы может выйти из строя. Есть много причин для этого. Довольно часто деталь просто изнашивается. Определить эту проблему несложно. Достаточно внимательно изучить работу автомобиля. Он сам расскажет о своей поломке.

Если говорить об явных признаках, то они появятся после включения зажигания.Двигатель проворачивает стартер на несколько секунд. После этого обычного запуска мотора и активации проверки возраста не произойдет.

Так как датчик не будет передавать необходимые показания на электронный блок двигателя. Двигатель будет работать только от того, что покажет зажигание.


Еще один часто встречающийся симптом - неисправность диагностической системы. Он позволяет самостоятельно определить состояние автомобиля.В этом случае он выйдет из строя и не будет воспроизводить никаких данных, так как не сможет выполнять свою основную функцию.

Также стоит обратить внимание на уровень динамики двигателя. Он значительно упадет. Более того, при разгоне машины будут появляться провалы. Они указывают на то, что датчик вышел из строя.

Самый очевидный признак - лампочка на панели приборов. Он будет светиться с надписью «ЧЕК». Что в переводе означает «проверка». Этим сигналом нельзя пренебрегать.На это необходимо немедленно отреагировать и провести необходимые манипуляции.

Еще один сигнал поломки - это код ошибки P0340. Его расшифровку можно найти в инструкции к устройству. Это указывает на то, что произошла ошибка датчика.

Как проверить

Это устройство можно проверить на неисправность. Для этого потребуется специальный диагностический прибор. Другим способом сделать это будет невозможно. С его помощью проводится определенная процедура, которая состоит из нескольких этапов.

Во-первых, нужно установить верхний цилиндр устройства таким образом, чтобы он попадал в мертвую точку. Также стоит обратить внимание на расположение датчика, отвечающего за работу коленвала. Он должен быть направлен на двадцатый зубец.

Правильная «фазировка» газораспределения - залог стабильной и экономичной работы любого двигателя, особенно инжекторного. Вся система управления двигателем с впрыском основана на данных, полученных от множества датчиков, включая датчик фазы или датчик положения распределительного вала.Как и любой другой расходный материал, этот датчик требует периодической проверки, которую лучше всего проводить с помощью специального оборудования. Несмотря на это, есть несколько способов проверить датчик фазы ВАЗ-2114 своими руками в гараже мультиметром.

Конструкция, зачем нужен датчик фазы (датчик положения распредвала)

Все автомобили ВАЗ-2114 с 16-клапанными двигателями, а также оснащенные 8-клапанными двигателями стандарта Евро3 имеют такой датчик в системе управления.

Датчик положения распределительного вала

Его задача - получать информацию о режиме работы двигателя в реальном времени и сразу передавать импульс на электронный блок управления.

С точки зрения дизайна ничего космического в нем нет: это составная целостная структура, состоящая из двух частей - считывающего элемента и импульсного преобразователя, который отправляет полученные данные в ЭБУ.

Датчик срабатывает только тогда, когда рядом проходит магнитопроводящий материал, и этот материал, в нашем случае, становится стальной бобышкой.Он активирует магнитное поле, которое преобразуется в импульс и передается в ЭБУ.

Положение датчика фиксировано, и он находится на конце головки блока. Принцип работы датчика не отличается от принципа действия других электромагнитных датчиков положения.

В зависимости от количества клапанов на ВАЗ-2114 могут быть установлены следующие фазовые датчики:

  • для 8-клапанного двигателя - 21110370 60 40 ;
  • для 16 клапанов - 21120370 60 40 .

Датчик фаз для 8-клапанного двигателя - 21110370 60 40

Ошибки 0343, 0340 и другие симптомы

Кроме сообщения об этих ошибках, неисправность датчика может указываться как повышенный расход топлива, невозможность провести самодиагностику двигателя, иногда двигатель может отказываться запускаться.

Тем не менее даже в том случае, когда датчик полностью вышел из строя и система диагностики его просто не идентифицирует.Поэтому есть опасность какое-то время использовать неисправный датчик, и ни к чему хорошему это не приведет.

Check Engine сигнализирует о выходе из строя датчика положения распределительного вала

Вот почему стоит проверять датчик при первом появлении подозрительных симптомов. Дело в том, что на этот датчик ориентируется система впрыска, когда рассчитывается момент подачи топлива, и выход из строя этой системы грозит не только повышенным расходом топлива, но и падением мощности и нестабильностью двигателя.Цена датчика вне зависимости от количества клапанов в двигателе редко превышает 600 рублей и зависит от производителя.

Судя по отзывам владельцев, лучше всего себя зарекомендовали оригинальные устройства Бошевского.

Как проверить датчик фаз на ВАЗ-2114 мультиметром

Понятно, что профессиональный лабораторный осциллограф в гараже вряд ли кто-то держит. Только на балконе. Поэтому обойдемся менее сложным прибором, который должен быть у каждого автомобилиста - мультиметром ... Технология испытаний проста и понятна, но в зависимости от типа двигателя она немного отличается. Проверка датчика на восьмиклапанном двигателе:


Для 16-клапанного двигателя проверка такая же, только нужно измерить напряжение между отрицательной клеммой датчика и клеммой V. Падение напряжения также должно быть 0,4 В при нахождении металлического предмета в поле датчика. и 0,9 В при удалении объекта.

Бортовой компьютер может показать две ошибки, связанные с нашим датчиком:

  • ошибка 0340 , которая говорит о физическом отсутствии датчика, это означает, что на него не подается напряжение или вышел из строя чувствительный элемент;
  • при возникновении ошибки 0343 высока вероятность завышения уровня импульса датчика, что может быть связано с отсутствием контакта на выводах или повреждением сигнальной проводки.

Замена неисправного датчика проводится быстро, без шума и пыли, достаточно обесточить автомобиль и открутить крепежный болт.

Датчик фазы демонтирован

Тогда стоит проверить чистоту контактов на колодке и установить новый прибор. Сообщения об ошибках должны исчезнуть сразу после замены датчика. Удачного ремонта и стабильных этапов всем!

Видео о замене датчика фаз на ВАЗ-2114

Каждый современный автомобиль оборудован множеством датчиков для значительной экономии топлива при максимальной мощности.Одно из таких устройств - датчик фаз (ДФ), установленный на двигателе автомобиля ВАЗ 2114, массово применяется в производстве с 2007 года.

Фазовый датчик работает по принципу элементарного датчика Холла. Устанавливается только в районе распредвала как на 8, так и на 16 клапанных двигателях. Устройство считывает эти данные с распределительного вала двигателя с помощью шестерни, установленной на валу с двумя отсутствующими зубьями. Эти два зубца расположены так, что каждый раз, когда они ударяются о устройство, первый поршень двигателя находится в верхней или нижней мертвой точке.Информационные сигналы о расположении распределительного вала отправляются на блок управления двигателем, который, в свою очередь, отслеживает и изменяет угол зажигания. Его начали использовать на заводах ВАЗ еще на первых автомобилях с распределенным впрыском топлива.

Следует отметить, что карбюраторные двигатели не имеют данного агрегата, так как в их механизме система опережения зажигания вакуумно-механическая.

Основная функция датчика положения распределительного вала или фазового датчика - постоянная корректировка угла зажигания при работающем двигателе.Благодаря его использованию двигатели семейства ВАЗ стали более эффективными по передаче мощности при меньшем расходе топлива. Основное незаменимое применение фазового датчика остается за двумя 16-клапанными двигателями с распределительными валами, которые без него не могут работать равномерно и экономично в сложенном заводском исполнении.

Определение обрыва пеленгации

При поломке есть небольшие проблемы со стабильностью холостого хода, при старте движения возможен эффект «подтренинга», а также повышенный расход топлива.Эти симптомы связаны с отсутствием приема данных от бортового компьютера об угле зажигания в определенный момент работы двигателя. При отсутствии сигнала с датчика блок управления переходит в аварийный режим, то есть начинает работать по заранее заданной программе без датчика и выдает тревогу «0340» или «0343».

Что нужно сделать перед заменой ДПКВ

При появлении симптомов неисправности необходимо проверить несколько точек, из-за которых блок управления не получает правильную информацию.

  1. Осмотрите DF на предмет внешних повреждений.
  2. Следить за тем, чтобы на контакты не попадала влага.
  3. Проверить контакты на окисление.
  4. Убедитесь в целостности электропроводки рядом с агрегатом.

Если при визуальном осмотре ничего не было обнаружено, то необходимо произвести демонтаж устройства. Как поменять датчик распредвала на ВАЗ 2114?

Демонтаж любого датчика или ремонт электропроводки всегда следует проводить только при отключенном аккумуляторе, иначе можно завершить ремонт не только заменой сгоревшей цепи, но и покупкой нового автомобиля !!!

Демонтаж на 8-клапанном двигателе несложный.Где датчик фаз на ВАЗ 2114? Он расположен справа, в верхней части двигателя, рядом с воздушным фильтром. Крепится одним болтом «под ключ» на 10. Несколькими несложными движениями откручивается болт и снимается датчик. После того, как блок был снят, необходимо закрыть его конструктивную розетку от случайного попадания посторонних предметов.

Когда датчик распредвала находится у вас в руках, важно его визуально осмотреть. Возможны случаи налипания или намагничивания металлической пыли.Вытрите ее насухо хлопчатобумажной тряпкой и установите на место. Если ошибка возникает снова, то ее необходимо заменить.

Бывают редкие случаи, когда датчик фаз заменяют на ВАЗ 2114, а симптомы и ошибки не устраняют. Ошибка на датчике фазы может появиться из-за переключения нажатой шестерни управления. Этот дефект встречается крайне редко, но все же встречается. Исправляли только в специализированной мастерской. Также более частой проблемой с ошибкой на датчике фазы является чрезмерное натяжение ремня ГРМ или неправильная установка.

Для двигателей с системой из двух распредвалов и 16 клапанов снять датчик немного сложно. Устанавливается под воздушным коллектором с передней стороны, рядом с первым шкивом распределительного вала. Для его демонтажа необходимо:

  • снимаем переднюю решетку;
  • с помощью удлинителя, головка на 10 откручиваем два крепежных винта;
  • выполнить все вышеуказанные процедуры для визуального осмотра и внешней чистоты контактов.

При замене датчика положения распределительного вала никогда не используйте герметики, такие как герметик или уплотнительные материалы.Сами датчики находятся во враждебной среде и при постоянно меняющихся температурах. Поэтому избыток жидкости может повредить весь двигатель или его масляную систему.

Проверяем работоспособность агрегата

Замена датчика распредвала ВАЗ 2114 заканчивается проверкой его работоспособности. Терминал устанавливается на аккумулятор и двигатель запускается. Если контроллер или сканер проверки двигателя на наличие ошибок ничего не показал, а двигатель работает чисто и естественно, «чек» не загорается, значит, работа завершена успешно.

Проверка и замена датчика фаз на ВАЗ 2114 занимает около 30 минут с 8-клапанным двигателем и до 60 минут с 16.

DF стоимость

Стоимость фазового датчика на сегодняшний день колеблется в районе 300 рублей, цена незначительная, поэтому при установке нового блока особых затрат не будет.

Вот как поменять датчик фаз ВАЗ 2114 без дополнительных затрат в короткие сроки. Теперь определенные циклы двигателя будут строгими и безотказными.Удачи в пути и приятных попутчиков!

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
