Датчик температуры ваз 2114 инжектор 8 клапанов: где находится и как определить неисправность, способы самостоятельной диагностики и инструкция по замене

Датчик температуры ваз 2114 инжектор 8 клапанов

Датчик температуры охлаждающей жидкости ваз 2114

Базовым показателем здорового состояния организма является температура тела. Превышение значения 36.6 градусов обращает внимание, вызывает беспокойство. Аналогичная ситуация происходит в автомобиле. Если система контроля за отводом лишнего тепла работает нестабильно – силовому агрегату угрожает перегрев, выход из строя. Не своевременное включение охлаждения замороженного мотора помешает выполнить пуск. Арбитром в описанных ситуациях выступает специальный измерительный прибор. В статье пойдёт речь о технически примитивной, но функционально важной детали – датчике температуры охлаждающей жидкости. Выполнить самостоятельную проверку, замену датчика температуры двигателя ваз 2114 по силам начинающему автолюбителю.

Устройство, принцип работы, назначение, место расположения

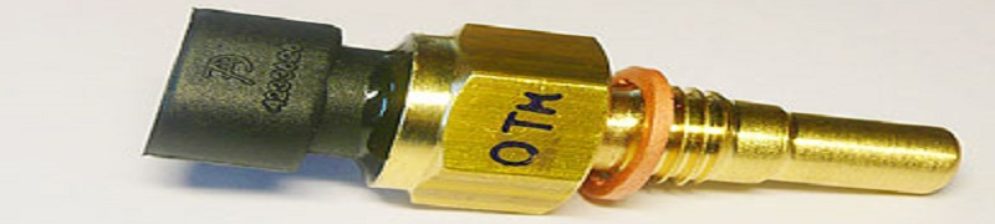

Датчик представляет собой цилиндрический, неразборный стакан, изготовленный из сплава цветного металла. По верхнему краю нарезная резьба, шестигранная головка на 19 мм, пластиковая колодка с двумя контактами, подключёнными к электронному блоку управления. Электрическая схема прибора проста. Измерительный элемент – полупроводниковый термистор, изменяющий проводимость цепи в зависимости от температуры окружающей среды, в данном случае, жидкости. Встречаются модели автомашин, оснащённые несколькими температурными контролями силового агрегата. Датчик температуры двигателя устанавливается дополнительно, выдаёт показания на стрелочный прибор. Схемное решение аналогичное.

Известны два варианта исполнения, применяющие взаимно противоположные температурные коэффициенты.

  1. Негатив. Улучшается проводимость при нагреве.
  2. Позитив. Характеризуется повышением сопротивления с разогревом.

Выбирая новый датчик для замены, необходимо учитывать различия типов, соответствие модели автомобиля. Несовместимость приводит к отклонениям в режимах эксплуатации автомашины.

Информация, поступающая в ЭБУ с датчика охлаждающей жидкости, определяет:

  • угол опережения зажигания;
  • пропорцию компонентов горючей смеси;
  • обороты вращения коленчатого вала.

Где находится датчик ДТОЖ

Обнаружить узел несложно. Достаточно пройтись взглядом вдоль подводящего шланга от радиатора к блоку термостата. Со стороны головки блока цилиндров видно датчик ДТОЖ.

Место расположения на ваз 2114 датчик температуры охлаждающей жидкости

Признаки неисправности датчика температуры охлаждающей жидкости ваз 2114

Основные отличительные особенности, свидетельствующие о некорректной работе измерителя:

  • при холодном двигателе стрелка занимает красный сектор контрольного прибора передней панели, включается вентилятор обдува радиатора;
  • занижается тепловой режим, мотор перегревается, появляется задымление под капотом;
  • пуск силового агрегата происходит с трудом в любую погоду;
  • наблюдается повышенный расход горючего;
  • оттенки выхлопных газов отличаются от нормы, мотор коптит.

Диагностика, замена датчика температуры охлаждающей жидкости ваз 2114

При появлении первых симптомов поломки ДТОЖ не обязательно бежать в магазин. Странное функционирование прибора может быть следствием комплекса отклонений от нормы различных систем автомашины.

Низкий уровень охлаждающей жидкости приводит к повышению давления в контуре, тепловым ударам. Датчик, не полностью погружённый в тосол, будет анализировать состояние паров. Показания искажаются.

Обрывы, замыкания электропроводки, окисление контактов способны имитировать поломку температурного измерителя.

Важное замечание. Ремонтные мероприятия в моторном отсеке выполняются в одежде с длинными рукавами, застёгнутыми манжетами, в защитных перчатках. Прикосновение к горячим элементам конструкции приведёт к ожогу. Остерегаться паров охлаждающего контура.

Существует простой способ локализации повреждения датчика. Электронный блок управления, замеряя напряжение, подозревает выход из строя термодатчика, обрыв цепи питания, автоматически организует обдув радиатора. Симуляция подобного случая вручную создаст возможность чётко определить виновника.

  • Осторожно просунуть руку под воздушный фильтр.
  • Нажать пластиковую защёлку. Отключить разъём датчика температуры двигателя ваз 2114.
  • Начало вращения вентилятора указывает на исправность проводки, непригодность прибора.

Порядок замены на ваз 2114 датчика температуры охлаждающей жидкости

  1. Подготовить глубокий торцевой ключ на «19», рожковый на «13», отвёртку, новый прибор.
  2. Подождать охлаждения двигателя.
  3. Сбросить давление в системе охлаждения: аккуратно открутить крышку расширительного бачка, приподнять, плотно закрутить обратно.
  4. Проконтролировать уровень охлаждающей жидкости между линиями «минимум», «максимум».
  5. Выкрутить два болта крепления воздушного фильтра.
  6. Освободить, стянуть хомут, снять воздуховод.
  7. Отсоединить провода датчика массового расхода воздуха.
  8. Убрать воздушный фильтр в сторону.
  9. Подставить под блок термостата чистую ёмкость.
  10. Торцевым ключом аккуратно вывернуть датчик температуры охлаждающей жидкости ваз 2114.
  11. Извлечь прибор из посадочного отверстия. Возможно вытекание небольшого количества охладителя. Воздушная прослойка под закрытой крышкой, препятствуя созданию вакуума, не позволит опустошить расширительный бачок.
  12. Если однозначно предполагается замена – закрутить сменный датчик, почистить, установить обратно разъёмные колодки, патрубок, фильтр, клемму. Долить охладитель.
  13. Иначе временно использовать подходящую по размеру, резьбе пробку.
  14. Подвергнуть снятый узел тестированию.
  15. Собрать «испытательный стенд».
  16. Металлическая ёмкость с водой. Для чистоты эксперимента заливается охладитель, применяемый в машине.
  17. В воду поместить ртутный, спиртовой термометр со шкалой более 100 градусов.
  18. Датчик заглубить в воду на отметку, аналогичную посадочному отверстию блока термостата.
  19. С помощью зажимов «крокодил» подключить провода тестера к контактам термодатчика – руки освобождаются. Переключатель установить на измерение сопротивления, предел 1 кОм.
  20. Организовать плавный подогрев.
  21. Наблюдать показания градусника, мультиметра, записывать в две колонки, сравнить с паспортной таблицей. Отклонения от заводских данных не должны превышать нескольких единиц.
  22. Обнаружена большая разница, отсутствие реакции на нагревание – требуется замена датчика температуры двигателя ваз 2114.

Предел совершенства не существует. Заводы – изготовители, автолюбители дополняют электрическую схему новыми приборами наблюдения за механизмами, узлами, системами автомобилей. В качестве примера можно назвать датчик температуры воздуха ваз 2114 в салоне, за бортом. Существуют защитные температурные датчики на основе биметаллических материалов, не требующие вмешательства бортового компьютера. Ток электрической цепи, выходящий за пределы нормы, заставляет изгибаться пластину, разрывая контакты. Остывание восстанавливает соединение. Аналогичная защита устанавливается в бытовых электроприборах. Подобные устройства сигнализируют о возможных коротких замыканиях проводки, вызывающих токовый рост.

Датчики на ваз 2114 инжектор 8 клапанов: расположение и функции

Для эффективной работы инжекторного силового агрегата в системе автомобиля ВАЗ-2114 включено большое количество различных механизмов и автоматизированных устройств. Так и не скажешь, что «четырнадцатая» наполненная до отказа электроникой машина, но, если заглянуть под капот, то можно обнаружить всевозможные датчики ВАЗ-2114 8 клапанов инжектор.

Основное предназначение электроники — отслеживать состояние узлов и агрегатов автомобиля. Полученные данные передаются в главный «мозговой» центр автомобиля. Благодаря такому подходу водителю больше не нужно долго и изнурительно искать причины отклонения от работы той или иной системы. Всю информацию предоставит ЭБУ. Какие же датчики задействованы в работе ВАЗ-2114 и где они расположены?

Датчики ваз 2114 инжектор 8 клапанов: общая информация о датчиках ВАЗ-2114

Датчики внешне представляют собой небольшие механизмы. Однако их роль в работе всей системы автомобиля просто колоссальна. Они сигнализируют об остатке топлива в бензобаке, сообщают водителю температуру ОЖ, определяют положение различных элементов двигателя в определенном режиме работы. Чтобы хорошо знать свою машину и понимать, что могло выйти из строя в той или иной ситуации, необходимо знать весь перечень задействованных в системе механизмов.

Перечислим все датчики на ВАЗ-2114 инжектор 8 клапанов, являющиеся наиболее важными:

  • Положения коленвала.
  • ДПДЗ.
  • Датчик положения распредвала.
  • ДТОЖ.
  • Скорости.
  • Холостого хода.
  • ДМРВ.
  • Лямбда зонд.

Эти устройства в большинстве случаев расположены в подкапотном пространстве. Практически все они устанавливаются еще на заводе во время сборки автомобиля. Но некоторые датчики водитель сам может установить в любое подходящее для этого время. Важно также знать, как работает каждое из этих устройств, и, какую первоочередную задачу выполняет.

Датчик положения коленвала

Часто можно услышать, как водители с многолетним опытом называют этот механизм никак иначе как датчик синхронизации. Такое название пошло из принципа работы устройства. В задачах ДПКВ синхронизировать работу электронного блока и газораспределительного механизма.

На ВАЗ-2114 устанавливают ДПКВ индуктивного типа. Стоимость такого датчика сравнительно небольшая. В случае выхода из строя жизненно важного для автомобиля контролера большинство водителей предпочитают сразу заменить устройство новым экземпляром.

Если ДПКВ сломается, то дальнейшая эксплуатация автомобиля станет невозможной. Без этого механизма система подачи топлива перестанет работать, ведь ЭБУ не будет получать информацию о том, когда необходимо давать команду на впрыск топлива в цилиндры. Место расположения ДПКВ – непосредственная близость с распредвалом.

За доставку топлива в системе автомобиля ВАЗ-2114 отвечает электроника. Без ДПДЗ блок управления не сможет определить оптимальное время для подачи бензина. Отклонения от корректной работы ДПДЗ приводят к увеличению количества потребляемого горючего. Именно от того, под каким углом расположена ДЗ, зависит работа многих других систем авто: охлаждения, подачи топлива.

ДПДЗ располагается возле датчика холостого хода. В системе «четырнадцатой» работа этих двух устройств тесно сопряжена.

При поломках ДПДЗ автомобиль начинает дергаться в определенном положении заслонки, также отмечается нестабильность работы двигателя. Все датчики ВАЗ-2114 8 клапанов в своей работе сопряжены, поэтому двум различным устройствам порой характерны одинаковые признаки неисправности. В случае проявления симптомов поломки необходимо комплексно подходить к проверке всех контролеров.

Датчик положения распределительного вала

Этот механизм расположен возле блока цилиндров. Основная задача – передавать ЭБУ данные касательно текущего цикла работы. В среде специалистов механизм именуют датчиком Холла. В основе работы устройства лежит следующий принцип: в соответствии с расположением коленвала определяется положение газораспределительного механизма. Полученные датчиком данные сообщаются электронному блоку. Происходит впрыск топлива и последующее зажигание смеси.

Датчики ваз 2114 инжектор 8 клапанов, ДТОЖ, скорости и другие

Кроме вышеперечисленных механизмов в различных уголках подкапотного пространства можно найти и другие весьма важные устройства. Расположение датчиков ВАЗ-2114 инжектор достаточно хаотичное, одни находятся непосредственно на силовом агрегате, вторые в других места – коробке передач, на электросхемах.

К числу не менее важных механизмов стоит отнести:

    1. Датчик детонации – чувствителен к различным вибрациям мотора. На основании принятых импульсов ЭБУ определяет качественный состав смеси. Располагается на блоке цилиндров.
    1. Датчик температуры двигателя – единственная и простая, но чрезвычайно важная задача возложена на это устройство – контролировать температуру ОЖ.
    1. Датчик скорости – из самого названия понятно, что этот контролер необходим для измерения скорости передвижения авто. ДС передает импульсы ЭБУ, который обрабатывает их и определяет скорость автомобиля, полученный результат на панели приборов отображает спидометр.
    1. Холостого хода – не только считывает информацию, но и корректирует работу мотора. ДХХ с помощью специальной иглы управляет патрубком – закрывает и открывает. За счет этого изменяется количество подаваемого кислорода в дроссельный узел.
    1. ДМРВ – считывает данные и передает их блоку управления, который на основании полученной информации определяет оптимальное соотношение различных компонентов топливно-воздушной смеси. Поломка ДМРВ приводит к тому, что авто значительно теряет показатель мощности, а водитель начинает ощущать значительное повышение количества потребляемого автомобилем бензина.
  1. ДК – датчик кислорода, лямбда-зонд. Этот контролер называют в среде автолюбителей по-разному, но принцип его работы от этого не меняется. ДК сообщает блоку управления о количестве кислорода в выхлопных газах. Обнаружить механизм можно в приемном коллекторе.

Это основные и наиболее значимые датчики в системе «четырнадцатой». Также стоит упомянуть о ДУТ, который играет немаловажную роль – определяет уровень бензина в баке транспортного средства. С этим устройством часто отечественные водители испытывают трудности. Порой оно работает неправильно, дезинформирует. Но, как правило, ДУТ ломается в старых автомобилях. Ремонтировать механизм самостоятельно можно, однако всё зависит от тяжести поломки.

Полезное видео

Дополнительную полезную информацию вы сможете почерпнуть из видео ниже:



https://www.youtube.com/watch?v=N1_AMHoloCA

Заключение

Подводя итоги, стоит сказать, что датчики на ВАЗ-2114 инжектор 8 клапанов располагаются в различных уголках общей конструкции автомобиля. Все они выполняют чрезвычайно важную роль, их работа выстроена под электронный блок управления. В случае поломки любого контролера водитель ощутит странности в поведении машины. В любой момент можно провести диагностику и считать ошибки ЭБУ.

labavto.com

Перегрев двигателя на ВАЗ 2114 серьезно сказывается на его техническом состоянии, поэтому нужно следить за температурой мотора. Данная статья посвящена устройству, с помощью которого можно отслеживать вероятность перегрева двигателя на ВАЗ 2114 инжектор, — датчику температуры охлаждающей жидкости (ДТОЖ).

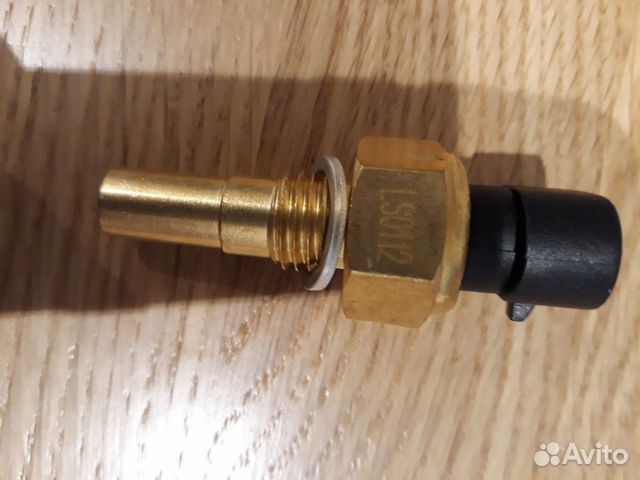

ДТОЖ для автомобиля

Особенности конструкции

Система охлаждения двигателя может быть трех видов:

На ВАЗ 2114 с инжектором установлена жидкая система охлаждения, в качестве жидкости для охлаждения используется антифриз или тосол. Располагается ДТОЖ на ВАЗ 2114 между головкой блока цилиндров и термостатом, на патрубке охлаждающей системы, которая соединяется с помощью двух проводов. Здесь же находится и вентилятор. В инжекторных такой датчик стоит один и включает вентилятор ЭБУ.

Место расположения измерителя на ВАЗ 2114

Назначение

Современные автомобили как карбюраторные, так и с инжектором – это сложные конструкции, состоящие из различных узлов и агрегатов. Контролировать и регулировать их работу помогают специальные устройства, например, датчики температуры. Существуют устройства, предназначенные для контроля уровня температуры наружного воздуха, а также уровня температуры воздуха внутри салона и т.д.

В городских условиях двигатель постоянно подвергается риску перегрева. Особенно это актуально в летний период, когда уровень температуры воздуха растет. Чтобы избежать перегрева двигателя установлен датчик, назначение которого – контролировать температурный режим охлаждающей жидкости (ОЖ) в рубашке блока цилиндров. При изменении уровня температуры он передает свои показания электронному блоку управления, а тот запускает вентилятор. ДТОЖ, как и любое устройство, например вентилятор, может выйти из строя, поэтому нужно знать, как он устроен, где находится и как его заменить.

Конструкция

Конструкция ДТОЖ достаточна простая. В качестве измерительного элемента в нем используется резистор (термистор), который изменяет сопротивление тока в зависимости от температуры окружающей среды. По этому показателю судят о нагреве двигателя.

Устройство установлено в непрерывно циркулирующей жидкости. Этот поток циркулирует в патрубке рубашки охлаждения, который в свою очередь находится в блоке цилиндров.

Принцип работы

Терморезистор имеет отрицательный коэффициент температуры, поэтому когда температура окружающей среды повышается, сопротивление ДТОЖ уменьшается. Например, если температура окружающей среды достигнет +130 градусов, то сопротивление резистора упадет до 70 Ом. При -40 градусов, сопротивление составит 100700 Ом (видео от канала «Устройство и ремонт автомобиля»).

С помощью резистора, имеющего постоянное сопротивление, контроллером подается напряжение в 5 В. Резистор находится непосредственно в контроллере. В зависимости от изменения напряжения на датчике котроллер рассчитывает температуру охлаждающей системы, а ЭБУ включает вентилятор при перегреве.

Типичные признаки поломки ДТОЖ

Все возникающие в цепи неисправности спустя некоторое время заносятся контроллером в виде кода в память ЭБУ.

Сигнал о возникших неисправностях в двигателе поступает на панель приборов в виде горящей контрольной лампочки «CHECK ENGINE».

Признаки неисправности измерителя на ВАЗ 2114:

  • включение вентилятора, когда двигатель холодный;
  • увеличивается расход топлива;
  • возникают проблемы с запуском прогретого двигателя.
  • отсутствие контакта с устройством;
  • разрыв контактов, нарушение изоляции;
  • отказ датчика;
  • не работает вентилятор, когда это необходимо.

Прежде чем менять ДТОЖ на ВАЗ 2114, нужно убедиться, что причина неполадок именно в нем. Неисправность может быть вызвана нарушением целостности предохранителей, неисправностью вентилятора.

Проверка работоспособности датчика

Проводить работы по проверке измерителя следует на холодной машине. ДТОЖ передает информацию об уровне температуры охлаждающей жидкости для ЭБУ. Если она слишком высокая блок включает вентилятор, который будет гонять потоки воздуха.

Проверить устройство на ВАЗ 2114 можно двумя способами. Рассмотрим каждый из них.

    Для проверки нужно завести двигатель и посмотреть показания на панели приборов. Если стрелка указателя достигает максимального уровня, а двигатель остается холодным, необходимо отсоединить датчик.

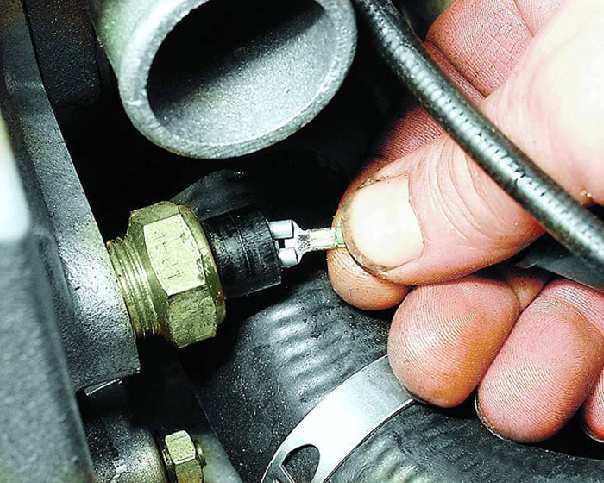

Процесс отсоединения провода от измерителя

Если после этого стрелка достигла минимального уровня, то это свидетельствует о неисправности прибора и необходимости его замены.

  • Если при отключенном устройства стрелка остается на максимальном уровне, следует осмотреть контакты устройства. Возможно, что они замыкают на массе машины.
  • После включения зажигания мотор равномерно прогревается, а стрелка указателя либо лежит на нуле, либо скачет в разные стороны, следует проверить предохранители.
  • Если предохранители в норме, нужно замкнуть контакт на массу автомобиля. Если после включения стрелка указателя резко подскочила вверх, значит, неисправен датчик.
  • Чтобы воспользоваться вторым способом, прибор нужно сначала снять.

    Для этого необходимо выполнить следующие действия:

    1. Чтобы добраться до датчика на ВАЗ 2114, нужно снять фильтр для воздуха.
    2. Отсоединяем отрицательную клемму от АКБ.
    3. На следующем шаге нужно слить охлаждающую жидкость из радиатора.
    4. Отключив проводку от устройства, можно его выкручивать. Если не удалось выкрутить руками, можно воспользоваться ключом на «19», чтобы ослабить затяжку.

    Выкручивание прибора руками

    Проверка на работоспособность состоит из следующих шагов:

    1. Для проверки необходим мультиметр. Прибор нужно поставить в режим омметра.
    2. Далее понадобится термометр с делениями более 100 градусов и термоустойчивая емкость.
    3. Теперь присоединяем щупы мультиметра к выводу измерителя и корпусу.
    4. Далее нужно нагревать жидкость и снимать показания омметра и градусника.

    Греется двигатель на ВАЗ 2114?

    Если датчик температуры охлаждающей жидкости ВАЗ 2114 перестанет работать. Что произойдет с вашим автомобилем? Правильно, двигатель попросту закипит. Перегрев мотора — это крайне нежелательная проблема, с которой, увы, сталкиваются многие автомобилисты.

    Элемент определения температуры охлаждающей жидкости

    При этом данный датчик неразрывно связан с другим устройством — ДТОЖ (датчик температуры охлаждающей жидкости) . Его надежность оставляет желать лучшего.

    Где находится датчик температуры ОЖ

    Система охлаждения на автомобилях бывает трех типов:

    В случае с ВАЗ 2114 мы имеем дело с системой охлаждения последнего типа, которая работает на жидком тосоле или антифризе.

    Сама система включает в себя следующие компоненты:

    • Вентилятор радиатора;
    • Радиатор отопления;
    • Радиатор охлаждения;
    • Рубашка системы охлаждения;
    • Насос;
    • Расширительный бак;
    • Патрубки соединения;
    • Датчик температуры охлаждающей жидкости.

    Поломки

    К самым популярным и распространенным поломкам ДТОЖ относят:

    • Отсутствие контакта с датчиком;
    • Разрыв контакта, исчезает изоляция;
    • Устройство перестает работать;
    • Вентилятор не включается, когда требуется.

    Также важно изучить признаки неисправности. К ним относят:

    • Двигатель не успевает еще прогреться, а вентилятор уже включается в работу;
    • Двигатель прогрелся, но все равно не работает должным образом;
    • Существенно повысился уровень расхода топлива.

    Проверка датчика

    Ваш двигатель на ВАЗ 2114 перегревается, либо проявляются другие признаки поломки ДТОЖ. Это говорит о том, что сначала следует проверить данный элемент.

    Есть два метода проверки, с каждым из которых мы вас познакомим.

    Первый метод

    Снятие
    1. Заведите автомобиль, посмотрите на приборную панель. Стрелка указателя на максимуме, но двигатель все равно холодный. Отсоедините контакты от измерителя. Если после этого стрелка упала максимально вниз, это говорит о необходимости замены датчика температуры охлаждающей жидкости у ВАЗ 2114.
    2. Если стрелка осталась вверху, на максимальном показателе, присмотритесь к контактам ДТОЖ. Часто они просто замыкают на массе автомобиля.
    3. Двигатель может греться нормально, равномерно, но при этом стрелка указателя прыгает в разные стороны. Вероятнее всего, вышли из строя предохранители.
    4. Если предохранители исправны, замкните контакт на массу. Если стрелка сразу прыгнула вверх, тогда датчик температуры вышел из строя.

    Метод второй

    1. Возьмите мультимер, включите его в режиме омметра.
    2. Вооружитесь термометром с насечками более 100 градусов по Цельсию.
    3. Приготовьте термостойкую тару, которая не деформируется из-за горячей охлаждающей жидкости.
    4. Подключите щупы прибора к выводу датчика и корпусу.
    5. Подсоединив ДТОЖ, поместите его в емкость с ОЖ и начинайте нагревать.
    6. Следите за показателями омметра и термометра одновременно.

    В таблице указаны показания, которые соответствуют рабочему, исправному датчику. Т аким методом можно проверять состояние нового датчика перед установкой на место старого.

    Порядок снятия ДТОЖ

    Выкручивание

    Вы прекрасно понимаете, что охлаждающая жидкость так называется не спроста. А если закипает тосол в расширительном бачке ВАЗ 2114, это можно считать нормальным явлением? Вовсе нет. Не редко проблема заключается именно в неисправном ДТОЖ.

    Чтобы его заменить, нужно выполнить несколько последовательных действий.

    1. Слить охлаждающую жидкость. Для этого:
      1. Подождите, пока двигатель остынет, если вы только что заехали в гараж;
      2. Вооружитесь накидными ключами на 17, 13 и 8;
      3. Возьмите тару, в которую будет сливаться охлаждающая жидкость;
      4. Демонтируйте защиту двигателя, отсоедините крепежи радиатора;
      5. Включите печку в максимальный режим и откройте кран отопителя вместе с крышкой расширительного бака;
      6. Под радиатор установите емкость и очень аккуратно начинайте откручивать пробку для слива. Большое давление выбрасывает тосол из расширительного бачка ВАЗ 2114, потому действовать нужно медленно;
      7. В течение 10 минут жидкость будет постепенно стекать;
      8. В это время подойдите к двигателю, поставьте такую же емкость под него и открутите пробку с блока цилиндров, которая располагается непосредственно под модулем зажигания;
      9. Вам предстоит подождать еще около 10 минут, пока жидкость выльется.

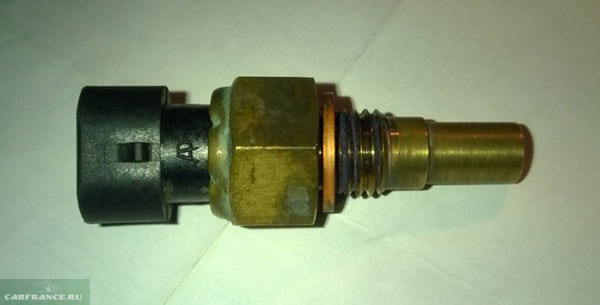

    2. Теперь снимает старый датчик температуры охлаждающей жидкости:
      1. Отыщите его на своем автомобиле;
      2. Посмотрите на корпус, обратите внимание на маркировку, имеющуюся с одной из сторон шестигранника. Запомните положение, чтобы при обратной сборке все сделать аналогично;
      3. Измеритель демонтируется при помощи ключа на 21;
      4. Монтируется новый измеритель.
    3. Устанавливаем новый прибор. Для этого:
      1. Приобретаем новый датчик ТОЖ;
      2. Все тем же ключом на 21 монтируем его на место старого;
      3. Принимаем во внимание запомненную ранее маркировку и устанавливаем новый датчик в аналогичном положении;
      4. Наносим немного термогерметика на резьбу, что позволит обеспечить высококачественное соединение;
      5. В систему отопления и блок цилиндров вновь заливается жидкость охлаждения. Только используйте уже новую, даже если старая в нормально состоянии. Посмотрите на датчик уровня охлаждающей жидкости на ВАЗ 2114, чтобы убедиться в наполненности емкости.

    Если после проведенных манипуляций ДТОЖ все равно не работает, обратите внимание на несколько моментов:

    1. Вы могли плохо закрутить новый датчик на его посадочное место;
    2. Не исключено, что вы забыли про заливку охлаждающей жидкости;
    3. В системе образовалась утечка жидкости охлаждения, генератор забрызгался ею;
    4. Новый датчик мог оказаться бракованным. На этот случай рекомендуется всегда оставлять чек от покупки до тех пор, пока вы не убедитесь, что датчик работает нормально. Увы, на месте это проверить невозможно.

    Не все вопросы можно решить самому, каким бы опытным автомехаником вы ни были. Иногда приходится обращаться на СТО. Но и здесь вы должны быть уверены, что специалисты грамотные, оборудование у них исправное, опыта достаточно, дабы качественно решить сложившуюся у вас и вашего автомобиля проблему. Обзаведитесь хорошими знакомыми на автосервисах. Даже если вы посещать их будете раз в год.

    Датчики ВАЗ 2114, 2115 8 клапанов инжектор: виды датчиков, расположение, предназначение

    Подкапотное пространство

    Первые инжекторные моторы — 14-е, были выпущены в 2000-2001 году. После их появления все активно занялись перестройкой в карбюраторную систему, мол «она надежнее», да и спецов по инжекторам можно было пересчитать по пальцам.

    Сейчас такая ситуация наблюдается с переделкой электронной педали газа в тросиковую.

    Но стоит отметить, что уже некоторые специалисты научились настраивать и прошивать е-газ, проводить откатку турбо-мотора, компрессора, не говоря уже и о злых валах.

    Что же касается датчиков — все они служат для построения работы мотора.

    Система управления двигателем

    Вообще вся система управления двигателем состоит из двух компонентов:

    • Мозги.
    • Датчики.

    Под мозгами понимается электронный блок управления, сокращенно ЭБУ, «комп». На инжекторные ВАЗы по мере выпуска устанавливались разные модели ЭБУ — «Бош», «Январь», «Автел/Ителма». Чтобы подробнее ознакомиться с мозгами, понять, каковы основные проблемы, какие блоки устанавливались в определенные годы, есть ли возможность чип-тюнинга, ознакомьтесь с подробной статьёй — Эбу. Что это такое?

    Мозги берут показания текущего состояния от датчиков, анализируют и контролируют работу двигателя.

    Теперь поговорим о самих датчиках, которые участвуют в работе двигателя:

    1. Датчик положения коленчатого вала (ДПКВ) — служит для синхронизации работы двигателя с работой ЭБУ, работает по принципу индукции. В случае неисправности автомобиль плохо заводится, не тянет. Более подробно в соответствующей статье.
    2. Датчик положения распределительного вала (ДПРВ). Служит для определения фазированного впрыска. Более подробно.
    3. Датчик положения дроссельной заслонки (ДПДЗ), ну или педали газа (если она электронная, ставится с 2011 г). Он находится в паре с РХХ, определяет степень открытия дроссельного узла. Если же ДПДЗ неисправен, то отсутствует реакция на педаль газа, самопроизвольно растут обороты и т. д. Более подробно в соответствующей статье.
    4. Датчик детонации (ДД) — название говорит само за себя. Он ловит вибрации двигателя (детонацию), в соответствии с этим опережает угол зажигания. Подробно в соответствующей статье.
    5. Датчик температуры охлаждающей жидкости (ДТОЖ). Устанавливается на термостате, предназначен для контроля температурного режима работы мотора. Подробней о том, как заменить, проверить в статье.
    6. Датчик массового расхода воздуха (ДМРВ) — самый дорогой, поэтому его поломка крайне неприятна. С его помощью ЭБУ считывает количество потребляемого воздуха. Основные неисправности — отсутствие тяги у мотора, проблемы с холостым ходом. На данном сайте ДМРВ посвящены хорошие содержательные статьи, с которыми вы можете ознакомиться.
    7. Датчик скорости (ДС) — предназначен в первую очередь для измерения скорости автомобиля и расположен на коробке передач. Но он также имеет и другие функции — об этом подробнее.
    8. Датчик концентрации кислорода (ДК) — определяет количество кислорода в выхлопной системе, регулирует смесь топлива и воздуха. На евро-2 установлен один, на евро-3 их два. Очень часто после 60 тыс. км. пробега второй анализатор отключают программно, т. к. с нашим бензином он быстро выходит из строя. Но, тем не менее, его можно отремонтировать и заменить. Также ДК является причиной многих проблем, об этом подробнее.
    9. Регулятор холостого хода (РХХ) (до 2011 года) или дроссельная заслонка с электроприводом (с 2011 года) — отвечает за стабильный холостой ход. Пропускает воздух в двигатель на холостых оборотах в обход ДПДЗ. Довольно-таки капризная деталь, часто заменяемая. Основная неисправность — нестабильный холостой ход. Часто попадается брак. Об этом подробнее.
    10. Электропривод дроссельной заслонки (Е-газ) — суть в том, что это электронная заслонка, которую открывает не тросик педали газа (механически), а ЭБУ.
    11. Датчик педали газа (Е-газ) — подает показания положения педали газа в ЭБУ, тот открывает электронную заслонку.

    Как видите, в целом, количество датчиков не большое, но поверьте мне, многие из них доставили много проблем автовладельцам, поэтому внимательно изучайте, пользуйтесь данным материалом.

    Рабочая температура двигателя ВАЗ-2114 8 клапанов: факты и видео

    Многие опытные и не очень автолюбители сталкивались с тем, что при эксплуатации ВАЗ-2114 двигатель мог не прогреваться до нужной рабочей температуры или перегревался. Это связано с изменением рабочей температуры внутри двигателя или некоторыми неисправностями, которые периодически возникают в любом автомобиле. Статья поведает о том, какая рабочая температура двигателя, а также расскажет о причинах неисправности связанных с этим показателем.

    Какая должна быть температура

    Стрелка температуры стремиться в красную зону — скоро перегрев

    Согласно автомобильной международной конвенции от 1.12.1992 года, где собралось 92 представителя автоиндустрии, было решено установить единый стандарт для температуры двигателя в рабочем состоянии.

    Этот показатель составляет – 90 градусов Цельсия с максимально допустимым отклонением не более 3 градусов Цельсия.

    С развитием автомобильной индустрии и резком скачке технологий в 2000-х годах, в 2004 году было принято решение пересмотреть данный показатель. Так, рассмотрев все факты и проанализировав конструктивные особенности многих автомобилей, было решено установить плавающий показатель с гранично-допустимыми нормами, который составляет, на сегодняшний день, 85-105 градусов Цельсия.

    Рабочий диапазон на ВАЗ-2114

    Если рассматривать автомобили, которые произведены на заводе АвтоВАЗ, включая и ВАЗ-2114, то рабочим диапазоном температур для двигателей считается — 87-103 градуса Цельсия. Если рассматривать данный вопрос со стороны функциональности, то это оптимальный показатель.

    Если температура падает ниже граничного уровня, то двигатель «Самара-2» теряет динамику и мощность, а если выше – то попросту может закипеть и получить большой ущерб. Поэтому, при возникновении неисправностей связанных с системой охлаждения необходимо их устранять в кратчайшие сроки.

    Устройство системы охлаждения

    Прежде чем рассмотреть неисправности системы охлаждения, а также методы их устранения, начинающие автомобилисты должны изучить систему охлаждения.

    Итак, рассмотрим, с каких элементов она состоит:

    Устройство системы охлаждения

    1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

    Основные неисправности и пути их решения

    На рабочую температуру двигателя напрямую влияет исправность системы охлаждения.

    Почти каждый узел может повлиять на изменения данного показателя в обе стороны, поэтому за исправностью необходимо следить и не допускать перепадов. Именно колебания температур могут привести к поломкам остальных систем двигателя. Итак, рассмотрим, узлы системы охлаждения, их неисправности и методы решения.

    Радиатор охлаждения

    Загрязненный радиатор охлаждения двигателя

    Радиатор считается одной из самых надежных деталей. Причин, которые могут привести к поломке изделия не много, но их можно предупредить. Засоренность детали может привести к повышению рабочей температуры двигателя, но обычная очистка внутренней и наружной поверхностей приведёт в норму.

    Образование трещин может привести к тому, что радиатор потечет, но с данной проблемой можно справиться. Существует два метода решения проблемы: пайка поверхности или замена изделия полностью. Так, ремонтно-восстановительные работы нормализируют работу детали, а также рабочую температуру в системе.

    Патрубки

    Грязь и разрыв патрубка СОД может привести к изменению рабочей температуры мотора

    Патрубки системы охлаждения напрямую могут повлиять на повышение температуры в системе. Связано это с тем, что при образовании в них трещин или расслоений, может получиться так, что охлаждающая жидкость начнет вытекать. В свою очередь, недостаток «охлаждайки» приведет к повышению температуры, что может сказаться, как на работе главного силового агрегата, так и на повышении износа.

    Водяной насос

    Подтеки по блоку цилиндров со стороны ГРМ означают, что помпа вышла из строя

    Водяной насос или помпа должна гонять охлаждающую жидкость по системе, но при поломке данного узла, слабый напор, может привести к медленному охлаждению, что в свою очередь повысит рабочую температуру двигателя. Зачастую, водяной насос просто потечёт и движение на автомобиле далее станет не возможным.

    Лечиться неисправность достаточно легко – заменой детали.

    Термостат

    Схема работы термостата при разных температурах

    Термостат – это самая капризная деталь со всех имеющихся в системе охлаждения. Заклинивание изделия приведёт к неправильному распределению температуры двигателя, что в свою очередь может повысить изнашиваемость деталей. Так, в зимнее время, нет ничего страшного, что он закрытый на малом кругу, а вот в летнее время – это может привести к неисправностям в виде перегрева, поскольку вентилятор радиатора не всегда способен справиться с данной задачей В данном случае вентилятор будет работать не выключаясь.

    Поэтому, рекомендуется при поломке термостата в кратчайшие сроки его заменить на новый.

    Вентилятор охлаждения радиатора

    Вентилятор – это электрический узел системы охлаждения, который дополнительно и принудительно охлаждает жидкость до рабочей температуры. Так, основная его задача не допустить перегрева двигателя. Но, если узел неисправен, особенно в паре с термостатом, то 100% двигатель закипит, а может даже приведет к поломке других основных узлов. Поэтому, при поломке узла необходимо немедленно найти причину и устранить её. Некоторые владельцы меняют заводской термостат на Грантовскую модель!

    Датчик системы охлаждения

    Неисправность датчика ОЖ может привести к изменению рабочей температуры двигателя

    Расположение датчика включения вентилятора система охлаждения при превышении рабочей температуры

    Датчик демонтирован

    Старый и новый датчики

    Датчик системы охлаждения также может создать неприятности при выходе из строя. Так, он будет посылать импульсы в электронный блок управления, с неверными показателя. Это может привести к неверной работе остальных узлов и систем. Поэтому, при подозрении на неисправность данного элемента необходимо провести диагностику и устранить проблему.

    Выводы

    Как видно из статьи, рабочая температура двигателя «Самара-2», который установлен на ВАЗ-2114 составляет 87-103 градуса Цельсия. Если панель приборов показывает не верную температуру, то читайте материал: «Почему на ВАЗ-2114 не показывает температуру двигателя«.

    Этот показатель может меняться в зависимости от многих факторов. Особенно на рабочую температуру двигателя воздействует исправность системы охлаждения.

    Датчики, которые стоят на ВАЗ 2114 инжектор 8 клапанов: их назначение и расположение

    Чтобы обеспечить правильную работу двигателя и основных узлов, в автомобилях используются различные датчики и контроллеры. Они позволяют отслеживать состояние важных для машины систем. В этой статье разберем основные датчики на ВАЗ 2114 инжектор 8 клапанов, их расположение и предназначение.

    Содержание

    [ Раскрыть]

    [ Скрыть]

    Перечень всех регуляторов

    Значок Check Engine под аварийной сигнализацией — говорит о неполадках в работе мотора

    Все датчики в отечественных «четырках» ставятся в моторном отсеке, на кузове, электросхемах, а также на коробке передач. Практически все контроллеры ставятся на автомобиль еще при производстве, но некоторые из них могут быть установлены дополнительно.

    Весь список устройств, какие стоят в ВАЗ 2114, приведен ниже:

    • давления моторной жидкости;
    • температуры охлаждающей жидкости;
    • уровня антифриза в системе;
    • уровня горючего в бензобаке;
    • РХХ — регулятор холостого хода;
    • ДМРВ — массового расхода воздуха;
    • уровня тормозной жидкости в системе;
    • ДПДЗ — положения дросселя;
    • скорости передвижения;
    • ДПКВ — положения коленчатого вала;
    • ДПРВ, он же датчик положения распределительного вала или датчик фаз;
    • лямбда-зонд;
    • детонации;
    • неровного дорожного покрытия;
    • температуры воздуха снаружи (автор видео — Иван Васильевич).

    Расположение и предназначение устройств

    Какие используются датчики на ВАЗ 2114, мы разобрались. Но если вы занимаетесь ремонтом своего «железного коня» самостоятельно, то вам наверняка будет интересно узнать, где располагаются основные контроллеры.

    Где находятся и какие функции выполняют датчики ВАЗ 2114:

    1. Контроллер давления моторной жидкости. Этот элемент позволяет вычислить недостаточное давление расходного материала в силовом агрегате. Если на приборной панели начал гореть соответствующий значок, это может свидетельствовать о проблемах и неисправностях, появившихся в работе мотора. В том случае, если на приборке уже долгое время горит индикатор, а автовладелец не принимает никаких действий по ремонту своего транспортного средства, это может привести к серьезным проблемам. К примеру, придется делать либо капитальный ремонт силового агрегата, а если ситуация более сложная, то его и вовсе нужно будет заменить.
      Следует отметить, что индикатор на приборке может появляться в нескольких случаях — при снижении уровня расходного материала в системе, при засорении фильтрующего элемента, при поломке маслонасоса, а также при неисправностях проводки. Если уровень моторной жидкости очень упал, то возможно, проблема кроется в утечке, поэтому необходимо найти все места подтеканий и ликвидировать их. Возможно, индикатор появился на приборке в результате его выхода из строя. Что касается места расположения, то оно может отличаться в зависимости от типа двигателя. К примеру, на моторах 8 клапанов контроллер установлен справа и ниже от клапанной крышке, в головке блоков. Если речь идет о 16-клапанном агрегате, то измеритель ставится на левом торце корпуса подшипниковых устройств распределительного вала. Нужно учитывать, что при поломке регулятора целесообразней будет произвести замену на новый.
    2. Контроллер температура антифриза в системе охлаждения, также этот регулятор называют датчиком температуры мотора. Это устройство находится на впускной магистрали так называемой рубашки охлаждения ГБЦ. В соответствии с сигналом, поступающим от устройства, на приборную панель выводится информация о состоянии температуры силового агрегата. Благодаря ему автолюбитель всего сможет знать, до какой температуры прогрелся двигатель, а эти данные чрезвычайно важны, особенно, при перегреве силового агрегата.
      Что касается проверки устройства, то диагностику можно произвести в домашних условиях. Для этого необходимо подключить к механизму мультиметр и перевести его в режим работы омметра, а сам контроллер положить в сосуд с антифризом. Далее, емкость нагревается, и в соответствии с изменением температуры производится диагностика сопротивления. Если эти данные соответствуют (подробная таблица указана в сервисной книжке), то ДТОЖ работоспособен.
    3. Измеритель уровня антифриза в охладительной системе. Как понятно из названия, это устройство позволяет определить объем оставшегося расходного материала, чтобы при его недостатке автовладелец мог бы дополнить объем. Измеритель монтируется в расширительном бачке с расходной жидкостью и он оснащен резьбой, поэтому он вкручивается в место монтажа, а к его конце подключается питание.
    4. Измеритель уровня тормозной жидкости в системе. Из названия понятно, зачем он нужен, ведь эксплуатация автомобиля с низким уровнем «тормозухи» может привести к трагическим последствиям. Сам по себе это — контроллер поплавкового типа, который монтируется в расширительный бачок с расходным материалом.
    5. РХХ или регулятор холостого хода. Этот элемент предназначен для обеспечения стабильных холостых оборотов, он пропускает воздух в силовой агрегат на холостых оборотах в обход датчика положения дросселя. Если устройство выходит из строя, холостые обороты будут плавать. Деталь монтируется непосредственно на дросселе, рядом с его заслонкой.
    6. ДМРВ — из всех регуляторов это — наиболее дорогое по стоимости устройство. При помощи этого контроллера блок управления позволяет определить объем потребляемого воздуха, а также отрегулировать соотношение воздуха и топлива для образования горючей смеси. Последняя впоследствии подается в форсунки мотора. Если узел выходит из строя, это может привести к тому, что мощность двигателя снизится, а также возникнут проблемы в работе мотора на холостых оборотах. Деталь монтируется на корпусе воздушного фильтрующего элемента, неподалеку от впускной магистрали.
    7. Скорости. Монтируется на коробке передач и позволяет водителю отслеживать скорость, с которой движется машина.
    8. Уровня горючего в баке. Устройство поплавкового типа, находится в бензобаке «четырки». При его поломке объем горючего будет отображаться на приборной панели неправильно.
    9. ДПДЗ — это узел, который функционирует в паре с регулятором холостого хода, его также называют датчиком положения педали газа. Эта деталь позволяет определить степень открытия дросселя. Если он ломается, то двигатель не будет реагировать на нажатие педали газа, также могут произвольно увеличиться обороты мотора. Расположен механизм непосредственно на дросселе.
    10. ДПКВ предназначен для синхронизации блока управления и двигателя автомобиля. Он находится неподалеку от шкива привода генераторного узла.
    11. ДПРВ, используется для определения фазированного впрыска, устанавливается со стороны воздушного фильтрующего элемента, в близости с крышкой головки блока. В соответствии с положением распределительного вала регулятор передает сигнал на блок управления, в результате чего осуществляется впрыск перед открытием клапана. Горючее вбрасывается одновременно с воздушным потоком.
    12. Лямбда-зонд или кислородный датчик. Регулятор позволяет определить объем кислорода, который имеется в системе выхлопа, а также отрегулировать горючую смесь. Устанавливается в приемном коллекторе, рядом с резонатором. Устройство передает импульс на бок управления об объеме концентрации кислорода в выхлопных газах.
    13. Детонации. Устройство определяет вибрации в работе силового агрегата и автоматически регулирует угол зажигания. В «четырках» эта деталь монтируется жду цилиндрами 2 и 3, со стороны вентилятора.

    Неисправности

    Что касается неисправностей, то все они могут быть разделены на несколько групп:

    1. Поломка устройства. В этом случае проблема позволит решить его замена или ремонт.
    2. Обрыв провода. Неисправность решается путем замены провода.
    3. Плохой контакт. Контакт либо зачищается от окисления, либо меняется на новый.
     Загрузка ...

    Видео «Замена РХХ в домашних условиях»

    Подробная инструкция по замене регулятора холостого хода своими руками приведена на видео ниже (автор — канал В гараже у Сандро).

    Была ли эта статья полезна?

    Спасибо за Ваше мнение!

    Статья была полезнаПожалуйста, поделитесь информацией с друзьями

    Да (100.00%)

    Нет

    Схема включения вентилятора охлаждения ваз 2114 инжектор


    4.1 / 5 ( 36 голосов )

    Схема включения вентилятора ВАЗ 2109 при помощи реле

    Осуществить принудительное включение вентилятора ВАЗ 2109 несложно, нужно только немного поразмыслить и понять принцип работы всей системы. Необходимость в охлаждении радиатора возникает в те моменты, когда вы двигаетесь по пробкам (причем совершенно не имеет значения, зимой это происходит или летом). В жаркую погоду, конечно же, перегрев сильнее происходит.

    Но при долгом движении в режиме трогания и моментальной остановки тосол в системе охлаждения попросту закипает. Сегодня рассмотрим причины, по которым не происходит включение вентилятора ВАЗ 2109 в автоматическом режиме, замену термодатчика, а также составим небольшую схему принудительного запуска обдува. Последний оказывается полезен, так как качество термовыключателей оставляет желать лучшего.

    Как работает система охлаждения ваз 21093,2109,21099

    Привод насоса охлаждения работает от ремня ГРМ. Общий объем системы, включая печку, равен – 7,8 л. Контроль температуры выполняется с помощью датчика, установленного на рубашку блока цилиндров. Указатель температуры выводится на панель приборов.

    В процессе работы двигателя ваз жидкость с рубашки блока переходит в радиатор (где происходит отбор тепла) или в термостат (короткий контур – для прогрева мотора). Далее, жидкость нагнетается насосом в рубашку охлаждения силового агрегата ваз инжектор. По трубопроводам обеспечивается циркуляция и подогрев топливной смеси во впускном коллекторе и зоне дроссельной заслонки.

    Система охлаждения с помощью патрубков сообщается с радиатором печки салона ваз 21093,2109,21099. Насос охлаждающей жидкости центробежный. Система оборудована разборным трубчато пластинчатым радиатором с пластиковыми баками.

    Внутренняя поверхность радиатора увеличена путем применения алюминиевых трубок и охлаждающих пластин, он не имеет заливного отверстия, долив выполняется в расширительный бачок. В котором также установлен датчик включения электровентилятора. Бачок имеет пробку заливной горловины с клапанами (впускной и выпускной). Для слива жидкости охлаждения из системы откручивают сливные пробки бачка, блока цилиндров, радиатора.

    https://youtu.be/https
    ://youtu.be/wdpTUvxVWFU

    Вентилятор

    Если проблема кроется в вентиляторе охлаждения инжектора или карбюратора, тогда вам предстоит снять его. Вполне возможно отремонтировать агрегат, заменив электромотор или крыльчатку.


    Схема с кожухом, радиатором, вентилятором и крыльчаткой

    Чтобы снять вент, выполните следующие операции:

    • Отключите минусовую клемму от аккумуляторной батареи;
    • Рассоедините колодки проводов. Одна из них крепится на кожухе вентилятора;
    • Возьмите гаечный ключ, открутите пару соединительных болтов. Они фиксируют кожух вента на левом бачка;
    • Далее открутите еще одну нижнюю гайку, удерживающую кожух устройства;
    • Теперь вам потребуется удлинитель с накидной головкой, чтобы открутить правую гайку сверху, которая крепит кожух вента на радиаторе;
    • Остается немного — открутить прижимную пластину вентилятора. Для этого снимается пара левых гаек;
    • Вручную снимите прижимную пластину;
    • Демонтируйте теперь вентилятор вместе с кожухом.

    Вы сняли агрегат. Теперь перед вами есть выбор — поменять полностью агрегат, либо попытаться отремонтировать его, заменив электромоторчик или крыльчатку в случае их повреждения.

    Замена электромотора

    1. Отсоедините провод электромотора вентилятора, который удерживается хомутом на кожухе.
    2. На кожухе электромоторчик удерживается тремя гайками. Все их нужно открутить.
    3. Достаньте электродвигатель из корпуса вентилятора.
    4. Обязательно проверьте состояние резиновых втулок электромотора, которые останутся на кожухе. При обнаружении трещин, следов деформации, их обязательно нужно поменять.
    5. Проверьте электромотор на предмет работоспособности. Если он вышел из строя, можно приобрести новый и вставить в старый кожух.

    Статья в тему: Объем масла в двигателе на ВАЗ 2109


    Электромоторчик

    Не редко работоспособность вента радиатора нарушается из-за деформированной крыльчатки. Заменив его, вы можете вернуть функциональность устройству.

    Замена крыльчатки

    Чтобы поменять крыльчатку, следуйте инструкции:

    • Подденьте стопорную шайбу с помощью плоской отвертки. Она находится прямо по центру крыльчатки;
    • Поддев шайбу, снимите ее;
    • В некоторых случаях крыльчатка крепится на моторе вентилятора гайкой. Потому если у вас она имеется, открутите крепление;
    • Снимите крыльчатку, оцените ее состояние. Если она износилась, деформировалась, замените на новую;
    • Многие вместо стандартной крыльчатки на 4 лопасти устанавливают более совершенную на 8 лопастей.


    Меняем крыльчатку

    В процессе обратной сборки убедитесь, что штифт электромотора попал в продольное отверстие на крыльчатке, как указано ниже на рисунке.


    Штифт направьте в продольное отверстие

    Особенности работы вентилятора и термостата ваз 21093, 2109, 21099

    Электровентилятор включает в себя электродвигатель и четырех лопастную крыльчатку, лопасти которой имеют переменный угол наклона и шаг для снижения уровня шума. Для повышения КПД система вентилятора ваз оборудована кожухом, прикрепленным на кронштейнах.

    Электровентилятор монтируется на резиновых втулках. Срабатывание вентилятора происходит благодаря сигналу датчика, установленного в бачок радиатора. При этом величина температуры замыкания контактов примерно 99’С, а отключения вентилятора 94’С.

    Термостат системы обеспечивает первоочередной прогрев двигателя и регулирует тепловой режим. Оптимальная величина температуры охлаждающей жидкости – в пределах 90-98’С. Термостат включает корпус и крышку, завальцованых совместно с клапаном.

    Вентилятор радиатора ВАЗ 2107

    Оглавление

    Не работает Схема Не выключается

    Не работает

    На инжекторных двигателях ВАЗ-2107, двух контактный датчик вентилятора, который стоит в верхнем патрубке, при поднятии температуры охлаждающей жидкости выше той, на которую рассчитан, он должен подать сигнал на ЭБУ. Электронный блок управления, проанализировав сигнал, через реле включает вентилятор.

    Поэтому, поиск причин не включения вентилятора, начинают со снятия разъёма с датчика, при включённом зажигании. Если сам вентилятор исправен, то он должен заработать. Вставив в клеммы разъёма нагрузку, в виде лампочки, вентилятор должен остановиться.

    Таким образом, Вы проверяете электрическую цепь электродвигателя вентилятора. В этом случае она будет исправна, а датчик вентилятора придётся заменить.

    Важно

    Правда следует отметить, что в продаже, бывают и некондиционные датчики, которые при установке на двигатель также, работать не будут.

    Если после снятия разъёма с датчика, вентилятор не заработал, то его работоспособность нужно проверить, подсоединив его напрямую к аккумуляторной батарее. Вариантов эксперимента, всего два.

    Если вентилятор работает, то придётся проверять работоспособность предохранителя, защищающего эту цепь, реле вентилятора и ЭБУ.

    А если вентилятор не заработает, то придётся проверять состояние его щёток, на предмет их износа.

    На карбюраторных двигателях автомобиля ВАЗ-2107, в электрической цепи включения вентилятора будет отсутствовать ЭБУ, а некоторых «семёрках» даже не ставят и реле включения вентилятора. Поэтому найти причину, по которой вентилятор не включается в работу гораздо проще и с этим могут справиться многие водители автомобилей ВАЗ-2107.

    Схема

    Представляем вам схему включения электровентилятора охлаждения радиатора на ВАЗ-2107, ВАЗ-2105 и ВАЗ-2104. В этой схеме в блоке предохранителей присутствует реле, соответственно датчик может устанавливаться слаботочный.

    Не выключается

    Полетел датчик включения вентилятора, который отслеживает температуру.

    Находится он с правой стороны радиатора (вкручен в сам радиатор). Вот его необходимо заменить.

    Источник: https://vz07-up.ru/ssh/ventilyator-radiatora.html

    Особенности системы охлаждения ваз инжектор

    Охлаждение в автомобилях 21093,2109,21099 жидкостное, но нужно понимать что радиатор охлаждается потоком набегающего воздуха и вентилятором, который повышает интенсивность охлаждения. Также часть тепла отводится радиатором отопителя салона автомобиля в при низких температурах.

    Расширительный бачок предназначен для компенсации объема жидкости при нагревании, для долива и контроля уровня тосола.

    Система термостата обеспечивает регулировку температурного режима, предварительный прогрев двигателя ваз, первоначальный подогрев салона зимой и только потом обеспечивает включение большого контура охлаждения.

    Датчик температуры обеспечивает управление системой охлаждения, позволяет контролировать температуру двигателя и регулируют работу вентилятора.

    Весь цикл работы системы охлаждения контролируется с помощью системы управления силовым агрегатом, учитывающей все температурные параметры. Она определяет оптимальные условия включения и время работы конструктивных элементов системы.

    Диагностика системы охлаждения двигателя ваз 21093, 2109, 21099 и определение неисправностей

    В случае возникновения проблем, связанных с системой охлаждения двигателя, следует определять причины начиная с наиболее вероятных и простых:

    • Наличие утечки охлаждающей жидкости – для начала проверяют уровень жидкости в системе. В автомобилях 21093,2109,21099 это выполняется по индикатору уровня или при осмотре расширительного бачка.
    • Если уровень поменялся, то осмотрите моторный отсек на наличие подтеков. Как правило, основные причины: изношенные патрубки и хомуты, поврежденный радиатор охлаждения мотора или печки.
    • В случае перепадов струи в бачке при 3000об/мин. Необходимо выполнить проверку циркуляции жидкости. Для этого отворачивается крышка расширительного бачка и определяется равномерность поступления тосола. Причинами плохой циркуляции может оказаться забитая система или неисправность циркуляционного насоса.

    Причины перегрева двигателя ваз

    1. Неисправный термостат может вызывать перегрев двигателя. Если на прогретом моторе верхний патрубок – горячий, а нижний холодный, – термостат заклинило и тосол проходит только по малому кругу. Или же термостат будет включать только большой круг, что не позволит мотору ваз прогреваться до необходимой рабочей температуры. В таком случае термостат следует заменить.
    2. Еще одной причиной чрезмерного нагрева двигателя может быть завоздушивание системы охлаждения, в таком случае систему нужно продавить и устранить воздух со всех полостей.
    3. При высокой температуре не включается вентилятор – проблемы с датчиком температуры, реле вентилятора или с жгутом проводов к нему.
    4. Иногда забиваются соты радиатора, что резко снижает интенсивность теплообмена. Необходимо произвести дательную чистку радиатора, ее нужно выполнять аккуратно, во избежание повреждения сот.

    Вот основные причины, которые влияют на качественную работу системы охлаждения двигателя ваз 21093,2109,21099, с их помощью можно определить и устранить неисправности, обеспечив надежную и долговечную работу мотора.

    Не нашли интересующую Вас информацию? на нашем форуме.

    Не работает датчик включения вентилятора ВАЗ 2107, диагностика, схема включения и замена

    Система охлаждения устроена таким образом, чтобы вентилятор запускался только после нагревания двигателя до установленной температуры. Неработающий датчик включения вентилятора может привести к серьёзным проблемам с двигателем.

    Не путайте этот датчик с датчиком температуры охлаждающей жидкости (ДТОЖ) который показывает температуру двигателя на панели приборов и устанавливается справой стороны двигателя.

    Вовремя заметить его поломку можно только пожалуй только летом, да и то в городе или при медленной езде так как встречного потока воздуха вполне достаточно для нормальной работы системы охлаждения. Вентилятор системы охлаждения, на автомобилях ВАЗ 2107, запускается с характерным шумом, поэтому момент его запуска хорошо слышен.

    Где располагается и температура включения

    Расположен датчик включения вентилятора у инжекторных моделей, на выходном алюминиевом патрубке головки блока цилиндров (артикул — 23.3828, применяется в ВАЗ-2107i-2112, 21213, 2123, ALFA ROMEO, DAEWOO, FIAT, LANCIA, OPEL), на карбюраторных моделях (ТМ 108-02 92/87 С) он установлен на радиаторе охлаждения двигателя.

    Для «классики» температура срабатывания вентилятора равна 92 градусам и отключения — 87 С0, поэтому установка подходящего по размерам, но с другим номером не рекомендуется.

    На карбюраторных моделях датчик расположен на радиаторе

    Проверка электровентилятора и его цепей

    Для того чтобы проверить работу вентилятора и цепей питания на инжекторной «семерке» нужно отключить разъем с датчика, ЭБУ даст команду на включение вентилятора. Если этого не произошло, то нужно проверять не сам датчик, а исправность предохранителя F7, электродвигателя, реле вентилятора и цепей питания. Ниже приведена схема включения вентилятора охлаждения ВАЗ 2107 инжектор.

    Схема включения вентилятора охлаждения ВАЗ 2107 (инжектор)

    Принцип действия такого устройства отличается от ТМ 108 и основан на изменении сопротивления.

    Датчик нагреваясь уменьшает сопротивление, ЭБУ контролирует это изменение и при достижении заданного параметра (около 195 Ом) включает реле вентилятора.

    На карбюраторной модели все сделано несколько проще, если предохранитель и реле исправны, то для того, чтобы электродвигатель заработал, достаточно снять фишки с датчика и замкнуть их между собой.

    Принцип работы датчика включения вентилятора устанавливаемого на радиаторе такой, в холодном состоянии биметаллическая пластина размыкает контакты, а при достижении температуры в 92 градуса (в идеале) замыкает и реле срабатывает. На практике достаточно часто можно купить датчики с некоторым разбросом значений. Проверить новый можно нагревая в воде, контролируя температуру и включение.

    Диагностика

    Проверить датчик включения вентилятора можно замером сопротивления при различных температурных условиях. Для этого используют тестер (мультиметр) в режиме омметра и измеряется сопротивление запчасти. Оно должно снижаться пропорционально нагреву ОЖ, как уже было сказано, чем выше нагрев, тем ниже сопротивление.

    Проверку сопротивлений можно проводить не снимая его с машины, для этого достаточно снять фишку и проводить измерения на контактах детали и прогревать двигатель контролируя его нагрев по прибору на панели. Таблицу с ориентировочными значениями зависимости сопротивления от температуры смотрите ниже.

    Обратите внимание

    Перед установкой нового контролера, можно проверить изменение сопротивления в емкости с нагретой водой.

    Проверить электродвигатель можно подав напряжение от аккумулятора, голубой провод — «+», голубой с черным или просто черный это «-«.

    Случается, что запуск вентилятора происходит при нестандартно больших температурных значениях, это говорит о его неисправности.

    Если при проверке выясняется, что электродвигатель, предохранитель, датчик все исправно, в этом случае нужно проверить исправность реле. Бывает что просто выгорают контакты. На фото ниже

    Реле вентилятора на ВАЗ 2107 инжектор находится на дополнительном блоке под «бардачком» (см. фото) оно крайнее слева номер 23-3787.

    Реле вентилятора ваз 2107 (инжектор)

    Если Вам нечем заменить данное реле, то можно починить его. Контакт крепиться на пластине и чтобы восстановить его работоспособность достаточно поджать контакт. Для этого:

    1. разбираем реле;
    2. отгибаем верхний упор пластины;

    3. приподнимаем пластину с контактом для удобного доступа;
    4. поджимаем контакт;

    5. собираем обратно.

    Следует заметить, что со временем поломка повторяется, проверено.

    Замена датчика

    Замена датчика на инжекторной модели проще чем на карбюраторной, так как нет необходимости сливать охлаждающую жидкость. Достаточно подложить какую-нибудь тряпку для впитывания вылившейся ОЖ. Ключом на 19 откручивается деталь, вынимается и быстро устанавливается новая. При установке рационально заранее нанести на резьбу герметик.

    • Для проведения процедуры замены на карбюраторной машине, необходимо сперва слить тосол (антифриз) и только потом ключом на 30 открутить датчик, и установить новый.
    • При покупке датчиков и контролеров температуры старайтесь выбирать фирменные детали.

    Источник: https://znatokvaz.ru/dvigatel/sistema-ohlazhdeniya/ne-rabotaet-ventilyator-radiatora-vaz-2107

    Все датчики на ваз 2114 инжектор 8 клапанов


    Датчики ВАЗ(неисправности) — Лада 2114, 2.0 л., 2006 года на DRIVE2

    Новые "ВАЗ" с системами впрыска, мощным и экономичным двигателем хороши в дальних поездках. Но именно там, вдалеке от "продвинутых" СТО и квалифицированных специалистов, тревожный сигнал "Check Engine" (Check Engine — лампочка на щитке приборов говорящая о том что ЭБУ(электронный блок управления) обнаружил проблемы в системе управления двигателем), особенно пугает путешественников. Одни ударяются в панику и, боясь необратимых последствий, достают из багажника трос. Другие, напротив, хладнокровны: раз мотор работает, значит, лампа "просто ошиблась" и "сама погаснет" — можно ехать в прежнем темпе.
    Умение распознавать симптомы типичных впрысковых недугов, представлять, чем грозит горящая желтая лампа, поможет сохранить нервы, деньги, время и мотор. Если двигатель исправен, сигнал "Check Engine" должен погаснуть через 0,6 секунды после пуска — этого хватает на то, чтобы система самодиагностики убедилась: все в порядке. Если все же лампочка продолжает гореть, то есть место присутствие неисправности, которую возможно выявить с помощью специального мотор-тестера на СТО или своими силами. Что касается “своими силами” – это поверхностная диагностика, которая может дать примерное определение неисправности, причина этому – отсутствие специальных измерительных приборов и параметров компонентов системы впрыска. Но в дороге, в отсутствии СТО, это может помочь Вам и придать уверенность, что машина все-таки доедит до назначенного пункта.
    Что-то не работает, что теперь может быть?
    ДПДЗ — датчик положения дроссельной заслонки.

    Сам ДПДЗ


    Переменное сопротивление, находящееся на корпусе дроссельной заслонки. На некоторых старых иномарках дополнен концевым выключателем, замыкающимся при полностью закрытой заслонке. Показания датчика используются в расчётах длительности впрыска топлива и угла опережения зажигания, а также определения режима работы ХХ, ускорение и т.д. При отказе показания замещаются (обычно датчиком ДМРВ + ДПКВ ), возможны неустойчивые обороты ХХ, или отсутствие ХХ. На ВАЗ чувствительный элемент датчика выполнен в виде полимерной плёнки с нанесённым графитовым напылением, образующим дорожки с необходимым сорпротивлением, по которым скользит ползунок. Видимо матерал и технология выбраны не особо правильно, поскольку этот датчик наиболее часто выходит из строя. Распространенная неисправность протёртось дорожки в определённом месте, при попаднии ползунка на этот участок, машина начинает дёргаться при неизменном положении педали газа. Потеря мощности, неприятные рывки и провалы на разгоне, нет торможения двигателем. Двигатель словно подменили, а сигнальная лампа может и не загореться. Блок управления способен определить обрыв или короткое замыкание датчика и его цепи, но пасует перед "плавающим" сигналом. При полном отсутствии контакта обороты ХХ выставляются около 1500. Ещё один вариант, при отпущенной педали газа датчик начинает менять свои показания от 0,1-5%, при этом контроллер начинает считать, что нажимается педаль газа — начинают плавать холостые. Долгая езда с этой неисправностью не просто неприятна, а опасна. При больших нагрузках компьютер, не получая должной информации, будет исходить из того, что автомобиль движется в умеренном режиме, на экономичной смеси. Поэтому езда "с педалью в полу" приведет к перегреву и детонации со всеми вытекающими последствиями. Двигаться до гаража или станции сервиса следует в этом случае не торопясь, в щадящем темпе.
    РДТ — регулятора давления топлива.

    Клапан контролирующий давление в топливной магистрали, принцип действия чисто механический, не управляется и не контролируется ЭБУ. Неисправность соответственно не диагностируется, возможны проблемы с пуском или с большим содержанием СО и потреблением бензина. На ВАЗ стоит на рампе, соединятся с трубкой слива топлива в бак и воздушной с впускым коллектором. Связь с коллектором для управлением давлением в зависимости от разряжения во впускном коллекторе, что нужно для компенсации впрыска форсунок при открытии, закрытии заслонки. Исправность контролируется с помощью манометра подключаемого к топливной рампе, давление в рампе при работе двигателя на холостом ходу с надетой вакуумной трубкой на регулятор давления должно быть 2.2-2.4 бар, со снятой трубкой 2.84-3.25 бар. (также, при пониженном давлении — убедиться в исправности топливного насоса, при повышенном — в отсутствии сопротивления току топлива в магистрали слива в бак). В последниих системах РДТ стоит баке вместе с насосом поддержиает постоянное давление 3.8 бар. Неисправности: неустойчивая работа двигателя; двигатель глохнет на холостом ходу; повышенная или пониженная частота вращения коленчатого вала на холостом ходу; двигатель не развивает полной мощности, недостаточная приемистость двигателя; рывки и провалы в работе двигателя при движении автомобиля; повышенный расход топлива; повышенное содержание СО и СН в отработавших газах.
    ДМРВ — Датчик массового расхода воздуха.

    Старый вариант (LMM) — заслонка, устанавливаемая между воздушным фильтром и дроссельной заслонкой, нагруженная пружиной, передающая усилие на движок потенециометра.
    Современный вариант (LHM или HFM) — термоанемометрические датчики с нагреваемой нитью или плёнкой. Имеет нагреваемый проводник обтекаемый воздухом. Схема регулирования датчика обеспечивает прохождение через проводник тока такой силы, чтобы его температура превышала температуру обтекающего воздуха на постоянную величину — то есть ток нагрева пропорционален расходу воздуха. Идея неплохая — нет механики, трущихся частей, менее инертен, одновременно определяет темпереатуру, принцип измерения учитывает плотность воздуха и т.д, но необходимо соблюдение технологий производства, в результате датчик служит даже меньше типа LMM. При неисправности замещение ДПДЗ+ДПКВ. При неполном выходе из строя неисправность контроллером не диагностируется, возможен нестабильный ХХ, повышенное потребление бензина, остановке после мощностных режимов, возможны проблемы с запуском. Занижение показаний датчика массового расхода воздуха (ДМРВ) на мощностных режимах приводит к "тупости" мотора и увеличению расхода топлива. Типовое значение расхода воздуха на холостом ходу 8-10 кг / час. При 3000 об / мин — 28-32 кг / час. Датчик сильно влияет на динамику разгона автомобиля — провалы при разгоне, точная диагностика в большинстве случаев затруднена, (можно снимать расход воздуха на ХХ, на различных оборотах, но не всегда аномалии явно проявляются ). Наиболее оптимальным вариантом является пробная поездка с заведомо исправным датчиком. Косвенные варианты измерение напряжение на датчике при остановленном двигателе (в программах диагностики, канал АЦП дмрв ) напряжение абсолютно исправного должно быть 0,996В, при работе на холостом ходу при резком нажатии на газ, показания расхода должны вырасти минимум до 200 кг/ч, при оборотах 2000 расход около 20 кг/ч, при 3000-30.
    ДАТЧИК ФАЗ предназначен для определения углового положения распределительного вала

    На 8-ми клапанном двигателе установлен в торце головки блока около воздушного фильтра. На 16-ти клапанном — на головке блока около 1-го цилиндра. На 8-ми клапанных моторах, выпущенных примерно до 2005 года датчик фаз отсутствует. Отсутствие датчика фазы означает, что форсунки открываются в попарно-параллельном режиме. Наличие датчика датчик фаз — фазированный впрыск, т.е. открывается только одна форсунка для конкретного цилиндра. Отказ датчика фаз переводит топливоподачу в попарно-параллельный режим, что приводит к некоторому ( до 10% ) повышению расхода топлива. Выхлоп теряет былую чистоту, но поймать увеличение токсичности удается только замерами по ездовому циклу. Также сбои в работе системы самодиагностики.
    ДПКВ — датчик положения коленчатого вала.

    Индукционный датчик, выдаёт импульсный сигнал при вращении к/в. Отсутствие сигнала озн

    www.drive2.ru

    Лада 2114 кWARц › Бортжурнал › Датчики ВАЗ 2108-2115. Диагностика, совместимость, принцип работы.

    Под чистую спёр у жителя Д2 пост, но думаю никто не затопчет поскольку информация полезнейшая!

    Описаны все датчики, всё о них, принципы работы, как проверять и тд и тп.
    Всем к прочтению! Читать много но информации очень много и весьма полезной!

    РЕГУЛЯТОР ХОЛОСТОГО ХОДА

    Регулятор холостого хода (РХХ) служит для поддержания установленных оборотов двигателя на холостом ходу за счет изменения количества воздуха, подаваемого в двигатель при закрытом дросселе. РХХ расположен на дроссельном патрубке и представляет собой шаговый двигатель анкерного типа с двумя обмотками. При подаче импульса на одну из них игла делает один шаг вперед, на другую — шаг назад. Через червячную передачу вращательное движение шагового двигателя преобразуется в поступательное движение штока. Конусная часть штока располагается в канале подачи воздуха для обеспечения регулирования холостого хода двигателя. Шток регулятора выдвигается или втягивается в зависимости от управляющего сигнала контроллера. Регулятор холостого хода регулирует частоту вращения коленчатого вала на режиме холостого хода, управляя количеством воздуха, подаваемым в обход закрытой дроссельной заслонки. В полностью выдвинутом положении (выдвинутое до упора положение соответствует "0" шагов), конусная часть штока перекрывает подачу воздуха в обход дроссельной заслонки. При открывании клапан обеспечивает расход воздуха, пропорциональный перемещению штока (количеству шагов) от своего седла. Полностью открытое положение клапана соответствует перемещению штока на 255 шагов. На прогретом двигателе контроллер, управляя перемещением штока, поддерживает постоянную частоту вращения коленчатого вала на холостом ходу независимо от состояния двигателя и от изменения нагрузки.
    В системах "Микас" чаще применяется несколько другое название — Регулятор Добавочного Воздуха (РДВ). РДВ имеет другую конструкцию: вместо шагового двигателя применен моментный двигатель, который поворачивает запорный элемент на определенный угол, пропорциональный напряжению.

    Дипазон напряжения питания В: 7,5-14,2 для РХХ212-1148300-02 (Производство КЗТА) и РХХ212-1148300-01 (Производство ОАО Пегас, г. Кострома)

    Тестирование
    Выключить зажигание. Отсоединить колодку жгута от регулятора. С помощью мультиметра проверить сопротивление обмоток РХХ. Сопротивление между контактами системы регулировки холостого хода А и В, и С и D должно быть 40-80 Ом. Если нет заменить РХХ. Если да Проверить сопротивление между контак

    www.drive2.ru

    Датчики ваз и их тестирование — Лада 2114, 1.6 л., 2011 года на DRIVE2

    РЕГУЛЯТОР ХОЛОСТОГО ХОДА(РХХ)

    Регулятор холостого хода

    Регулятор холостого хода (РХХ) служит для поддержания установленных оборотов двигателя на холостом ходу за счет изменения количества воздуха, подаваемого в двигатель при закрытом дросселе. РХХ расположен на дроссельном патрубке и представляет собой шаговый двигатель анкерного типа с двумя обмотками. При подаче импульса на одну из них игла делает один шаг вперед, на другую — шаг назад. Через червячную передачу вращательное движение шагового двигателя преобразуется в поступательное движение штока. Конусная часть штока располагается в канале подачи воздуха для обеспечения регулирования холостого хода двигателя. Шток регулятора выдвигается или втягивается в зависимости от управляющего сигнала контроллера. Регулятор холостого хода частоту вращения коленчатого вала на режиме холостого хода, управляя количеством воздуха, подаваемым в обход закрытой дроссельной заслонки. В полностью выдвинутом положении (выдвинутое до упора положение соответствует "0" шагов), конусная часть штока перекрывает подачу воздуха в обход дроссельной заслонки. При открывании клапан обеспечивает расход воздуха, пропорциональный перемещению штока (количеству шагов) от своего седла. Полностью открытое положение клапана соответствует перемещению штока на 255 шагов. На прогретом двигателе контроллер, управляя перемещением штока, поддерживает постоянную частоту вращения коленчатого вала на холостом ходу независимо от состояния двигателя и от изменения нагрузки.
    В системах "Микас" чаще применяется несколько другое название — Регулятор Добавочного Воздуха (РДВ). РДВ имеет другую конструкцию: вместо шагового двигателя применен моментный двигатель, который поворачивает запорный элемент на определенный угол, пропорциональный напряжению.

    Дипазон напряжения питания В: 7,5-14,2 для РХХ212-1148300-02 (Производство КЗТА) и РХХ212-1148300-01 (Производство ОАО Пегас, г. Кострома)

    Тестирование
    Выключить зажигание. Отсоединить колодку жгута от регулятора. С помощью мультиметра проверить сопротивление обмоток РХХ. Сопротивление между контактами системы регулировки холостого хода А и В, и С и D должно быть 40-80 Ом. Если нет заменить РХХ. Если да Проверить сопротивление между контактами В и С, А и D. Прибор должен показывать бесконечность(обрыв цепи). Если нет заменить РХХ. Если да цепь РХХ в порядке.

    Внимание, контрофакт!
    www.gruppa-omega.ru/infor…-vnimanie-kontrafakt.html
    ______________________________________________

    ДМРВ

    ДМРВ

    BOSH 0 280 218 004, 037, 116
    Чтобы с приемлимой точностью оценить состояние датчика, необходимо несколько минут, рожковый ключ на 10, фигурная отвёртка и китайский тестер со свежей батарейкой.
    1. Включаем тестер в режим измерения постоянного напряжения, и выставляем предел измерения 2 Вольта. Находим в разъёме датчика провод жёлтого-выход (ближний по расположению к лобовому стеклу) и зелёного-масса (третий с того же края). Это нужные нам выводы датчика. В системах разных лет цвета могут меняться(! да и разъём может быть уже меняным), неизменным остаётся только расположение выводов. Для оценки состояния ДМРВ, необходимо измерить напряжение между указанными выводами при включенном зажигании, но НЕ заводя двигатель! Щупы тестера по диаметру позволяют внедриться сквозь резиновые уплотнители разъёма, вдоль указанных проводков, не нарушая их изоляции, добираясь до самих контактов и не причинять вреда самим уплотнителям. Полезно будет смазкой ВД пшикнуть на щупы. Включаем зажигание, подключаем тестер, снимаем показания. Эти же показаниия можно снять и без тестера с табло бортового компьютера, у кого он есть. В группе параметров "напряжения с датчиков". Обозначается Uдмрв=…
    2. Оцениваем результаты. Напряжение на выходе исправного датчика в состоянии "из упаковки" 0.996…1.01 Вольта. В процессе эксплуатации оно постепенно меняется, и как правило увеличивается. По увеличению этого напряжения можно вполне уверенно судить о степени "износа" датчика. Попадание напряжения в указанный выше диапазон — лучший результат этой проверки. Дальше возможны варианты:
    1.01…1.02 — вполне рабочий датчик, очень неплохо.
    1.02…1.03 — тоже приемлимо, но датчик уже не молодой.
    1.03…1.04 — большая часть ресурса уже позади, можно планировать скорую замену.
    1.04…1.05 — явно уставший датчик, своё он уже отслужил. Если бюджет позволяет, смело меняем.
    1.05…и выше — источник проблем, давно пора заменить.
    3. Если по результатам оценки датчик имеет отклонения, да в общем, даже если и не имеет, но раз руки уже дошли, проводим визуальный осмотр. Фигурной отвёрткой откручиваем хомут резинового гофра-воздухоприёмника на выходе датчика, стаскиваем с него гофр, и внимательно осматриваем внутренние поверхности и самого датчика и гофра. Внимание! эти поверхности должны быть сухими и чистыми как… у младенца, без следов конденсата и масла! Их попадание на чувствительный элемент датчика- наиболее частая причина преждевременной его кончины. Случается это и по причине превышения уровня масла в картере, и по причине забитости маслоотбойника системы вентиляции картера, исход как правило один. При наличии этого явления во впускном тракте замена датчика противопоказана! До устранения причин, чтобы не было мучительно больно потом за бесцельно потраченные деньги.
    4. ключом на 10 откручиваем 2 винта, крепящие датчик к корпусу воздушного фильтра, извлекаем датчик. На передней части его- на входном крае, который только что извлекли из фильтра, должно по закону, красоваться резиновое кольцо-уплотнитель. Служит оно одной цели- предотвратить подсос нефильтрованого воздуха во впускной тракт через датчик и далее в поршневую группу. Как правило, кольцо не на месте- оно застряло в корпусе воздушного фильтра, и уклоняется от прямых обязанностей. Подтверждением тому может служить тонкий слой пыли на входной сеточке самого датчика. Проводим по ней пальцем, делаем выводы. Если резинка была на месте, делаем выводы о её эластичности или качестве воздушного фильтра. Ещё одна причина, убивающая чувствительный элемент! Достаём кольцо и восстанавливаем законность при сборке. Кольцо имеет на внутренней поверхности уплотнительный поясок- юбку. При сборке следим, чтобы она не завернулась, тоже источник подсоса пыли. Про воздушный фильтр понятно. Сборка за исключением уплотнительной резинки хитрости не имеет — её сначала на датчик, проверяем уплотнительную юбку, затем всё вместе в корпус фильтра. Тогда датчик заходит в корпус фильтра с уже заметным усилием. Закручиваем винты.
    Описанный способ не является исчерпывающим и абсолютным, но в рамках любительской экспресс-проверки вполне достоин внимания. Более точный способ только при наличии профессионального оборудования.
    _______________________________________________

    ДТОЖ (Датчик температуры охлаждающей жидкости)

    ДТОЖ


    Представляет собой термистор, т.е. резистор, электрическое сопротивление которого изменяется в зависимости от температуры. Термистор, расположенный внутри датчика имеет отрицательный температурный коэффициент сопротивления, т. е. при нагреве его сопротивление уменьшается. Высокая температура вызывает низкое сопротивление (70 Ом при 130град.) датчика, а низкая температура охлаждающей жидкости — высокое сопротивлен

    www.drive2.ru

    Про датчики на ваз полезно знать каждому — Лада 2113, 1.6 л., 2012 года на DRIVE2

    Всем привет, решил рассказать вам про датчики на ваз, что-то от меня что-то из интернета.

    Любая инжекторная система (ВАЗ 2108, 2109, 2110, 2111, 2112, 2113, 2114, 2115, НИВА…)включает в себя комплект датчиков для сбора информации о состоянии и режиме работы мотора.

    ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (ДМРВ) ВАЗ

    Датчик массового расхода воздуха (ДМРВ) ВАЗ установлен на корпусе воздушного фильтра. Датчик массового расхода воздуха (ДМРВ) измеряет количество всасываемого двигателем воздуха в кг / час. Устройство достаточно надежное. Основной враг — влага, всасываемая вместе с воздухом. Основное нарушение работы датчика массового расхода воздуха (ДМРВ) — завышение показаний на малых оборотах на 10 — 20%. Это приводит к неустойчивой работе двигателя на холостом ходу, остановке после мощностных режимов, возможны проблемы с запуском. Занижение показаний датчика массового расхода воздуха (ДМРВ) на мощностных режимах приводит к "тупости" мотора и увеличению расхода топлива. Типовое значение расхода воздуха на холостом ходу 8-10 кг / час. При 3000 об / мин — 28-32 кг / час.

    ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ВАЗ

    Датчик положения дроссельной заслонки ВАЗ установлен сбоку на дроссельном патрубке на одной оси с приводом дроссельной заслонки. Датчик положения дроссельной заслонки считывает показания с положения педали "газа". Основные враги датчика положения дроссельной заслонки — завод-изготовитель датчика и мойщики двигателей. Срок службы датчика положения дроссельной заслонки совершенно непредсказуем. Нарушения в работе датчика положения дроссельной заслонки проявляются в повышенных оборотах на холостом ходу, в рывках и провалах при малых нагрузках.

    ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ВАЗ

    Датчик температуры охлаждающей жидкости ВАЗ установлен между головкой блока и термостатом. Датчик температуры охлаждающей жидкости имеет два контакта ( в отличии от одноконтактного датчика температуры для панели приборов, который стоит рядом, не путайте ). Основное функциональное назначение датчика температуры охлаждающей жидкости сродни "подсосу" на карбюраторе — чем холоднее мотор, тем богаче топливная смесь. Конструктивно датчик температуры охлаждающей жидкости представляет собой термистор ( резистор ), сопротивление которого изменяется в зависимости от температуры. Типовые значения 100 гр. — 177 Ом, 25 гр. — 2796 Ом, 0 гр. — 9420 Ом, — 20 гр. — 28680 Ом. Температура охлаждающей жидкости влияет почти на все характеристики управления двигателем. Датчик температуры охлаждающей жидкости весьма надежен. Основные неисправности — нарушение электрического контакта внутри датчика, нарушение изоляции или обрыв проводов вблизи датчика болтающимся тросиком "газа". Отказ датчика температуры охлаждающей жидкости — включение вентилятора на холодном двигателе, трудность запуска горячего мотора, повышенный расход топлива.

    ДАТЧИК ДЕТОНАЦИИ ВАЗ

    Датчик детонации ВАЗ установлен на блоке двигателя между 2-м и 3-им цилиндрами. Существуют два типа датчика детонации – резонансный ( бочонок ) и широкополосный ( таблетка ). Датчик детонации разных типов не взаимозаменяемы. Датчик детонации — это надежный элемент, но требует регулярной чистки разъема. Принцип работы датчика детонации как у пьезо зажигалки. Чем сильнее удар, тем больше напряжение. Отслеживает детонационные стуки двигателя. В соответствии с сигналом датчика детонации контроллер устанавливает угол опережения зажигания. Есть детонация — более позднее зажигание. Отказ или обрыв датчика детонации проявляются в "тупости" мотора и повышенному расходу топлива.

    ДАТЧИК КИСЛОРОДА ВАЗ

    Датчик кислорода ВАЗ установлен на приемной трубе глушителя. Серьезный, но весьма надежный электрохимический прибор. Задача датчика кислорода- определение наличия остатков кислорода в отработавших газах. Есть кислород — бедная топливная смесь, нет кислорода — богатая. Показания датчика кислорода используются для корректировки подачи топлива. Категорически запрещается использование этилированного бензина. Выход из строя датчика кислорода приводит к увеличению расхода топлива и вредных выбросов.

    ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА ВАЗ

    Датчик положения коленвала ВАЗ предназначен для формирования электрического сигнала при изменении углового положения специального зубчатого диска, установленного на коленвале двигателя. Датчик положения коленвала установлен на крышке масляного насоса. Это основной датчик, по показаниям которого определяется цилиндр, время подачи топлива и искры. Конструктивно датчик положения коленвала представляет собой кусок магнита с катушкой тонкого провода. Очень вынослив. Датчик положения коленвала работает в паре с зубчатым шкивом коленчатого вала. Отказ датчика — остановка двигателя. В лучшем случае ограничение оборотов двигателя в районе 3500 — 5000 об/мин.

    ДАТЧИК СКОРОСТИ ВАЗ

    Датчик скорости ВАЗ предназначен для формирования импульсов, количество которых в единицу времени пропорционально скорости автомобиля. Датчик скорости установлен на коробке передач сверху. На инжекторных ВАЗах применяются только 6-ти импульсные датчики скорости. Датчик скорости информирует контроллер о скорости автомобиля. Надежность датчика скорости средняя. Часто происходит окисление разъема и проводов вблизи датчика скорости. Выход из строя датчика скорости приводит к незначительному ухудшению ездовых характеристик (кроме Дженерал моторс — двигатель глохнет при движении в режиме холостого хода).

    ДАТЧИК ФАЗ ВАЗ

    Датчик фазы ВАЗ предназначен для определения углового положения распределительного вала. На 8-ми клапанном двигателе установлен в торце головки блока около воздушного фильтра. На 16-ти клапанном — на головке блока около 1-го цилиндра. На 8-ми клапанных моторах, выпущенных примерно до 2005 года датчик фаз отсутствует. Отсутствие датчика фазы означает, что форсунки открываются в попарно-параллельном режиме. Наличие датчика датчик фаз — фазированный впрыск, т.е. открывается только одна форсунка для конкретного цилиндра. Отказ датчика фаз переводит топливоподачу в попарно-параллельный режим, что приводит к некоторому ( до 10% ) повышению расхода топлива.
    Ниже фото датчиков и их название

    ДАТЧИК МАССОВОГО РАСХОДА ВОЗДУХА (ДМРВ) ВАЗ

    ДАТЧИК ПОЛОЖЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКИ ВАЗ

    ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ ВАЗ

    ДАТЧИК ДЕТОНАЦИИ ВАЗ

    ДАТЧИК КИСЛОРОДА ВАЗ

    ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА ВАЗ

    www.drive2.ru

    Какие датчики двигателя стоят на авто

    Подкапотное пространство

    Первые инжекторные 14-ые появились  в 2000-2001 году. После их появления, да и вообще инжекторных машин, все активно занялись перестройкой в карбюраторную систему, мол «карбюратор надежнее», да и спецов по инжекторам можно было пересчитать по пальцам.

    Сейчас такая ситуация наблюдается с переделкой  электронной педали газа в тросиковую.

    Но стоит отметить, что уже некоторые специалисты научились настраивать и прошивать е-газ, откатать турбо-мотор, компрессор, не говоря уже и о злых валах.

    Что же касается датчиков – все они служат для построения работы двигателя.

    Система управления двигателем

    Вообще вся система управления двигателем состоит из двух компонентов:

    • Мозги.
    • Датчики.

    Под мозгами понимается электронный блок управления ну или вкратце «ЭБУ», «мозги», «комп».  На инжекторные ВАЗы по мере выпуска устанавливались разные модели эбу – Бош, Январь, Автел/Ителма. Чтобы подробнее ознакомиться с мозгами, основные проблемы, какие мозги устанавливались в определенные года, возможность чип-тюнинга ознакомьтесь с подробной статьёй  — Эбу. Что это такое?

    Мозги берут показания текущего состояния от датчиков, анализируют и контролируют работу двигателя с помощью тех же датчиков.

    Теперь поговорим о самих датчиках, которые участвуют в работе двигателя:

    1. Датчик положения коленчатого вала (дпкв) – служит для синхронизации работы двигателя с работой ЭБУ, работает по принципу индукции. В случае неисправности, автомобиль плохо заводится, не тянет, … Более подробно в соответствующей статье.
    2. Датчик положения распределительного вала (дпрв) – часто называют «Датчик фаз». Служит для определения фазированного впрыска. Возможна работа с неисправным датчиком. Более подробно.
    3. Датчик положения дроссельной заслонки (дпдз), ну или датчик положения педали газа (если педаль газа электронная, ставится с 2011г). Что касается дпдз, то он находится в паре с РХХ.  ДПДЗ определяет степень открытия дроссельного узла. Если же данный датчик неисправен, то отсутствует реакция на педаль газа, самопроизвольно растут обороты и т.д. Более подробно в соответствующей статье.
    4. Датчик детонации (ДД) – название говорит само за себя. Датчик детонации ловит вибрации двигателя (детонацию) в соответствии с этим опережает угол зажигания. Подробно в соответствующей статье.
    5. Датчик температуры охлаждающей жидкости (Дтож) – проще говоря, датчик температуры двигателя. Устанавливается на термостате, предназначен для контроля температурного режима работы двигателя. Подробней, о том как заменить, проверить —  в статье.
    6. Датчик массового расхода воздуха (ДМРВ) – самый дорогой датчик, поэтому его поломка крайне неприятна.  С помощью этого датчика эбу считывает количество потребляемого воздуха. Основные неисправности – отсутствие тяги у мотора, проблемы с холостым ходом.  На данном сайте данному датчику посвящены хорошие содержательные статьи, с которыми вы можете ознакомиться.
    7. Датчик скорости (ДС) – датчик скорости предназначен в первую очередь для измерения скорости автомобиля и расположен он на коробке передач. Но он так же имеет и другие функции – об этом подробнее.
    8. Датчик концентрации кислорода, или просто датчик кислорода (дк) –  определяет количество кислорода в выхлопной системе, регулирует смесь  топлива и воздуха. На евро-2 установлен 1 датчик, на евро-3  установлены два датчика. Очень часто, после 60 тыс.км. пробега второй датчик отключают программно т.к. с нашим бензином он быстрой выходит из строя. Но тем не менее его можно отремонтировать и заменить. Так же ДК является причиной многих проблем, об этом подробнее.
    9. Регулятор холостого хода (РХХ) (до 2011 года) или дроссельная заслонка с электро приводом (с 2011 года) – данный датчик отвечает за стабильный холостой ход. Пропускает воздух в двигатель на холостых оборотах в обход  ДПДЗ. Довольно таки капризный датчик, часто заменяем. Основная неисправность – нестабильный холостой ход. Часто попадается брак. Об этом подробнее.
    10. Электропривод дроссельной заслонки – (Е-газ) – суть в том, что  это электронная дроссельная заслонка, которую открывает не тросик педали газа (механически), а мозги (электронно).
    11. Датчик положения педали газа – (Е-газ) – датчик подает показания положения педали газа в эбу, тот в свою очередь открывает электронную дроссельную заслонку.

    Как видите, в целом количество датчиков не большое, но поверьте мне, многие из них доставили много проблем автовладельцам, поэтому внимательно изучайте пользуйтесь данным материалом.

    vaz-2114-lada. ru

    перечисление всех датчиков на двигателе » НаДомкрат

    Современный автомобиль с инжекторным двигателем — это сложный механизм представляющий собой совокупность многочисленных агрегатов и электронных устройств. Управление ими осуществляется с помощью различных датчиков. Для того, чтобы пользоваться ими грамотно надо знать где и какие датчики стоят на ВАЗ 2114.

    Какие датчики стоят на ВАЗ 2114

    Датчики устанавливаются для того чтобы сигнализировать о состоянии систем, уровне жидкостей, аварийных ситуациях. Расположены они на агрегатах двигателя, трансмиссии, кузове и в электронных схемах. Почти все датчики ВАЗ 2114 устанавливаются на серийных машинах штатно. Однако некоторые могут быть поставлены автовладельцем самостоятельно или во время тюнинга машины, как дополнительная опция.

    Список основных измерительных приборов размещенных на серийных ВАЗ 2114, это датчик:

    • давления масла;
    • температуры тосола;
    • уровня тосола;
    • уровня топлива;
    • холостого хода;
    • массового расхода воздуха;
    • уровня жидкости в тормозной системе;
    • положения заслонки дросселя;
    • скорости;
    • положения коленвала;
    • положения распредвала, он же датчик фаз;
    • кислорода;
    • детонации;
    • неровной дороги;
    • температуры окружающего воздуха.

    Перечень достаточно солидный, однако автовладельцы не успокаиваются и совершенствуют свои автомобили, устанавливая дополнительные устройства. В качестве опций чаще всего устанавливают:

    • прибор сигнализирующий об открытых дверях;
    • измеритель износа передних тормозных колодок;
    • прибор-датчик света.

    Расположение датчиков на ВАЗ 2114

    Сигнальные устройства, называемые датчиками устанавливаются для того, чтобы сообщить водителю или какому-нибудь управляющему устройству данные об изменениях, происходящих в процессе эксплуатации автомобиля или о состоянии соответствующего агрегата или системы, а также просигнализировать при отказах или аварийных состояниях в машине. Поэтому водитель должен хорошо представлять принцип работы и местоположение датчиков на ВАЗ 2114.

    • Измеритель давления масла. Важное устройство, сигнализирует о низком давлении масла в двигателе. Когда это происходит, то это говорит о проблемах в двигательной установке. Самым серьезным из последствий игнорирования этого сигнала может быть капитальный ремонт или полная замена двигателя. Лампочка аварийного давления масла связанная с датчиком загорается в нескольких случаях:
    1. значительно понизился уровень масла;
    2. засорился масляный фильтр;
    3. вышел из строя масляный насос;
    4. неисправен датчик давления масла;
    5. неисправна проводка или упало давление масла по причине наличия подтеканий.

    На восьмиклапанном двигателе датчик находится с правой стороны ниже клапанной крышки в головке блоков. На шестнадцатиклапанном — на левом торце корпуса подшипников распредвалов.

    Конструкция ДДМ чрезвычайна проста, а цена его невелика, поэтому, если он вышел из строя, экономически выгоднее купить новый, чем заниматься его ремонтом.

    • Измеритель температуры охлаждающей жидкости. Его еще называют датчиком температуры двигателя. На форумах часто задают вопрос — где находится датчик температуры двигателя ВАЗ 2114. Установлен он на впускном патрубке рубашки охлаждения головки блока цилиндров. Проверить его работоспособность достаточно просто. Достаточно подсоединить к нему омметр и опустить ДТОЖ в сосуд с жидкостью. Нагревая ее надо следить за температурой и изменением сопротивления в связи с ее повышением. При соответствии нужному графику прибор считается исправным.
    • Датчик уровня охлаждающей жидкостистоит в бачке с тосолом. Закручивается наподобие обыкновенной пластмассовой крышки, затем подсоединяется электроразъем.
    • Датчик уровня тормозной жидкости прибор поплавкового типа, установлен в бачке с тормозной жидкостью.
    • Датчик холостого хода, или РХХ — установлен на дроссельном узле рядом с заслонкой дросселя.
    • Датчик массового расхода воздуха — размещается на корпусе воздушного фильтра около большого впускного патрубка.
    • Датчик положения дроссельной заслонки — находится на корпусе дроссельного узла.
    • Датчик положения коленвала. Еще его называют датчиком синхронизации, по причине того, что контроллер по его показаниям синхронизирует свою работу с системой впрыска. Установлен рядом со шкивом привода генератора.
    • Датчик положения распредвала или датчик фаз — расположен со стороны воздушного фильтра рядом с крышкой ГБЦ. В зависимости от положения распредвала он подает импульс на ЭБУ и происходит впрыск перед самым открытием клапана. Топливо вбрасывается одновременно с порцией воздуха, хорошо размешивается и происходит качественная детонация.
    • Датчик кислорода или лямбда-зонд. Стоит в приемном коллекторе выхлопной системы перед резонатором. Подает сигнал в электронную бортовую систему об уровне концентрации кислорода в выхлопных газах.
    • Датчик детонации — установлен между вторым и третьим цилиндром на блоке силовой установки со стороны вентилятора. Его показания, через контроллер, влияют на угол опережения зажигания.

    Датчики двигателя

    Это все основные датчики на двигателе ВАЗ 2114. Однако имеются и другие датчики которые выдают показания ВАЗ 2114 свидетельствующие о его работоспособности или о состоянии окружающей среды или дорожного покрытия.

    1. Измеритель уровня топлива — размещен в заборной камере топливного бака. На ВАЗ 2114 устанавливается датчик типа ДУТ-1-03.
    2. Прибор-измеритель скорости — стоит на КПП и передает данные о текущей скорости машины на спидометр. Связан он также с контроллером, который получая его импульсы регулирует работу РХХ или заслонки дросселя, от того в каком положении находится педаль газа и каковы обороты двигателя.
    3. Фиксатор (датчик) неровной дороги он крепится под капотом на кузове в районе чашки правого брызговика. Сообщает изменение колебаний кузова на контроллер, при превышении уровня сигнала электроника отключает диагностику пропусков воспламенения.
    4. Датчик температуры за бортом (то есть окружающей атмосферы)штатное место его размещения на ВАЗ 2114 — по центру за передним бампером.




    В процессе эксплуатации автомобиля водитель постоянно контролирует состояние систем и агрегатов с помощью приборов, сигнальных лампочек и бортового компьютера. Показания на них идут с измерительных приборов, которые установлены по всему автомобилю, от их правильной и четкой работы порой зависит жизнь людей, находящихся в машине. Поэтому следить за их состоянием и работоспособностью надо постоянно, обращая на это внимание во время очередного ТО.

    nadomkrat.ru

    Неисправности датчиков ВАЗ — Лада 2114, 1.6 л., 2007 года на DRIVE2

    Новые "ВАЗ" с системами впрыска, мощным и экономичным двигателем хороши в дальних поездках. Но именно там, вдалеке от "продвинутых" СТО и квалифицированных специалистов, тревожный сигнал "Check Engine" (Check Engine — лампочка на щитке приборов говорящая о том что ЭБУ(электронный блок управления) обнаружил проблемы в системе управления двигателем), особенно пугает путешественников. Одни ударяются в панику и, боясь необратимых последствий, достают из багажника трос. Другие, напротив, хладнокровны: раз мотор работает, значит, лампа "просто ошиблась" и "сама погаснет" — можно ехать в прежнем темпе.
    Умение распознавать симптомы типичных впрысковых недугов, представлять, чем грозит горящая желтая лампа, поможет сохранить нервы, деньги, время и мотор. Если двигатель исправен, сигнал "Check Engine" должен погаснуть через 0,6 секунды после пуска — этого хватает на то, чтобы система самодиагностики убедилась: все в порядке. Если все же лампочка продолжает гореть, то есть место присутствие неисправности, которую возможно выявить с помощью специального мотор-тестера на СТО или своими силами. Что касается “своими силами” – это поверхностная диагностика, которая может дать примерное определение неисправности, причина этому – отсутствие специальных измерительных приборов и параметров компонентов системы впрыска. Но в дороге, в отсутствии СТО, это может помочь Вам и придать уверенность, что машина все-таки доедит до назначенного пункта.
    Что-то не работает, что теперь может быть?
    ДПДЗ — датчик положения дроссельной заслонки.


    Переменное сопротивление, находящееся на корпусе дроссельной заслонки. На некоторых старых иномарках дополнен концевым выключателем, замыкающимся при полностью закрытой заслонке. Показания датчика используются в расчётах длительности впрыска топлива и угла опережения зажигания, а также определения режима работы ХХ, ускорение и т.д. При отказе показания замещаются (обычно датчиком ДМРВ + ДПКВ ), возможны неустойчивые обороты ХХ, или отсутствие ХХ. На ВАЗ чувствительный элемент датчика выполнен в виде полимерной плёнки с нанесённым графитовым напылением, образующим дорожки с необходимым сорпротивлением, по которым скользит ползунок. Видимо матерал и технология выбраны не особо правильно, поскольку этот датчик наиболее часто выходит из строя. Распространенная неисправность протёртось дорожки в определённом месте, при попаднии ползунка на этот участок, машина начинает дёргаться при неизменном положении педали газа. Потеря мощности, неприятные рывки и провалы на разгоне, нет торможения двигателем. Двигатель словно подменили, а сигнальная лампа может и не загореться. Блок управления способен определить обрыв или короткое замыкание датчика и его цепи, но пасует перед "плавающим" сигналом. При полном отсутствии контакта обороты ХХ выставляются около 1500. Ещё один вариант, при отпущенной педали газа датчик начинает менять свои показания от 0,1-5%, при этом контроллер начинает считать, что нажимается педаль газа — начинают плавать холостые. Долгая езда с этой неисправностью не просто неприятна, а опасна. При больших нагрузках компьютер, не получая должной информации, будет исходить из того, что автомобиль движется в умеренном режиме, на экономичной смеси. Поэтому езда "с педалью в полу" приведет к перегреву и детонации со всеми вытекающими последствиями. Двигаться до гаража или станции сервиса следует в этом случае не торопясь, в щадящем темпе.
    РДТ — регулятора давления топлива.
    Клапан контролирующий давление в топливной магистрали, принцип действия чисто механический, не управляется и не контролируется ЭБУ. Неисправность соответственно не диагностируется, возможны проблемы с пуском или с большим содержанием СО и потреблением бензина. На ВАЗ стоит на рампе, соединятся с трубкой слива топлива в бак и воздушной с впускым коллектором. Связь с коллектором для управлением давлением в зависимости от разряжения во впускном коллекторе, что нужно для компенсации впрыска форсунок при открытии, закрытии заслонки. Исправность контролируется с помощью манометра подключаемого к топливной рампе, давление в рампе при работе двигателя на холостом ходу с надетой вакуумной трубкой на регулятор давления должно быть 2.2-2.4 бар, со снятой трубкой 2.84-3.25 бар. (также, при пониженном давлении — убедиться в исправности топливного насоса, при повышенном — в отсутствии сопротивления току топлива в магистрали слива в бак). В последниих системах РДТ стоит баке вместе с насосом поддержиает постоянное давление 3.8 бар. Неисправности: неустойчивая работа двигателя; двигатель глохнет на холостом ходу; повышенная или пониженная частота вращения коленчатого вала на холостом ходу; двигатель не развивает полной мощности, недостаточная приемистость двигателя; рывки и провалы в работе двигателя при движении автомобиля; повышенный расход топлива; повышенное содержание СО и СН в отработавших газах.
    ДМРВ — Датчик массового расхода воздуха.
    Старый вариант (LMM) — заслонка, устанавливаемая между воздушным фильтром и дроссельной заслонкой, нагруженная пружиной, передающая усилие на движок потенециометра.
    Современный вариант (LHM или HFM) — термоанемометрические датчики с нагреваемой нитью или плёнкой. Имеет нагреваемый проводник обтекаемый воздухом. Схема регулирования датчика обеспечивает прохождение через проводник тока такой силы, чтобы его температура превышала температуру обтекающего воздуха на постоянную величину — то есть ток нагрева пропорционален расходу воздуха. Идея неплохая — нет механики, трущихся частей, менее инертен, одновременно определяет темпереатуру, принцип измерения учитывает плотность воздуха и т.д, но необходимо соблюдение технологий производства, в результате датчик служит даже меньше типа LMM. При неисправности замещение ДПДЗ+ДПКВ. При неполном выходе из строя неисправность контроллером не диагностируется, возможен нестабильный ХХ, повышенное потребление бензина, остановке после мощностных режимов, возможны проблемы с запуском. Занижение показаний датчика массового расхода воздуха (ДМРВ) на мощностных режимах приводит к "тупости" мотора и увеличению расхода топлива. Типовое значение расхода воздуха на холостом ходу 8-10 кг / час. При 3000 об / мин — 28-32 кг / час. Датчик сильно влияет на динамику разгона автомобиля — провалы при разгоне, точная диагностика в большинстве случаев затруднена, (можно снимать расход воздуха на ХХ, на различных оборотах, но не всегда аномалии явно проявляются ). Наиболее оптимальным вариантом является пробная поездка с заведомо исправным датчиком. Косвенные варианты измерение напряжение на датчике при остановленном двигателе (в программах диагностики, канал АЦП дмрв ) напряжение абсолютно исправного должно быть 0,996В, при работе на холостом ходу при резком нажатии на газ, показания расхода должны вырасти минимум до 200 кг/ч, при оборотах 2000 расход около 20 кг/ч, при 3000-30.
    ДАТЧИК ФАЗ предназначен для определения углового положения распределительного вала
    На 8-ми клапанном двигателе установлен в торце головки блока около воздушного фильтра. На 16-ти клапанном — на головке блока около 1-го цилиндра. На 8-ми клапанных моторах, выпущенных примерно до 2005 года датчик фаз отсутствует. Отсутствие датчика фазы означает, что форсунки открываются в попарно-параллельном режиме. Наличие датчика датчик фаз — фазированный впрыск, т.е. открывается только одна форсунка для конкретного цилиндра. Отказ датчика фаз переводит топливоподачу в попарно-параллельный режим, что приводит к некоторому ( до 10% ) повышению расхода топлива. Выхлоп теряет былую чистоту, но поймать увеличение токсичности удается только замерами по ездовому ц

    www.drive2.ru

    Расположение датчиков ваз 2114 инжектор 8 клапанов

    Для эффективной работы инжекторного силового агрегата в системе автомобиля ВАЗ-2114 включено большое количество различных механизмов и автоматизированных устройств. Так и не скажешь, что «четырнадцатая» наполненная до отказа электроникой машина, но, если заглянуть под капот, то можно обнаружить всевозможные датчики ВАЗ-2114 8 клапанов инжектор.

    Основное предназначение электроники — отслеживать состояние узлов и агрегатов автомобиля. Полученные данные передаются в главный «мозговой» центр автомобиля. Благодаря такому подходу водителю больше не нужно долго и изнурительно искать причины отклонения от работы той или иной системы. Всю информацию предоставит ЭБУ. Какие же датчики задействованы в работе ВАЗ-2114 и где они расположены?

    Общая информация о датчиках ВАЗ-2114

    Датчики внешне представляют собой небольшие механизмы. Однако их роль в работе всей системы автомобиля просто колоссальна. Они сигнализируют об остатке топлива в бензобаке, сообщают водителю температуру ОЖ, определяют положение различных элементов двигателя в определенном режиме работы. Чтобы хорошо знать свою машину и понимать, что могло выйти из строя в той или иной ситуации, необходимо знать весь перечень задействованных в системе механизмов.

    Перечислим все датчики на ВАЗ-2114 инжектор 8 клапанов, являющиеся наиболее важными:

    • Положения коленвала.
    • ДПДЗ.
    • Датчик положения распредвала.
    • ДТОЖ.
    • Скорости.
    • Холостого хода.
    • ДМРВ.
    • Лямбда зонд.

    Эти устройства в большинстве случаев расположены в подкапотном пространстве. Практически все они устанавливаются еще на заводе во время сборки автомобиля. Но некоторые датчики водитель сам может установить в любое подходящее для этого время. Важно также знать, как работает каждое из этих устройств, и, какую первоочередную задачу выполняет.

    Датчик положения коленвала

    Часто можно услышать, как водители с многолетним опытом называют этот механизм никак иначе как датчик синхронизации. Такое название пошло из принципа работы устройства. В задачах ДПКВ синхронизировать работу электронного блока и газораспределительного механизма.

    На ВАЗ-2114 устанавливают ДПКВ индуктивного типа. Стоимость такого датчика сравнительно небольшая. В случае выхода из строя жизненно важного для автомобиля контролера большинство водителей предпочитают сразу заменить устройство новым экземпляром.

    Если ДПКВ сломается, то дальнейшая эксплуатация автомобиля станет невозможной. Без этого механизма система подачи топлива перестанет работать, ведь ЭБУ не будет получать информацию о том, когда необходимо давать команду на впрыск топлива в цилиндры. Место расположения ДПКВ – непосредственная близость с распредвалом.

    За доставку топлива в системе автомобиля ВАЗ-2114 отвечает электроника. Без ДПДЗ блок управления не сможет определить оптимальное время для подачи бензина. Отклонения от корректной работы ДПДЗ приводят к увеличению количества потребляемого горючего. Именно от того, под каким углом расположена ДЗ, зависит работа многих других систем авто: охлаждения, подачи топлива.

    Смотрите также

    ДПДЗ располагается возле датчика холостого хода. В системе «четырнадцатой» работа этих двух устройств тесно сопряжена.

    При поломках ДПДЗ автомобиль начинает дергаться в определенном положении заслонки, также отмечается нестабильность работы двигателя. Все датчики ВАЗ-2114 8 клапанов в своей работе сопряжены, поэтому двум различным устройствам порой характерны одинаковые признаки неисправности. В случае проявления симптомов поломки необходимо комплексно подходить к проверке всех контролеров.

    Датчик положения распределительного вала

    Этот механизм расположен возле блока цилиндров. Основная задача – передавать ЭБУ данные касательно текущего цикла работы. В среде специалистов механизм именуют датчиком Холла. В основе работы устройства лежит следующий принцип: в соответствии с расположением коленвала определяется положение газораспределительного механизма. Полученные датчиком данные сообщаются электронному блоку. Происходит впрыск топлива и последующее зажигание смеси.

    Датчик детонации, ДТОЖ, скорости и другие

    Кроме вышеперечисленных механизмов в различных уголках подкапотного пространства можно найти и другие весьма важные устройства. Расположение датчиков ВАЗ-2114 инжектор достаточно хаотичное, одни находятся непосредственно на силовом агрегате, вторые в других места – коробке передач, на электросхемах.

    К числу не менее важных механизмов стоит отнести:

      Датчик детонации – чувствителен к различным вибрациям мотора. На основании принятых импульсов ЭБУ определяет качественный состав смеси. Располагается на блоке цилиндров.

    Датчик температуры двигателя – единственная и простая, но чрезвычайно важная задача возложена на это устройство – контролировать температуру ОЖ.

    Датчик скорости – из самого названия понятно, что этот контролер необходим для измерения скорости передвижения авто. ДС передает импульсы ЭБУ, который обрабатывает их и определяет скорость автомобиля, полученный результат на панели приборов отображает спидометр.

    Холостого хода – не только считывает информацию, но и корректирует работу мотора. ДХХ с помощью специальной иглы управляет патрубком – закрывает и открывает. За счет этого изменяется количество подаваемого кислорода в дроссельный узел.

    ДМРВ – считывает данные и передает их блоку управления, который на основании полученной информации определяет оптимальное соотношение различных компонентов топливно-воздушной смеси. Поломка ДМРВ приводит к тому, что авто значительно теряет показатель мощности, а водитель начинает ощущать значительное повышение количества потребляемого автомобилем бензина.

  • ДК – датчик кислорода, лямбда-зонд. Этот контролер называют в среде автолюбителей по-разному, но принцип его работы от этого не меняется. ДК сообщает блоку управления о количестве кислорода в выхлопных газах. Обнаружить механизм можно в приемном коллекторе.
  • Это основные и наиболее значимые датчики в системе «четырнадцатой». Также стоит упомянуть о ДУТ, который играет немаловажную роль – определяет уровень бензина в баке транспортного средства. С этим устройством часто отечественные водители испытывают трудности. Порой оно работает неправильно, дезинформирует. Но, как правило, ДУТ ломается в старых автомобилях. Ремонтировать механизм самостоятельно можно, однако всё зависит от тяжести поломки.

    Полезное видео

    Дополнительную полезную информацию вы сможете почерпнуть из видео ниже:


    Заключение

    Подводя итоги, стоит сказать, что датчики на ВАЗ-2114 инжектор 8 клапанов располагаются в различных уголках общей конструкции автомобиля. Все они выполняют чрезвычайно важную роль, их работа выстроена под электронный блок управления. В случае поломки любого контролера водитель ощутит странности в поведении машины. В любой момент можно провести диагностику и считать ошибки ЭБУ.

    ДатчикРасположение
    Положения коленчатого вала (датчик синхронизации)Возле шкива привода электрогенератора
    Положения дроссельной заслонкиНа корпусе дроссузла
    Положения распредвала (датчик фаз)Возле крышки ГБЦ, если смотреть со стороны воздушного фильтра
    ДетонацииМежду 2 и 3 цилиндрами около вентилятора
    Температуры жидкости охлаждения (датчик температуры двигателя)Около вкусного патрубка рубашки охлаждения ГБЦ
    СкоростиНа коробке переключения передач
    Холостого хода (РХХ)Около дроссельной заслонки на дроссельном узле
    Возле большого впускного патрубка, непосредственно на корпусе воздушного фильтраКислорода (лямбда зонд)Перед резонатором в приемном коллекторе системы выхлопаДавления маслаНа 8 клапанных моторах располагается снизу клапанной крышки в головке блоков цилиндровУровня тормозной жидкостиЭто поплавочное устройство, расположенное внутри бачка с тормозной жидкостью

    Ремонт и обслуживание датчиков ВАЗ-2114 можно условно разделить на три группы:

    1. Полная замена механизма.
    2. Замена проводки.
    3. Зачистка контактов от окисления или замена.

    Если автомобиль стал себя странно вести, а диагностика показывает, что один из датчиков отказывается корректно работать, необходимо разобраться, что стало причиной поломки. В одном случае поможет обычная чистка контактов, в другом – только замена вышедшего из строя механизма.

    Современный автомобиль с инжекторным двигателем — это сложный механизм представляющий собой совокупность многочисленных агрегатов и электронных устройств. Управление ими осуществляется с помощью различных датчиков. Для того, чтобы пользоваться ими грамотно надо знать где и какие датчики стоят на ВАЗ 2114.

    Какие датчики стоят на ВАЗ 2114

    Датчики устанавливаются для того чтобы сигнализировать о состоянии систем, уровне жидкостей, аварийных ситуациях. Расположены они на агрегатах двигателя, трансмиссии, кузове и в электронных схемах. Почти все датчики ВАЗ 2114 устанавливаются на серийных машинах штатно. Однако некоторые могут быть поставлены автовладельцем самостоятельно или во время тюнинга машины, как дополнительная опция.

    Список основных измерительных приборов размещенных на серийных ВАЗ 2114, это датчик:

    • давления масла;
    • температуры тосола;
    • уровня тосола;
    • уровня топлива;
    • холостого хода;
    • массового расхода воздуха;
    • уровня жидкости в тормозной системе;
    • положения заслонки дросселя;
    • скорости;
    • положения коленвала;
    • положения распредвала, он же датчик фаз;
    • кислорода;
    • детонации;
    • неровной дороги;
    • температуры окружающего воздуха.

    Перечень достаточно солидный, однако автовладельцы не успокаиваются и совершенствуют свои автомобили, устанавливая дополнительные устройства. В качестве опций чаще всего устанавливают:

    • прибор сигнализирующий об открытых дверях;
    • измеритель износа передних тормозных колодок;
    • прибор-датчик света.

    Расположение датчиков на ВАЗ 2114

    Сигнальные устройства, называемые датчиками устанавливаются для того, чтобы сообщить водителю или какому-нибудь управляющему устройству данные об изменениях, происходящих в процессе эксплуатации автомобиля или о состоянии соответствующего агрегата или системы, а также просигнализировать при отказах или аварийных состояниях в машине. Поэтому водитель должен хорошо представлять принцип работы и местоположение датчиков на ВАЗ 2114.

    • Измеритель давления масла. Важное устройство, сигнализирует о низком давлении масла в двигателе. Когда это происходит, то это говорит о проблемах в двигательной установке. Самым серьезным из последствий игнорирования этого сигнала может быть капитальный ремонт или полная замена двигателя. Лампочка аварийного давления масла связанная с датчиком загорается в нескольких случаях:
    1. значительно понизился уровень масла;
    2. засорился масляный фильтр;
    3. вышел из строя масляный насос;
    4. неисправен датчик давления масла;
    5. неисправна проводка или упало давление масла по причине наличия подтеканий.

    На восьмиклапанном двигателе датчик находится с правой стороны ниже клапанной крышки в головке блоков. На шестнадцатиклапанном — на левом торце корпуса подшипников распредвалов.

    Конструкция ДДМ чрезвычайна проста, а цена его невелика, поэтому, если он вышел из строя, экономически выгоднее купить новый, чем заниматься его ремонтом.

    • Измеритель температуры охлаждающей жидкости. Его еще называют датчиком температуры двигателя. На форумах часто задают вопрос — где находится датчик температуры двигателя ВАЗ 2114. Установлен он на впускном патрубке рубашки охлаждения головки блока цилиндров. Проверить его работоспособность достаточно просто. Достаточно подсоединить к нему омметр и опустить ДТОЖ в сосуд с жидкостью. Нагревая ее надо следить за температурой и изменением сопротивления в связи с ее повышением. При соответствии нужному графику прибор считается исправным.
    • Датчик уровня охлаждающей жидкости стоит в бачке с тосолом. Закручивается наподобие обыкновенной пластмассовой крышки, затем подсоединяется электроразъем.
    • Датчик уровня тормозной жидкости прибор поплавкового типа, установлен в бачке с тормозной жидкостью.
    • Датчик холостого хода, или РХХ — установлен на дроссельном узле рядом с заслонкой дросселя.
    • Датчик массового расхода воздуха — размещается на корпусе воздушного фильтра около большого впускного патрубка.
    • Датчик положения дроссельной заслонки — находится на корпусе дроссельного узла.
    • Датчик положения коленвала. Еще его называют датчиком синхронизации, по причине того, что контроллер по его показаниям синхронизирует свою работу с системой впрыска. Установлен рядом со шкивом привода генератора.
    • Датчик положения распредвала или датчик фаз — расположен со стороны воздушного фильтра рядом с крышкой ГБЦ. В зависимости от положения распредвала он подает импульс на ЭБУ и происходит впрыск перед самым открытием клапана. Топливо вбрасывается одновременно с порцией воздуха, хорошо размешивается и происходит качественная детонация.
    • Датчик кислорода или лямбда-зонд. Стоит в приемном коллекторе выхлопной системы перед резонатором. Подает сигнал в электронную бортовую систему об уровне концентрации кислорода в выхлопных газах.
    • Датчик детонации — установлен между вторым и третьим цилиндром на блоке силовой установки со стороны вентилятора. Его показания, через контроллер, влияют на угол опережения зажигания.

    Это все основные датчики на двигателе ВАЗ 2114. Однако имеются и другие датчики которые выдают показания ВАЗ 2114 свидетельствующие о его работоспособности или о состоянии окружающей среды или дорожного покрытия.

    1. Измеритель уровня топлива — размещен в заборной камере топливного бака. На ВАЗ 2114 устанавливается датчик типа ДУТ-1-03.
    2. Прибор-измеритель скорости — стоит на КПП и передает данные о текущей скорости машины на спидометр. Связан он также с контроллером, который получая его импульсы регулирует работу РХХ или заслонки дросселя, от того в каком положении находится педаль газа и каковы обороты двигателя.
    3. Фиксатор (датчик) неровной дороги он крепится под капотом на кузове в районе чашки правого брызговика. Сообщает изменение колебаний кузова на контроллер, при превышении уровня сигнала электроника отключает диагностику пропусков воспламенения.
    4. Датчик температуры за бортом (то есть окружающей атмосферы) штатное место его размещения на ВАЗ 2114 — по центру за передним бампером.


    В процессе эксплуатации автомобиля водитель постоянно контролирует состояние систем и агрегатов с помощью приборов, сигнальных лампочек и бортового компьютера. Показания на них идут с измерительных приборов, которые установлены по всему автомобилю, от их правильной и четкой работы порой зависит жизнь людей, находящихся в машине. Поэтому следить за их состоянием и работоспособностью надо постоянно, обращая на это внимание во время очередного ТО.

    Чтобы обеспечить правильную работу двигателя и основных узлов, в автомобилях используются различные датчики и контроллеры. Они позволяют отслеживать состояние важных для машины систем. В этой статье разберем основные датчики на ВАЗ 2114 инжектор 8 клапанов, их расположение и предназначение.

    Перечень всех регуляторов

    Все датчики в отечественных «четырках» ставятся в моторном отсеке, на кузове, электросхемах, а также на коробке передач. Практически все контроллеры ставятся на автомобиль еще при производстве, но некоторые из них могут быть установлены дополнительно.

    Весь список устройств, какие стоят в ВАЗ 2114, приведен ниже:

    • давления моторной жидкости;
    • температуры охлаждающей жидкости;
    • уровня антифриза в системе;
    • уровня горючего в бензобаке;
    • РХХ — регулятор холостого хода;
    • ДМРВ — массового расхода воздуха;
    • уровня тормозной жидкости в системе;
    • ДПДЗ — положения дросселя;
    • скорости передвижения;
    • ДПКВ — положения коленчатого вала;
    • ДПРВ, он же датчик положения распределительного вала или датчик фаз;
    • лямбда-зонд;
    • детонации;
    • неровного дорожного покрытия;
    • температуры воздуха снаружи (автор видео — Иван Васильевич).

    Расположение и предназначение устройств

    Какие используются датчики на ВАЗ 2114, мы разобрались. Но если вы занимаетесь ремонтом своего «железного коня» самостоятельно, то вам наверняка будет интересно узнать, где располагаются основные контроллеры.

    Где находятся и какие функции выполняют датчики ВАЗ 2114:

    1. Контроллер давления моторной жидкости. Этот элемент позволяет вычислить недостаточное давление расходного материала в силовом агрегате. Если на приборной панели начал гореть соответствующий значок, это может свидетельствовать о проблемах и неисправностях, появившихся в работе мотора. В том случае, если на приборке уже долгое время горит индикатор, а автовладелец не принимает никаких действий по ремонту своего транспортного средства, это может привести к серьезным проблемам. К примеру, придется делать либо капитальный ремонт силового агрегата, а если ситуация более сложная, то его и вовсе нужно будет заменить.
      Следует отметить, что индикатор на приборке может появляться в нескольких случаях — при снижении уровня расходного материала в системе, при засорении фильтрующего элемента, при поломке маслонасоса, а также при неисправностях проводки. Если уровень моторной жидкости очень упал, то возможно, проблема кроется в утечке, поэтому необходимо найти все места подтеканий и ликвидировать их. Возможно, индикатор появился на приборке в результате его выхода из строя. Что касается места расположения, то оно может отличаться в зависимости от типа двигателя. К примеру, на моторах 8 клапанов контроллер установлен справа и ниже от клапанной крышке, в головке блоков. Если речь идет о 16-клапанном агрегате, то измеритель ставится на левом торце корпуса подшипниковых устройств распределительного вала. Нужно учитывать, что при поломке регулятора целесообразней будет произвести замену на новый.
    2. Контроллер температура антифриза в системе охлаждения, также этот регулятор называют датчиком температуры мотора. Это устройство находится на впускной магистрали так называемой рубашки охлаждения ГБЦ. В соответствии с сигналом, поступающим от устройства, на приборную панель выводится информация о состоянии температуры силового агрегата. Благодаря ему автолюбитель всего сможет знать, до какой температуры прогрелся двигатель, а эти данные чрезвычайно важны, особенно, при перегреве силового агрегата.
      Что касается проверки устройства, то диагностику можно произвести в домашних условиях. Для этого необходимо подключить к механизму мультиметр и перевести его в режим работы омметра, а сам контроллер положить в сосуд с антифризом. Далее, емкость нагревается, и в соответствии с изменением температуры производится диагностика сопротивления. Если эти данные соответствуют (подробная таблица указана в сервисной книжке), то ДТОЖ работоспособен.
    3. Измеритель уровня антифриза в охладительной системе. Как понятно из названия, это устройство позволяет определить объем оставшегося расходного материала, чтобы при его недостатке автовладелец мог бы дополнить объем. Измеритель монтируется в расширительном бачке с расходной жидкостью и он оснащен резьбой, поэтому он вкручивается в место монтажа, а к его конце подключается питание.
    4. Измеритель уровня тормозной жидкости в системе. Из названия понятно, зачем он нужен, ведь эксплуатация автомобиля с низким уровнем «тормозухи» может привести к трагическим последствиям. Сам по себе это — контроллер поплавкового типа, который монтируется в расширительный бачок с расходным материалом.
    5. РХХ или регулятор холостого хода. Этот элемент предназначен для обеспечения стабильных холостых оборотов, он пропускает воздух в силовой агрегат на холостых оборотах в обход датчика положения дросселя. Если устройство выходит из строя, холостые обороты будут плавать. Деталь монтируется непосредственно на дросселе, рядом с его заслонкой.
    6. ДМРВ — из всех регуляторов это — наиболее дорогое по стоимости устройство. При помощи этого контроллера блок управления позволяет определить объем потребляемого воздуха, а также отрегулировать соотношение воздуха и топлива для образования горючей смеси. Последняя впоследствии подается в форсунки мотора. Если узел выходит из строя, это может привести к тому, что мощность двигателя снизится, а также возникнут проблемы в работе мотора на холостых оборотах. Деталь монтируется на корпусе воздушного фильтрующего элемента, неподалеку от впускной магистрали.
    7. Скорости. Монтируется на коробке передач и позволяет водителю отслеживать скорость, с которой движется машина.
    8. Уровня горючего в баке. Устройство поплавкового типа, находится в бензобаке «четырки». При его поломке объем горючего будет отображаться на приборной панели неправильно.
    9. ДПДЗ — это узел, который функционирует в паре с регулятором холостого хода, его также называют датчиком положения педали газа. Эта деталь позволяет определить степень открытия дросселя. Если он ломается, то двигатель не будет реагировать на нажатие педали газа, также могут произвольно увеличиться обороты мотора. Расположен механизм непосредственно на дросселе.
    10. ДПКВ предназначен для синхронизации блока управления и двигателя автомобиля. Он находится неподалеку от шкива привода генераторного узла.
    11. ДПРВ, используется для определения фазированного впрыска, устанавливается со стороны воздушного фильтрующего элемента, в близости с крышкой головки блока. В соответствии с положением распределительного вала регулятор передает сигнал на блок управления, в результате чего осуществляется впрыск перед открытием клапана. Горючее вбрасывается одновременно с воздушным потоком.
    12. Лямбда-зонд или кислородный датчик. Регулятор позволяет определить объем кислорода, который имеется в системе выхлопа, а также отрегулировать горючую смесь. Устанавливается в приемном коллекторе, рядом с резонатором. Устройство передает импульс на бок управления об объеме концентрации кислорода в выхлопных газах.
    13. Детонации. Устройство определяет вибрации в работе силового агрегата и автоматически регулирует угол зажигания. В «четырках» эта деталь монтируется жду цилиндрами 2 и 3, со стороны вентилятора.

    l2rv.ru

    Лада 2114 Серебро › Бортжурнал › Обманка ДТОЖ или Как понизить температуру включения вентилятора ВАЗ 2114 1.5 8кл

    И так, Всем владельцам инжекторных Самар и 10го семейства АвтоВаза известна проблема перегрева движка в летний период времени, а особенно в городских пробках, когда система охлаждения закипает, лопаютса расширительные бочки и патрубки. А всё потому что темпиратура включения вентилятора состовляет 101 — 103°C, а выключение при 97°С. Как с этим бороться? Существует 3 способа понизить температуру включения вентилятора (по моим наблюдениям и поискам в и-нэте): 1. Перепрошивка ЭБУ, 2. С помощью Бортового компьютера с поддержкой функции "Тропики", 3. Добавлением дополнительного рэле с кнопкой вкл/выкл в цепь электровентилятора. Первые два варианта дорогостоящие, а на третий (лично мне:)) заморачиватся в лом.
    Долго я мирился с этим температурным режимом, меняя патрубки, крышки, бочки, датчики (ДТОЖ), читая посты про переделки всей охлождающей системы двигателя, пока не пообщался с одним знакомым автомехаником у которго в 10ке прогорела прокладка, и он ковыряя свой движок рассказал что хочет собрать какую то там схемку с дополнительным ДТОЖ, чтоб раньше включался винт. охлаждения. Короче он закинул мне в голову идею для размышления: Как это сделать?!
    Долго размышляя как подключить дополнительный датчик в схему управления винтом я вспомнил что ДТОЖ — Это ТЕРМОРЕЗИСТОР! а при его нагреве сопротивление уменьшается, чем выше темпиратура, тем ниже сопротивление (Не зря я 4 года учился в радиотехническом техникуме).
    Терморезистор — это сопротивление которое меняется в зависимости от воздействия на него температуры окружающей среды!
    Теперь самое интересное : ПРИ ПАРАЛЛЕЛЬНОМ СОЕДИНЕНИИ РЕЗИСТОРОВ СОПРОТИВЛЕНИЕ УМЕНЬШАЕТСЯ!
    И тут я понял что мне надо сделать: всего лишь параллельно подключить к ДТОЖ резистор нужного номинала через кнопку.

    Схема

    Я начал высчитывать какого номинала резистор мне нужен, с помощью таблици сопротивлений на выводах датчика ДТОЖ при различных температурных режимах

    и формулы расчёта параллельных соединений сопротивления подбирал нужный номинал резистора. (с формулой не заморачивался, в и-нэте полно сайтов которые всё сделают за Вас, только укажите номиналы и там всё расчитается). Учитывая что в таблице приблизительные данные, я высчитал 5кОм.
    Приобрёл 3 номинала: 4,5; 5; и 5,5 кОм (Стоимость резистора 2р).
    По мимо резистора мне понадобились: кусок двойного провода (я использовал 2ве жилы (1 пару) от интернетовского кабеля UTP, в данном случае очень удобно), Кнопка с фиксацией (у меня она была, ниже расскажу для чего она нужна), и разьёмчик к этой кнопке (ну это на ваше усмотрение).
    Далее я начал воплощать в жизнь мою идею: протянул провод от датчика (из подкапотного пространства) к центральной части торпеды. одну жилу примотал к первому концу кнопки (проводку разьёма), вторую жилу к одному концу резистора, а вторй конец резистора ко второму концу кнопки (проводку разьёма). Под капотом эти жилы я вставил прямо в разьём ДТОЖ (на сквозь)

    Времени ушло примерно минут 30.

    Далее я наблюдал как оно себя поведёт, с помощью ELM 327 и планшета с приложением OpenDiag следил за температурой и параметрами движка. На параметры ни как не влияет (на прогретом движке), а вот температура включения винта изменилась на один градус ниже! 🙁 Естественно я заехал в магазин и затарился резисторами от 1кОм до 4кОм, и постепенно их менял понижая номинал. Остановился на 2кОм. При этом номинале винт стал включатся на 97°С (по факту). УРА я этого добился!

    Вывод таков: Всё как работало так и дальше работает. Винт включается и выключается автоматически при достижении определённых температурных параметров ДТОЖ, только благодаря включенной обманке ЭБУ думает что температура достигла 101°С (а по факту температура двигателя 97°С) и включает винт, выключает при 97°С (по факту 93°С) — зато движок не перегревается и работает стабильней, патрубки и расширительный бочёк не вздувает и не рвёт от давления, и крышка расширительного бочка нормально справляется со своими обязанностями!
    Вот уже 3 месяца я катаюсь с этой обманкой и нарадоваться не могу))))

    А теперь расскажу для чего нужна кнопка: Стационарно резистор включать в цепь ДТОЖ нельзя, т. к. при запуске двигателя ЭБУ в первую очередь смотрит на его температуру и выставляет нужные параметры для старта двигателя (положение РХХ, количество подаваемого топлива и тд. и тп.). Т.е. кнопку включаем только тогда, когда температура двигателя поднимается выше 90°С, кароче в пробках. И главное не забывать выключать при длительных стоянках авто.

    Потрачено денег: 2р

    Всем Удачи.

    P.S.: Кнопка подсвечивается при включении габаритов + заморочился и подключил верхний индикатор кнопки к питанию вентилятора, т.е. когда включается вентилятор загорается индикатор, в независимости включена или выключена обманка.
    В дальнейшем планирую переделать эту схему под залипающее рэле с кнопкой без фиксации, по принципу включения задних противотуманок. чтоб не забывать выключать эту обманку.

    www.drive2.ru

    Сказ про датчик фаз — Лада 2114, 1.5 л., 2005 года на DRIVE2

    Сейчас будет много букав и копипаст из гугла)
    Делаю это для ленивых, можт кому интересно покажется, можт и пригодится

    Датчик фаз (ДФ) – один из многочисленных датчиков, обеспечивающих работу двигателя.

    Датчик фаз так же называют ещё «датчик положения распределительного вала (ДПРВ)».Данный датчик не устанавливается в карбюраторном моторе, да и в первых моделях инжекторов ВАЗа. Датчик присутствует во всех 16-ти клапанных моторах автоваза; На 8-ми клапанных с нормой токсичности евро-3 и с фазированным, последовательно распределённым впрыском топлива; Стоит отметить, что в период с 2004г по 2005г на такие двигатели как 2111, 2112,21114, 21124 с блоками управления двигателем Bosch M7.9.7 и Январь 7.2 началась массовое внедрение Датчиков фаз.

    вот он. негодяй

    Работа датчика фаз представляет собой выбор такта для первого цилиндра: распредвал определяет какой клапан открыт, какая фаза газораспределения

    На инжекторных двигателях, когда датчик фаз(ДФ) умирает, загорается чек, и двигатель переходит с фазированного впрыска на систему зажигания, то есть опираясь всего лишь на показания ДПКВ.

    КАК ТОЛЬКО ДАТЧИК УМИРАЕТ МАШИНА НАЧИНАЕТ ДИКО ЖРАТЬ И ГОРИТ ДЖЕКИ ЧАН.
    МОЖЕТ вообще не гореть, но по бортовику досадная ошибка 0340 никуда не пропадает, как ты не сбрасывай ошибки

    А теперь отсебятина)
    Собстно проблемы начались с месяц назад, причём если машина холодная, то джекичан обязательно выпрыгнет и начнёт скакать пока не разогреется до 85 градусов, потом тух, бортовик же негодовал постоянно, напоминая, что "неверный сигнал датчик фаз", ну и конечно жрать она начала не по детски, больше 10л по трассе по городу ваще страшно, ибо заправляться я стал очень часто
    сегодня наконец то был куплен сам датчик, откручивается он (привет конструктору автоваза! теперь за расположение винтика, который можно открутить головкой на 10, и маленько трещёткой исключительно) легко, устанавливается тоже, перед заменой сбрасываем минус с акума, что бы ошибки ушли да и вообще, в общем снова всё хорошо, не считая почти отвалившегося глушителя, на него денег пока нет, езжу рычу))

    www. drive2.ru

    Датчики на ваз 2114 инжектор 8 клапанов: расположение и функции

    Для эффективной работы инжекторного силового агрегата в системе автомобиля ВАЗ-2114 включено большое количество различных механизмов и автоматизированных устройств. Так и не скажешь, что «четырнадцатая» наполненная до отказа электроникой машина, но, если заглянуть под капот, то можно обнаружить всевозможные датчики ВАЗ-2114 8 клапанов инжектор.

    Основное предназначение электроники — отслеживать состояние узлов и агрегатов автомобиля. Полученные данные передаются в главный «мозговой» центр автомобиля. Благодаря такому подходу водителю больше не нужно долго и изнурительно искать причины отклонения от работы той или иной системы. Всю информацию предоставит ЭБУ. Какие же датчики задействованы в работе ВАЗ-2114 и где они расположены?

    Датчики ваз 2114 инжектор 8 клапанов: общая информация о датчиках ВАЗ-2114

    Датчики внешне представляют собой небольшие механизмы. Однако их роль в работе всей системы автомобиля просто колоссальна. Они сигнализируют об остатке топлива в бензобаке, сообщают водителю температуру ОЖ, определяют положение различных элементов двигателя в определенном режиме работы. Чтобы хорошо знать свою машину и понимать, что могло выйти из строя в той или иной ситуации, необходимо знать весь перечень задействованных в системе механизмов.

    Перечислим все датчики на ВАЗ-2114 инжектор 8 клапанов, являющиеся наиболее важными:

    • Положения коленвала.
    • ДПДЗ.
    • Датчик положения распредвала.
    • ДТОЖ.
    • Скорости.
    • Холостого хода.
    • ДМРВ.
    • Лямбда зонд.

    Эти устройства в большинстве случаев расположены в подкапотном пространстве. Практически все они устанавливаются еще на заводе во время сборки автомобиля. Но некоторые датчики водитель сам может установить в любое подходящее для этого время. Важно также знать, как работает каждое из этих устройств, и, какую первоочередную задачу выполняет.

    Датчик положения коленвала

    Часто можно услышать, как водители с многолетним опытом называют этот механизм никак иначе как датчик синхронизации. Такое название пошло из принципа работы устройства. В задачах ДПКВ синхронизировать работу электронного блока и газораспределительного механизма.

    На ВАЗ-2114 устанавливают ДПКВ индуктивного типа. Стоимость такого датчика сравнительно небольшая. В случае выхода из строя жизненно важного для автомобиля контролера большинство водителей предпочитают сразу заменить устройство новым экземпляром.

    Если ДПКВ сломается, то дальнейшая эксплуатация автомобиля станет невозможной. Без этого механизма система подачи топлива перестанет работать, ведь ЭБУ не будет получать информацию о том, когда необходимо давать команду на впрыск топлива в цилиндры. Место расположения ДПКВ – непосредственная близость с распредвалом.

    ДПДЗ

    За доставку топлива в системе автомобиля ВАЗ-2114 отвечает электроника. Без ДПДЗ блок управления не сможет определить оптимальное время для подачи бензина. Отклонения от корректной работы ДПДЗ приводят к увеличению количества потребляемого горючего. Именно от того, под каким углом расположена ДЗ, зависит работа многих других систем авто: охлаждения, подачи топлива.

    ДПДЗ располагается возле датчика холостого хода. В системе «четырнадцатой» работа этих двух устройств тесно сопряжена.

    При поломках ДПДЗ автомобиль начинает дергаться в определенном положении заслонки, также отмечается нестабильность работы двигателя. Все датчики ВАЗ-2114 8 клапанов в своей работе сопряжены, поэтому двум различным устройствам порой характерны одинаковые признаки неисправности. В случае проявления симптомов поломки необходимо комплексно подходить к проверке всех контролеров.

    Датчик положения распределительного вала

    Этот механизм расположен возле блока цилиндров. Основная задача – передавать ЭБУ данные касательно текущего цикла работы. В среде специалистов механизм именуют датчиком Холла. В основе работы устройства лежит следующий принцип: в соответствии с расположением коленвала определяется положение газораспределительного механизма. Полученные датчиком данные сообщаются электронному блоку. Происходит впрыск топлива и последующее зажигание смеси.

    Датчики ваз 2114 инжектор 8 клапанов, ДТОЖ, скорости и другие

    Кроме вышеперечисленных механизмов в различных уголках подкапотного пространства можно найти и другие весьма важные устройства. Расположение датчиков ВАЗ-2114 инжектор достаточно хаотичное, одни находятся непосредственно на силовом агрегате, вторые в других места – коробке передач, на электросхемах.

    К числу не менее важных механизмов стоит отнести:

      1. Датчик детонации – чувствителен к различным вибрациям мотора. На основании принятых импульсов ЭБУ определяет качественный состав смеси. Располагается на блоке цилиндров.

      1. Датчик температуры двигателя – единственная и простая, но чрезвычайно важная задача возложена на это устройство – контролировать температуру ОЖ.

      1. Датчик скорости – из самого названия понятно, что этот контролер необходим для измерения скорости передвижения авто. ДС передает импульсы ЭБУ, который обрабатывает их и определяет скорость автомобиля, полученный результат на панели приборов отображает спидометр.

      1. Холостого хода – не только считывает информацию, но и корректирует работу мотора. ДХХ с помощью специальной иглы управляет патрубком – закрывает и открывает. За счет этого изменяется количество подаваемого кислорода в дроссельный узел.

      1. ДМРВ – считывает данные и передает их блоку управления, который на основании полученной информации определяет оптимальное соотношение различных компонентов топливно-воздушной смеси. Поломка ДМРВ приводит к тому, что авто значительно теряет показатель мощности, а водитель начинает ощущать значительное повышение количества потребляемого автомобилем бензина.

    1. ДК – датчик кислорода, лямбда-зонд. Этот контролер называют в среде автолюбителей по-разному, но принцип его работы от этого не меняется. ДК сообщает блоку управления о количестве кислорода в выхлопных газах. Обнаружить механизм можно в приемном коллекторе.

    Это основные и наиболее значимые датчики в системе «четырнадцатой». Также стоит упомянуть о ДУТ, который играет немаловажную роль – определяет уровень бензина в баке транспортного средства. С этим устройством часто отечественные водители испытывают трудности. Порой оно работает неправильно, дезинформирует. Но, как правило, ДУТ ломается в старых автомобилях. Ремонтировать механизм самостоятельно можно, однако всё зависит от тяжести поломки.

    Полезное видео

    Дополнительную полезную информацию вы сможете почерпнуть из видео ниже:



    https://www.youtube.com/watch?v=N1_AMHoloCA

    Заключение

    Подводя итоги, стоит сказать, что датчики на ВАЗ-2114 инжектор 8 клапанов располагаются в различных уголках общей конструкции автомобиля. Все они выполняют чрезвычайно важную роль, их работа выстроена под электронный блок управления. В случае поломки любого контролера водитель ощутит странности в поведении машины. В любой момент можно провести диагностику и считать ошибки ЭБУ.

                        Датчик           Расположение
    Положения коленчатого вала (датчик синхронизации)Возле шкива привода электрогенератора
    Положения дроссельной заслонкиНа корпусе дроссузла
    Положения распредвала (датчик фаз)Возле крышки ГБЦ, если смотреть со стороны воздушного фильтра
    ДетонацииМежду 2 и 3 цилиндрами около вентилятора
    Температуры жидкости охлаждения (датчик температуры двигателя)Около вкусного патрубка рубашки охлаждения ГБЦ
    СкоростиНа коробке переключения передач
    Холостого хода (РХХ)Около дроссельной заслонки на дроссельном узле

    ДМРВ

    Возле большого впускного патрубка, непосредственно на корпусе воздушного фильтра
    Кислорода (лямбда зонд)Перед резонатором в приемном коллекторе системы выхлопа
    Давления маслаНа 8 клапанных моторах располагается снизу клапанной крышки в головке блоков цилиндров
    Уровня тормозной жидкостиЭто поплавочное устройство, расположенное внутри бачка с тормозной жидкостью

    Ремонт и обслуживание датчиков ВАЗ-2114 можно условно разделить на три группы:

    1. Полная замена механизма.
    2. Замена проводки.
    3. Зачистка контактов от окисления или замена.

    Если автомобиль стал себя странно вести, а диагностика показывает, что один из датчиков отказывается корректно работать, необходимо разобраться, что стало причиной поломки. В одном случае поможет обычная чистка контактов, в другом – только замена вышедшего из строя механизма.

    Датчик фазы ВАЗ-2114 (8 клапанов): самозаменяющийся

    Фазовый датчик ВАЗ-2114 (8 клапанов) необходим для нормализации работы ДВС. С помощью множества электронных датчиков можно правильно скорректировать момент впрыска топливной воздушной смеси, а также подачу искры на электроды свечи. Причем датчики устанавливаются не только на автомобили ВАЗ четырнадцатой модели, но и более современные.

    Как работает инжектор

    Чтобы двигатель работал безупречно, все узлы должны работать вместе.Все параметры регулируются с помощью электронного микропроцессорного блока управления, своего рода компьютера.

    А всего в конструкции автомобиля несколько систем:

    1. Подготовка воздуха.
    2. Подача топлива.
    3. Зажигание.
    4. Выброс выхлопных газов.
    5. Смазка двигателя.
    6. Охлаждение.
    7. Газораспределение.
    8. Управление двигателем.

    Для максимально стабильной работы Двигатель требует, чтобы все датчики выдавали четкий и четкий сигнал, который компьютер получает и обрабатывает.При этом корректируется время открытия форсунок, а также время впрыска топливной смеси. Электронная система также позволяет немного регулировать угол опережения зажигания.

    За что отвечает датчик фаз

    Это устройство устанавливается в распределительный вал и выдает сигнал микроконтроллеру о положении поршней двигателя. Датчик на эффекте холла работает. На распредвале установлена ​​шестерня, необходимая для работы датчика.Как только зубья этой шестерни приближаются к датчику, вырабатывается сигнал. На шестерне распределительного вала отсутствует один зуб. Эту «впадину» обязательно нужно разместить напротив активной части датчика.

    В этом положении поршень первого цилиндра находится в верхней мертвой точке. Как только распредвал меняет свое положение, на выходе датчика формируется сигнал, который поступает на электронный блок управления. Последний подсчитывает количество импульсов и выдает команды исполнительным механизмам.Так работает датчик фаз на ВАЗ-2114 (8 клапанов). Цена новинки не более 600 рублей.

    Основные признаки поломки

    Если датчик коленвала приходит в негодность, то нарушается форма и величина выходного сигнала. Микроконтроллер опрашивает устройство не более 5 минут. Если сигнал с датчика не появляется, блок управления переводится в аварийный режим работы. Затем анализируется только датчик на коленвале, впрыск топлива подается в два цилиндра одновременно.Расход бензина увеличен на 10%. Основные особенности выхода из строя датчика фаз:

    1. Значительное увеличение расхода бензина.
    2. Ухудшение динамических характеристик автомобиля.
    3. Трудный запуск двигателя. В лучшем случае он запустится через 3-5 секунд.
    4. На приборной панели загорается лампа Check Engine.
    5. Неправильная диагностика компьютера и систем.
    6. На бортовом компьютере появляются ошибки P0343 или P0340.

    Неисправности датчика фаз на ВАЗ-2114 (8 клапанов) и приводят именно к такому поведению двигателя. Следует учитывать, что неисправность может возникнуть и при обрыве ремня ГРМ, маркировка нанесена неправильно. А также при чрезмерном износе шестерен распределительного и коленчатого валов.

    Ошибки бортового компьютера

    Ошибка под номером P0343 очень часто появляется после окисления контактов или при обрыве электропроводки. Самостоятельно диагностировать систему управления ДВС можно с помощью простейшего сканера, работающего по K-линии или протоколу OBD-II.Но лучше доверить эту работу профессионалам, имеющим качественное оборудование.

    Самая точная проверка датчика фаз ВАЗ-2114 (8 клапанов) - установка заведомо исправного устройства. Но учтите, что для 8-клапанных двигателей необходимо приобретать датчики. Те, что ставятся на 16-клапанные, имеют другую конструкцию. Их выходной сигнал разный.

    Снятие устройства

    Для снятия фазового датчика необходимо найти место, в котором он установлен. Он расположен за корпусом воздушного фильтра.Крепится к двигателю одним болтом.

    Для демонтажа необходимо произвести следующие манипуляции:

    1. Отсоединить минусовую клемму АКБ. При этом полностью очищается память компьютера, стирается ошибка. Если не отсоединить аккумулятор, то после замены датчика фаз на ВАЗ-2114 (8 клапанов) ошибка все равно появится, и двигатель будет работать некорректно.
    2. Отсоедините прибор от прибора с помощью провода.
    3. Ключом на «10» нужно открутить болт, которым крепится корпус датчика. Желательно использовать гаечный ключ или торцевую головку.
    4. Осторожно снимите датчик.

    Вот и все, теперь можно установить новый девайс. Процедура замены очень проста, и выполнить ее сможет даже неопытный водитель. При разборке не используйте ударный инструмент - вдруг датчик заработал, и вы случайно повредите его.

    Установка нового датчика фазы

    Перед установкой нового прибора необходимо тщательно очистить для него посадочное место.Использовать герметики не стоит, так как толку от них мало - есть стыковочное кольцо, защищающее от проникновения посторонних частиц. А если нанести герметик, то при следующей разборке снять датчик будет сложно. А остатки герметика могут попасть в систему смазки и там запутаться.

    Поэтому просто замените датчик фаз ВАЗ-2114 (8 клапанов). Проверить работу устройства следует после подключения отрицательной клеммы к АКБ.Сразу обратите внимание на то, как работает двигатель и на наличие ошибок бортового компьютера. Если ошибки присутствуют, то, возможно, проблема не в датчике, а в проводах его подключения.

    p>

    Датчик фаз ВАЗ-2114 (8 клапанов): самозаменяемый

    Требуется датчик фаз ВАЗ-2114 (8 клапанов) для заказа на нормализацию работы ДВС. С помощью множества электронных датчиков можно правильно скорректировать момент впрыска топливной воздушной смеси, а также подачу искры на электроды свечи зажигания.Причем датчики устанавливаются не только на автомобили ВАЗ четырнадцатой модели, но и более современные.

    Как работает форсунка

    Для того, чтобы двигатель работал без сбоев, все узлы должны работать без сбоев. Все параметры регулируются с помощью электронного микропроцессорного блока управления, своего рода компьютера.

    А всего в конструкции автомобиля несколько систем:

    1. Подготовка воздуха.
    2. Подача топлива.
    3. Зажигание.
    4. Выхлоп выхлопных газов.
    5. Смазка двигателя.
    6. Охлаждение.
    7. Газораспределение.
    8. Управление двигателем.

    Для максимально стабильной работы Движку необходимо, чтобы все датчики выдавали четкий и четкий сигнал, который компьютер будет получать и обрабатывать. При этом корректируется время открытия форсунок и момент впрыска топливной смеси. Электронная система также позволяет немного регулировать угол опережения зажигания.

    За что отвечает датчик фаз?

    Это устройство устанавливается на распределительном валу и дает сигнал микроконтроллеру о положении поршней двигателя.Датчик работает на эффекте Холла. На распредвале установлена ​​шестерня, которая необходима для работы датчика. Как только зубья шестерни приближаются к датчику, вырабатывается сигнал. На шестерне распределительного вала отсутствует один зуб. Эта «впадина» должна быть установлена ​​напротив активной части датчика.

    В этом положении поршень первого цилиндра находится в верхней мертвой точке. Как только распредвал меняет свое положение, на выходе датчика выдается сигнал, который поступает на электронный блок управления.Последний подсчитывает количество импульсов и дает команды исполнительным механизмам. Так работает датчик фаз на ВАЗ-2114 (8 клапанов). Цена новинки не более 600 рублей.

    Основные признаки поломки

    Если датчик коленчатого вала выходит из строя, это нарушает форму и размер выходного сигнала. Микроконтроллер опрашивает устройство не более 5 минут. В случае отсутствия сигнала с датчика блок управления переводится в аварийный режим работы.Затем анализируется только датчик на коленвале, впрыск топлива подается в два цилиндра одновременно. Расход бензина увеличивается на 10%. Основные признаки выхода из строя датчика фаз:

    1. Значительное увеличение расхода бензина.
    2. Ухудшение динамических характеристик автомобиля.
    3. Трудный запуск двигателя. В лучшем случае он запустится через 3-5 секунд.
    4. На панели приборов загорается лампа Check Engine.
    5. Нарушение компьютерной диагностики и систем.
    6. Появляются ошибки бортового компьютера P0343 или P0340.

    Неисправности датчика фаз на ВАЗ-2114 (8 клапанов) приводят именно к такому поведению двигателя. При этом следует учитывать, что неисправность также может возникнуть при обрыве ремня ГРМ или неправильной установке меток. А также при чрезмерном износе шестерен распредвала и коленчатого вала.

    Ошибки бортового компьютера

    Номер ошибки P0343 очень часто появляется после окисления контактов или при обрыве проводки.Самостоятельно выполнить диагностику системы управления ДВС с помощью простейшего сканера, работающего по протоколу K-line или OBD-II. Но лучше доверить эту работу профессионалам, имеющим качественное оборудование.

    Самый точный датчик проверки фаз ВАЗ-2114 (8 клапанов) - это установка заведомо исправного устройства. Но учтите, что для 8-клапанных двигателей необходимо приобретать датчики. Те, что ставятся на 16-клапанные, имеют другую конструкцию. Их выходной сигнал разный.

    Снятие устройства

    Для снятия фазового датчика необходимо найти место, в котором он установлен. Он расположен за корпусом воздушного фильтра. Крепится к двигателю одним болтом.

    Для демонтажа необходимо произвести следующие манипуляции:

    1. Отсоединить минусовой аккумулятор от клеммы аккумулятора. В этом случае оперативная память компьютера полностью очищается, ошибка стирается. Если после замены датчика фаз на ВАЗ-2114 (8 клапанов) не отсоединить аккумуляторную батарею, ошибка все равно появится и двигатель не будет работать должным образом.
    2. Отключить прибор проводами от прибора.
    3. Ключом на «10» отверните болт крепления корпуса датчика. Желательно использовать гаечный ключ или торцевую головку.
    4. Осторожно снимите датчик.

    Вот и все, теперь можно установить новое устройство. Процедура замены очень проста, ее под силу выполнить даже неопытному водителю. При разборке не используйте ударный инструмент - вдруг датчик заработал, и вы случайно повредите его.

    Установка нового датчика фазы

    Перед установкой нового прибора нужно тщательно очистить сиденье под ним. Не стоит использовать герметики, так как толку от них мало - есть стыковочное кольцо, защищающее от проникновения посторонних частиц. А если нанести герметик, то при следующей разборке датчик будет сложно снять. Да и остатки герметика могут попасть в систему смазки и там запутаться.

    Поэтому просто замените датчик фазы.ВАЗ-2114 (8 клапанов). Проверку работы устройства следует проводить после подключения отрицательной клеммы к аккумуляторной батарее. Сразу обращаем внимание на то, как работает двигатель и наличие ошибок бортового компьютера. Если ошибки присутствуют, то возможно проблема не в датчике, а в проводах его подключения.

    Коды ошибок ваз 2115 форсунка 8 клапанов. Диагностика неисправностей электронной системы автоматического управления двигателем ваз

    Стремление совершенствовать выпускаемые автомобили натолкнуло инженеров и разработчиков концерна АвтоВАЗ на мысль о необходимости внедрения такой новинки, как бортовой компьютер.Его цель - выявить неисправности автомобиля и сообщить о них в кодированной форме.

    Но для того, чтобы автовладелец самостоятельно разобрался, в чем проблема, ему необходимо будет знать, как расшифровываются коды. Есть смысл рассмотреть вопрос более подробно, на одной из моделей ВАЗ.

    бортовой компьютер ВАЗ 2115 своими руками (пошагово)

    Чтобы выяснить причины, по которым коды ошибок выдает бортовой компьютер, необходимо будет провести диагностику.

    Это можно сделать разными способами:

    • обратиться к мастерам специализированной СТО
    • попробуйте сами диагностировать

    Сразу - также учтите, что коды, полученные для самостоятельной диагностики и при проверке на СТО, не будут совпадать.

    При необходимости самодиагностики владельцы автомобилей ВАЗ2115 смогут руководствоваться рекомендациями, содержащими перечень и порядок всех действий:

    • найдите кнопку одометра на панели приборов и удерживайте ее.
      затем вам нужно повернуть ключ в замке зажигания в положение «1»
    • кнопку одометра теперь можно отпустить
    • это действие заставит стрелки на приборной панели переместиться на
      после повторного нажатия кнопки одометра на спидометре появится код, который является обозначением версии стандартной прошивки бортового компьютера
    • , нажав на кнопку одометра в третий раз и вернув ее в исходное положение, вы получите код неисправности.

    Как выглядят коды ошибок при диагностике своими руками? Это будет двухзначная комбинация цифр при проведении диагностики с использованием профессионального оборудования, которым оснащены СТО - комбинация будет состоять из четырех цифр.

    Какие коды ошибок выглядят при диагностике на СТО

    При компьютерной диагностике на СТО к разъему на бортовом компьютере подключается внешний компьютер.Проведенная таким образом процедура может считаться компьютерной диагностикой и существенно отличается от обычных «ошибок чтения».

    Разные СТО существенно отличаются друг от друга по оснащению, в том числе - диагностическому ... Естественно, по внешнему виду этого оборудования неспециалисту очень сложно судить, насколько оно продвинуто. Например, устройство для считывания ошибок, оснащенное большим экраном и принтером, умеет считывать только коды, да и то не всех марок автомобилей, к тому же нет гарантии, что коды будут правильно расшифрованы.

    Но совершенно неприметная приставка к ноутбуку может легко преобразовать язык кодов, который говорит приборная панель вашего автомобиля, в доступный обычному человеку, или зарегистрировать новый ключ.

    Как правило, СТО оснащены сканерами, позволяющими считывать коды ошибок, преобразовывать информацию в графическую форму, обрабатывать информацию, полученную с датчиков. Более сложное профессиональное оборудование позволяет управлять механизмами и адаптировать новые, установленные взамен неисправных блоков к рабочему оборудованию.

    Чтобы прочитать код ошибки, необязательно быть профессионалом, потому что он будет выдан сканером, в некоторых случаях он сам его расшифрует.

    Проблема в том, что за выдачу ошибки «несет ответственность» блок управления, в его функции входит прием сигнала с датчика и его анализ. Но он не видит ни сам датчик, ни провода, ведущие к этому датчику. код ошибки может отображать только наиболее вероятную причину ошибки.

    Чтобы узнать, что на самом деле произошло, вам нужно:

    • убедитесь в целостности проводки идущей к датчику
    • правильное крепление самого датчика
    • проверить правильность показаний датчика

    Вся эта информация позволит вам определить, насколько эффективен датчик. Для этого потребуются специальные знания, т.е. специалист с соответствующим уровнем подготовки, а также специальное оборудование: газоанализаторы, манометры, осциллографы, вакуумметры, мотор-тестеры и т. Д.

    Немаловажен практический опыт мастера, который проведет диагностику.

    Расшифровка кодов независимой диагностики в виде таблицы (комбинация - расшифровка разбивки)

    Поскольку цель диагностики - получить код и расшифровать его, то стоит подробнее рассмотреть, как именно выглядят коды ошибок при диагностике своими руками и что именно означают. Чтобы было понятнее, давайте оформим их в виде таблицы.

    Код
    1 Появление этого кода свидетельствует о наличии неисправности в микропроцессоре ... Для исправления ошибки может потребоваться прошивка устройства.
    2 Этот код отправляет информацию о том, что датчик уровня бензина в топливном баке неисправен. Этот же код может сообщить о проблемах с электропроводкой.
    4 , 8 Код свидетельствует о пониженном или повышенном напряжении в автомобильных цепях
    12 Показывает, что диагностическая цепь контрольной лампы работает неправильно
    13 Этот код шифрует информацию о проблемах с устройством контроля кислорода, а именно о том, что сигналы от него перестали поступать на компьютер.
    14 , 15 Датчик температуры антифриза системы охлаждения подает на блок управления неверный сигнал, ниже реального или намного выше.
    16 , 17 Внешний вид данной комбинации предупреждает о необходимости проверки бортовой сети на предмет обрывов и коротких замыканий в ней, из-за нереально высокого или низкого показателя напряжения.
    19 Код свидетельствует о необходимости проверки цепи, он исходит от устройства, контролирующего положение коленчатого вала и является неверным.
    21 , 22 Означает, что блок управления автомобилем ВАЗ 2115 получает слишком низкий, или наоборот высокий сигнал, исходящий от устройства, управляющего дроссельной заслонкой. Для устранения неисправности потребуется убедиться в стабильной работе устройства, после чего заняться диагностикой электропроводки.
    23 , 25 Может означать, что неисправен датчик устройства, контролирующий температуру всасываемого воздуха. Поскольку входящий сигнал неправильный, необходимо будет проверить цепь и сам датчик.
    24 Код может появиться, если датчик скорости автомобиля перестанет посылать сигналы на бортовой компьютер.
    27 , 28 Такие комбинации свидетельствуют о том, что с датчика СО на обочину автомобиля поступает неверный сигнал. Требуется проверить цепь на наличие короткого замыкания или обрыва, если они не обнаружены, потребуется замена датчика.
    33 , 34 Код означает, что поступают неверные сигналы от датчика, оснащенного устройством, контролирующим массовый расход воздуха.Такая ситуация может возникнуть либо в случае обрыва цепи, либо в случае поломки самого датчика, в этом случае его обязательно нужно будет заменить.
    35 Эта комбинация цифр свидетельствует об обнаруженной неисправности регулятора холостого хода. Чтобы исправить ситуацию, замените датчик, эта процедура позволит устройству вернуться в нормальный режим работы.
    41 Выдача такого кода является результатом неверного сигнала, полученного от датчика фазы.
    42 Свидетельствует о появлении неисправности в блоке управления электронной системой зажигания, в частности - в его электропроводке ... Следует помнить, что само зажигание может быть исправным, но диагностика цепи обязательно потребуется.
    43 Относится к получению недействительного сигнала от датчика детонации. Потребуется, опять же, проверить цепь на обрыв, а само устройство - на исправность.
    44 , 45 Свидетельство об обнаружении неисправности в системе впрыска, точнее - зафиксированных бортовым компьютером нарушений, заключающихся в слишком обогащенном или обедненном составе горючей смеси. В таких случаях двигатель может утроиться, при попытке переключения передач могут наблюдаться рывки, в редких случаях двигатель может заглохнуть.
    51 , 52 Коды, связанные с выявлением ошибок в работе оперативной памяти или EPROM устройств.
    53 Свидетельствует о прекращении приема сигнала от датчика СО. Потребуется убедиться в исправности работы устройства.
    54 Код может следить в том случае, если пропадает сигнал, поступающий от датчика октан-корректора.
    55 может свидетельствовать, что при повышенном на легковом автомобиле происходит обеднение горючими смесями. Признаки неисправности могут быть аналогичными темами, которые закодированы как 44 и 45 .
    61 Сообщение о нарушении работы датчика кислорода. Для восстановления нормальной работы системы потребуется заменить датчик на исправный.

    Расшифровка контроллеров ошибок в таблицах форм

    При диагностике автомобиля ВАЗ 2115 Могут возникнуть указанные ниже комбинации ошибок в работе контроллеров.

    Коды
    P0101 — P0103 Свидетельствует о возникновении неисправности датчика массового расхода воздуха. Сигнал при этом может иметь завышенные показания или, наоборот, заниженные.В таком случае потребуется произвести замену устройства.
    P0112 — P0113 Сообщает о том, что появился датчик взлома, отвечающий за контроль температуры поступающего воздуха. Обязательно следует проверить наличие контакта в точках проводки, которые были припаяны, возможно, сообщение бортового компьютера является предупреждением о том, что возникло короткое замыкание или обрыв проводки.
    P0116 — P0118 могут появляться на складе датчика поломки, контролирующего температуру антифриза в системе.В первую очередь рекомендуется убедиться в целостности проводки, если с собой она в порядке - потребуется произвести замену самого датчика.
    P2138, P2122, P2123, P0222, P0223 Авария в работе устройств, контролирующих положение педалей акселератора.
    P0201 — P0204 Сообщение о том, какая одна из форсунок работает с глюками. Иногда показывает наличие скальных цепочек в системе или наличие КЗ.
    P0201 — P0204 Сообщение про Тома, какая одна из форсунок работает с глюками.Иногда показывает наличие скальных цепочек в системе или наличие КЗ.
    P0130 - P0134 Такая комбинация может предупредить о нарушении работы датчика кислорода менеджера. Потребуется проверить цепочки на наличие обрывов, если кота они не обнаружены - заменители устройства.
    P0136 — P0140 сигнализирует о неисправной работе диагностического датчика, осуществляющего контроль уровня кислорода в системе впрыска. Ошибка может быть связана с наличием обрыва в цепях или некорректной работой большинства устройств.
    P0217 Кодовый сигнал о перегреве двигателя внутреннего сгорания. Кроме того, в работе двигателя могут выявиться неисправности: слишком высокая температура охлаждающей жидкости в системе, использование моторных масел низкого качества или отработанные охлаждающие жидкости.
    P0326 — P0328 Обнаружение поломки датчика детонации. Но этим же кодом может быть обозначена ситуация, когда от него на управление блоком поступает некорректный сигнал.
    P0340 — P0343 Код данных служил сигналом о неисправности датчика, контролирующего положение распределительного вала автомобиля.Ошибка может быть сигналом о том, что при работающем двигателе не происходит изменение сигнала от устройств, а также о том, что при некоторых оборотах коленчатого вала на блоке управления поступают очень высокие или наоборот низкие сигналы с распределительного вала.
    P0351, P0352, P2301, P2304 При помощи этих комбинаций обозначаются отклонения в работе катушек зажигания. Точнее - о неверном сигнале, поступающем от них на бортовой компьютер. Эти же коды обозначают наличие обрыва электропроводки или наличие в цепях КЗ.
    P0422 Комбинация расшифровывается как нейтрализатор неисправности.
    P0691, P0692 Detection Informing Комбинация сбоев в системе охлаждения, а точнее - выход из строя первого реле вентилятора.
    P0693, P0694 Сигнал о выходе из строя второго реле вентилятора систем охлаждения ... Неисправность нельзя игнорировать - если своевременно не заменить предохранитель, температура охлаждающей жидкости может подняться до точки закипания.
    P0485 Сообщает о том, какой охлаждающий вентилятор неверно подавал сигналы напряжения на БОО.
    P0560 — P0563 Сигнал о том, какое напряжение в сети, прописал БОО, у него слишком низкие или высокие показатели.
    P0627 — P0629 Такой код можно расшифровать двояко, это может означать, что от топливного насоса поступает некорректный сигнал, или то же самое сообщить о неисправностях реле, которое срабатывает за работу топливного насоса.Следует заметить, что поломка реле топливного насоса может привести к тому, что совершить запуск двигателя будет невозможно.
    P1602 Ошибка встречается достаточно часто, является свидетельством нарушения функционирования контроллера, установленного в системе управления двигателем.

    как забрать память бортовой компьютер обнаружил неисправность (шаг за шагом)

    Сообщений о том, что в системе управления автомобилем обнаруженные неисправности ничего хорошего для владельца автомобиля не предвещают.Самой важной задачей в такой момент может встать решение вопроса из доставки авто на станцию ​​технического обслуживания. Естественно, можно воспользоваться телефоном и вызвать эвакуатор. Обратите внимание, стоимость таких услуг давно не копейки.

    Электромонтаж

    Расскажем и покажем режим самодиагностики панели приборов ВАЗ 2110 2112 2111, расшифруем коды ошибок панели VDO. Для того чтобы запустить режим самодиагностики панели приборов, нужно повернуть ключ в замке зажигания и одновременно зажать кнопку сброса суточного пробега.Когда режим включен, то все стрелки должны доходить «до конца» и идти назад, таким образом вы можете проверить работоспособность всех датчиков, приборов, лампочек, самих стрелок. Затем еще раз делаем однократное нажатие на кнопку сброса пробега, в информационном окне будет написана версия прошивки, в нашем случае это 1.1, еще раз нажимаем на нашу кнопку и видим коды ошибок. Чтобы сбросить ошибки, нажмите кнопку и удерживайте ее некоторое время:

    Число «0», отображаемое на экране, означает, что все ошибки были устранены.Повторяем всю процедуру с самого начала, чтобы убедиться, что у нас нет ошибок.

    Расшифровка кодов ошибок VDO:

    0 означает, что ошибок нет вообще.
    1 микропроцессор неисправен.
    4 означает, что напряжение бортовой сети более 16 Вольт. Ошибка
    8, напротив, показывает пониженное напряжение, менее 8 вольт.
    Могут появиться следующие ошибки: 6, 10, 12, 14 - означают сразу несколько неисправностей, т.е. суммированные, 6 (то есть 2 + 4) и т. Д.

    Если честно, толку от этих показаний мало, простейший диагностический прибор покажет намного больше и во всех деталях. Дополнительный бортовой компьютер также отображает все основные ошибки, мы снимаем показания со всех систем.

    Видео режима самодиагностики панели приборов ВАЗ 2110 2112 2111:

    Коды ошибок ВАЗ 2110 выводятся на дисплей в числовом виде, и они передаются с датчиков фазы на бортовой компьютер.Это удобно, но начинающий водитель не сможет многого понять и не сможет разобраться, как пользоваться этим оборудованием. Но знать и уметь нужно, так как система, благодаря встроенной функции самодиагностики, поможет выявить неисправность на ранних стадиях, а значит, есть возможность своевременно ее устранить.

    [Скрыть]

    Диагностика

    Есть два способа диагностики состояния систем автомобиля. Начнем с первого, который не предполагает использования дополнительного оборудования.

    Чтобы запустить функцию самодиагностики, нужно нажать кнопку, которая сбрасывает пробег за день. Включаем зажигание. Вы увидите, как стрелки на устройствах начнут переходить из одного положения в другое. Значит, запущена диагностика ВАЗ 2110 и информация начала поступать с датчиков фаз в ЭБУ. После завершения процесса оперативная память передаст числа на дисплей, который покажет состояние систем автомобиля.

    Автомобиль ВАЗ 2110

    Расшифровка комбинаций

    Когда самотестирование завершено и отображается цифра 0, это означает, что с автомобилем все в порядке и все системы работают должным образом:

    • если отображается 1 , это указывает на то, что возникла проблема с микропроцессором или неисправна оперативная память;
    • 4 - высокое напряжение в сети, более 16 В;
    • если 8, то низкий.

    Если неисправность не одна, а несколько, то будет отображаться цифра, равная сумме неисправностей. Если загорится 6, то это будет сумма чисел 2 и 4. Если 14, то скорее всего неисправностей сразу три, а именно 2, 4 и 8.

    Самая простая диагностика, которая доступна для водитель без использования дополнительного оборудования. Безусловно, это поможет выявить некоторые неисправности, а также показать состояние узлов и системы ВАЗ 2110 в целом.Но для конкретного определения всех неисправностей и расшифровки информации, поступающей от фазовых датчиков, необходимы дополнительные средства. Например, тот, который предоставляет больше данных.


    Кнопка сброса суточного пробега

    Диагностика с помощью дополнительных инструментов

    Для диагностики автомобиля, в том числе ВАЗ 2110, используется различное оборудование, которое подключается к специальному разъему. Благодаря этому, не особо сложному и дорогому, можно получить полное представление о состоянии автомобиля.

    На СТО используется персональный компьютер, на который по специальному кабелю передаются данные с фазовых датчиков.


    Адаптер для автодиагностики На рынке появились

    Bluetooth-устройства, позволяющие проводить диагностику с помощью смартфона, планшета или ноутбука.

    Работают по схеме. Устройство подключается к разъему, включается зажигание и начинается процесс диагностики. Данные поступают от фазовых датчиков в ЭБУ. С него на мобильное устройство, на которое необходимо предварительно установить специализированное программное обеспечение.

    Это позволяет не только получить больше данных, но и представить их в более наглядной форме. Этот метод позволяет водителю, даже с небольшим опытом управления автомобилем (в нашем случае ВАЗ 2110), получить все данные о своей машине.

    Но большинство водителей предпочитают проводить диагностику на СТО. Чтобы вы были в курсе данных, которые бортовой компьютер выдает через ОЗУ с фазовых датчиков, представим расшифровку типичных ошибок.

    Расшифровка комбинаций

    Если возникают проблемы с электрооборудованием, их необходимо немедленно устранять.Код ошибки 1602 покажет, что не все в порядке с этой проблемой.

    Иногда ошибку 1602 можно просто сбросить, и она не появится позже. Социалисты называют такие данные «хорошими».

    Ошибка 1602 иногда появляется, если:

    • была отключена на время аккумуляторная батарея;
    • произошел скачок напряжения при пуске мотора, например, в холодную погоду.

    Но если код ошибки 1602 появляется все время, нужно проверить всю сеть.Может быть обрыв. Если код ошибки 1602 не исчезнет, ​​попробуйте зачистить клеммы аккумулятора. Проверьте, хорошо ли они закреплены. Не помогло, по-прежнему ошибка 1602? Проверить схему. Начать нужно с плюсовой клеммы аккумулятора. Начните с электрического предохранителя и плавкой вставки.

    ДПДЗ. Иногда бывает, что причиной ошибки с кодом 1602 является аварийный сигнал, который может заблокировать цепь контроллера и повлиять на показания датчиков фазы. В такой ситуации необходимо подать претензию в компанию, которая занималась

    • низким расходом воздуха, который зависит от скорости вращения коленчатого вала;
    • насколько открыта дроссельная заслонка;
    • с момента возникновения проблемы прошло несколько циклов.

    Если ошибка появляется периодически, то необходимо:

    • проверить состояние воздушной заслонки;
    • крепление колодки проводов с ЭБУ;
    • проверка МАК;
    • Очистить дроссельную трубку.

    Другая возможная ошибка - 0300. 0300 появляется в тех случаях, когда ОЗУ обнаруживает частые пропуски зажигания.

    Если код ошибки 0300 отображается постоянно, то необходимо проверить следующие компоненты:

    • свеча зажигания;
    • форсунки;
    • система зажигания;
    • повышенная или пониженная степень сжатия может вызвать появление кода 0300;
    • также код 0300 может появиться при нарушении подключения.

    Появление ошибки 0300 нельзя игнорировать. В будущем это может привести к ухудшению работы других узлов.

    Освоить диагностику автомобиля, в частности ВАЗ 2110, несложно. Она продлит срок службы за счет своевременного обнаружения неисправностей, которые фиксируются датчиками фаз.

    Благодаря оснащению отечественных автомобилей бортовыми компьютерами автовладельцам стало проще искать неисправности в работе автомобилей.Чтобы выявить проблему, человеку достаточно провести диагностику, которая покажет коды ошибок. Этот материал позволит узнать, какие ошибки ВАЗ 2114 могут возникнуть и как с ними бороться.

    [Скрыть]

    Самодиагностика автомобиля

    Перед тем, как приступить к расшифровке кодов ошибок бортового компьютера на ВАЗ 2114 и 2115, расскажем о самодиагностике. При этом следует учитывать, что проверка автомобиля самостоятельно и с помощью специального оборудования на СТО может дать разные результаты.Имеющееся у профессионалов оборудование позволит точнее обнаруживать неисправности, чем диагностировать проблемы с помощью приборной панели ... Комбинации поломок также будут разными. Тем не менее, самодиагностика неисправностей восьмиклапанной «четверки» - дело полезное.

    Как посмотреть и узнать о поломках, которые блок управления зафиксировал самостоятельно:

    1. Для начала нужно сесть на водительское сиденье и зажать кнопку одометра на спидометре.
    2. Затем вставьте ключ в замок зажигания и установите его в первое положение.
    3. После поворота ключа отпустить нажатую кнопку. Это приведет к быстрому перемещению стрелок на спидометре, тахометре и других приборах.
    4. Затем нужно снова нажать кнопку одометра и отпустить ее. На приборке появится надпись с версией прошивки.
    5. После третьего нажатия на кнопку одометра на дисплее загорятся коды ошибок ВАЗ 2114.

    Как самостоятельно сбросить ошибки

    После самодиагностики ошибок и устранения их причин на карбюраторном или инжекторном двигателях сообщение о неисправности может остаться на панели OEM.Если проблема была устранена, значит, кодовая комбинация осталась в памяти. Описание неисправностей мы рассмотрим ниже, а сейчас расскажем, как удалить код из памяти. Для удаления приборки после тестирования при появлении ошибок ВАЗ 2114 необходимо записать сами коды. После этого снова нажать кнопку сброса суточного пробега, это уберет неисправность из памяти блока управления.

    Сбросить ошибку "Check Engine"

    Часто бывает, что приборная панель 2114 8 или 16 выдает ошибку проверки - неисправность двигателя, горит оранжевый значок. Самодиагностика не всегда позволяет точно проверить и определить, как исправить такую ​​проблему. Для устранения неисправности и поиска решения следует провести более детальную диагностику автомобиля с помощью компьютера и дополнительного оборудования. Возможно, во время диагностики неизвестная ошибка указывает на неисправность в микропроцессоре, бортовой сети или датчиках. После устранения проблемы квитанция может остаться.

    Индикатор «Check Engine» Сообщает о проблеме с мотором

    Как убрать код поломки:

    1. Сначала включите зажигание, двигатель автомобиля запускать не нужно.
    2. Затем откройте капот. Используйте гаечный ключ, чтобы ослабить болт на отрицательной клемме аккумуляторной батареи.
    3. Подождите примерно одну минуту, после чего клемму аккумулятора необходимо заменить.
    4. Закройте капот и выключите зажигание.
    5. Затем снова включите и запустите двигатель автомобиля. Если чек остается, он должен истечь через некоторое время. Если приведенные инструкции не помогли и решение не помогло, вам необходимо найти причину проблемы и устранить ее.

    Значение и расшифровка кодов ошибок

    Для чтения неисправностей сначала рассмотрим список с таблицей ошибок UEr, которые выдаёт самодиагностика (видео Ивана Васильевича).

    комн. Описание
    1 Неисправность микропроцессора.
    2 Самодиагностика ВАЗ 2114 зафиксировала неисправность в проводке контроллера указателя уровня топлива. Уровень сигнала от датчика слишком высокий или низкий.Надо протестировать контроллер и прозвонить проводку.
    4 Повышенное напряжение в бортовой сети.
    8 Пониженное напряжение. Что делать: в этом и в предыдущем случае необходимо проверить аккумулятор и генератор.
    12 Неисправность диагностической цепи индикатора на панели приборов.
    13 Блок управления не может обнаружить сигнал от кислородного контроллера.
    14 От контроллера температуры хладагента получен повышенный сигнал.
    15 Проблема в работе ДТОЖ () - бортовой компьютер определяет низкий уровень сигнала.
    16 В проводке автомобиля повышенное напряжение.
    17 Пониженное напряжение в проводке.
    19 Исправлены проблемы в работе ДПКВ ().На блок управления отправляется неверный сигнал.
    21 Проблемы в работе контроллера TPS (датчик положения дроссельной заслонки). Возможно, проблема с дроссельной заслонкой. Проверить цепь подключения и датчик.
    22 Уменьшенный сигнал подается от TPS.
    23 Регулятор температуры воздуха на впуске подает повышенный сигнал.
    24 Есть проблемы с регулятором скорости.Его выход из строя можно диагностировать по неработающему спидометру.
    25 Пониженный сигнал с регулятора температуры всасываемого воздуха.
    27,28 Неправильный сигнал датчика CO.
    33,34 Неисправность датчика массового расхода воздуха (датчик массового расхода воздуха). Проверить схему подключения расходомера и его работоспособность.
    35 ЭБУ обнаружил отклонение значений холостого хода... Возможна неисправность датчика.
    41 Неправильный импульс от регулятора фазы.
    42 Проблемы в соединительной проводке электронного зажигания.
    43 От контроллера детонации поступает неверный импульс.
    44,45 Список проблем горючей смеси ... Она может быть как обедненной, так и переобогащенной.
    49 Проверка потери вакуума.
    51,52 Проблемы в функционировании СППЗУ или ОЗУ.
    53 Нет импульса контроллера CO. Обрыв цепи или поломка датчика.
    54 От контроллера октан-корректора не поступает импульс.
    55 При пониженной нагрузке на силовой агрегат ЭБУ обнаруживает истощение.
    61 Неисправность контроллера кислорода.

    Эти коды могут складываться, если у вас отображается номер 6, это может означать ошибки 2 и 4, или с номером 9 - ошибки 1 и 8.

    Для того, чтобы сразу прочитать и расшифровать проблемы во время диагностики, желательно скачать и всегда иметь при себе распечатку с описанием. При диагностике с помощью компьютера коды на двигателе 21124 могут отличаться в зависимости от модели автомобиля. Чтобы прочитать коды, нужно знать, как их нужно расшифровать. Сбрасывать ошибки необходимо после их удаления (видео снято и опубликовано каналом КВ Автосервис).

    номер Расшифровка
    p0102, p0103 С контроллера ДМРВ подается неверный импульс.Это означает, что необходимо проверить проводку.
    p0112, p0113 112 или 113 - требуется замена датчика температуры воздуха на впуске.
    p0115-p0118 Ошибки от 0115 до 0118 - контроллер антифриза выдает неверный импульс. Могут быть проблемы в проводке или в самом датчике.
    p0122, p0123 DPDZ. От регулятора поступает неверный сигнал. Поврежденная проводка может вызвать помехи.
    p0130, p0131 Лямбда-зонд требует диагностики и замены.
    p0135-p0138 Ошибка 0135 и выше - необходимо заменить регулятор нагрева лямбда-зонда.
    p0030 ЭБУ сообщает о неисправности в электрической цепи в области от нагревателя лямбда-зонда до нейтрализатора. В случае ошибки p0030 необходимо проверить электрическую цепь и сами датчики.
    p0036 P0036 - обнаружен обрыв проводки отопительного прибора ДК-2.
    p0300, p0302 Когда появляются коды 300 и 302, компьютер сообщает о пропуске зажигания.
    p0301 Исправлены зазоры в цилиндрах силового агрегата. Необходимо проверить компрессию.
    p0325 Датчик детонации работает неправильно. В частности, речь идет об обрыве соединительной проводки.
    p0335, p0336 P0036 ошибка ВАЗ 2114 или 10335 - вышел из строя ДПКВ или повреждена его цепь подключения. Если проводка цела, то датчик меняется.
    p0340 Отказ датчика фазы.
    p0341 Ошибка ВАЗ 2114 0341 означает неисправность в контроллере распределительного вала.
    p0342, p0343 Неисправности фазового регулятора. При такой ошибке возможна детонация двигателя автомобиля.Скорее всего, проблему решит только замена.
    p0346 P0346 Ошибка ВАЗа - тоже неисправность фазорегулятора.
    p0363 P0363 - Обнаружен пропуск воспламенения в горючей смеси. В цилиндрах, которые отказываются работать, отключается подача топлива.
    p0422 Отказ в работе нейтрализующего устройства.
    p0443, p0444, p0445 Неисправность 0443, p0444 и 0445 - регулятор адсорбера, продувка не производится.
    p0480 Произошла поломка вентилятора охлаждения двигателя. Возможен перегрев силового агрегата при несвоевременной замене ... Перед заменой нужно проверить соединения проводки.
    p0501-p0504 Ошибка 0501 ВАЗ 2114 и код ошибки 0504 - регулятор оборотов отказывается работать. Требуется замена устройства.
    p0505, p0506, p0507 Датчик холостого хода не работает или работает некорректно.Его выход из строя может привести к плавающим оборотам холостого хода ... Двигатель тройной возможен. Сам контроллер протестирован и разводка вызвана.
    p0607 Регулятор детонации работает неустойчиво.
    p1135 Ошибка 1135 ВАЗ 2114 - нужно проверить кислородный контроллер.
    p6060 Неисправный процессор. Если после сброса кода неисправность осталась, то контроллер необходимо заменить.
    p2020 Необходимо проверить датчик положения впускной заслонки.
    p1617 Ошибка 1617 - контроллер неровная дорога, повреждена проводка.
    p1513 Произошло короткое замыкание в проводке датчика холостого хода. Необходимо протестировать электрическую схему и проверить контакты.
    p1602 Сбои в подаче напряжения в электросети автомобиля устранены.
    p0560 Неправильный уровень напряжения в бортовой сети.Этот параметр может быть переоценен или недооценен. Автомобильный аккумулятор, а также генераторный агрегат подлежат испытаниям.
    p1514, p0511 Появление этих ошибок сообщает о проблеме обрыва или короткого замыкания в проводке IAC (регулятора холостого хода). Первым делом диагностируйте контакты датчика, а затем, если есть возможность, прозвоните цепь. Сам датчик тоже может быть поврежден.
    p1303 P1303 - Зарегистрированные пропуски зажигания топливовоздушной смеси в третьем цилиндре.Неисправность необходимо устранить как можно скорее, так как она может быть критичной для нейтрализатора.
    p1578 Неисправность дроссельной заслонки ... Дословно проблема расшифровывается как «параметр адаптации нуля за пределами допустимого значения». Есть несколько вариантов решения проблемы. Первым делом очистите дроссельную заслонку. Если это не помогает, то дроссельная заслонка адаптируется. Для этого необходимо включить зажигание, затем через 40 секунд запустить двигатель.Как вариант, вы можете проверить и подтянуть контактные клеммы на дросселе.
    p1621 Неисправность оперативной памяти, проблемы с памятью в блоке управления. Требуется детальное компьютерное тестирование.
    p0650 Неисправности в цепи управления бортовым компьютером код ошибки индикатора Состояние.
    p2135 P2135 - неисправность дроссельной заслонки. Если замена датчика и чистка заслонки не помогла, то проблему, возможно, придется решить перепрошивкой бортового компьютера.
    p2187 Обедненная смесь в цилиндрах двигателя внутреннего сгорания. Вам необходимо провести детальную диагностику проблемы.

    Диагностика с помощью специального оборудования

    4. Запуск программного обеспечения для тестирования

    Процесс диагностики с помощью специального оборудования заключается в проверке автомобиля с помощью ноутбука. Для подключения к диагностическому разъему необходим кабель с переходником. Этим кабелем подключаем компьютер к разъему через выход USB.Для тестирования вам также понадобится программное обеспечение, мощность используемого компьютера не важна. В Интернете есть множество версий различных программ тестирования.

    Диагностика проводится следующим образом:

    1. Перед началом осмотра рекомендуется осмотреть автомобиль ... Проверить объемные запасы - моторное масло, тормозную жидкость, хладагент.
    2. Найдите диагностический разъем и подключите к нему свой ноутбук. Если у вас есть специальный сканер, это даже лучше. Но поскольку найти сканер не так-то просто, а купить его стоит недешево, можно использовать ноутбук.Перед началом проверки необходимо включить зажигание. Пускать силовой агрегат не обязательно.
    3. После подключения запускается утилита тестирования. Программный интерфейс может быть разным. При запуске программы могут появиться графики или список параметров с цифрами. Эта информация позволит сделать выводы о работе силового агрегата.
    4. Проверка начинается. Коды неисправностей появятся на экране ноутбука. Для расшифровки используйте информацию, представленную в этой статье.Мы не смогли описать все коды, но мы расшифровали наиболее распространенные. Обычно при загрузке программы на компьютер пользователям предоставляется отдельный файл с описанием неисправностей.
    5. После расшифровки проблема устранена.

    Наличие на автомобиле бортового компьютера позволяет вовремя выявить неисправности и принять соответствующие меры до того, как поломка станет серьезной и дорогостоящей для устранения.

    Здесь главное уметь правильно считывать коды ошибок при диагностике ВАЗ 2114... Не все понимают, на что указывает машина при выдаче тех или иных обозначений. Поэтому сегодня мы постараемся рассказать вам о наиболее распространенных кодах ошибок и отметить, что означает каждый из них.

    Самодиагностика

    Сразу отметим, что результат диагностики своими руками в условиях собственного гаража и в специализированных автосервисах несколько отличается. Станции технического обслуживания имеют в своем распоряжении все необходимое оборудование, с помощью которого рассчитывается максимальное количество кодов ошибок бортового компьютера вашего автомобиля.

    Самостоятельная диагностика своими руками позволит добиться определенного положительного результата. Но, увы, все ошибки найти крайне редко.

    Нюансы самодиагностики

    Показания для самодиагностики и обращения в специализированные СТО будут разными, коды ошибок также отображаются по-другому. Поэтому сегодня мы рассмотрим два варианта.

    Совершенно не обязательно использовать бортовой компьютер для диагностики проблем с машиной. Не все владельцы ВАЗ 2114 знают об этом способе, поэтому мы обязательно вам о нем расскажем.

    Состоит в следующих действиях.

    1. Сядьте на сиденье водителя и нажмите кнопку одометра.
    2. Затем поверните ключ зажигания в первое положение.
    3. Отпустить кнопку одометра. После этого стрелки начнут бегать.
    4. Снова нажмите кнопку и отключите. Это позволит вам увидеть, какая версия прошивки используется в вашем случае.
    5. Нажмите и отпустите кнопку в третий раз. Так вы увидите коды, свидетельствующие о наличии определенных ошибок в работе автомобиля.

    Поскольку это не специализированное оборудование, коды в этом случае будут представлены в виде двухзначных обозначений, а не четырехзначных.

    Давайте теперь рассмотрим самые популярные ошибки, возникающие при такой диагностике, и разберемся, что означает код. Даже без бортового компьютера неисправности на ВАЗ 2114 можно найти по кодам одометра.

    Предлагаем ознакомиться с ними по таблице.

    Код Описание
    1 Проблемы микропроцессора
    2 Проблема в цепи датчика указателя уровня топлива в баке.
    4 Слишком высокое напряжение в сети
    8 Напряжение слишком низкое
    13 Нет сигнала датчика кислорода
    14 Очень высокий уровень сигнала датчика температуры охлаждающей жидкости
    15 Очень низкий уровень сигнала датчика температуры охлаждающей жидкости
    16 Слишком высокое напряжение в бортовой сети
    17 Очень низкое напряжение в бортовой сети
    19 Неправильный сигнал датчика положения коленвала
    24 Неисправен датчик скорости автомобиля
    41 Датчик фаз подает неверные сигналы
    51 Обнаружены постоянные проблемы с хранилищем
    52 Обнаружены проблемы в работе оперативной памяти
    53 Потенциометр СО не работает
    61 Не работает лямбда-зонд

    Важно учитывать тот факт, что ошибки могут складываться.Например, если в вашем автомобиле есть неисправности, обозначенные кодами 4 и 1, одометр покажет цифру 5.

    Кроме того, все коды неисправностей будут храниться в памяти, пока вы вручную не сбросите их. Для этого нужно отсоединить клеммы от АКБ, при этом не выключая зажигание, подождать несколько секунд и снова подключить. Не забудьте это сделать, особенно если вы собираетесь отправиться на СТО для диагностики. Они найдут эти ошибки и исправят их, хотя на самом деле вы уже все сделали сами.Платите лишние деньги? Нет, не стоит.

    Коды бортового компьютера и их значение

    А теперь поговорим о распространенных кодах ошибок, которые можно обнаружить при диагностике бортового компьютера вашего ВАЗ 2114. Следует иметь в виду, что речь идет об электронике, которая тоже иногда может работать некорректно. Но, как показывает практика, в подавляющем большинстве случаев коды ошибок на бортовом компьютере соответствуют реальным проблемам на автомобиле.

    На изучение каждой ошибки уходит невероятно много времени.Поэтому в этой таблице мы собрали самые обычные, с которыми регулярно встречаются владельцы ВАЗ 2114.

    Коды Описание проблемы
    0102, 0103 Неправильный уровень сигнала датчика массового расхода воздуха.
    0112, 0113 Неправильный сигнал датчика температуры воздуха на впуске. Требуется его замена
    0115-0118 Неправильный сигнал датчика температуры охлаждающей жидкости.Требуется его замена
    0122, 0123 Помехи или неправильный сигнал от датчика управления положением дроссельной заслонки. Рекомендуется заменить датчик
    0130, 0131 Не работает датчик кислорода
    0135-0138 Не работает подогреватель датчика кислорода. Требуется замена
    0030 Зафиксированы поломки в работе или обрыв в цепи управления подогревателем кислородного датчика к нейтрализатору.
    0201-0204 Обрыв в цепи управления форсункой
    0300 Обнаружены случайные или постоянные пропуски зажигания. Автомобиль может не заводиться сразу
    0301-0304 Обнаружен пропуск воспламенения в цилиндрах двигателя
    0325 Неисправность в цепи детонационного устройства
    0327, 0328 Датчик детонации вышел из строя.Требуется его замена
    0335, 0336 Обнаружена неисправность датчика положения коленчатого вала. Требуется замена устройства
    0342, 0343 Неисправен датчик фазы. Требуется замена устройства
    0422 Неисправен нейтрализатор
    0443-0445 Клапан продувки адсорбера не работает. Требуется замена устройства
    0480 Вентилятор охлаждения не работает.Требуется замена устройства
    0500, 0501, 0503, 0504 Неисправен датчик скорости. Требуется замена устройства
    0505 - 0507 Неисправности управления холостым ходом, влияющие на количество оборотов (меньшее или большее). Обнаружение такой ошибки свидетельствует о необходимости замены регулятора.
    0560, 0562, 0563 Наблюдаются пропадания сетевого напряжения. Требуется более тщательная диагностика, которая определит точные участки цепи, необходимые для замены.
    0607 Не работает канал детонации
    1115 Неисправность цепи подогрева датчика кислорода
    1135 Обрыв цепи в цепи подогрева кислородного датчика, возможно, короткое замыкание. Датчик подлежит замене
    1171, 1172 Потенциометр уровня газа ненормальный
    1500 Обнаружен обрыв в цепи управления устройством топливного насоса
    1509 Цепь управления холостым элементом перегружена.
    1513, 1514 Бортовой компьютер обнаружил обрыв в цепи неработающего устройства.
    1541 Обрыв в цепи управления реле топливного насоса
    1570 Противобуксовочная система получила обрыв цепи
    1600 Данные трекшн-контроля не поступают на бортовой компьютер
    1602 Это один из наиболее распространенных кодов при диагностике неисправностей КП.Означает пропадание напряжения бортовой сети на электронном блоке управления
    1606, 1616, 1617 Обнаружена поломка датчика определения неровностей дороги
    1612 Сбросить обнаруженную неисправность электронного блока управления
    1620 Постоянные проблемы с хранением
    1621 Поломка оперативной памяти.
    1689 В том случае, если эта комбинация цифр появляется при диагностике, бортовой компьютер может показывать неверные коды ошибок.
    0337, 0338 Ошибки в работе элемента управления положением коленвала или обрыв цепи.
    0481 Сломался второй вентилятор системы охлаждения. Устройство требует замены
    0615–0617 Обрыв или короткое замыкание в цепи реле стартера
    1141 Вышел из строя подогреватель первого кислородного датчика после нейтрализатора
    230 Реле топливного насоса вышло из строя и не подлежит ремонту.Скоро потребуется замена устройства
    263, 266, 269, 272 Эти коды указывают на поломку драйвера первой, второй, третьей или четвертой форсунок - элементы требуют замены.
    640 Эта комбинация указывает на обрыв в цепи лампы CheckEngine

    Форсунка или карбюратор? Что лучше?

    Форсунка или карбюратор? Что лучше? Этот вопрос задавал практически каждый водитель.В этой статье мы расскажем, как работает инжектор, какие у него есть недостатки и преимущества и чем он отличается от карбюратора. Правда ли, что использование некачественного бензина быстро приводит к выходу из строя двигателя с системой впрыска?

    Слово «инжектор» пришло к нам из английского языка. Переводится как «инжектор». Широко известный термин «система питания форсунок» означает подачу топливной смеси либо непосредственно в цилиндры, либо во впускной коллектор. Сейчас почти все автомобили оснащены такими системами питания.Поэтому вопрос «какой карбюратор лучше» задают только владельцы старых автомобилей (некоторые модели ВАЗ, УАЗ, а также АЗЛК).

    Что лучше?

    Раньше автомобилисты не задумывались о том, что лучше - инжектор или карбюратор. Первые двигатели с системой впрыска появились даже раньше самых простых карбюраторов. Но долгое время они не использовались из-за высокой сложности конструкции. В 1960-х годах возникла необходимость в максимально возможном снижении токсичности выхлопных газов, что привело к внедрению в серийные автомобили систем впрыска топлива.Сначала это были простые механические системы. В них количество впрыскиваемого бензина напрямую зависело от того, насколько открыта дроссельная заслонка. Но с постепенным развитием электротехники механические системы были вытеснены электронными. Сейчас ими оснащено большинство иномарок, эксплуатируемых в нашей стране.

    Самая простая электронная система включает электробензонасос, электрический блок управления, регулятор давления; датчики температуры антифриза (или охлаждающей жидкости), угла поворота дроссельной заслонки и частоты вращения коленчатого вала; а также собственно инжектор самого автомобиля.Системы впрыска современных автомобилей намного сложнее, поскольку для получения лучших характеристик двигателя в электрическую схему входит ряд устройств и датчиков - катализатор, лямбда-зонд, датчик температуры всасываемого воздуха и датчик детонации.

    Какие системы впрыска

    Форсунка или карбюратор? Для начала выясним, какие есть системы впрыска. В зависимости от места подачи топлива и количества форсунок системы впрыска бывают трех типов: многоточечные, одноточечные и прямые.Одноточечная система предполагает использование одной форсунки вместо карбюратора. В многоточечной системе каждый цилиндр ДВС имеет свою форсунку, которая подает топливо в коллектор возле впускных клапанов. А в новейших системах инжектор подает топливо, как и в дизельных двигателях, прямо в цилиндры.

    Чем отличается карбюратор от инжектора?

    Системы впрыска имеют ряд преимуществ: снижение токсичности выхлопных газов (за счет точной дозировки бензина), повышение экономичности, улучшение скоростных характеристик автомобиля.Кроме того, исправный мотор с системой впрыска имеет лучшие пусковые свойства, которые не зависят от температуры. Также он работает более надежно и стабильно. Итак, что выбрать - инжектор или карбюратор?

    Есть ли у инжектора недостатки?

    Есть форсунки и недостатки. Во-первых, это высокие требования к составу и качеству бензина, дороговизна запчастей и обслуживания. Поэтому, если возникает необходимость замены системы впрыска, многие автолюбители добрым словом вспоминают карбюратор.

    Во-вторых, ресурс инжекторного двигателя во многом зависит от качества используемого бензина. Сейчас топливо, продаваемое на некоторых российских АЗС, содержит различные механические примеси, химические соединения, смолы, которые могут значительно сократить срок службы двигателя. Для увеличения срока его службы необходимо систематически промывать форсунки - примерно каждые 23000 км пробега. В противном случае они могут стать настолько кривыми, что никакая стирка не поможет.

    Ваз 2114

    8 клапанный тюнинг.Лада Калина: делаем тюнинг двигателя

    Тема «Тюнинг двигателя ВАЗ» давно успешно раскрывается на многих интернет-ресурсах, но человеческая смекалка и тяга к качественному улучшению внешнего вида двигателя в крови автомобилистов. В конце концов, всегда хочется добиться большего, чем есть на самом деле. Это в большей степени относится к тюнингу 8-клапанного двигателя ВАЗ, хотя для двигателей с большим количеством клапанов можно многому научиться.

    Какие бывают виды тюнинга двигателя

    С профессиональной точки зрения возникает вопрос, с чего начать тюнинг двигателя ВАЗ 2110, хотя среди автомехаников считается, что, в общем, модернизация двигателей всей линейки переднеприводных ВАЗов. последние два поколения очень похожи.На нашем сайте вы можете увидеть настройку двигателя на видео, где видны ремонтные работы, позволяющие улучшить силовые и крутящие характеристики двигателя последних поколений.

    Остановимся на основных этапах настройки двигателя, которые серьезно влияют на технические характеристики силовой установки. Основное правило улучшения нормальной работы двигателя заключается в следующем: чем больше увеличивается нагрузка на силовой агрегат, тем больше воздуха ему требуется.

    Так в нашем случае, например на ВАЗ 2114 тюнинг двигателя ориентирован на увеличение массового расхода воздуха с дополнительным увеличением крутящего момента и параметров мощности.Рекомендованный производителем фильтр для очистки не в состоянии обеспечить необходимую пропускную способность по воздуху. Поэтому при тюнинге 16-ти клапанного двигателя ВАЗ, а также восьмиклапанного «двигателя» производится замена штатного изделия на так называемый «нулевой» фильтр, который представляет собой сменный элемент с пониженным сопротивлением.


    Такая акция дает возможность увеличить показатели мощности до 8 процентов. Для последующих работ по тюнингу двигателя ВАЗ 2109, как и в других версиях, это обязательное условие.

    Второй, не менее важный этап настройки двигателя - это дроссельная заслонка, то есть магистраль подачи впускных воздушных масс. Продолжаем работать над улучшением системы подачи воздуха. Для качественного изменения ситуации требуется использование клапанов дроссельного узла увеличенного диаметра. Наши магазины автозапчастей в данном случае предлагают такие изделия сечением 52-54 мм.

    Третий этап тюнинга двигателя - модернизация впускного ресивера. Задача та же - увеличить приток воздуха в двигатель автомобиля.Решение этой проблемы позволяет не только увеличить объем воздуха, подаваемого в систему цилиндров. Кроме того, такие задачи как:

    • возможность нормализации пульсации воздушных масс, при этом входная ступень более ровная;
    • при изменении линейных размеров впускных патрубков становится реальностью изменение распределения предельного крутящего момента двигателя. При этом трубки увеличенной длины позволяют увеличивать крутящий момент на малых оборотах, а такие же короткие изделия - на средних и повышенных рабочих частотах.

    Со спортивной магнитолой двигатель достигает максимальных значений крутящего момента, затрачивая значительно меньше времени. Здесь нужно знать, что маркетинговые ходы продавца, уверяющего, что такой товар соответствует вашему «двигателю», - ложь. Подбор таких изделий осуществляется в комплексном режиме, с выравниванием фаз синхронизации. Но игра стоит свеч, даже при показании тахометра более 5 тысяч оборотов машина продолжает выполнять команды акселератора и становится более тяговитой.


    Модернизация механизмов и узлов ВАЗ

    Основным элементом привода ГРМ автомобиля является распределительный вал. Одним из этапов тюнинга двигателя является модернизация этого элемента, поскольку он служит на нужную временную частоту и открывает все типы клапанов. Это напрямую влияет на крутящий момент и мощность двигателя.


    На фазе впуска поршень двигателя начинает двигаться в нижнем направлении, в то время как впускной клапан работает, чтобы открыться, позволяя двигателю получить желаемое количество воздушной массы.В принципе, клапан должен закрываться, когда баллон заполнен воздухом. Учитывая статическую конфигурацию кулачка, соотношение фаз при открытом клапане и выдаче нужного объема воздушных масс будет соблюдаться только при необходимом количестве оборотов коленчатого вала и определенном положении дроссельной заслонки.

    В остальных случаях, когда баллон заполнен потоком воздуха, клапан закроется либо поздно, либо преждевременно. Степень открытия клапана рассчитывается в градусах угла поворота коленчатого вала, у стандартного изделия величина поворота составляет 200-220 °.При увеличении хода кулачка возрастают силовые характеристики. Так, для высокопроизводительных распредвалов угол поворота кулачка приближается к 250-320 °.

    Кроме того, на динамические параметры силовой установки влияют траектории подъема клапана, которые имеют низкий или большой наклон (т.е. клапан выдвигается быстрее или медленнее). Удлинитель штатного клапана рассчитан на 9,6 мм, модернизированного - 13,6 мм.


    На стадии выпуска отработанная смесь выходит из цилиндра.При преждевременном открытии клапана происходит его очистка от компонентов сгорания топливной смеси. Если действие задерживается, выходной продукт смешивается с поступающим воздухом и топливом, что снижает мощность. При закрытии клапана обращайте внимание на его подъемный момент. В случае преждевременного закрытия выхлопные газы не удаляются из цилиндра, в то время как так называемое «перекрытие клапанов», то есть впускной и выпускной клапаны открываются одновременно.

    Это дает следующие преимущества:

    • выходная смесь помогает движущемуся вниз поршню создавать разрежение в цилиндре, что улучшает наполнение цилиндра топливно-воздушной смесью;
    • регулировка системы выхлопных газов с учетом того, что поступающая воздушно-топливная смесь в период закрытия продукта снова возвращается в камеру сгорания.Причем величина подъема клапана в стандартной версии составляет 0,76 мм, в тюнингованной - до 5 мм.

    При большем значении подъема клапана с увеличенной скоростью при так называемом «перекрытии клапана» двигатель получает максимальное значение мощности. Обратной стороной этого действия является потеря тяги при более низких оборотах двигателя.


    При тюнинге 16-клапанного двигателя ВАЗ возникают проблемы при организации правильного взаимодействия (синхронизации) впускных и выпускных распредвалов.Это требует использования шкивов Vernier - специальных изделий разъемного типа. Они позволяют устанавливать распредвал как раннего, так и позднего действия. При продвижении происходит увеличенное открытие впускного клапана, когда он закрыт по отношению к выпускному клапану, с задержкой происходит обратный эффект.

    Ни для кого не секрет, что БУ - электронное устройство, благодаря которому все системы автомобиля работают правильно и слаженно. Заводское ПО настроено на минимизацию расхода топлива при средней мощности.Проведите чип тюнинга двигателя, т.е. вполне возможно изменить пропорцию «расход топлива-мощность» в необходимых параметрах. Лучше всего это делать на специализированном электронном стенде серьезного тюнингового ателье.

    Особенности тюнинга двигателя в том, что это можно сделать несколькими способами. На стандартном агрегате увеличить его объем можно за счет расширения цилиндров и изменения степени сжатия (так называемая настройка днища двигателя). Кроме того, такие варианты как:

    1. Рестайлинг топливной системы питания.
    2. Доработка ГБЦ.
    3. Монтаж спортивной магнитолы.
    4. Чип-тюнинг двигателя с наддувом выхлопной системы.


    Самый простой вариант - это замена мотора и установка силовой установки от Лады Приора с последующей установкой турбонагнетателя.

    Сотни и тысячи старинных автомобилей ВАЗ находятся в эксплуатации в разных уголках страны, которые владельцы используют в силу своей неприхотливости и возможностей технической модернизации.Это не всегда возможно с современным автомобилем.

    При этом в новых автомобилях Lada используется достаточно ограниченная линейка двигателей, которые не могут похвастаться ни отличной динамикой, ни даже разгоном на любой скорости.

    В связи с этим многие владельцы автомобилей ВАЗ прибегают к доработке двигателя, увеличению мощности двигателя, улучшению других характеристик. Есть несколько областей, которые подразумевают 2107, 2108, 2109, 2110 и так далее, что позволит вам изменить работу трансмиссии вашего автомобиля. При этом каждый вправе самостоятельно выбирать, какой объем работ и глубину модернизации можно допустить для автомобильного мотора.

    Тюнинг двигателя ВАЗ своими руками, возможные направления

    Итак, перед тем как приступить, следует проанализировать основные направления, в которых может происходить тюнинг 8-ми клапанного двигателя ВАЗ и клапанный тюнинг двигателя ВАЗ 16, что можно сделать самостоятельно, добавив мощности двигателю, и автомобиль получит немного улучшенную динамику разгона.

    Среди основных направлений:

    • Увеличение мощности двигателя. Как известно, рабочий объем и мощность мотора тесно взаимосвязаны, поэтому при небольшом увеличении этого параметра можно добавить до 15 литров.с. к двигателю.
    • Доработка системы питания двигателя. На практике используют как замену системы впрыска топлива на карбюратор, так и установку системы впрыска бензина вместо контура карбюратора. Система впрыска отличается улучшенным смесеобразованием, меньшим расходом топлива, лучшим сгоранием. Все вместе это повышает удельную мощность мотора, но в то же время связано с работой многих электронных датчиков и систем, которые могут выйти из строя.
    • Установка воздушного фильтра с пониженным сопротивлением движению воздуха. Этот метод требует минимальных изменений конструкции и дает небольшое (около 5%) увеличение мощности двигателя.
    • Доработка головки блока двигателя. Этот метод основан на устранении препятствий движению воздушного потока в местах неточного прилегания отверстий блока цилиндров к впускному и выпускному коллекторам.
    • . Этот метод доступен только для двигателей с прямым впрыском топлива. Его особенность - изменение настроек электронного блока управления мощностью и системой зажигания двигателя.

    На практике для двигателей автомобилей ВАЗ 2107 - ВАЗ 2115 тюнинг двигателя может осуществляться другими способами: установка воздуходувок, обеспечение прямотки воздуха в двигатель, доработка. Эти способы встречаются реже, а установка спортивного полигона КПП вообще не входит в тему статьи, поэтому рассматриваться не будет.

    Фильтр низкого сопротивления

    Как уже отмечалось, фильтр с низким сопротивлением может увеличить мощность двигателя на 5%.При этом возможные переделки будут минимальными, как и затраты на проведение этих работ.

    При установке фильтра есть возможность установить элемент на штатное место, предусмотренное конструкцией. Этот вариант несколько дороже, так как фильтр для большинства моделей (ВАЗ-2107, 2108 и др.) Представляет собой круглую шайбу, и стоит недешево.

    На практике в карбюраторных двигателях внешний фильтр устанавливается через удлинитель воздуховода так, чтобы капот мог легко закрываться.

    Для двигателей с системой впрыска воздуха (Лада Приора, Лада Калина и др.) Установка фильтра с пониженным сопротивлением движению воздуха выглядит так:

    Не забывайте регулярно чистить фильтр нулевого сопротивления во время операции. Его конструкция допускает длительную эксплуатацию, но загрязненный воздух все равно проникает.

    Увеличение рабочего объема силового агрегата

    Практика предусматривает несколько способов достижения этой цели. Следует отметить, что этот способ больше подходит для двигателей объемом более 1.3 литра и это чуть ли не самый экономичный тюнинг двигателя ВАЗ 2110, как и других моделей.

    Непосредственно для 1,3-литрового двигателя использовать метод замены коленвала с 74,8 до 78 мм, а также увеличение диаметра поршня до 79 мм, но увеличение мощности в этом случае не оправдывает затраченных денег .

    Самый распространенный вид тюнинга - поднять рабочий объем двигателя с 1,5 л до 1,6. С этой целью ход поршня также увеличен со стандартного значения 71 мм до 74.8 (или 75,6). Особенностью этого метода является замена поршней на специальные кованые для использования с новым коленчатым валом. Однако, если ранее установленные поршни не имеют значительного износа, то головку поршня следует обработать до желаемого хода, сняв 1,4 мм с ее основания.

    Если манипуляции с поршнями затруднены, то для этого вида тюнинга следует приобрести укороченные шатуны.

    Самый трудоемкий способ - увеличить диаметр цилиндра при его растачивании до диаметра 84 мм.В этом случае можно увеличить объем двигателя до 1,8 л. В этом случае потребуются дополнительные затраты на приобретение коленчатого вала с ходом поршня до 78 или 80 мм.

    Доработка ГБЦ

    Увеличение мощности таким способом возможно до 10% от начальной мощности. Стоит отметить два направления при проведении таких работ:

    Второй из этих методов достаточно трудоемок, дорог и не всегда дает ожидаемый результат.Кроме того, требуется специальный инструмент и определенные знания, которые не позволяют выполнять работу самостоятельно и точно.

    Чаще прибегают к методу обеспечения совместимости каналов, который также требует определенных знаний и навыков. Чтобы точно подобрать подходящий инструмент, рекомендуется ознакомиться с дополнительными материалами по необходимой тематике. Предлагаем изучить видео тюнинга ВАЗ, которое позволяет составить точное представление о предстоящем процессе.

    Чип-тюнинг инжекторного двигателя

    Как известно, производитель закладывает в настройки двигателя такие показатели, которые не позволяют ему работать с полной отдачей. Это связано с предоставлением двигателю большего ресурса.

    Чип-тюнинг - это форма повышения КПД двигателя, наиболее доступная для автовладельцев. Стоимость установки нового ПО для управления двигателем составляет от 2 до 3,5 тысяч рублей.

    Самостоятельно данный вид доработки мотора проводить не следует.В противном случае можно получить увеличение расхода бензина, не добившись увеличения мощности. Проведение чип-тюнинга на практике дает прирост мощности до 20% от номинала. Но этот способ недоступен для автомобилей с карбюраторным двигателем, поэтому владельцы часто переводят двигатель на электронный впрыск топлива. Проведение чип-тюнинга дает увеличение мощности до 20% от номинала. Но этот способ недоступен для автомобилей с карбюраторным двигателем, поэтому владельцы часто переводят двигатель на электронный впрыск топлива.

    Изменение типа системы питания мотора

    Среди возможных изменений возможны следующие мероприятия:

    • Замена карбюратора на систему впрыска.
    • Установка карбюратора на инжекторный двигатель.
    • Замена базового карбюратора на модель другой конструкции.

    Следует отметить, что тюнинг первого типа - мероприятие довольно трудоемкое.

    В случае установки системы впрыска вместо карбюратора, подобрать детали на замену.Чаще всего тюнинг двигателя ВАЗ 2114 и более ранних моделей таким образом предусматривает установку системы Bosch M 1.5.4. Также потребуется приобрести и установить дополнительные запчасти: топливный блок с форсунками, систему топливных трубок, ресивер, дроссельные патрубки, топливный бак, впускной коллектор двигателя, корпус для установки воздушного фильтра и набор прокладок. .

    Перед началом работ промывают моторный отсек машины, демонтируют карбюраторную систему, заменяют топливный бак, устанавливают топливный насос.В этом случае необходимо проверить совпадение показаний насоса и датчика уровня топлива на панели приборов.

    Установка системы впрыска топлива проводится в следующей последовательности (на примере ВАЗ 21083):

    • Подготавливаем отверстие (16 мм) под датчик детонации, устанавливаем.
    • Готовим дырку под модуль зажигания.
    • Меняем термостат (модель 21082), устанавливаем новый патрубок охлаждающей жидкости (с датчиком температуры).
    • Заглушаем место температурного датчика в радиаторе.
    • Устанавливаем расширительный бочонок системы охлаждения через тройник.
    • Заменить ремень ГРМ, генератора со шкивом под клиновой ремень.
    • Заменяем масляный насос с датчиком положения коленвала.

    Установка и подключение системы впрыска включает установку и электромонтаж, которые подробно описаны в руководстве.

    Следует отметить, что в принципе работа для разных моделей ВАЗ не отличается, но возможны определенные отличия, связанные с системой охлаждения, смазки, расположением отдельных элементов системы зажигания и питания.

    Установка карбюратора на инжекторный двигатель, как правило, не применяется. Часто проводят модернизацию заводской схемы карбюратора. Среди наиболее популярных схем аэродинамические устройства типа «Эковихр» используются для приготовления однородной топливовоздушной смеси или замены карбюратора на более современную модель.

    В конце

    При тюнинге двигателя автомобиля ВАЗ можно совместить сразу несколько способов увеличения мощности двигателя. Но лучше не пытайтесь увеличить отдачу более чем на треть.В противном случае эксплуатационные расходы на машину будут намного больше, чем результат от улучшения динамики и экономии топлива.

    Лада Калина, несмотря на массу забавных и не очень историй, очень популярный отечественный автомобиль, да и президентское руководство симпатичной желтой Калиной привлекло к ней потенциальных покупателей. Первая Kalina, сошедшая с конвейера ВАЗа, оснащалась обычным 8-клапанным двигателем рабочим объемом 1,6 л. Спустя некоторое время инженеры приступили к установке 16-ти клапанного мотора 1.6 и меньше - 1,4 л. С 2012 года запущен в производство 8-клапанный двигатель объемом 1,6 л с облегченной поршневой системой.

    Практически вся линейка двигателей ВАЗ имеет общий недостаток: при обрыве ремня ГРМ неизбежен дорогостоящий ремонт или замена агрегата.

    Самый большой плюс всех модификаций двигателя - это доступность ТО и ремонта, как по наличию запчастей, так и по материальным затратам. Лаконичный и понятный аппарат 8-ми клапанного 1.6-литровый двигатель ДВС Лада Калина позволяет сделать тюнинг двигателя самостоятельно в гараже.


    Насколько глубоким будет улучшение, зависит от ваших способностей, навыков и состояния кошелька. Однако задумайтесь: стоит ли вмешиваться в «природу», ведь машину спроектировали и собрали не по колено в гараже безграмотные гастарбайтеры, а коллектив людей с профессиональным образованием и навыками. Кроме того, любое ваше действие может нарушить работу электроники, которая уже есть на вашем автомобиле.

    Повышение маневренности

    Остановимся на самом популярном силовом агрегате объемом 1,6 литра и 8 клапанами. Для его «раскручивания» более 5000 об / мин воспользуйтесь несложным методом: установите прямоточную систему выпуска и фильтр с нулевым сопротивлением. Основная цель «нулевика» - не что иное, как улучшение «дыхания», то есть увеличение потока подаваемого воздуха для полного сгорания топлива, что увеличит мощность ДВС на 3-4%, хотя Эксперты говорят, что рост составит не менее 5%.Обратите внимание на качество фильтра, иначе вместо положительного эффекта износ цилиндров ускорится и ресурс ДВС снизится. Вопрос выбора регулируется вашим желанием и состоянием семейного кошелька - за тысячу единиц российской национальной валюты вы можете приобрести вполне качественный фильтр.


    Итак, доработана система «вдохновение», назрел вопрос об улучшении и «выдохе», для чего устанавливаем прямоточный глушитель и меняем выпускной коллектор.Табун лошадей под капотами Lada Kalina увеличит голов на 8: с 81 литра. с. до 89 литров с. Если все планы удались, гордитесь - это настоящий тюнинг своими руками!

    Увеличить мощность

    Процесс тюнинга двигателя Лада Калина настолько увлекателен, что качаетесь довести мощность до 100 лошадей? Прислушавшись к советам мастеров гаража, не побоявшись неизвестного слова «ресивер» смело устанавливайте впускной ресивер. Эта акция даст прибавку мощности аж на 10%, но не стоит забывать о цене вопроса - здесь трата очень значительная: минимум 7000 руб.Кроме того, потребуется модернизировать штатную дроссельную заслонку путем расточки до 53 мм, но поскольку готовая заслонка стоит смешных 500 рублей, можно купить готовую.


    Переходим к распредвалу. Напомним, что распредвалы бывают нижние и верхние. Установка нижнего вала даст вам увеличение тяги на средних оборотах, но это не сильно увеличит мощность, в то время как конский или «горбатый» вал может дать прибавку мощности еще на 20%. Эх, Лада Калина, тюнинг двигателя - удовольствие не из дешевых: установка спортивного распредвала с установкой делителя передач потянет еще 8 тысяч.

    В каждом бизнесе важно знать меру. Можно довести двигатель автомобиля до совершенства, главное не разорить семейный бюджет. Если трата 30 000 рублей не подрывает экономию вашей отдельной семьи, то смело действуйте и расточите блок двигателя под объем 1,7 л, установите новый коленвал с ходом 80 мм. Итак, 135 лошадей смеются и топают копытами под капотом.

    Гулять так гулять

    Это заразно, Лада Калина - тюнинг своими руками, заразительно и дорого.Если вы хотели обслужить ДВС с турбонаддувом на автомобиле не просто так, то приготовьтесь, что сама турбина стоит от 50000 рублей, если это не напугало, то новая выхлопная система потянет еще 15000 рублей, форсунки еще 4000.


    Практически каждое ваше действие по самостоятельной настройке двигателя Лада Калина требует «перепрошивки» электронных программ, а это от 1000 до 5000 каждый раз.

    Если вы выполнили задуманное, мощность двигателя внутреннего сгорания на вашей машине увеличилась со скромных 81 лошадиных сил до впечатляющих 190, но вложения в этот нескончаемый процесс легко достигли 80 000-10000 рублей.

    Эпилог

    Пока вы возились в гараже, копали информацию в интернете, тратили деньги в магазине запчастей, команда инженеров тоже не почивала на лаврах, а работала и работала. И вот оно - чудо: полноприводная Лада Калина Турбо. Заявленная мощность двигателя 197 л. с.

    Силовой агрегат на новой модификации расположен поперек межосевого дифференциала. На Lada Kalina Turbo установлена ​​принудительная блокировка вискомуфты и дифференциал повышенного трения на задний мост.Задняя диагональная независимая подвеска Разработана специально для Калины.


    Прирост мощности обеспечили не только турбина, но и более совершенная система охлаждения, новые шатуны и поршни. Все внесенные улучшения обеспечивают быстрый старт, мгновенную настройку скорости, отличную реакцию на рулевое управление и устойчивость на дороге. Кроме того, на борту установлено множество «современных гаджетов», что приближает новую модель к мировым аналогам. Новый автомобиль может появиться в продаже в середине 2015 года, его окончательная стоимость может быть вдвое больше стандартной Lada Kalina и превысить 600 000 рублей.

    А в ноябре 2014 года стартовала опытная сборка первых Lada Vip и Vip super. Будет собрано 40 автомобилей, впервые будет проведен потребительский тест, в котором примут участие члены фан-клуба Lada Kalina, журналисты и даже руководство завода. После обкатки первых опытных машин, выявления и устранения «слабых» мест начнется серийное производство.

    Так что, может, не стоит бежать впереди двигателя, а точнее, перед командой отечественного автогиганта, а стоит ли подождать? Действительно, в разработке команды «Ладов» еще много интересных моделей, и не за горами тот час, когда японцы массово скупают наши машины без пробега по японским дорогам.

    Доработка двигателя Калина (видео)

    Двигатель ВАЗ 2110 8 клапанный инжектор имеет высокие технические характеристики, а также невысокую стоимость обслуживания и ремонта, за что и полюбились автомобилистам. Но ничто не длится вечно, и автомобильная трансмиссия имеет тенденцию ломаться. Рассмотрим основные проблемы этого мотора, а также способы их решения.

    Технические характеристики

    Конструкция 8-ми клапанного двигателя ВАЗ 2110 довольно проста. ДВС оснащен ремнем ГРМ.Закрытая жидкостная система позволяет без проблем охлаждать мотор. А датчики и электронный блок управления двигателем следят за работой всех систем.

    Итак, силовой агрегат форсунки ВАЗ 2110 8 клапанов имеет простую конструкцию, характерную для всех двигателей АвтоВАЗа, но при этом имеет довольно высокие технические характеристики. Рассмотрим параметры, которые имеют восьмиклапанные форсунки:

    ВАЗ 2111

    Двигатель ВАЗ 2110 объемом 1,5 л пользовался большой популярностью благодаря простоте конструкции, а также простоте обслуживания и ремонта.В 2004 году на территории Российской Федерации было продано более 1 000 000 экземпляров автомобилей с такими характеристиками, а в Украине - почти 250 000 моделей.

    ВАЗ 21114

    8-ми клапанный двигатель, который также использовался на серийных автомобилях Самара 2 и ВАЗ 21101. Объем двигателя 1,6 л. Модель завоевала популярность благодаря большей мощности и пониженному расходу.

    Основные неисправности

    Основная характеристика неисправности ВАЗ 2110 - это появление эффекта утроения двигателя.Неисправности могут возникать по разным причинам. Рассмотрим факторы, по которым запускается нестабильный двигатель, а также методы устранения.


    Плохое топливо

    Первым делом нужно проверить, насколько качественное топливо было залито в автомобиль. Если бензин был некачественный, то, скорее всего, был забыт один из элементов топливной системы. Итак, автомобилисту предстоит выяснить, какая схема подачи топлива и найти детали, которые могли выйти из строя.

    Итак, первый элемент, который попадает в поле зрения - это распылители.Неисправные форсунки могут стать причиной нестабильной работы мотора, что приведет к возникновению тройки. Для диагностики и очистки агрегата используется специальный стенд, но многие автомобилисты проводят этот процесс самостоятельно, используя жидкость для очистки карбюратора.

    Также нестабильная работа двигателя может быть вызвана засорением топливных фильтров. Один находится под задним правым колесом, а второй - в топливном насосе. На впуске бензонасоса сетчатый фильтр, который необходимо заменить. Процесс довольно сложный, ведь придется снимать задние сиденья и снимать топливный элемент.А вот топливный фильтр под рулем можно быстро и без проблем поменять.

    Система зажигания

    Повреждение свечей зажигания или высоковольтных проводов также может вызвать тройни. Итак, с помощью тестера необходимо проверить все элементы, а также осмотреть их визуально. При наличии повреждений рекомендуется заменить весь комплект.


    Датчики и ЭБУ

    Еще одна принципиальная причина возникновения тройного двигателя - выход из строя одного из датчиков двигателя, а также неисправности в электронном блоке управления.Чтобы поставить диагноз, нужно подключиться к «мозгу».

    Затем на основе показанных ошибок найдите неисправный счетчик и замените его. Если это не помогло, а ошибка осталась в компьютере, то рекомендуется выполнить сброс, а в некоторых случаях перепрошить элемент управления.

    Техническое обслуживание

    Техническое обслуживание двигателя проводится каждые 10-12 тысяч километров. Схему карты можно получить у официальных представителей производителя. Но, как показывает практика, все сводится к замене масла и масляного фильтра.

    Многие автолюбители задаются вопросом - какое моторное масло лучше заливать 8 клапанов в силовой агрегат ВАЗ 2110? Оптимальный вариант - моторное масло полусинтетическое отечественного или зарубежного производства с маркировкой 10W-30 или 10W-40.

    Circuit Chip Tuning Motor

    Не многие автолюбители могут похвастаться мощным двигателем 2110. Итак, для улучшения силовых характеристик мотора необходимо провести фишку тюнинга ВАЗ 2110. Для этого обычно обращаются к специалистам, но все больше автовладельцев проводят этот процесс самостоятельно.


    Схема настройки микросхемы довольно проста. Для работы вам понадобится кабель OBD II (USB-Auto), портативный компьютер и программное обеспечение. Стоит помнить, что есть три варианта доработки силового агрегата: по мощности (но при этом увеличивают потребление), по снижению потребления (приводит к потере мощности) и сбалансированному (баланс между оптимальным расходом и мощностью).

    Обычно фишка тюнинга ВАЗ 2110 делается с целью снижения расхода топлива, поэтому, если владелец автомобиля решил сделать это сам, то необходимо выбрать соответствующее программное обеспечение.Но, рекомендуется не рисковать и обратиться за помощью к профессионалам.

    Вывод

    Двигатель ВАЗ 2110 8-ми клапанный инжектор имеет высокие характеристики. Самая большая проблема - частое возникновение тройного эффекта, для устранения которого потребуется ремонтная схема. Чтобы улучшить показатели динамики и мощности или снизить потребление, достаточно будет провести чип-тюнинг.

    Стеллаж

    Модуль зажигания ВАЗ-2114 еще называют высоковольтной катушкой, которая служит...

    ЭУР или электроусилитель руля сейчас ставится на многих ...

    Модуль зажигания получает управляющий импульс от блока управления и передает ...

    По разным причинам фундамент деревянного дома может со временем начаться ...

    Один из самых доступных автомобилей на российском рынке - VW Polo...

    Обрыв ремня ГРМ и его последующая замена - обычное дело ...

    Замена топливного фильтра является частью регулярного технического обслуживания ....

    Предстайлинговое поколение Daewoo Nexia, разработанное на базе Opel ...

    Один из самых популярных седанов у российских автомобилистов - немецкий...

    14.06.2018 Если вы стали счастливым обладателем LADA Priora, то ...

    . Спрашивает: Кириличев Константин. Суть вопроса: Какое масло лучше ...

    Как известно, на ВАЗ 2110 датчики форсунок выполняют особые функции и от них ...

    Очень часто владельцы ВАЗов решают поменять цветовую схему панели приборов....

    Наши автомобили давно перестали быть исключительно средством передвижения, чтобы ...

    В любом автомобиле одну из основных ролей играет система охлаждения. Как ...

    Панель приборов ВАЗ 2110 или комбинация приборов позволяет водителю принимать...

    Автомобили оснащены множеством датчиков, контролирующих состояние всех ...

    Один из компонентов схем различных электронных и электрических устройств ...

    Электрооборудование на автомобиле ВАЗ 2106 выполнено по однопроводной схеме...

    Украшения во сне символизируют богатство, богатство, успех. Но чтобы ...

    Человеческий мозг - уникальное звено в подсознании человека. Ученые до сих пор ...


    Принцип работы датчика температуры охлаждения.Изучаем, проверяем и меняем датчик температуры охлаждающей жидкости

    Приветствую друзей на сайте автосервиса своими руками. В современных автомобилях есть множество датчиков, каждый из которых выполняет свою ключевую функцию. Вместе эти устройства собирают все данные об автомобиле и передают сигналы на компьютер.

    Одним из таких устройств является датчик температуры охлаждающей жидкости. Основное назначение агрегата - контроль температурного режима охлаждающей жидкости (антифриза), находящейся в блоке цилиндров автомобиля.

    При обнаружении перегрева жидкости задача датчика - уведомить компьютер о проблеме в системе охлаждения. Компьютер, в свою очередь, принимает дополнительные меры по охлаждению (например, дает сигнал на запуск вентилятора радиатора).

    Чем чреват выход из строя датчика температуры охлаждающей жидкости

    ДТОЖ - это обычная деталь, которая может сломаться. Но опасность в том, что неисправности датчика температуры охлаждающей жидкости часто приводят к ряду последствий - «закипание» охлаждающей жидкости, проблемы с выхлопом, повышенный расход топлива в системе, ухудшение состава выхлопных газов, перегрев силового агрегата. и его провал.Именно поэтому так важно знать и своевременно диагностировать поломку устройства.

    Во избежание вышеперечисленных последствий важно знать, как проверить датчик температуры охлаждающей жидкости. Считается, что это сложная и затратная процедура. Нисколько. Все, что от вас требуется, это немного личного времени и знание некоторых правил проверки.

    Функции диагностики датчика

    Перед проверкой ДТОЖ его необходимо удалить. Делается это по такому алгоритму:

    1.Найдите интересующее вас устройство (сделать это несложно). Например, в ВАЗ-2114 датчик расположен возле впускного патрубка. Далее, чтобы снять датчик, снимите воздушный фильтр (несколько минут).

    2. Разомкните «отрицательную» клемму источника питания (аккумулятора) вашего автомобиля.

    4. Отсоедините провода питания, подходящие к датчику.

    5. Используя ключи (обычно необходимы числа «двадцать один» или «девятнадцать»), ослабьте протяжку, а затем вручную открутите болт.Вот и все - вы удалили устройство.

    Проверка датчика температуры охлаждающей жидкости

    1. Приготовьте стакан с водой и поместите в него разобранный датчик.

    2. После этого начинаем постепенно подогревать жидкость в стакане. При этом следить за температурой жидкости (это можно сделать с помощью специального градусника).

    3. Держите датчик так, чтобы его выход был снаружи. Подключите к ним щупы мультиметра, переключитесь на предел измерения сопротивления и сделайте заметки.

    4. При температуре 20 градусов Цельсия сопротивление должно быть порядка 3500–5520 Ом, при 60 градусах Цельсия - около 665-670 Ом, при 100 градусах Цельсия - 177-180 Ом.

    5. Если показания сильно отличаются от норм (приведенных выше), то датчик необходимо заменить. Обратите внимание, ДТОЖ ремонту не подлежит - только замена.

    Проверка датчика температуры занимает один час. Поэтому при появлении первых признаков неисправности диагностируйте свой ATT.

    Если неисправность подтверждается, сделайте замену и смело отправляйтесь в путь. Удачи на дорогах и конечно же без поломок.

    На сегодняшний день практически все марки машин оснащены специальными устройствами, отвечающими за работу двигателя. Симптомы неисправного датчика температуры охлаждающей жидкости могут появиться не только на старых автомобилях, но и на новых. Именно поэтому каждый автомобилист должен знать, как определить надежность этого датчика. Ведь его поломка может привести к полной неисправности автомобиля и тем самым поставить под угрозу жизнь водителя.

    Где именно находится это устройство

    Датчик температуры охлаждающей жидкости обычно находится рядом с термостатом, внутри коллектора . Устройство устанавливают так, чтобы одна его кромка контактировала с антифризом. Только в этом случае устройство будет отображать точную информацию.

    Где еще можно разместить датчик температуры охлаждающей жидкости? Он может располагаться на самой головке блока цилиндров. Кроме того, некоторые марки автомобилей комплектуются двумя устройствами, каждое из которых расположено на соответствующих блоках и имеет разное назначение.Например, один из датчиков отвечает за охлаждение вентилятора, а другой напрямую управляет компьютером.

    Назначение прибора

    ДТОЖ расположен таким образом, чтобы контролировать температуру антифриза, а также поддерживать нормальный режим работы некоторых автомобильных устройств. Благодаря такому положению быстро прогревается сам двигатель.

    Конструкция этого датчика очень громоздкая. Возможно, поэтому неопытный автомобилист поначалу может даже не оценить важность своего пункта назначения.

    Если будет какая-то поломка в конструкции самого датчика, то это обязательно скажется на работе всей машины.

    Принцип работы

    Датчик охлаждающей жидкости расположен так, чтобы передаваемая им информация имела достоверные индикаторы. Для точной работы устройства также необходимо обеспечить его контакт с антифризом. Эта жидкость поглощает тепло, выделяемое рабочими цилиндрами.

    В то же время устройство фиксирует эти изменения температуры и отправляет соответствующий сигнал в блок управления, который предназначен для корректировки состава топлива и нормальной работы двигателя.

    Если не работает указатель температуры охлаждающей жидкости, расход топлива увеличивается в несколько раз.

    Что именно такое поломка датчика

    Непосредственно влияет неисправность устройства, отвечающего за температуру охлаждающей жидкости:

    • Быстрый износ мотора.
    • Уровень загрязнения выхлопных газов.
    • Расход топлива.
    • Функционал двигателя.
    • Схема двигателя и автомобиля в целом.

    Одним из виновников, из-за которого происходит нарушение этих функций датчика, может быть термостат. Если он открыт, то на прогрев мотора уйдет гораздо больше времени, а само устройство сигнализирует о низкой температуре.

    В случае, если термостат не подходит к марке вашего автомобиля или полностью отсутствует, двигатель никак не сможет выйти на требуемый режим работы. Датчик температуры также будет давать низкие показания.

    Аварийный сигнал

    В машинах, выпущенных ранее 2000 года, несколько систем управления могут выйти из строя из-за поломки устройства, без чего невозможно завершить техническое обслуживание.

    Когда бортовая система обнаруживает эту неисправность, загорается красный свет (указывая, что двигатель следует проверить на работоспособность) или индикатор MIL (который генерируется специальным кодом неисправности - P-0117, -0118 или - 0125).

    В современных автомобилях красный свет включается, если датчик температуры закорочен, выдает ненормальное значение или разомкнут.

    Устройство от известного производителя автомобилей General Motors выдаст код ошибки 14 или 15. Устройства Ford - сообщают о неисправности с кодом 21, 51 или 81.

    Диагностика неисправности датчика

    Неисправности датчика температуры можно избежать путем своевременной диагностики. Даже при простом визуальном осмотре можно выявить ряд проблем. Например, невооруженным глазом можно заметить появление коррозии вокруг зажимов, наличие трещин и других дефектов устройства.

    С помощью простого осмотра датчика также можно обнаружить образование утечки антифриза . Но, тем не менее, чтобы узнать, исправно ли работает устройство, необходимо будет измерить его напряжение.

    В устройствах, которые предназначены для отображения информации о состоянии автомобиля на специальном сканере, все показатели измеряются исключительно в градусах. При нормальной работе прибор должен выдавать небольшие показания температуры, если мотор не прогрет, а при нагреве датчик должен показывать около 200-210 градусов Цельсия. Ошибочные индикаторы или даже их полное отсутствие говорят о неисправности проводки или самого устройства.

    Сопротивление внутри датчика можно легко измерить с помощью мультиметра.После замера полученные цифры следует сравнить с техническими показателями. В случае поломки датчик необходимо будет заменить на новый.

    В том случае, если сопротивление устройства в пределах нормы, но, тем не менее, двигатель работает некорректно, это свидетельствует о проблеме с компьютером или с проводкой. Чтобы устранить эти две причины, следует провести более детальную диагностику датчика.

    Проверка напряжения устройства

    Для проверки уровня напряжения необходимо использовать тот же вольтметр или осциллограф.Как таковых установленных норм не существует, но, тем не менее, большинство специалистов считают, что при низких температурах устройство должно выдавать порядка 3-4 Вт. По мере прогрева двигателя напряжение будет медленно падать до уровня 1,0-0,5 Вт.

    Допустимая Разница в производительности не должна превышать 1,0-1,5 Вт . В том случае, если показатели сильно отличаются от указанной выше нормы, то, скорее всего, прибор ДТОЖ не заземлен или полностью открыт.

    Если у вас автомобиль марки Chrysler (1985 года выпуска), то резкий скачок напряжения - это норма.Причина этого явления кроется в резисторе, сопротивление которого составляет более 1000 Ом. После подключения устройства к цепи напряжение может упасть до 1Вт. Поэтому то он скачет где-то до 3-4 ватт, а потом постепенно падает до уровня 2-2,5 ватт при полном прогреве мотора.

    В том случае, если показатели находятся в пределах нормы, но нормальная температура все же не достигается, то, возможно, проблема в том, что устройство открыто или сам термостат неисправен.Именно это устройство не даст теплоносителю вернуться к нормальной температуре.

    Замена ДТОЖ

    Замена датчика не происходит, пока он полностью не перестанет работать. Если диагностика показала, что устройство закорочено или разомкнуто, то его следует заменить заранее, чтобы обеспечить нормальное функционирование системы управления двигателем.

    Некоторые специалисты рекомендуют заменять его при установке или другой сборке мотора, так как прибор ДТОЖ со временем может изнашиваться, а их показания не дают точной информации.Установив новый датчик, вы сможете избежать многих проблем в будущем.

    Заменять прибор следует также в случае сильного перегрева мотора. Это связано с тем, что под воздействием сильных температур может происходить деформация некоторых компонентов устройства.

    При установке нового прибора необходимо слить весь антифриз . Рекомендуется заменить саму жидкость (если срок службы истек или есть признаки загрязнения).Резьбы на самом устройстве можно обработать специальным герметиком, чтобы предотвратить возникновение протечек в будущем.

    Подводя итог

    Датчик температуры - чуть ли не одно из важнейших устройств в вашем автомобиле, которое отвечает за нормальную работу не только двигателя, но и по большому счету всей топливной системы. Заметить симптомы неисправности можно даже невооруженным глазом, поэтому при необходимости без проблем можно заменить его самостоятельно. Рекомендуем не экономить и покупать новый датчик, ведь от этого зависит ваша безопасность.

    Двигатель автомобиля представляет собой сложную систему, которую посещает куча датчиков. Одним из самых важных является так называемый датчик охлаждающей жидкости, он отслеживает температуру и предотвращает перегрев мотора. На самом деле, долговечность этого агрегата зависит от его работы, потому что если он выйдет из строя, то возможно, что это просто недопустимо ...

    В этой статье я расскажу, почему это устройство так важно, как его поменять и каковы признаки неисправности. НО для начала определения.

    Датчик температуры охлаждающей жидкости (ДТОЖ) - это устройство, контролирующее нагрев теплоносителя, при достижении максимальной (критической) температуры подает сигнал, который в свою очередь включает вентилятор радиатора.


    Таким образом сбрасывается превышение (повышенная температура), что не дает двигателю перегреться и работать в штатном режиме. Также этот датчик, передающий информацию о «прогреве», косвенно участвует в образовании топливной смеси, потому что холодному двигателю нужно больше топлива, чем горячему.

    Если датчик температуры неисправен

    Это действительно плохо, это может просто «испортить» ваш мотор. Это влияет как на работу, так и на фактическое состояние агрегата. Он неверно подает информацию в ЭБУ, и соответственно подача топлива и воспламенение топлива происходят некорректно. Данные неверны, и даже прогретый двигатель может заглохнуть и не запуститься.

    Также двигатель может перегреться, дойти до стадии закипания, но данные, передаваемые в компьютер, будут неверными.Такой «перегрев» может физически повлиять на конструкцию мотора, сказывается - «проседание» маслосъемных колец (появляется -), в сложных случаях поршни вообще могут заклинивать.


    Как видите, несмотря на простоту устройства этого датчика, он действительно выполняет очень важные функции:

    1) Способствует подаче топлива в необходимых объемах, а также косвенно участвует в системе зажигания.

    Устройство как это работает

    Мы уже с вами разобрались - для чего эти датчики, но хочу отметить, что без правильной регулировки и контроля система охлаждения двигателей внутреннего сгорания не может обойтись.Именно это «маленькое», но очень умное устройство дает нам как бы «контроль» за работой силового агрегата. Но из чего он состоит?

    Для многих техников это очень простое устройство, но для «начинающих» водителей оно может показаться сложным. В 90% случаев основа - это полупроводниковый элемент, обычно это резистор или термистор. Эти два датчика могут изменять электрическое сопротивление, исходя из температуры охлаждающей жидкости (охлаждающей жидкости).



    3) Проверить герметичность крышки радиатора.Конечно сейчас в современных автомобилях не все радиаторы разборные, но в старых была крышка сверху, которая могла пропускать воздух и способствовать «проветриванию» системы.

    4) Рекомендуемая жидкость, теперь ошибки датчика могут возникать из-за неправильной жидкости. Устроено очень много иномарок, то есть меряют плотность и практически анализируют состав. Например - если заливать обычную воду, то может появиться ошибка датчика охлаждающей жидкости, и ваша машина может вообще не завестись.

    5) Своевременная замена.Этот пункт следует из пункта 4, поэтому отработанная жидкость тоже может вызвать ошибку, на многих автомобилях это 3 - 5 лет. По самому цвету можно определить, если он уже темный, а не зеленый или красный, значит его нужно менять.

    Такие проверки необходимы перед поездкой с вопросами на СТО.

    Замена, в том числе DIY

    Если точно определили, что датчик неисправен, то заменить его не так уж и сложно даже для опытного водителя.Как правило, его тело уходит под «орех», поэтому он просто выходит с места. Также есть пластиковые варианты, которые сидят на двух маленьких болтах (впрочем, такая редкость).

    Перед заменой необходимо:

    1) Отсоедините аккумулятор, это необходимо, чтобы избежать ошибок ЭБУ.

    2) Слейте "немного" охлаждающей жидкости, как правило, до уровня датчика, на многих СТО вообще просто выкручивают, часть жидкости выходит - потом (после замены) доливается уровень по мере необходимости.

    3) Отсоедините и снимите кабель, чтобы он не намок.

    После этого просто откручиваем датчик, обычно это ключ на 13, 17, реже на 19.


    К этому месту подкручиваем другое место - стягиваем, но не сильно (но как говорят мастера «плотно», главное не порвать), как правило, в комплекте идут резиновые прокладки.

    После протирания подтеков - долить охлаждающую жидкость до нужного уровня - подключить питание и аккумулятор - завести машину и проверить работоспособность.Очень простая проверка, попробуйте прогреть двигатель, тогда датчик должен включить вентилятор охлаждения. Пробуем проехать, резкие ускорения, а также запуск и остановку мотора - это нужно делать от 3 до 5 раз.

    В заключение - ребята, датчик простой, но очень важный элемент, в моей практике было несколько случаев, когда мотор перегревался именно из-за его неисправности. Стоит копейки, а заменить самостоятельно несложно! Поэтому, если начинают появляться признаки перегрева и мотор не работает стабильно, в первую очередь после уровня жидкости в бачке посмотрите на датчик! Не тяните - ремонт двигателя стоит очень дорого!

    А теперь короткое видео, смотрите

    Вот и все, искренне Ваш АВТОБЛОГЕР.

    Полезно будет прочитать:

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    2019 © Все права защищены. Карта сайта
