Датчик рхх ваз 2114 – что такое РХХ и где он находится, признаки неисправности

где находится регулятор холостого хода и как его заменить

Движение любого автомобиля не всегда происходит при нажатой педали газа. Когда транспортное средство движется накатом, рукоять переключения передач находится в нейтральном положении. В это время расход топлива должен соответствовать минимальному уровню. За этим на транспортных средствах следят различные датчики. Датчик холостого хода ВАЗ 2114 успешно справляется с этой задачей.

НЕМНОГО О ПРИНЦИПЕ РАБОТЫ ДАТЧИКА

Основной задачей таких приборов является дозированная подача воздуха для образования рабочей смеси. Игла в виде конуса выполняет работу запорного устройства.

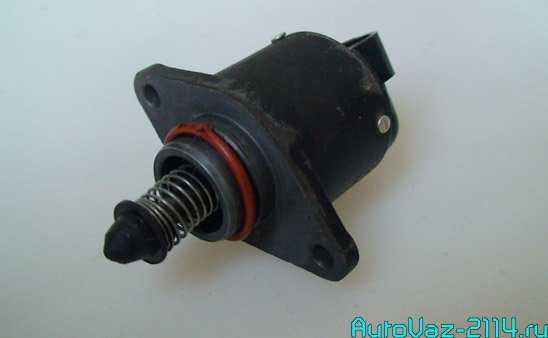

ДХХ

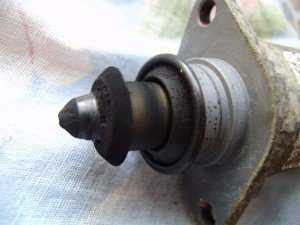

На фото иглу хорошо видно. При включении зажигания конус иголки полностью упирается в калибровочное отверстие и закрывает поступление воздушной смеси. Во время пуска двигателя привод дхх ступенчато открывает канал, и мотор получает нужное в данный момент количество воздуха. Величина открытия прибора зависит от прошивки электронного блока управления.

Регулятор холостого хода ВАЗ 2114 выполняет регулировку поступления воздушного потока, минуя дроссельный канал, а также производит регулировку частоты оборотов мотора в режимах холостого хода.

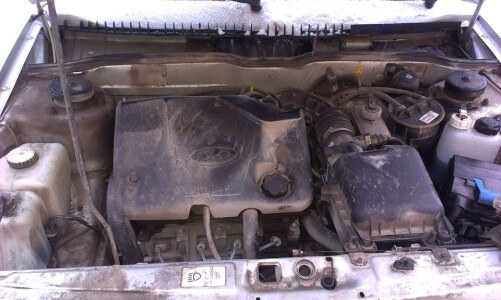

МЕСТО РАСПОЛОЖЕНИЯ ДХХ ВАЗ 2114

Многие водители и механики, которые занимаются или занимались ремонтов этого прибора, знают, где находиться датчик, и отмечают его крайне неудобное расположение. РХХ  ВАЗ 2114 уготовано место постоянной прописки на корпусе дроссельного устройства.

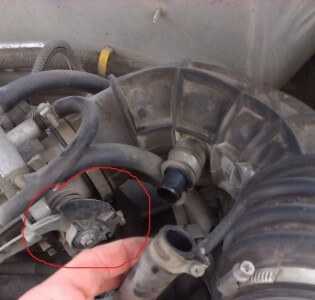

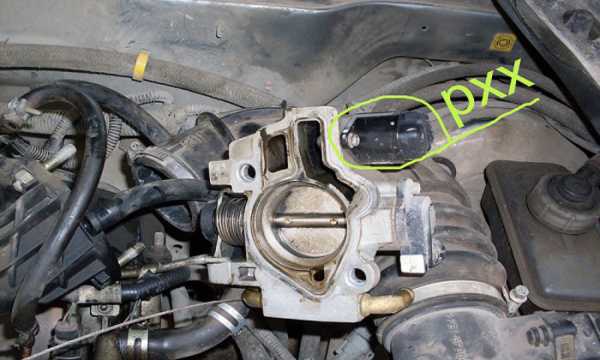

ДХХ(РХХ) расположен в дроссельном узле

Поэтому придётся смириться с некоторыми неудобствами во время работы с ним.

ЧТО МОЖЕТ УКАЗЫВАТЬ НА ПРОБЛЕМЫ С ДАТЧИКОМ

Почему-то разработчики не запрограммировали в блок управления работой мотора, функцию проверки и сообщений об ошибке при отказе этого прибора. Поэтому для определения проблем с рхх применимы только внешние проявления в поведении мотора машины. Можно наблюдать такое поведение силового агрегата:

  • Появление плавающих оборотов мотора;
  • Остановка мотора во время движения транспортного средства;
  • Отказ работы двигателя при движении на нейтральной передаче.

Необходимо учитывать при диагностике и тот факт, что такие «симптомы» болезни принадлежат и некоторым другим датчикам силового агрегата.

Также иногда встречаются повышенные обороты на холостом ходу. В этом также может быть виновен этот прибор. Высокие обороты на холостом ходу могут быть вызваны «лишним» количеством рабочей смеси в том случае, когда конусная игла полностью не садится в своё гнездо. Причинами такого явления может стать образование нагара или попадание посторонних мелких частиц в поток воздуха. О том, какие обороты должны быть на холостом ходу ВАЗ 2114, можно узнать из инструкции по эксплуатации машины. Рекомендуется устанавливать обороты холостого хода равными 750-800 оборотов в минуту.

НЕСКОЛЬКО СЛОВ О ВОЗМОЖНОСТИ ПРОВЕРКИ ПРИБОРА

Как уже отмечалось выше, на ощупь определить поломку этого прибора невозможно, нужна инструментальная проверка. Как понять, что пора менять рхх на машине?  Для этого нужен простейший мультиметр, умелые руки и голова на плечах. Для выполнения такой процедуры необходимо отсоединить разъём с проводами от этого прибора. Во всех практических руководствах по ремонту такого оборудования, утверждается, что сопротивление его обмоток должно быть в диапазоне от 40 Ом до 80 Ом.

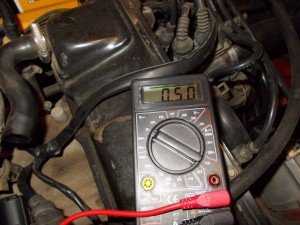

Чтобы убедиться в этом, переключают измерительный прибор в положение, при котором измеряют сопротивление. Предел измерений устанавливают в положение до 1 кОм. Нужно проверить обмотки А и В, а затем С и D.

На схеме видно расположение выводов в разъёме рхх. Если показания прибора сильно отличаются в ту или иную сторону, он неисправен и нужна замена датчика холостого хода ВАЗ2114. Если эти параметры в норме, то следует проверить выводы А и D, а также В и С. В этом случае показания должны быть равны нулю, или стремиться к бесконечности, в ином случае, это тоже неисправность прибора.

Убедиться в работоспособности можно и в отсутствие прибора. Нужно на снятом рхх пальцем «нежно» удерживать конус иголки, и включить зажигание. Она должна сдвинуться с места. Виновниками неисправностей могут быть проводка и сам блок управления.

КАК ПРОИЗВОДИТСЯ ЗАМЕНА ПРИБОРА

Если есть уверенность на все сто процентов в том, что рхх неисправен, его нужно заменить. Проблем в таких случаях практически не бывает. Поэтому меняем самостоятельно неисправный прибор. Перед этим его нужно приобрести. Его уже давно не относят к разряду дефицитных. В торговых сетях стоимость дхх примерно 450-550 рулей.

Если поручить такую работу механикам сервисов, то кроме стоимости прибора придётся заплатить стоимость  за диагностику мотора, а также добавиться стоимость работ по снятию и установке прибора. Нечего пугаться трудностей, готовьте инструмент и приступайте к работе.

Для этих работ приготовьте, кроме нового датчика:

  1. Ключ на «13»;
  2. Жидкость, которой прочищают карбюраторы;
  3. Ветошь или тряпки;
  4. Крестообразную отвёртку.

Замена регулятора холостого хода ВАЗ 2114,производится в гараже или любой ровной площадке. Теперь расскажем более  подробно о том, как поменять датчик холостого хода ВАЗ 2114. Это выполняют в таком порядке:

  1. Открывают доступ в моторный отсек машины, для этого поднимают капот;
  2. Отключают минусовую клемму аккумулятора;
  3. Снимают установленную над мотором защитную пластмассовую крышку;
  4. Немного отпускают стяжной хомут на воздушном патрубке и снимают его с корпуса воздушного фильтра;
  5. Снова отпускают хомут, теперь уже на другом конце патрубка, отсоединяют его и отводят гофру в сторону;
  6. Отсоединяют привод, который связывает педаль газа и дроссельный узел. Для этого нужно ослабить крепящий узел и отсоединить трос;
  7. Ветошью или тряпками очищают дроссельную заслонку и всё вокруг неё;
  8. Перед отвинчиванием гаек их предварительно нужно обрызгать жидкостью WD-40, это облегчит их отвинчивание;
  9. Аккуратно отвинчивают гайки крепежа и снимают дроссельный узел в сборе;

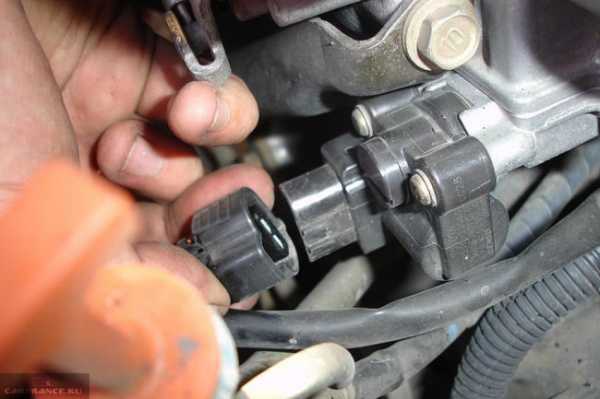

  10. Отключают разъём от прибора, нужно просто отсоединить его и отвести в сторону;
  11. Теперь настала очередь крестообразной отвёртки. Она нужна для отвинчивания двух винтов крепления рхх к дроссельному узлу;
  12. Далее происходит извлечение клапана из установочного гнезда;
  13. Перед установкой нового изделия тщательно прочищают все каналы дроссельного узла и установочное место прибора. С этим хорошо справляется жидкость для очистки карбюраторов;

Установка производится в обратной последовательности.

Перед установкой нового изделия уплотнительную прокладку нужно смазать моторным маслом.

После того как замена датчика холостого хода будет произведена, его необходимо калибровать.

autovaz-2114.ru

Регулятор холостого хода ВАЗ 2114 – принцип работы + Видео » АвтоНоватор

РХХ – регулятор холостого хода ВАЗ 2114, который также нередко называют датчиком, выполняет функции по регулированию в автоматическом режиме и стабилизации холостого хода.

Общая информация о регуляторе

Описываемый датчик холостого хода представляет собой один из ключевых компонентов двигателя автомобиля, который обеспечивает вместе с другими устройствами бесперебойное и слаженное функционирование всего «организма» транспортного средства.

Располагается РХХ на дроссельном узле, а точнее – на его корпусе.

Найти интересующий нас элемент несложно, он находится около датчика, который управляет дроссельной заслонкой. Как правило, регулятор соединен с дроссельным механизмом небольшими винтами. В редких случаях встречается и вариант крепления датчика при помощи лака.

Регулятор холостого хода ВАЗ 2114 – принцип работы

Находящийся на РХХ шток при включении водителем зажигания автомобиля выдвигается на всю свою длину, а затем упирается в калибровочное специальное отверстие, которое располагается в дроссельном патрубке. После того, как регулятор отметит определенное число шагов, он возвращает в начальное положение клапан.

Если двигатель машины прогрет, датчик на начало регулировки расположен на отметке примерно в 40 шагов. Объем воздуха при снижении либо повышении количества шагов постоянно меняется:

  • они уменьшаются, если шток втягивается;
  • они увеличиваются, когда шток вытягивается.

Показатель хода штока на ВАЗ 2114 равняется 250 шагам.

Заданный объем воздуха поступает в ДВС, что дает возможность качественно контролировать ХХ. Воздух, попадая в двигатель, изучается ДМРВ (датчиком расхода). А затем на основании этого анализа контроллер ДМРВ направляет через топливные форсунки требуемый объем топлива. Другой датчик, задача которого заключается в регулировке положения коленвала, отслеживает обороты мотора и контролирует функционирование РХХ.

Если двигатель холодный, за счет описываемого нами регулятора ХХ контроллер датчика коленвала имеет возможность увеличить обороты мотора. Благодаря этому режиму, транспортное средство без предварительного прогрева может начинать движение.

Симптомы неисправности РХХ

Бортовой компьютер автомобиля не может просигнализировать водителю о том, что регулятор холостого хода ВАЗ 2114 вышел из строя, так как он не снабжен устройством самостоятельной диагностики. Поэтому опытные автомобилисты обращают внимание на поведение своей машины, которое подсказывает им о неприятностях с РХХ.

Признаками неисправности регулятора являются следующие симптомы:

  • обороты ХХ «плавают»;
  • на холостом ходу и при снятии на коробке передачи двигатель может заглохнуть;
  • нет высоких оборотов при запуске мотора в холодном состоянии.

При наличии озвученных явлений необходимо осуществить анализ РХХ по схеме, приведенной далее.

Проверка работоспособности датчика

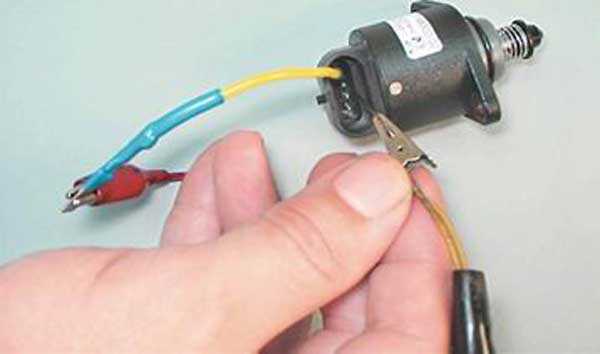

Чтобы проанализировать РХХ, его нужно отсоединить от колодки проводов, после чего убедиться в наличии на устройстве напряжения.

Операция выполняется стандартным вольтметром. Схема ее проведения такова:

  • зажигание отключается;
  • замеряется напряжение.

В тех случаях, когда напряжения нет, следует полностью проверить всю электроцепь и ЭБУ. Если напряжение находится в районе 12 В, виноват не датчик. Вероятнее всего АКБ потеряла заряд. После этого следует включить зажигание и подсоединить к регулятору колодку с питанием.

РХХ находится в неисправном состоянии, если при этом не происходит выдвижения его иглы. Убедившись в поломке регулятора, можно приступать к его замене.

carnovato.ru

Как поменять регулятор холостого хода (РХХ) самостоятельно


При не нажатой педали газа и нахождении рукоятки переключения скоростей в положении нейтрально, двигатель внутреннего сгорания работает на холостом ходу. Поскольку в таком положении дроссельная заслонка закрыта, для поддержания необходимых оборотов в пределах 800-900 об/мин к впускному коллектору подается требуемое количество воздуха через исполнительный механизм — регулятор холостого хода.

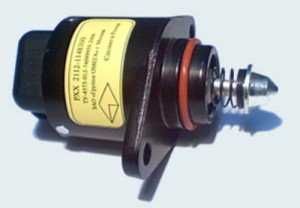

Датчика холостого хода на ВАЗ 2114

Назначение и признаки неисправности РХХ на ВАЗ 2114

В специальной литературе имеется несколько названий этого прибора. На двигателях оснащенных карбюраторами он называется электромагнитным клапаном. На инжекторных ДВС его называют регулятором или датчиком холостого хода. Также он имеет название клапан холостого хода.

На ВАЗ 2114 применяется РХХ с шаговым электродвигателем. Фактически он является приводом конусной иглы, которая, перемещаясь, регулирует подачу воздуха через дроссельный патрубок. Расположен регулятор на дроссельном узле и крепится к нему двумя винтами.

РХХ связан с ЭБУ и контроллер обеспечивает работоспособность ДВС в непрогретом состоянии, обеспечивая дополнительную подачу воздуха для обеднения смеси при закрытой дроссельной заслонке.

О проблемах в работе этого прибора может сообщить бортовой компьютер, установленный на машине. На дисплее БК в этом случае высвечиваются ошибки:

  • 0505 — ошибка регулятора холостого хода;
  • 0506 — низкие обороты холостого хода;
  • 0507 — высокие обороты холостого хода.

Однако наиболее выразительными могут оказаться внешние признаки неисправности прибора:

  • на малом газу обороты двигателя гуляют с большой амплитудой или движок самопроизвольно глохнет;
  • во время движения, при установке рукоятки переключателя скоростей в нейтральное положение, двигатель выключается;
  • сразу после запуска на холодном двигателе невозможно увеличить обороты;
  • на неразогретом ДВС при включении дополнительного оборудования обороты заметно падают.

Обнаружив какой-нибудь из признаков неисправности датчика, до того как поменять датчик холостого хода на ВАЗ 2114, можно проверить его работоспособность достаточно простыми способами.

  1. Самый простой — открутить два винта и снять РХХ, вытащив его из гнезда. Подключить разъем к клеммам датчика и легким прикосновением приложить палец к игле, ни в коем случае не нажимая на нее. При включении зажигания должны чувствоваться легкие толки кончиком иглы. Если они проявляются, значит РХХ исправен, если никаких толчков нет — значит прибор неисправен и требуется замена датчика холостого хода на ВАЗ 2114.
  2. Регулятор — это по сути электродвигатель и проверить в рабочем он состоянии или нет можно замерив сопротивление на его обмотках. Оно должно быть 53 ом. Если сопротивление не соответствует, тогда нужна на ВАЗ 2114 замена регулятора холостого хода.

Одной из причин неработоспособности РХХ может быть отсутствие сигнала от ЭБУ. В этом случае требуется проверить разъем и проводку.

Порядок замены РХХ на двигателе ВАЗ 2114

Перед тем как заменить регулятор холостого хода ВАЗ 2114 надо подготовить датчик, необходимый инструмент и материалы:

  • в качестве прибора на замену можно купить РХХ с маркировкой 2112-1148300-04 «КЗТА» или «омега» 2112-114830. При выборе надо обязательно проверить выход штока иглы на расстояние не больше 23 мм;
  • для работы нужна крестовая средняя отвертка, а также ключ на «13»;
  • обязательно приготовить ветошь, WD-40 и карбюраторный очиститель.

Перед заменой прибора требуется:

  • Установить автомобиль на ровной площадке и поставить его на ручной тормоз.
  • Поднять крышку капота и зафиксировать ее в открытом положении.
  • Отключить аккумулятор, при замене РХХ это не дежурное, а обязательное условие.
  • Снять крышку, которая является защитным кожухом двигателя.
  • Ослабив хомут, отсоединить резиновую трубку от патрубка воздушного фильтра, иначе она будет мешать при отсоединении самого патрубка.
  • Открутить хомут крепящий патрубок ВФ, отсоединить и отодвинуть гофру патрубка в сторону.
  • Ослабить крепежный винт и вытащить тросик идущий от педали газа к дроссельной заслонке.
  • С помощью ветоши вычистить поверхность дроссельного узла и вокруг него.
  • Смазать гайки крепления ДУ и винты крепления РХХ с помощью WD-40, для того чтобы они лучше откручивались.
  • Открутить две гайки на «13» и снять дроссельный узел целиком.
  • Отключить разъем РХХ, сняв его с клемм датчика.
  • Если в местах крепления и прилегания РХХ к корпусу ДУ имеется грязь, то ее необходимо удалить, тщательно все протерев приготовленной ветошью.
  • С помощью крестовой отвертки открутить два винта, которыми крепится РХХ к ДУ.
  • Извлечь клапан из гнезда крепления.
  • Дроссельный узел желательно промыть карбюраторным очистителем.
  • Приготовленный для замены регулятор установить на дроссельный узел в том же положении, в котором стоял только что снятый прибор.

Резиновую прокладку, которая должна продаваться вместе с датчиком, предварительно смазать моторным маслом.

  • Закрутить два винта и убедиться в плотном прилегании РХХ к корпусу ДУ.
  • Установить дроссельный узел на место и убедиться в плотном закручивании крепежных гаек.
  • Подсоединить разъем к клеммам клапана.
  • Закрепить тросик к дроссельной заслонке и подсоединить патрубок ВФ и резиновую трубку, затянув хомуты.
  • Установить защитный кожух на двигатель.
  • После установки РХХ должен быть откалиброван. Для этого подсоединить клеммы аккумулятора и включить зажигание на десять секунд. Калибровку ЭБУ проделает самостоятельно. После этого РХХ готов к работе.

Замена РХХ на ВАЗ 2114 успешно выполнена

Бывают ситуации, когда по тем или иным причинам купить новый регулятор не представляется возможным. Тогда возникает необходимость отремонтировать старый прибор.

Замена РХХ на ВАЗ 2114

Первым делом надо попробовать отмыть «неисправный» датчик. Для этого его нужно снять, обмакнуть ватную палочку в карбюраторный очиститель и промыть контакты. После этого обильно смазать очистителем иглу, шток и пружину. Взять зубную щетку и хорошенько вычистить смазанные поверхности. Еще раз промыв РХХ, установить его на место. Бывает, что этого оказывается достаточно для того, чтобы обороты прекращали «плавать».

Более сложный способ ремонта прибора заключается в следующем:

  • взять датчик и прочистить его внешнюю часть от грязи;
  • вынуть три шпильки, которые фиксируют корпус регулятора;
  • самым аккуратным образом снимается корпус, чтобы не повредить контакты;
  • если после снятия корпуса обнаружен обрыв припоя, то необходимо припаять провод на место крепления и покрыть это место специальным лаком, это делается во избежание коррозии;
  • если в корпусе РХХ обнаружены зазоры, надо с помощью герметика их устранить, чтобы избежать подсасывания воздуха через клапан.

В случае, если обнаружены износ иглы или проблемы с обмотками, то необходима замена этого датчика на новый РХХ.

nadomkrat.ru

Замена датчика холостого хода на ВАЗ-2114 инжектор: видео о РХХ

Не редко владельцы ВАЗ-2114 сталкиваются с такой проблемой, как нестабильная работа двигателя на холостых оборотах. Причин тому достаточно много и диагностика может стать непростой задачей. Наиболее часто встречающаяся подобная «болячка» — это появление неисправности датчика (регулятора) холостого хода. Проверить его и заменить, тем самым решив насущную проблему, достаточно просто и это мероприятие вполне проводимо своими руками в условиях собственного гаража.

Подготовка к замене: выбор датчика и необходимый инструмент

Прежде чем приступить к замене датчика, необходимо провести некоторые подготовительные меры. В первую очередь, это покупка новой запчасти. На рынке можно найти достаточно много датчиков, подходящих к ВАЗ-2114, но существует два наиболее проверенных и доступных:

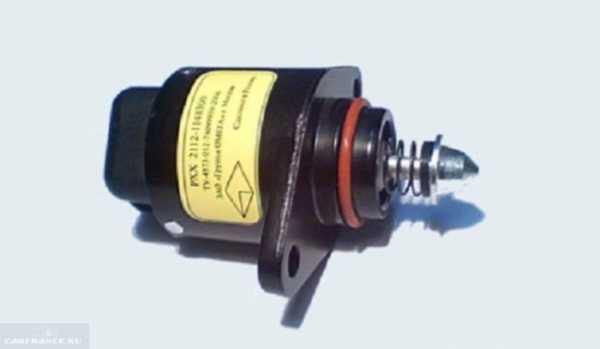

Датчик холостого хода

  • датчик от К3ТА – маркировка: 2112-1148300-04;
  • и прибор от ОМЕГА – маркировка: 2112-114830.

Важно! При выборе обратите внимание на показатель выхода штока иглы, он не должен превышать 23 мм.

Инструмента для замены понадобится немного. В большинстве случае хватает:

  • пары крестовых отвёрток разных размеров;
  • гаечного ключа размерностью «13»;
  • любая ненужная тряпочка;
  • смазкиWD-40;
  • и очистителя для карбюраторов или инжекторов.

Важно! Используйте только чистый инструмент, который находится в нормальном состоянии. Иначе есть риск повредить грани креплений некоторых узлов, снимаемых при замене.

Замена РХХ своими руками (фото-отчёт)

Для проведения замены датчика холостого хода на ВАЗ-2114, необходимо обладать базовыми навыками авторемонта. Мероприятие проводится по следующему алгоритму действий:

  1. Зафиксируйте автомобиль ручным тормозом, предварительно поставив его на ровной площадке. Затем откройте крышку капота.
  2. Обязательно отключите аккумулятор.
  3. Снимите защитный чехол двигателя, представленный кожухом.

    Расположение блока дроссельной заслонки

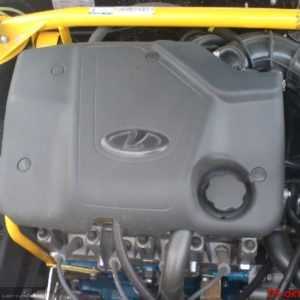

    Снимаем защитный кожух двигателя

    Дроссельная заслонка с РХХ с снятой крышкой двигателя

  4. Ослабьте хомут резиновой трубки, подключённой к патрубку воздухофильтра, и демонтируйте её.
  5. Далее таким же образом отсоедините и сам патрубок воздушного фильтра, после отодвинув его в сторону.

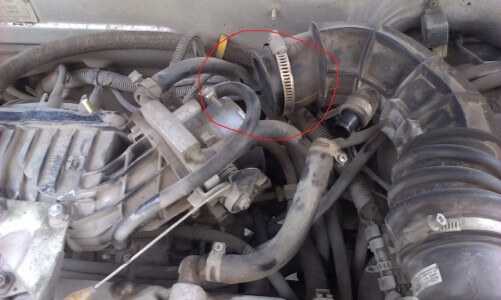

    Отсоединяем патрубки воздухофильтра

  6. Ослабьте крепёжный винт троса педали газа, идущего к дроссельной заслонке. А затем ненужной тряпочкой очистите всю область дроссельного узла от грязи.

    Демонтируем трос газа на БДЗ

  7. Предварительно смазав WD-40 все крепления датчика холостого хода и дроссельного узла, открутите их.

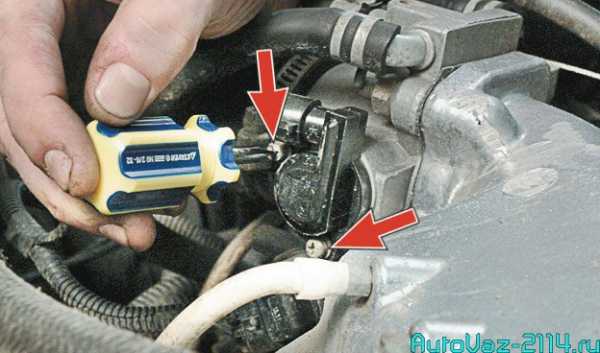

    Отворачиваем винты крепления регулятора к дроссельному узлу

  8. Отключите разъём датчика, путём снятия такового с его клемм.

    Отсоединяем разъём регулятора холостого хода

  9. Извлеките датчик из посадочного места и почистите весь дроссельный узел (его каналы) очистителем для карбюраторов или инжекторов.

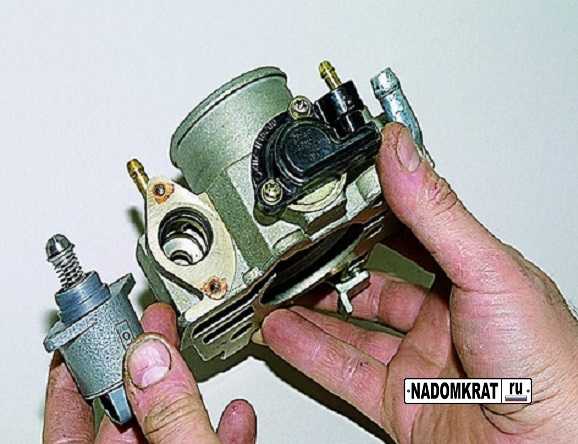

    Извлекаем датчик холостого хода из посадочного места

  10. Установите новый датчик холостого хода. Последним шагом соберите всю конструкцию в обратном порядке, надёжно закручивая все крепления. Замена завершена.

Важно! После установки нового датчика холостого хода, заведите автомобиль и дайте ему поработать 5-10 минут, иногда подгазовывая. Его работа должна нормализоваться.

Замена датчика холостого хода на видео

Советы по замене

В заключении, не лишним будет ознакомиться с некоторыми рекомендациями от профессиональных авторемонтников, которые следует соблюдать в процессе замене:

  1. Перед началом проведения всех манипуляций в обязательном порядке отключите аккумулятор.
  2. Не экономьте время на смазывании креплений, иначе есть большой риск «слизать» их грани.
  3. Все места соединений узлов тщательно очищайте от грязи.
  4. Не деформируйте резиновые детали, снимаемые при ремонте. Это может вызвать нестабильную работу мотора.
  5. Собирая всю конструкцию, затягивайте крепления достаточно сильно, но без фанатизма.

Диагностика неисправности: симптомы необходимой замены и проверка датчика

Вблизи

В общих чертах, датчик холостого хода на ВАЗ-2114 – это клапанный механизм, в структуре которого имеется запорная игла.

Последняя дозирует необходимое количество воздуха для нормального функционирования мотора на холостых оборотах, то есть тогда, когда основная дроссельная заслонка инжектора закрыта.

Работает датчик предельно просто: в моменты необходимости контроллер поднимает обороты на холостом ходу путём приоткрывания впускного отверстия поднятием запорной иглы. Также в механизме датчика имеется шаговый мотор, отвечающий за движение иглы.

Благодаря использованию такого элемента в топливной системе, автомобиль не глохнет на непрогретом двигателе и способен ехать сразу после «пробуждения».

Особенности работы датчика

Одной из особенностей определения неисправности датчика холостого хода на ВАЗ-2114 является то, что бортовой компьютер не способен распознать поломку в этом узле.

В разобранном виде

За редким исключением он выдаст некоторые ошибки (0505, 0506, 0507), но полагаться только на них не стоит, так как они могут свидетельствовать и о других неисправностях в топливной системе автомобиля.

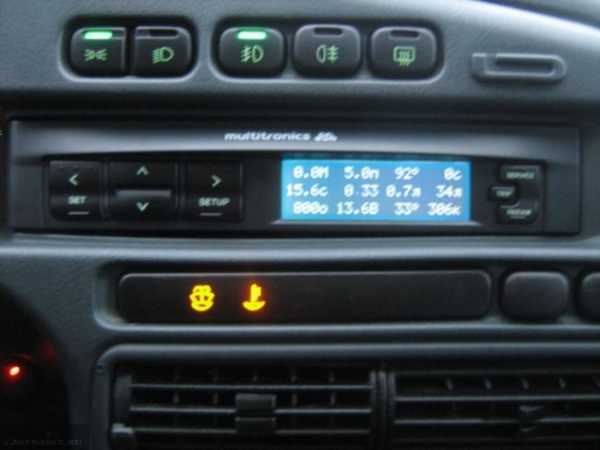

Показания бортового компьютера

Вследствие такой специфики работы детали проще обратить внимания на некоторые признаки, проявляющиеся в работе автомобиля и способные помочь в диагностике, точнее это:

  • частое самопроизвольное глушение мотора на холостом режиме работы;
  • нестабильные (плавающие) холостые обороты;
  • запуск мотора на «холодную» не сопровождается повышением оборотов;
  • выключение передачи на холостом ходу сопровождается тем, что мотор глохнет.

Способы диагностики датчика

При появлении таких симптомов окончательно удостовериться в том, что неисправен именно датчик, можно парой проверенных способов:

  • Первый. Снимите датчик и подключите его к системе. Включите зажигание, слегка прикоснитесь к игле, она должна как бы толкаться вперёд. Толчков нет – датчик неисправен.
  • Второй – более надёжный. Приобретите специальный тестер для проверки напряжения и сопротивления в электрической цепи. Им необходимо проверить поступление напряжения на датчик, оно должно быть не менее 12 Вольт. Если напряжение поступает, но проблема всё-таки имеется, желательно проверить сам датчик на работу. Для этого к его парным клеммам (A-B и C-D) присоедините тестер и проверьте сопротивление, которое должно составлять около 53 Ом. Затем поменяйте пары на A-C и B-D – сопротивление должно быть бесконечно большим.

    Проверяем сопротивление на датчике холостого хода

Важно! При отклонении от норм датчик неисправен. Конечно, можно попробовать зачистить клеммы, контакты и проверить состояние электрической цепи, но зачастую это не даёт результата и требуется замена.

Выводы

В целом, замена датчика холостого хода на ВАЗ-2114 – достаточно простая задача. Соблюдая указанные выше рекомендации и советы, ремонтное мероприятие пройдёт быстро и без проблем. Удачи на дорогах!

carfrance.ru

Регулятор холостого хода (рхх) ваз 2114: замена, ремонт, признаки неисправности

Датчик холостого хода ВАЗ-2114 (регулятор) отвечает за правильную работу непрогретого двигателя. Если это небольшое устройство неисправно, двигатель начинает глохнуть в режиме холостого хода. Как определить рабочее состояние датчика, и на что его заменить при необходимости?

Особенности устройства

Режим холостого хода включается, если рычаг смены передач находится в положении нейтрально, а на педаль газа в этот момент не нажимают, но при этом двигатель включен, а дроссельная заслонка закрыта. Поддерживает рабочее состояние движка в этот момент регулятор холостого хода ВАЗ (далее РХХ). Он помогает двигателю набрать необходимую мощность даже без предварительного прогревания узла. Конструкция устройства довольно проста:

  1. Регулятор.
  2. Электрически шаговый двигатель.
  3. Конусообразная игла.

Работает все примерно так: при повороте ключа зажигания РРХ ВАЗ начинает продвигать иглу, открывая или закрывая отверстие дроссельного патрубка. Это позволяет обогащать или же, наоборот, объединять воздушно-топливную смесь в камере сгорания. Иными словами, пока дроссельная заслонка закрыта, включается режим холостого хода, и двигатель стабильно поднимает обороты без активной нагрузки.

Размещен РХХ внутри узла дроссельной заслонки в специальном посадочном месте. Извлечь его довольно просто, открутив всего несколько креплений с помощью крестовой отвертки. Первая причиной проверки регулятора могут стать перебои в работе машины на холостом ходу.

Как проверить работоспособность устройства?

Можно самостоятельно проверить рабочее состояние РХХ, для этого есть несколько способов. Они следующие:

  1. С помощью измерительных приборов. Вооружаемся мультиметром или тестером. Извлекаем регулятор из посадочного места, подключаем аккумулятор. К РХХ подсоединяем колодку с проводами, а затем поворачиваем ключ зажигания. Измеряем напряжение на выводах, оно должно быть не менее чем 12 В. Идеальным значением считается 13,5 В. Если напряжение меньше — проверьте аккумулятор, если вовсе отсутствует — это обрыв цепи. Проверьте целостность контактов, возможно, проблема в них.
  2. Второй вариант — визуальный. Приборы не нужны, берем колодку с проводами, включаем зажигание и надеваем ее на регулятор. Игла должна выдвинуться — это признак рабочего состояния механизма. Если этого не произошло — с большой вероятностью придется искать замену датчику.

Перед заменой стоит попробовать промыть устройство, поскольку загрязнение может мешать механизму корректно работать. Смочите ватную палочку в жидкости для очистки карбюратора, а затем промойте контакты. Очистителем смажьте и иглу, а также поверхность устройства.

Поскольку РХХ ВАЗ практически не подлежат ремонту, возникает вопрос, какой лучше регулятор поставить вместо старого? Идеальным вариантом является аналогичная модель, но для замены также можно использовать Омегу серии 2112-114830 или КЗТА серии 2212-1148300-04. Оригинал подойдет лучше, но если его нет, без проблем можно установить один из двух приведенных вариантов.

Процесс демонтажа

Замена датчика холостого хода проводится без использования специальных инструментов. Перед началом работ стоит взять накидной ключ на 13, отвертку крестовую и несколько тряпок.

Чтобы прочистить узел дроссельной заслонки не забудьте взять WD-40 и немножко очистителя для карбюратора.

Далее выполняем схематично действия:

  1. Ставим автомобиль на ручной тормоз, поднимаем капот.
  2. Отсоединяем питание, снимаем верхний кожух моторного отделения.
  3. Далее понадобится ослабить хомут, а потом отсоединить трубку от воздушного фильтра.
  4. Откручиваем два крепления патрубков воздушного фильтра, отсоединяем гофру.
  5. Следующий шаг — ослабление тросика заслонки. Откручиваем 2 крепления, вытягиваем трос, который тянется к педали газа.
  6. Аккуратно тряпочкой очищаем зону около дроссельного узла. С помощью WD-40 смазываем 2 винта дроссельного узла и РХХ, чтобы их было легче открутить.
  7. Снимаем крепления ключом, извлекаем дроссельный узел.
  8. Откручиваем винты отверткой, снимаем клеммы с датчика.

Установка нового регулятора

Монтаж датчика холостого хода ВАЗ-2114 имеет некоторые особенности, которые стоило бы упомянуть.

  1. Перед монтажом все пространство вокруг дроссельного узла необходимо отмыть.
  2. В комплекте с регулятором может быть резиновая прокладка, ее нужно смазать машинным маслом перед установкой.
  3. Новое устройство размещается на месте старого регулятора. Закручиваются винты крепления, но не до упора.
  4. Дальнейшая установка производится в обратном порядке разборки узла.
  5. После окончания монтажных работ необходимо настроить датчик. Для этого включаем мотор на 10 секунд и больше ничего не нажимаем. Если датчик установлен правильно, двигатель не заглохнет в таком режиме работы.

Замена регулятора холостого хода окончена.

Если вы заметили, что в режиме холостого хода двигатель троит, или он просто глохнет — стоит проверить регулятор холостого хода.

Эта незначительная деталь в конструкции автомобиля ломается довольно часто из-за небольшого срока эксплуатации. Но не спешите избавляться от старой детали, возможно, ее просто необходимо почистить или подпаять. Осмотрите устройство после извлечения. Если видны места разрыва контактов, их легко подпаять. В конечном итоге замена может и не понадобится.

korchim.ru

Датчик холостого хода ВАЗ 2114,. Неисправности и замена

Регулятор холостого хода РХХ на ваз 2114 предназначен для регулировки оборотов двигателя на холостом ходу. Иногда его называют датчиком холостого хода. Представляет он из себя клапан с конусной иглой. Выход его из строя можно определить по «плавающим» оборотам двигателя. Его замена не вызовет особых проблем. Но обо всем по порядку.

Как работает рхх

В момент запуска мотора, игла рхх полностью выходит из клапана и упирается в специальное калибровочное отверстие в дроссельном патрубке. Далее при запуске мотора, датчик отсчитывает шаги и возвращает иглу в исходное положение. При этом исходное положение регулятора холостого хода, зависит от прошивки контролера.

  • РХХ управляет воздухом, подающимся в обход дросселя
  • регулирует обороты двигателя на холостом ходу

Где расположен датчик рхх

Располагается датчик на корпусе дроссельного узла, недалеко от датчика дроссельной заслонки. Как правило крепится он на два болта. Отметим, что на 2114, да и всем семействе Самар, расположение датчика не очень удобное, поэтому при его замене нужно запастись терпением.

Признаки неисправности РХХ и его проверка

В отличии от других датчиков, при неисправности рхх, бортовой компьютер не сообщает нам об ошибке, поэтому определить неисправность можно только по некоторым признакам, которые мы опишем ниже.

  • Обороты двигателя «плавают»
  • двигатель глохнет на холостом ходу
  • при выключении передачи глохнет

Помимо этого, нестабильная работа двигателя может быть вызвана неисправностью датчика фаз или как его называют датчика положение распредвала.

Как проверить работоспособность датчика

Сделать это очень просто для этого нам потребуется мультиметр. Проводим проверку при выключенном зажигании. Отсоединяем от датчика клемму, с помощью мультиметра проверяем сопротивление между парами контактов: Aи B; Cи D

Допустимое сопротивление находится в пределах от 40 — 80 Ом

При замере сопротивлении вне указанных выше диапазонов. Значит необходимо провести замену датчика. Если сопротивление в норме, попробуем проверить другим способом. Используя все тот же мультиметр, теперь меряем сопротивление между парами контактов B и C,A и D. Мультиметр должен показать либо обрыв цепи, либо бесконечность, в противном случае рхх так же не исправлен.

Замена Регулятора холостого хода — пошаговая инструкция с фото

Как мы уже писали выше, рхх расположен на корпусе дроссельной заслонки. Снимаем декоративную крышку двигателя.

Отсоединяем трубку вставленную в воздуховод как показано на рисунке.

Далее ослабляем хомут и снимаем воздуховод с дроссельной заслонки.

Аккуратно снимаем тросик газа как на фото

Теперь следует открутить дроссельный узел, если у вас получится добраться до датчика и так, то можно дроссель не снимать.

Дроссельный узел закреплен на двух болтах на 13

Теперь после снятия дросселя, мы легко можем снять рхх и установить новый.

Прежде чем установить новый рхх, почистите посадочное отверстие. Желательно смазать уплотнительное кольцо маслом

После установки рхх производим сборку в обратном порядке.

Датчик холостого хода 2112-114830

Для того, чтобы датчик работал долго, нужно приобрести качественный и уже проверенный рхх. Советуем приобрести датчик омега с номером 2112-114830 или КЗТА с номером 2112-1148300-04. При этом обратите внимание на конечные цифры в номере. Датчики выпускаются с метками 01 02 03 04, поэтому посмотрите на метку старого датчика и приобретайте такой же.

remontautomobilya.ru

Меняем регулятор холостого хода на автомобилях ЛАДА Самара.

Фото и видео инструкция для всех, кто столкнулся с плавающими оборотами на автомобилях ваз 2113, 2114, 2115. Проверка и самостоятельная замена датчика.

Перед выполнением работ по проверке и замене регулятора холостого хода нужно приготовить:

  • куски проводов
  • мультиметр.

  1. Отсоединяем колодку проводов от регулятора холостого хода.
  2. Минусовой щуп мультиметра подсоединяем к массе двигателя.
  3. Включаем зажигание и вольтметром замеряем напряжение на выводах A и D. Название выводом нанесены на колодку. Напряжение на выводах должно быть не меньше 12в. Если оно меньше или вообще отсутствует, то нужно проверить заряд аккумулятора, исправность цепи питания и ЭБУ.
  4. После замеров выключаем зажигание.
  5. Если у вас двигатель 11183(1,6i), то нужно открутить 2 гайки крепления дроссельного узла к ресиверу. Отведите дроссельный узел от торца ресивера на 10-15мм, чтобы открыть доступ к винтам крепления регулятора холостого хода.
  6. Откручиваем 2 винта крепления регулятора к корпусу дроссельной заслонки.
  7. Снимаем регулятор с двигателя.
  8. При помощи омметра замеряем сопротивление между выводами обмоток. Электрическое сопротивление между выводами А–В и C–D должно быть около 53 Ом. Сопротивление между выводами А–С и B–D должно быть большим (стремиться к бесконечности). Неисправный регулятор необходимо заменить.
  9. Приступим к установке регулятора. Перед установкой проверьте, чтобы игла клапана не выступала больше чем 23мм. Для этого штангенциркулем-глубомером измеряем выступание.
  10. Если игла выступает слишком сильно, ее нужно утопить. Для этого проводом соединяем плюсовой вывод аккумулятора и вывод D регулятора. Затем подсоединяем второй провод к минусовому выводу аккумулятора и свободным концом касаемся вывода С на регуляторе. Клапан движется медленно, поэтому нужно будет много коротких касаний.
  11. Устанавливаем регулятор на место.

Видео по замене РХХ на ВАЗ 2114:

remont2114.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
