Датчик положения распредвала как проверить: Способы быстрой проверки датчика распредвала (фаз)

Как проверить датчик распредвала

Датчик положения распределительного вала (ДПРВ) служит для того, чтобы определять угловые положения ГРМ по отношению к положению коленвала. Сигналы от указанного датчика подаются на ЭБУ двигателем, который осуществляет коррекцию топливного впрыска и зажигания. Также ДПРВ работает в связке с датчиком частоты вращения коленвала.

Сбои в работе датчика на бензиновых агрегатах, которые проявляются в отсутствии импульса на блок управления, зачастую не позволяют завести двигатель автомобиля. В дизельных моторах запуск может быть осложнен, но возможен. Дизельный двигатель будет работать и даже повторно заводиться после остановки, так как ЭБУ параллельно получает импульсы от датчика частоты вращения коленвала.

Рекомендуем также прочитать статью об устройстве датчика Холла. Из этой статьи вы узнаете о конструкции, принципах работы устройств и их применении на автомобилях.

Содержание статьи

Назначение датчика положения распредвала

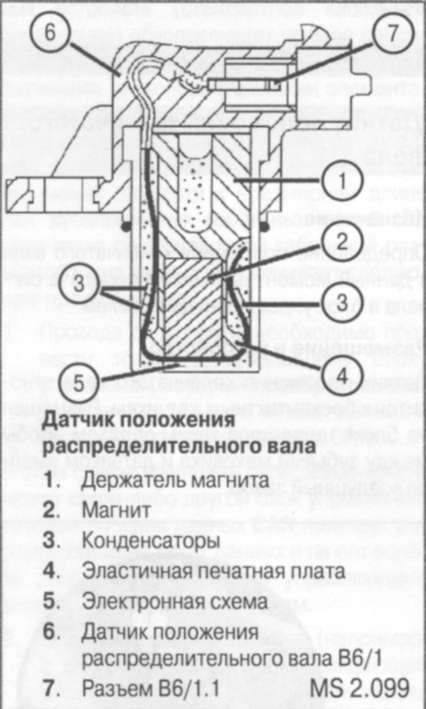

Основой датчика для определения положения распределительного вала выступает эффект Холла.

По этой причине ДПРВ также называется датчиком Холла. Изменение магнитного поля в таком датчике осуществляется в тот момент, когда происходит замыкание магнитного зазора.

Указанный зазор замыкается при помощи специального стального зубца. Такой зубец (репер) может быть расположен на зубчатом колесе распредевала. Еще одним местом расположения данного элемента выступает задающий диск, который крепится на валу.

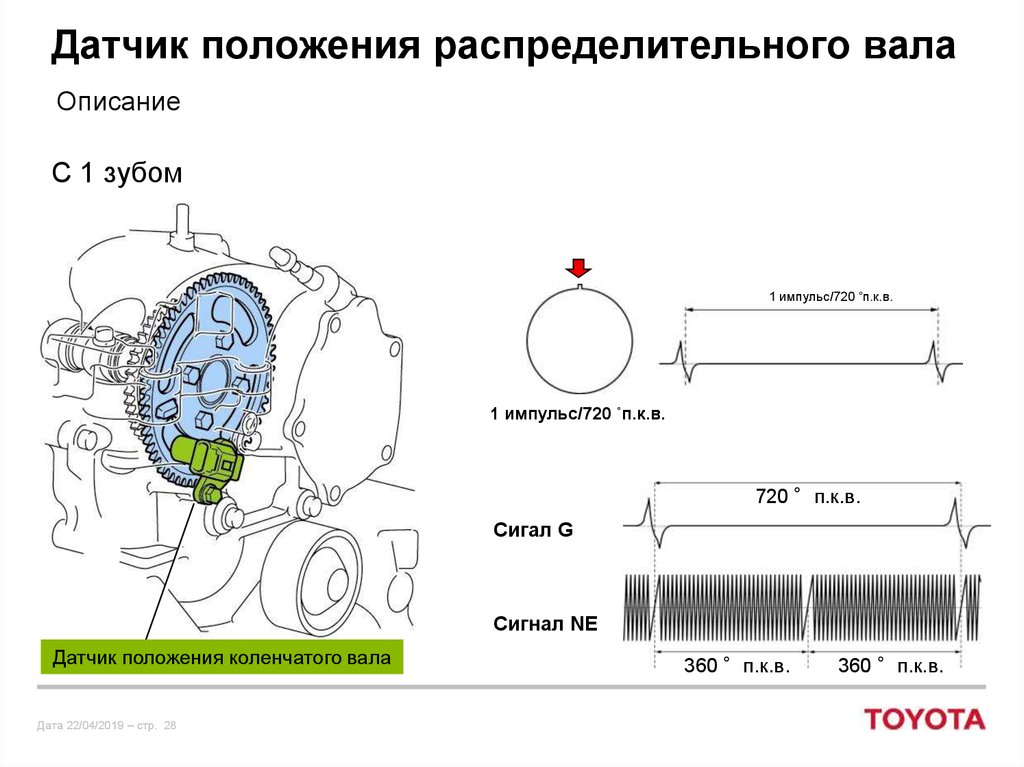

Когда зуб проходит рядом с датчиком положения распредвала, в датчике появляется напряжение и формируется сигнал. Указанный сигнал поступает в ЭБУ.

Чем быстрее или медленнее вращается распредвал, тем большей или меньшей оказывается частота импульсов от датчика за определенный временной отрезок. Блок управления берет за основу эти сигналы, определяя положение поршня в первом цилиндре.

Под таким положением следует понимать нахождение поршня в ВМТ (верхняя мертвая точка в конце такта сжатия). Данное решение позволяет обеспечить своевременный топливный впрыск и последующее образование искры свечой зажигания для воспламенения рабочей смеси.

Моторы с системой изменяемых фаз газораспределения могут быть оборудованы датчиками Холла как на распредвале впускных клапанов, так и на выпуске. В этом случае ДПРВ управляют указанной системой.

Датчик распредвала на дизельном двигателе

На дизельном двигателе датчик положения распределительного вала работает иначе сравнительно с бензиновым аналогом. Импульсы от датчика фиксируют положение поршня в ВМТ не в 1-ом цилиндре, а во всех. Подобное решение позволяет добиться максимально точного определения положения распредвала по отношению к коленвалу. В дизеле ДПРВ отвечает за эффективность запуска и стабильность работы силового агрегата данного типа на разных режимах эксплуатации.

В дизеле определенные изменения конструкции присутствуют на задающем диске. Зубья на указанном элементе выполнены для каждого цилиндра ДВС и устанавливаются на определенном расстоянии. В качестве примера рассмотрим дизельный двигатель, который имеет 4 цилиндра. В таком моторе задающий диск имеет 7 зубьев (4 зуба основные, расположены под углом в 90 градусов по отношению друг к другу). Также имеются дополнительные 3 зуба, позволяющие идентифицировать цилиндры по отдельности. Эти зубья расположены на определенном удалении от основных, чтобы точно определить положения поршня в каждом отдельно взятом цилиндре.

Самостоятельная проверка

Распространенной неисправностью ДВС с электронным впрыском являются сбои в работе датчика положения распределительного вала. В списке признаков, указывающих на проблемы с датчиком, отмечают:

  • затрудненный пуск;
  • неустойчивую работу двигателя;
  • двигатель трясется, работает перебоями;
  • возможно загорание «check» на панели приборов;
  1. Первым шагом становится обнаружение посадочного гнезда ДПРВ, который устанавливается в области ГБЦ. В месте установки необходимо найти специальное уплотнительное кольцо. Указанное кольцо необходимо осмотреть, так как нарушение его целостности и другие деформации могут привести к неисправностям датчика.
  2. Дополнительно потребуется осмотреть сам корпус датчика, а также зубчатый ротор. Наличие повреждений или присутствие металлической стружки также указывают на поломку датчика.

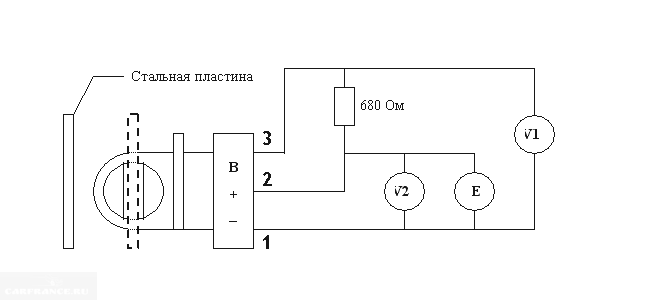

Чтобы самому поверить датчик положения распредвала необходимо воспользоваться тестером/мультиметром. Обязательным условием перед проверкой является отключение зажигания. После можно начать отсоединение проводов от устройства. Зачастую проводка закреплена при помощи стандартных разъемов. Отключение производится посредством нажатия на специальный фиксатор-защелку колодки.

  • Далее необходимо изучить сам разъем. На таком разъеме должны присутствовать контакты: плюсовой контакт, минусовая «масса», контакт для передачи сигнала.
  • Затем необходимо включить зажигание, после чего вольтметром производится замер напряжения на плюсовом контакте датчика положения распредвала.
    Массу тестера нужно подключить к массе двигателя. Данный замер должен по напряжению быть аналогичным показателю напряжения на клеммах АКБ. В случае отклонений в показаниях напряжения сравнительно с питанием можно сделать вывод, что имеются неисправности в электрической цепи питания датчика положения распредвала.
  • Аналогичным образом производится замер напряжение на «массе» датчика. Напряжение на указанном контакте должно быть нулевым.
  • После необходимо выполнить подключение плюсового и минусового провода датчика. Средний контакт датчика подключается через тестер. Получается, одни щуп вольтметра прикладывается к сигнальному выводу датчика, а другой запитывается на вход в системе управления. Для решения такой задачи не редко сигнальный провод перерезается, а щуп мультиметра прикладывается к открытым проводам.
  • Затем двигатель прокручивается стартером. Рабочий датчик покажет напряжение, которое может колебаться от 0.4 до 5 вольт. Отклонения от указанных значений указывают на необходимость замены ДПРВ.

Чтобы самому заменить датчик положения распредвала потребуется отсоединить от него повода, удалить крепеж и вынуть устройство из посадочного места. Подключение исправного элемента осуществляется в обратном порядке.

Читайте также

Признаки неисправности датчика распредвала, проверка ДПРВ и его замена

Проблемы в работе ДПРВ могут серьёзно угрожать безопасности водителя и пассажиров. Представьте ситуацию: вы едете в плотном потоке крупного города, и вдруг двигатель резко теряет мощность, что приводит к значительному снижению скорости движения вашего автомобиля. Очень часто всё заканчивается ДТП, поскольку едущий сзади водитель попросту не успевает среагировать.

Ещё один вариант – во время движения двигатель глохнет, отключается гидроусилитель руля, из-за чего вы не можете вписаться в резкий поворот. Ситуация печальная и такое действительно происходит. В иных ситуациях вы просто выходите из дома, чтобы отправиться на работу, а двигатель вообще не запускается.

В этой статье будут рассмотрены основные признаки неисправности ДПРВ. Также вы узнаете, где расположен датчик распредвала, и как проверить его самостоятельно. Но для начала попробуем разобраться в том, для чего он вообще нужен.

Что такое ДПРВ (датчик положения распределительного вала)?

Головка блока цилиндров силового агрегата содержит 1-2 распределительных вала. Они оснащены специальными лопастями, отвечающими за управление впускными и выпускными клапанами. Также в блоке установлен коленчатый вал, который приводит в движение распредвал посредством шестерней, ремня привода газораспределительного механизма (ГРМ) или цепи ГРМ.

Для определения рабочего цилиндра ЭБУ двигателя анализирует положение поворота распредвала по отношению к текущей позиции коленвала. Именно эту информацию сообщает ДПРВ. Блок управления использует полученные данные для коррекции работы топливных форсунок и искрообразования. А это значит, что от работоспособности датчика распредвала зависит экономия топлива, эффективность работы мотора и уровень вредных выбросов.

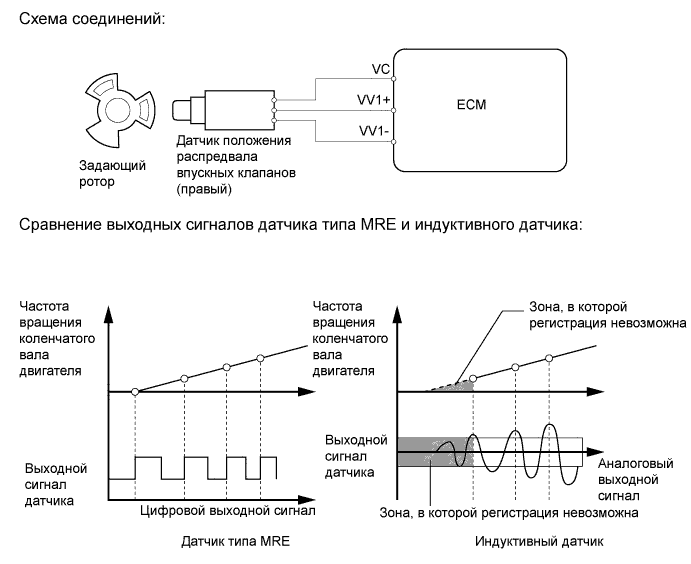

Сегодня автомобили оснащаются ДПРВ двух разновидностей – электромагнитные (индуктивные) и датчики Холла. Датчики применяются для передачи сигнала на блок управления ДВС.

Индуктивный датчик вырабатывает сигнал переменного тока, его легко идентифицировать по двум проводам. А вот датчику Холла для создания сигнала необходимо дополнительное питание, поэтому к нему идёт ещё один провод (всего три).

Важно! Датчик положения распредвала функционирует в гармонии с датчиком положения коленвала.

Проблемы, которые может создать неисправный датчик распредвала

Неисправности ДПРВ могут привести к появлению различных проблем. Всё зависит от конкретного автомобиля и поломки самого датчика.

Наиболее часто автомобилисты упоминают следующие признаки неисправности датчика распредвала:

  • Блокировка трансмисии на одной скорости. Для снятия блокировки приходится глушить и снова запускать двигатель. Явление может проявляться через определенные промежутки времени.
  • Существенное снижение мощности двигателя. К примеру, часто автомобиль невозможно разогнать выше 55-60 км/ч.
  • Двигатель может внезапно заглохнуть.
  • Если сбои ДПРВ начинаются на ходу, автомобиль может дергаться, при этом мощность двигателя заметно падает.
  • Пропуски зажигания, затрудненный запуск или захлебывание двигателя, плохая динамика.
  • Иногда вышедший из строя датчик положения распределительного вала попросту блокирует образование искры, поэтому машину вообще не удается завести.

Что приводит к сбоям в работе ДПРВ

Как и любой элемент автомобиля, датчик распредвала в определенный момент перестаёт работать. Например, это происходит в результате износа внутренней части или провода.

В зависимости от типа используемого датчика различаются и проблемы в работе двигателя. Как только «мозги» автомобиля обнаружат сбой в работе ДПРВ, на панели приборов загорится значок Check Engine, а в памяти блока управления сохранится диагностический код неисправности. Это упростит поиск проблемы в дальнейшем.

Ошибки датчика распредвала (коды)

P0340Отсутствует сигнал с датчика распредвала (обрыв цепи)
P0341Недопустимое значение сигнала ДПРВ
P0342Низкий уровень сигнала на входе цепи ДПРВ
P0343Высокий уровень сигнала на входе цепи ДПРВ
P0344Неустойчивый сигнал ДПРВ

Расположение ДПРВ

Расположение датчика положения распределительного вала зависит от конкретного двигателя. Как правило, он находится где-то в области головки блока цилиндров. Необходимо осмотреть верхнюю часть цепи или ремня привода ГРМ либо обратить внимание на заднюю часть ГБЦ. Некоторые производители «прячут» ДПРВ в специальных отсеках. Иногда силовой агрегат автомобиля может быть оснащен не одним, а несколькими датчиками.

Если визуальный осмотр не принёс никаких результатов, советуем изучить инструкцию по эксплуатации вашего автомобиля. Если печатного издания под рукой нет, поищите информацию о расположении датчика распредвала через интернет.

Устранение неполадок ДПРВ

Если на панели уже загорелся индикатор Check Engine (он может светиться не постоянно, а появляться периодически), необходимо просто считать код неисправности с помощью диагностического устройства. Если у вас нет такого прибора и купить его невозможно, необходимо обратиться к специалистам.

После получения точного кода неисправности и его расшифровки, мы рекомендуем выполнить несколько несложных тестов. Не всегда наличие одного из перечисленных выше кодов неисправности ДПРВ свидетельствуют о том, что датчик обязательно подлежит замене. Иногда источником проблемы является повреждение проводки, разъема и т.д. Такие неполадки вполне реально устранить своими силами.

Но для проверки работоспособности самого датчика положения распредвала необходимо выполнить несколько действий. Конечно, сигнал сложно проверить, не имея специального оборудования. Но базовую информацию предоставит проверка датчика распредвала мультиметром.

Сначала визуально проверьте, в каком состоянии находится разъем датчика и провода, которые к нему идут. Убедитесь в том, что там нет грязи, масла или ржавчины, которые могут создавать перебои. Проверьте провода на отсутствие повреждений. Иногда проблемы создают переломанные провода, плохие контакты или дефекты изоляционного слоя, вызванные воздействием повышенных температур. Провода ДПРВ не должны контактировать с высоковольтными проводами системы зажигания.

После этого берём в руки цифровой мультиметр, он «умеет» проверять значение переменного и постоянного тока (AC и DC, соответственно). Но вам заранее необходимо получить информацию о том, какими должны быть эти показатели для используемого на вашем авто датчика.

В некоторых датчиках разъемы устроены так, что вы можете подключить к ним дополнительные провода для считывания данных мультиметром.

Если это невозможно, попробуйте отключить разъем ДПРВ и подключить тонкие медные провода к каждой клемме разъема. После этого установите разъем на место, чтобы из его корпуса торчали два провода.

Ещё один вариант – пробить каждый из проводов иглой или булавкой (делайте всё аккуратно, чтобы не замкнуть провода!). После такой диагностики поврежденные участки изоляции следует хорошо замотать изолентой, чтобы внутрь не попадала влага.

Проверка двухпроводного датчика положения распредвала:

  • Если в авто используется электромагнитный ДПРВ, переведите мультиметр в режим AC.
  • Другой человек должен включить зажигание, провернув ключ в замке, не запуская при этом двигатель.
  • В цепи должно появиться напряжение. Один из щупов мультиметра соедините с «землей» (любой металлический компонент двигателя), а второй по очереди подключайте к проводам датчика распредвала. Отсутствие тока на всех проводах свидетельствует о проблеме в проводке, которая идёт к датчику.
  • Попросите человека в машине запустить двигатель.
  • Прикоснитесь одним щупом мультиметра к одному проводу разъема ДПРВ, а вторым – к другому. На экране прибора появятся значения, которые следует сравнить с рабочими показаниями, приведенными в инструкции по эксплуатации авто. Как правило, показатели на экране меняются в пределах 0,3-1 вольта.
  • Отсутствие сигнала свидетельствует о неисправности датчика распредвала.

Проверка трехпроводного ДПРВ:

  • Идентифицируйте провод питания, «земли» и сигнальный провод (воспользуйтесь инструкцией по ремонту), после чего проверьте целостность проводки, которая идет к датчику. Мультиметр надо перевести в режим DC.
  • Другой человек должен включить зажигание, не запуская мотор.
  • Черный щуп мультиметра соединяем с «землей» (любая металлическая деталь двигателя), а красный – с проводом питания ДПРВ. Полученные результаты следует сравнить с данными с инструкции по эксплуатации.
  • Помощник должен запустить двигатель.
  • Дотроньтесь красным щупом мультиметра к сигнальному проводу ДПРВ, а черный щуп соедините с проводом заземления. В случае неисправности датчика напряжение будет ниже заявленного в руководстве по ремонту. Иногда мультиметр вообще ничего не показывает, что также свидетельствует о выходе из строя датчика.
  • Снимите ДПРВ и проверьте элемент на наличие механических повреждений или загрязнений.

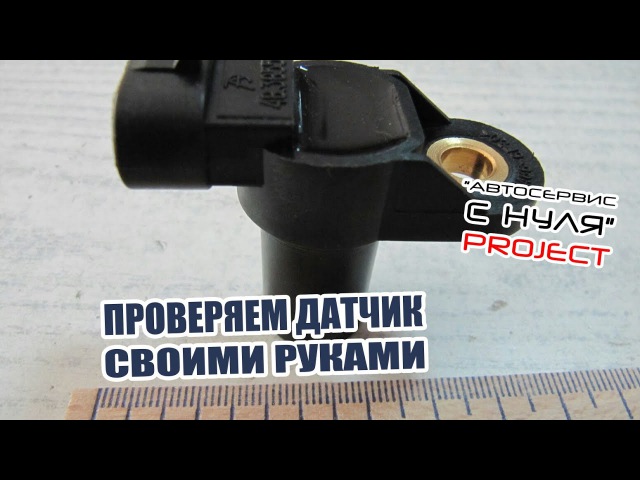

Ниже опубликовано видео, которое наглядно демонстрирует, как вы можете проводить такие испытания. В некоторых случаях электрическая цепь исправна, датчик во время тестов также выдает правильные показания. Возникает вопрос о том, почему же появляются ошибки и проблемы в работе двигателя? Иногда причины связаны с другими компонентами двигателя. Ошибки могут появляться из-за ослабленного ремня ГРМ или неисправности его натяжителя. Из-за этого ДПРВ будет передавать неправильный сигнал.

Тестирование датчика положения распределительного вала

Стоимость и замена датчика распредвала

Если результаты тестов окончательно убедили вас в том, что ДПРВ неисправен, его необходимо заменить. На многих автомобилях поменять датчик очень просто. Всё сводится к отключению электрического разъема, откручиванию лишь одного крепёжного болта, вытаскиванию старого и установке нового датчика. На других авто приходится попутно снимать несколько компонентов двигателя, иначе получить доступ к датчику не удастся. Для оценки возможности самостоятельной замены ДПРВ мы советуем изучить соответствующий пункт руководства по ремонту конкретного автомобиля. Стоимость датчика распредвала обычно составляет в пределах 30-100 долларов.

Итоги

В начале статьи мы упоминали неприятные последствия, к которым может привести поломка ДПРВ. Если вы обнаружили хотя бы один из признаков неисправностей датчика положения распределительного вала, советуем как можно быстрее диагностировать проблему. В противном случае вы можете просто встать посреди дороги. Начните со считывания кодов неисправностей, хранящихся в памяти ЭБУ и, при необходимости, проверьте сам датчик. Теперь вы уже знаете, как это делать с помощью обычного цифрового мультиметра. Очень часто решить проблему можно своими руками, не расходуя лишних денег на диагностику и замену.

Как проверить датчик положения распредвала?

Датчик, контролирующий размещение распредвала на автомобиле, является важным элементом. От функциональности данного устройства зависит работоспособность всего узла. ДПРВ, он же датчик фаз – это электронный компонент, который отслеживает положение распредвала в определенных интервалах времени. Сигналы с датчика направлены в механизм, управляющий машиной – ЭБУ и в простонародии «мозги». Происходит замыкание зубчика, установленного на валу. Моментально компьютер оповещают относительно размещения поршня. Это позволяет четко осуществить впрыск, чтобы сформировалась необходимая смесь.

Датчик положения распределительного вала во всех ДВС автомобилей, на которых он устанавливается, чаще всего имеет один и тот же алгоритм работы и завязан он на, так называемом, эффекте Холла — в тот момент, когда полупроводник проходит сквозь постоянное магнитное поле, в нем изменяется вектор направления заряженных частиц. Если говорить конкретно про принцип работы ДПРВ, то проще всего объяснить это так: в самом датчике находится магнит, который создает магнитное поле, в свою очередь, на зубьях колеса распредвала размещен металлический зуб(его еще называют репером). Как только этот зуб проходит зону действия магнитного поля, то создается импульс напряжения на сигнальном контакте датчика положения распределительного вала, который, в свою очередь, уже идет на обработку в «мозги» двигателя.

Стоит определить симптомы поломок рассматриваемого датчика. В сервисе пользуются специальным прибором —  осциллографом. Эксплуатируя авто, попадает грязь на установку — датчик неправильно функционирует, появляются расхождения в показателях. Как правило, главными симптомами являются: учащенный стрекот топливных форсунок, троение двигателя на холостых оборотах, увеличение расхода топлива на 20-30%, подтупливание на низах, богатая топливная смесь и как ее следствие — резкий запах из выхлопной трубы. Так же, если датчик не просто барахлит, а полностью вышел из строя, то двигатель не заведется, либо заведется, но ДВС через короткое время заглохнет.

Теперь о том, где обычно на автомобилях устанавливается ДПРВ? Определить точное положение ДПРВ поможет книга по ремонту и эксплуатации конкретно вашего автомобиля, но, как правило, он находится либо в районе звезды распредвала, либо на задней крышке распредвала. Частенько бывает, что на некоторых автомобилях добраться до необходимого датчика достаточно сложно и трудозатратно.

Но, если Вы все таки добрались до датчика, то вот алгоритм, который позволит своими руками продиагностировать его:

1. Для проверки целостности проводки, которая подключается ДПРВ к электроцепи, отключим фишку от датчика;

2. Включаем зажигание автомобиля;

3. Замыкаем цепь через вольтметр. В том случае, если цепь имеет напряжение, то это означает, что проводка целая. Если в цепи напряжения нет, то нужно искать обрыв в проводке.

4. Первый измерительный щуп вольтметра замыкаем на 12В, второй на сигнальный контакт датчика;

5. Крутим стартер. В том случае, если стрелка на циферблате вольтметра осталась в состоянии покоя, то это означает, что датчик «приказал долго жить».

Стоит отметить, что данный метод диагностики датчика распредвала скорее относится к старым автомобилям, которых нельзя продиагностировать через диагностические разъемы. Найти проблему работы датчика в современных автомобилях намного проще и быстрей, подключив к ЭБУ автомобиля диагностическое оборудование, либо к компьютеру, на котором установлено диагностическое ПО. Как правило, об ошибки работы датчика положения распредвала, автомобиль оповестит вас самостоятельно, включившейся сигнальной лампой на приборной панели и появлением симптомов в работе двигателя, о которых я упоминал выше. При подключении диагностического оборудования, если проблемы в ДПРВ, то, скорей всего, обнаружатся ошибки с кодом P0340, P0341, P0342, P0343 или P0344. Подробней об этих и других ошибках можно посмотреть ЗДЕСЬ.

Замена датчика положения распредвала на автомобилях с бензиновым ДВС, если это потребовалось, не вызывает трудностей. Но вот установку ДПРВ в движки с блоком управления, который отвечает за распределение фаз, лучше доверить специалисту сервисцентра. Установка датчика на дизельных двигателях так же имеет свои нюансы, поэтому лучше работу доверить знающему специалисту.



Видео о том, как проверить ДПРВ своими руками:

Видео о том, как поменять датчик положения распредвала на примере автомобиля Лада Калина:



Как проверить датчик коленчатого вала и определить его неисправность

Двигатели современных автомобилей претерпели не так много конструктивных изменений, в сравнении моторами, которые выпускали несколько десятилетий назад. Ключевым этапом в сфере их развития можно назвать переход с карбюраторной системы на инжекторную, которая стала использоваться повсеместно. Работа инжекторного двигателя зависит от электронного блока управления, который является «мозгом» машины. Он собирает информацию со всех ключевых систем, анализирует ее, и на основе полученных данных корректирует работу отдельных агрегатов. За сбор данных для ЭБУ отвечают датчики, расположенные повсеместно в автомобиле. Датчик положения коленчатого вала (он же датчик синхронизации) является одним из важнейших среди них, и от его грамотной работы зависит стабильность мотора.

Зачем нужен датчик положения коленчатого вала


Датчик положения коленвала выполняет две важные функции:

  • Фиксация момента прохождения верхних и нижних мертвых точек поршнями двигателя – первым и последним;
  • Замер углового положения коленчатого вала.

На основании данных, полученных от датчика, электронный блок управления корректирует следующие параметры двигателя:

  • Количество поступающего в камеры сгорания топлива;
  • Момент подачи топлива;
  • Момент зажигания;
  • Время и продолжительность включения клапана адсорбера;
  • Угол поворота распределительного вала.

В зависимости от сложности конструкции двигателя, задачи ЭБУ могут меняться. При этом ни один блок управления не будет работать без показаний с датчика коленчатого вала.

Где находится датчик положения коленчатого вала

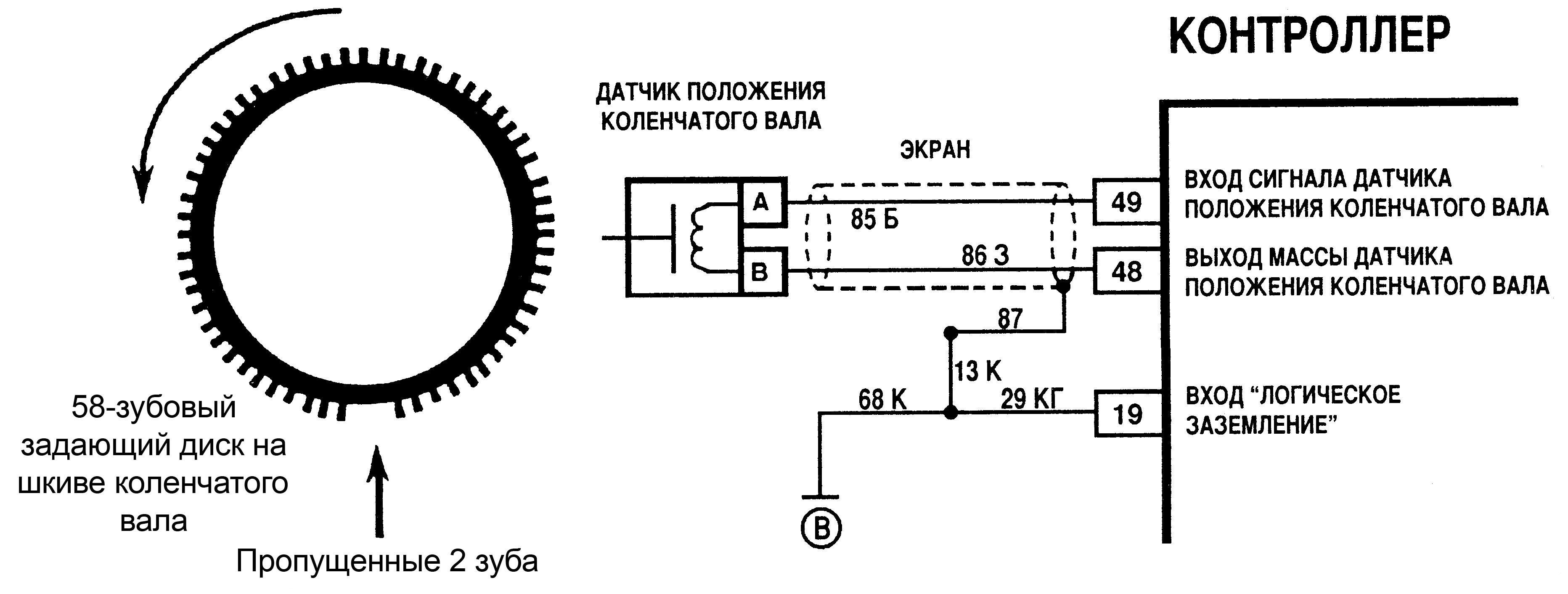

Схема работы датчика коленчатого вала

Выполняется датчик синхронизации в стандартном пластмассовом корпусе. Он располагается на кронштейне неподалеку от синхронизацинного диска или шкива генератора. От других датчиков его отличает длинный (около 70 сантиметров) провод с разъемом.

При установке датчика положения коленчатого вала необходимо оставлять зазор между его сердечником и диском синхронизации, чтобы он имел возможность правильно считывать информацию. Величина данного зазора может варьироваться, в зависимости от модели автомобиля. Чаще всего она находится в пределах от 0,5 до 1,5 миллиметров. Регулировка расстояния происходит при помощи шайб, которые располагаются между датчиком и посадочным местом.

Признаки неисправности датчика положения коленчатого вала

На основе информации, поступающей от датчика синхронизации, электронный блок управления регулирует важные параметры зажигания и работы двигателя. Соответственно, при выходе из строя датчика (или сбоях в его работе, при которых неверная информация поступает в ЭБУ), в первую очередь пострадает стабильность функционирования мотора. Характерные симптомы неисправности датчика синхронизации следующие:

  • Проблемы с пуском двигателя;
  • Неустойчивая работа мотора в различных режимах;
  • Отсутствие искры на свечах;
  • Наличие детонации мотора с увеличением нагрузки;
  • Серьезное снижение мощности двигателя;
  • Горит лампочка Check Engine.

Симптомы, которые возникают из-за неисправности датчика коленчатого вала, типичны и для ряда других проблем. Именно поэтому нельзя однозначно сказать, что проблемы в моторе возникают именно по причине поступления неправильных данных о положении коленвала в электронный блок управления. Чтобы в этом убедиться или опровергнуть данное утверждение, необходимо выполнить проверку датчика.

Обратите внимание: Типичные ошибки датчика положения коленчатого вала: 19 и 35. Если они показываются на контроллере в буфере ошибок, виной тому может являться датчик, либо шкив генератора.

Как проверить датчик коленчатого вала

Перед тем как приступать к проверке датчика синхронизации приборами, необходимо отметить на двигателе его начальное положение. Сняв электронное устройство, осмотрите его на наличие внешних повреждений. Если датчик загрязнен, необходимо его очистить, в том числе и удалить коррозию с контактов, если таковая имеется, при помощи бензина или спирта. При отсутствии внешних повреждений датчика, можно приступать к его диагностике при помощи приборов.

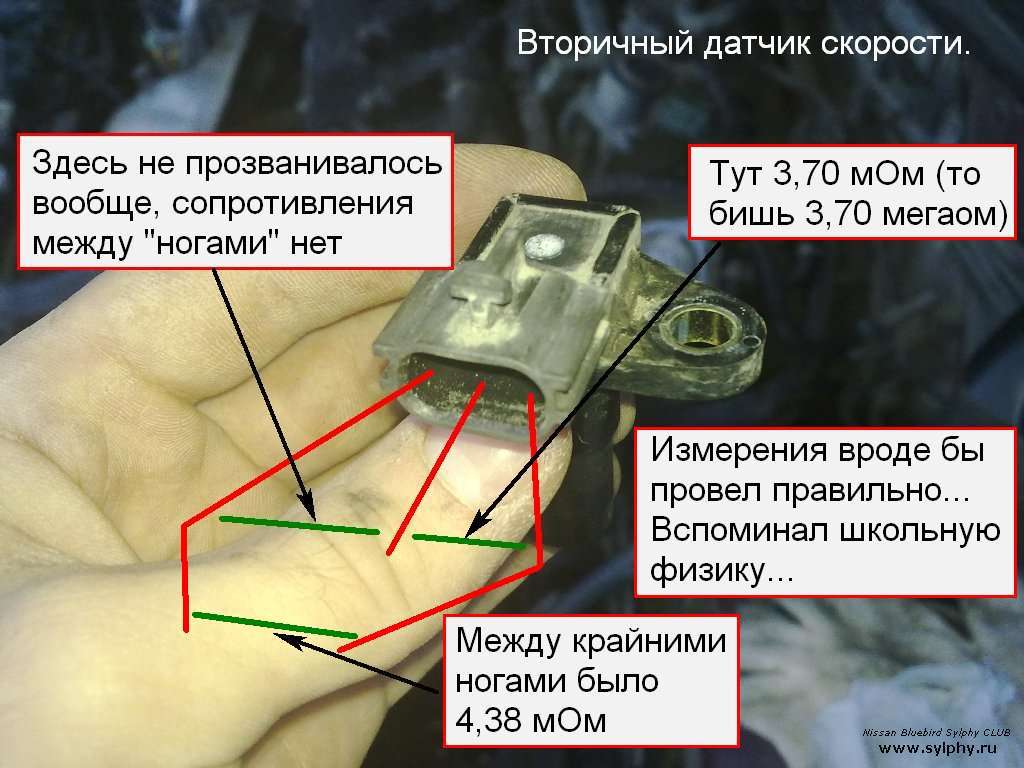

Проверка датчика коленвала на сопротивление

Самым простым, но и наименее надежным, способом проверки датчика коленчатого вала является замер его сопротивления. Проверка проводится при помощи омметра, который имеется в современном мультиметре. По результатам проверки удается выяснить сопротивление катушки индуктивности датчика.

Чтобы провести проверку мультиметром, необходимо его щупы подключить к выводам датчика. Замерив подобным образом сопротивление катушки индуктивности, надо сравнить его с идеальными показателями для датчика конкретной марки автомобиля. Если такие данные обнаружить не удалось, принято считать, что датчик исправен, если его сопротивление находится в диапазоне от 550 до 750 Ом.

Проверка ключевых параметров датчика коленчатого вала

Второй способ диагностики датчика коленчатого вала предполагает замер сразу нескольких его параметров при помощи ряда приборов:

  • Омметр. Замер сопротивления производится так же, как описано в инструкции выше, и полученный результат должен находиться в диапазоне от 550 до 750 Ом;
  • Измеритель индуктивности. С его помощью потребуется проверить индуктивность датчика, которая на работоспособном устройстве должна находиться на уровне от 200 до 400 мГн;
  • Вольтметр и мегаомметр. С их помощью замеряется сопротивление изоляции, которое при напряжении в 500 Вольт не должно превышать 20 МОм.

Обратите внимание, что для снятия идеальных показаний, необходимо проводить процедуру в помещении, температура в котором находится в диапазоне от 20 до 22 градусов.

Важно: Если в процессе ремонта или диагностики датчика был случайно намагничен диск синхронизации, его можно размагнитить с помощью сетевого трансформатора.

Проверка датчика коленвала осциллографом

В сервисных центрах для диагностики параметров датчика синхронизации используют осциллограф, который позволяет замерить стабильность характеристик. На итоговых диаграммах можно четко видеть провалы в получении сигнала, которые указывают на проблемы работы датчика или поломку зубцов синхродиска.

При установке датчика после диагностики, важно пользоваться метками, которые были сняты при его демонтаже. Также следует помнить о расстоянии в 0,5-1,5 мм между его сердечником и диском синхронизации.

Загрузка…

Как проверить датчик фазы распредвала мультиметром | автосоветы

На все инжекторные автомобили установлен датчик фазы распредвала, который считывает информацию о работе распредвала двигателя и тут же передает импульс на электронный блок управления автомобиля.

Датчики фазы распредвала

Датчик фазы распредвала установлен на на торце головки блока двигателя. Он имеет фиксированное положение установки. Принцип его работы ничем не отличается от принципа работы других электромагнитных датчиков положения.

Признаки неисправности датчика фазы распредвала:

повышенный расход топлива,
резкое снижение динамики автомобиля,
затрудненный запуск двигателя,
двигатель работает с перебоями, и глохнет при сбросе педали газа,
на панели приборов загорается иконка неисправности «check»

Коды ошибок при неисправном датчике фазы распредвала:

Р0340 Датчик положения распределительного вала неисправен (Ошибка датчика фазы)
Р0342 Датчик положения распределительного вала низкий уровень сигнала
Р0343 Датчик положения распределительного вала высокий уровень сигна

Датчики положения фаз распредвала бывают двух видов: двухпроводный (индуктивного типа) и трехпроводный (основанный на эффекте Холла). Проверка двух типов датчиков немного различается. Но первое, что нужно проверить в любом датчике, это резиновое уплотнительное кольцо, так как его деформация является частой причиной неисправности, чистоту контактов, целостность соединительной колодки датчика и подводящих проводов.

Проверка двухпроводного датчика (индуктивного типа):

Заведите двигатель автомобиля,
Переведите мультиметр в режим измерения напряжения,
Один щуп мультиметра подсоедините к одному контакту датчика, второй щуп — к другому. При исправном датчике мультиметр будет показывать колеблющееся напряжение от 0 до 5 В. Если напряжения не будет изменяться или его нет совсем — датчик неисправен
Разъем датчика фазы распредвала

Проверка трехпроводного датчика фазы распредвала:

Подсоедините один щуп мультиметра к сигнальному контакту датчика (чаще всего средний), а второй на вход системы управления,
Прокрутите двигатель стартером. Мультиметр должен показать колеблющееся напряжение от 0 до 5 В. Если напряжения не будет изменяться или его нет совсем — датчик неисправен .

Датчик фазы распредвала ремонту не подлежит, поэтому неисправный датчик заменяется на новый.

Как проверить и заменить датчик распредвала в автомобиле?

Все современные авто оснащены такой нужной деталью, как датчик распредвала. Его главной задачей является подача команды для того, чтоб состоялся впрыск топлива в цилиндры. Если датчик неисправен, обязательно нужно определить причину поломки и заменить его.

Знаете ли Вы? Датчик положения распределительного вала, а точнее принцип его работы, основывается на эффекте Холла. Поэтому специалисты называют его не иначе как датчик Холла.

Что такое датчик распредвала, принцип действия ДПРВ

Чтобы разобраться в работе и принципе действия устройства, нужно знать где находится датчик распредвала. Датчик расположен со стороны шкивов помпы и гидроусилителя. Ось датчика всегда соответствует направлению оси распредвала.

Датчик распредвала — это устройство, которое обеспечивает нормальную работу двигателя машины. Он определяет угловое положение механизма газораспределения, в отношении с положением коленного вала. После этого, информация с датчика идет в систему управления двигателем для управления впрыском топлива.

Чтобы ответить на вопрос : «для чего нужен датчик распредвала?» Нужно разобраться в принципе его работы. В самом датчике расположен магнит, который создает специальное магнитное поле. Репер (штырь или металлический зубчик), который располагается на задающем диске. Он замыкает магнитный зазор и происходят изменения в магнитном поле.

Блок управления двигателем, получив сигнал от датчика, получает данные о положении поршня первого цилиндра. После этого, система управления задает впрыск топлива и зажигание топливной смеси, согласно порядку работы цилиндров двигателя.

Важно! Если вы заметили, что датчик положения распределительного вала вышел из строя нужно как можно быстрее его заменить для уменьшения расхода топлива и нормальной работы автомобиля.

От чего зависит работоспособность ДПРВ

Работоспособность ДПРВ зависит от температурного режима. Перегрев выведет его из строя. Датчик не будет работать если вышли из строя провода по которым он передает и получает сигнал, сломался репер. Немаловажную роль играют повреждения или загрязнения самого датчика. Так же, при тяжелых условиях эксплуатация авто (езда по бездорожью, перевозка грузов) датчик может сместится или еще хуже, произойдет короткое замыкание. Для того, чтоб устранить поломку датчика в самый неподходящий момент, проводите его диагностику и меняйте через 4-5 лет.

Основные неисправности датчика и их причины

Основные признаки неисправности датчика распредвала:

  • загорается сигнал «check engine» и ухудшается динамика при езде;
  • самостоятельно увеличивается или уменьшается число оборотов;
  • на холостых оборотах нестабильно работает прогретый мотор;
  • при динамических нагрузках происходит детонация в силовой установке;
  • больший расход топлива;
  • не запускается двигатель.
Если вы заметили такие симптомы, проверьте как работает датчик распредвала. Возможно, он вышел из строя и требует замены. Причинами неисправности датчика могут быть: выход из строя диска с реперами, смещение установки ДПРВ, короткое замыкание внутри устройства, перегрев мотора.

Как проверить датчик распредвала

Перед тем как проверить датчик распредвала тестером нужно провести визуальный осмотр корпуса датчика и зубчатый ротор на повреждение или наличие металлической стружки. Это так же может быть причиной его неисправности.

Важно! Обязательно перед началом проверки отключите зажигание. После этого, начинайте отсоединение проводов от устройства.

Инструмент для диагностики

Для проверки датчика распределительного вала вам понадобятся: мультиметр/тестер, плоскогубцы и отвертка. Мультиметр/тестер покажет вам провести детальную проверку устройства. Он покажет в чем именно неисправность в самом датчике или проводке.

Схема проверки

Перед началом диагностики датчика изучите разъем на котором должны быть: плюсовой, минусовой контакты и контакт для передачи сигналов.

1. Включите зажигание и проведите проверку датчика распредвала мультиметром. Массу тестера подключите к массе двигателя. Замер должен соответствовать показателям напряжения на клеммах аккумуляторной батареи. Если показания не совпадают, значит цепь питания датчика вышла из строя.

2. После этого, проведите замер напряжения на массе датчика аналогичным способом. Напряжение должно быть нулевым.

3. Подключите плюсовой и минусовой провода датчика распредвала. Средний контакт подключите через тестер. Таким образом, один провод мультиметра подключаем к сигнальному выводу нашего датчика, другой нужно запитать на вход в систему управления.

4. После этого, прокрутите двигатель стартером. Если датчик рабочий, он покажет напряжение от 0,4 до 5 вольт. Если значения будут другими, датчик следует заменить.

Если после проверки вы нашли причину поломки в самом датчике, не тяни с его заменой. Без него двигатель будет работать, но в аварийном режиме и расход топлива увеличится в разы, так как топливо теперь подается на все цилиндры одновременно.

Знаете ли Вы? Некоторе автолюбители совсем забвают о возможности выхода из строя датчика распредвала потому как полагаются на его долговечность. А он может выйти из строя в любой момент

Как заменить датчик распредвала

Если вы удостоверились, что датчик распредвала сломан, обязательно замените его на новый. Замена датчика – задача несложная и сделать это вы сможете самостоятельно. Его следует менять через каждые 100 тыс км. даже если он еще работоспособен. Это связано с тем, что его «начинка» не переносит перегрева, а он постоянно работает со сменой температурного режима. Перед покупкой нового датчика обратите внимание на рекомендации специалистов, используйте параметры, которые указаны производителем.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Методика проверки датчиков фазы и положения коленчатого вала • CHIPTUNER.RU

Методика проверки датчиков фазы и положения коленчатого вала

Источник – информационное письмо ВАЗ № 65 – 2003‑И

Методика проверки работоспособности (диагностика) датчиков фаз (деталь 21110/21120 – 3706040) и датчиков положения коленвала (деталь 21120 – 3847010), применяющихся на автомобилях ВАЗ.

1. Проверка датчика фаз 21110 – 3706040

1.1 Выставить по вольтметру V1 на блоке питания Е напряжение 13,5±0,5В, напряжение на контакте «В» датчика должно быть не менее 0,9Uпит.
1.2 Поднести к торцу датчика стальную пластину из магнитомягкого материала, как показано на рисунке. Датчик должен сработать, что определяется по изменению напряжения на контакте «В» датчика. При срабатывании датчика напряжение на контакте «В» должно быть не более 0,4В.
1.3 Убрать стальную пластину, при этом напряжение на контакте «В» датчика должно измениться до значения не менее 0,9Uпит.

2. Проверка датчика фаз 21120 – 3706040

2.1 Выставить по вольтметру V2 на блоке питания Е напряжение 13,5±0,5В, напряжение на контакте «В» должно быть не более 0,4В.
2.2 Поднести к торцу датчика стальную пластину из магнитомягкого материала шириной не менее 20 мм, длиной не менее80 мм и толщиной 0,5 мм как показано на рисунке, поместив ее в щель корпуса. Напряжение на контакте «В» датчика должно измениться и быть не менее 0,9Uпит.
2.3 Убрать стальную пластину, при этом напряжение на контакте «В» датчика должно измениться до значения не более 0,4В




II. Проверка работоспособности ДПКВ (21120 – 3847010)

1.1 Снять датчик. Провести внешний осмотр датчика на отсутствие повреждений корпуса датчика, сердечника, контактной колодки и его контактов. Контакты должны быть чистыми. При наличии загрязнения на контактах удалить их спирто-бензиновой смесью. При наличии загрязнения сердечника очистить его от металлических частиц и грязи.
1.2 Проверить активное сопротивление обмотки датчика между контактами 1 и 2 колодки датчика с помощью цифрового вольтметра В7 – 22А (либо другого, обеспечивающего аналогичную или большую точность измерения). Величина активного сопротивления должна быть в пределах 550 – 750 Ом. Проверка активного сопротивления датчика должна производиться при температуре датчика 22±2°С. При проверке активного сопротивления необходимо учитывать погрешность измерительного прибора.
1.3 Проверить индуктивность обмотки датчика между контактами 1 и 2 колодки с помощью измерителя R, L, C Е7 – 8 на частоте 1кГц. Величина индуктивности должна находиться в пределах 200 – 420 мГн.
1.4 Проверить сопротивление изоляции датчика между сердечником и выводами датчика (контакты 1 и 2 колодки) с помощью мегаомметра Ф4108/1. Сопротивление изоляции должно быть не менее 20 МОм при напряжении 500В.

Как проверить трехпроводной кулачок с помощью мультиметра

Мы можем зарабатывать деньги, просматривая продукты по партнерским ссылкам на этом сайте. Спасибо вам всем!

Вы когда-нибудь замечали в своей машине нестабильный холостой ход, торможение при ускорении и раскачивание? Что ж, это может быть проблема с датчиком положения распределительного вала.

Икс

Для просмотра этого видео включите JavaScript и рассмотрите возможность обновления до веб-браузер, который поддерживает видео HTML5

К валу прикреплен кулачок, который составляет неотъемлемую часть распределительного вала. Движение распределительного вала во вращательном движении определяет открытие и закрытие клапанов.

Открытие и закрытие клапанов в системе двигателя улучшает поступление топлива и выход выхлопа из каждого цилиндра. Следовательно, очень важно иметь идеальную синхронизацию движений распределительного вала.

Распредвал оснащенный датчиком, сообщает компьютеру двигателя, когда следует выпустить топливо из форсунки, чтобы убедиться, что это происходит одновременно с распредвал открывает впускной клапан.

Датчик положения распределительного вала, обычно сокращенно CMP, показывает распределительный вал информация о положении с помощью модуля управления трансмиссией для улучшения топливная синхронизация.

Когда при использовании двигателей, оснащенных 3-проводными датчиками, CMP постоянно колеблется датчик. Самая высокая отметка на выступах распредвала подсказывает CMP колеблясь датчик. В двигателе распределителя используется обычный распределитель с транзистором Холла.

В трехпроводном кулачке используется уникальное устройство на эффекте Холла.

А крошечный ток, протекающий через катушку, вызывает срабатывание контакта, таким образом включение большой цепи. Реальный небольшой ток, передаваемый с терминала один к клемме два обеспечивает действительно сильный ток от клеммы один к терминалу три. При использовании транзистора с эффектом Холла крошечный ток не применим.

Вместо этого, происходит зажигание сильноточного пути магнитными полями. Магнитные поля могут возникать из-за магнита, установленного во вращающийся часть под датчиком или из выемки, которая уже мешает датчику.

Как проверить 3-проводной датчик

  1. Найдите заземление, питание и сигнальные провода, используя руководство по ремонту вашего автомобиля. Установите мультиметр на постоянное напряжение, чтобы проверить цепь датчика.
  2. Включите зажигание, но оставьте двигатель выключенным.
  3. Коснитесь черным кабелем мультиметра земли, а другим кабелем датчика коснитесь провода питания.
  4. Проверьте показания мультиметра и сравните их с данными в руководстве.
  5. Позвольте помощнику запустить двигатель вашего автомобиля.
  6. Коснитесь заземляющего провода черным кабелем и сигнального провода красным щупом.
  7. Проверьте свои показания и сравните их со спецификациями в руководстве по вашему автомобилю.
  8. В случае, если показание напряжения ниже, чем указано в спецификации вашего автомобиля, или при отсутствии сигнала от вашего автомобиля, высока вероятность того, что датчик неисправен.
  9. Снимите датчик и диагностируйте его на предмет физических повреждений.

Что есть признаки неисправного CMP? Эти симптомы включают периодические грубая работа, колебания, раскачивание, нестабильный холостой ход, длительное время проворачивания на холодном двигателе глохнет на разгоне, спотыкании и паршивом топливе бюджет.

Сохраняйте спокойствие , исследуя десять шагов на…

Как диагностировать датчик CMP с помощью 3-проводных датчиков

  1. Выключите автомобиль
  2. Отсоедините датчик положения распределительного вала
  3. Включите питание при выключенном двигателе
  4. Измерьте цепь между клеммами и разъемом датчика с помощью соответствующего мультиметра.
  5. Проверьте показания.Если мультиметр показывает напряжение 10,5 и выше, значит датчик CMP в хорошем состоянии. Если мультиметр показывает иное, переходите к следующим шагам.
  6. Выключите зажигание.
  7. Закрепите коробку с вырезом между PCM и CMP
  8. Отмасштабируйте монитор вашего мультиметра по шкале ниже напряжения 5
  9. Проверьте напряжение между клеммами коробки отключения при работающем двигателе с изменяющейся частотой вращения
  10. Проверить показания. В случае изменения напряжения выше 0.1 вольт, датчик в порядке. Если показание иное, значит, ваш датчик неисправен.

Если вы относитесь к типу «Сделай сам», тогда вы можете рассмотреть замена датчика положения распределительного вала. Но как это сделать? Здесь это простые шаги для выполнения процесса.

( ВНИМАНИЕ! Перед тем, как отсоединить датчик CMP, установите цилиндры от 1 до 10. После удара в верхний мертвый угол большого пальца. Освойте аранжировки электрическое соединение датчика, чтобы убедиться, что он остается то же самое после установки.)

  • Установите цилиндр номер 1 под углом 10 градусов после верхней мертвой точки
  • Совместите клеммный разъем датчика CMP с узлом двигателя
  • Отсоедините датчик положения распределительного вала, удерживая датчики и винты
  • Отсоедините удерживающий болт и удерживающий зажим
  • Снять трубку масляного переходного насоса вместе с корпусом датчика положения распределительного вала.
  • Отсоедините кожух датчика CMP от крышки переднего двигателя.

После удаления существующего и неисправного датчика положения распределительного вала, вот как приступить к установке нового.

  1. Найти пластиковая крышка прикреплена к новому датчику коленвала. Пластик крышка должна соприкасаться с верхней поверхностью датчика распредвала Корпус.
  2. Замените вал масляного насоса с предыдущего положения распределительного вала на новый корпус датчика.
  3. Исправить корпус распределительного вала, чтобы обеспечить взаимодействие шестерен при указатель инструмента локатора указывает на 30 градусов против часовой стрелки.
  4. Убедитесь, что клеммное соединение датчика совмещено с точками сопряжения.
  5. Соедините прижимной болт и зажим и правильно затяните болт.
  6. Снимите корпус датчика и повторите описанную выше процедуру с первого шага.
  7. Закрепите датчик, удерживая винты.
  8. Затяните винты с моментом 2-4 Нм.
  9. Подсоедините проводку датчика управления двигателем к датчику.
  10. Присоедините катушку стартера, конденсатор стартера радиоприемника и кронштейн катушки стартера.
  11. Закрепите черный провод аккумуляторной батареи.

3-проводной датчик применим, когда компьютер автомобиля требует постоянного 5.0 напряжения, а создаваемый сигнал крошечный и нуждается в усилении. чтобы это было полезно. На эти сигналы могут влиять помехи от радиационных сигналов. Ток, протекающий через искру вилка излучается на другие провода поблизости. Поэтому всегда желательно вернуть жгуты проводов на место.

Неисправный датчик положения распределительного вала: симптомы, причины, проверка и устранение

Из этой статьи вы узнаете о неисправном датчике положения распределительного вала.

В следующей статье подробно описывается датчик положения распредвала / распредвала.В нем рассказывается, как он работает, где его найти и почему он является важным компонентом того, насколько хорошо работает ваш автомобиль. К концу статьи вы узнаете, как диагностировать симптомы, которые могут указывать на неисправный датчик положения распределительного вала.

В статье будет обсуждаться, как отремонтировать или заменить неисправный датчик и связанные с ним компоненты, такие как жгут проводов. В статье описаны процедуры и специальные инструменты, необходимые для выполнения работы.

Как всегда, мы настоятельно рекомендуем безопасность прежде всего и подходящие инструменты для правильной работы.Давайте начнем.

Что такое датчик положения распредвала и для чего нужен датчик распредвала?

Датчик положения распределительного вала — это электронный датчик, который отправляет в модуль управления двигателем (ECM) данные о точной частоте вращения распределительного вала. Иногда его называют CMP, фазовым детектором или датчиком идентификации цилиндра, он передает данные, необходимые модулю управления двигателем для определения момента зажигания в дополнение к моменту впрыска топлива.

Каждый распределительный вал будет иметь свой датчик положения распределительного вала.Если в автомобиле есть то, что известно как DOHC (Dual Overhead Cams), у него будет два датчика.

Датчик распределительного вала обеспечивает максимальную экономию топлива двигателем. Информация о скорости распределительного вала, передаваемая в ECM, помогает начать впрыск.

Датчик положения распределительного вала — это электронный датчик, который отправляет данные в ECM.

Датчик положения распределительного вала — это электронный датчик, который отправляет данные в ECM.

Датчик распределительного вала передает в модуль управления двигателем данные о том, какой цилиндр находится в положении рабочего хода.Датчик распределительного вала предоставляет данные, необходимые для анализа блока управления двигателем, когда зажигание и впрыск топлива должны происходить в каждом цилиндре.

Расположение датчика положения распределительного вала

Лучше всего заглянуть в руководство по обслуживанию двигателя, чтобы найти датчик положения распределительного вала. Большинство, если не все автомобили, расположены на самом блоке двигателя или на головке блока цилиндров. В некоторых автомобилях CMP может быть:

  • Устанавливается на передней части головки блока цилиндров под крышкой ремня ГРМ.
  • Устанавливается на головку блока цилиндров сзади.
  • На стороне двигателя возле маслозаливной горловины.
  • С левой стороны двигателя.

Если вы не знаете наверняка, обратитесь к руководству по обслуживанию двигателя. Не угадай. Это может быть в труднодоступных местах.

Признаки неисправного датчика положения распределительного вала

Датчик может со временем изнашиваться и даже выйти из строя. Проблема может быть в цепи, самом датчике, разъемах или в чем-то, что связано с работой датчика распределительного вала.Некоторые из признаков неисправности датчика распределительного вала включают:

  • Загорается контрольная лампа проверки двигателя на приборной панели, это явный признак наличия проблемы. Лучше всего сразу использовать диагностический прибор, чтобы определить, почему он сработал. Индикатор проверки двигателя может гореть по разным причинам.
  • Двигатель перегревается. Если двигатель остывает и индикаторная лампа снова загорается, где-то есть определенная проблема.
  • Двигатель может заглохнуть, или автомобиль начнет работать на «резком холостом ходу».’Вибрация на холостом ходу двигателя усиливается до такой степени, что автомобиль может трястись.
  • Уменьшение мощности двигателя может означать, что CMP неисправен и нуждается в замене. Если мощность двигателя уменьшается, это может снизить мощность сигнала от CMP к ECM. Иногда мощность может уменьшаться до тех пор, пока нет сигнала. Отсутствие питания от датчика распределительного вала означает отсутствие питания на ECM. Без питания автомобиль вообще не заводится.
  • У автомобиля хороший расход топлива.Одна вещь, которая может стать заметной, — это то, что требуется больше газа, чтобы пройти такое же расстояние при непрерывной поездке, или манометр опускается быстрее, чем раньше, при повседневной вождении.
  • Медленное ускорение может означать, что сигнал датчика распределительного вала слабый, и он передает слабый сигнал на ECM.
  • Автомобиль дергается или теряет мощность при ускорении.
  • Автомобиль может иметь неприятные последствия.
  • Некоторые двигатели предназначены для блокировки трансмиссии на одной передаче, предотвращающей повреждение трансмиссии.
  • Сложность запуска двигателя. Если датчик работает неправильно, данные, которые он отправляет в модуль управления двигателем, не будут синхронизированы с фактической функцией двигателя. Это неверно интерпретирует скорость распределительного вала.

Помните, что эти симптомы не являются исключительными для неисправного датчика распределительного вала и могут означать, что необходимо решить другие проблемы.

Как снять и заменить датчик положения распределительного вала.

Насколько серьезна проблема?

Каждый раз, когда загорается сигнальная лампа проверки двигателя, это серьезная проблема.В случае неисправного или изношенного датчика распредвала проблема серьезна. Это устройство работает вместе с другими основными датчиками, чтобы гарантировать, что ваш автомобиль работает так, как он был разработан. Если вы рискуете отложить замену CMP, это может привести к необратимым повреждениям двигателя, вплоть до полной потери.

Что вызывает неисправность датчика распредвала?

Датчик положения распределительного вала может выйти из строя по разным причинам. Он может выйти из строя из-за длительного использования, попадания влаги, повреждения водой или скопления масла на двигателе.Этот датчик постоянно работает при включенном двигателе. Независимо от того, едете вы или нет, если двигатель включен, CMP работает и может выйти из строя. Чтобы контролировать частоту вращения распределительного вала, он должен работать, даже когда автомобиль припаркован. Распределительный вал вращается, если вращается двигатель. В припаркованном положении шестерни только отключаются. Двигатель все еще вращается, когда автомобиль припаркован.

Если автомобиль попал в аварию, это может привести к повреждению датчика. Если провода датчика повреждены, удар может привести к неправильной работе CMP.Иногда утечка масла из-за плохой прокладки головки блока цилиндров или дефектной или неплотно закрытой масляной крышки может привести к прерыванию сигнала датчика от проводов. В некоторых случаях датчик распределительного вала может выйти из строя как вторичная проблема, связанная с проблемой с другим компонентом двигателя. Если диагностический прибор указывает на проблему с датчиком распредвала, немедленно позаботьтесь о ней.

Подробнее: Какая коробка передач у меня

Как проверить датчик положения распределительного вала?

Необходимые инструменты

Вам понадобится диагностический прибор OBD2 и цифровой мультиметр.

Метод
  • Включите зажигание, но не запускайте двигатель .
  • Вставьте инструмент датчика кода в диагностический порт под приборной панелью. Сканер необходим для считывания параметров датчика распредвала.
  • Нажмите кнопку «Читать» на диагностическом приборе. Для диагностического прибора может потребоваться ввести марку, модель и год автомобиля, а также какой тест вы хотите диагностировать. После ввода требуемых параметров нажмите Enter, и датчик отобразит все коды неисправностей.
  • Проверьте целостность проводов к датчику распределительного вала, сняв жгут, который передает сигнал на датчик, и проверив целостность с помощью мультиметра. Если обрыва нет, проверьте жгут на предмет износа или обрыва проводов. Не забывайте одновременно проверять наличие влаги.
  • Если целостность хорошая, проверьте сам датчик.
  • Затем с помощью мультиметра проверьте сопротивление в омах, чтобы определить правильное сопротивление в омах для датчика распределительного вала.Вы должны использовать руководство по обслуживанию или онлайн-данные, чтобы найти правильное сопротивление для автомобиля. Сопротивление зависит от марки, модели и года выпуска автомобиля.
  • Если вы получаете показания в омах в пределах требуемого диапазона, датчик работает правильно. Проверка проводимости жгута покажет, связана ли проблема с проводкой. Тест сопротивления на самом датчике покажет, правильно ли работает датчик.

Плохие коды OBD2 датчика положения распределительного вала

КОД P0340 — всплывет, что указывает на неисправность датчика распредвала.Когда этот код появляется на диагностическом приборе, это указывает на неисправный датчик или другие связанные проблемы, такие как жгут проводов.

КОД P0341 — проблема производительности

КОД P0342 — Низкий вход цепи

КОД P0343 — Высокий вход цепи

КОД P0344 — Прерывистый ввод

Как заменить датчик положения распределительного вала
  • Снимите жгут проводов.
  • Снимите датчик распределительного вала с помощью ключа на 10 мм. Проверьте наличие сколов и поврежденных звездочек кулачка.
  • Вставьте новый датчик распредвала
  • Замените жгут

Сколько стоит замена распредвала?

Чтобы понять, почему важно немедленно сдать автомобиль на диагностику, подумайте об этом, если загорается индикатор двигателя и появляется код P0340.

Может потребоваться высокая цена, если датчик распредвала не заменен или распредвал поврежден. Самый простой и экономичный способ предотвратить серьезное повреждение автомобиля — немедленно отнести его на диагностическую проверку, когда загорится индикатор проверки двигателя.

Датчик распредвала работает синхронно с другими датчиками. Производители двигателей устанавливают датчики для анализа данных для оценки производительности двигателя. Другие датчики, которые необходимы и работают в унисон с CMP:

Это лишь некоторые из множества датчиков, которые работают вместе с CMP. Если датчик распределительного вала не передает в ECM правильную информацию о частоте вращения распределительного вала и правильном моменте зажигания, многие другие вещи могут пойти не так.

Если ваш двигатель не работает с максимальной производительностью, могут возникнуть дополнительные проблемы.Простые плановые задачи обслуживания, такие как замена масла, правильное давление в шинах, уровень охлаждающей жидкости для климат-контроля и многое другое, контролируются с помощью ECM.

Ваша безопасность и безопасность окружающих начинается с того, чтобы ваш автомобиль всегда работал так, как он был разработан. Езда на скоростной автомагистрали и внезапная потеря мощности не только опасны, но также могут привести к серьезной аварии или смертельному исходу.

Индикация тире при «скорой замене масла» или «низком уровне жидкости стеклоочистителя» не влияет на немедленную работу, как это делает индикатор проверки двигателя.Ваш автомобиль позаботится о вас, если вы позаботитесь о нем. Детали со временем изнашиваются и требуют замены.

Как упоминалось выше, датчик распредвала всегда срабатывает при вращении двигателя. Со временем он может изнашиваться. Индикатор тире — это способ производителя сказать вам, что пора снять и заменить деталь, если это необходимо.

Датчик распредвала работает вместе с датчиком положения коленчатого вала, чтобы ваш автомобиль продолжал работать так, как он был разработан.

Как проверить датчик положения распределительного вала, продемонстрированный на BMW.

Подробнее: Неисправный датчик положения коленчатого вала: симптомы, причины и способы устранения

Как проверить датчик положения коленчатого вала. Три способа проверки датчика коленвала

Каждый автовладелец прекрасно осознает важность датчика положения коленчатого вала автомобиля (ДКПС). Иногда из-за того, что с его помощью можно синхронизировать работу электронного блока управления двигателем, этот аппарат еще называют датчиком синхронизации.

Датчик положения коленчатого вала

При выходе из строя описываемого датчика запуск двигателя невозможен либо имеется неисправность, которая может привести к полной остановке (снижение мощности, сбои в поворотах). Также этот датчик отвечает за синхронизацию подачи топлива поворотом ключа зажигания.

Признаки неисправности датчика положения коленвала:

  • Значительное снижение его динамических характеристик в процессе движения ТС (конечно, у этой проблемы несколько причин, но контроллер сообщает об этой проблеме и устраняет ее, и зажигает Check Engine знак на приборной панели).
  • Двигатель самопроизвольно увеличивает или уменьшает скорость вращения.
  • Холостой ход, в поворотах нет устойчивости.
  • Возникновение детонации в двигателе при динамической нагрузке.
  • Невозможность запуска двигателя.


Приведем только основные характерные признаки поломок датчика положения коленчатого вала, шкива Т-образного ремня или генератора.

Изначально выясните способ его проверки качества работы и будьте абсолютно уверены, что все в порядке.Почему такое испытание всегда нужно проводить первым?

Все достаточно просто. Несмотря на то, что в большинстве автомобилей этот датчик расположен не в самом удобном месте, проверка его исправности требует очень мало времени и ресурсов. Но после этого теста вам будет абсолютно ясно, нужна ли замена датчика.

Как проверить датчик положения коленчатого вала?

Проверить работу датчика (CKPS) можно несколькими способами.Для каждого варианта нужно использовать определенные устройства. Чаще всего используются три основных подхода к проверке работоспособности датчика положения коленчатого вала, давайте их рассмотрим.

Руководствуясь советами профессионалов, перед проверкой всегда снимайте датчик с отметкой его первоначального расположения на двигателе. Понятно, что после снятия нужно визуально осмотреть датчик. Результаты визуального осмотра позволяют обнаружить повреждения, проверить состояние контактной площадки, контактной жилы.Удалите загрязнения спиртом или бензином. Контакты датчика положения коленчатого вала должны быть чистыми.

Процесс разборки необходим для установки расстояния от сердечника датчика до целевого колеса. Он должен составлять от 0,6 мм до 1,5 мм.

При отсутствии проблем можно переходить к поиску скрытых проблем на схеме подключения устройства.

Диагностика датчика коленчатого вала с помощью омметра

Для измерения сопротивления проворачиванию датчика коленчатого вала используйте омметр (мультиметр).Правильно работающий датчик будет в диапазоне от 550 до 750 Ом.

Такой тестер (мультиметр) поверка — это проверка сопротивления катушки индуктивного датчика. Так как катушка повреждена, в первую очередь влияет сопротивление. Установите нужный диапазон и проверьте провода на розетках. Такая проверка является наиболее элементарной и простой, поэтому не может дать стопроцентной уверенности в правильности диагноза.

Если вы хотите быть уверенным, перед началом работы внимательно прочтите руководство по ремонту вашего автомобиля.Если измеренные значения не соответствуют заявленному интервалу, необходимо заменить датчик коленвала.

Второй подход для проверки функциональности CKPS требует больше времени. Для его проведения потребуется больше устройств:

  • Megger.
  • Сетевой трансформатор.
  • Индукционный счетчик.
  • Вольтметр (желательно цифровой).


Для корректности полученных результатов важна температура окружающей среды, предпочтительно 20-22 ° C.Сопротивление проводки следует измерять омметром, как указано выше.

Затем измерьте индуктивность катушки специальным измерителем. У нормального сенсора она должна быть равна 200-400 МГц.

Затем измерьте сопротивление изоляции с помощью мегомметра. При напряжении 500 В этот параметр не может превышать 20 МВт.

В случае случайного намагничивания целевого колеса из-за ремонта датчика, произведите размагничивание с помощью сетевого трансформатора.

Анализируя все данные и параметры, полученные в результате измерения, можно сделать вывод о работоспособности датчика коленвала или его замене.

Устанавливая старый или заменяя приспособление, внимательно следите за отметками, оставленными вами при разборке, соблюдайте расстояние 0,5-1,5 мм от сердечника до целевого колеса.

Третий метод диагностики датчика коленвала является наиболее точным и применяется на профессиональных станциях. Это требует наличия осциллографа и программ. При использовании этого метода не нужно демонтировать устройство с двигателя, потому что он позволяет увидеть формирование сигнала.Цифровой осциллограф позволяет профессионалам эффективно обнаруживать различные проблемы в системе впрыска.

Диагностика выходного сигнала датчика осциллографа

Для получения правильных параметров подключите черный зажим осциллографа, называемый «крокодил», к двигателю транспортного средства, на щупе устанавливают параллельный выход сигнала датчика (разъем датчика — клемма A). Разъем второго щупа осциллографа должен быть подключен к аналоговому входу USB Autoscope II номер 5. Эти действия необходимо выполнить для того, чтобы увидеть схемы осциллографа напряжения сигнала на входе датчика положения коленчатого вала.

Затем вы должны выбрать режим отображения Inductive_Crankshaft. Теперь вы можете заводить автомобиль. Если двигатель не запускается, нужно провернуть двигатель стартером.

При наличии сигнала датчика положения коленчатого вала, но его выходные параметры не соответствуют нормальным, возможны рывки автомобиля, резкий запуск двигателя, сбои и т. Д. Такие отказы свидетельствуют о неисправности датчика. , или целевое колесо и поломка его сцепления. Правильность проблемы станет ясна при рассмотрении характера волны на диаграмме прицела, снятой на выходах датчика положения коленчатого вала.

Вы ознакомились с тремя возможными способами проверки датчика коленчатого вала, например:

  • Тест мультиметра (сопротивление вращению).
  • Тест счетчика (сопротивление изоляции и индуктивности).
  • Проверка осциллографа.


Каждый выбирает свой метод в соответствии со своими способностями и знаниями. Будьте объективны в полученных результатах, а также очень внимательны и осторожны при проверке.

Спрашивайте в комментариях. Обязательно ответим!

CMP — Проверка датчика положения распределительного вала

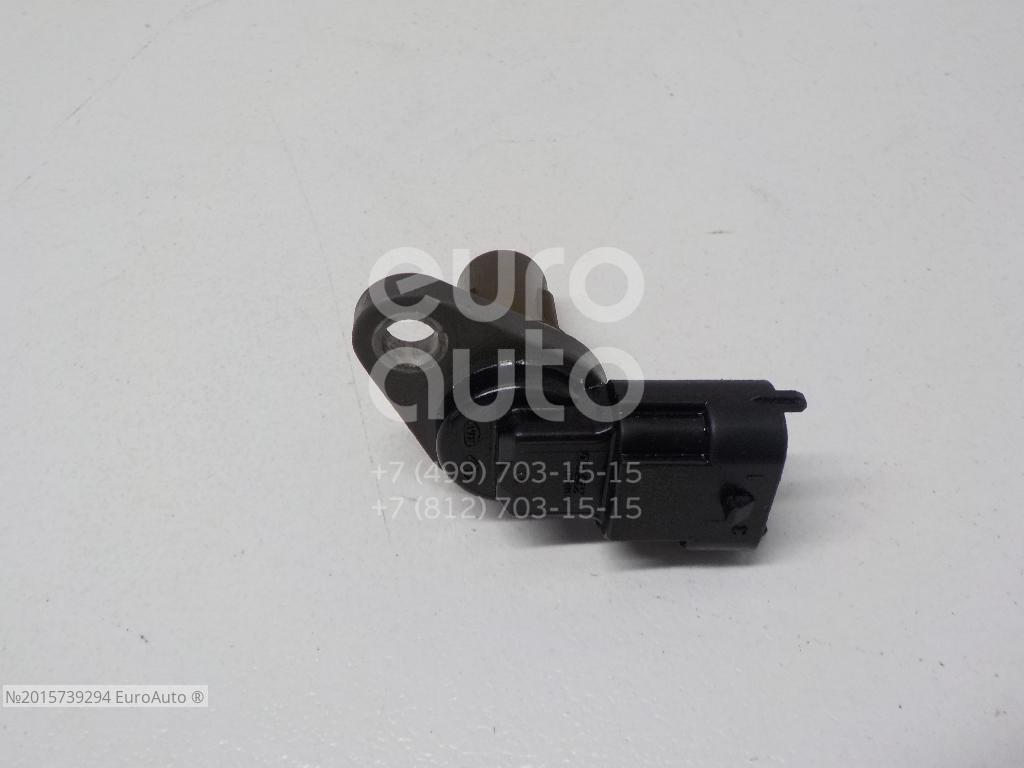

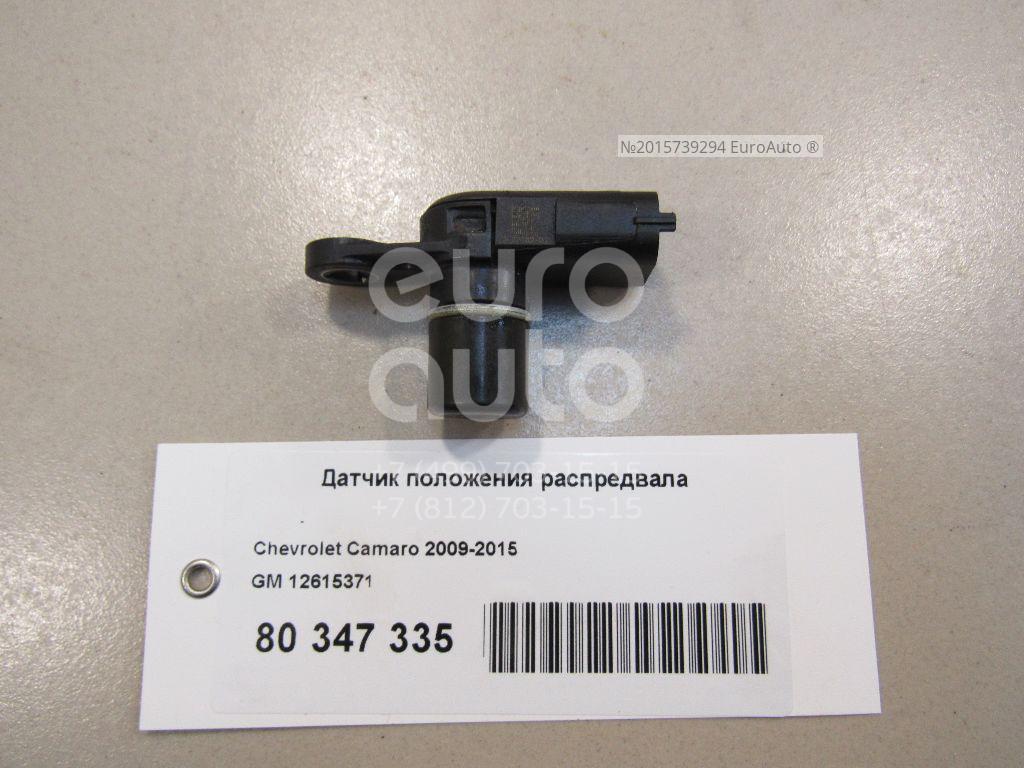

Датчик положения распределительного вала (CMP)

ЭКСПЛУАТАЦИЯ

Датчик CMP предоставляет информацию о положении распределительного вала, называемую сигналом CMP, который используется модулем управления трансмиссией (PCM) для синхронизации подачи топлива.В двигателях с 2-проводным датчиком статор распределителя или датчик положения распределительного вала (CMP) представляет собой одиночный магнитный переключатель на эффекте Холла. Он приводится в действие одной лопастью и приводится в действие распределительным валом.

В двигателях с трехпроводным датчиком датчик положения распределительного вала (CMP) представляет собой датчик переменного магнитного сопротивления, который срабатывает по высокой отметке на одной из звездочек распределительного вала.

Механизм дистрибьютора не использует отдельный датчик CMP. Для этой функции в нем используется обычный распределитель, оснащенный устройством на эффекте Холла.

Следующие симптомы могут быть вызваны прерывистым подключением проводов или ошибочным сигналом к ​​EMS.


Признаки неисправности датчика положения распределительного вала
  • Увеличенное время проворачивания при холодном двигателе
  • Прерывистая грубая работа
  • Нестабильный холостой ход
  • Раскряжевка
  • Неуверенность
  • Споткнуться
  • Чаггл
  • Плохая экономия топлива
  • Глохнет при разгоне
Тестирование датчика положения распределительного вала
Трехпроводные датчики
  1. При выключенном зажигании отсоединить датчик CMP.При зажигании ВКЛЮЧЕНО и двигателе ВЫКЛЮЧЕНО , измерьте напряжение между клеммами разъема жгута проводов датчика VPWR и PWR GND (см. Сопроводительный рисунок). Если показание превышает 10,5 В, цепь питания датчика в порядке.

  1. При выключенном зажигании установите коммутационную коробку между датчиком CMP и PCM. Используя цифровой вольт-омметр (DVOM), настроенный на функцию напряжения (шкала, установленная для контроля менее 5 вольт), измерьте напряжение между клеммами коммутационной коробки 24 и 40 при работающем двигателе с различными оборотами.Если показание напряжения изменяется более чем на 0,1 вольт, датчик в порядке.
Двухпроводные датчики
  1. При выключенном зажигании установите коммутационную коробку между датчиком CMP и PCM.

Используя цифровой вольт-омметр (DVOM), настроенный на функцию напряжения (шкала, установленная для контроля менее 5 вольт), измерьте напряжение между клеммами коммутационной коробки 24 и 46 при работающем двигателе с различными оборотами.Если показание напряжения изменяется более чем на 0,1 В переменного тока, датчик в порядке.

Замена датчика положения распределительного вала

СНЯТИЕ И УСТАНОВКА

  • Отсоедините отрицательный провод аккумуляторной батареи.
  • Снять катушку зажигания, конденсатор магнитолы и кронштейн катушки зажигания.
  • Отсоединить разъем жгута проводов от датчика CMP.

    ПРИМЕЧАНИЕ: Перед снятием датчика положения распредвала установите No.1 цилиндр до 10 ° после верхней мертвой точки (ВМТ) такта сжатия. Обратите внимание на положение электрического соединения датчика. При установке датчика соединение должно находиться в точно таком же положении.

  • Установите цилиндр № 1 на 10 ° ВМТ, затем совместите положение клеммного разъема датчика CMP с двигателем в сборе.
  • Снимите стопорные винты датчика положения распределительного вала и снимите датчик.
  • Снимите стопорный болт и прижимной зажим.

    ПРИМЕЧАНИЕ: Промежуточный вал масляного насоса следует снимать вместе с корпусом датчика положения распределительного вала.

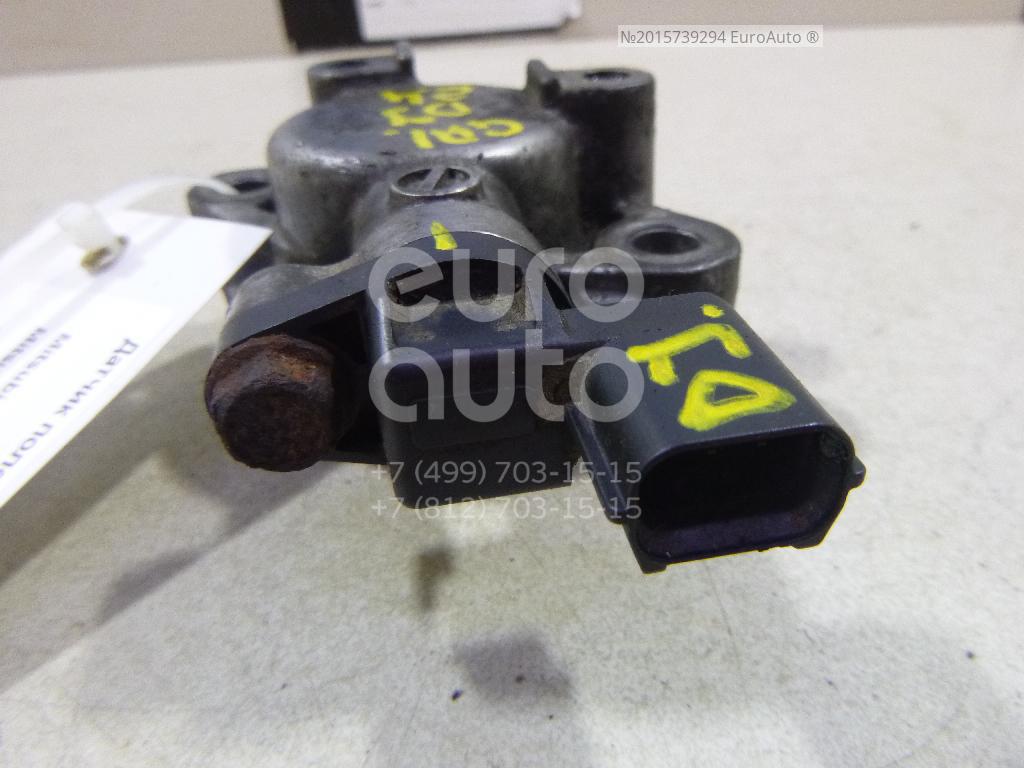

  • Снимите корпус датчика CMP с передней крышки двигателя. Чтобы снять датчик CMP двигателя 3.8L, сначала найдите его в передней части блока цилиндров. . . затем отсоедините разъем жгута проводов от датчика. Снимите прижимной болт и шайбу. . . затем вытащите датчик и корпус из передней крышки двигателя
  • Для установки:

  • Если пластиковая крышка фиксатора не прикреплена к заменяемому датчику положения распределительного вала, прикрепите инструмент синхронного позиционирования, например Ford Tool T89P-12200-A или аналогичный.Для этого выполните следующее:
    1. Вставьте лопасть корпуса датчика в радиальную прорезь инструмента.
    2. Вращайте инструмент на корпусе датчика распределительного вала, пока выступ инструмента не войдет в паз в корпусе датчика.

      ПРИМЕЧАНИЕ: Крышка должна быть квадратной формы и касаться всей верхней поверхности корпуса датчика положения распределительного вала.

  • Перенесите промежуточный вал масляного насоса со старого корпуса датчика положения распределительного вала в новый корпус датчика.
  • Установите корпус датчика распределительного вала таким образом, чтобы зацепление ведущей шестерни происходило, когда стрелка на локаторном инструменте указывала приблизительно на 30 ° против часовой стрелки от лицевой стороны блока цилиндров. (Клеммный разъем датчика должен быть совмещен с его метками.)
  • Установите прижимной зажим и болт, затем затяните болт с усилием 15–22 фут-фунт (20–30 Нм).
  • Снимите приспособление для позиционирования синхронизатора.

    ПРЕДУПРЕЖДЕНИЕ
    Если разъем датчика расположен правильно, НЕ меняйте положение разъема, поворачивая корпус датчика.Это приведет к тому, что топливная система будет несовместима с двигателем. Это могло вызвать повреждение двигателя. Снимите корпус датчика и повторите процедуру установки, начиная с шага 1.

  • Установите датчик и удерживающие винты и затяните винты с усилием 22–31 дюйм-фунт. (2–4 Нм).
  • Подсоедините разъем проводки датчика управления двигателем к датчику.
  • Установить кронштейн катушки зажигания, конденсатор зажигания радиоприемника и катушку зажигания.
  • Подсоедините отрицательный провод аккумуляторной батареи.
Что такое распредвал?

Распределительный вал — это вал, к которому прикреплен кулачок, или кулачок которого является неотъемлемой частью. ( source wiki )

Что делают распредвалы?

Внутри двигателя есть клапаны, которые открываются и закрываются, позволяя впускать и выпускать топливо из каждого цилиндра. Вращение распределительного вала определяет, когда клапаны открываются и закрываются. Важно, чтобы фаза фаз газораспределения была идеальной.Распределительный вал имеет датчик, который сообщает компьютеру двигателя, когда нужно распылять топливо из форсунки, чтобы это происходило одновременно с открытием впускного клапана распредвалом

. ПОИСК КОНКРЕТНОЙ МОДЕЛИ

6 Признаков неисправности датчика положения распределительного вала, расположение и стоимость замены

Поскольку двигатель использует показания датчиков коленчатого и распределительного валов, неисправность любого датчика может повлиять на показания и производительность вашего двигателя.

Датчик распределительного вала всегда в рабочем состоянии, когда вы ведете автомобиль или работаете двигателя. По этой причине датчик распределительного вала со временем может выйти из строя. Зубчатый венец также может изнашиваться и мешать показаниям.

6 Признаки неисправности датчика положения распределительного вала

  1. Двигатель не заводится
  2. Проверьте, загорается лампа двигателя
  3. Плохая работа двигателя
  4. Пропуски зажигания и вибрация в двигателе
  5. Проблемы с переключением передач
  6. Плохой расход топлива

Датчик положения распределительного вала может быть поврежден с течением времени в результате несчастного случая или регулярного износа.Иногда его также повреждают течи и трещины масла.

Вот более подробный список из 6 наиболее распространенных симптомов неисправного датчика положения распределительного вала.

Двигатель не запускается

Наиболее частым признаком неисправного датчика положения распределительного вала является то, что автомобиль будет труднее заводиться или вообще не заводится. По мере того как датчик распредвала становится слабее, он не передает сигнал на бортовой компьютер, и в результате система зажигания не может правильно произвести искру.Отсутствие искры означает, что двигатель вообще не запустится, что свидетельствует о неисправности датчика распределительного вала. Новые автомобили обнаружат, что датчик положения распределительного вала не работает должным образом, и вместо этого будут использовать датчик положения коленчатого вала.

Загорается индикатор проверки двигателя

Индикатор проверки двигателя загорается по многим причинам, в том числе при выходе из строя датчика положения распределительного вала. Во многих случаях единственный симптом неисправного датчика положения распределительного вала — это индикатор проверки двигателя на приборной панели.Если на вашем автомобиле загорается индикатор проверки двигателя, рекомендуется посетить специалиста по автомобилям и просканировать его, чтобы проверить коды неисправностей. Вы также можете сделать это с помощью сканера OBD в домашних условиях. Люди обычно игнорируют световой сигнал «проверьте двигатель», не зная, что это может быть признаком чего-то серьезного, включая повреждение двигателя.

Низкая производительность двигателя

Одна из наиболее распространенных проблем, возникающих из-за неисправного датчика положения распределительного вала, заключается в том, что мощность двигателя резко падает.Вы заметите частую остановку двигателя, работу на холостом ходу и падение оборотов двигателя. Также снижается топливная экономичность. Все эти проблемы следует решать немедленно, и обычно они возникают из-за поврежденного датчика положения распределительного вала. Чаще всего это происходит из-за того, что двигатель может перейти в аварийный режим, когда у вас сломан датчик положения распределительного вала.

Пропуски зажигания и вибрация двигателя

В дополнение к вибрациям и остановке двигателя неисправный датчик распределительного вала также приводит к пропускам зажигания в двигателе, которые могут вызывать вибрацию при ускорении.Если вы чувствуете, что мощность двигателя вашего автомобиля снизилась вместе с индикатором проверки двигателя на приборной панели, пора проверить коды неисправностей вашего автомобиля.

Проблемы с переключением передач

В некоторых автомобилях с автоматической коробкой передач коробка передач не переключает передачи должным образом, если у вас неисправный датчик положения распределительного вала. Это может быть связано с тем, что двигатель будет в остановленном режиме из-за кода неисправности от датчика положения распределительного вала.

Плохой расход топлива

Пониженная мощность из-за датчика положения распределительного вала также может вызвать более высокий расход топлива.Это довольно редко, когда речь идет о неисправном датчике положения распределительного вала, но это возможно. Если вы испытываете высокий расход топлива, вы должны обязательно проверить коды неисправностей на предмет любых кодов, связанных с датчиком положения распределительного вала.

Что такое датчик положения распределительного вала?

Основная функция датчика распредвала — работать вместе с датчиком коленчатого вала вашего автомобиля. Его цель — очень точно определить положение привода распределительного вала. В результате он генерирует сигналы так же, как датчик положения коленчатого вала.Это помогает двигателю определить точное время нахождения первого цилиндра в верхней мертвой точке.

Система двигателя использует информацию, генерируемую распределительным валом, для различных целей. По сути, информация помогает запустить процесс закачки во время последовательной закачки. Он также поддерживает сигнал срабатывания системы впрыска форсунок насоса и калибрует контроль детонации.

Принцип Холла — это основная концепция датчика положения распределительного вала. Кольцевая шестерня на распределительном валу сканируется, и ее вращение вызывает изменение напряжения на ИС Холла, расположенной в головке датчика.Это вызывает изменение передачи напряжения блока управления. Информация, полученная в результате изменения, считывается в электронном виде и оценивается компьютеризированной системой для ее записи. Другими словами, неисправный распределительный вал также может повлиять на работу датчика положения коленчатого вала и, в конечном итоге, вызовет различные проблемы с общим впечатлением от вашего автомобиля с точки зрения производительности двигателя.

Расположение датчика положения распределительного вала

Датчик положения распределительного вала всегда расположен рядом с распределительным валом, часто в верхней части клапанной крышки, но его также можно установить со стороны головки блока цилиндров.

Проверьте вокруг головки или крышки клапана и проследите за всеми электрическими проводами, и вы обязательно найдете датчик положения распределительного вала.

Стоимость замены датчика положения распределительного вала

Средняя стоимость замены датчика распределительного вала составляет от 100 до 250 долларов. Сама деталь стоит от 75 до 120 долларов, а затраты на рабочую силу — от 30 до 130 долларов. Небольшое исследование рынка поможет вам получить лучшую цену на запчасть и связанные с ней затраты на рабочую силу.

В среднем эта деталь не очень дорогая, а стоимость замены датчика положения распределительного вала для большинства автомобилей составляет от 75 до 120 долларов.Эти цены могут варьироваться в зависимости от того, у какого поставщика вы его покупаете, где вы живете и какая компания его производит. Стоимость замены в роскошном автомобиле может быть относительно намного выше. Если вы не замените датчик положения распределительного вала самостоятельно, затраты на замену составят от 30 до 130 долларов, в зависимости от того, у какого дилера вы его ремонтируете. Если бы вы заменили его самостоятельно, стоимость замены снизилась бы почти вдвое. Его можно легко заменить с помощью инструментов, которые у вас, скорее всего, уже есть.

Привет, я Магнус, владелец и автор Mechanic Base. С автомобилями работаю 10 лет, специализируюсь на диагностике и устранении неисправностей. Я создал этот блог, потому что устал находить ложную информацию в Интернете при поиске информации о ремонте. Надеюсь, вам понравится мой контент!

Неисправность цепи датчика положения распределительного вала

Код ошибки

P0340 — очень распространенный код неисправности. Компьютеры ваших транспортных средств, такие как ECM, PCM и многие другие, использовали CMP или также известный как датчик положения распределительного вала, чтобы легко определить, на что он должен установить время.Это важный инструмент, так как компьютер, не зная, в какое время должно быть правильное время, бесполезен.

Код ошибки P0340 просто означает, что компьютер полностью отправил сигнал на датчик положения распределительного вала, однако он не видит правильный сигнал, возвращаемый датчиком. Поскольку цепь вызывает беспокойство, проблема может быть в любом компоненте цепи, таком как PCM, проводка и сам датчик.

Определение

CPS — это электронное устройство, которое обычно используется в двигателе для простой и быстрой регистрации скорости вращения распределительного вала.Эта информация в основном используется ECM (также известным как модуль управления двигателем), который имеет возможность управлять впрыском топлива и зажиганием. В дополнение к этому, положение распределительного вала может определять положение поршня. Кроме того, сенсорная система состоит из самого сенсора, статической части и вращающейся части. Когда двигатель работает, низкая и высокая части зубьев вызывают изменение зазора с датчиком. Это одна из причин, почему изменяющийся зазор вызывает изменение магнитного поля рядом с датчиком.Таким образом, магнитное поле может вызвать изменение напряжения на датчике. Когда датчик положения коленчатого вала выходит из строя, датчик положения распределительного вала обеспечивает различные элементы управления деталями двигателя с использованием синхронизации сигналов идентификации цилиндра.

Общие симптомы

Симптомы включают следующее:

  • Потеря мощности двигателя
  • Пропуски зажигания или грубая работа
  • Нет запуска или затрудненный запуск
  • Глохнет двигатель
  • Горит световой индикатор двигателя или предупреждающий сигнал о скором обслуживании двигателя

Возможные причины

Код ошибки P0340, скорее всего, означает, что произошло одно или несколько из следующих событий:

  • Разъем или провод в цепи маршрута могли быть оборваны, закорочены или заземлены.
  • Неисправный PCM
  • Обрыв цепи
  • Неисправный датчик положения коленчатого вала
  • Разряженная или разряженная батарея
  • Цепь системы запуска
  • Неисправный стартер
  • Плохое электрическое соединение датчика положения распределительного вала
  • Жгут проводов датчика положения распределительного вала неисправен короткое замыкание или обрыв
  • Неисправен датчик положения распределительного вала

Как проверить?

С помощью и наличия кода ошибки P0340 вы можете быть уверены, что диагностика может быть легко выполнена.Вот некоторые из эффективных действий, которые вы должны попытаться выполнить:

  • Первое, что вам нужно сделать, это визуально осмотреть все разъемы и проводку в цепи маршрута
  • Проверить стабильность проводки цепи
  • Проверить работа или напряжение датчика положения распределительного вала
  • При необходимости замените датчик положения распределительного вала
  • Проверьте цепь положения коленчатого вала
  • Замените проводку или разъемы при необходимости
  • Замените или диагностируйте PCM при необходимости

Как сделать Исправить?

Чтобы правильно и успешно исправить ошибку с кодом P0340, первое, что вам следует сделать, это проверить всю проводку.Вот важные шаги, которые вам необходимо выполнить:

  • Убедитесь, что кабельные соединения батареи плотные и чистые. Некоторые люди думают, что это очевидный шаг, но если ваш компьютер не получает стабильную подачу электричества от батареи, это может вызвать несколько проблем.
  • Проверьте провода и разъемы, которые могут быть протерты, отсоединены или ослаблены. Также важно проверить блок предохранителей в вашем автомобиле вместе с центром реле, который находится под капотом.
  • Также важно убедиться в исправности предохранителей. Убедитесь, что нет расплавленного пластика, который может вызвать возгорание. Это некоторые из основных проблем с проводкой, с которыми вы столкнетесь с кодом ошибки P0340.
  • После того, как вы полностью проверили все очевидные вещи, но по-прежнему не можете найти правильного решения, вы должны начать подозревать компьютер или датчик.
  • Датчик положения распредвала неисправен. К сожалению, у вас нет возможности проверить его, поскольку для проверки датчика потребуются дорогостоящие испытания и оборудование, а также хорошо обученный и полностью квалифицированный техник.
  • Еще можно рассмотреть датчик CMP и установить его. Это очень поможет вам решить проблему, однако без надлежащей диагностики нет гарантии.

Сравнение датчиков положения коленчатого и распределительного валов

Дополнительные указания

Датчики CKP и CMP двигателя предоставляют модулю управления двигателем (ECM) критические данные о частоте вращения, положении и синхронизации.

Для правильной работы двигателя необходимо, чтобы двигатель был правильно синхронизирован, а датчики и связанное с ними оборудование должны быть зафиксированы в правильном положении относительно коленчатого и распределительного валов.

Измерения в этом тесте позволяют напрямую сравнивать формы сигналов датчиков CKP и CMP, например, чтобы проверить, что их положения фиксированы, а не перемещаются относительно друг друга. Измерения также можно сравнить с данными производителя или с известными хорошими сигналами датчика CKP / CMP (такими, как те, которые находятся в библиотеке сигналов PicoScope ).

Линейки PicoScope и Измерения Инструменты позволяют определять в градусах (или число зубцов ) относительное положение референтных меток CKP и CMP.

Возможно, вам потребуется проверить правильность работы отдельных датчиков CKP и CMP, прежде чем выполнять сравнения в этом тесте. Точно так же ваша система может быть оснащена другими вариантами этих датчиков времени. В этом случае мы предлагаем Управляемые тесты , чтобы показать вам, как получить из них осциллограммы:

Любая несоосность датчиков коленчатого и распределительного валов или связанных компонентов может вызвать такие симптомы, как:

  • Двигатель проворачивается, но не запускается
  • Отключение двигателя
  • Неустойчивая работа
  • пропуски зажигания
  • Работа в аварийном режиме
  • Подсветка контрольной лампы неисправности (MIL)
  • Диагностические коды неисправностей (DTC)

Связанные отказы:

  • Расхождения в фазах газораспределения коленвала и клапанного механизма, вызванные:
    • Неправильно установлен, изношен, поврежден или растянут ремень / цепь ГРМ
    • Неправильно установленные, изношенные или поврежденные шкивы, натяжные ролики и натяжители
    • Неправильно установленные, изношенные или поврежденные механизмы изменения фаз газораспределения
  • опорный сигнал синхронизации неисправностей компонентов, таких, как:
    • Неправильно установленное или поврежденное фазное колесо
    • Неправильно установлен или поврежден маховик
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
