Датчик коленвала ваз 2110, 2114, приора: признаки неисправности

Автомобили с автоматической системой управления двигателем в большинстве своем работают с установленным и важным датчиком положения коленчатого вала (ДПКВ) для обеспечения синхронизации механического движения поршней с системой зажигания и топливоподачей.

Рассмотрим на примере как работает датчик коленвала ВАЗ 2110, а также 2105, 2107, 2108, 2109, 21099, 2111, 2117, 2112, 2113, Приора, Нива, Шевроле Нива, Калина 1117, 2114, 2115.

Что такое датчик положения коленвала на вазе

Датчик положения коленчатого вала индукционного типа устанавливается рядом со специальным диском, расположенным совместно с приводным шкивом коленчатого вала. Специальный диск называют реперным или задающим. Вместе с ним обеспечивает угловую синхронизацию работы блока управления. Пропуск двух зубьев из 60 на диске позволяет системе определить ВМТ 1-ого или 4-ого цилиндра. 19-й зуб после пропуска должен смотреть на стержень ДПКВ, а метка на распредвале должна стоять против загнутого кронштейна отражателя.

Зазор между датчиком и вершиной зуба диска находится в пределах 0,8-1,0 мм. Сопротивление обмотки датчика 880-900 Ом. Для снижения уровня помех проводник датчика коленчатого вала экранирован.

После включения зажигания управляющая программа блока находится в режиме ожидания сигнала импульсов синхронизации с датчика положения коленчатого вала. При вращении коленвала сигнал синхроимпульсов поступает мгновенно в блок управления, который, в соответствии с их частотой коммутирует на «массу» электрическую цепь форсунок и каналы катушки зажигания.

Алгоритм программы блока управления работает по принципу считывания проходящих мимо магнитного сердечника ДПКВ 58-ми зубьев с пропуском двух. Пропуск двух зубьев является опорной меткой для определения поршня первого (четвертого) цилиндра в положении верхней мертвой точке, с которой блок анализирует и распределяет по рабочим тактам двигателя коммутационные сигналы, управляющие открытием форсунок и искрой на свечах зажигания.

Блок управления выявляет кратковременный сбой в системе синхронизации и пытается пересинхронизировать процесс управления. В случае невозможности восстановления режима синхронизации (отсутствие контакта на разъеме ДПКВ, обрыв кабеля, механические повреждения или излом задающего диска) система выдает на панель приборов сигнал об ошибке, зажигая аварийную лампу Check Engine. Двигатель при этом заглохнет и запустить его будет невозможно.

Датчик положения коленчатого вала является надежным устройством и редко выходит из строя, но иногда встречаются неисправности, связанные с невнимательным или халатным отношением специалистов, обслуживающих двигатель.

Например, на ВАЗ-2112 установлен двигатель 21124 (16 клапанов где кабель ДПКВ находится очень близко к выпускному коллектору) и проблема возникает обычно после ремонта, когда фишка на кабеле не закреплена на скобе. Соприкасаясь с горячей трубой кабель плавится, разрушая схему соединения и автомобиль глохнет.

Другим примером может оказаться некачественно изготовленный задающий диск, резиновая муфта которого может проворачиваться по внутреннему соединению.

Электронный блок управления, получая единственный сигнал от ДПКВ, определяет положение относительно коленчатого вала в каждый момент времени, рассчитывая частоту его вращения и угловую скорость.

На основе синусоидальных сигналов, выданных датчиком положения коленчатого вала, решается широкий круг задач:

Определение в данный момент времени положения поршня первого (или четвертого) цилиндра.
Управление моментом впрыска топлива и длительностью открытого состояния форсунок.
Управление системой зажигания.
Управление системой изменения фаз газораспределения;
Управление системой абсорбирования паров топлива;
Обеспечение работы других дополнительных систем, связанных с частотой вращения вала двигателя (например, электроусилитель руля).

Таким образом, ДПКВ обеспечивает функционирование силового агрегата, с высокой точностью определяя работу его двух основных систем — зажигания и впрыска топлива.

Прежде, чем приобретать ДПКВ для его замены, необходимо уточнить о типе устройства, установленного на двигателе.

Типы датчиков коленвала

Индуктивный (магнитный) ДПКВ

В основе устройства лежит намагниченный сердечник, помещенный в катушку. В состоянии покоя магнитное поле постоянно и в его обмотке отсутствует ЭДС самоиндукции. Когда перед магнитным сердечником проходит вершина металлического зуба задающего диска магнитное поле вокруг сердечника изменяется, что приводит к индукции тока в обмотке. При вращении диска на выходе возникает переменный ток, при этом частота тока изменяется в зависимости от частоты вращения вала. Работа основана на эффекте электромагнитной индукции.

Особенностью этого датчика является его не сложная конструкция, работающая без подачи дополнительного питания.

Датчик на основе эффекта Холла

Тип этих датчиков работает на микросхеме, помещенный в корпус с магнитопроводом, а задающий диск создает движущееся магнитное поле намагниченными зубьями.

Датчик обеспечивает высокую точность выдачи сигналов во всех заданных режимах вращения коленвала. Датчик, работающий на основе эффекта Холла требует подключения постоянного напряжения.

Оптические датчики

В основу заложено физическое явление фотоэффекта. Конструктивно он представляет собой источник света с приемником (фотодиодом). Вращаясь между источником и приемником перфорированный диск периодически закрывает и открывает путь источнику света, в результате фотодиод выдает импульсный ток, поступающий в виде аналогового сигнала в блок управления (система имеет ограниченное применение и ранее устанавливалась в трамблеры инжекторных автомобилей, например, Матиз).

Немного о задающих дисках

Задающие диски для индуктивных датчиков изготавливаются из стали, иногда заодно со шкивом коленвала (например, автомобиль Опель).

Диски для датчиков Холла изготавливаются из пластика, а в их зубьях запрессованы постоянные магниты.

Как проверить датчик коленвала ВАЗ

Вазовский датчик коленвала индуктивного типа проверяется мультиметром на предмет обрывов внутри катушки и заданного сопротивления, величина которого находится в диапазоне 600-900 Ом. Обязательной так же является проверка проводки ДПКВ.

Проверка может быть осуществлена измерением индуктивности, для этого необходимо иметь три прибора: вольтметр, трансформатор и измеритель индуктивности. Метод не сложный, но громоздкий и эффективнее купить новый датчик с целью проверки работоспособности двигателя.

Проверку ДПКВ также осуществить стартерной прокруткой, наблюдая за показаниями тахометра. Диодной контролькой можно проверить наличие импульсов на разъеме форсунок.

Где находится датчик коленвала ВАЗ 2110

Блоки двигателей 1117, 21124, 21126, 2111, 2170 независимо 16 клапанные или 8 кл, конструктивно одинаковые и различны только головками блока. 16 клапанные имеют два распредвала и по ширине превосходят почти в два раза 8 клапанные головки.

ВАЗ-2110, эксплуатируется как с 8 кл. двигателями, так и 16 кл., но расположение ДПКВ неизменно и крепится в нижней части двигателя.

Замена датчика коленвала

Лада Калина, Веста, Гранта, 21214 или классическое авто 2107 – принцип замены ДПКВ одинаковый. Достаточно открутить удерживающий болт с кронштейна, отключить разъем со жгута проводов и снять датчик.

Признаки неисправности ДПКВ

Неисправность в датчике положения коленчатого вала приводит к подергиваниям автомобиля на разных режимах, к провалам и тяжелому запуску двигателя. Эти неисправности могут возникать и по другим многочисленным причинам, выявить которые возможно диагностическими приборами. Но основные признаки неисправности ДПКВ на инжекторном автомобиле — это продолжительный запуск двигателя или отсутствие запуска.

Замена фишки и распиновка ДПКВ ВАЗ 2110

С течением времени происходит износ проводов, идущих на фишку ДПКВ.

Расположен в нижней части двигателя и недалеко от переднего колеса, в результате на ДПКВ и его фишку попадает и оседает грязь, снег, масло, химические агрессивные среды в виде соли, что ведет к медленному окислению проводов на фишке и в последствии к их обрыву. Так как провода от фишки совмещены в единый жгут, то при его замене предусмотрена ремонтная фишка с выступающими двумя проводами длиной 15 см. Удалив поврежденную фишку, устанавливают новую на «скрутку». Точки скрутки изолируют использованием термоусадки или изоленты.

Из приведенной ниже схемы видно, что распиновка их не сложная и два провода непосредственно соединяются с контактами входа сигнала в блоке управления, проходя по всей длине жгута. Полярность соединения сигнальных проводов датчика с блоком управления должна соблюдаться. При обратной полярности система синхронизации работать не будет. Для восстановления работы ДПКВ необходимо просто поменять местами провода и проверить работоспособность, запустив двигатель.

Осциллограмма ДПКВ ВАЗ

Для точной диагностики работы ДПКВ применяется осциллограф. Подключив щупы осциллографа на экране монитора отобразится осциллограмма работы ДПКВ, на которой можно четко различить точку пропуска зубьев и измерить величину сигнала в вольтах по максимальной амплитуде 58-ми зубьев, расположенных между точками пропуска.

Можно ли завести машину без датчика коленвала

Датчик коленвала является главным звеном в цепи управления двигателем. Синхронизируя механическое движение валов и определяя относительное положение поршней посредством ДПКВ блок управления в нужный момент времени производит коммутацию, включая топливные форсунки и катушку зажигания. Без датчика коленчатого вала запуск двигателя не возможен.

Приора, Калина. Расположение, проверка, неисправности

Датчик положения коленчатого вала (далее ДПКВ) используется контроллером ЭСУД для определения угла поворота и частоты вращения коленчатого вала двигателя.

В процессе работы двигателя задающий диск коленвала пересекает магнитный поток ДПКВ наводя в его обмотке импульсы переменного напряжения. Используя эти данные контроллер вычисляет длительность и фазу работы топливных форсунок, а также системы зажигания.

Где находится датчик?

На коленчатом валу двигателя закреплён зубчатый задающий диск (совмещён со шкивом привода генератора). На расстоянии приблизительно 1мм (плюс-минус 0,4мм) от вершины его зубца, на крышке масляного насоса закреплён датчик положения коленчатого вала.

датчик положения коленчатого вала 4х4

датчик положения коленчатого вала Приора, Калина

Задающий диск имеет 58 зубьев с шагом в шесть градусов, а также «впадину» образованную двумя пропущенными зубьями — таким образом достигается синхронизация. Для установки коленчатого вала в положение 114 градусов до верхней мёртвой точки первого и четвёртого цилиндров совмещают середину, первого после впадины зуба, с осью ДПКВ.

Провода ДПКВ защищены, от помех, экраном замкнутым на «массу» автомобиля.

Неисправность цепи ДПКВ вызывает остановку двигателя, внесение в память контроллера кода ошибки и включение сигнализатора.

Проверка цепей ДПКВ

Проверку цепей ДПКВ производим после отключения зажигания и колодок от контроллера и непосредственно датчика. Как видно на представленной схеме подключения проверяем целостность цепи между контактами «А» колодки ДПКВ и контактом «Х2/13» колодки контроллера, а также между контактом колодки датчика «В» и контактом «1» колодки контроллера.

При исправности цепей ДПКВ, надёжности его установки и сохранения кода ошибки говорящего о неисправности датчика — ДПКВ подлежит замене.

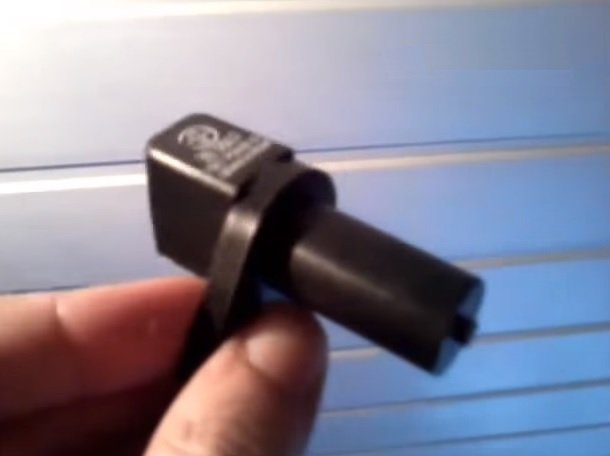

Замена датчика положения коленчатого вала

Снятие

Выключить зажигание.
Отсоединить колодку проводов.
Используя ключ гаечный х10 вывернуть болт крепления ДПКВ к крышке масляного насоса.
Извлечь датчик.

Установка

Поставить ДПКВ на место.
Завернуть болт крепления и затянуть его с моментом 7,8…12,6 Н.м.
Подсоединить колодку проводов к датчику.

Спрашивайте в комментариях. Ответим обязательно!

Датчики для автомобилей ВАЗ в Челябинске

Датчики на автомобили Лада (ВАЗ) всех типов и модификаций – в каталоге «Навигатор»

Принцип работы инжекторного двигателя это взаимосвязанная работа электронного блока («мозгов») и различного рода датчиков. Между ними идет постоянный обмен информацией. В зависимости от совокупности тех или иных показателей датчиков контроллер обеспечивает устойчивую и правильную работу двигателя. В ассортименте интернет-магазина «Навигатор» широкий выбор различных датчиков по привлекательной цене.

У каждого из датчиков своя важная функция, прекращение выполнение которой может привести к определенным последствиям.

Датчика положения коленчатого вала ДПКВ. Без этого важного датчика и в случае его неисправности автомобиль просто не заведется. ДПКВ формирует сигналы на ЭБУ при помощи специального зубчатого диска. ДПКВ на ВАЗах расположен на крышке масляного насоса.
Датчик положения дроссельной заслонки ДПДЗ. Этот датчик работает в связке с регулятором холостого хода, и определяет насколько открыта дроссельная заслонка. Если данный датчик начинает функционировать не корректно или вообще выходит из строя, то устойчивого холостого хода не будет и обороты двигателя, будут «плавать». Также могут ощущаться провалы, двигатель будет тянуть рывками.
Датчик положения распределительного вала ДПРВ. Он определяет положение распредвала. Не применялся на 8 клапанных моторах ранних инжекторных автомобилей ВАЗ. Участвует в формировании фазированного впрыска, то есть работает в нужный момент нужная форсунка конкретного цилиндра. Если датчик неисправен, то система работает так, как если бы его не было совсем, и подача топлива происходит в попарно-параллельном режиме, что приводит к перерасходу бензина. Будет лучше, если Вы замените неисправный датчик.
Датчик Детонации ДД. Он устанавливается непосредственно на блоке двигателя между третьим и вторым цилиндром. Бывает двух типов – резонансный и широкополосный. Эти два типа датчиков не взаимозаменяемы. Следит за детонацией двигателя и в зависимости от наличия и силы детонации помогает «мозгам» корректировать угол опережения зажигания. В случае выхода датчика из строя двигатель будет работать не ровно и возрастет расход бензина.
Датчик температуры охлаждающей жидкости ДТОЖ. Контролирует температуру ОЖ, передает информацию об этом в ЭБУ, помимо включения-выключения вентилятора радиатора отвечает за работу клапана адсорбера, регулировку оборотов на холодном двигателе.
Датчик скорости ДС. Формирует импульсы в зависимости от скорости автомобиля, устанавливается на КПП, на всех автомобилях ВАЗ с инжекторным двигателем используются исключительно шести импульсные ДС. Помимо показаний спидометра и одометра влияет также на смесеобразование, так что не пренебрегайте его исправностью.
Датчик массового расхода воздуха ДМРВ. Датчик играет значимую роль в работе двигателя, так что очень часто симптомами его неверной работы является плавающий холостой ход, неровная работа двигателя на малых оборотах, ухудшение тяги. Расположен сразу после воздушного фильтра и контролирует количество воздуха забираемое извне.
Лямбда зонд или датчик концентрации кислорода определяет количество кислорода в выхлопных газах, принимает активное участие в смесеобразовании двигателя. На ЕВРО-2 установлена 1 лямбда, на ЕВРО-3 уже две, но вторая не участвует в смесеобразовании, а просто исполняет контролирующую функцию. При пробеге 80-100 тысяч километров вполне может выйти из строя или засориться и давать неверные показания, соответственно гарантировано ухудшение динамики двигателя и перерасход топлива.
Регулятор холостого хода РХХ. Данный датчик отвечает за стабильный холостой ход. Пропускает воздух в двигатель на холостых оборотах в обход ДПДЗ. Именно от него в первую очередь зависит стабильный холостой ход на нужных оборотах двигателя. По разным причинам, часто выходит из строя.

Купить Датчики на автомобили ВАЗ с доставкой по России, Вы можете в нашем магазине «Навигатор».

Свяжитесь с менеджером интернет-магазина «Навигатор» по телефону или оставьте заявку онлайн. Сотрудник проконсультирует Вас и поможет подобрать подходящие для Вашего автомобиля товары, согласует сроки и способ доставки из Челябинска в любой город России.

Датчик коленвала на ВАЗ 2110: признаки неисправности, замена своими руками

Содержание:

Как он работает
Признаки неисправности
Проверка
Нюансы замены

Не секрет, что управление двигателем на «десятой» модели отечественного автопроизводителя АвтоВАЗ осуществляется за счет работы компьютера. Различные датчики снимают данные, отправляют их главному компьютеру, который распределяет работу систем.

Примечательно, но только данный элемент способен оставить работу двигателя, если регулятор выйдет из строя. Задача данного датчика заключается в синхронизации системы зажигания и системы подачи топлива.

Если прибор ломается, синхронизация нарушается. Следовательно, происходит сбой в работе всей системы. Искры нет, топливо не подается. Двигатель некоторое время может странно себя вести, но затем все равно заглохнет.

Как он работает

Давайте разберемся, как работает данный элемент. Регулятор считывает данные о частоте вращения коленчатого вала, а также сообщает о его текущем положении по средствам магнитных импульсов.

Расположение

Поскольку двигатели, устанавливаемые на ВАЗ 2110, отличаются друг от друга, применяются и различные датчики ПКВ. Следовательно, при замене обязательно выбирайте аналогичное устройство, поскольку регулятор с другими характеристиками банально не подойдет, потому система все равно работать не будет даже при наличии качественного, исправного датчика.

Признаки неисправности

Если у вас есть в распоряжении мультиметр и обычная отвертка, вы сможете без особых проблем самостоятельно проверить работоспособность устройства.

Выкручиваем гайку

К признакам неисправностей датчика коленвала относят:

На приборной панели загорается сигнальная лампа, рекомендующая проверить двигатель;
При холостом ходу двигатель ведет себя неустойчиво;
Падает тяга;
Обороты двигателя падают, поднимаются;
Происходит детонация, то есть выстрелы впускного или выпускного коллектора;
Двигатель не удается завести.

Проверка

Перед тем как его проверить, до него сперва необходимо добраться. А находится устройство в не очень удобном месте на двигателе. Так что приготовьтесь затратить на это некоторое время.

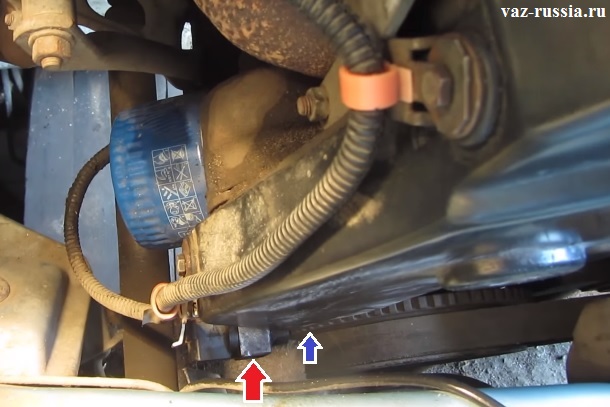

Вообще же искомый нами датчик находится на крышке масляного насоса. Искать его нужно непосредственно возле шкива генератора.

Теперь к вопросу о том, как его проверить. Рассмотрим две наиболее распространенных ситуации, но для начала снимем элемент.

Демонтаж датчика осуществляется ключом на 10 миллиметров;
Обязательно перед снятием сделайте специальные метки на картере и датчике. Это позволит вернуть его на прежнее место, либо установить новый регулятор в правильном положении;
Если отсутствуют внешние, заметные на глаз повреждения датчика коленчатого вала, тогда необходимо использовать мультиметр;
Не забудьте замерить расстояние между датчиком и диском синхронизации. В нормальном положении зазор составляет в пределах от 0,6 до 1,5 миллиметра.

Первый способ проверки

В данном случае вам потребуется омметр, которым вы будете заменять сопротивление на обмотке. Согласно нормам завода-производителя, показатель составляет от 550 до 750 Ом.

Ничего страшного, если ваши показатели несколько отличаются от нормы. Если же отклонения серьезные, вам обязательно придется заменить датчик.

Следует отметить справедливости ради, что датчик положения коленчатого вала на моделях ВАЗ 2110 редко ломается. Среди основных причин его отказа от нормальной функциональности является накопление грязи, механические повреждения, а также банальный заводской брак.

Второй метод

Здесь потребуется вольтметр, трансформатор и измеритель индуктивности. Мерить сопротивление желательно в условиях компактной температуры.

Когда показатели омметра получены, вооружитесь прибором для измерения индуктивности. В норме прибор должен показать от 200 до 4000 единиц (миллигенри).

Мегомметром измеряется сопротивление при питании обмотки датчика положения коленвала в 500 вольт. При нормальном состоянии показания составят не более 20 Мом.

Нюансы замены

Заменить датчик достаточно просто. Он снимается со своего места обитания, а на его место устанавливается новое устройство.

Место установки и элементы крепежа

Однако при этом важно учесть некоторые нюансы.

Выбирайте качественные автозапчасти, которые следует приобрести в специализированных магазинах. Их работоспособность желательно проверить на месте.
При установке на место нового регулятора, соблюдайте изначальное положение. Чтобы его запомнить, нанесите соответствующие метки маркером или мелом.
Не забудьте соблюдать требуемое расстояние между датчиком и диском синхронизации. Нормальный показатель зазора мы вам уже сообщили.
Болты затягиваются обязательно с моментом, не превышающим 8-12 нм.
Проверьте новый датчик до того, как он окажется задействован в работе топливной системы. Неправильно подобранное устройство может привести к возникновению ряда других неисправностей, отказу работы силового агрегата.

Самостоятельно проверить и поменять датчик положения коленвала на отечественной «десятке» не сложно. Наиболее проблематичным этапом работы является получение доступа к устройству, поскольку спрятано оно достаточно далеко. Тем не менее, если вы справитесь с этим, все последующие мероприятия покажутся вам сущим пустяком.

Только ни в коем случае не расслабляйтесь, действуйте аккуратно, последовательно, соблюдайте все метки и правила замены девайса.

Загрузка ..

Цены на автозапчасти ВАЗ — Ромашка Авто Иваново

НАЛИЧИЕ ТОВАРОВ АКТУАЛЬНО НА 9:00 ТЕКУЩЕГО ДНЯ. БОЛЕЕ ДЕТАЛЬНАЯ ИНФОРМАЦИЯ ПО НАШИМ ТЕЛЕФОНАМ (4932) 29-79-79, (4932) 24-04-77

Если вы купили автомобиль, то рано или поздно ему будет необходим ремонт и вам, узнав цены на автозапчасти ваз при помощи нашего каталога, придётся задуматься над их приобретением. Посетив наш каталог автозапчастей для автомобилей ВАЗ, вы сможете найти такие детали, как: генераторы и стартеры; свечи зажигания и радиаторы; кольца и головки блока.

Данная возможность поиска цен на запчасти была создана с целью обеспечения наиболее эффективного и простого поиска таких запчастей для автомобилей ВАЗ, как цилиндры, тормозные диски, насосы водяные, бензонасосы и подшипники, на которые даётся гарантия до одного года.

Только посетив наш каталог, вы получите возможность найти недорогие и качественные амортизаторы и стекла, фары и сцепление, детали КПП и пружины, которые вы можете приобрести в наших магазинах. При желании вы можете сделать заказ на любые другие детали, которые быстро доставят в любой автосервис в пределах Иваново.

Наши цены на колодки и зеркала, клапаны и поршни, втулки и глушители, а также на прочие виды автодеталей смогут порадовать владельцев любых автомобилей. Если вы нашли в нашем каталоге фильтры и бамперы, бачки и распредвалы, коленвалы или вкладыши, а той информации, которая имеется на нашем сайте, будет недостаточно для вас, вы можете связаться с нашими менеджерами по электронной почте или по телефонам. Они с удовольствием ответят на любые вопросы.

Как узнать цены на автозапчасти?

Для того чтобы узнать цены на интересующие вас автодетали, выберите группу товаров (ВАЗ 2101, ВАЗ 2108, ВАЗ 2109, ВАЗ 2110, ВАЗ 2170, ВАЗ 2190, ВАЗ 1118, Лада Ларгус и т.д.), введите название запчасти в поле Найти и нажмите кнопку Поиск.

Цены на сайте не являются публичной офертой.

В данную базу запчастей включена только часть товаров, доступных в нашем магазине. Если вы не нашли необходимую вам деталь, то рекомендуем вам связаться с нами любым доступным способом.

Цены | Автосервис Дамир

Наименование работ	Иномарки	Самара	Калина	Приора	Нива 4х4	Шеви-НИВА
ТОРМОЗНАЯ СИСТЕМА
Замена передних тормозных колодок	400	300	300	300	400	400
Замена задних тормозных колодок	500	500	500	500	600	600
Замена рабоч. тормоз. цилинд. (1 шт.)	от 400	300	300	300	300	300
Замена суппорта перед. (1 шт.)	500	400	400	400	500	500
Замена диска переднего тормоза (1 шт. )	400	300	300	300	800	800
Замена тормозного барабана	300	200	200	200	300	300
Замена шланга перед. тормоза (1 шт.) (без прокачки)	400	300	300	300	300	300
Замена шланга заднего тормоза (1 шт.) (без прокачки)	200	200	200	200	300	300
Замена трубки тормозной (1 шт.) (без прокачки)	от 250	от 200	от 200	от 200	от 300	от 300
Замена главного торм. цилиндра (без прокачки)	от 600	500	500	500	600	600
Замена вакуум. усилителя тормозов (без прокачки)	от 500	500	1000	1000	1000	1000
Замена троса стояночного тормоза(длинный)	от 1000	600	600	600	600	600
Замена троса стояночного тормоза (короткий)	от 1000	600	600	600	600	600
Замена рычага привода стояночного тормоза	1000	500	1500	1500	500	500
Прокачка тормозной системы	500	400	400	400	500	500
СЦЕПЛЕНИЕ
Сцепление в сборе — с/у	от 2500	1500	1500	1500	2500	2000
Трос привода сцепления — с/у	от 300	300	300	300
Рабочий цилиндр сцепления — с/у (с прокачкой)	от 400	400	400	400	400	400
Главный цилиндр сцепления с/у (с прокачкой)	500				500	500
Шланг привода сцепления — с/у (без прокачки)	200				500	500
Бачок гидропривода сцепления — с/у	200				50	50
Привод выключения сцепления — прокачка системы	200
Привод выключения сцепления — регулировка	от 100	200	200	200	200	200
ТРАНСМИССИЯ

Коробка передач — ремонт с полной разборкой	от 3000	3000	3000	3000	4500	4000
Коробка передач — замена масла	от 300	300	300	300	200	200
Сальник первичного вала — с/у (на снятой КПП)	от 100	100	100	100	400	400
Сальник вторичного вала — с/у	600				1500	1000
Сальник штока выбора передач — с/у	от 500	300	300	300
Подушка КПП задняя — с/у	от 320	200	200	200
Промежуточный карданный вал-с/у	от 680				1000	1000
Муфта эластичная — с/у (на снятом промвале)	от 280				150	150
Вал карданный задний — с/у	от 600				500	500
Вал карданный передний — с/у	от 600				500	500
Крестовина — с/у (на снятом карданном вале)	от 400				500	500
Смазка крестовин и шлицевых соединений	250				250	250
Сальник РЗМ — с/у	от 520
Сальник РК вала привода заднего моста — с/у	от 520				500	500
Сальник РК вала привода переднего моста — с/у	от 520				500	500
Сальник РК верхний	от 500				500	500

Полуось — с/у	от 600				800	800
Редуктор заднего моста — с/у	от 1500				2000	2000
Балка заднего моста -замена	от 2000				от 1500	2000
Редуктор переднего моста — с/у	от 2800				от 2000	3000
Привод переднего колеса — с/у	от 880	500	500	500	1000	3000
Подшипник задней ступицы — с/у	от 500	400	400	400
Подшипник передней ступицы — с/у (без разв. схожд)	от 800	600	600	600	800	800
ПОДВЕСКА ПЕРЕДНЯЯ
Опорный подшипник — с/у	от 600	600	600	600
Стойка передняя в сборе — с/у (без разв.схожд.)	от 600	500	500	500
Амортизатор передней подвески — с/у	от 400				400	400
Стойка стабилизатора — с/у	300	200	200	200
Втулка стабилизатора — с/у (к-т)	от 300	200	200	200	300	300
Сайлентблоки нижнего рычага — с/у (к-т)	от 600	600	600	600	2000	2000
Сайлентблоки верхнего рычага — с/у (к-т)	от 600				1500	1500
Шаровые опоры нижние — с/у (к-т)	от 300	200	200	200	300	300
Шаровые опоры верхние — с/у (к-т)	от 300				300	300
Кронштейн перед. растяжки в сборе — с/у	от 400	200	200
Шарнир растяжки передн. — с/у	от 480				500	0
Пружина передней подвески — с\у	от 600	600	600	600	1000	1000
Осмотр ходовой части	200	200	200	200	200	200
ПОДВЕСКА ЗАДНЯЯ
Штанги реактивные — с/у (за комплект)	от 600				от 800	от 800
Амортизатор задней подвески — с/у	от 400	400	400	400	300	300
Пружина задней подвески — с/у	от 400	400	400	400	300	300
Балка задняя — с/у	от 3000	1500	1500	1500
Сайлентблоки задней балки — с/у (на автомобиле)	от 2000	600	600	600
СИСТЕМА ОХЛАЖДЕНИЯ
Термостат в сборе — с/у	от 500	600	700	600	600	600
Насос охлаждающей жидкости — с/у	от 2000	от 1200	от 1200	1700	1000	от 1500
Радиатор основной — с/у (без заправки кондиц. )	от 1000	от 1000	от 1000	от 1500	1200	от 3000
Радиатор отопителя — с/у (без заправки кондиц.)	от 1440	2000	3500	2000	от 1500	от 1200
Кран отопителя — с/у		1500			1000
Замена охлаждающей жидкости	от 500	500	от 500	от 500	500	500
Патрубок радиатора — с/у (за 1 шт.) (при слитой жидк.)	от 200	от 200	от 200	от 200	от 200	от 200
РУЛЕВОЕ УПРАВЛЕНИЕ
Рулевой механизм в сборе — с/у (рейка)	от 1000	1000	1000	1000	1000	2000
Наконечник рулевой — с/у (за 2 шт. )	от 600	600	600	600	800	800
Тяга рулевая наружная — с/у (за 1 шт.)	от 260				350	350
Тяга рулевая средняя — с/у (за 1 шт.)	от 400				300	300
Маятниковый рычаг в сборе — с/у	от 500				500	500
Насос ГУР в сборе — с/у	от 1000		1000	1000	1500	1500
Регулировка зацепления рулевого механизма	от 300	100	500	500	100	100
Электроусилитель руля — с/у	от 1520		1000	1000
ДВИГАТЕЛЬ
Диагностика двигателя	от 700	500	500	500	500	500
Замена масла в двигателе	от 500	от 300	от 300	от 300	от 300	от 300
Регулировка клапанов	от 1000	700	700	700	1000	1200
Замена свечей (за к-т)	от 200	200	от 200	от 200	200	200
Головка цилиндров — с/у	от 5000	4000	4000	от 4500	4500	4500
Головка цилиндров — ремонт с полной разборкой	от 5000	5000	от 5000	от 5000	от 6000	5500
Двигатель в сборе — с/у	от 10000	от 8000	от 8000	от 8000	от 10000	от 10000
Двигатель в сборе — ремонт с полной разборкой	от 12 000	10 000	от 10 000	от 10 000	12 000	12000
Ролик ремня ГРМ — с/у	от 1000	300	от 300	от 500	от 500
Ремень ГРМ — с/у	от 1500	700	от 700	от 700	от 600
Ремень генератора — с/у	от 300	от 300	от 300	от 800	от 300	500
Ремень привода компрессора кондиционера — с/у	от 300		1000	800		от 1000
Цепь ГРМ — с/у	от 7000				от 4000	от 4000
Успокоитель цепи — с/у (при снятой крышке клапан)	от 500				от 200	от 500
Натяжитель цепи — с/у	от 200				от 500	от 500
Вал распределительный — с/у	от 2000	1500	от 1500	от 1500	2000	2000
Масляный насос — с/у	от 2000	2500	от 2500	от 2500	4500	4000
Гидрокомпенсаторы — замена	от 2000		от 3000	от 3000	2000	2000
Прокладка клапанной крышки — с/у	от 500	200	от 200	от 200	500	500
Прокладка крышки привода ГРМ — с/у	от 960				2000	от 2000
Сальник коленвала передний — с/у	от 1500	от 1000	от 1000	от 1000	от 1000	от 1500
Сальник коленвала задний — с/у	от 2800	1750	1750	1750	2750	2580
Сальник распредвала — с/у	от 1000	400	от 400	от 500
Прокладка коллектора — с/у	от 1000	2000	от 2000	от 1500	от 2000	от 2000
Прокладка приемной трубы — с/у	от 500	500	500	500	500	500
СИСТЕМА ПИТАНИЯ
Бак топливный — с/у	от 1200	680	680	680	1000	1250
Электробензонасос — с/у	от 1200	от 500	от 500	от 500	2000	от 500
Фильтр сетчатый электробензонасоса — с/у	от 1200	700	700	700	2000	от 700
Фильтр тонкой очистки — с/у	от 300	300	300	300	200	300
Рампа форсунок в сборе — с/у	от 950	600	от 600	от 600	от 600	от 600
Шланг топливный — с/у	от 300	150	150	150	150	150
СИСТЕМА ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ
Глушитель основной — с/у	от 500	500	300	300	500	500
Глушитель дополнительный с нейтр. — с/у	от 600	400	300	300	500	500
Труба приемная в сборе — с/у	от 960	600	500	500	1000	1000
Кольцо уплотнительное глушителя — с/у	200	100	100	100	100	100
ПРИБОРЫ, ДАТЧИКИ, ЭЛЕКТРИКА
Комбинация приборов — с/у	от 520	500	300	300	300	400
Датчик концентрации кислорода — с/у	от 300	300	300	300	300	300
Датчик положения дроссельной заслонки — с/у	от 200	100	100	100	100	100

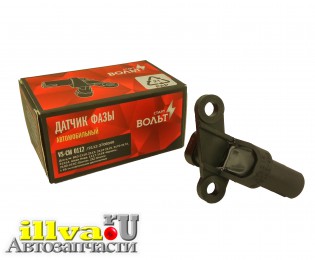

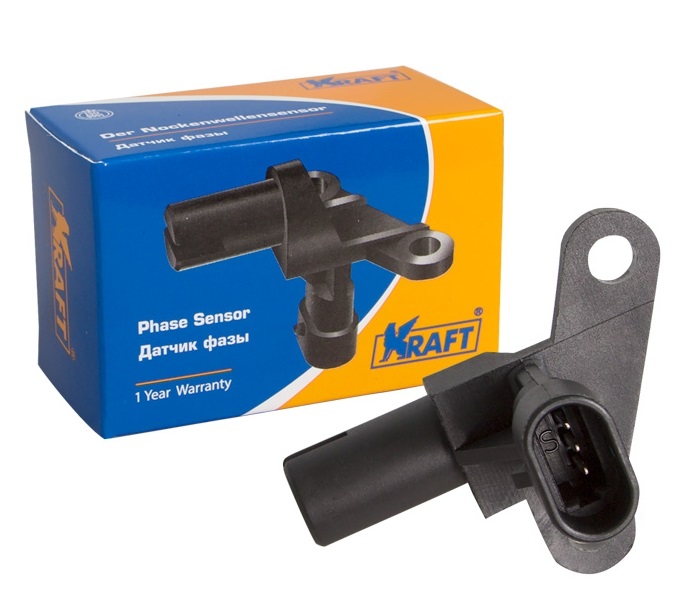

Датчик фаз — с/у	от 200	100	100	100	100	200
Регулятор холостого хода — с/у	от 200	от 100	от 100	100	от 100	от 100
Датчик положения коленвала — с/у	от 200	100	100	100	100	100
Датчик детонации — с/у	от 280	100	100	100	от 100	от 100
Датчик температуры ОЖ — с\у	от 160	100	100	100	от 100	от 100
Катушка зажигания — с/у	от 200	100	100	100	100	100
Датчик массового расхода воздуха — с/у	от 240	100	100	100	100	100
Контроллер ЭСУД — с\у	от 280	250	250	250	250	380
Контроллер ЭСУД — ремонт (прошивка)	от 2800	3500-4000	3500-4000	3500-4000	3500-4000	3500-4000
Стартер — с/у	от 680	500	500	500	500	600

❤️ Стоимость замены датчика положения коленчатого вала

❤️

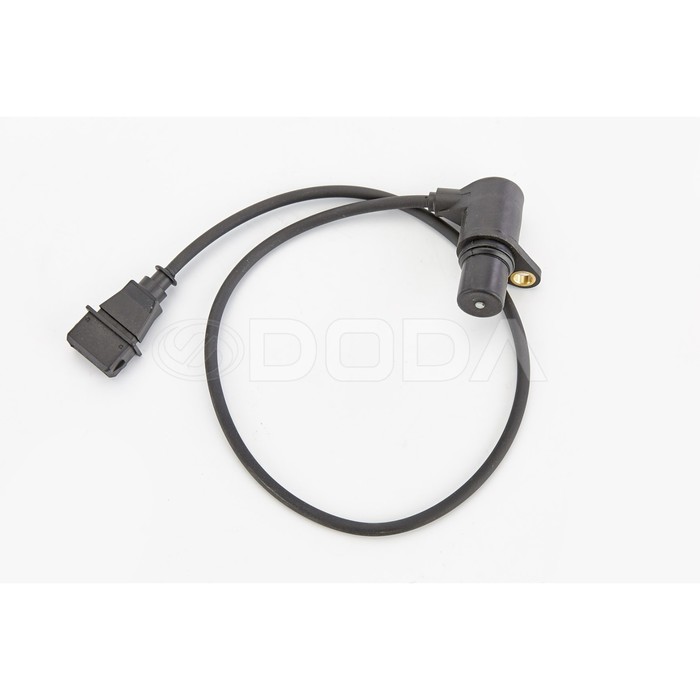

Датчик положения коленчатого вала — ключевая часть двигателя вашего автомобиля. Средняя цена замены датчика положения коленчатого вала составляет от 194 до 258 долларов, при этом затраты на рабочую силу оцениваются от 104 до 133 долларов, а стоимость деталей обычно составляет от 90 до 125 долларов. Конечно, стоимость этой замены может варьироваться в зависимости от того, попробуете ли вы отремонтировать самостоятельно, к какому механику вы отправитесь, где вы находитесь, марки и модели вашего автомобиля, а также от типа двигателя в вашем ACR.

Авторемонт стоит ДОРОГОЙ

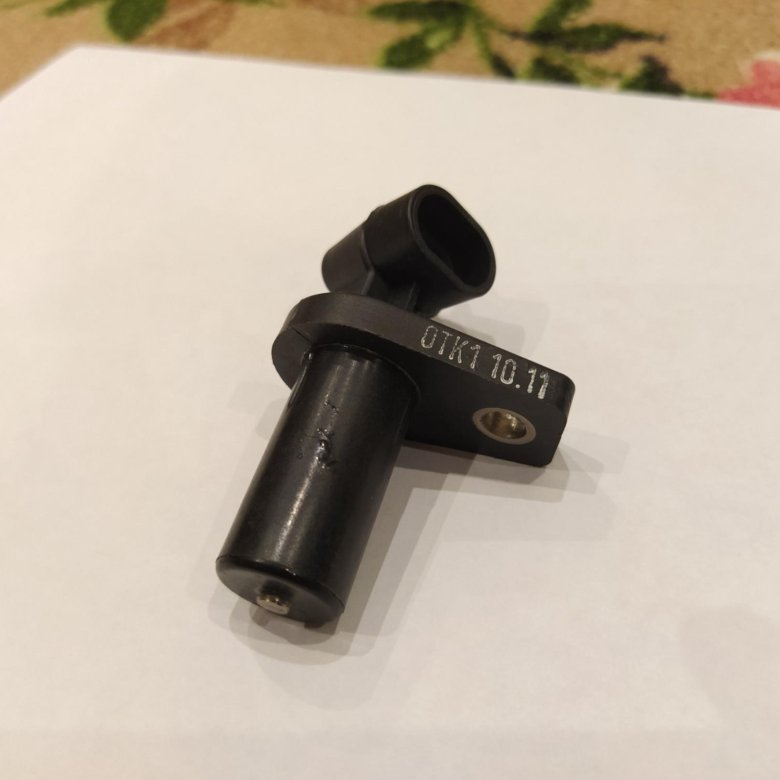

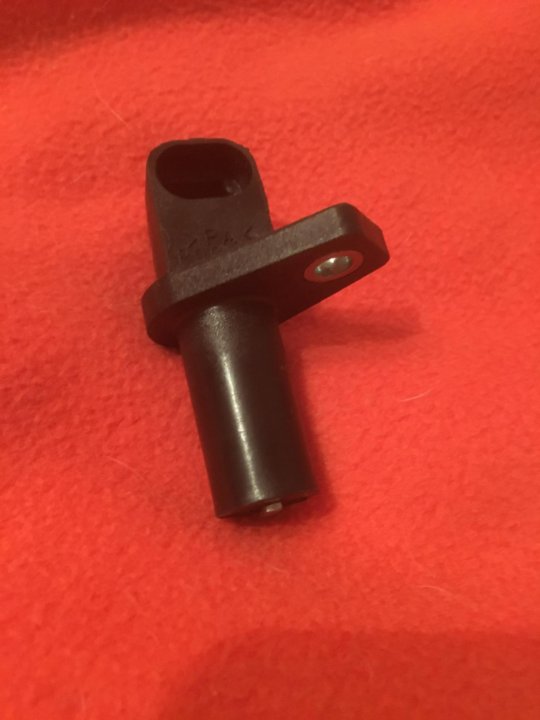

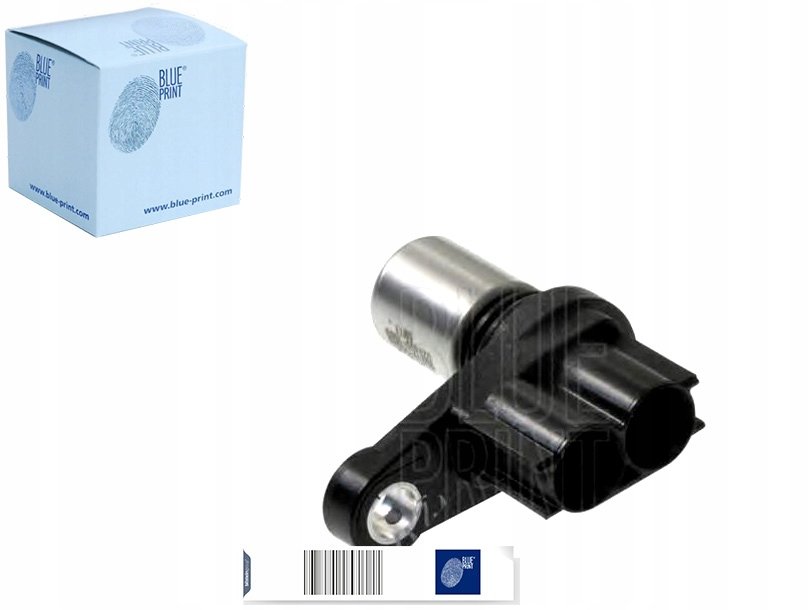

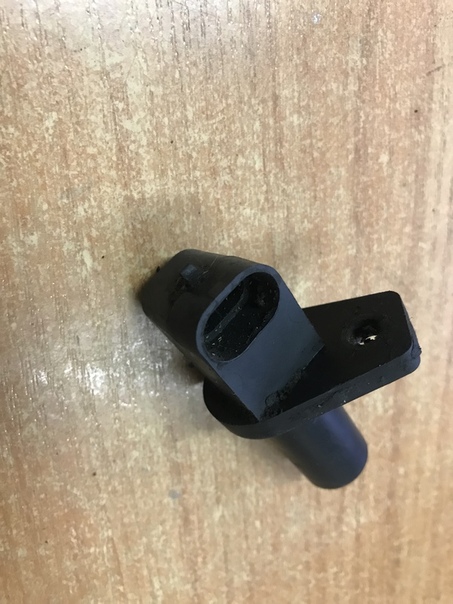

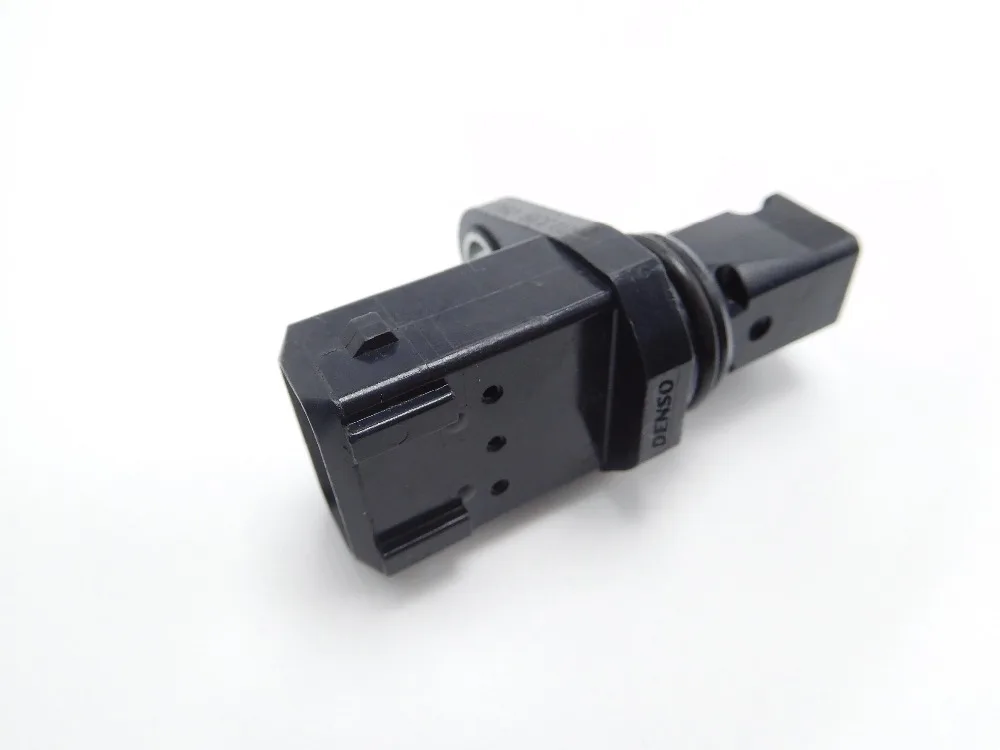

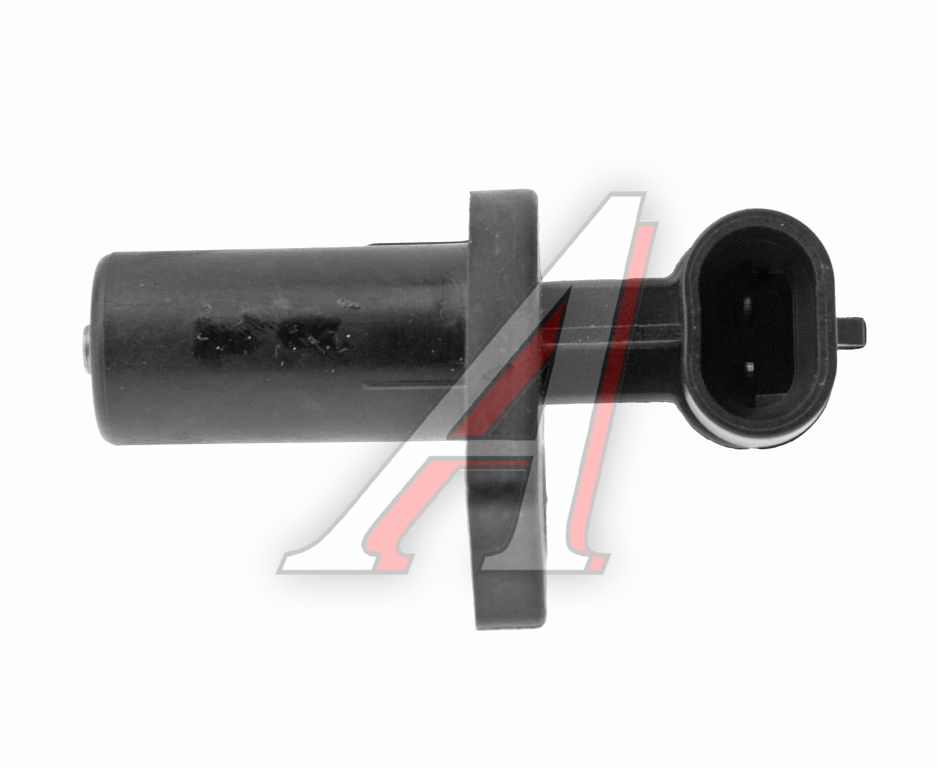

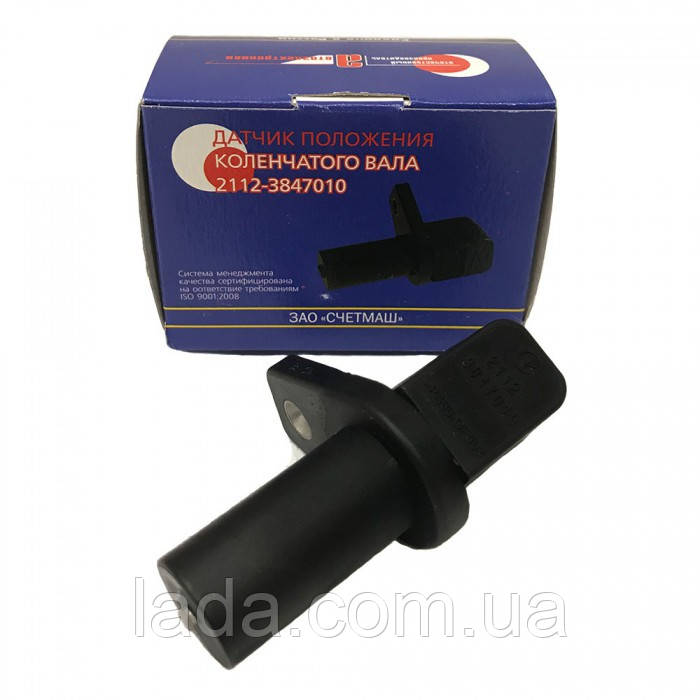

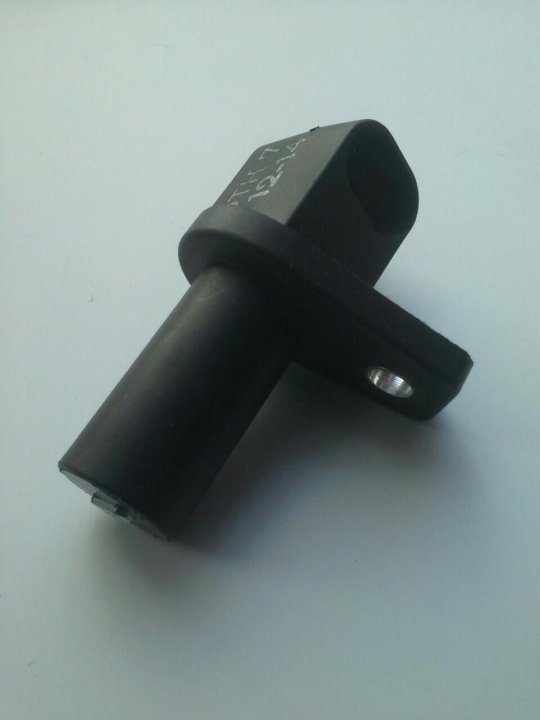

Что такое датчик положения коленчатого вала?

Одним из основных важных компонентов системы двигателя вашего автомобиля, отвечающим за управление качеством собственной продукции, является датчик коленчатого вала или датчик положения коленчатого вала. Основная функция этой детали в вашем автомобиле — анализировать положение и скорость вращения коленчатого вала, определяя, насколько быстро и когда он вращается.Этот компонент в основном присутствует практически во всех современных автомобилях, которые содержат двигатель внутреннего сгорания.

Информация и данные, которые выдает датчик коленчатого вала, используются блоком управления двигателем после трансмиссии. Такая передача информации и данных обеспечивает повышенную эффективность установки момента впрыска и момента зажигания, что может помочь продлить срок службы и улучшить характеристики двигателя вашего автомобиля.

Основными компонентами, которые имеют решающее значение для правильного считывания данных датчиком положения коленчатого вала, являются положение и частота вращения коленчатого вала.Оба эти фактора могут помочь вам составить представление о том, какой будет стоимость замены датчика положения коленчатого вала.

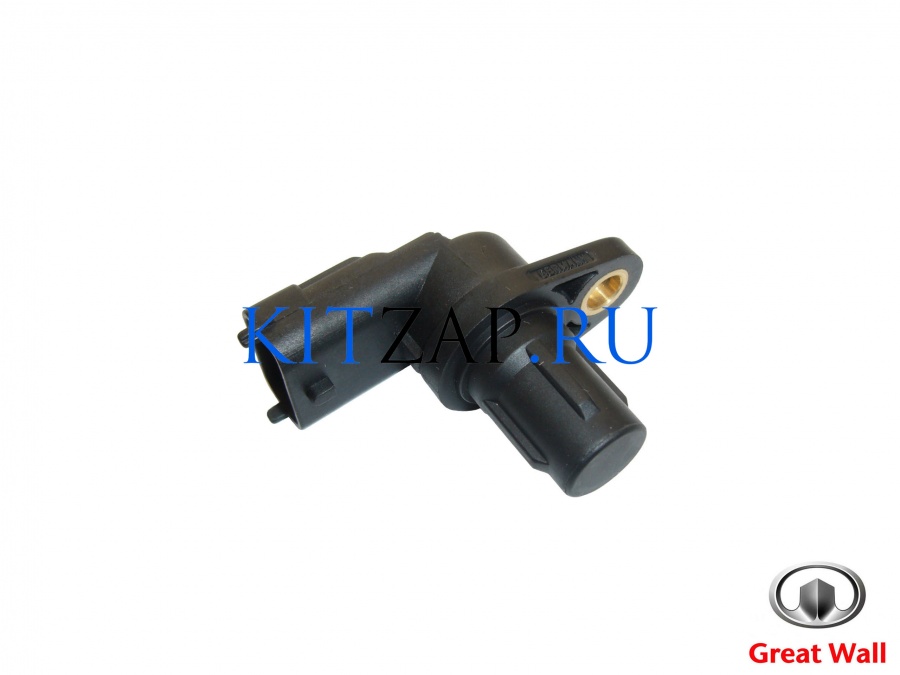

Где находится датчик положения коленчатого вала?

Положение датчика положения коленчатого вала может варьироваться в зависимости от типа автомобиля, например от марки, модели и года выпуска, модели двигателя и производителя. Датчик положения коленчатого вала обычно располагается на блоке двигателя, прямо над водой. Обычно вы можете найти этот датчик положения на передней части двигателя на крышке привода ГРМ.

Диагностика датчика положения коленвала

Прежде чем мы перейдем к ключевым симптомам неисправного датчика положения коленчатого вала, необходимо выполнить определенные процедуры для диагностики проблем в датчике положения коленчатого вала. Диагностическая процедура проверки неисправного или неработающего датчика положения коленчатого вала более эффективна, если вы выберете подход, состоящий из множества этапов и состояний.

Обычно диагностика датчика положения включает в себя выявление симптомов и проверку состояния, чтобы убедиться, что на самом деле проблемы вызывает неисправный датчик коленчатого вала, а не другая часть вашего автомобиля.

Вы можете убедиться, что датчик положения коленчатого вала является причиной появления кодов неисправностей, используя инструмент для проверки и просмотра диагностических кодов неисправностей в вашем автомобиле. Когда на приборной панели загорается индикатор двигателя, это означает, что электронный блок управления зарегистрировал определенный код неисправности.

Существует множество диагностических кодов для различных проблем в вашем автомобиле, и их можно проверить с помощью диагностического сканирующего прибора. Если код находится между P0335 и P0338, это означает, что проблема напрямую связана с датчиком положения коленчатого вала и может повлиять на то, сколько вы заплатите за полную стоимость замены датчика положения коленчатого вала.

Один из самых простых способов диагностировать проблему — использовать этот диагностический сканер. Еще один способ проанализировать проблему и устранить проблему — это прочитать обороты двигателя.Этот метод также можно выполнить с помощью того же диагностического сканирующего прибора, считывая частоту вращения двигателя в оборотах в минуту и анализируя данные, собранные датчиком положения коленчатого вала. Запустите двигатель с помощью диагностического прибора и проверьте, находится ли показание в диапазоне от 10 до 50 об / мин. Если это так, то датчик положения коленчатого вала работает исправно и вам не нужно беспокоиться о стоимости замены датчика положения коленчатого вала.

Следующий способ проверить датчик положения коленчатого вала — это использовать мультиметр для диагностики электрических компонентов в автомобиле путем измерения напряжения, тока и сопротивления.Чтобы проверить сопротивление, снимите датчик и подключите конец мультиметра к проводке датчика. Проанализируйте показания — если мультиметр показывает ноль, значит, произошло короткое замыкание. Это означает, что вам необходимо подсчитать общую стоимость замены датчика положения коленчатого вала.

Признаки неисправности датчика положения коленчатого вала

Наиболее частые симптомы неисправного, неисправного или неисправного датчика положения коленчатого вала заметны, так что вы сможете определить, когда я за рулем или в качестве пассажира.Наиболее распространенные симптомы — это то, что ваш автомобиль может не заводиться или двигатель останавливается во время движения, глохнет, когда вы едете по дороге, и в результате возникает опасное состояние. Вы также можете испытать пропуски зажигания в двигателе и увидеть, как на приборной панели загорается индикатор проверки двигателя.

Есть общие симптомы, которые могут помочь вам выяснить, работает ли датчик положения коленчатого вала в вашем автомобиле должным образом, это может помочь вам определить, сколько вам придется заплатить за замену датчика положения коленчатого вала.

Проверить свет двигателя

Индикатор проверки двигателя загорается по многим причинам, одна из которых — неисправность датчика. Другие причины, по которым загорается индикатор проверки двигателя, могут быть из-за неисправности датчика кислорода, незакрепленного топливного бака, неисправности каталитического нейтрализатора, проблем со свечой и катушкой зажигания, плохих проводов свечей зажигания, неисправности датчика массового расхода воздуха, проблем с аварийной сигнализацией, утечки вакуума , и отказ клапана рециркуляции выхлопных газов.

Однако в данном случае речь идет о неисправности датчика и о том, сколько будет стоить замена датчика положения коленчатого вала. Если двигатель работает в течение длительного периода времени, датчики могут перестать работать из-за повышенного трения и тепловыделения внутри двигателя, в результате чего загорится индикатор проверки двигателя. Механики рекомендуют вам периодически проверять свой автомобиль, чтобы вы могли определить причину, по которой загорается индикатор проверки двигателя.

Потеря ускорения

Второй симптом неисправности датчика положения коленчатого вала, который может оправдать затраты на замену датчика положения коленчатого вала, — это потеря ускорения на высокой скорости.Обычно это происходит из-за неисправного датчика коленчатого вала. При этом происходит то, что блок управления двигателем не получает правильную информацию о неисправном датчике, что приводит к проблемам с синхронизацией поршней двигателя вместе и с двигателем.

Блок управления двигателем представляет собой серию исполнительных механизмов в двигателе внутреннего сгорания, которые обеспечивают оптимальную производительность двигателя. Если это не работает должным образом, датчик положения коленчатого вала не сможет получить правильную информацию.Кроме того, неправильная установка угла опережения зажигания в вашем двигателе и система впрыска топлива могут вызвать плохое ускорение и невозможность увеличения скорости во время движения.

Вибрация двигателя

Если датчик положения коленчатого вала выходит из строя, и вы думаете, что вам нужна замена, вы получите подтверждение, если положение коленчатого вала больше не может быть определено или проанализировано датчиком. Это может вызвать сильную вибрацию двигателя во время работы, что снизит общую производительность двигателя и увеличит пробег.Это снижает экономию топлива вашего автомобиля, сокращает расход бензина и уменьшает количество миль на галлон, которое вы можете получить от своего автомобиля.

Увеличение пробега

Это идет рука об руку с вибрацией двигателя. Если датчик положения коленчатого вала выходит из строя, а вы пытаетесь определить стоимость замены датчика положения коленчатого вала, на это может повлиять неисправный датчик положения. Если датчик положения работает неправильно, синхронизация зажигания и впрыск топлива работают неэффективно, что приводит к сбоям в работе двигателя, например, к вибрациям двигателя, и снижению топливной эффективности, уменьшая общее количество миль на галлон, которое вы можете получить.Если вы заметили, что ваш автомобиль использует больше топлива, чем обычно, при таком же пробеге, это может быть связано с неисправным датчиком положения коленчатого вала.

Проблемы с запуском автомобиля

Когда вы заметите проблемы с поворотом автомобиля, будь то поворот ключа в замке зажигания или разбрызгивание двигателя, вам придется выяснить, как это влияет на стоимость замены датчика положения коленчатого вала. Как только датчик положения коленчатого вала выходит из строя, бортовой компьютер, также известный как электронный модуль управления, получает код неисправности, который вы можете проанализировать с помощью диагностического прибора, содержащего ключевую информацию о неисправности датчика положения коленчатого вала.

Вначале у автомобиля будут проблемы с запуском или включением из-за неправильного выбора времени и настроек топлива, установленных в вашем автомобиле. Позже эта проблема со временем усугубится, и машина вообще не будет заводиться. Убедитесь, что это не из-за электрической неисправности или плохого соединения в вашем автомобиле, а из-за датчика положения коленчатого вала.

Пропуски воспламенения двигателя

Пропуски зажигания в двигателе означают, что один из трех ключевых компонентов вашей системы neigne — топливо, кислород или искра — не работают в правильном порядке и не срабатывают в нужное время.Цилиндры в двигателе вашего автомобиля должны зажигаться и срабатывать в определенном порядке. Если этого не произойдет, это может иметь огромное влияние на качество двигателя и производительность вашего автомобиля.

Пропуск зажигания в двигателе происходит, когда бортовой компьютер не имеет достаточно информации для принятия решения о положении положения, что приводит к неправильному выбору момента и пропуску зажигания в цилиндре. Пропуски зажигания в двигателе могут быть вызваны неисправным датчиком положения коленчатого вала или неисправной свечой зажигания.Это может помочь вам определить общую стоимость замены датчика положения коленчатого вала.

Двигатель останавливается

Наряду с проблемой, с которой ваш автомобиль столкнется при попытке ускориться на высоких скоростях, например, на шоссе, если вы чувствуете, что двигатель останавливается или глохнет, когда вы едете на более низких скоростях, то проблема, скорее всего, может быть связана с к датчику коленчатого вала, показывая, что вам может потребоваться стоимость замены датчика положения коленчатого вала.Обычно это проблема, поскольку именно эта часть вашего автомобиля отвечает за угол опережения зажигания.

Средняя стоимость замены датчика положения коленчатого вала

Средняя стоимость датчика коленчатого вала обычно колеблется от 115 до 300 долларов США, при этом стоимость рабочей силы составляет от 40 до 200 долларов США, а стоимость самих деталей составляет более 150 долларов США. Стоимость замены датчика коленвала в вашем автомобиле может варьироваться в зависимости от типа вашего автомобиля, местоположения, где вы находитесь, качества продукции, используемой марки, механика, которого вы посещаете, и затрат на рабочую силу, которые они взимают.

Процесс замены датчика положения коленчатого вала

Датчик положения коленчатого вала, как мы знаем, является огромным компонентом системы управления двигателем, который может негативно повлиять на ваш автомобиль, если он не работает должным образом. Если вы уверены, что ваш датчик положения коленчатого вала вышел из строя и нуждается в замене, вы можете попытаться сделать это путем самостоятельной установки, чтобы снизить общую стоимость замены датчика положения коленчатого вала.

Однако, если симптомы серьезны и проблема остается частично невыявленной в течение более длительного периода времени, вы можете отдать свой автомобиль механику, так как это ожидание замены и ремонта может вызвать другие проблемы /

Основные этапы замены датчика положения коленчатого вала включают снятие заглушки выключателя, определение местоположения коленчатого вала в вашем автомобиле, получение свободного доступа к датчику положения коленчатого вала, проверку местоположения датчика и снятие соединений, а также разъединение электрических соединений. .

После этих шагов вы можете удалить крепежный болт датчика, снять датчик положения коленчатого вала, сопоставить новый датчик с предыдущим датчиком, который вы редко заменяете, установить новый датчик положения, закрепить его с помощью болтового крепления, снова подключить электрические соединения. , заменив детали, которые вы сняли для доступа, и снова подключили аккумулятор.

Это может помочь вам определить общую стоимость замены датчика положения.

Замена датчика положения коленчатого вала Стоимость и услуги

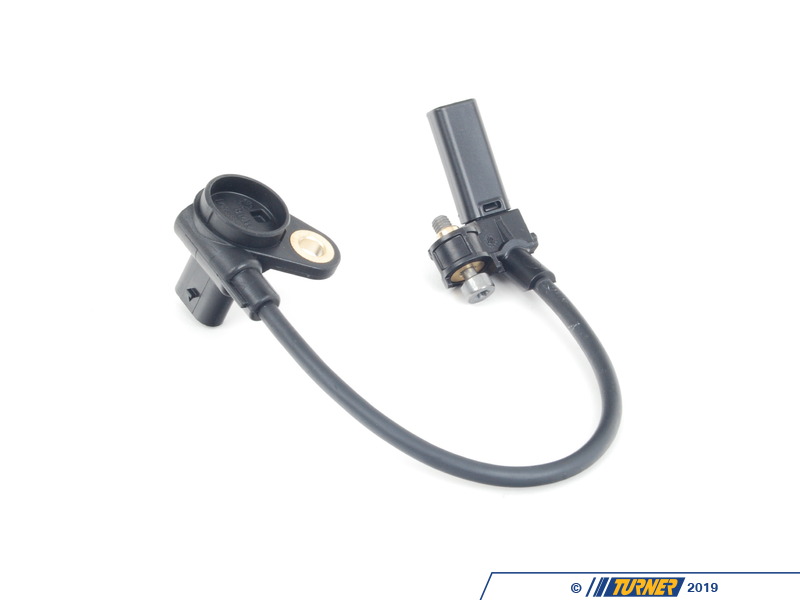

Что такое датчик положения коленчатого вала?

Многие новые автомобили имеют компьютеризированные системы управления двигателем, которые полагаются на датчики для передачи данных в компьютер.Датчик положения коленчатого вала используется вместе с датчиком положения распределительного вала для управления моментом зажигания и для того, чтобы компьютер знал, когда впрыскивать топливо и обеспечивать последовательность искры. Из-за места установки этого датчика частые утечки тепла и масла вызывают его выход из строя.

Имейте в виду:

Повреждение датчика положения коленчатого вала иногда вызвано утечкой масла, что означает, что может быть другой компонент вашего автомобиля, который требует замены или ремонта.
Электрический разъем также может быть поврежден, и его следует проверять каждый раз при замене датчика положения.

Как это делается:

Просканируйте автомобиль на наличие кодов неисправностей.
Снимите и замените датчик положения коленчатого вала.
Очистить коды неисправностей.
Проверить исправность работы автомобиля.

Наша рекомендация:

Датчик положения коленчатого вала обычно сообщает вам, когда он нуждается в замене.Загорится сигнальная лампа Check Engine, и вы можете заметить, что вашему автомобилю трудно запускаться или плавно работать. Когда вы заметите любой из этих признаков, назначьте осмотр.

Какие общие симптомы указывают на необходимость замены датчика положения коленчатого вала?

Автомобиль не заводится.
Проверьте, горит ли индикатор двигателя.
Пропуски зажигания в автомобиле (машина едет по неровной дороге).

Насколько важна эта услуга?

Датчик положения коленчатого вала передает важную информацию в компьютерную систему управления вашего автомобиля.Датчик предоставляет системе управления информацию, необходимую для управления моментом зажигания, и позволяет компьютеру узнать, когда ему необходимо подать искры и топливо. Без работающего датчика положения коленчатого вала компьютеризированная система управления не получает эту важную информацию, и автомобиль либо не заводится, либо пропускает зажигание, пока вы его ведете.

6 признаков неисправности датчика положения коленчатого вала и стоимость замены в 2021 г.

Последнее обновление 10 июля 2020 г.

В этой статье мы рассмотрим один из важных датчиков двигателя, обычно называемый «положением коленчатого вала». датчик ».После этого вы поймете его основную функцию, принцип работы, признаки неисправности и стоимость замены этого датчика.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

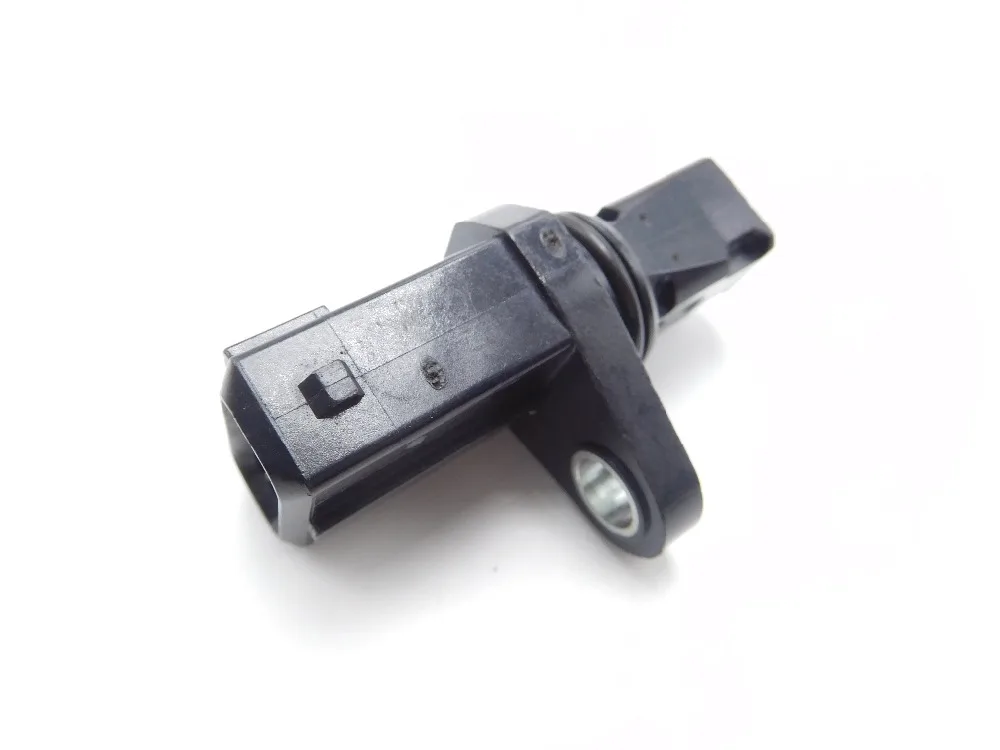

Как работает датчик положения коленчатого вала

Энергия вращения двигателя внутреннего сгорания зависит от коленчатого вала. Основная функция коленчатого вала — преобразование возвратно-поступательной энергии (также известной как линейная энергия) в энергию вращения.

Последний затем передает мощность на колеса трансмиссии под автомобилем. Таким образом колеса могут вращаться вперед и позволять автомобилю двигаться в этом направлении.

Что касается датчика положения коленчатого вала, он просто определяет, насколько быстро вращается коленчатый вал. Как только он определяет скорость вращения, он отправляет эту информацию в блок управления двигателем автомобиля.

Эта информация определяет, как блок управления двигателем регулирует синхронизацию системы впрыска топлива и системы зажигания. Вам нужно, чтобы двигатель вырабатывал нужную мощность в самый подходящий момент.

Положение коленчатого вала сообщает блоку управления двигателем все, что ему нужно знать. Видите ли, коленчатый вал использует цепь привода ГРМ, шестерни и ремень с зубьями для привода распределительного вала. Двигатель зависит от распределительного вала, чтобы управлять выпускными клапанами в нужное время.

Если они не открываются и не закрываются правильно, это создает проблемы с выхлопной системой. Все это связано с функциональностью коленчатого вала.

Следовательно, блок управления двигателем будет знать положение коленчатого вала через датчик положения коленчатого вала. Судя по скорости вращения коленчатого вала в сочетании с его положением, он также будет знать состояние функциональности распределительного вала.

Top 6 Признаки неисправности датчика положения коленчатого вала

Двигатель внутреннего сгорания должен иметь исправный датчик положения коленчатого вала. В противном случае блок управления двигателем не получит точной информации о положении и частоте вращения коленчатого вала.

Это вызовет всевозможные проблемы с функциональностью двигателя и ходовыми качествами автомобиля. Вы обязательно узнаете эти симптомы по мере их появления.

Ниже приведены 6 основных симптомов неисправности датчика положения коленчатого вала.

# 1 — Вибрация двигателя

Есть ли вибрации от вашего двигателя? Если у вас неисправный датчик положения коленчатого вала, это означает, что блок управления двигателем не может правильно управлять коленчатым валом.

В результате ваш двигатель будет довольно сильно вибрировать. Вы даже можете почувствовать, как эти вибрации проникают в рулевое колесо, когда держите его руками.

# 2 — Проверьте свет двигателя

Блок управления двигателем поддерживает постоянную связь с датчиком положения коленчатого вала. Если с датчиком что-то не так, компьютер получит неверную информацию о частоте вращения коленчатого вала и его положении.

Это вызовет проблемы с функциональностью двигателя, в результате чего на приборной панели загорится сигнальная лампа Check Engine.По сути, это должно быть одним из первых симптомов неисправного датчика положения коленчатого вала. P0335 — это общий код, который может отображаться.

# 3 — Слабая работа двигателя

При неисправном датчике положения коленчатого вала блок управления двигателем не знает правильного положения коленчатого вала или цилиндров. Это приведет к задержке способности блока управления поддерживать работу и производительность двигателя.

В течение этой задержки каждый раз, когда вы немного сильнее нажимаете на педаль газа, будут моменты колебания.Иногда он вообще не отвечает. Это может быть очень опасно на дороге, требующей, чтобы вы без колебаний ехали быстрее.

# 4 — Проблемы с запуском автомобиля

Блок управления двигателя будет уведомлен, когда датчик положения коленчатого вала имеет проблемы. Датчик получает специальный код неисправности, который указывает на проблему с его функциональностью.

Когда вы попытаетесь завести автомобиль из-за этой неисправности, будет труднее запустить двигатель.Если проблема не устранена, возможно, вы вообще не сможете запустить двигатель.

# 5 — Двигатель глохнет

Вы можете ехать один день, и ваш двигатель внезапно остановится. Это заглохание двигателя, и это может происходить довольно часто, если у вас неисправный датчик положения коленчатого вала.

Если вы не замените этот датчик в ближайшее время, ваш двигатель в конечном итоге вообще перестанет работать. Тогда вам не останется ничего другого, как отбуксировать автомобиль к механику, чтобы датчик можно было заменить.

# 6 — Пропуски зажигания в цилиндре

Неисправный датчик положения коленчатого вала не сможет точно передать данные о положении поршня в блок управления двигателем. Это часто приводит к пропуску зажигания внутри одного или нескольких цилиндров камеры.

Иногда плохая свеча зажигания тоже может сделать это, но если вы испытываете какие-либо из этих других симптомов, не исключайте возможность неисправного датчика положения коленчатого вала.

Читайте также: Датчик кислорода: основная функция, симптомы неисправности и стоимость замены

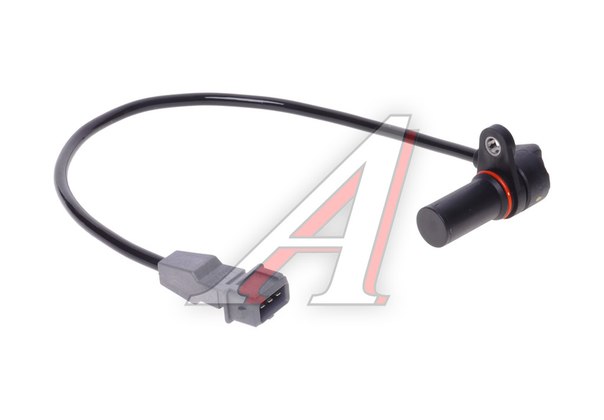

Стоимость замены датчика положения коленчатого вала

Если вы испытываете как минимум два или более из вышеперечисленных симптомов, то, вероятно, у вас неисправный датчик положения коленчатого вала.Единственный способ узнать наверняка — это показать свой автомобиль лицензированному механику и попросить его диагностировать проблему за вас.

После того, как они убедятся, что причиной проблемы является датчик положения коленчатого вала, вы можете приступить к замене датчика.

Стоимость замены датчика положения коленчатого вала составляет от 120 до 300 долларов. Стоимость самой детали составит от 75 до 120 долларов. Стоимость рабочей силы составит от 45 до 180 долларов.

Вам необходимо учесть предполагаемые налоги и другие сборы, которые также будут добавлены к общей сумме.В конце концов, это будет не очень дорогая работа по замене. Это стоит вложенных средств, потому что вы защищаете функциональность своего двигателя.

7 признаков неисправности датчика положения распределительного вала (и стоимость замены в 2021 г.)

Последнее обновление: 19 января 2021 г.

Датчик положения распределительного вала (CMP) — лишь одна из многих электрических деталей, используемых в автомобиле. Мы рассмотрим, что это за компонент, симптомы неисправного датчика положения распределительного вала и какова будет стоимость его замены в случае неисправности.

Ищете хорошее онлайн-руководство по ремонту? Щелкните здесь, чтобы увидеть 5 лучших вариантов.

Многие люди путают датчик положения распределительного вала с датчиком положения коленчатого вала, потому что они звучат одинаково. Но между ними есть большая разница, поскольку они выполняют разные функции в автомобиле и имеют разные симптомы, когда с ними что-то идет не так.

Что такое датчик положения распределительного вала?

В каждом современном автомобиле есть датчик положения распределительного вала. Этот датчик является очень важной частью любого транспортного средства, поскольку он помогает гарантировать правильную работу двигателя.

У вас могут возникнуть проблемы с обнаружением датчика, если вы заглянете под капот автомобиля. Обычно у разных производителей автомобилей есть собственное уникальное место возле двигателя для установки датчика. Вы можете найти его в задней части головки блока цилиндров, в нише подъемника автомобиля или рядом с блоком двигателя.

Назначение датчика положения распределительного вала — определять положение распределительного вала по отношению к коленчатому валу.Затем эти данные отправляются в модуль управления трансмиссией (PCM) для использования с топливной форсункой и / или системой зажигания.

Общие симптомы неисправного датчика положения распределительного вала

# 1 — Горит индикатор проверки двигателя

Когда датчик положения распределительного вала неисправен или у него возникают проблемы, первое, что вы должны заметить, это загорается индикатор «Проверьте двигатель». на панели управления. Очевидно, что индикатор «Check Engine» может указывать на множество проблем и не обязательно на неисправный датчик положения распределительного вала.

В этом случае вам следует либо использовать диагностический прибор OBD2 для извлечения сохраненного диагностического кода (ов) неисправности в вашем автомобиле, либо попросить профессионального механика провести осмотр модуля управления двигателем автомобиля, чтобы увидеть, что происходит. Они тоже просканируют этот модуль, чтобы получить серию кодов ошибок, которые укажут им на настоящую проблему.

Пожалуйста, не игнорируйте и не откладывайте сканирование вашего автомобиля или его осмотр, когда загорается индикатор Check Engine, иначе ваш двигатель может получить серьезные повреждения.Двигатель может даже вообще выйти из строя, а это значит, что вам придется либо ремонтировать, либо заменять двигатель.

Связано: Код P0010 Код P0011 Код P0013

# 2 — Проблемы с зажиганием

По мере того, как датчик положения распределительного вала начинает иметь проблемы и ослабевает, сигнал, передаваемый на компьютер автомобиля, также ослабевает. Это означает, что в конечном итоге сигнал будет настолько слабым, что не позволит автомобилю завестись, поскольку искры от зажигания не возникнут.

# 3 — Автомобиль рывком или рывком

Если вы ведете автомобиль, и датчик положения распределительного вала начинает выходить из строя, двигатель время от времени просто теряет мощность, что приводит к рывкам или случайному рывку автомобиля вперед.

Они оба являются результатом неправильного количества топлива, впрыснутого в цилиндры, поскольку PCM получает неверную информацию от датчика положения распределительного вала.

# 4 — Двигатель глохнет

Еще худший сценарий, чем невозможность завести машину, — это то, что ваш двигатель фактически глохнет или глохнет во время движения, потому что топливным форсункам не приказывают впрыскивать топливо в цилиндры двигателя.

Нам, вероятно, не нужно говорить вам, насколько опасной может быть эта ситуация.

# 5 — Плохое ускорение

Помимо рывков, ваш автомобиль не сможет разгоняться очень быстро, когда датчик распредвала начинает выходить из строя. Черт возьми, в некоторых случаях вам повезет, если вы разгонитесь до скорости более 30 миль в час. Плохое ускорение снова связано с неправильной подачей топлива форсунками.

# 6 — Проблемы с переключением передач

Некоторые модели автомобилей с неисправным датчиком положения распределительного вала могут иметь заблокированную трансмиссию, которая остается на одной передаче.Единственный способ выйти из этой передачи — это выключить двигатель, немного подождать, а затем перезапустить.

Это временное решение, проблема появится снова, поэтому замена датчика необходима в качестве постоянного решения.

Наряду с этим, ваш автомобиль может перейти в «вялый режим», который не позволит вам переключать передачи или ускоряться сверх определенной скорости.

# 7 — Плохое топливо Пробег

Это противоположность недостаточной подачи топлива в двигатель.В этом случае из-за неточного показания неисправного датчика положения распределительного вала в двигатель впрыскивается больше топлива, чем необходимо, что снижает экономию топлива.

Стоимость замены датчика положения распределительного вала

Чтобы заменить датчик положения распределительного вала, вы можете рассчитывать заплатить от 95 до 200 долларов. Только запчасти будут стоить от 25 до 100 долларов. Затраты на рабочую силу будут в пределах от 70 до 100 долларов на замену профессионала.

Будьте готовы заплатить больше, если у вас есть роскошный автомобиль или если ваш местный автосалон произведет замену.К этим расходам также будут добавлены дополнительные сборы и налоги.

Можно ли самостоятельно заменить датчик положения распределительного вала?

Да. Это одна из тех работ, с которыми может справиться почти каждый, и это простой способ сэкономить на минимальной оплате труда (часто около 100 долларов), которую вам будут взимать ремонтные мастерские или представительства. Для его замены потребуется около 5-10 минут.

Как заменить датчик положения распределительного вала

Отсоедините отрицательный провод аккумуляторной батареи.
Найдите датчик. Обычно он находится в верхней, передней или задней части двигателя. Скорее всего, к нему будет прикреплен 2-3 проводной разъем.
Освободите язычок на датчике, чтобы отсоединить провода от датчика.
Снимите крепежный болт, которым датчик крепится к двигателю. Обычно это болт диаметром 8 или 10 мм.
Слегка поверните датчик.
Нанесите немного моторного масла на уплотнительное кольцо нового датчика.
Установите новый датчик положения распределительного вала и закрепите крепежным болтом.
Подсоедините разъем провода к датчику.
Подсоедините отрицательную клемму аккумуляторной батареи.

Совет

Когда вы приносите свой автомобиль в дилерский центр или в ремонтную мастерскую для обслуживания маршрута или настройки, механик обычно не проверяет датчик положения распределительного вала, если его об этом не просят.

Если вы заметили какие-либо из перечисленных выше предупреждающих знаков, сообщите им, что, по вашему мнению, это может быть датчик положения распределительного вала. Это позволит им быстро проверить датчик положения распределительного вала, чтобы определить, не вызывает ли он эти проблемы.

Как заменить датчик положения коленчатого вала автомобильного двигателя

Из-за неисправного датчика коленчатого вала двигатель заглохнет

Датчик угла поворота коленчатого вала предназначен для определения вращения коленчатый вал при работающем двигателе и отвечает за запуск система впрыска топлива и зажигания через главный компьютер PCM. Этот датчик кривошипа будет расположен в нижней части блок и может быть спереди, сзади или в середине двигатель на уровень коленвала.

Что пошло не так?

Из-за вибрации двигателя, тепла и постоянного генерирования электромагнитных вырабатываемая энергия внутренние обмотки могут стать хрупкими и сломаться, вызывая прямое или прерывистое короткое замыкание датчика, которое вызовет двигатель заглохнет. Этот сбой может или не может вызвать проверьте, загорелся ли индикатор двигателя, и установите код неисправности для этой проблемы.

СПОНСОРНЫЕ ССЫЛКИ

Сколько это стоит?

Когда забираете машину в гараж, Замененный датчик положения коленвала зависит от марки, модели и расположение датчика.Некоторые датчики находятся на открытом воздухе, в то время как другие могут быть похоронен под стартером или в труднодоступном месте, например, в верхней части кожух трансмиссии. Сам датчик будет стоить от 8 до 49 долларов. (США) на Amazon. Стоимость труда составит от 60 до 180 долларов в зависимости от расположение датчика.

Приступим к работе

Начните с обнаружения датчика, что можно сделать, проверив двигатель на ищите любой датчик на нижнем уровне, который соответствует новому датчику, который у вас есть только что купил.Также вы можете проверить изображения Google или воспользоваться онлайн-руководством по ремонту. сервис как Mitchell1. Вам также понадобится домкратом автомобиль и поддерживайте его на домкратах. Наденьте защитные перчатки и очки.

Есть видео и внизу этой статьи показано, как сделано.

1. Отключить аккумулятор

Каждый раз, когда вы работаете с внутренней работой двигателя, это хорошее идея отключить аккумулятор, чтобы избежать короткого замыкания на электрическую сеть автомобиля система.Для гибридных автомобилей также удалите заглушку для снятия с охраны основного аккумулятора. пакет. Обратитесь к руководству по эксплуатации для определения местоположения.

СПОНСОРНЫЕ ССЫЛКИ

2. Открытый доступ к датчику

Этот датчик кривошипа находится за стартер, который необходимо снять, чтобы получить доступ к датчику. Использовать магазин свет, чтобы лучше видеть, что вы делаете при работе под автомобилем.

3. Проверьте расположение датчика

СПОНСОРНЫЕ ССЫЛКИ

Этот датчик трудно увидеть из-за линий охлаждения коробки передач. но находится ли он сбоку от блока с присоединенным электрическим разъемом. Если датчик угла поворота коленчатого вала замаслен, сейчас хорошее время для использования небольшого количества карбюратора очиститель для удаления масла, чтобы начать работу с чистого листа.

4. Отсоедините электрический разъем

Электрический разъем будет прикреплен к датчику с помощью пластикового зажима. которые вы сильно толкаете вниз или тянете наружу, чтобы освободить. Как только это будет сделано нежно извлеките разъем из датчика. Иногда этот разъем может быть немного прилипает из-за герметичного уплотнения, которое помогает удерживать воду, которая вызвать коррозию клемм датчика.После снятия разъема проверьте на предмет ржавчины и при необходимости очистите или замените косичку. Только эта проблема вызвать заглох двигателя.

5. Отверните болт крепления датчика

СПОНСОРНЫЕ ССЫЛКИ

Большинство датчиков коленчатого вала имеют только один крепежный болт, который обычно представляет собой болт диаметром 10 мм. Воспользуйтесь небольшим гаечным ключом или головкой, чтобы вывернуть болт, повернув его против часовой стрелки. и отложите в сторону для безопасного хранения.

6. Снимите датчик

Снятие датчика кривошипа может быть немного трудным, потому что у них длинный стержень и может застрять в блоке. Используйте небольшую кирку или стандартную отвертку, чтобы клин под монтажным выступом датчика, чтобы высвободить его. Будьте осторожны, не обращайтесь к большое давление, потому что эти датчики, как известно, ломались, оставляя часть датчик внутри блока. Когда это случается, иногда у вас будет возможность протолкнуть сломанный кусок внутрь, чтобы он упал в масляный поддон, где он останется или вы можете снять масляный поддон, чтобы удалить сломанный кусок.

Освободив датчик, крепко возьмите его и вращающим движением выньте блок двигателя. На датчике будет уплотнительное кольцо круглого сечения, которое необходимо заменить на новый датчик. Большинство новых датчиков поставляются с новым уплотнительным кольцом.

7. Подобрать новый датчик коленчатого вала

СПОНСОРНЫЕ ССЫЛКИ

Сотрите масло со старого датчика, чтобы было видно любой рисунок. изменения, которые может иметь новый датчик.Незначительные изменения дизайна обычны, когда установка новых датчиков, таких как монтажные петли. Одно может отличаться длина стержня датчика, потому что, если стержень слишком длинный, он будет контактировать коленчатый вал, и если он слишком короткий, он не будет считываться правильно.

8. Установка нового датчика положения коленчатого вала

Перед установкой нового датчика протрите его рабочее полотенце. отверстие порта датчика, чтобы обеспечить надлежащее уплотнение для нового уплотнительного кольца датчика.Моторное масло будет присутствовать в этом отверстии, поэтому не распыляйте очиститель карбюратора внутри порта. Вы можете распылить чистящее средство на полотенце, чтобы облегчить процесс очистки.

Вставьте новый датчик кривошипа под прямым углом в отверстие порта датчика и с усилием нажмите. его на место, совместив отверстие монтажной пластины с отверстием под болт в блоке. Затем вставьте крепежный болт и вверните его вручную, повернув это по часовой стрелке, чтобы избежать перекрестной резьбы.Используйте небольшое количество чистого моторного масла или WD40 для смазки уплотнительного кольца круглого сечения, чтобы избежать повреждения уплотнения, которое вызовет утечка масла. После установки датчика вверните крепежный болт в поместите и затяните примерно до 2-3 футов фунтов.

СПОНСОРНЫЕ ССЫЛКИ

Вставьте электрический разъем на место, прислушиваясь к щелчку, говорящему вам разъем успешно установлен и готов к работе.

9.Подсоедините аккумулятор

Теперь, когда работа завершена, снимите автомобиль с домкратов и снова подключите отрицательный кабель аккумуляторной батареи и все готово. Смотрите видео ниже!

Посмотрите видео!

Посмотрите следующее видео, чтобы узнать, как эту работу выполняет один из наша механика.

СПОНСОРНЫЕ ССЫЛКИ

Вот видео, как выполняется работа с датчиком в задней части двигателя.

Если у вас есть Вопросы по датчику коленвала задавайте на нашем форуме. Если тебе нужно машина совет по ремонту, пожалуйста, спросите, наше сообщество механиков с радостью вам поможет и это всегда на 100% бесплатно.

Надеемся, вам понравилось это руководство и видео. Мы создаем полный набор руководства по ремонту автомобилей. Пожалуйста подписывайтесь на наш 2CarPros Канал YouTube и почаще проверяйте наличие новых видео, которые почти загружены ежедневно.

Статья опубликована 29. 11.2020

Датчики положения коленчатого вала и распределительного вала

Для систем зажигания без распределителя требуется датчик положения коленчатого вала (CKP), а иногда также датчик положения распределительного вала (CMP). Эти датчики служат, по сути, той же цели, что и датчик зажигания и спусковое колесо в электронном распределителе, с той лишь разницей, что основной сигнал синхронизации считывается с коленчатого вала или гармонического балансира, а не с вала распределителя.Это устраняет колебания момента зажигания, которые могут возникнуть в результате износа и люфта в цепи привода ГРМ и распределительной шестерне. Это также устраняет корректировку времени (или неправильную регулировку, в зависимости от обстоятельств).

На автомобилях 1996 года с бортовой диагностикой II (OBD II) датчик положения коленчатого вала также используется для обнаружения изменений скорости вращения коленчатого вала, вызванных пропусками зажигания. Если компьютер обнаружит их достаточно, он загорится или мигнет индикатором Check Engine или Service Engine Soon, чтобы сообщить водителю, что у него возникла проблема.

ДАТЧИКИ ПОЛОЖЕНИЯ КОЛЕНВАЛА РАЗЛИЧНЫЕ ТИПЫ

Существует множество различных типов датчиков положения коленчатого вала. Один из них — датчик положения кривошипа на эффекте Холла, который считывает показания металлического «прерывающего» кольца с выемкой на задней части гармонического балансира. Это было впервые использовано на ранних двигателях (и турбинах) GM 3.8L V6 Buick с последовательным впрыском топлива (SFI) с катушечным зажиганием с компьютерным управлением (C3I) без распределителя. Датчик положения кривошипа подает сигнал включения-выключения на модуль управления трансмиссией (PCM), который компьютер использует для отслеживания оборотов двигателя и положения кривошипа.Система также использует отдельный датчик положения кулачка вместо оригинального распределителя, чтобы сообщить PCM о фазах газораспределения. Это позволяет PCM определять правильную последовательность зажигания, которую он затем использует для управления форсункой и моментом зажигания. Ford использует аналогичную установку на своем 5,0-литровом двигателе V8 с зажиганием без распределителя.

Другой тип датчика положения коленчатого вала, который использует GM, — это «комбинированный датчик», который вы найдете установленным на передней части двигателей 3.0L и 3300 V6. GM называет это комбинированным датчиком, потому что датчик положения кривошипа содержит пару переключателей на эффекте Холла, которые генерируют два отдельных сигнала.На задней стороне гармонического балансира есть два зубчатых кольца прерывателя. Одно кольцо имеет три выемки, что заставляет один из переключателей на эффекте Холла генерировать три сигнала положения кривошипа за каждый оборот. Другое кольцо имеет только одну выемку, что заставляет другой переключатель на эффекте Холла генерировать одиночный сигнал «синхроимпульса», который ECM использует для расчета частоты вращения и момента зажигания.

Другой вариант комбинированного датчика — это система «быстрого запуска», используемая в двигателе GM 3800.Пара переключателей на эффекте Холла установлена на шкиве кривошипа, а датчик кулачка установлен на зубчатом колесе. Один сигнал кривошипа генерирует 3 импульса на оборот, а другой — 18. Это позволяет модулю катушки «синхронизироваться» с двигателем быстрее, так что двигатель запускается почти мгновенно.

Третий тип датчика положения коленчатого вала — это магнитный датчик, который считывает прорези, вырезанные в кольце «реактора» в центре коленчатого вала, на гармоническом балансире или маховике.Эта установка используется на двигателях GM с системами прямого зажигания (DIS) на двигателях 2,0 л, 2,5 и 2,8 л и интегрированным безраспределительным зажиганием (IDI) на 2,3 л Quad 4, а также на многих Ford, Chrysler и импортных двигатели.

В приложениях GM кольцо реактора кривошипа имеет шесть равноотстоящих пазов, разнесенных на 60 градусов. Седьмой паз расположен на расстоянии 10 градусов от другого, поэтому датчик кривошипа будет генерировать дополнительный «синхроимпульс» каждый оборот. Затем PCM использует эту информацию для расчета правильного зажигания и синхронизации форсунок.Датчик этого типа необходимо аккуратно установить так, чтобы воздушный зазор находился в пределах 0,050 дюйма от реактивного кольца коленчатого вала.

ДИАГНОСТИКА ДАТЧИКА CKP и CMP

Самый быстрый способ проверить датчики коленвала и / или распределительного вала на автомобиле 1995 года или новее с OBD II — это подключить диагностический прибор и проверить коды неисправностей.

P0335 …. Цепь датчика положения коленчатого вала

P0336 …. Датчик положения коленчатого вала Диапазон / рабочие характеристики цепи

P0337…. Низкий уровень входного сигнала цепи датчика положения А положения коленчатого вала

P0338 …. Высокий входной сигнал цепи датчика положения коленчатого вала

P0339 …. Неисправность цепи датчика положения А положения коленчатого вала

P0340 …. Цепь «А» датчика положения распределительного вала (блок 1 или отдельный датчик)

P0341 …. Датчик положения распределительного вала ‘A’ Диапазон / рабочие характеристики цепи (ряд 1)

P0342 …. Низкий уровень входного сигнала цепи датчика положения распределительного вала A (банк 1)

P0343 . … Высокий уровень входного сигнала в цепи датчика положения распределительного вала (ряд 1)

P0344…. Неисправность цепи датчика положения распределительного вала A (банк 1)

P0345 …. Цепь датчика положения распредвала (банк 2)

P0346 …. Диапазон / рабочие характеристики цепи датчика положения распределительного вала A (банк 2)

P0347 …. Низкий уровень входного сигнала цепи датчика положения распределительного вала A (банк 2)

P0348 …. Высокий уровень входного сигнала в цепи датчика положения распределительного вала (банк 2)

P0349 …. Неисправность цепи датчика положения распределительного вала A (банк 2)

Вы также можете использовать свой диагностический прибор для проверки наличия сигнала оборотов при проворачивании, если двигатель запускается, но не запускается из-за отсутствия искры (что часто является признаком того, что датчик положения коленчатого вала не работает).

На автомобилях до OBD II вы можете использовать диагностический прибор для проверки кодов или использовать ручную процедуру прошивки кода для считывания кодов. На применении предварительного OBD II GM, беда код 12, а сгибать будет указывать опорный сигнал не генерируется. В приложениях Ford до OBD II код 14 будет указывать на проблему с сигналом датчика положения коленчатого вала, который Форд называет сигналом «PIP» (Profile Ignition Pick-up).

ПРОВЕРКИ ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ПОЛОЖЕНИЯ

Независимо от того, является ли датчик положения коленчатого вала датчиком магнитного типа или переключателем на эффекте Холла, большинство проблем можно связать с неисправностями в жгуте проводов.Нарушение напряжения питания датчика, цепи заземления или обратной цепи может вызвать потерю важнейшего сигнала синхронизации, что приведет к проворачиванию двигателя, но не запуску.

Кроме того, на некоторых автомобилях повреждение кольца датчика с выемкой на коленчатом валу, гармонического балансира или маховика может вызвать неустойчивый сигнал датчика коленчатого вала.

При поиске и устранении предполагаемой проблемы с датчиком положения коленчатого вала, вы должны следовать диагностическим блок-схемам в сервисной литературе производителя транспортного средства, чтобы изолировать неисправный компонент, когда присутствует код неисправности, в противном случае невозможно узнать, есть ли проблема с запуском без искры. неисправный модуль зажигания, катушка, компьютер, неисправность проводки или выключатель зажигания.

Магнитные датчики можно проверить, отсоединив электрический разъем и проверив сопротивление между соответствующими клеммами. Например, на GM 2.3L Quad 4 датчик должен показывать от 500 до 900 Ом. При проверке этих датчиков всегда сверяйтесь со спецификациями испытаний производителей автомобилей. Очевидно, что если вы видите показание нулевого сопротивления (короткое замыкание) или бесконечное (разомкнутое) показание, датчик неисправен и его необходимо заменить. Если смотреть на осциллограф, магнитный датчик кривошипа выдаст сигнал, подобный изображенному ниже:

Формы сигналов цифрового и аналогового датчика кривошипа в том виде, в каком они отображаются на осциллографе DSO.

Хороший магнитный датчик положения кривошипа должен вырабатывать переменный ток при запуске двигателя, поэтому проверка выходного напряжения при запуске двигателя — еще один тест, который можно выполнить. При подключенном датчике измерьте выходное напряжение на соответствующих клеммах, проворачивая двигатель. Если вы видите не менее 20 мВ на шкале переменного тока, датчик исправен, а это означает, что неисправность, вероятно, связана с модулем, катушкой, проводкой или компьютером.

Датчики положения коленчатого вала на эффекте Холла обычно имеют три вывода; один для подачи тока, один для земли и один для выходного сигнала.Для подачи сигнала датчик должен иметь напряжение и заземление, поэтому сначала проверьте эти клеммы с помощью аналогового вольтметра. Выходной сигнал датчика можно проверить, отсоединив катушку и проворачивая двигатель, чтобы увидеть, выдает ли датчик сигнал напряжения. Стрелка вольтметра должна подпрыгивать каждый раз, когда жалюзи проходят через переключатель на эффекте Холла. Если наблюдать на осциллографе, вы должны увидеть прямоугольную форму волны (см. Выше), которая изменяется по частоте.

Если ваша диагностика обнаруживает неисправный датчик кривошипа, единственный вариант — заменить его.В датчиках на эффекте Холла датчик должен быть правильно совмещен с кольцом прерывателя, чтобы генерировать чистый сигнал. Любое трение или помехи могут вызвать проблемы с холостым ходом, а также повреждение датчика. Магнитные датчики положения коленчатого вала должны быть установлены с надлежащим воздушным зазором, который обычно находится в пределах 0,050 дюйма от реактивного колеса на коленчатом вале.

ДАТЧИКИ ПОЛОЖЕНИЯ РАСПРЕДВАЛА

На многих двигателях с системами зажигания без распределителя и последовательным впрыском топлива датчик положения распределительного вала используется для информирования модуля управления двигателя о положении распределительного вала относительно коленчатого вала.Контролируя положение кулачка (что позволяет модулю управления определять, когда впускные и выпускные клапаны открываются и закрываются), модуль управления может использовать вход датчика положения кулачка вместе с входным сигналом датчика положения коленчатого вала, чтобы определить, в каком цилиндре работает двигатель. последовательность приближается к верхней мертвой точке. Эта информация затем используется модулем управления двигателем для синхронизации импульсов последовательных топливных форсунок, чтобы они соответствовали порядку включения двигателя. В некоторых случаях для определения угла опережения зажигания также требуется ввод от датчика положения распределительного вала.

Датчик положения распределительного вала может быть магнитным или на эффекте Холла и установлен на крышке привода ГРМ над шестерней распределительного вала, на конце головки блока цилиндров в верхнем распределителе или в специальном корпусе, который заменяет распределитель (в случае некоторые из приложений GM). Работа и диагностика практически такие же, как и у датчика положения коленчатого вала.

Вопросы о датчиках положения коленчатого вала:

Контролирует ли датчик коленвала опережение зажигания?

Да.Датчик кривошипа выдает базовый сигнал синхронизации, который сообщает компьютеру двигателя об относительном положении поршней при вращении коленчатого вала. Затем управляющий сигнал используется компьютером двигателя для расчета угла опережения зажигания. Тот же сигнал датчика кривошипа также используется для определения момента впрыска топлива, а на двигателях, которые имеют регулируемое время клапана, для изменения фаз газораспределения по мере необходимости для оптимизации производительности, выбросов и экономии топлива.

Может ли неисправный датчик коленчатого вала помешать запуску моего двигателя?

Да.Сигнал от датчика кривошипа сообщает компьютеру двигателя, что двигатель запускается. Если сигнал отсутствует, компьютер не может установить правильное время зажигания и синхронизацию топливной форсунки. Отсутствие сигнала датчика коленчатого вала также может препятствовать работе топливного насоса при проворачивании двигателя.

Может ли неисправный датчик кривошипа заглохнуть двигатель?

Да. Если сигнал от датчика кривошипа слабый или неустойчивый, компьютер двигателя может потерять опорную синхронизацию, что приведет к пропуску зажигания или остановке двигателя.

Почему не работают датчики запуска?

Датчик кривошипа может выйти из строя по одной из нескольких причин. Коррозия или повреждение проводки датчика могут помешать его сигналу. Коррозия, повреждение или несоосность спускового колеса, считываемые датчиком кривошипа, также могут нарушить сигнал. Внутренний электрический сбой внутри самого датчика, такой как обрыв проводки или короткое замыкание, или трещина в изоляции, может быть результатом производственного дефекта или воздействия чрезмерного тепла.

Где находится датчик кривошипа?

Расположение датчика кривошипа зависит от двигателя. Он может быть расположен в передней части двигателя рядом с гармоническим балансиром коленчатого вала, или может быть расположен в задней части двигателя рядом с маховиком, или он может быть расположен где-то в нижней средней части блока двигателя, чтобы он мог читать зубчатое спусковое колесо на коленчатом валу.

Насколько сложно заменить неисправный датчик кривошипа?

Зависит от расположения датчика.Если до него относительно легко добраться, его можно просто заменить. Ослабьте болт, удерживающий датчик на месте, вытащите его и вставьте новый датчик. Однако на некоторых автомобилях датчик действительно скрыт под землей, и до него трудно добраться. Перед заменой датчика, возможно, придется удалить другие компоненты.

Сколько стоит новый датчик кривошипа?

Это зависит от года выпуска / марки / модели вашего автомобиля и от того, где вы покупаете новый датчик. Сменные датчики для некоторых автомобилей (в первую очередь европейских производителей класса люкс) обычно дороже, чем датчики для более распространенных отечественных, корейских и японских производителей.Цены могут варьироваться от менее 20 долларов за новый датчик кривошипа до более 200 долларов! Будьте готовы заплатить самую высокую цену, если купите датчик кривошипа у дилера нового автомобиля. Розничные магазины автозапчастей и интернет-магазины обычно предлагают лучшие цены. Мы советуем приобретать датчик NAME BRAND (например, ACDelco, Bosch, Denso, NAPA, Wells и т. Д.) Или оригинальные запасные части OEM. Избегайте недорогих безымянных датчиков, которые часто являются дешевыми подделками, которым не хватает долговечности, как у OEM или фирменных деталей.

Сколько будет стоить замена датчика кривошипа?

Это зависит от того, где у вас ремонтируют автомобиль (если вы не делаете это самостоятельно).Помимо стоимости самого датчика, вам придется заплатить плату за установку датчика. Плата за труд будет варьироваться в зависимости от времени, необходимого для замены детали. Замена легко заменяемого сенсора может занять всего 20 минут или меньше, в то время как сенсор, который действительно сложно достать, может занять до часа. Тарифы на рабочую силу в магазине обычно колеблются от 75 до 125 долларов в час. Продавцы новых автомобилей и специалисты по импорту обычно взимают самые высокие ставки оплаты труда, в то время как независимые ремонтные мастерские обычно взимают меньшую плату.Таким образом, ваш общий счет за ремонт может варьироваться от менее 100 долларов до более 300 долларов.

Статьи по теме:

Двигатель не запускается, нет искры

Системы зажигания с катушкой над свечой (COP)

Системы зажигания без распределителя (DIS)

Системы зажигания без распределителя (многокатушечные)

Анализ датчиков двигателя

Понимание систем управления двигателем

Модули управления трансмиссией (PCM)

Все о бортовой диагностике II (OBD II)

Обнуление диагностики OBD II

Щелкните здесь, чтобы увидеть больше технических статей Carley Automotive

Нужна информация в заводском руководстве по обслуживанию вашего автомобиля?

Mitchell 1 DIY eautorepair manuals

Sensor Guide охватывает основы датчиков двигателя.
Хороший обучающий и справочный ресурс!

Признаки неисправности или неисправности датчика положения распределительного вала

Датчик положения распределительного вала собирает информацию о частоте вращения распределительного вала автомобиля и отправляет ее в модуль управления двигателем (ЕСМ). Контроллер ЭСУД использует эти данные для определения момента зажигания, а также времени впрыска топлива, необходимого двигателю. Без этой информации двигатель не смог бы нормально работать.

Со временем датчик положения распределительного вала может выйти из строя или износиться в результате несчастных случаев или обычного износа.Есть несколько предупреждающих знаков, на которые следует обратить внимание, прежде чем ваш датчик положения распределительного вала полностью выйдет из строя и остановит двигатель, что сделает замену необходимой.

1. Автомобиль не ездит так, как раньше

Если ваш автомобиль грубо работает на холостом ходу, часто глохнет, у него падает мощность двигателя, часто спотыкается, сокращается расход бензина или происходит медленное ускорение, это все признаки того, что ваш датчик положения распределительного вала может выйти из строя. Если у вас есть какие-либо из этих симптомов, это может означать, что датчик положения распределительного вала необходимо как можно скорее заменить профессиональным механиком.Его необходимо выполнить до того, как двигатель заглохнет и не заглохнет во время движения или не запустится вообще. Конечно, это симптомы и множества других проблем.

2. Загорается индикатор проверки двигателя.

Контрольная лампа двигателя загорится, когда датчик положения распределительного вала начнет выходить из строя. Поскольку этот свет может загореться по разным причинам, лучше всего, чтобы автомобиль был тщательно осмотрен профессионалом. Механик просканирует ECM и увидит, какие коды ошибок отображаются, чтобы быстро диагностировать проблему.Если вы проигнорируете индикатор проверки двигателя, это может привести к серьезным проблемам с двигателем, например, к отказу двигателя.

3. Автомобиль не заводится

Если игнорировать другие проблемы, в конечном итоге автомобиль не заведется. По мере того как датчик положения распределительного вала ослабевает, сигнал, который он передает на ECM автомобиля, также ослабевает. В конце концов, сигнал ослабнет настолько, что сигнал отключится, и двигатель тоже.

Датчик коленвала ваз 2110, 2114, приора: признаки неисправности

Приора, Калина. Расположение, проверка, неисправности

Где находится датчик?

Проверка цепей ДПКВ

Замена датчика положения коленчатого вала

Датчики для автомобилей ВАЗ в Челябинске

Датчик коленвала на ВАЗ 2110: признаки неисправности, замена своими руками

Как он работает

Признаки неисправности

Проверка

Первый способ проверки

Второй метод

Нюансы замены

Цены на автозапчасти ВАЗ — Ромашка Авто Иваново

НАЛИЧИЕ ТОВАРОВ АКТУАЛЬНО НА 9:00 ТЕКУЩЕГО ДНЯ. БОЛЕЕ ДЕТАЛЬНАЯ ИНФОРМАЦИЯ ПО НАШИМ ТЕЛЕФОНАМ (4932) 29-79-79, (4932) 24-04-77

Как узнать цены на автозапчасти?

Цены | Автосервис Дамир

❤️ Стоимость замены датчика положения коленчатого вала

Замена датчика положения коленчатого вала Стоимость и услуги

Что такое датчик положения коленчатого вала?

Имейте в виду:

Как это делается:

Наша рекомендация:

Какие общие симптомы указывают на необходимость замены датчика положения коленчатого вала?

Насколько важна эта услуга?

6 признаков неисправности датчика положения коленчатого вала и стоимость замены в 2021 г.

Как работает датчик положения коленчатого вала

Top 6 Признаки неисправности датчика положения коленчатого вала

# 1 — Вибрация двигателя

# 2 — Проверьте свет двигателя

# 3 — Слабая работа двигателя

# 4 — Проблемы с запуском автомобиля

# 5 — Двигатель глохнет

# 6 — Пропуски зажигания в цилиндре

Стоимость замены датчика положения коленчатого вала

7 признаков неисправности датчика положения распределительного вала (и стоимость замены в 2021 г.)

Что такое датчик положения распределительного вала?

Общие симптомы неисправного датчика положения распределительного вала

# 1 — Горит индикатор проверки двигателя

# 2 — Проблемы с зажиганием

# 3 — Автомобиль рывком или рывком

# 4 — Двигатель глохнет

# 5 — Плохое ускорение

# 6 — Проблемы с переключением передач

# 7 — Плохое топливо Пробег

Стоимость замены датчика положения распределительного вала

Можно ли самостоятельно заменить датчик положения распределительного вала?

Как заменить датчик положения распределительного вала

Совет

Как заменить датчик положения коленчатого вала автомобильного двигателя

Из-за неисправного датчика коленчатого вала двигатель заглохнет

Что пошло не так?

Сколько это стоит?

Приступим к работе

Посмотрите видео!

Датчики положения коленчатого вала и распределительного вала

ДАТЧИКИ ПОЛОЖЕНИЯ КОЛЕНВАЛА РАЗЛИЧНЫЕ ТИПЫ

ДИАГНОСТИКА ДАТЧИКА CKP и CMP

ПРОВЕРКИ ДАТЧИКА ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ПОЛОЖЕНИЯ

ДАТЧИКИ ПОЛОЖЕНИЯ РАСПРЕДВАЛА

Вопросы о датчиках положения коленчатого вала:

Статьи по теме:

Нужна информация в заводском руководстве по обслуживанию вашего автомобиля?

Признаки неисправности или неисправности датчика положения распределительного вала

1. Автомобиль не ездит так, как раньше

2. Загорается индикатор проверки двигателя.

3. Автомобиль не заводится

Добавить комментарий Отменить ответ
