Датчик фаз признаки неисправности приора: Неисправность датчика фаз: признаки, причины, как определить

Датчик фаз Лада ПРИОРА. Замена и диагностика

Датчик фаз Лада Приора или положения распределительного вала это устройство, которое применяется в автомобиле для определения начального цикла работы двигателя и формирования импульсного сигнала.

При помощи воздействия магнитного поля, чувствительная часть устройства реагирует на вращение распредвала в автомобиле и передает сигналы в электронную систему управления двигателем. Работа датчика непосредственно сказывается на системе впрыска топлива.
При неисправности датчика фаз приора, ЭБУ не получает от него сигнала и перестраивает работу впрыска в попарно параллельный режим. В итоге вы теряете все преимущества системы фазированного впрыска топлива, что прямым образом влияет на увеличение расхода топлива, некорректную работу двигателя и потерю его мощности.

Где находится датчик фаз Приора

Местонахождение, а также тип крепления датчика зависит от вида двигателя.
Так, на 8 клапанном двигателе Лады Приоры, устройство располагается со стороны коробки передач, в торцевой части головки блока цилиндров.


В 16-клапанных приоровских двигателях, наоборот, датчик установлен там, где располагаются шестерни валов. Устройство крепится к головке блока при помощи двух болтов. Такое место расположения датчика фаз на приоре порождает множество проблем при его замене в дальнейшем.

Как проверить датчик фаз Приоры

Для того, чтобы выявить неисправности в работе устройства, необходимо обратить внимание на следующие признаки:

  • появление индикатора «Чек Энджин» на панели приборов;
  • выявление кодов ошибки 0343, 0340 при подключении бортового компьютера или диагностического прибора;
  • заметное увеличение расхода топлива;
  • регулярная, нестабильная работа двигателя;
  • общее ухудшение динамики автомобиля (уменьшение мощности двигателя).

Теперь о способах диагностики.

Для 16 клапанного двигателя проверка производится при помощи обычного мультиметра. Для этого понадобится:

  1. Само измерительное устройство. Замерить и проверить общее напряжение в сети автомобиля (при включенном зажигании).
  2. Теперь необходимо убедиться, что устройство для определения положения распредвала обеспечивается необходимым напряжением из бортовой сети. Для этого присоедините шупы мультиметра к контактам фишки (центральный разъем). Напряжение должно составлять не менее 12 вольт. Бело-черный разъем должен выдавать 4,5-5 вольт.
  3. Если показатели предыдущего шага находятся в пределах нормы, то самое время проверить работоспособность нашего датчика. Для этого потребуется извлечь его из блока. После чего соедините устройство с разъемами фишки при помощи небольших проводов. Замеряйте параметры напряжения на контакте «В» (должно составлять не менее 0,9В).  Включите зажигание автомобиля. Поднесите к измерительному элементу датчика (расположите в специальной прорези) тонкую металлическую пластину и переведите взгляд на дисплей мультиметра, его показания должны измениться и составлять около 0.4 В. Если показания замеров имеют другие значения, датчик неисправен.

Теперь поговорим о том, как демонтировать само устройство для определения положения распределительного вала.

Замена датчика фаз Приора

В связи с тем, что деталь располагается в труднодоступном месте, существуют определенные неудобства при его демонтаже. Мы рассмотрим самый быстрый способ замены.
Итак, приступим:

  1. Первым делом скидываем минусовую клемму аккумулятора.
  2. Отключаем фишку питания от датчика.
  3. Сама деталь удерживается при помощи двух крепежных болтов, один из которых находится в труднодоступном месте. С помощью ключа откручиваем первый, самый ближний к нам болт.
  4. Для того чтобы открутить труднодоступный болт, потребуется сломать ушко крепления датчика. Данный шаг необходимо выполнять аккуратно. Для этого берем длинную отвертку с плоским концом, с необходимым усилием поддеваем корпус детали в месте его соприкосновения с блоком. Ушко датчика отломится, и вы без труда извлечете устройство. После чего, останется лишь выкрутить крепежный болт.
  5. Последующий монтаж датчика выполним без снятия других элементов двигателя. Откровенно говоря, вы можете воспользоваться двумя доступными способами. Первый – просто установить и закрепить элемент при помощи одного болта, второе ушко остается без закрепления. И полноценная установка, при которой придется снимать генератор (чтобы снять генератор в некоторых случаях придется демонтировать и компрессор кондиционера). В общем, долго и трудозатратно. Мы же пойдем по пути наименьшего сопротивления и установим наше устройство, затянув его всего в одном месте.

Как не ошибиться с выбором

Для того чтобы приобрести датчик фаз приора и не нарваться на поддельную деталь, требуется знать элементарные способы его проверки. Один из методов мы и рассмотрим.
Предположим, вы пришли в магазин автозапчастей и выбрали изделие, которое визуально внушает вам доверие. Возьмите и извлеките устройство из упаковки, достаньте обычный автомобильный ключ (предварительно извлеченный из общей связки) от замка зажигания вашей Приоры и прислоните его к измерительной части самого устройства (там, где имеется техническая прорезь). В результате он должен примагнититься к датчику и уверенно удерживаться на нем.

Вот такой простой, но действенный способ предварительной проверки.

«Важно: Помните, что конструкция датчика фаз приора 16 клапанов отличается от восьми клапанной модели».

Признаки неисправности датчика распредвала

Что происходит, когда изнашивается датчик положения распределительного вала

Это может произойти в любой момент безо всякого предупреждения. Представьте себе дорогие автомобилисты следующее: -Вы едете на машине по автошоссе и движетесь с большой скоростью и тут неожиданно для Вас двигатель в вашей машине просто выключается…(?) После того, как в этой ситуации Вы испытаете на себе неприятные мгновения, которые будут связаны с отключением гидроусилителя или электроусилителя рулевого управления с ухудшением эффективности тормозной системы, то вы тут-же припаркуете свой автомобиль на обочине, а далее будете гадать над определенным вопросом, что же произошло.

.. Частой причиной такого неожиданного выключения двигателя при движении по дороге является неисправность датчика распредвала (датчик положения распределительного вала).



Иногда этот датчик распредвала (CMP) может выйти из строя и без предупреждения, в результате чего двигатель просто глохнет. В некоторых и определенных случаях водитель может даже и не догадываться о произошедших проблемах с датчиком, и это будет происходить до тех самых пор пока двигатель автомобиля не будет просто- напросто запускаться.



Смотрите также: Как работает двигатель Koenigsegg без распредвала [Видео]



В нашей сегодняшней статье уважаемые читатели мы с вами рассмотрим основные признаки неисправности датчика положения распределительного вала, а заодно расскажем вам и о том, что необходимо делать в таком положении чтоб устранить данную неисправность. Но для начала давайте вместе конкретно узнаем, что же делает этот датчик в автомобиле.



Что такое Датчик положения распределительного вала (CMP)?

Распределительный вал управляет открытием и закрытием впускных и выпускных клапанов.



В головке блока цилиндров двигателя автомобиля находится один или два распределительных вала, которые оснащены специальными лепестками и предназначены для работы впускных и выпускных клапанов. Коленчатый вал находится в самом блоке цилиндров, который, при получении крутящего момента от движения поршней в блоке передает этот крутящий момент с помощью шестерней непосредственно цепи ГРМ (или на ремень ГРМ) на распределительный вал.

Распредвал



Чтобы определить изначально, какой цилиндр двигателя находится в такте, компьютер вашего автомобиля контролирует положение поворота распределительного вала относительно положения коленчатого вала с помощью как-раз датчика распредвала (СМР). Получаемая информация с датчика СМР необходима для настройки синхронизации подачи искры в камеру сгорания и для работы топливных форсунок. Таким образом, датчик распредвала напрямую влияет на расход топлива машины и на количество выбросов в выхлопе.





Наиболее распространенные датчики распредвала это: -магнитные и основанные на эффекте Холла. Оба типа датчиков передают сигнал напряжения к электронному блоку управления двигателем или на бортовой компьютер автомашины.



Магнитный тип датчика распредвала производит собственный переменный ток (так называемая синусоидальная волна). Обычно этот датчик имеет два провода. Ну а датчик основанный на эффекте Холла использует внешний источник питания для получения цифрового сигнала, имеет как правило, уже три провода.

Датчик положения распределительного вала



В зависимости от марки и типа вашего автомобиля двигатель может иметь один или несколько датчиков распределительного вала. Также в вашей машине могут использоваться и два вида датчиков CMP.



Симптомы неисправности датчика распредвала

 Также, как и любая часть или компонент в вашем автомобиле, этот датчик CMP в конечном итоге рано или поздно просто перестанет работать из-за своего износа. Это происходит по-любому в случае, как только его максимальный срок службы истек. Обычно это случается из-за износа внутренней обмотки проволоки или из-за связанного с ней компонента.



Обычно в таком случае двигатель в машине начинает работать с перебоями, а признаки неисправности могут варьироваться по разному, т.е. в зависимости от типа износа датчика. Например, в датчике может износится тот же самый разъем, та жа внутренняя цепь датчика, или может выйти из строя связанный с датчиком компонент.



На некоторых типах автомобилей при неисправности датчика положения распределительного вала,

коробка передач может заблокироваться на одной из передач и будет заблокирована до тех пор, пока Вы не выключите двигатель и обратно его не запустите. Это может повторяться с определенной цикличностью.

  • Если датчик распредвала во время движения автомобиля начинает некорректно себя вести, т.е. работать, то Вы можете сами сразу почувствовать, что ваш автомобиль начал двигаться рывками и терять при этом еще и скорость.



  • При неисправности датчика распредвала Вы можете столкнуться с заметной потерей мощности самого двигателя. Например, ваша машина просто не сможет разогнаться свыше 60 км/час.



  • Двигатель в машине может глохнуть с перерывами, и все это из-за неисправности датчика СМР.



  • При выходе из строя датчика Вы заметите плохую работу двигателя, у него будут потеря динамичности, начнутся осечки при включении зажигания, толчки при разгоне, хлопки в системе выхлопа и т.п. неровности в работе.



  • На некоторых моделях автомобилей при неисправности датчика распредвала может полностью исчезнуть искра зажигания, что в итоге приведет к отказу и к невозможному запуску двигателя.

После того как компьютер вашего автомобиля обнаружит неисправность датчика положения распределительного вала, что, как вы понимаете, приведет к появлению (загоранию) на приборной панели индикатора- «Чек двигателя» (Check Engine). После обнаружения плохой работы датчика СМР компьютер автоматически запишет в свою память «код ошибки» датчика. Чтобы точно определить причину неисправности данного датчика распредвала, необходимо провести компьютерную диагностику автомобиля, т.е., подключив таким образом специальное оборудование к диагностическому разъему машины. Далее, при помощи специальной компьютерной программы можно будет прочитать «код ошибки». Ниже уважаемые автомобилисты мы представляем Вам таблицу диагностических «кодов ошибок», которые непосредственно и напрямую связаны с износом датчика распредвала.



Коды ошибок датчика положения распределительного вала CMP

Общие коды неисправности CMP

Причина ошибки датчика распредвала



P0340 CMP

Нет сигнала с датчика распредвала

P0341 CMP

Неправильная фаза газораспределения

P0342 CMP

Низкий уровень сигнала цепи датчика распредвала

P0343 CMP

Высокий уровень сигнала цепи датчика распредвала

p0344 CMP

Неустойчивый сигнал с датчика распредвала (прерывистый сигнал)



Расположение датчика распредвала в автомобиле

Как вы наверное уже догадываетесь господа, конкретное расположение этого датчика положения распределительного вала варьируется в зависимости от марки и модели автотранспортного средства. В большинстве из автомобилей такой датчик можно обнаружить примерно вокруг самой головки блока цилиндров. Искать этот датчик надо вокруг верхней части расположения зубчатого ремня или в защищенных частях электропроводки передней части двигателя.



Смотрите также: Неисправности свечей зажигания



Также датчик может быть расположен и в задней части головки блока цилиндров.



Некоторые модели автомобилей могут иметь для этого специальный отсек под капотом, в котором и установлен этот датчик распредвала (например, в определенных моделях автомобилей, которые производит компания «General Motors»).

 Кроме всего прочего, в некоторых автомобилях (в автомоделях) датчик распредвала может находится прямо внутри головки блока цилиндров.



При необходимости Вы можете заглянуть в руководство по эксплуатации вашего автомобиля, чтобы точнее узнать для себя, где именно расположен датчик СМР. Если у вас нет руководства по ремонту и обслуживанию вашего автомобиля, то Вы сможете найти его в интернете или приобрести в автомагазине, где представлен большой выбор подобной авто-литературы.



Уважаемые друзья, мы настоятельно рекомендуем всем владельцам автомобилей приобрести себе подобную книгу (руководство по ремонту и обслуживанию) и конкретно на вашу модификацию и модель автомобиля. Данное руководство по эксплуатации и ремонту  автомобиля непременно поможет каждому из вас в случае какой-либо поломоки или неисправности справиться с возникшей проблемой. Оно станет для вас ценным справочником по выполнению планового технического обслуживания вашего автотранспортного средства и для его мелкого ремонта.



Устранение неисправностей датчика распределительного вала (CMP)

Если компьютер вашего автомобиля обнаружил ошибку датчика и включил на приборной панели значок «Чек двигателя», то Вы легко сможете самостоятельно узнать «код ошибки», которая и привела к появлению световой индикации на приборной панели. Для этого советуем каждому из водителей приобрести недорогой комплект диагностирующего оборудования специально для компьютерной диагностики. Если Вы не можете позволить себе приобрести данный диагностирующий сканер для автомобиля, то обратитесь для диагностики автомобиля в любой недорогой автосервис, где вам считают «код ошибки» с компьютера вашего автомобиля.



Автозапчасти от А до Я: Устройство автомобилей для новичков



После того, как Вы по «коду ошибки» узнаете, что в вашей машине существует неисправность датчика распредвала или связанных с ним компонентов, Вы должны сделать несколько простых тестов. Помните пожалуйста друзья о том, что «код» неисправности указывающий на потенциальный отказ датчика положения распределительного вала не обязательно будет означать, что на автомобиле вышел из строя непосредственно сам датчик СМР. Ведь возможно, что причина неисправности не в самом датчике, а в разъеме датчика, или имеются повреждения проводов подключенных к нему, а возможно вышли из строя непосредственно связанные с ним компоненты.

Правда, надо запомнить для себя следующее, чтобы более точно установить, нормально ли функционирует датчик распредвала, вам понадобиться провести (возможно) не малый объем диагностики. Особенно надо учесть следующее, чтобы проверить эффективность самого сигнала датчика СМР в некоторых случаях для этого возможно понадобиться специальное оборудование, без которого будет трудно установить причину неисправности.



Тем не менее, несколько простых проверок Вы сможете сделать самостоятельно, используя для этого цифровой мультиметр (DMM).



Во-первых, проверьте у датчика распредвала электрический разъем и состояние самих проводов. Отсоедините сам разъем и проверьте, нет ли на нем признаков ржавчины или загрязнений. Например, того же топлива. Все это может мешать хорошему контакту для передачи электричества.

Затем, проверьте наличие повреждений проводов, а именно, не порваны ли провода, не наблюдаются ли на них признаки плавления от близлежащих горячих поверхностей.

Кроме всего, убедитесь пожалуйста, что провода датчика распредвала не касаются свечей зажигания или катушек зажигания, которые могут давать помехи и мешать датчику передавать правильный сигнал.

После вышеописанных проверок используйте цифровой мультиметр, который может тестировать переменный ток (АС) напряжения или постоянный ток (DC), в зависимости от конкретного типа датчика распредвала, который используется в вашем автомобиле.



Также, перед тестированием Вам нужно выставить на мультиметре правильные электрические параметры для конкретного типа датчика СРМ. Обычно подобная информация указывается в руководстве по ремонту и обслуживанию автомобилей.



Некоторые датчики распредвала позволяют создать разветвитель электрической цепи датчика СМР, сделано это в первую очередь для того, чтобы считать сигнал непосредственно с самого датчика во время его работы в автомобиле.

Если тип вашего датчика не позволяет подсоединить к нему провода мультиметра, то Вы можете просто отсоединить разъем с датчика и прикрепить к нему медную проволоку, вставив таким образом ее в каждый разъем датчика.

Затем можно подключить этот разъем обратно к датчику соблюдая при этом осторожность, чтобы не замкнуть сами провода во время тестирования. Если Вы будете использовать (применять) этот метод, то не забудьте предварительно заизолировать провода изолентой.



Тестирование двухпроводного датчика распредвала

  • Если в вашей машине датчик распредвала имеет два провода, то это означает, что автопроизводитель установил на автомобиль магнитный тип датчика СМР. В этом случае необходимо установить на мультиметре «переменное напряжение«.



  • Попросите помощника повернуть ключ зажигания без запуска двигателя.



  • Теперь надо проверить наличие электричества, которое должно протекать через контур датчика. Возьмите один контакт мультиметра и прислоните его к «земле» (любой металлической части на двигателе). Другой контакт мультиметра Вы должны прислонить к каждому проводу которые Вы уже подсоединили к разъему датчика распредвала. Если ни на одном из проводов нет электрического тока, то значит датчик распредвала полностью неисправен.



  • Попросите вашего помощника запустить двигатель.



  • Прислоните один контакт мультиметра к одному проводу датчика распредвала, а другой контакт измерительного оборудования подсоедините ко второму проводу датчика. Посмотрите на дисплей мультиметра. Сверьте показатель со спецификацией указанной в руководстве по ремонту автомобиля. В большинстве случаев вы уведите колеблющийся сигнал от 0,3 до 1 вольта.



  • Если на дисплее нет сигнала, то это означает, что датчик положения распределительного вала неисправен.



Тестирование трехпроводного датчика распредвала



  • После того, как Вы проверили провода датчика распредвала а заодно и состояние его разъема и т. п., то вы определили для себя, что в вашей машине установлен трехпроводной датчик СРМ, значит пришло время проверить его работоспособность мультиметром. Для этого установите мультиметр в режим «постоянного тока«.



  • Попросите помощника повернуть ключ в зажигании, но без запуска двигателя.



  • Один из проводов мультиметра прислоните к «земле» (к металлическому кронштейну, к болту или к металлической части двигателя). Другой провод мультиметра подсоедините к проводу питания датчика. Сравните показатели мультиметра со спецификацией указанной в руководстве по ремонту машины.



  • Попросите вашего помощника запустить двигатель.



  • Подсоедините красный провод мультиметра к красному проводу датчика, а черный провод мультиметра к черному проводу датчика. Сравните показатели мультиметра со спецификацией которая указана в руководстве по ремонту вашего автомобиля. Если показатель на мультиметре ниже чем указан в руководстве по ремонту или данные полностью отсутствуют, то скорее всего датчик распредвала вышел из строя.



  • Снимите датчик распредвала и проверьте его на наличие признаков физического повреждения или загрязнения.



Если после самостоятельной диагностики датчика положения распределительного вала Вы установили, что он полностью исправен, то возможно существует поломка или сбой в связанных с этим датчиком компонентах автомобиля.



Например, цепь ГРМ (или ремень ГРМ) может иметь недостаточную натяжку или наоборот перетянута. Также, возможно износился сам натяжитель ремня или цепи ГРМ. Будьте друзья очень внимательны!!!



При подобных проблемах с машиной причиной неисправности может быть также и сильно изношенный ремень ГРМ. Из-за этого распределительный вал и коленчатый вал могут потерять синхронизацию. В конечном итоге этот датчик распредвала может посылать неправильный сигнал в компьютер автомашины. В конечном итоге это и приводит к неправильному зажиганию и неправильному впрыску топлива.

признаки неисправности, ремонт и замена

В автомобилях нового поколения используется электронная система управления двигателем, основу которой составляет ЭБУ и датчики. В статье рассматривается два измерителя: датчик коленвала Приора и датчик распредвала. Дается их описание и инструкция по замене.

Содержание

[ Раскрыть]

[ Скрыть]

Описание ДПКВ

В датчике положения коленчатого вала (ДПКВ), как и во многих других, используется эффект Холла. Ток поступает на стержень с полупроводником, у которого зубья меняют магнитное поле при вращении коленвала. По отношению к регулятору шкив всегда занимает положение, которое соответствует ВМТ 1-го цилиндра двигателя. Данные с ДПКВ используются ЭБУ для открытия форсунок и подачи искры в цилиндры.

ДПКВ для Приоры

Распространенные неисправности и способы их устранения

Признаки неисправности регулятора:

  • движение с рывками;
  • плохая работа мотора на холостом ходу;
  • перерасход топлива;
  • потеря мощности;
  • сильный дым в выхлопных газах.

Перед тем, как менять прибор, его следует снять и проверить на исправность. Для этого выводы ДПКВ подключаются к мультиметру. Сопротивление должно находиться в пределах от 500 до 700 Ом. Если показания меньше, это свидетельствует о межвитковом замыкании, если больше (сопротивление стремится к бесконечности), то нарушен контакт или произошел обрыв катушки. В обоих случаях датчик нужно менять (автор видео — IZO)))LENTA).

Инструкция по замене регулятора

ДП коленвала расположен на крышке масляного насоса около привода распределительного вала. Для его замены нужно купить новый прибор согласно маркировке, нанесенной на старом изделии.

Процедура замены простая:

  1. Снимаем клемму с минуса АКБ.
  2. Отсоединяем от ДПКВ колодку с проводами, отогнув фиксатор.
  3. После этого ключом на «10» откручиваем крепежный болт.
  4. Теперь модно вынимать регулятор.
  5. Место установки следует очистить от загрязнений и можно устанавливать новое изделие.
  6. Далее вкручивается болт крепления, и подсоединяются провода.

Описание датчика распредвала

Датчик положения распредвала (ДПРВ) предназначен контролировать положение распредвала относительно коленвала, чтобы ЭБУ мог получить информацию о том, какой из цилиндров мотора находится в такте. На основании полученной информация синхронизируется работа топливных форсунок и подачи искры в камеру сгорания.

Внешний вид ДПРВ

Распространенные неисправности и способы их устранения

Неисправность ДПРВ можно определить по следующим признакам:

  1. При запуске двигателя стартер прокручивает маховик несколько секунд, Когда мотор начинает работать, на приборной панели появляется надпись «Check Engine». Это означает, что ЭБУ ждет информации от прибора.
  2. Повышенный расход топлива.
  3. Во время эксплуатации выскакивает ошибка при самодиагностике автомобиля.
  4. Падает динамика двигателя.
  5. Не запускается двигатель.
  6. Повышается токсичность выхлопных газов.

Инструкция по замене регулятора

ДПРВ ремонту не подлежит, при его поломке его следует заменить. Для замены регулятора нужно собрать ключи из головки на «10» и удлинителей.

Собранный ключ из удлинителей и головки

Процесс замены состоит из этапов:

  1. Снимаем с аккумулятора отрицательную клемму.
  2. Нажав на фиксатор, отсоединяем жгут проводов.
  3. Выкручиваем два болта крепления.
  4. Вынимаем поломанный датчик распредвала и устанавливаем на его место новый.
  5. Выполняем обратные действия по сборке.

Датчики распредвала и коленвала несложно менять. Если знать, где они находятся и как крепятся, то замену может сделать любой автолюбитель. Таким образом, можно избавить себя от посещения автосервиса.

 Загрузка …

Видео «Замена датчика фаз»

В этом видео демонстрируется, как поменять ДПРВ на автомобиле ВАЗ (автор ролика — канал В гараже у Сандро).

признаки неисправности, замена, где находится

Высокие показатели мощности и экономичности современных двигателей сгорания обусловлены применением электронных устройств, которые управляют процессом впрыска топлива. Датчик распредвала Лада Приора относится к числу таких элементов.

Такое изделие позволяет определить точное положение газораспределительного механизма по отношению к коленвалу.

Где находится датчик

Чтобы проверить правильность подключения датчика, а также произвести замену устройства, необходимо знать, где находится этот элемент управляющей системы ГРМ.

Эти детали располагаются в двигателях с 8 и 16 клапанам по-разному, например:

  • На машинах, которые оснащаются 8-клапанными двигателями, датчики распредвала находятся на торцевой части блока головки цилиндров со стороны коробки передач.
  • Если на автомобиль устанавливается мотор 16 клапанов, то это устройство также находится на ГБЦ, но только со стороны шестерней распределительного механизма.

Если датчик неисправен, то его следует заменить. Чтобы не приобретать напрасно новое устройство, следует знать основные симптомы, которые могут указывать на наличие проблем с этой деталью.

Признаки неисправности

Даже при значительном отклонении в работе этого устройства двигатель на Приоре будет работать, но при эксплуатации транспортного средства могут наблюдаться следующие признаки неисправности:

  • существенно увеличится расход топлива;
  • повышается токсичность выхлопа, который визуально можно определить по наличию чёрного дыма;
  • снижаются показатели мощности двигателя;
  • мотор плохо заводится;
  • двигатель неустойчиво работает на холостых оборотах.

При неисправности датчика фаз возможны также нарушения в работе электронных устройств самодиагностики автомобиля, но если работоспособность системы сохраняется, то при поломке этой детали будут указаны коды: Р0340, Р0342 или Р0343.

Как проверить и заменить

После того как датчик фаз будет обнаружен, можно приступить к диагностике этого элемента. Располагая только возможностью использовать обычный мультиметр, можно точно установить работоспособность детали. Работа выполняется в такой последовательности:

  1. Включить зажигание автомобиля.
  2. Перевести мультиметр в режим  измерения постоянного тока.
  3. Замерить напряжение на клеммах аккумулятора.
  4. Найти датчик положения распредвала.
  5. Присоединить один щуп к «массе», а другой — к центральному выводу устройства. При этом напряжение должно совпадать со значением, которое ранее было зафиксировано на клеммах аккумулятора.
  6. Таким же образом следует провести диагностику черно-белого разъёма ДПРВ. На этом выводе должно быть напряжение около 5 Вольт.

Чтобы не приобрести подделку в магазине, рекомендуется проверить датчик с помощью ключа зажигания. Изделие хорошего качества оснащается довольно мощным магнитом, с помощью которого ключ или иное небольшое металлическое изделие, будут притянуты к устройству.

Если при эксплуатации будут наблюдаться симптомы неисправности описанные выше, то наиболее быстрым способом определить наличие поломки является замена датчика распредвала Лада Приора  на заведомо исправное изделие.

Чтобы установить новую деталь, необходимо:

  1. Найти место, где расположен датчик.
  2. Отсоединить от этой детали колодку проводов.
  3. Используя ключ на 10, открутить болт крепления датчика к двигателю.
  4. Поставить новую деталь.

Установив новый датчик, исправность которого не вызывает сомнений, можно максимально быстро восстановить работоспособность двигателя, если причиной неисправности являлась эта деталь. Во многих случаях причиной нестабильной работы ДПРВ может являться плохой электрический контакт в месте подключения электрической колодки. Если визуально определено наличие на контактах окислов, их необходимо почистить твёрдым неметаллическим предметом, а затем обработать этиловым спиртом.

Видео по теме

Датчик фаз Лада ПРИОРА. Замена и диагностика

Собственно замена

  1. Если перед заменой вы проверяли датчик, то, думаю, нет смысла объяснять где располагается ДПРВ. Добраться к нему не просто, т. к. доступ затрудняют шкивы распредвала и соседних агрегатов. Отключаем питание датчика.
  1. Затем, используя ключ на «10» откручиваем два болта крепления. Во время этой манипуляции будьте бдительны и аккуратны, чтобы нечаянно не уронить болтики с шайбами, потом их будет довольно сложно достать. Как правило второй болт открутить довольно сложно ввиду его недоступности, поэтому зачастую во время демонтажа многие просто отламывают второе ухо, после чего извлекают обломок. Если вы уверенны в том, что датчик фаз нерабочий, то такой демонтаж в принципе не страшен, если же вы не уверенны, то есть вероятность того, что вы сломаете вполне рабочий датчик.

  1. После того как датчик снят его можно более детально осмотреть или проверить на предмет наличия неисправностей. Если на ДПРВ имеются следы механических повреждений от шкивов, оцените степень повреждения и выполните ремонт или полную замену такого датчика.

  1. Дальше используя шестигранник, необходимо выкрутить крепежные винты кожуха. Располагаются они по краям сверху, также есть один внизу слева и один по центру, один под выступом. Достаем кожух вместе с винтами.
  1. Установите 1-й цилиндр в положение ВМТ, затем совпадаем метки таким образом, чтобы на шкивах распредвалов они попадали под прорези на пластиковом пыльнике. Обе метки необходимо выставить вверху. Чтобы проверить правильность выставленного коленчатого вала можно воспользоваться специальным смотровым окошком КПП. Такое можно найти на 8-клапанном моторе, на 16-клапанном это довольно проблематично. Поэтому я бы рекомендовал ориентироваться по зубчатому венцу на шкиве вспомогательных агрегатов. Датчик положения коленвала должен смотреть на 20-й зубец, вернее на его начало.
  1. В случае если все совпадает, определяем состояние шторки, у нее не должно быть дефектов, для этого используем прорези в шкиве впускного распредвала. Шестерня не должна люфтить или качаться. Если обнаружилось несоответствие фаз или повреждение вышеперечисленных элементов, придется разбирать привод ГРМ.

  1. Если же все в полном порядке, установите новый датчик положения распредвала, проворачиваем коленвал, убедившись, что шторка не задевает датчик фаз и приступаем к финальной сборке, она выполняется в обратной последовательности.

Размер ремня

Работоспособность привода механизма газораспределения на любом типе двигателя внутреннего сгорания важна. От этого зависит не только экономичность мотора, но и его мощностные показатели. Чтобы они длительное время соответствовали заявленным производителями, необходимо тщательно следить за состоянием всех узлов и агрегатов мотора. Любой двигатель ГРМ Приора в приводе имеет зубчатый ремень. Его длина, ширина, количество зубьев зависят от типа силового агрегата, установленного на машине.

Какая деталь стоит на авто можно узнать из инструкции по эксплуатации машины, или демонтировать старый и внимательно изучить его.

Если установлен движок ВАЗ 2108, то он будет иметь 111 рабочих зубьев при ширине равной 19 мм.

Мотор ВАЗ 21126 имеет в ГРМ два распределительных вала, поэтому длина привода увеличивается. Число зубьев на таком изделии будет уже 137, а ширина увеличится до 22 мм.

Что нужно для замены

В принципе ничего особенного. Единственное, что нужно для исполнения этого на «Приоре» — это ключ-головка на 10 с карданом и вороток с «трещоткой». Это устройство позволяет выкручивать болты, находящиеся в малодоступных местах. Со стороны кажется что этот датчик фаз расположен доступно. Прямо на головке блока двигателя, со стороны радиатора. Прямо у корпуса кожуха ремня газораспределительного механизма.

Но не всё так просто. Дело в том, что современные «Приоры», как правило, оборудованы кондиционером. В связи с этим на месте генератора смонтирован компрессор климатической установки. А сам генератор стоит над ним и полностью перекрывает подступ к датчику.

Техники на сервисе предлагают даже демонтировать генератор, для замены датчика фаз «Приоры». Однако это необязательно. Так как снятие генератора на этом варианте двигателя очень сложная процедура. Можно обойтись своими силами и без таких сложностей:

  • Открыть капот «Приоры».
  • Отсоединить «минусовую» клемму аккумулятора.
  • Снять разъём с датчика фаз.

Внимание! Обязательно проверить состояние проводов и фишки соединителя! Тщательно осмотреть все три входящих провода. Вполне может оказаться что проблема именно в ней, а не в датчике.

  • Ключом открутить верхний болт крепления датчика.
  • Нащупать рукой нижний и надеть на него головку ключа.
  • Вставить в ключ переходник с карданом и выкрутить болт.
  • Извлечь датчик фаз «Приоры».
  • Вставить новый.
  • Рукой наживить болты.
  • Закрутить их ключом в обратном порядке.

Дальше всё просто. Надеть и защёлкнуть фишку разъёма и подключить аккумуляторную батарею.

Обязательно! Подключить диагностику и провести сброс накопленных ошибок. ЭБУ нового типа устанавливаемые на «Приоре» умеют сохранять в памяти подобные неисправности, и простое снятие клеммы аккумулятора тут не всегда помогает.

Вариант замены для «Приоры» с 8 клапанами

Тут всё обстоит гораздо проще. Устройство контроля фаз распредвала стоит на выходе распредвала над коробкой передач. Он расположен в специальном стакане и крепится 1 болтом. Заменить его, вообще, не составляет никакого труда. Просто отсоединить и проверить провода, а потом, выкрутив 1 болт, заменить деталь, проверив перед установкой положение уплотнительной резинки. Вот и вся операция.

На представленном ниже видео, замена датчика фаз на 16-клапанном моторе ВАЗ и ремонт разъёма:

  • Датчик фаз «Лады-Приоры»
  • Наружный ШРУС «Ланоса»
  • Как поменять наружный ШРУС на автомобиле «Киа-Спектра»
  • Что собой представляет наружный левый ШРУС автомобиля «Шевроле-Круз»

Основная схема выполнения приточно-вытяжной вентиляции с рециркуляцией воздуха

Чаще всего для организации приточно-вытяжной вентиляции с рециркуляцией применяется схема, основанная на использовании связки фанкойла и чиллера. Фанкойл заменяет внутренний блок кондиционера, работая активной батареей. Это сборный агрегат, в котором располагается дренаж для организации оттока конденсата, образующегося в летний период, вентилятор, теплообменник и воздушный фильтр. Чиллер – водяной калорифер, который в зависимости от времени года подогревает или охлаждает воду, далее передающую свою температуру поступающему воздуху.

Регулирование температуры теплоносителя в чиллере осуществляется с пульта управления. Данная система позволяет осуществлять полноценное или частичное воздушное отопление зимой и кондиционирование летом. Объем помещения значения не имеет, так как существуют системы, разработанные специально для супермаркетов и прочих больших строений. Преимущество данной системы заключается в возможности вентилирования в едином климатическом режиме большого количества помещений в одном здании. Разводка точек втягивания и выхлопа воздуха от фанкойла осуществляется с помощью стандартных вентиляционных воздуховодов.

Что касается управления рециркуляцией, то оно осуществляется с помощью дистанционно регулируемых заслонок или решеток, управление которыми выполняется с пульта. Температура поступающего воздуха различается в зависимости от времени года, тогда как температура приточного воздуха, подаваемого в помещение, должна быть комфортной. Ее необходимое значение выставляется на пульте управления. Чиллер нагревает или охлаждает уличный воздух до заданного значения, он поступает в теплообменник, смешиваясь с возвращенным из помещения воздухом, в результате чего из приточного диффузора он выходит с оптимальной температурой.

Количество воздуха, который необходимо забирать из помещения подмешивать к уличному, зависит от заданных параметров температуры в помещении. Именно по данному критерию определяется устанавливаемое положение заслонок. Сами заслонки монтируются в точках забора воздуха из помещения, а также на магистрали забора уличного воздуха. Управление заслонками синхронизировано и осуществляется с пульта. Его параметры настраиваются специалистами в каждом случае индивидуально.

Последовательность

Приехав в место назначения, не спешите глушить двигатель при работающем кондиционере. Этим Вы сделаете большую нагрузку на электрическую систему преобразования питания. Сначала необходимо выключить кондиционер при работающем моторе. Вы можете это сделать, заранее подъезжая к конечному маршруту. Так как воздух в Вашем салоне уже охлажден, выключив охлаждение, салон не нагреется за короткое время. Также выключение заранее кондиционера избавит Вас от образования лужи под машиной, которая образуется в результате конденсата. На первый взгляд в этом нет ничего плохого. Но не совсем все так просто. Конденсат образуется на охладителе в салоне. Проходящий через него охладитель понижает температуру испарителя до очень низких значений. Внешний горячий воздух встречается с холодным исправителем, что в результате приводит к образованию капель воды. Выключив заранее, во время движения автомобиля кондиционер, Вы предотвратите образование вредных микроорганизмов из-за влаги в системе кондиционирования.

Как проверить датчик фаз Приоры

Для того, чтобы выявить неисправности в работе устройства, необходимо обратить внимание на следующие признаки:

  • появление индикатора «Чек Энджин» на панели приборов;
  • выявление кодов ошибки 0343, 0340 при подключении бортового компьютера или диагностического прибора;
  • заметное увеличение расхода топлива;
  • регулярная, нестабильная работа двигателя;
  • общее ухудшение динамики автомобиля (уменьшение мощности двигателя).

Теперь о способах диагностики.

Для 16 клапанного двигателя проверка производится при помощи обычного мультиметра. Для этого понадобится:

  1. Само измерительное устройство. Замерить и проверить общее напряжение в сети автомобиля (при включенном зажигании).
  2. Теперь необходимо убедиться, что устройство для определения положения распредвала обеспечивается необходимым напряжением из бортовой сети. Для этого присоедините шупы мультиметра к контактам фишки (центральный разъем). Напряжение должно составлять не менее 12 вольт. Бело-черный разъем должен выдавать 4,5-5 вольт.
  3. Если показатели предыдущего шага находятся в пределах нормы, то самое время проверить работоспособность нашего датчика. Для этого потребуется извлечь его из блока. После чего соедините устройство с разъемами фишки при помощи небольших проводов. Замеряйте параметры напряжения на контакте «В» (должно составлять не менее 0,9В). Включите зажигание автомобиля. Поднесите к измерительному элементу датчика (расположите в специальной прорези) тонкую металлическую пластину и переведите взгляд на дисплей мультиметра, его показания должны измениться и составлять около 0.4 В. Если показания замеров имеют другие значения, датчик неисправен.

Теперь поговорим о том, как демонтировать само устройство для определения положения распределительного вала.

Описание датчика распредвала на Лада Приора где находится, цена, артикулы

Где находится: в Лада Приора ДПРВ установлен под шкивом распредвала. Положение не самое удачное, так как доступ сильно ограничен. Без предварительного ослабления крепления ременного привода генератора выкрутить контролер невозможно.

Датчик неразборный, в случае выхода из строя следует заменить новым. Установка нового ДПРВ вовсе не сложная. Задача посильная для рядового автолюбителя.

Электронный блок управления двигателем систематически контролирует положение распределительного вала посредством ДПРВ. От точности показаний, своевременности передачи зависит дозировка топливной аппаратуры, прострел искры в камере сгорания цилиндров.

ДПРВ влияет на динамику разгона, стабильность работы мотора на холостых оборотах, концентрацию выбросов в выхлопных газах.

Признаки неисправности ДПРВ:

  • Нестабильная работа мотора на холостых оборотах;
  • Повторный перезапуск мотора после его остановки;
  • Увеличенный расход топлива;
  • Снижение мощности силового агрегата;
  • Пассивная динамика разгона;
  • На приборной панели индикаторы сигнализируют о наличии системных ошибок;
  • Трансмиссия заблокирована на одном скоростном режиме. Выключение передачи после деактивации зажигания. Повторение однократное, циклическое;
  • Машина двигается рывками;
  • Максимальная скорость автомобиля ограничена 80 км /час;
  • Двигатель периодически глохнет;
  • Осечки при активации зажигания;
  • Двигатель не запускается после остановки.

Причины износа ДПРВ:

  • Исчерпание ресурса эксплуатации;
  • Повреждение корпуса контролера;
  • Обрыв электрической цепи;
  • Короткое замыкание контактов;
  • Обрыв датчика от удара, столкновения;
  • Не корректная работа электронного блока управления двигателем ЭБУ.

Проверка датчика фаз в Калине

Если возникло подозрение на неудовлетворительный функционал датчика фаз, то выполнить проверку можно самостоятельно без необходимости посещения сервиса. Для «знающих» владельцев Лада Калина 16 клапанов весь процесс займет не слишком много временного ресурса. Однако если опыта в данном вопросе нет, что лучшее решение — встреча с адекватным мастером.

Для диагностирования привлекаем тестер. К клеммам «А» и «В» подключаем соответствующие кабели. Запускаем мотор Лада Калина 8 клапанов и отслеживаем момент после его останова. Наблюдаем особенность поведения напряжения: сразу за остановкой движка величина напряжения должна на протяжении около 8-10 секунд равняться бортовому значению. Если таковое явление присутствует, то значит цепь целая. В ином варианте имеем дело с обрывом цепи или ее замыканием.

Допустим, цепь целостна, а поступление напряжения все равно не наблюдаем. Здесь можно подозревать контроллер. Проверка также не слишком сложна. Для этого подсоединяем клеммы «А» и «С» к проводам тестера. При включенном зажигании должно наблюдаться бортовое напряжение. Если такового не происходит, то продолжаем упорные поиски обрыва.

Подсоединяем колодку с кабелями к сенсору, а в гнезда «А» и «С» погружаем подходящие проволочные отрезки. Замыкаем их, после ждем получения электрического контакта. Теперь указанные отрезки можно временно коммутировать с выводными контактами тестера. Наблюдаем за напряжением. Если датчик фаз пребывает в «исправности», то напряжение должно отображаться скачкообразными импульсами. Когда такого явления зафиксировать не удалось, можно смело «обвинять» датчик фаз и приговаривать его к безоговорочной замене.

Вытяжка с рециркуляцией устройство вытяжного типа и вентиляции

Тогда как при использовании проточной вытяжки грязный воздух уходит из помещения через воздуховод, вытяжка с рециркуляцией имеет совершенно другой принцип действия.

Здесь такой элемент, как воздуховод отсутствует, а само устройство оснащено эффективными фильтрами-уловителями. При проходе через них воздух освобождается от всех вредных микропримесей и нежелательного запаха, а затем снова подается в помещение.

Как работает рециркуляционная вытяжка

Вытяжка рециркуляционного типа работает по замкнутому циклу. По сути, вытяжным устройством назвать ее можно только условно, поскольку воздух из помещения она не выводит, а только очищает и возвращает назад. Загрязненный воздух попадает внутрь корпуса устройства под воздействием тяги, создаваемой лопастями вентилятора, совершающего вращение в плоскости горизонтальной к поверхности кухонной плитой.

Двигаясь по заданной траектории, воздушная масса сталкивается с фильтром грубой очистки. Пройдя через него, она оставляет на его тонкосетчатой поверхности жировые включения, частички сажи и пыли.

Вытяжка такого типа выручит, когда вентиляционная система дома не работает в полную силу или вентканалы засорились настолько, что тяга в них полностью отсутствует

Далее воздушный поток под воздействием давления проходит через фильтр тонкой очистки, где избавляется от запахов и остатков мельчайших части, затем возвращается в комнату. Этот фильтр представляет собой обыкновенный картридж, наполнителем которого является гранулированный уголь. Угольный фильтр — изделие одноразовое, поэтому по мере загрязнения, он подлежит замене.

Поскольку этот тип вытяжки не взаимодействует с вентиляционной системой, дизайнерами разработаны телескопические вытяжки. При работе они создают мощную боковую тягу, за счет которой всасываются все грязные воздушные массы. Как только потребность в этом отпадает, устройство прячется в столешнице. Такое решение не только оригинально, но и очень удобно.

Предназначение и принцип действия датчика фаз

Штатный датчик фаз Приора служит для точной идентификации цикличности эксплуатации мотора и, с учетом полученной информации, трансляции ее в виде электронных импульсов на входной разъем бортового компьютера, который управляет функционалом силовой установки.

Вкратце, можно сказать, что предназначение датчика фаз – определение угловой позиции распредвала бензинового агрегата автомобиля. Принцип действия данного устройства основан на использовании эффекта Холла. На шкиве распредвала автомобиля расположен приваренный и проточенный особенным образом диск задающего значения.

При прохождении диска через специальное отверстие датчика фаз от прибора на бортовой компьютер транслируется сигнал напряжения со значением, близким к начальному показателю (чуть больше нулевого значения). При перемещении диска через контрольный сегмент для замеров появляется сигнал трансляции, т.н. опорный импульс, с разностью потенциалов около 5 Вольт, что сопоставимо позиции III цилиндра в точке сжатия.

Другими словами, высокочувствительный элемент изделия реагирует на конфигурацию, создаваемую круговым вращением распределительного вала мотора магнитного поля. Такой датчик фаз для Приора, цена на которого приемлема для российских автолюбителей, представляет собой комплекс компонентов, где устройство вторичного типа состоит из каскада выходного вида, исполненного по аналогу открытого коллектора, а также полупроводникового моста и импульсного усилителя.

Часто российские автолюбители спрашивают о датчике фаз, где находится, как сложно его демонтировать и т. д. Информируем, что это устройство расположено на кормовом приводном кожухе DOHC распредвалов. Снятие и замена датчика фаз на Лада Приора вызовет некоторый дискомфорт из-за «слепого» поиска отверстия для крепежа прибора, однако при известной сноровке это сделать будет несложно.

В автомобиле Лада Приора датчик фаз придан, как моделям с восьмиклапанным мотором, так и с шестнадцатиклапанным «движком». Если в первом случае его расположение в торцевой плоскости ГБЦ возле фильтра очистки воздуха, то во другом на ГБЦ возле первого цилиндра автотранспортного средства.

На автомобилях (восьмиклапанных) Лада Приора выпуска до 2005 года датчик фаз не устанавливался. Если транспортное средство не оснащалось ранее таким прибором, то это означало смену принципа открывания систем впрыска, т.е. форсунки работали попарно в параллельном режиме. Если прибор установлен на автомобиль, то впрыск топлива происходит фазировано, т.е. конкретной форсункой в соответствующий цилиндр.

Дефект такого устройства и приведение его в нерабочее состояние по тем или иным причинам означает, что следует ожидать увеличения расхода горючего, повышения токсичности выхлопных газов и проблем с диагностированием ошибок этого устройства. К основным неисправностям электронного гаджета относятся следующие случаи:

  1. При пуске силовой установки некоторое время стартер крутит маховик в течение 3-5 сек. Далее мотор заводится и на панели приборов загорается транспарант “Check Engine”, что означает ожидание бортового компьютера по получению сигналов прибора.
  2. Перерасход горючего.
  3. Ошибки режима самостоятельной диагностики автомобиля при эксплуатации моторного агрегата.
  4. Уменьшение динамических свойств силовой установки транспортного средства.
  5. Мотор не запускается.

Как работает автомобильный кондиционер и многое другое

Вам кажется, что за окном температура воздуха миллиард градусов и плавится асфальт. В этот момент Вы вспоминаете о зимнем холоде и снеге. Вам хочется подышать прохладным воздухом. К счастью большинство современных автомобилей оборудованы кондиционером. Это позволяет нам передвигаться на машине с комфортом даже в невыносимую жару. Но знаете ли Вы как использовать кондиционер эффективно?

Включение кондиционера в автомашине стало в наши таким каким-то не заметным действием. Мы порой не замечаем, когда мы его включили. Это как рефлекс. Большинство из нас даже не знают, как работает система кондиционирования воздуха в автомобилях. Из-за этого мы часто используем его не эффективно и не знаем, как им правильно пользоваться.

Производители автомобилей постарались сделать управление кондиционером максимально простым и не сложным. Все, что Вам нужно это включить его и выставить необходимую температуру. Остальное за Вас делает система охлаждения воздуха. Но, чтобы использовать автомобильный кондиционер более эффективно (к примеру, для экономии топлива, которое при включенном кондиционере потребляется значительно больше) необходимо придерживаться определенных правил.

Наше интернет издание предлагает Вам несколько советов, как эффективно использовать кондиционер в автомобиле. Но для начала давайте узнаем, как же работает система кондиционирования воздуха в современных автомашинах.

Автомобильная система охлаждения воздуха представляет собой замкнутый контур, в котором есть область высокого и низкого давления. В участке контура, где находится высокое давление, хладагент (охлаждающие химическое вещество в этой области находится в газообразном состоянии) движется по системе через специальный компрессор, который соединен ременным приводом с двигателем

Обращали ли Вы внимание, что когда Вы нажимаете кнопку «AC» (вкл. кондиционер), то под капотом раздается шум

Это включается компрессор, который подает газообразный хладагент в конденсатор (радиатор), который охлаждает нагретый газ, превращая его в жидкообразное состояние.

Затем на стороне низкого давления жидкость, которая находится под высоким давлением, попадает через клапан в испаритель. Вот, где происходит волшебство. Хладагент находящиеся в области низкого давления имеет очень низкую температуру кипения и когда он достигает испарителя (на самом деле это простой радиатор, который находится за центральной консолью) сразу превращается в газ. Это процесс называется испарение.

Если вспомнить среднюю школу, то испарение является эндотермическим процессом, что означает, что при испарении поглощается тепло. Поэтому испаритель, который находится за приборной панелью, охлаждает воздух, поступающий в салон с улицы, через систему вентиляции.

Затем этот цикл повторяется снова и снова.

Теперь когда мы узнали (для тех кто не знал) как работает кондиционер в автомобиле, давайте ознакомимся с несколькими советами, чтобы узнать как использовать кондиционер более эффективно.

Техническое обслуживание

Не забывайте регулярно обслуживать свой автомобиль, меняя салонный фильтр. Как минимум один раз в год Вы обязательно должны менять этот воздушный салонный фильтр. Также советуем Вам каждый год обрабатывать систему вентиляции антибактериальными распылителями. Для этого, купив антибактериальные средства (желательно спрей и т.п.) включите двигатель и запустите систему вентиляции салона, отключив рециркуляцию воздуха. Далее откройте капот и в том месте, где происходит забор воздуха, поступающий в салон, прысните антибактериальным средством. Это вещество вместе с воздухом пройдет через всю систему вентиляции и поступит в салон. Таким образом Вы обезопасите себя от образования вредных бактерий и микробов в системе вентиляции.

Также рано или поздно Вам придется заменить в системе хладагент. Обязательно проводите эти работы только на авторизованном дилерском центре, чтобы избежать поломки системы кондиционирования воздуха или заправки охладителя, не сертифицированного автомобильной компанией.

Выбор, устранение неполадок и замена датчика фаз на Калине

Мотор автомобиля оснащен специальным элементом, поддерживающим систему в целом – это датчик фазы. Его местонахождение – участок на головке двигателя, с левой стороны. Функция – определение в конкретный момент поворотного угла распредвала калина 8 клапанов (или 16). Выполняя свою деятельность, устройство изнашивается, приходит в негодность, поэтому его приходится заменять. Происходит подобное по множеству причин. Чтобы понять, как выбрать новое изделие, демонтировать сломанную и установить новую деталь, необходимо изучить информацию ниже.

Если своевременно не заменять механизм, возникают проблемы с корректным функционированием двигателя. Это ведет к дополнительным растратам и вытекающим проблемам в системе.

Назначение и функциональная нагрузка

Датчики на Калине 8 клапанов созданы для постоянного контроля угловой части ГРМ в положении силового узла от коленвала. Управляющий механизм получает необходимую информацию, а после обрабатывает ее. В результате впрыскивается топливо и  регулируется зажигание.

В основе изделия лежит принцип Холла – измерение движения (направления), изменение носителей заряда. Далее в промежуток времени, когда происходит пересечение магнитного поля полупроводником, происходит регистрация полученной информации. Поле образуется магнитом, находящимся в устройстве. Колесо вала имеет зубец из металла, проходящий около устройства. В это время происходит появление импульса, передаваемого в блок управления электронного типа.

ЭБУ помогает получать импульсы, поступающие в разные временные отрезки, анализирует их, распознает расположение в пространстве поршня ВИТ, а затем выдает команды для впрыска, зажигания смеси топлива.

Механизм начинает работать от искры, попадающей на свечи, когда происходит сжатие и пуск газов отработанного вида. Эти системы зависят от функций, которые выполняет датчик коленвала.

Грамотный выбор

Лада Калина 8 клапанов имеет определенные отличия от 16 — ти клапанного мотора. Однако автомобильные специалисты иногда осуществляют монтаж механизма с 8 клапанами на 16, при этом двигатель работает правильно.

Основные отличия похожих элементов системы:

  • форма;
  • размер разъема.

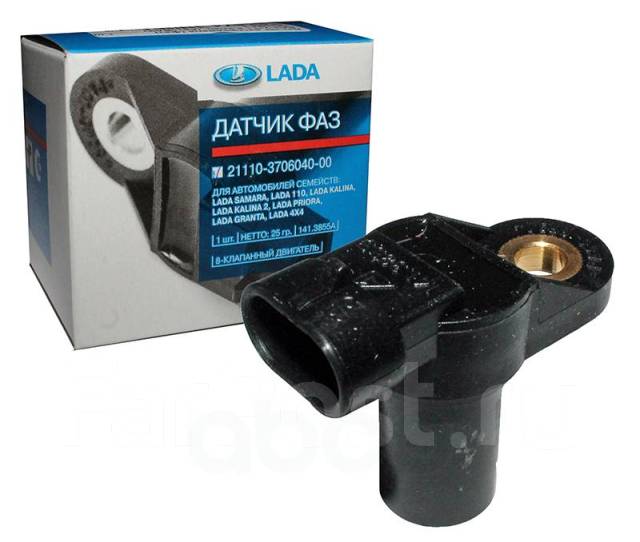

Датчик фаз Калина 8 кл может отличаться отсутствием специальной прорези, необходимой для сигнального диска. Такое изделие нельзя устанавливать на двигатель с шестнадцатью клапанами. Он функционирует со штырем, установленным на распределительном вале (на самом торце).

Во избежание ситуаций несоответствия, приобретайте механизм по характеристикам двигателя. Не нужно обращать внимание на маркировку производителя. Номер запчасти по каталогу ВАЗ (Гранта, Ларгус, Калина, Приора) будет всегда одинаковым:

  • мотор с восемью клапанами – 21110370604000;
  • 16-клапанный – 21120370604000.

Определение поломки

Устройство находится в близости от головки блока цилиндра, на силовом узле. Понять первые признаки плохого функционирования механизма легко, особенно опытному автолюбителю.

Вот основные критерии распознавания поломки:

  • загорается, потухает лампочка, предназначенная для постоянного контроля двигателя во время проворачивания ключа зажигания в машине;
  • загорается «Check engine» на приборной панели после того, как стартер делает три — четыре оборота и мотор приходит в действие. Датчик будет срабатывать, если электронный блок управления не будет получать необходимой информации и ему приходится использовать данные от ДПКВ;
  • динамика мотора становится хуже – транспортное средство передвижения медленно нагоняет скорость (это легко заметить при движении под уклон). В этом случае причин неполадки три. Первая — датчик распредвала сломан, вторая – поломка ДМРВ, третья — снижена компрессия;
  • сильный топливный расход – такой «симптом» не очень точный, имеет целый ряд возможных причин. Как отдельный критерий неполадки его брать не стоит, но как один из нескольких можно.

Если механизм вышел из строя, будет гореть «Check engine», при этом система выдаст ошибку «Р0340». Такой момент означает стопроцентную неисправность. Если такое произошло, необходимо проверить устройство. После детальной диагностики рекомендуется заменить неисправные детали.

Особенности при диагностике

При возникновении первых подозрений, рекомендуется приступить к тщательному осмотру. Если вам это не под силу, рекомендуется обратиться к профессионалам своего дела.

Первое, что нужно сделать – выяснить первичную причину поломки. Их может быть несколько:

  • в схеме случилось короткое замыкание;
  • температура силового узла поднимается;
  • диск зубчатого типа сломан или поврежден;
  • крепежные ушки повреждены;
  • датчик фаз Калина 8 кл или 16 кл смещен.

Если загорается «Чек», которые выдает одну из двух ошибок – 0340, 0343, то вина точно лежит на устройстве фаз. Возможно, причина в соединениях.

Самостоятельное устранение неисправностей

Проблема в эксплуатации должна повлечь за собой проверку системы.  Провести ее можно самостоятельно за относительно короткое время. Если вы водитель — новичок или не разбираетесь в тонкостях, лучшим решением станет обращение в профессиональный сервисный центр. Там мастера помогут устранить все возникшие проблемы и поломки механизма.

Датчик коленвала и распредвала диагностируется при помощи специального тестера. Кабеля подключаются к необходимой клемме (А, В) в соответствующем порядке. Автомобиль заводится, следует подождать время его остановки. Важно тщательно наблюдать за изменением в напряжении.

На первых десяти секундах величина напряжения должна быть равной значению бортового типа. В таком случае цепь не разорвана. Если такого не происходит, то она замкнута или оборвана.

Иногда при целостной цепи напряжения не бывает. Такие неисправности часто возникают по вине контроллера. Проверить это несложно, во время подсоединении клемм А, С к тестеру. В результате должно быть бортовое напряжении при включенном зажигании. Если такого не происходит, значит необходимо искать обрыв дальше.

Замена устройства на новое

Это легкий процесс, с которым справится человек с небольшим опытом подобной работы. Если самостоятельно делать такую деятельность нет времени, можно всегда обратиться к грамотному мастеру.

Для замены потребуется:

  • ключ на десять;
  • качественный датчик фазы.

Этапы ремонтного мероприятия:

  • отжав фиксаторы из пластмассы, следует отключить питание;
  • болт крепежного типа откручивается;
  • снятие самого устройства;
  • вставляется аналог;
  • подключение к системе.

Данные манипуляции не займут больше часа. Лучше не торопиться, чтобы все сделать качественно, а также не сломать пластмассовые фиксаторы.

Выход из строя данного механизма – редкое явление. Но случиться оно может с каждым, поэтому лучше понимать причины и знать, как устранить неполадки.

Монтажный блок ВАЗ-2110. Расположение предохранителей и реле

Датчик фаз Лада Калина 8 и 16 кл: признаки неисправности

Современные моторы оснащены таким полезным элементом бортовой системы управления как датчик фаз. Он располагается на левом боку головки двигателя Лада Калина 16 клапанов и призван определять в заданный момент угол поворота распредвала. Информация с датчика направляется в ЭБУ, где осуществляется его обработка, после чего контроллер выполняет управляющие или корректирующие действия. Без присутствия такого датчика достичь исправной работы движка в Лада Калина 16 клапанов практически невозможно, ведь не будут верно откорректированы фазы газораспределения.

После получения информации от датчика управляющая функция ЭБУ сводится к установке правильного момента зажигания и своевременной подаче требуемого объема топлива к каждому цилиндру индивидуально в Лада Калина 16 клапанов. Весь этот функционал и обеспечивает ровную, устойчивую работу мотора на различных оборотах и при использовании топлива с разным качеством.

Свистит ремень генератора на Калине

Замена радиатора печки Калина

Как поменять лампу ближнего света на Калине

Проверка датчика фаз в Калине

Если возникло подозрение на неудовлетворительный функционал датчика фаз, то выполнить проверку можно самостоятельно без необходимости посещения сервиса. Для «знающих» владельцев Лада Калина 16 клапанов весь процесс займет не слишком много временного ресурса. Однако если опыта в данном вопросе нет, что лучшее решение — встреча с адекватным мастером.

Для диагностирования привлекаем тестер. К клеммам «А» и «В» подключаем соответствующие кабели. Запускаем мотор Лада Калина 8 клапанов и отслеживаем момент после его останова. Наблюдаем особенность поведения напряжения: сразу за остановкой движка величина напряжения должна на протяжении около 8-10 секунд равняться бортовому значению. Если таковое явление присутствует, то значит цепь целая. В ином варианте имеем дело с обрывом цепи или ее замыканием.

Допустим, цепь целостна, а поступление напряжения все равно не наблюдаем. Здесь можно подозревать контроллер. Проверка также не слишком сложна. Для этого подсоединяем клеммы «А» и «С» к проводам тестера. При включенном зажигании должно наблюдаться бортовое напряжение. Если такового не происходит, то продолжаем упорные поиски обрыва.

Подсоединяем колодку с кабелями к сенсору, а в гнезда «А» и «С» погружаем подходящие проволочные отрезки. Замыкаем их, после ждем получения электрического контакта. Теперь указанные отрезки можно временно коммутировать с выводными контактами тестера. Наблюдаем за напряжением. Если датчик фаз пребывает в «исправности», то напряжение должно отображаться скачкообразными импульсами. Когда такого явления зафиксировать не удалось, можно смело «обвинять» датчик фаз и приговаривать его к безоговорочной замене.

Как заменить датчик фаз?

Хотя сама замена – это процедура довольно простая, однако многие владельцы Лада Калина 8 клапанов почему-то доверяют ее мастерам. Ввиду возможности возникновения разных ситуаций, в том числе и в дороге, считаем целесообразным привести алгоритм по замене.

«Главный» инструмент в нашем деле – ключ на «10». Также немаловажно будет правильно отыскать и приобрести датчик распредвала. Лучший вариант – покупка у официального представительства, поскольку здесь будет гарантировано качество с соответствующим подтверждением.


Ремонтное мероприятие осуществляем в следующем порядке:

  1. Отключаем разъемы питания, ранее отжав пластмассовые фиксаторы.
  2. Откручиваем крепежный болт.
  3. Снимаем сам датчик распредвала.
  4. На его место монтируем новый аналог.
  5. Производим подключение.

Подведем итоги

На выполнение всего комплекса манипуляций уйдет не более 1 часа. Торопиться не нужно! Пластмассовые фиксаторы легко надламываются, поэтому избегаем сильного подергивания за их каркасы.

Заметим, что когда датчик распредвала выходит из строя – явление крайне редкое, однако при таком неприятном обстоятельстве владелец Лада Калина 8 клапанов должен проявить весь свой опыт и максимальную аккуратность и тогда замена пройдет успешно.

Признаки неисправности датчика распредвала Фото и обзор!

Что будет, если износить датчик положения распредвала.

Это может произойти в любое время без предварительного уведомления. Представьте, что вы едете по шоссе, двигаетесь на высокой скорости, а затем внезапно заглушается двигатель автомобиля. После того, как вы испытаете неприятные моменты, связанные с отключением гидроусилителя руля и ухудшением работы тормозной системы, вы, припарковавшись на обочине, будете гадать, что случилось с машиной.Частой причиной внезапной остановки двигателя во время движения является выход из строя датчика распредвала (датчика положения распредвала).

Иногда датчик распредвала (CMP) может выйти из строя без предупреждения, что приведет к остановке двигателя. В некоторых случаях водитель может не знать о проблемах с датчиком до тех пор, пока при запуске двигатель отказывается работать.

В этой статье мы рассмотрим основные симптомы датчика положения распредвала и расскажем, что делать для устранения неисправности. Но сначала давайте узнаем, что делает этот датчик в автомобиле.

Что такое датчик положения распределительного вала (CMP)?

В головке блока цилиндров двигателя вашего автомобиля находится один или два распределительных вала с лепестками, необходимыми для работы впускных и выпускных клапанов. Кривошип находится в блоке, который, получая крутящий момент от движения поршней в блоке, передает его через шестерню, цепь ГРМ (или ремень ГРМ) на распределительный вал.

Чтобы определить, какой цилиндр двигателя неисправен, компьютер вашего автомобиля отслеживает положение вращения распределительного вала относительно положения коленчатого вала с помощью датчика распределительного вала (CMP).Информация, полученная от датчика CMP, требуется для настройки синхронизации подачи искры в камеру сгорания и топливные форсунки. Таким образом, датчик распредвала напрямую влияет на расход топлива автомобилей и количество выбросов в выхлопе.

Наиболее распространенные датчики распредвала: магнитные и основанные на эффекте Холла. Оба типа датчиков передают сигнал напряжения на электронный блок управления двигателем или бортовой компьютер машины.

Датчик распределительного вала магнитного типа вырабатывает собственный переменный ток (синусоидальную волну).Обычно этот датчик имеет два провода. Датчик основан на эффекте Холла, использует внешний источник питания для приема цифрового сигнала и обычно имеет три провода.

В зависимости от марки и типа вашего автомобиля ваш двигатель может иметь один или несколько датчиков распределительного вала. Также ваш автомобиль может использовать два типа датчиков CMP.

Признаки неисправности датчика распредвала

Как и любая часть или компонент вашего автомобиля, CMP рано или поздно перестанет работать из-за износа.Это произойдет в любом случае, как только истечет его максимальный срок службы. Обычно это происходит из-за износа провода внутренней обмотки или связанного с ней компонента.

Обычно в этом случае ваш двигатель может начать работать с перебоями, и симптомы могут различаться в зависимости от типа износа датчика. Например, датчик может износить разъем, внутреннюю цепь датчика или выйти из строя соответствующий компонент.

На некоторых автомобилях, если есть неисправность в датчике положения распределительного вала , трансмиссия может быть заблокирована в одной трансмиссии до тех пор, пока вы не выключите двигатель, и он снова не запустится.Это можно повторять с определенной периодичностью.

Если датчик распредвала во время движения автомобиля начинает некорректно работать , можно почувствовать, что автомобиль заикается, теряя скорость.

В случае выхода из строя датчика распредвала , вы можете столкнуться с заметной потерей мощности двигателя. Например, ваша машина не может разгоняться выше 60 км / ч.

Двигатель может периодически глохнуть из-за неисправного датчика CMP

В случае выхода из строя датчика вы заметите плохую работу двигателя: потеря динамизма, пропуски зажигания при включенном зажигании, толчки при разгоне, треск в выхлопной системе и т. Д.

На некоторых моделях автомобилей с неисправным датчиком распредвала может полностью пропасть искра, что в итоге приведет к срыву запуска двигателя.

После того, как компьютер вашего автомобиля обнаруживает неисправность датчика положения распределительного вала, это обычно приводит к появлению на приборной панели индикатора «Проверьте двигатель» (Check Engine). Сразу после обнаружения плохой работы датчика CMP компьютер запишет в свою память код ошибки датчика. Чтобы точно определить причину неисправности датчика распредвала, необходимо провести компьютерную диагностику автомобиля, подключив спецоборудование к диагностическому разъему машины.Затем с помощью специальной компьютерной программы считайте код ошибки. Ниже мы представляем вам таблицу диагностических кодов ошибок, которые связаны с износом датчика распредвала.

Коды ошибок датчика положения распредвала CMP

P0340 CMP

Нет сигнала с датчика распредвала

P0341 CMP

Неправильное распределение фаз

P0342 CMP

Низкое напряжение цепи датчика распредвала

P0343 CMP

Высокое напряжение цепи датчика распредвала

p0344 CMP

Расположение датчика распредвала в автомобиле

Как вы, наверное, догадались, конкретное расположение датчика положения распределительного вала зависит от марки и модели автомобиля. В большинстве автомобилей вы можете найти датчик где-то около головки блока цилиндров. Найдите датчик в верхней части ремня газораспределительного механизма или защищенных частях проводки в передней части двигателя.

Также датчик может быть расположен в задней части головки блока цилиндров.

На некоторых моделях автомобилей под капотом может быть специальный отсек, в котором установлен датчик распредвала (например, в некоторых автомобилях производства General Motors).

Кроме того, на некоторых моделях автомобилей датчик распредвала может быть расположен внутри головки блока цилиндров.

При необходимости проверьте руководство по эксплуатации вашего автомобиля, чтобы точно узнать, где находится датчик CMP. Если у вас нет руководства по ремонту и обслуживанию вашего автомобиля, вы сможете найти его в Интернете или купить в автомагазине, где большой выбор автомобилей подобной литературы.

Мы настоятельно рекомендуем всем автовладельцам покупать такую ​​книгу (руководство по ремонту и обслуживанию) специально для ваших модов и модели автомобиля. Ручной автомобиль поможет вам в случае поломок и неисправностей, а также будет ценным ориентиром при проведении планового технического обслуживания автомобиля и мелкого ремонта.

Поиск неисправностей датчика распредвала (CMP)

Если компьютер вашего автомобиля обнаружил ошибку датчика и уже обозначен на приборной панели значком «Проверить двигатель», вы можете легко узнать код ошибки, которая привела к отображению на пробирках для сбора проб. Для этого мы рекомендуем каждому водителю приобрести недорогой комплект диагностического оборудования для компьютерной диагностики. Если вы не можете позволить себе купить диагностический сканер для автомобиля, обратитесь в любой дешевый сервис, где вы считаете ошибки в автомобильном компьютере.

После того, как вы по коду ошибки выяснили, что в вашем автомобиле есть неисправность датчика распредвала или сопутствующих компонентов, вам следует провести несколько простых тестов. Помните, что код неисправности, указывающий на возможную неисправность датчика положения распределительного вала, не обязательно означает отказ датчика положения распределительного вала. Возможно, причина неисправности не в датчике, а в повреждении разъема датчика или подключенных к нему проводов. Или, возможно, вышли из строя компоненты автомобиля.

Однако для того, чтобы точно установить нормальный датчик распредвала, может потребоваться провести небольшую диагностику.Особенно необходимо учитывать, что в некоторых случаях для проверки эффективности сигнала CMP может потребоваться специальное оборудование, без которого сложно установить причину неисправности.

Однако вы можете выполнить несколько простых проверок самостоятельно с помощью цифрового мультиметра (DMM):

Сначала проверьте состояние электрического разъема и проводов датчика положения распределительного вала. Отсоедините разъем и проверьте его на наличие следов ржавчины или загрязнений.Например, топливо. Все это может помешать хорошему контакту для передачи электроэнергии.

Затем проверьте, нет ли поврежденных проводов: обрывов проводов, следов плавления проводов от близлежащих горячих поверхностей.

Также убедитесь, что провода к датчику распределительного вала не касаются свечей зажигания или катушек зажигания, что может вызвать помехи и помешать датчику передавать правильный сигнал.

После вышеуказанных проверок используйте цифровой мультиметр, который может проверить напряжение переменного тока (AC) или постоянного тока (DC) — в зависимости от типа датчика распределительного вала, который используется в вашем автомобиле .

Также перед тестированием необходимо настроить цифровой мультиметр на правильные электрические параметры для конкретного типа датчика SRM. Обычно эта информация указывается в руководстве по ремонту и обслуживанию автомобилей.

Некоторые датчики распредвала позволяют создать разделительную электрическую цепь датчика CMP для считывания сигнала с датчика при его работе в автомобиле.

Если тип вашего датчика позволяет подключать выводы мультиметра, вы можете отсоединить разъем от датчика, присоединить медный провод, вставив его в каждый разъем датчика.

Затем снова подключите разъем к датчику, стараясь не закоротить провода во время тестирования. Если вы используете этот метод, заклейте провода изолентой.

Проверка двухпроводного датчика распредвала

— Если в вашей машине датчик распредвала имеет два провода, это означает, что автопроизводитель установил на машину датчик магнитного типа CMP. В этом случае установите цифровой мультиметр на «напряжение переменного тока».

— Попросите помощника повернуть ключ зажигания, не запуская двигатель.

— Теперь проверьте наличие электричества, которое должно проходить через контур датчика. Возьмите один контакт мультиметра и прижмите его к земле (любой металлической части двигателя). Другой вывод мультиметра вы должны присоединить к каждому проводу, который вы подключаете к разъему датчика положения распределительного вала. Если в проводе нет электрического тока, датчик полностью неисправен.
— Попросите помощника запустить двигатель

— Прислоните один контакт мультиметра к одному проводу датчика распредвала, другой контакт измерительной аппаратуры ко второму проводу датчика.Посмотрите на дисплей мультиметра. Проверьте индексную спецификацию, указанную в инструкции по эксплуатации автомобиля. В большинстве случаев вы увидите колебательный сигнал от 0,3 до 1 вольт.

— Если сигнала нет, датчик положения распредвала неисправен

Проверка трехпроводного датчика положения распределительного вала

— После того, как вы проверили провода к датчику распределительного вала, состояние разъема и т. Д. И определили, что ваша машина оборудована трехпроводным датчиком SRM, пора проверить, работает ли он с помощью мультиметра.Для этого установите мультиметр в режим «DC».

— Попросите помощника повернуть ключ в замке зажигания, не запуская двигатель.

Один из проводов мультиметра удерживаем на массе (металлический кронштейн к болту или металлическая часть двигателя). Другой провод мультиметра подключаем к проводу питания датчика. Сравните характеристики мультиметра со спецификацией, указанной в руководстве по эксплуатации машины.

— Попросите помощника запустить двигатель

— Подключите красный провод мультиметра к красному проводу датчика, а черный провод мультиметра к черному проводу датчика.Сравните характеристики мультиметра со спецификацией, которая указана в руководстве по ремонту вашего автомобиля. Если показатель на мультиметре ниже указанного в мануале или данные полностью отсутствуют, то, скорее всего, вышел из строя датчик распредвала.

— Снимите датчик распредвала и проверьте его на предмет физических повреждений или загрязнения.

Например, цепь ГРМ (или ремень ГРМ) может иметь недостаточное растяжение или перенапряжение. Также возможен износ натяжителя ремня или цепи привода ГРМ. Будьте осторожны !!!

При подобных проблемах с машиной причиной неисправности может быть также изношенный ремень привода ГРМ. Из-за этого распредвал и коленчатый вал могут потерять синхронизацию. В конце концов, датчик распредвала может послать на компьютер машины неверный сигнал. В конечном итоге это приведет к неточному зажиганию и впрыску топлива.

Разбираемся с вашими датчиками: датчик температуры выхлопных газов

Благодаря все более строгим законам о выбросах, датчики температуры выхлопных газов становятся все более популярными в современных автомобилях. А поскольку они часто выходят из строя, они становятся все более популярными. Здесь мы объясняем, что делает датчик температуры выхлопных газов, почему и как он выходит из строя, и как его заменить, чтобы вы могли воспользоваться этой быстрорастущей возможностью обслуживания с качественным ремонтом, выполненным с учетом лучших практик.

Что такое датчик температуры выхлопных газов?

Как следует из названия, датчик температуры выхлопных газов измеряет температуру выхлопных газов. Затем эта информация передается обратно в блок управления двигателем или ЭБУ, где предпринимаются соответствующие действия.В бензиновых двигателях его основная роль заключается в защите ключевых компонентов от более высоких температур, характерных для двигателей меньшего размера, поэтому, если датчик обнаруживает чрезмерные температуры, ЭБУ снижает температуру, например, за счет снижения давления наддува в случае турбокомпрессора. или увеличение количества топлива, впрыскиваемого в каталитический нейтрализатор. В дизельных двигателях датчики температуры выхлопных газов также используются для контроля температуры сажевого фильтра (DPF), чтобы установить правильную температуру для регенерации, уменьшая вредные выбросы.Нередко на выхлопе устанавливают три или более датчика; один перед турбокомпрессором, один перед сажевым фильтром и третий после сажевого фильтра.

Как работают датчики температуры выхлопных газов?

Есть два типа датчиков температуры выхлопных газов; один с чувствительным элементом с положительным температурным коэффициентом (PTC), а другой с отрицательным температурным коэффициентом (NTC), единственная разница заключается в том, как они измеряют температуру. Элемент NTC имеет высокое сопротивление при низких температурах и низкое сопротивление при высоких температурах.Другими словами, его сопротивление уменьшается с повышением температуры. В то время как в элементе PTC, наиболее распространенном типе, сопротивление увеличивается в соответствии с температурой. В любом случае сопротивление в блоке управления двигателем назначается температуре и предпринимаются соответствующие действия.

Почему выходят из строя датчики температуры выхлопных газов?

Одной из частых причин выхода из строя датчика температуры выхлопных газов является воздействие чрезмерно высоких температур — в некоторых случаях более 900 ° C — именно от этого они защищают другие компоненты.Как и все проводные датчики, сильная вибрация также может ослабить внутренние соединения, а любые изгибы или скручивания могут привести к разрыву провода, что делает их особенно уязвимыми для повреждения при замене других компонентов в выхлопной системе. Все это, наряду с загрязнением другими жидкостями, такими как масло или антифриз, может повлиять на характеристики чувствительности датчика, вынуждая его выходить за пределы допуска и давать неточные показания.

Каковы симптомы неисправности датчика температуры выхлопных газов?

Неисправный датчик температуры выхлопных газов может негативно повлиять на систему нейтрализации выхлопных газов автомобиля, что приведет к появлению следующих симптомов:

  • Контрольная лампа двигателя: если ЭБУ обнаруживает проблему с датчиком или сигналом, он включает контрольную лампу двигателя.
  • Пониженная топливная эффективность: если датчик выдает неправильное напряжение, процесс регенерации DPF может занять больше времени, что приведет к увеличению расхода топлива.
  • Ненужная регенерация DPF: неисправные датчики также могут привести к ненужной регенерации, вызывая неудобства для владельца транспортного средства.
  • Неудачный тест на выбросы: ложное показание может привести к неисправности системы рециркуляции отработавших газов без включения контрольной лампы двигателя. Это может привести к сбою теста на выбросы.
  • Отказ компонента: повышение температуры выхлопных газов также может способствовать преждевременному выходу из строя других выхлопных или внутренних компонентов двигателя.

Как устранить неисправность датчика температуры выхлопных газов?

Чтобы диагностировать неисправный датчик температуры выхлопных газов, выполните следующие действия:

  • Проведите проверку электроники и считайте коды неисправностей с помощью диагностического прибора.
  • Осмотрите разъемы на предмет признаков коррозии или ослабленных соединений.
  • Проверьте проводку на предмет обрывов или повреждений, которые могут вызвать короткое замыкание на землю.
  • Осмотрите датчик на предмет скопления загрязнений и при необходимости очистите чистой сухой тканью.
  • Чтобы проверить датчик, используйте отдельное устройство измерения ИК и сравните показания с данными в реальном времени, полученными при использовании диагностического прибора. Запустите двигатель, чтобы температура выхлопных газов увеличилась, и сравните показания.
  • При включенном зажигании автомобиля и отключенном разъеме датчика EGT измерьте напряжение на разъеме датчика — должно быть 5 вольт. Если нет, то проследите провод обратно к ЭБУ и проверьте там питание.

Каковы распространенные коды неисправностей датчика температуры выхлопных газов?

Общие коды неисправностей включают:

  • P0544: Датчик температуры ОГ, банк 1, датчик 1 — неисправность электрической цепи
  • P0546: Датчик температуры выхлопных газов, ряд 1, датчик 1 — высокий уровень входного сигнала
  • P2033: Температура ОГ, ряд 1, датчик 2 — высокий уровень сигнала
  • P247A: Датчик температуры отработавших газов, ряд 1, датчик 3 — вне допустимого диапазона
  • P0549: Датчик температуры ОГ, ряд 2, датчик 1 — высокий уровень сигнала
  • P2031: Температура ОГ 1, датчик 2 — неисправность электрической цепи

Обратите внимание, что по своей конструкции датчики PTC будут продолжать передавать дезинформацию в ЭБУ без установки диагностического кода неисправности.

Как заменить датчик температуры выхлопных газов?

Если температура выхлопных газов неверна, его необходимо заменить — просто следуйте практическому совету:

  • Найдите неисправный датчик. Обратите внимание, что положение может варьироваться в зависимости от их функции; до или после турбокомпрессора, каталитического нейтрализатора и сажевого фильтра, а также в системе снижения выбросов NOX.
  • Затем отсоедините электрический разъем и открутите датчик с помощью торцевого ключа, стараясь не повредить близлежащие компоненты.
  • Подготовьте новый датчик, при необходимости нанеся противозадирный состав на резьбу. Обращайтесь осторожно, чтобы не повредить компонент.
  • Установите новый датчик температуры выхлопных газов и затяните с требуемым моментом в соответствии с рекомендациями производителя транспортного средства.
  • Установите на место электрический разъем, а затем отрицательную клемму аккумуляторной батареи.
  • Теперь снова подключите диагностический прибор и удалите все связанные коды неисправностей.
  • Включите зажигание и убедитесь, что индикатор проверки двигателя не горит и выхлопная система работает правильно.
  • Наконец, проведите дорожное испытание.

Датчик положения коленчатого вала — (CKP)

Датчик положения коленчатого вала — (CKP) — Проверка и замена

Датчики положения коленчатого вала (СКП) устанавливают угол опережения зажигания; подать сигнал (RPM); и определить обороты двигателя.

Но, когда выходит из строя датчик положения коленчатого вала (CKP); он прекращает передачу сигнала.
Также, сигнал датчиков положения коленчатого вала (CKP) содержит: важные данные для зажигания и других частей системы.

Итак, компьютер двигателя принимает данные как с датчика положения коленчатого вала, так и с датчика распределительного вала; чтобы оценить, как работает двигатель.

Датчик положения коленчатого вала — (CKP)

Кроме того, двумя ключевыми параметрами являются скорость и положение коленчатого вала; компьютер автомобиля использует для расчетов управления двигателем.

Итак, неисправный датчик положения коленчатого вала (CKP) может вызывать такие неисправности, как:
  • Двигатель работает нестабильно на холостом ходу
  • Не запускается
  • Плохой запуск
  • Плоское ускорение
  • Пропуски зажигания в двигателе
  • Чрезмерная вибрация двигателя
  • Возгорание

Итак, если у вас возникли проблемы с запуском автомобиля; это может указывать на неисправный датчик положения коленчатого вала (CKP).

Расположение датчика

Датчик (CKP) будет расположен в нижней части блока цилиндров. Он может быть либо спереди; сзади или посередине двигателя на уровне коленчатого вала.

Расположение датчика

Тестирование датчика

Итак, вы закончили тестирование вашего датчика (CKP); и вы определили, что он действительно потерпел неудачу .

Если вам нужна дополнительная помощь по тестированию и устранению неполадок, прочтите наши соответствующие сообщения в блоге:

Основные действия по замене датчика положения коленчатого вала (CKP)
С хорошим набором инструкций, правильными инструментами и некоторыми усилиями; Вы можете самостоятельно заменить датчик положения коленчатого вала (CKP).

Безопасность прежде всего — всегда надевайте защитные перчатки и очки.

1-Отключите аккумулятор (Перед тем, как начать, вам нужно прочитать про аккумулятор)

Перед началом работы отсоедините отрицательный провод заземления аккумуляторной батареи. Кроме того, это гарантирует, что не произойдет случайных ударов, которые могут травмировать вас и повредить электронику автомобиля.

2-Подготовка доступа к рабочей зоне

Поднимите автомобиль достаточно высоко, чтобы получить доступ к датчику (CKP).Зафиксируйте автомобиль в этом положении с помощью домкратов. Возможно, вам придется удалить некоторые другие детали, прежде чем вы сможете добраться до датчика. Короче говоря, удалите все, что находится между вами и датчиком.

3-Отсоедините электрический разъем

В датчике используется пластиковый зажим, который необходимо надавить или потянуть наружу, чтобы освободить. Как только это будет сделано, осторожно отсоедините разъем от датчика. После снятия разъема проверьте его на наличие ржавчины и при необходимости очистите или замените пигтейл.Так как эта проблема сама по себе приведет к остановке двигателя.

4-Снимите крепежный болт датчика

Датчик обычно удерживается на месте одним или двумя 10-миллиметровыми болтами. Осторожно, но сильно поверните и потяните датчик, чтобы снять его с двигателя. Если датчик не выдвигается легко, возможно, придется его вытащить. Инструмент для снятия зажима дверной панели действительно может быть здесь полезен.

5-Снимите датчик

Осторожно, но сильно поверните и потяните датчик, чтобы снять его с двигателя.Иногда снять датчик кривошипа может быть немного сложно, потому что он может застрять в блоке. Если датчик не выдвигается легко, возможно, придется его вытащить. Инструмент для снятия зажима дверной панели действительно может быть здесь полезен. Будьте осторожны, не прикладывайте слишком большое давление, потому что известно, что эти датчики ломаются.

Сломан датчик положения коленчатого вала

Что делать, если он сломался
  • Итак, если он сломается, вам, возможно, придется снять масляный поддон и поддеть его изнутри.
  • Дополнительный наконечник — Просверлите небольшое отверстие в центре датчика, если его нет. Возьмите небольшой болт с растяжкой, который подходит к отверстию. Используйте JB Weld или аналогичный продукт для обработки резьбы болта. Вкрутите и дайте высохнуть. Снова используйте небольшую монтировку и вытащите ее. Это может спасти вас от снятия масляного поддона. (УДАЧИ)
6-Подготовьте уплотнительное кольцо

Слегка смажьте уплотнительное кольцо на новом датчике, чтобы упростить его установку.

7-Установите новый датчик

Перед установкой нового датчика используйте чистую тряпку, чтобы очистить отверстие порта датчика положения. Вы можете распылить очиститель на полотенце, чтобы облегчить процесс очистки. Вставьте новый датчик кривошипа прямо в отверстие порта датчика и плотно вставьте его на место. Затем вставьте крепежный болт и ввинтите его вручную, повернув по часовой стрелке, чтобы избежать перекрестной резьбы. После установки датчика вверните монтажный болт на место и затяните с усилием примерно 2–3 фунта-футов.

8-Повторное подключение электрического разъема

Вставить новый датчик положения коленчатого вала в жгут проводов двигателя. Кроме того, убедитесь, что зажим разъема полностью зафиксирован на датчике. Затем вам просто нужно заменить все части, которые вы сняли, чтобы получить доступ к датчику.

9-опускание автомобиля

Осторожно снимите опоры домкрата и опустите автомобиль.

10-Повторно подключите аккумулятор

Наконец, снова подсоедините отрицательный кабель аккумуляторной батареи, и все готово.

Датчик положения коленчатого вала

Вывод

Следовательно, неисправный или неисправный датчик положения коленчатого вала может привести к включению индикатора проверки двигателя на приборной панели. Диагностический диагностический прибор покажет код между P0335 и P0338. Датчик положения коленчатого вала имеет решающее значение для правильной работы и производительности двигателя. Когда у них возникают проблемы, они могут быстро привести к проблемам, которые влияют на управляемость автомобиля.

Поделитесь новостями портала Danny’s Engine

Признаки проблем с датчиком кислорода BMW — baydiagnostic

Неисправность автомобиля — одна из самых страшных и презираемых проблем, с которыми может столкнуться средний автовладелец .Даже когда вы испытываете проблемы с вашим автомобилем, зная, что его нужно отвезти к автомеханику , реальный опыт часто настолько пугает, что многие люди предпочтут пойти к дантисту. Хотя проблемы с автомобилем , как правило, дороги, отнимают много времени и неудобны, становится необходимо регулярно приносить свой автомобиль к автомобильному специалисту. Если у вас есть BMW , Mini или другие немецкие автомобили , то ваш взгляд на уход за автомобилем может немного отличаться.Владельцам BMW посчастливилось водить один из самых востребованных автомобилей на рынке, и это не изменилось на протяжении десятилетий. Когда вы сталкиваетесь с проблемой с вашим BMW , единственный способ решить эту проблему — обратиться к высококвалифицированному механику. Некоторые проблемы возникают чаще, чем другие, в зависимости от марки вашего автомобиля. С BMW проблем немного, но одна из возможных проблем, которая может возникнуть, — это неисправный датчик кислорода . Есть некоторые важные признаки неисправного датчика кислорода , о которых вам следует знать, чтобы вы могли обнаружить проблему на ранней стадии и предотвратить возникновение других проблем.

Крайне важно знать, как предотвратить эти проблемы

Датчики кислорода отвечают за определение количества кислорода в выхлопе , потому что компьютер автомобиля затем берет информацию с датчика и отслеживает идеальное сочетание кислорода для топливо, необходимое вашему автомобилю для безупречной работы. Эту цепочку критических деталей автомобиля важно понимать, потому что другие детали, такие как топливные форсунки , и выхлопные системы , также могут быть повреждены, что обойдется вам в невероятное состояние на счетах за ремонт автомобилей.Для автомобилей BMW очень важно знать, как предотвратить эти проблемы или даже обнаружить их до того, как вашему двигателю будет нанесен непоправимый ущерб. Владельцы BMW ищут этот бренд из-за его высокой производительности и адаптируемости; когда ваш датчик кислорода выходит из строя, производительность вылетает из окна.

Загорается индикатор проверки двигателя

Одним из первых признаков, которые могут появиться, является индикатор проверки двигателя . Этот свет описывается многими автовладельцами как « поцелуй смерти; ”с BMW, обычно это не так.BMW — это высокоэффективные машины, которые созданы для обнаружения даже самых незначительных проблем с автомобилем, чтобы выявлять проблемы на раннем этапе, поддерживая целостность продукта в целом для его потребителей. Индикатор проверки двигателя должен быть проверен профессионалом, который может считывать коды, которые выдает двигатель, и может выполнить точную диагностику реальной проблемы.

Заметное снижение производительности

Еще одним признаком неисправного кислородного датчика является заметная разница в уровне производительности .Вы не только заметите снижение производительности, но также можете столкнуться с пропусками зажигания в двигателе или чрезвычайно неустойчивым холостым ходом . Та же цепочка автомобильных запчастей, которая отвечает за соотношение кислорода к топливу , также отвечает за синхронизацию двигателя. Когда время вашего двигателя сброшено, вы заметите заметные различия в вашем опыте вождения. Обратите особое внимание на то, как ваша машина ощущается и звучит, когда вы останавливаетесь на подъездной дорожке или на красный свет — если она кажется неровной или каменистой, вам следует немедленно доставить ее в профессиональный сервисный центр.

Снижение расхода топлива

Наконец, вы можете заметить, что расход топлива заметно снижается при возникновении проблем с двигателем. Датчик кислорода предназначен для определения того, сколько топлива необходимо использовать в сочетании с кислородом, чтобы правильно запустить двигатель и распределить правильное количество топлива, необходимое для его работы. При выходе из строя кислородного датчика ваш расход топлива значительно уменьшится. BMW известны своей превосходной производительностью и сопоставимыми показателями расхода бензина — если вы купили свой BMW с расчетом на расход топлива, это может быть особенно разочаровывающим осознанием. Однако можно распознать неисправный кислородный датчик раньше, чем позже, до того, как это повлияет на расход топлива. Очень важно обращать пристальное внимание на характеристики вашего автомобиля; с BMW легко определить, когда не хватает производительности из-за их невероятно высокого стандарта. Убедитесь, что вы доставите свой автомобиль к проверенному специалисту по автомобильной промышленности , который хорошо осведомлен о марке BMW.

Jordan Weine
Владелец — Диагностический центр
Обслуживает Бруклин с 1985 года

Porsche Cayenne Общие проблемы | Решения | 955 | 957

Признаки: сообщение о сбое системы шасси, неравномерная дорожная высота, сбой PASM

Эта неисправность становится очевидной на приборной панели вашего Cayenne при возникновении неисправности в системе пневматической подвески.Система состоит из нескольких компонентов, но, как правило, только один индикатор отказа. Обычно результаты поломки видны — одна сторона автомобиля будет ниже другой или передняя часть выше задней. Иногда видимые признаки изменения дорожного просвета не очевидны, но неисправность сохраняется. В более холодном климате неисправность сначала может быть спорадической, в зависимости от температуры воздуха.

Чтобы исправить ошибку, вам необходимо определить компонент, вызывающий проблему — это очевидно, однако реальная причина проблемы может быть не столь очевидна.Например — передний амортизатор со стороны водителя ниже, чем со стороны пассажира — звучит как протекающий воздушный амортизатор или амортизатор? Возможно, но это также может быть датчик дорожного просвета, протекающий шланг, неисправный блок клапанов или плохой электрический разъем!

Точная диагностика проблемы с системой может буквально сэкономить вам тысячи долларов. Мы рекомендуем найти хорошую местную ремонтную мастерскую, которая сможет определить проблему. Интересно, что магазин, который также имеет хороший опыт работы с Mercedes Benz, — хорошая ставка.Системы пневмоподвески Mercedes уже много лет демонстрируют неисправности, которые в настоящее время являются обычным явлением для пневматической подвески Porsche, поэтому большинство хороших независимых магазинов с Porsche и дополнительным опытом Benz могут быстро определить настоящую причину проблемы.

Компоненты и общие отказы
Воздушный компрессор

Воздушный компрессор снабжает систему сжатым воздухом. Компрессор заполняет воздушный резервуар, а не подвеску напрямую. Компрессор спроектирован так, чтобы работать короткими импульсами для заполнения бака.
Компрессор обычно будет работать все время в случае утечки или выхода из строя. Отказ компрессора приведет к выходу из строя системы подвески через некоторое время, так как сжатый воздух не может подаваться. В качестве основного потребителя энергии на компрессор подается напряжение через реле. Это реле часто может выйти из строя и привести к ненужной замене компрессора!

Воздушный бак

Бак подачи воздуха — наименее вероятная область отказа. Он просто сохраняет сжатый воздух, чтобы обеспечить быструю подачу достаточного объема для корректировки дорожного просвета транспортного средства.Баллон подает воздух в систему через блок клапанов — отверстие в линии от баллона к блоку клапанов вызовет отказ всей системы.

Блок клапанов

Сжатый воздух подается в блок клапанов из баллона со сжатым воздухом. Блок клапанов — это электромеханическое устройство, которое направляет сжатый воздух к отдельным компонентам системы в соответствии с инструкциями, отправляемыми из модуля управления. Отказ здесь может привести к отказу отдельных компонентов, компонентов, связанных с осью, или всей системы.

Воздуховоды или шланги

Воздушные шланги проходят от блока клапанов к отдельным компонентам системы. Любая утечка, перегиб или повреждение воздушного шланга приводит к нарушению работы хотя бы одного компонента. Утечки в воздушных линиях также вызывают более частую работу компрессора и сокращают срок его службы.

Передние воздушные амортизаторы или стойки — задняя пневморессора

Пневматический амортизатор, стойка или пружина заполнены или действительно опорожнены сжатым воздухом через воздушный шланг и блок клапанов. Неисправные пневмостойки или пружины обычно протекают и вызывают опускание одного отдельного угла автомобиля. Два выхода из строя одновременно — это необычно, поэтому, если высота дорожного просвета на одной оси ниже, чем обычно, не предполагайте протекающих стоек — см. Датчики уровня ниже. Иногда клапан давления внутри стойки может выйти из строя, что приведет к слишком высокому уровню езды. Ранним признаком протечки пневмостойки является один нижний угол после того, как автомобиль был припаркован в течение нескольких дней. Негерметичная стойка заставит воздушный компрессор работать больше и, следовательно, сократить его срок службы.

Электрические разъемы

Каждый из компонентов подвески имеет электрический разъем.Стойки или пневматические рессоры имеют внутреннее измерение давления, что позволяет системе регулировать демпфирование. Это изменяет ходовую часть с мягкой на твердую, а также позволяет системе адаптироваться к нагрузкам.

В некоторых случаях электрические разъемы могут заржаветь или позеленеть. Это заставляет систему сообщать о неисправностях, но обычно не влияет на высоту дорожного просвета. На высоте посадки может сказаться коррозия разъема датчика.

Датчики уровня дорожного просвета

Датчик дорожного просвета — это небольшой электромеханический компонент, который соединяет подвеску с кузовом автомобиля.Небольшой пластиковый рычаг преобразует вертикальное движение автомобиля во вращательное движение датчика. Вращение датчика сообщает модулю управления о незначительных изменениях напряжения. Эти изменения напряжения определяются модулем управления как изменение дорожного просвета в миллиметрах.
Датчик является важным компонентом, информация о котором поступает не только в модуль управления подвеской, но и в системы безопасности, такие как PASM. К сожалению, датчики находятся снаружи автомобиля в зоне, которая может подвергнуться воздействию дорожного мусора и химикатов.Выход из строя этих чувствительных компонентов неизбежен.

Неисправности датчика дорожного просвета могут быть забавными! Неисправный датчик легко диагностировать — нет сигнала. Датчик, который не говорит правду о высоте дорожного просвета, может привести к возникновению странных ситуаций. Поскольку сигнал о высоте дорожного просвета все еще поступает в модуль управления от неисправного датчика, на основе этой ошибочной информации принимаются меры. Например, неправильное низкое показание датчика заставит модуль управления надуть стойку подвески, что обычно вызывает смехотворно высокий угол.И наоборот, чаще всего, высокий сигнал вызывает недостаточное давление в стойке. Это похоже на утечку и обычно диагностируется неправильно.

Модуль управления подвеской

Модуль управления подвеской управляет всей системой и передает информацию другим системам автомобиля. Отказ модуля управления подвеской обычно вызывает другие индикаторы, включая неисправности PASM. Модуль управления — один из наименее вероятных компонентов системы. Типичным отказом будет полное отключение подвески.Неисправности модуля управления редко вызывают отказ системы.

Переключатели

Отказ коммутатора обычно не замечают. Если подвеска не реагирует на переключатели кабины, это хорошее место для начала. Переключатели обычно повреждаются пассажирами автомобиля, проливающими освежающий пикантный напиток — хотя вероятный преступник обычно отрицает это!

Неисправность переключателя закрытого положения дроссельной заслонки

Код ошибки P0510 определяется как Неисправность переключателя закрытого положения дроссельной заслонки.Это означает несоответствие положения дроссельной заслонки при закрытом положении дроссельной заслонки.

Этот код ошибки является общим кодом неисправности, то есть он применяется ко всем автомобилям, оснащенным системой OBD-II, или автомобилям, произведенным с 1996 года по настоящее время. Спецификации по определению, поиску и устранению неисправностей и ремонту различаются в зависимости от марки и / или модели автомобиля.

Определение

Для некоторых транспортных средств корпус дроссельной заслонки или рычаг может содержать переключатель, который сигнализирует PCM (модуль управления трансмиссией, также известный как ECM или модуль управления двигателем в других транспортных средствах), что корпус дроссельной заслонки находится в закрытом положении. Когда дроссельная заслонка закрыта, переключатель будет в закрытом положении. PCM использует переключатель для удержания двигателя в связке с клапаном управления воздухом холостого хода в режиме холостого хода или даже для перехода в режим прекращения подачи топлива при движении накатом.

Некоторые автомобили могут также иметь переключатель WOT (широко открытая дроссельная заслонка). Если закрытый переключатель дроссельной заслонки или WOT не задействованы, то PCM будет считать, что дроссельная заслонка частично открыта, что влияет на соотношение воздух / топливо в автомобиле.

Код ошибки P0510 обычно появляется, когда автомобили с системами дроссельной заслонки, работающими по проводам, не используют трос акселератора.Если дроссельная заслонка открывается вручную (для очистки и т. Д.) При включенном зажигании, код будет установлен, и загорится индикатор Check Engine. Если фактическое положение дроссельной заслонки отличается от желаемого положения дроссельной заслонки в течение определенного времени (около 5 секунд), код также будет сохранен, и также загорится индикатор Check Engine.

В случаях, когда установлено более одного кода неисправности, например P0120 (Неисправность цепи датчика положения дроссельной заслонки / датчика положения педали), это может указывать на обрыв в земле или плохое соединение в датчике положения дроссельной заслонки.

Общие симптомы

Во многих случаях код ошибки P0510 не показывает многих симптомов, кроме индикатора Check Engine и зарегистрированного кода. Однако в некоторых случаях симптомы могут включать:

  • Двигатель глохнет на холостом ходу
  • Низкая частота вращения двигателя на холостом ходу
  • Высокая частота вращения двигателя на холостом ходу
  • Двигатель глохнет при отпускании педали акселератора на крейсерской скорости

На других моделях также может наблюдаться «хромота- в режиме, который ограничит максимальный уровень оборотов, что сделает управление автомобилем очень трудным, а то и невозможным.

Возможные причины

Есть много возможных причин для этого кода, и во многих транспортных средствах код можно исправить только путем замены всего корпуса дроссельной заслонки в сборе. Кроме того, этот код обычно связан с корпусами дроссельной заслонки «привод по проводам», которые контролируются PCM, но также может относиться и к обычному корпусу дроссельной заслонки. Другие распространенные причины этого кода ошибки включают:

  • Неисправный TPS
  • Неисправность электропроводки или разъемов
  • Плохой закрытый переключатель положения дроссельной заслонки
  • Переключатель открытого положения дроссельной заслонки
  • Обрыв цепи или ослабленный жгут проводов, или грязное соединение
  • Подделка Установочный винт холостого хода корпуса дроссельной заслонки
  • Неисправный PCM (редко)

Как проверить

Начните диагностику с визуального осмотра всей проводки и разъемов.Следовательно, любые повреждения этих проводов необходимо отремонтировать или заменить. Не забудьте повторно протестировать систему после ремонта.

Если все системные проводки в хорошем состоянии, подключите сканер для диагностики и записи сохраненного кода и данных стоп-кадра. Эта информация может использоваться, чтобы определить, является ли проблема неустойчивым состоянием или нет. Затем очистите коды и отправьте автомобиль на тест-драйв. Если код возвращается, это означает, что проблема периодически возникает. В неустойчивом состоянии проверьте все провода и разъемы системы и найдите признаки повреждений или коррозии.

Если видимых признаков повреждения нет, проверьте сопротивление датчика положения дроссельной заслонки, датчика закрытого положения дроссельной заслонки и / или датчика открытого положения дроссельной заслонки и сравните полученные результаты со спецификациями, предоставленными производителем транспортного средства.

Обратите внимание, что некоторые корпуса дроссельной заслонки не поставляются с обслуживаемыми датчиками, что означает, что необходимо заменить весь блок — распространенный случай в системах с приводом по проводам.

Подключите DVOM (цифровой вольт-омметр) к сигнальному проводу датчика и заземлению и наблюдайте за размахом напряжения, когда дроссельная заслонка медленно открывается и закрывается. Если напряжение глючит или падает, замените неисправный датчик. Сбросьте коды и повторите попытку.

Если датчики в хорошем состоянии, отсоедините PCM и разъемы датчиков и проверьте целостность цепи заземления, питания и сигнала. Сравните полученные результаты со спецификациями, предоставленными производителем. Отремонтируйте открытую или закороченную проводку.

Если все провода и разъемы в хорошем состоянии, проблема может заключаться в неисправном PCM (хотя это бывает очень редко).

Как исправить

Есть много способов исправить этот код ошибки, что, конечно, зависит от диагноза.

Для устранения проблемы с жгутом проводов

Отсоедините разъем жгута проводов от переключателя положения TPS или закрытой дроссельной заслонки и разъем жгута проводов от PCM. Затем используйте DVOM (цифровой вольт-омметр), установите его на шкалу Ом, а затем подключите каждый конец к одной и той же проводке, используйте схему проводки для справки и проверьте целостность цепи между PCM и переключателем. Сопротивление должно присутствовать в проводке между переключателем и PCM. Если вы видите бесконечное значение, это означает, что возникла проблема с обрывом цепи.В этом случае устраните разрыв в проводке или замените провод в жгуте проводов.

Чтобы устранить проблему с переключателем закрытого положения дроссельной заслонки

Отсоедините разъем жгута проводов от переключателя закрытого положения дроссельной заслонки или TPS, а затем используйте DVOM для проверки целостности проводов на двух контактах на переключателе или датчике закрытого положения дроссельной заслонки, ваши варианты полностью зависит от автомобиля. В закрытом положении в корпусе дроссельной заслонки должно быть сопротивление. Если корпус дроссельной заслонки не касается переключателя или полностью закрывается, это означает, что, возможно, была произведена регулировка установочного винта холостого хода.Просто повторно отрегулируйте установочный винт в соответствии со спецификациями производителя.

Другой ремонт включает:

  • Отремонтируйте или замените поврежденные, корродированные, закороченные или отсоединенные провода, разъемы и другие компоненты, если необходимо.

Перед тем, как начать диагностику этого кода, убедитесь, что нет других связанных кодов. Если есть другие связанные коды, сначала диагностируйте и исправьте эти коды, прежде чем приступить к диагностике этого кода ошибки. Во многих случаях люди заменяют идеально точный датчик положения дроссельной заслонки, когда проблема заключается в закрытом переключателе положения дроссельной заслонки.

Признаки неисправности датчика массового расхода воздуха

Датчик массового расхода воздуха (MAF) является важным компонентом системы впрыска топлива вашего автомобиля. Он удобно расположен между воздушным фильтром и впускным коллектором, тщательно измеряя количество воздуха, который втягивается в двигатель для сгорания. Датчик отправляет информацию в блок управления двигателем (ЭБУ), который, в свою очередь, подает правильное количество топлива в двигатель. Поскольку датчик собирает различную информацию о плотности воздуха, температуре и других переменных, он обеспечивает наиболее эффективную работу двигателя.

Как работает MAF?

Датчик массового расхода воздуха относительно прост. Он содержит два провода. Один горячий, а другой холодный. Система измеряет, сколько энергии необходимо холодной проволоке, чтобы почувствовать тепло от горячей проволоки; значение, на которое влияет количество воздуха, проходящего между двумя проводами, и, таким образом, оно соответствующим образом регулирует поток воздуха в двигатель.

Почему неисправен датчик массового расхода воздуха?

Со временем датчик выйдет из строя и станет более склонным к сбоям.Поскольку деталь постоянно подвергается воздействию стремительного воздуха, полного загрязняющих веществ, таких как грязь и выхлопные газы других транспортных средств на больших дорогах, она может загрязняться, что мешает ее правильной работе. Или, в худшем случае, скачок напряжения может поджечь цепи, не давая им передать информацию в ЭБУ.

Признаки неисправности MAF

Помните о следующих признаках, которые могут указывать на то, что датчик массового расхода воздуха в вашем двигателе выходит из строя:

Горит индикатор проверки двигателя

Без сомнения, самый распространенный признак, который вы ‘ Возникли проблемы с датчиком — это контрольная лампа двигателя. Однако он может мигать по ряду причин, не все из которых связаны с потоком воздуха. Отсканируйте коды ошибок автомобиля. Если диапазон кодов от P0100 до P0104, это означает, что с датчиком что-то не так. Поврежденные или неисправные датчики будут иметь коды P0171 или P0174.

Бережливая работа на холостом ходу

Ваш автомобиль работает на обедненной смеси? Что означает, что он борется за мощность и, возможно, еще больше глохнет, это может означать, что в двигатель слишком много воздуха и недостаточно топлива? Слишком много воздуха означает, что процесс сгорания не будет работать должным образом.Обычно это вызвано скоплением грязи на проводах датчика. Обратитесь к специалисту по очистке проводов, который должен восстановить работоспособность датчика.

Двигатель не запускается должным образом

У вас проблемы с запуском двигателя? Если двигатель переворачивается, а аккумулятор в порядке, это может быть связано с плохой смесью воздуха и топлива. Возможно, потому что ЭБУ не может измерить воздушный поток, поступающий в двигатель. Сначала убедитесь, что это не свечи зажигания, а затем попросите профессионала осмотреть датчик.

Тормоз двигателя

Возникли проблемы при добавлении дополнительной нагрузки в автомобиль? Это может быть связано с тем, что автомобилю нужно больше топлива. Если датчик массового расхода воздуха работает неправильно, то модуль управления трансмиссией не сможет определить оптимальную воздушно-топливную смесь, что, в свою очередь, приведет к ухудшению работы двигателя и его торможению.

Отложенное ускорение

Еще одна функция характеристик автомобиля, которая может пострадать из-за неисправного датчика, — это ускорение.Если топливо не может достичь двигателя достаточно быстро, потому что датчик воздушного потока не определяет правильную вязкость и плотность воздуха, особенно когда он начинает поступать в двигатель на более высоких оборотах, тогда смесь топлива и воздуха снова будет нарушена.

Чрезмерный расход топлива

Заметили, что вам нужно заправить автомобиль большим количеством топлива? Если вы делаете больше остановок для дозаправки, чем кажется нормальным, то причиной может быть датчик массового расхода воздуха. Неисправный датчик может отправлять неверную информацию в модуль управления силовой передачей (PCM), что, в свою очередь, может приводить к тому, что транспортное средство сжигает топливо с более высоким, чем обычно, уровнем потребления.

Запах несгоревшего топлива из выхлопных газов

Неисправный датчик массового расхода воздуха может подавать слишком много топлива в двигатель. В этом случае несгоревшее топливо может вылиться в выхлопную трубу, вызывая запах топлива в воздухе вокруг вашего автомобиля.

Очистка датчика массового расхода воздуха

Большинство проблем в нашем списке вызваны скоплением грязи и мусора на проводах датчика. В идеале вы должны проверять эту часть два раза в год или каждые шесть месяцев. Многие механики также рекомендуют вам также заменить воздушный фильтр во время проверки. Эту работу может выполнить любой человек, обладающий небольшими знаниями в области механики:

Вам понадобятся: стандартная отвертка с плоской головкой , полиэтиленовый пакет, спирт для очистки и очиститель для датчиков.

1. Снимите датчик

Вы должны найти датчик в воздушной коробке и удалить его с помощью отвертки с плоским жалом. Будьте предельно осторожны, чтобы не порвать провода во время удаления.

2. Очистите датчик

Используйте спрей для очистки датчика или просто поместите его в пластиковый пакет и осторожно протрите спиртом, пока на детали не будет грязи и мусора.

3. Установите датчик на место

Дайте датчику высохнуть на воздухе перед его повторной установкой в ​​воздушную камеру. Возьмите машину на тест-драйв, и вы заметите увеличение реакции и производительности двигателя.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
