Датчик фаз где находится на ваз 2114: Датчик фаз (ДФ) ВАЗ 2114, ВАЗ 2115 неисправности и замена

Датчик фаз (ДФ) ВАЗ 2114, ВАЗ 2115 неисправности и замена

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Датчик фаз ВАЗ 2114, ВАЗ 2115 один из основных датчиков, с помощью которых контроллер вычисляет параметры работы движка на инжекторных моторах российского производства.

Хочется сразу сказать, что ДФ стоит и на других марках ВАЗ, типа десятка, Калина, Приора и так далее, просто в этой статье мы рассматриваем его описание на примере этих моделей.

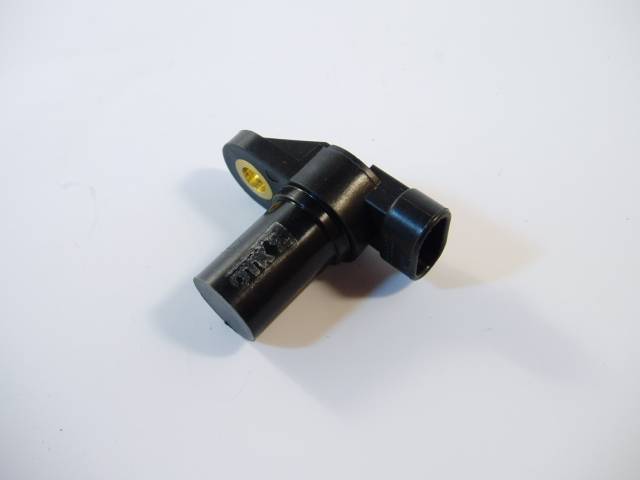

Датчик фаз (ДФ) ВАЗ 2114

Этот датчик определяет положение распредвала. Его ещё называют ДПРВ. ДФ устанавливается на 16 клапанные агрегаты ВАЗ и на восьми клапанные с норами токсичности ЕВРО-3, поскольку он экономить топливо.

Для любителей истории, датчик фаз начали устанавливать в массовом производстве на заводах ВАЗ с 2007 года.

Для чего нужен датчик фаз (ДФ)?

Перед тем, как рассказывать о ремонте, нужно узнать, для чего нужен этот датчик. Он определяет циклы работы ДВС.

Кулачки распредвала приводят в движение клапана, а ДФ определяет, какой клапан открыт.

Это интегральный блок управления, то есть в его входит чувствительный элемент и система преобразования сигнала. Там присутствует элемент Холла – данные снимаются по изменению магнитного поля.

В преобразователе есть мостовая схема, блок преобразователя, выходной каскад. Работа заключается в том, что ДФ определяет фазы впуска и выпуска 1-го цилиндра.

Для карбюраторных двигателей он не нужен, потому что искра подается в момент сжатия и в конце выпуска отработанных газов. Для этого достаточно ДПКВ.

Грубо говоря, датчик фаз ВАЗ 2114, 2115 выполняется функция системы впрыска топлива. При его поломке работа по искрообразованию падает на датчик положения коленвала. Конструкции, что применяются на 16-ти клапанных авто отличаются от восьми клапанных.

Теперь попробуем объяснить простыми словами, как работает система фазированного впрыска. Получается примерно так, ДФ дает сигнал на электронную систему управления двигателем (ЭСУД), а он в свою очередь дает команду на впрыск топлива, при этом впускной клапан начинает открываться, и после того как он открылся воздух всасывается и перемешивается с бензином получается смесь.

Когда он не работает, топливо может подаваться одновременно на два цилиндра. При поломке бортовой компьютер выдает ошибку 0340 или 0343, что свидетельствует о неисправности датчика фаз.

Также могут наблюдаться такие признаки:

  1. При вращение стартера четыре, пять секунд движок запускается и загорается лампочка проверить движок (check engine). Это значит что ЭБУ ждет сигнал от ДФ и, не получив его, списывает данные с датчика положения коленвала.
  2. Довольно прилично увеличивается расход топлива, процентов на 15.
  3. Не работает режим самодиагностики.
  4. Падает динамика двигателя.

Неисправности датчика фаз определить в домашних условия трудно. Так что его диагностику нужно проводить на специальных СТО, поскольку оборудование для его диагностики стоит достаточно дорого.

Как заменить датчик фаз ВАЗ 2114, самостоятельно.

А вот его замена – очень легкая работа. Он расположен на торце головки блока рядом с воздушным фильтром.

Замена датчика фаз начинается с отключения питание от аккумуляторной батареи. При этом память блока управления будет сброшена.

Если это не сделать, он продолжит работать в режиме, как и при неисправном датчике фаз. Нормальная работа начнется через несколько запусков двигателя.

Инструмент, который будет нужен, это все лишь ключ на десять и герметик. Дальше отсоединяем провода от датчика фаз и снимаем его при помощи ключа.

Новый датчик нужно помазать герметиком, слой должен бить маленький, и перед установкой нужно выдержать примерно минут пять. Устанавливаем его на посадочное место, подключаем провода.

Дальше подключаем аккумулятор, заводим двигатель и смотрим горит ли лампа проверки двигателя «чек». Если она больше не горит, значит датчик установлен правильно.

Вот и все работы вышло, как говорится на десять минут. Да цена самого датчика лежит в пределах 15 долларов в зависимости от регионов.

где находится датчик распредвала, его назначение и неисправности

Инжекторный бензиновый и дизельный двигатель с электронным управлением оснащается большим количеством различных датчиков.

Указанные датчики ЭСУД контролируют работу мотора,  управляют подачей топлива, фиксируют всевозможные сбои и т.д. Фактически, без нормальной работы электронной системы современный двигатель или не сможет работать, или же будет работать со сбоями, перейдет в аварийный режим и т.д.

При этом важнейшими датчиками считаются ДПКВ и датчик фазы (датчик положения распределительного вала, установленный на некоторых моторах). Далее мы рассмотрим, что такое датчик фазы (ДПРВ или ДФ), как он устроен и работает, какие функции выполняет датчик данного типа, а также какие неисправности и сбои указывают на проблемы с датчиком фаз.

Содержание статьи

Датчик фазы: назначение, устройство и принцип работы

Начнем с того, что если рассматривать датчик фаз ВАЗ, ГАЗ, ЗАЗ и других автомобилей отечественного и иностранного производства, многие модели оснащаются данным элементом и конструктивно решение везде похожее. Датчик положения распределительного вала фактически отслеживает положение распределительного вала в ГБЦ. Если иначе, этот датчик определяет, в каком положении находится механизм газораспределения.

При помощи этого датчика удается определить начало цикла работы двигателя по первому цилиндру в ВМТ (верхняя мертвая точка). В свою очередь, это необходимо для нормальной работы системы фазированного впрыска. Указанный датчик тесно связан с ДПКВ. ЭСУД получает показания от обоих датчиков, после чего ЭБУ формирует импульсы на впрыск топлива и зажигания в каждом отдельном цилиндре.

Датчик фазы ставят только на бензиновые моторы с распределенным фазированным впрыском, а также на некоторые дизельные ДВС. Установка датчика позволяет  максимально просто реализовать фазированный впрыск топлива и зажигание для каждого цилиндра с отдельным учетом режима работы силового агрегата.

Например, на моторах с карбюраторной дозирующей системой такой датчик не нужен, так как рабочая смесь топлива и воздуха  подается в общий коллектор,  тогда как зажиганием управляет распределитель зажигания  и/или датчик положения коленвала.

Еще датчик фазы активно используется на моторах с системой изменения фаз газораспределения. В такой системе стоят  датчики фаз для каждого распредвала,  которые по отдельности управляют управляющих впускными и выпускными клапанами. Системы электронного управления  на подобных моторах сложнее.

Как работает и как устроен датчик фаз

Итак, если отдельно рассматривать указанный датчик, то на многих авто в плане конструкции он похож. Другими словами, датчик распредвала ВАЗ 2114 по функциональности и назначению не будет сильно отличаться от какой-либо иномарки аналогичного класса.

Сегодня активно применяются датчики, в основе которых лежит эффект Холла. Данный эффект заключается в том, что возникает разность потенциалов в полупроводниковой пластине, когда по ней протекает постоянный ток и она помещена в магнитное поле.

Сам датчик Холла относительно простой: квадратная или прямоугольная пластина из полупроводника, с четырех сторон которой подключены контакты (пара входных для подачи постоянного тока, а также пара выходных для передачи сигнала).

Вся эта конструкция выполнена в виде небольшой микросхемы, заключенной в корпус вместе с магнитом и дополнительными элементами.

Датчики фаз бывают двух типов:

  • щелевой датчик;
  • стержневой или торцевой датчик;

Датчик щелевой  имеет форму в виде буквы П, в разрезе  проходит отметчик распредвала (репер). Корпус может быть разделен на две части (в одной стоит постоянный магнит,  тогда как во второй установлен чувствительный элемент). Как в первой, так и во второй части установлены магнитопроводы особой формы, которые реализуют изменение магнитного поля в момент прохождения отметчика.

Торцевой датчик  выполнен в форме цилиндра, отметчик распредвала проходит перед торцом. В датчике данного типа чувствительный элемент установлен в торце, сверху стоит постоянный магнит, а также магнитопроводы.

Также можно добавить, что ДПРВ является интегральным датчиком, сочетая чувствительный элемент (формирование сигнала) и преобразователь-усилитель сигнала,  который подает  подходящий для обработки сигнал на ЭБУ. Преобразователь интегрирован в датчик, что упрощает установку и настройку системы

  • Идем далее. Что касается принципа работы, на разных авто датчик работает практически одинаково (например, датчик распредвала 2114). Такой датчик  функционирует в паре с диском (задающий диск), который стоит на распредвале. Указанный диск может иметь отметчик-репер, который имеет ту или иную конструкцию. Основная задача — во время работы  отметчик должен пройти перед датчиком (также проход может быть реализован в зазоре датчика).

В момент прохода перед датчиком отметчик замыкает выходящие из него магнитные линии, это меняет магнитное поле, которое пересекает чувствительный элемент. В свою очередь, датчик способен сформировать электрический импульс. Этот импульс усиливается, а после видоизменяется (преобразовывается), после чего осуществляется подача  полностью готового выходного сигнала на ЭБУ силовой установкой.

Обратите внимание, щелевой и торцевой датчики имеют разные в плане конструкции задающие диски. Щелевой датчик получает диск с воздушным зазором. Данная схема предполагает, что управляющий импульс будет сформирован во время прохождения зазора.  Торцевой датчик  означает, что с ним используется диск с зубцами (зубчатый задающий диск). Также могут быть использованы короткие реперы. В свою очередь, управляющий импульс  создается в момент прохождения репера.

На моторах с инжектором диск и датчик фазы стоят так, чтобы импульс  от  ДПРВ был сформирован в момент  прохождения ВМТ в первом цилиндре.  В этот же момент  сигнал подается от ДПКВ,  после чего система учитывает показания этих датчиков. Далее ЭБУ посылает сигналы на впрыск топлива и зажигания с учетом порядка работы цилиндров ДВС.

Синхронная работа ДПРВ и ДПКВ позволяет  гибко отслеживать любые изменения частоты вращения коленчатого вала и режима работы мотора, а также обеспечить точный впрыск горючего и четкую работу системы зажигания.

Кстати, что касается дизельных моторов,  система работает точно так же, но есть одна отличительная особенность. Система следит за положением поршня в каждом отдельном цилиндре. Для реализации такой функции задающий диск  имеет несколько основных и дополнительных отметчиков-реперов, которые отличаются друг от друга по ширине.

Когда система работает, именно по разным отметчикам удается определить, в каком из цилиндров поршень находится в ВМТ. В свою очередь, принимая за основу эти данные, ЭБУ управляет работой форсунок.

Признаки неисправности датчика распределительного вала

Как уже было сказано выше,  на двигателях с датчиком фаз  система управления ДВС опирается на показания указанного датчика. Само собой, если датчик выходит из строя или работает со сбоями, двигатель будет работать неустойчиво. Если датчик выходит из строя,  ЭБУ переведет двигатель в режим парафазного впрыска топлива. Фактически, управление будет происходить только с учетом показаний датчика коленчатого вала.

При этом важно понимать, что без датчика распредвала  ЭБУ не сможет определить начало цикла работы двигателя,  то есть каждая форсунка  будет принудительно впрыскивать половину дозы топлива два  раза в рамках одного цикла. С одной стороны, это позволит подавать рабочую смесь в  каждый цилиндр, то есть мотор будет работать.  Однако с другой расход топлива увеличится, мотор не будет работать ровно и четко.

Рекомендуем также прочитать статью о том, что такое датчик детонации (ДД). Из этой статьи вы узнаете о назначении, устройстве, принципах работы, а также основных признаках неисправности датчика детонации и способах проверки датчика детонации двигателя автомобиля.

Как правило, на отечественных форумах можно встретить проблему с мотором ВАЗ 2114, датчик распредвала при этом многими упускается из виду. В свою очередь, именно при детальной и углубленной диагностике именно датчик фаз ВАЗ 2114 вполне может оказаться неисправным элементом. Также это касается и других авто как отечественного, так и иностранного производства.

Обычно при выходе из строя датчика фаз на приборной панели горит «чек», мотор теряет мощность, работает с перебоями, перерасходует топливо, теряется мощность. Зачастую в памяти ЭБУ прописан код ошибки датчика фаз. В рамках компьютерной диагностики это позволяет определить, что датчик фазы ВАЗ 2114 или любого другого авто вышел из строя.

Главное, провести диагностику и правильно расшифровать коды ошибок, после чего выполнить проверку и заменить датчик при такой необходимости. Также может потребоваться провести настройку ЭСУД после замены датчика.

Подведем итоги

Как видно, при условии наличия датчика фаз именно фазированный впрыск позволяет получить от двигателя максимум мощности и эффективности. Когда датчик в норме, мотор оптимально работает  на разных режимах, под нагрузкой и т.д. Это достигается благодаря слаженной работе ДПРВ и ДПКВ. В свою очередь, датчики позволяют точно управлять впрыском и зажиганием.

Рекомендуем также прочитать статью о том, что такое датчик ДМРВ. Из этой статьи вы узнаете о назначении, принципах работы, а также признаках неисправностей, способах диагностики и ремонта датчика воздуха на примере ВАЗ 2114.

Напоследок отметим, что  если датчик фаз вышел из строя, замена датчика распредвала зачастую является оптимальным решением. Дело в том, что такие датчики не отличаются особой ремонтопригодностью и лучше сразу заменить проблемный элемент на новый датчик или заведомо рабочий б/у. С учетом относительно доступной стоимости, именно замена позволяет быстро решить проблему и полностью восстановить работоспособность ДВС.

Регулятор детонации и датчик фаз ВАЗ 2114 8 клапанов и 2115: признаки неисправности, как проверить

Двигатели автомобилей ВАЗ 2114 оснащаются множеством устройств и контроллеров, предназначенных для обеспечения правильной работы агрегата. От их слаженной работы зависит работоспособность мотора и основных систем «Четырки». Где находится и как заменить датчик фаз ВАЗ 2114 8 клапанов (ДФ), а также датчик детонации (ДД)? Подробная инструкция представлена ниже.

Описание датчика фаз

Для начала давайте рассмотрим место установки, назначение, а также конструктивные особенности ДФ.

Место расположения, назначение и устройство

В автомобилях ВАЗ 2114 и 2115 датчик фаз представляет собой устройство, использующееся для получения информации о работе силового агрегата и дальнейшей передачи этих данных на блок управления. По конструкции в устройство этого контроллера входит чувствительный элемент и преобразователь сигнала. Преобразовательный механизм состоит из операционного усилителя, специальной мостовой схемы, а также выходного каскада.

Внутри устройства находится чувствительный элемент, принцип действия которого основан на эффекте Холла. Основное назначение чувствительной составляющей заключается в подаче сигнала в определенный момент, в который рядом с платой будет располагаться магнитопроводящий  элемент.

Где находится ДФ в «Четырках»? Место расположения устройства может отличаться в зависимости от вариации двигателя:

  • в моторах на 8 клапанов ДФ располагается непосредственно на ГБЦ;
  • в 16-клапанных моторах ДФ можно найти со стороны ведущего распределительного вала, неподалеку от генераторного узла.

Возможные неполадки и варианты их устранения

По каким признакам можно определить неисправность контроллера:

  • в автомобиле увеличился расход топлива;
  • в работе системы самодиагностики авто произошли неполадки;
  • динамика транспортного средства в целом снизилась;
  • на приборной панели появились новые ошибки — 0343, 0340, иногда ошибок нет, но есть индикатор Check Engine (появляется в случае полного выхода из строя девайса).

Инструкция по диагностике и замене ДД

Как произвести проверку обрыва и работоспособности ДФ мультиметром?

Процедура диагностики отличается в зависимости от модификации силового агрегата, для проверки ДФ на 8-клапанном моторе сделайте следующее:

  1. Сначала на выводе тестера маркировки V1 нужно будет установить значение напряжения в 13. 5 вольт, этот щуп необходимо подключить к контакту Е. Затем на втором выводе, подсоединяющемся к контакту В, следует установить значение напряжения в 0.9 вольт.
  2. Когда контакты цепи будут замкнуты, к боковой части контроллера надо поднести шило или отвертку, также можно использоваться металлическую пластину. Если датчик фаз работает правильно, то вы увидите, как на контакте В значение напряжения снизится до 0.4 вольт. В том случае, если значения, полученные в ходе диагностики, отличаются, это говорит о том, что регулятор подлежит замене (видео опубликовано каналом В гараже у Сандро).

В случае с 16 клапанами процедура проверки производится в целом так же, но есть определенные отличия:

  1. Тестер следует настроить в режим V2, а на контакте Е надо выставить величину напряжения в 13.5 вольт. На выводе В устанавливается 0.4 вольта.
  2. Затем к торцевой части корпуса также надо поднести отвертку или стальную пластинку. При нормальной работе контроллера величина напряжения увеличится до 0.9 В.

Замена ДФ осуществляется следующим образом:

  1. Для начала обесточивается бортовая сеть, для этого отключается аккумулятор.
  2. Затем, используя ключ на 10, выкручивается болт, с помощью которого фиксируется ДФ на блоке. При этом от контроллера надо отключить разъем с проводкой.
  3. Контроллер демонтируется из посадочного места и меняется на новый. При замене на разъеме желательно прочистить контакты от окисления и загрязнений.

Фотогалерея «Расположение ДФ и ДД»


Описание датчика детонации

Теперь расскажем о датчике детонации. Начнем с расположения и назначения контроллера.

Место расположения, назначение и устройство

ДД в «Четырке» представляет собой один из основных элементов, которые определяют правильную работу силового агрегата. Основным элементов конструкции датчика детонации является пьезовый механизм. В момент подачи нагрузки на датчик детонации устройство осуществляет выработку электрического импульса, который поступает на управляющий модуль. Блок определяет появление детонации в работе двигателя, в соответствии с чем производит изменение угла опережения зажигания.

Что касается места расположения, то в ВАЗ 2114 ДД находится на блоке цилиндров мотора, между цилиндрами под номерами 2 и 3. Если ваш автомобиль оборудован мотором на 8 клапанов, то вы сразу увидите контроллер, открыв капот. Что касается 16-клапанных ДВС, то в данном случае найти датчик будет труднее, так как обзор закрывает головка блока.

Возможные неисправности и способы их устранения

По каким признакам можно определить неполадки в работе детонационного контроллера:

  • значительное падение мощности, что особенно проявляется при разгоне;
  • на панели приборов появился значок Check;
  • при резком нажатии на педаль газа может слышаться детонация — металлический стук, как говорят специалисты — стучат «пальчики»;
  • в некоторых случаях возможен перегрев двигателя.

Выход из строя контроллера, как правило, обусловлен регулярным использованием низкокачественного горючего.

Инструкция по диагностике и замене контроллера

Процедура диагностики может быть осуществлена как с помощью тестера, так и с применением омметра. При использовании тестера сам прибор надо будет подсоединить к разъему для проверки и осуществить диагностику работоспособности. Если у вас есть только омметр, то вам надо будет произвести замер величины напряжения между контактами контроллера.

Как проверить работоспособность ДД:

  1. Сначала на вольтметре устанавливается измерительный предел в 200 мВ.
  2. Затем к контактам регулятора необходимо подсоединить щупы диагностирующего прибора.
  3. После этого попробуйте без особых усилий постучать по корпусу контроллера с помощью отвертки или другого подобного инструмента. При постукивании по корпусу значение напряжения на дисплее тестера должно увеличиться до 20-40 мВ, в данном случае все зависит от силы удара. Если в результате воздействия изменений нет, то нужно поменять ДД на новый (автор видео — Александр Дмитриев).

Для выполнения замены вам потребуется сделать следующее:

  1. Подготовьте стандартный слесарный инструмент — гаечные ключи и отвертки, также потребуется наждачная бумага или железная щетка. Заглушите силовой агрегат и отключите зажигание, а затем откройте капот.
  2. Затем вам надо будет найти ДД, нажать на фиксатор и отключить разъем с проводкой от регулятора детонации.
  3. Используя гаечный ключ соответствующего размера, нужно открутить гайку со шпилькой (если в вашем авто установлен двухконтактный ДД). Если на двигателе установлен контроллер резонансного типа, то нужно извлечь пьезовый элемент.
  4. После этого контакты на разъемах надо будет очистить при помощи наждачной бумаги или железной щетки — удалите все загрязнения и окисления. Если этого не сделать, то могут возникнуть проблемы в передаче сигнала — импульс будет не точный. Когда очистка будет завершена, вместо старого ДД установите новый.

Видео «Наглядная инструкция по замене ДД»

Как выполнить замену контроллера и не допустить ошибок — смотрите в ролике ниже (автор — Диманыч BEST).

Понравилась статья? Поделиться с друзьями:

Датчик фаз ВАЗ. Замена датчика фаз положения рапредвала ВАЗ 2114

Одной из причин, которая может стать следствием ошибки в работе блока управлением двигателя ВАЗ 2114 является неисправность датчика фаз положения распредвала. Как правило, после сбоя в системе ЭСУД на панели приборов сразу же загорается лампочка неисправности “ЧЕК”. Однако выявить, что именно привело к сбою не так уж и просто, поэтому рекомендуется для быстрой диагностики неполадок в электронной системе и обнаружения причин поломки устанавливать бортовой компьютер, например БК “Штат”.

В данном случае, при выходе из строя датчика фаз автомобиля ВАЗ, если работа двигателя стала не стабильной, а на приборной панели загорелся индикатор “ЧЕК”, то бортовой компьютер должен обнаружить ошибку под номером 0343, которая свидетельствует о высоком уровне сигнала, который поступает от датчика фаз положения распредвала. Чтобы убедится в правильности показания ботового компьютера необходимо отключить датчик фаз. Если при этом никаких изменений не произошло, следовательно, виной всему является неисправный датчик фаз ВАЗ 2114 и его необходимо заменить.

Инструкция по замене датчика фаз положения распредвала ВАЗ 2114

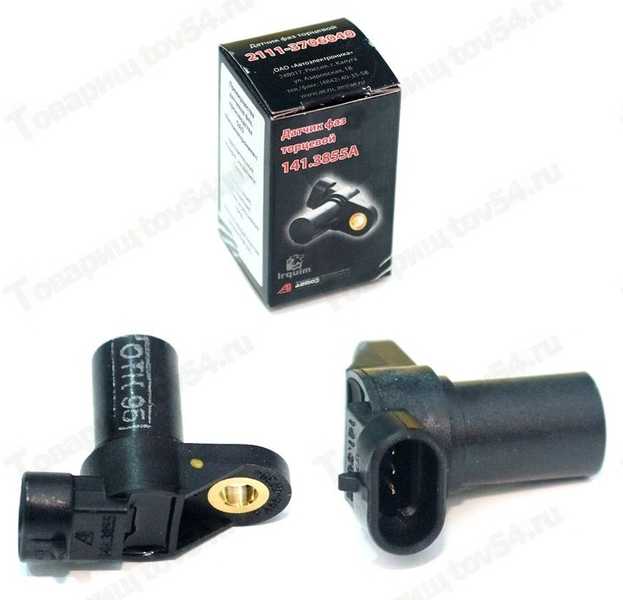

  1. Прежде чем менять датчик его нужно купить. Отметим, что на отечественном рынке цена датчика фаз на ВАЗ 2114 составляет примерно $ 5. Также помимо самой меняемой детали вам понадобится головка на 10 и переходник с трещоткой.
  2. Датчик фаз положения распредвала ВАЗ 2114 находится с правой стороны двигателя под крышкой клапанов в районе заливного отверстия. На фото его положение отмечено стрелкой.
  3. Перед началом работ рекомендуется отсоединить питание от аккумуляторной батареи, для этого достаточно снять минусовую клемму.
  4. Отсоединяем фишку
  5. Головкой на 10 откручиваем болт, с помощью которого датчик крепится к блоку цилиндров.
  6. После этого датчик легко можно вынуть и на его место установить новый.

Источник

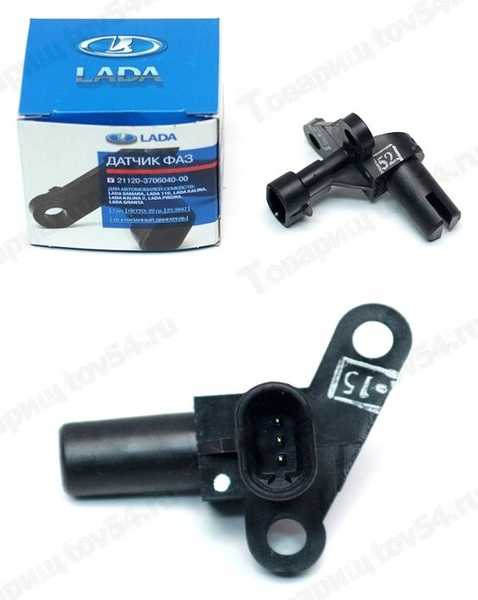

Замена датчика фаз ВАЗ 2112 16 клапанов, фото и видео инструкция, ошибка Р0340.

На ремонте у нас находится автомобиль ВАЗ 2112 с 16 клапанным двигателем, на котором необходимо заменить датчик фаз. Покажем как это сделать своими руками быстро и правильно.

Датчик фаз отвечает за впрыск топлива, если он выходит из строя, форсунки дают впрыск топлива одновременно, независимо от того где находится поршень и распредвалы. Симптомы: прострелы, нестабильный холостой ход, повышенный расход топлива, на панели приборов загорается Check Engine, при диагностике показывается ошибка Р0340. Перед заменой необходимо выполнить диагностику, в первую очередь проверить все провода идущие к датчику.

Датчик фаз располагается возле шкива впускного распредвала. Для его замены первым делом снимаем минусовую клемму с АКБ, затем откручиваем и отводим в сторону бачок адсорбера:

Длинным накидным ключом подлазием над ремнем генератора и откручиваем два болтика:

С ближним болтиком проблем нет, только не уроните его в низ. Ко второму доступ сложнее, приходится совершать много движений ключом на небольшой радиус. После снятия осматриваем датчик фаз на наличие механических повреждений:

Если он повреждён, есть задиры, необходимо снять кожух ремня ГРМ и устранить на задающем диске все дефекты которые повреждают датчик. В нашем случае он целый, из строя вышла его электронная часть. Чтобы нам легче поставить новый датчик фаз, пластилином зафиксируем дальний болтик в отверстии, для того чтобы он не падал:

Закручиваем всё в обратной последовательности. В других интернет инструкциях по замене датчика фаз, предлагают снимать генератор, впускной коллектор и даже фары с бампером. Артикул оригинального датчика 2112.3706040-01 его аналоги VS-CM 0112, CMPS-LA2112, 4102.3847.

Видео замена датчика фаз в ВАЗ 2112, 16 клапанов:

Резервное видео как заменить датчик фаз в ВАЗ 2112:

Прочитано раз: 1 864; За сегодня: 1

ошибки 0340 и 0343, признаки неисправности

Главная › Новости

Опубликовано: 14.01.2018

Неисправность, Датчик Фаз неверный сигнал часть 1

Датчик фаз, он же датчик положения распредвала (далее ДФ) — элемент системы ЭБУ (электронного бортового управления двигателем), который присутствует исключительно в моторах инжекторного типа. Таким датчиком комплектуются все четырнадцатые с 16-ти клапанным движком, а также 8-клапанные моторы соответствующие стандарту Евро-3, обладающие последовательным фазированным впрыском топливной смеси.


Из данной статьи вы узнаете принцип работы ДФ, типичные неполадки, которые могут возникать с устройством в процессе эксплуатации и их признаки, а также ошибки датчика фаз на ВАЗ 2114 и их расшифровку.

Датчик фаз на ВАЗ 2114

Особенности конструкции и принцип работы

Датчик ФАЗ ВАЗ 2114 представляет собою интегральное устройство, основная функция которого — получение информации о текущем цикле работы силового агрегата и ее передача в блок ЭБУ посредством импульсных сигналов.


Ошибка 0340 ДПРВ. Устранение Причин. Самодиагностика без сканера. Миф или нет? Датчик фазы. ВАЗ НИВА

Конструктивно ДФ состоит из двух частей — чувствительного элемента и преобразователя импульсного сигнала, который в свою очередь состоит из операционного усилителя, мостовой схемы и выходного каскада открытого  коллекторного типа.


Неисправный датчик распредвала (фаз) \Чек\ Расход топлива

Чувствительный элемент ДФ работает по принципу Холла, он представляет собою реагирующую на колебания магнитного поля микросхему, которая получает способность передавать электрический сигнал только тогда, когда рядом с ней находится магнитопроводящий материал, им выступает стальная головка клапана.

Расположение датчика положения распредвала ВАЗ 2114 следующее: он размещен на торцевой части блока цилиндров, неподалеку от воздушного фильтра.

Расположение ДФ

устройство принцип работы и возможные неисправности

Важную роль играет датчик распредвала ВАЗ-2114. За точный впрыск и зажигание отвечает множество устройств, которые связаны с электронным блоком управления. Чем больше датчиков в двигателе, тем лучше он будет работать, тем меньше будет расход бензина и мощность. Впервые на модели ВАЗ-2114 датчик распредвала начали устанавливать в 2007 году. Обойтись без него. Но в чем преимущество его использования? Этот вопрос следует пересмотреть.

Что такое датчик распредвала?

Датчик положения распределительного вала, ВАЗ-2114, — это устройство, контролирующее состояние клапанов (открыты или закрыты). Его также называют сенсорной фазой. Это обозначение также верно. Следовательно, его можно использовать. Установлены устройства как восьмиклапанного двигателя (SOHC), так и 16-клапанного (с двумя распредвалами). Его работа основана на эффекте Холла — точно таком же, как и в бесконтактных распределителях зажигания. Единственная другая функция — датчик распредвала (ВАЗ-2114).Симптомы будут рассмотрены ниже.

Распредвал имеет зубья. Расстояние между ними одинаковое. Но в одном месте не хватает двух зубов. И в тот момент, когда проход находится перед датчиком фазы, поршень в первом цилиндре находится либо в нижней, либо в верхней мертвой точке. И в этот момент на электронный блок управления поступает сигнал, в котором заложен определенный алгоритм. Благодаря этому микроконтроллер понимает, что поршень первого цилиндра в одном из крайних положений.

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла.Особенно досадно, когда это происходит с очередным новым мотором. Вот самые частые причины, которые приводят к расходу масла в дв. ..

Как работает выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, данная система состоит из семи…

Чтение

Сигнал – токовый импульс, понятный блоку управления.Однако ЭБУ определяет два состояния: есть или нет. Именно для создания оборотов на ВАЗ-2114 датчик распредвала и установлен. Микроконтроллер обрабатывает импульс и сравнивает его с данными, которые были получены с других подобных устройств. Далее идет построение своеобразной трехмерной графики, которая накладывается на топливную карту. В случае несоответствия производится регулировка определенных параметров зажигания или впрыска.

Конечно, линия строится только внутри контроллера, и сделать это можно только в том случае, если подключить блок управления к диагностическому оборудованию. Регулировка происходит постоянно в процессе работы двигателя. Следует обратить внимание на то, что на карбюраторных моторах эти устройства не устанавливались. На первых автомобилях ВАЗ-2114 датчик распредвала не устанавливался, как и на их предшественниках — ВАЗ-2109.

Как определить повреждение ДФ?

А как понять что вышел из строя датчик распредвала? Неисправности, с которыми столкнулись попутчики ВАЗ-2114, имеют очень похожие симптомы. При нестабильной работе двигатель начинает «троить», а бортовой компьютер показывает повышенный расход бензина.Эти симптомы характерны для многих поломок. Говоря конкретно о фазе датчика, обязательно получите код ошибки: 0340 0343 или . Цифры говорят о том, что неисправен датчик положения распредвала или его цепь разомкнута.

Блок управления двигателем не принимает сигнал от ДФ. Поэтому нет регулировки угла опережения зажигания. Схема изменения двигателя. Блок управления начинает работать как альтернативная, «аварийная» топливная карта. Исключает сигналы датчика. Аналогично электронный блок управления ведет себя при выходе из строя лямбда-зонда (датчика кислорода).

Визуальный осмотр

Как правило, в большинстве случаев достаточно визуального осмотра автомобиля ВАЗ-2114. Датчик распредвала можно хоть так проверить. Многие водители не заглядывают под капот, поэтому часто у них обрываются провода, разрушается корпус устройства и т. д. Прежде чем приступить к ремонту, убедитесь, что неисправность фатальная и требуется только замена. Эта работа проходит в несколько этапов:

  1. Сначала осмотрим фазы датчика. Ищите механические повреждения на нем.Если у вас есть трещины, сколы, сразу меняйте устройство.
  2. Осмотрите контакты, которые выполнили соединение. Если есть ржавчина или влага, удалите их. Проверьте операцию. Очень часто причиной плохой работы является отсутствие контакта или попадание влаги в штекеры. То же самое относится и к окислению.
  3. Проверить электропроводку на наличие обрывов и коротких замыканий.

Замена: по сумме баллов

К сожалению, визуальный осмотр не может дать точного ответа на вопрос, почему датчик не фазирует.По этой причине вам придется разобрать двигатель, чтобы добраться до устройства и провести его диагностику (и замену). Всем типам моторов присуще общее действие. Но как проверить датчик распредвала (ВАЗ-2114)? Вот что вам нужно сделать:

  • Снимите отрицательную клемму с аккумулятора. Это обеспечит безопасность во время работы.
  • Подготовьте инструменты: гаечные ключи, отвертки, головки и трещотку.

Все, можно приступать к ремонту.

Замена с 8-клапанными двигателями

Процедура следующая:

  1. Найдите местонахождение устройства: вверху мотора, справа от корпуса воздушного фильтра.
  2. Закрепил датчик распредвала одним болтом. Вкручиваем его ключом на 10.
  3. Снимаем ДФ.
  4. В отверстие под датчик просуньте чистую тряпку, чтобы не попала пыль и грязь.
  5. Выполните визуальную проверку устройства.
  6. При наличии большого количества грязи на поверхности датчика удалите ее. Попробуйте проверить его работу, установив на место. Если не поможет — нужно будет заменить датчик.
  7. Даже если установка нового устройства не дала результата, а ошибка все равно возникает, причина кроется в том, что шестерня смещена к распредвалу.Нужен новый аналогичный элемент, а не датчик распредвала (ВАЗ-2114). Цена его, кстати, около 300 р.
  8. Если ошибка появилась после замены (обрыва) ремня ГРМ, то, скорее всего, когда он проскочил на несколько зубьев. Разберите отсек и проверьте метки ГРМ.

Датчик фаз 16-клапанного двигателя

Вся процедура в целом аналогична, но есть отличия:

  • Расположен на автомобиле ВАЗ-2114 датчика фаз под воздуховодом возле первого распредвала.
  • Снимите решетку.
  • Два болта для снятия ДФ с помощью головки на 10 и удлинителя.
  • Убедитесь, что контакты чистые и не повреждены.
  • При наличии дефектов установите новое устройство.
  • Нельзя наносить герметик или пломбы. На месте очень агрессивная среда. Постоянно происходят перепады температуры.

Ремонт окончен. После установки нового датчика двигатель начинает работать в идеальном режиме, расход бензина возвращается на прежний уровень, исчезает детонация и «задирание».Следует обратить внимание на то, что замена восьмиклапанного мотора немного проще – нет необходимости в демонтаже решетки радиатора. После ремонта обязательно проверьте двигатель диагностическими сканерами.

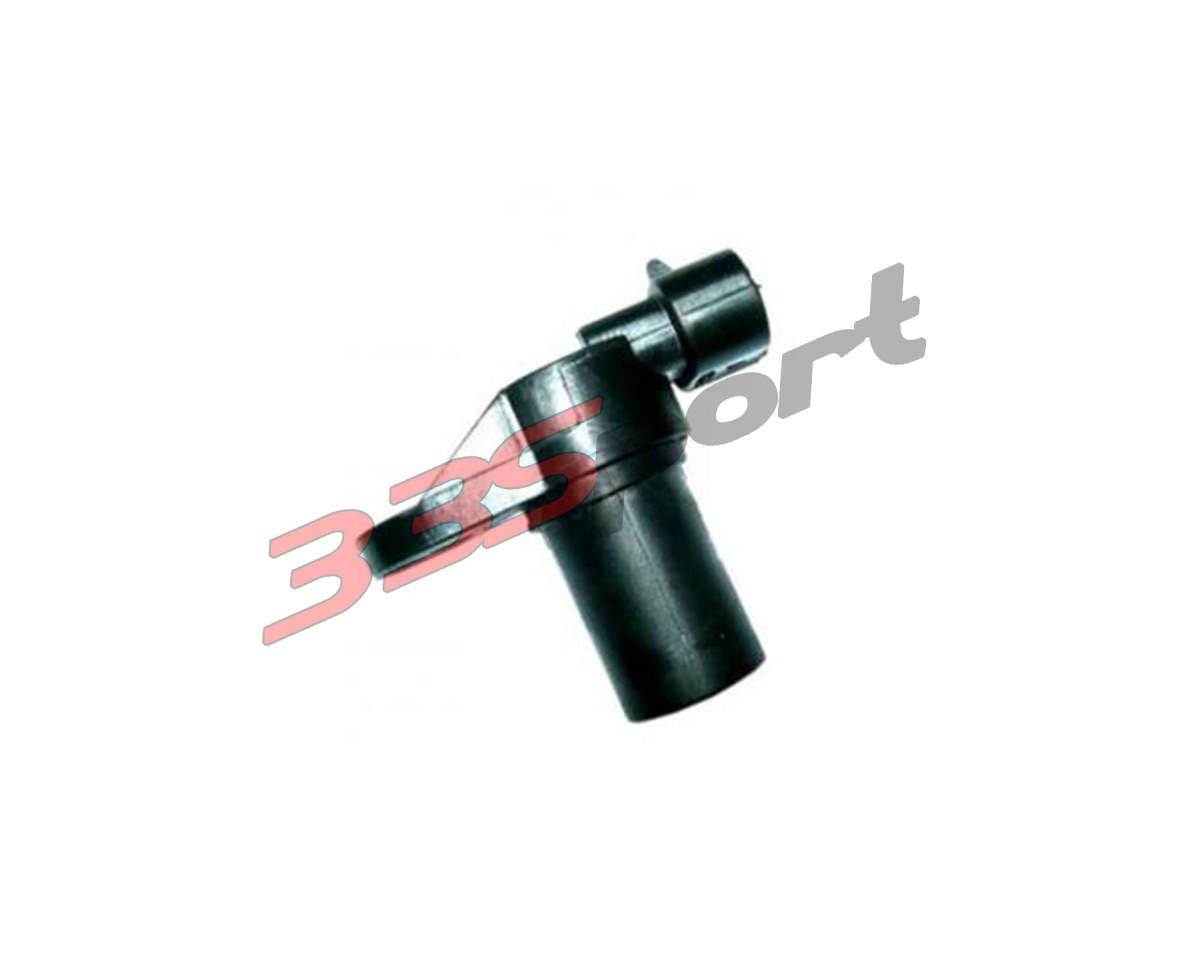

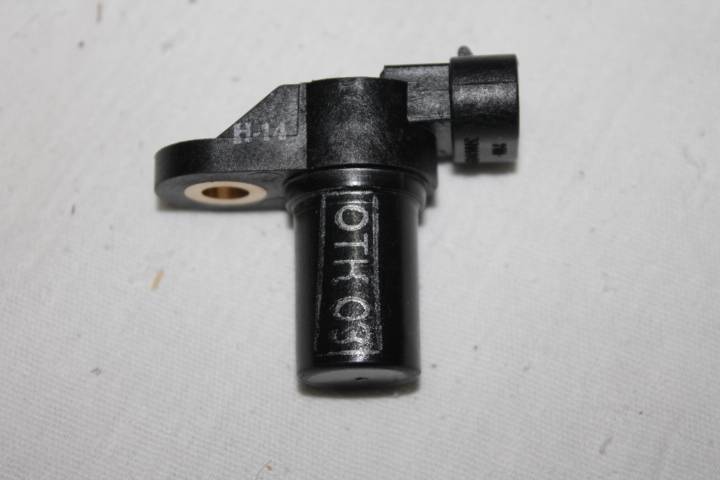

Датчик фаз ВАЗ-2114 (8 клапанов): самозаменяемый

Датчик фаз ВАЗ-2114 (8 клапанов) необходим для того, чтобы нормализовать работу ДВС. С помощью множества электронных датчиков можно правильно скорректировать момент впрыска топливной воздушной смеси, а также подачу искры на электроды свечи.Причем датчики устанавливаются не только на автомобили ВАЗ четырнадцатой модели, но и более современные.

Как работает инжектор

Чтобы двигатель работал идеально, все узлы должны работать вместе. Все параметры регулируются с помощью электронного микропроцессорного блока управления, своеобразного компьютера.

А всего в конструкции автомобиля несколько систем:

  1. Подготовка воздуха.
  2. Подача топлива.
  3. Зажигание.
  4. Выброс выхлопных газов.
  5. Смазка двигателя.
  6. Охлаждение.
  7. Распределение газа.
  8. Управление двигателем.

Для максимально стабильной работы двигателя необходимо, чтобы все датчики выдавали четкий и четкий сигнал, который принимает и обрабатывает компьютер. Это корректирует время открытия форсунок, а также момент впрыска топливной смеси. Электронная система также позволяет немного регулировать угол опережения зажигания.

За что отвечает датчик фаз

Это устройство устанавливается в распределительный вал и подает сигнал на микроконтроллер о положении поршней двигателя.Датчик на эффекте холла работает. На распределительном валу установлена ​​шестерня, необходимая для функционирования датчика. Как только зубья этой шестерни приближаются к датчику, генерируется сигнал. На шестерне распредвала отсутствует один зуб. Эта «полость» обязательно должна располагаться напротив активной части датчика.

В этом положении поршень первого цилиндра находится в верхней мертвой точке. Как только распределительный вал меняет свое положение, на выходе датчика формируется сигнал, он поступает в электронный блок управления.Последний подсчитывает количество импульсов и выдает команды исполнительным механизмам. Так работает датчик фаз на ВАЗ-2114 (8 клапанов). Цена новинки не более 600 рублей.

Основные признаки поломки

Если датчик коленвала приходит в негодность, то нарушается форма и величина выходного сигнала. Микроконтроллер опрашивает устройство не более 5 минут. Если сигнал от датчика не появляется, блок управления переводится в аварийный режим работы.Дальше анализируется только датчик на коленвале, впрыск топлива подается в два цилиндра одновременно. Расход бензина увеличился на 10%. Основные признаки неисправности датчика фаз:

  1. Значительное увеличение расхода бензина.
  2. Ухудшение динамических характеристик автомобиля.
  3. Затрудненный запуск двигателя. В лучшем случае он запустится через 3-5 секунд.
  4. На приборной панели загорается лампа Check Engine.
  5. Неправильная диагностика компьютера и систем.
  6. Появляются ошибки Р0343 или Р0340 на бортовом компьютере.

Неисправности датчика фаз на ВАЗ-2114 (8 клапанов) приводят именно к такому поведению двигателя. Следует учитывать, что неисправность может возникнуть и при обрыве ремня ГРМ, неправильном расположении маркировки. А также при чрезмерном износе шестерен на раздаче и коленчатых валах.

Ошибки бортового компьютера

Ошибка под номером P0343 очень часто появляется после окисления контактов или при обрыве электропроводки.Самостоятельно провести диагностику системы управления ДВС можно с помощью простейшего сканера, работающего по К-линии или протоколу OBD-II. Но лучше доверить эту работу профессионалам, у которых есть качественное оборудование.

Наиболее точной проверкой датчика фаз ВАЗ-2114 (8клапанов) является установка заведомо исправного устройства. Но имейте в виду, что приобретать датчики нужно для 8-клапанных двигателей. Те, что ставятся на 16-клапанные, имеют другую конструкцию. Выходной сигнал у них разный.

Снятие устройства

Чтобы снять датчик фаз, нужно найти место, в котором он установлен. Он расположен за корпусом воздушного фильтра. Он крепится к двигателю всего одним болтом.

Для демонтажа необходимо произвести следующие манипуляции:

  1. Отсоединить минусовую клемму аккумулятора. При этом память компьютера полностью очищается, ошибка стирается. Если не отключать аккумулятор, после замены датчика фаз на ВАЗ-2114 (8 клапанов) ошибка все равно будет появляться и двигатель будет работать некорректно.
  2. Отсоедините устройство от устройства с помощью провода.
  3. Ключом на «10» нужно открутить болт, крепящий корпус датчика. Желательно использовать накидной ключ или торцевую головку.
  4. Осторожно снимите датчик.

Вот и все, теперь можно установить новое устройство. Процедура замены очень проста, и ее может выполнить даже неопытный водитель. При демонтаже не используйте ударный инструмент — вдруг датчик исправен, а вы случайно его повредите.

Установка нового датчика фаз

Перед установкой нового прибора необходимо тщательно очистить посадочное место для него. Использовать герметики не стоит, так как толку от них мало – есть стыковочное кольцо, защищающее от проникновения посторонних частиц. А если нанести герметик, то при следующей разборке снять датчик будет сложно. А остатки герметика могут попасть в систему смазки и там все напортачить.

Поэтому просто заменить датчик фаз ВАЗ-2114 (8 клапанов).Проверку работы устройства следует производить после подключения минусовой клеммы к аккумулятору. Сразу обращайте внимание на работу двигателя и на ошибки бортового компьютера. Если ошибки присутствуют, то, возможно, проблема была не в датчике, а в проводах его подключения.

р>>

Зажигание ваз 2114 инжектор. Как проверить модуль зажигания. Проверка блока розжига мультиметром

Форсунка управляет впрыском топлива, а также может управлять зажиганием.На всех новых инжекторных машинах зажигание выставляется компьютером и регулируется заливкой разных прошивок. Но так было не всегда, и на старых автомобилях, тех же японцев из 90-х, ЭБУ регулирует только впрыск топлива, а угол опережения зажигания выставляется с помощью распределителя и выставляется так же, как и на старых моделях Жигулей, но в зависимости от оборотов опережение зажигания регулируется с помощью более сложной вакуумной системы, чем на карбюраторных Жигулях. Бывает, порвется одна трубка, и в рабочем режиме может пропасть тяга, придется искать и устранять этот дефект.

Но вернемся к более современным системам зажигания, которые управляются компьютером, тем более что именно такие изначально устанавливались на инжекторные ВАЗ.

Датчики зажигания и метки

Для правильной работы системы зажигания компьютеру необходимо считывать правильную информацию с датчиков. В дальнейшем эта информация будет обрабатываться в соответствии с зашитыми в форсунку топливными картами.

Основной сигнал поступает от датчика коленвала.Этот датчик показывает, в каком положении находится коленчатый вал в данный момент времени и, ориентируясь на него, рассчитывает, в какой момент необходимо впрыскивать топливо, а в какой момент воспламенять это самое топливо, в зависимости от оборотов двигателя, которые также определяются этим датчиком.


1 — ведущий диск коленчатого вала; 2 — датчик положения коленчатого вала; 3 — угол поворота коленчатого вала; 4 — выходной сигнал датчика положения коленчатого вала

А вот так выглядит типичный сигнал, полученный ЭБУ от датчика коленвала.Обратите внимание на 270° — это как бы нулевая точка, показывающая компьютеру, что двигатель провернулся и начинается новый цикл. Это достигается за счет отсутствия зуба на звездочке ГРМ коленчатого вала.

Контроль зажигания

Электронный блок управления зажиганием

Как установить угол зажигания? На системах с электронными системами управления зажиганием это можно сделать с помощью компьютерной диагностики, которая подключена к электронному блоку управления (ЭБУ) или «мозгам» автомобиля.А там в реальном времени видно, как работает двигатель — какие сигналы поступают с датчиков, какие обороты двигателя, расход топлива, момент впрыска, угол опережения зажигания и другие входные и выходные данные.

В принципе ничего менять в процессе работы не надо, если не менять прошивку. То есть, если машинка стала работать как-то некорректно, то скорее всего причин могло быть несколько:

  1. От датчиков поступает некорректный сигнал — в этом случае можно заменить якобы неисправный датчик на заведомо исправный и посмотреть, изменится ли результат.
  2. Напряжение в сети неправильное и соответственно датчики дают неверный сигнал. Входной сигнал на датчик 5В, если этот показатель будет другим, то ЭБУ получит неверные входные данные и двигатель не сможет работать в штатном режиме.
  3. Неисправен ЭБУ. Довольно часто бывает, что перебрав все, что только можно, оказывается, что мозги полетели. Но это не страшно, на ВАЗе они недорогие.

Поэтому как таковое зажигание на инжекторных машинах не выставляется, оно уже включено в систему, но стоит проверить, правильно ли выставлены метки.

Регулировка меток зажигания на форсунке ВАЗ-2110

При работе двигателя есть некоторые фазы, которые должны работать синхронно, распредвал должен совпадать с коленвалом, а моменты впрыска топлива и зажигания должны соотноситься с ними. Рассмотрим все это на примере ВАЗ-2110.

Как выставить зажигание на ваз 2110 инжектор

Если машина не заводится, стреляет, чихает и все летит в трубу, где-то следов нет и с этим нужно разбираться.

На любой машине метки ГРМ должны быть идеально совмещены, только тогда она будет нормально работать. На ВАЗ-2110 метка коленвала находится на маховике. Нужно смотреть в смотровое окошко на картере коробки передач, через которое виден маховик. Лучше подсветить фонариком, потому что его не так просто увидеть.

Метки должны точно совпадать. Но… Может и не случиться. Дело в том, что при разборке двигателя маховик можно поставить на другую сторону, и тогда эти отметки будут никому не нужны.Рассмотрим другие способы, как действовать в такой ситуации. Честно говоря, я никогда не устанавливал ГРМ по метке на маховике, не люблю такой способ.

Аналогичная метка имеется на переднем ременном шкиве. Две точки должны совпадать — одна на зубчатом шкиве, а другая на масляном насосе. Если они совпадают, то поршни находятся в ВМТ 1-го и 4-го цилиндров, а коленвал в исходном положении. Осталось сделать то же самое с распредвалом.

На одновальных головках ВАЗ-2114, 2108, 2110 необходимо совместить прилив на звездочке и выступ на задней крышке ремня ГРМ.

Для двухвальных 16-клапанных двигателей, которые встречаются на ВАЗ-2112, схема выглядит немного иначе, метки на звездочках обоих распредвалов должны смотреть четко вверх, на задней крышке есть соответствующие метки, с которыми они должны совпадать.

Если все отметки совпадают, отлично, время идеальное. Осталось теперь проверить, правильно ли выставлен датчик коленвала.

Датчик положения коленчатого вала на ВАЗ-2110 устанавливается в передней части двигателя; он считывает показания со звездочки, которая установлена ​​на шкиве.Эта звездочка размещается на шпонке. И здесь есть несколько вещей, которые нужно проверить.

Так как шкив ставится на шпонку, возможна ситуация, когда это посадочное место срывается и шкив устанавливается под другим углом, немного повернутым. Отсюда на датчик коленвала будет подан неверный сигнал, раньше или позже, чем должно быть, соответственно и зажигание будет сделано непонятно когда. Надо будет точнее выставить сломанный шкив, или поменять его вместе со шпонкой.

Еще проблема может заключаться в том, что датчик положения коленвала может быть слишком далеко от звездочки шкива (возможно датчик немного нестандартен, или неправильно установлен), в таком случае сигнал будет неверным.

Вот, пожалуй, и все причины, приводящие к неисправности зажигания на ВАЗ.

Модуль зажигания (ИЗ) играет важнейшую роль в работе автомобиля. Он создает импульс высокого напряжения и подает его на свечу зажигания. Питание данного агрегата осуществляется от бортовой сети напряжением 12 вольт.Модуль состоит из компактного пластикового корпуса, 2-х электронных блоков управления и высоковольтных трансформаторов. МЗ имеет четыре специальных разъема для подключения высоковольтных проводов. Симптомы неисправности блока розжига связаны с выходом из строя ВВ кабеля и свечей зажигания, что требует максимально внимательного отношения к диагностическим процедурам. К основным признакам поломки МЗ относятся: нестабильные обороты холостого хода, снижение тяги двигателя, автомобиль плохо набирает скорость при разгоне, выход из строя парных цилиндров (1 и 4), (2 и 3).Далее подробно рассмотрим модуль зажигания (проверка, снятие, замена) на примере ВАЗ-2114.

Проверка модуля

Прежде чем приступить к непосредственному осуществлению проверки, нам необходимо протестировать колодку проводов, которая подключается непосредственно к модулю. Для проверки тестером отсоедините колодку с проводами, подключите один щуп тестера к выводу разъема «А», а другой подключите к массе двигателя. Затем нужно включить зажигание, в результате чего появляется импульс напряжения, на тестере должно быть около 12 В.

Если тока нет, проверьте работоспособность предохранителя, идущего к модулю зажигания. После выполнения этих операций необходимо проверить контакты на обрыв. Возьмите контрольную лампу (это лампочка на 12 В с двумя выводами), проверьте контакты «А» и «В». Для этого включают стартер и наблюдают за измерительным «прибором». Если лампа мигает — контакт исправен, отсутствие признаков наличия напряжения говорит о наличии обрыва цепи. Повторите процедуру с контактом «В».Модуль зажигания ВАЗ-2114 можно проверить тремя способами, рассмотрим их подробнее.

Установка рабочего блока с другого автомобиля

Этот способ самый простой, при наличии дополнительного модуля. Чтобы сэкономить деньги, вы можете одолжить его на время у друга от другого автомобиля, и в этом случае вам нужно убедиться, что он работает. Этим методом чаще всего пользуются опытные автомобилисты, проводящие много времени в дороге. Так как выход из строя модуля зажигания в отечественных автомобилях является наиболее распространенной проблемой.Здесь есть важное правило, если вы решили использовать «донора», орган должен быть из идентичного транспорта, иначе вы можете только усугубить ситуацию, не решив проблему.

Механический метод проверки МЗ

Для того, чтобы проверить этот метод, необходимо включить блок питания. После этого отодвиньте колодку проводов и сам модуль, можно слегка постучать по нему. Если в момент удара по ране указанные сегменты двигателя нестабильны, возникают рывки или перебои, то контакты нарушены.Это одна из самых простых поломок, которую можно устранить самостоятельно за несколько минут.

Диагностика специальным измерительным прибором

Для проверки МВ необходим тестер, которым измеряется сопротивление на высоковольтных проводах. Включить прибор в режим омметра, контакты попарно подключить к высоковольтным выходам блока 1 и 4, затем 2 и 3. Сопротивление должно быть одинаковым в обоих случаях. Точные цифры указаны в технической документации автомобиля.Различия или отклонения в полученных показателях свидетельствуют о неисправности модуля.

Снятие неисправного модуля зажигания

Снятие старого модуля зажигания — несложная процедура, которую может выполнить любой автомобилист без специальной подготовки. Во избежание неожиданных поломок и риска поражения электрическим током необходимо строго соблюдать последовательность, указанную в инструкции ниже. Для выполнения всех операций вам понадобится стандартный набор инструментов, в который входят отвертки и гаечные ключи.

  • Обесточьте систему, отсоединив отрицательную клемму от аккумулятора.
  • Демонтируйте колодку проводов, отсоедините ее от модуля зажигания.
  • Теперь нужно отсоединить ВВ провода.
  • Следующим шагом является отсоединение опор двигателя.
  • Наконец, вытащите модуль зажигания и открутите его держатель.

При установке нового модуля зажигания нужно использовать насадки, которые идут в комплекте с деталью, а также могут быть указаны на корпусе детали.Клеммы проводов должны иметь соответствующие номера, обозначающие номера цилиндров. Более подробная инструкция по установке нового блока розжига приведена ниже.

В этом разделе мы подробно расскажем, как заменить модуль зажигания. Для работы потребуется стандартный набор автомобильных инструментов. Необходимый блок, создающий импульс для запуска силового агрегата, находится под капотом, к нему идут взрывные провода от свечей. Перед началом работы отсоедините отрицательную клемму от аккумулятора.

  • Снимите блок проводов и отсоедините кабели высокого напряжения.
  • Открутите болты, которыми модуль крепится к двигателю, теперь модуль можно снять.

Установка нового модуля осуществляется следующим образом: подсоединить провода. Чтобы не перепутать подключения, воспользуйтесь схемой, расположенной на корпусе устройства. Номера цилиндров также указаны на проводах. Все довольно просто, перепутать их последовательность практически невозможно.

Наконец, вам необходимо выполнить проверку системы. Если проблема исчезла при включении двигателя, значит, вы все сделали правильно. Если неисправности не устранены, значит, в процессе установки была допущена ошибка, либо был выбран неправильный источник повреждения. В редких случаях причиной может быть выход из строя нового модуля. Такое бывает при покупке запчастей «с рук» у непроверенных продавцов.

Что такое модуль зажигания, как работает, неисправности, самостоятельная замена

По сравнительным характеристикам модуль зажигания ВАЗ 2114 и ВАЗ 2115 отличается от .Эти модули имеют специальное устройство, генерирующее ток высокого напряжения, передающий сигналы на свечи зажигания.

Нужен модуль зажигания ВАЗ

Основная функция модуля заключается в том, что он формирует импульсы высокого напряжения и передает их на. После сжатия рабочая искра идет на одну свечу (1 и 4 цилиндры), холостая на другую (2 и 3). При таком контакте искра появляется в нужный момент в правом цилиндре. Питанием бортовой сети 12 вольт служит модуль зажигания ВАЗ 2114 … Минусовая клемма крепится к самому корпусу.

Элементы модуля зажигания

Масса модуля зажигания около 1,32 килограмма, габариты — 110117х70 мм. Составные части:

  • небольшой пластиковый кейс;
  • два высоковольтных трансформатора;
  • два электронных блока;
  • 4 входа для ВВ проводов.

Как работает модуль

По высоковольтным проводам течет ток. Управление происходит с помощью контроллера, который ориентируется на показания датчиков и обрабатывает аналогичные действия автомобиля.Он же определяет последовательность работы катушек зажигания в модуле. Кроме того, он получает информацию о частоте вращения коленчатого вала, нагрузке на двигатель, о (модуль работает от -40° до +130°), .

Как можно определить неисправность модуля зажигания ВАЗ 2114

Знаки:

  • отсутствие тяги двигателя;
  • медленный набор оборотов при разгоне;

Подобные знаки сопровождают свечи зажигания. Если с этими деталями все в порядке, причина неисправности кроется в модуле зажигания.Его нельзя отремонтировать или перестроить, поэтому единственным решением является установка нового. Заменить модуль зажигания можно самостоятельно.

Необходимые инструменты:

  1. рожковые ключи на «13» и «17»;
  2. торцевой ключ на «10»;
  3. шестигранный ключ
  4. .

Рекомендации по установке нового модуля зажигания ВАЗ 2114 своими руками

  1. Открываем капот, находим сам модуль по высоковольтным проводам, идущим к модулю от свечей зажигания.
  2. Отключить минусовую клемму от
  3. Снимите колодку с проводами с модуля зажигания.
  4. Отсоедините высоковольтные провода.
  5. Отверните болты крепления модуля к двигателю зажигания, снимите старый модуль.
  6. Для установки нового модуля зажигания необходимо подключить провода согласно схеме на корпусе модуля (там же указаны номера цилиндров).

Для оценки результата необходимо запустить двигатель. Если все действия были выполнены правильно, и больше проблем не возникло, то у вас получилось все сделать правильно.В противном случае стоит проверить, хорошо ли установлена ​​новая деталь, или искать причину исходной проблемы в чем-то другом. Конечно, исключить неисправность нового модуля зажигания нельзя , но вероятность этого невелика.

Каждый из нас знает, что для воспламенения топливно-воздушной смеси в камере сгорания необходима искра. Последний формируется именно за счет работы системы зажигания. Его конструкция на разных автомобилях имеет некоторые отличия, но основной принцип его работы остается неизменным.И сегодня мы поговорим о том, как проверить модуль зажигания ВАЗ-2114, а также как заменить его своими руками.

Характеристика

Этот элемент автомобиля представляет собой сложное электротехническое устройство, основным назначением которого является выработка тока и передача его на свечу зажигания. Всего на автомобилях используется два типа модулей – с одной катушкой на каждую свечу (раздельные) или сразу на две (блочные). Модуль зажигания ВАЗ (2114 «Жигули») блочного типа. К таким элементам относится двойная искровая катушка.Конструкция этой части предполагает наличие следующих компонентов:

  • Клеммы низкого напряжения.
  • Выход высокого напряжения.
  • Железный пластинчатый сердечник.
  • Первичная и вторичная обмотка.

Одноискровые аналоги имеют несколько иную конструкцию, в которую входят:

  • Сердечник.
  • Подключения высокого напряжения через пружинный контакт.
  • Свеча.
  • Внешняя клемма низкого напряжения.
  • Вторичная и первичная обмотка.

В отличие от одиночных искровых катушек, такие катушки проще монтировать за счет особой (блочной) конструкции, имеющей общий корпус. Несмотря на то, что таких элементов в блоке несколько, все они работают как самостоятельные устройства. Такая конструкция позволяет использовать укороченный проводник, идущий на первичную обмотку механизма.

ВАЗ-2114 — неисправности

О неисправности данной системы можно судить по следующим признакам. Во-первых, провалы при наборе скорости автомобиля могут свидетельствовать о неисправностях катушки.Во-вторых, это может проявляться в значительной потере мощности машины, а также в «плавающих» оборотах двигателя на холостом ходу. И в-третьих, неработающие 1-4 или 2-3 цилиндры сигнализируют о некорректной работе.

Следует отметить, что такие симптомы очень часто случаются из-за неисправного ДМРВ, или Поэтому в первую очередь смотрим на их работоспособность, а уже потом диагностируем модуль зажигания.

ВАЗ-2114: где находится эта деталь?

На автомобилях семейства Лада Самара-2 этот элемент находится в моторном отсеке.

Самый простой способ найти это найти один их конец идет к свечам зажигания, а другой идет к самому модулю зажигания.

Как диагностировать работу модуля?

Проверка модуля зажигания (ВАЗ-2114 «Самара-2») на работоспособность производится в следующей последовательности. Для начала вынимаем минус и затем выводим электропроводку из механизма катушки. Далее откручиваем все винты и болты, которые крепят корпус элемента.Далее все работы (как и раньше) производятся при выключенном двигателе. Отсоедините модуль в сборе, мультиметром измерьте уровень общего сопротивления между выводами контактного разъема. Затем результаты сравниваем с табличными стандартами, которые указаны в инструкции по эксплуатации. Если полученные данные значительно отличаются от табличных данных в меньшую сторону, значит, в машине возникла цепь, и катушка вышла из строя.

После установки целостности проводов можно приступать к диагностике вторичной цепи ДВС — измерение уровня сопротивления между клеммами зажигания.По результатам замеров делаем выводы, и если неисправность была скрыта в катушке, то модуль подлежит полной замене. Других вариантов решения этой проблемы нет.

Как заменить устройство своими руками? Инструменты

Во-первых, нам нужно подготовить набор ключей, которые мы будем использовать. В ходе работ по снятию и установке модуля зажигания нам потребуются два на 13 и 17 миллиметров, а также один рожковый ключ на «10».Последний нам понадобится для того, чтобы снять клемму с аккумулятора. Кроме того, следует подготовить шестигранник на «5». С помощью последнего освободим модуль зажигания от держателя при демонтаже.

Процесс снятия детали

Итак, как производится замена модуля зажигания ВАЗ 2114 «Жигули»? Для начала нужно обесточить бортовую сеть автомобиля. Для этого, как и в предыдущем случае, снимите минусовую клемму с аккумулятора (если она не была снята ранее).Далее нужно снять декоративную накладку на двигатель. Это можно сделать, открутив крышку маслозаливной горловины. Стоит отметить, что эту операцию используют только владельцы ВАЗов с двигателем 1,6 л. Полуторалитровая «Самара» подобным кожухом двигателя не комплектуется.

На следующем этапе вынимаем из модуля колодку с проводами и высоковольтные провода. Ключом на 13 откручиваем два болта крепления картера двигателя, откручиваем последнее крепление модуля рожком на 17.Далее эта деталь спокойно вынимается из моторного отсека наружу. Сам модуль освобождается от держателя с помощью шестигранника на 5 мм.

Установка

Перед установкой нового элемента в автомобиль необходимо заранее подключить высоковольтные провода согласно модульной схеме. Также нужно обратить внимание на качество креплений – на торцах в местах стыков тщательно очищаются излишки окисления и грязи.

Далее модуль зажигания ВАЗ 2114 «Жигули» можно смело устанавливать на штатное место.Сборка элемента осуществляется в обратном порядке. После подключения модуля зажигания ВАЗ-2114 необходимо завести и проверить детали на работоспособность. Если все вышеперечисленные признаки неисправности исчезли, значит, вы все сделали правильно.

Заключение

Итак, мы выяснили, что такое модуль зажигания и как его заменить своими руками. Напоследок отметим, что при подключении важно следить за тем, чтобы весь шлейф проводки был подключен правильно, так как при малейшей ошибке гарантировать работоспособность частей этой системы будет невозможно.

При самостоятельной диагностике двигателя, его систем и характеристик используется минимум оборудования. Например, перед проверкой модуля зажигания желательно иметь специальный стенд, необходимое программное обеспечение или, в крайнем случае, осциллограф. Такого оборудования ни у кого из нас нет и никогда не будет, поэтому воспользуемся доступными инструментами и приспособлениями для предварительной проверки.

Как проверить модуль зажигания ВАЗ-2114

Перебои и рывки при движении, троение двигателя, затрудненный запуск или даже отказ двигателя – основные признаки выхода из строя модуля зажигания.

Модуль зажигания

Сложность диагностики самостоятельно в том, что в модуле объединено сразу несколько устройств , а сам он выполнен в едином корпусе и нет возможности проверить каждое устройство отдельно. Хоть голыми руками. Тем не менее, кое-что можно сделать для того, чтобы если не ремонтировать, то хотя бы точно знать о причине неисправности.

Проверка качества контактов

В первую очередь, ничего не разбирая, стоит проверить качество контакта на всех площадках цепи низкого напряжения , а также установить наличие контакта на проводах высокого напряжения.

Проверка наличия питания на модуле зажигания

Проверяем напряжения на колодках модуля зажигания

Чтобы узнать, что неисправен именно модуль, проверим, получает ли он питание. Для этого находим разъем в колодке, а там ищем контакт, помеченный буквой А. Для контроля питания модуля берем мультиметр, ставим его в режим измерения переменного тока до 20 В , установить один щуп (минус) на массу двигателя и включить зажигание.Второй щуп устанавливается на клемму А на блоке. Если электрооборудование исправно, мультиметр покажет 12 В, значит питание на модуль подается, причину неисправности ищем дальше.

Проверка контактов разъема

Мы уже провели предварительную проверку и убедились в наличии питания модуля зажигания. Теперь стоит разобраться с контактами отдельно. При включенном зажигании подключить контрольную лампу к контакту А и контакту В .

Тестером может быть обычная маломощная 12-вольтовая лампа с припаянными проводами, а можно использовать автомобильный пробник с индикатором напряжения 12В.

Проверка модуля зажигания

Для проверки работоспособности модуля присоединяем контакты от контрольной лампы или щупа к выводам А и В , после этого крутим двигатель стартером.

Если лампа начинает мигать, модуль дает отбой напряжения по аналогии с размыкателем контактов.

В этом случае контакты A и B в порядке.

Если лампа не реагирует на запуск стартера, явно неисправен модуль.

Проверка модуля 2114 доступными методами

Самый действенный способ узнать, что модуль зажигания не работает, это взять заведомо исправный прибор и попробовать запустить на нем двигатель. Понятно, что не каждый модуль от восьмерок, девяток и Самаров второго поколения может подойти.

Алгоритм действий для последующей проверки следующий:


Видео о проверке модуля зажигания на ВАЗ-2114

выводы

Как и любое неремонтопригодное устройство, модуль зажигания чаще всего нуждается в замене … Так можно сэкономить массу времени и нервов, которые не стоят тех денег, которые просят за новый модуль. Всем удачи!

Видео о замене модуля зажигания ВАЗ-2114

Ваз 2114 какие двигатели установлены. Какой двигатель ваз

лучше


Датчик температуры — это небольшой термостат в патрубке ГБЦ, с его помощью контролируется показатель температуры антифриза.

Датчик детонации вкручивается в блок цилиндров и фиксирует детонационные явления, возникающие в двигателе.В случае малейшей вибрации мотора на него передается импульс. После этого по сигналу блока управления производится коррекция зажигания, в ходе которой устраняются нежелательные вспышки топлива, приводящие к возникновению детонации.

Датчик уровня кислорода установлен в системе с обратной связью. Место его крепления находится перед глушителем. Нормальный температурный показатель достигает 360 градусов, а для активного нагрева мотора предусмотрен специальный нагревательный элемент.

Датчик расхода воздуха монтируется вплотную к воздушному фильтру. Он состоит из трех элементов, один из них определяет температуру окружающего воздуха, а остальные нужны для поддержания определенного уровня температуры выше первого. Поток воздуха охлаждает все нагревательные элементы, и ЭБУ использует эту информацию для определения расхода воздуха и установки времени открытия или закрытия форсунок.

Расположение потенциометра СО моторный отсек (стенка воздухозаборника).Этот элемент посылает сигнал в ЭБУ, используемый для регулировки необходимой пропорции воздуха и топлива.

Датчик скорости автомобиля находится возле щупа уровня моторного масла. Через него на ЭБУ поступает сигнал, аналогичный частоте вращения ведущих колес.

Датчик синхронизации — Расположен на крышке масляного насоса рядом с приводным шкивом генератора. По поступающей от него информации блок управления рассчитывает частоту вращения коленчатого вала и затем подает на форсунки характеристический сигнал.

Система снабжения


Воздушный фильтр расположен в передней части двигателя и оснащен резиновыми крепежными элементами. При необходимости их замены гофра располагается на одной параллели с осевой линией автомобиля. Основная функция дроссельного патрубка определяется дозированием потока воздуха, поступающего во впускной патрубок. Воздух, поступающий в двигатель, корректируется дроссельной заслонкой, соединенной с педалью акселератора. Дроссельная трубка состоит из двух компонентов: датчика положения дроссельной заслонки и регулятора холостого хода.

Часто случается, что двигатель ВАЗ-2114 выходит из строя. Один из них автолюбители называют «двигатель троит». Что означает это понятие? Каковы признаки такой неисправности в двигателе и каковы причины троения? Можно ли решить эту проблему?

Как понять какой троит двигатель ВАЗ-2114

Понятие «тройной двигатель» придумали сами автолюбители. Это связано с конструкцией и работой четырехцилиндровых двигателей внутреннего сгорания…Если один из четырех цилиндров выходил из строя, то ДВС все равно продолжал работать на трех оставшихся цилиндрах. Но такая неисправность отличалась характерным звуком, который получил название «троение двигателя» — работа только на трех цилиндрах. При этом топливная смесь в неработающем цилиндре будет не сгорать как положено, а накапливаться.

Если вовремя не отреагировать на такой сбой в системе, то топливная смесь будет разбавляться маслом, поступать с маслом в картер и разбавляться все жиже и жиже.В этом случае масло потеряет свою смазывающую функцию, что приведет к быстрому износу колец, цилиндро-поршневой группы и других важных деталей автомобиля. Чуть позже двигатель придется ремонтировать не то что частично, а капитально.

Аналогичные неисправности возникают на ВАЗ-2114. Их можно узнать по характерным признакам:

  1. Двигатель в режиме холостого хода проявляется периодическими подергиваниями, неравномерно.
  2. В движении ВАЗ-2114 не набирает требуемой мощности.
  3. Автомобиль дергается.
  4. При нажатии на педаль газа в работе двигателя будут обнаружены провалы.
  5. Из глушителя выходит неравномерный выхлоп, который прерывается и сопровождается хлопками.

На фоне этих признаков того, что двигатель ВАЗ-2114 троит, водитель может заметить увеличение расхода топлива.

Возможные причины

Следующим шагом является проверка искры в системе зажигания. Эта процедура также проста:

  1. Первым делом нужно снять наконечник с высоковольтного провода.
  2. При работающем двигателе автомобиля подвести провод от ГБЦ (к массе) — поставить на «разрыв».
  3. Проверить наличие искры между массой и проводом:
    • если искра отсутствует или проскальзывает слишком слабо, то неисправна система зажигания.

Но бывает и такая ситуация: искра мощная, но в двигателе все равно слышны провалы. Это значит, что настало время следующего шага проверки – замерить компрессию в цилиндрах, желательно во всех сразу.При исправной работе баллона разницы в показаниях манометра быть не должно (допускаются незначительные отклонения). При неисправном цилиндре — компрессии не будет или она очень слабая.

Неисправность в цилиндре может быть по одной из причин:

  • прокладка ГБЦ пробита;
  • прогорел выпускной клапан;
  • поршневые кольца лопнули;
  • прогорел сам поршень.

Если вам не удалось самостоятельно выявить причину того, что двигатель ВАЗ-2114 троит, обязательно нужно сделать компьютерную диагностику… Это можно сделать двумя способами:

  1. На специальной компьютерной стойке.
  2. Использование портативного сканера (например, АСКАН).

Опытный автомобилист сам сможет разобраться в неисправностях двигателя ВАЗ-2114, но если у него нет достаточного опыта, то лучше всего обратиться к квалифицированным специалистам в сервисный центр по обслуживанию автомобилей данной модели.

Проверка двигателя на холостом ходу


Если вы заметили, что двигатель ВАЗ-2114 начинает работать на холостом ходу, то вам необходимо проверить следующие системы:

  1. Система подачи топлива.
  2. Система зажигания.
  3. Клапанная система.

В первом случае, если неисправности в системе подачи топлива, то первым делом необходимо промыть топливную систему, после чего форсунку очищают с помощью ультразвука.

Второй случай связан с неисправностью в системе зажигания. Поэтому выполните следующие действия:

  • заменить свечи зажигания;
  • проверить работоспособность катушки зажигания;
  • заменить комплект высоковольтных проводов.

В третьем случае они тесно связаны с клапанами, то есть должны быть отрегулированы, чтобы они исправно выполняли свои функции. В том случае, если это невозможно сделать, старые клапаны просто заменяются новыми.

Как восстановить работоспособность двигателя ВАЗ-2114: советы специалиста

Первый совет: проверьте и замените электронный блок управления.

Второй совет: проверьте и замените кислородный датчик.

Совет третий: проверьте работоспособность датчика положения коленчатого вала.Это можно сделать с помощью электронного управления блоком. Это устройство выдаст ошибку, если неисправен датчик положения коленчатого вала. Это означает, что вы должны заменить его на новый.

Совет четвертый: проверьте и замените катушку зажигания.

Совет пятый: проверьте и замените воздушный фильтр.

Совет шестой: проверьте правильность установки ремня ГРМ.

09.05.2012

ВАЗ 2114 — Самый популярный отечественный автомобиль. Четырнадцатый пришел на смену ВАЗ 2109. Изменения коснулись как внешнего вида кузова, так и салона.

Спортивный стиль ВАЗ 2114

Спортивный внешний вид придают молдинги, установленные на кузове со всех сторон автомобиля, спойлеры и декоративные пороги.

Автомобиль имеет хорошие технические характеристики, хорошо держит трассу, хорошо входит в повороты даже на высокой скорости по сравнению с классической моделью, и с предшественником 2109.

ВАЗ 2114 пользуется хорошим спросом у любителей отечественного тюнинга. Простая конструкция кузова и относительно дешевое обслуживание дает возможность экспериментировать и выделяться в сером потоке автомобилей.

Технические характеристики ВАЗ 2114

Обычным 4-х цилиндровым 8-клапанным мотором уже никого не удивишь, так что особых характеристик ждать не стоит. Передний привод, стандартная коробка передач, барабанные и дисковые тормоза. Отличие хэтчбека от седана заключается в объеме багажника, который увеличивается при сложенных спинках заднего сиденья. Форма кузова в нашем случае на динамику не влияет. Сравнивать характеристики ВАЗ 2114 с классикой нет смысла – аэродинамика за счет более плавных и современных линий кузова делает машину более легкой в ​​управлении.Ну а в остальном ВАЗ 2114 – это обычная российская машина, которая нравится многим жителям страны и желанна в каждой семье. Большинство экземпляров инжекторные, с 2011 года установлена ​​электронная педаль газа — e-gas

Двигатель

1,5, 8 кл (Евро-2) 1,6 л, 8 кл. (Евро-3), 1.6 16кл (Супер-Авто)

Длина мм
Ширина, мм
Высота, мм
Основание, мм
Колея передних колес, мм
Колея задних колес, мм
Объем багажного отделения, дм 3
Снаряженная масса, кг
Полная масса автомобиля, кг
Допустимая полная масса буксируемого прицепа с тормозами, кг
Допустимая полная масса буксируемого прицепа без тормозов, кг
Колесная формула / ведущие колеса

4×2 / передний

Компоновка автомобиля

передний привод, расположение двигателя спереди, поперечное

Тип кузова/количество дверей

хэтчбек / 4

тип двигателя

бензин, четырехтактный

Система снабжения

Электронный многоточечный впрыск

Количество и расположение цилиндров
Объем двигателя, см 3
Максимальная мощность, кВт/об/мин
Максимальный крутящий момент, Нм при об/мин
Топливо

Бензин неэтилированный АИ-92 (мин)

Расход топлива по ездовому циклу, л/100 км
Максимальная скорость, км/ч
Трансмиссия

Ручное управление

Количество передач

5 вперед, 1 назад

Передаточное число главной пары
Рулевое управление

травмобезопасный, реечный, без усилителя

Шины

175/70R13-80 (Т, Н)
165/70R13-79 (С, Т)

Емкость топливного бака

Динамические характеристики

Разгон до 100 км/ч — 14. 0 с (1,5 8 кл), 13,6 с (1,6 8 кл), 11 с (1,6 16 кл)

Максимальная скорость -158 км/ч (8кл), 185 -190 (16кл)

На автомобили серии «Самара 2» Волжского автозавода устанавливались инжекторные двигатели с электронным, распределенным впрыском топлива. А для ВАЗ 2114, появившегося в 2001 году, и запущенного в серию в 2003 году, была разработана такая силовая установка — модель 2111. В последующие годы выпускались различные модификации этой машины и часть из них оснащалась другим двигателем модели, такие как — 21114, 11183, 21124 и 21126.Но самыми массовыми серийными автомобилями были ВАЗ 2114 с двигателями моделей 2111 и 11183.

Конструкция двигателя ВАЗ 2114

Основной отличительной чертой всех моделей двигателей на ВАЗ 2114 является то, что на них устанавливается инжектор. Электронное управление впрыском топлива, зависящее от показаний большого количества различных датчиков, отслеживающих самые разные параметры, вплоть до состава выхлопных газов, безусловно, способствует сбалансированной и экономичной работе двигателя. Сам двигатель на ВАЗ 2114 представляет собой рядный, четырехтактный, восьмиклапанный агрегат с распределительным валом сверху.Он имеет четыре цилиндра, работает на бензине и охлаждается специальной жидкостью. В моторном отсеке автомобиля двигатель расположен поперечно направлению движения. Фото двигателя ВАЗ 2114 показывает его реальное расположение относительно других агрегатов. Блок цилиндров данного силового агрегата изготовлен из чугуна методом литья. Все отверстия для тосола сформированы в литейной форме, маслоканалы обработаны механически. Рабочие цилиндры также обработаны. Внизу блока расположены опоры коренных подшипников, крышки для них изготавливаются при изготовлении блока, имеют индивидуальную посадку, поэтому заменить их невозможно.При разборке надо обращать внимание на маркировку этих крышек, чтобы не перепутать. В крышки и опоры вставлены вкладыши из стали и алюминиевого сплава. В третью опору вставлены упорные полукольца, препятствующие осевому перемещению коленчатого вала.

Поршни из алюминия с залитыми в них стальными кольцами. Штифты плавающие, а шатуны выкованы из стали. Днище блока цилиндров закрывает поддон, между ними должна быть прокладка.Необходимо следить за его целостностью, ведь поддон является вместилищем моторного масла, которое при работе ДВС смазывает все трущиеся детали. Масляная система смазки работает под давлением и посредством распыления. Давление создается масляным насосом, который, забирая смазку из поддона, прогоняет ее через прямоточный масляный фильтр. Он имеет обратный клапан, препятствующий вытеканию масла обратно в поддон. На коленчатом валу , расположенном внизу блока цилиндров, имеется фланец.К этому фланцу крепится маховик. На маховике просверлена специальная установочная метка для его правильного расположения на фланце коленчатого вала. Эта метка должна располагаться напротив шейки четвертого цилиндра. На левой стороне блока цилиндров установлен насос, который также называют насосом охлаждающей жидкости. Головка блока , или ГБЦ, изготовлена ​​из алюминия. Головка блока цилиндров содержит клапаны с втулками и седлами и толкатели с регулировочными шайбами. Распределительный вал расположен в головке блока цилиндров сверху и зажимается опорами, к которым прижимаются подшипники.Головка блока цилиндров закрыта крышкой с маслозаливной горловиной. Распредвал и помпа приводятся ремнем от зубчатого шкива коленчатого вала. Рядом находится еще один ремень, который раскручивает генератор.

Технические характеристики ВАЗ 2114

диаметр цилиндра — 82 мм; d степень сжатия — 9,8; дополнительный ДВС – 1,5 литра; мощность двигателя – 78 л.с. с.; dмаксимальный крутящий момент – 116 Нм при 3000 об/мин; средний расход топлива в смешанном режиме 7,3 литра на 100 км пути; масса двух двигателей внутреннего сгорания – 127 кг; моторесурс силовой двигательной установки 150 тысяч километров, в процессе практической эксплуатации моторесурс достигает 250 тысяч километров; два реальных тюнинга двигателя возможен различными способами и без потери ресурса мощность можно увеличить до 120 л. с.с., есть возможность увеличить мощность ДВС до 180 л. с., но со значительной потерей ресурса силовой установки. В процессе эксплуатации ДВС на автомобиле могут возникать различные отказы и неисправности, которые устраняются при самостоятельном ремонте или с привлечением специалистов. Необходимость капитального ремонта силовой двигательной установки при ее исправной работе возникает при достижении 150 000 км пробега. В этом случае необходима переборка двигателя ВАЗ 2114.

1 … Прежде чем приступить к разборке двигателя, необходимо слить масло и охлаждающую жидкость, а затем промыть весь узел. Обязательно нужно снять все навесное, чтобы не повредить его во время переборки. 2 … Отсоедините все бензопроводы. 3 … Снять все системы и агрегаты, связанные с подачей воздуха, снять шланги подвода и отвода воздуха и патрубки. 4 … Снять патрубки охлаждающей жидкости и сапун картера. Не забудьте отсоединить дроссельную трубку. 5 … Снимите ресивер, а также кронштейн крепления трубы и топливную рампу, вытащите форсунки с регуляторами. 6 … Снять провода с модуля зажигания и датчика детонации. Снимите свечи зажигания. Затем открутите все датчики. 7 … Снимите генератор, предварительно сняв натяжной ремень. Снимите все кронштейны и планки, необходимые для его установки и регулировки с генератором. 8 … Заблокируйте маховик и снимите шкив генератора. 9 … Снимите привод распредвала с крышкой, натяжителем и шкивом. 10 … Откручиваем насос, снимаем выпускной коллектор и термостат. 11 … Отсоедините масляный фильтр и масляный поддон, затем вытащите масляный насос. 12 … Для снятия поршневой группы необходимо отвернуть гайки с шатунных болтов и снять крышку. 13 … Поскольку маховик заблокирован, необходимо открутить его крепления с фланцем и снять диск маховика. 14 … Снимите крышки коренных подшипников вместе с нижними вкладышами. 15 … Осторожно вытащите коленчатый вал . С ним нужно обращаться очень осторожно, чтобы не повредить его и не поцарапать. 16 … Снимите верхние втулки и упорные полукольца.

При капитальном ремонте двигателя внутреннего сгорания требуется тщательный осмотр каждого узла, узла или детали. При обнаружении механических повреждений запчасть подлежит замене. Все прокладки, шайбы и неметаллические детали также подлежат замене.

Капитальный ремонт силового агрегата потребует более глубоких знаний устройства и принципа работы двигателя, но при желании каждый автолюбитель способен разобраться и провести данные операции своими руками.

Стоит отметить, что при диагностике неисправностей стоит внимательно и внимательно осматривать каждую деталь на наличие дефектов. Устройство 8-клапанного инжекторного двигателя ВАЗ-2114 достаточно похоже на первые поколения этого двигателя — «Самара».Конечно, конструкторы внесли множество изменений в особенности силового агрегата, но во многом они остались схожими. Ремонт и обслуживание этого двигателя необходимо проводить регулярно, что продлит не только его ресурс, но и уменьшит износ деталей, которые находятся внутри.

Датчики ВАЗ 2114

Современный автомобиль с инжекторным двигателем представляет собой сложный механизм, представляющий собой совокупность многочисленных узлов и электронных устройств. Они управляются с помощью различных датчиков. Чтобы правильно ими пользоваться, нужно знать, где и какие датчики стоят на ВАЗ 2114.Датчики устанавливаются для того, чтобы сигнализировать о состоянии систем, уровне жидкостей, аварийных ситуациях. Они расположены на двигателе, трансмиссии, кузове и электронных цепях. Практически все датчики ВАЗ 2114 устанавливаются на серийные машины штатно. Однако некоторые могут быть поставлены автовладельцем самостоятельно или при тюнинге автомобиля, как дополнительная опция. В перечень основных измерительных приборов, находящихся на серийных ВАЗ 2114 входит датчик: ➤ давления масла; ➤ температура антифриза; ➤ уровень антифриза; ➤ уровень топлива; ➤ холостой ход; ➤ массовый расход воздуха; ➤ уровень жидкости в тормозной системе; ➤ положение дроссельной заслонки; ➤ скорость; ➤ положение коленчатого вала; ➤ положение распредвала, он же датчик фаз; ➤ кислород; ➤ детонация; ➤ неровная дорога; ➤ температура окружающей среды.Список довольно солидный, но автовладельцы не успокаиваются и совершенствуют свои автомобили, устанавливая дополнительные устройства. Чаще всего устанавливаются следующие опции: ➤ устройство, сигнализирующее об открытых дверях; ➤ передний датчик износа тормозной колодки; ➤ световой сенсор. Указатель температуры охлаждающей жидкости. Его еще называют датчиком температуры двигателя. На форумах часто задают вопрос — где находится датчик температуры двигателя ВАЗ 2114. Он установлен на впускном патрубке рубашки охлаждения ГБЦ.Проверить его работоспособность достаточно просто. Достаточно подключить к нему омметр и опустить ДТОЖ в сосуд с жидкостью. При его нагреве необходимо следить за температурой и изменением сопротивления за счет его увеличения. Если требуемый график соблюдается, устройство считается исправным. Датчик уровня охлаждающей жидкости — стоит в бачке тосола. Его скручивают, как обычную пластиковую крышку, затем подключают электрический разъем. Датчик уровня тормозной жидкости — устройство поплавкового типа, устанавливаемое в бачок с тормозной жидкостью.Датчик холостого хода, или IAC, установлен на дроссельной заслонке рядом с дроссельной заслонкой. Датчик массового расхода воздуха — расположен на корпусе воздушного фильтра рядом с большим впускным коллектором. Датчик положения дроссельной заслонки — расположен на корпусе дроссельной заслонки. Датчик положения коленчатого вала. Его еще называют датчиком синхронизации, из-за того, что контроллер по его показаниям синхронизирует свою работу с системой впрыска. Устанавливается рядом с приводным шкивом генератора. Датчик положения распредвала или датчик фаз – расположен сбоку воздушного фильтра рядом с крышкой ГБЦ.В зависимости от положения распределительного вала он подает импульс на ЭБУ и впрыскивается непосредственно перед открытием клапана. Топливо подбрасывается одновременно с порцией воздуха, хорошо перемешивается и происходит качественная детонация. Кислородный датчик или лямбда-зонд. Стоит во впускном коллекторе выпускной системы перед резонатором. Посылает сигнал электронной бортовой системе об уровне концентрации кислорода в выхлопных газах. Датчик детонации – устанавливается между вторым и третьим цилиндрами на силовом агрегате со стороны вентилятора.Его показания через контроллер влияют на угол опережения зажигания. Это все основные датчики на двигателе ВАЗ 2114. Однако есть и другие датчики, которые выдают показания с ВАЗ 2114, свидетельствующие о его работоспособности или о состоянии окружающей среды или дорожного покрытия. Измеритель уровня топлива — расположен во впускной камере топливного бака. На ВАЗ 2114 устанавливается датчик типа ДУТ-1-03. Спидометр — стоит на КПП и передает данные о текущей скорости автомобиля на спидометр.Он также связан с контроллером, который, получая его импульсы, регулирует работу РХХ или дроссельной заслонки, в каком положении находится педаль газа и какие обороты двигателя. Стопор неровной дороги (датчик) — крепится под капотом на кузове в районе правого стакана брызговика. Он сообщает контроллеру об изменении вибрации кузова, при превышении уровня сигнала электроника отключает диагностику пропусков зажигания. Датчик забортной температуры (то есть окружающей атмосферы) его стандартное расположение на ВАЗ 2114 — по центру за передним бампером.Во время эксплуатации автомобиля водитель постоянно контролирует состояние систем и агрегатов с помощью приборов, сигнальных ламп и бортового компьютера. Показания на них поступают от измерительных приборов, которые установлены по всему автомобилю; от их правильной и аккуратной работы порой зависит жизнь людей в машине. Поэтому необходимо постоянно следить за их состоянием и работоспособностью, обращая на это внимание при очередном обслуживании. Сигнальные устройства, называемые датчиками, устанавливаются для того, чтобы информировать водителя или какое-либо управляющее устройство об изменениях, происходящих в процессе эксплуатации автомобиля или о состоянии соответствующего узла или системы, а также сигнализировать при возникновении сбоев или аварийных состояний в системе. машина.Поэтому водитель должен хорошо понимать принцип работы и расположение датчиков на ВАЗ 2114. Указатель давления масла . Важный прибор, сигнализирует о низком давлении масла в двигателе. Когда это происходит, это указывает на проблему в двигательной системе. Самым серьезным последствием игнорирования этого сигнала может стать капитальный ремонт или полная замена двигателя. Индикатор аварийного давления масла, связанный с датчиком, загорается в нескольких случаях: уровень масла значительно упал; забитый масляный фильтр; вышел из строя масляный насос; датчик давления масла неисправен; неисправность проводки или падение давления масла из-за утечек.На восьмиклапанном двигателе датчик расположен с правой стороны под клапанной крышкой в ​​головке блоков. На шестнадцатиклапаннике — на левом торце корпуса подшипника распределительного вала. Конструкция ДДМ предельно проста, а цена его невысока, поэтому, если он вышел из строя, выгоднее купить новый, чем ремонтировать его.

Выбирая себе автомобиль, каждый покупатель в первую очередь изучает технические характеристики потенциально привлекательных для него моделей.

Нельзя сказать, что ВАЗ 2114 имеет образцовые технические характеристики, но его мощность, расход и другие параметры вполне неплохие, учитывая стоимость самого автомобиля и затраты на его ремонт и доработку.Добавьте к этому хорошо проработанный экстерьер, и вы получите добротный молодежный автомобиль, который много дает, но мало требует от владельца.

Немного истории

В период с 1980 по 1984 год АвтоВАЗ достаточно тесно сотрудничал с гигантом современного автомобилестроения – компанией «Порше».

В то время шла совместная работа над моделью ВАЗ 2108. Уже в период с 1987 по 1991 годы компании начали работу над новым автомобилем – ВАЗ 2110 с двигателем 1,5 л.

Несмотря на соглашение о сотрудничестве, касающееся только этих двух моделей, специалисты не упустили возможности поработать над всей разрабатываемой в то время линейкой.Это касалось и модели ВАЗ 2109, ставшей наследницей современной четырнадцатой.

Не все знают об этом факте сотрудничества с немецкой компанией, которая уже считалась образцом автомобилестроения. Но именно это и послужило трамплином для создания надежных и очень интересных отечественных автомобилей.

Масштабное производство преемника российско-германской «девятки» в лице ВАЗ 2114 началось в 2003 году. Примечательно, что сначала в 2001 году появился ВАЗ 2115, а в 2004 году – ВАЗ 2113.

По проведенным исследованиям ВАЗ 2114 входит в список самых распространенных моделей в России.

Отличия от «девятки»

Различий между ВАЗ 2114 и ВАЗ 2109 по кузову не так много. Обновленный автомобиль получил новые:

  • Передняя часть корпуса;
  • Новая форма линз;
  • Новый капот;
  • Другая решетка радиатора;
  • Улучшено качество пластика на бамперах;
  • Спойлер;
  • Молдинги;
  • Накладки на пороги.

Внутри было гораздо больше изменений. Но во многом разница определяется классом автомобиля, то есть его оснащением. Для ВАЗ 2114 предусматривалось три варианта комплектации – Стандарт, Норма и Люкс.

Так что же изменилось внутри?

  1. Есть новая приборная панель с торпедо без верхнего бардачка. В люксе есть углубленная часть. На крышке нижнего бардачка есть пара подстаканников.
  2. В комплектациях стандарт и люкс предусмотрено наличие электростеклоподъемников.
  3. Рулевое колесо регулируется по углу наклона. Примечательно, но руль ВАЗ 2114 и рулевая колонка взяты от «десятки».
  4. Крепления ремней безопасности тоже берутся с десяток.
  5. Приборная панель используется от пятнадцатой модели ВАЗ.
  6. На потолке регулируемый фонарик внутреннего освещения.
  7. В максимальной комплектации имеет полноценный бортовой компьютер.
  8. Печка стала мощнее, но от этого повысился уровень шума.

Основные преимущества

Очевидно, что четырнадцатая модель от АвтоВАЗа не так проста, как многим кажется на первый взгляд. В противном случае он просто не оказался бы таким популярным и востребованным.

Вот некоторые из наиболее значительных преимуществ.

  1. Отличная аэродинамика. Учитывая мощность двигателей и аэродинамические возможности кузова, это одна из лучших моделей, созданных для скоростной езды. Сделайте чип-тюн, чтобы увеличить мощность двигателя, или организуйте более серьезные модификации двигателя, и вы сможете извлечь приличную мощность.При этом ресурс мотора особо не пострадает.
  2. Отличный внешний вид. Очевидно, что ВАЗ 2114 выглядит намного интереснее и привлекательнее девятки. При этом модель буквально создана для тюнинга. Нет необходимости увеличивать мощность. Оригинальный обвес — и ты звезда дорог. Только во всем нужно знать меру, чтобы не превратить настоящий тюнинг в колхоз.
  3. Молодежная ориентация. Молодое поколение водителей вряд ли сильно интересовало семерки, десятки или шестерки от АвтоВАЗа.Да, они были дешевыми и покупались чаще всего из-за отсутствия альтернатив. Но с появлением ВАЗ 2114 многие поняли, что наконец-то выпущен красивый, отечественный автомобиль, который выглядит не хуже импортных спортивных собратьев. При этом по цене они не могли конкурировать даже с четырнадцатыми.
  4. Возможность улучшения. До сих пор для ВАЗ 2114, несмотря на снятие модели с производства, доступно множество элементов для внешнего и внутреннего тюнинга…Обвесы, накладки, молдинги, спойлеры, сиденья, оптика — все на ваш вкус и кошелек. Что самое интересное, за небольшие деньги можно организовать масштабную ревизию, изменив стандартный ВАЗ 2114 до неузнаваемости.

Опции

Теперь поговорим об основных параметрах модели ВАЗ 2114.

Скажем прямо, четырнадцатому повезло из-за политики производителя. Дело в том, что первенцем в серии стала модель ВАЗ 2115, оказавшаяся самым первым блинным комом.

На основе ошибок, допущенных для пятнадцатого новшества и используя проверенные временем черты девятки, удалось создать законченный и один из самых удачных автомобилей в истории АвтоВАЗа — ВАЗ 2114.

Опции

Описание

Размеры

Четырнадцатая модель – пятидверный хэтчбек с 5 посадочными местами и вместительным багажником – 330 м3.Габариты автомобиля составляют 4122 на 1650 на 1402 миллиметра (длина, ширина и высота). Вес 970 кг, грузоподъемность 425 кг

Подвеска

Спереди установлены стойки МакФерсон, сзади продольные рычаги или винтовые пружины. Колесная база 2460 мм, передняя колея 1400 мм, задняя колея 1370 мм. Переднеприводный автомобиль с дисковыми тормозами спереди и барабанными механизмами сзади. При средней скорости 80 км/ч тормозной путь при условии присутствия пассажиров составляет 40 метров.Дорожный просвет, то есть клиренс составляет 160 миллиметров.

Есть электростеклоподъемники передних дверей, подогрев задних стекол, электровентилятор, подогрев передних сидений, электрозамки, бортовой компьютер, качественные материалы отделки, подголовники на заднем диване. В свое время салон характеризовался приличным уровнем шума, который на скорости 100 километров в час составлял всего 74 децибела. Сегодня салоны стали намного лучше, но для своих лет это прорыв в отечественном автомобилестроении.

Двигатель

Какие двигатели ставятся на эту модель? Изначально автомобиль выпускался с 1,5-литровым 8-клапанным двигателем. В 2007 году модель перешла на 1,6-литровый двигатель с 16 клапанами. Мощность была увеличена только в 2009 году — с 77 начальных лошадиных сил до 89 л.с. Коробка передач пятиступенчатая, и она была усовершенствована. В 2010 году ВАЗ 2114 получил двигатель от Приоры мощностью 98 лошадиных сил и это была последняя существенная доработка двигателей для модели.Что касается расхода топлива, то он составляет 7 литров на 100 километров по трассе и около 8-9 литров на 100 километров по городу.

Насколько хорош по техническим характеристикам этот автомобиль, судить вам. У каждого свои представления о хорошей машине. Мы постарались подробно рассказать вам о том, что такое ВАЗ 2114.

Многие считают, что время четырнадцатой модели уже позади, и ее преемница в лице Priora наглядно это доказывает.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
