Датчик коленвала: признаки неисправности

Коленчатый вал двигателя внутреннего сгорания – элемент КШМ, который служит для преобразования возвратно-поступательного движения поршней во вращательное. На инжекторных автомобилях с ЭСУД используется так называемый датчик положения коленчатого вала (ДПКВ, датчик синхронизации, датчик коленвала, датчик ВМТ, иногда в быту называется датчик фаз), который необходим для точной синхронизации работы системы зажигания и системы питания.

Как известно, система электронного управления двигателем имеет большое количество различных элементов. Если возникает неисправность какого-либо звена, ЭБУ переводит мотор в аварийный режим, двигатель может троить, плохо заводиться, на приборной панели загорается «чек» и т.д. При этом агрегат все равно будет работать, пусть и неустойчиво, если в него подается воздух, топливо и есть искра на свечах зажигания. Особенностью ДПКВ можно считать то, что неисправности или сбои в его работе обычно приводят к остановке двигателя. Далее мы рассмотрим, какие признаки неисправности датчика коленвала свидетельствуют о проблемах с указанным элементом.

Читайте в этой статье

Функции датчика коленчатого вала

Как уже было сказано, одним из явных признаков неполадок ДПКВ является полная остановка двигателя. Так получается в результате того, что сбои в его работе не позволяют системе питания своевременно подавать горючее, а система зажигания не способна в заданный момент поджечь топливно-воздушную смесь. Теперь рассмотрим, почему так происходит.

Датчик коленвала посылает сигналы в ЭБУ, сигнализируя о положении коленчатого вала в определенный момент, а также сообщает о направлении вращения вала и указывает частоту вращения. Отметим, что на разных автомобилях как само устройство, так и некоторые функции ДПКВ могут отличаться. Это зависит от типа установленного элемента. Устройства могут быть:

Электронный блок управления получает сигналы от указанного устройства, благодаря чему контроллер «знает» положение коленчатого вала по отношению к ВМТ в первом и четвертом цилиндре, а также фиксирует частоту и направление вращения вала.  На основе этих данных блок формирует сигналы для управления моментом зажигания, создает управляющие импульсы для инжекторных форсунок, управляет работой топливного насоса и т.д.

Датчик положения коленвала: признаки неисправности и проверка ДПКВ

В том случае, если причиной неполадок является датчик коленвала, признаки неисправности могут быть следующими:

  • холодный или прогретый двигатель не заводится;
  • во время работы под нагрузкой возникает детонация;
  • плавают обороты холостого хода;
  • снижается мощность двигателя, пропадает динамика;
  • скачут обороты во время движения, произвольно меняются обороты и т.д.

Необходимо учитывать, что указанные симптомы могут появляться и в результате других неисправностей. По этой причине перед началом манипуляций с ДПКВ следует исключить другие возможные неполадки. Еще следует добавить, что сбои в работе датчика коленвала могут возникать не постоянно. Другими словами, неустойчивая работа ДВС или проблемы с запуском могут проявляться не всегда, хотя «чек» загорается. В этакой ситуации рекомендуется произвести компьютерную диагностику двигателя автомобиля для более точного определения причины.

Рекомендуем также прочитать статью о том, что показывает компьютерная диагностика двигателя. Из этой статьи вы узнаете о том, как проводится указанная диагностика, что дает проверка и сканирование ошибок, а также как самому выполнить компьютерную диагностику автомобиля.

Также можно проверить датчик положения коленвала самостоятельно. Для такой проверки существует несколько доступных способов, которые позволяют с относительной точностью определить работоспособность элемента. Устройство заключено в пластиковый корпус, который обычно крепится на кронштейне в месте расположения шкива привода генератора.  Также к элементу может быть подключен провод, который имеет большую длину. Использование такого провода обусловлено тем, что место установки ДПКВ является достаточно удаленным.

Отметим, что сам по себе датчик коленчатого вала выходит из строя редко. Чаще причиной является механическое повреждение во время осуществления работ в подкапотном пространстве, а также попадание посторонних предметов в пространство между датчиком и зубчатым шкивом.

Если визуальный осмотр ничего не выявил, тогда датчик синхронизации понадобится снять, после чего можно переходить к проверке. Элемент следует осмотреть повторно, что помогает определить повреждения корпуса, сердечника, контактной колодки. Следует добавить, что достаточно часто после простой очистки контактов и сердечников от грязи ДПКВ начинает нормально работать.

В том случае, когда видимых дефектов не было замечено, следует перейти к диагностике датчика при помощи мультиметра. Устройство переводят в режим омметра для замера сопротивления на обмотке ДПКВ. В норме показания должны составлять 550-750 Ом. Также существует способ, при помощи которого фиксируется индуктивность датчика синхронизации, но такая диагностика сложнее для реализации в гаражных условиях и требует дополнительного оборудования (вольтметр, сетевой трансформатор).

Следует отметить, что одним из быстрых способов проверки является установка заведомо исправного или нового датчика синхронизации. Если двигатель заводится и нормально работает после замены, тогда причина очевидна. Еще нужно учитывать, что во время установки датчика коленчатого вала следует правильно выставлять зазор, который присутствует между зубчатым шкивом и ДПКВ. Квалифицированная установка датчика предполагает то, что зазор между сердечником датчика и диском синхронизации составляет 0.5 – 1.5 мм. Регулировка указанного зазора возможна путем установки дополнительных шайб в месте расположения посадочного гнезда датчика коленчатого вала.

Подведем итог

С учетом вышесказанного можно сделать вывод о том, что датчик коленвала является одним из самых важных элементов в общей схеме электронного управления силовым агрегатом. Выход из строя ДПКВ приведет к полной остановке двигателя, сбои в его работе сильно осложняют эксплуатацию ТС или делают езду на автомобиле практически невозможной.

По этой причине рекомендуется иметь запасной датчик коленвала в автомобилях, на которых владельцы регулярно преодолевают значительные расстояния по трассе. Также нужно добавить, что стоимость датчика коленвала для большинства отечественных и иностранных авто является вполне доступной.

Что касается проверки и замены, в самом начале следует убедиться, что в зазоре между датчиком и диском синхронизации нет посторонних предметов, а также сам зазор находится в допустимых рамках. Параллельно следует учитывать и то, что устройство может быть исправным и работоспособным, а причиной сбоев является грязь на сердечнике ДПКВ.

Читайте также

krutimotor.ru

Признаки неисправности датчика положения коленвала

Диагностика и ремонт2 ноября 2017

В современном автомобиле работой бензинового либо дизельного двигателя управляет электроника. Контроллер готовит топливную смесь и регулирует искрообразование на электродах свечей зажигания, полагаясь на показания нескольких измерителей, размещенных в ключевых точках, – воздушном и выпускном тракте, дроссельной заслонке и так далее. Но что произойдет, если один такой элемент выйдет из строя? В данном случае предлагается рассмотреть признаки неисправности датчика положения коленвала (ДПКВ) и способы его проверки в гаражных условиях.

Как работает датчик?

Чтобы научиться выявлять неполадки указанного прибора, нужно представлять его конструкцию и понимать принцип работы. Устройство датчика несложное и включает следующие элементы:

  • многовитковая катушка;
  • магнитный сердечник;
  • выводы катушки припаяны к контактам разъема;
  • неразборный пластмассовый корпус с отверстием для крепления.

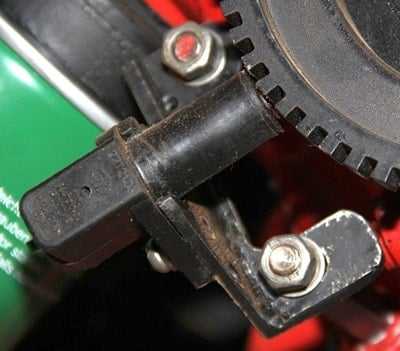

Измеритель устанавливается в непосредственной близости от зубчатого шкива, прикрепленного к коленчатому валу со стороны шестерен газораспределительного механизма. Посредством проводников датчик соединяется с главным электронным блоком, управляющим работой мотора.

Магнитный сердечник выведен наружу через торцевую часть пластикового корпуса и максимально приближен к зубьям вращающегося шкива. Просвет между деталями не превышает 1 мм.

Принцип действия прибора основан на явлении электромагнитной индукции. Когда в непосредственной близости от сердечника проходит значительная масса металла, катушка вырабатывает кратковременный электрический импульс. Зубцы крутящегося шкива вызывают череду таких импульсов, передающихся по проводам контроллеру. Благодаря этому электронный блок всегда «знает» положение коленвала, определяет верхние мертвые точки всех поршней и вовремя подает команду форсункам на впрыск топлива.

Отсюда возникло второе название прибора – датчик оборотов коленчатого вала. Надо понимать, что импульсы вырабатываются только при динамическом воздействии металлической массы, то есть, когда шкив вращается. Если коленвал остановился, ток в цепи элемента не возникает.

Примечание. По сигналам датчика контроллер не только своевременно направляет топливную смесь в цилиндры, но и дает команду системе зажигания вырабатывать искру, когда один из поршней выполняет такт сжатия и приближается к своей верхней точке.

Признаки неполадок датчика

Измеритель оборотов коленчатого вала считается довольно надежным устройством, исправно функционирующим от 100 тыс. км и более. Нередки случаи, когда элемент отрабатывает весь срок службы автомобиля. Неисправность датчика коленвала может возникнуть по таким причинам:

  1. Внутренний обрыв либо замыкание обмотки катушки возникает из-за длительного воздействия вибрации, передающейся от двигателя. Подобная поломка встречается весьма редко.
  2. Обрыв электрической цепи между прибором и контроллером. Причины – та же вибрация, оплавление проводников от контакта с горячими частями мотора либо случайное повреждение автолюбителем.
  3. Механическое разрушение корпуса случается в процессе ремонта, выполняемого в подкапотном пространстве. Например, удар сорвавшимся гаечным ключом.
  4. Нарушение контакта в разъеме от окисления или разбалтывания.

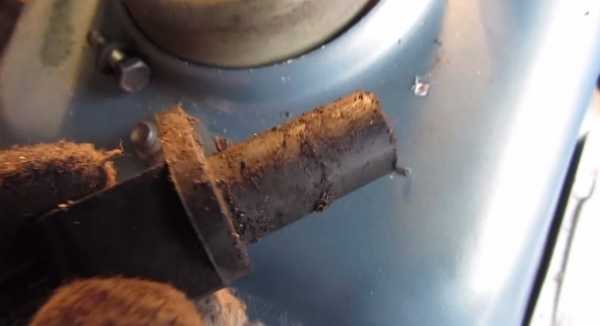

  5. Загрязнение рабочей поверхности, взаимодействующей с зубчатым шкивом.

Последний пункт списка требует отдельного пояснения. Общеизвестно, что электромагнитное поле проникает сквозь диэлектрические материалы, в том числе пыль и грязь. Но в месте расположения датчика к традиционным загрязнителям добавляются мелкие металлические частицы и стружка, летящая с шестерен. Попадая на торец сердечника, они экранируют магнитное поле, отчего электрический импульс постепенно ослабляется.

Справка. Загрязнение сердечника мельчайшими металлическими частицами характерно для изношенных силовых агрегатов с протекающими коренными сальниками. Смесь моторное масло + грязь + стружка толстым налетом покрывает находящиеся рядом детали, в том числе измеритель положения коленчатого вала.

Как хозяин автомобиля может определить симптомы неисправности датчика:

  1. Когда элемент полностью выходит из строя, двигатель глохнет и при последующих попытках запуска не подает признаков «жизни», поскольку контроллер не «видит» положение коленчатого вала. Аналогичный результат дает обрыв электрической цепи.
  2. Нестабильная работа на холостом ходу. Обороты мотора «скачут», наблюдается вибрация силового агрегата.
  3. Потеря мощности силового агрегата, провалы в процессе разгона.
  4. Увеличение расхода бензина либо солярки.

Как странно это ни звучит, но первый признак – самый благоприятный. Реанимировать «мертвый» мотор куда проще – достаточно проверить цепь или поменять сам датчик. При ненадежном контакте и прочих мелких неприятностях двигатель не отказывает, но ведет себя нестабильно. Проблема заключается в том, что при поломках других датчиков и неполадках системы зажигания силовой агрегат ведет себя таким же образом и выявить реальную неисправность гораздо сложнее.

Когда неисправен датчик расхода воздуха, положения дроссельной заслонки или лямбда – зонд, блок управления переходит на аварийный режим работы, подавая топливо по усредненным показателям. Отсюда нестабильная работа и повышенный расход. Такие же признаки наблюдаются при неполадках в цепи измерителя оборотов коленчатого вала.

Способы проверки в гаражных условиях

Когда двигатель вашего автомобиля резко «умер», необходимо снять датчик и произвести диагностику, описанную ниже. Если же мотор продолжает работать с признаками нестабильности, выполните такие манипуляции:

  1. Хорошенько очистите корпус прибора ветошью, смоченной органическим растворителем, – уайт-спиритом, скипидаром либо другим обезжиривателем. Особое внимание уделите торцу, обращенному в сторону зубчатого шкива.
  2. Убедитесь в надежности крепления. Из-за открутившегося винта датчик может отодвинуться от металлических зубьев, в результате зазор увеличится, а вырабатываемый импульс ослабеет.
  3. Прочистите контакты разъема от окисления.
  4. Осмотрите проводку на предмет оплавления либо перелома.

Если перечисленные действия не дают результата, производится демонтаж и проверка датчика коленвала мультиметром в 2 этапа. На первом измеряется сопротивление между клеммами прибора, что позволяет убедиться в целостности индукционной обмотки. Почистите контакты, включите омметр и проверьте сопротивление между ними. Нормальные показания лежат в диапазоне 500–700 Ом, при замыкании витков получите нулевое или пониженное значение, при обрыве – бесконечность.

На втором этапе испытывается работоспособность элемента согласно пошаговой инструкции:

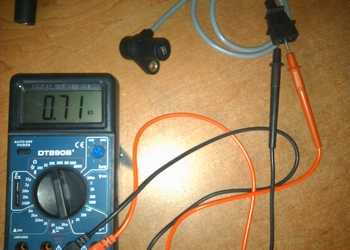

  1. Переведите мультиметр в режим измерения напряжения, максимальный порог – 200 милливольт.
  2. Надежно прикрепите провода к контактам колодки датчика (например, зажимами типа «крокодил»).
  3. Возьмите любой металлический инструмент – гаечный ключ, большую отвертку или что-то подобное. Резко прикладывайте и отрывайте его от магнитного сердечника элемента, придерживая корпус рукой. Вольтметр должен показать скачки напряжения.

Совет. Если с датчиком коленчатого вала все в порядке, прозвоните проводку омметром. Возможно, причина кроется там.

Дальнейшие действия такие: поломанный измеритель оборотов коленвала меняется на новый, ремонту деталь не подлежит. Исправный датчик устанавливается обратно с соблюдением зазора, поиск неисправности продолжается в другом месте.

Несколько слов о том, как проверить датчик коленвала в пути, когда нет мультиметра и других диагностических приборов. Понадобится 2 провода и светодиодная лампочка от любого автомобильного светильника (например, салонного). Для удобства открутите элемент и подсоедините лампу к разъему, затем подносите к магниту гаечный ключ, как описывалось выше. Исправный датчик заставит светодиод вспыхивать.

autochainik.ru

Датчик коленвала: признаки неисправности

Коленвал (коленчатый вал) – это узел деталей, деталь достаточно сложной формы. Имеет шейки, которые служат для крепления шатунов, а уже от этих элементов деталь воспринимает все усилия, преобразуя их в крутящий момент. Коленчатый вал является составной частью кривошипно-шатунного механизма.

Датчик коленчатого вала имеет множество различных наименований, начиная названием «ДПКВ» — датчик положения коленчатого вала (датчик синхронизации, и заканчивая наименованием «датчик ВМТ».

Именно датчик коленвала (датчик оборотов коленвала) является уникальным датчиком. Это объясняется тем, что неисправность данной электронной системы является единственной в своем роде, которая порождает полную остановку двигателя.

Но почему происходит так, что при возникновении неполадок с датчиком коленвала двигатель внутреннего сгорания прекращает свою работу? Это связано с тем, что сам датчик коленвала призван синхронизировать работу системы зажигания и топливных форсунок. Это означает, что сбой в работе такого датчика неизбежно приведет к сбою системы впрыска топлива.

Сам датчик коленчатого вала в период своей работы подает определенные сигналы электронному блоку управления о непосредственном положении в этот момент коленчатого вала, направление его вращения и ее частоте. Принцип работы датчика коленчатого вала очень часто отличается, так как целиком зависит от типа применяемого датчика на конкретной марке и модели автомобиля.

Существует несколько типов датчика оборотов коленчатого вала:

Магнитные датчики индуктивного типа не требуют для своего потребления особого отдельного источника питания. Для сигнала электронного блока управления индицируется напряжение в определенный момент, когда через магнитное поле проходит зуб синхронизации. Это магнитное поло образовывается вокруг датчика. Кроме того, что датчик контролирует обороты коленвала, он также зачастую используется как скоростной датчик.

Датчик Холла базируется на эффекте Холла. Это означает, что движение тока берет свое начало в тот момент, когда постоянно изменяющееся магнитное поле приближается к датчику. Диск синхронизации перекрывая магнитное поле, с помощью своих зубьев взаимодействует с магнитным полем, которое образовалось вокруг датчика. Датчик оборотов коленчатого вала данного типа также используется для распределения зажигания.

Оптический датчик. В данном типе датчиков диск синхронизации выполняется с зубьями или отверстиями. Сам диск перекрывает поток света, который проходит между светодиодом и приемником. Приемник перерабатывает полученный поток света в импульс напряжения, который, собственно, и передается в электронный блок управления.

Электронный блок управления принимает все подающиеся сигналы, которые генерируются датчиком частоты коленвала. После этого он определяет положения коленчатого вала относительно верхней мертвой точки в четвертом и первом двигательных цилиндрах, а также определяет частоту и направление, с которой вращается коленчатый вал.

Благодаря результатам, которые получает электронный блок управления, создаются сигналы для управлением: моментом зажигания, форсунками, регулированиям электробензонасоса, показаниями работы тахометра.

Датчик синхронизации имеет идентичный корпус другим различным датчикам. Есть лишь одно отличие между внешним видом этих датчиков – длинный провод, имеющий разъем, через который происходит подключение к бортовой цели.

Очень неудобным является место расположения датчика коленчатого вала. Именно из-за этого к датчику и подключен длинный провод с разъемом. Сам датчик прикреплен к кронштейну рядом шкива привода генератора.

При непосредственной установке датчика коленчатого вала зазор должен выставляться между зубчатым шкивом и самим датчиком. Правильным является положение датчика, когда зазор, который находится между его сердечником и диском синхронизации колеблется от 0,5 мм до 1,5 мм, а расстояние самого зазора можно регулировать с помощью прокладок (шайб), между датчиком и его посадочным гнездом.

В процессе непосредственной эксплуатации могут возникать неисправности датчика оборотов коленчатого вала, хотя это является довольно редкостным явлением. Все механические повреждения датчика возникают зачастую при произведении косвенных ремонтных работ под капотом, или если между зубьями шкива и датчиком различного рода посторонние предметы.

1. Что представляет собой ДПКВ

Прежде чем приступить к определению неисправностей и поломок в датчике коленчатого вала (индикатора сигнализации), нужно выяснить, что именно собою являет данный датчик и для чего он нужен. Так вот, основное его предназначение заключается в том, чтобы дать системе топливного впрыска транспортного средства возможность осуществление синхронного функционирования системы зажигания и топливных форсунок.

Устройство датчика коленчатого вала совсем простое и состоит из: капронового каркаса, обмотанного медным проводом, который крепится на стальном сердечнике. Сам провод изолирован эмалью. Герметическую роль играет компаундная смола. В период своей непосредственной работы датчик и подает сигналы электронному блоку управления о положении и всей работе коленвала.

Проблемы и поломки с датчиком положения коленчатого вала лишают топливную систему возможности установления всех важнейших вышеуказанных характеристик. Именно поэтому следует знать о том, как самостоятельно проверять исправность датчика коленчатого вала.

2. Датчик коленвала – признаки неисправности

Для начала необходимо выделить наиболее понятные и явные признаки неисправностей датчика коленчатого вала:

  • 1. В моторе при динамических нагрузках возникает ощутимая детонация;

    2. На холостом ходу обороты идут с признаками неустойчивости;

    3. Значительно снижается мощность двигателя без каких-либо показаний на приборах;

    4. Во время непосредственной езды существенно снижается динамика автомобиля. Тем не менее данная проблема может свидетельствовать о проблемах и с самым двигателем;

    5. Неконтролируемое понижение и повышение оборотов.

Помимо этого, о том, что датчик положения коленчатого вала пришел в негодность и стал неисправным может свидетельствовать банальная невозможность запуска автомобильного двигателя. Следовательно, автолюбителю не обязательно быть профессионалом в различных вопросах об устройстве электронных систем автомобиля, чтобы выявить и определить неисправность.

3. Как проверить датчик положения коленвала

Работоспособность всего узла данного устройства может быть проанализирована в несколько способов. Для начала необходимо запастись всеми нужными устройствами, а датчик синхронизации снять с двигателя. После этого нужно осмотреть его и приступить к непосредственной проверке.

При осмотре внешнем можно определить и установить различные повреждения сердечника, контактной колодки или самого корпуса датчика коленчатого вала. Иногда достаточным действием может быть простая очистка контактов и сердечников от различных загрязнений. Если же при внешнем осмотре не было выявлено явных проблем, то нужно приступить к проверке «скрытых угроз».

Первым способом такого рода осмотра будет прозвон датчика коленчатого вала омметром. Этот элементарный вариант позволяет очень легко решить проблему, которая заключается в проверке датчика положения коленвала на исправность. Таким образом необходимо произвести замер сопротивления обмотки датчика коленчатого вала. Вариация нормальной величины является от 550 Ом до 750 Ом.

Второй способ сложнее чем первый, так как задействует больше времени и ресурсов. Изначально необходимо измерять сопротивление обмотки датчика коленчатого вала, как и в первом случае с помощью омметра и мегомметра. После этого необходимо измерять индуктивности с помощью определенного прибора. Нормальным показателем будет являться индуктивность от 200 до 400 мГц.

Вследствие этого нужно использовать цифровой вольтметр и сетевой трансформатор. Именно результаты всех вышеуказанных замеров укажут автолюбителю на то, является ли исправным или неисправным датчик положения коленчатого вала.

Подытожим. Датчик положения коленчатого вала – один из важнейших элементов электронной системы автомобиля. Это единственное устройство из-за которого может тотально остановиться работа двигателя. Именно поэтому множество опытных автомобилистов дают дельный и полезный совет: всегда имейте в багажнике запасной датчик положения коленчатого вала. Он стоит достаточно дешево, а вот значение данного устройства для работы двигателя – неоценимое.

Подписывайтесь на наши ленты в Facebook, Вконтакте и Instagram: все самые интересные автомобильные события в одном месте.

auto.today

Датчик коленвала признаки неисправности: основная опасность

Доброго времени суток всем читателям моего блога и представителям многочисленной армии автомобилистов! Нынешние авто сплошь и рядом напичканы различной аппаратурой, которая призвана своевременно давать сигналы о тех или иных неисправностях. Все мы слышали о датчиках уровня топлива в баке, уровня масла в системе, неисправности антиблокировочной и антипробуксовочной систем и пр. Тем не менее, есть и другие очень важные узлы, о которых мы не вспоминаем до тех пор, пока с автомобилем не начнут происходить непонятные вещи. Датчик коленвала признаки неисправности и другие моменты, которые я хотел бы обсудить в рамках сегодняшней публикации.

   Как ведет себя двигатель в случае перебоев в работе прибора

Особенностью кривошипно-шатунного механизма, к которому относится и коленчатый вал, является преобразование движения поршней: из возвратно-поступательного типа во вращательный. Для того, чтобы точно определять положение, в систему был внедрен датчик положения коленвала, который еще могут называть датчиком синхронизации, или определителем ВМТ или фаз. Благодаря его действию происходит более плавная работа систем питания и зажигания рабочей смеси.

В случае выхода любого элемента из строя происходит перевод электронным блоком управления в работу мотора в специальном режиме аварийного принципа действия. Заметить это можно по возгоранию индикатора «чек инжен» на приборке, троению двигателя, потере им мощности, трудностями запуска. В таком режиме силовой агрегат будет по-прежнему функционировать, то есть, будет поступать горючее и воздух, образовываться искра и т.п. Однако, каждому водителю ясно, что нужно срочно предпринимать меры. Как проверить исправность датчика положения коленчатого вала? Об этом и пойдет речь чуть дальше.

Нужно понимать, как он ведет себя в случае перебоев в его работе. Горючее своевременно не подается, а система зажигания не в состоянии воспламенять рабочую смесь в точно необходимый период времени. А основной обязанностью датчика является посыл сигнала к электронному блоку управления с информацией о том, в каком положении находится коленвал в определенный момент времени. Также он сообщает направление вращения вала и его частоту. На основании полученных данных ЭБУ устанавливает момент зажигания, передает импульсы для форсунок, координирует работу топливного насоса и многое другое.

   Симптомы неисправностей

Итак, перейдем непосредственно к признакам, которые могут указывать на то, что именно датчик коленвала является виновником нарушений в работе силового агрегата:

  • возникновение эффекта детонаций при увеличении нагрузки;
  • снижение мощности мотора, его динамики;
  • потеря (плавание) холостых оборотов;
  • проблемы с запуском (как холодного, так и горячего двигателя), то есть стартер будет крутить гораздо дольше;
  • произвольное изменение оборотов при движении.

Неискушенный водитель может сразу броситься искать, где стоит пресловутый датчик. Однако нет 100% гарантии, что причина неполадок не кроется и в другом узле двигателя. В то же время, перебои в работе могут возникать не на постоянной основе. Поэтому для точного установления причин не обойтись без полноценной компьютерной диагностики силового агрегата.

Работа датчика основывается на изменениях в магнитном поле, которые возникает при появлении любого, даже крохотного, металлического предмета. На коленвал ставят металлический зубчатый диск, в котором отсутствует пара зубьев. Их вершинки должны попадать в магнитное поле датчика, который располагается напротив. Как только отсутствующие зубья пересекают область действия магнитного пол, устройство фиксирует это и передает свой сигнал на блок управления.

   Перед проведением диагностики устройства

При демонтаже этого устройства нужно запомнить его положение, чтобы вернуть впоследствии в прежнее посадочное гнездо. При визуальном осмотре следует убедиться в отсутствии видимых повреждений на корпусе. Покрытие сердечника грязью также может влиять на корректность работы и показания прибора. Если это не принесло своих результатов, стоит перейти к диагностике с помощью мультиметра. Ее непросто провести в гаражных условиях, поэтому лучше доверить ее выполнение опытным специалистам.

Те водители, которым приходится подолгу передвигаться по трассам между городами, нередко возят с собой запасной сигнализатор, определяющий положение коленчатого вала. Однако перед тем, как менять его, стоит убедиться в том, что между синхронизационным диском и датчиком отсутствуют посторонние частицы и предметы.

Теперь, когда мы выяснили, что датчик коленвала — это один из наиболее значимых элементов системы регуляции двигателя, и где находится этот компактный прибор, мы знаем, насколько важно своевременно уделять внимание его работоспособности. Его неисправность существенно осложняет безопасную эксплуатацию транспортного средства. Читайте следующие выпуски блога и будете обладать знаниями бывалых автолюбителей. На сегодня пока!

С уважением, автор блога Андрей Кульпанов

‘; blockSettingArray[0][«setting_type»] = 3; blockSettingArray[0][«element»] = «»; blockSettingArray[0][«directElement»] = «.info-bar»; blockSettingArray[0][«elementPosition»] = 1; blockSettingArray[0][«elementPlace»] = 2; blockSettingArray[1] = []; blockSettingArray[1][«minSymbols»] = 0; blockSettingArray[1][«minHeaders»] = 0; blockSettingArray[1][«text»] = ‘

‘; blockSettingArray[1][«setting_type»] = 6; blockSettingArray[1][«elementPlace»] = 30; blockSettingArray[2] = []; blockSettingArray[2][«minSymbols»] = 0; blockSettingArray[2][«minHeaders»] = 0; blockSettingArray[2][«text»] = ‘

‘; blockSettingArray[2][«setting_type»] = 6; blockSettingArray[2][«elementPlace»] = 70; blockSettingArray[3] = []; blockSettingArray[3][«minSymbols»] = 0; blockSettingArray[3][«minHeaders»] = 0; blockSettingArray[3][«text»] = ‘

‘; blockSettingArray[3][«setting_type»] = 3; blockSettingArray[3][«element»] = «»; blockSettingArray[3][«directElement»] = «.look-like»; blockSettingArray[3][«elementPosition»] = 0; blockSettingArray[3][«elementPlace»] = 2; blockSettingArray[4] = []; blockSettingArray[4][«minSymbols»] = 0; blockSettingArray[4][«minHeaders»] = 0; blockSettingArray[4][«text»] = ‘

‘; blockSettingArray[4][«setting_type»] = 3; blockSettingArray[4][«element»] = «»; blockSettingArray[4][«directElement»] = «#categories-3»; blockSettingArray[4][«elementPosition»] = 0; blockSettingArray[4][«elementPlace»] = 2; blockSettingArray[5] = []; blockSettingArray[5][«minSymbols»] = 0; blockSettingArray[5][«minHeaders»] = 0; blockSettingArray[5][«text»] = ‘

‘; blockSettingArray[5][«setting_type»] = 3; blockSettingArray[5][«element»] = «p»; blockSettingArray[5][«directElement»] = «#categories-3»; blockSettingArray[5][«elementPosition»] = 1; blockSettingArray[5][«elementPlace»] = 2; blockSettingArray[6] = []; blockSettingArray[6][«minSymbols»] = 0; blockSettingArray[6][«minHeaders»] = 0; blockSettingArray[6][«text»] = ‘

‘; blockSettingArray[6][«setting_type»] = 3; blockSettingArray[6][«element»] = «p»; blockSettingArray[6][«directElement»] = «#mc4wp_form_widget-3»; blockSettingArray[6][«elementPosition»] = 1; blockSettingArray[6][«elementPlace»] = 2; var jsInputerLaunch = 15;

Место для контестной рекламы


Автор:Андрей

avto-kul.ru

Датчик коленвала,признаки неисправности

Рубрика: Устройство автомобиля  |  Дата публикации: 19 октября 2014  |  Один комментарий

Важный датчик

Все инжекторные и некоторые карбюраторные  автомобили оснащены  датчиком положения коленвала (ДПКВ) и выход его из строя приводит к не возможности запуска двигателя, неустойчивой работе. Для того чтобы определить неисправность датчика положения коленвала нужно знать его устройство и как он работает.

Жигулевский датчик.

Газелевский датчик.

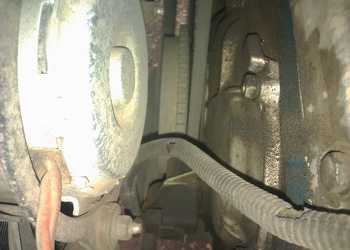

Расположение датчика коленвала

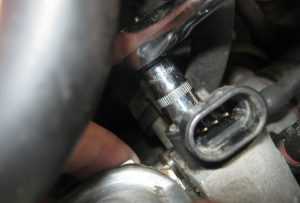

На Газели, Волге.

На Жигулях.

Устройство датчика коленвала

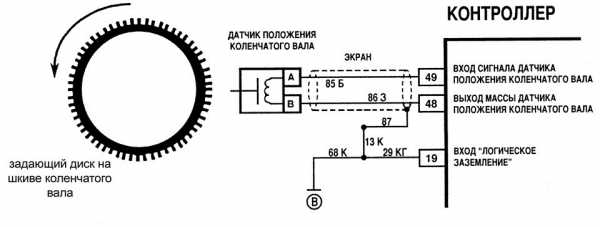

Датчик положения коленчатого вала это эл.магнитный датчик, по сигналу которого в системе впрыска топлива производится синхронизация работы топливных форсунок и системы зажигания. На шкиве коленвала расположены зубья в количестве 58, через каждые 6 градусов, а для начала генерации сигнала отсутствует два зуба (так называемый ноль).

Как работает датчик коленвала

Когда коленвал приходит в движение между установленным датчиком и зубьями шкива коленвала генерируется  импульс тока, электронный блок управления двигателем (ЭБУ) считывает импульс и дает сигнал на открытие форсунок и на модуль зажигания (катушки), который в свою очередь дает искру на свечи. Отсутствие двух зубов помогает ЭБУ определить ВМТ ( верхнюю мертвую точку), то есть в какой момент давать сигнал на форсунки и  подавать искру.

Определение неисправности датчика коленвала

Если двигатель перестал заводиться нужно, проверить  наличие искры и питания на форсунки. Снять высоковольтный провод со свечи зажигания и поднести к двигателю, а затем покрутить стартер. Отсутствие искры косвенно говорит о неисправности датчика коленвала. Но нужно быть внимательным, если искра все таки есть, сильный разряд тока на массу автомобиля может вызвать выход из строя электронного блока управления двигателем.

Отсутствие питания на форсунки определяется с помощью мультиметра или обыкновенной 12 вольтовой лампочкой подключенной к разъему форсунки, в момент вращения стартером двигателя должно появиться напряжение и лампочка загорится. А в случаи неисправности ДПКВ напряжение на разъем подаваться не будет, лампочка не загорится. А когда двигатель заводиться но «троит», глохнет , « виновником» может стать шкив коленвала.

Шкив должен плотно сидеть на носке коленвала, и если разбивает шпонку или раскручивается храповик, шкив болтается, сигнал от датчика коленвала идет не правильный, ЭБУ не в такт подает искру и питание на форсунки.

Как проверить датчик коленвала самостоятельно.

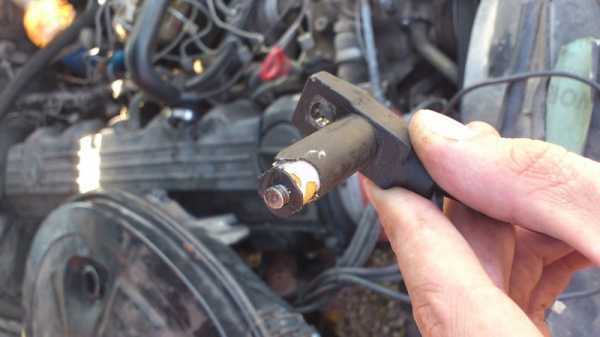

Для этого нужно снять датчик с двигателя и провести визуальный осмотр, на нем не должно быть вмятин, трещин. Затем нужно проверить обмотку датчика на сопротивление, подсоединив мултьтиметр к выводам датчика коленвала.

Сопротивление обмотки должно находиться в пределах 600-900Ом. Существует еще один способ проверки, для этого нужно подсоединить мультиметр, к выводам датчика .

Затем быстро поднести металлический предмет к сердечнику датчика коленвала, если он исправен на приборе можно будет увидеть скачки напряжения.

drivedrom.ru

Признаки неисправности датчика положения коленвала (ДПКВ)

Среди россыпи, безусловно, важных и нужных датчиков в современном автомобиле, датчик положения коленчатого вала, или ДПКВ занимает особое место. Дело в том, что если этот датчик радикально выходит из строя, то машина попросту никуда не поедет. Чем важен данный электронный компонент, какие функции он выполняет, как проявляются признаки неисправности датчика коленвала и что можно сделать для их устранения, обо всем этом, мы сейчас и поговорим.

Функции ДПКВ и признаки его неиспраности

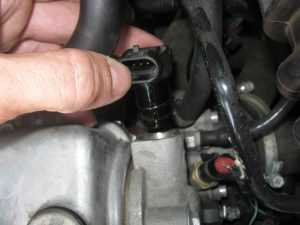

Как выглядит ДПКВ

Самой важной функцией описываемого прибора является синхронизация работы системы впрыска с системой зажигания. То есть, синхронизацией, конечно же, занимается электронный блок управления двигателем, но без показаний ДПКВ эта задача не решаема. Вот почему при отказе датчика положения коленвала мотор попросту заглохнет. Но это если датчик совсем перестал передавать ЭБУ свои показания, если же случается какой-то сбой и этот сбой повторяется регулярно – проявляются следующие признаки неисправности ДПКВ:

  • необоснованное падение мощности движка;
  • плавают обороты на холостом ходу и во время движения автомобиля;
  • возрастает расход топлива;
  • мотор захлебывается при активном нажатии на педаль акселератора;
  • детонация на высоких оборотах;

Как вы можете увидеть, большинство из симптомов неполадок датчика положения коленчатого вала, вполне могут быть обусловлены другими  поломками и сбоями в других датчиках и системах. Более того, сами проблемы с ДПКВ достаточно редки и чаще вызваны небрежностью ремонтных работ, проводимых в подкапотном пространстве, чем износом датчика или другими факторами.

Если же датчик оборотов коленвала вообще отказал, мотор заглохнет, а если он остановлен, уже не заведется. Ведь при отсутствии показаний датчика коленвала, электронный блок управления двигателем подает насосу в баке команду стоп и топливо  перестает поступать в систему.

Как устроен и как работает ДПКВ

Перед тем, как поговорить о ремонте и диагностике датчика положения коленвала следует рассказать о том, какими вообще бывают эти датчики и каков принцип работы подобных устройств. И так, существует три основных типа датчиков положения коленвала:

  • магнитно-индукционные;
  • оптические;
  • датчики Холла;

В магнитном датчике индуцируется электрическое напряжение, когда через магнитное поле, которым окружен датчик, проходят зубья диска синхронизации. Такой датчик достаточно прост, а главное он не требует для своей работы дополнительных затрат электроэнергии.

В оптическом датчике, зубья синхронизационного диска прерывают световой луч, проходя между светодиодом и воспринимающим светочувствительным элементом. И здесь уже, для работы датчика нужен какой-то минимум электричества, иначе диод просто не будет светить.

Датчики Холла основаны на одноименном эффекте и работают по принципу пересечения  переменным магнитным полем диска синхронизации, постоянного поля датчика.

На основании показаний ДПКВ определяется положение коленчатого вала, а так же частота его вращения. Благодаря чему, возможна синхронизация работы двигателя в целом и подачи топлива с системой поджига в частности.

Ремонт и диагностика ДПКВ

Найти датчик положения коленвала не очень сложно, хотя, установлен он в достаточно неудобном месте, рядом с приводным  шкивом электрогенератора, но его выдает длинный провод подключения. В принципе, чаще всего причинами неполадок этого датчика являются посторонние предметы и частицы, которые попадают в промежуток между самим датчиком и диском синхронизации. Еще одной распространенной причиной сбоев в ДПКВ является нарушение расстояния между диском синхронизации и сердечником самого датчика. Это расстояние в норме может колебаться от  полутора миллиметров до 0,5 миллиметра. Ну а регулируется этот зазор при помощи шайб, которые подставляются в посадочное гнездо датчика.

Ну и конечно же, причиной отказа ДПКВ может стать обрыв провода или плохой контакт. Следует хорошенько осмотреть подключение датчика и провод, посредством которого ДПКВ соединяется с электронным блоком управления мотором. Если же детальный осмотр не выявил механических или иных повреждений, которые могут быть причиной отказа или сбоев в работе ДПКВ, нужно продиагностировать его обмотку. Для этого, датчик следует снять, и замерить  величину сопротивления его обмотки. Нормальными считаются показатели от 550 Ом до 750 Ом. Выход же за рамки этих значений, как правило, говорит нам о том, что датчик  оборотов коленвала, с высокой вероятностью, вышел из строя.

В том случае, если на вашем автомобиле установлен оптический ДПКВ, причиной его отказа может стать  выработавший свой ресурс, светодиод.

Подводя итоги

И так, мы теперь знаем, что датчик положения коленчатого вала, это один из важнейших компонентов электронной системы управления двигателем, и без  показаний этого датчика нормальная работа  силового агрегата, попросту невозможна.

Так же мы знаем, что симптомы  неполадок в ДПКВ весьма и весьма красноречивы, вот только они могут свидетельствовать о проблемах с другими датчиками или компонентами авто. Сами же поломки датчика оборотов коленвала случаются достаточно редко. Также, мы ознакомились с тремя видами ДПКВ и характерными для них поломками.

Видео на тему

Похожие статьи

avtonov.com

Как проверить датчик положения коленвала: возможные причины неисправности

Уважаемые автомобилисты, знаете ли вы, какое значение для работы автомобильного двигателя имеет датчик положения коленвала? Его также называют датчиком синхронизации. Тем, кто не задумывался над этим вопросом, рекомендуем заглянуть в инструкцию по эксплуатации и прочитать примерно следующее: “Неработоспособность датчика положения коленвала способна стать причиной, из-за которой невозможно запустить автомобильный двигатель. Возможно также снижение мощности, скачки оборотов, что в результате обязательно приведет к прекращению работы двигателя.”

Все потому что с помощью датчика положения коленвала (далее по тексту ДПК) электронный блок управления получает информацию о фазе, в который находится двигатель и дает команду для подачи топлива на ту или иную форсунку или искры на свечу зажигания.

Проявление неисправности ДПК

Основной признак, свидетельствующий о неисправности двигателя — ощутимое понижение его динамики при движении. Контроллер увидит это, и на панели приборов засветится индикатор CHECK ENGINE.

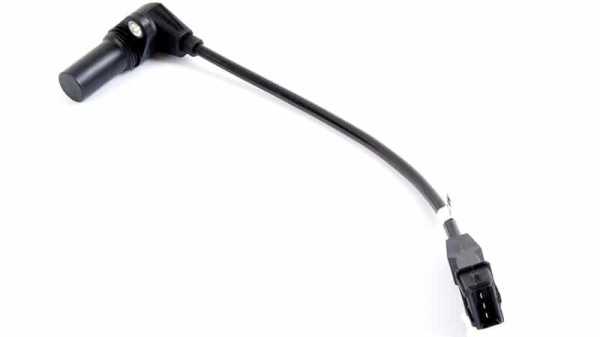

Внешний вид датчика положения коленвала

Неисправностям датчика коленвала или шкива ГРМ свойственны следующие признаки:

  • непостоянные обороты холостого хода;
  • спонтанное уменьшение или увеличение оборотов;
  • понижение мощности двигателя, которое ощущается даже без специальных устройств;
  • появление детонации во время динамических нагрузок;
  • абсолютная невозможность завести двигатель.

Итак, как проверить датчик положения коленвала и убедиться, что проблема кроется именно в нем, и почему сначала надо протестировать датчик синхронизации. Ответ прост.Несмотря на то что датчик синхронизации размещен в достаточно неудобном месте, диагностика проводится за короткое время. И при обследовании сразу будет видно, в каком состоянии пребывает ДПК и требуется ли замена.

Возможные причины поломки

  1. Механическое повреждение датчика или его смещение относительно шкива коленвала. Возможно, потребуется лишь вернуть его в исходное положение.
  2. Межвитковое замыкание обмотки. В этом случае однозначно старую деталь придется заменить.
  3. Третья причина кроется не в самом датчике, а в зубьях синхронизации на шкиве. В этом случае двигатель будет работать с перебоями, нестабильно. Сам шкив придется заменить.

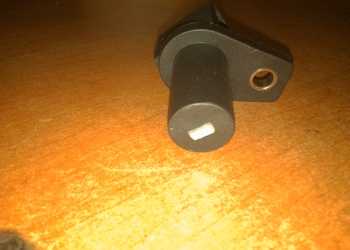

Механическое повреждение датчика

Методы проверки ДПК

Есть несколько способов проверки датчика коленвала на работоспособность. Все они осуществляются с использованием специальных приборов.

Проанализируем два способа, которые обычно используются для проверки датчика синхронизации.

Независимо от метода тестирования, перед тем, как проверить датчик коленвала необходимо его снять. И обязательно пометить исходное положение датчика коленвала на двигателе. Выполнив демонтаж, необходимо обследовать его снаружи. Наружная проверка датчика коленвала дает возможность установить: нет ли повреждений на корпусе ДПК, в каком состоянии сердечник, контактная колодка и непосредственно контакты. Вся грязь на контактах и сердечнике очищается спиртом либо бензином. Контакты датчика обязательно должны быть чистыми. Снимая ДПК, посмотрите, на каком расстоянии находится диск синхронизации от сердечника датчика, оно должно составлять 0,5–1,5 мм. Если при внешнем обследовании не были выявлены причины неисправности датчика коленвала, необходимо искать скрытые дефекты в электрической схеме ДПК.

Диагностику ДПК лучше проводить цифровыми приборами, для получения более точного результата

  1. Проверка ДПК посредством омметра. Этим прибором определяется сопротивление обмотки ДПК. Если датчик коленвала исправен, то сопротивление обмотки будет в пределах 550–750 Ом. Для точности определения исправности датчика посмотрите в руководстве по эксплуатации своего автомобиля соответствующие параметры, они обязательно должны быть указаны производителем. Если показатели не отвечают указанным параметрам, это подтверждает поломку датчика коленвала, следовательно, необходимо осуществить его замену.
  2. Следующий способ проверки ДПК более трудоемкий. Для диагностики нужно иметь:
  • вольтметр, лучше цифровой;
  • мегомметр;
  • прибор для измерения индуктивности;
  • сетевой трансформатор.

Для того чтобы узнать точные показатели измерения ДПК, температура воздуха при диагностировании должна быть 20–22 градуса. Вышеописанным методом посредством омметра определяется сопротивление обмотки. Далее необходимо измерить индуктивность обмотки ДПК. Она определяется посредством измерителя индуктивности (индуктивная катушка, емкость и сопротивление). Нормой является индуктивность 200–400 МГц. Посредством мегомметра определяется сопротивление изоляции. При напряжении 500В, сопротивление изоляции составляет не должно превышать 20 МОм.

Если при ремонте ДПК возникнет намагничивание диска синхронизации, то для того, чтобы его размагнитить, необходимо воспользоваться сетевым трансформатором.

Результаты тестирования дают возможность определить, исправен ДПК или неисправен. Устанавливая старый или новый датчик коленвала, обязательно учитывайте проставленные метки для точного монтажа. Помните, что диск синхронизации должен находиться на расстоянии 0,5–1,5 мм от сердечника.

Интересное по теме:

загрузка…

Facebook

Twitter

Вконтакте

Одноклассники

Google+

ktonaavto.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
2019 © Все права защищены. Карта сайта
