Смазка для рулевой рейки: виды, особенности, как заменить

Чем смазать рулевую рейку?

Рулевое управление – один из основных элементов автомобиля. Оно отвечает не только за поворот транспортного средства в заданном рулевым колесом направлении, но и за безопасность водителя. Поэтому при обслуживании данного узла требуется использовать качественные запчасти и смазочные материалы. В данной статье поговорим о смазке для рулевой рейки.

Назначение рулевой рейки

Рулевая рейка (РР) предназначена для преобразования поворота руля в горизонтальное отклонение колес. Первые такие узлы были достаточно просты: шестерня, расположенная на рулевом валу, сопряженная с ней рейка и рулевые тяги. Сегодня рулевые механизмы устроены несколько сложнее. Они бывают трех основных видов:

Механические
Гидравлические
Электрические

Первый вид самый простой.

Здесь поворот колес происходит за счет прикладываемых водителем физических усилий. Для того, чтобы облегчить работу водителя и повысить удобство управления используется рулевая рейка с переменным передаточным числом. Это означает, что шаг зубьев меняется к краям от середины. Это обеспечивает острый и тяжелый руль на высоких скоростях, и плавный ход колеса при маневрировании на низких скоростях и на месте.

Гидравлическая рейка отличается от механической тем, что усилие, прикладываемое водителем для поворота рулевого колеса, уменьшается благодаря гидроусилителю. Благодаря этому обеспечивается легкое и острое управление автомобилем. Такое строение характерно для современных транспортных средств.

Электрическая рулевая рейка по принципу работы схожа с гидравлической, только за усиление отвечает электромотор. Этот агрегат может устанавливаться как на рулевом валу или интегрироваться в рейку (наиболее безопасный вариант), так и может быть встроен в рулевую колонку (дешевый и небезопасный вариант).

Симптомы

Основные признаки того, что настало время осмотреть рулевую рейку – это стук и посторонние звуки. Они проявляются при раскачивании рулевого колеса из стороны в сторону, при резком повороте или выворачивании руля, при езде по неровностям. Но по звуку порой непонятно, исходит он от рейки или от элементов подвески. Также возрастает усилие, прикладываемое для поворота рулевого колеса.

Чтобы точно узнать, что причина именно в рейке, нужно сделать следующее:

Установите транспортное средство на ровную поверхность
Откройте и поднимите капот
Выкручивайте руль в обе стороны до упора
При резком повороте руля внимательно слушайте, откуда исходит звук

Благодаря такой простой диагностике вы сможете без особого труда определить, является ли рулевая рейка причиной постороннего шума.

Чем смазать рулевую рейку?

Смазка для рулевой рейки подходит не любая. Материал должен не только быть устойчивым к воздействию нагрузок, в том числе ударных, но и быть устойчивым к перепадам температур и влаге.

Начнем рассматривать смазки для рулевой рейки и тяг с литиевых. Это недорогие материалы, которые используются практически во всех узлах автомобиля. Они работают в широком диапазоне температур от -40 °C до +120 °C, хорошо справляются с нагрузками, защищают от коррозии. Такие смазки могут быть как синтетическими, так и минеральными, а в их составе может быть графит или дисульфид молибдена. Для водителей, автомобили которых эксплуатируются преимущественно в городе это самый подходящий вариант.

Следующие смазки, которые подойдут для рулевой рейки – кальциевые. В нашей стране и СНГ они известны под названием «Солидол». Это могут быть материалы на основе синтетического или минерального базового масла, которое загущено кальциевым мылом, кальциевым или литий-кальциевым комплексным мылом. Эти материалы обладают высокой водостойкостью, отлично работают при тяжелых и ударных нагрузках, хорошо защищают от коррозии и имеют хорошую стойкость к низким температурам. По сравнению с литиевыми смазками они стоят несколько дороже, но обладают более высокими эксплуатационными свойствами.

Литол-24

Самая популярная смазка в России и странах СНГ. Именно этот материал используется практически во всех механизмах автомобилей, особенно отечественных. Данный материал устойчив к воздействию воды, не изменяет плотности при нагреве, обладает высокой механической стабильностью. Работает смазка в диапазоне температур от -40 °C до +120 °C.

EFELE MG-213

Термостойкая пластичная смазка на основе минерального масла и литиевого комплекса. Обладает хорошей несущей способностью, отлично защищает от коррозии, устойчива к смыванию водой. Работает в диапазоне температур от -40 °C до +160 °C.

Molykote G-2001

Морозостойкая синтетическая смазка на основе ПАО-масла и литий-кальциевого мыла. Отлично работает во влажной среде, при высоких скоростях. Обеспечивает надежную защиту от коррозии и износа, не вымывается водой. Работает в диапазоне температур от -50 °C до +130 °C.

StepUp SP1629

Универсальная термостойкая синтетическая смазка с дисульфидом молибдена. На основе синтетического масла, загущенного кальциевым комплексом. Содержит кондиционер металла SMT2, обладает очень высокими противозадирными свойствами, антикоррозийными и противоизносными характеристиками. Работает в диапазоне температур от -40 °С до +275 °С.

Как смазать рулевую рейку?

Замена смазочного материала в рулевой рейке возможна без ее демонтажа. Это можно сделать и самому. Для этого понадобится новый смазочный материал, хомуты, растворитель и ветошь.

Поддомкрачиваем левую часть автомобиля, выворачиваем руль вправо и демонтируем колесо. Далее очищаем поверхности, которые находятся рядом с рулевой рейкой. Ослабляем многоразовую стяжку на правом пыльнике и разрезаем большой внутренний одноразовый хомут.

Затем отодвигаем гофру вверх по валу. После этого можно увидеть наличие смазки в узле. Старый материал желательно удалить с поверхностей. Далее нужно щедро смазать рейку и пыльник изнутри. После этого выворачиваем руль до упора пару раз чтобы новая смазка распределилась, а затем добавляем еще смазки. Устанавливаем пыльник на штатное место при помощи хомутов. Ту же самую операцию проводим с левой стороны автомобиля.

Чтобы рулевой механизм прослужил как можно дольше нужно регулярно проверять состояние рейки и докладывать смазку.

Какой смазкой смазывать эур на калине. Чем смазать рулевую рейку. К смазкам для узлов, подвергающихся интенсивному воздействию окружающей среды, например, к смазке шарниров рулевых тяг, предъявляются дополнительные требования

Каждый владелец авто с пробегом рано или поздно, начинает искать информацию, как смазать рулевую рейку. Данный элемент отвечает за возможность совершать маневры, поворачивая руль. Если смазки не хватает, увеличивается риск поломки трущихся элементов. Для обеспечения безопасности дорожного движения важно своевременно проверять состояние рейки и правильно выбирать смазочные материалы.

Чтобы понять, зачем используется смазочная субстанция, стоит разобраться в строении механизма. Он состоит из зубчатой рейки и шестерни. Благодаря этим элементам вращательное движение передается на колеса. Когда водитель поворачивает руль, зубчатая шестерня движется в заданном направлении. Она цепляется за зубья рейки и толкает ее.

Рейка передает движение к жестко закрепленным на ее концах рулевым тягам. Они начинают двигаться, и счет них колеса поворачиваются под нужным углом. Тяги сопряжены с рулевыми наконечниками, именно они передают движение руля осям передних колес.

Рулевая рейка

По типу привода, рейки делятся на три разновидности:

Самые современные — электрические.
Гидравлические, как и предыдущая разновидность, созданы, чтобы уменьшить усилие водителя при повороте руля.
Широко распространены механические.

Эта деталь преобразует поворот рулевого колеса в отклонение передних колес относительно горизонтальной плоскости. Поездка на автомобиле требует постоянного маневрирования, поэтому используемый для управления механизм должен быть исправен. Нанесение смазки облегчает вращение руля и следовательно, упрощает процесс вождения.

Рулевая рейка передает и трансформирует движение рулевого колеса на колеса. Но при поездках за счет силы трения металлические элементы данного узла нагреваются и подвергаются износу. Смазка увеличивает ресурс деталей и продлевает срок службы всего механизма.

Точные параметры должны быть указаны в инструкции, прилагаемой автоконцерном, на них нужно равняться. Но учитываются и внешние факторы, в том числе, климатические условия.

Например, некоторые смазки непригодны для холодного климата с минусовыми температурами. Для улучшения свойств, добавляются присадки — они увеличивают морозостойкость, сопротивляемость окислению, влагостойкость и другие характеристики.

Среди различных видов смазок подходящими для рулевой рейки считаются изготовленные на литиевой основе. Они способны прослужить в течение длительного срока и не сильно сохнут под воздействием кислорода. Им не страшна вода, при попадании влаги состав сохраняет исходные свойства.

Изготавливается вязкая субстанция путем загущения нефтяных масел литиевым мылом. Смазки различают между собой по степени вязкости, также они бывают разных цветов. Наиболее часто используют следующие виды смазочных материалов:

Фиол — выпускается с различной степенью вязкости.
Циатим 201 — отечественная разработка, пользуется широким спросом благодаря доступной стоимости. Она имеет диапазон рабочих температур от -60 до 90 градусов.
Северол — морозостойкая, рассчитана на регионы с холодным климатом.
Литол-24 — при температуре -20 градусов вязкость данного продукта снижается вдвое.

Лучше выбирать уровень морозостойкости с запасом, иначе рассчитанная на -25 градусов смесь замерзнет при внезапном тридцатиградусном морозе.

Но в первую очередь важно следовать рекомендациям производителя авто. В крайнем случае рекомендованное средство заменяют схожим по составу аналогом.

Синтетическая смазка

На ресурс механизма влияют условия эксплуатации. Шарнир должен оставаться герметичным, чтобы на него не попадала пыль и влага. Когда уплотнители повреждены и не прилегают плотно, даже идеальная смазка не способна повышать сохранность деталей. Смешавшаяся с частицами грязи смазочная масса лишь усиливает износ.

Определить неисправность данного узла со стопроцентной точностью можно, обратившись на ближайшую СТО. Но возможно и самостоятельно выявить необходимость смазывания. Для этого нужно прислушиваться к автомобилю во время движения и обращать внимание на посторонние звуки.

Если появились стуки в области рулевого механизма, одна из наиболее вероятных причин — нехватка смазки. Нередко звук появляется только при поездках по неровной дороге за городом. Но использование такого метода не дает полной гарантии, ведь причина может вовсе и не в рейке.

Когда руль перестает поворачиваться, это свидетельствует о том, что произошло заклинивание рулевого механизма. Такая поломка возможна, например, при закусывании зубьев вследствие недостаточного количества смазки. Нельзя оставлять ее без внимания, так как от исправности рулевого колеса зависит управляемость авто и безопасность на дороге.

Зубья на рулевой рейке

Часто водители решают смазать рейку, если производитель использовал мало смазки. После покупки нового авто рекомендуется произвести проверку данного узла, даже если видимые неполадки отсутствую. Данная мера просто необходима, если руль приходится поворачивать с усилием. Но не стоит смазывать рейку, когда под рукой нет подходящего средства.

При нанесении смазки важно полностью заполнять зазоры и поворачивать руль, чтобы масса равномерно распределилась. По этой причине для закачивания используется шприц, который можно купить в аптеке. Он позволяет закачать смазывающую субстанцию в труднодоступные места.

На морозе неподходящая по температурному диапазону смазка замерзнет. В результате руль перестанет поворачиваться, чтобы сдвинуться с места, придется долго прогревать мотор. Тогда возможен хруст при повороте рулевого колеса, чтобы не повредить пыльники, придется проявлять осторожность при вождении.

Если начать делать резкие рывки, механизм может повредиться. На машинах с гидроусилителем возможен разрыв шланга и выход насоса ГУР из строя. Конечно, можно продолжать эксплуатацию транспортного средства, но лучше поменять смазку на подходящую для минусовых температур.

Чем дольше эксплуатируется данный узел, тем больше внимания приходится уделять обслуживанию. Если имеются серьезные неполадки, лучше полностью разобрать механизм. Только при полной разборке можно максимально качественно смазать рейку. Для проведения работ потребуются следующие инструменты:

набор с ключами и головками;
лак для ногтей или маркер;
шприц;
шланг, подключаемый к шприцу;
средство WD-40.

Вначале руль ставят в среднее положение и отмечают лаком для ногтей или маркером положение вала. Если этого не сделать, при последующей сборке будет трудно понять, в каком положении находился вал. Чтобы добраться до рулевой рейки, необходимо снять мешающие детали в моторном отсеке.

Если механизма оснащен гидроусилителем руля, вначале потребуется выкачать из него жидкость. Выполнить эту операцию можно при помощи шприца с подключенным к нему шлангом. Далее нужно установить домкрат и снять переднее колесо.

Затем необходимо открутить стойку стабилизатора и рычаг поперечной устойчивости.

Теперь можно снять защитные пыльники и рулевые тяги. После этого откручивается стопорная гайка и болт, за счет которого держится рулевой вал.

Вал выбивают вверх при помощи молотка, предварительно сняв стопорное кольцо.

Теперь можно снять сальники, важно помнить, что верхний зафиксирован при помощи стопорного штифта. Этот штифт можно выбить молотком.

Дальше необходимо прокрутить заглушку стопорного кольца, отключить присоединенные к рейке шланги и патрубки, после чего слить масло. Чтобы демонтировать ее, придется снять болт карданного вала. Запчасть нужно положить на стол и разобрать.

Снятые детали промывают при помощи специального вещества для очистки двигателя или обычного бензина. Старая смазка не должна оставаться на поверхности и смешиваться с новой. Первым делом снимают пыльник и сальник. Затем находящиеся на наконечниках пыльники демонтируют и окручивают. Чтобы вынуть вал, откручивают гайку. Снятые детали также промывают.

Рейку нужно смазать, придется нанести смазывающее средство и на наружную поверхность. Теперь нужно аккуратно надеть пыльник, важно следить, чтобы он не перекручивался. Затем обратно ставятся болты и рулевые тяги. Чтобы закрутить болты правильно, нельзя крутить руль, иначе собьются метки. Далее производится сборка в обратном порядке разборки.

Поскольку снятие всего узла целиком доставляет трудности, многие отказываются от столь сложного способа. Но рейку можно смазать, не снимая. Вначале нужно снять защитный кожух с крышки мотора. Теперь необходимо найти пыльник рулевой рейки и срезать бокорезами кожух, на котором он держится.

Нужно проверить состояние пыльника и штока. Если на поверхности мало или вовсе нет смазки, значит нужно нанести ее. Для этой цели удобно использовать шприц или загнутый в форме буквы «Г» пруток.

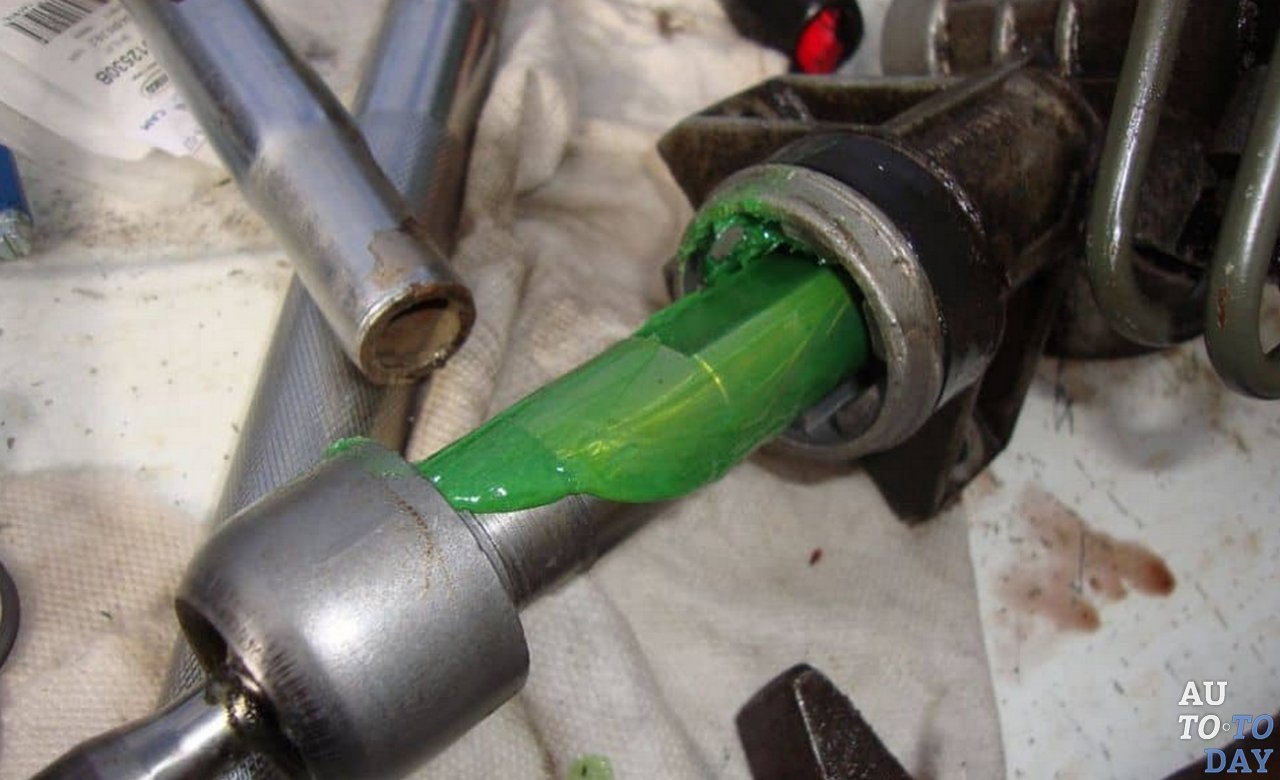

Вязкую массу необходимо набить между корпусом и штоком. Далее устанавливается пыльник, чтобы закрепить детали, нужно использовать подходящие по размеру стяжки. Затем необходимо провернуть руль вправо и приподнять машину домкратом, чтобы добраться до рейки. Остается проверить пыльник со стороны колеса.

Процесс закачивания смазки подробно рассмотрен в видео:

Даже без смазки машина сможет ездить, но механизм будет быстро изнашиваться, а при минусовой температуре руль не повернется. Поэтому следует регулярно проверять наличие достаточного количества смазки. Главное — знать диапазон температур, при котором будет эксплуатироваться авто. Необязательно обращаться к мастеру, ведь смазать механизм сможет при желании любой автомобилист.

Чем и как смазать рулевую рейку

5 (100%) 4 проголосовало

Назначение рулевой рейки

Механические
Гидравлические
Электрические

Первый вид самый простой. Здесь поворот колес происходит за счет прикладываемых водителем физических усилий. Для того, чтобы облегчить работу водителя и повысить удобство управления используется рулевая рейка с переменным передаточным числом. Это означает, что шаг зубьев меняется к краям от середины. Это обеспечивает острый и тяжелый руль на высоких скоростях, и плавный ход колеса при маневрировании на низких скоростях и на месте.

Симптомы

Чтобы точно узнать, что причина именно в рейке, нужно сделать следующее:

Установите транспортное средство на ровную поверхность
Откройте и поднимите капот
Выкручивайте руль в обе стороны до упора
При резком повороте руля внимательно слушайте, откуда исходит звук

Чем смазать рулевую рейку?

Литол-24

StepUp SP1629

Как смазать рулевую рейку?

Чтобы рулевой механизм прослужил как можно дольше нужно регулярно проверять состояние рейки и докладывать смазку.

Рулевой механизм любого автомобиля несет на себе огромную ответственность. От его исправности зависит жизнь и безопасность, как участников движения, так и окружающих. Как и большинство механических узлов, рулевая система требует тщательного обслуживания. Особенно важно знать, чем смазать рулевую рейку .

Что собой представляет рулевая рейка и для чего она нужна.

Суть работы рулевого механизма заключается в трансформации крутящего момента руля в линейное перемещение рулевых тяг. Основным элементом этого механизма является рулевая рейка. В ней с помощью шестерни и зубчатой рейки происходит передача рулевого вращения на колеса. Шестерня крепится непосредственно на рулевой вал. При его вращении она своими шлицами цепляется за зубья рейки, толкая ее в определенном направлении. Рейка, в свою очередь, приводит в движение рулевые тяги, которые жестко закреплены на ее концах. На противоположных концах тяг закреплены рулевые наконечники, которые и передают поворотное усилие на колеса.

Поняв принцип работы механизма управления автомобилем легче предотвратить его преждевременный выход из строя. Также важно знать, какое обслуживание необходимо, чем смазать рулевую рейку , и как ухаживать за ней. Необходимо учитывать и общий срок службы вашего автомобиля. Ведь с каждой пройденной тысячей километров уязвимость его деталей и узлов становится все ощутимее. А соответственно и внимания ему требуется уделять больше.

Для чего нужна смазка рулевой рейки.

Как и в любых механизмах, в рулевой рейке имеют место процессы взаимодействия металлических деталей. Такой контакт не происходит без возникновения эффекта трения. В результате этого повышается температура деталей, а также усиливается их износ. Для того, чтобы уменьшить негативный эффект трения, и применяется смазка. Также, смазанная рулевая рейка облегчает водителю поворот рулевого колеса. Если же рулевой механизм дополнен электрическим или гидравлическим усилителем, то их ресурс заметно продлевается. Но прежде чем смазать рулевую рейку , ее необходимо разобрать и тщательно удалить остатки старой смазки. Только после этого рейку можно наполнять новым смазывающим веществом и собирать обратно. Регулярное повторение вышеописанной процедуры обеспечит длительную и безотказную работу рулевой рейки.

Чем можно смазать рулевую рейку.

Смазывать узлы и детали автомобильных механизмов необходимо маслами и смазками, рекомендованными производителем транспортного средства. Но даже при идеальных смазках главным фактором надежности узла являются условия, в которых он работает. Если шарнир защищен герметично от проникновения влаги и грязи, то он будет работать долго. И качество смазки влиять принципиально на срок службы не будет.
Если же защитные уплотнения нарушены, то даже при идеальной смазке ресурс деталей будет весьма ограничен. Попадающая под защиту вода и грязь превратят смазку в абразивную массу.

Одним из условий надежной работы рулевой рейки является ее герметичность. Так же, необходимо наполнить ее смазывающим веществом до отказа. Этим самым продлевается срок службы и реечного механизма, и самой смазки. Поэтому, желательно проверять наличие достаточного количества смазывающего вещества даже на новом автомобиле. Еще одним из важных требований, предъявляемых к рулевым смазкам, является их стойкость к низким температурам. Ведь отвердевшая смазка в рулевом механизме может плохо сказаться на управляемости автомобиля.

Видео о смазке рулевой рейки

Советы профессионалов.

На рулевой рейке лежит большая ответственность за безопасное вождение. Поэтому профессионалы советуют уделять ей особое внимание. Своевременная смазка рулевой рейки продлевает срок ее службы, но не до бесконечности. Также, износ возможен и в других деталях рулевого управления. Повышенное беспокойство у водителя должны вызвать следующие симптомы, появившиеся в рулевом механизме:

— Увеличился люфт рулевого колеса;

— Появившийся стук в руле;

— Увеличилось усилие, требуемое для поворота руля;

— Заметны протекания смазки из рулевой рейки.

В таких случаях нужно незамедлительно обращаться в автосервис для проведения диагностики рулевого управления. Это мероприятие позволит своевременно выявить проблемный участок и устранить неисправность. Этим самым вы предотвратите более опасные последствия возможных проблем.

Какие бывают смазки.

Различные смазки имеют разные физико-химические, механические, смазочные, противоизносные и другие свойства. Для рулевого механизма, как правило, подходят литиевые смазки. Их эксплуатационные качества отвечают требованиям, которые предъявляют к идеальным смазкам. К этой группе смазывающих материалов относятся Литол-24, Фиол, Северол (для особо низких температур), Циатим и другие. Эти смазки обладают хорошей водостойкостью, консервационными свойствами, имеют антиокислительные присадки.

Рулевой механизм – достаточно ответственный узел, от исправности которого зависит, в том числе жизнь экипажа автомобиля. На современных авто применяется рулевая рейка.

Обратите внимание

Червячный механизм признан устаревшей конструкцией, несмотря на простоту исполнения. С его помощью сложно добиться точности управления.

Механизм «шестерня-рейка» имеет открытую конструкцию (в отличие от червячного), смазка для рулевой рейки может закладываться водителем в гаражных условиях.

Такая конструкция имеет и недостаток: при малейшей негерметичности, в механизм попадает влага и грязь, смазочный материал быстро выходит из строя.

О том, как правильно выбрать расходник для рулевого механизма, расскажет наш материал.

Какую смазку использовать для рулевой рейки?

Технологически узел состоит из нескольких частей, каждая из которых нуждается в обслуживании:

В точках соприкосновения зубьев возникает серьезное усилие. Величина не зависит от усилителя: он лишь помогает водителю в работе с рулевым колесом. Нагрузка на шестерни не только сильная, но и переменная.

То есть, вектор быстро меняет направление за короткое время. В таких условиях рабочая масляная пленка рвется, обнажая голый металл.

Идеальный вариант – жидкая смазка, как в картере двигателя. Взаимодействующие детали либо «купаются» в масляной ванне, либо рабочая жидкость постоянно подается в зону трения.

Но конструкция корпуса рулевой рейки не может обеспечить герметичность, и жидкая смазка моментально вытечет. Пыльники рулевых наконечников защищают от попадания грязи внутрь, а не от протечек.

Значит, смазка должна быть консистентной. Такой состав будет удерживаться внутри механизма, но при этом он самостоятельно не растекается по поверхности шестеренчатого соединения в случае выдавливания от нагрузки.

Производители идут на компромисс, создавая смазочные материалы с взаимоисключающими свойствами:

с одной стороны – высокая вязкость обеспечивает прочную и липкую масляную пленку на рабочей поверхности;
с другой стороны – составы достаточно текучие, и отлично заполняют пустоты.

Оптимальный вариант: консистентные масла, созданные на литиевой основе.

Лучшие литиевые смазки для рулевых реек обладают следующими качествами:

Смазка для рулевой рейки с ЭУР должна обладать такими же свойствами, разве что нейтральность к резиновым манжетам не потребуется. Литиевые смазки обладают хорошими диэлектрическими свойствами, поэтому смазка электроусилителя руля не может нанести вред его мотору.

Важно: Литиевые составы достаточно универсальны. Если старая смазка не содержит мусор и металлическую стружку, не обязательно вымывать ее из механизма перед закладкой свежей порции. При смешивании с аналогичным маслом никакого конфликта не произойдет.

Какая смазка лучше, разбираем производителей

Любой бывалый водитель, который сам ремонтирует автомобили в гараже, перечислит магический список:

Литол-24;
Фиол;
ЦИАТИМ;
Северол.

Причем это могут быть как названия, так и «нарицательные имена». Главный вопрос в составе присадок.

Кальциевые, натриево-кальциевые и графитовые смазки для рулевых реек не подходят. Они не выдерживают низких температур и впитывают влагу. Аналогичная ситуация с медными смазками.

Бариевые и углеводородные противостоят воздействию влаги, но при низкой температуре превращаются в обычное мыло (по консистенции). Так что остается литий.

Среди отечественных производителей можно выделить:

Компанию «ВМП Авто». При сохранении проверенных годами рецептур, используются новые технологии.
Газпром и Роснефть производят неплохие по качеству «Литол-24».
Импортные производители представлены известными компаниями Molykote и EFELE.

Выделить какого-то производителя на верхнюю ступень пьедестала сложно, все они соответствуют стандартам. Для автолюбителей важен не выбор конкретной торговой марки, а своевременность смазки. Иначе придется менять рулевую рейку

Смазки для рулевой рейки и других узлов рулевого управления

В статье рассмотрены возможности применения смазочных материалов EFELE в узлах и механизмах рулевого управления автомобиля.

Рулевое управление – это система управления направлением движения транспортных средств с помощью рулевого колеса.

Рулевое управление автомобилей состоит из рулевого колеса, рулевого механизма и рулевого привода.

Рулевое колесо воспринимает усилие вращения от водителя и через рулевую колонку передает его рулевому механизму.

Рулевой механизм предназначен для увеличения приложенного к рулевому колесу усилия вращения, и передачи его рулевому приводу. В качестве рулевого механизма используются различные типы редукторов. Наибольшее распространение в легковых автомобилях получили реечные рулевые механизмы.

Рулевой привод предназначен для передачи необходимого для поворота усилия от рулевого механизма к колесам. Он обеспечивает оптимальное соотношение углов поворота управляемых колес, а также препятствует их повороту при работе подвески.

Для повышения точности и быстродействия управления, а также для уменьшения физических усилий водителя, необходимых для поворота рулевого колеса, в рулевом приводе может применяться усилитель рулевого управления.

В зависимости от типа привода различают следующие виды усилителей рулевого управления:

Гидравлический
Электрический
Пневматический

Четкость управления и безопасность движения автомобиля напрямую зависят от своевременного смазывания деталей и узлов рулевого управления.

При выборе смазки необходимо учитывать условия, при которых эксплуатируется тот или иной узел. Все смазочные материалы для рулевого управления должны надежно работать в широком диапазоне рабочих температур и обеспечивать длительный интервал повторного смазывания.

К смазкам для узлов, подвергающихся интенсивному воздействию окружающей среды, например, к смазке шарниров рулевых тяг, предъявляются дополнительные требования:

Морозоустойчивость
Влагоустойчивость
Устойчивость к смыванию водой

Смазывающие материалы для защитных колпачков, уплотнений и шарниров должны быть совместимы с пластмассами и эластомерами, в том числе с резинами.

Смазка для узлов, работающих в условиях повышенных и высоких нагрузок, например, смазка для рулевой рейки, во избежание выдавливания, должна обладать высокой несущей способностью.

Пластичные смазки EFELE отвечают всем предъявляемым требованиям, поэтому успешно используются для обслуживания элементов рулевого управления автомобилей.

Применение смазочных материалов линейки EFELE обеспечивает надежную и эффективную работу как в обычных, так и в самых суровых условиях эксплуатации.

Рекомендации по выбору смазочных материалов EFELE для узлов рулевого управления автомобиля в зависимости от предъявляемых требований

На защитные колпачки, а также шарниры и уплотнения рулевых тяг должны наноситься материалы, устойчивые к смыванию, совместимые с эластомерами, способные работать при низких температурах. Для этих деталей подходят EFELE SG — 311 и EFELE SG — 391, предотвращающие деформацию и разрушение пластиковых и резиновых элементов.

Для подшипников качения рулевого вала необходимо подобрать смазки, выдерживающие повышенные нагрузки (Рс > 2100 Н) и работающие в широком диапазоне температур, например EFELE MG — 213, EFELE MG — 221, EFELE SG — 321. Они значительно увеличивают интервал досмазывания.

Одной из новинок для обслуживания узлов рулевого управления является пластичная смазка EFELE SG — 321. Эти синтетическая ПАО смазка на базе сульфоната кальция. Она предназначена для обслуживания подшипников качения рулевого вала. Смазка отлично работает под воздействием влаги, тяжелых нагрузок и совместима с пластмассами.

Еще одна новинка от компании «Эффективный Элемент» — минеральная смазка EFELE MG — 221, изготовленная на базе сульфоната калиция. Она применяется для обслуживания подшипников качения рулевого вала и других тяжелонагруженных узлов автомобилей. Смазка обладает высокими антикоррозионными и водостойкими свойствами, работает под воздействием тяжелых и ударных нагрузок и обеспечивает длительную и бесперебойную работу узлов.

Применение смазочных материалов, не отвечающих перечисленным в статье требованиям, приводит к преждевременному износу деталей и узлов рулевого управления, что является одной из причин его заклинивания.

Смазка электроусилителя руля на калине не снимая. Какую смазку использовать для рулевой рейки. Причины поломки ЭУР

Рулевой механизм — один из основных элементов автотранспорта, который несет на себе немалую ответственность за жизнь, здоровье и безопасность водителя. Особое внимание требует к себе смазка для рулевой рейки, без которой невозможна передача рулевого вращения на колеса. Ведь в процессе трения металлические детали автомобиля постоянно подвергаются нагреванию и изнашиваются до негодного состояния. Обработка деталей облегчает поворот рулевого колеса, а в случае наличия электрического или гидравлического усилителей продлевает их срок службы.

Рулевая рейка – это устройство, позволяющее с помощью рулевого колеса управлять синхронной работой передних колес.

Чем смазать рулевую рейку?

В магазинах продается большое разнообразие смазок. Но как выбрать ту, которая наиболее подходит.

Все смазочные материалы отличаются своей основой, которую задает загуститель. Исходя из этого свойства, разделяют следующие виды смазок:

кальциевая и графитовая (солидол). Этот тип смазки обладает удовлетворяющими многих автолюбителей эксплуатационными характеристиками и относительно невысокой ценой. Но при этом солидол не терпит пониженных температур;
комплексная кальциевая. Данный смазывающий материал более устойчив к пониженным температурам, но впитывает влагу и склонен к термоупрочнению;
натриевая и натриево-кальциевая. К сожалению, этот вид смазки совсем не устойчив к влаге, поэтому не так распространен. Зато выдерживает высокий диапазон температур;
литиевая. Набирает популярность, за счет литола, который применяется на всех деталях и узлах автомобиля и имеет невысокую стоимость на рынке. Единственным недостатком смазки является ее постепенное выдавливание из деталей в результате разжижения. Именно этому материалу лучше отдать предпочтение при обработке рулевой рейки;
бариевая и углеводородная. Устойчивы к воздействию воды, обладают неплохими консервационными свойствами, но содержат большое количество мыла, тяжело производятся в промышленных масштабах и плохо выдерживают низкие температуры;
медная. Выдерживает экстремально высокие температуры и работает при большом давлении, часто применяется при шиномонтажных работах. Но плохо выдерживает влагу.

Как смазать рулевую рейку?

Заменить масло или смазку рейки невозможно без ее демонтажа. И для этого совершенно не обязательно отправлять машину в сервис. Прежде чем применять новую смазку для деталей механизма, необходимо для начала избавиться от старой, предварительно разобрав деталь. Нужно заранее подготовить саму смазку и пару хомутов, а затем приступать к работе. Важно, чтобы смазочный материал подходил еще и для материалов, из которых изготовлены пыльники.

Для начала нужно поднять левую часть машины, вывернуть руль вправо и снять колесо.
Затем немного отчистить прилегающую территорию.
Ослабить многоразовую малую стяжку на правом пыльнике и разрезать большой внутренний одноразовый хомут.
Сдвинув гофру вверх по валу, можно увидеть наличие смазки.
Далее смазать, не жалея материала, рейку и сам пыльник изнутри. Повернуть руль до упора пару раз и добавить еще смазки. Установить обратно с применением заранее купленного хомута.
Провести ту же самую операцию с левой стороны.

Процедуру смены смазки следует повторять регулярно, чтобы механизм руля прослужил Вам долгие годы. Для обработки деталей нужно использовать только рекомендованные производителем смазки и масла.

Главным условие для долголетия и надежности работы рейки является ее герметичность, так как в случае нарушения защитных уплотнений, ни качества, ни свойства смазки не сыграют особой роли в работе узла.

Очень важно наполнить рейку смазывающим веществом до самого конца, это обеспечит четкость управления и долгий срок службы механизма и самой смазки. Стоит также набить вещество и в пыльники, заодно проверив их целостность. В случае обнаружения малейших трещин и разрывов на них, нужно срочно заняться их заменой. В противном случае рулевая рейка будет «течь». Ведь прямое назначение пыльников заключается в защите рулевого механизма от грязи, пыли, влаги и вытекания смазки из картера. Такое повреждение может повлечь за собой скорый износ и выход механизмов из строя.

Когда стоит вопрос чем лучше смазать рулевую рейку, то очень важно обращать внимание на устойчивость к перепадам температур. Замерзшее смазывающее вещество не повлечет за собой никаких положительных последствий.

Ремонт рулевой рейки — занятие не благодарное. Если заменить какие-то ее составляющие, то эффект будет недолгим. Поэтому лучшим решением при износе механизма будет установка полностью новой рулевой рейки.

Тревожные симптомы

Как бы часто Вы не меняли смазку рулевой рейки, продлить жизнь всех деталей механизма до бесконечности, к сожалению, она не в силах. Поэтому при обнаружении следующих факторов, рекомендуется незамедлительно прекратить эксплуатацию транспортного средства и обратиться в сервис.

Увеличение рулевого люфта.
Поворот руля требует большего усилия, чем раньше.
Обнаружены следы протечки смазки рулевой рейки.

Стук и посторонние звуки в рулевом механизме. Обычно проявляются при резком повороте или выворачивании руля, либо при наезде на выступающие части дороги. Чтобы точно убедиться в том, что причина именно в рейке, надо:

установить автомобиль на ровную поверхность;
выйти из машины и открыть капот;
выкручивать колесо до упора в обе стороны;
внимательно слушать откуда исходит звук при резком повороте руля.

Своевременная диагностика убережет Ваш автомобиль от возможных будущих серьезных поломок и внезапных трат.

Все смазки обладают различным набором характеристик (состав, свойства, стоимость). И если возникает вопрос о том, какую смазку использовать, то предпочтение лучше отдать литиевой. Лучшими на рынке считаются Литол-24, Фиол, Циатим и Северол. Они влагоустойчивые, обладают длительным интервалом обработки, снижают вибрацию, не смываются, имеют в составе антиокислительные и износостойкие присадки. Смазка для рулевой рейки должна обладать высокой несущей способностью, чтобы избежать выдавливания.

Если в эксплуатации используется некачественное смазывающее вещество, которое не отвечает перечисленным качествам, то в скором времени это приведет к износу отдельных деталей и узлов рулевого механизма. Важно всегда прислушиваться к своему автомобилю, вовремя обращать внимание на тревожные знаки, тщательно выбирать какой смазкой смазывать, своевременно проводить смазку рулевой рейки и ответственно относиться к выбору смазывающего материала.

Назначение рулевой рейки

Механические
Гидравлические
Электрические

Симптомы

Чтобы точно узнать, что причина именно в рейке, нужно сделать следующее:

Установите транспортное средство на ровную поверхность
Откройте и поднимите капот
Выкручивайте руль в обе стороны до упора
При резком повороте руля внимательно слушайте, откуда исходит звук

Чем смазать рулевую рейку?

Литол-24

StepUp SP1629

Как смазать рулевую рейку?

Чтобы рулевой механизм прослужил как можно дольше нужно регулярно проверять состояние рейки и докладывать смазку.

Обратите внимание

О том, как правильно выбрать расходник для рулевого механизма, расскажет наш материал.

Какую смазку использовать для рулевой рейки?

Технологически узел состоит из нескольких частей, каждая из которых нуждается в обслуживании:

Идеальный вариант – жидкая смазка, как в картере двигателя. Взаимодействующие детали либо «купаются» в масляной ванне, либо рабочая жидкость постоянно подается в зону трения.

Производители идут на компромисс, создавая смазочные материалы с взаимоисключающими свойствами:

с одной стороны – высокая вязкость обеспечивает прочную и липкую масляную пленку на рабочей поверхности;
с другой стороны – составы достаточно текучие, и отлично заполняют пустоты.

Оптимальный вариант: консистентные масла, созданные на литиевой основе.

Лучшие литиевые смазки для рулевых реек обладают следующими качествами:

Какая смазка лучше, разбираем производителей

Любой бывалый водитель, который сам ремонтирует автомобили в гараже, перечислит магический список:

Литол-24;
Фиол;
ЦИАТИМ;
Северол.

Причем это могут быть как названия, так и «нарицательные имена». Главный вопрос в составе присадок.

Среди отечественных производителей можно выделить:

Компанию «ВМП Авто». При сохранении проверенных годами рецептур, используются новые технологии.
Газпром и Роснефть производят неплохие по качеству «Литол-24».
Импортные производители представлены известными компаниями Molykote и EFELE.

Рулевая рейка

По типу привода, рейки делятся на три разновидности:

Самые современные — электрические.
Гидравлические, как и предыдущая разновидность, созданы, чтобы уменьшить усилие водителя при повороте руля.
Широко распространены механические.

Фиол — выпускается с различной степенью вязкости.
Циатим 201 — отечественная разработка, пользуется широким спросом благодаря доступной стоимости. Она имеет диапазон рабочих температур от -60 до 90 градусов.
Северол — морозостойкая, рассчитана на регионы с холодным климатом.
Литол-24 — при температуре -20 градусов вязкость данного продукта снижается вдвое.

Лучше выбирать уровень морозостойкости с запасом, иначе рассчитанная на -25 градусов смесь замерзнет при внезапном тридцатиградусном морозе. Но в первую очередь важно следовать рекомендациям производителя авто. В крайнем случае рекомендованное средство заменяют схожим по составу аналогом.

Синтетическая смазка

Зубья на рулевой рейке

набор с ключами и головками;
лак для ногтей или маркер;
шприц;
шланг, подключаемый к шприцу;
средство WD-40.

Затем необходимо открутить стойку стабилизатора и рычаг поперечной устойчивости.

Вал выбивают вверх при помощи молотка, предварительно сняв стопорное кольцо.

Процесс закачивания смазки подробно рассмотрен в видео:

Чем и как смазать рулевую рейку

5 (100%) 4 проголосовало

Что собой представляет рулевая рейка и для чего она нужна.

Для чего нужна смазка рулевой рейки.

Чем можно смазать рулевую рейку.

Видео о смазке рулевой рейки

Советы профессионалов.

— Увеличился люфт рулевого колеса;

— Появившийся стук в руле;

— Увеличилось усилие, требуемое для поворота руля;

— Заметны протекания смазки из рулевой рейки.

Какие бывают смазки.

Смазка рулевой рейки Toyota Corolla

print share bookmark_border

0 Просмотры

0.0 Рейтинг

Подъемник

Не обозначено

Начитавшись, что на новых авто почти нет смазки в рулевой рейке, решил проверить.
Закупил смазки и пару хомутов, т.к. заводские полуодноразовые.

Смазочка и хомут.

Размеры хомута.
Поднимаем левую часть авто (можно просто вывесить передок), выворачиваем руль вправо, снимаем колесо и оцениваем масштабы работ.

Масштабы.
Перед разборкой моем прилегающую территорию.

Моем.
Ослабляем малый хомут на тяге (он многоразовый), расцепляем внутренний (большой).

Внутренний хомут.
Внутренний хомут типа наших на шрусах — нужны клещи для затяжки, поэтому просто ломаем его.
Сдвигаем гофру наружу по валу и видим картину маслом, а вернее его отсутствием.
Немного смазки было на зубьях и в шаре тяги.

Смазка?

Другой ракурс.
Откупориваем тубу с купленной смазкой и набиваем полость рейки и шар тяги.
После набивания делаем пару раз рулем от упора до упора, затем снова набиваем и так до тех пор, пока смазка не будет исчезать. Мне понадобилось два раза.

Набиваем.
После этого ставим гофру на место, ставим малый хомут, а вместо большого ставим покупной червячный и затягиваем.

С новым хомутом.
Головку хомута обмазал этой же смазкой.

Готово.
На этом можно было закончить, но я решил смазать и правую сторону.
Процесс аналогичный.

Смазываем.

Источник: https://www.drive2.ru/l/4303185/

РУЛЕВАЯ РЕЙКА, установка масла

MGA With An Attitude
РУЛЕВАЯ РЕЙКА, установка масла — SR-114C

Этот вопрос часто обсуждался, поэтому вот несколько предложений. Первоначальным рецептом был небольшой смазочный шприц, который изначально выпускался как дополнительный заводской инструмент для MGA. Он был предназначен для смазки, но также может использоваться для подачи масла в фитинги Зерк на рулевой рейке. Для рейки требуется шесть жидких унций трансмиссионного масла EP80W90 (то же самое, что вы заливаете в дифференциал).Таким образом, вы можете заполнить маленькую смазку и закачать весь груз в рулевую рейку, залезая за радиатор. Для автомобилей MGA Twin Cam и «Deluxe» фитинги Zerk будут внизу.

Шприц для смазки Tecalemit GB2802. Это из MGA от 31 декабря 1958 года.

Moss Motors продает еще один «карманный пистолет», который идеально подходит для этой работы. Пластиковый корпус вместимостью около 8 унций. Заполните его и откачать. Я считаю, что этот имеет тенденцию протекать при хранении, поэтому рекомендуется откачать его до конца, когда вы закончите с ним.

Современный пластиковый масляный пистолет.

Еще одно предложение — снять одну из демпферных крышек на верхней части корпуса рейки, извлечь пружину и демпферный плунжер и таким образом залить масло. Это будет неизбежно медленно, но если у вас достаточно терпения, это может сработать.

Следующее предложение — снять один из ленточных хомутов с уплотнения стойки (гофрированная резиновая манжета на конце) и таким образом впрыснуть масло. Здесь есть различные методы, возможно, игла для подкожных инъекций, масленка с триггерным насосом или бутылка с насосом для моющего мыла (большой насос для ячменя).

9 апреля 2017 года Майк Эллсмор из Виктории, Австралия, написал: «Супердешевые автомобили продают идеальную масленку для этой работы в стране Оз за несколько долларов».

Сладкий, мне нравится.

Существует множество дешевых пластиковых ручных масляных насосов, которые можно навинтить на литровую или литровую бутылку с маслом, а некоторые из них можно приспособить к горлышку литрового кувшина. Возможно, вы захотите найти тот, который включает в себя небольшой металлический переходник, который ввинчивается в резьбовой порт фитинга Zerk.Дополнительные сведения об этих идеях см. в разделе Инструменты — TS-105D

19.03.2020 Бо Андерсен написал:
«У меня не было инструмента под рукой, но я придумал это решение, исходя из того, что было у меня в гараже. Шприц для инъекций на 60 мл. кусок пластиковой трубки (от трубки, которую я использую для прокачки тормозов). Трубка навинчена на протектор на шприце, а после снятия Зерка также ввернута в отверстие Зерка в рулевой рейке».
60 мл — это 2 унции жидкости.Вам нужно будет сделать это 3 или 4 раза, чтобы получить от 6 до 8 унций масла в стойку (или используйте шприц большего размера). Это было бы сложнее с двигателем и радиатором (и, возможно, с кожухом вентилятора) в полной машине.

Как смазать рулевую рейку. Применение смазок Molykote и EFELE в рулевом управлении автомобиля необходимо смазке для электроусилителя руля

Рулевой механизм является одним из основных элементов транспортных средств, который несет значительную ответственность за жизнь, здоровье и безопасность водителя.Особого внимания требует смазка для рулевой рейки, без которой невозможна передача поворота руля на колеса. Ведь в процессе трения металлические детали автомобиля постоянно нагреваются и изнашиваются до непригодного состояния. Обработка деталей облегчает вращение руля, а в случае электрических или гидравлических усилителей продлевает срок их службы.

Рулевая рейка — устройство, позволяющее управлять синхронной работой передних колес с помощью рулевого колеса.

Чем смазать рулевую рейку?

В магазинах продается широкий выбор смазочных материалов. Но как выбрать тот, который наиболее подходит.

Все смазки отличаются своей основой, которую задает загуститель. По этому свойству разделяют следующие виды смазок:

кальций и графит (солидол). Этот вид смазки имеет удовлетворяющие многих автомобилистов эксплуатационные характеристики и относительно невысокую стоимость. Но в то же время солидол плохо переносит пониженные температуры;
комплексный кальций.Этот смазочный материал более устойчив к пониженным температурам, но впитывает влагу и склонен к термосостоянию;
натрия и натрия-кальция. К сожалению, этот вид смазки совсем не устойчив к влаге, поэтому встречается не так уж и часто. Но выдерживает высокий температурный диапазон;
литий. Набирает популярность, благодаря литолу, который используется на всех деталях и узлах автомобиля и имеет низкую стоимость на рынке. Единственным недостатком смазки является ее постепенное выдавливание из деталей в результате воспламенения.Именно этому материалу лучше отдать предпочтение при обработке рулевой рейки;
барий и углеводород. Устойчивы к водному воздействию, обладают хорошими консервационными свойствами, но содержат большое количество мыла, трудно производятся в промышленных масштабах и плохо выдерживают низкие температуры;
медь. Он выдерживает чрезвычайно высокие температуры и работает при большом давлении, часто применяется с шиномонтажными изделиями. Но плохо переносит влагу.

Чем смазывать рулевую рейку?

Замена масла или смазки стойки невозможна без ее демонтажа.И для этого совершенно не обязательно отправлять машину в сервис. Перед нанесением новой смазки на детали механизма необходимо избавиться от старой, ранее разобранной детали. Необходимо заранее подготовить саму смазку и пару хомутов, после чего приступать к работе. Важно, чтобы смазка подходила и для материалов, из которых изготовлены пыльники.

Сначала нужно поднять левую часть машины, повернуть руль вправо и снять колесо.
Потом немного почистил прилегающую территорию.
Ослабьте многоразовую маленькую стяжку на правом рисовом поле и разрежьте большой внутренний одноразовый зажим.
Сдвинув гофру вверх по валу, можно увидеть наличие смазки.
Далее смазываем, не жалеем материал, рейку и сам пыльник изнутри. Поверните руль до упора пару раз и добавьте еще смазки. Установите обратно с помощью заранее купленного хомута.
Проделайте ту же операцию с левой стороны.

Процедуру замены смазки следует повторять регулярно, чтобы рулевой механизм служил вам долгие годы. Для обработки деталей нужно использовать только рекомендованную производителем смазку и масло.

Главным условием долговечности и надежности работы рейки является ее герметичность, так как при нарушении защитных уплотнений ни качество, ни свойства смазки не будут играть особой роли в работе узла.

Очень важно заполнить грабли смазкой до самого конца, это обеспечит четкость управления и долгий срок службы механизма и самой смазки.Также необходимо залить вещество и в пыльники, заодно проверив их целостность. В случае обнаружения на них малейших трещин и надломов нужно срочно воздействовать на них. В противном случае рулевая рейка будет «течь». Ведь прямое назначение пыльников – защита рулевого механизма от грязи, пыли, влаги и вытекания смазки из картера. Такие повреждения могут повлечь за собой скорость износа и выход из строя механизмов.

Когда возникает вопрос чем лучше мазать рулевую рейкуОчень важно обратить внимание на устойчивость к перепадам температуры.Никаких положительных последствий застывшая смазка не повлечет.

Ремонт рулевой рейки — занятие не благодарное. Если заменить некоторые его компоненты, эффект будет кратковременным. Поэтому лучшим решением износа механизма будет установка полностью новой рулевой рейки.

Симптомы тревоги

Как часто вы не меняли смазку рулевой рейки, продлить срок службы всех деталей механизма до бесконечности, к сожалению, не в силах.Поэтому при обнаружении следующих факторов рекомендуется немедленно прекратить эксплуатацию автомобиля и обратиться в сервис.

Увеличить люфт рулевого управления.
Поворот руля требует больше усилий, чем раньше.
Обнаружены следы утечки смазки.

Стук I. Посторонние звуки В рулевом механизме. Обычно проявляются при резком повороте или повороте руля, или при движении по выступающим участкам дороги.Чтобы убедиться, что причина в рейках, необходимо:

установить автомобиль на ровную поверхность;
выйти из машины и открыть капот;
выкрутить колесо до упора в обе стороны;
внимательно послушать откуда идет звук при резком повороте руля.

Своевременная диагностика убережет Ваш автомобиль от возможных в будущем серьезных поломок и внезапных трат.

Все смазочные материалы имеют различный набор характеристик (состав, свойства, стоимость).А если встает вопрос о том, какую смазку использовать, то предпочтение лучше отдать литию. Литол-24, Фиол, Циатим и Северор считаются лучшими на рынке. Они влагостойкие, имеют большой интервал обработки, снижают вибрацию, не смываются, имеют антиокислительные и износостойкие присадки. Смазка для рулевой рейки должна обладать высокой несущей способностью во избежание выдавливания.

Если в эксплуатации используется некачественная смазка, не отвечающая перечисленным качествам, то в короткие сроки это приведет к износу отдельных деталей и узлов рулевого управления.Важно всегда прислушиваться к своему автомобилю, вовремя обращать внимание на тревожные признаки, тщательно выбирать, какую смазку смазать, проводить смазочную стойку, ответственно относиться к выбору смазочного материала.

Рулевой механизм — достаточно ответственный узел, от исправности которого зависит, в том числе и жизнь экипажа автомобиля. На современных автомобилях используется рулевая рейка.

примечание

Червячный механизм признан устаревшей конструкцией, несмотря на простоту исполнения.С ним сложно добиться точности управления.

Механизм «Грейка» имеет открытую конструкцию (в отличие от червячной), смазка для рулевой рейки может закладываться водителем в гаражных условиях.

Есть у этой конструкции и недостаток: при малейшей течи внутрь механизма попадает влага и грязь, смазка быстро выходит из строя.

О том, как подобрать комплектующие для рулевого механизма, расскажет наш материал.

Какую смазку использовать для рулевой рейки?

Технологически узел состоит из нескольких частей, каждая из которых нуждается в обслуживании:

В местах контакта зубьев есть серьезное усилие.Величина не зависит от усилителя: он лишь помогает водителю в работе с рулем. Нагрузка на шестерни не только сильная, но и переменная.

То есть вектор быстро меняет направление за короткое время. В таких условиях рабочая масляная пленка рвется, обнажая голый металл.

Идеальный вариант — жидкая смазка Как в картере двигателя. Взаимодействующие детали либо «купаются» в масле, либо рабочая жидкость постоянно подается в зону трения.

Но конструкция корпуса рулевой рейки не может обеспечить герметичность, и моментально следует жидкая смазка. Пуловеры рулевых наконечников защищают от грязи внутрь, а не от протечек.

Итак, смазка должна быть консистентной. Такой состав будет удерживаться внутри механизма, но специально не растекается по поверхности зубчатого соединения в случае выдавливания от нагрузки.

Производители скомпрометированы созданием смазочных материалов с взаимоисключающими свойствами:

с одной стороны высокая вязкость обеспечивает прочную и липкую масляную пленку на рабочей поверхности;
, напротив, композиции довольно плавные и прекрасно заполняют пустоту.

Оптимальный вариант: консистенция масла, созданная на литиевой основе.

Лучшие литиевые смазки для руля обладают следующими качествами:

Смазка для рулевой рейки с ЭУР должна обладать такими же свойствами, разве что нейтральность к резиновым манжетам не понадобится. Литиевые смазки обладают хорошими диэлектрическими свойствами, поэтому смазка электроусилителя руля не может навредить его двигателю.

Важно: Литиевые композиции достаточно универсальны.Если старая смазка не содержит мусора и металлической стружки, ее не нужно вымывать из механизма перед тем, как заказывать свежую порцию. При смешивании с аналогичным маслом конфликтов не возникнет.

Какая смазка лучше, разобранные производители

Любой водитель, ремонтирующий автомобили в гараже, перечислит волшебный список:

Литол-24;
Фиол;
Циатим;
Семит.

Причем это могут быть как имена, так и «наименования нарицательные».Основной вопрос в составе присадок.

Кальциевые, натриево-кальциевые и графитовые смазки для руления рек не подходят. Они не выдерживают низких температур и впитывают влагу. Аналогичная ситуация с медными смазками.

Барий и углеводород противостоят воздействию влаги, но при низких температурах превращаются в обычное мыло (консистенция). Так что остается литий.

Среди отечественных производителей Вы можете выделить:

Компания «ВММ Авто».При сохранении проверенных рецепторов используются новые технологии.
Газпром и Роснефть производят хороший по качеству «Литол-24».
Импортные производители представлены известными компаниями Molykote и EFELE.

На верхней ступеньке тумбы сложно выделить какого-то производителя, все они соответствуют стандартам. Для автолюбителей важен не выбор конкретной марки, а своевременность смазки. В противном случае придется менять рулевую рейку

Каждый автовладелец с пробегом рано или поздно начинает искать информацию чем смазать рулевую рейку.Этот элемент отвечает за возможность совершать маневры, поворачивая руль. При отсутствии смазочных материалов возрастает риск поломки элементов. Для безопасности дороги важно своевременно проверять состояние рельса и правильно выбирать смазочные материалы.

Чтобы понять, для чего используется смазочное вещество, стоит разобраться в устройстве механизма. Он состоит из зубчатой рейки и шестерен. Благодаря этим элементам вращательное движение передается на колеса.Когда водитель поворачивает руль, редуктор движется в заданном направлении. Она цепляется за зубья поручня и толкает ее.

Рельс передает движение жестко закрепленному на его концах рулевому управлению. Они начинают двигаться, и десятки колес поворачиваются под нужным углом. Тяги сопряжены с рулевыми наконечниками, именно они передают движение рулевых осей передних колес.

Рулевое управление Рейка

По типу привода рельсы делятся на три разновидности:

Самый современный — электрический.
Гидравлические, как и предыдущая разновидность, созданы для снижения усилия водителя при вращении руля.
Широко распространены механические.

Эта деталь преобразует вращение руля в отклонение передних колес относительно горизонтальной плоскости. Поездка автомобиля требует постоянного маневрирования, поэтому механизм, используемый для управления, должен быть правильным. Применение смазки облегчает вращение руля и, следовательно, упрощает процесс вождения.

Рулевая рейка передает и преобразует движение руля на колеса. Но при движении за счет силы трения металлические элементы этого узла нагреваются и подвергаются износу. Смазка увеличивает ресурс деталей и продлевает срок службы всего механизма.

Точные параметры должны быть указаны в прилагаемой автоконцерном инструкции, они должны быть равными. Но учитываются и внешние факторы, в том числе климатические условия.

Например, некоторые смазочные материалы не подходят для холодного климата с минусовой температурой. Для улучшения свойств добавляют добавки – повышают морозостойкость, стойкость к окислению, влагостойкость и другие характеристики.

Среди разных видов смазок, подходящих для рулевой рейки, считаются литиевые. Они способны служить долго и не будут сильно сохнуть под воздействием кислорода. Не страшна вода, при попадании влаги в сырость состав сохраняет исходные свойства.

Вязкое вещество получают путем улучшения нефтяных масел литиевым мылом. Смазки различают по степени вязкости, они также имеют разные цвета. Чаще всего используют следующие типы смазок:

Фиол. — Производится с различной степенью вязкости.
CITIM 201. — Отечественная разработка, использование с широким спросом из-за доступной стоимости. Имеет диапазон рабочих температур от -60 до 90 градусов.
Север — Морозостойкий, предназначен для регионов с холодным климатом.
Литол-24. — При температуре -20 градусов вязкость данного продукта снижается вдвое.

Уровень морозостойкости лучше выбирать с запасом, иначе смесь, рассчитанная на -25 градусов, замерзнет при внезапном тридцатипроцентном морозе. Но в первую очередь важно следовать рекомендациям производителя автомобиля. В крайних случаях рекомендуемое средство заменяется аналогичным по составу аналогом.

Синтетическая смазка

На ресурс механизма влияют условия эксплуатации. Шарнир должен оставаться герметичным, чтобы на него не попадала пыль и влага. Когда уплотнения повреждены и неплотно прилегают, даже идеальная смазка не способна повысить сохранность деталей. Смазочная масса, смешанная с частицами грязи, только усиливает износ.

Определить неисправность этого узла со стопроцентной точностью можно, обратившись в ближайший сервисный центр.Но можно и самостоятельно выявить потребность в смазке. Для этого прислушивайтесь к машине во время вождения и обращайте внимание на посторонние звуки.

Если появились стуки в районе рулевого управления, одна из наиболее вероятных причин — нехватка смазки. Часто звук появляется только при движении по неровной дороге за городом. Но использование этого метода не дает полной гарантии, ведь причина может быть вовсе не в рейке.

Когда руль перестает вращаться, это говорит о том, что произошел сбой рулевого механизма.Такая поломка возможна, например, при залезании зубьев из-за недостаточного количества смазки. Оставить его без внимания невозможно, так как от исправности руля зависит управляемость авто и безопасность на дороге.

Пучок на рулевой рейке

Часто водители решают смазать рейку, если производитель использовал мало смазки. После покупки нового автомобиля рекомендуется проверить этот узел, даже если видимых неисправностей нет.Эта мера просто необходима, если руль приходится крутить с усилием. Но не стоит смазывать рейку, когда под рукой нет соответствующего средства.

При нанесении смазки важно полностью заполнить зазоры и повернуть руль, чтобы масса распределилась равномерно. По этой причине для закачки используется шприц, который можно купить в аптеке. Он позволяет закачивать смазочное вещество в труднодоступные места.

На морозе неподходящий температурный диапазон Смазка замерзнет.В результате руль перестанет крутиться, чтобы уходить, придется долго греть мотор. Тогда возможен хруст при вращении руля, чтобы не повредить пыльники, придется быть аккуратнее при езде.

Если начать делать резкие рывки, механизм может выйти из строя. На машинах с гидроусилителем обрывается шланг и выход насоса ГУРа. Конечно, можно продолжать эксплуатацию транспортного средства, но смазку лучше сменить на пригодную для минусовых температур.

Чем дольше эксплуатировался этот узел, тем больше внимания нужно уделять сервису. При наличии серьезных неисправностей лучше полностью разобрать механизм. Только при полной разборке можно максимально качественно замазать рейку. Для работы потребуются следующие инструменты:

набор с ключами и головками;
лак для ногтей или маркер;
;
шланг, подсоединяемый к шприцу;
ВД-40.

Изначально руль поставил в среднее положение и отметил лаком или маркером положение вала.Если этого не сделать, то при последующей сборке будет сложно понять, в каком положении находился вал. Чтобы добраться до рулевой рейки, необходимо снять мешающие детали в моторном отсеке.

Если механизм оснащен гидроусилителем руля, сначала необходимо будет выкачать из него жидкость. Выполнить эту операцию можно с помощью шприца с подсоединенным к нему шлангом. Далее нужно установить домкрат и снять переднее колесо.

Затем нужно открутить стойку стабилизатора и рычаг поперечной устойчивости.

Теперь можно снять защитные пыльники и рулевые тяги. После этого откручивается контргайка и болт, за счет которых удерживается рулевой вал.

Вал сбивается с помощью молотка, предварительно сняв стопорное кольцо.

Теперь можно снимать уплотнители, важно помнить, что верх фиксируется при помощи стопорного штифта. Этот штифт можно выбить молотком.

Далее необходимо прокрутить пробку стопорного кольца, открутить шланги и патрубки, прикрепленные к рейке, затем слить масло.Чтобы его демонтировать, придется снять болт кардана Вала. Запаску надо положить на стол и разобрать.

Снятые детали промываются специальным средством для очистки двигателя или обычным бензином. Старая смазка не должна оставаться на поверхности и подмешать новую. Первым делом снимается пыльник и сальник. Затем пыльники на кончиках демонтируются и окружаются. Чтобы снять вал, отверните гайку. Снятые детали также промываются.

Рельс необходимо смазать, придется нанести смазку и на внешнюю поверхность.Теперь нужно аккуратно надеть ботинок, важно следить, чтобы он не перекручивался. Затем размещаются болты и рулевая тяга. Чтобы правильно закрутить болты, нельзя крутить руль, иначе метки побьются. Далее сборка в порядке, обратном разборке.

Поскольку вся сложность заключается в удалении всего узла, многие отказываются от такого сложного метода. А вот рейку можно замазать не снимая. Для начала нужно снять защитный кожух с крышки мотора.Теперь необходимо найти пыльник рулевой рейки и разрезать кожух с рейкой, на котором он держится.

Необходимо проверить состояние пыльника и штока. Если смазки на поверхности мало или нет, то нужно нанести ее. Для этой цели удобно использовать шприц или утопленник в виде бруска «г».

Между корпусом и штоком необходимо заполнить вязкой массой. Далее устанавливается пыльник для крепления деталей, нужно использовать подходящую стяжку.Затем нужно повернуть руль вправо и поднять машину на домкрат, чтобы добраться до рейки. Осталось проверить пыльник со стороны колеса.

Процесс перекачки смазки подробно рассмотрен на видео:

Даже без смазки машина сможет ехать, но механизм быстро изнашивается, а при минусовой температуре руль не крутится. Поэтому необходимо регулярно проверять наличие достаточного количества смазки.Главное знать температурный диапазон, при котором будет эксплуатироваться автомобиль. К мастеру обращаться не обязательно, ведь механизм можно замазать при желании любого автолюбителя.

Чем и как намазать рулевую рейку

5 (100%) 4 проголосовали

Электроусилитель руля — узел, используемый для обеспечения более комфортного управления автомобилем. Не так давно ЭУР комплектовали автомобили отечественного производства, в частности, в этой статье речь пойдет о Ладакхской Калине.Что может выйти из строя Евр Калина и каковы методы устранения неисправности? Ответы на эти и другие вопросы смотрите ниже.

[Скрыть]

Причины ЭУР

Почему не работает электроусилитель руля на Лада Калина, он выключается и отказывается работать, по каким причинам стучит, крутит, подпрыгивает или стучит руль с ЭУР гудки? Для ремонта системы своими руками необходимо знать, как проводится диагностика и какие причины предшествуют поломке.Чаще всего выход из строя усилителя происходит из-за поломки самого узла и усилитель отказывается. Проблемы такого плана устраняются тщательной системой проверки для выявления точной неисправности.

Как показывает практика, часто неработоспособность электромощника (отказ) связана с поломкой регулятора скорости.

Эффекты:

руль клинический
он находит
становится тесным
прочее

Так как датчик регулятора скорости обеспечивает включение и отключение ЭУР при разных режимах движения.Усилитель на Калине работает, если машина движется с небольшой скоростью. Когда скорость начинает увеличиваться, усилитель автоматически отключается, что позволяет обеспечить более безопасное управление машиной при движении на высокой скорости.

Итак, коротко о причинах выхода из строя ЭУР:

Упал регулятор скорости или не поступает или пропадает сигнал на блоке управления. В этом случае причина может вариться как в повреждении датчика, так и в повреждении проводки или плохом контакте контроллера с бортовой сетью.
Снизилось напряжение в электросети автомобиля. Причины могут быть разные, начиная от полового аккумулятора и неработающего генератора и заканчивая использованием электрооборудования в электрооборудовании.
Превышено допустимое число оборотов коленчатого вала.
Некорректная работа или выход из строя модуля управления. В зависимости от причины, блок управления может быть отремонтирован, нужно сделать более детальную диагностику.

Диагностика

Коды ошибок

c1044 — Неверная последовательность датчика положения ротора (DPR)

c1621 — Неверное напряжение 5В

c1622 — Ошибка цепи сигнала скорости

с датчика хола (или штатного тахометра через ограничитель напряжения) делим на 4 и подаем на вход тахометра,

c1022 — Ошибка, напряжение основного вывода датчика крутящего момента — Возможно забилась крышка вала изоляция и среда, зеленый провод замыкает массу

Ремкомплект.

Не может быть, альтернативный вариант беру на разборке, цена нового более 20 тысяч рублей

Разборка и разбор электроусилителя

Перед снятием усилителя необходимо демонтировать все подрулевые переключатели. Снимите облицовку рулевой рейки и демонтируйте приборы, не забыв отключить разъемы питания.

Как снять евро своими руками:

Сняв переключатели, нужно будет произвести демонтаж нижней поперечной панели приборов.Для этого нужно нажать на крепления, которыми фиксируется разъем с проводами, после чего отключить проводку от модуля управления. При выполнении этих действий можно отключить разъем от выключателей.
Кронштейн системы крепится с помощью гаек, их нужно будет открутить гаечным ключом.
После этого рулевую рейку нужно будет аккуратно опустить вниз. Для этого потребуется найти болт крепления кардана к валу усилителя.Этот болт необходимо открутить, но при откручивании нужно будет законтрить гайку, это предотвратит ее проворачивание. Когда болт извлечен, крепление нужно будет открыть, после чего аккуратно демонтируется промежуточный вал.
На этом этапе рекомендуем отметить положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, так как его выполнение предотвратит возможные проблемы с установкой в будущем. В случае несовпадения меток на валах может возникнуть неисправность в работе усилителя.При демонтаже будьте осторожны и не повредите проводку, так как это также приведет к неработоспособности ЭУР.
При демонтаже узла его придется разобрать и заменить вышедшие из строя элементы. Дальнейшая установка производится в обратном порядке (автор видео — Мурзик белый).

Как вытянуть рулевую рейку электроусилителем?

Появление стука в работе ЭУР связано с необходимостью подтягивания рулевой рейки.

Как правильно сделать:

Сначала нужно отключить аккумулятор, для этого отсоединить от него клеммы. Снимите крепление аккумулятора, для этого нужно открутить две гайки, расположенные по краям. После этого аккумулятор вынимается и убирается в сторону.
Затем нужно поднять пластиковую подставку, под ней еще четыре винта, они же закручены.
Сделав это, необходимо выдвинуть эту подставку вперед до отсоединения узла от корпуса корпуса замка воздушного фильтра.После этого накладку можно сдвинуть назад, это обеспечит более свободный доступ к самой граблине.
На следующем этапе нужно будет поднести руку к рейке. Прямо под ним, как показано на фото, находится прорезиненный колпачок, его нужно будет демонтировать, он позволит обеспечить ключ к регулировочной гайке.
Для выполнения регулировочных работ потребуется специальный ключ для подтягивания рейки, без него процедура регулировки не пройдет. С помощью этого ключа необходимо подвести машину к машине, чтобы установить инструмент в необходимое отверстие.
При регулировке следите за тем, чтобы не перетащить рельс. Если его подвеска очень крепкая, то при езде на поворотах рейку будет кушать, а это, в свою очередь, может сказаться на безопасности движения. Угол регулировки всегда разный, он зависит от того, насколько сильно ломается гайка, но обычно при выполнении таких работ гайку подтягивают примерно на 30 градусов. Этого должно быть достаточно для того, чтобы все стало правильно.
После завершения настройки необходимо будет проверить правильность выполнения данного задания.То есть вам нужно будет убедиться, что руль нормально крутится в любом положении до упора и стука нет. Если стук остался, регулировка продолжается.

Фотогалерея «Рулевая регулировка Рэйки»

4. Расположение регулировочной гайки.

Чем можно замазать и подогнать ЭУР?

Как и чем смазывать усилитель?

В качестве смазки можно использовать Литол, процедура выполняется следующим образом:

Сначала нужно снять пластиковый кожух, для этого открутить болты, которые фиксируются.Для откручивания используйте отвертку с крестовым ходом. Также желательно демонтировать и нижнюю перекладину приборной панели, расположенную под рулем.
Далее откручиваем два болта, которые крепят сам усилитель, для этого нужен ключ на 13. После этого колонку можно отпустить вниз.
Снимите еще один болт, тогда можно обойтись непосредственно смазкой.
Сначала руль поворачивается влево до упора. Смазка заливается в 10-сантиметровый шприц, который нужно набрызгать в полученное отверстие.Вам нужно разлить все 10 кубиков.
Затем руль поворачивается вправо до упора — шприц сразу направляется в отверстие, вся смазка испорчена.
После этого следует выставить руль в среднее положение и еще раз указать смазку.
Далее руль нужно крутить в разные стороны до упора несколько раз. Операция смазки повторяется снова.
Затем производится сборка всех компонентов в обратной последовательности.

Рассказать в соц. Сети:

В статье рассматриваются возможности использования смазочных материалов Molykote и EFELE в узлах и рулевых механизмах автомобиля.

Рулевое управление — это система управления движением транспортного средства с помощью рулевого колеса.

Рулевое управление автомобиля состоит из рулевого колеса, рулевого механизма и рулевого привода.

Рулевое колесо воспринимает усилие вращения от водителя, а струнная колонка передает его рулевому механизму.

Рулевой механизм предназначен для увеличения усилия вращения, прилагаемого к рулевому колесу, и передачи его на рулевое колесо. В качестве рулевого механизма использовались редукторы разных типов. Наибольшее распространение в легковых автомобилях получили форсированные рулевые механизмы.

Рулевое колесо предназначено для передачи усилия от рулевого механизма, необходимого для поворота. Он обеспечивает оптимальное соотношение углов поворота управляемых колес, а также предотвращает их поворот при работающей подвеске.

Для повышения точности и скорости управления, а также для снижения физических усилий водителя, необходимых для поворота руля, в рулевом колесе может использоваться рулевое управление.

В зависимости от типа привода различают следующие типы усилителей рулевого управления:

гидравлический;
электрический;
пневматический.

Четкость управления и безопасность автомобиля напрямую зависят от своевременной смазки деталей и узлов рулевого управления.

При выборе смазки необходимо учитывать условия, в которых эксплуатируется тот или иной узел. Все смазки для рулевого управления должны надежно эксплуатироваться в широком диапазоне рабочих температур и обеспечивать длительный интервал повторной смазки.

Для смазок узлов, подвергающихся интенсивному воздействию окружающей среды, например, к смазке рулевых шарниров предъявляются дополнительные требования:

морозостойкость;
влагостойкость;
.

Смазочные материалы для защитных колпаков, уплотнений и соединений должны быть совместимы с пластмассами и эластомерами, включая шины.

Смазка для узлов, работающих в условиях повышенных и высоких нагрузок, например, смазка для рулевой рейки, во избежание выдавливания, должна иметь высокую несущую способность.

Пластмассовые смазки и компаунды Molykote и EFELE отвечают всем требованиям, поэтому успешно используются для ухода за элементами рулевого управления автомобилей.

Применение смазочных материалов Linek Molykote и EFELE обеспечивает надежную и эффективную работу как в обычных, так и в самых тяжелых условиях эксплуатации.

Стол

Детали и детали рулевого управления	Материалы	Требования к материалу	Решение задач
Защитные колпачки		Влажная среда Низкие рабочие температуры (T≤-40°C)
Грабли	Смазочные материалы	Высокие нагрузки (RS > 3000 H)	Снижение вибрации
Рулевые подшипники качения	Смазочные материалы	Долговременная смазка Повышенные нагрузки (ПК > 2100 ч) Широкий интервал рабочих температур	Увеличить интервал разрешительных
Петли и рулевые уплотнения		Влажная среда Водостойкость Совместимость с эластомерами (включая каучук) Низкие рабочие температуры (t ≤ -40 °C)	Предотвращение деформации или разрушения пластиковых и резиновых деталей
Червь широковещательный Электроцессор	Смазка	Высокие нагрузки (RS > 3000 H) Долговременная смазка Хорошие противоизносные свойства Широкий интервал рабочих температур	Увеличить интервал разрешительных

Одним из новых продуктов для обслуживания рулевых узлов является пластичная смазка.Эти синтетические ПАО-смазочные материалы на основе сульфоната кальция. Он предназначен для поддержания рулевого управления на подшипниках качения. Смазка отлично работает при воздействии влаги, больших нагрузок и совместима с пластиками.

Еще одна новинка от компании «Эффективный Элемент» – минеральная смазка, изготовленная на основе Сульфоната кальция. Применяется для обслуживания подшипника качения рулевого вала и других тяжелонагруженных узлов автомобилей. Смазка обладает высокими антикоррозийными и водостойкими свойствами, работает в условиях больших и ударных нагрузок и обеспечивает длительную и бесперебойную работу узлов.

Применение смазочных материалов, не соответствующих требованиям, указанным в таблице, приводит к преждевременному износу деталей и узлов рулевого управления, что является одной из причин его заклинивания.

Чем смазать рулевую рейку? Чем смазать рулевую рейку

Электроусилитель руля — узел, используемый для обеспечения более комфортного управления автомобилем. Не так давно ЭУР комплектовали автомобили отечественного производства, в частности, в этой статье речь пойдет о Ладакхской Калине.Что может выйти из строя Евр Калина и каковы методы устранения неисправности? Ответы на эти и другие вопросы смотрите ниже.

[Скрыть]

Причины ЭУР

Эффекты:

руль клинический
он находит
становится тесным
прочее

Итак, коротко о причинах выхода из строя ЭУР:

Упал регулятор скорости или не поступает или пропадает сигнал на блоке управления. В этом случае причина может вариться как в повреждении датчика, так и в повреждении проводки или плохом контакте контроллера с бортовой сетью.
Снизилось напряжение в электросети автомобиля. Причины могут быть разные, начиная от полового аккумулятора и неработающего генератора и заканчивая использованием электрооборудования в электрооборудовании.
Превышено допустимое число оборотов коленчатого вала.
Некорректная работа или выход из строя модуля управления. В зависимости от причины блок управления можно отремонтировать, нужно сделать более детальную диагностику.

Диагностика

Коды ошибок

c1044 — Неверная последовательность датчика положения ротора (DPR)

c1621 — Неверное напряжение 5В

c1622 — Ошибка цепи сигнала скорости

с датчика хола (или штатного тахометра через ограничитель напряжения) делим на 4 и подаем на вход тахометра,

Ремкомплект.

Безальтернативный брать на разборке, цена нового более 20 тысяч рублей

Разборка и разбор электроусилителя

Перед снятием усилителя нужно демонтировать все подрулевые переключатели. Снимите облицовку рулевой рейки и демонтируйте приборы, не забыв отключить разъемы питания.

Как снять евро своими руками:

После снятия переключателей потребуется демонтировать нижнюю перекладину приборной панели.Для этого нужно нажать на крепления, которыми фиксируется разъем с проводами, после чего отключить проводку от модуля управления. При выполнении этих действий можно отключить разъем от выключателей.
Кронштейн системы крепится с помощью гаек, их нужно будет открутить гаечным ключом.
После этого рулевую рейку нужно будет аккуратно опустить вниз. Для этого потребуется найти болт крепления кардана к валу усилителя.Этот болт необходимо открутить, но при откручивании нужно будет законтрить гайку, это предотвратит ее проворачивание. Когда болт извлечен, крепление нужно будет открыть, после чего аккуратно демонтируется промежуточный вал.
На этом этапе рекомендуем отметить положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, так как его выполнение предотвратит возможные проблемы с установкой в будущем. В случае несовпадения меток на валах может возникнуть неисправность в работе усилителя.При демонтаже будьте осторожны и не повредите проводку, так как это также приведет к неработоспособности ЭУР.
При демонтаже узла его придется разобрать и заменить вышедшие из строя элементы. Дальнейшая установка производится в обратном порядке (автор видео — Мурзик белый).

Как вытянуть рулевую рейку электроусилителем?

Появление стука в работе ЭУР связано с необходимостью подтягивания рулевой рейки.

Как правильно сделать:

Сначала нужно отключить аккумулятор, для этого отсоединить от него клеммы. Снимите крепление аккумулятора, для этого нужно открутить две гайки, расположенные по краям. После этого аккумулятор вынимается и убирается в сторону.
Затем нужно поднять пластиковую подставку, под ней еще четыре винта, они же закручены.
Сделав это, необходимо выдвинуть эту подставку вперед до момента отсоединения площадки от подушки безопасности корпуса воздушного фильтра.После этого накладку можно сдвинуть назад, это обеспечит более свободный доступ к самой граблине.
На следующем этапе нужно будет поднести руку к рейке. Прямо под ним, как показано на фото, находится прорезиненный колпачок, его нужно будет демонтировать, он позволит обеспечить ключ к регулировочной гайке.
Для выполнения регулировочных работ потребуется специальный ключ для подтягивания рейки, без него процедура регулировки не пройдет. С помощью этого ключа необходимо подвести машину к машине, чтобы установить инструмент в необходимое отверстие.
При регулировке следите за тем, чтобы не перетащить рельс. Если его подвеска очень крепкая, то при езде на поворотах рейку будет кушать, а это, в свою очередь, может сказаться на безопасности движения. Угол регулировки всегда разный, он зависит от того, насколько сильно ломается гайка, но обычно при выполнении таких работ гайку подтягивают примерно на 30 градусов. Этого должно быть достаточно для того, чтобы все стало правильно.
После завершения настройки необходимо будет проверить правильность выполнения данного задания.То есть вам нужно будет убедиться, что руль нормально крутится в любом положении до упора и стука нет. Если стук остался, регулировка продолжается.

Фотогалерея «Рулевая регулировка Рэйки»

4. Расположение регулировочной гайки.

Чем можно замазать и подогнать ЭУР?

Как и чем смазывать усилитель?

В качестве смазки можно использовать Литол, процедура выполняется следующим образом:

Сначала нужно снять пластиковый кожух, для этого открутить болты, которые фиксируются.Для откручивания используйте отвертку с крестовым ходом. Также желательно демонтировать и нижнюю перекладину приборной панели, расположенную под рулем.
Далее откручиваем два болта, которые крепят сам усилитель, для этого нужен ключ на 13. После этого колонку можно отпустить вниз.
Снимите еще один болт, тогда можно обойтись непосредственно смазкой.
Сначала руль поворачивается влево до упора. Смазка заливается в 10-сантиметровый шприц, который нужно набрызгать в полученное отверстие.Вам нужно разлить все 10 кубиков.
Затем руль поворачивается вправо до упора — шприц сразу направляется в отверстие, вся смазка испорчена.
После этого следует выставить руль в среднее положение и еще раз указать смазку.
Далее руль нужно крутить в разные стороны до упора несколько раз. Операция смазки повторяется снова.
Затем производится сборка всех компонентов в обратной последовательности.

Каждый автовладелец с пробегом рано или поздно начинает искать информацию чем смазать рулевую рейку. Этот элемент отвечает за возможность совершать маневры, поворачивая руль. При отсутствии смазочных материалов возрастает риск поломки элементов. Для обеспечения безопасности дороги важно своевременно проверять состояние стоек и правильно выбирать смазочные материалы.

Чтобы понять, для чего используется смазочное вещество, стоит разобраться в устройстве механизма.Он состоит из зубчатой рейки и шестерен. Благодаря этим элементам вращательное движение передается на колеса. Когда водитель поворачивает руль, редуктор движется в заданном направлении. Она цепляется за зубья поручня и толкает ее.

Рулевое управление Рейка

По типу привода рельсы делятся на три разновидности:

Самый современный — электрический.
Гидравлические, как и предыдущая разновидность, созданы для снижения усилия водителя при вращении руля.
Широко распространены механические.

Эта деталь преобразует вращение руля в отклонение передних колес относительно горизонтальной плоскости. Поездка автомобиля требует постоянного маневрирования, поэтому механизм, используемый для управления, должен быть правильным.Применение смазки облегчает вращение руля и, следовательно, упрощает процесс вождения.

Точные параметры должны быть указаны в прилагаемой автоконцерном инструкции, они должны быть равными.Но учитываются и внешние факторы, в том числе климатические условия.

Среди различных видов смазок, подходящих для рулевой рейки, считаются смазочные материалы на литиевой основе. Они способны служить долго и не будут сильно сохнуть под воздействием кислорода.Не страшна вода, при попадании влаги в сырость состав сохраняет исходные свойства.

Вязкое вещество получают путем улучшения нефтяных масел литиевым мылом. Смазки различают по степени вязкости, они также имеют разные цвета. Наиболее часто используют следующие виды смазок:

Фиол. — Производится с различной степенью вязкости.
CITIM 201. — Отечественная разработка, использование с широким спросом из-за доступной стоимости.Имеет диапазон рабочих температур от -60 до 90 градусов.
Север — Морозостойкий, предназначен для регионов с холодным климатом.
Литол-24 — При температуре -20 градусов вязкость данного продукта снижается в два раза.

Уровень морозостойкости лучше выбирать с запасом, иначе смесь, рассчитанная на -25 градусов, замерзнет при внезапном тридцатипроцентном морозе. Но в первую очередь важно следовать рекомендациям производителя автомобиля.В крайнем случае рекомендуемое средство заменяется аналогом области.

Синтетическая смазка

Когда руль перестает вращаться, это говорит о том, что произошел сбой рулевого механизма.Такая поломка возможна, например, при прикусывании зубов из-за недостаточного смазывания. Оставить его без внимания невозможно, так как от исправности руля зависит управляемость авто и безопасность на дороге.

Пучок на рулевой рейке

На морозе смазка замерзнет в диапазоне температур.В результате руль перестанет крутиться, чтобы уходить, придется долго греть мотор. Тогда возможен хруст при вращении руля, чтобы не повредить пыльники, придется быть аккуратнее при езде.

Чем дольше этот узел эксплуатируется, тем больше внимания следует уделять обслуживанию. При наличии серьезных неисправностей лучше полностью разобрать механизм. Только при полной разборке можно максимально качественно замазать рейку. Для работы потребуются следующие инструменты:

набор с ключами и головками;
лак для ногтей или маркер;
;
шланг, подсоединяемый к шприцу;
ВД-40.

Изначально руль поставил в среднее положение и отметил лаком или маркером положение вала. Если этого не сделать, то при последующей сборке будет сложно понять, в каком положении находился вал. Чтобы добраться до рулевой рейки, необходимо снять мешающие детали в моторном отсеке.

Если механизм оснащен гидроусилителем руля, сначала необходимо будет выкачать из него жидкость. Выполнить эту операцию можно с помощью шприца с подсоединенным к нему шлангом.Далее нужно установить домкрат и снять переднее колесо.

Затем нужно открутить стойку стабилизатора и рычаг поперечной устойчивости.

Вал сбивается с помощью молотка, предварительно сняв стопорное кольцо.

Теперь можно снимать уплотнители, важно помнить, что верх фиксируется при помощи стопорного штифта.Этот штифт можно выбить молотком.

Далее необходимо прокрутить пробку стопорного кольца, открутить шланги и патрубки, прикрепленные к рейке, затем слить масло. Для его демонтажа придется открутить болт карданного вала. Запаску надо положить на стол и разобрать.

Снятые детали промываются специальным средством для очистки двигателя или обычным бензином. Старая смазка не должна оставаться на поверхности и подмешать новую.Первым делом снимается пыльник и сальник. Затем пыльники на кончиках демонтируются и окружаются. Чтобы снять вал, отверните гайку. Снятые детали также промываются.

Рельс необходимо смазать, придется нанести смазку и на внешнюю поверхность. Теперь нужно аккуратно надеть ботинок, важно следить, чтобы он не перекручивался. Затем размещаются болты и рулевая тяга. Чтобы правильно закрутить болты, нельзя крутить руль, иначе метки побьются.Далее сборка в порядке, обратном разборке.

Поскольку вся сложность заключается в удалении всего узла, многие отказываются от такого сложного метода. А вот рейку можно замазать не снимая. Для начала нужно снять защитный кожух с крышки мотора. Теперь необходимо найти пыльник рулевой рейки и разрезать кожух с рейкой, на котором он держится.

Необходимо проверить состояние пыльника и штока. Если смазки на поверхности мало или нет, то нужно нанести ее.Для этой цели удобно использовать шприц или утопленник в виде бруска «г».

Между корпусом и штоком необходимо заполнить вязкой массой. Далее устанавливается пыльник для крепления деталей, нужно использовать подходящую стяжку. Затем нужно повернуть руль вправо и поднять машину на домкрат, чтобы добраться до рейки. Осталось проверить пыльник со стороны колеса.

Процесс перекачки смазки подробно рассмотрен на видео:

Даже без смазки машина сможет ехать, но механизм быстро изнашивается, а при минусовой температуре руль не крутится.Поэтому необходимо регулярно проверять наличие достаточного количества смазки. Главное знать температурный диапазон, при котором будет эксплуатироваться автомобиль. К мастеру обращаться не обязательно, ведь механизм можно замазать при желании любого автолюбителя.

Чем и как мазать рулевую рейку

5 (100%) 4 проголосовали

Рулевой механизм любого автомобиля несет огромную ответственность. От его заявления зависит жизнь и безопасность как участников движения, так и окружающих.Как и большинство механических узлов, рулевая система требует тщательного ухода. Особенно важно знать как смазывать рулевую рейку .

Что такое рулевая рейка и для чего она нужна.

Суть работы рулевого механизма заключается в преобразовании крутящего момента рулевого колеса в поступательное движение руля. Основным элементом этого механизма является рулевая рейка. В нем с помощью редуктора и зубчатой рейки происходит поворот руля на колеса.Шестерня крепится непосредственно к рулевому валу. При его вращении она цепляется своими пазами за зубья рейки, толкая ее в определенном направлении. Рельс, в свою очередь, приводит в движение рулевые тяги, жестко закрепленные на его концах. На противоположных концах закреплены рулевые наконечники, которые передают вращательное усилие на колеса.

Поняв принцип работы механизма управления автомобилем, проще предотвратить его преждевременный выход из строя. Также важно знать какой сервис необходим, как смазывать рулевую рейку И как за ней ухаживать.Необходимо учитывать общий срок службы вашего автомобиля. Ведь с каждой пройденной тысячей километров уязвимость его деталей и узлов становится все осязаемой. И соответственно ему нужно платить больше.

Что нужно для смазки рулевой рейки.

Как и в любых механизмах, в рулевой рейке происходит процесс взаимодействия металлических деталей. Этот контакт не происходит без появления эффекта трения.В результате повышается температура деталей, усиливается их износ. Для уменьшения отрицательного эффекта трения применяется смазка. Кроме того, смазанная рулевая рейка облегчает водителю поворот рулевого колеса. Если рулевой механизм дополнить электрическим или гидравлическим усилителем, их ресурс заметно продлевается. А вот перед чем смазать рулевую рейку Ее надо разобрать и тщательно удалить остатки старой смазки.Только после этого рейку можно заполнить новой смазкой и собрать обратно. Регулярное повторение вышеуказанной процедуры обеспечит длительную и надежную работу рулевой рейки.

Чем можно смазать рулевую рейку.

Смазывать узлы и детали автомобильных механизмов необходимо маслами и смазками, рекомендованными производителем автомобиля. Но даже при идеальных смазочных материалах главным фактором надежности узла являются условия, в которых он работает.Если петля защищена герметично от проникновения влаги и грязи, она будет работать долго. Да и качество смазки принципиально на срок службы влиять не будет.
При нарушении защитных уплотнений даже при идеальной смазке ресурс деталей будет сильно ограничен. Установочная вода и грязь превратятся в абразивную массу.

Одним из условий надежной работы рулевой рейки является ее герметичность. Также необходимо заполнить его смазкой до отказа.Это максимально увеличенный срок службы и реечного механизма, и самой смазки. Поэтому желательно проверять наличие достаточного количества смазки даже на новом автомобиле. Еще одним важным требованием к смазочным материалам для рулевого управления является их устойчивость к низким температурам. Ведь твердая смазка в рулевом механизме может плохо сказаться на управляемости автомобиля.

Видео о смазке рулевой рейки

Советы профессионалов.

На рулевой рейке лежит большая ответственность за безопасное вождение.Поэтому профессионалы советуют ей особое внимание. Своевременная смазка рулевой рейки продлевает срок ее службы, но не бесконечно. Также износ возможен и в других частях рулевого управления. Повышенное беспокойство у водителя должны вызывать следующие симптомы, появившиеся в рулевом механизме:

— повышенный люфт колес;

— появился стук в руле;

— усилие, необходимое для поворота руля;

— Заметны приятные смазки из рулевой рейки.

В таких случаях необходимо немедленно обратиться в автосервис для диагностики рулевого управления. Данное мероприятие позволит своевременно выявить проблемный участок и устранить неисправность. Этим самым вы предотвратите более опасные последствия возможных проблем.

Что такое смазочные материалы.

Различные смазочные материалы обладают различными физико-химическими, механическими, смазочными, противоизносными и другими свойствами. Для рулевого механизма подходят, как правило, литиевые смазки.Их эксплуатационные качества соответствуют требованиям, предъявляемым к идеальным смазочным материалам. К этой группе смазок относятся Литол-24, Фиол, семит (для сверхнизких температур), циатим и другие. Эти смазки обладают хорошей водостойкостью, консервационными свойствами, имеют антиокислительные присадки.

Рулевое управление является одним из основных элементов автомобиля. Он отвечает не только за поворот автомобиля в заданном направлении руля, но и за безопасность водителя. Поэтому при обслуживании этого узла требуются качественные запчасти и смазочные материалы.В этой статье поговорим о смазке для рулевой рейки.

Назначение рулевой рейки

Рулевая рейка (РР) предназначена для преобразования рулевого колеса в горизонтальное отклонение колес. Первые такие узлы были достаточно просты: шестерня, расположенная на рулевом валу, сопряженная с ним рейка и рулевая тяга. Сегодня рулевые механизмы несколько сложнее. Их три основных вида:

Механический
Гидравлический
Электрический

Первый взгляд самый простой.Здесь вращение колес происходит за счет физического усилия, прилагаемого водителем. С целью облегчения работы водителя и повышения удобства управления рулевая рейка применена с переменным передаточным отношением. Это означает, что шаг зубьев меняется к краям от середины. Он обеспечивает острый и тяжелый руль на высоких скоростях и плавный ход руля при маневрировании на малых скоростях и на месте.

Гидравлическая рейка отличается от механической тем, что усилие, прилагаемое водителем для поворота руля, уменьшается за счет гидроячейки.Это обеспечивает легкое и острое управление автомобилем. Такая структура характерна для современных автомобилей.

Электрическая рулевая рейка по принципу работы аналогична гидравлической, за усиление отвечает электродвигатель. Этот узел может устанавливаться как на рулевой вал или интегрироваться в рейку (наиболее безопасный вариант), так и встраиваться в рулевую колонку (дешевый и небезопасный вариант).

Симптомы

Основными признаками того, что пора осмотреть рулевую рейку, является стук и посторонние предметы.Они проявляются при раскачивании руля из стороны в сторону, при резком повороте или повороте руля, при движении по неровностям. А вот звук иногда непонятный, исходит он от рейки или от элементов подвески. Сила, прилагаемая для поворота рулевого колеса, также увеличивается.

Чтобы точно узнать, в чем причина рейки, нужно сделать следующее:

Установите автомобиль на ровную поверхность
Откройте и поднимите капот
Отвинтить рулевое колесо с обеих сторон до упора
При резком повороте руля внимательно послушайте откуда звук

Благодаря такой простой диагностике можно легко определить, является ли рулевая рейка причиной посторонних шумов.

Чем смазать рулевую рейку?

Смазка для рулевой рейки не подходит ни для какой. Материал должен быть не только стойким к воздействию нагрузок, в том числе барабанных, но и устойчивым к перепадам температур и влаги.

Начнем рассматривать смазки для рулевой рейки и тяги с лития. Это недорогие материалы, которые используются практически во всех узлах автомобиля. Они работают в широком диапазоне температур от -40°С до +120°С, хорошо справляются с нагрузками, защищают от коррозии.Такие смазки могут быть как синтетическими, так и минеральными, а в их составе может быть графит или дисульфид молибдена. Для водителей, автомобили которых эксплуатируются в основном в городе, это наиболее подходящий вариант.

Следующие смазочные материалы, подходящие для рулевой рейки, содержат кальций. В нашей стране и СНГ они известны под названием «Солидол». Это могут быть материалы на основе синтетического или минерального базового масла, которое загущено кальциевым мылом, кальциевым или литий-кальциевым комплексным мылом.Эти материалы обладают высокой водостойкостью, отлично работают при больших и ударных нагрузках, хорошо защищают от коррозии и обладают хорошей стойкостью к низким температурам. По сравнению с литиевыми смазками они стоят несколько дороже, но обладают более высокими эксплуатационными свойствами.

Литол-24

Самая популярная смазка в России и странах СНГ. Именно этот материал используется практически во всех механизмах автомобилей, особенно отечественных. Этот материал устойчив к воде, не меняет плотность при нагревании, обладает высокой механической устойчивостью.Смазка работает в диапазоне температур от -40°С до +120°С.

Термостойкая пластичная смазка на основе минерального масла и литиевого комплекса. Обладает хорошей несущей способностью, отлично защищает от коррозии, устойчив к мытью водой. Работает в диапазоне температур от -40°С до +160°С.

Морозостойкая синтетическая смазка на основе масла ПАО и литий-кальциевого мыла. Отлично работают во влажной среде, на высоких скоростях. Обеспечивает надежную защиту от коррозии и износа, не смывается водой.Работает в диапазоне температур от -50°С до +130°С.

Степап SP1629.

Универсальная термостойкая синтетическая смазка с дисульфидом молибдена. На основе синтетического масла, загущенного кальциевым комплексом. Содержит кондиционер металла SMT2, обладает очень высокими грязезащитными, антикоррозионными и противоизносными характеристиками. Работает в диапазоне температур от -40°С до +275°С.

Чем смазать рулевую рейку?

Замена смазки в рулевой рейке возможна без ее демонтажа.Это можно сделать самостоятельно. Для этого вам понадобится новая смазка, хомуты, растворитель и ветошь.

Подчиняем левую часть автомобиля, поворачиваем руль вправо и демонтируем колесо. Далее зачищаем поверхности, которые находятся возле рулевой рейки. Ослабление многоразовой стяжки на правом рисовом поле и разрезание большого внутреннего одноразового хомута.

Затем перемещаем гофру вверх по валу. После этого можно увидеть наличие смазки в узле. Старый материал желательно удалить с поверхностей.Далее нужно обильно промазать рейку и пыльник изнутри. После этого пару раз поверните руль до упора, чтобы новая смазка распределилась, а затем добавьте еще смазки. Устанавливаем башмак на штатное место с помощью фиксаторов. Такую же операцию проводят с левой стороны автомобиля.

Чтобы рулевой механизм служил как можно дольше, необходимо регулярно проверять состояние рейки и сообщать о смазке.

Выбор зависит от типа рулевого механизма. Какую смазку использовать для рулевой рейки Чем смазывать рулевую рейку?

Электроусилитель руля — это узел, предназначенный для обеспечения более комфортного вождения. Не так давно автомобили отечественного производства стали комплектоваться ЭУР, в частности, в этой статье речь пойдет о Ладакх Калине. Какие неисправности ЭУР Калина могут быть и какие есть способы устранения неполадок? Ответы на эти и другие вопросы ищите ниже.

[Скрыть]

Причины поломки ЭУР

Почему не работает электроусилитель руля на Лада Калина, отключается и отказывается работать, по каким причинам руль с ЭУР стучит, подклинивает, закусывает или скрипит? Для ремонта системы своими руками необходимо знать, как проводится диагностика и какие причины предшествуют поломке. Чаще всего выход из строя усилителя происходит из-за поломки самого блока и выходит из строя усилитель. Неисправности такого плана устраняются тщательной проверкой системы на выявление точной проблемы.

Как показывает практика, часто неработоспособность электроусилителя (отказ) связана с поломкой регулятора скорости.

Последствия:

клинит руль,
заедает
туго
прочее

Так как датчик регулятора скорости обеспечивает включение и выключение ЭУР в разных режимах движения. Усилитель на Калине работает, если машина движется с малой скоростью.Когда скорость начинает увеличиваться, усилитель автоматически отключается, что позволяет более безопасно управлять машиной при движении на высоких оборотах.

Итак, коротко о причинах неработоспособности ЭУР:

Вышел из строя регулятор скорости или блок управления не получает или пропадает сигнал от него. В этом случае причина может крыться как в поломке датчика, так и в повреждении проводки или плохом контакте контроллера с бортовой сетью.
Напряжение в бортовой сети автомобиля упало. Причины могут быть разные, начиная от севшего аккумулятора и неработающего генератора и заканчивая использованием в автомобиле неподходящего электрооборудования.
Превышено допустимое число оборотов коленчатого вала.
Неправильная работа или выход из строя модуля управления. В зависимости от причины может потребоваться ремонт блока управления; необходимо провести более детальную диагностику.

Диагностика

Коды ошибок

s1044 — неправильная последовательность датчика положения ротора (ДПР)

c1621 — неправильное напряжение 5В

s1622 — неисправность цепи сигнала скорости сигнал с датчика холла (или штатного тахометра через ограничитель напряжения) на 4 и подать на вход тахометра,

с1022 — ошибка, напряжение основного вывода датчика момента — возможно обтерлась крышка вала изоляция и середина, зеленый провод замыкает на массу

Ремкомплект

Не бывает, на разборке берется альтернативный вариант, цена нового более 20 тыс. руб.

Разборка и разборка электроусилитель

Перед снятием усилителя нужно демонтировать все подрулевые переключатели.Снять накладку рулевой рейки и демонтировать приборы, не забыв отсоединить разъемы от блока питания.

Как снять ЭУР своими руками:

После снятия переключателей потребуется демонтировать нижнюю поперечину панели приборов. Для этого нужно нажать на крепления, которыми фиксируется разъем с проводами, после чего отсоединить проводку от модуля управления. Когда эти действия выполнены, можно отсоединить разъем от выключателей.
Кронштейн системы крепится гайками, их нужно открутить гаечным ключом.
После этого рулевую рейку нужно будет аккуратно опустить вниз. Для этого вам нужно будет найти болт, который крепит карданный вал к валу усилителя. Этот болт необходимо открутить, но при откручивании нужно будет зафиксировать гайку, это предотвратит ее проворачивание. Когда болт будет снят, крепление нужно будет освободить, после чего аккуратно демонтируется промежуточный вал.
На этом этапе рекомендуем отметить положение вала и шестерен, для этого можно использовать маркер. Этот шаг очень важен, так как он предотвратит возможные проблемы с установкой в дальнейшем. В случае несовпадения меток на валах это может вызвать неисправности в усилителе. При демонтаже будьте осторожны, чтобы не повредить проводку, так как это также приведет к неработоспособности ЭУР.
При демонтаже узла его необходимо будет разобрать и заменить вышедшие из строя элементы.Дальнейший монтаж осуществляется в обратном порядке (автор ролика Мурзик Белый).

Как подтянуть рулевую рейку с электроусилителем?

Появление стука в работе ЭУР связано с необходимостью подтяжки рулевой рейки.

Как правильно сделать:

Сначала нужно отключить аккумулятор, для этого отсоединить от него клеммы. Открутите держатель аккумулятора, для этого нужно открутить еще две гайки, расположенные по краям.После этого аккумулятор вынимается и откладывается в сторону.
Затем нужно поднять пластиковую подставку, под ней еще четыре винта, они тоже откручиваются.
Сделав это, необходимо сдвинуть эту подставку вперед до отсоединения платформы от подушки фиксатора корпуса воздушного фильтра. После этого крышку можно отодвинуть назад, это обеспечит более свободный доступ к самой рейке.
На следующем этапе вам нужно будет пролезть рукой под перила.Непосредственно под ним, как показано на фото, находится прорезиненный колпачок, его нужно будет демонтировать, это позволит ключу получить доступ к регулировочной гайке.
Для проведения регулировочных работ потребуется специальный ключ для затяжки рейки; без него процедура настройки не пройдет. С помощью этого ключа нужно пролезть под рейлинг автомобиля, чтобы установить инструмент в необходимое отверстие.
При регулировке следите за тем, чтобы не перетянуть рейку. Если его затяжка очень сильная, то при прохождении поворотов рейка будет закусывать, а это, в свою очередь, может сказаться на безопасности движения.Угол регулировки всегда разный, он зависит от того, насколько сильно ослабла гайка, но обычно при выполнении таких работ гайку подтягивают примерно на 30 градусов. Этого должно быть достаточно, чтобы все наладилось.
После завершения настройки необходимо будет проверить правильность выполнения этой задачи. То есть вам нужно будет убедиться, что руль нормально поворачивается в любое положение до упора и нет стука. Если стук остался, то регулировка продолжается.

Фотогалерея «Регулировка рулевой рейки»

4. Расположение регулировочной гайки.

Чем можно смазать и отрегулировать ЭУР?

Как и чем смазывать усилитель?

Литол можно использовать в качестве смазки, порядок действий такой:

Для начала нужно снять пластиковый кожух, для этого открутить болты, которые его крепят. Используйте отвертку Phillips, чтобы открутить. Также желательно демонтировать нижнюю поперечину приборной панели, расположенную под рулем.
Далее откручиваем два болта, которые крепят сам усилитель, для этого понадобится ключ на 13. После этого колонку можно отпустить вниз.
Откручиваем еще один болт, после чего можно заняться непосредственно смазкой.
Сначала руль поворачивается влево до упора. Смазка наливается в 10-кубовый шприц и распыляется в образовавшееся отверстие. Вам нужно выбросить все 10 кубиков.
Затем руль поворачивается вправо до упора — шприц снова направляется в отверстие, вся смазка выбрызгивается.
После этого руль следует повернуть в среднее положение и снова брызнуть смазкой в отверстие.
Далее руль необходимо повернуть в разные стороны до упора несколько раз. Операция смазки повторяется еще раз.
Затем все компоненты собираются в обратном порядке.

Рулевое управление — один из основных элементов автомобиля. Он отвечает не только за поворот автомобиля в заданном рулем направлении, но и за безопасность водителя.Поэтому при обслуживании данного агрегата требуется использовать качественные запчасти и смазочные материалы. В этой статье мы поговорим о смазке рулевой рейки.

Назначение рулевой рейки

Рулевая рейка (РР) предназначена для преобразования поворота рулевого колеса в горизонтальное отклонение колеса. Первые такие агрегаты были довольно просты: шестерня, расположенная на рулевом валу, связанная с ней рейка и рулевые тяги. Сегодня рулевые механизмы более сложны. Они бывают трех основных типов:

Механический
Гидравлический
Электрический

Первый тип самый простой.Здесь поворот колес происходит за счет физических усилий, прилагаемых водителем. Для облегчения работы водителя и повышения комфорта вождения используется рулевая рейка с изменяемым передаточным числом. Это означает, что шаг зубьев изменяется к краям от середины. Это обеспечивает острый и тяжелый руль на высоких скоростях и плавный ход колес при маневрировании на малых скоростях и на месте.

Гидравлическая рейка отличается от механической тем, что усилие, прилагаемое водителем для поворота руля, снижается за счет гидроусилителя.Это обеспечивает легкое и резкое вождение. Такая структура типична для современных автомобилей.

Электрорулевая рейка по принципу действия аналогична гидравлической, только за усиление отвечает электродвигатель. Этот узел может быть установлен либо на рулевой вал, либо встроен в рейку (самый безопасный вариант), либо встроен в рулевую колонку (дешевый и небезопасный вариант).

Симптомы

Основными признаками того, что пришло время осмотреть рулевую рейку, являются стуки и посторонние звуки.Они появляются при раскачивании руля из стороны в сторону, при повороте или повороте руля, при проезде неровностей. Но иногда по звуку непонятно, исходит он от рейки или от элементов подвески. Усилие, прилагаемое для поворота рулевого колеса, также увеличивается.

Чтобы точно узнать, в чем причина в грабли, нужно сделать следующее:

Установите автомобиль на ровную поверхность
Откройте и поднимите капот
Выкрутить руль в обе стороны до упора
При резком повороте руля внимательно прислушайтесь, откуда исходит звук.

С помощью такой простой диагностики вы можете легко определить, является ли причиной ненормального шума рулевая рейка.

Чем смазать рулевую рейку?

Не всякая смазка для рулевой рейки подходит. Материал должен быть не только устойчив к нагрузкам, в том числе ударным, но и быть устойчивым к перепадам температур и влаге.

Начнем рассматривать смазки для рулевой рейки и тяг из лития. Это недорогие материалы, которые используются практически во всех деталях автомобиля.Они работают в широком диапазоне температур от -40°С до +120°С, хорошо справляются с нагрузками, защищают от коррозии. Такие смазки могут быть как синтетическими, так и минеральными, а также могут содержать графит или дисульфид молибдена. Для водителей, автомобили которых используются в основном в городе, это наиболее подходящий вариант.

Следующие смазки, подходящие для рулевой рейки, изготовлены на основе кальция. В нашей стране и СНГ они известны под названием «Солидол». Это могут быть материалы на основе синтетического или минерального базового масла, загущенного кальциевым мылом, кальциевым или литий-кальциевым комплексным мылом.Эти материалы обладают высокой водостойкостью, хорошо выдерживают большие и ударные нагрузки, обладают хорошей защитой от коррозии и хорошей стойкостью к низким температурам. По сравнению с литиевыми смазками они несколько дороже, но обладают более высокими эксплуатационными свойствами.

Литол-24

Самая популярная смазка в России и странах СНГ. Именно этот материал используется практически во всех механизмах автомобилей, особенно отечественных. Этот материал устойчив к воде, не меняет своей плотности при нагревании, обладает высокой механической стабильностью.Смазка работает в диапазоне температур от -40°С до +120°С.

Высокотемпературная стойкая смазка на основе минерального масла и литиевого комплекса. Обладает хорошей несущей способностью, отличной защитой от коррозии, устойчив к смыванию водой. Работает в диапазоне температур от -40°С до +160°С.

Морозостойкая синтетическая смазка на основе масла ПАО и литий-кальциевого мыла. Отлично работает во влажной среде на высоких скоростях. Обеспечивает надежную защиту от коррозии и износа, не вымывается водой.Работает в диапазоне температур от -50°C до +130°C.

StepUp SP1629

Многоцелевая высокотемпературная синтетическая смазка с дисульфидом молибдена. На основе синтетического масла, загущенного кальциевым комплексом. Содержит кондиционер металла SMT2, обладает очень высокими противозадирными, антикоррозионными и противоизносными характеристиками. Работает в диапазоне температур от -40°С до +275°С.

Чем смазывать рулевую рейку?

Замена смазки в рулевой рейке возможна без ее демонтажа.Вы можете сделать это самостоятельно. Для этого потребуется новая смазка, хомуты, разбавитель и ветошь.

Поддомкрачиваем машину с левой стороны, поворачиваем руль вправо и демонтируем колесо. Далее очищаем поверхности, которые находятся рядом с рулевой рейкой. Ослабьте многоразовый ремешок на правом ботинке и разрежьте большой внутренний одноразовый ремешок.

Затем перемещаем гофру вверх по валу. После этого можно увидеть наличие смазки в узле. Желательно удалить старый материал с поверхностей.Далее нужно обильно смазать рейку и пыльник изнутри. После этого пару раз проворачиваем руль до упора, чтобы новая смазка распределилась, а затем добавляем еще смазки. Установите пыльник на прежнее место с помощью хомутов. Такую же операцию проводим с левой стороны автомобиля.

Чтобы рулевой механизм прослужил как можно дольше, нужно регулярно проверять состояние рейки и сообщать о смазке.

Каждый владелец подержанного автомобиля рано или поздно начинает искать информацию о том, чем смазать рулевую рейку. Этот элемент отвечает за возможность маневрирования поворотом руля. При недостаточном количестве смазки возрастает риск поломки трущихся элементов. Для обеспечения безопасности дорожного движения важно своевременно проверять состояние стойки и правильно подбирать смазочные материалы.

Чтобы понять, для чего используется смазка, стоит разобраться в устройстве механизма.Он состоит из рейки и шестерни. Благодаря этим элементам вращательное движение передается на колеса. Когда водитель поворачивает руль, ведущая шестерня движется в заданном направлении. Она цепляется за зубья стойки и толкает ее.

Рейка передает движение рулевым тягам, жестко закрепленным на ее концах. Они начинают двигаться, и за счет них колеса поворачиваются на нужный угол. Тяги сцеплены с рулевыми наконечниками, именно они передают движение руля на оси передних колес.

Рулевая рейка

По типу привода рельсы делятся на три вида:

Самые современные электрические.
Гидравлические, как и предыдущая версия, предназначены для уменьшения усилия водителя при повороте руля.
Широко распространены механические.

Эта деталь преобразует вращение руля в отклонение передних колес относительно горизонтальной плоскости. Управление автомобилем требует постоянного маневрирования, поэтому механизм, используемый для вождения, должен быть в исправном состоянии.Нанесение смазки облегчает поворот рулевого колеса и, следовательно, облегчает управление автомобилем.

Рулевая рейка передает и преобразует движение руля на колеса. Но при движении из-за силы трения металлические элементы этого узла нагреваются и подвержены износу. Смазка продлевает срок службы деталей и продлевает срок службы всего механизма.

Точные параметры должны быть указаны в инструкции, поставляемой автопроизводителем, они должны быть равными.Но учитываются и внешние факторы, в том числе климатические условия.

Например, некоторые смазки не подходят для холодного климата с минусовой температурой. Для улучшения свойств добавляют добавки – повышают морозостойкость, стойкость к окислению, влагостойкость и другие характеристики.

Среди различных смазок для рулевой рейки считаются подходящими смазки на литиевой основе. Они способны долго держаться и не сильно высыхают под воздействием кислорода.Они не боятся воды, при попадании влаги состав сохраняет свои первоначальные свойства.

Вязкое вещество получают путем загущения нефтяных масел литиевым мылом. Смазки различают между собой по степени вязкости, также они бывают разных цветов. Наиболее часто используемые типы смазочных материалов:

Фиол — доступен в различных классах вязкости.
Циатим 201 — отечественная разработка, пользуется большим спросом благодаря доступной стоимости.Имеет диапазон рабочих температур от -60 до 90 градусов.
Северол — морозостойкий, предназначен для регионов с холодным климатом.
Литол-24 — при температуре -20 градусов вязкость данного продукта снижается вдвое.

Уровень морозостойкости лучше выбирать с запасом, иначе смесь, рассчитанная на -25 градусов, замерзнет при внезапном тридцатиградусном морозе. Но в первую очередь важно соблюдать рекомендации производителя автомобиля.В крайнем случае рекомендуемое средство заменяют аналогичным по составу аналогом.

Синтетическая смазка

На срок службы механизма влияют условия эксплуатации. Петля должна оставаться герметичной, чтобы не допустить попадания внутрь пыли и влаги. Когда уплотнения повреждены и неплотно прилегают, даже идеальная смазка не улучшит целостность деталей. Смазка, смешанная с частицами грязи, только увеличивает износ.

Определить неисправность данного агрегата со стопроцентной точностью можно, обратившись на ближайшую СТО.Но можно самостоятельно выявить потребность в смазке. Для этого нужно прислушиваться к машине во время движения и обращать внимание на посторонние звуки.

Если есть стуки в рулевом редукторе, одна из наиболее вероятных причин — недостаток смазки. Зачастую звук появляется только при движении по неровной дороге за городом. Но использование этого метода не дает полной гарантии, ведь причина может быть вовсе не в грабли.

Когда руль перестает вращаться, это свидетельствует о заклинивании рулевого механизма.Такая поломка возможна, например, при закусывании зубов из-за недостаточной смазки. Оставлять его без присмотра нельзя, так как от исправности руля зависит управляемость автомобиля и безопасность на дороге.

Зубья рулевой рейки

Часто водители решают смазать рейку, если производитель использовал мало смазки. После покупки нового автомобиля рекомендуется проверить этот узел, даже если видимых проблем нет. Эта мера просто необходима, если руль приходится крутить с усилием.Но не стоит смазывать рейку, когда под рукой нет подходящего средства.

При нанесении смазки важно полностью заполнить зазоры и повернуть руль для равномерного распределения массы. По этой причине для инъекции используется шприц, который можно приобрести в аптеке. Это позволяет закачивать смазку в труднодоступные места.

На морозе смазка, не соответствующая температурному диапазону, замерзнет. В результате руль перестанет вращаться; чтобы тронуться, придется долго прогревать двигатель.Тогда возможен хруст при повороте руля, чтобы не повредить пыльники, придется соблюдать осторожность при езде.

Если вы начнете делать резкие рывки, возможно повреждение механизма. На машинах с гидроусилителем может лопнуть шланг и выйти из строя насос ГУР. Конечно, можно продолжать эксплуатировать транспортное средство, но смазку лучше сменить на смазку, пригодную для минусовых температур.

Чем дольше эксплуатируется данное устройство, тем больше внимания необходимо уделять его обслуживанию.При наличии серьезной проблемы лучше всего полностью разобрать механизм. Только при полной разборке рейку можно смазать максимально качественно. Для проведения работ потребуются следующие инструменты:

набор с ключами и головками;
лак для ногтей или маркер;
;
шланг, соединенный со шприцем;
Инструмент WD-40.

Сначала руль устанавливается в среднее положение и положение вала отмечается лаком для ногтей или маркером.Если этого не сделать, будет трудно узнать, где находился вал при последующей сборке. Чтобы добраться до рулевой рейки, необходимо снять мешающие детали в моторном отсеке.

Если механизм оборудован гидроусилителем руля, то сначала нужно будет откачать из него жидкость. Эту операцию можно выполнить с помощью шприца с подсоединенным к нему шлангом. Далее необходимо установить домкрат и снять переднее колесо.

Затем нужно открутить стабилизатор поперечной устойчивости и стабилизатор поперечной устойчивости.

Теперь можно снять защитные чехлы и рулевые тяги. После этого откручивается контргайка и болт, за счет которых удерживается рулевой вал.

Вал подбивают молотком, предварительно сняв стопорное кольцо.

Теперь можно снять сальники, важно помнить, что верхний фиксируется стопорным штифтом. Этот штифт можно выбить молотком.

Далее нужно отвернуть колпачок стопорного кольца, отсоединить шланги и патрубки, прикрепленные к рейке, после чего слить масло.Для его демонтажа придется открутить болт карданного вала. Деталь нужно положить на стол и разобрать.

Снятые детали промываются специальным очистителем двигателя или обычным бензином. Старая смазка не должна оставаться на поверхности и смешиваться с новой. Первым делом необходимо снять пыльник и сальник. Затем демонтируются и прикручиваются пыльники на наконечниках. Чтобы снять вал, отверните гайку. Снятые детали также промываются.

Рельс необходимо смазать; вам придется нанести смазку на внешнюю поверхность.Теперь нужно аккуратно надеть ботинок, важно следить, чтобы он не перекручивался. Затем болты и стяжки устанавливаются обратно. Чтобы правильно затянуть болты, нельзя крутить руль, иначе метки собьются. Далее сборка осуществляется в порядке, обратном разборке.

Поскольку снять весь узел сложно, многие отказываются от такого сложного метода. Но рейку можно смазывать, не снимая. Для начала нужно снять защитный кожух с крышки мотора.Теперь нужно найти пыльник рулевой рейки и бокорезами отрезать кожух, на котором он держится.

Необходимо проверить состояние пыльника и штока. Если смазки на поверхности мало или совсем нет, то нужно ее нанести. Для этого удобно использовать шприц или стержень, согнутый в форме буквы «Г».

Вязкая масса должна быть залита между корпусом и штоком. Далее устанавливается пыльник, для закрепления деталей нужно использовать стяжки, подходящие по размеру.Затем нужно повернуть руль вправо и поднять машину домкратом, чтобы добраться до рейки. Осталось проверить пыльник со стороны колеса.

Процесс перекачки смазки подробно описан в видео:

Даже без смазки машина сможет ехать, но механизм будет быстро изнашиваться, а руль не будет крутиться при минусовой температуре. Поэтому необходимо регулярно проверять наличие достаточного количества смазки.Главное знать температурный диапазон, при котором будет эксплуатироваться автомобиль. К мастеру обращаться не обязательно, ведь смазать механизм при желании может любой автолюбитель.

Как и чем смазать рулевую рейку

5 (100%) 4 проголосовали

Поделиться в социальных сетях:

В статье рассматриваются возможности использования смазочных материалов Molykote и EFELE в узлах и механизмах рулевого управления автомобиля.

Рулевое управление — система управления направлением движения транспортных средств с помощью рулевого колеса.

Рулевое управление автомобилей состоит из рулевого колеса, рулевого механизма и рулевого механизма.

Рулевое колесо получает вращательное усилие от водителя и передает его через рулевую колонку на рулевой механизм.

Рулевой механизм предназначен для увеличения усилия поворота, прилагаемого к рулевому колесу, и передачи его на рулевой механизм. В качестве рулевого механизма используются различные типы редукторов. Реечные рулевые механизмы наиболее широко используются в легковых автомобилях.

Рулевой механизм предназначен для передачи усилия, необходимого для поворота, от рулевого механизма на колеса. Он обеспечивает оптимальное соотношение углов поворота управляемых колес, а также предотвращает их поворот при работе подвески.

Для повышения точности и скорости управления, а также для снижения физических усилий водителя, необходимых для поворота руля, в рулевом механизме может быть использован гидроусилитель руля.

В зависимости от типа привода различают следующие типы ГУР:

гидравлический;
электрический;
пневматический.

Точность управления и безопасность движения автомобиля напрямую зависят от своевременной смазки деталей и узлов рулевого управления.

При выборе смазки необходимо учитывать условия, в которых эксплуатируется тот или иной агрегат. Все смазочные материалы для рулевого управления должны надежно работать в широком диапазоне рабочих температур и обеспечивать длительные интервалы повторного смазывания.

Дополнительные требования предъявляются к смазочным материалам для узлов, подвергающихся интенсивным воздействиям окружающей среды, например, для смазки шарниров рулевых тяг:

морозостойкость;
влагостойкость;
устойчивость к вымыванию водой.

Смазки для защитных колпачков, уплотнений и шарниров должны быть совместимы с пластмассами и эластомерами, включая каучуки.

Смазка для узлов, работающих при высоких и высоких нагрузках, например, смазка для рулевой рейки, должна иметь высокую несущую способность во избежание выдавливания.

Смазки и компаунды Molykote и EFELE соответствуют всем требованиям, поэтому успешно применяются для обслуживания рулевых органов автомобилей.

Использование смазочных материалов линеек Molykote и EFELE обеспечивает надежную и эффективную работу как в нормальных, так и в самых тяжелых условиях эксплуатации.

стол

Детали и узлы рулевого управления	Материалы (редактирование)	Требования к материалам	Решение проблем
Защитные колпачки		Влажная среда Низкие рабочие температуры (T≤-40°C)
Зубчатая рейка	Смазочные материалы	Высокие нагрузки (Ps > 3000 Н)	Снижение вибрации
Подшипники качения рулевого вала	Смазочные материалы	Долговременная смазка Повышенные нагрузки (Ps > 2100 Н) Широкий диапазон рабочих температур	Увеличенный интервал повторной смазки
Шарниры и уплотнения рулевых тяг		Влажная среда Устойчив к вымыванию водой Совместимость с эластомерами (включая каучуки) Низкие рабочие температуры (T ≤ -40 °C)	Предотвращение деформации или разрушения пластиковых и резиновых деталей
Червяк передача электрический усилитель	Смазка	Высокие нагрузки (Ps > 3000 Н) Долговременная смазка Хорошие противоизносные свойства Широкий диапазон рабочих температур	Увеличенный интервал повторной смазки

Одним из новых продуктов для обслуживания рулевых механизмов является смазка.Эта синтетическая смазка PAO основана на сульфонате кальция. Предназначен для обслуживания подшипников качения рулевого вала. Смазка хорошо работает при воздействии влаги, больших нагрузок и совместима с пластмассами.

Еще одна новинка от компании «Эффективный Элемент» – минеральная смазка на основе сульфоната калия. Применяется для обслуживания подшипников качения рулевого вала и других тяжелонагруженных узлов автомобиля. Смазка обладает высокими антикоррозионными и водостойкими свойствами, работает в условиях больших и ударных нагрузок и обеспечивает длительную и безаварийную работу узлов.

Смазка рулевого управления … — Dodge Dakota Forum

6
6 9

Dodge Dodge Dakota
7/29/2001
21:56:40

92 Dodge DovoTa
Dodge Dakota

7/30/2001
21:39:31

Re: Смажьте рулевое управление …
IP: Logged

:
Что ж, спасибо, ребята, все мои замены масла были сделаны у дилера с тех пор, как я купил его новым, и нет, они, вероятно, не включают это в него, иначе они не прислали бы мне уведомление, в котором говорится, что масло замените фильтр И смажьте рулевую тягу.Они, скорее всего, не делают этого, когда смазывают шасси. Просто еще один способ получить деньги из вас. Сделаю это в следующий раз, когда поеду на замену масла. Не нужно счетов за капитальный ремонт в один прекрасный день для него.


Тема: Смазка рулевой тяги… IP: Зарегистрировано Сообщение: Я только что получил напоминание от моего дилера о необходимости «смазки рулевой тяги» теперь, когда я проехал около 15 000 миль на моем 00 Dak Sport plus 4X4. Это что-то, что входит в замену масла во время смазки шасси, или это совершенно отдельная вещь?? Спасибо.
GOTO GUE DODGE DAKOTA 7/30/2001 20:42:30	5	Re: смазка рулевого управления… IP: Зарегистрировано Сообщение: Должно быть, но, вероятно, нет. Когда я купил свой у друга, он регулярно обслуживал его. Ездил первый раз масло менять, а там все сухо. Там около 10 различных фитингов. Некоторые из них нужно немного повернуть рулем, чтобы увидеть. Эти Jiffy Monkeys делают это как можно быстрее и дешевле. Большинство людей не собираются проверять свою работу. Машина просто разваливается и они обвиняют Производителя в некачественном товаре и покупают новый у другого производителя. Это проще простого и не требует поддомкрачивания. Просто нужен смазочный шприц и кусок картона или полотенце, чтобы положить на него, и вы не испачкаетесь. GOTO GUE

Re: смазка рулевого управления … IP : Зарегистрировано Сообщение: Убедитесь, что эти фитинги не забиты, иначе вам придется заменить их, как это сделал я.Попытка отвинтить засаленный маленький фитинг после того, как вы обнаружите, что он забит, — это разочаровывающий опыт, не говоря уже о беспорядке!
Sandman Dodge Dakota 7000/2001 22:09:38	1 Re: Смажьте рулевое управление … IP: Logged Сообщение: Пока не могу похвалить быструю замену масла за хорошую работу или соблюдение спецификации крутящего момента.Обычно они хорошо смазывают шасси. С другой стороны, дилеры, как правило, больше всего нарушают правила, поскольку не выполняют всю работу, которую, как они утверждают, сделали.
Dodge Dodge P. Dodge Dakota 70017 7/30/2001 22:16:59	1 Re: Смазочное рулевое управление … IP: Зарегистрировано Сообщение: Руководство по обслуживанию DC для Dak 2000 года не упоминает НИКАКИХ фитингов zerk на всем автомобиле. Уточните, пожалуйста, ГДЕ на реечной передаче вы нашли эти фитинги? Я думал, что он запечатан массивными гармошками на каждой тяге.
Dodge Dodge Dodge Dodge 7/31/2001 7/31/2001 13:17:11 13:17
GoTo Guy Dodge Dakota 70017 7/31/2001 16:03:46	1 Re: Смажьте рулевое управление … IP: Logged Сообщение: Брюс, нашел 98, но это не настоящая стойка.Больше похоже на рычаги сошки и наконечники рулевых тяг с фитингами. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт Сохранить моё имя, email и адрес сайта в этом браузере для последующих моих комментариев. Найти: Лучшие Последние Рубрики ВАЗ 2101 ВАЗ 2104 ВАЗ 2105 ВАЗ 2106 ВАЗ 2107 ВАЗ 2108 ВАЗ 2109 ВАЗ 2110 ВАЗ 2111 ВАЗ 2112 Всё о ремонте Разное 2019 © Все права защищены. Карта сайта
