2115 датчик холостого хода – Ваз 2115: замена датчика холостого хода своими руками

Замена датчика холостого хода на ВАЗ 2113, ВАЗ 2114, ВАЗ 2115

Добро пожаловать!
Датчик холостого хода – это неправильное его название но многие так называют, на самом деле он обозначается как регулятор холостого хода (РХХ) так как холостой ход именно он регулирует, при выходе данного регулятора из строя, с холостым начинаются проблемы, в плоть до того, что автомобиль даже может у вас постоянно глохнуть когда резко сбрасывать газ будете при езде, поэтому данный регулятор играет далеко не последнюю роль в инжекторном автомобиле и благодаря нему, холостой ход у автомобиля есть и он ровный, без всяких перебоев.

Примечание!
Чтобы произвести замену данного датчика (Мы его и датчик и регулятор называть будем, хотя датчик как мы уже сказали ранее, это неверное его называние), запастись придётся минимальным набором инструментов, а именно: Одной крестообразной отвёрткой, ну и возможно что ещё накидная головка понадобиться с удлинителем (Это если вы дроссельный узел снимать с автомобиля собираетесь, когда он будет снят, намного легче с него регулятор будет снять и установить на его место новый, но вот только снимать дроссельный узел проблематично, но и на установленном узле заменять регулятор будет сложно, поэтому здесь уже сами решайте, что вам больше подходит), кроме того если вы снимать дроссельный узел соберётесь с автомобиля, то ещё охлаждающую жидкость сливать придётся, но хотя можно просто гайки отвернуть которые крепят узел к автомобилю (О том как это сделать читайте в статье: «Замена дроссельного узла на ВАЗ») и после этого его снять, но не отсоединяя шланги при этом от него, тем самым вы себе и доступ облегчите к датчику, ну и охлаждающую жидкость сливать не придётся!

Краткое содержание:

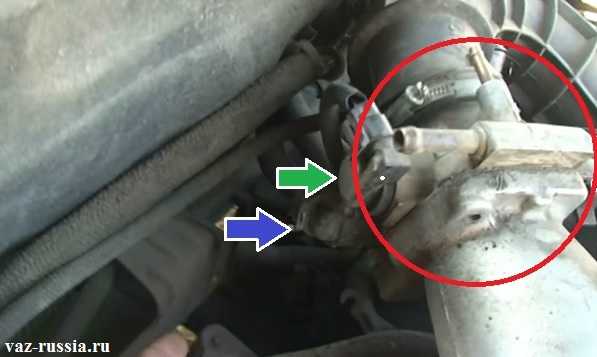

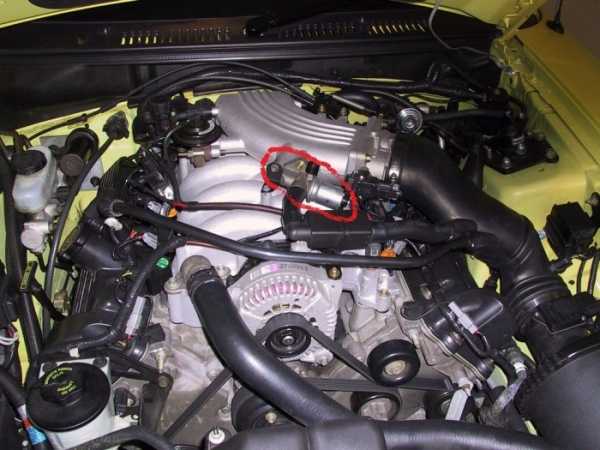

Где находится регулятор холостого хода?
На всех русских автомобилях, хоть это калина, хоть приора шестнадцати клапанная, регулятор везде стоит в одном и том же месте, но исключением являются автомобили с системой е-газ, на которых регулятор вообще отсутствует (Там сам дроссельный узел регулирует холостой ход), более подробно местонахождение регулятора смотрите на фото ниже, которое было сделано на автомобиле семейства Самара 2 и на котором в красный круг обведён дроссельный узел, а синей стрелкой показан тот самый регулятор который стоит на дроссельном узле и который вы заменять собираетесь, ко всему этому чтобы вы уж точно нашли регулятор холостого хода, зелёной стрелкой мы указали ещё один датчик который находиться прямо рядом с регулятором, поэтому если найдёте данный датчик, то и сам регулятор найти не составит никакого труда вам.

Когда нужно менять регулятор холостого хода?
На самом деле довольно долгое время регулятор может прослужить, потому что его изначально на заводе делают качественным и стараются чтобы он не вышел из строя в самый неподходящий момент, но как любая деталь и регулятор всё же когда то выходит из строя, в этом случае он может либо засориться (Его очистить можно, как это сделать мы вам ещё расскажем), либо с ним с самим проблемы будут, либо с проводкой которая подсоединяется к нему, а симптомы в этих случаях будут следующие, у вас может автомобиль начать глохнуть на холостом ходу, ещё когда газ отпускать будете, обороты могут в самом низу (К примеру на 1500) на некоторое время зависнуть и только потом упадут до требуемой отметки (На многих автомобилях, требуемая отметка является 850-900 оборотов частоты вращения коленвала), ещё проблемы с заведением автомобиля у вас могут так же появиться (Машина заводиться не будет или будет, но сразу после этого заглохнет) ну и всё на этом, это самые главные симптомы которые говорят о том, что регулятор пришёл в негодность.

Примечание!
Мы уже вас предупредили о том, что производитель русских автомобилей (В нашем случае АвтоВАЗ) пытается сделать регулятор долго живущей вещью, которая некогда не выйдет из строя, в связи с этим даже и check engine не загорается когда он придёт в негодность, поэтому если у вас начались проблемы с холостым ходом и при этом check не горит, то это скорее всего данный регулятор виноват и требует своей замены!

Как заменить регулятор холостого хода на ВАЗ 2113-ВАЗ 2115?

Снятие:

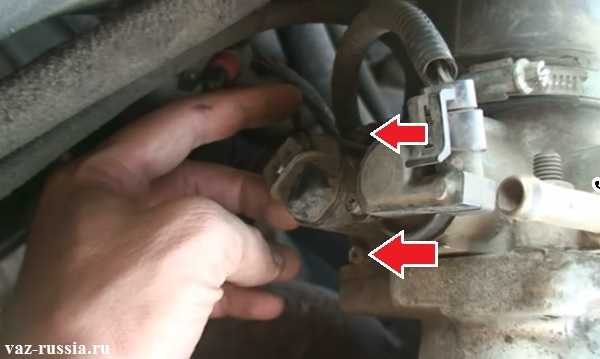

1) В этом ничего сложного нет, потому что регулятор крепиться всего лишь на двух винтах, отвернув которые, вы его сможете снять с дроссельного узла автомобиля, но прежде чем преступать к откручиванию винтов, клемму минус с аккумуляторной батареи скиньте (О том как это сделать, читайте в пункте 1, «вот в этой статье») и колодку проводов после чего (Указана красной стрелкой) от самого регулятора отсоедините (Указан синей стрелкой), отжав для этого защёлку которая колодку проводов к регулятору и крепит (Данная защёлка на самой колодке проводов присутствует).

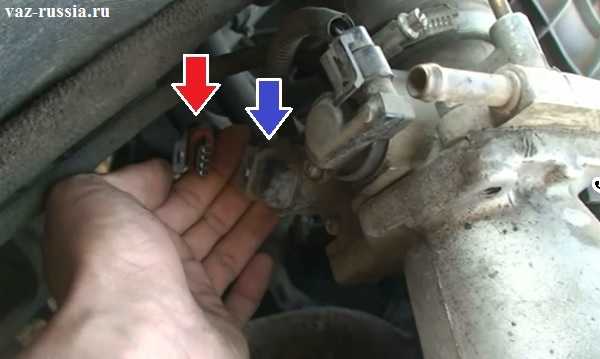

2) Теперь когда бортовая сеть у автомобиля обесточена (Посредством отсоединения клеммы минус с АКБ), переходите к снятию самого регулятора, для этого отвёрткой два винта (Указаны стрелками) отверните которые его крепят и после чего, просто потянув за регулятор, выньте его из отверстия в дроссельном узле, но только всегда помните тот факт, что если винты вы не можете отвернуть (Что то мешает) тогда снимите сам дроссельный узел с автомобиля (Как это делается, мы уже в начали статьи объясняли) но шланги от него никакие при этом не отсоединяя, а когда он будет снят, поверните удобным для вас способом его и отверните два винта которые регулятор к узлу и крепят.

Примечание!
Не обязательно бежать сразу в автомагазин и покупать новый регулятор, всё можно восстановить если эта проблема вызвана не поломкой а загрязнением датчика (Просто датчики в основном из-за пыли начинают плохо работать, тем более пыли на таких датчиках как: “Датчик Массового Расхода Воздуха для примера его просто взяли и Регулятор Холостого Хода”, скапливается очень много после длительной эксплуатации автомобиля), для этого вам понадобиться какое ни будь средство для очистки карбюратора (Его в автомагазине можно найти) и тряпочка, как только вы этим запаслись, очистите сперва при помощи очистителя карбюратора иглу у регулятора холостого хода (Игла у регулятора, это кончик его можно сказать, возьмите в руки регулятор и вы сразу поймёте о чём идёт речь, но вот только при чистке будьте аккуратней, если жидкость попадёт во внутреннюю часть датчика, под корпус так сказать, то в скорем времени данный датчик у вас выйдет из строя, правда можно попробовать продуть датчик в такой ситуации ещё будет, чтобы выгнать всю жидкость который вы очищали датчик из датчика, но всё же просто будьте осторожны и старайтесь именно на кончик брызгать и во внутрь через щели смотрите чтобы ничего не попало в датчик), а уже потом саму поверхность тряпочкой протрите к которой регулятор крепиться, просто там тоже пыли обычно много скапливается, кроме этого ещё во внутрь тряпочкой залезьте (В само отверстие) и там тоже его от грязи протрите!

Установка:
Устанавливается датчик в обратном порядке снятию, но есть один нюанс, если вы датчик старый снова же ставите то обязательно проверьте на нём уплотнительное кольцо (Указано стрелкой), оно должно быть в хорошем состоянии и ни в коем случае трещин быть не должно или ещё как ни будь деформаций, в противном случае замените данное кольцо на новое и кстати когда будете устанавливать датчик (Новый или старый, не важно) ещё данное уплотнительное кольцо моторным маслом смажьте и только после чего устанавливайте датчик на своё место и закручивайте оба винта которые его крепят.

Примечание!
Чтобы проверить работоспособность регулятора холостого хода, нужно будет мульти-метром запастись и проверить сперва им сопротивление между парами контактов: A и B; C и D, в общём отсоедините в начале колодку проводов от регулятора и после чего по два контакта мульти-метром проверьте (Контакты которые нужно проверять, мы уже указали прямо чуть-чуть по выше), сопротивление должно быть находиться в пределах 40-80 Ом в противном случае регулятор неисправен, но если же сопротивление у вас окажется в норме, то в таком случае тем же самым мульти-метром проверьте сопротивление между контактами: B и C; A и D и прибор должен будет выдать бесконечность (Бесконечность у каждого прибора своя и узнается она очень легко, то есть когда вы включаете мульти-метр и к примеру на нём написана цифра 1 и после подсоединения контактов прибора к датчику показания не изменились, то это и значит бесконечность), кстати чтобы вы сразу понимали, все эти буквенные обозначения (A,B,C,D) написаны на корпусе самого датчика, приглядитесь и вы их найдёте они напротив контактов стоят!

Дополнительный видео-ролик:
Наглядно увидеть процедуру замены данного регулятора на новый, вы можете в ролике который размещён чуть ниже:

http://www.youtube.com/watch?v=4Ln1XJet2E8

Примечание!
Обязательно ещё с одним роликом ознакомьтесь, в нём так же показывается процедура замены регулятора, но ещё в дополнение ко всему этому, объясняется как можно отличить поддельный регулятор холостого хода при покупке, от липового, надеемся вам этот ролик поможет и вы не ошибётесь в выборе нового регулятора холостого хода на свой автомобиль!

vaz-russia.com

Замена датчиков холостого и заднего хода ВАЗ 2114 и 2115 инжектор по видео и фото: где находится РХХ

Автомобили, который выпускаются сегодня, оснащаются множеством различных регуляторов и контроллеров, которые обеспечивают правильную работу мотора. И автомобили российского производства не являются исключением. Где располагается в ВАЗ 2114 датчик холостого хода и заднего хода, какие неисправности могут произойти в их работе и как поменять устройства — читайте в этой статье.

Содержание

Открытьполное содержание

[ Скрыть]

Описание РХХ

Что представляет собой РХХ в «Четырке» с инжектором, какие признаки неисправности для него характерны, где находится устройство? Ответы на эти вопросы с фото и видео вы найдете ниже, для начала рекомендуем ознакомиться с основной информацией касательно этого регулятора.

Место установки и назначение

В автомобилях ВАЗ 2114 и ВАЗ 2115 регулятор ХХ — это устройство, предназначение которого заключается в стабилизации оборотов силового агрегата на холостом ходу. РХХ используется для регулировки объема воздушного потока, подающегося в топливную систему при закрытом дросселе. Соответственно, осуществляется автоматическая настройки числа оборотов мотора. Данный регулятор располагается на корпусе дроссельного устройства. Фиксируется в посадочном месте девайс при помощи двух болтов.

Принцип действия

При повороте ключа и включении зажигания на шток на РХХ до конца выдвигается, в результате чего упирается в калибровочное отверстие на дроссельной магистрали. После этого регулятор начинает отсчитывать шаги и возвращает клапан в начальное состояние. Непосредственно положение исходного клапана зависит от прошивки блока управления ВАЗ. Например, в авто с блоком управления Январь 5.1 на полностью прогретом моторе количество шагов составляет 120, а в Бош — около 50.

Когда силовой агрегат прогрет, в момент регулировки РХХ располагается на отметке около 30-50 шагов. Когда количество шагов повышается либо уменьшается, то объем воздушного потока, который проходит через технологическое отверстие, регулярно меняется. Когда шток вытягивается, количество оборотов растет, а когда втягивается — падает. Ход штока составляет около 250 шагов. В мотор подается определенный объем воздуха, который нужен для оптимального функционирования силового агрегата.

Количество подающегося воздуха регулируется расходомером — ДМРВ — в соответствии с объемом управляющий модуль подает определенный объем топлива в мотор через форсунки. Это обеспечивает оптимальное соотношение воздуха и топлива при формировании горючей смеси. Если мотор не прогрет, то управляющий модуль увеличивает число оборотов благодаря РХХ, что позволяет использовать автомобиль для езды без прогрева ДВС.

Какой регулятор подходит на ВАЗ 2114 и 2115?

Что касается наиболее подходящего регулятора для «Четырки» и «Пятнашки», то судя по отзывам, самым оптимальным вариантом являются РХХ Омега. Каталожный номер этих устройств — 2112-114830. Кроме того, на практике хорошо себя зарекомендовали устройства от производителя КЗТА, номер — 2112-1148300-04. При покупке обязательно обратите внимание на метку (в данном случае 04, но также выпускаются РХХ с метками 01, 02, 03) на старом и новом регуляторе — они должны соответствовать.

Если метки не будут соответствовать, то регулятор работать не сможет. Можно использовать 01 вместо 03, а также 02 вместо 04 и наоборот. Покупая регулятор, необходимо измерить расстояние от головки штока до фланца — оно должно составлять не больше 2.3 см. Как отличить подделку РХХ от оригинала — узнайте из видео, опубликованного каналом AutoLife.

Возможные неисправности и способы их устранения

По каким симптомам можно понять, что устройство вышло из строя:

• количество оборотов двигателя не контролируется — оно может самопроизвольно повышаться и понижаться;
• силовой агрегат может произвольно заглохнуть без причины на холостых оборотах;
• на холодном двигателе водитель не может увеличить число оборотов;
• когда включается дополнительное оборудование — оптика, отопитель, дворники — существенно падают обороты мотора, в частности, если автомобиль движется на холостых;
• обороты силового агрегата могут быть повышенными, это обусловлено выработкой конуса датчика.

При появлении проблем в работе РХХ устройство подлежит очистке либо замене.

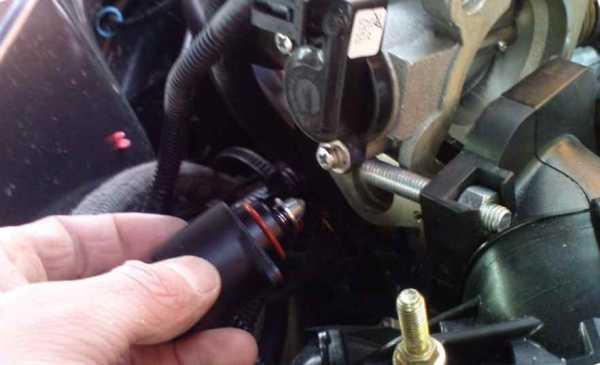

Пособие по замене регулятора холостого хода

Как заменить РХХ своими силами:

1. В первую очередь необходимо выключить зажигание и обесточить электросеть автомобиля. Откройте капот и отключите клеммы от аккумуляторной батареи.
2. Найдите регулятор и отсоедините от него разъем с подключенными проводами.
3. После этого отверткой нужно выкрутить два самореза, с помощью которых крепится РХХ, затем регулятор можно демонтировать. Иногда РХХ крепится на болты, для откручивания которых потребуется ключ-звездочка.
4. Новый регулятор устанавливается вместо старого. Прежде чем поставить РХХ в посадочное место, необходимо смазать уплотнительную резинку моторной жидкостью.
5. Установите РХХ и закрутите саморезы, подключите к девайсу штекер с питанием и не забудьте подсоединить клеммы к батарее (видео снял пользователь Иван Васильевич).

Описание РЗХ

Теперь предлагаем ознакомиться с основной информацией касательно регулятора заднего хода. Где он располагается, как проверить устройство и произвести его замену? Читайте далее.

Место расположения и назначение

Основное назначение РЗХ заключается в активации белых лампочек в задних фарах, которые свидетельствуют о том, что транспортное средство начинает двигаться задним ходом. Благодаря этому другие водители знают о том, что автомобиль будет совершать маневр. Правильная работа РЗХ позволяет предотвратить возможное столкновение на дороге. Что касается места расположения, то сам девайс устанавливается на КПП — посмотрев на коробку, вы сможете увидеть два контроллера — скорости и РЗХ.

Принцип работы

Основным компонентом любого РЗХ является концевой переключатель. Когда водитель активирует заднюю скорость, этот переключатель активируется, на него подается питание от аккумулятора. Устройство замыкает электрическую цепь, в результате чего напряжение поступает на источники освещения, которые находятся в задних фонарях. Если водитель отключает заднюю передачу, то концевик отжимается, в результате на лампочку больше не подается напряжение и она тухнет.

Возможные неполадки и методы их устранения

О поломке РЗХ можно узнать по отсутствию света ламп при активации задней передачи. Прежде чем проверять сам датчик, необходимо удостовериться в том, что лампы, установленные в фарах, исправны.

Причин неполадок может быть несколько:

1. Окислились контакты на фарах сзади. При такой проблеме необходимо произвести их очистку, которая, вероятнее всего, поможет решить неполадку. Если контакты сильно повреждены, то их придется менять.
2. Со временем, в условиях работы при вибрациях, регулятор может разболтаться. Если устройство рабочее, то просто закрутите его и проверьте, чтобы оно было надежно установлено.
3. Отсутствует контакт с электрической цепью в самой коробке. Необходимо восстановить контакт устройства, проверить проводку.
4. В некоторых случаях причина кроется в отсутствии контакта между разъемом, а также монтажным блоком с предохранителями. В таком случае нужно проверять все контакты на предмет наличия следов подгораний или повреждений. Если имеет место именно подгорание, то следует узнать причину, по которым в бортовой сети происходят скачки напряжения.
5. В «Четырках» часто бывает такое, что предохранительное устройство в блоке перегорает (речь идет о любых предохранителях), а это способствует нарушению работы цепи контактов. Необходимо произвести проверку всех предохранительных устройств и заменить вышедший из строя элемент (автор видео — канал В гараже у Сандро).

Руководство по замене контроллера заднего хода

Как осуществляется замена датчика заднего хода:

1. Сначала автомобиль следует загнать на яму либо эстакаду. Поднимите рычаг стояночного тормоза, а на коробке передач установите селектор на первую скорость. Это позволит предотвратить возможное скатывание машины.
2. Далее, следует демонтировать защитный колпачок с контактов устройства, от РЗХ нужно отключить контакты. При демонтаже регулятора их коробки передач выйдет часть рабочей жидкости, поэтому под место его монтажа следует подставить емкость для сбора масла.
3. После этого можно приступать к снятию устройства. Обычно его можно демонтировать путем откручивания рукой, но иногда, если регулятор установлен очень плотно, целесообразно использовать гаечный ключ или головку. Размер головки должен составить 22. Если же регулятор сильно прикипел к посадочному месту, то возможно, головкой открутить его не получится.
   Попробуйте обработать место установки жидкостью WD-40 и подождать несколько минут. Если и это не помогло, то вам придется использовать зубило с молотком для демонтажа, но будьте аккуратны, чтобы не повредить корпус коробки передач.
4. После того, как старый РЗХ будет извлечен, вам потребуется установить новый регулятор место него.
5. Если в ходе замены на картер трансмиссии попала часть жидкости, то ее необходимо удалить, для этого используется сухая ветошь. Очистите также место установки регулятора, поскольку загрязнения может привести к его некорректной работе или неработоспособности.
6. Установите на место разъем подключения, а также защитный колпачок. Если при выполнении замены из КПП вышел значительный объем трансмиссионной жидкости, то в коробку обязательно следует добавить смазки. Учтите, что масло должно быть свежим, а не отработанным, которое вышло из КПП. Если вы заметили, что слитая жидкость слишком грязная и в ней имеются продукты износа, то есть смысл задуматься над ее заменой.

Фотогалерея «Замена РЗХ»

Очистка РХХ своими руками

Как почистить РХХ? Процедура очистки устройства начинается со снятия девайса, об этом мы рассказали выше. Когда устройство будет у вас в руках, сначала его надо очистить при помощи сухой тряпки и жидкости для чистки, которая обычно продается в виде аэрозоля. Как вариант, можно использовать средством WD-40. Кроме самого контроллера, следует также прочистить и посадочное место. Нажмите несколько раз на баллон со средством, при этом струя аэрозоля должна быть направлена на кончик РХХ, который также зовется иглой.

Лучше всего использовать жидкость для чистки карбюраторов.

В зависимости от конструктивных особенностей РХХ, эта игла может быть либо пластмассовой, либо металлический. Очищайте непосредственно иглу датчика, поскольку нельзя допустить попадания жидкости под пружинку, во внутреннюю часть устройства. Если вы все же попали на пружину, то регулятор придется продувать большим объемом воздуха, для этого можно использовать насос либо компрессор. Если жидкость попадет в сам механизм девайса, то может повредить смазку внутри него, а это, в свою очередь, станет причиной быстрой поломки девайса. Выбирайте правильную дозировку средства и сильно не дозируйте жидкость, поскольку из-за этого в дальнейшем придется также чистить свечи зажигания.

 Загрузка …

Видео «Наглядная инструкция по замене РХХ в гаражных условиях»

Если у вас возникли вопросы касательно замены, то ответы на них вы сможете найти в наглядной инструкции по выполнению ремонта РХХ (ролик снят каналом АвтоРемонт и Не только).

avtoklema.com

Как проверить регулятор холостого хода на ВАЗ 2114 (2113, 2115): где находится РХХ

Первые серийные автомобили «Жигули» оснащались карбюраторами «Вебер», у которых из регулировок были только регулятор количества и качества топливной смеси. После дальнейшей модернизации этого прибора, появились электромагнитные клапаны на третьей, шестой моделях и Ниве. Пятая и шестая модель «Жигулей» уже получили систему экономайзера принудительного холостого хода. Семейство машин с передним приводом и инжекторными двигателями получили регулятор холостого хода.

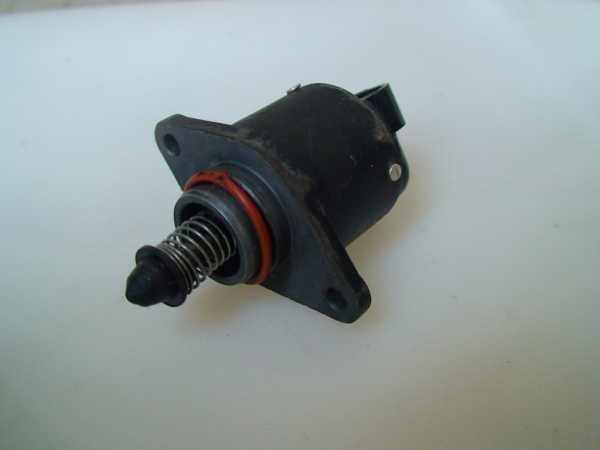

Регулятор холостого хода на ВАЗ 2114, 2113 и 2115 выглядит именно так

ЕГО НАЗНАЧЕНИЕ В СИСТЕМЕ ПИТАНИЯ АВТОМОБИЛЯ

Этот прибор, необходимое устройство для экономии топлива, имеет несколько распространённых названий. Его называют клапаном, датчиком, а также регулятором для регулировки холостого хода. Принцип работы примерно одинаков для всех приборов. Он заключается в изменении проходного сечения впускного канала для воздушной смеси в приёмный тракт мотора.

Если на прежних моделях работа прибора заключалась только в открытии или закрытия воздушного канала, то в этой модели также как и для ВАЗ 2113 и ВАЗ 2115 принцип функционирования несколько изменён. Он представляет собой шаговый электродвигатель с иглой в виде конуса. Электронный блок управления мотором считывает показания различных датчиков, контролирующих различные системы двигателя, и в соответствии с их показаниями включает прибор, диапазон «шагов» которого, равен примерно 250 шагов.

ГДЕ ЕГО ИСКАТЬ НА ДВИГАТЕЛЕ

Если кто-то не знает, где находится датчик холостого хода, тогда подскажем, о его месте расположения. Эти приборы устанавливаются на корпусах дроссельных заслонок, крепёж осуществлён с помощью двух винтов. Встречается и такой способ крепления, как «посадка» на лак. Но он не получил большого распространения ввиду сложности проведения таких работ. На снимке стрелкой указано место, где установлен рхх на ВАЗ 2114.

КАК РАБОТАЕТ ЭТОТ ПРИБОР

В момент включения зажигания, шток полностью перекрывает воздушный канал и возвращается в исходное положение. В момент его возвращения контролер отсчитывает его шаги. Их количество может быть разным, а зависит в основном от прошивки контроллера. В момент прогрева мотора он открывает клапан холостого хода на один зазор, а во время работы прогретого двигателя, он выдает порцию воздушной смеси в зависимости от потребности.

Сигналы для определения нужного количества воздуха поступают от датчика массового расхода воздуха. Контроллер считывает и определяет его потребность, чтобы выдать управляющий импульс на рхх. Также участвует в управлении датчик положения коленчатого вала двигателя, его сигналами, через блок управления регулируется положение конусной иголки датчика.

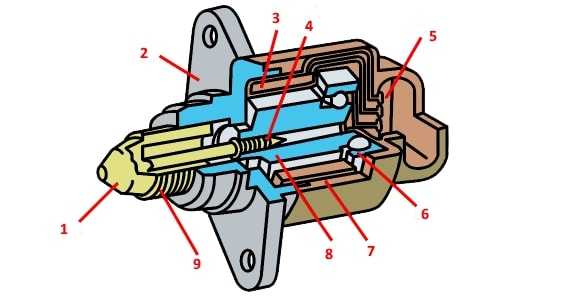

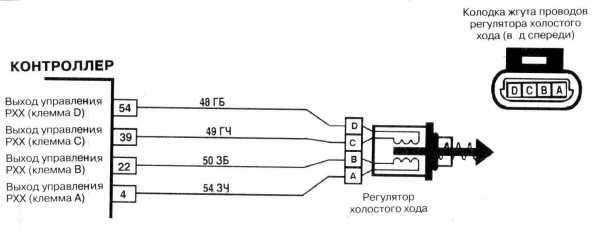

Схема РХХ

КАКИЕ БЫВАЮТ ПРИЗНАКИ ЕГО НЕИСПРАВНОСТИ

Пока ещё такие датчики не снабжаются системами для проведения диагностики, водитель не увидит на табло сигнала о его неисправности. Пока судить о проблемах с ним или проверить рхх на ВАЗ 2114, можно только по косвенным признакам, которых вполне достаточно для постановки правильного диагноза. К таким признакам можно отнести:

• Непредвиденные остановки при работе на холостом ходу;
• Наблюдаются плавающие обороты при работе на оборотах холостого хода;
• Нельзя добиться повышения оборотов во время пуска холодного двигателя;
• При выключении скорости происходит остановка мотора.

Хочется предупредить владельцев машин о том, что схожие признаки неисправностей бывают и у других датчиков, но на некоторые из них реагирует контроллер и выдаёт на табло код ошибок.

КАК МОЖНО ПРОВЕРИТЬ ЕГО РАБОТОСПОСОБНОСТЬ

Лучше всего проверять работоспособность с помощью приборов. Давайте рассмотрим, как проверить датчик холостого хода ВАЗ 2114. Хорошо если для этих целей найдётся самый простой мультиметр, его будет вполне достаточно. Для проведения «инструментальной проверки» необходимо:

1. При выключенном зажигании с датчика снимают разъём с проводами;
2. Прибор переводят в режим измерения напряжения и при включенном зажигании проверяют его наличие на проводах разъёма;
3. Если напряжение присутствует, датчик неисправен, в противном случае проверяют всю цепь от датчика до контроллера.

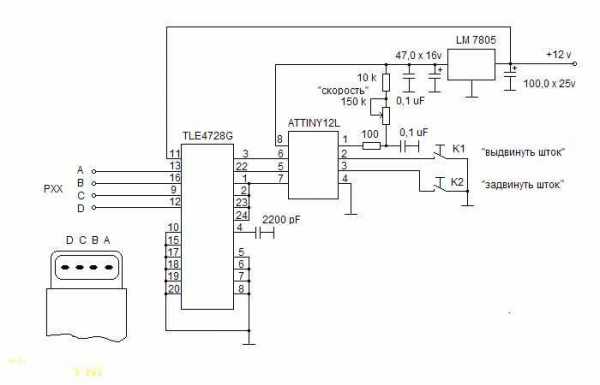

Проверка регулятора холостого хода может быть произведена и без приборов. Для этого на снятом датчике с подключенными проводами проверяют выдвижение штока при включении зажигания. Если конусную иглу слегка удерживать пальцем и включить зажигание, то она должна выдвинуться. Те владельцы, кто владеет основами радиотехники, могут собрать тестер рхх своими руками, которым может быть проведена проверка рхх с шаговым двигателем. Кого заинтересует такой прибор, схема его будет ниже.

Как видно из схемы, прибор подключается к бортовой сети, а вторым разъёмом непосредственно к датчику.

Теперь несколько слов о том, как проверить датчик регулятора холостого хода с помощью этого прибора. Для этого необходимо:

1. Подключить прибор к аккумулятору, а вторым разъёмом к выводам датчика;
2. При включении происходит задвигание на все 250 шагов, потом он выдвинет шток с иглой примерно на 70 шагов;
3. Нажатие кнопок к1 и к2 будет выполняться выдвижение конусной иглы и наоборот, её задвигание;
4. Комплексная проверка датчика холостого хода будет проведена, если одновременно включить обе кнопки и задержать их включёнными, чуть более 3 секунд. Прибор начнёт периодически задвигать и выдвигать шток с конусной иглой;
5. Переменным резистором можно изменять скорость выполнения операции проверки.

ВОЗМОЖЕН ЛИ РЕМОНТ ЭТОГО ПРИБОРА

Приобретать новый датчик торопиться не нужно потому, что в некоторых случаях возможен ремонт датчика холостого хода. Очень часто, особенно, когда используется некачественное топливо, или ресурс двигателя близок к капитальному ремонту, происходит закоксовка штока с конусной иглой в корпусе прибора. Что в таких случаях делают?

На помощь может прийти жидкость для очистки карбюраторов. Ватная палочка, обмакнутая в эту жидкость, хорошо очищает все контакты. После этого производят очистку штока конусной иглы. Обычно после этих действий он начинает работать.

Если имеется обрыв проводки внутри датчика, то в некоторых случаях это поправимо. Нужно аккуратно разобрать корпус прибора и внимательно осмотреть его внутреннее содержимое. Обрыв провода подключения можно исправить, если есть возможность припаять его на место подключения. Если всё получилось, то место пайки нужно покрыть слоем лака для защиты от коррозии. Если произошёл обрыв провода внутри обмотки шагового двигателя, то исправить его практически невозможно. В таком случае датчик просто меняют.

autovaz-2114.ru

Регулятор холостого хода (рхх) ваз 2114: замена, ремонт, признаки неисправности

Когда педаль газа не нажата, а ручка переключения передач находится в положении «нейтрально», мотор ВАЗ 2114 работает на холостом ходу. Дроссельная заслонка в таком положении закрыта, и для поддержания оборотов в допустимых пределах, на впускной коллектор воздух подается через специальное устройство – регулятор холостого хода.

Предназначение регулятора холостого хода

Штатный датчик холостого хода ВАЗ 2114

В разной документации этот механизм имеет разные названия. Иногда его называют клапаном холостого хода. В авто с карбюраторными двигателями – электромагнитным клапаном, с инжекторным – датчиком или регулятором холостого хода (РХХ).

В автомобиле ВАЗ 2114 используется РХХ с шаговым электродвигателем и подпружиненной конусной иглой. Эта игла, при перемещении, регулирует количество подаваемого воздуха через дроссельный штуцер. Расположен датчик на дроссельном узле, закреплен при помощи двух винтов.

РХХ связан с электронным блоком управления, и мотор может работать в непрогретом состоянии, а это обеспечивает дополнительную подачу воздуха. Так смеси объединяются, когда дроссельная заслонка закрыта.

Признаки неисправности РХХ ВАЗ 2114

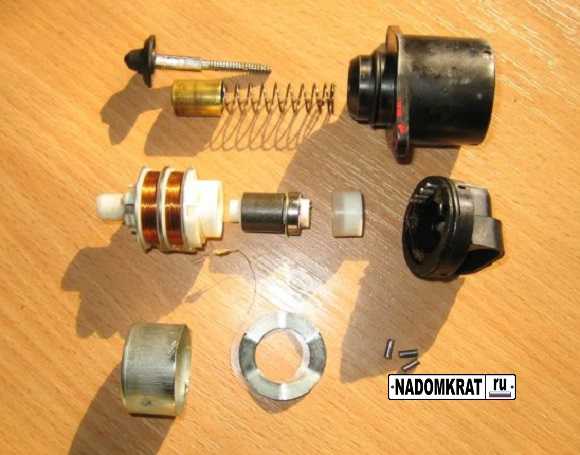

Наглядный пример разбор датчика

О возникновении неисправностей в работе регулятора должен сообщать бортовой компьютер авто. В таком случае на дисплее может высветиться одна из ошибок:

• 0507 – большие обороты на холостом ходу.
• 0506 – малые обороты на холостом ходу.
• 0505 – ошибка РХХ.

Но самыми явными признаками неисправности могут стать внешние признаки устройства:

• При небольшом нажатии на газ обороты двигателя сильно «гуляют» или двигатель глохнет.
• Если при движении установить ручку переключения передач в нейтральное положение, мотор выключается.
• Двигатель запускается, а обороты увеличить невозможно.
• На непрогретом двигателе, если включить дополнительное оборудование, обороты резко падают.

Обнаружив один из этих симптомов, вначале нужно проверить работоспособность РХХ, прежде чем в спешке менять его. Сделать это очень просто:

1. Нужно снять устройство, открутив два болта;
2. Подключить разъемы к клеммам регулятора, и легонько приложить палец на конец иглы, без нажима!

При выключении зажигания, прибор должен полностью выдвинуть свою иглу. Если так и произошло – регулятор исправен, если нет, устройство необходимо заменить.

Еще один способ проверить работоспособность РХХ – измерить сопротивление его обмоток, которое должно составлять 53 Ома. Если показатели иные – тогда прибор нужно заменить.

Замена регулятора

Место крепления ДХХ

Вначале нужно приготовить все необходимое:

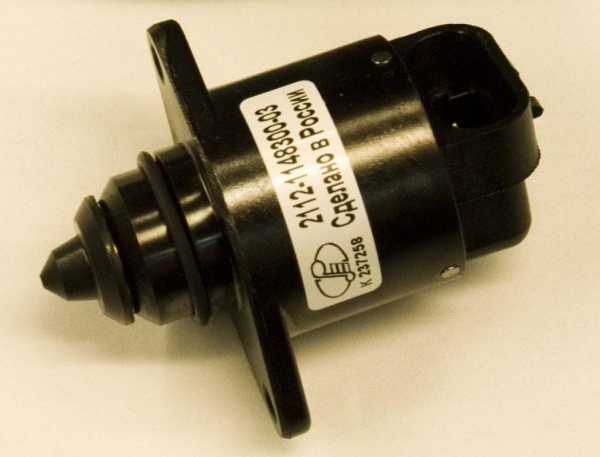

• Для замены подойдет датчик с маркировкой «Омега» 2112-114830 или «КЗТА» 2112-1148300-04.
• В процессе нам нужна отвертка и накидной ключ на 13 мм.
• Стоит подготовить несколько тряпок, а также баллончик WD-40 и очиститель для карбюратора.

Снятие несиправного устройства

1. Поставить авто на ровную поверхность, установив ручной тормоз;
2. Поднять и закрепить крышку капота;
3. Отключить питание. Этот момент не дежурный – он обязательный!
4. Снять защитный кожух мотора;
5. Ослабить хомут, и снять резиновую трубку, идущую от воздушного фильтра;
6. Снять крепление патрубков ВФ и гофру;
7. Отвинтить крепежные болты и вытащить трос, идущий от дроссельной заслонки к педали газа.

   Обозначение датчика холостого хода

8. Очистить при помощи тряпки все поверхность около дроссельного узла;
9. Смазать WD-40 крепежные винты ДУ и регулятора холостого хода, чтобы они легко отвинчивались;
10. Отвинтить гайки на 13 мм и вытянуть дроссельный узел;
11. Отключить РХХ и снять его с клемм;
12. Если в каких-либо местах есть грязь, ее нужно тщательно вытереть;
13. Отверткой нужно отвинтить крепежные болты ДУ и РХХ;
14. Извлечь клапан из крепежного гнезда.

Установка нового

1. Все пространство около дроссельного узла промыть и вычистить;
2. Новый регулятор установить на место в положение, аналогично положению старого устройства;
3. В комплекте с датчиком идет резиновая прокладка, ее нужно смазать моторным маслом;
4. Завинтить крепежные винты, убедившись в надежном креплении устройства;
5. Установить ДУ обратно, плотно закрутив;
6. Подсоединить клеммы к разъемам клапана;
7. Закрепить трос, идущий к дроссельной заслонке, подсоединить патрубок ВФ, затянуть хомуты;
8. Установить защитный кожух мотора.

   Проверка датчика и удаление налета

После установки датчик нужно откалибровать – подключить питание и включить мотор на 10 секунд. Теперь новый РХХ ВАЗ 2114 готов к эксплуатации. Наша работа успешно завершена.

Ремонт регулятора

Бывает, что покупать новый датчик холостого хода ВАЗ 2114, по некоторым причинам, нецелесообразно. И в некоторых случаях его можно отремонтировать.

• Первый вариант. Стоит попробовать отмыть его. Для этого, обмакнутой в очиститель карбюратора ватной палочкой, нужно промыть все контакты. Далее, хорошо смазав иглу очистителем, очистить все поверхности от грязи. Готово. Часто, после таких процедур ВАЗ 2114 вновь работает исправно.
• Второй вариант. Тщательно вычистив корпус датчика, снять крепежи, фиксирующие его корпус. Осторожно сняв корпус, внимательно осматриваем регулятор. Могут быть обнаружены обрывы припоя. Если такие есть – стоит припаять провод обратно, и датчик снова заработает.

Выводы

Мы разобрали для чего нужен РХХ в автомобиле ВАЗ 2114. Поговорили о некоторых принципах его работы, выяснили типичные неисправности. После мы рассмотрели процесс замены датчика, и ознакомились с некоторыми способами его ремонта. Теперь вы знаете все самое необходимо о РХХ, и не будете паниковать при его поломке.

Счастливого пути!

vazremont.com

Как почистить клапан регулятора (РХХ)

Перед тем как приступить к чистке датчика холостого хода необходимо обозначить принцип работы этого агрегата, а также выявить характерные признаки неисправностей, связанные с преждевременным его засорением.

Описание работы устройства

Датчик холостого хода необходим для регулировки оборотов двигателя на различных режимах. Водители ВАЗ 2114 обязаны обращать внимание на повышенные обороты двигателя при движении автомобиля на холостом ходу свыше 30 км/ч. Это правило обуславливается мерами безопасностями программного обеспечения, которое защищает двигатель от случайного некорректного выбора передачи КПП, для создания уменьшения нагрузки на двигатель.

Обычно эти обороты держатся от 1100 до 1200 об/мин., и часто приводят в ложное заблуждение автовладельцев, которые обращаются на станции технического обслуживания, думая, что произошла поломка или загрязнение датчика холостого хода.

Причины выхода из строя датчика холостого хода

О неправильной работе РХХ можно судить по следующим критериям:

1. Отсутствие или неустойчивые обороты холостого хода.
2. Отключение двигателя во время движения автотранспорта на нейтральной скорости.
3. При прогреве в холодное время обороты двигателя не подымаются до 1500 .
4. Также при включении электроприборов возможны проседания оборотов, но это может свидетельствовать и об неисправностях электрической сети автомобиля.

Самая распространенная причина выхода из строя датчика холостого хода, это попадание на него масла из системы выпуска катерных газов, проще говоря, из сапуна. При попадании данной жидкости на иглу датчика, происходит коксование из-за того, что дроссельный механизм постоянно нагревается с помощью водяной системы.

Это происходит довольно быстро и ощутимые неполадки с холостым ходом проявляются все чаще, напрямую зависящие от состояния поршневой системы. В некоторых случаях, если двигатель сильно изношен, рекомендуется до его ремонта отключать из воздушной системы сапун, а вход герметично глушить. Это не только поможет избежать частых чисток регулятора холостого хода, но и поспособствует экономии расхода топлива, ведь помимо попадания в воздушный канал масленых частиц, с картера прорывается углекислый газ, который мешает полному сгоранию топлива.

Еще одна распространенная причина неустойчивого холостого хода — плохая герметизация воздушной системы. Чаще всего повреждаются вспомогательные патрубки на адсорбере, регулятор давления топлива, может лопнуть гофра в районе ДМРВ (датчика массового расхода топлива), который установлен на крышке воздушного фильтра.

Эти неисправности убираются только путем замены. Как правило, при повреждении воздушных каналов наблюдается неровный холостой ход с характерным шипением под капотом или при выдаче постоянно завышенных оборотов.

Если автомобиль намотал большой километраж, более 50 000, то желательно промыть весь дроссельный узел, и по результатам приступить непосредственно к замене самого агрегата холостого хода.

Чистка регулятора на ВАЗ 2114

Чистка РХХ на ВАЗ 2114

Для того, чтобы достать датчик, нужно заглушить двигатель и желательно отсоединить питание с аккумуляторной батареи.  Сам регулятор находится на дроссельном узле, чуть ниже датчика положения заслонки, на корпусе дросселя инжектора.

Как правило, это действие может вполне осуществить сам автовладелец, так как для этого не требуется особых навыков и инструментов.

Что нужно подготовить?

• Чистую хлопчатобумажную ветошь.
• Небольшую отвертку.
• Аэрозольную жидкость.
• Любое средство для чистки карбюраторов.

Снятие РХХ

Как почистить рхх на ВАЗ 2114 в случае его загрязнения? Чистка изделия начинается с его демонтажа, путем откручивания крестообразной отверткой двух крепежных винтов. Также встречаются и болты под звездообразные отвертки, поэтому перед началом чистки, нужно убедиться в наличии нужного инструмента под рукой.

Такие конструкторские изменения зависят от года и типа установленной системы распределенного впрыска топлива. После удаления крепежных болтов, необходимо вынуть датчик холостого из своего гнезда в блоке дросселя (акселератора).

Выполнять это действие нужно аккуратно, так как при загрязнении агрегата, его посадочная часть может немного прилипнуть к корпусу.

Далее осуществляется чистка регулятора холостого хода с помощью ветоши и специальной аэрозольной жидкости. Важно учитывать то, что помимо датчика, нужно произвести очистку самого посадочного гнезда.

Проверка РХХ

Особенности чистки

Как почистить датчик холостого хода на ВАЗ 2114, когда он снят и находится в руках автовладельца? Необходимо несколькими нажатиями на баллончик, сбрызнуть очищающей жидкостью кончик датчика, так называемую иглу.

Игла может быть как пластиковая, так и металлическая, но материал иглы никак не влияет на работу двигателя.

Внимание: сама же жидкость ни в коем случае не должна попасть во внутреннюю часть датчика (под пружину). Если же это случилось, необходимо продуть ее большим количеством воздуха. В противном случае жидкость для чистки может попасть в механизм датчика и повредить внутреннюю смазку, что приведет к быстрому выходу из строя регулятора холостого хода.

РХХ ВАЗ 2114 в разобранном виде

Во время чистки внутреннего седла датчика рхх необходимо правильно дозировать очищающуюся жидкость, дабы не пришлось после всех процедур еще чистить и сушить свечи зажигания.

Установка датчика в обратной последовательности

После того как датчик и его седло полностью очищены, можно приступать к комплексной сборке. Для этого важно смазать солидолом или неотработанным маслом уплотнительное резиновое кольцо, аккуратно установить его в штатное место, не повредив целостность уплотнителя, без которого эксплуатация транспортного средства будет невозможна.



Работа выполнена, как почистить клапан холостого хода теперь все прекрасно знают. Можно безопасно продолжать движение Вашего автотранспорта.

nadomkrat.ru

Датчик холостого хода ВАЗ 2114: признаки неисправности — Авто-Мото24.ру

Новый РХХ

В тот момент, когда педаль газа отпущена, а машина находится на нейтральной передаче, поддержание оборотов двигателя осуществляется таким устройством как регулятор холостого хода (РХХ). При эксплуатации транспортного средства с этой деталью достаточно часто возникают проблемы, которые оказывают прямое влияние на работу силового агрегата. В этой статье рассмотрим признаки неисправности датчика холостого хода автомобиля ВАЗ 2114 благодаря которым вы сможете быстро и качественно устранить проблему в работе двигателя. Кроме этого узнаете конструкцию и принцип действия РХХ, а также методы его проверки.

Признаки неисправности

Стоит отметить, что ЭБУ, как правило, не сообщает о неисправности регулятора холостого хода, поэтому CHECK может не сигнализировать о проблемах с этой деталью. Необходимость ремонта (замены) РХХ можно определить по следующим признакам:

• Слишком высокие обороты холостого хода даже на прогретом двигателе;
• Слишком малые обороты, которые приводят к существенной вибрации мотора или полной его остановке;
• Невозможность запустить двигатель без нажатия на педаль газа;
• Отсутствие стабильности оборотов мотора. Обороты плавают;
• При разгоне и переключении передач, в момент отпускания педали газа обороты существенно возрастают и лишь через несколько секунд приходят к норме;
• При включении дополнительного оборудования (лампы, магнитола) двигатель глохнет.

Конструкция и принцип работы

На 14-ом ВАЗе применяется датчик холостого хода с электродвигателем шагового типа. Также в его конструкции имеется конусная игла, работающая в паре с пружиной. Данная игла обеспечивает дозировку поступающего воздуха в узел дроссельной заслонки.

1-калапан; 2-корпус; 3-обмотка статора; 4-винт ходовой; 5-контактный вывод обмотки статора; 6-подшипник; 7-корпус обмотки; 8-ротор; 9-пружина.

При включении зажигания автомобиля клапан (1) полностью выдвинут и перекрывает отверстие, находящееся в дроссельном канале. Далее регулятор проводит расчёт шагов, возвращая клапан в первоначальное положение.

Исходное положение клапана регулятора холостого хода на автомобилях семейства ВАЗ зависит от типа прошивки, установленной в ЭБУ. Оно составляет 50 шагов для прошивки Bosch и 120 шагов для прошивок типа ЯНВАРЬ 5.1.

С изменением количества шагов датчика, количество воздуха, проходящего через дроссельный канал, уменьшается или увеличивается. Вытянутый клапан характеризуется большим количеством шагов и меньшим объемом проходящего воздуха. Втянутый клапан соответственно наоборот.

Для автомобиля ВАЗ 2114 расстояние от головки клапана (штока) до фланца корпуса составляет не более 23 миллиметров. Это нужно учесть при покупке нового регулятора.

Следим, чтобы данное расстояние было не больше 23 мм.

То количество воздуха, которое прошло через дроссельный узел, проверяется датчиком массового расхода воздуха. Эту информацию обрабатывает ЭБУ и соответственно подает определенное количество топлива. Таким образом формируется топливная смесь, необходимая для работы двигателя. Также ЭБУ принимает сигналы с датчика положения коленвала про обороты мотора и соответственно передает управляющие сигналы на регулятор холостого хода. В такой способ силовой агрегат обеспечивается нужным количеством поступающего воздуха.

Завод изготовитель автомобиля ВАЗ 2114 рекомендует использовать РХХ группы «ОМЕГА» с артикулом 2112-114830. Заменяемым регулятором является 2112-1148300-04 «КЗТА», который также подойдет.

Следует обратить внимание на обозначение «04», так как регуляторы холостого хода на ВАЗ выпускаются с отметками 01, 02, 03 и 04. Желательно устанавливать датчик с такой же отметкой, которая была на старом. Взаимозаменяемыми являются датчики с отметками 01 на 03 и 02 на 04 (наоборот соответственно).

Проверка датчика

Для проверки исправности РХХ необходим тестер. Проделайте следующие шаги:

1. Отключите колодку проводов от разъема датчика. Колодка состоит из четырёх контактов ABCD. Последовательность этих контактов указана на самой колодке.

   Расположение обмоток РХХ ВАЗ 2114

2. Проверьте наличие напряжения, поступающего на датчик. Для этого включите зажигание и минусовую клемму вольтметра подключите на корпус двигателя. Плюсовую клемму подключите на контакт A, а потом на контакт D. В обоих случаях измерительный прибор должен показать напряжение около 12 вольт. Если этого не случилось, то имеет место обрыв цепи питания датчика.
3. Если питание приходит, то необходимо прозвонить обмотки регулятора. Для этого демонтируйте датчик с его места.
4. Переводим тестер в режим омметра. Клеммы измерительного прибора подключаем на контакты A-B датчика. При этом показания тестера должны быть в районе 53 Ом. То же самое проделываем на контакты C-D, где значения также должны составлять 53 Ом. Если это не так, то имеет место обрыв обмоток шагового двигателя.

   Проверка регулятора холостого хода ВАЗ 2114

5. Проверяем замыкание между обмотками. Для этого подключаем омметр на контакты A-C и B-D. При этом сопротивление должно быть бесконечным. Если это не так, то в датчике короткое замыкание двух обмоток.

Видео по теме:

На этом всё. Надеемся данный материал принес вам практическую пользу, а ваш ВАЗ 2114 снова в строю и надежно выполняет свою функцию.

Датчик холостого хода ВАЗ 2114: признаки неисправности

5 (100%) 5 votes

avto-moto24.ru

Как поменять датчик холостого хода

Меняем датчик холостого хода на ВАЗ-2114: тестирование нового РХХ и видео замены

Не редко владельцы ВАЗ-2114 сталкиваются с такой проблемой, как нестабильная работа двигателя на холостых оборотах. Причин тому достаточно много и диагностика может стать непростой задачей. Наиболее часто встречающаяся подобная «болячка» — это появление неисправности датчика (регулятора) холостого хода. Проверить его и заменить, тем самым решив насущную проблему, достаточно просто и это мероприятие вполне проводимо своими руками в условиях собственного гаража.

Подготовка к замене: выбор датчика и необходимый инструмент

Прежде чем приступить к замене датчика, необходимо провести некоторые подготовительные меры. В первую очередь, это покупка новой запчасти. На рынке можно найти достаточно много датчиков, подходящих к ВАЗ-2114, но существует два наиболее проверенных и доступных :

Датчик холостого хода

• датчик от К3ТА – маркировка: 2112-1148300-04 ;
• и прибор от ОМЕГА – маркировка: 2112-114830 .

Важно! При выборе обратите внимание на показатель выхода штока иглы, он не должен превышать 23 мм .

Инструмента для замены понадобится немного. В большинстве случае хватает:

• пары крестовых отвёрток разных размеров;
• гаечного ключа размерностью «13»;
• любая ненужная тряпочка;
• смазкиWD-40;
• и очистителя для карбюраторов или инжекторов.

Важно! Используйте только чистый инструмент, который находится в нормальном состоянии. Иначе есть риск повредить грани креплений некоторых узлов, снимаемых при замене.

Замена РХХ своими руками (фото-отчёт)

Для проведения замены датчика холостого хода на ВАЗ-2114, необходимо обладать базовыми навыками авторемонта. Мероприятие проводится по следующему алгоритму действий:

1. Зафиксируйте автомобиль ручным тормозом, предварительно поставив его на ровной площадке. Затем откройте крышку капота.
2. Обязательно отключите аккумулятор .
3. Снимите защитный чехол двигателя, представленный кожухом.

Расположение блока дроссельной заслонки

Лада 2115 1.6i › Бортжурнал › Замена рхх (датчик холостого хода) на 2114, 2115 с двигателем 1.6i (чистка дроссельной заслонки попутно)

Сначала объясню, почему решил выложить запись об этой простой, казалось бы процедуре. С заменой датчика на 1.5i и на калине (движок 1.6i калиновский на 15-ки шел) проблем нет — открутил 2 болта и поменял датчик. Здесь все интереснее — один болт откручивается, второй открутить не выходит из-за того, что ответка заходит туда только под очень неприятным углом.

В итоге пришлось снимать дроссельный узел.

Теперь о причинах замены:

На холостых оборотах машину раз в 2-5 секунд колбасило, шла вибрация по всему кузову сильная. В общем неровно двигатель на холостых работал. Съездил на диагностику — аппарат выдал заключение — датчик положения распредвала на замену. Сказали еще, что дроссельную заслонку не мешало бы прочистить на всякий случай. сказано — сделано. Первые пару дней даже думал, что все хорошо, но увы, оказалось самовнушением.
А потом машина начала глохнуть на холостых. Не всегда, но раздражало, приходилось газ держать какое-то время, чтоб не заглохла. И вот, руки дошли до замены.

Вот как оно выглядело:

Отцепляем вот эту трубку, она будет мешать:

Ослабляем хомут и тоже отцепляем:

Систему охлаждения не трогаем, а вот это можно отцепить дабы не мешалось:

Не забываем скинуть тросик, вот он:

Дальше откручиваем сам дроссельный узел, он сидит на двух болтах на 13. Получаем следующее:

Дроссельную заслонку чистим средством для чистки карбюратора (у меня не было на данный момент, просто стер нагар тряпкой. В принципе там и так было чисто, чистил не так давно)

Вот он, наш датчик:

Отключаем от него питание, выкручиваем два болта, достаем датчик.
Вот он, красавец:

Вот он же, в сравнении с новым. Видно, что они отличаются. Но тем не менее все работает исправно, машину больше не колбасит на холостых оборотах и она не глохнет.

Замена датчика холостого хода на ВАЗ 2114

При не нажатой педали газа и нахождении рукоятки переключения скоростей в положении нейтрально, двигатель внутреннего сгорания работает на холостом ходу. Поскольку в таком положении дроссельная заслонка закрыта, для поддержания необходимых оборотов в пределах 800-900 об/мин к впускному коллектору подается требуемое количество воздуха через исполнительный механизм — регулятор холостого хода.

Датчика холостого хода на ВАЗ 2114

Назначение и признаки неисправности РХХ на ВАЗ 2114

В специальной литературе имеется несколько названий этого прибора. На двигателях оснащенных карбюраторами он называется электромагнитным клапаном. На инжекторных ДВС его называют регулятором или датчиком холостого хода. Также он имеет название клапан холостого хода.

На ВАЗ 2114 применяется РХХ с шаговым электродвигателем. Фактически он является приводом конусной иглы, которая, перемещаясь, регулирует подачу воздуха через дроссельный патрубок. Расположен регулятор на дроссельном узле и крепится к нему двумя винтами.

РХХ связан с ЭБУ и контроллер обеспечивает работоспособность ДВС в непрогретом состоянии, обеспечивая дополнительную подачу воздуха для обеднения смеси при закрытой дроссельной заслонке.

О проблемах в работе этого прибора может сообщить бортовой компьютер, установленный на машине. На дисплее БК в этом случае высвечиваются ошибки:

• 0505 — ошибка регулятора холостого хода;
• 0506 — низкие обороты холостого хода;
• 0507 — высокие обороты холостого хода.

Однако наиболее выразительными могут оказаться внешние признаки неисправности прибора:

• на малом газу обороты двигателя гуляют с большой амплитудой или движок самопроизвольно глохнет;
• во время движения, при установке рукоятки переключателя скоростей в нейтральное положение, двигатель выключается;
• сразу после запуска на холодном двигателе невозможно увеличить обороты;
• на неразогретом ДВС при включении дополнительного оборудования обороты заметно падают.

Обнаружив какой-нибудь из признаков неисправности датчика, до того как поменять датчик холостого хода на ВАЗ 2114, можно проверить его работоспособность достаточно простыми способами.

1. Самый простой — открутить два винта и снять РХХ, вытащив его из гнезда. Подключить разъем к клеммам датчика и легким прикосновением приложить палец к игле, ни в коем случае не нажимая на нее. При включении зажигания должны чувствоваться легкие толки кончиком иглы. Если они проявляются, значит РХХ исправен, если никаких толчков нет — значит прибор неисправен и требуется замена датчика холостого хода на ВАЗ 2114.
2. Регулятор — это по сути электродвигатель и проверить в рабочем он состоянии или нет можно замерив сопротивление на его обмотках. Оно должно быть 53 ом. Если сопротивление не соответствует, тогда нужна на ВАЗ 2114 замена регулятора холостого хода.

Одной из причин неработоспособности РХХ может быть отсутствие сигнала от ЭБУ. В этом случае требуется проверить разъем и проводку.

Порядок замены РХХ на двигателе ВАЗ 2114

Перед тем как заменить регулятор холостого хода ВАЗ 2114 надо подготовить датчик, необходимый инструмент и материалы:

• в качестве прибора на замену можно купить РХХ с маркировкой 2112-1148300-04 «КЗТА» или «омега» 2112-114830. При выборе надо обязательно проверить выход штока иглы на расстояние не больше 23 мм;
• для работы нужна крестовая средняя отвертка, а также ключ на «13»;
• обязательно приготовить ветошь, WD-40 и карбюраторный очиститель.

Перед заменой прибора требуется:

• Установить автомобиль на ровной площадке и поставить его на ручной тормоз.
• Поднять крышку капота и зафиксировать ее в открытом положении.
• Отключить аккумулятор, при замене РХХ это не дежурное, а обязательное условие.
• Снять крышку, которая является защитным кожухом двигателя.
• Ослабив хомут, отсоединить резиновую трубку от патрубка воздушного фильтра, иначе она будет мешать при отсоединении самого патрубка.
• Открутить хомут крепящий патрубок ВФ, отсоединить и отодвинуть гофру патрубка в сторону.
• Ослабить крепежный винт и вытащить тросик идущий от педали газа к дроссельной заслонке.
• С помощью ветоши вычистить поверхность дроссельного узла и вокруг него.
• Смазать гайки крепления ДУ и винты крепления РХХ с помощьюWD-40, для того чтобы они лучше откручивались.
• Открутить две гайки на «13» и снять дроссельный узел целиком.
• Отключить разъем РХХ, сняв его с клемм датчика.
• Если в местах крепления и прилегания РХХ к корпусу ДУ имеется грязь, то ее необходимо удалить, тщательно все протерев приготовленной ветошью.
• С помощью крестовой отвертки открутить два винта, которыми крепится РХХ к ДУ.
• Извлечь клапан из гнезда крепления.
• Дроссельный узел желательно промыть карбюраторным очистителем.
• Приготовленный для замены регулятор установить на дроссельный узел в том же положении, в котором стоял только что снятый прибор.

Резиновую прокладку, которая должна продаваться вместе с датчиком, предварительно смазать моторным маслом.

• Закрутить два винта и убедиться в плотном прилегании РХХ к корпусу ДУ.
• Установить дроссельный узел на место и убедиться в плотном закручивании крепежных гаек.
• Подсоединить разъем к клеммам клапана.
• Закрепить тросик к дроссельной заслонке и подсоединить патрубок ВФ и резиновую трубку, затянув хомуты.
• Установить защитный кожух на двигатель.
• После установки РХХ должен быть откалиброван. Для этого подсоединить клеммы аккумулятора и включить зажигание на десять секунд. Калибровку ЭБУ проделает самостоятельно. После этого РХХ готов к работе.

Замена РХХ на ВАЗ 2114 успешно выполнена

Бывают ситуации, когда по тем или иным причинам купить новый регулятор не представляется возможным. Тогда возникает необходимость отремонтировать старый прибор.

Замена РХХ на ВАЗ 2114

Первым делом надо попробовать отмыть «неисправный» датчик. Для этого его нужно снять, обмакнуть ватную палочку в карбюраторный очиститель и промыть контакты. После этого обильно смазать очистителем иглу, шток и пружину. Взять зубную щетку и хорошенько вычистить смазанные поверхности. Еще раз промыв РХХ, установить его на место. Бывает, что этого оказывается достаточно для того, чтобы обороты прекращали «плавать».

Более сложный способ ремонта прибора заключается в следующем:

• взять датчик и прочистить его внешнюю часть от грязи;
• вынуть три шпильки, которые фиксируют корпус регулятора;
• самым аккуратным образом снимается корпус, чтобы не повредить контакты;
• если после снятия корпуса обнаружен обрыв припоя, то необходимо припаять провод на место крепления и покрыть это место специальным лаком, это делается во избежание коррозии;
• если в корпусе РХХ обнаружены зазоры, надо с помощью герметика их устранить, чтобы избежать подсасывания воздуха через клапан.

В случае, если обнаружены износ иглы или проблемы с обмотками, то необходима замена этого датчика на новый РХХ.

Источники: http://carfrance.ru/kak-zamenit-datchik-xolostogo-xoda-na-vaz-2114/, http://www.drive2.ru/l/2752594/, http://nadomkrat.ru/elektrooborudovaniye/zamena-datchika-xolostogo-xoda-na-vaz-2114

ladafakt.ru
