Замена сайлентблоков ваз 2107 передней подвески: Замена сайлентблоков передних (нижних и верхних) рычагов на автомобилях ВАЗ-2101, ВАЗ-2102, ВАЗ-2103, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107, Жигули, Классика – замена сайлентблоков ваз, замена верхних сайлентблоков ваз 2107, замена сайлентблоков ваз 2106 | Школа авторемонта

Замена сайлентблоков передних (нижних и верхних) рычагов на автомобилях ВАЗ-2101, ВАЗ-2102, ВАЗ-2103, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107, Жигули, Классика – замена сайлентблоков ваз, замена верхних сайлентблоков ваз 2107, замена сайлентблоков ваз 2106 | Школа авторемонта

Июн 28, 2016 ВАЗ 2101, ВАЗ 2102, ВАЗ 2105, ВАЗ 2106, ВАЗ 2107, Жигули, Классика автором admin





Вот, хотел сразу начать статью непосредственно с процесса замены сайлентблоков передних рычагов на автомобилях ВАЗ-2101, ВАЗ-2102, ВАЗ-2103, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107, но…. Передумал. Давайте, сначала определимся – что такое сайлентблок? И какую роль выполняют сайлентблоки в подвеске автомобиля.

Сайлентблок или резинометаллический шарнир, представляет собой узел, состоящий из двух металлических втулок и запрессованной, между ними резиновой (или полиуретановой) вставки.

Для того чтобы описать основную функцию сайлентблока достаточно вспомнить происхождение самого названия детали. Сайлент (от английского silent) переводится как «тихий». То есть, данная деталь предназначена для гашения шума, вибрации и ударов в подвижных местах соединения узлов подвески автомобиля. То есть деталь довольно полезная и важная. И если при очередном техническом осмотре автомобиля Вы заметили – односторонний износ, через мерное выдавливание и глубокие трещины резины сайлентблока (фотография 1), значит эта статья будет для Вас полезна. И откладывать в долгий ящик ремонт автомобиля не стоит. Так как, неисправные сайлентблоки верхних и нижних рычагов не только ухудшают управляемость и комфорт автомобиля, но и увеличивают износ протекторов передних колес.



Давайте сразу определимся с необходимым инструментом. А точнее с необходимыми приспособлениями для замены сайлентблоков передних рычагов на автомобилях ВАЗ-2101, ВАЗ-2102, ВАЗ-2103, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107

. Потому что, проделать данную работу без их наличия будет очень трудно. И так, весь необходимый арсенал Вы сможете увидеть на фото №2. О чем думаем в первую очередь? Ну, конечно же, о покупке трех приспособлений для выпрессовки и запрессовки сайлентблоков. Далее, съемник шаровых опор (ведь придется верхний рычаг снять с автомобиля, в отличие от нижнего) и съемник рулевых наконечников (для распрессовки крайних рулевых наконечников, для чего это делать станет ясно из дальнейшего изучения данной статьи). Это о главном… Думаю если Вы решились проделать работу своими руками, значит остальной инструмент у Вас есть, как например – домкрат, рожковые и накидные ключи на 22, торцовые и накидные ключи на 13, монтировка, молоток и хорошо заточенное, тонкое зубило (к последнему нужно отнестись серьезно, так как сайлентблоки на нижнем рычаге частенько прикипают к оси и в этом случае, зубило даст последний шанс
заменить сайлентблоки
не снимая рычаг с автомобиля).



После выше прочитанного, я думаю, Вы уже поняли, что сайлентблоки играют важную роль в подвеске автомобиля и их замена, процесс трудоемкий. Какой вывод из этого можно сделать? Правильно. Не скупиться, покупать только фирменные сайлентблоки. Не буду заниматься рекламой (особенно бесплатной), скажу только, что можете обратить внимание на сайлентблоки фирмы СЭВИ и Трек. Еще лучший вариант – купить и установить на свое авто полиуретановые сайлентблоки. Но когда смотришь на стоимость полиуретановых сайлентблоков, то нижняя челюсть не произвольно начинает плавно опускаться в низ 😉 .

Купили? Тогда дальше…

Начнем с замены сайлентблоков верхних рычагов на автомобиле ВАЗ-2101, ВАЗ-2102, ВАЗ-2103, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107.

Распускаем колесные болты и домкратом поднимаем необходимое колесо. После чего снимаем его и ключом на 24 отпускаем гайку на оси верхнего рычага (фото 3). Сразу можно открутить гайку рулевого наконечника и распрессовать его, смотрим фотографии 5 и 6. Далее рожковым ключом на 24 откручиваем гайку на верхней шаровой опоре (фото 4) и съемником распрессовыем палец опоры с сошки (если нет съемника, то опору можно просто открутить от рычага используя пару ключей на 13).









Откручиваем гайку оси верхнего рычага и вынимаем ее (на моделях ВАЗ-2104, ВАЗ-2105, ВАЗ-2107 для того, чтобы вытащить ось придется открутить вертикальный болт крепления бампера). Тащим рычаг к верстаку и зажимаем его в тиски. Теперь, заранее купленным приспособлением для замены сайлентблоков, проводим выпрессовку и установку сайлентблоков верхнего рычага. Смотрим фото 7 и 8. Устанавливаем рычаг на место, предварительно смазав ось верхнего рычага (моторным маслом, литолом, нигролом, в общем, смазываем!) и не затягиваем гайку оси полностью. Затяжку будем проводить на полностью опущенном, на землю автомобиле.

Закрепляем опору. Одеваем и закручиваем колесо. Опускаем с домкрата авто.





Все, верхний рычаг готов, переходим к замене сайлентблоков нижнем рычаге автомобиля ВАЗ-2101, ВАЗ-2102, ВАЗ-2103, ВАЗ-2104, ВАЗ-2105, ВАЗ-2106, ВАЗ-2107.

Откручиваем ключом на 22 гайки оси нижнего рычага (фото 9 и 10).





Устанавливаем съемник (фото 11) и выдавливаем сайлентблок с проушины нижнего рычага (на фото 12 видно, что если бы мы не сняли рулевой наконечник, то установить съемник не было б возможности).





Вытаскиваем старый сайлентблок, смазываем ось и резьбу маслом и вставляем в проушину новый, фотография 13 (возможно придется с помощью домкрата и монтировки отцентровать ось и проушину рычага).



После этого вставляем между рычагом и гайкой крепления оси нижнего рычага к балке, упорную скобу (фотография 14 и 15)





Устанавливаем приспособление и запрессовываем сайлентблок (фото 16). Аналогичную процедуру проводим с каждым сайлентблоком на нижних рычагах.



Не забываем установить на место рулевые наконечники и зашплинтовать их. Далее, следует затянуть гайки верхних и нижних рычагов на полностью опущенном на землю автомобиле. По технологии их необходимо затягивать загруженным автомобилем, то есть четыре человека в салоне авто и 40 кг груза в багажнике. Но если такой возможности у Вас нет, то будет достаточно, если Вы попросите друга ( желательно с весом 70-80 кг ) поочередно посидеть на левом и правом переднем крыле авто, пока Вы будете затягивать гайки на соответственных сторонах.

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!


Понравилась статья? Поделись ею на своей странице!

Читайте также:

  • Какую крестовину карданного вала покупать – Ваз 2101 или Ваз 2105?
  • Замена переднего тормозного шланга на автомобилях Ваз-2101, Ваз-2102, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107, Классика
  • Рекомендации по выбору и проверке крестовин карданного вала для автомобилей Ваз-2101, Ваз-2104, Ваз-2105, Ваз-2106, Ваз-2107

Замена сайлентблоков на ВАЗ 2107

Замена сайлентблоков подвески ВАЗ 2107 — процедура не из лёгких.

Насколько часто приходится её выполнять, напрямую зависит от условий эксплуатации автомобиля, качества деталей и правильности их монтажа. Облегчает работу специальный съёмник, посредством которого большинство автолюбителей сможет провести ремонт самостоятельно.

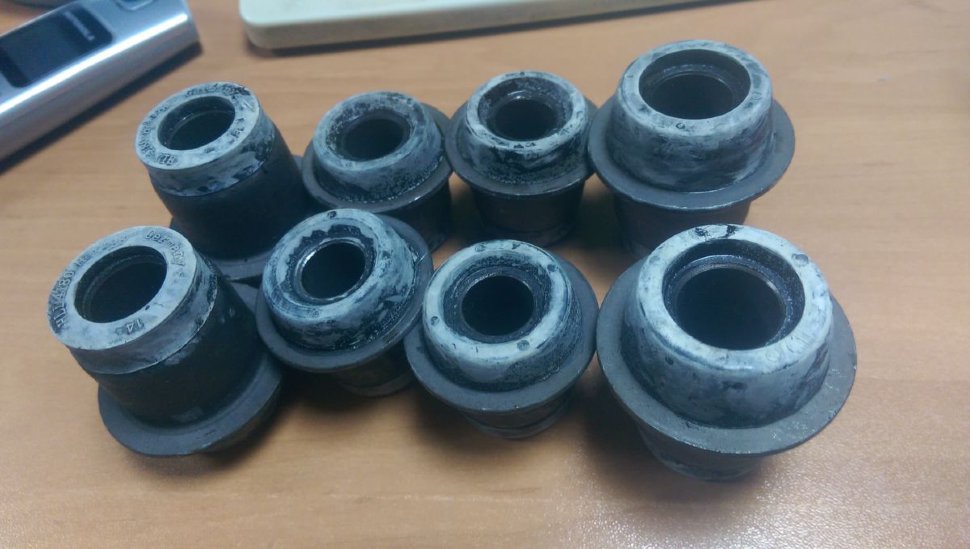

Сайлентблоки ВАЗ 2107

На просторах интернета довольно часто обсуждаются особенности замены сайлентблоков подвески ВАЗ 2107 и других автомобилей отечественного и зарубежного автопрома. Проблема на самом деле является актуальной и обусловлена низким качеством наших дорог. Поскольку сайлентблок — один из важных элементов конструкции подвески транспортного средства, его выбору и замене нужно уделять особое внимание.

Сайлентблоки предназначены для гашения колебаний, которые передаются от одного узла подвески к другому

Что такое сайлентблоки

Сайлентблок (шарнир) конструктивно состоит из двух металлических втулок, связанных между собой резиновой вставкой.

Деталь предназначена для соединения элементов подвески, а наличие резины позволяет гасить колебания, которые передаются от одного узла к другому. Сайлентблок должен воспринимать и переносить все деформации, которым подвергается автомобильная подвеска.

Где они установлены

На ВАЗовской «семёрке» сайлентблоки установлены в передней и задней подвеске. Спереди посредством этой детали крепятся рычаги, а сзади реактивные тяги (продольные и поперечная) соединяют мост с кузовом. Чтобы подвеска автомобиля всегда находилась в исправном состоянии, а управляемость не ухудшалась, нужно следить за состоянием сайлентблоков и своевременно производить их замену.

Передняя подвеска классических «Жигулей» состоит из следующих деталей: 1. Лонжерон. 2. Кронштейн стабилизатора. 3. Резиновая подушка. 4. Штанга стабилизатора. 5. Ось нижнего рычага. 6. Нижний рычаг подвески. 7. Шпилька. 8. Усилитель нижнего рычага. 9. Кронштейн стабилизатора. 10. Хомут стабилизатора. 11. Амортизатор. 12. Болт кронштейна. 13. Болт амортизатора. 14. Кронштейн амортизатора. 15. Пружина подвески. 16. Поворотный кулак. 17. Болт шаровой опоры. 18. Упругий вкладыш.

19. Пробка. 20. Обойма вкладыша. 21. Корпус подшипника. 22. Подшипник шаровых опор. 23. Защитный чехол. 24. Нижний шаровой палец. 25. Самоконтрящаяся гайка. 26. Палец. 27. Сферическая шайба. 28. Упругий вкладыш. 29. Прижимное кольцо. 30. Обойма вкладыша. 31. Корпус подшипника. 32. Подшипник. 33. Верхний рычаг подвески. 34. Усилитель верхнего рычага. 35. Буфер хода сжатия. 36. Кронштейн буфера. 37. Колпак опоры. 38. Резиновая подушка. 39. Гайка. 40. Тарельчатая шайба. 41. Резиновая прокладка. 42. Опорная чашка пружины. 43. Ось верхнего рычага. 44. Внутренняя втулка шарнира. 45. Наружная втулка шарнира. 46. Резиновая втулка шарнира. 47. Упорная шайба. 48. Самоконтрящаяся гайка. 49. Регулировочная шайба 0,5 мм 50. Дистанционная шайба 3 мм. 51. Поперечина. 52. Внутренняя шайба. 53. Внутренняя втулка. 54. Резиновая втулка. 55. Наружная упорная шайба

Какие бывают сайлентблоки

Помимо назначения сайлентблоков нужно знать, что эти изделия могут быть выполнены из резины или полиуретана. Принято считать, что замена резиновых элементов подвески на полиуретановые, где это возможно, только улучшит характеристики и работу подвески.

Сайлентблоки из полиуретана характеризуются более длительным сроком службы в отличие от резиновых.

Недостатком элементов из полиуретана является высокая стоимость — они примерно в 5 раз дороже резиновых. При установке полиуретановых изделий на ВАЗ 2107 можно улучшить поведение автомобиля на дороге, снизить деформации в подвеске, а также устранить так называемое выжимание, которое свойственно элементам из резины. Это говорит о том, что подвеска будет работать в том состоянии, которое предусмотрено конструкторами на заводе. При правильном подборе и установке деталей из полиуретана снижается шум, вибрация, поглощаются удары, что говорит о лучшей работе таких шарниров по сравнению с резиновыми.

Сайлентблоки из полиуретана считаются более надёжными, чем резиновые, но стоят намного дороже

Причины выхода из строя

Впервые сталкиваясь с поломками сайлентблоков, довольно сложно представить, что может произойти с этими изделиями после длительной эксплуатации. Со временем резина начинает рваться, в результате чего требуется замена шарнира. Причин того, что изделие приходит в негодность, может быть несколько:

  1. Большой пробег автомобиля, следствием которого стало высыхание резины, потеря её эластичности и появление трещин и разрывов.
  2. Попадание на резину сайлентблока химических веществ. Поскольку рассматриваемый элемент подвески находится вблизи двигателя, вполне вероятно воздействие на него масла, которое приводит к разрушению резины.
  3. Неправильный монтаж. Закрепление болтов рычагов нужно выполнять только после того, как автомобиль установлен на колёса, а не вывешен на подъёмнике. При неправильной затяжке резина сайлентблока сильно скручивается, что приводит к быстрому выходу изделия из строя.

Проверка состояния

Владельцам «семёрки» совсем не лишним будет знать, как же определить, что сайлентблоки нуждаются в замене. Качественные изделия ходят довольно долго — до 100 тыс. км. Однако из-за состояния наших дорог необходимость в их замене обычно возникает через 50 тыс. км. Определить, что резиновые шарниры пришли в негодность, можно по ощущениям в управлении автомобилем. Если машина стала управляться хуже, руль перестал быть таким же отзывчивым, как прежде, то это указывает на явный износ сайлентблоков. Для большей уверенности рекомендуется посетить СТО, чтобы специалисты выполнили диагностику подвески.

При появлении видимых следов износа деталь нуждается в замене

Состояние сайлентблоков можно определить и самостоятельно при визуальном осмотре. Для этого потребуется загнать автомобиль на эстакаду или смотровую яму, после чего осмотреть каждый из шарниров. Резиновая часть не должна иметь трещин и разрывов. Одним из признаков выхода из строя сайлентблоков является нарушение развала-схождения колёс. Кроме этого, признаком износа рассматриваемой детали является неравномерный износ протектора шин. Это явление указывает на неправильно отрегулированный сход-развал, что может быть причиной неисправности подвески транспортного средства.

Затягивать с заменой сайлентблоков не стоит, поскольку со временем посадочные места в рычагах разбиваются, так что может потребоваться замена рычага в сборе.

Видео: диагностика сайлентблоков

Замена сайлентблоков нижнего рычага

Сайлентблоки при выходе из строя, как правило, восстановлению не подлежат, это обусловлено их конструкцией. Для проведения работ по замене резинометаллических шарниров нижнего рычага на ВАЗ 2107 потребуются следующие инструменты:

  • съёмник сайлентблоков;
  • съёмник шаровой опоры;
  • ключи на 13, 22, 24;
  • молоток;
  • зубило;
  • монтировка;
  • смазка (например, WD-40).

Порядок действий по демонтажу нижнего рычага следующий:

  1. Поднимают машину при помощи подъёмника либо домкрата.
  2. Снимают колесо.
  3. Ослабляют затяжку гаек оси нижнего рычага.

    Ключом на 22 отворачиваем две самоконтрящиеся гайки на оси нижнего рычага и снимаем упорные шайбы

  4. Отворачивают крепёж подушки стабилизатора поперечной устойчивости.

    Крепёж подушки стабилизатора поперечной устойчивости отворачиваем ключом на 13

  5. Опускают подъёмник или домкрат.
  6. Отворачивают гайку крепления пальца нижней шаровой опоры, после чего выпрессовывают его путём нанесение ударов молотком через деревянный брусок или с помощью съёмника.

    Устанавливаем приспособление и выпрессовываем шаровый палец из поворотного кулака

  7. Поднимают автомобиль и переводят стабилизатор через шпильку крепления.
  8. Поддевают пружину и демонтируют её с опорной чаши.

    Поддеваем пружину задней подвески и демонтируем её с опорной чаши

  9. Откручивают крепёж оси нижнего рычага.

    Ось рычага крепится к лонжерону двумя гайками

  10. Снимают упорные шайбы и демонтируют рычаг.

    После снятия упорных шайб демонтируем рычаг

  11. Если предполагается замена нижнего рычага, потребуется снять нижнюю шаровую опору, для чего откручивают три болта её крепления. Чтобы заменить только сайлентблоки, опору снимать не нужно.
  12. Зажимают рычаг в тиски. Съёмником выдавливают шарниры. Если рычаг не имеет повреждений, сразу же можно приступать к запрессовке новых деталей и к сборке узла.

    Чтобы выпрессовать старый шарнир, рычаг зажимаем в тиски и используем съёмник

В процессе сборки следует использовать новые гайки для затяжки оси рычага и шарового пальца.

Видео: как заменить сайлентблоки нижних рычагов ВАЗ 2101–07

Для снятия и установки сайлентблоков используется один и тот же съёмник. Потребуется лишь изменить положение деталей в зависимости от того, какая операция предполагается (запрессовать или выпрессовать).

Замена шарниров верхнего рычага

Для замены сайлентблоков верхнего рычага потребуются такие же инструменты, как и при ремонте нижних элементов. Автомобиль поднимают аналогичным образом и снимают колесо. После чего проводят следующие действия:

  1. Отворачивают крепёж кронштейна переднего бампера.

    Снятие верхнего рычага начинаем с отворачивания кронштейна переднего бампера

  2. Откручивают крепление верхней шаровой опоры.

    Откручиваем крепление верхней шаровой опоры

  3. Отворачивают гайку оси верхнего рычага, для чего саму ось удерживают от проворачивания ключом.

    Отворачиваем гайку оси верхнего рычага, саму ось фиксируем ключом

  4. Вынимают ось.

    После отврачивания гайки вынимаем болт и снимаем ось

  5. Демонтируют верхний рычаг с автомобиля.
  6. Съёмником выпрессовывают старые сайлентблоки, а затем запрессовывают новые.

    Выпрессовываем старые сайлентблоки и устанавливаем новые при помощи специального съёмника

Замена сайлентблоков реактивных тяг

Реактивные тяги являются неотъемлемой частью задней подвески классических «Жигулей». Они закреплены посредством болтового соединения, а для снижения нагрузок и компенсации ударов от неровностей дорожного полотна используются резиновые втулки. Со временем эти изделия также приходят в негодность и требуют замены. Лучше всего менять их комплексно, а не по отдельности.

Из инструментов и материалов потребуются:

  • ключи на 19;
  • новые сайлентблоки;
  • проникающая смазка;
  • щётка по металлу;
  • монтажная лопатка.

Рассмотрим замену втулок реактивных тяг на примере длинной продольной тяги. Процедура с другими элементами подвески проводится аналогичным образом. Разница заключается лишь в том, что для демонтажа длинной тяги необходимо снять нижнее крепление амортизатора. Работа состоит из следующих шагов:

  1. Очищают крепёж от загрязнений при помощи щётки, обрабатывают проникающей жидкостью и ожидают некоторое время.

    Резьбовое соединение обрабатываем проникающей смазкой

  2. Откручивают гайку ключом на 19 и вынимают болт.

    Откручиваем гайку крепления втулки и вынимаем болт

  3. Переходят к другой стороне тяги и отворачивают крепление нижней части амортизатора, извлекая болты и распорную втулку.

    Чтобы открутить крепление тяги к заднему мосту, снимаем нижний крепёж амортизатора

  4. Смещают амортизатор в сторону.
  5. Очищают крепёж реактивной тяги с обратной стороны, смачивают жидкостью, откручивают и вытаскивают болт.
  6. При помощи монтажной лопатки демонтируют реактивную тягу.
  7. Для снятия резиновых втулок нужно выбить внутреннюю обойму из металла, для чего используют подходящую наставку.

    Для выбивания втулки используем подходящую наставку

  8. Оставшуюся в тяге резину можно выбить с помощью молотка либо выдавить в тисках.

    Оставшуюся в тяге резину выбиваем молотком либо выдавливаем в тисках

  9. Перед установкой новой резинки очищают обойму реактивной тяги от ржавчины и загрязнений.

    Очищаем посадочное место втулки от ржавчины и загрязнений

  10. Новую втулку смачивают мыльной водой и забивают при помощи молотка или запрессовывают в тисках.

    Новую втулку перед установкой смачиваем мыльной водой

  11. Для установки металлической втулки изготавливают приспособление в виде конуса (берут болт и стачивают головку).

    Для установки металлической втулки изготавливаем болт с конусной шляпкой

  12. Втулку и приспособление смачивают мыльной водой и выполняют запрессовку в тисках.

    Смоченную в мыльной воде втулку запрессовываем при помощи тисков

  13. Чтобы болт полностью вышел, используют подходящую по размеру муфту и дожимают втулку.

    Для установки болта на место используем подходящую по размеру муфту

Если внутренняя обойма будет с одной из сторон слегка выступать, её нужно подровнять молотком.

После замены сайлентблока тягу устанавливают в обратной последовательности, не забывая смазывать болты, например, «Литолом-24», что в будущем облегчит демонтаж крепежа.

Видео: замена втулок реактивных тяг ВАЗ 2101–07

Съёмник для сайлентблоков своими руками

Съёмник шарниров ВАЗ 2107 можно приобрести готовый или сделать своими руками. Если есть подходящее оборудование и материалы, изготовить инструмент вполне по силам каждому автолюбителю. Стоит также учесть, что качество покупных приспособлений на сегодняшний день оставляет желать лучшего. Заменить резинометаллический шарнир можно и без специальных инструментов, но это потребует гораздо больше времени и сил.

Последовательность действий

Для изготовления самодельного съёмника понадобится следующее:

  • кусок водопроводной трубы длиной 3 см внутренним диаметром 40 мм и наружным 50 мм;
  • шайба с внешним диаметром минимум 50 мм;
  • болт М12 длиной 7 см с шайбами;
  • два куска трубы длиной по 10 см и диаметром 40 мм;
  • тиски;
  • молоток;
  • смазка.

    Основными элементами съёмника являются втулки разного диаметра и болт с шайбами и гайкой

Процесс изготовления съёмника состоит из нескольких этапов.

  1. Ударами молотка добиваются того, чтобы отрезок трубы 40 мм получил внутренний диаметр 45 мм, т. е. пытаются его расклепать. Таким образом шарнир нижнего рычага будет свободно проходить через трубу.

    Отрезок трубы диаметром 40 мм расклёпываем до 45 мм

  2. Из трубы 40 мм изготавливают ещё два отрезка — они будут использоваться для монтажа новых деталей.

    Из трубы 40 мм изготавливаем две небольшие заготовки

  3. Для выпрессовки старых шарниров берут болт и надевают на него шайбу, диаметр которой находится в пределах между диаметрами внутренней и наружной обоймы.
  4. Болт вставляют изнутри рычага, а снаружи надевают оправку большого диаметра. Таким образом, она упрётся в стенку рычага. Затем надевают шайбу и закручивают гайку.

    Болт вставляем изнутри рычага, а снаружи надеваем оправку большого диаметра

  5. По мере затяжки оправка упрётся в рычаг, а посредством болта и шайб шарнир начнёт выдавливаться.
  6. Для монтажа нового изделия понадобятся оправки диаметром 40 миллиметров. По центру проушины в рычаг помещают сайлентблок и наставляют на него оправку.
  7. С обратной стороны проушины ставят оправку большего диаметра и упирают в наковальню.
  8. Запрессовывают изделие молотком, путём нанесения ударов по оправке.

    Запрессовываем сайлентблок, ударяя молотком по оправке

  9. Для снятия сайлентблоков с нижних рычагов устанавливают большую наставку, затем помещают шайбу и затягивают гайку. В качестве болта используется сама ось рычага.

    Для снятия сайлентблоков с нижних рычагов устанавливаем большую наставку и затягиваем её гайкой, проложив внутрь шайбу

  10. Если шарнир не удаётся сорвать, ударяют молотком по боковой части рычага и пытаются сдёрнуть резинометаллическое изделие с места, после чего подтягивают гайку.
  11. Перед установкой новых деталей место посадки рычага и оси зачищают наждачной бумагой и слегка наносят смазку. Через проушины заводят ось рычага и вставляют новые шарниры, после чего наставляют с обеих сторон оправки малого диаметра и молотком запрессовывают сперва одну, а затем другую деталь.

    Через проушины заводим ось рычага и вставляем новые шарниры

Для того чтобы уверенно и безаварийно управлять автомобилем, нужно проводить периодический осмотр и ремонт ходовой части. Износ сайлентблоков влияет на безопасность вождения, а также на износ шин. Чтобы заменить повреждённые шарниры, потребуется подготовить необходимый инструмент и выполнить ремонт в соответствии с пошаговыми инструкциями.

Замена рычагов и сайлентблоков передней подвески ВАЗ 2107 Видео

[important]Элементы передней подвески ВАЗ 2107 подвержены нагрузкам во время движения. С учетом состояния отечественных дорог, ресурс подвески ограничен. Учитывая, насколько важно состояние подвески для безопасности, необходимо регулярно контролировать состояние деталей и своевременно производить их замену. Одними из ключевых элементов являются рычаги передней подвески ВАЗ 2107[/important]

Признаки неисправности рычагов и сайлентблоков

Одним из признаков неисправности является шум в подвеске при движении, особенно по плохой дороге. В числе прочего, он возникает при сильном износе сайлентблоков (резинометаллических шарниров рычагов). Также, если изношены сайлентблоки или деформированы рычага ВАЗ 2107, становится невозможно выставить углы установки передних колес. Эта же проблема возникает при деформации осей передних рычагов.

При деформации рычагов автомобиль может вести в сторону при движении по ровной дороге. Крайне неприятное явление – самовозбуждающиеся колебания передних колес – часто является следствием износа сайлентблоков.

Устранение любой из перечисленных неисправностей рычагов и сайлентблоков требует снятия рычагов подвески

Необходимые инструменты

Для замены рычагов и сайлентблоков передней подвески ВАЗ 2107 понадобятся:

  • приспособление для выпрессовки/запрессовки сайлентблоков;
  • комплект накидных и торцовых гаечных ключей;
  • домкрат;
  • баллонный ключ.

Работы следует проводить на смотровой яме или подъемнике. В последнем случае домкрат не понадобится.

Замена верхнего рычага передней подвески

Снятие верхнего рычага передней подвески ВАЗ необходимо в трех случаях:

  1. Замена рычага.
  2. Замена сайлентблоков.
  3. Замена оси рычага.

Порядок снятия рычага таков:

Если рычаг не деформирован и не имеет трещин, его можно использовать повторно, предварительно заменив сайлентблоки. Для этого их необходимо выпрессовать съемником. При выпрессовке рычаг зажимается в тисках.

Перед установкой рычага необходимо запрессовать новые сайлентблоки. Делается это тем же съемником. Чтобы запрессовать сайлентблоки, необходимо изменить положение деталей съемника на рычаге подвески.

Перед установкой рычага рекомендуется заменить самоконтрящиеся гайки оси рычага и пальца шаровой опоры на новые.

Установка верхнего рычага производится в такой последовательности:

  • Установить рычаг на ось и зафиксировать его гайками, не затягивая их.
  • Установить болт, фиксирующий крепление переднего бампера.
  • Нагрузить подвеску, опустив домкрат или подъемник.
  • Завести палец шаровой опоры в поворотный кулак.
  • Затянуть самоконтрящуюся гайку шаровой опоры.
  • Затянуть гайку крепления оси верхнего рычага.
  • Поднять автомобиль и установить колеса.

После замены рычага и/или сайлентблоков необходимо заново отрегулировать углы развала/схождения колес.

Замена нижнего рычага передней подвески Ваз 2107

Как и верхние рычаги, нижний рычаг передней подвески ВАЗ 2107 необходимо снимать для замены сайлентблоков, оси или самого рычага.

Работа проводится на смотровой яме или подъемнике.

Порядок снятия нижнего рычага:

[tip]Внимание: не стоит снимать регулировочные шайбы, используемые для установки угла «развала» передних колес. Если приходится их снимать, необходимо запомнить их расположение и вернуть на место.[/tip]

  • Если необходима замена рычага, придется снять нижнюю шаровую, открутив болты крепления. Для замены сайлентблоков шаровую снимать не надо.
  • Установить рычаг в тисках.
  • Выпрессовать сайлентблоки при помощи съемника.

Если рычаг не поврежден, можно запрессовать новые сайлентблоки и собрать узел. При сборке необходимо использовать новые самоконтрящиеся гайки.

Выпрессовка и запрессовка сайлентблоков производится одним и тем же съемником. Меняется лишь положение деталей относительно рычага.

Порядок установки нижнего рычага:

  • Запрессовать лишь один сайлентблок.
  • Вставить в рычаг ось с установленными упорными шайбами.
  • Установить упорную шайбу со стороны установленного сайлентблока и закрутить самоконтрящуюся гайку (затягивать ее не надо).
  • Запрессовать второй сайлентблок.
  • Установить фасонную шайбу на ось и завернуть самоконтрящуюся гайку.
  • Установить рычаг и другие детали подвески в последовательности, обратной снятию.
  • Нагрузив подвеску, окончательно затянуть гайки оси нижнего рычага.
  • Установить колесо.

После замены сайлентблоков и/или нижнего рычага следует проверить углы установки колес и отрегулировать их, если это необходимо.

[tip]Совет: повышенный износ сайлентблоков может наблюдаться при попадании масла на резиновые части этих деталей. Резина, используемая в них, не относится к маслостойкой. В этом случае необходимо сначала устранить утечку масла, а потом произвести замену сайлентблоков. Иначе проблема вскоре возобновится.[/tip]

Меняем сайлентблоки на ВАЗ 2107 самостоятельно

Резиновые уплотнительные втулки в подвеске ТС служат для сглаживания вибраций, и, казалось бы, что может быть сложного в замене сайлентблоков на ВАЗ 2107. Первоначально процедура замены может показаться простой, но кто хотя бы один раз сталкивался с необходимостью замены, тот знает, насколько это трудоемкий и сложный процесс, требующий применения специального оборудования. Менять резиновые уплотнители реально своими руками, воспользовавшись специальным съемником, но даже если такого устройства нет, то не нужно откладывать работу в долгий ящик.

Предназначение сайлентблоков

Сайлентблоками называются шарниры, состоящие из двух или одной втулки из металла, соединенных через резиновую вставку. Рассматриваемая деталь в виде металлических втулок служит для объединения узлов подвески, а резиновые материалы служат в качестве гасителей колебаний, возникающих при движении машины, передающихся от одного узла к другому. За счет этих мелких деталей продлевается срок службы подвески автомобиля, так как все колебания, деформации и вибрации сглаживаются при помощи сайлентблока.

В конструкции ТС ВАЗ-2107 используется соответствующее количество сайлентблоков, размещающихся в передней и задней подвеске. В конструкции передней подвески семерки, рассматриваемые устройства используются в фиксации рычагов, а в устройстве задней подвески применяются они для соединения реактивных тяг, соединяющих мост с кузовом.

Это интересно! В конструкции рассматриваемого автомобиля применяются сайлентблоки разных размеров, что зависит от места их размещения. Изготавливаются эти шарниры не только из резины, но и полиуретана. Оба материала имеют свои достоинства и недостатки, но в любом случае, требуется следить за состояние шарниров, и своевременно их менять, чтобы не пришлось ремонтировать всю подвеску.

Признаки неисправности рычагов и сайлентблоков

У любой детали есть свой эксплуатационный ресурс. Чем больше нагрузку испытывает деталь, тем скорее происходит ее износ. За состоянием сайлентблоков нужно следить обязательно, так как с течением времени наблюдаются такие последствия: резина начинает рваться, возникают биения и вибрации в местах соединений. Причем износ резины происходит не только, когда машина эксплуатируется, но и при ее простое, так как резиновому материалу свойственно разрушаться под воздействием многих факторов.

Ориентировочный срок службы рассматриваемых устройств составляет 90-100 тысяч км пробега. Причем это касается только шарниров из качественной резины или полиуретана. Стоит также отметить, что полиуретановые изделия имеют более продолжительный срок службы в отличие от резиновых, но при этом они имеют такие недостатки, как трудности с монтажом (без специального съемника установить их практически невозможно), а также подвеска с ними становится жестче.

Это интересно! Необходимость замены устройств возникает порой намного раньше, чему способствует качество дорожного покрытия, по которому эксплуатируется автомобиль. Зачастую даже качественные шарниры по «нехорошим» дорогам способны служить не более 50 тысяч км пробега.

Диагностировать необходимость замены шарниров можно по ряду следующих признаков:

Смазываем ВДшкой шарнир

  1. Отсутствие «отзывчивости» машины при резком вращении руля.
  2. При проведении осмотра выявляются деформации устройств.
  3. Стук со стороны подвески во время движения по неровностям.
  4. Люфт в местах расположения деталей.

Если не уверены в том, что устройства следует заменить, можно посетить СТО, где мастера проведут диагностику и сообщат о необходимости заменить шарниры на машине.

Замена шарниров верхнего рычага

Если есть необходимость замены рассматриваемых устройств, то стоит упомянуть о том, детали не подлежат ремонту. После их износа, понадобится купить новый комплект сайлентблоков на машину, и установить их на место старых. Чтобы произвести замену сайлентблоков на ВАЗ 2107, потребуется запастись таким инструментарием:

  • Съемник — с ним установка новых деталей значительно упрощаются. Вместо съемника разрешено применять самодельное приспособление, но о том, как его сделать, подробно описано в конце статьи.
  • Гаечные ключики.
  • Слесарный инструмент: молоток и зубило.
  • Монтировка.

Первостепенно нужно выяснить, как выполняется замена передних рычагов на ВАЗ-2107. Для этого машина располагается на яме, а затем поднимается ее передняя часть и демонтируется колесо со стороны, где планируется заменить резиновые уплотнители.

Это интересно! Менять рассматриваемые устройства верхних и нижних рычагов рекомендуется комплектом, чтобы не пришлось через некоторое время повторять процедуры демонтажа деталей и замены узлов.

Алгоритм по замене шарниров верхнего рычага имеет следующий вид:

  1. Для начала вывинчиваем гайку закрепления кронштейна переднего бампера.
  2. Приступаем к вывинчиванию верхней шаровой опоры.
  3. Вывинчиваем гайку оси верхнего рычага, удерживая с другого бока ось в неподвижном состоянии вторым ключом.
  4. Теперь переходим к извлечению оси.
  5. Приступаем к демонтажу верхнего рычага с ВАЗ 2107.
  6. После удаления рычага, приступаем к снятию старых сайлентблоков и установке новых.
  7. Чтобы демонтировать резиновый шарнир, можно установить съемник, и приступать к его извлечению. Чтобы не тратить время, устройство можно демонтировать путем срезания резинового ушка при помощи ножа. Вслед за этим уплотнитель можно выдавить рукой.
  8. Монтаж нового уплотнителя осуществляется съемником. Предварительно перед тем, как запрессовывать новую деталь, требуется очистить внутреннюю часть кронштейна от коррозии (при ее наличии). Также новый резиновый уплотнитель для упрощения его запрессовывания нужно обработать мыльным раствором, но никак не маслом или прочими видами смазочных материалов, так как они сократят срок службы детали в 2-3 раза.
  9. Приступаем к запрессовыванию сайлентблоков. Для этого со стороны большего диаметра устанавливают большую наставку и саму деталью.
  10. После этого накручиваем гайку на съемнике, которая по ходу перемещения будет воздействовать на наставку, тем самым вдавливая в установочное отверстие резиновый шарнир.

На этом процедура замены шарнира верхнего рычага на семерке завершена. Вслед за окончанием напрессовывания, останется лишь установить демонтированный узел на место, что выполняется в последовательности обратной снятию.

Замена на нижнем рычаге

Как выполняется замена сайлентблоков нижних рычагов, знают не все владельцы ВАЗов. Ниже изложена подробная инструкция того, как поменять шарниры нижнего рычага на ВАЗ 2107:

Забиваем новый сайлентблок в рычаг

  1. Аналогичным образом требуется поддомкратить машину, снять колесо и прибегнуть к проведению демонтажа нижнего рычага.
  2. Для начала ослабляется затяжка нижнего рычага, которая фиксируется гайками.
  3. Используя гаечный ключ на «13» потребуется вывинтить гайки закрепления подушки стабилизатора поперечной устойчивости или стаба.
  4. Опустить машину путем ослабления домкрата.
  5. Вывинчивается гайка закрепления пальца нижней шаровой опоры, а затем приступаем к проведению демонтажа. Демонтировать опору трудно, поэтому рекомендуется воспользоваться съемником для шаровых опор, особенно если не планируется ее замена.
  6. После этого нужно приподнять машину, и перевести стаб сквозь соответствующую шпильку крепления.
  7. После поддевания пружины, ее можно демонтировать с опорной чаши подвески автомобиля.
  8. Крепление оси нижнего рычага ослабляется, а затем снимаются упорные шайбы для последующего демонтажа рычага.
  9. Если планируется заменить нижний рычаг, то, как это сделать, узнаем далее. Для этого демонтируется нижняя шаровая опора, вывинтив три крепежных соединения. После этого снимается нижний рычаг и реализуется его замена. Если его замена не требуется, то снимать нижнюю опору не нужно, чтобы заменить сайлентблоки.
  10. Чтобы облегчить процесс демонтажа и установки резиновых шарниров, требуется рычаг зажать в тисках, после чего приступать к последующим действиям. Только при отсутствии дефектов на рычаге можно приступать к запрессовыванию сайлентблоков. Процесс запрессовывания полностью идентичен схеме с верхним рычагом.
  11. После их замены нужно установить снятую деталь на место, и собрать весь узел автомобиля.

Это интересно! Если планируется выпрессовывание старых сайлентблоков, то наставку нужно расположить в обратном положении запрессовыванию, что позволит воздействовать на демонтируемый элементы, выдавливая его из посадочного места.

Замена сайлентблоков реактивных тяг

Теперь разберемся, как же происходит ремонт задней подвески ВАЗ 2107, а конкретнее замена сайлентблоков. Реактивные тяги представляют собой одну из главных деталей задней подвески. Крепятся эти детали при помощи болтовых крепления, а чтобы места крепления не испытывали сильных нагрузок, в их конструкции устанавливаются резиновые втулки. Для воплощения замены резиновых уплотнителей на реактивных тягах понадобится такой перечень инструментария, как ключи на «19», а также металлическая щетка и монтажка.

На ВАЗ 2107 установлены четыре продольные реактивные тяги, и одна поперечная, поэтому рассмотрим процесс замены сайлентблоков на примере продольной тяги. Инструкция по замене сайлентблоков реактивных тяг имеет следующий вид:

  1. Первоначально места соединения (где находятся сами устройства), следует очистить от загрязнения и ржавчины. Резьбовое соединение обрабатывается проникающей смазкой, после чего приступаем к вывинчиванию крепления.
  2. Используя гаечные ключи на «19», требуется осуществить вывинчивание гайки с последующим извлечением болта.
  3. Теперь нужно освободить крепление второй стороны реактивной тяги. Для этого ослабляется затяжка, которая расположена на чулке заднего моста. После этого нужно вынуть болты с распорной втулкой.
  4. Выполнить перемещение амортизатора в бок(если речь идет о поперечной тяге).
  5. Используя монтажку, необходимо поддеть и извлечь реактивную тягу.
  6. Извлечь устаревшие и прохудившиеся сайлентблоки и запрессовать на их место новые.
  7. Перед тем, как ставить новые резинки, следует внутреннюю поверхность тяги тщательно очистить, удалить сколы и места коррозии.
  8. Чтобы посадить деталь, нет необходимости использовать съемник, так как посадить уплотнитель в отверстие можно тисками. Деталь направляется в отверстие, и в таком виде крепится в тисках. После этого следует вращать ручку тисков до момента, пока уплотнитель не будет посажен на место.
  9. Аналогичным способом осуществляется запрессовывание металлической втулки, обточив край с одной стороны на наждачном станке.
  10. После этого тяги можно ставить на место в очередности обратной снятию.

Съемник для сайлентблоков своими руками

Чтобы заменить сайлентблоки на машинах семейства ВАЗ 2101-2107, нет необходимости покупать соответствующий съемник, можно обойтись и без него, тем более что он стоит денег. Но с таким прибором выполнить запланированные ремонтные работы намного проще.

Собрать съемник сайлентблоков вполне реально своими руками дома, и для этого пригодится всего немного деталей:

  1. Болт М12 с мелкой резьбой, длина которого не менее 7 см.
  2. Отрезок трубы следующих размеров — длина 3 см, внутренний диаметр 40 мм, а наружный 50 мм.
  3. Шайба с наружным диаметром на 50 мм минимум.
  4. Два отрезка трубы следующих размеров — длина 10 см и диаметр 40 мм.

Когда все составляющие для реализации самодельного съемника готовы, можно приступать к реализации задумки:

  1. Увеличить внутренний диаметр трубы с 40 мм до 45 мм.
  2. Чтобы использовать устройство для выпрессовки старых шарниров, понадобится надевать на него шайбу.
  3. Болт нужно ставить внутри устройства, после чего снаружи надеть оправку большого диаметра. Эта оправка будет упираться в стенку рычага. Чтобы запрессовать деталь, понадобится надеть шайбу и завинтить гайку.

Устройство можно сделать в домашних условиях из подручных средств, что собственно многие и делают. Реализовать такую задумку не составит большого труда, но зато вы сможете существенно сэкономить средства на приобретении заводского съемника.

Замена сайлентблоков передней подвески ВАЗ 2109

В данной статье речь пойдет о том, как заменить сайлентблоки нижнего рычага передней подвески ВАЗ 2109 своими руками. Замена сайлентблоков — относится к более сложным работам, связанным с ходовой частью. Однако если все делать правильно (по инструкции), проблем и сложностей возникнуть не должно. Для того чтобы было нагляднее, я прилагаю информативные фото к данному руководству по замене сайлентблоков ВАЗ 2109.

Замена передних сайлентблоков ВАЗ 2109 — инструментарий:

  1. Тиски;
  2. Новые сайлентблоки ВАЗ 2109;
  3. Мыльная вода (моющее средство или жидкое мыло).;
  4. Газовая горелка или другой источник огня.;
  5. Кусок трубы такого диаметра, чтобы в него свободно входил сайлентблок;
  6. Набор ключей;
  7. Зубило и молоток;
  8. Жидкость WD-40.

Работу лучше всего проводить на смотровой яме или подъемнике.

Итак, поехали. Замена сайлентблоков ВАЗ 2109 начинается как и любая другая работа с разборки и демонтажа.

1. Открутите нижний рычаг. Для этого открутите, используя головку с удлинителем: гайку растяжки, гайку крепления к кузову, а также стойку стабилизатора и два болта шаровой опоры. Потребуется не мало усилий для того чтобы сорвать прикипевшие и заржавевшие гайки, если не выходит используйте WD-400 или погрейте соединение. В случае, если гайка растяжки не откручивается даже после всех выше предложенных способов, открутите краб, затем зажмете его в тиски и повторите попытку.

2. Далее зажмите в тисках снятый рычаг и при помощи лампы или факела попробуйте выжечь старый сайлентблок из посадочного гнезда. Если вам данный способ не подходит, тогда вам придется выпрессовывать сайлентблок, используя специальный съемник или те же тиски, но при помощи огня это сделать проще и быстрее.

3. После того как сайлентблок немного прогорел, извлеките его при помощи отвертки или зубила, он должен легко выйти.

4. Теперь у вас получится готовое для установки нового сайлентблока место, которое перед установкой необходимо тщательно продуть и очистить от грязи, пыли и ржавчины.

5. Когда все готово, можно начинать замену сайлентблоков передней подвески на новые. Для этого понадобится мыльная вода, хорошенько обработайте мыльным раствором посадочное гнездо, затем установите новый сайлентблок как показано на фото и легонько,помогая отверткой, начинайте запрессовывать его в отверстие. Можно также нанести неразбавленное жидкое мыло прямо в отверстие, тогда сопротивление будет намного меньше. С первого раза может не получиться, но не спешите отчаиваться, посмотрите, что и где «не пускает», заправьте, используя лопатку, добавьте мыла и снова приступайте к работе.

6. Когда сайлентблок войдет наполовину, уберите трубу и дожмите все до конца. Будьте внимательны, не спешите, чтобы не «закусить» резиновый сайлентблок, или не установить его наперекосяк. Не забывайте про мыло, добавляйте его побольше.

7. Когда дожали до предела, проверьте одинаково ли выступает сайлентблок с каждой стороны. У вас должно выйти примерно так, как показано на фото.

8. Теперь пришло время заменить сайлентблок рычага «ромашки». Здесь все намного проще, срубите, используя зубило, старые, после чего установите новые на место. Используя все те же тиски, запрессуйте их в посадочное отверстие. При помощи молока и наставки произведите доводку.

9. Когда рычаг готов, можете приступать к сборке.

10. С другой стороны все делается аналогично.

11. Финальную дотяжку гаек делайте когда машина будет «на земле».

Читайте также: Замена ШРУСа ВАЗ 2110 своими руками — детальная инструкция

Вот и все! Самостоятельная замена сайлентблоков ВАЗ 2109 — выполнена! Надеюсь, у вас тоже все получилось. Удачи вам, берегите себя.

&nbsp

Замена сайлентблоков передней подвески ВАЗ 2107

 Передняя подвеска  ВАЗ 2107 является самой уязвимой частью автомобиля. Замена передней подвески ваз 2107 включает в себя замену  сайлентблоков, амортизаторов, и шаровых опор. Подвеска станет мягкой. Поездка будет более приятная.

Содержание статьи:

      1. Как снять амортизаторы
      2. Выпрессовка шаровой опоры
      3. Снятие верхнего и нижнего рычагов
      4. Замена сайлентблоков передней подвески ВАЗ 2107
      5. Снятие сайлентблоков нижнего рычага
      6. Установка сайлентблоков верхнего рычага
      7. Установка пружины

Снятие аммортизаторов

Разборка начинается со снятия амортизаторов. Это не трудно сделать. Откручивается верхняя гайка крепления штока. Она откручивается без особых усилий. В случае если шток начнет проворачиваться, при откручивании гайки.На конце штока, имеется двухсторонняя проточка. В которую можно вставить ключ или специальное приспособление и зафиксировать шток амортизатора. Открутив, верхнюю гайку откручивается нижний кронштейн. За который крепится амортизатор. Он крепится на нижнем рычаге двумя гайками.

При откручивании гаек, приложив не большое усилие, сломались шпильки. Можно конечно впоследствии вместо них наварить болты, Но лучше этого не делать и приобрести  новый нижний рычаг. Потомучто сварка ослабит рычаг. И вэтом месте в последствии появится трещина. В результате рычаг переломится.

Амортизатор снимается вместе с нижним кронштейном. для этого поддомкрачивается автомобиль. Очень важно под кузов подставить надежный упор помимо домкрата. Так как все работы будут производиться на поддомкраченном автомобиле и необходимо надежно его закрепить. Чтобы исключить возможность падения.

Замена шаровых опор ваз 2107

После того как автомобиль надёжно закреплен, снимается колесо. Теперь основная задача выпрессовать пальцы шаровых опор из поворотного кулака. откручиваются гайки крепления пальцев, но не полностью, а на 2-3 мм. Удобнее всего пальцы выпрессовать при помощи специального съёмника, поставив его в распор между пальцами. Но можно и при помощи молотка. Если наносить резкие удары с боку по кулаку. В месте где крепится палец. Перед тем как выпрессовывать. Гайки откручиваются полностью. Чтобы они свободно вращались по резьбе. Потом закрутить их обратно, так же не докручивая до конца на 2-3 мм. Это необходимо для того чтобы потом проще можно было выкрутить гайки, так как наконечники будут свободно вращаться. И зафиксировать наконечник , чтобы открутить гайку будет очень тяжело. То есть гайка будет проворачиваться вместе с наконечником. Прежде чем откручивать гайки наконечников шаровых опор. Устанавливается реечный домкрат под нижний рычаг. для того чтобы плавно отпустить пружину.

Раскручиваются гайки шаровых опор, Снимается поворотный кулак и опускается реечный домкрат. Пружина плавно разжимается, теперь её можно свободно вынимать.

Снятие верхнего и нижнего рычагов.

Раскручивается гайка вала  верхнего рычага и вынимается вал.Но он свободно не выходит ему не дает болт крепления бампера. Раскручивается и вынимается болт. А затем вынимается вал верхнего рычага и снимается сам верхний рычаг. Раскручиваются болты крепления вала нижнего рычага и снимается нижний рычаг.

Замена сайлентблоков рычагов ваз 2107

Замена сайлентблоков рычагов ваз 2107 удобнее всего произвести  при помощи съёмника, который свободно продаётся практически во всех магазинах авто запчастей. Они бывают,  дороже, бывают  дешевле. По цене можно судить о его надёжности. Чем он дороже, тем он сделан массивнее и прочнее. Самый дешёвый прекрасно справляется со своей работой.

Снятие сайлентблоков нижнего рычага

Закрепляется съёмник на одной стороне  оси как показано на фотографии.Вращая гайку съёмника сначала вытягивается первый сайлентблок.

Процедура установки также не составила большого труда. Сайлентблок устанавливается при помощи того же съёмника и оси рычага. С одной стороны оси устанавливается сферическая гайка. Чтобы она одной стороной уперлась в корпус сайлентблока.



с другой стороны прижалась гайкой оси рычага. Съёмник устанавливается с противоположной стороны оси как показано на фотографии.

Затягивая  гайку съёмника, сайлентблок запрессовывается на своё место. Запрессовывать необходимо до тех пор, пока кромка на корпусе не прижалась плотно к рычагу. Тоже, делается и со вторым сайлентблоком.  Сайлентблок садится на своё место с большим трудом. Поэтому приходится немного помочь, осадив ударом молотка по гайке прижимающей сферическую шайбу. После того как оба сайлентблока сели на свое место вместе с осью  рычага устанавливаются наружные шайбы и притягиваются гайками. Все рычаг готов к установке на балку.



Установка сайлентблоков верхнего рычага



Процедура установки сайлентблоков верхнего рычага приблизительно похожа. В комплекте съёмника есть приспособление для замены сайлентблока верхнего рычага.





Устанавливается съёмник следующим образом и вытягивается сайлентблок.

И затем также при помощи сферической шайбы устанавливаетсяновый.

Замена сайлентблоков рычагов ваз 2107 продолжится последующей установкой рычагов на автомобиль. Предварительно необходимо установить на них  шаровые опоры.

Установка пружины

Необходимо установить пружину. Если стянуть её при помощи специальных стяжных устройств то в этом положении не получится установить её на своё место. Потому что стяжки будут мешаться. С одной стороны   пружину можно стянутьпростой проволокой. В том месте, где пружина изогнется,  чтобы её концы   попали в по направляющей в нижнем рычаге. Сняв стяжки, пружина изогнулась в нужную  сторону.

Затем устанавливается верхняя подушка. И ставится пружина между нижним рычагом и верхней подушкой. Теперь устанавливается реечный домкрат под нижний рычаг. И поднимается. При этом пружина сжимается, и становится на своё место. Нижний рычаг  поднимается до тех пор, чтобы поворотный кулак можно было установить в наконечники шаровых опор. На наконечники накручиваются гайки. И затягиваются. После этого можно удалить проволоку, с помощью которой стягивалась пружина.  Устанавливаю амортизатор. В начале  закрепляется шток. Для этого на шток надевается резиновая подушку. И вставляется амортизатор внутри пружины. Чтобы шток попал в отверстие. С верху надевается вторая подушка. Устанавливается шайба, гравер и затягивается шток. Снизу прикручивается амортизатор к кронштейну и закрепляется кронштейн на рычаге.  Осталось установить новую втулку на стабилизатор и закрепить её при помощи хомута на нижнем рычаге. Ту же самую операцию проделывается с другой стороны подвески.

Замена передней подвески ваз 2107 позволяет сделать автомобиль более устойчивый на дороге. Кроме того руль становится легче. И автомобилем становится легче управлять

Советы по ремонт ходовой ВАЗ 2107 своими руками?

Каждый владелец отечественного автомобиля ВАЗ 2107 должен знать, как устроена подвеска машины. Ходовая часть нуждается в периодическом обслуживании, предполагающем замену изношенных элементов. Производить эти работы можно своими руками, если знать, как правильно снимается или устанавливается та или иная деталь. В данном материале мы вам подробно об этом расскажем.

ВАЗ 2107 – последний автомобиль отечественного автопроизводителя, выпущенный по классической компоновке, то есть с задним приводом. Многие российские автомобилисты отдают предпочтение именно заднеприводным авто, поэтому так называемая семерка по сей день популярна. Ходовая автомобиля состоит из передней и задней подвески. Передняя имеет достаточно простую конструкцию, поэтому с ее периодическим ремонтом справится каждый.

к содержанию ↑

Как устроена передняя подвеска?

Вид рычагов снизу

Спереди подвеска ВАЗ 2107 имеет независимую конструкцию и состоит из двух рычагов: один сверху, второй снизу. Также имеется винтовая пружина и телескопический амортизатор-стойка. В подвеске есть стабилизатор поперечной устойчивости.

Нижний рычаг осью прочно закреплен на поперечине подвески болтами, а она, в свою очередь, держится на передних лонжеронах. Верхний рычаг прикреплен к стойке брызговика, но собственной оси у рычага нет – в ее качестве выступает длинный болт, который проходит через стойку.

Для обеспечения поворота рычагов вокруг оси в конструкции предусмотрены сайлентблоки, представляющие собой резинометаллические шарниры. На концах рычагов находятся шаровые шарниры, к которым прикреплен поворотный кулак с цапфой для установки ступицы. Винтовая пружина располагается между стойкой брызговика и нижним рычагом. Чтобы она не сдвинулась с места, концы установлены в опорные чашки. Внутри пружины находится гидравлический амортизаторы. Корпус амортизатора крепится к нижнему рычагу через резинометаллический шарнир.

Через резиновые подушки шток амортизатора прикреплен к кузову. Стабилизатор поперечной устойчивости концами крепится к нижним рычагам ходовой части, а в центре к лонжеронам. Для исключения контакта лонжеронов со стабилизатором между ними располагаются резиновые подушки.

к содержанию ↑

Возможные поломки ходовой части

Поднятие авто

К неисправностям подвески ВАЗ 2107 относится износ резиновых элементов подвески, а также могут износиться шаровые опоры. Иногда во время эксплуатации из строя выходят пружины и стойки-амортизаторы.

Выполнить ремонт передней подвески ВАЗ 2107 своими руками можно в гаражных условиях, но сначала нужно продиагностировать ее состояние. Загоните машину на смотровую яму или эстакаду, а при осмотре определите состояние резиновых элементов, проверьте все зазоры в шаровых опорах и убедитесь в отсутствии масляных подтеков из амортизатора, а также проверьте целостность пружины.

Для проверки состояния амортизатора своими руками необходимо хорошенько нажать на крыло автомобиля сверху, добившись сжатия амортизатора. Затем отпустите и обратите внимание, как поведет себя авто. Амортизатор должен моментально принять начальное положение без лишних колебаний. При сильном износе стоек машина будет качаться, и их придется заменить.

к содержанию ↑

Замена шаровых опор

Для замены шаровых опор необходимо демонтировать колесо и очистить элементы подвески от загрязнений. После этого подставьте под нижний рычаг домкрат и поднимите его – так вы нагрузите подвеску ВАЗ 2107.

При помощи ключа надо открутить гайку пальца верхней шаровой опоры, а затем выпрессовать палец из поворотного кулака. Как только палец выйдет из кулака, выкрутите крепление шаровой и извлеките ее из верхнего рычага с защитным чехлом. Вместо старой шаровой вставьте новую и соберите все в обратном порядке. Нижнюю шаровую меняют точно так же. После их замены обратитесь в сервисный центр для регулировки развала и схождения, так как самостоятельно сделать это вам не удастся.

к содержанию ↑

Замена сайлентблоков рычагов

Замена сайлентблоков

Для замены сайлентблоков ВАЗ 2107 своими руками вам понадобятся не только ключи, но и специальный съемник. Если они находятся в верхнем рычаге, его придется полностью демонтировать, а в случае с нижним рычагом делать этого не нужно. Для снятия верхнего рычага выпрессуйте палец шаровой опоры из поворотного кулака. Далее снимите болт крепления бампера и открутите гайки, держащие ось верхнего рычага, а потом извлеките ее. Верхний рычаг снимите с машины.

После этого при помощи съемника нужно вытащить износившиеся сайлентблоки, а потом с его помощью вставить новые. Монтаж рычага осуществляют в обратной последовательности, но для установки пальца шаровой опоры нужно нагрузить подвеску домкратом, подставленным под нижний рычаг.

Для замены сайлентблоков нижнего рычага его не обязательно снимать. Просто выкрутите гайки оси рычага и съемником достаньте шарниры. Затем установите новые на их места и затяните гайки. Снимать нижний рычаг нужно в случае его повреждения, но такое бывает редко.

к содержанию ↑

Замена амортизаторов

При износе стоек-амортизаторов их приходится менять. Если сломался один из них, менять все равно нужно их в паре. Для замены амортизатора сначала выкрутите гайку крепления штока, а затем со штока демонтируйте шайбы и верхнюю резиновую подушку.

Выкрутите нижний кронштейн крепления стойки от нижнего рычага, а через технологическое отверстие в рычаге вытащите вышедший из строя амортизатор. Далее снимите его с кронштейн крепления и установите новую стойку в обратном порядке.

к содержанию ↑

Замена пружин

Старая пружина

Для замены изношенных или поврежденных пружин необходимо демонтировать амортизатор и отсоединить от рычага стабилизатора. Далее ослабляются гайки, которые держат ось нижнего рычага на поперечине. При помощи домкрата подожмите нижний рычаг, но не нагружайте подвеску. Съемником извлеките палец шаровой опоры.

Далее домкрат плавно опустите, ослабив пружину. При помощи лопатки ее следует извлечь из нижней опорной чашки. Перед монтажом новой пружины ее сжимают специальными стяжками, чтобы она вместилась на свое место.

Новая пружина устанавливается в нижнюю опорную чашку, а затем при помощи домкрата поджимается нижний рычаг вверх, что позволит вставить в поворотный кулак его шаровую опору.

Зафиксировав опору, снимите с пружины стяжки. Другие части подвески соберите в обратной последовательности. Как видите, ремонт ВАЗ 2107 своими руками – работа не очень сложная, если вы будете действовать по нашей инструкции.

к содержанию ↑

Подробное видео по ремонту ходовой ВАЗ 2107

Видео:

Видео:

Видео:

Видео:

Видео:

замена, ремонт, тюнинг, схема и цена

Сразу нужно сказать, что передняя подвеска ВАЗ-2107 двухрычажного типа, как и на большинстве заднеприводных автомобилей. Время от времени необходимо контролировать техническое состояние всех узлов подвески, так как это влияет на нормальную управляемость автомобиля, а также на комфорт водителя и пассажиров. К сожалению, качество многих компонентов оставляет желать лучшего, поэтому любой элемент может неожиданно выйти из строя.Все работы по проверке и замене элементов подвески легко выполнить самостоятельно. Однако для диагностики, например, лучше всего, если в гараже или эстакаде будет смотровая яма.

Диагностика подвески


А теперь о том, как произвести технический осмотр автомобиля, а точнее его подвески, для поиска неисправностей. В первую очередь внимательно посмотрите на шины. Их ношение должно быть равномерным. Если резина начала стираться с одной стороны все меньше и меньше с другой, то регулировка углов установки колес явно нарушена.Кроме того, неравномерный износ шин свидетельствует о поломке рулевых тяг. Тогда нужен не ремонт передней подвески ВАЗ-2107, а замена рулевого управления.


Затем проверьте зазор в каждом подшипнике ступицы переднего колеса. Делать это нужно на автомобиле, установленном на ровной поверхности. Необходимо ухватиться за колесо, а точнее за его верхнюю часть, а затем резко потянуть на себя. Если люфт в подшипниках очень большой, то вы услышите характерные стуки.Обратите внимание, что в передней ступице ВАЗ-2107 установлены конические подшипники. У них должен быть очень небольшой люфт. Если регулировка подшипника не помогает, то его нужно будет заменить.

Проверка амортизаторов


При выходе из строя передних амортизаторов их необходимо заменить. Если на корпусе есть масляные подтёки или деформации, нужно установить новые. Учтите, что сломанный амортизатор не может поглотить все колебания кузова автомобиля во время движения. В этом случае передняя подвеска ВАЗ-2107 не будет работать должным образом.Перед началом ремонта необходимо внимательно проверить амортизаторы, чтобы полностью убедиться в их неисправности. Чтобы проверить, насколько хорошо работают передние амортизаторы, нужно аккуратно надавить на переднюю часть автомобиля, стараясь не повредить крыло.

Если амортизаторы полностью исправны, то кузов сразу же вернется в исходное состояние. Если кузов продолжает прыгать на рессорах, можно сделать вывод о неисправности амортизаторов. Неважно, сломан один или оба амортизатора, заменять их нужно только попарно.Стоит отметить, что устанавливать новые необходимо, если есть утечка масла из патрона амортизатора. В этом случае поможет только ремонт передней подвески ВАЗ-2107.



Снятие амортизатора


Сначала откройте капот, открутите гайку, с помощью которой шток крепится к кузову автомобиля. Открутив гайку, снимаем шайбу и резиновую прокладку. Обратите внимание, шток амортизатора необходимо удерживать ключом на 6. Но можно также использовать специальное приспособление.После этого откручиваем две гайки, которыми крепились рычаги. Амортизатор вытаскивается вниз. Полная замена передней подвески ВАЗ-2107 не требуется.

Обратите внимание, что его нельзя снять на плоской поверхности, даже если шток полностью утоплен. Необходимо немного приподнять всю сторону автомобиля, на которой производится ремонт. Но удобнее всего, конечно, делать все работы на подъемнике или смотровой яме. После снятия амортизатора необходимо открутить гайку, которая крепится к кронштейну.Этот кронштейн установлен на новом амортизаторе.

Установка нового амортизатора


Далее приступаем к установке нового элемента подвески. На самом деле все работы производятся в обратном порядке. Сначала на штангу надевается нижняя подушка из резины. Затем корпус амортизатора устанавливается на свое место через специальное отверстие в нижнем рычаге. Шток должен быть полностью выдвинут и удерживаться в отверстии корпуса. Так что передняя подвеска ВАЗ-2107 легко ремонтируется. Цена одного амортизатора в среднем 900 руб.

После этого нужно установить резиновую подушку и шайбу. Принеси орех. Внизу затяните гайки крепления кронштейна к нижнему рычагу. Затем полностью затяните гайку на стержне. Завершена установка нового амортизатора, аналогично производится ремонт другой стороны автомобиля.

Как заменить верхний рычаг?


Менять верхний рычаг передней подвески ВАЗ-2107 необходимо только в одном случае: при наличии механических повреждений.Его также необходимо снимать при замене сайлентблоков. Для проведения работ вам потребуются 13 и 22, а также съемник для работы с сайлентблоками. Сначала снимаем колесо, а затем откручиваем болт крепления кронштейна автомобильного бампера. Верхний шаровой шарнир необходимо отсоединить от рычага.

Все три гайки, которые крепили корпус опоры к рычагу, необходимо отвернуть ключом на 13. Поднимите верхний рычаг, а затем отверните все гайки на болте ключом.С их помощью рычаг крепится непосредственно к кузову автомобиля. Вторым, точно таким же ключом, нужно удерживать болт с другой стороны, чтобы он не проворачивался.

Удобным тычком открутите болт и снимите рычаг, из которого состоит передняя подвеска ВАЗ-2107. Для снятия сайлентблоков необходимо зажать в тисках весь рычаг и установить съемник. Медленно заверните болт, выдавив тем самым резиновую опору. Аналогично демонтируется второй сайлентблок.После этого можно отремонтировать рычаг подвески.

Рычаг установочный


С помощью съемника сайлентблоки устанавливаются на свои места. Обратите внимание, что при установке верхнего рычага, который производится в обратном порядке, лучше всего использовать новую самоконтрящуюся гайку. Также не затягивайте гайку при свисании колеса. Сначала нужно поставить на место болт, которым крепился бампер, а затем нагрузить подвеску.

Если требуется тюнинг передней подвески ВАЗ-2107, лучше всего поставить усиленные рычаги.Например, от Нивы. Затем установите проставку под нижний рычаг и опустите машину на домкрат. Далее нужно поставить шарикоподшипник на место и только потом затягивать гайку. В том случае, если вы полностью сняли шариковый подшипник, выдавив палец из ступицы, необходимо также заменить на нем гайку.

Подготовка к снятию нижнего рычага

Как и в случае с верхним рычагом, нижний рычаг изменяется при повреждении. При замене резиновых шарниров нет необходимости полностью снимать его.Обратите внимание, что к нему крепилась поперечная тяга. Именно так выглядит схема передней подвески ВАЗ-2107. Для ремонта нужны головки на 22 и 19, также пригодится съемник пружин. Сначала снимаем колесо и снимаем пружину с амортизатором. Нижний шар отсоединяется от ступицы колеса и полностью снимается. После этого ключом на 22 необходимо открутить обе гайки, которыми рычаг крепился к кузову автомобиля.

Снятие рычага


Ключом на 19 отверните гайки, крепящие поперечную тягу к рычагу подвески.Только после этого необходимо сдвинуть ось с монтажным ножом и полностью снять рычаг. Обратите внимание, что под осью, на которой крепится рычаг подвески, есть специальные шайбы. С их помощью регулируется развал. Установка нового нижнего рычага производится в обратном порядке. Всегда устанавливайте новые гайки. С помощью съемника сайлентблоки вдавливаются в новый рычаг. На этом все, передняя подвеска ВАЗ-2107 восстановлена, теперь прослужит довольно долго.

Замена сайлентблоков ВАЗ-2107. Замена верхнего и нижнего сайлентблоков ВАЗ-2107

Замена сайлентблоков ВАЗ-2107 довольно проста. Для этого не нужно иметь никаких специальных навыков, получить среднее техническое образование по специальности механик. Достаточно обзавестись обычным инструментом и съёмниками, необходимыми для работы. Однако иногда и без них можно обойтись, только ремонт продержится чуть дольше. В этой статье мы постараемся рассмотреть, чем заменить резинометаллические петли на семерке.Это же руководство применимо ко всем остальным моделям классической серии.

Что такое сайлентблоки?

Все автомобили, относящиеся к классике, имеют задний привод. Следовательно, передняя подвеска сложнее по сравнению с «Макферсоном», который используется на переднеприводных автомобилях. Из этого можно сделать вывод, что замену передних сайлентблоков ВАЗ-2107 следует производить как можно чаще, чтобы избежать проблем с управлением. По внешнему виду резиновые петли напоминают стакан.Внутри он сделан из металла, верх обработан резиной.

Рычаги подвески — это элементы, в которые монтируются сайлентблоки. Всего рычагов на передней части ВАЗ-2107 четыре, слева два, справа столько же. Крепятся к корпусу с помощью резинометаллических петель. Можно было, конечно, использовать для этой цели шариковые подшипники, но их ресурс был бы намного меньше. Да и плавным ходом при движении по неровной дороге они не могли.

Диагностика резиновых петель

Для проверки состояния сайлентблоков необходимо использовать приямок или эстакаду.Без таких удобств будет сложно провести диагностику подвески и привода семерки, поэтому яма должна быть в каждом гараже. Автомобиль бюджетный, поэтому его можно без проблем отремонтировать своими руками. Но нужно определить, нужна ли замена сайлентблоков ВАЗ-2107; цена одного — около 50 руб. За комплект из 8 сайлентблоков отдашь 400 руб.

Внимательно осмотрите рычаг подвески, оцените внешний вид резинового шарнира. Если резина имеет явные повреждения — она ​​начала покрываться трещинами или вообще есть порезы, то все элементы подлежат замене.При проведении ремонта старайтесь выполнять максимум работы. Поэтому меняя не только все восемь сайлентблоков, но и, оценив состояние шара, при необходимости проводите их замену. Также стоит посмотреть на состояние ступичного подшипника, при необходимости подтянуть гайку.

Инструмент рабочий

Вам нужен хороший домкрат. Желательно, конечно, гидравлическое, так как с ним работать намного удобнее. Но если его нет, то воспользуйтесь тем, что есть в вашем арсенале.Также понадобится опора для машины и противооткатные упоры. С их помощью вы не дадите машине покатиться и упасть. Замена верхних сайлентблоков ВАЗ-2107 производится после снятия рычага. Но чтобы вытащить петлю, понадобится специальный съемник. Стоимость его немного меньше, чем у набора петель, но он пригодится в будущем, при следующем ремонте подвески. И, конечно же, нам понадобится стандартный набор инструментов — гаечные ключи, гаечные ключи и торцевые ключи.

Замена сайлентблоков на верхнем рычаге

Чтобы заменить петли на верхней семерке рычага подвески, необходимо его снять.Сделать это несложно, нужно только поднять колесо и открутить болты его крепления. После этого вашему взору откроется прекрасный вид на все элементы подвески, включая верхний рычаг. На нем замена сайлентблоков ВАЗ-2107 проводится только после полной разборки. Обратите внимание, что рычаг прикреплен к корпусу с помощью болта оси, а также к ступице с помощью шарового шарнира.

Выдавливать шарик из отверстия ступицы не нужно; достаточно просто открутить три болта, которыми он крепится к рычагу подвески.Полностью его необходимо снимать только в случае замены. Открутив три шариковых болта, необходимо снять рычаг с корпуса. Для этого откручиваем гайку от оси и выбиваем последнюю. Все, рычаг снимается, теперь крепко зажмите его в тисках и с помощью съемника демонтируйте старые петли. С помощью того же съемника ставьте на место новые. И теперь вы можете установить рычаг на место.

Замена сайлентблоков на нижний рычаг

Немного проще замена нижних сайлентблоков ВАЗ-2107, так как нет необходимости снимать рычаг.Вместо этого поочередно откручиваем гайки крепления (сначала спереди, потом сзади). Установите съемник и выдавите им петлю. Установка нового производится в обратном порядке. Аналогичным образом замените резиновые опоры с левой и правой стороны автомобиля. Но ко всему вышесказанному нужно сделать несколько комментариев.

При проведении работ обязательно следите за состоянием всех узлов подвески. В частности, на наличие повреждений или деформации рычагов. Если они присутствуют, тогда вы никогда не сможете сделать коллапс подобия.Более того, любой мастер, занимающийся этой процедурой, вас просто завернет и посоветует сначала сменить подвеску. И он прав, потому что на мертвой подвеске нельзя регулировать угол наклона колес. Как бы хорошо ни проводилась регулировка, через несколько километров повороты сойдут, шины начнут разрушаться.

Заключение

В заключение хотелось бы упомянуть несколько деталей, которые необходимо знать при замене сайлентблоков ВАЗ-2107. Самое главное — это необходимость замены не только сайлентблоков, но и всех гаек, которые вы откручиваете при ремонте.Везде они самоблокирующиеся — на резьбе есть небольшие пластиковые вставки, фиксирующие положение на болте. Повторное использование этих орехов не рекомендуется. Кроме того, постарайтесь за день до ремонта обработать все резьбовые соединения проникающей смазкой. Если она не помогла, то придется использовать баллончик с газом, с помощью которого нужно разогреть нить.

Замена

, ремонт, тюнинг, схема и цена

Сразу нужно сказать, что подвеска передняя ВАЗ-2107 двухрычажного типа, как и на большинстве автомобилей с задним приводом.Время от времени необходимо проверять техническое состояние всех узлов подвески, так как это влияет на нормальную управляемость автомобиля, а также на комфорт водителя и пассажиров. К сожалению, качество многих компонентов оставляет желать лучшего, поэтому любой элемент может неожиданно выйти из строя. Все работы по проверке и замене элементов подвески легко выполнить своими силами. Однако для диагностики, например, лучше всего, если в гараже или эстакаде будет смотровая яма.

Диагностика состояния подвески

А теперь о том, как сделать техосмотр автомобиля, а точнее подвески, для выявления неисправностей. В первую очередь внимательно посмотрите на шины. Их ношение должно быть равномерным. Если резина стала изнашиваться с одной стороны больше, а с другой — меньше, то явно нарушен развал-схождение колес. Кроме того, неравномерный износ шин свидетельствует о поломке рулевых тяг. Тогда не нужно ремонтировать переднюю подвеску ВАЗ-2107, а заменить рулевую.

Затем нужно проверить зазор в каждом из подшипников ступиц передних колес. Делать это нужно на автомобиле, установленном на ровной поверхности. Необходимо взяться за колесо, а точнее за его верхнюю часть, после чего резко потянуть на себя. Если люфт в подшипниках очень большой, то вы услышите характерный стук. Обратите внимание, что в передней ступице ВАЗ-2107 установлены конические подшипники. У них должен быть очень маленький люфт. Если регулировка подшипника не помогла, необходимо его заменить.

Проверка амортизаторов

При выходе из строя передних амортизаторов их необходимо заменить. При наличии масляных пятен или деформаций на кузове нужно устанавливать новые. Учтите, что сломанный амортизатор не может гасить все колебания кузова автомобиля во время движения. При этом передняя подвеска ВАЗ-2107 будет работать некорректно. Перед тем как приступить к ремонту, нужно внимательно проверить амортизаторы, чтобы полностью убедиться в их неисправности. Чтобы проверить, насколько хорошо работают передние амортизаторы, осторожно, стараясь не повредить крыло, надавите на переднюю часть автомобиля.

Если амортизаторы полностью исправны, кузов сразу возвращается в исходное состояние. В том случае, если кузов продолжает прыгать на пружинах, можно сделать вывод о неисправности амортизаторов. Неважно, сломан ли один или оба амортизатора, заменять их нужно только попарно. Стоит отметить, что устанавливать новые необходимо в том случае, если есть утечка масла из картриджа амортизатора. В этом случае поможет только ремонт передней подвески ВАЗ-2107.

Снятие амортизаторов

Сначала откройте капот, отверните гайку, с помощью которой шток крепится к кузову автомобиля. Открутив гайку, снимаем шайбу и резиновую прокладку. Учтите, что шток амортизатора необходимо удерживать ключом на 6. Но можно также использовать специальное приспособление. После этого отверните две гайки, которыми крепятся рычаги. Амортизатор опущен. Полная замена передней подвески ВАЗ-2107 не требуется.

Обратите внимание, что на плоской поверхности это заметно, даже если стержень полностью утоплен.Необходимо немного приподнять всю сторону ремонтируемого автомобиля. Но удобнее всего, конечно, делать все работы на подъемнике или смотровой яме. После снятия амортизатора необходимо открутить гайку, которая крепится к кронштейну. Этот кронштейн устанавливается на новый амортизатор.

Установка нового амортизатора

Далее приступаем к установке новых элементов подвески. На самом деле все работы производятся в обратном порядке. Сначала на штангу надевается нижняя подушка из резины.Затем корпус амортизатора устанавливается на свое место через специальное отверстие в нижнем рычаге. Шток должен быть полностью выдвинут и удерживаться в отверстии корпуса. Вот так легко отремонтировать переднюю подвеску ВАЗ-2107. Цена одного амортизатора в среднем 900 рублей.

После этого нужно установить резиновую подушку и шайбу. Вы делаете орех. Внизу затяните гайки крепления кронштейна к нижнему рычагу. Затем затяните гайку на штоке до упора. На этом установка нового амортизатора закончена, аналогично ремонт производится с другой стороны автомобиля.

Как заменить верхний рычаг?

Менять верхний рычаг передней подвески ВАЗ-2107 необходимо только в одном случае: при наличии механических повреждений. Его также следует снимать при замене сайлентблоков. Для работы вам понадобятся 13 и 22, а также съемник для работы с сайлентблоками. Сначала снимаем колесо, а затем откручиваем болт крепления кронштейна бампера автомобиля. Верхний шаровой шарнир необходимо отсоединить от рычага.

Все три гайки, с помощью которых производится крепление кожуха опоры к рычагу, необходимо открутить ключом на 13.Поднимите верхний рычаг, а затем ключом отверните все гайки на болте. С их помощью рычаг крепится непосредственно к кузову автомобиля. Второй, точно таким же ключом, — удерживать болт с другой стороны, чтобы он не вращался.

С удобной выбивкой снимаем болт и снимаем рычаг, из которого состоит передняя подвеска ВАЗ-2107. Для снятия сайлентблоков необходимо зажать в тисках весь рычаг и установить съемник. Медленно поверните болт, выдавив тем самым резиновую опору.Аналогичным образом демонтируется второй силиконовый блок. После этого можно ремонтировать рычаг подвески.

Регулировка рычага

С помощью съемника сайлентблоки устанавливаются на свои места. Учтите, что при установке верхнего рычага, которая выполняется в обратном порядке, лучше всего использовать новую самоконтрящуюся гайку. Также не затягивайте гайку, когда колесо подвешено. Сначала необходимо заменить болт крепления бампера, затем нагрузить подвеску.

Если требуется тюнинг передней подвески ВАЗ-2107, то лучше всего поставить усиленные рычаги.Например, от «Нивы». Затем установите проставку под нижний рычаг и опустите машину на домкрат. Далее нужно поставить на место шаровую опору и только после этого затянуть гайку. В том случае, если вы сняли шаровой шарнир полностью, выдавив палец из ступицы, на нем также необходимо заменить гайку.

Подготовка к снятию нижнего рычага

Как и в случае с верхним рычагом, нижний рычаг меняется при его повреждении. Полностью снимать при замене резиновые опоры в ней не нужно.Обратите внимание, что к нему прикреплена поперечная ссылка. Так выглядит схема передней подвески ВАЗ-2107. Для ремонта понадобятся головки на 22 и 19, а также съемник для пружин. Сначала снимаем колесо и снимаем пружину вместе с амортизатором. Нижний шар отсоединяется от ступицы колеса и полностью снимается. После этого ключом на 22 необходимо открутить обе гайки, которыми рычаг крепится к кузову автомобиля.

Снятие рычага

Ключом на 19 откручиваем гайки крепления поперечной тяги к рычагу подвески.Только после этого необходимо сдвинуть вал с помощью монтажного ножа и полностью снять рычаг. Учтите, что под осью, на которой крепится рычаг подвески, есть специальные шайбы. С их помощью регулируется развал. Установка нового нижнего рычага производится в обратной последовательности. Всегда устанавливайте новые гайки. Вставив съемник в новый рычаг, вдавите сайлентблоки. На этом все, передняя подвеска ВАЗ-2107 восстановлена, теперь она прослужит долго.

p>

Замена силиконовых блоков ВАЗ-2107.Замена верхнего и нижнего сайлентблоков ВАЗ-2107

Замена сайлентблоков ВАЗ-2107 производится довольно просто. Для этого не нужно иметь никаких специальных навыков, получить среднее техническое образование по специальности механик. Достаточно просто обзавестись обычным инструментом и необходимыми для работы съемниками. Однако иногда и без них можно обойтись, только ремонт продержится чуть дольше. В этой статье мы постараемся рассмотреть, как происходит замена резино-металлических петель на семерке.Это же руководство можно использовать для всех остальных моделей классической серии.

Для чего нужны сайлентблоки?

Все автомобили, которые называют классикой, имеют задний привод. Следовательно, передняя подвеска сложнее, чем у «Макферсона», который используется на переднеприводных автомобилях. Отсюда можно сделать вывод, что замену передних глушителей ВАЗ-2107 следует производить как можно чаще во избежание проблем с управлением. Внешний вид резинометаллических петель напоминает стакан.Внутри он металлический, покрытый резиной.

Рычаги подвески — это как раз те элементы, в которые монтируются сайлентблоки. Всего на передней части ВАЗ-2107 четыре рычага — два с левой стороны, с правой такой же. Крепятся к корпусу с помощью резинометаллических петель. Можно было, конечно, использовать для этой цели шариковые подшипники, но у них был бы гораздо меньший ресурс. И они не могли сгладить удары при движении по неровной дороге.

Диагностика резинометаллических петель

Для проверки состояния сайлентблоков необходимо использовать приямок или эстакаду. Без таких приспособлений провести диагностику подвески и привода семерки будет проблематично, поэтому яма должна быть в каждом гараже. Автомобиль бюджетный, поэтому его можно без проблем отремонтировать своими руками. Но нужно определить, нужна ли замена сайлентблоков В-2107, цена одного около 50 рублей.За комплект из 8 сайлентблоков отдадите 400 руб.

Внимательно осмотрите подвеску на рычаге, оцените внешний вид резинометаллического шарнира. Если резина имеет явные повреждения — она ​​начала покрываться трещинами или вообще есть порезы, необходимо заменить все элементы. Выполняя ремонт, постарайтесь максимально использовать работу. Поэтому не только меняют все восемь сайлентблоков, но и, оценив состояние шаровых опор, при необходимости проводят их замену.Также стоит посмотреть на состояние подшипника ступицы, при необходимости подтянуть гайку.

Инструменты для работы

Нужен хороший домкрат. Желательно, конечно, гидравлическое, так как с ним работать намного удобнее. Но если его нет, то воспользуйтесь тем, что есть в вашем арсенале. Также понадобятся опоры для машины и противооткатные упоры. С их помощью вы не дадите машине скатиться и упасть. Замена верхних силиконовых колодок ВАЗ-2107 производится после снятия рычага.Но для выдавливания петли понадобится специальный съемник. Стоимость его немного меньше набора петель, но он пригодится в будущем, при очередном ремонте подвески. И, конечно же, вам понадобится стандартный набор инструментов — автомобильные ключи, гаечные ключи и заглушки.

Замена сайлентблоков на верхний рычаг

Для замены петель на верхнем рычаге подвески семерки необходимо ее снять. Сделать это несложно, нужно просто приподнять колесо и открутить болты его крепления.После этого вашему взору откроется очаровательный вид на все элементы подвески, включая верхний рычаг. Замена силиконовых блоков В-2107 проводится только после полного демонтажа. Обратите внимание на то, что рычаг прикреплен к корпусу с помощью осевого болта, а также к ступице с помощью шарикоподшипника.

Шар не нужно выдавливать из отверстия в ступице, достаточно открутить три болта, которыми он крепится к рычагу подвески. Снимать его необходимо только в случае замены.Открутив три шариковых винта, необходимо снять рычаг с корпуса. Для этого откручиваем гайку от вала и выбиваем последнюю. На этом все, рычаг снимается, теперь крепче зажмите его в тиски и с помощью съемника демонтируйте старые петли. Используя тот же съемник, установите новые на место. И теперь вы можете установить рычаг на место.

Замена сайлентблоков на нижнем рычаге

Чуть проще заменить нижниеСайлентблоков ВАЗ-2107, так как снимать рычаг не нужно.Вместо этого поочередно откручиваем гайки крепления (сначала вперед, потом сзади). Установите съемник и прижмите его шарниром. Установка нового производится в обратной последовательности. По аналогичной схеме меняем резиновые опоры с левой и правой стороны автомобиля. Но ко всему вышесказанному нужно сделать несколько комментариев.

При проведении работ обязательно следите за состоянием всех элементов подвески. В частности, на наличие повреждений или деформации рычагов. Если они есть, то снести нельзя.Более того, любой мастер, который занимается этой процедурой, вас просто завернет, скажет, что вы сначала меняете подвеску. И он прав, потому что на мертвой подвеске нельзя регулировать углы наклона колес. Как бы хорошо ни проводилась регулировка, через несколько километров повороты распадутся, резина начнет портиться.

Заключение

В заключение хотелось бы отметить несколько подробностей, которые необходимо знать при замене сайлентблоков ВАЗ-2107.Самым главным является необходимость замены не только сайлентблоков, но и всех гаек, которые вы откручиваете при ремонте. Они везде самоблокирующиеся — на резьбе есть небольшие пластиковые вставки, фиксирующие положение на болте. Повторное использование таких орехов не рекомендуется. Кроме того, накануне начала ремонта опробовать все резьбовые соединения проникающей смазкой. Если не поможет, придется использовать баллончик с газом, с помощью которого нужно прогреть резьбу.

p>

Прогулочная коляска. Как сделать багги из запорожца. Приборы и оборудование

Под словом «багги» скрывается множество моделей автомобилей, которые сильно отличаются друг от друга. При проектировании важно придерживаться определенных пропорций, чтобы детали соответствовали друг другу: по весу, размеру, максимальной грузоподъемности и т. Д. Рассматривайте разные конструкции по мере увеличения мощности.

Как сделать багги своими руками:

  • От мотоцикла
  • От OKI
  • От Запорожца

От мотоцикла

Легкий багги можно собрать на базе двигателя мотоцикла ИЖ, или Урал.Он будет весить 300 килограммов и развивать скорость до 80 км / ч. В этой конструкции максимально используются детали мотоцикла от малогабаритных автомобилей.

От OKI

Отличный бюджетный донор багги — ОКА. Хабы легкие. Двигатель с жидкостным охлаждением защищен от перегрева и не такой шумный, как мотоцикл. Рулевая рейка имеет достаточный для своего класса запас прочности. Багги на базе OKI обладает большей проходимостью, чем серийный автомобиль.

Запорожец

Запорожец, имея заднемоторную компоновку, по сути, уже готовый вариант багги.При создании чертежей рамы желательно предусмотреть опору двигателя задом наперед, для лучшего охлаждения и распределения веса по осям. В этом случае необходимо перевернуть главную пару (дифференциал), поменяв местами правую и левую стороны. И сделать специальный привод переключения передач, так как шток коробки передач поворачивается от водителя к заднему бамперу, а это усложняет систему навески.

Видео процесса сборки багги из Запорожца

Амортизаторы, как и ступицы для багги, можно оставить «родными».А вот рычаги подвески придется изготавливать самостоятельно, об этом ниже.

Для простоты лучше брать карбюраторную модель, чтобы не возникало лишних проблем с электроникой. Хотя это вопрос личных предпочтений, дизайн остается прежним. Двигатель обычно устанавливается за водителем. Для привода задних колес используются полуоси и ступицы ВАЗ 2108, 09 и др. Для увеличения жесткости задней подвески можно использовать передние стойки с рессорами от 41-го Москвича, ведь каждая машина вмещает более 300 кг.

У полноприводной версии все четыре ступицы передние, от ВАЗ 2108. Полуоси соединены с обрезанной осью от «классики», например ВАЗ 2106. На задней оси блокировка мостов без возможность поворота. А передние как на машине. Дифференциальный силовой агрегат, для равномерной передачи крутящего момента на оси лучше блокировать.

При таком расположении стоит учесть, что максимальная скорость будет уменьшаться на величину передаточного числа используемых осей, поскольку теперь полуоси двигателя передают вращение на колеса не напрямую, а через еще один дифференциал.Это дает возможность использовать колеса большого диаметра без перегрузки двигателя.

Самодельные машины — это самодельный каркас … В качестве несущего каркаса багги можно использовать обычные водопроводные трубы, но лучше, если они будут бесшовными, круглого или квадратного сечения диаметром 30-50 мм. Верхняя часть каркаса сварена из тонких труб. Важно учитывать, что рама должна выдерживать вес автомобиля и силу удара при опрокидывании. Это касается багги любого класса.

Для проектирования необходимо иметь:

  • Трубогиб
  • Шлифовальный станок
  • Сварочный аппарат
  • Сверло

Желательно держать под рукой обрезные доски и бруски, потому что всегда есть необходимость поднять некоторые элементы каркаса и зафиксировать их в этом положении.

Изготовление каркаса начинается на ровной поверхности. Гнутые по чертежам трубы сначала прихватываются сваркой, проверяются и только после этого свариваются окончательно.Важно следить за тем, чтобы каркас не выступал, так как при сварке возникает напряжение металла. По этой же причине желательно не стыковать, а использовать массивные трубы.

Передняя подвеска

Длинная подвеска на А-образных рычагах зарекомендовала себя для обеспечения большого хода колес. Еще один плюс в том, что он позволяет изменять угол наклона амортизатора с помощью пружины, тем самым регулируя жесткость подвески.

Маятник во время работы подвергается большим нагрузкам, поэтому при сборке этой детали важно уделять особое внимание материалам и качеству сварных швов.

Чтобы снизить износ сайлентблоков и продлить срок их службы, рычаги необходимо рассчитывать как можно шире. То есть основания буквы А, в которые запрессованы сайлентблоки, должны быть как можно дальше друг от друга, но так, чтобы ширина рычага не мешала вращению колеса.

Нюанс, который в дальнейшем может огорчить, — ограниченный ход пальца нижнего шарового шарнира в его гнезде. Другими словами, штифт может ограничить ход подвески вверх или вниз в неправильном месте, где ожидалось.Это следует проверить еще на этапе проектирования.

Задняя подвеска

Если вы решили использовать мост, то задача проектирования упрощается. Но для багги лучше независимая подвеска. Рычаги могут быть продольными и поперечными.

Поперечный рычаг

Вы можете взять образец передней подвески, которая используется во многих японских легковых автомобилях … Это треугольный рычаг, одна сторона которого расположена поперек автомобиля и крепится через один сайлентблок, а другое плечо идет вперед к центру и служит укосиной, которая принимает на себя нагрузку при рывках автомобиля.

Продольный рычаг

Для успешного использования продольных рычагов необходима поперечная реактивная тяга, иначе багги не будет хорошо держать дорогу. Сайлентблоки продольного рычага служат дольше классических.

Если вы решили построить дома багги, время не потратите зря. Даже если из этого ничего не выходит, это прекрасная возможность познакомиться с работой основных узлов автомобиля. И если у вас все получится, у вас будет уникальная машина.

Парковка в Москве можно оплатить картой Тройка

Пластиковая карта «Тройка», используемая для оплаты проезда в общественном транспорте, этим летом получит полезную для автомобилистов функцию.С их помощью можно будет оплачивать парковку в зоне платных парковок … Для этого паркоматы оснащены специальным модулем связи с центром обработки транспортных операций Московского метрополитена. Система сможет проверить, достаточно ли средств на балансе …

Лимузин для президента: раскрыты подробности

Сайт Федеральной патентной службы продолжает оставаться единственным открытым источником информации об «машине президента».«Сначала НАМИ запатентовал промышленные модели двух автомобилей — лимузина и кроссовера, которые являются частью проекта« Кортеж ». Затем намишники зарегистрировали промышленный образец под названием« Приборная панель автомобиля »(скорее всего, а именно …

).

Каждое четвертое ДТП в Москве связано с плохими дорогами

Об этом сообщил заместитель начальника ГИБДД ГУ МВД России по Москве подполковник полиции Алексей Диокин: По данным агентства «Москва» Диокин также добавил, что с начала 2016 года ГАИ выдала 6406 предписаний об устранении недостатков транспортного и эксплуатационного состояния дорог и нарушений требований нормативных документов… Кроме того, 788 …

Другой погодный Армагеддон приближается к Москве

По данным Управления по чрезвычайным ситуациям Москвы, во вторник, 23 августа, до 22:00 столицу накроют сильные ливни, которые будут сопровождаться грозами и порывами ветра. до 12-17 м / с. Ожидается, что непогода принесет до 17 миллиметров осадков — около 20% от месячной нормы. Коммунальные сети города переведены на круглосуточный режим работы, сообщает официальный сайт…

В России резко вырос спрос на Maybach

В России продолжают расти продажи новых автомобилей класса люкс. По результатам исследования, проведенного агентством Автостат, по итогам семи месяцев 2016 года рынок таких автомобилей составил 787 единиц, что сразу на 22,6% больше, чем за аналогичный период прошлого года (642 единицы). . Лидером рынка является Mercedes-Maybach S-Class: для этого …

Либерализация ОСАГО: решение отложено

Как пояснил зампред ЦБ Владимир Чистюхин, двигаться в этом направлении невозможно, так как сначала требуется решение других важных проблем страховой отрасли, передает ТАСС. .Вкратце напомним: подготовка дорожной карты по либерализации тарифов ОСАГО началась в ноябре 2015 года. Предполагалось, что первым этапом на этом пути должно быть …

Suzuki SX4 претерпел рестайлинг (фото)

Отныне в Европе автомобиль предлагается только с двигателями с турбонаддувом: бензиновыми (112 л.с.) и 1,4-литровыми (140 л.с.) агрегатами, а также 1,6- литровый турбодизель, развивающий 120 лошадиных сил … До модернизации машину предлагали еще и с 1.6-литровый 120-сильный бензиновый двигатель без наддува, однако в России этот агрегат сохранится. Кроме того, после …

Новый седан Kia получит имя Stinger

Kia представила концепт-кар на Франкфуртском автосалоне пять лет назад седан Kia GT. Правда, сами корейцы назвали его четырехдверным спортивным купе и намекнули, что этот автомобиль может стать более доступной альтернативой. Mercedes-Benz CLS и Audi A7. Итак, пять лет спустя концепт-кар Kia GT превратился в Kia Stinger.Судя по фото …

Московский каршеринг оказался в центре скандала

Как сказал один из участников сообщества Blue Buckets, воспользовавшийся услугами Делимобиля, в случае аварии с участием арендованного автомобиля компания требует от пользователей возместить стоимость ремонта и дополнительно взыскать штраф. Кроме того, служебные автомобили не застрахованы по КАС. В свою очередь представители Делимобиля на официальной странице в Facebook дали официал…

Фото дня: гигантская утка против водителей

Дорогу автомобилистам на одной из местных магистралей преградила … огромная резиновая уточка! Фото утки моментально разлетелись по соцсетям, где нашли массу поклонников. По данным Daily Mail, гигантская резиновая утка принадлежала местному автосалону. Судя по всему, надувную фигуру вынесли на дорогу …

Самая дешевая машина в мире — ТОП-52018-2019

Кризисы и финансовое положение не очень способствуют покупке новой машины, особенно в 2017 году. .Только водить надо всем, а покупать машину на вторичном рынке готовы далеко не все. На то есть индивидуальные причины — кому не разрешено выезжать из страны отправления …

Какие цвета автомобилей наиболее популярны

По сравнению с надежностью и техническими характеристиками цвет кузова — это, можно сказать, мелочь, но мелочь довольно важная. Когда-то цветовая гамма автомобилей не была особенно разнообразной, но эти времена давно канули в Лету, а сегодня самый широкий ассортимент…

Рейтинг надежных автомобилей

Надежность — безусловно, самое главное требование к автомобилю. Дизайн, тюнинг, всякие «навороты» — все эти ультрамодные по степени важности хитрости неминуемо блекнут, когда речь идет о надежности автомобиля. Автомобиль должен служить своему владельцу, а не доставлять ему проблем с его …

Рейтинг самых дорогих автомобилей

На протяжении всей истории автомобилестроения конструкторы из общей массы выпускаемых моделей всегда любили выделять несколько уникальных по характеристикам и возможностям.В настоящее время такой подход к проектированию автомобилей сохранился. И по сей день многие мировые автогиганты и небольшие компании стремятся к …

В мире существует огромное количество машин: красивых и не очень, дорогих и дешевых, мощных и слабых, наших и недругов. Однако самым дорогим автомобилем в мире остается единственный — это Ferrari 250 GTO, это был 1963 год и только этот автомобиль считается …

КАКАЯ машина российского производства самая лучшая, лучшие российские автомобили.

Какая самая лучшая машина российского производства В истории отечественного автопрома было много хороших машин … А лучшую сложно выбрать. Причем критерии, по которым оценивается та или иная модель, могут быть самыми разными. …

Самые покупаемые автомобили 2018-2019 в России

Как выбрать новую машину? Помимо вкусовых предпочтений и технических характеристик будущего автомобиля вам может помочь список или рейтинг самых продаваемых и популярных автомобилей в России в 2016-2017 годах.Если машина пользуется спросом, то заслуживает вашего внимания. Очевидный факт — россияне …

Какие машины чаще всего угоняют в Москве?

За последний 2017 год в Москве чаще всего угоняли автомобили Toyota Camry, Mitsubishi lancer, Toyota Land Cruiser 200 и Lexus RX350. Безусловным лидером среди угоняемых автомобилей является camry sedan … Он занимает «высокую» позицию даже несмотря на то, что …

Если вы решили сделать багги своими руками, знайте, что есть два вида чертежей: спортивные (гоночные) и туристические.При сборке конструкции не забывайте, что необходимо соблюдать определенные пропорции, детали должны соответствовать друг другу по размеру, весу, нагрузке и т. Д. Самостоятельно собираемая машина должна быть легкой (около 300 кг).

Гоночная модель должна иметь усиленную трубчатую раму. Надежная рама необходима для защиты водителя в случае столкновения или опрокидывания на сложных дистанциях. Такой автомобиль делают одноместным. Туристический багги «облачается» в кузов и имеет два посадочных места.

Какой инструмент нам нужен

Перед тем, как приступить к сборке дома, нужно подготовить все необходимое.В работе вам понадобится набор инструментов:

Сварка (для начальной установки элементов каркаса и окончательной сварки труб). Помните! При сварочных работах в металле возникает напряжение. Поэтому следите за тем, чтобы рама не ведущая.

Болгарка (трубы нужно будет разрезать, а края выровнять под сварку).

Трубогиб (различаются как по цене, так и по объему выполняемых работ: ручные, ручные гидравлические, электрогидравлические, электрические).Согласно чертежу, трубы придется сгибать в разных местах.

Внимание! При покупке трубогиба поинтересуйтесь, с каким диаметром и толщиной труб он может работать, каков максимальный угол изгиба и точность угла изгиба.

Сверло.

Планки и планки (для подъема или фиксации различных элементов во время строительства).

Станок фрезерный.

Заводная головка металлическая.

Материал рамы:

Трубы (около 50 м трубы, диаметр 40 мм, толщина стенки 3 мм). Трубы могут быть шовными или бесшовными.

Что берем за основу

Вы можете собрать багги самостоятельно, взяв за основу несущий каркасный мотоцикл «Ока», «Запорожец», «Нива» или ВАЗ. Вам понадобится кузов, рама, колеса, топливный бак, двигатель, тормозная система, амортизатор, выхлопная труба, воздушный фильтр, руль (можно взять с гоночного картинга), сиденье (желательно с подголовником).Это далеко не полный список всего, что вам нужно.

В самодельной модели багги не будет иметь капота, багажника, дверей. Вам заменят мелкую металлическую сетку лобового стекла.

Внимание! двигателя и топливного бака отделяют от места водителя перегородкой, изготовленной из огнеупорного материала. С правой стороны от водителя закреплен огнетушитель (один патрубок направлен в сторону двигателя, второй — в сторону водителя). Противопожарная защита должна запускаться с двух сторон (с двух рычагов).

Багги от мотоцикла

Если взять за основу старый мотоцикл ИЖ или Урал, то в результате сборки может получиться компактный багги массой 300 кг, способный путешествовать по бездорожью со скоростью 80 км / ч. Для сборки багги понадобится двигатель мотоцикла (хотя это несколько шумный вариант) и детали от малолитражки.

«Ока» хороший донор для багги

Ока очень выгодный донор багги. Двигатель «Ока» имеет жидкостное охлаждение, а значит, защищены от перегрева, ступицы легкие, рулевая рейка с достаточным запасом прочности.К вашему багги подойдут тормозная система и амортизаторы от «Оки».

Внимание! При разборке автомобиля на части для багги не забывайте сохранять справку о снятии с учета.

Сиденье «Ока» подходит только для спортсменов-экстремалов (слишком сложно). Лучше всего при разборке искать сиденье с хорошей боковой поддержкой. При этом нельзя забывать о подголовнике — это защита ваших шейных позвонков во время езды по бездорожью.Багги на базе Оки отличается высокой проходимостью.

«Запорожец» для багги, готовая версия

Если взять за основу «Запорожец», то получится уже готовая заднемоторная модель. Двигатель должен быть зафиксирован назад (это улучшит охлаждение и равномерно распределит вес по осям). Дифференциал придется перевернуть (поменять местами правую и левую стороны). Переделать привод переключения передач (так как шток КПП поворачивается в сторону заднего бампера от водителя — а это усложняет систему навески).

Сделать багги из ВАЗ

Если боитесь проблем с электроникой, то за основу лучше взять карбюратор ВАЗ. Мотор, как и у всех багги, крепится за водителем сзади. На задних колесах для привода используются передние полуоси и ступицы ВАЗ. Полуоси крепятся к обрезному мосту от ВАЗ 2106.

Штифты на задней оси закреплены без возможности поворота. А передние похожи на машину.Дифференциал заблокирован (для равномерной передачи на оси). Если взять передние стойки с рессорами от 41-го «Москвича», то жесткость задней подвески увеличится. Верхнюю часть рамы багги нужно будет сварить из бесшовных водопроводных труб (сечение 30-50 мм).

Багги на базе «Нивы»

Если вы собираетесь использовать багги как транспорт на рыбалке или в лесу, то за основу можно взять «Ниву». На базе «Нивы» можно построить полноприводный багги.Обе передние подвески от «Нивы» взяты за подвеску (вся передняя подвеска в сборе весит 130 кг). На переваренные диски от «Нивы» ставили резину УАЗ. Для увеличения хода рычаги подвески можно максимально удлинить (колею можно увеличить до 1550 мм).

Выбор подвески

Независимая подвеска — отличный вариант для багги. К рычагам подходят продольные и поперечные (можно взять переднюю подвеску от японских машин).Это треугольный рычаг: одна его сторона крепится к машине через один сайлентблок, а другая служит гуськом, принимающим на себя нагрузку. На спортивные багги рекомендуется устанавливать подвеску с одним продольным рычагом. Этот вариант самый простой и легкий. Благодаря такой подвеске крены кузова будут сведены к минимуму, а вес машины распределяется равномерно.

Полезно знать! Если вы планируете ездить на багги по бездорожью общего пользования, то вам придется поставить фары, бампер, указатели поворота (как и на обычную машину, чтобы не нарушать ПДД).

В независимом подвесе свечного типа пружина действует как упругий элемент, который перемещается по вертикальным направляющим на концах балки моста. Если на ведущих колесах багги стоит независимая подвеска, то для передачи крутящего момента от главной передачи на колеса используется карданный шарнир. Чаще всего используется карданный шарнир с двумя шарнирами. На более простых конструкциях в полуоси ставится один карданный шарнир.

Передний

Переднюю подвеску багги лучше всего делать с буквой «А» на длинных поперечных рычагах.Именно такая конструкция дает большой ход колесам и позволяет с помощью амортизатора изменять угол наклона пружины (регулируя тем самым жесткость подвески).

При сборке маятникового рычага обращайте внимание на материал и качество сварных швов, так как эта деталь подвергается очень большим нагрузкам. Плечо рассчитано на максимальную ширину основания буквы «А» (это продлит срок службы сайлентблоков). Ширина рычага не должна мешать вращению колеса.Недостаток конструкции в том, что ход штифта нижнего шарового шарнира в его гнезде ограничен (вверх или вниз, его не будет в том месте, где хотелось бы).

Назад

Для задней подвески багги мы выбрали продольный рычаг, который не дает колесу смещаться (колесо на кардане сидит жестко). Правда, есть один недостаток: меняется развал колес в худшую сторону.

Для достижения устойчивости в движении необходимы переменные значения угла наклона колес. Рычаги позволяют движение в двух плоскостях. Если на задней оси. Если есть такая подвеска, то передняя подвеска может быть любой. Если в такой подвеске ось качания рычага проходит через центр полуоси, то нет необходимости устанавливать второй кардан на ступицу колеса.

Спортивные, пешеходные или утилитарные. Спортивные автомобили созданы для соревнований. Обычно в одноместных автомобилях двигатель обычно располагается в задней части. Каркас должен быть легким, но прочным и жестким при экстремальных нагрузках.При разработке спорткара необходимо учитывать требования гоночной серии, в которой он должен участвовать. Прогулочные или пляжные багги, как правило. Его цель — отдых. Такая машина предпочтительнее, потому что при тех же параметрах геометрической проходимости и почти такой же массе пассивная безопасность намного выше. Прочный каркас безопасности защищает водителя и пассажира, а четырехточечные ремни безопасности предотвращают вылет из сиденья. Коммунальные багги широко используются в фермерских хозяйствах. Оборудованные платформой, они представляют собой недорогую альтернативу традиционным тракторам и внедорожникам.

Разобрать донор. Для прогулочной коляски возможно максимальное использование штатных узлов и деталей « запорожец ». Ослабьте гайки крепления обода … Поднимите машину на подъемнике. Снимаем колеса. Снимите двигатель и трансмиссию. Разобрать работающую систему — будет использоваться без изменений. Снимаем тормозную систему и электрика. Если вы собираетесь передвигаться по дорогам общего пользования, вам потребуются бамперы, осветительное оборудование и комбинация приборов. При разборке запомните расположение узлов и агрегатов.Не теряйте застежки. Постарайтесь пометить все удаленные части на бирке. По окончании демонтажа сдать кузов в утиль — он больше не понадобится.

Конструируйте раму багги. Не пытайтесь сразу начинать творить в металле — придется переделывать. Снимаем габариты с узлов и узлов подвески, трансмиссии, подушек двигателя, рулевого механизма. Основная задача при проектировании каркаса — предусмотреть монтажные площадки для установки узлов и агрегатов.Подумайте об обеспечении механической прочности конструкции. Обязательно установите защитные дуги для защиты пассажиров от опрокидывания. Двигатель также должен быть защищен дугой сверху.

Закупить каркасные материалы и приступить к сборке. Лучше всего сначала собрать все «на прихватки», не выполняя сплошных швов. Затем установите основные узлы и элементы и проверьте, насколько они подходят друг другу. При необходимости внесите структурные изменения. После пробной сборки необходимо выполнить сварные швы. Затем можно наносить краску.После сборки каркаса завершается самый сложный и ответственный процесс создания багги своими руками.

Установить запчасти снятые ранее с Запорожца. При необходимости разберите двигатель и трансмиссию, чтобы убедиться, что они достаточно длинные. Лучше всего заменить шины на аналогичные, с грубым рисунком протектора, чтобы облегчить езду по бездорожью. Не рекомендуется ставить резину с очень высоким рифленым протектором, так как при движении по асфальтированным дорогам она очень быстро изнашивается.

Для того, чтобы ощутить прилив адреналина, насытить жизнь позитивом и снять стресс, есть отличный способ — на багги .
Багги лучший способ передвижения во время летних каникул на море или в горах.
Багги — это автомобиль с оригинальной рамой, отличающийся небольшими размерами и легкостью. Этот крупногабаритный автомобиль отличается высокой проходимостью и невероятной устойчивостью, мобильностью и грузоподъемностью. Малый вес машины упрощает управление, мощный двигатель обеспечивает высокую скорость, а конструктивные особенности рулевого управления и подвески позволяют быстро маневрировать на поворотах.

История создания

Первыми глючными разработчиками были американцы. Их целью было создание машины, способной быстро перемещаться по песчаной местности и бездорожью во время боевых действий.
американских моделей ALSV, FAV, LSV, используемых в ВВС, развивали скорость до 130 км / ч. Машины весили 2 тонны и работали от дизельного двигателя в 140 лошадиных сил. С полным экипажем из 4 пассажиров на борту эти автомобили достигли скорости 50 км / ч за 5 секунд после рывка с места.
Позже автомобили этого типа стали использовать как спортивный вид транспорта.
Современные багги — открытые вагоны с трубчатой ​​рамой. Модели отличаются друг от друга: у одних есть крыша и лобовое стекло, у других — прицепное крепление.

Особенности конструкции

Форма кузова багги может быть разной, но при этом обеспечивается комфорт и безопасность водителя. Для этого используется специальный каркас, состоящий из передней и задней дуг, соединенных перемычками. К раме крепятся передняя и задняя подвески.Кузов обычно состоит из нескольких панелей из стекловолокна или листового металла.

Автомобиль должен быть снабжен страховочной дугой, проходящей над головой водителя на расстоянии более 0,5 м.


Лук изготовлен из стальной бесшовной холоднокатаной трубы.

Размер трубы в зависимости от веса машины:

Для изготовления скоб, косынок, ребер жесткости используется стальной лист толщиной более 2,5 мм. Для днища и перегородок листы из стали или алюминиевого сплава толщиной 0.Можно использовать 6 мм и более. Колеса
Багги не имеют независимой подвески, обычно она серийная или самодельная. Переназначение автомобиля диктует выбор шин с зимним рисунком или типа НИИШП для ралли. Для легковых автомобилей (до 4 класса) допускаются колеса мотоциклов диаметром не более 0,5 м и шириной 0,1 м.
Модели 5-10 классов оснащаются автомобильными колесами шириной не менее 0,3 м и посадочным диаметром более 0,4 м.
Тормозная система багги надежная.Тормоза имеют раздельный двухконтурный привод и стояночный ручной тормоз … На машинах 0-1 классов допускается использование одноконтурного привода всех колес.
Двигатель часто находится в задней части автомобиля, за сиденьем водителя. В случае задних ведомых колес подача на карданный вал осуществляется через промежуточную коробку передач, которая позволяет изменять передаточные числа трансмиссии для адаптации к условиям гусеницы.
Для охлаждения двигателя не используются воздуходувки. На багги это делается с помощью струи воздуха, проходящего через специальные направляющие, расположенные под днищем.Во избежание перегрева работают вентиляторы, расположенные рядом с цилиндрами.
На панели приборов установлены спидометр, тахометр, термометры (внешние и показывающие температуру ГБЦ), амперметр.
Для безопасности при вождении багги оснащены защитными экранами.
Багги повышенной проходимости должны иметь стояночные огни, 2 стоп-сигнала, расположенные на высоте более 0,5 м над землей, систему пожаротушения, буксирные крюки.

Приложение

В основном эти автомобили используются для кроссоверов — вездеходных багги.Участвуйте в гонке на кольцевой трассе без покрытия или с насыпью из песка, земли или гравия.
Прогулочные багги хорошо передвигаются по асфальту.
Также эти автомобили выбирают любители экстремального отдыха — автотуризма. Поездка по реке, проселочной дороге, в поле, по извилистым дорогам с неожиданными подъемами и спусками на этом транспорте покажется удивительно комфортной и приятной.
Багги гусеничные, предназначенные для испытаний (преодоление препятствий) и рок-катания (езда по каменистой местности).

Технические характеристики

У разных моделей различаются тактико-технические характеристики. Возьмем для примера багги Bugfaster BC 600.
Технические характеристики

Что нужно для строительства

В первую очередь вам понадобится цельнометаллический каркас из стальных труб круглого сечения или профильной трубы. Перед сваркой каркаса в его конструкцию закладываются точки крепления будущих узлов и агрегатов. По цене такая рама для багги с параметрами длина 2 х ширина 1 х высота 1.2, обойдется при заказе у сварщика по вашим чертежам и с его материалом в районе 40 тысяч рублей.
Второй по важности и важности это конечно двигатель и коробка … Комплект новый двигатель + МКПП на ВАЗ Калина стоит 90 тыс. Руб. Можно найти более дешевого зарубежного подрядчика с трансмиссией к двигателю и все это будет стоить, но не более 50 тысяч рублей + доставка.
Третий — подвеска Багия подвеска простая 4-мя приварными рычагами, прикрепленными к раме.Эти рычаги легко изготавливаются сварщиком. За все 4 с материалом — 7 тыс. Руб. Задние ведущие колеса. А вот стойки для заднего и переднего мостов придется покупать, ступичные узлы тоже понадобятся, шаровые опоры … Я положил на это 11 тысяч рублей. Стойки (амортизаторы и пружины) — 20 тысяч. натереть со всех 4 сторон.
Четвертый рулевой все та же ВАЗ Калина — рулевая рейка с тягами и наконечниками с ГУР — 12 тысяч рублей, без ГУР — 4 тысячи рублей.Руль с валом — 3 тыс. Руб.
Пятый тормоза привод идет на задние колеса, так что если брать все запасные. запчасти от современных автомобилей, вам придется поменять местами трансмиссию и тормоза, все части спереди на зад и наоборот. Но для большей безопасности берем все тормоза дисковые, тормоза в сборе на 4 колеса стоят 20 тысяч рублей, усилитель, главный тормозной цилиндр с бачком, а рабочие цилиндры, патрубки и патрубки — 9 тысяч рублей.
Шестые диски — внедорожная резина с дисками 21 тысяча рублей на 4 стороны.
Седьмая мелочевка — фары, сиденья, педали, крепления, провода, панель приборов и может еще какая-то мелочь, я положил на нее 20 тысяч рублей.
Итого 245 тысяч рублей стоимость модели.

Где багги пригодится?

Об этом транспортном средстве можно сказать следующее: мобильный, безопасный, экономичный, легкий, вездеходный, в чем-то удобный, но не эстетичный, с открытым креслом пилота.И мы получаем, что открытое кресло пилота делает багги не для обычных дорог и не для повседневных поездок. Но все эти характеристики идеально подходят для отдыха и развлечений … Идеально подходит для передвижения по пляжу и вдоль пляжа, его можно использовать в качестве буксира для серферов и водных лыжников. Его проходимость позволяет на нем не только кататься по песку, но и совершать поездки в горы .
В условиях современной России, отдыхая на Черноморском или Каспийском побережье или в Крыму, туристы из Северного федерального округа и Урала, а также из Западной и Восточной Сибири едут поездом и прилетают самолетом. километров, то наверняка многие хотят на короткий срок увидеть много всего и обойти все побережье, посетить горные районы и посмотреть достопримечательности.Но для этого нужен личный автомобиль, многие из которых остались дома, и здесь на помощь любознательным туристам может прийти багги, как дешевый, мобильный, индивидуальное лечебное средство передвижения.
В молодежных кругах багги — это не только развлечение, но и катание на нем как зрелищное мероприятие … Какой молодой человек не хотел бы приехать на море, чтобы не расслабиться душой и телом, покататься с его друзья и родственная душа на берегу Черного моря с ветерком? Ведь молодежный отдых — это не валяться на пляже, это драйв, это встать на рассвете, искупаться в море, взять парашют, воду, друзья, сесть в багги и пойти в горы, на самую высокую вершину, на которую можно подняться, и оттуда прыгнуть с парашютом или пройтись по канату с обрыва.

Мой друг предложил сделать глючный, настоящий в нужном направлении smile.gif Немного подумав, я согласился на его провокацию. Друг купил 99,9% деталей на багги, а я помогал с инструментами-идеями для сварки комнатой и, самое главное, фирмой (в одиночку не справишься)

Так вот выкорчеванный мотор с коробкой . Сердце так сказать …

Старт. Так что, как обычно, душа требовала рациональных решений, поэтому багги из советского журнала «Моделист-конструктор», она называлась АБ-82, и в ней было большинство запчастей от самой доброй трансмиссии в мире с мотором ЗАЗ 968, я.е. Запорожец.
Какое-то время находили инструменты, делали мегаочистку в гараже и искали донора. Инструменты (самые необходимые) найдены. Можно работать в гараже (почистить, сделать фары и т. Д.). Куплен ЗАЗ 968, заднемоторное красное купе.
Итак, мы погоняли привидение по городу, оно ездит, оно живое. Разделали в гараже (фото разделки нет, видимо очень сильно увлеклись процессом)
Приехали в гараж, прибрались, сделали свет, вроде вроде прилично, условия работы более-менее вышли… Купили на складе металлопроката обычные чугунные профили, (профильная труба) И начали лепить средствами сварочного аппарата … Арт

Арт расширили, сначала приварили дно, тут по чертежам на 90%. Рама была сделана немного больше, чем на чертежах.

Где-то в процессе появилась задняя подвеска. Это родные запорожские рычаги со ступицами, причем на собственных «ушах», заранее осторожно открывающиеся от тела донора.Была возможность переехать в мой гараж, что мы и сделали. Работал так, чтобы был свет, порядок и красота, бесплатно ничего не бывает.

Как было

Как это стало
Обратите внимание на высокотехнологичную технологию покраски стен (они думали сделать ее светлее, как будто красота и свет отражаются) Технология такая, одна хаотично рисует в одном месте, второе в другом, краска вдруг кончается (продавцы такие продавцы…обещали, что на весь гараж ковша хватит 10 слоев .. а реально …) и на этом мероприятие закончилось))

Сделаны передние рычаги и подвеска.
Трубки шатунов — шатуны от задней подвески ВАЗ классики. С сайлентблоками.
Уши на каркасе самодельные бесшумные металлические 2мм.
Шаровые опоры внизу — часть переднего рычага ВАЗ.
Шаровая ваза конечно.
Сверху вместо шара — съемный наконечник вазы.
Втулка регулировки развала вварена в верхний рычаг (втулка делала токарь)
Токарь также сделал проставку для верхнего шарового наконечника (у них разные конусы)
Изначально устанавливались амортизаторы ИЖП 4 , но это слишком слабый вариант.
Позже они изменились.
Резина еще есть, катится.

Подвеска надо сказать была сварной не от бульдозера. Кинематика рычагов измеряется таким образом, чтобы пятно контакта шины с дорогой всегда было максимальным.Проверка хода подвески. Это уже очень интересный момент, когда конструкцию можно хоть как-то прокатить! Радость как у 7-летних.

Сердце пламенное, двигатель т.е. примерка. Крепления двигателя и коробки передач остались оригинальными с небольшими изменениями.

Общее фото с подвеской и самодельным металлическим ведром 0,8 по чертежам из нашего замечательного интернета (что бы мы без него делали ?!)

Опять эротические фантазии на темы с крышей… Проектирование и инжиниринг (от слова инженер или фига?))

Время прошло. Мы выбрали, как это будет красиво.

Космическая гравитация. Промежуточный, бессмысленный, крутой снимок.

Кстати, вот крепление мотора поближе. Если что)

Начали делать педали, крепления для баков, баллонов. Увы, качественных фотографий процесса, написанных или промежуточных, как здесь, нет.Но главное есть газ)) Рулевая рейка тоже закреплена навскидку. Этот момент долго регулируется таким образом, чтобы шарики в рулевой рейке находились в определенном месте относительно линий крепления подвески. Короче, что бы вы рулили машиной, а не она вас на кочках. Рулевая рейка ОКА (1111) Рулевые карданчики ВАЗ 2107, очень удобные и по безопасности + Рулевые наконечники ВАЗ классические.

Первые спуски с горки, руль на палке изолентой, сидений нет, тормозов нет, ничего нет… Не делайте этого, это вообще опасно для всего)))) Радости конечно океан. Колеса передние нормальные, ваз, задние заз (вазовское это временный манекен для фото, реально только колеса заз на ступицу заз)

Низ. Ведь без него кататься опасно. Листовой металл, 0,8 на мой взгляд. Изначально его крепили на саморезы с помощью дрели, но как показала практика, они для этих целей не подходят, от вибрации выпадают, часто при прыжках срезаются землей и так далее.А потом еще одна загадка, кто их с колесами будет собирать … Позже днище приварили точками. Кстати, изначально проект готовили с электродами. А с переездом в новый дом аппарат был создан только с полуавтоматом СО2 и проволокой 0,8 мм. Удобнее, быстрее, легче, у этого вида сварки много преимуществ.

После первых испытаний надежды на компактные легкие амортизаторы отпали. Две такие поставили на бок, стало лучше, погнали какое-то время, но не то.Кстати, краем глаза видно, что есть газовый трос, бачки сцепления, тормоза, тормозные патрубки и качественная рулевая рейка. Такие моменты требуют много размышлений и творчества, поэтому про фотокампанию забыли. На полу багги — линолеум)) Типа был временно одомашнен.

Автомобильный портал

Автомобильный портал

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
