Ваз 21074 инжектор система выпуска отработавших газов: Ваз 21074 инжектор система выпуска отработавших газов

Ваз 2107 система выхлопа инжектор


Выхлопная система ВАЗ 2107

Волжский автозавод начал свою работу запуска в серию адаптированной к российским условиям версии итальянского Fiat 124. Машина была основательно переработана и дала начало классической серии ВАЗ 2107 поначалу с карбюраторными двигателем, а позже на нее был установлен инжектор. Соответственно была доработана система выпуска отработанных газов, в нее был добавлен ряд новых элементов.

Модель ВАЗ 2107 была сертифицирована в соответствии с требованиями природоохранного стандарта Евро-2. Переделка серийной машины производилась в рамках программы модернизации автопарка и для сохранения возможности экспорта машины за рубеж. Так более современная в сравнении с карбюратором система распределенного впрыска и выхлопа позволила организовать производство машин на Украине и в Египте.

Основные изменения узлов и агрегатов

Установкой на автомобиль ВАЗ 2107 оборудования для распределенного впрыска дело не ограничилось. Серьезной модернизации подверглась и система, что обеспечивает выхлоп сгоревших газов. В нее было добавлено ряд новых элементов:

  1. В выпускном коллекторе на стыке был врезан датчик для определения уровня остаточно кислорода.
  2. Под днищем автомобиля в центральном тоннеле был установлен нейтрализатор выхлопных газов каталитический.
  3. Данный узел в процессе работы разогревается до высоких температур, и для защиты кузова и других деталей был установлен дополнительно стальной экран.
  4. Резонатор был смещен назад по ходу движения.

В итоге система выхлопная стала более сложной, обеспечивая при этом снижение токсичности сгоревших газов. Инжектор позволяет регулировать удельное количество топлива в смеси, снижая его потребление до минимума.

Основные преимущества обновленной модели

Модернизированная версия автомобиля ВАЗ 2107, в которой установлен инжектор и улучшенная выхлопная, имеет ряд достоинств. Основные преимущества машины заключаются в следующем;

  1. Инжектор обеспечивает высокую стабильность параметров двигателя в разных режимах работы.
  2. Система впрыска увеличивает удельную мощность и крутящий момент, чем добавляет динамичности машине.
  3. Силовой агрегат автомобиля в процессе работы имеет менее токсичный выброс CO и другим соединениям нежели, карбюраторные аналоги.

На практике для водителя эксплуатация машины упрощается, используемая система впрыска, менее требовательна к квалификации водителя.

Особенности инжекторной модели

Вместе с тем модель ВАЗ 2107, в которой установлен инжектор, и соответствующая система выхлопная имеет ряд недостатков. Главный из них заключается в том, что клиренс машины значительно уменьшился в результате до величины в 7 см. это обстоятельство уменьшает прежде всего проходимость авто не только вне дорог, но и на них тоже. Это следует обязательно учитывать при поездках.

Другой проблемой автомобиля ВАЗ 2107 является низкая живучесть системы выхлопа. Высокая температура, возникающая в коллекторе, может привести к возгоранию сухой травы или мусора. Во избежание такого развития следует разместить машину, так чтобы под ней не было растений и сухого мусора, что могут вспыхнуть от коллектора. Инжектор и контур выхлопа при этом выключаются, что позволяет понизить температуру.

comments powered by HyperComments

7vaz.ru

Устройство и ремонт выхлопной системы ВАЗ 2107

Семерка, как и все автомобили, включает в себя выхлопную систему отработанных газов. Главное назначение выхлопной системы ВАЗ 2107 заключается в том, что не только выводить отработанные газы к задней части авто, но еще и понижение уровня шума.

О том, что возникли неполадки в системе, говорят такие признаки, как появление постороннего шума под днищем машины.

Устройство выхлопной системы семерки

Система выпуска отработавших газов ВАЗ 2107 предназначена для выполнения ряда следующих действий:

  1. Выброс продуктов горения, возникающих после сжигания топливной смеси.
  2. Вентилирование цилиндров, что происходит во время выброса отработанных газов.
  3. Снижение уровня шума.
  4. Отвод тепла.

Рассматриваемая конструкция включает в себя следующие элементы выхлопной системы:

  • Приемная труба, которая больше известна, как «штаны».
  • Резонатор.
  • Глушитель.

Приемной трубой называется устройство, которое подключается непосредственно к выпускному коллектору. Из приемной трубы газы сразу же направляются непосредственно в резонатор, который еще часто называют вспомогательным глушителем. Резонатор предназначен для того, чтобы снизить уровень шума, а также погасить воспламенения, выходящие из цилиндров.

Завершается процесс выхлопа глушителем, который предназначен для того, чтобы поглотить оставшуюся часть шума. Однако сделать работу мотора полностью бесшумной практически невозможно.

Кроме основных узлов выхлопной системы, схема также включает в себя:

  • Подушка крепления и резинки подвески глушителя.
  • Прокладки, за счет которых обеспечивается уплотнение и герметизация соединений составных элементов.
  • Болты хомутов, которыми крепятся составные элементы.

Выхлоп на ВАЗ-2107 реализуется за счет вышеперечисленных элементов, а выпускной коллектор при этом не является составной ее частью, так как относится он к мотору.

Отличия в карбюраторных и инжекторных моделях ВАЗ

Автомобили марки ВАЗ 2107 выпускались двух типов — карбюраторные и инжекторые. Различаются они по системам впрыска топливной смеси. Отличия системы впрыска внесли некоторых изменения и в конструкцию выхлопной системы. Выше описана выхлопная система карбюраторных моделей ВАЗ 2107. Она отличается от системы ВАЗ 2107 инжектор следующими признаками:

  1. Кислородный датчик, который предназначен для выявления состава смеси. Располагается он непосредственно в выпускном коллекторе.
  2. Нейтрализатор или катализатор. Это устройство, которое на инжекторных моделях семерок, располагается непосредственно перед резонатором. Нейтрализатор имеет цилиндрическую конструкцию, и располагается в центральном тоннеле под днищем.

Это основные дополнения, которые присутствуют только на инжекторных семерках. За счет применения катализатора в конструкции выхлопной системы, резонатор пришлось сместить ближе к задней части.

Новая выхлопная система на инжекторной семерке стала по конструкции сложнее, однако за счет применения катализатора, удалось снизить уровень токсичности выхлопа. Это позволило привести систему выхлопа к стандарту ЕВРО-3.

Ремонт выхлопной системы ВАЗ 2107

Ремонт системы выхлопа на ВАЗ 2107 основывается на замене составных деталей. Причем меняются такие устройства, как штаны, резонатор или глушитель. Причинами необходимости их ремонта является коррозия или прогорание металла. Внутренние детали под воздействием влаги подвергаются коррозии, что становится причиной их разрушения.

Причем повреждения бывают двух видов — повреждаются как внутренние составляющие, которые представлены в виде сеточек, так и наружные стенки составных деталей. Обнаружить поломку и необходимость ремонта не трудно. Как только после запуска мотора обнаруживается возникновение постороннего шума, раздающегося из-под днища, значит, пора провести диагностику системы и выявить причину поломки.

Если поломка заключается в неисправности внутренних деталей, то деталь подлежит замене. Если же причиной возникновения шума является возникновения отверстий в корпусе устройства — резонатора, глушителя или штанов, то их можно попытаться устранить, воспользовавшись сварочным аппаратом.

Замена резонатора ВАЗ 2107 проводится в случае его неисправности. При проведении замены этого устройства немаловажно учитывать следующие рекомендации:

  • Замену необходимо проводить исключительно после того, как автомобиль остынет, так как выхлопная труба при работе мотора очень сильно нагревается.
  • При снятии резонатора немаловажно учитывать такой фактор, как поддержание устройства. Ведь эта деталь не фиксируется, а держится за счет соединения со штанами и глушителем

Если неисправен глушитель на ВАЗ 2107, тогда его также необходимо заменить. Процесс замены не трудный, однако, для этого понадобится смотровая яма или эстакада, из которой и выполняются соответствующие действия.

Если повреждены соединительные трубы рассматриваемых элементов выхлопной системы, то их тоже можно заделать, продлив срок службы до нескольких тысяч км. Для устранения такой поломки понадобится вооружиться специальным высокотемпературным герметиком, а также вспомогательными инструментами и деталями — ножницы по металлу, мягкий металл для заделки, щетка по металлу для устранения загрязнений, наждачка и обезжириватель.

Крепление штанов к выходному коллектору

Процесс ремонта заключается в выполнении следующих задач:

  1. Произвести зачистку участка, который проржавел.
  2. Вырезать хомут, который можно использовать для того, чтобы перекрыть сквозные отверстия.
  3. Проржавевший участок нужно обезжирить, а после нанести герметик.
  4. Обернуть участок заготовкой из мягкого металла, а затем сверху надеть затягивающий хомут.
  5. Самое главное при проведении такого ремонта — это качество герметизации.

После застывания герметика, можно запустить мотор, и проверить качество проведенного ремонта. Убедиться в том, что все выполнено правильно, можно по таким признакам, как отсутствие постороннего шума и выхода дыма из отремонтированного участка.

Если неисправен катализатор, то его обычно заменяют вставкой трубы соответствующего диаметра. Покупать новый катализатор нерационально, так как стоит он достаточно дорого, а служит не более 100 000 км пробега.

Тюнинг выхлопной системы

На чем основывается тюнинг выхлопной системы ВАЗ 2107? Улучшить систему можно полностью или выборочно, что зависит от поставленной задачи. К примеру, вместо штатной выпускной трубы можно установить паук StinGer, который комплектуется двойной трубой из нержавеющего материала. Замена выхлопного коллектора позволит увеличить мощность мотора, причем даже подсчитали, что тот показатель возрастает до 9 лошадок.

Вместо штатного глушителя ВАЗ 2107 можно установить прямоточный, изготовить который можно даже самостоятельно. Прямоточный глушитель имеет один недостаток — это увеличится шум работы мотора, однако при этом увеличится мощность.

Тюнинг выхлопной системы ВАЗ 2107 можно разделить на 2 категории — косметический и технический. Косметический тюнинг предусматривает замену штатных ржавеющих элементов на силуминовые, которые имеют красивый вид, а также служат в 2-3 раза дольше, чем обычные. Если запланировали произвести тюнинг выхлопной системы, тогда начинать рекомендуется со штанов, так как именно эта деталь является основной в рассматриваемом устройстве.

provaz07.ru

Замена резонатора ВАЗ-2107i инжектор — Лада 2107, 1.6 л., 2006 года на DRIVE2

Всем привет, еще зимой под Новый год прогорел резонатор, прошел он года 4, достался еще от прежнего владельца, основной глушитель я менял года полтора назад. Решил замотать до весны асбестовым шнуром, но через месяц прогорело, мотал еще раз.

Полный размер

Недавно стало теплее, да и сечь опять начало — решил заменить.

Полный размер

Заранее купил резонатор производства Тольятти, основной глушитель был от Северского трубного завода, что под Питером.

Полный размер

Оказывается, на инжектор он бывает 2-х видов: на Евро-2 и Евро-3. Отличается изгибом фланца и, вроде бы, длиной. Перед покупкой пришлось заглянуть под машину, чтобы точно удостовериться, у меня Евро-2, поэтому труба с фланцем имеет изгиб, на Евро-3 она прямая.

Полный размер

Зачем-то прикупил металл-графитовое кольцо с болтами, которое идет на соединение приемной трубы и катализатора, в моем случае они не нужны — у резонатора с каталиком жесткое соединение фланцев. Но, думаю, рано или поздно они тоже пригодятся.

Полный размер

Подготовил инструмент, смазку с герметиком, с прошлого раза оставался лишний хомут.

Полный размер

С грехом пополам открутил два прикипевших болта с фланцев, хомут у глушителя снялся легко, так как смазывал резьбу еще при замене глушителя. При съеме полностью оторвался фланец резонатора — держался уже «на соплях».

Полный размер

Полный размер

Пришлось отцепить глушитель, чтобы разъединить трубопроводы, порвался ремень крепления, но благо есть запасной ремкомплект тоже с прошлого раза.

Полный размер

Видно соты катализатора.

Полный размер

Для интереса, решил замерить толщину металла трубы нового резонатора — составляет около 1,5 мм.

Полный размер

На вид изготовлен хорошо, швы от автомата, почему-то артикул идет от «шестерки», хотя, на них, вроде бы, инжектора не устанавливались.

Полный размер

Перед обратной сборкой смазал стыки тонким слоем графитовой пасты.

Полный размер

При установке сразу же возникла проблема — изгиб глушителя стал упирался в днище автомобиля — вот такая геометрия.

Полный размер

Пробовал и так и эдак, но все равно что-то куда-то упиралось — то в кронштейн троса ручника, то в сам трос, то в амортизатор.

Полный размер

Автогена не было, чтобы нагреть и подогнуть, пришлось отрезать «болгаркой» пару сантиметров с кончика трубы резонатора.

Полный размер

Кое-как на пару сантиметров от днища удалось отвести. Перед окончательной затяжкой также смазал все болты медной смазкой, а поверх еще и графитовой, поставил новые гравера.

Полный размер

Проволоку крепящую ремень глушителя также смазал пушсалом, так как там тоже все ржавеет и приходится рвать ремень монтажкой или пилить.

www.drive2.ru

Лада 2107 Спелая вишенка › Бортжурнал › Запчасти для перехода на инж. (Часть 1) Выхлопная система

Всем доброго времени суток! Давненько я нечего не писал, но сегодня решил с этим покончить, да и скоро уже настанет то время, когда нужно будет будить 07 после зимней спячки и обрадовать ее запчастями. И так начнем первую часть с выхлопной системы. Поехали:

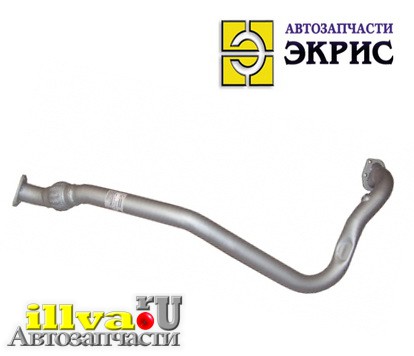

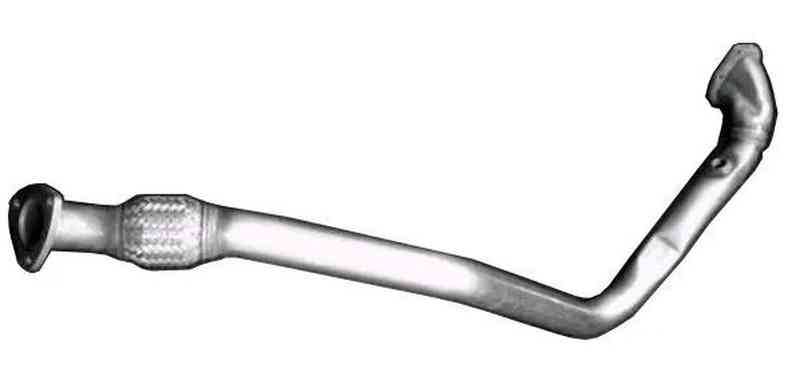

1) Приемная труба 21074 евро-3. Почему евро-3 ? Сейчас объясню
Купить выхлопную систему евро-3 меня побудили 2 вещи. Первая это наличие гофры и второе это верхнее расположение датчика кислорода. Думаю все понятно.

Полный размер

Идем далее

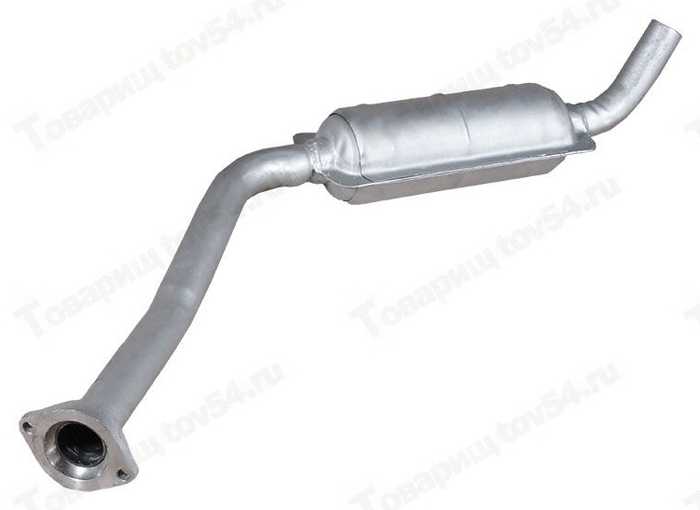

2) Вставка вместо катализатора 21074 евро-3 + заглушка датчика кислорода, так как у меня будет евро-2 и один кислородный датчик.

Полный размер

Полный размер

Заглушка была сразу закручена на свое законное место

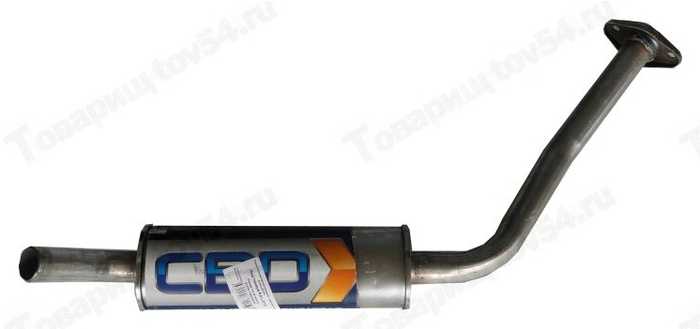

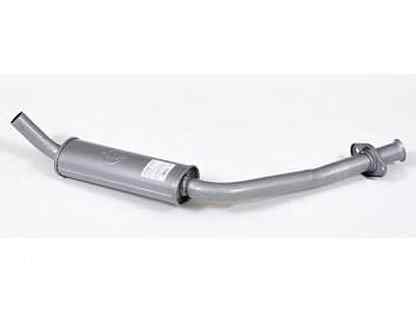

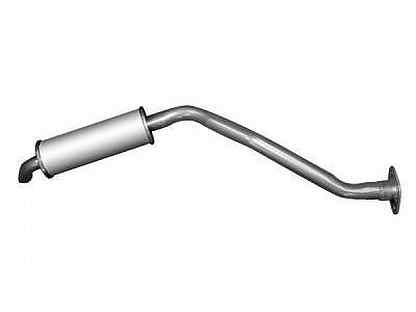

3) Резонатор 21074 евро-3. Тольятти. Оригинал.

Полный размер

4) Глушитель 2101. Тольятти. Оригинал.

Полный размер

Полный размер

5) Прокладка приемной трубы 21214 + прокладка конца приемной трубы 2112.

Полный размер

6) Хомут приемной трубы 2123 и хомут глушителя 2101-07 45мм.

Полный размер

7) Ремни подвески глушителя 2101-07. Комплект БРТ.

Полный размер

8) Весь крепеж для сборки

Полный размер

Когда все купил был приятно удивлен весом. Оказалось инж выхлоп толще и тяжелее карбюраторного что меня только обрадовало, так как он должен быть потише.

У меня все на сегодня. Всем удачи и до скорого…

Цена вопроса: 5 300 ₽

www.drive2.ru

Выхлопная система ваз 2107 инжектор схема

  • высокий уровень шума;
  • попадание в салон отработавших газов;
  • увеличение расхода топлива;
  • уменьшение мощности двигателя.

Выхлопная Система Ваз 2107 Инжектор Схема

Выхлопная система состоит из нескольких частей, каждая из которых играет важную роль. К ним относятся приемная труба, катализатор, резонатор и непосредственно сам глушитель. Основные функции, которые он выполняет, это шумоподавление и снижение выделения вредных газов. Также, на приемной трубе зачастую находится гофра, призванная снизить вибрацию. Неисправность любой из частей выхлопной системы может сказаться на состоянии всего автомобиля и множества других его частей в частности, поэтому необходимо регулярно производить диагностику данного элемента автомобиля.

Как часто требуется ремонт глушителя

Как правило, при бережной эксплуатации транспортного средства и регулярном посещении автосервиса, работы по ремонту глушителя производятся крайне редко, однако для этого необходимо своевременно обращаться в сервис при малейшем подозрении на какую-либо неисправность в работе выхлопной системы.

Как произвести ремонт глушителя

В случае, если глушителю вашего автомобиля требуется ремонт или же полная его замена, не рекомендуется производить данную работу самостоятельно, поскольку существует большой риск того, что вы только ухудшите состояние выхлопной системы, а возможно и всего транспортного средства в целом. Для того, чтобы не допустить подобной ситуации, обращайтесь исключительно в специализированные автосервисы. В нашем автосервисе квалифицированные специалисты, обладающие необходимой компетенцией в области работы с выхлопными системами, со знанием дела проведут диагностику выхлопной системы вашего автомобиля, а также, при необходимости, произведут ремонт или установку нового глушителя за максимально короткие сроки.

В случае если вы столкнулись с какой-либо неисправностью в работе выхлопной системы и вам требуется ее диагностика, ремонт или замена глушителя, то специалисты нашего салона с радостью помогут вам в этом, поскольку мы осуществляем все виды данных работ!

Всем доброго времени суток! Давненько я нечего не писал, но сегодня решил с этим покончить, да и скоро уже настанет то время, когда нужно будет будить 07 после зимней спячки и обрадовать ее запчастями. И так начнем первую часть с выхлопной системы. Поехали:

1) Приемная труба 21074 евро-3. Почему евро-3 ? Сейчас объясню
Купить выхлопную систему евро-3 меня побудили 2 вещи. Первая это наличие гофры и второе это верхнее расположение датчика кислорода. Думаю все понятно.

2) Вставка вместо катализатора 21074 евро-3 + заглушка датчика кислорода, так как у меня будет евро-2 и один кислородный датчик.

3) Резонатор 21074 евро-3. Тольятти. Оригинал.

С истема выпуска отработавших газов состоит из выпускного коллектора, приемной трубы, каталитического нейтрализатора, дополнительного и основного глушителей

Приемная труба, нейтрализатор и дополнительный глушитель – оригинальные детали, а выпускной коллектор и основной глушитель – такие же, как у карбюраторного двигателя.

В приемную трубу вварена резьбовая втулка под датчик концентрации кислорода (лямбда-зонд).

Приемная труба дополнительно прикреплена хомутом к кронштейну коробки передач.

К заднему фланцу приемной трубы шарнирно крепится фланец каталитического нейтрализатора отработавших газов.

Между фланцами установлено уплотняющее металлографитовое кольцо со сферической поверхностью, а крепежные болты подпружинены.

За счет этого элементы системы выпуска могут поворачиваться на небольшой угол без потери герметичности стыка.

Рис. 1. Элементы системы выпуска: 1 – приемная труба; 2 – датчик концентрации кислорода; 3 – каталитический нейтрализатор; 4 – дополнительный глушитель; 5 – основной глушитель

Нейтрализатор служит для уменьшения выбросов в атмосферу оксидов углерода, оксидов азота, а также несгоревших углеводородов.

На автомобиле установлен нейтрализатор с металлическим носителем.

Он состоит из множества сот, изготовленных из гофрированной фольги и покрытых катализаторами дожига.

Металлический носитель позволяет увеличить площадь рабочей поверхности по сравнению с керамическим носителем катализатора, снизить сопротивление движению газов и ускорить разогрев блока до рабочей температуры.

Проходя через соты нейтрализатора, токсичный оксид углерода (СО) превращается в малотоксичный диоксид (СО 2 ), а оксиды азота восстанавливаются до безвредного азота.

Степень очистки газов в исправном нейтрализаторе достигает 90–95 %.

Для нормальной работы нейтрализатора состав отработавших газов (в частности, содержание в них кислорода) должен находиться в строго заданных пределах.

Эту функцию выполняет контроллер, изменяя количество подаваемого топлива в зависимости от показаний датчика концентрации кислорода (см. Система управления двигателем).

Нейтрализатор и датчик концентрации кислорода весьма чувствительны к соединениям свинца – «отравившись» ими, они перестают работать.

Поэтому категорически запрещается эксплуатация автомобиля (даже кратковременная) на этилированном бензине.

Над нейтрализатором установлен защитный экран для защиты пола кузова от чрезмерного нагрева.

Соединение нейтрализатора с дополнительным глушителем – фланцевое, с уплотнением по сферической поверхности.

Снятие каталитического нейтрализатора

Рис. 2. Нейтрализатор с металлическим носителем: 1 – штампованный корпус из нержавеющей стали; 2 – металлический носитель

Работу проводим на смотровой канаве или эстакаде.

1. Ключом «на 17» отворачиваем гайку болта, соединяющего фланцы нейтрализатора и трубы дополнительного глушителя, удерживая болт от проворачивания ключом того же размера.

Аналогично отворачиваем гайку второго болта и вынимаем болты.

2. Ключом «на 13» отворачиваем два болта крепления фланца нейтрализатора к фланцу приемной трубы

Устанавливаем нейтрализатор в обратной последовательности.

litezona.ru

Выхлоп Евро-3 классика — Лада 2107, 1.6 л., 2001 года на DRIVE2

Начиная с зимы начал раздражать звук выхлопа, подозрения были на штаны, т.к. звук шел из их района, да и глушитель с резонатором были новые. Вот, созрел на замену штанов на Евро-3.
Почему именно они? Для меня есть ряд преимуществ:
-Это одна цельная труба, надежнее
-Жесткое соединение с катализатором/вставкой
-Наличие гофры
-Верхнее расположение ДК(хоть у меня его нет и ставить не планирую)

Сначала хотел переделать свой карбюраторный резонатор, ему только год и хорошее состояние, даже нашел фланец на 3 болта. Но потом подумал, вот сейчас я переварю, а он со временем прогорит и придется покупать новый и переделывать его. Так что к штанам взял еще резонатор е3 и трубу-вставку катализатора.

Новый выпуск

Приехал к другу на яму и начал методично разбирать выхлоп от хвоста к голове. И нашел причину нехороших звуков:

Когда снял были единым целым, чуть пошатал и вот…

А дальше никаких сложностей, детали то новые, ну кроме глушителя)

Штаны прикрутились просто замечательно) ни что ни где не цепляет, зазоры до рулевого хорошие.

Все соединения как всегда промазал графитовой смазкой. После сборки запустил двигатель и полез смотреть нет ли где свищей и контактов с кузовом. Пока обнаружил, что она капает с фланцев — всю майку мне изгадила)

Новый выхлоп не так прижат к кузову как карбюраторный, но по земле не волочится)) меня устраивает.

Что в итоге, проблема с выхлопом решилась, работает тихо, звук приятный, особенно при нажатии газа. Однако появился какой то побочный эффект — звуки из коробки усилились раза в два, особенно отчетливо слышен подшипник первичного вала и урчание, когда долго и быстро едешь задним ходом. ХЗ от чего так, то ли раньше прогоревшие штаны немного перебивали это, то ли из-за того, что теперь там новая, в отличии от старой, жесткая труба вибрация идет через опоры ДВС на кузов в салон.
Даже не знаю куда копать.

UPDATE: 04.07.16
Нашел причину вибрации из коробки. Залез под машину и обнаружил, что приемная труба касается траверсы КПП, совсем чуть-чуть, но этого достаточно. Открутил болт хомута, подложил шайб, чтобы штаны чуть опустились и зафиксировал обратно. Запустил двигатель, о да! тишина!)))))

www.drive2.ru

Выхлопная система 4-2-1 FOX ВАЗ 2107 Ф 51 мм Clubturbo — Лада 2107, 1.5 л., 1999 года на DRIVE2

Всех приветствую!
Моя маленькая мечта была осуществлена)
Ой… какой я довольный был когда его покупал и нес до машины:D

Полный размер


Все совпало просто идеально. Центральная часть глушителя уже сифонила (а ей всего то около года, очень качественные детали сейчас делают), штаны все продырявились. Я уже как будто на выхлопе гонял))

Полный размер

От удара спокойно крошилась


Даже звучит уже гоношно:D


Но хотелось большего и приятного звука. А не так как раньше, чтобы звук был под мной и неплохо так несло выхлопом в салон.
В отличный денек приступили ставить его.
Делал все не спеша, чтобы ничего не забыть, аккуратно.
Потихоньку все снял, все откручивалось, шпильки все остались в гбц. Все как-то без проблемно))

Полный размер


Полный размер


Полный размер


Полный размер


Полный размер


Полный размер

Санька помощник)


А вот и сам выхлоп. Центральная часть и банка выкрашены в черный. Эхх…такой красавец, когда чистый))

Полный размер


Полный размер


Полный размер


Полный размер


Полный размер


Полный размер


Тут уже все на своих местах и готово к запуску.

Полный размер


Полный размер


Полный размер


Полный размер


Плюс еще в комплекте идет доп.крепление центральной части выхлопа, что является болезнью всех классик)
И все мы знаем как она может висеть и цеплять все, что ей захочется:D

Полный размер

Вполне даже ничего


Но вот только есть два косяка!
1)Крепление банки в самом конце. У меня шпильку тупа приварена и все, только гайка откручивалась.

Полный размер


2) Выхлоп бьется об рулевые тяги, когда максимально выкручиваешь направо (не самый приятный звук)
Но решается это, как я знаю, просто. Нужно между пауком и штанами добавить еще одну прокладку и он перестает задевать. Но сам еще этого не проверил((
А теперь итог!
Прошло уже около двух месяцев, меня все более чем устраивает.
Звук приятный, басовитый, есть небольшие отстрелы.
Кто послушал, всем понравился. Особенно кто на классике))
Так что специально записали, как он звучит.
Я когда искал, наткнулся только на пару видео.


Всем спасибо за просмотр, всего самого наилучшего))
Если что спрашивайте, отвечу)

www. drive2.ru

Система выпуска газов ВАЗ-2107-20

Система выпуска отработавших газов состоит из выпускного коллектора, приемной трубы, каталитического нейтрализатора, дополнительного и основного глушителей

Приемная труба, нейтрализатор и дополнительный глушитель – оригинальные детали, а выпускной коллектор и основной глушитель – такие же, как у карбюраторного двигателя.

В приемную трубу вварена резьбовая втулка под датчик концентрации кислорода (лямбда-зонд).

Приемная труба дополнительно прикреплена хомутом к кронштейну коробки передач.

К заднему фланцу приемной трубы шарнирно крепится фланец каталитического нейтрализатора отработавших газов.

Между фланцами установлено уплотняющее металлографитовое кольцо со сферической поверхностью, а крепежные болты подпружинены.

За счет этого элементы системы выпуска могут поворачиваться на небольшой угол без потери герметичности стыка.

Рис. 1. Элементы системы выпуска: 1 – приемная труба; 2 – датчик концентрации кислорода; 3 – каталитический нейтрализатор; 4 – дополнительный глушитель; 5 – основной глушитель

Нейтрализатор служит для уменьшения выбросов в атмосферу оксидов углерода, оксидов азота, а также несгоревших углеводородов.

На автомобиле установлен нейтрализатор с металлическим носителем.

Он состоит из множества сот, изготовленных из гофрированной фольги и покрытых катализаторами дожига.

Металлический носитель позволяет увеличить площадь рабочей поверхности по сравнению с керамическим носителем катализатора, снизить сопротивление движению газов и ускорить разогрев блока до рабочей температуры.

Проходя через соты нейтрализатора, токсичный оксид углерода (СО) превращается в малотоксичный диоксид (СО2), а оксиды азота восстанавливаются до безвредного азота.

Степень очистки газов в исправном нейтрализаторе достигает 90–95 %.

Для нормальной работы нейтрализатора состав отработавших газов (в частности, содержание в них кислорода) должен находиться в строго заданных пределах.

Эту функцию выполняет контроллер, изменяя количество подаваемого топлива в зависимости от показаний датчика концентрации кислорода (см. Система управления двигателем).

Нейтрализатор и датчик концентрации кислорода весьма чувствительны к соединениям свинца – «отравившись» ими, они перестают работать.

Поэтому категорически запрещается эксплуатация автомобиля (даже кратковременная) на этилированном бензине.

Над нейтрализатором установлен защитный экран для защиты пола кузова от чрезмерного нагрева.

Соединение нейтрализатора с дополнительным глушителем – фланцевое, с уплотнением по сферической поверхности.

Снятие каталитического нейтрализатора

Рис. 2. Нейтрализатор с металлическим носителем: 1 – штампованный корпус из нержавеющей стали; 2 – металлический носитель

Работу проводим на смотровой канаве или эстакаде.

1. Ключом «на 17» отворачиваем гайку болта, соединяющего фланцы нейтрализатора и трубы дополнительного глушителя, удерживая болт от проворачивания ключом того же размера.

Аналогично отворачиваем гайку второго болта и вынимаем болты.

2. Ключом «на 13» отворачиваем два болта крепления фланца нейтрализатора к фланцу приемной трубы

Снимаем нейтрализатор

Устанавливаем нейтрализатор в обратной последовательности.

autoruk.ru

Как поднять глушитель на ВАЗ 2107? | Статьи, обзоры

Как поднять глушитель на ВАЗ 2107?

Есть одна проблема у владельцев седьмой модели ВАЗа, —  соединительная труба выхлопной системы и катализатор (каталитический нейтрализатор), располагаются очень низко от поверхности проезжей части. Зрительно можно увидеть, как эта часть выхлопной системы находится ниже всех остальных подкузовных элементов. Особенно это касается моделей ВАЗа на базе семерки с катализатором Евро-3 стандарта.

Проблема низко расположенных элементов выхлопной системы связана с тем, что сам кузов с нижней стороны на ВАЗ 2107 изначально не был рассчитан на установку туда катализатора. При этом конструкторы не предусмотрели в рельефе нижней части кузова пространство под катализатор, поэтому его просто вывели ниже. Для некоторых моделей ВАЗ 2107 с катализатором указано в паспортных данных, что расстояние от проезжей части до нижней точки катализатора составляет 90мм по стандарту.

В реалиях наших дорог это очень мало, поэтому владельцы таких семерок часто жалуются на ситуации, когда трубой выхлопной системы или катализатором задевают выступающие элементы проезжей части, (на ямах, на проселочной дороге или при переезде «лежачих полицейских»). Вот и возникает вопрос, как поднять глушитель ВАЗ-2107, а точнее ту его часть, что связана с катализатором.

Как сделать глушитель на ВАЗ 2107 выше в месте размещения катализатора?

Чтобы отремонтировать глушитель ВАЗ 2107 в этой точке, вы можете воспользоваться одним из предложенных методов, хотя в некоторых случаях они довольно сомнительны.

Метод 1: его используют довольно часто на СТО, а смысл операции заключается в том, что при помощи деревянного бруса и домкрата поднять катализатор чисто механически. Самый плохой метод, т.к. при попытке создать нужное усилие и поднять глушитель можно повредить трубы или сварные соединения. Крепится глушитель на ВАЗ 2107 при помощи муфт, можно повредить трубу в районе муфты, и тогда точно потребуется большой ремонт.

Еще этот метод плох тем, что катализатор нельзя слишком приближать к нижней части кузова. Он очень греется, а это может привести к прогоранию кузова и даже пожару. Конструкторы хоть и допустили ошибку, разместив так низко эту часть выхлопа, однако они учли температурный режим, в котором он работает. Между катализатором и кузовной частью, и другими подкузовными элементами должно быть пространство.

Метод 2: срезается часть трубы соединительной в районе катализатора. Трубу нужно демонтировать и срезать несколько миллиметров, а затем приварить обратно. Эта часть выхлопной системы автоматически приподнимется.

Недостаток метода – нужно угадать, насколько миллиметров срезать трубу, здесь важно не промахнуться, так как катализатор нельзя слишком приближать к кузову с нижней части. Однако если вы сделаете все правильно, то сможете увеличить клиренс.

Метод 3: довольно популярный в народе, но не совсем корректный, плюс могут возникнуть проблемы у владельца авто с вредностью выбросов СО2 и соответствующими штрафами. Речь идет о полном удалении катализатора и замене его на  стандартную для семерки трубу. Нашу проблему это полностью решает, однако не решает проблемы техосмотра или увеличенных выбросов вредных веществ. Если ваше авто проверят на выбросы и соответствию стандарту Евро-2 или Евро-3, то могут быть проблемы.

Если все же низко находится сам глушитель

Если в вашем ВАЗ 2107 все же низко стал располагаться глушитель, то вам следует проверить состояние резинок – креплений, которыми крепится глушитель под кузовом. Если одна порвалась, то глушитель будет провисать и задевать выступающие части проезжей части во время движения. Такая же ситуация может появиться, если резиновые крепления сильно растянулись от плохого качества и времени. В такой ситуации нужно заменить все крепления на новые, и проблема будет решена.

Иногда низкое положение только установленного глушителя может возникнуть из-за нестандартного угла соединительных труб, в этом случае, перед установкой убедитесь, что такого дефекта не возникнет, и исправьте его при наличии.

vyhlopnie-systemi.com.ua

Выхлопные системы ВАЗ 2107 инжекторы в Санкт-Петербурге (500 товаров) 🥇

Тип: автоматика для котлов, Цвет: синий, Дополнительные функции: энергонезависимая память,возможность программирования подачи ГВС

Компания из Санкт-Петербурга, доставка В МАГАЗИН Бесплатный номер 8 800… Заказ в один клик

spb.regmarkets.ru

Выхлопная система ваз 21074 инжектор схема

Всем доброго времени суток! Давненько я нечего не писал, но сегодня решил с этим покончить, да и скоро уже настанет то время, когда нужно будет будить 07 после зимней спячки и обрадовать ее запчастями. И так начнем первую часть с выхлопной системы. Поехали:

1) Приемная труба 21074 евро-3. Почему евро-3 ? Сейчас объясню
Купить выхлопную систему евро-3 меня побудили 2 вещи. Первая это наличие гофры и второе это верхнее расположение датчика кислорода. Думаю все понятно.

2) Вставка вместо катализатора 21074 евро-3 + заглушка датчика кислорода, так как у меня будет евро-2 и один кислородный датчик.

3) Резонатор 21074 евро-3. Тольятти. Оригинал.

Волжский автозавод начал свою работу запуска в серию адаптированной к российским условиям версии итальянского Fiat 124. Машина была основательно переработана и дала начало классической серии ВАЗ 2107 поначалу с карбюраторными двигателем, а позже на нее был установлен инжектор. Соответственно была доработана система выпуска отработанных газов, в нее был добавлен ряд новых элементов.

Модель ВАЗ 2107 была сертифицирована в соответствии с требованиями природоохранного стандарта Евро-2. Переделка серийной машины производилась в рамках программы модернизации автопарка и для сохранения возможности экспорта машины за рубеж. Так более современная в сравнении с карбюратором система распределенного впрыска и выхлопа позволила организовать производство машин на Украине и в Египте.

Основные изменения узлов и агрегатов

Установкой на автомобиль ВАЗ 2107 оборудования для распределенного впрыска дело не ограничилось. Серьезной модернизации подверглась и система, что обеспечивает выхлоп сгоревших газов. В нее было добавлено ряд новых элементов:

  1. В выпускном коллекторе на стыке был врезан датчик для определения уровня остаточно кислорода.
  2. Под днищем автомобиля в центральном тоннеле был установлен нейтрализатор выхлопных газов каталитический.
  3. Данный узел в процессе работы разогревается до высоких температур, и для защиты кузова и других деталей был установлен дополнительно стальной экран.
  4. Резонатор был смещен назад по ходу движения.

В итоге система выхлопная стала более сложной, обеспечивая при этом снижение токсичности сгоревших газов. Инжектор позволяет регулировать удельное количество топлива в смеси, снижая его потребление до минимума.

Основные преимущества обновленной модели

Модернизированная версия автомобиля ВАЗ 2107, в которой установлен инжектор и улучшенная выхлопная, имеет ряд достоинств. Основные преимущества машины заключаются в следующем;

  1. Инжектор обеспечивает высокую стабильность параметров двигателя в разных режимах работы.
  2. Система впрыска увеличивает удельную мощность и крутящий момент, чем добавляет динамичности машине.
  3. Силовой агрегат автомобиля в процессе работы имеет менее токсичный выброс CO и другим соединениям нежели, карбюраторные аналоги.

На практике для водителя эксплуатация машины упрощается, используемая система впрыска, менее требовательна к квалификации водителя.

Особенности инжекторной модели

Вместе с тем модель ВАЗ 2107, в которой установлен инжектор, и соответствующая система выхлопная имеет ряд недостатков. Главный из них заключается в том, что клиренс машины значительно уменьшился в результате до величины в 7 см. это обстоятельство уменьшает прежде всего проходимость авто не только вне дорог, но и на них тоже. Это следует обязательно учитывать при поездках.

Другой проблемой автомобиля ВАЗ 2107 является низкая живучесть системы выхлопа. Высокая температура, возникающая в коллекторе, может привести к возгоранию сухой травы или мусора. Во избежание такого развития следует разместить машину, так чтобы под ней не было растений и сухого мусора, что могут вспыхнуть от коллектора. Инжектор и контур выхлопа при этом выключаются, что позволяет понизить температуру.

С истема выпуска отработавших газов состоит из выпускного коллектора, приемной трубы, каталитического нейтрализатора, дополнительного и основного глушителей

Приемная труба, нейтрализатор и дополнительный глушитель – оригинальные детали, а выпускной коллектор и основной глушитель – такие же, как у карбюраторного двигателя.

В приемную трубу вварена резьбовая втулка под датчик концентрации кислорода (лямбда-зонд).

Приемная труба дополнительно прикреплена хомутом к кронштейну коробки передач.

К заднему фланцу приемной трубы шарнирно крепится фланец каталитического нейтрализатора отработавших газов.

Между фланцами установлено уплотняющее металлографитовое кольцо со сферической поверхностью, а крепежные болты подпружинены.

За счет этого элементы системы выпуска могут поворачиваться на небольшой угол без потери герметичности стыка.

Рис. 1. Элементы системы выпуска: 1 – приемная труба; 2 – датчик концентрации кислорода; 3 – каталитический нейтрализатор; 4 – дополнительный глушитель; 5 – основной глушитель

Нейтрализатор служит для уменьшения выбросов в атмосферу оксидов углерода, оксидов азота, а также несгоревших углеводородов.

На автомобиле установлен нейтрализатор с металлическим носителем.

Он состоит из множества сот, изготовленных из гофрированной фольги и покрытых катализаторами дожига.

Металлический носитель позволяет увеличить площадь рабочей поверхности по сравнению с керамическим носителем катализатора, снизить сопротивление движению газов и ускорить разогрев блока до рабочей температуры.

Проходя через соты нейтрализатора, токсичный оксид углерода (СО) превращается в малотоксичный диоксид (СО 2 ), а оксиды азота восстанавливаются до безвредного азота.

Степень очистки газов в исправном нейтрализаторе достигает 90–95 %.

Для нормальной работы нейтрализатора состав отработавших газов (в частности, содержание в них кислорода) должен находиться в строго заданных пределах.

Эту функцию выполняет контроллер, изменяя количество подаваемого топлива в зависимости от показаний датчика концентрации кислорода (см. Система управления двигателем).

Нейтрализатор и датчик концентрации кислорода весьма чувствительны к соединениям свинца – «отравившись» ими, они перестают работать.

Поэтому категорически запрещается эксплуатация автомобиля (даже кратковременная) на этилированном бензине.

Над нейтрализатором установлен защитный экран для защиты пола кузова от чрезмерного нагрева.

Соединение нейтрализатора с дополнительным глушителем – фланцевое, с уплотнением по сферической поверхности.

Снятие каталитического нейтрализатора

Рис. 2. Нейтрализатор с металлическим носителем: 1 – штампованный корпус из нержавеющей стали; 2 – металлический носитель

Работу проводим на смотровой канаве или эстакаде.

1. Ключом «на 17» отворачиваем гайку болта, соединяющего фланцы нейтрализатора и трубы дополнительного глушителя, удерживая болт от проворачивания ключом того же размера.

Аналогично отворачиваем гайку второго болта и вынимаем болты.

2. Ключом «на 13» отворачиваем два болта крепления фланца нейтрализатора к фланцу приемной трубы

Устанавливаем нейтрализатор в обратной последовательности.

Выхлопная система ВАЗ 2107

Волжский автозавод начал свою работу запуска в серию адаптированной к российским условиям версии итальянского Fiat 124. Машина была основательно переработана и дала начало классической серии ВАЗ 2107 поначалу с карбюраторными двигателем, а позже на нее был установлен инжектор. Соответственно была доработана система выпуска отработанных газов, в нее был добавлен ряд новых элементов.

Модель ВАЗ 2107 была сертифицирована в соответствии с требованиями природоохранного стандарта Евро-2. Переделка серийной машины производилась в рамках программы модернизации автопарка и для сохранения возможности экспорта машины за рубеж. Так более современная в сравнении с карбюратором система распределенного впрыска и выхлопа позволила организовать производство машин на Украине и в Египте.

Основные изменения узлов и агрегатов

Установкой на автомобиль ВАЗ 2107 оборудования для распределенного впрыска дело не ограничилось. Серьезной модернизации подверглась и система, что обеспечивает выхлоп сгоревших газов. В нее было добавлено ряд новых элементов:

  1. В выпускном коллекторе на стыке был врезан датчик для определения уровня остаточно кислорода.
  2. Под днищем автомобиля в центральном тоннеле был установлен нейтрализатор выхлопных газов каталитический.
  3. Данный узел в процессе работы разогревается до высоких температур, и для защиты кузова и других деталей был установлен дополнительно стальной экран.
  4. Резонатор был смещен назад по ходу движения.

В итоге система выхлопная стала более сложной, обеспечивая при этом снижение токсичности сгоревших газов. Инжектор позволяет регулировать удельное количество топлива в смеси, снижая его потребление до минимума.

Основные преимущества обновленной модели

Модернизированная версия автомобиля ВАЗ 2107, в которой установлен инжектор и улучшенная выхлопная, имеет ряд достоинств. Основные преимущества машины заключаются в следующем;

  1. Инжектор обеспечивает высокую стабильность параметров двигателя в разных режимах работы.
  2. Система впрыска увеличивает удельную мощность и крутящий момент, чем добавляет динамичности машине.
  3. Силовой агрегат автомобиля в процессе работы имеет менее токсичный выброс CO и другим соединениям нежели, карбюраторные аналоги.

На практике для водителя эксплуатация машины упрощается, используемая система впрыска, менее требовательна к квалификации водителя.

Особенности инжекторной модели

Вместе с тем модель ВАЗ 2107, в которой установлен инжектор, и соответствующая система выхлопная имеет ряд недостатков. Главный из них заключается в том, что клиренс машины значительно уменьшился в результате до величины в 7 см. это обстоятельство уменьшает прежде всего проходимость авто не только вне дорог, но и на них тоже. Это следует обязательно учитывать при поездках.

Другой проблемой автомобиля ВАЗ 2107 является низкая живучесть системы выхлопа. Высокая температура, возникающая в коллекторе, может привести к возгоранию сухой травы или мусора. Во избежание такого развития следует разместить машину, так чтобы под ней не было растений и сухого мусора, что могут вспыхнуть от коллектора. Инжектор и контур выхлопа при этом выключаются, что позволяет понизить температуру.

ВАЗ 2107 | Система рециркуляции отработавших газов (EGR)

Система рециркуляции отработавших газов (EGR)

Общая информация

С целью снижения эмиссии в атмосферу окислов азота конструкция двигателя предусматривает отвод части отработавших газов во впускной трубопровод через клапан EGR. Такое подмешивание отработавших газов к воздушно-топливной смеси приводит к снижению температуры ее сгорания. Помимо клапана EGR в состав системы входят также электромагнитный управляющий клапан и преобразователь противодавления (ВРТ).

Функциональная схема системы EGR


Главным компонентом системы является клапан EGR, срабатывание которого обеспечивается за счет передаваемого ВРТ от корпуса дросселя разрежения. Посредством ВРТ осуществляется корректировка глубины разрежения в соответствии с потребностями двигателя в подмешивании отработавших газов, определяемыми ECM на основании сигналов различных информационных датчиков.

Срабатывание электромагнитного управляющего клапана производится по команде ECM с учетом текущих эксплуатационных параметров двигателя. Клапан служит для открывания/закрывания вакуумной линии, соединяющей ВРТ с диафрагмой клапана EGR.

Клапан EGR

Общая информация

Клапан EGR помещается между выпускным коллектором и впускным трубопроводом. По команде ECM, передаваемой через электромагнитный управляющий клапан, клапан EGR открывается и на его диафрагму подается давление от корпуса дросселя, после чего строго дозированная часть отработавших газов направляется во впускной трубопровод.

Конструкция клапана EGR


Снятие и установка
1. Снимите нагнетательную камеру воздушного тракта (см. Раздел Регулятор давления топлива — общие сведения Главы Системы питания и выпуска).
2. Отсоедините от клапана EGR вакуумный шланг.
3. Выверните болты крепления клапана EGR на впускном трубопроводе.
4. Снимите клапан EGR.
5. Установка производится в обратном порядке. Не забудьте заменить уплотнительную прокладку, проследите, чтобы весь крепеж был затянут с требуемым усилием (18.6 ± 1.5 Нм).

Чистка

Не промывайте клапан EGR с никакими растворителями! Не зажимайте клапан EGR в тиски! Не забывайте заменять уплотнительную прокладку!


1. Для удаления отложений, скапливающихся на поверхности седла клапана, легонько обстучите корпус последнего молотком с мягким бойком, — держите клапан в руках. Вытряхните из клапана образовавшийся в результате обстукивания мусор.
2. Проволочной насадкой зачистите сопрягаемые поверхности клапана и впускного трубопровода.
3. Отожмите диафрагму клапана. Заглянув в выходное отверстие, удостоверьтесь в чистоте рабочей поверхности седла клапана, — в случае необходимости еще раз обстучите клапан.
4. Маленькой отверткой осторожно прочистите выпускное отверстие клапана.
5. Продуйте клапан с целью удаления из него мелкого мусора.
6. Прочистите также впускное отверстие EGR во впускном трубопроводе.


Проверка
1. Связанные с запиранием системы EGR отказы могут приводить к нарушению стабильности оборотов двигателя на холостом ходу и во время акселерации, снижению приемистости и повышению расхода топлива.
2. В первую очередь удостоверьтесь в исправности состояния, надежности крепления и правильности прокладки всех вакуумных шлангов системы EGR. Поврежденные компоненты замените.
3. Отсоедините вакуумный шланг от клапана EGR.
4. Запустите двигатель и оставьте его работающим на холостых оборотах.
5. При помощи ручного вакуумного насоса создайте на клапане разрежение, — если разрежение не удерживается клапаном, следовательно, его диафрагма порвана. При исправной диафрагме стабильность оборотов холостого хода двигателя должна нарушиться (вплоть до полного останова), в противном случае проверьте проходимость соединительного тракта EGR.
6. Снимите клапан EGR с впускного трубопровода (см. выше) и вновь создайте в нем разрежение, — если клапан не открывается, замените его.
7. Если клапан открывается исправно, что подтверждается возможностью его продувки, следовательно, причина отказа лежит в нарушении проходимости линий соединительного тракта. Проверьте проходимость подающей трубки EGR.

Электромагнитный управляющий клапан EGR

Общая информация

Электромагнитный клапан помещается между ВРТ и клапаном EGR. Клапан открывается по сигналу ECM, обеспечивая тем самым передачу давления из корпуса дросселя через ВРТ на диафрагму клапана EGR.

Конструкция управляющего электромагнитного клапана EGR


Снятие и установка

Если установленная на автомобиле стереосистема оборудована охранным кодом, прежде чем отсоединять батарею удостоверьтесь в том, что располагаете правильной комбинацией для ввода аудиосистемы в действие!


1. Отсоедините отрицательный провод от батареи.
2. Снимите нагнетательную камеру воздушного тракта (см. Раздел Регулятор давления топлива — общие сведения Главы Системы питания и выпуска).
3. Отсоедините от электромагнитного клапана EGR вакуумные шланги и электропроводку.
4. Выверните болт крепления электромагнитного клапана EGR на впускном трубопроводе.
5. Снимите электромагнитный клапан.

Установка производится в обратном порядке. Проследите, чтобы крепежный болт был затянут с требуемым усилием (15.7 ± 1.5 Нм).

Преобразователь противодавления (ВРТ)

Общая информация

ВРТ установлен между корпусом дросселя и электромагнитным управляющим клапаном EGR и служит для регулировки глубины разрежения, передаваемого из дроссельной камеры на клапан EGR. При регулировке учитываются такие параметры, как угол открывания дроссельной заслонки, давление отработавших газов, и т.п.

Конструкция преобразователя противодавления (ВРТ) EGR


Снятие и установка
1. Отсоедините от ВРТ вакуумные шланги.
2. Снимите преобразователь с опорного кронштейна.
3. Установка производится в обратном порядке.

Проверка исправности функционирования системы EGR

1. При работающем, прогретом до нормальной рабочей температуры двигателе поднимите частоту вращения коленчатого вала от 3500 до 4000 об/мин и проследите за перемещением штока клапана EGR.
2. По мере возрастания оборотов шток клапана должен перемещаться вверх. При отпускании дроссельной заслонки шток должен вернуться в исходное положение.

как поменять, почему стучит об днище, как почистить +видео » АвтоНоватор

Как шутят некоторые водители, глушитель относится к тем деталям, которые «на скорость не влияют». Действительно, добраться до гаража без глушителя, если уж так случилось, допустимо. Но повседневная комфортная и безопасная эксплуатация автомобиля без этого важного элемента конструкции невозможна.

Назначение и конструкция глушителя автомобилей ВАЗ 2104–2107

Отработавшие газы вырываются из цилиндров двигателя под высоким давлением и с сильным шумом. Глушитель принимает и замедляет газы, преобразует их кинетическую энергию в тепловую, сглаживает пульсации и приглушает звук, затем выпускает ослабленный выхлоп в атмосферу.

Таки образом, среди основных функций глушителя:

  • уменьшение шума работы мотора;
  • преобразование энергии отработавших газов;
  • безопасный выпуск газов в атмосферу.

В обиходе глушителем называют выпускной тракт или систему выпуска отработавших газов. На самом деле он лишь один, хотя и самый важный, элемент топливной системы. У автомобилей ВАЗ классической компоновки она состоит из подсоединённой к выпускному коллектору двигателя приёмной трубы, дополнительного (резонатора) и основного глушителя.

У автомобилей ВАЗ классической компоновки система выпуска отработавших газов состоит из подсоединённой к выпускному коллектору двигателя приёмной трубы, дополнительного и основного глушителя

Всё перечисленное находится под днищем автомобиля. Элементы системы — труба, резонатор и глушитель — крепятся друг к другу хомутами. Приёмная труба жёстко прикручена к коллектору и крышке коробки передач, корпус основного глушителя подвешен к кузову резиновыми ремнями, выхлопная труба — с помощью резиновой подушки.

На Политбюро министр автомобильной промышленности Александр Михайлович Тарасов выступил с докладом, в котором рассказывал о положении дел в автопроме и говорил о необходимости постройки нового завода с использованием зарубежного опыта, а Дмитрий Фёдорович Устинов, бывший глава Минобороны, курировавший вопросы военно-промышленного комплекса, возразил, что имея такую «оборонку», ничего не стоит построить новый завод собственными силами. И тогда Косыгин предложил строить два завода — один по советским «лекалам», а второй — с иностранцами. Идея была принята, и в результате появилось два завода: «Ижмаш» на 220 000 автомобилей в год и ВАЗ с годовой мощностью в 660 000 авто.

Иннокентий Кишкурно

Колёса

Замена и ремонт глушителя автомобилей ВАЗ 2104–2107

Для замены глушителя понадобится:

  • смотровая яма или подъёмник;
  • отвёртка;
  • набор автомобильных ключей;
  • молоток.

Снятие и установка глушителя

Чтобы демонтировать «глушак», отремонтировать его, а затем вернуть на место, придерживайтесь такой последовательности действий:

  1. Загоните машину на смотровую яму. Заглушите двигатель, выключите зажигание. Обождите, пока остынет выпускной коллектор.
  2. Разогните крючья резиновых ремней подвеса глушителя.

    Разогните с помощью отвёртки крючья резиновых ремней, на которых подвешен глушитель

  3. Открутите крепление выхлопной трубы к резиновой подушке.

    Открутите гаечным ключом крепление выхлопной трубы к резиновой подушке

  4. Ослабьте хомут сочленения труб основного и дополнительного глушителя.

    Ослабьте хомут между трубами основного и дополнительного глушителя

  5. Отодвиньте хомут в сторону, снимите основной глушитель.
  6. Ослабьте хомут сочленения приёмной трубы и резонатора.
  7. Аккуратно выбейте резонатор из крепления, ударяя молотком через прокладку.

    Аккуратно выбейте резонатор из крепления, ударяя молотком через деревянную прокладку

  8. Открутите приёмную трубу от коробки передач.

    Открутите приёмную трубу от кронштейна коробки передач

  9. Отогните стопоры, открутите приёмную трубу от коллектора.

    Аккуратно отогните стопоры и открутите приёмную трубу от коллектора

  10. Стяните трубу со шпилек.

Новый глушитель установите в противоположной снятию последовательности. При этом не используйте бывшую в употреблении прокладку. Трубы в местах соединения хомутами перед сборкой обработайте графитной смазкой.

Видео: замена глушителя ВАЗ 2107 в гаражных условиях

На ВАЗе в 1979 году специально для «дорогого Леонида Ильича» построили автомобиль, который получил обиходное название «полседьмого». Случилось это после представления руководству страны моделей ВАЗ-2105 и 2107, до серийного производства которых было ещё довольно далеко, а Брежнев пожелал подарить такую машину кому-то из членов семьи. В результате появился уникальный автомобиль, кузов и интерьер которого представлял гибрид «шестёрки» и «семёрки» – отсюда и название.

Иннокентий Кишкурно

Колёса

Как связаны стук и положение глушителя

Если глушитель вдруг начал стучать о какие-то места автомобиля, найдите источник посторонних звуков. Обычно причина кроется в растянувшихся резиновых креплениях. После их замены стук прекратится.

Иногда стук появляется после проведения работ, связанных со снятием глушителя. В этом случае посторонние звуки — следствие ошибок монтажа. Круглые трубы в местах соединений хомутами могут быть слегка повёрнуты относительно правильного положения: больше или меньше, чем требуется задвинуты одна в другую.

Для устранения стука восстановите оптимальное положение элементов системы выпуска отработавших газов.

Аналогичными способами — заменой резинок и коррекцией положения сочленений — «лечатся» провисшие глушители.

Видео: ремонт провисшего глушителя ВАЗ 2106

Нюансы ремонта глушителя

Глушитель «классических» автомобилей ВАЗ, согласно рекомендациям изготовителя, ремонту не подлежит. При возникновении неисправности какого-либо элемента выпускного тракта деталь подлежит замене новой.

На деле автомобилисты часто предпочитают устранять прогоревшие в глушителе дыры — самый распространённый дефект — с помощью сварки.

О возникновении «свищей» свидетельствует изменение звука мотора и появление дыма из-под машины. Для поиска неисправности установите машину на эстакаду, осмотрите элементы системы выпуска отработавших газов.

Если причина в прогоревшей прокладке, снимите глушитель и замените её. Когда есть помощник, можно обойтись без снятия всех элементов системы. Действуйте в следующем порядке:

  1. Открутите крепление трубы к КПП.
  2. Развинтите гайки крепления приёмной трубы к коллектору.
  3. Вдвоём с помощником стяните «штаны» со шпилек, одновременно вращая за изгиб трубы резонатора.
  4. Замените прокладку, установите трубу на место, закрутите крепления.

Замена сгоревшей прокладки глушителя устраняет посторонние звуки из мотора

Заваренный глушитель обычно служит меньше чем новый. Но и сварка обходится дешевле, чем покупка. Обычно при необходимости ремонта глушителя сваркой обращаются к профессионалам. Если есть оборудование, работу можно выполнить самостоятельно. Для этого понадобится:

  • сварочный аппарат;
  • заготовки для заплаток из листового металла толщиной 1–2 мм;
  • отрезок трубы такого же диаметра, как вышедшая из строя;
  • шлифмашина с отрезным диском по металлу;
  • металлическая щётка;
  • наждачная бумага;
  • термостойкая краска по металлу.

Для ремонта глушителя придерживайтесь такой последовательности:

  1. Снимите глушитель с автомобиля.
  2. Наружным осмотром определите место неисправности и размеры повреждений.
  3. Если в корпусе глушителя значительное отверстие, оцените состояние внутренних деталей. Возможно, ремонт внешней поверхности не принесёт желаемого восстановления функций глушителя без замены внутренностей. В этом случае целесообразно обратиться к профессионалам или попросту поменять неисправную деталь на новую.
  4. Вырежьте прогоревший участок. Из заготовки сделайте заплатку большего размера, чем повреждение. Приварите заплатку поверх дырки сплошным швом.
  5. При повреждении в местах стыков трубы и корпуса глушителя вырежьте дефектный участок, замените повреждённую часть трубы, приварите отремонтированную трубу к глушителю сплошным швом.
  6. Отремонтированный глушитель очистите от грязи и ржавчины, окрасьте деталь двумя слоями термостойкой краски.

Фотогалерея: сварка глушителя

При повреждении в местах стыков трубы и корпуса глушителя приварите отремонтированную трубу к глушителю сплошным швом
Из заготовки вырежьте заплатку большего размера, чем повреждение
Повреждение трубы заварите сплошным швом

Видео: ремонт глушителя ВАЗов сваркой

Замена и ремонт глушителя — грязная и трудоёмкая работа. Но ничего сложного в ней нет. Глаза боятся — руки делают.

Оцените статью: Поделитесь с друзьями!

Маркировка двигателя ВАЗ 2107. Где номер двигателя

«Семерка» — последний представитель серии заднеприводных автомобилей ВАЗ. Седьмая модель разработана на базе ВАЗ 2105 и отличается формой сидений, внутренней отделкой, формой осветительных приборов и мощностью двигателя.

Изначально на ВАЗ 2107 устанавливался 1,5-литровый двигатель от ВАЗ 2103. Впоследствии линейка двигателей, устанавливаемых на «семерку», была расширена. Для разных рынков выпускались автомобили с объемом двигателя от 1.От 45 до 1,7 л. Именно 1,7-литровый двигатель первым оснастили не карбюратором, а системой впрыска. Впоследствии инжектор ВАЗ 2107 полностью сместил с конвейера карбюраторные автомобили.

Принцип работы инжекторного двигателя ВАЗ 2107

В отличие от карбюраторных систем, где воздушно-топливная смесь готовится в камерах карбюратора, система впрыска предполагает впрыск топлива непосредственно в цилиндры. Поэтому такую ​​систему называют «системой многоточечного впрыска».

Системы впрыска квалифицируются в зависимости от принципа действия и количества форсунок. «Семерка» оснащена отдельной системой впрыска с 4 форсунками (по одной на цилиндр). Форсунки ВАЗ 2107 управляются микроконтроллером электронного блока управления двигателем. Он регулирует подачу топлива в цилиндры в зависимости от режима работы, положения педали газа и других параметров, считываемых специальными датчиками.

Электронный блок управления (ECU) контролирует количество топлива и воздуха, поступающих в камеры сгорания двигателя.Кроме того, он контролирует образование искры на свечах зажигания, меняя ход в зависимости от скорости вращения. ЭБУ также включает и выключает топливный насос, регулирует скорость холостого хода, контролирует количество CO в выхлопных газах и температуру охлаждающей жидкости в блоке цилиндров. Все работает следующим образом.

Бензин из бака, проходя через топливный фильтр, закачивается в топливную рампу. Последний имеет регулятор давления, регулирующий подачу топлива к форсункам. В топливной рампе поддерживается давление 300 МПа, а избыток топлива направляется в бензобак по обратной магистрали.

Электронный блок управления открывает и закрывает форсунки, подавая бензин во впускные коллекторы при каждом обороте двигателя. Количество топлива, поступающего в цилиндр, зависит от времени, в течение которого форсунка открыта. ЭБУ рассчитывает это время на основе показаний многих датчиков. Основными показателями, влияющими на время открытия форсунки, являются информация от датчика массового расхода воздуха и датчика положения дроссельной заслонки. Момент открытия форсунки определяется на основе положения поршней в цилиндре, которое передается на ЭБУ датчиком коленчатого вала.

Учитываются и другие параметры:

  • температура охлаждающей жидкости, которая влияет на процесс сгорания топливной смеси;
  • напряжение бортовой сети, от которого зависит время срабатывания форсунок;
  • частота вращения двигателя;
  • Состав выхлопных газов.

Система зажигания Форсунка ВАЗ 2107

Инжекторный двигатель ВАЗ 2107 оснащен электронным модулем зажигания, состоящим из электронной платы и пары катушек.Благодаря отсутствию движущихся частей система отличается высокой надежностью и не требует регулярного обслуживания. Момент образования искры определяется ЭБУ двигателя и зависит от частоты вращения коленчатого вала.

Преимущества инжекторных моделей ВАЗ 2107

  • За счет оптимального формирования топливной смеси КПД инжекторного двигателя выше, чем у карбюраторного. Соответственно инжекторный двигатель ВАЗ 2107 потребляет меньше топлива и мощнее карбюраторного двигателя того же объема.
  • Электроника регулирует обороты двигателя, благодаря чему он более устойчиво работает на холостом ходу, реже глохнет при неумелом запуске с места и лучше заводится на морозе.
  • В отличие от карбюраторного двигателя, инжекторный двигатель не требует частой регулировки систем подачи топлива и зажигания.
  • Оптимальный состав и количество поступающей в цилиндры топливно-воздушной смеси, а также наличие катализатора обеспечивают минимальное содержание вредных веществ в выхлопе.Это важный момент с точки зрения экологии и здравоохранения.
  • Гидравлический натяжитель цепи и компенсаторы зазора гидрораспределителей исключают необходимость ручной регулировки механизма и обеспечивают менее шумную работу двигателя.
  • Кривая крутящего момента более плавная — более высокий крутящий момент достигается в более широком диапазоне оборотов.

Примечание: на инжекторный двигатель может быть установлено газовое оборудование как второго, так и четвертого поколения. Последний вариант предпочтительнее — LPG четвертого поколения более экономичен и исключает возможность «хлопков» в двигателе.

Недостатки инжекторной модели двигателя ВАЗ

Кроме достоинств инжекторный ВАЗ 2107 имеет ряд недостатков:

Неисправности инжекторного двигателя ВАЗ 2107

Проблемы инжекторного двигателя G7 обычно проявляются следующим образом :

  • Двигатель работает хаотично.
  • Увеличен расход топлива ВАЗ 2107.
  • Выхлопные газы содержат повышенное содержание CO.
  • Провалы при нажатии на педаль акселератора.
  • Двигатель не тянет (пониженная мощность).
  • Для диагностики неисправностей системы впрыска требуется специальное оборудование. В частности, для считывания кодов ошибок и проверки показаний датчиков и работы ЭБУ двигателя необходим специальный компьютер (тестер). Поэтому ремонт и диагностика инжектора ВАЗ 2107 проводится на специализированных СТО. Самая частая причина неисправности форсунок — забитые форсунки.

Причины засорения форсунки

Обычно проблемы с системой впрыска возникают при использовании некачественного бензина.Содержащиеся в таких топливах тяжелые парафины оседают на стенках системы, перекрывая подачу топлива. Производители качественного бензина добавляют в него моющее средство — специальную присадку, растворяющую отложения. Низкокачественный бензин содержит слишком много парафина, который образует отложения быстрее, чем моющие средства справятся.

Отложения более интенсивно образуются при низких температурах, поэтому при частом использовании автомобиля с холодным двигателем форсунка чаще забивается.

Отложения могут накапливаться не только в форсунках.Часто пары оседают на дроссельной заслонке, что приводит к изменению пропорций поступающей в цилиндры топливовоздушной смеси.

Отложения веществ, содержащихся в некачественном бензине, также могут появляться на обратной стороне карманов впускных клапанов. Это может привести к прогоранию клапана или детонации топлива.

Для очистки системы впрыска от отложений необходимо использовать специальную промывочную жидкость и оборудование. Инжектор можно мыть в гараже. Для этого потребуется шприц и промывочная жидкость.Последний смешивается с бензином и через шланг вакуумного усилителя тормозов заливается в систему впрыска. Сначала операция выполняется на заглушенном двигателе, затем на работающем. Смесь в работающий двигатель подается постепенно, небольшими порциями. В результате отложения растворяются, попадают в цилиндры двигателя и там сгорают. В этом случае на короткое время могут появиться клубы дыма, выходящие из глушителя.

ВАЗ 2107 можно считать прогрессивным для линейки автомобилей ВАЗ.Поскольку это первая машина этого производителя, в которой используется двигатель с системой впрыска, когда карбюратор использовался на других автомобилях ВАЗ.

Одни автовладельцы остались довольны данным нововведением, другие — нет. Конечно, есть любители одной системы, а есть и другой. Но что бы это ни было, то, что сделано, сделано. Поэтому давайте разберемся, в чем преимущества такого двигателя перед предшественником и каковы основные недостатки.

Таким образом, инжектор был изобретен очень давно.Первая модель была представлена ​​в 1894 году, еще до изобретения карбюраторной системы. Но воссоздать такую ​​модель на практике в то время было невозможно. Поэтому на время про инжектор забыли и вспомнили только в 40-х годах прошлого века.

Отличия карбюратора от форсунки

Если говорить о функциях, то принципиальных различий нет — обе системы выполняют задачу подачи топлива из бака в топливную рампу, затем в цилиндр.Однако разница заключается в способах подачи именно этого топлива.

В двигателе, использующем карбюраторную конструкцию, смесь топлива и воздуха поступает в камеру сгорания, используя разницу давлений. Недостатком такой системы можно считать то, что на реализацию этого способа расходуется мощность самого двигателя.

Что касается системы впрыска, то топливо попадает в камеру сгорания сразу под некоторым давлением. Но здесь впрыск топлива управляется компьютером.Это одно из главных достоинств такой конструкции. Поскольку система, которой управляет электроника, использует топливо в точных дозировках, что делает двигатель более экономичным.

Основные плюсы и минусы карбюратора и инжектора

Огромное количество производителей двигателей отказываются от карбюраторных систем и используют инжекторы. Итак, каковы основные причины?

  1. Меньше загрязнения окружающей среды. Инжекторные двигатели выделяют примерно вдвое меньше вредных веществ, чем их предшественники.Можно сказать, что это основная причина отказа от карбюраторов. Так как эта система не соответствует установленным стандартам EURO — 3;
  2. Рентабельность. Двигатель с этой системой потребляет примерно на 40-50 процентов меньше топлива;
  3. Повышенные силовые показатели. Благодаря улучшенной конструкции производители смогли увеличить мощность двигателя на 15 процентов. Также благодаря этому в несколько раз улучшается динамика автомобиля;
  4. Качество и надежность. Инжекторный двигатель очень надежен.Представленная система редко выходит из строя;
  5. Легко запускается. В отличие от карбюратора нет необходимости прогревать инжектор в холодную погоду;

Несмотря на большое количество достоинств, у системы впрыска есть неприятные недостатки:

  1. Сложность диагностики и ремонта. В связи с тем, что устройство управляется электроникой, без специального оборудования и профессионала в этой области будет невозможно произвести диагностику и ремонт;
  2. Цена.Составные элементы этой системы имеют не только высокую стоимость, но и низкую ремонтопригодность;
  3. Требуется бензин высокого качества. Если использовать плохой бензин, то это очень плохо скажется на надежности и производительности системы. При использовании топлива, содержащего большое количество твердых примесей, потребуется регулярно промывать форсунку;

Карбюратор по-прежнему довольно популярен. На то есть следующие причины:

  1. Простой ремонт.Для обслуживания карбюратора нет необходимости в дорогостоящем оборудовании. Отремонтировать в домашних условиях может любой, кто хоть немного разбирается в двигателях;
  2. Цена. Запчасти на карбюратор в несколько раз дешевле инжектора;
  3. Можно использовать топливо любого качества. Этот механизм почти не чувствует разницы в топливе.

На заметку. Автомобили с карбюраторной системой можно заправлять даже на АИ-76, и это никак не отразится на качестве работы.

И вот здесь преимущества карбюраторного торца, а по недостаткам они полностью отражают достоинства системы впрыска:

  • высокий расход топлива;
  • Для запуска двигателя с карбюраторной системой на морозе требуется длительный прогрев.

И это еще не все недостатки.

Форсунка и ваз 2107

Система впрыска представляет собой электромагнитный клапан.

Устройство работает в очень сложных условиях и подвергается большим нагрузкам, особенно в российских реалиях и на отечественных автомобилях. Поэтому инжектор 2107 требует хорошего обслуживания. Даже если система немного забита, это может повлиять на расход и экономию топлива. Это снижает КПД двигателя.

Следовательно, при обнаружении следующих признаков необходимо произвести чистку форсунки:

  1. Неисправность систем зажигания;
  2. Двигатель работает неравномерно;
  3. Снижение мощности;
  4. При нажатии на педаль газа происходит «спотыкание».

Если говорить о недостатках инжектора ВАЗ 2107, то из всех вышеперечисленных недостатков инжекторной системы только:

  • Низкое расположение катализатора. Всего 10 сантиметров от земли, поэтому стоит выбирать ровные дороги, иначе можно пораниться.

Схема форсунки ВАЗ 2107 представлена ​​на изображении.

Не обошли стороной и отечественный автопром современные инжекторные двигатели. Это определенно хорошая вещь. Так как инжектор имеет много преимуществ перед карбюратором.

Двигатель ВАЗ 2107 с внедрением инжекторной системы стал мощнее и надежнее в эксплуатации. Это не может не радовать всех будущих автовладельцев данного автомобиля.

Утеряв ностальгическую скупую слезу, констатируем, что конвейерная жизнь автомобиля ВАЗ 2107 благополучно закончилась. Причем закончилось оно не дома в Тольятти, а в гостях, на Ижевском автосборочном заводе, где сейчас осваивается производство Lada Vesta. Семерка производилась более 30 лет и даже экспортировалась в несколько стран мира. Однако в последние годы машина выглядела довольно скромно на фоне новых иномарок, несмотря на то, что переднеприводная Лада надежно прикрывала ее зад.

Что дает замена двигателя

Автомобиль ВАЗ 2107 по сути представляет собой люксовую комплектацию 2105, но вся заднеприводная классика собрана на базе автомобиля Fiat 124 и двух двигателей, которые собирались по лицензии итальянского концерна. Конечно, нельзя утверждать, что семерка — это тот же 2101, только с прямоугольными фарами и более мощным двигателем.Есть разница, пусть и незначительная, которая явно не тянет на новую модель в модельном ряду завода.

Но поскольку другие автомобили ВАЗ не покупал, да и развивать свою не мог, то семерку можно заранее считать другой моделью, хотя по всем канонам автомобильного мира это далеко не так. Чтобы не создавать иллюзий, достаточно взглянуть на разработку какой-то одной модели, например, Chevrolet Cheville. Он обновлялся каждые полгода и имел с десяток совершенно разных двигателей и кузовов.

Линейка двигателей ВАЗ 2107

Семерка также может похвастаться более чем одним двигателем, и в зависимости от того, какой двигатель может быть установлен на ВАЗ 2107, это была модификация автомобиля. Если брать в расчет только двигатели ВАЗ, то их может быть установлено 14 типов. Правда, конструктивно все они одинаковы и повторяют все тот же Fiat 124, но имеют разные рабочие объемы, разные системы питания и разное навесное оборудование. Вкратце попробуем рассмотреть отличия потенциальных двигателей для 2107.Мы не обещаем большого разнообразия того, что есть, то есть.

Родная семерка — силовой агрегат от автомобиля ВАЗ 2105 с увеличенным до полутора литров объемом. Впервые в стране на пятерке был применен ременной привод, а не цепной привод распределительного вала, что потребовало внесения некоторых изменений в конструкцию цилиндро-поршневой группы и других изменений:


Следующим в рейтинге стал двигатель от 2105 объемом 1300 кубометров мощностью 66 сил. Также в разное время на автомобиль устанавливались двигатели от ВАЗ 21011 с цепным приводом ГРМ, но наиболее удачным вариантом многие считают трехколесный двигатель. Самый простой и правильный по соотношению диаметра цилиндра к ходу поршня самый проверенный двигатель ВАЗ — это двигатель 2103, который когда-то был двигателем от Fiat 125 Special.

Поменять ВАЗ на ВАЗ

Но время шло, и ВАЗ получил новые двигатели и системы, которые можно было прикрепить к старым классическим двигателям.В первую очередь это касается системы впрыска. Также серийно устанавливался инжекторный двигатель, точнее классический карбюраторный двигатель от семерки с инжектором. Помимо самой системы впрыска на такой двигатель устанавливалась система гидроподъемника, катализатор и система гидравлического натяжения цепи, если это был двигатель 2103.

Однако некорректное использование более новых систем доставляло некоторые неудобства. Поскольку организация моторного отсека изначально не предусматривала систему впрыска, ее установка делала обслуживание двигателя неудобным. Особенно ударил катализатор, снизивший клиренс на несколько сантиметров. А на наших дорогах это часто приводило к поломке выхлопной системы. К тому же водители привыкли самостоятельно диагностировать и регулировать карбюраторные двигатели, а с инжектором эти дела не работали. Здесь нам понадобилась компьютерная диагностика, которую не каждый мог и хотел себе позволить.

Основные трудности выбора мотора

После доработки двигателя 2108 и превращения его в 16-клапанный 106-сильный мотор появилась возможность устанавливать его и на классическую семерку.Это потребовало переделки как моторного щита, так и опоры двигателя. В двигателях от переднеприводных автомобилей ВАЗ была необходима переделка картера, так как штатный картер от двигателя Приора не мог быть установлен без вмешательства сварщика, картер упирался в переднюю балку. Также потребовались переделки и патрубки системы охлаждения, стартера и частично электрооборудования.

Многие пошли легким путем. Просто установили 1,7-литровый двигатель 21107 от Нивы, причем на нем уже были установлены и система впрыска, и гидроподъемники. Двигатель стал на несколько лошадей мощнее, выхлоп за счет впрыска стал чище, а реакция двигателя на подачу топлива — ярче. Конечно, Альфа Ромео от ВАЗ 2107 никогда не выйдет, но в погоне за совершенством некоторые даже на семерку устанавливали двигатели от иномарок. Благо этого добра для разборки хватает, главное выбрать мотор примерно подходящего по габаритам и комплектации навесного оборудования. Дизельный двигатель в расчет не принимали, так как с документами могли возникнуть серьезные проблемы.

Но самой большой проблемой при замене двигателя 2107 на не родной была стыковка трансмиссии с двигателем. Для этого потребовалось интегрировать подшипник вала коробки передач в маховик, так как конструкция коробки передач переднеприводных автомобилей не предусматривала больших нагрузок на ведущий вал коробки передач. Не исключено, что был некоторый выигрыш при установке другого двигателя на ВАЗ 2107, но проблемы с прохождением техосмотра для многих стали решающими при поиске самого мощного и современного автомобиля.

Небольшое прибавление мощности к нескольким лошадям, эффективности и более высокой динамике не смогло преодолеть все недостатки установки современных двигателей на семерку, поэтому для нас она навсегда останется той же семеркой, которая была самым роскошным массовым автомобилем в стране. Советов.

Автомобильный двигатель — это совершенный механизм, в котором хорошо продуманы системы смазки и охлаждения, а также подача топливно-воздушной смеси.

Характеристики двигателя ВАЗ-2107


Одна из основных характеристик — мощность двигателя автомобиля ВАЗ-2107, которая может быть разной в зависимости от модификации автомобиля.Например, с момента появления на внутреннем рынке (1976 г.) было выпущено три модели с карбюраторными моторами:

  • ВАЗ-2107 1.5: объем двигателя 1451 см 3, мощность 72 киловатта;
  • ВАЗ-21072 1.3: объем 1290 см 3, мощность 64 киловатта;
  • ВАЗ-21074 1,6 л. c: объем двигателя 1569 см 3, мощность 74 киловатт.

Кроме того, производитель выпустил две модификации автомобилей с инжекторным силовым агрегатом — 2107i 1.6 (мощность двигателя 70 киловатт) и 1.6МТ (73 лошадиные силы). Нельзя не упомянуть модель 21073 1.7 с центральным впрыском топливно-воздушной смеси. Этот вид «семерки» использует в качестве топлива бензин АИ-95 (другие модели — АИ-92), имеет объем двигателя 1689 см 3 и может похвастаться максимальной мощностью 76 лошадиных сил.

Заднеприводный седан класса В, ВАЗ 2107 известен во всем мире. Так, в Великобритании «семерки» были известны как Lada Riva 1500 GLS, в Канаде — как Dennis Signet, в ряде европейских стран — как Lada Nova или ВАЗ 2107.

Работа над ВАЗ 2107 началась еще в 1976 году, и задача была поставлена ​​действительно непростая: снизить вредность выхлопных газов и расхода топлива, повысить безопасность и комфорт. Причем изменения предполагалось провести в соответствии с требованиями мировой автомобильной промышленности. В итоге должна была получиться — а оказалось — роскошная имиджевая версия. Более того, он оказался настолько неизменно модным, что даже спустя двадцать лет, будучи устаревшей моделью почти по всем параметрам, все равно не упал в цене, несмотря на абсолютный и очевидный проигрыш конкурентам.

Характеристики двигателя

При промышленном внедрении модели ВАЗ 2107 автомобили с таким названием оснащались различными двигателями — от 1,5-литрового 8-клапанного карбюратора до роторно-поршневого двигателя мощностью 140 лошадиных сил. Всего было выпущено более десяти модификаций ВАЗ 2107.

Трансмиссия легковая

При всех тех многочисленных изменениях, которые произошли с моделью ВАЗ 2107 за почти 20 лет ее сборки, одно осталось неизменным — это трансмиссия.Коробка передач во всех версиях и модификациях была только механической. Конечно, с одной стороны, такая трансмиссия надежнее, с другой — менее удобна, особенно для начинающих автомобилистов.

Тормозная система и гидроусилитель руля

Размер резины

Размеры

Масса автомобиля

Динамика

Расход топлива

Технические характеристики инжектора двигателя

2106.

Все автомобили ВАЗ. Переделка шасси автомобиля

Характеристики двигателя ВАЗ 2106

Двигатель ВАЗ 1.6л.
Годы выпуска — (с 1976 г. по настоящее время)
Материал блока цилиндров — чугун
Система питания — карбюратор / инжектор
Тип — рядный
Количество цилиндров — 4
Клапанов на цилиндр — 2
Ход поршня — 80 мм
Цилиндр диаметр — 79 мм
Степень сжатия — 8,5
Объем двигателя 2106 — 1569 куб.см
Мощность двигателя 2106 — 75 л.с. / 5400 об / мин
Крутящий момент — 116 Нм / 3000 об / мин
Топливо — AI92
Расход топлива — город 10.3л. | трасса 7,4 л. | смешанная 10л / 100 км
Расход масла — 700 г на 1000 км
Габариты двигателя 2106 (ДхШхВ), мм — 565x541x665
Масса двигателя 2106 — 121 кг
Масло моторное 2106:
5W-30
5W-40
10W-40
15W-40
Сколько масла в двигателе 2106: 3,75 л.
При замене залейте примерно 3,5 литра.

Ресурс двигателя ВАЗ 2106:
1. По заводу — 125 тыс. Км
2. Практически — до 200 тыс. Км

TUNING
Потенциал — 200 л.с.
Без потери ресурса — 80 л.с.

Двигатель устанавливался на:
ВАЗ 2106
ВАЗ 2121 «Нива»
ВАЗ 21074

Проблемы, неисправности и ремонт двигателя 2106

ВАЗ 2106 1.Двигатель 6 л. продолжение троешного двигателя и, в свою очередь, мотора копейки. Основные отличия двигателя ВАЗ 2106 от 2103 с поршнем увеличенным диаметром до 79 мм, блок двигателя 2106 остался прежним. Кстати, он слева, слева бензонасос есть место, где выбит номер двигателя 2106, многие не могут его найти, эта информация решит ваш вопрос раз и навсегда. Еще есть инжектор двигателя 21067, это обычный шестиступенчатый мотор прикрытый ГБЦ из поля впрыска мотора 21214, собственно все отличия.Как показало время и практика, шестерки карбюраторных двигателей более устойчивы, чем инжекторные.
Сам двигатель 2106 представляет собой инжекторный или карбюраторный рядный 4-цилиндровый с верхним расположением распредвала, ГРМ 2106 имеет цепной привод. Мотор относится к так называемой «классической» серии с высоким блоком. Ресурс мотора при бережной эксплуатации, своевременном обслуживании превышает установленные заводом 125 тыс. Км и достигает 180-200 тыс. Км. Несмотря на это, этот мотор в народе считается менее надежным, чем двигатель от 2103.Чтобы двигатель и дальше жил долго и счастливо, его необходимо прогреть перед движением. В зимнее время прогрев двигателя ваз 2106 длится около 5 минут при 1500-2000 об / мин, как только он начинает держать холостые обороты, можно ехать.
Ниже мы увидим основные недостатки и проблемы этого двигателя, которые встречаются чаще всего. Начнем с масла, несвоевременная замена масла в двигателе 2106 или экономия и использование некачественного масла приводит к тому, что после пробега 60000 км диаметры цилиндров увеличиваются на 0.15 мм, забудьте про дешевое маслосох. К тому же часто бывает так, что двигатель ВАЗ 2106 кушает масло, больше литра на 1000 км. В этом случае замеряем компрессию, исходя из этого определяем приехавшие клапана или кольца или еще что-то.
На двигателях 06 проблема повышенного износа распредвала, болезнь всех Жигулей. Как и все предыдущие моторы «Жигули», у этого двигателя ВАЗ 2106 регулировка клапанов требуется, примерно раз в 7-10 тысяч км, громкий стук при работе двигателя на холостом ходу, слышимый с водительского места с закрытым капотом, свидетельствует именно об этом.О звуках и стуках в моторах шестерок можно говорить бесконечно, помимо уже упомянутых клапанов, к основным причинам шума в двигателе ВАЗ 2106 относится и детонация, почему двигатель детонирует — малооткрывающееся топливо, нагар в камера сгорания и неправильная настройка зажигания, отрегулируйте зажигание, залейте нормальный бензин и проблема исчезнет. Стук двигателя ВАЗ 2106 издает металлический звук? Это поршневые пальцы или шатунные подшипники, нужно срочно в сервис.Звук появляется при прогреве двигателя и похож на стук глиняной посуды? Проблема в поршнях, можно потихоньку попасть в сервис. Стук в двигателе ВАЗ 2106, который слышен снизу двигателя, одновременно с падением давления масла говорит о проблеме с коренными подшипниками, выключаем машину и идем в сервис на буксире. Если шум больше похож на скрип в двигателе ВАЗ 2106, посмотрите демпфер и натяжитель цепи ГРМ, если дребезжит со стуком — подшипник помпы.
Нестабильная работа двигателя ВАЗ 2106 — обычное дело на карбюраторных машинах, прочистите жиклеры карбюратора. Если двигатель ВАЗ 2106 глохнет на холостом ходу, при этом холостые обороты регулируются нормально, отрегулируйте воздушную заслонку. Если глохнет на ходу, причина в блоке питания или системе зажигания.
Двигаясь дальше, ваш двигатель 2106 греется или кипит? Проверяем термостат (копили и хлам покупали?), Радиатор (забит он или нет), возможно воздух в системе охлаждения, это основные моменты, вызывающие перегрев.Владельцы, особенно впервые купившие машину, часто кричат, почему двигатель ВАЗ 2106 троит? Назову основные причины: неправильно отрегулированы клапаны, сгорела клапана, вышла из строя прокладка ГБЦ, об этом будут свидетельствовать скачки температуры охлаждающей жидкости, повышенная задымленность из выхлопной системы (белый дым). Низкооктановый бензин, неправильно отрегулированный карбюратор — тоже среди причин тройного мотора, этот же карбюратор может быть причиной рывков двигателя ВАЗ 2106, но если он не работает на холостом ходу, смотрите систему зажигания.Хочу добавить про дымность, сильно ли дымит двигатель ВАЗ 2106? Это маслосъемные кольца или сальники клапанов, отвозите машину в сервис и настраивайте на капитальный ремонт.
Ладно, разобрались, теперь обратите внимание на подушки двигателя 2106, они могут вызывать вибрацию двигателя, если подушки изношены, езжайте на СТО для их замены. Кроме того, вибрация двигателя может быть вызвана дисбалансом коленчатого и карданного валов, различными поршнями и другими менее распространенными причинами.Все это диагностируется и устраняется в условиях эксплуатации.
Иногда спрашивают интерес Спрашивают: что делать, если заклинил двигатель ВАЗ 2106? Однозначного ответа тут нет, вскрытие покажет. Отнесите машину в сервис, мастер на месте определит причину и будет готов расстаться с хорошей суммой денег.
Все вышеперечисленные проблемы актуальны для всего классического семейства двигателей, включая Нивов 1.7л. и 1,8 л.

Тюнинг двигателя 2106 своими руками

Увеличение объема двигателя ВАЗ 2106

Рано или поздно стандартных 75 сил всем владельцам уже не хватит, машина начинает казаться вялой, не ходовой и возникает вопрос, как увеличить мощность двигателя 2106.Самый экономичный и простой тюнинг — расточка двигателя ВАЗ 2106 на 3 мм под поршень 82 мм. Заточить уже не получится, стенки блока станут очень тонкими, останется только гильза блока. Для получения более крутящего момента мотора и дальнейшего увеличения объема до 1,8 л. нужно увеличить ход поршня до 84 мм. В остальном модернизация, доработка и форсирование двигателя 2106 1: 1 повторяет ревизию 2103, про установку валов читаем.

Двигатель от Приоры до ВАЗ 2106

Если у вас в гараже оказался лишний приоромотор, не торопитесь отправлять его на свалку, есть идея получше.Установка 16 клапанного двигателя на ВАЗ 2106, это один из лучших способов получить надежные 100 л. с., но при этом процедура достаточно сложная, придется болгаркой разрезать моторный щит, переварить поддон, установить 2101 Подшипник коленвала на восьмерке, коробка родная остаётся, сцепление меняется на приоровское. Кроме того, доработки потребуют маховик, выхлопная система, система охлаждения и акселераторный привод. Если не страшно, то попробовать стоит. Материалы с поэтапным фотоотчетом широко доступны, найти не составит труда.С двигателем 2112 на ВАЗ 2106 ситуация аналогичная, в любом случае такая свап лучше, чем выжать сок из старого классического двигателя. Все это возможно с Нивой 1.7 и 1.8

.

Турбомотор ВАЗ 2106

Самым дорогим способом увеличения мощности двигателя ВАЗ 2106 является турбина, и ее используют только любители для развлечения, развлечения и т. Д. Если деньги для вас не имеют значения, прочтите раздел «Турбо-классик», в противном случае смотрите другие варианты переделки двигателя ВАЗ 2106.

Двигатель ВАЗ-2106 применим к установке на автомобили ВАЗ-2103, 2106, 21053, 2107. Двигатель 2106 был создан путем доработки двигателя ВАЗ-2103. Объем двигателя увеличен с 1,5 л до 1,6 л за счет увеличения диаметра цилиндра. Результатом доработок стала увеличенная мощность двигателя — 74,5 л.с. вместо 71 л.с.

Характеристики двигателя ВАЗ 2106/2121 Нива

Параметр Значение
Конфигурация L
Количество цилиндров 4
Объем, л 1 570
Диаметр цилиндра, мм 79
Ход поршня, мм 80
Степень сжатия 8,5
Количество клапанов на цилиндр 2 (1 вход; 1 выход)
Газораспределительный механизм SOHC
Порядок цилиндров 1-3-4-2
Номинальная мощность двигателя при частоте вращения коленчатого вала 54. 8 кВт — (74,5 л.с.) / 5400 об / мин
Максимальный крутящий момент / при частоте вращения коленчатого вала 104 Н м / 3400 об / мин
Система подачи Карбюратор
Рекомендуемое минимальное октановое число бензина 92
Экологические стандарты Евро 0
Масса, кг 121

Конструкция

Двигатель четырехтактный с питанием от карбюраторной системы, с рядными цилиндрами и поршнями, вращающими один общий коленчатый вал, с верхним расположением одного распредвала.Двигатель имеет систему жидкостного охлаждения закрытого типа с принудительной циркуляцией … Комбинированная система смазки: под давлением и разбрызгиванием.

Блок цилиндров

Блок цилиндров собственный, имеет маркировку 2106-1002011, отлит из высокопрочного чугуна, отличается от блока 2103 только увеличенным диаметром цилиндров.

Шатун

Шатуны из кованой стали от модели 2101.

Поршень

В двигателе используются поршни от ВАЗ 21011.

Параметр Значение
Диаметр, мм 79,0
Высота сжатия, мм 38,0
Объем внутренней выемки, сс 3,7
Масса, г 377

Наружный диаметр поршневого пальца 21101 22 мм, длина пальца 67 мм. Вес швейной булавки 104 г.

Головка блока цилиндров

Головка блока цилиндров используется начиная с 21011.Распределительный вал приводится в движение двухрядной гильзой.

ВАЗ 2106 (или «шестерка», как в народе называют эту модель) — автомобиль, вошедший в историю АвтоВАЗа из-за бешеной популярности. Автомобиль завоевал популярность не только благодаря своему качеству и неприхотливости, но и благодаря наличию различных трансформаций. Например, у хозяина есть такая возможность, как замена двигателя на более производительный. Главное правильно выбрать для своей «шестерки» силовой агрегат и правильно его установить.

Какими двигателями комплектуется ВАЗ 2106

ВАЗ 2106 считается логическим продолжением всей продуктовой линейки «Волжского автозавода». В частности, «шестерка» представляет собой модернизированный вариант ВАЗ 2103. Шестая модель «Жигулей» выпускалась в период с 1976 по 2006 год.

ВАЗ 2106 — один из самых массовых отечественных автомобилей, в целом. выпущено более 4,3 млн автомобилей.

За прошедшие годы «шестерка» претерпела некоторые изменения — например, инженеры завода-производителя экспериментировали с силовыми агрегатами, чтобы придать автомобилю динамизма и мощности.Во все годы ВАЗ 2106 оснащался четырехтактным карбюраторным рядным двигателем.

Таблица: варианты двигателей

Двигатели шестой модели характеризуются теми же характеристиками, что и предыдущие версии: распредвал расположен в верхней части устройства, смазка трущихся механизмов осуществляется двумя способами — под давлением и через спрей. . При таком способе подачи смазка расходуется достаточно быстро: завод установил допустимую норму 700 г на 1000 км, однако в реальности расход масла может быть выше.

В двигатели ВАЗ 2106 заливаются масла как отечественных, так и зарубежных производителей, важно использовать следующие виды масел:

  • 5W — 30;
  • 5Вт — 40;
  • 10Вт — 40;
  • 15 Вт — 40

В рабочем состоянии в полости двигателя и во всей системе смазки автомобиля должно быть не более 3,75 л масла. При замене жидкости рекомендуется заливать 3,5 литра.

Основные технические характеристики двигателя «шестерка»

Как уже было сказано выше, силовой агрегат ВАЗ 2106 является результатом модификации двигателя ВАЗ 2103. Цель этой доработки понятна — инженеры пытались увеличить мощность и динамику новой модели. Результат был достигнут за счет увеличения диаметра цилиндра до 79 мм. В целом новый двигатель ничем не отличается от двигателя ВАЗ 2103.

На двигателях «шестерка» поршни имеют такую ​​же конструкцию, как и на предыдущих моделях: их диаметр составляет 79 мм, а номинальный ход поршня — 80 мм.

Коленвал тоже взят от ВАЗ 2103, с той лишь разницей, что кривошип увеличен на 7 мм, что продиктовано увеличением диаметра цилиндра.Кроме того, длина коленчатого вала также была увеличена и составила 50,7 мм. За счет увеличения размеров коленчатого вала и цилиндров удалось сделать модель более мощной: коленчатый вал вращается при максимальных нагрузках со скоростью до 5400 об / мин.

С 1990 года все модели ВАЗ 2106 оснащаются карбюраторами Ozone (до этого периода использовались карбюраторы Solex). Карбюраторные силовые установки позволяют создать автомобиль с максимальной живучестью и производительностью. К тому же на момент выпуска карбюраторные модели считались очень экономичными: цены на АИ-92 были вполне доступными.

Все модели карбюраторов «шестерки» с 1990 года имеют рабочий объем 1,6 литра и мощность 75 лошадиных сил (74,5 л. с.). Устройство не имеет больших габаритов: всего 18,5 см в ширину, 16 см в длину и 21,5 см в высоту. Общий вес всего механизма в сборе (без топлива) — 2,79 кг. Габаритные размеры всего двигателя составляют 541 мм в ширину, 541 мм в длину и 665 мм в высоту. Собранный двигатель ВАЗ 2106 весит 121 кг.

Ресурс двигателей на ВАЗ 2106 по данным производителя не превышает 125 тысяч километров, однако при тщательном уходе за силовым агрегатом и периодической чистке карбюратора этот срок вполне можно продлить до 200 тысяч километров. и больше.

Где номер двигателя

Важной идентификационной характеристикой любого двигателя является его номер. На ВАЗ 2106 номер выбит сразу в двух местах (для удобства водителя и контролирующих органов):

  1. На левой стороне блока цилиндров.
  2. На металлической пластине под капотом.

Номер двигателя присваивается на заводе, исправления и прерывания цифр в номере не допускаются.

Какой двигатель можно поставить на ВАЗ 2106 вместо штатного

Главное преимущество «шестерки» — универсальность. Владельцы отечественных автомобилей ВАЗ 2106 могут настраивать как двигатель, так и кузов практически без ограничений.

Отечественные варианты

Силовые агрегаты от любых моделей ВАЗ могут идеально подойти к ВАЗ 2106. Однако не стоит забывать, что сменный мотор должен быть таких же габаритов, веса и примерно такой же мощности, как и стандартный — это единственный способ безопасно и качественно поменять двигатель без переделок.Лучшими вариантами для замены можно считать

Двигатели АвтоВАЗа:

  • ВАЗ 2110;
  • ВАЗ 2114;
  • «Лада Приора»;
  • «Лада Калина».

Главное преимущество такой замены — это простота регистрации автомобиля с новым двигателем в ГИБДД. Вам нужно только указать новый идентификационный номер, так как производитель останется прежним.

Двигатель от иномарки

Чтобы увеличить мощность «шестерки», вам придется найти более «серьезные» типы двигателей. Не меняя подкапотного пространства в автомобиле, на ВАЗ 2106 можно установить двигатели от Nissan или Fiat.

Однако такой мощности может не хватить любителям «острых ощущений». На ВАЗ 2106 легко «встанет» двигатель от моделей BMW 326, 535 и 746. Однако следует учитывать, что с увеличением мощности придется усиливать всю конструкцию автомобиля в целом. Соответственно потребуются вложения на усиление подвески, тормозов, разветвления в системе охлаждения и т. Д.

Дизель для ВАЗ 2106

Дизельные силовые установки на отечественные бензиновые автомобили было целесообразно устанавливать несколько лет назад, когда стоимость дизельного топлива была ниже АИ-92. Главное преимущество дизельного двигателя — его экономичность. Сегодня стоимость дизельного топлива превышает цену бензина, поэтому ни о какой экономии не может быть и речи.

Однако любители повышенной тяги двигателя без труда установят на ВАЗ 2106 различные дизельные агрегаты. Необходимо соблюдать три правила:

  1. Габариты и масса дизельного двигателя не должны сильно превышать вес штатного двигателя ВАЗ.
  2. Двигатели мощностью более 150 л.с. нельзя ставить на «шестерку». без соответствующей переделки организма и других систем.
  3. Заранее убедитесь, что все системы автомобиля безопасно подключатся к новому двигателю.

Стоит ли устанавливать роторный двигатель

Сегодня только Mazda использует роторные моторы для оснащения выпускаемых автомобилей. Одно время АвтоВАЗ выпускал и роторно-поршневые моторы, однако из-за проблемного устройства было решено прекратить оснащение автомобилей такими установками.

Установка роторного двигателя Mazda на ВАЗ 2106 не позволит вам обойтись без вмешательства: вам нужно будет расширить моторный отсек и доработать ряд систем. При желании и наличии средств все эти задачи посильны, однако, двигатель целесообразнее установить с Fiat, например, так как при небольших вложениях он даст машине такие же скоростные характеристики.

Таким образом, двигатель ВАЗ 2106 можно заменить как на аналогичный от других моделей ВАЗ, так и на импортный от более мощных иномарок. В любом случае к замене силового агрегата необходимо подойти максимально ответственно — ведь при неправильном подключении или несоблюдении рекомендованных правил эксплуатировать такую ​​машину будет небезопасно.

Кроме того, на автомобиле ВАЗ-2106 мощность двигателя увеличена до 75 лошадиных сил.


Всего «шестерки» использовали три основных типа силовых агрегатов:

  • 1,6-литровый двигатель, который является классической моделью и используется в подавляющем большинстве автомобилей, успешно сохранившихся до наших дней;
  • Двигатель
  • объемом 1.3 литра. Для достижения этого показателя производитель немного уменьшил длину хода поршня (на 1,4 сантиметра по сравнению с предыдущей моделью). Кроме того, значительные корректировки были внесены в конструкцию блока цилиндров, газораспределительного механизма и распределительного вала. Наконец, был применен принципиально новый карбюратор для снижения расхода топлива и повышения эффективности сгорания топлива;
  • Двигатель карбюраторный
  • объемом полтора литра. Главная особенность конструкции — это уменьшение диаметра поршней, а также ряд корректировок всех основных элементов поршневой и шатунной группы.

Неограниченные возможности модернизации двигателя

Одно из ключевых преимуществ двигателя, использованного в конструкции автомобиля ВАЗ-2106, — это возможность его модернизации. Многие отечественные мастера нашли способы самостоятельно поднять мощность до 110 лошадиных сил, выполнив следующие операции.

Производство автомобиля ВАЗ 2106 было начато в 1976 году. Эта модель пришла на смену ВАЗ 2103 и отличалась от него как внешне, так и внутренне. Итак, новая модель получила новые бамперы с пластиковыми уголками и клыками, а также стала мощнее двигателя 1600 куб.Тогда это был самый мощный автомобиль советского производства.

Автомобиль ВАЗ 2106 выпускался в разных модификациях с разными объемами двигателя 1,3 и 1,5 л. У него вместительный салон с тканевой обивкой, информативная панель, хорошие характеристики шасси и невероятная выносливость.

Технические характеристики ВАЗ 2106 габариты по длине 4166 мм, ширине 1611 мм и высоте 1440 мм, клиренс 17см, размер багажного отсека 345 литров, снаряженная масса автомобиля 1035 кг.Задний привод, пять передач.

За 30 лет производства и эксплуатации автомобиля накоплен огромный опыт в области ремонта и тюнинга автомобиля. Мощность двигателя и максимальная скорость в 150 км / ч — это даже не самые главные положительные характеристики этой машины. ВАЗ 2106 — это классика отечественного автопрома со своей историей и особым отношением к ней каждого жителя нашей страны.

Устройство ВАЗ 2106 показало, что эту машину можно эксплуатировать в разных условиях долгие годы, конечно, при условии, что водитель умеет проводить мелкий ремонт ВАЗ 2106 своими руками, знает инструкцию к ВАЗ 2106 и все технические детали.Что ж, ремонт и эксплуатация ВАЗ 2106 по стоимости одна из самых низких для отечественных автомобилей.

Технические характеристики ВАЗ 2106

Двигатель 1,3 л, 8-кл. 1,5 л, 8-кл. 1.6л, 8-кл. 1.6л, 8-кл.
Длина, мм 4166 4166 4166 4116
Ширина, мм 1611 1611 1611 1611
Высота, мм 1444 1440 1440 1440
Колесная база, мм 2424 2424 2424 2424
Колея передняя, ​​мм 1365 1365 1365 1365
Колея задняя, ​​мм 1321 1321 1321 1321
Клиренс, мм 170 170 170 170
Объем багажника, л 345 345 345 325
Тип кузова / количество дверей Седан / 4
Расположение двигателя Передний продольный
Объем двигателя, см 3 1300 1452 1596 1596
Тип цилиндра Рядный
Количество цилиндров 4 4 4 4
Ход поршня, мм 66 80 80 80
Диаметр цилиндра, мм 79 76 79 79
Степень сжатия 8,5 8,5 8,5 8,5
Количество клапанов на цилиндр 2 2 2 2
Система подачи Карбюратор
Мощность, л. с. / об.мин. 64/5600 72/5600 75/5400 75/5400
Крутящий момент 92/3400 104/3400 116/3200 116/3000
Вид топлива АИ-92 АИ-92 АИ-92 АИ-92
Привод Задний Задний Задний Задний
Тип коробки передач / количество передач МКПП / 4 МКПП / 4 МКПП / 4 МКПП / 5
Передаточное число главной пары 4,1 4,1 4,1 4,11
Тип передней подвески Двойной поперечный рычаг
Задняя подвеска типа А Винтовая пружина
Тип рулевого управления Червячная передача
Объем топливного бака, л 39 39 39 39
Максимальная скорость, км / ч 145 150 150 155
Снаряженная масса, кг 1035 1035 1035 1050
Допустимая полная масса, кг 1435 1435 1435 1445
Шины 175/70 R13
Время разгона (0-100 км / ч), с 18 17 17,5 16
Расход топлива в городском цикле, л / 100 км 9,5 9,8 10,1 10,3

Какой объем двигателя у ВАЗ 2107.

Отличия карбюратора от инжектора

Утеряв ностальгическую скупую слезу, констатируем, что конвейерная жизнь автомобиля ВАЗ 2107 успешно закончилась. Причем закончилось оно не дома в Тольятти, а в гостях, на Ижевском автосборочном заводе, где сейчас осваивается производство Lada Vesta. Семерка производилась более 30 лет и даже экспортировалась в несколько стран мира. Однако в последние годы машина выглядела довольно скромно на фоне новых иномарок, несмотря на то, что переднеприводная Лада надежно прикрывала ее зад.

Что дает замена двигателя

Автомобиль ВАЗ 2107 по сути представляет собой люксовую комплектацию 2105, но вся заднеприводная классика собрана на базе автомобиля Fiat 124 и двух двигателей, которые собирались по лицензии итальянского концерна. Конечно, нельзя утверждать, что семерка — это тот же 2101, только с прямоугольными фарами и более мощным двигателем. Разница, пусть и незначительная, явно не привлекает новую модель в модельном ряду завода.

Но поскольку другие автомобили ВАЗ не покупал, да и развивать свою не мог, то семерку можно заранее считать другой моделью, хотя по всем канонам автомобильного мира это далеко не так. Чтобы не создавать иллюзий, достаточно взглянуть на разработку какой-то одной модели, например, Chevrolet Cheville. Он обновлялся каждые полгода и имел с десяток совершенно разных двигателей и кузовов.

Линейка двигателей ВАЗ 2107

Семерка также может похвастаться более чем одним двигателем, и в зависимости от того, какой двигатель может быть установлен на ВАЗ 2107, это была модификация автомобиля.Если брать в расчет только двигатели ВАЗ, то их может быть установлено 14 типов. Правда, конструктивно все они одинаковы и повторяют все тот же Fiat 124, но имеют разные рабочие объемы, разные системы питания и разное навесное оборудование. Вкратце попробуем рассмотреть отличия потенциальных двигателей для 2107. Особого разнообразия в том, что есть, то есть не обещаем.

Родная семерка — силовой агрегат от автомобиля ВАЗ 2105 с увеличенным до полутора литров объемом. Впервые в стране на пятерке был применен ременной привод, а не цепной привод распределительного вала, что потребовало внесения некоторых изменений в конструкцию цилиндро-поршневой группы и других изменений:


Следующим в рейтинге стал двигатель от 2105 объемом 1300 кубометров мощностью 66 сил. Также в разное время на машину устанавливали двигатели от ВАЗ 21011 с цепным приводом ГРМ, но наиболее удачным вариантом многие считают тройной двигатель.Самый простой и правильный по соотношению диаметра цилиндра и ход поршня самый проверенный двигатель ВАЗ — это двигатель 2103, который когда-то был двигателем от Fiat 125 Special.

Поменять ВАЗ на ВАЗ

Но время шло, и у ВАЗа появились новые двигатели и системы, которые можно было присоединить к старым классическим двигателям. В первую очередь это касается системы впрыска. Также серийно устанавливался инжекторный двигатель, точнее классический карбюраторный двигатель от семерки с инжектором.Помимо самой системы впрыска на такой двигатель устанавливалась система гидрокомпенсатора, катализатор и система натяжения цепи гидросистемы, если это был двигатель 2103.

Однако не совсем корректное применение более новых систем доставляло определенные неудобства. Поскольку организация моторного отсека изначально не предусматривала систему впрыска, ее установка делала обслуживание двигателя неудобным. Особенно ударил катализатор, снизивший клиренс на несколько сантиметров.А на наших дорогах это часто приводило к поломке выхлопной системы. К тому же водители привыкли самостоятельно диагностировать и регулировать карбюраторные двигатели, а с инжектором эти дела не работали. Здесь требовалась компьютерная диагностика, которую не каждый мог и хотел себе позволить.

Основные трудности выбора мотора

После доработки двигателя 2108 и превращения его в 16-клапанный 106-сильный мотор появилась возможность устанавливать его и на классическую семерку.Это потребовало переделки как моторного щита, так и опоры двигателя. В двигателях от переднеприводных автомобилей ВАЗ была необходима переделка картера, так как штатный картер от двигателя Приорова не мог быть установлен без вмешательства сварщика, картер упирался в переднюю балку. Также потребовались переделки и патрубки системы охлаждения, стартера и частично электрооборудования.

Многие пошли легким путем. Просто установили 1,7-литровый двигатель 21107 от Нивы, причем на него уже были установлены и система впрыска, и гидроподъемники.Двигатель стал на несколько лошадей мощнее, выхлоп за счет впрыска стал чище, а реакция двигателя на подачу топлива — ярче. Конечно, Альфа Ромео от ВАЗ 2107 никогда не выйдет, но в погоне за совершенством некоторые даже на семерку устанавливали двигатели от иномарок. Благо этого добра при разборке хватает, главное выбрать мотор примерно подходящего по габаритам и комплектации навесного оборудования. Дизельный двигатель в расчет не принимали, так как с документами могли возникнуть серьезные проблемы.

Но самой большой проблемой при замене двигателя 2107 на не родной была стыковка трансмиссии с двигателем. Для этого потребовалось интегрировать подшипник вала коробки передач в маховик, так как конструкция коробки передач переднеприводных автомобилей не предусматривала больших нагрузок на ведущий вал коробки передач. Не исключено, что был некоторый выигрыш при установке на ВАЗ 2107 еще одного двигателя, но проблемы с прохождением техосмотра для многих стали решающими в поисках самого мощного и современного автомобиля.

Небольшое прибавление мощности к нескольким лошадям, эффективности и более высокой динамике не смогло преодолеть все недостатки установки современных двигателей на семёрку, поэтому для нас навсегда останется та же семёрка, которая была самым роскошным массовым автомобилем в стране. Советов.

«Семерка» — последний представитель серии автомобилей ВАЗ с задним приводом. Седьмая модель разработана на базе ВАЗ 2105 и отличается формой сидений, внутренней отделкой, формой осветительных приборов и мощностью двигателя.

Изначально на ВАЗ 2107 устанавливался 1,5-литровый двигатель от ВАЗ 2103. Впоследствии линейка двигателей, устанавливаемых на «семерку», была расширена. Для разных рынков выпускались автомобили с объемом двигателя от 1,45 до 1,7 литра. Именно 1,7-литровый двигатель первым оснастили не карбюратором, а системой впрыска. Впоследствии инжектор ВАЗ 2107 полностью сместил с конвейера карбюраторные автомобили.

Принцип работы инжекторного двигателя ВАЗ 2107

В отличие от карбюраторных систем, где подготовка воздушно-топливной смеси происходит в камерах карбюратора, система впрыска предполагает впрыск топлива непосредственно в цилиндры.Поэтому такую ​​систему называют «системой многоточечного впрыска».

Системы впрыска квалифицируются в зависимости от принципа действия и количества форсунок. «Семерка» оснащена отдельной системой впрыска с 4 форсунками (по одной на цилиндр). Форсунки ВАЗ 2107 управляются микроконтроллером электронного блока управления двигателем. Он регулирует подачу топлива в цилиндры в зависимости от режима работы, положения педали акселератора и других параметров, считываемых специальными датчиками.

Электронный блок управления (ECU) контролирует количество топлива и воздуха, поступающих в камеры сгорания двигателя. Кроме того, он контролирует образование искры на свечах зажигания, меняя ход в зависимости от скорости вращения. ЭБУ также включает и выключает топливный насос, регулирует обороты холостого хода, контролирует количество CO в выхлопных газах, температуру охлаждающей жидкости в блоке цилиндров. Все работает следующим образом.

Бензин из бака, проходя через топливный фильтр, закачивается в топливную рампу.Последний имеет регулятор давления, регулирующий подачу топлива к форсункам. В топливной рампе поддерживается давление 300 МПа, а избыток топлива направляется в бензобак по обратной магистрали.

Электронный блок управления открывает и закрывает форсунки, подавая бензин во впускные коллекторы при каждом обороте двигателя. Количество топлива, поступающего в цилиндр, зависит от времени, в течение которого форсунка открыта. ЭБУ рассчитывает это время на основе показаний многих датчиков.Основными показателями, влияющими на время открытия форсунки, являются информация от датчика массового расхода воздуха и датчика положения дроссельной заслонки. Момент открытия форсунки определяется на основе положения поршней в цилиндре, которое передается в ЭБУ датчиком коленчатого вала.

Учитываются и другие параметры:

  • температура охлаждающей жидкости, которая влияет на процесс сгорания топливной смеси;
  • напряжение бортовой сети, от которого зависит время срабатывания форсунок;
  • частота вращения двигателя;
  • Состав выхлопных газов.

Система зажигания Форсунка ВАЗ 2107

Инжекторный двигатель ВАЗ 2107 оснащен электронным модулем зажигания, состоящим из электронной платы и пары катушек. Благодаря отсутствию движущихся частей система отличается высокой надежностью и не требует регулярного обслуживания. Момент образования искры определяется ЭБУ двигателя и зависит от частоты вращения коленчатого вала.

Преимущества инжекторных моделей ВАЗ 2107

  • За счет оптимального формирования топливной смеси КПД инжекторного двигателя выше, чем у карбюраторного.Соответственно инжекторный двигатель ВАЗ 2107 потребляет меньше топлива и мощнее карбюраторного двигателя того же объема.
  • Электроника регулирует обороты двигателя, благодаря чему он более стабильно работает на холостом ходу, реже глохнет при трогании с места и лучше заводится в мороз.
  • В отличие от карбюраторного двигателя, инжекторный двигатель не требует частой регулировки систем подачи топлива и зажигания.
  • Оптимальный состав и количество поступающей в цилиндры топливно-воздушной смеси, а также наличие катализатора обеспечивают минимальное содержание вредных веществ в выхлопе.Это важный момент с точки зрения экологии и здравоохранения.
  • Гидравлический натяжитель цепи и компенсаторы зазора гидрораспределителей исключают необходимость ручной регулировки механизма и обеспечивают менее шумную работу двигателя.
  • Кривая крутящего момента более плавная — более высокий крутящий момент достигается в более широком диапазоне оборотов.

Примечание: на инжекторный двигатель может быть установлено газовое оборудование как второго, так и четвертого поколения. Последний вариант предпочтительнее — LPG четвертого поколения более экономичен и исключает возможность «хлопков» в двигателе.

Недостатки инжекторной модели двигателя ВАЗ

Кроме достоинств инжекторный ВАЗ 2107 имеет ряд недостатков:

Неисправности инжекторного двигателя ВАЗ 2107

Проблемы инжекторного двигателя G7 обычно проявляются следующим образом :

  • Двигатель работает хаотично.
  • Увеличен расход топлива ВАЗ 2107.
  • Выхлопные газы содержат повышенное содержание CO.
  • Провалы при нажатии на педаль акселератора.
  • Двигатель не тянет (пониженная мощность).
  • Для диагностики неисправностей системы впрыска требуется специальное оборудование. В частности, для считывания кодов ошибок и проверки показаний датчиков и работы ЭБУ двигателя необходим специальный компьютер (тестер). Поэтому ремонт и диагностика инжектора ВАЗ 2107 проводится на специализированных СТО. Самая частая причина неисправности форсунок — забитые форсунки.

Причины засорения форсунки

Обычно проблемы с системой впрыска возникают при использовании некачественного бензина.Содержащиеся в таких топливах тяжелые парафины оседают на стенках системы, перекрывая подачу топлива. Производители качественного бензина добавляют в него моющее средство — специальную присадку, растворяющую отложения. Низкокачественный бензин содержит слишком много парафина, который образует отложения быстрее, чем моющие средства справятся.

Отложения более интенсивно образуются при низких температурах, поэтому при частом использовании автомобиля с холодным двигателем форсунка чаще забивается.

Отложения могут накапливаться не только в форсунках.Часто пары оседают на дроссельной заслонке, что приводит к изменению пропорций поступающей в цилиндры топливовоздушной смеси.

Отложения веществ, содержащихся в некачественном бензине, также могут появляться на обратной стороне карманов впускных клапанов. Это может привести к прогоранию клапана или детонации топлива.

Для очистки системы впрыска от отложений необходимо использовать специальную промывочную жидкость и оборудование. Помыть инжектор можно в гараже. Для этого потребуется шприц и промывочная жидкость.Последний смешивается с бензином и через шланг вакуумного усилителя тормозов заливается в систему впрыска. Сначала операция выполняется на заглушенном двигателе, затем на работающем. Смесь в работающий двигатель подается постепенно, небольшими порциями. В результате отложения растворяются, попадают в цилиндры двигателя и там сгорают. В этом случае на короткое время могут появиться клубы дыма, выходящие из глушителя.

ВАЗ 2107 — пятиместный легковой автомобиль классической компоновки с передним продольным расположением силового агрегата и задними ведущими колесами.Двигатель — четырехцилиндровый, четырехтактный, восьмиклапанный, рядный, карбюраторный или с системой впрыска топлива. Корпус несущей конструкции цельнометаллический, сварной. Тип кузова — седан .

На модель ВАЗ 2103 с рабочим объемом 1,5 л устанавливается карбюраторный двигатель ВАЗ 2107. Модификация автомобиля ВАЗ 21074 отличается двигателем модели ВАЗ 2106 рабочим объемом 1,6 л.

В последние годы выпуска данной модели выпускались модификации автомобиля ВАЗ 2107-20 с двигателем ВАЗ 2104 рабочим объемом 1.5 литров и ВАЗ 21074-20 с двигателем ВАЗ 21067 рабочим объемом 1,6 литра, оснащенного впрыском топлива, механическая часть (блок цилиндров, шатунно-поршневая группа, коленчатый вал) этих двигателей соответственно идентична двигатели ВАЗ 2103 и ВАЗ 2106. На двигатели ВАЗ 2104 и ВАЗ 21067 устанавливаются более мощные генераторы и стартеры с планетарными коробками передач. Установка двигателей с распределенным впрыском топлива на транспортных средствах, а также использование системы улавливания паров бензина и каталитических нейтрализаторов в выхлопных системах позволили снизить токсичность выхлопных газов и расход топлива, а также повысить надежность запуска двигателя. план в холодную погоду.Кузов, ходовая часть и трансмиссия остались без изменений.

Предшественник — ВАЗ 2105, преемник — Lada Granta.

Модификации ВАЗ 2107

  • LADA-2107 (двигатель 2103, 1,5 л, 8 кл., Карбюратор)
  • LADA-21072 (двигатель 2105, 1,3 л, 8 кл., Карбюратор, ременной привод ГРМ)
  • LADA-21073 (двигатель 1,7 л, 8 кл., Одинарный впрыск — экспортная версия для европейского рынка)
  • LADA-21074 (двигатель 2106, 1,6 л, 8 кл., Карбюратор)
  • LADA-21070 (двигатель 2103, л.5 л, 8 кл., Карбюратор)
  • LADA-2107-20 (двигатель 2104, 1,5 л, 8 кл. , Центральный впрыск)
  • ВАЗ-2107-71 (двигатель 1,4 л, двигатель 21034 66 л.с. на бензине А-76, версия для Китая)
  • LADA-21074-20 (двигатель 21067-10, 1,6 л, 8 кл., Многоточечный впрыск, Евро-2)
  • LADA-21074-30 (двигатель 21067-20, 1,6 л, 8 кл., Многоточечный впрыск, Евро-3)
  • LADA-210740 (двигатель 21067, 1,6 л, 53 кВт / 72,7 л.с. 8 ячеек, инжектор, катализатор) (2010 г.в.)
  • LADA-21077 (двигатель 2105, л.3 л, 8 кл., Карбюратор, ременной привод ГРМ — экспортная версия для Великобритании)
  • LADA-21078 (двигатель 2106, 1,6 л, 8 кл., Карбюратор — экспортная версия для Великобритании)
  • LADA-21079 (роторно-поршневой двигатель 1,3 л, 140 л.с., изначально создавался для нужд МВД и КГБ)
  • ВАЗ-2107 ЗНГ (двигатель 21213, 1,7 л, 8 кл., Центральный впрыск)

В таблицах приведены технические характеристики автомобиля ВАЗ 2107, и его модификаций.

общие данные

Опции ВАЗ 2107 ВАЗ 21074 ВАЗ 2107-20 ВАЗ 21074-20
Снаряженная масса, кг 1060 1060 1060 1060
400 400 400 400
Допустимая максимальная масса, кг 1460 1460 1460 1460
Дорожный просвет легкового автомобиля с предельно допустимой массой, с шинами 175/70 R13, не менее, мм:
к поперечине передней подвески 162 162 162 159
к балке заднего моста 157 157 157 154
Допустимая масса груза на дополнительной (верхней) стойке, кг 50 50 50 50
Максимальная скорость, км / ч:
148 148
с водителем и пассажиром 150 150 150 150
Время разгона с места до скорости 100 км / ч, с:
с водителем и одним пассажиром 17 16 17 16
с максимально допустимой массой 19 17,5
Наименьший радиус поворота по следу наружного переднего колеса, м 5,6 5,6 5,6 5,6
Наибольший подъем, преодолеваемый автомобилем с разрешенной максимальной массой без разгона на первой передаче,% 36 36 36 36

Двигатели

Опции ВАЗ 2103 ВАЗ 2106 ВАЗ 2104 ВАЗ 21067
Количество и расположение цилиндров четырехцилиндровый, четырехтактный, рядный
Система подачи карбюратор распределенный впрыск
Октановое число бензина 92-93 95
Диаметр цилиндров и ход поршня, мм 76×80 79×80 76×80 79×80
Порядок цилиндров 1-3-4-2
Степень сжатия 8,5 8,5 8,5 8,5
Рабочий объем, л 1,45 1,57 1,45 1,57
Мощность номинальная по ГОСТ 14846 (нетто), кВт (л. с.) 52,5 (71,4) 54,8 (74,5) 50,0 (68,0) 54,5
Частота вращения коленчатого вала при номинальной мощности, мин -1 5600 5600 5000 5000
Максимальный крутящий момент при частоте вращения коленчатого вала 3400 мин -1 (3000 мин -1 для двигателя ВАЗ 2106), Н * м 103,9 116
Минимальная частота вращения коленчатого вала, мин -1 850-900 850-900 820-880 820-880
Направление вращения коленчатого вала со стороны шкива правый
Система смазки комбинированный, под давлением и спрей
Система охлаждения жидкость, закрытая, с принудительной циркуляцией
Система вентиляции картера принудительный, с выхлопом картерных газов во впускной коллектор

Трансмиссия

Сцепление однодисковый, сухой, с гидравлическим запорным приводом и центральной диафрагменной пружиной
Трансмиссия механическая, четырех- или пятиступенчатая, трехходовая, трехвальная, с синхронизаторами всех передних передач
Передаточные числа на шестернях:
первый 3,67
второй 2,10
третий 1,36
четвертый 1,0
пятая 0,82
обратный 3,53
Карданная передача двухвальный, с промежуточным подшипником и упругой муфтой
главная передача гипоид
Передаточное число главной передачи Передаточное число — 3. 9 или 4,1
Дифференциал коническая, двухспутниковая

Одним из легендарных силовых агрегатов, который производился на территории Советского Союза, является карбюраторный двигатель ВАЗ 2107. Всесоюзную популярность этот мотор получил благодаря простоте ремонта и обслуживания. Итак, в этой статье мы рассмотрим основные технические характеристики двигателя, а также основные неисправности и методы их устранения.

Технические характеристики

Перед тем, как приступить к описанию неисправностей, стоит рассмотреть варианты моторов, которые устанавливались на карбюратор ВАЗ 2107.Характеристики и конструкция двигателя довольно просты. Двигатель имеет рядное продольное расположение цилиндров.

Итак, на ВАЗ 2107 с карбюраторными версиями силовых агрегатов устанавливались моторы с маркировкой 2103 и 2106.

ВАЗ 2103

ВАЗ 2106

Двигатели комплектовались трансмиссиями производства ВАЗ — 4-ступенчатой ​​механической и 5-ступенчатой ​​механической. В отличие от новых моделей, все силовые агрегаты имеют цепь ГРМ вместо ремня. В отличие от «пятерок», седьмая модель Жигулей имеет более увеличенную мощность и объем двигателя.

Уход за двигателем ВАЗ 2107 достаточно прост. Итак, мотор требует планового ТО каждые 10 000 км. Многие автолюбители задаются вопросом — какое масло заливать в двигатель? Учитывая конструкцию двигателя, наиболее подходящий вариант — «полусинтетика».

Многие автомобилисты утверждают, что лучше «минеральную воду» или «синтетику» вообще лить. Конечно, двигатель на качественном масле проработает дольше, но в случае с «семеркой» даже производитель рекомендует литье «полусинтетику».Но для силовых агрегатов, оснащенных инжектором, а не карбюратором, уже рекомендуется использовать моторное масло более высокого критерия — «синтетика».

Наиболее частые неисправности

Хотя на ВАЗ 2107 установлен надежный двигатель, он не застрахован от поломок. Итак, чаще всего проблемы возникают в механизме сгорания топлива. Это связано с такими компонентами, как карбюратор, зажигание и вспомогательные агрегаты. Рассмотрим основные причины неисправностей:

  • Поплавок переключается на холодный и горячий.
  • Двигатель троит.
  • Перегрев силового агрегата.

Устранение неполадок

Теперь, когда основные неисправности стали известны, можно переходить непосредственно к методам решения проблемы. Поскольку мотор имеет довольно простую конструкцию, устранить неисправность сможет даже начинающий автолюбитель. Итак, перейдем непосредственно к рассмотрению ремонтных операций.

Плавающие обороты

Почему у меня плавающие обороты двигателя? Это связано со сгоранием топлива в цилиндрах.Если рассматривать эту проблему на холостом ходу, то часто причина кроется в карбюраторе. Неисправность регулятора холостого хода или неправильно отрегулированная топливно-воздушная смесь. Нередко автомобилисты, чтобы исключить эффект, перебирают карбюратор, заменяя при этом винт регулировки холостого хода.

Если скорость высока, то, скорее всего, топливо в цилиндрах сгорело не полностью или выключено зажигание. В этом случае необходимо отрегулировать карбюратор и диагностировать состояние зажигания. Также обороты плавают при перегорании клапанов на двигателях.В этом случае необходимо демонтировать ГБЦ и посмотреть состояние сборки. При снятии головки блока цилиндров рекомендуется осмотреть состояние поршневого механизма.

Двигатель Troit

Как и при плавающих оборотах, отключение силового агрегата происходит из-за неправильной топливно-воздушной смеси или неисправного зажигания. В этом случае нужно искать причину в подаче топлива, воздуха или искры. Чтобы достоверно проверить неисправность одной из систем, стоит проводить диагностические операции для каждого блока отдельно.

Итак, как показывает практика, автомобилисты начинают смотреть на систему зажигания, а именно на состояние и работоспособность свечей зажигания и высоковольтных проводов. В случае обнаружения поломки стоит заменить элемент, а затем провести диагностику, исчезла ли проблема.

Если зажигание не сработало, то приступить к проверке подачи воздуха, так как именно через этот агрегат лежит путь к подаче топлива. Элемент воздушного фильтра осматривают визуально, и если он слишком грязный, рекомендуется его заменить.Текущее обслуживание агрегата следует проводить каждые 20 000 км.

Если проблема не обнаружена, то следует перейти к заправке топливом. Итак, автомобилисту необходимо провести диагностику состояния карбюратора и бензонасоса. Если один из элементов вышел из строя или плохо работает, его необходимо отремонтировать или заменить.

Перегрев силового агрегата

Почему прогревается карбюраторный двигатель ВАЗ 2107? Это связано с тем, что в системе может быть нехватка охлаждающей жидкости.Чтобы проверить индикатор, нужно посмотреть уровень охлаждающей жидкости в расширительном бачке.

Самая частая проблема всей «классики» — вышедший из строя термостат, который заклинивает в замкнутом виде и теплоноситель циркулирует по малому кругу. Таким образом, охлаждающая жидкость не успевает остыть по кругу. Неисправный термостат можно определить по частому включению электровентилятора и растущей стрелке температуры.

Для устранения проблемы необходимо заменить термостат.Если это не сделать вовремя, то частый перегрев силового агрегата может привести к закипанию мотора, что может привести к прогибу головки блока и капитальному ремонту.

Заключение

Двигатель ВАЗ 2107 считается одним из самых надежных силовых агрегатов из «классики». Итак, автомобиль комплектовался двумя вариантами моторов с маркировкой — 2103 и 2106. Ремонт двигателя достаточно легкий и простой, так как мотор имеет простую конструкцию.

Двигатель на ВАЗ-2107 может поставляться как отечественных, так и зарубежных производителей.

Этот вид доработки базовой модели считается тюнингом, и если он сделан вручную, то можно заслужить одобрение и услышать слова восхищения не только от водителей, но и от тех, кто никогда не садился за руль. автомобиль. Подтверждением этому является видео:

Только положительных отзывов:

  • Ребята оказались настоящими мастерами.
  • Отличные диски, все очень понравилось.
  • Двигатель такой, что слов нет!
  • Отличная работа: диаметр поршня точно 100.
  • Как здорово соединили коробку и задний мост с двигателем от ГАЗели. Виртуозы!
  • Ребята просто красавцы, своими руками это удалось сделать, что не жалко хвалить.
  • Вдобавок к сказанному прислушайтесь к совету: стоит поставить бампер посильнее и в целом тогда тюнинг прошел на 100%.

Для будущих автовладельцев вопрос посерьезнее: какой двигатель предпочесть? Послушаем, что говорят опытные водители.

Михаил, 40 лет, владелец автомобиля ВАЗ-2107 с карбюраторным двигателем. Он водит свою вторую машину с системой впрыска. Готов дать сравнительный анализ двух систем. Его семерка была последней моделью классической версии, рассчитанной на экономичный расход топлива, немного повышенную динамику. Что на самом деле произошло?

Карбюраторный двигатель: сравнительные характеристики

Для начала стоит прикоснуться к динамике Жигулей с инжекторным двигателем.То, что было сказано в предыдущем абзаце, не подтвердилось. Более того, проблемы только усилились. Система впрыска не снизила расход топлива: такой двигатель стал разгоняться даже медленнее своего карбюраторного аналога. Многие владельцы таких машин грешат на новые «мозги»: электроника немного медленная, но если они и будут установлены, то она должна измениться в лучшую сторону.

Производитель не согласен, на шаловливого жеребенка он не способен. Пока что карбюраторный двигатель идет на несколько шагов вперед.О расходе топлива говорить не приходится, даже инжекторный двигатель 2107 совсем не радует. Даже такой же стиль езды на расстояние 100 км говорит о том, что он кушает на пол литра больше, чем вторая версия автомобиля.

Инжекторный двигатель: часть вторая

Также есть проблемы, как с одним двигателем, так и с другим. Новый инжектор полностью подчинен электронике, а это значит, что замена ЭБУ на 2107 в случае поломки возможна только в том случае, если это значительно опустошит ваш кошелек.Если полностью поменять всю систему впрыска, то лучше этого не делать, а сразу купить новую машину.

Два датчика расхода воздуха можно обсудить отдельно: их замена обойдется в 30 000 руб. С карбюратором ситуация иная: его можно полностью заменить на новый, выкинув треть от вышеуказанной суммы. У карбюратора тоже нет идеальных вариантов. Его ремонт будет меньше на 2-3 тысячи рублей. Стоит ли за эти деньги столько варить?


После того, как работа будет выполнена под капотом, можно заняться ящиком.У Fiat есть более крупная, поэтому для начала нужно поменять монтажную раму. Виной всему длинная 5 передача. Ничего страшного: собрать карданный вал из 2-х частей, где спереди будут импортные элементы, а сзади родные жигулевские.

Вибрации также легко усмирить: укоротите шлицы на передней части кардана на 2 сантиметра. После переделки они были как раз под рукой.


Вот и все, но если кто-то из вас хочет совершить подвиг, вы можете получить благословение в церкви или от руководства этого места.


ВАЗ-2107: пора заливать новое масло в двигатель

По нормативам, предусмотренным для обслуживания автомобилей серии 2107, нужно промыть всю систему смазки двигателя через 30 000 км. Слить старое масло, при этом полностью откручивать масляный фильтр запрещается. Залейте промывочное средство до отметки «MIN» на щупе, запустите двигатель, дайте ему поработать на холостом ходу 7-10 минут. Слить остатки, заменить масляный фильтр. Долейте моторное масло, проверяя уровень.

Как поменять масло в двигателе автомобиля ВАЗ-2107? Процесс труда не представляет. Ознакомьтесь с пошаговой инструкцией:

  1. Приготовьте емкость на 5-6 литров.
  2. Прогреть двигатель.
  3. Поставьте машину на смотровую яму или выезжайте на эстакаду.
  4. Снимите крышку маслозаливной горловины.
  5. Снимите корпус воздушного фильтра.
  6. Гаечным ключом на 12 мм (шестигранник) открутите сливную пробку картера.
  7. Слейте масло из двигателя в подготовленную емкость.
  8. Взять в помощник съемник, чтобы открутить масляный фильтр.
  9. Очистить резьбу сливной пробки тряпкой, накрутить.
  10. Залейте в совершенно новый масляный фильтр только свежее масло и не забудьте смазать находящуюся там резиновую прокладку.
  11. Навинтите фильтр на штуцер, после того, как прокладка и крепежное кольцо войдут в контакт, поверните фильтр на 3/4 оборота вправо.
  12. Залейте в двигатель масло.
  13. Подождите 3 минуты, проверьте уровень щупом.
  14. Установите крышку на место.
  15. Запустить двигатель на пару минут, заглушить, проверить уровень масла, проверить на утечки из-под прокладок.

Все получилось? Ты просто профессионал! Не хотите встречаться? Вы сможете узнать много интересного, если станете постоянным посетителем раздела тюнинга. Пока ты можешь быть только учеником, но помни, как дети приходят в первый класс и как вырастает маленький член общества. Так бывает и с теми, кто обслуживает машину.

Руководства и руководства по ремонту автомобилей, онлайн-руководства по обслуживанию

»Руководства по ремонту

»Руководство по ремонту

ВАЗ 21213 «Нива» — мультимедийное руководство пользователя / инструкция по ремонту, обслуживанию и эксплуатации автомобиля. Справочник
подробно описывает модель, ее функциональные особенности, технические характеристики, дает практические советы и рекомендации по ремонту и обслуживанию.

… [Подробнее]

Электросистема ВАЗ-2106, 21061, 21063, 21065. Диагностика и ремонт им.
Этот альбом сконструирован таким образом, что каждая страница альбома посвящена отдельной функциональной области электрической системы автомобиля.
В левой части разворота, т.е. на четной странице, представлена ​​схема электрических соединений с символами. В правой части разворота, то есть на нечетной странице, изображена рентгенограмма узлов и узлов местоположения транспортных средств, входящих в зону отчетности электрической системы.Кроме того, каждая функциональная схема исследует причины неисправностей и методы их устранения.
Такой способ изготовления такого технически сложного участка, как электросистема транспортного средства, дает возможность автомобилисту более детально изучить и узнать свой автомобиль.

… [Подробнее]

ВАЗ 21099 — мультимедийное руководство по ремонту и обслуживанию.
Руководство по эксплуатации, обслуживание и ремонт автомобиля ВАЗ 21099гг.Сотни иллюстраций показывают элементы управления и отдельные этапы. Разделы, посвященные быстрому и простому поиску и устранению неисправностей, помогают в устранении неисправностей. Электрические схемы помогут быстро обнаружить неисправности в электросистеме и упростят установку дополнительного оборудования. Здесь вы найдете информацию по ремонту: двигателя; система питания; вытяжная система; газы; схватить; коробка передач; подвески; рулевое управление; тормоза; диски и шины; тело; электрооборудование, а также рекомендации по обслуживанию и диагностике электронных систем управления.Диагностические коды. Отдельный раздел предназначен для ознакомления владельца автомобиля с органами управления и методами управления. Руководство … [Подробнее]

ВАЗ 2108, 2109, 21099, 2113, 2114, 2115 — мультимедийное руководство по тюнингу автомобилей.
Рассмотрены:
— распредвал
— чип тюнинг
— выхлопная система
— защита силового агрегата
коробка передач
— амортизаторы и пружины
— подвеска
— накладки на педали
— колеса и шины
— замена руля
— замки и зеркала заднего вида
— замок рулевого вала
— электрооборудование
— аудиосистема

. .. [Подробнее]

Мультимедийное руководство по тюнингу автомобиля ВАЗ — 2110, 2111, 2112.
Рассмотрим следующие вопросы:
тюнинг ВАЗ
безопасность
— дополнительная опора
— микросхема распредвала
— тюнинг ВАЗ
— выхлопная система
— главная передача
— подвеска
руль, колеса, шины
— накладки на педали
— внешние
— внешние замки
— установка стоек
— замок рулевого вала
— электрооборудование
система звуковосприятия

… [Подробнее]

ВАЗ 2108 — мультимедийное руководство пользователя, инструкция по самостоятельному ремонту, текущему обслуживанию и эксплуатации автомобиля.
ВАЗ2108 — легковой автомобиль с передним приводом с поперечным расположением двигателя.
Кузов цельнометаллический несущий пятидверный — хэтчбек.
Автомобили оснащались четырехцилиндровыми бензиновыми двигателями внутреннего сгорания рабочим объемом 1,1, 1,3 и 1,5 литра.
С 1993 года часть автомобилей ВАЗ 2108 оснащалась различными системами впрыска топлива.
Возможна комплектация ВАЗ 2108 по гидрокортизону фар, передним сиденьям с электро подогревом, электроподъемникам стекол, бортовому компьютеру и катализатору в выхлопной системе.

… [Подробнее]

Альбом является дополнением к технологической документации автомобиля LADA PRIORA и состоит из 8 схем электрических соединений жгутов проводов.

Электрическая схема спроектирована в соответствии с конструкторской документацией на автомобили LADA по состоянию на 30 г.03.2007 г. Альбом предназначен для специалистов по диагностике электрооборудования и инженерно-технических работников предприятий, занимающихся обслуживанием и ремонтом автомобилей LADA, позволяет качественно выполнять работы, может быть использован для обучения персонала.

… [Подробнее]

Руководство по эксплуатации, обслуживание и ремонт автомобиля ВАЗ-2115-15и-14и; 2115-20i; 2115-01; 2114-20i с двигателем 1,5 л. Содержит полные технические характеристики, особенности эксплуатации, устранения неисправностей и более 300 иллюстраций, цветные электрические схемы

Настоящее руководство — эксплуатация, обслуживание и ремонт автомобиля ВАЗ-2115, -2114.ВАЗ-2115-20 — легковой, с закрытым четырехдверным седаном. Двигатель с многоточечным впрыском топлива, рабочий объем 1,5 л; ВАЗ-2115-01 — легковой, с закрытым четырехдверным седаном. Бензиновый двигатель рабочим объемом 1,5 литра; ВАЗ-2114-20 — легковой, с закрытым пятидверным хэтчбеком. Двигатель с многоточечным впрыском топлива, рабочий объем 1,5 л. В основных разделах справочника описаны узлы автомобиля ВАЗ-2115-20.

В руководстве приводится описание … [Подробнее]

ВАЗ 2111 с контроллером 4 янв. 1 — руководство по ремонту и обслуживанию двигателя.
Настоящее руководство предназначено для управления системой с распределительным устройством управления впрыском топлива двигателя ВАЗ-2111 на основе Январской 4.1. Устанавливались на автомобили: ВАЗ-21083, ВАЗ-21093, ВАЗ-21099, ВАЗ-21102, ВАЗ-21103.
Данное руководство является учебным пособием, необходимым для ремонта и обслуживания системы распределенного впрыска топлива.
См. Руководство информация верна для контроллера Январь-4.1 (2111-1411020-22).
Настоящее Руководство разработано группой специалистов Главного управления развития ОАО «АВТОВАЗ» с учетом практического опыта эксплуатации и ремонта автомобиля.Описано устройство, назначение и фиксация элементов электронной системы управления двигателем ВАЗ-2111 (1,5 л, 8 … [Подробнее]

РУКОВОДСТВО ПО РЕМОНТУ АВТОМОБИЛЯ ВАЗ-2107, ВАЗ 21072, ВАЗ-21073, ВАЗ-21074 с центральной системой впрыска топлива.
Настоящее руководство представляет собой руководство по ремонту и обслуживанию автомобиля ВАЗ-2107 и его модификаций. Предназначен для инженерно-технических работников центров и СТО, автопарков и ремонтных мастерских.
В справочнике описаны следующие модели автомобилей:
ВАЗ-2107 — легковой автомобиль с закрытым монококом четырехдверный седан. Двигатель рабочим объемом 1,5 л.
ВАЗ-21072 отличается от двигателя ВАЗ-2107, имеющего рабочий объем 1,3 л.
ВАЗ-21073 отличается от двигателя ВАЗ-2107, имеющего рабочий объем 1,3 литра и центральный впрыск топлива.
ВАЗ-21074 отличается от двигателя ВАЗ-2107, имеющего рабочий объем 1,6 л.
В основных разделах справочника описаны узлы автомобиля ВАЗ-2107…. [Подробнее]

ВАЗ 2110-12 — Мультимедийное руководство по ремонту автомобилей.
Состав:
— Общие сведения
Безопасность
— Диагностика неисправностей
Двигатель
— Система охлаждения
— Двигатель ВАЗ-2110
— Двигатель ВАЗ-2111, -2112
— Выхлопная система
— Ручка
Коробка передач
— Передние приводы колеса
— Передняя подвеска
— Задняя подвеска
— Рулевое управление
— Тормозная система
— Электрооборудование
— Внешний вид
— Уход за автомобилем
— Отопление и вентиляция
— Конструктивные особенности
Области применения

В руководство включены следующие материалы:
Подробная инструкция для ремонта любой сложности.
Подробное описание всех узлов.
Советы по эксплуатации и обслуживанию.
Иллюстрации (фотографии), рисунки, схемы, таблицы.
Глоссарий терминов.
… [Подробнее]

Руководство по ремонту и обслуживанию автомобиля ВАЗ-2115. В руководстве подробно описаны основные неисправности, их причины и способы устранения. Процесс разборки и ремонта иллюстрирован и сопровождается подробным обзором. В приложении представлены инструменты, смазочные материалы и рабочие жидкости, фонари, радиальные уплотнения вала, подшипники, а также схемы электрооборудования и моменты затяжки резьбовых соединений.

Платформа: Microsoft Windows 9x / ME / XP / 2K Windows 7

… [Подробнее]

2107, 21072, 21073-40, 21074 — ручной ремонт, обслуживание и эксплуатация автомобиля.
В руководстве по ремонту описаны следующие модели автомобилей: ВАЗ-2107-легковой автомобиль с закрытым четырехдверным монококом типа кузова «Седан». Бензиновый двигатель рабочим объемом 1,45 л. ВАЗ-21072 отличается от ВАЗ-2107 установкой карбюраторного двигателя объемом 1 л.3 литра. ВАЗ-21073-40 отличается от ВАЗ-2107 установкой двигателя объемом 1,69 л. система впрыска топлива. ВАЗ-21074 отличается от ВАЗ-2107 установкой карбюраторного двигателя, объемом 1,57 л.
В основных разделах справочника описаны комплектующие к автомобилю ВАЗ-2107. Особенности ремонта остальных моделей описаны в разделе IX. В начале инструкции дана информация по эксплуатации и обслуживанию автомобиля. В руководстве … [Подробнее]

Какой объем двигателя на ВАЗ 2107.Основные плюсы и минусы карбюратора и инжектора

Двигатель на ВАЗ-2107 может поставляться как отечественных, так и зарубежных производителей.

Такой вид доработки базовой модели считается тюнингом, и если он сделан вручную, то можно заслужить одобрение и услышать слова восхищения не только от водителей, но и от тех, кто никогда не садился за руль автомобиля. машина. Подтверждение тому — видео:

Отзывы только положительные:

  • Ребята оказались настоящими мастерами.
  • Отличные диски, все очень понравилось.
  • Двигатель такой, что слов нет!
  • Отличная работа: диаметр поршня точно 100.
  • Как здорово соединили коробку и задний мост с двигателем от ГАЗели. Виртуозы!
  • Ребята просто красавцы, своими руками это удалось сделать, что не жалко хвалить.
  • Вдобавок к сказанному прислушайтесь к совету: стоит поставить бампер посильнее и в целом тогда тюнинг прошел на 100%.

Для будущих автовладельцев вопрос посерьезнее: какой двигатель предпочесть? Послушаем, что говорят опытные водители.

Михаил, 40 лет, владелец автомобиля ВАЗ-2107 с карбюраторным двигателем. Он водит свою вторую машину с системой впрыска. Готов дать сравнительный анализ двух систем. Его семерка была последней моделью классической версии, рассчитанной на экономичный расход топлива, немного повышенную динамику. Что на самом деле произошло?

Карбюраторный двигатель: сравнительные характеристики

Для начала стоит прикоснуться к динамике Жигулей с инжекторным двигателем.То, что было сказано в предыдущем абзаце, не подтвердилось. Более того, проблемы только усилились. Система впрыска не снизила расход топлива: такой двигатель стал разгоняться даже медленнее своего карбюраторного аналога. Многие владельцы таких автомобилей грешат на новые «мозги»: электроника жестковата, но если надеть, то она должна измениться в лучшую сторону.

Производитель не согласен, на шаловливого жеребенка он не способен. Пока что карбюраторный двигатель идет на несколько шагов вперед.О расходе топлива говорить не приходится, даже инжекторный двигатель 2107 совсем не радует. Даже такой же стиль езды на расстояние 100 км говорит о том, что он кушает на пол литра больше, чем вторая версия автомобиля.

Инжекторный двигатель: часть вторая

Также есть проблемы, как с одним двигателем, так и с другим. Новый инжектор полностью подчинен электронике, а это значит, что замена ЭБУ на 2107 в случае поломки возможна только в том случае, если это значительно опустошит ваш кошелек.Если полностью поменять всю систему впрыска, то лучше этого не делать, а сразу купить новую машину.

Два датчика расхода воздуха можно обсудить отдельно: их замена обойдется в 30 000 руб. С карбюратором ситуация иная: его можно полностью заменить на новый, выкинув треть от вышеуказанной суммы. У карбюратора тоже нет идеальных вариантов. Его ремонт будет меньше на 2-3 тысячи рублей. Стоит ли за эти деньги столько варить?


После того, как работа будет выполнена под капотом, можно заняться ящиком.У Fiat есть более крупная, поэтому для начала нужно поменять монтажную раму. Виной всему длинная 5 передача. Ничего страшного: собрать карданный вал из 2-х частей, где спереди будут импортные элементы, а сзади родные жигулевские.

Вибрации также легко усмирить: укоротите шлицы на передней части кардана на 2 сантиметра. После переделки они были как раз под рукой.


Вот и все, но если кто-то из вас хочет совершить подвиг, вы можете получить благословение в церкви или от руководства этого места.


ВАЗ-2107: пора заливать новое масло в двигатель

По нормативам, предусмотренным для обслуживания автомобилей серии 2107, нужно промыть всю систему смазки двигателя через 30 000 км. Слить старое масло, при этом полностью откручивать масляный фильтр запрещается. Залейте промывочное средство до отметки «MIN» на щупе, запустите двигатель, дайте ему поработать на холостом ходу 7-10 минут. Слить остатки, заменить масляный фильтр. Долейте моторное масло, проверяя уровень.

Как поменять масло в двигателе автомобиля ВАЗ-2107? Процесс труда не представляет. Ознакомьтесь с пошаговой инструкцией:

  1. Приготовьте емкость на 5-6 литров.
  2. Прогреть двигатель.
  3. Поставьте машину на смотровую яму или выезжайте на эстакаду.
  4. Снимите крышку маслозаливной горловины.
  5. Снимите корпус воздушного фильтра.
  6. С помощью гаечного ключа на 12 мм (шестигранник) открутите пробку сливного поддона.
  7. Слейте масло из двигателя в заранее подготовленную емкость.
  8. Взять в помощник съемник, чтобы открутить масляный фильтр.
  9. Очистить резьбу сливной пробки тряпкой, накрутить.
  10. Залейте в совершенно новый масляный фильтр только свежее масло и не забудьте смазать находящуюся там резиновую прокладку.
  11. Навинтите фильтр на штуцер, после того, как прокладка и крепежное кольцо войдут в контакт, поверните фильтр на 3/4 оборота вправо.
  12. Залейте в двигатель масло.
  13. Подождите 3 минуты, проверьте уровень щупом.
  14. Установите крышку на место.
  15. Запустить двигатель на пару минут, заглушить, проверить уровень масла, проверить на утечки из-под прокладок.

Все получилось? Ты просто профессионал! Не хотите встречаться? Вы сможете узнать много интересного, если станете постоянным посетителем раздела тюнинга. Пока ты можешь быть только учеником, но помни, как дети приходят в первый класс и как вырастает маленький член общества. Так бывает и с теми, кто обслуживает машину.

Автомобиль ВАЗ 2107 создан на базе модели 2105. Новый седан рассчитан на 5 мест и оснащался 5-ступенчатой ​​механической коробкой передач. Автомобиль был запущен в производство в 82-м году.

Изначально в качестве силового агрегата использовался карбюраторный двигатель от автомобиля ВАЗ 2103. Последующие модели и модификации также оснащались карбюраторными двигателями внутреннего сгорания. Для экспортных моделей 21073 разработан новый узел впрыска. У него была достаточная мощность и экономия.Объем двигателя 1,7 л. Далее на все «семерки» стали ставить форсунки. Это был более современный двигатель (инжектор ВАЗ 2107) объемом 1,6 л. Это позволило обеспечить соблюдение действующих экологических норм.

Разберемся, что такое инжектор, посмотрим принципы его работы, технические характеристики.

История и устройство инжектора

Споры о том, какая из систем лучше, среди специалистов и автомобилистов не утихают до сих пор. Но оставим эти споры профессионалам. А начинающим автолюбителям просто необходимо знать, как работает эта система и как она работает.

Совсем не обязательно, что автомобилистам эти знания понадобятся для самостоятельного ремонта. Однако знание — сила. Эти знания нужны хотя бы для того, чтобы начинающего автолюбителя не обманули хитрые механики с СТО за углом.

История этого устройства начинается в 1951 году. Именно тогда известная компания «Бош» установила такую ​​систему впрыска на двухтактный двигатель одного спорткара.Затем, в 1954 году, известный и популярный производитель автомобилей Mercedes также начал оснащать свои моторы новой системой.

Серийное использование форсунок началось в конце 70-х годов. Уже тогда было понятно, что это устройство работает лучше обычных карбюраторных систем.

В результате инжекторы полностью вытеснили своих «предков». Все современные автомобили оснащены такими системами как распределенного, так и прямого электронного впрыска.

Принцип работы инжектора в системе питания

Система впрыска предназначена для подачи топлива прямым впрыском с инжектором непосредственно во впускной коллектор цилиндра.Поэтому автомобили с системой распределенного впрыска называют впрыском.

Классификация метода впрыска зависит от того, как работает система, а также от того, где установлен инжектор и сколько их в машине.

Во всех современных автомобилях используется система распределенного впрыска топлива. То есть на каждый цилиндр есть отдельный инжектор. Принципы работы основаны на сигналах микроконтроллера, который получает информацию от множества датчиков.Затем, основываясь на этой информации, контроллер либо открывает, либо закрывает форсунки.

Форсунка ВАЗ 2107: устройство

На автомобили ВАЗ 2107 устанавливается система распределенного впрыска. Работает в паре с электронной системой управления двигателем. Он называется ЭБУ. Он использует многочисленные датчики для контроля расхода и количества воздуха и топлива, поступающих в цилиндры. Также ЭБУ при необходимости запускает или останавливает топливный насос, контролирует образование искры на свечах зажигания, а также корректирует углы зажигания.Помимо всего этого, ЭБУ регулирует частоту вращения коленчатого вала на холостом ходу, а также при необходимости запускает вентилятор охлаждения и контролирует систему охлаждения.

Схема работы цепи питания впрыска на ВАЗ 2107

Здесь нет ничего сложного. Эта схема не должна вызвать затруднений даже у новичков.

Сначала топливная система начинается с топливного бака и топливного фильтра. Затем с помощью топливного насоса смесь перетекает через фильтр в топливную рампу.На аппарели установлен специальный регулятор давления, который регулирует процесс подачи топлива к форсункам ВАЗ 2107.

С помощью этого регулятора создается давление 300 МПа, а излишки топлива отправляются обратно в бак. Форсунки открываются и закрываются электрическими импульсами, исходящими от электронного блока управления. Они предназначены для обеспечения одновременной подачи топливной смеси во впускной коллектор каждого из цилиндров при каждом обороте коленчатого вала.

Сколько горючей смеси попадает в цилиндры, зависит от времени, в которое форсунки открыты. Это время регулируется контроллером в соответствии с информацией, полученной от датчиков.

Датчики (инжектор ВАЗ 2107), установленные на двигателе, выдают всю необходимую для этого информацию. Например, датчик коленчатого вала предоставляет информацию, по которой контроллер вычисляет время между импульсами для форсунок. Если режим работы силового агрегата увеличен, то система увеличивает время открытия форсунок.Контроллер рассчитывает время на основе информации от дроссельной заслонки, а также датчика массового расхода воздуха.

ЭБУ постоянно контролирует напряжение в электросети автомобиля, поэтому в случае падения напряжения время открытия форсунок увеличивается. Все режимы работы мотора и форсунки контролируются контроллером. Таким образом обеспечивается регулирование состава топливной смеси и работы форсунок на автомобиле ВАЗ 2107 «Инжектор».

Система зажигания

Традиционные устройства здесь не используются. В качестве систем, обеспечивающих зажигание, ВАЗ 2107 (инжектор) комплектуется одним модулем, который состоит из двух катушек, а также электроникой. В системе не используются движущиеся части.

Как работает система впрыска G7?

Количество топлива, подаваемого через форсунки в цилиндры, контролируется электрическим импульсом от ЭБУ. Блок рассчитывает количество топлива, которое нужно двигателю, а также определяет, какой длины будет импульс.

Когда коленчатый вал начинает проворачиваться, самый первый импульс от датчика холостого хода заставляет ЭБУ включить все форсунки. Самая первая инъекция происходит каждый раз при запуске. Как долго продлится пульс, зависит от температуры.

Когда водитель включает зажигание, реле топливного насоса запускается и создает давление в топливной магистрали. Затем компьютер проверяет температуру и вычисляет, сколько воздуха и топлива необходимо для создания смеси, а затем подает ее в двигатель.Инжектор ВАЗ 2107, кстати, экономичнее карбюраторных аналогов. Это достигается за счет более точной дозировки топлива.

Генератор

Форсунка ВАЗ 2107, помимо всех этих устройств и датчиков правильной работы системы впрыска, также поставляется с генератором. Необходимо зарядить аккумуляторы и запитать всех потребителей электроэнергии, а также систему впрыска.

Как работает генератор модели ВАЗ 2107? Форсунка дозирует топливо в цилиндр, после чего автомобиль приводится в движение.В этот момент генератор вырабатывает необходимое напряжение для зарядки аккумулятора и питания электрооборудования.

ВАЗ 2107: отзывы

Что касается отзывов прямых владельцев, то они как всегда очень противоречивые. Многие водители и владельцы этого автомобиля жалуются на большой расход топлива и невысокую динамику модели ВАЗ 2107. При этом инжектор не ругают. Также многие водители говорят, что их устраивает все как в конструкции автомобиля, так и в устройстве и работе системы питания.Некоторым продукция российского автопрома совсем не нравится, поэтому всячески ругают отечественные автомобили.

Сегодня если не все, то большинство водителей оценили систему впрыска топлива. И многие начали устанавливать форсунки на обычные карбюраторные машины. Сегодня вы можете приобрести новый или подержанный комплект, в котором есть все необходимое для работы с системой.

Сколько стоит установка инжектора на ВАЗ 2107? Цена этого апгрейда около 20 000 рублей.Но такая замена обязательно окупится в будущем.

Итак, мы выяснили, как работает двигатель и генератор на «семерке». Инжектор ВАЗ 2107 намного лучше карбюраторного аналога.

Утеряв ностальгическую скупую слезу, констатируем, что конвейерная жизнь автомобиля ВАЗ 2107 благополучно закончилась. Причем закончилось оно не дома в Тольятти, а в гостях, на Ижевском автосборочном заводе, где сейчас осваивается производство Lada Vesta. Семерка производилась более 30 лет и даже экспортировалась в несколько стран мира.Однако в последние годы машина выглядела довольно скромно на фоне новых иномарок, несмотря на то, что переднеприводная Лада надежно прикрывала ее зад.

Что дает замена двигателя

Автомобиль ВАЗ 2107 по сути представляет собой люксовую комплектацию 2105, но вся заднеприводная классика собрана на базе автомобиля Fiat 124 и двух двигателей, которые собирались по лицензии итальянского концерна. Конечно, нельзя утверждать, что семерка — это тот же 2101, только с прямоугольными фарами и более мощным двигателем.Есть разница, пусть и незначительная, которая явно не тянет на новую модель в модельном ряду завода.

Но поскольку другие автомобили ВАЗ не покупал, да и развивать свою не мог, то семерку можно заранее считать другой моделью, хотя по всем канонам автомобильного мира это далеко не так. Чтобы не создавать иллюзий, достаточно взглянуть на разработку какой-то одной модели, например, Chevrolet Cheville. Он обновлялся каждые полгода и имел с десяток совершенно разных двигателей и кузовов.

Линейка двигателей ВАЗ 2107

Семерка также может похвастаться более чем одним двигателем, и в зависимости от того, какой двигатель может быть установлен на ВАЗ 2107, это была модификация автомобиля. Если брать в расчет только двигатели ВАЗ, то их может быть установлено 14 типов. Правда, конструктивно все они одинаковы и повторяют все тот же Fiat 124, но имеют разные рабочие объемы, разные системы питания и разное навесное оборудование. Вкратце попробуем рассмотреть отличия потенциальных двигателей для 2107.Мы не обещаем большого разнообразия того, что есть, то есть.

Родная семерка — силовой агрегат от автомобиля ВАЗ 2105 с увеличенным до полутора литров объемом. Впервые в стране в пятерке лидеров использовалась ременная передача, а не цепной привод распределительного вала, что потребовало внесения некоторых изменений в конструкцию цилиндро-поршневой группы и других изменений:


Следующим в рейтинге стал двигатель от 2105 объемом 1300 кубометров мощностью 66 сил.Также в разное время на автомобиль устанавливались двигатели от ВАЗ 21011 с цепным приводом ГРМ, но наиболее удачным вариантом многие считают трехколесный двигатель. Самый простой и правильный по соотношению диаметра цилиндра к ходу поршня самый проверенный двигатель ВАЗ — это двигатель 2103, который когда-то был двигателем от Fiat 125 Special.

Поменять ВАЗ на ВАЗ

Но время шло, и у ВАЗа появились новые двигатели и системы, которые можно было присоединить к старым классическим двигателям.В первую очередь это касается системы впрыска. Также серийно устанавливался инжекторный двигатель, точнее классический карбюраторный двигатель от семерки с инжектором. Помимо самой системы впрыска на такой двигатель устанавливалась система гидрокомпенсатора, катализатор и система натяжения цепи гидросистемы, если это был двигатель 2103.

Однако не совсем корректное применение более новых систем доставляло определенные неудобства. Поскольку организация моторного отсека изначально не предусматривала систему впрыска, ее установка делала обслуживание двигателя неудобным.Особенно ударил катализатор, снизивший клиренс на несколько сантиметров. А на наших дорогах это часто приводило к поломке выхлопной системы. К тому же водители привыкли самостоятельно диагностировать и регулировать карбюраторные двигатели, а с инжектором эти дела не работали. Здесь нам понадобилась компьютерная диагностика, которую не каждый мог и хотел себе позволить.

Основные трудности выбора мотора

После доработки двигателя 2108 и превращения его в 16-клапанный 106-сильный мотор появилась возможность устанавливать его и на классическую семерку.Это потребовало переделки как моторного щита, так и опоры двигателя. В двигателях от переднеприводных автомобилей ВАЗ была необходима переделка картера, так как штатный картер от двигателя Приора не мог быть установлен без вмешательства сварщика, картер упирался в переднюю балку. Также потребовались переделки и патрубки системы охлаждения, стартера и частично электрооборудования.

Многие пошли легким путем. Просто установили двигатель Нива 21107 объемом 1,7 литра, причем на него уже были установлены и система впрыска, и гидроподъемники.Двигатель стал на несколько лошадей мощнее, выхлоп за счет впрыска стал чище, а реакция двигателя на подачу топлива — ярче. Конечно, Альфа Ромео от ВАЗ 2107 никогда не выйдет, но в погоне за совершенством некоторые даже на семерку устанавливали двигатели от иномарок. Благо этого добра при разборке хватает, главное выбрать мотор примерно подходящего по габаритам и комплектации навесного оборудования. Дизельный двигатель в расчет не принимали, так как с документами могли возникнуть серьезные проблемы.

Но самой большой проблемой при замене двигателя 2107 на не родной была стыковка трансмиссии с двигателем. Для этого потребовалось интегрировать подшипник вала коробки передач в маховик, так как конструкция коробки передач переднеприводных автомобилей не предусматривала больших нагрузок на ведущий вал коробки передач. Не исключено, что был некоторый выигрыш при установке на ВАЗ 2107 еще одного двигателя, но проблемы с прохождением техосмотра для многих стали решающими в поисках самого мощного и современного автомобиля.

Небольшое прибавление мощности к нескольким лошадям, эффективности и более высокой динамике не смогло преодолеть все недостатки установки современных двигателей на семёрку, поэтому для нас навсегда останется та же семёрка, которая была самым роскошным массовым автомобилем в стране. Советов.

ВАЗ 2107 — пятиместный легковой автомобиль классической компоновки с передним продольным расположением силового агрегата и задними ведущими колесами. Двигатель — четырехцилиндровый, четырехтактный, восьмиклапанный, рядный, карбюраторный или с системой впрыска топлива.Корпус несущей конструкции цельнометаллический, сварной. Тип кузова — седан .

Автомобиль ВАЗ 2107 комплектуется карбюраторным двигателем ВАЗ 2103 рабочим объемом 1,5 л. Модификация автомобиля ВАЗ 21074 отличается двигателем модели ВАЗ 2106 рабочим объемом 1,6 л.

В последние годы выпуска данной модели выпускались модификации автомобиля ВАЗ 2107-20 с двигателем ВАЗ 2104 рабочим объемом 1,5 л и ВАЗ 21074-20 с двигателем ВАЗ 21067 рабочим объемом 1 л.6 литров, оснащенные впрыском топлива, механическая часть (блок цилиндров, шатунно-поршневая группа, коленчатый вал) этих двигателей соответственно идентична двигателям ВАЗ 2103 и ВАЗ 2106. На двигатели ВАЗ 2104 и ВАЗ 21067 устанавливаются более мощные генераторы и стартеры с планетарными коробками передач. Установка на автомобили двигателей с распределенным впрыском топлива, а также использование системы улавливания паров бензина и каталитических нейтрализаторов в выхлопных системах позволили снизить токсичность выхлопных газов и расход топлива, а также повысить надежность двигателя. пуск в холодную погоду.Кузов, ходовая часть и трансмиссия остались без изменений.

Предшественник — ВАЗ 2105, преемник — Lada Granta.

Модификации ВАЗ 2107

  • LADA-2107 (двигатель 2103, 1,5 л, 8 кл., Карбюратор)
  • LADA-21072 (двигатель 2105, 1,3 л, 8 кл., Карбюратор, ременной привод ГРМ)
  • LADA-21073 (двигатель 1,7 л, 8 кл., Одинарный впрыск — экспортная версия для европейского рынка)
  • LADA-21074 (двигатель 2106, 1,6 л, 8 кл., Карбюратор)
  • LADA-21070 (двигатель 2103, л.5 л, 8 кл., Карбюратор)
  • LADA-2107-20 (двигатель 2104, 1,5 л, 8 кл., Центральный впрыск)
  • ВАЗ-2107-71 (двигатель 1,4 л, двигатель 21034 66 л.с. на бензине А-76, версия для Китая)
  • LADA-21074-20 (двигатель 21067-10, 1,6 л, 8 кл. , Многоточечный впрыск, Евро-2)
  • LADA-21074-30 (двигатель 21067-20, 1,6 л, 8 кл., Многоточечный впрыск, Евро-3)
  • LADA-210740 (двигатель 21067, 1,6 л, 53 кВт / 72,7 л.с. 8 ячеек, инжектор, катализатор) (2010 г.в.)
  • LADA-21077 (двигатель 2105, л.3 л, 8 кл., Карбюратор, ременной привод ГРМ — экспортная версия для Великобритании)
  • LADA-21078 (двигатель 2106, 1,6 л, 8 кл., Карбюратор — экспортная версия для Великобритании)
  • LADA-21079 (роторно-поршневой двигатель 1,3 л, 140 л.с., изначально создавался для нужд МВД и КГБ)
  • ВАЗ-2107 ЗНГ (двигатель 21213, 1,7 л, 8 кл., Центральный впрыск)

В таблицах приведены технические характеристики автомобиля ВАЗ 2107, и его модификаций.

общие данные

Опции ВАЗ 2107 ВАЗ 21074 ВАЗ 2107-20 ВАЗ 21074-20
Снаряженная масса, кг 1060 1060 1060 1060
400 400 400 400
Допустимая максимальная масса, кг 1460 1460 1460 1460
Дорожный просвет легкового автомобиля с максимально допустимой массой, с шинами 175/70 R13, не менее, мм:
к поперечине передней подвески 162 162 162 159
к балке заднего моста 157 157 157 154
Допустимая масса груза на дополнительной (верхней) стойке, кг 50 50 50 50
Максимальная скорость, км / ч:
148 148
с водителем и пассажиром 150 150 150 150
Время разгона с места до скорости 100 км / ч, с:
с водителем и одним пассажиром 17 16 17 16
с максимально допустимой массой 19 17,5
Наименьший радиус поворота по следу наружного переднего колеса, м 5,6 5,6 5,6 5,6
Наибольший подъем, преодолеваемый автомобилем с разрешенной максимальной массой без разгона на первой передаче,% 36 36 36 36

Двигатели

Опции ВАЗ 2103 ВАЗ 2106 ВАЗ 2104 ВАЗ 21067
Количество и расположение цилиндров четырехцилиндровый, четырехтактный, рядный
Система подачи карбюратор распределенный впрыск
Октановое число бензина 92-93 95
Диаметр цилиндров и ход поршня, мм 76×80 79×80 76×80 79×80
Порядок цилиндров 1-3-4-2
Степень сжатия 8,5 8,5 8,5 8,5
Рабочий объем, л 1,45 1,57 1,45 1,57
Мощность номинальная по ГОСТ 14846 (нетто), кВт (л. с.) 52,5 (71,4) 54,8 (74,5) 50,0 (68,0) 54,5
Частота вращения коленчатого вала при номинальной мощности, мин -1 5600 5600 5000 5000
Максимальный крутящий момент при частоте вращения коленчатого вала 3400 мин -1 (3000 мин -1 для двигателя ВАЗ 2106), Н * м 103,9 116
Минимальная частота вращения коленчатого вала, мин -1 850-900 850-900 820-880 820-880
Направление вращения коленчатого вала со стороны шкива правый
Система смазки комбинированный, под давлением и спрей
Система охлаждения жидкость, закрытая, с принудительной циркуляцией
Система вентиляции картера принудительный, с выхлопом картерных газов во впускной коллектор

Трансмиссия

Сцепление однодисковый, сухой, с гидравлическим запорным приводом и центральной диафрагменной пружиной
Трансмиссия механическая, четырех- или пятиступенчатая, трехходовая, трехвальная, с синхронизаторами всех передних передач
Передаточные числа на шестернях:
первый 3,67
второй 2,10
третий 1,36
четвертый 1,0
пятая 0,82
обратный 3,53
Карданная передача двухвальный, с промежуточным подшипником и упругой муфтой
главная передача гипоид
Передаточное число главной передачи Передаточное число — 3. 9 или 4,1
Дифференциал коническая, двухспутниковая
ВАЗ 2107

выпускался с 1982 по 2012 год. За это время он успел стать поистине народным автомобилем. И неудивительно. Дешевизна, хорошая надежность узлов и агрегатов, а также возможность отремонтировать авто практически на коленях. Как известно, «сердце» машины — это мотор. А в этой статье мы подробно рассмотрим двигатель ВАЗ 2107.

Какой двигатель можно поставить на эту машину

Изначально на модель ВАЗ 2107 устанавливалось 2 типа двигателей, это:

  • , рабочим объемом 1.5 литров
  • ВАЗ 2106
  • , рабочим объемом 1,6 л

Были также двигатели объемом 1,3 и 1,2 л, но их очень мало и практически не встречались.

Также возможна установка двигателя от ВАЗ с передним приводом, но это слишком трудоемко и неоправданно.

Это интересно!
Иногда к названию автомобиля добавляется английская буква «i». Это значит, что двигатель ВАЗ 2107 инжекторный.

Форсунка — форсунка.Сопло. По принципу работы инжекторные бензиновые двигатели очень похожи на дизельные.

Двигатель ВАЗ 2103

Технические характеристики

Основные характеристики двигателя представлены в таблице ниже:

ОПЦИИ ЗНАЧЕНИЕ
1972 — наше время
Система подачи Форсунка / карбюратор
Тип двигателя Рядный
Количество поршней 4
Материал блока цилиндров чугун
алюминий
2
Ход поршня 80 мм
Диаметр цилиндра 76 мм
Объем двигателя 1452 см 3
Мощность 71 л.из. при 5600 об / мин
Максимальный крутящий момент 104 Нм при 3600 об / мин
Степень сжатия 8,5 шт.
Объем масла в картере 3,74 л

В двигателе используется топливо АИ-93. На практике автомобилисты могут заправлять совершенно разные виды топлива. Наиболее частые отклонения от нормы — заливка АИ-92 и АИ-95. Подробнее об этом вы можете прочитать ниже.
  • По имеющимся данным, расход топлива в городах составляет 9.4 литра на 100 км.
  • На ровной дороге на крейсерской скорости уже будет 6,9 литра на 100 километров.
  • В смешанном режиме расход составит от 8 до 9 литров на 100 км. Такие цифры не позволяют назвать этот двигатель экономичным, но в этом случае многое зависит от самого водителя.
  • Еще один параметр, который зависит от водителя, — это расход масла на 100 км. Для среднестатистического водителя автомобиля с этим двигателем это 700 грамм на 100 км. Это, конечно, немало, но при аккуратной езде можно снизить этот расход до 450-500 г / 100 км.
  • Двигатель 2103 в сборе весит 121 кг.

Его размеры (характеристики указаны в миллиметрах):

Особенности эксплуатации и обслуживания

Ранее говорилось, что многие водители не могут определиться с типом топлива, которое используется для своего двигателя на ВАЗ 2107. И если с АИ-92 все просто, так как его состав очень похож на АИ-93, то с У АИ-95 все не так гладко.

Повышение октанового числа приводит к повышенному риску перегорания клапана, но дает небольшое увеличение мощности.Двигатель начинает работать более плавно и стабильно.

Но конструкторы все же учли возможность использования бензина АИ-95. Вам просто нужно правильно выставить угол опережения зажигания на своей машине (если у вас обычный карбюраторный двигатель) или перепрошить блок управления двигателем (если у вас двигатель ВАЗ 2107 инжекторный). Но обычно и этого не требуется. Двигатели этой марки очень выносливы и не прихотливы к типу топлива (в разумных пределах).

К замене масла на любом двигателе нужно подходить со всей серьезностью. Некачественное масло может привести к не очень приятным последствиям, таким как ускоренный износ основных узлов и агрегатов.

Умение выбирать масло — это настоящий навык. Брать известные бренды не всегда безопасно, так как с большой долей вероятности можно встретить подделку фирм, не чистых под рукой. В лучшем случае вы не получите тех положительных качеств, которыми обладает эта компания. В худшем случае придется проводить капитальный ремонт.

Неизвестные марки брать тоже не стоит.В этом случае вы покупаете кота в мешке. Можно купить масло по качеству, не уступающее дорогим аналогам, а можно залететь в дорогой ремонт. Лучше всего брать масло в специализированных магазинах, где можно получить хоть какое-то объяснение и компенсацию.

Также немаловажным параметром является класс масла по международной номенклатуре. Однако здесь все проще. Вам просто нужно взять то масло, которое рекомендует производитель.

Производитель (АвтоВАЗ) рекомендует для двигателей ВАЗ 2107 и других моделей с данным типом двигателя:

  • 5W-30;
  • 5W-40;
  • 10W-40;
  • 15W-40.

Масла надо брать около 4 литров. При замене обычно достаточно 3,5 л масла. Остальное лучше возить с собой в багажнике, так как расход масла в этом двигателе оставляет желать лучшего.

  • Замена масла в двигателе ВАЗ 2107

Сама процедура довольно проста и не должна вызывать вопросов. Масло на ВАЗ 2107 лучше менять в теплое время года.

  1. Для начала нужно завести машину и прогреть ее до рабочей температуры.
    Затем заглушите его и дайте маслу стечь обратно в картер. На это уйдет около получаса. За это время подготавливаем приемную емкость объемом 4-5 литров, а также новое масло, лейку и шланг.
  2. Выкрутите пробку на картере специальным ключом и дождитесь, пока стечет старое масло.
  3. Если вы меняете тип или марку масла, обязательно возьмите и промывочное масло, которое очистит двигатель от старых остатков. Вылейте его таким же образом.
  4. Затем закручиваем крышку картера и заливаем новое масло через горловину на ГБЦ. Уровень измеряем щупом. Он должен быть где-то между отметками MIN и MAX. Учтите, что масло не вода и оно не может быстро погрузиться в картер, а потому после непродолжительной стоянки уровень масла в картере еще немного поднимется.

Обычно вместе с заменой масла меняется и масляный фильтр. Здесь еще проще:

  1. Отвинчиваем старый с помощью специального инструмента (можно и обычную веревку), смазываем уплотнительное кольцо нового фильтра маслом и прикручиваем на место старого.

Регулировка клапанов — довольно сложный процесс, требующий определенных навыков и инструментов. Собственно регулировку клапанов желательно доверить грамотным специалистам, но если вы хотите все делать самостоятельно, то это видео для вас:

Капитальный ремонт и ТО

Если клапаны можно регулировать в домашних условиях, то капитальный ремонт двигателя доверить только специалистам.

При капитальном ремонте все узлы и агрегаты двигателя ВАЗ 2107 проверяются на исправность.

  1. Состояние клапана, регулировка;
  2. Цепь, натяжение цепи;
  3. Состояние сальников, сальников клапанов;
  4. Геометрия блока цилиндров;
  5. Состояние поршней, коленвала, пальцев, шатунов;
  6. Износ компрессионных колец;
  7. Состояние масляного насоса и насоса охлаждающей жидкости.

В случае поломки деталь будет заменена. Блок цилиндров будет расточен, что увеличит камеру сгорания и рабочий объем.После этой процедуры автомобиль будет находиться на обкатке в несколько тысяч километров.

Обычно обкатка длится 5-10 тыс. Км. В это время не рекомендуется давать двигателю большие нагрузки. После завершения этой процедуры ваш двигатель вас порадует.

Неисправности

1. Двигатель не запускается

Причина поломки Метод устранения
Нет топлива в карбюраторе
Засорен топливопровод Продуть топливопровод, промыть топливный бак
Засорены фильтры карбюратора и топливного насоса Промыть фильтры, при необходимости заменить
Неисправна система зажигания Проверить систему зажигания, заменить сломанные детали
Не открывается воздушная заслонка карбюратора с первыми вспышками в цилиндрах Устранить герметичность пускового устройства карбюратора
Электромагнитный клапан карбюратора не открывается при включении зажигания:
обрыв в проводе, идущем к клапану Проверьте провод и его соединения, замените поврежденный провод
Неисправен электромагнитный клапан Заменить клапан

2. Стук коренных подшипников коленчатого вала

Обычно глухой металлический стук. Обнаруживается, когда дроссельные заслонки внезапно открываются на холостом ходу. Его частота увеличивается с увеличением частоты вращения коленчатого вала. Чрезмерный осевой зазор коленчатого вала вызывает более резкий стук через нерегулярные интервалы, особенно заметный, когда частота вращения коленчатого вала постепенно увеличивается и уменьшается.

Причина неисправности Способ устранения
Слишком раннее зажигание Отрегулируйте угол опережения зажигания
Недостаточное давление масла Проверить давление масла
Ослабленные болты маховика Затяните болты с рекомендованным моментом
Увеличенный зазор шейки
и вкладыши коренных подшипников
Отшлифуйте шейки и замените вкладыши
Увеличенный зазор между упорными полукольцами
и коленчатым валом
Заменить упорные шайбы на новые или увеличенной толщины

Тюнинг двигателя

Наиболее популярные виды тюнинга двигателей этого типа — увеличение рабочего объема, замена распредвала, установка фильтра нулевого сопротивления и прямоточного выхлопа.

Самый эффективный (и самый дорогой) способ — установить турбо-комплект.

  • Увеличение рабочего объема

Устройство двигателя ВАЗ 2103 позволяет неплохо увеличить рабочий объем, так как его блок цилиндров практически идентичен блоку цилиндров ВАЗ 2106. А при расточке этого блока его можно сделать под поршень и кольца двигателя ВАЗ 2106.

Таким образом, мы получаем увеличение рабочего объема, что увеличивает расход топлива и мощность.Если и этого мало, то со стороны клапанов подтачивают поршни и устанавливают коленвал от Нивы, что тоже увеличивает рабочий объем. Предположительно, после этих операций можно получить двигатель рабочим объемом 1,7 л, иногда 1,8 л.

  • Установка нового распредвала

Данная модификация не увеличивает мощность двигателя, но меняет характер его работы. В большинстве случаев стараются установить распределительный вал, который будет передавать максимальный крутящий момент на минимально возможные обороты. Это делает двигатель более отзывчивым на низких оборотах, что очень полезно при движении на низких оборотах двигателя. Оптимальный вариант для такой модификации — распредвал от Нивы 21213.

  • Установка прямоточного выхлопа и фильтра нулевого сопротивления

Самая популярная модификация. Во-первых, это довольно дешево. Во-вторых, позволяет автовладельцу хвастаться перед соседями по гаражам. На самом деле это не имеет практической пользы для штатного двигателя. Позволяет ощутить небольшой прирост мощности только на высоких оборотах.

Достаточно эффективен при установке Turbo, так как не давит на мотор, который теперь способен развивать огромные мощности. Прямоточный выхлоп неудобен для повышения шума выхлопа. Использовать фильтр в сырую погоду опасно, так как он может вызвать утечку воды в двигатель и гидроудар.

  • Установка Турбо-наддува

Самый дорогой и эффективный способ увеличения мощности двигателя, при этом его ресурс резко падает в 2-3, иногда в 4-5 раз.

Требуется глубокая настройка выхлопа:

  1. Установка Т-образных клапанов
  2. Импортные кольца и поршни кованые
  3. Кал облегченный коленчатый
  4. Интеркулер и др.

Также обязательно, чтобы ваш двигатель ВАЗ 2107 был инжекторным. Карбюратор от такого высокого давления банально может лопнуть. В данной статье не будет описываться процедура установки Турбо на ВАЗ 2107. Такой информации достаточно во всемирной паутине. Здесь мы просто укажем цену примерно 15% от стоимости автомобиля.Если вы готовы потратить на это свои деньги, дерзайте.

Двигатель ВАЗ 2106

Технические характеристики

Год выпуска двигателей данного типа 1976 — наше время
Система подачи Форсунка / карбюратор
Тип двигателя Рядный
Количество поршней 4
Материал блока цилиндров чугун
Материал головки блока цилиндров алюминий
Количество клапанов на цилиндр 2
Ход поршня 80 мм
Диаметр цилиндра 79 мм
Объем двигателя 1569 см 3
Мощность 75 л. из. при 5400 об / мин
Максимальный крутящий момент 116 Нм при 3000 об / мин
Расход топлива (100 км): 10,3 л
городской 7,4 л
гусеница 10 л
смешанный

Размеры и масса идентичны (см. Параграф Характеристики двигателя ВАЗ 2103).

Особенности эксплуатации

Полностью идентичен двигателю ВАЗ 2103 (см. Аналогичный комплект двигателя ВАЗ 2103).Объем масла в картере также такой же и составляет 3,75 литра.

Тюнинг двигателя

Также идентичен двигателю ВАЗ 2103. См. Раздел Тюнинг двигателя (ВАЗ 2103). Особенности расточки будут описаны ниже.

  • Увеличение рабочего объема

Идентично пункту «Увеличение рабочего объема двигателя ВАЗ 2103» с поправкой, что этот двигатель не требует заточки блока цилиндров. Уже надоело до нужных значений.

На этом статья завершается. Надеемся, что вам было интересно и вы нашли ответы на вопросы: «Какой двигатель можно поставить на машину?», «Как увеличить мощность двигателя без потери надежности?» и «Что такое инжектор?» Как видите, несмотря на скромные характеристики двигателя, ВАЗ 2107 имеет потенциал для модернизации и по скоростным характеристикам может не уступать современным автомобилям.

Двигатели ВАЗ 2106: особенности конструкции, описание, ремонт

На

автомобилей ВАЗ-2106 были установлены моторы 100260.Кроме этого автомобиля они подходят и всем остальным классическим моделям ВАЗ от 2103 до 2107. Давайте разберемся, что такое двигатели ВАЗ-2106, как устроен двигатель, какие у него с ним проблемы, как ремонтировать.

общее описание

Данные силовые агрегаты предназначены для установки на легковые автомобили малого класса. Производство двигателей на Волжском автомобильном заводе началось в 1976 году. Такой же агрегат устанавливался на ВАЗ-21074, Нива-2121.

Двигатель имеет ресурс 125 000 км, однако это только паспортные данные.Практика показывает, что двигатели ВАЗ-2106 способны проходить от 200 тысяч км и выше. Естественно, это при условии качественного и своевременного обслуживания. Мотор имеет потенциал 80 л / с без потерь ресурса.

Технические характеристики

Итак, ВАЗ-2106-1000260 — бензиновый силовой агрегат. Система питания может быть разной. Старые двигатели ВАЗ-2106 были карбюраторными, современные — инжекторными. Его объем составляет 1568 см3. По паспорту мощность 77 л / с. Крутящий момент 104 Нм при 3000 об / мин.

Расход топлива по городу 10,3 на 100км пробега. По бездорожью можно погонять чуть экономичнее. Расход по паспорту 7,4 литра. При эксплуатации авто в смешанном цикле аппетиты составляют около 10 литров. Двигателям для эффективной работы необходимо не только топливо, но и моторные масла — агрегат расходует 0,7 литра смазочной жидкости на каждые 1000 км пробега. Залейте в агрегат 3,5 литра масла.

Отличительные особенности

Двигатели ВАЗ-2106 — вполне удачное завершение предыдущей модели.В процессе создания силового агрегата инженеры использовали самые современные на то время технологии. Производитель поставил задачу улучшить конструкцию и технические характеристики двигателя любой ценой и всеми доступными способами.

Увеличена мощность двигателя ВАЗ-2106 за счет увеличения общего полезного объема. Особое внимание при разработке и производстве инженеры уделили повышению качества камеры сгорания. Благодаря доработкам и модернизациям родился блок цилиндров 10002011.Кроме диаметра, других отличий от базовой конструкции в данном агрегате нет.

В ходе технологических процессов производства инженеры и специалисты придают каждому блоку цилиндров определенный класс. Теперь вы можете выбрать пять или более из этих классов. Они отличаются на 0,01 мм. Этим классам присвоены символы — A, B, C, D, E. Чтобы узнать, к какому классу относится конкретный агрегат, достаточно заглянуть под движок. Буква указана внизу основания. Головка блока с индексом 21011-10005011-10 осталась без изменений.Чтобы скорректировать общий размер цилиндров, разработчикам и инженерам пришлось применить новые прокладки ГБЦ.

Что касается стандартных и принятых во всем мире поршней, то поршни имеют много схожих характеристик. В этом двигателе использованы детали поршневой системы от агрегата 21011. Номинальный диаметр этого поршня 79 мм по паспортным данным.

Новая модификация двигателя имеет специальные цилиндрические колодцы. Также увеличились объемы. В процессе работы на каждом участке поршень нагревается более равномерно и не сразу, а постепенно.Таким образом, разработчикам удалось компенсировать тепловую деформацию. Также инженеры решили разместить в бобышках поршней специальные терморегулирующие пластины. С 1990 года силовые агрегаты комплектовались карбюраторами «ОЗОН» 2107-1107010-20, а также вакуумным распределителем зажигания.

Особенности эксплуатации

Двигатели для данной модели имеют определенные особенности, которые необходимо учитывать при использовании автомобиля. Рассмотрим, как правильно эксплуатировать этот двигатель. Также перечислим типовые неисправности.

Предварительный нагрев

Чтобы силовой агрегат мог работать долго, с ним нужно быть осторожным. Итак, любой механизм, прежде чем начать активно работать, должен прогреться. Для нормального прогрева двигателя необходимо дать ему поработать пять минут на оборотах, близких к 2000 тысячам. Как понять, что можно начинать движение? Мотор может стабильно работать на холостом ходу.

Распредвал

В работе двигателя ВАЗ-2106 есть еще одна особенность. В процессе эксплуатации наблюдается повышенный износ распредвала.Об износе детали водитель может узнать по характерному стуку на холостом ходу.

Его будет слышно даже при закрытом капоте и в салоне автомобиля. Чтобы предохранить распределительный вал от преждевременного и интенсивного износа, необходимо регулярно регулировать клапаны.

Замена масла

Если вы нарушите правила производителя и не замените моторное масло вовремя, это приведет к износу цилиндров. Их диаметр увеличится на 0,15 мм. Не заливайте дешевые и некачественные масла.Уровень не должен быть ниже среднего. На машине пробег более 60 тыс. Км. Цилиндры с нехваткой масла выйдут из строя.

Если агрегат потребляет больше масла, чем он, можно сказать, что клапаны или кольца вышли из строя. В этом случае в первую очередь нужно измерить компрессию, а потом уже искать причину повышенного аппетита.

Перегрев

Проблема перегрева актуальна для любого мотора. Если двигатель ВАЗ-2106 (карбюратор) закипает, но не греется в штатном режиме, владельцу следует обратить внимание на термостат.

Поменяли на более качественную. Также проблема может скрываться в забитом радиаторе. Дополнительно проверяется система охлаждения. Может образовывать воздушную пробку.

Двигатель torit

Работа двигателя ВАЗ-2106 не всегда плавная и стабильная. Иногда вместо четырех цилиндров их всего три. На это есть несколько причин. Так что чаще всего все виной всему ненастроенные зазоры клапанов или прогорание клапана. Вертел также возникает из-за горячей охлаждающей жидкости. Популярная причина — некачественное топливо в баке, неисправный карбюратор, неисправность системы зажигания.

Выхлоп из выхлопной трубы

Дымящийся двигатель требует капитального ремонта. Причина — необратимые нарушения в работе сальников или маслосъемных колец. Технические характеристики двигателя ВАЗ-2106 меняются в худшую сторону.

Зимняя эксплуатация и запуск двигателя

Зимой производитель рекомендует запускать двигатель вручную с помощью пусковой рукоятки. Также важно прогреть аккумулятор — для этого на пару секунд включите свет.Чтобы двигатель не заглох, перед запуском выжимают сцепление. Дело в том, что трансмиссионное масло в коробке передач слишком густое и нужно время, чтобы снова стать жидким. Зимние масла не вызовут таких проблем.

Стартер запускается только при выжатом сцеплении. Чтобы мотор не глохнул, вытягиваем всасывающий. Отпускать его следует как можно медленнее, так как двигатель прогреется и обороты двигателя ВАЗ-2106 упадут до холостого хода.

Периодически нажимайте и отпускайте педаль акселератора для подачи смазки на компоненты и механизмы двигателя.Двигатель должен проработать на холостом ходу не менее пяти минут.

Особенности капремонта

Перед ремонтом в первую очередь необходимо произвести демонтаж. Для капитального ремонта этого двигателя вам потребуются специальные инструменты — металлообрабатывающий и измерительный. Процесс сборки лучше доверить специалистам, но многие автомобилисты собирают эти моторы самостоятельно.

Для демонтажа крышки ГБЦ и маховика необходимо иметь определенный опыт или обратиться в СТО. Особые навыки требуют разборки пальцев.Также для проведения капитального ремонта необходимы диагностические навыки. Завершение ремонтных работ установка двигателя ВАЗ-2106 обратно на автомобиль.

Вывод

Итак, мы разобрались, из чего состоит силовой агрегат модели ВАЗ-2106. Мотор довольно слабый, поэтому на данный момент тюнингом и доработками этого двигателя занимаются многие автовладельцы. Частый вид тюнинга — установка головки на 16 клапанов. Это позволяет увеличить мощность на 20 процентов. Бюджет тюнинга не превышает 20 тысяч рублей.Некоторые устанавливают турбокомпрессор, но это очень дорого.

Обозначения двигателя 2107

Двигатель — это сердце любого автомобиля. Не зря слово «автомобиль» в переводе с латинского означает «самоходный». Это силовой агрегат, который отличает любой велосипед от автомобиля. Двигатели семейства ВАЗ-классика, к которому относится ВАЗ 2107, были передовыми в своем классе для своего времени — достаточно тихие, экономичные, неприхотливые. Вес силового агрегата и масса автомобиля составляют 10% и 90%, что неплохо для развития тяги.Поговорим подробнее о двигателе.

Все двигатели классического семейства, включая ВАЗ 2107, бензиновые, четырехтактные. У всех агрегатов четыре цилиндра, четыре поршня, которые расположены в ряд, установлен карбюратор. Агрегат восьмиклапанный, по два клапана на каждый цилиндр. Распредвал (или механизм ГРМ, газораспределитель) расположен сверху. Вверху находится подача смеси топлива и воздуха, которую подает карбюратор.

Изначально карбюратор, двигатель «шестерка», ВАЗ 2106, его объем 1.6 литров, устанавливался на ВАЗ 2107. В дальнейшем будем иметь в виду именно этот карбюраторный двигатель.

Также можно установить двигатель 21067, его объем 1,6 л. Масса этих двух типов двигателей практически одинакова.

Кроме этого стандарта, на старые модели ВАЗ 2107 устанавливались силовые агрегаты 2103 и 2104, на другой размер цилиндра, который был не 79 мм, а 76 мм. Соответственно, мощность двигателя была немного меньше.

У всех силовых агрегатов порядок работы цилиндров 1-3-4-2.

Силовой агрегат, фронтальный разрез

Мощность агрегатов, устанавливаемых на ВАЗ 2107, и прежде всего на ВАЗ 2106, составляет 54,8 кВт, или 74,5 л.с. Здесь прямая зависимость: чем больше объем цилиндра, тем выше мощность двигателя. Карбюратор добавляет двигателю большей надежности, по сравнению с впрыском, при выходе из строя двигателя возможность давать «свет» и т.д.

Вес двигателя в сборе около 120 кг, поэтому не рекомендуется. попробовать снять силовой агрегат, не имея под рукой электротали или мостового крана.

Двигатель имеет следующий вид:

  • Блок цилиндров — высокопрочный чугун. Он содержит 4 высокоточных полости — цилиндры в один ряд. На рисунке изображена схема блока цилиндров и протекает в нем охлаждающая жидкость. Его масса велика, это самая тяжелая часть силового агрегата.


  • Коленчатый вал также изготовлен из высокопрочного чугуна, он опирается на пять опор, называемых шейками. Масса коленвала большая, точность его обработки тоже велика, шейки закалены токами высокой частоты.На рисунке показаны схема, устройство и основные допуски при производстве коленчатого вала.


  • Шатуны — изготовлены из высокопрочной кованой стали, так как испытывают большие нагрузки. Их 4 штуки, по одной на каждый цилиндр. Поршневой палец вдавливается в шатун. Поскольку шатуны нельзя заменить друг на друга, они маркируются в соответствии с цилиндрами. На рисунке показано устройство и основные размеры поршня (справа) и шатунов (слева) и их диаграмма предельных допусков в мм.


  • Поршни — отлитые из легких алюминиевых сплавов, с лужеными наружными поверхностями. Эта технология улучшает приработку поршня к стенке цилиндра. На поршни установлены три кольца, два из которых называются компрессионными, и одно маслосъемное.
  • Головка блока цилиндров — изготовлена ​​из легкого алюминиевого сплава, вес у нее сравнительно небольшой, а между нею и блоком цилиндров есть специальная прокладка, которая не дает усадки.На рисунке показано устройство головки БК и клапанов.


  • Звездочка распределительного вала и клапанный механизм вместе с цепью составляют механизм газораспределения. Цепной привод работает совместно с натяжителем и цепным демпфером.
  • Маховик расположен на заднем полюсе коленчатого вала. На маховике имеется чугунная коронная шестерня, которая включает стартер для запуска двигателя. Для увеличения мощности двигателя вес маховика можно уменьшить, установив более легкий вариант.
  • В принципиальную схему агрегата входит много других, например, схема смазки двигателя также будет представлена, например, так:

Автомобиль ВАЗ 2107 создан на базе модели 2105. Новый седан рассчитан на 5 мест и оснащался 5-ступенчатой ​​механической коробкой передач. Автомобиль был запущен в производство в 82-м году.

Изначально в качестве силового агрегата использовался карбюраторный двигатель от автомобиля ВАЗ 2103. Последующие модели и модификации также оснащались карбюраторными двигателями внутреннего сгорания.Для экспортных моделей 21073 разработан новый узел впрыска. Он обладал достаточной мощью, а также экономией. Объем двигателя 1,7 л. Далее на все «семерки» стали ставить форсунки. Это был более современный двигатель (инжектор ВАЗ 2107) объемом 1,6 л. Это позволило обеспечить соблюдение действующих экологических норм.

Разберемся, что такое инжектор, посмотрим принципы его работы, технические характеристики.

История и устройство инжектора

Споры о том, какая из систем лучше, среди специалистов и автомобилистов не утихают до сих пор.Но оставим эти споры профессионалам. А начинающим автолюбителям просто необходимо знать, как работает эта система и как она работает.

Совсем не обязательно, что автомобилистам эти знания понадобятся для самостоятельного ремонта. Однако знание — сила. Эти знания нужны хотя бы для того, чтобы начинающего автолюбителя не обманули хитрые механики с СТО за углом.

История этого устройства начинается в 1951 году. Именно тогда известная компания Bosch установила такую ​​систему впрыска на двухтактный двигатель одного спорткара.Затем, в 1954 году, известный и популярный производитель автомобилей Mercedes также начал оснащать свои моторы новой системой.

Серийное использование форсунок началось в конце 70-х годов. Уже тогда было понятно, что это устройство работает лучше обычных карбюраторных систем.

В результате инжекторы полностью вытеснили своих «предков». Все современные автомобили оснащены такими системами как распределенного, так и прямого электронного впрыска.

Принцип работы инжектора в системе питания

Система впрыска предназначена для подачи топлива прямым впрыском с инжектором непосредственно во впускной коллектор цилиндра.Поэтому автомобили с системой распределенного впрыска называют впрыском.

Классификация метода впрыска зависит от того, как работает система, а также от того, где установлен инжектор и сколько их в машине.

Во всех современных автомобилях используется система распределенного впрыска топлива. То есть на каждый цилиндр есть отдельный инжектор. Принципы работы основаны на сигналах микроконтроллера, который получает информацию от множества датчиков.Затем, основываясь на этой информации, контроллер либо открывает, либо закрывает форсунки.

Форсунка ВАЗ 2107: устройство

На автомобили ВАЗ 2107 устанавливается система распределенного впрыска. Работает в паре с электронной системой управления двигателем. Он называется ЭБУ. Он использует многочисленные датчики для контроля расхода и количества воздуха и топлива, поступающих в цилиндры. Также ЭБУ при необходимости запускает или останавливает топливный насос, контролирует образование искры на свечах зажигания, а также корректирует углы зажигания.Помимо всего этого, ЭБУ регулирует частоту, с которой коленчатый вал вращается на холостом ходу, а также при необходимости запускает вентилятор охлаждения и управляет системой охлаждения.

Схема работы цепи питания впрыска на ВАЗ 2107

Здесь нет ничего сложного. Эта схема не должна вызвать затруднений даже у новичков.

Сначала топливная система начинается с топливного бака и топливного фильтра. Затем с помощью топливного насоса смесь перетекает через фильтр в топливную рампу.На аппарели установлен специальный регулятор давления, который регулирует процесс подачи топлива к форсункам ВАЗ 2107.

С помощью этого регулятора создается давление 300 МПа, а избыток топлива направляется обратно в бак. Форсунки открываются и закрываются с помощью электрических импульсов, поступающих от электронного блока управления. Они предназначены для обеспечения одновременной подачи топливной смеси во впускной коллектор каждого из цилиндров при каждом обороте коленчатого вала.

Сколько горючей смеси попадает в цилиндры, зависит от времени, в которое форсунки открыты. Это время регулируется контроллером в соответствии с информацией, полученной от датчиков.

Датчики (инжектор ВАЗ 2107), установленные на двигателе, выдают всю необходимую для этого информацию. Например, датчик коленчатого вала предоставляет информацию, по которой контроллер вычисляет время между импульсами для форсунок. Если режим работы силового агрегата увеличен, то система увеличивает время открытия форсунок.Контроллер рассчитывает время на основе информации от дроссельной заслонки, а также датчика массового расхода воздуха.

ЭБУ постоянно контролирует напряжение в электросети автомобиля, поэтому в случае падения напряжения время открытия форсунок увеличивается. Все режимы работы мотора и форсунки контролируются контроллером. Этим обеспечивается регулировка состава топливной смеси и работа форсунок на «инжекторном» автомобиле ВАЗ 2107.

Система зажигания

Традиционные устройства здесь не используются. В качестве систем, обеспечивающих зажигание, ВАЗ 2107 (инжектор) комплектуется одним модулем, который состоит из двух катушек, а также электроникой. В системе не используются движущиеся части.

Как работает система впрыска G7?

Сколько топлива будет подаваться через форсунки в цилиндры, регулируется электрическим импульсом от ЭБУ. Блок рассчитывает количество топлива, которое нужно двигателю, а также определяет, какой длины будет импульс.

Когда коленчатый вал начинает проворачиваться, самый первый импульс от датчика холостого хода заставляет ЭБУ включить все форсунки. Самая первая инъекция происходит каждый раз при запуске. Как долго продлится пульс, зависит от температуры.

Когда водитель включает зажигание, реле топливного насоса запускается и создает давление в топливной магистрали. Затем компьютер проверяет температуру и вычисляет, сколько воздуха и топлива необходимо для создания смеси, а затем подает ее в двигатель.Инжектор ВАЗ 2107, кстати, экономичнее карбюраторных аналогов. Это достигается за счет более точной дозировки топлива.

Генератор

Форсунка ВАЗ 2107, помимо всех этих устройств и датчиков правильной работы системы впрыска, также поставляется с генератором. Необходимо зарядить аккумуляторы и запитать всех потребителей электроэнергии, а также систему впрыска.

Как работает генератор модели ВАЗ 2107? Форсунка дозирует топливо в цилиндр, после чего автомобиль приводится в движение.В этот момент генератор вырабатывает необходимое напряжение для зарядки аккумулятора и питания электрооборудования.

ВАЗ 2107: отзывы

Что касается отзывов прямых владельцев, то они как всегда очень противоречивые. Многие водители и владельцы этого автомобиля жалуются на большой расход топлива и невысокую динамику модели ВАЗ 2107. При этом инжектор не ругают. Также многие водители говорят, что их устраивает все как в конструкции автомобиля, так и в устройстве и работе системы питания.Кому-то вообще не нравится продукция российского автопрома, поэтому они всячески ругают отечественные автомобили.

Сегодня если не все, то большинство водителей оценили систему впрыска топлива. И многие начали устанавливать форсунки на обычные карбюраторные машины. Сегодня вы можете приобрести новый или подержанный комплект, в котором есть все необходимое для работы с системой.

Сколько стоит установка инжектора на ВАЗ 2107? Цена этого апгрейда около 20 000 рублей.Но такая замена обязательно окупится в будущем.

Итак, мы выяснили, как работает двигатель и генератор на «семерке». Инжектор ВАЗ 2107 намного лучше карбюраторного аналога.

«Семерка» — последний представитель серии автомобилей ВАЗ с задним приводом. Седьмая модель разработана на базе ВАЗ 2105 и отличается формой сидений, внутренней отделкой, формой осветительных приборов и мощностью двигателя.

Первоначально 1.5-литровый двигатель от ВАЗ 2103 был установлен на ВАЗ 2107. Впоследствии линейка двигателей, устанавливаемых на «семерку», была расширена. Для разных рынков выпускались автомобили с объемом двигателя от 1,45 до 1,7 литра. Именно 1,7-литровый двигатель первым оснастили не карбюратором, а системой впрыска. Впоследствии инжектор ВАЗ 2107 полностью сместил с конвейера карбюраторные автомобили.

Принцип работы инжекторного двигателя ВАЗ 2107

В отличие от карбюраторных систем, где подготовка воздушно-топливной смеси происходит в камерах карбюратора, система впрыска предполагает впрыск топлива непосредственно в цилиндры.Поэтому такую ​​систему называют «системой многоточечного впрыска».

Системы впрыска квалифицируются в зависимости от принципа действия и количества форсунок. «Семерка» оснащена отдельной системой впрыска с 4 форсунками (по одной на цилиндр). Форсунки ВАЗ 2107 управляются микроконтроллером электронного блока управления двигателем. Он регулирует подачу топлива в цилиндры в зависимости от режима работы, положения педали газа и других параметров, считываемых специальными датчиками.

Электронный блок управления (ECU) контролирует количество топлива и воздуха, поступающих в камеры сгорания двигателя. Кроме того, он контролирует образование искры на свечах зажигания, меняя ход в зависимости от скорости вращения. ЭБУ также включает и выключает топливный насос, регулирует скорость холостого хода, контролирует количество CO в выхлопных газах и температуру охлаждающей жидкости в блоке цилиндров. Все работает следующим образом.

Бензин из бака, проходя через топливный фильтр, закачивается в топливную рампу.Последний имеет регулятор давления, регулирующий подачу топлива к форсункам. В топливной рампе поддерживается давление 300 МПа, а избыток топлива направляется в бензобак по обратной магистрали.

Электронный блок управления открывает и закрывает форсунки, подавая бензин во впускные коллекторы при каждом обороте двигателя. Количество топлива, поступающего в цилиндр, зависит от времени, в течение которого форсунка открыта. ЭБУ рассчитывает это время на основе показаний многих датчиков.Основными показателями, влияющими на время открытия форсунки, являются информация от датчика массового расхода воздуха и датчика положения дроссельной заслонки. Момент открытия форсунки определяется на основе положения поршней в цилиндре, которое передается в ЭБУ датчиком коленчатого вала.

Учитываются и другие параметры:

  • температура охлаждающей жидкости, которая влияет на процесс сгорания топливной смеси;
  • напряжение бортовой сети, от которого зависит время срабатывания форсунок;
  • частота вращения двигателя;
  • Состав выхлопных газов.

Система зажигания Форсунка ВАЗ 2107

Инжекторный двигатель ВАЗ 2107 оснащен электронным модулем зажигания, состоящим из электронной платы и пары катушек. Благодаря отсутствию движущихся частей система отличается высокой надежностью и не требует регулярного обслуживания. Момент образования искры определяется ЭБУ двигателя и зависит от частоты вращения коленчатого вала.

Преимущества инжекторных моделей ВАЗ 2107

  • За счет оптимального формирования топливной смеси КПД инжекторного двигателя выше, чем у карбюраторного.Соответственно инжекторный двигатель ВАЗ 2107 потребляет меньше топлива и мощнее карбюраторного двигателя того же объема.
  • Электроника регулирует обороты двигателя, благодаря чему он более устойчиво работает на холостом ходу, реже глохнет при неумелом запуске с места и лучше заводится на морозе.
  • В отличие от карбюраторного двигателя, инжекторный двигатель не требует частой регулировки систем подачи топлива и зажигания.
  • Оптимальный состав и количество поступающей в цилиндры топливно-воздушной смеси, а также наличие катализатора обеспечивают минимальное содержание вредных веществ в выхлопе.Это важный момент с точки зрения экологии и здравоохранения.
  • Гидравлический натяжитель цепи и компенсаторы зазора гидрораспределителей исключают необходимость ручной регулировки механизма и обеспечивают менее шумную работу двигателя.
  • Кривая крутящего момента более плавная — более высокий крутящий момент достигается в более широком диапазоне оборотов.

Примечание: на инжекторный двигатель может быть установлено газовое оборудование как второго, так и четвертого поколения. Последний вариант предпочтительнее — LPG четвертого поколения более экономичен и исключает возможность «хлопков» в двигателе.

Недостатки инжекторной модели двигателя ВАЗ

Кроме достоинств инжекторный ВАЗ 2107 имеет ряд недостатков:

Неисправности инжекторного двигателя ВАЗ 2107

Проблемы инжекторного двигателя G7 обычно проявляются следующим образом :

  • Двигатель работает хаотично.
  • Увеличен расход топлива ВАЗ 2107.
  • Выхлопные газы содержат повышенное содержание CO.
  • Провалы при нажатии на педаль акселератора.
  • Двигатель не тянет (пониженная мощность).
  • Для диагностики неисправностей системы впрыска требуется специальное оборудование. В частности, для считывания кодов ошибок и проверки показаний датчиков и работы ЭБУ двигателя необходим специальный компьютер (тестер). Поэтому ремонт и диагностика инжектора ВАЗ 2107 проводится на специализированных СТО. Самая частая причина неисправности форсунок — забитые форсунки.

Причины засорения форсунки

Обычно проблемы с системой впрыска возникают при использовании некачественного бензина.Содержащиеся в таких топливах тяжелые парафины оседают на стенках системы, перекрывая подачу топлива. Производители качественного бензина добавляют в него моющее средство — специальную присадку, растворяющую отложения. Низкокачественный бензин содержит слишком много парафина, который образует отложения быстрее, чем моющие средства справятся.

Отложения более интенсивно образуются при низких температурах, поэтому при частом использовании автомобиля с холодным двигателем форсунка чаще забивается.

Отложения могут накапливаться не только в форсунках.Часто пары оседают на дроссельной заслонке, что приводит к изменению пропорций поступающей в цилиндры топливовоздушной смеси.

Отложения веществ, содержащихся в некачественном бензине, также могут появляться на обратной стороне карманов впускных клапанов. Это может привести к прогоранию клапана или детонации топлива.

Для очистки системы впрыска от отложений необходимо использовать специальную промывочную жидкость и оборудование. Инжектор можно мыть в гараже. Для этого потребуется шприц и промывочная жидкость.Последний смешивается с бензином и через шланг вакуумного усилителя тормозов заливается в систему впрыска. Сначала операция выполняется на заглушенном двигателе, затем на работающем. Смесь в работающий двигатель подается постепенно, небольшими порциями. В результате отложения растворяются, попадают в цилиндры двигателя и там сгорают. В этом случае на короткое время могут появиться клубы дыма, выходящие из глушителя.

Автомобильный двигатель — совершенный механизм, в котором хорошо продуманы системы смазки и охлаждения, а также подача топливно-воздушной смеси.

Характеристики двигателя ВАЗ-2107


Одна из основных характеристик — мощность двигателя автомобиля ВАЗ-2107, которая может быть разной в зависимости от модификации автомобиля. Например, с момента появления на внутреннем рынке (1976 г.) было выпущено три модели с карбюраторными моторами:

  • ВАЗ-2107 1.5: объем двигателя 1451 см 3, мощность 72 киловатта;
  • ВАЗ-21072 1.3: объем 1290 см 3, мощность 64 киловатта;
  • ВАЗ-21074 1.6 л. c: объем двигателя 1569 см 3, мощность 74 киловатт.

Кроме того, производитель выпустил две модификации автомобиля с инжекторным силовым агрегатом — 2107i 1.6 (мощность двигателя 70 киловатт) и 1.6MT (73 лошадиные силы). Нельзя не упомянуть модель 21073 1.7 с центральным впрыском топливно-воздушной смеси. Этот тип «семерки» использует в качестве топлива бензин АИ-95 (другие модели — АИ-92), имеет объем двигателя 1689 см 3 и может похвастаться максимальной мощностью 76 лошадиных сил.

ВАЗ 2107 можно считать прогрессивным для линейки автомобилей ВАЗ.Поскольку это первая машина этого производителя, в которой используется двигатель с системой впрыска, когда карбюратор использовался на других автомобилях ВАЗ.

Одни автовладельцы остались довольны данным нововведением, другие — нет. Конечно, есть любители одной системы, а есть и другой. Но что бы это ни было, то, что сделано, сделано. Поэтому давайте разберемся, в чем преимущества такого двигателя перед предшественником и каковы основные недостатки.

Таким образом, инжектор был изобретен очень давно.Первая модель была представлена ​​в 1894 году, еще до изобретения карбюраторной системы. Но воссоздать такую ​​модель на практике в то время было невозможно. Поэтому на время про инжектор забыли и вспомнили только в 40-х годах прошлого века.

Отличия карбюратора от форсунки

Если говорить о функциях, то принципиальных различий нет — обе системы выполняют задачу подачи топлива из бака в топливную рампу, затем в цилиндр.Однако разница заключается в способах подачи именно этого топлива.

В двигателе, использующем карбюраторную конструкцию, смесь топлива и воздуха поступает в камеру сгорания, используя разницу давлений. Недостатком такой системы можно считать то, что на реализацию этого способа расходуется мощность самого двигателя.

Что касается системы впрыска, то топливо попадает в камеру сгорания сразу под некоторым давлением. Но здесь впрыск топлива управляется компьютером.Это одно из главных достоинств такой конструкции. Поскольку система, которой управляет электроника, использует топливо в точных дозировках, что делает двигатель более экономичным.

Основные плюсы и минусы карбюратора и инжектора

Огромное количество производителей двигателей отказываются от карбюраторных систем и используют инжекторы. Итак, каковы основные причины?

  1. Меньше загрязнения окружающей среды. Инжекторные двигатели выделяют примерно вдвое меньше вредных веществ, чем их предшественники.Можно сказать, что это основная причина отказа от карбюраторов. Так как эта система не соответствует установленным стандартам EURO — 3;
  2. Рентабельность. Двигатель с этой системой потребляет примерно на 40-50 процентов меньше топлива;
  3. Повышенные силовые показатели. Благодаря улучшенной конструкции производители смогли увеличить мощность двигателя на 15 процентов. Также благодаря этому в несколько раз улучшается динамика автомобиля;
  4. Качество и надежность. Инжекторный двигатель очень надежен.Представленная система редко выходит из строя;
  5. Легко запускается. В отличие от карбюратора нет необходимости прогревать инжектор в холодную погоду;

Несмотря на большое количество достоинств, у системы впрыска есть неприятные недостатки:

  1. Сложность диагностики и ремонта. В связи с тем, что прибор управляется электроникой, без специального оборудования и профессионала в этой области будет невозможно провести диагностику и ремонт;
  2. Цена.Составные элементы этой системы имеют не только высокую стоимость, но и низкую ремонтопригодность;
  3. Требуется бензин высокого качества. Если использовать плохой бензин, то это очень плохо скажется на надежности и производительности системы. При использовании топлива, содержащего большое количество твердых примесей, потребуется регулярно промывать форсунку;

Карбюратор по-прежнему довольно популярен. На то есть следующие причины:

  1. Простой ремонт.Для обслуживания карбюратора нет необходимости в дорогостоящем оборудовании. Отремонтировать в домашних условиях может любой, кто хоть немного разбирается в двигателях;
  2. Цена. Запчасти на карбюратор в несколько раз дешевле, чем на инжектор;
  3. Можно использовать топливо любого качества. Этот механизм почти не чувствует разницы в топливе.

На заметку. Автомобили с карбюраторной системой можно даже заправлять АИ-76, и это никак не отразится на качестве работы.

И вот здесь преимущества карбюраторного торца, а по недостаткам они полностью отражают достоинства системы впрыска:

  • высокий расход топлива;
  • Для запуска двигателя с карбюраторной системой на морозе требуется длительный прогрев.

И это еще не все недостатки.

Форсунка и ваз 2107

Система впрыска представляет собой электромагнитный клапан.

Устройство работает в очень сложных условиях и подвергается большим нагрузкам, особенно в российских реалиях и на отечественных автомобилях. Поэтому инжектор 2107 требует хорошего обслуживания. Даже небольшая блокировка системы может повлиять на расход и экономию топлива. Это снижает КПД двигателя.

Следовательно, при обнаружении следующих признаков необходимо произвести чистку форсунки:

  1. Неисправность систем зажигания;
  2. Двигатель работает неравномерно;
  3. Снижение мощности;
  4. При нажатии на педаль газа происходит «спотыкание».

Если говорить о недостатках инжектора ВАЗ 2107, то сюда можно добавить из всех вышеперечисленных недостатков только инжекторную систему:

  • Низкое расположение катализатора. Всего 10 сантиметров от земли, поэтому стоит выбирать ровные дороги, иначе можно пораниться.

Схема форсунки ВАЗ 2107 представлена ​​на изображении.

Не обошли стороной и отечественный автопром современные инжекторные двигатели.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
