Здравствуйте, уважаемые форумчане. После небольшого ДТП в рулевом редукторе появилась течь масла, люфт и деформация сошки. Но решенно было привести его в порядок. Фотографии немного, так как было жалко пачкать фотоаппарат, но вполне достаточно, чтобы понять основные моменты. Для работы понадобятся следующие инструменты: два ключа на 17, один на 13, головка или ключ на 30 (ключ предпочтительней на мой взгляд), молоток (желательно потяжелее), ключ на 19, шлицевая отвёртка, зубило и наверное удобным будет съёмник для сошки, но у меня его не было.

То, что нужно менять определиться после разборки, но в любом случае нужно будет заменить новыми два сальника и прокладку крышки, а так же три самоконтрящиеся гайки крепления редуктора к лонжерону.
Вывешиваем переднюю часть авто (или работаем в яме). Снимаем рулевые тяги с сошки. В салоне откручиваем болт крепления промежуточного вала рулевого от вала червяка (редуктора).

Затем откручиваем три гайки болтов крепления редуктора к лонжерону. Удобней использовать накидные ключи. Под капотом снимаем расширительный бачок, адсорбер (на инжекторе), свечные провода, шланг вакуумного усилителя тормозов. Когда редуктор будет откручен от лонжерона, то снимаем с его вала в салоне вал рулевой — если рукой его не стянуть помагаем аккуратно молотком. После чего поворачиваем сошку до упора влево и вынимаем редуктор вверх. Собственно вот и он. Под редуктором могут быть прокладки — запоминаем их расположение.

Далее откручиваем заливную пробку и сливаем (если оно есть) масло. Далее нужно открутить гайку сошки и снять её. Это сама тяжёлая в прямом смысле слова часть. Перед этим рекомендуется всё залить WD 40. Использовал вот это.

Те что слева — были сломаны. Те что справа — советую использовать. Головкой на 30 можно пользоваться если вороток к ней достаточно прочный. Укладываем редуктор на ровную твёрдую поверхность и подкладываем две дощечки так, чтобы не повредить шлицы вала червяка и создать устойчивость редуктора — той стороной, на которую смотрим на первом фото вниз.
Далее крепко держим редуктор и, надев ключ, ударами молотка по ключу откручиваем гайку. Далее ставим редуктор на торец вала сошки и молотком (или съёмником) снимаем её. Кто боиться повредить резьбу на вале могут накрутить на неё гайку до совпадения её плоскости с плоскостью торца вала. Снять сошку достаточно проблематично и возможно её придётся срезать — соответсвенно её меняем на новую. Правда и в случае снятия молотком её ограничительные ушки сильно мнуться. Далее откручиваем болты крышек редуктора, откручиваем контрящую гайку регулирующего болта и вращая его по часовой стрелке немного приподнимаем, отрученную ранее, крышку и сдвигаем её по направлению к валу червяка и снимаем её. Далее вынимаем вал сошки, лёгкими ударами выбиваем вал червяка (держим при этом наружнее кольцо подшипника и сепаратор от падения) и вынимаем его. Затем вынимаем сальники: сальник червяка выбиваем длинной отвёрткой и молотком с противоположной стороны через полость редуктора, а сальник вала сошки зубилом — вставляем его снаружи так, чтобы зацепиться за кромку сальника и, подложив под зубило ключик, ударяя по противоположному концу зубила выбиваем сальник (делаем типа качельки).
Протираем всё тряпкой и осматриваем на наличие повреждений, задиров, вмятин и так далее. Повреждённые детали меняем. Вот разобранный редуктор.

На фото видны металлические прокладки для регулировки зазора в подшипниках червяка (правый верхний угол), сальники новые и старые (правый нижний угол), сошки (слева новая, а справа старая — на ней видно, как помялись ушки от ударов молотка и то, что отверстия для пальцев рулевых тяг лежат не в одной плоскости после ДТП). Слева не мясорубка, а картер рулевого редуктора.
Далее собираем всё в обратной последовательности, не забыв смазать все части трансмиссионным маслом, а сальники литолом. Ставим новую картонную прокладку под крышку с регулировочным винтом. Одеваем новую сошку (шлицы вала смазал вдэшкой), гровер и прикручиваем гайку. Гайку нужно затянуть с училием 20 кгс/м. Я затянул на сколько хватило сил, но в пределах разумного. Далее устанавливаем редуктор на место. Удобней работать в двоём. Осбенно помошник пригодится, чтобы соединить вал червяка с валом рулевым. Тут есть одна загвоздка. Сошку должна быть точно по середине, а руль находится в положении движение прямо. Но на деле одному это сложно сделать. Так, что можно собрать как получиться, а потом выставить среднее положение сошки и сняв руль поставить его прямо. Но и тут есть проблема — в таком случае руль будет блокироваться не в положении прямо, что особой роли не играет, но кому то может быть не удобно. В таком случае придётся снимать рулевую колонку и выставлять всё правильно. Среднее положение сошки выставляем так — считаем количество оборотов от упора до упора и дели на два. У меня было 2,5 оборота. Значит из крайнего положени я повернув руль на 1,25 обората получим среднее положение сошки. такое положение советую зафиксировать регулировочным болтом редуктора, затянув его (но в меру). Люфт отрегулируем позже. Далее затягиваем новые гайки крепления редуктора, соединяем рулевые тяги с сошкой. Заливаем масло в редуктор до кромки отверстия. Затем регулируем люфт рулевого редуктора. Удобней делать на авто, с вывешенной мордой.
Вращая регулировочный винт добиваемся отсутствия люфта и не тугого вращения руля (небольшой поворот руля на пару миллиметров виден на движении колеса). Далее регулируем схождение — сами или на сервисе. Переставляем руль в случе его непрямого положения. Вот собственно и всё. Димон на зелёнке cпециально для сайта http://www.semerka.info

краткое описание, устройство и ремонт

Рулевое управление ВАЗ-2107 очень сильно похоже на то, которое устанавливалось на стареньких копейках. Отличие только в том, что размеры рулевого редуктора немного больше. В целом же конструкция аналогичная.

Рулевое управление — это одна из важных частей в любом автомобиле, выход из строя одного компонента приводит к полной неспособности совершать передвижение. Все работы по обслуживанию можно выполнить самостоятельно. Единственное, что лучше доверить специалистам, — регулировку развала и схождения передних колес.

Расположение рулевой трапеции

Все наконечники и рулевые тяги располагаются под моторным отсеком, практически возле земли. Если вывернуть до упора руль, то вы сможете увидеть наконечники рулевых тяг, которые при помощи подвижных шарниров установлены на поворотных кулаках. Конструкция трапеции состоит из:

  1. Одной средней рулевой тяги.
  2. Двух рулевых тяг по бокам.
  3. 6 наконечников, которые представляют собой подвижные шарниры.

Элементы системы фиксируются при помощи гаек с прорезями, в которые устанавливаются штифты, противодействующие проворачиванию.

Поломки рулевой трапеции

Необходим ремонт рулевого управления ВАЗ-2107, если есть следующие признаки поломок:

  1. Значительное увеличение люфта рулевого колеса.
  2. Появление стука со стороны рулевого управления им.
  3. Неравномерный или слишком быстрый износ покрышек.

Покрышки могут быстро изнашиваться по причине того, что крайние рулевые тяги настроены неверно либо деформированы.

При езде будет чувствоваться, что автомобиль ведет в сторону. Обязательно проведите полную диагностику автомобиля, так как аналогичные признаки проявляются и во время поломок других компонентов передней подвески. Своевременная регулировка рулевого управления ВАЗ-2107 позволит избежать более серьезных проблем.

Диагностика рулевой трапеции

Для диагностики состояния наконечников и рулевых тяг нужно установить автомобиль на смотровой яме или подъемнике и выполнить следующие действия:

  1. Осмотреть рулевые наконечники, особое внимание уделить состоянию пыльников. На них не должно быть трещин и разрывов.
  2. На шарнирах максимальный люфт должен быть не более полутора миллиметров. При помощи монтажной лопатки подергайте шарнирное соединение в стороны. Если будут слышны посторонние звуки, необходимо заменить наконечники.
  3. Самое уязвимое место рулевого управления — это наконечники, тяги заменяются очень редко. Они выходят из строя при сильных ударах по подвеске или во время аварии. Вообще, если рулевая тяга подлежит замене, лучше всего ставить новую. Нельзя пытаться выпрямлять старые и устанавливать их назад.
  4. Маятниковый механизм установлен на правой части автомобиля и предназначен для того, чтобы обеспечить синхронный поворот передних колес. С помощью этого простого устройства обеспечивается максимальная устойчивость во время прохождения поворотов.

Это краткое описание рулевого управления ВАЗ-2107 и его характерных неисправностей. Если есть хоть какой-то признак поломки, обязательно проведите диагностику и устраните поломку.

Маятниковый механизм

Располагается маятник рулевого управления в нижней части капота с правой стороны. Лучше всего этот механизм осматривать на яме или эстакаде. При помощи сошки рулевого управления ВАЗ-2107 осуществляется синхронный поворот колес во время вращения редуктора. Обычно при поломке маятника появляется стук во время езды по кочкам, увеличивается люфт рулевого колеса.

При этом ощущается, что для вращения рулевого колеса необходимо прикладывать большие нагрузки. Все эти признаки могут появляться также при существенном ослаблении болтов крепления либо же при сильной затяжке регулировочных гаек на редукторе. Поэтому перед тем как производить ремонт маятникового механизма, нужно убедиться в его неисправности.

Рулевая колонка

Это вал, при помощи которого происходит передача вращения от руля к редуктору. Закреплен он с помощью кронштейна на кузове автомобиля.

Колонка — это вал, состоящий из крестовин. Конструкция очень похожа на кардан. При аварии рулевой механизм полностью складывается, что обеспечивает безопасность водителя.

Чтобы облегчить управление, верхний вал вращается на двух подшипниках игольчатого типа. Ремонт рулевого управления ВАЗ-2107 необходим в том случае, когда присутствуют следующие симптомы:

  1. Появляется скрип внутри колонки. Причиной обычно является деформация элементов панели и подрулевого переключателя.
  2. Увеличение люфта руля появляется при ослаблении гайки, которой крепится руль к валу. Чтобы избавиться от поломки, необходимо закрутить гайку, разобрав рулевое колесо.
  3. Наличие люфта на оси появляется в том случае, если крепления на кронштейне и шлицевые соединения сильно изнашиваются или ослабляются.

Если гайки и болты ослабляются, начинается стирание шлицов. При этом автомобиль запросто может потерять управление. Обязательно устраните люфт рулевой колонки, как только обнаружите неисправность.

Поворотные кулаки

Самый надежный элемент в устройстве рулевого управления ВАЗ-2107 — это поворотный кулак. Он долговечный и очень прочный, но при ремонте подвески его приходится иногда снимать. При помощи поворотных кулаков удерживаются ступицы колёс. Фиксируется этот элемент на нижнем и верхнем рычагах при помощи подвижных шаровых опор.

Во время поворота руля редуктор при помощи рычагов выворачивает кулак в нужную сторону. При этом обеспечивается поворот автомобиля в нужном направлении. Изготавливаются элементы из чугуна, поэтому без труда выдерживают высокие нагрузки. Одна из наиболее частых поломок — это деформация от сильных ударов по подвеске, от езды по неровным дорогам и после аварии. Также могут проявляться следующие признаки:

  1. Увеличение люфта из-за поломки подшипника ступицы и сильного износа оси кулака.
  2. Неравномерный или быстрый износ покрышек.
  3. При движении по ровной дороге автомобиль постепенно уходит в сторону.

Неравномерный износ резины может быть вызван неверной установкой развала и схождения колес. Поэтому прежде чем обвинять во всех бедах поворотный кулак, нужно тщательно продиагностировать всю переднюю подвеску. Вполне возможно, что имеет место быть чрезмерный износ сайлентблоков или наконечников рулевых тяг.

Увеличение люфта рулевого колеса

Для того чтобы проверить люфт руля, необходимо выполнить следующие действия:

  1. Поставьте автомобиль на ровной площадке.
  2. Накачайте колеса, чтобы уравнять давление.
  3. Установите руль таким образом, чтобы передние колеса были направлены параллельно центральной оси автомобиля.
  4. Установите линейку таким образом, чтобы она упиралась в приборную панель, слегка касалась выключателя света и рулевого колеса.
  5. Медленно пробуйте вращать руль и при этом следите за тем, как располагаются передние колеса.
  6. При смещении колёс нужно остановить вращение рулевого колеса.
  7. Сделайте отметку на руле напротив линейки.
  8. Начните вращать руль в обратную сторону до момента, когда колеса начнут проворачиваться.
  9. Установите вторую метку.

После всех проведенных действий необходимо измерить расстояние между этими двумя метками. При нормальном люфте, который составляет 5 градусов, расстояние будет 17 мм. В том же случае, если это значение окажется меньше, потребуется заменить рулевой редуктор или зажать гайку червячного механизма.

Ремонт Рулевой Колонки Ваз 2106



Оптимальное решение

Сентябрь 15, 2015 – 08:01

считается излишеством, но, как известно, прогресс идет вперёд. И двигатель его – лень. Всем хочется крутить рулевое колесо одним пальцем не напрягаясь.

Штатно ВАЗ 2106 никаких усилений руля не предполагает. Между тем его рулевой механизм вполне поддаётся модернизации. На ВАЗ 2106 может быть поставлен гидроусилитель руля, что потребует немалых усилий.

Можно поставить улучшенный редуктор «лёгкий руль» от фирмы ООО «Актуал», что гораздо проще. Но этот вариант больше похож на автомобильное шулерство, эффекту от этого «лёгкого руля» – мизер.

Наиболее оптимальный вариант для облегчения вращения рулевого колеса установить на авто электроусилитель руля на ВАЗ 2106 производства тольятинской компании «Электроруль» (в прошлом «Авиаагрегат-Т»). Собственно речь идет не столько об установке самого электромоторчика, сколько о полной модернизации рулевой системы.

Изделие компании «Электроруль» включает: новую рулевую колонку со смонтированным на ней электродвигателем, червячный редуктор и управляющий блок.

Ещё понадобятся:

  • комплект проводов усилителя,
  • крепежный комплект,
  • длинный трос подсоса,
  • кронштейн.

Электроусилитель управляется электроникой, использующей данные датчика скорости. Рулевая колонка с электроусилителем устанавливается на место штатной рулевой колонки.

На это уходит полтора-два часа. Такой подход весьма рационален, так как нет необходимости стыковать многие разрозненные механизмы, что в автомобилях ВАЗ не просто.

Потраченные усилия себя оправдают. Эффект от электроусилителя в наибольшей степени заметен на малых скоростях. Известно, что ВАЗ 2106 имеет довольно тугой руль, теперь рулевое колесо можно вращать одним пальцем.

Электроника усилителя компании «Электроруль» настроена таким образом, что теперь, если машина стоит или медленно движется, то электроусилитель выдаёт максимальное усилие. При росте скорости автоматика пропорционально снижает дополнительное усилие и руль «не пропадает», а остаётся чувствительным для водителя, т.е. информативность руля не снижается.

Похожие публикации

Снятие руля и рулевой колонки Ваз 2110,2111,2112

Снимите » — » с аккумуляторной батареи.


1. Равномерно подденте отверткой накладку крышки клаксона

2.Снимите ее

3. Крестовой отверткой отверните два самореза…

4. Снимите крышку.


5. Крестовой отверткой отверните три самореза контакта звукового сигнала…

6. Отсоедините провод и снимите его


7. Головкой «на 24» не до конца отверните гайку крепления руля.

8. Постукивая руками руль с обратной стороны, сорвите его со шлицов. Если колесо резко сорвется с места, то гайка не даст рулю ударить вас. После этого гайку отверните до конца.

9. Если руль очень плотно сидит, тогда один человек тянет руль вверх, а второй ударяет по торцу рулевого вала через мягкий металл.

10. Если нужно заменить контактное кольцо руля, то отсоедините провод

11. крестовой отверткой отверните три винта и снимите кольцо.

12. Снимите подрулевые переключатели и замок зажигания.

13. Ключом «на 13» отверните болт нижнего фланца эластичной муфты (он находится под педалями).

14. У двух болтов крепления кронштейна вала рулевого управления срезные головки, поэтому отверните их, нанося удары зубилом в перпендикулярно вниз.

15. Ключом «на 13» отверните две гайки заднего крепления…

16. снимите рулевую колонку, вынимая вал со шлицев приводной шестерни.


17. На снятой рулевой колонке можно заменить промежуточный вал рулевого управления. Для этого нужно двумя ключами «на 13» отвернуть гайку болта и вынуть его.

18. сдвинте вал со шлицев.


19. Чтобы отрегулировать усилие затяжки фиксатора рулевой колонки, разведите стопорное кольцо…


20. снимите его.


21. Снимите рычаг фиксатора со шлицев и переставте его в нужное положение.


Отрегулировать его можно, не снимая рулевую колонку, нужно только снять его защитный кожух.

При установке рулевой колонки нужно, чтобы лыски на шестерне рулевого механизма совпали с пазом на нижнем фланце эластичной муфты.

Похожие статьи

Масло в рулевой редуктор ВАЗ 2107

Какую жидкость выбрать? Порядок замены масла

Рулевой механизм автомобиля состоит рулевого колеса, вала, редуктора, тяг, трапеции, маятника и поворотных кулаков.

За счет рулевого редуктора, передающего усилия от руля на тяги, передние колеса автомобиля поворачиваются на заданный угол.

Обеспечивать стабильную работу редуктора и снижать износ его деталей помогает трансмиссионное масло, залитое в систему рулевого управления. При его утечке, которая происходит независимо от состояния редуктора, и несвоевременной замене возникает проблема сухого трения в узле. В результате качество управления автомобилем ухудшается, затрудняется вращение рулевого колеса, увеличивается его люфт.

Рассмотрим подробнее, какое масло применяется для рулевого редуктора ВАЗ 2107, как проверить его уровень и произвести замену.


Принцип работы рулевого редуктора

ВАЗ 2107 оснащен рулевым редуктором червячного типа. Принцип его действия заключается в следующем.

Водитель поворачивает руль. Посредством карданных шарниров приводится в действие вал червяка. Он вращается, перемещая двухгребневый ролик. Затем поворачивается вторичный вал, на котором зафиксирована сошка, приводящая в движение рулевые тяги.

Трапеция двигает поворотные кулаки, осуществляя поворот колес в нужную сторону.


Чтобы уменьшить трение внутренних элементов рулевого редуктора, в механизм заливают трансмиссионное масло с классом вязкости по SAE 75W-90, 80W-90 или 85W-90. Заправочный объем редуктора ВАЗ 2107 составляет 0,215 л.


Как проверить уровень масла в редукторе?

Чтобы избежать преждевременного выхода из строя рулевого редуктора, уровень масла в нем необходимо периодически проверять, производить доливку или полную замену смазочной жидкости.

Редуктор ВАЗ 2107 расположен в моторном отсеке с левой стороны, под вакуумным усилителем тормозной системы. Проверку уровня масла выполняют следующим образом.Ключом на 8 откручивают пробку заливного отверстия. Отвертку или похожий инструмент опускают в картер. В норме смазочная жидкость должна доходить до нижнего края заливного отверстия.

Если уровень масла ниже, производят его доливку (с помощью шприца). Картер заполняют до тех пор, пока смазка не начнет вытекать из заливного отверстия.

По окончании работы пробку закручивают, с редуктора удаляют подтеки.


Выбор смазочной жидкости

При выборе масла для редуктора ВАЗ 2107 следует учитывать совместимость свежего продукта с отработавшим – особенно при заливке новой жидкости без промывки картера.

Производитель рекомендует использовать трансмиссионные жидкости группы GL-4 или GL-5. Первые содержат высокую концентрацию присадок, вторые применяют для смазки трущихся шестерней.


Процесс замена масла

Замену масла в рулевом устройстве ВАЗ 2107 следует осуществлять раз в полтора года или каждые 50-60 тысяч км пробега.

Все работы выполняются на смотровой яме или эстакаде, в специальной одежде и резиновых перчатках.

Перед тем как приступить к замене жидкости, прогрейте двигатель, чтобы улучшить текучесть смазки.

Подготовьте металлическую щетку для очистки поверхности редуктора, два шприца большого объема и небольшой кусок шланга для омывателя (или трубка от капельницы).

Очистите от загрязнений капот и поверхность редуктора (особенно в области заливного отверстия). Найдите заливную пробку – она располагается возле регулировочного винта посредине верхней крышки. Снимите с нее пластиковую заглушку, саму пробку выкрутите с помощью ключа на 8.

Наденьте на шприц отрезок трубки и вытяните старое масло.

С помощью второго чистого шприца залейте в редуктор новую смазку до нужного уровня. При этом рекомендуется вращать рулем, поэтому лучше проводить замену с помощником.

По окончании процедуры закрутите пробку заливного отверстия и вытрите следы масла.


Промывка редуктора


При переходе на другое трансмиссионное масло, после покупки подержанного автомобиля или при прохождении планового ремонта рулевой редуктор рекомендуется промывать.

Для этого смешивают трансмиссионное или моторное масло с дизельным топливом в пропорции 3:1.

Смесь заливают в систему после удаления старого масла, затем поднимают домкратом одно колесо, заводят двигатель и на несколько минут оставляют его работать на первой скорости. После этого промывку сливают.

регулировка, ремонт, замена масла, инструкции с фото и видео, почему тяжело крутится руль

Рулевое управление присутствует во всех автомобилях независимо от класса и года выпуска. Устройство всегда должно находиться в исправном состоянии и какие-либо изменения вносить в него запрещено. На ВАЗ 2107 и других классических моделях «Жигулей» установлена рулевая колонка червячного типа, которая нуждается в периодическом осмотре, а иногда и ремонте.

  • Устройство редуктора рулевого механизма
    Признаки неисправности редуктора
  • Таблица: неисправности рулевого управления ВАЗ 2107 и способы их решения
  • Где находится редуктор
  • Ремонт рулевой колонки
  • Как разобрать редуктор
  • Сборка и установка редуктора
      Видео: как разобрать и собрать рулевой механизм ВАЗ
  • Регулировка рулевой колонки
      Видео: регулировка рулевого узла ВАЗ 2107
  • Масло в редукторе
      Проверка уровня масла
  • Как заменить масло в редукторе

    Видео: замена масла в рулевом редукторе «классики»

  • Рулевой механизм ВАЗ 2107 — краткое описание

    Механизм рулевого управления ВАЗовской «семёрки» имеет довольно сложную конструкцию, которая обеспечивает надёжное управление автомобилем при разных дорожных ситуациях. Руль наделён хорошей информативностью, что исключает утомление водителя при поездках на дальние дистанции. При поворотах рулевого колеса на стоящем автомобиле имеются некоторые сложности. Однако как только машина начинает движение, руль становится не таким жёстким и управление улучшается.

    Рулевому механизму присущ один нюанс — небольшой люфт, который является нормой. Объясняется это немалым количеством деталей в редукторе и наличием тяг. После модернизации на ВАЗ 2107 стали устанавливать травмобезопасную колонку, которая имеет составной вал. Её конструкция состоит из двух шарниров карданного типа, которые позволяют валу складываться при ДТП. Таким способом исключается травмирование водителя.


    Рулевой редуктор предназначен для передачи усилия от руля на рулевые тяги для поворота передних колёс на заданный угол



    Смазка

    Опытные пользователи часто производят замену смазки, даже в отсутствие поломок по причинам:

    • штатная набивка синего цвета слишком густая;
    • возможно снижение пластичности зимой;
    • она скапливается возле крышки, минимально поступает к парам трения.


    Штатная смазка редуктора


    Графитная смазка с Мотул 4100 10W40

    В некоторых авто, например, ВАЗ 21213 Нива используется трансмиссионное масло, о чем указано в мануале официального производителя для СТО. Для этого верхняя крышка картера имеет отверстие, защищенное резьбовой пробкой, заливать масло можно, не разбирая редуктор.


    Редуктор ВАЗ 21213 с отверстием для смазки



    Устройство редуктора рулевого механизма

    Прежде чем приступить к ремонту рулевой колонки, нужно ознакомиться с её устройством, а также принципом работы. Конструкция состоит из следующих основных элементов:

    • узла, предназначенного для передачи усилия от поворота рулевого колеса на исполнительные механизмы;
    • рулевой колонки, которая поворачивает колёса на нужный угол.

    Механизм рулевого управления состоит из:

    • составного вала с карданной передачей;
    • руля;
    • рулевого редуктора червячного типа.

    В конструкции есть следующие составные элементы:

    • маятник;
    • поворотные рычаги;
    • рулевые тяги.


    Конструкция рулевого управления: 1 — картер рулевого механизма; 2 — уплотнитель вала; 3 — промежуточный вал; 4 — верхний вал; 5 — фиксирующая пластина передней части кронштейна; 6 — кронштейн крепления вала рулевого управления; 7 — верхняя часть облицовочного кожуха; 8 — втулка подшипника; 9 — подшипник; 10 — рулевое колесо; 11 — нижняя часть облицовочного кожуха; 12 — детали крепления кронштейна

    Поскольку наружные тяги имеют две части, это позволяет производить регулировку угла схождения. Рулевое управление функционирует следующим образом:

    1. Водитель воздействует на рулевое колесо.
    2. Через карданные шарниры приводится в движение червячный вал, посредством которого уменьшается количество оборотов.
    3. Червяк вращается, что способствует перемещению двухгребневого ролика.
    4. Вторичный вал редуктора поворачивается.
    5. На вторичном валу насажена сошка, которая вращается и увлекает за собой рулевые тяги.
    6. Посредством этих деталей прилагается усилие на рычаги, тем самым выполняется поворот передних колёс на нужный водителю угол.

    Сошка — тяга, которая соединяет рулевой редуктор с рулевой трапецией.

    Признаки неисправности редуктора

    По мере эксплуатации автомобиля у рулевой колонки могут возникать неисправности, которые требуют ремонта. Наиболее распространёнными из них являются:

    • утечка масла из редуктора;
    • посторонние звуки в механизме;
    • для поворота руля требуется прилагать большое усилие.

    Таблица: неисправности рулевого управления ВАЗ 2107 и способы их решения

    НеисправностиМетод устранения
    Увеличенный свободный ход рулевого колеса
    Ослабление болтов крепления рулевого механизма.Затяните гайки.
    Ослабление гаек шаровых пальцев рулевых тяг.Проверьте и затяните гайки.
    Увеличенный зазор в шаровых шарнирах рулевых тяг.Замените наконечники или рулевые тяги.
    Увеличенный зазор в подшипниках ступиц передних колёс.Отрегулируйте зазор.
    Увеличенный зазор в зацеплении ролика с червяком.Отрегулируйте зазор.
    Слишком большой зазор между осью маятникового рычага и втулками.Замените втулки или кронштейн в сборе.
    Увеличенный зазор в подшипниках червяка.Отрегулируйте зазор.
    Тугое вращение рулевого колеса
    Деформация деталей рулевого привода.Замените деформированные детали.
    Неправильная установка углов передних колёс.Проверьте углы установки колёс и отрегулируйте.
    Нарушен зазор в зацеплении ролика с червяком.Отрегулируйте зазор.
    Перетянута регулировочная гайка оси маятникового рычага.Отрегулируйте затягивание гайки.
    Низкое давление в шинах передних колёс.Установите нормальное давление.
    Повреждение деталей шаровых шарниров.Проверьте и замените повреждённые детали.
    Отсутствует масло в картере рулевого механизмаПроверьте и долейте. При необходимости замените сальник.
    Повреждение подшипников верхнего вала рулевого управленияЗамените подшипники.
    Шум (стуки) в рулевом управлении
    Увеличенный зазор в подшипниках ступиц передних колёс.Отрегулируйте зазор.
    Ослабление гаек шаровых пальцев рулевых тяг.Проверьте и затяните гайки.
    Увеличенный зазор между осью маятникового рычага и втулками.Замените втулки или кронштейн в сборе.
    Ослаблена регулировочная гайка оси маятникового рычага.Отрегулируйте затягивание гайки.
    Нарушен зазор в зацеплении ролика с червяком или в подшипниках червяка.Отрегулирйте зазор.
    Увеличенный зазор в шаровых шарнирах рулевых тяг.Замените наконечники или рулевые тяги.
    Ослабление болтов крепления рулевого механизма или кронштейна маятникового рычага.Проверьте и затяните гайки болтов.
    Ослабление гаек крепления поворотных рычагов.Затяните гайки.
    Ослабление болтов крепления промежуточного вала рулевого управления.Затяните гайки болтов.
    Самовозбуждающееся угловое колебание передних колёс
    Давление в шинах не соответствует норме.Проверьте и установите нормальное давление.
    2. Нарушены углы установки передних колёс.Проверьте и отрегулируйте углы установки колёс.
    3. Увеличенный зазор в подшипниках ступиц передних колёс.Отрегулируйте зазор.
    4. Дисбаланс колёс.Отбалансируйте колёса.
    5. Ослабление гаек шаровых пальцев рулевых тяг.Проверьте и затяните гайки.
    6. Ослабление болтов крепления рулевого механизма или кронштейна маятникового рычага.Проверьте и затяните гайки болтов.
    7. Нарушен зазор в зацеплении ролика с червяком.Отрегулируйте зазор.
    Увод автомобиля от прямолинейного движения в какую-либо одну сторону
    Неодинаковое давление в шинах.Проверьте и установите нормальное давление.
    Нарушены углы установки передних колёс.Проверьте и отрегулируйте углы установки колёс.
    Различная осадка пружин передней подвески.Замените непригодные пружины.
    Деформированы поворотные кулаки или рычаги подвески.Проверьте кулаки и рычаги, негодные детали замените.
    Неполное растормаживание одного или нескольких колёс.Проверьте состояние тормозной системы.
    Неустойчивость автомобиля
    Нарушены углы установки передних колёс.Проверьте и отрегулируйте углы установки колёс.
    Увеличенный зазор в подшипниках передних колёс.Отрегулируйте зазор.
    Ослабление гаек шаровых пальцев рулевых тяг.Проверьте и затяните гайки.
    Слишком большой зазор в шаровых шарнирах рулевых тяг.Замените наконечники или рулевые тяги.
    Ослабление болтов крепления рулевого механизма или кронштейна маятникового рычага.Проверьте и затяните гайки болтов.
    Увеличенный зазор в зацеплении ролика и червяка.Отрегулируйте зазор.
    Деформированы поворотные кулаки или рычаги подвески.Проверьте кулаки и рычаги; замените деформированные детали.
    Утечка масла из картера
    Износ сальника вала сошки или червяка.Замените сальник.
    Ослабление болтов, крепящих крышки картера рулевого механизма.Затяните болты.
    Повреждение уплотнительных прокладок.Замените прокладки.

    Где находится редуктор

    Рулевой редуктор на ВАЗ 2107 расположен в моторном отсеке с левой стороны под вакуумным усилителем тормозной системы. При недостаточном опыте с первого взгляда его можно и не найти, поскольку он, как правило, покрыт слоем грязи.


    Рулевой редуктор на ВАЗ 2107 расположен под вакуумным усилителем тормозов с левой стороны моторного отсека



    Ремонт и техническое обслуживание

    Годами эксплуатации было доказано, что рулевое управление на автомобилях ВАЗ 2107 обладает внушительной надежностью. Однако это не отнимает тот факта, что машине требуется периодический осмотр и ремонт.

    1. При проведении технического обслуживания важно проверить увеличение люфта, а также повышенный износ шаровых шарниров. Для этого нужно повернуть из одной стороны в другую руль. Если колеса не реагируют, когда руль поворачивается на 5 градусов относительно своего начального положения, это говорит о сильном износе. Здесь потребуется ремонт рулевой колонки на ВАЗ 2107.
    2. Чтобы не потребовался срочный и достаточно дорогой ремонт рулевого редуктора на автомобиле ВАЗ 2107, необходимо менять в картере червячного редуктора масло. Делается это с периодичностью в 60 тысяч километров. Через сальники может наблюдаться течь, потому их тщательно проверяют 2-3 раза за год. Это одно из слабых мест системы.
    3. Маятниковый рычаг следует осмотреть путем медленного вращения рулевого колеса из стороны в сторону. Если детали перемещаются в вертикальной плоскости, значит, требуется оперативное вмешательство.

    Для этого привод и механизм рулевого управления демонтируют полностью, либо частично. Все зависит непосредственно от характера поломки.

    Проверьте, какие детали имеют дефекты, что вышло из строя. Инспекция требуется для каждого составляющего элемента механизма. Если детали износились, пытаться их отремонтировать не имеет смысла. Выход только один — выполнение полноценной замены износившихся компонентов рулевой системы на автомобиле волжской компании.

    При возникновении проблем с рулевым управлением, желательно обратиться на профессиональные станции технического обслуживания.

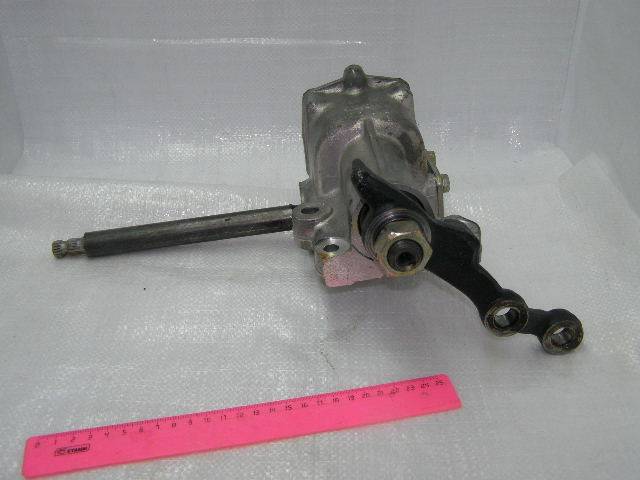

    Фото редуктара рулевого механизма ВАЗ 2107

    Своими руками допускается замена редуктора, но процесс сложный и требует хотя бы минимального опыта и навыков.

    ВАЗ «семерка» — это настоящая классика отечественного автомобилестроения. В отличие от современных LADA, они более надежные и долговечные, что доказано огромным присутствием этих автомобилей на наших дорогах.

    Конечно, ВАЗ 2107 уже давно устарел, он не имеет гидроусилителя, для поворотов и маневров приходится прикладывать достаточное усилие. Но для ценителей это не проблема.

    Модификации

    • LADA-2107 (двигатель 2103, 1,5 литров, 8 клапанов, карбюратор)
    • LADA-21072 (двигатель 2105, 1,3 л, 8 клапанов, карбюратор, ремённый привод ГРМ)
    • LADA-21073 (дв-тель 1,7 л, 8 клапанов, моновпрыск — экспортная версия для европпы)
    • LADA-21074 (двигатель 2106, 1,6 л, 8 кл-ов, карбюратор)
    • LADA-21070 (дв. 2103, 1,5 литров, 8 кл-ов, карбюратор)
    • LADA-2107-20 (двигатель 2104, 1,5 литра, 8 кл., распределённый впрыск, Евро-2)
    • LADA-2107-71 (дв-тель 1,4 л., 66 л.с. двигатель 21034 под бензин А-76, версия для Китая)
    • LADA-21074-20 (двигатель 21067-10, 1,6 литров, 8 кл., распределённый впрыск, Евро-2)
    • LADA-21074-30 (дв. 21067-20, 1,6 л, 8 кл., распределённый впрыск, Евро-3)
    • LADA-210740 (дв-тель 21067, 1,6 литра, 53кВт/72,7л.с. 8 кл., инжектор, катализатор) (2007 г.в.)
    • LADA-21077 (двигатель 2105, 1,3 л, 8 кл-ов., карбюратор, ремённый привод ГРМ — экспортная версия для Великобритании)
    • LADA-21078 (дв-тель 2106, 1,6 литров, 8 кл. , карбюратор — экспортная версия для Великобритании)
    • LADA-21079 (роторно-поршневой двигатель 1,3 литра, 140 л.с., изначально создана для нужд МВД и КГБ). Годы производства: 1986—1991.
    • LADA-2107 ЗНГ (дв. 21213, 1,7 литров, 8 кл-ов, центральный впрыск).

    Основной мотор устанавливаемый на данную модель имел такие характеристики:

    Производитель:ВАЗ
    Марка:ВАЗ-2106
    Тип:бензиновый
    Объём:1569 см3
    Максимальная мощность:55 кВт (75 л.с), при 5400 об/мин
    Максимальный крутящий момент:114 Н·м, при 3400 об/мин
    Конфигурация:рядный
    Цилиндров:4
    Клапанов:8
    Макс. скорость:156 км/ч
    Разгон до 100 км/ч:17 с
    Расход топлива при смешанном цикле:10,5/10,9 (с карбюратором «Вебер») л/100 км
    Расход топлива при городском цикле:10,7/12,0 л/100 км
    Расход топлива на трассе:7,7/8,0 л/100 км
    Диаметр цилиндра:79 мм
    Ход поршня:80 мм
    Степень сжатия:8,5
    Система питания:Карбюратор, распределённый впрыск
    Клапанный механизм:OHC

    Замена масла

    Чтобы провести все правильно и грамотно, требуется вооружиться следующим:

    • металлической щеткой;
    • отверткой;
    • накидными гаечными ключами на «8», «12» и «13»;
    • шестигранным ключом на «12»;
    • трансмиссионным маслом;
    • масляным шприцем или нагнетателями с дозаторами.

    Проверка уровня масла в редукторе

    Для этого нужно:

    открыть на ВАЗ капот и протереть поверхность редуктора от пыли и грязи, очистить от налипшей грязи заливные и сливные отверстия с помощью металлической щетки;

    Рулевой редуктор ваз

    отвернуть маслозаливную пробку конической резьбы с помощью ключа на «8».

    Начинаем процесс

    В том случае, когда замена масла все же необходима, то:

    с помощью накидного ключа на «12» или «13» необходимо на 2-3 оборота отвернуть четыре болта, которые фиксируют нижнюю крышку редуктора;

    Замена масла в рулевой колонке ваз 2107

    затем нужно сдвинуть нижнюю крышку и слить масло в предварительно подготовленную емкость объемом не меньше 3-х литров, установленную под картером редуктора.

    Замена масла рулевой колонки ваз 2107

    Ведь прогретое масло отличается повышенной текучестью, моющей и химической активностью, а это означает, что старое масло:

    • вытечет быстрее;
    • будет максимальный объем сливаемого масла;
    • масло, которое подлежит сливу, при предварительном пробеге и разогревании сможет лучше промыть редуктор от смолистых отложений, насыщенных продуктами износа.

    Процедура сливания масла требует определенной осторожности, чтобы избежать ожогов при попадании на открытые участки тела горячего масла. После этого нужно выполнить следующее:

    После этого нужно выполнить следующее:

    • с помощью шестигранного ключа на «12» необходимо отвернуть заливную пробку;
    • используя масляный шприц, в редуктор через маслозаливное отверстие заливается около 0,18 литра трансмиссионного масла;
    • затем пробка отверстия заворачивается.

    Залив масла выполняется способом нагнетания, в основном, под его нижний обрез или, другими словами, до тех пор, пока масла само не начнет вытекать из заливного отверстия. Тут придется потрудиться, потому что масло нужно направлять снизу вверх. Для этого лучше всего подходят специальные нагнетатели с дозаторами, которые функционируют на принципе избыточного давления. Именно поэтому данную операцию рекомендуют проводить в специализированных мастерских, однако если заливка масла все же выполняется в условиях гаража, то можно использовать обычный шприц для нагнетания твердых автомобильных смазок.

    Современная замена масла в рулевом редукторе авто позволяет значительно увеличивать его срок эксплуатации без необходимости проведения дорогостоящего ремонта. Прежде чем начать менять масло, советуется посмотреть данное видео.

    Замена рулевой колонки на ВАЗ 2107

    Сразу хочу предупредить, что замена рулевой колонки на ВАЗ 2107 занятие не из приятных, и не каждый захочет возиться с этой работой самостоятельно. Но если вы все же решили провести этот ремонт своими силами, то вам следует запастись терпением и необходимым для этого инструментом, перечень которого приведен ниже:

    1. Ключ рожковый и накидной на 17
    2. Головки торцевые на 17 и 30
    3. Трещотка
    4. Молоток
    5. Монтировка
    6. Мощная рукоятка

    Процедура ремонта и замены рулевой колонки на ВАЗ «классика»

    Еще хочу сказать что делаю Работать долго и некоторых моментов я может и не помню, но основную суть проделанной работы постараюсь передать с фотографиями и описанием выполненных действий.

    Итак, первым делом снимаем рулевой вал. который зажат в колонке.



    Затем берем ключ на 30, желательно головку и мощную длинную набалдашник, конечно, и пробуем сорвать гайку крепления рулевой колонки:

    После этого откручиваем три болта крепления колонки к кузову автомобиля. Честно говоря, это довольно неудобно делать, так как расстояние между гайками (под капотом) и самим корпусом очень маленькое и приходится выворачивать ключ почти наизнанку, чтобы болты не проворачивались.

    На фото выше показан нижний болт, который сложнее всего ослабить. С обратной стороны открутите гайки трещоткой, чтобы все было удобнее и намного быстрее:

    После того, как все гайки откручены, колонка отходит от корпуса, но все еще прилегает к шлицам рулевой тяги. и сбить его с вала не так-то просто. Можно сначала поддеть ломом и попробовать сбить рывками, или упираясь в ноги:

    После того, как удалось сбить колонку, можно приступать к ее установке. Конечно, предварительно покупаем новую колонку на ВАЗ 2107, цена которой около 2-х рублей. Замена осуществляется в строго определенной последовательности.

    ПОХОЖИЕ СТАТЬИ

    Что такое рулевая колонка ВАЗ 2107? Замена и регулировка

    В этой статье вы узнаете о том, что такое рулевая колонка ВАЗ-2107, как ее заменить и в чем отличия от тех коробок передач, которые устанавливались на более ранние модели — 2101-2106. Но обо всем по порядку. Сначала нужно рассмотреть принцип работы всего рулевого управления, затем можно приступать к замене и снятию коробки передач.Каждый сможет выполнить свою работу самостоятельно, проблем не возникнет. Вот только после установки новой коробки передач нужно всегда правильно выставлять углы схождения и развала передних колес.

    Как работает рулевое управление?

    По сути, рулевая колонка ВАЗ-2107 представляет собой сложный механизм, включающий в себя несколько элементов. Во-первых, это само колесо, которое вы вращаете руками. Во-вторых, карданная передача, идущая от руля к коробке передач.В-третьих, это сам редуктор, который преобразует вращательное движение в поступательное. При этом выход редуктора воздействует на рычаг, который перемещает звенья влево или вправо, в зависимости от того, в какую сторону вы поворачиваете.

    Но у редуктора имеется еще одна функция — она ​​позволяет в несколько раз увеличить усилие, прилагаемое к рулю. В результате поворот становится намного эффективнее. Редуктор состоит из нескольких элементов — червячной передачи, которая приводится в движение зубчатым колесом, соединенным карданной передачей с рулевым колесом.Внутри трансмиссионное масло залито.

    В чем отличия от коробок передач, устанавливаемых на модели 2101-2106?

    Несмотря на кажущуюся схожесть рулевых механизмов «семерок» и «копеек», первая система намного современнее и удобнее. Начнем с того, что рулевая колонка ВАЗ-2107, цена которой составляет около 2500 рублей, несколько длиннее тех, что устанавливаются на «шестерки» и более старые модели автомобилей. Но это не последнее отличие, внутри есть еще и мелкие детали, делающие управление более удобным.К рулю нужно прикладывать меньшее усилие.

    Кроме того, колонна намного безопаснее. Если посмотреть на ранние модели «Жигулей», то можно увидеть, что у них от редуктора к рулю проложен сплошной штифт. А если представить лобовое столкновение, то эта булавка просто протыкает человека насквозь. Безопасность старых автомобилей не блещет. А вот на «семерке» впервые применили травмоопасный руль. В нем нет ни одного штифта, есть карданные передачи, которые в случае аварии складываются и не доходят до водителя.

    Можно ли отрегулировать коробку передач?

    К сожалению, ремонт рулевого механизма будет максимально эффективным только в том случае, если поставить новый. Вот такие нехорошие свойства имеет рулевая колонка ВАЗ-2107. Регулировка практически невозможна. Правда, только практически. Можно слегка нажать на червячный механизм редуктора. Тогда люфт руля уменьшится, но комфорта вы потеряете. Руль крутить будет намного тяжелее.

    Представьте, что вы пытаетесь закрутить гайку. И шаг резьбы у обоих элементов одинаковый.Сделать это несложно, никаких усилий не потребуется. А теперь немного другая ситуация — на гайке шаг резьбы отличается на несколько микрон. Усилие приходится прикладывать, но гайка все равно затянута. Та же история и с редуктором. При затягивании болта вверху коробки передач комфорт ухудшается, руль крутится сильнее. Но есть и плюс — не нужно тратить деньги, и уходит люфт.

    Замена коробки передач

    Для замены коробки передач вам потребуется несколько инструментов.Во-первых, съемник наконечников рулевых тяг. Во-вторых, набор ключей и отвертка. Все, вам даже не понадобится домкрат, так как всю процедуру замены можно провести на ровной поверхности. Рулевая колонка ВАЗ-2107 снимается буквально в три движения. Заменяется в течение нескольких минут при наличии всех необходимых инструментов.

    Откройте капот, чтобы облегчить работу. Отсоедините от редуктора два звена — среднее и внешнее. Не пытайтесь снять рычаг с редуктора! Прижимается крепко, единственный способ вытащить — срезать автогеном или болгаркой.Из салона удобнее будет открутить гайку, которую кардан будет стягивать в месте соединения с валом-шестерней. Три гайки, которыми крепится корпус редуктора, закручиваются, после чего весь механизм можно снимать для замены. Установка осуществляется в обратном порядке.

    Послесловие

    У Вас не возникнет трудностей при снятии и установке рулевого или карданного редуктора. Но стоит отметить, что после всех работ с рулевым управлением необходимо отрегулировать развал и схождение колес.Это сэкономит шины и кузов. И не забудьте залить трансмиссионное масло. Это позволит механизму работать максимально легко. Вот так меняется рулевая колонка ВАЗ-2107. Цена б/у запчастей 500-1000 рублей в зависимости от состояния.

    р>

    Рулевое управление ВАЗ-2107: описание, устройство и ремонт

    Рулевое управление ВАЗ-2107 очень похоже на то, которое устанавливалось на старые копейки. Разница лишь в том, что размер рулевого редуктора немного больше.В целом конструкция похожа.

    Рулевое управление является одной из важных частей в любом автомобиле, выход из строя одного компонента приводит к полной невозможности движения. Все работы по техническому обслуживанию можно выполнять самостоятельно. Единственное, что лучше доверить специалистам, так это регулировку развала и схождения передних колес.

    Расположение рулевой трапеции

    Все наконечники и рулевые тяги расположены под моторным отсеком, почти у самой земли.Если вывернуть руль до упора, то можно увидеть наконечники рулевых тяг, которые крепятся на поворотных кулаках с помощью подвижных шарниров. В конструкцию трапеции входят:

    1. Одна средняя стяжка.
    2. Две рулевые тяги с каждой стороны.
    3. 6 наконечников, являющихся подвижными петлями.

    Элементы системы крепятся с помощью гаек с прорезями, в которые вставлены штифты, противодействующие вращению.

    Поломка рулевой трапеции

    Ремонт рулевого управления ВАЗ-2107 необходим при наличии следующих признаков поломок:

    1. Значительное увеличение люфта рулевого колеса.
    2. Появление стука со стороны руля.
    3. Неравномерный или слишком быстрый износ шин.

    Шины могут быстро изнашиваться из-за неправильной настройки или деформации крайних рулевых тяг.

    При езде будет ощущаться, что машину уводит в сторону. Обязательно проведите полную диагностику автомобиля, так как подобные признаки появляются и при поломках других узлов передней подвески. Своевременная регулировка рулевого управления ВАЗ-2107 позволит избежать более серьезных проблем.

    Диагностика рулевой трапеции

    Для диагностики состояния наконечников и рулевых тяг необходимо установить автомобиль на яму или подъемник и выполнить следующие действия:

    1. Осмотреть рулевые наконечники, обращая особое внимание на состояние пыльников. На них не должно быть трещин и разрывов.
    2. На петлях максимальный люфт не должен быть более полутора миллиметров. Используя монтажную лопатку, оттяните шарнирное соединение в стороны.Если слышны странные звуки, замените насадки.
    3. Самое уязвимое место рулевых истипсов, тяги заменяются очень редко. Они выходят из строя при сильных ударах по подвеске или во время аварии. В общем, если рулевая тяга подлежит замене, лучше всего поставить новую. Нельзя пытаться выправить старые и установить обратно.
    4. Маятниковый механизм устанавливается на правую коляску и предназначен для обеспечения синхронного вращения передних колес.С помощью этого простого устройства обеспечивается максимальная устойчивость при прохождении поворотов.

    Краткое описание рулевого управления ВАЗ-2107 и его характерных неисправностей. Если есть какие-либо признаки поломки, обязательно проведите диагностику и устраните поломку.

    Маятниковый механизм

    Маятник рулевого управления в нижней части капота справа. Осматривать этот механизм лучше всего на яме или эстакаде. С помощью рулевого шарнира ВАЗ-2107 колеса поворачиваются синхронно при вращении коробки передач.Обычно при поломке маятника возникает стук при езде по неровностям, увеличивается люфт руля.

    Чувствуется, что для поворота руля нужно приложить большую нагрузку. Все эти признаки могут проявляться и при достаточном ослаблении болтов, или при туго затянутых регулировочных гайках на коробке передач. Поэтому перед ремонтом маятникового механизма нужно убедиться в его неисправности.

    Рулевая колонка

    Это вал, с помощью которого передается вращение от руля на редуктор.Фиксируется с помощью кронштейна на кузове автомобиля.

    Колонна представляет собой вал, состоящий из крестовин. Конструкция очень похожа на кардан. В случае аварии рулевой механизм полностью складывается, что обеспечивает безопасность водителя.

    Для облегчения управления верхний вал вращается на двух подшипниках игольчатого типа. Ремонт рулевого управления ВАЗ-2107 необходим в том случае, если присутствуют следующие симптомы:

    1. Внутри колонки появляется скрипт.Причиной обычно является деформация элементов панели и подрулевого переключателя.
    2. Увеличение люфта руля появляется при ослаблении гайки, которой руль крепится к валу. Чтобы избавиться от поломки, необходимо подтянуть гайку, разобрав руль.
    3. Наличие люфта на оси проявляется в том случае, если крепления кронштейна и шлицы сильно изношены или ослаблены.

    При ослаблении гаек и болтов шлицы сотрутся.В этом случае машина легко может потерять управление. Обязательно устраните люфт рулевой колонки, как только обнаружите неисправность.

    Кулаки поворотные

    Самый надежный элемент в устройстве рулевого управления ВАЗ-2107 — это кулак поворотный. Он прочный и очень прочный, но при ремонте подвески иногда приходится его снимать. С помощью поворотных кулаков удерживаются ступицы колес. Этот элемент фиксируется на нижних и верхних плечах с помощью подвижных шаровых опор.

    При повороте руля коробка передач с помощью рычагов поворачивает кулак в нужном направлении. При этом автомобиль поворачивается в нужном направлении. Элементы изготавливаются из чугуна, поэтому без труда выдерживают высокие нагрузки. Одной из самых частых поломок является деформация от сильных ударов по подвеске, от езды по неровной дороге и после аварии. Также могут появиться следующие признаки:

    1. Увеличение люфта из-за поломки подшипника ступицы и сильного износа оси кулака.
    2. Неравномерный или быстрый износ шин.
    3. При движении по ровной дороге автомобиль постепенно уходит в сторону.

    Неравномерный износ резины может быть вызван неправильной установкой развала и схождения колес. Поэтому, прежде чем винить во всех бедах поворотный кулак, нужно тщательно продиагностировать всю переднюю подвеску. Возможно, имеет место чрезмерный износ резиновых колодок или наконечников рулевых тяг.

    Увеличение люфта руля

    Для проверки люфта руля необходимо выполнить следующие действия:

    1. Поставить автомобиль на ровную площадку.
    2. Прокачайте колеса, чтобы выровнять давление.
    3. Установите рулевое колесо так, чтобы передние колеса были параллельны центру автомобиля.
    4. Установите линейку так, чтобы она упиралась в приборную панель, слегка касалась выключателя света и руля.
    5. Медленно пытайтесь вращать руль и одновременно следите за тем, как расположены передние колеса.
    6. При смещении колес вращение руля должно быть остановлено.
    7. Сделать отметку на руле напротив линейки.
    8. Начните вращать руль в противоположном направлении, пока колеса не начнут вращаться.
    9. Установите вторую метку.

    После всех проделанных действий нужно измерить расстояние между этими двумя метками. При нормальном люфте, который составляет 5 градусов, расстояние составит 17 мм. В том же случае, если это значение меньше, потребуется заменить рулевой редуктор или пережать гайку червячного редуктора.

    р>

    Повернуть руль «Одним пальцем»

    евро или электроусилитель руля сегодня ставится на многие современные автомобили.Это устройство позволяет обеспечить более комфортное и удобное управление автомобилем. Соответственно, многие автовладельцы, машины которых не оснащены этой системой, принимают решение о самостоятельной установке узла. Из этого материала вы узнаете, как установить электроусилитель руля на ВАЗ 2107 и какова средняя стоимость такой системы.

    Если вы решили оборудовать свой автомобиль усилителем, то у вас есть несколько вариантов — дороже и дешевле:

    1. Гидравлический руль на ВАЗ 2107 — более дорогой вариант.Такая система состоит из питающей магистрали насоса, форсунки и бака для рабочей жидкости. При этом рабочей жидкостью является масло, находящееся в системе под давлением. Процедура установки достаточно сложная, как и конструкция самой системы, также автовладельцу придется периодически ухаживать за системой. Как показывает практика и цены на автомобильном рынке, ставить такой узел смысла нет, т.к. его стоимость почти вдвое меньше цены б/у 2107.
    2. Более дешевый и подходящий вариант Для «семерки» это электромощный.На практике этот узел позволяет хорошо справляться с возложенной на него нагрузкой, тем более, что его установка более проста. На самом деле ЭУР работает на «семерке» практически так же эффективно, как и гидравлика. Следует отметить, что основным преимуществом такой системы является отсутствие необходимости регулярного обслуживания. ЭУР на ВАЗ подключается к бортовой сети, так как для его работы требуется напряжение 12 вольт.

    Возможность установки ЭУР.


    Ставить электроусилитель руля на ваз 2107 или нет — личное дело каждого.Перед покупкой нужно взвесить множество факторов, среди которых финансовые возможности и целесообразность данного действия. Если автомобилем, кроме мужчины, управляют женщины или, например, пожилые люди, то для них установка ЭУР будет важным фактором, определяющим комфорт при управлении машиной. Конечно, если вам не жалко денег, которые вы угадали.

    Подробная инструкция по установке электроусилителя руля


    Купить электроусилитель сегодня не проблема, для этого достаточно обратиться в любой специализированный магазин.Конструктивные особенности «семерки» позволяют установить мощный электродвигатель от Лады Приоры. Но перед приобретением этого узла нужно учесть, что для установки нужно будет сделать или установить кардан, а также переходную пластину. Подробно описывать весь процесс мы не будем, так как если вы понимаете, что будет предложено ниже, приведенных ниже инструкций будет достаточно для правильной и полной настройки системы (автор видео — канал Антона Марьяна).

    Если вы столкнулись с необходимостью установки впервые, лучше будет обратиться за помощью в этом случае к квалифицированным специалистам. Ведь при допущении ошибок избавиться от неисправностей бывает проблематично, поэтому при отсутствии опыта лучше сразу доверить эту работу профессионалам.

    Итак, как выполняется процедура установки:

    1. Для начала необходимо полностью вывести из строя бортовую сеть для предотвращения возможных замыканий при проведении ремонтных работ.Для этого просто откройте капот и отсоедините клеммы от аккумулятора.
    2. Затем нужно демонтировать защитный кожух с руля. Для этого достаточно открутить болты, скрепляющие две части накладки.
    3. На следующем этапе снятие старого рулевого кардана, а также установка новой Детали, которая идет в комплекте с купленной системой.
    4. Выполнив эти действия, вам нужно будет просверлить дрелью отверстия для крепления электромощника.В зависимости от конструктивных особенностей нового ЭУР отверстия могут быть разными, поэтому на данном этапе нужно воспользоваться инструкцией по установке, которая должна идти в комплекте.
    5. Когда отверстия просверлены, электроэнергия может быть зафиксирована.
    6. Далее подключаются провода от датчиков скорости, а так же скорости. При подключении будьте осторожны – нельзя допускать наличия оголенных проводов в электрокопии, поэтому все кабели нужно тщательно изолировать.
    7. После выполнения этих действий цепь питания узла подключена, помните, что электрощит должен включать предохранительный элемент.
    8. Собственно, на этом процесс монтажа системы электроснабжения можно считать завершенным. Вам остается только установить рулевые колодки на место и закрутить все выявленные ранее болты. Затем подключаются клеммы аккумулятора и проверяется работоспособность системы. Если есть проблемы в работе электросети, то необходимо проверить правильность монтажа, а также убедиться, что вы не допустили ошибок при подключении проводов. Как показывает практика, одной из основных причин некорректной работы ЭУР является неправильный монтаж проводки.

    Цена вопроса


    Стоимость устройства зависит от его производителя, а также магазина, в котором вы покупаете товар.

    Цена может отличаться, в среднем стоимость электромощника следующая:

    Видео «Экономичность электромощника на ВАЗ 2107»


    Как работает установленный ЭУР на «семерку», вы можете увидеть из видео ниже (автор ролика — Роман Патрикеев).

    ВАЗ «Классика» не предусматривает такой опции, как усилитель руля.Если при движении по бездорожью управление не требует особых усилий, крутите руль на малой скорости, маневрирование на парковке достаточно тяжелое. Чтобы крутить руль «одним пальцем», можно установить электроруль на ВАЗ 2107. При кажущейся сложности устройства установка и подключение не требуют особых навыков и не занимает слишком много времени. Для установки усилителя руля вам понадобится набор ключей, дрель и электрическая лепешка с проводами и крепежом.

    Какие ЭУР на ваз 2107 ставят


    • для облегчения управления, когда машиной управляет представительница прекрасного пола;
    • за безопасность, удобство и комфорт управления;
    • как элемент тюнинга автомобиля;
    • для облегчения управления автомобилем пожилых людей или людей с проблемами со здоровьем.

    На современных машинах применяются усилители двух типов: гидравлические и электрические (электромеханические) усилители руля. Сокращенно — ГУР и ЭУР.

    Установка ПК на автомобиль, в конструкции которого не предусмотрен усилитель рулевого управления, — сложная и очень дорогая процедура, требующая установки дополнительных деталей и внесения серьезных изменений в конструкцию рулевого управления. Поэтому установка гидроусилителя на ВАЗ 2107 не оправдана.

    Электроусилитель руля на ВАЗ 2107: совместимость и комплектация


    В комплект EUR входит:

    Электросиловая плита на ВАЗ 2107 работает по следующей схеме: электродвигатель срабатывает синхронно с вращением руля водителем, создавая дополнительный момент, уменьшающий усилие на вращение колес.Прирост ЭУР составляет 5,7, то есть после установки ЭУР вместо усилия в 20 кг достаточно будет усилия в 3,5 кг.

    • датчик момента определяет факт поворота водителем и направление, в котором вращается руль на ВАЗ 2107;
    • модуль управления ЭУР считывает данные оборотов двигателя, скорость вращения, положение ключа зажигания, обрабатывает по программе, и выдает управляющий сигнал на электродвигатель;
    • электродвигатель вращает рулевой кардан, облегчая усилие водителя.

    Электроэнергия начинает работать через 5 секунд после включения зажигания автомобиля.

    Установка ЭУР на ВАЗ 2107


    Порядок установки ЭУР следующий:

    Практически все операции по установке и подключению ЭУР проводятся и внутри машины. Работа занимает 2-3 часа. Гарантия на ЭУР Махачкалинский завод 1 год. Это оптимальный вариант усилителя по соотношению цена-качество.

    Техосмотр после установки ЭУР на ВАЗ 2107


    Для прохождения техосмотра в соответствии с законодательством необходимо найти официальное письмо завода производителя о соответствии данной модели требованиям EUR для установки на ВАЗ 2107.Данное письмо (копию) необходимо взять с собой при прохождении техосмотра автомобиля.

    При наличии этих двух документов работники станции техосмотра не имеют права отказать в выдаче сертификата. Конфликтная ситуация требует письменного отказа с указанием причин.

    Автомобиль

    «Русский Мерседес» или ВАЗ 2107 был в свое время (1980-е годы) одним из самых массовых отечественных легковых автомобилей. В настоящее время автомобиль этой марки является излюбленным объектом тюнинговых экспериментов наших автоадептов.Основной задачей тюнинга автомобилей ВАЗ 2107 является повышение безопасности, улучшение комфорта, удобства, технических параметров автомобиля.

    Подбираем электроусилитель руля на ВАЗ 2107


    Можно применить гидроусилитель руля, но гораздо лучше подобрать электроусилитель руля на ВАЗ 2107 . Подойдет, в частности, механизм электрообрезки руля от «Нивы», на ВАЗ 2107 вполне можно приспособить без особых трудностей.

    Также за 16000-19000 рублей можно приобрести специальный комплект электроусилителя руля на ВАЗ 2107.Такой электроусилитель руля на ВАЗ имеет принципиально отличную от гидровилки схему работы. К тому же он более адекватно функционирует, так как работает не напрямую от мотора, а от собственного электродвигателя.

    Не требует больших усилий по установке и обслуживанию. Никаких специальных инструментов и оборудования не потребуется, все можно поставить самостоятельно. Важно правильно отлаживать скорость датчика скорости, который ставится на коробку передач.

    EUR или электроусилитель руля сегодня ставится на многие современные автомобили.Это устройство позволяет обеспечить более комфортное и удобное управление автомобилем. Соответственно, многие автовладельцы, машины которых не оснащены этой системой, принимают решение о самостоятельной установке узла. Из этого материала вы узнаете, как установить на ВАЗ 2107 и какова средняя стоимость такой системы.

    [Скрыть]

    Виды усилителей руля

    Если вы решили оснастить свой автомобиль усилителем, то у вас есть несколько вариантов — дороже и дешевле:

    1. Гидравлический руль на ВАЗ 2107 — более дорогой вариант.Такая система состоит из насоса, питающего сеть, форсунки и бака для рабочей жидкости. При этом рабочей жидкостью является масло, находящееся в системе под давлением. Процедура установки достаточно сложная, как и конструкция самой системы, также автовладельцу придется периодически ухаживать за системой. Как показывает практика и цены на автомобильном рынке, ставить такой узел нет смысла, ведь его стоимость почти в два раза дешевле подержанной 2107.
    2. Более дешевый и подходящий вариант для «семерки» — электромощник. На практике этот узел позволяет хорошо справляться с возложенной на него нагрузкой, тем более, что его установка более проста. На самом деле ЭУР работает на «семерке» практически так же эффективно, как и гидравлика. Следует отметить, что основным преимуществом такой системы является отсутствие необходимости в регулярном обслуживании. ЭУР на ВАЗ подключается к бортовой сети, так как для его работы требуется напряжение 12 вольт.

    Возможность установки ЭУР.

    Ставить электроусилитель руля на ваз 2107 или нет — личное дело каждого.Перед покупкой нужно взвесить множество факторов, среди которых финансовые возможности и целесообразность данного действия. Если автомобилем, кроме мужчины, управляют женщины или, например, пожилые люди, то для них установка ЭУР будет важным фактором, определяющим комфорт при управлении машиной. Конечно, если вам не жалко денег, которые вы угадали.

    Подробная инструкция по установке электроусилителя руля

    Купить электроусилитель сегодня не проблема, для этого достаточно обратиться в любой специализированный магазин. Конструктивные особенности «семерки» позволяют установить мощный электродвигатель от Лады Приоры. Но перед приобретением этого узла нужно учесть, что для установки нужно будет сделать или установить кардан, а также переходную пластину. Подробно описывать весь процесс мы не будем, так как если вы понимаете, что будет предложено ниже, приведенных ниже инструкций будет достаточно для правильной и полной настройки системы (автор видео — канал Антона Марьяна).

    Если вы столкнулись с необходимостью установки впервые, лучше будет обратиться за помощью в этом случае к квалифицированным специалистам. Ведь при допущении ошибок избавиться от неисправностей бывает проблематично, поэтому при отсутствии опыта лучше сразу доверить эту работу профессионалам.

    Итак, как выполняется процедура установки:

    1. Для начала необходимо полностью обесточить бортовую сеть, чтобы предотвратить возможное замыкание при проведении ремонтных работ.Для этого просто откройте капот и отсоедините клеммы от аккумулятора.
    2. Затем нужно демонтировать защитный кожух с руля. Для этого достаточно открутить болты, скрепляющие две части накладки.
    3. На следующем этапе производится демонтаж старого рулевого кардана, а также установка новой детали, идущей в комплекте с купленной системой.
    4. Выполняя эти действия, вам нужно будет просверлить дрелью отверстия для крепления электромощника.В зависимости от конструктивных особенностей нового ЭУР отверстия могут быть разными, поэтому на данном этапе необходимо воспользоваться инструкцией по установке, которая должна быть в комплекте.
    5. Когда отверстия просверлены, электроэнергию можно зафиксировать.
    6. Далее подключаются провода от датчиков скорости, а так же скорости. При подключении будьте осторожны – нельзя допускать наличия оголенных проводов в электрокопии, поэтому все кабели нужно тщательно изолировать.
    7. После выполнения данных действий подключается цепь питания узла, помните, что электрощит должен включать предохранительный элемент.
    8. Собственно, на этом процесс монтажа системы электроснабжения можно считать завершенным. Вам остается только установить рулевые колодки на место и закрутить все выявленные ранее болты. Затем подключаются клеммы аккумулятора и проверяется работоспособность системы. Если есть проблемы в работе электросети, то необходимо проверить правильность монтажа, а также убедиться, что вы не допустили ошибок при подключении проводов. Как показывает практика, одной из основных причин некорректной работы ЭУР является неправильный монтаж проводки.

    Вопрос цены

    Стоимость устройства зависит от его производителя, а также магазина, в котором вы покупаете товар.

    «Русский Мерседес» или автомобиль ВАЗ 2107 был в свое время (1980-е годы) одним из самых массовых отечественных легковых автомобилей. В настоящее время автомобиль этой марки является излюбленным объектом экспериментов наших автоадептов. Основной задачей тюнинга автомобилей ВАЗ 2107 является повышение безопасности, улучшение комфорта, удобства, технических параметров автомобиля.

    Также включает в себя доработку системы рулевого управления. Конструкция рулевого управления автомобиля ВАЗ 2107 построена по типу червячно-роликового . Такая конструкция не способна обеспечить необходимое усилие на руле и «резкость» управления.

    Подбираем электроусилитель руля на ВАЗ 2107

    Для «резкости» и уменьшения передачи числа оборотов необходимо модернизировать рулево-маятниковый шарнир. Это «утяжеляет» руль. Чтобы вращаться на ВАЗ 2107 и так надо быстро крутить руль, при этом руль не называется «легким».В таких условиях удобство управления достигается в первую очередь усилением руля.

    Можно применить, но гораздо лучше подобрать электроусилитель руля на ВАЗ 2107 . Подойдет, в частности, механизм электрообрезки руля от, его вполне можно приспособить на ВАЗ 2107 без особых трудностей.

    Также за 16000-19000 рублей можно приобрести специальный комплект электроусилителя руля на ВАЗ 2107.Такой электроусилитель руля на ВАЗ имеет принципиально отличную от гидровилки схему работы. К тому же он более адекватно функционирует, так как работает не напрямую от мотора, а от собственного электродвигателя.

    Электроусилитель руля на ВАЗ 2107 Эффективно снижает усилие, необходимое для поворота руля, повышает устойчивость автомобиля, особенно в аварийной обстановке, снимает усталость водителя, надежен.

    Не требуется много усилий для установки и обслуживания.Никаких специальных инструментов и оборудования не потребуется, все можно поставить самостоятельно. Важно правильно отлаживать скорость датчика скорости, который ставится на коробку передач.

    На практике после установки электроусилителя руля на ВАЗ 2107 эффект от него не проявлялся тогда, когда это было необходимо: в момент начала движения, при движении на малой скорости. Обычный электромощник начинал работать только после набора скорости. После отладки датчика скорости все заработало как надо.

    Один из первых советских роскошных массовых автомобилей ВАЗ 2107 не был отягощен умопомрачительным. Особенно это видно на фоне современных автомобилей даже малобюджетного класса. Редко встретишь модель класса с без усилителя руля, а в то время на советских машинах усилитель был неполной роскошью. К счастью, ситуация изменилась и сегодня любой желающий может легко оснастить свой автомобиль самыми разными средствами комфорта – начиная от кондиционера, заканчивая рулем.О его установке на семерку мы сегодня и поговорим.

    Электрический усилитель. Цены и опции

    Стандартный жигулевский рулевой механизм, пара червяк-ролик в принципе со своей задачей справляется хорошо. Однако уменьшить усилие на руле при парковке и маневрировании было бы очень кстати. Это можно сделать только с помощью вспомогательного усилителя мощности. Есть два варианта — дорогой и дешевый. Дорогой является установка гидроусилителя. Работа практически не оправдывает себя, ведь готовых решений для классических жигулей нет, а изобретать новый гидроэффект дорого и бессмысленно.

    Другое дело электроусилитель руля. Главный его плюс в том, что его можно легко установить своими руками, да и по цене он не сильно кусается. Безусловно, это самый рациональный и простой вариант. Электроусилитель руля на ВАЗ 2107 будет стоить от 10 до 25 тысяч, в зависимости от того, какое устройство выбрать. Вот тоже два варианта.

    Подбор усилителя на ВАЗ 2107

    Первый — использовать электроусилитель от Нивы.Довольно просто можно приспособить руль к семерке. Цена его — в районе 20 тысяч. Второй – покупка специального комплекта, который разработан специально для установки на классические жигули. Этот усилитель работает от автономных электродвигателей и не берет мощность у мотора, поэтому способствует экономии топлива. Экономия весьма условна, но она есть.

    Любой из этих вариантов достаточно надежен, прост в установке и снимает большую часть усилий с руля.Это означает, что применяя устройство, мы получаем более легкий руль на парковках, а при интенсивном маневрировании водитель будет меньше уставать в дальней дороге. Кроме того, есть возможность регулировать усилие на руле, но для этого нужно настроить работу датчика скорости, установленного в КПП. Регулировка в этом случае необходима, так как адекватной работы устройства на малых скоростях можно добиться только после его синхронизации с датчиком скорости.

    Комплект источников электропитания

    Электроусилитель не слишком сложен в установке, так как его конструкция и принцип работы достаточно просты.Есть мнение, что нивовские и приористские электросиловые установки достаточно ненадежны и можно ждать сбоев и контекста, а это, как можно догадаться, не слишком хорошо, особенно на большой скорости. Поэтому будем рассматривать покупку набора для установки на классику, которая судя по отзывам работает стабильно.

    В пакет включено:

      крышка рулевого вала;

      замок зажигания;

      переключателя;

      импульсный датчик скорости;

      пусковой тросик карбюратора;

      элементы крепления устройства;

      электронный блок управления

      ;

      электроусилитель в сборе.

    Кроме того, необходимо будет заменить рулевой редуктор. Надо поставить короткую, но сушка должна остаться родной.

    Принцип работы электроусилителя

    Принцип работы устройства следующий и основан он на взаимодействии считывающих датчиков, электронного блока управления и узла электропитания. Датчик отслеживает угол поворота, а датчик скорости считывает показания скорости. Все это поступает на обработку в ЭБУ, откуда импульс поступает от исполнительного механизма.В зависимости от скорости движения электроника подбирает необходимое усилие на руле. Чем выше скорость, тем больше усилие.

    Правильно отрегулированный и синхронизированный усилитель позволяет легко поворачивать руль на месте и на малых скоростях, а также центрировать рулевой механизм и возвращать руль в нейтральное положение. Усилитель имеет аварийный режим работы при возникновении программных или механических проблем, рулевое управление переходит в штатный режим работы без участия усилителя.

    Прохождение техосмотра и сертификаты

    Прежде чем ставить усилитель своими руками, стоит подумать о том, что придется проходить ежегодный осмотр, в ходе которого может быть выявлено нарушение заводской конструкции рулевого управления. Если она всплывает, никакой отметки о прохождении техосмотра поставлено не будет. Чтобы с документами не было проблем, стоит установить усилитель в сертифицированном сервисе ВАЗ, при этом необходимо получить сертификат соответствия от сто и от производителя электроэнергии.Только в этом случае можно будет успешно пройти обследование. Удачных всем дорог и комфортных путешествий!

    На автомобилях классической серии установка усилителей рулевого управления не предусмотрена. На всех этих машинах используются рулевые редукторы. А электроусилитель руля на ВАЗ-2107 — хороший элемент тюнинга. Во время движения по трассе управление автомобилем очень простое, руль вращается без усилий. Но как только сбавляешь скорость, совершать маневры на парковке, крутить руль становится все тяжелее и тяжелее.

    Именно для облегчения маневрирования на малых скоростях необходимо установить на ВАЗ-2107 электроусилитель руля. Это отдельный блок, который монтируется в рулевую колонку. Его установка и подключение не занимают много времени. Для установки потребуется только комплект ключей, комплект электроплиты со всем крепежом и проводкой, а также дрель.

    Преимущества использования мощного электроусилителя

    На «классические» автомобили без проблем устанавливается электроусилитель руля «Приоры».Но для этого придется дополнительно купить тарелку и кардан. Задачи, с которыми справляется ЭУР:

    1. Повышение уровня безопасности, комфорта и удобства управления автомобилем.
    2. Управление сбросом во время маневрирования. Это особенно полезно для женщин, пожилых людей, начинающих водителей, которые с трудом крутят тугой руль.
    3. Электроусилитель действует как элемент настройки.

    Но даже если вы уже много лет за рулем, вряд ли вы сможете отказаться от такого улучшения своего автомобиля. Ведь установка электроусилителя руля позволит легко совершать передвижение по городским улицам.

    Почему не гидравлический?

    Можно выбрать два типа усилителей руля:

    1. Электромеханический.
    2. Гидравлический.

    При работе гидроусилителя руля создается высокое давление масла в системе. Конструкция гидравлической ленты состоит из подводящих трубок, насоса, специального бака и рабочей жидкости. С помощью насоса создается давление масла, оно воздействует на весь механизм, в результате чего значительно облегчается поворот колес.

    Следовательно, вращать руль будет намного проще. В целом конструкция гидроусилителя очень сложная, установка выполняется долго, все механизмы необходимо регулярно обслуживать. Только в этом случае гидравлика будет работать идеально.

    Если в автомобиле не предусмотрена установка гидроагента, то установить его очень сложно. Тут придется обзавестись дополнительными деталями, а также внести очень серьезные изменения в рулевой механизм. Именно по этой причине установка гидравлики на «семерку» нецелесообразна.

    Электроусилитель

    У него есть одно большое преимущество — стоимость почти в два раза больше, чем у гидроусилителя. Произвести установку устройства на «семерку» очень просто, сложностей не возникнет. В случае использования электроусилителя нет необходимости проводить техосмотр, он очень надежен и долговечен.

    В отличие от гидроусилителя, для нормальной работы не требуется дозаправка жидкости, поддержание насоса и трубопроводов в рабочем состоянии.Достаточно просто подключить устройство к проводке автомобиля. Именно по этим причинам такая конструкция усилителя руля устанавливается на автомобили «классической» серии.

    Комплектация

    Без переделок можно установить электроусилитель руля «Приора» на «семерку». С таким же успехом используется продукция завода «Авиаагрегат». Установка устройства:

    1. Прямо электрический мощный.
    2. Вал промежуточный карданный.
    3. Крепеж.
    4. Электропроводка.
    5. Кронштейны крепления электроусилителя на руль «Семерки».
    6. Жгут декоративный.

    При покупке обязательно проверяйте комплектацию устройства. Если в коробке нет ни одного элемента, то нужно сразу сообщить об этом продавцу. В противном случае при установке возникнут проблемы.

    Как работает электромощник

    Электроусилитель руля на ВАЗ-2107 начинает работать и создает дополнительный крутящий момент, уменьшающий усилие, необходимое для поворота колес.И начинает работать в тот момент, когда водитель поворачивает руль. Устройство способно снизить нагрузку, необходимую для поворота руля, в 5,7 раза.

    Другими словами, если до установки устройства приложить усилие в 20 кг, то после для аналогичного действия достаточно всего 3,5 кг. Этапы устройства:

    1. С помощью датчика крутящего момента определяется, в какую сторону вращается водитель.
    2. Блок управления позволяет считывать все данные, относящиеся к частоте вращения двигателя и скорости автомобиля.
    3. С помощью электродвигателя вращается карданный вал рулевого механизма. В результате снижается усилие, необходимое для поворота руля.

    С помощью датчика скорости обеспечивается нормальная зависимость между коэффициентом усиления прибора и интенсивностью движения автомобиля. Если скорость маленькая, то крутить руль становится тяжелее. Поэтому блок управления понимает, что надо повышать коэффициент усиления.И наоборот, если вы двигаетесь с большой скоростью, то усилие нужно оставить для приложения. Поэтому электроусилитель руля в управлении не участвует.

    Запуск устройства начинается через 5 секунд после того, как водитель включает зажигание. Если в электроусилителе произошла какая-либо поломка, автоматическая система управления отключит его, в результате автомобиль будет переведен в ручной режим. Это обеспечивает стопроцентную безопасность в случае, если вдруг произойдет поломка устройства.Поэтому за безопасность своей жизни можно не переживать.

    Установка электросиловой плиты на «семерку»

    Блок-схема подключения электроусилителя (можно использовать с любым автомобилем ВАЗ) представлена ​​ниже.

    Для установки электроусилителя руля на 2107 необходимо выполнить следующие действия:

    1. Отсоединить аккумулятор к аккумулятору, чтобы не было короткого замыкания при работе.
    2. Открутите винты, которые закреплены на рулевой колонке.
    3. Снять рулевой кардан, поставить новый, который идет в комплекте с устройством.
    4. В инструкции обязательно найдите схему, по которой нужно просверлить отверстия, которыми будет крепиться корпус усилителя.
    5. Закрепите весь механизм.
    6. Соединить провода идущие от датчиков оборотов двигателя и скорости.
    7. Подключите питание устройства с помощью предохранителя.
    8. Затем необходимо установить кожух и подключить клеммы аккумулятора.

    Монтажные работы займут не более двух-трех часов.Гарантийный срок службы электроусилителя один год.

    Как пройти техосмотр

    Электроусилитель руля на ваз 2110, как и на семерке, нужно правильно установить. Проблема в том, что при таком тюнинге вы формально вносите изменения в конструкцию рулевого управления, что запрещено правилами. Дорога. Следовательно, при прохождении техосмотра вы можете столкнуться с определенными трудностями.

    Можно попытаться скрыть, что на машину можно установить электроусилитель. Для этого достаточно выключить его от еды.Если этого не сделать, то при диагностике резервной копии механик поймет, что произведена доработка. И талон техосмотра он вам не даст. Поэтому, чтобы все было законно, нужно распечатать письмо, которое дает завод-изготовитель «Евра». В нем говорится, что конкретная модель Электромощника соответствует всем требованиям, которые необходимы для установки на ВАЗ-2107. Копия этого письма должна быть с вами во время прохождения.

    Вместе с этим письмом необходимо иметь справку, которая выдается автосервисом, где устанавливалось устройство.Только со всеми этими документами вы можете оформить диагностическую карту. Если даже эти документы не дают вам диагностическую карту, необходимо потребовать отказ в письменной форме с точным указанием всех причин. Если электроусилитель руля на ВАЗ-2107 установлен правильно и с соблюдением всех требований, отказать в выдаче технологической карты Вы не сможете.

    Электроусилитель руля на ВАЗ-2107 и его установка

    На автомобилях «классической» серии не предусматривалась установка гидроусилителя руля.Во всех этих машинах используются рулевые механизмы. А электроусилитель руля на ВАЗ-2107 — хороший элемент тюнинга. При движении по трассе управление очень простое, руль крутится без усилий. Но как только притормаживаешь, совершаешь маневры на парковке, крутить руль становится все труднее и труднее.

    Именно для облегчения маневрирования на малых скоростях необходимо установить на ВАЗ-2107 электроусилитель руля. Это отдельный блок, который монтируется в рулевую колонку.Его установка и подключение не занимают много времени. Вам потребуется установить только комплект ключей, комплект электроусилителя со всеми креплениями и проводкой, а также дрель.

    Преимущества использования электроэнергии

    На «классические» автомобили без проблем устанавливается электроусилитель руля «Приора». Но для этого придется дополнительно купить тарелку и карданчик. Задачи справиться с EUR:

    1. Повышенная безопасность, комфорт и удобство вождения.
    2. Облегчение контроля при маневрировании.Это особенно полезно для женщин, пожилых людей, начинающих водителей, которым трудно крутить тугой руль.
    3. Электроэнергия выступает элементом тюнинга.

    Но даже если вы много лет за рулем, вы вряд ли сможете отказаться от такого улучшения своего автомобиля. Ведь установка электроусилителя руля облегчит движение по городским улицам.

    Почему не гидравлический?

    Существует два типа гидроусилителя руля:

    1. Электромеханический.
    2. Гидравлический.

    При работе гидроусилителя руля в системе создается высокое давление масла. Конструкция гидроусилителя состоит из подводящих патрубков, насоса, специального резервуара и рабочей жидкости. С помощью насоса создается давление масла, оно воздействует на весь механизм, в результате чего облегчается поворот колес.

    Поэтому крутить руль будет намного легче. В целом конструкция гидроусилителя очень сложна, установка занимает много времени, все механизмы необходимо регулярно обслуживать.Только в этом случае питание будет работать идеально.

    Если на автомобиле не предусмотрена установка гидроусилителя, то установить его очень сложно. Придется закупать дополнительные детали, а также вносить очень серьезные изменения в рулевой механизм. Именно по этой причине устанавливать гидроусилитель на «Г» нецелесообразно.

    Электрический усилитель

    Имеет одно большое преимущество – стоимость почти в два раза ниже, чем у гидроусилителя.Установить устройство на «семерку» очень просто, сложностей не возникнет. В случае использования электроусилителя нет необходимости в техническом осмотре, он очень надежен и долговечен.

    В отличие от гидроусилителя, для нормальной работы не требуется заливка жидкости, поддержание насоса и трубопроводов в рабочем состоянии. Достаточно просто подключить устройство к проводке автомобиля. Именно по этим причинам такая конструкция ГУР устанавливается на машины «классической» серии.

    Оборудование

    Без переделок можно установить электроусилитель руля «Приоры» на «семерку». С таким же успехом применяется продукция завода «Авиаагрегат». Конфигурация устройства:

    1. Непосредственно электроэнергия.
    2. Промежуточный карданный вал.
    3. Крепеж.
    4. Электропроводка.
    5. Кронштейны крепления электроусилителя на руль «семерки».
    6. Жгут декоративный.

    При покупке обязательно ознакомьтесь с комплектацией оборудования. Если в коробке нет товара, необходимо сразу сообщить об этом продавцу. В противном случае при установке будут проблемы.

    Как работает электроэнергия

    Электроусилитель руля на ВАЗ-2107 начинает работать и создает дополнительный крутящий момент, что снижает усилие, необходимое для поворота колес. И начинает он работать в тот момент, когда водитель крутит руль. Устройство способно уменьшить нагрузку, необходимую для поворота руля, 5.7 раз.

    Другими словами, если до установки устройства приложить усилие в 20 кг, то для аналогичного действия хватит всего 3,5 кг. Этапы устройства:

    1. С помощью датчика крутящего момента определяется, в какую сторону водитель поворачивает руль.
    2. Блок управления позволяет считывать все данные, касающиеся оборотов двигателя и скорости автомобиля.
    3. С помощью электродвигателя вращается карданный вал рулевого механизма.В результате усилие, необходимое для поворота руля, уменьшается.

    С помощью датчика скорости обеспечивается нормальная зависимость коэффициента усиления прибора от интенсивности движения автомобиля. Если скорость маленькая, то руль становится тяжелее. Поэтому блок управления понимает, что надо увеличивать усиление. И наоборот, если вы двигаетесь с большой скоростью, то вам нужно прикладывать меньше усилий. Поэтому электроусилитель руля в управлении не участвует.

    Устройство начинает работать через 5 секунд после включения зажигания водителем. Если вдруг в электроусилителе произошла какая-либо поломка, система автоматического управления отключит его, в результате автомобиль будет переведен в ручной режим. Это обеспечивает стопроцентную безопасность в случае выхода устройства из строя. Поэтому за безопасность своей жизни можно не переживать.

    Установка электроусилителя на «семерку»

    Блок-схема подключения электроусилителя (можно использовать с любым автомобилем ВАЗ) представлена ​​ниже.

    Для установки электроусилителя руля на 2107 необходимо выполнить следующие действия:

    1. Отсоедините аккумулятор от аккумулятора, чтобы не произошло короткого замыкания при работе.
    2. Выверните винты, которыми крышка крепится к рулевой колонке.
    3. Снять рулевой карданный вал, на его место поставить новый, который есть в комплекте устройства.
    4. В инструкции вы обязательно найдете схему, по которой необходимо просверлить отверстия, с помощью которых будет крепиться корпус усилителя.
    5. Закрепите весь механизм.
    6. Подсоедините провода от датчиков частоты вращения и частоты вращения.
    7. Подключить питание к устройству с помощью предохранителя.
    8. Затем нужно переустановить кожух и соединить клеммы аккумулятора.

    Монтажные работы займут не более двух-трех часов. Гарантийный срок службы электроусилителя один год.

    Как пройти техосмотр

    Электроусилитель руля на ваз 2110, как и на семерке, должен быть правильно установлен.Проблема в том, что при таком тюнинге вы формально вносите изменения в конструкцию рулевого управления, что запрещено правилами дорожного движения. Следовательно, вы можете столкнуться с определенными трудностями при прохождении техосмотра.

    Можно попытаться скрыть тот факт, что машина оснащена электроприводом. Для этого просто отключите его от источника питания. Если этого не сделать, то при диагностике люфта механик поймет, что была произведена доработка. И талон техосмотра он вам не даст.Поэтому, чтобы все было легально, нужно распечатать письмо, выданное производителем Eura. Там сказано, что конкретная модель электроусилителя соответствует всем требованиям, которые необходимы для установки на ВАЗ-2107. Копия данного письма должна быть при себе во время прохождения ТО.

    Вместе с этим письмом необходимо иметь сертификат, который выдает СТО, где было установлено устройство. Только со всеми этими документами вам могут выдать диагностическую карту.Если даже при наличии этих документов вам не выдали диагностическую карту, вы должны потребовать отказ в письменной форме с точным указанием всех причин. Если электроусилитель руля на ВАЗ-2107 установлен правильно и с соблюдением всех требований, вам не могут отказать в выдаче маршрутной карты.

    Какая рулевая колонка ВАЗ 2107? Замена и регулировка

    В этой статье вы узнаете о рулевой колонке ВАЗ-2107, как производится ее замена, и в чем отличия от тех коробок передач, которые устанавливались на более ранние модели — 2101-2106.Но обо всем по порядку. Сначала необходимо рассмотреть принцип работы всего рулевого управления, после чего можно приступать к замене и снятию коробки передач. В одиночку выполнить всю работу сможет каждый, проблем не возникнет. Вот только после установки нового редуктора необходимо правильно выставить углы схождения и развала передних колес.

    Как работает рулевое управление?

    По сути, рулевая колонка ВАЗ-2107 представляет собой сложный механизм, в который входит несколько элементов.Во-первых, это сам руль, который вас вращает. Во-вторых, карданная передача, идущая от руля к коробке передач. В-третьих, это сам редуктор, преобразующий вращательное движение в поступательное. При этом выход коробки передач воздействует на рычаг, смещая тягу влево или вправо, в зависимости от того, в какую сторону вы поворачиваете.

    Зато у коробки передач доступна еще одна функция — она ​​позволяет в несколько раз увеличить усилие, которое прикладывается к рулю.В результате поворот делается намного эффективнее. Он состоит из редуктора из нескольких элементов — червячной передачи, которая приводится в движение зубчатым колесом, связанным с рукояткой привода. Внутри механизма залито трансмиссионное масло.

    В чем отличия от коробок передач, устанавливаемых на модели 2101-2106?

    Несмотря на кажущуюся схожесть рулевых механизмов «семерки» и «копейки», у первой система гораздо современнее и удобнее. Начать стоит с того, что рулевая колонка ВАЗ-2107, цена которой составляет около 2500 рублей, немного длиннее тех, что устанавливались на «шестерку» и более старые автомобили.Но это не последнее отличие, внутри есть еще и мелкие детали, делающие управление более удобным. Меньше усилий нужно прикладывать к рулю.

    Кроме того, колонна намного безопаснее. Если посмотреть на ранние модели «Жигулей», то можно увидеть, что от шестерни к рулю проложен сплошной штифт. А если подать на лобовое столкновение, то этот штырь просто продавливает человека. Безопасностью старые машины не блещут. А вот на «семерке» впервые применили травмоопасный руль.Это не сплошной шкворень, там карданные передачи, которые в случае аварии складываются и не достаются водителю.

    Можно ли настроить коробку передач?

    К сожалению, ремонт рулевого механизма будет максимально эффективным только в том случае, если поставить новый. Такие нехорошие свойства имеет рулевая колонка ВАЗ-2107. Регулировка практически невозможна. Правда, только практически. Можно немного сжать механизм червячного редуктора. Тогда люфт плеера уменьшится, но комфорта вы потеряете.Крутить руль будет намного тяжелее.

    Представьте, что вы пытаетесь накрутить гайку на болт. И шаг резьбы у обоих элементов одинаковый. Вы можете сделать это легко, никаких усилий, чтобы применить его. А сейчас немного другая ситуация — шаг резьбы отличается на несколько микрон. Усилие приходится прикладывать солидное, а гайка все равно затягивается. Та же история с коробкой передач. При затягивании болта в верхней части КПП комфорт хуже, руль крутится тяжелее.Но есть плюс — не надо тратиться, и люфт уходит.

    Замена коробки передач

    Для замены коробки передач вам понадобится несколько инструментов. Во-первых, съемник наконечников рулевой тяги. Во-вторых, набор ключей и отверток. Все, даже домкрат не понадобится, так как всю процедуру замены можно провести на ровной поверхности. Буквально в три движения рулевой колонки ВАЗ-2107. Замена его осуществляется в течение нескольких минут при наличии всех необходимых инструментов.

    Откройте капот, чтобы облегчить работу. Отсоедините от редуктора две тяги — среднюю и крайнюю. Не думайте стрелять рычагом коробки передач! Нажимается сильно, единственный способ вытащить — врезать автоген или болгарку. Из салона будет удобнее откручивать гайку, которую стягивает кардан в стыке редуктора. Три гайки, которые крепятся к редуктору, откручиваются, после чего весь механизм можно снимать для замены. Установка осуществляется в обратной последовательности.

    Послесловие

    У вас не возникнет никаких трудностей при снятии и установке рулевого механизма или карданной передачи. Но стоит отметить, что после всех работ с рулевым управлением необходимо отрегулировать развал и схождение колес. Это спасет шины и кузов. И не забудьте залить в коробку передач трансмиссионное масло. Это позволит механизму работать максимально легко. Вот так меняется рулевая колонка ВАЗ-2107. Цена б/у детали 500-1000 рублей в зависимости от состояния.

    Электроусилитель руля ВАЗ-2107 и его установка

    На автомобилях «классической» серии не предусматривалась установка гидроусилителя руля. Во всех этих машинах используются рулевые механизмы. А гидроусилитель руля на ВАЗ-2107 — хороший элемент тюнинга. При движении по бездорожью управление очень простое, руль крутится без усилий. Но как только сбавляешь скорость, совершаешь маневры на парковке, крутить руль становится все сложнее и сложнее.

    Для облегчения маневрирования на малых скоростях необходимо установить на ВАЗ-2107 электроусилитель руля. Это отдельный блок, который монтируется в рулевую колонку. Его установка и подключение не займут много времени. Вам понадобится только набор ключей для установки, электрокомплект со всеми креплениями и проводкой и дрель.

    Преимущества использования электроусилителя

    На «классические» автомобили без проблем устанавливается электроусилитель руля «Приора». Но для этого придется дополнительно купить пластину и кардан. Задачи, с которыми справляется ERM:

    1. Повышение уровня безопасности, комфорта и удобства вождения.
    2. Облегчение управления при маневрировании. Это особенно удобно для женщин, пожилых людей, начинающих водителей, которым тяжело крутить тугой руль.
    3. Электроусилитель выступает элементом тюнинга.

    Но даже если вы много лет за рулем, вы вряд ли сможете отказаться от такого улучшения своего автомобиля.Ведь установка электроусилителя руля облегчит передвижение по городским улицам.

    Почему не гидравлический?

    Существует два типа гидроусилителя руля:

    1. Электромеханический.
    2. Гидравлический.

    При гидроусилителе рулевого управления создается высокое давление масла в системе. Конструкция гидроусилителя состоит из подающих патрубков, насоса, специального бака и рабочей жидкости. С помощью помпы создается давление масла, оно воздействует на весь механизм, в результате чего вращение колес значительно облегчается.

    Следовательно, руль будет вращаться намного легче. В целом конструкция гидроусилителя очень сложная, установка долгая, все механизмы нужно регулярно обслуживать. Только в этом случае гидроусилитель будет работать идеально.

    Если автомобиль не предназначен для установки, установить его очень сложно. Вам придется докупить дополнительные детали, а также внести очень серьезные изменения в рулевой механизм. Именно по этой причине устанавливать гидроусилитель на «семерку» нецелесообразно.

    Электроусилитель

    У него есть одно большое преимущество — стоимость почти в два раза ниже, чем у гидроусилителя. Крепить устройство на «семерку» очень просто, сложностей не возникнет. В случае использования электроусилителя нет необходимости проводить техосмотр, он очень надежен и долговечен.

    В отличие от гидроусилителя, для нормальной работы не требуется заливка жидкости, поддержание насоса и трубопроводов в рабочем состоянии. Достаточно лишь подключить устройство к проводке автомобиля. Именно по этим причинам такая конструкция ГУР устанавливается на машины серии «классика».

    Комплектация

    Без переделок возможна установка электроусилителя руля «Приора» на «семерку». С таким же успехом используется продукция производства «Авиаагрегата». Комплектация:

    1. Непосредственно электрический усилитель.
    2. Вал промежуточный карданный.
    3. Крепеж.
    4. Электропроводка.
    5. Кронштейны для крепления электроусилителя на руль «семерки».
    6. Декоративная коса.

    При покупке обязательно проверяйте комплектацию. Если в коробке нет товара, следует сразу сообщить об этом продавцу. В противном случае будут проблемы с установкой.

    Принцип работы электроусилителя

    Электроусилитель руля на ВАЗ-2107 начинает работать и создает дополнительный крутящий момент, что снижает усилие, необходимое для поворота колес. И начинает работать в тот момент, когда водитель поворачивает руль.Устройство способно снизить нагрузку, необходимую для поворота руля, в 5,7 раза.

    Другими словами, если перед монтажом устройства вы приложили усилие 20 кг, то для аналогичного действия хватит всего 3,5 кг. Этапы устройства:

    1. С помощью датчика крутящего момента определяется, в какую сторону вращается водитель.
    2. Блок управления позволяет считывать все данные, касающиеся оборотов двигателя и скорости автомобиля.
    3. С помощью электродвигателя вращается карданный вал рулевого механизма.В результате уменьшается усилие, необходимое для поворота руля направления.

    С датчиком скорости, нормальное соотношение между коэффициентом усиления прибора и интенсивностью автомобиля. Если скорость маленькая, то крутить руль становится тяжелее. Поэтому блок управления понимает, что надо увеличивать усиление. И наоборот, если вы двигаетесь с большой скоростью, то усилие должно прилагаться меньше. Поэтому электроусилитель руля в управлении не участвует.

    Устройство начинает работать через 5 секунд после включения зажигания водителем. Если вдруг произойдет какая-либо поломка в электроусилителе, система автоматического управления отключит его, в результате автомобиль будет переведен в ручной режим. Это обеспечивает 100% безопасность в случае поломки устройства. Поэтому вы можете не переживать за сохранность своей жизни.

    Крепление электроусилителя на «семерку»

    Ниже представлена ​​структурная схема подключения электроусилителя (можно использовать с любым автомобилем ВАЗ).

    Для установки электроусилителя руля на ваз 2107 необходимо сделать следующее:

    1. Отсоединить аккумулятор от аккумулятора, чтобы не было короткого замыкания при работе.
    2. Выверните винты, которыми крышка крепится к рулевой колонке.
    3. Снять гидроусилитель руля, установить на его место новый в комплекте устройства.
    4. В инструкции вы обязательно найдете схему, по которой необходимо просверлить отверстия, которыми будет крепиться корпус усилителя.
    5. Закрепите весь механизм.
    6. Подсоедините провода от датчика частоты вращения и датчика скорости.
    7. Подключите питание устройства с помощью предохранителя.
    8. Затем необходимо заменить крышку и подключить клеммы аккумулятора.

    Работа по установке займет не более двух-трех часов. Гарантийный срок службы электроусилителя один год.

    Как пройти техосмотр

    Электроусилитель руля на ваз 2110, как и на семерке, должен быть установлен правильно. Проблема в том, что при таком тюнинге вы формально вносите изменение в конструкцию рулевого управления, что запрещено правилами дорожного движения.Поэтому при прохождении техосмотра автомобиля вы можете столкнуться с некоторыми трудностями.

    Можно попытаться скрыть факт установки в автомобиль усилителя мощности. Для этого просто отключите его от источника питания. Если этого не сделать, то при диагностике люфта механик поймет, что доработка произведена. И акт технического осмотра он вам не даст. Поэтому, чтобы все было законно, необходимо распечатать письмо, которое выдает производитель ЭУР.Там написано, что конкретная модель электроусилителя соответствует всем требованиям, которые необходимы для установки на ВАЗ-2107. Копию этого письма следует держать при себе во время прохождения ТО.

    Вместе с этим письмом необходимо иметь сертификат, который выдается сервисным центром, на котором было установлено устройство. Только при наличии всех этих документов можно получить диагностическую карту. Если, даже при наличии этих документов, вам не выдали диагностическую карту, вы должны потребовать отказ в письменной форме с точным указанием всех причин.Если электроусилитель руля на ВАЗ-2107 установлен правильно и с соблюдением всех требований, в выдаче технологической карты можно не отказывать.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    2019 © Все права защищены. Карта сайта
