Статья о термостате ВАЗ 2107: назначение, сбои в работе
Охлаждение любого работающего механизма — принципиальный момент. Если движок перегревается, то восстановить его бывает очень сложно: повреждаются составные части цилиндров и другие узлы. Неизбежно придется ремонтировать весь двигатель. Низкая температура двигателя также отрицательно влияет на его состояние.
О термостате
Принципиальное значение имеет работа системы охлаждения, в частности термостат. Этот прибор обеспечивает необходимое поддержание температуры жидкости, которая охлаждает движок.
Термостат ВАЗ 2107 — это по форме цилиндрический сосуд, который имеет три входа для патрубков. Один из них находится в верхней точке термостата, а патрубок от радиатора расположен внизу, еще один — на боку.
Внутри этого важное устройство содержит клапан, который заполнен особым составом, это вещество расширяется с повышением температуры.
Благодаря этому эффекту поршень клапана с помощью силового импульса открывает непосредственно клапан.
В термостате ВАЗ 2107 присутствует перепускной клапан, он монтируется на пути жидкости от мотора к выходному патрубку. Если охлаждающая жидкость имеет нормальную температуру, то мотор легко заводится, но он еще не прогрет, антифриз в этом случае движется по кругу малого радиуса. Это дает возможность быстро прогреваться силовому агрегату и тогда рабочая температура достигается сравнительно быстро.
Крайние температуры варьируются в пределах 80-81 градуса, в этом случае происходит открытие главного клапана термостата. Антифриз идет по большому кругу, включая и радиатор. Одновременно идет обмен и по малому кругу, таким образом перепускной клапан располагается в среднем положении.
Температура 94 градуса позволяет открывать клапан на самое большое значение /шесть миллиметров/. Перепускной клапан остается в этом случае закрытым. Таким образом, мы наблюдаем движение жидкости по большому циклу, за время прохождения по нему жидкость успевает достаточно остыть.
Неполадки в работе термостата
Как любая запчасть авто, термостат тоже выходит из строя, поломка бывает в основ связана с заклиниванием штока центрального клапана. Благодаря этому тосол может совершать цикл движения или по малому радиусу, или только по большому.
Если жидкость движется по малому радиусу, то это может привести к перегреву двигателя, однако если нет достаточного нагревания движка, то это тоже новость не из лучших.
Проверяется готовность к работе термостата просто. Двигатель, когда выходит на рабочие обороты, дает возможность стрелки пребывать в строго вертикальной позиции, патрубок радиатора при этом заметно нагревается.
Если отсутствует эффект нагрева, это говорит о том, что жидкость протекает по малому кругу.
Явная поломка существует в том случае, если оба патрубка радиатора имеют сходную температуру во время работы движка.
Поменять сам термостат пара пустяков, только проводить подобную операцию стоит на неработающем двигателе, в этом случае придется сливать антифриз, снимать хомуты и разъединять патрубки, которые держат термостат. Затем, после замены, необходим в прежней последовательности все аккуратно собрать. Лишних запасных частей быть не должно. Статья написана по материалам «Авто обозреватель».
Все про термостат Ваз-2107 | Ваз 2107 классика
Эта статья для тех, кто хочет досконально разобраться в том, как устроен и работает термостат вазовской «классики», как определить неисправности этого устройства, правильно подобрать запчасть и выполнить замену. Именно термостат «виноват» в том, что зимой в салоне холодно а, двигатель долго прогревается. Он же является наиболее частой причиной перегрева мотора.
Что внутри термостата
Корпус термостата «классики» изначально делали из латуни. Затем, разные заводы в разное время выпускали термостаты с корпусами из алюминиевого сплава и стали. При сборке, внутрь двух половин корпуса, помещают блок из двух клапанов в сборе.
Затем это все завальцовывается и становится неразборным. Блок клапанов собран внутри держателя. Шток закреплен неподвижно. Относительно него, преодолевая усилие пружин, могут двигаться основной и перепускной клапаны. Снаружи корпус имеет три патрубка для соединения с водяным насосом (помпой), двигателем и радиатором.1. Входной патрубок (от двигателя).
2. Перепускной клапан.
3. Пружина перепускного клапана.
4. Стакан.
5. Резиновая вставка.
6. Выходной патрубок.
7. Пружина основного клапана.
8. Седло основного клапана.
9. Основной клапан.
10. Держатель.
11. Регулировочная гайка.
12. Поршень.
13. Входной патрубок от радиатора.
14. Наполнитель.
15. Обойма.
Д- вход жидкости от двигателя.
Р- вход жидкости от радиатора.
Н- выход жидкости к насосу (помпе).
Как работает термостат Ваз-2101-2107
После запуска холодного двигателя, тосол начинает прокачиваться через корпус термостата от двигателя к помпе, через верхний и средний патрубки. Основной клапан закрыт и не пускает жидкость в радиатор, а перепускной клапан открыт. Двигатель прогревается, температура тосола растет. Постепенно, тепло передается специальному наполнителю, который, отталкиваясь от неподвижного поршня, поднимает клапаны вверх (по рисунку). Наполнитель и поршень должны быть настроены так, чтобы начало открытия основного клапана приходилось на температуру 81 градус С с допуском +4 — +5 градусов (заметьте- только плюс!). Жидкость начинает циркулировать через радиатор и охлаждаться, но часть ее, по прежнему, проходит напрямую к помпе. Далее клапан поднимается на 6 мм и, в конце хода, закрывает перепускной клапан. Если его не закрыть, тосол будет крутиться по «малому кругу»- насос-двигатель-термостат-насос, а это приведет к перегреву.
Жидкость, прокачанная через радиатор, быстро остывает сама и охлаждает наполнитель в термостате. Он сжимается, клапаны опускаются пружиной вниз, открывая перепускной и закрывая основной клапаны.
Неисправности термостата Ваз-2107, проверка работы
Ничто не вечно под луной! И термостат, со временем, устает. Меняются свойства наполнителя, «дубеет» резина клапанов, пружины теряют упругость. Мы замечаем, что Ваз-2107 стала долго прогреваться, а в холода стрелка указателя температуры еле-еле доползает до края зеленого сектора. Эта неисправность может прогрессировать и, со временем, температура окажется в середине белого сектора шкалы. Проверить работу термостата можно, не снимая с двигателя. Делается это так: запускаем холодный двигатель и рукой щупаем нижний патрубок около термостата. Он не должен становиться теплым до тех пор, пока стрелка указателя температуры не дойдет до точки в 3 -4 мм от красной зоны шкалы. Если тепло почувствовалось раньше- термостат не полностью исправен.
А стоит ли его менять? Если термостат заклинило, то это не обсуждается, конечно, менять. А вот если недогрев, то стоит подумать. Дело в том, что купить нормальный термостат, который соответствует всем параметрам, сегодня очень трудно. Все они работают, открываются, но слишком рано, либо пружина стоит слабая. И, поставив такое изделие, мы получаем температуру охлаждающей жидкости 75-80 градусов. Это соответствует концу белого сектора указателя температуры. Так что, если ваш термостат недогревает в таких пределах, то менять его не стоит.
Исключение составляют случаи, когда вы точно знаете, что купили качественную запчасть.Оценить качество при покупке термостата можно только приблизительно. Для этого осматриваем корпус, упаковку, нанесенную маркировку. Сборка должна быть аккуратная, окраска ровная и качественная. Обязательно должна присутствовать маркировка- кто изготовитель, марка и температура. «Классические» термостаты рассчитаны на температуру 82 градуса- это начало открытия клапана. Попадалась маркировка 80 градусов, 83 градуса. Ходят слухи, что в продаже бывают приборы на 90 градусов, но мне такие не встречались.

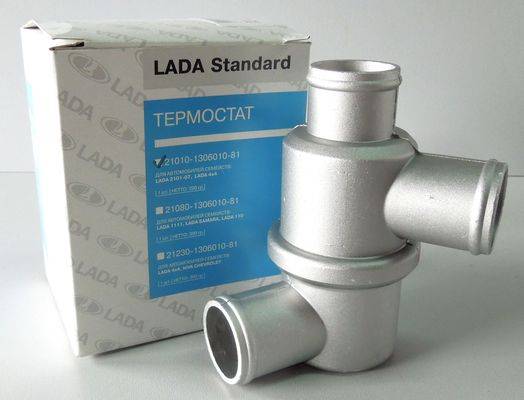

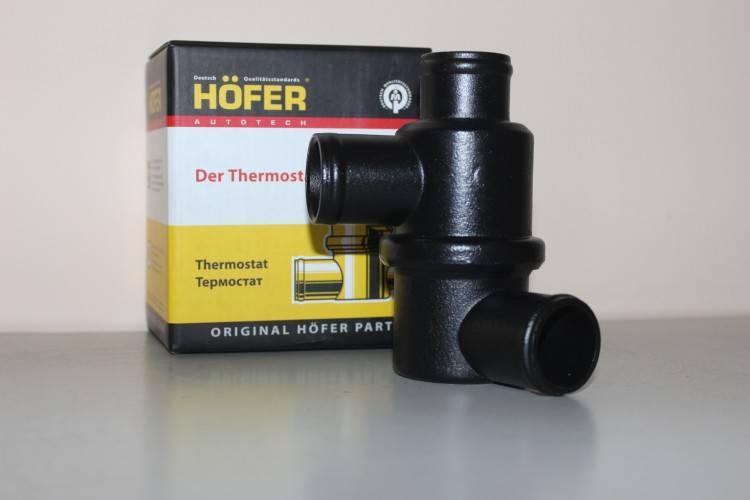

Термостат с корпусом из стали, окрашенный

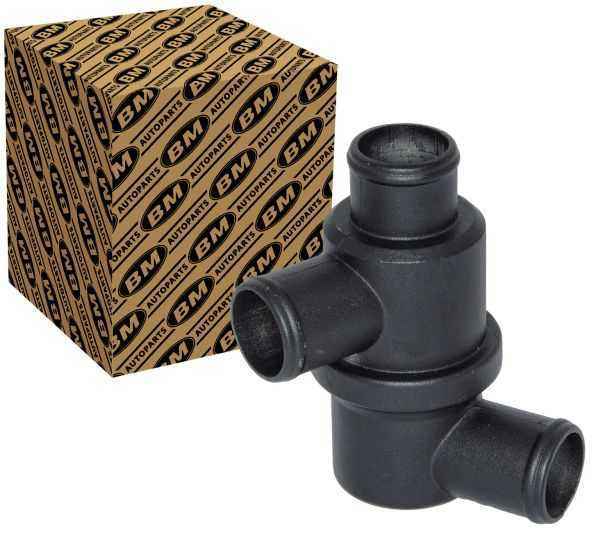

Термостат с корпусом из алюминиевого сплава
После внешнего осмотра, попробуйте продуть воздух в нижний патрубок. Если воздух проходит- клапан пропускает, берите другой экземпляр. Дома, пред тем как приступить к замене, устройте купленному прибору еще одну проверку. Поместите его в подходящую кастрюлю, залейте водой и поставьте на плиту. Когда вода почти закипит, аккуратно, чтобы не обжечься, достаньте термостат и попробуйте залить воду из-под крана в средний патрубок. Она должна свободно перетекать в нижний патрубок. Протекающая вода остудит наполнитель, и клапан снова закроется, а вода потечет из верхнего патрубка. Если все так, то ваш термостат исправен, можно ставить на машину.
Заменяем термостат
Кроме самого термостата, нам могут понадобиться новые патрубки, хомуты, и тосол. Полная емкость системы охлаждения Ваз-2107 – 9,85 л. Хомуты лучше поставить червячные, выбирайте которые потолще. Патрубки лучше заменить, так как старые уже задубели, при установке могут дать течь.
1. Отсоединяем клеммы и снимаем аккумуляторную батарею.
2. Сливаем тосол через сливные пробки радиатора и блока, можно просто снять нижний патрубок радиатора. Под машину поставьте какой-нибудь тазик.
3. Ослабляем хомуты на двигателе, помпе и радиаторе.
4. Снимаем термостат вместе с патрубками.
5. Устанавливаем новые патрубки на новый термостат, затягиваем хомутами.
6. Собранный узел устанавливаем на место, затягиваем хомуты.
7. Закрываем все открытые пробки и заливаем свежий тосол.
8. Запускаем и прогреваем двигатель до открытия термостата, доливаем тосол. Если остался воздух, поднимаем перед автомобиля на подходящей горке и гоняем двигатель с открытой пробкой радиатора несколько минут на 2000 – 3000 оборотах. Обычно этого хватает.
9. Доливаем тосол в радиатор и расширительный бачок, плотно закрываем пробки.
Замена термостата на ВАЗ 2101-ВАЗ 2107
Добро пожаловать!
Термостат – это такая вещь, благодаря которой двигатель может очень быстро греться, либо же долго очень, если термостат убрать из системы охлаждения (А сделать это можно, вставив вместо него обычный корпус от похожей железяки и подсоединив к ней все три главных патрубка системы охлаждения) то жидкость сразу по большому кругу начнет бегать, летом это хорошо, потому что машина толком греться не будет, особенно в пробках, но стоит наступить зиме, как такая проблема что автомобиль толком не прогревается проявляться сильно начинает, лишний расход топлива в связи с этим появляется (Машину дольше прогревать приходится), на двигатель более сильные нагрузки идут, так как двигатели не предназначены для длительной работы в охлаждённом состоянии, из-за одни неприятности только происходят и вроде бы казалась такая небольшая вещь, а столько проблем может создать она вашему автомобилю и поэтому как только начнутся проблемы с охлаждением, сразу рекомендуем поменять термостат и не в коем случае не медлить с его заменой.
Примечание!
Чтобы заменить термостат в классике, понадобится минимальный набор инструментов, а именно: Отвёртка (Хотя это ещё смотря как у вас хомуты крепящие патрубки крепятся, если же они на болтах крепятся, тогда гаечный ключ понадобится, поэтому сразу это учтите) и ёмкость в которую слить охлаждающую жидкость вам придётся (Без сливания жидкости, термостат заменить не возможно, сливать её придётся частично и поэтому она не вся выльется из системы охлаждения, но всё же литров 5 докупить в автомагазине точно такой же жидкости, какая залита в двигатель вашего авто, придётся!
Краткое содержание:
Где находится термостат?
Он снизу располагается в подкапотном пространстве автомобиля, для того чтобы его увидеть, капот придется поднять и найти где расположен аккумулятор (Его кстати снять можно будет если он вдруг будет мешать вам, а о том как снять АКБ, читайте в статье: «Замена аккумулятора на машине»), как только АКБ будет снят, вы сразу увидите термостат, для наглядности на фото ниже он ещё стрелкой указан красной, а синей показано место, где планка стоит на которую аккумулятор устанавливается.
Когда нужно менять термостат?
Термостат проверить очень легко, но проверять нужно только когда двигатель начнёт неправильно греться, симптомы могут быть разными, у кого то автомобиль нагреваться быстро начинает и перегревается и закипает в итоге, у кого то машина толком нагреться не может (Летом это ещё не слишком заметно, но вот зимой доставляется кучу проблем и не удобств ко всему этому), если у вас какой то из этих перечисленных симптомов появился, тогда приступайте к проверке термостата на работоспособность, для этого заведите автомобиль и пусть он прогревается, вы же в это время щупайте нижний патрубок который к радиатору подсоединяется и к термостату (Указан красной стрелкой) он обязан начать нагреваться, только лишь когда температура двигателя достигнет примерно 80-88 °С, если же вы заметили что он вообще не нагревается, а двигатель на перегрев уже идёт, то термостат не исправен, а так же, если вы заметили что при маленькой температуре 40-50 °С, нижний патрубок на ровне с другими начал тоже нагреваться, то это означает что клапан у термостата постоянно открыт и жидкость по большому кругу бегает, из-за чего двигатель плохо нагревается и потребление бензина существенно возрастает, термостат тоже в этом случае подлежит замене на новый.
Примечание!
Нижний патрубок к радиатору подсоединяется, поэтому можете ещё и радиатор рукой потрогать в том месте где к нему нижний патрубок подсоединён, он тоже должен начинать нагреваться только лишь, когда двигатель достигнет температуры 80-88 °С, более подробно о том как проверить старый термостат который установлен на автомобиле и новый перед покупкой в автомагазине, смотрите в видео-ролике ниже:
Как заменить термостат на ВАЗ 2101-ВАЗ 2107?
Примечание!
Перед его заменой, слить с автомобиля охлаждающую жидкость не забудьте, но только делать это необходимо на холодном двигателе, а иначе обожжётесь (О том как слить жидкость, читайте в статье: «Замена охлаждающей жидкости на классике»), кстати термостат на много удобней снимать из под низу автомобиля, если по близости у вас нет смотровой ямы, тогда подлезать под автомобиль придётся, подняв одну из сторон у него при помощи домкрата!
Снятие:
1. Термостат снимается очень легко, в начале отсоедините все три патрубка которые подсоединяются к нему, при помощи отвёртки или гаечного ключа (Это всё в зависимости от того, при помощи каких именно хомутов патрубки крепятся), для наглядности на фото ниже мы указали все винты стяжных хомутов которые и крепят патрубки, данные винты ослабить будет нужно и после чего отсоединить патрубки от термостата и снять после этого термостат с автомобиля нужно.
Примечание!
Сразу хотим предупредить, на автомобилях ВАЗ 2107 последних годов выпуска, патрубки к термостату крепятся с помощью ленточных хомутов которые снимать очень сложно и нужен специальный инструмент (Данный хомут можно увидеть на правом фото), если у своего автомобиля вы заметили как раз таки эти хомуты, то их не трогайте, а просто те места где патрубки крепятся но уже не к термостату а к другим элементам (Нижний к радиатору крепится к примеру) найдите и посмотрите как они там закреплены (Патрубки с других концов должны червячными хомутами закрепляться, один из таких хомуток, показан на фото слева), если так и есть, то ослабьте винты крепящие с других концов патрубки и после чего, снимите термостат вместе с патрубками с автомобиля, после снятия разберётесь как ленточные хомуты снять (Отрезать аккуратно в принципе можно кусачками для металла)!
Установка:
Установка термостата производится в обратном порядке снятию, если у вас стояли ленточные хомуты, тогда замените их на червячные и ещё рекомендуем внутри патрубков в тех местах где они к термостату подсоединяются, смазать силиконовым герметиком, чтобы устранить подтекание охлаждающей жидкости через них.
Примечание!
При установки новый термостат рекомендуем проверить, для этого положите его в горячую воду (По термометру определяйте когда вода нагреется, примерно до 75-78 °С) и помешивая её, разогрейте воду до температуры 87±2 (Это для термостата с температурой 87 °С) или до 80. 6-81.5 (Это для термостата с температурой 80 °С), данная температура на них на самих написана, когда кстати новый термостат покупать будете, вам скорее всего зададут вопрос, на каких градусах вам нужно чтобы термостат открывался, подготовьтесь к этому вопросу и идите в автомагазин уже с ответом на него, вернёмся к проверке, когда термостат разогреется, клапан его должен будет открыться, вы эту сразу заметите и обязательно прочтите маркировку термостата, ещё раз повторимся, температура открывания клапана на них самих написана, если при этой температуре он открывается (Погрешность в 2 °С учитывайте ещё), значит термостат рабочий и его можно ставить на автомобиль и двигатель не будет больше перегреваться (Исключение, очень большие летние пробки)!
Дополнительный видео-ролик:
Увидеть наглядный пример замены термостата, вы можете в ролике, который размещён чуть ниже:
Замена термостата на ваз 2107 | Клуб любителей классики ВАЗ-2107, ВАЗ 2106
Вобщем случилась у меня беда — стал недогреваться двигатель. Попросту не прогревался до рабочей температуры в 90 градусов и все тут. Максимально стрелка на приборной доске поднималась как на фото 🙁 Вобщем было принято решение во всем обвинить термостат и заменить 🙂
Итак была осуществлена ревизия подкапотного пространства и принято решение приобрести — Термостат 1 шт. Хомут — 1 шт. (на всякий случай) Тосол — 3 л. (хотя можно и 1 л.), герметик и средний патрубок ибо мой был в ужасном состоянии, видно на фото ниже:
Итак руки в ноги и на рынок за покупками! Из запланированного было приобретено все, термостат был приобретен фирмы Thomson — цена вопроса около 18 у.е. Вот фото приобретений:
И тосол Felix 3 литра 🙂
Теперь немного о тосоле. Для замены термостата его придется слить. А вот как его слить что бы с минимальными потерями и минимальными трудозатратами мне подсказал Mr.Ice 🙂 Для этого нам понадобятся три вещи — старая канистра из под тосола, кусок шланга подходящего диаметра и пластиковая бутылка:
Из пластиковой бутылки делаем лейку и надеваем на нее шланг (длинну шланга я потом подобрал опытным путем, пока взял с запасом):
Затем в канистре ближе к верху вырезаем отверствие такого размера дабы в него пролезал шланг, ибо канистра будет в лежачем положении, дабы была ниже радиатора. По итогу получился набор девайсов для слива тосола:
Приступаем к сливу тосола 🙂 Начнем с радиатора — откручиваем датчик вентилятора (на фото ниже) предварительно приготовив лейку с шлангом и канистру для сбора тосола.
Внимание! При сливе НЕ открывайте крышку радиатора, иначе напор будет настолько сильный что вы просто прольете тосол мимо лейки! В конце уже когда напор ослабеет, можно аккуратненько ее открыть дабы побыстрее слить остатки 🙂 Затем переходим к сливу тосола из блока. Пробка в виде болта находится на блоке слева, с водительской стороны, вот фото:
Итак сливаем тосолиз блока, далее приступаем к демонтажу старого термостата. Что бы облегчить задачу снимите акум с машины, иначе подобраться будет проблематично, далее откручиваем хомуты и снимаем старый термостат, поскольку я менял еще и средний патрубок то снял и его. Далее тряпкой вытираем остатки тосола на патрубках внутри, дабы новый термостат посадить на герметик. Зачем? А чтоб потом не было мучительно больно за подтекающий тосол. Выкидываем старый термостат (можно оставить для коллекции), берем новый, намазываем трубки идущие к патрубкам герметиком. После этого водворяем новый термостат на его законное место и затягиваем хомуты. Все, дело сделано, можно заливать тосол. Перед тем как заливать тосол не забудьте закрутить датчик в радиатор и пробку в блок, иначе зальете тосол в никуда. Теперь, у многих при заливке тосола возникает проблема — пробки воздушные. Дабы этого не случилось, перед заливкой делаем следующее — ниже на фото видно шланг, обтянутый хомутом, идет к коллектору под карбюратором, откручиваем хомут и снимаем шланг:
Затем заливает тосол, пока он не потечет из штуцера, на который одевается шланг этот. Как только оттуда начал литься тосол — система заполнена 🙂 Водворяем шланг на место, закрываем пробку радиатора, любуемся результатом своей работы 🙂
Затем водворяем акум на место, заводим авто, прогреваем, смотрим, следим, щупаем. Если чтото не так — задаем вопросы у нас на форуме. Удачи!
Замена термостата ВАЗ 2107 — пошаговая инструкция
Здравствуйте уважаемые читатели блога Autoepoch.ru! Сегодня я хочу рассказать о замене термостата ВАЗ 2107.
Описание, устройство и принцип работы.
Термостат он же терморегулятор «семерки», это деталь, представляющая собой цилиндрическую емкость с тремя выходами под патрубки. В верхнем торце детали расположен входной патрубок от двигателя, в нижней части входной патрубок, идущий от радиатора, ну а третий выходной патрубок расположен сверху сбоку. Более подробно устройство термостата можно увидеть на фото ниже.
Если двигатель запущен на «холодную», антифриз проходит через блок цилиндров и насос, так называемый малый круг. Это обеспечивает быстрый прогрев мотора. При достижении температуры 80,6 до 81,5 градусов Цельсия основной клапан термостата начинает открываться, антифриз начинает двигаться по большому кругу, через радиатор. Одновременно с этим перепускной клапан постепенно перекрывает антифриз, идущий от двигателя. При достижении температуры в 94 градусов клапан открывается на максимальное значение, ОЖ двигается только по большому кругу.
Основные неисправности термостата ВАЗ 2107.
- Перегрев двигателя – терморегулятор открывается частично или полностью не открывается.
- При первом запуске двигатель медленно греется и не набирает рабочую температуру – терморегулятор не закрывается.
Как проверить термостат, без демонтажа?
Если агрегат исправен, то после запуска «холодного двигателя», нижний патрубок, ведущий к радиатору должен нагреваться не сразу, а лишь тогда, когда температура мотора достигнет 80-88 градусов. Также если этот патрубок вовсе не нагревается, а двигатель идет не перегрев, это свидетельствует о неисправности агрегата. Соответственно, если при минимальных температурах нижний патрубок начинает нагреваться, это тоже свидетельствует о неисправности.
Как заменить термостат ВАЗ 2107 своими руками – пошаговая инструкция.
Для замены потребуется:
- новый термостат
- крестовая отвертка
- хомуты (по необходимости)
- патрубки (по необходимости)
- охлаждающая жидкость
- герметик (по необходимости)
- Первым делом необходимо слить охлаждающую жидкость (только на холодном двигателе).
- загоняем машину на яму (машина должна стоять строго горизонтально!),
- рычаг подачи теплого воздуха переместите вправо,
- открутите и снимите пробку расширительного бачка,
- открутите пробку наливной горловины радиатора,
- открутите пробку сливного отверстия на блоке цилиндров (заранее установите тару под слив!),
- открутите пробку сливного отверстия радиатора (заранее установите тару под слив!),
- Остаток ОЖ можно слить, отстегнув ремень крепящий расширительный бачок и приподняв его вверх.
- Для удобства можно снять АКБ.
- Открутите старые хомуты и демонтируйте термостат.
- Далее установите новый терморегулятор (если есть необходимость можно заменить патрубки и хомуты).
- Залейте охлаждающую жидкость, протестируйте новую деталь (описано выше).
Советы.
- Когда будете сливать ОЖ, лучше сразу не открывать крышку расширительного бачка. В этом случае жидкость из-за создавшегося вакуума польется медленно.
- Когда открутите пробку на блоке, медленно откручивайте крышку бачка.
- Чтобы после залива жидкости не избавляться от воздуха в патрубке, можно снять подводящий охлаждающую жидкость к карбюратору тонкий шланг, находящийся в задней части. Залив ОЖ, смотрите, когда она польется из шланга. Это будет свидетельствовать о том, что воздух вышел, это верхняя точка ОЖ в автомобиле.
Видео.
