Расположение и проверка реле зарядки ВАЗ 2107

О том, что такое реле зарядки ВАЗ 2107, знает не каждый водитель, кроме того, об этом устройстве вспоминают крайне редко. Реле зарядки – это регулятор напряжения или «шоколадка», которые располагаются в генераторе. Уделяют внимание данной детали владельцы «семерки» только после того, как начинаются проблемы с отсутствием зарядки аккумулятора. Чтобы в один момент не пришлось заводить автомобиль «с толкача», что негативно влияет на двигатель, необходимо периодически контролировать работу реле зарядки.

Выносной блок регулятора

Назначение реле регулятора ВАЗ 2107 инжектор и карбюратор

Основным предназначением реле регулятора напряжения на ВАЗ 2107, да и любом другом автомобиле, является поддержание стабильного и достаточного зарядного тока для бортовой сети и аккумулятора авто, а также с целью выравнивания скачков напряжения в идущих о генератора. Перепады генерируемого напряжения возникали бы, так как генератор вращается с различной частотой. Когда питание снижается ниже 12В, то аккумулятор перестает заряжаться, и вся ботовая сеть функционирует уже не на 100%. Если напряжение превышает 16 Вольт, то это может привести к закипанию аккумулятора, а также выходу из строя бортовых приборов.

На автомобилях ВАЗ раннего производства карбюраторного типа регулятор напряжения стоит на левой арке подкапотного пространства. Такие устройства еще называются внешними, так как они устанавливались вне конструкции генератора. Если быть точнее, то в генераторе устанавливался щеточный механизм, а управление осуществляется посредством печатной платы, которая устанавливалась вне изделия.

Большая часть автомобилей ВАЗ 2107 карбюраторного и инжекторного типа оснащаются генераторами со встроенными реле зарядки. Реле зарядки на таких автомобилях ВАЗ 2107 расположено непосредственно в противоположной от шкива стороне генератора.

Расположение на генераторе

Для поддержания приемлемого заряда аккумулятора требуется, чтобы генератор выдавал питание от 13,6 до 14,6 Вольт.

Схема регулировки напряжения осуществляется за счет электросхемы, которая располагается на печатной плате(шоколадка) или в виде единого полупроводникового модуля(таблетки) со щетками. Релюшка, находящаяся внутри генератора, как правило не способна адекватно реагировать на температуру окружающей среды, из-за своего расположения близко к работающему двигателю. Встроенное реле иногда заменяют на трехуровневый регулятор напряжения, что обусловлено большей эффективностью изделия за счет ручной корректировки выдаваемого напряжения.

Как проверить реле зарядки на ВАЗ 2107

Если возникают подозрения на неисправную работу реле регулятора напряжения, то первоначально необходимо проверить напряжение на клеммах АКБ при заведенном авто. Питание должно быть не ниже 13 и не выше 14,6 Вольт. Причины такого повышенного или пониженного напряжения могут быть вызваны следующими факторами:

  • неисправность регулятора зарядки;
  • выход из строя самого генератора;
  • отсутствие контакта в электрических соединениях аккумулятора или генератора.

Для проверки исправности шоколадки, необходимо ее демонтировать с генератора. Сделать это нужно путем вывинчивания двух болтов.

Важно знать! Перед тем как приступать к извлечению устройства, не забудьте откинуть клемму «минус» от аккумулятора.

Чтобы проверить исправность изделия, необходимо подключить вольтметр или контрольную лампу, а также регулируемый источник питания на 12-22 Вольта. Можно использовать блок питания с переменным резистором. Контрольная проверка реле регулятора осуществляется путем подключения к массе или выводу «Ш» провода минус от регулируемого источника. К выводу «В» требуется подключить плюсовой провод источника питания. Вольтметр или лампа подключается к щеткам или выводу реле. Если же изделие исправное, то при подаче на него напряжения от 12 до 14 Вольт будет загораться лампочка или вольтметр покажет аналогичные значения.

Если подать питание выше 16 Вольт, то лампочка должна погаснуть. В случае постоянного свечения лампочки можно судить о том, что изделие пробито. Отсутствие свечения лампочки свидетельствует об обрыве в реле. Регулятор в обоих случаях ремонту не подлежит, поэтому его требуется поменять.

Каким же способом проверить изделие на исправность, не снимая его с машины? Для этого необходимо подключить к клеммам аккумулятора вольтметр, после чего завести двигатель. Если показания вольтметра ниже 12,7В или выше 14,6В, то вероятность выхода из строя шоколадки равна 95%. Замените изделие на новое, после чего проверьте напряжение.

Важно обратить внимание на щетки изделия, которые должны выступать из щеточного узла на расстояние не меньше, чем 5 мм. Если щетки стерты, то щеточный узел нужно заменить.

Замена изделия

Замена регулятора напряжения на ВАЗ 2107 осуществляется очень просто. Для этого нужно вывинтить два болтика при помощи отвертки или ключа, что зависит от модели генератора, после чего отсоединить клемму, а затем извлечь саму деталь, которая имеет вид, представленный на фото ниже.

Заменить регулятор напряжения достаточно легко, при этом даже нет необходимости снимать генератор. Перед проведением работ обязательно нужно откинуть клемму «минус» от аккумулятора, чтобы избежать возникновения короткого замыкания.

Заменить изделие можно на аналогичное, но рекомендуется воспользоваться трехуровневым регулятором. Он позволяет обеспечить более надежную стабилизацию, и три уровня выходного напряжения регулируемых.

Щеточный механизм устанавливается на место штатного реле, а коробочка с платой и переключателем на три положения закрепляется в любом месте подкапотного пространства, но обязательно с наличием массы на стяжном болту. После замены следует установить переключатель в соответствующее положение, в зависимости от температурных условий.

Реле регулятор ВАЗ — цены на регуляторы напряжения для ВАЗ

org/Product»>
org/Product»>

Код товара: 107906

Реле регулятор напряжения ВАЗ,ГАЗ (для генер.ISKRA) ПРАМО

Артикул: 5102.3771.060 Производитель ISKRA 5102.3771.060

Интернет: нет в наличии

Код товара: 276539

Реле регулятор напряжения ВАЗ,ГАЗ (для генер. ПРАМО 5102,5122)СБ ЭНЕРГОМАШ

Артикул: 611.3702-14 Производитель Энергомаш ЗАО г.Калуга 611.3702-14

Код товара: 276542

Реле регулятор напряжения ВАЗ,ГАЗ (для генер.ПРАМО) трехуровневое ЭНЕРГОМАШ

Артикул: 67.3702-04 (13,6-14,2-14,7)V Производитель Энергомаш ЗАО г.Калуга 67.3702-04

org/Offer»>

Код товара: 339759

Реле регулятор напряжения ВАЗ-1118 к ген.5132.3771 ПРАМО

Артикул: 848.3702 Производитель ОРБИТА ОАО г. Саранск ЩДР 848.3702

Код товара: 318024

Реле регулятор напряжения ВАЗ-1118 ОРБИТА

Артикул: 849. 3702 Производитель ОРБИТА ОАО г. Саранск 849.3702

Интернет: нет в наличии

Код товара: 109485

Реле регулятор напряжения ВАЗ-1118,2123 к ген.9402.3701-04 с щ/д СБ

Артикул: 7931.3702 Производитель ЭЛЕКТРОМОДУЛЬ АО г. Молодечно 7931.3702

org/Offer»>

Код товара: 088272

Реле регулятор напряжения ВАЗ-2101 (Г221,Г222А,Г250) Н/О ЭНЕРГОМАШ

Артикул: 121.3702-03 Производитель Энергомаш ЗАО г.Калуга 121.3702-03

Код товара: 002810

Реле регулятор напряжения ВАЗ-2101 АВТОЭЛЕКТРОНИКА

Артикул: 121. 3702 Производитель Автоэлектроника ОАО г. Калуга 121.3702

Интернет 11 шт.

Код товара: 103331

Реле регулятор напряжения ВАЗ-2104,05,07 СБ (Г222)ЭНЕРГОМАШ

Артикул: Я112В1-01 с ЩУ Производитель Энергомаш ЗАО г.Калуга Я112В1-01

org/Offer»>

Код товара: 102809

Реле регулятор напряжения ВАЗ-2104,05,07 трехуровневое ЭНЕРГОМАШ

Артикул: 67.3702-09(замена Я112В) Производитель Энергомаш ЗАО г.Калуга 67.3702-09

Код товара: 075815

Реле регулятор напряжения ВАЗ-2104,05,07 ЭНЕРГОМАШ

Артикул: Я112В1 Производитель Энергомаш ЗАО г. Калуга Я112В1

Код товара: 097520

Реле регулятор напряжения ВАЗ-2108 Н/О АСТРО

Артикул: 54.3702 АСТРО Производитель АСТРО 54.3702

org/Offer»>

Код товара: 276457

Реле регулятор напряжения ВАЗ-2108 с доп.контактом СБ ЭНЕРГОМАШ

Артикул: 61.3702-01 Производитель Энергомаш ЗАО г.Калуга 61.3702-01

Код товара: 458735

Реле регулятор напряжения ВАЗ-2108 СБ АвтоВАЗ ОАО

Артикул: 2108-3701500-82 Производитель АвтоВАЗ 571. 3702

Интернет 18 шт.

Код товара: 434384

Реле регулятор напряжения ВАЗ-2108 СБ АВТОЭЛЕКТРОНИКА

Артикул: 571.3702-01 Производитель Автоэлектроника ОАО г. Калуга 571.3702-01

Интернет 14 шт.

Код товара: 073525

Реле регулятор напряжения ВАЗ-2108 СБ ЭНЕРГОМАШ

Артикул: 61.3702-02 с ЩУ Производитель Энергомаш ЗАО г.Калуга 61.3702-02

Интернет 13 шт.

Код товара: 102644

Реле регулятор напряжения ВАЗ-2108 трехуровневое ЭНЕРГОМАШ

Артикул: 67.3702-01 (13,6-14,2-14,7)V(замена 361.3702) Производитель Энергомаш ЗАО г.Калуга 67.3702-01

Код товара: 418526

Реле регулятор напряжения ВАЗ-2110 АвтоВАЗ ОАО

Артикул: 2110-3701500-82 Производитель АвтоВАЗ 21100-3701500-82

org/Offer»>

Код товара: 328578

Реле регулятор напряжения ВАЗ-2110,2104-07 к ген.372.3701-03М

Артикул: ЩДР (с К1216ЕН1Р) Производитель ОРБИТА ОАО г. Саранск К1216ЕН1Р

Код товара: 103338

Реле регулятор напряжения ВАЗ-2110,23 (ген. 9402.3701-04)СБ ЭНЕРГОМАШ

Артикул: 611.3702-05 с ЩУ Производитель Энергомаш ЗАО г.Калуга 611.3702-05

реле зарядки ваз 2107 – поиск неисправностей, замена

Как проверить реле зарядки ВАЗ 2107 и обмотку возбуждения

Наверное, многим автовладельцам приходилось сталкиваться ранним морозным утром с такой ситуацией: пробуешь завести автомобиль и замечаешь на панели приборов, что нет зарядки аккумулятора ВАЗ 2107. Самое первое, что приходит на ум автолюбителей в подобных случаях – сломалось реле зарядки, после чего они начинают вспоминать, как долго никто не прикасался к генератору, единственное что делалось – менялись ремни. В таких ситуациях также вспоминается и свойство щеток к изнашиванию.

Прежде чем ехать в автомагазин для покупки реле зарядки ВАЗ 2107 надо снять старое и внимательно его проверить. Инжекторные «семерки» используют генераторы от ВАЗовских «восьмерок», а те считаются более мощными и современными, к тому же запчасти для таких генераторов более дешевые по сравнению с ценной стандартного генератора.

Итак, когда нужно менять  реле зарядки? В первую очередь, проблема с отсутствием зарядки может возникать, когда износились щетки. В данном случае контакт пропадает из-за того, что ламели постепенно стерли щетки, в результате чего на обмотку возбуждения перестает поступать питание и генератор не работает. Еще одной причиной может стать пробой реле зарядки в схеме, что повысит напряжение на генераторе. Как видим реле генератора «семерки» может иметь только две поломки, разумеется, если не брать в расчет возможность поломки креплений и корпуса.

Итак, где находится реле зарядки автомобиля ВАЗ 2107? Посмотрите на заднюю крышку генератора, где в верхней части можно обнаружить круглую деталь, как правило, она черного цвета и в пластиковом корпусе (от нее к генератору идет желтый провод), именно это и есть реле зарядки, которое прикрепляется к корпусу генератора двумя болтами. Снять реле зарядки можно не снимая генератора.

Что делать если не заряжается аккумулятор ВАЗ 2107?  Если проблема в реле зарядки, то придется приобрести новое, только обязательно проверьте его работоспособность. Самый простой способ провести проверку, подключить мультиметр к щеткам реле машины и подать массу на вывод «В+», плюс и минус от аккумулятора авто, то есть от источника постоянного напряжения. Если реле зарядки исправное, то мультиметр покажет напряжение. Тестер можно заменить и контрольной лампой мощностью не более 3 Ватт с напряжением 12 Вольт.

Убедившись в исправности нового реле зарядки, его можно устанавливать на генератор. Все действия проводим в обратном порядке. На последнем этапе, на реле присоединяется желтый провод и закрепляется минусовая клемма на аккумуляторной батарее.

21.04.2015

Реле регулятор напряжения ваз 2107 — Лада мастер

Знание устройства электрооборудования даже на начальном уровне позволит обезопаситься от более сложных поломок. Тем более, что в классических моделях Жигулей электрооборудование выполнено на самом простом уровне. Зная устройство электросистемы можно запросто выявить причину поломки, даже самой сложной, а в случае, если аккумуляторная батарея разряжается слишком быстро или не берет зарядку, можно говорить о неисправности реле.

Содержание:

  1. Для чего нужно
  2. Виды реле-регуляторов
  3. Внутренний регулятор ВАЗ 2107
  4. Диагностика

Для чего нужно

Реле регулятор 2107 необходим для обеспечения стабильного зарядного тока для аккумулятора и выравнивания перепадов напряжения в бортовой сети. Перепады неизбежно возникали бы, поскольку генератор крутится с разной частотой и ток на его выводах может сильно отличаться от номинальных 12 вольт. Если напряжение падает ниже, аккумулятор не может заряжаться, а многие электроприборы попросту не работают. Так же и при слишком большом напряжении аккумулятор может закипать, а приборы выходить из строя.

Если зарядный ток на АКБ падает, в первую очередь проверяют регулятор, поскольку сам генератор из строя выходит крайне редко. Зарядный ток просто проверить на клеммах АКБ при помощи тестера или мультиметра. В нормальном режиме напряжение системы должно быть в пределах 13-14 вольт. В случае, если показатели ниже , чем 12 В, тогда регулятору может светить замена.

Виды реле-регуляторов

Все регуляторы, которые применялись на автомобилях ВАЗ в разное время, могут быть всего двух видов:

  1. Наружный регулятор.
  2.  Трехуровневый внутренний регулятор.

Начиная с автомобилей 2105 и 2107, завод устанавливал только внутренние реле на генератор. Наружные же применялись на более старых моделях и они были вынесены из генератора, поскольку особой компактностью не отличались. На этих машинах реле устанавливалось под капотом на брызговике слева.

Если была необходимость заменить наружный регулятор, то это делалось легко и просто — он был в доступном месте, крепился прямо к кузову саморезами, снимался элементарно просто. Главное, что нужно было учесть при его замене — соответствие клемм контактам 67 и 15. Достаточно было просто проверить по схеме правильность подключения нового реле, заводить мотор и проводить замер снова.

Внутренний регулятор ВАЗ 2107

С заменой внутреннего реле могут возникнуть сложности, поскольку установлен он на тыльной стороне генератора, а доступ к нему несколько усложнен. Несмотря на это, замена проводится даже без снятия генератора, прямо на машине. Он прикручен двумя винтами к корпусу. Открутив эти винты крестовой отверткой и отсоединив клемму, можно вынуть его и заменить новым.

Часто владельцы ВАЗ старых моделей меняют генератор по причине выхода из строя. В этом случае нужно свериться со схемой подключения генератора старого автомобиля, чтобы удалить старый прибор или хотя бы отключить его из системы. Реле старого и нового образца имеют абсолютно одинаковые характеристики, поэтому полностью взаимозаменяемы. Но при этом новый регулятор отличается более стабильной работой, точностью и долговечностью по сравнению со старым. Кроме этого новый образец обеспечивает оптимальный заряд АКБ любой емкости, а это существенно влияет на срок службы батареи.

Диагностика

Для проверки установленного реле достаточно просто замерять напряжение на клеммах АКБ, и станет понятно, в каком оно состоянии. Чтобы проверить снятое , которое вызывает подозрения, способ проверки несколько другой, но в любом случае это поможет выявить:

  1. Отсутствие или плохой контакт в выводах щеткодержателя.
  2.  Обрывы щеточных проводников.
  3.  Неисправность самого реле.

К щеткам регулятора просто подключается мультиметр или контрольная лампа на 12 вольт, мощность которой не превышает 2 Вт. Достаточно подать 10-12 В, как лампа должна загореться или мультиметр должен показать соответствующее значение. После этого подается напряжение больше номинального — 16-20 вольт. В этом случае реле должно сработать, а лампа гореть не должна. Если лампа продолжает гореть при повышении напряжения, значит регулятор пробит и не исполняет свои функции. В этом случае он подлежит замене. Также при замене стоит обращать внимание на состояние щеток. Они должны выступать за пределы щеткодержателя не более, чем на 5 мм.

Таким образом можно протестировать свой регулятор и спасти аккумулятор от преждевременного износа. Следите за напряжением в сети, и удачных дорог!

Читайте также Замена подшипников генератора 2110, Замена крестовины2107, Втягивающее реле стартера 2107 — цена

Замена щеток генератора ваз 2107 не снимая генератор


Замена щеток генератора и реле зарядки — Лада 2107, 1.5 л., 2000 года на DRIVE2

Выехав утром с парковки заметил такую вещь — после пуска двигателя на вольтметре напряжение на АКБ просаживается аж до 10 вольт. Стрелка датчика заряда АКБ почти в красной зоне лежит. Стоит включить поворотники или дворники — начинает мигать подсветка приборки. Проверил натяжение ремня — все в порядке. Ну, думаю, самое простое это поменять щетки и реле. Если эффекта не будет, то копать глубже. Благо стоит 180 руб (щетки и реле в сборе). Купил все, поехал в гараж. В двух словах опишу процесс, может кому пригодится). Отключаем массу, лучше снять АКБ совсем, проще будет откручивать натяжную гайку. Откручиваем натяжную гайку, я использовал головку на 17 и длинный вороток.

натяжная гайка под полочкой АКБ

Далее лезем под машину, снимаем защиту и под ней видим кронштейн, который держит генератор.

снимаем защиту

кронштейн

Откручиваем гайку, снимаем ремень, отключаем от генератора фишку и откручиваем две клеммы ключом на 8.

снимаем ремень

снимаем клеммы

Аккуратно, дабы не сломать шкив, вытаскиваем генератор вниз (кубик Рубика напоминает процедура…) и вылазим из ямы))

Вот такой вот зверек…

окручиваем реле вместе со щетками, ставим новые, собираем все в обратной последовательности, натягиваем ремень и все работает))

снимаем реле и щетки

вроде и щетки не сильно сносились.

до и после, как говорится

Цена вопроса: 180 ₽

www. drive2.ru

Замена щеток генератора/регулятора напряжения — Лада 2107, 1.6 л., 2003 года на DRIVE2

Всем привет!
Еще в начале весны я писал, что генератор начал давать слабый заряд (13.2 В без нагрузки и 12.7 под нагрузкой), я грешил на износ щеток генератора, так как пробег у авто более 90 000 км, а щетки стоят все еще родные. После этой записи я так и продолжил ездить, ничего не сделав))) Это не совсем правильно, но руки дошли только сейчас)
Для исправления ситуации были куплены новые щетки генератора, которые идут в сборе с регулятором напряжения. Покупал в магазине detali.zp.ua, так как у нас такая запчасть стоит почти в 2 раза дороже.
Получил на почте вместе с другими заказанными товарами, приехал домой, и принялся устанавливать на место)

Полный размер

Новые щетки

Полный размер

Новые щетки

Процесс очень простой, снимается фишка с проводом со старого регулятора напряжения, откручиваются 2 винтика, и щеточный узел просто вынимается. В принципе, я думал, что старые щетки будут короче, чем они есть на самом деле. Единственное, что меня смутило — одна щетка больше износилась, чем другая.

Полный размер

Старый регулятор напряжения на генераторе

Полный размер

Полный размер

Неравномерный износ щеток

Установка — в обратном порядке. Правда, делать все это не очень удобно, мешает термостат. Минут за 10 я все сделал, за это время трижды поднимал винтики, которые упорно не хотели закручиваться в корпус генератора из-за неудобства)))

Полный размер

Новая запчасть на своем месте)

После всего завел машину, и очень обрадовался, теперь генератор выдает свои положенные 14.3 В. Под нагрузкой — 13.8 В :)))

Полный размер

Наконец-то, стрелка вольтметра на в начале зеленой шкалы, а в середине)

На этом у меня все, благодарю за внимание)

www.drive2.ru

Замена Щеток Генератора Ваз 2107 Без Снятия ~ VIVAUTO.RU

Поздравляю, друзья, на нашем сайте по ремонту авто. Несмотря на множество иномарок, автомобили семейства ВАЗ все еще нужны и профессионально используются автомобилистами, которые много разбираются в технологиях и ценят преимущества российского автопрома.

Как мы знаем, эксплуатация и ремонт являются неделимыми понятиями, и если устройство неисправно, его сотрудники могут обнаружить и устранить неисправность. Рассмотрим простой пример ремонта автомобильного генератора ВАЗ 2107.

Электросистема автомобиля обеспечивает индикацию дефектов, на которые рассчитана конструкция, когда генератор ВАЗ 2107 не работает, загорается панель устройства предупреждающий свет красноватый с символами батареи.

Ношение или замораживание кистей иногда необходимо. Те, кто знаком с механизмом работы генератора, понимают, что через щетку на клапан подается напряжение возбуждения, которое не только приводит в действие электронную машину (генератор), но и регулирует ее мощность.

В частности, само регулирование осуществляется с помощью специального устройства, реле контроллера, который вам нравится, реализован специально на держателях щеток или установлен отдельно (на более ранних моделях).

Как правило, эта неисправность проявляется равномерно, первоначально сопровождается небольшими перебоями в работе генератора, что приводит к его постоянной неисправности, но возможны и другие варианты, такие как неожиданная неисправность.

По большому счету ремонтные щетки обычно сводятся к их замене; к сожалению, сначала нужно снять щетку в сборе с корпуса генератора и оценить степень износа, посмотреть на наличие сколов и трещин.

Замена щеток генератора ВАЗ 2107 — это простая процедура, которая обычно занимает пару минут, вам не нужно снимать генератор для замены щеток, просто отключите шнур питания, открутите два винта, которые крепят корпус держателя щеток, и аккуратно. удалите эту сборку, пожалуйста, отсоедините отрицательную клемму аккумулятора для предыдущей.

Генератор не заряжается. Замена щеток, классика.

Предупреждение! Батарея (и) должна быть отключена во время всех работ, связанных с электрической установкой автомобиля!

После исправления проблемы или приобретения новой (лучше взять мелкие детали с прототипом старых, чтобы вам не нужно было их менять), установите их в обратном порядке.

Если вы обнаружите шум в щетках генератора вашего автомобиля перед его ремонтом, это может означать, что подшипники генератора ВАЗ 2107 обычно изнашиваются, и в таких обстоятельствах необходимо снять и снять генератор ВАЗ 2107.

Изношенный подшипник увеличивает свободный ход подвижных элементов и подлежит замене в новых условиях. Помните, что ранняя неисправность подшипника связана не только со смазкой.

Этому часто способствует чрезвычайно тугой приводной ремень генератора, а дополнительно затянутый ремень может повредить подшипник насоса радиатора.

Поэтому часто проверяйте этот сайт в соответствии с рекомендациями производителя. Лучше по привычке и часто осматривать моторный отсек при работающем двигателе, это позволит вам найти убирать отказ раньше и с наименьшими затратами.

Правильная диагностика помогает избежать лишней работы и внезапных поломок.

You may also like

vivauto.ru

Эпопея с генератором закончена)) — logbook Lada 2107 2006 on DRIVE2

Всем привет)) Наконец-то я закончил) Сегодня выдался довольна теплый денек, всего -2 градуса.
Начнем с самого утра.
Утром (примерно в 7:45) я вышел из дома, со своим теплым аккумулятором) Поставил его, и запустил двигатель. Зарядка почти полностью в максимуме лежала. Авто прогрелось, и я поехал на учебу.
Днем (примерно в 13:30) я вышел из училища что бы прогреть авто и уехать. Сев в автомобиль и включив зажигание, я увидел следующие:
Заряда почти нет. Стрелка лежит в красной зоне. Не долго думая, собрал всех своих одногрупников, и давай толкать. После 2х не удачных попыток, она завелась, и на приборной панеле…

Она!


Прогазовал, все вроде бы заработало, но…

Стрелка лежит, что на холостых, а они 800 об\мин, что на полном газе.


После чего я поехал домой. Перед тем как закрыть машину, сбросил клемму.
Вечером (примерно в 16:00) я вышел из дома с кучей инструмента, дабы поменять щетки и поставить выносное реле. Сняв щетки с генератора, я увидел что они оплавились. И еще какие то царапины сбоку. щеток. Короче те щетки которые я купил, не подходили по креплению. Не долго думая, вставил в щетки провод, что бы щетки давали питание помимо реле, и вывел все наружу. Все вроде бы получилось, заряд стабильно 14.3. Воткнул тестер в сеть, и давай нагазовывать. Заряд не менялся, все хорошо.
Вдруг из генератора пошел дым. Запахло горелой пластмассой. Опять загорелась лампочка заряда, но заряд как был 14.3 так и оставался. Генератор начал свистеть (точнее подшипники). Дождался друга, и поехал в сервис на консультацию. В сервисе узнал что пизда гену, и через пару километров могу загореться я решил немедленно проследовать в гараж для замены генератора. Лампочка генератора


горела ярче при наборе оборотов. На 2000 она горела так, как будто в сети не 12 вольт а 20, аж слепила.
Приехав в гараж я взял ген от ваз 2101 и начал рассматривать.
Для сравнения:

генератор ваз 2107

генератор ваз 2101


Сейчас подробно распишу как все делается.
И так, в генераторе ваз 2107 имеется специальный провод из диодного моста, который забирает напряжение с щеток, и подает в сеть.


В генераторе ваз 2101 такого нет. Так как регулятор находиться непосредственно вне щеток.
Для сравнения:

щетки генератора ваз 2107


Не большая так наываемая «таблетка» это и есть реле регулятор напряжения. (встроенный в щетки)

щетки генератора ваз 2101


Что бы все работало, нужно все подключить по схеме:

Рисунок снизу, показывает как есть сейчас на генераторах ваз 2105, 2107. На верхнем рисунке все остальные модели классики.


И так, куда же подключать провод с щеток генератора ваз 2101?
Все оказывается сверх просто. Провод с щеток а по другому провод №67 идет в реле регулятор, и после подключается к проводу №15. Провод №15 выглядит на генераторе в виде шпильки диаметром М8 с гайкой на 10. К нему идут еще 2 провода(на генераторах ваз 2107. На генераторе ваз 2101 идет третий провод с реле).
И так повторим:
реле ваз 2107


реле ваз 2101


Всем спасибо)) Заряд плавный, заряд полный, заряд постоянный(ну пока акум еще не зарядился)

www.drive2.com

Замена щеток генератора ВАЗ 2107, своими руками

Приветствую вас друзья на сайте ремонт автомобилей своими руками. Несмотря на большое количество иномарок, автомобили семейства ВАЗ, по-прежнему востребованы и находят свое применение у автомобилистов, знающих толк в технике и ценящих преимущества отечественного автомобилестроения.

Щетки ВАЗ

Как известно, эксплуатация и ремонт это неразделимые понятия, и в случае выхода из строя, какого либо узла, выявление и ремонт неисправности вполне можно выполнить своими силами. Рассмотрим несложный ремонт на примере генератора автомобиля ВАЗ 2107.

Неисправности и принцип работы щеток генератора

В системе электрооборудования вашего железного коня предусмотрена индикация неисправностей в случае, когда не работает генератор ВАЗ 2107, на панели приборов загорается сигнальная лампа красного цвета с символикой аккумулятора.

Довольно часто причиной является износ, либо зависание щеток . Тем, кто знаком с принципом работы генератора известно, что через щетки на якорь поступает напряжение возбуждения, которое не только запускает электрическую машину (генератор) в работу, но и регулирует ее выходную мощность.

Непосредственно само регулирование происходит за счет специального устройства, реле-регулятора которое может быть реализовано непосредственно на щеткодержателе либо устанавливаться отдельно (на более ранних моделях).

Как правило, подобная неисправность проявляется постепенно, сопровождаясь поначалу короткими перебоями в работе генератора, приводя постепенно к его полному отказу, однако возможны и другие варианты, например внезапный отказ.

Замена щеток генератора ВАЗ 2107 своими силами

Сам по себе ремонт щеток обычно сводиться к их замене, но предварительно необходимо извлечь щеточный узел из корпуса генератора и оценить степень износа, осмотреть на сколы и трещины.

генератор


Замена щеток генератора ВАЗ 2107 процедура несложная и обычно занимает несколько минут, для замены щеток не требуется снятие генератора, достаточно отключить питающий провод, открутить два винта крепления корпуса щеткодержателя и аккуратно извлечь данный узел, предварительно не забудьте отключить минусовую клемму аккумулятора.

 Внимание! Аккумуляторную батарею (АКБ) следует отключать при любых работах связанных с электрооборудованием автомобиля!

Проверьте демонтированный узел на предмет зависания, заедания щеток и их выступающей, рабочей части, которая должна быть не менее 12 миллиметров. В случае несоответствия, деталь подлежат замене, щетки на генератор ВАЗ 2107 возможно приобрести практически в любом магазине автозапчастей.

Устранив неисправность, или приобретя новые (покупать небольшие детали лучше с образцом старых, что бы потом не пришлось вам их менять) устанавливать их необходимо в обратной последовательности.

Советы и рекомендации

Если до ремонта щеток генератора вашего автомобиля вы обратили внимание на шум в его работе, это может указывать на то, что подшипники генератора ВАЗ 2107 могут быть изношены, и в таком случае необходимо снятие и разборка генератора ВАЗ 2107.

Изношенный подшипник  имеет увеличенный люфт тел качения и подлежит, в таком случае замене новым. Следует знать, что преждевременный выход из строя подшипника  связан не только с отсутствием смазки.

Часто чрезмерно натянутый ремень привода генератора способствует этому, к тому же перетянутый ремень может вывести из строя подшипник помпы системы охлаждения.

Поэтому регулярно проверяйте данный узел в соответствии с рекомендацией производителя. Лучше взять в привычку, и регулярно осматривать моторный отсек при заведенном двигателе, это позволит обнаружить и устранить возникшую неисправность раньше и с минимальными затратами.

Правильная диагностика поможет вам избежать дополнительных работ и неожиданных поломок.

remontavtovaz.ru

Замена Щеток Генератора Ваз 2107 Без Снятия ~ SIS26.RU

ВАЗ, замена щеток, советы и рекомендации 2107

Поздравляю, друзья, на нашем сайте по ремонту автомобилей. Несмотря на большой объем иномарок, автомобили ВАЗ по-прежнему востребованы и профессионально используются автомобилистами, которые много знают о технологиях и ценят преимущества отечественного автопрома.

Как мы знаем, эксплуатация и ремонт являются неразделимыми понятиями, и для которых предназначена конструкция конкретного блока, вы можете выполнить поиск и устранение неисправностей самостоятельно. Рассмотрим простой пример ремонта автомобильного генератора ВАЗ. 2107.

Неисправности и принцип действия генераторных щеток

Электрическая система вашего железного коня указывает на неисправность, когда он не работает генератор ВАЗ 2107, На панели приборов загорается красный индикатор с символом батареи.

Довольно часто причиной является износ или замерзание рук. Те, кто знаком с принципом работы генератора, знают, что через щетки на якорь подается напряжение возбуждения, которое не только запускает электрическую машину (генератор) работать, но также регулирует его выходную мощность.

Непосредственное управление осуществляется благодаря специальному устройству, релейному контроллеру, который может быть встроен непосредственно в держатели щеток или установлен отдельно (на более ранних моделях).

Замена пластины ВАЗ 2114 без снятия панели.

Как правило, эта неисправность проявляется постепенно, первоначально сопровождаясь короткими перерывами в работе генератора, постепенно приводя к его полной неисправности, но возможны и другие варианты, такие как внезапная неисправность.

Читайте также
  • Подключение осветительных приборов через датчик движенияЧтобы обеспечить безопасность и повысить комфорт для людей, недавно к обычным лампам были добавлены датчики движения. Они предназначены для реагирования в зоне управления — по мере движения они …

  • Opel Vectra 1.6 mono Blondi ›Бортжурнал› Взаимозаменяемость деталей Opel Vectra A с принципами марки автомобиляПоэтому я столкнулся с ситуацией, когда не было запасных частей, и мне пришлось искать аналог. В результате я решил сделать эту запись и сп…

  • Система охлаждения двигателя автомобиля, хотя и не полностью закрыта, не ожидает попадания воздуха в ее контуры. Образование воздушной пробки в системе охлаждения ДВС является проблемой, которая приводит к помехам, которые приводят к перегреву двигат…

  • Skoda а5 выключен сияние в багажникеПогружение, которое припаивается к пружине, припаивается к проволоке с зеленоватой полоской, вставляем заглушку в замок, я его починю.Шкода Октавия а5 нет свет включен в стебель ???дополнительный сияние в стебель а…

  • панель Устройства Kia RangeРасположение устройств, предупреждающих и сигнальных ламп в блоке диапазона показано на рисунке выше. По составу бытовая техника Следующие устройства и сигнализации установлены:1, 13 — запасные лампы.2 — контрольная лампа в…

  • Как разобрать и отремонтировать зеркало заднего вида? Что нужно разобрать Как снять зеркало Как разобрать зеркало, 3.2 способа Правила ремонта Часто бывает так, что крепление зеркала заднего вида ослабевает и зеркало хорошо держится; другими словами. ..

Как снять щетки с генератора и проверить ВАЗ 2107 ВАЗ 2106

Как убрать щетки и проверить ВАЗ 2107 генератор ВАЗ 2106.

замена Ваз 2107 генератор щетки самостоятельно

Сам ремонт щетки обычно сводится к их замене, но сначала нужно снять узел щетки с корпуса генератора и оценить степень износа, проверить на наличие сколов и трещин.

замена ВАЗ Генераторные щетки 2107 процедура проста и обычно занимает несколько минут, не нужно снимать генератор для замены щеток, просто отсоедините кабель питания, открутите два винта, которыми крепится корпус держателя щеток, и осторожно удалите эту сборку, сначала не забудьте отсоединить отрицательная клемма аккумулятора.

Предупреждение! Батарея (и) должна быть отключена при выполнении любых электрических работ на автомобиле!

Проверьте разобранную сборку на предмет замерзания, заклинивания щеток и их выступающей детали, которая должна составлять не менее 12 миллиметров. В случае несоответствия, товар следует заменить кистью генератор ВАЗ 2107 можно купить практически в любом магазине автозапчастей.

Читайте также
  • Замена обивки дверей на ВАЗ 2101-ВАЗ 2107Добро пожаловать! Отделка автомобильной двери, безусловно, придаст автомобилю другой вид, когда вы сидите внутри кабины, потому что, если вы вытащите ее, вы наткнетесь на внутреннюю часть двери и похожие прово…

  • ВАЗ 2113, 2114, 2115 автомобилей были осмотреныПредупреждение! Расположение предохранителей и реле в агрегатах различается в зависимости от года выпуска и комплектации автомобиля. Более ранние модификации блока предохранителей можно увидеть здесь.Пре…

  • MG RC6. седан D-сегмента с куполообразной линией крыши, который имеет лучший дорожный просвет, чем многие кроссоверы в странеСедан MG Motor India RC6 дебютировал в Индии на 2020 Auto Expo в начале этого месяца. Автомобиль в основном представляет собо…

  • замена лампы ближнего светаПроизводительность автомобильных фар определяет его безопасность. Прежде всего, это относится к лампам ближнего света, которые, в дополнение к обеспечению требуемого уровня освещения, также применяются к элементу дизайна. В…

  • Самораспылители для 16-клапанного ВАЗ-2112: мойка и химияВ современных условиях, когда качество бензина оставляет желать лучшего, чистка форсунок на машине может стать незаменимой процедурой. Следовательно, ближе к пробегу в 50 000 км мойка или замен…

  • Собственная история Skoda Rapid — сделай ремонт самостоятельно. Как снять передний бампер Skoda Octavia A5 | Сделайте ремонт самостоятельно. в качестве взлетать Honda Civic Ferio передний бампер. Объявление о продаже переднего бампера Skoda Octavia a…

Замена щеток генератора ВАЗ 2114 без снятия.

После исправления проблемы или приобретения новой (лучше купить мелкие детали с образцом старых, чтобы вам не приходилось менять их), установите их в обратном порядке.

Шалость советы

Если вы обратили внимание на шум щетки генератора вашего автомобиля перед ремонтом, это может означать, что подшипники генератора ВАЗ 2107 могут износиться, и в этом случае необходимо снять и разобрать генератор ВАЗ 2107.

Изношенный подшипник имеет более высокий люфт элементов качения и в этом случае подлежит замене на новый. Имейте в виду, что преждевременный выход из строя подшипников связан не только с отсутствием смазки.

Зачастую этому способствует чрезмерное натяжение ременного привода генератора, кроме того, затянутый ремень может повредить подшипник насоса системы охлаждения.

Поэтому регулярно проверяйте это устройство в соответствии с рекомендациями производителя. Лучше по привычке и регулярно осматривать моторный отсек при работающем двигателе, это позволит выявить и устранить возникшие ранее проблемы при минимальных затратах.

Post Views: 6

You may also like

sis26.ru

Замена Щеток Генератора Ваз 2107 Инжектор ~ AUTOTEXNIKA.

RU

Замена советы и хитрости щетки ВАЗ 2107

Добро пожаловать друзья на сайт ремонта автомобилей. Подробная инструкция как заменить генератор на ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 своими руками (видео). Замена тормозных колодок на ВАЗ 2107 (задние и ВАЗ 2107, ВАЗ 2107) Замена щеток Ремонт ВАЗ 2107. Продолжительность: 21:40. Несмотря на огромное количество иномарок, автомобили семейства ВАЗ все еще нужны и используются автомобилистами, которые много разбираются в машиностроении и ценят преимущества российского автопрома.

Конечно, эксплуатация и ремонт являются неделимыми понятиями, и в случае отказа определенного блока идентификация и устранение неисправностей могут быть полностью выполнены независимо. Замена ВАЗ 2107 Щетка (БЕЗ ЗАМЕНЫ). YouTube Эта статья содержит подробное описание того, как удалить генератор ВАЗ 2107. Пошаговое руководство по снятию генератора ВАЗ 2107 своими руками. Замена ВАЗ 2107 Двигатель Замки Легко и просто. Давайте посмотрим на простой пример ремонта генератор Автомобиль ВАЗ 2107.

Неисправности и принцип работы щеток
генератор

Электрическая система вашего железного коня указывает на неисправность, когда генератор ВАЗ выключен 2107, На панели приборов загорается красный индикатор с символом батареи.

Довольно часто причиной является износ или замерзание щетки Те, кто знаком с принципом работы генератор Известно, что из-за щеток напряжение возбуждения поступает в клапан, который не только запускает электрическую машину (генератор) в работу, но и регулирует ее выходную мощность.

Читайте также

Непосредственное управление осуществляется благодаря специальному устройству, релейному контроллеру, который может быть встроен непосредственно в держатели щеток или установлен отдельно (на более ранних моделях).

Как правило, такая неисправность проявляется постепенно, что изначально сопровождается краткими перерывами в работе. генератор, это постепенно приводит к его полному отказу, но есть и другие варианты, такие как внезапный отказ.

Vas
2107 Замена щетки (БЕЗ ЗАМЕНЫ)

Ваз 2107, Нет простоя. парковка при переключении передач.

Как убрать кисти
генератор и проверить вазы 2107 ВАЗ 2106 Взаимная подписка на ваш канал

Как убрать щетки и проверить ВАЗ 2107 генератор ВАЗ 2106.

замена генераторные щетки ВАЗ 2107 в доме

Ремонт сам щетки Обычно все сводится к их замене, но сначала нужно снять щетку с корпуса. генератор и оцените степень износа, посмотрите на трещины и трещины.

замена щетки генератор ВАЗ 2107 процедура проста и обычно занимает несколько минут, чтобы заменить щетки Вам не нужно снимать генератор, просто отсоедините шнур питания, открутите два винта, которыми крепится корпус держателя щетки, и осторожно снимите этот узел, сначала не забудьте отсоединить отрицательную клемму аккумулятора.

Предупреждение! Батарея (и) должна быть отключена при выполнении любых электрических работ на автомобиле!

Читайте также

Проверьте демонтированный блок на замерзание, заклинивание щетки и их выступающая рабочая часть, которая должна составлять не менее 12 миллиметров. Как проверить генератор. Проверка генератора ВАЗ 2107 проводится без снятия его с машины. Как происходит замена генератора ВАЗ 2107 на автомобиль ВАЗ. Замена щеток и др. В случае несоответствия товар необходимо заменить кистью на генераторе ВАЗ. 2107 Доступно практически из любого магазина автозапчастей.

После исправления проблемы или приобретения новой (лучше купить мелкие детали с образцом старых, чтобы вам не приходилось менять их), установите их в обратном порядке.

Шалость советы

Если до ремонта щетки генератор В вашей машине вы заметите шум при ее эксплуатации, это может указывать на подшипники генератор ВАЗ 2107 можно носить, в этом случае требуется снятие и разборка генератор ВАЗ 2107.

Изношенный подшипник имеет более высокий люфт элементов качения и в этом случае подлежит замене на новый. Снятие и замена генератора на ВАЗ 2101, 2102, 2103. Замена щеток генератора ВАЗ 2107, проверка реле зарядки ВАЗ 2107. Следует помнить, что преждевременный выход из строя подшипника происходит не только из-за недостатка масла.

Часто перегружен ремень привода генератора Этому способствует, кроме того, затянутый ремень может повредить подшипник насосы системы охлаждения.

Поэтому регулярно проверяйте это устройство в соответствии с рекомендациями производителя. Замена щеток генератора ВАЗ 2107 является простой процедурой и обычно занимает несколько минут; Вам не нужно снимать генератор, заменять щетки, отсоединять шнур питания, откручивать две. Лада 2107 Pensamiento clasico ›Бортжурнал› Замена топливного насоса и ВАЗ 2107? 2008, Инжектор. Замените масло ВАЗ 2107 самостоятельно, инструкции по замене масла самостоятельно без станции технического обслуживания. Лучше по привычке и регулярно осматривать моторный отсек при работающем двигателе, это позволит выявить и устранить возникшие ранее проблемы при минимальных затратах.

Правильная диагностика поможет вам избежать лишней работы и неожиданных поломок.

You may also like

autotexnika.ru

Эпопея с генератором закончена)) — Лада 2107, 1.6 л., 2006 года на DRIVE2

Всем привет)) Наконец-то я закончил) Сегодня выдался довольна теплый денек, всего -2 градуса.
Начнем с самого утра.
Утром (примерно в 7:45) я вышел из дома, со своим теплым аккумулятором) Поставил его, и запустил двигатель. Зарядка почти полностью в максимуме лежала. Авто прогрелось, и я поехал на учебу.
Днем (примерно в 13:30) я вышел из училища что бы прогреть авто и уехать. Сев в автомобиль и включив зажигание, я увидел следующие:
Заряда почти нет. Стрелка лежит в красной зоне. Не долго думая, собрал всех своих одногрупников, и давай толкать. После 2х не удачных попыток, она завелась, и на приборной панеле…

Она!


Прогазовал, все вроде бы заработало, но…

Стрелка лежит, что на холостых, а они 800 об\мин, что на полном газе.


После чего я поехал домой. Перед тем как закрыть машину, сбросил клемму.
Вечером (примерно в 16:00) я вышел из дома с кучей инструмента, дабы поменять щетки и поставить выносное реле. Сняв щетки с генератора, я увидел что они оплавились. И еще какие то царапины сбоку. щеток. Короче те щетки которые я купил, не подходили по креплению. Не долго думая, вставил в щетки провод, что бы щетки давали питание помимо реле, и вывел все наружу. Все вроде бы получилось, заряд стабильно 14.3. Воткнул тестер в сеть, и давай нагазовывать. Заряд не менялся, все хорошо.
Вдруг из генератора пошел дым. Запахло горелой пластмассой. Опять загорелась лампочка заряда, но заряд как был 14.3 так и оставался. Генератор начал свистеть (точнее подшипники). Дождался друга, и поехал в сервис на консультацию. В сервисе узнал что пизда гену, и через пару километров могу загореться я решил немедленно проследовать в гараж для замены генератора. Лампочка генератора


горела ярче при наборе оборотов. На 2000 она горела так, как будто в сети не 12 вольт а 20, аж слепила.
Приехав в гараж я взял ген от ваз 2101 и начал рассматривать.
Для сравнения:

генератор ваз 2107

генератор ваз 2101


Сейчас подробно распишу как все делается.
И так, в генераторе ваз 2107 имеется специальный провод из диодного моста, который забирает напряжение с щеток, и подает в сеть.


В генераторе ваз 2101 такого нет. Так как регулятор находиться непосредственно вне щеток.
Для сравнения:

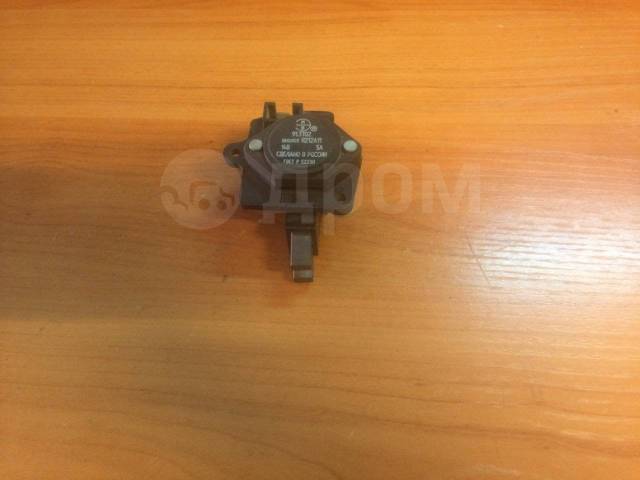

щетки генератора ваз 2107


Не большая так наываемая «таблетка» это и есть реле регулятор напряжения. (встроенный в щетки)

щетки генератора ваз 2101


Что бы все работало, нужно все подключить по схеме:

Рисунок снизу, показывает как есть сейчас на генераторах ваз 2105, 2107. На верхнем рисунке все остальные модели классики.


И так, куда же подключать провод с щеток генератора ваз 2101?
Все оказывается сверх просто. Провод с щеток а по другому провод №67 идет в реле регулятор, и после подключается к проводу №15. Провод №15 выглядит на генераторе в виде шпильки диаметром М8 с гайкой на 10. К нему идут еще 2 провода(на генераторах ваз 2107. На генераторе ваз 2101 идет третий провод с реле).
И так повторим:
реле ваз 2107


реле ваз 2101


Всем спасибо)) Заряд плавный, заряд полный, заряд постоянный(ну пока акум еще не зарядился)

www.drive2.ru

Замена щеток генератора, видео замены без снятия

Ремонт генератора во многих случаях не требует узкоспециализированного инструмента и может быть выполнен своими руками. Чтобы замена щеток генератора произошла успешно, обязательно наличие базового уровня знаний в электротехнике. В общеобразовательных целях перед началом ремонта рекомендуем ознакомиться с принципом работы генератора автомобиля.

Характер неисправности

В конструкции генератора медные либо меднографитовые щетки используются для подвода напряжения к коллекторным пластинам. Соответственно, сила электромагнитной индукции, возникающая при протекании тока по обмотке якоря, зависит от качества контакта между щетками и коллекторными пластинами.

Поскольку якорь в процессе работы постоянно вращается, происходит истирание и уменьшение длины щеток (в значительно меньшей степени изнашиваются и сами пластины). Для компенсации износа в щеткодержателе предусмотрены пружины, которые прижимают щетки к коллекторным пластинам. Но когда износ становится критическим, усилия пружин недостаточно для хорошего контакта, что приводит к падению протекающей в цепи силы тока.

Симптомы
Подобная неисправность ведет лишь к одному последствию – падению напряжения зарядки генератора. На исправном автомобиле генератор должен выдавать не менее 14 вольт, но о критическом износе щеток вы можете узнать лишь после того, как на щитке приборной панели загорится лампочка критического уровня зарядки АКБ. Говорит это о том, что питание бортовой сети автомобиля происходит от аккумулятора, а не от генератора. Косвенным признаком износа может быть трудный запуск двигателя после простоя. Ситуация характерна для морозного времени года, когда увеличивается величина саморазряда АКБ. Изношенные щетки генератора приводят к снижению уровня зарядки. Запуски холодного двигателя, частые поездки на короткие дистанции с множеством включенных потребителей (печка, фары, дворники, обогрев зеркал и т.д.) приводят к тому, что генератор с изношенными щетками не успевает подзарядить АКБ.

Способы замены

  1. Заменить щетки в сборе с реле-регулятором напряжения (шоколадка). Как известно, поддержание зарядки на одном уровне осуществляется регулировкой напряжения, подаваемого на обмотку якоря генератора. Для надежного контакта выводы щеток крепятся к контактам реле-регулятора напряжения методом пайки. Для упрощения ремонта автомобиля чаще всего щетки, щеткодержатель и реле-регулятор продаются в сборе. Преимущество метода комплектной замены в его простоте. К примеру, низка стоимость узла в сборе для многих автомобилей ВАЗ делает отдельную замену щеток весьма нецелесообразным занятием.
  2. Заменить щетки отдельно. Для этого придется удалить старые щетки и припаять на их место новые меднографитовые изделия (разумеется, для ремонта своими руками потребуется паяльник, флюс, припой и базовые навыки пайки). Как и в случае с комплектной заменой, целесообразность метода во многом зависит от стоимости новых стержней. Суть не только в высокой цене на детали генераторов многих иномарок, но и в том, что на некоторые модели (особенно это касается старых малосерийных авто) купить реле-регулятор со щетками в сборе попросту невозможно. Устранить проблемы с зарядкой предлагается покупкой нового генератора. В таком случае замена изношенных элементов единственный способ сохранить немаленькую сумму. При желании поменять щетки генератора своими руками вы можете столкнуться с отсутствием в продаже новых деталей для вашей модели генератора. В таком случае следует подобрать подходящие по размеру меднографитовые щетки от другого автомобиля. Для правильной работы важна длина стержней (не должна быть меньше, чем у новых либо немного изношенных оригинальных стержней) и длина медного гибкого контакта. Новые щетки должны свободно перемещаться в щеткодержателе. На самом деле форма новых стержней не имеет особого значения, так как они отлично поддаются обработке надфилем.
Можно ли заменить без снятия генератора

Произвести замену без снятия генератора с автомобиля можно только в том случае, если в подкапотном пространстве достаточно места для того, чтобы снять реле-регулятор напряжения. Деталь находится за задней крышкой генератора. Осмотрите место установки генератора, чтобы понять, можно ли будет воспользоваться ключами, отвертками для снятия задней крышки и самого реле. Возможно, генератор достаточно будет лишь открутить, чтобы повернуть в удобное положение, что будет кстати, если для его снятия необходим демонтаж других агрегатов. К примеру, на Лада Приора с кондиционером генератор удобней всего демонтировать, если снять правую фару.

Инструкция по замене

  • Снимите минусовую клемму АКБ.
  • Отсоедините основную плюсовую клемму генератора, разъем регулятора напряжения и минусовую клемму, если в этом есть необходимость. В некоторых моделях авто обороты двигателя считываются с вывода W на генераторе, в обратном случае контакт может быть не подключен либо отсутствовать вовсе.
  • Если замена производится со снятием генератора, ослабьте сервисный ремень и открутите болты крепления (подробно о замене, установке и натяжении ремня можете прочитать в статьях: «Что делать, если свистит ремень генератора» и «Натяжка ремня генератора»).
  • Открутите болты крепления задней крышки.
  • Открутите реле-регулятор напряжения. Если был выбран метод комплектной замены, вам остается установить новую деталь и собрать все элементы в обратной последовательности. В любом из случаев рекомендуем как минимум проверить подшипники генератора, состояние коллекторных пластин. Если выработка пластин в пределах нормы, перед установкой новых щеток зачистите поверхность до блеска мелкозернистой наждачной бумагой.
Пайка новых стержней
  • Сточите напильником по максимуму припой, удерживающий гибкий контакт старой щетки.
  • Направьте реле-регулятор щетками вниз и нагрейте паяльником место пайки.

Будьте готовы к тому, что щетка под воздействием пружины после отпаивания вылетит из своего посадочного места.

  • Заготовьте небольшой кусок тонкой медной проволоки.
  • Расширьте шилом либо круглым надфилем отверстие в контактной площадке.
  • Припаяйте медную проволоку к гибкому контакту.
  • Установите пружину и протяните медную проволоку в отверстие, чтобы следом вытащить гибкий контакт щетки.
  • Прижмите щетку, чтобы она не вылетела, и отпаяйте направляющую проволоку.

Удерживая щетку на достаточном расстоянии от края посадочного места, припаяйте гибкий контакт к контактной площадке. Предварительно контакты нужно хорошо облудить, а лишнюю длину гибкого контакта при необходимости откусить. После припаивания стержни должны двигаться в посадочной шахте без заеданий.


autolirika.ru

Замена щеток генератора — Лада 2106, 1.3 л., 1989 года на DRIVE2

Выявил еще одну неприятность. Совсем не критичную, просто противную: моргает весь свет.
На совете было принято решение поменять щетки генератора. Процедура простая, цена символическая. Поехали в яму.
Небольшое отступление. щетки генератора это очень небольшая деталь, но ее проблема в том, что у неё очень нестабильный ресурс.
В общем то на фото они уже установлены в генератор Г-образная деталь, которая крепится на винтик)


Решили сначала попробовать поменять их не снимая. Всего то нужно:
1) отключить минусовую клемму аккумулятора
2) залезть в яму
3) отключить все штекеры из генератора
4) изловчиться и в очень неудобном положении открутить этот винтик
5) достать щетки
6) доставить новые и закрутить
7) подключить назад все клеммы

Тут я понял весь тлен закипевших вещей
Резьбу, к слову плюсовую кто-то скрутил. Как мы не старались открутить его не получилось и он вообще не поддавался.

Рационально приняли решение снять его чтобы было удобнее расковырять крепление щеток

Сняли. Процесс весьма несложный снизу есть большой болт крепления выкручиваешь гайку, аккуратно выбиваешь болт из крепления, сверху откручиваешь болт натяжителя ремня и генератор падает в руки помощнику. Установка в обратном порядке. Имейте ввиду, чтобы нормально настроить натяжение ремня перед установкой, сам ремень нужно набросить, а нижний болт закручивать не до конца, чтобы поворотом самого генератора можно было отрегулировать натяг. Посмотрели.


поняли что нужно наметить резьбу под минус. Ни ножовки ни машинки не оказалось. Решили аккуратно отверткой на минус сделать маленькие бороздки. Зря. Очень зря НИКОГДА ТАК НЕ ДЕЛАЙТЕ! Получилось так, что удар чуть сильнее разломал корпус крепления, в котором собственно держатся щетки и они провалились внутрь.
В срочном порядке на последние деньги был куплен новый. Благо Слава, за что ему большое спасибо!, смог отвезти до автозапчастей и обратно. Поменяли (к слову в новом уже был винтик с обычной шестигранной головкой), натянули ремень и все заработало как часы!
Печка задула лучше и теплее, электрика практически перестала моргать. Единственное, может кто подскажет, на холодную стала очень плохо заводиться (медленно крутит, но в итоге схватывает с подгазовкой). Клемму сбрасывал, такая же история потом. Жду советов, не могу пока найти решение данной проблемы!

www.drive2.ru

Принцип работы и неисправности реле зарядки ВАЗ-2107

В статье расскажем о том, что такое реле зарядки на ВАЗ-2107, какие функции оно выполняет. А самое главное – уясним принцип работы различных типов устройств. Элемент этот малозаметный, очень надежный и недорогой, но подвести может в самый неожиданный момент. Как правило, водители обращают на него внимание после того, как пропадает на аккумуляторе зарядка. Отсюда вытекает и масса иных проблем – двигатель не запускается, электрооборудование работает неправильно. Чтобы не произошло такого, нужно проверить работоспособность реле зарядки.

Как выглядит и где ставится?

А теперь давайте узнаем, где находится реле зарядки ВАЗ-2107 (карбюратор). Изначально это устройство ставилось вдали от генератора на арке под капотом (с левой стороны). На более новых «семерках», оснащенных инжекторной системой впрыска, регулятор напряжения объединили с щеточным узлом.

Первые регуляторы напряжения выполнялись на электромагнитных реле, работали достаточно медленно, требовали постоянного вмешательства. Проблема в том, что механические элементы изнашиваются очень быстро. Кроме того, постоянно требовалось корректировать зазоры в реле. Современные полупроводниковые работают бесшумно, быстро, без электромагнитных реле. Один кристалл кремния способен выполнить функции нескольких механических реле.

Для чего необходимо реле зарядки?

Чтобы поддерживать правильный режим зарядки аккумуляторной батареи, а также для обеспечения нормального функционирования всех электроприборов в бортовой сети автомобиля, генератор должен вырабатывать напряжение в диапазоне 13,6…14,6 В. Под нагрузкой генератор должен выдавать около 14 В стабильно. При помощи регулятора напряжение изменяется в цепи питания обмотки ротора.

Суть работы генератора заключается в том, что при увеличении напряжения питания обмотки возбуждения происходит возрастание напряжения на выходе генератора. Именно напряжение в цепи питания роторной обмотки стабилизирует регулятор. Если этого не сделать, то напряжение, подаваемое на обмотку, будет меняться (зависит оно от числа оборотов, нагрузки на коленвал двигателя, и т. д.).

Что произойдет при поломке

Но что может случиться, если реле зарядки ВАЗ-2107 (инжектор) выйдет из строя? Всего может быть два варианта:

  1. Пробой кристалла и полное отсутствие зарядки на аккумуляторной батарее. Приведет это к тому, что АКБ быстро разрядится, запустить двигатель не получится.
  2. Нарушение режима работы регулятора, увеличение напряжения на выходе генератора. В «лучшем» случае пострадает только аккумулятор – он закипит. В худшем – АКБ еще закоротит, а вся проводка сгорит.

Поэтому нельзя пренебрегать регулятором напряжения, при обнаружении поломок следует сразу же их устранять.

Как понять, что регулятор неисправен

Если у вас появились подозрения, что случилась поломка реле зарядки ВАЗ-2107, необходимо проверить напряжение на аккумуляторной батарее.

В том случае, если оно меньше 13 В или больше 14, можно судить о наличии таких причин поломок:

  1. Внутренняя неисправность регулятора.
  2. Неисправность генератора.
  3. Нет контакта (или он плохой) в соединениях между генератором и АКБ.

Чтобы удостовериться в исправности регулятора, необходимо отсоединить его от всей электросети автомобиля. В том случае, если у вас установлен наружный, просто снимите с него две клеммы и ключом на «8» выкрутите крепеж к кузову. Чтобы внутреннее реле демонтировать, потребуется выкрутить два болта, которыми крепится корпус к задней крышке генератора.

Обязательно обесточьте бортовую сеть автомобиля – снимите с АКБ минусовую клемму. В противном случае возможно образование короткого замыкания. При этом некоторые участки электропроводки могут выгореть.

Причины поломки регулятора

Всего можно выделить три причины поломок реле зарядки ВАЗ-2107:

  1. Контакт между выводами держателя щеток и проводкой очень плохой.
  2. Произошел пробой кристалла полупроводника.
  3. Наличие обрыва в цепи питания.

Эти все поломки характерны для устройств современного типа, в основе которых лежит полупроводник. Что касается механических, то в них могут выйти из строя катушки электромагнитов, обгореть контактные группы, и т. д.

Проверка работоспособности прибора

Для проведения диагностики вам потребуется вольтметр (можно использовать даже простую лампу накаливания), а также источник постоянного напряжения с регулировкой 12…20 В.

Для проведения диагностики нужно выполнить такие манипуляции:

  1. К выводу «Ш» (или корпусу регулятора напряжения) нужно подключить отрицательный вывод источника питания.
  2. К выводу, обозначенному буквой «В», подключаете плюс от источника питания.
  3. К щеткам подсоединяете вольтметр или лампу накаливания.

В том случае, если реле зарядки исправно, то при напряжении 12…14 В контрольная лампа будет светиться. При увеличении/уменьшении напряжения лампа должна потухнуть. Если этого не произошло, можно судить о поломке регулятора напряжения.

Обратите внимание на то, что щетки должны выступать из корпуса как минимум на 5 мм. Если они сильно изношены, то произведите их замену.

[rssless]

Читайте НАС ВКонтакте

[/rssless]

Неисправности генератора ВАЗ 2107

Неисправности генератора ВАЗ 2107 могут быть вызваны различными причинами
Генератор автомобиля представляет собой устройство, которое обеспечивает преобразование механической энергии в электрическую.

Генератор ВАЗ 2107, расположенный на двигателе с правой стороны, а именно его работа, зависят от движения клиновидного ремня.

Генератор ВАЗ 2107 обеспечивает подзарядку аккумулятора электроэнергией путем преобразования ее из механической энергии, полученной от оборотов коленчатого вала двигателя. Также генератор автомобиля своей работой питает бортовую сеть. Наличие 6-ти диодов, составляющих выпрямительный блок, обеспечивает преобразование переменного тока в постоянный. А функция поддержания напряжения на необходимом уровне лежит на регуляторе, который находится отдельно от генератора ВАЗ 2107. При запуске двигателя автомобиля контрольная лампочка зарядки аккумулятора гаснет. В случае если это не происходит, необходимо проверить напряжение электропроводки авто. Если в результате проверки окажется, что напряжение ниже нормы, то необходимо определить причину, путем проверки натяжения ремня генератора автомобиля, посмотреть состояние подшипника, аккумуляторной батареи, определить исправность либо неисправность реле-регулятора. Если ни одна из причин не нашла своего подтверждения, рекомендуется обратиться за помощью к автоэлектрику. Например в наш сервис – СтартСервис.

Нахождение стрелки вольтметра в начале шкалы (в красной зоне) свидетельствует о наличии какой-либо неисправности генератора ВАЗ 2107, среди которых может быть замыкание или обрыв деталей.

Неисправности генератора ВАЗ 2107 и способы их устранения

  • Обмотки возбуждения генератора (устраняется путем замены ротора).
  • В дополнительных либо в одном или нескольких диодах выпрямительного блока – нужно заменить либо поврежденные диоды, либо выпрямительный блок целиком.
  • В обмотке статора – устраняется путем замены статора генератора.
  • Обрыв в цепи питания обмотки возбуждения – нужно восстановить соединение.
  • Замыкание между винтом крепления щеткодержателя и шиной щетки – производится замена пластмассового основания щеткодержателя.

Также не стоит забывать о возможных: – проскальзывании ремня привода генератора – нужно отрегулировать натяжение ремня; – повреждении регулятора напряжения – необходимо произвести замену самого регулятора; – износе или зависании щеток генератора либо окислении колец контакта – устраняется путем замены щеткодержателя вместе со щетками и протиранием кольца бензином. Автолюбители отмечают, что, вообще, генератор автомобиля ВАЗ 2107 неприхотлив в обслуживании, и для поддержания его в исправном состоянии достаточно лишь предупреждать попадание грязи и воды на него, а также периодически контролировать натяжение ремня и смазку подшипника.







Реле зарядки ВАЗ 2107 где карбюратор

В любой машине, в том числе ВАЗ 2107, без электрического тока не обойтись. Каждый узел, питаемый от батареи, имеет разную потребляемую мощность и силу тока. Но при таких перепадах напряжения двигатель не мог работать стабильно и слаженно, поэтому для того, чтобы выровнять силу тока по максимуму, используется регулятор напряжения.

Назначение

Регулятор напряжения на автомобиле ВАЗ 2107 находится в моторном отсеке, на правом крыле, рядом с ближним и дальним светом… Его цель — стабилизировать энергию ниже максимально допустимой для всех электроприборов.

Если генератор работает без этого устройства, то в электрической цепи ток будет колебаться в пределах от 10 до 30 вольт. Учитывая, что все устройства рассчитаны на 12-15 Вольт, вывод можно сделать только один: без регулятора все устройства сгорят практически мгновенно. К тому же расплавится проводка, и может произойти короткое замыкание, а еще хуже — пожар автомобиля.

Во избежание таких неприятных последствий на все автомобили ВАЗ, в том числе и модель 2107, устанавливается реле, отвечающее за отсутствие колебаний напряжения.

Устройство и принцип работы

Регулятор напряжения может быть нескольких типов: контактный, электронный и трехступенчатый. Контактное реле регулятора можно не заметить, так как на автомобилях ВАЗ давно не применяется.

На сегодняшний день наиболее популярным является регулятор напряжения электронного типа… Его конструкция включает обмотку, состоящую из 1300 витков провода. Во время работы он намагничивает металлический сердечник.

Заводское значение сопротивления в этом реле составляет 17 Ом. Если при проверке специальным прибором уровень сопротивления ниже или выше, это означает, что внутри реле произошло короткое замыкание.

Основным элементом устройства, отвечающим за стабилизацию напряжения, являются резисторы. В процессе эксплуатации в них происходит переключение. Их устройство сконструировано таким образом, чтобы выдерживать перепады напряжения до 80 Ом.

Исключение составляет трехступенчатый регулятор. Устанавливается отдельно от электронного реле, вместо щеток генератора. Для того, чтобы закрепить и подключить это устройство на ВАЗ 2107, нужно просверлить небольшое отверстие в кожухе генератора. Провода, идущие от устройства, необходимо вставить в это отверстие и подключить таким образом, чтобы трехуровневый регулятор и блок управления им, расположенный на земле корпуса, получали питание от одного источника.

У многих может возникнуть вопрос: «почему это устройство называется« трехуровневым »?» Ответ прост: во время его работы есть три стандартных режима работы: минимальный (13.72 В), среднее (14,26 В) и максимальное (14,75 В).

Трехуровневый тип отличается от электронного по своему назначению. На ВАЗ 2107 есть такая проблема, как: во время морозов аккумулятор не держит заряд, а генератор не заряжает. Итак, чтобы исключить эту проблему, используется регулятор этого типа.

Результат

Так как ВАЗ классик уже достаточно устарел, проблем с проводкой и перепадами напряжения не избежать. Итак, чтобы в дальнейшем не было серьезных последствий, используйте регуляторы напряжения.

Причем для нормальной работы двигателя, как в мороз, так и в жару, рекомендуется устанавливать сразу два варианта устройства: трехступенчатый и электронный. Тогда у вашего автомобиля не будет проблем с отсутствующей искрой или сгоревшими деталями.

Винты на клеммах аккумулятора должны быть затянуты как можно надежнее.

Но перед этим считаю необходимым рассказать о мерах предосторожности и определенных правилах, которые необходимо соблюдать при проверке генератора, чтобы не повредить его.

При включении зажигания контрольная лампа не загорается, контрольные приборы не работают.

Напряжение упадет до уровня 13,3 — 13,8 В. Если это так, значит у вас исправный аккумулятор и исправный генератор.

Проверить автомобильный генератор на исправность его подшипников не так уж и сложно.

Итак, суть проблемы: приехав сегодня домой, я решил проверить, как работает ген с устройством Black & Decker BDSBC10A.

Слышен повышенный шум во время работы генератора.При включенном зажигании, если горит лампочка, то щетки и обмотка возбуждения скорее всего в норме (ну может виток в роторе или короткое замыкание, но тогда свет ярче). Вот почему вы должны хоть немного знать, как можно проверить диоды в генераторе с помощью обычного тестера.

Напряжение питания на выводах АКБ должно быть в пределах 12,6 ….

При повреждении этой системы аккумулятор не будет заряжаться, или если стабилизатор не выключится, аккумулятор может закипеть и выйти из строя.

Для этого необходимо в обязательном порядке снять с генератора весь диодный мост, вытащить его и положить на стол.

Как только напряжение на входе «В» упадет ниже нижнего предела регулирования напряжения РН (скажем — 13,5 вольт), регулятор начинает подавать ток на обмотку возбуждения генератора. Значение напряжения не должно изменяться более чем на 0,5 В.

Если сопротивление вообще не показывает, значит обрыв в обмотке.Необходимо осмотреть и исправить контакты, а также проверить, хорошо ли корпус регулятора соединен с землей через крепежные винты. Это связано с тем, что аккумуляторная батарея разряжена до нуля и требует времени для перезарядки.

Батареи содержат токсичные и высококоррозионные кислоты. Кроме того, нельзя отключать аккумулятор от сети, когда двигатель работает, а Потребители отключены. Ладно, если заряд от генератора идет на низком уровне, а вы просто сажаете аккумулятор и глохнете на трассе.В некоторых автомобилях необходимо внимательно следить за герметичностью проводов на выводах амперметра, через которые проходит электрическая цепь.

А вообще может таблетка на генераторе выбить. Не рекомендуется. Если напряжение заметно отличается, то задирается контакт клеммы «30» с проводом, называется сам провод от генератора до АКБ. Любое другое поведение этого индикатора сигнализирует о наличии неисправностей. Итак, вопреки распространенному мнению, свечение лампочки «нет зарядки» скорее свидетельствует о исправности реле-регулятора и проблемах с диодным мостом или статором.Для пайки используйте припой ПОС-40. После пропитки статора лаком ГФ-95 лаку необходимо дать стечь в течение получаса, а статор необходимо просушить в течение 10 часов в сушильном шкафу.

Часто бывает, что где-то короткое замыкание или плохие контакты, но это уже материал для отдельной статьи. Он должен быть не менее 4,5 мм.

Реле регулятора напряжения ВАЗ-2107 необходимо для стабильной работы всех потребителей электроэнергии. Правильнее называть его регулятором, не добавляя «реле», поскольку современные автомобили оснащены электронными устройствами на основе полупроводников.И электромагнитного реле в конструкции нет. Но именно на примере механического регулятора следует рассматривать работу и принцип действия устройства.

Для чего нужен регулятор?

На автомобилях используются генераторные установки, вырабатывающие переменное трехфазное напряжение. После этого происходят следующие преобразования:

  1. Три фазы поступают на выпрямительный блок из шести кремниевых диодов.
  2. Каждая фаза выпрямляется, а напряжение преобразуется в постоянное униполярное.
  3. Вся переменная составляющая отключена с помощью электролитического конденсатора.
  4. Выпрямленное напряжение подается на силовой контакт в задней крышке генератора.

Значение напряжения зависит от скорости, так как выходная мощность генератора может составлять 10 В при 1000 об / мин и 30 В при 7000 об / мин (если регулятор не используется).

Следовательно, нужно стабилизировать напряжение. Метод, применяемый в бытовой технике, — установка простого стабилитрона не подходит.Мощность генератора очень велика, сила тока более 50 А. Если такой стабилитрон можно встретить в природе, то по габаритам он не будет уступать автомобильному двигателю. Стоимость изготовления такого устройства очень высока. Фото реле регулятора напряжения ВАЗ-2107 можно увидеть в статье.

Но есть основное требование для работы любой генераторной установки:

IN обмотка статора может вырабатывать электричество только в том случае, если она подвергается воздействию постоянного магнитного поля.

Для создания магнитного поля необходимо подать напряжение на обмотку ротора. А чтобы магнитное поле было постоянным, достаточно стабилизировать цепь питания обмотки возбуждения. И у него максимальный ток потребления не более 2,6 А. Стабилизировать его намного проще.

Электромеханические устройства

Не используются уже несколько десятилетий, так как имеют существенные недостатки:

  1. Небольшой ресурс.
  2. Необходимость частого обслуживания.
  3. Массивная конструкция.

Основные компоненты устройства:

  1. Реле электромагнитное.
  2. Термокомпенсирующее сопротивление.
  3. Дроссельная заслонка.
  4. Дополнительные резисторы — 2 шт.

Якорь фиксируется хомутом к реле-регулятору напряжения ВАЗ-2107 (карбюратор в системе впрыска), завершены первые выпуски модели.

Процессы в регуляторе при неработающем двигателе

Весь рабочий цикл устройства можно разделить на несколько этапов:

  1. При включении зажигания ток от АКБ поступает на сердечник дросселя.
  2. Ток также проходит через нормально замкнутые контакты и поступает на вывод «Ш» регулятора.
  3. Цель — обмотка возбуждения. Он запитан при включении зажигания.
  4. Напряжение подводится через контакт «I» к сопротивлению термокомпенсации и обмотки регулятора, другой конец которой заземлен.
  5. Пока намагничивающая сила на сердечнике незначительна, контакты К1 замкнуты, ток течет через обмотку возбуждения ротора.Его значение составляет около 2,6 Ампера.
  6. В этом случае ток поступает на выключатель в замке зажигания, нормально замкнутые контакты, зажим, лампу в панели приборов, реле контроля зарядки.

При запуске двигателя


Как только двигатель запускается, происходят следующие процессы:

  1. Намагничивание сердечника.
  2. Усилие пружины преодолевается, и группа контактов К1 размыкается.
  3. Включена первая ступень регулирования.
  4. На дроссель и дополнительные сопротивления подводится электрический ток (R ext = 5,5 Ом).
  5. Ток в обмотке ротора постепенно увеличивается, а напряжение уменьшается.
  6. Контактная группа К1 замкнута.

Процесс повторяется еще раз, якорь вибрирует и постоянно замыкается и размыкает контакты. Напряжение на обмотку возбуждения подается, значит, нет. Когда ротор вращается очень быстро, в его цепь обмотки включается небольшое сопротивление — в результате напряжение возрастает максимум до 14.6 вольт. Величина тока в обмотке увеличивается до такой величины, что притягивается вторая группа контактов К2. В этом случае включается вторая ступень регулирования напряжения.


Особенности полупроводниковых конструкций

Все вышеперечисленные процессы могут быть применены к электронным контроллерам на основе полупроводников. Но функции силовых контактов взяли на себя транзисторы. Всего можно выделить два типа электронных устройств:

  1. Контактный транзистор , которые представляют собой симбиоз механического и электронного регулятора.Надежность устройств этого типа пока оставляет желать лучшего, поскольку в конструкции присутствуют механические элементы.
  2. Абсолютно бесконтактный — выполнен на современной электронной базе. Позволяет более эффективно регулировать напряжение в бортовой сети.

Некоторые автомобилисты не знают, где находится реле регулятора напряжения ВАЗ-2107. На новых машинах он монтируется непосредственно в корпусе генератора за одно целое со щетками. На старых модификациях автомобилей они устанавливались в моторном отсеке, соединялись с щеточным механизмом проводами.

Самое неприятное, что может случиться с автомобилем, — это поломка в дороге. Такая ситуация может заставить понервничать даже опытных автолюбителей. Вы спокойно едете домой после тяжелого рабочего дня, а на полпути вдруг заглохнет двигатель машины. Рука тут же тянется к замку зажигания, поворачивает ключ, но вместо звука работающего стартера вы слышите гробовую тишину, а яркость свечения меняет только лампочка на приборной панели. Если ваша машина подает подобные «сигналы», то, скорее всего, виновником непредвиденной ситуации является отсутствие заряда аккумулятора.

Работа системы зарядки в штатном режиме

При запуске двигателя аккумулятор разряжается, а для восстановления израсходованной энергии в автомобиле устанавливается генератор. При нормальной работе генератора и регулятора напряжения в электросети автомобиля подается постоянное давление, которое колеблется от 13,6 до 14,2 В. Ниже приведена принципиальная схема блока питания «Классика»:


Эта схема работает так:

Когда твердой рукой водитель поворачивает ключ зажигания, напряжение от аккумуляторной батареи поступает на катушку реле зажигания поз.14. Из-за возникновения электромагнитного поля контакты реле замыкаются и напряжение через предохранитель поз. десять.

При исправном и заряженном аккумуляторе выдается напряжение, равное 12 вольт. Если с предохранителем все в норме, то напряжение поступает в бортовую сеть автомобиля и в дальнейшем делится между потребителями. Но нас интересует только схема генератора и индикатор зарядки аккумулятора, поэтому мы опишем эти схемы подробно.

Итак, напряжение упало на контрольную лампу заряда АКБ, которая при условии, что генератор не крутится (или не работает), должна гореть.Затем напряжение поступает на вывод Ш5 и, проходя через монтажную колодку поз. 10 идет на вывод Ш10 (верхний разъем на рисунке). С разъема Ш10 напряжение поступает на клемму «61», которая находится непосредственно на генераторе. С клеммы «61» напряжение поступает на два потребителя:
1 — регулятор напряжения
2 — сам генератор

После подачи питания на обмотку возбуждения запускается генератор. В зависимости от частоты вращения коленчатого вала будет меняться фазное напряжение, которое поступает на диодный блок.

При достижении напряжения 12 Вольт (на выходе из диодного блока) напряжение на контактах контрольной лампы выравнивается и лампа гаснет. С этого момента генератор начинает вырабатывать напряжение, превышающее 12 вольт, которым заряжается аккумулятор.

Симптомы, сопровождающие отсутствие нормального заряда аккумулятора

Первым признаком неисправности системы подзарядки АКБ является постоянное или периодическое горение контрольной лампы (при условии, что частота вращения коленчатого вала не менее 800 об / мин).Второй индикатор, по работе которого можно судить о исправной системе, — это стрелка вольтметра.

Если стрелка вольтметра при работающем двигателе ниже зеленого диапазона, то берем тестер и проводим ручную диагностику. К сожалению в отечественных автомобилях семейства ВАЗ «классический», как правило, проводка и схема контрольной лампы с вольтметром находится в удручающем состоянии, поэтому во избежание неожиданных поломок рекомендуем самостоятельно проверить исправность. генератора с помощью тестера.

Кстати, проверка работы генератора с помощью обычного тестера — самый надежный способ проверить работоспособность генератора и цепи зарядки аккумулятора.

Итак, берем мультиметр (тестер) в руки и открываем капот нашей машины. Наша цель — измерить напряжение на выводах аккумуляторной батареи при работающем двигателе, при нормальной работе оно должно быть в пределах 13,5 … 14,2 Вольт.

Еще раз, во избежание повреждения электронных компонентов автомобиля, НЕ отсоединяйте клеммы от аккумуляторной батареи при работающем двигателе.
Если в процессе диагностики вы обнаружите проблемы с подзарядкой аккумулятора, то переходите к следующему разделу нашей статьи.

Устранение неисправности

Самая частая проблема, которая может привести к неполному заряду АКБ — банальное окисление клемм или места подключения кабеля к массе автомобиля. Поэтому берем в руки наждачную бумагу и тщательно зачищаем места контакта. Если напряжение все еще не «вернулось», продолжаем поиск.

Этап второй … Тем же тестером измеряем напряжение на выводе «30» (положительный щуп на вывод, отрицательный на корпус автомобиля), если измеренное напряжение сильно отличается от значений, полученных при клеммы АКБ, то проблема либо в окислении самой клеммы «30», либо обрывается проводка соединяющая генератор и АКБ.

Третий этап. Часто можно встретить ситуацию, когда лампочка «зарядка» не горит, напряжение на выводах аккумулятора в норме, стрелка вольтметра находится на своем месте, но аккумулятор очень быстро разряжается.Причина этой поломки кроется в ослабленном ремне генератора. Поэтому проверяем натяжение ремня генератора; при приложении силы 10 кгс ремень не должен прогибаться более чем на 17 мм.

Четвертая ступень … После многих лет эксплуатации щетки генератора изнашиваются практически до нуля, поэтому, если описанные выше советы вам не помогли, проверяем длину щеток, если их длина меньше 5 см. , меняем щетку в сборе.


Пятый этап … Проверяя диоды, при помощи тестера проверяем исправность полупроводниковых диодов.

Шестая ступень … Проверка обмоток генератора.

Отсутствует зарядка на форсунке ваз 2107 причина. Почему нет заряда аккумулятора? Алгоритм поиска причины

Отечественные «шестерки» на практике — это автомобили, показавшие себя достаточно надежными в плане электрики. Тем не менее, если возникают проблемы в работе электрической части, их необходимо решать как можно скорее.В этой статье мы расскажем, что такое схема зарядки автомобиля ВАЗ 2106, какие неисправности могут быть в ее работе и как их исправить.

[Скрыть]

Шесть цепей зарядки

В схему на ВАЗ 2106 входят такие узлы:

  • устройство обмотки возбуждения;
  • диодный выпрямительный мост, входящий в конструкцию генератора;
  • регулятор напряжения, который может быть как механическим, так и электронным;
  • аккумуляторная лампа;
  • реле этого индикатора.

Цепь зарядки ВАЗ 2106 срабатывает при включении зажигания. При работающем двигателе аккумулятор заряжается от генераторного устройства, которое, в свою очередь, приводится в движение коленчатым валом. Выпрямительное устройство, которым оснащается любой генератор, предназначено для преобразования напряжения в постоянное. После этого в работу входит регулятор, из-за чего уровень напряжения в сети колеблется в районе 13,5-14,3 вольт. На сегодняшний день в «шестерках» обычно используются электронные регуляторы, отличающиеся более длительным сроком службы.

Когда водитель поворачивает ключ в замке зажигания, на контактах реле появляется ток, в результате чего на приборной панели мигает лампа зарядки аккумулятора. Лампа горит до запуска двигателя — при запуске силового агрегата на выходе генераторного механизма генерируется ток.


Причины пропадания заряда и их устранение

Если 2106 стала работать менее надежно, необходимо провести диагностику цепи. Для этого может понадобиться тестер (вольтметр или мультиметр).

Если на ВАЗ 2106 нет заряда, причины могут быть следующие:

  • АКБ ВАЗ 2106 может загореться при работающем двигателе, если изношена планка генераторного устройства или сильно ее натяжение слабый;
  • неисправности кроются в самом механизме — могли износиться щетки генератора, выйти из строя диодный мост, якорь, также могли сгореть катушки;
  • Если нет заряда АКБ, причиной может быть неисправный регулятор напряжения;
  • причина того, что индикатор может загореться, может быть обрыв цепи.

Как показывает практика, одной из самых частых поломок считается поломка реле. Для диагностики его работоспособности потребуется демонтировать провода с элемента и замкнуть их между собой — мотор должен запуститься. Если все остальные компоненты системы находятся в рабочем состоянии, то напряжение в этой области должно быть 17 вольт или выше. В том случае, если этот параметр не увеличивается, необходимо будет проверить, есть ли напряжение на клемме, которая подключена к выводам 15 реле (здесь должно быть +12 вольт).Если параметр отсутствует, нужно провести диагностику предохранительного элемента, отвечающего за схему, если предохранитель исправен, то нужно проверить саму схему (автор видео — канал МИР ПОЛЕЗНЫХ СОВЕТОВ).

Если на клемме есть питание, а на приборке продолжает светиться индикатор, то следует провести диагностику контактов в цепи возбуждения механизма. Для этого вам потребуется подключить лампочку между плюсовой клеммой аккумулятора и кабелем, подключенным к выводу 67 регулирующего компонента.Вы сможете провести диагностику проводки в секции реле-генератора, а также проверка покажет, исправны ли щетки механизма и обмотки так называемого якоря. Если здесь нет тока, скорее всего, проблему нужно искать в выпрямительном мосту.

Следующим этапом диагностики будет проверка исправности проводника от генераторного агрегата. Для диагностики потребуется отсоединить терминал от механизма и подключить его с аккумулятором -12 В.Если контрольная лампа горит, то это свидетельствует о проблемах в работе щеток или поломке якоря. Если вы считаете, что проблема именно в устройстве генератора, то его необходимо разобрать и провести более детальную проверку и анализ. Все вышедшие из строя элементы необходимо заменить.

Как уже было сказано выше, при работающем двигателе напряжение в сети должно быть от 13,5 до 14,3 вольт. Если при движении на малых скоростях горит лампочка зарядки аккумулятора ВАЗ, она гаснет, при этом периодически снижается мощность двигателя, в этом случае нужно проверить ремешок.Есть вероятность, что его нужно будет подтянуть и отрегулировать.

Намного реже, но все же бывает, что причина этой проблемы — плохой контакт на выводах аккумулятора. В том случае, если уровень напряжения на АКБ выше необходимого, необходимо провести диагностику контактов в зоне от плюсовой клеммы до регулирующего элемента. Если вы обнаружите, что все контакты в норме, то нужно заменить само реле.

Если аккумулятор вашего ВАЗ 2107 разряжен, то «виноватым» может оказаться один из трех элементов: генератор, регулятор напряжения и связи между ними.Определить «кто виноват» может быть очень просто, даже без дополнительных инструментов. Как — эта статья поможет.

Осуществляем проверку штатным оборудованием

Для контроля работы генератора на «семерке» есть два прибора: вольтметр и контрольная лампа на панели приборов. С их помощью вы сможете отследить причину своих неприятностей.

1) Включите зажигание, не включая стартер. и посмотрите на сигнальную лампу.Он должен сиять на полном огне, как на фото. Стрелка вольтметра обычно находится на белом участке шкалы (фото). Допустим все ок

Лампа не горит, стрелка вольтметра остается на нуле при включении зажигания

Проверить предохранитель № 10 в монтажном блоке. 99% перегорят. В этом случае все остальные лампы на панели приборов также будут обесточены. Замените его точно таким же и проверьте еще раз.Если предохранитель снова перегорел, нужно искать причину, то есть короткое замыкание. Проверяем, не отсоединены ли провода от генератора, не перетерта ли где-то изоляция и т.д. Найти причину поможет схема 3 вот для этого ссылка

Лампа выключена, стрелка вольтметра показывает нормально

Проверяем провода на генераторе, не отсоединился ли провод от клеммы «61». Если там все нормально, нужно проверить наличие на этом проводе «плюса» с помощью контрольной лампы, индикаторной отвертки или мультиметра.

Клемма «61» генератора ВАЗ-2107

Если «Плюс» это — проверьте «таблетку» (она же «шоколад») и генератор.


«плюса» нет — Приходится снимать панель приборов и проверять лампу. Заменить сгоревший. Как снять панель смотрите видео


2) Запускаем двигатель . Контрольная лампа должна погаснуть, стрелка вольтметра уходит в зеленый сектор и идет от середины к правому краю (фото).Если так, то скорее всего генератор работает нормально .

Лампа остается включенной или слегка гаснет.

Если подать газ, он гаснет на высоких оборотах и ​​снова светится при их уменьшении. Стрелка вольтметра в белом секторе и с нарастающей скоростью уходит к краю зеленого. Вывод — неисправен генератор . Вывод такой же, если лампа продолжает гореть на любой скорости, а стрелка вольтметра в белом секторе и даже переходит в красный цвет.

3) Если генератор работает, но батарея постепенно разряжается. выполните еще одну проверку. Запускаем двигатель, включаем вентилятор отопителя и ближний свет, берем ключ на «10» и, ослабив отрицательную клемму АКБ, вынимаем. Двигатель на холостом ходу (около 900 об / мин) не должен глохнуть. Если двигатель остановился, установите клемму на место и снова запустите. Удерживая обороты 1200-1500, снова снимаем клемму. Двигатель снова заглох? Затем выключите свет оставьте вентилятор отопителя на повторите тест.Теперь двигатель с отключенной отрицательной клеммой от аккумуляторной батареи продолжает работать. Вывод- генератор работает, но не выдает необходимый ток, нуждается в ремонте.

Примечание! С этим тестом лучше и безопаснее работать вместе. Не отсоединяйте клемму аккумулятора, не включив хотя бы вентилятор отопителя или другую нагрузку. Скачок напряжения во время отключения может «сжечь» электронные компоненты систем зажигания.Особую осторожность следует проявлять на автомобиле с инжекторным двигателем.

Что делать, если кипит аккум

Лампа гаснет, стрелка вольтметра уходит вправо в красный сектор, в салоне резкий «химический» запах. На холостом ходу стрелка в зеленом секторе, но стоит «газануть» — идет вправо до упора. Это показывает, что регулятор напряжения (шоколадный) вышел из строя . Если это случилось, идите дальше, дороже! Все электрооборудование автомобиля может сгореть, а аккумулятор достанет, электролит «закипит», пластины могут покоробиться.Чтобы добраться до места ремонта, можно временно отключить генератор, сняв провод с вывода «61» генератора. На хорошем аккумуляторе можно довольно долго ездить, только не забудьте выключить ненужные электроприборы — вентилятор печки, обогрев заднего стекла, магнитолу и т. Д. Фары или ходовые огни придется оставить.

В данной статье описан простой метод определения неисправности генератора, регулятора напряжения и соединений между ними.О том, как все это отремонтировать.

В случаях, когда отсутствует заряд АКБ ВАЗ 2107, однозначно указать причину невозможно, так как на это влияет множество факторов.

Аккумулятор в автомобиле используется для запуска двигателя, накопления напряжения и обеспечения питания потребителей, когда двигатель не работает. Для обеспечения заряда аккумуляторной батареи и питания всего электрооборудования при работающем двигателе используется автомобильный генератор, от исправности которого напрямую зависит время автономной работы.

Однако не только от генератора зависит, заряжается или не заряжается АКБ ВАЗ 2107, есть и другие факторы, влияющие на степень зарядки.

На автомобиле схема заряда аккумулятора следующая. Одна из клемм аккумулятора (минус) подключена к металлической части корпуса, это так называемая «масса». Второй положительный вывод подключается к бортовой сети автомобиля. На большинстве автомобилей плюс постоянно подключен к клемме стартера и клемме генератора (клемма 30).Далее с вывода 30 генератора питание поступает на блок предохранителей и с блока на замок зажигания. Затем от замка питание снова поступает в блок предохранителей и через предохранитель № 10 оно поступает на контрольную лампу заряда и вольтметр, а затем снова через разъем блока предохранителей питание идет на вывод № 61 блока предохранителей. генератор.

Как видно из описания схемы, на пути тока от АКБ до генератора может возникнуть множество неисправностей, но зная схему питания, всегда можно отследить неисправный элемент, из-за которого ВАЗ 2207 аккумулятор не заряжается.

Первое, что нужно проверить в первую очередь, при отсутствии заряда АКБ ВАЗ 2107 — это состояние предохранителя, защищающего цепь зарядки. Второй — визуальная проверка целостности ремня привода генератора и его натяжения, а также состояния проводов и надежности крепления как на АКБ, так и на выводах генератора. Попутно при отсутствии зарядки АКБ нужно проверить надежность подключения «массы» от АКБ к корпусу на предмет окисления связи.Иногда достаточно подать гайку, фиксирующую минусовой провод к корпусу, затем сильно сдвинуть провод и снова затянуть соединение.

Пока что были рассмотрены соединительные элементы в схеме зарядки АКБ, но самым главным всегда остается сам генератор, где кроется большая часть неисправностей при отсутствии заряда АКБ ВАЗ 2107.

Для контроля АКБ заряда, генератор снабжен реле — регулятором, отвечающим за нижний и верхний предел заряда аккумулятора, ограничивая или увеличивая бортовое напряжение.Очень часто именно в этом кроется причина недозаряда или перезарядки аккумулятора либо его полного отсутствия. Релейный регулятор не подлежит ремонту и подлежит замене, если сетевое напряжение не соответствует норме — 13,7 — 14,5 В. Релейный регулятор объединен в единый блок со щетками, состояние которых также может влиять на заряд аккумулятора. При отсутствии заряда аккумулятора причиной может быть износ щеток до предела, либо их заедание, либо зависание в щеткодержателе. Эти неисправности легко проверяются визуально, для чего узел щетки снимается с генератора и состояние, а подвижность щеток проверяется давлением руки.

На отсутствие заряда аккумулятора может повлиять исправность диодного моста, при выходе из строя которого может отсутствовать напряжение, а также может наблюдаться недозаряд или перезаряд аккумулятора.

В генераторе также могут быть неисправности обмоток статора или ротора, межвитковые замыкания обмоток, обрыв или короткое замыкание.

Читайте также другие отзывы.

Самопроверка цепи возбуждения генератора на ВАЗ 2105-2107.

Если вы столкнулись с недостаточной зарядкой аккумулятора в автомобиле, то не спешите менять генератор. Не исключено, что аккумулятор не заряжен из-за неисправности проводки или лампы заряда АКБ на панели приборов.

Ток на обмотку возбуждения генератора подается через контрольную лампу в панели приборов. Если лампа не горит при включении зажигания, необходимо выполнить простую проверку. Эта проверка покажет, неисправен ли он — генератор, лампа или проводка.
Необходимо демонтировать крепления бачка омывателя под капотом, потянув вверх.

Открывается вид на генератор.

Удалите тонкий провод идущий от лампы в приборной панели к генератору от генератора.

Подайте массу на этот провод и включите зажигание. Если проблема в генераторе, то загорится лампа в панели приборов.
Если лампа не горит, значит проблема либо в лампе, что более вероятно, либо в проводке автомобиля.
Если самостоятельный ремонт проблематичен, звоните и приезжайте в сервисный центр 8 926 3988228.

Прежде чем писать об основных причинах, по которым на ВАЗ 2109-2108 может пропасть зарядка аккумулятора, хочу предупредить всех читателей, что приведенный мною список неполный и основан только на личном опыте эксплуатации. Итак, за мой короткий 10-летний стаж вождения мне пришлось управлять множеством автомобилей и было довольно много проблем с зарядкой аккумулятора, и я постараюсь написать здесь об основных.

Ни для кого не секрет, что основным устройством, отвечающим за нормальную работу электроприборов в автомобиле, является генератор. Именно из-за выхода из строя некоторых его частей зарядка может полностью пропасть или стать слабой. Основные неисправности генератора, влекущие за собой снижение тока заряда на АКБ:

  • Износ щеток генератора. Это очень частая и самая частая причина. Если их стереть до минимально допустимой высоты, то зарядка может пропасть постепенно, а потом пропасть вовсе.Чтобы решить эту проблему, нужно просто заменить кисти на новые и все.
  • Отказ диодного моста. Самые надежные диодные мосты обычно устанавливаются на автомобили ВАЗ 2109-2108 с завода. И именно они проходят больше всего километров! Это уже проверено не только мной, и любой автоэлектрик со стажем это подтвердит. Если перегорел один из диодов или полностью сгорел весь выпрямительный блок, то его тоже нужно заменить.Процедура не очень быстрая и приятная, но особого труда не доставит. Ниже кину ссылку на страницу, где описан весь процесс ремонта генератора.
  • Более сложный отказ генератора, например обрыв обмотки ротора или статора. Конечно, это редко, но бывает. Стоимость этих запчастей довольно низкая, поэтому лучше покупать новые и устанавливать сгоревшие вместе, чем покупать новый генератор.
  • Слабая зарядка может быть из-за проскальзывания ремня генератора.Это особенно заметно в сырую или дождливую погоду, а также при попадании воды на пояс. Он начинает свистеть, в результате чего скользит по шкиву, тем самым не позволяя генератору набрать достаточную скорость для оптимальной зарядки аккумулятора.

Если у вас возникли проблемы с автомобилем, описанные выше, вы можете прочитать все процедуры обслуживания здесь :. Там все описано достаточно подробно и даже новичку информация будет очень полезной, и разобраться с ней не составит труда.

Конечно, причин пропадания зарядки может быть и больше, и кому из читателей есть что добавить, отпишитесь в комментариях, думаю, информация будет полезна всем!

Реле зарядки ВАЗ 2107 где стоит

В машине два источника энергии. Аккумуляторная батарея и генератор. А генератор основной, так как способен заряжать аккумулятор во время движения. В самых крайних, безвыходных случаях можно использовать аккумулятор.По разным оценкам, в самом оптимистичном случае можно проехать около 100 км по ровной дороге по ровной дороге. При этом нельзя включать фары, выключать печку и, желательно, чтобы температура окружающего воздуха была невысокой, а скорость вращения — постоянной, чтобы не включался вентилятор радиатора. И аккумулятор будет полностью заряжен. Только в этом случае вся энергия уйдет на «искру».

Если при работающем двигателе ВАЗ 2107 (инжектор) нет заряда аккумулятора, причин может быть много.

Начнем с генератора. На ВАЗ 2107 (карбюратор) стоит генератор (модель 372.3701), в конструкцию встроен выпрямитель переменного тока. Это синхронный трехфазный двигатель.

Причины отсутствия зарядки аккумулятора могут быть общими, независимо от того, карбюратор вы или инжектор. Рассмотрим причины, когда виноват генератор, то есть на его выводах нет напряжения. Это может произойти из-за того, что выпрямительные мосты (диоды), обмотки и многие другие причины перегорели.

ВАЗ 2107 (инжектор) комплектуется восьмигенератором 5142.3771. Его отличие от обычного генератора на ВАЗ 2107 в том, что он выдает больше тока, не 55 А, а примерно 80-90 А в час, так как инжектор требует большей мощности, он более современный и имеет более высокую удельную мощность. На рисунке изображен генератор, выдающий выпрямленный ток 80 А при напряжении 14 В.

Внимание! Прежде чем утверждать, что в генераторе ВАЗ 2107 отсутствует зарядка, проверьте:

  • Если на генераторе есть входящее напряжение, то это не доказывает, что именно оно вышло из строя и нет выходного тока.Ведь к обмотке возбуждения генератора подключены диоды. В этом случае на приборной панели загорится лампа заряда аккумулятора.
  • Еще надо измерить тестером напряжение. Если оно ниже 12 В, то, скорее всего, где-то произошло короткое замыкание, и в этом случае проводка может сильно нагреваться.
  • Необходимо проверить ремень генератора, точнее его натяжение. Если он слабо натянут, то вместо того, чтобы приводить в движение ротор генератора, ремень скользит по нему сам, так как контакта нет.
  • Неисправность реле зарядки генератора. Об этом нужно поговорить конкретно.

Реле зарядки на ВАЗ 2107 (инжектор) находится в одном корпусе со щеточным механизмом, и его задача — стабилизация выходного напряжения. Несколько лет назад были реле, которые были проштампованы на печатной плате и находились под приборной панелью, были неразъемными. На рисунке реле обозначено стрелкой. В быту из-за характерной формы его называют «таблеткой».


Сейчас, с развитием микроэлектроники, печатная плата успешно заменяет полупроводниковое реле. Размеры меньше и проблем с установкой нет.

Как проверить правильность работы реле зарядки?

Для этого:

  • открыть капот;
  • запускаем двигатель;
  • С помощью вольтметра измеряем напряжение на выводах аккумулятора, которое, естественно, является выходом из генератора.Если напряжение выше 14,8 В или меньше 13,2 В, колеблется, выходя за эти пределы — неисправно реле зарядки.

Что вызывает выход из строя реле зарядки?

Всего две, не считая серьезных повреждений корпуса генератора:

  • Щетки «планового» износа, представляющие собой графитовые электроды. В этом случае контакт постепенно разрывается и полностью исчезает. В результате на обмотку возбуждения генератора не подается ток, и он не работает;
  • Произошло короткое замыкание в самой цепи, при этом выходной ток на генераторе и АКБ есть, но он выше 14.8 В.

Реле зарядки находится на генераторе, на его задней крышке, и, независимо от формы и цвета «таблетки», желтый провод выходит из корпуса генератора к нему. Реле расположено так, что его можно заменить, не снимая генератор. Но на картинках для удобства показана работа на снятом генераторе.

Как заменить реле зарядки?

Если после принятия этих мер эффекта нет, нужно искать причину в генераторе, мы вам об этом расскажем в следующий раз.При этом помните, что если снимаете генератор, то либо у вас есть приличные познания в области электротехники, либо есть кому отдать. Третьего не дано, особенно если у вас инжектор.

В заключение расскажу еще о нескольких причинах отсутствия зарядки или имитации, а также дам совет:

  1. Если у вас форсунка ВАЗ 2107, то категорически не рекомендуется сбрасывать клемму АКБ на различные «проверки» на работающем двигателе, а тем более допускать для этого посторонние к капоту.Это очень вредно для электронных «мозгов».
  2. Любителям желательно «засветиться», уметь сказать твердое «нет», если у вас инжектор ВАЗ 2107.
  3. На приборной панели разъемы не припаяны к плате, а приклепаны. Поэтому в некоторых авто на морозе при холодном салоне контакта с лампой зарядки нет. Он горит, имитируя отсутствие тока в генераторе. После прогрева контакт кабины восстанавливается и лампа гаснет.
  4. Очередной повод для любителей сходить к раковине на морозе.Когда вода попадает в блок реле и щеток и там замерзает, плата не взимается. Выход — прогрейте любым мощным феном.

В любой машине, в том числе ВАЗ 2107, без электрического тока не обойтись. Каждый узел, питаемый от батареи, имеет разную потребляемую мощность и силу тока. Но при таких перепадах напряжения двигатель не сможет работать стабильно и слаженно, поэтому для максимального выравнивания силы тока используют регулятор напряжения.

Назначение

Регулятор напряжения на автомобиле ВАЗ 2107, расположен в моторном отсеке, на правом крыле, рядом с реле и ближним светом. Его задача — стабилизировать энергию ниже максимально допустимой для всех электроприборов.

Если генератор будет работать без этого устройства, то в электрической цепи ток будет колебаться в пределах от 10 до 30 Вольт. Учитывая, что все устройства рассчитаны на 12-15 вольт, вывод можно сделать только один: без регулятора все устройства сгорят практически мгновенно.Кроме того, расплавится проводка, и в автомобиле может произойти короткое замыкание или что-то еще хуже.

Во избежание таких неприятных последствий на всех автомобилях ВАЗ, в том числе и на модели 2107, устанавливается реле, отвечающее за отсутствие колебаний напряжения.

Устройство и принцип работы

Регулятор напряжения может быть нескольких типов: контактный, электронный и трехступенчатый. Контактное реле регулятора можно не заметить, так как на автомобилях ВАЗ оно давно не применяется.

На сегодняшний день наиболее популярны стабилизаторы напряжения электронного типа. В его конструкцию входит обмотка, состоящая из 1300 витков провода. В процессе работы намагничивает металлический сердечник.

Заводской показатель сопротивления в этом реле 17 Ом. Если при проверке специальным прибором уровень сопротивления ниже или выше, это означает, что внутри реле произошло короткое замыкание.

Основным элементом устройства, отвечающим за стабилизацию напряжения, являются резисторы.В процессе эксплуатации в них происходит переключение. Их устройство сконструировано таким образом, чтобы выдерживать перепады напряжения до 80 Ом.

Исключение составляет трехступенчатый регулятор. Устанавливается отдельно от электронного реле, вместо щеток генератора. Для того, чтобы закрепить и подключить это устройство к ВАЗ 2107, нужно просверлить небольшое отверстие в кожухе генератора. В это отверстие нужно вставить провода от устройства и подключить так, чтобы трехуровневый регулятор и его блок управления, расположенный на массе тела, получали питание от одного источника.

У многих может возникнуть вопрос: «почему это устройство получило название« трехуровневый »?» Ответ прост: во время его работы есть три штатных режима работы: минимальный (13,72 В), средний (14,26 В) и максимальный (14,75 В).

Трехуровневый тип отличается от электронного по своему назначению. У ВАЗ 2107 такая проблема, как: во время морозов аккумулятор не держит заряд, а генератор не заряжает. Итак, чтобы устранить эту проблему, используйте этот тип регулятора.

Итого

Так как классика ВАЗа уже достаточно устарела, проблем с проводкой и падений напряжения не избежать. Итак, во избежание серьезных последствий используйте регуляторы напряжения.

Причем для нормальной работы двигателя как в холодную, так и в жаркую погоду рекомендуется устанавливать сразу два варианта устройства: трехступенчатый и электронный. Тогда у вашей машины не будет проблем с отсутствующей искрой или перегоревшими узлами.

Болты на выводах аккумуляторной батареи должны быть затянуты как можно сильнее.

Но перед этим считаю необходимым рассказать о мерах предосторожности и некоторых правилах, которые необходимо соблюдать при проверке генератора, чтобы не повредить его.

При включении зажигания контрольная лампа не горит, контрольные приборы не работают.

Напряжение упадет до 13,3 — 13,8 В. Если это так, то у вас хороший аккумулятор и исправный генератор.

Проверить генератор автомобиля на работоспособность его подшипников не так уж и сложно.

Итак, суть проблемы: приехав сегодня домой, решил проверить, как работает ген, с помощью устройства Black & Decker BDSBC10A.

Когда слышен генератор, слышен повышенный шум. При включенном зажигании, если горит лампочка, то щетки и обмотка возбуждения скорее всего в норме (ну разве что междурядье в роторе короткое, но тогда лампочка горит ярче). Поэтому стоит хотя бы немного знать о том, как с помощью обычного тестера можно проверить диоды в генераторе.

Напряжение питания на выводах аккумулятора должно быть в пределах 12,6 ….

При повреждении этой системы аккумулятор не будет заряжаться, или если стабилизатор не выключится, аккумулятор может закипеть и выйти из строя.

Для этого обязательно снимите с генератора весь диодный мост, вытащите его и положите на стол.

Как только напряжение на входе «B» становится ниже нижнего предела напряжения, регулирующего PH (допустим, 13,5 вольт), регулятор начинает подавать ток на обмотку возбуждения генератора.Величина напряжения не должна изменяться более чем на 0,5 В.

Если сопротивление вообще не показывает, значит обрыв обмотки. Необходимо осмотреть и закрепить контакты, а также проверить, хорошо ли корпус регулятора соединен с массой через крепежные винты. Это связано с тем, что аккумулятор разряжен до нуля и требуется время для его перезарядки.

Аккумуляторы содержат ядовитую и чрезвычайно агрессивную кислоту. Кроме того, нельзя допускать отключения аккумулятора от сети при работающем двигателе и отключении потребителей.Хорошо, если заряд от генератора идет на низком уровне, а вы просто садите аккумулятор и глохнет на трассе. В некоторых автомобилях необходимо внимательно следить за герметичностью проводов на выводах амперметра, через которые проходит электрическая цепь.

Вообще таблетку можно стукнуть по генератору. Не рекомендуется. Если напряжение заметно отличается — зачищается контакт клеммы «30» с проводом, вызывается сам провод от генератора до АКБ. Любое другое поведение этого индикатора указывает на наличие неисправностей.Таким образом, вопреки распространенному мнению, свечение «бесплатной» лампочки больше указывает на работоспособность релейного регулятора и проблемы с диодным мостом или статором. Для пайки применяем припой ПОС-40. После пропитки статора лаком ГФ-95 дать лаку стечь в течение получаса и высушить статор в течение 10 часов в сушильном шкафу.

Часто бывает, что где-то происходит замыкание или плохие контакты, но это уже материал для отдельной статьи.Он должен быть не менее 4,5 мм.

Реле-регулятор напряжения ВАЗ-2107 необходимо для стабильной работы всех потребителей электроэнергии. Правильнее называть его регулятором, не добавляя «реле», поскольку современные автомобили оснащены электронными устройствами на основе полупроводников. И электромагнитное реле в конструкции отсутствует. Но просто на примере механического регулятора необходимо рассмотреть работу и принцип действия устройства.

Для чего нужен регулятор?

В автомобилях используются генераторные установки, вырабатывающие переменное трехфазное напряжение.После этого происходят следующие преобразования:

  1. Три фазы поступают на выпрямительный блок из шести кремниевых диодов.
  2. Каждая фаза выпрямляется и напряжение преобразуется в постоянное униполярное.
  3. Вся переменная составляющая отключена электролитическим конденсатором.
  4. Выпрямленное напряжение подается на силовой контакт в задней части генератора.

Напряжение зависит от частоты вращения, так как выходная мощность генератора может составлять 10 В при 1000 об / мин и 30 В при 7000 об / мин (если вы не используете регулятор).

Поэтому необходимо стабилизировать напряжение. Метод, применяемый в бытовой технике, установка простого стабилитрона, не подходит. Мощность генератора очень высокая, сила тока более 50 А. Если в природе можно встретить такой стабилитрон, то он не будет уступать по размерам автомобильному двигателю. Стоимость изготовления такого устройства очень высока. Фото реле регулятора напряжения ВАЗ-2107 можно увидеть в статье.

Но есть основное требование для работы любой генераторной установки:

Электрический ток может генерироваться в обмотке статора только в том случае, если на него действует постоянное магнитное поле.

Для создания магнитного поля необходимо подать напряжение на обмотку ротора. А для того, чтобы магнитное поле было постоянным, достаточно стабилизировать цепь питания обмотки возбуждения. И у нее максимальный ток потребления не более 2,6 А. Стабилизировать намного проще.

Электромеханические устройства

Не используются уже несколько десятков лет, так как имеют существенные недостатки:

  1. Небольшой ресурс.
  2. Необходимость частого обслуживания.
  3. Массивная конструкция.

Основные компоненты устройства:

  1. Реле электромагнитное.
  2. Термокомпенсирующее сопротивление.
  3. Дроссельная заслонка.
  4. Дополнительные резисторы — 2 шт.

Якорь крепится хомутом к этому реле-регулятору напряжения ВАЗ-2107 (карбюратор в системе впрыска) комплектовались первые выпуски модели.

Процессы в регуляторе при остановленном двигателе

Весь цикл работы устройства можно разделить на несколько этапов:

  1. При включении зажигания ток от аккумуляторной батареи поступает на сердечник удушение.
  2. Ток также проходит через нормально замкнутые контакты и подается на клемму «W» регулятора.
  3. Мишень — обмотка возбуждения. Он запитан при включении зажигания.
  4. Напряжение поступает через контакт «I» на сопротивление термокомпенсации и на обмотку регулятора, второй конец которой заземлен.
  5. Пока намагничивающая сила на сердечнике незначительна, контакты К1 замкнуты, ток проходит через обмотку возбуждения ротора.Его значение составляет около 2,6 Ампера.
  6. В этом случае ток идет на переключатель в замке зажигания, нормально замкнутые контакты, зажим, лампу в панели приборов, реле управления зарядкой.

При запуске двигателя


Как только двигатель запускается, происходят следующие процессы:

  1. Намагничивание сердечника.
  2. Усилие пружины преодолевается, и группа контактов К1 размыкается.
  3. Включена первая ступень настройки.
  4. Электрический ток подводится к индуктору и дополнительным сопротивлениям (R ext = 5,5 Ом).
  5. Ток в обмотке ротора постепенно увеличивается, а напряжение падает.
  6. Контактная группа К1 замыкается.

Процесс повторяется снова, якорь вибрирует и постоянно замыкается и размыкает контакты. Напряжение на обмотку возбуждения подается, значит нет. Когда ротор вращается очень быстро, в его цепь обмотки включается небольшое сопротивление — в результате напряжение возрастает максимум до 14.6 вольт. Величина тока в обмотке увеличивается до такой величины, что притягивается вторая группа контактов К2. Одновременно с этим вводится в действие вторая ступень регулировки напряжения.


Особенности полупроводниковых структур

Все вышеперечисленные процессы применимы к электронным регуляторам на основе полупроводников. Вот функции силовых контактов, которые взяли на себя транзисторы. Всего существует два типа электронных устройств:

  1. Контактный транзистор , которые представляют собой симбиоз механического и электронного регулятора.Надежность устройств этого типа пока оставляет желать лучшего, поскольку в конструкции присутствуют механические элементы.
  2. Полностью бесконтактный — выполнен на современной электронной базе. Позволяют более эффективно осуществлять регулирование напряжения в бортовой сети.

Некоторые автолюбители не знают, где реле регулятора напряжения ВАЗ-2107. На новых машинах он монтируется непосредственно в корпусе генератора в одном узле со щетками. На старых версиях автомобилей они устанавливались в моторном отсеке, соединялись проводами с щеточным механизмом.

Самое неприятное, что может случиться с автомобилем, — это поломка в дороге. Такая ситуация может нервировать даже опытных автомобилистов, вы спокойно едите домой после тяжелого рабочего дня и на полпути из-за внезапной остановки двигателя автомобиля. Рука тут же тянется к замку зажигания, поворачивает ключ, но вместо звука работающего стартера вы слышите полную тишину, и только лампочки на приборной панели меняют интенсивность свечения. Если ваша машина подает подобные «сигналы», то, скорее всего, виновником неожиданной ситуации является отсутствие заряда аккумулятора.

Работа системы зарядки в штатном режиме

При запуске двигателя аккумулятор разряжается, а для рекуперации энергии, затраченной в автомобиле, устанавливается генератор. При нормальной работе генератора и регулятора напряжения в электрическую сеть автомобиля подается постоянное напряжение, которое колеблется от 13,6 до 14,2 В. Ниже представлена ​​принципиальная схема блока питания «классики»:


Эта схема работает так:

Когда жесткой рукой водителя поворачивает ключ зажигания, напряжение от АКБ поступает на катушку реле зажигания поз.14. Вследствие возникновения электромагнитного поля контакты реле замыкаются и напряжение через предохранитель поз. десять.

При исправном и заряженном аккумуляторе это напряжение 12 вольт. Если все нормально предохранено, напряжение поступает в бортовую сеть автомобиля и далее распределяется между потребителями. Но нас интересует только схема генератора и сигнальная лампа зарядки аккумулятора, поэтому мы опишем эти схемы подробно.

Итак, напряжение упало на контрольную лампу заряда АКБ, которая при условии, что генератор не включается (или не работает) должна гореть.Далее напряжение поступает на вывод SH5 и, проходя через монтажную колодку поз. 10 подается на клемму Ш10 (на рисунке верхний разъем). С разъема Ш10 напряжение поступает на клемму «61», которая находится непосредственно на генераторе. С клеммы «61» напряжение поступает на два потребителя:
1 регулятор напряжения
2- сам генератор

После подачи питания на обмотку возбуждения запускается генератор. В зависимости от частоты вращения коленчатого вала будет изменяться фазное напряжение, подаваемое на диодный блок.

При достижении напряжения 12 вольт (на выходе диодного блока) напряжение на контактах контрольной лампы выравнивается и лампа гаснет. С этого момента генератор начинает вырабатывать напряжение свыше 12 вольт, которым заряжается аккумулятор.

Симптомы, сопровождающие отсутствие нормального заряда аккумулятора

Первым признаком выхода из строя системы зарядки АКБ является постоянное или периодическое горение контрольной лампы (при условии, что частота вращения коленчатого вала не ниже 800 об / мин).Второй индикатор, по которому можно судить о правильности системы, — это стрелка вольтметра.

Если стрелка вольтметра при работающем двигателе ниже зеленой полосы, то берем тестер и проводим ручную диагностику. К сожалению, в отечественных автомобилях семейства ВАЗ «Классик», как правило, схема проводки и контрольной лампы с вольтметром находится в удручающем состоянии, поэтому во избежание неожиданных поломок рекомендуем проверить работу генератора с помощью тестера.

Кстати, проверка работы генератора с помощью обычного тестера — самый надежный способ проверить работоспособность генератора и цепи зарядки аккумулятора.

Итак, берем мультиметр (тестер) и открываем капот нашей машины. Наша цель — измерить напряжение на выводах аккумуляторной батареи при работающем двигателе, при нормальной работе оно должно быть в пределах 13,5 … 14,2 Вольт.

Еще раз, во избежание повреждения электронных компонентов автомобиля НЕ отсоединяйте клеммы от аккумуляторной батареи при работающем двигателе.
Если в процессе диагностики вы обнаружите проблемы с зарядкой аккумулятора, то переходите к следующему разделу этой статьи.

Устраняем неисправность

Самая частая проблема, которая может привести к неполному заряду АКБ — банальное окисление клемм или места подключения кабеля к ТС. Поэтому берем в руки наждачную бумагу и тщательно зачищаем места контакта. Если напряжение по-прежнему не «возвращается», продолжайте поиск.

Второй этап . Тем же тестером измеряем напряжение на клемме «30» (положительный щуп на клемме, минус на кузове автомобиля), если измеренное напряжение сильно отличается от значений, полученных на клеммах АКБ, значит проблема в либо в окислении клеммы «30», либо в разрыве проводки, соединяющей генератор и аккумулятор.

Третий этап. Часто можно встретить ситуацию, когда лампочка «зарядка» не горит, напряжение на выводах аккумулятора в норме, стрелка вольтметра находится на своем месте, но при этом аккумулятор очень быстро разряжается. Причина такого обрыва кроется в ослабленном ремне генератора. Поэтому проверяем натяжение ремня генератора, при приложении усилия 10 кгс ремень не должен прогибаться более чем на 17 мм.

Четвертый этап . После многих лет эксплуатации щетки генератора изнашиваются практически до «нуля», поэтому, если описанные выше советы вам не помогли, проверьте длину щеток; если их длина меньше 5 см, меняем щеточный узел.


Пятый этап . Проверяя диоды, при помощи тестера проверяем исправность полупроводниковых диодов.

Шестой этап . Проверить обмотки генератора.

ГЕНЕРАТОР СТАРТЕР НАСТОЛЬНЫЙ ТЕСТЕР

Тестер стартера серии 500,
, автономный пускатель

12, 24, 32 В, тестер для тяжелых условий эксплуатации для автомобилей и дизельные стартеры, с соленоидами или без них.Требуется 120/240 В переменного тока ток, 60 Гц.

K500: K524:

  • Два 3-дюймовых измерителя: показывают падение напряжения при проворачивании коленчатого вала, 0-15 вольт. Показывает пусковой ток 0-300 ампер.
  • Простые в использовании тиски для быстрой загрузки и разгрузки стартер.
  • Контрольная лампа зажигания «R».
  • 12 вольт постоянного тока, 300 ампер.
  • 115 В переменного тока, 60 Гц.
  • Вес в упаковке: 50 фунтов.
  • 18 дюймов в ширину, 12 дюймов в высоту и 24 дюйма в глубину
  • Двойной 4-1 / 2-дюймовый амперметр и вольтметр 0-50 вольт и 0-500 ампер.
  • Трансформатор для тяжелых условий эксплуатации.
  • Кремниевые выпрямители для тяжелых условий эксплуатации.
  • 12-24-32 В постоянного тока, 500 Ампер.
  • 230 В переменного тока, 60 Гц.
  • Вес в упаковке: 80 фунтов.
  • 24 дюйма в ширину, 20 дюймов в высоту x 32 дюйма в глубину

K532:

  • То же, что K524, за исключением:
  • 12-24-32 В постоянного тока, 500 А
  • Вес в упаковке: 110 фунтов.

K-500 Тестер пускателя, 12 В.Постоянный ток 115 В переменного тока, однофазный 2 200,00 долл. США

K-524 Преобразователь питания, 12-24 В постоянного тока, 230 В AC, однофазный 3 300,00 долл. США

K-532 Преобразователь питания, 12/24/32 В постоянного тока, 230 В Переменный ток, однофазный, 4 070,00 долл. США



Модель K500


Модель K532

Домашний инвентарь

Все объявленияГенераторыТолько двигательТолько генераторная установкаДругое

Мартин Энерджи Групп Сервисез, ООО.

продано

Блок нагрузки 400 кВт, радиатор, для монтажа в воздуховоде Другое PA

Состояние: как есть, мы можем отремонтировать, Доступность: Продано

Комментарии: N / A

запаса # 6049

Латам, Миссури

Цена: нет данных

Цена «как есть»: 2900 долларов США

продано

350 кВт 1996 г. Cummins Только установка на салазках, Модель: 350DFCC, S / N: D960604963, Cummins Двигатель НТА855-Г3, Newage Бесщеточный 12-выводный 3-х фазный генератор, 277/480 60 Гц Повторно подключаемый, Выключатель на 600 ампер, Корпус: Нет, Приглушенный звук: Нет, Топливный бак: Нет Электрическая система двигателя 24 В постоянного тока, 160 часов, Тип топлива: Дизель

Состояние: как есть, мы можем отремонтировать, Доступность: Продано

Комментарии: Неисправен выключатель низкого уровня воды.
антифриз защищенный до -40 F

Только что приехал!
Восстановленная бывшая в употреблении Дизель-генераторная установка Cummins
Модель: 350 DFCC
Серийный номер: D960604963
Год: 1996
Моточасы: 159, в режиме ожидания на вынос
Модель двигателя: NTA855-G3, Серийный номер: 30356714
Панель управления автозапуском и защитами
Главный выключатель на 600 А
Открытый, на салазках, с радиаторным охлаждением
Протестировано под нагрузкой
Размеры: 142 дюйма x 50 дюймов x 64 дюйма,
Вес: 7500 фунтов.

$ 26 500, хорошая работа, испытано при полной нагрузке, без гарантии, FOB Ephrata PA
————
$ 32 500 Восстановленное, с гарантией
Дополнительные функции ЕСЛИ ПЕРЕКЛЮЧЕНО
Восстановленный
Аккумуляторы, стойки и кабели
Глушитель выхлопной
Окрашенный
Руководство оператора
Схема подключения
Гарантия

запаса # 6036

Ephrata, PA

Цена повторной покупки: $ 32 500

Цена «как есть»: 26 500 долларов США

продано

1000 кВт 2005 г. Гусеница Только установка на салазках, Модель: 3508B, S / N:, Гусеница Двигатель 3508В, Гусеница Бесщеточный 12-выводный 3-х фазный генератор, 277/480 60 Гц Повторно подключаемый, Корпус: Нет, Приглушенный звук: Да, Топливный бак: Нет Электрическая система двигателя 24 В постоянного тока, 10 часов, Тип топлива: Дизель

Состояние: новый излишек, Доступность: Продано

Комментарии: Агрегат никогда не устанавливался и не вводился в эксплуатацию.
Повреждения склада косметики полностью отремонтированы до состояния «как новое»
Новый блок. 10 часов работы — это только время тестирования.
Выбросы EPA Tier 1.
Предлагается с гарантией.
США: гарантия на основные детали 1 год, 500 часов. с момента запуска или через 18 месяцев с момента отгрузки, в зависимости от того, что наступит раньше.

запаса # 5514

Ephrata, PA

Цена повторной покупки: $ 149,000

Цена как есть: н / д

2000 кВт 2008 г. Cummins Установленная на прицепе генераторная установка, Модель: DQKAB-59552534, S / N: B080155462, Cummins Двигатель QSKTA60-GE, Newage Бесщеточный 3-х фазный генератор, 277/480 60 Гц Выключатель на 3200 ампер, Приглушенный звук: N / A, Топливный бак: День 1250-галлон, Электрическая система двигателя 24 В постоянного тока, Тип топлива: Дизель

Состояние: 0 час.на «In-Frame» Rebuild, Наличие: На складе

Комментарии: Новое распределительное устройство параллельного подключения, универсальное реле Beckwith 3520, глушитель критического шума, мобильный пакет Quiet от Girtz, 6 мес. / Гарантия 500 часов, Воздух из радиатора выходит через крышу. Наружная кнопка аварийной остановки. Восстановлен с использованием комплектов цилиндров OEM Cummins.

запас # 2119

Латам, Миссури

Цена повторной покупки: $ 425,000

Цена как есть: н / д

продано

800 кВт 2001 г. Cummins Блок / закрытая генераторная установка, Модель: DFHB4955294, S / N: C010218483, Cummins Двигатель QST 30-G2, На Бесщеточный 12-выводный Выключатель на 1200 ампер, Корпус: Да, Приглушенный звук: N / A, 925-галлон, Электрическая система двигателя 24 В постоянного тока, 407 часов, Тип топлива: Дизель

Состояние: как есть, мы можем отремонтировать, Доступность: Продано

Комментарии: Встроенный банк нагрузки: LoadTec Model ODL2-0400.1 (400 кВт)

номер 5568

Ephrata, PA

Цена повторной покупки: $ 95 000

Цена «как есть»: 65 500 долларов США

2000 кВт 2001 г. Cummins Только установка на салазках, Модель: 2000DQKC-2200, S / N:, Cummins Двигатель QSK60-G6, Стэмфорд Бесщеточный 4-выводный 277/480 60 Гц Выключатель на 3000 ампер, Корпус: Нет, Приглушенный звук: N / A, Топливный бак: Нет 2055 часов с момента восстановления «кампании» Cummins, всего 7757 часов с момента введения новых часов, Тип топлива: Дизель

Состояние: Восстановленный, готов к отправке, Наличие: На складе

Комментарии: Тестирование завершено, можно отправить в кратчайшие сроки

Фондовый # 2015

Латам, Миссури

Цена: 245000 долларов

Цена как есть: н / д

750 кВт 1986 г. На Только установка на салазках, Модель: 750.0DFZ-4RX, S / N:, Cummins Двигатель КТА38-Г1, На Бесщеточный 4-выводный Корпус: Нет, Приглушенный звук: N / A, Топливный бак: Нет Тип топлива: Дизель

Состояние: Восстановленный, готов к отправке, Наличие: На складе

Комментарии: Элементы управления автозапуском, гарантия 1000 часов — 6 месяцев в режиме ожидания или 1 год в режиме ожидания в США

.

запаса # 5512

Ephrata, PA

Цена: 75000 долларов

Цена как есть: н / д

продано

500 кВт 1985 г. Cummins Только установка на салазках, Модель:, S / N:, Cummins Двигатель ВТА28 Г-2, Стэмфорд Бесщеточный 3-х фазный генератор, 277/480 60 Гц Повторно подключаемый, Корпус: Нет, Приглушенный звук: N / A, Топливный бак: Нет 535 часов, Тип топлива: Дизель

Состояние: Восстановленный, готов к отправке, Доступность: Продано

Комментарии: Система автоматического запуска, 500 кВт Prime

Запас # 2107

Латам, Миссури

Цена: 42000 долларов

Цена как есть: н / д

продано

1000 кВт Мартин Энерджи Только установка на салазках, Модель:, S / N:, Guascor Двигатель HGM560, Бесщеточный 3-х фазный генератор, 277/480 60 Гц Корпус: Нет, Приглушенный звук: N / A, Топливный бак: Нет Типы топлива: природный газ, биогаз

Состояние: Восстановленный, готов к отправке, Доступность: Продано

Комментарии: Недавний внутрикадровый ремонт.

номер 2164

Латам, Миссури

Цена: нет данных

Цена как есть: н / д

продано

125 кВт 1989 г. Гусеница Генераторная установка цистерны, Модель: 3116-DITA, S / N:, Гусеница Двигатель 3116, Гусеница Бесщеточный 12-выводный 3-х фазный генератор, 277/480 60 Гц Повторно подключаемый, Выключатель на 200 ампер, Корпус: Да, Приглушенный звук: Нет, Топливный бак: База EST 300 галлонов, 380 часов, Тип топлива: Дизель

Состояние: Восстановленный, готов к отправке, Доступность: Продано

Комментарии: N / A

номер 2135

Латам, Миссури

Цена: 22 500 долларов США

Цена как есть: н / д

продано

633 кВт 2016 г. ДЖЕНБАХЕР Только установка на салазках, Модель: JGS 312 GS-B.Л., S / N:, GE Jenbacher двигатель, Бесщеточный 12-выводный 277/480 60 Гц Корпус: Нет, Приглушенный звук: N / A, Топливный бак: Нет Типы топлива: природный газ, биогаз

Состояние: Новое, Доступность: Продано

Комментарии: JGS 312GS-N.L C85 (1,1 г / л.с.-час NOX), генераторная установка 600 вольт:
633 кВт биогаза, 568 кВт природного газа
Газовая рампа (природный газ) (соответствие CSA предоставляется по запросу)
Панель управления модулем A1 — блок переменного тока для объектов более 117F на панели
Интерфейсная панель модуля M1 — блок переменного тока для объектов более 117F на панели
Конденсационный нагреватель генератора
Обмотка и подшипник ПТ100с
Защита двигателя от вибрации
Связь Modbus
Интерфейс OPC к Diane XT4
Стандарт — параллельная работа с сетью с регулировкой мощности
кВт Брандмауэр Diane WIN — доступ в Интернет с программным обеспечением

Склад № TBD2

Латам, Миссури

Цена: ЗВОНИТЬ $, MEG

Цена как есть: н / д

продано

125 кВт 1991 г. Машинное оборудование Мартина Только установка на салазках, Модель: MJD-125, С / Н: 021691544, Джон Дир Двигатель 6076, Марафон Бесщеточный 12-выводный 3-х фазный генератор, 277/480 60 Гц Повторно подключаемый, Корпус: Нет, Приглушенный звук: Да, Топливный бак: Нет Электрическая система двигателя 12 В постоянного тока, 341 час, Тип топлива: Дизель

Состояние: Восстановленный, готов к отправке, Доступность: Продано

Комментарии: 125 кВт в режиме ожидания; 115 кВт Prime
Полный рейтинг 3PH или 1PH
Новая панель управления автозапуском
Хорошая машина, низкие часы работы, местный резерв на вынос, мы обслуживаем с нового

запаса # 6043

Ephrata, PA

Цена: 18 750 долларов США

Цена как есть: н / д

продано

100 кВт 2010 г. Машинное оборудование Мартина Только установка на салазках, Модель: ММГ-110, S / N: M051410977, ЧЕЛОВЕК Двигатель E0836 LE202, Марафон Бесщеточный 12-выводный 1 или 3-х фазный генератор, 120/240 60 Гц Повторно подключаемый, Корпус: Нет, Приглушенный звук: Да, Топливный бак: Нет Электрическая система двигателя 24 В постоянного тока, 241 час, Типы топлива: природный газ, биогаз

Состояние: как новый, Доступность: Продано

Комментарии: Опции генераторной установки: HRU с рекуперацией отработанного тепла, теплообменник, органы управления и прерыватель для подключения к электросети общего пользования.
Вроде новый, проект расформирован, хранился в отапливаемом здании.

Артикул № ПАБКМ

Ephrata, PA

Цена повторной покупки: $ 82 400

Цена как есть: н / д

350 кВт 2007 г. Машинное оборудование Мартина Только установка на салазках, Модель: MJD-350, S / N: M071307871, Джон Дир Двигатель 6135HF485, Newage Бесщеточный 12-выводный 3-х фазный генератор, 277/480 60 Гц Повторно подключаемый, Выключатель на 600 ампер, Корпус: Да, Приглушенный звук: Да, Топливный бак: Нет Электрическая система двигателя 12 В постоянного тока, 17549 часов, Тип топлива: Дизель

Состояние: Б / у, на вынос, Наличие: На складе

Комментарии: 350 кВт в режиме ожидания
320 кВт Prime
Выбросы EPA Tier 3.

Высокие часы, но все работало хорошо, когда владелец купил у нас новую генераторную установку Tier 4F для ее замены.

Артикул № ПАБКМ2

Ephrata, PA

Цена: нет данных

Цена «как есть»: 19 000 долларов США

продано

180 кВт Эллиотт МагнеТек Генераторная установка цистерны, Модель: 180 RD, Серийный номер: BU12J601, Джон Дир Двигатель 6081A-F001, Кисть типа 3-выводный 3-х фазный генератор, 277/480 60 Гц Повторно подключаемый, Выключатель на 300 ампер, Корпус: Да, Приглушенный звук: Да, Топливный бак: База 200 галлонов, Электрическая система двигателя 12 В постоянного тока, 538 часов, Тип топлива: Дизель

Состояние: как есть, мы можем отремонтировать, Доступность: Продано

Комментарии: 180KW Elliott MagneTek Model 180RD б / у дизель-генераторная установка Serial BU12J601
538 часов., с серийным номером John Deere 6081A RG6081A117439
180 кВт с полной номинальной мощностью от 208 В до 277/480 В, 3 фазы, 60 Гц
Или 120кВт / кВА 120 / 240В 1 фаза 60 Гц 725 ампер
Кожух для защиты от непогоды
200 галлонов. Поддонный топливный бак с двойными стенками, маркированный UL
Органы управления автозапуском

Объявленная цена: $ 19 500 Испытано под нагрузкой, обслужено
Розничная цена: 24 750 долларов США, полностью отремонтированный, с гарантией

.

Артикул №

Ephrata, PA

Цена повторной покупки: $ 24 750

Цена «как есть»: $ 19 500

продано

2005 г. Baldor Генераторная установка цистерны, Модель: SPEC 1075180-G16, S / N: P0506270002, Джон Дир двигатель, Бесщеточный 3-выводный 1 или 3-х фазный генератор, 277/480 60 Гц Фиксированный, Выключатель на 300 ампер, Корпус: Да, Приглушенный звук: Да, Топливный бак: База 410-галлон, Электрическая система двигателя 12 В постоянного тока, 665 часов, Тип топлива: Дизель

Состояние: как есть, мы можем отремонтировать, Доступность: Продано

Комментарии: Органы управления автозапуском

запаса # 6067

Ephrata, PA

Цена повторной покупки: $ 24 750

Цена «как есть»: $ 19 500

продано

200 кВт 2004 г. Машинное оборудование Мартина Только установка на салазках, Модель: MJD-200, S / N: M031004780, Джон Дир Двигатель 6081А, Newage Бесщеточный 12-выводный 1 или 3-х фазный генератор, 120/240 60 Гц Повторно подключаемый, Выключатель на 800 ампер, Корпус: Нет, Приглушенный звук: Нет, Топливный бак: Нет Электрическая система двигателя 12 В постоянного тока, 279 часов, Тип топлива: Дизель

Состояние: Хорошая вывоз из больницы, Доступность: Продано

Комментарии: Очень чистый больничный вынос, с панелью управления автозапуском, блочным нагревателем, встроенным топливным нагревателем (будет включать глушитель и гибкий разъем, если продается как отремонтированный блок)
Генератор может быть подключен для трехфазного тока мощностью 200 кВт (120/208 В, 3 фазы или 277/480 В, 3 фазы или 120/240 В дельта) или 140 кВт при 120/240 В, 1 фаза

Фондовая № 2204

Латам, Миссури

Цена повторной покупки: $ 23 500

Цена «как есть»: $ 19 500

продано

750 кВт 1995 г. Гусеница Встраиваемый корпус с генераторной установкой под базовым резервуаром, Модель: 3412, S / N:, Гусеница Двигатель 3412, Бросать Бесщеточный 12-выводный 3-х фазный генератор, 277/480 60 Гц Фиксированный, Выключатель на 1200 ампер, Корпус: Да, Приглушенный звук: Да, Топливный бак: База 3000 галлонов, Электрическая система двигателя 24 В постоянного тока, 823 часа, Тип топлива: Дизель

Состояние: Хорошая вывоз из больницы, Доступность: Продано

Комментарии: Чистые выносы из больницы, бесшумный корпус для пешеходов из Притчарда Брауна, панель управления автозапуском, это устройство находилось в нашей полке регулярного технического обслуживания и нагрузочных испытаний

.

Фондовый # 6031

Ephrata, PA

Цена повторной покупки: $ 79 500

Цена как есть: $ 59 000

607 л.с. при 1800 об / мин, Комод-Rand Guascor Только двигатель Модель: SFGLD240, S / N: N / A, Год выпуска: 2015, г. Сухой вес: N / A

Маховик: кожух SAE 0, маховик SAE 18 дюймов с зубчатым венцом

Электрическая система двигателя 24 В постоянного тока, Часы работы: N / A, Типы топлива: жидкий пропан, природный газ, биогаз

Состояние: Новое, Наличие: На складе

Комментарии: N / A

Артикул №

Латам, Миссури

Цена: ЗВОНИТЬ $, MEG

Цена как есть: н / д

1214 л.с. при 1800 об / мин, Комод-Rand Guascor Только двигатель Модель: SFGLD 480, S / N: N / A, Год выпуска: 2015, г. Сухая масса: 12000 г.

Маховик: кожух SAE 00, маховик SAE 18 дюймов с зубчатым венцом

Электрическая система двигателя 24 В постоянного тока, Часы работы: N / A, Типы топлива: жидкий пропан, природный газ, биогаз

Состояние: Новое, Наличие: На складе

Комментарии: Новая версия4
У нас есть запасы двигателей для немедленной доставки.Свяжитесь с нами для получения информации о скидках и конфигурации.

Артикул №

Латам, Миссури

Цена: ЗВОНИТЬ $, MEG

Цена как есть: н / д

продано

275 кВт, Newage Только Gen End Модель: HCI434, S / N: N / A Кисть типа, Одиночный подшипник, 3 свинца, 1 фаза, Фиксированный, Да Amp Breaker

Состояние: как есть, мы можем отремонтировать, Доступность: Продано

Комментарии: N / A

Артикул №

Ephrata, PA

Цена: нет данных

Цена «как есть»: 2750 долларов США

1100 кВт, Марафон Только Gen End Модель: 575RSL4044, S / N: N / A Бесщеточный, Одиночный подшипник, 6 выводов, 1 фаза, 277/480 60 Гц Фаза, Фиксированный, Да Amp Breaker

Состояние: как есть, мы можем отремонтировать, Наличие: На складе

Комментарии: Модель 575RSL4044 Последовательный WA-527543-0301, Mfg.2001, SAE 00 и 18 дюймов, 4 шины, 1800 об / мин, номинальная мощность 1130 кВт в режиме ожидания при 150 ° C, 975 непрерывно при подъеме 105 °,

Запас # 2045P

Ephrata, PA

Цена повторной покупки: $ 12,000

Цена как есть: н / д

продано

2000 кВт, Newage Только Gen End Модель: MVS181401, S / N: N / A Бесщеточный, 6 выводов, 4160 60 Гц Фаза, Выключатель усилителя:

Состояние: Новое, Доступность: Продано

Комментарии: SAE 0 & 18 «, новое поколение этой модели продается по цене 115 000 долларов США

.

запас # 2095

Латам, Миссури

Цена: 30 000 долларов США

Цена как есть: н / д

900 кВт, Марафон Magna Max Только Gen End Модель: 574RSL4036, S / N: N / A Бесщеточный, Одиночный подшипник, 10 выводов, 3 фазы, 277/480 60 Гц Фаза, Повторно подключаемый, Без прерывателя усилителя

Состояние: Восстановленный, готов к отправке, Наличие: На складе

Комментарии: Модель 574RSL4036 Последовательный WA-529708-1101, Mfg 2001, 4 полюса, 10 выводов генератора, испытание под нагрузкой, 60 часов с момента выпуска.
Маховик SAE № 00 и 21 «
Этот генератор был удален, чтобы установить систему гидравлического привода для магазина амишей, который не нуждался в электроэнергии из-за их религиозного образа жизни. Панель Колера прилагается. Если это нежелательно, вычтите 100 долларов.

Запас # 2047

Ephrata, PA

Цена: 10 600 долларов США

Цена как есть: н / д

продано

368 кВт, Newage Только Gen End Модель: HCI434E Wdg.311, S / N: D5857, Бесщеточный, Одиночный подшипник, 12 выводов, 1 фаза, 277/480 или 120/208 (также 50 Гц 380-400 В) Фаза, Повторно подключаемый, Без прерывателя усилителя

Состояние: как есть, мы можем отремонтировать, Доступность: Продано

Комментарии: Использовал HCI434E Wdg.311, от генераторной установки Cummins 350DFCC серийный F

8410, мы сняли генераторную установку из местного колледжа, у двигателя была проблема с подшипником штока, генератор предлагался как рабочий взлет.
Один подшипник SAE 1 и 14 дюймов, 1800 об / мин
Номинальная мощность 368 кВт в режиме ожидания при 150 ° C подъем, 320 кВт непрерывно при 105 град. Повышение @ 480V
Номинальная мощность 325 кВт в режиме ожидания при 150 градусах Цельсия. подъем, 280 кВт непрерывно при 105 град. Повышение @ 208V
Также рассчитан на работу при 50 Гц, 1500 об / мин.
Выключатель и панель управления на фото доступны по цене 250 долларов за штуку.

запаса # 6048

Ephrata, PA

Цена: нет данных

Цена «как есть»: 2750 долларов США

продано

1600A 3P 208V Сервисный вход Nema 3R Другое PA

Состояние: как есть, мы можем отремонтировать, Доступность: Продано

Комментарии: Год выпуска: 2007, Подъезд служебный, со встроенным разъединителем.
Серийный номер 406380 FP, позиция 823649, каталог G03AUS031600C1XM
9750 $ Очищено, протестировано, поставляется с 6-месячной гарантией на основные детали
5,900 $ как

номер 3347

Ephrata, PA

Цена повторной покупки: $ 9,750

Цена как есть: $ 5 900

Автоматические выключатели Asco Series 300 -НОВИНКА- Другое PA

Состояние: Новое, Наличие: На складе

Комментарии: 3NTS Характеристики:
• Неавтоматические переключатели резерва ASCO удерживаются электрически и запускаются вручную с помощью программных клавиш на панели интерфейса пользователя.
• Диапазон номиналов от 30 до 3000 ампер.
• Контроллер на базе микропроцессора позволяет добавлять дополнительные аксессуары.
• Контроллер предотвращает случайное срабатывание при низком напряжении.
• Индикаторы допустимости источников информируют оператора, доступны ли источники для приема нагрузки.
• Монитор синфазности источника для переключения нагрузки двигателя между источниками под напряжением.
• Два вспомогательных контакта замкнуты, когда переключатель включен в нормальный режим, и два замкнуты в аварийном режиме, стандартная характеристика 14AA / 14BA.

Серия 300 отложенный переход
Передаточное переключение (3ADTS / 3NDTS)
Автоматические переключатели с задержкой переключения ASCO предназначены для переключения нагрузки между источниками питания с синхронизированным положением отключения нагрузки в течение регулируемого периода времени.

3ADTS / 3NDTS Характеристики:
• Размеры от 150 до 3000 ампер.
• Надежный, проверенный на практике двойной соленоидный привод.
• Механические блокировки для предотвращения прямого подключения обоих источников.
• Регулируемое время задержки отключения нагрузки (от 0 до 5 минут).
• Доступен в конфигурации с ручным управлением (3NDTS).
• Доступен с дополнительной функцией сброса нагрузки для (3ADTS).

Артикул №

Ephrata, PA

Цена: нет данных

Цена как есть: н / д

Выключатель с квадратом D на 1200 А HU368R Другое PA

Состояние: Восстановленный, готов к отправке, Наличие: На складе

Комментарии: N / A

номер 3348

Ephrata, PA

Цена: 4600 долларов

Цена как есть: н / д

Распределительный щит I-line Square D, 2000А, 120/240 В, 3 фазы Другое PA

Условие: Наличие: На складе

Комментарии: Распределительный щит I-line Square D (главный выключатель), на продажу, 2000А 120 / 240В 3PH

номер 3324

Ephrata, PA

Цена: нет данных

Цена как есть: н / д

Схема подключения и устройство

.Схема подключения генераторной системы

Особенности генератора ВАЗ-2107, схема подключения к электросети и система зарядки — это то, что должен знать автомобилист. Если генерация напряжения прекратится, машина не сможет долго работать на одной батарее. Карбюраторные двигатели с бесконтактным зажиганием со средним уровнем заряда смогут продержаться не более одного дня поездки с выключенным светом. Форсунки будут работать без генератора несколько часов, так как двигатель насоса и ЭБУ потребляют большой ток.

Конструкция генераторов

Схема зарядки генератора ВАЗ-2107 практически такая же, как и на всех остальных автомобилях.

Проверенная годами и надежная конструкция с минимумом элементов. А это значит, что ломать нечего. Генератор приводится в движение коленчатым валом двигателя с помощью гибкого ремня. Основные части электрической машины:

  1. Статор — это неподвижная деталь, на ней расположена обмотка.Изготовлен из толстой медной проволоки.
  2. Ротор — подвижная часть генератора, на нем имеется обмотка возбуждения.
  3. Крышки алюминиевые. Предназначены для центровки ротора и установки дополнительного оборудования.
  4. Реле-регулятор. Позволяет корректировать напряжение на выходе генератора.
  5. Ремень. Необходимо передать вращение с коленчатого вала на ротор генератора.
  6. Блок полупроводниковых диодов и конденсатора. Выпрямляет постоянное напряжение, в результате происходит избавление от переменной составляющей тока.
  7. Шкив и крыльчатка. Дайте корпусу остыть.

В этой конструкции не только генератор ВАЗ-2107. Схема его подключения мало чем отличается от той, что используется на более современных автомобилях иностранного производства. Конструктивно разные модели отличаются большим размером обмоток, габаритами генератора, наличием водяного охлаждения.

Ротор генератора

Схема генератора (инжектора) ВАЗ-2107 немного отличается от схемы, применяемой на устаревших карбюраторных двигателях. Одно отличие состоит в том, что конструкция более современная и способна выдавать больше тока. Ротор включает обмотку возбуждения, которая создает вокруг себя постоянное магнитное поле. И это одно из условий работы генераторной установки. Второе условие — движение. Другими словами, если к обмотке возбуждения приложено напряжение, но ротор не вращается, генерации тока не произойдет.Как только ротор начнет двигаться, на обмотке статора сразу появится переменное напряжение.

Статор генератора

Статор представляет собой неподвижную часть установки генератора, которая с помощью кронштейнов закрепляется на блоке двигателя. Обмотка на сердечнике из трансформаторной стали. При работе устройства в обмотке появляется электродвижущая сила. Один небольшой нюанс — на статоре три обмотки статора, следовательно, вырабатывается трехфазное напряжение.С помощью такой схемы можно уменьшить токи пульсаций во время работы. Но это также требует нескольких этапов преобразования, более сложной схемы выпрямителя.

Регулятор напряжения

Карбюраторная схема генератора ВАЗ-2107 с двигателями старого образца состояла из выносного регулятора напряжения.

Отдельно в подкапотном пространстве стояла коробка с устройством. Регуляторы бывают следующих типов:

  1. Регулируемые — возможность переключения на «зима» и «лето».В первом напряжение стабилизации немного выше, чем во втором. Относится к классу электрических бесконтактных устройств.
  2. Нерегулируемый — состоит из схемы на кристалле полупроводника или нескольких элементов. Это также бесконтактный электроприбор.
  3. Механический вид состоит из электромагнитных реле и резисторов. Давно не использовался, так как степень надежности крайне низкая.

Использование регулятора напряжения, постоянное питание обмотки возбуждения.Ведь есть одна особенность генераторных установок: при изменении магнитного поля ротора пропорционально изменится напряжение на выходе устройства. Частота и ток останутся прежними. На современных модификациях автомобилей используются реле-регуляторы совмещенные с щеткодержателем. Стоимость такого устройства намного ниже.

Блок диодов и конденсатор

Блок диодов в цепи зарядки аккумулятора от генератора ВАЗ-2107 состоит из шести полупроводников, установленных на подковообразной пластине.Он установлен на задней крышке и позволяет с ее помощью охлаждать диоды. Полупроводники преобразуют трехфазное переменное напряжение в постоянное униполярное.

В некоторых конструкциях используются еще два дополнительных полупроводника, предназначенных для защиты от перенапряжения. Но на автомобилях ВАЗ-2107 такие схемы не используются, так как они усложняют конструкцию.

С помощью конденсатора в задней части устройства получается избавиться от переменной составляющей на выходе генератора. Проблема в том, что после выпрямления все равно будет небольшая пульсация переменного тока.Конденсатор в схеме замены работает как проводник при протекании переменного тока и как разрыв при постоянном токе.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
