Регулировка карбюратора ВАЗ 2107 — Ремонт ваз своими руками

Старые модели ВАЗ 2107, как правило, комплектовались карбюраторами марки: Солекс, Вебер и Озон, их популярность за многие годы работы не снизилась, а скорее наоборот — увеличилась. Однако, как и все в этом мире со временем карбюраторы выходят из строя и нуждаются в ремонте, чистке, а также настройке, что в свою очередь порядком «нагружает» автовладельцев, требуя от них определенных знаний и свободного времени.

Теория.

Принцип работы карбюратора различных производителей, по сути, один и тот же, его задача заключается в том, чтобы создать топливно-воздушную смесь, смешивая в определенных пропорциях с топливом и воздухом, после чего она подается в камеру сгорания, где и происходит воспламенение… Ну я думаю дальше понятно!?

Карбюраторы бывают трех видов: поплавковый – это, пожалуй, самый распространенный среди всех, игольчатый и барботажный – довольно редкое явление.

Сегодня мы поговорим о карбюраторе Озон, который установлен на ВАЗ 2107.

После этого вы узнаете как почистить карбюратор и каким образом производится регулировка карбюратора ВАЗ 2107.

Основная узлов карбюратора ВАЗ 2107 — это:
— Автономная система холостого хода.
— Поплавковая камера.
— Запорный клапан холостого хода.
— Эконостат.
— Дозирующая система.
— Дроссельная заслонка.
— Отсек отвода картерных газов.
— Переходная система обеих камер.

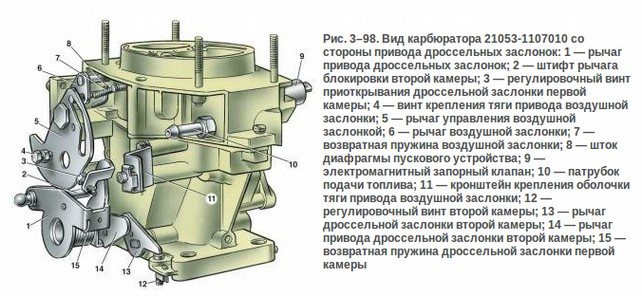

Как устроен карбюратор

— Ускорительный насос.
— Система эконостата.
— Поддержка постоянного уровня топлива.
— Поддержка холостого хода.
— Поддержка пуска и прогрева двигателя.
— Жиклеры (воздушный и топливный), диффузор, распылитель ВТС, колодец и эмульсионная трубка — расположены в главной дозирующей камере.

Регулировка карбюратора производится после чистки и сборки. Перед тем как приступить разборке и чистке, предлагаю вспомнить главную поговорку любого автомеханика – «Не буди лихо, пока оно тихо», имеется в виду, что не стоит лезть туда где все в порядке или разбирать то, что не имеет отношения к поломке.

Как правильно отрегулировать карбюратор ВАЗ 2107 своими руками

1. Прежде всего следует произвести детальный осмотр, за тем все как следует отмыть и очистить от грязи и прочих недостатков.

2. После необходимо очистить сетчатый фильтр и помыть поплавковую камеру.

3. Далее нужно почистить воздушные жиклеры.

4. И в заключение — регулировка поплавковой системы (1), пускового механизма (2) и холостого хода (3).

Внимание! Выполнение этих работы не требует демонтажа карбюратора.

Проверка сетчатого фильтра, который расположен перед входом в поплавковую камеру, производится не реже чем раз на 60 тысяч пробега.

Как проверить сетчатый фильтр

Делается это следующим образом. Воспользуйтесь ручной подкачкой топлива и заполните поплавковую камеру горючим, после этого вы сможете увидеть, как закрывается запорный клапан. После отодвиньте верхнюю крышку фильтра, и снимите клапан. Его необходимо тщательно вымыть в растворителе, затем просушить используя сжатый воздух.

Когда во время нагрузок двигатель ведет себя некорректно, появляются провалы или потеря мощности, или авто «плохо реагирует на педаль», вероятнее всего, что у вас проблема с подачей топлива. Кроме того, нередко причиной становится именно неисправный сетчатый фильтр.

Внимание! Протирать дно поплавковой камеры, используя ворсистую или любую другую тряпку — категорически запрещено, ввиду того что после такой очистки на дне камеры могут остаться незаметные глазу волокна, которые в процессе работы засорят ваши жиклеры.

Чистка поплавковой камеры производится с применением резиновой груши и последующей просушки тем-таки сжатым воздухом.

Проверка герметичности запорной иглы осуществляется при помощи груши, поскольку сила давления, которая возникает во время ее сдавливания равна давлению в топливном насосе. Устанавливая на место крышку карбюратора, нужно убедиться, что поплавки находятся в верхнем положении. Вы должны ощутить сильное давление во время установки, после этого нужно внимательно прислушаться к карбюратору, нет ли утечки воздуха. В случае хотя бы малейшей утечки необходимо заменить иглу и корпус клапана.

Регулировка карбюратора ВАЗ 2107. Поплавковая система

Чтобы отрегулировать поплавковую систему необходимо сделать следующее:

1. Проверьте положение поплавка, в случае необходимости выровняйте кронштейн-держатель. Это необходимо для правильного равномерного опускания поплавка в камеру.

2. Далее — регулировка с закрытым игольчатым клапаном. Откройте крышку камеры, затем отодвиньте в сторону поплавок и легонько потяните за язычок кронштейна. Задача заключается в том, чтобы добиться необходимой величины расстояние между прокладкой крышки и поплавком, он должен быть в пределах 6-7 мм, ни в коем случае не больше и не меньше. В состоянии погружение более 1-2 мм, если будет больше – то иглу можно считать неисправной.

Расстояние между иглой и поплавком при открытом игольчатом клапане должно составлять 15 мм. Данная процедура может быть проведена на разобранным карбюраторе или непосредственно на двигателе.

Как отрегулировать карбюратор ВАЗ 2107. Пусковая система

Для того чтобы отрегулировать пусковую систему необходимо снять воздушный фильтр, затем нужно запустить двигатель и потянуть подсос на себя. Откройте принудительно воздушную заслонку на 1/3, после этого установите обороты 3200-3600 в минуту. После этого отпустите воздушную заслонку и установите частоту вращения на 300 меньше от начальной.

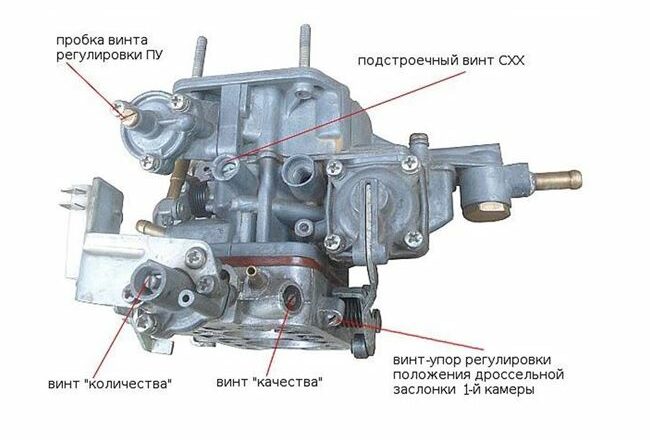

Регулировка холостого хода карбюратор ВАЗ 2107

Чтобы отрегулировать холостые обороты нужно прогреть двигатель до рабочей температуры, после этого используя винт качества, выставите максимальное число оборотов, при помощи винта количества выставите значение на 100 об/мин. выше нормы. Запустите мотор при помощи винта качества, отрегулируйте обороты. Стоит отметить, что немного похожая статья уже опубликована на нашем сайте.

Видео. Самостоятельная регулировка карбюратора ВАЗ 2107

com/v/83RStgJeZ5I?hl=ru_RU&version=3″/>

Регулировка карбюратора ВАЗ 2107 успешно завершена. Напомним, что предыдущая статья была про замену рулевой тяги и наконечников ВАЗ 2110 своими руками.

Регулировка холостого хода на ВАЗ 2101-ВАЗ 2107

Регулировка холостого хода на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Холостой ход — Со временем человек который пользуется автомобилем с нарушенным холостым ходом, принимает решение об его регулировки, потому что как мы все знаем если холостой ход будет слишком мал то двигатель время от времени будет глохнуть, а если будет слишком высок то расход топлива у этого двигателя увеличивается и тут приходится искать как говорится золотую середину.

Но чтобы эту середину найти, нужно сперва научится регулировать холостой ход на автомобиле, а как отрегулировать холостой ход знают не все люди.

Поэтому сегодня мы с вами разберём вопрос, касающийся регулировки холостого хода на автомобилях «Классического» семейства.

Примечание!
Для регулировки вам понадобится одна лишь единственная отвёртка!

Советы по регулировке холостого хода:
Во-первых регулировку нужно выполнять при рабочей температуре двигателя (90-95 °С), а так же при регулировки воздушный фильтр должен быть установлен на автомобиле.

Во-вторых при регулировки холостого хода, уровень топлива который находится в поплавковой камере карбюратора должен быть отрегулирован.

В-третьих зазоры у клапанов так же должны быть отрегулированы и должен быть настроен момент зажигания у автомобиля.

В-четвёртых воздушная заслонка при регулировки холостого хода должна быть полностью открыта, проверить это можно сняв крышу с корпуса воздушного фильтра и вследствие чего взглянув на заслонку.

В-пятых регулировать холостой ход у автомобиля не всегда легко новичку, потому что регулировку вращения коленвала и регулировку содержания окиси углерода (СО) необходимо производить совместно.

Примечание!
Для более точной регулировки холостого хода, необходимо воспользоваться «Газоанализатором» которого у большинства владельцев и вовсе нет. Но регулировку так же можно произвести и без этого прибора, но только это будет посложнее! (Как произвести регулировку без этого прибора см. в рубрике: «Регулировка холостого хода без Газоанализатора »)

Как отрегулировать холостой ход на ВАЗ 2101-ВАЗ 2107?

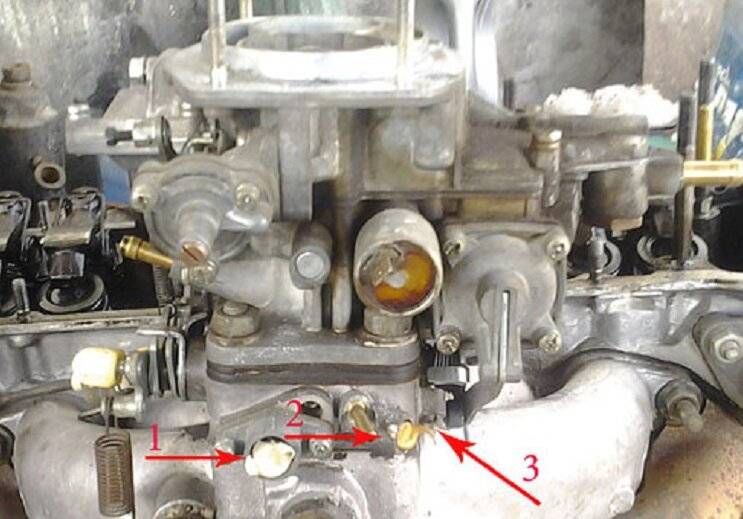

Прежде чем перейти к регулировки, ознакомьте с фото ниже:

Примечание!
Начнём с того что на фото выше изображены винты, благодаря которым осуществляется регулировка холостого хода. Как видите винты находятся глубоко в корпусе дроссельных заслонок карбюратора, поэтому на фото винт под цифрой «1» не виден. На некоторых автомобилях на оба этих винта напрессованы втулки, благодаря которым винты можно поворачивать лишь на пол оборота. Если из-за этих втулок не удаётся повернуть должным образом винт для регулировки холостого хода, то в таком случае выверните винты и в следствии чего сломайте головки втулок.

Когда винты будут вывернуты, смахните с них остатки обломанных втулок и после чего заверните винты на своё место!

Регулировка холостого хода с помощью прибора Газоанализатор:

1) Сперва заведите машину и дайте её прогреться до рабочей температуры в «90-95 °С». После того как машина прогреется, с помощью отвёртки начните вращать винт который указан на фото под цифрой «2», вращайте этот винт до того пока частота оборотов коленвала не достигнет «750-800 мин».

Примечание!
Чтобы вы более подробно понимали, то при заворачивании винта частота оборотов коленвала будет постепенно уменьшаться, а при обратном эффекте то есть при его отворачивании частота оборотов будет постепенно увеличиваться!

2) Теперь плавно перейдите к регулировки содержания «СО» в выхлопных газах, для этого вращайте винт который указан под цифрой «1» на фото выше. При заворачивание винта под цифрой «1», содержание «СО» в выхлопных газах будет постепенно уменьшаться, а при отворачивании соответственно будет увеличиваться.

Примечание!
Регулировать содержание «СО» в выхлопных газах нужно в соответствии с «ГОСТ» на сегодняшнее время. Ниже нормы опускать содержание «СО» не нужно, потому что в связи с этим может резко возрасти содержание несгоревших углеводородов «СН». Кстати при регулировки винта «1», может изменять частота вращения коленвала!

3) И завершение покрутите винт под цифрой «2», тем самым приведя частоту вращения коленвала в норму. После этого так же рекомендуется при помощи прибора, проверить содержание «СО» в выхлопных газах. Если будет необходимо повторно отрегулируйте оба винта, регулируйте их до того пока работа двигателя и выброс «СО» в атмосферу не будет достигать нормы.

Примечание!
После всех регулировок сядьте в автомобиль и резко нажмите и после чего отпустите педаль газа. Убедитесь в том что нажатие на педаль двигатель работает без перебоев, а при её отпускании двигатель у автомобиля не должен глохнуть. В том случае если после отпускания педали газа двигатель заглох, тогда увеличьте частоту вращения коленчатого вала до «800 оборотов в минуту». Частота вращения коленвала регулируется винтом под цифрой «2»!

Регулировка холостого хода без Газоанализатора:

1) Для начала плавно начните вращать винт состава смеси который указан под цифрой «1». Вращайте его до тех пор, пока частота вращения коленвала не будет максимальной. (Частоту вращения коленвала можно очень легко узнать по показаниям тахометра)

Примечание!
При вращении этого винта регулируется выхлоп вредных веществ в атмосферу. При заворачивании этого винта количество выбрасываемых «СО» в атмосферу будет уменьшаться, а при отворачивании наоборот будет увеличиваться!

2) Затем винтом под цифрой «2», установите частоту вращения коленвала «1100 оборотов в минуту».

Примечание!
Винтом под цифрой «2» регулируется частота вращения коленчатого вала, поэтому при заворачивании этого винта частота вращения постепенно будет уменьшаться, соответственно при отворачивании она будет постепенно увеличиваться!

3) И в завершении заворачивая винт состава смеси (Цифра 1), добейтесь того чтобы частота вращения коленчатого вала составила «800 оборотов в минуту».

Вопрос?
А как вы регулируете холостой ход на своей машине? (Ответ пишите в комментариях)

Дополнительный -ролик:
Ещё один способ регулировки холостого хода, который вы сможете увидеть в -ролике приведённом ниже:

Примечание!
Даже если вы посмотрите ролик, советуем вам всё таки ознакомиться со статьёй потому что в ней более подробно написано!

http://vaz-russia.ru

Регулировка холостого хода ВАЗ 2106

Работа относится исключительно холостого хода ВАЗ 2106. На иных режимах работы двигателя настройка не влияет. Для регулирования имеются два винта: большой – количества оборотов и маленький – качества смеси.

Перед началом работы, убедитесь, что нормально работает система зажигания. При необходимости отрегулируйте или отремонтируйте ее. Исправным также должен быть двигатель.

Осматриваем карбюратор

Проверяем электромагнитный клапан на карбюраторе (если такой имеется). Для этого включаем зажигание, отключаем, а потом включаем контакт на клапане. Щелчки при этом указывают, что клапан исправен.

Заведите двигатель, снимите трубку вакуума с трамблёра и коснитесь её языком. Вы не должны почувствовать разрежения воздуха. Если оно есть, открутите немного стопор.

Утопите рукоятку «подсоса», откройте воздушный фильтр. В карбюраторе заслонка первичной камеры должна находиться вертикально.

Вытяните до упора подсос, залейте три куб. см бензина поверх заслонки. Он должен заметно не просачиваться на протяжении 5–10 секунд. Утопите рукоятку подсоса, нажимайте педаль «газа» и смотрите, плавно ли открывается заслонка, не клинит ли она.

Выкрутите регулировочные рычажки на карбюраторе, смажьте уплотнительные кольцо маслом и закрутите до касания винтами седла в карбюраторе.

Начинаем регулировку

  1. Регулирующий качество смеси, открутите на 2–3 об.
  2. Большой открутите на 1, 5 оборота.
  3. Заведите и прогрейте двигатель. На вытянутом «подсосе» он будет работать, если даже разрегулирован холостой ход.
  4. Прогрев ДВС, утопите «подсос». Если двигатель трясёт или он глохнет, вывёртываете дозатор количества, добиваясь устойчивых оборотов. При больших оборотах заворачиваем винт до их уменьшения. Добиваемся стабильной частоты около 900 в минуту.
  5. Регулируем качество заворачиванием, пока не появятся перебои, а затем отворачиваем до устойчивой работы.
  6. Частота вращения коленвала изменится. Винтом количества смеси добиваемся устойчивости оборотов.
  7. 2-3 раза регулировку повторяем обоими жиклерами.

Чем больше удастся отвернуть винт, регулирующий количество подаваемой смеси, тем она будет беднее и будет меньшим расход топлива. Больше удастся ввернуть, отвечающий за качество смеси – меньше будет СО в выхлопных газах. Но, повторяю ещё раз: это касается холостого хода, и только.

Вам будет интересно:

Регулировка холостого хода ВАЗ 2110

Почему плавает холостой ход?

Процедура регулировки холостого хода в автомобиле ваз.

Датчик регулировки холостого хода 2110-2112,2107i, КЗТА (2112-1148300) — из…

3. Последовательно проверьте и добейтесь, чтобы частота вращения коленчатог…

Регулировку холостого хода двигателя ВАЗ-2108 осуществляют, используя регул. ..

Регулировка холостого хода.

7.4.4 Поиск и устранение неисправностей в гидравлической системе усилителя …

Видео регулировка холостого хода ВАЗ 11113.

5.3.5. Регулировка холостого хода.

Регулировка карбюратора ваз 2107.

Не равномерно работает картинки.

Регулятор холостого хода (Калуга) .

Устройство топливной системы на ВАЗ 2107 инжектор.

датчик холостого хода ваз 2110 инжектор Свое дело.

…на новом патрубке не установлены датчик 1 положения дроссельной заслонки. ..

4. Снимаем регулятор холостого хода.

regulirovka-holostogo-hoda-vaz 2. Порядок регулировки холостого хода ВА…

1. 1 Регулировка приводов.

Винты регулировки.

Руководство по ремонту ваз 2110 2111 2112 vaz.

и в как уменьшить выхлоп калина, бортово. и в уаз акпп, бесшумный замок ваз и.

регулировка привода карбюратора.

Датчик регулировки холостого хода 2110-2112,2107i, КЗТА (2112-1148300) — из…

Глохнет ВАЗ 2109 на холостых оборотах.

Ваз 2107 потерял холостой ход

Добро пожаловать!
  Холостой ход — Со временем человек, эксплуатирующий автомобиль с нарушенным холостым ходом, принимает решение о его регулировке, ведь как всем известно, при слишком низких оборотах двигатель время от времени глохнет, а если слишком высокая, то расход топлива будет увеличиваться и тогда придется искать золотую середину, как говорится.

Но чтобы найти эту середину, нужно сначала научиться регулировать холостой ход на автомобиле, а как регулировать холостой ход знают не все.Поэтому сегодня мы займемся вопросом, касающимся регулировки холостого хода на автомобилях семейства «Классика».

Внимание!
  Для регулировки нужна всего одна отвертка!

  Сводка:

 Советы по регулировке холостого хода:
 Во-первых, регулировку необходимо производить при рабочей температуре двигателя (90-95°С), а также при регулировке воздушный фильтр должен быть установлен на автомобиль.

Во-вторых, при регулировке холостого хода необходимо регулировать уровень топлива, которое находится в поплавковой камере карбюратора.

В-третьих, также необходимо отрегулировать зазоры клапанов и отрегулировать угол опережения зажигания автомобиля.

В-четвертых, воздушная заслонка должна быть полностью открыта при регулировке холостого хода; это можно проверить, сняв крышу с корпуса воздушного фильтра и в результате взглянув на заслонку.

В-пятых, регулировка холостого хода автомобиля новичку не всегда дается легко, ведь регулировку вращения коленчатого вала и регулировку содержания угарного газа (СО) нужно делать вместе.

Внимание!
 Для более точной регулировки холостого хода необходимо использовать «Газоанализатор», которого у большинства владельцев нет вообще. Но регулировку можно произвести и без этого приспособления, но только это будет сложнее! (Как произвести регулировку без этого приспособления см. в разделе: «»)

Как отрегулировать холостой ход на ВАЗ 2101-ВАЗ 2107?

Прежде чем приступить к регулировке, ознакомьтесь с фото ниже:

Внимание!
Для начала на фото выше показаны винты, позволяющие регулировать холостой ход. Как видите, винты находятся глубоко в корпусе дроссельной заслонки карбюратора, поэтому винт под цифрой «1» на фото не виден. На некоторых автомобилях на оба этих винта напрессованы втулки, благодаря чему винты можно повернуть только на пол-оборота. Если из-за этих втулок не удается правильно повернуть винт регулировки холостого хода, то в этом случае ослабьте винты и, как следствие, сломайте головки втулок. Когда винты будут откручены, смахните с них остатки отломанных втулок и затем вкрутите винты на место!

Регулировка холостого хода с помощью прибора Газоанализатор:

1) Сначала запустите машину и дайте ей прогреться до рабочей температуры «90-95°С».После того, как машина прогреется, с помощью отвертки начните вращать винт, указанный на фото под цифрой «2», вращайте этот винт до тех пор, пока частота вращения коленчатого вала не достигнет «750-800 мин».

Внимание!
  Чтобы вы понимали подробнее, при вращении винта частота вращения коленчатого вала будет постепенно уменьшаться, а с обратным эффектом, то есть при его отворачивании, скорость будет постепенно увеличиваться!

2) Теперь плавно переходим к регулировке содержания «СО» в выхлопных газах, для этого поверните винт, указанный под цифрой «1» на фото выше. При закручивании винта под цифрой «1» содержание «СО» в отработавших газах будет постепенно уменьшаться, а при ослаблении соответственно увеличиваться.

Внимание!
  Необходимо регламентировать содержание СО в выхлопных газах по ГОСТу на сегодняшний день. Не следует снижать содержание «СО» ниже нормы, так как в связи с этим может резко увеличиться содержание несгоревших углеводородов «СН». Кстати, при регулировке винта «1» он может менять скорость вращения коленчатого вала!

3) И в конце завернуть винт под цифру «2», тем самым доведя частоту вращения коленчатого вала до нормы.После этого также рекомендуется использовать прибор для проверки содержания «СО» в выхлопных газах. Если необходимо перерегулировать оба винта, регулируйте их до тех пор, пока работа двигателя и выброс СО в атмосферу не будут соответствовать норме.

Внимание!
После всех регулировок сядьте в машину и резко нажмите, а затем отпустите педаль газа. Убедитесь, что при нажатии на педаль двигатель работает без перебоев, а при ее отпускании двигатель автомобиля не должен заглохнуть. Если после отпускания педали газа двигатель глохнет, то увеличьте частоту вращения коленчатого вала до «800 об/мин». Частота вращения коленчатого вала регулируется винтом под цифрой «2»!

Регулировка холостого хода без газоанализатора:

1) Для начала медленно начинаем крутить винт смеси который указан под цифрой «1». Вращайте его до тех пор, пока коленчатый вал не начнет вращаться с максимальной скоростью. (Обороты коленчатого вала очень легко узнать по показаниям тахометра)

Внимание!
  При вращении этого винта регулируется выброс вредных веществ в атмосферу.При закручивании этого винта количество выбрасываемого в атмосферу «СО» будет уменьшаться, а при выключении, наоборот, увеличиваться!

2) Затем винтом под цифрой «2» установить частоту вращения коленвала «1100 об/мин».

Внимание!
 Винт под цифрой «2» регулирует скорость вращения коленчатого вала, поэтому при вкручивании этого винта скорость вращения будет постепенно уменьшаться, а при выключении – постепенно увеличиваться!

Стабильная работа двигателя автомобиля ВАЗ 2107 зависит от исправности и правильности настроек его систем. Регулировка холостого хода возможна без привлечения специалистов при соблюдении всех рекомендаций руководства по эксплуатации. Исправный карбюратор с правильно выставленным опережением зажигания и зазорами между контактами трамблера.

Регулировку режима по технической документации следует проводить с помощью прибора, определяющего уровень СО в отработавших газах. В гаражных условиях карбюратор обычно настраивают на глазок и встроенный тахометр.В описании прописана частота вращения коленчатого вала в диапазоне от 700 до 900 об/мин. При меньших значениях карбюраторные системы не в состоянии обеспечить стабильную работу двигателя, при больших значениях расход топлива увеличивается.

Диагностика систем двигателя

Силовой агрегат автомобиля ВАЗ 2107 работает на бензине, при этом качество и состав топлива не всегда соответствуют требованиям стандарта. Засорение карбюратора, в частности, системы, обеспечивающей работу на холостом ходу, может привести к нестабильной работе. В зависимости от степени загрязнения проявления могут быть разными вплоть до самопроизвольной остановки мотора.

Основные причины нестабильной работы двигателя автомобиля ВАЗ 2107 на холостом ходу:

  1. неправильный уровень топлива в поплавковой камере;
  2. засорение сетчатого фильтра, патрубков и каналов;
  3. ограничение или затруднение клапана при ЭПХГ;
  4. всасывание воздуха через поврежденные прокладки, мембраны или трубки;
  5. забит воздушный фильтр;
  6. подгорание контактов или неправильный зазор между ними;
  7. некондиционные свечи;
  8. неправильный угол опережения зажигания.

Перед началом настройки карбюратора следует восстановить его работоспособность, иначе невозможно добиться стабильного результата.

Техническое обслуживание и устранение неисправностей

Работы по техническому обслуживанию систем, обеспечивающих работу двигателя, следует начинать с его полной проверки. Для удобства с карбюратора снимается корпус воздушного фильтра и осматриваются все воздушные трубки. На них не должно быть трещин, а материал должен сохранять эластичность. При необходимости производится демонтаж карбюратора и его полная разборка с дефектацией и заменой неисправных деталей.


На следующем этапе проводится диагностика, устранение выявленных неисправностей и регулировка системы зажигания. Рекомендуется зачистить контакты в трамблере мелкой наждачной бумагой, заменить свечи, правильно выставить угол опережения. Это можно сделать с помощью тестера или примитивной контрольной лампы. Переходить непосредственно к регулировке двигателя ВАЗ 2107 имеет смысл только в том случае, если карбюратор и другие системы приведены в порядок.

Настройка силового агрегата

Регулировка холостого хода производится в помещении с хорошей вентиляцией или на улице. Необходимо убедиться, что воздушная заслонка полностью открыта, для чего рукоятка направляется вперед до упора. Теперь карбюратор полностью готов к настройке режима.

Последовательность действий мастера следующая:

  1. В выхлопную трубу вводится приборный датчик, определяющий концентрацию угарного газа в выхлопе. Прибор включается, и с него снимаются показания, характеризующие работу карбюратора.
  2. При превышении установленных параметров винт качества смеси закручивается отверткой. Это действие выполняется в несколько этапов с постоянным контролем выхлопа.
  3. Падение оборотов холостого хода компенсируется тем, что карбюратор ВАЗ 2107 регулируется винтом количества смеси.


Процедура продолжается до тех пор, пока двигатель не будет стабильно работать в этом режиме.При отсутствии приспособления исправный карбюратор можно отрегулировать на автомобиле ВАЗ 2107 без него. При определенной сноровке эта операция не займет много времени.

Регулировка холостого хода

Большинство опытных мастеров и водителей настраивают силовой агрегат ВАЗ 2107 следующим образом:

  1. Винт качества карбюраторной смеси устанавливает минимальные обороты, при которых двигатель работает нестабильно, но не глохнет.
  2. Скорость увеличивается за счет добавления смеси.

Процедура с винтом качества смеси повторяется до тех пор, пока карбюратор не обеспечит устойчивую работу двигателя.


На практике этот способ используется довольно часто и при достаточном опыте водителя положительный результат гарантирован.

Регулировка холостого хода на карбюраторе неотъемлемая часть мероприятий по техническому обслуживанию карбюраторного автомобиля, а на инжекторе мы находимся в такой ситуации. Сегодня мы рассмотрим регулировку этого механизма на автомобиле ВАЗ 2107, но перед этим выясним, для чего настраивается ХХ.

Зачем регулировать холостой ход карбюратора?


Карбюратор – это механизм, который подает топливно-воздушную смесь в камеру сгорания двигателя в строго заданном соотношении.В зависимости от количества и состава смеси (состав в данном случае называется «качеством») определяются многие характеристики двигателя: его устойчивость, мощность и расход топлива.

Идеально настроенный карбюратор позволяет добиться максимально эффективной работы двигателя на ХХ. Это значит, что он будет иметь стабильную скорость и максимальную мощность при минимально возможном расходе топлива. Поэтому необходимо отрегулировать холостой ход на карбюраторе при следующих симптомах:

  • Двигатель неразумный и достаточно большой расход топлива .Стрелка эконометра постоянно указывает на неэкономную работу двигателя, и бензин начал заканчиваться довольно быстро.
  • . Это означает, что он едва наберет необходимую скорость, прежде чем водитель включит следующую передачу. Кроме того, может отсутствовать тяга на малых оборотах, мотор глохнет или бывают провалы в педали газа.


Основная проблема первых двух признаков в том, что это может произойти не только по вине карбюратора.Виной этому могут быть топливные фильтры, помпы и .

  • Самая главная и существенная причина — мотор не держит обороты холостого хода или держит их не стабильно: возможна вибрация двигателя, а стрелка тахометра будет постоянно менять свое положение. В итоге двигатель глохнет сам по себе.

Как отрегулировать холостой ход карбюратора на ваз 2107

После того, как вы обнаружите основные признаки неправильной работы карбюратора, необходимо отрегулировать холостой ход.Прежде чем приступить к этой процедуре, необходимо убедиться в правильности работы системы зажигания, и только после этого можно приступать к регулировке холостого хода.

Обратите внимание, что работа двигателя на холостом ходу зависит от сезона. Летом она не должна превышать 900, а зимой – 1000 об/мин.

Видео — Легкая переделка своими руками

Так регулируются обороты холостого хода на карбюраторе ВАЗ 2107. Как видите, это совсем не сложно.

Знакомы ли вам, дорогие друзья, когда двигатель автомобиля работает нестабильно на холостом ходу? Многие скажут: «Что-то с карбюратором». Я согласен, но что именно? Мучить не буду, в большинстве случаев надо — настроить холостой ход. Конечно, если в наличии современный автомобиль, то дальше салона его владелец обычно не заглядывает; старая, добрая «классика» — другое дело. Каждый его владелец старается максимально овладеть всем устройством агрегата, ведь рассекая просторы России-матушки всякое бывает и нужно быть готовым как теоретически, так и практически.

Настройка карбюратора дело непростое и лучше всего доверить это профессионалам, а не рассказывать про русский менталитет. Мы не хотим платить какому-то дяде, когда можем все сделать сами, помучиться, но сделать! Самостоятельная регулировка холостого хода ВАЗ 2107 сэкономит время и деньги, которые вы тратите в автосервисе. К тому же такое умение особенно пригодится в нестандартных ситуациях вдали от дома. Этой публикацией я докажу всем пессимистам, что регулировать холостой ход каждый может прямо своими руками.

Предварительная регулировка

Прежде чем приступить к операции, необходимо убедиться, что неустойчивая работа двигателя вызвана именно неправильно установленным холостым ходом. Проверьте следующие пункты:

  • Забиты форсунки;
  • Правильно выставленный угол зажигания;
  • Качество бензина;
  • Уровень топлива в поплавковой камере;
  • Датчик герметичности курка;
  • Исполнение свечей накаливания.

Если все указанные пункты в норме, а с машиной ничего не изменилось, то вы были правы, причина праздная.Однако начинать ее регулировку необходимо исключительно при рабочем состоянии описываемых механизмов. После прогрева двигателя до рабочих температур (обратите внимание на воздушную заслонку, она должна быть в открытом положении) можно приступать к процедуре.

Настройка с дополнительными устройствами


Получив мультиметр и газоанализатор, результаты настройки будут аналогичны тем, которые ищут специалисты автосервиса.

  1. Отрегулируйте правильный угол зажигания с помощью мультиметра (подключенного к катушке дозатора) и заблокируйте таймер.
  2. Газоанализатор вставляется в выхлопную трубу и заднюю часть автомобиля.
  3. Винт количества смеси (обозначен цифрой 1 на рисунке) устанавливается в таком положении, чтобы вращение коленчатого вала находилось в пределах 840-960 об/мин.
  4. Смотрим газоанализатор, если значение СО превышено, корректируем качество смеси (цифра 2 на рисунке).
  5. После этого вращение коленчатого вала несколько уменьшится, повторите пункт 3.
     Последние пункты повторяются до тех пор, пока значения не станут хоть немного похожими на заводские показатели.Для проверки необходимо несколько раз резко нажать на педаль газа и отпустить. При правильных настройках обороты набираются плавно и быстро, а сбрасываются автоматически и без перерывов.

Регулировка без дополнительных приспособлений


Если специальных приспособлений найти не удалось, регулировку можно произвести без газоанализатора, а только с тахометром. Процедура в основном такая же, только винты нужно закручивать немного по-другому.

  1. Винт количества смеси ставим в положение номинальной частоты вращения коленчатого вала (820/900 об/мин).
  2. Качественный винтовой фиксатор максимальной скорости.
  3. Увеличиваем частоту вращения коленчатого вала до 950-1035 об/мин (15%), с помощью винта количества.
  4. Проверяем винт качества, он должен быть в положении максимально возможной скорости для текущего положения винта количества.
  5. Повторяйте шаги 3 и 4 до тех пор, пока после выполнения третьего шага регулировка винта качества не приведет только к снижению скорости.
  6. Закручиваем винт качества до номинальных оборотов.

Правильность процедуры можно проверить, сняв клемму с электромагнитного клапана, двигатель должен заглохнуть. Если этого не происходит, то, скорее всего, дроссельная заслонка, которая регулируется спорными винтами, приоткрыта. Обратите внимание, что в холодное время года рекомендуется устанавливать обороты холостого хода в диапазоне 900-1000 об/мин, а в теплое – 800-900 об/мин.

Выход

Как видите, карбюратор штука сложная, но холостые обороты настраивать не надо.Не пытайтесь повторить процедуру, если ваша «семерка» на газу, процесс будет бессмысленным, так как карбюратор не работает с этим видом топлива. Можно попробовать настроить инжектор, но велика вероятность только навредить устройству, так как описанные действия там малоэффективны, поэтому лучше обратиться к профессионалам. Все описанные и не только процедуры наглядно демонстрируются на видео, где веселый специалист легко и просто находит общий язык с карбюраторщиком.Чего тебе желаю, всего самого наилучшего!

ВАЗ 2107 не лучшая модель среди автомобилей своего класса, если сравнивать с зарубежными примерными аналогами. Тем не менее, благодаря невысокой цене и доступному обслуживанию автомобиль уже много лет пользуется популярностью на всем постсоветском пространстве. Автомобиль выпускался с 1982 по 2014 год. То есть самой старшей модели больше 30 лет. За этот период эксплуатации владелец сможет столкнуться со всеми видами неисправностей и исследовать большинство причин неисправностей.

После нескольких лет эксплуатации ВАЗ 2107 так же, как и практически идентичная модель 2105, начинает проявлять новый характер с изменениями не в лучшую сторону. Неисправности, связанные с силовым агрегатом и его обвесом, носят разный характер, но симптоматичны:

  • двигатель периодически глохнет;
  • не держит стабильную скорость;
  • нестабильный холостой ход;
  • тяжело заводится;
  • недостаточная мощность;
  • повышенный расход топлива.

Все неисправности появляются по двум причинам: нарушение регулировок или износ деталей.

Обычно выражается в виде самопроизвольного изменения частоты вращения двигателя. Наблюдается во время движения и на холостом ходу. Самая частая причина гуляния оборотов инжекторных агрегатов ВАЗ 2107/2105 – выход из строя ДМРВ (датчика массового расхода воздуха).

Это устройство контролирует количество воздуха, поступающего в двигатель. На основании этих данных ЭБУ управляет подачей горючей смеси с оптимальным соотношением топлива и воздуха при различных режимах работы двигателя.Соответственно, при отсутствии этого баланса обороты двигателя начинают зависеть от количества подаваемого кислорода. То есть подул ветерок — оборот увеличился, стих — уменьшился.

Достаточно просто убедиться, что неисправен именно ДМРВ. Отсоедините разъем устройства, и компьютер перейдет в аварийный режим. В этом режиме подача топлива регулируется положением дроссельной заслонки. Если машина стала вести себя более адекватно, то неисправен ДВР. Ездить так можно, но немного упадет мощность и увеличится расход топлива.

Вышедший из строя ДМРВ ремонту не подлежит, кроме его загрязнения, поэтому можно попробовать его почистить.

Алгоритм очистки ДВР ВАЗ2107/2105:

  1. Снимите датчик вместе с защитным кожухом.

Причины нестабильной работы двигателя ВАЗ 2107

Многие владельцы автомобилей ВАЗ 2107 сталкивались с проблемой нестабильной и нестабильной работы двигателя. На самом деле, эта проблема настолько распространена, что с ней сталкивался практически каждый водитель.Но причин, по которым все это происходит, на самом деле не так уж и мало, и чтобы бороться с этой напастью, необходимо изучить их природу. Ниже будут перечислены неисправности, которые могут привести к нестабильной работе двигателя ВАЗ 2107.

Система зажигания

Здесь можно привести в пример множество проблем, которые могут вызвать перебои в работе двигателя внутреннего сгорания:

  1. Неработоспособные свечи зажигания. Если хотя бы одна из свечей зажигания не работает нормально, то будет нарушена устойчивость работы двигателя, так как один из цилиндров будет работать с перебоями.В этом случае необходимо все тщательно проверить и при необходимости заменить сломанную свечу зажигания.
  2. Катушка зажигания неисправна. Это случается не так часто, но иногда все же случается. Искра становится нестабильной, ее мощность может значительно снизиться, что само по себе приведет к нестабильной работе силового агрегата ВАЗ 2107. В этом случае также необходимо заменить катушку на новую.
  3. Высоковольтные провода. Вы очень удивитесь, но зачастую именно пробитый провод свечи зажигания может привести к троению двигателя и потере его мощности.В этом случае нужно менять провода на новые, что очень просто и подробно останавливаться на этом нет смысла.
  4. Крышка распределителя и ее контакты. Если у вас установлена ​​контактная система зажигания, то при подгорании контактов двигатель может начать работать с перебоями и ни о какой стабильности не может быть и речи. Также бывают случаи, когда выгорает так называемый уголь, который находится в самом центре крышки трамблера с внутренней стороны. Если обнаружена одна из рассмотренных неисправностей, необходимо устранить ее, заменив определенные детали.

Система питания

Система питания также играет важную роль в стабильной работе двигателя автомобиля, поэтому к ней следует относиться так же внимательно, как и к системе зажигания. Ниже приведены основные проблемы с топливной системой, которые могут привести к нестабильной работе двигателя:

  1. Первым делом необходимо проверить качество топлива. Попробуйте слить весь бензин из бака и проверьте наличие мусора, например воды. Даже на проверенных заправках иногда можно набрать воду в бак, после чего машина будет дергаться, а двигатель работать неустойчиво.В этом случае при сливе бензина из бака необходимо полностью прокачать топливопровод насосом, чтобы в нем не осталось остатков некачественного топлива. При необходимости промойте карбюратор и замените топливный фильтр.
  2. Засорен карбюратор или топливный фильтр. Если в карбюратор попадет мусор, то двигатель может вообще отказаться работать и даже запуститься. При забитых форсунках топливная смесь не будет полностью поступать в камеру сгорания, что моментально скажется на нормальной работе двигателя.
  3. Если обнаружены нестабильные обороты холостого хода, то можно попробовать отрегулировать карбюратор, затянув нужный регулировочный болт в карбюраторе.
  4. Бензонасос. Он может начать барахлить и качать с перебоями, что, естественно, может привести к описанным симптомам.

Система газораспределения

Здесь основной причиной ухудшения работы двигателя может быть неправильная регулировка клапанов. Если хотя бы один из клапанов зажат, то стабильной работы от силового агрегата ждать не стоит.Если при измерении зазоров между коромыслами и кулачками распредвала окажется, что они больше или меньше 0,15 мм, следует провести регулировку клапанов ВАЗ 2107.

Еще один момент, который не стоит сбрасывать со счетов, это момент зажигания. Необходимо проверить метки ГРМ и, если они не совпадают, установить их правильно.

Если у вас были другие проблемы из личного опыта, которые напрямую повлияли на нормальную работу двигателя, то вы можете поделиться своим мнением в комментариях ниже.

ПОХОЖИЕ СТАТЬИ

Почему глохнет на холостых оборотах ваз 2107 инжектор. Почему машина ВАЗ инжектор сразу заводится и глохнет? Определить исправность визуала

Всем привет сегодня хочу рассказать о причинах, из-за которых ваш автомобиль ВАЗ 2107 глохнет, и в связи с этой неприятной неприятностью вы больше не можете дальше двигаться на своем железном коне. Сегодня мы постараемся рассмотреть основные причины, по которым у вас глохнет двигатель. Конечно, очень много таких причин весьма печальны.
Первая причина это проблемы с регулятором холостого хода (RXX) обычно машина глохнет на холостых. РХХ может выйти из строя из-за загрязнения, а это приводит к тому, что шток заклинит. Для верности нужно снять РЧ с семерки и в случае загрязнения хорошо промыть. Желательно использовать жидкость, которая хорошо смешивает масло.

Вторая причина, из-за которой глохнет ВАЗ 2107 это сигнализация (если конечно она не установлена) В большинстве случаев сигнализация работает с электроцепью бензонасоса, а где спросите вы? И это несмотря на то, что недобросовестный механик, подключивший вам сигнализацию, мог отсюда сделать свою работу и последовать за проблемами.Тем более, если делали все на крутках, то со временем она ослабевает, и пиши все как говорится. Перестает поступать питание на помпу, в результате чего ВАЗ 2107 не заводится.


Третья причина — слишком богатая горючая смесь. Проверить эту версию можно выкрутив свечи если контакты свечей покрыты черным нагаром значит смесь слишком богатая. За сколько бензина подается в цилиндры, соответствует положение дроссельной заслонки, а так же показания датчика температуры, на автомобиле ВАЗ 2107 этот датчик находится слева в задней части головки блока.Если есть необходимость замены датчика температуры, то приходится сливать то что, то часть антифриза.
Выход из строя датчика массового расхода (ДМРВ) на ВАЗ 2107 также приводит к обогащению смеси. Проверить работу ДМРВ можно с помощью мультиметра. Если напряжение больше 1002 вольта, его придется заменить.


Четвертая причина — сильное обеднение горючей смеси. В результате на вашу «семерку» тоже будут наговаривать. В основном это связано с подачей воздуха.Основными местами питания являются впускная система, либо ослабление крепления в местах, где они стоят. Для поиска подсоса воздуха обычно используют дымогенератор, чтобы увидеть место, откуда тянется дым.

И пятая причина — вакуумный усилитель тормозов. Так как воздушные сиденья могут проходить через него. Происходит это из-за негерметичности диафрагмы. Поменять неисправный вакуумник на ВАЗ 2107 можно сдвинув шланг который соединяет вакуумный усилитель и впускной коллектор если двигатель не греется то скорее всего придется менять вакуумник.

Ну вот и все мы рассмотрели основные причины почему глохнет автомобиль ВАЗ 2107, если у вас были другие причины, то пишите в комментариях. Уже.

Если на вашем автомобиле ВАЗ-2107 возникла неисправность, в результате которой глохнет двигатель, то дальнейшее движение становится проблематичным. А вот найти причину этой неисправности для инжекторного двигателя «семерки», довольно сложно без наличия диагностического оборудования, так как причин, по которым проворачивается коленвал, к сожалению, очень много.

Чаще всего инжекторный двигатель глохнет в рабочем режиме холостой ход . К данной неисправности может быть причастен дроссельный узел с регулятором холостого хода (РХХ), так как в процессе работы двигателя дроссельный узел может сильно загрязняться, что приводит к кодированию штока РХГ. Для проверки этого предположения его придется снять, а при наличии загрязнений аккуратно промыть хорошо моющим маслом, смешанным с грязью.

Если у вас на автомобиле ВАЗ-2107 сигнализация которая работает с электрической цепью бензонасоса, то причиной почему глохнет двигатель может стать некачественная работа тех кто ее устанавливал. Если делали на скрутках, то плохо сжатая скрутка со временем ослабевает и контакт теряется. В результате электрический топливный насос перестает работать.

Возможной причиной почему двигатель глохнет реализация горючей смеси . Проверить это можно, повернув свечи зажигания. Если они покрыты черным найгаром, то смесь богатая. Количество бензина, подаваемого в цилиндр двигателя, зависит от положения дроссельной заслонки и правильности показаний датчика температуры, который прикрыт слева в задней части ГБЦ.При его замене придется частично слить антифриз из системы охлаждения.

К сильному обогащению смеси приводит и выход из строя датчик массового расхода (ДМРВ). Проверить его состояние можно с помощью мультиметра. Измерение производится между зеленым и красным проводом (2-я и 4-я клеммы, если считать слева) при включенном зажигании. Если напряжение больше 1002 вольта, его придется заменить.

При сильном обеднении горючей смеси двигатель также будет глохнуть. А его обеднение происходит за счет подачи воздуха за дроссельным узлом. Возможными очагами подачи воздуха обычно становятся впускная система либо в результате ослабления деталей деталей, между которыми они стоят, либо из-за их поломки. Место подсоса воздуха можно найти с помощью кучи, которую используют пчеловоды. Подписав моторный отсек к ним, сразу будет видно, в каком месте тянется дым. А на приличных станциях технического обслуживания вместо пимера использовать устройство, называемое дымогенератором.

В этой статье мы поговорим о такой неприятной проблеме, как остановка двигателя, а также плохой запуск. Рассмотрим основные причины, по которым глохнет двигатель на холостом ходу и на ходу. Кроме того, поговорим о том, почему не заводится мотор на горячую, а также о решении каждой из описанных выше проблем.

Распространенные причины, по которым воруют холостой ход:

1. Самая распространенная — отсутствие питания регулятора (датчика), что напрямую связано с холостыми оборотами двигателя. Проверьте в нем, достаточно ли проста поломка. Если машина не заводится при выкручивании стартера, работе педалью газа, двигатель должен запуститься. Если обороты начинают плавать сразу после того как вы убрали ногу с педалью — 99% что причина в регуляторе холостого хода. Решение — на это у владельцев ваз уйдет минимум времени.

2. Вторая вероятная причина, почему двигатель глохнет на холостом ходу — проблемы с дроссельной заслонкой. Лечится эта беда — банально.

3.Если после чистки проблема сохранилась, предполагаем, что причиной, по которой мотор глохнет на холостых оборотах, может быть ДПДЗ (датчик положения дроссельной заслонки). Проблема решается тем, что процедура не сложная и реально выполняемая своими руками.

Случаев, когда двигатель глохнет на ходу, как говорится, не бывает. Ниже будут перечислены наиболее вероятные и наиболее часто встречающиеся причины, по которым она может возникнуть.

Двигатель останавливается на ходу — причины

1. Выбитое топливо – это первое, что приходит в голову большинству из нас, к тому же начинать искать причину остановки двигателя необходимо на ходу. Вам «повезло», если это произошло сразу после заправки, в этом случае можно с уверенностью сказать, что проблема в топливе. Обрабатывается топливом и горючим.

2. Свечи. Как правило, подозрение чаще всего падает, после плохого топлива, конечно. Здесь все просто – выкрутите свечи и проверьте их состояние, если это необходимо.

3. Топливный фильтр. Порядок забитого фильтра может стать причиной перебоя подачи топлива, в результате чего вы гаснете, а двигатель глохнет на ходу. Для устранения неисправности достаточно.

4. Воздушный фильтр. Все так же как и с топливом, если забит, то воздух не поступает, поэтому топливно-воздушная смесь выходит из выпуклости и свеча просто заливается. К тому же мотору будет даваться нехватка воздуха, то есть упадет мощность, и процесс сгорания смеси в цилиндрах не сможет осуществляться, в итоге мотор заклинит. Для устранения этой неисправности достаточно заменить воздушный фильтр.

5. Неисправная заправка — второй «подозреваемый». Если с вашим бензонасосом не все в порядке, то машина будет себя так вести, будет глохнуть на ходу или двигатель вообще не заведется. Проблема решается проверкой насоса, его ремонтом или .

6. Аккумулятор. Окисление клемм аккумуляторной батареи или плохой контакт могут привести к остановке двигателя. Проверьте клеммы, при необходимости очистите их или замените батарею.

7.Если двигатель троит на ходу и генератор тоже может стать причиной виной. Генератор вышел из строя, не заряжает, в результате боковая сеть автомобиля питается исключительно от аккумулятора, а его хватает ненадолго. В результате вы, не подозревая о том, что автомобиль работает на аккумуляторе, продолжаете движение до его полной разрядки. Лечили — и.

6. В продвинутых авто причины могут быть и с электроникой и различными датчиками. Если в этом не силен и все вышеперечисленные узлы и детали в норме, то лучше обратиться к спецам, и тогда можно заменить пол на пол пресса. ..

Почему

глохнет двигатель на горячую, Хорошо ли заводится горячий двигатель?

1. Первая причина. Во время движения через него проходит большое количество воздуха из-за чего карбюратор серьезно охлаждается, заодно охлаждается и проходящее через него топливо. В результате температура карбюратора в несколько раз ниже температуры мотора. Из-за этой особенности возникают проблемы, после дальней дороги вы глушите двигатель и делаете короткую остановку, в это время карбюратор начинает нагревать горячий корпус двигателя.Остатки бензина в высокотемпературной поплавковой камере начинают испаряться, заполняя пустоты — воздушный фильтр, впускной коллектор и собственно сам карбюратор. Образуются воздушные пробки, а капли топлива в поплавковой камере отсутствуют.

Решение проблемы довольно простое — несколько раз нажать до половины на педаль газа и попробовать запустить двигатель. Тем самым вы обедняете смесь и освобождаете от лишнего испарения. Следует отметить, что проблемы с запуском на горячую тоже могут быть из-за подобной проблемы, только по вине бензонасоса или топливопровода. Это, как правило, происходит в жару, когда от испарений в топливной системе или насосе образуются воздушные пробки, препятствующие поступлению топлива в карбюратор.

2. Вторая возможная причина странного поведения прогретого двигателя — проблемы со стартером. Убедитесь, что при попытке запуска двигателя стартер крутит, а не просто щелкает или вообще не реагирует. Если это так и один из вышеперечисленных вариантов подтвердился. Нужно проверить стартер. Если вы находитесь в дороге, то проверку можно свести к элементарной проверке провода питания стартера или другим визуальным операциям.Если вы добрались до дома, сделайте подробный. В случае неисправности или замены.

3. Как вариант, причиной когда двигатель не заводится на горячую может быть земной аккумулятор из-за вышеперечисленного, когда генератор не давал зарядку и аккумулятор полностью сел.

Ну, кажется, что-то пропустил!? Сегодня всем, надеемся статья поможет, подскажет причину поломки и поможет в решении вашей проблемы, если вы знаете другие причины, а так же способы их решения, вы можете добавить статью используя форму для комментариев. Спасибо за внимание.

Стабильная работа двигателя автомобиля ВАЗ 2107 зависит от исправности и правильности настроек его систем. Регулировка режима холостого хода возможна и без привлечения специалистов при соблюдении всех рекомендаций руководства по эксплуатации. Конкурентоспособный карбюратор с правильно выставленным зажиганием и зазорами и зазорами между контактами травера.

Регулировка режима по технической документации должна производиться с помощью прибора, определяющего уровень СО в отработавших газах.В гаражных условиях карбюратор обычно настраивается на глаз и по встроенному тахометру. В описании указана скорость вращения коленчатого вала в пределах от 700 до 900 оборотов в минуту. При меньших значениях карбюраторная система не способна обеспечить стабильную работу двигателя, при больших — увеличивается расход топлива.

Силовой агрегат ВАЗ 2107 работает на бензине, качество и состав топлива не всегда соответствует требованиям стандарта.Засорение карбюратора, в частности, системы, обеспечивающей работу в режиме холостого хода, может привести к нестабильной работе. В зависимости от степени загрязнения проявления могут быть разными вплоть до появления моторных остановок.

Основные причины нестабильной работы двигателя автомобиля ВАЗ 2107 при работе в боевых условиях:

  1. неправильный уровень топлива в поплавковой камере;
  2. засорение сетчатого фильтра, жиклей и каналов;
  3. ограничение или затруднение хода клапана при ЭПХГ;
  4. суспензия воздуха через поврежденные прокладки, мембраны или трубки;
  5. засорение воздушного фильтра;
  6. подгорание контактов или неправильный зазор между ними;
  7. некондиционные свечи;
  8. неправильная регулировка угла опережения зажигания.

Предварительно следует восстановить регулировку карбюратора, необходимо восстановить его работоспособность, иначе невозможно добиться устойчивого результата.

Техническое обслуживание и устранение неисправностей

Положение о системах, обеспечивающих работу двигателя, следует начинать с его полной проверки. Для удобства с карбюратора снимается корпус воздушного фильтра и осматриваются все воздуховоды. На них не должно быть трещин, а материал должен сохранять эластичность.При необходимости производится демонтаж карбюратора и его полная разборка с дефектацией и заменой неисправных деталей.

На следующем этапе производится диагностика, дефектовка и регулировка системы зажигания. Рекомендуется почистить контакты в щебне, заменить свечи и правильно установить угол опережения. Это можно сделать с помощью тестера или примитивной контрольной лампы. Переходить непосредственно к управлению двигателем ВАЗ 2107 имеет смысл только в том случае, если карбюратор и другие системы приведены в порядок.

Настройка силового агрегата

Настройка режима холостого хода производится в помещении с хорошей вентиляцией или на улице. Необходимо убедиться, что воздушная заслонка полностью открыта, для чего рукоятка направляется вперед до упора. Теперь карбюратор полностью готов к настройке режима.

Последовательность действий мастера следующая:

  1. В выхлопную трубу вводится прибор-датчик, определяющий концентрацию угарного газа в выхлопе. Прибор включают, и с него снимают показания, характеризующие работу карбюратора.
  2. В случае превышения установленных параметров винт качества смеси закручивается с помощью отвертки. Это действие выполняется в несколько приемов с постоянным контролем выхлопа.
  3. Падение оборотов холостого хода компенсируется тем, что карбюратор ваз 2107 регулируется винтом количества смеси.

Процедура продолжается до тех пор, пока двигатель не станет устойчиво работать в этом режиме. При отсутствии прибора регулировку исправного карбюратора на ВАЗ 2107 можно произвести без него.При определенной сноровке эта операция не займет много времени.

Регулировка режима холостого хода без устройства

Наиболее опытные мастера и водители настраивают силовой агрегат ВАЗ 2107 следующим образом:

  1. Винт качества смеси карбюратора выставляется на минимальные обороты, при которых двигатель работает неустойчиво, но не останавливается.
  2. Частота вращения увеличивается за счет добавления смеси.

Процедура с винтом качества смеси повторяется до тех пор, пока карбюратор не обеспечит устойчивую работу двигателя.

На практике этот способ применяется довольно часто и при достаточном водительском стаже положительный результат гарантирован.

Регулировка холостого хода на карбюраторе ВАЗ 2107

Холостым ходом называется такой режим работы двигателя, при котором отсутствует нагрузка на коленчатый вал. Необходимо поддерживать сгорание минимального количества топлива, чтобы мотор не заглох, и не приходилось использовать заряд аккумулятора для повторного запуска. Нестабильные обороты холостого хода приводят к тому, что двигатель глохнет или работает с перебоями, поэтому периодически необходимо регулировать холостой ход на ВАЗ 2107 (карбюратор).Сегодня вы узнаете, почему нет холостого хода на автомобиле ВАЗ 2107 с карбюратором и как его отрегулировать.

Настройка холостого хода на ВАЗ 2107

Почему холостой ход нестабилен — ВАЗ 2107 карбюратор?

В зависимости от причин холостой ход может быть нестабильным или отсутствовать вовсе. Обе неисправности характерны для любого карбюратора, устанавливаемого на ВАЗ 2107.

Чтобы правильно отрегулировать этот режим, необходимо знать о причинах, которые могут быть следующими:

  1. Недостаточный или избыточный уровень в поплавковой камере.Поплавковая камера необходима для того, чтобы регулировать давление между топливной системой и диффузором и поддерживать постоянный уровень топлива, готового к распылению. При недостаточном уровне камера не успевает подать бензин в камеру, а при избыточном — перебрасывает, чтобы топливо не успело сгореть.
  2. Загрязнение карбюратора. Он может касаться как его трубчатых трубок, так и отдельных элементов: деталей сетчатого фильтра, а также клапанов и различных жиклеров.
  3. Карбюратор ДААЗ 2107 — 1107010 может питать датчик холостого хода или это неисправность ЭПХХ.Часто встречается. Клапан может быть установлен неправильно, в результате чего его ход затруднен.
  4. Подсос лишнего воздуха. Проявляется в виде не герметичности соединений деталей карбюратора или имеет место пробой в прокладке коллектора.
  5. Высокая степень загрязнения воздушного фильтра.
  6. Неисправность трима — подгорели контакты.
  7. Неправильная регулировка угла опережения или холостого хода ВАЗ 2107 (карбюратор).

Каждая причина – это решение проблемы.Поэтому рассмотрим более сложные неисправности и выясним, почему холостой ход может не отсутствовать.

Нет холостого хода карбюратора ВАЗ 2107 — В чем причина?

Понятие «нет хх» на карбюраторе ВАЗ 2107 означает, что помимо нестабильной работы двигателя наблюдается и . Оно может произойти сразу после запуска, а может наступить позже, дав мотору возможность работать.

Причины отсутствия холостого хода следующие:

  • Неисправность экономайзера принудительного холостого хода;
  • Поверхность воздуха;
  • Неверная регулировка угла опережения зажигания.

Все эти проблемы сопровождаются тем, что карбюратор не регулируется. Поэтому сначала учимся устранять причины.

Неисправен датчик ЭПХХ

Экономайзер холостого хода или датчик холостого хода находится на ВАЗ 2107 под капотом и крепится к карбюратору. Это небольшой цилиндрический электромагнит, обведенный вокруг блока. С тыльной стороны клапана есть контакт, провод от которого идет на цепь питания замка зажигания.

Блок управления ЭПХХ: 1 — выводы блока; 2 — корпус; 3 — плата с микроэлектронными элементами.

Если карбюратор не поддается никаким регулировкам или не работает на холостых оборотах на ВАЗ 2107, а ХХ пропадает очень быстро или мотор работает нестабильно, имеет смысл завести двигатель и попробовать слегка открутить клапана. Если работа карбюраторного двигателя восстановилась, с небольшим усилием притяните клапан и попробуйте изменить количество смеси.В 90% случаев карбюратор начинает работать правильно.

Другой случай — полный отказ клапана. Для этого его нужно проверить. Вы должны подключить его непосредственно к перезаряжаемой батарее. Если были слышны щелчки, клапан исправен. Попробуйте вкрутить его в карбюратор и запустить мотор. В случае успеха необходимо искать дыру в электропроводке и тогда регулировать ХХ не нужно.

Разделитель воздуха

Одна из самых сложных проблем, которая может быть вызвана несколькими причинами:

  1. Кривое место посадки
  2. Неисправность колодок
  3. Дроссельная заслонка не закрыта

Чтобы точно убедиться в необходимости данной проблемы, необходимо проверить цвет свечей и количество оборотов на холостом ходу.Если обороты высокие, а свечи имеют белый отблеск, то смесь обеднена, а значит и воздуха больше, чем положено.

В этом случае проверка начинается с обработки стыков карбюратора с коллектором для очистки дроссельной заслонки. Начинайте обработку с впускного коллектора, затем переходите к стыку карбюратора и коллектора и завершайте ЭПХХ. Изменение числа оборотов укажет на наличие подачи воздуха. Он должен располагаться в месте расположения прокладки.

Однако не всегда причиной может быть прокладка. При неправильном и демонтированном карбюраторе на поверхности их соединений могут образовываться неровности, через которые происходит подсос воздуха.

Еще одна причина — открытая дроссельная заслонка. Точнее, не до конца закрытый. Так будет правильнее, потому что в нижней части верхней крышки карбюратора есть болтик для регулировки дроссельного зазора. Если он вкопан, то заслонка открыта и в диффузор проходит очень большое количество воздуха, уменьшая содержание бензина.Именно поэтому потребление становится меньше, а оборот слишком велик, поэтому его нужно настраивать.

Для решения необходимо снять верхнюю крышку и настроить положение дроссельной заслонки. Проблема сразу исчезнет.

Установка уровня поплавковой камеры

Это первое, где регулируется любой карбюратор. Именно от этой детали и будет зависеть расход и стабильность работы двигателя. Уровень должен быть на номинальной отметке, установленной заводом-изготовителем, поэтому очень важно соблюдать технологию.

Установка уровня топлива в поплавковой камере:
I — крышка карбюратора; 2 — седло игольчатого клапана; 3 -Пор; 4 — игольчатый клапан; 5 — ударный игольчатый шарик; 6-клапанная игольчатая пробка; 7 — Кронштейн поплавка; 8-язык; 9 — поплавок; 10 — прокладка.

Верхняя крышка карбюратора снимается, но перед этим нужно провести ручную заправку, чтобы проверить установленный уровень. Купюрой называют уровень бензина, расположенный на половине наклонной поверхности.Если он выше или ниже, то отрегулируйте уровень поплавка, подогнув регулировочный ус. Скорость ХХ регулируется и поплавковой камерой.

Для проверки достаточно накинуть крышку сверху, запустить двигатель и сразу топить. Откройте крышку и проверьте уровень. После этого можно переходить к следующему шагу.

Как отрегулировать карбюратор ВАЗ 2107 на холостом ходу?

Теперь самое ответственное. Обязательно наличие тахометра. После проверки всех систем, их исправности и правильной настройки можно приступать к регулировке оборотов ХХ. Для этого автомобиль устанавливается на ровную поверхность, винты качества и количества закручиваются до упора и закручиваются на четыре оборота, так они регулируются с завода.



Необходимо заранее настроить пусковое устройство и полностью его удалить. Двигатель должен быть прогрет до рабочей температуры. Если есть необходимость в холодном пуске, вытащите сублицы и снимите их, как только мотор прогреется. Но не трогайте педаль газа.

Остановить обороты до 800 об/мин, подкрутив винт количества топливно-воздушной смеси.После этого нужно выкрутить или закрутить винт качества, чтобы скорость стала максимально возможной. Не торопитесь, чтобы процесс настройки был точнее.

Снова убрать число до 800 об/мин. Теперь нужно регулировать винт качества до тех пор, пока двигатель не начнет немного трясти. Этот момент будет самым допустимым с точки зрения экономии топлива и динамики разгона.

Есть еще один метод, который заключается в циклическом поднятии оборотов с помощью винта качества. Этот процесс можно продолжать очень долго, пока мотор просто не заглохнет. Самое главное, чтобы обороты не падали ниже 750 об/мин, но и не превышали 900. В противном случае мотор будет работать нестабильно или потреблять слишком много топлива. Его будет сложнее настроить.

Если увеличенные тельферы регулируются, то они значительно снижают ресурс двигателя, однако зимой регулировка холостого хода до 1000 об/мин, когда карб забивается и нужна дополнительная смесь.После этого нужно будет следующий регламент завалить, чтобы снизить обороты.

Регулировка холостого хода карбюратора ВАЗ 2107 — как и зачем это делается?

Регулировка холостого хода на карбюраторе неотъемлемая часть мероприятий по обслуживанию карбюраторного автомобиля, а в инжекторе датчик холостого хода нам поможет в такой ситуации. Сегодня мы рассмотрим регулировку этого механизма на автомобиле ВАЗ 2107, но перед этим выясним, для чего настраивается ХХ.

Зачем регулировать холостой ход карбюратора?

Карбюратор — механизм, подающий топливно-воздушную смесь в камеру сгорания двигателя в строго заданном соотношении. В зависимости от количества и состава смеси (состав в данном случае именуется «качеством») определяются разнообразные характеристики двигателя: стабильность его работы, мощность и расход потребляемого топлива.

Идеально настроенный карбюратор позволяет добиться максимально эффективной работы двигателя на ХХ.Это значит, что он будет иметь стабильную динамику и максимальную мощность при наименьшем расходе топлива. Поэтому необходимо регулировать холостой ход на карбюраторе по следующим признакам:

  • Двигатель имеет необоснованный и изрядно большой расход топлива . Стрелка эконометра постоянно указывала на неэффективную работу двигателя, и довольно быстро стал заканчиваться бензин.
  • Уменьшенная мощность двигателя. Это означает, что едва он наберет нужные доработки, прежде чем водитель включит следующую передачу.Кроме того, может отсутствовать тяга на малых оборотах, мотор глохнет или бывают провалы в работе педали газа.

Основная проблема первых двух признаков в том, что это может произойти не только по вине карбюратора. Виной могут быть топливные фильтры, насосы и неисправная система зажигания.

  • Самая главная и весомая причина — мотор не держит холостые обороты или держит их не стабильно: возможна вибрация двигателя, а стрелка тахометра будет постоянно менять свое положение.В итоге мотор глохнет сам по себе.

Как отрегулировать холостой ход карбюратора на ВАЗ 2107

После того, как вы обнаружили основные признаки неправильной работы карбюратора, необходимо отрегулировать холостой ход. Перед тем, как приступить к этой процедуре, необходимо убедиться в исправности системы зажигания, чистоте топливных фильтров и исправности топливного насоса, только после этого можно приступать к регулировке холостого хода.

  • Для начала вылечить мотор до рабочей температуры.Если не получается (двигатель глохнет), потяните за ручку ручного управления воздушной заслонкой. После того, как мотор прогреется, заглушите его и найдите на карбюраторе два винта, которые расположены друг к другу под углом. Тот, который стоит перпендикулярно карбюратору, называется винтовым винтом, или, по-другому, винтом холостого хода. Определяет количество смеси, подаваемой в цилиндры двигателя. Второй винт отвечает за соотношение бензина и воздуха, который смешивается в карбюраторе и называется винтом качества.Затяните оба винта, а затем открутите номер числа на 4 оборота, а винт качества на 3. Не забудьте снять сублицы.
  • Снова запустите двигатель. Вероятнее всего, обороты не будут соответствовать норме, поэтому подкручивайте или откручивайте число оборотов таким образом, чтобы обороты составляли 850-900 оборотов в минуту. Теперь с помощью винта установите самые максимальные обороты двигателя. Для этого нужно открутить или закрутить винт и внимательно следить за оборотами тахометра.Для этого не нужно выкручивать болт до конца, так как качество достигает своего пика и свеча просто «закручивается». Удаляйте его до тех пор, пока не появятся соответствующие прерывания.

Обратите внимание, что двигатель меняется в зависимости от времени года. Летом она не должна превышать 900, а зимой – 1000 оборотов в минуту.

Видео — Простая настройка ХХ своими руками

Вот как работает холостой ход на карбюраторе ВАЗ 2107. Как видите, это совсем не сложно.

ВАЗ 2107 не держит без дела: как справиться с проблемой

ВАЗ 2107 не лучшая модель среди автомобилей своего класса, если сравнивать с зарубежными примерными аналогами. Однако благодаря невысокой цене и доступному сервису автомобиль пользовался популярностью на всем постсоветском пространстве. Автомобиль выпускался с 1982 по 2014 год. То есть старшая модель имеет возраст более 30 лет. За такой срок эксплуатации владелец сможет столкнуться со всеми видами неисправностей и исследовать большинство причин неисправностей.

После нескольких лет эксплуатации ВАЗ 2107, а также практически идентичная модель 2105 начинает проявлять новый характер с изменениями не в лучшую сторону. Неисправности, связанные с силовым агрегатом и его обвесом, разные, но симптоматические:

  • двигатель периодически глохнет;
  • не держит стабильный импульс;
  • нестабильная работа на холостом ходу;
  • тяжело заводится;
  • недостаточная мощность;
  • повышенный расход топлива.

Все неисправности появляются по двум причинам: нарушение регулировок или износ деталей.

Нестабильная работа инжекторного двигателя

Обычно выражается в самопроизвольном изменении частоты вращения двигателя. Наблюдается во время движения и на холостом ходу. Наиболее частая причина гула поворотов в инжекторных агрегатах ВАЗ 2107/2105 – выход из строя ДМРВ (датчик расхода воздуха).


Это устройство контролирует количество воздуха, поступающего в двигатель.На основании этих данных ЭБУ регулирует подачу горючей смеси с оптимальным соотношением топлива и воздуха при разных режимах работы двигателя. Соответственно, при отсутствии этого баланса обороты двигателя начинают зависеть от количества поступающего кислорода. То есть ветерок ветерок — обороты увеличились, стих — уменьшились.

Убедиться в неисправности ДМРВ достаточно просто. Отсоедините разъем устройства, и компьютер перейдет в аварийный режим. В этом режиме подача топлива регулируется положением дроссельной заслонки. Если машина стала вести себя адекватно, неисправен DMWR. Ездить на нем можно, но немного упадет мощность и увеличится расход топлива.

Вышедший из строя датчик расхода воздуха ремонту не подлежал, за исключением его загрязнения, так что можно попробовать почистить.

Алгоритм чистки ДМВР ВАЗ2107/2105:

  1. Снять датчик вместе с защитным кожухом.

  1. Открутить два винта и вытащить датчик из основания, не касаясь поверхностей активного элемента (тока изогнутого провода).
  2. Полоскание корпуса любым средством для мытья посуды.
  3. Баллоном с очистителем для ДВР или для карбюратора на спиртовой основе (без ацетона) аккуратно очистить поверхности.
  4. Обильно налить 3-4 раза, жидкость должна стечь.
  5. Высушите устройство.
  6. Соберите блок в обратном порядке.

Если проблема не устранена, придется покупать новое устройство.

Нестабильный карбюраторный двигатель

Характер неустойчивых оборотов двигателя ВАЗ2107/2105 с карбюраторами такой же, как и у инжекторного, при неконтролируемой подаче воздуха или топлива в камеру сгорания.

Но в данном случае за приготовление горючей смеси отвечает карбюратор. Это полностью механическое устройство, отвечающее за оптимальное соотношение кислородного топлива для разных режимов работы силового агрегата.

Несмотря на то, что топливный и воздушный вводы являются фильтрами, они могут работать неэффективно, как правило, из-за длительного срока службы, превышающего указанный в нормативах. В результате жиклеры карбюратора забиваются мелкими частицами.

Водители с большим стажем не очень церемонно, кинули карбюратор ВАЗ2107/2105 в ведро с бензином на сутки, потом облили со всех сторон сжатым воздухом и карбюратор вроде нормально работает. Это нормальный раствор, но легковоспламеняющийся. Среди причин нарушения работы двигателя, обусловленных поломкой карбюратора, можно выделить:

  • смещение положения регулировочных винтов от удара или вибрации;
  • увеличение диаметра петли займов вследствие износа;
  • износ оси закрылка, ограничивающий его перемещение;
  • засорение жиклеров;
  • нарушение герметичности поплавка.

Для определения неисправности карбюратора ВАЗ 2107/2105, а она скорее всего комплексная, начните с проверки уплотнителя поплавка. Для этого снимите его с верхней части карбюратора (его нужно демонтировать). Если в бензине поплавок — выбросить поплавок, если воздух, проверить воду водой до пузырьков. Допустим, он выдержал экзамен, значит, надо проверить пробел.

Поднимите карбюратор вертикально. Зазор между поплавковой камерой и стенкой карбюратора должен быть 6.5 мм.

Установите крышку карбюратора и включите двигатель на 30 секунд. Снимите крышку. Уровень бензина должен точно совпасть с серединой конусной поверхности корпуса карбюратора. Если не получилось, следует немного отогнуть угол ледового стержня.

Со временем воздушные и топливные форсунки либо забиваются, либо изнашиваются. В первом случае их необходимо очистить и продуть. Во втором случае проверьте пропускную способность форсунок с баком с водой, установленным над закрепленной гиберой на метр. Они соединены трубкой. Ниже расположена мерная колба. Измерения происходят в единицах СМ3/мин. В зависимости от маркировки жиббера объем жидкости, собранной за минуту в мерной колбе, должен быть соответствующим.

Гораздо проще через 7-10 лет работы карбюратора купить комплект сопел и заменить их.

Тем, кто пользуется газовыми установками, следует знать, что карбюратор в цель не используется. Со временем внутри сухих соков образуется оксид, который закупоривает топливные отверстия.Машина на бензине может не завестись. Рекомендуется периодически использовать бензин.

Регулировка карбюратора

Регулировка карбюратора заключается в нескольких действиях:

  1. Отрегулировать положение поплавка вышеописанным способом.
  2. Проверить и установить винты «качества» и «количества» в исходное состояние. Заверните их до упора и открутите на 2-3 оборота для винта «качества» и на 3-4 для винта «количества».
  3. Подключить тахометр или автотестер к клемме «к» катушке зажигания, а второй щуп к корпусу.
  4. Создание и прогрев двигателя до температуры 90°С

  1. Мигалка «Качество» Установка максимальной скорости на холостом ходу. Подача бензина увеличивается при вращении винта против часовой стрелки.
  2. Винт «количество», выставить обороты больше, примерно 80-90 об/мин.
  3. Определяем винт качества, максимальны ли эти обороты, если нет, то повторяем процедуру.
  4. Если положение цифры числа не влияет на обороты двигателя, заверните винт качества, чтобы обороты упали до 800-900 об/мин.

Такая регулировка карбюратора может быть не совсем точной, но не требует специального оборудования.

Если автомобиль заглох

Внезапно заглохший двигатель не только создает неудобства при движении, но и представляет угрозу безопасности водителя и пассажиров. Есть несколько причин.

Жалюзи на холостом ходу:

  • выход из строя датчика холостого хода;
  • выход из строя датчика дроссельной заслонки;
  • Выход датчика положения дроссельной заслонки.

Глохнет на ходу:

  • прекращение подачи топлива или воздуха из-за загрязненного фильтра;
  • неисправность топливного насоса;
  • засорение жиклеров карбюратора;
  • перегрев двигателя.

Диагностику автомобиля, двигатель которого глохнет в самых неожиданных местах, лучше начать с проверки датчика холостого хода.

Проверить его работоспособность просто. Снимите устройство, не снимая контакты, или подключите их после демонтажа.Держите прибор в руках, приложите палец к конической игле и попросите друга включить зажигание. Если почувствуете толчки, то установите устройство обратно. Датчик холостого хода работает.

Если вышел из строя датчик дроссельной заслонки, машина не только не заглохнет, но и не заведется, потому что компьютер даст команду на максимальный выброс топлива, свечи запоют мотор глохнет.

Если вы в дороге на автомобиле ВАЗ и возникла проблема с датчиком дроссельной заслонки, то проще не заморачиваться и обратиться в ближайший сервис, а если доедете до гаража, то можно воспользоваться следующей инструкцией:

  1. Снимите датчик.
  2. Дрелью 2 мм просверлена пластиковая крышка по кругу.
  3. Снимите пластиковую платформу верхней контактной группы.
  4. На нижней платформе можно прочитать следы WD-40 или алкоголя.
  5. То же самое и с контактной группой верхней крышки, но их не выгорают, они потом преждевременно съедают дорожки.
  6. Собирать в обратном порядке.
  7. По контуру будите любой клей для пластика.

Недостаточно воздуха

Часто машина заводится хорошо, едет на месте, но только стоит отключить сублик, двигатель глохнет.Это говорит только об одном — нехватке воздуха. Скорее всего, забиты воздушные жиклеры. Их нужно откручивать и чистить. Затем проверьте, машина не должна винить без подсоса.

Причин некачественных агрегатов автомобиля с похожими симптомами невероятное количество, но разобраться в них может только специалист с набором профессиональных инструментов для диагностики. Но если вы чувствуете себя уверенно – дерзайте, в автосервисах ВАЗ вас ждут.

Регулировка холостого хода на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Холостой ход — со временем человек, эксплуатирующий автомобиль с нарушенным холостым ходом, принимает решение о его регулировке, ведь всем известно, если холостой ход будет слишком маленьким, то двигатель время от времени будет глохнуть, а если слишком высок, слишком высок расход топлива. Двигатель увеличивается, и здесь вы должны искать, как говорит золотая середина.

Но чтобы найти эту середину, нужно сначала научиться регулировать холостой ход на машине, а как регулировать холостой ход знают не все. Поэтому сегодня мы разберем вопрос, касающийся регулировки холостого хода на автомобилях семейства «классика».

Внимание!
Для регулировки вам понадобится всего одна отвертка!

Резюме:

Офицерская регулировка Советы:
Сначала регулировку необходимо производить при рабочей температуре двигателя (90-95°С), а также при регулировке воздушный фильтр должен быть установлен на автомобиле.

Во-вторых, при регулировке холостого хода необходимо отрегулировать уровень топлива, который находится в поплавковой камере карбюратора.

В-третьих, зазоры клапанов тоже надо регулировать и момент зажигания можно настроить.

Четвертая воздушная заслонка при регулировке холостого хода должна быть полностью открыта, ее можно снять с крыши из корпуса воздушного фильтра и в результате чего посмотреть на заслонку.

В-пятых Регулировку холостого хода в автомобиле начинать не всегда просто, поскольку регулировку вращения коленчатого вала и регулировку содержания оксида углерода (СО) необходимо выполнять совместно.

Внимание!
Для более точной регулировки холостого хода необходимо использовать «газоанализатор», которого у большинства владельцев нет вообще. Но регулировку можно произвести и без этого приспособления, но только это будет сложнее! (Как регулировать без этого прибора смотрите в рубрике: «Надеюсь регулировка без газоанализатора»)

Как регулировать холостой ход на ВАЗ 2101-ВАЗ 2107?

Перед тем, как перейти к настройке, ознакомьтесь с фото ниже:

Внимание!
Начнем с того, что на фото выше показаны винты, благодаря которым осуществляется регулировка холостого хода. Как видите винты находятся глубоко в корпусе дроссельной заслонки карбюратора, поэтому на фото винт под цифрой «1» не виден. На некоторых автомобилях на оба этих винта напрессованы втулки, благодаря чему винты можно вращать только на пол оборота. Если из-за этих втулок не получается правильно вывернуть винт для регулировки холостого хода, то в этом случае вывернуть винты и, как следует, сломать головки втулок. Когда винты будут закручены, прокрутите с них остатки сломанных втулок и затем заверните винты на место!

Вариант настройки с помощью газоанализатора:

Примечание!
Чтобы вы понимали подробнее, то при заворачивании винта в винт частота вращения коленчатого вала будет постепенно уменьшаться, а с обратным эффектом, то есть при его проворачивании, частота оборотов будет постепенно увеличиваться!

2) Теперь плавно переходим к регулировке содержания «СО» в выхлопных газах, для этого вращаем винт, указанный под цифрой «1» на фото выше.При заворачивании винта под цифру «1» содержание «СО» в выхлопных газах будет постепенно уменьшаться, а при вращении соответственно увеличиваться.

Внимание!
Корректировать содержание «СО» в выхлопных газах необходимо по ГОСТу на сегодняшний день. Ниже нормы опускание содержания «СО» не требуется, так как в связи с этим содержание несгоревших углеводородов «СН» может резко увеличиться. Кстати, при регулировке винта «1» частота вращения коленчатого вала может меняться!

3) и доработку закрутить винтом под цифру «2», тем самым доведя частоту вращения коленчатого вала до нормы.После этого также рекомендуется с помощью прибора проверить содержание «СО» в выхлопных газах. Если вам необходимо повторно отрегулировать оба винта, регулируйте их до тех пор, пока работа двигателя и выбросы не будут попадать в атмосферу.

Внимание!
После всех регулировок сядьте в машину и резко нажмите, а затем отпустите педаль газа. Убедитесь, что двигатель при нажатии на педаль работает без перебоев, а при ее отпускании двигатель не должен глохнуть. В том случае, если после отпускания педали газа двигатель глохнет, то увеличьте частоту вращения коленчатого вала до «800 оборотов в минуту». Частота вращения коленчатого вала регулируется винтом под цифрой «2»!

Регулировка холостого хода без газоанализатора:

1) Для начала плавно начать вращать состав смеси, который указан под номером 1. Вращать его до тех пор, пока вращение коленвала не станет максимальным. (Частоту вращения коленчатого вала можно очень легко узнать по показаниям тахометра)

Внимание!
При вращении этого винта регулируется выброс вредных веществ в атмосферу.При заворачивании этого винта в шнек количество «СО» в атмосферу будет уменьшаться, а при закручивании, наоборот, увеличиваться!

2) Затем винтом под цифрой «2» установить скорость вращения коленчатого вала «1100 оборотов в минуту».

Внимание!
Винт под цифрой «2» регулирует частоту вращения коленчатого вала, поэтому при заворачивании этого винта скорость вращения будет постепенно уменьшаться, соответственно при его вращении она будет постепенно увеличиваться!

3) И в конце, вращая винт состава смеси (рисунок 1), добиться частоты вращения коленчатого вала, равной «800 оборотов в минуту».

Вопрос?
А как вы регулируете холостой ход на своей машине? (Ответ пишите в комментариях)

Доп видео ролик:
Еще один способ регулировки холостого хода, который вы можете увидеть в видео ролике ниже:

Внимание!
Даже если вы смотрите ролик, то советуем ознакомиться со статьей, потому что там написано более подробно!

Стандартные размеры форсунок карбюратора ВАЗ 2107. Форсунки карбюратора Озон

При качественной притирке на всей уплотняемой поверхности образуется сплошной след без зазоров.После притирки тщательно промыть бензином и продуть сжатым воздухом все каналы в крышке и корпусе. Вдавите струю в корпус до упора и без перекоса. Мембранная пружина не должна сильно сжиматься или деформироваться. Замените поврежденную пружину. Резьбовое отверстие в крышке для регулировочного винта не должно иметь поврежденной резьбы.

10. Уплотнительное кольцо корпуса не должно быть сильно сжато или порвано. Если кольцо деформировано или резина затвердела, замените его, иначе курок не сработает.

11. Звенья телескопической штанги должны перемещаться друг относительно друга без заеданий на всю величину хода, а также свободно возвращаться в исходное положение возвратной пружиной.

12. Стабильность уровня топлива в поплавковой камере во многом зависит от состояния топливного клапана. Игла 2 клапана должна свободно перемещаться в седле 1, поэтому на внутренней цилиндрической поверхности седла 1 не должно быть царапин и заусенцев. При необходимости удалите их мелкой наждачной бумагой.После обработки игла не должна иметь чрезмерного бокового люфта. Заусенцы на направляющих ребрах иглы не допускаются, а на ее рабочем конусе не должно быть большого выхода. Демпфирующий шарик 3 не должен висеть в нажатом положении.
Заменить сильно деформированную уплотнительную шайбу седла.

ПРИМЕЧАНИЕ
При необходимости замените иглу и ее седло одновременно комплектом, так как при искривлении конусной поверхности одной из деталей замена только другой не восстановит герметичность сопряжения.

13. Поплавок должен быть затянут и не иметь вмятин. Проверить герметичность поплавка можно, опустив его не менее чем на 30 секунд. v горячая вода. В месте повреждения (чаще всего по шву) из нагревательной терки начинают выходить пузырьки воздуха. Повреждение можно запаять, выпарив из него бензин. После пайки масса поплавка должна быть 11,5-12,5 г. Если масса слишком большая, удалите часть припоя, не нарушая герметичность поплавка. Поверхность язычка кронштейна поплавка (показана стрелкой) не должна иметь забоин и глубоких выработок в месте его контакта с демпфирующим шариком.При необходимости высыпание можно устранить шлифовкой язычка нулевой наждачной бумагой.
14. Эмульсионные колодцы и каналы корпуса карбюратора должны быть абсолютно чистыми. Если промывка ацетоном или растворителем не убирает все загрязнения, используйте для очистки специальные развертки.
Поверхности корпуса, сопрягаемые с крышкой и корпусом дроссельных заслонок, не должны иметь глубоких задиров и коробления. Незначительные коробления в местах расположения резьбовых отверстий под винты крепления крышки и прохода шпилек крепления карбюратора, вызванные чрезмерным усилием при затяжке креплений, устранить притиркой наждачной бумагой, как и для крышки карбюратора, имея предварительно выпрессовав из корпуса переходные втулки топливовоздушных каналов.
При значительной неровности поверхностей попытаться выправить их легкими ударами молотка через оправку из мягкого металла и затем притереть наждачной бумагой. Если и в этом случае устранить коробление не удалось, замените корпус, так как уплотнительные прокладки не обеспечат герметичность соединений карбюратора.
Не допускается повреждение резьбовых отверстий для крепления элементов корпуса карбюратора. Если отверстия не удается отремонтировать нарезкой резьбы большего диаметра с установкой ремонтного крепежа или другими доступными способами, замените корпус или, если замена невозможна, весь карбюратор в сборе.

ПРИМЕЧАНИЕ
Чтобы не повредить тонкостенные закрепительные втулки, перед выпрессовкой прочно вставьте в их отверстия металлические стержни или хвостовики сверл. подходящий диаметр (2,9 и 3,8 мм для разных втулок).

15. Каналы малых диффузоров должны быть совершенно чистыми, а в пазы торцевых поверхностей, сопрягающихся с пазами корпуса карбюратора, устанавливаются недеформированные пружинные хомуты. Обратите внимание на маркировку, нанесенную в отливке на наружной цилиндрической поверхности диффузоров — калибровочный номер отверстия распылителя, например «4.5». Кроме того, диффузоры первой (нижняя на фото) и второй (верхней) камер отличаются расположением поперечных латунных штифтов, запрессованных в их корпуса. При снятии диффузоров запомните или нарисуйте их расположение, чтобы не перепутать местами диффузоры при переустановке.После установки в корпус карбюратора мелкие диффузоры должны сидеть в его пазах плотно, без люфта, и не должны выпадать под действием собственного веса при переворачивании корпуса карбюратора.
16. Корпус дроссельной заслонки не должен иметь деформации, механических повреждений и зачищенных резьбовых отверстий. Каналы и полости корпуса должны быть чистыми, а отверстия под оси дроссельной заслонки не иметь заметного износа.

ПРИМЕЧАНИЕ
При сильном износе отверстий под оси дроссельной заслонки замените корпус в сборе на последнюю, так как амортизаторы и оси подобраны к корпусу индивидуально и не являются полностью взаимозаменяемыми.

17.Патрубок подвода вакуума к вакуум-корректору распределителя зажигания и смесительная втулка системы холостого хода должны быть надежно запрессованы в свои гнезда и не иметь повреждений.

18. Осмотрите детали форсунки ускорительного насоса. Не допускается повреждение уплотнительных поверхностей. Замените сильно сжатые уплотнительные шайбы. Шаровой обратный клапан в винте подачи топлива должен двигаться легко, без заеданий, что определяется характерным стуком шарика, покачивающего в руке винт подачи топлива.

Жиклер — устройство для точной дозировки топлива, воздуха или их смеси (эмульсии). Дозирование происходит через калиброванное отверстие в жиклере. На карбюраторах 2105, 2107 Озон в разных системах по 13 жиклеров. Учитывайте их калибровочные данные и расположение на карбюраторе. Эта информация может быть полезна при проверке соответствия жиклеров номинальному значению, настройке карбюратора на минимальный расход топлива или, наоборот, настройке на повышение мощностных характеристик двигателя подбором жиклеров.

Какие цены (размеры)


Параметры и данные по калибровке карбюраторов ДААЗ 2107-1107010 Озон и 2107-1107010-20 Озон

Основные дозирующие системы

Диаметр смесительной камеры

1-я камера — 28 мм

2-я камера — 32 мм

Диаметр узкой части большого диффузора

1-я камера — 22 мм

2-я камера — 25 мм

Обозначение малого диффузора

1-я камера — 3.5

2-я камера — 4,5

Диаметр главного топливного жиклера ГДС

1-я камера — 1,12 мм

2-я камера — 1,50 мм

Диаметр главного жиклера

1-я камера — 1,50 мм

2-я камера — 1,50 мм

Система холостого хода и переходные системы

Диаметр жиклера холостого хода

1-я камера — 0,50 мм

Диаметр жиклера холостого хода

1-я камера — 1,50 мм

Диаметр топливного жиклера переходной системы 2-й камеры 0. 6 мм

Диаметр воздушной струи переходной системы 2-й камеры 0,7 мм

ускорительный насос

Диаметр отверстия распылителя — 0,4 мм

Производительность за 10 кликов — 7,0 ± 1,75 см3

Экономостат (2-я камера)

Диаметр топливного жиклера — 1,50 мм

Диаметр воздушной струи — 1,20 мм

Диаметр струи эмульсии — 1,50 мм

Пневмопривод второй камеры карбюратора

Диаметр воздушной струи

1-я камера — 1.50 мм

2-я камера — 1,20 мм

Регулировка

В первую очередь следует произвести детальный осмотр, затем все как следует вымыть и очистить от грязи и других дефектов.

После этого необходимо очистить сетчатый фильтр и промыть поплавковую камеру.

И наконец — регулировка поплавковой системы (1), спускового механизма (2) и холостого хода (3).

Внимание! Выполнение этих работ не требует демонтажа карбюратора.

Проверка сетчатого фильтра, который находится перед входом в поплавковую камеру, проводится не реже одного раза в 60 000 пробегов.

Замена

Основная проблема, периодически возникающая при эксплуатации карбюратора ВАЗ 2107, заключается в засорении жиклеров, в результате чего снижается их пропускная способность. При обслуживании рекомендуется продуть или промыть их специальными жидкостями, которыми промывают карбюратор. Согласно инструкции по применению этих жидкостей, форсунки можно обрабатывать поверхностно, без разборки карбюратора.Очищение можно сделать таким же образом.

Зачастую этих мер достаточно для восстановления работоспособности. топливная система ВАЗ 2107. Но при значительном засорении все равно придется разобрать карбюратор с попеременным откручиванием и промывкой жиклеров. Делать это лучше на ровной поверхности, застеленной газетой или чистой тряпкой, чтобы не потерялось и не перепуталось большое количество мелких деталей, входящих в состав карбюратора.

После очистки и повторной сборки рекомендуется отрегулировать холостой ход и нагрузку.Для этого используются специальные регулировочные винты. Сначала регулируют обороты холостого хода, добиваясь стабильной работы двигателя на 800-1000 об/мин. После этого проверяется работоспособность двигателя под нагрузкой, отсутствие провалов при переходе с холостого хода на максимальные обороты. При их появлении винт качества увеличивает количество топлива в смеси, при этом подкручивая винт количества, устанавливают обороты холостого хода на ранее установленное значение.

Сегодня мы расскажем вам о жиклерах, которые используются и используются во всей линейке карбюраторов ОЗОН, когда-либо выпускавшихся на ДААЗ, начиная от карбюраторов для ВАЗ-2101 (2101-1107010) и заканчивая карбюратором для ВАЗ-2108 ( 2108-1107010) — да-да, мы не ошиблись, сначала на восьмерки тоже ставили ОЗОН, а не СОЛЕКС, как многие привыкли.Начнем наш рассказ немного издалека, ведь всем понятно, что любой карбюратор – это достаточно сложное и точное устройство. Задача любого карбюратора — организовать смесь в определенных пропорциях воздуха и топлива, обеспечить удовлетворительную работу двигателя на всех режимах (пуск холодного двигателя, холостой ход, разгон, резкое ускорение автомобиля).

Сложность настройки любого карбюратора в первую очередь связана с тем, что из всех вариантов (и их массы) необходимо выбрать тот самый вариант, оптимальный, который обеспечит автомобилю хорошую динамику, сохраняя экономичность и низкий уровень выбросов СО.Думаю, всем понятно, что все эти показатели находятся в сложной взаимосвязи друг с другом.

Производство любого карбюратора требует использования очень точного и высокотехнологичного оборудования. Некоторые детали изготавливаются на прецизионном (высокоточном) оборудовании. Многие детали проходят 100% пошаговый контроль. Полностью изготовленные карбюраторы проходят заключительные испытания на технологических автоматических безмоторных вакуумных установках.

Вообще, разборка и изготовление прототипов и опытных образцов карбюраторов, их доводка и испытания, а затем подготовка к производству и серийному производству — очень сложное и очень ответственное дело.

Переходя к рассмотрению карбюратора, начнем с детали, которую, по поверью, можно изготовить самостоятельно (кустарным способом) — с жиклера. Их точат, сверлят, что бы с ними ни делали гаражные кулибины. Помните, что точность и длина калибровочного отверстия необходимы для заданной характеристики потока струи, которая обеспечивает желаемую работу карбюратора. Не может быть «о» или «о том». Многие жиклеры из кооперативных ремкомплектов неаккуратны, потому что изготовлены с нарушениями технологии.Кстати, именно поэтому рекомендуется «проливать» форсунки. Определить их пропускную способность, которая часто отличается от маркировки на жиклере.

Хочу добавить еще несколько слов о джетах. Предположим (а это часто бывает при переборке), главные топливные жиклеры первой и второй камеры перепутаны местами. В карбюраторе ВАЗ-2106 с завода в первой камере главный топливный жиклер имеет диаметр 1,3 мм, а во второй камере — 1,4 мм; разница в площадях поперечного сечения составляет 16%. Площади сечения главных топливных жиклеров карбюратора 2105 диаметром 1,07 и 1,62 мм относятся как 1:2,31, т.е. разница составляет 231%! Стоит их перепутать местами и получаем полный отказ карбюратора в работе.

Стоит перечислить все основные топливные форсунки карбюраторов ОЗОН от ДААЗ, применяемые на автомобилях ВАЗ (кроме 2108): 107; 109; 112; 120; 125; 128; 130; 135; 140; 150; 157; 162. Обозначение каждого жиклера — его диаметр в миллиметрах, умноженный на сто.Обратите внимание, что между форсунками 107 и 109, а также между форсунками 128 и 130 разница составляет всего 0,02 мм. Но это не случайно. Эти небольшие «сотни» очень сильно влияют на характеристики реактивного .

А что такое неработающие топливные форсунки ? И бывают трех видов: 45, 50, 60 (размеры 0,45; 0,50; 0,60 мм). Соотношение площадей их поперечных сечений составляет 1:1,23:1,7.

В таблице ниже указаны параметры всех карбюраторов производства ДААЗ для двигателей ВАЗ.

Если внимательно изучить таблицу, то можно найти один интересный узор. Для всех двигателей ВАЗ во всех модификациях карбюраторов 2101, 2103 и 2106 в первой камере используется только два сочетания распылителей смеси и жиклеров, т.е. если в первой камере установлен распылитель смеси 4,5, то основной топливный жиклер 135 и используется главный воздушный жиклер 170. А если распылитель смеси 4,0 в первой камере, то используется основной топливный жиклер 130 и воздушный жиклер 150. кто пользуется ремкомплектами для карбюраторов.

Параметры карбюраторов ОЗОН всех моделей производства ДААЗ.

Обозначение
карбюратор

Двигатель ВАЗ

Распылитель смеси I камеры

Смесительная камера распылителя II

Обозначение

Маркировка

Обозначение

Маркировка

2103-1107010-01;
2106-1107010

2105-1107010;
2105-1107010-20

2101; 21011; 2105

2107-1107010;
2107-1107010-20

Обозначение карбюратора

Основная топливная система

Главная система подачи воздуха

Холостой ход топлива

Воздух на холостом ходу

Самолет ускорится. насос

повторный
запуск

2101-1107010-03;
2101-1107010-30

2103-1107010-01;
2106-1107010

2105-1107010;
2105-1107010;
2105-1107010-20

2107-1107010;
2107-1107010-20

Маркировка на форсунках

Обозначение карбюратора

форсунка экономостата

Пневмоструйный

Жиклер демпфирования стартера

Отверстие дросселя при пуске (размер А), мм

Открытие пускового устройства воздушной заслонки (размер В), мм

Уровень
Топливо в поплавковой камере, мм

2101-1107010-03; 2101-1107010-30

2103-1107010-01; 2106-1107010

2105-1107010; 2105-1107010-20

2107-1107010; 2107-1107010-20

25. 5±1,0 (остаток)

Как поставить карбюратор 2108 на ваз 2107

Для модернизации классических автомобилей ВАЗ их владельцы внедряют новые элементы от других моделей. Часто заменяют «родной» карбюратор на «Солекс» от переднеприводных автомобилей. Он обеспечивает лучшую динамику разгона, равномерный разгон, низкий расход топлива и низкую токсичность.

Вам понадобится

  • — ключ на 13;
  • — толстая теплоизоляционная (10-15мм) пластиковая прокладка;
  • — прокладка паронитовая на подводящий патрубок;
  • — картон под карбюратор;
  • — тонкий шланг для тосола 80см;
  • — два хомута;
  • — колпачки для неиспользуемых форсунок;
  • — комплект переходников и тяг привода акселератора;
  • — клапан обратный;
  • — тройник;
  • — Трос всасывающий от 2108.

Руководство по эксплуатации

1

Установить на автомобиль бесконтактную систему зажигания, так как карбюратор Солекс настроен на работу на обедненной смеси. Чтобы его зажечь, нужен мощный разряд, который дает катушка зажигания (до 25 кВ). Установить зазор свечи зажигания на 0,7-0,8 мм.

2

Перед установкой проверьте уровень топлива в поплавковой камере. Для этого открутите отверткой пять винтов крышки карбюратора, снимите ее, переверните и измерьте зазор между прокладкой и нижней точкой поплавков, он должен быть 1мм.Проверьте игольчатый клапан на наличие утечек. Замените крышку. Проверьте пусковые зазоры дросселя и воздушной заслонки (1/2,5 мм соответственно). Ставим отстойник на входе бензонасоса.

3

Установить карбюратор. Двигатель должен быть холодным. Снимаем старый карбюратор Озон и старую прокладку, кладем паронитовую прокладку, потом на нее плотный пластик, потом картон и кладем солекс. Не накручивайте.

4

Кронштейн из комплекта переходников и тяг подложить под гайки, которые ближе к двигателю.Установите на него двуплечий рычаг, который снимается с кронштейна на крышке ГБЦ. Замените короткое нажатие педали на длинное. Подогнать по размеру. Закрепите возвратную пружину ближе к педали. Замените всасывающий трос на трос от автомобиля ВАЗ 2108.

5

Подключить подогрев дроссельной заслонки. Для этого снимите трубку охлаждающей жидкости с впускного коллектора и наденьте ее, закрепив хомутом, на трубку обогрева карбюратора. Поместите тонкий шланг для антифриза на впускной коллектор на другом конце сопла.Делайте это в обязательном порядке, так как при отсутствии обогрева во влажную прохладную погоду на краю заслонки может намерзать иней, что приводит к нестабильной работе на холостом ходу. За трамблёром берём вакуумный отбор с нижнего штуцера справа, если смотреть вдоль машины. Подсоедините вентиляцию картера к штуцеру внизу карбюратора, который направлен в сторону кабины.

примечание

Карбюратор готовит горючую смесь, соответствующую по составу режиму работы двигателя.На большинстве современных двигателей устанавливаются многокамерные карбюраторы с падающим потоком и уравновешенными поплавковыми камерами.

Добавить комментарий

Ваш адрес email не будет опубликован.

2019 © Все права защищены. Карта сайта
