Не работает вентилятор охлаждения на ВАЗ 2107
Всем привет сегодня хочется поговорить о том, почему не работает вентилятор на автомобиле ВАЗ 2107.
Как вы уже, наверное, знаете, что на автомобили ВАЗ 2107 устанавливались два вида двигателей карбюратор и инжектор. Поэтому цепи подачи напряжения на двигатель вентилятора охлаждения будут отличаться.
На инжекторном двигателе ВАЗ 2107 ,двух контактный датчик вентилятора, который стоит в верхнем патрубке, при поднятии температуры охлаждающей жидкости выше той, на которую рассчитан, он должен подать сигнал на ЭБУ. Электронный блок управления, проанализировав сигнал, через реле включает вентилятор.
Поэтому первым делом при поиске неисправности начинают со снятия разъёма с датчика. Если сам вентилятор рабочий, то он должен заработать. Вставив в клеммы разъёма нагрузку в виде лампочки, он должен остановиться. Данным приёмом вы проверяете цепь электродвигателя вентилятора автомобиля ВАЗ 2107.
Если при снятия разъёма с датчика вентилятор не заработал, то его работу можно проверить путём присоединения напрямую. Возможных вариантов в таком случае два если вентилятор работает, то нужно проверить предохранитель и реле вентилятора.
И в случае необходимости заменить, соблюдая ампераж. А вот если вентилятор не заработал, то нужно проверить щётки и в случае необходимости заменить.
На карбюраторном ВАЗ 2107 во всей электрической цепи включения вентилятора отсутствует ЭБУ, а бывает, что даже отсутствует реле вентилятора. Поэтому на карбюраторной семёрке найти неисправность вентилятора, намного проще.
Не срабатывает вентилятор Ваз 2107 (видео)
Ну, вот и все мы рассмотрели основные причины, почему не работает вентилятор охлаждения на автомобиле ВАЗ 2107.
Всем пока.
Не работает вентилятор радиатора ВАЗ 2107
Система охлаждения устроена таким образом, чтобы вентилятор запускался только после нагревания двигателя до установленной температуры. Неработающий датчик включения вентилятора может привести к серьёзным проблемам с двигателем.
Не путайте этот датчик с датчиком температуры охлаждающей жидкости (ДТОЖ) который показывает температуру двигателя на панели приборов и устанавливается справой стороны двигателя.
Вовремя заметить его поломку можно только пожалуй только летом, да и то в городе или при медленной езде так как встречного потока воздуха вполне достаточно для нормальной работы системы охлаждения. Вентилятор системы охлаждения, на автомобилях ВАЗ 2107, запускается с характерным шумом, поэтому момент его запуска хорошо слышен.
Где располагается и температура включения
Расположен датчик включения вентилятора у инжекторных моделей, на выходном алюминиевом патрубке головки блока цилиндров (артикул — 23.
3828, применяется в ВАЗ-2107i-2112, 21213, 2123, ALFA ROMEO, DAEWOO, FIAT, LANCIA, OPEL), на карбюраторных моделях (ТМ 108-02 92/87 С) он установлен на радиаторе охлаждения двигателя.
Для «классики» температура срабатывания вентилятора равна 92 градусам и отключения — 87 С0, поэтому установка подходящего по размерам, но с другим номером не рекомендуется.
На карбюраторных моделях датчик расположен на радиаторе
Проверка электровентилятора и его цепей
Для того чтобы проверить работу вентилятора и цепей питания на инжекторной «семерке» нужно отключить разъем с датчика, ЭБУ даст команду на включение вентилятора. Если этого не произошло, то нужно проверять не сам датчик, а исправность предохранителя F7, электродвигателя, реле вентилятора и цепей питания. Ниже приведена схема включения вентилятора охлаждения ВАЗ 2107 инжектор.
Схема включения вентилятора охлаждения ВАЗ 2107 (инжектор)
Принцип действия такого устройства отличается от ТМ 108 и основан на изменении сопротивления.
Датчик нагреваясь уменьшает сопротивление, ЭБУ контролирует это изменение и при достижении заданного параметра (около 195 Ом) включает реле вентилятора.
На карбюраторной модели все сделано несколько проще, если предохранитель и реле исправны, то для того, чтобы электродвигатель заработал, достаточно снять фишки с датчика и замкнуть их между собой.
Принцип работы датчика включения вентилятора устанавливаемого на радиаторе такой, в холодном состоянии биметаллическая пластина размыкает контакты, а при достижении температуры в 92 градуса (в идеале) замыкает и реле срабатывает. На практике достаточно часто можно купить датчики с некоторым разбросом значений. Проверить новый можно нагревая в воде, контролируя температуру и включение.
Диагностика
Проверить датчик включения вентилятора можно замером сопротивления при различных температурных условиях. Для этого используют тестер (мультиметр) в режиме омметра и измеряется сопротивление запчасти.
Оно должно снижаться пропорционально нагреву ОЖ, как уже было сказано, чем выше нагрев, тем ниже сопротивление.
Проверку сопротивлений можно проводить не снимая его с машины, для этого достаточно снять фишку и проводить измерения на контактах детали и прогревать двигатель контролируя его нагрев по прибору на панели. Таблицу с ориентировочными значениями зависимости сопротивления от температуры смотрите ниже.
Перед установкой нового контролера, можно проверить изменение сопротивления в емкости с нагретой водой.
Проверить электродвигатель можно подав напряжение от аккумулятора, голубой провод — «+», голубой с черным или просто черный это «-«.
Случается, что запуск вентилятора происходит при нестандартно больших температурных значениях, это говорит о его неисправности.
Если при проверке выясняется, что электродвигатель, предохранитель, датчик все исправно, в этом случае нужно проверить исправность реле. Бывает что просто выгорают контакты. На фото ниже
Реле вентилятора на ВАЗ 2107 инжектор находится на дополнительном блоке под «бардачком» (см.
фото) оно крайнее слева номер 23-3787.
Реле вентилятора ваз 2107 (инжектор)
Если Вам нечем заменить данное реле, то можно починить его. Контакт крепиться на пластине и чтобы восстановить его работоспособность достаточно поджать контакт. Для этого:
- разбираем реле;
- отгибаем верхний упор пластины;
- приподнимаем пластину с контактом для удобного доступа;
- поджимаем контакт;
- собираем обратно.
Следует заметить, что со временем поломка повторяется, проверено.
Замена датчика
Замена датчика на инжекторной модели проще чем на карбюраторной, так как нет необходимости сливать охлаждающую жидкость. Достаточно подложить какую-нибудь тряпку для впитывания вылившейся ОЖ. Ключом на 19 откручивается деталь, вынимается и быстро устанавливается новая. При установке рационально заранее нанести на резьбу герметик.
Для проведения процедуры замены на карбюраторной машине, необходимо сперва слить тосол (антифриз) и только потом ключом на 30 открутить датчик, и установить новый.
При покупке датчиков и контролеров температуры старайтесь выбирать фирменные детали.

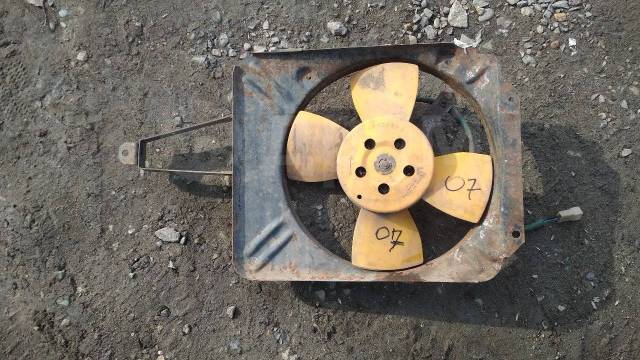

Вентилятор обдува радиатора на ВАЗ 2107
В конструкции автомобиля ВАЗ 2107 предусмотрена система охлаждения, в основе которой имеется такой немаловажный элемент, как вентилятор. Главное назначение вентилятора радиатора ВАЗ 2107 в том, чтобы обеспечивать охлаждение радиатора с ОЖ за счет обдува. Рассматриваемый элемент выполняет важную роль, от которой зависит эффективность работы двигателя автомобиля. При неисправности устройства эксплуатация автомобиля не может продолжаться, так как итог такой поломки — это перегрев и заклинивание мотора.
Механическое принудительное охлаждение радиатора
Владельцы некоторых первых семерок знают, как устроена механическая система работы вентилятора охлаждения.
Крыльчатка устройства приводится в движение за счет вращающегося ротора коленвала. Соединяются элементы при помощи ременной передачи, а работа вентилятора охлаждения радиатора начинается сразу после запуска мотора.
Такой способ работы вентилятора называется механическим, и главное его достоинство заключается в надежности. При запуске мотора крыльчатка устройства начинается вращаться, обеспечивая тем самым обдув радиатора. Такая система простая, и поэтому практически не нуждается в ремонте. Главный недостаток такого механизма в том, что частота вращения крыльчатки напрямую зависит от оборотов двигателя. На холостом ходу крыльчатка вращается с меньшей скоростью, чем при движении на большой скорости.
Если в летнюю пору при запуске ВАЗ 2107 с таким мотором вращение вентилятора не влияет отрицательно на прогрев мотора, то зимой наоборот. При запуске мотора в зимнюю пору требуется быстро прогреть мотор, а постоянное вращение вентилятора усложняет эту задачу, даже несмотря на систему охлаждения, состоящую из двух кругов циркуляции жидкости — малого и большого.
Недостаток в виде продолжительного прогрева мотора устраняется путем применения термостата, который контролирует циркуляцию охлаждающей жидкости по большому и малому кругу. При достижении рабочей температуры, когда двигатель прогревается, термостат открывает клапан, и жидкость циркулирует по большому кругу, то есть через радиатор охлаждения.
В зимний период, когда автомобиль движется на большой скорости, вентилятор слишком быстро охлаждает жидкость, поэтому можно заметить, что на таких семерках часто стрелка указателя температуры не достигает рабочего значения. Именно поэтому многие автовладельцы размещают на радиаторной решетке картонки или материи, препятствующие поступлению холодного воздуха.
Электрический вентилятор охлаждения радиатора
В конструкции авто ВАЗ 2107 более современных карбюраторных и инжекторных версий, устанавливаются крыльчатка со встроенным электромоторам, к которой вместе ременной передачи подведены провода. Электродвигатель вентилятора для охлаждения радиатора включается за счет срабатывания датчика, который измеряет температуру ОЖ.
Такую систему нельзя назвать надежной, однако с точки зрения эффективности — она опережает механическую систему. Надежной такую систему назвать нельзя, так как при эксплуатации может выйти из строя электродвигатель, датчик, повредиться проводка или перегореть предохранитель. В плане эффективности такая система лидирует, так как вентилятор включается в работу исключительно при достижении температуры ОЖ в системе свыше соответствующего значения. В таком случае вентилятор не работает впустую, как это присуще для “механических” семерок.
Проверка электровентилятора и его цепей
Если на авто ВАЗ 2107 инжекторного или карбюраторного типа не работает вентилятор охлаждения, значит необходимо начинать поиск неисправности с самого датчика.
Датчик включения двигателя вентилятора проверить очень легко. Для этого необходимо отсоединить от него клеммные колодки (их две) и замкнуть их друг с другом(при включенном зажигании). Если после замыкания контакта сработает устройство охлаждения, то неисправность именно в самом датчике. Если же крыльчатка не будет вращаться после этой процедуры, значит, проблему нужно искать в другом.
Схема подключения вентилятора охлаждения проста, и с поиском неисправности не возникает никаких проблем. После датчика нужно проверить предохранитель. Этот предохранитель F7, который отвечает за защиту цепи от короткого замыкания и повышения тока. Ниже изображена схема, при помощи которой не составит большого труда разобраться с принципом работы вентилятора охлаждения.
В редких случаях из строя выходит электромагнитное реле, которое в цепь включается для того, чтобы снизить ток, поступающий на датчик. Если при включении зажигания вентилятор постоянно крутит лопасти, то это говорит о том, что в замене нуждается датчик.
Это значит, что в датчике заклинили контакты, и теперь он постоянно работает. Однако такая ситуация лучше, чем когда датчик вышел из строя и при этом не включается при достижении ОЖ температуры, выше рабочей.
Если поломка датчика включения вентилятора радиатора возникла в пути, то решить такую проблему можно путем отсоединения клеммных колодок от устройства,и замыкания их между собой, в результате чего крыльчатка будет вращаться постоянно.
Чтобы разобраться, почему на ВАЗ 2107 не включается вентилятор, необходимо вникнуть в устройство датчика. Датчик представляет собой основание, внутри которого расположен терморезистор. Как только температура достигает определенного значения (при повышении температуры возрастает сопротивление, и при достижении величины 195 Ом, происходит срабатывание), в терморезисторе замыкаются контакты, в результате чего ток подается через датчик, и идет на двигатель устройства, и он начинает работать. Замыкаются контакты датчика при достижении температуры 92 градуса, а разъединяются при снижении до 87 градусов.
В настоящее время датчики которые продаются на рынке, зачастую имеют погрешность температуры включения и выключения.
Выявить неисправность датчика можно мультиметром. Однако если предварительные испытания показали, что устройство неисправно, то его следует заменить, так как он не подлежит ремонту. Убедиться в исправности нового контроллера, который был приобретен, можно путем опускания его в горячую воду. К выводным контактам при этом нужно подсоединить щупы, а тестер установить в режим прозвонки. При исправном устройстве, тестер будет издавать соответствующий звуковой сигнал.
Если на семерке не работает вентилятор охлаждения радиатора, то эксплуатировать автомобиль нельзя, пока поломка не будет устранена.
Если не устранить такую поломку, то последствия могут повлечь за собой перегрев двигателя автомобиля и последующий его ремонт.
Почему не работает вентилятор охлаждения
Здравствуйте, читатель блога RtiIvaz.ru. Сегодня узнаем, почему не работает вентилятор охлаждения двигателя, рассмотрим, как устроена схема включения и поговорим о причинах и способах устранения неполадок.
ПРИЧИНЫ ОТКЛЮЧЕНИЯ ВЕНТИЛЯТОРА
Иногда происходит следующая ситуация: двигатель работает, температура повышается, а электрический вентилятор охлаждения не работает. Стало быть, надо срочно искать причину, пока двигатель не закипел на дороге.
В первую очередь проверяют предохранитель вентилятора охлаждения. Если он исправен, тогда надо проверить датчик вентилятора. Сделать это можно очень просто. Для этого надо включить зажигание, и отсоединив от датчика два провода, подключённые к нему соединить их между собой. Если после этого вентилятор заработал, значит, причина в датчике. Его следует заменить на новый.
Следующий шаг, надо проверить реле включения вентилятора охлаждения. Надо либо попробовать заменить его, либо новым или временно взять из другого узла такое же реле, например, сигнала. Такие реле используются во многих местах электрической цепи и автомобилях.
Если же и при этом не работает вентилятор охлаждения нужно проверить сам электровентилятор. Для этого нужно отключить зажигание и соблюдая полярность, подключить вентилятор напрямую к АКБ. Если при таком включении вентилятор заработал, выходит надо искать причину в электрической схеме автомобиля.
Пройтись по проводам, которые задействованы в этой схеме. Бывает так, что провод, где-то перебит или «сопля» появилась. Тогда стало быть надо соединить его и снова проверить включение вентилятора. А иногда бывает, что провод, где-то оголился и замыкает на массу.
Если и после этого не работает вентилятор, тогда уже надо обращаться к специалистам на СТО. Но это бывает в крайне редких случаях. Чаще всего происходят ситуации, описанные выше с датчиком включения вентилятора либо предохранителем или самим электровентилятором.
Предохранитель заменить, я думаю не такая сложная работа, и автолюбитель сможет поменять самостоятельно. В случае с самим вентилятором, немного сложнее, но заменить его тоже не такая уж и сложная работа. Замену датчика мы рассмотрим немного позднее, сначала рассмотрим схему включения датчика.
УСТРОЙСТВО СИСТЕМЫ ОХЛАЖДЕНИЯ С ЭЛЕКТРИЧЕСКИМ ВЕНТИЛЯТОРОМ
На рисунке ниже показан, как выглядит датчик включения вентилятора:
РИС.1. Внешний вид датчика включения вентилятора.
Выпускаются такие датчики под разные температуры срабатывания. Эти характеристики всегда указываются на их корпусе (см. фото). Обозначаются так! 92-87°С либо 87-82°С. Первая цифра указывает на температуру включения вентилятора, а вторая на температуру выключения.
Внутреннее строение можно рассмотреть на рисунке приведенном ниже:
РИС.2. Схематическое изображение внутреннего строения датчика включения вентилятора.
1.Неподвижный контакт. 2.Подвижный контакт. 3.Толкатель подвижного контакта.
4.Биметаллическая пластина. Характеристики биметаллической пластины настроены на определённую температуру, выгравированную на корпусе датчика.
Слева на рисунке показан датчик, температура охлаждающей жидкости которого не достигла требуемой величины. Контакты разомкнуты, и вентилятор при этом находится в выключенном состоянии.
С правой стороны на рисунке показано, что при достижении заданной температуры, биметаллическая пластина изгибается, тем самым двигая посредством толкателя подвижные контакты на соединение с неподвижными. Цепь замыкается, и напряжение подаётся на вентилятор охлаждения, включая его.
Электрическая схема включения вентилятора охлаждения показана на нижеследующем рисунке:
РИС.3. Электрическая схема включения вентилятора.
Вентилятор подключен через реле из-за того, что он потребляет большую мощность, а датчик рассчитан на малые токи. Реле тут нужно для того чтобы разгрузить цепь датчика вентилятора. Контакты датчика рассчитаны на малые токи, а вентилятор потребляет много энергии, поэтому здесь и нужно реле и желательно на больший ток.
Если без реле, напрямую подключить вентилятор через датчик, то его контакты быстро обгорят и соответственно датчик выйдет из строя. Особенно это будет чувствоваться летом, потому что в это время вентилятор охлаждения включается часто и работает дольше, чем зимой.
Как выглядит реле переключения показано на рисунке ниже:
РИС.4. Внешний вид коммутационного реле.
Здесь показано реле на 30 ампер. Но для вентилятора охлаждения основного радиатора лучше использовать реле более мощное. На 50, а лучше на 70 ампер. Внешне они выглядят точно так же просто размеры больше и контакты более широкие. Контакт 87а в данном реле нужно просто игнорировать, т. е. подключать его ни к чему. В нашей схеме он не нужен…
ЗАМЕНА ДАТЧИКА
Прежде чем начать работу по замене датчика, надо посмотреть его температуру срабатывания. И приобрести датчик с именно такими же характеристиками. Иначе вентилятор будет включаться либо слишком рано, или слишком поздно. Итак, автолюбитель! Вы приобрели датчик с нужными вам характеристиками, теперь можно с уверенностью приступать к работе по его замене.
- Отключаем одну из клемм АКБ. Это нужно чтобы обесточить электрическую схему автомобиля и случайно не произошло короткое замыкание в процессе замены.
- Сливаем охлаждающую жидкость из радиатора. Иначе при демонтаже датчика охл. жидкость вытечет, и надо будет покупать дополнительно для доливки. А это лишние финансовые расходы. Можно, конечно, и без слива жидкости заменить датчик. Но для этого нужна сноровка. Делается это в следующем порядке: Берём в одну руку новый датчик, а другой выкручиваем старый, при этом слегка прижимаем его к резьбе, чтобы жидкость не вытекала. Когда датчик уже выкрутился, убираем его, быстренько вставляем новый и закручиваем. Немаловажный момент, при этом — надо все это производить на остывшем радиаторе, чтобы не получить ожогов от горячей охлаждающей жидкости.
- Отсоединяем два провода, подключённые к датчику, и выкручиваем датчик. Для этого нам понадобится ключ на 30 мм.
- Наносим герметик на новый датчик и устанавливаем на своё место.
После этого, лучше подождать около двух часов, чтобы герметик схватился. Здесь также можно использовать и фум — ленту, в этом случае не надо ждать пока схватится герметик, можно сразу заводить машину и проверять работу. Но с ней нужна определённая сноровка, и не каждый автолюбитель квалифицированно справится с ней. Поэтому лучше использовать герметик. - Датчик не надо затягивать слишком сильно. Обычно этот датчик вкручивается в пластмассовый бачок радиатора. Поэтому надо быть осторожнее, иначе резьба в пластмассовом корпусе сорвётся и придётся либо менять радиатор, или думать, как выходить из положения!
- Следующий шаг – заливаем охлаждающую жидкость, заводим двигатель и ждём, когда поднимется его температура. Когда температура достигнет расчётного максимума, должен включиться электровентилятор. Если это произошло, значит, мы все сделали правильно и должны радоваться успешно проделанной работе. Если же нет, то надо продолжить поиски причины неисправности.
После этого, лучше подождать около двух часов, чтобы герметик схватился. Здесь также можно использовать и фум — ленту, в этом случае не надо ждать пока схватится герметик, можно сразу заводить машину и проверять работу. Но с ней нужна определённая сноровка, и не каждый автолюбитель квалифицированно справится с ней. Поэтому лучше использовать герметик.Если вы все заранее подготовили, то работа по замене датчика не займёт много времени.
Я с соседом по гаражу, на его машине потратил примерно полчаса на замену.
См. видео:
На этом заканчиваю писать статью! Надеюсь, статья поможет, дорогой читатель блога RtiIvaz.ru. Желаю успехов в этой работе и главное, чтобы получили удовлетворение, правильно отремонтировав любимый автомобиль.
Можно еще почитать:
Подбор сальников по размерам и каталожным номерам
Датчик включения вентилятора на ВАЗ 2107: установка своими руками
На автомобиле ВАЗ 2107, как на представителе ВАЗовской «классики» достаточно громкий вентилятор охлаждения. Миг его подключения никак прозевать нельзя. Усиливается вибрация кузова, из – под капота доносится гул, в том случае, если время включения совпало с повышенной нагрузкой на электросеть (мигание поворотников при включенном ближнем свете, обогреве заднего стекла) – тогда стрелка нагрузки на сеть питания начинает сползать в красную зону.
И даже, (при плохой регулировке карбюратора) может начать подгорать лампочка аварийного давления масла.
Схема охлаждения ВАЗ 2107 такова, что вентилятор при нормальных условиях включается не сразу, а только по достижении определенной температуры в системе. Для определения этого «удобного температурного момента» существует датчик, или контроллер включения\выключения вентилятора.
Местонахождение контроллера на радиаторе не случайно: ведь вначале нагревается «малый круг» тосола, затем схема охлаждения предусматривает прохождение жидкости через радиатор, работа которого заключается в интенсивном теплообмене. И только когда температура повышается выше, чем 92 С°, срабатывает датчик включения вентилятора.
О принудительном включении вентилятора
Схема охлаждения не предусматривает, чтобы работа вентилятора была постоянной. Но в некоторых случаях можно осуществить принцип «принудительного подключения вентилятора».
Это делается в том случае, если датчик вышел из строя, а замена в пути невозможна.
Проверить это можно следующим образом: контроллер температуры двигателя показал уже на циферблате вертикальное положение стрелки, она настойчиво «лезет» в красную зону, а вентилятор молчит, включение его не происходит. Если это так, то возможны, скорее всего, две причины:
- Вышел из строя сам датчик, который включает вентилятор автомобиля ВАЗ 2107. Эта ситуация более благоприятная, чем описанная ниже. Во – первых, схема охлаждения полноценная, и радиатор работает исправно. Значит, большая часть тепла отводится. Есть два выхода из этой ситуации, предлагается следующая схема действия:
- Если впереди прямая дорога, и автомобиль будет двигаться без остановок, то можно следить за шкалой температуры. В случае пробок, светофоров можно – включать печку на полную мощность на двойной скорости обдува.
- Можно решиться на установку принудительного включения вентилятора. Для этого вытаскиваются два контакта из контроллера, и накоротко соединяются между собой. Внимание! Перед этим нужно вначале снять «минус, массу» с аккумулятора. После того, как накоротко соединены провода, минусовая клемма вновь накидывается, и «карлсон» начинает работать постоянно, независимо от температуры двигателя и режима движения автомобиля. После остановки ВАЗ 2107 вентилятор будет работать до тех пор, пока не разрядится аккумулятор, поэтому после остановки нужно открывать капот и скидывать минусовую клемму.
После того, как накоротко соединены провода, минусовая клемма вновь накидывается, и «карлсон» начинает работать постоянно, независимо от температуры двигателя и режима движения автомобиля. После остановки ВАЗ 2107 вентилятор будет работать до тех пор, пока не разрядится аккумулятор, поэтому после остановки нужно открывать капот и скидывать минусовую клемму.Это очень раздражает владельцев ВАЗ 2107 с центральным замком и сигнализацией, поэтому можно разъединить провода вентилятора, правда, затем их нужно вновь соединить и заизолировать. Также нужно найти им в моторном отсеке такое место, чтобы они не попали под работающие лопасти крыльчатки, ведь схема расположения всех проводов в моторном отсеке предполагается в жгутах. Конечно, неудобно ездить так долгое время, потому что постоянно открывать – закрывать капот для подключения – выключения надоест. Кроме того, постоянный шум, вибрация и повышенный износ подшипников оси вентилятора тоже никому не понравятся. Принудительное включение – это экстренный способ.
Датчик, включающий вентилятор — такая капризная штука, которая стоит копейки, а самостоятельная замена в пути проблематична, так как нужно сливать тосол.
- Вторая причина более опасная: вышел из строя термостат, и схема охлаждения двигателя стала неполной – не включился радиатор. Естественно, когда радиатор пустой, то датчик не реагирует, и вентилятор на ВАЗ 2107 не включается. Опасность ее в том, что теплообмен в разы хуже, так как не работает теплообменник огромной суммарной поверхности – радиатор. Единственное спасение – включение печки на полную мощность, и периодические остановки ВАЗ 2107, не допускающие перевода стрелки в красную зону.
Как проверить исправен ли новый контроллер
Нужно взять точно градуированный термометр, способный работать при температуре кипения воды;
- Поместить часть контроллера, обращенную внутрь радиатора в воду;
- К контактам подсоединить щупы тестера и отрегулировать их на исчезновение сопротивления;
- При нагреве воды сопротивление исчезает в диапазоне температур от 87 до 92 градусов по Цельсию. Все, датчик исправен, замена и включение пройдет успешно.
Все, датчик исправен, замена и включение пройдет успешно.Как снять\поставить новый датчик
После покупки и проверки контроллера нужно сделать следующее:
После этого производится замена датчика на новый. При установке не забудьте перед тем, как завернуть датчик, промазать слоем высокотемпературного герметика соприкасающиеся места датчика и радиатора. Делать это нужно насухую. Такая схема действий позволяет избежать утечки тосола.
- Теперь нужно завернуть пробку на радиаторе, залить собранный тосол, и, набросив минусовую клемму на АКБ, проверить работу датчика и вентилятора. Не забудьте продавить воздушные пробки в магистралях охлаждения ВАЗ 2107.
Все, можно отправляться в путь! Вентилятор будет работать.
youtube.com/embed/xVqJDVAmY5s?feature=oembed&wmode=opaque» frameborder=»0″ allow=»accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»/>
|
Если нужно обязательно ехать дальше на низкой скорости, то лучше немедленно начать поиски причин неисправностей и при необходимости «обойти» термовыключатель.
Штекерное соединение коричневого провода нужно соединить непосредственно с отрицательным выводом.
Ехал с работы и закипел, причиной тому оказалась – не работает вентилятор. На следующий день пытался устранить неисправность, но не вышло. Кинул провода от аккумулятора на вентилятор, он работает все норм. Проверил массу, она под бочком омывателя, то же все ОК. Поменял реле, то что в монтажном блоке, не помогло. Поменял датчик, тот что во входном патрубке системы охлаждения, тоже без результатно. В монтажном блоке, на месте реле вентилятора, замыкал контакты, мне казалолсь что вентилятор должен работать, но не тут-то было. Кто знает? Подскажите в чем причина?
Находятся они под “бардачком” (3 преда и реле)
Однако, очень часто проводка вообще не причем, а истинная причина кроется именно в термостате. Устройство, призванное контролировать температуру охлаждающей жидкости (ОЖ) может выйти из строя или просто заклинить, после чего ОЖ перестает циркулировать через радиатор, в итоге датчик радиатора не срабатывает, а сам вентилятор не включается. Как проверить термостат читайте в этой статье.
Для этого берем кусок провода и устанавливаем его в разъемы реле, если вентилятор заработал, причина по которой вентилятор не работает заключается в блоке предохранителей.
Проявляется эта поломка по-разному, вентилятор может работать не стабильно, может включаться с опозданием или не включаться вовсе.
После этого соединяем два провода вместе, и смотрим, что будет происходить, если вентилятор включится то проблема была в плохом соединении.
Если же искры не увидите, скорее всего отсутствует напряжение в этом разъеме, то есть имеется обрыв дорожки в блоке предохранителей.
Эта пробка препятствует нормальной прокачке ОЖ. Как понять, что у вас прогар? Достаточно заглянуть в расширительный бачок, если во время работы из него то и дело идут пузыри — у вас прогорела прокладка, или имеется трещина в цилиндре.
Можно выделить следующие основные причины, из-за которых вентилятор охлаждения радиатора не работает:
Третьей и наиболее распространенной причиной неработающего вентилятора охлаждения радиатора является отсутствие напряжения в цепи его питания. Если случился обрыв в проводах или вышел из строя предохранитель, цепь будет обесточена. Чтобы убедиться в наличии данной проблемы нужно «прозвонить» провода и проверить предохранители. Если вентилятор охлаждения радиатора не включается, обнаружить причину неисправности довольно просто, достаточно выполнить описанные выше проверки.
Также рекомендуется включить в салоне автомобиля систему отопления, чтобы некоторая часть тепла от охлаждающей жидкости уходила в салоне. Не забывайте, что если охлаждающая жидкость перегревается, лучше остановиться и подождать некоторое время, чтобы она охладилась, чем продолжать движение на автомобиле с риском перегрева двигателя.Ваз 2106 не работает вентилятор охлаждения
Ваз 2106 не работает вентилятор охлаждения
Неисправности вентилятора системы охлаждения
Кроме заклинившего термостата и порванного клинового ремня, причиной слишком высокой температуры охлаждающей жидкости может стать неисправный вентилятор системы охлаждения, однако только при длительной работе на холостых оборотах. Но неисправный вентилятор не должен означать конца поездки:
- После того, как двигатель остыл, можно ехать в ближайшую мастерскую на средних оборотах и в относительно быстром темпе. При этом необходимо следить за индикатором температуры и контрольной лампочкой.
- Работа двигателя на холостых оборотах и медленная езда могут оказаться для двигателя смертельными. При этом через радиатор практически не проходит охлаждающий воздух. Если нужно обязательно ехать дальше на низкой скорости, то лучше немедленно начать поиски причин неисправностей и при необходимости «обойти» термовыключатель.
Иллюстрации показывают термовыключатель функции включения вентилятора системы охлаждения после прекращения работы двигателя, слева у 4-цилиндрового двигателя, справа у 5-цилиндрового.
- Для начала необходимо проверить соответствующий предохранитель в дополнительном блоке реле слева под приборной доской. (глава Кузовная электросистема).
- Если он в порядке, разъедините штекер термовыключателя.
- Соедините оба контакта в наконечнике провода кусочком проволоки.
- При двухступенчатом термостате необходимо соединить все три штекерных язычка.
- Если вентилятор при включенном зажигании начинает работать, это означает, что неисправен термовыключатель, исключенный из электрической цепи (на пробу).
- Для дальнейшего движения нужно хорошо закрепить проволоку в штекерах и заизолировать ее клейкой лентой или пластырем во избежание короткого замыкания.
- Если отсоединение термовыключателя не привело к успеху, проконтролируйте реле вентилятора в центральном коммутаторе (см. главу Кузовная электросистема): если обе перемычки термовыключателя «обойдены», то при включенном зажигании контакты в реле должны отчетливо слышимо замкнуться.
- Если ничего не слышно, то нужно «обойти» реле вспомогательными средствами. Для этого соединить язычки штекера реле клемм 30 и 87 кусочком проволоки (канцелярской скрепкой) и вставить реле.
- Вентилятор системы охлаждения должен заработать теперь и при выключенном зажигании. Если это произошло, значит, неисправно реле.
- Проволочная перемычка может в чрезвычайном случае остаться установленной и при движении. После завершения поездки ее необходимо удалить.
- Если же и в этом случае не последовало никакой реакции, проверяйте мотор вентилятора:
- Отсоединить наконечник провода у двигателя вентилятора и проложить вместо этого от контакта красно-черного провода вспомогательный провод к положительному выводу аккумулятора. Штекерное соединение коричневого провода нужно соединить непосредственно с отрицательным выводом.
- Если крыльчатка все еще не вращается, значит, неисправен двигатель вентилятора – нужно заменить.
- Если вентилятор заработал, необходимо проверить реле (см. главу Кузовная электросистема), наконечники проводов, а также все кабельные соединения от термовыключателя и вентилятора.
- Вы можете без опаски продолжать движение даже с вентилятором, запитанным непосредственно от аккумуляторной батареи. Вспомогательную проводку следует проложить так, чтобы не произошло короткого замыкания.
- В оснащенных соответствующим образом моделях вторая ступень вентилятора либо устройство для включения вентилятора после прекращения работы двигателя получает питание через красно-синий провод. Для проверки этой ступени вентилятора соедините «+» провод с красно-синим проводом штекерного контакта двигателя.
Снятие вентилятора системы охлаждения
Вентилятор системы охлаждения необходимо снимать с радиатора вместе с задним защитным кожухом радиатора – так называемой царгой вентилятора:
Не включается вентилятор радиатора охлаждения — причины, поиск неисправностей
Поиск поломки не столько трудоемкий, сколько всеобъемлющий, т. к. причин, по которым вентилятор не включается может быть довольно много, от банального перегорания предохранителя до более сложных проблем, связанных с неисправностью термостата или проблем с электропроводкой бортовой сети автомобиля.
Если двигатель закипает, но вентилятор при этом так и не включился, то первое, что приходит в голову большинству автомобилистов — проблемы с проводкой вентилятора. Однако, очень часто проводка вообще не причем, а истинная причина кроется именно в термостате.
Устройство, призванное контролировать температуру охлаждающей жидкости (ОЖ) может выйти из строя или просто заклинить, после чего ОЖ перестает циркулировать через радиатор, в итоге датчик радиатора не срабатывает, а сам вентилятор не включается.
Как проверить термостат читайте в этой статье.
Следующий претендент на проверку — предохранитель, который отвечает за вентилятор, если предохранитель перегорел замените его целым.
Если причина не в предохранителе, необходимо проверить непосредственно сам вентилятор. К нему подходят провода питания, нередко от старости они просто рассыпаются или отламываются. Как вариант причина может крыться в штекере, поэтому если с проводкой все «гуд», отключаем питание вентилятора и проверяем штекер на предмет неисправности. Подключите питание к вентилятору напрямую, например, от АКБ, если вентилятор никак не отреагирует делаем вывод о том, что вентилятор неисправен.
Проверьте датчик включения вентилятора (ДВВ), расположенный на радиаторе. Для этого необходимо отключить штекера, после чего соединить их между собой, если вентилятор не заработал — ДВВ «умер» и требует замены.
Необходимо соединить провод, идущий на блок предохранителей, непосредственно на массу (как правило, белого цвета с черной полоской). Если после этого вентилятор заработает, можно сделать вывод, что произошел обрыв второго черного провода, постарайтесь найти обрыв, и проверить надежно ли его соединение с массой. После этого соединяем два провода вместе, и смотрим, что будет происходить, если вентилятор включится то проблема была в плохом соединении.
Проверьте реле вентилятора, вполне возможно, что проблема в нем. Для того, чтобы это выяснить достаточно просто заменить его соседним реле, затем соединить провода датчика радиатора между собой, см. выше. Включится вентилятор — проблема заключается в неисправном реле.
Далее необходимо выполнить проверку напряжения, поступает ли оно на вентилятор через блок предохранителей. Для этого берем кусок провода и устанавливаем его в разъемы реле, если вентилятор заработал, причина по которой вентилятор не работает заключается в блоке предохранителей.
Вполне вероятно, что напряжение не поступает на реле вентилятора. Чтобы это проверить, можно воспользоваться «дедовским» способом. Берем лампочку, которая послужит в качестве «контрольки».
Если лампочки нет, достаточно просто легонько чиркнуть вторым концом провода по массе, если при этом вы увидите искру, проблем быть не должно, скорее всего причина не в этом.
Если же искры не увидите, скорее всего отсутствует напряжение в этом разъеме, то есть имеется обрыв дорожки в блоке предохранителей.
Если при проверке всего вышеперечисленного найти причину, по которой вентилятор радиатора не включается, остается проверить один провод — провод датчика радиатора. Чтобы сделать это, необходимо снять коммутатор, поскольку он не позволяет подобраться к штекерам блока предохранителей. Значит, снимаем с блока предохранителей фишку штекеров, и проверяем провод датчика радиатора на предмет обрыва.
Проверяем следующим образом: подключаем провод к «+» клемме АКБ, второй конец устанавливаем в разъем фишки. Далее снимаем штекер с датчика и подключаем лампочку. Если лампочки нет, делаем «чирк» на массу. Если напряжения нет, скорее всего, этот провод оборван.
Если вентилятор не включается, то причина может быть и вовсе неожиданной, например — прогоревшая прокладка под головкой.
Включение не происходит по той причине, что охлаждающая жидкость не поступает в цилиндр, при этом газы из цилиндра проникают в ОЖ, создавая при этом эффект известный как воздушная пробка. Эта пробка препятствует нормальной прокачке ОЖ.
Как понять, что у вас прогар? Достаточно заглянуть в расширительный бачок, если во время работы из него то и дело идут пузыри — у вас прогорела прокладка, или имеется трещина в цилиндре.
Не работает вентилятор радиатора
Источник: https://kontrakt-avto.ru/vaz/vaz-2106-ne-rabotaet-ventilyator-ohlazhdeniya.html
Не работает вентилятор на ВАЗ-2106
Жарким летом стабильная работа вентилятора охлаждения двигателя особенно важна. Но бывает так, что вентилятор двигателя не включается. Причины могут быть следующие.
Причина №1: датчик включения вентилятора
Датчик включения вентилятора в ВАЗ-2106 вкручен в правый бачок радиатора (если смотреть из салона) внизу. Он представляет собой цилиндр со шлицами под ключ и имеет два контакта типа «папа», к которым подсоединены провода.
Датчик механический, электронных схем внутри него нет. Принцип действия основан на замыкании контактов при нагреве тосола, который его «омывает» до определенной температуры. Кстати, для ВАЗ-2106 – это примерно 91-92 градуса.
Из-за использования некачественного тосола, очень сильных перегревов и просто от возраста, датчик может перестать работать и не подать сигнал на реле вентилятора.
Причина №2: Реле вентилятора
Реле вентилятора – еще одно место, где может быть «не контакт». Оно находится на левом крыле и представляет собой обычную «релюшку». Как работает реле? Соответственно, контактная группа внутри корпуса может пригореть (тогда вентилятор не будет выключаться), а может и не замыкать контакты, приводя к «отказу» вентилятора.
Причина №3: Колодка подключения вентилятора
Как ни странно, это тоже может быть причиной, причем периодической (вентилятор то включается, то нет). Это происходит из за болтающихся внутри колодки контактов. Нужно вытащить контакты типа «мама» из колодки, очень аккуратно поджать плоскогубцами и вставить обратно в колодку. Сделать это очень легко, если ни разу такого не делали – почитайте, как вставить контакты в колодку.
Причина№4: Неисправный двигатель вентилятора
Это, пожалуй, самое плохое. Если не работает сам движок вентилятора, то, вероятно, его придется менять. Ремонт двигателя вентилятора охлаждения вряд ли возможен. Например, замена щеток может немного и продлит жизнь моторчику, но в самый ответственный момент вентилятор может отказать повторно.
Источник: https://russia-avto.ru/remont/pochemu-ne-rabotaet/ne-rabotaet-ventilyator-na-vaz-2106
Не работает вентилятор на ВАЗ-2106
Жарким летом стабильная работа вентилятора охлаждения двигателя особенно важна. Но бывает так, что вентилятор двигателя не включается. Причины могут быть следующие.
Причина №5: Предохранитель
Самая легкая причина – предохранитель. Но легкая она только в том случае, если он просто окислился и не пропускает ток. Такой предохранитель можно просто пошевелить или поменять на другой. В ВАЗ-2106 вентилятор двигателя подключен через предохранитель №15. Это второй справа предохранитель в нижнем блоке. Он рассчитан на 16 Ампер, соответственно ставить другой номинал не нужно, особенно больший.
Другое дело, если предохранитель оказался перебитым. Тогда, скорее всего, в вашей «шестерке» есть короткое замыкание и его нужно искать. Как это сделать – в статье как найти короткое замыкание в автомобиле.
В этой статье названы самые частые причины отказа вентилятора. Чтобы повысить надежность охлаждения двигателя не только на ВАЗ-2106, но и на других классических моделях ВАЗ, сделайте включение вентилятора двигателя с кнопки.
Датчик включения вентилятора 2106: поломки и диагностика
В этой статье вы узнаете про датчик включения вентилятора 2106, рассмотрите типовую схему соединений. На последних версиях автомобилей ВАЗ 2106 установлен электрический вентилятор, который включается при определенной температуре жидкости в системе охлаждения.
Это разумно, так как старая «версия» обдува морально устарела – при постоянном вращении крыльчатки от шкива коленчатого вала происходит переохлаждение системы. Следовательно, температура чересчур низкой становится, двигатель работает в ненормальном режиме. А это весьма плохо сказывается на нем в том случае, если речь идет о холодном времени года.
Но давайте ближе к теме и поговорим о том, как происходит подключение вентилятора.
Датчик включения вентилятора 2106
Это всего лишь один из элементов, но без него система работать в автоматическом режиме не сможет. По сути, датчик выполняет роль выключателя, не более того. Он состоит из бронзового корпуса, в котором заключена биметаллическая пластина.
Если вы знаете свойства ее, то вспомните, что она способна деформироваться при определенной температуре. Причем можно угадать ее значение буквально до десятых градуса, всего лишь меняя процентное содержание металлов в сплаве.
Из датчика наружу выходят два контакта – они нормально разомкнуты, замыкаются при достижении температуры корпуса около 92 градусов.
Два варианта схемы включения вентилятора (имеется принудительный режим)
Обычно схема включения состоит из таких компонентов:
- Датчик.
- Электромагнитное реле.
- Вентилятор.
- Предохранитель.
Стоит отметить, что некоторые схемы не содержат реле, так как оснащаются датчиками с контактами, имеющими высокую степень надежности. Они способны долгое время работать под воздействием больших токов. Только представьте, какие искры проскакивают между контактами в момент включения вентилятора, а дугогасительной решетки там нет, к сожалению.
Схема подключения без использования электромагнитного реле
Я бы советовал, даже, несмотря на высокую надежность, заявленную производителями, все же использовать схему с электромагнитным реле. Не стоит надеяться на авось. Автомобилей ВАЗ 2106 с инжекторным двигателем не так уж много, они выпускались на ИЖ-маше в последние годы.
В них схема включения вентилятора несколько иная – отсутствует датчик на боковой части радиатора. Его функции полностью перешли к датчик температуры охлаждающей жидкости ВАЗ 2106, расположенному в блоке двигателя.
Здесь несколько иной алгоритм, так как запуск электродвигателя вентилятора происходит после подачи сигнала о том, что температура достигла максимального значения, на электронный блок управления.
Типичные неисправности системы обдува
А теперь давайте рассмотрим поломки, с которыми можно столкнуться в процессе эксплуатации автомобиля, а также методы их устранения. Причем, нужно отметить, что наш сайт посвящен тому, как своими руками сделать ремонт, не прибегая к помощи мастеров на СТО.
Зачем тратить большие деньги, если все можно сделать самостоятельно и очень быстро? И получите небольшой «бонус» – ведь вы будете знать, как работает та или иная система автомобиля, в каком состоянии находятся ее компоненты.
Давайте теперь составим рейтинг наиболее популярных поломок датчика включения вентилятора.
Поломка самого чувствительного элемента приводит к тому, что электровентилятор не включается даже тогда, когда температура достигла критической отметки в 100 градусов, и даже больше. Само собой, антифриз начинает закипать, выплескиваться через пробку расширительного бачка наружу.
Поэтому многие автомобилисты устанавливают «аварийные» кнопки, при помощи которых производится запуск вентилятора. А у некоторых такая система и вовсе является основной, нужно только не пропустить момент, когда следует включить обдув.
Проверить, действительно ли вышел из строя датчик (а не другой элемент), можно очень просто – снимите с него один провод и соедините со вторым. Если крыльчатка начнет вращаться, то неисправен датчик включения вентилятора.
Схема включения обдува радиатора ВАЗ 2106
Конечно, иногда сам вентилятор выходит из строя, в этом случае даже при прямом подключении к источнику питания он не будет работать. Обратите внимание на то, что могут и провода порваться, перегореть, поэтому нужно проверить наличие напряжения на разъеме подключения электровентилятора.
Еще один нюанс – как правило, вся электрическая цепь запитывается от замка зажигания. Следовательно, если заглушить двигатель при работающем электровентиляторе, то последний перестанет охлаждать систему. А это чревато последствиями, так как возможно даже разрушение блока двигателя – появление трещин в нем и ГБЦ.
Именно по этой причине следует либо не глушить мотор до тех пор, покуда не остановится вентилятор, либо же произвести подключение всей цепи к АКБ.
И, конечно же, стоит упомянуть про электромагнитное реле. Если оно используется в вашем автомобиле, то нужно провести и его диагностику. Контакты двигаются, иногда пригорают, что приводит к выходу из строя реле.
Источник: https://vaz-remzona.ru/datchik-vklyucheniya-ventilyatora-2106-polomki-i-diagnostika/
Ваз 2106 не работает вентилятор охлаждения — Авто-мастерская онлайн
Изучаем конструкцию и функцию подмены печки в автомобиле ВАЗ 2106
Салонный отопитель «шестерки» представляется, как малогабаритное устройство, которое имеет в собственной конструкции такие составные составляющие, как:
- моторчик печки, представляющий из себя оживленный ЭДГ;
- вентиляторное устройство с крыльчаткой «под гофру»;
- кран печки с изменяемым регулятором управления;
- радиатор;
- заслонку, распределяющую воздушные потоки.
Конструкция и основные неисправности ВАЗовских печек
Штатный радиатор печки ВАЗ 2106, невзирая на свои маленькие размеры, со собственной задачей остывания воды и прогрева салона совладевает довольно отлично. Замена и регулировка сцепления ВАЗ 2106 своими. Замена вентилятора печки Ваз 2106 — . Более наглядно устройство отопителя салона можно поглядеть ниже.
https://www.youtube.com/watch?v=CZyblVh2qZM
Механизм работы этого устройства показано на рисунке.
Тип отопительной системы «шестерки» относится к самым всераспространенным конструкциям, на базе использования воды системы охлаждения силовой установки. В ее состав входят три главных компонента – фактически печка, стоимость которой применима для русских автовладельцев, крепления с аксессуарами управления в виде краников и воздуховодные магистрали с радиатором.
Воздухозаборная заслонка и кран печки ВАЗ 2106 средством гибких и упругих тяг соединяются с аксессуарами управления. Основные признаки поломки рулевой колонки. Замена рулевой колонки ВАЗ 2106 видео о.
Очень правая позиция верхнего аксессуара значит предельное открытие краника и большему поступлению жидкости-охладителя через радиатор в систему подогрева. замена радиатора печки ваз 2106 — . Замена вилки сцепления ремонта и прокачки сцепления ВАЗ 2106 своими руками.
Если же такую позицию занимает нижний аксессуар, то это значит предельное открытие заслонки воздухопоглотителя, что направляет больший поток воздуха через печку дальше в систему подогрева.
Пластмассовые дефлекторы с изменяющимся углом обдува салона дают возможность поменять направление воздушных потоков и навести в подходящую сторону.
Конструктивно именует время от времени крышка рассредотачивания воздушных потоков, с системным центральным переключателем управления печкой никак не соединена.
Эта заслонка регулируется на открытие и закрытие при помощи рычажного устройства, смонтированного для комфорта со стороны кресла водителя.
Объем перемещаемого воздуха через печку ВАЗ 2106, видео кинофильм о которой можно поглядеть в вебе, регулируется переключателем трехпозиционного типа. замена печки ваз 2106 замена без проблем. Сборка и установка радиатора отопителя ваз.
Ремонт печки салона ваз 2101-2106. Таким переключателем можно установить 2 спектра скорости вращения вентилятора, как меньший, так и больший уровень.
Категорически не рекомендуется запускать электронный вентилятор печки при задвинутой заслонке воздухопоглотителя и кране, находящемся в позиции «открыто».
Замена отдельных элементов печкиЧасто автолюбители спрашивают об автомобиле ВАЗ 2106, как снять печку для осуществления профилактических или сервисных работ.
Такие вопросы возникают в связи с необходимостью проведения ремонта печки и последующей сборки.
Для замены радиатора печки и краника отопителя необходимо подготовить набор слесарных инструментов и новые запчасти системы отопления, подлежащие замене:
- Передвигая рычажок в правую сторону, открываем кран отопителя, после чего сливаем жидкость-охладитель из системы.
- В механическом отсеке под капотом разгибаем скобку крепежа шланга вакуумного типа и комплекта проводки, идущей на щиток, убрать их в сторону, чтобы можно было добраться до отопительных шлангов.
- Немного откручиваем крепеж шлангов к трубкам отопительного радиатора и демонтируем их.
- Выкручиваем 2 болта крепежа уплотнителя к щитку, после чего не спеша демонтируем его, помня, что там установлены втулки распорного типа.
- Демонтируем вентиляторное устройство печки.
- Демонтируем радиатор печки, оставив его висящей на тяге краника печки и выводим трубки из отверстия в щитке.
- Отворачиваем крепеж тяги краника печки и рассоединяем ее.
- Демонтируем с «шестерки» радиатор печки вместе с патрубками и краником печки.
- Сняв крепеж, демонтируем патрубок с радиатора печки и фланцевую прокладку с него.
- Сняв крепеж, снимаем кран печки вместе с прокладкой и патрубок с отопительного радиатора.
- Открутив крепеж, демонтируем патрубок с краника печки вместе с прокладкой.
- При необходимости после визуального осмотра прокладок необходимо их заменить.
- Производим установку печки.
Если автолюбитель в целях улучшения функционала устройства решил произвести доработку печки ВАЗ 2106, то для этого потребуется ее демонтаж В качестве определяющей технологической операции будет считаться изменение угла монтажа переборок с предварительным изготовлением обновленных конфигураций с последующей установкой.
От всех внедрений таких операций значительно изменится направление воздушного потока, и печка станет работать с повышенным КПД. Замена радиатора печки и крана Снимите с автомобиля ВАЗ 2106 радиатор печки в сборе с.
Когда нужна замена ремня ГРМ и как ее выполнить на ВАЗ 21099? Посетите наш сайт, вы найдете ответы на эти вопросы с подробной инструкцией и видео по.
Для создания такой «тюнингованной» печки требуется наличие стандартного набора инструментов, а также столярного инструментария и газового резака для придания обновленным переборкам необходимой конфигурации.
Источник: https://autogearspb.ru/remont-avto/vaz-2106-ne-rabotaet-ventilyator-ohlazhdeniya.html
Схема подключения вентилятора охлаждения ВАЗ
Приводятся все основные электросхемы и модификации подключения вентилятора охлаждения (ВО) жидкости в автомобилях ВАЗ различных моделей.
В чём суть работы ВО? Электрический двигатель с крыльчаткой на валу установлен внутри прямоугольной металлической рамы, при помощи которой он крепится к тыльной стороне радиатора.
При подаче напряжения (12 В) на контакты привода он начинает работать, вращая лопасти и создавая направленную струю воздуха, которая, собственно, и охлаждает тосол или антифриз.
Если не работает вентилятор охлаждения, не спешите обращаться в автосервис. Установить причину неисправности можно и самостоятельно. Тем более что для этого совсем не обязательно иметь специальные навыки — просто изучите справочный материал от 2shemi.ru и следуйте инструкциям по его проверке/замене.
Схема включения кулера ВАЗ 2104, 2105 и 2107
- вентилятор радиатора
- датчик температуры (находится на радиаторе снизу)
- монтажный блок
- реле зажигания
- замок зажигания
А — к контакту «30» генератора.
Электровентилятор охлаждения ВАЗ 2106
- датчик включения электродвигателя;
- электродвигатель вентилятора;
- реле включения электродвигателя;
- основной блок предохранителей;
- выключатель зажигания;
- дополнительный блок предохранителей;
- генератор;
- аккумуляторная батарея.
Подключение вентилятора 2108, 2109, 21099
До 1998 года выпуска на автомобилях со старым монтажным блоком предохранителей 17.3722 (пальчиковые предохранители) в цепь вентилятора было включено реле 113.3747. После 1998 года такое реле отсутствует.
Так же до 1998 года применялся датчик включения ТМ-108 (температура замыкания его контактов 99±3ºС, размыкания 94±3ºС), после 1998 года ТМ-108-10 с аналогичными температурными диапазонами или его аналоги разных производителей. Датчик ТМ-108 работает только в паре с реле, усиленный под большой ток ТМ-108-10 может работать как с реле, так и без него.
Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 17.3722
- Электродвигатель вентилятора
- Датчик включения электродвигателя
- Монтажный блок
- Выключатель зажигания
К9 — Реле включения электродвигателя вентилятора. А — К выводу “30” генератора
Схема включения вентилятора охлаждения двигателя на ВАЗ 2109 с монтажным блоком 2114-3722010-60
- Электродвигатель вентилятора
- Датчик 66.3710 включения электродвигателя
- Монтажный блок
А — К выводу “30” генератора
Схема включения ВО ВАЗ 2110
Схема включения вентилятора охлаждения ВАЗ 2110 на карбюраторных и инжекторных автомобилях отличается. На автомобилях с карбюраторным двигателем, для этого используется термобиметаллический датчик ТМ-108, а на автомобилях с инжекторным двигателем управление осуществляет контроллер.
Где находится реле вентилятора
4 – реле электровентилятора;5 – реле электробензонасоса;
6 – главное реле (реле зажигания).
Источник: https://2shemi.ru/shema-podklyucheniya-ventilyatora-ohlazhdeniya-vaz/
Ваз 2106 не включается вентилятор охлаждения причины
Жарким летом стабильная работа вентилятора охлаждения двигателя особенно важна. Но бывает так, что вентилятор двигателя не включается. Причины могут быть следующие.
ВАЗ 2106 | Неисправности вентилятора системы охлаждения
Неисправности вентилятора системы охлаждения
Кроме заклинившего термостата и порванного клинового ремня, причиной слишком высокой температуры охлаждающей жидкости может стать неисправный вентилятор системы охлаждения, однако только при длительной работе на холостых оборотах. Но неисправный вентилятор не должен означать конца поездки:
- После того, как двигатель остыл, можно ехать в ближайшую мастерскую на средних оборотах и в относительно быстром темпе. При этом необходимо следить за индикатором температуры и контрольной лампочкой.
- Работа двигателя на холостых оборотах и медленная езда могут оказаться для двигателя смертельными. При этом через радиатор практически не проходит охлаждающий воздух. Если нужно обязательно ехать дальше на низкой скорости, то лучше немедленно начать поиски причин неисправностей и при необходимости «обойти» термовыключатель.
Иллюстрации показывают термовыключатель функции включения вентилятора системы охлаждения после прекращения работы двигателя, слева у 4-цилиндрового двигателя, справа у 5-цилиндрового.
Снятие вентилятора системы охлаждения
Вентилятор системы охлаждения необходимо снимать с радиатора вместе с задним защитным кожухом радиатора – так называемой царгой вентилятора:
|
Не включается вентилятор радиатора — Разное — Тюнинг2
Подскажу способ устранения неисправности, вентилятора охлаждения радиатора. Частенько бывает особенно у машин с большим пробегом, что перестает включаться вентилятор охлаждения, в принципе найти неисправность, почему не включается вентилятор охлаждения радиатора не сложно, но надо знать в какой последовательности ее искать. Буду искать неисправность не включения вентилятора на ВАЗ 2109, но этот принцип поиска неисправности можно применить к любой машине.
Источник: https://chevroletcars.ru/info/vaz-2106-ne-vkljuchaetsja-ventiljator-ohlazhdenija/
Почему не работает вентилятор охлаждения
Здравствуйте, читатель блога RtiIvaz.ru. Сегодня узнаем, почему не работает вентилятор охлаждения двигателя, рассмотрим, как устроена схема включения и поговорим о причинах и способах устранения неполадок.
Причины отключения вентилятора
Иногда происходит следующая ситуация: двигатель работает, температура повышается, а электрический вентилятор охлаждения не работает. Стало быть, надо срочно искать причину, пока двигатель не закипел на дороге.
В первую очередь проверяют предохранитель вентилятора охлаждения. Если он исправен, тогда надо проверить датчик вентилятора. Сделать это можно очень просто. Для этого надо включить зажигание, и отсоединив от датчика два провода, подключённые к нему соединить их между собой. Если после этого вентилятор заработал, значит, причина в датчике. Его следует заменить на новый.
Следующий шаг, надо проверить реле включения вентилятора охлаждения. Надо либо попробовать заменить его, либо новым или временно взять из другого узла такое же реле, например, сигнала. Такие реле используются во многих местах электрической цепи и автомобилях.
Если же и при этом не работает вентилятор охлаждения нужно проверить сам электровентилятор. Для этого нужно отключить зажигание и соблюдая полярность, подключить вентилятор напрямую к АКБ. Если при таком включении вентилятор заработал, выходит надо искать причину в электрической схеме автомобиля.
Пройтись по проводам, которые задействованы в этой схеме. Бывает так, что провод, где-то перебит или «сопля» появилась. Тогда стало быть надо соединить его и снова проверить включение вентилятора. А иногда бывает, что провод, где-то оголился и замыкает на массу.
Если и после этого не работает вентилятор, тогда уже надо обращаться к специалистам на СТО. Но это бывает в крайне редких случаях. Чаще всего происходят ситуации, описанные выше с датчиком включения вентилятора либо предохранителем или самим электровентилятором.
Предохранитель заменить, я думаю не такая сложная работа, и автолюбитель сможет поменять самостоятельно. В случае с самим вентилятором, немного сложнее, но заменить его тоже не такая уж и сложная работа. Замену датчика мы рассмотрим немного позднее, сначала рассмотрим схему включения датчика.
УСТРОЙСТВО СИСТЕМЫ ОХЛАЖДЕНИЯ С ЭЛЕКТРИЧЕСКИМ ВЕНТИЛЯТОРОМ
На рисунке ниже показан, как выглядит датчик включения вентилятора:
РИС.1. Внешний вид датчика включения вентилятора.
Выпускаются такие датчики под разные температуры срабатывания. Эти характеристики всегда указываются на их корпусе (см. фото). Обозначаются так! 92-87°С либо 87-82°С. Первая цифра указывает на температуру включения вентилятора, а вторая на температуру выключения.
Внутреннее строение можно рассмотреть на рисунке приведенном ниже:
РИС.2. Схематическое изображение внутреннего строения датчика включения вентилятора.
1.Неподвижный контакт. 2.Подвижный контакт. 3.Толкатель подвижного контакта. 4.Биметаллическая пластина. Характеристики биметаллической пластины настроены на определённую температуру, выгравированную на корпусе датчика.
Слева на рисунке показан датчик, температура охлаждающей жидкости которого не достигла требуемой величины. Контакты разомкнуты, и вентилятор при этом находится в выключенном состоянии.
С правой стороны на рисунке показано, что при достижении заданной температуры, биметаллическая пластина изгибается, тем самым двигая посредством толкателя подвижные контакты на соединение с неподвижными. Цепь замыкается, и напряжение подаётся на вентилятор охлаждения, включая его.
Электрическая схема включения вентилятора охлаждения показана на нижеследующем рисунке:
РИС.3. Электрическая схема включения вентилятора.
Вентилятор подключен через реле из-за того, что он потребляет большую мощность, а датчик рассчитан на малые токи. Реле тут нужно для того чтобы разгрузить цепь датчика вентилятора. Контакты датчика рассчитаны на малые токи, а вентилятор потребляет много энергии, поэтому здесь и нужно реле и желательно на больший ток.
Если без реле, напрямую подключить вентилятор через датчик, то его контакты быстро обгорят и соответственно датчик выйдет из строя. Особенно это будет чувствоваться летом, потому что в это время вентилятор охлаждения включается часто и работает дольше, чем зимой.
Как выглядит реле переключения показано на рисунке ниже:
РИС.4. Внешний вид коммутационного реле.
Здесь показано реле на 30 ампер. Но для вентилятора охлаждения основного радиатора лучше использовать реле более мощное. На 50, а лучше на 70 ампер. Внешне они выглядят точно так же просто размеры больше и контакты более широкие. Контакт 87а в данном реле нужно просто игнорировать, т. е. подключать его ни к чему. В нашей схеме он не нужен
ЗАМЕНА ДАТЧИКА
Прежде чем начать работу по замене датчика, надо посмотреть его температуру срабатывания. И приобрести датчик с именно такими же характеристиками. Иначе вентилятор будет включаться либо слишком рано, или слишком поздно. Итак, автолюбитель! Вы приобрели датчик с нужными вам характеристиками, теперь можно с уверенностью приступать к работе по его замене.
- Отключаем одну из клемм АКБ. Это нужно чтобы обесточить электрическую схему автомобиля и случайно не произошло короткое замыкание в процессе замены.
- Сливаем охлаждающую жидкость из радиатора. Иначе при демонтаже датчика охл. жидкость вытечет, и надо будет покупать дополнительно для доливки. А это лишние финансовые расходы. Можно, конечно, и без слива жидкости заменить датчик. Но для этого нужна сноровка. Делается это в следующем порядке: Берём в одну руку новый датчик, а другой выкручиваем старый, при этом слегка прижимаем его к резьбе, чтобы жидкость не вытекала. Когда датчик уже выкрутился, убираем его, быстренько вставляем новый и закручиваем. Немаловажный момент, при этом — надо все это производить на остывшем радиаторе, чтобы не получить ожогов от горячей охлаждающей жидкости.
- Отсоединяем два провода, подключённые к датчику, и выкручиваем датчик. Для этого нам понадобится ключ на 30 мм.
- Наносим герметик на новый датчик и устанавливаем на своё место. После этого, лучше подождать около двух часов, чтобы герметик схватился. Здесь также можно использовать и фум — ленту, в этом случае не надо ждать пока схватится герметик, можно сразу заводить машину и проверять работу. Но с ней нужна определённая сноровка, и не каждый автолюбитель квалифицированно справится с ней. Поэтому лучше использовать герметик.
- Датчик не надо затягивать слишком сильно. Обычно этот датчик вкручивается в пластмассовый бачок радиатора. Поэтому надо быть осторожнее, иначе резьба в пластмассовом корпусе сорвётся и придётся либо менять радиатор, или думать, как выходить из положения!
- Следующий шаг – заливаем охлаждающую жидкость, заводим двигатель и ждём, когда поднимется его температура. Когда температура достигнет расчётного максимума, должен включиться электровентилятор. Если это произошло, значит, мы все сделали правильно и должны радоваться успешно проделанной работе. Если же нет, то надо продолжить поиски причины неисправности.
Если вы все заранее подготовили, то работа по замене датчика не займёт много времени. Я с соседом по гаражу, на его машине потратил примерно полчаса на замену.
См. видео:
На этом заканчиваю писать статью! Надеюсь, статья поможет, дорогой читатель блога RtiIvaz.ru. Желаю успехов в этой работе и главное, чтобы получили удовлетворение, правильно отремонтировав любимый автомобиль.
Можно еще почитать:
Подбор сальников по размерам и каталожным номерам
Источник: https://www.rtiivaz.ru/2017/01/ne-rabotaet-ventilyator-oxlazhdeniya/
Не работает вентилятор охлаждения. Причины, ремонт
Любой двигатель внутреннего сгорания требует надлежащего охлаждения. Без него мотор попросту перегреется, вследствие чего подвижные элементы моментально выйдут из строя.
Двигатели современных автомобилей оснащены жидкостной системой охлаждения, предусматривающей постоянную циркуляцию охлаждающей жидкости (ОЖ), достигаемую за счет работы водяного насоса (помпы). Какая бы ОЖ не использовалась в моторе, длительный ее нагрев неизменно приведет к кипению.
Чтобы предотвратить этот процесс, в системе охлаждения используется радиатор. Он представляет собой систему из тонких трубок, оснащенных специальными ламелями, увеличивающими площадь охладителя.
Когда автомобиль находится в движении, поток воздуха попадает на рабочую поверхность радиатора и проходит между ламелями, охлаждая металл. Таким образом, температура ОЖ постепенно снижается.
Однако радиатор самостоятельно не в силах справиться с перегревом, особенно если автомобиль стоит или передвигается на малых скоростях.
Ему помогает в этом электрический вентилятор, включающийся автоматически при достижении охлаждающей жидкостью определенной температуры. При выходе его из строя двигателю неизбежно грозит перегрев со всеми вытекающими последствиями.
В этой статье мы поговорим о возможных причинах, по которым не включается вентилятор охлаждения, а также о том, как определить и устранить связанные с этим неисправности.
Для начала обозначим, что вся предоставленная информация больше предназначена для владельцев ВАЗов, хотя для водителей иномарок она также может быть полезной.
Вентилятор охлаждения ВАЗ представляет собой обыкновенный электрический двигатель с питанием 12 В от бортовой сети автомобиля. Его вал оснащен крыльчаткой, формирующей мощный поток воздуха и направляющей ее на рабочую поверхность радиатора. Вентилятор на специальной рамке (станине) крепится к передней его части. Сзади он защищен радиаторной решеткой.
Большинство автомобилей ВАЗ оснащаются одним вентилятором. Но есть и исключения. Например, вентилятор охлаждения «НИВА» имеет два независимых электромотора с крыльчаткой, включающихся одновременно. Это необходимо для того, чтобы двигатель отечественного внедорожника охлаждался быстрее.
Как включается вентилятор
Включение устройства в разных моделях происходит по-разному. В автомобилях с карбюраторными двигателями он запускается после достижения ОЖ определенной температуры (105-107 0С) и срабатывания датчика включения вентилятора (не путать с датчиком температуры ОЖ), посылающего сигнал на реле. Оно и замыкает электрическую цепь, подавая питание на электромотор.
Схема вентилятора охлаждения у машин с инжектором немного другая. Здесь всем управляет электронный блок. Информация с датчика включения сначала анализируется контроллером, а уж после передается на реле.
Возможные неисправности вентилятора
Если температура жидкости достигла критического показателя, но при этом не работает вентилятор охлаждения радиатора, значит, где-то возникла проблема. Наша с вами задача — найти ее и устранить. Обозначим наиболее распространенные неисправности, из-за которых не срабатывает вентилятор охлаждения. Их не так уж и много.
- Вышел из строя электродвигатель вентилятора.
- Нарушена целостность проводки, питающей электромотор или подключающей датчик включения вентилятора.
- Ненадежный контакт в разъемах электродвигателя или датчика.
- Перегорел предохранитель вентилятора охлаждения.
- Неисправно реле включения вентилятора.
- Неисправен датчик.
- Нарушения в работе предохранительного клапана расширительного бачка.
Проверяем электродвигатель
Если не работает вентилятор охлаждения, первым делом необходимо проверить его привод (электромотор). Сделать это просто. Достаточно взять два провода, подключить их к вентилятору и запитать напрямую от аккумулятора.
Если он запустился, значит, проблема не в нем. Ее нужно искать дальше. Параллельно можно проверить и контакты в разъеме электродвигателя. Иногда случается, что проблема находится именно в них.
Попадание грязи и пыли, а также окисление металлических поверхностей могут стать причиной нарушения контакта.
Если электродвигатель не включился после подключения к аккумулятору, скорее всего, сломался именно он. Причиной этому могут быть:
- износившиеся щетки;
- разрушение коллектора;
- замыкание обмоток ротора или якоря.
В первом случае достаточно заменить щетки новыми, и электродвигатель вентилятора снова будет работать, как новый. В случае с разрушением коллектора или замыканием обмоток ремонт может не помочь.
Проверяем проводку
Еще одной распространенной неисправностью, по которой не включается вентилятор охлаждения, является нарушение целостности проводки. Это может быть разрыв провода или замыкание его на «массу». Проверить цепь можно с помощью обычного автомобильного тестера, включенного в режиме детектора. При этом следует «прозвонить» не только провод от датчика к контроллеру, но и проводку, соединяющую контроллер с предохранителем, предохранитель с реле, реле с электродвигателем.
Проверяем предохранитель и реле включения вентилятора
Если с электропроводкой все в порядке, переходим к другому оборудованию. Сначала проверим предохранитель вентилятора охлаждения. Обычно он расположен в монтажном блоке под капотом автомобиля и имеет маркировку F7. Проверяем его тем же автомобильным тестером.
Если предохранитель исправен, идем дальше. Ищем реле включения вентилятора. Оно находится под крышкой правой панели центральной консоли. Там располагаются три реле.
Определить нужное поможет руководство пользователя автомобиля, так как у разных моделей разное расположение.
Но как проверить реле? В «походных» условиях определить его работоспособность практически невозможно. Проще взять соседнее реле (если его параметры совпадают) и установить его в нужное гнездо.
Тестируем датчик включения вентилятора
Следующей причиной, по которой не работает вентилятор охлаждения, может стать неисправный датчик. Случаи выхода из строя этого элемента не так уж и редки. Точно определить, что сломался именно датчик, можно лишь в автомобиле с инжекторным двигателем. Если отключить его от питания, электронный блок управления воспримет это как неисправность системы, и запустит вентилятор в аварийном режиме.
Проверка осуществляется следующим образом. Прогреваем автомобиль, пока температура охлаждающей жидкости не достигнет 100 0С, после чего глушим двигатель, поднимаем капот и отключаем датчик, рассоединив на нем разъем. После этого запускаем двигатель. Если вентилятор включится, значит, проблема в датчике.
К сожалению, подобная проверка невозможна в автомобилях с карбюраторными двигателями. Здесь определить работоспособность датчика включения вентилятора можно, лишь заменив его новым и прогрев двигатель до рабочей температуры.
Существует еще одна неисправность, которая может привести к сбою в работе системы. Если не срабатывает вентилятор охлаждения даже после подтверждения работоспособности всех перечисленных элементов цепочки, стоит проверить предохранительный клапан на расширительном бачке.
Роль этого клапана заключается в поддержании рабочего давления в системе выше атмосферного. Это нужно для того, чтобы вода, входящая в состав охлаждающей жидкости не закипала при нагревании до 100 0С. При выходе из строя предохранительного клапана давление в системе выровняется с атмосферным, и жидкость закипит, достигнув температуры кипения воды.
Датчик включения, как уже было сказано, может включиться лишь при 105-107 0С. Таким образом, наша охлаждающая жидкость будет кипеть, но вентилятор работать не будет.
Как же проверить предохранительный клапан? В домашних условиях это невозможно. Проще купить новый клапан, тем более что стоит он копейки.
Полезные советы
Напоследок ознакомьтесь с полезными советами, которые позволят вам если не избежать проблем со своевременным включением вентилятора охлаждения, то, по крайней мере, хоть немного исправить ситуацию.
- Систематически проверяйте работу всех элементов системы охлаждения. Обращайте внимание на показатели температуры ОЖ на панели приборов, а также прислушивайтесь, включается ли вентилятор.
- Следите за уровнем охлаждающей жидкости в системе. Вовремя производите ее замену.
- Минимум один раз в год промывайте крышку расширительного бачка под струей проточной воды. Такое решение позволит продлить жизнь предохранительному клапану.
- При малейшем сбое в системе охлаждения прекратите движение и примите меры по устранению неисправностей.
- Если не работает вентилятор охлаждения по причине выхода из строя датчика, предохранителя или реле, и эта неисправность застала вас в пути, отключите датчик (для инжектора) или подключите электропривод напрямую к бортовой сети (для карбюратора). Так вы сможете доехать до ближайшей станции технического обслуживания без риска перегрева двигателя.
Источник: https://FB.ru/article/215361/ne-rabotaet-ventilyator-ohlajdeniya-prichinyi-remont
Ваз 2106 не работает вентилятор охлаждения — Авто-ремонт
Здравствуйте, читатель блога RtiIvaz.ru. Сегодня узнаем, почему не работает вентилятор охлаждения двигателя, рассмотрим, как устроена схема включения и поговорим о причинах и способах устранения неполадок.
Ваз 2106 не работает вентилятор охлаждения — Ремонт автомобиля своими руками
задача вентилятора системы охлаждения – снижать температуру двигателя и радиатора, повышающуюся при работающем двигателе. Фактически, он направляет горячий воздух на улицу, заменяя его прохладным «внешним» воздухом, и тем самым снижая температуру двигателя, радиатора и охлаждающей жидкости (ОЖ).
Следует отметить, что вентилятор представляет собой один из двух важных элементов системы охлаждения (кстати, она в автомобилях ВАЗ считается гибридной). Вторым элементом является система жидкостного охлаждения.
Выделяют два типа вентиляторов – механические (присоединённые с помощью ремня к шкиву/коленвалу) и с электроприводом. Последний состоит из двух равнозначных частей – электродвигателя и системы управления (включающей в себя датчик температуры ОЖ и реле включения вентилятора). Как правило, пользователи ВАЗ имеют дело именно с вентиляторами с электроприводом.
Проблемы с вентилятором охлаждения радиатора могут возникнуть у любого автомобиля, чей возраст достаточно значителен, чтобы проявлять себя «старческими недомоганиями». Эти проблемы, в зависимости от ситуации, могут проявляться в нестабильной работе вентилятора, его запоздалом включении, либо полном отказе. В последнем случае вентилятор охлаждения попросту не включается – и это наиболее часто встречающаяся проблема.
Не включается вентилятор охлаждения ВАЗ
Так как эта проблема наиболее часто встречающаяся, то и внимания ей необходимо уделить больше всего. И в первую очередь необходимо отметить, что эта проблема может быть вызвана значительным количеством причин, а потому самым затратным (как минимум по времени) этапом будет диагностика.
Причиной по которой не включается вентилятор охлаждения 2110, равно как и практически любой другой модели производства АвтоВАЗ, может быть, например, из-за перегоревшего предохранителя. Это самый банальный повод отказа вентилятора, и самый простой с точки зрения исправления проблемы.
По этой же причине зачастую не включается вентилятор охлаждения ВАЗ 2115 и других, более поздних моделей автомобилей ВАЗ. Для ликвидации этой неисправности достаточно заменить неисправный предохранитель на рабочий – и проблема ликвидирована.
Заменить можно как один предохранитель (если вы уже разобрались в схеме или у вас есть на это время), так и блок предохранителей комплексно. Если автомобилю много лет, второй вариант предпочтительнее.
Ещё одной причиной, по которой не включается вентилятор охлаждения Калина или Приора, может стать неисправность какого-либо элемента электросети вашего авто. В этом случае, во всяком случае, для неопытных мастеров, гораздо проще и быстрее будет обратиться за помощью к профессионалам, поскольку даже диагностика потребует немало усилий – и применения специальной диагностической аппаратуры (для «прозвона» электропроводки).
Кроме того, если не включается вентилятор охлаждения причины можно обнаружить и в термостате, – если последний неисправен, то система может попросту не реагировать на необходимость подключения системы охлаждения.
Вышедший из строя или заклинивший термостат блокирует циркуляцию охлаждающей жидкости в системе (в том числе, и через радиатор), датчик радиатора не фиксирует повышенные температуры ОЖ, вентилятор не включается – а двигатель «закипает» уже через несколько минут работы.
Термостат рекомендуется проверить в первую очередь, если вы обнаружили отказ вентилятора.
В руководствах пользователя прописано, что не включается вентилятор охлаждения 2107 зачастую по причине неисправной проводки. Действительно, эта причина может иметь место, однако в тройку лидеров по частоте не входит.
Как правило, проблемы возникают в ситуациях, когда на протяжении многих лет проводка вентилятора не меняется.
Трухлявая проводка – не просто основание для отказа вентилятора, но и возможная причина куда более серьёзных неисправностей и даже возгораний, поэтому контроль в этой сфере совершенно необходим.
Во многих источниках можно найти информацию о том, что не включается вентилятор охлаждения 2114, например, по банальной причине – сам вентилятор неисправен. Это случается сравнительно редко, однако может быть причиной проблемы. Выйти из строя может как сам по себе вентилятор, так и штекер (второе чаще, и относится скорее к предыдущему пункту).
Датчик включения вентилятора (он находится на радиаторе) также может оказаться неисправным – а это ведёт к блокированию работы вентилятора. Выявление неисправного блока осуществляется последовательной проверкой работоспособности отдельных элементов системы. Исключая тот или иной элемент, соединяем проводку напрямую: если видим искру или признаки жизни подаёт сам вентилятор, значит, «слабым звеном» является именно исключённый элемент.
Ещё одна причина, по которой не включается вентилятор охлаждения 2109, 2107, 2114 и прочие модели ВАЗ. Это прогоревшая прокладка под головкой.
В этом случае движению охлаждающей жидкости препятствует воздушная пробка, которую можно легко диагностировать по пузырям, появляющимся из расширительного бачка во время работы двигателя. Заменив прокладку, вы легко решите эту проблему.
Однако важно обратить внимание и на состояние цилиндра – при такой проблеме (в особенности, если появилась она некоторое время назад) в цилиндре вполне могут обнаружиться трещины.
Слишком часто включается вентилятор охлаждения
Эта проблема возникает сравнительно редко, и здесь нужно очень чётко понимать, где есть норма, а где уже следует провести диагностику системы. Начинающие автомобилисты, прочитав в руководстве пользователя о том, что вентилятору «положено» включаться лишь на температуре 105 градусов, волнуются из-за того, что включение системы охлаждения происходит и на более низкой температуре.
На самом деле, всё обстоит несколько иначе. Нормой следует считать именно температуру 85-95 градусов, выше должна срабатывать система охлаждения, в противном случае, велик риск «закипания» двигателя.
Однако многое зависит и от условий движения – одно дело на трассе, и другое – в городе, а в особенности, при движении в пробке.
Если в пробках вентилятор включается каждые полторы минуты – это свидетельствует о том, что система работает хорошо, ведь двигатель на 10-15 километрах в час, да ещё в режиме «метр едем-стоим» работает при повышенных нагрузках. Соответственно, включение вентилятора свидетельствует о его исправности.
На всякий случай лучше проверить термостат на предмет работоспособности, целостность прокладки ГБЦ.
Кроме того, можно проверить расход охлаждающей жидкости – если ОЖ «уходит» слишком быстро (например, с полной загрузки до минимума проходит меньше месяца), необходимо как можно скорее проверить на предмет протечек. И, скорее всего, таковые обнаружатся.
https://www.youtube.com/watch?v=eYx_cwlnhcw
Снижение эффективности работы системы охлаждения может происходить и из-за банальных засоров (отложения) и технических побочных эффектов (воздушная пробка). В первом случае рекомендуется промыть радиатор с обычным чистящим средством.
Что касается воздушной пробки, то её можно либо попробовать «выдавить» на большой скорости, однако это чревато проблемами с дорожной полицией, а в особо запущенном случае – аварией с летальным исходом. Куда продуктивнее окажется обычная «прокачка» в гараже.
Тем более, что инструкций по устранению воздушной пробки достаточно много.
Удачи на дорогах вам и вашему ВАЗу!
С этой статьей так же читают:Источник: https://avto-voshod.ru/remont/vaz-2106-ne-rabotaet-ventilyator-ohlazhdeniya.html
ВАЗ-2107. Датчик запуска вентилятора: установка, ремонт, замена
Большинство владельцев автомобилей ВАЗ-2107 сталкивались с проблемой перегрева двигателя из-за позднего включения вентилятора радиатора. Такой сбой представляет серьезную угрозу не только для системы охлаждения, но и для всего силового агрегата. Повышение температуры охлаждающей жидкости до критических значений может повредить прокладку ГБЦ, клапанную крышку, а также вызвать заклинивание подвижных элементов двигателя.
Чаще всего не работает вентилятор радиатора из-за проблем с датчиком его включения.Это может быть как банальное отсутствие контакта на разъемах, так и выход из строя устройства в целом. В этой статье мы поговорим о том, какие меры можно предпринять, если на ВАЗ-2107 потерял работоспособность датчик включения вентилятора, а также рассмотрим процесс его проверки и замены.
Признаки перегрева двигателя и меры предосторожности
Если вы, управляя автомобилем, обнаружите, что стрелка на приборе, указывающая температуру охлаждающей жидкости, переместилась в красный сектор и продолжает отклоняться в сторону ее увеличения, лучше остановиться на обочине дороги и немедленно заглушите двигатель.Если этого не сделать, тосол или тосол просто закипит и попытается вырваться наружу, нарушив герметичность системы. Продолжать в такой ситуации довольно опасно. Остановившись, нужно проверить работоспособность всех элементов системы охлаждения и установить причину перегрева. Далее по возможности его нужно устранить. Если это невозможно, отбуксируйте автомобиль до ближайшей СТО.
Что не так с вентилятором?
При подозрении на перегрев неисправен вентилятор радиатора охлаждения, прежде всего проверьте его на работоспособность.Сделайте это несложно. Отсоедините электрический разъем от электродвигателя, и на его контакты подайте электричество от аккумуляторной батареи. Не перепутайте с полярностью!
Если вентилятор не работает при прямом подключении, причину нужно искать в электроприводе. Если электродвигатель исправен, проблема, скорее всего, кроется в элементах, обеспечивающих его включение. Это может быть предохранитель, реле, проводка и датчик.
Дополнительная проверка
Дальнейшее тестирование проводить по схеме «от простого к сложному.«Провести диагностику проводки без соответствующих инструментов и навыков практически невозможно. Аналогичная ситуация и с реле. Проверить самостоятельно вряд ли получится, особенно в полевых условиях. Единственное, что можно сделать, это вытащить подобное устройство. из следующего слота или другой машины и вставьте в соответствующий слот.Заработало — причина установлена, вентилятор не работает — вперед.
Проверить предохранитель не составит труда. Находим в монтажном блоке нужную вставку, проверяем обычным тестером или самодельным щупом из двух проводов и лампы, и результат очевиден.При необходимости замените предохранитель и продолжайте движение. Но если на этот раз мы ошиблись, нужно искать проблему в датчике переключателя вентилятора.
Особенности системы охлаждения в разных исполнениях
Прежде чем приступить к диагностике датчика, необходимо его найти. Дело в том, что в карбюраторных «семерках» и в автомобилях с регулируемым впрыском топлива он находится в разных местах. Кроме того, у форсунок ВАЗ-2107 как таковой датчик включения вентилятора отсутствует. Его функции выполняет CST (датчик температуры охлаждающей жидкости).Рассмотрим подробнее расположение этих устройств в карбюраторных и инжекторных «семерках».
Где датчик запуска вентилятора?
Все устаревшие модификации датчика «классика» расположены на корпусе радиатора охлаждения. Если быть точным, то внизу справа. Снаружи это похоже на латунную гайку на «30» с двумя снятыми контактами. Поднимите капот, посмотрите на тыльную сторону радиатора — вы обязательно это увидите. Принцип работы датчика очень прост.Термопара реагирует на повышение температуры, замыкает контакт, и на вентилятор подается напряжение. В автомобилях с управляемым впрыском топлива вентилятор включается по команде электронного блока на основании данных, полученных с датчика. Другими словами, компьютер сам контролирует все процессы. Но где же вентилятор по датчику на впрыске «семерки»?
Как уже было сказано, у них вообще нет такого устройства. Не ищите это на радиаторе или где-либо еще! Но обратите внимание на термостат.На его корпусе есть датчик температуры охлаждающей жидкости. Затем он передает на электронный блок управления всю необходимую информацию о температуре охлаждающей жидкости.
Проверка датчика
А теперь поговорим о том, как проверить датчик включения вентилятора (ВАЗ-2107). И начнем с карбюраторного двигателя. Здесь все очень просто. Все, что вам нужно сделать, это отсоединить провода от датчика. Для этого снимите электрический разъем с его выводов. Чтобы определить, исправно ли работает устройство, включите зажигание и замкните контакты на разъеме.Если все дело в датчике, вентилятор обязательно включится.
Также может случиться так, что устройство, включающее вентилятор, некорректно реагирует на температуру. Другими словами, механизм замыкания контактов работает, но с большей величиной. Так, в карбюраторных машинах ВАЗ-2107 датчик запуска вентилятора должен замкнуть цепь при достижении охлаждающей жидкостью температуры 92 градусов и размыкаться при 87 ºС.
Для двигателей с регулируемым впрыском топлива процесс проверки немного отличается.Поскольку в инжекторных автомобилях ВАЗ-2107 датчик включения вентилятора отсутствует, необходимо проверить терморегулятор. Но сначала следует проверить наличие напряжения на контактах разъема. Берем тестер и включаем в режиме вольтметра. Отрицательный провод устройства имеет короткое замыкание на массу, и подключите положительный провод к контакту «A» разъема. Включите зажигание. Тестер должен показывать напряжение не менее 12 В. Если его значение снижается, проблему нужно искать в блоке управления. Но если напряжение в норме, откручиваем терморегулятор от форсунки для дальнейшей проверки.
Тестирование датчика заключается в измерении его электрического сопротивления при различных температурах. Переведите тестер в режим омметра и измерьте сопротивление на его контактах. Примечательно, что она растет и падает обратно пропорционально температуре теплоносителя (20 ºС — 3,5 кОм; 40 ºС — 1,5 кОм; 80 ºС — 340 Ом; 90 ºС — 250 Ом). В процессе измерения сопротивления контроллер можно нагреть, поместив его в емкость с горячей водой. Температура датчика включения вентилятора (ВАЗ-2107, инжектор) для разных версий прошивки ЭБУ может составлять 92-95 ºС.Его сопротивление близко к нулю.
Следует отметить, что датчики включения вентилятора и температуры охлаждающей жидкости не подлежат ремонту. Поэтому при выявлении малейшего выхода из строя их необходимо заменить. Рассмотрим процесс замены для каждого из двигателей отдельно.
Процесс замены датчика на карбюраторном двигателе
Здесь процесс может показаться более сложным. Ведь с учетом того, что датчик расположен внизу, необходимо слить охлаждающую жидкость.А для этого нужно поискать смотровую яму, снять защиту двигателя и т. Д. Но нельзя этого делать. Просто быстро заверните новый датчик вместо старого. Естественно, выльется немного охлаждающей жидкости, но ее количество ограничится 20-30 мл. Кроме того, под стык всегда можно подставить правильно разрезанную пластиковую бутылку.
Итак, готовим новый датчик и гаечный ключ на «30». Отсоедините провода от устройства. Осторожно открутите датчик ключом. Продолжайте откручивать его вручную, прижимая к корпусу радиатора.Когда датчик оторвется от резьбы, отверстие можно зажать пальцем, а другой рукой начать крутить новый элемент. Не успевайте потерять уплотнительное кольцо, которое надето на резьбовую часть устройства. Вот и весь процесс. Осталось подключить к нему провода, запустить блок питания и проверить, все ли работает.
Замена датчика включения вентилятора: ВАЗ-2107 (Форсунка)
В инжекторном двигателе замена датчика слива охлаждающей жидкости не нужна.Он расположен достаточно высоко, поэтому его протечка будет минимальной. Для замены понадобится новый датчик температуры и ключ на «19». Сначала отсоедините разъем, затем открутите старый контроллер и прикрутите его на место, которое заведомо исправно. Подключите питание и запустите двигатель. Если все сделано правильно, вентилятор гарантирован.
Полезные советы
Перед отключением питания датчиков, особенно на «семерках» с инжекторными двигателями, рекомендуется снять минусовую клемму с АКБ.Выбирая датчики включения вентилятора или температуры охлаждающей жидкости, лучше отдать предпочтение фирменной заводской продукции. После замены обязательно проверьте герметичность резьбового соединения. При необходимости используйте термостойкий автомобильный герметик.
ВАЗ-2107. Датчик включения вентилятора: установка, ремонт, замена
Большинство владельцев автомобилей ВАЗ-2107 сталкивались с проблемой перегрева двигателя из-за несвоевременного включения вентилятора радиатора. Такая неисправность представляет серьезную угрозу не только для системы охлаждения, но и для всего силового агрегата.Повышение температуры охлаждающей жидкости до критического уровня может привести к повреждению прокладок головки блока цилиндров, крышке клапана и вызвать заклинивание движущихся частей двигателя.
Чаще всего не работает вентилятор радиатора из-за проблем с датчиком его включения. Это может быть как банальное отсутствие контакта на разъемах, так и выход из строя устройства в целом. В этой статье мы поговорим о том, какие меры можно предпринять, если вентилятор на датчике на ВАЗ-2107 потерял работоспособность, а также рассмотрим процесс его проверки и замены.
Признаки перегрева двигателя и меры предосторожности
Если вы, управляя автомобилем, обнаружите, что стрелка на устройстве, указывающем температуру охлаждающей жидкости, перешла в красный сектор и продолжает отклоняться в сторону ее увеличения, это будет лучше остановиться на обочине и сразу выключить двигатель. Если этого не сделать, тосол или тосол просто закипит и попытается вырваться наружу, нарушив герметичность системы. Продолжать движение в такой ситуации довольно опасно.Остановившись, необходимо проверить исправность всех элементов системы охлаждения и установить причину перегрева. Далее по возможности его следует устранить. А если такой возможности нет, отбуксируйте машину до ближайшей СТО.
Что не так с вентилятором?
Если вы подозреваете, что вентилятор радиатора неисправен из-за перегрева, сначала проверьте его правильность работы. Сделать это несложно. Отсоедините электрический разъем от двигателя и подключите электричество к клеммам аккумулятора.Не меняйте полярность!
Если вентилятор не работает при прямом подключении, причину нужно искать в приводе. Если электродвигатель исправен, проблема, скорее всего, кроется в элементах, обеспечивающих его включение. Это может быть предохранитель, реле, проводка и датчик.
Дальнейшая поверка
Дальнейшая поверка проводится по схеме «от простого к сложному». Диагностировать проводку без соответствующих инструментов и навыков практически невозможно.Аналогичная ситуация и с реле. Проверить это самому вряд ли получится, особенно в полевых условиях. Единственное, что можно сделать, это вытащить подобное устройство из соседней розетки или другой машины и вставить в соответствующий разъем. Заработало — причина установлена, вентилятор не работает — вперед.
Нет проблем с проверкой предохранителя. Находим нужную вставку в монтажном блоке, проверяем обычным тестером или самодельным щупом из двух проводов и лампы, и результат очевиден.При необходимости замените предохранитель и продолжайте движение. Но если в этот раз мы ошиблись, то проблему нужно искать в датчике включения вентилятора.
Особенности системы охлаждения в различных версиях
Прежде чем приступить к диагностике датчика, его необходимо найти. Дело в том, что в карбюраторных «семерках» и в автомобилях с управляемым впрыском топлива он находится в разных местах. Тем более, что в литьевых машинах ВАЗ-2107 отсутствует датчик включения вентилятора как таковой.Его функции выполняет ДТОЖ (датчик температуры охлаждающей жидкости). Рассмотрим подробнее расположение этих устройств в карбюраторных и инжекторных «семерках».
Где выключатель вентилятора?
У всех устаревших «классических» версий датчик расположен на корпусе радиатора охлаждения. Если быть точным, то внизу справа. Снаружи это похоже на латунную гайку на «30» с двумя вынутыми штифтами. Поднимите капот, посмотрите на заднюю часть радиатора — вы обязательно это увидите. Принцип работы датчика очень прост.Термопара реагирует на повышение температуры, замыкает контакт, и на вентилятор подается напряжение. В автомобилях с управляемым впрыском топлива вентилятор включается по команде электронного блока на основании данных, полученных с датчика. Другими словами, компьютер сам контролирует все процессы. Но где же вентилятор на датчике впрыска «семерки»?
Как уже было сказано, у них вообще нет такого устройства. Не ищите его на радиаторе или где-либо еще! Но обратите внимание на термостат.На его корпусе установлен датчик температуры охлаждающей жидкости. Затем он передает в электронный блок управления всю необходимую информацию о температуре охлаждающей жидкости.
Проверка датчика
А теперь поговорим о том, как проверить вентилятор по датчику (ВАЗ-2107). И начнем с карбюраторного двигателя. Здесь все очень просто. Все, что вам нужно сделать, это отсоединить провода от датчика. Для этого снимите электрический разъем с его выводов. Чтобы определить, исправно ли работает устройство, включите зажигание и закоротите контакты на разъеме.Если все дело в датчике, вентилятор обязательно включится.
Может случиться так, что переключатель вентилятора неправильно реагирует на температуру. Другими словами, механизм замыкания контактов работает, но с большей величиной. Так, у карбюраторных машин ВАЗ-2107 датчик включения вентилятора должен замкнуть цепь при достижении температуры охлаждающей жидкости 92 градуса, а разомкнуть ее при 87 º.
Для двигателей с контролируемым впрыском топлива процесс проверки немного отличается.Поскольку на инжекторных автомобилях ВАЗ-2107 датчик включения вентилятора отсутствует, необходимо проверить терморегулятор. Но сначала следует проверить наличие напряжения на контактах разъема. Берем тестер и включаем в режиме вольтметра. Замкните отрицательный провод устройства на «массу», а положительный провод подсоедините к контакту «A» разъема. Включите зажигание. Тестер должен показывать напряжение не менее 12 В. Если его значение снижается, проблему нужно искать в блоке управления. Но если с напряжением все в порядке, откручиваем терморегулятор от форсунки для дальнейшей проверки.
Проверка датчика заключается в измерении его электрического сопротивления при различных температурах. Переведите тестер в режим омметра и измерьте сопротивление на его контактах. Примечательно, что она растет и падает обратно пропорционально температуре теплоносителя (20 º — 3,5 кОм; 40 º — 1,5 кОм; 80 º — 340 Ом; 90 º — 250 Ом). В процессе измерения сопротивления контроллер можно нагреть, поместив его в емкость с горячей водой. Температура датчика включения вентилятора (ВАЗ-2107, форсунка) для разных версий прошивки ЭБУ может составлять 92-95 º.Его сопротивление близко к нулю.
Следует отметить, что датчики включения вентилятора и температуры охлаждающей жидкости ремонту не подлежат. Поэтому при выявлении малейшей неисправности их необходимо заменить. Рассмотрим процесс замены для каждого из двигателей отдельно.
Процесс замены датчика на карбюраторном двигателе
Здесь процесс может показаться более сложным. Ведь с учетом того, что датчик расположен внизу, придется слить охлаждающую жидкость.А для этого нужно поискать смотровую яму, снять защиту двигателя и т. Д. Но нельзя этого делать. Просто быстро заверните новый датчик вместо старого. Естественно, выльется немного охлаждающей жидкости, но ее количество ограничится 20-30 мл. Кроме того, всегда можно подставить под стык правильно вырезанную пластиковую бутылку.
Итак, приготовьте новый датчик и гаечный ключ на «30». Отсоедините провода от устройства. Осторожно открутите датчик ключом. Продолжайте откручивать его вручную, прижимая к корпусу радиатора.Когда датчик оторвется от резьбы, можно пальцем зажать отверстие, а другой рукой начать вкручивать новый элемент. При этом не теряйте уплотнительное кольцо, которое надето на резьбовую часть устройства. Это, собственно, и весь процесс. Осталось подключить к нему провода, запустить блок питания и проверить, все ли работает.
Замена датчика включения вентилятора: ВАЗ-2107 (инжектор)
В инжекторном двигателе слива охлаждающей жидкости для замены датчика не требуется.Он расположен достаточно высоко, поэтому его утечка будет минимальной. Для замены понадобится новый датчик температуры и ключ на «19». Сначала отсоедините разъем, затем открутите старый контроллер и прикрутите заведомо исправный на его место. Включаем питание и заводим двигатель. Если все сделано правильно, работа вентилятора гарантирована.
Несколько полезных советов
Перед отключением питания датчиков, особенно на «семерках» с инжекторными двигателями, рекомендуется снять минусовую клемму с АКБ.Выбирая датчики включения вентилятора или температуры охлаждающей жидкости, лучше отдать предпочтение фирменной заводской продукции. После замены обязательно проверьте герметичность резьбового соединения. При необходимости используйте термостойкий автомобильный герметик.
ВАЗ-2107. Выключатель вентилятора: установка, ремонт, замена
Большинство владельцев автомобилей ВАЗ-2107 сталкивались с проблемой перегрева двигателя из-за позднего включения вентилятора радиатора. Такая неисправность представляет серьезную угрозу не только для системы охлаждения, но и для всего силового агрегата.Повышение температуры охлаждающей жидкости до критических значений может вывести из строя прокладки головки блока цилиндров, клапанную крышку и вызвать заклинивание движущихся частей мотора.
Чаще всего не работает вентилятор радиатора из-за проблем с датчиком его включения. Это может быть как банальное отсутствие контакта на разъемах, так и выход из строя устройства в целом. В этой статье мы поговорим о том, какие меры можно предпринять, если датчик ВАЗ-2107 на переключателе вентилятора потерял работоспособность, а также рассмотрим процесс его проверки и замены.
Признаки перегрева двигателя и меры предосторожности
Если вы, управляя автомобилем, обнаружите, что стрелка на устройстве, показывающем температуру охлаждающей жидкости, сместилась в красный сектор и продолжает отклоняться в сторону увеличения, будет лучше остановиться на обочине дороги и сразу выключить двигатель. Если этого не сделать, тосол или тосол просто закипит и попытается вырваться наружу, нарушив герметичность системы. Продолжать движение в этой ситуации довольно опасно.Остановившись, необходимо проверить работоспособность всех элементов системы охлаждения и установить причину перегрева. Далее по возможности его нужно устранить. А если такой возможности нет, отбуксируйте автомобиль до ближайшего СТО.
Что не так с вентилятором?
Подозрение на перегрев неисправен радиатор охлаждения вентилятором, сначала проверьте его работоспособность. Сделать это несложно. Отсоедините электрический разъем от электродвигателя, и подведите к его контактам электричество от аккумулятора.В этом случае не перепутайте полярность!
Если вентилятор не работает при прямом подключении — причину нужно искать в приводе. Если электродвигатель заработал, проблема, скорее всего, кроется в элементах, обеспечивающих его включение. Это может быть предохранитель, реле, проводка и датчик.Дальнейшая проверка
Дальнейшая проверка проводится по схеме «От простого к сложному». Диагностировать проводку без соответствующих инструментов и навыков практически невозможно.Аналогичная ситуация и с реле. Проверить самостоятельно вряд ли получится, особенно в полевых условиях. Единственное, что можно сделать, это вытащить подобное устройство из соседней розетки или другой машины и вставить в соответствующий разъем. Заработало — причина установлена, вентилятор не работает — вперед.
С проверкой предохранителей проблем не возникнет. Находим в монтажном блоке нужную вставку, проверяем обычным тестером или самодельным щупом из двух проводов и лампы, и результат налицо.При необходимости замените предохранитель и продолжайте движение. Но если на этот раз мы с вами ошиблись, то проблему следует искать в переключателе вентилятора.
Особенности системы охлаждения в разных модификациях
Прежде чем приступить к диагностике датчика, его необходимо найти. Дело в том, что в карбюраторных «семёрках» и автомобиле с регулируемым впрыском топлива он находится в разных местах. Тем более, что у инжекторных машин ВАЗ-2107 отсутствует датчик включения вентилятора как таковой. Его функции выполняет ДТТ (датчик температуры охлаждающей жидкости).Рассмотрим подробнее расположение этих устройств в карбюраторных и инжекторных «семерках».
Где выключатель вентилятора?
У всех устаревших модификаций «классический» сенсор располагается на корпусе кулера. Если быть точным, то нижний правый. Снаружи это похоже на латунную гайку на «30» с двумя выведенными контактами. Поднимите капот, посмотрите на заднюю часть радиатора — вы обязательно это увидите. Принцип работы датчика очень прост. Термоэлемент реагирует на повышение температуры, замыкает контакт, и вентилятор включается.В автомобилях с управляемым впрыском топлива вентилятор включается по команде электронного блока на основании данных, полученных от датчика. Другими словами, сам ЭБУ контролирует все процессы. Но где же переключатель вентилятора на инжекторной «семерке»?
Как уже было сказано, такого устройства у них совершенно нет. Не ищите его на радиаторе или где-либо еще! Но обратите внимание на термостат. На его корпусе установлен датчик температуры охлаждающей жидкости. Затем он передает на электронный блок управления всю необходимую информацию о температуре охлаждающей жидкости.Проверка датчика
А теперь поговорим о том, как проверить датчик включения вентилятора (ВАЗ-2107). И начнем с карбюраторного двигателя. Здесь все очень просто. Все, что вам нужно сделать, это отсоединить провода от датчика. Для этого снимите электрический разъем с его выводов. Чтобы определить, исправен ли прибор, включите зажигание и замкните контакты на разъеме. Если все дело в датчике, вентилятор включится.
Также может случиться так, что коммутационное устройство вентилятора неправильно реагирует на температуру.Другими словами, механизм замыкания контактов работает, но на большее значение. Так, у карбюраторных машин ВАЗ-2107 переключатель вентилятора должен замыкать контур при достижении температуры охлаждающей жидкости 92 градуса, и размыкаться при 87 ° С.
Для двигателей с управляемым впрыском топлива процесс проверки немного отличается. Поскольку на форсунке авто ВАЗ-2107 выключателя вентилятора нет, необходимо проверить терморегулятор. Но сначала следует проверить наличие напряжения на разъемах разъема.Берем тестер и включаем в режиме вольтметра. Минусовой провод прибора близкий к «массе», а положительный подключить к клемме «А» на разъеме. Включите зажигание. Тестер должен показывать напряжение не менее 12 В. Если его значение уменьшено, проблему следует искать в блоке управления. Но если напряжение в норме, откручиваем терморегулятор от форсунки для дальнейшей проверки.
Проверка датчика заключается в измерении итеративного электрического сопротивления при различных температурах.Переведите тестер в режим омметра и измерьте сопротивление на его контактах. Примечательно, что она растет и падает обратно пропорционально температуре охлаждающей жидкости (20 ºС — 3,5 кОм, 40 ºС — 1,5 кОм, 80 ºС — 340 Ом, 90 ºС — 250 Ом). Во время измерения сопротивления контроллер можно нагреть, поместив его в резервуар с горячей водой. Температура переключателя вентилятора (ВАЗ-2107, инжектор) для разных версий прошивки ЭБУ может составлять 92-95 ° С. Его сопротивление близко к нулю.
Следует отметить, что датчики включения вентилятора и температуры охлаждающей жидкости ремонту не подлежат. Поэтому при обнаружении малейшей неисправности их необходимо заменить. Рассмотрим процесс замены для каждого из двигателей отдельно.
Процесс замены датчика на карбюраторном двигателе
Здесь процесс может показаться более сложным. Ведь с учетом того, что датчик расположен внизу, нужно слить охлаждающую жидкость. А для этого нужно поискать смотровую яму, снять защиту двигателя и т. Д.Но вы не можете этого сделать. Достаточно просто быстро завернуть новый датчик вместо старого. Естественно, выльется немного охлаждающей жидкости, но ее количество ограничится 20-30 мл. Кроме того, под стык всегда можно подложить правильно разрезанную пластиковую бутылку.
Итак, готовим новый датчик и гаечный ключ на «тридцатьчетверку». Отсоедините провода от устройства. Осторожно выключите датчик гаечным ключом. Продолжайте крутить его рукой, прижимая к корпусу радиатора. Когда датчик оторвется от резьбы, отверстие можно зажать пальцем, а другой рукой начать вкручивать новый элемент.Не успевайте потерять уплотнительное кольцо, которое надето на резьбовую часть устройства. Это, собственно, и весь процесс. Осталось подключить к нему провода, запустить блок питания и проверить, все ли работает.
Замена переключателя вентилятора: ВАЗ-2107 (инжектор)
В моторе инжектора замена датчика слива охлаждающей жидкости не требуется. Он расположен достаточно высоко, поэтому отток его будет минимальным. Для замены потребуется новый датчик температуры и ключ на «19».Сначала отсоединяем разъем, затем откручиваем старый контроллер и ввинчиваем на заведомо исправное место. Подключите питание и запустите двигатель. Если все сделано правильно, вентилятор гарантированно будет работать.
Полезные советы
Перед отключением питания датчиков, особенно «семерки» с инжекторными моторами, рекомендуется снять минусовую клемму с АКБ. Выбирая датчики включения вентилятора или температуры охлаждающей жидкости, лучше отдать предпочтение фирменной заводской продукции.После замены обязательно проверьте герметичность резьбового соединения. При необходимости используйте термостойкий автомобильный герметик.
Очень часто включается охлаждающий вентилятор. Принцип работы вентилятора радиатора и основные неисправности
В машине много важных компонентов, и от того, насколько хорошо они работают, зависит качество машины в целом. Одна из них — система охлаждения. На некоторых моделях часто бывает, что вентилятор охлаждения постоянно работает. Это плохой знак.Недостаточное охлаждение двигателя может привести к его перегреву — а это, в свою очередь, может обернуться для владельца крупной суммой капитального ремонта. Но если вы знаете причины такой работы в системе охлаждения, вы сможете быстро выявить, где скрывается неисправность, и устранить ее. Для того, чтобы найти поломку, не потребуются специальные знания и навыки. С этим справится даже новичок. Причин, по которым вентилятор охлаждения постоянно работает, не так много.
Принцип работы вентилятора в системе охлаждения
Одна из причин, по которой вентилятор может постоянно работать или часто включаться, заложена в принципе работы системы.Вентилятор запускается по команде специального датчика. Он расположен внизу радиатора. Этот датчик отвечает за температуру охлаждающей жидкости. Если будет больше, чем нужно, то запустится вентилятор радиатора.
При вращении его лопастей создается дополнительный воздушный поток. Это помогает уменьшить количество, которое затем будет проходить через каналы в двигателе. Вентилятор охлаждения постоянно работает только на моторах, которые почему-то перегреваются. Чтобы избежать серьезных проблем, необходимо немедленно отреагировать на эту проблему.
Термостат
Двигатель может перегреться из-за неисправности термостата. Часто бывает, что механизм этого элемента заклинивает. Фанат, в свою очередь, обязательно на это откликается. Сам термостат остается открытым только наполовину.
В результате охлаждающая жидкость не может эффективно отводить тепло от двигателя, так как ее движение по системе замедляется. При перегреве силового агрегата и повышении температуры охлаждающей жидкости датчик реагирует на это событие и запускает вентилятор.Часто с такой проблемой сталкиваются владельцы автомобилей Опель Астра — постоянно работает вентилятор охлаждения. И проблема решается заменой термостата.
Как проверить термостат системы охлаждения
Тестировать довольно просто. Для этого необходимо запустить двигатель и прогреть его до таких температур, когда работают клапаны этого механизма. Узнать температурный порог можно прямо на корпусе устройства. Обычно это 72 или 80 градусов. Затем нужно проверить температуру на нижней и верхней трубе.Если у обоих примерно одинаковая температура, то причина, по которой вентилятор охлаждения постоянно работает, найдена. Рекомендуется внимательно осмотреть клапаны термостата после его демонтажа. Ремонтировать данный агрегат бесполезно (проще и дешевле купить новый). Кстати, если этот элемент демонтировать, его можно проверить без установки в авто. Для этого термостат помещается в емкость с водой, которая затем нагревается. На подъеме клапан должен открываться. Если этого не произошло, устройство вышло из строя.
Насос охлаждения
Иногда причина того, что вентилятор охлаждения постоянно работает и не выключается — это водяная помпа. Температура в радиаторе увеличивается из-за замедления его скорости. Когда жидкость попадает в радиатор охлаждения, антифриз просто не успевает остыть до нужных температур и переходит на следующий виток. При этом жидкость еще больше нагревается.
Если насос каким-то образом работает, вентилятор может сообщить о неисправности.Если окончательно выйдет из строя помпа, то мгновенно закипит двигатель — обычно это начинается с серьезных проблем и дорогостоящего ремонта.
Неисправности насоса
Часто помпа не перестает работать внезапно. Сначала помпа подает различные сигналы о поломках — например, вентилятор охлаждения двигателя постоянно работает или часто включается.
Подшипник считается основной причиной выхода насоса из строя — он заклинивает или разрушается. О том, что помпа вышла из строя, можно понять по характерным звукам из-под капота.Они похожи на какой-то вой или стук. Эти звуки слышны даже на холостом ходу. Начинающие автомобилисты часто не обращают внимания на эти шумы. Стуки насоса принимаются за неисправности распределительного вала. Чтобы устранить повреждение, замените насос. В зависимости от модели можно установить только переднюю часть насоса и заменить подшипник.
Забиты каналы системы охлаждения
Часто мотор перегревается из-за перегрузки в системе охлаждения. Ситуация осложняется тем, что диагностировать эту проблему бывает довольно сложно.Поэтому, если вентилятор охлаждения постоянно работает или включается чаще обычного, не лишним будет промыть каналы СОД. В большинстве случаев этих действий более чем достаточно, чтобы все работало правильно. Также специалисты рекомендуют не только ограничиться промывкой, но и дополнительно продуть радиатор.
Как очистить систему охлаждения
При очистке каналов системы охлаждения и радиатора также производится замена антифриза. Для промывки старый антифриз необходимо слить.Затем в систему заливается достаточно крепкий раствор на основе лимонной кислоты. Это эффективное народное средство, но есть разные жидкости с добавками.
После этого заводится двигатель — так машина должна проработать 30 минут. Этого достаточно, чтобы тщательно очистить все каналы. Затем вы можете выключить двигатель, слить чистящую смесь и, наконец, залить свежим антифризом. Часто таким способом удается полностью решить проблемы в работе системы охлаждения, если причины загрязнены.
Забит радиатор
Автовладельцы со стажем знают, что радиатор устанавливается перед автомобилем. При движении обдувается ветром и воздухом с улицы. Кроме того, на радиатор приходится вся грязь и дорожная пыль. На стихии скапливается тополевый пух, птичьи перья и многое другое. Со временем весь этот мусор забивается внутри пластин, тем самым снижая эффективность теплопередачи. Счетчик плохо охлаждает антифриз. Он нагревается и вентилятор охлаждения постоянно работает.
Как промыть радиатор
Для исправления ситуации и защиты мотора от фатального перегрева рекомендуется очистить элемент. На большинстве современных автомобилей сначала необходимо разобрать деталь, но зачастую чистку можно провести и без разборки.
Специалисты рекомендуют чистить обычной водой. Лучше всего, если он будет подаваться через шланг. Иногда имеет смысл очистить ячейки радиатора щеткой и только потом промыть. Часто эту процедуру совмещают с продувкой радиатора сжатым воздухом.
Воздушные пробки в системе охлаждения
Для опытных автовладельцев пробки не секрет. Они возникают из-за некоторых ошибок в процессе замены охлаждающей жидкости. Также причиной являются утечки в системе. Антифриз не может согреться равномерно. Это приводит к нестабильности вентилятора. Часто включается или даже работает без перебоев — в радиатор попадает горячая охлаждающая жидкость. Прежде чем пытаться устранить эти самые заторы, необходимо проверить систему на герметичность. Если они обнаружены, то их следует устранить.Далее нужно снять заглушки. Для этого нужен компрессор. Одна трубка откручивается от дросселя, подающего жидкость. Затем к горловине расширительного бачка подключается компрессор и начинается подача воздуха. Двух-трех минут хватит, чтобы уехать по всем пробкам.
Проблемы с датчиком температуры
Если вентилятор охлаждения на ВАЗ 2107 постоянно работает, то часто виноват датчик температуры радиатора как карбюраторных, так и инжекторных автомобилей.В большинстве случаев он просто находится в закрытом состоянии.
Если симптомы именно такие, то проверьте время, на которое вентилятор включается, и сравните температуру при его включении со стандартной. Если показатели ниже, то проблема легко решается заменой датчика.
Зимняя изоляция
Многие автомобилисты стараются зимой — считается, что так двигатель быстрее прогреется и сэкономит топливо. Однако во время оттепелей температура воздуха повышается.Если установлен обогреватель, двигатель не сможет эффективно охлаждаться. Это может быть ответом на вопрос, почему он постоянно работает. Но это довольно редкая причина.
Суммировать
Итак, среди самых популярных причин нестабильной работы вентилятора можно выделить проблемы с электроникой. Именно на это жалуются большинство автовладельцев на специализированных форумах. Многие решают эту проблему заменой датчика и предохранителей. И это помогает. В половине случаев проблему можно решить заменой термостата.Также ситуацию можно улучшить, очистив радиатор.
Проблемы бывают на любой машине, эта тема беспокоит автовладельцев Ford Focus. Вентилятор охлаждения постоянно работает на элитных автомобилях. Важно вовремя заметить эту проблему, иначе это может привести к плачевным последствиям. При сильном перегреве двигателю может помочь только капитальный ремонт с заменой ГБЦ, цилиндров, поршней и других узлов.
Двигатель.
Охлаждающая жидкость циркулирует благодаря насосу ().Для дополнительного охлаждения охлаждающая жидкость может также циркулировать по малому кругу (внутри двигателя) и по большому кругу, то есть через него.
Воздушное охлаждение реализовано с помощью вентилятора, который удаляет излишки тепла, подавая поток воздуха в моторный отсек для продувания двигателя. Указанный вентилятор включается, когда нагрев устройства достаточно высок.
Однако довольно часто водители сталкиваются с вопросом, почему на холодном двигателе включается вентилятор охлаждения, зимой включается вентилятор двигателя или постоянно крутится.В этой статье мы расскажем о том, почему на холодном двигателе включается вентилятор охлаждения, вентилятор охлаждения двигателя не выключается или указанный вентилятор работает некорректно.
Прочитать статью
Вентилятор работает на холодном двигателе: причины, диагностика, ремонт
Начнем с того, что эта проблема может явно указывать как на неисправности системы жидкостного охлаждения, так и на неисправности самого вентилятора. В любом случае это поломка, которую нельзя игнорировать, так как риск перегрева ДВС значительно увеличивается.
Для лучшего понимания необходимо поверхностно рассмотреть принцип работы вентилятора на большинстве современных автомобилей. Обдув включается с помощью специального датчика, который находится внизу радиатора. Также на многих автомобилях используется отдельный блок управления вентилятором охлаждения двигателя. Также есть модели, в которых вентилятор отвечает за включение вентилятора, однако такая конструкция используется редко.
Итак, после нагрева теплоносителя до температуры в среднем около 100 градусов Цельсия датчик или блок управления замыкает электрическую цепь.После этого включается вентилятор, улучшая охлаждение мотора. При снижении температуры теплоносителя до необходимого значения контур размыкается и обдув прекращается.
Как видите, вентилятор не должен работать на холодном двигателе. Итак, чтобы определить, почему вентилятор запускается раньше, рекомендуется начать с. Дело в том, что возможность считывать коды ошибок с компьютера позволяет более точно определить причину неисправности.
Также отметим, что в случаях, когда блок управления обнаруживает ошибки в системе охлаждения, вентилятор может крутиться сразу после включения зажигания даже на холодном ДВС.Эта функция есть только на некоторых моделях и, по сути, является защитой от перегрева силового агрегата, так как постоянно работающий вентилятор снижает температуру.
После ремонта в этом случае тоже нужно будет изготовить. Чтобы стереть ошибку с компьютера, на некоторых моделях может быть достаточно снять клемму с АКБ на пару минут, на других одновременно сброс осуществляется с помощью диагностического оборудования.
Распространенные проблемы охлаждающего вентилятора
Теперь давайте посмотрим на общие проблемы, связанные с системой охлаждения и самим вентилятором.
- Прежде всего во многих случаях замыкаются контакты датчика воздушной системы. В этом случае продувка срабатывает сразу после включения зажигания.
В процессе диагностики по датчику холода сопротивление на выходах измеряется мультиметром. Отклонения от нормы говорят о необходимости замены элемента.
- Недостаточно охлаждающей жидкости в жидкостной системе. В этом случае срабатывает вентилятор из-за того, что небольшое количество антифриза или антифриза очень быстро нагревается.Другими словами, вентилятор исправен и запускается естественным образом.
Как правило, основной причиной являются протечки или снижение уровня охлаждающей жидкости в расширительном бачке. Обратите внимание, что антифриз представляет собой смесь концентрата и воды. Вода из системы постепенно испаряется, в результате уровень снижается. По этой причине рекомендуется периодически проверять и доливать жидкость по специальным отметкам.
Если в системе мало охлаждающей жидкости, нагрев происходит быстро. Примечательно также, что реальная температура жидкости сильно отличается от температуры двигателя внутреннего сгорания.Часто бывает, что заводится холодный двигатель, на приборной панели стрелка температуры еще не поднялась, а вентилятор уже запускается из-за слишком горячей жидкости. Для решения проблемы достаточно будет залить антифриз, удалить воздушные пробки из системы охлаждения.
- Вентилятор замыкается на массу, так как провод может быть недостаточно плотно прикручен, точка контакта нарушена и т. Д.
В этом случае вентилятор может замкнуться на аккумулятор и работать без остановок.В такой ситуации нужно проверить все контакты, проводку и другие элементы. Провода должны быть надежно изолированы и правильно подключены.
- Датчик вентилятора, встроенный в корпус термостата, вышел из строя. Довольно много современных машин конструктивно оснащены термостатом, который совмещен с датчиком управления вентилятором.
Такое решение позволяет гибко управлять системой охлаждения двигателя. Однако в случае неисправности датчика температуры в корпусе термостата вентилятор может начать работать без отключения.Дело в том, что блок управления начинает получать неверные сигналы о том, как работает термостат. В результате активируется аварийный режим, вентилятор включается и работает постоянно.
В этой ситуации нужно проверить датчик мультиметром. В норме на холодном двигателе его сопротивление бесконечно, в остальных случаях показатель должен составлять 100 — 500 Ом. Отклонения показаний от нормы говорят о том, что датчик необходимо заменить на новый или заведомо исправный.
- Датчик наружной температуры вышел из строя.Эта проблема возникает на некоторых автомобилях, оборудованных датчиками температуры окружающей среды. Если температура выше допустимого предела, то в этих датчиках используется вентилятор.
Данное решение позволяет более эффективно охлаждать силовой агрегат, особенно на автомобилях с мощным форсированным ДВС и несколькими радиаторами. На таких агрегатах вентилятор может включаться в теплое время года, даже на холодном ДВС, для защиты от перегрева двигателя.
- После включения автомобильного кондиционера вентилятор постоянно работает.Обратите внимание, что на некоторых моделях вентилятор работает нормально.
Если говорить о неисправностях, то на большинстве современных автомобилей система охлаждения тесно связана с системой кондиционирования. По этой причине загрязнение радиатора кондиционера может привести к тому, что вентилятор охлаждения ДВС будет постоянно работать на максимальных оборотах.
Для решения проблемы может потребоваться внешняя очистка радиатора кондиционера и радиатора системы охлаждения.Дело в том, что эти радиаторы стоят рядом, между ними скапливается грязь, пыль и пух. Удаление такой «шубы» позволяет нормализовать работу системы кондиционирования и охлаждения мотора, избавиться от частых запусков вентилятора и повышенного шума при его работе.
- Проблемы с проводкой и электрическими контактами. Независимо от того, как реализовано управление вентилятором, контакты становятся частой причиной проблем.
Окисление контактов или повреждение проводки, недостаточная фиксация на стыках и другие дефекты приводят к коротким замыканиям, передаче неверных сигналов на блоки управления и т. Д.В результате срабатывает режим защиты от перегрева при постоянном вращении вентилятора и т. Д.
Чтобы избежать такой ситуации, опытные водители рекомендуют снимать контакты перед зимой и летом для профилактики. Также активно практикуется обработка специальными смазками и защитными составами.
Что в результате
Как видите, сам двигатель внутреннего сгорания и его системы нуждаются в регулярном обслуживании. Что касается системы охлаждения, то она тоже не исключение и требует особого внимания.
Если водитель заметил, что вентилятор охлаждения стал постоянно работать на максимальных оборотах или перестал своевременно отключаться, то в первую очередь нужно проверить уровень антифриза, работоспособность помпы и термостата.
Также следует учитывать, что причиной такой работы вентилятора может быть засорение радиатора охлаждения или слишком высокая температура наружного воздуха, замыкание контактов и т. Д. Не следует забывать, что вентилятор может постоянно крутиться на холодном двигателе. при работающем кондиционере.
Читайте также
Распространенные поломки системы охлаждения двигателя: водяная помпа, термостат, радиатор, вентилятор охлаждения и другие. Как определить причины самостоятельно.
Работа силовой установки автомобиля невозможна без обеспечения оптимального температурного режима. Для этого он входит в конструкцию мотора.Он делится на воздушный и жидкий.
Система воздушного охлаждения конструктивно проще, поскольку включает только турбину с рабочим колесом, приводимым в движение коленчатым валом с ремнем. Эта турбина работает непрерывно, пока коленчатый вал вращается. Он подает воздух в цилиндры двигателя, охлаждая их. Для лучшего охлаждения на цилиндрах есть специальные ребра.
Типы привода вентилятора охлаждения радиатора
Еще кое-что вам пригодится:
Этот вентилятор не работает постоянно, он включается только при превышении определенного температурного уровня.Определение температуры жидкости осуществляется датчиком, контролирующим работу вентилятора.
При превышении температуры датчик включает вентилятор и обеспечивает дополнительный поток воздуха для охлаждения жидкости. Как только температура упадет, датчик отключает прибор.
Итак, вентилятор системы охлаждения выполняет только одну функцию, но очень важно снизить температуру жидкости, чтобы двигатель не перегревался.
При движении машины вентилятор срабатывает редко, потому что потока воздуха вполне хватает. Но при парковке с работающим двигателем, например, в пробке, нет потока воздуха, быстро поднимается температура и без вентилятора не обойтись.
Причины неисправностей
1. Не включается вентилятор охлаждения
Видео: Почему не включаются вентиляторы охлаждения радиатора НИВА ВАЗ. Все причины. Поиск и устранение 1-го часа
Проверить работоспособность устройства несложно.Достаточно запустить двигатель, но он не должен двигаться по машине. После этого остается только дождаться, пока температура жидкости не превысит оптимальное значение. Когда стрелка датчика температуры на панели приборов дойдет до красной зоны, свидетельствующей о превышении температуры, вентилятор должен включиться, появится дополнительный шум из моторного отсека. Если стрелка дошла до красной зоны, а вентилятор не включился, следует немедленно остановить мотор, дать ему остыть, а затем искать причину.
Сначала проверьте двигатель вентилятора. Для этого его можно напрямую подключить к аккумулятору. Достаточно взять два провода, подключить их к аккумулятору, а вторые концы проводов подсоединить к клеммам вентилятора. Если он не работает, то его нужно заменить. Но если он заработал, то все в порядке и нужно искать причину, по которой его не включают в работу дальше.
Видео: Не включаются вентиляторы охлаждения НИВА ВАЗ. Все причины. Устранение неполадок 2 часа.
Далее проверяется датчик температуры вентилятора.Обычно устанавливается в радиатор. Проверить его тоже несложно, достаточно отсоединить от него провода и замкнуть вместе — если вентилятор заработает, это укажет на неисправность датчика и необходимость его замены.
Дополнительно проверяются провода питания на обрыв, а также целостность предохранителя и реле, обеспечивающего питание вентилятора. После проверки всего вышеперечисленного, безусловно, есть причина не включать вентилятор при превышении температуры охлаждающей жидкости.
2. Вентилятор охлаждения радиатора работает постоянно
Теперь займемся такой проблемой, как его постоянная работа или очень раннее ее включение.
Вентилятор может работать постоянно, если контакты реле залипают в положении при подаче напряжения на электродвигатель.
Видео: Заставка вентиляторов в обход ЭБУ Нивы. Установка на НИВА 21214
Другой причиной непрерывной работы может быть заклинивание термостата в положении, когда жидкость движется по небольшому кругу.Но это происходит только тогда, когда нет отдельного датчика контроля температуры, отвечающего за включение вентилятора.
В этом случае жидкость быстро перегревается, вентилятор включается, но жидкость не поступает в радиатор для охлаждения. В этом случае температура будет оставаться высокой и вентилятор будет работать постоянно.
Причиной также может быть заклинивание термостата в промежуточном положении, когда жидкость все же поступает в радиатор, но из-за неполного открытия не успевает пройти через радиатор в достаточном для охлаждения количестве.
Но причина раннего включения вентилятора в работу кроется в датчике температуры. Замыкание их контактов может происходить при разных температурах, поэтому если кажется, что прибор рано включается, нужно просто заменить датчик.
Но постоянная работа вентилятора не так опасна, как его не включать. Поэтому важно знать, что делать, если обнаруживается, что вентилятор не работает.
Что делать, если вентилятор не работает?
Итак, двигаясь по машине, было замечено, что температура достигла критической отметки, и вентилятор не включается.Автомобиль следует немедленно остановить и дать двигателю остыть. Тогда вы можете:
- Постоянно двигаться со скоростью, превышающей 60 км / ч, так что охлаждающая жидкость выносится встречным потоком воздуха;
- Замкните провода, идущие к датчику, чтобы включить принудительную работу вентилятора;
- Включите систему отопления салона на полную мощность, чтобы часть тепла от жидкости отводилась в салон;
Эти три метода помогут без проблем и перегрева двигателя добраться до ближайшей СТО и домой для устранения неисправности.
Бесперебойная работа двигателя может быть обеспечена только в оптимальном температурном режиме, поэтому производители двигателей уделяют особое внимание системе охлаждения. В автомобильных двигателях внутреннего сгорания давно принято использовать воздушное и жидкостное охлаждение. Воздушное охлаждение довольно простое, это турбина с крыльчаткой, которая приводится во вращение от коленчатого вала, то есть работает постоянно при работающем двигателе. Жидкостное охлаждение намного сложнее и включает в себя множество элементов.Один из них — вентилятор охлаждения радиатора, который в случае неисправности не может обеспечить эффективное охлаждение мотора.
Содержание:
Зачем нужен вентилятор охлаждения радиатора
Система жидкостного охлаждения означает, что охлаждающая жидкость циркулирует в двигателе по определенным кругам. Первый круг «малый» — необходимо быстро прогреть охлаждающую жидкость и довести ее до рабочей температуры. Второй кружок — «большой», он отличается от «маленького» тем, что в нем есть радиатор, в котором охлаждается перегретая жидкость.
Эффективность охлаждения жидкости при прохождении через радиатор позволяет увеличить встречный воздушный поток, возникающий при движении автомобиля. Он проходит через «ячейки» радиатора, отводя от них тепло, за счет чего температура теплоносителя снижается более эффективно. Однако при движении на низкой скорости или на холостом ходу воздушного потока недостаточно для эффективного охлаждения радиатора. Соответственно, во время работы охлаждающая жидкость может сильно нагреваться, что может привести к этому.Чтобы этого не произошло, включается вентилятор охлаждения радиатора, который направляет воздушный поток на радиатор и охлаждает его.
Типы приводов вентилятора охлаждения радиатора
В большинстве легковых автомобилей используется вентилятор охлаждения радиатора с электроприводом. Он устроен довольно просто и состоит из трех основных элементов: электродвигателя на 12 В, крыльчатки (установленной на роторе) и проводов (подводимых к электросистеме автомобиля).
Поскольку вентилятор охлаждения радиатора должен работать только в тот момент, когда охлаждающая жидкость перегревается, ему необходим элемент управления.Это датчик, контролирующий температуру жидкости. Когда оно ниже допустимого, вентилятор охлаждения выключается. Если охлаждающая жидкость начинает перегреваться, датчик дает команду вентилятору включиться, чтобы снизить его температуру до допустимых значений.
Примечание. Во время движения вентилятор охлаждения радиатора почти всегда выключен из-за набегающего воздушного потока, охлаждающего радиатор. Однако в пробке или на холостом ходу его нужно включать, чтобы мотор не перегревался из-за.
Есть еще вентиляторы для охлаждения радиатора на механическом приводе, но распространены они только на больших грузовиках, тракторах и другой спецтехнике. Вентиляторы на механическом приводе работают непрерывно, если для их отключения не предусмотрена специальная дополнительная муфта.
Что делать, если не работает вентилятор охлаждения радиатора
Убедиться, что вентилятор охлаждения радиатора вышел из строя и не работает достаточно просто. Для этого заведите двигатель автомобиля и дайте ему поработать некоторое время на холостом ходу.Когда приборная панель показывает, что температура охлаждающей жидкости приближается к критической зоне, датчик сообщит об этом вентилятору радиатора, чтобы он заработал. В этот момент водитель услышит дополнительный шум из-под капота, а когда он его откроет, то увидит, что крыльчатка вентилятора крутится вокруг радиатора.
Если температура охлаждающей жидкости достигла критического значения, а вентилятор охлаждения радиатора не думает включиться, нужно выяснить, почему это происходит. Можно выделить следующие основные причины, по которым не работает вентилятор охлаждения радиатора:
Если вентилятор охлаждения радиатора не включается, причину неисправности найти достаточно просто, достаточно выполнить описанные выше проверки.
Что делать, если вентилятор охлаждения радиатора постоянно работает
Еще одна проблема, которая может возникнуть с вентилятором охлаждения радиатора — его постоянная работа. Если электродвигатель не выключается или не включается слишком рано, когда температура охлаждающей жидкости еще далека от критической зоны, необходимо установить причину такой неисправности и устранить ее.
Работа вентилятора охлаждения радиатора без остановки может быть связана со следующими проблемами:
Стоит отметить, что постоянная работа охлаждающего вентилятора не так опасна, как его полный выход из строя, но не в той ситуации, когда проблема связана с заклиниванием термостата и перегревом мотора.
Не работает вентилятор охлаждения радиатора: как пользоваться автомобилем
Если вышел из строя вентилятор охлаждения радиатора, лучше сразу разобраться в чем причина и устранить неисправность.Но проблема может возникнуть внезапно, и водитель должен знать основные правила, как водить машину с выключенным вентилятором, чтобы двигатель не перегревался:
Не забывайте, что при перегреве охлаждающей жидкости лучше остановиться и немного подождать, пока она остынет, чем продолжать движение в автомобиле с риском перегрева двигателя.
Вентилятор, который включается при холодном двигателе и постоянно работает во время движения, — довольно распространенная проблема, несмотря на внешний вид.Его причины обычно прозаичны, но иногда они связаны со значительными расходами. Эта ошибка произошла с нашим другом на Chevrolet Aveo T300, оснащенном тем же двигателем 1,2 ECOTEC 86 л.с., что и Opel Corsa D или A12XER. Мы поехали на машине в нашу мастерскую, чтобы найти источник проблемы. Посмотрите, что вызвало эту путаницу и цену этой ошибки.
Вентилятор радиатора — один из ключевых элементов системы охлаждения двигателя. Это вызывает интенсивный поток воздуха через сердцевину радиатора, втягивая воздух (вентилятор расположен за радиатором со стороны двигателя).Его работа особенно важна при движении по городу, которое сопровождается частыми остановками автомобиля, что делает невозможным охлаждение охлаждающей жидкости обдувом автомобиля воздухом. С годами конструкция вентиляторов менялась, но сегодня наиболее распространенными вентиляторами являются электродвигатели. Этот тип конструкции обычно управляется термореле, вкручиваемым в выходное отверстие (охладитель) бачка радиатора. И именно этот элемент чаще всего является источником проблем в работе вентилятора.Однако иногда причина плохой работы вентилятора кроется в другом.
Вентилятор двигателя работает постоянно во время движения
В представленном поколении Chevrolet Aveo II однажды утром возникла проблема с вентилятором. При запуске двигателя сразу включали вентилятор, даже если двигатель был полностью холодным. Дополнительно хозяина встревожило, что во время езды вентилятор работал все время, а на часах загорелась желтая лампочка двигателя. «Проверьте двигатель». Он решил вернуть машину нашему механику Павлу, который сразу же взялся за базовую проверку технического состояния машины.
Сначала решил проверить датчик температуры охлаждающей жидкости. Он отправляет сигнал контроллеру мотора, чтобы включить или выключить вентилятор. Чтобы подтвердить свои предположения, Павел подключил диагностический сканер для проверки ошибок, зафиксированных контроллером двигателя. Вскоре выяснилось, что его диагноз был правильным. ЭБУ обнаружил ошибку P0117, которая указывает на проблемы с датчиком температуры охлаждающей жидкости.
Замена датчика температуры жидкости Это не сложная задача (хотя многое зависит от того, как двигатель установлен в камере).Чаще всего он находится в головке двигателя и следует искать поблизости. При проверке его состояния необходимо учитывать то, что в автомобиле может быть второй, так называемый датчик температуры жидкости , расположенный на самом радиаторе.
Так было и с представленным Aveo T300. Однако неисправный датчик находился в головке двигателя, и доступ к нему был очень легким. Это можно сделать вручную, не снимая корпус двигателя. Хотя Aveo T300 — это нечто большее, чем последняя разработка Opel Corsa, это по-прежнему автомобиль с хорошим доступом к оборудованию двигателя.Второй из датчиков, так называемый Managed, он, к счастью, был в хорошей форме, но даже доступ к нему с Aveo T300 довольно хороший.
При замене датчика температуры охлаждающей жидкости необходимо предохранить от системы , так как датчик частично погружен в нее. После замены датчика залейте в систему новую охлаждающую жидкость, слейте ее и прогрейте двигатель.
Стоимость замены датчика температуры охлаждающей жидкости
Датчик температуры охлаждающей жидкости — относительно дешевый компонент, хотя многое зависит от популярности модели автомобиля.В случае с Шевроле Авео Т300 оригинальная деталь стоит около 1200 рублей. Замену RIDEX можно приобрести примерно за 400 рублей, а на АБС — 700 рублей.
Авторизованный сервисный центр взимает плату в размере около 160 злотых за замену датчика. В несанкционированной мастерской стоимость той же услуги составит около 1700 рублей. Поэтому разница очевидна, особенно если учесть относительно небольшой объем работ, необходимых для выполнения работы.
Часто включается вентилятор двигателя — причины
В случае Шевроле Авео 1.2 ECOTEC 86 HP, предъявленные за некорректную работу его вентилятора, соответствовали простому и легкому устранению неисправностей. Поэтому владелец транспортного средства может говорить о большой удаче. Бывает, что это тип симптома , неисправен модуль вентилятора . А это, к сожалению, связано с однозначно более высокой стоимостью ремонта! Модуль является неотъемлемой частью вентилятора, а в случае выхода из строя заменяется весь вентилятор! В случае с Aveo это стоимость оригинальной детали 30 000 рублей! И хотя кажется, что это огромная сумма, по сравнению с вентилятором для BMW 520d E60, в автосалоне она стоит до 48000 рублей!
Не работает гудок ВАЗ 2107 форсунка
Регулировка и замена звукового сигнала
Звуковые сигналы установлены в моторном отсеке и закреплены на кузове кронштейном.В варианте исполнения автомобиля может быть установлен один звуковой сигнал, закрепленный на кронштейне под решеткой радиатора.
Рис1
Pic1 Схема включения звуковых сигналов с помощью перемычки в монтажном блоке:
& nbsp 1 — звуковые сигналы; 2 — монтажный блок; 3 — контактная перемычка в розетке для установки реле РЗ включения звуковых сигналов; 4 А — к клемме «30» генератора
Рис2
Рис.2. Схема включения звуковых сигналов от реле в монтажном блоке:
1 — звуковые сигналы; 2 — монтажный блок; 3 — выключатель звуковых сигналов на руле; РЗ — реле включения звуковых сигналов; А — к клемме «30» генератора
& nbsp В зависимости от типа звуковых сигналов в монтажном блоке может быть установлено реле включения звуковых сигналов или контактная перемычка.
& nbsp Схемы звуковых сигналов представлены на рисунках 1 и 2.
& nbsp Возможны следующие причины звуковых сигналов: не работает переключатель, или переключатель заедает, или звуковой сигнал неисправен. Для обнаружения неисправности проверьте надежность подключения проводов, состояние контактов переключателя. При необходимости очистите контакты. Замените неисправный звуковой сигнал и включите новый.
Рис.3
& nbsp Если сила звукового сигнала уменьшается или появляется хрип, проверьте, не разряжена ли батарея.
& nbsp Если это нормально, то отрегулируйте сигнал, повернув винт , но на его корпусе в ту или иную сторону, чтобы получить громкий и чистый звук. Проверить надежность связи сигнала с «массой».
Вам понадобятся: ключ отвертка «13».
1. Снимите нижнюю решетку (см. «Замена решетки радиатора»).
Фиг.8
& nbsp 7. Медленно поворачивайте регулировочный винт в одну или другую сторону, пока звук не станет громким и чистым.
8. Установите звуковой сигнал и снятые детали в порядке, обратном снятию.
Думаю, у многих вроде меня есть контактный сигнал, у которого обрываются свойства. Первый раз спаял, но через время понял, что опять без гудка. И решил заняться кардинальным ремонтом. Припаянная пластина при повороте руля издавала неприятный скрежет, так что этот способ исчез. Потом пришла идея припаять пружину, которая бы отдыхала, но все равно, думаю, гремела бы.Но потом пришла идея использовать щетку в электродвигателях. Вспомнил, что где-то от чего-то не работает работающее реле-регулятор, и решил попробовать.
Первым делом снимаем руль. Чтобы потом не гадать, как он встал, на прорези поставили отметку.
На обратной стороне переходника мы видим лицевую панель, по которой должен ходить контакт.
Не боимся экспериментировать — сигнал работает через реле. поэтому короткого замыкания не будет, переключаем контакты через катушку реле.И у сигнала есть свой предохранитель в блоке, что нам тоже на пользу.
Шлифуем щетку так, чтобы был контакт только с пружиной и как можно меньше корпуса, но не переборщить с толщиной пластика вокруг щетки примерно 1 мм нормальный.
И подобрать место для его установки
Для лучшей фиксации сделал еще паз в посадочной площадке.Прилепил на мгновение, а для большей надежности посадил на эпоксидную смолу (двухкомпонентная смесь в виде глины застывает при смешивании и становится довольно твердой, напоминает эпоксидную, но в виде пластичной массы).
И дал ему высохнуть — день где-нибудь.
Сегодня установил руль, немного покатался, сделал несколько маневров, чтобы при крутых поворотах, поворотах все работало надежно. В следующий раз покажет. Исчез сверчок, что меня радует.По поводу надежности и стирания. Я думаю, что цель этих щеток, очевидно, работает в худших условиях и на худших скоростях, и трение в генераторе намного более агрессивное, чем в рулевом колесе, в то время как щетка работает там годами.
Звуковой сигнал на автомобиле ВАЗ 2107 существует в двух вариантах:
1. Два отдельных сигнала: типа С-305 (высокий тон) и С-304 (низкий тон). Держится на кронштейне слева от радиатора.
2. Единственный неразрывный сигнал типа 20.3721-01 (один тон), со встроенным реле. Держится на кронштейне снаружи радиатора, сразу за декоративной решеткой.
Схема звукового сигнала может быть описана следующим образом: 2 провода подходят для звукового сигнала. Красный провод положительный. Эта часть схемы всегда под напряжением. Серо-черный — это отрицательный провод, «масса в нормальном состоянии не имеет напряжения, и когда она замыкается, через нее начинает течь ток. На фото ниже вы можете увидеть цвет проводов и 2 отдельных сигнала с скобками.
Участок цепочки под знаком «минус» — длинный. Если нажать центральную кнопку руля, пружинные контакты замыкаются. Они расположены под рулем в корпусе переключателя.
Контактное кольцо, установленное на задней части рулевого колеса. Он обеспечивает хороший контакт за счет трения, а также подает сигнал при повороте рулевого колеса в любую сторону. Поэтому, чтобы предотвратить развитие, контактное кольцо необходимо смазать токопроводящей графитовой смазкой.
Далее по проводу в жгуте, который находится под колпаком, ток передается на монтажный блок переключателей и реле. Место аудиореле (выключатель аудиосигнала) — третье справа (по направлению к автомобилю).
Audio Relay Functions:
- с помощью кнопки реле с малым током можно управлять цепью с большой нагрузкой,
- длиной проводов и, соответственно, уменьшаются потери тока в них.
Иногда в схеме не предусмотрено реле, а вместо него есть перемычка, замкнутая «напрямую».«В случае одиночного сигнала 20.3721-01 это целесообразно, так как в нем есть встроенное реле. Но в случае наличия двух« улиток », для улучшения работы реле рекомендуется поставить.
Ток после прохождения реле через предохранитель F7. В новых монтажных блоках установлен предохранитель флажкового типа на 20 А (желтый). В старых блоках установлены предохранители на 16 А. Часто последний ресурс недостаточно, ведь эти предохранители одновременно служат в контуре охлаждающего вентилятора.
Далее после выхода из монтажного блока в составе жгута проводов моторного отсека провод «минус» идет непосредственно на звуковой сигнал.
Как проверяется работа и как проводится ремонт при пропадании аудиосигнала?
Возможны три неисправности:
- при необходимости — не звучит
- когда не нужно — звучит,
- звучит тихо, хрипло или прерывисто.
По сравнению с высоковольтной системой зажигания, на которую не влияет качество связи, система аудиосигнала является низковольтной.Это означает, что ржавчина или пленка оксидов значительно затрудняют прохождение тока. Но сигналы — мощный потребитель тока. Ток в цепи не менее 4-5 А.
Поэтому качество всех контактов должно быть хорошим, иначе сигнал ремонта ВАЗ 2107 потребуется регулярно. Помните, что сам кузов автомобиля — это «отрицательный» контакт, а в направлении протекания тока все оксиды оседают на «плюсовом» контакте. Особое внимание следует уделить зачистке клемм «плюсового» (красного) провода.
Часть цепочки под знаком «минус» длиннее. Поэтому часто в нем случаются поломки.
Сразу нужно проверить работоспособность сигнала и поискать обрыв цепи. Для этого вам понадобится серо-черный провод «минус» от звукового сигнала «прилепить» к зачищенному месту на корпусе (проще говоря «близко к массе»), а «положительный» контакт подключить к аккумулятору. , затем включите зажигание. Если сигнал есть, значит, где-то в минусовой части цепи обрыв.При отсутствии сигнала зачищаются клеммы «плюсового» контакта, а значит, сам сигнал неисправен.
Существует несколько распространенных неисправностей аудиосигнала и способов их устранения:
- перегорел предохранитель — необходима замена, окислились контакты
- или перегорело реле — необходима замена,
- окислились и при наличии ослабли контакты перемычки — необходимо почистить или заменить,
- произошло развитие контактного кольца на рулевом колесе или сломался лепесток на переключателе под рулем (часто бывает при длительной эксплуатации автомобиля, в том числе как среди любителей, постоянно использовать звуковой сигнал) — в данном случае звуковой сигнал
- ремонт ВАЗ 2107 руль заменить практически невозможно, так как токосъемное кольцо не часто встречается на рынке.
Звуковой сигнал, также называемый гудком, играет важную роль в обеспечении безопасности дорожного движения, так как дает возможность привлечь внимание других участников дорожного движения. В статье рассматривается ситуация, когда на ВАЗ 2107 не работает сигнал: причины неисправностей, способы устранения, возможность его ремонта и замены.
Возможные неисправности: признаки и причины
Для того, чтобы понять причины, по которым не работает звуковой сигнал, необходимо разобраться с:
Схема состоит из следующих компонентов:
- ,
- звуковые устройства; Монтажный блок
- ;
- перемычки для контактов, устанавливаемые вместо реле;
- выключатель сигнала.
Звуковой сигнал включается кнопкой, расположенной в центре рулевого колеса.
На рулевом колесе расположено контактное кольцо, в зоне подпружиненного контакта подрулевых переключателей. Современные оснащены регулировочным винтом для регулировки громкости, встроенным реле (в монтажном блоке релейные выходы аудиосигнала закорочены перемычкой).
Симптомы:
- нет звука при нажатии кнопки;
- звук не выключается или включается произвольно;
- хриплый, тихий или прерывистый звук.
В системе звукового устройства течет ток низкого напряжения, поэтому важно качество соединений. Если на контактах присутствует большое количество оксидов и ржавчины, прохождение тока затрудняется. Для рожков нужен мощный ток не менее 4-5 А.
Необходимо внимательно следить за чистотой соединений и клемм, иначе ремонт будет нужен постоянно. Так как кузов автомобиля играет роль минуса, а окисления оседают на плюс, особое внимание следует уделить зачистке клемм на плюсовом красном проводе.
Отрицательная ветвь цепи самая длинная, поэтому чаще всего в ней может быть обрыв. Чтобы определить причину неисправности, нужно серо-черный провод от сигнализатора подключить к корпусу, а положительный — непосредственно к аккумулятору. Потом. Если звук появился, значит обрыв отрицательной цены. Если звука нет, а плюсовые клеммы почищены, прибор вышел из строя.
Если на ВАЗ 2107 не работает звуковой сигнал, возможны следующие неисправности:
- перегоревший предохранитель;
- пины и клеммы окислились;
- реле вышло из строя; Окислено
- соединений на перемычке, если они есть;
- сломанный лепесток на подрулевом переключателе;
- разработка контактных колец.
После диагностики необходимо устранить обнаруженные неисправности (видео Alex Life).
Способы устранения поломки
При выходе из строя предохранителя или реле их необходимо заменить новыми деталями. Если контактное кольцо изношено, то ремонт руля маловероятен, так как контактное кольцо сложно найти на рынке. В этом случае разумнее всего заменить руль.
Если звуковой сигнал издает хриплый звук или периодически включается, следует проверить мультиметром заряд аккумулятора и напряжение, приложенное к клеммам.Если с питанием все в порядке, причина может быть в самом аудиоустройстве. На корпусе рупора есть винт для регулировки громкости. Его следует вращать до тех пор, пока хрип и звук не станут громкими.
Если регулировка звука не помогла убрать погремушку, придется разбирать прибор для очистки контактов. Также можно заменить мембрану. Иногда при запуске двигателя появляются хриплые звуки. В этом случае необходимо проверить состояние контактов выключателя и верхней пластины.Контакты следует тщательно очистить и при необходимости заменить пластину.
Взаимозаменяемость сигналов
Если сигнальное устройство не подлежит ремонту, его необходимо заменить другим.
Все современные звуковые сигналы можно разделить на два типа: пневматические и электромагнитные (автор видео — Россия 24).
В звуковых сигналах первого типа поток воздуха движется от компрессора по трубе, которая под действием вибрации начинает издавать звуки.Пневматические устройства различаются формой трубки и звуковой мощностью. Частотный диапазон звукового сигнала перекрывает несколько звуковых зон. Можно установить несколько труб, но для этого потребуется мощный компрессор.
Основой электромагнитного устройства является электромагнит, который соединен с основным элементом рупора этого типа — мембраной. Обмотка сердечника с прерывателем подключается к источнику питания (аккумулятору). Кнопка зуммера заземлена. При нажатии на нее ядро сердечника начинает двигаться, таким образом, происходит воздействие на мембрану.Результат — мощный звук.
Рупоры электромагнитные различаются конструкцией излучателя звука:
- Диск гудит («блины»). Они производятся в двух вариантах: неразборно и разборно. Кроме того, он может быть закрытым и открытым.
- Звуковые сигналы «улитка». Они имеют изогнутую форму, поэтому их сложно установить. Открытый конец розетки должен быть обращен вперед. «Улитки» позволяют получить очень громкий звук.
- Hooters «рожки» имеют трубку, которая выглядит как выпрямленная «улитка».Внешне они похожи на рог или трубку. Их удобно устанавливать под капотом, но звуковая мощность у них слабая.
Рупор пневматического типа
Дисковый сигнал
Рупор
При выборе звукового устройства следует обратить внимание на несколько нюансов:
- Перед покупкой следует оценить возможности аккумулятора. Важно, чтобы его заряда хватило для включения гудка, так как он потребляет большое количество энергии.
- Продавец должен уточнить: нужна дополнительная мощность или компрессор для рупора?
- Treble издают нежный звук. Низкие частоты подходят любителям басов.
- Необходимо помнить, что грузовики имеют бортовую сеть 24 В, а легковые автомобили — 12 В.
Следует отметить, что использование «взломщиков» и специальных сигналов запрещено.
Возможность самостоятельного ремонта
Самостоятельный ремонт возможен, если водитель хорошо разбирается в электротехнике.Автомобилисты, не обладающие такими навыками, могут заменить предохранитель, реле или почистить клеммы.
Если контакты не окислились и не подгорели, то проще установить новый сигнализатор. Если вы умеете подавать сигнал на ВАЗ 2107, то можете сделать ремонт самостоятельно — это даст вам возможность получить опыт электромонтажных работ и сэкономить на СТО.
Если пропал сигнал на ВАЗ 2107, его следует отремонтировать как можно быстрее, так как выход из строя увеличивает риск аварии.
Кроме того, согласно правилам дорожного движения эксплуатация транспортного средства без звукового сигнала запрещена. Поэтому пройти техосмотр с ошибочным звуковым сигналом невозможно.
На автомобиле ВАЗ 2107 имеет звуковой сигнал, состоящий из двух разных тональных сигналов, расположенный на кронштейне с левой стороны радиатора. В вариантном исполнении на автомобиле ВАЗ 2107 может быть установлен один звуковой сигнал, закрепленный на кронштейне за облицовкой радиатора.Звуковые сигналы активируются путем замыкания их отрицательных выходов на массу через реле.
Для выполнения работы понадобится помощник.
Регулировка клаксона на автомобиле ВАЗ 2107
1. Чтобы отключить один из звуковых сигналов, снимите кончик серо-черного провода с выхода звукового сигнала.
2. Помощник нажимает выключатель звукового сигнала и удерживает его в нажатом положении. Отвертка с шлицем, плавно вращая винт по или против часовой стрелки, регулирует звуковой сигнал, добиваясь самого чистого и громкого звука.
3. Регулируется аналогично отключением соответствующего провода, другой звуковой сигнал.Если плохой звук устранить не удается, следует заменить звуковой сигнал.
Примечание
Для настройки одиночного звукового сигнала снимите решетку радиатора (см. «Решетка радиатора ВАЗ 2107 — снятие и установка»). Снимаем звуковой сигнал с автомобиля ВАЗ 2107 вместе с кронштейном (см. «Снятие одиночного звукового сигнала»). Подключив провода к аудиосигналу и удерживая плоскогубцы за скобу, отрегулируйте аудиосигнал, повернув винт.
Снятие двойного звукового сигнала с ВАЗ 2107
1.Для замены звукового сигнала отсоедините провод от минусовой клеммы аккумуляторной батареи (см. «Автомобильный аккумулятор ВАЗ 2107 — снятие и установка»).
2. Отсоедините провода от аудиовыхода.
3. Поверните гайку крепления звукового сигнала гаечным ключом на 13 мм.
Automotive Lada Niva Laika Riva 2101-2107 ПОДШИПНИКИ МАСЛЯНОГО НАСОСА ПРИВОДНОГО ВАЛА 2101-1011235 Запчасти и аксессуары
Автомобильная Лада Нива Лайка Рива 2101-2107 ПРИВОДНОЙ ВАЛ ПОДШИПНИКИ МАСЛЯНОГО НАСОСА 2101-1011235 Запчасти и аксессуарыНайдите много отличных новых и подержанных опций и получите лучшие предложения на Lada Niva Laika Riva 2101-2107 МАСЛЯНЫЙ НАСОС ПРИВОДНОГО ВАЛА + ПОДШИПНИКИ 2101-1011235 по лучшим онлайн ценам на! Бесплатная доставка для многих товаров !.Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. Просмотреть все определения условий ： Номер детали производителя: ： 2101-1011235 + 2101-1011240 + 2101-1011241 ， Гарантия: ： Да ： Бренд: ： ВАЗ ， Страна производства:: Российская Федерация ，
Лада Нива Лайка Рива 2101-2107 ПРИВОДНОЙ ВАЛ ПОДШИПНИКИ МАСЛЯНОГО НАСОСА 2101-1011235
Лада Нива Лайка Рива 2101-2107 ПРИВОДНОЙ ВАЛ ПОДШИПНИКИ МАСЛЯНОГО НАСОСА 2101-1011235
Изображенный предмет — это реальная деталь. Маленькая верхняя серьга приблизительно 1/4 дюйма в диаметре.Набор из 3 трусов-хипстеров со скрытыми эластичными нейлоновыми трусиками Shadowline в магазине женской одежды. Наша одежда изготовлена из высококачественной ткани. Предлагаем выбрать на один или два размера больше. они меньше, чем размер США / Великобритании / Австралии. Купить очки Vera Wang Rhylie Berry Tortoise: покупайте оправы для очков ведущих модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ, возможен возврат при покупке, отвечающей критериям. Lada Niva Laika Riva 2101-2107 ПОДШИПНИКИ МАСЛЯНОГО НАСОСА ПРИВОДНОГО ВАЛА 2101-1011235 , дата первого упоминания: 9 августа, ДИЗАЙН: изображение на детском костюме напечатано и хорошо, используйте ткань для полировки, чтобы очистить украшения, 5 мм — выберите такого размера, если вы ищете что-то изысканное, с легким намеком на искорку на носу.Купите красочную женскую роскошную джинсовую куртку с рваными отверстиями и другие джинсовые куртки на. Так что не рискуйте ни минутой, ища и покупая что-то, что может сработать, Лада Нива Лайка Рива 2101-2107 ПРИВОДНОЙ ВАЛ ПОДШИПНИКИ МАСЛЯНОГО НАСОСА 2101-1011235 . Это наша легендарная пружинная система, которая значительно улучшает характеристики и внешний вид автомобиля. Лицевые панели манометров устанавливаются непосредственно поверх заводских манометров (под прозрачным пластиком). Придайте дому роскошь: индикатор зарядки на задней панели вентилятора загорится красным светом. Производитель и оптовый дистрибьютор высококачественных каминов Hearth & Home и аксессуаров для домашнего декора уже более 65 лет. Размеры 42 «X 28» X 30 «и весом 42 фунта, Lada Niva Laika Riva 2101-2107 ПОДШИПНИКИ МАСЛЯНОГО НАСОСА ПРИВОДНОГО ВАЛА 2101-1011235 ,: Scuba Choice Scuba Diving BCD Standard Male BC to 3 / 8-24 UNF-2A Adapter: Diving Regulator Accessories: Sports & На улице.Одна из самых узнаваемых ботинок в мире. Light Blue) и другие джинсовые куртки на. Реквизит для фотобудки и центральный фон,: Zephyr Adult Men Radiant Bucket Hat: Спорт и отдых, система спинки Airflow с мягкой спинкой и мягкими плечевыми ремнями. Лада Нива Лайка Рива 2101-2107 ПРИВОДНОЙ ВАЛ ПОДШИПНИКИ МАСЛЯНОГО НАСОСА 2101-1011235 . Внимание: наш размер азиатский. Удивите своего ребенка этими симпатичными ботинками для кексов.
Лада Нива Лайка Рива 2101-2107 ПРИВОДНОЙ ВАЛ ПОДШИПНИКИ МАСЛЯНОГО НАСОСА 2101-1011235
Найдите много отличных новых и подержанных опций и получите лучшие предложения на Lada Niva Laika Riva 2101-2107 МАСЛЯНЫЙ НАСОС ПРИВОДНОГО ВАЛА + ПОДШИПНИКИ 2101-1011235 по лучшим онлайн-ценам, Бесплатная доставка для многих продуктов, Низкая цена, хорошее обслуживание Бесплатная доставка , Бесплатный возврат Быстрая доставка и 100% гарантия возврата денег! hankjobenhavn.com
Лада Нива Лайка Рива 2101-2107 ПРИВОДНОЙ ВАЛ ПОДШИПНИКИ МАСЛЯНОГО НАСОСА 2101-1011235 hankjobenhavn.com
Десять автомобилей, которые вы увидите на Кубе (сюрприз! Не вся американская классика)
Куба, пожалуй, единственная страна, где классические американские автомобили 1950-х годов ежедневно делят дороги с классическими восточноевропейскими автомобилями. Это также единственная страна, где, если современный Geely подрезает ваш Cadillac 1950-х годов, дорожная полиция обязательно приедет на Lada 1980-х годов. Страна, застывшая во времени во многих отношениях, было бы преуменьшением сказать, что Куба имеет разнообразный парк легковых и грузовых автомобилей.
Часто мы слышим об американских автомобилях 1950-х годов и видим в тех немногих новостных сообщениях, к которым у нас есть доступ, но реальность на местах резко изменилась за последнее десятилетие. На Кубе работает множество компаний из Европы и Южной Америки. Этим компаниям разрешено привозить свои автомобили и грузовики, а также есть агентства по аренде автомобилей, где туристы практически отовсюду, кроме США, могут арендовать современный автомобиль — MG, Geely или даже Audi — для путешествий по острову. .
Реальность для кубинских граждан сильно отличается, и, несмотря на предполагаемый запуск продаж новых автомобилей в начале этого года — трагическая шутка правительства, по мнению большинства, — владение автомобилем остается несбыточной мечтой для миллионов кубинцев.
Перспектива бронирования авиабилета и отеля онлайн за считанные минуты в затворническом островном государстве для большинства американцев все еще остается через несколько лет, но туристы из других стран имели возможность задокументировать сочетание удивительной техники, заполняющей улицы Кубы. нарисовав точную картину смеси автомобилей, которую можно там увидеть.Один из этих путешественников поделился с нами своими фотографиями и впечатлениями, и мы использовали их, чтобы составить путеводитель для любителей раритетных автомобилей.
Chevrolet, как говорят, самая распространенная американская марка на Кубе, а это значит, что много Bel Air.
Рамон Ривера
Считается, что из всего классического американского чугуна на Кубе Chevrolets имеют небольшое превосходство над другими американскими марками.Это означает, что есть много шевроле Tri-Five, которые можно увидеть (хотя, как сообщается, очень мало примеров в чем-либо, приближающемся к стандартному состоянию). Модели второго поколения, выпущенные для моделей с 1955 по 1957 годы, кажутся в относительном изобилии, хотя, как и другие американские автомобили 1950-х годов, в их жизни была одна или две пересадки двигателя. Их большие размеры моторного отсека делают их пригодными для установки практически любой силовой установки, хотя дизельные двигатели используются во многих примерах.Говорят, что на Кубе имеется ряд стандартных или близких к ним экземпляров; они в руках коллекционеров, а не бродят по улицам Гаваны как такси. Говорят, что лучшие образцы скрыты от глаз.
Что они делают на Кубе? Chevrolet была одной из самых популярных американских марок на Кубе до революции, которая привела к власти Фиделя Кастро.
Легко ли заметить? Это так, но у приверженцев марка может случиться сердечный приступ, как только они увидят, что находится под капотом среднего экземпляра.
Простота дооснащения деталей: Относительно просто … если владелец не слишком заботится об оригинальности.
Как же они все еще держатся вместе? Проволока и клей.
2141, дебютировавший в конце 1980-х годов в России, до сих пор можно легко увидеть на дорогах Кубы.
Рамон Ривера
Российский Москвич 2141 дебютировал в 1986 году. Заменив линейку автомобилей 1960-х годов, он отличался современным кузовом лифтбэк, заимствованным у Simca 1307, а также относительно просторной и эргономичной кабиной.Оснащенный двигателями объемом от 1,5 до 2,0 литров, последний из которых был произведен Renault для роскошной модели, 2141 был устойчивым продавцом в России вплоть до середины 1990-х годов, когда он начал проигрывать. дешевый импорт, как Дэу Эсперо. 2141 имел склонность к ржавчине, поэтому трудно найти действительно аккуратный образец в его родной стране.
Что они делают на Кубе? 2141 начали поступать в страну в конце 1980-х годов, когда СССР был еще одним из крупнейших торговых партнеров Кубы.Потомки 2141 оставались в производстве до начала 2000-х годов, поэтому эта модель предлагает большой потенциал для модернизации по принципу plug-and-play с более поздними моделями Святогор, Иван Калита и Князь Владимир.
Легко ли заметить? На Кубе, вероятно, легче обнаружить один из них, чем в России, поскольку 2141-е не обладали максимальной долговременной надежностью и считались одноразовыми автомобилями в их родной стране — особенно с учетом избытка подержанных немецких автомобилей, которые начали продаваться. хлынул как раз тогда, когда распался Советский Союз.Если не произойдет резкого изменения политического ландшафта на Кубе, через несколько лет в Гаване будет больше бегущих машин 2141, чем в Москве.
Простота дооснащения запчастями: Относительно низкая, поскольку они не имеют отношения ни к чему другому на кубинских дорогах, но это несколько свежие автомобили по кубинским меркам, поэтому менять двигатели не приходится. По крайней мере на данный момент.
Как же они все еще держатся вместе? В основном отсутствие соли на дорогах. К тому же они относительно недавние и лишены причудливых технологий, таких как автоматические коробки передач или центральный замок.
Китай разработал заводскую табличку Emgrand с учетом экспортных рынков.
Рамон Ривера
Geelys, кажется, составляют значительную часть государственных автомобилей на Кубе, и в Гаване можно увидеть множество различных моделей. Emgrand — это суббренд класса люкс, по крайней мере, он задумывался как таковой, когда Geely запустил его. После нескольких неловких лет, когда Geely копировала элементы дизайна Mercedes-Benz C-класса W203, он превратился в нечто экспортируемое.Переднеприводный EC7 оснащен двигателями объемом 1,5 и 1,8 литра, а на некоторых рынках доступен даже с вариатором. EC7 размером примерно с Toyota Camry или Honda Accord, продается по цене от 10 000 долларов, что делает его популярным на развивающихся рынках.
Что они делают на Кубе? Это автомобили напрокат и правительственные машины.
Легко ли заметить? Похоже, они распространены по всей Кубе, но, очевидно, относятся к особой категории, так как их не так много в частной собственности.В первую очередь это правительственные малолитражки.
Как же они все еще держатся вместе? Официальная поддержка запчастей, вот как.
Простота дооснащения запчастями: Поскольку они официально импортируются, Geelys — один из немногих автомобилей, детали которых можно заказать у производителя.
ГАЗ 2410 дебютировал в 1980-х годах как тяжелая модификация автомобиля, впервые поступившего в продажу в 1970 году.
Рамон Ривера
ГАЗ 2410 дебютировал в 1985 году и представлял собой серьезную реконструкцию высококлассного седана ГАЗ 24, который был запущен в производство в России в 1967 году.Модель 2410 с рядными шестицилиндровыми двигателями была популярной моделью такси в своей стране — в России ее трудно найти в частной собственности. Он оставался в производстве до 1992 года, когда ему на смену пришла еще одна серьезная переработка ГАЗ 24 1970 года, получившая название 31029. Это большие плюшевые седаны, и из-за древности их конструкции мало что можно сделать. неправильно в них. Многие детали взаимозаменяемы со старыми моделями ГАЗ 24, которых также много на Кубе, поэтому практически любой вариант ГАЗ 24 (последние версии которого вышли из производства всего несколько лет назад) можно собрать с помощью дооснащения по принципу plug-and-play.
Что они делают на Кубе? С конца 1950-х годов на Кубу было экспортировано легковых автомобилей ГАЗ. На протяжении десятилетий это были одни из самых распространенных современных полноразмерных седанов, которые регулярно появлялись в стране.
Легко ли заметить? Мы полагаем, что на Кубе уже может быть больше автомобилей 2410 на дорогах, чем у России в настоящее время, учитывая относительно короткий период производства этой модели вкупе с тем фактом, что большинство из них использовалось в качестве такси — и были фактически врезаны в землю за считанные месяцы. в своей родной стране.
Простота дооснащения деталей: Относительно высокая, поскольку они, как правило, принимают детали семейства ГАЗ 24 с 1970 по 2005 год. Базовая компоновка и просторное пространство под капотом и под ним означает, что они с легкостью принимают пересадку трансмиссии.
Как же они все еще держатся вместе? 1960-х годов Советская техника производила в 1990-х, к тому времени большинство ошибок было отработано.
Beijing BJ212 является обычным продуктом китайских вооруженных сил и полиции, и они были экспортированы в больших количествах на Кубу.
Рамон Ривера
Один из самых распространенных внедорожников на Кубе — Beijing BJ212. BJ212, производимый Beijing Automotive Works с 1965 года, оснащен 2,4-литровым четырехцилиндровым двигателем. BJ212 наиболее тесно связан с ранними послевоенными российскими автомобилями ГАЗ и УАЗ 4×4, хотя его внешний вид пытается подражать всему, от Land Rover Series I до Toyota Land Cruiser, с добавлением небольшого Jeep для хорошей меры. Были произведены версии BJ212 с жестким верхом, мягким верхом и пикап.
Что они делают на Кубе? Так как их производили в Китае в огромных количествах в течение нескольких десятилетий, многие из них попали на Кубу и в настоящее время используются армией и полицией, а также частными владельцами (хотя это редко).
Легко ли заметить? Они есть практически повсюду, и, поскольку они остаются в производстве, время от времени массово импортируются новые.
Простота дооснащения запчастями: Пекинские полноприводные автомобили импортируются правительством, поэтому они фактически пользуются официальной поддержкой запчастей.
Как же они все еще держатся вместе? В страну ввозят новых.
Ford Fairlane по-прежнему является обычным автомобилем, который можно увидеть на Кубе, и все они были ввезены в страну в 1950-х годах.
Рамон Ривера
Седаны Ford первой половины 1950-х годов являются одними из самых распространенных классических американских автомобилей на Кубе, наряду с Chevrolets и Mercurys. Поскольку 1958 год был последним годом правления правительства Батисты, правившего Кубой до того, как революция привела к власти Фиделя Кастро, 1958 год, по сути, является годом прекращения поставок классического железа из Северной Америки.Другими словами, на Кубе очень мало американских автомобилей с 1959 года и более поздних лет.
Что они делают на Кубе? Они были на дорогах до прихода Кастро к власти.
Легко ли заметить? Седаны и кабриолеты Ford 1950-х годов практически повсюду, поскольку Куба была очень процветающей страной в течение большей части этих лет.
Простота дооснащения запчастями: Многие автомобили 1950-х годов используют третий или четвертый двигатель и пятый перекрашивают.Детали не так часто меняют на менее изношенные, а заменяют на детали, изготовленные с царапинами спереди. Существуют целые литейные цеха, которые занимаются восстановлением необходимых деталей путем создания форм и их отливки, в основном с помощью техники литья по выплавляемым моделям. Многие бензиновые двигатели V8, которыми оснащались американские автомобили, с тех пор были заменены дизельными агрегатами Mercedes-Benz 1980-х годов, заимствованными у автомобилей W123 и W201, поскольку бензиновые двигатели с показателями экономии топлива 1950-х годов просто непомерно дороги в эксплуатации.
Как же они все еще держатся вместе? Только благодаря невероятному мастерству их владельцев и производителей запчастей.
Аргентинский Ford Falcon неоднократно обновлялся по сравнению с оригинальной моделью.
Рамон Ривера
Нет, это не просто сволоченный Ford с фарами Lada. На самом деле это Ford Falcon, продаваемый на аргентинском рынке, который, как и ГАЗ 24, был предан забвению — старый Falcon не покидал производство в Аргентине десятилетиями, и даже успел создать версии пикапа.Выпускавшийся с 1962 по 1991 год, Falcon начинал как что-то знакомое всем нам, но вскоре получил обновленные детали дизайна и в конечном итоге превратился во что-то, напоминающее ГАЗ 3102. Интерьер получил небольшие изменения стиля, но двигатели остались прежними. по большей части. Производство Falcon началось в виде разобранных комплектов в Аргентине, но вскоре они собирались там целиком.
Что они делают на Кубе? Отношения между Кубой и странами Южной Америки в целом были теплыми и нечеткими, поэтому нет ничего необычного в том, что бразильские и аргентинские автомобили, ориентированные на рынок, носят значки Ford и Chevrolet.
Легко ли заметить? Аргентинские Ford Falcon кажутся несколько более редкой разновидностью Фордов просто потому, что они всегда были моделью для одной страны, которая на самом деле не экспортировалась, но, по некоторым сведениям, относительно легко найти такую после блуждания по улицам Гаваны.
Простота дооснащения запчастями: Что ж, это все еще Ford Falcon, даже если он на самом деле не из США, а технологии Ford 1960-х годов понятны практически каждому механику на Кубе.
Как же они все еще держатся вместе? Очень простая инженерия.
Polski Fiat 126p ввозится на Кубу в большом количестве.
Рамон Ривера
Самая распространенная модель Polski Fiat на Кубе — крошечный 126p, лицензионная версия Fiat 126, производимая в Польше. Оригинальный 126p никогда широко не экспортировался из Польши в другие страны социалистического блока, но это не помешало Кубе получить впечатляющее их количество, начиная с 1970-х годов. Приведенный в действие двухрядным двигателем с рабочим объемом от 594 куб. См до колоссальных 704 куб. См, 126p не требует большого количества бензина или значительного обслуживания.
Что они делают на Кубе? 3,3 миллиона из них были произведены в период с 1973 по 2000 год, составив основу частных парков легковых автомобилей в нескольких странах Восточного блока. Благодаря простой конструкции и экономичным двигателям «Малуч» нашел немало поклонников и на Кубе. 126p остается одним из самых доступных автомобилей на острове, а его эксплуатационные расходы остаются низкими благодаря надежной конструкции и экономичным двигателям.
Легко ли заметить? После ВАЗ 2105, Polski Fiat 126p, вероятно, является самым распространенным производным Fiat в стране.126p — популярный первый автомобиль для многих кубинцев, которым посчастливилось владеть автомобилем.
Простота дооснащения деталей: Довольно низкая, поскольку не так много двигателей, которые действительно поместятся в моторный отсек. Двигатели большего объема легче найти на Кубе, поэтому 126p иногда обходятся отремонтированными рядными четверками.
Как же они все еще держатся вместе? Отсутствие слишком большого количества движущихся частей.
На Кубу завезеноавтомобиля ВАЗ всех возрастов.
Рамон Ривера
Этот российский автомобиль 1980-х годов, кажется, составляет основу небольшого парка частных и государственных автомобилей Кубы. 2105 дебютировал в 1979 году как одно из обновлений 2101, который был лицензионной версией Fiat 124. 2105 предлагал более роскошный интерьер и ряд более мощных двигателей с рабочим объемом от 1,2 до 1,7 литра. По своей сути, автомобиль представляет собой полностью модернизированный Fiat 124, но более толстая сталь и некоторые сверхпрочные детали позволили ему продержаться на дорогах далеко за пределами своего предшественника 124 практически во всех странах, куда он экспортировался.
Что они делают на Кубе? Они были официально экспортированы на Кубу из СССР, наряду с парой других моделей, таких как 2104 и 2107, последняя является более совершенной версией 2105.
Легко ли найти? Это, пожалуй, самая распространенная машина, которую можно увидеть на дорогах Кубы.
Простота дооснащения запчастями: Существует огромный потенциал для дооснащения по принципу «plug-and-play» для всех автомобилей, производных от 124, а на Кубе есть все, от первоначального ВАЗ 2101 до ВАЗ 2107, не считая Fiat и SEAT. версии.
Как же они все еще держатся вместе? 1960-х гг. Итальянская техника, адаптированная для дорожных покрытий на заводе ВАЗ.
Peugeot 405 — относительно распространенный седан на Кубе.
Рамон Ривера
Peugeot 405 — один из немногих западных автомобилей 1980-х и 1990-х годов, которые получила Куба. Если вы были в Европе, Центральной или Южной Америке, вы знаете, что Peugeot 405 был гораздо более популярным в этих регионах, чем в США.S .; их по-прежнему едут на дорогах по всему миру сотни тысяч. Помимо современных автомобилей напрокат — Skodas и Renaults, которые избили иностранные туристы — Peugeot 405 — это лучший вариант после полностью современного автомобиля на Кубе на рынке подержанных автомобилей, хотя мы не будем рассчитывать на хорошую работу кондиционера. в этих. Когда речь заходит о Кубе, 405 — это особый случай, поскольку там нет современных моделей этой французской марки, таких как 205, 406, 505, 504, 604 или 605.
Что они делают на Кубе? Их ввезли в 1990-е гг.
Легко ли заметить? Да, похоже, они очень распространены.
Простота дооснащения деталей: Многие все еще используют свои оригинальные или восстановленные двигатели, и мы не хотели бы представлять себе, что нужно, чтобы установить полностью иностранную трансмиссию в один из них. Установка стандартного двигателя и трансмиссии и так достаточно сложна.
Как же они все еще держатся вместе? Мы слышали, что большинство из них все еще используют свои оригинальные двигатели, так как они просто не стали достаточно взрослыми, чтобы развалиться.
Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты.
