Замена датчика положения коленвала на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107

Добро пожаловать!
Датчик положения коленвала – он следит за тем в каком месте коленвал находиться во время работы и в определённом месте (Когда поршни будут в ВМТ находиться), датчик посылает сигнал на контроллер а тот в свою очередь заливает топливо в двигатель через форсунки и искру даёт через свечи зажигания, благодаря этому датчику всё это делается совместно, то есть сперва топливо заливается а потом при помощи искры оно сжигается, если этот датчик выйдет из строя (Полностью имеет ввиду), то двигатель вы уже не заведёте потому что он не сможет передать сигнал когда поршни будут в ВМТ находиться, в связи с этим топлива и искры не будет, поэтому двигатель и не заведётся.

Примечание!
Чтобы произвести замену этого датчика, много инструментов и не нужно, достаточно взять всего лишь одну отвёртку с крестообразным наконечником, ну и конечно же сам новый датчик понадобиться!

Где находиться датчик коленвала?

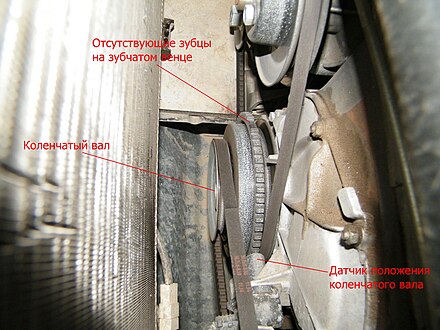

В инжекторной классике он на кронштейне установлен крышки распределительного вала (Крышка указана зелёной стрелкой, а кронштейн на котором датчик находиться красной), направлен он в сторону шкива коленчатого вала, на фото ниже к сожалению шкив уже снят и вы не сможете его увидеть, но на вашем автомобиле он будет установлен, а устанавливается шкив на сам вал (Коленчатый вал), данный вал синей стрелкой ещё указан.

Когда нужно менять датчик положения коленвала?
Ещё раз повторимся, датчик коленвала это один единственный датчик в инжекторной классике при выходе их строя которого двигатель уже не заведётся, поэтому если у вас загорелся “check engine” и автомобиль не заводиться, то можете на этот датчик грешить, конечно же первом делом вы его должны будете снять а потом проверить (О том как выполнить проверку мы напишем чуть позже, поэтому по мере прочтения статьи вы узнаете как это сделать), кстати даже при выходе этого датчика (Смотря что внутри него сломалось) двигатель всё же может завестись, но работать он будет либо не ровно (Плавать обороты будут), либо мощность ощутимо пропадёт ну и глохнуть он ко всему этому скорее всего на низких оборотах будет.

Как заменить датчик положения коленвала на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107?

Примечание!
Прежде чем поехать в автомагазин за покупкой данного датчика, рекомендуем вам на старом маркировку проверить, тем более его снять меньше чем за минуту можно, или ещё проще, прибудьте в автомагазин на машине (Если это возможно) и там прямо датчик с неё этот снимите, после этого продавцу покажите чтобы именно такой дал, просто у каждого датчика сердечник (Если вы не знаете что такое сердечник, то статью изучите: «Что такое ДПКВ?») имеет свою длину и если он не будет в норме (К примеру вы более длинный датчик поставите) то машина у вас не будет правильно работать, да и вообще скорее всего конец сердечника в зубья шкива коленвала у вас упираться будет, поэтому датчик должен быть именно той же длинны как и старый у вас был, который вы сняли с автомобиля, учтите это!

Снятие:
В снятие нет ничего сложного как мы уже это сказали ранее, сперва главное колодку проводов от датчика отсоедините (см. фото 1), данная колодка крепиться за счёт фиксатора, отогните его немного и после чего вынимайте колодку (Когда вынете, смотрите чтобы вода на во внутрь её не попала), затем отвёрткой отверните винт который сам датчик удерживает (см. фото 2) и после этого потянув за датчик, выньте его из кронштейна в котором он установлен.

Примечание!
Если у вас на улице идёт дождь к примеру и если вы прото боитесь то что короткое замыкание может произойти при попадании воды во внутрь колодки проводов, то в таком случае отсоедините клемму минус с АКБ и после вы можете уже ничего не бояться, так как система у вас будет обесточена, но так же старайтесь чтобы вода не попадала в колодку! (Если вы не умеете обесточивать аккумулятор, тогда изучите статью в которой в пункте 1 описано как скинуть клемму с АКБ, данная статья называется: «Замена аккумулятора на ВАЗ»)

Установка:
Устанавливается датчик на своё место точно так же как и снимается, кстати если вы желаете проверить старый ваш датчик на работоспособность, тогда изучите про это подробную стать, называется которая: «Проверка ДПКВ на исправность».

Проверка датчика положения коленвала на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107

Добро пожаловать!
Датчик положение коленчатого вала – важная деталь электрической части автомобиля, вить если он выйдет из строя то машину вы уже вряд ли заведёте, а если и даже заведёте то обороты у автомобиля будут плавать, либо же ощутимо уменьшиться мощность, вот к примеру если брать все остальные датчики которые находятся в инжекторных автомобилях, то при их выходе из строя машина всё же может завестись, но будет работать в аварийном режиме (Это когда обороты увеличиваются и расход повышается, но двигатель будет работать довольно устойчиво и более менее правильно, в этом случае можно доехать до места где автомобиль вы сможете починить), а при выходе из строя датчика положения коленвала машина уже может вообще не завестись (Это говорит о том, что катушка которая находиться внутри датчика сгорела), но это случается довольно редко, а именно может случиться если у вас есть какая ни будь неисправность в проводке или если на неё влага попадает.

Примечание!
Для проверки датчика, работает он или нет, нужна только лишь одна отвёртка, а так же если у вас есть друзья у которых автомобиль точно такой же как и у вас, то можете сделать ещё проще, снимите с их автомобиля заранее исправный датчик (Как его снять в статье описано, поэтому ниже читайте, а снимается он в буквальном смысле за минуту) и поставьте его на свой и если после того как вы машину заведёте она будет работать нормально, то можете идти в автомагазин и покупать новый датчик!

Краткое содержание:

Где находиться датчик положения коленвала?
Для того чтобы вы просто поняли, мы приведём пример уже на снятом датчике, в общём он располагается на крышке распределительного вала (Она красной стрелкой указана), на ней есть специальный держатель мы его ещё синей стрелкой обозначили, а так же шкив коленвала у вас ещё будет присутствовать (Данный шкив у вас будет одет на вал, который зелёной стрелкой обозначен) и ремень который связывает все три шкива, так же у вас присутствовать будет, так вот сам датчик будет находиться в держатели и будет направлен он на шкив коленчатого вала, с него то он и будет считывать показания и тем самым будет регулировать зажигание и уровень топлива который должны будут подать в определённый момент форсунки.

Когда нужно менять датчик положения коленвала?
Он полежит замене при какой либо деформации, потому что сам датчик из пластмассового корпуса состоит и разбить этот корпус легко очень можно, особенно если уронить его с высоты на асфальт, кроме этого все детали которые находятся внутри датчика (Катушка, сердечник, магнит) тоже со временем приходят в негодность, к примеру катушка может сгореть и в связи с этим двигатель у вас не будет запускаться, а сердечник может загрязниться от времени, но автомобиль то в таком случае будет заводиться просто показания которые датчик будет выдавать окажутся не верными и в связи с этим обороты могут плавать, мощность так же снизиться и может детонация в двигателе происходить на высоких оборотах. (Если вы не знаете что такое детонация, то в таком случае изучите статью под названием: «Что такое детонация в двигателе автомобиля?»)

Примечание!
Если вы не понимаете о чём идёт речь, что за сердечник который находиться внутри корпуса датчика и что за катушка с магнитом, тогда прочтите статью: «Что такое ДПКВ», в ней всё описано!

Как проверить работоспособность датчика положения коленвала на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107?

Для проверки вам нужно будет запастись вольтметром или ещё лучше если у вас есть мульти-метр, вам будет достаточно только лишь его взять в руки и включить на нём функцию вольтметра, после включения подсоедините идущие от него провода к выводам датчика  (Выводы спрятаны внутри корпуса датчика, поэтому как вы ниже на фото можете видеть, в датчике есть разрез там и ищите эти выводы), когда провода будут подсоединены, возьмите в руки любой металлический предмет (Отвёртку проще всего) и резко проведите её прямо возле конца датчика раз 5-10, в это время наблюдайте за скачками которые вольтметр будет выдавать, если значение выдаваться хоть какое то будет (Самое главное смотрите чтобы слишком маленькое значение не выдало) то можете считать что данный датчик у вас исправен, в случае если значение будет очень маленькое или же его вообще не будет, замените датчик на новый так как он у вас является неисправным.

Примечание!
Ах да совсем забыли, если вы не умеете снимать данный датчик с автомобиля, то рекомендуем вам ознакомиться с инструкцией по его замене, в ней и снятие и установка подробно расписаны, статья называется: «Замена ДПКВ на инжекторном автомобиле»!

Дополнительный видео-ролик:
Чтобы наглядно вы увидели процесс проверки датчика и его кстати не только при помощи вольт-метра можно проверить, в таком случае просмотрите ролик размещён который чуть ниже, в нём наглядно и с объяснениями всё расписано.

Где находится датчик коленвала ваз 2107 инжектор

Для выполнения работы потребуется мультиметр.

1. Подготавливаем автомобиль к выполнению операций (см. «Подготовка автомобиля к ТО и ремонту»).

2. Освободив фиксатор, отсоединяем колодку проводов от датчика положения коленчатого вала.

4. Крестовой отверткой отворачиваем винт крепления датчика.

5. Вынимаем датчик из отверстия кронштейна крышки привода распределительного вала.

1. Подсоединяем к выводам датчика мультиметр (в режиме вольтметра).

2. Энергично проносим лезвие отвертки вблизи торца датчика. В момент нахождения лезвия отвертки напротив чувствительного элемента исправного датчика на вольтметре наблюдаем скачок напряжения.

Если скачки напряжения отсутствуют или малы, заменяем датчик.

Установка датчика выполняется в обратной последовательности.

Признаки неисправности датчика коленвала предупреждают водителя о том, что необходимо провести срочный ремонт, оказывает непосредственное влияние на работу двигателя. Этот агрегат точечно определяет момент, когда в цилиндр ДВС нужно подать горячее. Если не устранить неисправности датчика, то двигатель перестанет работать.

Что такое датчик коленвала

Датчик оборотов коленвала — это прибор, который установлен на автомобилях, оснащенных электронной системой управления двигателем. Он дает возможность двигателю контролировать местоположение коленвала. Такого рода контроль требуется для того, чтобы обеспечить стабильное функционирование системы топливного впрыска.

Симптомы неисправности датчика коленвала способны повлечь остановку мотора, поэтому необходимо вовремя заметить основные признаки неисправности ДПКВ. Нарушение в работе ДПКВ провоцирует возникновение неполадок в системе питания, которая начинает блокировать своевременную подачу горючего. Это приводит к тому, что система зажигания не поджигает топливно-воздушную смесь.

Расположение датчика коленвала

Место расположения ДПКВ — это кронштейн, который находится в центральной части шкива на приводе генератора. Он устанавливается рядом с конструкцией зубчатого шкива привода с промежутком в 1-1.5 мм.

Чтобы заменить датчик или выполнить его регулировку, к нему необходимо подсоединить провод длиной 50-70 см. Чтобы выставить или откорректировать положение, нужно отрегулировать шайбу, которая закреплена над посадочным гнездом ДПКВ.

Перед тем как поменять данный прибор, рекомендуется провести его диагностику. Многих автолюбителей волнует вопрос о том, что еще необходимо сделать, прежде чем его снимать — снять следует замеры по соотношению болтов крепления к корпусу и положению ДПКВ.

Как работает датчик коленвала

Многих интересует вопрос о том, зачем нужен датчик коленвала. Этот прибор напрямую влияет на продуктивность двигателя автомобиля.

Нарушение провоцирует сбои в работе ДВС или остановку мотора, влияющей на работу двигателя.

В функции ДПКВ входит:

• синхронизация работы топливных форсунок;
• синхронизация системы зажигания.

Принцип работы ДПКВ сводится к тому, что он подает сигнал на ЭБУ. Данное сообщение говорит о позиции, в которой находится коленвал. Такой сигнал содержит в себе информацию о частоте и направлении вращения коленчатого вала.

Устройство датчика коленвала

Система данного элемента коленчатого вала включает в себя:

• Обмотка датчика
• Корпус
• Уплотнитель
• Привод
• Кронштейн креплениея
• Магнитопровод
• Диск синхронизации

Ремонт предполагает необходимость прозвонить ДПКВ, используя для этого омметр. Для этих целей необходимо произвести замеры сопротивления на обмотке агрегата.

Признаки неисправности датчика коленвала

Признаки неисправности датчика положения коленвала:

• нарушение плавного процесса сгорания топливно-воздушной смеси (детонация) в двигателе при динамической нагрузке;
• на холостом ходу обороты становятся неустойчивыми;
• низкий уровень мощности двигателя транспортного средства;
• снижение уровня динамики автомобиля;
• двигатель не реагирует на зажигание, т.е. он не заводится;
• машина дергается по ходу движения;
• неконтролируемое повышение или понижение оборотов.

Сбои в функционировании ДПКВ могут быть периодическими и не всегда давать о себе знать. В таком случае необходимо воспользоваться услугой компьютерной диагностики двигателя, которая может точно установить причину неполадки.

1. Замыкание между витками в обмотке ДПКВ. В результате импульсы сбиваются к ЭБУ. Здесь необходимо заменить прибор.
2. Поломка зубьев задающего венца.
3. Нерабочие контакты, которые находятся в системе обмотки и подвода проводов. В данных обстоятельствах не требуется менять ДПКВ, а следует сделать очистку соединения и обмотки.
4. Основанием выхода ДПКВ из строя может стать и наличие механического повреждения, которое было получено в период проведения работ под капотом.
5. Еще одним обстоятельством, повлекшим поломку коленчатого вала, может стать попадание инородных объектов в область между ДПКВ и зубчатым шкивом.

Эти ошибки и неполадки в работе транспортного средства могут быть вызваны другими поломками. Датчик положения коленвала, признаки неисправности которого могут быть обусловлены различными обстоятельствами, требует тщательной проверки.

Как проверить датчик коленвала самостоятельно

Есть 3 способа проверки неисправности датчика коленчатого вала:

• измерение при помощи омметра;
• проверка значения индуктивности;
• использование осциллографа.

Проверка датчика положения коленвала при помощи омметра:

1. Для данной проверки необходимо приобрести мультиметр.
2. Его нужно поставить в положение измерения сопротивления.
3. Затем измерить уровень сопротивления катушки индуктивности: щупами прибора дотронуться до выводов катушки.
4. Допустимое значение — 500-700 Ом.
5. Если результаты измерения находятся в заданном диапазоне значений, то коленчатый вал в норме.

Проверка датчика коленвала с использованием замера индуктивности:

1. Нужно обзавестись мегаомметром, трансформатором сетевого типа. Также необходимо приобрести измеритель индуктивности и вольтметр.
2. Используя мультиметр, произвести замеры индуктивности.
3. Нормальные показатели — это 200-400 мГн.
4. Используя мегаомметр, измерить показатели сопротивления изоляции между проводами катушки.
5. Полученные данные не должны быть ниже 0,5 Мом.
6. Размагничивание катушки осуществляется с использованием сетевого трансформатора.
7. Отклонение от нормы свидетельствует о том, что требуется замена датчика коленвала.

Осциллограф дает полное представление о состоянии ДПКВ. Для диагностики необходимо выполнить следующие действия:

1. Щупы подсоединить к проводам, которые ведут к катушке.
2. Открыть программное обеспечение для работы с осциллографом.
3. Провести предметом из металла перед ДПКВ.
4. Все данные будут отражены на экране.

Если ДПКВ фиксирует перемещение металлического объекта, то датчик находится в исправном состоянии. Данный способ диагностики рекомендуется проводить при работающем двигателе, так результаты будут точнее. Для этого потребуется подключить щупы параллельно к выводам датчика.

Как мы знаем, датчик положения коленчатого вала (ДПКВ или датчик синхронизации) в инжекторных двигателях является наиболее важным для его работы как таковой.
При поломке датчика невозможно будет просто запустить двигатель, либо же в его работе будет происходить сбой, приводящий к невозможности продолжать движение.

Для проверки его работоспособности в домашних или дорожных условиях можно воспользоваться обычным мультиметром.
В инжекторах классического ряда автомобилей ВАЗ используется датчик индуктивного типа, состоящий из постоянного магнита и катушки с двумя выводами. При вращении зубьев венца коленчатого вала изменяется магнитное поле датчика, он в свою очередь производит электро-магнитные импульсы, которые и воспринимаются электронным блоком управления автомобиля.
Поэтому, с помощью мультиметра мы сможем определить исправность катушки и проверить выдает ли она какие-либо импульсы. Качество этих импульсов, к сожалению, мы проверить не сможем, так как для этого нужно более сложное оборудование.
Итак, приступим.
Для начала нам необходимо снять сам датчик с места крепления на передней крышке двигателя. Для этого снимаем с него клемму и крестовой отверткой откручиваем один винт крепления.
Мультиметр переводим в режим измерения сопротивления на пределе 2000 Ом и подсоединяем щупы к его выводам. Прибор нам должен показать нормальное значение в пределах от 550 до 750 Ом. Как мы видим на фото, он показывает 630 Ом — значит катушка исправна.

Теперь проверим может ли он генерировать электро-магнитные импульсы — т.е. попросту ток. Для этого переводим мультиметр в режим вольтметра с пределом 2000mВ, как более чувствительный. Также подцепляем щупы, берем металлический предмет, например отвертку, и несколькими движениями проводим им около кончика намагниченного сердечника датчика. При этом вольтметр должен показать некие значения отличные от нуля — значит происходит генерация импульсов.

Однако, таким образом мы можем проверить лишь его работоспособность в экстренной ситуации и это не дает нам гарантию его полной исправности.

Датчик коленвала на ВАЗ 2107: где находится, замена

В любом современном автомобиле существует множество датчиков и устройств. Но только один из них имеет возможность заглушить двигатель. Таким датчиком является — датчик положения коленчатого вала.

Датчик коленвала расположен на кронштейне крышки распределительного вала. ДПКВ сообщает в блок управления данные о работоспособности и скорости вращения коленчатого вала. Эти данные поступают в виде магнитных импульсов. В зависимости от сборки автомобиля ДПКВ может отличаться.

Датчик коленвала на ВАЗ 2107 с двигателем инжектор состоит из стального сердечника, который обмотан проволокой из меди. Располагается такая конструкция в корпусе из пластмассы. Провода, которые есть в датчике, отделены друг от друга специальной полимерной, изоляционной смолой.

ДПКВ (датчик положения коленвала) иначе называется датчик синхронизации. Благодаря ему электронное управление работает синхронно с механизмом, обеспечивающим газораспределение мотора, и обеспечивает создания сигнала для тактового, цикличного и углового управления впрыском смеси горючего и системы зажигания. Принцип работы данного прибора не слишком сложный и заключается в создании индуктивных сигналов.

Датчик коленвала определяет прохождение около датчика металлических зубьев шкива. На шкиве находится 60 зубьев, два из которых отсутствуют. Когда проходит промежуток, на котором отсутствуют зубья, это фиксируется и позволяет осуществить порядок в работе систем зажигания и питания для того, чтобы был четкое распределение подачи топлива через форсунки. Таким образом, ДПКВ — это важное звено, без которого стабильная работа автомобиля в целом невозможна.

Виды датчиков

После того, как стало понятно, за что отвечает датчик коленвала на ВАЗ-2107 и других автомобилях, стоит выделить основные виды ДКПВ. На данный момент существует несколько разновидностей. В таблице приведены современные типы датчиков положения коленчатого вала с описанием принципа их работы.

Тип датчика	Принцип работы
Индукционный	Его действие основано на использовании намагниченного сердечника, обмотанного медной проволокой. Концы проволоки выводятся для того, чтобы осуществить замер изменений напряжения. Датчик в основном используется в современных автомобилях.
Оптический	Работает при помощи светодиода, испускающего луч света, и приемного устройства. Когда проходит контрольный зуб, то луч света прерывается, что записывает контролирующий прибор. Собранная информация отправляется на ЭБУ.
Датчик Холла	Работает за счет магнита, который установлен на коленвале и который фиксируется. Когда в датчике начинается движение постоянного тока, оно сразу записывается на синхронизирующий диск.

Замена датчика

Датчик коленвала может прийти в негодность и тогда его нужно изменить. Но прежде следует внимательно отнестись к признакам неисправности, чтобы быть уверенным, что датчик действительно нуждается в замене. Такими признаками являются:

1. Снижение двигательных характеристик автомобиля.
2. Нестабильные холостые обороты двигателя, особенно при равномерном передвижении авто.
3. Увеличение расхода топлива.
4. Во время быстрой езды появляется риск детонации.
5. Не запускается двигатель.

Если датчик коленвала на ВАЗ 2107 вышел из строя, то его необходимо обязательно проверить на работоспособность. Для этого необходимо приготовить отвертку и мультиметр.

Установить положение на мультиметре, которое соответствует 200 Мв. Выходы из ДКПВ необходимо присоединить к мультиметру. Пронести предмет, можно отвертку, в непосредственной близости к сердечнику. На мультиметре должны появиться скачки напряжения. Если этого не произошло, значит, датчик сломался и его необходимо заменить.

Чтобы произвести установку нового датчика коленвала на ВАЗ 2107 своими руками, понадобятся:

• Инструменты: ключ для труднодоступных мест на 10 мм, несколько щупов разных размеров.
• Новый датчик коленвала.

Прежде всего, необходимо провести обесточивание датчика. Для этого потребуется снять с него колодку с проводами.

Открутить торцевым ключом на 10 мм шуруп для крепления и снять ДПКВ.

На место сломанного датчика установить новый.

После установки нового ДКПВ следует проверить расстояние между сердечником датчика и зубьями шкива. Оно должно находиться в пределах: 1 мм +/- 0,41 мм.

Если цифры будут другие, то это свидетельствует о том, что имеет место грязь под прибором. Датчик может быть сильно выдвинут или задвинут. Уменьшить расстояние не получится, его можно только расширить. После установки датчика, запустить двигатель и проверить его работоспособность.

Таким образом, датчик коленвала на ВАЗ-2107 – это довольно-таки важное устройство. Если возникают неисправности, упомянутые выше, прежде всего, необходимо проверить датчик коленчатого вала. Он не отличается сложным устройством, и проверить его можно самым простым способом – измерить сопротивление катушки. Если приборов для проведения диагностики нет, тогда необходимо обратиться на СТО к профессионалам.

Датчик положения коленвала ваз 2107

01 декабря 2011

Warning: Use of undefined constant woothemes — assumed ‘woothemes’ (this will throw an Error in a future version of PHP) in /var/www/u0407938/data/www/remont-vaz2106.ru/wp-content/themes/premiumnews1/single.php on line 33

Датчик положения коленчатого вала ваз 2107 необходим для определения положения шатунов коленвала и синхронизации форсунок впрыска топлива. Датчик является электромагнитным и применяется в системах электронного впрыска. После того, как датчик будет снят с автомобиля, его необходимо проверить и только после этого, убедившись в его неработоспособности менять на новый. Для проверки потребуется мультиметр с режимом вольтметра, ну и стандартный набор инструментов.

Для снятия датчика положения коленвала необходимо:

1. Отсоединяем от датчика колодку с питающими проводами, предварительно разжав пластиковый фиксатор колодки.
2. Отворачиваем винт его крепления, воспользовавшись крестовой отверткой.
3. Вынимаем датчик из кронштейна крепления в крышке привода распределительного вала.

Таким вот нехитрым образом, сняв датчик коленвала с автомобиля, его необходимо проверить. Для проверки берем обычный вольтметр. Последовательность выполнения действий выглядит следующим образом:

1. К выводам датчика подключаем клеммы вольтметра.
2. Далее интенсивным движением проводим лезвие отвертки около торца датчика и в тот момент, когда отвертка будет находится на против чувствительного элемента, вольтметр зафиксирует небольшой скачок напряжения, что будет свидетельствовать об исправности датчика. Если же вольтметр ни как не реагирует на движения отвертки, то требуется замена датчика.

На этом ремонтные работы по снятию и проверке датчика положения коленчатого вала ваз 2107 завершены. Сборку произведите в порядке обратном снятию.

Warning: Use of undefined constant woothemes — assumed ‘woothemes’ (this will throw an Error in a future version of PHP) in /var/www/u0407938/data/www/remont-vaz2106. ru/wp-content/themes/premiumnews1/single.php on line 69

Warning: Use of undefined constant woothemes — assumed ‘woothemes’ (this will throw an Error in a future version of PHP) in /var/www/u0407938/data/www/remont-vaz2106.ru/wp-content/themes/premiumnews1/single.php on line 70

Как самому поменять датчик коленвала ВАЗ 2109 инжектор: инструкции с фото

Наверное, уже не осталось таких автовладельцев, которым бы не было известно предназначение датчика положения коленвала. Датчик коленвала ВАЗ 2109 инжектор иногда называют датчиком синхронизации, потому что именно благодаря ему происходит синхронизация работы блока управления с силовым агрегатом.

В автомобиле с инжектором датчик положения коленвала выполняет ту же функцию, что и датчик Холла на авто с карбюраторным впрыском.

Основное предназначение ДПКВ на ВАЗ 2109 с инжектором — это считывание зубьев специального диска, который находится на коленвале мотора.

Автомобиль ВАЗ 2109

На таком диске есть место, в котором отсутствуют зубья — данное место отвечает верхней мертвой точке 1-го цилиндра силового агрегата. Именно благодаря данным, переданным с датчика, контролер знает, на какой именно цилиндр и когда именно нужно подать горючее и искру.

Несмотря на простоту конструкции и надежность ДПКВ в случае поломки, автомобиль с инжектором может просто не завестись, а если и заведется, то будет работать со сбоями.

Содержание

[ Раскрыть]

[ Скрыть]

Где находится?

Контролер положения коленчатого вала находится на крышке маслонасоса. Как мы уже говорили, конструкция его достаточно проста. Это небольшой магнит с катушкой, на которую намотан тонкий провод. Исключительно вынослив. ДПКВ ВАЗ 2109 с инжектором функционирует в тандеме со шкивом коленвала. Отказ датчика положения коленчатого вала — остановка мотора. Или же снижение оборотов силового агрегата до 3000—4500 об/мин. На рисунке под номером 1 болт, которым закреплен контролер, и под номером 2 — сам контролер.

Контролер положения вала

Признаки неисправности

В случае отказа этого небольшого устройства автомобиль ВАЗ 2109 с инжектором может вести себя по-разному, но основные симптомы следующие:

• Ощутимое снижение динамики автомобиля на панели загорится «Check Engine».
• Двигатель может беспричинно уменьшать или увеличивать обороты.
• Неустойчивость на холостом ходу.
• Детонации в силовом агрегате при повышенной нагрузке.
• Мотор не заводится.
• Обороты мотора плавают. В особенности сразу после того как двигатель запущен.
• Увеличен расход горючего.

Способы устранения неисправностей

Если возникли проблемы с контролером положения коленчатого вала, то здесь есть только один выход. Это его замена. Ремонту он не поддается. Да и нет смысла с ним возиться, так как стоит он недорого.

Проверить ДПКВ можно двумя способами.

Установка рабочего

Нужно просто взять рабочий и установить вместо старого. Если двигатель завелся и работает, так как нужно без перебоев и не глохнет, значит, проблема именно в нем. Требуется замена. Если же нет, и работа автомобиля не наладилась, то нужно искать проблему в другом.

Проверка старого

Старый проверяется следующим образом:

1. В первую очередь его необходимо снять.
2. Подсоединяем к нему омметр.
3. Проверяем сопротивление. У исправного оно находится в пределах 550-750 Ом.

   Проверка сопротивления

Замена

Замена датчика коленчатого вала на ВАЗ 2109 — это очень простой процесс, и справиться с ним может любой автовладелец за 10-15 минут. Естественно, делать это на СТО, переплачивая лишние деньги, нет никакого смысла.

1. Первым делом обязательно необходимо обесточить систему для этого от аккумуляторной батареи отсоединяем минусовую клему.
2. Дальше все очень просто: одной рукой беремся за колодочку проводов и отсоединяем ее от устройства.

   Отсоединенная колодочка

3. Ключом откручиваем болт, при помощи которого устройство прикреплено к кронштейну.

   Откручиваем болт

4. Теперь остается только извлечь его из кронштейна.

   Извлекаем котролер

5. Проверяем его. Если он неисправен, покупаем новый, если рабочий, то можно установить обратно.
6. Новое устройство или проверенное старое устанавливается в обратной последовательности.
7. Ставим датчик и закрепляем болтом.
8. Подсоединяем провода.

На этом работа закончена, остается завести двигатель и проверить работу.

 Загрузка …

Видео «Замена контролера»

В этом видео показано, как происходит замена контролера положения коленвала на автомобиле ВАЗ 2110. На более ранних моделях, в том числе на 2109 с инжектором, делается все аналогично.

Как выявить неполадку датчика положения коленчатого вала

         Любая поломка — это не конец света, а вполне решаемая проблема. Датчики относятся к измерительным приборам, они преобразуют измеряемые физические величины в электрические сигналы и выводят на табло цифровые данные.



         Датчик положения коленвала(ДПКВ) – это, пожалуй, единственный датчик во всей электрической системе автомобиля, неисправность которого, неизбежно, приведет к остановке двигателя и прекращению работы всего транспортного средства. Задача датчика положения коленвала состоит в том, чтобы синхронизировать работу системы зажигания и системы подачи топлива. Таким образом, при выходе из строя датчика синхронизации, происходит сбой в работе остальных систем, а следовательно, прекращается подача топлива и не подается искра и т.д.

         Внешние проявления неисправностей цепей датчика

         Неустойчивые обороты холостого хода горячего двигателя. Лампа неисправности бессистемно загорается в комбинации приборов (красная лампочка (Check engine)) при работающем двигателе.

— проверьте монтажный зазор между торцом датчика и синхродиском;

— устраните возможные торцевые биения синхродиска;

— замените датчик на заведомо исправный;



Датчик положения коленчатого вала (индуктивный) Вы можете приобрести у нас !

Датчик положения коленчатого вала (верхней мёртвой точки) Вы можете приобрести у нас !

НЕ ТОРМОЗИ  —  ПОКУПАЙ ДЕШЕВЛЕ ! ! !



— проверьте контакт экранирующей оболочки с массой двигателя;

— проверьте и устраните неисправности высоковольтных проводов системы зажигания.

Если говорить о наиболее часто встречающихся причинах отказа датчика ПКВ, то ими может быть:

— короткие замыкания внутри корпуса;

— обрывы измерительных и соединительных цепей;

— механические повреждения колесика;

— загрязнения датчика и шкива металлической стружкой.

При возникновении неисправности в цепи датчика двигатель перестает работать, контроллер заносит в память код неисправности и включает сигнализатор в комбинации приборов (загорается  красная лампочка (Check engine)). При отказе датчика пуск двигателя невозможен.



В случае подозрения на неисправность ДПКВ.



         В первую очередь, следует удалить все загрязнения и внимательно осмотреть состояние разъема на отсутствие окислений контактов и повреждений проводов в районе соединительной колодки, достаточно часто случается так, что устранить проблему удается методом чистки и восстановления надежного контакта. Выполняя дальнейшую диагностику необходимо помнить о том, что в настоящее время широко используются как индуктивные датчики ПКВ, так и датчики, работа которых основана на использовании эффекта Холла, причем оба варианта датчиков внешне практически неразличимы (совпадает часто и количество контактов в разъеме). В последнем случае, пытаясь проверить целостность внутренних цепей при помощи омметра, существует риск окончательно вывести датчик из строя. Иными словами, прежде чем выполнять какие либо проверки следует уточнить тип датчика по каталогам автозапчастей AvtoAzbuka.net.  Впрочем, если у вашего датчика в разъеме всего два штырька, то это свидетельствует о том, что перед вами индуктивный варианти в данном случае можно смело измерять внутреннее сопротивление сенсора и контролировать отсутствие коротких замыканий на корпус и сигнальный провод. Что касается внутреннего сопротивления сенсора, то оно должно в пределах от 200 до 1000 Ом.



        При проверке отсутствия замыкания на «массу» омметр подсоединяется к ближайшему корпусному контакту кузова автомобиля (сопротивление должно быть близким к бесконечному). В какой-то мере оценить работоспособность датчика можно, если замерить выходной сигнал при поднесении к торцу датчика  какого либо металлического предмета, например, жала отвертки – исправный датчик должен реагировать скачками напряжения.



         Отдельного внимания заслуживает ситуация с намагничиванием диска синхронизации в процессе эксплуатации или в результате неосторожных действий при ремонте. Такую проблему достаточно просто устранить, выполнив размагничивание при помощи сетевого трансформатора.



         Использование омметра при проверке датчика Холла недопустимо и в данном случае контроль работоспособности проводят при помощи осциллографа. При выполнении проверки  сигнальной информации датчика Холла при запущенном двигателе сигнал имеет равномерную «пилообразную» форму с прямоугольными зубьями.

При неисправном датчике информация либо отсутствует вообще или имеет явно выраженные разрывы.



Датчик положения коленчатого вала (индуктивный) Вы можете приобрести у нас !

Датчик положения коленчатого вала (верхней мёртвой точки) Вы можете приобрести у нас !

НЕ ТОРМОЗИ  —  ПОКУПАЙ ДЕШЕВЛЕ ! ! !



Вам, так же будет полезна информация : Как самостоятельно заменить датчик положения коленчатого вала (датчик индуктивный) 2112 на автомобиле семейства ВАЗ с инжекторной системой двигателя и их модификации, оборудованные системой впрыска топлива, который может заменять аналогичный импортный датчик DR6123, DR6130 фирм Delco Remy США.



Вам, так же будет полезна информация : Как заменить самостоятельно датчик положения коленчатого вала (датчик верхней мертвой точки) на автомобиле Largus RENAULT, RENAULT Logan, Duster.



Если не нашли интересующий Вас ответ, то задайте свой вопрос! Мы ответим в ближайшее время.

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей.

причин и решения проблемы

Несмотря на развитие автопрома, классические модели ВАЗ по-прежнему пользуются большим спросом в странах СНГ. Последние модели «Классика», а именно ВАЗ-2107, оснащались инжекторной системой впуска. Он надежнее карбюраторного. Но что делать, если ВАЗ-2107 заводится и глохнет? Инжектор — более сложная система. Но проблему можно решить своими руками. Давайте посмотрим, как это сделать.

Стартер крутится?

Для начала необходимо проверить напряжение в бортовой сети автомобиля. Для нормального пуска машины этот показатель не должен быть ниже 12,5 В. Для точного измерения напряжения необходимо использовать вольтметр.

Пускатель — это механизм, требующий большого пускового тока. Именно этот узел запускает коленчатый вал. Поэтому если не запускается ВАЗ-2107 (инжектор), причины могут быть банальными — низкое напряжение аккумулятора.Метод устранения — зарядка аккумулятора. Следует придерживаться показателей 12,5-14 Вольт.

Неисправность стартера

При коротком замыкании в проводке корпуса или якоря замените поврежденную деталь. Как проверить товар? Для этого нужно использовать мультиметр. Один провод подключается к точке трения щеток, а второй — к оси якоря. Если стрелка прибора отклоняется от значений, это может быть неисправность якоря или обмотки. Проверьте кисти. Они должны легко двигаться, а их пружины должны быть упругими и хорошо давить на якорь.После замены поврежденных компонентов снова запустите двигатель.

Система зажигания

Что делать, если ВАЗ-2107 (инжектор) не запускается при хорошо заряженной аккумуляторной батарее и исправном стартере? Причины могут заключаться в системе зажигания. Здесь он бесконтактного типа. Первое, что нужно проверить — это состояние свечей. Их можно просто «залить». Выкрутите элементы наружу и проверьте состояние электрода. При наличии налета деталь следует очистить в щелочном растворе и открутить обратно.Также следует проверить зазор между электродами. Для этого используют специальный зонд. Нормальное значение должно быть от 0,7 до 1 миллиметра.

Что делать, если показатель не соответствует норме? Электрод можно гнуть. Но делайте это осторожно. Если показание меньше нормы, используйте отрицательную отвертку. Если больше, постучите электродом по металлической части (например, по крышке клапана двигателя). Нелишним будет проверить свечи на предмет образования искры. Для этого используется специальный пистолет.Сама искра должна быть синей. Если детали прошли более 60 тысяч километров, их следует заменить. Также по достижении этого периода меняются поступающие к ним от распределителя зажигания.

При заправке свечей

Если форсунка ВАЗ-2107 плохо заводится (ловит, но не запускается), значит, камера сгорания заполнена бензином. Нормальное соотношение топлива и воздуха должно быть 1:14. Эта проблема часто возникает на этих автомобилях. Топливный насос при запуске качает много газа.Кстати, на инжекторных моторах он электрический, погружной. Устанавливается прямо в бак.

Как сушить свечи, не снимая их? Для этого при запуске откройте дроссельную заслонку. Здесь он механический и активируется нажатием на курок дроссельной заслонки через тросовый привод. Это позволит большему количеству воздуха попасть в камеру сгорания, и двигатель сразу же запустится.

Трамблер

В ВАЗ-2107 применяется распределитель зажигания. При необходимости проверьте состояние контактов на высоковольтных проводах.При смене сезона на них образуется конденсат. Трамблер имеет пять выходов.

Четыре из них идут на свечи цилиндров, а один (в центре) — на катушку зажигания. На металлических концах часто образуется белый налет. Из-за этого ползунок не сможет передавать импульсы на катушку. Кстати, нелишним будет проверить сам трамблер зажигания. Деталь выглядит так.

Если он сгорел, деталь следует заменить. Цена новинки — 150 руб.Если при запуске двигателя на катушке зажигания образуется искра, замените провод высокого напряжения. Еще он «пробивается» на свечах. Вы можете увидеть это в темноте. Рядом с ними видны маленькие голубые искорки. В этом случае провода меняют комплектом. Стоят они недорого. Новые элементы стоят около 700 рублей.

Проблема электронасоса

Раньше одна из основных проблем на отечественном «Классике» касалась бензонасоса, который постоянно перегревался. Но у инжекторной «семерки» он электрический и охлаждается самим бензином, находящимся в баке.Если на элемент не будет подано электричество, машина просто не заведется. Первое, на что нужно обратить внимание, — это блок предохранителей.

На крышке написано, какой из них отвечает за топливный насос. Если предохранитель перегорел, замените его. Вы можете использовать ячейку на 15 или 20 ампер.

Исправность определяем визуально

Можно без мультиметра проверить есть ли напряжение на ТНВД? Для этого при включении зажигания следует внимательно прислушиваться к его работе. При повороте ключа в третье положение он должен издавать характерный гул. Его можно услышать в задней части салона. Если его нет и ВАЗ-2107 (инжектор) не запускается, проблема в подаче напряжения. Стоит проверить реле помпы. Он должен издавать характерные щелчки. Опытные автомобилисты носят с собой запасные реле и предохранители на случай внезапной поломки. Это реле находится на полке под бардачком.

Низкое давление

Почему не заводится ВАЗ-2107 (инжектор)? Проблемы могут быть скрыты в низком уровне давления в топливной магистрали.Для нормального запуска инжекторного двигателя требуется не менее 2,8 атмосферы. Проверить это можно, отсоединив подающую трубку от аппарели. Используйте для этого манометр. Неисправности в работе насоса могут возникнуть из-за частого перегрева. Но как это происходит, если это погружной тип? Топливный насос убивает езду на пустом баке. Если горит лампочка, не затягивайте с заправкой. Стоимость насоса для инжекторной «семерки» в 3 раза выше, чем для карбюраторного.

Состояние фильтра

Также бывает следующая ситуация.Вы прибыли в пункт назначения, выключили двигатель на две минуты, сели в машину и не смогли завести ее снова. Что делать, если ВАЗ-2107 (инжектор) Это может быть из-за забитого топливного фильтра. Срок его замены составляет около 50 тысяч километров. Грязный воздушный фильтр тоже виноват в непростом запуске.

Если он проехал более десяти тысяч километров, его необходимо заменить. В противном случае вы столкнетесь с проблемами при запуске.

ВАЗ-2107: форсунка заводится и сразу глохнет

В этом случае проверьте датчик массового расхода воздуха.Он расположен сразу за пластиковым корпусом фильтра.

Этот элемент получает информацию о расходе воздуха и передает ее в блок управления. В результате электроника принимает решение о составе горючей смеси. Агрегат может намеренно регулировать концентрацию топлива и воздуха. Срок службы датчика ДМРВ — 150 тысяч километров. При загрязнении элемент может давать ложные показания. Из-за ВАЗ-2107 форсунка не запускается, либо работает и сразу глохнет.Также следует проверить состояние воздушных соединений на предмет утечек. При необходимости заменить.

ДПКВ

Если при исправной топливной системе автомобиль ВАЗ-2107 (инжектор) не заводится, при неисправности блок управления прекращает подачу топлива из-за отсутствия информации о его положении. Стоимость этого элемента колеблется от одной до полутора тысяч рублей.

Заключение

Итак, мы выяснили, по каким причинам не заводится автомобиль ВАЗ-2107. Как видите, найти и устранить неисправность можно своими руками, причем за небольшую плату.

Ситуации, когда инжектор ВАЗ сразу заводится, после чего сразу глохнет, возникают довольно часто. А все из-за системы впрыска топлива (форсированного типа). Для исправления данной ситуации автовладельцы часто используют нагревательную свечу, но это не решение проблемы, а лишь временная мера. Если ВАЗ 2107 заводится и глохнет сразу после поворота ключа в замке зажигания, то в большинстве случаев это свидетельствует о проблеме с подачей топлива (забит или работает топливный насос некорректно), либо о качестве топлива. б / у оставляет желать лучшего, а форсунки просто забиваются.А заводится машина только на остатках топлива в цилиндрах.

Обнаружение неисправного компонента

Так что же делать, если двигатель запускается легко, но после этого сразу тормозит и глохнет? Первым делом проверьте, нет ли нагара на свечах. Если часть из них покрыта слоем нагара, то двигатель априори не может нормально работать. Сначала заводится за счет движения стартера, но сразу после этого тормозит, так как несколько цилиндров физически не в состоянии выдержать всю нагрузку от коленчатого вала.Карбюратор, кстати, тоже может выйти из строя из-за такой проблемы.

Так в чем же причина неисправности двигателя? Если машина заводится, то хоть искра в порядке. То есть электрика работает как положено. Не лишним будет раскрутить головы и попробовать найти те свечи, которые покрыты слоем нагара. Вы можете очистить их, обжигая их над газовой горелкой и протирая спиртом (это можно делать только тогда, когда контакты холодные).

Сам инжектор тоже может засориться.В этом случае просто не работает подача топлива в камеру сгорания. Вам необходимо сделать следующее:

• снимите колодки и проверьте заслонки;
• проверить работу датчиков;
• проверить, нормально ли работает двигатель при температуре выше 80 ° C.

Естественно может выйти из строя сам бензонасос. В момент пуска двигателя он автоматически превращается стартером в инжектор, а затем возникает тяга от генератора.Если один из этих компонентов не работает должным образом, автомобиль просто заглохнет. Здесь снова речь идет об остаточном количестве топлива в цилиндрах. Если двигатель сразу глохнет, а вместе с ним и стартер работает неравномерно, то, скорее всего, проблема либо в нем, либо в замке зажигания.

Вам следует попробовать заменить его на заведомо исправный и повторно проверить работу двигателя. В крайнем случае контакты просто зажимаются.

Что делать, если проблема в ЭБУ?

Двигатель может выйти из строя при неисправности бортового компьютера. В ВАЗе именно он отвечает за своевременную подачу топлива, синхронизацию работы форсунки и свечей зажигания. Когда двигатель сразу глохнет, это свидетельствует о несоответствии времени подачи топлива и воспламенения топливной смеси.

Как правило, помогает смена прошивки или восстановление ее до заводского состояния. Хотя иногда может просто потребоваться корректировка цикла подачи топлива, а также насыщенности смеси. В крайнем случае, на ВАЗ 2110 (или более поздней модели) придется заменить весь блок ЭБУ или отключить его, запустив двигатель в работу только от механики.

Следует отметить, что за работу двигателя отвечает не только сам ЭБУ, но и куча датчиков, регулирующих давление в форсунке, насыщенность смеси, момент зажигания.

То есть нужно проверить их работу. Хотя, при обнаружении неисправности одного из них, на приборную панель должен быть отправлен сигнал Check Engine. Это, например, случается при запуске ВАЗ 2110. Этого не происходит только в том случае, если ЭБУ просто не получает сигналы от датчиков. Стоит отметить, что в модели 2107 компьютер по умолчанию не установлен, но без него инжектор не работает.

Подобные проблемы возникают при синтетической переделке карбюратора под инжектор, но бортовой компьютер остается прежним. Просто меняют прошивку, подключают новые модули, но нужно понимать, что изначально на такую ​​работу не было рассчитано. Таким образом, если карбюратор переделывают, то вместе с ним необходимо менять ЭБУ на совместимую модель.К счастью, об их выпуске позаботился ВАЗ.

Итак, если форсунка заводится и сразу глохнет, то основными причинами такой неисправности являются неисправности в электронике (в том числе и ЭБУ), неправильная работа топливной системы или проблемы с фильтрацией бензина. Определить первопричину не составляет труда. В крайнем случае всегда можно обратиться в центр СТО. Но стоит помнить, что любые корректировки работы бортового компьютера можно производить только при полностью исправном двигателе.

Если у вашего автомобиля ВАЗ-2107 возникла неисправность, в результате которой глохнет двигатель, то дальнейшее движение становится проблематичным. Но найти причину этой неисправности для инжекторного двигателя G7 довольно сложно без наличия диагностического оборудования, так как, к сожалению, причин, по которым коленвал перестает вращаться, много.

Чаще всего глохнет инжекторный двигатель на холостом ходу. В данной неисправности может быть задействован дроссельный узел с регулятором холостого хода (РХХ), так как во время работы двигателя дроссельный узел может сильно загрязниться, что приводит к заклиниванию тяги РХХ.Чтобы проверить это предположение, его придется удалить, а при наличии загрязнений аккуратно промыть жидким маслом для промывки скважин, смешанным с грязью.

Если на вашем автомобиле ВАЗ-2107 стоит сигнализация, которая работает с электрической цепью топливного насоса, причиной глохнувшего двигателя может быть некачественная работа тех, кто ее устанавливал. Если делали это на скручиваниях, то плохо сжатая скрутка со временем ослабевает и, как следствие, теряется контакт. В результате перестает работать электрический топливный насос.

Возможной причиной, из-за которой двигатель глохнет, может быть чрезмерное обогащение горючей смеси. Это можно проверить, сняв свечи зажигания. Если они покрыты сажей, значит смесь богатая. Количество бензина, подаваемого в цилиндры двигателя, зависит от положения дроссельной заслонки и правильного показания датчика температуры, который находится слева в задней части головки блока цилиндров. При его замене придется частично слить антифриз из системы охлаждения.

Выход из строя датчика массового расхода воздуха (MAF) также приводит к сильному обогащению смеси. Проверить его состояние можно мультиметром. Измерение производится между зеленым и красным проводами (2-я и 4-я клеммы, если считать слева направо) при включенном зажигании. Если напряжение больше 1,002 вольт, то его придется заменить.

При сильном истощении горючей смеси двигатель также заглохнет. А его истощение происходит из-за утечки воздуха за дроссельным узлом.Возможными местами утечки воздуха обычно являются прокладки системы впуска либо в результате ослабления креплений деталей, между которыми они стоят, либо из-за их поломки. Утечки воздуха можно найти с помощью коптильни, используемой пчеловодами. Закурив им моторный отсек, сразу будет видно, куда втягивается дым. А на приличных СТО вместо курильщика используют прибор под названием дымогенератор.

Также стоит обратить внимание на вакуумный усилитель тормозов, так как через него в цилиндры двигателя может засасываться воздух.Это связано с негерметичностью диафрагмы, что приводит к постоянному соединению впускного коллектора с атмосферой. Определить эту неисправность достаточно просто, для этого нужно пережать шланг, соединяющий вакуумный усилитель с впускным коллектором. Если двигатель не заглохнет, то придется менять вакуумный усилитель тормозов.

В контакте с

Одноклассники

Help-auto.ru

5 причин, почему глохнет ВАЗ-2107

Всем привет, сегодня я хочу рассказать о причинах, по которым ваша машина ВАЗ 2107 глохнет, и из-за этого неприятного раздражения, Вы больше не можете ехать на своем железном коне.Сегодня мы постараемся рассмотреть основные причины, по которым у вас глохнет двигатель. Конечно, к сожалению, таких причин много. Первая причина — проблемы с регулятором холостого хода (РХХ), обычно машина глохнет на холостом ходу. Pxx может выйти из строя из-за загрязнения, и это приводит к тому, что шток заклинивает. Для уверенности нужно снять РХХ с семерки и тщательно промыть в случае загрязнения. Желательно использовать жидкость, хорошо смывающую масло.

Вторая причина, из-за которой глохнет ВАЗ 2107 — это сигнализация (если, конечно, она установлена), в большинстве случаев сигнализация срабатывает с электрической цепью бензонасоса, но где это у вас спрашивается? К тому же бессовестный механик, подключивший к вам сигнализацию, отсюда может плохо выполнять свою работу, и за этим могут последовать проблемы.Более того, если все делали на скрутках, то со временем слабеет, и все пишут буквы, как говорится. Мощность на помпу перестает поступать, в результате чего ВАЗ 2107 не запускается.

Третья причина — слишком богатая топливная смесь. Проверить этот вариант можно, открутив свечи, если контакты свечей покрыты сажей, это означает, что смесь слишком богатая. За то, сколько бензина подано в цилиндры, отвечает положение дроссельной заслонки, а также показания датчика температуры; на автомобиле ВАЗ 2107 этот датчик расположен слева в задней части головки блока.Если возникнет необходимость в замене датчика температуры, то придется слить немного, затем часть антифриза. Выход из строя датчика массового расхода воздуха (ДМРВ) на ВАЗ 2107 также приводит к обогащению смеси. Проверить работу ДМРВ можно с помощью мультиметра. Если напряжение больше 1,002 вольт, то его придется заменить.

Четвертая причина — сильное истощение горючей смеси. В результате ваша «семерка» тоже заглохнет. В основном это связано с утечками воздуха.Основные места всасывания — это прокладки впускной системы или ослабление крепления в тех местах, где они стоят. Для обнаружения утечек воздуха обычно используется дымогенератор, чтобы увидеть, куда втягивается дым.

И пятая причина — это вакуумный усилитель тормозов. Так как через него могут проходить и утечки воздуха. Это происходит из-за негерметичной диафрагмы. Определить неисправный вакуумный бак на ВАЗ 2107 можно, пережав шланг, соединяющий вакуумный усилитель и впускной коллектор, если двигатель не глохнет, то, скорее всего, придется менять вакуумный бак.

Ну вот и все, что мы рассмотрели основные причины глохнет автомобиля ВАЗ-2107, если у вас были другие причины, то пишите в комментариях. Всем до свидания.

www.tungrem.ru

ВАЗ 2107 не простаивает карбюратор

ВАЗ 2107 — не лучшая модель среди автомобилей своего класса по сравнению с зарубежными примерными аналогами. Тем не менее, благодаря невысокой цене и доступному сервису автомобиль уже много лет пользуется популярностью на всем постсоветском пространстве.Автомобиль выпускался с 1982 по 2014 год. То есть самой старой модели более 30 лет. За такой период эксплуатации владелец сможет столкнуться со всеми видами неисправностей и исследовать большинство причин неисправностей.

После нескольких лет эксплуатации ВАЗ 2107, как и практически идентичная модель 2105, начинает проявлять новый характер с изменениями не в лучшую сторону. Неисправности, связанные с силовым агрегатом и его обвесом, имеют различный характер, но симптоматические:

• периодически глохнет двигатель;
• не держит стабильную динамику;
• нестабильный холостой ход;
• сложно заводится;
• недостаточная мощность;
• повышенный расход топлива.

Все неисправности возникают по двум причинам: нарушение регулировок или износ деталей.

Нестабильная работа двигателя с впрыском

Обычно выражается в самопроизвольном изменении оборотов двигателя. Наблюдается при движении и на холостом ходу. Самая частая причина скорости работы ТНВД ВАЗ2107 / 2105 — выход из строя ДМРВ (датчика массового расхода воздуха).

Это устройство регулирует количество воздуха, поступающего в двигатель. На основании этих данных ЭБУ регулирует подачу горючей смеси с оптимальным соотношением топлива и воздуха при различных условиях работы двигателя.Соответственно, при отсутствии этого баланса обороты двигателя начинают зависеть от количества подаваемого кислорода. То есть подул ветерок — обороты увеличились, стих — уменьшились.

Убедиться в неисправности ДМРВ достаточно просто. Отсоедините разъем устройства, и ЭБУ перейдет в аварийный режим. В этом режиме подача топлива регулируется положением дроссельной заслонки. Если машина стала вести себя адекватнее, значит ДМВР неисправен. Так можно водить, но немного упадет мощность и увеличится расход топлива.

Неисправный датчик массового расхода воздуха не подлежит ремонту, за исключением загрязнения, поэтому вы можете попробовать его почистить.

Алгоритм очистки ДМВР ВАЗ2107 / 2105:

1. Демонтировать датчик вместе с защитным кожухом.

1. Открутите два винта и вытащите датчик из основания, не касаясь поверхностей активного элемента (токоведущий изогнутый провод).
2. Вымойте корпус любым средством для мытья посуды.
3. С помощью баллона с очистителем для ДМВР или карбюратора на спиртовой основе (без ацетона) аккуратно очистите поверхности.
4. Обильно залейте 3-4 раза, жидкость должна стечь.
5. Просушите устройство.
6. Соберите блок в обратной последовательности.

Если проблема не исчезнет, ​​придется покупать новое устройство.

Нестабильная работа карбюраторного двигателя

Характер нестабильных оборотов двигателя ВАЗ2107 / 2105 с карбюраторами такой же, как и у инжекторного, при неконтролируемой подаче воздуха или топлива в камеру сгорания.

Но в данном случае за приготовление горючей смеси отвечает карбюратор. Это полностью механическое устройство, отвечающее за оптимальное соотношение топлива и кислорода для разных режимов работы силового агрегата.

Несмотря на наличие фильтров на впуске топлива и воздуха, они могут работать неэффективно, как правило, из-за длительного срока службы, превышающего указанный в нормах обслуживания. В результате мелкие частицы забивают жиклеры карбюратора.

Водители с большим стажем особо не церемонятся, бросают на сутки карбюратор ВАЗ2107 / 2105 в ведро с бензином, потом со всех сторон продувают сжатым воздухом и карбюратор вроде нормально работает. Это нормальный раствор, но он легко воспламеняется. Среди причин неисправностей двигателя, вызванных поломкой карбюратора, можно выделить:

• смещение положения регулировочных винтов от ударов или вибрации;
• увеличение диаметра выходного отверстия форсунок из-за износа;
• износ оси демпфера, ограничивающий его ход;
• засорение жиклеров;
• нарушение герметичности поплавка.

Для определения неисправности карбюратора ВАЗ2107 / 2105, а она, вероятно, будет сложной, начнем с проверки поплавка на герметичность. Для этого снимаем ее с верхней крышки карбюратора (ее необходимо демонтировать). Если в поплавке есть бензин, выбросьте его; если есть воздух, проверьте его на наличие пузырьков в тазе с водой. Допустим, он сдал экзамен, значит надо проверить пробел.

Поднимите крышку карбюратора в вертикальное положение. Зазор между поплавковой камерой и стенкой карбюратора должен быть 6.5 мм.

Установите крышку карбюратора и запустите двигатель на 30 секунд. Снимите крышку. Уровень бензина должен быть ровно посередине сужающейся поверхности корпуса карбюратора. Если не получилось, следует немного отогнуть угол штанги поплавка.

Со временем воздушные и топливные жиклеры забиваются или изнашиваются. В первом случае их необходимо очистить и продуть. Во втором случае следует проверить пропускную способность форсунок при помощи емкости для воды, установленной над мерной форсункой на 1 метр.Они соединены трубкой. Внизу установлена ​​мерная колба. Измерения производятся в см3 / мин. В зависимости от маркировки насадки объем жидкости, собираемой за минуту в мерной колбе, должен соответствовать.

Купить комплект жиклеров и заменить их через 7-10 лет эксплуатации карбюратора намного проще.

Те, кто использует газовые установки, должны знать, что карбюратор не используется при движении на газе. Со временем внутри сухих форсунок образуется оксид, который забивает отверстия для подачи топлива.Бензиновый автомобиль может не заводиться. Рекомендуется периодически использовать бензин.

Регулировка карбюратора

Регулировка карбюратора состоит из нескольких шагов:

1. Отрегулируйте плавающее положение, как описано выше.
2. Проверьте и закрутите винты «качества» и «количества». Вкрутите их до упора и открутите на 2–3 оборота винт «качество» и 3–4 оборота для винта «количества».
3. Подключите тахометр или автотестер к клемме «K» катушки зажигания, а второй датчик — к кузову.
4. Запустить и прогреть двигатель до 90 ° C

1. Используйте винт «качества» для установки максимальной скорости холостого хода. Расход бензина увеличивают поворотом винта против часовой стрелки.
2. Используйте винт «количества» для увеличения скорости, примерно 80-90 об / мин.
3. Качественным винтом определяем, максимальны ли эти обороты, если нет, то повторяем процедуру.
4. Если положение регулировочного винта не влияет на частоту вращения двигателя, затяните контрольный винт так, чтобы скорость упала до 800-900 об / мин.

Эта регулировка карбюратора может быть не совсем точной, но не требует специального оборудования.

Если автомобиль заглох

Двигатель, который внезапно заглохнет, не только создает неудобства во время вождения, но также представляет угрозу безопасности для водителя и пассажиров. Причин несколько.

Глохнет на холостом ходу:

• выход из строя датчика холостого хода;
• неисправность датчика дроссельной заслонки;
• неисправность датчика положения дроссельной заслонки.

Глохнет на ходу:

• отключение подачи топлива или воздуха из-за грязного фильтра;
• неисправность топливного насоса;
• засорение жиклеров карбюратора;
• перегрев двигателя.

Диагностику автомобиля, у которого глохнет двигатель в самых неожиданных местах, лучше начинать с проверки датчика холостого хода.

Проверить его работоспособность несложно. Разобрать устройство, не снимая контактов, или подключить их после демонтажа. Возьмите устройство в руки, приложите палец к игле конуса и попросите друга включить зажигание. Если вы чувствуете толчки, положите устройство обратно. Датчик холостого хода в порядке.

Если датчик дроссельной заслонки вышел из строя, то автомобиль не только заглохнет, но и не заведется, потому что ЭБУ подаст команду на максимальный выброс топлива, свечи заполнятся и двигатель заглохнет.

Если вы находитесь в дороге на автомобиле ВАЗ и возникла проблема с датчиком дроссельной заслонки, то проще не заморачиваться и обратиться в ближайший сервис, но если вы дошли до гаража, можно воспользоваться следующей инструкцией:

1. Снимите датчик.
2. С помощью сверла 2 мм просверлите пластиковую крышку по кругу.
3. Вынуть пластиковую накладку верхнего контактного блока.
4. На нижней деке очистите гусеницы с помощью WD-40 или спирта.
5. То же самое и с контактной группой верхней крышки, но не сгибайте их, тогда они преждевременно съедят гусеницы.
6. Соберите в обратном порядке.
7. Покройте контур любым клеем для пластика.

Недостаточно воздуха

Часто машина заводится хорошо, едет на всасывании, но как только всасывание выключается, двигатель глохнет.Это говорит только об одном — нехватке воздуха. Скорее всего забиты форсунки. Их необходимо открутить и почистить. Затем убедитесь, что машина не должна заглохнуть без всасывания.

Причин некачественной работы автомобильных агрегатов с подобными симптомами невероятное количество, но разобраться в них может только специалист, обладающий набором профессиональных диагностических средств. Но если чувствуете себя уверенно — дерзайте, в автосервисах ВАЗ уже вас ждут.

корчим.ru

Почему на ВАЗ 2107 скачет холостой ход

Что делать, если на ВАЗ 2107 скачет холостой ход, есть ли от этого панацея? Топливная система доставляет хозяевам массу хлопот, но нужно учитывать одну особенность — не всегда это ее вина. Например, в карбюраторных двигателях с классической системой зажигания контактная группа может сломаться при нестабильности холостого хода. А вот с инжекторными моторами все несколько проще. А теперь обо всем поподробнее.

Почему нестабильные обороты двигателя?

Что касается карбюратора, то есть несколько причин:

1. Карбюратор забивается, и движение воздуха и бензина становится невозможным.
2. Нарушена работа электромагнитного клапана — перегорела обмотка или засорился жиклер.
3. Забиты топливные или воздушные фильтры.
4. Неправильная регулировка карбюратора ВАЗ 2107.

В большинстве случаев виноват электромагнитный клапан.Его внешний вид показан на фото. Он нужен в системе питания для следующей цели — открывает подачу топлива при включении зажигания и закрывает при выключении. Поэтому двигатель останавливается сразу после выключения зажигания.

Электромагнитный клапан карбюратора ВАЗ 2107 представляет собой небольшое устройство, состоящее из следующих элементов:

1. Корпус.
2. Обмотка (один конец соединен с металлическим корпусом).
3. Шток, который действует как клапан, открывающий и закрывающий подачу топлива на холостом ходу.
4. Медный жиклер с отверстиями. Обратите внимание, что жиклеры имеют маркировку и бывают нескольких размеров.

Электромагнитный клапан работает только при включенном зажигании. Если вдруг в цепи питания возникнет обрыв, можно временно подключить центральный провод устройства к плюсовой клемме аккумулятора. Просто постарайтесь сделать ремонт как можно скорее.

Подготовка регулировки холостого хода

Если чистка и разборка карбюратора ВАЗ 2107 не планируется, то из инструментов пригодится одна отвертка.В приборной панели установлен прибор для измерения количества оборотов (тахометр). Но стоит обзавестись показателем качества смеси. Его можно использовать для приготовления топливовоздушной смеси в идеальной пропорции. Эта статья расскажет вам о регулировке с помощью этого устройства.

Перед началом работ двигатель необходимо прогреть до рабочей температуры. Напомним, что это температура около 90 градусов. Вам также необходимо установить воздушный фильтр для имитации нормальной работы двигателя.Убедитесь, что настройка поплавка правильная. Уровень топлива в камере всегда должен быть стабильным.

Существует множество требований к зажиганию и распределению газа. Обязательно, чтобы все зазоры были правильными, а угол опережения зажигания выставлялся под используемый бензин. Самое главное, полностью откройте воздушную заслонку во время регулировки. Вот и все, вкратце даны подготовительные работы, теперь можно приступить к процедуре регулировки холостого хода.

Тюнинг на холостом ходу ВАЗ 2107

Внимательно посмотрите на карбюратор, на нем несколько винтов — качество воздушно-топливной смеси и количество.Именно с их помощью мы сейчас и попробуем отрегулировать карбюратор. Конечно, не у каждого водителя есть такое устройство, как газоанализатор. Однако не всех заботит уровень CO в выхлопе. Для удобства желательно иметь цифровой или циферблатный тахометр. Как правильно его подключить, вы узнаете в соответствующей статье на нашем сайте.

Итак, запускаем мотор и крутим винт качества. Прислушайтесь к работе двигателя, нужно останавливаться в тот момент, когда частота вращения коленчатого вала максимальна.После этого вы начинаете вращать винт количества и выходите на частоту 1100. И последний шаг — винтом качества установите частоту 800-900. Обратите внимание, что регулировку холостого хода при необходимости следует повторить.

Вместо свечи вкрутить индикатор качества смеси и добиться оптимального цвета — фиолетово-синего или синего. Контроль качества смешивания с этим устройством упрощен. Правда, вам нужно будет еще несколько раз повернуть винт качества и количества.

А как насчет инжектора?

Здесь все немного проще, так как нет необходимости вносить коррективы.Причина в том, что за все отвечает умная бортовая система управления. Конкретно на холостом ходу — регулятор (РХХ). Кто-то может назвать это датчиком холостого хода, но эта концепция в корне неверна. Дело в том, что на инжекторных автомобилях есть два типа устройств — датчики (считывающие) и исполнительные устройства. Регулятор холостого хода — шаговый двигатель, он ничего не измеряет, а наоборот открывает и закрывает подачу воздуха через специальный канал.

Определить разбивку РХХ можно только по внешним признакам и то относительно.Дело в том, что контрольная лампа на панели приборов не загорится, если регулятор вдруг прикажет долго жить. Но если ощущаются нестабильные обороты, или они совсем исчезли, а двигатель дергается и глохнет, то в первую очередь, конечно, стоит проверить работоспособность РХХ. Стоит отметить, что иногда может загореться «Чек» при неисправности РХХ. Это происходит при детонации двигателя. Датчик детонации сигнализирует о неисправности электронного блока управления.

МАК поломки

Если у вас ВАЗ 2107 с инжекторным двигателем, то обратите должное внимание на состояние систем автомобиля. Если скорость на инжекторном двигателе плавающая, то нужно сначала посмотреть на регулятор холостого хода. Дело в том, что выход из строя такого механизма, как МАК, может привести к очень печальным последствиям, вплоть до ДТП. Вот основные признаки, по которым можно самостоятельно определить поломку регулятора:

1. Двигатель начинает «жить своей жизнью» — частота вращения коленчатого вала постоянно меняется, то уменьшается, то увеличивается.Следовательно, стрелка тахометра постоянно плавает.
2. При запуске холодного двигателя частота вращения коленчатого вала не увеличивается, она колеблется в определенном интервале.
3. При включении мощных электроприборов (например, автомагнитолы, ближнего или дальнего света) скорость снижается и не возвращается на заданный уровень.
4. При включении нейтральной передачи двигатель начинает глохнуть, если время от времени не нажимать на педаль.

Это основные признаки неисправности регулятора.Фактически, любые перебои в работе холостого хода являются первым признаком поломки или незначительного дефекта IAC. Но пришло время его диагностировать. Сделать это не составит труда.

Диагностика

Самый простой метод — измерить напряжение на колодке, к которой подключен регулятор. Это клеммы D и A. При включенном зажигании на них должно быть напряжение 12 В. В том случае, если напряжение меньше этого значения, стоит присмотреться к аккумулятору и генератору.Возможно, аккумулятор недостаточно заряжен. В этом же случае при полном отсутствии напряжения необходимо проверить всю цепь питания устройства и провести диагностику ЭБУ.

Переведите мультиметр в режим измерения сопротивления. Между парами выводов A и B, C и D должно быть примерно 53 Ом. Снимите IAC и подключите (при выключенном зажигании) к блоку. Затем включите зажигание и наблюдайте за поведением иглы — она ​​должна полностью выдвигаться при подаче напряжения. В том случае, если этого не произойдет, можно судить о выходе из строя МАК.

Иногда помогает простая очистка регулятора. Для этого можно использовать спреи, которых в магазинах достаточно. Но в некоторых случаях поможет только замена устройства. Конечно, это не карбюратор ДААЗ, стоимость РХХ будет в разы ниже, а с заменой проблем не возникнет. В том случае, если даже после замены двигатель не работает на холостом ходу, необходимо провести полную диагностику инжектора.

vaz-remzona.ru

Потеря холостого хода на инжекторном двигателе, причины

Перечень основных, наиболее частых причин появления нестабильных оборотов холостого хода или их полного исчезновения на инжекторных двигателях (2111) ВАЗ 21083 , 21093, 21099 вагонов.Все неисправности сгруппированы по системам двигателя: система зажигания, система питания, система управления (ECM), сам двигатель. Большинство из них легко идентифицируются с помощью диагностического оборудования, но найти неисправности можно и без него.

Перед обнаружением неисправности необходимо визуально осмотреть моторный отсек (элементы системы зажигания, датчики, трубки, шланги), проверить герметичность контактов в соединительных колодках, наконечники высоковольтных проводов в катушка зажигания и свечи зажигания.

Причины нестабильного холостого хода инжекторного двигателя, связанные с системой зажигания

Неисправные свечи зажигания

Неисправные свечи зажигания: залиты после неудачного запуска, изолятор «сломан», зазор между электродами не соответствует нормы (0,9 — 1,1 мм), свечи зажигания не соответствуют двигателю по тепловому числу. Внешние признаки: нестабильный холостой ход, неравномерный выхлоп из глушителя (периодические или частые пропуски). Необходимо задуть свечи: нажать на педаль газа до упора и на несколько секунд провернуть двигатель стартером (так называемый режим продувки).Открутив их, оцените состояние контактов, наличие и цвет нагара, проверьте зазор круглым щупом. Нерабочие свечи очень часто забиты нагаром или намокли. Но в некоторых случаях визуально определить их неисправность невозможно, поэтому проще всего установить новый комплект и еще раз проверить работу двигателя на холостом ходу.

— «Обрыв» высоковольтных проводов

Внешние вывески аналогичны подсвечникам. Проверить исправность проводов можно тестером в режиме омметра.Вы можете запустить двигатель в темноте и наблюдать свечение на «пробитых» проводах. Кроме того, необходимо визуально проверить целостность проводов и их наконечников, отсутствие на них грязи и трещин.

измерение сопротивления высоковольтных проводов

Неисправна катушка зажигания (модуль)

Сначала осматриваем катушку: проверяем на наличие трещин и повреждений. Затем проверяем тестером в режиме омметра (см. «Проверка модуля зажигания»). Заменяем неудавшуюся проверку на исправную.

Неисправности, связанные с системой управления двигателем (ЕСМ)

Неисправен регулятор (датчик) холостого хода (РХХ)

Шток неисправного регулятора может не вовремя перекрыть канал подачи воздуха, необходимый для работы двигателя. ХХ под дроссельной заслонкой. Признаки неисправности регулятора помимо нестабильного холостого хода: запуск двигателя нажатием педали газа, рывки и падение оборотов при переключении передач и накатом, плавающая скорость, холостой ход, то есть нет, падение оборотов при включении мощных потребителей электроэнергии на. В то же время в других режимах при нажатой педали газа двигатель может нормально работать без сбоев, рывков и рывков. Датчик можно проверить тестером или заменить заведомо исправным (отрегулировав выступ его иглы).

Неисправный датчик положения дроссельной заслонки (TPS)

Неисправный датчик положения дроссельной заслонки может передавать блоку управления неверную информацию о положении дроссельной заслонки. В результате на холостом ходу обороты двигателя могут резко возрасти и не захотеть упасть до нормальных значений или вообще не снизиться.ДПС можно проверить тестером или заменить исправным.

Дроссельная заслонка не закрывается должным образом

Необходимо проверить герметичность закрытия воздушной заслонки, сняв корпус воздушного фильтра. После нескольких нажатий на педаль газа проверьте четкость привода заслонки и ее открытия-закрытия. Если в дроссельной заслонке есть нагар, который мешает герметичности закрытия клапана, удалите его, например, с помощью очистителя карбюратора.

Неисправен датчик температуры охлаждающей жидкости (ДТОЖ)

По показаниям датчика блок управления определяет количество и продолжительность впрыска, насколько далеко переместить шток РХХ и открыть воздух в двигатель. Если ДТОЖ неисправен, то, например, на морозе агрегат не даст сильно обогатиться смеси при пуске и на холостом ходу (двигатель либо не запустится, либо запустится, но «утроится» ). А в жару наоборот дать богатую смесь и обороты ХХ зашкаливают.

Неисправен датчик скорости (ДС)

Признаки: после остановки автомобиля двигатель работает неравномерно, затем обороты стабилизируются, обороты падают при переключении передач и движении накатом.

Неисправен датчик концентрации кислорода (ДК)

Возможно, вышел из строя чувствительный элемент датчика (например, из-за использования некачественного топлива, использования несоответствующих герметиков при ремонте двигателя), змеевик подогрева перегорел, либо неисправна электрическая цепь.Возможно засорение воздухозаборника в датчике (грязь, антикор). Предварительно проверить датчик тестером можно без разборки, но желательна проверка на диагностическом оборудовании.

Причины, связанные с двигателем автомобилей ВАЗ 21083, 21093, 21099

— «всасывание» постороннего воздуха во впускной тракт

Проверить герметичность шлангов, идущих к дроссельному узлу и к вакуумному усилителю тормозов, крепление зажимов. Вакуумный шланг можно защемить, чтобы он не повлиял на работу двигателя.

Клапанные зазоры не отрегулированы

Проверьте и отрегулируйте клапанные зазоры с помощью шайб.

Изношены кулачки распределительного вала

Можно определить визуально или с помощью микрометра.

Нарушение фаз газораспределения

Ремень ГРМ выскочил на зуб-два. Или при проведении ремонта отметки на шкивах ставятся с отклонением.

Низкая компрессия в цилиндрах двигателя

Кольца на поршнях изношены, сломаны или заклинивают, прогорает клапан.Неисправность можно определить, измерив компрессию в цилиндрах двигателя.

Зубчатое колесо сместилось относительно ведущего шкива генератора.

В результате не вовремя приходит управляющий импульс от датчика положения коленчатого вала.

Причины, связанные с системой подачи топлива (система подачи топлива) и системой улавливания паров

Засоренный топливный фильтр

Периодичность замены топливного фильтра составляет 30 000 км, но возможна и более частая с учетом качества топлива.

Низкое давление в системе питания

Возможно, неисправен регулятор давления на рейке (сливной канал постоянно открыт), топливный насос или повреждены топливопроводы. Требуется визуальный осмотр и проверка давления в системе питания (2,5-3,5 бар).

Забиты форсунки

При этом перебои в работе двигателя возможны не только на холостом ходу, но и в других режимах. Выхлоп из глушителя с нерегулярными частыми пустотами.Повышение скорости ХХ возможно из-за их утечек.

Неисправный адсорбер

Прежде всего, проверьте трубки, ведущие к адсорберу.

Примечания и дополнения

При выходе из строя датчиков системы управления двигателем (ЕСМ) загорается лампа «Проверьте двигатель» на панели приборов.

Еще статьи по инжектору для автомобилей ВАЗ 21083, 21093, 21099

Порядок работы системы впрыска топлива на инжекторных двигателях автомобилей ВАЗ 21083, 21093, 21099

Распределительная рампа топливной системы подачи топлива для инжекторных двигателей автомобили ВАЗ 2108, 2109, 21099

ECM ВАЗ 2108, 2109, 21099, стандарты Евро-2

Дроссельный патрубок (узел) системы впрыска ТНВД автомобилей ВАЗ 2103, 2109, 21099

Виды впрыска на инжекторных двигателях автомобилей ВАЗ 2108, 2109, 21099

В этой статье мы поговорим о такой неприятной проблеме, как заглох двигателя и плохой запуск.Рассмотрим основные причины, по которым двигатель глохнет на холостых оборотах и ​​в движении. Кроме того, поговорим о том, почему двигатель не запускается горячим, а также о вариантах решения каждой из вышеперечисленных проблем.

Распространенные причины остановки синглов:

1. Наиболее распространенной является регулятор (датчик) холостого хода, который напрямую связан с частотой вращения холостого хода двигателя. Проверить, не в нем ли поломка, довольно просто. Если автомобиль не заводится, когда вы проворачиваете стартер, нажимаете педаль газа, двигатель должен запуститься.Если обороты начинают плавать сразу после того, как вы убираете ногу с педали — 99%, то причина в регулировке холостого хода. Решение проблемы — это займет у владельцев ВАЗ минимум времени.

2. Вторая вероятная причина остановки двигателя на холостом ходу — проблемы с дроссельной заслонкой. Лечится эта неприятность — банально.

3. Если после очистки проблема не исчезнет, ​​мы предполагаем, что причиной остановки двигателя на холостом ходу может быть TPS (датчик положения дроссельной заслонки).Проблема решена способом, процедура несложная и действительно выполнимая своими руками.

Нередки случаи, когда на ходу глохнет двигатель, как говорится без причины. Ниже будут перечислены наиболее вероятные и наиболее частые причины, по которым это может происходить.

Мотор глохнет на ходу — причины

1. Некачественное топливо — первое, что приходит в голову большинству из нас, к тому же с этого нужно начинать поиск причины остановки двигателя на шаг.Вам «повезет», если это произойдет сразу после заправки, и в этом случае можно с уверенностью сказать, что проблема в топливе. Лечится — сливом топлива и.

2. Свечи. Как правило, подозрение ложится на них чаще всего, конечно же после плохого топлива. Здесь все просто — открутите свечи и при необходимости проверьте их состояние.

3. Топливный фильтр. Засоренный фильтр может прервать подачу топлива, в результате чего вы начнете заправляться, а двигатель глохнет на ходу. Для устранения проблемы достаточно.

4. Воздушный фильтр. Все так же, как и с топливом, если оно забито, то воздух не течет, поэтому топливно-воздушная смесь выходит повторно обогащенной и свечи просто заливаются. К тому же из-за нехватки воздуха двигатель задохнется, то есть мощность упадет, и процесс сгорания смеси в цилиндрах не состоится, и в итоге двигатель заглохнет. Чтобы устранить эту неисправность, достаточно заменить воздушный фильтр.

5.Неисправный бензонасос — второй «подозреваемый». Если с топливным насосом не все в порядке, то машина будет вести себя так, глохнет на ходу или двигатель вообще не запустится. Проблема решается проверкой насоса, ремонтом или.

6. Аккумулятор. Окисленные клеммы аккумулятора или плохой контакт могут вызвать остановку двигателя. Проверить клеммы, при необходимости очистить или заменить аккумулятор.

7. Если двигатель глохнет на ходу и больше не запускается, причиной может быть также генератор.Вышедший из строя генератор не заряжается, в результате бортовая сеть автомобиля питается исключительно от аккумулятора, и, как известно, долго прослужит. В результате вы, не подозревая, что автомобиль работает от аккумулятора, продолжаете движение, пока он полностью не разрядится. Лечится — а.

6. В продвинутых машинах причины тоже могут быть в электронике и различных датчиках. Если вы в этом не сильны и все вышеперечисленные узлы и детали в норме, то лучше обратиться к специалистам, иначе можно заменить пол машины без использования набрав…

Почему

глохнет двигатель на горячем, не запускается хорошо прогретый двигатель?

1. Первая возможная причина. Во время движения через него проходит большое количество воздуха, из-за чего карбюратор серьезно охлаждается, при этом проходящее через него топливо также охлаждается. В результате температура карбюратора в несколько раз ниже температуры двигателя. Из-за этой особенности возникают проблемы, после долгой поездки вы выключаете двигатель и делаете короткую остановку, при которой карбюратор начинает сильно нагреваться от горячего корпуса двигателя.Оставшийся в поплавковой камере бензин от высокой температуры начинает испаряться, заполняя пустоты — воздушный фильтр, впускной коллектор и сам карбюратор. Образуются воздушные пробки, и в поплавковой камере не остается ни капли топлива.

Решение проблемы довольно простое — несколько раз нажмите педаль газа наполовину и попробуйте запустить двигатель. Это сделает смесь более обедненной и освободит от избыточного испарения. Следует отметить, что проблемы с горячим запуском тоже могут быть следствием аналогичной проблемы, только по причине неисправности топливного насоса или топливопровода.Обычно это происходит в жаркую погоду, когда пары в топливной системе или насосе образуют воздушные карманы, препятствующие попаданию топлива в карбюратор.

2. Вторая возможная причина странного поведения прогретого двигателя — проблемы со стартером. Убедитесь, что когда вы пытаетесь запустить двигатель, стартер проворачивается, а не просто щелкает или не реагирует вообще. Если да, то подтвердился один из указанных выше вариантов. надо стартер проверить. Если вы в дороге, то проверку можно свести к элементарной проверке провода питания стартера или другим визуальным операциям.Если вернешься домой, сделай подробный. В случае неисправности или замены.

3. В качестве альтернативы причиной, когда двигатель не запускается на горячем, может быть разряженная батарея из-за причины, описанной выше, когда генератор не заряжался и батарея полностью села.

Ну вроде ничего не пропустили !? На сегодня все, надеемся, статья поможет, расскажет причину поломки и поможет в решении вашей проблемы. Если вам известны другие причины, а также способы их решения, вы можете дополнить статью, используя форму комментария.Спасибо за внимание.

Карбюратор, шпилька.

Всем привет.

Сначала определите, в чем проблема, с топливом или с зажиганием. А потом даже все меняешь. Когда заглох и не заводится, проверьте, есть ли искра на всех свечах и есть ли бензин в карбюраторе. Ткните, слон ли брызгает?

Скорее всего в трамблере это контактная группа, подшипник, конденсатор …

http: // site / russian / t1152337691.html

У меня был замечательный дефект — треснул резиновый шланг, соединяющий бензобак и топливопровод. Соответственно, бензин продолжался и продолжался непредсказуемо. Мелочь недоработка, но как он достал мне мозги, словами не передать! Сколько раз я перебирал зажигание и карбюратор, и где я вдруг не останавливался! Ах, как я это запомнил!

Всем привет.

Автомобиль начал глохнуть на ходу (при заклинившей передаче, обычно 3-4 / при выжимании сцепления — при остановке — на холостом ходу).
Началось с того, что заглохло прямо при выходе с работы. Ключ повернулся — завелась — поехала. Не придал значения.
Через день-два заглохло «посильнее» (там же). Не запускался ни минуты. Завелась — поехала. Через некоторое время он начал глохнуть на ходу. Езжу 20-50, на 2-4 передачах, на секунду может глохнуть, машина сразу хочет остановиться, этого конечно нельзя не заметить). Через секунду — два с толкателем заводится, идет дальше. На следующее утро я встал прямо в потоке.Я вообще не хотел заводиться. Притащили домой, поменяли бегунок, завелись и без проблем ехали, 10 дней. Потом началось то же самое. В первый день заглохла на выходе с работы, завелась и поехала, на следующий день пару раз заглохла на ходу — завелась от толкача, на следующий день заглохла прямо перед домом и смог перекатиться на нейтрали (оставалось 50 метров). Особенно понравилось, когда в тот же день я пытался умереть на повороте. Дергается как в конвульсиях, как на лошади, как в кино тормозной газ, ощущения неописуемые.Со стороны это выглядело, наверное, ужасно). Поменял ползунок (опять же да). Завелась с пол-оборота. Через минуту заглохло и все. Посмотрел — топливный фильтр пустой, немного покрутил стартер — фильтр не залил. Пробовал накачать топливо вручную — безрезультатно. Поменял поменял помпу, свечи (пора уже было), ВВ провода, машина ехала как новая. Через пару дней опять запустилось. Сегодня он заглох на работе и пару раз в городе. Завтра остановлюсь в потоке…) Стабильность — признак мастерства.
За все эти ситуевины машина была не сильно мерзла (по крайней мере стрелка в начале белой зоны).

Где копать? Не представляю (не специалист по ремонту).
Сохраните, иначе город поднимется из-за меня)

На карбюратор две основные причины: 1.Жиклеры. 2. Вакуум. Есть еще 3 причины, но не главная, электромагнитный регулятор холостого хода. в основном проявляется на скорости до 60 км / ч. Подергивание, глохнет на холостом ходу, тупой разгон с подергиванием.

Последний раз редактировалось Michael Just Michael; 29.01.2017 в 17:13.

Всем привет.

Автомобиль начал глохнуть на ходу (при заклинившей передаче, обычно 3-4 / при выжимании сцепления — при остановке — на холостом ходу).
Началось с того, что заглохло прямо при выходе с работы. Ключ повернулся — завелась — поехала. Не придал значения.
Через день-два заглохло «посильнее» (там же). Не запускался ни минуты.Завелась — поехала. Через некоторое время он начал глохнуть на ходу. Езжу 20-50, на 2-4 передачах, на секунду может глохнуть, машина сразу хочет остановиться, этого конечно нельзя не заметить). Через секунду — два с толкателем заводится, идет дальше. На следующее утро я встал прямо в потоке. Я вообще не хотел заводиться. Притащили домой, поменяли бегунок, завелись и без проблем ехали, 10 дней. Потом началось то же самое. В первый день заглохла на выходе с работы, завелась и поехала, на следующий день пару раз заглохла на ходу — завелась от толкача, на следующий день заглохла прямо перед домом и смог перекатиться на нейтрали (оставалось 50 метров).Особенно понравилось, когда в тот же день я пытался умереть на повороте. Дергается как в конвульсиях, как на лошади, как в кино тормозной газ, ощущения неописуемые. Со стороны это выглядело, наверное, ужасно). Поменял ползунок (опять же да). Завелась с пол-оборота. Через минуту заглохло и все. Посмотрел — топливный фильтр пустой, немного покрутил стартер — фильтр не залил. Пробовал накачать топливо вручную — безрезультатно. Поменял поменял помпу, свечи (пора уже было), ВВ провода, машина ехала как новая.Через пару дней опять запустилось. Сегодня он заглох на работе и пару раз в городе. Завтра в потоке заглохну …) Стабильность — признак мастерства.
За все эти ситуевины машина была не сильно мерзла (по крайней мере стрелка в начале белой зоны).

Где копать? Не представляю (не специалист по ремонту).
Сохраните, а то город поднимется из-за меня)

Про фильтр и бензонасос не дочитал до конца.Уважаемый, а вы давно меняли сетку в баке и самостоятельно проверяли бензонасос? Например, мембрана? Ладно качает не вручную (распредвал упирался в шток) а от стартера в течении 3-5 секунд. фильтр должен быть заполнен !!!

Солнцезащитный козырек на заднее стекло LADA 2107 Sedan 4drs 1982- | Winparts.ie

Laitovo — это новейшие автомобильные солнцезащитные козырьки, которые идеально подходят для прекрасной летней погоды, длительных поездок в отпуск и особенно для пассажиров.
Благодаря специальной уникальной мелкоячеистой тесьме, навесы не пропускают яркое солнце и придают автомобилю красивый сдержанный вид.
Жалюзи Laitovo просто защелкиваются между оконными стойками, и их также легко снять.
При полностью открытом окне солнечные лучи и насекомые не могут проникнуть внутрь. С автомобилями без кондиционера это незаменимое решение для солнца и жары.
Каждый комплект Laitovo состоит из готовых навесов на все окна от B-Style.Уникальность Laitovo в том, что навесы на входные двери доступны для многих автомобилей.
Солнцезащитные кремы Laitovo идеально подходят по размеру и имеют высокое качество. Неплохой прочный материал, если на нем есть влага или грязь. Вы можете легко очистить его снова.

Преимущества Laitovo:

• Все секции продаются отдельно.
• Хорошие и красиво обработанные клипсы
• Маркизы сделаны из эксклюзивной мелкоячеистой сетки, так что вид снаружи еще лучше
• У них точно такие же размеры вашего окна, и они покрывают все окно
• Легко применить, вы просто нажимаете их в стилях окна.И снимается так же легко. Благодаря удобным зажимам, входящим в комплект, вы можете установить их в автомобиле всего за несколько минут.
• Прочный, грязеотталкивающий и влагостойкий материал. Легко чистится
• Отличная защита от солнечного света, тепла и насекомых
• Ваш автомобиль не так быстро прогревается изнутри солнцем
• Солнце больше не беспокоит глаза детей
• Можно использовать с открытым окном
• Дает аккуратный и незаметный вид
• Безопасный материал: рама состоит из легкой и гибкой стальной проволоки, покрытой огнестойкой полиэфирной тканью.
• Экономия топлива, поскольку автомобиль, особенно летом, не нагревается так быстро
• Гарантия 2 года

---

Солнцезащитный козырек Задние двери ЛАДА 2107 Седан 4дрс 1982- | Winparts.eu

Laitovo — это новейшие автомобильные солнцезащитные козырьки, которые идеально подходят для прекрасной летней погоды, длительных поездок в отпуск и особенно для пассажиров.
Благодаря специальной уникальной мелкоячеистой тесьме, навесы не пропускают яркое солнце и придают автомобилю красивый сдержанный вид.
Жалюзи Laitovo просто защелкиваются между оконными стойками, и их также легко снять.
При полностью открытом окне солнечные лучи и насекомые не могут проникнуть внутрь.С автомобилями без кондиционера это незаменимое решение для солнца и жары.
Каждый комплект Laitovo состоит из готовых навесов на все окна от B-Style. Уникальность Laitovo в том, что навесы на входные двери доступны для многих автомобилей.
Солнцезащитные кремы Laitovo идеально подходят по размеру и имеют высокое качество. Неплохой прочный материал, если на нем есть влага или грязь. Вы можете легко очистить его снова.

Преимущества Laitovo:

• Все секции продаются отдельно.
• Хорошие и красиво обработанные клипсы
• Маркизы сделаны из эксклюзивной мелкоячеистой сетки, так что вид снаружи еще лучше
• У них точно такие же размеры вашего окна, и они покрывают все окно
• Легко применить, вы просто нажимаете их в стилях окна.И снимается так же легко. Благодаря удобным зажимам, входящим в комплект, вы можете установить их в автомобиле всего за несколько минут.
• Прочный, грязеотталкивающий и влагостойкий материал. Легко чистится
• Отличная защита от солнечного света, тепла и насекомых
• Ваш автомобиль не так быстро прогревается изнутри солнцем
• Солнце больше не беспокоит глаза детей
• Можно использовать с открытым окном
• Дает аккуратный и незаметный вид
• Безопасный материал: рама состоит из легкой и гибкой стальной проволоки, покрытой огнестойкой полиэфирной тканью.
• Экономия топлива, поскольку автомобиль, особенно летом, не нагревается так быстро
• Гарантия 2 года

---

Аккумулятор ВАЗ 2107 плохо заряжается.Генератор не заряжается: вызывает

Электрооборудование ВАЗ 2107 (инжектор) обеспечивает работу зажигания и многих потребителей, таких как фары, отопитель, приборная панель и др. Питание потребителей осуществляется от аккумулятора, который необходимо постоянно обеспечивать зарядкой. Но что делать, когда на инжекторе ВАЗ 2107 нет заряда. Рассмотрим основные причины этого явления.

Плохой контакт на выводах аккумулятора

Основная и наиболее частая причина — плохой контакт между электрическими соединениями.Как правило, это происходит при ослаблении клемм. При небольшой площади контакта выводы начинают искриться и окисляться, уменьшая количество тока, проходящего в единицу времени. В конце концов, ток вообще перестает течь. Но проблема может даже не запустить двигатель.

Прежде всего, нужно проверить состояние терминалов. Если они окислились, их нужно очистить и обработать солидолом. Второй момент — это правильная затяжка, которую нужно проводить до отказа.Кроме того, нужно проверить контактные соединения с корпусом и на самом генераторе. В большинстве случаев проблема уходит.

Аккумулятор отсутствует

Неисправность аккумулятора на ВАЗ 2107

Вторая проблема — это сам аккумулятор. Дело в том, что его работа не вечна, и у него есть определенный срок хранения. При правильной эксплуатации способен прослужить до 10 лет. Его работоспособность определяется его способностью брать на себя ответственность. Для этого подключите его к выпрямителю и измерьте время, в течение которого он полностью заряжен.Нормальный аккумулятор заряжается не менее 20 часов и устанавливается на автомобиль при движении на 60 километров.

Если зарядка произошла очень быстро или после зарядки напряжение не превышает предела 12-13 Вольт, то такой аккумулятор считается неисправным.

Генератор на ВАЗ-2107

Перестал работать генератор на ВАЗ 2107

Чаще всего сопровождается появлением индикатора на приборной панели. Похоже на красный аккумулятор. Отсутствие зарядки может быть по нескольким причинам:

1. Неисправность генератора
2. Обрыв ремня генератора
3. Неисправность реле регулятора напряжения
4. Изношены щетки генератора

Раньше работу генератора проверяли одним простым способом — просто снимали клемму во время работы двигателя.Если он продолжал работать, то генератор считался нормальным. Если машина глохнет, плата не взимается. В настоящее время этого делать нельзя, так как компьютер (электронный блок управления) может выйти из строя.

Для проверки генератора используется простой метод. Необходимо при работающем двигателе подключить вольтметр к АКБ и измерить напряжение при включенной печке и включенном ближнем свете фар. Если 12 и ниже, значит зарядки недостаточно. Попросите вашего партнера добавить газа; если ситуация не изменилась, неисправен генератор.Если напряжение увеличивается, значит неисправно реле-регулятор.

При неисправности генератора можно снять диодный мост и проверить его. Для этого каждый диод осматривают на предмет внешних повреждений, а его контакты окольцовываются. Если он звонит в обе стороны, то это считается неисправным. Его можно заменить отдельно или заменить весь мост.

Реле регулятора напряжения

Реле регулятора напряжения представляет собой отдельный блок, который ранее устанавливался на лонжероне.Он отвечает за ограничение напряжения, если оно превышает 14 вольт. Дело в том, что частота вращения генератора может быть разной, но при этом необходимо поддерживать напряжение от 13,5 до 14,5 вольт. Для этого он и предназначен. Теперь он устанавливается прямо на кисти. Если реле вышло из строя, то напряжение будет низким, но начнет повышаться до номинального значения с увеличением скорости. Таким образом определяется его неисправность.

Изношены щетки генератора

Если зарядка появляется, затем исчезает, значит, изношены щетки генератора.Поэтому их нужно менять вместе с реле-регулятором. Износ щеток должен быть равномерным. В случае, если одна короче другой, они считаются изношенными.

Если аккумулятор вашего ВАЗ 2107 разряжен, то «виноватым» может оказаться один из трех элементов: генератор, регулятор напряжения и связи между ними. Определить «кто виноват» может быть очень просто, даже без дополнительных приспособлений. Как — эта статья поможет.

Осуществляем проверку стандартным оборудованием

Для контроля работы генератора на «семерке» есть два прибора: вольтметр и контрольная лампа на панели приборов.С их помощью вы сможете отследить причину своих неприятностей.

1) Включить зажигание, не включая стартер. и посмотрите на сигнальную лампу. Он должен сиять на полном огне, как на фото. Стрелка вольтметра, как правило, находится на белом участке шкалы (фото). Допустим все ок

Лампа не горит, стрелка вольтметра остается на нуле при включении зажигания

Проверьте номер10 предохранитель в монтажном блоке. 99% перегорят. В этом случае все остальные лампы на панели приборов также будут обесточены. Замените его точно таким же и проверьте еще раз. Если предохранитель снова перегорел, нужно искать причину, то есть короткое замыкание. Проверяем, не отсоединены ли провода от генератора, не перетерта ли где-то изоляция и т.д. Найти причину поможет схема 3 вот для этого ссылка

Лампа не горит, стрелка вольтметра показывает норму

Проверяем провода на генераторе, не отсоединен ли провод от клеммы «61».Если там все в норме, нужно проверить наличие на этом проводе «плюса» с помощью контрольной лампы, индикаторной отвертки или мультиметра.

Клемма «61» генератора ВАЗ-2107

Если «Плюс» это — проверьте «таблетку» (она же «шоколадку») и генератор.

Нет «плюса» — Приходится снимать панель приборов и проверять лампу. Заменить сгоревший. Как снять панель смотрите видео

2) Запускаем двигатель .Контрольная лампа должна погаснуть, стрелка вольтметра уходит в зеленый сектор и идет от середины к правому краю (фото). Если так, то скорее всего генератор работает нормально .

Лампа остается включенной или слегка гаснет.

Если подать газ, он гаснет на высоких оборотах и ​​снова светится при их уменьшении. Стрелка вольтметра находится в белом секторе и с возрастающей скоростью уходит к краю зеленого. Вывод — неисправен генератор .Вывод такой же, если лампа продолжает гореть на любой скорости, а стрелка вольтметра в белом секторе и даже уходит в красный цвет.

3) Если кажется, что генератор работает, но батарея постепенно разряжается. выполните еще одну проверку. Запускаем двигатель, включаем вентилятор отопителя и ближний свет, берем ключ на «10» и, ослабив минусовую клемму АКБ, снимаем. На холостом ходу (около 900 об / мин) глохнуть не должно. Если двигатель остановился, установите клемму на место и снова запустите.Удерживая обороты 1200-1500, снова снимаем клемму. Двигатель снова заглох? Затем выключите свет оставьте вентилятор отопителя на повторите тест. Теперь двигатель с отключенной отрицательной клеммой от аккумуляторной батареи продолжает работать. Вывод — генератор работает, но не выдает требуемый ток, его нужно отремонтировать.

Примечание! С этим тестом лучше и безопаснее работать вместе. Не отсоединяйте клемму аккумулятора, не включив хотя бы вентилятор отопителя или другую нагрузку.Скачок напряжения во время отключения может «сжечь» электронные компоненты систем зажигания. Особую осторожность следует проявлять на автомобиле с инжекторным двигателем.

Что делать если кипит аккум

Лампа гаснет, стрелка вольтметра уходит вправо в красный сектор, в салоне резкий «химический» запах. На холостом ходу стрелка находится в зеленом секторе, но стоит «газануть» — идет вправо до упора. Это показывает, что регулятор напряжения (шоколадный) вышел из строя .Если такое случилось, идите дальше, дороже! Все электрооборудование автомобиля может сгореть, а аккумулятор достанется, электролит «закипит», пластины могут покоробиться. Чтобы добраться до места ремонта, можно временно отключить генератор, сняв провод с клеммы «61» генератора. На хорошем аккумуляторе можно довольно долго ездить, только не забудьте выключить ненужные электроприборы — вентилятор печки, обогрев заднего стекла, магнитолу и т. Д. Фары или ходовые огни придется оставить.

В данной статье описан простой метод определения неисправности генератора, регулятора напряжения и соединений между ними. О том, как все это починить.

Нет зарядки — основные причины и устранение неисправностей

Владельцам классики ВАЗ часто приходится сталкиваться с проблемой, когда нет зарядки на 2106. Причины, приводящие к такой проблеме, могут быть самые разные, и, скорее всего, их полностью здесь перечислить не удастся, поэтому перечислим хотя бы самые частые из них.

1. Изношены щетки генератора ВАЗ 2106. Если щетки недостаточной длины, это может привести к ситуации, когда нет зарядки аккумулятора ВАЗ 2106, либо при слишком слабой зарядке. Поэтому, если горит лампа зарядки аккумулятора ВАЗ 2106, в первую очередь проверьте щетки автогенератора ВАЗ 2106 и при необходимости замените их. Стоит отметить, что длина щеток не должна быть меньше 12 мм.

2. Неисправен диодный мост.Причиной плохой зарядки АКБ также может быть перегоревание диодов выпрямительного блока, так как генератор не может полностью зарядить АКБ. Для проверки нужно провести диагностику диодного моста и при необходимости заменить.

3. Реле зарядки вышло из строя. Если нет зарядки аккумулятора автомобиля ВАЗ 2106, то причиной этого также может быть поломка реле зарядки. Как правило, если заряд на ВАЗ 2106 пропал именно по этой причине, то автовладельцам приходится долго искать неисправность, до замены этой электрической части.Кстати, надо сказать, что он очень легко меняется, так как крепится всего двумя болтами под капотом с правой стороны.

4. Проблемы с ротором и статором. Если после проверки всех вышеперечисленных деталей лампу зарядки АКБ ВАЗ 2106 все же нужно использовать для диагностики генератора и обязательно проверить его статор и ротор, а при необходимости заменить генератор.

Как подключить генератор к ВАЗ 2106? Сначала генератор ставится на «законное» место, рядом с двигателем, и его место нужно закрепить шайбой и болтом.После этого надевается нижняя гайка крепления. Генератор подключается к ВАЗ 2106 двумя проводами, первый идет от вывода щеткодержателя, а второй идет от вилки основного вывода обмотки статора. Основное отличие вывода щеткодержателя от провода, идущего от вывода обмотки статора, заключается в отсутствии изоляционных прокладок.

Гайку крепления провода необходимо прикрепить к клемме генератора, сверху на клемму надевается защитный колпачок из резины.Затем накручивается гайка крепления генератора на натяжной планке. Затем на коленчатый вал, шкив генератора и помпу надевается ремень генератора. Усилена затяжка крепления генератора к штанге под капотом. После этого следует поставить защитный экран, тщательно закрепив его 12 винтами. Все, генератор установлен и после остается только провести его проверку.

Наверное, каждый владелец машины сталкивался с проблемами электричества. Даже на иномарках, не говоря уже об отечественных, бывает, что генератор не заряжает аккумулятор.Это серьезная проблема. Когда-нибудь, в решающий момент, машина просто не заведется, потому что аккумулятор не зарядился должным образом. Но зачастую машина нужна именно сейчас.

Теория вопросов

Когда автомобиль движется, разряженный аккумулятор получает напряжение заряда от 13,6 до 14,2 В. Для правильной и стабильной работы всех систем в автомобиле эти напряжения должны поддерживаться до запуска двигателя и коленчатого вала. вращается. Вместе с двигателем крутящий момент также передается на генератор через приводной ремень.В этот момент вырабатывается такое количество энергии, которого хватит для стабильной работы всех систем и поддержания заряда аккумулятора.

ДВС может работать в разных режимах. Наряду с этим изменяется количество оборотов коленвала. Меняется и количество оборотов шкива, это приводит к увеличению напряжения, вырабатываемого генератором. Для поддержания уровня 13,6-14,6 В в бортовой сети в цепи возбуждения специально разработано реле.Регулирует уровень стресса. Когда рост превысит нормальное значение, то ток, подаваемый на обмотку, уменьшится. При этом уменьшается и сила намагничивания ротора. Это приводит к снижению выходного напряжения.

Если генератор не заряжается, то в большинстве случаев причины нужно искать в цепях возбуждения, а также в цепях выходного напряжения от генератора к аккумулятору. Но так бывает не всегда. Иногда проблемы связаны с самим генератором.

Когда водитель поворачивает ключ в замке, одновременно срабатывает реле в системе зажигания. «Плюс» протекает через реле и предохранитель в монтажном блоке. Далее напряжение проходит по бортовой сети, падая на лампу заряда АКБ и на датчики заряда. Затем он проходит через диоды, реле, элементы монтажного блока и, наконец, до разъема в генераторе. Там электричество поступает на реле-регулятор и, проходя через щетки и контактные кольца, попадает на обмотку возбуждения.

С увеличением частоты вращения коленчатого вала фазные напряжения увеличиваются. Затем через диодный блок повышают напряжение на обмотке возбуждения и на диоде контрольной лампы. Когда выходное фазное напряжение достигает 12 В на обоих выводах, напряжение выравнивается. Из-за отсутствия разницы напряжений контрольная лампа гаснет. В этом случае генератор вырабатывает напряжение выше 12 В.

Как определить, что генератор не заряжает аккумулятор

Самый простой способ — проверить, не заряжается ли генератор (ВАЗ-2110 нет исключение), посмотрев на приборную панель.На нем есть контрольная лампа. В классических моделях ВАЗ есть еще и вольтметр. Стрелка должна находиться в зеленой зоне, а контрольная лампа должна быть в штатном режиме (когда все исправно, она не горит). Если это не так, то зарядка не идет. Стоит подробно рассмотреть проблему.

Лучший и более точный способ определить, что генератор не заряжается, — это проверить напряжение на клемме аккумулятора с помощью мультиметра.Если есть заряд, прибор покажет от 13,6 В до 14,6 В. Если заряд не идет, то показания будут от 12 В и ниже.

Типичные причины

Есть несколько причин, которые приводят к такой неисправности. Обдумайте их и узнайте, как их исправить.

Перегрузка генератора

Если аккумулятор заряжается, но напряжение недостаточно, значит, генератор перегружен. Этому способствует установка и подключение помимо штатного электрооборудования различных гаджетов, жаждущих электричества.Генератор работает на пределе своих возможностей.

Современные водители любят разнообразный тюнинг автомобилей. Итак, устанавливаются серьезные музыкальные комплексы, мощное световое и другое оборудование. Кто-то вместе с этим увеличивает заряд батареи. Так вот, с аккумулятором на 70 Ач штатный генератор ВАЗ не может полностью его зарядить. У него банальная нехватка власти. В результате генератор мало заряжается.

Плохой или слабый контакт

Контакт ослабляется, если щетки и контактные кольца на роторе грязные и жирные.Также виновником считается усадка пружины, давящей на щетки. Часто кисти «замирают». Все это является причиной увеличения сопротивления возбуждения, а иногда и обрыва цепи.

Справиться с этой проблемой помогает очистка загрязненных элементов ветошью, предварительно смоченной бензином. Если щетки сильно изношены, их меняют. Окисленные кольца зачищаем наждачной бумагой для стекла.

Обрыв в обмотке

При обрыве в обмотке возбуждения генератор не заряжается.Определяется просто. Просто коснитесь генератора рукой. Если обмотка порвется, устройство нагреется. Для более точной диагностики конец обмотки возбуждения отсоединяется от щетки и подключается к выводу на генераторе. Измерение проводится мультиметром от аккумулятора.

С обрывами мультиметр ничего не покажет. Если вместо прибора использовать сигнальную лампу, она не загорится. Чтобы найти проблемную катушку, к каждой из них по очереди подключаются провода от аккумулятора.Если разрыв внутри, катушку меняют. Наружные поломки устраняются паяльником.

Замыкание на корпус ротора

В случае этой неисправности замыкается вся обмотка возбуждения и генератор не может работать. Часто замыкания на корпус возникают в местах соединения концов обмотки с контактными кольцами на роторе. Проверить это можно с помощью лампы на 5 В. Для проверки провод следует подсоединить к одному из контактных колец, а второй — к сердечнику ротора или его валу.В случае короткого замыкания лампа загорится. Такой генератор неисправен. Вы можете изолировать место повреждения или полностью заменить обмотку.

Короткое замыкание на статоре

Вот еще одна причина, по которой генератор не заряжается. Он может замкнуться из-за разрушения изоляции между витками обмоток статора генератора. Генератор прогреется, этого недостаточно для зарядки аккумулятора, так как полное напряжение он дает только при высоких оборотах двигателя.

Замыкание статора на корпус

Как и в случае других коротких замыканий, устройство будет очень горячим.Шум при его работе увеличится, мощность уменьшится.

Проверить неисправность можно с помощью той же лампы или мультиметра. Один вывод лампы подключается к сердечнику, а второй — к любому из выводов обмотки. При коротком замыкании лампа загорится. Поврежденная катушка не подлежит ремонту. Решить ситуацию может только замена.

Положительная клемма замыкается на корпус

Причина может быть в том, что генератор не заряжает аккумулятор.В случае данной неисправности прибор не только нагреется, но и возможны поломки на блоке диодного выпрямителя. В результате поломки произойдет короткое замыкание аккумулятора. В результате существует серьезный риск выхода батареи из строя.

Поломки механические

Если генератор не заряжается, причины могут быть не только электрические, но и механические. На первом месте среди неисправностей — удлиненный приводной ремень. Это легко диагностируется — шкив будет очень горячим.

Также нет заряда на достаточном уровне. Кроме того, рекомендуется осмотреть устройство, клеммы, провода на предмет плохих контактов, обрыва и других механических повреждений.

Алгоритм поиска причины

Мы исследовали типичные неисправности. Но важно найти главную причину. Если в автомобиле стандартная комплектация и нет аномальных потребителей энергии, то можно приступать к диагностике генератора напрямую. Если есть дополнительные потребители, их лучше отключить.В этом случае необходимо физически отключиться от бортовой сети.

Сначала измерьте возвратный ток заглушенного двигателя. Важно выяснить, есть ли потребление энергии при неработающем двигателе при выключенном зажигании (ключ также вынимается из колодца замка). Важно, чтобы во время измерения даже была отключена сигнализация. Большинство отечественных автомобилей имеют небольшие токи утечки. Всегда где-то «на весу» заклинивает (то есть отрицательный провод контактирует с телом).Но часто они не могут полностью разрядить аккумулятор даже за две-три недели.

Далее все потребители подключаются и таким же образом измеряют утечку мультиметром. Если он большой, то причину следует искать не в генераторе или аккумуляторе, а в одном из устройств в бортовой сети. Если токи утечки в состоянии покоя не обнаружены, то скорее всего генератор ВАЗ не заряжается. Причины мы уже рассмотрели.

Вывод

Итак, мы выяснили, почему в машине генератор не выдает зарядку.При обнаружении проблем, связанных с утечкой тока, следует немедленно приступить к поиску поломки и ее устранению. Генератор — это основная часть электрической системы автомобиля. Подобно человеческому сердцу, он обеспечивает энергией все устройства и устройства. С генератором нужно обращаться осторожно — с умом устанавливайте нештатные приборы и акустику. А если есть неисправности, ремонт лучше не откладывать на потом. Теперь начинающие автомобилисты знают, как проверить генератор — дает зарядку или нет. Это поможет при самостоятельном ремонте.

Приветствую всех автолюбителей! К сожалению, современная машина — вещь не безотказная и периодически преподносит сюрпризы. Одна из них — не заряжается аккумулятор. Иногда эта проблема решается просто, а иногда требуется помощь специалистов. Но прежде чем лечить последствия, нужно найти причину. Поэтому рассмотрим их.

Причины, по которым аккумулятор перестает заряжаться

Нет заряда аккумулятора по нескольким причинам:

• растяжение или разрыв ремня генератора;
• окисление клемм АКБ;
• окисление или обрыв проводов генератора;
• проблемы с генератором.

Давайте подробнее рассмотрим, как диагностировать и устранить эти причины, если это возможно. Хотя, иногда загвоздка может быть в самой батарее. Поэтому, когда на приборке горит лампа заряда, а визуальный осмотр не помог выявить неисправность, можно идти методом исключения.

Для этого нужно найти исправный аккумулятор и поставить его на место собственного. При этом размер батареек значения не имеет. Если заряд пошел, значит аккумулятор, если нет, скорее всего проблема с генератором.

Аккумулятор может перестать заряжаться по разным причинам. Но чаще всего это пластинчатая сульфатация, которая возникает после глубоких разрядов или в старости. Кстати, в запущенных случаях может потребоваться замена электролита. В общем, для борьбы с сульфатированием существует несколько методов, основанных на циклической зарядке и разрядке аккумулятора с помощью зарядного устройства.

Часто причина отсутствия заряда — окисление клемм. Определить это очень просто.Нужно открыть капот и посмотреть на токовые выходные контакты. Если они покрыты прочным кашевым налетом, значит, клеммы окислились.

Обычно это происходит из-за появления трещин в области плюсовой и минусовой клемм на корпусе аккумулятора. Из них выходят пары электролита, контактируют со свинцом и окисляются, образуя неприятный осадок.

Вопрос решается в несколько этапов:

• терминалы тщательно очищены;
• причина окисления установлена ​​и устранена;
• клеммы надеваются и на них наносится специальный антиокислительный состав.

Чаще всего проблемы окисления возникают в недорогих аккумуляторах, а также в тех случаях, когда аккумулятор часто снимают с автомобиля. Просто снимая клеммы с клемм аккумулятора, их можно открутить.

При появлении оксида необходимо учитывать еще одну вещь — уровень электролита в банках может упасть ниже уровня. Поэтому его следует проверить и при необходимости поднять. При этом помните, что в аккумулятор необходимо доливать дистиллированную воду.

Если проблема с ремнем — зарядка от генератора не пойдет. Поэтому при визуальном осмотре желательно его внимательно осмотреть. Даже если ремень цел, это не факт, что он в порядке.

Общие проблемы:

• обрыв ремня;
• ослабленное натяжение;
• микротрещины;
• загрязнения.

Если ремень порвался, с этим все понятно — нужно его менять.Но, как было сказано выше, он мог просто растянуться. Поэтому проверяем его растяжку, а заодно и чистоту. Если он мокрый или в масле — при вращении шкивов ремень может проскальзывать. В итоге на приборке горит лампа, а генератор не работает.

Проблемы в бортовой цепи

Попутно нужно проверить целостность всей проводки. Иногда проблемы могут заключаться в боковой цепи. Запускаем от генератора:

• все соединения должны быть плотными.
• не должно быть оксида, а тем более сажи.

Сразу достать щетки от генератора. Их развитие — еще одна распространенная проблема. Не допускается:

• другой вывод, т.е. когда один длиннее другого;
• размер кисти менее 5-7 мм.

Дополнительно нужно проверить массу на теле. Плохой контакт в этот момент — еще одна причина, по которой может загореться индикатор заряда аккумулятора.

Неисправность генератора

Автомобильный генератор иногда преподносит сюрпризы.К сожалению, износ щеток — не единственная причина возгорания заряда.

Возможные неисправности:

• повреждение реле регулятора;
• проблемы с диодным мостом;
• открытая обмотка статора.

Определить, что с генератором что-то не так, довольно просто. Для этого вам понадобится мультиметр. В этом случае сразу можно определить, насколько заряжен аккумулятор. Если показания на заглушенном двигателе 12,6–12,7 В, это свидетельствует о полном заряде.12.2-12.4 — зарядка около 50%. Менее 11,7 — полная разрядка аккумулятора.

Методы испытаний генератора:

• при работающем двигателе напряжение на выводах АКБ должно быть около 14,7В. Если совсем другое — проблема с генератором;
• : если снять клемму с аккумуляторной батареи при работающем двигателе, она должна продолжать работать. В противном случае неполадки с генератором;
• при работающем автомобиле явно заметна нехватка энергии.

Для точной диагностики и устранения неисправностей генератора необходимо иметь хотя бы минимальные знания в области электрики. Если их нет, есть смысл обратиться за консультацией к специалисту — точно сэкономьте время.

Итак, проблема в отсутствии зарядки может быть как самой банальной, которую легко устранить своими руками, так и более серьезной. Для устранения неисправностей, возникающих из-за неправильной эксплуатации, необходимо соблюдать два правила.

Во-первых, периодически заряжайте аккумулятор, во-вторых, следите за его внешним состоянием. И не забудьте взять запасной ремень к генератору и щеткам.

Вот и все, надеюсь статья была полезной.

Maltese Lada Club — LADA CARS

Samara mk1

Lada Samara или ВАЗ-2108 — это экономичный автомобиль, производившийся советским / российским автопроизводителем АвтоВАЗ с 1984 по 2004 год. В России же модель получила название «Спутник» (букв.Satellite), до 1991 года, когда в производство поступила версия седана Samara под экспортным названием.

Введение

Самара должна была развить успех традиционной линейки автомобилей Riva, представив автомобиль, сочетающий в себе прочную конструкцию и простоту обслуживания с современным стилем. Выпускался в различных трех-, четырех- и пятидверных вариантах исполнения с бензиновыми двигателями объемом 1,1, 1,3 и 1,5 литра. Lada надеялась, что Samara позволит ей конкурировать за продажи на основном европейском автомобильном рынке.Это был второй автономный дизайн от АвтоВАЗа (первым был внедорожник Нива), а первый — не на базе механики Fiat 124

Разработка

ВАЗ сделал свой первый переднеприводный прототип ВАЗ 1101 в начале 70-е гг. Использовался двигатель от Fiat 127. Дальнейшее развитие этого проекта привело к созданию в 1976 году трехдверного прототипа «Лагода» объемом 900 куб. См. 31 декабря 1979 года был построен первый прототип ВАЗ 2108. Во время разработки ВАЗ 2108 инженеры ВАЗа также внимательно изучили ряд европейских конкурентов, таких как Volkswagen Golf, Opel Kadett D, Ford Escort Mark III и Renault 9.Хотя дома он назывался «Спутник», его чаще называли «восьмеркой» после последней цифры в коде модели. Экспортный вариант получил название в честь реки Самары, притока Волги. Первые автомобили сошли с конвейера 18 декабря 1984 года.

Несмотря на то, что НАМИ (Национальный автомобильный институт) разрешил участие инженеров Porsche в разработке двигателей, Samara так и не достигла такого успеха, как Riva, хотя и доказала свою эффективность. быть надежным автомобилем в современном стиле и изначально конкурентоспособной ценой.Несмотря на это, он страдал от непостоянного и часто сомнительного качества сборки и некоторых из более уродливых качеств управляемости, которые всегда ассоциировались с Lada. Формованная пластиковая передняя решетка автомобиля также вызвала споры, поскольку ее часто считали уродливой и дешевой; многие из них были заменены на решетки послепродажного обслуживания, даже самими дилерами Lada до того, как автомобили были проданы.

Особые модели

В очень небольших количествах роторный (ВАЗ-415, 2 x 654 куб. См) Samara продавался только в России.Из-за серьезных проблем с надежностью он оставался редким, обычно покупался полицией и другими агентствами для использования в качестве машины преследования. Были также заднемоторный раллийный автомобиль Samara 4×4 (1985 г.) и среднемоторный Samara-EVA 1987 г. с турбированным 16-клапанным двигателем объемом 1860 куб. См (300 л.с.). Спустя два года появился еще более мощный Samara S-Proto (350 л.с.). Самое возмутительное то, что Samara T3 занял седьмое место на ралли Париж-Дакар 1990 года и пятое место в 1991 году, пилотируемый не кем иным, как Джеки Иксом. Т3, однако, не содержал много самарских запчастей, используя систему полного привода Porsche 959 и 3.6-литровый оппозитный «Порше». Он был разработан французским концессионером Lada-Poch совместно с НАМИ и аэрокосмической компанией «Туполев».

Экспорт

Самара продавалась по всему миру, от Австралии до Канады, в большинстве европейских стран и в странах СЭВ. В большинстве стран варианты и оборудование выбирались и устанавливались самими дилерами. Эти местные разновидности варьировались от декалей и значков до конвертируемых версий, предлагаемых в Бельгии и Германии.Самара часто продавалась и под другими названиями, в частности ВАЗ 21099 (Самарский седан), который продавался как «Сагона» (Франция), «Дива» (Бельгия), «Форма» (Германия) и «Соболь». (Австралия).

На некоторых рынках, где налоговая структура была выгодна дизелям (например, во Франции и странах Бенилюкса), Samara была доступна с 1,5-литровым дизельным двигателем Peugeot в 1995-97 годах.

После банкротства ВАЗа в 1996-97 годах экспорт стал прекращаться. Lada Samara исчезла из Канады после 1997 модельного года, в результате чего Niva стала единственной Lada, проданной в Канаде в 1998 модельном году.Примерно в то же время закончился экспорт в Австралию и Великобританию. Самой большой проблемой было нежелание GM продавать комплекты впрыска топлива, необходимые для экспорта, поскольку они сомневались в платежеспособности ВАЗа. Столкнувшись с нехваткой запчастей, налоговыми проблемами, а также хаосом и преступностью в России середины девяностых годов, экспортные усилия пошли на убыль, и производство RHD ​​стало невозможным.

Как частичный ответ на эту ситуацию, более качественная версия для европейского рынка, Lada EuroSamara или Samara Baltic, была собрана в Финляндии на автомобильном заводе Valmet в Уусикаупунки.Производство началось летом 1996 года и закончилось в июле 1998 года, при этом 14 000 автомобилей на 85 процентов изготовлены из российских деталей.

Британский рынок

Великобритании пришлось ждать почти три года, прежде чем Самара поступит в продажу после ее запуска в СССР, но продажи были достаточно высокими, когда первые версии автомобиля покинули АЗС в ноябре 1987 года. Самара была существенное изменение по сравнению с другими моделями Lada того времени, с современным кузовом хэтчбек и передним приводом, а также новыми двигателями, установленными на автомобиле.Но дешевый пластиковый интерьер, некачественная отделка и отсутствие динамических качеств сильно разочаровали тех, кто надеялся на автомобиль, сравнимый с западными современниками. Многие бюджетные покупатели, основные цели Lada, остановились на старой Riva. Тем не менее, Samara оставалась в продаже в Великобритании вплоть до 4 июля 1997 года, когда было принято решение о выходе с Великобритании и большинства других экспортных рынков.

Попытка обратиться к более широкому кругу клиентов не удалась; Несмотря на улучшение по сравнению с предыдущими «Ладами», более высокая цена в Самаре противопоставила ей более жесткую конкуренцию в Западной Европе.К моменту запуска Samara рынок небольших семейных автомобилей в Великобритании был фактически разделен на два сегмента: на большом «массовом» рынке доминировали производители массового рынка, такие как Ford, Vauxhall и Volkswagen. «Бюджетный» рынок представлен восточноевропейскими и дальневосточными брендами, такими как Škoda, FSO, Hyundai и Proton. Lada Samara в значительной степени относилась к бюджетному сектору, но за годы продажи в Британии она столкнулась с более жесткими бюджетными конкурентами, такими как Škoda Favorit, Hyundai Pony и Proton «Aeroback».Высокие начальные продажи вскоре упали, поскольку конкуренция росла. Самара заняла последнее место в ежегодном исследовании JD Power в Великобритании за 1996 и 1997 годы. В странах, где надежность была более важной, ей действительно удалось добиться определенного успеха, например, неплохо продаваться в Канаде, Австралии и Финляндии [9]. В обзоре Top Gear 1996 и 1997 годов Lada Samara была признана наименее привлекательной машиной в Великобритании.

Версии

Первоначально продавался как трех- или пятидверный хэтчбек с двигателем 1.3, версия 1.5 стала доступна в октябре 1988 года. Впервые металлическая окраска стала опцией в ноябре 1989 года, когда был выпущен 1.
