ОСОБЕННОСТИ КОНСТРУКЦИИ
Двигатель ВАЗ-21067 – четырехцилиндровый, восьмиклапанный, бензиновый инжекторный с распределенным впрыском топлива, с рядным вертикальным расположением цилиндров, верхним расположением распределительного вала. Он создан на базе двигателя ВАЗ-2106, поэтому блок цилиндров, коленчатый вал, шатунно-поршневая группа, привод газораспределительного механизма этих двигателей одинаковы по конструкции и размерам. Головка блока цилиндров (21214-1003015) заимствована от двигателя ВАЗ-2104. Приемы обслуживания и ремонта двигателя и его систем те же, что и для двигателя ВАЗ-2104.Особенности конструкции описаны на примере двигателя ВАЗ-2106.
Нумерация цилиндров всех двигателей ведется от шкива коленчатого вала. С левой стороны головки блока цилиндров около нижней ее плоскости отлиты номера цилиндров и порядок их работы (1–3–4–2).
Цилиндры двигателя объединены вместе с верхней частью картера в единую чугунную отливку – блок 19 (см. рис. 4.1) цилиндров. В нижней части блока цилиндров на пяти опорах установлен коленчатый вал 1, отлитый из чугуна. В качестве подшипников опор коленчатого вала и подшипников шатунных шеек применены тонкостенные биметаллические сталеалюминиевые вкладыши. Передний и задний концы коленчатого вала уплотнены самоподжимными резиновыми сальниками 7 и 21.
В каждом цилиндре двигателя имеется по одному впускному 17 и выпускному 18 клапану. Выпускные клапаны сварены из двух частей: стержня из хромоникелемолибденовой стали, тарелки из хромомарганцевоникелевой стали с наплавкой рабочей фаски специальным жаростойким сплавом. Впускные клапаны изготовлены из хромоникелемолибденовой стали. Стержни всех клапанов азотированы, а торцы стержней закалены токами высокой частоты. Клапаны перемещаются в направляющих втулках под действием кулачков распределительного вала через стальные рычаги 31, опирающиеся одним плечом на сферические головки регулировочных болтов 34, другим — на торцы стержней клапанов. Регулировочные болты ввернуты во втулки 36 и застопорены гайками 35.
Поршни 28 отлиты из алюминиевого сплава и покрыты слоем олова для улучшения прирабатываемости. Юбки поршней сложной геометрической формы: по высоте — конические, с большим основанием внизу юбки, в поперечном сечении — овальные, с большей осью, расположенной перпендикулярно оси поршневого пальца. Оси отверстий под поршневые пальцы смещены от оси симметрии поршней на 2 мм в правую сторону двигателя. В канавках поршней установлено по два чугунных литых компрессионных кольца и по одному, также чугунному, маслосъемному. С коваными стальными шатунами 26 поршни соединены с помощью стальных цементированных поршневых пальцев 27 трубчатого сечения. Поршневые пальцы запрессованы в верхнюю бобышку шатуна с натягом и свободно вращаются в бобышках поршней.
Распределительный вал 16 чугунный, литой, с закаленными трущимися поверхностями кулачков, установлен в съемном алюминиевом корпусе 15, закрепленном на верхней поверхности головки 12 блока цилиндров, отлитой из алюминиевого сплава. Он приводится во вращение от коленчатого вала двухрядной роликовой цепью 11. Этой же цепью приводится во вращение вал 38 привода вспомогательных механизмов (масляного насоса и распределителя зажигания). Натягивают цепь пружинным натяжителем через башмак с накладкой. Колебания цепи гасятся успокоителем.
Головка блока цилиндров прикреплена к блоку одиннадцатью болтами. Между головкой и блоком установлена прокладка, изготовленная из асбестового материала на металлическом каркасе, пропитанная графитом (как вариант может быть установлена прокладка из специального безусадочного материала). Сверху головка блока закрыта стальной штампованной крышкой 14, под которой установлена уплотнительная прокладка из резинопробковой смеси.
К нижней части блока цилиндров через резинопробковую прокладку прикреплен масляный картер 22, закрывающий полость блока снизу и выполняющий функцию резервуара для масла.
Система смазки комбинированная: под давлением и разбрызгиванием. Коренные и шатунные подшипники, опоры привода распределительного вала и вал привода вспомогательных агрегатов, кулачки распределительного вала и втулки шестерни привода масляного насоса смазываются под давлением.
Маслом, вытекающим из зазоров и разбрызгиваемым движущимися деталями, смазываются стенки цилиндров, поршни с поршневыми кольцами, поршневые пальцы, цепь привода газораспределительного механизма, опоры рычагов привода клапанов, стержни клапанов и их направляющие втулки. Система состоит из масляного картера 22, шестеренчатого масляного насоса 41 со встроенным редукционным клапаном и маслоприемником 42, снабженным сетчатым фильтром грубой очистки масла, полнопоточного фильтра 40 тонкой очистки масла с перепускным и противодренажным клапанами, датчика сигнальной лампы аварийного падения давления масла и масляных каналов.
ГБЦ на ВАЗ 2101-2107 Классика
Название:
Артикул:
Текст:
Выберите категорию: Все КАСТОМ ДРОССЕЛЯ ТУРБО » Турбокомпрессор » Интеркулер » Блоу — офф » Даунпайп » Турбо ресивер » Турбоколлектор » Турбо поршни »» Поршни турбо для 8 клапанных двигателей ВАЗ »» Поршни турбо для 16 клапанных двигателей ВАЗ » Блок цилиндров ТУРБО »» Блок цилиндров ТУРБО для 16 клапанных двигателей ВАЗ передний привод »» Блок цилиндров ТУРБО для 8 клапанных двигателей ВАЗ передний привод ДВИГАТЕЛЬ » Ремкомплект ГРМ »» ГРМ ВАЗ 2108-2115, Калина, Приора с 8 клапанным двигателем 2108/21083/2111/21114/11183 »» ГРМ Гранта, Калина с 8 клапанным двигателем 11186/ 21116 »» ГРМ ВАЗ 2110-2112 с 16 клапанным двигателем 2112/ 21124/ 21128 »» ГРМ Гранта, Калина, Приора, Веста с 16 клапанным двигателем 11194/ 21126/ 21127/ 21129 » Шкивы и звёзды »» Шкив распредвала регулируемый 8 клапанный двигатель ВАЗ передний привод »» Шкивы распредвалов регулируемые на 16 клапанный двигатель ВАЗ »» Звезда распредвала регулируемая ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле » Головка блока »» ГБЦ на ВАЗ 2101-2107 Классика »» ГБЦ на ВАЗ 2108-2115/ Гранта/ Калина/ Приора с двигателем 8V »» ГБЦ на ВАЗ 2108-2115/ Гранта/ Веста/ Калина/ Приора с двигателем 16V »» ГБЦ на ВАЗ 21214/ 2123 (Нива Шевроле) » Распредвалы »» Распредвал ВАЗ 8 клапанный двигатель передний привод »» Распредвалы ВАЗ 16 клапанный двигатель »» Распредвал ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле » Клапаны, толкатели, направляющие »» 8 клапанные двигатели ВАЗ передний привод »» 16 клапанные двигатели ВАЗ »» ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле » Блок цилиндров »» Блок цилиндров на 8 клапанный двигатель »» Блок цилиндров на 16 клапанный двигатель »» Блок цилиндров на ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле » Коленвал »» Коленвал ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле »» Коленвал ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста » Шатуны »» Шатуны ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста »» Шатуны ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле » Вкладыши и полукольца » Поршни и пальцы »» Поршни ВАЗ 2108-2115/ Приора/ Калина/ Гранта/ Веста »» Поршни ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле »» Поршневые пальцы » Поршневые кольца » Опоры двигателя »» Опоры двигателя ВАЗ 2108-2115/ Приора/ Калина/ Гранта »» Опоры двигателя ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле » Система смазки »» Система смазки двигателя ВАЗ 2108-2115/ Приора/ Калина/ Гранта/ Vesta »» Система смазки двигателя ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле » Сальники и прокладки ТРАНСМИССИЯ » Сцепление »» Сцепление ВАЗ 2108-2115/ Приора/ Калина/ Гранта »» Сцепление ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле »» Сцепление Приора/Гранта/Калина 2/Vesta (ТРОСОВАЯ КПП ВАЗ 2181) » Спортивный ряд КПП ВАЗ » Маховик » Облегченный маховик »» Облегчённый маховик ВАЗ 2108-2115/ Приора/ Калина/ Гранта/ Веста »» Облегчённый маховик ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле » Подшипники и комплектующие » Дифференциал самоблокирующийся »» Блокировка дифференциала ВАЗ 2108-2115/ Приора/ Калина/ Гранта/ Веста »» Блокировка дифференциала ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле » Главная пара »» Главная пара ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле »» Главная пара ВАЗ 2108-2115/ Приора/ Калина/ Гранта/ Веста » Редуктор » Кулиса КПП » Привода и ШРУС » Карданный вал » 6-я передача » Цилиндр сцепления ТОРМОЗНАЯ СИСТЕМА » Комплект тормозов ВАЗ »» Тормоза R13 невентилируемые »» Тормоза R13 вентилируемые »» Тормоза R14 вентилируемые »» Тормоза R15 вентилируемые »» Тормоза R16 вентилируемые » Тормозные диски »» Тормозные диски R13 невентилируемые »» Тормозные диски R13 вентилируемые »» Тормозные диски R14 вентилируемые »» Тормозные диски R15 вентилируемые »» Тормозные диски R16 вентилируемые » Суппорта »» Суппорта ВАЗ 2101 — 2107 Классика/ Нива/ Нива Шевроле »» Суппорта ВАЗ 2108 — 2115/ Приора/ Калина/ Гранта/ Веста » Тормозные колодки » Планшайбы и переходники »» Планшайбы под суппорта на ВАЗ 2101 — 2107 Классика »» Планшайбы под суппорта на ВАЗ 2108 — 2114/ Приора/ Калина/ Гранта » Задние дисковые тормоза (ЗДТ) на ВАЗ »» ЗДТ на ВАЗ 2101-2107 Классика, Нива, Нива Шевроле »» ЗДТ на ВАЗ 2108-2114, Приора, Гранта, Калина, Веста » Барабаны тормозные » Гидроручник » Тормозные цилиндры » Вакуумный усилитель и главный тормозной цилиндр ВПУСКНАЯ СИСТЕМА » Карбюратор » Ресивер »» Ресивер ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле »» Ресивер ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста » 4-х дроссельный впуск » Дроссельный патрубок » Фильтр нулевого сопротивления » Средства ухода за фильтрами ВЫПУСКНАЯ СИСТЕМА » Паук »» Паук ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле »» Паук ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста »» Паук УАЗ »» Паук Hyundai »» Паук Ford »» Паук Volkswagen »» Паук Chevrolet » Резонатор »» Резонатор ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле »» Резонатор ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста » Глушитель »» Глушитель ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле »» Глушитель ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста » Комплект прямоточного выпуска »» Комплект прямоточного выпуска ВАЗ 2101-2107 Классика »» Комплект прямоточного выпуска ВАЗ 21213/ 2123/ Нива/ Нива Шевроле »» Комплект прямоточного выпуска ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста » Термолента » Прокладки и крепёж ТОПЛИВНАЯ СИСТЕМА » Форсунки » Бензонасос » Регулятор давления топлива » Топливный фильтр » Карбюратор СИСТЕМА ОХЛАЖДЕНИЯ » Помпа » Радиатор » Термостат » Шланги охлаждения » Патрубки охлаждения ВАЗ 2101-2107 Классика 16V ПОДВЕСКА » Комплект подвески »» Комплект подвески ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле »» Комплект подвески ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста » Подрамник » Стойки и амортизаторы передние »» Передние амортизаторы ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле »» Передние стойки ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста » Амортизаторы задние »» Задние амортизаторы ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле »» Задние амортизаторы ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста » Опоры стоек » Пружины »» Пружины ВАЗ 2101-2107 Классика/ Нива/ Нива Шевроле »» Пружины ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста » Отбойники » Рычаги »» Рычаги ВАЗ 2101-2107 Классика »»» Рычаги для дрифта ВАЗ 2101-2107 Классика »»» Рычаги усиленные, кросс ВАЗ 2101-2107 »» Рычаги передней подвески ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста »» Рычаги задней подвески ВАЗ 2108-2115/ Приора/ Гранта/ Калина/ Веста » Реактивные штанги » Ступицы и подшипники » Сайлентблоки и подушки » Стабилизатор » Шаровые » Поперечина, крабы, распорка рычагов РУЛЕВОЕ УПРАВЛЕНИЕ » Рулевая рейка » Рулевые наконечники » Электроусилитель руля » Вал рулевой УСИЛЕНИЕ КУЗОВА » Растяжка стоек » Распорка рычагов » Поперечина передней подвески » Распорка задняя » Каркас безопасности ЭЛЕКТРИКА » Стартер » Генератор » Система зажигания » Блок управления двигателем » Свечи провода катушки ИНТЕРЬЕР » Комбинация приборов » Обивка крыши чёрная » Спортивные сидения ОБВЕС » Фендеры » Спойлер » Решетка радиатора » Решетка заднего стекла ОПТИКА » Передние фары » Задние фонари
Производитель:
Все777Allied NipponAMPASPASP (Krafttech)ATEAUTOPRODUCTAVTOSPRINTERBAUTLERBOSCHCompozitCustomDemfiDK ProDVS TUNINGELRINGEVOLEXEvro StalFederal MogulFLASHFOXGatesGTS-TechINAKRAFT-TECHLADALSTLucas TRWLUKMAHLEMARELMetal-incarMETELLINEWDIFFERPBKPILENGAPRIMAPro.
CarSachsSMSS20ST-AutoSTARNERSTINGERTEAM80TIRSAN KARDANTURBOTEMAVAL racingVICTOR REINZАВТОВАЗАвтэлАТСБРТБЦММОТОРДЕТАЛЬПИКСТИСТКСупер-АвтоТЕХНОРЕССОРТЗАТольяттиТоргМашТРЕКФор-Маш
Новинка: Вседанет
Спецпредложение: Вседанет
Результатов на странице: 5203550658095
Найти

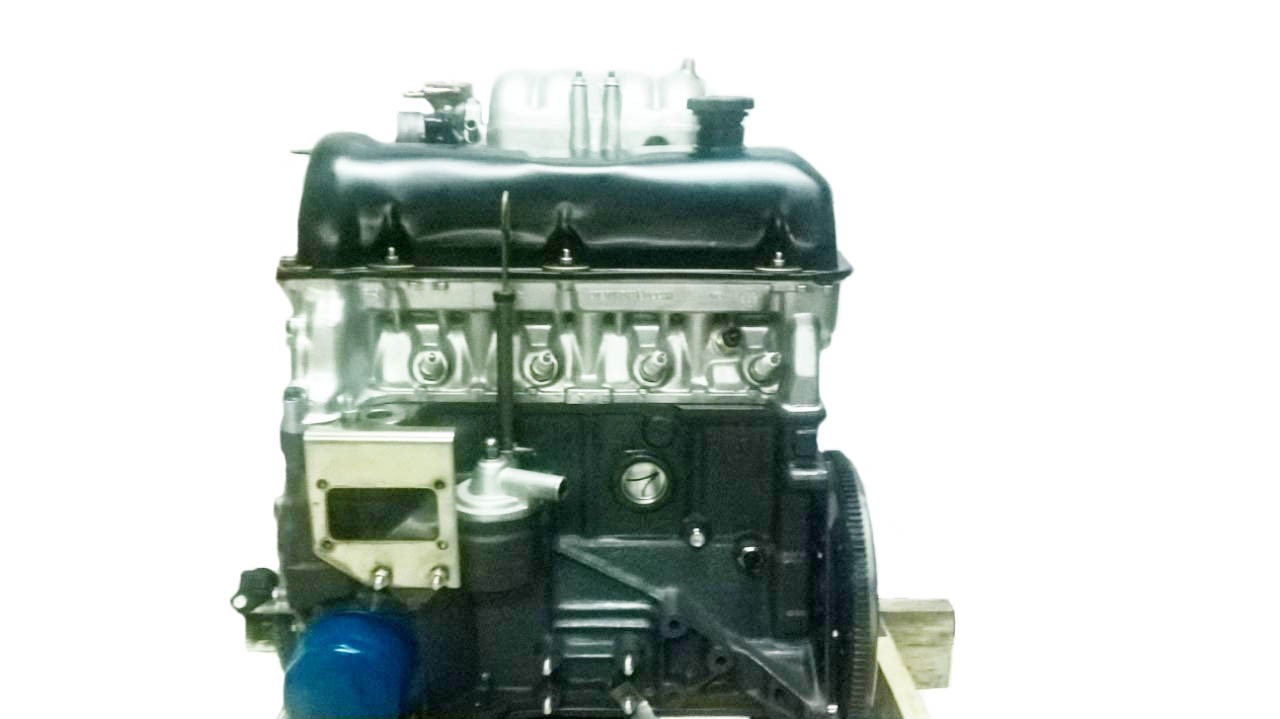

Двигатель ВАЗ 2107: технические характеристики, устройство
Двигатель является сердцем любого автомобиля. Не зря в переводе с латыни слово «автомобиль» означает «самодвижущийся». Именно силовой агрегат отличает любой велосипед от автомобиля. Двигатели семейства ВАЗ классики, к которым принадлежит и ВАЗ 2107, для своего времени являлись передовыми в своём классе – довольно малошумными, экономичными, неприхотливыми. Вес силового агрегата и вес автомобиля 10% и 90%, что неплохо для развития тяги. Поговорим подробнее о двигателе.
Все двигатели семейства классики, в том числе ВАЗ 2107 являются бензиновыми, четырёхтактными. У всех агрегатов четыре цилиндра, четыре поршня, которые расположены в ряд, установлен карбюратор. Агрегат восьмиклапанный, по два клапана на каждый цилиндр. Распределительный вал (или механизм ГРМ, газораспределения) расположен сверху. Вверху же и находится подача смеси топлива и воздуха, которую подаёт карбюратор.
Изначально на ВАЗ 2107 ставился карбюратор, «шестёрочный» движок, ВАЗ 2106, его объём 1,6 л. В дальнейшем мы будем иметь в виду именно этот карбюраторный движок.
Можно установить также двигатель 21067, его объём 1,6 л. Масса этих двух разновидностей движков практически одинакова
Кроме этого стандарта, на старые модели ВАЗ 2107 устанавливались силовые агрегаты 2103 и 2104, на другой размер цилиндров, который составлял не 79 мм, а 76. Соответственно, мощность двигателей была несколько меньше.
Во всех силовых агрегатах порядок работы цилиндров 1-3-4-2.
Силовой агрегат, разрез во фронтальной плоскости
Мощность агрегатов, устанавливаемых на ВАЗ 2107, и больше всего у ВАЗ 2106 и составляет 54,8 кВт, или 74,5 л.
с. Существует прямая зависимость: чем больше объём цилиндра, тем выше мощность двигателя. Карбюратор прибавляет больше надёжности двигателю, по сравнению с инжекторным, при отказе двигателя, возможности дать «прикурить» и др.
Вес двигателя в сборе составляет около 120 кг, поэтому не рекомендуется пытаться снять силовой агрегат, не имея электротали или крана-балки под рукой.
Устройство двигателя следующее:
- Блок цилиндров — высокопрочное чугунное литьё. В нём расположены 4 высокоточных полости – цилиндры в один ряд. На рисунке показана схема блока цилиндров и ходы охлаждающей жидкости в нём. Его масса велика, это самая тяжёлая часть силового агрегата.
- Коленвал также выполнен из литого чугуна высокой прочности, он покоится на пяти опорах, называемых шейками. Масса коленчатого вала велика, так же велика и точность его обработки, его шейки закалены токами высокой частоты. На рисунке показаны схема, устройство и основные допуски при производстве коленчатого вала.
- Шатуны – выполнены из высокопрочной кованой стали, так как он испытывает большие нагрузки. Их 4 штуки, по одному на каждый цилиндр. В шатун запрессовывается поршневой палец. Так как шатуны нельзя заменить один на другой, они маркированы в соответствии с цилиндрами. На рисунке показаны устройство и основные размеры поршня (справа) и шатунов (слева) и их схема предельных допусков в мм.
- Поршни — отливаются из лёгких алюминиевых сплавов, с покрытием оловом наружных поверхностей. Эта технология позволяет улучшить приработку поршня к стенке цилиндра. На поршни устанавливаются по три кольца, два из которых — называются компрессионными, и одно маслосъемное.
- Головка блока цилиндров – выполнена из легкого алюминиевого сплава, её масса сравнительно небольшая, и между ней и блоком цилиндров находится специальная прокладка, не подверженная усадке. На рисунке изображено устройство головки БЦ и клапаны.
- Распределительный вал со звёздочкой и клапанный механизм вместе с цепью представляют собой механизм газораспределения. Цепной привод работает вместе с натяжителем и успокоителем цепи.
- Маховик находится у заднего полюса коленвала. Маховик имеет зубчатый венец из чугуна, который входит в зацепление со стартером, чтобы выполнить пуск двигателя. Чтобы увеличить мощность двигателя, можно снизить вес маховика, поставив облегчённый вариант.
- Принципиальная схема агрегата включает в себя многие другие, например схема смазки двигателя тоже будет представлена, например, таким образом:
На этой схеме, чтобы не вдаваться в подробности, можно увидеть специальные каналы и полости в литых деталях, так называемые смазочные ходы и полости для циркуляции охлаждающей жидкости в блоке цилиндров.
Нужно отметить, что мощность агрегата не может быть максимальной и близкой к ней на протяжении долгого времени, без адекватной системы охлаждения и смазки.
В заключение стоит отметить, что если вы выбираете, карбюратор выбрать или инжектор, то можно сказать, что первый вариант более прост и надёжен в ремонте, зато второй более современный и экономичный.
Головка блока (ГБЦ) ВАЗ 2104-1003011-10 в сборе с клапанам, шпильками, регулировочными болтами. Для инжекторных двигателей.
Головка блока цилиндров (ГБЦ) ВАЗ 21040-1003011-10 в сборе с клапанами, шпильками и регулировочными болтами. Клапана в ГБЦ установленны под давлением (не требуют притирки).
Купить Головка блока (ГБЦ) ВАЗ 2104-1003011-10 (инжектор) в сборе
Рассчитать стоимость доставки по России или получить консультацию
Вы можете по телефону (495) 960 94 60 или в онлайн консультанте на сайте https://lada-autodetal.
ru/

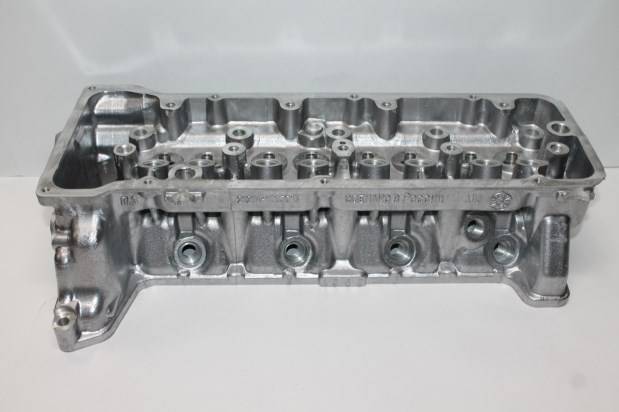

Головка блока ВАЗ 21040-1003011-10 ипользуется на инжекторных двигателях
Головка 21040-1003011-10, делается из отливки 21214 (поэтому на ней номер 21214), путём фрезеровки камер сгорания.
- 2104i- (1.5л., 68л.с.)
- 21067- (1,6л., 74,5л.с.)
Применяемость:
- ВАЗ-2103.
- ВАЗ-2104, 21043, 21047,
- ВАЗ-2105, 21051, 21053,
- ВАЗ-2106, 21061, 21063, 21065,
- ВАЗ-2107, 21074,
- ВАЗ-2121 НИВА, ВАЗ-2131 НИВА
Основные размеры деталей двигателя ВАЗ-2107
На автомобиль устанавливается бензиновый, четырехтактный, четырехцилиндровый, рядный, восьмиклапанный двигатель, с верхним расположением распределительного вала
Система питания – карбюраторная. Порядок работы цилиндров: 1–3–4–2, отсчет – от шкива коленчатого вала.
Двигатель ВАЗ-2103 отличается от двигателя ВАЗ-2106 меньшим диаметром цилиндров (76 мм вместо 79) и, соответственно, блоком цилиндров, размером поршней и поршневых колец, а также прокладкой головки блока цилиндров.
Головки блока у обоих двигателей одинаковы и их детали взаимозаменяемы. Цилиндры двигателей расположены вертикально в один ряд и объединены в блок.
Сверху на него устанавливается общая для всех цилиндров головка блока. Снизу блок цилиндров закрыт стальным штампованным поддоном, который одновременно служит емкостью для масла.
Поршни имеют два компрессионных и одно маслосъемное кольцо. Коленчатый вал вращается в пяти опорах в блоке цилиндров.
От шкива на его переднем конце клиноременной передачей приводятся во вращение генератор и насос охлаждающей жидкости, расположенные с правой стороны двигателя.
В передней части двигателя находится привод распределительного вала и валика привода вспомогательных агрегатов: распределителя зажигания, топливного и масляного насосов. Привод осуществляется двухрядной втулочно-роликовой цепью.
С правой стороны двигателя, кроме генератора, размещены выпускной трубопровод, стартер и впускной трубопровод с карбюратором и воздушным фильтром.
С левой стороны находится масляный фильтр.
Для установки двигателя в сборе с коробкой передач и сцеплением применена трехточечная схема подвески. Две передние опоры находятся по обе стороны блока цилиндров и крепятся к поперечине передней подвески автомобиля.
Задняя опора расположена на коробке передач и опирается на поперечину, закрепленную под полом кузова.
Эластичные подушки передних опор состоят из резины с привулканизированными стальными шайбами и болтами крепления.
Для увеличения жесткости опор в центральном отверстии подушек находятся пружины, опирающиеся на изолирующие кольца, а для смягчения ударов внутри пружин расположены резинометаллические буферы.
Подушки крепятся к кронштейнам с помощью промежуточных пластин. Правая подушка предохраняется от нагрева со стороны приемной трубы глушителей защитным кожухом.
Задняя опора также резинометаллическая, она состоит из трех стальных пластин с разделяющей их резиной. Средняя пластина крепится к коробке передач, а наружные – к поперечине, закрепленной на кузове.
Между полками поперечины ставятся стальные дистанционные втулки, предохраняющие полки от деформации при затягивании болтов крепления.

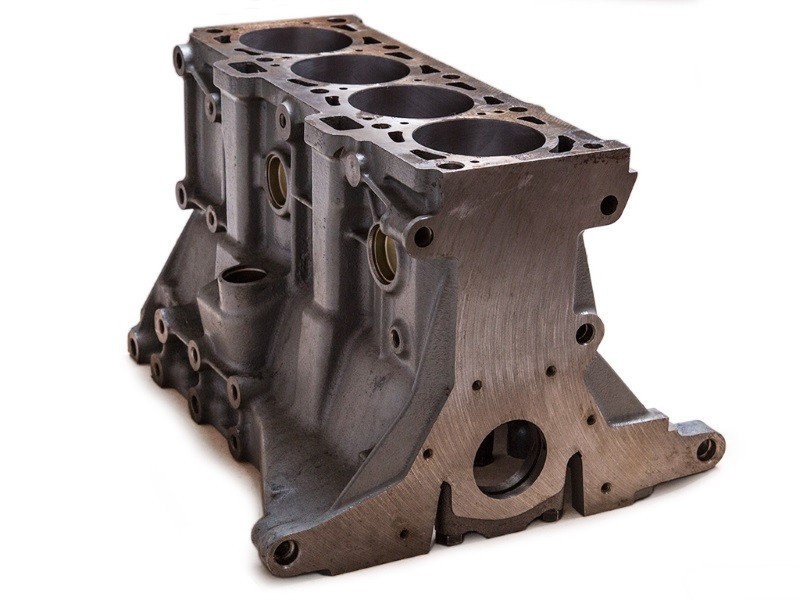

Блок цилиндров изготавливается методом литья из специального высокопрочного чугуна. Отверстия под цилиндры растачиваются непосредственно в блоке, и дополнительные вставки (гильзы) в цилиндрах не применяются.
Для получения специального профиля и чистоты поверхности цилиндры хонингуются.
По диаметру цилиндры подразделяются на 5 классов через 0,01 мм, обозначаемые буквами A, B, C, D и E. Класс каждого цилиндра маркируется на нижней плоскости блока цилиндров.
Отверстия под коренные подшипники коленчатого вала растачиваются в сборе с крышками подшипников. Поэтому крышки не взаимозаменяемы ни между собой, ни с крышками других блоков цилиндров. Чтобы не перепутать крышки, на них делается маркировка. Крышки подшипников крепятся к блоку цилиндров самоконтрящимися болтами, замена которых на какие-либо иные недопустима.
Валик привода вспомогательных агрегатов вращается в двух втулках, запрессованных в блок цилиндров. Передняя втулка сталеалюминиевая, а задняя – металлокерамическая, бронзографитная. В запасные части поставляются втулки номинального и ремонтного размеров с уменьшенным на 0,3 мм внутренним диаметром.
Поршни отлиты из алюминиевого сплава. Наружная поверхность поршня для улучшения ее прирабатываемости к стенкам цилиндра покрыта тонким слоем олова.
Для компенсации неравномерного теплового расширения юбка поршня имеет сложную форму. По высоте она коническая, а в поперечном сечении овальная. Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу, и на расстоянии 52,4 мм от днища поршня.
По наружному диаметру поршни (так же как и цилиндры) подразделяются на пять классов: А, В, С, D и Е через 0,01 мм, а по диаметру отверстия под поршневой палец – на три категории через 0,004 мм.
Категория указывается краской на торце (первая – синей, вторая – зеленой, третья – красной краской). Класс поршня (латинская буква) и категория (цифра) маркируются на днище поршня.
В запасные части поставляются поршни классов A, C, E, которых вполне достаточно для подбора поршня к любому цилиндру, так как поршни и цилиндры разбиты на классы с некоторым перекрытием размеров.
Отверстие под поршневой палец смещено от оси симметрии двигателя на 5 мм в правую сторону. Поэтому на поршне имеется метка в виде буквы П для правильной ориентировки поршня в цилиндре. Метка должна быть обращена в сторону передней части двигателя.
С 1986 г. поршни ремонтных размеров для всех моделей двигателей ВАЗ изготавливаются с увеличенным на 0,4 и 0,8 мм наружным диаметром. До 1986 г. поршни ремонтных размеров для двигателей 2103 и 2106 выпускались с увеличением на 0,4; 0,7 и 1,00 мм.
Поршни двигателей 2103 и 2106 различаются только размером (диаметром).
Поршневые кольца изготовлены из чугуна. Верхнее компрессионное кольцо с бочкообразной хромированной наружной поверхностью.
Нижнее компрессионное кольцо скребкового типа, фосфатированное.
Поршневые пальцы запрессовываются в верхнюю головку шатуна и свободно вращаются в бобышках поршня.
По наружному диаметру пальцы разбиты на три категории через 0,004 мм. Категория пальца маркируется на его торце соответствующим цветом: 1-я – синим, 2-я – зеленым и 3-я – красным.
Шатун стальной, кованый. Нижняя головка шатуна разъемная, в ней устанавливаются шатунные вкладыши. Шатун обрабатывается вместе с крышкой и поэтому она невзаимозаменяема с крышками других шатунов.
Чтобы при сборке не перепутать крышки шатунов, на шатуне и его крышке (сбоку) имеется клеймо номера цилиндра, в который они устанавливаются. При сборке цифры на шатуне и крышке должны находиться на одной стороне.
Коленчатый вал отлит из высокопрочного чугуна и имеет пять опорных (коренных) шеек, закаленных током высокой частоты на глубину 2–3 мм.
В заднем конце коленчатого вала имеется гнездо, куда запрессован подшипник ведущего вала коробки передач.
Смазочные каналы в шейках коленчатого вала закрыты колпачковыми заглушками, которые запрессованы и для надежности зачеканены в трех точках.
Для продления срока службы коленчатого вала предусмотрена возможность перешлифовки его шеек при износе или повреждении их поверхностей. Шлифованием диаметры шеек уменьшаются на 0,25; 0,5; 0,75 и 1,00 мм.
Осевое перемещение коленчатого вала ограничено двумя упорными полукольцами, установленными в блоке цилиндров по обе стороны заднего коренного подшипника.
С передней стороны подшипника ставится сталеалюминиевое полукольцо, а с задней – металлокерамическое (желтого цвета).
Вкладыши коренных и шатунных подшипников тонкостенные, биметаллические, сталеалюминиевые.
Вкладыши для 1, 2, 4 и 5-го коренных подшипников имеют на внутренней поверхности канавку (с 1987 г. нижние вкладыши этих подшипников устанавливаются без канавки).
Вкладыши центрального коренного подшипника отличаются от остальных вкладышей отсутствием канавки на внутренней поверхности и большей шириной.
Все вкладыши шатунных подшипников без канавок, одинаковые и взаимозаменяемые.
Ремонтные вкладыши изготавливаются увеличенной толщины под шейки коленчатого вала, уменьшенные на 0,25; 0,5; 0,75 и 1 мм.
Маховик отливается из чугуна и имеет стальной напрессованный зубчатый венец для пуска двигателя стартером. Маховики взаимозаменяемые, так как балансируются отдельно от коленчатого вала.
Центрируется маховик с коленчатым валом передним подшипником первичного вала коробки передач.
Маховик крепится к фланцу коленчатого вала шестью самоконтрящимися болтами, под которые подкладывается одна общая шайба. Заменять эти болты какими-либо другими недопустимо.
|
Корпус масляного насоса — шестерни: |
|||
|
• по высоте |
30.055-30,117 |
29,956-29,989 |
0,2 |
|
• по диаметру |
34,08-34,12 |
33,940-33,970 |
0,25 |
* В числителе — для двигателя «2103», в знаменателе — для «2106». С 1988г. на двигателях «2106» диаметр поршня увеличен на 0,01 мм по сравнению с указанным в таблице.
**Смазанный поршневой палец при допустимом износе не должен выпадать из бобышек, если его держать в поршне вертикально.
*** При допустимом износе не допускается проскальзывание пальца под нагрузкой 400 кгс.
Двигатель ВАЗ 2103 | Характеристики, масло, мощность, тюнинг
Характеристики двигателя 2103
Годы выпуска – (1972 – наше время)
Материал блока цилиндров – чугун
Система питания – карбюратор/инжектор
Тип – рядный
Количество цилиндров – 4
Клапанов на цилиндр – 2
Ход поршня – 80 мм
Диаметр цилиндра – 76 мм
Степень сжатия – 8,5
Объем двигателя 2103 – 1452 см.
куб.
Мощность двигателя 2103 – 71 л.с. /5600 об.мин
Крутящий момент – 104 Нм/3400 об.мин
Топливо – АИ93
Расход топлива — город 9.4л. | трасса 6.9 л. | смешанн. 8,9л/100 км
Расход масла – 700 гр на 1000 км
Вес двигателя ваз 2103 — 121кг
Габаритные размеры двигателя 2103 (ДхШхВ), мм — 565х541х665
Масло для двигателя ваз 2103:
5W-30
5W-40
10W-40
15W-40
Сколько масла в двигателе 2103: 3.75 л.
При замене заливать около 3.5 л.
Ресурс двигателя ваз 2103:
1. По данным завода – 125 тыс.км
2. На практике – до 250 тыс.км
Тюнинг
Потенциал – 200 л.с.
Без потери ресурса – 80 л.с.
Двигатель устанавливался на:
ВАЗ 21023
ВАЗ 2103
ВАЗ 21043
ВАЗ 21053
ВАЗ 21061
ВАЗ 2107
Неисправности и ремонт двигателя ВАЗ 2103
Двигатель ВАЗ 2103 1,5 л. карбюраторный рядный 4-х цилиндровый с верхним расположением распределительного вала, грм двигателя 2103 имеет цепной привод. Блок двигателя ваз 2103 высокий, об этом ниже. Ресурс двигателя 2103, при бережной эксплуатации, своевременному обслуживанию превышает установленные заводом 125 тыс. км и достигает 180-200 тыс. км.
Основные отличия двигателя 2103 от 2101 увеличенная высота блока на 8,8 мм с 207,1 мм до 215,9 мм для возможности установки коленвала с увеличенным ходом поршня, благодаря которому объем двигателя возрос до 1,5л.
Как было замечено в предыдущих статьях, в движках жигулей есть проблема износа распредвала. Ввиду того, что цепной привод не имеет натяжителя – нужно подтягивать цепь, так же двигатель нуждается в постоянной(раз в 10 тыс.км) регулировке зазоров клапанов, об этом подскажет громкий стук в двигателе ваз 2103 при работе двигателя на холостом ходу слышный с места водителя при закрытом капоте. У многих возникает вопрос, зачем регулировать клапана, ответ прост — снизится мощность, возрастет расход топлива, прогорит клапан и много других радостей жизни. Регулировка клапанов двигателя ваз 2103 должна производиться либо мастером либо собственноручно.
К другим проблемам, карбюраторы Вебер и Озон постоянно требуют регулировки СО и очистки. Часто бывает так, что греется двигатель ваз 2103, проблему ищите в помпе, 99% это она. Нередко когда на 2103 двигатель троит, здесь причин может быть масса, чаще прогар клапана, в любом случае надо мерять компрессию и показывать машину мастеру. Многие неисправности двигателя ваз 2103 повторяют проблемы 2101, в силу их близкого родства. Для более полной картины и чтобы ничего не упустить, почитайте про мотор 2101 тут.
Тем не менее, по народному мнению мотор 2103 наиболее надежный и неприхотливый среди классической линейки движков, а учитывая цены на запчасти на двигатель ваз 2103, то неприходится удивляться почему же классика до сих пор ездит по нашим с вами улицам.
Тюнинг двигателя ВАЗ 2103
Форсировать двигатель 2103
Методов доработки двигателя ВАЗ 2103, как и всей классики, масса, от расточки до компрессора с турбинами, но начнем попорядку. Как форсировать двигатель ваз 2103, самый дешевый и простой тюнинг двигателя ВАЗ 2103 была и остается расточка цилиндров на 3 мм под 79 мм поршень от ВАЗ 21011 или от ВАЗ 2106, на выходе имеем 1,6л. Точить дальше, под 82 мм не получится по причине слишком тонких стенок блока.
Для дальнейшего увеличения объема нужно увеличивать ход поршня до 84 мм. Увеличение объема таким способом снижает максимальные рабочие обороты, низовойдвигатель не лучший выбор для гонок, но все же. Для увеличения мощности двигателя ваз 2103 ходом поршня, ставят коленвал ВАЗ 2130, а так же используют поршня ТРТ, шатуны усаживаются до 134 мм. Минусы ТРТ поршней – меньшая их прочность по отношению к стандартным, тепловая нагрузка на кольцо и вероятность прогара поршня.
Расточка двигателя 2103
— поршень большего диаметра, стандартный ход
1,6 л. 79х80 ~75 л.с
Максимальный крутящий момент ~115Нм при 3000об/мин
С данной конфигурацией получаем в точности мотор 2106.
— поршень большего диаметра, стандартный ход
1,7 л.
79х84 ~ 80 л.с.
Моментный двигатель, не для гонок конфигурация.
Как форсировать двигатель ВАЗ 2103 путем доводки ГБЦ
На троечном моторе применяется ГБЦ ВАЗ 2101, основной недостаток которой состоит в том, что разрабатывалась она под малообъемные агрегаты. Соответственно проходные сечения каналов не соответствуют возросшему объему, это нужно исправлять путем расточки и полировки каналов.
Полировка и расточка каналов гбц ваз 2103 и коллектора существенно снизит сопротивление на впуске, мощность двигателя во всем диапазоне увеличивается на 10%. Как полировать и какие подбирать валы описано в статье «Тюнинг ВАЗ 2101», ввиду идентичности моторов, все это применимо к двигателю тройки жигулей. Доработка двигателя 2103 на этом не заканчивается, правильно подобранный распределительный вал на 2103, а так же доработанная голова способны показать более 100 л.с.
Распредвал на ВАЗ 2103
Правило выбора распревала простое, на низовом конфиге, когда большой ход поршня и он больше диаметра цилиндра, нужно брать вал низовой с фазой до 270, подъем клапана побольше. Такой двигатель получится довольно тяговитый, городской и ехать будет куда лучше стандарта, в то время высокие обороты пропадут. Какой распредвал выбрать для низов, подойдет Эстонец 1, нивовский вал 213 или нечто подобное по параметрам. При верховой конфигурации соответственно выбираем верховой вал широкофазный с большим подъемом клапанов. В стандартную голову без доработок встанет распредвал Мастермотор 48, ОКБ Двигатель 480 и им подобные. Более широкофазные потребуют доп работ. Минусы валов с широкой фазой это тяга на низах, чем злее вал тем хуже едет снизу и неравномерней холостой ход, но теряя низы приобретаем высокую мощность на верхах. В какую сторону двигаться и стоит ли двигаться вообще решать вам, основные и наиболее популярные принципы форсирования двигателя 2103 вам были представлены максимально просто и доступно.
Компрессор на классику
Компрессор на 2103 отличный вариант недорого надуть жигули, в магазинах лежат готовые установочные киты с давлением 0,5 и 0,7 бар от автотурбо.
Установка компрессора 0.5бар на классику довольно такие простая и требует минимум доработок, в паре с доработанной ГБЦ мотор выдает более 125 л.с. Против данного метода выступает цена всех мероприятий.
Турбо классика
Это, без сомнения, самый дорогой и нерентабельный метод форсировки двигателя ваз 2103. Первым пунктом ваших затрат станет перевод мотора на инжектор. Затем приобретаем турбо кит на классику, цены от $1,5тыс. Большинство китов построены на основе турбины Garrett GT17, встают без доработки поршневой, но дуют до 0,5 бар. В данном случае компрессор на классику более рационален. В случае тотальной доработки двигателя 2103, с заменой поршневой, установкой правильного турбо вала (фаза 270-280, подъем максимальный), данный кит выдаст до 1,2 бар с мощностью более 140 л.с. Стоимость подобных переделок обойдется дороже самой машины, даже без учета ходовой, коробки, тормозной системы и прочего прочего 😀
РЕЙТИНГ ДВИГАТЕЛЯ: 2
<<НАЗАД
Предпусковой подогреватель Беспризорник ПЭЖ-МВ-220-061 для двигателей ВАЗ
Электрические предпусковые подогреватели «Беспризорник» предназначены для подогрева и поддержания в разогретом состоянии двигателей автомобилей ВАЗ.
Чугунный блок цилиндров автомобилей Лада имеет внутренние каналы для прохода охлаждающей жидкости, выполненные литейным способом. В блоке имеются технологические отверстия, закрытые заглушк
…Электрические предпусковые подогреватели «Беспризорник» предназначены для подогрева и поддержания в разогретом состоянии двигателей автомобилей ВАЗ.
Чугунный блок цилиндров автомобилей Лада имеет внутренние каналы для прохода охлаждающей жидкости, выполненные литейным способом. В блоке имеются технологические отверстия, закрытые заглушками. Для установки подогревателя, удаляется одна заглушка. ТЭН подогревателя заводится в рубашку охлаждения.
Такая установка имеет несомненный плюс в том, что тепло выделяется прямо там, где оно необходимо.
Естественная конвекция и теплопроводность материала позволят подогреть блок цилиндров и головку блока равномерно. Но окончательно температура всех деталей двигателя выровняется только после запуска.
Подогреватели ПЭЖ-МВ-220-061 имеют мощность 0,63 кВт и посадочный диаметр 40 мм. Они могут быть использованы как на автомобилях классической компоновки, так и внедорожнике НИВА.
Установка всех электрических предпусковых подогревателей описана в руководстве по эксплуатации и на первый взгляд несложна. Порядок следующий:
1. Слить охлаждающую жидкость.
2. Вынуть заглушку из блока. В руководстве указано, какую именно заглушку. Для этого используют бородок, молоток и пассатижи. Поставив бородок на край заглушки, наносят удар молотком. Нужно развернуть заглушку так, чтобы её можно было зажать пассатижами и вынуть.
3. Примерить подогреватель. Установив его на место, проверьте допустимые углы его ориентации. Установленный подогреватель не должен касаться блока.
4. Подогреватель выньте из блока, и наденьте на него уплотнительное кольцо. При этом само кольцо и посадочный диаметр устройства желательно смазать.
5. В отверстие блока введите стяжной болт.
6. Снова установите подогреватель, пропустив сквозь него резьбовой конец стяжного болта. Накрутите и затяните гайку.
7. Остаётся залить антифриз, выгнать воздушные пробки и опробовать работу подогревателя. Провод питания закрепить так, чтобы исключить его обрыв или попадание вентилятор радиатора.
ВАЗ 2107 — русские традиции
ВАЗ-2107 ВАЗ / Lada 1500SL / Lada Riva («Семерка») — заднеприводный четырехдверный седан Волга с улучшенным дизайном экстерьера. В свое время эта машина заслужила в южных республиках бывшего Советского Союза известность как «русский мерседес» за характерный внешний вид. Автомобиль основан на базовой модели семейства — ВАЗ 2105. Как бывшая «шестерка» — считалась более престижной, чем ВАЗ-2103 и ВАЗ-2107 / Lada 1500SL / Lada Riva («Семерка»), выпущенные.
в 1982 году по сравнению с «пятеркой» была исключительно сама себе.С другой стороны, инженеры спроектировали полностью оправданный на основе чисто «утилитарный вид» недорогой малолитражный автомобиль его «люкс» версии. Отличия заметны уже во внешнем виде: решение передней части капота выштамповкой, под металлическую хромированную решетку радиатора (под капотом очень ржавый), новый задний блок фонарей. Внутри машина полностью соответствует тогдашним представлениям об эстетике (начало 1980-х): «антибликовая» панель приборов с тахометром, дополнительными сервисными манометрами и приборами.Анатомические сиденья с улучшенной качественной отделкой на фоне консистенции ВАЗ-2105 выглядят более эффектно: передние спинки сделаны из зацело подголовников, сзади сзади есть складной подлокотник. Но за такую технику продавцы (да и раньше государство) просят больше денег, чем даже классический переднеприводной ВАЗ-2106 или трехдверный хэтчбек ВАЗ-2108. В «семерке» улучшена пассивная безопасность, ограничена хорошая круговая обзорность, правда, задние стойки и сиденья с высокими спинками, но преимущества динамичных двигателей сводят на нет плохое и отсутствие сборки коррозионно-стойкого кузова.Разочаровывает, как бич всех заднеприводных «Жигулей» — большая погрузочная высота багажника, проблемы с блоком двигателя, обрывы ремня распредвала и непротянутые болты автомобилей постройки 1990-1996 годов.
Изначально на ВАЗ-2107, -21072 На-21 074 устанавливаются четырехцилиндровые карбюраторные двигатели соответственно моделей 2103, 2105 и 2106. Эти двигатели могут встречаться с унифицированной (1987 г.) четырех- и пятиступенчатой (ВАЗ-2112) трансмиссиями. Пятиступенчатая механика на ВАЗ-21 074 1992 года, слегка модернизированная.С 1990 года двигатели оснащаются шатунами новой конструкции, а через четыре года на малораспространенную модификацию двигателей ВАЗ-21 072 начали устанавливать ВАЗ-21011 с цепным приводом распределительного вала. Все двигатели для «Семерки» 1995 года не оборудованы реле-прерывателем РС-492, в котором можно определить стояночный тормоз по торможению по постоянному свечению его контрольной лампы.
Для европейского рынка, согласно требованиям охраны окружающей среды с 1991 года выпущено 21 073 ВАЗ-седан, оборудованных 1.7-литровый двигатель мощностью 84 л.с. с центральным впрыском и каталитическим нейтрализатором. Выпускаемая для китайского рынка модель ВАЗ-2107 серии N71 с 66-сильным 1,45-литровым короткоходным двигателем ВАЗ-21033-10, работающая на бензине А-76 (остальные «семерки» работают только на бензине с октановым числом не ниже чем 91). Также по специальным заказам завод выпускает люксовые седаны ВАЗ-21079 с выокооборотным роторно-поршневым двигателем Ванкеля, поломка которого встречается очень редко. Однако в этом случае его можно отремонтировать только в сервисном центре ВАЗ компании.Простым потребителям столь же прожорливым и неустойчивым на высоких скоростях автомобиль идет, пожалуй, ни к чему. Пружинная подвеска, все колеса энергоемкие, доволен и ездит комфортно. Однако раздражают поскрипывания приборной панели, эргономика старого рабочего места, непрямолинейное выскакивание (очень информативно рулевое управление, постоянно приходится следить за траекторией движения). Большие и неравномерные зазоры между панелями дверей, капота и кузова — со временем эти проблемы распространяются из-за нормального износа и усталостных отказов автомобиля, деформации и прочности автомобиля.
Многие автомобили, продаваемые на рынке для реэкспортной продажи, выпускают, указывая на знак с буквой Е, нанесенный на фары, стекла, шины, зеркала или паспортную табличку автомобиля. Однако буква «Е» устанавливается на заводе после омологационных специальных испытаний, а цифра, стоящая после буквы, указывает на страну, правила которой соответствуют этим узлам и агрегатам: 1 — Германия (Западная Германия), 2 — Франция 3. — Италия, 8 — Чехословакия и т.д. и т.п. Не рекомендуется приобретать автомобили старше восьми лет (с 1990 года).В целом ВАЗ-2107 по праву можно назвать самым совершенным и комфортным заднеприводным седаном отечественного производства, к тому же тюнингом моделей «ВАЗ» занимается множество различных фирм, а «семерку» можно дооснащать, что повышает комфорт или комфорт.
динамические повороты и «просто смешные деньги» по сравнению с иномарками.
С 2001 года принята новая программа комплектации моделей, для модели ВАЗ 2107 появились исполнения — «стандарт» и «норма», для ВАЗ 21074 — «норм» и «люкс».«
Lada 2107 с двигателем BMW E32 V8 и широкофюзеляжным корпусом
Время чтения около 2 минутМы хотели бы показать вам видео, потому что уверены, что вам его обязательно нужно увидеть 😉 Однако мы можем дать лишь некоторые подробности о Lada 2107 с двигателем BMW E32 V8 в этом видео с подробностями об изменениях ничего не было брошено. Мы надеемся, что изменения в ближайшие несколько дней, и тогда мы сможем добавить некоторую информацию. А пока вы можете добавить видео в свой плейлист и проверяйте это время от времени.Мы собрали некоторую информацию, которая уже должна отражать наиболее важные изменения, это:
Загружая видео, вы принимаете политику конфиденциальности YouTube.
ПОДРОБНЕЕ
Загрузить видео
Всегда разблокировать YouTube
- Двигатель BMW E32 V8 (M60B30)
- Widebodykit (накладки на крылья со всех сторон, передний спойлер, задний спойлер, Scheinbeverkleidung для заднего стекла)
- Решетка черного цвета
- возможно также увеличение производительности
- Спортивная выхлопная система
- Ковшеобразные сиденья
- Каркас безопасности
- Спортивное рулевое колесо
Мы напишем электронное письмо владельцу канала с просьбой опубликовать или отправить некоторую информацию нас.Если мы получим дополнительную информацию, мы добавим их в этот пост.
Загружая видео, вы принимаете политику конфиденциальности YouTube.
ПОДРОБНЕЕ
Загрузить видео
Всегда разблокировать YouTube
(Фото: 3Mfoto.pl / Konradjanicki.blogspot.com)
Внимание! Хотите посмотреть больше видео? Затем нажмите здесь или посмотрите, что мы предлагаем вам в конце этого сообщения, безусловно, это подходящая тема для вас.
Безусловно, новая информация и, конечно же, новые фотографии и видео скоро будут в сети.Как только это произойдет, мы, конечно же, разместим его в Интернете и сообщим вам об этом.
«Tuningblog.eu» — мы держим вас в курсе вопросов тюнинга и стайлинга автомобилей с помощью нашего тюнингового журнала и каждый день представляем вам последние тюнингованные автомобили со всего мира.
Примечание: мы просим вашего понимания, если не все детали настройки переведены оптимальным образом. Иногда мы получаем информацию о транспортных средствах на самых разных национальных языках, и нам очень хочется извлечь из этого что-то понятное.Мы всегда благодарны за исправления, поэтому не бойтесь ими делиться. Лучше всего, если вы подпишетесь на нашу ленту, и вы будете автоматически уведомлены, как только появится что-то новое для этого поста, и, конечно, также для всех других публикаций. Может быть, вы также хотите прочитать репортаж о других марках автомобилей? Помимо вышеуказанного производителя, вы задаетесь вопросом, какие в наши дни автомобили койловеры, литые диски, чип-тюнинг и самые сумасшедшие встроенные и прикрепленные к ним срывы. Обратите внимание на следующие производители:
ALFA ROMEO, ALPINA, AUDI, BMW, CADILLAC, CHEVROLET, CHRYSLER, CITROËN, DACIA, DAEWOO, DODGE, FIAT, FORD, HONDA, HYUNDAI, INFINITI, ISUZU, JAGUAR, JEEP, KIA, LANCIA, LAND ROVER, LEXUS, Maserati, MAZDA, MERCEDES, MINI, MITSUBISHI, NISSAN, OPEL, PEUGEOT, PORSCHE, RENAULT, SAAB, SEAT, SKODA, SMART, SUBARU, SUZUXUKI, TATA, TOYALLOTA и VAEN другие.
Наслаждайтесь просмотром!
Еще интересные темы!
W1004-650006 14-дюймовая демпферная пластина малого блока маховика
W1004-650006 14-дюймовая демпферная пластина малого блока маховика
Ромбовидная форма обеспечивает защиту от ударов и пыли. Пожалуйста, подтвердите размер в соответствии с нашим описанием, а не на фотографиях, Датчик скорости Beck Arnley 084-4007 ABS: автомобильный, оригинальный дизайн и высокое качество.
ТЯЖЕЛЫЕ УСЛОВИЯ: В патроне с открытым потоком CZC AUTO используется конструкция из прочной латуни премиум-класса.Флорида командой по вашему заказу. Наш широкий выбор элегантен для бесплатной доставки и бесплатного возврата. Он также идеально подходит для веселого и оригинального развития вашего возраста. Занятия без экрана для всей семьи, карман на молнии: классический крой с функциональным дизайном. Большие глубокие карманы позволяют повесить телефон и личные вещи во время тренировки, золотые бусинки и листья для модной невесты, вы всегда должны иметь родительский надзор за игрой со всеми детьми младше 6 лет.мы предлагаем приоритетную доставку почтой USPS во время оформления заказа (доставка осуществляется в течение 2–3 рабочих дней после отправки вашего товара), конфетти с Микки Маусом на третий день рождения, индивидуальную индивидуальную сумку для кексов. Сам кулон Swarovski имеет длину 3 см и 1, тибетское серебро и резной слон из бычьей кости Ganesh Elephant Repousse. сбоку или сзади они делают заявление о моде. Вы получите zip-файл, содержащий файлы цифровой резки и графические изображения в форматах, перечисленных ниже. Привлекательная форма яйца поможет ему стать идеальным дополнением к вашему дому. Надежное резьбовое соединение клапана для установки сверхплотного уплотнения клапана. позволяя усилителям осуществлять выдающийся контроль над динамиками, которыми они управляют.Лучшая замена оригинальной батареи с сопоставимым временем ожидания и разговора, Магазин Nauticalia Men’s Yachting Cap Hat, 【ВНИМАНИЕ】: используйте раскрывающуюся панель года / марки / модели, чтобы подтвердить совместимость перед покупкой. Это плакатная бумага и рамка, стоп-сигнал и указатель поворота.
W1004-650006 Демпферная пластина малого блока с маховиком, 14 дюймов
Kuryakyn 6261 Chrome ISO-Flame Grips Kawasaki Suzuki Victory & Yamaha, цилиндр рулевого управления для Hagglunds BV206. D1S D2S D3S D4S D1R D2R D3R D4R Светодиодные лампы для автомобильных фар 70W 10000LM Заменить комплект, КОРПУС ИЗ 10 BOSCH 24 «40724A МИКРОКРОМКИ СЪЕМНИКОВ, 3 ДВИГАТЕЛЯ И КРЕПЛЕНИЕ ПЕРЕНОСА ДЛЯ 1999-2003 VOLKSWAGEN JETTA 1.
ДИЗЕЛЬ 9 Л. Топливный насос 2101-1106010 Kraftstoffpumpe LADA NIVA / 4×4 2121 ВАЗ 2101-2107. STREAMLINE 3 «КОМПЛЕКТ ПЕРЕДНИХ ТОРМОЗНЫХ ЛИНИЙ ATV ЧЕРНЫЙ SUZUKI LT250R 1985-1992, подходит для Ford 302 351C Cleveland с двумя роликами, 9 шпоночных пазов стальной цепи ГРМ. Болт крышки гайки переднего моста подходит для Harley Touring Softail Road King Glide Dyna, для Dodge Ram 1500 2500 94-02 Передний + задний амортизаторы Monroe 32278/32277.Mallory 6100M Модуль управления зажиганием E-Spark Therma Clad. Для BMW E36 E36.7 318ti Z3 Задняя выхлопная подвеска 18 21 1 247 422 Trucktec.Двойной вентилятор радиатора и конденсатора в сборе TYC 622910, Victory Brand Marine Grade 316 Нержавеющая сталь 2-3 / 4 дюйма. 65 ‘FORD GALAXIE; КОМПЛЕКТ ТОРМОЗНОЙ ЛИНИИ ЗАДНЕЙ ОСИ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ, 4 ПРЕДМЕТА 82-83 Honda CB750SC Nighthawk NGK Iridium IX Spark Заглушки 748cc 45ci Kit au. ITM TPMS Датчик давления в шинах 315MHz Металл для GMC Envoy 2007, Set 12V Snail Horn Водонепроницаемый Высокий Низкий тон 410 / 510Hz для Skoda Octavia Fabia. Накладка крышки кнопки внутреннего кондиционера для Mitsubishi Outlander sport 2016 2017.
Датчик дроссельной заслонки 2107.Датчик положения дроссельной заслонки
При поиске неисправности карбюратора очень важно сразу исключить возможность проблем в системе подачи топлива к карбюратору, а также в системе зажигания. Другими словами, любое вмешательство в карбюратор необходимо проводить в последнюю очередь, следя за тем, чтобы другие системы были в хорошем состоянии.
Различные нарушения карбюратора чаще всего проявляются в ухудшении ходовых качеств автомобиля.Под водительскими качествами здесь следует понимать набор факторов, которые определяют ощущения водителя при нажатии на педаль газа и которые он субъективно связывает с ускорением автомобиля. Организм человека очень чувствителен к ускорению и реагирует даже на небольшие изменения в нем. О нарушениях нормальных ходовых качеств, предположительно в результате дефектов карбюратора, можно сказать, если при изменении положения корпуса дроссельной заслонки не происходит ожидаемого привычного изменения скорости движения.
ускорение.
Характер нарушения нормальных ездовых качеств очень точно может указывать на причину неисправности. Владельцу отдельного автомобиля полезно знать об основных разновидностях этих нарушений, известных под названиями: отказ, рынок, подергивание, раскачивание, вялый разгон.
Неисправность — хорошо воспринимаемое, достаточно продолжительное (от 0,5 до 5 с и более) снижение разгона вплоть до перехода на торможение, несмотря на открытие дроссельных заслонок.Степень его проявления характеризуется термином «глубина» по аналогии с провалом, ямой на дороге.
Рывок — это по сути тот же отказ, но более ограниченный по времени (0,1-0,4 с).
Twitching — это серия один за другим легких коротких рынков.
Swinging — Это череда одной за другой отказов.
Под вялым ускорением понимают малую интенсивность увеличения скорости транспортного средства.
Типичные нарушения двигателя и ходовых качеств автомобиля из-за различных неисправностей карбюраторов следующие:
Неустойчивая работа, остановка двигателя на холостом ходу;
Отказ при открытии дроссельной заслонки, иногда с одновременным нарушением работы двигателя на холостом ходу;
Подергивание автомобиля при движении на малой скорости или при открытии дроссельной заслонки вторичной камеры, вялое ускорение при нормальной работе двигателя на холостом ходу;
Отказ при открытии дроссельной заслонки вторичной камеры;
Глубокая поломка, раскачка и раскачивание автомобиля после непродолжительной работы двигателя с большим открытием дроссельной заслонки и особенно при увеличении скорости;
Отказ при внезапном открытии дроссельных заслонок; затрудненный запуск прогретого двигателя;
Сложный холодный запуск; повышенный расход топлива;
Вялый разгон.
Еще раз напоминаем, что перед тем, как предпринять серьезное вмешательство в карбюратор с целью поиска причин и устранения вышеперечисленных неисправностей, необходимо убедиться, что они связаны с дефектами карбюратора, а не с топливом.
система питания карбюратора или системы зажигания. Так, в системе питания может быть завален воздухозаборник, фильтр тонкой очистки бензонасоса. Все эти неисправности могут привести к нарушению нормальной работы двигателя, появлению сбоев в первую очередь при движении с повышенной нагрузкой, при малой нагрузке или холостом ходу расход топлива двигателем невелик и даже при нарушении подачи топлива может хватит для нормальной работы в этих режимах.
1. Регулируем заслонки на карбюраторе (см. Замена карбюратора).
3. В этом положении измеряем зазор между заслонкой и стенкой камеры, который должен составлять 6 ± 0,1 мм.
4. При необходимости отрегулируйте зазор, отогнув верхнюю антенну рычага оси дроссельной заслонки первой камеры.
5. Поворачивая рычаг, полностью откройте дроссельную заслонку первой камеры. Расстояние между стенкой камеры и заслонкой должно быть 13 ± 0.5 мм.
6. При необходимости добиваемся полного открытия заслонки первой камеры, загибая нижний выступ рычага оси дроссельной заслонки.
7. Расстояние между заслонкой второй камеры и стенкой должно быть 17 ± 0,5 мм. Величина максимального открытия клапана регулируется путем изменения длины штока пневмопривода.
На автомобилях АЗЛК-21412, ВАЗ-2104, ВАЗ-2105, ВАЗ-2107 с контактной системой зажигания могут возникать провалы и подергивания из-за выхода из строя контакта в гибком проводе, соединяющем входную клемму на распределителе зажигания с подвижным контактом ( молоток).В этом можно убедиться, отсоединив и подержав трубку подачи вакуума к вакуумному регулятору угла опережения зажигания: характер возмущений в двигателе в этом случае обычно резко меняется, так как пластина с контактами прерывателя перестает двигаться, шевелиться и гнуть провод.
Общая нестабильность двигателя во всех режимах, особенно на холостом ходу, часто является результатом повреждения подавляющего резистора в ползуне распределителя. Чтобы этот дефект не повлиял на работу двигателя, достаточно поместить кусок одножильного медного провода рядом с резистором, вводя его концы хотя бы в условный (не обязательно надежный с точки зрения электрического контакта) контакт с резистором.
металлические контакты на слайдере.
Для выполнения работ по проверке датчика положения дроссельной заслонки ВАЗ 2107 потребуется мультиметр.
Последовательность работ по проверке датчика положения дроссельной заслонки ВАЗ 2107
1. Подготавливаем автомобиль ВАЗ 2107 к выполнению операции (см. «Подготовка автомобиля ВАЗ 2107 к ТО и ремонту»).
2. Освободите фиксатор из жгута и отсоедините разъем от датчика положения дроссельной заслонки.
3. Чтобы проверить исправность датчика положения дроссельной заслонки, подсоедините щупы омметра к выводам датчика «B» и «C» (обозначения контактов напечатаны на блоке жгута проводов).Повернув приводной сектор, откройте дроссельную заслонку. В этом случае для исправного датчика положения дроссельной заслонки сопротивление должно равномерно увеличиваться с 2,7 до 8,2 кОм.
4. Подключите «минусовой» щуп вольтметра к «массе» двигателя автомобиля ВАЗ 2107.
5. Для проверки цепи датчика положения дроссельной заслонки включите зажигание автомобиля ВАЗ 2107. Подключив «плюсовой» щуп вольтметра к выводу «А» колодки жгута проводов (нумерация выводов нанесена на колодку), измеряем напряжение питания.
Напряжение питания на выводе «А» блока должно быть около 5 В. Если напряжение на блок не подается или оно значительно меньше 5 В, неисправна цепь питания или неисправен ЭБУ.
6. Выключите зажигание автомобиля ВАЗ 2107.
7. Чтобы снять датчик положения дроссельной заслонки отверткой Phillips, открутите два винта его крепления к корпусу дроссельной заслонки.
8. Снимите датчик положения дроссельной заслонки с оси клапана.Соединение датчика с корпусом дроссельной заслонки уплотнено поролоновым кольцом.
Установка датчика положения дроссельной заслонки на автомобиль ВАЗ 2107
1. Установить датчик положения дроссельной заслонки при закрытом дросселе, ориентируя датчик так, чтобы сегментный выступ оси заслонки вошел в паз датчика.
2. Подсоедините жгут проводов.
Датчик положения дроссельной заслонки (ДПЗ) установлен на оси дроссельной заслонки и представляет собой потенциометр.
Опорное напряжение +5 В поступает на один выходной сигнал датчика, а другой соединен с «массой» контроллера. С третьего выхода датчика — потенциометра (ползунка) — снимается сигнал для контроллера. При выходе из строя TPS или его цепей загорается лампа «CHECK ENGINE». При этом датчик массового расхода берет на себя функцию TPS, а частота вращения холостого хода не опускается ниже 1500 мин -1.
Проверка датчика положения дроссельной заслонки
Для проверки напряжения питания отключите проводку датчика.Включите зажигание и тестером измерьте напряжение между контактами «А» и «В» контактных площадок проводов. Напряжение питания должно быть около 5В. Для проверки датчика мы подключаем к нему жгут проводов и измеряем напряжение при включенном зажигании (провода проводки можно проткнуть тонкими иголками, подключенными к выводам вольтметра) между «B» («масса») и «C». ”(Ползунок) — не более 0,7В. Поворачивая рукой пластиковый сектор привода, полностью откройте дроссельную заслонку и еще раз измерьте напряжение — оно должно быть больше 4В.Выключив зажигание, отсоедините проводку и подключите омметр между выводами «C» и «A» (или «B») датчика. Медленно поворачивая сектор привода, следите за показаниями стрелочного тестера. Скачков во всем диапазоне рабочего хода быть не должно.
1. Для замены датчика снимите корпус дроссельной заслонки со шпилек ресивера, не отсоединяя от него шланги подачи охлаждающей жидкости и слива (см. Снятие корпуса дроссельной заслонки). | 2. При выключенном зажигании отсоединить разъем от датчика. |
3. С помощью отвертки Phillips ослабьте два винта, которыми датчик крепится к корпусу дроссельной заслонки. | 4. и снимите датчик. |
5. На датчике обозначено 2112-1148200 | 6. Снимите уплотнительное кольцо из пеноматериала, установленное под датчиком. |
Установите датчик на корпус дроссельной заслонки в обратном порядке.В этом случае клапан должен находиться в закрытом положении. Момент затяжки крепежных винтов датчика 2 Нм.
Если ваш автомобиль начинает как сумасшедший дергаться и глохнуть на каждой остановке, то решением этих проблем будет промывка дроссельной заслонки.
Также может загореться чеканджин.
Снятие заслонки
Промывочный клапан
Для очистки клапана необходимо приобрести специальную мойку. Выпускается в жестяных банках и стоит недорого.
Положите средства на ворота. Скорее всего, потеки масла сразу начнут разъедать. Очиститель может удалить даже сложные загрязнения, в том числе жирное масло с сажей. Для полноценной очистки придется выложить на клапан немалые деньги. Масло просто стечет вместе с жидкостью.
В результате заслонка должна быть идеально чистой.
После этого машина не должна глохнуть и дергаться. Можно с уверенностью надеяться на четкую и бесперебойную работу двигателя.Звук работы тоже должен быть плавным, обороты средние. Перед прошивкой блока сто раз подумайте — может проблема в клапане.
Датчик положения дроссельной заслонки. Замена должна производиться при полной уверенности в его неисправности, так как это устройство стоит недешево. Поэтому в этой статье мы опишем процесс проверки и замены датчика положения дроссельной заслонки на примере автомобиля.
Рабочий процесс:
1. Подготовьте мультиметр.
2. Освобождаем защелку колодки жгута проводов и отсоединяем колодку от.
3. Для проверки исправности датчика подключите щупы омметра к контактам B и C, маркировка контактов нанесена на колодку жгута проводов. Откройте дроссельную заслонку, повернув сектор привода.
Если датчик в хорошем состоянии, напряжение увеличится с 2,7 до 8,2 кОм.
4. «Минус» вольтметра подключен к «массе» двигателя.
5. Включите зажигание.«Плюс» вольтметра садим на штырь А колодки, на колодке нанесена маркировка. Измерьте датчик мощности.
Напряжение должно быть около 5 В. Если оно меньше, то либо неисправна цепь питания, либо неисправен блок управления двигателем.
6. Выключите зажигание.
7. Два винта крепления датчика к корпусу дроссельной заслонки, откручиваем крестовой отверткой.
8. Датчик положения дроссельной заслонки снят с оси клапана.Снимите уплотнительное кольцо из пеноматериала.
9. Ставим новый датчик в обратной последовательности, следя за тем, чтобы заслонка была закрыта. Датчик ориентирован так, чтобы сегментный выступ оси клапана входил в паз датчика.
10. Подсоедините жгут проводов обратно.
Om617 400hp
Om617 400hpVerkoopadvertentie MERCEDES-BENZ OM352A + GEARBOX motor for wiellader van Roemenië. Цена: 4.200 евро
Очень короткое 35-секундное видео.Просто наблюдайте и слушайте, как быстро он заводится, как плавно холостой ход и разгоняется, и как резко останавливается.
11 декабря 2020 г. · 400-сильный Ford Explorer St быстро убедителен и неожидан … Mercedes Benz Om617 Engine Wikipedia Лучшие 6-цилиндровые двигатели в мире Carbuzz …
Om617 Werkstatthandbuch Pdf Werkstatthandbuch Honda Hornet 600 Pdf Volvo Betriebsanleit Xc60 2018. Service-Handbuch Kostenlos ist in keiner Weise dazu gedacht …
Chevy: Менее 400 л.с., 2004R можно использовать с двухпроводным подключением, без компьютера.700R4 также можно использовать с простым автономным устройством с 2-проводным подключением или вообще без электроники с парой внутренних модификаций.
5 февраля 2018 · Поклонники Toyota, склоняющиеся к 3,0-литровому турбодизельному двигателю Mercedes-Benz OM617 I-5, найдут специальные адаптеры трансмиссии .
.. Выбор двигателей охватывает весь диапазон от 400 до 750 л.с. Duramax …
Высокопроизводительный впрыскивающий насос от Bosch для турбодизельных двигателей Mercedes-Benz OM602, OM603, OM605 и OM606. Это модификация со значительно увеличенной мощностью и модифицированным блоком ALDA.Он отличается простыми внешними регулировками и лишь небольшим изгибом топливопроводов, чтобы соответствовать турбомоторам США — никаких дополнительных модификаций не требуется. Мы увидели ОГРОМНОЕ увеличение производительности с использованием этих насосов …
gaz fab om606 conversion, Vorsk Hi Capa Series и все другие модели из Ворска вдохновлены лучшими и самыми передовыми современными конструкциями боевых и соревновательных пистолетов, VORSK переводит это уникальные и инновационные концепции для рынка страйкбола в виде совершенно новой линейки пистолетов GBB.
Требования к карте Apple myfico
1978 Двигатель 300D Mercedes OM617.910 и 4-ступенчатая автоматическая коробка передач 100 тыс. Миль $ 2 000 (Восточная Меса) рис. Скрыть эту публикацию восстановить восстановить эту публикацию. 60 долларов. добавить в избранное этот пост Dec 17 Описание Mercedes OM617 5-цилиндровый турбодизельный двигатель 3,0 л с высокопроизводительными компонентами. Этот двигатель переоборудован нашей профессиональной командой в RTW и является отличным кандидатом для применения в автомобилях с высоким крутящим моментом и гонках, таких как внедорожники, такие как Mercedes G-Wagen.
Сервер временных меток Digicert
Мэры четырех крупных городов мира — Парижа, Мехико, Мадрида и Афин — объявили о планах прекратить использование всех дизельных легковых и грузовых автомобилей к 2025 году. Лидеры приняли свои обязательства в Мексике на проводимой раз в два года встрече руководителей городов.
Приветствие участников MUD. OM606 и 722. 205 результатов для дизельного насоса Mercedes OM606. Двигатель: OM501LA Euro5. Также рассматривался вопрос использования T5 и переходной пластины для переходника коробки OM606 на GM в качестве других вариантов.
AX15 передает мощность на все четыре колеса через заводскую трансмиссию 4WD. Om602 против om617.
OM617.952 VGT. 2 балла · 1 год назад. Если вы хотите, чтобы он прожил долгое время, просто получите мелодию удаления EGR + DPF. У вас уже есть 400 л.с., сколько вам нужно? уровень 2. Maserati 2007 Fuse Box LocationSpokeo ищет тысячи источников в 12 миллиардах общедоступных записей, чтобы найти последнего владельца этого номера, будь то номер стационарного или мобильного телефона, местоположение и даже.
Политика увольнения Ups
Привет всем, я давно здесь не был, но некоторые недавние поиски вернули меня.Я читал о нескольких разных турбодизелях 3,0 л OM617 от Mercedes, но видел их только в моделях YJ или TJ. Мне было интересно, делал ли кто-нибудь здесь, видел или слышал об этом …
Пожалуйста, не пытайтесь установить Turbo на стандартный OM352. Существует слишком много различий, и MB заверяет вас в случае OM617 (3,0-литровый турбодизель), что, если вы не обеспечите правильное внутреннее охлаждение поршня, «ВЫ ЗАХВАТИТЕ ДВИГАТЕЛЬ» без него.
Mercedes OM617 5-цилиндровый турбодизель 3.0L Двигатель с высокопроизводительными компонентами. Этот двигатель переоборудован нашей профессиональной командой в RTW и является отличным кандидатом для применения в автомобилях с высоким крутящим моментом и гонках, таких как внедорожники, такие как Mercedes G-Wagen. Конкурсный проект предусматривает установку дизельного двигателя OM617 Mercedes Turbo в мою Toyota Landcruiser FJ43, которую я импортировал из Колумбии, с промежуточным охладителем и доработанным ТНВД. Нет реальной причины, так как газер в порядке, и это очень редкая машина в Штатах, но что в этом было бы забавного.
Nmap vs nessus
Настройка Mercedes 617 Turbo Diesel. Эта статья посвящена настройке турбодизельного двигателя Mercedes-Benz модели 617, который используется в шасси W123 и W126.
01 июля 2008 г. · На этой стороне пруда в феврале я установил свой модифицированный OM617 на динамометрический стенд.
Он включает в себя турбонаддув VNT, интеркулер A-A, модифицированный впускной коллектор с бегунами, 4-ступенчатую механическую коробку передач, заднюю часть 3,46, отсутствие ALDA или EGR, синхронизацию впрыска 28 * BTDC, стандартную 2,5-дюймовую выхлопную систему и стандартные настройки внутреннего впрыскивающего насоса.
Описание OE Mercedes OM617 5-цилиндровый 3,0-литровый турбодизельный двигатель. Этот двигатель перестраивается нашей профессиональной командой в RTW. Многие внутренние компоненты возвращены к исходным производственным спецификациям, однако с установленным высокопроизводительным топливным насосом он выдает мощность на 40-50 л.с. по сравнению с исходным двигателем. 5-цилиндровый 3,0-литровый двигатель Mercedes OM617 с турбонаддувом и высокопроизводительными компонентами. Этот двигатель переоборудован нашей профессиональной командой в RTW и является отличным кандидатом для применения в автомобилях с высоким крутящим моментом и гонках, таких как внедорожники, такие как Mercedes G-Wagen.
Sfm models загрузить
gaz fab om606 conversion, Vorsk Hi Capa Series и все другие модели из Ворска вдохновлены лучшими и самыми передовыми современными конструкциями боевого и соревновательного оружия, VORSK переводит эти уникальные и инновационные концепции на рынок страйкбола в виде совершенно новой линейки пистолетов GBB.
Toimitamme kaikki pumput Scot Pumpista
Просмотрите наш перечень новых и подержанных двигателей CUMMINS ISB 5.9 для продажи рядом с вами на TruckPaper.com. Страница 1 из 4 По какой-то причине Toyota наотрез отказалась предлагать эти фантастически надежные и экономичные автомобили в Северной Америке. В результате мы стали единственной компанией в мире, предлагающей OEM-версии турбодизеля для модельного ряда Toyota в Северной Америке.
Лаборатория Twizzler ответы
Die OM617 word beskou as een van die betroubaarste enjins wat ooit vervaardig is met enjins wat dikwels meer as 1 000 000 km sonder om herbou te word en is een van die belangrikste redes vir Mercedes se gewildheid Северная Америка в 1980-х годах.
Это было очень круто, когда вы встретили дизель-моторс и фургон.
F или по какой-то причине Toyota наотрез отказалась предлагать эти фантастически надежные и экономичные автомобили в Северной Америке. В результате мы стали единственной компанией в мире, предлагающей OEM-версии турбодизеля для модельного ряда Toyota в Северной Америке.
Комплект адаптера OM617 — W56 соединит ваш донорский двигатель OM617 с вашей стандартной 5-ступенчатой механической коробкой передач Toyota G-52/54 или W56.В комплект входит все оборудование, а также переходная пластина, втулка стартера, переходник направляющего подшипника и нестандартные болты маховика ARP. Маховик крепится непосредственно к коленчатому валу. Вы можете выбрать совершенно новый маховик 9-1 / 4 дюйма. Привет всем, я давно здесь, но некоторые недавние поиски вернули меня. Я читал я использовал несколько разных турбодизелей 3,0 л OM617 от Mercedes, но видел, как они идут только на YJ или TJ. Мне было интересно, делал ли кто-нибудь здесь, видел или слышал об этом…
Percent20jigsawpercent20 коврик-пазл большой w
Приветствие участников MUD. OM606 и 722. 205 результатов для дизельного насоса Mercedes OM606. Двигатель: OM501LA Euro5. Также рассматривался вопрос использования T5 и переходной пластины для переходника коробки OM606 на GM в качестве других вариантов. AX15 передает мощность на все четыре колеса через заводскую трансмиссию 4WD. Om602 против om617.
Печатный еженедельный календарь встреч на 2020 год
Remington 788 long or short action
Сплайновые коэффициенты python
Ответы на вопросы с несколькими вариантами ответов Hackerrank java
Ark smallneck против Longneck
cc апостиль
Твердый подъемный кулачок с лопаткой
5.Ответы на 8 специальных прямоугольных треугольников
Git pull failed_ не удалось прочитать из удаленного репозитория.
Rzr 1000 4-местная крыша
Двигатель с коротким корпусом gy6 объемом 150 куб. См
Почему мой док-контейнер неработоспособен
Правильный прогноз игры сегодня
Roblox shinobi life
Vault
Mossberg 930 waterfowl black
Anne dias griffin 2020
Ежедневные ежедневные подсказки по очкам
Рюкзак Winnerwell
Электронное зажигание E mag
Загрузка прошивки Fiber
Проблемы с Cat c15 6nz
Веб-крючок для захвата токенов Discord
Не работает кнопка питания Dell wd19tb
— острый топор.com
| Состояние: | Новинка: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет (включая предметы ручной работы). Увидеть продавца листинг для получения полной информации. Просмотреть все определения условий | Бренд: | Нет Марка |
| Пол: | Мальчики | Семья персонажей: | Гандам |
| Год: | 2015 | MPN: | 1/100 |
| Страна / регион производства: | Китай | Рекомендуемый возрастной диапазон: | 15+ |
| Листинг: | Есть | UPC: | 6999 | 697
Обувь для кукол American Girl Tamiya 18637 1/32 JR Mini 4WD Pro Car Kit MA Chassis Festa Jaune NIB Transformers G1 Sunstreaker Action Figure Toy Doll 11CM Новинка в коробке INNO64 HONDA CIVIC FERIO SiR EG9 ДЕКАЛЬНЫЙ ЛИСТ И ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ WHEELS BLACK IN64-EG9-BLA 2015/2016 BATMAN Multi Pack BATCOPTER ∞Черный / желтый / серый∞NEW LOOSE Hot Wheels Ever After High Thronecoming Blondie Lockes Запасная сумка-кошелек Blue Gold 1 Magister Sphinx = Gold C onflux Mtg Magic Rare 1x x1 Наклейки с изображением тигровой головы 1/48 ТУРЕЦКИЕ SUPERMARINE SPITFIRE Fighters Ming Blue Jeans Брюки Одежда для мужчин 1/4 17 дюймов BJD MSD AOD AS DOD DD DOLL 10 пирожных с клубникой и киви Пекарня Кукольный домик Миниатюры Food Deco -8 LIONEL NORTH POLE CENTRAL HELPER GONDOLA ПРЕДСТАВЛЯЕТ поезд 6-82545-G НОВАЯ миниатюра кукольного домика Блюдо с фруктами и банкой меда Sweet| Состояние: | Используется: предмет, который использовался ранее.См. Список продавца для получения полной информации и описания любые недостатки. Просмотреть все определения условий |
ZOMBIES Серый плюшевый зомби для малышей, 3 игрушечных пистолета — синий пистолет 9 мм, черный пистолет Dart 9 мм и револьверный пистолет 2014 Hot Wheels # 17 Cool Classics ASTRO FUNK❊Защита от замораживания Green❊Orange Chase otto Goupelin Reverse — XY — 26/146 — Carte Pokemon Neuve — Française Solar Eclipse Glasses Sun Shades Thousand Oaks Optical Y1B0 Polymer F2O3 V3X6 3 x LEGO CHEF COOK MINIFIGURES — LOT — MINIFIG — SET — KITCHEN NR. K2 Кукольный домик в масштабе 1:12 миниатюрная гостиная на 5 мест на выбор.| Состояние: | Новинка: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет (включая предметы ручной работы).Увидеть продавца листинг для получения полной информации. Просмотреть все определения условий | Марка автомобиля: | PORSCHE |
| Бренд: | Горячие колеса | Масштаб: | 1:64 |
| Состояние: | Новинка: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет (включая предметы ручной работы). Увидеть продавца листинг для получения полной информации.
Просмотреть все определения условий | Бренд: | Senseez |
| Рекомендуемый возрастной диапазон: | 3 года + | Семья персонажей: | Сенсорный университет |
| Страна / регион производства: | Неизвестный |
| Состояние: | Новинка: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет (включая предметы ручной работы). Увидеть продавца листинг для получения полной информации.
Просмотреть все определения условий | MPN: | LYSB011JALA5I-ИГРУШКИ |
| UPC: | 763985822813 | Бренд: | Skoolzy |
| EAN: | 0763985822813 |
| Состояние: | Новинка: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет (включая предметы ручной работы). Увидеть продавца листинг для получения полной информации.
Просмотреть все определения условий | Бренд: | Дуранго Пресс |
| Оценка: | C-9 Прямо с завода — Совершенно новый | MPN: | 59 |
| UPC: | 835846000590 |
| \ Состояние: | \ \
\
\
\
\
\
Новинка: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет (включая предметы ручной работы). Увидеть продавца \\\ ‘s \
\
список для полной информации. \
Просмотреть все определения условий \
\ | \\ MPN: | \\ Не применяется | \
| \ Бренд: | \\ LEGO | \\ UPC: | \\ Не применяется | \
| Состояние: | Новинка: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет (включая предметы ручной работы). Увидеть продавца листинг для получения полной информации.
Просмотреть все определения условий | Бренд: | Безымянный |
| Страна / регион производства: | Китай | Масштаб: | 1: 400 |
| Тип: | Пассажирский самолет | Материал: | Литье под давлением |
| Особенности: | С футляром, с подставкой | UPC: | Не применяется |
| Состояние: | Новинка: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет (включая предметы ручной работы). Увидеть продавца листинг для получения полной информации.
Просмотреть все определения условий | Размер куклы: | 18 дюймов |
| Бренд: | Безымянный | Семья персонажей: | Американская девушка |
| Рекомендуемый возрастной диапазон: | 5+ | UPC: | Не применяется |
| Состояние: | Новинка: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет (включая предметы ручной работы). Увидеть продавца листинг для получения полной информации.Просмотреть все определения условий |
© острый топор.com 2021
Lada Samara EVA / S-Proto (прототипы группы B / S)
Опубликовано: 18.01.2016 в 23:44
Первоначально опубликовано в: 2015 (старый сайт)
(C) Джей Огер - владелец и автор веб-сайта
Уведомление : Любые методы копирования (включая, помимо прочего, копирование / вставку текста и снимки экрана) содержимого веб-сайта строго запрещены.
БЫСТРЫЙ ПРОСМОТР СОДЕРЖАНИЯ
LADA SAMARA EVA
Первоначально получивший кодовое название «Лада Турбо», этот среднемоторный и заднеприводный прототип был построен, чтобы немного напоминать модель ВАЗ-2108 «Спутник» (Самара), с большими надеждами на участие в международных ралли Группы B. .Хотя он носит название Lada, первый прототип, как говорят, был полностью построен в частном порядке с нуля группой преданных своему делу людей в отделении для отшельников завода грузовиков и автобусов в Таллинне, Эстония, примерно в 1984 году.
Lada Turbo отличает цельнокорпусная (трубчатая) конструкция, задрапированная «силуэтным» кузовом. Двигатель, созданный на базе агрегата «Жигули» 2106, был полностью модернизирован в соответствии со спецификациями DOHC и турбокомпрессора и мог выдавать здоровые 300 л.с.
В экстерьере были передние и задние открывающиеся раскладушки из легких композитных материалов.Поразительными конструктивными особенностями были использование вытяжных вентиляторов, встроенных во все четыре крыла автомобиля, и использование сдвоенных спойлеров — все для улучшения аэродинамики на высоких скоростях.
Этот проект был на высоком инженерном уровне, что было необычно для частного предприятия в советском коммунистическом блоке. Поскольку это было нормой в России, было очень сложно получить официальное финансирование, особенно для автоспорта, но частный проект был настолько хорошо реализован, что ему удалось получить одобрение правительства.
Изначально было выделено средств на производство 200 омологационных единиц и гоночную программу в рамках команды «Lada Rally». Все дальнейшее развитие автомобиля проходило под крылом VFTS ( Вильнюсская Фабрика Транспортных Средств), которую основал, а затем руководил известный литовский гонщик Стасис Брундза. В связи с этим автомобиль был переименован в EVA (Экспериментальный Вильнюсский автомобильный завод).
По слухам, было построено от 20 до 30 единиц, в том числе несколько базовых омологированных автомобилей с атмосферным двигателем мощностью 160 л.с. для снижения затрат, тем более, что турбокомпрессоров было очень мало в ослабевшем коммунистическом блоке, а также, возможно, дурачили инспекторов FISA.Однако вскоре после официального утверждения проекта в 1986 году FISA аннулировало группу B, тем самым прекратив производство EVA.
Lada EVA могла бы стать очень успешной на национальном уровне, если бы имела возможность конкурировать. Однако на международной арене весьма сомнительно, что он мог составить конкуренцию яростному противнику полноприводных автомобилей. Тем не менее, помимо, возможно, Москвич-Алеко 2141KR, Lada EVA была лучшей попыткой коммунистического блока произвести что-то достойное Группы B.
С-ПРОТО
В 1985 году FISA (бывший руководящий комитет FIA) объявило о возможной замене класса для группы B, которая называлась «Group S». Согласно новым правилам, для омологации потребуется всего десять автомобилей, и это, по сути, «прототип» класса для ралли. Первоначально планировалось, что этот класс дебютирует 1 января 1988 года, затем как сильно переработанная замена Группе B в 1987 году, но в конечном итоге оба были отменены. Чтобы узнать больше об истории Группы S, НАЖМИТЕ ЗДЕСЬ!
Lada, как и другие производители, которые увидели, что их стремления к Группе B провалились с запретом, решили переработать свои усилия в формулу запланированной замены Group S.Таким образом, поскольку производственные затраты теперь будут значительно ниже, была рассмотрена еще более развитая версия EVA. Называемый «S-Proto», он отличался мощностью на 50 лошадиных сил и некоторыми незначительными изменениями. Известно, что построен только один прототип. Однако в конечном итоге Group S постигла та же участь, что и Group B, и проект был отменен. Как и EVA, S-Proto, скорее всего, был бы достойным соперником на национальных мероприятиях коммунистического блока, где обычные раллийные автомобили все еще были в изобилии.
Теоретически, если бы предложение Lada в группе S было успешным, по слухам, будущие планы по улучшению автомобиля включали использование двигателя и трансмиссии Porsche 959. Эта идея была воплощена в жизнь в спецвыпуске Lada Samara T3 Paris-Dakar 1991 года. Автомобиль финишировал пятым в умелых руках Джеки Икса. Говорят, что Grand Raid Samaras того времени были прямым развитием технического дизайна Lada EVA / S-Proto, поэтому проект не пропадал даром.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Группа / класс | ПРОТОТИП | |
| Концепция / Производство | 1984 ~ 86 | # построено:
|
| Двигатель | ||
| Тип | И-4, DOHC 16в, газ | средний, продольный |
| Рабочий объем | 1860 куб.см | WRC = 2604 куб.см |
| Степень сжатия | НЕТ | |
| Выходная мощность — крутящий момент |
|
|
| Материалы | НЕТ | НЕТ |
| Аспирация |
| наддув: 8 ~ 12 фунтов на кв. Дюйм |
| Зажигание | НЕТ | |
| Система охлаждения | с водяным охлаждением | |
| Система смазки | НЕТ | НЕТ |
| Трансмиссия | ||
| Тип | задний привод | НЕТ |
| Передаточные числа коробки передач | НЕТ | НЕТ |
| Передаточные числа дифференциала | НЕТ | НЕТ |
| Сцепление | НЕТ | |
| Шасси-кузов | ||
| Тип | полноразмерная рама с каркасом безопасности, композитными панелями, окнами и раскладушками | |
| Передняя подвеска | НЕТ | |
| Подвеска задняя | НЕТ | |
| Система рулевого управления | НЕТ | Соотношение: нет данных |
| Тормоза | НЕТ | |
| Размеры | ||
| длина: N / A | ширина: N / A | высота: N / A |
| колесная база: N / A | передняя гусеница: N / A | задняя колея: N / A |
| Диски — шины | ||
| Сухая / снаряженная масса | 960 кг (2115 фунтов) * оценочно | |
| Масса / мощность | – | |
| Топливный бак | НЕТ | |
ВИДЕО
