Установка подсветки салона ВАЗ 2106

Установка подсветки салона на классику

Многие из нас задавались вопросом: как бы еще приукрасить, придать изюминку  своей ласточке? Так вот, в данно статье мы предлагаем на Ваш суд пошаговую инструкцию по установки подсветки салона на классику.

Нам понадобится:

• метр диодной ленты (цвет и качество на Ваш выбор)
• провода (метров 6, с запасом)
• паяльник, припой, кислота
• отвертка
• изолента
• двухсторонний скотч
• термоусадка

Разрезаем ленту по линиям разреза (они указаны) по полам, затем одну часть режем ещё по полам. У вас получается три куска ленты: два по 25 см (они будут крепится с двух сторон рулевой рейки) и один 50 см (под бардачек)

Переходим к спайке.

Два 25 см куска спаиваем меж собой проводами длинной около 15-20 см (рекомендую, чтоб не попутать полярность в дальнейшем, обозначить плюсовой конец провода термоусадкой (как обозначено на фото ниже) ну или маркером с двух сторон). Далее припаиваем два куска провода длиной около метра (удобнее будет при монтаже, и не будет натяжки)и к ним припаиваем оставшийся кусок полуметровой ленты.

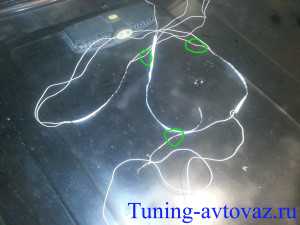

Должно получится что-то вроде этого:

Теперь припаиваем к началу ленты (первый 25см кусок) два провода, один из них пойдёт на питание (около10см), другой на кнопку(80см)

Проверка перед установкой:

напрямую к аккумулятору подключаем наши провода соблюдая полярность:

Переходим к монтажу:

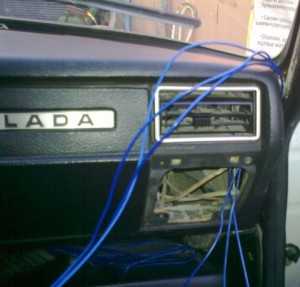

Берём длинный (50 см) кусок ленты и протаскиваем его под приборной панелью к бордачку. Под бордачком на всю его длину клеем двухсторонний скотч (вообще лента самоклейка, но, как показывает опыт, быстро отлетает). Приклеели. Такие же манипуляции со скотчем и лентой проводим с двух сторон рулевой рейки (как на фото ниже).



Подключение подсветки салона ваз

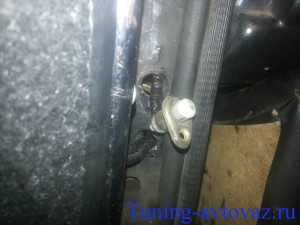

Откручиваем и вытаскиваем кнопку водительской двери

Подводим к ней минусовой провод через отверстие в салоне

Выводим и подключаем его к кнопке. Ставим кнопку на место.

С массой всё.

Теперь займёмся плюсовым контактом.

Питание можно взять откуда угодно. Тут главное, чтоб оно не шло через зажигание. Мы взяли с блока предохранителей.

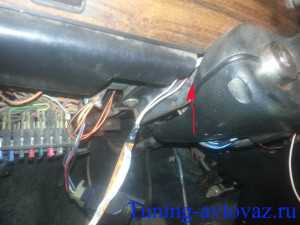

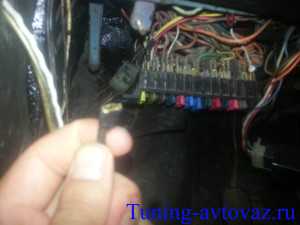

Откручиваем блок предохранителей и к первому же контакту  подключаем наш провод. Подключать нужно после предохранителя (подключили, вытащили предохранитель, если лента не светиться, значит всё сделали верно). Проверяем, чтоб он работал без включенного зажигания.

Ставим на место блок предохранителей и собственно всё!

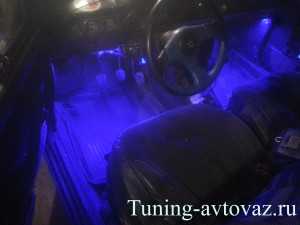

Наслаждаемся результатом.



Лёгкого вам ремонта и удачи на дорогах!



Похожие записи

tuning-avtovaz.ru

Дополнительное освещение салона ВАЗ 2101, 2106, 2107 классика

Содержание статьи:

0:37

1. Установка светодиодов в травмпанель ВАЗ 2107
2. Установка светодиодов над козырьком ВАЗ 2107
3. Светодиодная подсветка ног ВАЗ 2107

1. Установка светодиодов в травмпанель ВАЗ 2107

Все знают, что в жигулях очень большие проблемы с освещением салона. Порой искать что-то в потёмках, имея только скудное освещение на стойках, нелегко. Не смотря на то, что у меня в стойках и светодиодные лампы с девятью тройными диодами, которые освещают очень неплохо, но света все равно было мало. Это надо было решать. Изначально была идея купить плафон от Калины или газели, но это все деньги и время. Кататься по разборам, на которых еще фиг чего найдешь и где обязательно запросят кусачий ценник за это дело, не было никакого желания. Плюсом ко всему дома валялись без дела светодиоды, которые я хотел поставить в задний бампер и подключить к лампам заднего хода. Но сверлить бампер мне не хотелось, как и проводку туда тянуть, да и с Н3 в заднем ходу необходимость дополнительной подсветки полностью отпала. Поэтому эти диоды я решил, как раз-таки задействовать для подсветки салона. Выяснилось, что не зря.
Были приобретены круглые кнопки выключения, чтобы хоть как-то выдержать стиль (хотя кого я обманываю).

0:2216

1:504

Снял травмпанель и разметил будущие отверстия под кнопки и диоды. Спустя полчаса работы ножичком, сверлом на 10 и паяльником все было сделано.

1:771

2:1276

Готовая панель

2:1307

Выяснилось, что снять травмпанель было гораздо проще, чем ставить ее назад. В принципе тоже не проблема, я сначала просто прикрутил ее к ручке у крыши со стороны пассажира и опер панель на руль, далее залез с обратной стороны и закрутил винт под заглушкой, при этом травмпанель можно будет уже легко прикрутить. Естественно нужно не забыть прокинуть все провода.
Светодиоды, как выяснилось, жарят как надо. Освещения в салоне более чем достаточно и не пришлось сильно париться со всякими фигуристыми плафонами от калин. Да и вообще получилось весьма минималистично и не навязчиво.

2:2370

3:504

Как светит: немного размыто, но в целом, картина ясна.

3:604

4:1109

Как это выглядит в панели.

4:1160

Благодаря линзам, кстати, эти плафоны не слепят водителя, когда их включаешь. Можно даже спокойно ездить с ними. Хорошая была идея

4:1400

2. Установка светодиодов над козырьком ВАЗ 2107

Давно хотелось поставить дополнительное освещение в салон, но не хотелось врезать в потолок светильник и т.п. Идея, как говорится, пришла сама. А причиной тому послужила на днях купленная светодиодная лента (в магазине АТБ) на 24 светодиода.

4:1938

5:2443

светодиодная лента, АТБ

5:46

Пару дней валялась лента в бардачке. а мысли все крутились, как бы ее прикрутить на габариты… где поставить лучше. чем приклеить. и как все это будет светить.

Может быть и попробовал бы, но мороз на улице был минус 15, так что все это думал отложить на весну. Итак, лежали светодиоды спокойно, а я все думал куда бы их пристроить. Была идея пристроить их в салоне, но куда пока не знал. Потом взял, и просто засунул над козырьком

5:828

6:1333

светодиодная лента

6:1372

только получилось так светодиоды светят не вниз, а в салон. точнее в глаза пассажиру.

6:1530

7:2035

светодиодная лента

7:38

Полдня покатался и думал, как бы ее покультурней поставить, так чтобы вниз светило. Клеить к козырьку уж точно не хотелось. Тут, под руку попался пластиковый уголок и от идеи до воплощения не прошло и трех минут.

7:425

8:930

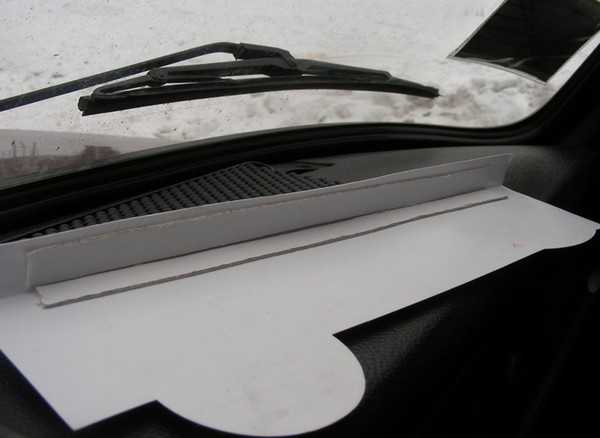

пластиковый уголок с проклеенным по двум сторонам двухсторонним скотчем

8:1068

9:1573

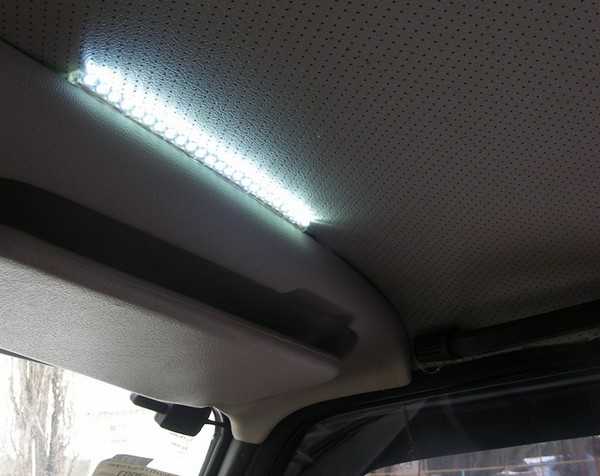

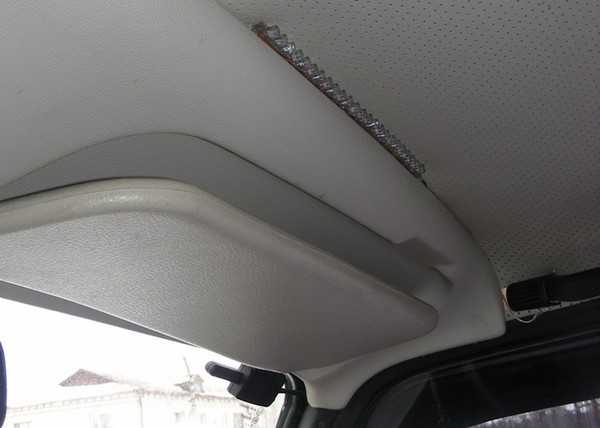

Светодиодная лента приклеенная на двухсторонний скотч. Уголок под козырек. Смотрится, практически, незаметно. Думаю, может, уголок обклеить материалом потолка, тогда точно будет все аккуратно смотреться.

9:1951

10:2456

светодиодная лента, освещение салона ВАЗ 2107

10:83

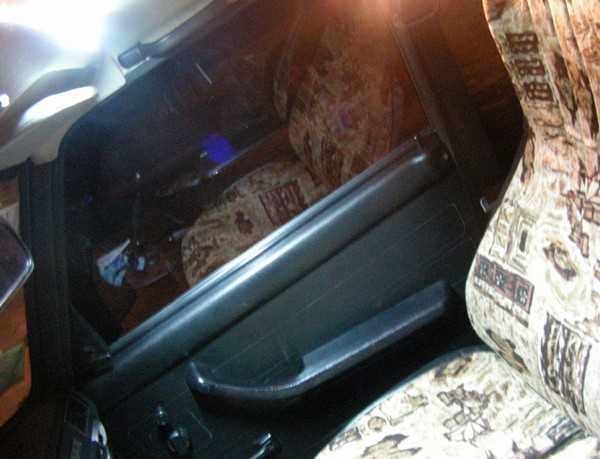

Вот эффект вечером, светло так что можно не только читать, но и крошки на коврике увидеть…

10:251

11:756

светодиодная лента, освещение салона ВАЗ 2107

11:840

Ленту установил только над пассажирским сиденьем, так как документы и бумаги постоянно сложны в бардачке, и хорошо освещается от светодиодной ленты.

11:1117

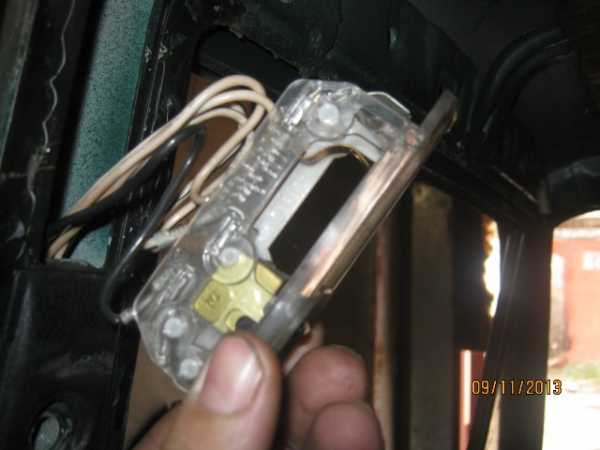

Напоследок о подключении: провод протянул под уплотнителем двери к плафону на стойке с правой стороны. Края проводов просто засунул под цоколь лампочки, соблюдая полярность.

11:1440

12:1945

светодиодная лента, подключение к плафону освещения салона ВАЗ 2107

12:2070

3. Светодиодная подсветка ног ВАЗ 2107

Как-то давно, еще зимой, я, совершенно того не ожидая, выиграл в аукцион светодиодные ленты в силиконе в количестве 4-х штук. Изначально хотел их впихнуть в задние фонари, но так как я не стал колхозить с внешними световыми приборами, эти ленты остались неиспользованными. Так как заказывал я их по совершенно конской цене, продавать их не было никакого смысла. Так бы и лежали без использования, но пришла идея их поставить на подсветку ног.

12:873

13:1378

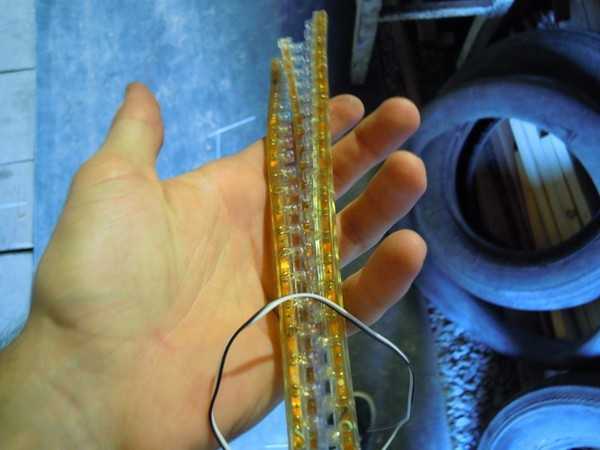

Ленты.

13:1393

Так как у меня не было никакого желания сильно заморачиваться по поводу их установки, я просто прикрепил их куда смог на пластиковые стяжки. Подключал к штатной проводке плафонов, чтобы она работала при открытых дверях. Правда с этими лентами есть небольшой косяк — они разноцветные, хоть и по идее, должны быть одного цвета. Какая-то лента светит синее, какая-то белее, в общем разнобой дикий. Вот оно, китайское качество. Все-таки хорошо, что не запихнул их в фонари, было бы не красиво.

13:2281

14:504

Результат.

14:527

https://www.drive2.ru/l/7345574/, https://www.drive2.ru/l/288230376152779200/, https://www.drive2.ru/l/7357575/

14:642

следующая статья:

Бардачок ВАЗ 2101, 2106, 2107

Содержание статьи:

Замена замка бардачка ВАЗ 2107
Доработка бардачка ВАЗ 2107
Установка бардачка ВАЗ 2107

1. Замена

15:1441 26165

www.spike.su

Салон ваз 2106: Тюнинг, Обшивка, Подсветка, Освещение

Тюнинг салона (внутренний тюнинг) является одной из разновидностей усовершенствования автомобиля наряду с внешней модернизацией и технической доработкой. Грамотный внутренний тюнинг «шестерки» не ограничивается стандартной перетяжкой салона, а включает в себя более обширный перечень действий. О них и поговорим.

Оглавление

Тюнинг
Обшивка
Подсветка
Освещение
Перетяжка

Тюнинг

Салон классической «шестерки» можно полностью изменить до неузнаваемости. Поставить иномарочные сиденья, к примеру из БМВ или Мерседеса. Установить более функциональную торпеду или обшить кожей старую. Очень будет похоже на тюнинг салона ВАЗ 2109, только в шестерке будет немного комфортнее, так как она больше слегка.

Карты дверей обтянуть кожей и вставить подсветку. Вместо стандартных приборов поставить спортивные со светодиодной подсветкой, цифровой индикацией и яркой окраской. На центральную консоль установить бортовой компьютер или мультимедийную сенсорную систему.

Некоторые элементы в интерьере авто можно отделать карбоновой пленкой под любой цвет, кожу и т.д. Обилие предложений для тюнинга салона открывает перед автолюбителями неограниченные возможности.

Меломаны предпочитают установить дорогую качественную акустику с усилителем и сабвуфером, которая позволит наслаждаться музыкой.

Идеальный вариант для тюнинга салона, это применение светодиодной подсветки в порогах, под ногами, на задней полке или в потолочине. Это значительно украсит общий вид авто, а также создаст комфорт водителю и пассажирам.

Обшивка

Для солидности салона нужно произвести перетяжку сидений Ваз 2106 с помощью кожи, особенно хорошо будет выглядеть контрастный вариант (например, красно-черный и прочее). Но, естественно, это будет не очень дешевым решением.

Менее дорогим решением станет обшивка при помощи обшивки велюром, флоком, замшей. Но, естественно, это менее долговечный и прочный вариант. Но при использовании различных комбинаций фактуры и цвета, имеется возможность получить достойные варианты кресел.

Для достижения комфорта от сидения в авто, рекомендуется замена родных шестерочных сидений на иномарочный вариант. Можно также установить спортивный анатомический вариант, который оснащен боковыми поддержками спинок и сидений.

Для того чтобы создать единый образ всего салона, нужно будет обязательно использовать новый материал обшивки дверей потолка, руля, подлокотников, а также держателя переключателя скоростей. Для этого, необходимо применять долговечные и прочные материалы, к которым относится алькантра и кожа разных цветов и фактуры. Чтобы разнообразить отделку, нужно будет добавить различные варианты вставок из шелка, бархата, и велюра.

В том случае, если появится желание оттюнговать «шестерку» самостоятельно, то тогда можно будет использовать обшивку карпет, поскольку это прочный, хорошо тянущийся, износостойкий, легкий в монтаже, практичный и недорогой материал. Главным является то, он сможет защищать от шума, а это очень положительный момент для автомобиля ВАЗ 2106.

Подсветка

Первым делом нужно выбрать новый плафон с встроенной лампочкой. Подойдет, к примеру, такой плафон с «девятки». Он немного больше по размерам, чем имеющийся в «шестерке» и при этом имеет трехпозиционную клавишу. Благо в настоящее время на автомобильных рынках можно разыскать совершенно все, что хочется найти, так что можно подыскать и светильник от ВАЗ 2109 с люминесцентной лампочкой внутри. Стоят такие плафоны где-то 10 долларов.

Установка плафона производится в штатное место. Первым делом нужно врезать подсветку в потолок. Нужно удалить стандартный плафон, оставив выход питания. Так как новый плафон немного больше штатного, нужно первым делом слегка расширить отверстие в потолке, но оно должно быть чуть меньше, чем внешний контур лампы. Внутренность потолка, где вы дополнительно снимали обшивку, нужно выкинуть, так как она не понадобиться.

Далее нужно подключить новую подсветку, так как в противном случае это будет только декоративное изменение салона. Данный плафон имеет три контора, крайние – это заземление, а средний – это плюс. В зависимости от положения переключателя плюс замыкается с одним из других проводков. Одну землю соединяем с металлическим каркасом в передней части потолка. «Плюс» нужно кинуть на постоянный плюс, при этом лучше использовать его от штатной подсветки. Вторую землю нужно соединить с заземлением на стойке передней дверцы.

В результате получается практически тоже самое, что имели ранее, только режимов работы стало больше, кроме того новая подсветка салона ВАЗ 2106 светит ярче. Режимы работы очень просты и понятны всем. Первым режим – подсветка активизируется при открытии дверей, второй – постоянная подсветка. Третий – постоянно выключенное состояние.

Освещение

Заводское освещение в салоне ВАЗ 2106 спроектировано не идеальным образом и не дает достаточно света. Поэтому оно всегда доставляет водителю и пассажиру много неудобств. Его лучше тюнинговать для повышения комфорта внутри салона ВАЗ.

Самым простым способом является замена заводских лампочек в плафонах на светодиодные излучатели. Такая замена подразумевает и тюнинг панель приборов ВАЗ 2106, который дает возможность поменять и улучшить освещение приборной панели машины. Но лучшим вариантом будет замена самих плафонов освещения салона на более совершенные. Их на рынке большое разнообразие. Устанавливать их следует на места штатного освещения.

Но если и этого будет недостаточно, то лучше приобрести плафон от ВАЗ 2109, который комплектуется люминесцентной лампой и трехпозиционным выключателем. Этот вариант тюнинг наиболее совершенен как в освещении салона ВАЗ 2106, так и в режимах работы. Подключается он от штатной подсветки, а устанавливается в передней части салона между козырьками. Хорошо будут смотреться, наряду с приятным освещением салона, и ангельскими глазками, установленные в переднюю оптику ВАЗ 2106.

Следующим этапом является светодиодный тюнинг КПП ВАЗ 2106. Он придаст индивидуальность ручке переключения передач, которая будет подсвечиваться в темное время. Также имеет место замена штатного освещения в бардачке торпеды на неоновые фонари. Для комфорта подсветить можно и ручки открывания дверей. В этом случае подойдут обычные светодиоды, вмонтированные в дверные панели. Подключать их следует также к проводке штатной подсветки. Оригинальный стиль салону ВАЗ 2106 придаст и светодиодная лента, наклеенная по периметру козырьков.

Все это является тюнингом освещения салона «шестерки». Главное, чтобы новая подсветка не была чрезмерной и не мешала безопасному вождению ВАЗ 2106.

Перетяжка

Некоторые российские автолюбители, устав поддерживать мягкий потолок в хорошем состоянии, устанавливают жесткий потолок на ваз 2106, который подходит с модели ваз 2107.Удобство установки именно «семерошного» потолка связано с тем, что у них совпадают все технологические отверстия и никаких слесарных доработок делать не приходится.

Преимущество установки жесткого потолка на ваз 2106 заключается в том, что это менее трудоемкий процесс, при котором стекла не снимаются, а демонтируются передние сиденья, что значительно упрощает его установку.При установке такого потолка само полотно изделия сбоку поддерживается наддверными ручками, спереди – травмобезопасной накладкой и зеркалом заднего обзора.

По центру делается отверстие под плафон, который также выступает в роли точки крепления. Сзади необходимо просверлить отверстие в потолке и сделать крепление заподлицо, закрыв их декоративными заглушками.

vz06-up.ru

Замена лампочек и плафона освещения салона

Лампы подсветки салона на ВАЗ 2106 и остальных моделях Жигулей «классики» находятся на стойках как с правой, так и с левой стороны. Принцип подсветки плафона очень прост — она загорается либо при открытии одной из дверей автомобиля, либо при принудительном включении лампочки кнопкой. Про концевики рассказывалось в этой статье. А про замену плафона или его лампочек расскажу в этой.

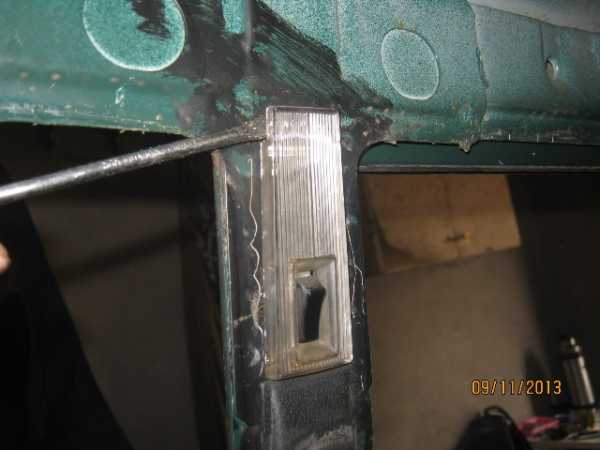

Для того, чтобы добраться до лампочки, необходимо плоской отверткой поддеть плафон сбоку, чтобы он немного отошел в сторону:

На фото ниже показан результат этого действия, только в данном случае плафон уже без лампочки, а вынимается она очень просто, легким надавливанием в одну из сторон контактов:

А чтобы заменить или снять сам плафон, достаточно просто отсоединить все провода питания от  него и все будет сделано:

После чего берем новые детали, и производим их установку в обратной последовательности.

Как видите, никаких сложностей и все делается буквально за две минуты с одной отверткой в руках.

Замена лампочек в подсветке щитка приборов →

vaz2106-remont.ru

Ваз 2106 2103 замена ламп освещения салона автомобиля

20 июня 2011

Замена лампы в плафоне освещения салона:

1. Аккуратно подденьте плафон отверткой и снимите его.
2. Не отсоединяя проводов от плафона, слегка нажмите на лампу вдоль ее оси и снимите ее.
3. Установите новую лампу и плафон на место.

Замена лампы освещения вещевого ящика:

1. Лампа подсветки бардочка расположена в самом верху слева. Отсоедините провод от патрона лампы.
2. Теперь выньте патрон с лампой из держателя.
3. Замените лампу.

Замена лампы освещения подкапотного пространства:

1. Открываем капот и на щитке передка наблюдаем лампу освещения.
2. Без затруднений снимаем ее и меняем на новую.
3. Закрываем капот.

Замена лампы освещения багажника:

1. Открываем багажник и на рамке задней перегородки находим лампу освещения.
2. Легонько нажимаем на рассеиватель лампы с низу и снимаем его, перед этим отсоединив от лампы наконечник провода.
3. Снимите держатель рассеивателя с лампой.
4. Замените лампу.

На этом процесс замены ламп освещения салона автомобиля ваз 2106 завершен.

remont-vaz2106.ru

Освещение салона ВАЗ 2101 -2107

---

Здравствуйте! Сегодняшний пост об установке плафона освещения салона в ВАЗ 2101 -2107 от автомобиля Лада Приора.

Я, как и любой владелец классики, могу Вам жаловаться на освещение салона долго и нудно. Освещение салона в классике не то, что плохое, оно практически отсутствует! Попробуйте что-нибудь прочитать или рассмотреть при стандартном варианте освещения. Не получилось?

Если Вы на этом блоге не впервые, то могли заметить, что справа вверху появился блок, в котором я буду публиковать посты готовящиеся к написанию. Так вот там уже значится вариант освещения салона ВАЗ 2106, то есть мой личный вариант реализации освещения салона ВАЗ 2106. Этот вариант был увиден мною на драйв2.ру.

Установка дополнительного освещения салона ВАЗ 2107

Первым делом нужно обозначить необходимые инструменты и материалы:

• Плафон освещения от Лада Приора.
• Острый нож (вполне можно использовать канцелярский).
• Скотч, маркер, лист бумаги.
• Отвертка.
• Ключ на 12.
• Провода, разъемы.

Вроде все учтено, хотя может и нет.

Собственно установка плафона освещения салона в ВАЗ 2101 -2107

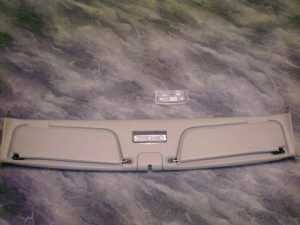

Первым делом необходимо снять весь козырек, это легко осуществляется с помощью ключа на 12 и крестовой отвертки. Будьте внимательны, на автомобилях старых годов выпуска, в середине находится листовое железо, поэтому весь козырек имеет приличный вес и нечаянно упав может повредить что-то в салоне!

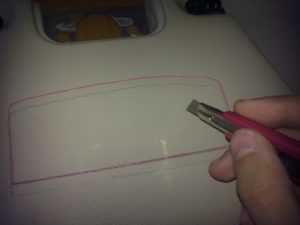

Для того, чтобы определить оптимальное положение светильника на козырьке, необходимо вырезать его контур на бумаге, как это делается показано на фото:

Определив оптимальное положение плафона освещения на козырьке, нужно обвести контур маркером. Далее необходимо очень аккуратно прорезать углубление, как на фото:

Проводите примерку. Лучше сначала прорезать чуть уже, чем потом заделывать неровные края!

Подключение дополнительного освещения салона ВАЗ. Протягивать провода лучше всего, через стойку (правую), помещая провода по накладке стойки, выводя их в бардачок. В автомобилях ВАЗ2101 —  ВАЗ 2106 в бардачке проходят провода питания стандартного освещения салона, к ним подключается один провод «+». Один минус подключается к кузову автомобиля, второй, если Вы желаете, чтобы при открытии дверей загорался плафон, необходимо подключить к концевикам дверей.

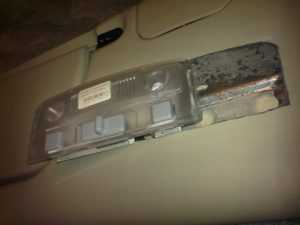

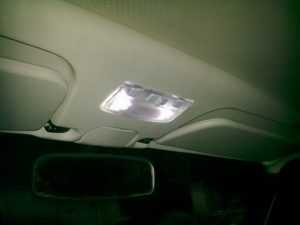

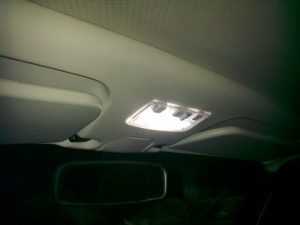

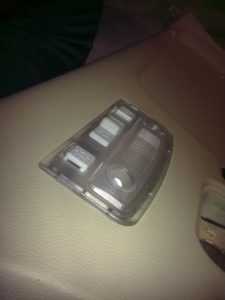

Установленный плафон дополнительного освещения салона

tuningvaz.in

Замена лампочки подсветки салона lada 2106 (ваз 2106)

http://v2106z.ru/uploads/posts/2013-12/1387171309_01.jpg http://v2106z.ru/intun/74-tyuning-osveshheniya-salona-vaz-2106.html Тюнинг салона ВАЗ 2106

Заводское освещение в салоне ВАЗ 2106 спроектировано не идеальным образом и не дает достаточно света. Поэтому оно всегда доставляет водителю и пассажиру много неудобств. Его лучше тюнинговать для повышения комфорта внутри салона ВАЗ.

Самым простым способом является замена заводских лампочек в плафонах на светодиодные излучатели. Такая замена подразумевает и тюнинг панель приборов ВАЗ 2106, который дает возможность поменять и улучшить освещение приборной панели машины. Но лучшим вариантом будет замена самих плафонов освещения салона на более совершенные. Их на рынке большое разнообразие. Устанавливать их следует на места штатного освещения.

Но если и этого будет недостаточно, то лучше приобрести плафон от ВАЗ 2109, который комплектуется люминесцентной лампой и трехпозиционным выключателем. Этот вариант тюнинг наиболее совершенен как в освещении салона ВАЗ 2106, так и в режимах работы. Подключается он от штатной подсветки, а устанавливается в передней части салона между козырьками. Хорошо будут смотреться, наряду с приятным освещением салона, и ангельскими глазками, установленные в переднюю оптику ВАЗ 2106.

Следующим этапом является светодиодный тюнинг КПП ВАЗ 2106. Он придаст индивидуальность ручке переключения передач, которая будет подсвечиваться в темное время. Также имеет место замена штатного освещения в бардачке торпеды на неоновые фонари. Для комфорта подсветить можно и ручки открывания дверей. В этом случае подойдут обычные светодиоды, вмонтированные в дверные панели. Подключать их следует также к проводке штатной подсветки. Оригинальный стиль салону ВАЗ 2106 придаст и светодиодная лента, наклеенная по периметру козырьков.

Все это является тюнингом освещения салона «шестерки». Главное, чтобы новая подсветка не была чрезмерной и не мешала безопасному вождению ВАЗ 2106.

Салон классической «шестерки» можно полностью изменить до неузнаваемости. Поставить иномарочные сиденья, к примеру из БМВ или Мерседеса. Установить более функциональную торпеду или обшить кожей старую. Очень будет похоже на тюнинг салона ВАЗ 2109, только в шестерке будет немного комфортнее, так как она больше слегка.

Карты дверей обтянуть кожей и вставить подсветку. Вместо стандартных приборов поставить спортивные со светодиодной подсветкой, цифровой индикацией и яркой окраской. На центральную консоль установить бортовой компьютер или мультимедийную сенсорную систему.

Некоторые элементы в интерьере авто можно отделать карбоновой пленкой под любой цвет, кожу и т.д. Обилие предложений для тюнинга салона открывает перед автолюбителями неограниченные возможности.

Меломаны предпочитают установить дорогую качественную акустику с усилителем и сабвуфером, которая позволит наслаждаться музыкой.

Идеальный вариант для тюнинга салона, это применение светодиодной подсветки в порогах, под ногами, на задней полке или в потолочине. Это значительно украсит общий вид авто, а также создаст комфорт водителю и пассажирам.
