🚘 Регулировка карбюратора ВАЗ 2106: пошаговая инструкция

Вступление

В СССР одним из самых популярных легковых автомобилей считался ВАЗ 2106 — легендарная «шестерка», которая выпускалась на протяжении 30 лет (1975 — 2005). При этом до 1980 года на ВАЗ 2106 устанавливали карбюраторы типа Weber (2103-1107010-01 и 2106-1107010), а затем, вплоть до снятия автомобиля с производства — более совершенные «Озон» (2107-1107010-20) и «Солекс» (21053-110710).

Сейчас эти автомобили на отечественных дорогах встречаются очень редко, да и специалистов, знающих, как осуществляется настройка карбюратора ВАЗ 2106, найти достаточно сложно. Однако автомобилисты со стажем, имеющие определенные навыки и обладающие минимальным набором инструмента, легко могут осуществить ремонт и регулировку самостоятельно.

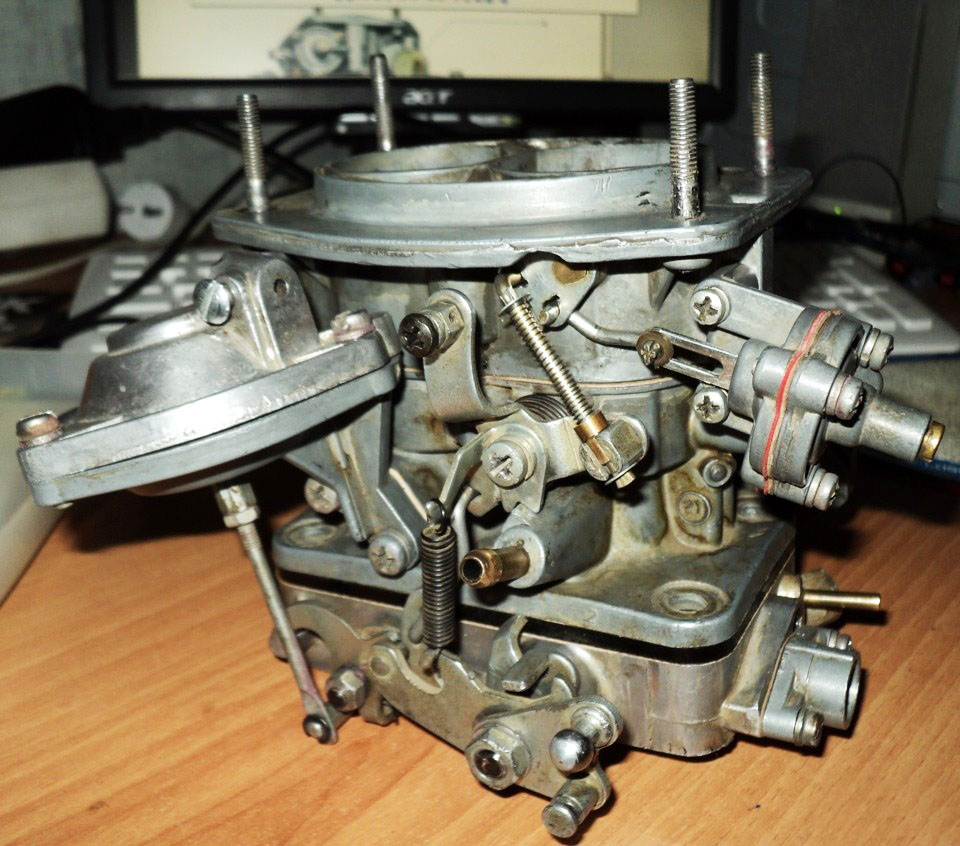

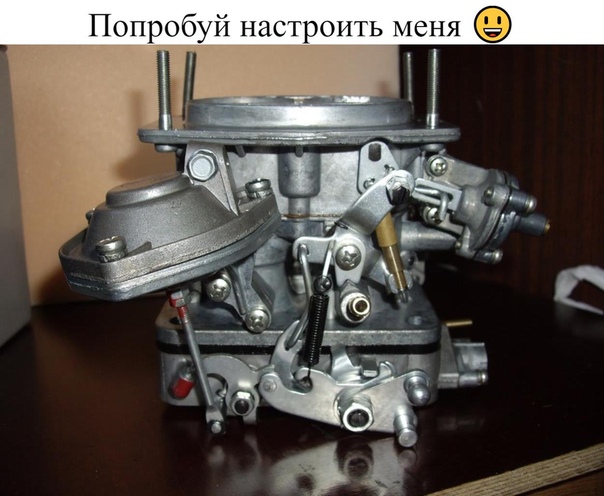

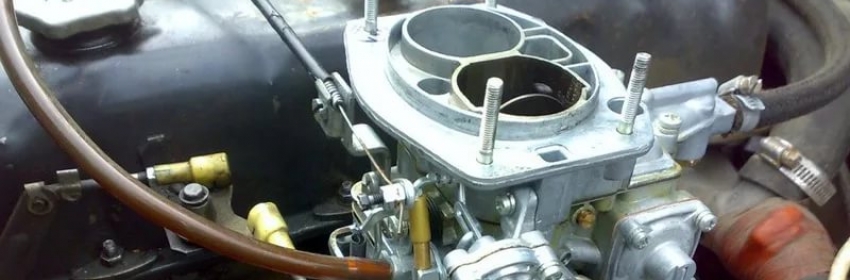

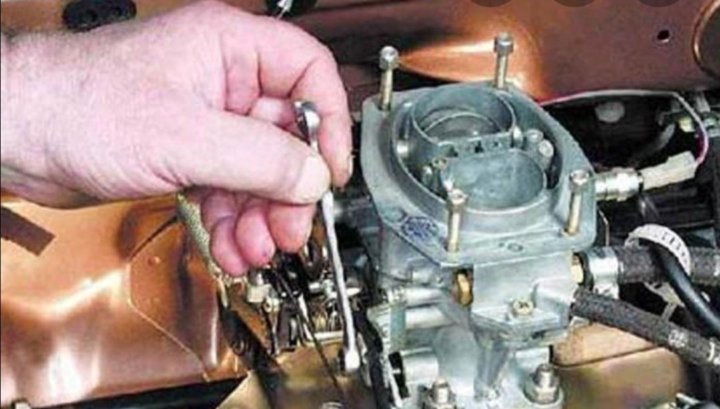

Карбюратор ВАЗ 2106

Карбюратор — один из самых ответственных узлов в системе подачи топлива в двигатель автомобиля ВАЗ 2106. Именно он отвечает за создание топливо-воздушной смеси, которая необходима для нормальной работы силового агрегата.

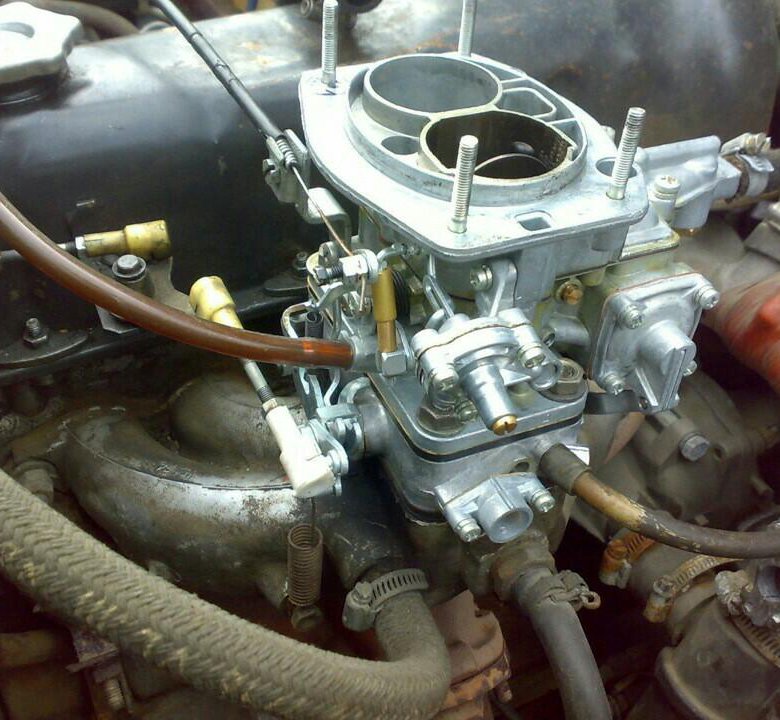

Карбюратор ОЗОН

Карбюратор с правильными настройками готовит нормальную горючую смесь, состоящую из бензина и воздуха (1:15). Но при длительной или интенсивной эксплуатации нарушаются заводские регулировки, в результате чего в двигатель начинает постоянно поступать обогащенная или обедненная горючая смесь. Это немедленно сказывается на его работе и требует ремонта карбюратора.

Характерные признаки неисправности карбюратора

Свидетельством того, что карбюратор готовит обогащенную горючую смесь, служат :

  • увеличенный расход бензина;
  • перегрев двигателя;
  • «хлопки» и дым черного цвета из глушителя;
  • теряется мощность.

Признаки поступления в двигатель обедненной горючей смеси:

  • потеря мощности;
  • характерные «хлопки» в карбюраторе;
  • перегрев мотора.

Обслуживание карбюратора ВАЗ 2106

Карбюратор, также как все другие узлы автомобиля, нуждается в регулярном техническом обслуживании и ремонте, которые в общем случае сводятся к очистке наружных и внутренних поверхностей корпусных деталей.

Обслуживание «Солекса»

Разобрав карбюратор, необходимо тщательно осмотреть все его детали и выделить среди них неисправные. Все работы по настройке карбюратора осуществляют только убедившись в том, что все детали исправны.

Как правило, ремонт сводится к замене деталей, пришедших в негодность. Далее производим регулировку числа оборотов мотора на холостом ходу.
Выполняют ее на «горячем» моторе. Кроме того нужно предварительно:

  • отрегулировать зазоры в механизме газораспределения;
  • выставить оптимальный момент зажигания;
  • полностью открыть воздушную заслонку.

Далее работы проводят в следующем порядке:

  1. 1. Винтом количества горючей смеси устанавливают режим работы мотора в пределах 800 — 900 об/мин. Запоминают положение винта качества.
  2. 2. Вращая винт качества устанавливают наибольшее число оборотов.
  3. 3. Винтом количества доводят число оборотов силовой установки до 950 — 1035 в минуту.
  4. 4. Винтом качества снова устанавливают максимальное количество оборотов.

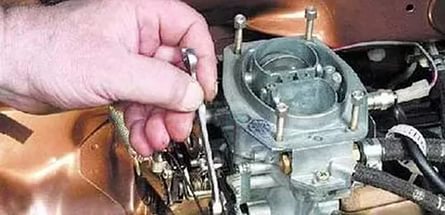

Регулировка «Солекса»

Эти операции проводят до тех пор, пока число оборотов 950 -1035 в минуту не совпадет с максимальным значением числа оборотов, полученных с помощью винта качества. Добившись совпадения, винт качества возвращают в положение, где число оборотов двигателя составляло 820 — 900 в минуту (см. п. 1).

ВАЖНО! Для защиты заводских настроек, винты, регулирующие количество и качество горючей смеси снабжены защитными втулками, которые позволяют провернуть их только на пол-оборота. Если втулки мешают добиться положительных результатов, их необходимо сломать и освободив винты, продолжить работу.

Чистка жиклеров топливных и воздушных каналов путем продувания их сжатым воздухом. При сильном засорении жиклеры чистят с помощью деревянной палочки, смоченной ацетоном. Проверяем и регулируем уровня топлива в поплавковой камере.

Один из самых важных параметров карбюратора — количество бензина в его камере. От него зависит:

Спасибо за подписку!

  • токсичность выхлопа;
  • расход бензина.

Для этой регулировки нужно снять верхнюю часть корпуса карбюратора и установить ее вертикально. При этом шарик иглы должен касаться язычка поплавка.

ВАЖНО: В процессе регулировки может быть выявлена необходимость проведения ремонта, связанного с заменой деталей.

Убедившись в исправности всех составных частей, обеспечивающих необходимый уровень топлива, приступают к регулировке:

  • Измеряют зазор между низом поплавка и плоскостью крышки. Он должен находится в пределах 6+0,25 мм. Если размер не соответствует, то необходимо аккуратно подогнуть язычок поплавка;
  • Проверяют ход поплавка. Величина хода должна быть 8+0,25 мм.

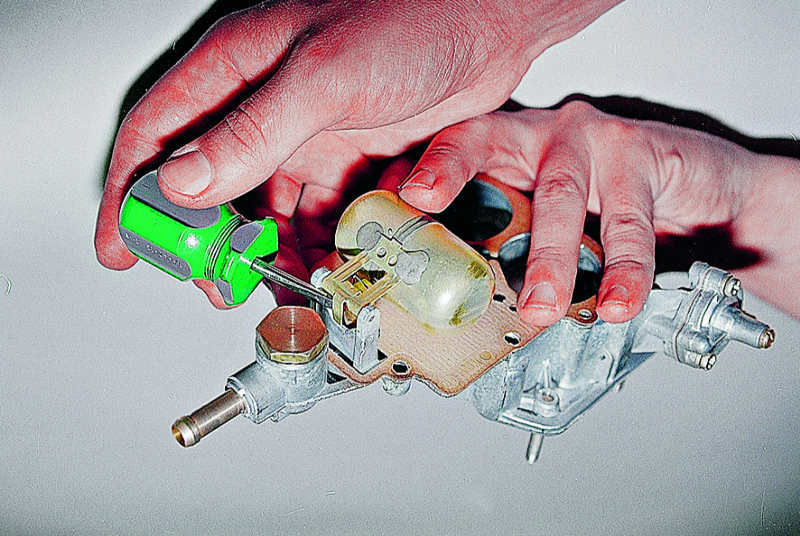

Настройка поплавка

Закончив ремонт и осуществив все необходимые регулировки приступают к проверке качества выполненных работ.

Для этого запускают двигатель и проверяют работу автомобиля:

  • на холостом ходу;
  • при резком нажатии на педаль газа;
  • при резком отпускании педали газа и торможении.

Во всех случаях двигатель должен работать равномерно и не глохнуть.

Регулировка карбюратора ВАЗ 2106 своими руками

В настоящее время существует достаточно большое количество разного рода инструкций и руководств, подробно описывающих регулировку карбюратора с использованием газоанализатора. Преимуществом данного метода является его максимальная эффективность. Однако такой, достаточно специализированный прибор, каковым является газоанализатор, имеется далеко не у каждого  автолюбителя. А профессионалы, обладающие таким устройством, оценивают свои услуги совсем недешево.

Тем не менее, обладая некоторыми базовыми знаниями устройства карбюратора и минимальным набором инструмента и приспособлений, практически любой автовладелец способен самостоятельно выполнить регулировку карбюратора ВАЗ 2106.

Самостоятельная регулировка карбюратора ВАЗ 2106

Перед рассмотрением непосредственно процесса регулировки карбюратора, необходимо акцентировать внимание читателя на том, что принципы, положенные в основу настройки, едины (с небольшими поправками) для всех типов карбюраторов, установленных на автомобилях Волжского автозавода.

Итак, выполняем регулировку карбюратора «шестерки».

Процесс регулировки карбюратора состоит из нескольких отдельных настроек и корректировок.

Регулировка зазоров клапанного механизма

 Фиксирование толкателей клапанов при замене регулировочной шайбы: 1 – фиксатор 67.7800.9504; 2 – регулировочная шайба

Работы по проверке и регулировке (в случае необходимости) проводятся на «холодном» двигателе с использованием широкого щупа толщиной 0,15 миллиметров или специального регулировочного приспособления с микрометрической головкой.

Установка угла опережения зажигания

Настройка угла опережения зажигания выполняется посредством совмещения соответствующих меток, нанесенных на крышке газораспределительного механизма с отметкой на маховике силового агрегата. Технически это означает опережение моментом возникновения искры на свече первого цилиндра и размыкания контактов прерывателя-распределителя достижения поршнем первого цилиндра ВМТ на угол 0+10.

Настройка уровня топлива

Этот параметр оказывает существенное влияние на состав топливной смеси, токсичность выхлопных газов, динамику работы силового агрегата  и расход топлива и заключается в выполнении следующих манипуляций:



  • Откручиваем винты крепления крышки карбюратора и устанавливаем ее в вертикальное положение. Обязательным условием установки крышки является легкое соприкосновение шарика иглы и язычка поплавка.
  • Специальным калибром измеряем зазор между плоскостью крышки (с учетом картонной прокладки) и нижней поверхностью поплавка. Величина зазора должна составлять 6,5+0,25 миллиметров (поз.А).
  • В случае несоответствия величины зазора указанному значению она (величина) корректируется путем подгибания язычка поплавка (поз.а).
  • В завершении контролируем величину хода поплавка. Она должна быть 8,0+0,25 миллиметров.

Внимание! При отсутствии специального калибра можно воспользоваться обычным сверлом соответствующего диаметра.

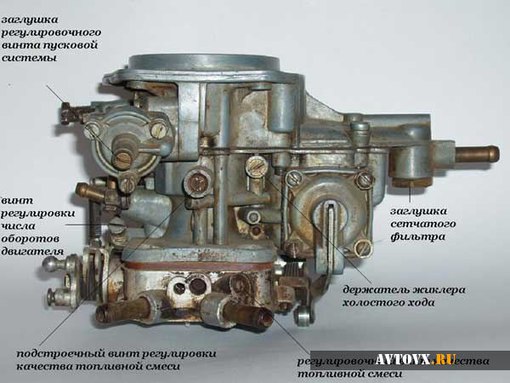

Как отрегулировать режим холостого хода

Предварительная подготовка автомобиля к процессу регулировки режима «холостого хода» предполагает выполнение следующих мероприятий:

  • прогреваем силовой агрегат до достижения температуры теплоносителя 900С;
  • если запуск двигателя не произошел, посредством вращения винтов «качества» и «количества» топливной смеси добиваемся пуска и стабильной работы силового агрегата.

Видео — Как настроить карбюратор ВАЗ 2106

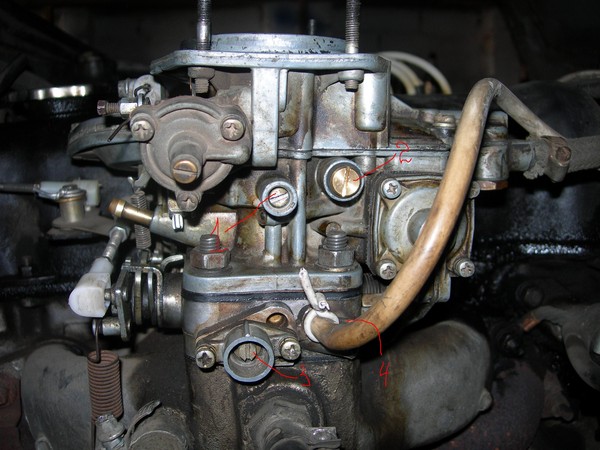

Теперь приступаем непосредственно к регулировке «холостого хода»:

  • Вращая винт, регулирующий «количество» топливной смеси (поз.1), устанавливаем частоту вращения коленчатого вала силовой установки в диапазоне 820-900 об/мин.
  • Вращением винта, определяющим «качество» топливной смеси (поз. 2), добиваемся равномерной и стабильной работы силового агрегата. Затем, вкручивая винт, уменьшаем обороты до момента дестабилизации работы двигателя, а потом опять их (обороты) увеличиваем. Целью данных манипуляций является установка винта «качества» в положение, обеспечивающее устойчивое функционирование двигателя при максимально «обедненной» топливной смеси.
  • Упавший уровень оборотов увеличиваем винтом регулировки «количества» топливной смеси и повторяем манипуляции с винтом регулировки «количества».
  • Данные регулировки выполняем несколько раз.

Проверка качества выполненных регулировок

Эффективность произведенных регулировок карбюратора «ВАЗ 2106» может быть проверена посредством выполнения некоторых, относительно несложных, действий:



Запускаем двигатель и проверяем работоспособность двигателя в режиме «холостого хода». Он не должен «троить». При резком нажатии (отпускании) на педаль акселератора не должно возникать «провалов». В противном случае необходимо немного выкрутить винт «качества».

Во время резкого торможения двигатель не должен глохнуть. Если это происходит, вам также необходимо открутить винт регулировки «качества» топлива, что немного «обогатит» качество горючей смеси.

Надеемся, что инструкция, описанная выше, поможет вам не только обеспечить стабильную и эффективную работу двигателя вашего автомобиля, но и минимизировать ваши финансовые затраты.

Настройка карбюратора ВАЗ 2106 своими руками + Видео

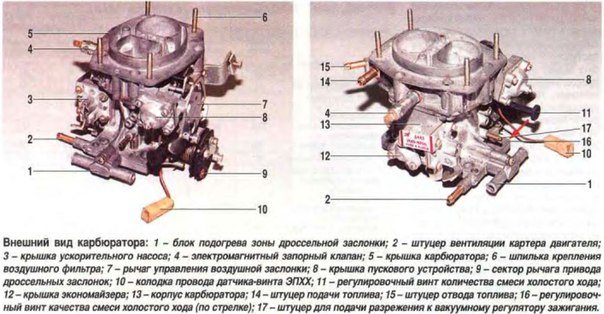

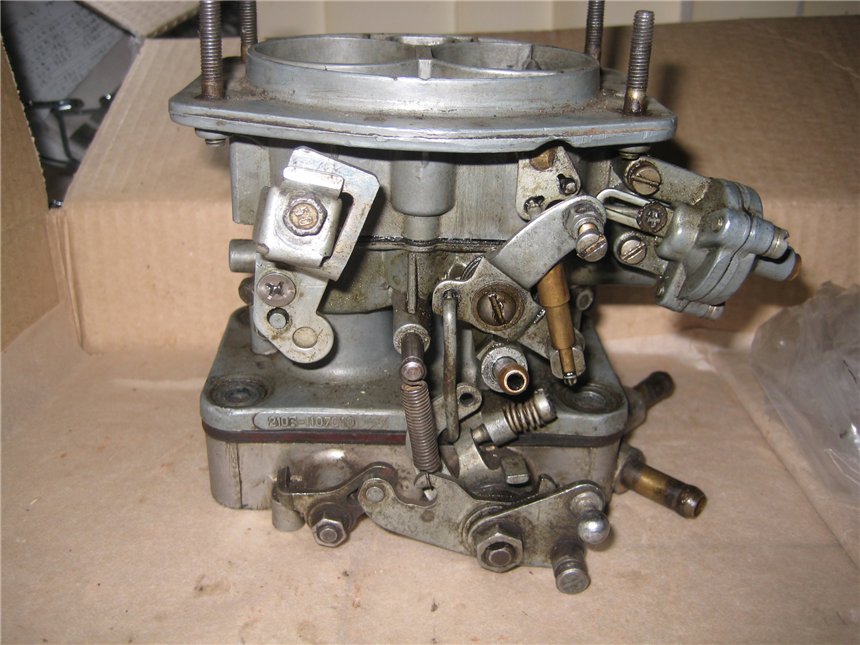

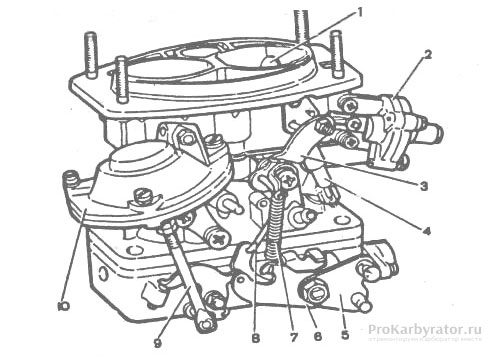

Заводом-изготовителем для ВАЗ-2106 предусмотрен эмульсионный карбюратор Озон серии ДАА3 2107-1107010-20. Конструктивно он выполнен по двухкамерной схеме и включает следующие элементы:

  • ускорительный насос и распылитель в 1 камере;
  • обогатительное устройство во 2 камере;
  • сбалансированная поплавковая камера;
  • золотниковый механизм отвода газов из кратера;
  • запорный электромагнитный клапан;
  • пневмопривод ДЗ (дроссельной заслонки)  во второй камере;
  • 2 главные дозирующие системы;
  • система ХХ (холостого хода).

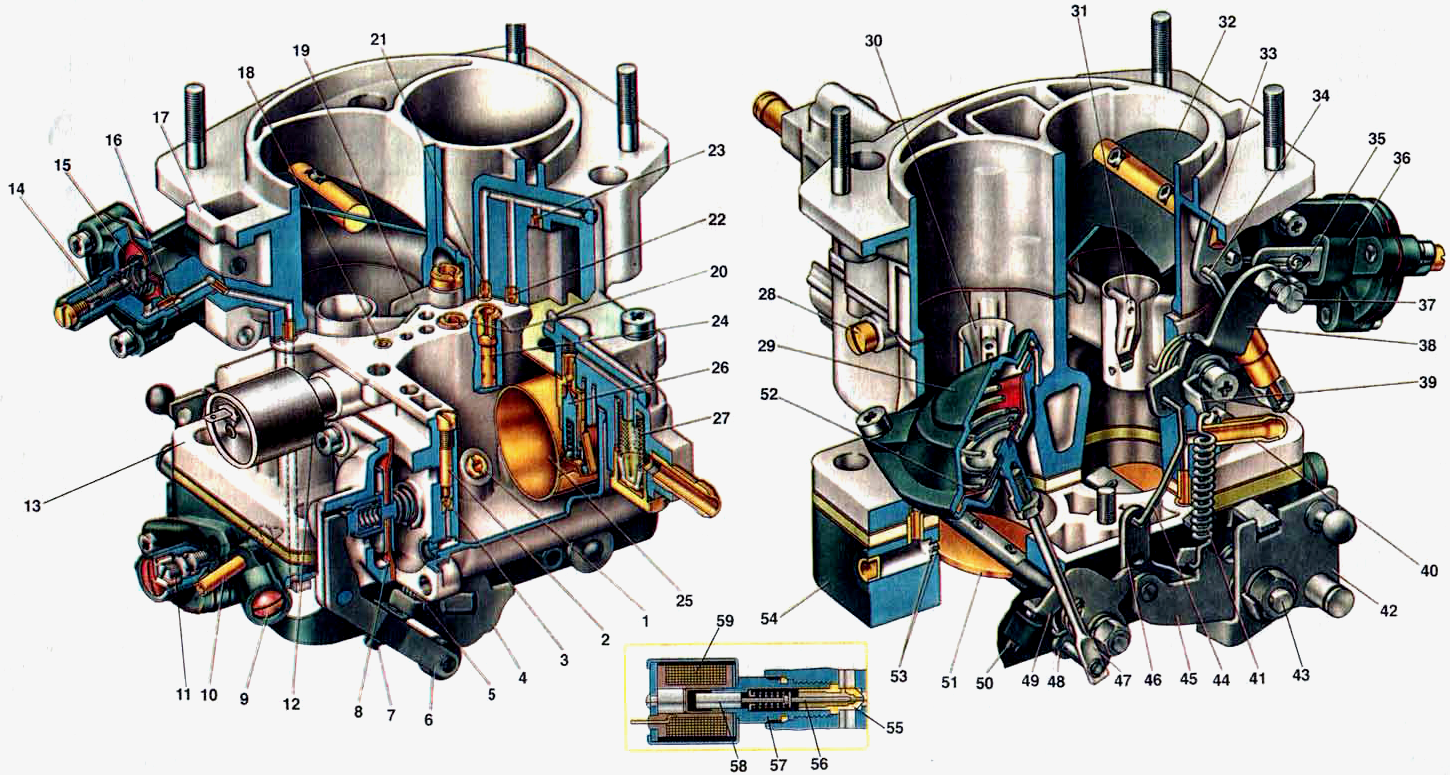

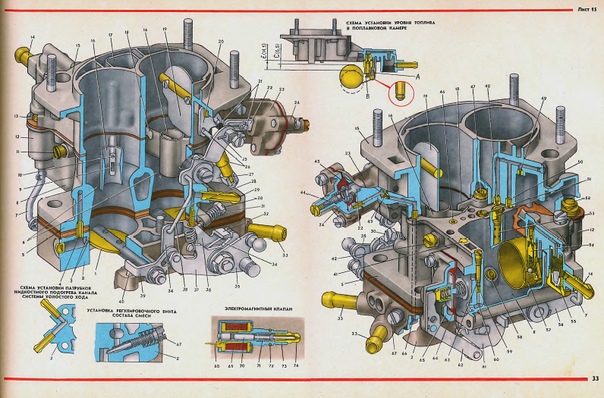

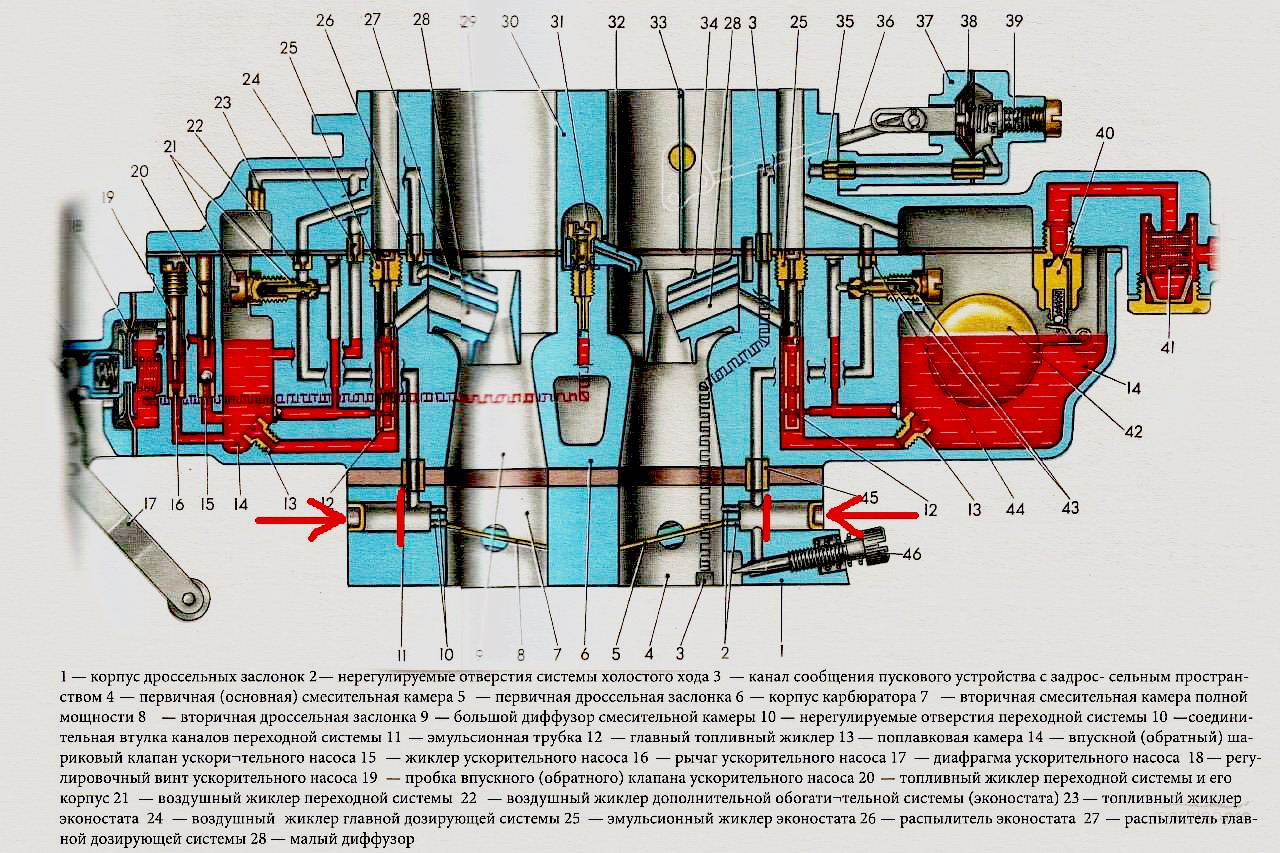

Как работает карбюратор?

Топливо поступает в поплавковую камеру карбюратора через фильтр сетчатого типа и игольчатый клапан, соединённый гибкой тягой с поплавком. Таким образом, в поплавковой камере всё время поддерживается определённый уровень бензина.

В свою очередь, топливо из поплавковой камеры подаётся через калиброванные жиклёры в эмульсионные колодцы и каналы, в которых оно смешивается с воздухом, поступающим из воздушных жиклёров. Затем топливно-воздушная эмульсия подаётся через распылители в большие и малые диффузоры. Потом смесь поступает в канал впускного трубопровода через калиброванное отверстие. Его сечение регулируется иглой, так называемого винта количества.

Конструктивной особенностью карбюратора является наличие двух независимых систем. Первая обеспечивает работу двигателя на режиме ХХ и включает в себя электровакуумный и вакуумный клапаны с воздушными и топливными жиклёрами. Вторая система вступает в работу после открытия ДЗ при нажатии на педаль газа.

Состав топливной смеси в этих системах зависит от уровня жидкости в поплавковой камере. Поэтому для устойчивой работы двигателя, в первую очередь необходимо настроить заданный уровень топлива в ПК.

Настраиваем карбюратор

Настройка карбюратора ВАЗ-2106  включает следующие операции:

  • регулировка положения ДЗ;
  • корректировка ПУ;
  • проверка производительности УН;
  • контроль герметичности ИК.

Регулировка положения ДЗ. Поворотом привода и рычага управления заслонками устанавливаем ДЗ в открытое положение. Измеряем величину максимального открытия, которая должна быть в пределах 13,0 ±0,5 мм для первичной камеры и 15,0 ±0,5 мм для вторичной. Регулировка размера открытия ДЗ в первой камере производится путём изгиба нижнего усика тяги, а во второй – закручиванием или выкручиванием штока тяги.

После этого замеряем расстояние  от верхнего усика тяги до рычага, ограничивающего ход ДЗ второй камеры. Если его величина выходит за пределы 6,0 ±0,1 мм, изменяем её подгибанием верхнего усика.

Корректировка пускового устройства (ПУ). Поворотом рычага до конца против часовой стрелки закрываем ДЗ второй камеры. Контролируем положение конца тяги рычага, жёстко закреплённого на оси ДЗ первой камеры. Он должен касаться конца штока ПУ. При необходимости подгибаем тягу до достижения необходимого положения.

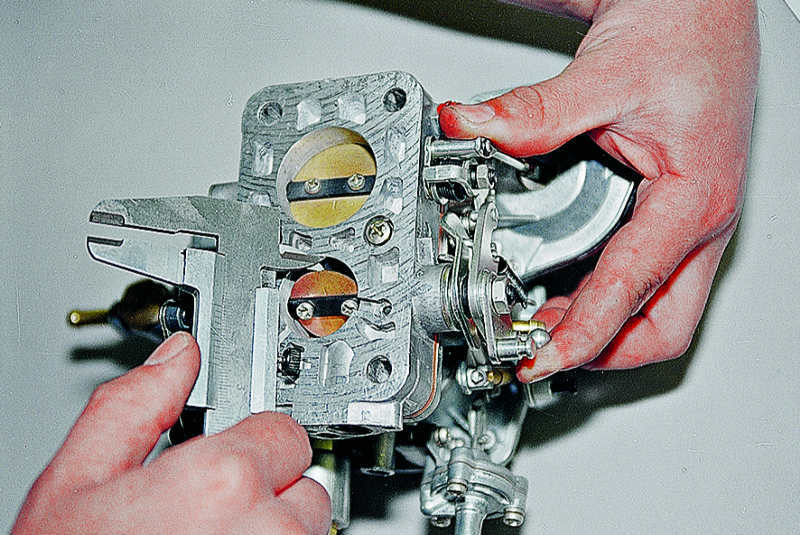

Проверяем величину открытия ДЗ первичной тяги при закрытой ДЗ второй камеры. Размер открытого положения должен быть в пределах 0,7-0,8 мм при выдвинутом штоке ПУ на 5,0 ±0,5 мм.

Если фактическая величина выдвинутого штока выходит за эти пределы, корректируем его положение вращением винта.

Чтобы проверить производительность ускорительного насоса (УН) необходимо собрать в мензурку топливо, которое поступает в период 10 полных ходов рычага, управляющего заслонкой. Перед этим следует сделать предварительную прокачку для заполнения каналов насоса. Если объём контролируемого топлива составит 5,25-8,75 см3, производительность считается нормальной.

Проверка герметичности ИК (игольчатого клапана) производится в лаборатории с использованием специального оборудования. ИК помещают в контрольную пробирку на время не менее 10 секунд. Если давление в течение этого времени не падает, значит, работоспособность клапана нормальная.

Быстрая настройка карбюратора своими руками

Предварительно сняв корпус воздушного фильтра, измеряем величину расстояния между центрами наконечников тяг. Оно должно быть в пределах 80 ±0,5 мм. Если этот параметр выходит за указанные пределы, необходимо произвести его корректировку в следующем порядке:

  • с помощью отвёртки снимаем один из наконечников;
  • ослабляем контргайку ключом на 8 и вращаем наконечник до тех пор, пока длина тяги не станет заданной;
  • затягиваем контргайку и ставим тягу на штатное место;
  • затем помощник должен нажать на педаль газа, после чего контролируем положение ДЗ первой камеры, если она открывается не полностью, необходимо убрать дополнительный ход рычага;
  • снимаем с рычага наконечник продольной тяги;
  • ослабляем контргайку, выставляем заданную величину длины тяги и ставим её обратно, затягиваем гайку;
  • повторно проверяем положение ДЗ;
  • после отпускания педали газа контролируем закрытие ДЗ;
  • при необходимости производим повторную проверку и регулировку.
  • ослабляем трос привода заслонки (подсоса) и просим помощника полностью утопить рычаг;
  • открываем воздушную заслонку нажатием на трёхплечевой рычаг и затягиваем стопорный винт;
  • закрываем воздушную заслонку рычагом в салоне, а затем снова открываем для контроля.

Возможные неполадки и их устранение

На холостом ходу неустойчивые обороты или двигатель глохнет

  • не отрегулирован ХХ;
  • засорены жиклёры и каналы – прочистить или продуть воздухом;
  • в карбюратор попала вода – удалить жидкость и слить отстой из бака.

Двигатель невозможно запустить

  • засорение топливопроводов – продуть трубки  и промыть бак;
  • загрязнён фильтр карбюратора – промыть;
  • засорение топливного насоса – промыть фильтр.

Слабая мощность двигателя

  • ДЗ открываются не полностью – отрегулировать привода заслонок;
  • засорены каналы и главные жиклёры – почистить карбюратор;
  • низкий уровень топлива в ПК – отрегулировать положение поплавка;
  • нарушены зазоры в клапанном узле – откорректировать зазоры;

Повышенный расход

  • воздушная заслонка поднимается не полностью – отрегулировать приводы ДЗ;
  • повреждение или износ поплавка – заменить вышедшую из строя деталь;
  • засорение воздушных каналов и жиклёров – почистить карбюратор.

Карбюратор Ваз 2106: регулировка и настройка

Карбюратор – это составной узел, который подготавливает для двигателя топливную смесь. Его задача – обеспечить правильные пропорции смешивания воздуха с бензином. Идеальным считается соотношение: 1 порция бензина на 15 порций воздуха. В процессе эксплуатации регулировка карбюратора Ваз 2106 постепенно сбивается, что приводит к излишнему обогащению или обеднению топливной смеси бензином.

Признаки неисправности

Если карбюратор начал вырабатывать обогащенную смесь, вы это поймете по следующим признакам:

  • Расход топлива увеличивается
  • Слышны громкие выхлопы в глушителе и дым приобретает черный цвет

Если же мотор получает обедненную смесь, вы это поймете по следующему признаку:

  • Из под капота раздаются громкие хлопки.

В обоих случаях заметно сильнее греется двигатель, а также теряется мощность его работы.

Если вы столкнулись с подобной проблемой, помните, что она является естественным последствием эксплуатации карбюратора. Любой элемент автомобиля требует ухода, регулярного осмотра и обслуживания. Поэтому время от времени должна производится настройка карбюратора Ваз 2106.

Прежде чем приступить к регулировке, нужно убедиться в том, что причиной поломки не стал выход из строя какого-либо элемента внутри устройства. Нужно разобрать его, промыть и почистить. И только после того, как вы убедились в полной исправности всех составляющих конструкции, можно начать регулировку.

Самый простой вариант – это отправить автомобиль к специалисту. Карбюраторщики имеют в наличии специальный инструмент – газоанализатор. С помощью этого устройства можно добиться максимально эффективной настройки системы. Однако услуги специалистов данного профиля стоят недешево. Возможно, вы захотите провести все работы самостоятельно, обойдясь подручными средствами. Далее мы рассмотрим как настроить карбюратор пошагово.

Регулируем привод

  1. Проверяем, какая длина между наконечниками. Требуемая величина — 80 миллиметров.
  2. При отклонении от этого размера, вынимаем один наконечник.
  3. Ослабляем его контр-гайку и путем вращения настраиваем расстояние до нужного размера.
  4. Затягиваем гайку и возвращаем тягу.
  5. Нужно проверить регулировку. Для этого наш помощник выжимает педаль газа. Наблюдаем за дроссельной заслонкой – открылась ли она полностью.
  6. Если нет, то нужно снять наконечник с рычага и уменьшить длину тяги.
  7. Теперь нужно посмотреть, в каком положении находится заслонка при отпущенной педали газа: закрывается ли она полностью. Если нет, тягу нужно немного удлинить.
  8. Далее работаем с воздушной заслонкой. Ослабляем ее привод. В салоне полностью утапливаем заслонку.
  9. Жмем на трехплечий рычаг так, чтобы заслонка открылась до конца. В этой позиции затягиваем стопорный винт.
  10. Проверяем регулировку. Для этого полностью закрываем и снова открываем заслону из салона. Если заслонка открылась не до конца, проводим регулировку заново. При положительном исходе полностью затягиваем винт.

Регулируем заслонки

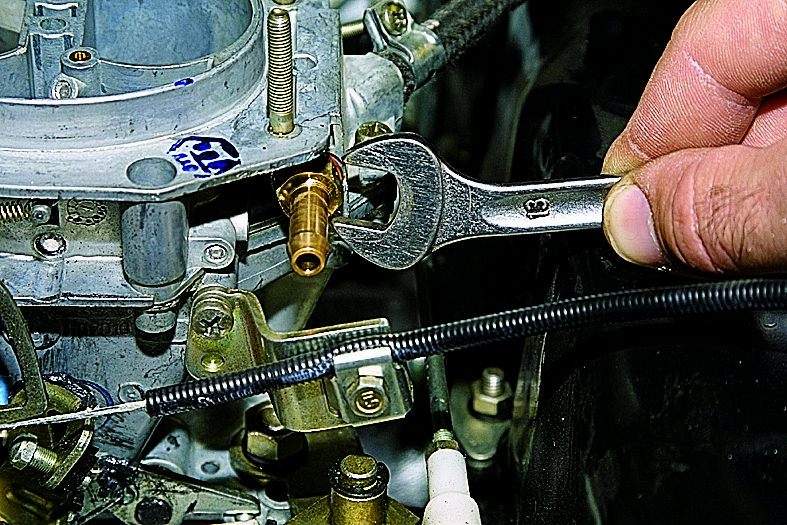

Предварительно карбюратор Ваз 2106 нужно снять. Как это сделать, описано в статье:

Разобраться непосредственно с процессом регулировки вам поможет следующая пошаговая фото-инструкция:

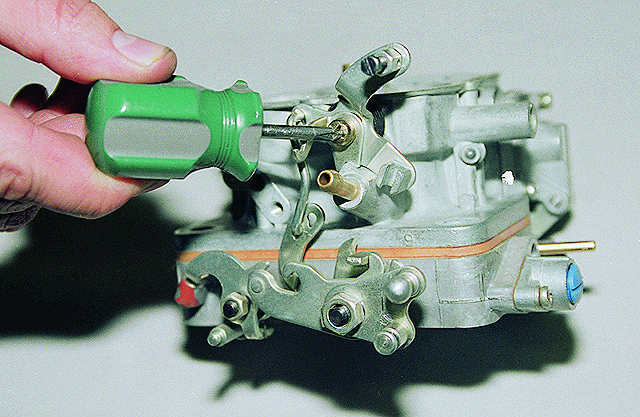

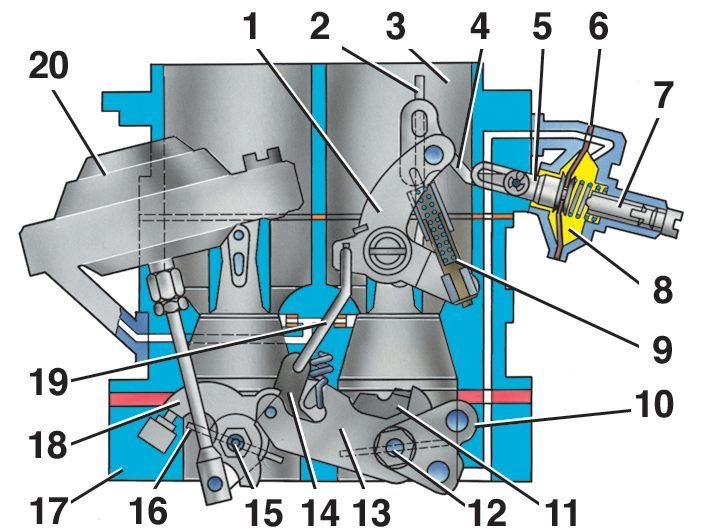

Регулируем устройство пуска

Эти работы можно выполнить прямо в автомобиле. Но придется предварительно снять крышку фильтра.

  1. Выворачиваем пробку . Под ней находим винт регулировки.
  2. Если работу проводите, не вынимая карбюратор из автомобиля, вытяните «подсос». Если же устройство у вас в руках, жмите на трехплечий рычаг. После того, как заслонка полностью закрылась, тягу до упора утапливаем его.
  3. Смотрим, каков зазор выставлен между камерой и воздушной заслонкой. В этом нам поможет сверло на 5,5 миллиметра.
  4. При необходимости производим настройку, с помощью отвертки провернув регулировочный винт.
  5. Возвращаем пробку обратно.
  6. Теперь нужно проверить расстояние между камерой и дроссельной заслонкой. Требуемый размер – 1 миллиметр. Для этого подойдет сверло с подобным диаметром. Настройка зазора производится с помощью тяги, которая либо переставляется в иное отверстие, либо подгибается.

Регулировка поплавковой системы

Прежде, чем приступить к этим работам, нужно убедиться, что игольчатый клапан работает надежно.

  1. Делаем замер между поплавком и прокладкой. Это расстояние должно быть 6,5 миллиметра. Допускается небольшое отклонение в 0,25 миллиметра. Также можно просто использовать подходящее сверло для замера.
  2. Зазор регулируется путем изменения угла наклона поплавкового язычка.
  3. Поплавок отворачиваем до упора. Замеряем расстояние до прокладки в этом положении. Оно должно быть равным 8 миллиметрам. С помощью язычка добиваемся нужного значения.

Регулировка холостого хода на Ваз 2106

Прежде нужно подготовить автомобиль. Двигатель прогреваем до температуры 900 градусов. Добиваемся того, чтобы мотор работал стабильно на холостых оборотах.

Смотрим ролик, в котором все показано доступно и понятно:

Текстовая инструкция такая:

  1. С помощью винта количества добиваемся частоты вращения коленвала от 820 до 900 оборотов в минуту.
  2. С помощью винта качества приводим агрегат в стабильную и равномерную работу. Затем закручивая винт, дестабилизируем работу мотора и снова выкручиваем его для восстановления. Наша задача таким образом добиться максимально устойчивой работы двигателя при максимально бедной смеси.
  3. Винтом количества снова доводим обороты до нужного значения.
  4. Операцию лучше всего провести два-три раза.

Диагностика карбюратора после регулировки

Теперь нужно убедиться, что все настройки выставлены правильно. Для этого нужно завести двигатель и понаблюдать за его работой на холостых. Не начинает ли он троить? Далее нажимаете резко на акселератор и также резко отпускаете ее. Слышны ли провалы? Если да, винт регулировки качества топлива нужно немного выкрутить.

При резком торможении мотор должен продолжать стабильно работать. Если он глохнет, нужно чуть выкрутить винт качества.

Таким образом, вы теперь знаете, как отрегулировать карбюратор на Ваз 2106 своими силами без специальных инструментов.

Опытные карбюраторщики! Если вы нашли в статье неточности и хотите поделиться опытом, пишите свои комментарии. Ваше мнение будет очень полезно всем читателям сайта. На шестерках часто ставят карбюратора дааз и солекс. Есть ли принципиальная разница в регулировке между ними? Также интересно ваше мнение.

Эта статья — часть цикла из 9 уроков, посвященных карбюраторам семерки. Чтобы ознакомиться со всеми девятью уроками, перейдите по ссылке: https://7vaz.ru/chto-takoe/karbyurator. html

Регулировка карбюратора ВАЗ 2103, 2105, 2106, 2107 своими руками

Владельцы машин ВАЗ 2103, 2105, 2106, 2107 наверняка сталкивались с потребностью отрегулировать карбюратор. Первое возникшее у вас желание – это заехать на СТО и решить все свои проблемы. Но не нужно торопиться к мастерам, ведь регулировку карбюратора ВАЗ 2107 можно сделать своими руками. Вам потребуется время, терпение и определенные познания в особенностях устройства и работы данного агрегата.

Как устроен карбюратор ВАЗ 2107

Карбюратор предназначен для смешивания топлива с воздухом. Так создается горючая смесь, которая транспортируется в цилиндры двигателя внутреннего сгорания. На автомобилях ВАЗ 2107 стоят карбюраторы поплавкового вида «Озон», «ДААЗ» 110701010. Устройство карбюраторов «Озон» и «ДААЗ» 21071107010 идентично (об этом читайте ниже).

Для самостоятельной регулировки карбюратора полезно знать, из каких узлов и систем он состоит. Для качественного обеспечения двигателя топливом системы карбюратора должны работать «как часы».

Узлы карбюратора

Узлы карбюратора ВАЗ 2107 – это:

• Поплавковая камера.

• Дроссельные заслонки.

• Воздушная заслонка.

• Смесительные камеры.

• Клапан холостого хода.

• Эконостат.

• Отсек отвода картерных газов.

• Ускорительный насос.

• Воздушный и топливный жиклеры.

• Эмульсионные трубки.

Системы карбюратора

Для качественной работы двигателя автомобиля понадобится безукоризненная работа систем карбюратора:

1. Система запуска и прогрева мотора.

2. Система холостого хода.

3. Система контроля постоянного уровня топлива.

4. Ускорительный насос (для гарантии разгона машины).

5. Большой диффузор в корпусе карбюратора, распылитель ВТС, воздушный и топливный жиклеры, эмульсионная трубка и эмульсионный колодец. Место их нахождения – главная дозирующая камера.

6. Система эконостата. Это обогатительное устройство во второй камере внутреннего сгорания двигателя.

Как настроить карбюратор

Для регулировки карбюратора нужны тарировочные данные, в которых описаны все нужные величины для регулировки карбюратора ВАЗ 2107. Затеяв настройку карбюратора, необходимо проверить работу всех узлов и систем, которые управляют работой карбюратора. Для этого надлежит начинать проверку с внешних управляющих элементов. Проверить привод дроссельных заслонок на предмет полного хода рычага привода дроссельных заслонок. В отпущенном режиме педали газа дроссельные заслонки в обеих смесительных камерах должны быть полностью закрыты. Педаль газа вдавливают, чтобы убедиться, что дроссельные заслонки работают плавно и без рывков, последовательно (сначала в первичной, а потом и во вторичной камере полностью открываются и становятся вертикально, открывая зев полностью).

Затем нужно проверить работу воздушной заслонки. При полностью утопленном приводе воздушной заслонки на панели воздушная заслонка должна стоять строго вертикально, не перекрывая проход к дроссельной заслонке. Если тросик привода вытаскивать, то дроссельная заслонка должна плавно и без рывков перекрыть первичную смесительную камеру. После этого убедиться в целостности возвратных пружин воздушной и дроссельной заслонок, рычагов привода дроссельных заслонок, тяг соединений приводов воздушной и дроссельной заслонок и их надежной фиксации.

Проверить работу ускорительного насоса карбюратора можно путем стремительного нажатия на педаль. Следует проверить и работу диафрагмы пневмопривода. Закончив внешний осмотр карбюратора, нужно провести очистку основных жиклеров, распылителей карбюратора. Вам потребуется убрать крышку с карбюратора и, используя воздушный насос или резиновую грушу, очистить поплавковую камеру от осадка на дне и возможного конденсата (дно поплавковой камеры при наличии твердого осадка можно очистить лопаткой – деревянной или из цветного металла).

Внимание! Не используйте для чистки ветошь, потому что оставшиеся ворсинки могут забить жиклер.

После этого все жиклеры и каналы карбюратора промываем чистым топливом из отдельной емкости. По окончании работ продуваем воздухом все жиклеры и каналы. Если вы сомневаетесь в чистоте каналов, то перед процедурой промывки жиклеры нужно выкрутить (точно запомните, какие жиклеры где стояли: каждый жиклер имеет свое калиброванное отверстие).

Если жиклер установить не на свое место, то двигатель не сможет нормально работать. Отверстия в жиклерах нужно чистить мягкой медной или алюминиевой проволокой без заусениц.

Проверяем состояние сетчатого фильтра

Сетчатый фильтр, установленный в карбюраторе, – это последний рубеж очистки от грязи топлива, перемещающегося в поплавковую камеру. Для его очистки необходимо открутить пробку и снять сам сетчатый фильтр. Теперь сетку фильтра с внешней стороны требуется очистить от налипшей жижи. После этого следует аккуратно продуть его изнутри в противоположном направлении тока топлива, не допуская механических повреждений.

Перед установкой сетчатого фильтра обратно проверьте состояние топливного жиклера карбюратора. При необходимости продуйте его. Помните: в поплавковой камере не должно быть топлива, игольчатый клапан поплавковой камеры должен стоять открытым (если топливо не убрать из поплавковой камеры, то может быть нарушена регулировка поплавка и, как следствие, получится «перелив» карбюратора). После всех проведенных работ осторожно установите сетчатый фильтр на место.

Важно!Устанавливая пробку, убедитесь в наличии герметизирующей прокладки (во избежание подтекания топлива и возможного возгорания двигателя).

Настраиваем поплавковую камеру

Поплавковая камера отвечает за расход топлива. Причиной большого расхода топлива карбюратора ВАЗ 2107 может оказаться высокий уровень топлива в поплавковой камере, увеличенном проеме жиклера, открученном жиклере (в таком случае топливо поступает не через калиброванное отверстие, а по резьбе и через отверстие, в результате чего наблюдается «переливание»). При обнаружении проблем с нехваткой топлива (двигатель не развивает нужной мощности) или с «переливанием» (мокрые свечи, хлопки в карбюраторе), нужно произвести регулировку уровня топлива в поплавковой камере карбюратора, проверить состояние игольчатого клапана ВАЗ 2107.

Для начала снимите крышку карбюратора. В перевернутом состоянии (когда крышка находится строго горизонтально) расстояние между поплавками и поверхностью соединения крышки с корпусом должно составлять около 6,5 мм. Это положение максимального уровня топлива в поплавковой камере (при закрытом игольчатом клапане). Регулировку нужно проводить язычком поплавка. Установив уровень, требуется проверка работы игольчатого клапана. Для этого аккуратно снимите ось поплавков и выкрутите игольчатый клапан. Осмотрите седло клапана и саму иглу: на них не должно быть задир и механических повреждений.

Установите детали на место и через подающий штуцер грушей закачайте топливо через сетчатый фильтр (оно должно свободно проходить через игольчатый клапан). Установите поплавки на место и еще раз резиновой грушей прокачайте топливо (топливо через клапан не должно просачиваться). После всех работ крышку карбюратора устанавливают на место. При установке проследите, чтобы прокладка, которая устанавливается между корпусом и крышкой, «села» на свое место: не перекрывала канал и ложилась точно в крепежные отверстия, обходя жиклеры. Равномерно затяните крышку, не перетягивая ее, во избежание деформации. Деформированная крышка может привести к подсосу воздуха или подтеканию топлива.

Обратите внимание! Проводить регулировку карбюратора следует исключительно на прогретом двигателе, а кнопка подсоса должна быть утоплена до конца.

Регулируем систему пускового устройства

Регулировку системы пускового устройства можно производить на демонтированном карбюраторе или на самой машине (не демонтируя карбюратор). Если мы регулируем систему пускового устройства, не снимая карбюратор, то перед регулировкой пускового устройства требуется снять воздушный фильтр, запустить двигатель и потянуть подсос на себя. Обороты двигателя должны находиться в районе 3200-3600 в минуту.

После этого принудительно откройте воздушную заслонку на 1/3 ее хода. Обороты при этом должны установиться на 300 единиц меньше первоначальных. Если цель не достигнута, то тягой от пневмопривода измените количество оборотов, отрегулировав длину тяги или «подогнув» ее.

Если осуществляется регулировка системы пускового устройства на демонтированном карбюраторе, то нужно отрегулировать величину закрытия воздушной заслонки. Помните: величина зазора должна составлять 5,5 мм от воздушной заслонки до корпуса смесительной камеры. Для этого снимаем трубку пускового устройства и тонкой отверткой вращаем регулировочный винт. При закручивании винта зазор уменьшается, при откручивании – увеличивается. Производя регулировку, контролируйте промежуток между дроссельной заслонкой и диффузором в районе отверстий переходных режимов (он должен быть 0,7-0,8 мм).

Регулируем холостой ход карбюратора ВАЗ

Часто задаваемый вопрос: как отрегулировать обороты холостого хода? Перед началом работ по регулировке холостого хода двигатель нужно прогреть и довести до рабочей температуры (85-90 градусов). Регулировку холостого хода карбюратора ВАЗ проводят двумя винтами количества и состава смеси. Второй винт закрывается заглушкой. Запустите двигатель. Винтом количества смеси поднимите обороты двигателя до 1000-1100 единиц. После этого винтом состава смеси снизьте обороты на 150-200 единиц. В таком режиме двигатель должен работать стабильно, без вибрации, обороты не должны «плавать». При необходимости процедуру повторите несколько раз.

Подписывайтесь на наши ленты в таких социальных сетях как, Facebook, Вконтакте, Instagram, Pinterest, Yandex Zen, Twitter и Telegram: все самые интересные автомобильные события собранные в одном месте.

Настройка карбюратора ВАЗ 2106, устройство и регулировка

На чтение 5 мин. Просмотров 320

Классические автомобили ВАЗ до сих пор широко распространены в нашей стране. И не мудрено, ведь их было выпущено много миллионов. Их ремонт прост и может осуществляться самостоятельно, в том числе и настройка карбюратора.

Карбюратора является важной составляющей любого автомобиля с карбюраторной системой питания. Соответственно в инжекторы и дизельных автомобилях его нет, но при всей распространенности иных автомобилей — машин с карбюраторами еще очень много.

Суть карбюратора — это приготовление топливной смеси перед тем, как она попадет в цилиндры двигателя.

Исходя из условий использования карбюратор может изменять соотношение воздуха и топлива в смеси.

Основное устройство карбюратора

Карбюратор Солекс

Прежде чем разбираться в регулировке карбюраторов, таких как солекс и озон нужно понять их устройство, из чего состоит карбюратор, и зачем, например, нужны жиклеры. Сначала разберем все основные элементы:

  • Поплавковая камера с поплавком и игольчатым клапаном.
  • Смесительная камера.
  • Диффузор.
  • Дроссельная заслонка.
  • Распылитель.
  • Топливных и воздушных каналов (жиклеры).

Начнем по порядку: устройство поплавковой камеры. Поплавковая камера служит для поддержания постоянного уровня топлива. В камере присутствует поплавок, который соединен с игольчатым клапаном: когда уровень топлива падает поплавок опускается вниз тем самым открывая клапан, и бензин попадает в поплавковую камеру. Камера наполняется и поплавок всплывая перекрывает иглой клапан, чтобы бензин более не попадал в камеру. Далее, бензин течете по трубке распылителя и попадает в смесительную камеру, где происходит его смешивание с поступающим из впускного патрубка воздухом. Как правило в карбюраторном двигателе воздушный фильтр располагается прямо над карбюратором. Для того чтобы бензин попадал в смесительную камеру в определенных порциях применяются жиклеры. Они, жиклеры, представляют собой пробку с отверстиями разного диаметра. Диффузор имеет вид конуса с отверстием на его конце и необходим для увеличения скорости воздушного потока и создания эффекта разрежения. Количество смеси регулируется с помощью дроссельной заслонки, которая, в свою очередь, управляется педалью акселератора. Устройство заслонки сводится к тому, что она имеет размер сечения смесительной камеры и в зависимости от нажатия на педаль изменятся степень открытия заслонки. Тем самым изменяется количество подаваемой топливной смеси.

Регулировка карбюратора

Настройка карбюратора ваз 2106 дело не тонкое. В основном все продвинутые автовладельцы заменяю родной карбюратор на солекс или озон, устройство их очень похоже, как и регулировка. Просто так лезть в карбюратор не стоит, ведь если все работает нормально, то и трогать ничего не нужно. Однако если возникли следующие признаки неисправностей, то придется изучать устройство и забраться внутрь:

  • Провалы при ускорении автомобиля (после нажатия на педаль авто не ускоряется, либо ускоряется очень медленно).
  • Рывки автомобиля при ускорении.
  • Очень медленное ускорение, хоть и плавное.
  • Каскадные провалы при длительном ускорении.
Карбюратор Озон

Регулируем уровень топлива

Регулировка уровня топлива — это то, с чего вовсе начинается регулировка карбюратора. На карбюраторах солекс и озон этот процесс практический идентичен, так, что поможет пользователем обоих типов. Сначала немного прогреваем двигатель, можно проводить эту операцию после поездки. Начинаем с отсоединения шланга топливопровода, делать это нужно аккуратно, чтобы возможно горячее топливо не обожгло. Далее, снимаем верхнюю крышку карбюратора (предварительно освободив карбюратор от закрывающей его «кастрюли» воздушного фильтра. Потом отсоединяем трос рычага подсоса и аккуратно снимаем крышку, сделать это нужно так, чтобы не повредить поплавки. Теперь вооружаемся линейкой, желательно, вообще-то, штангенциркулем, но подойдет и линейка. Нужно измерить расстояние от верхней кромки бензина до крышки, оно должно соответствовать около 24 мм. Уровень топлива в камерах может быть разным, так как карбюратор очень редко располагается идеально горизонтально, поэтому нужно взять средний результат. Если результат выходит за установленный рамки. То тут регулировка на карбюраторе солекс сводится к тому, что нужно просто подогнуть держатели поплавков в нужном направлении.

Регулировка холостого хода

Устройство солекс таково, что произвести все регулировочные мероприятия можно абсолютно без труда имея просто инструкцию. Регулировка холостого хода сводится же вовсе к вращению винта отверткой. Сначала находим отверстие с этим винтом, оно расположено в нижней части карбюратора солекс, рядом с одним из отверстия для крепления карбюратора к коллектору. Теперь закручиваем регулировочный винт до упора и выкручиваем обратно на 5 оборотов отвертки. Далее запускаем двигатель и полностью убираем подсос. Теперь необходимо вращением винта выставить обороты холостого хода на минимальное значения, при котором мотор будет стабильно работать. Если при этом тахометр будет показывать число около 850 об/мин, то это будет означать, что солекс функционирует вполне исправно.

Подбор жиклеров для солекса

Карбюратор солекс предусматривает то, что жиклеры могут быть заменены по истечении срока их службы либо же по желанию владельца, например, в связи с тем, что нужна регулировка экономичности машины. Жиклеры позволяют изменять дозировку попадающего топлива или воздуха. С их помощью можно легко добиться стабильности работы двигателя или повышения его экономичности. Жиклеры подбираются по специальным таблицам, с учетом мощности двигателя, эти таблицы можно найти в интернете, либо же в книгах посвященным автомобилю.

Настрой-ка: как отрегулировать карбюратор на ВАЗ 2106 своими руками?

Легендарная «шестерка», которая была, чуть ли не основным автомобилем в стране, все реже встречается на наших дорогах. Теперь мало кто специализируется на ремонте и обслуживании вазовской классики, и найти мастера по настройке ее системы питания довольно сложно. Однако любой автовладелец способен самостоятельно наладить узел приготовления горючей смеси, достаточно воспользоваться рекомендациями опытных водителей.

Коротко об особенностях и устройстве карбюраторного узла «шестерки»


Перед тем, как отрегулировать карбюратор на ВАЗ 2106, не помешает узнать его конструктивные особенности. После 1980 года на тольяттинские автомобили стали устанавливать Озон и Солекс. Смысл работы узла – приготовление горючей смеси перед подачей ее в цилиндры авто. До тонкостей, это не автошкола, разбирать конструкцию не будем, достаточно ознакомиться с основными компонентами, обеспечивающими оптимальный режим работы карбюраторного ДВС:

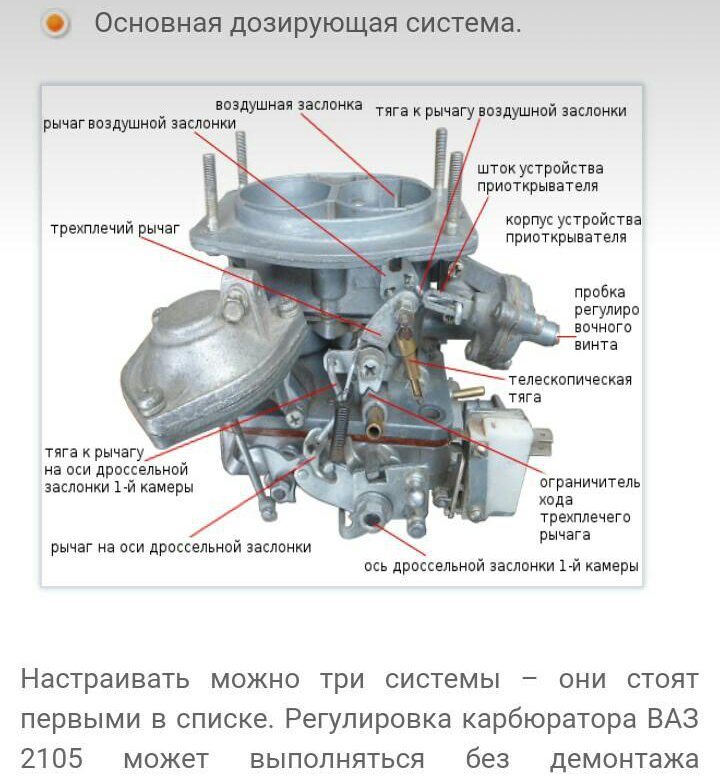

  • Система дозирования горючего.
  • Механизмы для управления заслонками дросселя и обогащения смеси.
  • Система холостого хода.
  • Насос-ускоритель и эконостат.
  • Поплавковая камера.

Камера с поплавком и игольчатым клапаном отвечает за стабильность уровня горючего. Далее бензин, протекая по распылительной трубке, попадает в камеру, где смешивается с воздухом из впускного патрубка. Количество смеси корректируется дроссельной заслонкой, которая связана с акселераторной педалью.

Точная регулировка позволяет приготовить правильную смесь из бензина и воздуха в соотношении 1:15. В процессе длительной эксплуатации машины настройки сбиваются и приходиться думать, как отрегулировать карбюратор на автомобиле ВАЗ 2106 своими силами. Технология юстировки одинакова как для Солекса, так и для Озона.

Когда нужна регулировка?

Настройка карбюраторного узла не сложнее, чем регулировка привода сцепления на VAZ 2107, поскольку предполагает всего лишь юстировку жиклеров. В некоторых случаях их нужно очистить от смол и прочих загрязнений, наличие загрязнений ощущается мощностными провалами в процессе набора скорости. Многие автовладельцы утверждают, что карбюраторы Озон не совсем хороший вариант, и рекомендуют заменить их на Солекс.

Тем не менее, признаки того, что прибор начал готовить обогащенную смесь, и нужна его настройка, одинаковы для обеих типов агрегатов:

  • Повышенный расход горючего.
  • Частый перегрев мотора.
  • Черный дым из выхлопной трубы и хлопки.
  • Потеря мощности.

Приготовление обедненной смеси характеризуется следующими признаками:

  1. Хлопки в карбюраторе.
  2. Потеря мощности.
  3. Перегрев двигателя.

Само собой, не всегда нужно сразу же хвататься за отвертку и крутить регулировочные винты – возможно дело в другом. Например, когда холостые обороты плавают, возможен подсос воздуха через прокладку впускного коллектора, а может быть и пробой диафрагмы усилителя тормозов. Но даже перечисленные причины – это еще не все варианты, поэтому конкретных рецептов для устранения определенных неполадок дать нельзя. Вопрос следует решать комплексно, учитывая связь между системами автомобиля.

Делай сам: как отрегулировать карбюратор на авто ВАЗ 2106 в собственном гараже?

Полноценная настройка узла приготовления горючей смеси нуждается в системном подходе. Весь цикл состоит из последовательного выполнения следующих этапов:

  • Предварительная фаза.
  • Регулировка поплавка.
  • Юстировка холостых оборотов.
  • Регулировка наконечников тяг карбюраторного узла.

Предварительный этап

Перед тем, как правильно отрегулировать своими руками карбюратор на ВАЗ 2106, важно выполнить ряд рабочих мероприятий:

  • Настроить тепловые зазоры механизма газораспределения.
  • Установить оптимальный момент зажигания.
  • Открыть полностью воздушную заслонку.

Все работы по настройке карбюраторного узла проводятся на прогретом моторе. Не стоит забывать, что в ходе процесса могут понадобиться новые детали и резинотехнические изделия, поэтому лучше заблаговременно приобрести ремонтный комплект.

Регулировка поплавка

Один из основных этапов в наладке карбюраторного узла. Высокий уровень будет выдавать «богатую» смесь, и она в большем количестве будет подаваться в цилиндры, но ожидаемой динамики не будет. Повысится только расход горючего, а также его токсичность.

Язычок поплавка должен быть так установлен, чтобы его ход составлял не более 8 мм. В некоторых случаях причиной неполадок может стать игольчатый клапан. Тогда нужно снять поплавок, вытянуть иглу и проверить проходимость отверстий.

Настройка холостых оборотов

В процессе участвуют два винта, которые устанавливают количество и качество смеси. Для качественной настройки не помешает наличие газоанализатора. Перед тем, как отрегулировать карбюратор на автомобиле ВАЗ 2106, нужно знать об ограничительных пластиковых втулках, которые напрессованы на регулировочные винты. Эти заглушки не позволяют нарушать заводские настройки. Если данный фактор мешает выставить нормально ХХ, то следует выломать их шлицевой отверткой.

Технология регулировки холостых оборотов:

  • При открытой воздушной заслонке установить винтом качества частоту вращения коленвала 800-900 об/мин.
  • Вращая винт качества, установить максимальные обороты ДВС.
  • Винтом количества выставить по тахометру обороты 950-1030 об/мин.
  • Винтом качества опять установить максимальные обороты.
  • Повторять эти операции до момента, когда число оборотов 950-1030 об/мин не совпадет с максимальными оборотами, установленными при помощи винта качества.
  • После момента совпадения винт качества вернуть в положение, где обороты ДВС составляли 800-900 об/мин.

При наличии газоанализатора винтом качества добиваются концентрации СО в выхлопных газах 0,5-1,2%. Окончательное положение винтов нужно зафиксировать пластичным герметиком, чтобы предотвратить самопроизвольное откручивание.

Регулировка тяг

Не менее важный этап в процессе наладки карбюратора «шестерки» выполняется по переходам:

  • Демонтировать воздушный фильтр и его корпус.
  • Измерить расстояние между центральными точками наконечников, оно должно быть 80 мм.
  • Чтобы изменить длину тяги, освободить наконечник отверткой и ключом «на 8» открутить контргайку, после чего выполнить наладку методом вращения наконечника.
  • Затянуть крепеж и установить тягу на штатное место, завести мотор и нажать педаль газа до упора. В случае если дроссель открывается не полностью, то у заслонки есть запас хода.

На вопрос, как дальше отрегулировать карбюратор на автомобиле ВАЗ 2106, специалисты рекомендуют произвести еще несколько несложных действий:

  • Снять наконечник тяги продольного типа и открутить контргайку.
  • Уменьшить длину тяги, закрепить ее и опять проверить степень открытия заслонки методом нажатия до пола на педаль газа. Заслонка должна быть абсолютно закрыта.
  • В случае необходимости увеличения длины тяги нужно ослабить трос дроссельной заслонки.

Что имеем после грамотной регулировки карбюраторного узла «шестерки»?

Проверка юстировок узла приготовления горючей смеси такой же важный этап обслуживания, как и контроль состояния АКБ автомобиля. Комплексный подход в настройке карбюратора гарантирует не только комфортный режим передвижения, но и массу полезных моментов:

  • Прибавление в мощности и уверенный набор скорости.
  • Отсутствие провалов в работе ДВС в низком и среднем секторе оборотов.
  • Улучшенные динамические характеристики – автомобиль резвее набирает обороты и разгоняется за короткое время.
  • Оптимальная приемистость мотора, которая выражается в отзывчивости педали газа.

Перечисленные качества позволяют эффективно использовать горючую смесь, что необходимо как в условиях городских пробок, так и на загородных трассах. Поэтому грамотная наладка карбюраторного узла поможет машине своевременно набрать скорость и совершить запланированный маневр.

карбюратор. Установка и регулировка карбюратора

В этой статье вы узнаете об автомобиле ВАЗ2106. Карбюратор — основа системы питания двигателя этого автомобиля. О том, как правильно настроить на нем систему впрыска и очистить от загрязнений, будет рассказано ниже. Несмотря на то, что инжектор завоевал популярность у автомобилистов, автомобилей, снабжающих двигатель карбюратором, до сих пор очень много. Конечно, большая часть карбюраторной техники — это наши отечественные, а также старые модели иномарок. Время от времени возникает сбой в работе системы питания, по этой причине необходимо знать, как работает карбюратор, а также принцип его ремонта. Стоит отметить, что это непростая работа. Если вы не уверены в своих силах, то обратитесь к опытному мастеру, который качественно и быстро произведет ремонт.

Карбюратор: основная информация

Внутри карбюратор «Солекс» на ВАЗ 2106 разделен на две камеры, в них во время работы поступает топливно-воздушная смесь.Именно в этих камерах происходит смешивание бензина с воздухом. А также нормальное распределение и последующий впрыск этой смеси во впускной коллектор. Большинство отечественных автомобилей, в том числе модель ВАЗ 2106, оснащаются карбюраторами двух типов — Солекс или Озон. Конечно, карбюраторы ушли в небытие, на новые модели автомобилей устанавливаются инжекторные моторы, соответствующие экологическим нормам, они более экономичны. На автомобиль ВАЗ 2106 устанавливались только карбюраторные двигатели. Данная модель выпускалась до 2006 года включительно, даже среди последних вы не найдете машины с системой впрыска впрыска. Если владелец самостоятельно не установил эту систему. За карбюратором необходимо время от времени ухаживать, мыть и регулировать. А теперь стоит поговорить о такой вещи, как ремкомплект. Это тоже в целях ремонта карбюратора «Солекс» на ВАЗ 2106.

Почему выходит из строя карбюратор

Следует отметить, что можно перепутать поломки карбюратора и системы зажигания. Они очень похожи, поэтому для начала нужно убедиться, что система зажигания работает в штатном режиме.И только после этого делается настройка карбюратора ВАЗ 2106. Двигатель не запускается, наблюдается рост расхода топлива — эти симптомы укажут вам, что есть неисправность либо в системе зажигания, либо в топливной системе. Иногда при чрезмерном расходе топлива помогает уровень бензина в поплавковой камере, а также регулировка жиклеров в обеих камерах карбюратора. Если это не поможет, то придется полностью отремонтировать все устройство.А для этого понадобится комплект с запчастями. К тому же еще понадобится специальная жидкость, которая используется для чистки карбюраторов. Стоимость довольно небольшая, купить можно в любом магазине автозапчастей. Как и при любом другом ремонте, первое, что нужно сделать, это снять клемму с отрицательной клеммы аккумуляторной батареи.

С чего начать разборку карбюратора

Теперь можно приступить к разборке карбюратора. Для этого первым делом нужно открутить три гайки, которыми крышка крепится к корпусу воздушного фильтра.Без этого снять карбюратор просто не получится. Затем снимаем крышку, снимаем воздушный фильтр. Посмотрите, сколько шпилек держит нижняя часть корпуса. Ключом на «8» необходимо открутить все гайки, которыми производится крепление. Отсоедините шланг сапуна, если он подсоединен к корпусу воздушного фильтра. Затем отключите все провода, идущие к карбюратору. Обычно это управляющий провод клапана холостого хода. Сделайте все это перед тем, как регулировать карбюратор ВАЗ 2106.

Снятие карбюратора

Затем ослабьте крепление всех тросов и отсоедините их. От топливного шланга ослабляется хомут и вытаскивается из карбюратора. Также необходимо отсоединить от него патрубок, соединяющий с системой охлаждения, вакуумный шланг. Только после этого можно открутить четыре гайки, которыми нижняя часть карбюратора крепится к впускному коллектору. После снятия убедитесь, что прокладка на выпускном коллекторе цела и не имеет повреждений.В противном случае его тоже нужно будет поменять. На автомобиле ВАЗ 2106 карбюратор имеет одну степень очистки топлива (кроме фильтра, установленного в разрыв шланга).

Очистка устройства

Установите карбюратор целиком на ровную поверхность, дайте ему немного подсохнуть. Обратите внимание, что при разборке необходимо добиться того, чтобы в поплавковой камере не нарушился уровень бензина, в противном случае необходимо провести регулировку. Если карбюратор оборудован электромагнитным клапаном, его необходимо открутить.Это делается с помощью клавиши на «13». Но у некоторых есть «под ключ» на «10». Самое первое, что нужно сделать, это промыть карбюратор. На заправке редко можно найти качественный бензин, поэтому все элементы карбюратора загрязнены различными химическими соединениями. Карбюратор ВАЗ 2106 (цена нового заказа 3500 рублей) — чувствительный элемент. Очень часто бензин содержит много металлов, в том числе свинец. Он оседает на стенках в камерах карбюратора. Все канавки, предназначенные для пропуска бензина, необходимо тщательно промыть.Детали карбюратора очищаются отдельно. После тщательной мойки необходимо поставить карбюратор, чтобы он как следует просох.

Замена элементов

Следующим шагом будет замена форсунки. Обратите внимание на ускоритель топливного насоса. Если внешне он нормальный, на его элементах нет повреждений, то вполне возможно, что достаточно будет только чистки. В месте подключения топливного шланга находится фильтр, предназначенный для тонкой очистки поступающего бензина.Невозможно установить карбюратор на ВАЗ 2106 без предварительной очистки и брака агрегатов. Желательно установить новый, но если его нет, можно выйти из ситуации: просто промойте в растворителе или ацетоне, а затем аккуратно продуйте сжатым воздухом. Это элемент, который практически не выходит из строя, по этой причине его нельзя изменить. Если есть желание сделать все качественно или на этом фильтре есть повреждения, лучше всего его заменить, так как он входит в комплект.

Обратите внимание на особенности

На ВАЗ 2106 регулировка карбюратора проводится достаточно долго, ведь нужно полностью разобрать этот механизм. Далее снимаются все болты, фиксирующие половинки карбюратора, меняются прокладки, а затем собирается весь механизм. Обратите внимание, что прокладки и уплотнительные кольца нельзя обрабатывать силиконовыми герметиками. Дело в том, что бензин просто разъедает эти герметики. В результате эта ужасная смесь может попасть в камеры карбюратора, а также во впускной коллектор.Это приводит к катастрофическим последствиям, поэтому к очень быстрому ремонту.

Регулировка

А теперь о том, как отрегулировать карбюратор ВАЗ 2106. Первым делом отрегулируйте уровень в поплавковой камере карбюратора. Сначала двигатель запускается и прогревается, чтобы его температура достигла рабочего значения. Обратите внимание на то, как расположены поплавки. Их оси должны быть параллельны, если ее нет, то необходимо немного согнуть в нужную сторону. Для более точной настройки нужно использовать тонкую проволоку и небольшие выкройки из картона.Необходимо следить за тем, чтобы открытие и закрытие игольчатого клапана происходило при строго определенных положениях поплавка.

Холостой ход и воздушная заслонка

Далее необходимо на ВАЗ 2106 отрегулировать пусковое устройство. Без этой процедуры карбюратор не может нормально работать. Причем проводить эту регулировку удобнее всего с разобранным карбюратором. Надо закрыть воздушную заслонку. Затем измерить расстояние от стенки камеры до края этой заслонки штангенциркулем.Значение должно быть в пределах от 1 до 1,3 мм. Сам конец регулируется на холостом ходу. Перед этим двигатель необходимо прогреть до рабочей температуры. Попробуйте отрегулировать винты на значение 900 об / мин. Обратите внимание, что в зависимости от времени года значение будет меняться. Для регулировки холостого хода на корпусе карбюратора предусмотрены два винта — качество и количество смеси. Вот и все, на ВАЗ 2106 настроен карбюратор, можно продолжать пользоваться автомобилем и не бояться расхода бензина.

p>

Отказ карбюратора ВАЗ 2106 при трогании с места. Неисправности двигателя (карбюратор)

ВАЗ (Лада) 2101/2103/2106 1970-2006

Карбюратор 21073, двигатель 1300, классика. Отрыв от отказа. Тж 1 = 107 в.ж 2 = 150, т.ж 2 = 115, в.ж 2 = 135. Гандерс пробовал двойной, одинарный, эффект тот же. Кулачок 4. Помогла замена топливных жиклеров местами, в первом 115 на второй 107. Но можно увеличить расход. Подскажите, как убрать поломку и минимизировать расходы?

Вы всасываете воздух, смесь истощается, это сбой.Установив первую увеличенную топливную форсунку, вы сделали смесь нормальной, но расход топлива обязательно увеличится. Чаще всего коробит карбюратор при установке — слишком рьяны при затяжке. Каким-то спреем (Unisma, Carburetor cleaner) опрыскать при работающем двигателе стыки карбюратора. Там, где будет разрыв, ваш мотор изменит скорость. Прорезь также может быть на стыке впускного коллектора с головкой блока цилиндров. Если подошва карбюратора погнулась, ее нужно поправить и отполировать, и обязательно каждый раз вставлять новые прокладки.

На жиклерах: 107 топлива в первой камере нормальное для вашего объема, при желании можно поставить 109. Но не более того. А для экономичности, во второй камере уменьшите топливо, поставьте 112 или даже 109, но до 200-сотен км / ч не разгонитесь, а КПД будет.

Физику не обманешь.

Поскольку вы моментально жалуетесь при старте, мы не трогаем вторую камеру (она в основном для трассы, есть гонка и максимальная скорость). При старте срабатывает первая камера, вы уже это испытали — поставили увеличенный жиклер и машина заработала как надо.Все. Остальное я уже сказал вам. Скорее всего, вы просто еще не нашли этот отсос (есть еще несколько мест, которые, например, видны сбоку, снизу, ось дроссельной заслонки дает отверстие, еще есть шланг на ВУТ, который подключен к впускному коллектору, может быть даже коллектор с трещиной).

Один друг тоже долго сопротивлялся (у него газель карбюраторная), кричит — все переделал, все переделал, но все равно пришел жаловаться на карбюратор.Двигатель заведен, он работает с перебоями, карбюратор храбрый человек — как он начал заливать бензин из баллона на двигатель, и … двигатель заработал ровно — и были трещины. Работа мастера боится, а друг перестал выставлять напоказ свое «я», «я» и всегда советуется, если в чем-то сомневается.

Эта статья будет посвящена отказам двигателя, вызванным карбюратором. Проблемы с зажиганием здесь не рассматриваются.
Для определения терминологии поясню, что под отказом понимается слишком приземленная реакция двигателя на нажатие педали акселератора, иногда сопровождающаяся эффектом торможения, т.е.е. когда вы нажимаете на педаль, и двигатель вместо того, чтобы мгновенно раскручиваться, кажется, что сон пытается заглохнуть, а затем, дергаясь, он оживает.
Логическим объяснением этого неприятного эффекта является резкое обеднение (или недостаточное обогащение) смеси, приготовленной карбюратором в дроссельных режимах.
Более половины всех проблем с провисанием связаны с системой ускорительного насоса (UP) карбюратора. Его задача — создать принудительное обогащение смеси, механически связанное с нажатием педали газа.Те. при неработающем двигателе нажатие на педаль газа будет сопровождаться впрыском части бензина в камеры карбамида (так неопытные водители заливают свечи при запуске). Все остальные системы Karba работают по принципу нагнетания, то есть в зависимости от силы всасывания во впускном коллекторе. Включение и выключение определенных карбюраторных систем напрямую связано с положением (углом поворота) дроссельных заслонок … Так же, как все в этом мире зависит от фактора времени, карбюратор не может мгновенно подготовить требуемый состав смеси, когда дросселирование.Например, вы резко, с нуля, вдавливаете газ в пол, обе заслонки открываются, позволяя воздуху попасть во впускной коллектор, а бензин еще не успел протечь по каналам карбюратора, так что у вас резко обедненный смесь — двигатель пытается заглохнуть. Чтобы обогатить смесь в такие моменты, люди придумали ООН. А еще более умные изобрели инжектор :-))
Проверить работу ООН можно, сняв корпус воздушного фильтра и, заглянув в камеры, прижать рукой тросик дроссельной заслонки.Струи должны распыляться из обоих диспенсеров (тюбиков, горшков :-)) ровно, не касаясь стенок камер и без перебоев.
1. Если открыть сразу две заслонки (нажать на газ до упора), то продолжительность работы штатная (35 и 40) UN d.b. около 2 секунд. Если емкость явно меньше, то проверьте, не протер ли кулачок привода ООН ножку толкателя. Эту канавку можно удалить, например, обернув ножку тонким листом олова. Но обычно эта проблема появляется после длительного пробега 🙂 Также проверьте длину и правильность установки пружины под диафрагмой.
2. Необходимо проверить целостность диафрагмы. При малейшем намеке на трещины меняйте. Не забудьте надежно затянуть крышку. Шток диафрагмы должен свободно перемещаться в своем гнезде.
3. Если диафрагма цела, но не работает ООН (при наличии бензина в поплавковых камерах, ЕС-а :-)) или не распыляет топливо правильно, то лучше корпус ООН поменять на форсунки — внутри наверняка заклинило шарик и при отпускании педали газа под диафрагму вместо газа попадает воздух. На корпусе обязательно воспользуйтесь им. уплотнительное кольцо резиновое — если оно отсутствует или помято, при нажатии на газ бензин будет стекать по стенкам 1-й камеры, а при выпуске воздух попадет под диафрагму …
При покупке следует быть очень осторожным. и установка корпуса ООН! Во-первых, трубки не должны вращаться в корпусе. Они должны сидеть плотно, иначе в один прекрасный день один из них может выскочить, например маленький, и попасть во впускной коллектор, а может и дальше … Печально! Здание ООН d.б. не дырявая, а то были такие случаи :-). Во-вторых, перед установкой УН в карбюратор лучше слегка развести трубки в разные стороны, чтобы, цепляясь за стенки прорези, хорошо не давали корпусу УН проворачиваться в сиденье (настройки жиклеров смутиться). В-третьих, нельзя вставлять корпус ООН в карбюратор по сухому принципу — можно повредить резиновое кольцо. Поэтому перед установкой рекомендую окропить корпус и отверстие под него в карбюраторе WD-40 например.
4. Теперь самое интересное 🙂 Многие считают, что можно точно направить струйки ООН, не снимая карбюратора — ошибаются! Каждая струйка должна попадать точно в коллектор при минимально возможном угле поворота каждой заслонки, минуя стенки камер (не только над заслонками, но и ПОД заслонками), сами заслонки и теплоизоляционную прокладку под карбюратором. ! Поэтому необходимо направить струйки на снятый карб, глядя на него снизу и поворачивая оси демпферов.Если глаз еще не натренирован или вы не «наизусть» толщину прокладки, то приложите ее к низу карбюратора и держите так, чтобы отверстия под шпильки совпали (или просто вставьте туда эти шпильки. ). Не забудьте залить бензин в поплавковые камеры 🙂
Однако невозможно полностью устранить провалы с помощью только c с помощью UN, поэтому люди также изобрели переходные системы (SS). Их два — в первой и второй камерах. Они также запускаются вакуумом при открытии заслонок.Если у вас произошел сбой при старте с места или на ходу с очень легким нажатием на педаль газа, то помимо ООН нужно проверить работу ПС 1-й камеры. Он питается от того же канала, что и слот XX. Вы можете попробовать продуть под давлением, сняв верхнюю часть карбюратора и прикрепив шланг насоса к латунной трубке с резиновым кольцом, выступающим снизу. Вы все еще можете насыпать туда очиститель углеводов. Однако помогает это редко и карбюратор нужно снять и промыть 🙁
Если наблюдается небольшая поломка при небольшом и плавном открытии второй камеры, то, вероятно, в этом виноват соответствующий ПС. Не разбирая карбюратора, эту проблему можно попытаться устранить аналогично ПС 1-й камеры, подав давление воздуха на жиклер ПС 2-й камеры, который находится рядом с распылителем эконостата (залипание латунной трубки во 2-й камере). Сверху вы увидите крошечное отверстие 🙂
Однако на провалы в обоих случаях может влиять зазор во 2-й камере. Заслонка должна быть приоткрыта ровно настолько, чтобы исключить образование луж при работе ООН и не более того! Многие закрывают его полностью и складывают длинный спрей ООН из 2-й камеры в 1-ю…
Если вы испытываете провалы, а точнее рывки, в районе 2000 об / мин и лишь немного приоткрываете заслонку 1-й камеры, то проверьте, не замкнута ли зеленая проводка EPHH постоянно на землю? Если это так, клапан отключит подачу топлива через систему ХХ и PS 1-й камеры, как только частота вращения двигателя превысит определенный порог (обычно 1900-2200 об / мин), даже если педаль газа не будет отпущена. Здесь при перемещении в этих пределах оборотов на угол заслонки, обеспечивающий выход разряда только в пазы системы ХХ и ПД 1-й камеры, наблюдается постоянное включение / выключение клапана. Особенно это чувствуется при медленной езде на 4-й передаче.
Никогда не будет лишним проверить экономайзер режимов мощности (ЭМИ), а именно диафрагму, отсутствие заклинивания шара, а также чистоту канала отбора вакуума и жиклера. ЭМИ обогащает смесь по мере увеличения вакуума в отверстии, расположенном под заслонкой первой камеры.
Самые глубокие провалы связаны с засорением топливных жиклеров основных систем учета. Иногда этот эффект неожиданно возникает и так же неожиданно проходит — это связано с наличием пятнышка, которое может прилипнуть к дну жиклера, или с водой в поплавковых камерах.Такая же ситуация может возникнуть, когда игольчатый клапан застревает в закрытом положении. Если провалы происходят на высоких оборотах, то проверьте уровень в поплавковой камере и работоспособность бензонасоса.
Забитая вентиляционная трубка бензобака и эконостат в карбюраторе скорее всего приведут к потере мощности, а не к поломке.

Частыми проблемами при нажатии педали акселератора карбюраторного двигателя являются так называемые «провалы», «рывки», «подергивания» и «раскачивания».

Отказ — это когда при добавлении газа при трогании с места или при разгоне автомобиля наблюдается вялая работа двигателя, медленное увеличение скорости вплоть до замедления продолжительностью от полсекунды до нескольких секунд.

Черта — такой же провал, но короче, до полсекунды.

Подергивание — серия из нескольких рывков.

качание — несколько отказов, следующих одна за другой.

Стоит отметить, что перед тем, как устранять данные неисправности путем изменения настроек самого карбюратора или его разборки, нужно убедиться, что причина кроется именно в нем.
Большое значение имеет техническое состояние двигателя.Неправильная установка газораспределительного механизма, износ распредвала, неправильное зажигание, нарушение компрессии в цилиндрах: слишком низкая или недопустимо разная в разных цилиндрах. Все это нарушает нормальную работу двигателя, увеличивает расход топлива, приводит к засорению карбюратора отложениями и смолами.

Также необходимо проверить систему подачи топлива перед карбюратором на предмет засоров в фильтре тонкой очистки, сетчатом фильтре топливного насоса, в приемнике топлива, герметичность топливного насоса, а также систему зажигания.В режиме холостого хода или при малых нагрузках двигатель может работать нормально, но при увеличении нагрузки могут появиться нарушения в подаче топлива.

Предположим, что системы зажигания, газораспределения, цилиндров и подачи топлива полностью исправны и причина кроется в карбюраторе. Рассмотрим возможные причины появления провалов и рывков карбюратора Солекс 21083 и способы их устранения:

Уклонение от пола

Выход адаптера забит.

Размер отверстия может уменьшаться со временем из-за отложений, уменьшающих расход топлива и бедной смеси. Для очистки отверстий переходных систем вам придется снять карбюратор, перевернуть его и очистить острой палкой или медной проволокой (вы не можете чистить отверстия чем-либо более твердым, чем материал карбюратора, чтобы не повредить отверстия), промыть ацетоном и дуть.

Низкий уровень топлива в поплавковой камере. В этой ситуации топливная смесь обеднена. Чтобы узнать уровень топлива в камере, дайте двигателю поработать некоторое время, затем снимите верхнюю половину карбюратора и измерьте уровень топлива, например, штангенциркулем, для Солекс-21083 уровень должен быть 29 ± 1 мм.Бензин имеет свойство быстро испаряться, поэтому вам нужно снять крышку и быстро произвести замер.
Игольчатый клапан может заклинивать, тем самым нарушая подачу топлива в поплавковую камеру, можно вернуть иглу на место легким постукиванием, но, безусловно, лучше будет ее заменить. Если уровень топлива вышел из строя, отрегулируйте поплавковый механизм.

Негерметичная трубка подачи разрежения на вакуум-корректор зажигания … Проверить трубку на наличие трещин, разрывов, трубка должна плотно прилегать к соответствующим штуцерам, при необходимости заменить трубку.

Провалы и рывки при движении

Неисправен ускорительный насос , эконостат или экономайзер.

На ускорительный насос приходится большая часть проблем, связанных с отказом. Как следует из названия, функция ускорительного насоса заключается в обогащении топливовоздушной смеси во всех режимах работы, кроме холостого хода.

Необходимо проверить работу ускорительного насоса. Для этого снимаем воздушный фильтр и наблюдаем за потоками топлива из форсунок в каждой из камер.При нажатии на рычаг помпы из обоих водостоков будут сыпаться ровные струи, и они не должны попадать на стенки камер. Опытные мастера вынимают сопло ускорительного насоса «слона» и сгибают его трубки так, чтобы струи точно попадали в зазор между стенкой камеры и заслонкой, причем постараться сделать это с наименьшим открытием заслонки. Также необходимо учитывать толщину теплоизоляции под карбюратором, жиклеры не должны касаться его внутренних поверхностей.

Также можно порекомендовать переделать струю таким образом, чтобы оба носика входили в первую камеру, учитывая направление струй, они также не должны пересекаться друг с другом. Эту регулировку можно проводить только на снятом карбюраторе. Если топливных жиклеров не наблюдается, визуально осмотрите подкачивающий насос. На карбюраторах с большим пробегом возможна отработка в месте примыкания флажка к толкателю ускорительного насоса, в этом случае потребуется замена деталей.

Проверить диафрагму ускорительного насоса, если только есть сомнения в ее целостности, заменить. Плотно закрутите крышку при сборке насоса.

Однако бывают отказы, виноват не только ускорительный насос

Econostat предназначен для обогащения топливной смеси при работе с максимальной нагрузкой. Поскольку эконостат представляет собой трубку, встроенную в корпус карбюратора, его ремонт сводится к промывке и продувке, удобнее будет это сделать, сняв верхнюю половину карбюратора.



— выявить неисправность мотора, связанную с экономайзером режимов мощности, достаточно сложно. Но все же проверьте диафрагму, шар на заедание, форсунки и проходы — они должны быть чистыми.



Забит сетчатый фильтр карбюратора или топливного фильтра тонкой очистки … Открутите гайку сетчатого фильтра, промойте, при необходимости замените на новую. Заменить топливный фильтр тонкой очистки.

Нижняя поверхность корпуса карбюратора изогнута на из-за тугой затяжки гаек впускного коллектора.Фланец, прикрепленный к впускному коллектору четырьмя штифтами, к сожалению, является слабым местом карбюратора. Со временем он изгибается, в результате чего образуется щель, в которую поступает дополнительный воздух, обедняя смесь. Решить эту проблему можно, выровняв нижнюю поверхность карбюратора. Исправьте небольшое перекос, удерживая карбюратор в тисках. Если фланец сильно гнут, то деформацию исправляем сначала напильником, а затем наждачной бумагой. Не забудьте после этого промыть карбюратор от опилок и продуть сжатым воздухом.

Определить, с чем именно связана неисправность, можно по поведению двигателя на разных режимах.
Глубокое провисание, иногда до остановки двигателя, может быть вызвано засорением главного топливного жиклера.

Незначительные подергивания при движении и медленный разгон — низкий уровень топлива в поплавковой камере.

Покачивания, провалы и рывки при повышенных нагрузках — нарушения подачи топлива, связанные с бензонасосом, засорением сетчатого фильтра, пониженной пропускной способностью фильтра тонкой очистки.

Провал, который появляется и исчезает через 2-5 секунд, указывает на проблему с ускорительным насосом.

Кузовной тюнинг ВАЗ 2106.

«Шестерка» — давно народный автомобиль, его выпускают несколько десятилетий, и в результате наши улицы наводнены шестыми моделями «Жигулей», причем они представлены в различных модификациях.

тюнинг двигателя ВАЗ 2106

Основное отличие модификаций модели ВАЗ 2106 заключается в двигателе и трансмиссии, соответственно тюнинг ВАЗ 2106 с надо начинать с двигателя, то есть либо устанавливать его самое мощное воплощение (ВАЗ 21063) вместимостью 54. 5 кВт, или, если оно уже стоит, приступить к его достройке.

Для начала следует попробовать поиграть с имеющимся штатным карбюратором (обычно Ozone), либо установить Solex, Pekar. Вслед за карбюратором стоит приступить к доработке системы зажигания. Собственно она заключается в установке бесконтактной системы зажигания (что делает ее более уверенной) и, что немаловажно, свечей зажигания.

Также не используйте обычные силиконовые высоковольтные провода, их следует заменить на качественные экранированные.Обязательно установите новый, более мощный генератор с установкой системы бесконтактного зажигания, так как в будущем вам придется подавать дополнительных потребителей энергии. Также следует поставить аккумулятор повышенной емкости, не менее 62 Ач.

От двигателя можно перейти к трансмиссии. Долгое время Лада 2106 оснащалась четырехступенчатой ​​коробкой передач, но позже завод перешел на «пятиступенчатую». Соответственно, стоит установить пятиступенчатую коробку передач, особенно если машина часто выезжает из города и движется по трассе.

Пятая передача позволит существенно сэкономить на топливе, а также продлить ресурс двигателя, ведь длительная работа на оборотах выше 4000 не лучшим образом сказывается на его ресурсе.

Тюнинг салона ВАЗ 2106

Тюнинг ВАЗ 2106 включает в себя переделку интерьера салона. Не используйте спортивный руль малого диаметра. В машине нет гидроусилителя руля, поэтому управлять спортивным рулем на месте будет намного сложнее, чем стандартным.Вместо того, чтобы ломать голову над рулем, стоит попробовать разобраться в системе отопления, так как двух дефлекторов слишком мало и запотевание окон в дождливую или холодную погоду отнюдь не редкость.

Самое отчаянное занятие тюнингом салона ВАЗ 2106 , вырезание дополнительных отверстий в панелях и подведение воздуховодов к боковым окнам, а самые богатые устанавливают новую приборную панель (например, от BMW E36). Оба метода не самые приятные и могут вызвать проблемы у инспекторов ГАИ при инструментальном осмотре или техническом осмотре.

А вот штатные часы автомобиля ВАЗ 2106 стоит заменить на очень полезный прибор — амперметр. Идеально подойдет амперметр от УАЗ 469 или от «буханки», он должен питаться от проводов освещения бардачка.

Благодаря Ижевскому автозаводу у владельцев «шестерок» появилась возможность поменять сиденья водителя и переднего пассажира, так что пренебрегать этой возможностью не стоит. Также можно установить автокресло от ВАЗ 2107 с соответствующим чехлом (с подогревом, вентиляцией, массажем, боковой поддержкой), что значительно повысит комфорт автовладельца и его пассажира.

Также не лишним будет установка системы подогрева двигателя (Вебасто и т.п.) и автономного отопителя салона. Возможность посидеть в теплой «шестерке» на морозе -30 ° С, завести дело и заняться своими делами (на зависть многих водителей, в том числе иномарок) дорогого стоит.

Последним штрихом тюнинга ВАЗ 2106 станет установка «семерки» стекол в передние двери, обогрев зеркал заднего вида и противотуманные фары.

Фото тюнинга ВАЗ 2106

Ниже представлена ​​подборка фотографий с тюнингом «шестерки», выбранных в интернете.Если раньше речь шла о технических доработках «классики», то на фото внешний тюнинг ВАЗ 2106 .

Стоит отметить, что «шестерка» не нуждается в обвесах и спойлерах. Напротив, многие владельцы демонтируют штатные бамперы и дверные ручки. В последнее время стало модно делать так называемый ретро-тюнинг ВАЗ 2106 с заниженной подвеской, хромированными молдингами и решеткой радиатора, а также покрашенными в белый цвет боковинами покрышек.

Смотрите также — одни из самых популярных отечественных моделей, которые пользуются постоянным спросом даже спустя много лет после начала их производства, а также подборку — еще одна распространенная модель Волжского автозавода.

Тюнинг ВАЗ 2106 Авто тюнинг ВАЗ 2106 Фото тюнинг ВАЗ 2106
Тюнинг салона ВАЗ 2106 — фото Тюнинг двигателя ВАЗ 2106 Качественный тюнинг шестерки
Необычный тюнинг Лада 2106 Ретро тюнинг ВАЗ 2106 Фото тюнинг салона ВАЗ 2106
Тюнинг ВАЗ ВАЗ 2106 своими руками
Тюнинг салона ВАЗ 2106 Тюнинг автомобиля ВАЗ 2106
Тюнинг подвески ВАЗ 2106 Русский тюнинг ВАЗ 2106 фото Внешний тюнинг ВАЗ 2106
Тюнинг бороды ВАЗ 2106 Кузовной тюнинг ВАЗ 2106
Тюнинг устройств ВАЗ 2106 — фото
Тюнинг автомобилей ВАЗ 2106 Тюнинг фары на ВАЗ 2103 Тюнинг панели приборов ВАЗ 2106
Тюнинг бамперов на ВАЗ 2106 — фото Внешний тюнинг шестерки Жигулей Тюнинг передней оптики на ВАЗ 2106

Вы можете осуществлять тюнинг «шестерок» нескольких видов:

  • внешний — меняется внешний вид автомобиля;
  • технический — устанавливаются новые или дополнительные детали, улучшающие техническую сторону станка;
  • тюнинг салона — изменение элементов салона.

В первом случае с помощью нового бампера, европейских ручек и других деталей автомобилю можно придать стильный спортивный вид.

В техническом плане этот тип автомобилей часто оснащается дефлекторами капота и оптикой, новым глушителем и т. Д.

И, наконец, с тюнингом интерьера связано огромное количество разнообразных дизайнерских решений. Здесь можно найти все: от ковриков до удобных спортивных сидений, спортивного руля, красивой ручки коробки передач и т. Д.

Процесс покупки

Все эти и многие другие детали можно найти в Tuning Plast. У нас вы можете купить тюнинг ВАЗ 2106 по низким ценам. Мы продаем как отдельные детали, так и комплекты. Наша продукция — это качество и надежность. Мы продаем только по предоплате. Возможна доставка в любой город России. Если у вас возникнут вопросы, вы всегда можете задать их нашим специалистам по телефону +7 800 500 55 90 или написав им онлайн.

Технический тюнинг ВАЗ 2106 своими руками предусматривает доработку и тюнинг двигателя с целью увеличения его мощности. Для этого воспользуйтесь тонкой настройкой или автонастройкой карбюратора.

В первом случае потребуется отрегулировать и отшлифовать выпускной и впускной коллекторы. Поршни, шатуны и коленчатый вал регулируются по весу. Электроснабжение мотора и системы зажигания требует доработки.

Для модернизации карбюратора на Лада 2106 потребуется проделать следующие работы:

  • демонтаж пружины вакуумного привода. Это поспособствует увеличению динамики автомобиля и расхода топлива на 0.5 литров;
  • установка механического вакуумного привода в первичной камере. Такой тюнинг ВАЗ 2106 своими руками способствует плавному ускорению и улучшению динамики автомобиля;
  • установка разметки диффузора 4.5.

Лада 2106 требует модернизации подвески. Для этого автомеханики рекомендуют установить спортивные амортизаторы газомасляного типа и двойной стабилизатор. Тормозная система «шестерки» нуждается в доработке. Предустановлен большой цилиндр. Аналогичный тюнинг ВАЗ 2106 своими руками повысит давление в системе. Для улучшения передних тормозов потребуется установка соответствующего комплекта от Лады 2112.

Замена задних тормозов на современные аналоги осуществляется с помощью профессионалов, так как такая модернизация предполагает использование станков.

Настройка тормозной системы

Муфта используется для плавного соединения трансмиссии с коленчатым валом при движении автомобиля и переключения коробки передач.Перед модернизацией Лады 2106 нужно проверить ход педали сцепления. Этот показатель не должен превышать 120-130 мм. Если сцепление в плохом состоянии, то устанавливается новый диск сцепления.

Заводская коробка передач может быть переделана на спортивный аналог. Эти механизмы различаются передаточными числами. Их стоит подбирать с учетом стиля вождения. Если в КПП установить коромысло с коротким ходом, то шестерни будут переключаться быстрее. Чтобы установить автоматическую коробку передач на Лада 2106, вам потребуется помощь квалифицированных специалистов.

Внешний тюнинг можно использовать для изменения вида «шестерки» … Предварительно рекомендуется удалить ржавчину и устранить другие дефекты кузова. Заводскую оптику заменяют на современные галогенные или ксеноновые лампы. Заднюю оптику заменяют на светодиодные лампы.

На ВАЗ 2106 установлены новые обвесы:
  1. Юбки.
  2. Бамперы.
  3. Спойлер.

Новые обвесы на авто Диски

Classic заменены на стильные литые.Такой тюнинг помогает улучшить динамику автомобиля:

  • Достигнуто быстрое охлаждение дисков.
  • Некоторые модели легкосплавных дисков оснащены дополнительными вентиляционными отверстиями, через которые обеспечивается улучшенное охлаждение тормозной системы. Для увеличения диаметра диска используется низкопрофильная резина. Настроенный автомобиль будет обладать высокой маневренностью. При необходимости можно установить кованые или легкосплавные диски. Для последних изделий характерна ковка.

    Новые литые диски

    На ВАЗ 2106 можно установить прямоточный глушитель.Это увеличит мощность автомобиля на 10-15%, что положительно скажется на подавлении шума выхлопной системы. Такой тюнинг можно сделать своими руками. При необходимости может быть установлена ​​хромированная выхлопная система с двумя патрубками.

    Чтобы изменить внешний вид автомобиля, специалисты рекомендуют использовать перламутровые и похожие цвета. Вместе с кузовом можно красить диски, бампер и оптику. Капот и крыша Лада 2106 покрыты карбоновой пленкой. Его можно использовать для апгрейда всего корпуса «шестерки».Карбоновая пленка прочнее лакокрасочной и имеет высокую защиту от механических повреждений и агрессивной среды.

    ЭТО ВАЖНО ЗНАТЬ!

    У каждого автомобилиста должен быть универсальный прибор для диагностики своего автомобиля.

    Внутренний тюнинг Лады 2106 предусматривает установку новых сидений, установку исправной торпеды, отделку салона. Дверные карты обтянуты кожей, вставлена ​​подвеска. Стандартные приборы заменены спортивными аналогами со светодиодной подсветкой и цифровыми индикаторами.

    На центральной консоли можно установить бортовой компьютер или датчик мультимедиа. При необходимости некоторые детали отделывают карбоновой пленкой нужного цвета.

    Перед установкой на ВАЗ 2106 хорошая акустика , усилитель и саб, проводка не потребуется.

    Тюнинг салона ВАЗ 2106

    Светодиодное освещение вмонтировано в потолок и пороги. Тюнинг салона ВАЗ 2106 своими руками предусматривает устройство шумо- и теплоизоляции.Для этого используются соответствующие материалы. Автомеханики советуют утеплять двери, крышу и пол от «шестерки» от тепла и шума.

    Чтобы придать салону дополнительный комфорт, в Ладу можно самостоятельно установить сиденья Ford Scorpio. От стандартных кресел они отличаются гораздо большей комфортностью.

    Размеры кресел Ford Scorpio идеально подходят «шестерке». Можно установить простые сиденья или кресла с сервоприводом. Эти конструкции положительно влияют на поясничные суставы и оснащены надежной работой регулировочных механизмов.

    Для замены стульев вам потребуются дрель, кронштейны, стальные полосы толщиной 3-5 мм. Предварительно специалисты рекомендуют снимать заводские сиденья. Новые сиденья устанавливаются на монтажные ножки. Для 1 стула требуется 2 стальных кронштейна. Конструкция фиксируется болтами 8х25 мм.

    Следующим этапом является сверление отверстий в нижней части «шестерки». Затем проводятся монтажные работы. Для этого необходимо совместить просверленные внизу отверстия с монтажными отверстиями на кронштейнах.Для крепления потребуются болты 10х75 мм. Для обеспечения надежности конструкции используются стальные широкие шайбы. Их рекомендуется устанавливать с двух сторон. Шайбы, которые устанавливаются сбоку на днище, покрыты специальным антикоррозийным составом. Внутренняя конструкция окрашена и покрыта обивкой.

    Вы все еще считаете, что диагностика автомобиля — это сложно?

    Если вы читаете эти строки, значит, вы заинтересованы в том, чтобы сделать что-нибудь самостоятельно в машине, и действительно сэкономит , потому что вы это уже знаете:

    • СТО ломат большие деньги для простой компьютерной диагностики

    • Для выяснения ошибки нужно обратиться к специалистам

    • Простые гаечные ключи работают в сервисах , а хорошего специалиста не найти

    Качественные детали спортивного тюнинга на ваз 2106

    Сайт нашего тюнингового магазина специализируется на продаже качественных автозапчастей для тюнинга автомобилей ВАЗ и иномарок. Здесь вы можете найти запчасти для тюнинга и ремонта советской классики ВАЗ 2106.

    ВАЗ 2106 (в простонародье «шестерка») — по сути, этот автомобиль является модернизацией ВАЗ 2103, который также производится на Волжском автозаводе. «Шестерка» выпускалась с 1976 по 2006 год и с конвейера сошло более 4,3 миллиона автомобилей. Обычно 2106 комплектовалась 4- или 5-ступенчатой ​​механической коробкой передач и двигателями ВАЗ-2106, ВАЗ-2103, ВАЗ-21011.

    Тюнинг интерьера и экстерьера

    К сожалению, до наших дней сохранилось не так много автомобилей этой модели.Однако тюнинг будет еще интереснее и с такой машиной вы станете индивидуальнее. Наш магазин всегда поможет подобрать качественные запчасти для тюнинга вашей классики. Для внешнего тюнинга используются различные накладки, спойлеры, оптика, юбки, бамперы и многое другое. Для тюнинга салона автомобиля мы можем предложить спортивные рули, нестандартную приборную панель, крепления ручки КПП, ковши и др.

    Запчасти для сложного тюнинга

    Не забывайте о тюнинге таких автозапчастей, как двигатель, трансмиссия, подвеска, тормоза, выхлоп, топливные системы, компоненты турбины и другие. Для ВАЗ 2102 всегда в наличии амортизаторы, пружины и комплекты подвески, собранные от проверенных, надежных производителей. Советуем заменить некоторые стандартные запчасти на облегченные. Специалисты нашей компании подходят к каждому клиенту индивидуально, в полной мере учитывая его пожелания и предложения.

    Трижды по два. История и тюнинг ВАЗ 2106


    История

    Человек, не разбирающийся в марках автомобилей, запросто с первого взгляда перепутает ВАЗ 2103 и 2106.Действительно, сдвоенные фары могут сбивать с толку. Более того — изначально прототип автомобиля ВАЗ 2106 носил название «Проект 21031». Это наводило на мысль, что конструкторы планировали лишь небольшую модернизацию «тройки», не выделяя получившуюся машину в отдельный модельный ряд. Но в результате переделки приобрели серьезные масштабы, что и стало причиной рождения любимой многими ВАЗ 2106.

    Первый автомобиль марки ВАЗ 2106 сошел с конвейера Волжского автозавода в декабре 1975 года. Серийное производство началось в феврале 1976 года. В декабре 1976 года завод выпустил трехмиллионный автомобиль. И им стал ВАЗ 2106. Можно сказать, что с этого момента началась эра «шестерки», которая продлилась до 1980 года. И после этого модель выпускалась очень долго.

    Сама машина представляла собой пятиместный заднеприводный седан. Его отличительная особенность, которая сближает ВАЗ 2106 с «тройкой», — сдвоенные фары. Кстати, это последняя модель с таким элементом дизайна.В отличие от ВАЗ 2103, в разных частях экстерьера «шестерки» вместо блестящих металлических деталей использован черный пластик — своеобразная дань моде конца 70-х среди европейских автомобилей. Также изменились боковые указатели поворота и задние фонари (кстати, они — самый простой способ отличить описываемую модель от ВАЗ 2103).

    Для ВАЗ 2106 был подготовлен специальный двигатель, разработанный на базе двигателя ВАЗ 2103. Конструкторы изменили диаметр цилиндра с 76 до 79 миллиметров.Объем двигателя был равен 1,57 процента, а крутящий момент по сравнению с «тройкой» увеличился на 12 процентов. В комплектацию ВАЗ 2106 также вошла обновленная четырехступенчатая коробка передач с пониженным передаточным числом.

    За все время существования ВАЗ 2106 претерпел ряд некоторых модификаций. Так, в 1980 году состоялся своеобразный заводской тюнинг двигателя ВАЗ 2106. Вместо ранее использовавшегося карбюратора Weber на автомобили установили карбюратор Ozone. После прекращения производства «тройки» произошли изменения во внешнем виде — хромированные детали были заменены пластиковыми, фон заводской вывески стал черным (ранее — вишневым), стали устанавливаться решетки вентиляции от ВАЗ 2105.С 1987 года фонари на концах передних дверей были заменены на красные светоотражатели. Честно говоря, время пошло не в пользу ВАЗ 2106 — более ранние модели отличались более уверенными показателями комфорта и безопасности. Но что — все хорошее постепенно заканчивается. В 2006 году руководство АвтоВАЗа приняло решение о полной остановке производства. Хотя до последних дней ВАЗ 2106 продолжал пользоваться устойчивым спросом у широких слоев населения.


    «Шестерка» имела конфигурацию попроще, чем «Нива».В то же время в прайс-листе 1986 года можно найти интересное свойство — ВАЗ 2106 стоил дороже популярного внедорожника на 100 советских рублей.


    Тюнинг ВАЗ 2106


    Не забывайте, что мы имеем дело с настоящим «Тольятти». Практика показала, что все эти автомобили легко поддаются внешним и внутренним изменениям. Так что тюнинг ВАЗ 2106 позволяет часто получать просто потрясающие результаты.

    Для примера обратим внимание на внешний тюнинг ВАЗ 2106.В принципе, этот автомобиль самодостаточен в плане дизайна для любителей «классики». Но чтобы придать «шестерке» современные спортивные формы, придется немало потрудиться. Стайлинг ВАЗ 2106 предполагает установку обвесов, использование кованых дисков. Интересный эффект достигается за счет установки под днищем неоновой подсветки.

    Принцип работы карбюратора ваз 2107 дааз. Основные типы карбюраторов ДААЗ

    Как отрегулировать карбюратор ВАЗ-2107 самостоятельно? Эта информация будет полезна многим автовладельцам. Но особенно это необходимо тем, кто только начинает осваивать материальную часть вождения автомобиля и хочет самостоятельно разобраться в его устройстве. Настройка карбюратора ВАЗ-2107 — одна из основных процедур технического осмотра автомобиля и двигателя в частности. Такие действия, как регулировка холостого хода, может выполнять любой водитель самостоятельно. А для этого вам не нужно будет прибегать к дорогостоящим услугам автомехаников на СТО и в СТО.

    Карбюратор автомобиля — сложное устройство, в котором имеется множество деталей, обеспечивающих синхронную и бесперебойную подачу топлива в камеры внутреннего сгорания.Устройство карбюратора ВАЗ-2107 нужно досконально знать тем, кто профессионально занимается автосервисом. Тем не менее, несмотря на сложность, мы предоставим описание узлов карбюратора ВАЗ-2107 модификации Озон.

    Итак, карбюратор имеет следующие элементы:

    1. Поплавковая камера.
    2. Поплавок.
    3. Игольчатый клапан.
    4. Фильтр.
    5. Смесительная камера.
    6. Воздушная заслонка и дроссельная заслонка.
    7. Воздушная заслонка.
    8. Джетс.
    9. Econostat.
    10. Насос ускорительный.
    11. Диффузоры.

    Все эти компоненты играют роль в создании горючей смеси для двигателя. Необходимо понимать, что двигатель автомобиля ВАЗ-2107 может иметь одну из конфигураций карбюратора, которую мы перечислим ниже. В зависимости от типа данного агрегата необходимо провести его настройку с учетом всех нюансов. Модификации карбюратора могут быть следующими (указываются маркой автомобиля, на который они устанавливаются производителем):

    1. ДААЗ 2107-1107010 устанавливался на ВАЗ-2105, а затем и на ВАЗ-2107.
    2. ДААЗ 2107-1107010-20 устанавливался на новые модели ВАЗ-2103 и ВАЗ-2106.
    3. ДААЗ 2107-1107010-10 — данная модификация применялась для двигателей ВАЗ-2103 и ВАЗ-2106, не имевших вакуумного корректора с распределителем зажигания.

    На сегодняшний день карбюратор Озон устанавливается на ВАЗ-2107. Именно на примере такого типа мы объясним принцип работы и настройки устройства. На рисунке 1 изображена схема карбюратора.

    Принцип работы карбюратора

    Для того, чтобы понять, как отрегулировать карбюратор, предлагаем сначала разобраться в принципе его работы.Он будет полезен даже опытным автолюбителям и напомнит, что настроить этот агрегат на ВАЗ-2107 можно своими руками.

    Бензин подается в поплавковую камеру, где поплавок регулирует уровень топлива. Как? Когда поплавок всплывает, срабатывает игольчатый клапан и доступ к топливу блокируется. Перед подачей бензина в поплавковую камеру он проходит через фильтр.

    После этого бензин распределяется по первой и второй камерам, проходя через топливные форсунки.Кроме того, в камеры от воздушного фильтра подается очищенный воздух, который проходит через воздушные жиклеры карбюратора ВАЗ. В эмульсионных колодцах и трубах воздух смешивается с бензином. Это приводит к образованию легковоспламеняющейся эмульсии.

    Эта эмульсия проходит через эконостат и подается в распылитель, дополнительно обогащенный воздухом. Смесь подается в диффузоры, которые образуют конечную топливную смесь для двигателя. Воздушным потоком он доставляется точно в центр смесительной камеры.Дроссельная заслонка и дроссельная заслонка управляются педалью акселератора. С помощью дроссельной заслонки готовая смесь подается в цилиндры двигателя.

    Система жиклеров, с помощью которых двигатель машины работает на холостом ходу, способствует тому, что газовая смесь забирается только из первой камеры карбюратора. На полной мощности и при хорошо прогретом двигателе топливная смесь также всасывается из второй камеры.

    Вторая камера полностью исправна при обгоне на большой скорости.

    Нормальная работа двигателей зависит от чистоты жиклеров и всех рабочих поверхностей в этом устройстве. Карбюратор ДААЗ 2107-1107010 не такой прихотливый, как карбюраторы импортных автомобилей, и даже может работать на не очень качественном бензине. Ведь именно качество топлива играет ведущую роль в создании нормальной тяги и в целом обеспечивает бесперебойную и стабильную работу двигателей.

    Регулировка карбюратора: важные моменты

    Регулировка карбюратора ВАЗ-2107 производится последовательно в несколько этапов.В самом начале работы нужно провести детальный осмотр устройства, после чего карбюратор ВАЗ следует очистить от нагара, пыли и других посторонних веществ. После первоначальной очистки очистите сетчатый фильтр. Для этого нужно заполнить поплавковую камеру путем ручной прокачки топлива. Затем сдвиньте верхнюю крышку фильтра и снимите клапан. Промойте сетчатый фильтр ацетоновым растворителем и просушите сжатым воздухом.

    Второй этап — проверка поплавковой системы. При необходимости выровняйте кронштейн держателя поплавка.И после этого нужно его согласовать с закрытым игольчатым клапаном. В этом случае расстояние между прокладкой крышки и самим поплавком должно составлять 6-7 мм. Если в погруженном состоянии это расстояние больше 1-2 мм, то игла неисправна. Напомним, что мы описываем регулировку карбюраторов для модели ВАЗ-2107 «Озон».

    Если двигатель пропадает на холостом ходу, то причина кроется в электромагнитном клапане, который открывает подачу топлива при включении зажигания и закрывается при его выключении.При существенных сбоях в подаче топлива в двигатель уже необходимо проверить ускорительный насос, который показан на рисунке 2.

    Подкачивающий насос представляет собой простую резьбовую пробку. Он служит только для очистки калибровочного отверстия байпасной форсунки. Канал закрывается только тогда, когда эта заглушка находится в полностью закрытом положении. При правильной работе ускорительного насоса расход топлива будет экономным.

    Ремонт карбюратора ВАЗ-2107 — более сложная процедура, требующая специальных знаний.И лучше доверить это профессионалам.

    Вместо заключения

    Мы постарались очень кратко и в общих чертах описать, как чистить карбюратор и регулировать его. Предоставленной информации будет достаточно для первоначальной настройки карбюраторов ВАЗ-2107. Но, конечно, это не заменяет помощь специалиста автосервиса.

    Владельцы автомобилей

    Classics часто сталкиваются с проблемами динамики и расхода топлива. Водители называют двигатель автомобиля сердцем, а карбюратор можно сравнить с сердечным клапаном.Это зависит от последней детали, а от ее правильной настройки зависят динамические характеристики. В этой статье мы узнаем, как работает карбюратор (ВАЗ 2107 ДААЗ). Мы также увидим, как это правильно регулировать.

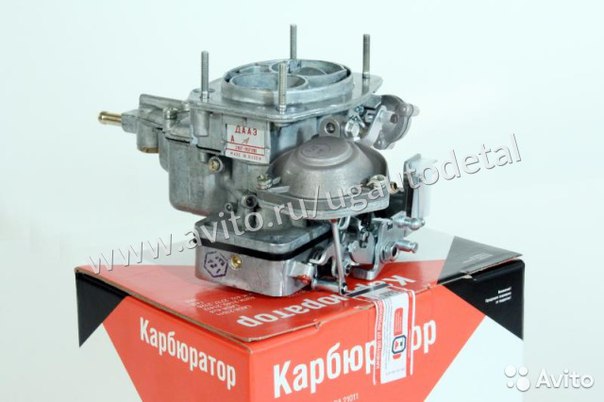

    Принципиальная конструкция деталей ДААЗ для классических моделей ВАЗ

    Работа любого автомобильного двигателя внутреннего сгорания напрямую зависит от качества и количества смеси топлива и воздуха. Именно эту смесь готовит прямо карбюратор.Кроме того, это устройство равномерно распределяет смесь по камерам сгорания.

    Карбюратор (ВАЗ 2107 ДААЗ) состоит из нескольких основных частей. Это диффузор, а также жиклер и поплавковая камера.

    Типы устройств

    Если на автомобиле установлен старый двигатель, то такие автомобили комплектуются карбюраторами ДААЗ 2107 — 1107010. Используется новая модель или модификация с новыми моторами и вакуумным корректором. Это модель ДААЗ 2107 1107010-20.

    Данная продукция производится на Дмитровградском автоагрегатном заводе.Это предприятие уже много лет производит различное оборудование для классических моделей ВАЗ. Особое доверие у водителей заслужил ДААЗ 2107 (карбюратор) как достаточно надежный.

    Сложный и высокоточный прибор

    Карбюратор — сложное устройство, состоящее из множества различных компонентов. Но комплектное устройство необходимо только тем, кто профессионально занимается настройкой и настройкой этих устройств.

    Однако, несмотря на все сложности и большое количество деталей, рассмотрим, как устроено это устройство более конкретно.

    Итак, какое устройство есть у карбюратора ДААЗ 2107 1107010? Это устройство состоит из поплавковой камеры, в которую топливо подается в ограниченном количестве. Доступ бензина перекрывается игольчатым клапаном, а также поплавком, который по внешнему виду напоминает бочку. Бензин смешивается в специальной смесительной камере. Также карбюратор состоит из дроссельной заслонки и воздушной заслонки. Помимо них в состав устройства входят и жиклеры. Топливо распыляется из пульверизатора. Одна из важных составляющих карбюратора — диффузоры.Они работают как сопла, создавая конфигурацию воздушного потока.

    Карбюратор ДААЗ 2107: принцип работы

    При поступлении топлива в поплавковую камеру объем топлива регулируется поплавком. Если он всплывет, игольчатый механизм заблокирует доступ бензина в камеру. Итак, камера в этом случае напоминает бачок унитаза. Здесь все так же. Но топливо подается не сразу. Сначала он проходит через специальный фильтр для очистки.

    Помимо бензина в камеры через воздушные жиклеры подается воздух, предварительно очищенный в воздушных фильтрах.Затем воздух образует смесь с бензином по специальным трубам и колодцам. Итак, получается так называемая эмульсия.

    Но это еще не все. Перед поступлением в камеры сгорания с помощью распылителя смесь проходит через эконостат. Здесь смесь дополнительно обогащается.

    Далее с помощью распылителей смесь поступает в диффузоры. Здесь происходит окончательное приготовление смеси. Карбюратор автомобиля ВАЗ 2107 (ДААЗ овского производства) сконструирован таким образом, что капли топлива в диффузорах втягиваются в высокоскоростной воздушный поток.Таким образом, топливно-воздушная смесь попадает в центр камеры смешения.

    Педаль газа на автомобилях ВАЗ регулирует положение дроссельной заслонки, которая предназначена для подачи смеси непосредственно на

    Что еще особенного в карбюраторе ДААЗ 2107? В его устройство входят жиклеры холостого хода. В этом режиме смесь забирается только из первой топливной камеры. Принцип и схема работы топливных камер использует вторую камеру только при достижении двигателем рабочих температур.Камера II также включается, если вам нужно быстро набрать обороты и высокую скорость.

    Отличия в модификациях

    Как известно, в последних моделях ВАЗ 2107 и других модификациях установлен новый карбюратор ДААЗ 2107 1107010 20. Посмотрим, чем отличается эта модификация от старого карбюратора 1107010.

    По информации специалистов АвтоВАЗа, эти две модификации базируются на одной модели. Здесь принципиальное различие между ними — экономайзер на принудительный холостой ход.Модель 1107010 имеет ЭПЧ, а новая модификация этим блоком не оснащена.

    Карбюратор ДААЗ 2107 20, хотя и не был оборудован экономайзером, но снабжен специальным жиклером для подачи топлива. Разница заключается в том, что оно регулируется здесь посредством электромагнитного запорного клапана. Итак, если зажигание выключено, то подача топлива прекращается.

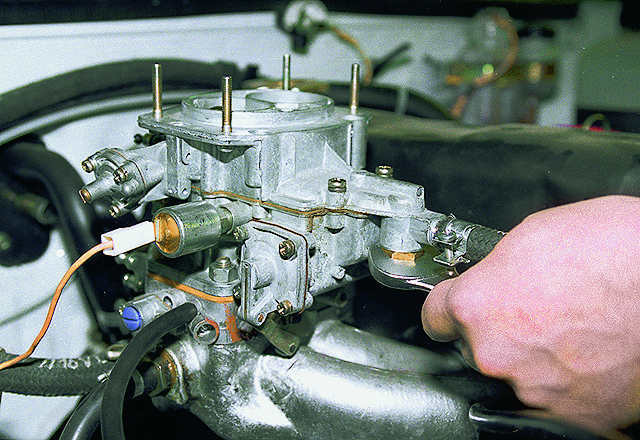

    Карбюратор ДААЗ 2107 1107010 — регулировка

    Перед тем, как приступить к регулировке, необходимо выяснить, какая из двух модификаций установлена ​​в вашем автомобиле.Так, если автомобиль оборудован вакуумным корректором зажигания, то ДВС автомобиля — последняя модель двигателей ВАЗ 2103 или 2106, а модификация карбюратора — новая. Если вы не нашли корректор вакуума, то перед вами карбюратор ДААЗ 2107 1107010.

    Основные неисправности

    Для проведения регулировки необходимо знать несколько типичных неисправностей. Поскольку этот узел отвечает за динамические характеристики, к поломкам можно отнести:

    • Проблемы при запуске двигателя, чихание двигателя.
    • Рывки, рывки, частые поломки педали акселератора.
    • Отсутствие возможностей разгона.
    • Рост расхода топлива.

    Итак, если в процессе эксплуатации вашего автомобиля вам удалось устранить одну или несколько неисправностей из этого списка, то детали нуждаются в ремонте.

    Необходимо знать, что максимально отрегулировать карбюратор ДААЗ 2107 1107010 можно только со снятым агрегатом. В процесс не входит чистка устройства пушистой или шерстяной тканью.Кроме того, для очистки форсунок не требуются провода.

    Во-первых, при саморегулировке нужно сначала снять крышку со сборки. Затем можно переходить к регулировке поплавковой камеры. Это удобно.

    Регулировка поплавковой камеры

    Поплавок имеет свободный ход. Ход должен составлять от 6,5 мм с одной стороны до 14 мм с другой стороны. Отрегулируйте обводку с помощью специального шаблона.

    Если ваша камера имеет меньшее расстояние, вам нужно будет немного согнуть язычок игольчатого клапана.

    Теперь можно отрегулировать работу игольчатого клапана. Когда поплавок поднимается, в него поступает меньше топлива. Если дроссельная заслонка открывается, расход топлива увеличивается, и поплавок опускается. Чтобы отрегулировать поплавок с другой стороны, необходимо переместить поплавок обратно на максимум и проверить этот параметр по тому же шаблону. Если расстояние не 14 мм, то загните крепежный упор.

    Настройка пусковой установки

    В юстировку входит процесс юстировки пускового устройства.Для более старых устройств он работает со скоростью 1500 об / мин. Если осмотреть ДААЗ 2107 (карбюратор для «семерки») с другой стороны, можно увидеть специальный канал. Если снять сборку и осмотреть ее сзади, можно увидеть воздуховод.

    Для настройки сначала необходимо снять его. Затем нужно повернуть рычаг так, чтобы воздушная заслонка полностью закрылась. Далее переверните прибор, а затем замерьте зазоры между демпфером и стеной. Для нашего карбюратора зазор должен быть 0.85 мм. Чтобы довести зазор до необходимого размера, необходимо согнуть тягу привода.

    Далее необходимо отрегулировать зазор А. Его можно найти между стенкой канала и краем заслонки внизу. Итак, нужно закрыть заслонку и утопить спусковой крючок. В результате он откроется, и зазор должен составить от 5 до 5,4 мм. Для регулировки поверните регулировочный винт отверткой.

    Регулировка холостого хода

    Сначала убедитесь, что двигатель прогрет до рабочей температуры. Для регулировки необходимо повернуть регулировочный винт качеств топливной смеси до максимума.

    Теперь стоит подкрутить еще один качественный винт, чтобы прибавить оборотов.

    Суть этих операций в том, что качество смеси минимальное, а частота вращения холостого хода колебалась от 850 до 900. Это самые оптимальные значения для карбюраторных двигателей автомобилей семейства Classic. Обороты не следует делать больше или меньше этой величины, так как они будут считаться нестабильными и повлекут за собой повышенный износ деталей КШМ.

    Мы рассмотрели несколько возможных способов регулировки, которые вы можете выполнить самостоятельно.Но если вы не уверены в своих действиях, лучше доверить свой ДААЗ 2107 (карбюратор от «семерки») специалисту, который в них отлично разбирается.

    Jet — прибор для точного дозирования топлива, воздуха или их смеси (эмульсии). Дозирование происходит через калиброванное отверстие в форсунке. На карбюраторах 2105, 2107 Озон 13 жиклеров в разных системах. Учтите их калибровочные данные и расположение на карбюраторе. Эта информация может быть полезна при проверке соответствия жиклеров номиналу, настройке карбюратора на минимальный расход топлива или, наоборот, настройке на повышение мощностных характеристик двигателя подбором жиклеров.

    Какие бывают (размеры)

    Параметры и калибровочные данные карбюраторов ДААЗ 2107-1107010 Озон и 2107-1107010-20 Озон

    Основные системы дозирования

    Диаметр камеры смешивания

    1-я камера — 28 мм

    2-я камера — 32 мм

    Диаметр узкой части большого диффузора

    1-я камера — 22 мм

    2-я камера — 25 мм

    Маркировка малого диффузора

    1-я камера — 3. 5

    2-я камера — 4,5

    Диаметр главного топливного жиклера ГДС

    1-я камера — 1,12 мм

    2-я камера — 1,50 мм

    Диаметр главного воздушного жиклера GDS

    1-я камера — 1,50 мм

    2-я камера — 1,50 мм

    Система холостого хода и переходные системы

    Диаметр топливного жиклера на холостом ходу

    1-я камера — 0,50 мм

    Диаметр форсунки холостого хода

    1-я камера — 1,50 мм

    Диаметр топливного жиклера переходной системы 2-й камеры — 0.6 мм

    Диаметр воздушной струи 2-й камеры переходной системы — 0,7 мм

    Насос ускорительный

    Диаметр отверстия распылителя — 0,4 мм

    Производительность за 10 нажатий — 7,0 ± 1,75 см3

    Econostat (2-я камера)

    Диаметр топливного жиклера — 1,50 мм

    Диаметр воздушной струи — 1,20 мм

    Диаметр струи эмульсии — 1,50 мм

    Пневмопривод второй камеры карбюратора

    Диаметр воздушной форсунки

    1-я камера — 1. 50 мм

    2-я камера — 1,20 мм

    Регулировка

    В первую очередь следует провести детальный осмотр, затем все тщательно вымыть и очистить от грязи и других недостатков.

    Затем необходимо очистить сетчатый фильтр и промыть поплавковую камеру.

    И напоследок — регулировка поплавковой системы (1), пускового механизма (2) и холостого хода (3).

    Внимание! Эта работа не требует демонтажа карбюратора.

    Проверка сетчатого фильтра, расположенного перед входом в поплавковую камеру, выполняется не реже одного раза в 60 000 запусков.

    Замена

    Основная проблема, периодически возникающая при эксплуатации карбюратора ВАЗ 2107, — засорение жиклеров, в результате чего снижается их пропускная способность. Во время обслуживания рекомендуется продувать или промывать их с помощью специальных жидкостей для промывки карбюратора. Согласно инструкции по применению этих жидкостей, жиклеры можно обрабатывать поверхностно, не разбирая карбюратор. Таким же образом можно произвести продувку.

    Часто этих мер бывает достаточно для восстановления работоспособности топливной системы ВАЗ 2107. Но при значительной засорении карбюратор все равно придется разобрать с попеременным закручиванием и промывкой жиклеров. Лучше делать это на ровной поверхности, застеленной газетой или чистой тряпкой, чтобы большое количество мелких деталей, составляющих карбюратор, не потерялось и не перепуталось.

    После очистки и сборки рекомендуется регулировка холостого хода и нагрузки.Для этого используются специальные регулировочные винты. Сначала выполняется регулировка холостого хода, добиваясь стабильной работы двигателя при 800-1000 об / мин. После этого проверяется работоспособность двигателя под нагрузкой, отказов при переключении с холостого хода на максимальную скорость нет. Когда они появляются, винт качества увеличивает количество топлива в смеси, одновременно затягивая винт количества, чтобы установить скорость холостого хода на ранее установленное значение.

    Карбюратор 2107-1107010-20 эмульсионного типа, с падающим потоком.Дроссельная заслонка первой камеры смешения открывается от педали управления карбюратором в автомобиле, клапан второй камеры открывается автоматически от пневмопривода. Карбюратор имеет уравновешенную поплавковую камеру, две основные системы дозирования, диафрагменное пусковое устройство, экономайзер (эконостат) с пневмоприводом, диафрагменный ускорительный насос с механическим приводом, переходную систему второй камеры, систему холостого хода с электромагнитным затвором. запорный клапан, золотник для всасывания картерных газов.

    Основная дозирующая система первой камеры включает в себя главный топливный жиклер 11, эмульсионный колодец с эмульсионной трубкой 13, главный воздушный жиклер 3, малый диффузор 18 с распылителем 19 основной дозирующей системы и обеспечивает двигатель широкий диапазон эксплуатации. При нажатии на педаль управления карбюратором открывается дроссельная заслонка первой камеры, разрежение в форсунке увеличивается, топливо в эмульсионном колодце поднимается и при достижении верхнего ряда отверстий эмульсионной трубки 13 оно захватывается воздух, поступающий из эмульсионной трубки через главное воздушное сопло 3, проходит через распылитель и диффузор. ..

    Основная дозирующая система второй камеры смешения, в отличие от первой, работает при пневматическом открытии дроссельной заслонки второй камеры. Верхняя полость 12 диафрагменного механизма соединена воздушными каналами 10 с узкой частью больших диффузоров первой и второй камер смешения через сопла 1 и 5 пневмопривода. При увеличении разрежения в крупных диффузорах и, как следствие, в соплах пневмопривода диафрагма, преодолевая усилие пружины, перемещает шток 8 вверх, воздействует на рычаг 6 и открывает дроссельную заслонку второй камеры. .В этот момент вступает в действие основная дозирующая система второй камеры. Топливо через форсунку основного топлива, эмульсионный колодец, затем вместе с воздухом из форсунки основного воздуха второй камеры поступает в распылитель и во вторую камеру смешения.

    Пневмопривод более плавно включает основную систему дозирования второй камеры и избавляет от необходимости сильно обогащать горючую смесь по сравнению с карбюраторами с последовательным открытием дроссельных заслонок, что приводит к снижению токсичности выхлопных газов. Пневматический привод дроссельной заслонки второй камеры автоматически регулирует положение дроссельной заслонки в зависимости от оборотов двигателя. При полностью открытой дроссельной заслонке первой камеры, с увеличением нагрузки двигателя уменьшается частота вращения коленчатого вала, а, следовательно, разрежение в камерах смешения, заслонка второй камеры закрывается. Основной воздушный поток будет проходить через первую смесительную камеру, улучшая распыление топлива.

    Когда вы резко отпускаете педаль управления, дроссельная заслонка первой камеры закрывается, а рычаг принудительно закрывает дроссельную заслонку второй камеры, предотвращая увеличение оборотов двигателя.

    Возможность автоколебания механизма пневмопривода устраняется за счет соединения полости над диафрагмой с диффузорами как второй, так и первой камер.

    На холостом ходу дроссельная заслонка 2 первой смесительной камеры закрыта; при этом переходные отверстия 3 системы холостого хода расположены над верхней кромкой демпфера. Воздушная заслонка полностью открыта. Вакуум из-под дроссельной заслонки 2 передается через отверстие 4 на топливный жиклер холостого хода.Под действием вакуума топливо, поступающее в эмульсионную яму 14, поднимается к форсунке холостого топлива, частично смешивается с воздухом, поступающим через форсунку холостого воздуха 11, снова смешивается с воздухом, поступающим через отверстия 3, а затем через отверстие 4, Регулируется винтом 6 количество смеси, проходит под дроссельной заслонкой во впускной патрубок. Уровень топлива в эмульсионном колодце снижается и становится меньше уровня топлива в поплавковой камере. Разница уровней создает давление, под действием которого в этом случае топливо подается из основного топливного жиклера.Вакуум в небольшом диффузоре на сопле основной системы дозирования на холостом ходу незначителен, и топливо не течет через сопло.

    При выключении зажигания, питание отключено от электромагнитного запорного клапана, на холостом ходу струи отверстие закрыто с помощью отсечного иглы, и путь, через который топливо может протекать на холостом ходу будет закрыт. Это гарантирует невозможность самопроизвольной работы двигателя.

    Для регулирования частоты вращения коленчатого вала на холостом ходу карбюратор имеет регулировочный винт 6 количества смеси и регулировочный винт 7 качества (состава) смеси.В связи с действующими стандартами токсичности, ограничивающими максимально допустимое содержание окиси углерода (CO) на холостом ходу, частота вращения коленчатого вала двигателя должна регулироваться на СТО в строгом соответствии с инструкциями производителя.

    В основном первая смесительная камера работает в дроссельных режимах, что обеспечивает работу карбюратора в широком диапазоне. В этом случае необходимый состав обеспечивается совместной работой основной системы дозирования и системы холостого хода.Когда дроссельная заслонка первой камеры открывается, переходные отверстия 3 подвергаются воздействию вакуума и перестают работать как воздух. Через них начинает течь воздушно-топливная эмульсия. При дальнейшем открытии дроссельной заслонки разрежение в форсунке увеличивается, топливо в эмульсионном колодце начинает подниматься, при достижении верхнего ряда отверстия эмульсионной трубки оно улавливается воздухом, поступающим в эмульсионную трубку через магистральный воздух сопло основной системы дозирования и уносится в распылитель. С этого момента начинается совместная работа системы холостого хода и основной системы дозирования.

    При полностью открытых дроссельных заслонках топливо интенсивно вытекает из форсунок 19 основных систем дозирования. Из-за наличия воздушных струй 3 с большими поперечными сечениями, а также больших проточных сечений сопел 19 и каналов, соединяющих сопла с эмульсионными колодцами 12, вакуум в колодцах остается ниже, чем вакуум при выводы системы холостого хода и переходной системы. Таким образом, система холостого хода и переходная система работают как топливо, и смесь не истощается, но количество топлива, подаваемого в двигатель в этих режимах через упомянутые системы, незначительно.

    Вторая камера смешения работает аналогично первой, за исключением переходной системы, которая начинает работать только с момента, когда дроссельная заслонка второй камеры начинает открываться, так как выходы системы находятся выше верхнего края дроссельной заслонки при он находится в закрытом положении, и вакуум в них в этом случае не передается.

    При полной нагрузке двигателя на режимах, близких к максимальным, дополнительно срабатывает эконостат, обогащающий горючую смесь.Из-за значительного разрежения в малом диффузоре второй камеры топливо поступает из поплавковой камеры через топливное сопло 5, смешивается с воздухом из сопла 4 в виде воздушно-топливной эмульсии, через эмульсионное сопло 1 поступает. сопло эконостата, а затем в смесительную камеру карбюратора.

    В режиме разгона для обогащения смеси служит ускорительный насос, который дополнительно впрыскивает топливо в воздушный поток, проходящий через карбюратор.Топливо поступает в рабочую полость из поплавковой камеры через впускной шаровой кран 11 и байпасное сопло 4. При резком открытии дроссельной заслонки кулачок 6 привода ускорительного насоса вращается и воздействует на рычаг 7, который сжимает установленную пружину. внутри телескопического стакана 9 рабочей диафрагмы 10. Пружина плавно перемещает диафрагму, обеспечивая непрерывный впрыск топлива. Когда диафрагма насоса движется по каналу 3 и далее через нагнетательный клапан и распылитель 2, она впрыскивается в первую смесительную камеру карбюратора.Кулачок 6 имеет специальный профиль, обеспечивающий двойной впрыск топлива.

    Для надежного запуска холодного двигателя необходимо сильное обогащение горючей смеси из-за плохого качества смесеобразования, из-за низких температур деталей двигателя, топлива и воздуха и малых скоростей воздуха, проходящего через карбюратор.

    Обогащение смеси осуществляется пусковым устройством, работающим следующим образом. При запуске двигателя ручку управления пусковым устройством необходимо потянуть на себя до упора.Не касайтесь педали управления дроссельной заслонкой, чтобы избежать неконтролируемой чрезмерной подачи топлива в двигатель. Под действием тяги трехплечий рычаг 1 поворачивается против часовой стрелки, телескопическая штанга 9 через рычаг закрывает воздушную заслонку 2. Конец штанги 4, перемещаясь в пазах штанги 5 диафрагмы 6 пусковое устройство принимает крайнее левое положение, а шток 19, опускаясь вниз, поворачивает рычаг 14, воздействующий на рычаг 11, и слегка открывает дроссельную заслонку первой камеры на необходимый угол.

    Когда коленчатый вал двигателя проворачивается стартером, образовавшееся разрежение передается на отверстия системы холостого хода и через приоткрытую дроссельную заслонку на распылитель основной системы дозирования. Под действием этого вакуума топливо начинает быстро вытекать из отверстий системы холостого хода и форсунки. При этом вакуум передается по каналу в рабочую полость 8 диафрагмы 6, но еще не может преодолеть сопротивление возвратной пружины, и диафрагма остается неподвижной.При появлении устойчивых вспышек во впускном патрубке увеличивается разрежение, под действием которого диафрагма со штоком 5 втягивается и с помощью штанги 4 и рычага воздушной заслонки немного приоткрывается. Рычаг воздушной заслонки может поворачиваться в сторону закрытия за счет сжатия пружины в телескопической штанге 9. Крайнее втянутое положение диафрагмы 6 определяется регулировочным винтом 7.

    Все элементы пускового устройства подобраны таким образом, чтобы воздушная заслонка открывалась и закрывалась автоматически при пуске и запуске для прогрева двигателя, предотвращая чрезмерное обогащение или истощение горючей смеси. По мере прогрева двигателя заслонка полностью открывается, постепенно возвращая ручку управления пуском в исходное положение.

    Пусковое устройство карбюратора обеспечивает успешный запуск исправного и правильно отрегулированного двигателя без предварительной подготовки при температуре до минус 25 ° С.

    1 — винт регулировки хода впускного клапана ускорительного насоса; 2 — крышка карбюратора; 3 — топливный жиклер переходной системы второй камеры; 4 — воздушный жиклер переходной системы; 5 — воздушный жиклер эконостата; 6 — топливный жиклер эконостата; 7 — главный воздушный жиклер второй камеры; 8 — жиклер эмульсии эконостата; 9 — пневмопривод дроссельной заслонки второй камеры; 10 — малый диффузор; 11 — жиклеры; 12 — нагнетательный клапан ускорительного насоса; 13 — ускорительный насос опрыскивателя; 14 — воздушная заслонка; 15 — главный воздушный жиклер первой камеры; 16 — струйное пусковое устройство; 17 — жиклер холостого хода; 18 — автомат пуска; 19 — электромагнитный клапан с холостым жиклером; 20 — игольчатый клапан подачи топлива; 21 — топливный фильтр; 22 — штуцер подачи топлива; 23 — поплавок; 24 — винт заводской регулировки системы холостого хода; 25 — главный топливный жиклер первой камеры; 26 — регулировочный винт качества рабочей смеси; 27 — регулировочный винт состава рабочей смеси; 28 — дроссельная заслонка первой камеры; 29 — корпус поплавковой камеры; 30 — дроссельная заслонка второй камеры; 31 — корпус дроссельной заслонки; 32 — эмульсионная трубка; 33 — главный топливный жиклер второй камеры; 34 — перепускной клапан ускорительного насоса; 35 — впускной клапан ускорительного насоса; 36 — рычаг привода ускорительного насоса.

    Ваз 2106 карбюратор дааз 2107-1107010-20 устройство

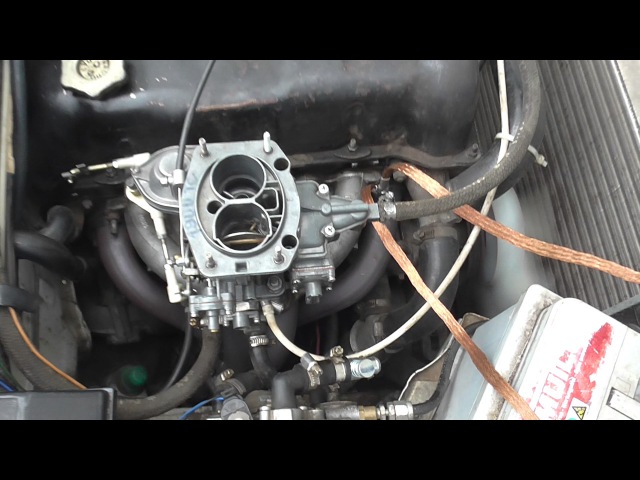

    Автомобиль ВАЗ-2106 в настоящее время комплектуется карбюратором «Озон» модели ДААЗ 2107-1107010-20. На автомобиле ВАЗ-21065 используется карбюратор ДААЗ 21053-1107010 (модель на базе карбюраторов семейства Солекс).

    Карбюратор «Озон» — эмульсионный, двухкамерный, с падающим потоком. Имеет одну сбалансированную поплавковую камеру, две основные системы дозирования, устройство обогащения (эконостат) во второй камере, автономную систему холостого хода, переходные системы первой и второй камер, диафрагменный ускорительный насос с распылителем в первой камере, электромагнитный запорный клапан системы холостого хода, золотниковое устройство отвода картерных газов в дроссельное пространство, пневмопривод дроссельной заслонки второй камеры.Воздушная заслонка первой камеры управляется вручную тросовым приводом. После запуска двигателя заслонка автоматически открывается диафрагменным пусковым устройством под действием разрежения во впускном коллекторе. Карбюратор оснащен вакуумным отбором для регулирования угла опережения зажигания.

    Топливо подается в карбюратор через сетчатый фильтр и игольчатый клапан. Клапан механически связан с поплавком и поддерживает определенный уровень топлива в поплавковой камере.

    Из поплавковой камеры топливо течет через основные топливные форсунки (первая и вторая камеры) в эмульсионные колодцы и эмульсионные трубки, где оно смешивается с воздухом, подаваемым через главные воздушные форсунки. Эмульсия топлива / воздуха проходит через форсунки в малый и большой диффузоры карбюратора.

    Топливный канал системы холостого хода закрывается электромагнитным запорным клапаном после выключения зажигания. Нормальное состояние запитанного клапана — открытый.

    Система холостого хода всасывает топливо из эмульсионного колодца первой камеры.Топливо проходит через жиклер холостого хода, который конструктивно объединен с электромагнитным запорным клапаном, и смешивается с воздухом, поступающим через жиклер холостого хода и отверстия переходной системы первой камеры. Образовавшаяся эмульсия через два канала (один имеет калиброванное отверстие — жиклер, а другой — регулировочный винт, иначе называемый качественным винтом) подается в отверстие, закрытое иглой количественного винта, где дополнительно смешивается с воздух, а затем поступает во входной трубопровод через эмульсионное отверстие.Состав смеси регулируется винтом качества.

    При частичном открытии дроссельных заслонок (до включения основной системы дозирования) топливовоздушная смесь поступает в камеры через переходные отверстия — по два в каждой камере.

    Эконостат подает топливо непосредственно из поплавковой камеры в распылитель эконостата, расположенный в диффузоре второй камеры. Эконостат включается на режимах максимальной мощности, дополнительно обогащая рабочую смесь.

    Ускоряющий насос диафрагменного типа с механическим приводом от оси дроссельной заслонки первой камеры. Когда дроссельная заслонка внезапно открывается, часть топлива впрыскивается через распылитель в первую камеру карбюратора, обогащая смесь. Насос оборудован шаровыми кранами. Один обратный клапан расположен в канале, соединяющем поплавковую камеру с полостью ускорительного насоса. Он открывается при заполнении полости насоса топливом и закрывается при перекачке топлива диафрагмой.Другой клапан находится в опрыскивателе. Он открывается под давлением перекачиваемого топлива и закрывается под весом шара, как только прекращается подача топлива. Избыточное топливо при выгрузке стекает через байпасное сопло обратно в поплавковую камеру.

    Производительность насоса зависит от профиля кулачка, диаметра отверстия байпасного сопла, а также профиля и длины регулировочной иглы в канале байпасного сопла. Насос ускорителя не регулируется во время работы.

    Пусковое устройство состоит из воздушной заслонки, рычага воздушной заслонки, телескопической тяги, тяги дроссельной заслонки, диафрагменного механизма и привода управления дроссельной заслонкой.При вытягивании ручки привода («всасывания») с водительского сиденья воздушная заслонка закрывается, а дроссельная заслонка первой камеры открывается незначительно на 0,7–0,8 мм (пусковой зазор). При первых вспышках в цилиндрах разрежение за дроссельной заслонкой передается на диафрагму, которая через шток и шток открывает воздушную заслонку. Максимальное открытие заслонки регулируется стопорным винтом диафрагмы, расположенным под винтом крышки.

    Регулировка и ремонт карбюратора ДААЗ 2107-1107010-20

    ВНИМАНИЕ! Все работы по ремонту и регулировке карбюратора ВАЗ 2106, связанные с его частичной разборкой, а потому требующие чистоты и аккуратности, рекомендуем проводить на снятом карбюраторе.Перед тем, как разобрать карбюратор, удалите грязь с его внешней поверхности небольшой жесткой щеткой с захваченными волосками, смоченными бензином или керосином. Для этого удобно использовать аэрозольный баллончик «для промывки карбюратора» со специальным составом. Используемая тряпка должна быть чистой, без волокон и ниток.

    Калибровочные данные карбюратора ВАЗ 2106

    Опции Первая камера Вторая камера
    Диаметр, мм:
    диффузор 22 25
    смесительная камера 28 36
    Главный топливный жиклер 1,12 1,5
    главный воздушный жиклер 1,5 1,5
    топливный жиклер холостого хода 0,5 0,6
    жиклер холостого хода 1,7 0,7
    топливный жиклер econostat 1,5
    эконостат воздушный жиклер 1,2
    форсунка эконостат эмульсии 1,5
    Пневматический спусковой крючок 0,7
    дроссельная заслонка воздушная форсунка 1,5 1,2
    форсунки ускорительного насоса 0,4
    обводной жиклер ускорительного насоса 0,4
    Подача ускорительного насоса на 10 полных ходов, см 3 7 ± 25%
    Калибровочный номер распылителя смеси 3,5 4,5
    Калибровочный номер эмульсионной трубки F15 F15
    Расстояние поплавка от крышки карбюратора с прокладкой, мм 6. 5 ± 0,25
    Зазоры у демпферов для регулировки пускового устройства, мм:
    воздух 5,5 ± 0,25
    дроссельная заслонка 0,9–1,0

    карбюратор двигателя — Французский перевод — Linguee

    Например, если

    […] есть регулируемый винт o n a n карбюратор двигателя , t h i s двигатель m u st соответствуют выбросам выхлопных газов […]

    стандартов независимо от

    […]

    регулировки (полностью, частично или без затяжки) винта.

    ec.gc.ca

    Par ex em ple, si le carburateur d ‘ un moteur compo rt e une vis de rgla ge , le moteur doit s atisfaire [. ..]

    aux normes de gaz d’chappement

    […]

    indpendamment du rglage de la vis (Serre Compltement, serre partiellement, non serre).

    ec.gc.ca

    Для того, чтобы автомобиль функционировал, его различные части (например,

    […] источник топлива, час si s , двигатель , b при т er y , карбюратор ) м us т все присутствуют и […]

    работают в синергии.

    hc-sc.gc.ca

    Pour qu’une auto fonctionne, ses

    […]

    водолазов композитов (источник

    ) […] de carb ur ant, ch ss is, moteur, ba tteri e, carburateur) d oiv ent tre p rsentes […]

    et fonctionner en synergie.

    hc-sc.gc.ca

    Swift’Light-PAS — это

    [. ..] оснащен 2-м ro k e двигатель w it h карбюратор : i t рекомендуется ручка […]

    рычаг дроссельной заслонки постепенно

    […]

    (полный газ может привести к отказу двигателя от ускорения).

    aeriane.com

    Le Swift’Light-PAS es t qu ip d ‘ un moteur 2- temps carburateur: il co nvien t donc de […]

    манипулятор le levier de gazgressivement

    […]

    (Un acclration brutale peut touffer le moteur) et d’viter les longues descentes moteur au ralenti.

    aeriane.com

    Никогда u s e двигатель или карбюратор c l ea ning продуктов в топливном баке […]

    или может произойти необратимое повреждение.

    white-canada.com

    N’utilisez jamais des

    […] продукция e netto yag e d u moteur o u du carburateur p наш nett oy er le […]

    Резервуар для карбюратора

    […]

    pouvez causer des dgts permanents.

    white-canada.com

    Для тех

    […] что, как большой карбюратор над впрыском, у нас есть 14 5 C I двигатель w i th a карбюратор a v ai этикетка.

    zodiacracing.com

    Pour ceux qui

    […] пр. n gros carburateur l ‘ in jection nous pr opos ons le moteur S & S? 1 45 ci a vec carburateur .

    zodiacracing.com

    Двигатель h a vi n g карбюратор w i th мостовая схема

    v3. espacenet.com

    Moteur avec carburateur avec arr an gement […]

    de canal de ralenti

    v3.espacenet.com

    Этот проект привел к получению различных патентов

    […] относится к t h e двигатель , i NC luding a n e w карбюратор f o r alc oh o l двигатели .

    unctad.org

    Ce projet a abouti au dpt de divers

    […] brevets, notamment celui d ‘un n ouv ea u carburateur p ou r l es moteurs alc ool .

    unctad.org

    Тип кузова -4 дверный седан Количество мест — 5 Объем двигателя-1198 куб. см. Мощность — 64 л. с. / 5600 мин, крутящий момент -89 Нм / 3400 мин. Максимальная скорость — 140 км / ч. Разгон до 100 км / ч — 22, с видом топлива АИ-92 Расход топлива город / трасса, литров на 100 км — 6.9 / 9.4 Задний привод МКПП Передние тормоза — дисковые Задние тормоза — барабанные Размер шин 155 SR13 Снаряженная масса — 955 кг Размеры: Длина — 4073 мм Ширина — 1611 мм Высота — 1440 мм Колесная база — 2424 мм Колея передних колес — 1349 мм Колея задних колес — 1305 Клиренс мм — 170 мм ВАЗ-2101-94

    […]

    — для полиции, двигатель 1,5 л

    […] (от ВАЗ-2103) ВАЗ-21016 — для pol ic e , двигатель V A Z- 2 10 6 , карбюратор V A Z- 2105 ВАЗ-21011 — 1 . 3 двигатель i n st ead объемом 1,2 л, изменились многие элементы конструкции.

    transport-blueprints.ru

    Allure -4 berline Nombre de siges — 5 цилиндров-1198 куб. см Мощность — 64 л.с. / 5600 об / мин -89 Нм / 3400 мин. Vitesse maximale — 140 км / ч. Разгон до 100 км / ч — 22, с учетом типа карбюратора AI-92 на дороге / на трассе, литров на 100 километров — 6.9 / 9.4 Прибытие Manuel Freins avant — Freins arrire disque — барабан Tire Taille 155 SR13 Poids vide — 955 кг Размеры: Longueur — 4073 мм Largeur — 1611 мм Hauteur — 1440 мм Empattement — 2424 мм l’avant des roues Track — 1349 мм Voie arrire roues — 1305 Ликвидация мм — 170 мм

    […]

    ВАЗ-2101-94 — для полиции,

    […] 1,5 li tr es du moteur (de l a VAZ-2103) VAZ-21016 — pour la po li ce, l e moteur V AZ -21 06, карбюратор ВАЗ -21 05 ВА Z- 2 10 11-1 .3 moteur pl utt q ue de […]

    1,2 л, измененный дизайн.

    transport-blueprints.ru

    Textron Lycoming онлайн предоставляет

    [. ..]

    статей на самые разные темы, например, двигатель

    . […] обедненная, топливная форсунка n v s карбюратор , двигатель b r ea k-in и многие другие […]

    предмета.

    rfc.ca

    Textron Lycoming, он-лайн контент товаров по различным запросам тел.

    […]

    que: ajustement du mlange карбюратор воздуха,

    […] впрыск ca rbura nt vs carburateur , c omm ent p art ir le moteur l’hiv er и т. д.

    rfc.около

    A gaso li n e двигатель c a n run wi th a карбюратор s y st em или система впрыска.

    filtercouncil.org

    U n moteur es senc e pe ut tre m uni d ‘un syst me de carburation o ud’ un sys t me d’injection.

    filtercouncil.org

    Настройки t h e двигатель o f t он испытательный автомобиль, особенно топливо f ee d (карбюратор o r i система впрыска), должны соответствовать […]

    согласно спецификации производителя транспортного средства

    eur-lex.europa.eu

    Le s rgla ges du moteur du vh icule d ‘essai, notamment de l’alimentation en car bura nt ( carburateur o u inje ctio n) , doivent […]

    tre conformes aux

    […]

    spcifications du constructeur du vhicule.

    eur-lex.europa.eu

    При внесении каких-либо корректировок в t h e двигатель w h il e t h e двигатель i s r unning ( e. g . карбюратор ) , di зацепить все муфты и лопасти.

    white-canada.com

    Si un gl age d u moteur d oit tr e effectu pendan t que l e moteur t ourne (пар. ), d bray ez t или s les […]

    embrayages et lames.

    white-canada.com

    (b) Заключение по

    […] бокс на судне бензиновый inb oa r d двигатель w i th out t h e карбюратор o r t Устанавливается топливная форсунка корпуса hrottle […]

    с пламегасителем

    canadagazette.gc.ca

    б) Renfermer данс

    […] un en ca isse ment u n moteur -b ord qui ut ilise de l’essence Combirant s ans que le карбюратор или l’i njec te ur одноточечный […]

    soit muni d’un pare-flammes

    canadagazette.gc.ca

    Двигатель f e ed e d b y карбюратор w i th поплавок или мембраны, в зависимости […]

    по версиям.

    aeriane.com

    l iment ati on du moteur par carburateur fl otte ur o u мембрана […]

    suivant les versions.

    aeriane.com

    T h e двигатель h a s возвратный пуск и e-st ar t . Карбюратор , e xh aust pipe, […] Бак

    , воздушные фильтры входят в комплект.

    aoyue.de

    L e moteur es t c ompos d’un lanceur pour le dmarrer, d’une pompe впрыск, […]

    d’un pot d’chappement, d’un filter air

    […]

    et d’un резервуарный карбюрант.

    аоюэ.de

    ОБНОВЛЕНО: Это UPD на e d двигатель w i th новый 2 1 J карбюратор s i mi лар к тому, который […]

    питает новый двигатель Hara, выигравший последний чемпионат мира.

    tugaracestore.com

    MISE JOUR:

    […] Il s ‘ ag it d u moteur m is j our ave c le n ouv eau carburateur 21J se mbla bl e celui […]

    qui alimente le nouve au moteur de Hara qui a remport le dernier Championnat du Monde.

    tugaracestore.com

    Электронный впрыск топлива обеспечивает лучший отклик дроссельной заслонки

    […] и smoo th e r двигатель p o мы r чем механика ic a l карбюратор .

    lachinemoto.com

    L’injection de carburant lectronique assure une meilleure rponse des

    […] gaz et un e pipe p lu s gale qu ‘u n system ‘ i njection […]

    mcanique.

    lachinemoto.com

    Это экстремальная модель с большой мощностью благодаря

    […] на свой DZY 23 c c двигатель w i th японский Wa ib r o Карбюратор a n d NGK Spark […] Штекер

    , который разгоняет его до скорости 80 км / ч!

    нитротек.co.uk

    C’est un modle Xtreme avec une

    […]

    puissance et capacity incroyable,

    […] grce a s на pu iss ant moteur 23c c et u n carburateur J apo nais Wa ibro qui […]

    le pousse a une vitesse

    […]

    максимальная скорость 80 км / ч. Вуаля версия Хаммера, en forme militaire.

    нитротек.пт

    2 / Перекройте газ и подождите т ч e двигатель т o f полностью пустой т h e карбюратор .

    seaking-paris.com

    2 / Couper l’arrive d’essence et

    […] Посещайте re l’a rrt d u moteur, af in d e bien v ider l e carburateur .

    seaking-paris.com

    T h e двигатели a r e с диафрагмой pu m p карбюратор m a ki ng расположение резервуара […]

    не критично относительно положения впуска топлива карбюратора.

    magicflight-rc.com

    V ote moteur est q uipp d’un carburateur pom pe , rendant l a position du […]

    rservoire par rapport au moteur peu importante.

    magicflight-rc.com

    Однако, если пилот не внимательно следил за t h e двигатель i n st ruments, формат n o f карбюратор i c e будет изначально скрыт, пока регулятор […]

    поддерживал постоянное давление в коллекторе и частоту вращения двигателя.

    tsb-bst.gc.ca

    Cependant, si le pilote n’a pas Surverill

    […] les i ns trume nts du moteur ave cs uffis am ment d e бдительность , или возможно, что формирование d e givre d ans l e carburateur s orit t or t d’abord […]

    Pass inaperue,

    […]

    car le rgulateur maintenait la pression dmission constante et le rgime du moteur constant.

    tsb-bst.gc.ca

    (Компьютер iz e d двигатели w it h карбюраторы d o n ‘ t сделайте что угодно.

    трейдервар.com

    ( Le s moteurs i nf orma t is s carburateur ne fon t rie n de tout cela

    tradervar.com

    Двигатель w o rk s w el l , карбюраторы c l ea ning и настройка даст […]

    получше и двигатель работает.

    art-restoring.eu

    L e moteur fon ction ne bien , l es carburateurs se ron t à ne ttoyer […]

    et régler pour uneir un meilleur agrément de roulage.

    art-restoring.eu

    Впрыск топлива недавно стал

    […] система подачи первичного топлива, используемая в автомобильной промышленности tr o l двигатели , a lm ost полностью заменить ci n g карбюраторы .

    westislandgarage.com

    L’injection est rcemment devenue le Principal

    […]

    Система распределения

    […] carbu ra nt d ans le s moteurs a ut omob iles Essence, remplaant presque co mp lte ment l e carburateur .

    westislandgarage.com

    Вероятно, th a t карбюратор i c e отрицательно влияет на ct e d двигатель p e rf или вызвано t h e двигатель t o s top working.

    tsb-bst.gc.ca

    Наиболее вероятная очередь a

    […] prsence d e gi vrag e du carburateur a eu des r ударных инструментов на рендере me nt du moteur et a en tran […]

    l’arrt de ce dernier.

    tsb-bst.gc.ca

    В этом положении разрешено горючее до

    […] расход в т h e карбюратор w h en t h e двигатель i s r unning или […]

    запускается.

    bajamotorsports.net

    Avec la Manette du Robinet Essence en cette position le

    […] горючий ar заклепка au carburateur et le moteur pe ut d ma rrer et […]

    fonctionner.

    bajamotorsports.net

    Недавно у меня была возможность опробовать

    […]

    Yamaha RS Vector GT 2010 года на трассах и сравните его с моделью

    2009 года […] с использованием o ld e r карбюратор f e d 3-cyli nd e r двигатель .

    gregoiresport.com

    J’ai eu le privilge de faire un premier essai de la

    […]

    nouvelle RS Vector GT 2010 et de la comparer avec une version 2009, avec

    […] l’ancienne version du 3- cyli ndre s carburateur .

    gregoiresport.com

    Для поршневого двигателя Отто примерно половина бензина, используемого в транспортном секторе, буквально тратится впустую до

    . […]

    Борьба с атмосферным вакуумом на впуске

    […] депрессия, создаваемая t h e карбюратор b u tt erfly-valve (T h e двигатель b r ak ing эффект) [8].

    quasiturbine.promci.qc.ca

    Поршни Avec les moteurs en mode Otto, la moiti de l’essence use dans le secteur du transport est littralement gaspille pour combattre la dpression atmosphrique du

    […]

    vide d’admission produit par la

    […] клапан p apill на du carburateur or de l’in je cteur d’essence ( l ‘ effet fr ei n moteur) [ 8] .

    quasiturbine.promci.qc.ca

    Самостоятельная регулировка карбюратора ВАЗ-2106: teknik prestasi, bahan dan alat yang diperlukan, arahan langkah demi langkah untuk bekerja dengan foto dan nasihat pakar

    Карбюратор diperlukan Untuk Menyediakan Дан Мембекалкан Кампуран Бахан Апи Дан Удара Ке Далам Руанг Пембакаран Энджин.Ини адалах блок utama sistem bahan api kereta ВАЗ-2106. Карбюратор мэмпуньяи структур комплекс, валаупун принсип операсиня агак мудах. Tetapi dalam kebanyakan kes, ramai pemandu takut Untukmbaiki karburetor itu sendiri dan, sekiranya berlaku kerosakan atau kerja yang tidak стабильный, pergi ke pelbagai pakar pembaikan дан бери мерека джумлах ван ян бань баньяк. Tidak semestinya tuan menyelesaikan masalah sepenuhnya. Мелараскан карбюратор ВАЗ-2106 dengan tangan anda sendiri — ia tidak beginitu sukar. Дан сетелах беладжар мелакуканнйа секали, анда болех менйимпан ван унтук перхидматан пакар.

    Перанти дан туцзюань

    Kereta ВАЗ-2106 dihasilkan sejak tahun 1976. Модель ini menjadi sangat Popular di kalangan pengguna Domestik. Сехингга энджин ян дипасанг ди атас керета болех berjalan lancar, sejumlah bahan bakar, удара, mampatan дан percikan api янь diperlukan. Удара дан бензин bercampur dalam peranti yang direka untuk menyediakan campuran bahan api — sebuah karburetor. АвтоВАЗ диленгкапи модель ВАЗ-2106 с карбюратором «ОЗОН», яндихасилкан ди лоджи DAAZ.

    Prinsip pengendalian ini dan mana-mana karburetor lain dibina berdasarkan tujahan jet.Jet udara melepasi muncung dengan lubang ,mbawa petrol di ruang apungan. Далам проза Ини, кампуран бахан апи удара тербентук далам перкадаран ян диперлукан Untuk pencucuhan дан пембакаран янь беркесан далам силиндер.

    Карбюратор ВАЗ-2106 terdiri daripada tiga bahagian. Ини адалах бахаган атас, бахаган тенгах, дан бахаган бавах. Бахагиан атас адалах тудунг денган передам удара тербина далам. Ia berfungsi Untuk menyesuaikan jumlah udara yang dibekalkan kepada silinder enjin.Melalui sistem saluran di dalam karburetor, tudung disambungkan kepada injap pendikit дан джуга руанг апунган. Di bahagian tengah terdapat penyebar, jet bahan api, bilik apung. Di bahagian bawah terdapat injap pendikit Untuk bilik pertama дан кедуа.

    Walaupun penyimpangan sedikit sedikit dalam komposisi campuran mudah terbakar dari perkadaran optima segera menjejaskan operasi enjin. Terdapat kesukaran untuk permulaan sejuk дан panas motor, kestabilan enjin dalam mod terbiar terganggu, atau ia benar-benar hilang.Pergerakan dinamik juga merosot. Jika satu atau lebih masalah ini berlaku, пенесуайский карбюратор ВАЗ-2106 ДААЗ диперлукан.

    Mengenai penyelenggaraan

    Agar unsur berfungsi dengan cekap dan tidak mengganggu pemilik dengan kegagalan berterusan, ia mestilah diservis dengan betul. Di dalam unit ada rangkaian saluran sempit. Масала утама мана-мана карбуратор адалах бахава салуран атау джет иници терсумбат. Akibatnya, kadar bahan api дан удара диланггар apabila campuran disediakan, ia tidak mengalir dengan baik ke dalam silinder enjin.ICE berfungsi berselang-seli, atau bahkan tidak bermula.

    Mana-mana penyesuaian karburetor ВАЗ-2106 dengan tangannya sendiri biasanya bermula dengan aktiviti penyelenggaraan. Джади, салуран ян терцемар денган струи диберсихкан денган секаир кхас далам олово аэрозоль атау ditiup dengan удара термампат. Карбюратор Ян сангат, который disyorkan Untuk mencelupkan beberapa hari dalam minyak tanah atau aseton. Secara berkala, pakar mengesyorkan menggantikan bahan habis — мембран дан унсур гетах.

    Bagaimana untuk memahami bahawa karburator memerlukan pelarasan?

    Jika campuran bahan api berlebihan diperkaya dengan oksigen, enjin akan bermula dengan teruk atau enggan memulakannya. Pemandu tidak berpengalaman pada masa ini, cuba memulakan enjin sekali lagi dan tuangkan lilin. Секиранья кампуран терлалу лема, энджин акан менджади тидак стабил, тетапи куаса джуга акан дикурангкан денган кетара.

    Melaraskan karburator OZONE ВАЗ-2106 diperlukan sekiranya terdapat kesulitan dalam proses memulakan enjin sejuk.Иа джуга бербалои джика ада операси ян тидак стабил далам энджин пембакаран даламан пада кедуа пулух, джика тердапат пенурунан далам пералихан атау себаранг мод лайн апабила и менекан газ. Капас дари selendang juga merupakan penunjuk kepada penyesuaian.

    Adalah mungkin Untuk melaraskan karburetor terbiar VAZ-2106 dan paras bahan api dalam ruang terapung. Tiada lagi янь болех diselaraskan. Dinamik дан Алиран ditadbir dengan mengubah muncung.

    Керета тидак акан бермула

    Серинг кали, пемилик керета карбюратор тидак болех мемулакан керета.Terdapat dua sebab untuk ini — сама ада система penyalaan rosak atau masalah dengan karburetor. Selalunya jet tersumbat, penapis jejaring, serta unsur-unsur lain yang boleh menghalang bahan api daripada memasuki bilik apungan.

    Untuk menyelesaikan masalah ini, bersihkan saluran dan jet dengan cecair khas. Sekiranya tidak ada gas dalam ruang terapung, maka penyaring dicuci dan injap jarum diperiksa.

    Gerai enjin di idle

    Apabila enjin beroperasi dalam mod XX, pendikit kedua-dua kamera ditutup.Ди бавах мерека тердапат пелепасан бахан апи янь mencukupi. Enjin tidak стабильный керана керосакан карбюратор. Далам Кес Ини, Кемунгкинан Кемурунган Атау Кебокоран Удара, Менебабкан Кампуран Бахан Бакар Акан Менджади Терлалу Мискин. Pengaturan skru янь mengawal jumlah дан komposisi campuran mungkin gagal. Kekurangan gas di ruang terapung adalah satu lagi sebab bagi campuran miskin.

    Dalam kes ini, пенесуайский карбюратор ВАЗ-2106 dengan tangannya sendiri hendaklah dilakukan seperti berikut.Periksa ketat semua lubang болт. Gantikan cincin getah pada skru дан kualiti kit pembaikan injap соленоид. Juga periksa hos ke CPP pengawal selia vakum.

    Seterusnya, tetapkan tahap bahan api di ruang apungan denganmbongkok lidah float. Ia harus terletak di tengah-tengah dinding yang cenderung — disahkan oleh pengalaman. Seterusnya, dengan bantuan skru berkualiti mengawal pergerakan campuran mengikut sistem XX. Kuantiti skru menyesuaikan jumlah campuran ян акан dimasukkan ke dalam silinder enjin.Apabila skru kualiti berputar, saiz saluran berubah, dengan itu mengawal aliran emulsi.

    Пеларасан XX

    Пада карбюратор ВАЗ-2106 pelarasan terbiar dijalankan dengan dua skru. Memutar jumlah skru bahan api, mencapai prestasi enjin yang stable. Кемудиан бука скру куалити скру дан денгар энджин. Motor harus tercekik dari campuran yang terlalu kaya. Сетерусня, скру куалити спин, кампуран берсандар. Мотор Иту Джуга Харус Куба Герак.

    Laraskan карбюратор ВАЗ-2106 dengan tangan anda sendirimbayangkan putaran skru berkualiti sehingga revs tumbuh dan berhenti berkembang.Далам Кедудукан Ини, Элемен Пеларасан Мести Дитинггалкан. Kuantiti skru mengetatkan sepenuhnya. Далам кедудукан иници, кампуран бахан апи ян оптимум палинга. Perkara yang paling penting — Pentenapan seperti itu harus dilakukan pada enjin yang hangat. Далам Кедаламан Седжук Мунгкин Селепас Пеманасан.

    Бау бензин ди кабин

    Ini menunjukkan bahawa dalam ruang terapung lebih banyak bahan api daripada yang anda perlukan. Далам Кес Ини, Карбуратор Акан Менедиакан Кампуран Ян Кая, Энджин Акан Берджалан Денган Тидак Стабил.Джуга, самбунган унсур-унсур бадан карбюратор мунгкин лонггар. Далам кешини, перикша хост дан парас бахан апи. Ia juga disyorkan Untuk memeriksa sesak karburator.

    Дипс апабила анда менекан газ

    Apabila anda menekan педаль газа, заслонка ruang pertama dibuka. Kemudian pam pecutan bermula. Sekiranya gagal, akan ada gangguan atau menghentikan motor — ini adalah kegagalan, dan selalunya ia berlaku apabila bermula atau mempercepatkan.

    Mengetahui prinsip operasi dan peranti karburetor VAZ-2106, pelarasannya menjadi lebih mudah.Kegagalan dihilangkan dengan membersihkan saluran, hidung пам пемекут дан иньяпня. Джуга, kegagalan ini boleh dikaitkan dengan muncung jet bahan api tersumbat. Унтук пембайкан, инап мести диберсихкан. Джика перлу, gantikan elemen getah karburator ян дипакай. Mereka haus dengan cepat, walaupunmereka tahan petrol.

    Menetapkan ruang terapung

    Tidak betul menetapkan tahap petrol di ruang terapung boleh menyebabkan permulaan enjin yang sukar dan operasi tidak stable yang seterusnya.Tahap sepatutnya sepanjang garis peralihan dinding cenderung ke dalam satu menegak. Pembetulan foto karburetor ВАЗ-2106, buatan sendiri, pembaca boleh melihat dalam artikel kami.

    Penutup karburet ditetapkan secara menegak, dengan muncung bekalan gas menoleh. Apabila lidah menyentuh ingap jarum, ukur jarak dari gasket ke apungan. Ia sepatutnya berada dalam lingkungan 6.5 миллиметров. Sekiranya jarak lebih kurang, lenturkan lidah, mencapai jarak yang dikawal. Penyimpangan далам сату арах атау ян лежал тидак seharusnya.

    Кесымпулання

    Dalam proses menyesuaikan skru karburator ВАЗ-2106, anda более mencapai operasi enjin yang stable. Далам кесини, кампуран бахан апи акан менджади семпурна, керета акан менджади лебих динамик. Дан penggunaan bahan api akan jatuh ke nilai kilang. Untuk penalaan yang lebih baik, anda perlu menggunakan peralatan khas — penganalisis gas. Tetapi dalam kebanyakan kes, pelarasan ini hampir sama dengan tools. Apabila menggantikan kit pembaikan, pakar tidak mengesyorkan menggantikan jet lama dengan yang baru.Серинг кали, джет бару тидак sesuai dengan апа янь дитулис пада мерека. Lubang boleh menjadi lebih besar atau lebih kecil.

    Регулировка клапанов ВАЗ 2106 своими руками — АвтоНовости

    Регулировка клапанов ВАЗ 2106 необходима в том случае, когда в двигателе слышен характерный стук, когда снижается мощность двигателя и увеличивается расход топлива. Регулировку клапанов ВАЗ 2106 необходимо производить также при пропуске зажигания двигателя на холостом ходу, холостой ход «плавает».В связи с особенностями конструкции газораспределительного механизма (ГРМ) двигателя ВАЗ 2106 регулировку необходимо производить достаточно часто, примерно раз в полгода. Эту несложную процедуру легко освоить и выполнить своими руками.

    Двигатель стучит, нужно регулировать клапана

    Клапанная система двигателя ВАЗ 2106 выполнена под коромысло. Кулачок вращающегося вала наезжает на один край коромысла, приподнимает его, а другим концом, установленным на верхней части клапана, подводит его, открывая для впуска воздушно-топливной смеси или выхлопа.Если зазоры между коромыслами и кулачками находятся в пределах нормы, клапаны открываются на необходимый для правильной работы размер двигателя. Если зазоры небольшие, клапан закрывается полностью, что приводит к снижению мощности двигателя, увеличению расхода топлива и «сгоранию» клапанов. Увеличенные зазоры приводят к усилению шума при работе двигателя, деформации штоков клапанов, что приводит к дальнейшему увеличению зазоров.

    При сгорании топлива в цилиндрах двигателя происходит нагрев узлов и деталей двигателя, в том числе ГРМ.В результате нагрева зазоры между кулачками распредвала и коромыслами уменьшаются. Размеры температурных зазоров определены разработчиками двигателя ВАЗ 2106 и составляют 0,15 мм

    .

    Видео саморегулирующиеся клапаны ваз

    В холодных частях газораспределительного механизма есть максимальные зазоры, поэтому в момент запуска двигателя и в течение нескольких минут после него слышен шум от столкновения балок и тяг. Постепенно уменьшается тепло и шум двигателя и системы газораспределения.Это связано с замером теплового зазора.

    Порядок регулировки клапанов щупом

    Регулировка выполняется на холодном двигателе. Температура мотора должна быть в пределах 20-25 градусов Цельсия. Автомобиль должен стоять на ровной поверхности. Если работы ведутся в гараже, необходимо обеспечить достаточный уровень освещения рабочей зоны.

    Список инструментов для регулировки:

    • Отвертка с прямым шлицем.
    • Ключ или ручной стартер для вращения коленчатого вала.
    • Ключи гаечные номиналом «10», «14» и 17 ″.
    • Масломерный щуп. Зонд в этом случае будет выступать в роли специального измерительного прибора, который позволит судить о правильности выставленного теплового зазора.
    • Начальным этапом можно назвать частичную разборку газораспределительного механизма, которая откроет доступ к регулируемым частям. Для этого снимаем крышку воздушного фильтра и сам воздушный фильтр.

    Клапанная система двигателя ВАЗ 2106 выполнена по схеме коромысла

    .

    Затем сняли клапанную крышку и на глаза открылись корпуса распредвала, коромысла и штоки клапанов.Затем поверните коленчатый вал в соответствии с этикетками, нанесенными на передний сальник крышки и шкив. Такое положение коленчатого вала соответствует началу такта сжатия в цилиндре №4. В этом положении проверены клапанные зазоры №8 и №6, третьего и четвертого цилиндров. Вставьте щуп толщиной 0,15 мм в зазор между кулачком распределительного вала и коромыслом. Зонд нужно включать с некоторым усилием. Если зонд не входит в комплект или слишком легкий, нужно отрегулировать зазор.

    Правильная регулировка зазора следующая:

    • Используя гаечный ключ на «14», удерживающий головку регулировочного болта, и ключ на «17» ослабьте затяжку гаек.
    • Поворачивая головку регулировочного болта, проведите регулировку зазора.
    • Контргайка удерживает положение фиксации регулировочного болта.
    • После фиксации положения болта повторили испытание щупа.

    Чтобы правильно отрегулировать клапаны, необходимо составить своего рода таблицу , в которой указывается последовательность регулирующих клапанов:

    • регулируемый 6 и 8 клапанный;
    • оберните коленчатый вал на пол-оборота;
    • регулируемые 4 и 7 клапана;
    • оберните коленчатый вал на пол-оборота;
    • регулируемый клапан № 1 и 3;
    • оберните коленчатый вал на пол-оборота;
    • Завершите настройку зазора 5 и 2 клапана.

    Затем несколько раз полностью провернуть и еще раз проверить зазор щупом, после чего собрать все снятые перед регулировкой узлы и узлы. Мы видели, что регулировка клапанов по методу щупа сводится к двум простым операциям (в два этапа): поворот коленчатого вала и регулировка болта по высоте. Однако этот метод нельзя назвать точным из-за наличия износа в паре трения кулачок — коромысло.

    Указанного недостатка лишен способ регулировки с индикатором и регулировкой ламелей.

    Регулировка с помощью Рейки

    Как и при первом методе регулировки с помощью датчика, транспортное средство должно двигаться по горизонтальной ровной поверхности и обеспечивать чистоту и освещенность рабочей зоны.

    Заметил сильный расход топлива — отрегулируйте клапан

    Регулировка зазора клапана с помощью Рейки и индикатора позволяет получить максимально точную работу. Как и в первом методе, вам потребуются ключи 10, 14 и 17, а также ключ для вращения коленчатого вала или кривого стартера ».

    Подготовительные работы аналогичны первому способу. Это снятие воздушного фильтра вместе с корпусом и крышками клапанов. Затем установите коленчатый вал, чтобы совместить метки на шкиве и передней крышке.

    Следующий этап работ начнем с установки планки с помощью трех болтов, которые должны быть закреплены на корпусе распределительного вала. Затем вставьте циферблатный индикатор в прорезь рейки напротив регулируемого клапана и задушите его крепежный винт. Индикатор необходимо установить так, чтобы его измерительная рейка упиралась в верхнюю поверхность кулачка.

    Установив индикатор на ноль, начните фактическое измерение существующего зазора и при необходимости отрегулируйте. Регулировка выполняется тем же способом, что и при регулировке датчика. Ослабленная гайка изменяет высоту головки регулировочного болта, при достижении необходимого зазора контргайка затягивается.

    Схема регулировки клапанов аналогична первому способу

    После регулировки всех восьми клапанов необходимо несколько раз повернуть коленчатый вал и еще раз проверить зазоры с помощью индикатора и рейки.

    Затем установил все разобранные детали, не забываем гайки и шайбы в ГРМ (и такое бывает). Момент затяжки гаек клапанной крышки составляет от 6 до 7 Нм (от 0,6 до 0,7 кгс-м). Затягивание гаек от середины к краям.

    Этот метод несколько сложнее, чем зонд измерения зазора, но он более точен и эффективен, так как позволяет установить необходимый зазор клапанов даже при износе коромысел и кулачков.

    Удачная регулировка клапанов снизит расход топлива, увеличит мощность двигателя, который будет работать более плавно и с меньшим шумом.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    2019 © Все права защищены. Карта сайта
