В 1976 году завод ВАЗ приступил к серийному производству новой «шестой» модели машины с задним приводом. Этот автомобиль был во многом похож на «третью» модель, но позиционировался как более престижный и динамичный. Это было достигнуто применением двигателя 2106, который имел увеличенный до почти 1,6 литра объем цилиндров и более высокие значения мощности и крутящего момента.

Благодаря высокой мощности двигатель оказался пригодным для использования на внедорожной «Ниве» модели 2121. Отчасти благодаря этому данный мотор оказался самым долгоживущим силовым агрегатом «классического» семейства. На сегодняшний день продолжается производство нескольких модификаций двигателей, созданных с использованием блока мотора «шестерки».

Основные отличия

Конструкция нового двигателя базировалась на решениях, проверенных на уже выпускающихся силовых агрегатах ВАЗ. Основным отличием стал блок, в котором диаметр цилиндров увеличили на 3 мм. При этом высота противовесов на коленчатом валу осталась аналогичной полуторалитровому мотору «третьей» модели.

За счет увеличения объема немного выросли мощностные характеристики двигателя 2106 до 80 сил. С мотором стыковалась четырехскоростная коробка передач со специально подобранными шестернями. Благодаря ей машина могла достигать скорости 152 км/час, что было очень хорошим показателем в то время.

Примененная методика увеличения объема использовалась конструкторами и прежде. Именно так был создан «одиннадцатый» 1,3-литровый мотор на основе немного расточенного блока самого первого Тольяттинского 1,2-литрового агрегата.

Дальнейшее развитие

На основе блока двигателя ВАЗ-2106 был создан мотор модели 21213, широко применяющийся на машинах «Нива». Для дальнейшего увеличения объема цилиндры расточили еще на 3 мм в диаметре, что дало прибавку еще почти 100 кубиков. Мощность мотора достигла 80 сил (как у ранних «шестерок»), но при этом заметно вырос крутящий момент, он достигает 127 Н/м. Мотор оснащается системой электронного впрыска топлива и выпускается в настоящее время серийно.

Дальнейшая расточка блока оказывается невозможной, поскольку сильно уменьшается толщина стенок до каналов охлаждения и начинают вскрываться возможные дефекты литья. Технологически они допустимы и могут располагаться в глубине материала отливки. Поэтому дальнейшее увеличение объема достигается ростом хода поршня. Именно таким вариантом является малораспространенный 1,8-литровый агрегат, с увеличенным до 84 мм ходом поршня. Такие моторы развивают до 82 сил и применялись на некоторых моделях «Нивы».

Блок двигателя

Основной деталью мотора является блок цилиндров, отлитый из чугуна вместе с нижней частью картера. В этой части расположены посадочные места для пяти опор основного вала двигателя. Нижние крышки опор обрабатываются совместно с картером и не взаимозаменяемы между собой. В конструкции всех подшипников применяются сменные вкладыши с тонкими стенками, изготовленные из специального сплава. С торцов вал герметизируется специальными уплотнительными сальниками. Применение таких деталей исключает течь масла при работе мотора.

На передней части двигателя установлена помпа для подачи охлаждающей жидкости. Привод помпы осуществляется обычным клиновидным ремнем от шкива коленчатого вала. Этот же ремень приводит во вращение генератор, размещенный на боковой части картера двигателя 2106. Генератор смонтирован на особом кронштейне и может поворачиваться относительно одной из опор. Благодаря этому выполняется регулировка натяжения приводного ремня. На задней части блока имеется картер сцепления, на котором выполнено посадочное место для стартера.

Головка блока

Верхняя часть блока закрыта головкой, отлитой из алюминиевого сплава. В головке расположен вал привода клапанов, сами клапана (по два на цилиндр) и свечи зажигания. Между головкой и блоком установлена специальная прокладка, которая обеспечивает герметичность стыка. Прокладка изготовлена из специального материала на основе асбеста и имеет внутренний металлический каркас, который обеспечивает более длительный срок службы прокладки.

Крепление головки к блоку осуществляется 11 болтами, которые затягивают с определенной силой и в запланированной последовательности. Это сделано для обеспечения равномерного прижатия плоскости головки к блоку. Любое нарушение затяга ведет к прогарам прокладки, короблению поверхности и возникновению течи масла и охлаждающей жидкости.

Механизм газораспределения

Передняя часть двигателя закрыта алюминиевой крышкой, за которой расположена цепь привода вала клапанного механизма. От этой же цепи осуществляется вращение масляного насоса с шестеренчатой схемой. Насос отвечает за подачу масла под давлением к подшипникам опор. Забор масла осуществляется из резервуара, размещенного в съемном поддоне двигателя. Для очистки масла применяется фильтр со сменным бумажным элементом.

Вал привода клапанов расположен непосредственно в головке. Такая конструкция позволила обеспечить неплохие для своего времени технические характеристики двигателя ВАЗ-2106. Фото мотора приведено ниже.

В конструкции клапанов для отвода отработавших газов применяется комбинированная конструкция из двух частей, сваренных между собой. Обе части изготовлены из сталей разных марок. Такая схема позволила обеспечить более высокую долговечность детали. Менее нагруженный термически клапан впуска выполняется из одного материала. Поверхности всех клапанов проходят циклы термической и химической обработки, что позволяет им работать в условиях высоких температур.

Система питания и зажигания

Для подачи топлива на ранних версиях двигателя 2106 применялся карбюратор системы «Вебер». С началом выпуска более современных приборов типа «Озон» их стали устанавливать и на «шестой» двигатель. С новым карбюратором мотор стал немного экономичнее, но и потерял несколько лошадиных сил мощности. В начале 2000-х годов моторы стали оснащать инжекторной системой впрыска топлива. Такими силовыми агрегатами оснащались машины «пятой» и «седьмой» модели.

На карбюраторных машинах применялось зажигание с распределением импульсов от механического устройства, установленного на боковой части картера. Инжекторный вариант оснащается электронным модулем, который распределяет импульсы зажигания по сигналам от датчика положения вала двигателя.

Базовая доработка

Из-за широкого распространения и низкой цены мотор «шестерки» часто становится объектом тюнинга. Двигатель 2106 оснащается новым распределительным валом с измененными фазами и высотой открытия клапанов. При этом устанавливаются клапаны с увеличенным диаметром, что улучшает наполнение цилиндров.

Сами каналы для подачи и выпуска рабочих газов внутри тщательно полируются, поскольку неровности на стенках создают завихрения в потоках движущихся газов и ухудшают параметры работы. Эти два метода являются самыми базовыми способами увеличения мощности двигателя 2106.

Углубленные улучшения

Более продвинутым вариантом тюнинга является установка облегченного коленчатого вала и расточка цилиндров до максимально возможного диаметра – не более 82 мм. Из-за иных геометрических размеров вала используются модифицированные шатуны со сниженным весом. Для дополнительного улучшения мощностных параметров на мотор устанавливают нагнетатель, служащий для увеличения давления.

Двигатели ВАЗ-2106 оснащают турбинами от различных автомобилей. Наддув позволяет заметно увеличить мощность, но вместе с этим падает надёжность и общий ресурс силового агрегата. Максимальная мощность форсированных версий «шестого» мотора может достигать 120-150 сил.

fb.ru

руководство с фото и видео

Шестерка для своего времени была настоящим прорывом в автомобильных технологиях. Но сегодня характеристики ее мотора совсем не впечатляют. Его мощность всего 75 лошадиных сил. Максимальный разгон до сотни – аж 16 секунд! А порог скорости – 150 километров в час. Естественно, что современные автолюбители задумываются о том, как выполнить тюнинг двигателя Ваз 2106. Возникают резонные вопросы:

  • Принесут ли пользу доработки мотора на шестерке?
  • Какие существуют способы доработать двигатель ваз 2106?
  • Каковы будут последствия для остальных элементов системы?

Рассмотрим эти вопросы по порядку.

Есть ли польза от доработок мотора?

Польза, без сомнений, имеется. Даже такие старые модели силовых агрегатов, как двигатель Ваз 2106, хорошо поддаются модификациям. В зависимости от конкретных манипуляций, можно добиться нескольких целей:

  • Повышение мощности двигателя, которое выражается в динамике разгона и скоростных характеристиках;
  • Сокращение расхода топлива или сохранение его при повышении динамических показателей;
  • Повышение проходимости в сложных условиях;
  • Увеличение срока службы агрегата на 70-80 процентов.

Конечно, приходится выбирать, ради чего производится работа: для сокращения расхода топлива или для улучшения ходовых качеств автомобиля. Добиться одновременно и того, и другого не получится. А вот за счет того, что при тюнинге производится чистка деталей двигателя, их замена на более новые и совершенные, срок службы неизбежно увеличивается.

Также нужно оценить, насколько рентабельна для вас планируемая работа. Ведь доработка силового агрегата может потребовать немалых материальных вложений. Не лучше ли в некоторых случаях просто купить себе более новый и совершенный автомобиль? Об этом тоже нужно подумать, прежде чем приступить к работам.

Методы тюнинга двигателя шестерки

Кованные поршни

Завод обычно устанавливает литые поршни. Для того, чтобы уменьшить нагрузку, можно поставить вместо них кованные. Они имеют меньший вес. Более того, на большой скорости литье начинает работать менее эффективно, чем кованный металл.

Также можно заменить шатуны на H-образные кованные, у которых длина несколько больше, чем у родных. Это позволит улучшить сжатие горючего вещества. Нужно помнить, что при увеличении длины шатуна, необходимо ставить поршни, компрессионная высота которых меньше родной.

На выходе мы получаем более форсированный двигатель.

Процесс расточки

Этот метод позволяет значительно повысить мощность двигателя. В классическом варианте имеется 8 клапанов. Каждый из цилиндров движка имеет 400 см. Для расточки со стенки каждого цилиндра снимается  небольшой слой стали. Работа эта выполняется на специальных станках. В-принципе, снять можно столько слоя, сколько это позволят сами цилиндры. Но нужно помнить о том, что это сокращает пробег цилиндров на тысячи километров.

После расточки появляется возможность установить увеличенный по диаметру поршень. В результате мы получаем повышение мощности движка аж на несколько десятков лошадиных сил.

Крутящий момент.

Благодаря установки более совершенного распределительного вала можно значительно увеличить крутящий момент двигателя. Например, можно прибавить к мотору аж до двух тысяч оборотов. В результате автомобиль будет уже на первой скорости разгоняться гораздо лучше, чем при стандартном движке.

Внедрение 16-клапанного блока цилиндров

Это довольно сложная процедура, требующая глубоких познаний в устройстве мотора шестерки. Старый блок полностью вынимается, а на его место в разобранном состоянии ставится новый блок. В нем пока не установлены ни головка, ни шестеренки, ни ремни и .т.д. Прежде чем закончить сборку, новый шестнадцатиклапанник нужно соединить с коробкой передач. И только после этого завершается сборка до конца.

Естественно, что после этой процедуры не получится использовать классический жигулевский бензонасос. Некоторые ставят на его место насос от «Волги».

Также для двигателя 16V придется устанавливать и более мощный генератор. Например, отлично подойдет генератор, который стоит в «Ниве».

Потребуют замены и другие детали: это ремни и цепи распределительного вала, маховик, коленвал, выжимной цилиндры, ЭБУ, форсунки, камеры сгорания.

Да, работы много. Но без всех этих модификаций вы не сможете ощутить всю мощь двигателя с 16 клапанами.

Что ещё придется дорабатывать?

Автомобиль – это чудо инженерной мысли.  Это сложная техническая система, в которой все элементы взаимодействуют друг с другом и зависят друг от друга. А двигатель – это центральное звено этой системы. Любая марка была сконструирована таким образом, что все в ней заточено под работу установленного агрегата. Если же вы меняете характеристики мотора в лучшую сторону, будьте готовы к тому, что нужно будет внести доработки и в другие механизмы для достижения утраченного баланса. Перечислим наиболее важные моменты:

  • Тормозная система Ваз 2106 не рассчитана на сильные моторы. Придется ставить более эффективные тормоза.
  • Коробка передач также должна быть модифицирована для поддержания нового по характеристикам двигателя.
  • Будет нуждаться в переработке выхлопная система.
  • Если на шестерке установлен карбюратор, нужно будет заменить его на инжектор.
  • Подвеска также не сможет справляться с более сильным двигателем, поэтому придется менять пружины и амортизаторы.
  • Для повышения жесткости кузова, нужно будет установить дополнительные распорки.

Если не выполнить все эти работы, то автомобиль будет просто не способен справляться с новым резким движком, управление станет опасным, а ходовка может просто рассыпаться на части.

Коленвал. Так как поршни и шатуны стали легче, баланс в системе нарушен. Значит, необходимо восстановить балансировку с корзиной сцепления, со шкивами и с маховиком. Лучшее решение этой задачи – установка полно-противовесного коленчатого вала. Он имеет более тяжелый вес, его прочность значительно выше. Если не произвести замену коленвала, то тюнинг движка не принесет должного результата – ведь все элементы системы должны работать согласованно друг с другом.

Распредвал. Доработки на двигателе неизбежно приводят к замене распределительного вала. Причем можно поставить один из двух видов в зависимости от манеры езды.

Если автолюбитель предпочитает двигаться на высоких оборотах, то машина нуждается в установке верхового вала. Он позволяет увеличить обороты в красной зоне, давая возможность двигателю получить наилучший крутящий момент в этой зоне. Этот эффект возможен благодаря тому, что используются широкие и более мощные кулачки. Они более эффективно толкают клапана, процесс их открытия длится дольше и открываются на они больше. Однако возникают проблемы в работе на холостых оборотах. Приходится обновить программу контроллера системы зажигания. Да и сама система зажигания должна быть заменена на более современную.

Если же владелец авто предпочитает двигаться на средних и низких оборотах, то лучше всего подойдет низовый вал. На низких оборотах он дает увеличенный крутящий момент, что улучшает проходимость авто на сложных дорожных участках. Также это обеспечивает сокращение расхода топлива.

Ходовая часть. Невозможно выполнить доработку двигателя и получить хороший результат, не внеся изменений в ходовку. Ходовая часть должна быть приведена в соответствие с новыми характеристиками мотора.

В первую очередь усовершенствования затрагивают тормозную систему. На передние колеса следует поставить вентилируемые диски. А на задние колеса вместо барабанов устанавливают дисковые тормоза. Суппорт теперь должен быть установлен с ваз 2108. При этом нужно помнить, что придется подгонять полуось под новый посадочный диаметр тормозного диска. Суппорт ставится также, как он установлен на передних тормозах. Также меняется подшипник полуоси на SKF. Необходимо заменить и главный тормозной цилиндр на более надежный, иностранного производства.

Не обойтись и без установки амортизаторов повышенной жесткости и усиленных пружин.

Для повышения жесткости кузова, придется поставить новые распорки. Одну из них устанавливают под капотом, что повышает жесткость места между лонжеронами и местами крепления передних стоек. Вторая распорка крепится в багажном отделении, что позволяет зафиксировать расположение мест крепления амортизаторов и пружин.

Рулевая система. Более резвый мотор в комплексе со штатным рулем – не самая лучшая идея: автомобиль становится практически неуправляемым на дороге. Придется делать руль более жестким. Для этого нужно будет поработать над усилением стабилизатора поперечной устойчивости. Для этого укорачивают стандартный стабилизатор и изготавливают индивидуальные крепления. Процедура эта долгая и неприятная, зато позволяет улучшить поведение автомобиля на трассе.

Итак, если вы хотите получить более динамичный разгон, сократить расход топлива, улучшить проходимость по сложным участкам дороги и сделать поведение ваз 2106 более управляемым, то тюнинг движка вам в этом поможет. Однако помните о том, что для достижения баланса вам придется внести модификации и во многие другие элементы системы.

7vaz.ru

тюнинг двигателя своими руками (фото) :: SYL.ru

У автомобиля ВАЗ 2106 тюнинг двигателя позволит не только повысить мощность агрегата и скорость машины. Правильная доработка сделает эксплуатацию более приятной и комфортной. Ниже вы узнаете, как улучшить мотор своей верной помощницы.

К чему надо готовиться

Полноценный тюнинг двигателя ВАЗ 2106 – довольно дорогостоящая затея. Ведь придётся не только менять поршневую группу, шатуны, коленвал, коллекторы подвода топлива и отвода отработанных газов.

Все эти детали необходимо тщательно подогнать и сбалансировать. Без обращения к специалистам, имеющим в своём распоряжении специальное дорогостоящее оборудование и, что самое главное, опыт проведения таких работ, никак не обойтись.

Следует также понимать, что затраты на увеличение мощности ВАЗ 2106 (тюнинг двигателя) повлекут за собой полную переделку коробки передач, выхлопной системы. Придётся делать более эффективные тормоза. Если на автомобиль установлен карбюратор, работы по совершенствованию затронут и его, и систему зажигания. В этом случае целесообразным видится полная замена впрыска топлива на инжектор. Двигатель получит новые технические характеристики, что приведет к необходимости переоборудовать подвеску – родные пружины и амортизаторы будут неадекватно работать с более резвым мотором. Не помешает и установка дополнительных распорок, усиливающих жёсткость кузовной части. Без этих изменений увеличение мощности двигателя не будет иметь достаточно выраженного эффекта. Кроме того, управлять такой машиной станет более опасно, чем до вмешательства в сердце ВАЗ 2106.

Тюнинг двигателя: установка кованных поршней

При работе по увеличению мощности двигателя часто заменяют родные литые поршни коваными.

Делается это с одной целью – уменьшить нагрузку. Кованый поршень легче литого. Кроме того, при больших нагрузках (чем больше скорость – тем выше нагрузка на детали двигателя) литьё ведёт себя на порядок хуже кованого металла. Вместе с заменой поршней есть смысл поменять или облегчить шатуны. Этот процесс более сложен – точность удаления лишнего металла должна быть не менее 0,1 грамма. Но процедура эта менее выгодна, чем полная замена на Н-образные кованые шатуны, имеющие большую длину, чем родные.

Такая деталь значительно легче и прочнее, а последний фактор позволит повысить степень сжатия в камере сгорания. При длинном шатуне рекомендуется использовать поршни с уменьшенной компрессионной высотой. Результатом проведения таких работ является форсирование двигателя.

Балансировка коленчатого вала

Облегчив шатунно-поршневую группу, необходимо провести балансировку с маховиком, шкивами и желательно с корзиной сцепления. При этом лучше заменить родной коленчатый вал полно-противовесным – он тяжелее, но для этой детали более важным параметром является прочность. Отсутствие балансировки этой системы не позволит полноценно эксплуатировать обновлённый мотор ВАЗ 2106. Тюнинг двигателя должен осуществляться с учетом полного согласования новых деталей между собой, иначе замена не приведёт к желаемому результату, а вызовет лишь разочарование.

Многие вещи можно выполнить самостоятельно – это снизит затраты на переоборудование и даст вам право говорить, что вы всё сделали сами. Но такой тюнинг двигателя ВАЗ 2106 своими руками под силу сделать лишь ограниченному кругу мотористов, поэтому не стесняйтесь обращаться к ним для проведения тех работ, где важна точность.

Расширение топливоподводящих каналов

Переоборудовав нижнюю часть двигателя, не стоит оставлять без внимания распределительный вал и клапана. От качественной работы этого узла напрямую зависит мощность мотора. Для более продуктивной подачи топливной смеси необходимо расширить и отполировать каналы, по которым она поступает. Сначала проводят расточку впускного коллектора, после растачивают подводящие каналы в самой головке блока цилиндров. По мере расточки вглубь головки возникнет необходимость срезать направляющие шпильки и отполировать канал. После проведения этой процедуры со всеми каналами необходимо отполировать подающую магистраль со стороны седла клапана. При этом необходимо проявить осторожность, чтобы не повредить сёдла.

Точно такую процедуру необходимо провести для выпускных коллекторов. Она более трудоёмка, потому как упомянутая деталь выполнена из чугуна. Вместо родного коллектора можно установить специальный «паук», имеющий необходимый диаметр магистралей.

Замена распределительного вала

Делая своему автомобилю ВАЗ 2106 тюнинг двигателя, нельзя обойти вниманием газораспределительный вал, регулирующий работу впускных и выпускных клапанов. Тюнингованные распредвалы отличаются друг от друга и бывают в основном двух видов.

Верховые валы

Верховые валы позволяют двигателю максимально проявить свои характеристики на высоких оборотах. Установка такого элемента позволит сместить «красную» зону оборотов, тем самым позволив мотору выдавать наибольший крутящий момент в этом диапазоне. Достигается это благодаря более широким и мощным кулачкам на валу. Они гораздо лучше толкают клапана и открывают их больше и дольше, чем кулачки на классическом валу. При этом на холостых оборотах двигатель будет демонстрировать нестабильную работу. Решается проблема с помощью перепрограммирования контроллера электронной системы зажигания. В случае установки «спортивного» распредвала система зажигания в обязательном порядке также будет подлежать замене более современным оборудованием.

Низовые валы

Низовые валы рекомендуют к установке тем автолюбителям, которые предпочитают эксплуатировать машину преимущественно на низких и средних оборотах. Это позволит увеличить крутящий момент на низких оборотах, что даёт существенное преимущество в условиях езды по бездорожью или буксировке прицепа. Кроме того, такой распределительный вал обеспечит экономию топлива.

Система подачи топлива

Делая глубокий тюнинг двигателя ВАЗ 2106, карбюратор желательно сменить на ижекторную систему подачи топлива. Можно установить более продуктивный карбюратор Solex, подобрать жиклёры и т. д. Но дело всё в том, что этот агрегат автомобиля очень капризен.

На его работу влияют и качество бензина, и подающийся в систему атмосферный воздух, и даже расположение авто относительно горизонтальной поверхности. Установив инжектор, вы заметите много новых положительных качеств у своего автомобиля, а именно:

  • Смешение топлива и воздуха происходит непосредственно в камере сгорания, что позволяет не терять до 10 % мощности мотора.
  • Возросшая динамика автомобиля обусловлена контролем датчиков – при изменении нагрузки происходит моментальное регулирование впрыска.
  • Отсутствие необходимости прогрева зимой, более лёгкий пуск по сравнению с карбюраторными машинами.
  • Высокая надёжность и продолжительный срок службы.
  • Большая экологичность.
  • Через 1,5-2 года вы полностью окупите стоимость инжектора за счёт сэкономленного топлива.

Установка этой системы может быть проведена своими руками. Главное — не забудьте проложить ещё одну топливную магистраль для обратки.

И не забудьте вот еще о чем, осуществляя на ВАЗ 2106 тюнинг двигателя: дросселя должны быть заменены дроссельным узлом, в который и устанавливаются соответствующие заслонки и регулятор холостого хода.

Переоборудование ходовой части автомобиля

На что еще стоит обратить внимание при переоборудовании своего ВАЗ 2106? Тюнинг двигателя и ходовой должны дополнять друг друга. Невозможно оставить без изменений ходовые характеристики автомобиля, установив более совершенный и сильный мотор. Изменениям должны быть подвергнуты и коробка передач, и редуктор заднего моста. Передаточное число ведущих пар агрегатов должно соответствовать новым возможностям двигателя, иначе они быстро выйдут из строя.

Тормозную систему нужно усовершенствовать в первую очередь. В таких случаях на передних колёсах ставят вентилируемые диски, а задние барабаны меняют на дисковые тормоза.

Они гораздо надёжнее и продуктивнее барабанных. Суппорт устанавливается от ВАЗ 2108, тормозные диски типа ATE 412125. Самая сложная часть установки — подгонка полуоси под посадочный диаметр диска. Крепление суппорта делается по аналогии с передними тормозами. При установке полуоси подшипник следует заменить на SKF. Подключается новая система к старой магистрали. Кроме того, главный тормозной цилиндр требуется заменить изделием иностранного производства.

Переделав всю систему тормозов, обратите внимание на подвеску. Новые возможности машины требуют более жёстких амортизаторов и усиленных пружин. Для усиления жёсткости кузова целесообразно установить специальные распорки. Одна устанавливается в подкапотном пространстве автомобиля, усиливая жёсткость между лонжеронами автомобиля и посадочными местами передних стоек. Вторая монтируется в багажном отсеке и фиксирует геометрию расположения посадочных мест задних амортизаторов и пружин.

Отдельно стоит отметить рулевую систему автомобиля. Сделать руль более жёстким поможет усиление стабилизатора поперечной устойчивости.

Достигается это за счёт немного укороченного такого же стабилизатора, который с помощью индивидуально изготовленных креплений повышает жёсткость стандартного во много раз. Да, придется повозиться, но зато вы будете приятно удивлены поведением своей машины на дороге.

Достижение цели

Вот и подходит к конце наш разговор на тему: «Тюнинг двигателя ВАЗ 2106». Фото, представленные на странице, помогут сориентироваться новичкам в вопросе о том, на какие детали и узлы нужно обращать особое внимание при воплощении желаемого в жизнь. В результате автовладелец получает совершенно новоё транспортное средство, абсолютно не сопоставимое по техническим параметрам со своим прародителем. Мощный мотор, чувствительная коробка, жёсткий кузов машины позволяют активно маневрировать на скоростях, доступных этому автомобилю только при езде по прямому шоссе. На трассе, благодаря такой процедуре, как тюнинг двигателя, ВАЗ 2106 сможет оставить далеко позади не только аналогичные авто, но и некоторые иномарки.

www.syl.ru

Устройство двигателя Ваз 2106

Ваз 2106 двигатель

Основные детали двигателя автомобиля Ваз 2106: 1 – шкив коленчатого вала; 2 – ремень привода генератора; 3 – передняя манжета коленчатого вала; 4 – цепь привода распределительного вала; 5 – тарелка пружины; 6 – направляющая втулка; 7 – клапан; 8 – внутренняя пружина; 9 – наружная пружина; 10 – пружина рычага; 11 – регулировочный болт; 12 – рычаг привода клапана; 13 – распределительный вал; 14 – крышка маслозаливной горловины; 15 – крышка головки блока цилиндров; 16 – свеча зажигания; 17 – головка блока цилиндров; 18 – маховик; 19 – задняя манжета коленчатого вала; 20 – датчики давления масла; 21 – поршень; 22 – указатель уровня масла; 23 – маслосливная пробка; 24 – шатун; 25 – поддон картера; 26 – валик привода вспомогательных агрегатов; 27 – коленчатый вал.

Основные узлы и агрегаты в моторном отсеки Ваз 2106

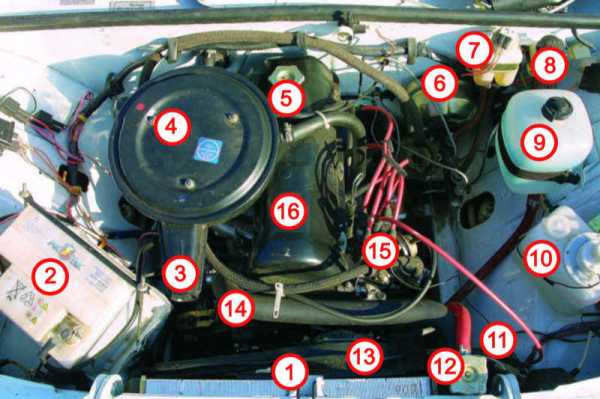

Узлы и агрегаты Ваз 2106: 1 – радиатор; 2 – аккумуляторная батарея; 3 – всасывающий патрубок; 4 – корпус воздушного фильтра; 5 – пробка маслозаливной горловины; 6 – вакуумный усилитель тормозов; 7 – бачок тормозной системы; 8 – бачок гидропривода выключения сцепления; 9 – расширительный бачок системы охлаждения; 10 – бачок омывателя; 11 – катушка зажигания; 12 – крышка (пробка) радиатора; 13 – электровентилятор; 14 – верхний шланг радиатора; 15 – прерыватель-распределитель; 16 – крышка головки блока цилиндров.

Технические характеристики двигателя Ваз 2106 и описание конструкции

На автомобиль устанавливается бензиновый, четырехтактный, четырехцилиндровый, рядный, восьмиклапанный двигатель, с верхним расположением распределительного вала. Система питания – карбюраторная. Порядок работы цилиндров: 1–3–4–2, отсчет – от шкива коленчатого вала.

Двигатель Ваз 2103 отличается от двигателя Ваз 2106 меньшим диаметром цилиндров (76 мм против 79) и, соответственно, блоком цилиндров, размером поршней и поршневых колец, а также прокладкой головки блока цилиндров. Головки блока у обоих двигателей одинаковы и их детали взаимозаменяемы. Цилиндры двигателей расположены вертикально в один ряд и объединены в блок. Сверху на него устанавливается общая для всех цилиндров головка блока. Снизу блок цилиндров закрыт стальным штампованным поддоном, который одновременно служит емкостью для масла.

Поршни имеют два компрессионных и одно маслосъемное кольцо. Коленчатый вал вращается в пяти опорах в блоке цилиндров. От шкива на его переднем конце клиноременной передачей приводятся во вращение генератор и насос охлаждающей жидкости, расположенные с правой стороны двигателя.

В передней части двигателя находится привод распределительного вала и валика привода вспомогательных агрегатов: распределителя зажигания, топливного и масляного насосов. Привод осуществляется двухрядной втулочно-роликовой цепью.

С правой стороны двигателя, кроме генератора, размещены выпускной коллектор, стартер и впускной трубопровод с карбюратором и воздушным фильтром. С левой стороны находится масляный фильтр.

Для установки двигателя в сборе с коробкой передач и сцеплением применена трехточечная схема подвески. Две передние опоры находятся по обе стороны блока цилиндров и крепятся к поперечине передней подвески автомобиля. Задняя опора расположена на коробке передач и опирается на поперечину, закрепленную под полом кузова.

Эластичные подушки передних опор состоят из резины с привулканизированными стальными шайбами и болтами крепления. Для увеличения жесткости опор в центральном отверстии подушек находятся пружины, опирающиеся на изолирующие кольца, а для смягчения ударов внутри пружин расположены резинометаллические буферы. Подушки крепятся к кронштейнам с помощью промежуточных пластин. Правая подушка предохраняется от нагрева со стороны приемной трубы глушителей защитным кожухом.

Задняя опора также резинометаллическая, она состоит из трех стальных пластин с разделяющей их резиной. Средняя пластина крепится к коробке передач, а наружные – к поперечине задней подвески двигателя. Между полками поперечины ставятся стальные дистанционные втулки, предохраняющие полки от деформации при затягивании болтов крепления.

Блок цилиндров изготавливается методом литья из специального высокопрочного чугуна. Отверстия под цилиндры растачиваются непосредственно в блоке и дополнительные вставки (гильзы) в цилиндрах не применяются. Для получения специального профиля и чистоты поверхности цилиндры хонингуются. По диаметру цилиндры подразделяются на 5 классов через 0,01 мм, обозначаемые латинскими буквами A, B, C, D и E. Класс каждого цилиндра маркируется на нижней плоскости блока цилиндров.

Отверстия под коренные подшипники коленчатого вала растачиваются в сборе с крышками подшипников. Поэтому они невзаимозаменяемы ни между собой, ни с крышками других блоков цилиндров. Чтобы не перепутать крышки, на них делается маркировка. Крышки подшипников крепятся к блоку цилиндров самоконтрящимися болтами, замена которых на какие-либо иные недопустима.

Валик привода вспомогательных агрегатов вращается в двух втулках, запрессованных в блок цилиндров. Передняя втулка сталеалюминиевая, а задняя – металлокерамическая, бронзографитная. В запасные части поставляются втулки номинального и ремонтного размеров с уменьшенным на 0,3 мм внутренним диаметром.

Поршни отлиты из алюминиевого сплава. Наружная поверхность поршня для улучшения ее прирабатываемости к стенкам цилиндра покрыта тонким слоем олова. Для компенсации неравномерного теплового расширения юбка поршня имеет сложную форму. По высоте она коническая, а в поперечном сечении овальная. Поэтому измерять диаметр поршня необходимо только в плоскости, перпендикулярной поршневому пальцу и на расстоянии 52,4 мм от днища поршня.

По наружному диаметру поршни (так же как и цилиндры) подразделяются на пять классов: А, В, С, D и Е через 0,01 мм, а по диаметру отверстия под поршневой палец – на три категории через 0,004 мм. Категория указывается краской на торце (первая – синяя, вторая – зеленая, третья – красная). Класс поршня (латинская буква) и категория (цифра) маркируются на днище поршня.

В запасные части поставляются поршни классов A, C, E, которых вполне достаточно для подбора поршня к любому цилиндру, так как поршни и цилиндры разбиты на классы с некоторым перекрытием размеров.

Отверстие под поршневой палец смещено от оси симметрии на 5 мм в правую сторону двигателя. Поэтому на поршне имеется метка в виде буквы П для правильной ориентировки поршня в цилиндре. Метка должна быть обращена в сторону передней части двигателя.

С 1986 г. поршни ремонтных размеров для всех моделей двигателей Ваз изготавливаются с увеличенным на 0,4 и 0,8 мм наружным диаметром. До 1986 г. поршни ремонтных размеров для двигателей 2103 и 2106 выпускались с увеличением на 0,4; 0,7 и 1,00 мм.
Поршни двигателей 2103 и 2106 различаются только размером (диаметром).

Поршневые кольца изготовлены из чугуна. Верхнее компрессионное кольцо с бочкообразной хромированной наружной поверхностью. Нижнее компрессионное кольцо скребкового типа, фосфатированное.

Поршневые пальцы запрессовываются в верхнюю головку шатуна и свободно вращаются в бобышках поршня. По наружному диаметру пальцы разбиты на три категории через 0,004 мм. Категория пальца маркируется на его торце соответствующим цветом: 1-я – синим, 2-я – зеленым и 3-я – красным.

Шатун стальной, кованый. Нижняя головка шатуна разъемная, в ней устанавливаются шатунные вкладыши. Шатун обрабатывается вместе с крышкой и поэтому они невзаимозаменяемы с крышками других шатунов. Чтобы при сборке не перепутать крышки шатунов, на шатуне и его крышке (сбоку) имеется клеймо номера цилиндров, в который они устанавливаются. При сборке цифры на шатуне и крышке должны находиться на одной стороне.

Коленчатый вал отлит из высокопрочного чугуна и имеет пять опорных (коренных) шеек, закаленных током высокой частоты на глубину 2–3 мм. В заднем конце коленчатого вала имеется гнездо, куда вставляется подшипник ведущего вала коробки передач. Смазочные каналы в шейках коленчатого вала закрыты колпачковыми заглушками, которые запрессованы и для надежности зачеканены в трех точках.

Для продления срока службы коленчатого вала предусмотрена возможность перешлифовки шеек коленчатого вала при износе или повреждении их поверхностей. Шлифованием диаметры шеек уменьшаются на 0,25; 0,5; 0,75 и 1,00 мм.

Осевое перемещение коленчатого вала ограничено двумя упорными полукольцами, установленными в блоке цилиндров по обе стороны заднего коренного подшипника. С передней стороны подшипника ставится сталеалюминиевое полукольцо, а с задней – металлокерамическое (желтого цвета).

Вкладыши коренных и шатунных подшипников тонкостенные, биметаллические, сталеалюминиевые. Вкладыши для 1, 2, 4 и 5-го коренных подшипников имеют на внутренней поверхности канавку (с 1987 г. нижние вкладыши этих подшипников устанавливаются без канавки). Вкладыши центрального коренного подшипника отличаются от остальных вкладышей отсутствием канавки на внутренней поверхности и большей шириной. Все вкладыши шатунных подшипников без канавок, одинаковые и взаимозаменяемые. Ремонтные вкладыши изготавливаются увеличенной толщины под шейки коленчатого вала, уменьшенные на 0,25; 0,5; 0,75 и 1 мм.

Маховик отливается из чугуна и имеет стальной напрессованный зубчатый венец для пуска двигателя стартером. Маховики взаимозаменяемые, так как балансируются отдельно от коленчатого вала. Центрируется маховик с коленчатым валом передним подшипником ведущего вала коробки передач.

Маховик крепится к фланцу коленчатого вала шестью самоконтрящимися болтами, под которые подкладывается одна общая шайба. Заменять эти болты какими-либо другими недопустимо.

remocars.ru

Капитальный ремонт двигателя ВАЗ 2106

Содержание статьи:

0:37
  1. Разборка двигателя ВАЗ 2106
  2. Осмотр и дефектовка двигателя ВАЗ 2106
  3. Запчасти и сборка двигателя

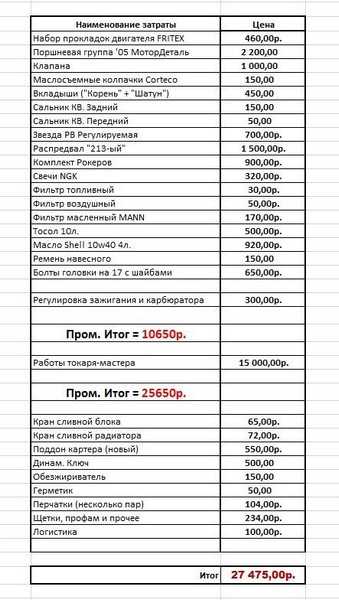

  4. Смета по капитальному ремонту двигателя ВАЗ 2106 и используемые запчасти
Разборка двигателя ВАЗ 2106

Вот и настал для меня этот долгожданный момент — пошли работы по двигателю. Двигатель давно просил ремонта, т.к имели место след. проблемы:

0:673

— Расход масла (не дымила, но «жрала» неплохо… летело в сапун)
— Сапунил (повышенный выход картерных газов)
— Пониженная компрессия (по последним замерам — ниже 11)
— Пропала тяга (в горку с 2-мя пассажирами, переключался на пониженную)
— Плохо поддающиеся регулировки клапана, постоянный «звон»
— Периодические «левые» постукивания в двигателе на холостом
— Повышенный расход топлива (до 15л. летом в городе)

0:1424

+ еще ряд проблем, такие как подтеки масла с поддона, немного продавившаяся прокладка ГБЦ и т.д. Одним словом, движок, признаться, я подзапустил. По совету коллег с работы, нашел мастера-токаря, который возьмется за основную работу: расточку, шлифовку, подгонку и сборку ШПГ. Так же будет ремонтироваться ГБЦ. На свои плечи возложил сборочно-разборочно-отмывочные работы. Был подготовлен гараж и яма, и дело сдвинулось. Было решено разобрать и скинуть с движка все по максимуму, чтобы осталось только блок выдернуть, вдвоем с помощником.

0:2404

Начал раскидывать… и первая серьезная проблема, с которой столкнулся: прикепел один болт головки, и я успешно сорвал с него грани (головка и трещотка FORCE — выдержали). Болт у меня на «12», с литой шайбой — самый неудачный вариант, как потом сказали. Пришлось высверливать, процесс нудный и долгий, т.к страх повредить головку — велик.

0:605

1:1110

Сорванный болт

1:1141

2:1646

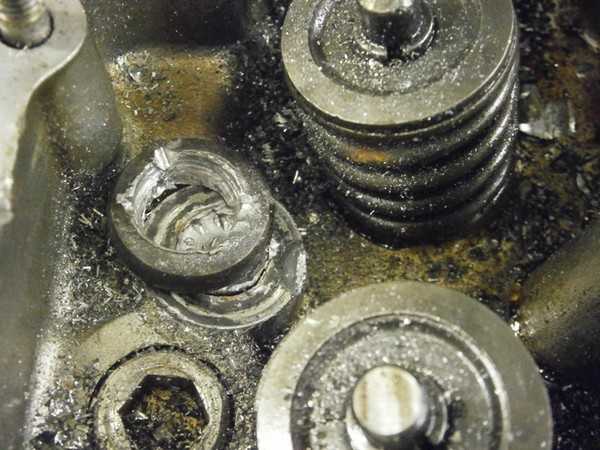

Процесс высверливания

2:1691

Мусорил в головке изрядно, стружка летела прямо на клапана. Помогал магнит.

2:1832

3:2337

Магнит

3:15

После долгих мучений — победа. Правда не без мелких косячков.

3:131

4:636

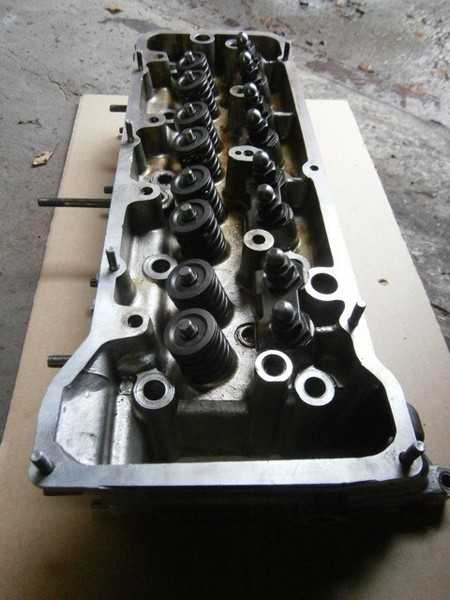

Головка снялась…

4:672

5:1177

В процессе разборки

5:1217

После того, как все «лишнее» снял и открутил, я с товарищем, практически без труда вытащил блок в сборе с поршневой — из моторного отсека, взявшись за него по обе стороны. Так же не пришлось откручивать и отодвигать КПП, только поддомкратить, чтобы не упала.

5:1686

Далее пошла дальнейшая разборка, и «процесс облегчения» его в плане навесного — для удобства токарю.

5:1873

Снятие поддона картера — выявило сильный маслянные нагар, и забитую сетку маслонасосса — остатками герметика и прочим мусором.

5:2112

6:504

7:1009

Вот такая жуть

7:1039

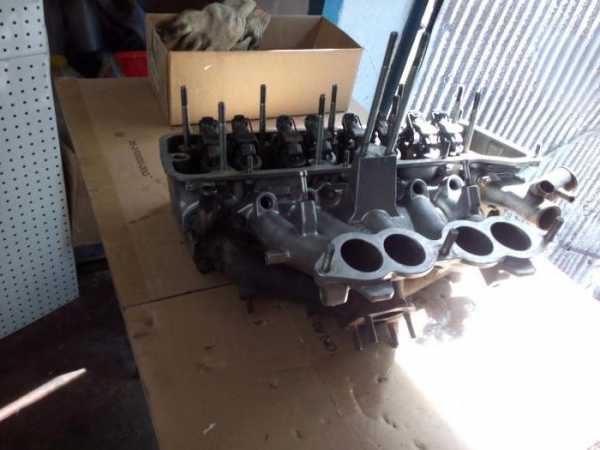

Ну а после полной разборки, я потратил пару часов на отмывку блока и головки. На задачу, ушло изрядное количество PROFOAMa 1000, и бензина АИ-92

7:1289

В итоге — готовый блок и головка в сборе — для доставки к токарю, но это уже в следующий раз — во второй части.

7:1493

8:1998

Помыты

8:14
Осмотр и дефектовка двигателя ВАЗ 2106

Кратко расскажу, последнюю информацию по идущему сейчас у меня капремонту двигателя моего авто.

8:269

Итак, двигатель (блок с ШПГ) был вытащен, разобран по максимуму и отмыт, то же самое было сделано и с ГБЦ.

8:460

Далее блок и ГБЦ были переданы токарю-мастеру, который собственно и будет оказывать услугу по всей сложнотехнической и токарной работе.

8:713

Когда «железо» было доставлено, был этап осмотра и диффектовки со стороны мастера.

8:866

Вот что было выявлено:

8:910

Поршневая на моем 06 блоке стоит «пятерошная» (с выемками под клапана). И самая плохая новость — она уже последнего ремонта — 79,8 мм. Т.е. блок или менять, или гильзовать. Варианты расточки на 82, и прочих «форсировок» — мне не подходят.
Поэтому решено — гильзовать. Поршневая будет ставиться так же 05-ая, 79 мм.
Зеркало в цилиндрах без видимой выработки, но эллипсом — по нутромеру.

8:1603

— Коленвал имеет осевое биение выше допусков.
Поэтому имело место частичное наклонение шатунов и поршней еже с ними — в связи с чем, видимый износ вкладышей «по краям», и отчетливый «рисунок» прорыва газов вдоль поршня по бокам. Общее состояние вкладышей — удовлетворительное, продольных люфтов нет. Вкладыши уже стоят 0,50 размеров — везде.
Так же было выявлено, что имеется выработка на некоторых шейках КВ (видимо результат «правильной» эксплуатации бывших хозяев).

8:2462

Итог КВ — на шлифовку под 0,75 вкладыши.

8:72

— ГБЦ. Также выявлено ряд серьезных проблем. Большие масляные отложения, (видимо образовавшиеся в период, когда износились маслосъемные колпачки и масло горело.) Так же частично на некоторых клапанах — подгоревшая плоскость фаски.
Сами ножки клапанов и направляющие — в допуске. Люфта нет.

8:610

Износ рокеров и износ распредвала — видимый, но не критичный.
Скорее всего, это все будет меняться, и ставиться распредвал от 213-ой Нивы, как более широкий на подъем.

8:914

Будут устанавливаться новые клапана, маслосъемные.
Прирезаться сёдла под тройную фаску, притираться. Все вручную.

8:1128

Так же будет разворачиваться «кабанчик». Люфт у него в допуске.

8:1245

Масленый насос — стоит новый, для профилактики, заводская фрезерованная плоскость — прошлифуется.

8:1431

Плоскости ГБЦ и Блока — тоже будут шлифоваться.

8:1522

Ну вот как-то так, капитальный ремонт — так капитальный ремонт.

8:1641

Теперь жду новостей и корректировок от токаря.

8:1730
Запчасти и сборка двигателя

Спустя некоторое время (а точнее — неделю) мне позвонил токарь-мастер, и сказал, что все готово. Забрал все свои железяки. Полностью готовый блок цилиндров в сборе с ШПГ:

8:2102

9:504

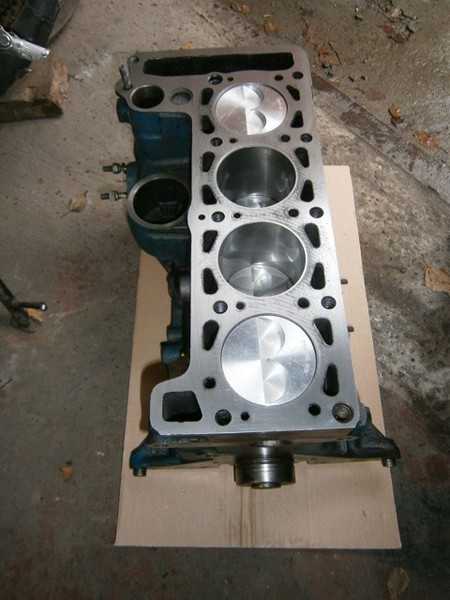

Напомню, блок был расточен и загильзован, а также произведена хонинговка.

9:642

10:1147

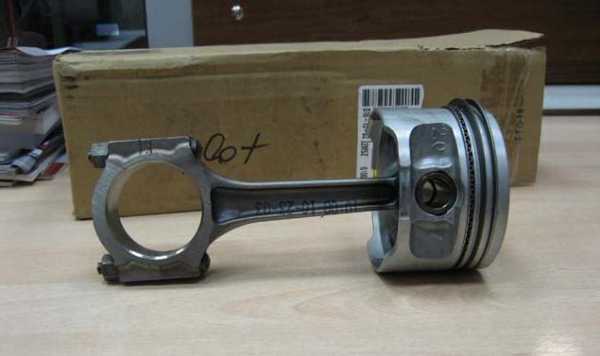

Поршневая группа был поставлена — «Мотордеталь» от 2105, 79мм, т.е заводского размера.

10:1301

11:1806

Коленвал поставлен от 213-ой Нивы, б.у но в отличном состоянии — все шейки отшлифованы под 0,75 ремонт.

11:1990

12:2495

Мой старый КВ, был сильно покоцан и требовал шлифовки, но время на это — (до 5 суток) мне не подходило, отпуск кончался… а моя работа без машины — не работа.
Поэтому мастер предложил мне этот КВ от нивы, в обмен на мой. Я согласился.

12:420

Большим плюсом в пользу этого «колена», так же стало то, что уравновешен он лучше, благодаря 8-ми противовесам. (против 6 — у моего бывшего, 2103-ешного КВ).

12:697

Ко всему, для профилактики (да и чтобы все «за раз»), был отремонтирован — ПромВал («Кабанчик, «Поросенок»). Развернулись новые втулки, «кабанчик» подогнался шлифовкой.

12:1000

Далее — «голова»:

12:1036

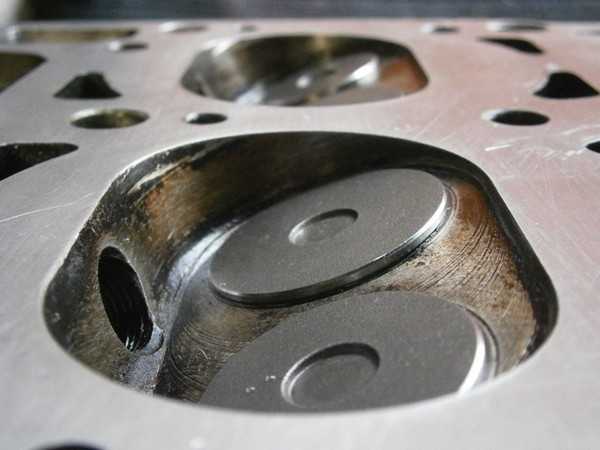

Голова так же была отремонтирована: Новые клапана, прирезка сёдел + их притирка к «клопам». Так же, были поставлены новые маслосъемные колпачки (сальники клапанов) — Corteco.

12:1348

13:1853

14:2358

15:504

ГБЦ, также, как и блок, была отшлифована на несколько «соток».

15:617

Маслонасос был подвержен шлифовки рабочей плоскости, с завода коя — лишь сфрезерованна. Мастер обусловил это, улучшением работы насоса, и повышением давления им создаваемым. Поверил на слово:-)

15:977

Ко всему — был куплен новый «грибок»

15:1046

16:1551

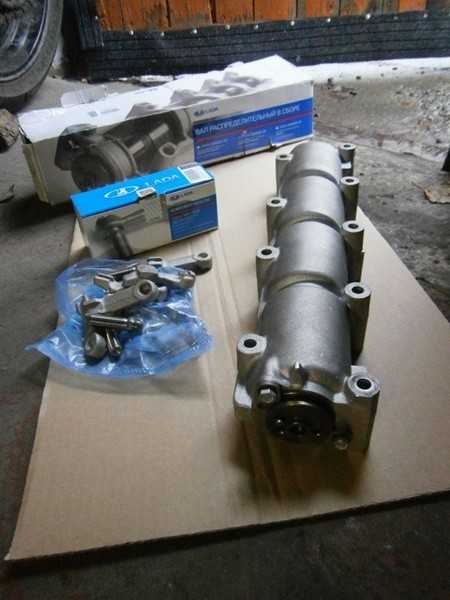

Т.к. мой распредвал не внушал своим состоянием доверия — было решено МЕНЯТЬ! Был приобретен рапсред от той же 213-ой нивы, как самый оптимальный и рекомендуемый в плане «базового» улучшения мотора.

16:1912

17:2417

18:504

Два шестигранника — признак 213-ого

18:571

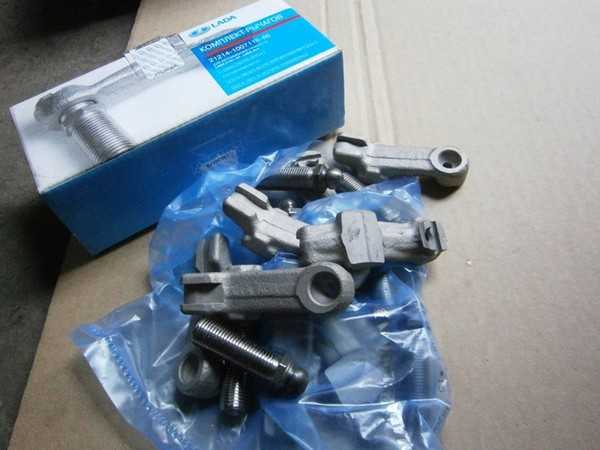

В довесок — комплект рокеров с солдатиками от 214-ой нивы.

18:680

19:1185

Рокера

19:1201

Ну, и чтобы грамотно отрегулировать и собрать механизм ГРМ — прикупил регулируемую (Разрезную) шестерню распредвала

19:1421

20:1926

Вроде как производитель Самара, но по внешнему виду похожа на «кооператив».

20:2066

Приступим к СБОРКЕ

20:39

С другом, ловко, почти с той же легкостью, что и снимали — воткнули блок на место:

20:189

21:694

Блок на месте

21:722

Далее накинул «голову», протянул все по мануалу динамометрическим ключом:

21:860

22:1365

Очередь за ГРМ:

22:1396

23:1901

Рокера на месте

23:1933

24:2438

Установка распредвала трудностей не вызвала. Вымерил все метки, отпустил вниз «солдатики» рокеров, выставил «разрезную» шестерню.

24:239

25:744

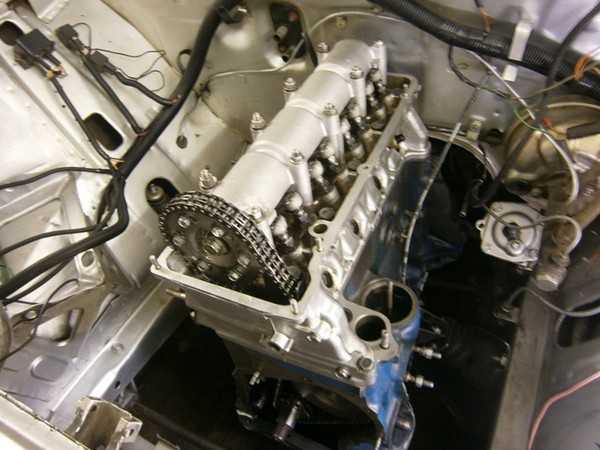

ГРМ собран

25:767

После сборки, отрегулировал клапана «по-дедовски», с помощью 0,15 — щупа, спецом купленного для этого. Делал все первый раз. Юзал «мурзилку».

25:1020

Пусть вас не смущает использование новый звезды только для рапсредвала… весь механизм ГРМ у меня новый…отходил совсем чуть-чуть. Менял его не так давно, на страницах БЖ можно найти соответствующую запись.

25:1401

Ближе к полуночи, мотор был собран, и подкапотка приобрела уже более-менее полноценный вид:

25:1571

26:2076

Залил все тех жидкости: тосол, масло. Погонял без свечей, стартером движок, пока не погасла лампочка давления масла… После вкрутил свечи, выставил на глаз зажигание… Завел – все работает! Проводил несколько раз основную притирку, заводя и глуша на определенной температуре.
Мотор грелся страшно, минута-две… и уже 90. Замкнул вентилятор двигателя напрямую, так и добрался до дома. Первые 5 км. были самые тяжелые)

26:755

На утро уже все было гораздо лучше. Поехал сразу же к карбюраторщику, отрегулировали ХХ, СО… УоЗ по стробоскопу. Стала работать почти идеально)

26:1020

На сегодня, на 14 ноября — пробег уже 500км. Обкатка идет полным ходом… езжу по работе много. Масло и ОЖ в норме, первые дни уходили понемногу… видимо заполнялись пустоты. Сейчас в норме. Масло чуть потемнело.

26:1401

Из положительного, что замечено сразу:

26:1477

— Ровная и приятная работа движка, тихая работа ГРМ
— Хорошая тяга, на низах особенно (сравнивая с «ДО»)
— Хорошая динамика (хотя более 2 — 2,5 тыс. не кручу пока)
— Расход топлива 11-12л. (и это на обкатке)

26:1845

Ну и особо радует давление «на горячую» при 1,5 — 2 тыс. об.

26:1950

27:2455

Раньше такого не было

27:42

Надеюсь, обкатка пройдет как полагается, без сюрпризов… и эти показатели еще улучшатся.

27:207

Ну а пока всем доволен) Продолжаю кататься и радоваться)

27:313
Смета по капитальному ремонту двигателя ВАЗ 2106 и используемые запчасти

Напомню, машина встала на ремонт после 20 октября, и вышла на дорогу с «обновленным сердцем» 4 ноября. «Капиталка» сделана успешно, теперь во всю идет обкатка, приближающая машинку к заветному «косарю» километров:

27:837

28:1342

Сегодня нет идеи что-то снова долго мусолить и рассказывать, просто покажу, как и говорил, итоговую смету расходов на ремонт.

28:1573

С самого начала решил вести простенькую Excel табличку, где буду суммироваться все расходы. Вот что получилось в итоге:

28:1790

29:2295

Как видно, основную часть само собой составили: «Работа» и основные запчасти.

29:144

В чистом виде, это — 25500р., грубо…

29:210

Запчасти брались в обычных магазинах города, в более-менее проверенных, а также кое-что и на рынке… Предпочтения особо ничему не отдавались. Интернет-магазины тоже обошел стороной, из-за недостатка времени. Поэтому, цены получились средние, на мой взгляд, для моего города… Так же по стоимости услуг мастера, ничего сказать не могу. Возможно, они и завышены, но выбирать не стал. Я видел вживую его работу, на примере иномарки коллеги — как говорится, «ездит, проблем не знает». И остановился на нем. Качество его работ, меня полностью устроило.

29:1201

Так же, я учитывал и все мелочи, в том числе и чистящие средства, перчатки потраченные и т.п. К тому же у меня не оказалось некоторых инструментов — пришлось покупать. Плюс, сильно подмят был поддон, тоже решил менять… краники сливные брал для удобства, ну и так далее.

29:1690

В общем, моя итоговая, официальная цифра — 27500р. В реале же, около 30 000, т.к. по ходу были всякие разные мелочи, гайки… шпильки обломанные и т.п. Так же докупал часть инструмента, и приспособлений, типа — отцентровки диска сцепления, головок некоторых… Учел даже логистику по доставке мотора к токарю и прочие мелочи. Если сюда прибавить еще то масло, что в скором времени придется снова менять… и сопутствующее, то точно приблизимся к отметке в 30 «кусков». Поэтому, как-то так. Может, кому будет интересно, как инфо для «прикидки». Ну а для меня это, самое главное — полученный результат, а он есть, чему я очень рад.

29:2804

Надеюсь, вложенные средства оправдаются, и машинка хорошо послужит.

29:127

https://www.drive2.ru/l/2217329/, https://www.drive2.ru/l/2218492/, https://www.drive2.ru/l/2359468/, https://www.drive2.ru/l/2401656/

29:265

следующая статья:

Ремонт подушки двигателя ВАЗ 2106

Проблема: порвалась левая подушка двигателя ВАЗ 2106. Задача: заменить обе подушки ВАЗ 2106 на подушки от Нивы.

54488

www.spike.su

Обзор двигателя ВАЗ 2106

Февраль 20th, 2012 oskvernitel

Описание основных деталей двигателя автомобиля ВАЗ 2106.

1 – шкив коленчатого вала;
2 – ремень привода генератора;
3 – передняя манжета коленчатого вала;
4 – цепь привода распределительного вала;
5 – тарелка пружины;
6 – направляющая втулка;
7 – клапан;
8 – внутренняя пружина;
9 – наружная пружина;
10 – пружина рычага;
11 – регулировочный болт;
12 – рычаг привода клапана;
13 – распределительный вал;
14 – крышка маслозаливной горловины;
15 – крышка головки блока цилиндров;
16 – свеча зажигания;
17 – головка блока цилиндров;
18 – маховик;
19 – задняя манжета коленчатого вала;
20 – датчики давления масла;
21 – поршень;
22 – указатель уровня масла;
23 – маслосливная пробка;
24 – шатун;
25 – поддон картера;
26 – валик привода вспомогательных агрегатов;
27 – коленчатый вал.

Основные узлы и агрегаты двигателя в моторном отсеке ВАЗ 2106.

1 – радиатор;
2 – аккумуляторная батарея;
3 – всасывающий патрубок;
4 – корпус воздушного фильтра;
5 – пробка маслозаливной горловины;
6 – вакуумный усилитель тормозов;
7 – бачок тормозной системы;
8 – бачок гидропривода выключения сцепления;
9 – расширительный бачок системы охлаждения;
10 – бачок омывателя;
11 – катушка зажигания;
12 – крышка (пробка) радиатора;
13 – электровентилятор;
14 – верхний шланг радиатора;
15 – прерыватель-распределитель;
16 – крышка головки блока цилиндров.

Двигатель ВАЗ 2106 — конструкция, сборка, принцип работы и смазки двигателя.

Статьи по теме:
— прочитать описание автомобиля ВАЗ 2106;
— посмотреть фото автомобиля ВАЗ 2106;
— посмотреть краштест автомобиля ВАЗ 2106;
— посмотреть тюнинг автомобиля ВАЗ 2106, как профессиональный, так и собственными руками; Вы можете пропустить чтение записи и оставить комментарий. Размещение ссылок запрещено.

autovaz-online.ru

Двигатель ВАЗ 2106 изучаем основные характеристики



Карбюраторный двигатель ВАЗ 2106 с четырьмя цилиндрами представляет собой рядную силовую установку с вертикальным ходом поршневой группы. Дислокация распределительного вала – вверху в ГБЦ.




Линейка двигателей ВАЗ шестого поколения представлена 3 видами моторов:

  1. Изделие, где объем двигателя составляет 1,6 л. Это наиболее востребованный агрегат семейства классических транспортных средств этой модели.
  2. Изделие с мотором, объем которого приближается к 1,3 л. Отличие от основной силовой установки состоит в том, что в этом агрегате длина хода поршневых элементов меньше на 1,4 см. Соответственно, изменения коснулись и таких элементов мотора, как блок, коленчатый вал и компоненты цепной передачи ГРМ. Также в топливной системе использован другой карбюратор.
  3. Изделие с мотором, объем которого составляет почти 1,5 л. Отличие от штатного карбюраторного агрегата состоит в диаметре поршневой группы, который меньше на 0,03 см штатного диаметра цилиндров. Это привело к изменению параметров блока и шатунно-поршневых элементов.




Штатный двигатель ВАЗ 2106 – это результат модернизации мотора «тройки». Вследствие этой усовершенствования мощность двигателя увеличена до 75 л.с. при достижении крутящего момента 116 Нм. При этом диаметр цилиндра составляет 7,9 см.





Качественный тюнинг двигателя предназначен для повышения параметров динамичности силовой установки. Методы проведения тюнинга:



  • форсирование движка «шестерки»;
  • чип-тюнинг двигателя;
  • установка более прогрессивной системы зажигания на транспортное средство.


Серьезным прорывом при тюнинге двигателя можно считать увеличение поршневого хода и диаметра цилиндров. Если в первом случае необходимо заменить коленвал, что весьма затратно, то во втором моменте проще применить цилиндры ремонтных (увеличенных) размеров. Также практикуется поршневые изделия иных модификаций, что потребует проведения хонингования гильзовых отверстий. Для повышения степени сжатия требуется провести обработку прокладки-уплотнителя ГБЦ.




Одним из действенных способов тюнинга двигателя может стать т.н. доводка силовой установки, представляющая собой перечень мероприятий на агрегате, приводящий к улучшению динамических показателей мотора. Основные действия при выполнении доводки:

  1. Снижение весовых характеристик коленвала и шатунно-поршневой группы.
  2. Шлифовальные работы и притирка сопряженных поверхностей коллекторов.
  3. Калибровка и регулировка электронных комплексов, отвечающих за работу моторного агрегата.
  4. Увеличение или уменьшение передаточных чисел шестерен.


Углубленный тюнинг двигателя ВАЗ 2106, прежде всего, связан с подбором и установкой коленвала специального типа взамен штатной детали. Такая деталь монтируется с кривошипом большего размера. Под блок, расточенный под поршневую группу увеличенного диаметра, подбираются цилиндры, укомплектованные кольцами Т-образной конфигурации компрессионного типа.


Далее проводится технологическая корректировка настройки всех составляющих элементов двигателя с основной задачей по повышению коэффициента сжатия в цилиндре мотора. Этот показатель напрямую связан с угловым значением газораспределительных фаз и позиции дроссельной заслонки.




Позиционное изменение газораспределительного вала проводится приводной шестеренкой регулируемого типа, что дает возможность наполнять топливом с повышенной концентрацией воздуха камеру сгорания. Наиболее эффективным вариантом тюнинга двигателя считается монтаж турбины на силовую установку и оборудование транспортного средства т.н. «прямотоком», т.е. выводной системой прямоточного выхода газов. Выбор такого вспомогательного оснащения целесообразно проводить со специалистом по двигателям. Если автомобиль будет усовершенствован турбиной, то это намного увеличит динамические параметры двигателя.

Такой вид модернизации, как чип-тюнинг двигателя дает возможность оптимизации функционала транспортного средства. Изменение динамических параметров происходит без применения механических доводок. Такой сервис проводится исключительно в авто, где имеется система ЭБУ. Наличие в ЭБУ соответствующего программного обеспечения позволяет контролировать и изменять параметры настроек зажигания, топливной подачи, расходомера и т.д.




Одним из прогрессивных путей тюнинга двигателя считается корректировка системы зажигания транспортного средства. Для этих целей практикуется установка электронно-коммутационного зажигания, которое в среде автомобилистов называют бесконтактным, т.е. без участия компонентов механической коммутации (контактов прерывателя). Дополнительно к этому необходимо поменять свечные элементы системы на более высококачественные изделия.

avtovx.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
