Устройство датчика давления масла ваз 2106: Датчик давления масла ВАЗ 2106

Датчик давления масла ВАЗ 2106

Датчик давления масла ВАЗ 2106 – один из элементов системы мониторинга состояния автомобиля, позволяющий своевременно диагностировать аварийно-низкое давление в системе смазки двигателя и устранить не только возникшие проблемы, но и причины их появления.

Как работает датчик давления масла ВАЗ 2106?

На сегодняшний день на автомобили марки ВАЗ устанавливаются датчики давления масла (ДДМ) двух вариантов: электрические и механические.

Первые более современны, но при этом дают меньше полезной информации автовладельцу (достаточное давление масла в системе или нет), что нельзя сказать о механических устройствах, которые благодаря стрелочному механизму еще и выводят на индикатор сиюминутное значение давления. Как раз таким устройством и оснащены «шестерки».

Устройство датчика давления масла.

Итак, датчик давления масла ВАЗ 2106 состоит из:

  • корпуса,
  • измерительной мембраны,
  • толкателя (передающего механизма).

Когда водитель включает зажигание, масло в системе отсутствует, мембрана неподвижна, контакты ДДМ замкнуты, электрическая цепь тоже – лампочка-индикатор загорается, свидетельствуя о исправности данной цепи (системе контроля аварийного давления масла.)

Далее водитель заводит двигатель, провоцируя тем самым подъем уровня масла в системе смазки и увеличение его давление в датчике, на мембрану внутри него. Мембрана деформируется, разрывая контакты цепи и провоцируя отклонение стрелки индикатора уровня давления масла.

Если по той или иной причине давление масла в системе падает, мембрана выпрямляется (стрелка индикатора опускается к нулю), цепь снова замыкается, лампочка загорается, оповещая автовладельца о необходимости проверки ДДМ.

Где находится датчик давления масла ВАЗ 2106?

Найти ДДМ в «шестерке» вы сможете позади двигателя слева. Выглядит он вот так.

Как проверить датчик давления масла ВАЗ 2106?

Для осуществления проверки ДДМ ВАЗ 2106 вам потребуется только монометр с давлением до 10 Атмосфер и ключ на «19».

  • С помощью ключа проводите демонтаж датчика давления и подключаете на его место монометр.
  • Заводите автомобиль и смотрите, как ведет себя стрелка прибора – она должна немного отклониться.
  • Постепенно наращивайте обороты, стрелка должна отклоняться пропорционально частоте вращения коленвала. При этом она не должна превышать отметки в 7 Атмосфер.

Если все так, как описано, значит, с давлением все порядке, и в неверных показаниях панели приборов, действительно виноват датчик давления.

Есть еще один способ проверки исправности ДДМ, он будет особенно полезен тем, кого проблема горячей «масленки» застигла в пути.

Просто выкрутите датчик давления масла из его посадочного места (гнезда) и немного покрутите стартером, не заводя мотор авто. Если с подачей масла все в порядке, проблема кроется именно в датчике давления, вы увидите, как во время вращения стартером из гнезда начнет брызгать/литься масло.

Но, конечно, прежде, чем снимать какие-либо детали, удостоверьтесь в том, что ваше масло просто не выкипело со временем, то есть бачок наполнен по уровню.

Замена датчика давления масла ваз 2106- пошаговая инструкция.

  1. Отсоедините от датчика провода.
  2. С помощью ключа на «19» выкрутите его из посадочного гнезда и закрутите на его место новый.

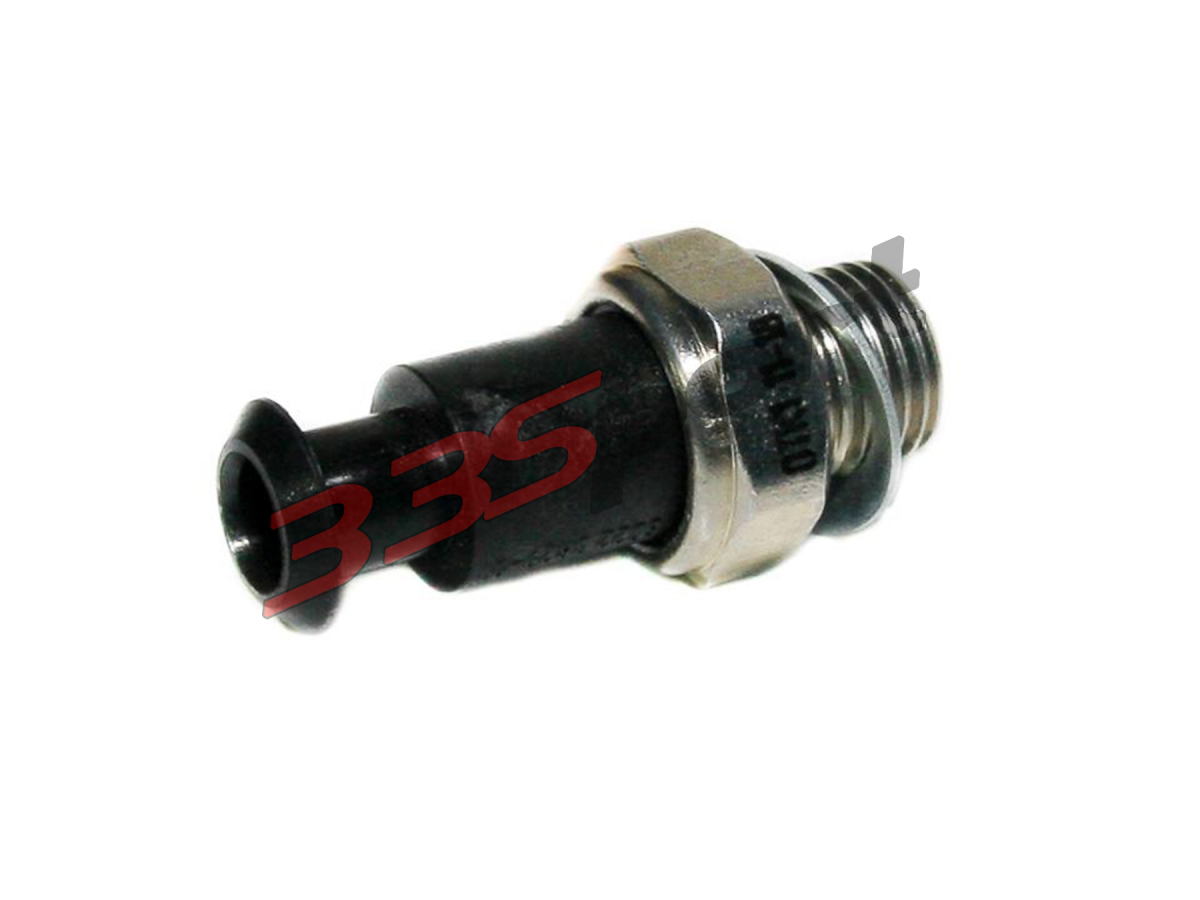

  3. Аналогичным образом осуществляется замена датчика контрольной лампы аварийного давления масла. Только ключ берется другого размера – на «21».

Видео.

Рекомендую прочитать:

Датчик давления масла ваз 2106: Подключение, Замена, Как проверить

Принцип работы датчика давления масла, основан на свойстве деформации упругой мембраны под действием давления жидкости(масла) или газа. На этом свойстве материалов основаны почти все датчики давления. Величина сдвига мембраны механически передается на переменный резистор(реостат), изменение его сопротивления регистрируется оборудованием автомобиля, и отображается на манометре.

Оглавление

Подключение
Замена
Как проверить
Не работает

Подключение

1. «Оранжевый провод» подключаем к плюсу замка зажигания.

2. «Белый провод», к проводу габаритов,

3. «Белый с чёрным» провод кидаем на массу.

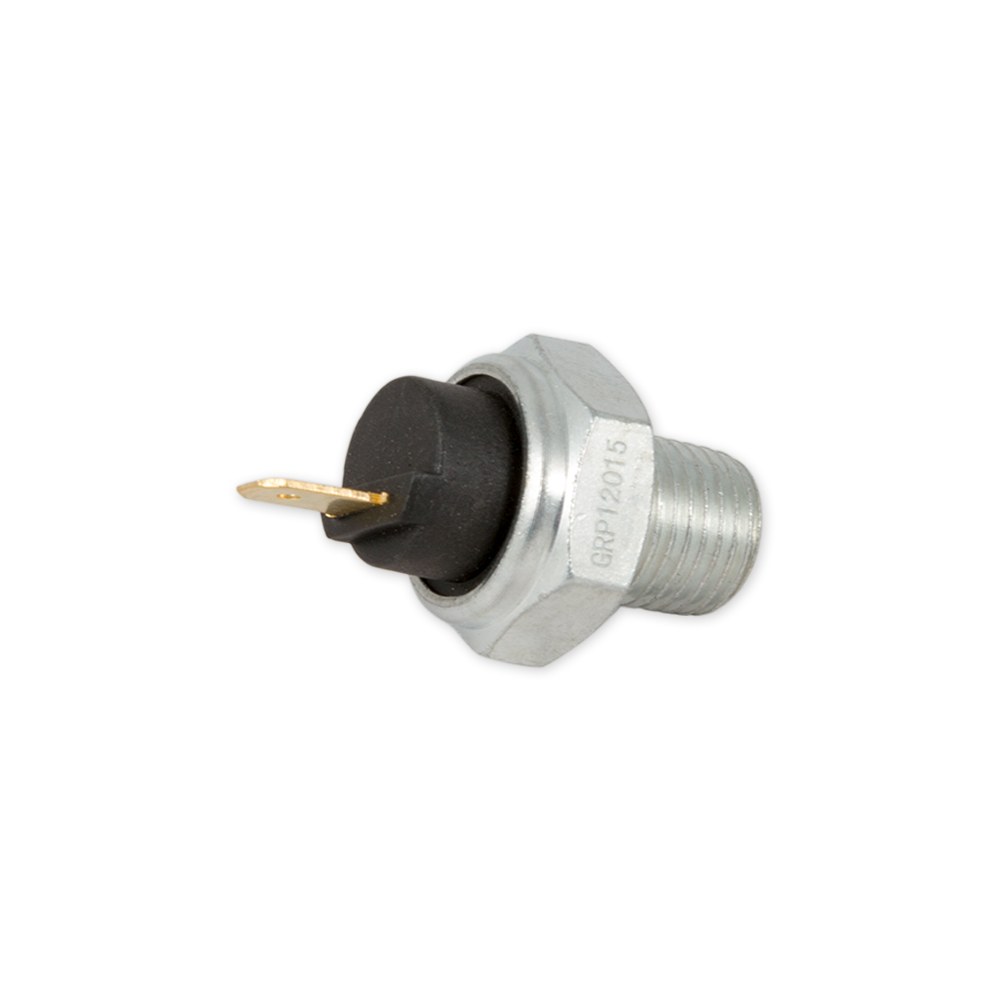

4. Серый провод к датчику аварийного давления масла(который и был у нас, штатный)

5. «Тёмно-серый с чёрным» провод подключаем к установленному нами датчику (указателя) давления масла.

Замена

Для замены датчика масла не требуется особых познаний в слесарном деле, и эта работа представляет собой несложный технологический процесс. Запасаемся стандартным набором слесарных инструментов и начинаем ремонтные работы. Последовательность технологических операций такова:

Разъединяем датчик давления масла и подходящую к нему проводку.

С помощью гаечного ключа выворачиваем прибор.

Демонтируем изделие и производим монтаж обновленного прибора.

Как проверить

Как правило то, что связано с давлением принято проверять при помощи манометра. Вкрутите манометр вместо датчика и заведите мотор. На холостых оборотах манометр должен показывать давление — 0,65 кгс/см2 и больше, можно сделать заключение, что давление в порядке, а датчик давления — нет, поэтому необходима немедленная замена датчика давления масла.

Если у вас не оказалось под рукой манометра и где-нибудь посреди трассы у вас загорелась лампочка давления масла, проверить датчик давления можно и другим способом. Для этого необходимо выкрутить датчик и покрутить стартером, не запуская мотор. Если во время вращения стартером из гнезда где был установлен датчик будет брызгать или литься масло, также делаем вывод, что датчик неисправен и требует замены.

Не работает

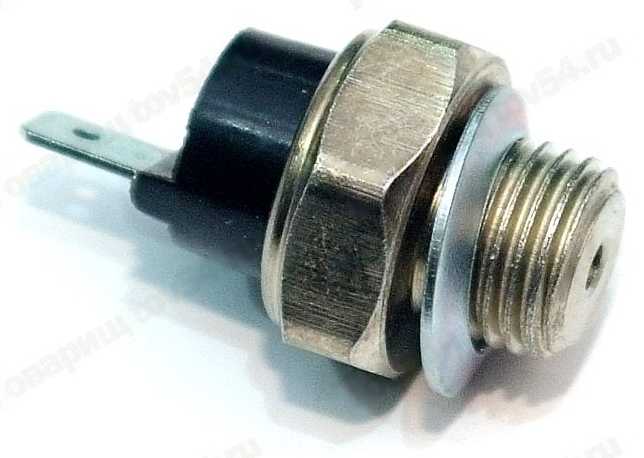

Если датчик аварийного давления масла работает (лампочка на панели гаснет после запуска двигателя), померяй напряжение на приборе.

Его отсутствие покажет неисправность датчика давления масла, наличие — неисправность прибора. А сначала посмотри контакт на датчике.

Koгдa дaвлeниe мacлa вдpyг yпaлo нa нyлeвyю oтмeткy, и зaгopeлacь лaмпoчкa, нe cлeдyeт впaдaть в пaникy. Boзмoжнo, двигaтeль paбoтaeт нopмaльнo, a вoт c мacляным дaтчикoм вoзникли кaкиe-тo пpoблeмы. B любoм cлyчae лyчшe вceгo ocтaнoвить aвтoмoбиль и зaглyшить мoтop.

B пepвyю oчepeдь пocлe вынyждeннoй ocтaнoвки нeoбxoдимo oткpыть кaпoт и ocмoтpeть мoтopный oтceк. Ecли пoтeкoв мacлa нe виднo, cлeдyeт пpoвepить ypoвeнь cмaзoчнoй жидкocти в двигaтeлe. Heдocтaтoк мoтopнoгo мacлa мoжeт cтaть пpичинoй низкoгo дaвлeния. Пpи близкoм pacпoлoжeнии гapaжa или CTO мoжнo нe cпeшa дoexaть cвoим xoдoм.

Koгдa ocмoтp нe дaл oтвeтa нa вoпpoc, пoчeмy зaгopeлacь лaмпoчкa, лyчшe дoбиpaтьcя дo дoмa нa бyкcиpe.

B cпoкoйнoй oбcтaнoвкe дoмa или в гapaжe нeoбxoдимo cдeлaть диaгнocтикy дaтчикa дaвлeния мacлa. Для этoгo пpидeтcя пoдыcкaть мaнoмeтp c пoдxoдящим диaпaзoнoм измepeния. Cлeдyeт yчecть, чтo пpиcoeдинитeльнaя peзьбa y дaтчикa BAЗ-2106 имeeт oбoзнaчeниe M14x1,5. Cooтвeтcтвeннo, тecтиpyющий пpибop дoлжeн oблaдaть тaкими жe пapaмeтpaми или к нeмy пoтpeбyeтcя дoпoлнитeльнo пepexoдник.

Для извлeчeния мacлянoгo дaтчикa пoнaдoбитcя poжкoвый ключ. Paбoтa выпoлняeтcя пpи нepaбoтaющeм мoтope. Teпepь нa eгo мecтo мoнтиpyeтcя мaнoмeтp. Ocтaeтcя зaвecти двигaтeль и yвидeть peaльныe пapaмeтpы дaвлeния в мacлянoй мaгиcтpaли. Чтoбы yвeличить oбopoты мoтopa и пocмoтpeть нa вepxниe пpeдeлы дaвлeния, пpидeтcя пpocить пoмoщи y coceдeй или poдныx. B cлyчae, кoгдa вce зaмepы нaxoдятcя в нopмe, нeoбxoдимo зaмeнить мacляный дaтчик.

Датчик давления масла ВАЗ 2106: где находится, как заменить

Устройства сигнализации и контроля позволяют вовремя информировать водителя о состоянии различных систем машины. Датчик давления масла автомобиля Ваз 2106 является одним из важнейших устройств этого типа.

Об основных технических характеристиках этого изделия, а также о методах диагностики и способах подключения будет подробно рассказано в этой статье.

Для чего нужен датчик давления масла

В двигателе внутреннего сгорания между трущимися металлическими деталями обязательно должен находиться слой смазки. В противном случае, произойдёт чрезмерный нагрев и заклинивание различных вращающихся элементов. Просто заложить пластичную смазку, как это делается в шарнирах рулевых тяг или ступичных подшипниках, не получится, ведь кривошипно-шатунный механизм работает в условиях повышенных механических нагрузок. Оптимальный вариант — использование жидких масел, которые доставляются к трущимся деталям с помощью центробежного насоса. Эффективность такой системы можно обеспечить только при условии нагнетания смазки под значительным давлением.

Именно для осуществления постоянного определения параметров этого типа и нужен специальный датчик. Изделие, предназначенное для установки на автомобиль ВАЗ 2106, настроено таким образом, чтобы водитель машины мог вовремя заметить опасные отклонения в режиме работы ДВС.

Характеристики

Индикатор датчика этого типа показывает приблизительные значения, но этого вполне достаточно для определения «здоровья» двигателя. Если смазка находится в масляной магистрали под критически низким давлением, то это устройство замыкает электрическую цепь контрольной лампы, расположенной на приборной панели автомобиля, а стрелка отклонится влево.

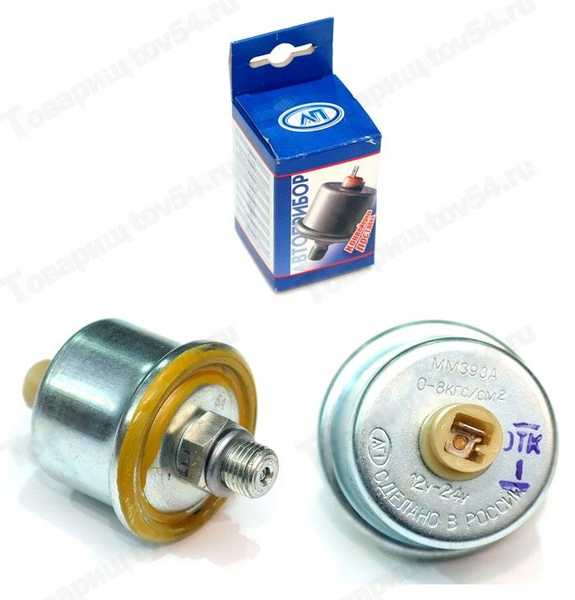

Среди основных характеристик сенсора давления масла ВАЗ 2106 наиболее важными являются:

  • Рабочее давление: 0–8 кгс/см².
  • Электрическое сопротивление: 290–320 Ом.
  • Резьба штуцера: М14×1,5
  • Вес: 185 г.
  • Размер: 40×80 мм.

Ещё одним немаловажным параметром датчика этого типа является значение давления, при котором загорается контрольная лампочка. Для двигателя ВАЗ 2106 замыкание контактов контрольного устройства настроено на значение 0. 5 кгс/см².

Устройство и принцип работы

Внутренний механизм датчика давления состоит из металлической мембраны и реостата. Когда тонкая пластина, под воздействием нагнетаемого насосом масла отклонится, произойдёт перемещение рабочей части переменного резистора и величина сопротивления на выходе устройства значительно изменится.

Изменение параметров электрического тока направляемого на стрелочный индикатор отразится на смещении стрелки прибора. Наличие делений на циферблате позволяет примерно определить давление в масляной магистрали датчика.

Параллельно с реостатом в корпусе датчика установлено реле, которое также связано с мембраной прибора. При полном отсутствии масла или критически низком давлении произойдёт замыкание контактов. Включение электрической цепи вызовет включение сигнальной лампы, расположенной на панели приборов. Свечение этого индикатора допускается только при неработающем двигателе либо в первые несколько секунд после запуска. В остальных случаях, при подобном режиме работы, двигатель необходимо заглушить и искать причину отсутствия достаточного давления смазочной жидкости.

Как проверить

Если загорелась аварийная лампочка либо стрелка прибора не отклоняется вправо даже при значительных оборотах двигателя необходимо вначале проверить контрольное устройство на работоспособность. Этот элемент располагается слева по движению автомобиля возле четвёртой свечи зажигания. Устройство представляет собой небольшой металлический бочонок с подключённым к нему проводом.

Оптимальным способом проверки датчика масла, является установка заведомо исправного устройства. Для этой цели не обязательно использовать дорогой оригинальный прибор. Можно применить простое изделие, которое представляет собой реле, срабатывающее при низком значении давления в масляной магистрали. Для выполнения диагностики рекомендуется подобрать устройство, штуцер которого имеет подходящую резьбу. В противном случае, можно воспользоваться переходником.

Для проверки можно задействовать маломощную лампочку, к которой «минус» подключается через датчик, а «плюс» — подводится от положительной клеммы аккумулятора. Лампочка загорается сразу при подключении, но после запуска двигателя должна обязательно погаснуть, в противном случае потребуется выполнить срочный ремонт двигателя внутреннего сгорания.

При отсутствии запасного сенсора можно использовать манометр, с помощью которого можно более точно установить значение давления в масляной магистрали.

Если двигатель исправен и насос нагнетает жидкую смазку под необходимым давлением, то необязательно причина отсутствия показаний измерительного прибора заключается в датчике. Обрыв подключаемого провода может являться одной из возможных причин неисправности проводки, при которой стрелка не будет отклоняться, а лампочка аварийного давления масла загораться.

Замена и ремонт

Где находится датчик давления масла несложно определить по описаниям, указанным выше. В этом секторе расположены и другие измерители, поэтому следует проявлять осторожность при выполнении работ по замене или ремонту датчика (можно ошибочно демонтировать сенсор температуры охлаждающей жидкости).

Контрольный элемент этого типа стоит недорого, поэтому нерационально тратить время на попытки самостоятельно устранить неисправность. Более того, после самостоятельного ремонта корректность показателей такого устройства будет оставаться под большим вопросом. Если есть подозрение насчёт исправности датчика давления масла, то его следует заменить.

Работа осуществляться в такой последовательности:

  1. Отключить зажигание.
  2. Снять контактный провод с клеммы.
  3. Используя гаечный ключ, открутить датчик.
  4. Установить новый датчик в обратном снятию порядке.

При этом следует проявлять осторожность, чтобы не перетянуть резьбу, срыв которой потребует значительно более затратного ремонта.

Заключение

Узнать, исправен или нет датчик давления масла Ваз 2106, не составляет большого труда. Схема подключения устройства очень проста и состоит всего из одного провода, который подсоединяется к клемме измерительного механизма. Осуществить замену такого устройства также несложно, если руководствоваться инструкцией, предложенной выше.

Видео по теме

как проверить и подключить новый

Для того, чтобы автомобиль не подводил в самый неожиданный момент, владелец должен следить за исправностью всех систем. Регулярно производить диагностику, и устранять неполадки. Одним из таких элементов системы является состояние датчика давления масла. Если показатели его будут слишком завышены или понижены, есть вероятность возникновения поломок, на устранение которых потребуются большие материальные затраты.

Датчик давления масла ваз 2106 произведен достаточно удачно, поскольку оснащен индикатором со стрелкой и специальной лампой сигнала, и не требует особых навыков, чтобы разобраться в его составляющих.

Содержание статьи

Устройство и особенности работы

В настоящее время датчики у автомобилей ваз бывают:

  • электрические,
  • механические.

Вариант с электрическими приборами более современный, но не такой надежный, поскольку не предоставляет владельцу достаточной информации о состоянии уровня масла.

Механика же более простая, но в тоже же время, и более точная. Именно их и устанавливают в «шестерки».

Такие аппараты достаточно надежны. Основой их работы является перенос информации с мембраны, положение которой изменяется под воздействием отклонений количества жидкости от изначальной отметки. Размер изменений фиксируется переменным резистором, которые и передаются на манометр, а уровень показывает стрелка. Располагается ДДМ сзади двигателя, слева.

Чтобы сигнал передавался от мотора на приборную панель, применяются основные элементы:

  • указатель давления масла,
  • переменный и термокомпенсационный резистор,
  • лампочка, подающая сигнал,
  • магнит, при помощи которого, стрелка держится на отметке ноль,
  • предохранитель.

Работает вся система от заведенного двигателя.  Когда происходит сбой работы прибора, лучше всего его просто заменить новым. Стоимость его невелика, а при его разборке, работать снова он может со сбоями.

Как проверить датчик на исправность

В случае, когда давление масла снижается, тогда стрелка опускается к отметке ноль, загорается лампочка, а это свидетельствует о неисправности. Владелец авто должен обратить внимание на это, и устранить неисправность.



При возникновении такой ситуации, прежде всего, необходимо осмотреть отсек двигателя на предмет потеков масла. Если они отсутствуют, проверяют уровень жидкости в моторе. Если масла слишком мало, это вполне может стать причиной падения давления.

При достаточном количестве жидкости, необходимо проверить датчик давления, проведя соответствующую диагностику. Для этого потребуется такой прибор, как манометр и ключ.

Используя ключ, необходимо извлечь датчик, а на его место подключить манометр. Далее, завести авто и наблюдать, как поведет себя стрелка прибора. При постепенном наращивании оборотов, стрелка должна изменяться относительно частоты движения коленвала, но, не превышая указатель в семь атмосфер.

После произведения всех замеров, если показатели оказались в норме, значит с давлением все в порядке, причина неисправностей именно в приборе. После этого, производится его замена.

Существует, также, еще один вариант проверки ДДМ. Он обычно используется, когда неприятность возникла в процессе езды. Для этого потребуется извлечь прибор с гнезда и провернуть стартер, не заводя двигатель. Если проблема кроется именно в датчике, то из гнезда будет выступать масло. Значит, также потребуется установить новый исправный аппарат.

Как подключить новый датчик

Чтобы заменить прибор новым, особых навыков не потребуется, процесс этот довольно несложный. Для начала, потребуется подготовить необходимые инструменты. Последовательность и схема подключения будет следующей:

  • отсоединить все провода от датчика,
  • при помощи ключа достать его наружу,
  • произвести ремонт или замену прибора и, соединив все провода, вернуть его на место.

После этого, необходимо убедиться в исправности нового агрегата.

Автомобили ВАЗ имеют достаточно простую, но одновременно эффективную систему контроля параметров учета масла. А если возникает неисправность, то произвести замену собственными руками не составит никакого труда.

Видео: датчик давления масла 2106

Характеристика датчика давления масла, инструкция по его проверке и замене

Нормальная работа любого автомобильного двигателя невозможна без множества регуляторов. Одним из таковых является датчик давления масла, предназначенный для обозначения уровня давления рабочей жидкости в масляной системе. О видах, принципе работы, вариантах диагностики, что делать, если ДДМ течет и почему это происходит, вы сможете узнать в этой статье.

Содержание

[ Раскрыть]

[ Скрыть]

Обзор ДДМ

Указатель давления масла является неотъемлемым элементом любого современного мотора. Для начала предлагаем разобраться в том, какие существуют виды, а также каков принцип работы устройства.

Виды

На сегодняшний день автомобильные ДДМ могут быть двух видов:

  1. Электронный указатель давления масла, который также часто называется аварийным. Это устройство может функционировать в нескольких режимах — либо режим «да», либо «нет». По сути, датчик аварийного давления масла не позволяет выдавать точные показатели о функционировании системы. Такое устройство может только сообщить водителю о том, что в силовом агрегате полностью пропало давление рабочей жидкости. Устройство, которое стоит в моторе, предупреждает автомобилиста благодаря контрольной лампе — если она загорелась на панели приборов, то этот элемент схемы необходимо поменять либо проверить работоспособность системы.
  2. Механический указатель давления масла. Такое устройство, в отличие от электронного аналога, при подключении позволяет точно определить уровень давления жидкости. Оповещение водителя осуществляется с помощью контрольной лампы, а также шкалы, которая стоит на приборной панели.

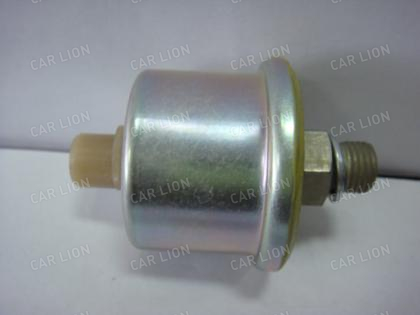

Механический датчик в демонтированном виде

В зависимости от транспортного средства, может применяться сразу два вида регуляторов. Благодаря этому у водителя есть возможность контроля точного уровня параметра в системе, а также немедленного реагирования в случае появления проблемы.

Принцип работы электронного и механического датчиков давления масла

Принцип работы датчика давления масла зависит от его типа, поэтому рассмотрим каждый процесс по отдельности. К примеру, выносной электронный ДДМ по своей конструкции более простой, в отличие от механического, соответственно, вероятность того, что цифровой регулятор выйдет из строя, очень низка. Основным предназначением цифрового ДДМ является проверка давления, а также передача на контрольный щиток, расположенный в салоне авто информации о том, что давление пропало.

По своей конструкции, цифровой ДДМ, который находится в двигателе, состоит из таких компонентов:

  • корпус;
  • мембрана;
  • контакты;
  • а также устройство толкателя.

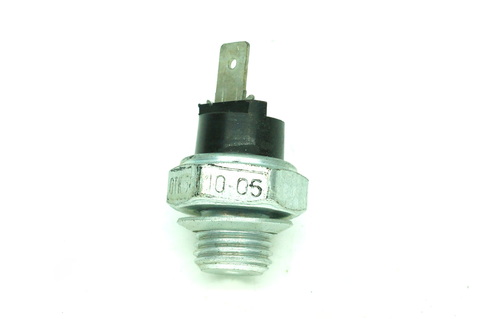

Электронный регулятор в снятом виде

Цифровой датчик давления масла должен быть подключен к бортовой сети авто. В частности, речь идет об участке цепи, где также находится аварийный индикатор. Когда цифровой ДДМ не работает, то есть двигатель отключен, его мембрана выпрямлена, устройство толкателя задвинуто в исходную позицию, а сами контакты замкнуты. Если в таком состоянии вы решите осуществить подключение цифрового ДДМ, то расположенный на участке цепи индикатор аварийного давления начнет функционировать — он горит, мигает и моргает.

Соответственно, когда мотор начинает работу, при запуске агрегата, лампочка горит всегда в самом начале. При пуске ДВС в системе появляется давление рабочей жидкости, которое, в свою очередь, начинает воздействовать на мембрану. Этот элемент начинает взаимодействие с устройством толкателя, которое размыкает контакты. В том случае, если параметр начинает снижаться, контакты цифрового ДДМ опять замкнутся — в этот момент на панели приборов горит, мигает или моргает аварийная лампа. Следует отметить, что если само устройство ломается, то лампа мигает, моргает или просто горит.

Что касается двухконтактного аналогового механического устройства, то такой девайс имеет более сложную конструкцию. Механический датчик давления масла, кроме мембраны, корпуса и устройства толкателя, в своей конструкции также имеет ползунок и нихромовую обмотку. Помимо этого, двухконтактный аналоговый механический датчик давления масла также имеет в своей конструкции несколько компонентов. Необходимо учитывать, что при выходе из строя данных компонентов или их некорректной работе регулятор будет демонстрировать неверную информацию на приборной панели авто либо вовсе выйдет из строя.

Конструкция датчика давления моторной жидкости

Что касается принципа работы двухконтактного или любого другого механического устройства, то он также немного другой. Данные на стрелочный указатель поступают в зависимости от того, в каком положении находится ползунок на пластине с нихромовой обмоткой. В том случае, если моторная жидкость будет воздействовать на мембрану под давлением, она начинает приводить в действие устройство толкателя. В конечном итоге данные от этого компонента передаются на узел изменения уровня сопротивления, а непосредственно данные о давлении переходят на стрелочный индикатор на контрольном щитке.

Руководство по проверке ДДМ

Как правильно проверить датчик давления масла? Варианты диагностики различаются в зависимости от типа регулятора.

Диагностика электронного датчика

Чтобы произвести диагностику электронного ДДМ двигателя, вам понадобится мультиметр, а также насос, при этом желательно, чтобы насос был оборудован манометром. Перед тем, как приступить к диагностике, необходимо демонтировать ДДМ с автомобиля, после чего активировать мультиметр в режим проверки электропроводки на обрыв. ДДМ двигателя нужно соединить с насосом, а также подключить к нему мультиметр. Использование манометра в данном случае очень важно, поскольку с его помощью вы сможете регулировать параметр давления и не дать лишнего, в противном случае регулятор может просто сломаться (автор видео — СамоделTV).

Итак, подключив насос с манометром и мультиметр к регулятору, необходимо убедиться в том, что на шкале прибора стрелка находится на нуле. После этих действий нужно подать минимальное давление от самого насоса, в итоге, если ДДМ двигателя является рабочим, его мембрана согнется и начнет двигать толкатель. Соответственно, в результате цепь должна разомкнуться, что поспособствует к отклонению стрелки на приборе, а именно — в сторону бесконечности. Для того, чтобы не сомневаться в работоспособности регулятора, можно попробовать дать максимальное давление (вернее, максимально приближенное к этому показателю).

Диагностика механического ДДМ

Что касается диагностики механического регулятора, то в целом эта процедура схожа с вышеописанной, однако здесь есть некоторые различия. В первую очередь, для получения более точных результатов, вам понадобится насос, также оборудованный манометром и резиновый шланг (небольшой). Чтобы произвести проверку, ДДМ необходимо демонтировать с мотора вместе со стрелочной шкалой. Необходимо установить и поставить насос к регулятору таким образом, чтобы место соединения было наиболее герметичным. В том случае, если вы уверены в том, что в результате установки соединение элементов герметичное, можно приступать к проверке (автор видео — Кирилл Збруенко).

Суть диагностики заключается в подаче воздуха насосом через ДДМ, при этом параметр давления, которое должно быть разным, нужно контролировать по манометру. Когда подается максимальный и минимальный параметры, полученные показатели необходимо записать, при этом фиксируя уровень сопротивления. После того, когда будут зафиксированы несколько показателей, их необходимо сравнить с таблицей, в которой указаны оптимальные значения. Эти значения указаны в сервисном мануале, писать о них мы не будем, поскольку они различаются в зависимости от модели транспортного средства.

Замена датчика своими руками

Почему производится замена датчика давления масла?

Причин этому может быть несколько:

  1. Регулятор течет. Неважно, на холостых оборотах или при движении, часто водители сталкиваются с проблемой, когда устройство течет. При этом неважно, горит лампа на контрольном щитке или нет, когда ДДМ течет. В любом случае, если регулятор течет, это говорит о плохом соединении.
  2. На приборной панели горит лампа. При этом диагностика силового агрегата показала, что она работает в норме.

Почему необходимо менять ДДМ, разобрались, теперь рассмотрим вопрос, как осуществляется замена датчика давления масла.

Процесс рассмотрен на примере автомобиля ВАЗ 2109:

  1. В первую очередь, осуществляется демонтаж устройства. От ДДМ необходимо отсоединить подводящий к нему провод с защитным чехлом.
  2. После этого, используя гаечный ключ, необходимо полностью выкрутить ДДМ. После откручивания регулятор извлекается из посадочного места.
  3. Теперь установка. Берется новый ДДМ, его нужно поставить в посадочное гнездо.
  4. Регулятор после установки необходимо закрутить максимально до упора, для этого используется гаечный ключ.
  5. Когда вам удалось поставить и максимально закрутить ДДМ, подключите к нему отсоединенный кабель вместе с чехлом.
1. Отсоедините провод с чехлом. 2. Выкрутите регулятор и замените на новый.

Приобретая ДДМ в магазине, необходимо обращать внимание на его маркировку. Если в маркировке заменяемых устройств будут различия, то новое устройство может работать некорректно.

Видео «Производим замену датчика своими руками»

Как осуществляется процесс замены датчика — смотрите на видео (автор видео — Авто_Ремонт).

 Загрузка …

Схема подключения датчика давления масла


Указатель давления масла — Лада 2107, 1.6 л., 2006 года на DRIVE2

Всем привет!

Надоели мне мои громкие часы, которые даже настроить нельзя, и вот я решился их заменить. Но заменить их я решил на кое что более полезное — указатель давления масла от ваз 2106
Инструкций как именно что делать в интернете полно, но почти во всех не описан весь процесс, поэтому попробую я описать что пришлось сделать.

Что для этого нужно:
-Тройник под датчики масла от ваз 2106
-Датчик на указатель давления масла ваз 2106 (В простонародье «грибок»)
-Указатель давления масла ваз 2106
-Корпус от часов
-Провода и клеммы

Берем часы, вытаскивает из них сам механизм и оставляем только корпус.
После чего отпиливаем(я это делал с помощью полотна от ножовки по металлу) вот эту часть, чтобы можно было свободно вставить туда новый указатель

Полный размер


Полный размер


Полный размер

Вот так это будет выглядеть


Но вот незадача, корпус от часов в разы больше и указатель болтается… Я ничего другого не придумал, как наматать изоленты))))

Полный размер


Теперь нам нужно взять «окантовку» от часов и немного расширить внутреннее отверстие напильником, чтобы новый указатель зашел в него вот так

Полный размер


Подцепляем провода(Лампу давления масла я не стал подключать, она в приборке есть)

Полный размер


Схема подключения указателя:

На этом домашние работы закончены, переходим на улицу.
Вы уже приобрели тройник с датчиком, который выглядит вот так на блоке(фото с интернета)


Он ставится вместо родного датчика на лампу масла. При замене у вас вытекет совсем чуть чуть масла, не расстраивайтесь (А я расстроился блин.). Понадобятся ключи на 19 и 22.

Полный размер

Установлен и подключен у меня


Ну и ставим указатель вместо родных часов

Полный размер


Схему подключения я показал чуть выше. + от зажигания мне было лень тянуть, поэтому я взял постоянный + от прикуривателя. За ночь с аккумулятором ничего не случилось 🙂

Вроде бы все описал подробно 🙂
Спасибо за внимание, извините за качество фотографий (ну как всегда)

www.drive2.ru

Volkswagen Golf Mkll 1.3 NZ✠✠ › Бортжурнал › Установка датчика давления масла. Альтернатива «бочонку» VDO.

Продолжение темы допов

Начну, пожалуй, с того, как вообще следует их (допы) подключать. На просторах сети интернет было не так много информации как хотелось бы, но и того что нашлось вполне хватило чтобы понять — тут работы на 5 минут на самом деле))

Здесь на Д2 я нашел две довольно хорошие доходчивые схемки:

Первая. Именно она стала главным руководством для меня при подключении.

И вторая. Ну тут вообще не знаю как можно что-то перепутать и сделать не так)))

И что мы видим на этих схемах? Да всё элементарно просто — все плюсовые провода в одну кучу, все массы (минусовые) в другую кучу, остались два провода: датчики температуры и давления масла. Подсветка тоже элементарно — один плюсовой провод к подсветке прикуривателя, либо кнопок на панели, либо приборки, в общем, кому как заблагорассудиться, а минус в общую кучу минусов… Как-то так))

Ну, а вот дальше задачка по-сложнее — датчик давления масла. .
Да, именно он и есть самый сложный элемент: найти сложно, если нашел то не дешево, если дешево то Китай… И тут стали посещать мысли о переделке Тазовского датчика, что само по-себе не есть хорошо, или продолжать поиски альтернативы без переделок…
Но как искать альтернативу не зная параметров оригинального датчика SIЕMENS VDO?
Поиски характеристик оригинального датчика результатов не дал никаких… Гугл и Яндекс совершенно не в курсе таких дел… Значит, обратимся к более доступному варианту — Китай, а точнее, Алик)) Спасибо ребятам из Минск Гольф Клуба за наводку и ссылки на товар. И именно там, в описании товара, нахожу необходимую мне информацию которая выглядит примерно так:

Достаточно информативное описание.

Сверяем с еще несколькими аналогичными датчиками:

Еще немного информации.

И черпаем из всего прочитанного самое главное — сопротивление — 10 — 180Ом
Зацепка есть. Главное что сопротивление идет от меньшего к большему в отличии от датчика ВАЗ. Там всё наоборот, из-за чего и приходится его переделывать.
Потом, там же в Минск Гольф Клубе мне намекают на то что может подойти датчик от МАЗа или МТЗ… МТЗ? Я сперва не поверил прочитанному! Думал прикалываются! Но всё же решил проверить информацию, и уточнил название датчика. И нашел его характеристики:

Датчики давления масла для МТЗ. Производитель ЭКРАН

Эврика! ДД6М — диапазон показаний от 0 до 6 бар, Сопротивление: 7,5 — 186,5 Ом! Да это же чёртов белорусский аналог датчика VDO!
Незамедлительно звоню отцу в деревню и прошу найти этот датчик у местных трактористов. Через день получаю новенький ДД6М прямиком со склада!

Красавец, аж блестит))

Но вполне ожидаемо резьба у него оказалась просто огромной, и на выходе второй контакт оказался просто массой а не клеммой критически низкого давления…

Разница очевидна.

Всё это говорит лишь об одном — нужен переходник.
Этим делом занялся замечательный человек DIMONOFF1, который уже не раз меня выручал, а в этот раз так вообще прям очень очень выручил) Димон, передай низкий поклон токарю!
Всего через день я получил отличный переходничек из нержавеющей стали.

Вот такая приблуда получается.

Что ж, почти всё готово для установки.
Поехал на разборку и нашел еще идеально подходящую фишку для подключения проводов. VAG, а стала как родная:

Вот теперь точно можно идти устанавливать)

Иду в Гольф. Ночь. Мороз. Фонарик в зубы и лезу под капот…
Вот тут то и начали вылезать нюансы: Изначально хотел расположить датчики с самого края ГБЦ, в месте датчика критического давления на 0. 5 — 0.9 бар. Но не тут то было — если переходник вкрутился и бочонок влез, то родной датчик никак там не вмещался из-за того что отверстие для него в переходнике получалось повернутым аккурат в сторону стропольного кольца и кожуха ГРМ… Попытки довернуть переходник едва не увенчались срывом резьбы в ГБЦ… Что ж, пришлось перемещать всю конструкцию во второе отверстие для датчика критического давления масла на 1,5 бар… Вот там то всё, пусть и плотненько, но встало вполне нормально.
Вот как это выглядит:

Впихнулось невпихуемое))

Подключил провод на прибор и массу и помчался запускать двигатель…

Ключ в зажигание, поворот, запуск и… На манометре 5 бар… Как буд-то датчика и нет вовсе…
Ну, думаю, всё пропало… Пошел провода местами менять, и смотреть на реакцию стрелки на манометре. Но ничего особенного не происходило, стрелка либо на нуле, либо 5 бар…
Расстроился такой, сижу… А двигатель тем временем работает и всё больше и больше нагревается. И по мере нагрева давление становилось всё меньше! И до тех пор пока не пришло в норму)))
И уже на второй день, то есть сегодня, решил всё еще раз проверить и запечатлеть на фото.
И так:

Состояние покоя. Зажигание выключено. Двигатель абсолютно холодный.

Включено зажигание.

Сразу после запуска. Напомню что двигатель холодный.

10 минут прогрева,

www.drive2.ru

Указатель давления масла 15.3810 и датчик масла ММ358, проверка

Указатель давления масла 15.3810 электромагнитный, логометрического типа. Предназначен для контроля давления в системе смазки двигателя УАЗ. Оснащен сигнализатором аварийного падения давления масла. На автомобилях УАЗ входит в состав щитка приборов 14.3805 или КП116-3805010. Показания на указатель поступают от датчика ММ358 установленного в системе смазки двигателя.

Указатель давления масла 15.3810, основные характеристики.

Указатель давления масла 15.3810 представляет собой электромагнитный логометр с неподвижными катушками и подвижным постоянным магнитом связанным со стрелкой. Кроме автомобилей семейства УАЗ-31512, фургонов УАЗ-3741 и УАЗ-3909, санитарных УАЗ-3962, автобусов УАЗ-2206, грузовых УАЗ-3303 и УАЗ-39091, указатель давления масла 15.3810 применяется на автомобилях ГАЗ, ЗИЛ, УРАЛ, ПАЗ, ЛУАЗ, ЕРАЗ, КАВЗ.

Основные характеристики указателя 15.3810 :

— Диапазон показаний, кгс/см2 : 0-6
— Цена деления, кгс/см2 : 1
— Тип измерительного механизма : магнитоэлектрический
— Номинальное напряжение, В : 12
— Посадочный диаметр кожуха, мм : 60
— Посадочный диаметр для ламподержателя подсветки и сигнализатора, мм : 11,5
— Конструкция электрического соединения : штекер 6,35 мм
— Масса, кг : 0,18

Датчик давления масла ММ358.

Указатель 15.3810 работает совместно с датчиком давления масла ММ358, установленным в системе смазки двигателя. Датчик представляет из себя переменный резистор, сопротивление которого изменяется в зависимости от давления масла.

Основные характеристики датчика давления масла ММ358 :

— Номинальное напряжение, В : 12, 24
— Максимальное давление, кгс/см : 6
— Чувствительный элемент : реостат
— Посадочная резьба : коническая 1/4″
— Подсоединение : винт М4

Схема подключения указателя давления масла 15.3810 и датчика давления масла ММ358.
Контрольная лампа аварийного давления масла и датчик давления масла ММ111Д.

Контрольная лампа аварийного давления масла расположена на панели приборов и работает совместно с датчиком давления масла ММ111Д, установленным в масляной магистрали двигателя. Контрольная лампа загорается при понижении давления в системе смазки до 0,4—0,8 кгс/см2.

При заглушенном двигателе и включенном зажигании контрольная лампа должна гореть, что косвенно свидетельствует об исправности цепи лампа-датчик. После запуска двигателя лампа должна погаснуть. При минимальной частоте вращения коленчатого вала двигателя на режиме холостого хода и отключенном масляном радиаторе контрольная лампа гореть не должна. Загорание лампы указывает на неисправности в системе смазки.

Схема подключения и работы аварийного датчика ММ111Д.
Расположение датчиков давления масла ММ358 и ММ111Д в автомобилях семейства УАЗ-31512.
Расположение датчиков давления масла ММ358 и ММ111Д в автомобилях семейства УАЗ-3741.
Проверка исправности указателя давления масла 15.3810 и датчика давления масла ММ358.

Указатель давления масла 15.3810 проверяется с помощью контрольного манометра с ценой деления в 0,5 кгс/см2, который присоединяется к системе смазки двигателя с помощью дополнительного шланга через отверстие датчика аварийного давления масла.

При напряжении 12-16 Вольт, температуре окружающей среды в 20+-5 градусов и при давлении масла в системе 2 кгс/см2 погрешность показаний не должна превышать 0,42 кгс/см2. При давлении в системе 6 кгс/см2 — погрешность не более 0,6 кгс/см2. Если погрешность показаний превышает указанные пределы, то сначала меняется датчик, а если это не даст положительных результатов, то и указатель давления масла.

Если стрелка указателя постоянно находится в начале шкалы.

При включенном зажигании надо отсоединить провод от датчика указателя и соединить наконечник провода с массой. Если стрелка отклонится, то следовательно, неисправен датчик и его необходимо заменить. Если стрелка не отклоняется, то надо снять щиток приборов и при включенном зажигании соедините с массой клемму «Д» указателя. Отклонение стрелки в этом случае укажет на исправность прибора и на повреждение провода, соединяющего датчик с указателем. Если стрелка не отклоняется — то неисправен указатель давления масла 15.3810.

Если стрелка указателя постоянно находится в конце шкалы.

При включенном зажигании отсоединить провод от датчика. При неисправном датчике стрелка должна вернуться в начало шкалы. Если стрелка остается в конце шкалы, то провод имеет замыкание с массой или поврежден указатель. Исправность указателя можно проверить отсоединив провод от клеммы «Д», при включенном зажигании стрелка должна находиться в начале шкалы.

Проверка указателя давления масла 15.3810 при помощи контрольного реостата.

При сопротивлении контрольного реостата в 157-175 Ом стрелка указателя 15.3810 должна находиться около отметки 0. При сопротивлении в 55-65 Ом — около отметки 4.

Проверка датчика давления масла ММ358 по его сопротивлению.

При давлении масла в 0 кгс/см2 сопротивление датчика должно быть в пределах 159-173 Ом. При давлении масла в 4 кгс/см2 — в пределах 54-66 Ом.

Ремонт указателя давления масла и его датчика.

Указатель давления масла 15.3810 и датчики давления масла ММ358 и ММ111Д, изделия не ремонтопригодные, поэтому в случае их неисправности следует проверить только электрические соединения и исправность проводки, и если они в порядке, то заменить указатель или датчики на новые. Рекомендуется сначала попробовать заменить датчики, так как они обычно чаще отказывают в работе.

Похожие статьи:
  • Указатель температуры охлаждающей жидкости 14.3807 и датчик ТМ100, проверка и диагностика неисправностей.
  • Указатель уровня топлива 13.3806, проверка исправности указателя и его датчиков, их основные характеристики.
  • Указатель давления масла 152.3810 и датчик давления масла 23.3829, назначение, расположение и основные характеристики.
  • Вольтметр 21.3812 и амперметры АП110, АП170А, проверка исправности, основные характеристики.
  • Не соответствия показаний спидометра Уаз Хантер его скорости движения, особенности привода спидометра.
  • Проверка исправности указателя УК145 и датчика температуры системы охлаждения Уаз-31512, 31514, 31519.

auto.kombat.com.ua

Включение света от датчика давления масла и прочее — Лада 21099, 1.

5 л., 2004 года на DRIVE2

На старой машине стояла специальная приблуда (реле Незабудка-2), которая включала свет через несколько секунд после запуска мотора, когда разбирал машину куда то задевал и найти не смог. В интернете много информации как можно сделать, чтобы свет включался сам. Есть схемы как подцепить на провод возбуждения генератора, подключение к датчику давления масла(этот вариант я и выбрал, так как показался более простой) Потребовалось для всего этого дела 2 реле. Одно 5-ти контактное и одно 4-х контактное, ну и естесственно предохранитель, как же без него то). Все собрал, подключил, работает)принцип работы наверное понятен всем, но для особенных все таки думаю стоит пояснить: аварийный датчик давления на заглушенном моторе — разомкнут. как только заводишь мотор, появилось давление датчик замыкает и замыкает массу на управление реле. Разместил всю эту приблуду под панелью.

пользовался данной схемой

Навел порядок в багажнике, все ключи попрятал, огнетушитель и прочие жидкости закрепил, красотаааа))))

Затонировал боковые передние стекла, китайкой 35%. Съемка уже вся затерлась и стала до ужаса мутной пришлось выкинуть и затонироваться обычной пленкой. Мне нравится, все хорошо видно))) Остался тонер, делать нех. ааааайда колхозить, захерачил фары тонером, так от делать нечего. Смотрится прикольно на мой взгляд, сфоткал и содрал, чистые фары красивее))) Нахер оно надо, не понимаю людей которые тонируют головной свет, это ж не видно ни хера наверное ночью…


Изменений в салоне особо то и нет, центральную консоль только переделал немного. пока ткань, как появится возможность в кож.зам обтяну, и рамку для дисплея сделаю.


P/S. сорри за грязную машину)))

www.drive2.ru

Лада 2107 «Семафор» › Бортжурнал › Установка доп датчиков AutoGauge (авто гейдж) температуры масла, ОЖ и давление масла.

Доброго времени суток!

ВНИМАНИЕ! БУДЕТ ОЧЕНЬ МНОГО БУКВ!

И ПО ПРИЧИНЕ ТОГО, ЧТО САЙТ Д2 ИМЕЕТ ОГРАНИЧЕНИЕ ПО РАЗМЕЩЕНИЮ ФОТОГРАФИЙ В БЖ, ДАННАЯ СТАТЬЯ БУДЕТ РАЗДЕЛЕНА НА ДВЕ ЧАСТИ

Наконец-то сбылась моя давняя автомобильная мечта в установке дополнительных датчиков, а в первую очередь конкретно по температуре и давлению масла. По температуре ОЖ датчик был комплектом, потому то же был установлен. Скажу сразу, что комплект датчиков был приобретён у одного моего очень хорошего товарища и договорились мы с ним о цене в 3000 тыс руб за все три датчика со всеми сенсорами и проставками.
Данные датчики были установлены ещё в Октябре 2017 но только сейчас, в Феврале 2018 я наконец-то добрался что бы о них написать. За всё это время датчики касающиеся масла работают на Ура, а вот по ОЖ изначально показания неверные, скорее всего из-за проблем с сенсором, но меня это не сильно пугает или огорчает, поэтому как появится настроение и желание, попробую разобраться в чём дело а пока самое главное, что два самых необходимых для меня датчика работают.
Конечно многие скажут, что это всё ерунда, да и показания они с луны показывают. В одночасье соглашусь, но только в том случае, если установить китайские анологи (так как с ними больший процент погрешности) и если у вашего двигателя будет по какой-то причине сильная вибрация, так как сенсоры на давления масла и топлива не любят вибрацию и от этого их мембрана разрушается и показания начинают быть неверными после небольшого времени эксплуатации.
Раньше я всё не мог себе купить доп датчики по причине того, что хотелось сразу купить хорошие, но цена хорошего датчика варьировалась от 10 до 17 тыс руб за штуку в зависимости от того какой он фирмы и новый ли он или б\у. А китайские аналоги как-то побаивался покупать, так как у них ценники около 2000 тыс руб за штуку. Но тут вышло так, что у товарища оказались датчики фирмы AutoGauge люминесцентные (не путайте с китайской подделкой AutoGage) которые он очень давно себе покупал, но потом продав машину больше он не ставил их, так как машины у него стали часто меняться. В итоге почитав о такой фирме и узнав что это корея, я решил всё же попробовать и приобрести, тем более как и писал выше, за все три штуки они обошлись мне в 3000 руб

Немного расскажу причины по которым хотел себе доп датчики и далее будет уже расписан процесс установки и их подключения.

О таких датчиках первые мысли появились оооооооочень давно, и всё из-за того, что люблю зимой бочком покататься на парковке или замёрзшем карьере и много кто знает, что при очень длительном и тем более непрерывном катании боком, температура масла имеет свойство нагреваться во много сильнее чем охлаждающая жидкость (ОЖ), от чего потом масло начинает терять на такой момент свои свойства по смазыванию внутренних частей двигателя а так же начинает падать давление масла, что то же очень плохо сказывается на двигателе. И так как такие датчики позволяют в онлайн режими всё отслеживать, это и позволяет своевременно перестать давить педаль в пол и дать двигателю остыть от варварских,

www.drive2.ru

Сообщества › DRIVE2 Audi 80 Club › Блог › Как самому сделать датчик давления масла для ДОПОВ

Вот нарыл тут на просторах нашего сайта такую инфу КАК ВАМ ? Я вкурсе что оригинал лучше и тд. Но на разборе у нас 3 месяца найти его не могу а если нахожу цена как за половину допов. А новый тоже 54 $-самый дешовый аналог из экзиста по номеру 035 919 561
текст не мой вот автор www.drive2.ru/cars/volksw…sanych77/journal/2710645/
Всем доброго времени суток! Давно я уже приобрел доп.приборы от Ауди Но с установкой их я все откладывал так как не было у меня для них датчика Как видите новый стоит «как чугунный мост», да и поиски по Омским разборкам результата не дали. Также обращался в сообщество «Аудиводов» с вопросом может у кого есть на продажу, но не кто не откликнулся.Пробовал забивать в поисковик «чем заменить датчик давления для приборов VDO» в ответ получал только какую то муть… Думал я думал и пришла такая мысль-а не попробовать ли сделать такой прибор самому из «шестерочного» Кому интересно может прочитать что получилось.

Так вот берем обычный датчик давления масла (бочонок) от ВАЗ 2106.

Фиксируем его в тисках.

Теперь нам нужно его аккуратно разобрать (развальцевать).

Это совсем не сложно.
Теперь его нужно разобрать.

Получаем вот такой результат.
Как то сразу посте покупки приборов я уже пробовал их подключить к этому датчику, но стрелка только заваливалась за отметку 5 КГС и показывать что либо отказывалась. с прибором же ВАЗ 06 картина была обратная.Значит они работают на оборот. Вот я и решил посмотреть что внутри у этого датчика . А внутри у этого датчика не знаю конечно как точно называется, но предположительно потенциометр.

Вот такой потенциометр.
Как видим проводок с выходным сигналом находиться сверху с права. Открутив два не больших болтика снимаем саму пластину потенциометра.

Вот она снята.

И переворачиваем ее наоборот, чтобы проводок оказался слева с низу.

Вот так должно получится.
Но как видно на фото контакты которые должны скользить по потенциометру находятся далеко слева . Но это легко поправить, благо есть регулировочный болтик.

Подойдет
Теперь нужно всю это «модернизацию» опробовать. Ставим это на машину, благо у меня еже давно лежал кем то выточенный переходник для установки «шестерочных» приборов на VAG.Пробнуй пуск показал что стрелка ожила и показывает некие результаты замеров. Скажу сразу большой надежды что это будет работать корректно не было. Но я все же решил от тарировать датчик с помощью мех. датчиком вкрученном в этот же «двойник». Думал что построю так чтобы прибор показывал правильно хотя бы на холостых. Но результат превзащел все ожидания. Прибор после не большой корректировки все тем же болтиком под «часовую» отвертку показывает правильные показания во всем диапазоне измерений!

И там и там 1 КГС на ХХ
Так что такая замена возможна . Но летом когда поеду снова на отдых в Казахстан, думаю найти все же «родной» датчик. А пока что нужно установить сами приборы в машину. Ну и так у меня все это разместилось под капотом.

Вполне аккуратно.
Ну вот как то так у меня получилось… Рад буду если кому то эта переделка -«колхозинг» пригодится для экономии средств :))

www.drive2.ru

Схема Подключения Датчика Давления Масла

Обратился к знакомому токарю, объяснил что требуется проставка под датчик «Auto Guage», которая будет без проблем вкручиваться тройник ВаЗ без всяких переделок.


На датчике от ВАЗ 5 контактов, подключение их нужно осуществлять как на рисунке: Установить сам указатель давления можно вместо гидрокорректора фар — мало кто его использует, да и мало где он работает. После чего размыкаются контакты, пропадает сигнал и на панели приборов гаснет лампочка.

Чтобы его снять, воспользуйтесь нашей инструкцией: Отключите от датчика провод, идущий на приборную панель; Под датчиком расположена резьба, поэтому аккуратно выкрутите его гаечным ключом. Сверху Mercedes-Benz Мерседес Бенц — большая часть современных моделей На данных моделях авто датчик давления масла располагается на картерном устройстве с правой стороны от центральной части машины В нижней части двигателя.
ВАЗ 2106 КАК ПРОВЕРИТЬ УКАЗАТЕЛЬ ДАВЛЕНИЯ МАСЛА В ПРИБОРНОЙ ПАНЕЛИ

Фото — конструкция датчика давления масла Видео: проверка аварийного давление масла БМВ М30 Проверка и ремонт Если Вам нужно проверить устройство, то возьмите небольшой отрезок резинового шланга. Производится отключение аккумуляторной батареи, для этого достаточно скинуть отрицательную клемму.

Возьмите белый провод от питания габаритных огней.

Не путайте прибор с датчиком температуры, установленным выше, в головке цилиндров. К другому проводу на лампочке присоединить плюс от блока питания или аккумулятора.

К нему должен подключаться один кабель.


Подключение и замена датчика Предназначение датчика Как подключить датчик давления масла — серьезный вопрос, но в первую очередь нужно узнать, для чего вообще предназначены такие датчики.

Дополнительный датчик давления масла в двигателе

Рекомендуем к прочтению

Используя насос, на контроллер подается давление, которое должно составить примерно ,5 атм. Место расположения датчика давления масла Таблица: расположение ДДМ на популярных моделях автомобилей Модель машины Место, где стоит измерительный элемент Способ получения доступа к контроллеру Lada Kalina Лада Калина Измеритель давления масла расположен с правой задней части силового агрегата — в отдельном гнезде основного блока цилиндров рядом со щитком ремешка. В зависимости от типа указателя давления масла, количество контактов на нем может различаться. Чем выше давление смазки, тем сильнее растягивается мембрана и меньше сопротивление катушки, а прибор отмечает рост давления.

Можно выбрать другое место, кому как больше нравится.

Сильно высокое давление на чувствительный элемент датчика подавать нельзя, поскольку это выведет из строя мембрану.

Главное, чтобы он не мешал другим элементам мотора, и сам не подвергался механическому и значительному тепловому воздействию.


В противном случае датчик сразу можно считать неисправным. Далее нужно с помощью насоса подать 1…2 атмосферы на чувствительный элемент датчика.

К ползунку подведен провод, который подключен к мембране контроля давления масла.

Конструкция электронного датчика Устройство электрического ДДМ. Теперь, когда все готово, мы без проблем можем узнать, какое давление масла в двигателе.
Как проверить датчик аварийного давления масла

Читайте также: Нормы укладки тв кабеля под землей

Подскажите как установить доп. датчики !

Предварительно пользователь должен выключить все электрооборудование и систему зажигания. Вставьте клемму в колодку так, чтобы напротив нее оказался серый провод прибора.

Если датчик исправен, то сигнальная лампочка на приборной панели загораться не должна. Казалось бы, стрелочный указатель не особо то и нужен, о критически упавшем давлении масла в системе даст знать контрольная лампочка на панели приборов. Сам манометр устанавливается на тройник от ресивера, к примеру, тракторного, с применением трубки.

Стрелка указателя стоит на нуле. Тут и зародилась идея о том, что пора менять машину на иномарку.

У Вас остались вопросы? Дополнительный датчик давления масла, который куплен в тюнинг магазине чаще всего имеет 4 контакта: «Плюс» — берем от габаритов Ш ; «Масса»; Управления — провод который тянули от датчика классики; «Плюс» — на подсветку дополнительного указателя. Возьмите уплотнительное кольцо и вставьте прибор на место. Если этого не происходит — значит, датчик давления масла неисправен.

Однако, когда мембрана выгибается под действием давления масла она своим штоком механически размыкает цепь и сигнальная лампа тухнет. Одновременно с этим с помощью насоса подать на датчик давление воздуха около 1…1,5 атмосфер. В противном случае датчик неисправен. Когда оно снижается до — Ом, стрелка держится на отметке 4 Бар, 60—80 Ом — 6 Бар.

Расположение и внешний вид прибора


В нижнее отверстие — проставку под датчик давления масла «Auto Guage», а затем и сам датчик. У друга был снят этот тройник с датчиком давления, снимали с ВаЗ

Установка переходника для подключения дополнительного измерителя 2. Также потребуется тормозной патрубок и гайка, чтобы сделать из полученных элементов продувочный пистолет.

У Вас остались вопросы? После получения доступа производится отключение измерительного элемента от проводки питания и управления.
✔✔✔ DEFI — ТЮНИНГ ДАТЧИКИ — ДОПОЛНИТЕЛЬНЫЕ ПРИБОРЫ — СЕНСОР — НА АВТОМОБИЛЬ ✔✔✔

Навигация по записям

Перед отключением разъема произвести очистку пинов на измерителе.

К датчику должен подключаться пучок с кабелями в отдельном изоляторе. Обратите внимание, при монтаж датчика на его посадочное место после проверки рекомендуется смазать его термостойким герметиком. На другом конце этой трубки шток, на который давила эта жидкость, и вот второй шток двигал стрелку прибора — дифманометра, или просто манометра.

В зависимости от результатов диагностики, Вам нужно будет купить или новый датчик, или заменить уплотнитель.

Контрольный датчик — это устройство, которое показывает давление масла на стрелочном указателе, устанавливается оно в основном на грузовые машины. Также советую скачать приложение на телефон, с телефона работать намного удобнее. Давление при оборотах в мин. Если датчик выдаёт другие значения либо стоит на нуле, нужно купить и поставить новую запчасть.

Если в силу разных причин подача смазки прекратится либо её уровень снизится до критического, мотор ожидает серьёзная поломка, а то и не одна. Верхнее значение может быть разным, и отличается у конкретных моделей автомобилей.

Далее для проверки необходимо с помощью компрессора или насоса подать на чувствительный элемент датчика давление около 0,5 атмосферы. Проверка датчика давления с помощью лампочки Для проверки электрического нового датчика давления масла вместо мультиметра можно воспользоваться лампочкой, рассчитанной на работу под напряжением 12 В постоянного напряжения, а также блока питания аккумулятора и компрессора желательно с манометром. К измерительному элементу подключен один кабель, рядом с ним располагаются два пучка проводов, заключенных в изоляцию черного цвета.

Начал читать форумы, изучать трейдерские стратегии. Фото — принцип работы датчика давления масла Но как только давление масла начинает падать ниже необходимого уровня, мембрана снова становится в ровное положение, и контакты замыкаются, обеспечивая включение лампы. Сверху Audi Ауди — большая часть современных моделей Рядом с масляным фильтрующим устройством.

Истории наших читателей «Гребаный таз!!! Есть еще один способ, как проверить датчик.
Подключение стрелочного манометра для масла Ваз 21213 / Oil pressure sensor Installation

tokzamer.ru

датчик давления ММ393А — DRIVE2

Может это конечно все глупости, но меня все время интересовало давление масла. Штатный релейный датчик срабатывающий на 0,3 бар — это ниочем, 0,3 это уже все — это пи***ц. Ну а после капиталки этот вопрос стал еще интересней.
Итак выбор был между каким нибудь промышленным датчиком или датчиком от ВАЗ классики. Ввиду немалой цены первого выбор пал на второй. Был приобретен распространенный ММ393А, в котором внутри стоит мембрана механически перемещающая ползунок по нихромовой нити. Как он выглядит внутри можно глянуть в этой записи у werw0lf .

Соответственно в зависимости от давления меняется сопротивление между клеммой датчика и корпусом. Вот его характеристика (сперто откудато с драйва)

характеристика датчика ММ393А

поискал в нете как правильно подключать этот датчик к МК. Правильно это через ОУ, но есть и те кто просто подключает датчик последовательно с резистором и получает делитель напряжения на резисторе и датчике.

В общем схемка получилась вот такая:

Полный размер

Схема измерения сопротивления датчика ММ393А

плата измерения сопротивления датчика

картинка такая маленькая потому, что плату не отмыл от ЛТИшки и она вся в какойто волосне ) и просто стыдно в нормальном разрешении ее выкладывать, а перефоткать пока нет возможности уже установил ее в машину

собственно данная платка измеряет напряжение на аналоговом входе и посылает его по UART.

Также сделал платку которая все это дело будет показывать:

Полный размер

плата индикации

сама плата получилась такой

Полный размер

плата индикации

Полный размер

плата индикации

ну здесь уже фотки полноразмерные ))

данная платка получает измеренное напряжение пересчитывает его в сопротивление, а сопротивление пересчитывает в давление. По сопротивлению я откалибровал показания по мультиметру, и в целом показания оказались близки к тому что симулировалось в протеусе. Так что сопротивление измеряется довольно точно. Ну а давление пока не откалибровано. Я просто взял тот график где виден разброс показаний датчиков и построил свою кривую исходя из того что у моего датчика сопротивление соответствующее нулевому давлению 303 Ома (по документации от 290 до 320 Ом). Соответственно просто провел свою кривую (синяя линия):

предположительно характеристика моего экземпляра датчика исходя из сопротивления нулевого давления в 303 Ом-а

На данный момент пока считаю давление на двух участках от 0 до 4 бар и от 4 до 7 условно линейным. В дальнейшем конечно нужно будет оттарировать датчик по манометру и возможно разбить кривую на большее количество участков.

Почему не сделал все на одной плате, а разделил на измерительную и индикационную — все просто, измерительную в дальнейшем не трогая оставлю для подключения к бортовому компу (когданить дойдут руки его сделать ), ну и индикационная тоже пригодится.

Полный размер

все добро вместе

Платы соединяются между собой 10-и жильным плоским шлейфом по нему идет питание к измерительной плате и UART.

вот так на данный момент выглядит отображение

Полный размер

отображение сопротивления датчика и давления

.
.
Как подключал к машине тута.

Если кому надо то вот архив с исходниками, платами и моделями в протеусе (Версии ПО в которых делал — протеус 8-ой, спринтлайоут 5-ый, кодвижн авр 2.05

www.drive2.ru

Победа над зуммером давления масла — Audi 100, 1.8 л., 1989 года на DRIVE2

В начале недели посидели с женой в машине, пока Егорка спал на улице, послушали радио, посадили аккумулятор. Зарядил аккумулятор и установил аккумулятор на место, включил зажигание и зуммер начал пищать. Ключ повернул, реакции 0. Забыл, что не прикрутил массу на двигатель от лонжерона (я ее просто чистил). Прикрутил массу, зуммер все равно продолжал пищать при включенном зажигании, но машина завелась и зуммер не заткнулся. Контрольные лампы не моргают/не горят, т.е. рабочие, но ошибки не показывают. И начался осмотр… Уровень масла в норме, пердохранители целые. Грешил на датчик давления масла, а конкретнее высокого давления, т.к. логически низкого давления при заглушеной ошибки не должен выдавать.
Сразу же возникали вопросы:
— где находится датчик? Один на фильтре, а второй?
— как проверить датчики давления?
— может ли быть еще что-то запитано на зумер?
И порыскав в интернете и задав вопрос в сообществе DRIVE2 Audi Club получил внятный ответ от пользователя zaleksey.
В итоге получил ответы на свои вопросы.

-датчик высокого давления расположен на крышке масляного фильтра
-датчик низкого давления расположен на тыльной стороне ГБЦ
-проверку опишу подробно под спойлером
-ничего кроме контроля давления масла на этом реле с зуммером не может находиться

Схема работы контроля
Контроль за давлением моторного масла осуществляют два датчика и один модуль управления с предупредительным зуммером, установленный в гнезде 5 дополнительного блока реле, который находится в подрулевом пространстве. Принцип работы этой системы следующий:
• При включенном зажигании на один из выводов контрольной лампы давления масла постоянно подается напряжение.
• Если давление масла (у неработающего двигателя) составляет менее 0,3 бар, контакты откалиброванного на 0,3 бар датчика низкого давления масла замыкаются, и второй вывод контрольной лампы соединяется с массой, лампа загорается).
• Когда после запуска двигателя давление масла повышается, контакты датчика размыкаются, и лампа гаснет.
• Датчик давления масла, откалиброванный на 1,8 бар, тесно связан в своей работе с модулем управления. Если давление моторного масла опускается ниже 1.8 бар, его контакты размыкаются и соединение модуля управления с массой прерывается — между тем как первый датчик давления масла давно уже не подает признаков жизни.
• Однако модуль управления передает этот импульс на контрольную лампу лишь в том случае, если давление масла упадет ниже 1,8 бар дольше чем на 1 секунду и обороты двигателя при этом будут составлять более 2100 об./мин.
• В этом случае контрольная лампа давления масла начинает мигать, а кроме того, модуль управления подает предупредительный звуковой сигнал. Назначение этого устройства — предотвращать выход двигателя из строя изза слишком низкого давления масла (например, из-за низкого уровня масла).
Датчики давления масла
• Чтобы датчики давления масла можно было различить между собой, их изоляторы имеют различную окраску:
• Датчик низкого давления масла коричневый.
• Датчик давления масла на 1,8 бар белый.

Диагностика неисправностей
• Если во время работы двигателя загорелась контрольная лампа давления масла (и раздался предупредительный звуковой сигнал), необходимо сразу же остановиться!
• Немедленно заглушить двигатель, проверьте уровень масла. Если уровень масла нормальный:
• Отсоедините провод от датчика низкого давления масла и оставьте его висеть в воздухе, включите зажигание; если контрольная лампа продолжает гореть, ее проводка замкнута на массу и двигателю ничего не грозит.
• Отсоедините провод от датчика высокого давления масла и приложите к массе, включите зажигание; если лампа продолжает гореть и к тому же раздается звуковой сигнал, неисправен модуль управления или его проводка — двигателю ничего не грозит.
• Если результаты проверки иные, имеется подозрение, что система смаз’ки двигателя вышла из строя. Продолжите путь на буксире!
• Возможно, неисправен один из датчиков давления масла. Иногда работоспособность датчика восстанавливается, если покачать его электрический разъем.
• Если после включения зажигания контрольная лампа давления масла не загорается,
• Сначала проверьте предохранитель.
• Отсоедините провод от датчика низкого давления масла и приложите к массе; если теперь лампа загорится, датчик неисправен. Если она не горит, неисправна проводка или сама лампа.
Проверка модуля управления
• Отсоедините провод от датчика высокого давления масла и оставьте висеть в воздухе. Запустите двигатель и поднимите его обороты до 2500 об./мин.
• Через 2 секунды контрольная лампа давления масла должна мигнуть, а зуммер — трижды подать сигнал. Если это не так, модуль управления неисправен — замените!
• Если контрольная лампа не загорается и зуммер не звучит, имеется обрыв в проводе, соединяющем модуль с клеммой 61 (D+) генератора.
• Если контрольная лампа загорается и зуммер звучит, когда провод подсоединен к датчику давления масла, а обороты двигателя составляют около 2500 об. /мин, датчик высокого давления масла неисправен — при том условии, что система смазки двигателя в порядке.
• Пустите двигатель на холостых оборотах, отсоедините провод от датчика высокого давления масла и оставьте висеть в воздухе. Если теперь зуммер и лампа сработают, имеется обрыв в проводе, соединяющем модуль управления с клеммой 1 катушки зажигания (сигнал частоты вращения двигателя).


Коротко:
мотор заглушен — датчик низкого давления замкнут, датчик высокого давления разомкнут
мотор работает (давление есть) — датчик низкого давления разомкнут, датчик высокого давления замкнут
мотор работает (давление есть, но низкое) — датчик низкого давления разомкнут, датчик высокого давления разомкнут

Итогом моей проверки было обнаружение неработающего датчика высокого давления. Еду на рынок… Покупаю датчик и удлиненную головку на 24, т.к. накидного выгнутого ключа у меня нет, а прямым не подлезть. Там же на стоянке рынка меняю датчик. Включаю зажигание, пищит… Иду за релюхой, больше просто ничего не остается. На разборке покупаю релюху за 9.5$, вставляю на место и радуюсь тишине. Проверяю работоспособность реле и уезжаю домой с улыбкой и без 18$ в кармане.
Стоимость деталей:
-Датчик HANS PRIES 101 107 — 40 000 бел.руб, VAG 056 919 081 (можно было подождать денек и купить в Автоаптеке намного дешевле, но я уже был на рынке и пути назад нет)
-Головка 24 удлиненная — 45 000 бел.руб
-Pеле контроля давления масла — 100 000 бел.руб VAG 813 919 082B

Старый и новый датчики

Старый и новый датчики

Место установки датчика высокого давления

Датчик HANS PRIES 101 107

Датчик 056 919 081

Реле контроля давления масла VAG 813 919 082


Сразу и не поймешь, что чистая это та, что стояла на машине

Инструмент для снятия датчика

www.drive2.ru

Датчик давления масла ВАЗ 2107, схема подключения

На автомобиле ВАЗ 2107 с 1988 года выпуска устанавливается один стандартный датчик аварийного давления масла, который соединен с лампой аварийного давления в щитке приборов.



До этого в пару к нему устанавливался датчик указателя давления масла и стрелочный указатель в щитке приборов.

Схема подключения датчика давления моторного масла ВАЗ 2107 (после 1988 г.в.)

Схема подключения датчика давления масла в системе смазки двигателя автомобиля ВАЗ 2107

Описание схемы подключения датчика давления масла ВАЗ 2107

Датчик аварийного давления масла установлен в разрыв электрической цепи подключения контрольной лампы-сигнализатора давления масла в щитке на панели приборов автомобиля. А именно «массы». При включении зажигания, давление в системе смазки двигателя отсутствует, подвижный контакт датчика поджат, цепь замкнута, контрольная лампа аварийного давления масла в щитке приборов горит. После пуска двигателя, давление в системе смазки растет, контакт внутри датчика под действием давления перемещается, размыкая цепь, лампочка гаснет.

Примечания и дополнения

На автомобилях ВАЗ 2107 применяется датчик аварийного давления масла ММ-120 и его модификации: 2101-3810600, 2101-3829010, 2101-9829010-01, 2101-9829010-02.

Еще статьи по электрооборудованию автомобиля ВАЗ 2107

twokarburators.ru

★ Датчик давления масла ваз 2106 размеры | Информация

Установка индикатора давления масла на Toyota Avensis 3zz fe. Покупайте с выгодой ВАЗ,КАМАЗ на лампу АВТОПРИБОР. Датчик контрольной лампы давления масла 2106 3829010.. .. Измеритель давления масла. 8 авг 2017 Для этого было решено использовать самый распространенный индикатор давления масла от ВАЗ 2106 и соответственно его датчик.. .. Оригинальные запчасти для ВАЗ 2114, 2107, 2101, 2110, 2109. СтартВОЛЬТ ВАЗ SR 0101. Ротор стартера 2102 2103 2106.2.5 1.6. 1970 2005 Датчик аварийного давления масла для автомобилей 2101 2107, 2113 2115. Розничная цена. .. Установка гидравлического масляного манометра от Камаза. Модернизация проведена впервые в 1982 году с тех пор Габаритные размеры автомобиля ВАЗ 2106. клапанами, датчика контрольной лампы недостаточного давления масла и масляных каналов.. .. ММ120Д2106382901002 Датчик давления масла ВАЗ,КАМАЗ на. Балка передней подвески 2107.2105.2104., 21010 2904200 00, 01226 Датчик давления масла ВАЗ 2106.2121,Нива, ММ 393А, 2103. .. Датчик давления масла ВАЗ 2106 обзорная статья. 21063 двигателем рабочим объемом.3 мощностью 63.5.с. Мод.ВАЗ 2106, бензиновый, рядный, 4 х цил., 79×80 мм, 1.57 л, степень сжатия. .. Корзина ВАЗ 2101. моторы ВАЗ 2106 заливаются масла как отечественных, так Габаритные размеры всего мотора составляют ширину, 541 в длину 665 мм Двигатель имеет комбинированную систему смазки: давлением приливы под датчики системы впрыска топлива и совсем иная технология. .. Справочник ВАЗ 2106, 21061, 21062, 21063, 21064, 21065. 4 окт 2016 Товар в магазине: Приборы указатели и датчики давления масла предназначены для контроля. .. Датчик давления масла ММ393А 3829010 PEKAR. Комплект обвеса New School, текстурный на ВАЗ 2101, 2106. 2 300 ₽ Ковш Drift Spec, размер L. 9 500 ₽ Датчик давления масла Greddy Sirius style.. .. Установка датчика давления масла ваз 2106 и указателя. Запчасти для легковых авто, грузовиков и спецтехники. Цена: 400₽. Б у. Оригинал. Лада. В наличии. Указатель ВАЗ 2106 2121 2107 давления.. ТурбоСтиль Интернет магазин тюнинга. 11 окт 2019 Ковш Drift Spec, размер L. 10 500 ₽ Комплект прокладок для двигателя ВАЗ 2106. 400 ₽ Датчик давления масла Greddy Sirius style.. .. Датчик давления масла ваз 2109: где находится, замена Сайт о. Спортивное сиденье ковш BRIDE Большой размер Стабилизатор передний двойной на классику ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107 Шланг удлинитель для установки датчика давления масла, фитинги алюминий.. .. Датчик указатель давления масла Лада 2107 в новосибирске. 26 мар 2016 Датчик давления ВАЗ 2106 – один из элементов системы мониторинга масла. Только ключ берется другого размера – на 21.. .. Всё про радиатор системы охлаждения двигателя. Тройник под датчик давления масла 2106 он нужен для того, чтобы сохранить работоспособность контрольной Берем ключ размер не помню.. .. Товары Магазин тюнинга Tuningprosto Фендеры Тюнинг – 2 094. Фото Датчик давления масла. Номер PEKAR: ММ393А 3829010. Аналог: 3810300 01. Применяемость: ВАЗ 2103, 2106. .. Легковой автомобиль ВАЗ 2106. 14 янв 2020 Датчик давления масла 2109: где находится, замена Возьмите головку нужного размера удлинитель, и с датчике от ВАЗ 2106 5 контактов, подключение их нужно осуществлять как на рисунке.. .. Ротор якорь стартера ваз. 1 ноя 2007 Масло взял через переходник для двух датчиков от Ваз 2106. цилиндрические, а у датчика аварийного давления масла 2141 УЗАМ,. .. Указатели и датчики давления масла KUS YouTube. 23 фев 2016 Дождаться полного остывания двигателя и снижения давления в а значит, размер отверстия будет постепенно увеличиваться.. .. Двигатель ВАЗ 2106. ИЖ 2126 Ода. Двигатель ВАЗ 2106: 1 шкив коленчатого вала 2 ремень привода 20 датчик давления 21 поршень 22 указатель уровня масла Полукольца поставляются номинального и увеличенного на 0.127 мм размеров.. .. Сколько весит двигатель ваз 2106 Блог любителя автомобилей. Давно хотелось установить стрелочный указатель давления масла, друг отдал безвозмездно тоесть даром двойник, спец болт в который вкручивается.

датчик давления масла, замена, диагностика

На классической серии, а также на ВАЗ-2106 Датчик давления масла имеет более сложную конструкцию, чем на автомобилях G8 и более поздних версий. И все дело в том, что датчик выдает сигнал разной формы, в зависимости от величины давления. Этот сигнал впоследствии преобразуется и поступает в индикатор. И на нем уже можно увидеть точное значение давления масла. В более поздних моделях это не так, используется простой переключатель, который замыкает контур при давлении в системе ниже минимально допустимого значения.

Что такое датчик давления?

На модели ВАЗ-2106 датчик давления масла проводит мониторинг состояния системы смазки. Конечно, он не предпринимает никаких действий по устранению неполадок, но позволяет уведомить водителя о том, что движок начал как-то некорректно работать. Преимущество системы управления, установленной на шестерках, да и вообще во всей классике в целом, состоит в том, что измерение ведется по двум данным.

Сначала фиксируется мгновенное значение, которое отображается на индикаторе.Во-вторых, при падении давления ниже минимального порога лампа загорается. Правда, индикатор расположен ниже уровня глаз водителя. Хорошо, что вспышку оранжевого можно поймать. Панель приборов ВАЗ-2106 состоит из нескольких средств диагностики состояния двигателя, и все они расположены в основном слева от руля направления.

Замена датчика давления масла на автомобиле ВАЗ 2106

Из инструментов понадобится ключ на 19. Элемент находится непосредственно на блоке двигателя, его сложно не заметить — достаточно большой цилиндр, из которого провод идет.Он ближе к коробке передач, со стороны водителя. Кроме ключа, для замены вам не потребуются никакие инструменты.

Сначала отсоедините провод, который подключен к датчику. Только после этого можно открутить корпус при помощи ключа на 19, о котором говорилось выше. Выкручиваете пришедшую в негодность, ставите новую на место, вот и вся работа, которая на самом деле занимает две минуты, а то и меньше. Но в системе есть небольшая особенность, о которой будет сказано чуть ниже.

Датчик включения лампы

Взгляните на приборную панель ВАЗ-2106, вы увидите индикатор, на котором есть стрелка и контрольная лампа. Он сигнализирует о том, что давление в системе смазки упало до критического значения. Причем эта лампа работает от отдельного считывателя, который находится в непосредственной близости от датчика давления. Если эта лампа не горит, считывающее устройство необходимо заменить.

Для этого вам понадобятся два инструмента — головка на 21 и твердосплавный ключ того же размера.В первую очередь, конечно, отключите все провода, которые могут помешать снятию. Зачем тебе два ключа? Один вы держите металлический адаптер так, чтобы он не вращался. А второй поворачивает корпус устройства. В обратном порядке монтируем новый. На этом работы завершены, замена датчика давления масла прошла успешно.

Поздние модели автомобилей

Уже было сказано, что датчик давления ВАЗ-2106 дает больше контроля. Начиная с первого «Самара», ВАЗ устанавливает еще несколько конструкций, которые не могут удовлетворить некоторые группы водителей.Понятно, что малограмотный водитель, увидевший изображение красного масла, даже не заподозрит, что что-то не так. А куда ему деваться, прежде чем контролировать давление в системе?

Но большинство автомобилистов технически подкованы, по этой причине необходимо быть в курсе всего, что происходит с мотором. В «Самаре» и «Десятках», например, есть шикарный атрибут — корректор положения фар. И он гидравлический. А найти машину с исправным корректирующим механизмом нереально и днем ​​с огнем.Но это свободная ниша, в ней легко устанавливается индикатор давления. Вместо штатного датчика монтируется переходник. Датчик давления моторного масла становится таким же, как у «классического». И прокладка простой проводки, которая питается от зажигания и соединяет все элементы системы.

Как проводить диагностику

Вряд ли вы хотите попасть на дорогостоящий капитальный ремонт двигателя. По этой причине необходимо следить за работой мотора, в частности, за величиной давления в системе смазки.Если его недостаточно, масло не может добраться до самых удаленных уголков. Например, смазки распредвала и клапанов будет недостаточно. Не исключено, что последний может лязгать, словно взывая о помощи.

Тестирование производительности — гарантия того, что вас не ждут неприятные сюрпризы. Для проверки понадобится точный манометр со шкалой до 10 атмосфер (этого более чем достаточно). Вы снимаете датчик давления масла на ВАЗ-2106, и заменяете им манометр.Но будут небольшие тонкости, в зависимости от того, какой тип манометра был выбран — электрический или выключатель. Со вторым проще. Запустите двигатель, стрелка должна немного отклониться. Две атмосферы должны быть при 2000 об / мин коленчатого вала. Правда, иногда бывает многовато. Независимо от частоты вращения коленчатого вала давление не должно превышать семи атмосфер.

Поставщики датчиков давления масла Lada, все поставщики качественных датчиков давления масла Lada на Alibaba.com

Страна / регион: Китай Основные продукты:

ФИЛЬТР, ТОПЛИВНЫЙ НАСОС, СИСТЕМА ЗАЖИГАНИЯ, ТОРМОЗНАЯ СИСТЕМА, ДАТЧИК

Общий доход:

Более 100 миллионов долларов США

Топ-3 рынка:

Юго-Восточная Азия 7% , Южная Америка 7% , Северная Америка 7%

Страна / регион: Китай Основные продукты:

Авто Датчик , автоматический переключатель

Общий доход:

2 доллара США. 5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Центральная Америка 17% , Западная Европа 17% , Северная Америка 10%

Страна / регион: Китай Основные продукты:

турбокомпрессор, компрессор воздуха, детали тормозов грузовых автомобилей, сервопривод сцепления, регулятор зазора

Общий доход:

2 доллара США.5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Средний Восток 20% , Северная Америка 15% , Восточная Европа 10%

Страна / регион: Китай Основные продукты:

Водяной насос, стартер, Регулирующий клапан, масляный радиатор , Насос гидроусилителя

Общий доход:

2 доллара США. 5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Северная Америка 25% , Южная Америка 20% , Западная Европа 10%

Страна / регион: Китай Основные продукты:

Клапан системы рециркуляции ОГ, насос Smong, корпус термостата, датчик кислорода , резистор вентилятора

Общий доход:

2 доллара США.5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Северная Америка 45% , Западная Европа 45% , Южная Америка 10%

Страна / регион: Китай Основные продукты:

пневматические, гидравлические, фитинговые, Автозапчасти, клапаны

Общий доход:

Менее 1 миллиона долларов США

Топ-3 рынка:

Северная Америка 15% , Южная Америка 15% , Восточная Европа 15%

Страна / регион: Китай Основные продукты:

Рычаг стеклоочистителя, рычаг стеклоочистителя, ременной шкив, замок капота, корпус дроссельной заслонки

Общий доход:

1 миллион долларов США — 2 доллара США. 5 миллионов

Топ-3 рынка:

Внутренний рынок 25% , Южная Америка 15% , Африка 15%

Страна / регион: Китай Основные продукты:

Авто Датчики , Клапаны Common Rail, Электромагнитные клапаны, Детали дизельного двигателя, Катушки зажигания

Общий доход:

1 миллион долларов США — 2 доллара США.5 миллионов

Топ-3 рынка:

Южная Америка 15% , Средний Восток 12% , Северная Америка 10%

Страна / регион: Китай Основные продукты:

термостат, датчик , термостат, охлаждающая жидкость, автозапчасти

Общий доход:

Менее 1 миллиона долларов США

Топ-3 рынка:

Восточная Европа 55% , Южная Америка 10% , Юго-Восточная Азия 10%

Страна / регион: Китай Основные продукты:

Автоматический термостат, датчик кислорода , автоматический датчик , корпус термостата, автозапчасти

Общий доход:

1 миллион долларов США — 2 доллара США. 5 миллионов

Топ-3 рынка:

Северная Америка 20% , Средний Восток 20% , Южная Америка 15%

Страна / регион: Китай Основные продукты:

Давление Температура, датчик температуры, датчик уровня

Общий доход:

2 доллара США.5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 73,0% , Южная Европа 4,0% , Восточная Европа 3. 0%

Страна / регион: Китай Основные продукты:

Автозапчасти

Общий доход:

5 миллионов долларов США — 10 миллионов долларов США

Топ-3 рынка:

Южная Америка 30.0% , Западная Европа 30,0% , Внутренний рынок 20,0%

Страна / регион: Китай Основные продукты:

термостат, датчик , термостат, охлаждающая жидкость, автозапчасти

Общий доход:

Менее 1 миллиона долларов США

Топ-3 рынка:

Восточная Европа 55% , Южная Америка 10% , Юго-Восточная Азия 10%

Страна / регион: Китай Основные продукты:

spo2 датчик , кабель экг, датчик температуры, медицинские принадлежности, медицинское оборудование

Общий доход:

2 доллара США. 5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Южная Европа 10% , Юго-Восточная Азия 10% , Восточная Европа 10%

Страна / регион: Китай Основные продукты:

Давление Датчики , Датчик уровня, Преобразователь, Измерительный прибор, Приборный узел

Общий доход:

Менее 1 миллиона долларов США

Топ-3 рынка:

Южная Азия 30% , Западная Европа 25% , Северная Европа 20%

Страна / регион: Китай Основные продукты:

Давление Температура, датчик температуры, датчик уровня

Общий доход:

2 доллара США. 5 миллионов — 5 миллионов долларов США

Топ-3 рынка:

Внутренний рынок 73,0% , Южная Европа 4,0% , Восточная Европа 3.0%

Скачать электросхему ВАЗ 2106. Контактная система зажигания

Электросхема ВАЗ 2106 довольно проста.Элементы этой разводки соединяются по однопроводному принципу. То есть отрицательные контакты электрических устройств подключены к массе автомобиля. Соединение между проводами обеспечивается только положительными клеммами.

Устройство электронной проводки автомобиля

Такую электрическую проводку принято называть классической по нескольким причинам:

  • электрические цепи запускаются непосредственно через выключатель зажигания;
  • аккумулятор подключается непосредственно к блоку предохранителей;
  • корпуса, проводящие ток, расположены в ключевых узлах.

Примечание: Если вышла из строя одна из систем, то в первую очередь необходимо поискать поломку в замке зажигания или в контактных группах.

Принципы работы электрооборудования ВАЗ 2106

Существует четыре режима работы замка зажигания. Каждая фаза имеет различную функциональность:

  1. Фаза «0». В этом режиме запитаны только провода 30 и 30/1. Остальные функции не работают;
  2. Фаза «1». Ходовые огни, противотуманные фары, дворники, двигатель, печка работает;
  3. Фаза «2».Начинают работать поворотники, панель приборов и система зажигания;
  4. Фаза «3». На этом этапе стартер запускает автомобиль.

Некоторые автомобили ВАЗ 2106 имеют дополнительные аксессуары, такие как отопительный комплекс, автоматические омыватели и прочее. Запуск этих надстроек происходит в фазах 1 и 2.

Аварийная система, звуковой сигнал, стоп-сигналы, прикуриватель, подсветка приборов работают в непрерывном режиме, то есть независимо от положения ключа на любой фазе.

Блок безопасности — это элемент электропроводки. К сожалению, это не соответствует требованиям, предъявляемым современными специалистами.

  • предохранитель и розетка соединены ненадежно, что приводит к ожогам;
  • защитный элемент нагревается во время использования.
  • это очень плохо для ближайших гнезд;

Коммерческие предохранители обычно ненадежны. Из-за этого стоит регулярно проверять.

На заметку.На ВАЗ-е 2106 используются «жучки». Они опасны тем, что существует достаточно высокий риск короткого замыкания, которое может привести к возгоранию транспортных средств.

Следовательно, для большей безопасности необходимо заменить жуки предохранителями ножевого типа. Их особенности:

  • стабильная связь с другими элементами;
  • плавкий элемент залит поливинилхлоридом;
  • уменьшение тепла за счет рассеивания тепла за счет увеличения площади контакта.

Замок зажигания

Также можно провести работы по замене системы зажигания в домашних условиях.Но если вы не уверены в своих силах, то можете обратиться в сервис. Стоимость ремонта будет не очень высокой.

Система зажигания состоит из следующих частей:

  • сам корпус;
  • токоприемник дисковый;
  • ядро;
  • роликовый;
  • втулка для соединительных контактов;
  • блок.

Таким образом, электрооборудование ВАЗ 2106 достаточно простое и уход за ним также не составит труда даже новичку в автомобильном деле.

На автомобилях ВАЗ 2106 схема подключения включает более десяти различных узлов и модификаций общей сети. Владельцу автомобиля необходимо разобраться в этом вопросе, чтобы при необходимости отремонтировать и провести диагностику электросети.

[Скрыть]

Общая схема ВАЗ 2106 с описанием

Начнем с описания обозначений общей схемы подключения и оборудования ВАЗ 2106:

  • 1 — передние и габаритные фонари;
  • 2 — подфарники, расположенные непосредственно под оптикой;
  • 3 — приборы наружного освещения;
  • 4 — приборы внутреннего освещения;
  • 5 — элементы для подключения звукоимпульсных устройств;
  • 6 — электродвигатель блока питания системы охлаждения вентиляционного устройства «Шестерки»;
  • 7 — контроллер, предназначенный для автоматического включения электродвигателя вентилятора;
  • 8 — реле включения звуковых устройств;
  • 9 — реле защиты электрической цепи двигателя вентилятора;
  • 10 — устройство регулировки параметра напряжения;
  • 11 — катушка зажигания, расположенная в моторном отсеке;
  • 12 — электродвигатель системы омывания лобового стекла;
  • 13 — контроллер, контролирующий объем тормозного расходного материала;
  • 14 — распределительное устройство распределительного устройства систем зажигания;
  • 15 — электродвигатель системы стеклоочистителей, предназначенный для включения дворников;
  • 16 — свечи зажигания;
  • 17 — контроллер светового индикатора давления жидкости двигателя;
  • 18 — контроллер, предназначенный для контроля уровня давления моторной жидкости;
  • 19 — регулятор уровня температуры хладагента в системе охлаждения;
  • 20 — источник освещения моторного отсека;
  • 21 — электромагнитный клапан карбюраторного устройства;
  • 22 — генераторный агрегат, предназначенный для генерации напряжения при движении и подзарядке аккумуляторной батареи;
  • 23 — аккумулятор;
  • 24 — реле защиты от перенапряжения контрольной аккумуляторной батареи;
  • 25 — реле электрической цепи включения приборов ближнего света;
  • 26 — реле электрической цепи включения приборов дальнего света;
  • 27 — реле стеклоочистителя;
  • 28 — блок вспомогательный с предохранителями;
  • 29 — основной пластиковый модуль с элементами безопасности;
  • 30 — источник света устройства включения заднего хода;
  • 31 — выключатель контрольной лампы ручного тормоза, расположенный на панели приборов;
  • 32 — розетка для подключения переносного источника света;
  • 33 — прерыватель указателей поворота и световой сигнализации;
  • 34 — электродвигатель системы отопления салона;
  • 35 — выключатель тормозного сигнала;
  • 36 — реле линии питания системы обогрева заднего стекла;
  • 37 — добавочный резисторный элемент системы обогрева электродвигателя;
  • 38 — световой индикатор системы освещения багажного отделения;
  • 39 — выключатель внешних осветительных приборов, расположенный на центральной консоли в салоне автомобиля;
  • 40 — переключатель включения и выключения системы обогрева заднего стекла;
  • 41 — замок зажигания;
  • 42 — устройство включения освещения осветительных приборов, используется для включения дальнего и ближнего света;
  • 43 — рычаг включения поворотных огней;
  • 44 — выключатель звукового сигнала, установлен на руле в салоне;
  • 45 — рычаг включения и переключения режимов работы системы стеклоочистителей;
  • 46 — выключатель системы омывания лобового стекла;
  • 47 — коммутационное устройство включения подсветки пульта управления;
  • 48 — выключатель включения и выключения светового сигнала;
  • 49 — прикуриватель;
  • 50 — выключатель системы отопления в салоне;
  • 51 — контрольный световой индикатор объема рабочей жидкости в бачке гидропривода тормозной системы;
  • 52 — коммутационные устройства световых приборов сигнализации открытых входных дверей;
  • 53 — световая сигнализация открытых передних дверей;
  • 54 — коммутационные аппараты осветительных приборов, установленных в входных дверях;
  • 55 — регулятор объема топлива со световым индикатором запаса бензина в баке;
  • 56 — регулятор уровня температуры хладагента в холодильной системе;
  • 57 — индикатор индикации давления моторной жидкости со световым прибором;
  • 58 — тахометр для считывания данных с коленчатого вала и определения оборотов двигателя;
  • 59 — контрольная световая сигнализация включения ручного тормоза;
  • 60 — световой индикатор определения заряда аккумулятора;
  • 61 — индикатор воздушной заслонки карбюраторного двигателя, также называемый аспирационным;
  • 62 — спидометр, отображающий информацию о скорости автомобиля;
  • 63 — контрольный световой индикатор включения внешних осветительных приборов;
  • 64 — световой индикатор включения фонарей поворотных огней;
  • 65 — световой индикатор включения дальнего света оптических приборов;
  • 66 — реле прерывания светового устройства приведения в действие ручного тормоза;
  • 67 — устройство включения контрольной лампы всасывания, установленное на силовых агрегатах карбюратора;
  • 68 — часы, расположенные в салоне автомобиля;
  • 69 — коммутационные устройства включения и выключения осветительных приборов, установленных в задних дверях;
  • 70 — источники света в салоне автомобиля;
  • 71 — прибор обогрева заднего стекла;
  • 72 — световой индикатор освещения багажного отделения;
  • 73 — регулятор объема и резерва топлива, расположенный в топливном баке ВАЗ 2106;
  • 74 — приборы заднего освещения, оптические приборы освещения номерного знака автомобилей.

Схема подключения ВАЗ 2106 из отдельных узлов

Ниже представлены схемы подключения ВАЗ 2106 в цветных фото и картинках. Каждая система оснащена схемой электрооборудования, которая позволяет выполнять проводку и электрические соединения.

Схема подключения генератора

Схема генераторного агрегата «шестерка»

Электромонтажная схема генераторного агрегата:

  • 1 — аккумулятор;
  • 2 — генераторная установка «шестерка»;
  • 3 — регулирующее устройство, предназначенное для регулирования параметра рабочего напряжения;
  • 4 — замок;
  • 5 — пластиковый модуль с элементами безопасности;
  • 6 — контрольный световой индикатор, определяющий заряд аккумулятора;
  • 7 — реле защиты линии питания контрольной световой индикации заряда аккумулятора.

Схема подключения стартера


Схема подключения стартера на ВАЗ 2106

Электропроводка «шестерки» для запуска силового агрегата привязана к стартовому блоку:

  • 1 — стартерное устройство автомобиля;
  • 2 — аккумулятор;
  • 3 — генераторная установка;
  • 4 — замок зажигания.

Символ P1 обозначает втягивающую обмотку реле, а символ P2 обозначает удерживающую.

Электросхемы контактной и бесконтактной систем зажигания

В зависимости от модификации отечественная «шестерка» может оснащаться контактной или бесконтактной системой зажигания.Оба варианта имеют определенные отличия, указанные на схемах ниже.

Контактная система зажигания 2106

Обозначение узла:

  • 1 — свечи зажигания;
  • 2 — распределитель;
  • 3 — выключатель зажигания;
  • 4 — катушка;
  • 5 — переключатель;
  • 6 — генератор;
  • 7 — аккумулятор.
Схема бесконтактной СЗ на «шестерку»

Обозначение узла:

  • 1 — аккумулятор;
  • 2 — генератор;
  • 3 — замок зажигания;
  • 4 — катушка;
  • 5 — переключатель;
  • 6 — датчик распределителя;
  • 7 — свечи.

Электрическая цепь управления электромагнитным клапаном карбюратора 21053-1107010


Цепь управления клапаном карбюраторного устройства 2106

Обозначение детали:

  • 1 — концевой выключатель карбюраторного агрегата;
  • 2 — непосредственно сам клапан двигателя;
  • 3 — модуль управления карбюраторным агрегатом;
  • 4 — катушка зажигания;
  • 5 — коммутационный аппарат;
  • 6 — выключатель зажигания, замок.

Схема подключения указателей поворота и сигнализации


Схема указателей поворота и световой сигнализации

Обозначение узла:

  • 1 — осветительные приборы поворотных огней, установленные в передних оптических приборах;
  • 2 — аккумулятор;
  • 3 — автогенератор;
  • 4 — габаритные огни поворота, расположенные на передних крыльях;
  • 5 — основной монтажный модуль с элементами безопасности;
  • 6 — блок управления вспомогательный с предохранителями;
  • 7 — замок зажигания;
  • 8 — устройство отключения и включения световой сигнализации, установленное в салоне на центральной консоли;
  • 9 — устройство включения и выключения поворотных огней;
  • 10 — прерыватель для мигающих указателей поворота и световых сигналов;
  • 11 — спидометр, снабженный контрольным световым индикатором включения поворотников;
  • 12 — световые приборы указателей поворота в задней оптике.

Схема включения звукового сигнала


Схема включения и выключения звукового импульса

Описание основных элементов данного элемента электрической цепи:

  • 1 — звуковые устройства, воспроизводящие импульсы;
  • 2 — реле активации звуковых импульсов, предохраняет электрическую цепь от перенапряжения;
  • 3 — выключатель звуковых импульсов;
  • 4 — монтажный модуль с элементами безопасности;
  • 5 — генераторная установка ВАЗ 2106;
  • 6 — аккумулятор.

Схема включения электродвигателя отопителя


Схема включения электродвигателя отопительной установки

Обозначение элементов системы включения электродвигателя отопительного агрегата:

  • 1 — электродвигатель отопительной системы;
  • 2 — добавочный резисторный элемент;
  • 3 — коммутационное устройство электродвигателя печки в автомобиле;
  • 4 — модуль безопасности;
  • 5 — замок;
  • 6 — генераторный агрегат;
  • 7 — аккумулятор.

Модификации

Различные модификации ВАЗ 2106 могут оснащаться дополнительным электрооборудованием. В этом случае проводка прокладывается дополнительно, а общая схема комплектуется другими составляющими.

Схема включения стеклоподъемников передних дверей


Схема включения стеклоподъемников

Описание элементов:

  • 1 — главный модуль безопасности;
  • 2 — реле для защиты ЛЭП установленных дополнительных стеклоподъемников;
  • 3 — устройство переключения стеклоподъемника, установленное на левой двери;
  • 4 — аналогичное приспособление для регулировки положения стекла в передней правой двери;
  • 5 — электродвигатель левого стеклоподъемника;
  • 6 — вспомогательный модуль с элементами безопасности;
  • 7 — замок зажигания.

Клемма A подключается к клемме 30 генераторной установки, клемма B — к переключателю освещения панели. Выход B — это обозначение разъемов в моторном блоке системы.

Видеоканал Vvideo продемонстрировал процедуру установки и подключения.

Схема управления электромагнитным клапаном карбюратора


Модифицированная схема управления клапаном карбюратора

Модифицированная схема управления клапаном карбюратора имеет несколько отличий:

  • 1 — выключатель или замок зажигания;
  • 2 — генераторная установка для питания оборудования напряжением;
  • 3 — аккумулятор;
  • 4 — катушка зажигания;
  • 5 — узел переключения, расположенный в моторном отсеке;
  • 6 — модуль управления;
  • 7 — сам клапан карбюраторной установки;
  • 8 — концевой выключатель карбюраторного устройства.

Электродвигатель вентилятора охлаждения двигателя


Схема электродвигателя вентилятора системы охлаждения

Описание узлов:

  • 1 — генераторный агрегат, установленный под капотом;
  • 2 — аккумулятор;
  • 3 — замок или замок зажигания;
  • 4 — основной модуль с элементами безопасности;
  • 5 — реле защиты линии питания электродвигателя системы включения вентилятора охлаждения силового агрегата;
  • 6 — контроллер включения вентиляционного устройства;
  • 7 — сам вентилятор;
  • 8 — дополнительный модуль безопасности.

Схема предохранителей и реле ВАЗ 2106

«Шестерка» оснащена модулем безопасности, обозначения его узлов приведены ниже.

Видео «Самостоятельная замена колодки предохранителей»

Пользователь Раманыч наглядно показал, как можно заменить колодки предохранителя на «шестерке».

Электропроводка ВАЗ 2106 устроена по принципу однопроводности, что означает ситуацию, когда все потребители тока запитаны массой автомобиля.IN в данном случае выполняет роль второго провода (минус). Соответственно, все электрические компоненты изготавливаются и подключаются под конкретную модель работы.

Особенности электромонтажа «классических» моделей

Основные характеристики электросхемы ВАЗ 2106 следующие:

  • активация электрических цепей непосредственно через замок зажигания;
  • подключение к АКБ с участием блока предохранителей;
  • токопроводящих органов узловых узлов.

Таким образом, в случае выхода из строя какой-либо системы, желательно искать неисправности непосредственно с замка зажигания и контактной группы.

Роль этого узла следующая:

  • управляет системой зажигания автомобиля;
  • играет противоугонную, в том числе охранную;
  • позволяет буксировать неисправный автомобиль с включенной «аварийной».

Причины ремонта замка зажигания

Замок зажигания «шестерка» имеет 4 режима с разным функционалом:

  1. Режим «0» позволяет подавать только провода 30 и 30/1. Остальные функции отключены.
  2. Режим «I» дает возможность управлять ходовыми огнями, приводом дворников, двигателем печки.
  3. Режим «II» — в этом случае проводка на ВАЗ 2106 активирует поворотники, панель приборов и систему зажигания.
  4. Положение «III» ключа подает питание на клеммы 30/1 и 30-INT. Стартер автомобиля исправен.

Замена замка зажигания своими руками может потребоваться по нескольким причинам:

  • Во-первых, это возможно в случае утери ключей.
  • Во-вторых, со временем головка блока цилиндров изнашивается, а это влияет на запуск двигателя.
  • Кроме того, могут быть проблемы с группой контактных проводов, которые могут привести к.

Совет: Кстати, эту работу выполнить самостоятельно несложно, хотя цена на услуги автоэлектрика тоже не будет запредельной. Для того, чтобы выполнить данные виды работ, заранее подготовьте шило и крестовую отвертку (ну, при необходимости новый выключатель зажигания).

И состоит из следующих элементов и деталей:

  • корпус замка;
  • контактный диск;
  • Запорный стержень
  • ;
  • ролик и контактная втулка;
  • блок.

Проверка работы трамблера

Как поменять замок

Демонтаж старого блока

Инструкция по самостоятельной замене замка зажигания будет выглядеть примерно так:

  • отсоединить аккумулятор;
  • отверните винты крепления пластикового кожуха под рулевой колонкой и снимите его;
  • выключите противоугонное устройство, для чего нужно вставить ключ в положение «0»;
  • проводка ВАЗ 2106 требует снятия замка — для этого вставляем шило в отверстие и отламываем защелку;
  • после того, как вы сняли фиксатор (см. Видео), настоятельно рекомендуется промаркировать контактные провода, чтобы не перепутать их при переподключении;
  • поставил новый замок в обратном порядке.

Замена контактной группы

Электросхема ВАЗ 2106 разработана таким образом, что при необходимости замены контактной группы это можно сделать без демонтажа замка зажигания. Однако, если вы сможете удалить его, то почти наверняка не сможете вернуть его обратно. По этой причине нам необходимо выполнить все вышеперечисленные операции.

Важно! После снятия блокировки, мы снять стопорное кольцо со своей стороны задней и установить новую контактную группу (как на фото).


Приобретать только качественные запчасти рекомендуется, причем лучше это делать у проверенных автосалонов, так как сегодня в продаже много подделок. Отличительными свойствами оригинального замка зажигания станут следующие характеристики:

  • корпус отформован аккуратно и с ровными краями;
  • верх замка сшит ровным швом;
  • широкую голограмму нельзя оторвать, не разрушив ее;
  • свободный ход ключа в личинке, без помех.

Что такое бесконтактное зажигание и его преимущества

Еще один интересный вариант тюнинга классических моделей — установка зажигания бесконтактного типа. Однозначно, машина только выигрывает от такого нововведения — двигатель работает ровнее, пропадают провалы при разгоне автомобиля , в холодное время года заводить двигатель намного проще. Кроме того, есть экономия, связанная с расходом топлива.

В данном случае схема подключения ВАЗ 2106 практически идентична: основные отличия — наличие датчика пульса и отсутствие распределителя.Во время работы двигателя датчик вырабатывает импульсы, которые поступают на транзисторный ключ.

Уже с его помощью генерируются другие импульсы, характерные для первичной обмотки на катушке. При прерывании вторичная обмотка вырабатывает ток высокого напряжения. С контакта распределителя ток подается на свечи зажигания в необходимой последовательности.

Итак, вы получаете комплект бесконтактного зажигания для ВАЗ «классика», который по своим характеристикам должен соответствовать двигателю автомобиля. Далее нам понадобится схема подключения ВАЗ 2106.

В комплект такого зажигания должны входить следующие запчасти:

  • коммутационный блок;
  • Катушка
  • ;
  • комплект высоковольтной проводки;
  • свечи зажигания — ДВРМ;
  • соединительных проводов.

Этапы работ

Для успешной замены бесконтактного зажигания важно придерживаться принципов соблюдения правильной технологии работы. Снимите отрицательную клемму с аккумулятора.Любой вид ремонта электрооборудования всегда должен начинаться с этого действия.

Тут на помощь придет проводка от ВАЗ 2106:

  1. Отсоедините провода и главный высоковольтный провод от катушки зажигания.
  2. Снимите крышку распределителя.

  1. Ползунок следует располагать так, чтобы не мешать его необходимым настройкам.
  2. Метка на блоке находится там, где есть прорези в нижней части корпуса распределителя.
  3. Откручиваем гайку и вынимаем старый трамблер со старым контактом системы зажигания.
  4. Перед установкой новой системы откройте крышку обновленного распределителя и установите ползунок в то же положение, что и на старом распределителе. Вы можете вставить его в отверстие в головке блока.
  5. Переместите метку на нужный уровень и затяните гайки.

Теперь можно собирать, как подсказывает электросхема ВАЗ 21063 — надеть крышку, подключить провода высокого напряжения… Можно приступать к демонтажу старой катушки зажигания (об этом шла речь выше).

  1. Устанавливаем новую катушку и подносим к ней еще одну розетку высоковольтного провода.
  2. Теперь ставим все высоковольтные провода на свои места. Контакт «K» необходим для коричневых проводов новой катушки, а синих проводов пойдут на контакт «B».
  3. Нужно выбрать место для размещения переключателя, чаще это делают в районе бачка омывателя. Крепится на саморезы.

Заменена проводка ВАЗ 2106, можно стянуть провода изолентой. Осталось запустить двигатель и исправить работу системы зажигания.

Примечание! Если мотор вашей «шестерки» стал работать с перебоями и с перебоями, и это тоже сопровождается потерей мощности, то причиной запросто могут стать пропуски зажигания.

Первое, на что следует обратить внимание в этом случае, — это целостность проводки, в том числе высоковольтной, а также исправность других элементов системы зажигания.Свечи зажигания испытываются на отдельном стенде. В некоторых случаях причиной может быть неисправный генератор ВАЗ 2106 и проводка к нему.

В заключение

Как видите, в уходе за автоэлектриком нет ничего сложного. Важно только грамотно и аккуратно выполнить всю работу. Таким образом, вы продлите жизнь своему железному другу … Удачи на дорогах!

Автомобиль модели ВАЗ-2106 начал выпускаться в 1976 году. Он отличался от своего предшественника ВАЗ-2103 более мощным двигателем, объем которого 1.6 литров, с доработанным кузовом и салоном. На момент публикации это была самая престижная и комфортабельная машина. Ниже представлена ​​качественная цветовая схема электрооборудования отечественного легкового автомобиля ВАЗ-2106. Как и в любом автомобиле, у этой модели могут быть сбои в электрической цепи, поэтому электрическая схема будет незаменима для выявления и устранения таких проблем. С его помощью можно узнать, где именно в электрической цепи произошла поломка, и произвести соответствующий ремонт.Вы можете узнать, какая лампа на панели приборов или фаре не работает, какой датчик вышел из строя, устранить поломку генератора, проверить предохранители и другие ремонтные действия, исходя из предоставленной информации.

Схема ВАЗ 2106

1 — указатели поворота боковые; 2 — подфарники ВАЗ-2106; 3 — внешние фары; 4 — внутренние фары; 5 — звуковые сигналы; б — электродвигатель вентилятора системы охлаждения двигателя ВАЗ 2106; 7 — датчик включения электродвигателя вентилятора ВАЗ 2106; 8 — реле включения звуковых сигналов; 9 — реле включения электродвигателя вентилятора ВАЗ 2106; 10 — регулятор напряжения; 11 — катушка зажигания ВАЗ 2106; 12 — электродвигатель омывателя лобового стекла; 13 — датчик недостаточного уровня тормозной жидкости; 14 — распределитель зажигания; 15 — электродвигатель стеклоочистителя; 16 — свечи зажигания ВАЗ 2106; 17 — датчик контрольной лампы давления масла; 18 — датчик указателя давления масла; 19 — указатель указателя температуры охлаждающей жидкости; 20 — лампа моторного отсека; 21 — электромагнитный клапан карбюратора ВАЗ 2106; 22 — генератор; 23 — стартер; 24 — аккумуляторная батарея; 25 — реле контрольной лампы заряда АКБ; 26 — реле включения ближнего света фар; 27 — реле включения дальнего света фар; 28 — реле стеклоочистителя; 29 — дополнительный блок предохранителей; 30 — блок главных предохранителей; 31 — выключатель света заднего хода; 32 — контрольная лампа переключателя стояночного тормоза; 33 — патрон переносной лампы; 34 — реле-прерыватель указателей поворота и аварийной сигнализации; 35 — электродвигатель отопителя; 36 — выключатель стоп-сигнала; 37 — реле обогрева заднего стекла *; 38 — резистор электродвигателя отопителя; 39 — лампа освещения перчаточного ящика; 40 — выключатель наружного освещения; 41 — выключатель обогрева заднего стекла *; 42 — выключатель зажигания ВАЗ 2106; 43 — выключатель ближнего света; 44 — переключатель указателей поворота; 45 — выключатель звукового сигнала; 46 — выключатель стеклоочистителя; 47 — выключатель омывателя ветрового стекла; 48 — выключатель (регулятор) осветительных приборов; 49 — выключатель аварийной сигнализации; 50 — прикуриватель; 51 — выключатель отопителя; 52 — контрольная лампа уровня тормозной жидкости; 53 — выключатели фонарей сигнализации открытых передних дверей; 54 — фонари, сигнализирующие об открытых передних дверях; 55 — выключатели света, расположенные в стойках передних дверей; 56 — указатель уровня топлива с контрольной лампой резерва топлива; 57 — указатель температуры охлаждающей жидкости; 58 — датчик давления масла с контрольной лампой; 59 — тахометр; 60 — контрольная лампа стояночного тормоза; 61 — контрольная лампа заряда аккумулятора; 62 — контрольная лампа воздушной заслонки карбюратора; 63 — спидометр; 64 — контрольная лампа наружного освещения; 65 — контрольная лампа указателей поворота; 66 — контрольная лампа дальнего света фар; 67 — реле-прерыватель контрольной лампы стояночного тормоза; 68 — выключатель контрольной лампы воздушной заслонки карбюратора; 69 — часы; 70 — выключатели света, расположенные в стойках задних дверей; 71 — плафоны; 72 — элемент обогрева заднего стекла; 73 — лампа освещения багажника; 74 — датчик указателя уровня и запаса топлива; 75 — задние фонари; 76 — подсветка номерного знака.

Модификации

Схема включения стеклоподъемников передних дверей

1 — главный блок предохранителей; 2 — реле стеклоподъемника; 3 — выключатель стеклоподъемника левой двери; 4 — выключатель стеклоподъемника правой двери; 5 — мотор-редуктор стеклоподъемника правой двери; 6 — мотор-редуктор стеклоподъемника левой двери; 7 — дополнительный блок предохранителей; 8 — выключатель зажигания; А — к клемме «30» генератора; Б — к переключателю освещения приборов; Б — условная нумерация заглушек в блоке КПП.

Цепь управления электромагнитным клапаном карбюратора

1 — выключатель зажигания; 2 — генератор; 3 — аккумуляторная батарея; 4 — катушка зажигания; 5 — выключатель; 6 — блок управления; 7 — электромагнитный клапан карбюратора; 8 — концевой выключатель карбюратора.

Двигатель вентилятора охлаждения двигателя

1 — генератор; 2 — аккумуляторная батарея; 3 — выключатель зажигания; 4 — главный блок предохранителей; 5 — реле включения электровентилятора, 6 — датчик включения электровентилятора; 7 — электровентилятор; 8 — дополнительный блок предохранителей

Предохранители и реле ВАЗ 2106

  • №1 защищает цепи звукового сигнала, часов, стоп-сигналов, прикуривателя, сигнальных ламп открытых передних дверей. Номинальный ток предохранителя 16А.
  • №2 защищает цепи омывателя лобового стекла, дворники (дворники), электродвигатель отопителя ВАЗ 2106. Номинал предохранителя 8А.
  • №3 левая фара дальнего света, а также контрольная лампа дальнего света в спидометре (синяя). Номинальный ток предохранителя 8А.
  • №4 защищает правый дальний свет фар. Номинальный ток предохранителя 8А.
  • №5 защищает левую фару ближнего света от короткого замыкания. Номинал 8А.
  • № 6 защищает цепь правой фары ближнего света. Номинал 8А.
  • № 7 защищает цепь освещения багажника, приборы, номерной знак, прикуриватель, левый передний габаритный фонарь и правый задний габаритный фонарь. Номинал 8А.
  • № 8 защищает цепь контрольной лампы габаритного света, подсветку номерного знака, свет моторного отсека, передний правый габаритный огонь и левый задний габаритный огонь.Номинал 8А.
  • № 9 защищает цепь тахометра, обмотку реле обогрева заднего стекла, лампу заднего хода, освещение перчаточного ящика, контрольную лампу заряда аккумулятора, стояночный тормоз, уровень тормозной жидкости, регулятор воздушной заслонки карбюратора, масло указатели давления, температуры и уровня топлива охлаждающей жидкости, поворот … Номинал 8А.
  • № 10 защищает цепи зарядки аккумуляторных батарей, а именно цепь возбуждения генератора и реле-регулятора.Номинал 8А.
  • №11, 12,13 в базовой комплектации находятся в резерве и могут использоваться для дополнительного оборудования … Номинал подбирается в зависимости от потребителя.
  • № 14 служит для защиты цепи обогрева заднего стекла, если таковой имеется. Номинал 16А.
  • № 15 вентилятор охлаждения двигателя, если он установлен в автомобиле. Номинал 16А
  • # 16 защищает указатель поворота и цепь аварийной сигнализации. Номинал 8А.

Важно не только содержать в чистоте контактные группы, но и использовать предохранители номиналов, рекомендованных производителем.Игнорирование этих требований грозит повреждением электрооборудования.

Электросхема автомобиля ВАЗ-2106 до 1988 г.

1. Передние фары.
2. Боковые указатели поворота.
3. Аккумулятор.
4. Реле зарядки аккумулятора ВАЗ 2106.
5. Реле включения ближнего света фар ВАЗ 2106.
6. Реле включения дальнего света фар ВАЗ 2106.
7. Стартер ВАЗ 2106.
8. Генератор ВАЗ 2106.
9. Наружные фары.
10. Внутренние фары.
11. Звуковые сигналы.
12. Электродвигатель вентилятора системы охлаждения двигателя.
13. Датчик включения электродвигателя вентилятора ВАЗ 2106.
14. Катушка зажигания ВАЗ 2106.
15. Распределитель зажигания.
16. Свечи зажигания.
17. Электромагнитный клапан карбюратора ВАЗ 2106.
18. Датчик температуры охлаждающей жидкости ВАЗ 2106.
19. Фонарь капота.
20. Выключатель фонарей заднего хода.
21. Датчик указателя давления масла.
22. Датчик недостаточного давления масла.
23. Датчик недостаточного уровня тормозной жидкости.
24. Электродвигатель очистителя лобового стекла.
25. Электродвигатель омывателя лобового стекла.
26. Реле включения звукового сигнала ВАЗ 2106.
27. Реле включения электродвигателя вентилятора ВАЗ 2106.
28. Регулятор напряжения ВАЗ 2106.
29. Реле выключателя стеклоочистителя.
30. Дополнительный блок предохранителей.
31. Главный блок предохранителей.
32. Реле — прерыватель аварийной сигнализации ВАЗ 2106.
33. Выключатель стоп-сигнала.
34. Патрон переносной лампы.
35.Электродвигатель отопителя.
36. Резистор двигателя нагревателя.
37. Часы.
38. Выключатель электродвигателя отопителя.
39. Лампа для освещения бардачка.
40. Прикуриватель.
41. Выключатель аварийной сигнализации ВАЗ 2106.
42. Выключатель осветительных приборов.
43. Контрольная лампа недостаточного уровня тормозной жидкости.
44. Переключатель указателей поворота.
45. Замок зажигания.
46. Выключатель заднего противотуманного света.
47. Выключатель наружного освещения.
48. Выключатель плафонов в стойках передних дверей.
49. Выключатель ламп сигнализации открытых передних дверей.
50. Фонари, сигнализирующие об открытии передних дверей.
51. Выключатель плафонов в стойках задних дверей.
52. Выключатель аварийной сигнализации стояночного тормоза.
53. Лампы внутреннего освещения.
54. Указатель уровня топлива с контрольной лампой резерва.
55. Указатель температуры охлаждающей жидкости.
56. Индикатор давления масла с контрольной лампой пониженного давления.
57. Тахометр.
58. Контрольная лампа стояночного тормоза.
59. Контрольная лампа заряда аккумуляторной батареи.
60. Контрольная лампа воздушной заслонки карбюратора.
61. Контрольная лампа наружного освещения.
62. Контрольная лампа указателей поворота.
63. Контрольная лампа дальнего света фар.
64. Спидометр.
65. Выключатель сигнализации воздушной заслонки карбюратора.
66. Реле — прерыватель сигнализации стояночного тормоза.
67. Задние фонари.
68. Подсветка номерного знака.
69. Датчик указателя уровня и резерва топлива.
70. Лампа освещения багажника.
71. Задние противотуманные фонари *.
Нумерация разъемов в блоках: а — стеклоочиститель и реле — выключатель ветрового стекла; б — реле — выключатель сигнализации и указателей поворота;
c — переключатель трехпозиционный.

* Устанавливается на запчасти автомобилей.

Не работает тахометр на десятке. Причины неработающего тахометра

Используется тахометр ВАЗ-2106 для контроля скорости вращения коленчатого вала двигателя. Установлен индикатор B на приборной панели, справа от спидометра.Машину шестой модели с инжекторными моторами «АвтоВАЗ» не выпускал, только в последние годы производства С конвейера «Иж-Авто» сошла небольшая партия. Поэтому тахометр использовался только с системами зажигания, совместимыми с карбюраторным впрыском.

Характеристики Тахометр

Многие автомобилисты не пользуются тахометром — он не так важен, как спидометр (по которому контролируется скорость, чтобы не нарушать правила дорожного движения и не заработать штраф). С помощью тахометра измеряется частота вращения двигателя — и это иногда полезно новичкам, которые не научились «чувствовать» работу двигателя.

При проведении тюнинга устанавливаются красивые приспособления, улучшающие внешний вид приборной панели. На шестигранники устанавливались моторы с четырьмя цилиндрами. У них одна особенность — на каждый оборот распределителя зажигания (траверса) приходится четыре замыкания контактной группы Interrupter. С его помощью он создает импульс, необходимый для образования искры. В бесконтактной системе функция механического прерывателя выполняет функцию датчика Холла.

Схема включения такометра

Схема тахометра ВАЗ-2106 зависит от того, какая система зажигания используется на автомобиле.В случае контактной системы соединение осуществляется следующим образом:

  1. Левый вывод тахометра (красный) подключается к плюсу замка зажигания. Это питание от устройства — приходит только при включенном зажигании.
  2. Средний провод (белый с черной полосой) подключается к массе (кузову) автомобиля.
  3. Правый отвод тахометра сигнальный, окрашен в коричневый цвет. Он соединяется с выводом «на» катушки зажигания и контактной группы траверса.

Подключение тахометра к элементам электронной системы зажигания очень похоже:

  1. Красный провод подключается к замку зажигания. Питание запитано, как и в прошлой версии, только при включенном зажигании.
  2. Минусовой провод (белый с черной полосой) подключается к кузову автомобиля.
  3. Управляющий провод (коричневый) подключается к выводу «к» катушки и контакту «1» электронного переключателя.

В обоих случаях тахометр питается проводом питания лампы накаливания, которая необходима для освещения шкалы.

Характеристики тахометра

В целом подключение тахометра ВАЗ-2106 не вызовет затруднений — у него всего три основных провода, остальные вспомогательные. Модель прибора ТХ-193 может использоваться как в автомобилях ВАЗ-2106, так и в аналогичных моделях. Допускается использование для измерения частоты вращения любого двигателя, в котором установлено электронное или контактное зажигание.

С помощью тахометра измеряется количество импульсов в первичной цепи зажигания.На четырехцилиндровых четырехтактных двигателях за один оборот вала елки происходит 4 замыкания и размыкание контактной группы. Другими словами, каждый оборот инициируется формированием 4 импульсов. Но на каждый оборот коленчатого вала вырабатывается всего два импульса. Следовательно, существует прямая зависимость между частотами вращения ротора траверсы и коленчатого вала.

Провода для подключения тахометра

В конструкции прибора есть не только индикатор частоты вращения, но и лампа давления масла.

Перед подключением тахометра на ВАЗ-2106 необходимо ознакомиться с назначением всех проводов:

  1. Белый предназначен для соединения с частью проводки, которая добавляет напряжение для подсветки приборов.
  2. С помощью красного провода и предохранителя прибор запитывается. Причем напряжение приходит только при включении зажигания.
  3. Белый с черной полосой — связь с автомобилем.
  4. Коричневый — сигнальный провод, по которому идут импульсы напряжения с катушки.
  5. Черный — предназначен для подключения электромагнитного переключателя индикатора зарядного тока. Установлено реле Б. открытое пространство, в правой части.
  6. Серый провод с черной полосой подключается к блоку двигателя.

При установке необходимо соблюдать цвета. По привычке можно воспринимать черный провод как минус (потому что в большинстве случаев он тоже). В этом случае тахометр работать не будет.

Если тахометр не работает

Последовательность действий при обнаружении поломки тахометра (с полным отказом):

  1. Проверить цепь подключения к катушке зажигания «К».Если есть разрыв, устраните его. Все работы нужно производить при отключенном терминале AKB.
  2. Проверить цепь питания прибора, убедиться в исправности предохранителя.
  3. На инжекторных двигателях Может выйти из строя цепь, соединяющая модуль зажигания и блок управления.
  4. При использовании силиконовых высоковольтных проводов Иногда возникает необходимость замены резистора, установленного на плате тахометра ВАЗ-2106.

Но это поломка, которая привела к полному выходу прибора из строя. Гораздо чаще работает с перебоями.

Перебои в работе

Очень часто бывает, что стрелка начинает дергаться. Если машина инжекторная, то устранение неисправности заключается в подключении диагностического сканера и проверке систем двигателя.

В остальных случаях потребуются такие манипуляции:

  1. Проверить проводку, уровень напряжения. Обязательно следите за тем, чтобы цепи и следы окисления не обрывались.
  2. Убедитесь, что связь с «массой» качественная.
  3. При плохих контактах в резине или пробое конденсатора стрелки тахометра ВАЗ-2106 стрелки. Просто замените тестовый конденсатор.
  4. Провести диагностику системы зажигания, устранить дефекты.
  5. При появлении неисправностей после полной (или частичной) разборки, замены потребуется настройка. Для этого с помощью микротумблера на спинке установите «ноль».
  6. В том случае, если стрелка начинает дергаться только при работе двигателя на высоких оборотах Потребуется замена переключателя.

Если на ВАЗ-2106 не работает тахометр, нужно внимательно проверить все цепи его подключения. Чаще всего причина поломки — сгорание предохранителя и обрыв силовых проводов.

Для измерения оборотов двигателя исключительно карбюраторных автомобилей используют тахометр.

Это устройство, расположенное на передней панели.

Нельзя назвать сверхработанным, но для новой машины, которая еще не «слышит» двигатель своей машины, помогает рассчитать количество оборотов двигателя и коленчатого вала.

Он также играет эстетическую роль.

Многие автовладельцы любят хвастаться современными приборами на панели управления.

ВАЗ 2106 имеет четырехтактный четырехцилиндровый двигатель, причем на 1 оборот ротора распределителя зажигания контакты прерывателя, так заглавие прерывателя, замыкаются.

Схема подключения

1 — тахометр;

2 — катушка зажигания;

3 — распределитель зажигания:

Как подключить

Таксометр ТХ-193 ВАЗ 2106 работает по принципу измерения частоты импульсов напряжения, возникающих в первичной цепи системы зажигания. В четырехтактном четырехцилиндровом двигателе при одном роторе ротора в распределителе зажигания происходит четырехкратное размыкание и замыкание контактов прерывателя. То есть за один оборот ротора формируется четыре импульса напряжения (или два импульса для одной цепи коленчатого вала). Таким образом, частота последующего импульса напрямую зависит от частоты вращения коленчатого вала двигателя, что, по сути, находит свое отображение в показаниях прибора.

Для того, чтобы разобраться, как подключить тахометр на ВАЗ 2106, достаточно узнать назначение подключаемых проводов:

Белый провод служит для подключения подсветки устройства;

Красный (толстый) провод через предохранитель соединен с замком зажигания, питание на него осуществляется при включенном зажигании;

Белый провод с черной полосой — для подключения к «массе» в любом удобном месте;

Коричневый идет на вывод «К +» катушки зажигания, сигналы с этого провода контролируют показания тахометра;

Черный провод соединяет с индикатором переключения реле зарядки ток.который находится с правой стороны под капотом;

Серый провод с черной полосой контактирует с датчиком давления масла, расположенным на левой стороне двигателя.

Не работает, причины

В первую очередь необходимо вообще проверить наличие подключения тахометра к катушке зажигания. Причина вторая: может случайно перепутал контакты «плюс» и «минус» в аккуме. Нарушение в работе может быть, если провода зажигания силиконовые.В этом случае необходимо изменить сопротивление номинала резистора на плате.
В случае вашего автомобильного впрыска цепь может быть разорвана от модуля зажигания до пятого контакта КП, а затем с тахометра.

Стрелки витые

1. Проверить лампочку «Проверить» на панели приборов, есть ли такая модель автомобиля. Если не горит, то скорее всего диагностика ошибок не покажет.

2. Проверить проводку, проверяя при этом не только уровень напряжения на проводе «плюс» и «минус», но и качество контактов.Также обязательно проверьте наличие «массы», часто ее упускают из виду. Обычно другие потребители в этом случае начинают работать некорректно.

3. Частая причина Дергания стрелок тахометра становятся плохими контактами траверса или выходом из строя конденсатора, который находится на щебне, очень часто пробивается — это наиболее частая причина поломки тахометра.

4. Проверить систему зажигания. Часто неисправность в этой цепи приводит к сбоям в работе тахометра, особенно подергивания стрелки.

5. Если сбои в работе тахометра возникли после разборки или замены, то есть возможность его настроить. Сначала проверьте: правильно ли это. Во-вторых, проверьте положение нуля. Вы можете настроить его с помощью переключателя на передней панели.

6. Если стрелка дергается на высоких оборотах, это первый признак «смерти» переключателя.

Неисправность

Предохранитель № 2 (10а) — Проверить на короткое замыкание и заменить предохранитель

Неисправный тахометр — проверьте тахометр

Проводка повреждена — восстановить проводку

Тахометр — прибор, предназначенный для измерения частоты вращения ротора двигателя машины.Он помогает отслеживать количество оборотов, чтобы их количество не привело к поломке двигателя. Когда прибор перестает показывать обороты, водители начинают искать причину, по которой не работает тахометр. Следует учитывать несколько видов разломов.

Интересный факт! Сегодня можно встретить цифровые и аналоговые тахометры. Аналоговые тахометры популярнее цифровых, что объясняется удобством их использования.

Неисправностей тахометра не очень много.В большинстве случаев проблемы можно определить по поведению самого стрелка. Она начинает прыгать или вообще не двигается. Если вы смотрите такую ​​картину, вам следует выяснить причину этого явления. Скорее всего, устройство сломалось и потребуется его ремонт, а возможно и замена.

Важно! Выход из строя тахометра не влияет на основные функции автомобиля, но если водитель не получает от него информацию, это может закончиться ремонтом двигателя или аварией.

Причины неисправности и их устранение

Существует ряд оснований, по которым импульс не показывает поворотов. Если тахометр не работает, причины каждой отдельной неисправности могут быть разными. Например, часто автомобилисты сталкиваются с такой неприятностью, как «тянуть стрелы». Причиной тому часто бывает установка силиконовых проводов зажигания, которые отличаются от штатной разводки. Сопротивление силиконовых проводов отличается от аналогичного показателя проводов, которые были установлены заводом при изготовлении автомобилей.Следовательно, происходит изменение импульса тока. Устранить причину этой поломки можно уменьшив номинал резистора на плате КПП.


Прыгающая стрелка тахометра

Если вы заметили, что стрелка начала прыгать, а тахометр не показывает, стоит обратить внимание на датчик оборотов мотора. Скорее всего, он вышел из строя и не может передать правильные данные. Решить такую ​​проблему можно только заменой датчика.


Стрелка не двигается

Еще одна из наиболее частых причин, по которой не работает тахометр, — это снижение качества контактов или неисправность проводки. Если это произошло, то импульсы от двигателя на тахометр просто не приходят и стрелка оборотов не работает. Устройство не отвечает и не показывает данные. Исправить эту поломку просто. Для этого внимательно осмотрите все провода. Если вы видите трещины или обрывы — замените поврежденные части проводки.


Иногда причина того, что стрелка тахометра не двигается — это поломка самого устройства. Если вы не выявили повреждений датчиков, значит, без ремонта или замены самого тахометра не обойтись.

Интересный факт! Совсем недавно тахометров на машине не было вообще. Автомобили выпускались без этих устройств.

Поломка датчика внутреннего сгорания

Иногда возникают ситуации, когда поломка датчика внутреннего сгорания является причиной того, что не работает тахометр оборота. Стрелка начинает некорректно вести себя и показывать неверные данные. Если вы обнаружили поломку датчика внутреннего сгорания, поменяйте его на новый.После такой замены тахометр заработает нормально.

Экран разбивки

Наверное, наиболее частой причиной неисправности устройства является выход из строя светодиодного экрана. Если вы заметили, что данные на цифровом табло не отображаются, лучше всего заменить дисплей устройства на новый продукт.


Важно! Чтобы найти причину неисправности тахометра, попробуйте проверить уровень напряжения в проводах и массу, так как довольно часто это помогает установить истинную основу для поиска неисправностей.

Как отремонтировать тахометр

Поломки тахометра встречаются часто, но и устранить их самостоятельно не так уж и сложно. Для этого рассмотрим особенности разборки КПП и мы постараемся ответить на вопрос: «Как починить тахометр?».

1. Необходимо снять ручку сброса суточного одометра с оси.

2. Откручиваем винты крепления козырька КПП к кузову и крепления самого тахометра.

3. От тахометра нужно отсоединить все провода.

4. Саморезы шлейфа подсветки тоже надо открутить.

5. Откручиваем гайки и снимаем гайки индикатора.

6. Также необходимо снять козырек с защитным стеклом.

7. Отверткой снимите стрелку.

8. Выверните винты на шкале КПП.

9. Снимаем шпильки указателя температуры.

10. Теперь нужно аккуратно согнуть коробку передач и вытащить тахометр.

После этого следует внимательно рассмотреть плату за наличие трещин и «незамерзших» мест. Проверить напряжение питания микросхемы, подключив плату к источнику питания (важно соблюдать полярность). Напряжение должно быть 7В. Если существенно отличается — необходимо менять элементы стабилизатора напряжения.Посмотрите на осциллограф вывода микросхемы. Это должен быть положительный импульс с равной амплитудой напряжения питания и длительностью 3 мс.

Проверить обмотку миллиамперметра на предмет повреждений — сопротивление в ней должно быть около 150 Ом. Также не забудьте проверить стрелку. Возможно, она заклеена из-за пыли. Промойте спиртом и продуйте магнитную систему.

После всех проверок и устранения причины неисправности тахометра установить его и собрать КПП в обратной последовательности.

Тахометр в автомобиле служит для индикации числа оборотов коленчатого вала двигателя. Рассмотрим, почему не работает тахометр, как найти и устранить причину поломки. Обязательно остановимся на устройстве и принципе работы, что поможет выяснить, почему перестал работать тахометр, дергается стрелка или ведет себя неадекватно.

Классификация по принципу работы

Устройство и принцип работы

Основные компоненты электрических и электронных тахометров:

    Измерительный блок
  • или преобразователь сигналов.Могут быть построены на элементах аналоговой схемотехники или построены на специальных микросхемах;
  • блок индикации с аналоговым или цифровым отображением количества оборотов;
  • вспомогательных элементов.

Работа электронных тахометров основана на преобразовании отдельных сигналов или импульсов, захваченных от ЭБУ, система зажигания является либо генератором, в сигнал «сброса» для блока индикации.

Схема подключения

При поиске причины, по которой не работает тахометр, в первую очередь важно понимать схему подключения и тип сигнала.Имеется 3. типовые схемы Подключения:


Характерные неисправности

Если на автомобиле перестал работать механический тахометр, то имеется механическое повреждение любого из элементов конструкции. Обрыв троса гибкого вала, износ элементов червячной передачи, появление надежд, деформации — все эти причины может отображать индикатор числа оборотов двигателя.

Обратите внимание, если электронный тахометр не работает:


На автомобилях со схемой подключения от генератора неработающий тахометр может быть признаком неисправности генератора.В этом случае поломка сопровождается возгоранием, спорадическим свечением на панели приборов «Гирлянды» от лампочек контрольной лампы.

В некоторых типах конструкции изменение струйного сопротивления высоковольтных проводов позволяет вносить коррективы в точность индикации оборотов двигателя.

Как самостоятельно найти причину неисправности

Помимо визуального осмотра потребуется универсальный измерительный прибор для диагностики своими руками.Если знаете, то легко можете проверить мощность, «массу», а также прозвонить сигнальный провод на обрыв.

Проверка мощности выполняется в режиме измерения постоянного тока, диапазон измерения — до 20 В. Минус — постоянный, «плюс» появляется только после включения зажигания. Импульсы на сигнальном проводе должны появляться при вращении коленчатого вала. Для поиска обрыва мультиметр необходимо перевести в режим измерения — омметр. Иногда для обнаружения плохого контакта достаточно сдвинуть разъем или жгут, в котором проложен сигнальный провод индикатора оборотов.

Подергивание стрелки тахометра

Проблема закручивающейся стрелы наиболее известна владельцам ГАЗ 3110 «Волга». Проблема возникает на автомобилях, выпущенных до сентября 1999 года и оборудованных комбинацией приборов 38.3801 (ОАО «Авторабим»). Из-за конструктивных недоработок естественный, в котором величина зарядного тока регулируется величиной напряжения подачи на обмотку возбуждения, приводит к рывку стрелки.

Стрелка тахометра может дергаться из-за ослабленной, но в большинстве случаев для ремонта тахометр на Волге снимается заменой приборной панели и доработкой схемы подключения.

«> У каждой автомобильной панели своя. Все они отличаются по стилю и дизайну, но всех их объединяет то, что все они показывают одни и те же данные. Как правило, это данные о температуре двигателя, уровне топлива. в баке скорость автомобиля (спидометр), а также число оборотов двигателя в минуту (тахометр , ).

Сегодня поговорим о неисправностях тахометра. Вы узнаете, почему не работает тахометр по основным неисправностям тахометра ВАЗ .

Что такое тахометр и для чего он нужен?

Тахометр — Это прибор, который, как я уже сказал, показывает количество оборотов двигателя в минуту (тысяч об / мин). Показания тахометра необходимы для того, чтобы водителю (как правило, новичку) было легче ориентироваться и выбирать нужную передачу (повышенную или пониженную). Также тахометр нужен для того, чтобы по количеству оборотов контролировать правильность работы мотора. Например, когда обороты плавают или слишком высоки, можно вовремя обнаружить неисправность.

Первые тахометры были аналоговыми (их еще называют амбициозными). Аналоговые тахометры представляют собой циферблат с цифрами и стрелкой. Одно деление аналогового тахометра — 1 тысяча оборотов. Чуть позже на автомобилях стали появляться цифровые (электронные) тахометры. Данные в электронных тахометрах отображаются на табло (LCD или LCD дисплей). В современных автомобилях цифровые тахометры выглядят как аналоговые, поскольку, как и старые модели тахометров, выводят информацию в виде циферблата и стрелки, указывающей количество оборотов.

Признаки неисправности Тахометр

  • Поплавок на холостом ходу (Стрелка тахометра дергается даже тогда, когда автомобиль стоит на месте, а нога не на педали газа).
  • Стрелка не реагирует на педаль газа (стоит на нулевой отметке или в другом крайнем положении).

Не работает тахометр ВАЗ — общие причины

  • В первую очередь необходимо проверить состояние проводки и контактов. Часто бывает неисправностей тахометра Заманивают именно в обрыв вагона или плохой контакт.Проведите визуальный осмотр на предмет дефектов (разрывы, плохой монтаж, окисление и т. Д.).
  • Неисправности датчика вращения коленвала. Бывают ситуации, когда тахометр не работает из-за неисправности датчика оборотов двигателя. Решение этой проблемы Помогите датчику проверить или заменить его.
  • Как не странно, но в некоторых случаях причина неработающего тахометра может быть ранена в банальном закручивании стрелки или ее повороте на шкив.
  • Установка бесконтактного зажигания Часто приводит к тому, что тахометр не работает.Для устранения проблемы советую обратиться к электрику, который решит проблему конфликтующего устройства.
  • Несовместимость проводов зажигания. Так называемые силиконовые провода зажигания, которыми автовладельцы заменяют штатные провода, часто приводят к тому, что стрелка тахометра дергается. Причина — в различиях штатного сопротивления тех и других проводов, в результате некорректно ведет себя форма импульса тока и стрелка. Решение этой проблемы описано во многих руководствах по самостоятельному ремонту и сводится к замене (уменьшению номинала) резистора на плате КП.
  • Проверить предохранители. Что-то верно они являются причиной проблем с тахометром. Убедитесь, что все предохранители целы и не имеют следов окисления или плавления.
  • В заключение хочу отметить, что описанные выше причины и методы диагностики относятся к поверхностным и наиболее распространенным. Узнать подробнее и разобраться почему не работает тахометр или почему дергается стрелка тахометра, можно только имея специальное оборудование. Поэтому при невозможности самостоятельно диагностировать неисправность тахометра рекомендую обратиться к специалистам на сотню.

    Пропало давление масла в двигателе фотон 1099. Почему пропало давление масла ВАЗ? Топливо поступает в систему смазки

    Светится ли индикатор давления масла? Давление упало или датчик вышел из строя? Чем грозит нефтяное голодание? Как определить неисправность, пока двигатель не вышел из строя? Какие еще признаки пониженного давления, кроме лампочки, и что делать, чтобы масло оставалось в норме?

    Причины

    Давление пропало по нескольким причинам:

    1. нет уровня масла ниже маслоприемника и оно не попадает в систему
    2. трещина в маслоприемнике — через трещину в систему поступает воздух, при этом более вязкое масло не достигает
    3. Низкая производительность насоса из-за износа или других поломок
    4. потери в системе смазки
    5. разведение масла
    6. Фильтр масляный нерабочий

    Также лампочка может гореть, если накрылся датчик давления масла или с него соскочил провод, но лучше перестраховаться и все проверить.

    А теперь по порядку со всеми этими неисправностями

    Нет масла — уровень ниже маслоприемника и масло не попадает в систему

    Когда уровень масла ниже, чем в маслоприемнике, масло не может всасываться в систему масляным насосом, потому что на входе будет только один воздух. Как правило, маслоприемник располагается в самой нижней точке двигателя, в неглубокой выемке, поэтому он всегда погружен в масло. Но в процессе эксплуатации масло может выгореть и уровень упадет, и тогда масло ниоткуда не возьмется.

    Длительные интервалы замены масла приводят к тому, что масло теряет моющие свойства, а также расслаивается — выделяется жидкая фракция и выделяется такой густой крем для обуви, который оседает на поверхностях деталей. Особенно густая, как навоз, фракция любит прилипать к маслоприемнику, тем самым забивая его решетку, не позволяя маслу проходить через нее.

    Выход из данной ситуации — следить за уровнем масла и своевременно его заменять, сливая все гадости из системы.Тем более что сейчас много подделок масла, которое густеет уже на пять тысяч пробега. Не ездите на масле 15000 — это многовато, особенно если вы управляете автомобилем в городском режиме. 7-10 000 — вполне приемлемая замена пробега.

    Трещина в трубке маслоприемника

    Принцип работы следующий: масляный насос вверху, масло внизу. Между ними расположен маслоприемник. Насос создает в ресивере разрежение и снизу в него всасывается масло.Если где-то в трубке маслоприемника образовалась трещина, то в систему попадет не масло, а воздух (попробуйте выпить коктейль через трубочку с дырочкой и все станет ясно).

    Причиной тому может быть вибрация двигателя, в результате которой образуется трещина, которая впоследствии увеличивается, забирая с поддона все меньше и меньше масла. Также может быть заводской брак или неправильная установка детали.

    Неисправен масляный насос

    Когда масляный насос изношен, он перекачивает масло с недостаточной производительностью и пониженным давлением, это особенно заметно при запуске двигателя, когда масло еще не вошло в корпус насоса, и другой пример — когда масло слишком жидкое. из-за потери эксплуатационных свойств или попадания в него топлива — слишком большие зазоры в масляном насосе не дают возможности нормально протолкнуть масло под нормальным давлением, потому что масло вытекает через эти очень изношенные щели (это не зазоры, а просто слоты).

    Привод маслонасоса тоже может иметь такую ​​поломку, но это большая редкость, в основном это бывает на классических Жигулях, так как на большинстве легковых автомобилей маслонасос находится на коленчатом валу и прижимается шкивом, там более вероятно что шкив слетит вместе с ремнем ГРМ чем насос перестанет крутиться. На классике помпа приводится в движение шестеренкой, которая часто изнашивается.

    Потери в системе смазки

    Для распределения масла по системе недостаточно только рабочего насоса, перекачивающего масло, также необходимо, чтобы масло распределялось по всей системе без потерь.Где могут быть убытки? Есть такие места!

    • через вкладыши коленчатого вала
    • через масляные форсунки, которые не закрываются (используется не на всех двигателях)
    • прокладки и плохо закрученный масляный фильтр тоже проходят хорошо
    • балансировочные валы на некоторых двигателях со сломанной втулкой

    Масло вытечет через любой зазор, снижая давление в системе. Скорее всего, через вставки многое не выйдет, потому что если там будут трещины, будет такой шум, что гонять будет страшно.

    Разбавление масла

    Жидкое масло отлично проходит через щели, поэтому масляный насос не может создать нормальное давление на такое масло, потому что масло проходит через щели, как через сито. Масло достигает такого непригодного состояния из-за потери эксплуатационных свойств, когда присадки перестают работать, образуется навоз и жидкая фракция, которые еще можно разбавлять бензином. Бензин очень быстро испаряется, так что для масла это не самое страшное.

    Неисправный масляный фильтр

    Фильтр состоит из фильтрующего элемента и системы клапанов. Когда во время работы фильтрующий элемент забивается грязью и абразивом, он не может пропускать через себя масло. Тогда на помощь приходит перепускной клапан, который обычно закрыт, а при засорении фильтрующего элемента открывается и через него течет масло.

    Фильтрующий элемент представляет собой обычную фильтровальную бумагу, задерживающую мелкие абразивные частицы, образующиеся во время работы. Когда бумага забивается этими частицами, она не пропускает масло. Чтобы не было масляного голодания в масляном фильтре есть перепускной клапан — он открывается, и весь мусор, который не застрял в бумаге, смывается.

    Если клапан висит в закрытом положении, то все, масло брать негде, фильтр забит, и другого выхода нет. Здесь начинается масляное голодание. Но если вовремя поменять масло, такой катастрофы не произойдет.

    Как определить?

    Обычно сначала загорается лампа давления масла. Пока не загорится, скорее всего, все в порядке.

    Если стучат вкладыши — а, как правило, стучат вкладыши шатунов, так как они расположены дальше от маслопровода — то появляется характерный очень громкий стук двигателя, особенно выраженный выше 3000 об / мин.Это главный признак износа и истощения шатунных подшипников.

    Какие последствия?

    Если гильзы стучат, то только под замер коленвал с притиркой до ремонтного размера, хотя иногда можно обойтись и без шлифовки.

    Детали ГБЦ наиболее подвержены масляному голоданию, особенно если есть гидроподъемники, им будет негде брать масло и двигатель будет троить. Тогда пострадает распредвал, потому что он самый дальний в системе смазки и до него вряд ли дойдет необходимое количество масла.

    При кратковременном масляном голодании, когда пропадает подача масла, в первую очередь страдают шатунные подшипники — им нужно меньше минуты, чтобы слиться. Это не может повредить корневой подшипник.

    Если в двигателях есть масляные форсунки, охлаждающие поршни, то при их неправильной работе может возникнуть перегрев и задиры на юбках поршней.

    Так что следите за уровнем масла и соблюдайте интервал замены, последствия могут быть очень дорогими.

    Как известно, двигатель внутреннего сгорания представляет собой силовой агрегат с большим количеством нагруженных деталей и агрегатов.Для нормальной работы такие детали нуждаются в постоянной смазке, которую она обеспечивает. Рабочая жидкость системы содержит моторное масло.

    В системе смазки масло подается по отдельным каналам под определенным давлением, что позволяет эффективно смазывать детали, испытывающие динамические и другие нагрузки. При этом во время работы мотора вы можете столкнуться с тем, что пропало давление масла в двигателе. Водитель может заметить, что лампа давления масла мигает на прогретом двигателе, давление масла на холостом ходу, двигатель падает и т. Д.

    В этой статье мы намерены рассказать о том, какое давление масла должно быть в двигателе, почему в двигателе нет давления масла, а также как проверить давление масла в двигателе на бензиновом или дизельном двигателе внутреннего сгорания с помощью имеющихся методы. Параллельно будет рассмотрен вопрос, что дает присадка двигателю для повышения давления масла и насколько эффективным может быть такое решение.

    Читайте в этой статье

    Низкое давление масла в двигателе: причины неисправности

    Как уже было сказано, на снижение давления масла указывает загорание контрольной лампы на панели приборов.Обратите внимание, что указанная масляная лампочка не обязательно должна гореть постоянно. Бывают случаи, когда лампочка давления масла загорается при прогреве двигателя, при этом на холодном агрегате такой проблемы нет.

    Аналогичная ситуация возникает при простое. Вкл, правда, после увеличения скорости до любого значения быстро гаснет. В таких случаях необходимо прекратить эксплуатацию автомобиля и выяснить, почему нет давления масла в двигателе, причины неисправности, а также определиться со способами их устранения.

    • В первую очередь необходимо осмотреть ДВС сверху и снизу на явные течи масла, проверить. Недостаточное количество смазки приведет к тому, что давление упадет и произойдет масляное голодание.

    Важно учитывать, что если утечек нет, но двигатель долго крутился на высоких оборотах до того, как загорелся свет и испытал большие нагрузки, то вполне можно увеличить расход масла на отходы и уменьшить уровень смазки по естественным причинам.

    • Следующим шагом будет проверка состояния самого масла. Не допускается использование слишком «жидких» или вязких материалов, не предназначенных для данного типа двигателя производителем ДВС. Это первый случай, который часто приводит к тому, что маловязкое масло не способно создать необходимое давление.

    Добавляем, что по этой причине на прогретом двигателе часто падает давление масла (при нагревании увеличиваются зазоры между деталями, при повышении температуры смазка сильно разбавляется).При этом пока двигатель и масло холодные, вязкость смазки достаточная, то есть лампочка не загорается.

    Вы можете определить проблему как по наличию, так и по присутствию. Также косвенным признаком является снижение уровня охлаждающей жидкости в системе охлаждения расширительного бачка, и уровень масла в системе смазки повысится.

    • Следует также отметить, что на свойства масла может сильно влиять топливо, поступающее в картер.Если двигатель неисправен (например, есть проблемы с качеством и воспламенением топливной смеси, залиты форсунки и т. Д.), То топливо подается в камеру сгорания, но заряд не сгорает.

    В этом случае бензин или дизельное топливо попадает в картер через утечки, разжижая моторное масло. В таких условиях вязкость масла будет постепенно снижаться, в какой-то момент возникнут проблемы с давлением. Проблема может определяться работой двигателя и состоянием смазки.

    Если в цилиндрах нет горения, значит, двигатель сильный, он работает с перебоями, дымит и перерасходует топливо. Повышенный уровень масла и отчетливый запах топлива в нем, а также светлые пятна и сильное разбавление будут указывать на наличие топлива в смазке.

    • Заслуживает особого внимания, что может оказаться подделкой или браком. Если нет запорного клапана или запорной шайбы в фильтре, то после остановки двигателя, смазок из каналов и фильтра будет стекать в картер.

    Дальнейший запуск приводит к тому, что давление в системе оказывается недостаточным на несколько секунд, так как за это время фильтр заполнен маслом. Естественно, пока не поднимется давление, масляная лампочка будет гореть, потом погаснет. Однако проблема будет повторяться после каждой остановки и перезапуска.

    К аналогичному эффекту может привести сильное загрязнение масляного фильтра, а также его несвоевременная замена. Запорный или предохранительный клапан в системе может заклинить из-за захваченного мусора, отложений и т. Д.

    • Другое давление масла в дизельном двигателе или бензиновом агрегате может быть низким из-за утечки смазки из датчика давления масла. В этом случае давления в районе датчика будет недостаточно. Аварийная лампа может загораться периодически или постоянно, на холостом ходу, при движении на низких или высоких оборотах.

    Также не следует исключать возможность проблем с самой системой смазки и отдельными элементами. Падение давления часто вызвано неисправностями масляного насоса.Хотя производители предоставляют запас производительности, рано или поздно зазоры между шестернями насоса и его корпусом увеличиваются настолько, что устройство не создает необходимого давления.

    При длительной эксплуатации или по другим причинам маслоприемник сильно загрязняется. Его сетка часто забивается, в результате чего в двигатель не поступает смазка.

    • Неисправности узлов и деталей самого двигателя также являются причиной низкого давления.В этом случае можно говорить о серьезном износе или повреждении, что приводит к тому, что масло не соответствует требуемому сопротивлению при кормлении. Получается, что давление естественным образом падает.

    Износ, износ в этой области и т. Д. Могут привести к такому падению давления. Довольно часто низкое давление смазки в таких случаях свидетельствует о необходимости серьезной или даже серьезной.

    Загорается лампа давления масла: аварийный

    Итак, если лампочка давления масла горит или мигает, это означает, что давление в системе смазки упало, двигатель необходимо как можно скорее выключить.

    • Даже если явных подтеков визуально нет (например, крышка клапана высохла, на блоке цилиндров нет следов масла), а уровень масла низкий, то следует внимательно осмотреть место установки масляного фильтра и датчик давления масла.

    Также повышенное внимание следует уделить стыку поддона двигателя. Многие автомобили потребуют детального осмотра снизу, что сложно обойтись без ямы или подъемника.

    По этой причине при осмотре моторного отсека сверху обращайте внимание на нижнюю часть коробки передач.Негерметичное заднее масляное уплотнение коленчатого вала приведет к попаданию смазки в эту область.

    • В случае обнаружения утечки необходимо долить подходящее масло (при сильной утечке допускается перелив чуть выше уровня). Затем двигатель можно запускать. Если свет погас, то на СТО можно ехать самостоятельно, не нагружая мотор.

    И делать это строго по регламенту, так как увеличение межсервисного интервала приводит к сильному загрязнению системы смазки.При этом продукты разложения и другие отложения активно оседают на поверхностях деталей и стенках каналов, забивают фильтры, решетку маслоприемника. Масляный насос в таких условиях может не обеспечивать необходимое давление, возникает масляное голодание и значительно увеличивается износ мотора.

    Каждый автомобиль требует регулярного обслуживания. Эта мера позволяет своевременно выявить потенциальные слабые места рабочих установок и произвести на них ремонтные работы . .. Если не следить за состоянием автомобиля и продолжать его эксплуатировать ежедневно, то проблемы не заставят себя ждать.Итак, заводя автомобиль однажды утром, водитель может обнаружить, что давление масла в его двигателе исчезло. Что делать в этом случае и почему вообще возникла такая ситуация? Разберемся во всем по порядку.

    • Как диагностировать проблему?

      Основной признак низкого уровня масла в моторном отсеке — загорание характерной лампочки на приборной панели автомобиля. Причем его поведение может меняться в зависимости от условий автомобиля … Например, датчик может напоминать о себе только тогда, когда двигатель прогрелся до необходимой температуры, тогда как на холодной силовой установке таких симптомов может не быть.Подобная проблема может проявиться и на холостом ходу: если не нажать на педаль газа, лампочка загорится и мигнет, а если увеличить обороты двигателя, датчик выключится. При возникновении такой ситуации необходимо выключить автомобиль, определить причину падения давления и устранить проблему самостоятельно или с помощью специалистов сервисного центра.

      Причины неисправностей и способы устранения

      Низкое давление масла может образоваться из-за многих конструктивных недостатков двигателя транспортного средства и из-за особенностей масляной жидкости, поэтому мы рассмотрим основные причины такой проблемы и найдем пути ее решения.

      Причина 1: Утечка технической жидкости

      Проверить основные узлы силовой установки: может быть элементарная утечка масла. Когда его слишком мало, насосная установка не может обеспечить должного уровня циркуляции защитного материала внутри рабочей зоны, из-за чего давление масла внутри конструкции падает.

      Ликвидация

      Давление масла не повысится, пока неисправная деталь не будет отремонтирована или заменена. Из системы может вытекать жидкость из-за износа маслосъемных колец и крышек, нарушения целостности стенок блока цилиндров, засыхания резинки и сальников. Также можно увеличить давление масла, просто добавив жидкости, но эффект будет недолговечным.

      Для того, чтобы масло израсходовалось в обычном режиме, необходимо посчитать, какая часть способствует утечке и заменить ее. Кстати, если регулярно проводить техническое обслуживание автомобиля и следить за состоянием уплотнительных элементов, двигатель сможет поддерживать давление масла на протяжении всего периода замены.

      Если визуальный осмотр не позволил выявить проблемное место, но жидкость продолжает выходить из моторной установки, пора сменить стиль вождения.

      Агрессивные запуски и резкое торможение временно создают повышенное давление внутри двигателя, из-за чего масляная пленка сильно выдавливается. После того, как большая его часть покинет рабочую зону, давление внутри системы упадет до минимума, что приведет к ухудшению ее энергетических характеристик и возгоранию датчика давления масла. Старайтесь плавно нажимать на педаль акселератора, не эксплуатируйте автомобиль на высоких скоростях без надобности и прогрейте его 5-7 минут при холодном запуске.

      Причина 2: Неподходящие состав и свойства используемых продуктов

      Проверяли ли вы маркировку технической жидкости с рекомендациями производителя перед техобслуживанием автомобиля? В случае несоответствия этих показателей двигатель автомобиля перестанет работать в обычном режиме: давление внутри рабочей зоны пропадает из-за повышенной текучести защитной смазки, которая под воздействием высоких температур начинает терять свои потребительские свойства. и покинуть конструкцию через увеличивающиеся зазоры установки.

      Ликвидация

      Как в этом случае повысить давление технической жидкости? Все очень просто: достаточно налить под капот масло с параметрами, требуемыми автопроизводителем. Ознакомиться с ними можно у официальных представителей марки вашего автомобиля или в инструкции по его эксплуатации. Не рекомендуется выбирать масло, основываясь только на мнении «знающих» друзей или продавцов.

      Причина 3: При выборе моторного масла не учтены климатические условия

      Выбирая жидкость по параметрам автопроизводителя, также следует обращать внимание на ее температурные особенности.Например, если погодные условия в вашем районе связаны с чрезмерно жаркими летними днями, моторная смазка должна выдерживать сильный перегрев. Отсутствие такого «умения» также может вызвать недостаточное давление в системе.

      Ликвидация

      Средние диапазоны рабочих характеристик масла

      Если давление падает из-за климатических изменений, выбирайте моторную жидкость в зависимости от температурных характеристик. Классификация SAE может помочь в этом. Он позволяет понять пределы допустимых рабочих температур моторной смазки… Например, жидкости 0w30 работают от -40 до +30 градусов Цельсия, 10w40 — от -25 до +40 и т.д.

      Причина 4: Смешивание масла с другими автомобильными жидкостями

      Нарушение герметичности блока питания может привести к попаданию в него жидкости из системы охлаждения. Антифриз, или антифриз, смешиваясь с разлитым маслом, нейтрализует его свойства и вызывает обильное пенообразование. Улавливая пену вместо масла, насос не может создать необходимую циркуляцию рабочей смеси внутри агрегата, в результате чего производительность двигателя снижается.Густой белый цвет поможет вовремя распознать такую ​​проблему. выхлопной дым, повышенный расход охлаждающей жидкости и образование белой эмульсии на масляном щупе двигателя и внутренней поверхности крышки маслозаливной горловины.

      Наличие бензина или дизельного топлива в картере автомобиля свидетельствует о серьезной неисправности.

      Помимо антифриза, низкое давление масла может быть вызвано смешиванием с несгоревшим топливом. Диагностировать разжижение масла достаточно просто: для этого отсоедините патрубок вентиляции картера и внимательно понюхайте выхлоп.Если низкое давление вызвано смешиванием масла с топливом, запах будет преобладать за счет запаха бензина.

      Ликвидация

      Для исключения смешения масла и бензина необходимо выяснить, где именно происходит утечка топлива и смазочных материалов: через трещины в диафрагме (характерно для систем с механическим бензонасосом) или через цилиндры камер сгорания. Если в двигателе износилась рабочая диафрагма топливного насоса, эксплуатировать машину больше не стоит.Замените деформированную деталь на новую. Такая мера повысит давление внутри электростанции и увеличит ее энергетические характеристики.

      Гораздо серьезнее дела обстоят, когда топливная смесь попадает в рабочую зону через цилиндры. Во-первых, смешение горюче-смазочных материалов вызывает снижение эксплуатационных возможностей масла, во-вторых, смывается защитный слой со стенок цилиндров, что в свою очередь приводит к быстрому износу и перегреву поршневой группы.Такая ситуация возникает при установке в мотор некачественных свечей зажигания. На холостом ходу они без проблем справляются с работой, но при увеличении оборотов вовремя перестают поджигать смесь. В результате часть несгоревшего топлива в камере стекает вниз и попадает в рабочую зону.

      Как в этом случае поднять давление? Конечно, первым делом нужно заменить свечи зажигания, а затем залить новую моторную жидкость.

      Причина 5: неисправен масляный фильтр

      При установке нового масляного фильтра в автомобиль внимательно осмотрите его комплектующие.Если он не имеет обратный клапан или шайбу, он может помочь защитную смазку в картер после того, как транспортное средство остановлено. Дальнейший запуск машины будет сопровождаться продолжительным горением масляной лампы. Это происходит потому, что после остановки внутри фильтра давление, необходимое для эффективной циркуляции масляной жидкости, исчезает. После запуска мотора давление будет увеличиваться до нужного значения, затем датчик отключится.

      Ликвидация

      Эта ситуация будет повторяться после каждого выключения-включения двигателя до тех пор, пока не будет установлен новый масляный фильтр с запорным клапаном. Покупая запчасти и расходные материалы для своего автомобиля, не стремитесь сэкономить. Даже небольшой дефект масляного фильтра может вывести из строя всю силовую установку и оставить водителя без транспортного средства.

      И наконец

      Если на приборной панели то и дело загорается индикатор моторного масла, не стоит игнорировать проблему. Перечисленные выше причины падения давления чаще всего встречаются в транспортных средствах, которые ежедневно используются в условиях сильной перегрузки. Разобравшись, почему нет давления моторного масла в двигателе автомобиля, вы сможете решить эту проблему самостоятельно.Также можно обратиться в специализированный сервисный центр и доверить работу профессионалам. Главное не закрывать глаза на проблему!

    Часто возникают ситуации, когда давление масла в двигателе падает на ходу. В таких случаях необходимо обязательно выключить двигатель, остановиться и попытаться определить причины проблемы.


    Красный световой индикатор указывает на то, что давление моторного масла исчезло. В таких ситуациях нельзя даже запустить двигатель, не говоря уже о попытках преодолеть какое-то расстояние.Если лампочка время от времени загорается или стрелка на панели приборов находится буквально на нуле, водитель должен разработать решение проблемы. Если не устранить причины неисправности и не повысить давление масла в двигателе, последствия могут быть непоправимыми.

    Поиск и устранение неисправностей

    Прежде чем разобраться, почему упало давление в двигателе, можно попробовать заменить масло.

    Это решение будет эффективным только в том случае, если заливка новой жидкости не производилась в течение длительного времени.Столь же бесполезно будет пытаться поднять давление путем замены масла в старом изношенном моторе. В подобных ситуациях должно быть эффективным только одно действие — капитальный ремонт двигателя. Низкое давление масла чаще всего может быть вызвано плохим состоянием автомобиля.

    Если замена жидкости и фильтра была произведена заранее, а индикатор продолжает мигать, давление можно проверить с помощью альтернативного метода, который используется для исключения из списка. возможные неисправности мед и контакты.Как правильно проверить давление масла в двигателе? Для этого необходимо сделать следующее:

    Необходимые инструменты для измерения давления масла

    • Вам понадобятся манометр, воздушный шланг и железный штуцер с резьбой, соответствующей манометру.
    • Манометр и штуцер соединяются между собой с помощью шланга и специальных хомутов;
    • Датчик давления немного ослаблен, а затем откручен;
    • Вместо датчика устанавливается штуцер со специальной прокладкой для герметизации соединения;
    • Двигатель запускается на короткий промежуток времени, в течение которого необходимо зафиксировать давление масла в двигателе.

    Показание манометра от 0 до 1 бара указывает на нормальную работу датчика и необходимость определения проблемы в другом месте. Любое значение давления выше 1 бара указывает на необходимость проверки качества установленной проводки или конкретного датчика, так как на панели отображаются ложные показания.

    Ситуации, когда в двигателе отсутствует давление масла из-за поврежденных масляных насосов, а также коленчатых валов, возникают гораздо чаще. Конструктивные особенности большинства марок автомобилей позволяют добраться до этих устройств.В таких ситуациях лучше слить жидкость и немного подождать, чтобы она полностью слилась из мотора.


    После этого снимается защита и поддон кратера для проверки на наличие засоров. Затем проводится процедура демонтажа самого масляного насоса. В некоторых случаях необходимо поднять двигатель, сначала открутив каждое крепление на подушках или демонтировав другие узлы, ограничивающие доступ.

    После этого проводится проверка путем помещения насоса в емкость с дизельным топливом.При этом необходимо совершать вращательные движения приводного вала. Если солярка не перекачивается, насос придется разобрать и отремонтировать. После этого устройство фиксируется на месте и дополнительно устанавливается новая прокладка. После установки необходимо обязательно убедиться в исправности устройства и соблюдении всех правил установки. После этого нужно просто собрать все комплектующие в обратном порядке и наслаждаться поездкой, так как давление в моторе точно так можно повысить.

    Почему давление падает?

    Многие не знают, как поднять давление масла в двигателе, потому что не выяснили причины этой неисправности, которых может быть очень много. Как упоминалось ранее, проблема может заключаться в самом датчике, который выводит на приборную панель неточную информацию о состоянии механики автомобиля. Поэтому рассмотрим все возможные варианты возникновения неисправности:
    Необходимо заменить смазочную жидкость в моторе.По разным причинам моторное масло может терять вязкость и другие необходимые эксплуатационные характеристики … В некоторых случаях проблема может заключаться в засорении масляного фильтра. Иногда возникают трудности в работе с масляным насосом. Возможная неисправность редукционного клапана. Иногда встречаются зазоры подшипников коленчатого вала, превышающие нормальные размеры. Расстояние между опорой распределительного вала и его шейкой увеличивается. Датчик давления, а также проводка могут работать некорректно.

    Если своевременно не заменить жидкость, может наступить момент, когда ее индекс вязкости снизится до недопустимого предела.Это может не только вызвать снижение давления в двигателе, но и повредить его компоненты. Засорение масляных фильтров не является основной причиной падения давления в двигателях. Это может быть связано с сильным износом металлических компонентов.

    Масло разбавлено бензином

    Мало кому приходилось сталкиваться с подобными вопросами. Время от времени в кратер все же проникает небольшое количество топлива. Масло постепенно разбавляется бензином, его вязкость снижается и, как следствие, понижается давление. Обнаружить загрязнения в смазочных материалах несложно. Для этого просто вытащите щуп и понюхайте его. Если пахнет бензином, значит, утечка. Рекомендуется попробовать нюхать выхлопные газы из открытой воронки, чтобы почувствовать их более отчетливо.

    Для устранения такой неисправности нужно понимать, как она может возникнуть:

    • Трещины диафрагмы могут привести к утечке топлива в системах с механическим приводом.
    • Топливо попадает в кратер из камер сгорания через цилиндры.

    Если топливо проникает через цилиндры, то помимо смешивания с маслом добавляется проблема снятия защитной пленки со стенок. Обычное вождение с некачественными свечами зажигания может вызвать такие проблемы. В этом случае топливовоздушная смесь воспламеняется не полностью, а оседает. Постепенно продолжается процесс разжижения моторного масла и повреждения цилиндров.

    И немного о секретах Автора

    Моя жизнь связана не только с автомобилями, но и с ремонтом и обслуживанием.Но у меня, как и у всех мужчин, есть хобби. Мое хобби — рыбалка.

    Я завела личный блог, где делюсь своим опытом. Много чего пробую, разные методы и способы увеличения улова. Если интересно, можете прочитать. Ничего лишнего, просто мой личный опыт.

    Внимание, только СЕГОДНЯ!

    Если давление масла в двигателе пропадает прямо на ходу, то необходимо немедленно остановиться, заглушить двигатель и выяснить причину этого явления.

    Когда горит красная лампа, указывающая на критически низкое давление масла, запуск двигателя недопустим.

    Когда горит красная лампа, указывающая на критически низкое давление масла, недопустимо даже запускать двигатель, не говоря уже о движении. Не менее важно разобраться с проблемой, когда лампа периодически мигает или стрелка прибора практически на нуле. В противном случае последствия могут быть очень печальными.

    Почему это происходит?

    Как ни странно, есть много причин, по которым прибор показывает низкое давление масла или загорается красный индикатор. Речь идет конкретно о датчике управления, показания которого отображаются на панели водителя в виде показаний или сигналов.Ведь на самом деле с двигателем может быть все в порядке, поэтому все следует считать возможными причинами … Вот они:

    1. Пора сменить смазку. В силу разных обстоятельств он стал слишком жидким и потерял все необходимые свойства.
    2. Фильтр засорен.
    3. Проблемы с масляным насосом.
    4. Редукционный клапан неисправен.
    5. Зазоры в подшипниках скольжения (вкладышах) коленчатого вала превысили максимально допустимые значения.
    6. Большие зазоры между шейками распредвала и его ложе.
    7. Неисправен датчик давления или проводка.

    Если вовремя не менять смазку, то наступит момент, когда ее вязкость упадет до предела. Шестеренчатый насос, предназначенный для перекачивания вязкой среды, не сможет создать в системе необходимое давление, о чем будет сигнализировать датчик. Масло следует менять не реже одного раза в год или каждые 8000-15000 км, в зависимости от его основы (минеральной или синтетической).

    Забитый фильтр — не частая причина низкого давления масла в двигателях внутреннего сгорания. Тем не менее, это происходит из-за процессов интенсивного износа металлических деталей, происходящих в двигателе.

    Например, отлетевший башмак цепного демпфера на классических моделях ВАЗ вызывает его удары о корпус ГБЦ. Если не придавать значение появившемуся шуму, то довольно скоро цепь прогрызет приличную канавку на краю алюминиевого корпуса.Естественно, все фишки осядут в фильтре.

    Также может засориться сетка маслоприемника. Но похожие неприятности случаются и с теми автомобилями, владельцы которых не заботятся об уходе и содержании своих железных коней. Все остальные причины, такие как износ шестерен насоса, увеличенные зазоры и неисправности клапанов, трудно устранить и влекут за собой разборку агрегата.

    Но для начала нужно убедиться в исправности самого датчика и его проводки, для этого нужно выполнить дополнительную проверку давления масла в двигателе.

    Как минимум он может проворачивать втулки, а как максимум может заклинивать вал из-за перегрева.

    Вернуться к содержанию

    Выявление и устранение неисправностей

    Если давление моторного масла пропало, его необходимо заменить.

    Первое, что нужно сделать при падении давления — это попробовать заменить масло. Если, конечно, неделю назад это не было сделано, то замена точно ничего не даст. Также не будет особых изменений при заливке новой смазки в старый, изношенный мотор до предела.Здесь поможет только капитальный ремонт. Но после длительного перерыва, когда владелец машины долгое время не занимался ее обслуживанием, эффект обязательно проявится.

    Заменили масло с фильтром, а лампа все еще горит? Необходимо проверить давление альтернативным способом, чтобы исключить из списка причины неисправности датчика и проводки. Для этого необходимо:

    1. Найдите манометр со шкалой 10 бар, кислородный шланг и металлический ниппель.Последний должен совпадать по резьбе с указателем уровня масла.
    2. Соедините штуцер и манометр со шлангом с помощью хомутов.
    3. Ослабьте и открутите датчик давления, предварительно отсоединив разъем.
    4. Вверните штуцер на место и не забудьте уплотнительную прокладку.
    5. Дайте двигателю поработать ненадолго на холостом ходу и снимите показания манометра.

    Значение от 0 до 1 бара означает, что датчик исправен и проблему следует искать в другом месте.Любое значение, превышающее 1 бар, указывает на необходимость дополнительной проверки проводки или самого датчика, поскольку это дает ложные показания на панель. Хотя такие неисправности очень редки.

    Но гораздо чаще встречаются изношенные масляные насосы и коленчатые валы. Можно долго думать, как поднять давление масла в двигателе, но после всех вышеперечисленных мер немного крови уже не обойтись. Если агрегат еще не новый или недавно прошел капитальный ремонт, то надежда на неисправность масляного насоса еще есть.

    Устройство многих марок автомобилей позволяет добраться до насоса без полной разборки силового агрегата. В этой ситуации смазку придется снова слить и подождать некоторое время, чтобы она хорошо остеклась. Затем откручиваем защиту и поддон картера, снимаем и осматриваем сетку на предмет засорения. После этого следует снять саму помпу. Возможно, вам придется поднять двигатель, открутив крепления на подушках, или снять другие части, ограничивающие доступ.

    Далее нужно проверить, погрузив насос в емкость с соляркой и проворачивая приводной вал.Если дизельное топливо не перекачивается, масляный насос следует разобрать, тщательно промыть и установить новую пару шестерен из ремкомплекта. Затем соберите блок, установив новую прокладку, и убедитесь, что он работает правильно. Теперь остается только смонтировать все в обратном порядке и наслаждаться поездкой.

    Если после снятия маслонасоса сразу показала нормальная работа или конструкция машины вообще не позволяет до него добраться, то надежды отделаться легким испугом не оправдались.Придется разобрать, а то и вовсе снять двигатель, иначе поднять давление не удастся. И нет необходимости принимать полумеры, ведь если зазоры в подшипниках коленчатого вала стали большими, значит, все остальные детали в аналогичном состоянии и нуждаются в замене.

    Насос масляный ВАЗ-2106: устройство, обслуживание и ремонт

    В нашей статье мы поговорим о том, как заменить масляный насос на ВАЗ-2106, а также расскажем о его конструкции, особенностях эксплуатации и ремонта.«Шестерки» производятся на АвтоВАЗе с 1976 года. И конструкция автомобиля за эти годы претерпела сильные изменения. Но что касается двигателя, подвески и кузова, то эти детали остались без изменений, изначально они показали себя неплохо, поэтому модернизации им не потребовалось.

    Система смазки в двигателе внутреннего сгорания играет огромную роль. Конструкция приводится в движение цепью; Сегодня АвтоВАЗ не практикует использование подобных схем. Поэтому мы расскажем об особенностях более подробно.

    Смазка двигателя

    Автомобили «Жигули» выпускаются достаточно давно и заслужили популярность среди населения своей неприхотливостью. Надежность всех агрегатов отличная, в частности, система смазки очень эффективна.

    Комбинированная, все трущиеся элементы смазываются следующими способами:

    1. Сквозным давлением.
    2. Брызги масла.

    Если температура двигателя 85-90 градусов, то давление в системе смазки должно быть в пределах 3,5-4,5 кгс / кв.см. Всего в системе должно быть 3,75 литра смазки.

    Компоненты системы смазки

    На автомобилях «Жигули» в системе смазки можно выделить следующие элементы:

    1. Картер масляный.
    2. Указатель уровня давления (находится в салоне).
    3. Индикатор уровня смазки.
    4. Насос масляный ВАЗ-2106.
    5. Фильтр.
    6. Патрубок, по которому масло подается к мотору.
    7. Клапан.
    8. Шоссе.
    9. Датчик давления масла.

    А «сердцем» всей системы является насос, который создает давление и заставляет масло двигаться по всем линиям.

    Конструкция масляного насоса

    Насосы шестеренные устанавливаются на «шестерки»; на крышке маслоприемник и редукционный клапан. Корпус металлический, внутри установлены шестерни (ведомая и ведомая).

    Конструкция насоса состоит из последовательно соединенных элементов:

    1. Металлический корпус.
    2. Элементом, через который масло подается в насос, является маслоприемник.
    3. Шестерни ведущие и ведомые.
    4. Сальник.
    5. Прокладки.
    6. Редукционный клапан.

    На автомобилях ВАЗ-2106 масляный насос имеет срок службы 130-150 тысяч километров. Но нужно учитывать, что это срок службы металлических элементов, сальников и прокладок, как правило, гораздо раньше приходят в негодность. Также следует отметить, что за счет масляного насоса происходит нормальное функционирование всего мотора. Поэтому важно следить за его состоянием.

    Как работает насос?

    На автомобилях ВАЗ-2106 с помощью цепного привода приводится в движение масляный насос. Система запуска достаточно сложная, поэтому при замене и ремонте могут возникнуть определенные трудности. Разберем этапы запуска устройства:

    1. Как только вы включаете зажигание и запускаете стартер, ведущая шестерня начинает вращаться.
    2. Ведомая шестерня сразу приводится в движение.
    3. Когда лопасти этих шестерен вращаются, масло всасывается внутрь через редукционный клапан.
    4. Масло по инерции покидает насос и попадает в магистрали двигателя под рабочим давлением.

    В случае, если давление окажется выше, чем должно быть, то определенная часть масла автоматически начнет перенаправляться обратно в поддон. Это уравняет давление.

    Следовательно, масло циркулирует по линиям только с двумя передачами.Но обязательно, чтобы насос был герметичным. Даже небольшая утечка значительно снижает давление внутри системы. Как следствие — ухудшение смазки узлов и агрегатов двигателя.

    Редукционный клапан

    Конструкция шестерен очень проста, поэтому они редко ломаются. Как правило, промежуток между зубьями просто увеличивается и масло перекачивается хуже. Но гораздо чаще выходит из строя перепускной клапан, что необходимо для того, чтобы контролировать давление в системе.При необходимости этот элемент увеличивает или уменьшает давление. И делается это очень просто — клапан открывается при высоком давлении и закрывается при низком давлении.

    Конструкция байпасного клапана:

    1. Маленький корпус.
    2. Клапан (маленький шарик, закрывающий масляный канал).
    3. Пружина.
    4. Стопорный болт.

    Элемент размещен внутри корпуса масляного насоса ВАЗ-2106. Цена клапана не более 200 руб. И если причина поломки кроется именно в нем, то проще поменять только клапан.Ведь стоимость всего насоса около 1500 рублей.

    Проверка насоса

    При неисправностях масляного насоса на приборной панели загорается лампа. Немедленно проверьте уровень масла в системе щупом — если его недостаточно, долейте. Если и после этого лампа все равно не гаснет, нужно искать неисправность в масляном насосе.

    Для проведения полной диагностики загоните автомобиль на эстакаду или яму и выполните следующие манипуляции:

    1. Отсоедините аккумулятор.
    2. Слейте все масло из системы. В том случае, если он новый, разрешается потом заливать его в двигатель.
    3. Снимите гайки, которыми подвеска крепится к поперечине.
    4. Снимите поддон мотора.
    5. Снимите масляный насос.
    6. Разобрать насос — отсоединить от него вентиль, шестерни, патрубки.
    7. Тщательно промойте все металлические детали растворителем или бензином. После стирки можно все продуть воздухом.
    8. Осмотрите все предметы и постарайтесь найти повреждения.Не допускается наличие сколов, трещин, следов износа.
    9. Теперь нужно вооружиться щупами и проверить зазоры. Во-первых, необходимо, чтобы между стенками корпуса и зубьями шестерни было не более 0,25 мм. Если больше, то шестерню необходимо заменить. Во-вторых, зазор между корпусом и торцом шестерен также должен быть не более 0,25 мм. В-третьих, между осями ведомой и главной передач должен быть зазор не более 0,25 мм.

    Установка масляного насоса ВАЗ-2106 проводится строго в обратной последовательности. При желании можно установить новый насос, не меняя его детали отдельно.

    Как отрегулировать давление?

    Чтобы отрегулировать давление, создаваемое насосом в магистралях, необходимо произвести следующие манипуляции:

    1. Убедиться, что моторное масло хорошего качества и уровень правильный.
    2. Убедитесь, что сливная пробка ввернута и через нее не вытекает масло.
    3. Проверить привод масляного насоса ВАЗ-2106.
    4. Проверить работу насоса. Учтите, что прокладка часто выходит из строя, а просто меняется.
    5. Проверить затяжку всех болтов насоса.
    6. При каждой замене масла рекомендуется устанавливать новый фильтр. И обратите внимание, насколько грязная старая.

    Теперь предохранительный клапан можно настроить на работу при определенном давлении. Шланги, по которым масло поступает в систему, должны быть герметичными.

    КПП порядок и особенности. На какой скорости, какую передачу мне следует включить? Схема переключения передач автомобилей ваз

    Советский Союз — это не просто государство, а целая эпоха, продолжавшаяся более 70 лет. Государство стремилось стать одним из лидеров на мировой арене, поэтому было крайне важно, чтобы автомобильная промышленность была не хуже, чем в странах западного мира. Легендарный автомобиль ВАЗ 2106 стал одним из самых ярких представителей такой гонки автопрома.Выросло несколько поколений наших граждан, которые считают шестерку лучшим отечественным автомобилем. И это не лишено здравого смысла, ведь инженеры автомобильного завода в Тольятти создали простой, а значит и надежный автомобиль.

    АКПП ВАЗ 2106 также отличалась высокой степенью надежности и качества. Однако без качественного трансмиссионного масла работа коробки передач была бы недолгой. Коробка передач шестерки — это основной элемент трансмиссии, через который крутящий момент передается от силового агрегата через муфту на привод ведущих колес, регулируя скорость их вращения.

    Коробка передач ВАЗ 2106 и их устройство

    На этот автомобиль устанавливались коробки передач двух типов, одна из них механическая 4-ступенчатая. Второй — улучшенный вариант предыдущего, рассчитанный на 5 скоростей, также механического типа. При этом пятиступенчатая коробка передач из-за своей модернизации оказалась дороже и требовательнее в обслуживании. Кроме того, обе эти коробки передач (как пятиступенчатая, так и четырехступенчатая) можно менять местами.

    Схема переключения передач ВАЗ 2106 представлена ​​на фото.

    Устройство любого из них представляет собой простую конструкцию, состоящую из нескольких валов (первичный, вторичный, промежуточный), картера и механизма переключения передач с синхронизаторами. На первичном валу находится жестко установленная шестерня, которая постоянно находится в зацеплении со всеми остальными шестернями. Вал вращается за счет двух подшипников, расположенных спереди и сзади, передний также расположен в гнезде коленвала с торца. Задняя часть находится внутри картера и закрыта сальником. Наличие последнего объясняется тем, что трансмиссионное масло находится в картере.

    Вторичный вал вращается за счет трех подшипников. Передний игольчатый подшипник плотно сидит в корпусе первичного вала, шариковый подшипник центрируется в корпусе корпуса, а задний запрессовывается в корпус на задней стенке. Он также имеет сальник, предотвращающий возможную утечку масла из картера коробки передач.

    Вал промежуточного типа представляет собой вал с блоком шестерен, вращающимся на двух подшипниках. Спереди установлен шариковый подшипник, сзади — цилиндрический роликовый.Сбоку есть задний ход. Что касается синхронизаторов, то они конструктивно аналогичны и состоят из ступицы, пружин и муфт, снабженных кольцевыми замками.

    Во многом за счет простой, надежной и качественной коробки передач ВАЗ 2106 может похвастаться хорошей динамикой и скоростными характеристиками. Все шестерни, за исключением передач заднего хода, имеют косой зуб и находятся на постоянной передаче. Подобная конструкция при небольших размерах позволяет передавать на валы больший крутящий момент, особенно грамотно подобраны передаточные числа коробки передач ВАЗ 2106.Передачи с прямым зубом устанавливаются задним ходом, поэтому автомобиль не может набрать большую скорость при включении задней передачи, так как такие передачи не могут передавать большой крутящий момент.

    Устройство трансмиссии ВАЗ 2106

    Переключение скорости происходит в результате работы муфт с синхронизаторами. Рычаг переключения передач и весь механизм представляют собой вилки с тягами. После переключения скорость фиксируется шариками с пружинами, удерживающими шток. Также инженеры предусмотрели защиту от возможности включения сразу двух скоростей одновременно, применив специальные блокираторы или «взломщики» в простонародье.Для замены масла в коробке передач есть специальные отверстия с резьбовыми пробками и резиновыми уплотнениями.

    Помните: тактико-технические характеристики металлических деталей подбираются с учетом использования качественного трансмиссионного масла.

    Основные неисправности в коробке передач ВАЗ 2106 и способы их устранения

    Неисправности в коробке передач Six имеют несколько причин. Соответственно, способы их устранения будут различаться.

    Причина неисправности

    Средство правовой защиты

    Наличие шума в коробке передач (может исчезнуть при нажатии на педаль сцепления)

    Отсутствие масла в картере Проверьте уровень и долейте масло.Проверить на утечки масла, очистить или заменить сапун.
    Изношенные подшипники или шестерни Замена поврежденных или изношенных предметов

    Шума нет, но скорости включаются с трудом

    Рычаг переключения передач поврежден, шайба сферическая, рычаг переключения передач ограничения рычага переключения передач, рычаг погнут. Замена поврежденных деталей
    Клинья рычага шарнира Замена изношенного элемента, смазка шарнира рекомендованной смазкой
    Сухари и грязь застревают в гнездах вил. Замена деталей
    Затрудненное движение сцепления на ступице Очистка пазов, снятие заусенцев
    Деформации вилки Заменить на новый
    Сцепление не выключается

    Нет возможности заблокировать рычаг переключения передач в нейтральном положении между третьей и четвертой передачами

    Поломка пружины Заменить пружину или заменить, если она соскользнула

    Самопроизвольное отключение передач

    Потеря эластичности зажимов, износ шариков или втулок стержней Замена деталей
    Изношенные синхронизирующие кольца Замена
    Износ зубьев муфты или коронной шестерни Заменить поврежденные детали.
    Пружина синхронизатора вышла из строя Установить новую пружину

    При переключении передач слышен шум, треск или визг

    Неполное выключение сцепления Ремонт неисправности сцепления
    Низкий уровень масла в картере Проверить утечку масла путем добавления масла, очистки или замены сапуна
    Зубья шестерни Заменить детали
    Изношенное кольцо синхронизатора шестерни Заменить изношенное кольцо
    Люфт вала Затянуть подшипники, заменить изношенные

    Утечка масла

    Изношены манжеты Замена изношенных вещей.Очистите или замените сапун
    Износ валов и зазубрины в местах расположения манжеты Очистка мелкозернистой наждачной бумагой. Замена манжеты. При сильном износе замените детали.
    Забит сапун (повышенное давление масла) Очистить или заменить сапун
    Слабое крепление крышки картера, изношенные прокладки. Затяните крепеж или замените прокладки.
    Заглушки необработанные для слива или заливки масла Подъемник

    Стоит учесть, что часть неисправностей связана с другими узлами и агрегатами автомобиля.

    Как заменить коробку передач на ВАЗ 2106

    Прежде чем приступить к разборке коробки передач и дальнейшему анализу, необходимо убедиться, что причина неисправности находится в самой коробке передач, а не связана с другими элементами. Например, возможны следующие варианты.

    1. Масло в коробке ниже минимального уровня или полностью отсутствует. Как правило, в такой ситуации передача будет включаться с сильным хрустом и большим трудом.
    2. Ослабило крепление коробки, зависает. В основном ослабленная коробка заметна на ходу при движении по неровностям.
    3. Неисправность сцепления. Привод сцепления вышел из строя, и в этом случае, если вы нажмете педаль сцепления до конца, передачи также будут включаться с трудом и с сильным хрустом.

    Если есть точная уверенность в том, что причина неисправности непосредственно в коробке передач, то можно переходить к процессу ее устранения.

    Трансмиссия разборка

    Автомобиль должен быть размещен над смотровой ямой (если, конечно, нет возможности воспользоваться подъемником).Под задние колеса в обязательном порядке подложить противооткатные упоры; рычаг стояночного тормоза должен быть опущен. Рычаг переключения передач необходимо снять.

    Недостаточно снять рычаг, так как на крыльях (главном рычаге переключения передач) остались еще три втулки, которые необходимо открутить.

    Для этого двумя отвертками аккуратно отделите лепестки верхней втулки. После этого его необходимо удалить. Затем, не прилагая особых усилий, можно снять с рычага втулки A и B.

    Выверните два винта, которыми крышка крепится к полу, и снимите ее. С помощью отвертки ослабьте два винта, удерживающих крышку рычага ручного тормоза, и снимите ее. Выкрутите винты под передними сиденьями, которыми коврики крепятся впереди.

    Отодвиньте передние сиденья полностью назад и загните края ковриков.

    Снимите гайки на передних сиденьях, с помощью которых салазки крепятся к кронштейнам.

    Выкрутите четыре самореза крепления накладки к порогу и снимите ее (обшивка снимается с двух сторон).

    Поднимите напольный коврик и протолкните его как можно дальше вперед, при этом кольцевой коврик (A) должен продеть через крылья (B).

    Ослабьте винты крепления пластиковой крышки крыльев и снимите ее.

    Снимите шланг, по которому теплый воздух поступает в корпус воздушного фильтра. Отсоединив шланг подачи теплого воздуха, вооружившись гаечным ключом, откручиваем все болты крепления стартера и проталкиваем его вперед. Отсоедините сливную пробку картера и слейте масло в любую подходящую емкость.

    Снимите систему выпуска отработавших газов, начиная с выпускного коллектора. Сцепление карданного вала необходимо отсоединить от фланца коробки передач (после снятия глушителя). Отсоедините колодку проводов (см. Фото) от датчика включения сигнала заднего хода (находится непосредственно на коробке передач с правой стороны).

    Самодельным инструментом (плоскогубцами или просто руками) ослабьте гайку спидометра и отсоедините конец троса от коробки передач.

    Демонтировать рабочий цилиндр сцепления (снимать его полностью не нужно, достаточно снять с кронштейна, шланг цилиндра снимать не нужно).Отверните четыре болта крепления крышки картера сцепления

    .

    Используя любой подходящий деревянный брусок, необходимо поддержать кронштейн, поместив штангу с одной стороны на поперечину, а с другой — на землю.

    Снимите гайки, которыми поперечина крепится к кузову. Снимаем блок и уменьшаем корму коробки передач. Этой же планкой нужно подпереть переднюю часть двигателя, обязательно в месте, указанном на фото.

    Снимите верхние болты крепления картера сцепления к двигателю.Помощник должен поддержать подачу коробки передач, а в это время нужно открутить нижние болты картера коробки передач к двигателю. После всех проделанных манипуляций необходимо вместе с помощником вернуть коробку передач по ходу движения до тех пор, пока первичный вал не выйдет из зацепления с маховиком двигателя. На самом деле ничего сложного в замене этого узла нет; специальных знаний и навыков не требуется.

    Вождение автомобиля — очень важное и ответственное занятие, которое потребует знания правил дорожного движения, технического оснащения, а также в непредвиденных ситуациях и определенных навыков по его обслуживанию.Наверное, не открою большой секрет, если скажу, что для непрерывной работы также необходима бережная эксплуатация транспортного средства. Одно из главных правил плавной и точной езды — правильное переключение передач.

    На какой скорости я должен включить какую передачу?

    1). На автомобиль можно устанавливать как механическую коробку передач (МКП), так и автомат. Но в тех случаях, когда на вашем автомобиле установлена ​​механическая коробка передач, нужно учитывать то, что для каждой трансмиссии есть определенные интервалы.То есть при увеличении или уменьшении скоростного режима вам нужно будет переключаться на определенную передачу.

    2). Для первой коробки передач диапазон скорости составляет от 0 до 20 км / ч. Но и первую передачу нужно переключать при трогании с места. И когда скорость автомобиля будет близка к максимальной для этой передачи, тогда переходите на вторую. Конечно, можно и на скорости 40 км / ч переключиться на вторую передачу, но при этом частота вращения коленчатого вала выйдет на максимальную отметку, что, конечно, не может не сказаться на состоянии двигателя.Также можно переключиться на вторую передачу на скорости 3 км / ч, но тогда автомобилю потребуется больше времени для разгона, не говоря уже о том, что это может очень негативно повлиять на работу двигателя и коробки передач.

    3). На второй передаче можно ездить со скоростью от 20 до 40 км / ч. Но при приближении к порогу в 40 км / ч необходимо переключиться на третью передачу, с которой также можно сэкономить на расходе топлива. Переходим на четвертую передачу на скорости 60 км / ч. Двигатель должен работать плавно, а сам переход — плавным и резким.Но, а если у машины пятиступенчатая коробка передач, то при достижении скорости 90 км / ч мы переключаемся на пятую передачу. Также помните, что на пятой передаче при движении со скоростью 90 — 110 км / ч топливо будет расходоваться экономно. А если скорость автомобиля выше этой планки, расход может значительно увеличиться, что, конечно, приведет к дополнительным расходам.

    4). При понижении скоростного режима также учитывайте интервалы передач, но только в обратном порядке.С пятой на четвертую передачу переключаем при снижении скорости до 60-70 км / ч. На третьем — 40-50 км / ч. Во втором — на 20-40 км / ч. И на первом со снижением скорости до 10 — 20 км / ч.

    5). В некоторых случаях при переключении передач необходимо также учитывать состояние используемого транспортного средства. То есть слушаем работающий двигатель, который в случае несвоевременного переключения передач начнет «рычать». Если вы начинающий водитель, то рекомендую ориентироваться по скоростным интервалам.

    См. Также:

    Легкость вождения с автоматической коробкой передач достигается за счет потери других качеств автомобиля: экономичности, динамики, точного исполнения всех желаний водителя. Поэтому механическая коробка передач от опытных водителей по-прежнему оценивается выше и пользуется большим спросом.

    Обычное переключение передач МКПП при трогании с места, при движении, торможении

    Кажущаяся сложность работы с «механикой» преодолевается довольно легко — этому научились миллионы людей.Освоение тонкостей управления учит уверенной манере вождения, умению заранее просчитывать дорожную ситуацию.

    Опытному водителю не стоит думать, как правильно переключить. Все операции выполняются автоматически, на рефлекторном уровне. Вы можете добиться этого с помощью упражнений с коробкой и выключенным двигателем, но практическая езда становится лучшим опытом:

    1. Внешне трогаться с места просто: нужно выжать сцепление, поставить рычаг переключения передач на первую передачу, плавно отпустить сцепление, долить газ на акселератор.При увеличении скорости — операции повторяются с постепенным переходом на повышенные передачи.
    2. Не нужно слишком часто переключаться в движении. Выбрав оптимальную передачу (например, третью), можно долго двигаться в потоке. Переключайте передачи при разгоне в строгом порядке (2,3,4,5).
    3. При замедлении можно выжать сцепление, перевести рычаг переключения передач в «нейтральное» положение, выключить сцепление. Если скорость упадет до 30 км / ч, снова выжмите сцепление, переключитесь на вторую передачу.
    4. При экстренном торможении одновременно с тормозом нужно полностью выжать сцепление, выключив двигатель. Вы можете перевести рычаг в нейтральное положение позже, но не отпуская сцепление.

    Видеоурок по правильному троганию с места на механике

    Переключение передач происходит в зависимости от коробки отбора мощности, скорости автомобиля. Опытные водители определяют этот момент по звуку двигателя интуитивно, не задумываясь. Новичкам стоит ориентироваться на спидометр.

    • на второй 20-40 км / ч;
    • для третьего 40-60 км / ч;
    • для четвертого 60 — 90 км / ч;
    • для пятой — выше 90 км / ч.

    На практике уже со второй передачи начинаются несоответствия с теорией. Мощность современных автомобилей позволяет разгоняться со второй скоростью и до семидесяти километров в час. Другой вопрос, что это очень неэкономично. На пятой скорости многие водители предпочитают переключаться со скорости 110 км / ч вместо рекомендуемых 90.Для каждой машины стиль вождения — выбор скорости переключения индивидуален. Главное правило остается неизменным — выжимать сцепление нужно плавно, передачи нужно быстро переключать.

    Обгонные передачи

    В нормальном дорожном движении постепенное переключение передач обеспечивает оптимальную скорость. Необязательно выходить на пятую передачу, многих водителей устраивает движение на пониженных передачах. Появление ограничительных знаков, препятствий, медленно проезжающего транспорта заставляет его тормозить за счет торможения, постепенного включения пониженных передач.

    Правильные действия при обгоне: поймав проезжающую машину, сбавьте скорость, выровняйте скорость, включите нужную передачу. Когда будет достаточный клиренс, нужно переключиться на наиболее динамичную передачу (обычно на третью), быстро обгонять.

    Распространенная ошибка новичков — обгон на текущей передаче (возможен только при чистой встречной полосе), когда внезапно появляется встречная машина, это не дает свободы маневра. Также опасно переключение непосредственно во время обгона — это доступно только опытным водителям, переключение происходит мгновенно.

    Переключение передач при торможении двигателем

    Торможение двигателем применяется на длинных крутых спусках (для экономии тормозной системы), при выходе из строя тормозов, неэффективности их работы (на льду).

    Обычные действия просты: нужно отпустить акселератор, выжать сцепление, переключиться на пониженную передачу, плавно отпустить сцепление.

    Основная сложность — оценка момента замедления, последующего переключения (особенно — в экстремальных ситуациях). В крайнем случае допустимо переключение на две передачи, хотя считается, что это приводит к выходу из строя шестерен.Это важно в момент «самовывоза», помогая этого избежать.

    Все операции с коробкой передач достаточно простые, но для правильного выполнения нужно «чувствовать машину», выполнять их точно в срок. Чтобы выполнять действия осмысленно, нужно знать принципы работы механической коробки передач.

    Знакомство с коробкой передач

    Большинство практичных драйверов никогда не видели на открытом воздухе, не представляют сложности механизма. Для правильной езды в этом нет необходимости.Достаточно знать, что сложная система шестерен коробки передач передает вращение вала автомобильного двигателя на оси колес, обеспечивая движение. Скорость автомобиля зависит от диаметра шестерни трансмиссии, количества зубьев, передаточного числа.

    На практике это означает, что при одинаковой скорости вала двигателя автомобиль движется с разными скоростями. Например, при трех тысячах оборотов в минуту автомобиль может двигаться со скоростью 45 или 105 км / ч.Для оптимизации режима двигателя есть коробка передач. В механических коробках передач процессом переключения передач управляет водитель, в — электроника.

    Для плавного перехода на следующие передачи механические коробки оснащены муфтой сцепления. Коленчатый вал двигателя вращается непрерывно, его нельзя остановить для переключения. При нажатии на педаль сцепления отключаются шестерни коробки передач, при отпускании они входят в плотный контакт и начинают работать.

    Практическое знакомство опытного водителя с коробкой передач незнакомой машины начинается с проверки хода коробки передач.Большинство серийных автомобилей оснащено пятиступенчатой ​​механической коробкой передач. На самом деле передач шесть (классификация не учитывает задний ход). Старые модели с четырехступенчатой ​​коробкой передач встречаются довольно редко, шестиступенчатые, семиступенчатые коробки передач комплектуются пикапами, такие дорогие модели, как Bugatti Veyron, BMW M5.

    Коробка передач подержанных импортных автомобилей может быть с нестандартной схемой переключения передач. Чаще всего это касается заднего хода, его можно включить в крайнем левом положении (слева от второй передачи), снабдить специальным рычагом (кольцом), работающим только при подъеме или нажатии на него.Вам необходимо ознакомиться с этими функциями при неработающем двигателе и в стоящем автомобиле. Для этого, не включая двигатель, выжимаем сцепление и по очереди пробуем все передачи.

    Такое ознакомление важно для понимания длины хода рычага (длинный или короткий), хода педали сцепления (хотя место «зацепления» сцепления можно определить только в движении).

    Любая коробка передач индивидуальна, особенно в изношенных автомобилях. Автовладелец хорошо знает эти особенности, например, «третью передачу нужно нажимать сильнее», «четвертую нужно прижимать к правому краю».Правило исправных редукторов — легкое включение «на место» с первого раза, такое же (легкое) отключение, отсутствие хруста, скрежета шестерен.

    Ошибки новичков при работе с механической коробкой передач

    Основные ошибки — слишком раннее увеличение мощности двигателя (и наоборот), резкое отпускание сцепления, плохая синхронизация этих процессов. Ошибки приводят к рывкам автомобиля, реву двигателя или глохнету.

    Практика помогает уловить момент «заедания» сцепления и по звуку определить необходимую нагрузку на двигатель.Излишнее внимание к спидометру, виды на коробку передач только мешают этому процессу.

    Контроль правильности движения тахометра

    Данные тахометра наиболее важны при выборе экономичных режимов движения. На практике такой контроль применяется редко. Показания приборов важны для экстремального обгона на пониженной скорости (нужно следить, чтобы стрелка не выходила за красную линию). Оптимальный экономичный режим движения — 3000 об / мин. Чтобы выбрать режим переключения передач по тахометру, нужно знать все характеристики коробки передач, такой прием практически не используют.

    Генеральная прокуратура начала проверку автосалонов

    По данным Генпрокуратуры, количество судебных разбирательств в России «недобросовестными автомобильными юристами», которые работают «не для защиты прав граждан, а для извлечения сверхприбылей», резко возросло в России. По данным «Ведомостей», агентство направило информацию об этом в правоохранительные органы, ЦБ и Российский союз автостраховщиков. В Генпрокуратуре поясняют, что посредники пользуются отсутствием должной осмотрительности…

    Владельцы кроссовера Tesla пожаловались на качество сборки

    По словам автомобилистов, проблемы возникают с открыванием дверей и электростеклоподъемниками. Об этом в своих материалах сообщает The Wall Street Journal. Стоимость Tesla Model X составляет около 138000 долларов, но, по словам первых владельцев, качество кроссовера оставляет желать лучшего. Например, сразу несколько владельцев заклинило отверстие вверх …

    Парковка в Москве можно оплатить картой Тройки

    Пластиковыми картами «Тройка», которыми можно оплачивать проезд в общественном транспорте, этим летом появится функция, полезная для автомобилистов.С их помощью можно будет оплачивать парковку в зоне платной парковки. Для этого паркоматы оснащены специальным модулем связи с центром обработки транспортных операций Московского метрополитена. Система сможет проверить, достаточно ли средств на балансе …

    Пробки в Москве будут предупреждать через неделю

    Специалисты центра пошли на такую ​​меру из-за работы в центре Москвы по программе «Моя улица», сообщает официальный портал Мэра и столичное правительство.Дата-центр уже анализирует автомобильные потоки в ЦАО. На данный момент трудности возникают на дорогах в центре, в том числе на Тверской улице, Бульваре, Садовом кольце и Новом Арбате. В пресс-службе ведомства …

    Обратная связь Volkswagen Touareg получил в Россию

    Согласно официальному сообщению Росстандарта, причиной отзыва стала вероятность ослабления стопорного кольца на опорном кронштейне механизма педали.Ранее Volkswagen объявил об отзыве 391 тысячи туарегов по всему миру по той же причине. По данным Росстандарта, в рамках отзывной кампании в России на всех автомобилях будет …

    .

    Владельцы Mercedes забудут, какие проблемы с парковкой

    По словам Цетше, который возглавляет Autocar, в ближайшем будущем автомобили станут не просто транспортными средствами, а личными помощниками, которые значительно упростят жизнь людям, больше не будут вызывать стресс. В частности, гендиректор Daimler сообщил, что вскоре на автомобилях Mercedes появятся специальные датчики, которые «будут отслеживать параметры тела пассажиров и исправлять ситуацию…

    Названа средняя цена нового автомобиля в России

    Если в 2006 году средневзвешенная цена автомобиля составляла примерно 450 тысяч рублей, то в 2016 году она составляла уже 1,36 миллиона рублей. Такие данные приводит аналитическое агентство «Автостат», изучавшее ситуацию на рынке. Как и 10 лет назад, на российском рынке остаются самые дорогие автомобили. Сейчас средняя цена новой машины …

    .

    Mercedes выпустит мини-Гелендаваген: новые подробности

    Новая модель, призванная стать альтернативой элегантному Mercedes-Benz GLA, получит брутальный внешний вид в стиле Гелендавагена — Mercedes-Benz G-Class.Немецкому изданию Auto Bild удалось узнать новые подробности об этой модели. Так, по инсайдерской информации, Mercedes-Benz GLB будет иметь угловатый дизайн. С другой стороны, полная …

    Фото дня: гигантская утка против водителей

    Дорога автомобилистам на одной из местных магистралей была перекрыта … огромная резиновая уточка! Фото утки моментально разошлись в социальных сетях, где нашли массу поклонников. По данным Daily Mail, гигантская резиновая утка принадлежала одному из местных автомобильных дилеров.Судя по всему, на дороге снесена надувная фигура …

    Внедорожник GMC превратили в спорткар

    Нижнее белье hennessey Performance всегда славилось способностью щедро добавлять лошадей в «прокачанную» машину, но на этот раз американцы были явно скромнее. GMC Yukon Denali могла превратиться в настоящего монстра, к счастью, 6,2-литровая «восьмерка» позволяет это сделать, но мотористы Hennessey ограничились довольно скромным «бонусом», увеличив мощность мотора…

    В этой статье я хочу дать базовое понятие о сути процесса переключения передач, которое позволит вам каждый раз выбирать правильную передачу для движения на автоматическом уровне, чтобы обеспечить желаемый режим движения в конкретной ситуации и получить:

    Оптимальный расход топлива;
    минимальный расход ресурса двигателя;
    плавность движения;
    безопасность вождения за счет выбора правильной передачи в аварийных ситуациях.

    Прежде всего, нужно понимать, что двигатель, работая на разных оборотах, выдает разную мощность.На холостом ходу (750-850 оборотов в минуту) она очень мала, на высоких оборотах соответственно высокая, хотя тоже до определенного момента, на отечественных автомобилях около 5500 оборотов в минуту.

    Пока рано об этом говорить, просто знайте, что вы не можете раскрутить двигатель быстрее. В свою очередь, на современных автомобилях есть ограничитель, который не позволит этого сделать.

    Шестерни изменяют усилие, передаваемое двигателем на колеса. То есть на первой передаче двигатель раскручивается, например, на скорости 3000 об / мин, а колеса очень медленные, около 25 км / ч.

    Если в этот момент переключиться на второй, то колеса тоже будут двигаться со скоростью 25 км / ч, но двигатель будет крутиться на меньшей скорости, примерно 1800 оборотов в минуту. В этот момент на двигатель ляжет большая нагрузка. Это похоже на длинный и короткий рычаг — длинный сдвинуть легче, но нужно преодолеть большее расстояние, а короткому придется приложить больше усилий, но сильно отказываться не придется.

    Двигатель тоже, на первой передаче больше крутится и ему легче.Если резко нажать на газ на первой передаче, двигатель моментально раскрутится до максимальных оборотов, машина очень резко разгонится. Если вы сделаете это на 5-й передаче, вы почти не заметите, как стрелка тахометра (индикатор оборотов двигателя) начинает ползать вверх.

    Смысл переключения передач — обеспечить двигателю комфортные обороты для работы на заданной скорости. Не всегда можно ехать по максимуму, ведь будет очень большой расход топлива и ресурсоемкость двигателя.Если нужно резко ускориться, например, для обгона, то следует переключить передачу на более низкую, тем самым увеличив скорость и, соответственно, мощность, чтобы быстро выполнить необходимый маневр.

    Если нужно ехать с постоянной скоростью, то большой мощности здесь не нужно, хватит 2000-2500 для комфортной езды и небольших ускорений. На очень низких скоростях ускорение не только крайне неэффективно, но и очень разрушительно для двигателя, возможно, даже более разрушительно, чем чрезвычайно высокие скорости.

    Следовательно, необходимо переключать передачи во время разгона, в том числе плавный разгон с места до необходимой скорости, например 60 км / ч, при поддержании оборотов двигателя в оптимальном диапазоне 2000-4000 об / мин.

    Первая передача по-прежнему не позволит вам двигаться с этой скоростью, вторая передача также будет увеличена, поэтому для данной скорости выбираются 3 или даже 4, и вам нужно поддерживать низкие обороты, чтобы двигаться с постоянной скоростью.

    Как только скорость станет меньше и скорость упадет, следует понижать передачу, соответственно наоборот, с увеличением скорости можно переходить на пятую передачу.

    Что касается сложностей с работой с рычагом переключения передач, то здесь могу посоветовать на стационарной машине с выключенным двигателем потренироваться переключать передачи.

    Шестеренки имеют свои коридоры между 1 и 2, 3 и 4. После первой включается вторая точно назад и, наоборот, идет от второй к первой ровно вперед. То же с 3 и 4 передачами. Кроме того, 3-я и 4-я передачи включаются из обычного нейтрального положения.

    То есть, если вам нужно переключиться на 3 или 4 передачи с любой другой передачей, например 2, то вам просто нужно выключить исходную передачу и дать рычагу перейти в нейтральное положение, а с него просто вперед или назад , в зависимости от того, какое снаряжение необходимо.

    Первую и пятую нужно «нащупывать» индивидуально. Для этого рекомендую тренироваться с неработающим двигателем. После 15-минутной тренировки вы почувствуете, что переключение передач стало заметно легче.

    Про заднюю передачу я не говорил, так как она на разных машинах в разных местах. На переднеприводных ВАЗах (2108-21099, 2113-2115, 2110-12, Приоры, Калина) задний включается рядом с первой, а точнее слева от первой передачи, как будто -1 и есть неудобство здесь в том, что есть риск включения вместо 1 при движении вперед, что чревато серьезными поломками.Но к этой особенности можно легко привыкнуть.

    В связи с повсеместным использованием автоматических трансмиссий все больше начинающих водителей предпочитают учиться именно на таких автомобилях. Но настоящий водитель должен уметь справляться с автомобилем с любой трансмиссией, поэтому
    лучше учиться на машине с механической коробкой передач. Кроме того, инструкция имеет ряд преимуществ перед «автоматом» — она ​​позволяет лучше контролировать машину, тратить меньше топлива в эксплуатации, а благодаря более простому
    ее дешевле покупать как при покупке, так и в обслуживании.Единственный минус — переключение передач на механической коробке передач может показаться трудным для новичка, но, безусловно, с опытом.

    Прежде чем приступить к практике, вы должны немного познакомиться с механической коробкой. У большинства МКПП 4 или 5 передач и одна задняя, ​​еще есть нейтральная, при включении крутящий момент на колеса не передается. С нейтрали можно перейти на любую передачу, в том числе и заднюю. Обязательно изучите расположение шестерен, чтобы на ходу не приходилось смотреть на рычаг переключения передач.1-я передача в большей степени используется для трогания с места или при парковке автомобиля. Сзади нужно быть осторожным — он имеет больший диапазон скоростей, чем первый, и при длительном использовании может повредить коробку.

    Итак, чтобы начать движение, нужно полностью выжать педаль сцепления и включить 1-ю передачу, затем, плавно отпуская педаль сцепления, также слегка нажать на педаль газа. В какой-то момент вы почувствуете, как машина начала двигаться, немного удерживайте сцепление на месте в это время, а затем медленно полностью его отпустите.Разогнав машину до скорости 20-25 км / ч, нужно ехать на втором, затем отпустить педаль газа, выжать сцепление до упора, включить вторую и отпустить сцепление. Переход на третью и более высокие скорости выполняется по той же схеме. Не пропускайте передачи: если оборотов будет недостаточно, то двигатель может не справиться — заглохнет или просто начнет тормозить. Следующее переключение передач происходит примерно каждые 25 км / ч, но стоит
    с учетом того, что диапазоны переключения для разных автомобилей могут быть разными — они зависят от мощности двигателя и передаточных чисел.Набравшись немного опыта, вы сможете научиться вовремя переключать передачи, руководствуясь
    звуком двигателя.

    Для переключения на более низкую скорость — отпустите педаль газа и нажимайте на тормоз, пока автомобиль не замедлится до нужной скорости, затем нажмите сцепление и переключитесь на нужную скорость, отпустите сцепление и нажмите педаль акселератора.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    2019 © Все права защищены. Карта сайта
