Установка фаз газораспределения по меткам на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!

Знаете ли Вы, что такое фазы газораспределения? В статье мы познакомимся с понятием и попытаемся объяснить и показать наглядно правильную установку фаз по меткам.

Примечание!
Вам понадобятся следующие инструменты: отвёртка, три гаечных ключа «на 8» «на 10» и «на 13», специальный ключом для проворачивания шкива коленвала (в отсутствие такового используйте головку «на 36»).

Краткое содержание:

Что такое фазы газораспределения?

Момент, когда поршень в двигателе движется вверх и вниз по определённому заданному интервалу и есть та самая фаза. В случае случае поршень сбивается с интервала и получается неровная работа двигателя.

Когда устанавливать фазы по меткам?

При неравномерной работе двигателя автомобиля, а именно:

  • у автомобиля уменьшается мощность;
  • у двигателя повышается расход топлива;
  • автомобильный движок начинает работать с перебоями, глохнет на холостом ходу;
  • скачут холостые обороты двигателя.

Установка по меткам на ВАЗ 2101-ВАЗ 2107

Снятие

1) Снимите корпус воздушного фильтра. (подробнее читайте в статье: «Замена корпуса воздухофильтра»)

2) Затем накройте горловину карбюратора чистой тряпкой, во избежание попадания грязи во время работы.

3) Теперь снимите со штуцера, расположенном на карбюраторе, шланг отвода картерных газов.

4) После ослабьте винт крепления троса заслонки воздуха.

5) Следом ослабьте болт крепления оболочки троса воздушной заслонки.

6) После откручивания обоих болтов, отсоедините трос от карбюратора, потянув рукой.

7) Затем отверните крепёжные болты поверхности головки блока.

8) Отвёрткой подденьте и снимите стопорную шайбу крепления промежуточного рычага.

9) Следом снимите промежуточный рычаг.

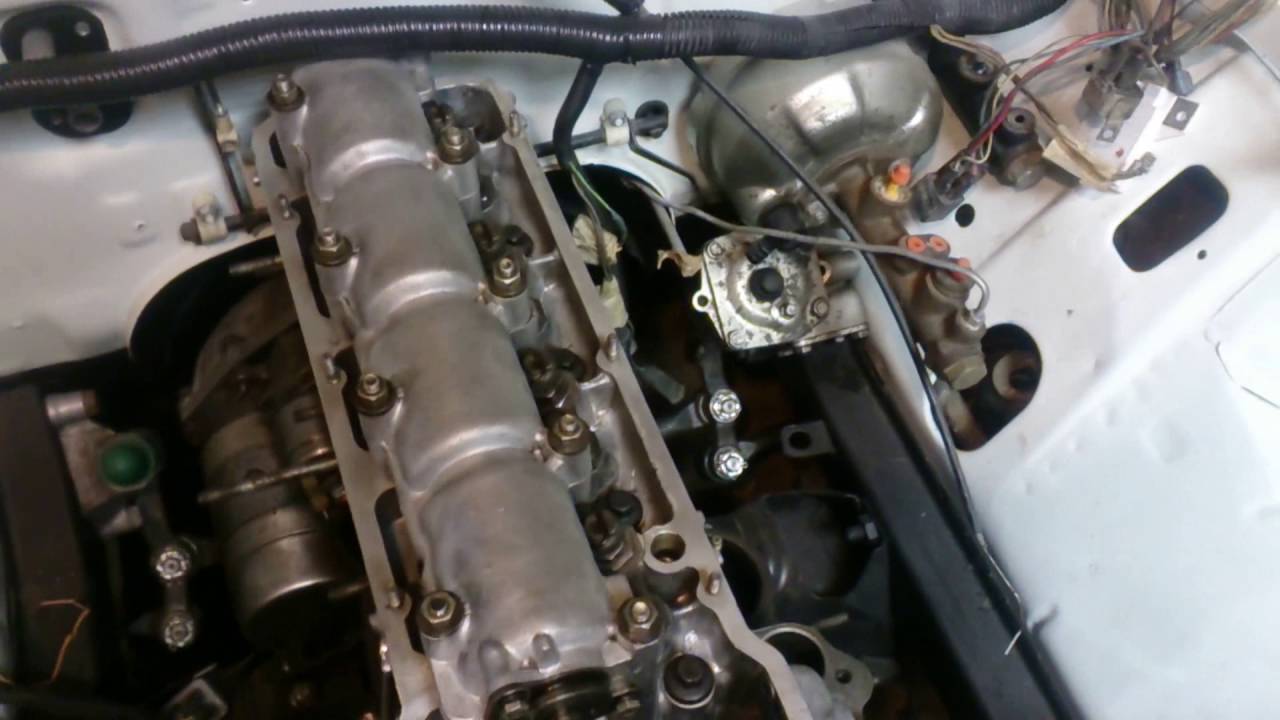

10) Аккуратно снимите крышку с головки блока.

Примечание!
Если на крышке или на самой головке осталась прокладка, снимите её и замените на новую. Изношенная прокладка в будущем дает течь масла!

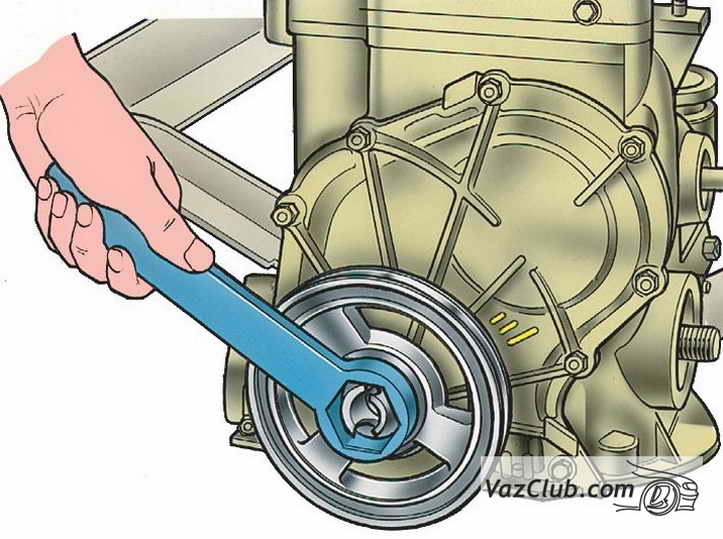

11) Прокрутите гайку шкива коленчатого вала с помощью специального ключа, пока метка звездочки распределительного вала не совпадет с меткой на корпусе как показано на фото ниже (подробнее процесс описан в статье: «Установка поршня в положение ВМТ» — здесь вы найдёте три способа проворачивания коленвала).

Примечание!
Метка звездочки коленчатого вала должна совпасть с длинной меткой на крышке распредвала!

Важно! Если у вас получилась такая ситуация:одна из меток совпала, а другая нет, тогда проделайте операцию, указанную ниже:

1. Сперва разогните лепесток стопорной шайбы болта, который крепит звездочку распредвала.

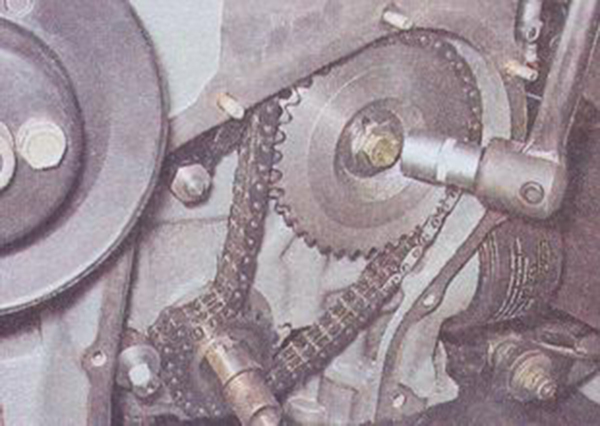

2. Включите первую передачу и открутите болт крепления звездочки распределительного вала.

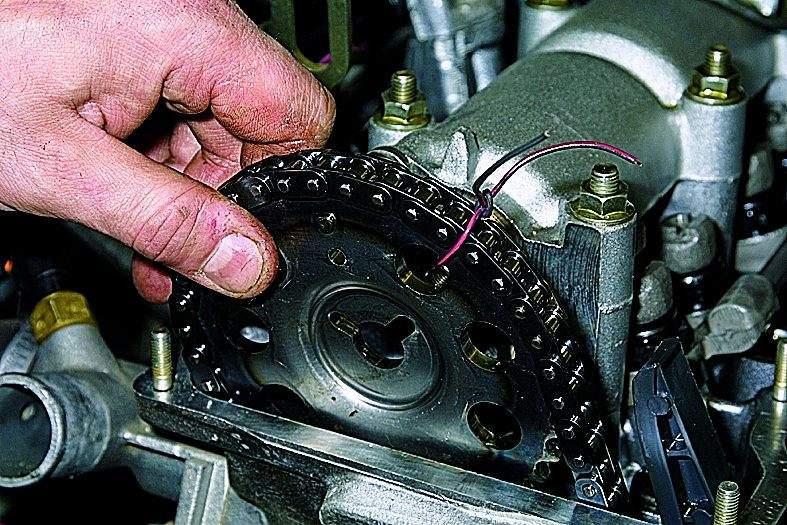

3. Снимите звездочку вместе с цепью и удерживайте в руках.

4. Снимите цепь со звездочки и измените ее положение в нужную вам сторону, добившись совпадения обеих меток, как это показано в пункте «11».

карбюратор

Установка

Примечание!
Подробно процесс установки деталей по местам продемонстрирован в видеоролике внизу статьи. Однако, рекомендуем сначала прочитать.

1) Наденьте звездочку вала распределительного вместе с цепью на место.

2) Рукой натяните ведущую ветвь цепи так, чтобы она не болталась. Если вы не знаете, где находится эта ветвь, смотрите пункт «2» в статье: «Проверка натяжения цепи».

3) Затяните крепёжный болт звездочки распредвала и установите оставшиеся шайбы.

Примечание!
Полностью болт закручивать не надо!

4) Проверните коленчатый вал на два оборота и снова проверьте положение меток.

5) Метки совпадают? — Затяните до конца болт крепления звездочки.

6) Метки не совпадают? — Проделайте повторную установку по меткам фаз.

7) Установите все оставшиеся детали в обратном снятию порядке.

Примечание!
Не стесняйтесь, задавайте вопросы в комментариях. В ближайшее время сотрудники обязательно на них ответят!

Дополнительный видеоролик

Подробную информацию о процессе установки и регулировке фаз вы можете почерпнуть из ролика ниже:

Видео

Настройка фаз или как выставить метки ГРМ на ВАЗ 2106 своими руками

Основная причина замены двухрядной цепи газораспределительного механизма – чрезмерное растяжение. Дистанционно критическое удлинение распознается по шуму – цепка брякает и трется о смежные детали. На деле предельный износ приводит к потере мощности, приемистости и нестабильной работе двигателя ввиду взаимного смещения распределительного и коленчатого валов. Визуально на это укажет смещенный шкив привода вспомогательных агрегатов.

Наладка или как выставить метки узлов ГРМ на ВАЗ 2106 самостоятельно




Согласование углов взаиморасположения распредвала (РВ) и коленвала (КВ) производится путем совмещения отметок на звездочках с отливами на корпусах двигателя.
Последних – два: один расположен на передней алюминиевой крышке (длинная черточка), второй – на постели РВ. Однозначность относительного расположения «маяков» важна на протяжении всей операции смены цепочки.

Расшифровка пометок

Без предварительного базирования поршней и клапанов установка цепи грм на ВАЗ 2106 по меткам невозможна. Стало быть, значимость отметок вовсе не условно-декоративная. Знаки дают понимание о положении деталей внутри мотора:

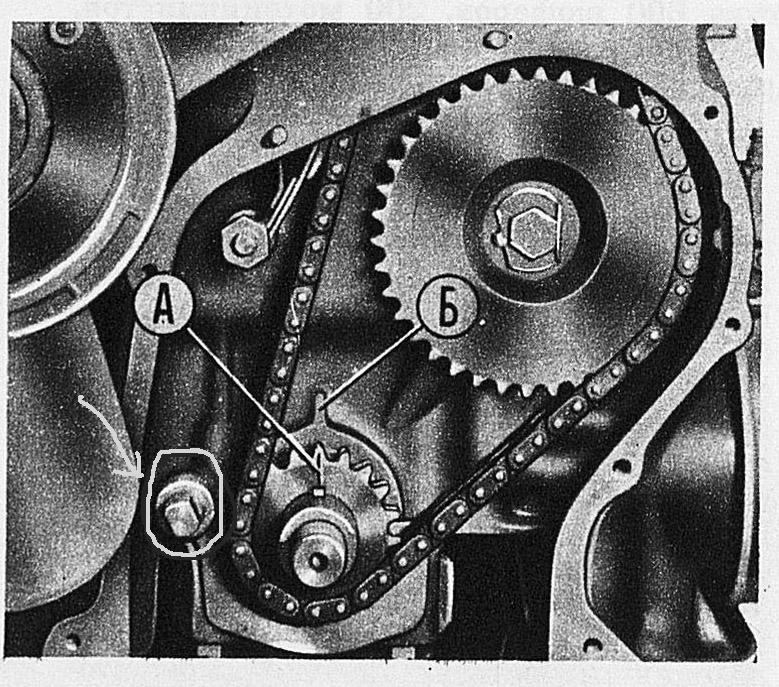

  • Пометка на шкиве КВ, совпадающая с длинной черточкой на передней крышке, означает достижение поршнями 1 и 4 цилиндров ВМТ.

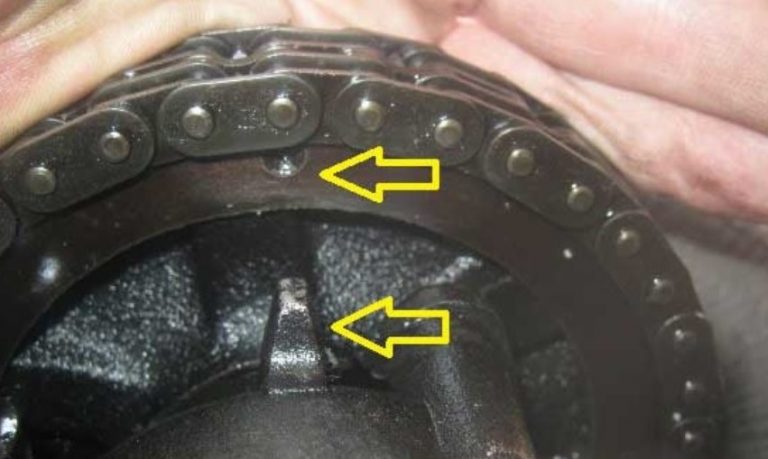

  • Метка на звездочке РВ, совмещенная с приливом на постели, информирует о закрытых клапанах в 4 цилиндре – здесь происходит такт сжатия.

К сведению. Нумерация «горшков» начинается со стороны радиатора.


При совпадающих отметках бегунок распределителя зажигания обращен в сторону 4 цилиндра, а клапана последнего закрыты. По аналогии с настройкой сцепления на «классике», однозначность взаимного расположения коленчатого и распределительного валов служит базой для проведения регулировки зазоров в клапанном механизме, процедуры выставления зажигания.

Как восстановить совпадение меток

При вытянутой цепи пометки «уйдут». Основная сложность заключается в том, чтобы вернуть их в положение обоюдного совпадения. Эта работа совмещается с демонтажем старой цепки. Однако спешить ее снимать не стоит – рассогласование всех заводских маркеров чревато.

Базой служит положение коленвала, при котором отметка шкива совпадает с длинной чертой на передней крышке. При этом засверловка звезды распредвала должна находиться ближе к приливу. Этого нужно добиться в первую очередь. Стоит помнить, что передача выполнена с соотношением 2:1 – двум оборотам коленчатого вала соответствует один оборот распределительного.

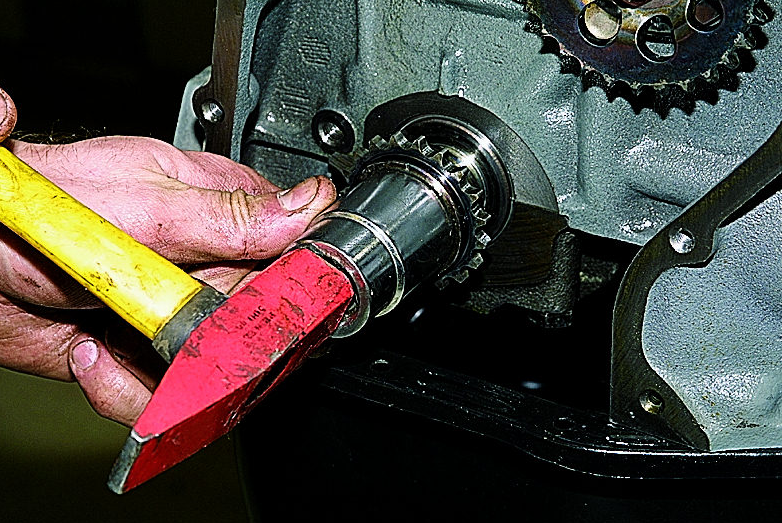

После выполнения базового требования можно приступать к демонтажу шкива КВ, передней крышки, отпускать и удалять натяжитель, снимать успокоитель. Далее следует процедура корректировки пометок на РВ. Методика, как выставить метки ГРМ на ВАЗ 2106, заключается в выполнении таких пунктов:
  • Снять звезду распределительного вала, удалить все остальные шестерни и ограничитель цепи.
  • Вынуть цепочку.
  • Поставить звездочку «распреда» обратно (без цепки), закрутить болт, притянуть, фиксируя деталь за зубцы отверткой.
  • Провернуть распредвал до совпадения отметок на звезде и постели.
  • Зафиксировав звездочку отверткой, отвернуть болт и снять ее.

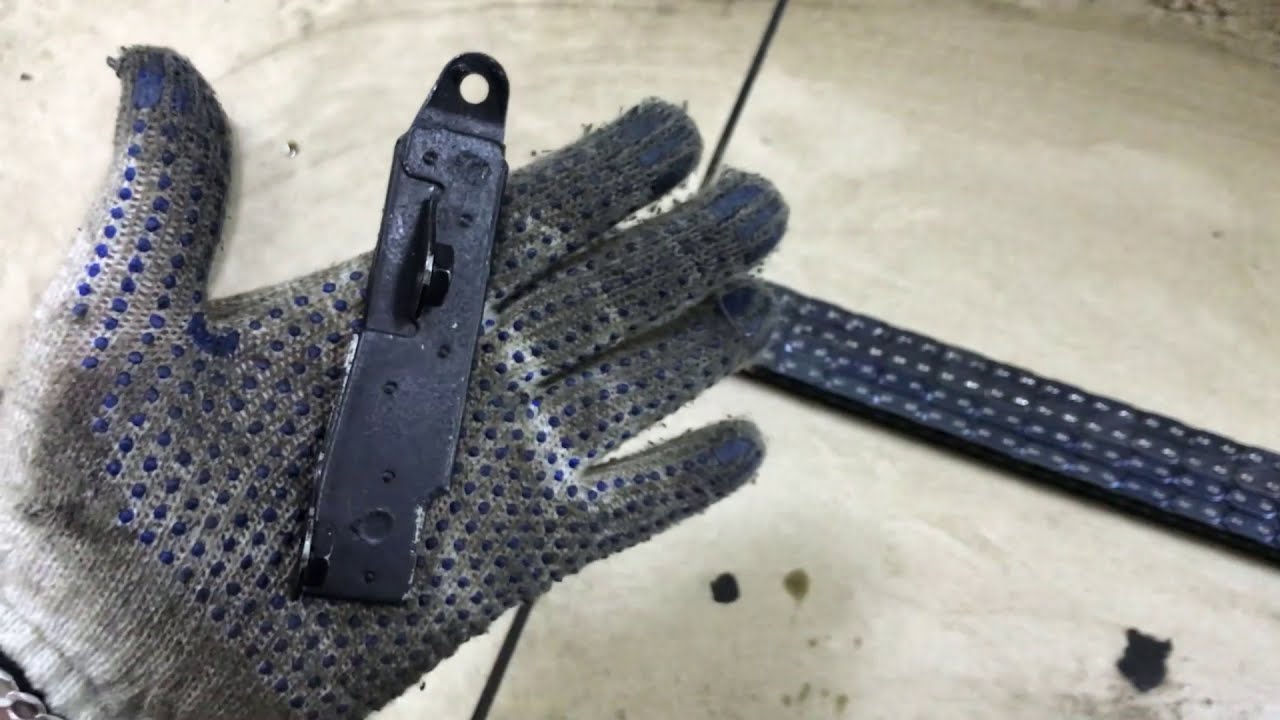

  • Установить новые цепку, звезды, башмак натяжителя и пластину успокоителя.

Излишние опасения при демонтаже звездочки РВ не уместны. В конструкции вала предусмотрен штифт. Кроме передачи крутящего момента он выполняет роль фиксатора определенного положения.

Как одеть цепь

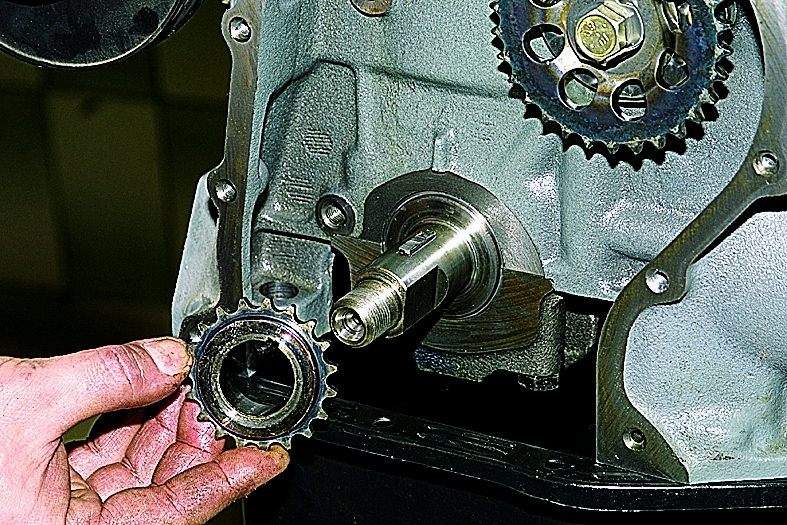

Монтаж новой цепочки начинается с ее насадки на новую звезду коленвала. Далее монтируются успокоитель, башмак натяжителя, ограничитель. Цепка пропускается через шестерню приводного вала с попутным его закреплением. После она насаживается на звездочку распределительного вала, и выполняется корректировка ее положения по циклу:

  • Одеть на вал.
  • Посмотреть на относительное расположение засверловки и прилива.
  • Снять.
  • Передвинуть на один зуб в нужную сторону.

Завершающая процедура – натяжка цепки, в ходе которой натяжитель закручивается до упора хорошим усилием. После вращения КВ ключом производится окончательный контроль совпадения знаков.

Нюансы в установке цепи ГРМ по заводским меткам на ВАЗ 2106: подводные камни

Идеального совмещения двух пар пометок добиться сложно. Основная причина – использование компонентов с выдержанными по предельной границе размерами. К слову, регулировка карбюратора ВАЗ 2106 своими руками также никогда не происходит по идеальному сценарию – практически всегда используются дополнительные рекомендации опытных мастеров.

Допустимые сдвиги отметок

Одна из неписанных норм допускает расхождение засверловки звезды и прилива корпуса подшипников распределительного вала в пределах ползуба в ту или иную сторону. Если поконкретнее, то установка цепи ГРМ двигателя ВАЗ 2106 по меткам считается оконченной, когда звездочка распредвала стоит точно, а отметка шкива коленвала уходит чуть вперед.

Это гарантия устойчивой тяги во всем скоростном диапазоне.

Если звезда «распреда» стоит по метке, а шкив «колена» не доходит до знака ВМТ – мотор устойчиво функционирует только до скорости 100 км/ч. После преодоления границы наблюдается потеря тяги и повышенный расход топлива.



Крайности

Расхождение между метками постели и звезды распределительного вала в один зуб недопустимо. Обычно это доказательство критического растяжения цепочки. Когда же она новая стоит осмотреть посадочное место под шпонку на коленвале – возможно оно разбито, отсюда – чрезмерный люфт.

Двигатели с существенным пробегом нередко склонны к произвольному изменению расположения пометки звезды РВ в процессе вращения КВ. К этому приводят:

  1. Подлизанные зубья в зацеплении вала-шестерни привода маслонасоса с приводным валом («грибка» с «поросенком»).
  2. Люфт в трамблере.
  3. Эллипсность звездочек ГРМ.

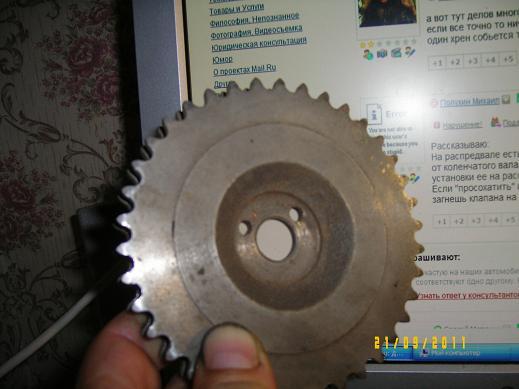

К сведению. Использование разрезной звезды помогает добиться идеального расположения меток.

Она устанавливается взамен штатной зубчатой шестерни распределительного вала.

Коротко о главном

Технология, как выставить метки ГРМ на моторе ВАЗ 2106, выполняется при снятой цепи. Установленная на распредвале звезда без цепки фиксируется отверткой и затягивается ключом. После вращения распределительного вала в нужную сторону и совмещения засверловки с приливом на постели снова зубчатая шестерня обездвиживается подходящим предметом и демонтируется. Далее производится монтаж новой цепочки.

Идеального совпадения пометок можно добиться только при использовании разрезной шестерни. Впрочем, это вовсе не обязательно соблюдать. Вполне допустима ситуация, когда метки «распреда» совпадают, а шкив коленвала уходит немного вперед.

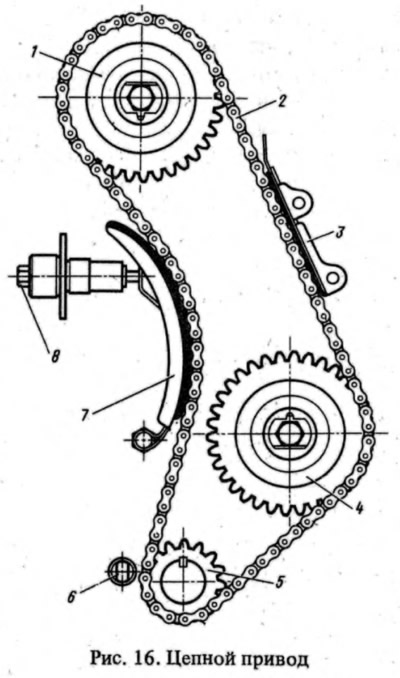

Схема протяжки распредвала ваз 2106


Установка фаз газораспределения по меткам на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!

Знаете ли Вы, что такое фазы газораспределения? В статье мы познакомимся с понятием и попытаемся объяснить и показать наглядно правильную установку фаз по меткам.

Примечание! Вам понадобятся следующие инструменты: отвёртка, три гаечных ключа «на 8» «на 10» и «на 13», специальный ключом для проворачивания шкива коленвала (в отсутствие такового используйте головку «на 36»).

Краткое содержание:

Что такое фазы газораспределения?

Момент, когда поршень в двигателе движется вверх и вниз по определённому заданному интервалу и есть та самая фаза. В случае случае поршень сбивается с интервала и получается неровная работа двигателя.

Когда устанавливать фазы по меткам?

При неравномерной работе двигателя автомобиля, а именно:

  • у автомобиля уменьшается мощность;
  • у двигателя повышается расход топлива;
  • автомобильный движок начинает работать с перебоями, глохнет на холостом ходу;
  • скачут холостые обороты двигателя.

Установка по меткам на ВАЗ 2101-ВАЗ 2107

Снятие

1) Снимите корпус воздушного фильтра. (подробнее читайте в статье: «Замена корпуса воздухофильтра»)

2) Затем накройте горловину карбюратора чистой тряпкой, во избежание попадания грязи во время работы.

3) Теперь снимите со штуцера, расположенном на карбюраторе, шланг отвода картерных газов.

4) После ослабьте винт крепления троса заслонки воздуха.

5) Следом ослабьте болт крепления оболочки троса воздушной заслонки.

6) После откручивания обоих болтов, отсоедините трос от карбюратора, потянув рукой.

7) Затем отверните крепёжные болты поверхности головки блока.

Отвёрткой подденьте и снимите стопорную шайбу крепления промежуточного рычага.

9) Следом снимите промежуточный рычаг.

10) Аккуратно снимите крышку с головки блока.

Примечание! Если на крышке или на самой головке осталась прокладка, снимите её и замените на новую. Изношенная прокладка в будущем дает течь масла!

11) Прокрутите гайку шкива коленчатого вала с помощью специального ключа, пока метка звездочки распределительного вала не совпадет с меткой на корпусе как показано на фото ниже (подробнее процесс описан в статье: «Установка поршня в положение ВМТ» — здесь вы найдёте три способа проворачивания коленвала).

Примечание! Метка звездочки коленчатого вала должна совпасть с длинной меткой на крышке распредвала!

Важно! Если у вас получилась такая ситуация:одна из меток совпала, а другая нет, тогда проделайте операцию, указанную ниже:

1. Сперва разогните лепесток стопорной шайбы болта, который крепит звездочку распредвала.

2. Включите первую передачу и открутите болт крепления звездочки распределительного вала.

3. Снимите звездочку вместе с цепью и удерживайте в руках.

4. Снимите цепь со звездочки и измените ее положение в нужную вам сторону, добившись совпадения обеих меток, как это показано в пункте «11».

карбюратор

Установка

Примечание! Подробно процесс установки деталей по местам продемонстрирован в видеоролике внизу статьи. Однако, рекомендуем сначала прочитать.

1) Наденьте звездочку вала распределительного вместе с цепью на место.

2) Рукой натяните ведущую ветвь цепи так, чтобы она не болталась. Если вы не знаете, где находится эта ветвь, смотрите пункт «2» в статье: «Проверка натяжения цепи».

3) Затяните крепёжный болт звездочки распредвала и установите оставшиеся шайбы.

Примечание! Полностью болт закручивать не надо!

4) Проверните коленчатый вал на два оборота и снова проверьте положение меток.

5) Метки совпадают? — Затяните до конца болт крепления звездочки.

6) Метки не совпадают? — Проделайте повторную установку по меткам фаз.

7) Установите все оставшиеся детали в обратном снятию порядке.

Примечание! Не стесняйтесь, задавайте вопросы в комментариях. В ближайшее время сотрудники обязательно на них ответят!

Дополнительный видеоролик

Подробную информацию о процессе установки и регулировке фаз вы можете почерпнуть из ролика ниже:

Видео

vaz-russia.com

Установка распредвала

Процесс монтажа вала происходит в обратной последовательности с применением тех же инструментов, что и для его снятия. Дополнительно потребуется динамометрический ключ, которым можно контролировать усилие затяжки. Работу проводят следующим образом:

  1. Перед монтажом детали в корпус смазываем опорные шейки, опоры и кулачки чистым моторным маслом. Шейки и кулачки распредвала перед установкой в корпус смазываем чистым моторным маслом
  2. Монтируем изделие в корпус и затягиваем крепление упорной пластины. После установки вала в корпус фиксируем его упорной пластиной
  3. Проверяем вращение вала. Он должен легко прокручиваться вокруг своей оси.
  4. Монтируем корпус вместе с валом на шпильки в ГБЦ и производим затяжку в определённой последовательности с усилием 18,3–22,6 Нм. Распредвал следует затягивать с усилием 18,3–22,6 Нм в определенной последовательности
  5. Окончательную сборку производим после выставления меток.

Чтобы распредвал равномерно прижался к ГБЦ, затяжку следует выполнять в несколько этапов.

Видео: установка распределительного вала на классических «Жигулях»

Установка по меткам

По окончании замены необходимо выставить распредвал и коленвал по меткам. Только после такой процедуры момент зажигания будет правильным, а работа двигателя — стабильной. Из инструментов дополнительно понадобится ключ для вращения коленчатого вала, а сама работа состоит из следующих шагов:

  1. Ставим на место звёздочку РВ и затягиваем её, но не до конца.
  2. Натягиваем цепь. Для этого отворачиваем гайку натяжителя, проворачиваем немного коленвал, а после затягиваем гайку обратно.
  3. Крутим коленвал ключом до того момента, пока риска на шкиве не установится напротив длиной метки на крышке механизма ГРМ. Коленчатый вал проворачиваем, пока риска на шкиве не установится напротив длинной метки на крышке механизма ГРМ
  4. Метка на звезде РВ должна совпасть с отливом на корпусе. Если этого не произошло, выкручиваем болт, снимаем шестерню и смещаем цепь на один зуб в необходимую сторону. Для установки распредвала по меткам выемка на шестерне должна совпасть с отливом на корпусе подшипников
  5. Устанавливаем и зажимаем шестерню болтом, проверяем совпадение меток обоих валов. Болт фиксируем специальной шайбой. После выставления меток шестерню распредвала зажимаем болтом
  6. Регулируем тепловой зазор клапанов.
  7. Монтируем крышку клапанов, затягивая её в определённом порядке. Клапанную крышку нужно затягивать в определённом порядке, не прилагая особых усилий
  8. Устанавливаем оставшиеся элементы на свои места.

При монтаже клапанной крышки на место я всегда обращаю внимание на состояние прокладки, даже если она менялась недавно. На ней не должно быть разрывов, сильного продавливания и других повреждений. Кроме этого, уплотнитель должен быть не «дубовым», а эластичным. Если состояние прокладки оставляет желать лучшего, я всегда заменяю её на новую, тем самым исключая возможное подтекание масла в будущем.

Регулировка клапанов

Клапаны на «классике» рекомендуется регулировать каждые 30 тыс. км. пробега либо после ремонта двигателя. Из инструментов нужно подготовить:

  • рожковый ключ на 13 и 17;
  • щуп 0,15 мм.

Для регулировки тепловых зазоров клапанов используют специальный щуп

Работа проводится на остывшем двигателе после снятия крышки клапанов и натяжения цепи:

  1. Совмещаем метки коленвала и распредвала с рисками, что соответствует верхней мёртвой точке четвёртого цилиндра.
  2. Проверяем зазор клапанов 6 и 8. Для этого вставляем щуп между кулачком РВ и рокером. Если он заходит без усилия, зазор нужно сделать меньше. Если входит туго, то больше. Для проверки зазора между рокером и кулачком РВ вставляют щуп
  3. Для регулировки ослабляем контргайку ключом на 17 мм, а ключом на 13 мм выставляем нужный зазор, после чего зажимаем контргайку. Чтобы ослабить затяжку регулировочного винта, ключом на 17 мм отворачиваем контргайку, после чего регулируем зазор ключом на 13 мм
  4. Остальные клапаны регулируем таким же образом, но в определённом порядке, для чего проворачиваем коленвал.
Таблица: порядок регулировки клапанов ГБЦ на «классике»
Угол поворота коленвала, oУгол поворота распредвала, oНомера цилиндровНомера регулируемых клапанов
004 и 38 и 6
180902 и 44 и 7
3601801 и 21 и 3
5402703 и 15 и 2
Видео: регулировка клапанов на ВАЗ 2101–07

Некоторые автолюбители для выставления зазоров клапанов используют узкий щуп из набора. Я бы не рекомендовал пользоваться им для рассматриваемой процедуры, поскольку при перекосе рычага клапана, а рокеры могут перекашиваться даже при нормальных пружинах и хорошем состоянии РВ, узкий щуп не позволит провести точную регулировку. Да и выставлять зазор широким щупом удобнее.

Если специального щупа для регулировки клапанов нет, можно использовать узкий щуп из набора

Замена распредвала на ВАЗ 2106 не требует от владельца высокой квалификации и специальных инструментов. Ремонт можно провести в условиях гаража обычным автомобильным набором ключей и отвёрток. При следовании пошаговым инструкциям процедура займёт около 2–3 часов, после чего механизм газораспределения вашего авто будет работать чётко и слаженно.

Принцип работы, инструкция по замене распредвала ВАЗ-2106

Основная функция распределительного вала в механизме ГРМ – открытие и закрытие впускных и выпускных клапанов четырехтактного двигателя. От формы, а также других геометрических характеристик распределительного вала зависят динамические показатели автомобиля. Данный элемент имеется на любом двигателе. В большинстве ДВС он являются также приводом для масляного и топливного насоса. Рассмотрим принцип работы, неисправности, а также узнаем, как выполнить замену распредвала на ВАЗ-2106.

Где расположен?

Можно выделить два вида моторов. Это агрегаты с верхним расположением распределительного вала, а также с нижним. На старых автомобилях до 50-го года устанавливались преимущественно нижнеклапанные моторы. Распредвал был расположен внизу, тарелки клапанов были направлены вверх. Моторы такой конструкции были дешевле в изготовлении, но и производительность их была низкой. Потом решено было уйти от этой схемы, и в результате инженеры и конструкторы перешли к классической схеме двигателя с верхним расположением механизма ГРМ. Однако нужно сказать, что нижнераспредвальные двигатели производят и сегодня.

Отличие нижневального ДВС от традиционного в том, что дополнительно в механизме ГРМ имеются штанги для компенсации расстояния от кулачков вала до толкателей клапанов в ГБЦ.

Принцип действия

Особенность данных валов – это форма. Так, на обычном металлическом цилиндрическом валу имеются кулачки и шейки. Изготавливается изделие методом литья и механической обработки. Вал вращается, а значит, должен оснащаться подшипником. Последний имеет форму втулки или же вкладыша. Подшипник принудительно смазывается.

Распределительный вал ВАЗ-2106 вращается вместе с коленчатым валом. Но на два оборота коленчатого приходится один оборот распределительного. Чтобы передавать вращение от коленвала, применяют цепной, ременной, зубчатый привод. За счет формы кулачков формируются фазы распределения газов. Впускной и выпускной клапан откроются и закроются строго в нужный момент. С помощью изменения геометрии кулачков можно улучшить работу мотора.

Через толкатели, рокеры (иногда напрямую и через гидрокомпенсаторы) кулачок распределительного вала нажимает на клапан. Последний открывается. Затем, по ходу вращения вала, на клапан давит уже вершина кулачка, и он открывается полностью и так же плавно закрывается. Геометрия кулачков дает возможность очень плавно взаимодействовать с толкателем клапана. От формы кулачков зависит и общая характеристика вала.

На распределительном валу кулачки отлиты под определенными углами, за счет чего и формируются фазы распределения газов. На различных моделях двигателей углы фаз могут отличаться. Так, если сравнивать бензиновый распредвал ВАЗ-2106 и дизельный, рассчитанный на езду в городе, то устроены они будут практически одинаково.

Спортивные распредвалы будут отличаться более широким профилем. Это позволяет раньше открывать впускной клапан и дольше удерживать его в открытом состоянии. Так улучшается динамика, но снижается экономичность.

На более современных моторах, работой которых управляет ЭБУ, имеется датчик распределительного вала. Он постоянно следит за положением, в котором находится распредвал. Это дает возможность синхронизировать подачу топлива с работой ГРМ.

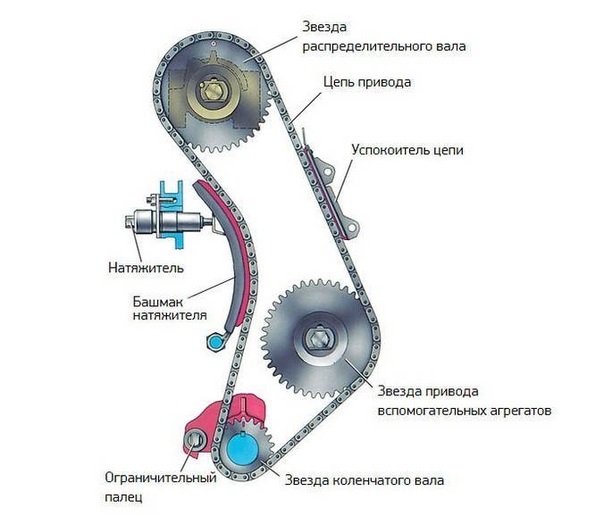

Шестерни ГРМ

Об этом стоит поговорить отдельно. Механизм газораспределения требует очень точной настройки шестеренки. Зачастую достаточно выставить шестерни по меткам распредвала на ВАЗ-2106. Но для более точной регулировки существует специальная разрезная шестерня. Зубцы в ней фиксируются на болтах к основанию. Если болты открутить, то положение шестеренки можно корректировать вплоть до 10 градусов. Можно найти самое оптимальное ее положение.

На более дорогих авто установлены современные двигатели, где данный процесс автоматизирован. Вместо шестерни распредвала (как на ВАЗ-2106) применяют муфты с гидроуправлением. Датчик знает текущий угол вала, а также обороты двигателя. Таким образом корректируются фазы распределения газов под разные режимы работы мотора.

Ремонт и эксплуатация

Данная деталь считается достаточно надежной. Распределительный вал ВАЗ-2106 при разумной эксплуатации может ходить до капитального ремонта двигателя. Если в силовом агрегате нет гидрокомпенсаторов (а на ВАЗ-2106 их нет), то через каждые 15 тысяч километров нужно проверять зазоры распределительного вала с рокерами. Также нужна регулировка этих зазоров. Данная операция осуществляется посредством специальных измерительных щупов. Каждый из них имеет свою толщину, по которой и выставляется зазор.

Во всех типах моторов нужно контролировать натяжение ремня или цепи механизма ГРМ. И цепь, и ремень имеют определенный срок службы. Они после определенного пробега имеют свойство растягиваться или рваться.

Неисправности

Рассмотрим типичные неисправности распредвала ВАЗ-2106. Данный элемент, как и другие пары трения, подвержен естественному износу. Также изнашиваются или разрушаются подшипники, сальники. Поломка распределительного вала может вывести из строя и другие элементы двигателя.

Среди причин неисправностей можно выделить естественный износ, масло низкого качества, недостаточное давление в смазочной системе, малый уровень смазки, перегрев, механические повреждения. Все эти неисправности влекут за собой необходимость ремонта.

Ремонт и диагностика

Неисправный распределительный вал при работе будет вызывать шум. Опытные специалисты среди причин шума выделяют изношенный подшипник, который требует замены.

Если появились стуки распределительного вала, то, скорее всего, износились рабочие поверхности и вследствие этого образовались критические люфты. Зачастую имеются допуски на выработку и искривления. При стуках выполняют замеры и смотрят, нужна ли замена распредвала ВАЗ-2106. Установка нового не всегда требуется. Сейчас эти детали можно восстанавливать.

Снижение давления в масляной системе также может быть последствием критического износа механизма.

Замена

Нужно учитывать, что это серьезная процедура, и лучше ее выполнять, если имеется опыт ремонта двигателя. Процесс замены выполняется следующим образом. Снимают кожух воздушного фильтра вместе с фильтром. Далее демонтируют клапанную крышку. Затем отгибают край стопорной шайбы распределительного вала. Необходимо ослабить цепь ГРМ – монтировкой ослабляют гайку натяжителя и фиксируют его положение гайкой.

Коленчатый вал устанавливают в такое положение, когда в четвертом цилиндре заканчивается такт сжатия. Метка звездочки распределительного вала должна совпадать с той, что есть на постели. Далее снимают болт звездочки распределительного вала. Цепь вместе со звездочкой связывают проволокой и укладывают в блоке.

Корпус распредвала откручивают и снимают со шпилек. Затем снимают крепеж, демонтируют упорный фланец, достают распределительный вал из его корпуса.

Все узлы и детали собираются в обратном порядке. Затяжка распредвала на ВАЗ-2106 строго контролируется при помощи динамометрического ключа.

Заключение

Итак, мы выяснили, что собой представляет данный элемент. Без распределительного вала не сможет работать ни один двигатель. Необходимо следить за исправностью этой детали, заливать качественное масло в мотор и следить за температурой.

fb.ru

Руководство по замене

Работа по снятию коленвала на ВАЗ 2106 несколько трудоемкая, но по силам и водителю с небольшим опытом. Для работы нам не понадобится особое оборудование или особый инструментарий.

Набор инструментов

  • набор головок;
  • трещотка;
  • вороток;
  • удлинитель;
  • набор ключей;
  • ветошь.


Ключи для затяжки раскручивания болтов

Последовательность действий

  1. Чтобы добраться до коленвала, сначала нужно демонтировать воздушный фильтр с корпусом.
  2. Далее отсоединяем трос подсоса.
  3. Привода газовой заслонки.
  4. Хорошенько чистим и моем крышку клапанов. Обычно на ней скапливается пыль и грязь, в противном случае они могут попасть внутрь мотора.
  5. Теперь нужно открутить все гайки и снять крышку клапанов. Специалисты рекомендуют, снимая клапанную крышку обязательно производить замену прокладки. При покупке покупайте резино-корковую, так как она намного лучше резиновой удерживает масло.
  6. Сняв крышку, получаем доступ к распредвалу, в большинстве случаев он очень загрязнен.
  7. Теперь нужно ослабить крепеж звездочки распределительного вала. Чтобы мотор не провернулся, вставьте отвертку меж звездой и цепью.
  8. Важно! Обязательно проведите совмещение метки на коленчатом вале и звездочке распределительного вала. Нужно стремиться сделать так, чтобы отметка на шкиве коленчатого вала должна быть против длинной отметки, а отметка на звездочке распределительного вала против выступа на постели распределительного.
  9. После совмещения, переходим к снятию натяжителя цепи.
  10. Ключом откручиваем гайки.
  11. Убираем натяжитель.
  12. Снимаем звезду, которая находится на направляющем штифту.
  13. Открутив болт, закрепляющий звездочку, снимаем звездочку. Здесь может понадобиться молоток.
  14. Привязываем ее к цепи.
  15. Теперь нужно открутить гайки, закрепляющие коленвал и снимаем его.
  16. Кстати будет заметить что, если произошло выворачивание шпильки с гайкой, то назад она вворачивается специальным шпильковыворачивателем.
  17. Далее осматриваем распредвал, в случае необходимости меняем.
  18. Зажимается вал согласно схеме. Порядок затяжки нужно соблюдать обязательно. Также важен и момент затяжки. На автомобиле ВАЗ 2106 момент затяжки равен 18,3 Н/м.
  19. При сборке обязательно проверьте, насколько правильно совмещены метки. В случае если они сбились, то их нужно выставить правильно.
  20. В конце отрегулируйте натяжку цепи и клапанов.

Установка тюнингового распредвала на ваз 2106, 2107, 2108.

Вопрос выбора распредвала на ВАЗ 2106, 2107, 2101, 2108 и другой классике, очень важен, и как Вы его решите, так и будет работать машина. Всё зависит от стиля езды и целей тюнинга двигателя.

{loadposition user20} Итак, выбор сделан, наконец, перед вами лежит свежекупленный распредвал ваз. Что делать дальше? Ну, во-первых нужно приобрести так называемую разрезную шестерню на распредвал. Она предназначена для точного выставления распредвала. Проще говоря, эта шестерня состоит из двух деталей — внешней и внутренней и позволяет провернуть внешнюю часть без поворота внутренней. После выставления нужного положения шестерня фиксируется болтами. Многие ставят её даже в комплекте со стандартным распредвалом. С её помощью можно сместить зону максимального момента двигателя либо «на низа» либо «на верха». Правда это носит экспериментальный характер т.к это уже тонкая настройка и без навыков работы по ДВС, трудно выполнимая.


Далее идет также важный момент – подбор постели распредвала. По этой теме информации множество, но вкратце можно сказать так – распредвал помещается в корпус (постель) в которой он не должен болтаться. На практике, при не всегда качественных запчастях подобрать хорошую постель к распредвалу удаётся не сразу. Я лично выбирал у проверенного человека и подобрал только с пятой покупки. Но труд при выборе себя окупает — распредвал проходит долго и проблем не вызовет. Вообще процесс замены и настройки распредвала для человека, который никогда в двигатель не заглядывал, представляет значительные трудности. Конечно, за определённую сумму денег на нормальной СТО Вам поставят распредвал и выставят натяжение цепи и отрегулируют зазоры клапанов. Решать Вам, кому этим заниматься. По собственному опыту могу сказать, что при наличии спец. литературы по ДВС и нужного инструмента всё можно сделать самому. Также значительную помощь может оказать опытный товарищ, но у меня такого не было. Отдельно хочу сказать о инструментах. Качественный инструмент – это уже половина дела и если Вы планируете сами обслуживать авто, то без хорошего инструмента Вам никак. У опытных мотористов за время работы уже выработался рефлекс затяжки гаек и болтов нужным моментом, без специального динамометрического ключа. Сам неоднократно наблюдал за работой такого слесаря-моториста. Я проверил после него моменты затяжки головки блока цилиндров (ГБЦ) и был сильно удивлен, моменты затяжки практически одинаковы и разница значений сопоставима с погрешностью моего динамометрического ключа. Но нам, как людям без опыта работы по двигателю, динамометрический ключ просто необходим. Можно и обойтись и простым т.к. в двигателе ВАЗ нет очень точных значений моментов затяжки болтов и гаек. Это в современных двигателях моменты затяжки на столько точны, что двигатель очень часто собирается вообще без уплотнительных прокладок, и нет протечек масла. В любом нормальном руководстве по обслуживанию автомобиля есть значения момента затяжки всех деталей автомобиля, начиная от болтов крепления колес. В общем, процедура замены стандартного распредвала на тюнинговый практически ничем не отличается от обычной замены при ремонте, например. После установки нового распредвала, я бы рекомендовал сразу выставить распредвал «в ноль». Понятие «в ноль» означает установка распедвала с помощью разрезной шестерни в нулевое перекрытие, т.е. при положении поршня первого цилиндра в верхней мёртвой точке (ВМТ) так, что клапана первого цилиндра были открыты одинаково. Наиболее удобно смотреть по тарелкам клапанов – они также будут на одном уровне. А уже потом по результатам ходовых испытания произвести необходимые регулировки разрезной шестернёй. Но, как правило для большинства распредвалов, положение «в ноль» является оптимальным или близким к нему. Более подробно мат. часть автомобиля можно изучить по руководству по обслуживанию или спец. литературе. На своём опыте могу сказать, что установить новый распредвал, карбюратор, систему бесконтактного зажигания, выставить момент опережения зажигания, отрегулировать зазоры клапанов можно самостоятельно, правда это займёт больше времени, чем на СТО или у гаражных мастеров. Для меня также большое значение имеет то, что это я сам это сделал. А поведение машины на дороге – это Вам награда за правильную настройку и ремонт автомобиля. В качестве заключения хочу сказать, что все мои статьи я пишу на основании собственного опыта и для людей, которые только делают первые шаги по самостоятельному обслуживания автомобиля. Поэтому я стараюсь не перегружать читателя излишними техническими терминами и описаниями. Для этой целей есть специальная литература. Всё в ваших руках!{loadposition user20} Оцените статью: Поделитесь с друзьями!

tuningtaza.ru

Видео «Замена вала»

В этом видео показано, как правильно нужно проводить снятие и установку распределительного вала, замену рокеров, пружин и других узлов вала на автомобиле ВАЗ 2106. А также с каким моментом происходит затяжка.

В моторе автомобиля ВАЗ 2106 ключевую роль играет распределительный вал, который приводит в движение клапаны. Благодаря ему происходят своевременный впуск топливовоздушной смеси в камеры сгорания и выпуск газов из них, причем согласно рабочему циклу. Располагается вал в верхней части двигателя, под крышкой головки блока цилиндров (ГБЦ). На распределительном вале находится звездочка, с помощью которой он соединяется с коленчатым валом. Один оборот коленвала соответствует двум оборотам распредвала.

Основные неисправности распределительного вала — это риски и царапины на шейках, прогиб относительно оси вращения, повышенный износ, множественные задиры. В случае чрезмерного износа шеек распредвала происходит уменьшение давления масла в системе. Но такой вариант возможен и при разрушении посадочных мест под подшипники распределительного вала. И если можно установить новые шейки за небольшую сумму, то в случае с посадочными местами придется проводить замену ГБЦ. Нередко выполняется тюнинг, при котором необходима установка нового, более легкого распредвала на ВАЗ 2106.

Метки грм ваз 2107 инжектор tnvd-auto.ru

ГРМ метки на автомобиле ВАЗ 2107 инжектор

Как на карбюраторном двигателе автомобиля ВАЗ 2107, так и на инжекторном моторе газораспределительный механизм вместе с приводом остался прежним, то есть цепным. При избыточном износе и растяжении цепи наблюдается ряд следующих негативных последствий:

  • Проблемный запуск двигателя.
  • Значительное увеличение потребления топливной смеси.
  • Возникновение нагара на посадочных местах клапанов.
  • Ненормальная работа мотора во всех режимах.
  • Нарушение работы датчика регулирования впрыска.

Чтобы избежать возникновения таких негативных последствий, требуется своевременно осуществлять профилактические работы. Более подробно о том, как выставить метки ГРМ на автомобиле ВАЗ 2107 семейства Лада с системой питания инжектор, узнаем далее.

Фазы ГРМ и когда нужно устанавливать их по меткам

Фазами газораспределения называются такие моменты, при которых поршень в моторе движется по направлению вверх и вниз по определенному интервалу. При возникновении нарушений фаз газораспределения происходит неправильное движение поршней по интервалу, в результате чего возникает неровная работа мотора на автомобиле ВАЗ-2107.

Если водитель замечает, что на автомобиле снижается мощность, повышается расход топлива, а также возникают перебои в работе мотора, то требуется прибегнуть к выставлению фаз газораспределения по меткам. Как выставить метки на ВАЗ 2107 карбюратор и инжектор, узнаем из данного материала, так как конструкция механизма ГРМ у них идентичная.

Как выставить фазы ГРМ по меткам

Процедура предусматривает выполнение следующих манипуляций:

  1. Автомобиль ВАЗ 2107 требуется поставить на твердой поверхности, установив под колеса упоры и выжав до упора ручной тормоз. Рычаг переключения скоростей требуется установить в режим «нейтраль».
  2. С головки блока цилиндров извлекается крышка, предварительно вывинтив все фиксирующие гайки на «10». Прокладку лучше заменить на новую, даже если на старой отсутствуют признаки повреждений.
  3. Используя ключ на «24», требуется проворачивать коленвал на автомобиле ВАЗ 2107. Делается это с той целью, чтобы иметь возможность совмещения меток на подвижных и неподвижных деталях механизма. Для проведения данных действий рекомендуется использовать хорошее освещение или же воспользоваться фонариком. Коленвал вращается до того момента, пока метка на шкиве ремня привода помпы и генератора не совпадет с длинной риской, которая нанесена на блоке.
  4. Совмещая эти риски, должна в итоге совпасть метка на звездочке с отливом на постели распредвала. Если в итоге метка оказывается в нижней части, то следует провернуть коленвал на 360 градусов.
  5. Если не получается сделать так, чтобы метки совпали, тогда приступаем к следующим действиям, которые описаны ниже.
  6. Осуществляется вращение коленвала до момента совмещения меток на звезде и отливе постели.
  7. Используя ключ на «13», требуется осуществить ослабление натяжителя. Вывинчиваются 2 гайки крепления натяжителя, после чего данное устройство извлекается.
  8. Осуществляется выкручивание болта, который фиксирует звезду к распредвалу. Для этого потребуется воспользоваться ключом на «17».
  9. Извлекается звездочка, после чего ее необходимо прокрутить до того момента, пока не совпадут метки на шкиве ремня ГРМ ВАЗ-2107 с длинной риской на блоке. Болт крепления звезды можно не выкручивать, так как после снятия натяжителя осуществляется вращение звезды распредвала.
  10. На звездочку надевается цепь, если было принять решение ее выкручивать, и устанавливаем на место. В завершении устанавливается натяжитель, для чего следует затянуть его 2 гайками на «10». Можно сначала установить натяжитель, но потом, чтобы установить звездочку на место, потребуется использовать лом или монтировку. В завершении завинчивается гайка натяжителя на «13».

Такое взаимное расположение деталей позволяет расположить поршень 4 цилиндра в верхней мертвой точке ВМТ.

Особенности обслуживания механизма ГРМ

После того, как метки газораспределительного механизма установлены на автомобиле ВАЗ-2107, требуется прибегнуть к выполнению следующих действий:

  • Осуществляется натяжка цепи ГРМ ваз-2107.
  • Регулировка клапанов, а точнее, теплового зазора между кулачками распредвала и коромыслом.
  • Настройка системы зажигания.

Процесс регулировки клапанов на ВАЗ-2107 осуществляется по следующей схеме: первоначально регулируются 6 и 8 клапана, отчет необходимо вести от радиатора. После того, как они отрегулированы, необходимо приступить к регулировке 4 и 7 клапанов, после чего 1 и 3, и в завершении 2 и 5 клапанов.

Как проводится регулировка клапанов на автомобиле ВАЗ-2107, можно узнать более детально в соответствующем материале данного сайта. В завершении стоит отметить, что автомобили ВАЗ-2107 являются одними из наиболее надежных транспортных средств, производство которых было начато еще в 90 годах.

Блог автолюбителя Николая Ваганова

Ремонт, обслуживание, тюнинг ВАЗ-2107 «Классика» и не только. .

четверг, 25 января 2018 г.

Замена звездочек и цепи ГРМ ВАЗ-2107i. Часть 2

Для начала, заменим сальник коленчатого вала в передней крышке — за годы работы резина задубела и начало выдавливать масло.

Выбиваем его подручным инструментом, зачищаем и обезжириваем посадочное место.

Наносим тонкий слой высокотемпературного герметика на наружную поверхность сальника для лучшего уплотнения и подбиваем молоточком на место, используя старый сальник.

Очищаем от грязи и старой бумажной прокладки место крепления передней крышки.

Теперь можно перейти к установке новых деталей в обратной последовательности:
1. Ставим новый успокоитель и башмак натяжителя.

При этом болты крепления успокоителя стараемся не перетянуть, чтобы его не перекосило и не оборвало цепью при работе.

Момент затяжки болта крепления башмака 4.2-5.2 кгс*м, при этом он не должен быть зажат и ходить с небольшим усилием.

2. Поджимаем вовнутрь и фиксируем в таком положении выдвижной плунжер натяжителя, дабы он не мешал при дальнейшей установке цепи и звездочек. Для этого, монтировкой или большой отверткой через башмак заводим плунжер вовнутрь натяжителя и фиксируем гайкой .

Теперь можно устанавливать звездочки и цепь, но предварительно на новой звезде распредвала и шкиве коленвала кернером или зубилом наносим метки: на звездочке через каждые 90 ° градусов, на шкиве коленвала через 180°. В будущем э то поможет нам сэкономить время при настройке теплового зазора в клапанах.

3. Одеваем на звездочку распредвала цепь и предварительно устанавливаем ее на место по метке. Как уже писалось ранее, вращать распредвал и коленвал нельзя , на карбюраторе это касается и вала вспомогательных механизмов, чтобы не нарушить регулировку зажигания.

4. Заводим цепь за конец коленвала и ставим нижнюю малую звездочку, отливом («юбкой») вовнутрь(!) . В противном случае, после полной сборки у нас просто заблокирует коленчатый вал.

Подбиваем звездочку на место через деревянный брусок.

5. Устанавливаем на место звездочку вспомогательного вала.

Не забываем под болт крепления подложить дистанционную и стопорную шайбы (аналогично и на звезде распредвала). Слегка затягиваем и пока не контрим.

6. Сверяем метки ВМТ на распредвале и коленвале, при необходимости перекидываем цепь, снимая верхнюю звездочку, до полного совпадения. Иногда метки могут не полностью совпадать, тогда ставим так, чтобы метка на звезде распредвала имела недоход до метки на корпусе (постели) распредвала.

Прокручиваем коленчатый вал 1-2 раза и проверяем совпадение меток еще раз.

7. Если все метки совпадают, то, теперь уже окончательно, затягиваем болты крепления звездочек и контрим стопорные шайбы, подгибая лепестки.

Момент затяжки — 4.2-5.2 кгс*м.

8. Не забываем установить на место ограничитель.

9. О слабляем гайку натяжителя, убедившись в «выстреливании» плунжера и н атягиваем цепь, прокручивая коленчатый вал на 1-1,5 оборота. В месте наибольшего натяжения затягиваем гайку и еще раз проверяем натяжку цепи, прокрутив коленвал.

Все хорошенько осматриваем еще раз.

10. Устанавливаем обратно переднюю крышку с новой прокладкой и сальником. Предварительно обильно смазываем маслом в нутреннюю поверхность сальника, цепь и рабочие поверхности звезд.

Затяжку начинаем с лицевой стороны в несколько приемов крест-накрест, только затем заворачиваем оставшиеся 3 болта крепления поддона снизу, чтобы не нарушить центровку сальника на валу и не допустить течи.
Бумажную прокладку можно смазать с обеих сторон тонким слоем герметика, масла или посадить только на герметик, главное, чтобы его частицы не попали в двигатель.

12. Устанавливаем на место шкив коленчатого вала по шпонке и затягиваем гайку.

Момент затяжки 10.3-12.8 кгс*м.

Все, теперь можно обратно ставить ремень генератора, радиатор, вентилятор охлаждения и приступить к настройке клапанов.

Метки грм ваз 2107 инжектор

Заменяем рапредвал и устанавливаем метки ГРМ на Ваз 2107 своими руками

Автовладельцев ваз 2107 иногда тревожит стук под капотом. У этого явления может быть несколько причин. В этой статье рассмотрим одну из них.
Ниже вы узнаете, как заменить распредвал на ваз 2107, как установить метки грм, чтобы двигатель работал в такт.

Основные функции распределительного вала

Распределительный вал открывает и закрывает клапаны, впуская и выпуская горючую смесь в цилиндр. На распредвале есть кулачки. Это выступы, которые передают крутящий момент на рычаги. Одно плечо рокера (рычага) принимает вращательный момент от распределительного вала, другое передаёт его на клапаны. Таком образом, клапаны открываются.
Когда кулачок проворачивается дальше, он перестаёт действовать на рокер, и пружины возвращают клапан в исходное положение, то есть закрывают.
Распредвал приводится в движение работой коленвала. Их соединяет цепь или ремень ГРМ. Если проводить аналогию с велосипедом, то коленчатый вал – это педали, распределительный вал – это заднее колесо, а цепь ГРМ – это она же у двухколёсника. Пока коленвал делает два оборота, распредвал выполняет только один.

Как понять, что распредвал нужно менять?

Определить неисправность распределительного вала, не открывая капот, можно по двум признакам:

  • стук;
  • снижение давления масла в двигателе.

Основная причина нарушений в работе распредвала – это появление зазоров. Они появляются между опорными шейками вала и подшипниками постели, на которые опирается распределительный вал. Щели образуются за счёт того, что части распредвала стираются. Зазоры приводят к тому, что вал становится подвижен в вертикальной или горизонтальной оси. Если люфт вала составляет 1 мм, то это сказывается на работе двигателя.
Причины появления зазоров:

  • не была произведена своевременная замена распредвала;
  • не меняют масло в положенный срок;
  • использование некачественного масла;
  • водитель ездит на низких оборотах, таким образом, в ГРМ поступает мало масла и детали быстрее изнашиваются.

Распределительный вал также нужно менять, если в нём забились масляные каналы. Прежде чем менять деталь, посмотрите, есть ли люфт, перелом, деформации или задиры вала.

Как выбрать качественные детали

Покупайте распредвал от надежной и проверенной временем компании, например- ПАО «Автоваз». На упаковке есть пломба с голограммой. Она переливается на свету и на ней изображён фирменный значок компании. Также на коробке есть стикер со штрих-кодом. Деталь упакована в синюю полупрозрачную плёнку. Внутри упаковки есть штамп отдела ОТК.
Рокеры покупайте вместе с регулирующими болтами. Есть рычаги нового и старого образца. В них отверстия отличаются по диаметру и количеству пропилов. Если вы купите рокеры и болты по отдельности, есть вероятность, что они не подойдут друг другу.

Снимаем распределительный вал

Во время замены распредвала двигатель должен быть холодный.
Вам потребуются:

  • Новый распредвал;
  • Комплект рычагов с болтами;
  • Гаечные ключи на 7, 8, 10, 13, 17 и 24;
  • Маленькая и большая отвёртка;
  • 3 запасные пружины рычагов;
  • Рейка;
  • Прокладка клапанной крышки;
  • Динамометрический ключ
  1. Снимите воздушный фильтр, отделите наконечник, трос и тяга привода дроссельной заслонки.
  2. Если у вас карбюраторный двигатель, вытащите топливный шланг из кронштейна, если инжекторный – отсоедините вакуумный шланг, рукав подачи воздуха и выведите из кронштейна топливный фильтр.
  3. Снимите крышку блока цилиндров.
  4. Совместите метку на звёздочке распредвала с верхней мёртвой точкой 4-го цилиндра. Если у вас карбюраторный двигатель, можно провернуть коленвал специальным ключом. А если стоит инжектор, то нужно приподнять автомобиль домкратом, включить четвертую передачу и прокрутить заднее колесо.
  5. Демонтируйте прокладку.
  6. Отогните шайбу звёздочки распределительного вала зубилом.
  7. Включите четвертую передачу, чтобы коленвал был зафиксирован.
  8. Снимите натяжитель.
  9. Открутите гайку и снимите звезду. Цепь привяжите к звезде, чтобы звенья не перескакивали на другие зубья.
  10. Выкрутите гайки и вытащите распредвал.
  11. Снимите рокера, болты и пружины.

Устанавливаем новый вал

Новый распредвал перед установкой необходимо смазать моторным маслом

  1. Проверьте пружины рычагов. Если они сломались или погнулись, замените их.
  2. Прикрутите на место регулировочные болты.
  3. Установите пружины, затем присоедините к ним рокера.
  4. Теперь можно вставлять распредвал с корпусом. Смажьте маслом рычаги, кулачки и шейки распределительного вала.
    Насадите их и затяните динамометрическим ключом. Процедура выполняется от центра к краю. Момент затяжки – 2 кгс*м.

Схема порядка затяжки гаек распредвала ваз 2107 есть на фото

Схема порядка затяжки гаек распредвала

Проверяем совмещение меток ГРМ

Если не сопоставить метки коленвала и распредвала, то двигатель будет работать неправильно. Выставление меток грм на ваз 2107 инжектор ничем не отличается от этой же процедуры на карбюраторных двигателях. Отметка на шкиве коленчатого вала должна совпасть с меткой на передней крышке двигателя. А точка на ободке звёздочки распредвала должна встать напротив маячка на постели.

Совмещаем метку на звезде с выступом

Когда будете надевать звёздочку, зафиксируйте распредвал, чтобы он был неподвижен. Закрутите гайку звезды не до конца. Сопоставьте метки на распредвале, прокручивая звезду. Цепь должна оставаться в исходном положении, поэтому перекидывайте звенья, пока не достигните совмещения метки и отлива на постели. Затем отведите коленвал ключом на четверть оборота против часовой стрелки. Поверните коленчатый вал в обратное положение, чтобы метки на нём совпадали. Когда отметки сопоставились и на коленвале, и на распредвале, затягивайте гайку на звёздочке распредвала динамометрическим ключом. Момент затяжки – 5 кгс*м.
Настройте натяжение цепи с помощью натяжителя.

Совет на заметку

Чтобы вам не приходилось менять распредвал из-за неисправности, устанавливайте новый вал через каждые 100 тысяч км пробега. Используйте качественное масло, не забывайте его вовремя менять и следите за его расходом. Если двигатель будет подъедать больше масла, чем надо, то валы быстрее сотрутся.

Метки коленвала ваз 2107 инжектор фото

Как на карбюраторном двигателе автомобиля ВАЗ 2107, так и на инжекторном моторе газораспределительный механизм вместе с приводом остался прежним, то есть цепным. При избыточном износе и растяжении цепи наблюдается ряд следующих негативных последствий:

  • Проблемный запуск двигателя.
  • Значительное увеличение потребления топливной смеси.
  • Возникновение нагара на посадочных местах клапанов.
  • Ненормальная работа мотора во всех режимах.
  • Нарушение работы датчика регулирования впрыска.

Чтобы избежать возникновения таких негативных последствий, требуется своевременно осуществлять профилактические работы. Более подробно о том, как выставить метки ГРМ на автомобиле ВАЗ 2107 семейства Лада с системой питания инжектор, узнаем далее.

Фазы ГРМ и когда нужно устанавливать их по меткам

Фазами газораспределения называются такие моменты, при которых поршень в моторе движется по направлению вверх и вниз по определенному интервалу. При возникновении нарушений фаз газораспределения происходит неправильное движение поршней по интервалу, в результате чего возникает неровная работа мотора на автомобиле ВАЗ-2107.

Если водитель замечает, что на автомобиле снижается мощность, повышается расход топлива, а также возникают перебои в работе мотора, то требуется прибегнуть к выставлению фаз газораспределения по меткам. Как выставить метки на ВАЗ 2107 карбюратор и инжектор, узнаем из данного материала, так как конструкция механизма ГРМ у них идентичная.

Как выставить фазы ГРМ по меткам

Процедура предусматривает выполнение следующих манипуляций:

  1. Автомобиль ВАЗ 2107 требуется поставить на твердой поверхности, установив под колеса упоры и выжав до упора ручной тормоз. Рычаг переключения скоростей требуется установить в режим «нейтраль».
  2. С головки блока цилиндров извлекается крышка, предварительно вывинтив все фиксирующие гайки на «10». Прокладку лучше заменить на новую, даже если на старой отсутствуют признаки повреждений.
  3. Используя ключ на «24», требуется проворачивать коленвал на автомобиле ВАЗ 2107. Делается это с той целью, чтобы иметь возможность совмещения меток на подвижных и неподвижных деталях механизма. Для проведения данных действий рекомендуется использовать хорошее освещение или же воспользоваться фонариком. Коленвал вращается до того момента, пока метка на шкиве ремня привода помпы и генератора не совпадет с длинной риской, которая нанесена на блоке.
  4. Совмещая эти риски, должна в итоге совпасть метка на звездочке с отливом на постели распредвала. Если в итоге метка оказывается в нижней части, то следует провернуть коленвал на 360 градусов.
  5. Если не получается сделать так, чтобы метки совпали, тогда приступаем к следующим действиям, которые описаны ниже.
  6. Осуществляется вращение коленвала до момента совмещения меток на звезде и отливе постели.
  7. Используя ключ на «13», требуется осуществить ослабление натяжителя. Вывинчиваются 2 гайки крепления натяжителя, после чего данное устройство извлекается.
  8. Осуществляется выкручивание болта, который фиксирует звезду к распредвалу. Для этого потребуется воспользоваться ключом на «17».
  9. Извлекается звездочка, после чего ее необходимо прокрутить до того момента, пока не совпадут метки на шкиве ремня ГРМ ВАЗ-2107 с длинной риской на блоке. Болт крепления звезды можно не выкручивать, так как после снятия натяжителя осуществляется вращение звезды распредвала.
  10. На звездочку надевается цепь, если было принять решение ее выкручивать, и устанавливаем на место. В завершении устанавливается натяжитель, для чего следует затянуть его 2 гайками на «10». Можно сначала установить натяжитель, но потом, чтобы установить звездочку на место, потребуется использовать лом или монтировку. В завершении завинчивается гайка натяжителя на «13».

Такое взаимное расположение деталей позволяет расположить поршень 4 цилиндра в верхней мертвой точке ВМТ.

Особенности обслуживания механизма ГРМ

После того, как метки газораспределительного механизма установлены на автомобиле ВАЗ-2107, требуется прибегнуть к выполнению следующих действий:

  • Осуществляется натяжка цепи ГРМ ваз-2107.
  • Регулировка клапанов, а точнее, теплового зазора между кулачками распредвала и коромыслом.
  • Настройка системы зажигания.

Процесс регулировки клапанов на ВАЗ-2107 осуществляется по следующей схеме: первоначально регулируются 6 и 8 клапана, отчет необходимо вести от радиатора. После того, как они отрегулированы, необходимо приступить к регулировке 4 и 7 клапанов, после чего 1 и 3, и в завершении 2 и 5 клапанов.

Как проводится регулировка клапанов на автомобиле ВАЗ-2107, можно узнать более детально в соответствующем материале данного сайта. В завершении стоит отметить, что автомобили ВАЗ-2107 являются одними из наиболее надежных транспортных средств, производство которых было начато еще в 90 годах.

Газораспределительный механизм и его привод двигателя семерки производства Волжского автозавода остался прежним – цепным. Вытяжка и чрезмерный износ цепи ГРМ на силовом агрегате ВАЗ 2107 системой питания типа инжектор приводит:

  • затруднению при запуске двигателя;
  • нестабильной работе во всех режимах особенно на холостом ходу;
  • резкому увеличению потребления топлива;
  • образованию нагара на посадочных местах клапанов;
  • возможно повреждение датчиков системы управления впрыском и каталитического нейтрализатора.

Во избежание негативных последствий ослабления или вытяжки цепного привода двигателя автомобиля ВАЗ 2107 необходимо своевременно проводить регламентные работы. Перечень операций по техническому обслуживанию силового агрегата с системой питания инжектор определяется сервисной книжкой. Контроль состояния цепи ГРМ и зазоров между кулачками распредвала и рычагами клапанов осуществляется через каждые 30 тысяч км пробег.

На гарантийных ВАЗ 2107 с системой питания типа инжектор такие работы лучше проводить в авторизованном автотехцентре. В случае возникновения неисправностей по вине автозавода устранение их будет производиться за счет производителя. По окончании этого срока обслуживание ГРМ и других систем автомобиля может выполняться и самостоятельно.

Подготовка к проведению сервисных операций

Контроль натяжения цепного привода механизма газораспределения начинается на двигателе с системой питания типа инжектор или карбюратор схожи между собой. Операция выполняется в установленной производителем последовательности:

  1. Выставляем автомобиль на ровной площадке с твердым покрытием и фиксируем его самопроизвольного перемещения путем установки упоров под колеса и включения стояночного тормоза. Рычаг переключения передач выставляем в нейтральное положение.
  2. С головки блока цилиндров снимаем крышку, отвернув по ее контуру все гайки при помощи трубчатого ключа. Старую прокладку рекомендуется при этом заменить, применение герметиков не допускается.
  3. При помощи ключа на «38» проворачиваем коленчатый вал двигателя ВАЗ 2107 для того чтобы совместить метки на подвижных деталях и стационарных. При выполнении данного действия необходимо проявлять осторожность, а места расположения контрольных точек следует подсвечивать фонариком или переноской.
  4. Совмещаем две метки: первая — на шкиве ремня привода генератора со специальным выступом на корпусе крышки, вторая на верхней звездочке механизма газораспределения силового агрегата ВАЗ 2107 с системой питания инжектор.

При таком взаимном расположении деталей поршень четвертого цилиндра находиться в мертвой точке вверху. Теперь можно приступать к выполнению сервисных работ на системах двигателя, в частности, ГРМ и некоторых других.

Выполнение технического обслуживания силового агрегата

Автомобиля ВАЗ 2107 с инжекторным двигателем выпускаются до сих пор на предприятиях в нашей стране. Они отличаются высокой надежностью и экономичностью при доступной цене, этим собственно и определяется их высокая популярность у потребителя.

&nbsp Поршень 4-го цилиндра в верхнюю мертвую точку (ВМТ) такта сжатия устанавливают для того, чтобы при проведении работ, связанных со снятием цепи привода распределительного вала, не нарушалась установка фаз газораспределения. При нарушении фаз газораспределения двигатель не будет нормально работать.
&nbsp Метки расположены.

Рис.1

&nbsp . на звездочке распределительного вала (лунка а) и на корпусе подшипников распределительного вала (выступ б).

ПРИМЕЧАНИЕ
&nbsp Крышка головки блока цилиндров снята. Показано расположение меток инжекторного двигателя. На карбюраторном двигателе они расположены аналогично.

Рис.2

&nbsp Кроме того, на инжекторном двигателе метки нанесены в литье на крышке цепи привода распределительного вала (выступ а) и на зубчатом венце шкива коленчатого вала (лунка б на кромке венца).

Рис.3

&nbsp На карбюра торном двигателе метки также нанесены в литье на крышке цепи привода распределительного вала (длинная риска а) и на шкиве коленчатого вала (треугольный паз б на кромке ручья шкива). Кроме того, для облегчения поиска метки в на кромке ручья шкива она продублирована в литье выступом в на торце ступицы шкива.

Не совпадают метки грм ваз 2107

Газораспределительный механизм и его привод двигателя семерки производства Волжского автозавода остался прежним – цепным. Вытяжка и чрезмерный износ цепи ГРМ на силовом агрегате ВАЗ 2107 системой питания типа инжектор приводит:

  • затруднению при запуске двигателя;
  • нестабильной работе во всех режимах особенно на холостом ходу;
  • резкому увеличению потребления топлива;
  • образованию нагара на посадочных местах клапанов;
  • возможно повреждение датчиков системы управления впрыском и каталитического нейтрализатора.

Во избежание негативных последствий ослабления или вытяжки цепного привода двигателя автомобиля ВАЗ 2107 необходимо своевременно проводить регламентные работы. Перечень операций по техническому обслуживанию силового агрегата с системой питания инжектор определяется сервисной книжкой. Контроль состояния цепи ГРМ и зазоров между кулачками распредвала и рычагами клапанов осуществляется через каждые 30 тысяч км пробег.

На гарантийных ВАЗ 2107 с системой питания типа инжектор такие работы лучше проводить в авторизованном автотехцентре. В случае возникновения неисправностей по вине автозавода устранение их будет производиться за счет производителя. По окончании этого срока обслуживание ГРМ и других систем автомобиля может выполняться и самостоятельно.

Подготовка к проведению сервисных операций

Контроль натяжения цепного привода механизма газораспределения начинается на двигателе с системой питания типа инжектор или карбюратор схожи между собой. Операция выполняется в установленной производителем последовательности:

  1. Выставляем автомобиль на ровной площадке с твердым покрытием и фиксируем его самопроизвольного перемещения путем установки упоров под колеса и включения стояночного тормоза. Рычаг переключения передач выставляем в нейтральное положение.
  2. С головки блока цилиндров снимаем крышку, отвернув по ее контуру все гайки при помощи трубчатого ключа. Старую прокладку рекомендуется при этом заменить, применение герметиков не допускается.
  3. При помощи ключа на «38» проворачиваем коленчатый вал двигателя ВАЗ 2107 для того чтобы совместить метки на подвижных деталях и стационарных. При выполнении данного действия необходимо проявлять осторожность, а места расположения контрольных точек следует подсвечивать фонариком или переноской.
  4. Совмещаем две метки: первая — на шкиве ремня привода генератора со специальным выступом на корпусе крышки, вторая на верхней звездочке механизма газораспределения силового агрегата ВАЗ 2107 с системой питания инжектор.

При таком взаимном расположении деталей поршень четвертого цилиндра находиться в мертвой точке вверху. Теперь можно приступать к выполнению сервисных работ на системах двигателя, в частности, ГРМ и некоторых других.

Выполнение технического обслуживания силового агрегата

Автомобиля ВАЗ 2107 с инжекторным двигателем выпускаются до сих пор на предприятиях в нашей стране. Они отличаются высокой надежностью и экономичностью при доступной цене, этим собственно и определяется их высокая популярность у потребителя.

Основная причина замены двухрядной цепи газораспределительного механизма – чрезмерное растяжение. Дистанционно критическое удлинение распознается по шуму – цепка брякает и трется о смежные детали. На деле предельный износ приводит к потере мощности, приемистости и нестабильной работе двигателя ввиду взаимного смещения распределительного и коленчатого валов. Визуально на это укажет смещенный шкив привода вспомогательных агрегатов.

Наладка или как выставить метки узлов ГРМ на ВАЗ 2106 самостоятельно

Расшифровка пометок

Без предварительного базирования поршней и клапанов установка цепи грм на ВАЗ 2106 по меткам невозможна. Стало быть, значимость отметок вовсе не условно-декоративная. Знаки дают понимание о положении деталей внутри мотора:

  • Пометка на шкиве КВ, совпадающая с длинной черточкой на передней крышке, означает достижение поршнями 1 и 4 цилиндров ВМТ.
  • Метка на звездочке РВ, совмещенная с приливом на постели, информирует о закрытых клапанах в 4 цилиндре – здесь происходит такт сжатия.

К сведению. Нумерация «горшков» начинается со стороны радиатора.


При совпадающих отметках бегунок распределителя зажигания обращен в сторону 4 цилиндра, а клапана последнего закрыты. По аналогии с настройкой сцепления на «классике» , однозначность взаимного расположения коленчатого и распределительного валов служит базой для проведения регулировки зазоров в клапанном механизме, процедуры выставления зажигания.

Как восстановить совпадение меток

При вытянутой цепи пометки «уйдут». Основная сложность заключается в том, чтобы вернуть их в положение обоюдного совпадения. Эта работа совмещается с демонтажем старой цепки. Однако спешить ее снимать не стоит – рассогласование всех заводских маркеров чревато.

Базой служит положение коленвала, при котором отметка шкива совпадает с длинной чертой на передней крышке. При этом засверловка звезды распредвала должна находиться ближе к приливу. Этого нужно добиться в первую очередь. Стоит помнить, что передача выполнена с соотношением 2:1 – двум оборотам коленчатого вала соответствует один оборот распределительного.

  • Снять звезду распределительного вала, удалить все остальные шестерни и ограничитель цепи.
  • Вынуть цепочку.
  • Поставить звездочку «распреда» обратно (без цепки), закрутить болт, притянуть, фиксируя деталь за зубцы отверткой.
  • Провернуть распредвал до совпадения отметок на звезде и постели.
  • Зафиксировав звездочку отверткой, отвернуть болт и снять ее.
  • Установить новые цепку, звезды, башмак натяжителя и пластину успокоителя.

Излишние опасения при демонтаже звездочки РВ не уместны. В конструкции вала предусмотрен штифт. Кроме передачи крутящего момента он выполняет роль фиксатора определенного положения.

Как одеть цепь

Монтаж новой цепочки начинается с ее насадки на новую звезду коленвала. Далее монтируются успокоитель, башмак натяжителя, ограничитель. Цепка пропускается через шестерню приводного вала с попутным его закреплением. После она насаживается на звездочку распределительного вала, и выполняется корректировка ее положения по циклу:

  • Одеть на вал.
  • Посмотреть на относительное расположение засверловки и прилива.
  • Снять.
  • Передвинуть на один зуб в нужную сторону.

Завершающая процедура – натяжка цепки, в ходе которой натяжитель закручивается до упора хорошим усилием. После вращения КВ ключом производится окончательный контроль совпадения знаков.

Нюансы в установке цепи ГРМ по заводским меткам на ВАЗ 2106: подводные камни

Идеального совмещения двух пар пометок добиться сложно. Основная причина – использование компонентов с выдержанными по предельной границе размерами. К слову, регулировка карбюратора ВАЗ 2106 своими руками также никогда не происходит по идеальному сценарию – практически всегда используются дополнительные рекомендации опытных мастеров.

Допустимые сдвиги отметок

Одна из неписанных норм допускает расхождение засверловки звезды и прилива корпуса подшипников распределительного вала в пределах ползуба в ту или иную сторону. Если поконкретнее, то установка цепи ГРМ двигателя ВАЗ 2106 по меткам считается оконченной, когда звездочка распредвала стоит точно, а отметка шкива коленвала уходит чуть вперед. Это гарантия устойчивой тяги во всем скоростном диапазоне.

Если звезда «распреда» стоит по метке, а шкив «колена» не доходит до знака ВМТ – мотор устойчиво функционирует только до скорости 100 км/ч. После преодоления границы наблюдается потеря тяги и повышенный расход топлива.

Расхождение между метками постели и звезды распределительного вала в один зуб недопустимо. Обычно это доказательство критического растяжения цепочки. Когда же она новая стоит осмотреть посадочное место под шпонку на коленвале – возможно оно разбито, отсюда – чрезмерный люфт.

Двигатели с существенным пробегом нередко склонны к произвольному изменению расположения пометки звезды РВ в процессе вращения КВ. К этому приводят:

  1. Подлизанные зубья в зацеплении вала-шестерни привода маслонасоса с приводным валом («грибка» с «поросенком»).
  2. Люфт в трамблере.
  3. Эллипсность звездочек ГРМ.

К сведению. Использование разрезной звезды помогает добиться идеального расположения меток. Она устанавливается взамен штатной зубчатой шестерни распределительного вала.

Коротко о главном

Технология, как выставить метки ГРМ на моторе ВАЗ 2106, выполняется при снятой цепи. Установленная на распредвале звезда без цепки фиксируется отверткой и затягивается ключом. После вращения распределительного вала в нужную сторону и совмещения засверловки с приливом на постели снова зубчатая шестерня обездвиживается подходящим предметом и демонтируется. Далее производится монтаж новой цепочки.

Идеального совпадения пометок можно добиться только при использовании разрезной шестерни. Впрочем, это вовсе не обязательно соблюдать. Вполне допустима ситуация, когда метки «распреда» совпадают, а шкив коленвала уходит немного вперед.

Не совпадают метки распредвала с коленвалом на ВАЗ 2103. Сколько мучаюсь не получается либо не доходит либо переходит. Что посоветуете?

  • Плохо заводится и глохнет ВАЗ 2103 – 5 ответов
  • Как открутить нижний шкив что-бы глянуть метку на ВАЗ-2106 с двигателем ВАЗ-21083? – 4 ответа
  • Совместимы ли рокера с гидрокомпенсаторами старого образца? – 3 ответа
  • Как выставить зажигание на ваз 2105 ? – 2 ответа
  • Обломился успокоитель цепи ВАЗ – 2 ответа

Перескакивает после установки натяжителя?

Очевидно фрезерована голова. Здесь лучше приобрести и установить разрезную звёздочку распредвала. Если такой возможности нет, лучше поставить метку в недоход. Мотор будет резвее чем в переходе.

Если после прокручивания двигателя вручную, и метки сбиваются — это значит что-то вы неправильно делали.

Распространённая ошибка автолюбителей, это устанавливают вначале распредвал, а потом подгоняют колен/вал.
Надо вначале установить метку колен/вала (в 4-том цилиндре поршень в ВМТ), а затем установить распредвал по меткам. На шестерне бывает 2-е метки, надо ориентироваться на ту, которая ближе к цепи, она почти на зубе. Потом проводится натяжка цепи. И после этого можно прокручивать колен/вал вручную. После двух оборотов, метки снова должны совпасть.

При выставлении меток, непопадание на ползубика — не критично, мотор будет работать. На зуб, два и больше, если не совпадает, то это неправильно, надо заново всё проверить и понять где совершена ошибка в установке.

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Как выставить зажигание на ваз 2105 ?

Размеры ГРМ ВАЗ 2105

Как открутить нижний шкив что-бы глянуть метку на ВАЗ-2106 с двигателем ВАЗ-21083?

Совместимы ли рокера с гидрокомпенсаторами старого образца?

Рассказ регулировке зажигания ваз 2101, 2106, 2107

Как выставить зажигание на ваз 2106, 2105, 2107 -правильная установка и регулировка своими руками…

Приветствую автолюбитель ваз в блоге RtiIvaz. ru! Вы не знаете о регулировке зажигания нечего, именно поэтому вам надо прочитать авто статью далее.

Стабильная работа двигателя, его экономичность, приемистость, а также мощность зависят от правильной установки зажигания. Сама регулировка зажигания необходима для того, чтобы поджигать топливно-воздушную смесь в строго определенной последовательности, в зависимости от порядка работы цилиндров.

Владельцам этих моделей для самостоятельного обслуживания нужно запомнить, что на автомобилях ваз 2105, 2106-07 порядок работы цилиндров 1-3-4-2.

Операция по регулировки зажигания на автомобилях ваз 2105 и ваз 2106-07 может потребоваться в нескольких случаях. Это необходимо сделать после среднего или капитального ремонта двигателя, замене прокладки блока, прогаре клапана, замене цепи или ремня ГРМ, замене распределительного вала и других подобных случаях, связанных с частичной разборкой мотора.

Для установки верхней мертвой точки и регулировке зажигания на двигателе в его верхней, а также нижней передней части, отбиты специальные метки, которые необходимо совмещать. Расположение меток на двигателях ваз 2106 и ваз 2105 для регулировки системы зажигания.

ВАЗ 2106 – цепь в приводе ГРМ

Верхние метки: одна метка в виде лунки нанесена на звездочку распределительного вала с внутренней стороны, второй меткой является прилив в виде выступа на конце постели распределительного вала. Для выполнения этой операции нужно снять крышку клапанов.

Нижние метки на передней крышке двигателя отлиты в 3 риски — одна длинная и две коротких, а на шкиве коленчатого вала отлит прилив с внутренней стороны (легко можно нащупать рукой) и риска на торце шкива. Длинная метка соответствует верхней мертвой точке, а две коротких, это метки опережения зажигания.

Первая короткая метка (средняя из трех) соответствует опережению зажигания на 7,5 градусов, это собственно заводской допуск на установку зажигания при использовании бензина АИ 92-95. Вторая короткая метка соответствует опережению зажигания в 10 градусов.

Когда выполняется сборка двигателя во время капитального ремонта, то коленчатый вал ориентируют по внутренним меткам. Это метка на звездочке (риска) коленчатого вала и прилив на блоке цилиндров, которые совмещают.

Затем ставится цепь ГРМ и совмещаются метки на звездочке распределительного вала и его постели. Коленчатый вал проворачивают на два оборота и вновь проверяют совпадение меток. Если все метки совпадают, то устанавливают переднюю крышку двигателя, шкив коленчатого вала и крышку клапанов.

При установке трамблера (распределитель зажигания) выставляются вышеуказанные метки фаз газораспределения, а бегунок трамблера, после его установки должен смотреть разносной пластиной на гнездо провода 4 цилиндра в крышке трамблера.

ВАЗ 2105 – зубчатый ремень ГРМ

Верхние метки: одна метка «Е» расположена на крышке первой шейки распределительного вала, а вторая «F» нанесена на шкив распределительного вала. Для того, чтобы «добраться» до меток необходимо снять защитную крышку ремня ГРМ. Нижние метки – аналогичны ваз 2106-07 (обозначение меток «C» на шкиве и «D» на крышке, при этом три риски длинная и две коротких, нанесены на защитной крышке зубчатого ремня грм).

Видео регулировки зажигания ваз по любому

Видео 1

Видео 2

Видео 3

Видео 4

Для проверки и регулировки зажигания с помощью омметра нужно выполнить следующее:

  • Снять клемму (минус) с аккумуляторной батареи
  • Установить нейтральную передачу
  • Снять крышку трамблера
  • Провернуть коленчатый вал по часовой стрелке до момента, когда бегунок трамблера не дойдет порядка 30 градусов до контакта в крышке под номером «1»
  • Далее один щуп омметра подсоединяется к болту трамблера (куда подсоединяется провод от катушки зажигания), а второй провод омметра соединятся с «массой». При этом сопротивление на шкале омметра должно быть нулевое
  • Затем коленчатый вал медленно поворачивается до совмещения нижних меток. Если при совпадении меток сопротивление будет показывать бесконечность, то зажигание выставлено, верно. Если же сопротивление начало расти до совпадения меток, либо осталось на нуле, то нужно отрегулировать установку момента зажигания путем ослабления крепления трамблера и поворота его в ту или другую сторону
  • Поворот коленчатого вала выполняется с помощью ключа на Х38 мм. В крайнем случае, при его отсутствии можно включить 3 или 4 скорость и медленно (с помощником) передвигать автомобиль, что правда не совсем удобно при регулировке

Подобную регулировку угла зажигания можно выполнить и с помощью контрольной лампы, но нужно соблюдать осторожность, так как эта операция производится при включенном зажигании.

Один провод от лампы соединяется с «массой», а второй провод на болт трамблера, как и в случае с омметром.

Далее все также как и с использованием омметра. Правильность установки зажигания проверяют при пробном заезде. Для этого двигатель запускают, прогревают до рабочей температуры и делают пробный заезд для проверки и регулировки зажигания. Выполняются следующие действия.

Автомобиль разгоняется до 50 км/ч и педель газа резко утапливается в полик. Если все выставлено правильно, то должно прозвучать 3-4 цока пальцев. Если цокот пальцев более продолжительный, то это подсказывает, что зажигание выставлено рано, если цоки вообще отсутствуют, то зажигание позднее.

При раннем зажигании трамблер нужно повернуть по часовой стрелке, а при позднем против часовой стрелки и вновь повторить испытания.

Далее смотрите на видео, как выглядит электронное зажигание на ваз 2101, 2106, 2107 и контактное:


Все эти работы по установке и проверке, регулировки зажигания выполняются при условии, что цепь или ремень ГРМ натянуты с правильным усилием. А также надо убедиться, что клапанные зазоры двигателя отрегулированы, верно.

Удачи Вам и до скорых встреч на страницах блога RtiIvaz.ru!

Читайте еще:

Как самому выставить зажигание на ВАЗ

Как подтянуть ремень генератора

Комплект рабочего цилиндра сцепления

Регулировка карбюратора ваз 2107

Популярные статьи:

Как выставить коленвал и распредвал по меткам

При большинстве регулировочных работ с двигателем ВАЗ 2109-2108 приходится устанавливать газораспределительный механизм по меткам. Это необходимо делать для того, чтобы поршень первого и четвертого цилиндра находились в верхней мертвой точке. Для того, чтобы установить поршни в ВМТ, необходимо, чтобы метки распределительного и коленчатого вала совпадали.

Для выполнения этой операции нам понадобится:

  1. головка торцевая на 10
  2. трещоточная рукоятка или вороток
  3. ключ рожковый или накидной на 19
  4. большая отвертка с широким плоским лезвием

Как выставить метки газораспределительного механизма ВАЗ 2109-2108

Для начала необходимо поднять домкратом переднюю правую часть автомобиля, чтобы колесо было вывешенным. Затем откручиваем три болта крепления бокового кожуха, под которым находится механизм ГРМ:

После чего отводим крышку в сторону и снимаем ее, чтобы она нам не мешалась:

Далее нужно переключить рычаг КПП на 4-ю передачу и вращая рукой переднее колесо, следить за звездой распредвала. Необходимо добиться такого момента, когда метка на шестерне будет находиться ровно напротив выступа внутренней крышке. Более наглядно это показано на фото:

Теперь отверткой поддеваем резиновую заглушку в картере сцепления и смотрим в окошко, чтобы метка на маховике также совпадала с прорезью крышки:

Если вдруг метки ГРМ и на маховике ВАЗ 2109-2108 не совпадают, необходимо скинуть ремень с шестерни распредвала, когда он установлен по меткам, и после этого совместить риски на маховике с корпусом, проворачивая коленвал за шкив ключом на 19.

Опубликовано 30 Августа 2016

Хотел бы дополнить ! Цепь если старая то при регулировке ( клапанов или установке распредвала с постелью) надо выставлять метку на шкиве распредвала так чтобы, она не доходила до отлива на постели (по ходу вращения двигателя). Если метка перейдет за отлив будет сильная потеря мощности двигателя (Отдельные случаи если у вас не совпадают заводские метки коленчатого вала с с меткой крышки. Но это бывает очень редко)

После процедуру установки и регулировки меток отпустить натяжитель провернуть двигатель 2 оборота затянуть натяжитель и проверить метки (если не совпали отрегулировать снова ) после можно регулировать клапана. Если есть вопросы могу помочь чем смогу

Такой вопрос. Если при регулировке клапанов, метка на шкиве коленвала совпадает с длиной меткой, а метка на звездочке не доходит до метки на головке. Как регулировать клапана? Совместить метки на распредвале для регулировке? или оставить как есть, чтобы немного не доходила до метки на головке.

Если звезду поставить в опережение, то получите лучшую тягу на верхах, и возможно менее стабильную работу на низах. Если в опоздание (как советует автор видео), то лучшую и стабильную работу на низах, на верхах немного потеряете. Для обычной езды, для стандартного мотора лучше поставить чуть назад (естественно, если по меткам не получается).

Поставить на 0 градусов(вмт), увести зубья распредвала вверх, поставить, по часовой стрелке довести его чтобы он встал, поставить звёздочку меткой до прилива путём переставления звезды на зуб, правиль я понял?

Вот ещё проблемка, у меня есть двигатель, но ребята сняли рокера, а они же притёрлись каждый по-своему, и в каком порядке их ставить я не знаю, они в куче лежать подскажите что-нибудь.

зачем трамблер на герметик. как потом его вращать в случае настройки зажигания??

Здравствуйте, у меня прогорела прокладка блока и потек сальник коленвала на ВАЗ2104, заменили это все поставили вроде поехала машина, но начались проблемы с зажиганием. 1. Были прирывания в езде на 0,5 — 1.0 сек 2. Сейчас же машина может ехать и просто заглохнуть, после чего не заводиться. На панели приборов не горят лампочки масла и аккумулятора, так же окно зарядка аккумулятора показывает, что заряд на 0 хотя аккум новый и уровень бензина показывает на 0 + не работает печка и задний двроник Что это может быть подскажите пожалуйста

А бсз как выставить?

Здраствуйте, у меня така проблема и незнаю что делать отлигулировал клапана и иду регулирую по второму кругу а некоторые с них могут бить зажаты, подскажите в чем причина?

Здравствуйте! Я совместил длинную метку на блоке с меткой на шкиве КВ, а также метку на звездочке РВ с выступом пастели. Но теперь КВ проворачивается на четверть оборота и стопорится, кажется, что какой-то поршень упирается в открытый клапан. Как такое может быть, если обе метки (кв и рв) выставлены правильно?

а если выкрутить свечу в 4-м цилиндре и вращая кв определить вмт , сунув отвертку вместо свечи, то метка на шкиве кв не стоит напротив длинной метки на блоке, а находится чуть ли не на 120 градусов раньше. Как так? шкив кв можно же только в одном положении надевать?почему такое огромное расхождение?

Добрый день, проблеска немного отрегулировать клапаны, встречал и звезду на распр. выставил по меркам, далее все накинул затинул и начинаю регулировать клапаны первой пару регулируют всё ОК, поворачивают на 180гр 7ко регулируется а 4 зажат и 3я пара зажата. Я уже и звезду на зуб и два ставил раньше и коленвал. Нечего неполучается ,подскажите пожалуйста что делать.

Как правильно затянуть цепь,бывало с одной затягивается,а с др.стороны бултыхается,боюсь не соскочила бы

ЗДРАСТВУЙТЕ СЕРГЕЙ ХОЧУ ВАС СПРОСИТЬ ОДНУ ВЕЩЬ .СРЕДНЯЯ ЗВЁЗДОЧКА НУЖДАЕТСЯ В НАСТРОЙКЕ ПО МЕТКАМ? , И КАК РАСПОЗНАТЬ МЕТКИ ПРОШУ ПОДСКАЖИТЕ ИЛИ ОНА НЕ ВАЖНА

Здравствуйте. А если ставить распредвал с нивы на классику,ставить нужно точно так-же,или что-то меняется?

менял маслосъемные колпачки, начал ставить распредвал на место затянул его и при настройке клапанов обнаружил что зазора нет и он не настраивается, в чем причина

Здравствуйте,перед установкой распредвала,проверил,чтоб звёздочка совпадала с меткой,так установил,закрутил,поставил звёздочку,а метка немного переходит,наверное кулачки распредвала рокерами сместило. Как мне теперь сделать,чтоб метка не доходила?

здравствуйте у меня вопрос я сделал все по видео как вы показали, но вопрос в том собрал все начал заводить и движок заклинил после разборки обратно выяснилось лопнул успокоитель! движ пороварачивается в право в лево на 1 оборот но несколько по ходу движка не могу прокрутить! авто ваз 2101. 1.3л? скажите изза чего оно так?? спасибо за рание. помогите хорошим советом.

Здравствуйте,хотел спросить,а есть видео о регулировке клапанов на класике.

Сделал все как у вас показано но 6 клапан после 8-го отрегулироваь не получаться не пойму толи кулочок далеко от рокера толи клапан низко. Могло клапан погнуть и он теперь до конца не выходит??

привет о великий мастер. я серьезно перебрал движок ваз 2106 заменил расточил .ааааааа клапана новые а рокера и распредвал старые стук как цепь гремит. нагрееться меньше стучит.клапана регулировал сам по вашему видео не 0.10 а 0.15 грел воду и залевал.подскажи о великий мастер чо за хренотень менять распредвал?спасибо

Нахрена герметик на трамлёр его ещё крутить на дороге для точной настройки.

Здравствуйте,посмотрев данное видео увидел момент по поводу шестерни распредвала,а именно по поводу метки,что лучше поставить метку немного не доходя до прилива постели распредвала. Так вот я установил шестерню как сказано в видео,т.е.метка немного не доходит до прилива,и после этого мотор стал работать немного хуже (ХХ упал с 900до 500,плохо заводится на холодную,и глохнет несколько раз,и звук немного поменялся,как будто "Днепр" без колен. )Хотя до этого всё вроде работало нормально. Карбюратор и зажигание не трогал.Что может быть. Заранее спасибо.

я подписался на ваш канал буду смотреть ваши ролики как вас зовут и где вы живете

Здравствуйте. Столкнулся с такой проблемой. Поменял двигатель после смерти вкладышей, до этого стоял на низком блоке, поставил на высоком. В отличиях не шарил, поэтому поставил старый трамблер, старый карбюратор, кое как сумел выставить зажигание, даже доехал домой из гаража. Но потом зажигание сбилось. Так машина простояла зиму, сейчас пытаюсь ее реанимировать. Поменял трамблер на длинный, вроде выставил зажигание, начала чмыхать. Потом даже завелась, но завелась только при накрытом карбюраторе ладошкой. нормально держала ХХ без подсоса, прогрелась, работала хорошо. А на следующее утро вообще никаких признаков жизни( А еще вечером на горячую заводилась с рывками, будто стартер клинит. Помогите воскресить машинку. Компрессия по цилиндрам 8-9-9-10. Метки осенью проверял: в норме. Постараюсь поменять свечи, выставить зажигание как вы показали, отрегулировать пусковое на карбе. Может еще что посоветуете. Очень срочно надо помощь!

Здравствуйте!Вы специально оговариваетесь в видео, чтобы запутать?то вы на первую метку выставили, то после регулировки клапанов на последнюю, то на длинную!да и как после регулировки они могли разойтись. и как всё же правильно. корпус трамблера должен быть параллельно головки блока?бегунок смотреть на 4 цилиндр крышки трамблера?у меня БСЗ нива, помогите внести ясность!

Подскажите пожалуйста. решил сменить цепь и звезды и обнаружил, что на старых метки один в один между зубьев и звезды одинаковые!а купленные родные так как у меня Нива 213 так там они разные в пол зуба!соответственно после установки получился маленький недоход или переход это не смертельно?на купленных ещё есть цифры 85 и 90 на старой 78 что это за цифры?какую куда звезду воткнуть без последствй?

Лошара. "Либо сюда, либо туда". Это звезды другие. Нивские отличаются от классических, у них метка смещена из-за разной высоты головок. а в целом они взаимозаменяемы.

Здравствуйте! Выставил зажигание, все как следует по меткам, прокручиваю стартером несколько оборотов, выстовляю заново метки а трамблер становится уже в другом положении. Промвал, грибок, трамблер все новое, шлицы целые. Подскажите кто знает в чем проблема. Заранее спасибо)

Я два дня проездил как собрал двигатель, все работало как часы, давление отличное было, в момнете начал троить и давление пропало. Может масляный насос подклинивает?

подскажите каким моментом затягивали гбц.

Метки коленвала и распредвала

Выставление меток

До начала работ необходимо понимать, что важно, чтобы во время процесса по замене ремня ГРМ заранее выставленные риски не сбились. В противном случае Вам придётся углубиться в настройки и потратить не один час на установку детали.

В процессе установки ГРМ ремня важно выставить поршни таким образом, чтобы в первом цилиндре поршень находился в самой верхней точке первого цилиндра. В этом положении поршень находится в максимальном удалении от коленчатого вала. Именно в таком положении находится двигатель при правильно выставленных метках. В этом положении и надо менять ремень ГРМ.

Количество меток, а также их расположение может отличаться в зависимости от Вашего типа двигателя.

Можно выделить следующие метки:

  • Метка на маховике.
  • Метка на шкиве.
  • Метка распредвала (две на 16 клапанном двигателе).

Все они должны совпадать перед заменой ремня грм. Для того чтобы выставить правильное положение проверните коленчатый вал за болт крепления к нему шкива. Обращаем внимание: прокручивать за шкив распредвала запрещено.

После того как Вы выставили ВМТ замените ремень, затяните натяжитель.

В конце работ по установке ремня прокрутите коленвал несколько оборотов, проверьте не сбились ли риски. При необходимости повторите регулировку.

Замена ремня ГРМ без меток

В некоторых случаях необходимо произвести установку ремня при отсутствии меток.

Для этого потребуются:

Первым делом снимите защитную крышку ремня, выкрутите свечи.

Рассмотрим подробно процесс замены ремня без меток на 8-ми клапанном двигателе.

  1. Необходимо выставить распределительный вал в перекрытие, например, удобно выбрать второй цилиндр. Для этого вам потребуется штангенциркуль и отвёртка. Медленно крутите по часовой стрелке распредвал и смотрите положение перекрытия. Для этого воспользуйтесь штангеном. Поставьте его на компенсаторы и вращайте распредвал до той точки, когда компенсаторы будут на одинаковой высоте. То есть положение у штангена должно быть прямое, а не скошенное.
  2. После определения перекрытия необходимо выставить ВМТ (верхнюю мёртвую точку) второго цилиндра. Вставляем отвёртку в свечной канал. Медленно вращаем двигатель, только по ходу движения двигателя, чтобы поршень поднимался вверх. В определённый момент вы почувствуете, что маховик стал легко вращаться. После этого необходимо рукой почувствовать нижнюю и верхнюю точку и выставить верхнюю.
  3. После настроек оденьте новый ремень, чтобы он совпал возможно потребуется немного провернуть его. А также натяните его.
  4. Следущая стадия — проверка установки ремня. Вращайте маховик, ищите на нём риску. Устанавливайте её в верхнее положение и проверяйте метки на распредвале. В случае если настройка произведена неточно, риски будут уезжать.

На 16-клапанном моторе (2 распредвала) установка выполняется по тому уже принципу.

Метки ГРМ

Все больше и больше наш сайт «скатывается» в сторону диагностики. Что и неудивительно – чиптюнинг неисправного автомобиля недопустим. А клиент, как правило приезжает на «перепрошивку» с целым букетом неисправностей, в надежде вылечить этим захандривший автомобиль.

Поэтому рассмотрим простую на первый взгляд процедуру контроля установки фаз ГРМ, необходимую при контроле и при замене ремня или цепи ГРМ.

Фото 1.Фото 2.Фото 3.

Метка на шкиве коленвала должна находиться напротив треугольной метки на двигателе(фото 1). При этом метка на маховике должна оказаться напротив треугольной метки на кожухе. Эти метки будет видно если снять резиновую заглушку на КПП (фото 2). Метка на шкиве распредвала должна быть напротив Г‐образной метки на задней крышке зубчатого ремня (фото 3).

Фото 4.Фото 5.Фото 5a.

На двигателях 2112 метка на шкиве коленвала должна находиться напротив треугольной метки на двигателе(фото 4). Проконтролировать её еще можно сверху. П‐образный выступ на шестерне должен находиться точно посредине треугольной метки на двигателе. На шестернях распредвалов метки должны находиться напротив треугольных меток на задней крышке зубчатого ремня(фото 5).

При замене ремня ГРМ на новых 16‐ти клапанных двигателях нет традиционной метки в виде треугольника. Метку можно увидеть в окошке картера сцепления удалив резиновую заглушку, что не совсем удобно. Можно сделать проще, совместить метку на зубчатом шкиве коленвала к отливом на корпусе маслянного насоса, как показано на фото 5а.

На двигателях Нивы 21214 (и классики 2104–2107) метка, которая находится на задающем диске, должна быть напротив метки на передней крышке двигателя(фото 6). Метка на шкиве распредвала должна находиться напротив отлива на корпусе подшипников(фото 7).

Фото 6.Фото 7.Фото 8.

На двигателях Шевроле‐Нивы метка, которая находится на задающем диске, должна находиться точно посредине ДПКВ (фото 8). Метка на шкиве распредвала должна находиться напротив отлива на корпусе подшипников (фото 7).

21106, Двигатель OPEL

На этих двигателях установка меток ГРМ интуитивно‐понятна, так же, как на 2112, то есть 2 метки на шестернях привода распредвалов и одна на шкиве коленвала. На фото все метки указаны стрелками.

Ремень ГРМ – наиболее простой и эффективный способ синхронизации работы коленчатого и распределительного вала. Этот чрезвычайно важный элемент нуждается в периодической замене, и, несмотря на свою простоту, не может похвастаться легким монтажом. Всё дело в том, что установка нового механизма должна происходить с учетом специальных меток, которые имеют свойство сбиваться. Большинство начинающих водителей не знают, как выставить метки ГРМ на свои позиции, поэтому замена ремня часто сопровождается лишней тратой нервов. Дальше в полной мере осветим насущный вопрос.

Для чего нужен ремень ГРМ?

ГРМ достаточно сложный в конструктивном плане узел. В его основе заложен распределительный вал, находящийся в ГБЦ. С его помощью происходит толкание впускных и выпускных клапанов. Клапана в свою очередь обеспечивают подачу горючей смеси в цилиндры мотора, а также способствуют удалению газов из системы автомобиля. Работа распредвала возможна благодаря наличию в системе коленвала. Таким образом, механическое усилие от второго к первому передается с помощью приводного ремня.

Сбой в работе привода распределительного вала приведет к нарушению процесса газообмена в цилиндрах. Двигатель не сможет нормально функционировать, а это чревато серьёзными последствиями для главного силового агрегата

Ремень подвержен температурным и механическим воздействиям, вполне логично, что рано или поздно он износится. Он растягивается, на его поверхности образуются трещины, что негативно сказывается на работе всей системы. Его проскальзывание скажется на функционировании клапанов: они перестанут открываться в момент, соответствующий тактам работы мотора. Но куда опасней обрыв резинотехнического изделия. Во время обрыва бездейственным остается газораспределительный механизм, следовательно, клапана не закрываются до момента подъёма поршня, происходит удар, после которого гнутся сами клапана, образовываются дефекты на поршне.

Когда необходимо заменять ремень ГРМ и выставлять метки?

Изношенный ремень ГРМ без преувеличения можно назвать «бомбой замедленного действия». Важность этого элемента в системе автомобиля сложно переоценить. Обычно его выполняют из качественной резины, ресурс которой рассчитан на 50-60 тысяч км пробега. Но, если транспортное средство эксплуатируется в неблагоприятных условиях, интервал замены будет уже другим.

Замена ремня и помпы – процесс затратный в трудовом и финансовом плане. Но вся работа обойдется намного дешевле, чем ремонт вышедшего из строя двигателя по причине обрыва зубчатого механизма. Ни в коем случае не нужно экономить денежные средства и откладывать «на потом» плановое обслуживание автомобиля

В большинстве случае, интервал замены указан заводом-изготовителем в документации к транспортному средству. Помимо заложенного в ремень ресурса, стоит учитывать и следующие факторы, сокращающие срок эксплуатации резинотехнического элемента:

  1. Попадание моторного масла на поверхность ремня ГРМ
  2. Образование течи переднего сальника коленчатого вала
  3. Неисправность натяжного ролика
  4. Заклинивание помпы

Как видим, в системе авто может быть достаточное количество поломок, которые прямо воздействуют на срок эксплуатации ремня. Если наступил срок плановой замены, либо его ресурс был преждевременно исчерпан, недостаточно просто заменить старый механизм новым – необходимо также позаботиться о корректности монтажа. Чтобы успешно проделать всю работу, достаточно вооружиться необходимым инструментом, и знать, как выставить ремень по меткам.

Самостоятельно выставляем ремень ГРМ

Процесс самостоятельного выставления меток не так уж и сложен, но требует некоторых углубленных познаний. Кроме всего прочего, периодически необходимо проверять положение валов, так как они имеют свойство менять свое расположение относительно других элементов ГРМ по различным причинам. В следующих двух ситуациях выставлять метки приходится практически каждый раз:

  • Во время полной замены ремня ГРМ: валы необходимо будет установить в нужное положение, в противном случае работа двигателя будет невозможна
  • Во время ремонта газораспределительного механизма также требуется корректировка их положения

Также следует учитывать, что на автомобилях со спортивным распределительным валом принцип выставления приводного ремня может быть совершенно иным. Чтобы точно знать, каким образом проделывать всю работу на спортивных или тюнингованых авто, лучше всего ознакомиться с подробной информацией, которая приводится в инструкции к конкретному силовому агрегату.

Имея на руках весь необходимый инструмент, можно переходить непосредственно к проведению основной работы. Вся работа сводится к следующим действиям:

  1. Снимаем аккумулятор
  2. Поддамкрачиваем правое переднее колесо
  3. После чего находим распредвал и коленвал
  4. Затем на шкиве вала нужно обнаружить риску
  5. Находим метку на блоке двигателя
  6. Совмещаем две отметки путем проворачивания колеса
  7. Вращаем колесо до полного совпадения двух меток

После чего в обратной последовательности собираем всё то, что было изначально снято. Этот способ подойдет в том случае, если ремень ГРМ полностью натянут. Если же совпадение рисок не происходит, придется снимать ремень и выставлять метки отдельно на коленвале и распредвале.

Наладка или как выставить метки узлов ГРМ на ВАЗ 2106 самостоятельно

Согласование углов взаиморасположения распредвала (РВ) и коленвала (КВ) производится путем совмещения отметок на звездочках с отливами на корпусах двигателя. Последних – два: один расположен на передней алюминиевой крышке (длинная черточка), второй – на постели РВ. Однозначность относительного расположения «маяков» важна на протяжении всей операции смены цепочки.

Расшифровка пометок

Без предварительного базирования поршней и клапанов установка цепи грм на ВАЗ 2106 по меткам невозможна. Стало быть, значимость отметок вовсе не условно-декоративная. Знаки дают понимание о положении деталей внутри мотора:

  • Пометка на шкиве КВ, совпадающая с длинной черточкой на передней крышке, означает достижение поршнями 1 и 4 цилиндров ВМТ.
  • Метка на звездочке РВ, совмещенная с приливом на постели, информирует о закрытых клапанах в 4 цилиндре – здесь происходит такт сжатия.

К сведению. Нумерация «горшков» начинается со стороны радиатора.


При совпадающих отметках бегунок распределителя зажигания обращен в сторону 4 цилиндра, а клапана последнего закрыты. По аналогии с настройкой сцепления на «классике», однозначность взаимного расположения коленчатого и распределительного валов служит базой для проведения регулировки зазоров в клапанном механизме, процедуры выставления зажигания.

Как восстановить совпадение меток

При вытянутой цепи пометки «уйдут». Основная сложность заключается в том, чтобы вернуть их в положение обоюдного совпадения. Эта работа совмещается с демонтажем старой цепки. Однако спешить ее снимать не стоит – рассогласование всех заводских маркеров чревато.

Базой служит положение коленвала, при котором отметка шкива совпадает с длинной чертой на передней крышке. При этом засверловка звезды распредвала должна находиться ближе к приливу. Этого нужно добиться в первую очередь. Стоит помнить, что передача выполнена с соотношением 2:1 – двум оборотам коленчатого вала соответствует один оборот распределительного.

После выполнения базового требования можно приступать к демонтажу шкива КВ, передней крышки, отпускать и удалять натяжитель, снимать успокоитель. Далее следует процедура корректировки пометок на РВ. Методика, как выставить метки ГРМ на ВАЗ 2106, заключается в выполнении таких пунктов:

  • Снять звезду распределительного вала, удалить все остальные шестерни и ограничитель цепи.
  • Вынуть цепочку.
  • Поставить звездочку «распреда» обратно (без цепки), закрутить болт, притянуть, фиксируя деталь за зубцы отверткой.
  • Провернуть распредвал до совпадения отметок на звезде и постели.
  • Зафиксировав звездочку отверткой, отвернуть болт и снять ее.
  • Установить новые цепку, звезды, башмак натяжителя и пластину успокоителя.

Излишние опасения при демонтаже звездочки РВ не уместны. В конструкции вала предусмотрен штифт. Кроме передачи крутящего момента он выполняет роль фиксатора определенного положения.

Как одеть цепь

Монтаж новой цепочки начинается с ее насадки на новую звезду коленвала. Далее монтируются успокоитель, башмак натяжителя, ограничитель. Цепка пропускается через шестерню приводного вала с попутным его закреплением. После она насаживается на звездочку распределительного вала, и выполняется корректировка ее положения по циклу:

  • Одеть на вал.
  • Посмотреть на относительное расположение засверловки и прилива.
  • Снять.
  • Передвинуть на один зуб в нужную сторону.

Завершающая процедура – натяжка цепки, в ходе которой натяжитель закручивается до упора хорошим усилием. После вращения КВ ключом производится окончательный контроль совпадения знаков.

Нюансы в установке цепи ГРМ по заводским меткам на ВАЗ 2106: подводные камни

Идеального совмещения двух пар пометок добиться сложно. Основная причина – использование компонентов с выдержанными по предельной границе размерами. К слову, регулировка карбюратора ВАЗ 2106 своими руками также никогда не происходит по идеальному сценарию – практически всегда используются дополнительные рекомендации опытных мастеров.

Допустимые сдвиги отметок

Одна из неписанных норм допускает расхождение засверловки звезды и прилива корпуса подшипников распределительного вала в пределах ползуба в ту или иную сторону. Если поконкретнее, то установка цепи ГРМ двигателя ВАЗ 2106 по меткам считается оконченной, когда звездочка распредвала стоит точно, а отметка шкива коленвала уходит чуть вперед. Это гарантия устойчивой тяги во всем скоростном диапазоне.

Если звезда «распреда» стоит по метке, а шкив «колена» не доходит до знака ВМТ – мотор устойчиво функционирует только до скорости 100 км/ч. После преодоления границы наблюдается потеря тяги и повышенный расход топлива.

Крайности

Расхождение между метками постели и звезды распределительного вала в один зуб недопустимо. Обычно это доказательство критического растяжения цепочки. Когда же она новая стоит осмотреть посадочное место под шпонку на коленвале – возможно оно разбито, отсюда – чрезмерный люфт.

Двигатели с существенным пробегом нередко склонны к произвольному изменению расположения пометки звезды РВ в процессе вращения КВ. К этому приводят:

  1. Подлизанные зубья в зацеплении вала-шестерни привода маслонасоса с приводным валом («грибка» с «поросенком»).
  2. Люфт в трамблере.
  3. Эллипсность звездочек ГРМ.

К сведению. Использование разрезной звезды помогает добиться идеального расположения меток. Она устанавливается взамен штатной зубчатой шестерни распределительного вала.

Как выставить вмт на ваз 2106

На автомобиле ваз 2106 поршень 4-го цилиндра в позиция Вмт (верхняя мертвая точка) такта сжатия устанавливают для того, чтобы при проведении работ, соедененных со демонтажем цепи привода распределительного вала, не нарушалась монтаж фаз газораспределения. При нарушении фаз газораспределения силовой агрегат не будет положительно работать. Выставляйте Вмт по метке на звездочке распределительного вала (при монтаже по меткам на шкиву коленчатого вала и на передней крышке цепи привода распределительного вала в этом позиции может стоять поршень или 1-го, или 4-го цилиндра).

После этого удостоверьтесь в совпадении рисок на шкиву коленчатого вала и крышке. Если при этом риски вала не совпадают, значит, нарушена монтаж фаз газораспределения (поршень 4-го цилиндра не размещен в Вмт). В этом случае нужно демонтировать цепь привода распределительного вала со звездочки распределительного вала и прокрутить коленчатый вал до совпадения рисок (см. «проверка и монтаж фаз газораспределения по меткам»). полезный Рекомендация
Прокручивать коленчатый вал Ваз -2106 можно следующими способами. 1. Приобретите особый ключ для прокручивания коленчатого вала за болт (храповик) фиксации шкива. Этим ключом можно прокручивать коленчатый вал сверху двигательного отделения. Можно воспользоваться головкой «на 36», но это несколько неудобно из-за ограниченного объема меж радиатором и двигателем, вследствие чего необходимо демонтировать грязезащитный щиток и прокручивать коленчатый вал снизу автомобиля ваз 2106. 2. Включите 4-ю передачу и плавно прокатите транспортное средство в нужную сторону до совпадения риски на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала. 3. Включите 4-ю передачу и вывесите одно из задних колес. Далее поворачивайте вывешенное колесо в нужную сторону до совпадения риски на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала.

Риски размещены на звездочке распределительного вала (лунка а) и на корпусе подшипников распределительного вала (выступ б).
Замечание
Крышка головки блока цилиндров снята. Помимо того, риски нанесены в литье на крышке цепи привода распределительного вала (длинная риска а) и на шкиву коленчатого вала (треугольный углубление б на кромке ручья шкива). Для наглядности фото изготовлена снизу автомобиля ваз 2106 со снятым грязезащитным щитком, однако под определенным углом зрения они видны и из верхней секции двигательного отделения.

Замечание
Углубление б продублирован выступом в литье на передней секции ступицы шкива, но на двигателе, установленном на транспортное средство ваз 2106, выступ не виден.

Основная причина замены двухрядной цепи газораспределительного механизма – чрезмерное растяжение. Дистанционно критическое удлинение распознается по шуму – цепка брякает и трется о смежные детали. На деле предельный износ приводит к потере мощности, приемистости и нестабильной работе двигателя ввиду взаимного смещения распределительного и коленчатого валов. Визуально на это укажет смещенный шкив привода вспомогательных агрегатов.

Наладка или как выставить метки узлов ГРМ на ВАЗ 2106 самостоятельно

Расшифровка пометок

Без предварительного базирования поршней и клапанов установка цепи грм на ВАЗ 2106 по меткам невозможна. Стало быть, значимость отметок вовсе не условно-декоративная. Знаки дают понимание о положении деталей внутри мотора:

  • Пометка на шкиве КВ, совпадающая с длинной черточкой на передней крышке, означает достижение поршнями 1 и 4 цилиндров ВМТ.
  • Метка на звездочке РВ, совмещенная с приливом на постели, информирует о закрытых клапанах в 4 цилиндре – здесь происходит такт сжатия.

К сведению. Нумерация «горшков» начинается со стороны радиатора.


При совпадающих отметках бегунок распределителя зажигания обращен в сторону 4 цилиндра, а клапана последнего закрыты. По аналогии с настройкой сцепления на «классике» , однозначность взаимного расположения коленчатого и распределительного валов служит базой для проведения регулировки зазоров в клапанном механизме, процедуры выставления зажигания.

Как восстановить совпадение меток

При вытянутой цепи пометки «уйдут». Основная сложность заключается в том, чтобы вернуть их в положение обоюдного совпадения. Эта работа совмещается с демонтажем старой цепки. Однако спешить ее снимать не стоит – рассогласование всех заводских маркеров чревато.

Базой служит положение коленвала, при котором отметка шкива совпадает с длинной чертой на передней крышке. При этом засверловка звезды распредвала должна находиться ближе к приливу. Этого нужно добиться в первую очередь. Стоит помнить, что передача выполнена с соотношением 2:1 – двум оборотам коленчатого вала соответствует один оборот распределительного.

  • Снять звезду распределительного вала, удалить все остальные шестерни и ограничитель цепи.
  • Вынуть цепочку.
  • Поставить звездочку «распреда» обратно (без цепки), закрутить болт, притянуть, фиксируя деталь за зубцы отверткой.
  • Провернуть распредвал до совпадения отметок на звезде и постели.
  • Зафиксировав звездочку отверткой, отвернуть болт и снять ее.
  • Установить новые цепку, звезды, башмак натяжителя и пластину успокоителя.

Излишние опасения при демонтаже звездочки РВ не уместны. В конструкции вала предусмотрен штифт. Кроме передачи крутящего момента он выполняет роль фиксатора определенного положения.

Как одеть цепь

Монтаж новой цепочки начинается с ее насадки на новую звезду коленвала. Далее монтируются успокоитель, башмак натяжителя, ограничитель. Цепка пропускается через шестерню приводного вала с попутным его закреплением. После она насаживается на звездочку распределительного вала, и выполняется корректировка ее положения по циклу:

  • Одеть на вал.
  • Посмотреть на относительное расположение засверловки и прилива.
  • Снять.
  • Передвинуть на один зуб в нужную сторону.

Завершающая процедура – натяжка цепки, в ходе которой натяжитель закручивается до упора хорошим усилием. После вращения КВ ключом производится окончательный контроль совпадения знаков.

Нюансы в установке цепи ГРМ по заводским меткам на ВАЗ 2106: подводные камни

Идеального совмещения двух пар пометок добиться сложно. Основная причина – использование компонентов с выдержанными по предельной границе размерами. К слову, регулировка карбюратора ВАЗ 2106 своими руками также никогда не происходит по идеальному сценарию – практически всегда используются дополнительные рекомендации опытных мастеров.

Допустимые сдвиги отметок

Одна из неписанных норм допускает расхождение засверловки звезды и прилива корпуса подшипников распределительного вала в пределах ползуба в ту или иную сторону. Если поконкретнее, то установка цепи ГРМ двигателя ВАЗ 2106 по меткам считается оконченной, когда звездочка распредвала стоит точно, а отметка шкива коленвала уходит чуть вперед. Это гарантия устойчивой тяги во всем скоростном диапазоне.

Если звезда «распреда» стоит по метке, а шкив «колена» не доходит до знака ВМТ – мотор устойчиво функционирует только до скорости 100 км/ч. После преодоления границы наблюдается потеря тяги и повышенный расход топлива.

Крайности

Расхождение между метками постели и звезды распределительного вала в один зуб недопустимо. Обычно это доказательство критического растяжения цепочки. Когда же она новая стоит осмотреть посадочное место под шпонку на коленвале – возможно оно разбито, отсюда – чрезмерный люфт.

Двигатели с существенным пробегом нередко склонны к произвольному изменению расположения пометки звезды РВ в процессе вращения КВ. К этому приводят:

  1. Подлизанные зубья в зацеплении вала-шестерни привода маслонасоса с приводным валом («грибка» с «поросенком»).
  2. Люфт в трамблере.
  3. Эллипсность звездочек ГРМ.

К сведению. Использование разрезной звезды помогает добиться идеального расположения меток. Она устанавливается взамен штатной зубчатой шестерни распределительного вала.

Коротко о главном

Технология, как выставить метки ГРМ на моторе ВАЗ 2106, выполняется при снятой цепи. Установленная на распредвале звезда без цепки фиксируется отверткой и затягивается ключом. После вращения распределительного вала в нужную сторону и совмещения засверловки с приливом на постели снова зубчатая шестерня обездвиживается подходящим предметом и демонтируется. Далее производится монтаж новой цепочки.

Идеального совпадения пометок можно добиться только при использовании разрезной шестерни. Впрочем, это вовсе не обязательно соблюдать. Вполне допустима ситуация, когда метки «распреда» совпадают, а шкив коленвала уходит немного вперед.

Работа двигателя напрямую зависит от исправности систем зажигания и подачи топлива. Они определяют мощность мотора, расход топлива, приёмистость, лёгкость пуска. Сбой в настройке момента зажигания карбюраторного двигателя приводит к появлению детонации, калильному зажиганию, увеличению температуры выхлопа и быстрому выходу агрегата из строя. Существует несколько способов, как выставить зажигание на ВАЗ 2106. Все они просты и доступны начинающему автолюбителю.

Устройство системы зажигания на классических двигателях ВАЗ

Моторы, устанавливаемые на ВАЗ 2106, отличаются рабочим объёмом, но имеют одинаковую конструкцию. Трамблёр, детали ГРМ, передняя крышка с метками и шкив коленвала взаимозаменяемы при ремонте. Встречается контактная (КСЗ) и бесконтактная (БСЗ) системы зажигания. В первом случае размыкание контактов происходит механическим способом при повороте вала трамблёра на 90 0 . Во втором варианте применён датчик Холла и контроллер, позволяющий точно определять момент подачи искры в цилиндры.

Простейшая контактная система состоит из следующих элементов:

  • Замок зажигания, он же выключатель;
  • Катушка зажигания с двумя обмотками для получения высокого напряжения;
  • Механический прерыватель, размыкающий первичную обмотку катушки в нужный момент;
  • Ротор и контактная крышка для распределения напряжения к свечам зажигания;
  • Центробежный и вакуумный регуляторы;
  • Транзистор для снижения силы тока в первичной обмотке и продления срока службы;
  • Свечи зажигания;
  • Высоковольтные провода.

Схема контактного зажигания: 1 — генератор, 2 — замок зажигания, 3 — распределитель зажигания, 4 — кулачок прерывателя, 5 — свечи зажигания, 6 — катушка зажигания, 7 — аккумуляторная батарея

Принцип работы любой системы зажигания выглядит следующим образом. В момент, когда поршень в цилиндре находится в верхнем положении и максимально сжимает топливную смесь, происходит размыкание обмоток катушки. Высокое напряжение через крышку-распределитель попадает по высоковольтному проводу к соответствующей свече зажигания, на электродах которой возникает мощная искра. Происходит воспламенение. Этот процесс называется рабочим ходом поршня.

С увеличением оборотов двигателя угол опережения зажигания (УОЗ) изменяется, а центробежный регулятор делает угол оптимальным. Вакуумный регулятор смещает угол в зависимости от разрежения во впускном коллекторе. Это позволяет добиваться оптимальной мощности на всех режимах работы двигателя.

Признаки неисправности

Регулировка зажигания на машине требуется после ремонта двигателя или снятия трамблёра. Как и любая механическая система, он имеет свойство изнашиваться, появляются характерные симптомы:

  • Двигатель не заводится или работает с перебоями. Если бензин поступает в карбюратор, то причина кроется в неправильной настройке угла зажигания или смещении меток на цепи ГРМ.
  • Снижение динамики разгона и ухудшение эластичности мотора. Воспламенение смеси происходит не в оптимальное время, поэтому КПД снижается.
  • Увеличение расхода топлива. Это бывает при позднем зажигании, когда для получения прежней динамики приходится активнее нажимать на педаль газа. Часть бензина не успевает сгорать и вылетает в выхлопную трубу.
  • Позднее зажигание является причиной хлопков в глушителе, когда воспламенение несгоревшей топливной смеси происходит в момент открытия выпускного клапана.
  • Жёсткая работа двигателя возможно при раннем воспламенении бензина в цилиндрах. Взрыв в момент недохода поршня до ВМТ является причиной характерного тарахтящего звука и звона.

Внимание! Позднее зажигание часто становится причиной прогара выпускных клапанов, которые в этот момент перегреваются.

Обнаружив неисправность, следует проверить правильность установки зажигания на ВАЗ 2106, а при необходимости отрегулировать его. Для работы понадобится свечной ключ, ключ на «13», лампочка или стробоскоп, пластинчатый щуп.

Инструкция по выставлению зажигания ВАЗ 2106

Разберём 3 известных способа регулировки угла зажигания на двигателях ВАЗ.

При помощи стробоскопа (по меткам)

Данный способ позволяет очень точно выставить зажигание по меткам, и не требует снятия трамблёра и клапанной крышки. Весь процесс регулировки занимает 5 минут. Стробоскоп возможно найти в любом автомагазине. Порядок действий следующий:

  1. На заглушённом автомобиле ослабляем гайку крепления трамблёра, предварительно сделав на его корпусе отметку начального положения;
  2. На передней крышке двигателя находим две короткие и одну длинную метку, очищаем их от грязи и масла;
  3. Подключаем минусовой провод стробоскопа к «массе» двигателя, плюсовой — к катушке зажигания, а специальный зажим — на высоковольтный провод первого цилиндра;
  4. Пускаем двигатель и включаем стробоскоп. Свет от его лампы, направленный на шкив, покажет истинное положение момента зажигания;
  5. Медленно поворачивая корпус трамблёра, добиваемся совмещения метки на шкиве коленвала и приливов на передней крышке;
  6. Проверяем обороты двигателя по тахометру и при необходимости регулируем холостой ход на карбюраторе;
  7. Затягиваем гайку фиксации трамблёра.

Метку «4» на шкиву необходимо совместить с нужной вам меткой на крышке. Метка «1» соответствует углу в 10 0 , «2» — 5 0 , «3» — 0 0

Метки имеют значение в 0 0 , 5 0 и 10 0 относительно верхней мертвой точки (ВМТ). Для правильной работы на 92 бензине выбирают опережение 0 градусов.

Установка по лампочке

Если под рукой не оказалось стробоскопа, а зажигание требуется выставить точно, рекомендуют использовать простую автомобильную лампу на 12 вольт. К ней припаивают два провода с зачищенными контактами. Настройку производят в такой последовательности:

  1. Выкрутить свечу из первого цилиндра;
  2. С помощью храповика или подходящего ключа вращаем коленвал до начала такта сжатия в первом цилиндре;
  3. Совмещаем метки на шкиве коленвала с приливами на корпусе крышки, для 92 бензина выбираем среднюю или последнюю короткую;
  4. Снимаем крышку трамблера, отметив при этом положение бегунка на роторе напротив первого цилиндра;

После снятия крышки трамблёра необходимо отметить положение бегунка на роторе напротив первого цилиндра

Совет! Вместо сигнальной лампы используют вольтметр, который подключается аналогичным образом. Вращением корпуса трамблёра ищем положение, в котором напряжение отсутствует.

Выставляем зажигание на слух

Быстро настроить примерное положение трамблера возможно и без всяких приборов. Потребуется немного терпения и хороший слух. Этот способ применим только при условии исправности карбюратора и ГРМ. Действуем таким образом:

  • Пускаем двигатель, даём прогреться до рабочей температуры, ручка дроссельной заслонки в карбюраторе должна быть утоплена;
  • Немного ослабляем крепёж трамблёра и начинаем его аккуратно поворачивать;
  • При повороте на большие углы двигатель будет глохнуть или наоборот увеличивать обороты;
  • Необходимо добиться ровных холостых оборотов в диапазоне 700-800 об/мин без посторонних стуков и детонации;
  • В таком положении фиксируем распределитель.

Такая регулировка на слух требует проверки на дороге или стробоскопом, но для первичной настройки — это оптимальный вариант.

Видео: как выставить зажигание на ВАЗ 2106

Как установить бесконтактное (электронное) зажигание

Установка электронного зажигания – это самый простой способ улучшить работу мотора. Замена на бесконтактную систему даёт такие преимущества:

  • Уверенный холодный пуск;
  • Стабильная работа двигателя на любых оборотах;
  • Высокая надёжность;
  • Увеличивается срок службы свечей зажигания;
  • Мощная искра;
  • Не требуется регулировка зазора и центробежного регулятора.

В состав готового набора входит трамблёр с датчиком Холла, специальная катушка зажигания и коммутатор. Высоковольтные провода возможно оставить и старые.

Электронная система зажигания включает в себя: катушку зажигания, трамблёр, коммутатор и комплект проводов

Чтобы установить бесконтактное зажигание взамен старого нам потребуется ключ на «13» и на «10», два винта для крепления коммутатора и стробоскоп для настройки угла опережения.

Порядок выполняемых работ:

  1. Подводим шкив коленвала к метке на крышке двигателя, поршень первого цилиндра должен находиться в ВМТ.
  2. Отсоединить минусовую клемму аккумулятора.
  3. Снимаем со старого трамблёра крышку и отмечаем положение бегунка относительно двигателя. Это поможет быстро установить и настроить новый трамблёр.
  4. Отсоединяем провод, идущий с катушки зажигания, откручиваем фиксатор ключом на «13» и извлекаем трамблёр из блока двигателя.
  5. Новый распределитель устанавливаем по сделанным отметкам, стараясь совместить метки на корпусе и положение бегунка. Крепление полностью не затягиваем.
  6. Заменяем катушку зажигания на новую и устанавливаем коммутатор под капотом. Электронный блок размещаем в сухом месте, подальше от нагретых деталей. Например, на крыле или моторном щите.
  7. Подключаем проводку по схеме в инструкции к БСЗ. Подсоединяем высоковольтные провода.
  8. Закрываем трамблёр крышкой и затягиваем гайку крепления. Система установлена и готова к работе. Остаётся только отрегулировать угол опережения зажигания.

Схема бесконтактного зажигания ВАЗ 2106

Важно! Системы БСЗ могут отличаться длиной вала трамблёра для разных моделей двигателей классических «Жигулей», поэтому перед покупкой стоит уточнить у продавца о взаимозаменяемости компонентов.

Проверка угла зажигания во время движения автомобиля

Проверку работоспособности системы зажигания после любой регулировки лучше всего производить в движении. Это связано с особенностями конструкции трамблёра и октановым числом используемого бензина. Бывает так, что выставленные по меткам углы зажигания не дают достаточной динамики и приёмистости. Поможет регулировка на слух по началу детонации:

  • Разгоняем автомобиль до скорости 45-50 км/ч на ровном участке дороги;
  • Включаем прямую передачу (на ВАЗ 2106 четвёртую) и нажимаем педаль газа до упора;
  • Должен появиться характерный звон (детонация), который пропадёт через 2-3 секунды, а ускорение будет ровным и мощным без провалов;
  • Если детонация не исчезает на протяжение всего разгона, значит угол зажигания «ранний»;
  • Полное отсутствие звона и вялая динамика говорят о запаздывании искры в цилиндрах;
  • Регулируем положение трамблёра на месте, доворачивая его на 3-5 градусов;
  • Когда регулировка будет завершена, положение корпуса трамблёра относительно блока отмечают риской или краской.

Работы по регулировке зажигания следует проводить регулярно. Интервал обслуживания простой контактной системы зажигания — 15000 км, для электронной — вдвое больше. Также регулярно проверяется состояние свечей зажигания и высоковольтных проводов. Все операции по настройке легко могут быть проделаны самостоятельно, гараж для этого не нужен. Навык самостоятельного ремонта зажигания ВАЗ 2106 всегда пригодится в дальней дороге или зимой, когда возникают проблемы с запуском.

Установка фаз газораспределения по меткам на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!

Знаете ли Вы, что такое фазы газораспределения? В статье мы познакомимся с понятием и попытаемся объяснить и показать наглядно правильную установку фаз по меткам.

Примечание!
Вам понадобятся следующие инструменты: отвёртка, три гаечных ключа «на 8» «на 10» и «на 13», специальный ключ для проворачивания шкива коленвала (в отсутствие такового используйте головку «на 36»).

Краткое содержание:

Что такое фазы газораспределения?

Момент, когда поршень в двигателе движется вверх и вниз по определенному заданному интервалу и есть та самая фаза. В случае если поршень сбивается с интервала и получается неровная работа двигателя.

Когда устанавливать фазу по меткам?

При неравномерной работе двигателя автомобиля, а именно:

  • у автомобиля мощность мощность;
  • у двигателя повышается расход топлива;
  • автомобильный движок начинает работать с перебоями, глохнет на холостом ходу;
  • скачут холостые обороты двигателя.

Установка по меткам на ВАЗ 2101-ВАЗ 2107

Снятие

1) Снимите корпус воздушного фильтра. (подробнее читайте в статье: «Замена корпуса воздухофильтра»)

2) Затем накройте горловину карбюратора чистой тряпкой, во избежание попадания грязи во время работы.

3) Теперь снимите со штуцера, расположенном на карбюраторе, шланг отвода картерных газов.

4) После ослабьте винт крепления троса заслонки воздуха.

5) Следом ослабьте болт крепления оболочки троса воздушной заслонки.

6) После откручивания обоих болтов, отсоедините трос от карбюратора, потянув рукой.

7) Затем отверните крепёжные болты поверхности головки блока.

8) Отвёрткой подденьте и снимите стопорную шайбу крепления промежуточного рычага.

9) Следом снимите промежуточный рычаг.

10) Аккуратно снимите крышку с головки блока.

Примечание!
Если на крышке или на самой головке осталась прокладка, снимите её и замените на новую. Изношенная прокладка в будущем дает течь масла!

11) Прокрутите гайку шкива коленчатого вала с помощью специального ключа, пока метка звездочки распределительного вала не совпадение с меткой на корпусе, как показано на фото ниже (подробнее процесс описан в статье: «Установка поршня в положение ВМТ» - здесь вы найдёте три способа проворачивания коленвала).

Примечание!
Метка звездочки коленчатого вала должна совпасть с длинной меткой на крышке распредвала!

Важно! Если у вас получилась такая ситуация: одна из меток совпала, другая нет, тогда проделайте операцию, указанную ниже:

1. Сперва разогните лепесток стопорной шайбы болта, который крепит звездочку распредвала.

2. Включите первую передачу и открутите болт крепления звездочки распределительного вала.

3. Снимите звездочку вместе с цепью и удерживайте в руках.

4. Снимите цепь со звездочки и измените ее положение в нужную вам сторону, добившись совпадения меток, как это показано в направлении «11».

карбюратор

Установка

Примечание!
Подробно процесс установки деталей по местам в видеоролике внизу статьи. Однако, рекомендуем сначала прочитать.

1) Наденьте звездочку вала распределительного вместе с цепью на место.

2) Рукой натяните ведущую ветвь цепи так, чтобы она не болталась. Если вы не знаете, где находится эта ветвь, смотрите пункт «2» в статье: «Проверка натяжения цепи».

3) Затяните крепёжный болт звездочки распредвала и оставшиеся шайбы.

Примечание!
Полностью болт закручивать не надо!

4) Проверните коленчатый вал на два оборота и снова проверьте положение меток.

5) совпадают? - Затяните до конца болт крепления звездочки.

6) Метки не совпадают? - Проделайте повторную установку по меткам фаз.

7) Установите все оставшиеся детали в обратном снятии порядка.

Примечание!
Не стесняйтесь, задавайте вопросы в комментариях. В ближайшее время сотрудники обязательно на них ответят!

Дополнительный видеоролик

Подробную информацию о процессе установки и регулировки фаз вы можете почерпнуть из ролика ниже:

Видео

Настройка фаз или как выставить метки ГРМ на ВАЗ 2106 своими руками

Основная причина замены двухрядной цепи газораспределительного механизма - чрезмерное растяжение. Дистанционно критическое удлинение распознается по шуму - цепка брякает и трется о дополнительные детали. На деле предельный износ приводит к потере мощности, приемистости и нестабильной работе двигателя ввиду взаимного ущерба распределительного и коленчатого валов. Визуально на это укажет смещенный шкив привода вспомогательных агрегатов.

Наладка или как выставить метки узлов ГРМ на ВАЗ 2106 самостоятельно



Согласование углов взаиморасположения распредвала (РВ) и коленвала (КВ) происходит путем совмещения отметок на звездочках с отливами на корпусах двигателя.Последних - два: один расположен на передней алюминиевой крышке (длинная черточка), второй - на постели РВ. Однозначность относительного расположения «маяков» важна на протяжении всей операции смены цепочки.

Расшифровка пометок

Без предварительного базирования поршней и клапанов установка цепи грм на ВАЗ 2106 по меткам невозможна. Стало быть, значимость отметок вовсе не условно-декоративная. Знаки дают понимание положения деталей внутри мотора:

  • Пометка на шкиве КВ, совпадающая с длинной черточкой на передней крышке, означает достижение поршнями 1 и 4 цилиндров ВМТ.
  • Метка на звездочке РВ, совмещенная с приливом на постели, информирует о закрытых клапанах в 4 цилиндре - здесь происходит такт сжатия.

К сведению. Нумерация «горшков» начинается со стороны радиатора.


При совпадающих отметках бегунок распределителя зажигания обращен в сторону 4 цилиндра, а последнего закрыты. По аналогии с настройкой сцепления на «классике» , однозначность взаимного расположения коленчатого и распределительного валов служит базой для регулировки зазоров в клапанном механизме, процедуры выставления зажигания.

Как восстановить совпадение меток

При вытянутой цепи пометки «уйдут». Основная сложность заключается в том, чтобы вернуть их в положение обоюдного совпадения. Эта работа совмещается с демонтажем старой цепки. Однако спешить ее снимать не стоит - рассогласование всех заводских маркеров чревато.

Базой служит положение коленвала, при отметке шкива совпадает с длинной чертой на передней крышке. При этом засверловка звезды распредвала должна находиться ближе к приливу.Этого нужно добиться в первую очередь. Стоит помнить, что передача выполнена с помощью привода 2: 1 - двум оборотам коленчатого вала соответствует один оборот распределительного.




После выполнения базового требования можно приступать к демонтажу шкива КВ, передней крышки, отпускать и удалять натяжитель, снимать успокоитель. Далее следует процедура корректировки пометок на РВ. Методика, как выставить метки ГРМ на ВАЗ 2106, заключается в выполнении таких пунктов:
  • Снять звезду распределительного вала, удалить все остальные шестерни и ограничитель цепи.
  • Вынуть цепочку.
  • Поставить звездочку «распреда» обратно (без цепки), закрутить болт, притянуть, фиксируя деталь за зубцы отверткой.
  • Провернуть распредвал до совпадения отметок на звезде и постели.
  • Зафиксировав звездочку отверткой, отвернуть болт и снять ее.
  • Установить новые цепку, звезды, башмак натяжителя и пластину успокоителя.

Излишние опасения при демонтаже звездочки РВ не уместны. В конструкции вала предусмотрен штифт.Кроме передачи данных фиксатора положения.

Как одеть цепь

Монтаж новой цепочки начинается с ее насадки на новую звезду коленвала. Далее монтируются успокоитель, башмак натяжителя, ограничитель. Цепка пропускается через шестерню приводного вала с попутным его закреплением. После она насаживается на звездочку распределительного вала, выполняется корректировка положения по циклу:

  • Одеть на вал.
  • Посмотреть на относительное расположение засверловки и прилива.
  • Снять.
  • Передвинуть на один зуб в нужную сторону.

Завершающая процедура - натяжка цепки, в ходе которой натяжитель закручивается до упора хорошим усилием. После вращения КВ ключом производится окончательный контроль совпадения знаков.

Нюансы в установке цепи ГРМ по заводским меткам на ВАЗ 2106: подводные камни

Идеального совмещения двух пар пометок добиться сложно. Основная причина - использование компонентов с выдержанными по предельной границе размерами.К слову, регулировка карбюратора ВАЗ 2106 своими руками также никогда не происходит по идеальной сценарии - практически всегда используются дополнительные рекомендации опытных мастеров.

Допустимые сдвиги отметок

Одна из неписанных норм допускает расхождение засверловки звезды и прилива корпуса подшипников распределительного вала в пределах ползуба в ту или иную сторону. Если поконкретнее, то установка цепи ГРМ двигателя ВАЗ 2106 по меткам считается оконченной, когда звездочка распредвала стоит точно, а отметка шкива коленвала уходит чуть вперед.Это устойчивой тяги во всем скоростном диапазоне.

Если звезда «распреда» стоит по метке, а шкив «колена» не доходит до знака ВМТ - мотор устойчиво функционирует только до скорости 100 км / ч. После преодоления границы наблюдается потеря тяги и повышенный расход топлива.


Крайности

Расхождение между метками постели и звезды распределительного вала в один зуб недопустимо. Обычно это доказательство критического растяжения цепочки.Когда же она новая стоит осмотреть посадочное место под шпонку на коленвале - возможно оно разбито, отсюда - чрезмерный люфт.

Двигатели с существенным пробегом нередко склонны к произвольному изменению расположения пометки звезды РВ в процессе вращения КВ. К этому приводят:

  1. Подлизанные зубья в зацеплении вала-шестерни привода маслонасоса с приводным валом («грибка» с «поросенком»).
  2. Люфт в трамблере.
  3. Эллипсность звездочек ГРМ.

К сведению . Использование разрезной звезды помогает добиться идеального расположения меток. Она устанавливается взамен штатной зубчатой ​​шестерни распределительного вала.

Коротко о главном

Технология, как выставить метки ГРМ на моторе ВАЗ 2106, выполняется при снятой цепи. Установленная на распредвале звезда без цепки фиксируется отверткой и затягивается ключом. После вращения распределительного вала в нужную сторону и совмещения засверловки с приливом на постели снова зубчатая шестерня обездвиживается подходящим предметом и демонтируется.Далее произведен монтаж новой цепочки.

Идеального совпадения пометок можно добиться только при использовании разрезной шестерни. Впрочем, это не обязательно соблюдать. Вполне допустима ситуация, когда метки «распреда» совпадают, а шкив коленвала уходит немного вперед.

Рассказ регулировка зажигания ваз 2101, 2106, 2107

Как выставить зажигание на ваз 2106, 2105, 2107 -правильная установка и регулировка своими руками…

Приветствую автолюбитель ваз в блоге RtiIvaz.RU! Вы не знаете о регулировке зажигания нечего, поэтому вам надо прочитать авто статью далее.

Стабильная работа двигателя, его экономичность, приемистость, а также мощность зависит от правильной установки зажигания. Сама регулировка зажигания необходима для того, чтобы поджигать топливно-воздушную смесь в строго придерживаться, в зависимости от порядка работы цилиндров.

Владельцам этих моделей для самостоятельного обслуживания нужно запомнить, что на автомобилех ваз 2105, 2106-07 порядок работы цилиндров 1-3-4-2.

Операция по регулировке зажигания на автомобилях Ваз 2105 и Ваз 2106-07 может потребоваться в нескольких случаях. Это необходимо сделать после среднего или капитального ремонта двигателя, замене блока прокладки, прогаре клапана, замене цепи или ремня ГРМ, замене распределительного вала и других подобных случаев, связанных с частичной разборкой мотора.

Для установки верхней мертвой точки и регулировка зажигания на двигателе в его верхней, а также передней части, отбиты специальные метки, которые необходимо совмещать.Расположение меток на двигателях ваз 2106 и ваз 2105 для регулировки системы зажигания.

ВАЗ 2106 - цепь в приводе ГРМ

Верхние метки: одна метка в виде лунки нанесена на звездочку распределительного вала с внутренней, второй меткой прилив в виде выступа на конце распределительного вала. Для выполнения этой операции нужно снять крышку клапанов.

Нижние метки на передней крышке двигателя отлиты в 3 риска - одна длинная и две коротких, а на шкиве коленчатого вала отлит прилив с внутренней стороны (легко можно нащупать рукой) и риск на торце шкива.Длинная метка две верхней мертвой точки, а коротких, это метки опережения зажигания.

Первая короткая метка (средняя из трех) соответствует опережению зажигания на 7,5 градусов, это собственно заводской допуск на установку зажигания при использовании бензина АИ 92-95. Вторая короткая метка соответствует опережению зажигания в 10 градусов.

Когда выполняется сборка двигателя во время капитального ремонта, то коленчатый вал ориентируют по внутренним меткам. Это метка на звездочке (риск) коленчатого вала и прилив на блоке цилиндров, которые совмещают.

Затем ставится цепь ГРМ и совмещаются метки на звездочке распределительного вала и его постели. Коленчатый вал проворачивают на два оборота и вновь проверяют совпадение меток. Если все метки совпадают, то устанавливают переднюю крышку двигателя, шкив коленчатого вала и крышку клапанов.

При установке трамблера (распределитель зажигания) выставлены вышеуказанные метки фаз газораспределения, бегунок трамблера, после его установки должен смотреть разносной пластиной на гнездо провода 4 цилиндра в крышке трамблера.

ВАЗ 2105 - зубчатый ремень ГРМ

Верхние метки: одна метка «Е» на крышке первой шейки распределительного вала, а вторая «F» нанесена на шкив распределительного вала. Для того, чтобы «добраться» до меток, необходимо снять защитную крышку ремня ГРМ. Нижние метки - аналогичные ваз 2106-07 (обозначение меток «C» на шкиве и «D» на крышке, при этом три риски длинная и две коротких, нанесены на защитной крышке зубчатого ремня грм).

Видео регулировки зажигания ваз по любому

Видео 1

Видео 2

Видео 3

Видео 4

Для проверки и регулировки зажигания с помощью омметра нужно выполнить следующее:

  • Снять клемму (минус) с аккумуляторной батареей
  • Установить нейтральную передачу
  • Установить нейтральную передачу
  • Проверить коленчатый вал по часовой стрелке до момента, когда бегунок трамб. не дойдет порядка 30 градусов до контакта в крышке под номером «1»
  • Далее один щуп омметра подключается к болту трамблера (куда подключается провод от катушки зажигания), а второй провод омметра соединяется с «массой».При этом сопротивление на шкале омметра должно быть нулевое
  • Затем коленчатый вал медленно поворачивается до совмещения нижних меток. Если при совпадении меток сопротивления будет показывать бесконечность, то зажигание выставлено, верно. Если же сопротивление начало расти до совпадения меток, либо нужно отрегулировать установку посредством момента зажигания, ослабления крепления трамблера и поворота его в ту или другую сторону
  • Поворот коленчатого вала выполняется с помощью ключа на Х38 мм.В крайнем случае, при его отсутствии можно включить 3 или 4 скорость и медленно (с помощником) автомобиль, что правда не совсем удобно при регулировке

Подобную регулировку угла зажигания можно выполнить и с помощью контрольной лампы, но нужно соблюдать осторожность, так как эта операция производится при включенном зажигании.

Один провод от лампы соединяется с «массой», второй провод на болт трамблера, как и в случае с омметром.

Далее все также как и с использованием омметра.Правильность установки зажигания проверяют при пробном заезде. Для этого двигатель запускают, прогревают до рабочей и делают пробный заезд для проверки температуры и регулировки зажигания. Выполняются следующие действия.

Автомобиль разгоняется до 50 км / ч и педель газа резко утапливается в полик. Если все выставлено правильно, то должно прозвучать 3-4 цока пальцев. Если цокот пальцев более продолжительный, то это подсказывает, что зажигание выставлено рано, если цоки вообще отсутствуют, то зажигание позднее.

При раннем зажигании трамблер нужно повернуть по часовой стрелке, а при позднем против часовой стрелки и вновь повторить испытания.

Далее смотрите на видео, как выглядит электронное зажигание на ваз 2101, 2106, 2107 и контактное:


Все эти работы по установке и проверке, регулировка зажигания выполняются при условии, что цепь или ремень ГРМ натянуты с правильным усилием. А также надо убедиться, что клапанные зазоры двигателя отрегулированы, верно.

Удачи Вам и до скорых встреч на страницах блога RtiIvaz.ru!

Читайте еще:

Как самому выставить зажигание на ВАЗ

Как подтянуть ремень генератора

Комплект рабочего цилиндра сцепления

Регулировка карбюратора ваз 2107

Популярные статьи:

Подробная инструкция по самостоятельной замене распредвала на ВАЗ 2106

Замена распредвала на ВАЗ 2106 может потребоваться по разным причинам, но перед тем, как перейти к этому процессу, как использовать представление о предназначении этого узла.Распредвал является основным звеном ГРМ и учавствует в процессе сгорания горючей смеси.

Распредвал расположен вверху ГБЦ. Со шкивом либо зубчатой ​​звездочкой коленвала соединен посредством ременной или же цепной передачи.

Автомобиль ВАЗ 2106 у водоема

Содержание

[Раскрыть]

[Скрыть]

Если распредвал вышел из строя

Распредвал на модели ВАЗ 2106 демонтируется редко. Как правило, во время ремонта или разборки. Иногда чтобы произвести его замену.

Признаки

Вначале немножко расскажем о признаках, которые говорят о том, что распредвал неисправен, изношены его шейки либо постели. Установить стучит ли вал или систему в моторе ВАЗ 2106 затруднительно, но можно. Стук распределительного вала глухой и хорошо слышен. При увеличении оборотов двигателя, стук учащается.

Некоторые водители определяют стук в этом узле при помощи стетоскопа или палки через крышку клапанов. Но часто, неопытному водителю сделать это затруднительно.Вследствие этого самый лучший способ диагностики распределительного вала это снять его, вымыть и осмотреть.

Если распределительный вал неисправен, то могут наблюдаться следующие симптомы:

  • глухой стук, напоминающий удары молотка;
  • невозможность регулировки зазоров клапанов, во время поворачивания коленчатого вала, распредвал находится постоянно в различных положениях.

В этом видео показано, как можно устранить продольное биение распределительного вала.

Наиболее достоверным методом диагностики проблем с распредвалом ВАЗ 2106 считается демонтаж его с авто и промывка. Мыть можно в бензине или иной очищающей жидкости. Далее нужно удерживая вал ударять по постели, при слышимости малейших стуков, устанавливаетем, износ механизма. Обязательно проследите, чтобы вал не двигался в постели, потому что во время ударов ограничитель он будет издавать глухой стук.

Снятый вал

Распредвал оказывает большое влияние на давление в системе.Если зазоры между постелью и распредвалом большие, то давление будет низким, и как следствие неудовлетворительная смазка эта часть.

Причины

Главными неисправностями, вызванными возникновением неисправностей, вызвало возникновение неисправностей, вызванных появлением новых неисправностей, вызванных возникновением неисправностей. Равным образом замена распредвала необходима, если обнаружена его деформация или трещинки. При появлении подобных неисправностей силовой агрегат утрачивает мощность, а также начинает функционировать с перебоями.Проблемы с распредвалом точки по стуку в головке блока цилиндров.

Распредвал на «шестерке» снимают редко. Кроме вышеуказанных причин для замены и перенастройки силового агрегата. После этого можно отметить значительное увеличение мощности, как на спортивных авто.

Руководство по замене

Работа по снятию коленвала на ВАЗ 2106 несколько трудоемкая, но по силам и водителю с небольшим опытом. Для работы нам не особое оборудование или особый инструментрий.

Набор инструментов

  • набор головок;
  • трещотка;
  • вороток;
  • удлинитель;
  • набор ключей;
  • ветошь.
Ключи для затяжки раскручивания болтов

Последовательность действий

  1. Чтобы добраться до коленвала, сначала нужно демонтировать воздушный фильтр с корпусом.
  2. Далее отсоединяем трос подсоса.
  3. Привода газовой заслонки.
  4. Хорошенько чистим и моем крышку клапанов.Обычно на ней скапливается пыль и грязь.
  5. Теперь нужно открутить все гайки и снять крышку клапанов. Специалисты рекомендуют, снимать клапанную крышку обязательно замену прокладки. При покупке покупайте резино-корковую, так как она намного лучше резиновой удерживает масло.
  6. Сняв крышку, получаем доступ к распредвалу, в большинстве случаев он очень загрязнен.
  7. Теперь нужно ослабить крепеж звездочки распределительного вала.Чтобы мотор не провернулся, вставьте отвертку меж звездой и цепью.
  8. Важно! Обязательно проведите совмещение метки на коленчатом вале и звездочке распределительного вала. Нужно стремиться сделать так, чтобы отметка на шкиве коленчатого вала должна быть против длинной отметки, а отметка на звездочке распределительного вала против выступа на распределительном валу.
  9. После совмещения, переходим к снятию натяжителя цепи.
  10. Ключом откручиваем гайки.
  11. Убираем натяжитель.
  12. Снимаем звезду, которая находится на направляющем штифту.
  13. Открутив болт, закрепляющий звездочку, снимаем звездочку. Здесь может понадобиться молоток.
  14. Привязываем ее к цепи.
  15. Теперь нужно открутить гайки, закрепляющие коленвал и снимаем его.
  16. Кстати будет заметить что, если произошло выворачивание шпильки с гайкой, то назад она вворачивается специальным шпильковыворачивателем.
  17. Далее осматриваем распредвал, в случае необходимости меняем.
  18. Зажимается вал согласно схеме. Порядок затяжки нужно обязательно обязательно. Также важен и момент затяжки. На автомобиле ВАЗ 2106 момент затяжки равен 18,3 Н / м.
  19. При сборке обязательно проверьте, насколько правильно совмещены метки. В случае если они сбились, то их нужно выставить правильно.
  20. В конце отрегулируйте натяжку цепи и клапанов.

Если у вас остались вопросы и вы не поняли, как производится установка, с каким моментом производится затяжка или как выставить метки, то после прочтения посмотрите предлагаемое нами видео.

Загрузка ...

Видео «Замена вала»

В этом видео показано, как правильно проводить снятие и установку распределительного вала, замену рокеров, пружин и других узлов вала на автомобиле ВАЗ 2106. А также с каким моментом происходит затяжка.

Замена сальника распредвала ВАЗ 2101-2107


Замена сальника распредвала ВАЗ 2101-2107 требуется в двух случаях - когда производится снятие и установка распредвала, либо же сальник изнашивается и начинает пропускать масло.

О том, что сальник начинает травить, можно определить по повышенному расходу масла (хотя могут быть и другие причины) и визуально, по потекам масла, идущим от сальника. Перед тем как начинать замену сальника нелишне запастись прокладкой головки блока цилиндров - она ​​не всегда сохраняется при снятии крышки.

Для того, чтобы заменить сальник распредвала ВАЗ 2101-2107, необходимо снимать шкив, а соответственно и цепь ГРМ. Для этого в первую очередь нужно снять ремень генератора.Генератор прикреплен к регулировочной планке с помощью гайки, которую нужно ослабить.

После этого сдвинуть генератор и сбросить с него ремень. Теперь ремень не будет мешать снятие цепи ГРМ. Для того чтобы добраться до шкива распредвала, нужно снять крышку блока цилиндров.

В первую очередь нужно отсоединить шланг отвода газов от кожуха воздушного фильтра. Откручиваем кожух (воздушный патрубок снимать не обязательно, нам нужно лишь отодвинуть кожух воздушного фильтра в сторону).

Снятие крышки блока цилиндров мешает топливный шланг карбюратора - его нужно просто вывести из кронштейна и сдвинуть в сторону. Теперь можно открутить гайки и снять крышку.

Далее нам нужно снять крышку распредвала (она крепится шестью болтами к двигателю). На шкиве распредвала имеются метки, которые соответствуют меткам на двигателе. Для того чтобы избежать проблем при установке шкива, их нужно совместить между собой.

После того, как это сделано, можно снять натяжитель цепи, открутив две гайки.Теперь ослабла и ее можно снять со шкива распредвала. После этого с помощью двух отверток снимаем шкив распредвала, вынимаем шплинт и можем подобраться к сальнику.

Его нужно просто выковырнуть отверткой, а в паз установить новый. При установке нового сальника его по периметру лучше всего смазать моторным маслом.

После того как сальник установлен, надеваем на место шкив распредвала ВАЗ 2101-2107, цепь ГРМ и прикручиваем натяжитель. Закрываем механизм крышкой, прикручиваем на место крышку головки блока цилиндров (при необходимости нужно установить новую прокладку головки блока, первоначальный счистив остатки старой).

Возвращаем шланги на место шланги, устанавливаем и фиксируем кожух воздушного фильтра и подключаемяемг отвода газов. Теперь можно одеть ремень генератора и зафиксировать генератор.

При этом стоит установить его таким образом, чтобы прогиб ремня спереди от генератора не был больше одного сантиметра при сильном нажатии.

На практике такая работа не займет больше часа, но ее стоимость на станции техобслуживания довольно велика. Поэтому, проделав штата самостоятельно, можно сэкономить.

Замена распредвала ВАЗ 2106 и регулировка клапанов

В моторе автомобиля ВАЗ 2106 ключевую роль играет распределительный вал, который приводит в движение клапаны. Благодаря ему своевременный впуск топливовоздушной смеси в камеру сгорания и выпускных газов из них, причем согласно рабочему циклу. Располагается вал в верхней части двигателя, под крышкой головки блока цилиндров (ГБЦ). На распределительном вале находится звездочка, с помощью которой он соединяется с коленчатым валом.Один оборот коленвала соответствует двум оборотам распредвала.

Основные неисправности распределительного вала - это риски и царапины на шейках, прогиб относительно оси вращения, повышенный износ, множественные задиры. В случае чрезмерного износа шеек распредвала происходит уменьшение давления масла в системе. Но такой вариант возможен и при разрушении посадочных мест под подшипники распределительного вала. И если можно установить новые шейки за небольшую сумму, в случае с посадочными местами придется проводить замену ГБЦ.Нередко выполняется тюнинг, при котором необходима установка нового, более легкого распредвала на ВАЗ 2106.


Вернуться к оглавлению

Демонтаж и установка распределительного вала

Снятие чаще всего необходимо либо во время проведения капитального ремонта, либо для замены в случаях выхода строя. Для необходимых работы необходимы следующие инструменты:

  • головки на 10, 13 и 17;
  • рукоятка с трещоткой;
  • вороток;
  • удлинитель с карданчиком;
  • ключ накидной на 13;
  • приспособление для монтажа и демонтажа распредвала ВАЗ.

Сначала снимается крышка клапанов, которая крепится к ГБЦ болтами и имеет резиновую прокладку. Ее старайтесь не повредить, иначе в дальнейшем возможно протекание масла. После этого откручивается натяжитель цепи ГРМ. Он расположен в правой части мотора, если смотреть со стороны салона. Шестерня распределительного вала отворачивается головкой на 17.

Для установки машины на передачу, а под заднее колесо подставьте противооткатные упоры.Шестерню от таблицы в сторону, если потребуется, то поддеть ее инструментом. Теперь все гайки, крепят пенал (корпус) распредвала, необходимо выкрутить. Чтобы облегчить работу, сначала використовуйте вороток.

Все резьбовые соединения затянуты с сильным моментом, поэтому порой оказывается сложно произвести демонтаж. Затем, слегка раскачивая корпус распределительного вала, с усилием потянуть наверх. И после выкручивания двух гаек в передней части пенала можно легко ударить деревянную киянкой по задней части вала, чтобы окончательно вынуть его из посадочного места. Установка распредвала производится в обратном порядке.

Если вы выполняете ремонт по чрезмерному износу вала, то замените рокеры. Снимаются они достаточно легко, нужно только потянуть наверх. Но если же состояние элементов хорошее, то не стоит тратить на них время: просто внимательно осмотрите каждый и поставьте на прежние места. Причем установку делайте в той же придерживайтесь, в которой снимали.


Вернуться к оглавлению

Как провести регулировку клапанов на ВАЗ 2106?

На автомобиле ВАЗ 2106 рекомендуется рекомендовать регулировку клапанов каждые 10-15 тыс.км. пробега. Выбрано оптимальное значение, ведь все это время двигатель будет работать стабильно. При изменении зазора начнут проявляться мелкие «дефекты»: стук клапанов при резком увеличении оборотов, уменьшение приемистости и мощности мотора.

Проблемы доходят до того, что двигатель на высоких оборотах при рабочей температуре начинает глохнуть. Регулировать клапаны требуется и после проведения работ, связанных с ремонтом или заменой распределительного вала. В этом случае регулировка неизбежна, так как 2 распредвала могут отличаться друг от друга.Для работы вам потребуются следующие инструменты:

  • набор ключей;
  • рожковый ключ на 17 с хорошим рычагом;
  • спецключ на 38 для проворачивания коленчатого вала;
  • плоский щуп толщиной в 0,15 мм.

Если внимательно присмотритесь к чехлу, в котором хранится щуп, то вы увидите несколько цифр, обозначающих последовательность регулировки клапанов. Обратите внимание на температуру: для настройки оптимально 20 ° С. Но если перед этим проводилась замена распредвала ВАЗ, а на дворе теплая погода, то на температуру можно не смотреть.

Итак, сначала снимаете крышку с ГБЦ. Заметьте, считать клапаны следует от переднего края ДВС. После этого ставите поршень 4-го цилиндра в верхнее положение с помощью ключа на 38. Клапаны «6» и «8» оказываются закрытыми, следовательно, зазор между рычагом и кулачком будет самым большим. Ставите щуп и проверяете зазор. Оптимальным считается такой, который при щуп можно двигать с некоторым усилием.Если зазор меньше или больше, щуп не двигается или свободно проходит, то приступайте к регулировке.

Для этого необходимо работать двумя ключами на 17: одним ослабляете контргайку, а вторым крутите болт для регулировки. Причем не стоит делать много оборотов регулировочным болтом, нужно в процессе его выкручивания или закручивания медленно двигать щупом, чтобы не упустить допустимое значение зазора. После контргайку необходимо затянуть и еще раз удостовериться в том, что зазор правильный.При необходимости проводится повторная регулировка клапана. Порядок регулировки клапанов:

  • 4-й и 3-й;
  • 2-й и 4-й;
  • 1-й и 2-й;
  • 3-й и 1-й;
  • 8-й и 6-й;
  • 4-й и 7-й;
  • 1-й и 3-й;
  • 5-й и 2-й.

Коленчатый вал поворачивается на 180 °, что соответствует четверти оборота распределительного вала. Для контроля положения необходимо пользоваться метками на шкиве коленчатого вала, а также на распределительном валу.В крайнем случае снимается крышка трамблера и производится контроль по бегунку.

Обратите внимание, что один оборот коленчатого вала - это половина оборота оси распределителя. После окончания регулировки производит сборка. При повреждении резиновой прокладки следует ее заменить на новую.

Настройка фаз или как выставить метки ГРМ на ВАЗ 2106 своими руками

Замена цепи ГРМ на ВАЗ 2106

Замена цепи ГРМ, равно как и замена ремня ГРМ, работа не слишком простая, и весьма ответственная.Начинающим автолюбителям эту операцию лучше проводить под контролем механиков или просто опытных в этом вопросе людей. Без минимальных знаний и опыта работы эту лучше не проводить. Тем более, что при замене цепи ГРМ может возникнуть необходимость в замене других элементов, в частности, ремня генератора, башмака натяжителя, звёздочек и успокоителя.

Инструментарий, необходимый для проведения работ:

Снятие корпуса воздушного фильтра с карбюратора.

Потребуются ключи на 8 и на 10 - для откручивания гаек.При работе следует соблюдать осторожность, чтобы ничего не уронить, ведь в этом случае его придётся снимать, вплоть до демонтажа впускного коллектора.

Отключение тросов, трубопроводов, крышек и т.д.

В первую очередь снимаются крышка трамблера, а также трубка подачи топлива. Для этого придётся открутить крепления клапанной крышки (всего восемь гаек, плюс шайбы с пластинами), после чего отсоединяется трубка подачи топлива, трос подсоса, привод дроссельной заслонки.

После снятия клапанной крышки с прокладкой внимательно осматривает: вполне может быть, что ее также придётся заменить.

Снятие защиты и слив антифриза.

Снимаем защиту снизу, сливаем антифриз в заранее подготовленную ёмкость.

Следующий шаг - ослабление крепления генератора (для этого потребуется ключ на 19), а также снятие хомутов на патрубках, хомута нижнего патрубка водяной помпы. Все хомуты сперва ослабляются, и после снимаются. Проводим отключение питания термодатчика на радиаторе и вентилятора, потом снимаем радиатор, включая термостат и патрубки.

Снятие ремня генератора.

Гайку натяжителя генератора нужно отпустить, после чего сдвинуть вперёд с помощью монтировки. На этом этапе уже можно снять ремень генератора.

Снятие шкива коленчатого вала.

Поворачивая коленчатый вал за шкив, с помощью ключа на 36, совмещаем метки на шкиве и крышке, на литье постели и звёздочке распределительного вала. Откручиваем удерживающую шкив коленчатого вала гайку на 36, стопорим шкив (для этого необходимого спецключ или сложная комбинация из включения пятой передачи, указанной на педальоза и откручивание гайки). После того, как эта гайка отвинчена, можно снять шкив и снять крышку привода распредвала. Для последней операции потребуются ключ на 10 и немного терпения (нужно открутить три гайки и шесть болтов, плюс три болта в нижней части крышки.

Снятие натяжителя цепи.

Натяжитель цепи удерживается двумя гайками крепления. Открутив их, вы легко снимете и натяжитель.

Снятие крепления звёздочки распределительного вала.

На этом этапе важно пометить положение звёздочки для центровки.Снять же звёздочку достаточно просто - достаточно открутить болт крепления

Снятие цепи ГРМ.

Предохранитель, болт, на котором закреплена звёздочка привода вспомогательных агрегатов, а также крепления натяжителя откручиваются ключом на 10. Прежде, чем снять звёздочки и цепь ГРМ, оставьте метки, соответствующие их положению (обратные действия пройдут куда легче).

Установка новых звёздочек, коленвала и вспомогательных агрегатов.

Прежде, чем поставить новую цепь, её нужно тщательно смазать, - так она прослужит больше. После установки ее желательно временно придержать каким-либо инструментом, чтобы она не упала.

Установка новых звёздочек, коленвала и вспомогательных агрегатов производится в обратном порядке. Звёздочка распределительного вала таким образом, чтобы совпадали все метки, а нисходящая ветвь цепи была натянута. Распределительный вал нужно провернуть против часовой стрелки. Теперь возвращаемся за коленвал и натягиваем цепь. На этом этапе следует проверить правильность меток и их совпадение.Если не совпадают, цепь можно перекинуть на зуб и повторить процесс установки.

Установка натяжителя цепи.

Вернуть натяжитель цепи на своё законное место - только полдела. Нужно также затянуть крепёжные болты и законтрить их. Для проверки правильности установки следует провернуть коленвал на два оборота. Если клапан не упираются в поршни, метки совпадают, значит, все сделано правильно.

На этом этапе нужно вернуть на место крышку коленвала (первоначав её герметиком).

Возвращаем на место шкив. Снова проверяем совпадение меток и только после этого затягиваем его.

Установка трамблера.

Откручиваем гайку на 13, достаём его, проворачиваем бегунок в сторону контакта 4-го цилиндра и устанавливаем трамблер на место. Выставляем зажигание.

Остальные операции выполняются аналогично разборке, в обратном порядке.

Цепь ГРМ на автомобиле ВАЗ 2106 оригиналы, аналоги, артикулы и цена

Технические характеристики привода: длина 1187 х число звеньев в цепи 116 х ширина 9.5 мм.

Наименование / артикул Цена в рублях
ВАЗ 2103-1006040 116 зв. (Чехия) От 450
- / - 21030-1006040-01 (Диттон) От 550
- / - 2103-1006549 От 450
- / - KZPC283789 От 650
- / - 2103-1006040-82 От 450
- / - 2103-1006154-82 От 450
- / - 2103-1006694-82 От 450
- / - 2103-1006671-82 От 450
- / - 2103-1006359-82 От 450
- / - 2103-1006898-82 От 450

Перед приобретением комплектующих уточните у менеджеров магазина совместимость деталей с моделью ВАЗа. Сверьте артикулы с указанными в инструкции по эксплуатации.

При замене привода ГРМ не забывайте выставлять метки на коленвале, распредвале. Не пренебрегайте правилом, в противном случае двигатель не запустится, будет нестабильно работать, сместиться угол опережения зажигания.

Какой производитель лучше: отечественный или импортный. Российские аналоги по качеству не уступают зарубежным. Стоит ли переплачивать решайте индивидуально, но все же прислушайтесь к мнению специалистов.

Причини износа цепи ГРМ на ВАЗ 2106

  • Длительность эксплуатации автомобиля без промежуточной профилактики, диагностики;
  • Установка неоригинальных деталей, низкого качества изготовления;
  • Несоответствие длины, ширины, количества звеньев;
  • Агрессивный стиль вождения, скоростные режимы;
  • Критически высокие (низкие) температурные режимы.

Признаки износа цепного привода на ВАЗ 2106

  • Нестабильный запуск двигателя: чрезмерный износ или слабое натяжение, вызывающее нарушение в работе системы зажигания;
  • Обильное количество дыма из выхлопной трубы из-за обогащения горючей смеси;
  • Появление сторонних звуков при работающем двигателе;
  • Силовой агрегат не запускается, стартер вращается.

Последствия несвоевременной замены цепного привода ГРМ

  • Износ поршней, вкладышей коленвала, распредвала, клапанного механизма;
  • Повышенный расход масла двигателем;
  • Деформация шестерней, головки блока цилиндров (ГБЦ).

Что произойдет, если длина цепи увеличится

Не получится корректно отрегулировать холостой ход на автомобиле, работа мотора будет нестабильной, не вровень с тактом.Настойка клапанов, датчика холостого хода не даст положительного результата.

В процессе работы не все звенья одинаково изнашиваются. Это нужно знать и учитывать при диагностике. При растяжении появляется внешний шум, звенья налегают на звезду. Успокоитель, ограничитель и башмак также подвергаются нагрузке, деформируются. Самое страшное, когда звенья цепи перескакивают зубья звезды. На практике, от 1 до 4, но и этого вполне достаточно для вывода механизма ГРМ из строя, загиба клапанов.

Натяжение цепи ГРМ ВАЗ 2106

  • Выкручиваем колпачковую гайку, извлекаем ее;
  • Ключом храповика провиваем коленчатый вал автомобиля на полтора оборота. В момент проворота пружина на башмаке автоматически регулирует натяжение;
  • Проверяем шток натяжителя, он должен максимально уйти на глубину внутрь корпуса. Если этого не произошло, снова проворачиваем коленвал;
  • Устанавливаем на штатное место колпачковую гайку, зажимаем ее.

Некоторые автомобилисты практикуют замену цепного привода посредством рассоединения звеньев старой, связыванием проволокой, протяжкой новой.

Подобное можно использовать, когда в пути и под рукой нет специального оборудования. В домашних условиях придерживайтесь установленного регламента.

Инструкция по разборке механизма

Первое, что нужно сделать, снять клапанную крышку двигателя. Здесь можно увидеть часть признаков износа, например, болтающуюся на шестерне распредвала цепь или оторванный успокоитель (точнее, его отсутствие).Бывает даже, что в месте, где он стоит, цепью выбрана канавка в материале самой головки. Для удобства сразу совместить круглую метку на шестерне привода распредвала с выступом на его постели.

Это делается вращением коленвала ключом на 38. Для дальнейшей разборки лучше снять радиатор, произведенное из него тосол. Есть умельцы, которые производят замену цепи ВАЗ 2106, не снимают радиатор, но это очень усложняет доступ к механизму ГРМ, что заберет лишнее время. Лучше его потратить на демонтаж и установку радиатора, создать себе условия для нормальной работы.

Я Вконтакте. Я на drive2.ru.

Когда доступ к передней части мотора открыт, нужно ослабить и снять ремень привода генератора. Затем ключом на 38 ослабить гайку шкива таким образом: включить 4-ю передачу, а помощника попросить включить на тормоз, после чего откручивать храповик. Такой способ избавить вас от необходимости вставлять в мотор разные железки, чтобы застопорить вращение коленвала. Дальнейшая разборка выполняется по такой схеме.

Установка цепи грм ваз 2106 по меткам.
  1. Снять шкив с коленвала, очистить от грязи болты под ключ на 10 передней крышки блока цилиндров, открутить их. Три из них расположены внизу и соединяют крышку с поддоном масляного картера. Снять ее, очистить от остатков прокладки, как и ответный фланец на блоке цилиндров.

Замена цепи ГРМ ВАЗ 2106

  1. Расконтрить болты двух шестерен, ослабить их и открутить. Снять эти шестерни, затем ключом на 10 отвернуть ограничитель хода (находится левее оси коленвала), после чего извлечь старую цепь.В последнюю снимается шестерня коленчатого вала, не потеряйте при этом шпонку.
  2. Ключом на 13 ослабить гайку натяжителя цепи, монтировкой аккуратно нажмите на его башмак, чтобы плунжер вошел внутрь, после чего гайку снова затянуть внутрь. Это делается, потому что раньше натяжка цепи была больше, натяжитель не даст установить новую.
  3. Замена натяжителя цепи заключается в том, чтобы его рабочую часть (башмак) открутить и поменять на новый, что и делается на следующем этапе.
  4. Подобным же образом происходит замена успокоителя цепи . Нужно открутить 2 болта ключом на 10, снять старый элемент, а на его место установить новый и прикрутить.

Особенности сборки

Сборка механизма и замена цепи ГРМ выполняется в обратном порядке. Нужно поставить на место новую шестерню коленвала со шпонкой, при этом проверить совмещение меток на корпусе блока цилиндров и на самой шестерне. Затем установить остальные шестерни, надев на них новую цепь, прикрутить ограничитель хода и затянуть его.С учетом того, что в самом начале разборки метка на шестернем распределительном валовом соглашении с выступом на его корпусе, все должно так и остаться.

Замена верхних сайлентблоков ваз 2106 без съемника.

Метки вверху и внизу должны совпадать. Если этого не происходит, нужно переставить цепь по шестерням на одно или два звена. Следующая операция - натяжка цепи ВАЗ 2106. Снова ослабил гайку натяжителя ключом на 13, вращать до характерного щелчка - это плунжер выскочит и нажмет на башмак, который и натянет цепь.Гайку после этого - затянуть. Теперь можно поставить на место переднюю крышку блока цилиндров, заменив находящийся в ней сальник.

Процедура простая: старый сальник аккуратно выбивается, а новый запрессовывается с помощью круглой наставки. Крышку с прокладкой наживить на болты, затяжку начинать с трех нижних, предварительную смазку герметиком прокладку поддона картера. Замена цепи ГРМ завершается обратной сборкой, результатом чего станет ровная и бесшумная работа двигателя.

Выставляем зажигание на слух

Как уже упоминалось выше, наиболее качественно получить зажигание лишь при помощи стробоскопа.Но ведь до станции техобслуживания еще надо как-то добраться.

Для таких случаев отлично подойдет быстрый метод выставления зажигания «на слух»:

  1. Первым делом ослабьте крепежную гайку распределителя зажигания.
  2. Прогрев ДВС и не выключая его, вращайте корпус распределителя поочередно в обе стороны.
  3. Обороты должны соответствовать примерно 2000 об / мин.
  4. Прислушивайтесь к работе мотора. Лучшее положение - когда вы максимально возможное возможное число оборотов при ровной работе силового агрегата без провалов.
  5. По нахождению такого положения можно затягивать крепление.

Подведем итоги

С учетом вышесказанного можно сделать вывод о том, что замена цепи ГРМ является ответственной процедурой. При этом ответом на вопрос, где поменять цепь ГРМ, может быть как поездка в специализированный автосервис, так и выполнение всех действий у себя в гараже.

Также следует учитывать, что при обратной сборке крайне важно контролировать совпадение заводских меток.Игнорирование данного правила приводит к тому, что достаточно частой ситуацией является такая, когда владелец поменял цепь ГРМ, не заводится автомобиль или двигатель работает с явными перебоями

В таком случае обычно необходима повторная разборка с последующим правильным выставлением меток.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
