Электрическая схема ВАЗ-2106 (выпуска 1988-2001 гг.)


Руководство по ремонту и эксплуатации — Схемы электрооборудования ВАЗ-2101 — ВАЗ-2107 — Электрическая схема автомобилей ВАЗ-2106, ВАЗ-21061, ВАЗ-21063 выпуска 1988-2001 гг.

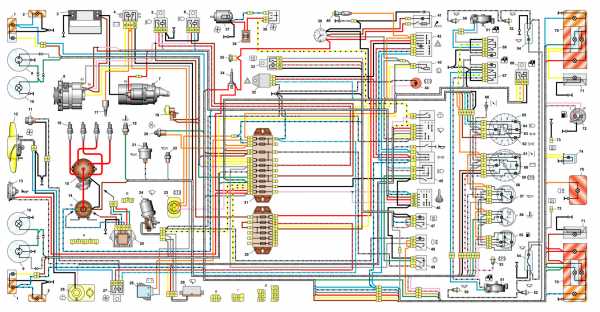

Электрическая схема автомобилей ВАЗ-2106, ВАЗ-21061, ВАЗ-21063 выпуска 1988-2001 гг.


Схема электрооборудования автомобилей ВАЗ-2106, ВАЗ-21061, ВАЗ-21063 выпуска 1988-2001 гг.
1 – передние фонари;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – реле контрольной лампы заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 – реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;

11 – датчик включения электродвигателя вентилятора;
12 – электродвигатель вентилятора системы охлаждения двигателя;
13 – звуковой сигнал;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 – электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик контрольной лампы давления масла;
23 – датчик контрольной лампы уровня тормозной жидкости;
24 – электродвигатель стеклоочистителя;
25 – коммутатор*;
26 – электродвигатель омывателя ветрового стекла;
27 – реле включения электродвигателя вентилятора**;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – реле-прерыватель аварийной сигнализации и указателей поворота;
33 – реле включения обогрева заднего стекла***;
34 – выключатель стоп-сигнала;
35 – штепсельная розетка для переносной лампы****;
36 – добавочный резистор электродвигателя отопителя;
37 – электродвигатель отопителя;
38 – переключатель электродвигателя отопителя;
39 – часы;
40 – лампа освещения вещевого ящика;
41 – прикуриватель;
42 – выключатель аварийной сигнализации;
43 – регулятор освещения приборов;
44 – лампа сигнализатора недостаточного уровня тормозной жидкости;
45 – трёхрычажный переключатель;
46 – выключатель зажигания;
47 – выключатель обогрева заднего стекла***;
48 – выключатель заднего противотуманного фонаря;
49 – выключатель наружного освещения;
50 – выключатели плафонов, расположенные в стойках передних дверей;
51 – моторедукторы электростеклоподъёмников передних дверей***;
52 – выключатели плафонов, расположенные в стойках задних дверей;
53 – выключатель контрольной лампы стояночного тормоза;
54 – плафоны освещения салона;
55 – указатель уровня топлива с контрольной лампой резерва;
56 – указатель температуры охлаждающей жидкости;
57 – указатель давления масла с контрольной лампой недостаточного давления;
58 – тахометр;
59 – контрольная лампа стояночного тормоза;
60 – контрольная лампа заряда аккумуляторной батареи;
61 – контрольная лампа воздушной заслонки карбюратора;
62 – контрольная лампа габаритного света;
63 – контрольная лампа указателей поворота;
64 – лампа сигнализатора дальнего света фар;
65 – спидометр;
66 – выключатель контрольной лампы воздушной заслонки карбюратора;
67 – переключатель электростеклоподъёмника левой передней двери***;
68 – реле включения электростеклоподъёмников передних дверей***;
69 – переключатель электростеклоподъёмника правой передней двери***;
70 – задние фонари;
71 – фонари освещения номерного знака;
72 – датчик указателя уровня и резерва топлива;
73 – колодки, подключаемые к элементу обогрева заднего стекла***;
74 – лампа освещения багажника;
75 – задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках:
а – коммутатора;
б – датчика-распределителя зажигания;
в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;

г – реле прерывателя аварийной сигнализации и указателей поворота;
д – трёхрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.
** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.
*** Устанавливается на части автомобилей.
**** С 2000 г. не устанавливается.

Цитата

dricar.ru

Электропроводка ваз 2106 схема эл проводки • Сам автоэлектрик

Электропроводка ВАЗ 2106 устроена по принципу однопроводности, что означает ситуацию, когда все потребители тока запитаны на массу автомобиля. В данном случае она выполняет роль второго провода (минус). Соответственно, и все электрические компоненты выполнены и подключены под конкретную модель работы.

Сегодня поговорим о ВАЗ 06

Особенности электрической проводки моделей «классики»

Основными характеристиками, которыми обладает схема эл проводки ВАЗ 2106, являются следующие:

  • активация электрических цепей напрямую через замок зажигания;
  • соединение с АКБ с участием блока предохранителей;
  • токопроводящие корпуса ключевых узлов.

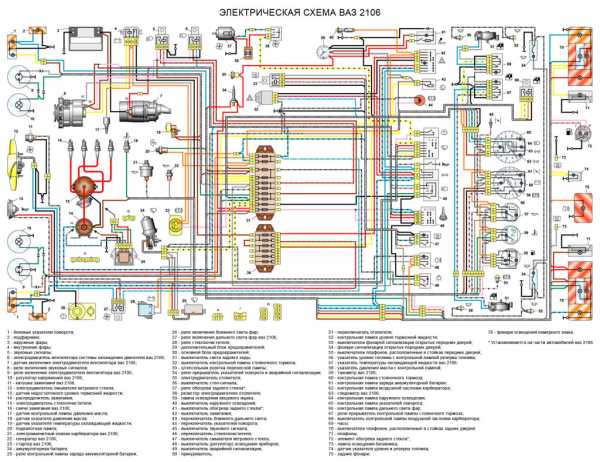

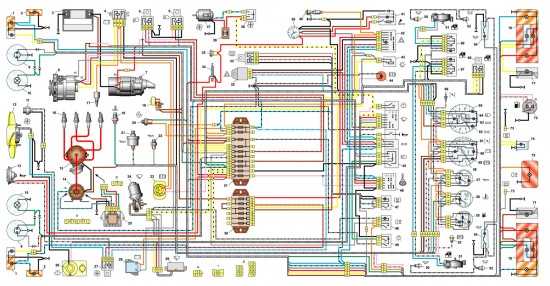

Цветная заводская схема (1900х1500) электрических компонентов



Таким образом, в случае выхода из строй какой-либо системы, искать неисправности целесообразно непосредственно с замка зажигания и контактной группы.

Роль этого узла заключается в следующем:

  • управляет системой зажигания автомобиля;
  • играет противоугонные, в том числе, охранные функции;
  • позволяет буксировку неисправного авто с включенной «аварийкой».

Причины ремонта замка зажигания

Замок зажигания «шестерки» имеет 4 режима с разной функциональностью:

  1. Режим «0» позволяет питать только провода 30 и 30/1. Остальные функции отключены.
  2. Режим «І» дает возможность работать ходовым огням, противотуманным фарам, приводу дворников, двигателю печки.
  3. Режим «ІІ» — в этом случае электропроводка на ВАЗ 2106 активирует сигналы поворота, приборную панель и систему зажигания.
  4. Положение «ІІІ» ключа дает питание клеммам 30/1 и 30-INT. Работает стартер автомобиля.

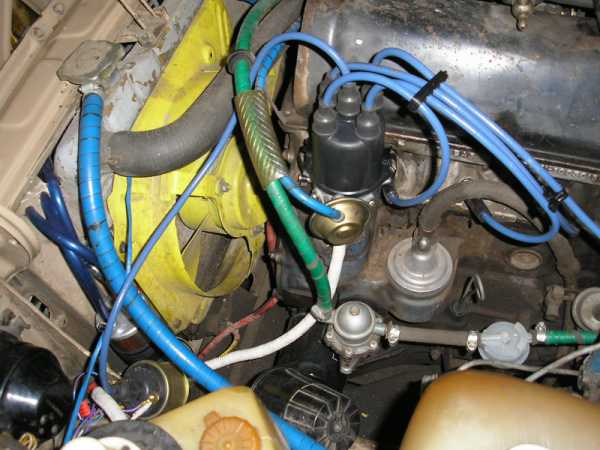

Подкапотная электрика вазовской шестерки



Замена замка зажигания своими руками может потребоваться по нескольким причинам:

  • Во-первых, такое реально в случае потери ключей.
  • Во-вторых, со временем личинка замка зажигания подвергается износу, и это влияет на запуск двигателя.
  • Кроме того, могут иметь место проблемы с группой контактной проводов, что может привести к короткому замыканию.

Совет: Между прочим, эту работу несложно провести самому, хотя цена за услуги автоэлектрика тоже не будет неподъемной. Для того, чтобы выполнить такие виды работ, приготовьте заранее шило и крестовидную отвертку (ну и новый замок зажигания, в случае необходимости).

На автомобилях семейства «классики» расположение замка — внизу и слева от рулевого колеса. Также посмотрите статью про восстановление отечественной классики.

А состоит он из следующих элементов и деталей:

  • корпус замка;
  • контактный диск;
  • запорный стержень;
  • валик и контактная втулка;
  • колодка.

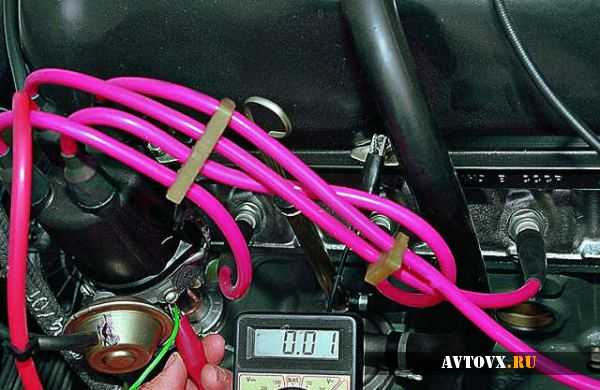

Проверка работы трамблера

Как поменять замок

Демонтаж старого узла

Инструкция по самостоятельной замене замка зажигания будет выглядеть примерно таким образом:



  • отключаем аккумуляторную батарею;
  • откручиваем крепежные винты пластмассового кожуха под рулевой колонкой и снимаем его;
  • отключаем противоугонное устройство, для чего нужно вставить ключ на положение «0»;
  • проводка ВАЗ 2106 требует снятия замка – с этой целью вставляем шило в отверстие и отщелкиваем фиксатор;
  • после того, как вы сняли замок (см. видео), настоятельно рекомендуется помечать контактные провода, чтобы не перепутать их местами при обратном подключении;
  • ставим новый замок в обратной последовательности.

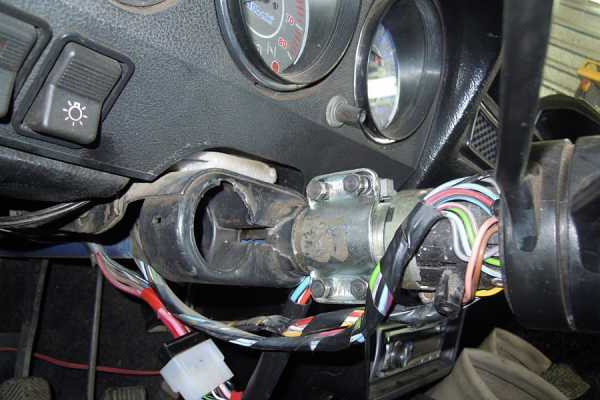

Вид со снятым замком

Замена контактной группы

Схема электропроводки ВАЗ 2106 выполнена таким образом, что при необходимости замены контактной группы это можно сделать без демонтажа замка зажигания. Однако если снять ее по силам, то вот поставить обратно почти наверняка не получится. По этой причине, нам понадобится выполнить все перечисленные операции.

Важно! После снятия замка, сдергиваем стопорное кольцо с его обратной стороны и устанавливаем новую контактную группу (как на фото).

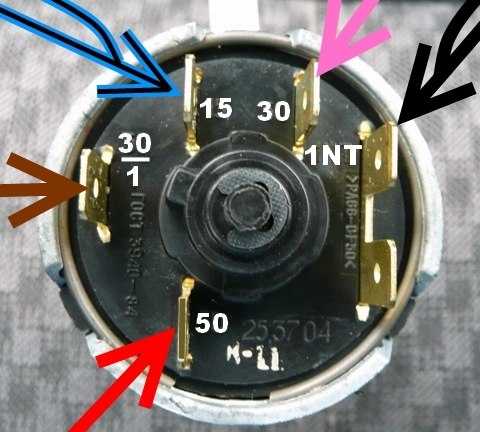

Расшифровка и цвет проводов замка

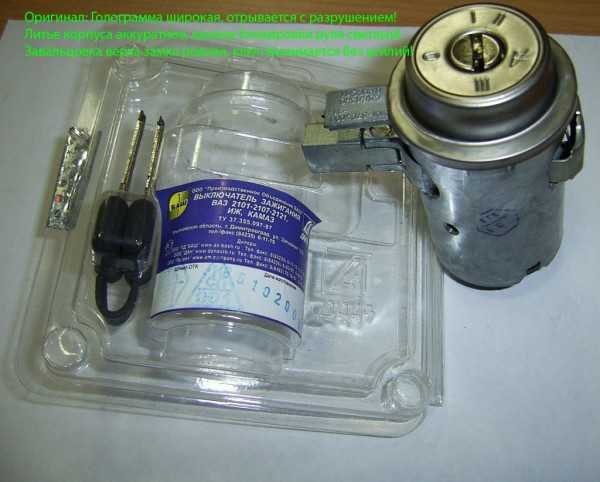

Рекомендуется приобретать только качественные запасные части, и лучше это делать у проверенных автодилеров, поскольку на сегодняшний день в продаже имеется немало подделок. Отличительными свойствами оригинального замка зажигания будут такие характеристики:

  • корпус отлит бережно и с ровными краями;
  • верх замка завальцован ровно;
  • широкую голограмму невозможно сорвать без ее разрушения;
  • свободное движение ключа в личинке, без помех.
Замок – важный узел, поэтому к его выбору отнеситесь ответственно

Что такое бесконтактное зажигание и его преимущества

Еще одним интересным вариантом тюнинга классических моделей является установка бесконтактного типа зажигания. Определенно, от такого новшества машина только выигрывает – ровнее работает двигатель, пропадают провалы при разгоне автомобиля, гораздо легче происходит запуск мотора в холодную пору. Кроме того, есть экономия, связанная с расходом топлива.

Схема проводки на ВАЗ 2106 в этом случае является практически идентичной: главные отличия – это наличие импульсного датчика и отсутствие трамблера. Пока двигатель работает, датчиком создаются импульсы, поступающие на транзисторный коммутатор.

Уже с его помощью вырабатываются иные импульсы, характерные для первичной обмотки на катушке. С прерыванием вторичная обмотка производит ток высокого напряжения. С контакта распределителя происходит подача тока к свечам зажигания в требуемой последовательности.

Итак, вы приобретаете комплектацию бесконтактного зажигания на ВАЗовскую «классику», которое должно соответствовать по своим характеристикам двигателю автомобиля. Далее нам понадобится схема электропроводки на ВАЗ 2106.

В комплектации такого зажигания должны быть следующие запасные части:

  • блок коммутации;
  • катушка;
  • комплект высоковольтной проводки;
  • свечи зажигания – ДВРМ;
  • соединительные провода.

Этапы работ

Для успешной замены зажигания бесконтактным, важно придерживаться принципов соблюдения правильной технологии работ. Снимайте минус-клемму со своей АКБ. Всегда любые виды электроремонта нужно начинать с этого действия.

Вот здесь на помощь уже придет проводка на ВАЗ 2106:

  1. От катушки зажигания отключаем провода и главный высоковольтный провод.
  2. Извлекайте трамблера крышку.
Старайтесь не повредить другие провода



  1. Бегунок следует ставить так, чтобы не сбивать его необходимые настройки.
  2. Метка на блоке ставится там, где есть прорези внизу корпуса трамблера.
  3. Откручивайте гайку и доставайте старый трамблер прежней, контактной системы зажигания.
  4. Прежде, чем монтировать новую систему, откройте крышку обновленного трамблера и поставьте бегунок в то же положение, как и на старом трамблере. Можете ставить его в отверстие головки блока.
  5. Сдвигайте метку по необходимому уровню и закручивайте гайки.

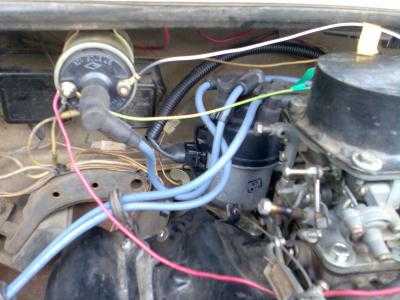

Теперь можно производить сборку, как подсказывает схема проводки ВАЗ 21063 – одевается крышка, подключаются высоковольтные провода. Можно приступать к демонтажу старой катушки зажигания (об этом говорилось выше).

  1. Устанавливаем новую катушку и подводим к ней другой отвод высоковольтного провода.
  2. Теперь на свои места ставим все высоковольтные провода. Контакт «К» понадобится нам для коричневых проводов новой катушки, в то время как синие провода будут идти к контакту «Б».
  3. Нужно выбрать место для размещения коммутатора, чаще это делают в районе бачка омывателя. Он укрепляется на саморезах.

Замена проводки ВАЗ 2106 произведена, можно стягивать провода изолентой. Осталось произвести запуск двигателя и откорректировать работу системы зажигания.

Обратите внимание! Если мотор вашей «шестерки» стал работать прерывисто и с перебоями, а также это сопровождается потерей мощности, то причиной запросто могут стать пропуски зажигания.

Первое, на что следует обратить внимание в этом случае, целостность проводки, в том числе высоковольтной, а также исправность других элементов системы зажигания. Свечи зажигания проверяются на отдельном стенде. В отдельных случаях – причиной может послужить неисправный генератор ВАЗ 2106 и проводка к нему.

В завершение

Как видите, ничего сложного в заботе с электрикой автомобиля нет. Важно лишь делать всю работу грамотно и аккуратно. Тем самым, вы продлите жизнь своему железному другу. Удачи на дорогах!

sam-avtoelektrik.ru

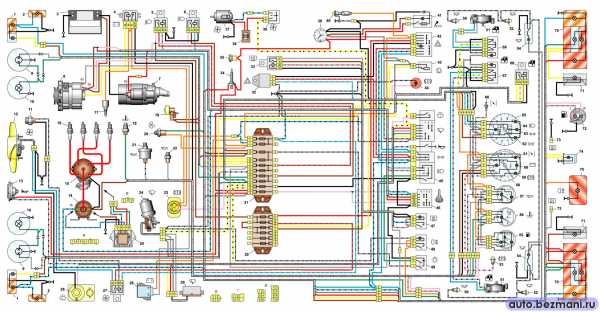

Ваз 2106 схема электрооборудования с 1988 г.в.

Для увеличения схемы Ваз 2106 нажмите на нее, откроется в новом окне

Расшифровка схемы электрооборудования Ваз 2106 с 1988 года выпуска: 1 — передние фонари; 2 — боковые указатели поворота; 3 — аккумуляторная батарея; 4 — реле лампы сигнализатора заряда аккумуляторной батареи; 5 – реле включения ближнего света фар; 6 — реле включения дальнего света фар; 7 – стартер; 8 – генератор; 9 – наружные фары; 10 – внутренние фары; 11 – датчик включения электродвигателя вентилятора; 12 — электродвигатель вентилятора системы охлаждения двигателя; 13 – звуковой сигнал; 14 – катушка зажигания; 15 – распределитель зажигания; 16 – свечи зажигания; 17 — электромагнитный клапан карбюратора; 18 – датчик указателя температуры охлаждающей жидкости; 19 – подкапотная лампа; 20 – выключатель света заднего хода; 21 – датчик указателя давления масла; 22 – датчик сигнализатора недостаточного давления масла; 23 – датчик сигнализатора недостаточного уровня тормозной жидкости; 24 — моторедуктор очистителя ветрового стекла; 25 – коммутатор; 26 — электродвигатель омывателя ветрового стекла; 27 – реле включения электродвигателя вентилятора; 28 – регулятор напряжения; 29 – реле-прерыватель очистителя ветрового стекла; 30 – дополнительный блок предохранителей; 31 – основной блок предохранителей; 32 – реле-прерыватель аварийной сигнализации и указателей поворота; 33 – реле включения обогрева заднего стекла; 34 – выключатель стоп-сигнала; 35 – штепсельная розетка для переносной лампы; 36 – добавочный резистор электродвигателя отопителя; 37 – электродвигатель отопителя; 38 – переключатель электродвигателя отопителя; 39 – часы; 40 – лампа освещения вещевого ящика; 41 – прикуриватель; 42 – выключатель аварийной сигнализации; 43 – регулятор освещения приборов; 44 – лампа сигнализатора уровня тормозной жидкости; 45 – трехрычажный переключатель; 46 – выключатель зажигания; 47 – выключатель обогрева заднего стекла; 48 – выключатель заднего противотуманного фонаря; 49 – выключатель наружного освещения; 50 – выключатели плафонов, расположенные в стойках передних дверей; 51 – моторедукторы электростеклоподъемников передних дверей; 52 – выключатели плафонов, расположенные в стойках задних дверей; 53 – выключатель контрольной лампы стояночного тормоза; 54 – плафоны освещения салона; 55 – указатель уровня топлива с сигнализатором резерва; 56 – указатель температуры охлаждающей жидкости; 57 – указатель давления масла с сигнализатором недостаточного давления; 58 – тахометр; 59 – лампа сигнализатора стояночного тормоза; 60 – лампа сигнализатора заряда аккумуляторной батареи; 61 – лампа сигнализатора воздушной заслонки карбюратора; 62 – контрольная лампа габаритного света; 63 – лампа сигнализатора указателей поворота; 64 – лампа сигнализатора дальнего света фар; 65 – спидометр; 66 – выключатель сигнализатора воздушной заслонки карбюратора; 67 – переключатель электростеклоподъемника левой передней двери; 68 – реле включения электростеклоподъемников передних дверей; 69 – переключатель электростеклоподъемника правой передней двери; 70 – задние фонари; 71 – фонари освещения номерного знака; 72 – датчик указателя уровня и резерва топлива; 73 – колодки, подключаемые к элементу обогрева заднего стекла; 74 – лампа освещения багажника; 75 – задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках Ваз 2106: а – коммутатора; б – датчика-распределителя зажигания; в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла; г – реле прерывателя аварийной сигнализации и указателей поворота; д – трехрычажного переключателя.

Расскажите друзьям:

Новый комментарий

remocars.ru

Жигули 2106 — схема электрическая

     Электросхемы оборудования на всем известную «шестёрку», то есть ВАЗ 2106 1976-2005 г.в. «Шестерка» отличается от ВАЗ-2103 более мощным 80-сильным двигателем ВАЗ-2106 рабочим объемом 1,6 л, иной схемой электрооборудования и измененным оформлением кузова и салона. Так, передние сдвоенные фары получили пластмассовые «очки», изменена облицовка радиатора, стоят другие бамперы с пластмассовыми «клыкамии» и «уголками», задние фонари объединены с подсветкой номерного знака, пластмассовыми «прокладками» между решеткой радиатора и фарами. По сравнению с автомобилями «Москвич» эти 5-местные седаны, отличавшиеся лучшей динамикой и действительно комфортабельным интерьером, были верхом комфорта и престижа для широких слоев автолюбителей СССР. В конце 1970-х ВАЗ-2106 сразу приобрел славу «шикарного» и скоростного автомобиля, но дорогого и менее «практичного», чем прочие «Жигули«. Приличная для того времени динамика (максимальные 150 км/ч и 16 с до 100 км/ч), рельефные сиденья с подголовниками, панель приборов с тахометром и прекрасная звукоизоляция — было что ценить.

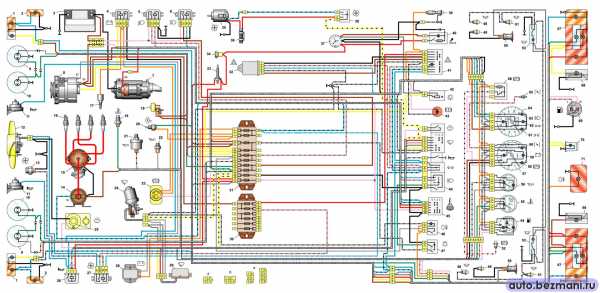

Электросхема оборудования на ВАЗ–2106, ВАЗ-21061, ВАЗ-21063 выпуска 1976–1987 гг.


1 – передние фонари;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – реле сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 – реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – звуковые сигналы;
12 – электродвигатель вентилятора системы охлаждения двигателя;
13 – датчик включения электродвигателя вентилятора;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 – электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масла;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 – моторедуктор очистителя ветрового стекла;
25 – электродвигатель омывателя ветрового стекла;
26 – реле включения звуковых сигналов;
27 – реле включения электродвигателя вентилятора;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – реле-прерыватель аварийной сигнализации и указателей поворота;
33 – выключатель сигнала торможения;
34 – штепсельная розетка для переносной лампы;
35 – электродвигатель отопителя;
36 – добавочный резистор электродвигателя отопителя;
37 – часы;
38 – переключатель электродвигателя отопителя;
39 – лампа освещения вещевого ящика;
40 – прикуриватель;
41 – выключатель аварийной сигнализации;
42 – выключатель освещения приборов;
43 –лампа сигнализатора недостаточного уровня тормозной жидкости;
44 – трехрычажный переключатель;
45 – выключатель зажигания;
46 – выключатель заднего противотуманного фонаря*;
47 – выключатель наружного освещения;
48 – выключатели плафонов, расположенные в стойках передних дверей;
49 – выключатели фонарей сигнализации открытых передних дверей;
50 – фонари сигнализации открытых передних дверей;
51 – выключатели плафонов, расположенные в стойках задних дверей;
52 – выключатель сигнализатора стояночного тормоза;
53 – плафоны освещения салона;
54 – указатель уровня топлива с сигнализатором резерва;
55 – указатель температуры охлаждающей жидкости;
56 – указатель давления масла с сигнализатором недостаточного давления;
57 – тахометр;
58 – лампа сигнализатора стояночного тормоза;
59 – лампа сигнализатора заряда аккумуляторной батареи;
60 – лампа сигнализатора воздушной заслонки карбюратора;
61 – лампа сигнализатора габаритного света;
62 – лампа сигнализатора указателей поворота;
63 – лампа сигнализатора дальнего света фар;
64 – спидометр;
65 – выключатель сигнализатора воздушной заслонки карбюратора;
66 – реле-прерыватель сигнализатора стояночного тормоза;
67 – задние фонари;
68 – фонари освещения номерного знака;
69 – датчик указателя уровня и резерва топлива;
70 – лампа освещения багажника;
 71 – задний противотуманный фонарь

Схема электрооборудования автомобилей ВАЗ–2106, ВАЗ-21061, ВАЗ-21063, ВАЗ-21065 1988–2001 гг.


1 — передние фонари;
2 — боковые указатели поворота;
3 — аккумуляторная батарея;
4 — реле лампы сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 — реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – датчик включения электродвигателя вентилятора;
12 — электродвигатель вентилятора системы охлаждения двигателя;
13 – звуковой сигнал;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 — электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масла;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 — моторедуктор очистителя ветрового стекла;
25 – коммутатор*;
26 — электродвигатель омывателя ветрового стекла;
27 – реле включения электродвигателя вентилятора**;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – реле-прерыватель аварийной сигнализации и указателей поворота;
33 – реле включения обогрева заднего стекла***;
34 – выключатель стоп-сигнала;
35 – штепсельная розетка для переносной лампы****;
36 – добавочный резистор электродвигателя отопителя;
37 – электродвигатель отопителя;
38 – переключатель электродвигателя отопителя; 39 – часы;
40 – лампа освещения вещевого ящика;
41 – прикуриватель;
42 – выключатель аварийной сигнализации;
43 – регулятор освещения приборов;
44 – лампа сигнализатора уровня тормозной жидкости;
45 – трехрычажный переключатель;
46 – выключатель зажигания;
47 – выключатель обогрева заднего стекла***;
48 – выключатель заднего противотуманного фонаря;
49 – выключатель наружного освещения;
50 – выключатели плафонов, расположенные в стойках передних дверей;
51 – моторедукторы электростеклоподъемников передних дверей***;
52 – выключатели плафонов, расположенные в стойках задних дверей;
53 – выключатель контрольной лампы стояночного тормоза;
54 – плафоны освещения салона;
55 – указатель уровня топлива с сигнализатором резерва;
56 – указатель температуры охлаждающей жидкости;
57 – указатель давления масла с сигнализатором недостаточного давления;
58 – тахометр;
59 – лампа сигнализатора стояночного тормоза;
60 – лампа сигнализатора заряда аккумуляторной батареи;
61 – лампа сигнализатора воздушной заслонки карбюратора;
62 – контрольная лампа габаритного света;
63 – лампа сигнализатора указателей поворота;
64 – лампа сигнализатора дальнего света фар;
65 – спидометр;
66 – выключатель сигнализатора воздушной заслонки карбюратора;
67 – переключатель электростеклоподъемника левой передней двери***;
68 – реле включения электростеклоподъемников передних дверей***;
69 – переключатель электростеклоподъемника правой передней двери***;
70 – задние фонари;
71 – фонари освещения номерного знака;
72 – датчик указателя уровня и резерва топлива;
73 – колодки, подключаемые к элементу обогрева заднего стекла***;
74 – лампа освещения багажника;
75 – задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках: а – коммутатора;
б – датчика-распределителя зажигания;
в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
г – реле прерывателя аварийной сигнализации и указателей поворота;
д – трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.
** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.
*** Устанавливается на части автомобилей.
**** С 2000 г. не устанавливается.

a-shema.ru

Электросхема электрооборудования автомобиля ВАЗ 2106 — Пособие автомобилиста

Чтобы увеличить схему кликните по изображению

Подробная электрическая схема электрооборудования автомобиля ВАЗ 2106. Будет полезна владельцам автомобилей при поиске неисправностей в электросети, а также для подключения дополнительных приборов. Также данная схема нужна для ремонта осветительных приборов, системы зажигания и другого оборудования.

Схема электрооборудования автомобиля ваз 2106
1 — боковые указатели поворота;
2 — подфарники;
3 — наружные фары;
4 — внутренние фары;
5 — звуковые сигналы;
б — электродвигатель вентилятора системы охлаждения двигателя ваз 2106;
7 — датчик включения электродвигателя вентилятора ваз 2106;
8 — реле включения звуковых сигналов;
9 — реле включения электродвигателя вентилятора ваз 2106;
10 — регулятор напряжения ваз 2106;
11 — катушка зажигания ваз 2106;
12 — электродвигатель омывателя ветрового стекла;
13 — датчик недостаточного уровня тормозной жидкости;
14 — распределитель зажигания;
15 — электродвигатель стеклоочистителя;
16 — свечи зажигания ваз 2106;
17 — датчик контрольной лампы давления масла;
18 — датчик указателя давления масла;
19 — датчик указателя температуры охлаждающей жидкости;
20 — подкапотная лампа;
21 — электромагнитный клапан карбюратора ваз 2106;
22 — генератор ваз 2106; 23 — стартер ваз 2106;
24 — аккумуляторная батарея;
25 — реле контрольной лампы заряда аккумуляторной батареи;
26 — реле включения ближнего света фар;
27 — реле включения дальнего света фар ваз 2106;
28 — реле стеклоочистителя;
29 — дополнительный блок предохранителей;
30 — основной блок предохранителей;
31 — выключатель света заднего ходы;
32 — выключатель контрольной лампы стояночного тормоза;
33 — штепсельная розетка переносной лампы;
34 — реле-прерыватель указателей поворота и аварийной сигнализации;
35 — электродвигатель отопителя; 36 — выключатель стоп-сигнала;
37 — реле обогрева заднего стекла*;
38 — резистор электродвигателя отопителя;
39 — лампа освещения вещевого ящика;
40 — выключатель наружного освещения;
41 — выключатель обогрева заднего стекла*;
42 — выключатель зажигания;
43 — переключатель ближнего-дальнего света;
44 — переключатель указателей поворота;
45 — выключатель звукового сигнала;
46 — переключатель стеклоочистителя;
47 — выключатель смывателя ветрового стекла;
48 — выключатель (регулятор) освещения приборов;
49 — выключатель аварийной сигнализации;
50 — прикуриватель;
51 — переключатель отопителя;
52 — контрольная лампа уровня тормозной жидкости;
53 — выключатели фонарей сигнализации открытых передних дверей;
54 — фонари сигнализации открытых передних дверей;
55 — выключатели плафонов, расположенные в стойках передних дверей;
56 — указатель уровня топлива с контрольной лампой резерва топлива;
57 — указатель температуры охлаждающей жидкости ваз 2106;
58 — указатель давления масла с контрольной лампой;
59 — тахометр ваз 2106;
60 — контрольная лампа стояночного тормоза;
61 — контрольная лампа заряда аккумуляторной батареи;
62 — контрольная лампа воздушной заслонки карбюратора;
63 — спидометр ваз 2106;
64 — контрольная лампа наружного освещения;
65 — контрольная лампа указателей поворота;
66 — контрольная лампа дальнего света фар;
67 — реле-прерыватель контрольной лампы стояночного тормоза;
68 — выключатель контрольной лампы воздушной заслонки карбюратора;
69 — часы;
70 — выключатели плафонов, расположенные в стойках задних дверей;
71 — плафоны;
72 — элемент обогрева заднего стекла*;
73 — лампа освещения багажника;
74 — датчик указателя уровня и резерва топлива;
75 — задние фонари;
76 — фонари освещения номерного знака.

Электросхема электрооборудования автомобиля ВАЗ 2106

5 (100%) 1 голос[а]

sanekua.ru

Электрическая схема ВАЗ-2106 (выпуска 1976-1987 гг.)


Руководство по ремонту и эксплуатации — Схемы электрооборудования ВАЗ-2101 — ВАЗ-2107 — Электрическая схема автомобилей ВАЗ-2106, ВАЗ-21061, ВАЗ-21063 выпуска 1976-1987 гг.


Электрическая схема автомобилей ВАЗ-2106, ВАЗ-21061, ВАЗ-21063 выпуска 1976-1987 гг.


Схема электрооборудования автомобилей ВАЗ-2106, ВАЗ-21061, ВАЗ-21063 выпуска 1976-1987 гг.
1 – передние фонари;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – реле контрольной лампы заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 – реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – звуковые сигналы;
12 – электродвигатель вентилятора системы охлаждения двигателя;
13 – датчик включения электродвигателя вентилятора;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 – электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик контрольной лампы давления масла;
23 – датчик контрольной лампы уровня тормозной жидкости;
24 – электродвигатель стеклоочистителя;
25 – электродвигатель омывателя ветрового стекла;
26 – реле включения звуковых сигналов;
27 – реле включения электродвигателя вентилятора;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – реле-прерыватель аварийной сигнализации и указателей поворота;
33 – выключатель стоп-сигнала;
34 – штепсельная розетка для переносной лампы;
35 – электродвигатель отопителя;
36 – добавочный резистор электродвигателя отопителя;
37 – часы;
38 – переключатель электродвигателя отопителя;
39 – лампа освещения вещевого ящика;
40 – прикуриватель;
41 – выключатель аварийной сигнализации;
42 – выключатель освещения приборов;
43 – лампа сигнализатора недостаточного уровня тормозной жидкости;
44 – трёхрычажный переключатель;
45 – выключатель зажигания;
46 – выключатель света заднего хода;
47 – выключатель наружного освещения;
48 – выключатели плафонов, расположенные в стойках передних дверей;
49 – выключатели фонарей сигнализации открытых передних дверей;
50 – фонари сигнализации открытых передних дверей;
51 – выключатели плафонов, расположенные в стойках задних дверей;
52 – выключатель контрольной лампы стояночного тормоза;
53 – плафоны освещения салона;
54 – указатель уровня топлива с контрольной лампой резерва;
55 – указатель температуры охлаждающей жидкости;
56 – указатель давления масла с контрольной лампой недостаточного давления;
57 – тахометр;
58 – контрольная лампа стояночного тормоза;
59 – контрольная лампа заряда аккумуляторной батареи;
60 – контрольная лампа воздушной заслонки карбюратора;
61 – контрольная лампа габаритного света;
62 – контрольная лампа указателей поворота;
63 – лампа сигнализатора дальнего света фар;
64 – спидометр;
65 – выключатель контрольной лампы воздушной заслонки карбюратора;
66 – реле-прерыватель контрольной лампы стояночного тормоза;
67 – задние фонари;
68 – фонари освещения номерного знака;
69 – датчик указателя уровня и резерва топлива;
70 – лампа освещения багажника;
71 – задний противотуманный фонарь*.

Порядок условной нумерации штекеров в колодках:
а – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
б – реле прерывателя аварийной сигнализации и указателей поворота;
в – трёхрычажного переключателя.

* Устанавливались на части выпускаемых автомобилей.

Цитата

dricar.ru

Электрическая схема ВАЗ 2106

Эксплуатируя автомашину ВАЗ 2106, часто могут возникать различные поломки в электроцепи.

Поэтому электросхема ВАЗ 2106 непременно нужна для выявления и ликвидации таких поломок.

Присутствие простого устройства такого как «вольтметр», а иногда достаточно и лишь лампочки, поможет Вам.

И обнаружить, где случилась поломка в электрической цепи, и произвести подходящий её ремонт.

Можно прозвонить цепь электрического оборудования пользуясь при этом электрической схемой Жигулей 2106, которая расположена на рисунке ниже.

Обладая данной электросхемой к «шестёрке» можно легко:

— прозвонить целую систему зажигания,

— обнаружить которая лампочка не работает на приборной панели,

— который датчик сломался,

— ликвидировать неисправность генератора,

— проверить предохранители ну и так далее…

Электросхема ВАЗ 2106, ВАЗ 21063 скачать бесплатно

Электрика ВАЗ 2106 — видео, программа

Есть в интернете распространённая программа схемы электрики ВАЗ-2106. В этой программе есть схема и меню, разделенное на пункты, где можно убирать ненужные электрические элементы или провода, отмечая их галочками.

С помощью неё будет очень просто разобраться в электросхеме и отремонтировать машину. Ещё плюс программы в том, что при наведении на электрические элементы, всплывает окно с надписью этого элемента.

Более подробно Вы можете ознакомиться с ней, а также скачать её, в видео, которое расположено выше.

vaz-2106.net

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
