Схема электрооборудования ваз 2106 цветная: Электросхема ваз 21063 с описанием цветная. Схема проводки «Шестерки» для новичков: подключение, обслуживание и замена

Электросхемы ВАЗ 2103 2106 21061





Цветные электросхемы ВАЗ 2103 2106 21061

схемы электрооборудования

Источник питания, генератор

Реле контрольной лампы заряда аккумуляторной батареи

Стартер

Система зажигания

Катушка зажигания

Фонарь сигнализации открытой передней двери

Фонарь заднего хода

Фонарь освещения номерного знака

Лампа освещения вещевого ящика

Лампа багажника

Плафоны, задние фонари

Боковые указатели поворотов

Подкапотная лампа

Стеклоочистители и омыватели ветрового стекла

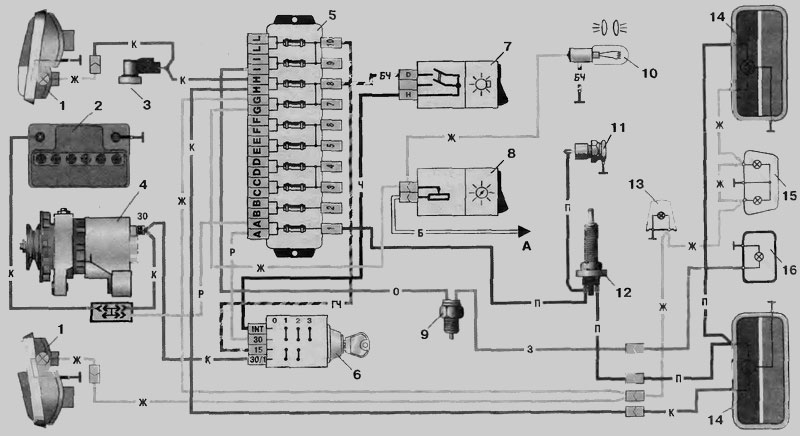

Наружное освещение, аварийная сигнализация

Дополнительное оборудование и звуковой сигнал

Отопитель

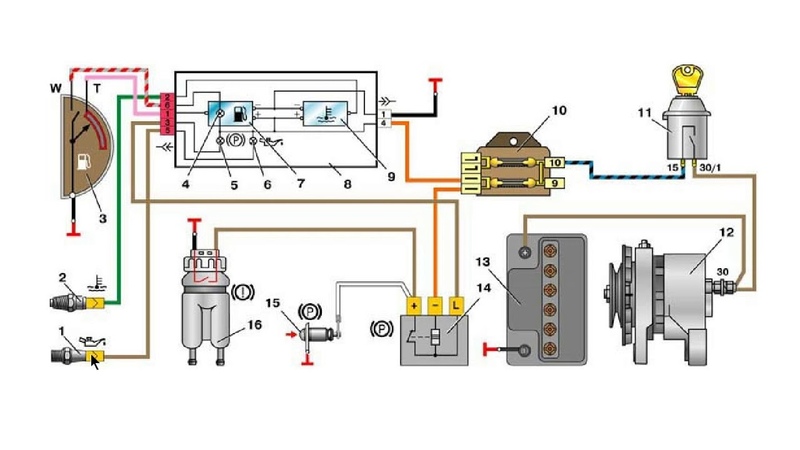

Контрольные приборы и датчики


Электросхема ВАЗ 2106 с двигателями 21011, 2103, 2106

Электрическая схема ВАЗ 2106 — электрооборудование


обозначения на электросхеме:

Схема электрооборудования автомобиля ВАЗ—2106: 1 — боковые указатели поворота; 2 — подфарники; 3 — наружные фары; 4 — внутренние фары; 5 — звуковые сигналы; 6 — электродвигатель вентилятора системы охлаждения двигателя; 7 — датчик включения электродвигателя вентилятора; 8 — реле включения звуковых сигналов; 9 — реле включения электродвигателя вентилятора; 10 — регулятор напряжения; 11 — катушка зажигания; 12 — электродвигатель омывателя ветрового стекла; 13 — датчик недостаточного уровня тормозной жидкости; 14 — распределитель зажигания; 15 — электродвигатель стеклоочистителя; 16 — свечи зажигания; 17 — датчик контрольной лампы давления масла; 18 — датчик указателя давления масла; 19 — датчик указателя температуры охлаждающей жидкости; 20 — подкапотная лампа; 21 — электромагнитный клапан карбюратора; 22 — генератор; 23 — стартер; 24 — аккумуляторная батарея; 25 — реле контрольной лампы заряда аккумуляторной батареи; 26 — реле включения ближнего света фар; 27 — реле включения дальнего света фар; 28 — реле стеклоочистителя; 29 — дополнительный блок предохранителей; 30 — основной блок предохранителей; 31 — выключатель света заднего хода; 32 — выключатель контрольной лампы стояночного тормоза; 33 — штепсельная розетка переносной лампы; 34 — реле-прерыватель указателей поворота и аварийной сигнализации; 35 — электродвигатель отопителя; 36 — выключатель сигналов торможения; 37 — реле обогрева заднего стекла*; 38 — дополнительный резистор электродвигателя отопителя; 39 — лампа освещения багажника; 40 — выключатель наружного освещения; 41 — выключатель обогрева заднего стекла*; 42 — выключатель (замок) зажигания; 43 — переключатель света фар; 44 — переключатель указателей поворота; 45 — выключатель звукового сигнала; 46 — переключатель стеклоочистителя; 47 — выключатель омывателя ветрового стекла; 48 — выключатель освещения приборов; 49 — выключатель аварийной сигнализации; 50 — прикуриватель; 51 — переключатель отопителя; 52 — контрольная лампа уровня жидкости в бачке гидропривода тормозов; 53 — выключатели фонарей сигнализации открытых передних дверей*; 54 — фонари сигнализации открытых передних дверей*; 55 — выключатели плафонов, расположенные в передних дверях; 56 — указатель уровня топлива с контрольной лампой резерва; 57 — указатель температуры охлаждающей жидкости; 58 — указатель давления масла с контрольной лампой; 59 — тахометр; 60 — контрольная лампа включения стояночного тормоза; 61 — контрольная лампа заряда аккумуляторной батареи; 62 — контрольная лампа воздушной заслонки карбюратора; 63 — спидометр; 64 — контрольная лампа включения наружного освещения; 65 — контрольная лампа включения указателей поворота; 66 — контрольная лампа включения дальнего света фар; 67 — реле-прерыватель контрольной лампы включения стояночного тормоза; 68 — выключатель контрольной лампы воздушной заслонки карбюратора; 69 — часы; 70 — выключатели плафонов, расположенные в задних дверях; 71 — плафоны освещения салона; 72 — элемент обогрева заднего стекла*; 73 — лампа освещения багажника; 74 — датчик указателя уровня и резерва топлива; 75 — задние фонари; 76 — фонари освещения номерного знака


Электросхема соединений генератора ВАЗ 2106

обозначения:

1 — аккумуляторная батарея; 2 — генератор; 3 — регулятор напряжения; 4 — выключатель (замок) зажигания; 5 — блок предохранителей; 6 — контрольная лампа заряда аккумуляторной батареи; 7 — реле контрольной лампы заряда аккумуляторной батареи

Электросхема стартера ВАЗ 2106

обозначения:

1 — стартер; 2 — аккумуляторная батарея; 3 — генератор; 4 — выключатель (замок) зажигания; Р1 — втягивающая обмотка реле; Р2 — удерживающая обмотка реле

Электросхема контакной системы зажигания ВАЗ 2106

условные обозначения:

1 — свечи зажигания; 2 — распределитель зажигания; 3 — катушка зажигания; 4 — выключатель (замок) зажигания; 5 — генератор; 6 — аккумуляторная батарея

Электросхема бесконтакной системы зажигания

условные обозначения:

1 — аккумуляторная батарея; 2 — генератор; 3 — выключатель (замок) зажигания; 4 — катушка зажигания; 5 — коммутатор; 6 — датчик-распределитель зажигания; 7 — свечи зажигания

Электрическая схема управления электромагнитным клапаном карбюратора 21053-1107010 на ВАЗ 2106

обозначения

1 — концевой выключатель карбюратора; 2 — электромагнитный клапан; 3 — блок управления; 4 — катушка зажигания; 5 — коммутатор; 6 — выключатель (замок) зажигания

Электросхема указателей поворотов и аварийной сигнализации

условные обозначения:

 1 — лампы указателей поворота в передних фонарях; 2 — аккумуляторная батарея; 3 — генератор; 4 — боковые указатели поворота; 5 — основной блок предохранителей; 6— дополнительный блок предохранителей; 7 — выключатель (замок) зажигания; 8 — выключатель аварийной сигнализации; 9 — переключатель указателей поворота; 10 — реле-прерыватель указателей поворота и аварийной сигнализации; 11 — спидометр с контрольной лампой включения указателей поворота; 12 — лампы указателей поворота в задних фонарях

Электросхема включения звуковых сигналов ВАЗ 2106

обозначения:

 1 — звуковые сигналы; 2 — реле включения звуковых сигналов; 3 — выключатель звуковых сигналов; 4 — блок предохранителей; 5 — генератор; 6 — аккумуляторная батарея

Схема включения электродвигателя отопителя ВАЗ 2106

обозначения на электросхеме:

1 — электродвигатель отопителя; 2 — дополнительный резистор; 3 — переключатель электродвигателя отопителя; 4 — блок предохранителей; 5 — выключатель (замок) зажигания; 6 — генератор; 7 — аккумуляторная батарея

Электросхема предохранители ВАЗ 2106

Блок предохранителей ВАЗ 2106

Условные обозначения блока предохранителей

Номер предохранителя
Номинальный ток, АЗащищаемые цепи
F116Плафоны. Звуковые сигналы. Штепсельная розетка. Прикуриватель. Лампы стоп- сигнала в задних фонарях. Фонари сигнализации открытых передних дверей. Часы
F28Стеклоочиститель и реле стеклоочистителя. Электродвигатель омывателя ветрового стекла. Электродвигатель отопителя
F38Левые фары (дальний свет) и контрольная лампа включения дальнего света
F48Правые фары (дальний свет)
F5
8
Левые фары (ближний свет)
F68Правые фары (ближний свет)
F78Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Лампа освещения багажника. Лампа фонаря освещения номерного знака. Лампы освещения приборов. Лампа освещения прикуривателя
F88Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампа фонаря освещения номерного знака. Подкапотная лампа. Контрольная лампа габаритного света
F98Указатель давления масла с контрольной лампой. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Контрольные лампы включения стояночного тормоза и уровня тормозной жидкости. Указатели поворота и соответствующая контрольная лампа. Контрольная лампа заряда аккумуляторной батареи. Контрольная лампа управления воздушной заслонкой карбюратора. Запорный клапан карбюратора. Тахометр. Лампы света заднего хода. Лампа освещения вещевого ящика. Обмотка реле обогрева заднего стекла
F108Регулятор напряжения. Обмотка возбуждения генератора
F118Резервный
F128Резервный
F138Резервный
F1416Элемент обогрева заднего стекла
F1516Электродвигатель вентилятора системы охлаждения двигателя
F168Указатели поворота в режиме аварийной сигнализации

Схема проводки ВАЗ 2106 необходима для ремонта автоэлектрики


Дата публикации Мар 03, 2013, Рубрики Автомобили ВАЗ |

Схема проводки ВАЗ 2106 – цветная схема проводки потребуется в том случае, если Вы хорошо разбираетесь в электрике автомобилей и собираетесь собственноручно устранить проблемы с ней связанные.

Подробная и точная схема проводки ВАЗ 2106 поможет разобраться в том, что к чему и в каком месте подключено и где искать причину возникших неприятностей, а их (неприятностей), связанных именно с проводкой, – великое множество. В автомобиле неожиданно загораются фары, срабатывают сигналы или наоборот – не работает поворотник или что-то еще – все это может быть шалостями электропроводки, которая является сложнейшей и запутаннейшей системой современного автомобиля.

Если у владельца автомобиля нет навыков чтения схем проводки (будь это хоть ВАЗ 2106, хоть BMW M6), без опыта разобраться в этом хитросплетении жгутов, проводов, реле и прочее не представляется возможным. Тем более, что и провода все разные – одни рассчитаны на большое напряжение, другие – на низкое, они делятся по типу изоляции и по срокам эксплуатации. В общем, для начинающего схема будет выглядеть китайский грамотой для европейца: все эти каскады, блоки, узлы – потребуется время, талант к такого рода вещам и, желательно, – опытный наставник, который подскажет основные ключевые моменты, от которых можно будет отталкиваться при дальнейшем изучении.

Как говорят бывалые автоэлектрики – чтобы научиться читать схемы проводок нужно не один ВАЗ 2106 собственноручно разобрать-собрать (а еще лучше, если это будут разные машины). Вообще – электрика – дело для людей, которые действительно хотят в ней разбираться, ведь не существует единого варианта для составления той или иной схемы, всегда возможны еще несколько взаимозаменяемых. Говоря простым языком – талантливый электрик может разобрать схему, заменив цепи, таким образом, что останутся лишние «детали», но, что самое удивительное – схема-таки по-прежнему будет работать. Вот так вот.

Электрическая схема ВАЗ 2107

Related posts:

  1. Схема переключения передач МТЗ 80
  2. Схема переключения передач Т 25
  3. Не заводится ВАЗ 2106
  4. Схема переключения передач МТЗ 82
Еще по теме
  • Нет связанных постов

Электросхема ваз 2106 с описанием цветная

Версия 24.10.16 beta


Автомобильный справочник

Переезд сайта на новый домен .

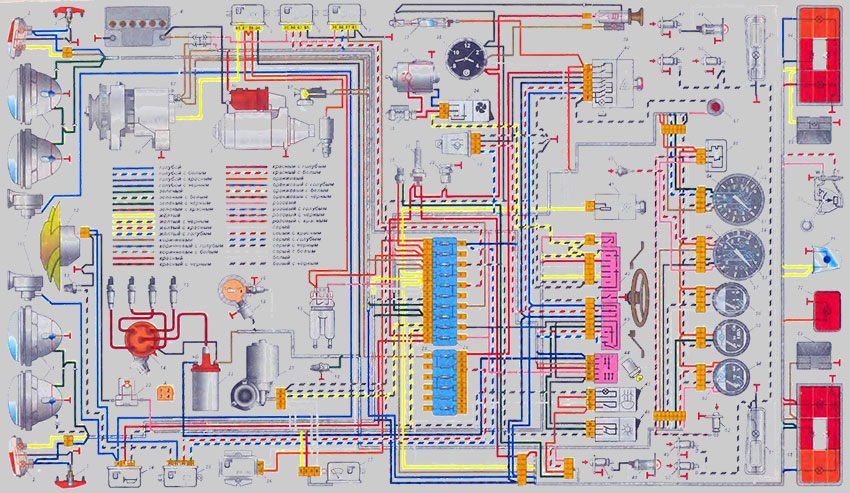

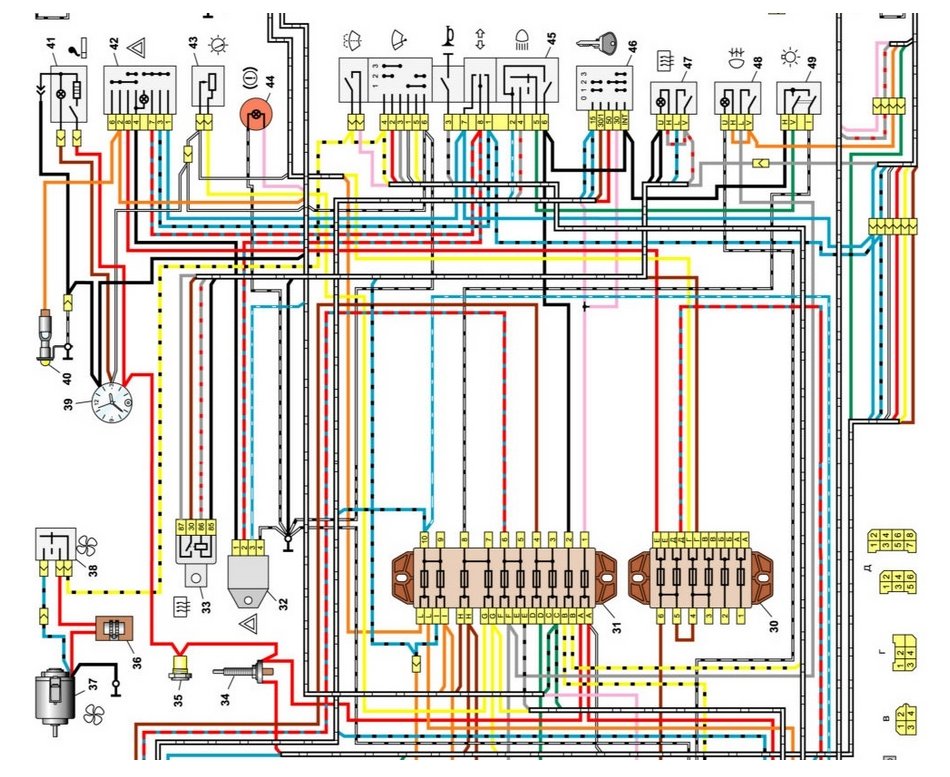

Общая схема электрооборудования ВАЗ 2106


Электрическая схема автомобиля ВАЗ 210 6

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1988 – 2001г.


Описание ЭЛЕКТРОСХЕМЫ

1 — передние фонари;
2 — боковые указатели поворота;
3 — аккумуляторная батарея;
4 — реле лампы сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 — реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – датчик включения электродвигателя вентилятора;
12 — электродвигатель вентилятора системы охлаждения двигателя;
13 – звуковой сигнал;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 — электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масла;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 — моторедуктор очистителя ветрового стекла;
25 – коммутатор*;
26 — электродвигатель омывателя ветрового стекла;
27 – реле включения электродвигателя вентилятора**;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – реле-прерыватель аварийной сигнализации и указателей поворота;
33 – реле включения обогрева заднего стекла***;
34 – выключатель стоп-сигнала;
35 – штепсельная розетка для переносной лампы****;
36 – добавочный резистор электродвигателя отопителя;
37 – электродвигатель отопителя;
38 – переключатель электродвигателя отопителя;
39 – часы;
40 – лампа освещения вещевого ящика;
41 – прикуриватель;
42 – выключатель аварийной сигнализации;
43 – регулятор освещения приборов;
44 – лампа сигнализатора уровня тормозной жидкости;
45 – трехрычажный переключатель;
46 – выключатель зажигания;
47 – выключатель обогрева заднего стекла***;
48 – выключатель заднего противотуманного фонаря;
49 – выключатель наружного освещения;
50 – выключатели плафонов, расположенные в стойках передних дверей;
51 – моторедукторы электростеклоподъемников передних дверей***;
52 – выключатели плафонов, расположенные в стойках задних дверей;
53 – выключатель контрольной лампы стояночного тормоза;
54 – плафоны освещения салона;
55 – указатель уровня топлива с сигнализатором резерва;
56 – указатель температуры охлаждающей жидкости;
57 – указатель давления масла с сигнализатором недостаточного давления;
58 – тахометр;
59 – лампа сигнализатора стояночного тормоза;
60 – лампа сигнализатора заряда аккумуляторной батареи;
61 – лампа сигнализатора воздушной заслонки карбюратора;
62 – контрольная лампа габаритного света;
63 – лампа сигнализатора указателей поворота;
64 – лампа сигнализатора дальнего света фар;
65 – спидометр;
66 – выключатель сигнализатора воздушной заслонки карбюратора;
67 – переключатель электростеклоподъемника левой передней двери***;
68 – реле включения электростеклоподъемников передних дверей***;
69 – переключатель электростеклоподъемника правой передней двери***;
70 – задние фонари;
71 – фонари освещения номерного знака;
72 – датчик указателя уровня и резерва топлива;
73 – колодки, подключаемые к элементу обогрева заднего стекла***;
74 – лампа освещения багажника;
75 – задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках:

а – коммутатора;
б – датчика-распределителя зажигания;
в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
г – реле прерывателя аварийной сигнализации и указателей поворота;
д – трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.
** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.
*** Устанавливается на части автомобилей.
**** С 2000 г. не устанавливается.

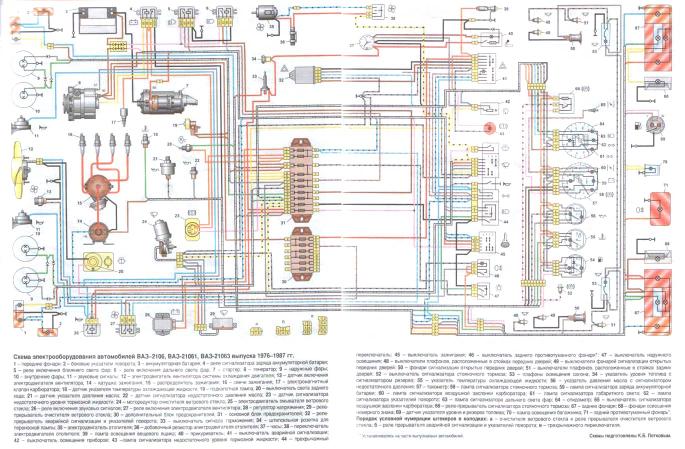

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 19 76 – 1987 г.


Описание ЭЛЕКТРОСХЕМЫ

1 – передние фонари;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – реле сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 – реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – звуковые сигналы;
12 – электродвигатель вентилятора системы охлаждения двигателя;
13 – датчик включения электродвигателя вентилятора;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 – электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масла;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 – моторедуктор очистителя ветрового стекла;
25 – электродвигатель омывателя ветрового стекла;
26 – рле включения звуковых сигналов;
27 – реле включения электродвигателя вентилятора;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – рел-прерыватель аварийной сигнализации и указателей поворота;
33 – выключатель сигнала торможения;
34 – штепсельная розетка для переносной лампы;
35 – электродвигатель отопителя;
36 – добавочный резистор электродвигателя отопителя;
37 – часы;
38 – переключатель электродвигателя отопителя;
39 – лампа освещения вещевого ящика;
40 – прикуриватель;
41 – выключатель аварийной сигнализации;
42 – выключатель освещения приборов;
43 –лампа сигнализатора недостаточного уровня тормозной жидкости;
44 – трехрычажный переключатель;
45 – выключатель зажигания;
46 – выключатель заднего противотуманного фонаря*;
47 – выключатель наружного освещения;
48 – выключатели плафонов, расположенные в стойках передних дверей;
49 – выключатели фонарей сигнализации открытых передних дверей;
50 – фонари сигнализации открытых передних дверей;
51 – выключатели плафонов, расположенные в стойках задних дверей;
52 – выключатель сигнализатора стояночного тормоза;
53 – плафоны освещения салона;
54 – указатель уровня топлива с сигнализатором резерва;
55 – указатель температуры охлаждающей жидкости;
56 – указатель давления масла с сигнализатором недостаточного давления;
57 – тахометр;
58 – лампа сигнализатора стояночного тормоза;
59 – лампа сигнализатора заряда аккумуляторной батареи;
60 – лампа сигнализатора воздушной заслонки карбюратора;
61 – лампа сигнализатора габаритного света;
62 – лампа сигнализатора указателей поворота;
63 – лампа сигнализатора дальнего света фар;
64 – спидометр;
65 – выключатель сигнализатора воздушной заслонки карбюратора;
66 – реле-прерыватель сигнализатора стояночного тормоза;
67 – задние фонари;
68 – фонари освещения номерного знака;
69 – датчик указателя уровня и резерва топлива;
70 – лампа освещения багажника;
71 – задний противотуманный фонарь*.

Порядок условной нумерации штекеров в колодках:

а – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
б – реле прерывателя аварийной сигнализации и указателей поворота;
в – трехрычажного переключателя.

* Устанавливались на части выпускаемых автомобилей.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Автомобиль ВАЗ-2106 выпускался с 1976 по 2008 год. В этом справочнике приводятся цветные схемы проводки (на инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта шестёрки. Электрические схемы разделены для удобства просмотра через компьютер или телефон на несколько блоков, также имеются схемы в виде единой картинки с описанием каждого элемента — для распечатки на принтере. Всё электрооборудование авто условно можно разделить на следующие узлы:

  • система запуска мотора;
  • элементы заряда аккумулятора;
  • система зажигания топливной смеси;
  • элементы наружного и салонного освещения;
  • система датчиков на панели приборов;
  • элементы звукового оповещения;
  • блок предохранителей.

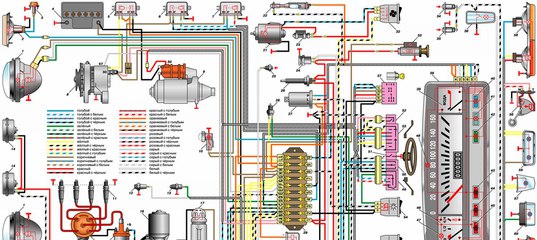

Схема электрооборудования ВАЗ-2106 (старая)

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1976 – 1987г.

1 – передние фонари;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – реле сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 – реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – звуковые сигналы;
12 – электродвигатель вентилятора системы охлаждения двигателя;
13 – датчик включения электродвигателя вентилятора;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 – электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масл;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 – моторедуктор очистителя ветрового стекла;
25 – электродвигатель омывателя ветрового стекла;
26 – рле включения звуковых сигналов;
27 – реле включения электродвигателя вентилятора;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – рел-прерыватель аварийной сигнализации и указателей поворота;
33 – выключатель сигнала торможения;
34 – штепсельная розетка для переносной лампы;
35 – электродвигатель отопителя;
36 – добавочный резистор электродвигателя отопителя;
37 – часы;
38 – переключатель электродвигателя отопителя;
39 – лампа освещения вещевого ящика;
40 – прикуриватель;
41 – выключатель аварийной сигнализации;
42 – выключатель освещения приборов;
43 –лампа сигнализатора недостаточного уровня тормозной жидкости;
44 – трехрычажный переключатель;
45 – выключатель зажигания;
46 – выключатель заднего противотуманного фонаря*;
47 – выключатель наружного освещения;
48 – выключатели плафонов, расположенные в стойках передних дверей;
49 – выключатели фонарей сигнализации открытых передних дверей;
50 – фонари сигнализации открытых передних дверей;
51 – выключатели плафонов, расположенные в стойках задних дверей;
52 – выключатель сигнализатора стояночного тормоза;
53 – плафоны освещения салона;
54 – указатель уровня топлива с сигнализатором резерва;
55 – указатель температуры охлаждающей жидкости;
56 – указатель давления масла с сигнализатором недостаточного давления;
57 – тахометр;
58 – лампа сигнализатора стояночного тормоза;
59 – лампа сигнализатора заряда аккумуляторной батареи;
60 – лампа сигнализатора воздушной заслонки карбюратора;
61 – лампа сигнализатора габаритного света;
62 – лампа сигнализатора указателей поворота;
63 – лампа сигнализатора дальнего света фар;
64 – спидометр;
65 – выключатель сигнализатора воздушной заслонки карбюратора;
66 – реле-прерыватель сигнализатора стояночного тормоза;
67 – задние фонари;
68 – фонари освещения номерного знака;
69 – датчик указателя уровня и резерва топлива;
70 – лампа освещения багажника;
71 – задний противотуманный фонарь*.

Порядок условной нумерации штекеров в колодках:

а – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
б – реле прерывателя аварийной сигнализации и указателей поворота;
в – трехрычажного переключателя.

Электросхема ВАЗ-2106 карбюратор — полный вид:

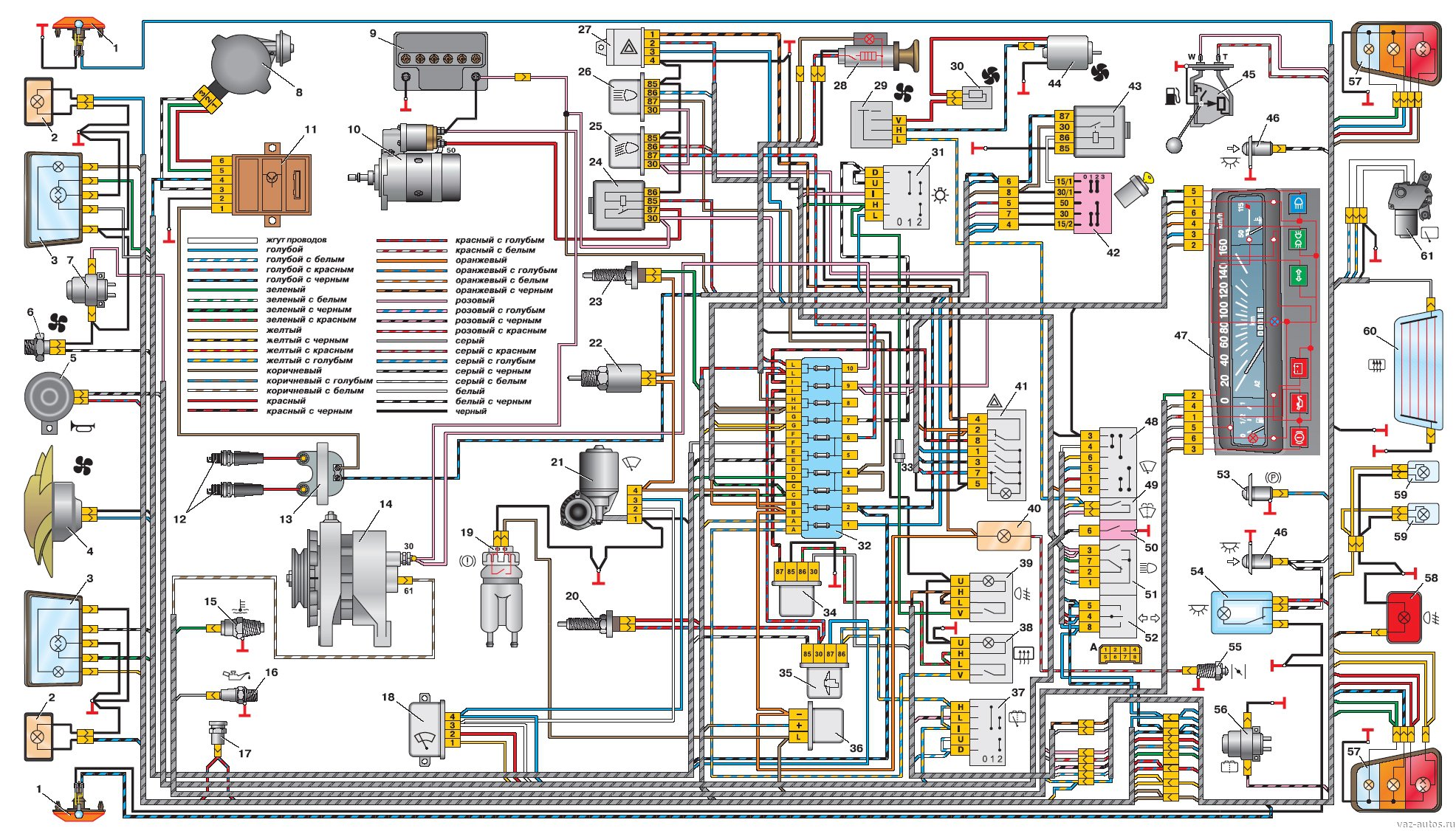

Схема электрооборудования ВАЗ-2106 (новая)

Общая схема электрооборудования ВАЗ 2106 / 21061 / 21063 / 21065 выпуска 1988 – 2001г.

1 — передние фонари;
2 — боковые указатели поворота;
3 — аккумуляторная батарея;
4 — реле лампы сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 — реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – датчик включения электродвигателя вентилятора;
12 — электродвигатель вентилятора системы охлаждения двигателя;
13 – звуковой сигнал;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 — электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масла;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 — моторедуктор очистителя ветрового стекла;
25 – коммутатор*;
26 — электродвигатель омывателя ветрового стекла;
27 – реле включения электродвигателя вентилятора**;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – реле-прерыватель аварийной сигнализации и указателей поворота;
33 – реле включения обогрева заднего стекла***;
34 – выключатель стоп-сигнала;
35 – штепсельная розетка для переносной лампы****;
36 – добавочный резистор электродвигателя отопителя;
37 – электродвигатель отопителя;
38 – переключатель электродвигателя отопителя;
39 – часы;
40 – лампа освещения вещевого ящика;
41 – прикуриватель;
42 – выключатель аварийной сигнализации;
43 – регулятор освещения приборов;
44 – лампа сигнализатора уровня тормозной жидкости;
45 – трехрычажный переключатель;
46 – выключатель зажигания;
47 – выключатель обогрева заднего стекла***;
48 – выключатель заднего противотуманного фонаря;
49 – выключатель наружного освещения;
50 – выключатели плафонов, расположенные в стойках передних дверей;
51 – моторедукторы электростеклоподъемников передних дверей***;
52 – выключатели плафонов, расположенные в стойках задних дверей;
53 – выключатель контрольной лампы стояночного тормоза;
54 – плафоны освещения салона;
55 – указатель уровня топлива с сигнализатором резерва;
56 – указатель температуры охлаждающей жидкости;
57 – указатель давления масла с сигнализатором недостаточного давления;
58 – тахометр;
59 – лампа сигнализатора стояночного тормоза;
60 – лампа сигнализатора заряда аккумуляторной батареи;
61 – лампа сигнализатора воздушной заслонки карбюратора;
62 – контрольная лампа габаритного света;
63 – лампа сигнализатора указателей поворота;
64 – лампа сигнализатора дальнего света фар;
65 – спидометр VAZ-2106;
66 – выключатель сигнализатора воздушной заслонки карбюратора;
67 – переключатель электростеклоподъемника левой передней двери***;
68 – реле включения электростеклоподъемников передних дверей***;
69 – переключатель электростеклоподъемника правой передней двери***;
70 – задние фонари;
71 – фонари освещения номерного знака;
72 – датчик указателя уровня и резерва топлива;
73 – колодки, подключаемые к элементу обогрева заднего стекла***;
74 – лампа освещения багажника;
75 – задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках:

а – коммутатора;
б – датчика-распределителя зажигания;
в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
г – реле прерывателя аварийной сигнализации и указателей поворота;
д – трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.
** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.
*** Устанавливается на части автомобилей.
**** С 2000 г. не устанавливается.

Электросхема ВАЗ-2106 карбюратор — полный вид:

Схема проводки ВАЗ 2106 (инжектор)

1 контроллер
2 электровентилятор системы охлаждения
3 колодка жгута системы зажигания к жгуту левого брызговика
4 колодка жгута системы зажигания к жгуту правого брызговика
5 указатель уровня топлива
6 колодка жгута уровня топлива к жгуту датчика уровня топлива
7 датчик кислорода
8 колодка жгута датчика уровня топлива к жгуту системы зажигания
9 электробензонасос
10 датчик скорости
11 регулятор холостого хода
12 датчик положения дроссельной заслонки
13 датчик температуры охлаждающей жидкости
14 датчик массового расхода воздуха
15 колодка диагностики
16 датчик положения коленчатого вала
17 электромагнитный клапан продувки адсорбера
18 катушка зажигания
19 свечи зажигания
20 форсунки VAZ-2106
21 колодка жгута системы зажигания к жгуту панели приборов
22 реле электровентилятора
23 предохранитель цепи питания контроллера
24 реле зажигания
25 предохранитель реле зажигания
26 предохранитель цепи питания электробензонасоса
27 реле электробензонасоса
28 колодка жгута системы зажигания к жгуту форсунок
29 колодка жгута форсунок к жгуту системы зажигания
30 колодка жгута панели приборов к жгуту системы зажигания
31 выключатель зажигания
32 комбинация приборов
33 табло антитоксичной системы двигателя

Схема блока управления инжекторным двигателем

Схема электрических соединений системы управления инжекторным двигателем:

1. — Разъем контроллера.
2. — Сенсор массового расхода воздуха.
3. — Сенсор температуры охлаждающей жидкости.
4. — Сенсор положения коленчатого вала.
5. — Сенсор положения дроссельной заслонки.
6. — Сенсор концентрации кислорода.
7. — Сенсор скорости.
8. — Модуль зажигания.
9. — Электромагнитный клапан продувки адсорбера.
10. — Реле электровентилятора.
11. — Реле электробензонасоса.
12. — Основное реле.
13. — Предохранитель, защищающий силовую цепь реле электробензонасоса.
14. — Предохранитель, защищающий силовые цепи главного реле.
15. — Плавкая вставка.
16 — Предохранитель, защищающий цепь постоянного питания контроллера.
17. — Диод.
18. — Регулятор холостого хода.
19. — Форсунки.
Х1. — Колодка диагностики.
Х2. — Колодка соединения с системой электрооборудования автомобиля.

Схемы отдельных узлов шестёрки

Электросхема соединений генератора

1 — АКБ VAZ-2106;
2 — генераторная установка «шестерки»;
3 — регуляторное устройство, предназначенное для контроля рабочего параметра напряжения;
4 — замок;
5 — пластиковый модуль с предохранительными элементами;
6 — контрольный световой индикатор, определяющий заряд АКБ;
7 — реле, защищающее электролинию контрольного светового индикатора заряда батареи.

Электросхема стартера

1 — стартерное устройство автомобиля;
2 — АКБ;
3 — генераторная установка;
4 — замок зажигания.

Электросхемы контактной системы зажигания

1 — свечи зажигания;
2 — распределитель;
3 — выключатель зажигания;
4 — катушка;
5 — коммутатор;
6 — генератор;
7 — АКБ.

Электросхема управления клапаном карбюратора

1 — концевое переключательное устройство карбюраторного агрегата;
2 — непосредственно сам клапан двигателя;
3 — модуль, использующийся для управления карбюраторным узлом;
4 — катушка зажигания;
5 — коммутаторное устройство;
6 — переключатель зажигания, является замком.

Электросхема указателей поворотов и сигналки

1 — световые устройства поворотных огней, установленные в передних оптических приборах;
2 — АКБ VAZ-2106;
3 — генераторный узел авто;
4 — боковые поворотные огни, расположенные на передних крыльях;
5 — главный монтажный модуль с предохранительными элементами;
6 — вспомогательный управляющий блок с предохранительными устройствами;
7 — замок зажигания;
8 — устройство для отключения и активации световой сигналки, монтируется в салоне машины на центральной консоли;
9 — переключательное устройство для активации и отключения поворотных огней;
10 — прерывательное устройство, использующееся для мигания поворотных огней и световой сигналки;
11 — спидометр, оснащенный контрольным световым индикатором активации поворотных огней;
12 — световые устройства указателей поворотных огней в задней оптике.

Электросхема включения звука

1 — звуковые устройства, использующиеся для воспроизведения импульсов;
2 — реле активации звуковых импульсов, защищает электроцепь от перенапряжения;
3 — переключатель звуковых импульсов;
4 — монтажный модуль с предохранительными элементами;
5 — генераторная установка ВАЗ 2106;
6 — АКБ.

Схема включения элеткростеклоподъемников

1 — главный предохранительный модуль;
2 — реле, использующееся для защиты электролинии установленных дополнительно стеклоподъемников;
3 — переключательное устройство электростеклоподъемника, установленного на левой двери;
4 — аналогичное устройство, применяющееся для регулировки положения стекла в правой двери спереди;
5 — электродвигатель левого подъемника стекла;
6 — вспомогательный модуль с предохранительными элементами;
7 — замок зажигания.

Схема системы охлаждения двигателя

1 — генераторный узел, установлен под капотом;
2 — АКБ;
3 — переключатель зажигания или замок;
4 — главный модуль с предохранительными элементами;
5 — реле, защищающее электролинию системы активации электрического моторчика вентилятора охлаждения силового агрегата;
6 — контроллер активации вентилирующего устройства;
7 — непосредственно сам вентилятор;
8 — вспомогательный предохранительный модуль.

Схема предохранителей и реле ВАЗ2107

Электропроводка машины защищается с помощью плавких предохранителей, которые в основном устанавливаются в центральном и дополнительном блоке, расположенных в нижней части панели приборов по левую сторону рядом с рулевой колонкой. Цепь от аккумулятора к клеммам и проборам замыкается при включении зажигания автомобилем.

F1(16А) Клаксон, розетка для лампы, прикуриватель, лампы торможения, часы и освещения в салоне (плафоны)
F2(8A) Реле стеклоочистителя, электродвигатели отопителя и стеклоочистителя, омывателя лобового стекла
F3(8А) Дальний свет левой фары и лампа оповещения включённого дальнего света
F4(8А) Дальний свет правой фары
F5(8А) Предохранитель ближнего света левой фары
F6(8А) Ближний свет правой фары и задний противотуманная фара
F7(8А) Этот предохранитель в блоке ВАЗ 2106 отвечает за габаритный свет (левый подфарник, правый задний фонарь), лампочка багажника, освещение номера правая лампочка, лампы освещения приборов и подсветка прикуривателя
F8(8А) Габаритный свет (правый подфарник, левый задний фонарь), освещение номера левая лампочка, подкапотная лампа и лампочка оповещения о габаритном свете
F9(8А) Указатель давления масла с лампой оповещения, указатель температуры охлаждающей жидкости и уровня топлива, лампа оповещения заряда аккумулятора, указатели поворота, сигнализатор открытия воздушной заслонки карбюратора, обогрев заднего стекла
F10(8А) Регулятор напряжения и обмотка возбуждения генератора
F11(8А) Резерв
F12(8 ) Резерв
F13(8А) Резерв
F14(16А) обогрев заднего стекла
F15(16А) Электродвигатель вентилятора системы охлаждения
F16(8А) Указатели поворота в режиме аварийной сигнализации

Владельцам 2106 следует знать, что старая конструкция предохранителей уже давно изжила себя, так как при каждом срабатывании они перегреваются, что влияет на плотность соединения ячеек. Отсутствие плотного контакта между предохранителем и разъемами ведет к их обгоранию. Таким образом, необходима замена блоков плавких предохранителей. Чтобы в части электропроводки не возникали лишние проблемы, следует раз в полгода делать осмотр предохранительных устройств. При подгорании контактной части необходима замена предохранителей, чистка посадочных гнезд. Сегодня многие владельцы ВАЗ 2106 модернизируют классические блоки, меняя их на современные ножевые предохранители.

Модификации авто ВАЗ-2106

ВАЗ-21060. Модификация с условным индексом ВАЗ-21060 Ижевской сборки последних лет выпуска с инжекторным двигателем ВАЗ-21067 с катализатором, который соответствует экологическому стандарту Euro-2

ВАЗ-21061. Модификация с двигателем ВАЗ-2103, некоторые автомобили с подобным индексом были оборудованы упрощенной системой охлаждения двигателя и не имели электрического вентилятора. Вместо этого на торец вала насоса охлаждающей жидкости была установлена крыльчатка. Уже российские автомобили комплектовались бамперами от ВАЗ-2105, некоторые экземпляры были оборудованы очистителями и омывателями фар головного освешения.

ВАЗ-21062. Экспортная, праворукая модификация базовой «шестёрки».

ВАЗ-21063. Автомобиль с двигатель ВАЗ-21011 улучшенной комплектации, с датчиком давления масла и с электрическим вентилятором охлаждения двигателя. Выпуск данной модификации был завершен в 1994 году.

ВАЗ-21064. Экспортная, праворукая модификация, как и ВАЗ-21062, но за основу была взята модификация ВАЗ-21061

ВАЗ-21065. Модификация автомобиля с улучшенной комплектацией, которую выпускали с 1990 по 2001 год. В качестве силового агрегата был установлен двигатель объемом 1569 см3. К другим отличиям от базовой модели можно отнести более мощный генератор, 5-ступенчатую коробку передач, редуктор заднего моста с передаточным числом 3.9, бесконтактной системой зажигания, карбюратором «Солекс. Были и другие изменения как в экстерьера так и в интерьере, в общем это была «люкс» версия седана ВАЗ-2106.

ВАЗ-21065-01. Тот же ВАЗ-21065 но с двигателем ВАЗ-2103

ВАЗ-21066. Экспортная, праворукая модификация автомобиля ВАЗ-21063.

ВАЗ-21068. Автомобиль, который был выпущен как носитель агрегатов периода доводки новых моторов ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069. Модификация ВАЗ-2106 изготовленная по заказу спецслужб. Оснащалась двухсекционным роторно-поршневым двигателем ВАЗ-411, мощностью 120 л.с., ВАЗ-413 мощностью 140 л.с.

На автомобилях ВАЗ-2103 и ВАЗ-2106 применяется однопроводная схема включения приборов электрооборудования. Вторым проводом, соединяющим потребителей с источниками электроэнергии, является кузов автомобиля или «масса». Номинальное рабочее напряжение источников и потребителей электроэнергии — 12 В. Однако напряжение в системе электрооборудования в зависимости от конкретных условий может колебаться от 11 до 14,5 В, и в этих пределах потребители сохраняют свою работоспособность.

Напряжение питания к большинству потребителей подводится через выключатель зажигания. Цепи питания этих узлов электрооборудования, работа которых может потребоваться при любых обстоятельствах, всегда подключены к аккумуляторной батарее (независимо от положения ключа в выключателе зажигания). К таким узлам относятся узлы, защищенные предохранителем 1 (см. таблицу).

Цепи питания большинства узлов электрооборудования защищены плавкими предохранителями, установленными в пластмассовом блоке 31. В нем находятся 9 предохранителей на 8 А и один (1-й) — 16 А. Блок расположен под панелью приборов с левой стороны рулевой колонки. На ВАЗ-2103 есть также предохранитель 19 на 16 А для защиты электродвигателя вентилятора. Он расположен в отдельном корпусе рядом с блоком предохранителей. На автомобилях ВАЗ-2106 имеется еще дополнительный блок предохранителей с шестью предохранителями, два из которых (4-й и 5-й) на 16 А, а остальные на 8 А. Номера предохранителей и защищаемые ими цепи приведены в таблице:

№Защищаемые цепи1Плафоны. Звуковые сигналы. Штепсельная розетка для переносной лампы. Прикуриватель. Лампы стоп — сигнала в задних фонарях. Фонари сигнализации открытых передних дверей. Часы.2Стеклоочиститель и его реле. Электродвигатель отопителя. Омыватель ветрового стекла.3Левые фары (дальний свет) и контрольная лампа включения дальнего света.4Правые фары (дальний свет)5Левые фары (ближний свет)6Правые фары (ближний свет)7Левый подфарник (габаритный свет). Правый задний фонарь (габаритный свет). Контрольная лампа габаритного света*. Лампа освещения приборов. Лампа освещения багажника. Фонарь освещения регистрационного знака*. Правый фонарь освещения регистрационного знака**. Лампа освещения прикуривателя*.8Правый подфарник (габаритный свет). Левый задний фонарь (габаритный свет). Контрольная лампа габаритного света**. Лампа освещения прикуривателя*. Подкапотная лампа. Левый фонарь освещения регистрационного знака**.9Контрольная лампа давления масла. Указатель давления масла**. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Контрольная лампа включения стояночного тормоза и уровня тормозной жидкости. Контрольная лампа заряда аккумуляторной батареи. Указатели поворота и соответствующая контрольная лампа. Контрольная лампа воздушной заслонки карбюратора. Лампа освещения вещевого ящика. Электромагнитный клапан карбюратора. Фонарь света заднего хода*. Задние фонари (лампы света заднего хода) **. Тахометр**.10Регулятор напряжения. Обмотка возбуждения генератора. Дополнительный блок предохранителей на ВАЗ-21061-4Резервные5Электродвигатель вентилятора системы охлаждения6Указатель поворота в режиме аварийной сигнализации

* Для автомобилей ВАЗ-2103.
** Для автомобилей ВАЗ-2106.

При перегорании какого-либо предохранителя надо просмотреть цепи, которые он защищает, устранить неисправность, вызвавшую его перегорание, а затем поставить новый предохранитель. Не допускается устанавливать самодельные или какие-либо другие предохранители, не предусмотренные конструкцией автомобиля.

Некоторые системы электрооборудования, работа которых требуется в аварийных ситуациях, не защищены предохранителями.

Так не защищена предохранителями система зажигания двигателя, чтобы не вводить в нее лишний элемент, снижающий надежность системы в эксплуатации. При отказе системы зажигания перестанет работать двигатель. Цепь пуска двигателя также не защищена, чтобы не снижать надежность пуска. Кроме того, не защищена предохранителями цепь заряда аккумуляторной батареи, так как генератор соединяется с аккумуляторной батареей коротким проводом и введение предохранителя усложнило бы схему. Также не защищены предохранителями обмотки реле включения ближнего и дальнего света фар.

На автомобилях применяются гибкие низковольтные провода типа ПВА. Эти провода имеют эластичную поливинилхлоридную изоляцию, стойкую к воздействию масла, бензина и работоспособную в интервале температур от -40 до +105°С. Гибкость проводов обеспечивается за счет изготовления токопроводящей жилы из большого числа мягких медных проволочек. Для облегчения поиска необходимого провода в пучках, изоляция проводов окрашена в разные цвета. Кроме того, на поверхность изоляции могут быть дополнительно нанесены полоски разных цветов.

При прохождении тока по проводам происходит падение напряжения и нагрев проводов. Чтобы нагрев и падение напряжения не превышали допустимых пределов, необходимо выбирать соответствующее поперечное сечение токопроводных жил проводов. Чем большей силы протекает электрический ток, тем должно быть больше поперечное сечение жилы провода. Поэтому на автомобилях применяются провода с разным сечением жилы: 16; 6; 4; 2,5 и 1 мм 2 .

Самыми толстыми проводами сечением 16 мм 2 соединяются с «массой» аккумуляторная батарея и двигатель, а также стартер с аккумуляторной батареей. По этим проводам протекает ток наибольшей силы при пуске двигателя стартером. Аккумуляторная батарея и генератор соединяются проводом сечением 6 мм2, так как по ним протекает тоже довольно значительный ток при зарядке аккумуляторной батареи и при неработающем двигателе, когда от батареи питаются все потребители. Остальные провода имеют поперечное сечение жилы 4, 2,5 или 1 мм 2 .

Провода подключаются к узлам электрооборудования и соединяются между собой с помощью быстроразъемных штекерных соединений. Исключением является присоединение проводов к аккумуляторной батарее, к зажиму «30» генератора, к силовому болту стартера и к выводам низкого напряжения катушки зажигания. У этих ответственных соединений наконечники проводов зажимаются гайками для максимальной надежности соединений.

Для предохранения электрических соединений от воды и грязи задняя часть подфарников закрыта резиновыми чехлами. Защитными резиновыми колпачками закрыты наконечники проводов высокого напряжения, датчики температуры охлаждающей жидкости и давления масла, клемма «+» аккумуляторной батареи и клемма «30» генератора. Также закрыты колпачками патроны ламп боковых указателей поворота и фонарей освещения регистрационного знака.

Для облегчения монтажа все провода на автомобиле объединены в пучки. Между собой пучки соединены с помощью штепсельных разъемов, что уменьшает возможность перепутывания проводов при монтаже. Всего имеется шесть пучков проводов: передний пучок, задний, пучок проводов панели приборов, правый и левый пучки подфарников и боковых указателей поворота и пучок проводов аккумуляторной батареи.

Основной пучок проводов — передний. Он имеет три ветви. Две из них находятся в отсеке двигателя, а третья — в салоне под панелью приборов. Из салона в моторный отсек пучок проводов проходит сквозь резиновый уплотнитель и после выхода из него разветвляется. Правая ветвь пучка проложена на щите передка и правом брызговике кузова, а левая — на левом брызговике. На щите передка и брызговиках провода крепятся стальными скобами, приваренными к кузову, и пластмассовыми хомутиками. Крепление пучка должно быть таким, чтобы он был не слишком натянут, но и не болтался, так как это может привести к перетиранию проводов при тряске и замыканию их с «массой».

В салоне автомобиля передний пучок проходит под панелью приборов и имеет небольшие ответвления, идущие к блокам предохранителей, к переключателям, к приборам, выключателю зажигания и другим узлам электрооборудования.

Задний пучок проходит назад по левой стороне пола кузова и имеет ответвления к плафонам освещения салона и к лампе освещения багажника. Ответвление к правому плафону проходит за задней поперечной балкой пола кузова. Провода пучка крепятся к полу кузова липкой лентой и пластмассовыми хомутиками.

Наконечники проводов (черных), соединяющих плафоны с «массой», крепятся к стойкам дверей самонарезающими винтами. Наконечники провода, соединяющего с «массой» датчик указателя уровня топлива, крепятся под винтами крепления датчика и правого заднего фонаря.

За годы выпуска автомобилей ВАЗ-2103 в их схему вносились изменения, связанные с заменой отдельных узлов и направленные на улучшение качества автомобилей и экономию проводов. К серьезным изменениям можно отнести замену ножного омывателя ветрового стекла на омыватель с электроприводом и замену двухрычажного переключателя на рулевой колонке трехрычажным.

Особенности схемы автомобилей ВАЗ-2106

На этих автомобилях по сравнению с ВАЗ-2103 другая конструкция задних фонарей и фонарей освещения регистрационного знака. Установлены два блока предохранителей — основной 29 (приложение) и дополнительный 28. Добавлено реле 6 для включения ближнего света фар. Введена система аварийной сигнализации, включающая указатели поворота с помощью выключателя 40 и реле-прерывателя 33. Имеется отдельная лампа 67 для контроля уровня тормозной жидкости и выключатель 41 с регулятором степени освещенности приборов.

В последнее время в схеме автомобилей ВАЗ-2106 были сделаны небольшие упрощения. Так, в настоящее время устанавливается один звуковой сигнал, и он включается напрямую переключателем 43 без реле 24. Не устанавливаются фонари 48 сигнализации открытой передней двери с выключателем 47 и реле-прерыватель 66 контрольной лампы стояночного тормоза. Теперь при включении стояночного тормоза контрольная лампа 57 горит постоянным светом.

Автомобиль модели ВАЗ-2106 начали выпускать в 1976 году. От своего предшественника ВАЗ-2103 он отличался более мощным двигателем, объём которого составляет 1,6 л, модифицированным кузовом и салоном. На момент своего выхода в свет это был самый престижный и комфортабельный автомобиль. Ниже приведена качественная цветная схема электрооборудования отечественного легкового автомобиля ВАЗ-2106. Как и в любой машине, у данной модели могут возникнуть неисправности в электроцепи, поэтому электрическая схема будет незаменима для выявления и устранения таких проблем. С её помощью можно выяснить, где именно произошла поломка в электроцепи и произвести соответствующий ёё ремонт. Выяснить какая не работает лампа на панели приборов или фара, какой датчик вышел из строя, устранить поломку генератора, произвести проверку предохранителей, и другие ремонтные действия вы можете на основе представленной информации.

Схема ВАЗ 2106

1 — боковые указатели поворота; 2 — подфарники ваз-2106; 3 — наружные фары; 4 — внутренние фары; 5 — звуковые сигналы; б — электродвигатель вентилятора системы охлаждения двигателя ваз 2106; 7 — датчик включения электродвигателя вентилятора ваз 2106; 8 — реле включения звуковых сигналов; 9 — реле включения электродвигателя вентилятора ваз 2106; 10 — регулятор напряжения; 11 — катушка зажигания ваз 2106; 12 — электродвигатель омывателя ветрового стекла; 13 — датчик недостаточного уровня тормозной жидкости; 14 — распределитель зажигания; 15 — электродвигатель стеклоочистителя; 16 — свечи зажигания ваз 2106; 17 — датчик контрольной лампы давления масла; 18 — датчик указателя давления масла; 19 — датчик указателя температуры охлаждающей жидкости; 20 — подкапотная лампа; 21 — электромагнитный клапан карбюратора ваз 2106; 22 — генератор; 23 — стартер; 24 — аккумуляторная батарея; 25 — реле контрольной лампы заряда аккумуляторной батареи; 26 — реле включения ближнего света фар; 27 — реле включения дальнего света фар; 28 — реле стеклоочистителя; 29 — дополнительный блок предохранителей; 30 — основной блок предохранителей; 31 — выключатель света заднего ходы; 32 — выключатель контрольной лампы стояночного тормоза; 33 — штепсельная розетка переносной лампы; 34 — реле-прерыватель указателей поворота и аварийной сигнализации; 35 — электродвигатель отопителя; 36 — выключатель стоп-сигнала; 37 — реле обогрева заднего стекла*; 38 — резистор электродвигателя отопителя; 39 — лампа освещения вещевого ящика; 40 — выключатель наружного освещения; 41 — выключатель обогрева заднего стекла*; 42 — выключатель зажигания ваз 2106; 43 — переключатель ближнего-дальнего света; 44 — переключатель указателей поворота; 45 — выключатель звукового сигнала; 46 — переключатель стеклоочистителя; 47 — выключатель смывателя ветрового стекла; 48 — выключатель (регулятор) освещения приборов; 49 — выключатель аварийной сигнализации; 50 — прикуриватель; 51 — переключатель отопителя; 52 — контрольная лампа уровня тормозной жидкости; 53 — выключатели фонарей сигнализации открытых передних дверей; 54 — фонари сигнализации открытых передних дверей; 55 — выключатели плафонов, расположенные в стойках передних дверей; 56 — указатель уровня топлива с контрольной лампой резерва топлива; 57 — указатель температуры охлаждающей жидкости; 58 — указатель давления масла с контрольной лампой; 59 — тахометр; 60 — контрольная лампа стояночного тормоза; 61 — контрольная лампа заряда аккумуляторной батареи; 62 — контрольная лампа воздушной заслонки карбюратора; 63 — спидометр; 64 — контрольная лампа наружного освещения; 65 — контрольная лампа указателей поворота; 66 — контрольная лампа дальнего света фар; 67 — реле-прерыватель контрольной лампы стояночного тормоза; 68 — выключатель контрольной лампы воздушной заслонки карбюратора; 69 — часы; 70 — выключатели плафонов, расположенные в стойках задних дверей; 71 — плафоны; 72 — элемент обогрева заднего стекла; 73 — лампа освещения багажника; 74 — датчик указателя уровня и резерва топлива; 75 — задние фонари; 76 — фонари освещения номерного знака.

Модификации

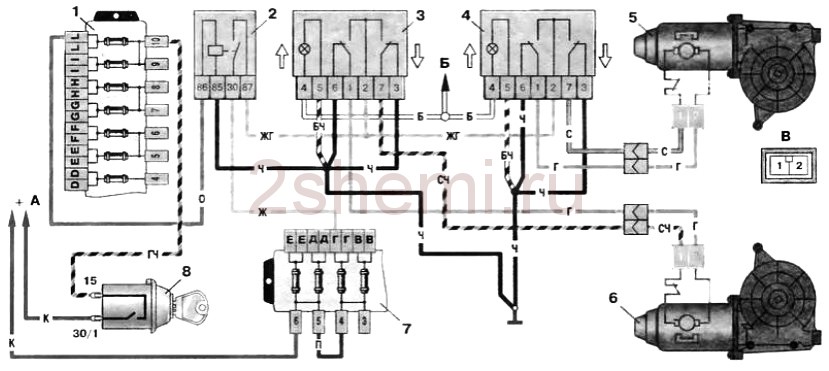

Схема включения элеткростеклоподьемников передних дверей

1 — основной блок предохранителей; 2 — реле включения электростеклоподъемников; 3 — переключатель стеклоподъемника левой двери; 4 — переключатель стеклоподъемника правой двери; 5 — моторедуктор электростеклоподъемника правой двери; 6 — моторедуктор электрического стеклоподъемника левой двери; 7 — дополнительный блок предохранителей; 8 — выключатель зажигания; А — к выводу «30» генератора; Б — к выключателю освещения приборов; В — условная нумерация штекеров в колодке моторедуктора.

Схема управления электромагнитным клапаном карбюратора

1 — выключатель зажигания; 2 — генератор; 3 — аккумуляторная батарея; 4 — катушка зажигания; 5 — коммутатор; 6 — блок управления; 7 — электромагнитный клапан карбюратора; 8 — концевой выключатель карбюратора.

Электродвигатель вентилятора системы охлаждения двигателя

1 — генератор; 2 — аккумуляторная батарея; 3 — выключатель зажигания; 4 — основной блок предохранителей; 5 — реле включения электровентилятора, 6 — датчик включения электровентилятора; 7 — электровентилятор; 8 — дополнительный блок предохранителей

Предохранители и реле ВАЗ 2106

  • №1 защищает цепи звукового сигнала, часов, стоп-сигналы, прикуривателя, фонари сигнализации открытых передних дверей. Номинал предохранителя 16А.
  • №2 защищает цепи омывателя лобового стекла, стеклоочистителей (дворников), электродвигателя отопителя ВАЗ 2106. Номинал предохранителя 8А.
  • №3 левые фары дальнего света, а также контрольная лампа включения дальнего света в спидометре (синего цвета). Номинал предохранителя 8А.
  • №4 защищает правые фары дальнего света. Номинал предохранителя 8А.
  • №5 защищает от КЗ левые фары ближнего света. Номинал 8А.
  • №6 защищает цепь правых фар ближнего света. Номинал 8А.
  • №7 защищает цепь ламп освещения багажника, приборов, номерного знака, прикуривателя, левый передний фонарь габаритного света и правый задний фонарь габаритного света. Номинал 8А.
  • №8 защищает цепь контрольной лампы габаритного света, лампу освещения номерного знака, подкапотную лампу освещения двигателя, правый передний фонарь габаритного света и левый задний фонарь габаритного света. Номинал 8А.
  • №9 защищает цепь тахометра, обмотки реле обогрева заднего стекла, лампы заднего хода, освещения вещевого ящика, контрольной лампы заряда аккумулятора, включения стояночного тормоза, уровня тормозной жидкости, управления воздушной заслонкой карбюратора, указателей давления масла, температуры охлаждающей жидкости и уровня топлива, поворота. Номинал 8А.
  • №10 защищает цепи зарядки аккумулятора, а именно цепь возбуждения генератора и реле-регулятора. Номинал 8А.
  • №11, 12,13 в базовой комплектации находятся в резерве и могут быть использованы для дополнительного оборудования. Номинал подбирается в зависимости от потребителя.
  • № 14 служит для защиты цепи элемента обогрева заднего стекла, если такой установлен. Номинал 16А.
  • № 15 электровентилятор охлаждения двигателя, если таков установлен в автомобиле. Номинал 16А
  • №16 защищает цепь указателей поворота и аварийной сигнализации. Номинал 8А.

Важно не только содержать в чистоте контактные группы, но и использовать предохранители тех номиналов, которые рекомендует производитель. Игнорирование этих требований грозит выходом из строя электрооборудования.

подключение, обслуживание и замена Цветная схема электропроводки ваз 2106

Электропроводка ВАЗ 2106 устроена по принципу однопроводности, что означает ситуацию, когда все потребители тока запитаны на массу автомобиля. В данном случае она выполняет роль второго провода (минус). Соответственно, и все электрические компоненты выполнены и подключены под конкретную модель работы.

Особенности электрической проводки моделей «классики»

Основными характеристиками, которыми обладает схема эл проводки ВАЗ 2106, являются следующие:

  • активация электрических цепей напрямую через замок зажигания;
  • соединение с АКБ с участием блока предохранителей;
  • токопроводящие корпуса ключевых узлов.

Таким образом, в случае выхода из строй какой-либо системы, искать неисправности целесообразно непосредственно с замка зажигания и контактной группы.

Роль этого узла заключается в следующем:

  • управляет системой зажигания автомобиля;
  • играет противоугонные, в том числе, охранные функции;
  • позволяет буксировку неисправного авто с включенной «аварийкой».

Причины ремонта замка зажигания

Замок зажигания «шестерки» имеет 4 режима с разной функциональностью:

  1. Режим «0» позволяет питать только провода 30 и 30/1. Остальные функции отключены.
  2. Режим «І» дает возможность работать ходовым огням, приводу дворников, двигателю печки.
  3. Режим «ІІ» — в этом случае электропроводка на ВАЗ 2106 активирует сигналы поворота, приборную панель и систему зажигания.
  4. Положение «ІІІ» ключа дает питание клеммам 30/1 и 30-INT. Работает стартер автомобиля.

Замена замка зажигания своими руками может потребоваться по нескольким причинам:

  • Во-первых, такое реально в случае потери ключей.
  • Во-вторых, со временем личинка замка зажигания подвергается износу, и это влияет на запуск двигателя.
  • Кроме того, могут иметь место проблемы с группой контактной проводов, что может привести к .

Совет: Между прочим, эту работу несложно провести самому, хотя цена за услуги автоэлектрика тоже не будет неподъемной. Для того, чтобы выполнить такие виды работ, приготовьте заранее шило и крестовидную отвертку (ну и новый замок зажигания, в случае необходимости).

А состоит он из следующих элементов и деталей:

  • корпус замка;
  • контактный диск;
  • запорный стержень;
  • валик и контактная втулка;
  • колодка.

Проверка работы трамблера

Как поменять замок

Демонтаж старого узла

Инструкция по самостоятельной замене замка зажигания будет выглядеть примерно таким образом:

  • отключаем аккумуляторную батарею;
  • откручиваем крепежные винты пластмассового кожуха под рулевой колонкой и снимаем его;
  • отключаем противоугонное устройство, для чего нужно вставить ключ на положение «0»;
  • проводка ВАЗ 2106 требует снятия замка – с этой целью вставляем шило в отверстие и отщелкиваем фиксатор;
  • после того, как вы сняли замок (см. видео), настоятельно рекомендуется помечать контактные провода, чтобы не перепутать их местами при обратном подключении;
  • ставим новый замок в обратной последовательности.

Замена контактной группы

Схема электропроводки ВАЗ 2106 выполнена таким образом, что при необходимости замены контактной группы это можно сделать без демонтажа замка зажигания. Однако если снять ее по силам, то вот поставить обратно почти наверняка не получится. По этой причине, нам понадобится выполнить все перечисленные операции.

Важно! После снятия замка, сдергиваем стопорное кольцо с его обратной стороны и устанавливаем новую контактную группу (как на фото).


Рекомендуется приобретать только качественные запасные части, и лучше это делать у проверенных автодилеров, поскольку на сегодняшний день в продаже имеется немало подделок. Отличительными свойствами оригинального замка зажигания будут такие характеристики:

  • корпус отлит бережно и с ровными краями;
  • верх замка завальцован ровно;
  • широкую голограмму невозможно сорвать без ее разрушения;
  • свободное движение ключа в личинке, без помех.

Что такое бесконтактное зажигание и его преимущества

Еще одним интересным вариантом тюнинга классических моделей является установка бесконтактного типа зажигания. Определенно, от такого новшества машина только выигрывает – ровнее работает двигатель, пропадают провалы при разгоне автомобиля , гораздо легче происходит запуск мотора в холодную пору. Кроме того, есть экономия, связанная с расходом топлива.

Схема проводки на ВАЗ 2106 в этом случае является практически идентичной: главные отличия – это наличие импульсного датчика и отсутствие трамблера. Пока двигатель работает, датчиком создаются импульсы, поступающие на транзисторный коммутатор.

Уже с его помощью вырабатываются иные импульсы, характерные для первичной обмотки на катушке. С прерыванием вторичная обмотка производит ток высокого напряжения. С контакта распределителя происходит подача тока к свечам зажигания в требуемой последовательности.

Итак, вы приобретаете комплектацию бесконтактного зажигания на ВАЗовскую «классику», которое должно соответствовать по своим характеристикам двигателю автомобиля. Далее нам понадобится схема электропроводки на ВАЗ 2106.

В комплектации такого зажигания должны быть следующие запасные части:

  • блок коммутации;
  • катушка;
  • комплект высоковольтной проводки;
  • свечи зажигания – ДВРМ;
  • соединительные провода.

Этапы работ

Для успешной замены зажигания бесконтактным, важно придерживаться принципов соблюдения правильной технологии работ. Снимайте минус-клемму со своей АКБ. Всегда любые виды электроремонта нужно начинать с этого действия.

Вот здесь на помощь уже придет проводка на ВАЗ 2106:

  1. От катушки зажигания отключаем провода и главный высоковольтный провод.
  2. Извлекайте трамблера крышку.

  1. Бегунок следует ставить так, чтобы не сбивать его необходимые настройки.
  2. Метка на блоке ставится там, где есть прорези внизу корпуса трамблера.
  3. Откручивайте гайку и доставайте старый трамблер прежней, контактной системы зажигания.
  4. Прежде, чем монтировать новую систему, откройте крышку обновленного трамблера и поставьте бегунок в то же положение, как и на старом трамблере. Можете ставить его в отверстие головки блока.
  5. Сдвигайте метку по необходимому уровню и закручивайте гайки.

Теперь можно производить сборку, как подсказывает схема проводки ВАЗ 21063 – одевается крышка, подключаются высоковольтные провода. Можно приступать к демонтажу старой катушки зажигания (об этом говорилось выше).

  1. Устанавливаем новую катушку и подводим к ней другой отвод высоковольтного провода.
  2. Теперь на свои места ставим все высоковольтные провода. Контакт «К» понадобится нам для коричневых проводов новой катушки, в то время как синие провода будут идти к контакту «Б».
  3. Нужно выбрать место для размещения коммутатора, чаще это делают в районе бачка омывателя. Он укрепляется на саморезах.

Замена проводки ВАЗ 2106 произведена, можно стягивать провода изолентой. Осталось произвести запуск двигателя и откорректировать работу системы зажигания.

Обратите внимание! Если мотор вашей «шестерки» стал работать прерывисто и с перебоями, а также это сопровождается потерей мощности, то причиной запросто могут стать пропуски зажигания.

Первое, на что следует обратить внимание в этом случае, целостность проводки, в том числе высоковольтной, а также исправность других элементов системы зажигания. Свечи зажигания проверяются на отдельном стенде. В отдельных случаях – причиной может послужить неисправный генератор ВАЗ 2106 и проводка к нему.

В завершение

Как видите, ничего сложного в заботе с электрикой автомобиля нет. Важно лишь делать всю работу грамотно и аккуратно. Тем самым, вы продлите жизнь своему железному другу. Удачи на дорогах!

Электрооборудование на автомобиле ваз 2106 выполнено по однопроводной схеме — отрицательные выводы источников и потребителей электроэнергии соединены с «массой», которая выполняет функцию второго провода. В 90-х годах в схему электрооборудования были внесены небольшие изменения. Так, теперь на автомобиль устанавливают один звуковой сигнал без реле его включения, не применяются фонари сигнализации открытых передних дверей и реле-прерыватель контрольной лампы ручного тормоза. Также на автомобиле устанавливают задний противотуманный фонарь. На часть автомобилей может быть установлена система обогрева заднего стекла. Большинство цепей включается выключателем зажигания. Всегда включены (независимо от положения ключа в выключателе зажигания) цепи питания звуковых сигналов, прикуривателя, стоп-сигнала, плафонов, штепсельной розетки переносной лампы, цепь питания аварийной сигнализации и фонарей сигнализации открытых передних дверей.

Схема

1 — боковые указатели поворота; 2 — подфарники; 3 — наружные фары; 4 — внутренние фары; 5 — звуковые сигналы; б — электродвигатель вентилятора системы охлаждения двигателя ваз 2106; 7 — датчик включения электродвигателя вентилятора ваз 2106; 8 — реле включения звуковых сигналов; 9 — реле включения электродвигателя вентилятора ваз 2106; 10 — регулятор напряжения ваз 2106; 11 — катушка зажигания ваз 2106; 12 — электродвигатель омывателя ветрового стекла; 13 — датчик недостаточного уровня тормозной жидкости; 14 — распределитель зажигания; 15 — электродвигатель стеклоочистителя; 16 — свечи зажигания ваз 2106; 17 — датчик контрольной лампы давления масла; 18 — датчик указателя давления масла; 19 — датчик указателя температуры охлаждающей жидкости; 20 — подкапотная лампа; 21 — электромагнитный клапан карбюратора ваз 2106; 22 — генератор ваз 2106; 23 — стартер ваз 2106; 24 — аккумуляторная батарея; 25 — реле контрольной лампы заряда аккумуляторной батареи; 26 — реле включения ближнего света фар; 27 — реле включения дальнего света фар ваз 2106; 28 — реле стеклоочистителя; 29 — дополнительный блок предохранителей; 30 — основной блок предохранителей; 31 — выключатель света заднего ходы; 32 — выключатель контрольной лампы стояночного тормоза; 33 — штепсельная розетка переносной лампы; 34 — реле-прерыватель указателей поворота и аварийной сигнализации; 35 — электродвигатель отопителя; 36 — выключатель стоп-сигнала; 37 — реле обогрева заднего стекла*; 38 — резистор электродвигателя отопителя; 39 — лампа освещения вещевого ящика; 40 — выключатель наружного освещения; 41 — выключатель обогрева заднего стекла*; 42 — выключатель зажигания; 43 — переключатель ближнего-дальнего света; 44 — переключатель указателей поворота; 45 — выключатель звукового сигнала; 46 — переключатель стеклоочистителя; 47 — выключатель смывателя ветрового стекла; 48 — выключатель (регулятор) освещения приборов; 49 — выключатель аварийной сигнализации; 50 — прикуриватель; 51 — переключатель отопителя; 52 — контрольная лампа уровня тормозной жидкости; 53 — выключатели фонарей сигнализации открытых передних дверей; 54 — фонари сигнализации открытых передних дверей; 55 — выключатели плафонов, расположенные в стойках передних дверей; 56 — указатель уровня топлива с контрольной лампой резерва топлива; 57 — указатель температуры охлаждающей жидкости ваз 2106; 58 — указатель давления масла с контрольной лампой; 59 — тахометр ваз 2106; 60 — контрольная лампа стояночного тормоза; 61 — контрольная лампа заряда аккумуляторной батареи; 62 — контрольная лампа воздушной заслонки карбюратора; 63 — спидометр ваз 2106; 64 — контрольная лампа наружного освещения; 65 — контрольная лампа указателей поворота; 66 — контрольная лампа дальнего света фар; 67 — реле-прерыватель контрольной лампы стояночного тормоза; 68 — выключатель контрольной лампы воздушной заслонки карбюратора; 69 — часы; 70 — выключатели плафонов, расположенные в стойках задних дверей; 71 — плафоны; 72 — элемент обогрева заднего стекла*; 73 — лампа освещения багажника; 74 — датчик указателя уровня и резерва топлива; 75 — задние фонари; 76 — фонари освещения номерного знака.

*Устанавливалось на часть автомобилей Ваз-2106

Неисправности

Причина неисправности

Метод устранения


Аккумуляторная батарея разряжена

Автомобиль длительное время не эксплуатировался

Зарядите батарею с помощью зарядного устройства или на другом автомобиле

Неисправен генератор

См. Генератор

Нарушен контакт в электрических цепях: ослабло крепление проводов на генераторе, блоке предохранителей (предохранитель №10), клемм на аккумуляторной батарее, окислились поверхности клемм или штырей

Зачистите окислившиеся поверхности, подтяните соединения, замените перегоревший предохранитель (после проверки защищаемой им цепи)

При выключенном зажигании работает много потребителей электроэнергии (магнитола, сигнализация, радиостанция и т. п.)

Уменьшите количество потребителей, работающих от аккумуляторной батареи. При длительной стоянке вынимайте магнитолу (как правило, для питания ее памяти требуется значительный ток – несколько десятков миллиампер)

Повреждение изоляции электрических цепей, утечка тока по поверхности батареи

Проверьте ток утечки (не более 0,01 А при выключенных потребителях), очистите поверхность батареи раствором питьевой соды или нашатырным спиртом

Короткое замыкание между пластинами («кипение» электролита, местный нагрев батареи)

Замените батарею

В электролит попали соли железа, другие примеси (ускоренный саморазряд батареи)

Замените батарею

Сульфатация пластин из-за высокой концентрации кислоты или естественного старения батареи (мала ее емкость)

Замените батарею

Низкий уровень электролита

Если не было случаев выплескивания электролита, долейте дистиллированную воду


Электролит на поверхности батареи

Повышенный уровень электролита

Отберите электролит из банок аккумуляторной батареи пипеткой с резиновой грушей

«Кипение» электролита из-за перезаряда батареи (повышенное напряжение в бортовой сети)

См. Генератор

«Кипение» электролита из-за сильной сульфатации пластин или их короткого замыкания (напряжение заряда в норме)

Замените батарею

Трещины на корпусе батареи, неплотно завернуты крышки

Заверните крышки, прочистите вентиляционные отверстия, батарею с трещинами на корпусе замените

Типичная схема подключения проводки ВАЗ 2106 выполнена с учетом однопроводного принципа подключения элементов электрооборудования автомобиля. Это означает, что минусовые контакты электронных устройств выведены на т.н. «массу» транспортного средства, а проводное соединение обеспечивает только плюсовые выводы.

Устройство электропроводки автомобиля

Такой принцип интеграции электронных компонентов в электросхему эксплуатации автомобиля претворяется на практике в таком виде соединений:

  1. Действующие электроцепи транспортного средства задействуются посредством использования выключателя зажигания.
  2. Электронные устройства, обеспечивающие поддержание необходимой степени безопасности при эксплуатации автомобиля, подключены к АКБ через предохранительный блок.
  3. Корпусные части всех агрегатов «шестерки» являются хорошими проводниками тока.

Важно: при проведении ремонтно-профилактических работ на автомобиле требуется обесточить электропроводку путем снятия отрицательного провода с клеммы АКБ, иначе несанкционированное касание инструментом контакта батареи может привести к КЗ. Для наглядности схема эл. проводки ВАЗ 2106 выложена на нашем интернет-ресурсе, и автолюбители могут ее использовать для проведения необходимых тестов.

При самостоятельном техобслуживании транспортного средства необходимо определять причину того или иного дефекта компонентов электрооборудования «шестерки». Поиск неисправности следует начинать с выключателя зажигания, который предназначен для:

  • управления функционалом системы зажигания;
  • координации работы систем охраны и предотвращения угонов автомобиля;
  • буксировки «шестерки» с работающей «аварийкой».

В автомашине ВАЗ 2106 схема проводки включает следующие элементы:

  • АКБ с контактом отрицательного провода на кузов транспортного средства;
  • стартер с разъемом «50» от выключателя зажигания через реле пуска;
  • генераторное устройство;
  • предохранительный блок;
  • выключатель зажигания;
  • регуляторное реле.

Принцип работы электрооборудования ВАЗ 2106

Выключатель зажигания имеет 4 позиции, при возбуждении каждой из которых проходит коммутация определенных разъемов и контактов:

  1. В позиции «0» ток батареи транслируется только на разъемы 30 и 30/1, другие обесточены.
  2. В позиции «I» ток подается на разъемы 30-INT и 30/1-15, при этом под напряжением находятся «габариты», очиститель лобового стекла, вентиляторная система обогрева отопительного комплекса.
  3. В позиции «II» к ранее задействованным разъемам дополнительно подключается контакт 30-50. При этом в цепь включается система зажигания, стартер, панельные датчики, «габариты» и «поворотники».
  4. В позиции «III» задействуются только «габариты», клаксон и очистители ветрового и кормового стекла. При этом ток доступен только разъемам 30-INT и 30/1.

Ряд автомобилей этой марки оснащен такими приспособлениями, как обогревательный комплекс кормового стекла, электроомыватель «ветровика», световое реле и т.д. Ток питания на эти гаджеты поступает по отдельной линии через выключатель зажигания при позиции ключа «I» и «II».

Важно: т.к. омывательный бачок сделан из ПВХ-материала и является диэлектриком, то электродвигатель дополнительно оснащен отрицательным проводом и при работе с ним необходимо использовать диэлектрическую защиту на разъемах.

В «шестерке» под током в постоянном режиме работают следующие цепи питания: клаксон, тормозные фонари, «аварийка», гнездо прикуривателя, штепсель для «переноски», приборная подсветка. Ведущие цепи электрического оснащения транспорта подлежат защите предохранителями плавкого типа, которые размещены в двух специальных блоках (основном и запасном), расположенных со стороны водителя под приборной панелью.

Одним из элементов схемы электропроводки ВАЗ 2106 является предохранительный блок, конструкция которого не удовлетворяет современным требованиям к содержанию электронного оборудования. Недостатки:

  • неустойчивое соединение предохранителя и гнезда ведет к появлению мест обгорания;
  • при эксплуатации предохранительный элемент подлежит нагреванию, что негативно воздействует на находящиеся рядом гнезда креплений;
  • невысокая стоимость сменных предохранителей не гарантирует их надежность, поэтому проверки этого блока должны проводится регулярно.

Использование т.н. «жучков» может повлечь за собой возгорание транспортного средства, т.к. велика вероятность совершения КЗ. Существует совершенно безопасный вариант модернизации штатных изделий, при которых установке подлежат ножевые предохранители, посадочные места которых прекрасно интегрируются в предохранительный блок.

Преимущества ножевых предохранителей:

  • устойчивый контакт изделия с местом крепления;
  • элемент плавкого типа запаян в ПВХ- корпус прозрачного вида;
  • динамичное теплоотведение за счет увеличенной площади соприкосновения.

Важно: генераторное устройство «шестерки», проводка к нему, а также к АКБ, стартеру, боббине, реле включения оптики и некоторые другие элементы не оборудуются предохранительными элементами.

Автомобиль модели ВАЗ-2106 начали выпускать в 1976 году. От своего предшественника ВАЗ-2103 он отличался более мощным двигателем, объём которого составляет 1,6 л, модифицированным кузовом и салоном. На момент своего выхода в свет это был самый престижный и комфортабельный автомобиль. Ниже приведена качественная цветная схема электрооборудования отечественного легкового автомобиля ВАЗ-2106. Как и в любой машине, у данной модели могут возникнуть неисправности в электроцепи, поэтому электрическая схема будет незаменима для выявления и устранения таких проблем. С её помощью можно выяснить, где именно произошла поломка в электроцепи и произвести соответствующий ёё ремонт. Выяснить какая не работает лампа на панели приборов или фара, какой датчик вышел из строя, устранить поломку генератора, произвести проверку предохранителей, и другие ремонтные действия вы можете на основе представленной информации.

Схема ВАЗ 2106

1 — боковые указатели поворота; 2 — подфарники ваз-2106; 3 — наружные фары; 4 — внутренние фары; 5 — звуковые сигналы; б — электродвигатель вентилятора системы охлаждения двигателя ваз 2106; 7 — датчик включения электродвигателя вентилятора ваз 2106; 8 — реле включения звуковых сигналов; 9 — реле включения электродвигателя вентилятора ваз 2106; 10 — регулятор напряжения; 11 — катушка зажигания ваз 2106; 12 — электродвигатель омывателя ветрового стекла; 13 — датчик недостаточного уровня тормозной жидкости; 14 — распределитель зажигания; 15 — электродвигатель стеклоочистителя; 16 — свечи зажигания ваз 2106; 17 — датчик контрольной лампы давления масла; 18 — датчик указателя давления масла; 19 — датчик указателя температуры охлаждающей жидкости; 20 — подкапотная лампа; 21 — электромагнитный клапан карбюратора ваз 2106; 22 — генератор; 23 — стартер; 24 — аккумуляторная батарея; 25 — реле контрольной лампы заряда аккумуляторной батареи; 26 — реле включения ближнего света фар; 27 — реле включения дальнего света фар; 28 — реле стеклоочистителя; 29 — дополнительный блок предохранителей; 30 — основной блок предохранителей; 31 — выключатель света заднего ходы; 32 — выключатель контрольной лампы стояночного тормоза; 33 — штепсельная розетка переносной лампы; 34 — реле-прерыватель указателей поворота и аварийной сигнализации; 35 — электродвигатель отопителя; 36 — выключатель стоп-сигнала; 37 — реле обогрева заднего стекла*; 38 — резистор электродвигателя отопителя; 39 — лампа освещения вещевого ящика; 40 — выключатель наружного освещения; 41 — выключатель обогрева заднего стекла*; 42 — выключатель зажигания ваз 2106; 43 — переключатель ближнего-дальнего света; 44 — переключатель указателей поворота; 45 — выключатель звукового сигнала; 46 — переключатель стеклоочистителя; 47 — выключатель смывателя ветрового стекла; 48 — выключатель (регулятор) освещения приборов; 49 — выключатель аварийной сигнализации; 50 — прикуриватель; 51 — переключатель отопителя; 52 — контрольная лампа уровня тормозной жидкости; 53 — выключатели фонарей сигнализации открытых передних дверей; 54 — фонари сигнализации открытых передних дверей; 55 — выключатели плафонов, расположенные в стойках передних дверей; 56 — указатель уровня топлива с контрольной лампой резерва топлива; 57 — указатель температуры охлаждающей жидкости; 58 — указатель давления масла с контрольной лампой; 59 — тахометр; 60 — контрольная лампа стояночного тормоза; 61 — контрольная лампа заряда аккумуляторной батареи; 62 — контрольная лампа воздушной заслонки карбюратора; 63 — спидометр; 64 — контрольная лампа наружного освещения; 65 — контрольная лампа указателей поворота; 66 — контрольная лампа дальнего света фар; 67 — реле-прерыватель контрольной лампы стояночного тормоза; 68 — выключатель контрольной лампы воздушной заслонки карбюратора; 69 — часы; 70 — выключатели плафонов, расположенные в стойках задних дверей; 71 — плафоны; 72 — элемент обогрева заднего стекла; 73 — лампа освещения багажника; 74 — датчик указателя уровня и резерва топлива; 75 — задние фонари; 76 — фонари освещения номерного знака.

Модификации

Схема включения элеткростеклоподьемников передних дверей

1 — основной блок предохранителей; 2 — реле включения электростеклоподъемников; 3 — переключатель стеклоподъемника левой двери; 4 — переключатель стеклоподъемника правой двери; 5 — моторедуктор электростеклоподъемника правой двери; 6 — моторедуктор электрического стеклоподъемника левой двери; 7 — дополнительный блок предохранителей; 8 — выключатель зажигания; А — к выводу «30» генератора; Б — к выключателю освещения приборов; В — условная нумерация штекеров в колодке моторедуктора.

Схема управления электромагнитным клапаном карбюратора

1 — выключатель зажигания; 2 — генератор; 3 — аккумуляторная батарея; 4 — катушка зажигания; 5 — коммутатор; 6 — блок управления; 7 — электромагнитный клапан карбюратора; 8 — концевой выключатель карбюратора.

Электродвигатель вентилятора системы охлаждения двигателя

1 — генератор; 2 — аккумуляторная батарея; 3 — выключатель зажигания; 4 — основной блок предохранителей; 5 — реле включения электровентилятора, 6 — датчик включения электровентилятора; 7 — электровентилятор; 8 — дополнительный блок предохранителей

Предохранители и реле ВАЗ 2106

  • №1 защищает цепи звукового сигнала, часов, стоп-сигналы, прикуривателя, фонари сигнализации открытых передних дверей. Номинал предохранителя 16А.
  • №2 защищает цепи омывателя лобового стекла, стеклоочистителей (дворников), электродвигателя отопителя ВАЗ 2106. Номинал предохранителя 8А.
  • №3 левые фары дальнего света, а также контрольная лампа включения дальнего света в спидометре (синего цвета). Номинал предохранителя 8А.
  • №4 защищает правые фары дальнего света. Номинал предохранителя 8А.
  • №5 защищает от КЗ левые фары ближнего света. Номинал 8А.
  • №6 защищает цепь правых фар ближнего света. Номинал 8А.
  • №7 защищает цепь ламп освещения багажника, приборов, номерного знака, прикуривателя, левый передний фонарь габаритного света и правый задний фонарь габаритного света. Номинал 8А.
  • №8 защищает цепь контрольной лампы габаритного света, лампу освещения номерного знака, подкапотную лампу освещения двигателя, правый передний фонарь габаритного света и левый задний фонарь габаритного света. Номинал 8А.
  • №9 защищает цепь тахометра, обмотки реле обогрева заднего стекла, лампы заднего хода, освещения вещевого ящика, контрольной лампы заряда аккумулятора, включения стояночного тормоза, уровня тормозной жидкости, управления воздушной заслонкой карбюратора, указателей давления масла, температуры охлаждающей жидкости и уровня топлива, поворота. Номинал 8А.
  • №10 защищает цепи зарядки аккумулятора, а именно цепь возбуждения генератора и реле-регулятора. Номинал 8А.
  • №11, 12,13 в базовой комплектации находятся в резерве и могут быть использованы для дополнительного оборудования. Номинал подбирается в зависимости от потребителя.
  • № 14 служит для защиты цепи элемента обогрева заднего стекла, если такой установлен. Номинал 16А.
  • № 15 электровентилятор охлаждения двигателя, если таков установлен в автомобиле. Номинал 16А
  • №16 защищает цепь указателей поворота и аварийной сигнализации. Номинал 8А.

Важно не только содержать в чистоте контактные группы, но и использовать предохранители тех номиналов, которые рекомендует производитель. Игнорирование этих требований грозит выходом из строя электрооборудования.

Блок предохранителей ВАЗ 2106 представляет собой одно из самых простых устройств, от которого зависит работа электрооборудования транспортного средства. Для его нормального функционирования владельцам «шестерки» необходимо знать, за какое оборудование предохранители несут ответственность и как совершается их замена. В процессе эксплуатации «шестерки» часто возникают неисправности в электроцепи, которые сложно выявить, если отсутствует эл. схема электрооборудования авто. Схема проводки необходима для проведения ремонта осветительных ламп, системы сигнализации, замка зажигания, прочего оборудования. Без нее не обойтись в случаях, когда необходимо подключить дополнительные устройства.

Схема электрооборудования автомобилей ВАЗ-2106 1 — фары; 2 — подфарники; 3 — боковые указатели поворота; 4 — аккумуляторная батарея; 5 — реле сигнализатора заряда аккумуляторной батареи; 6 — реле включения ближнего света фар; 7 — реле включения дальнего света фар; 8 — лампа освещения подкапотного пространства; 9 — электромагнитный клапан карбюратора; 10 — стартер; 11 — генератор; 12 — электродвигатель вентилятора системы охлаждения двигателя; 13 — звуковой сигнал; 14 — датчик включения электродвигателя вентилятора; 15 — свечи зажигания; 16 — датчик сигнализатора недостаточного давления масла; 17 — датчик указателя давления масла; 18 — датчик сигнализатора недостаточного уровня тормозной жидкости; 19 — датчик указателя температуры охлаждающей жидкости; 20 — электродвигатель очистителя ветрового стекла; 21 — катушка зажигания; 22 — распределитель зажигания; 23 — электродвигатель омывателя ветрового стекла; 24 — реле включения электродвигателя вентилятора; 25 — регулятор напряжения; 26 — реле-прерыватель очистителя ветрового стекла; 27 — дополнительный блок предохранителей; 28 — основной блок предохранителей; 29 — выключатель света заднего хода; 30 — выключатель стоп-сигнала; 31 — штепсельная розетка для переносной лампы; 32 — реле-прерыватель аварийной сигнализации и указателей поворота; 33 — переключатель электродвигателя отопителя; 34 — добавочный резистор электродвигателя отопителя; 35 — электродвигатель отопителя; 36 — лампа освещения вещевого ящика; 37 — часы; 38 — прикуриватель; 39 — выключатель аварийной сигнализации; 40 — выключатель сигнализатора прикрытия воздушной заслонки карбюратора; 41 — выключатель освещения приборов; 42 — переключатель очистителя и омывателя ветрового стекла; 43 — переключатель света фар и указателей поворота; 44 — выключатель зажигания; 45 — выключатель заднего противотуманного фонаря; 46 — выключатель наружного освещения; 47 — выключатели плафонов освещения салона, расположенные в стойках передних дверей; 48 — выключатели плафонов освещения салона, расположенные в стойках задних дверей; 49 — плафоны освещения салона; 50 — выключатель сигнализатора включения стояночного тормоза; 51 — лампа освещения прибора; 52 — указатель уровня топлива с сигнализатором резерва; 53 — указатель температуры охлаждающей жидкости; 54 — указатель давления масла с сигнализатором недостаточного давления; 55 — сигнализатор включения стояночного тормоза; 56 — сигнализатор заряда аккумуляторной батареи; 57 — сигнализатор прикрытия воздушной заслонки карбюратора; 58 — тахометр; 59 — сигнализатор включения габаритного света; 60 — сигнализатор включения указателей поворота; 61 — сигнализатор включения дальнего света фар; 62 — спидометр; 63 — сигнализатор недостаточного уровня тормозной жидкости; 64 — задние фонари; 65 — фонари освещения номерного знака; 66 — датчик указателя уровня и резерва топлива; 67 — лампа освещения багажника; 68 — задний противотуманный фонарь; 69 — выключатель звукового сигнала; А — условная нумерация штекеров в колодках очистителя ветрового стекла и его реле; Б — нумерация штекеров в колодке реле-прерывателя 32 аварийной сигнализации и указателей поворота; В — нумерация штекеров в колодке выключателя 39 аварийной сигнализации

Конструкция проводки электрооборудования «шестерки»

Главная особенность, которой обладает схема ВАЗ 2106, заключается в том, что все выводы узлов и приборов со знаком «минус» напрямую соединены с «массой» корпуса авто. Благодаря своей конструкции электропроводка «шестерки» имеет следующее решение.

Учитывая особенности, которой обладает эл. схема проводки «шестерки», важен следующий момент: замена любой детали должна проводиться после того, как с аккумуляторной батареи снята минусовая клемма. Если при ремонте вы коснетесь клемм и корпуса транспортного средства металлическими инструментами, то произойдет короткое замыкание. Специально для возможных внештатных ситуаций в независимо от положения ключа в замке зажигания под напряжением находится следующее электрооборудование:

  • эл. цепь клаксона;
  • лампы подсветки и стоп-сигналов;
  • аварийная сигнализация;
  • прикуриватель;
  • розетка.

Если вы сами обслуживаете свое транспортное средство, то периодически сталкиваетесь с проблемой отказа той или иной электрической системы. Разобраться в поломке вам поможет эл. схема проводки. Имея электросхему ВАЗ 2106, можно прозвонить цепь при помощи вольтметра, определить место поломки и совершить ремонт оборудования.

Поиск места поломки следует начать с замка зажигания. Этот многофункциональный прибор выполняет роль управляющего механизма зажигания, системы охраны авто и дает возможность буксировки машины при включенной аварийной сигнализации.

loveavto — ВАЗ 2106 Лада 2106

Техническая документация по ремонту автомобилей ВАЗ 2106 Лада 2106 ( все годы выпуска) Бесплатно, без регистрации и СМС



Руководство по ремонту, эксплуатации и техническому обслуживанию ВАЗ 2106 Лада 2106


  — полные технические характеристик

 -особенности эксплуатации

 — устранение неисправностей ВАЗ 2106 Лада 2106

  — цветные электросхемы ВАЗ 2106 Лада 2106
СКАЧАТЬ  /  СКАЧАТЬ С ЗЕРКАЛА










Руководство по эксплуатации ВАЗ 2106 Лада 2106
— полные технические характеристики ВАЗ 2106 Лада 2106
— особенности эксплуатации

— устранение неисправностей

— цветные электросхемы
СКАЧАТЬ  /  СКАЧАТЬ С ЗЕРКАЛА









Руководство по ремонту ВАЗ 2106 Лада 2106 в фотографиях
— полные технические характеристики

— особенности эксплуатации ВАЗ 2106 Лада 2106
— устранение неисправностей
 в фотографиях своими руками
— более 1980 фотографий процесса ремонта
СКАЧАТЬ  /  СКАЧАТЬ С ЗЕРКАЛА









Каталог деталей и сборочных единиц ВАЗ 2106 Лада 2106
— таблица взаимозаменяемости деталей автомобилей

— предназначен для работников СТО и владельцев автомобилей ВАЗ 2106 Лада 2106
— каталог деталей ВАЗ 2106 Лада 2106
СКАЧАТЬ  /  СКАЧАТЬ С ЗЕРКАЛА










Подробная электросхема ВАЗ 2106 Лада 2106
— полное описание электрооборудования ВАЗ 2106 Лада 2106 , подробная интерактивная электрическая схема ВАЗ 2106 Лада 2106
— подробно описан алгоритм поиска неисправностей электрооборудования (стартер, генератор, система зажигания, впрыск, инжектор)
— подробная схема электрооборудования ( электро схема ) ВАЗ 2106 Лада 2106
— распиновка разъемов электрических, распиновка электро проводки ВАЗ 2106 Лада 2106
СКАЧАТЬ  /  СКАЧАТЬ С ЗЕРКАЛА











Руководство по ремонту двигателя ВАЗ 2106 Лада 2106
— полные технические характеристики двигателя ВАЗ 2106 Лада 2106
— особенности конструкции и ремонта двигателя ВАЗ 2106 Лада 2106
— подробное описание процессов разборки, дефектовки и сборки двигателя с фотографиями, ГРМ
СКАЧАТЬ  /  СКАЧАТЬ С ЗЕРКАЛА







Руководство по ремонту коробок передач ВАЗ 2106 Лада 2106
— полные технические характеристики КПП
— особенности конструкции и ремонта КПП ВАЗ 2106 Лада 2106
— устранение неисправностей КПП трансмиссия, валы, шестерни, ШРУС
— подробное описание процессов разборки, дефектовки и сборки КПП  с фотографиями
СКАЧАТЬ  /  СКАЧАТЬ С ЗЕРКАЛА





а вот здесь можно заработать на новую машину, и тогда старую не придется ремонтировать!!!

ВАЗ 2106 Лада 2106

Сайт поклонников ВАЗ 2106: ремонт, обслуживание, експлуатация


Общие сведения

Тип схемы

Однопроводная, с минусом на «массе» (кузов и силовой агрегат автомобиля)

Номинальное напряжение бортовой сети, В 12
Напряжение в бортовой сети при работающем двигателе, В 13,4–14,7
Аккумуляторная батарея Стартерная, емкостью не менее 55 А. ч при 20-часовом режиме разряда
Генератор Г-221 переменного тока со встроенным выпрямителем; ток отдачи – 42 А при частоте вращения 5000 мин –1
Стартер СТ-221 или 35.3708, постоянного тока, с дистанционным управлением и муфтой свободного хода, мощность 1,3 кВт
Свечи зажигания A17ДВР, А17ДВРМ или FE65CPR с резьбой М14×1,25


Соединение источников электроэнергии (аккумуляторная батарея, генератор) и потребителей выполнено по однопроводной схеме. Функцию второго провода выполняет кузов («масса»), с которым соединены отрицательные выводы. Схемы электрооборудования автомобилей представлены в Приложениях. Для коммутации основных цепей автомобиля служит комбинированный выключатель зажигания, состоящий из контактной части и механического противоугонного устройства с замком. Выключатели наружного освещения, противотуманного света, обогрева заднего стекла (на части автомобилей) установлены в щитке приборов. Выключатель аварийной сигнализации, сигнализатор недостаточного уровня тормозной жидкости, выключатель освещения приборов, прикуриватель размещены на вставке панели радиоприемника. Выключатели света фар, указателей поворотов, очистителя и омывателя ветрового стекла объединены в блок подрулевых переключателей. Электропотребители большой мощности (фары, очистители ветрового стекла и т.п.) включаются через электромагнитные реле.

Радиатор системы охлаждения обдувается электровентилятором. Двигатель вентилятора включается автоматически через датчик-выключатель (ранее питание на него подавалось через реле по сигналу датчика температуры).

На задней панели (в багажнике) закреплен фонарь освещения багажного отсека.


ВНИМАНИЕ! Цепи звуковых сигналов, прикуривателя, питания сигнала торможения, плафонов освещения салона, штепсельной розетки для переносной лампы, питания аварийной сигнализации всегда находятся под напряжением.

Цветные электросхемы ВАЗ 2103 2106 21061

Цветные электросхемы ВАЗ 2103 2106 21061

схемы электрооборудования

Источник питания, генератор

Реле контрольной лампы заряда аккумуляторной батареи

Стартер

Система зажигания

Катушка зажигания

Фонарь сигнализации открытой передней двери

Фонарь заднего хода

Фонарь освещения номерного знака

Лампа освещения вещевого ящика

Лампа багажника

Плафоны, задние фонари

Боковые указатели поворотов

Подкапотная лампа

Стеклоочистители и омыватели ветрового стекла

Наружное освещение, аварийная сигнализация

Дополнительное оборудование и звуковой сигнал

Отопитель

Контрольные приборы и датчики

Схема электрооборудования автомобиля ВАЗ—2106: 1 — боковые указатели поворота; 2 — подфарники; 3 — наружные фары; 4 — внутренние фары; 5 — звуковые сигналы; 6 — электродвигатель вентилятора системы охлаждения двигателя; 7 — датчик включения электродвигателя вентилятора; 8 — реле включения звуковых сигналов; 9 — реле включения электродвигателя вентилятора; 10 — регулятор напряжения; 11 — катушка зажигания; 12 — электродвигатель омывателя ветрового стекла; 13 — датчик недостаточного уровня тормозной жидкости; 14 — распределитель зажигания; 15 — электродвигатель стеклоочистителя; 16 — свечи зажигания; 17 — датчик контрольной лампы давления масла; 18 — датчик указателя давления масла; 19 — датчик указателя температуры охлаждающей жидкости; 20 — подкапотная лампа; 21 — электромагнитный клапан карбюратора; 22 — генератор; 23 — стартер; 24 — аккумуляторная батарея; 25 — реле контрольной лампы заряда аккумуляторной батареи; 26 — реле включения ближнего света фар; 27 — реле включения дальнего света фар; 28 — реле стеклоочистителя; 29 — дополнительный блок предохранителей; 30 — основной блок предохранителей; 31 — выключатель света заднего хода; 32 — выключатель контрольной лампы стояночного тормоза; 33 — штепсельная розетка переносной лампы; 34 — реле-прерыватель указателей поворота и аварийной сигнализации; 35 — электродвигатель отопителя; 36 — выключатель сигналов торможения; 37 — реле обогрева заднего стекла*; 38 — дополнительный резистор электродвигателя отопителя; 39 — лампа освещения багажника; 40 — выключатель наружного освещения; 41 — выключатель обогрева заднего стекла*; 42 — выключатель (замок) зажигания; 43 — переключатель света фар; 44 — переключатель указателей поворота; 45 — выключатель звукового сигнала; 46 — переключатель стеклоочистителя; 47 — выключатель омывателя ветрового стекла; 48 — выключатель освещения приборов; 49 — выключатель аварийной сигнализации; 50 — прикуриватель; 51 — переключатель отопителя; 52 — контрольная лампа уровня жидкости в бачке гидропривода тормозов; 53 — выключатели фонарей сигнализации открытых передних дверей*; 54 — фонари сигнализации открытых передних дверей*; 55 — выключатели плафонов, расположенные в передних дверях; 56 — указатель уровня топлива с контрольной лампой резерва; 57 — указатель температуры охлаждающей жидкости; 58 — указатель давления масла с контрольной лампой; 59 — тахометр; 60 — контрольная лампа включения стояночного тормоза; 61 — контрольная лампа заряда аккумуляторной батареи; 62 — контрольная лампа воздушной заслонки карбюратора; 63 — спидометр; 64 — контрольная лампа включения наружного освещения; 65 — контрольная лампа включения указателей поворота; 66 — контрольная лампа включения дальнего света фар; 67 — реле-прерыватель контрольной лампы включения стояночного тормоза; 68 — выключатель контрольной лампы воздушной заслонки карбюратора; 69 — часы; 70 — выключатели плафонов, расположенные в задних дверях; 71 — плафоны освещения салона; 72 — элемент обогрева заднего стекла*; 73 — лампа освещения багажника; 74 — датчик указателя уровня и резерва топлива; 75 — задние фонари; 76 — фонари освещения номерного знака

Электросхема соединений генератора ВАЗ 2106

обозначения:

1 — аккумуляторная батарея; 2 — генератор; 3 — регулятор напряжения; 4 — выключатель (замок) зажигания; 5 — блок предохранителей; 6 — контрольная лампа заряда аккумуляторной батареи; 7 — реле контрольной лампы заряда аккумуляторной батареи
Электросхема стартера ВАЗ 2106
Фото Схема

обозначения:

1 — стартер; 2 — аккумуляторная батарея; 3 — генератор; 4 — выключатель (замок) зажигания; Р1 — втягивающая обмотка реле; Р2 — удерживающая обмотка реле

Электросхема контакной системы зажигания ВАЗ 2106

условные обозначения:

1 — свечи зажигания; 2 — распределитель зажигания; 3 — катушка зажигания; 4 — выключатель (замок) зажигания; 5 — генератор; 6 — аккумуляторная батарея
Электросхема бесконтакной системы зажигания
Фото Схема

условные обозначения:

1 — аккумуляторная батарея; 2 — генератор; 3 — выключатель (замок) зажигания; 4 — катушка зажигания; 5 — коммутатор; 6 — датчик-распределитель зажигания; 7 — свечи зажигания
Электрическая схема управления электромагнитным клапаном карбюратора 21053-1107010 на ВАЗ 2106
Фото Схема

обозначения

1 — концевой выключатель карбюратора; 2 — электромагнитный клапан; 3 — блок управления; 4 — катушка зажигания; 5 — коммутатор; 6 — выключатель (замок) зажигания

Электросхема указателей поворотов и аварийной сигнализации

условные обозначения:

 1 — лампы указателей поворота в передних фонарях; 2 — аккумуляторная батарея; 3 — генератор; 4 — боковые указатели поворота; 5 — основной блок предохранителей; 6— дополнительный блок предохранителей; 7 — выключатель (замок) зажигания; 8 — выключатель аварийной сигнализации; 9 — переключатель указателей поворота; 10 — реле-прерыватель указателей поворота и аварийной сигнализации; 11 — спидометр с контрольной лампой включения указателей поворота; 12 — лампы указателей поворота в задних фонарях
Электросхема включения звуковых сигналов ВАЗ 2106
Фото Схема

обозначения:

 1 — звуковые сигналы; 2 — реле включения звуковых сигналов; 3 — выключатель звуковых сигналов; 4 — блок предохранителей; 5 — генератор; 6 — аккумуляторная батарея
Схема включения электродвигателя отопителя ВАЗ 2106
Фото Схема

обозначения на электросхеме:

1 — электродвигатель отопителя; 2 — дополнительный резистор; 3 — переключатель электродвигателя отопителя; 4 — блок предохранителей; 5 — выключатель (замок) зажигания; 6 — генератор; 7 — аккумуляторная батарея
Электросхема предохранители ВАЗ 2106
Фото Схема

Блок предохранителей ВАЗ 2106

Условные обозначения блока предохранителей

Номер предохранителяНоминальный ток, АЗащищаемые цепи
F116Плафоны. Звуковые сигналы. Штепсельная розетка. Прикуриватель. Лампы стоп- сигнала в задних фонарях. Фонари сигнализации открытых передних дверей. Часы
F28Стеклоочиститель и реле стеклоочистителя. Электродвигатель омывателя ветрового стекла. Электродвигатель отопителя
F38Левые фары (дальний свет) и контрольная лампа включения дальнего света
F48Правые фары (дальний свет)
F58Левые фары (ближний свет)
F68Правые фары (ближний свет)
F78Левый передний фонарь (габаритный свет). Правый задний фонарь (габаритный свет). Лампа освещения багажника. Лампа фонаря освещения номерного знака. Лампы освещения приборов. Лампа освещения прикуривателя
F88Правый передний фонарь (габаритный свет). Левый задний фонарь (габаритный свет). Лампа фонаря освещения номерного знака. Подкапотная лампа. Контрольная лампа габаритного света
F98Указатель давления масла с контрольной лампой. Указатель температуры охлаждающей жидкости. Указатель уровня топлива с контрольной лампой резерва. Контрольные лампы включения стояночного тормоза и уровня тормозной жидкости. Указатели поворота и соответствующая контрольная лампа. Контрольная лампа заряда аккумуляторной батареи. Контрольная лампа управления воздушной заслонкой карбюратора. Запорный клапан карбюратора. Тахометр. Лампы света заднего хода. Лампа освещения вещевого ящика. Обмотка реле обогрева заднего стекла
F108Регулятор напряжения. Обмотка возбуждения генератора
F118Резервный
F128Резервный
F138Резервный
F1416Элемент обогрева заднего стекла
F1516Электродвигатель вентилятора системы охлаждения двигателя
F168Указатели поворота в режиме аварийной сигнализации


Подключение, обслуживание и замена Цвет цепи электропроводки ВАЗ 2106

Электропроводка ВАЗ 2106 устроена по принципу одинарной проводимости, что означает ситуацию, когда все потребители тока запитаны от автомобиля. В данном случае он служит вторым проводом (минусовым). Соответственно, все электрические компоненты сделаны и подключены под конкретную модель Work.

Особенности электропроводки моделей «Классика»

Основные характеристики, которыми обладает электросхема ВАЗ 2106, следующие:

  • активация электрических цепей непосредственно через замок зажигания;
  • соединение с аккумуляторами с участием блока предохранителей;
  • Корпуса токопроводящих ключей.

Таким образом, в случае выхода из любой системы целесообразно искать непосредственно с замка зажигания и контактной группы.

Роль этого узла следующая:

  • управляет системой зажигания автомобиля;
  • играет против кражи, включая функции безопасности;
  • позволяет прикрепить неисправный автомобиль с включенным «ДТП».

Основания для ремонта замка зажигания

Замок зажигания «Шесть» имеет 4 режима с разным функционалом:

  1. Режим «0» позволяет подавать только провода 30 и 30/1.Остальные функции отключены.
  2. Режим «І» позволяет работать с ходовыми огнями, приводом дворников, двигателем печки.
  3. «II» режим — в этом случае проводка на ВАЗ 2106 активирует сигналы поворота, приборную панель и систему зажигания.
  4. Положение «III» ключа подает питание на клеммы 30/1 и 30-внутр. Работает автомобильный стартер.

Замена замка зажигания может потребоваться по нескольким причинам:

  • Во-первых, это реально в случае утери ключей.
  • Во-вторых, со временем личинки замок зажигания подвергается износу, а это влияет на запуск двигателя.
  • Кроме того, может быть проблема с контактной группой проводов, что может привести к.

Совет: Кстати, эту работу легко провести самому, хотя цена на услуги автоэлектрика будет не одна. Для того, чтобы выполнить такие виды работ, заранее подготовьте сиквел и крейцкопф (ну и новый замок зажигания, если нужно).

И состоит из следующих элементов и деталей:

  • корпус замка;
  • контактный диск;
  • штанга запорная;
  • ролик и контактная втулка;
  • Блок
  • .

Проверка работы травера

Как поменять замок

Демонтаж старого узла

Инструкция по самостоятельной замене Замок зажигания будет выглядеть таким образом:

  • отключить аккумулятор;
  • откручиваем винты крепления пластикового кожуха под рулевой колонкой и снимаем его;
  • отключить противоугонное устройство, для чего нужно вставить ключ в положение «0»;
  • проводка ваз 2106 требует снятия замка — для этого вставляем вшитое в отверстие и отгибаем фиксатор;
  • после того, как вы сняли замок (см. видео), настоятельно рекомендуется чудить контактные провода, чтобы не перепутать их при обратном подключении;
  • ставим новый замок в обратном порядке.

Замена контактной группы

Схема электропроводки ВАЗ 2106 составлена ​​таким образом, что при необходимости замену контактной группы можно произвести без демонтажа замка зажигания. Впрочем, если снять его силами, то вернуть обратно почти не получится. По этой причине нам нужно будет выполнить все вышеперечисленные операции.

Важно! Сняв замок, стягиваем стопорное кольцо с его обратной стороны и устанавливаем новую контактную группу (как на фото).


Рекомендуется приобретать только качественные запчасти, и лучше это делать у проверенных автосалонов, ведь сегодня в продаже очень много подделок. Отличительными свойствами оригинального замка зажигания будут такие характеристики:

  • корпус отличается тщательностью и ровными краями;
  • верхняя часть замка ровная;
  • Широкую голограмму невозможно разрушить без ее разрушения;
  • свободный ход ключа в личинке, без помех.

Что такое бесконтактное зажигание и его преимущества

Еще одним интересным вариантом тюнинга классических моделей является установка бесконтактного типа зажигания. Однозначно, от такого нововведения автомобиль только выигрывает — двигатель работает ровно, Исчезли провалы при разгоне автомобиля Завести мотор в мороз намного проще. Кроме того, имеется экономия, связанная с расходом топлива.

Схема проводки на ВАЗ 2106 в данном случае практически идентична: основные отличия — наличие датчика пульса и отсутствие травера.Пока двигатель работает, датчик формирует импульсы, поступающие на транзисторный ключ.

Уже при ней вырабатываются другие импульсы, характерные для первичной обмотки на катушке. При прерывании вторичная обмотка вырабатывает ток высокого напряжения. С контакта распределителя ток подается на свечи зажигания в нужной последовательности.

Итак, вы приобретаете комплект бесконтактного зажигания На ВАЗ «Классика», который должен соответствовать по своим характеристикам двигателю автомобиля.Далее нам понадобится схема проводки на ВАЗ 2106.

В комплектации такого зажигания должны быть следующие запчасти:

  • коммутационный блок;
  • катушка
  • ;
  • комплект проводки высоковольтной;
  • свечи зажигания — ДВРМ;
  • соединительные провода.

Этапы работы

Для успешной замены зажигания бесконтактным важно придерживаться принципов соблюдения правильной технологии работы.Снимите минусовую клемму с аккумулятора. Всегда любой вид электроремонта нужно начинать с этого действия.

Тут на помощь придет проводка на ВАЗ 2106:

  1. От катушки зажигания отключаем провода и основной высоковольтный провод.
  2. Снимите крышку траверсы.

  1. Ползунок должен располагаться так, чтобы не сбивать его нужные настройки.
  2. Этикетка на блоке размещается там, где есть прорези в нижней части шасси травера.
  3. Откручиваем гайку и достаем старую резину прежней, контактной системы зажигания.
  4. Перед монтажом новой системы откройте крышку обновленного травера и поставьте бегунок в то же положение, что и на старой резине. Вы можете поместить его в блок головки блока.
  5. Сместите метку на необходимый уровень и закрутите гайки.

Теперь можно строить, как подсказывает схема электропроводки ВАЗ 21063 — крышка одета, высоковольтные провода подключены. Можно переходить к демонтажу старой катушки зажигания (о ней было сказано выше).

  1. Устанавливаем новую катушку и подводим к ней очередной отвод высоковольтного провода.
  2. Теперь ставим все высоковольтные провода на место. Контакт «К» нам понадобится для коричневых проводов новой катушки, а синий провод пойдет на контакт «б».
  3. Нужно выбрать место для размещения выключателя, чаще это делается в районе бачка омывателя. Укреплен на самовытягивании.

Замена проводки ВАЗ 2106 произведена, можно перетянуть провода скотчем.Осталось запустить двигатель и отрегулировать работу системы зажигания.

Внимание! Если мотор вашей «шестерки» стал работать с перебоями и с перебоями, а также это сопровождается потерей мощности, причина пропусков зажигания может быть запросто.

Первое, на что следует обратить внимание в этом случае, целостность проводки, в том числе высоковольтной, а также исправность других элементов системы зажигания. Свечи зажигания проверяются на отдельном стенде.В некоторых случаях причиной может быть неисправный генератор ВАЗ 2106 и проводка к нему.

В заключение

Как видите, ничего сложного в уходе за электромобилем нет. Важно только сделать всю работу грамотно и аккуратно. Таким образом, вы продлите жизнь своему железному другу. Удачи на дорогах!

Электрооборудование на автомобиле ВАЗ 2106 выполнено по однопроводной схеме — минусовые выводы источников и потребителей электроэнергии подключены к «массе», выполняющей функцию второго провода.В 90-е годы были внесены небольшие изменения в схему электрооборудования. Так, теперь на автомобиль устанавливается одиночный звуковой сигнал без реле его включения, лампочки освещения открытых передних дверей и транзитное реле не включают контрольную лампу ручного тормоза. Также на автомобиль устанавливается задний противотуманный фонарь. Система отопления может быть установлена ​​на часть автомобиля. заднее стекло. Большинство цепей входят в замок зажигания. Всегда включены (независимо от положения ключа в замке зажигания) цепи питания звуковых сигналов, прикуривателя, стоп-сигнала, плафонов, розетки питания переносного фонаря, цепи питания сигнализации и сигнализатора открытых дверей .

Схема

1 — боковые указатели поворота; 2 — кофты; 3 — наружные фары; 4 — внутренние фары; 5 — звуковые сигналы; б — электродвигатель системы охлаждения двигателя ВАЗ 2106; 7 — Датчик включения электродвигателя вентилятора ВАЗ 2106; 8 — включение звуковых сигналов; 9 — включение электродвигателя вентилятора ВАЗ 2106; 10 — регулятор напряжения ВАЗ 2106; 11 — катушка зажигания ВАЗ 2106; 12 — электродвигатель омывателя ветрового стекла; 13 — датчик недостаточного уровня тормозной жидкости; 14 — распределитель зажигания; 15 — электродвигатель стеклоочистителя; 16 — Свечи зажигания ВАЗ 2106; 17 — Датчик контрольной лампы давления масла; 18 — датчик указателя давления масла; 19 – указатель указателя температуры охлаждающей жидкости; 20 — Подкастовая лампа; 21 — электромагнитный клапан карбюратора ВАЗ 2106; 22 — Генератор ВАЗ 2106; 23 — Стартер ВАЗ 2106; 24 — аккумуляторная батарея; 25 — Реле заряда лампы заряда аккумуляторной батареи; 26 — реле включения ближнего света фар; 27 — реле переключателя дальнего света фар ВАЗ 2106; 28 — реле стеклоочистителей; 29 — Дополнительный блок предохранителей; 30 — главный блок предохранителей; 31 — выключатель заднего фонаря; 32 — Контрольная лампа выключателя стояночного тормоза; 33 — розетка штепсельная вилка переносного фонаря; 34 — Реле-прерыватель указателя поворота и сигнализации; 35 — электродвигатель отопителя; 36 — выключатель стоп-сигнала; 37 — Реле обогрева заднего стекла*; 38 — резистор электродвигателя отопителя; 39 — лампа освещения бадбокса; 40 — выключатель наружного освещения; 41 — выключатель обогрева заднего стекла*; 42 — замок зажигания; 43 — Выключатель света среднего-фальца; 44 — переключатель указателя поворота; 45 — Выключатель звукового сигнала; 46 — переключатель стеклоочистителей; 47 — Переключатель мастера ветрового стекла; 48 — Выключатель (регулятор) приборов освещения; 49 — выключатель аварийной сигнализации; 50 — прикуриватель; 51 — выключатель отопителя; 52 — контрольная лампа уровня тормозной жидкости; 53 — Фонариные выключатели сигнализации открытых передних дверей; 54 — Фонари сигнализации открытых передних дверей; 55 — Плафонные выключатели, расположенные в стойках передних дверей; 56 — указатель уровня топлива с контрольной лампой резерва топлива; 57 — Указатель температуры охлаждающей жидкости ВАЗ 2106; 58 — указатель давления масла с контрольной лампой; 59 — Тахометр ВАЗ 2106; 60 — контрольная лампа стояночного тормоза; 61 — лампа заряда аккумуляторной батареи; 62 — Контрольная лампа воздушной заслонки карбюратора; 63 — Спидометр ВАЗ 2106; 64 — контрольная лампа наружного освещения; 65 — Контрольная лампа указателя поворота; 66 — Контрольная лампа дальнего света фар; 67 — Реле-прерыватель контрольной лампы стояночного тормоза; 68 — Выключатель контрольной лампы воздушной заслонки карбюратора; 69 — часы; 70 — Плафонные выключатели, расположенные в стойках задних дверей; 71 — Плафоны; 72 — элемент обогрева заднего стекла*; 73 — лампа освещения багажника; 74 — датчик указателя уровня и резерва топлива; 75 — задние фонари; 76 — Подсветка номерного знака.

* Устанавливается на часть автомобилей ВАЗ-2106

Ошибка

Причина неисправности

Метод проявления


Аккумулятор разряжен

Автомобиль давно не эксплуатировался

Зарядить аккумулятор зарядным устройством или на другом автомобиле

Неисправный генератор

См. Генератор

Очищены контакты в электрических цепях: Ослаблено крепление проводов на генераторе, блок предохранителей (предохранитель №10), клеммы на аккумуляторе, окислены поверхности клемм или штырей

Сдвиньте окислившиеся поверхности, подтяните соединения, замените перегоревший предохранитель (предварительно проверив защищенную им цепь)

При выключении зажигания много потребителей электроэнергии (радио, сигнализация, радиостанция и т.д.)

Уменьшить количество потребителей, работающих от аккумуляторной батареи. При длительной стоянке снять магнитолу (как правило, для питания ее памяти требуется значительный ток — несколько десятков миллиампер)

Повреждение изоляции электрических цепей, утечка тока по поверхности аккумуляторной батареи

Проверить ток утечки (не более 0,01 и при отключенных потребителях), очистить поверхность аккумулятора раствором питьевой соды или нашатырным спиртом

Замыкание между пластинами («кипение» электролита, батарея локального нагрева)

Замените батарею

В электролит попали соли железа, другие примеси (ускоренный саморазряд батареи)

Замените батарею

Засульфатные пластины из-за высокой концентрации кислоты или естественного старения аккумулятора (его контейнера)

Замените батарею

Низкий уровень электролита

Если не было случаев разбрызгивания электролита, капля дистиллированной воды


Электролит на поверхности аккумулятора

Повышенный уровень электролита

Собрать электролит из банок аккумулятора пипеткой с резиновой грушей

«Вскипание» электролита из-за перезарядки аккумуляторов (высокое напряжение в бортовой сети)

См. Генератор

«Вскипание» электролита из-за сильной сульфатации пластин или их короткого замыкания (напряжение заряда в норме)

Замените батарею

Трещины на корпусе аккумулятора, закрытые крышки

Завернуть крышки, прочистить вентиляционные отверстия, аккумулятор с трещинами на корпусе Заменить

Типовая схема электропроводки ВАЗ 2106 выполнена с учетом однопроводного принципа соединения элементов электрооборудования автомобиля.Это означает, что минусовые контакты электронных устройств слепят на т.н. Масса автомобиля, а проводное подключение дает только положительные выводы.

Устройство автомобильной электропроводки

Такой принцип интеграции электронных компонентов в электропитание автомобиля реализуется на практике в такой форме соединений:

  1. Активные электрочашки автомобиля активируются с помощью замка зажигания.
  2. Электронные устройства, обеспечивающие поддержание необходимой степени безопасности при эксплуатации автомобиля, подключаются к аккумуляторной батарее через блок безопасности.
  3. Корпусные детали всех агрегатов «Шестерки» хорошо проводят ток.

Важно: При проведении ремонтно-профилактических работ на автомобиле необходимо обесточить проводку, сняв минусовой провод с клеммы Аккорд, иначе несанкционированное прикосновение контактного инструмента аккумуляторной батареи может привести к КЗ. Для наглядности схема электронной почты. Электропроводка ВАЗ 2106 размещена на нашем интернет-ресурсе, и автолюбители могут воспользоваться ею для проведения необходимых тестов.

При самостоятельном техническом обслуживании автомобиля необходимо установить причину того или иного дефекта компонентов электрооборудования передач.Поиск неисправности следует начинать с замка зажигания, который предназначен для:

  • контроль работоспособности системы зажигания;
  • координация работы систем защиты и предотвращения впрыска автомобиля;
  • буксировщик «Шестерки» с работающей «аварией».

В автомобиле ВАЗ 2106 схема электропроводки включает в себя следующие элементы:

  • Акб с контактом минусового провода на кузов автомобиля;
  • стартер с разъемом «50» от замка зажигания через пусковое реле;
  • генераторное устройство
  • ;
  • блок безопасности
  • ;
  • замок зажигания;
  • регулирующее реле.

Принцип работы электрооборудования ВАЗ 2106

Замок зажигания имеет 4 положения, при возбуждении каждого из которых переключаются переключатели определенных разъемов и контактов:

  1. В положении «0» ток батареи транслируется только на разъемы 30 и 30/1, остальные обесточены.
  2. В положении «I» ток подается на разъемы 30-внутр и 30/1-15, при этом под напряжением находятся «габариты», очиститель лобового стекла, вентилятор системы обогрева отопительного комплекса.
  3. В положении «II» к ранее задействованным разъемам дополнительно подключается контакт 30-50. При этом в цепочку включаются система зажигания, стартер, датчики панели, «габариты» и «поворотники».
  4. В положении «III» задействованы только «габариты», Клаксон и очистители ветрового и кормового стекол. При этом ток доступен только для разъемов 30-внутр и 30/1.

Ряд автомобилей этой марки оборудованы такими устройствами, как комплекс обогрева подающего стекла, электромеханизм «Заводчик», реле света и др.Ток питания на эти гаджеты поступает по отдельной линии через замок зажигания в положении ключа «I» и «II».

Важно: Т.к. бачок омывателя изготовлен из ПВХ материала и является диэлектриком, то электродвигатель дополнительно снабжен минусовым проводом и при работе с ним на разъемах должна использоваться диэлектрическая защита.

В «шестерке» под током в постоянном режиме работают следующие силовые цепи: Клаксон, стоп-сигналы, «авария», портсигар, штекер для «переноски», приборная панель.Ведущие цепи оборудования электрооборудования предназначены для защиты предохранителей предохранителей, которые размещены в двух специальных блоках (основном и запасном), расположенных со стороны водителя под приборной панелью.

Одним из элементов схемы электропроводки ВАЗ 2106 является блок безопасности, конструкция которого не удовлетворяет современным требованиям по содержанию электронного оборудования. Недостатки:

  • неустойчивое соединение взрывателя и гнезда приводит к возникновению складских помещений;
  • при работе предохранительный элемент подвергается нагреву, что негативно сказывается на расположенных рядом гнездах крепления;
  • низкая стоимость сменных предохранителей не гарантирует их надежность, поэтому проверку этого блока следует проводить регулярно.

Использование т.н. «Жучки» могут повлечь за собой пожар из ТС, т.к. велика вероятность КЗ. Есть полностью безопасный вариант модернизации стандартных изделий, в котором установке подлежат ножевые предохранители, посадки которых прекрасно интегрированы в предохранительный блок.

Преимущества ножевых предохранителей:

  • устойчивый контакт изделия с местом крепления;
  • элемент плавкого типа накладной в ПВХ-корпусе прозрачного вида;
  • динамическое тепловыделение за счет увеличенной площади контакта.

Важно: Шестигенераторное устройство, проводка к нему, а также к аккумулятору, стартеру, шпульке, оптике и некоторым другим элементам не снабжены предохранительными элементами.

Автомобиль модели ВАЗ-2106 начал выпускаться в 1976 году. От своего предшественника ВАЗ-2103 он отличался более мощным двигателем, объем которого 1,6 литра, измененным кузовом и салоном. На момент выпуска это был самый престижный и комфортный автомобиль. Ниже представлена ​​качественная цветовая схема электрооборудования отечественного легкового автомобиля ВАЗ-2106.Как и в любом автомобиле, в этой модели могут быть неисправности в электрочашках, поэтому для выявления и устранения таких проблем незаменимой будет электросхема. С его помощью можно узнать, где именно произошла поломка электрочашек, и произвести соответствующий ремонт. Узнать какая лампа не работает на панели приборов или фаре, какой датчик вышел из строя, устранить поломку генератора, проверить предохранители и другие ремонтные действия вы сможете на основании предоставленной информации.

Схема ВАЗ 2106.

1 — боковые указатели поворота; 2 — Панников ВАЗ-2106; 3 — наружные фары; 4 — внутренние фары; 5 — звуковые сигналы; б — электродвигатель системы охлаждения двигателя ВАЗ 2106; 7 — Датчик включения электродвигателя вентилятора ВАЗ 2106; 8 — включение звуковых сигналов; 9 — включение электродвигателя вентилятора ВАЗ 2106; 10 — регулятор напряжения; 11 — катушка зажигания ВАЗ 2106; 12 — электродвигатель омывателя ветрового стекла; 13 — датчик недостаточного уровня тормозной жидкости; 14 — распределитель зажигания; 15 — электродвигатель стеклоочистителя; 16 — Свечи зажигания ВАЗ 2106; 17 — Датчик контрольной лампы давления масла; 18 — датчик указателя давления масла; 19 – указатель указателя температуры охлаждающей жидкости; 20 — Подкастовая лампа; 21 — электромагнитный клапан карбюратора ВАЗ 2106; 22 — генератор; 23 — стартер; 24 — аккумуляторная батарея; 25 — Соответствующая лампа заряда аккумулятора; 26 — реле включения ближнего света фар; 27 — реле включения дальнего света фар; 28 — реле стеклоочистителей; 29 — Дополнительный блок предохранителей; 30 — главный блок предохранителей; 31 — выключатель заднего фонаря; 32 — выключатель контрольной лампы стояночного тормоза; 33 — розетка штепсельная вилка переносного фонаря; 34 — Реле-прерыватель указателя поворота и сигнализации; 35 — электродвигатель отопителя; 36 — выключатель стоп-сигнала; 37 — Реле обогрева заднего стекла*; 38 — резистор электродвигателя отопителя; 39 — лампа освещения расширительного ящика; 40 — выключатель наружного освещения; 41 — выключатель обогрева заднего стекла*; 42 — замок зажигания ВАЗ 2106; 43 — Выключатель света среднего-фальца; 44 — переключатель указателя поворота; 45 — Выключатель звукового сигнала; 46 — переключатель стеклоочистителей; 47 — Переключатель мастера ветрового стекла; 48 — Выключатель (регулятор) приборов освещения; 49 — выключатель аварийной сигнализации; 50 — прикуриватель; 51 — выключатель отопителя; 52 — контрольная лампа уровня тормозной жидкости; 53 — Фонариные выключатели сигнализации открытых передних дверей; 54 — Фонари сигнализации открытых передних дверей; 55 — Плафонные выключатели, расположенные в стойках передних дверей; 56 — указатель уровня топлива с контрольной лампой резерва топлива; 57 — указатель температуры охлаждающей жидкости; 58 — указатель давления масла с контрольной лампой; 59 — тахометр; 60 — контрольная лампа стояночного тормоза; 61 — лампа заряда аккумуляторной батареи; 62 — Контрольная лампа воздушной заслонки карбюратора; 63 — спидометр; 64 — контрольная лампа наружного освещения; 65 — Контрольная лампа указателя поворота; 66 — Контрольная лампа дальнего света фар; 67 — Реле-прерыватель контрольной лампы стояночного тормоза; 68 — Выключатель контрольной лампы воздушной заслонки карбюратора; 69 — часы; 70 — Плафонные выключатели, расположенные в стойках задних дверей; 71 — Плафоны; 72 — элемент обогрева заднего стекла; 73 — лампа освещения багажника; 74 — датчик указателя уровня и резерва топлива; 75 — задние фонари; 76 — Подсветка номерного знака.

Модификации

Цепь включения электропривода передней двери

1 — блок основных предохранителей; 2 — включение стеклоподъемников; 3 — переключатель стеклоподъемника левой двери; 4 — выключатель выключателя правой двери; 5 — электростеклоподъемники мотор-стеклоподъемника правой двери; 6 — электродвигатель стеклоподъемников левой двери; 7 — Дополнительный блок предохранителей; 8 — замок зажигания; А — к выводу генератора «30»; Б — к прибору выключателя освещения; Б – условная нумерация штекеров в колодке дедуктора двигателя.

Цепь управления электромагнитным клапаном марбюратора

1 — замок зажигания; 2 — генератор; 3 — аккумуляторная батарея; 4 — катушка зажигания; 5 — переключатель; 6 — блок управления; 7 — электромагнитный клапан карбюратора; 8 — концевой выключатель карбюратора.

Электродвигатель вентилятора системы охлаждения двигателя

1 — генератор; 2 — аккумуляторная батарея; 3 — замок зажигания; 4 — главный блок предохранителей; 5 — включение электровентилятора, 6 — датчик мощности электровентилятора; 7 — электровентилятор; 8 — Дополнительный блок предохранителей

Предохранители и реле ВАЗ 2106

  • #1 Защищает цепи звукового сигнала, часов, стоп сигналов, прикуривателя, подсветки открытых передних дверей.Номинальный предохранитель 16А.
  • #2 Защищает цепи омывателя лобового стекла, дворники (дворники), электродвигатель ВАЗ 2106. Номинал предохранителя 4А.
  • №3 Левая фара фары, а так же контрольная лампа включения танцевального света на спидометре ( синего цвета). Номинальный предохранитель 8а.
  • №4 Защищает правый свет фар. Номинальный предохранитель 8а.
  • №5 Защищает от КЗ левых фар ближнего света. Номинал 8а.
  • №6 Защищает цепь правой фары.Номинал 8а.
  • №7 Защищает цепь фонарей освещения багажника, приборов, номерного знака, прикуривателя, левого переднего фонаря габаритного света и правого заднего фонаря габаритного света. Номинал 8а.
  • №8 Защищает цепь контрольной лампы габаритного света, лампы освещения номерного знака, лампы освещения двигателя, правого переднего фонаря габаритного света и левого заднего фонаря габаритного света. Номинал 8а.
  • №9 Защита Цепь Тахометра, Обмотка Реле Задней Обмотки, Лампы заднего хода, Подсветка Бэдбокса, Контрольная лампа заряда аккумулятора, Включение стояночного тормоза, Уровень тормозной жидкости, Контроль воздушной заслонки карбюратора, указатели давления масла, температуры охлаждающей жидкости и уровня топлива, вращения.Номинал 8а.
  • №10 защищает цепи зарядки аккумулятора, а именно цепь возбуждения генератора и регулятор. Номинал 8а.
  • №11, 12,13 В базовой комплектации находятся в резерве и могут быть использованы для дополнительного оборудования. Номинал выбирается в зависимости от потребителя.
  • №14 применяется для защиты цепи элемента обогрева заднего стекла, если таковой установлен. Номинал 16А.
  • №15 Электровентилятор охлаждения двигателя, если таковой установлен на автомобиле.Номинал 16А.
  • №16 Защищает цепь индикатора поворота и сигнализации. Номинал 8а.

Важно не только содержать в чистоте контактные группы, но и использовать предохранители тех номиналов, которые рекомендует производитель. Игнорирование этих требований грозит выходом из строя электрооборудования.

Блок предохранителей ВАЗ 2106 — одно из простейших устройств, от которого зависит работа электрооборудования автомобиля. Для его нормального функционирования владельцам «шестерки» необходимо знать, за какие предохранители оборудования отвечают и как их заменяют.При эксплуатации «шестерки» часто возникают неисправности в электрочашках, которые сложно выявить при отсутствии эл. Схема электрооборудования Авто. Электросхема необходима для ремонта ламп освещения, сигнализации, замка зажигания, другого оборудования. Без него не обойтись в тех случаях, когда нужно подключить дополнительные устройства.

Схема электрооборудования ВАЗ-2106 1 — Фары; 2 — кофты; 3 — бортовые указатели поворота; 4 — аккумуляторная батарея; 5 — Сопутствующие сигнализаторы заряда аккумуляторной батареи; 6 — Реле включения ближнего света фар; 7 — Реле включения дальнего света фар; 8 — Лампа освещения открытого пространства; 9 — электромагнитный клапан карбюратора; 10 — стартер; 11 — генератор; 12 — Электродвигатель вентилятора охлаждения двигателя; 13 — звуковой сигнал; 14 — датчик включения электродвигателя вентилятора; 15 — свечи зажигания; 16 — сигнализатор датчика недостаточного давления масла; 17 — датчик давления масла; 18 — датчик недостаточного уровня тормозной жидкости; 19 – указатель указателя температуры охлаждающей жидкости; 20 — электродвигатель стеклоочистителя; 21 — катушка зажигания; 22 — распределитель зажигания; 23 — электродвигатель омывателя ветрового стекла; 24 — реле электродвигателя вентилятора; 25 — регулятор напряжения; 26 — Реле-прерыватель очистителя лобового стекла; 27 — Дополнительный блок предохранителей; 28 — главный блок предохранителей; 29 — выключатель фонарей заднего хода; 30 — выключатель стоп-сигнала; 31 — штепсельная розетка для переносной лампы; 32 — Реле-прерыватель аварийной сигнализации и указателей поворота; 33 — Выключатель электродвигателя отопителя; 34 — добавочный резистор электродвигателя отопителя; 35 — электродвигатель отопителя; 36 — лампа освещения раздаточной коробки; 37 — часы; 38 — прикуриватель; 39 — выключатель аварийной сигнализации; 40 — выключатель крышки воздушной заслонки карбюратора; 41 — выключатель освещения приборов; 42 — Выключатель очистителя и омывателя ветрового стекла; 43 — выключатель дальнего света и указатели поворота фары; 44 — замок зажигания; 45 — выключатель заднего противотуманного фонаря; 46 — выключатель наружного освещения; 47 — Выключатели светотехнического освещения кабины, расположенные в стойках передних дверей; 48 — выключатели плафона освещения салона, расположенные в стойках задних дверей; 49 — плафоны освещения потолка; 50 — переключение показания стояночного тормоза; 51 — лампа устройства освещения; 52 — указатель уровня топлива с сигнализацией резерва; 53 — указатель температуры охлаждающей жидкости; 54 — указатель давления масла с предупреждением о недостаточном давлении; 55 — сигнализатор включения стояночного тормоза; 56 — сигнализатор заряда аккумулятора; 57 — Сигнализация закрытия воздушной заслонки карбюратора; 58 — тахометр; 59 — сигнализатор включения; 60 — сигнализатор поворота указателей поворота; 61 — сигнализация включения дальнего света фар; 62 — спидометр; 63 — сигнализатор недостаточного уровня тормозной жидкости; 64 — задние фонари; 65 — фонари освещения фонари освещения; 66 — датчик указателя уровня и резерва топлива; 67 — лампа освещения багажника; 68 — задний противотуманный фонарь; 69 — Выключатель звукового сигнала; А — условная нумерация штекеров в блоках стеклоочистителя и его реле; Б — нумерация штекеров в блоке обрыва сигнализации 32 сигнальных и поворотных указателей; Б — нумерация штекеров в блоке переключателей 39 сигнализации

Проект электромонтажа электрооборудования «Шестерка»

Основная особенность, которую имеет схема ВАЗ 2106, заключается в том, что все выводы узлов и приборов со знаком минус напрямую связаны с «массой» кузова автомобиля.В силу своей конструкции разводка «Шестерки» имеет следующее решение.

Учитывая особенности ЭЛ. Схема подключения «Шестерки», важен следующий момент: Замена любой детали должна производиться после снятия минусовой клеммы с аккумуляторной батареи. Если при ремонте коснуться клемм и корпуса автомобиля металлическими инструментами, то произойдет короткое замыкание. Специально для возможных внештатных ситуаций, независимо от положения ключа в замке зажигания, следующее электрооборудование:

  • эл.Цепь Классон;
  • лампы подсветки и стоп сигналов;
  • сигнал тревоги;
  • прикуриватель;
  • Розетка
  • .

Если вы обслуживаете собственный автомобиль, то периодически сталкиваетесь с проблемой выхода из строя той или иной электросистемы. Разобрать поломку вам помогут. Схема подключения. Имея электромолот ВАЗ 2106, можно прозвонить цепь вольтметром, определить место обрыва и отремонтировать технику.

Разборка поискового пространства должна начинаться с замка зажигания.Это многофункциональное устройство выполняет роль механизма зажигания, системы автозащиты и позволяет буксировать машину при включенной сигнализации.

ВАЗ 2106/ЛАДА 1600 V1.0

ВАЗ 2106 / LADA 1600 V1.0 — FS22

— Полностью анимированная передняя и задняя подвеска
— Цвет кузова на выбор
— Цвет маски фар на выбор (Цвет дизайна)
— Цвет дисков на выбор
— Выбор шин — стандартная и белая сторона доска
— Выбор дизайна — тягово-сцепное устройство и багажник на крыше
— 4-ступенчатая механическая коробка передач
— Анимированные педали, включая педаль сцепления
— Анимированный рычаг коробки передач
— Текстуры грязи и износа
— Реалистичные огни


Кредиты: Радичков
Загрузка…

Этот контент был загружен посетителями сайта. Если вы заметили какую-либо ошибку, пожалуйста, сообщите нам об этом.


Если вы столкнулись с трудностями, которые трудно преодолеть, проверьте нашу базу данных модов Farming Simulator , и вы, вероятно, найдете там решение. Дополнительные файлы чрезвычайно популярны во всем мире. Это определенно не просто так — каждый мод для Farming Simulator 19 / Farming Simulator 22 уникален и предоставляет вам явные возможности. Если вам интересно, как это работает, вы найдете много информации на нашем веб-сайте FS19 Mods / FS22 Mods — мы собрали все виды данных, чтобы упростить игру.Если вы увлечены Farming Simulator 19 Mods / Farming Simulator 22 Mods , как и мы, то вы находитесь на правильном сайте. Внимательно изучите предлагаемые нами образцы и выберите нужный. Тогда все, что вам нужно сделать, это просто нажать на кнопку бесплатной загрузки LS19 Mods / LS22 Mods и внедрить ее в свою игру. Эти несколько простых шагов поднимут вашу игру на высший уровень — что может быть лучше, чем обновить свою игру лично? Сломайте все границы и легко развивайте свою ферму.Эти дополнительные файлы добавят столько ценности, что вы больше не захотите играть без них. Нет никакого риска, поэтому нет и аргументов против – поэтому нет никаких оправданий тому, чтобы не воспользоваться этим особым шансом. Удивительно, как много может сделать простое обновление — будь умным игроком и достигни гораздо большего, чем когда-либо планировал. Приятно получать даже больше, чем ожидалось, поэтому мы настаиваем на том, чтобы вы попробовали и проверили преимущества лично. Это может стать большим стимулом для вашей фермы, и нет никаких причин, чтобы реагировать негативно.Берите лучшее, что можете, и не оглядывайтесь назад — вы должны быть ориентированы на будущее и новые впечатления. Это единственный способ быть впереди всех. Если вы считаете это своей целью, то определенно сейчас или никогда!


Размеры шатунных вкладышей ВАЗ 2106. Коленвал


Таблица выбора наушников

На ранних двигателях верхний и нижний вкладыши были одинаковой толщины.

На более поздних двигателях рабочий зазор подшипника был значительно уменьшен и для выполнения этого условия используются четыре разные втулки, которые обозначены цветной маркировкой на конце.Цвет метки указывает на толщину лайнера. Верхняя обойма на всех подшипниках имеет одинаковый размер, а рабочий зазор регулируется установкой нижней обоймы на необходимую толщину.

Двигатели 1500 см 3 , 1761 см 3 и 1905 см
3

Двигатели 1998 см 3

На самых последних двигателях новые гильзы можно подобрать с учетом меток на блоке цилиндров. При отсутствии меток подобрать вкладыши можно только замерив рабочий зазор.

Метки блока цилиндров находятся с левой стороны блока, а метки коленчатого вала — на конце моста коленчатого вала. Эти метки можно использовать для выбора требуемой толщины футеровки следующим образом.

На коленчатом валу и блоке цилиндров имеются две линии идентификации: штрих-код, используемый Peugeot в производстве, и серия из пяти обозначений. Первое обозначение в последовательности относится к размеру вкладыша под номером 1. Последнее обозначение в последовательности (сопровожденное стрелкой) относится к размеру под номером 5 вкладыша (см. Расположение метки на блоке цилиндров и коленвале ). Определить номер обозначения по конкретной шейке коленчатого вала и отверстию подшипника блока цилиндров.

На верхней оси номограммы нанесено обозначение коленчатого вала и через эту точку проведена вертикальная линия. На левой вертикальной оси номограммы нанесено обозначение блока цилиндров и проведена горизонтальная линия проведенный через эту точку. Точка пересечения линий указывает размер вкладыша для обеспечения необходимого зазора (см. Таблица выбора наушников ).

Например, номограмма показывает, что коленчатый вал указывает на 6, блок указывает на H, точка пересечения в пределах красной области определяет, что красный цвет (класс D) является наиболее подходящим для получения требуемого зазора.

Статья об установке коленвала на ВАЗ 2107 будет полезна как новичку, так и опытному водителю. Гид будет сопровождаться фотографиями и подробным описанием всех действий.

Снимаем коленвал с автомобиля ВАЗ 2107 для его замены или замены вкладышей коленвала.

Как снять коленвал с ваз 2107

1. Первым делом устанавливаем автомобиль на смотровую яму или эстакаду.

2. Снимите поддон с автомобиля.

3. Снимите держатель с сальником с блока цилиндров ВАЗ 2107.

4. Снимите крышку привода распределительного вала с прокладкой и цепью со звездочки коленчатого вала.

5. Отмечаем взаимное расположение шатунов относительно их крышек и крышек коренных подшипников относительно блока цилиндров ВАЗ 2107.

6. С помощью торцевого ключа на 14 мм отвинтите две гайки крышки шатуна.

7. Снимите крышку шатуна с вкладышем.

8. Отсоедините оставшиеся шатуны от коленчатого вала и переместите их вверх.

9. Вынимаем вкладыши из шатунов и их крышки.

10. С помощью торцевого ключа на 17 мм ослабьте болты крышек коренных подшипников коленчатого вала.

11. Открутив два болта, снимите крышку заднего коренного подшипника.В пазы задней опоры коленчатого вала установлены два упорных полукольца. Переднее кольцо А — сталеалюминиевое, а заднее Б — металлокерамическое. Кольца можно снять, нажав на их концы тонкой отверткой.

12. Отверните болты остальных крышек коренных подшипников, удерживая коленчатый вал от падения. Поочередно снимаем крышки и вынимаем коленвал из картера двигателя ВАЗ 2107. Все вкладыши крышки (кроме третьей), установленные в постелях коренных подшипников, имеют проточку.На крышках коренных подшипников имеются метки, соответствующие их порядковому номеру (считая от носка коленчатого вала), обращенные к левой стороне блока цилиндров ВАЗ 2107. На пятой крышке есть две метки, разнесенные по краям.

Метка на крышке первого коренного подшипника

13. Для замены снимите вкладыши коренных подшипников коленчатого вала с блока цилиндров и крышек.

Коренной (А) и шатунный (В) вкладыши коленчатого вала

Примечание: При наличии трещин на шейках или щеках коленчатый вал автомобиля ВАЗ 2107 подлежит замене.

14. Микрометром измеряем диаметры коренных и шатунных шеек коленчатого вала и сравниваем с данными, приведенными в таблице.

Если износ или овальность больше 0,03 мм, то шлифовка шеек коленчатого вала должна производиться в специализированной мастерской, где имеется необходимое оборудование (там же необходимо проверить осевое биение коренных поверхностей коленчатого вала). После шлифовки коленчатого вала повторно измеряем диаметры шеек коленчатого вала для определения ремонтного размера вкладышей.

Установка коленвала своими руками на ВАЗ 2107

1. Промываем коленчатый вал в керосине и продуем его внутренние полости сжатым воздухом. Устанавливаем новые вкладыши коренных подшипников коленчатого вала номинального или капитального размера. На наружной цилиндрической поверхности вкладышей выбиты цифры, обозначающие ремонтный размер: 025 — первый ремонтный, под шейкой коленчатого вала, уменьшенный в диаметре на 0,25 мм. Соответственно для второго, третьего и четвертого ремонтных размеров значения будут: 050, 075, 100.

Шатунные вкладыши легко отличить от коренных. На верхних вкладышах коренных подшипников (кроме среднего) выполнены кольцевые проточки. Кроме того, центральные втулки коленчатого вала шире остальных. Шатунные вкладыши коленчатого вала все одинаковые и взаимозаменяемые, диаметр шатунных вкладышей меньше диаметра коренного. Для увеличения площади контакта на втулках шатунов отсутствуют кольцевые канавки.

2.Установить упорные полукольца в канавки постели пятого коренного подшипника канавками к коленчатому валу. Полукольца изготавливают нормальной толщины (2,310-2,360 мм) и увеличенной (2,437-2,487 мм).

3. Проверяем осевой зазор между упорными полукольцами и упорными поверхностями коленчатого вала, который должен быть в пределах 0,06-0,26 мм. Если зазор превышает максимально допустимый (0,35 мм), замените упорные полукольца новыми, увеличенными на 0,127 мм.

4. Смажьте шатунные и коренные шейки коленчатого вала моторным маслом и установите коленчатый вал в блок цилиндров.

5. В соответствии с метками установите крышки коренных подшипников и затяните болты их крепления моментом 68,4-84,3 Нм. Проверяем свободное вращение коленчатого вала.

6. Установите шатуны с втулками и крышками на коленчатый вал. Затягиваем гайки крепления моментом 43,4-53,5 Нм.

7. Установка поддона двигателя на ВАЗ 2107.

8. Установите держатель с сальником на блок цилиндров.

9. Установка остальных снятых деталей на автомобиль осуществляется в обратном порядке.

10. Отрегулировать натяжение цепи ГРМ.

11. Отрегулируйте натяжение ремня привода генератора.

12. На карбюраторном двигателе Проверяем ВАЗ 2107 и при необходимости регулируем угол опережения зажигания.

Диаметры шатунных и коренных шеек коленвала ВАЗ 2107


).
Снимаем топливный насос(см. ).
Снимите распределитель зажигания (см.).
Набросав порядок подключения, отсоединяем шланги и провода от двигателя, облегчаем блок цилиндров, для чего снимаем головку блока (см. ).
Снимаем генератор (см.).
Снимите стартер (см.).
Снимите насос охлаждающей жидкости (см.).
Откручиваем верхнюю или нижнюю гайки крепления подушки опоры двигателя (см.).
Откручиваем болты крепления картера сцепления к двигателю.

Устанавливаем блок цилиндров на стенд.
Снимите сцепление (см.).
Снимите шкив, крышку привода распредвала, цепь и шестерню привода масляного насоса (см.).
Снимите вспомогательные узлы ведущего ролика (см. ).
Снимите маховик и держатель заднего буртика коленчатого вала (см.).

Таким же образом вынимаем остальные три поршня.

Разбираем коленчатый вал (см. ).
Вынимаем старые вкладыши коренных подшипников. Промываем в солярке или керосине блок и коленвал. Продуваем их внутренние полости и масляные каналы сжатым воздухом.
Протираем салфеткой посадочные места коренных подшипников и устанавливаем новые вкладыши соответствующей категории (номинальные или ремонтные).
Смазываем коренные и шатунные шейки коленчатого вала моторным или трансмиссионным маслом и устанавливаем вал в блок.

Проверяем вращение коленчатого вала. Он должен быть легким и гладким, без заеданий и люфтов.
Устанавливаем новые сталеалюминиевые вкладыши в нижние головки и крышки шатунов (см.).

Надеваем крышку шатуна и затягиваем болты динамометрическим ключом (см.).
Дальнейшая сборка двигателя производится в порядке, обратном разборке.

Коленчатый вал ВАЗ 2106 – это часть кривошипно-шатунного механизма, играющая в автомобиле весьма существенную роль.Для того чтобы выполнить установку коленчатого вала максимально качественно, вам потребуются самые разнообразные инструменты, по большей части продаваемые в любом специализированном автомагазине. Обратите внимание, что при сборке поршневых шатунных двигателей ВАЗ 2106 есть свои особенности.

В автомобилях, собранных до 90-х годов прошлого века, поршень должен быть совмещен с шатуном таким образом, чтобы нанесенная метка в виде буквы П располагалась на той стороне шатуна, где находится расположен выход масла.Двигатели, выпущенные в более поздний период, вообще не имеют отверстий для шатунов. Причем это касается не только шатунных двигателей, но и их вкладышей. Также имейте в виду при эксплуатации, что поршень с шатуном коленчатого вала может соединяться практически в любом положении.

Замена сальника коленчатого вала

Основным признаком необходимости замены сальника является загрязнение моторного отсека. Пробой происходит в тот момент, когда нарушается герметичность узла, из-за чего из поврежденного сальника начнет вытекать смазка, смешанная с маслом.В результате, попадая на вращающиеся детали, смесь разбрызгивается по всему подкапотному пространству.

В частности, сигналом о необходимости срочной замены вкладышей переднего сальника является прямое попадание масла на шкив и дальнейшее его выплескивание в передней части двигателя. При течи масла в задний сальник происходит разбрызгивание маховика в картере сцепления. Причины замены:

  • естественный износ;
  • перекос установки, из-за чего на корпусе могут появиться трещины;
  • механическое повреждение;
  • нарушение целостности поверхности в результате сильного перегрева двигателя;
  • брак.

Заменить сальники коленвала можно самостоятельно, это не только существенно сэкономит время и деньги, потраченные на ремонт в мастерской, но и приобретет бесценный опыт. Замена сальника коленчатого вала является обычной процедурой для достижения оптимальных характеристик двигателя.

Масляные уплотнения представляют собой уплотнения, уплотняющие движущиеся части. Наиболее правильным будет назвать сальник коленвала усиленной манжетой. Его роль в работе двигателя очень значительна, а потому любые сбои в стабильной работе сальника коленчатого вала приведут к нежелательным последствиям.Даже если степень его смещения со штатного места незначительна, масло в машине начнет течь.

Согласно статистике, установка нового сальника должна производиться не реже одного раза в течение 3 лет. Однако замена сальниковых втулок может потребоваться гораздо раньше. Все зависит от общего состояния деталей и условий эксплуатации автомобиля.

Подготовка к замене вкладышей и непосредственная установка коленчатого вала

После снятия капота и аккумулятора с ВАЗ 2106 необходимо аккуратно слить масло и охлаждающую жидкость.Затем снимите такие детали, как радиатор, термостат, карбюратор, топливный насос и распределитель зажигания. Для себя обязательно отметьте, в каком порядке они сняты. Далее нужно снять все соседние шланги и провода с двигателя вместе с головкой блока цилиндров.

Кроме того, отсоедините такие детали, как генератор, стартер, насос охлаждающей жидкости, верхние гайки, отвечающие за крепление опорной подушки двигателя, и болты крепления картера сцепления к двигателю. Порядок, в котором производится отключение, должен строго соблюдаться.Во время работы тросы подъемного устройства должны быть закреплены на блоке и осторожно подняты.

Затем, подставив домкрат под коробку передач, начать плавно покачивать блок, чтобы постепенно отсоединить его от картера сцепления. Необходимо будет снять блок цилиндров, сцепление, шкив, кожух троса распределительного вала, детали масляного насоса, приводной вал вспомогательных агрегатов, маховик и держатель заднего уплотнения коленчатого вала.

Ключом на 10 нужно открутить все болты крепления масляного поддона к блоку цилиндров, и снять его вместе с уплотнительной прокладкой.Отсоедините масляный насос. Головкой на 14 отверните гайки крепления крышки шатуна, а затем снимите ее. Затем взять молоток, упереться рукоятью в шатун, вытолкнуть поршни из цилиндров. Далее берем головку на 17 и откручиваем болты, которыми коленвал крепится к крышке. Ведя счет от носка коленчатого вала, по номерным меткам отсоедините все последующие крышки. Имейте в виду, что на 5-й крышке сразу две метки с обеих сторон.

Только теперь можно снять сам коленвал и снять два полукольца упорного подшипника коленвала. При работе необходимо помнить, что металлические вкладыши, устанавливаемые на постелях всех подшипников, за исключением 3-го, снабжены проточкой.

Снимаем коленвал для его замены или замены вкладышей.

1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. «Подготовка автомобиля к ТО и ремонту»).

2.Снимите масляный поддон двигателя (см. «Масляный поддон — снятие и установка»).

3. Снимите держатель с сальником с блока цилиндров (см. «Задний сальник коленвала – замена»).

4. Снимите крышку привода распредвала с прокладкой и цепь со звездочки коленчатого вала (см. «Цепь ГРМ — замена»).

5. Отмечаем взаимное расположение шатунов относительно их крышек и крышек коренных подшипников относительно блока цилиндров.

6.Торцевым ключом на 14 мм откручиваем две гайки крепления крышки шатуна.

7. Снимите крышку шатуна с вкладышем.

8. Отсоедините оставшиеся шатуны от коленчатого вала и переместите их вверх.

Вынимаем вкладыши из шатунов и их крышки.

9. Торцевой ключ на 17 мм ослабляем болты крышек коренных подшипников коленчатого вала.

10.Открутив два болта, снимите крышку заднего коренного подшипника. В пазы задней опоры коленчатого вала установлены два упорных полукольца. Кольцо переднее А — сталеалюминиевое, а заднее В — металлокерамическое. Кольца можно снять, нажав на их концы тонкой отверткой.

11. Отверните болты остальных крышек коренных подшипников, удерживая коленчатый вал от падения. Снимаем по одной крышки и извлекаем коленвал из картера.Все вкладыши крышек (кроме третьего), устанавливаемые в постелях коренных подшипников, имеют проточку. На крышках коренных подшипников имеются метки, соответствующие их порядковому номеру (считая от носка коленчатого вала), обращенные к левой стороне блока цилиндров. Пятая крышка имеет две метки, разнесенные по краям.

Метка на крышке первого коренного подшипника

12. Для замены снимите вкладыши коренных подшипников коленчатого вала с блока цилиндров и крышек.

Коренной (А) и шатунный (В) вкладыши коленчатого вала

Примечание

При наличии трещин на шейках или щеках коленчатый вал подлежит замене.

13. Измеряем микрометром диаметры коренных и шатунных шеек и сравниваем с данными, приведенными в табл. 8.1.1. Если износ или овальность более 0,03 мм, то шлифовать шейки необходимо в специализированной мастерской, где имеется необходимое оборудование (там же необходимо проверить осевое биение коренных поверхностей коленчатого вала).После шлифовки повторно измеряем диаметры шеек коленчатого вала для определения ремонтного размера вкладышей.

Таблица 8.1.1. Диаметр шейки коленчатого вала

Номинальный размер (мм)

Ремонтные (уменьшенные) размеры (мм)

Шатунные шейки

Корневые шейки

Установка

1.Промываем коленчатый вал в керосине и продуем его внутренние полости сжатым воздухом. Устанавливаем новые вкладыши коренных подшипников коленчатого вала номинального или капитального размера. На наружной цилиндрической поверхности вкладышей выбиты цифры, обозначающие ремонтный размер: 025 — первый ремонтный размер, под шейку коленчатого вала, уменьшенный в диаметре на 0,25 мм. Соответственно, при втором, третьем и четвертом ремонтных размерах значения будут: 050, 075, 100. Шатунные вкладыши легко отличить от коренных.На верхних вкладышах коренных подшипников (кроме среднего) выполнены кольцевые проточки. Кроме того, втулки средней опоры шире остальных. Шатунные вкладыши все одинаковые и взаимозаменяемые, их диаметр меньше диаметра коренных. Для увеличения площади контакта на втулках шатунов отсутствуют кольцевые канавки.

2. Установите упорные полукольца в канавки постели пятого коренного подшипника канавками к коленчатому валу.Полукольца изготавливают нормальной толщины (2,310-2,360 мм) и увеличенной (2,437-2,487 мм).

3. Проверяем осевой зазор между упорными полукольцами и упорными поверхностями коленчатого вала, который должен быть в пределах 0,06-0,26 мм. Если зазор превышает максимально допустимый (0,35 мм), замените упорные полукольца новыми, увеличенными на 0,127 мм.

4. Смажьте шатунные и коренные шейки коленчатого вала моторным маслом и установите вал в блок.

5. В соответствии с метками устанавливаем крышки коренных подшипников и затягиваем болты их крепления моментом 68,4-84,3 Нм. Проверяем свободное вращение вала.

6. Установите шатуны с втулками и крышками на коленчатый вал. Затягиваем гайки крепления моментом 43,4-53,5 Нм.

7. Установите поддон картера двигателя (см. «Поддон картера двигателя — снятие и установка»).

8. Установите держатель с сальником на блок цилиндров (см. «Задний сальник коленвала – замена»).

9. Установка остальных снятых деталей осуществляется в обратном порядке.

10. Отрегулировать натяжение цепи (см. «Цепь ГРМ — замена»).

11. Отрегулируйте натяжение ремня привода генератора (см. «Ремень привода генератора – регулировка натяжения и замена»).

12. На карбюраторном двигателе проверьте и при необходимости откорректируйте угол опережения зажигания (см. «Опережение зажигания — проверка и регулировка»).

схема подключения, устройство и возможные неисправности

Использовал тахометр ВАЗ-2106 для того, чтобы проверить обороты коленчатого вала двигателя.Индикатор расположен на приборной панели, справа от спидометра. Автомобиль шестой модели с инжекторными двигателями «АвтоВАЗ» не выпускал, лишь в последние годы выпуска с конвейера «ИЖ-Авто» сошла небольшая партия. Поэтому тахометр использовался только с системами зажигания, совместимыми с карбюраторным впрыском.

Особенности тахометра

Многие автомобилисты не пользуются тахометром — он не так важен, как спидометр (который используется для контроля скорости, чтобы не нарушать ПДД и не заработать штраф).С помощью тахометра измеряют обороты мотора — и это иногда бывает полезно новичкам, не научившимся «чувствовать» двигатель.

При проведении тюнинга красивых устройств, улучшающих внешний вид приборной панели. На шестерки устанавливались двигатели с четырьмя цилиндрами. У них есть одна особенность — на каждый оборот вала распределителя (трамплера) приходится четыре замыкания контактной группы прерывателя. С его помощью создается импульс, необходимый для образования искры.В бесконтактной системе механический прерыватель управляется датчиком Холла.

Схема включения тахометра

Схема включения тахометра ВАЗ-2106 зависит от того, какая система зажигания используется на автомобиле. В случае контактной системы соединения выполняются следующим образом:

  1. Левый выход тахометра (красный) подключается к плюсу замка зажигания. Это питание устройства — идет только при включенном зажигании.
  2. Средний провод (белый с черной полосой) подключается к корпусу автомобиля (кузову).
  3. Правый выход тахометра сигнальный, окрашен в коричневый цвет. Он подключается к выводу «К» катушки зажигания и контактной группе трамблера.

Подключение тахометра к элементам электронной системы зажигания очень похоже:

  1. Красный провод подключается к замку зажигания. Питание подается, как и в предыдущем варианте, только при включенном зажигании.
  2. Минусовой провод (белый с черной полосой) подключается к кузову автомобиля.
  3. Контрольный провод (коричневый) подключается к клемме катушки «К» и контакту «1» электронного переключателя.

В обоих случаях к тахометру прилагается кабель питания лампы накаливания, необходимый для подсветки шкалы.

Характеристики тахометра

В целом подключение тахометра ВАЗ-2106 не вызовет затруднений — основных проводов у него всего три, остальные вспомогательные. Модель устройства ТХ-193 может использоваться как на автомобилях ВАЗ-2106, так и на аналогичных моделях.С его помощью можно измерять обороты любого двигателя, в котором установлено электронное или контактное зажигание.

С помощью тахометра количество импульсов в первичной цепи зажигания. На четырехцилиндровых четырехтактных двигателях на один оборот вала трамбовки приходится 4 замыкания и размыкания контактной группы. Другими словами, каждый оборот инициирует формирование 4-х импульсов. Но на каждый оборот коленчатого вала вырабатывается всего два импульса. Следовательно, существует прямая зависимость между частотами вращения ротора трамблера и коленчатого вала.

Провода для подключения тахометра

В конструкции прибора имеется не только указатель скорости, но и лампа давления масла.

Перед подключением тахометра на ВАЗ-2106 необходимо ознакомиться с назначением всех проводов:

  1. Белый — предназначен для подключения к части проводки, на которую поступает напряжение для осветительных приборов.
  2. С помощью красного провода и предохранителя осуществляется питание устройства. И напряжение на него приходит только при включении зажигания.
  3. Белый с черной полосой — привязка к массе автомобиля.
  4. Коричневый — сигнальный провод, на который поступают импульсы напряжения с катушки.
  5. Черный — предназначен для подключения электромагнитного реле индикатора тока заряда. Реле установлено в моторном отсеке, с правой стороны.
  6. Серый провод с черной полосой подключается к датчику давления масла на блоке двигателя.

При установке необходимо соблюдать цвета. По привычке черный провод можно воспринимать как минус (на самом деле в большинстве случаев так оно и есть).В этом случае тахометр работать не будет.

Если не работает тахометр

Последовательность действий при обнаружении поломки тахометра (при полном отказе):

  1. Проверить цепь подключения к выводу «К» катушки зажигания. Если есть поломка, устраните ее. Все работы необходимо проводить при снятом аккумуляторе.
  2. Проверить цепь питания устройства, убедиться в исправности предохранителя.
  3. На инжекторных двигателях может выйти из строя цепь, соединяющая модуль зажигания и блок управления.
  4. При использовании силиконовых высоковольтных проводов иногда требуется замена резистора, установленного на плате тахометра ВАЗ-2106.

Но это поломка, которая приводит к полному выходу устройства из строя. Он гораздо чаще работает с перерывами.

Перебои в работе

Часто бывает, что стрелка начинает дергаться. Если автомобиль инжекторный, поиск неисправности заключается в подключении диагностического сканера и проверке систем двигателя.

В остальных случаях потребуются такие манипуляции:

  1. Проверить проводку, уровень напряжения.Обязательно проверьте отсутствие обрывов цепей и следов окисления.
  2. Убедитесь, что соединение с «массой» качественное.
  3. При плохих контактах в трамблере или пробое конденсатора дергается стрелка тахометра ВАЗ-2106. Если конденсатор вышел из строя, просто замените его.
  4. Диагностика системы зажигания, устранение дефектов.
  5. При возникновении неисправностей после полной (или частичной) разборки, замены потребуется регулировка.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
