8.2. Регулировка педали сцепления

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Измерьте расстояние от передней поверхности педали до коврового покрытия. Рукой нажмите педаль сцепления до появления ощутимого сопротивления и измерьте величину свободного хода.

Свободный ход педали сцепления: 1–3 мм

2. Если свободный ход педали сцепления не соответствует требуемому значению, отрегулируйте его следующим образом:

– ослабьте контргайку и, вращая болт, отрегулируйте свободный ход педали сцепления, затем затяните контргайку;


Предупреждение

После регулировки затяните болт, пока он не достигнет упора педали, затем затяните контргайку.


– вращайте толкатель до достижения требуемого свободного хода, затем затяните контргайку.

Предупреждение

При регулировке высоты установки или свободного хода педали сцепления будьте осторожны, чтобы не переместить толкатель к главному цилиндру сцепления.


3. После завершения регулировок проверьте, что расстояние от педали сцепления до пола при нажатой педали соответствует требуемому значению.

Свободный ход педали сцепления (А): 1–3 мм
Расстояние от педали сцепления до пола при нажатой педали (В): 90 мм

4. Если невозможно отрегулировать высоту установки и свободный ход педали сцепления, возможно в гидравлической системе привода сцепления имеется воздух или неисправен главный цилиндр сцепления. В этом случае удалите воздух или разберите и проверьте главный цилиндр сцепления.

ПРОКАЧКА ГИДРАВЛИЧЕСКОЙ СИСТЕМЫ ПРИВОДА СЦЕПЛЕНИЯ

Любая гидравлическая система работает нормально, если из нее удален воздух.


Предупреждение

Во время удаления воздуха добавляйте только чистую жидкость, рекомендуемую изготовителем.
Жидкость, используемая в гидравлическом приводе, растворяет краску и пластмассу, поэтому при попадании жидкости на лакокрасочное покрытие автомобиля промойте его большим количеством воды.


ПОРЯДОК ВЫПОЛНЕНИЯ

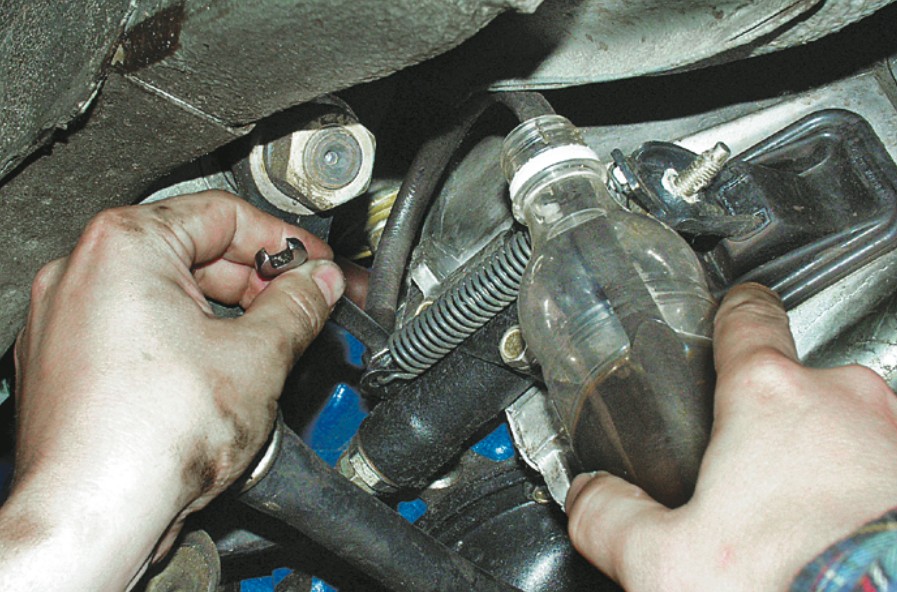

1. Ослабьте штуцер прокачки и присоедините к нему шланг. Расположите другой конец шланга в стеклянной емкости достаточного объема.
2. Медленно нажмите педаль сцепления.
3. При нажатой педали сцепления ослабьте штуцер прокачки и выпустите воздух из гидравлической системы. Затяните штуцер прокачки и отпустите педаль сцепления.
4. Повторяйте операции до тех пор, пока не будет выходить тормозная жидкость без пузырьков воздуха.

Предупреждение

Быстрое повторное нажатие педали сцепления в области B–C может привести к выходу толкателя из корпуса цилиндра сцепления во время прокачки. Нажимать педаль сцепления необходимо только после ее возврата в верхнее положение (А).



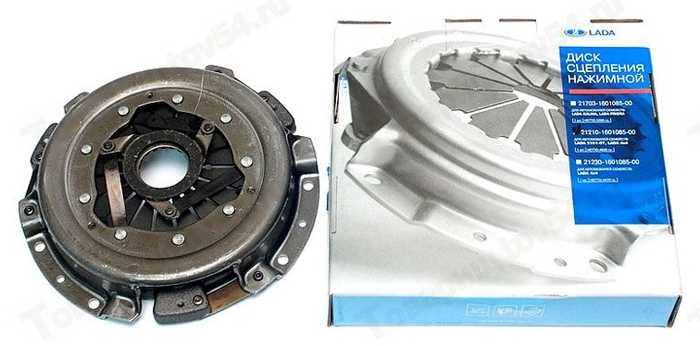

ВЕДОМЫЙ И НАЖИМНОЙ ДИСКИ СЦЕПЛЕНИЯ

Сцепление

1 – вилка выключения сцепления;
2 – подшипник выключения сцепления;
3 – болт, 15–22 Н•м;
4 – нажимной диск сцепления;
5 – ведомый диск сцепления.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Слейте масло из коробки передач и тормозную жидкость из гидравлического привода сцепления.
2. Снимите коробку передач.
3. Установите оправку 09411-11000для центрирования диска сцепления, которая в данном случае исключит падение ведомого диска сцепления.
4. Постепенно по диагонали ослабьте болты крепления сцепления в сборе, поворачивая каждый болт на ? оборота до тех пор, пока не прекратится действие диафрагменной пружины, и болты могут быть отвинчены вручную. Снимите кожух сцепления с нажимным диском и диск сцепления.

Предупреждение

Не очищайте растворителем диск сцепления или подшипник выключения сцепления.
Желательно снять маховик и проверить заднее уплотнительное кольцо коленчатого вала на отсутствие утечек. При необходимости, замените уплотнительное кольцо.



Проверка кожуха сцепления с нажимным диском
ПОРЯДОК ВЫПОЛНЕНИЯ

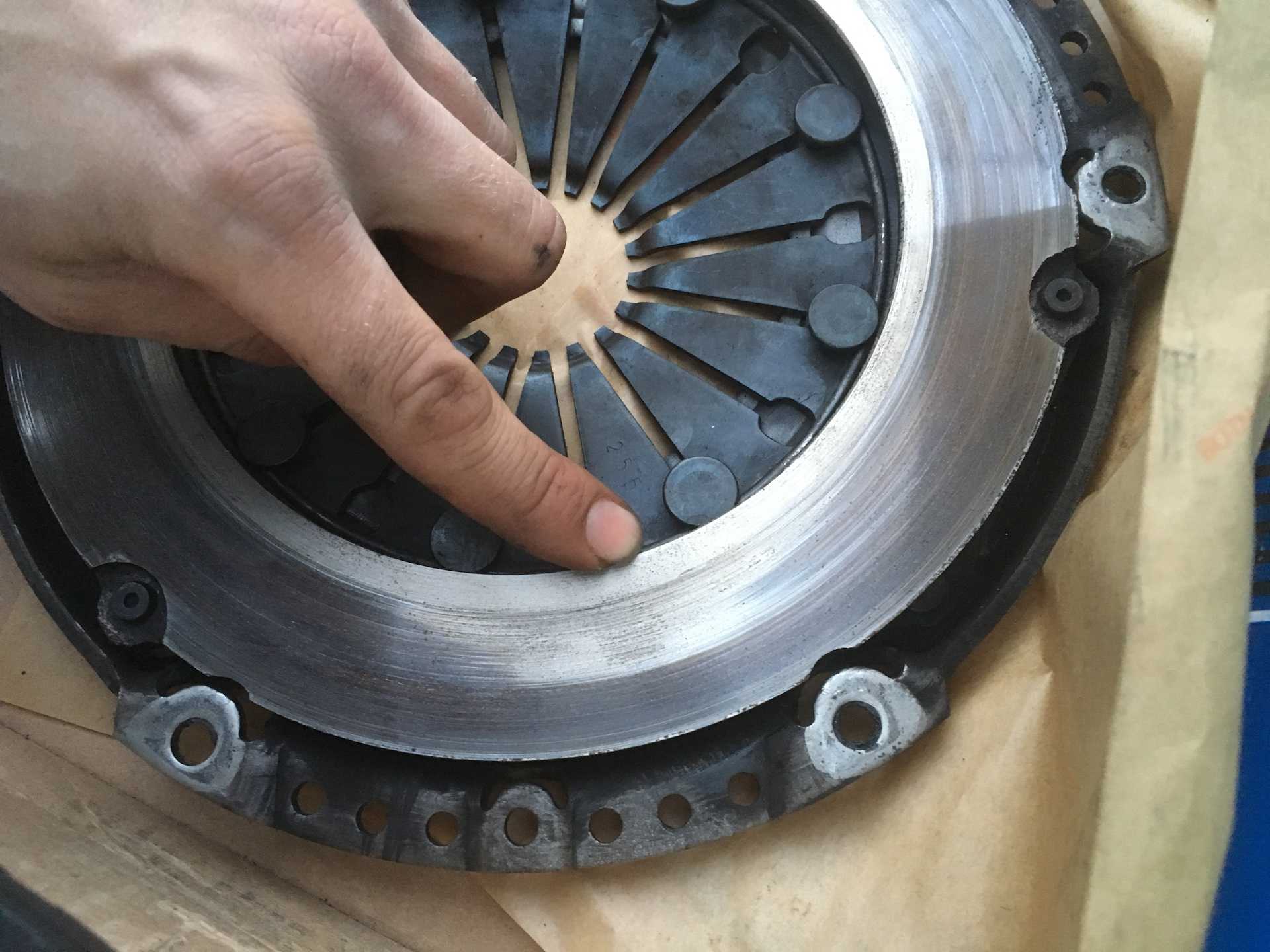

1. Проверьте диафрагменную пружину в местах контакта с подшипником выключения сцепления на отсутствие износа, трещин и определите различие высоты концов диафрагменной пружины. При наличии дефектов замените кожух сцепления с нажимным диском.

Различие высоты концов диафрагменной пружины: 0,5 мм
2. Проверьте нажимной диск на отсутствие трещин, пригара и износ поверхности.
3. Проверьте надежность заклепочных соединений.

Проверка диска сцепления
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте надежность заклепочных соединений фрикционных накладок к диску сцепления. При наличии дефектов замените диск сцепления.
2. Проверьте выступание фрикционных накладок над головками заклепок. Если выступание меньше допустимого, замените диск сцепления.

Выступание: 1,1 мм

3. Проверьте состояние фрикционных накладок диска сцепления и при наличии на них следов масла или механических повреждений замените диск сцепления.
4. Очистите шлицы первичного вала коробки передач и установите на вал диск сцепления. Если диск сцепления перемещается по валу с трудом или слишком большой зазор в шлицевом соединении, замените диск сцепления и/ или входной вал.

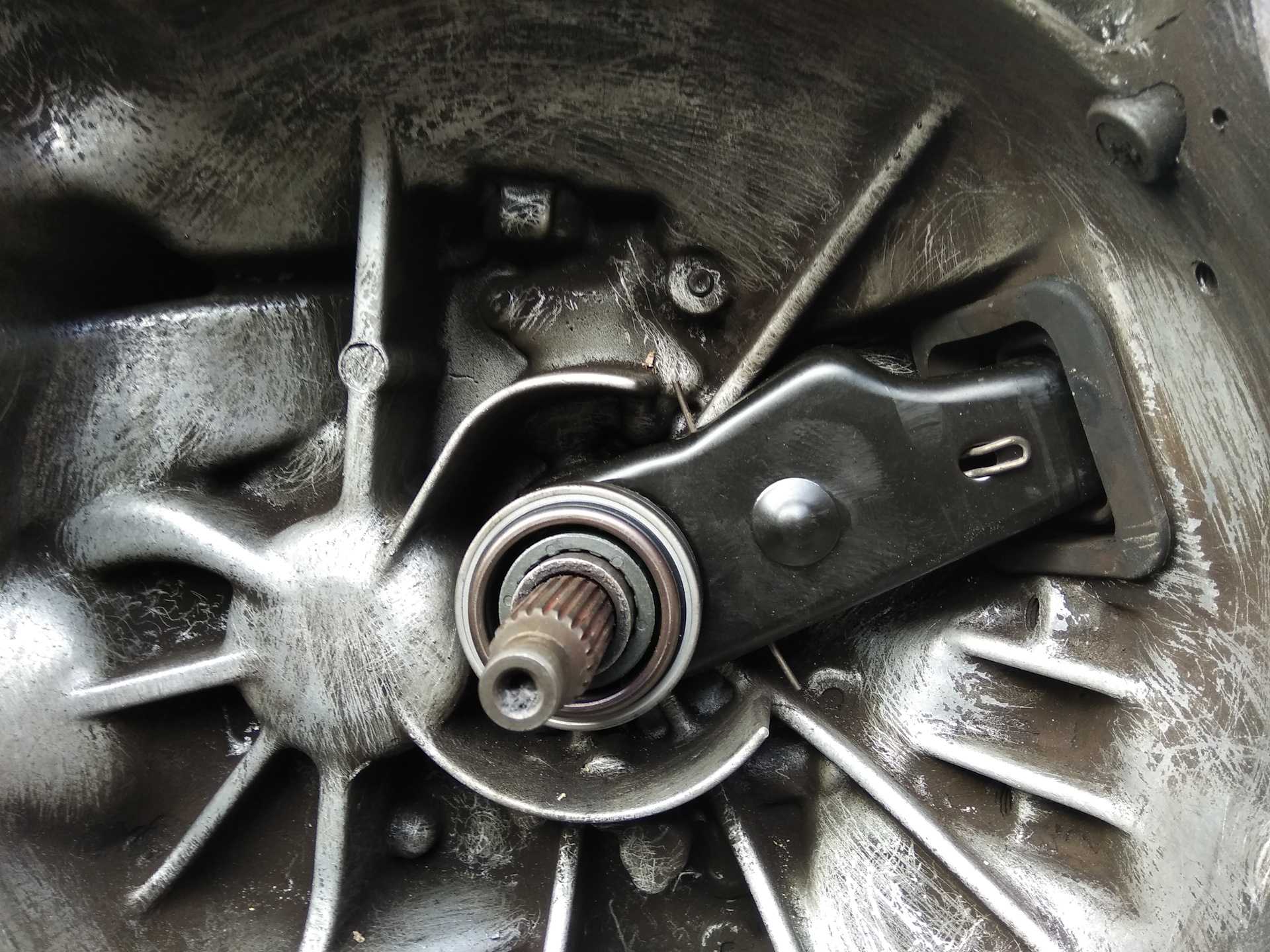

Проверка подшипника выключения сцепления
Предупреждение

Подшипник выключения сцепления герметичен, и его нельзя промывать.


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Проверьте состояние подшипника выключения сцепления, который должен вращаться легко, равномерно и бесшумно и в нем должен отсутствовать люфт. Рабочая поверхность подшипника, воздействующая на нажимную пружину, должна быть гладкой, без трещин, местной коррозии или выработки.
2. Неисправный подшипник выключения сцепления можно определить, не снимая его с автомобиля, для чего необходимо при работающем двигателе нажать педаль сцепления. Если при нажатии педали сцепления появляется дополнительный шум, значит, подшипник выключения сцепления неисправен, и его необходимо заменить.

Проверка вилки выключения сцепления
ПОРЯДОК ВЫПОЛНЕНИЯ
Если имеется неравномерный износ в точках контакта вилки выключения сцепления с подшипником, замените вилку выключения сцепления.

Установка
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Нанесите смазку на поверхности контакта подшипника, цилиндра и вилки выключения сцепления.

Предупреждение

При установке сцепления нанесите смазку на все подвижные соединения деталей, но не используйте чрезмерное количество смазки, так как это может привести к пробуксовке сцепления.


2. Нанесите смазку в углубление подшипника выключения сцепления.

Смазка: CASMOLY L9508

3. Нанесите смазку на поверхности контакта опоры вилки выключения сцепления.

Смазка: CASMOLY L9508

4. Мелкозернистой наждачной бумагой очистите поверхности маховика и нажимного диска и убедитесь, что весь абразивный материал и смазка удалены с очищенных поверхностей.
5. Нанесите смазку на шлицы диска сцепления и первичный вал коробки передач.

Смазка: CASMOLY L9508

6. Установите диск сцепления и отцентрируйте его специальной оправкой 09411-11000. При установке диска сцепления поверхность диска, имеющая маркировку, должна располагаться со стороны нажимного диска.
7. Установите кожух сцепления с нажимным диском на направляющие штифты маховика.
8. Постепенно, в диагональной последовательности и в определенном порядке, затяните болты крепления маховика.

Момент затяжки: 15–22Нм

9. Снимите оправку, центрирующую диск сцепления.
10. Установите коробку передач.
11. Отрегулируйте свободный ход педали сцепления.

Регулировка сцепления ВАЗ-2106 своими руками: специфические особенности проведения ремонта

Регулировка сцепления ВАЗ-2106 необходима для того, чтобы отключить коробку передач от двигателя. При помощи блока механизма производится передача вращательного движения от маховика, расположенном на коленчатом валу, к коробке перемены передач. Своевременная регулировка механизма – это залог нормального функционирования всего автомобиля. Он вас не подведет ни на трассе, ни в городской пробке.

Особенности механизма сцепления

На автомобилях классической серии устанавливается однодисковое сцепление фрикционного типа. В отличие от более новых моделей автомобилей на «классике» устанавливается гидравлический привод, который включает в себя рабочий и главный цилиндры. Такая конструкция дороже, но эффективнее.

Вот только в ней много элементов, которые могут выйти из строя и обездвижить автомобиль. При появлении неполадок необходимо производить осмотр и регулировку механизма. Самостоятельно выполнить все работы можно за 20-30 минут. Настройку сцепления можно осуществить даже без подъемника или смотровой ямы, потребуется только несколько ключей.

Периодичность настройки

Регулировка свободного хода педали сцепления ВАЗ-2106 осуществляется в том случае, если значение превышает 2 мм. Если у педали очень большой ход и присутствуют провалы, то необходимо корректировать положение. Пока вы не произведете регулировку механизма, функционировать сцепление будет неправильно.

В том случае, если присутствует люфт в механизме, то ведомый и ведущий диски не смогут отсоединяться друг от друга. Если вы заметили, что появились провалы педали, потребуется выставить заново свободный ход. Устанавливаете зазор между вилкой сцепления и рабочим цилиндром. Люфт не должен превышать 5 мм. Чтобы оценить свободный ход вилки, расположенной возле коробки передач, необходимо подвигать ее в разные стороны и измерить расстояние смещения.

Возле коробки передач установлен рабочий цилиндр, на котором не должно быть потеков тормозной жидкости. В том случае, если на пыльнике имеются повреждения или герметичность всех соединений нарушена, обязательно нужно произвести замену механизма.

Первый шаг регулировки

Регулировку сцепления ВАЗ-2106 своими руками можно выполнить после установки зазор (непосредственно из салона) на педали. Если присмотреться внимательнее к конструкции привода, то вы увидите, что на ней находится кронштейн, к которому гайкой прикручивается толкатель цилиндра.

Именно эту гайку нужно ослабить и установить необходимый зазор между цилиндром и толкателем. Отсюда же можно осуществить и корректировку свободного хода педали. После того как вы добились люфта максимум в 2 мм, необходимо выставить зазор на рабочем цилиндре.

Второй шаг регулировки

Для этого потребуется выставить ход толкателя на главном цилиндре. При регулировке сцепления ВАЗ-216 ход не должен быть более 5 мм. Выполните следующие действия:

  1. С помощью гаечного ключа придержите ограничитель.
  2. Ослабьте контргайку, вывернув ее не более чем на 2 оборота.
  3. Вращайте ограничитель с помощью гаечного ключа в ту сторону, в которой находится кронштейн.
  4. Эмпирическим путем выставьте необходимый зазор.
  5. Затяните контргайку.
  6. При помощи линейки измерьте ход педали. Если необходимо, повторите все процедуры заново.

Чтобы проверить ход, необходимо жать на педаль сцепления рукой до тех пор, пока не появится сопротивление. При помощи линейки измерьте, на какое расстояние отодвинулся при этом толкатель ГТС.

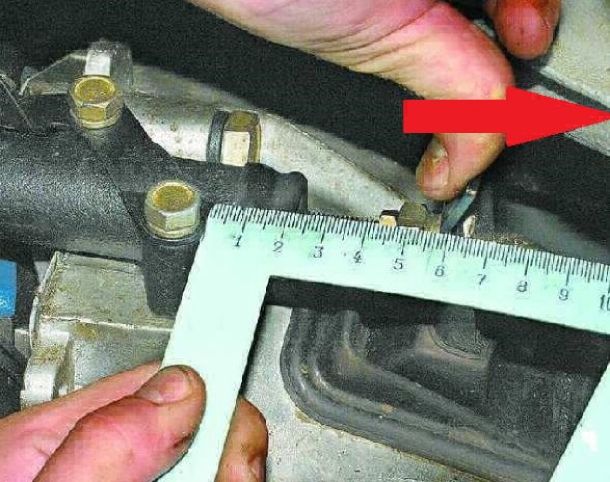

Замер свободного хода толкателя

Произвести корректировку хода педали можно и при помощи настройки рабочего цилиндра, который устанавливается возле КПП. Прежде чем проводить регулировку рабочего цилиндра сцепления ВАЗ-2106, необходимо удостовериться в том, что его шток имеет большой свободный ход. Для замера нужно совершить несколько простых действий:

  1. Отсоедините возвратную пружину, которая установлена на вилке сцепления. Это позволит вам избавиться от лишних сопротивлений при настройке.
  2. Установите линейку таким образом, чтобы ее край находился в конце толкателя.
  3. Нажмите на вилку до упора. Только делать это надо руками, никаких дополнительных приспособлений применять не нужно.
  4. Зафиксируйте вилку сцепления в выжатом состоянии.
  5. Замерьте свободный ход вилки при помощи линейки.

Регулировка толкателя на рабочем цилиндре

Регулировка сцепления ВАЗ-2106 осуществляется в таком порядке:

  1. Очистите все элементы от коррозии и грязи. Резьбовые соединения обработайте проникающей смазкой.
  2. Выкрутите гайку, которая находится на толкателе рабочего цилиндра.
  3. Одним ключом необходимо удерживать болт для регулировки, а вторым ослабить контргайку.
  4. Зафиксируйте толкатель таким образом, чтобы он не смог повернуться.
  5. Эмпирическим путем отрегулируйте свободный ход и закрутите контргайку.
  6. Установите пружину на место.

Проверьте работу всей системы сцепления, замерьте свободный ход всех элементов. Если он больше положенного и есть провалы, нужно повторить корректировку.

Если настройка не помогла

Если же регулировка педали сцепления ВАЗ-2106 не принесла должного эффекта, то причина большого свободного хода кроется в корзине и диске. Желательно устанавливать новый комплект, в который входят:

  1. Корзина (ведущий диск устанавливается непосредственно на маховике коленчатого вала).
  2. Ведомый диск (располагается внутри корзины, связан с первичным валом КПП шлицевым соединением).
  3. Выжимной подшипник (установлен на первичном валу и приводится в движение вилкой).
  4. Болты и гроверные шайбы.

После установки всех новых элементов необходимо провести регулировку сцепления ВАЗ-2106 и убедиться в том, что тормозная жидкость в системе хорошего качества и не содержит никаких примесей. Старайтесь менять жидкость не реже одного раза в два года.

Замена троса сцепления lada 2106 (ваз 2106)

Замена и регулировка троса сцепления на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099


Добро пожаловать! Сегодня вот в этой статье мы с вами разберем правильную замену троса сцепления. А так же после замены троса на новый, мы подробно опишем действия благодаря которым вы сможете отрегулировать этот трос сцепления.

Краткое содержание:

Где находится трос сцепления? Часть троса находится в салоне автомобиля, то есть если быть более точным то она подсоединяется к педали привода сцепления. А вторая часть троса располагается в левой части подкапотного пространства, для наглядности смотрите фото чуть ниже:

Примечание! Трос как вы уже поняли указан тремя красными стрелочками!

  • Стрелка под цифрой «1», указывает место в котором трос продолжает движение сразу же после выхода из отверстия в щитке передней части кузова.
  • А стрелка под номером «3», показывает место в котором наконечник оболочки троса привернут к кронштейну.

Когда нужно менять и регулировать трос сцепления?

Он подлежит замене, при: • Его обрыве, при его деформации и при иных причинах которые так же будут связаны с тросом.

Примечание! Перед тем как трос порвется, он начнет издавать различные звуки по которым можно определить то что трос уже нуждается в замене, а звуки будут наподобие треска, хруста и.т.д.

Он подлежит регулировки, при: • Неправильном ходе педали сцепления, то есть если педаль ходит слишком мало или же слишком много что не соответствует норме.

• А так же его необходимо регулировать в том случае, если педаль сцепления расположена на разном уровне с педалью тормоза, что тоже не соответствует норме.

Как заменить трос сцепления на ВАЗ 2108-ВАЗ 21099?


Снятие: 1) В начале при помощи двух гаечных ключей ослабьте обе гайки, которые крепят оболочку троса к кронштейну.

2) После этого рукой немного приподняв трос, извлеките его из гнезда.

3) Следом отсоедините поводок троса сцепления (Указан красной стрелкой), от вилки выключения (Синяя стрелка).

4) Когда в подкапотном пространстве трос будет от всего отсоединен, после этого перейдите в салон автомобиля, и затем при помощи отвертки подденьте скобу пальца педали и вследствие чего снимите её.

5) Теперь отсоедините верхний кончик троса, от пальца педали.

6) И в следствии чего снова подойдя к подкапотному пространству, выведите трос сцепления через щиток передней части.

Установка:

Примечание! Новый трос сцепления устанавливается в обратном порядке снятию. Но все же чуть ниже мы специально подготовили инструкцию по которой можно будет установить новый трос привода сцепления!

1) Таким же образом сперва засуньте новый трос через отверстия в щитке.

2) После этого в салоне установите верхний кончик троса на палец педали, и застопорите всё это дело стопорной скобой.

3) В подкапотном пространстве оденьте сперва поводок троса на вилку. Затем вставьте трос между кронштейном и после чего заверните обе гайки крепящее наконечник оболочки троса.

Примечание! После окончании операции, отрегулируйте трос сцепления!

Регулировка троса сцепления:

Для регулировки воспользуйтесь двумя гаечными ключами. С их помощью ослабьте обе гайки которые крепят наконечник оболочки троса. И после чего посредством вращения этих гаек, затяните трос таким образом что бы ход у педали сцепления составлял «125–135 мм», и что бы она была на одном уровне с педалью тормоза.

Дополнительные видео материалы: Хотите больше подробностей о замене и регулировки троса привода сцепления? Если да! То в таком случае мы подготовили для вас небольшой видео-ролик просмотрев который, у вас не останется вопросов.

Обрыв троса сцепления проблема, возникающая в автомобилях, длительное время пребывающих в эксплуатации при экстремальных условиях. Обычно это случается со старыми авто. Осуществить замену возможно в любом сервисном центре, но если подобная ситуация возникла в пути, то даже не обладая специальными знаниями и профессиональным инструментом, заменить трос сцепления не должно составить особого труда.

В обычном случае для выполнения регулировки троса сцепления все, что потребуется это всего 2 ключа на 13 и смазка. А собственно замена производится в следующей последовательности.

Для того чтобы провести процедуру замены троса для ВАЗ 2110, в первую очередь следует открыть моторный отсек. Трос снять с вилки сцепления. Необходимо ее придержать одной рукой, другой натягивая трос. В трансмиссии трос прикреплен к кронштейну, и его надо освободить. Следующий этап. Все продолжается уже непосредственно в салоне автомобиля.

Нужно добраться до специального крепления и снять его. Но здесь присутствует определенная сложность. Если ВАЗ 2110 из «опытно-промышленной» партии, то взамен обычного болта с гаечной головкой, там может оказаться нестандартное крепление, рассчитанное на короткую крестовую отвертку.

Через открытый предохранительный блок, это сделать можно и обычной длинной, хоть и не очень удобно. Поэтому есть два варианта решения проблемы: заменить болт обычным или возить полный набор инструментов постоянно с собой. Правда, это, скорее всего, будет проблематично, так как для многих процедур, например, замены тормозных колодок, требуется специализированный набор инструментов.

Для того чтобы последовательность действий стала понятнее, вот полная развернутая инструкция по замене троса сцепления для марки ВАЗ 2110.

Сначала с автомобиля в обязательном порядке снимается стеклоочиститель. Затем ослабляется натяжение отдельных деталей привода сцепления. После этого из вилки выключения поводок троса вынимается. На следующем этапе необходимо отвернуть гайку-крепление оболочки троса. Но для этого чехол, скрывающий наконечник нужно сдвинуть, а саму процедуру проводить, используя 2 ключа. Один будет удерживать трос от проворачивания, а другой использоваться по назначению для раскручивания. Следом наконечник вынимается из кронштейна, который находится на поверхности коробки передач.

Далее 2 гайки, установленные для крепления кронштейна стеклоочистителя, нужно по очереди открутить. После и сам кронштейн снимается с фиксирующих шпилек. Когда будет производиться сборка, не стоит забывать, что наклонная площадка кронштейна должна располагаться к передней части автомобиля.

Для получения доступа к педали сцепления и месту ее соединения с тросом, нужно отвернуть винт крепления специального защитного чехла. Держатель чехла следом снимается, а он сам, чтобы не мешал, отгибается. Для того чтобы произвести снятие стопорной скобы с пальца, нужно предварительно аккуратно поддеть ее отверткой. Трос сцепления, а если быть совсем точным, его наконечник, после этого снимается. Держатель троса крепится к педали с помощью болта. Выкрутить его можно в салоне. Следом трос вынимается, а с пальца педали сцепления для осмотра снимается специальная втулка. Проверяя ее состояние, следует учитывать, что она разрезная. Это не дефект. Но если втулка была изношена или по какой-то причине сломана, то потребуется обязательная замена.

Ремонт троса сцепления выполняется крайне редко. Стандартно всегда производится замена на новый. А установка выполняется также, но в обратном порядке. Но при этом поводок троса и палец педали сцепления покрываются смазкой «Литол». Для того чтобы в отверстие щитка передка без проблем вставить кромку уплотнителя троса, изначально он проталкивается в моторный отсек. Кстати, по окончании выполнения работ, также стоит отрегулировать ход педали.

Замена троса сцепления на машину ВАЗ 2110 потребует определенных усилий и затрат времени, так что если решение о самостоятельном ее выполнении принято, следует быть готовым к этому. Для всех тех, кому лень заниматься самостоятельной заменой троса или имеющиеся технические навыки попросту не позволяют это сделать, стоит обратиться за помощью профессионала в любой ближайший автосервис.

Источник http://allkomp. ru/category/programmirovanie

Основное предназначение троса сцепления ВАЗ 2110 заключается в усилении передачи вилки сцепной муфты от педали, что требует устойчивости к воздействию высоких нагрузок. Изредка такое перегружение вызывает растяжение троса или его обрывание. В автомобиле ВАЗ 2110, несмотря на значительную эксплуатационную надежность, обрыв троса сопровождается значительным углублением педали сцепления.

Причины обрыва тросика


Замена тросика сцепления ВАЗ 2110 производится в таких случаях:

  • полный обрыв;
  • местный обрыв участка проволоки в области наконечника;
  • повреждение пластикового покрытия троса.

Хотя обрыв троса в вазовском автомобиле принадлежит к категории редких поломок, случается он в ходе нарушений эксплуатационных правил либо в крайне экстремальных обстоятельствах. Наиболее частое обрывание тросового устройства характерно для старых автотранспортных средств или в случае ежедневной нещадной эксплуатации при больших нагрузках. Хотя бывают случаи, что тросик сцепления ВАЗ 2110 обрывается у автотранспортных средств с малым пробегом.

Кроме этого быстрому изнашиванию данного изделия способствует неграмотное управление транспортным средством:

  • водитель стартует на высоких оборотах;
  • нога автолюбителя находится во время поездки на сцеплении (приводит к пробуксовыванию сцепления).

Замена троса сцепления ВАЗ 2110 требуется при таких признаках поломки, как появление посторонних звуков во время включения сцепления, а также рывковой работе КПП. Процесс смены не является трудоемким и затяжным во времени, справится с ним может даже начинающий автомобилист, имеющий основной набор инструментов и начальные технические знания. Регулирование тросового механизма осуществляется при помощи ключей на «13».

Технология замены тросика


Для устранения данной категории поломок существует определенная методика. Запуск сцепления осуществляется при помощи троса. А его регулирование совершается механически в моторном отсеке на опоре в верхней части корпуса КПП. При выключении сцепления могут проявиться неполадки, выявить которые можно при проверке исправности механизма педали, а также пятикратном вжатии ее до упора. Регулировка работы узла обуславливает свободное передвижение рычага на 1 см в обратном направлении к привычному ходу.

Если это невозможно, то требуется смена троса. При его снятии следует резким движением произвести отделение от места крепления, затем путем отжима внешней оболочки достигнуть сжатия механизма регулирования троса в точке манжеты из каучука. Для фиксирования тросового механизма на КПП следует открепить его от крепежного узла.

Съем вещевого ящика достаточно трудоемкая операция. Необходимо снять панель реле (не открепляя провода от клемм), кожух педали сцепления, только после этого открепить трос и вытянуть из авто. Далее осторожно протянуть его через втулку из резины.

Установка выполняется в обратном порядке. Монтаж ролика на конце троса осуществляется закреплением крайних частей троса на КПП с последующей жесткой фиксацией. Важно протягивать тросовую оболочку по ходу движения и поставить демпфер из резины в рычаг сцепления. Если в процессе замены тросика сцепления ВАЗ 2110 не получается протягивать оболочку рекомендованным образом, то его необходимо просовывать до тех пор, пока не получится сжать пробку в точке нахождения манжеты из резины.

При несовмещении оболочек следует снова запустить механику регулирования троса. Затем на кондукторе монтажа поставить кожух, панель реле и детализировано перепроверить крепежные клеммы.

Нажимание на педаль сцепления и последующая проверка механизма регулирования троса завершает установку. После всех предварительных манипуляций можно снова подключать аккумуляторную батарею.

Бывают случаи, что замена троса сцепления ВАЗ 2110 состоялась, а эксплуатация автомобиля все равно невозможна. Вероятно, причина кроется в некачественном тросовом механизме. В случае его исправности обеспечение дальнейшей работы состоит в повторных ремонтных манипуляциях. Дублирование предыдущих действий исключит вероятность возникновения ошибки, а также позволит осуществить проверку комплексной работы всего механизма. При повторной неудачной попытке необходимо сменить трос полностью.

Производя замену тросика сцепления ВАЗ 2110, важно знать такой ключевой момент: если транспортное средство выпущено в опытно-промышленной партии, то фиксирование кронштейна может быть произведено в виде болтового соединения под крестообразную отвертку. В таком случае традиционная отвертка не справится с проблемой откручивания, а потребуется укороченный вариант инструмента. Однако в случае внезапной поломки на трассе крепеж можно освободить с использованием длинной отвертки через блок предохранения. После выполнения ремонта для последующего удобства обслуживания рекомендуется заменить старый болт стандартизированным вариантом с головкой под гаечный ключ.

Замена и установка тросика требует обязательного регулирования хода педали от верха до пола в диапазоне от 12,5…13,0 см. То есть педаль должна размещаться на одной высоте с остальными. Регулирование осуществляется путем ослабления гаек на держателе крепления, расположенного на КПП.

Меняя расположение наконечника за счет гаек, можно контролировать величину хода. При получении удовлетворительного результата следует закрепить гайки. На данном этапе монтаж и регулирование троса сцепления является завершенным.

Источники

Регулировка педали сцепления своими руками — как правильно отрегулировать сцепление. Как регулировать сцепление Отрегулировать педаль сцепления на ваз 2106

В данном материале мы поговорим про регулировку сцепления на автомобиле ВАЗ 2110, определим основные ситуации для проведения подобных работ, а также расскажем о последовательности выполнения работы.

Когда нужна регулировка

Отправлять автомобиль в гараж и приступать к подстройке системы сцепления вашего ВАЗ 2110 нужно сразу, как только вы замечаете признаки отклонения от нормальной работы узла.

Сцепление сильно влияет на работу всего автомобиля. Что уж говорить, без него вы не сумеете включить ни одну передачу. Следовательно, никуда уехать вам не удастся.

Педаль может работать слишком туго, либо проваливаться при малейшем нажатии. Обе ситуации говорят о том, что требуется провести регулировку сцепления.

Вообще работа выполняется в два этапа:

  • Проверяется ход сцепления;
  • Проводится непосредственно сама настройка.

Но первое, с чего вам следует начать — это изучение самого главного инструмента по ремонту всех узлов, агрегатов и механизмов ВАЗ 2110. Разумеется, мы говорим про руководство по эксплуатации. Откройте его на разделе сцепления, изучите основные нюансы, поймите суть узла, его конструкцию, принцип работы, после чего ознакомьтесь с процессом регулировки.

Теперь мы поговорим про два основных этапа настройки.

Ход педали

С этого начинается весь процесс. В заводском руководстве указано, что нормальный ход составляет около 13 сантиметров.

Но с течением времени параметр увеличивается, поскольку накладка ведомого диска изнашивается.Это ведет к тому, что педаль немного поднимается. Замерить показатель не сложно.

  1. Откройте дверь, ведущую к водительскому месту в салоне.
  2. Присядьте, чтобы оказаться возле педалей.
  3. В коврик под педалью уприте обычную линейку, расположив ее перпендикулярно относительно педали сцепления.
  4. Замерьте расстояние от коврика до крайней точки педали, то есть максимальное расстояние.
  5. Если показатель составляет 16 сантиметров и больше, это говорит о срочной необходимости проведения настройки.

Раз ситуация требует, будем выполнять. Разбирать ничего не придется, потому этот процесс может выполнить даже новичок, не имеющий большого опыта в ремонте автомобилей.

Процесс настройки заключается в следующем:

  1. Вооружитесь предварительно парой простых ключей на 13.
  2. Откройте капот и найдите в подкапотном пространстве наконечник от троса сцепления.
  3. На нем находится контргайка.
  4. С помощью первого ключа несколько ослабьте крепление контргайки, а вторым проверните регулировочную гайку.
  5. Если вы будете крутить ее ближе к наконечнику, полный ход педали увеличится, а если двигаться в противоположную сторону, ход уменьшится.
  6. Подкручивайте гайку и проверяйте, как манипуляции сказываются на педали сцепления внутри салона.
  7. Достигнув желаемой отметки в 13 сантиметров, резко нажмите на педаль сцепления около 5 раз и отпустите. Если расстояние оказалось меньше или больше требуемого, операцию повторите.
  8. Закончив регулировку, затяните обратно контргайку, а потому сдвиньте резиновую втулку-ограничитель до упора.

Правильно отрегулированное сцепление ВАЗ 2107 обеспечивает нормальную работу автомобиля и длительную эксплуатацию узлов и деталей машины. Проверку правильности регулировки рекомендуется выполнять при каждом техническом обслуживании автомобиля.

В процессе эксплуатации неправильная регулировка может выражаться в двух видах неисправностей:

  • Сцепление буксует — при полностью отпущенной педали диск пробуксовывает и не передает трансмиссии мощность то двигателя в полном объеме;
  • Сцепление ведет – при полностью выжатой педали диск не отходит от маховика, что не позволяет нормально переключать скорости и заставляет машину двигаться тогда, когда это не нужно.

Кроме этого, сцепление может включаться слишком рано или поздно, что затрудняет управление транспортным средством.

Сам процесс регулировки состоит из двух частей. Первую выполняют в салоне, вторую – под днищем автомобиля ВАЗ 2107, из смотровой ямы. Из инструментов вам понадобится:

  • Ключ на 8 или 10, в зависимости от модели рабочего цилиндра сцепления;
  • Рожковый ключ на 13;
  • Рожковый ключ на 17.

Первая регулировка включает в себя установку хода педали сцепления. Выполняется она из салона, под рулевой колонкой. Для ограничения полного хода служит специальный регулировочный винт, зафиксированный контргайкой. Закручивая или выкручивая его, добиваемся нормального хода педали, который должен составлять примерно 140 мм. Обычно регулировать полный ход нет необходимости, он установлен с завода и изменяется очень редко.

Вторая часть регулировки заключается в установке свободного хода педали. В нормальном режиме он должен составлять 30-35 мм. Однако некоторые автолюбители подстраивают свободный ход под свои индивидуальные привычки и предпочтения. Такой подход вполне допустим при условии, что он не отразится на работоспособности и долговечности деталей автомобиля ВАЗ 2107.

Итак, для проверки и регулировки спускаемся в смотровую яму. Проверка зазора производится оттягиванием вилки от толкателя.

Расстояние свободного хода должно составлять 4-5 мм. Если зазор значительно отличается от нормативного, его необходимо отрегулировать. Для этого:

  • Снимаем пружину, оттягивающую вилку сцепления в исходное положение;
  • Отпускаем контргайку на толкателе;

  • Удерживая толкатель ключом на 8 (10), накручиваем или скручиваем упорную гайку до достижения необходимого зазора;

  • Фиксируем упорную гайку контргайкой;
  • Проверяем зазор;
  • Устанавливаем пружину на место.

На этом процедуру регулировки можно считать законченной. Однако для того чтобы убедиться в правильности полученного результата, необходимо проверить сцепление в действии. Для этого заводим автомобиль, включаем передачу и плавно начинаем отпускать педаль. При правильной регулировке автомобиль должен трогаться примерно на половине хода педали. Допускается регулировка, включающая сцепление ниже или выше, но недопустимо включение в самом верху или низу, так как появляется риск появления указанных выше неисправностей.

Сама по себе конструкция сцепления на автомобиле ВАЗ-2114 (Самара-2), была изменена и отличается от того, что было установлено на «классических» моделях семейства ВАЗ. Главные изменения коснулись системы регулировки, управления, ходом движения на вилке сцепления. И, если, ранее они были гидравлическими, то сейчас её движение приводится про помощи троса сцепления.

Видео регулировки сцепления на ВАЗ-2114

В этой статье мы подробно рассмотрим, как подтянуть и отрегулировать трос сцепления на ВАЗ-2114.

Пошаговый порядок натяжения тросика сцепления на ВАЗ-2114

Для того, чтобы изменить длину троса сцепления, нам понадобится в работе лишь гаечный ключ.

1. Первым делом открываем капот и ищем на корпусе КПП гайки расположенные с самого конца узла регулировки. Два болта на 17.

Трос сцепления отмечен красным маркером.

Гайки легко открутятся при любом нажатии.

3. Когда гайка будет накручиваться, то педаль сцепления будет подниматься, увеличивая длину своего расстояния, а если будет откручиваться, то расстояние до пола будет сокращаться, прижимая педаль ближе к полу.

Стрелкой отмечена гайка для фиксации.

Бесспорно, что подобные работы намного легче проводить в компании помощника.

4. По окончании всех регулировочных работ, контрящаяся гайка закручивается настолько близко к регулировочной, насколько это возможно.

Во время проведения подобных процедур, убедитесь в том, что сам по себе трос сцепления целый, на его корпусе и оболочке отсутствуют повреждения и задиры, а также то, что он сам, свободно передвигается внутри поддерживающих его элементов. Если что-то подобное будет обнаружено, то трос лучше всего заменить на новый, так как износ поддержанного будет только увеличиваться, и говорить о надёжность произведённых работ нельзя.

Проверка работы

После того, как вы закончили эти работы, необходимо проверить правильность проведённых работ.

  1. Сначала замеряем ход педали сцепления.
  2. На выключенном двигателе выжимаем несколько раз педаль сцепления и возвращаем её на своё место.
  3. Далее, производим новый замер и уточняем полученные показания.
  4. Если они не изменились по сравнению с первыми замерами, то работы произведены, верно, и первый этап проверки можно считать оконченным.
  5. А если они отличаются от первых показателей, значит, контрящаяся гайка была закручена не плотно, и процесс регулировки необходимо проводить вновь.

Среди автолюбителей есть одно правило! Правильно отрегулированное сцепление, должно начинать схватываться примерно посередине хода движения педали.

Окончательно сказать об исправности и правильно отрегулированном сцеплении может следующий тест:

  1. Автомобиль должен быть установлен на ровную поверхность, «ручник» должен быть включён, двигатель запущен.
  2. Далее, включаем передачу и пробуем начать движение.
  3. Если в этот момент, когда педаль сцепления не зажата, автомобиль заглох, то это значит, что регулировка выполнена правильно.
  4. А если этого не случилось, автомобиль работает на включенной передаче при не нажатой педали сцепления, то это будет говорить, о пробуксовке сцепления, которая будет нуждаться в регулировке.

Конструкция

Привод, механического типа на ВАЗ-2114 несмотря на то, что имеет наименее простую конструкцию, нисколько не уступает в надёжности гидравлическому аналогу. Его система состоит из регулируемого в длину троса, запечатанного в специальную противокоррозийную оболочку, и самой педали сцепления расположенной в салоне машины, которая путём свободного хода, предназначена для передачи усилия нажатия на вилку сцепления.

Несмотря на то, что подобная схема проста, в целом она достаточно надёжна.

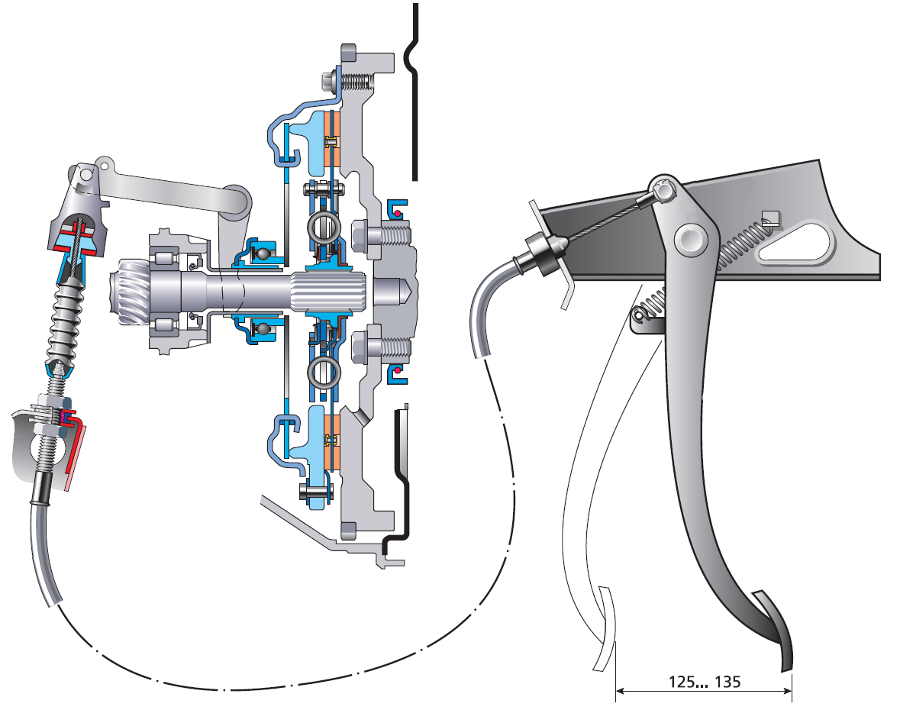

Схема сцепления

Новинка, в виде троса сцепления на автомобили ВАЗ-2114 помогла избежать всех проблем, которые встречаются у всех владельцев классики. В первую очередь это относится к утечке гидравлической жидкости из системы, а в следствии к потере контроля за автомобилем. Также потребовалось бы проведение работ по удалению воздуха из системы сцепления после ремонта.

При этом периодическая проверка и регулировка педали сцепления как была, так и осталась.

Почему нужна регулировка хода троса

Эта процедура необходима для того, чтобы при достижении педали, а вместе с ней и троса сцепления определённых значений, было совершено наиболее приземистое прижатие маховика с корзиной к ведомому диску, в тот момент, когда необходима его эксплуатация. В это же время, благодаря точной регулировке этого привода, обеспечивается выключение сцепления в момент выключения педали сцепления.

Обратите внимание! Во время работы этой системы, когда рычаг находится в нейтральном положении, либо при её включении от корпуса КПП не должно исходить никаких посторонних звуков и тресков.

Контролировать состояние сцепления, не допуская появления подобной ситуации можно визуально, по нахождению педали сцепления относительно пола автомобиля, применив лишь линейку.

Значения

Оптимальные значения должны составлять от 125 до 140 мм , при замере показаний сначала на нажатой, а потом на отжатой педали. Самым максимальным значением, которое допускается при замере подобных показателей являются 160 мм , и если они превышают эти значения, то это будет означать сильный износ фрикционных накладок, а следовательно, после её регулировки, в скором времени может понадобится и замена самого сцепления.

Меряем результат по нижнему краю педали — на фото результат в норме.

Принцип работ по регулировке сцепления

Если после предварительной проверки вами было установлено, то что тросу сцепления необходима регулировка (т. е подтяжка – прим.), то не стоит пугаться, так как процесс подобных работ не представляет собой ничего сложного и никаких дополнительных усилий не потребует.

Регулировка натяжения тросика сцепления, осуществляется за счёт его подтяжки под капотом

Подобный процесс заключается в простом изменении длины тросика и его оболочки от узла регулировки, благодаря чему его показатели способны изменяться как в наименьшую, так и наибольшую строну.

Как вы могли догадаться, если длина троса будет уменьшена, то и ход педали будет меньше, тоже самое касается и увеличения хода, остаётся лишь достичь тех заветных показателей хода педали в 12,5 сантиметров.

Выводы

Благодаря таким несложным действиям, регулировку троса сцепления на ВАЗ-2114 можно выполнить в самые короткие сроки.

Основное предназначение сцепления заключается во временном разобщении трансмиссии и двигателя, их последующем плавном соединении. Данные операции важны в процессе движения, поскольку обеспечивают управление механической КПП: трогание с места, торможение, остановка и переключение передач. При нарушении регулировки свободного хода соответствующей педали управление транспортным средством становится затруднительным – автомобиль плохо разгоняется и буксует, наблюдается хруст при переключении передач, тронуться с места становится невозможно. Как отрегулировать сцепление, и какие неполадки могут встречаться при неправильной регулировке данной педали?

Механизм сцепления

Сцепление выступает в роли связующего звена между трансмиссией и двигателем и предназначается для отключения и подключения первичного вала КПП от маховика коленвала. Переключение передач в ТС с механической коробкой возможно только при полностью выжатой педали сцепления. В этот момент не наблюдается передача крутящего момента, поскольку между коробкой передач и маховиком связь отсутствует. Что касается структуры рассматриваемого узла, она представлена следующими компонентами:

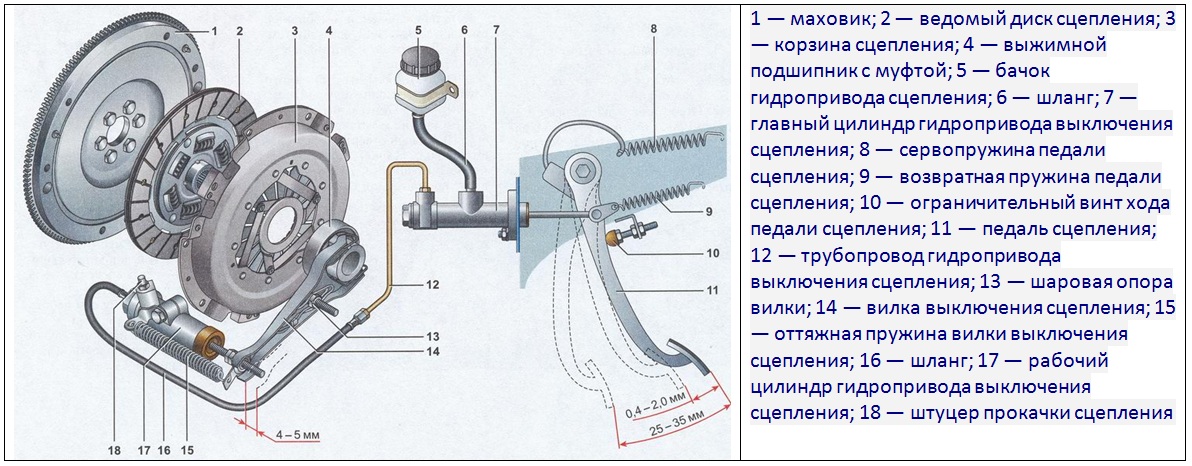

  1. Маховик, берущий на себя крутящий момент и отдающий его коробке передач через корзину. Корзина, в свою очередь, закреплена с маховиком.
  2. Нажимной и ведомый диск между собой тесно связаны. На их соприкосновение влияет положение педали сцепления, которая располагается в салоне машины.
  3. Вилка выключения обеспечивает разобщение дисков.
  4. Первичный вал КПП, к которому передаётся крутящий момент.
  5. Среди дополнительных элементов стоит выделить кожух, предназначенные для смягчения вибрации демпферные пружины, а также фрикционные накладки. Последние надеваются на ведомый диск и обеспечивают смягчение трения между корзиной и маховиком.

Маховик напрямую взаимосвязан с нажимным диском и вращается вместе с ним. Шлицевая муфта с расположенным внутри первичным валом КПП обеспечивает передачу вращения на ведомый диск. Механизм переключения передач выглядит следующим образом:

  • передача давления на вилку выключения посредством системы привода;
  • смещение выжимного подшипника вместе с муфтой посредством вилки по направлению к выжимным пружинам нажимного диска;
  • временное отсоединение корзины от маховика под воздействием давления подшипника;
  • опускание педали после переключения скоростей, прекращение давления на пружины со стороны подшипника, а также возобновление контакта между маховиком и корзиной.

Диагностика необходимости регулировки сцепления

Активная эксплуатация транспортного средства ведёт к тому, что со временем отключение происходит не до конца из-за увеличения хода педали. Валы не отключаются полностью при максимально отжатой педали, и соприкосновение с двигателем остаётся, что негативно сказывается на эксплуатационном сроке узла и увеличении нагрузки на зубья.

Если же ход педали недостаточно сводный, ведомый диск включается неполностью, следовательно, происходит передача не всего крутящего момента при движении и мощность автомобиля снижается. Также плавное отпускание педали сцепления в данном случае может приводить к резкому включению диска, что сопровождается дёрганием автомобиля и шумом в трансмиссии. Следующие признаки позволят достоверно определить необходимость регулировки:

  • западание педали сцепления;
  • удары или рывки при попытке тронуться;
  • посторонний шум в момент переключения передачи;
  • утечка жидкости из системы привода;
  • недостаточно свободный ход педали сцепления.

Чтобы убедиться в необходимости регулировки на 100 %, измерьте расстояние между педалью и полом и сопоставьте полученное значение с параметрами, указанными в инструкции по эксплуатации вашего авто.

Распространённые неполадки

Отсутствие своевременных мер по регулировке сцепления приводит к следующим неисправностям:

  1. Пробуксовка сцепления предполагает неполную передачу крутящего момента на ведущие колёса и трансмиссию от коленвала и маховика. Если педаль сцепления полностью опущена, машина может не трогаться с места или двигаться крайне медленно. Во втором случае в салоне можно будет почувствовать запах гари как результат сгорания фрикционных накладок ведомого диска. Также возможно движение рывками. Причина рассматриваемой неисправности заключается в отсутствии свободного хода педали сцепления, что легко устранить посредством регулировки свободного хода. Данная мера не будет эффективна, если сальники коленвала изношены, что ведёт к замасленности или износу фрикционных накладок ведомого диска.
  2. Сцепление ведёт, при этом, оно выключается неполностью или не происходит отделения фрикционного диска от поверхности маховика при отпущенной педали. Подтверждающим фактором является переключение передач с определённым затруднением, удары шестерён КПП и зубьев синхронизаторов. В итоге зубья могут сломаться. Причина неисправности может заключаться в избытке свободного хода педали сцепления, попадании воздуха в гидравлический привод или перекосе ведомого диска, обрыве фрикционных накладок. Обе неполадки недопустимо игнорировать, в противном случае не только снижается управляемость ТС, но также увеличивается скорость износа фрикционного материала ведомого диска сцепления. Также изнашивается поверхность маховика и ведущего диска.
  3. Сцепление срабатывает слишком поздно или рано. При позднем срабатывании автомобиль начнёт трогаться с места при медленном отпускании педали только в момент её пребывания в конце хода, при почти полностью отпущенном состоянии. При раннем срабатывании движение транспортного средства начинается в самом начале отпускания педали сцепления, то есть сводный ход педали отсутствует. Перед тем, как регулировать сцепление, следует найти информацию о точном расстоянии от педали до пола и для её свободного хода.

Регулировка сцепления на разных марках авто

Для разных автомобилей расстояние для сводного хода педали может быть разным и данный момент необходимо уточнять с помощью инструкции по эксплуатации. Рассмотрим поэтапную процедуру регулировки для разных моделей.

ВАЗ-2108, 2109, 2199

Процедура регулировки сцепления выглядит следующим образом.

  1. Измерьте расстояние между нижней кромкой педали и полом при полностью отжатом состоянии педали. Оптимальное расстояние для данных моделей – 18 — 20 см.
  2. Нажмите рукой на педаль до упора и измерьте расстояние от пола до нижней кромки. Оптимальное значение – 6 — 7 см.
  3. Вычтите результат второго замера из первого, в итоге вы должны получить 13 — 14 см.
  4. Ослабевание или подтягивание сцепления целесообразно, если полученное при вычитании значение не соответствует норме.
  5. Удерживайте регулирующую гайку с помощью одного ключа и ослабьте контргайку с помощью второго. По часовой стрелке вращайте регулирующую гайку для увеличения хода педали. Последняя должна двигаться вниз.
  6. Проведите контрольные замеры и затяните контргайку, если вас удалось достичь необходимого расстояния.

«Лада Калина»

Регулировка происходит следующим образом:

  1. Откройте капот и открутите болты крепления корпуса воздушного фильтра для его снятия.
  2. Отсоедините ДМРВ и открутите хомут.
  3. Изымите трос на максимально возможное расстояние, удерживая его за наконечник с резьбой. Приготовьтесь к необходимости преодолеть сопротивление, которое окажет прикреплённая в педали сцепления пружина.
  4. Используйте штангенциркуль для измерения расстояния между рычагом вилки и пластиковым поводком. Полученные замеры должны соответствовать 2,7 см.
  5. Используйте рожковый ключ для ослабевания или подтягивания гайки, если вы получили другой результат.
  6. Сделайте повторные замеры путём зажимания соответствующей педали.
  7. Установите на место воздушный фильтр.

ВАЗ-2107

Регулировка в данном случае требует использования эстакады или ямы. В крайнем случае можно установить транспортное средство на опоры с помощью домкрата:

  1. После регулировки свободного хода вам необходимо добиться расстояния между верхним положением педали и упором в 0,4-2 мм. Для настройки при необходимости используйте ключа «на 10» и слегка открутите стопорящую ограничитель гайку за счет вращательных движений.
  2. Необходимость в снятии защитного щитка возникает, если система двигателя предполагает инжекторный впрыск горючего.
  3. Вычистите резьбу толкателя от грязи прежде, чем наносить смазывающую смесь.
  4. Проверьте ход толкателя, поскольку он влияет на ход выжимного подшипника. Отожмите вилку назад до самого конца и измерьте расстояние хода толкателя (4 — 5 мм). Лучше заранее отсоединить пружинку от рычага, в противном случае придётся прикладывать усилие.
  5. Используйте ключ «на 17» для регулировки хода толкателя. Параллельно сдерживайте регулирующую гайку от проворачивания. Для ослабевания контргайки используйте ключ «на 13».
  6. Используйте ключ «на 8» для фиксации толкателя и выставьте необходимое расстояние в 4 — 5 мм с помощью ключа «на 17».
  7. Зафиксируйте контргайку и проверьте ход педали. Расстояние между моментом отключения и его верхним положением должно составлять 3 см.

«Лада Приора»

В случае с «Ладой Приорой» можно воспользоваться двумя способами для замера положения троса. В первом случае ориентиром должен стать ход педали сцепления (123 — 125 мм). Во втором случае можно замерить длину троса, который выход из кожуха. 2,7 см должно быть в отпущенном состоянии. В подавляющем большинстве случаев водители отдают предпочтение первому способу, поскольку он более надёжен.

ВАЗ-2114, 2115

Для данных моделей авто регулировка сцепления выглядит следующим образом.

До сих пор, регулировка сцепления на ВАЗ 2106 и 2107 является актуальной для многих автолюбителей. Ведь далеко не все сервисы охотно работают со старыми отечественными машинами. Но, такой техники на дорогах еще много, и ее владельцам приходится самостоятельно решать возникающие проблемы. Которых у старых машин предостаточно. Проблемы со сцеплением являются одной из часто встречающихся заморочек. Вот поэтому, водителю и нужно знать, что делать с этим механизмом и в какие сроки. Запомните, что неправильная регулировка приводит к поломкам и сложному ремонту, который в наше время стоит не дешево.

Зачем нужна?

Регулировка сцепления на ВАЗ 2106 и 2107 производится сравнительно часто, но многие водители недооценивают важность этой процедуры, и не проводят ее. Что приводит к неприятным последствиям. Если, сцепление зажато, то есть выключается оно в самом верху, диск постоянно находится под нагрузкой. Это приводит к повышенному износу и соответственно преждевременному выходу из строя диска.

Если сцепление отключается слишком низко, то значит контакт ведущего диска с ведомым неполный. Это приводит к повышенной нагрузке на двигатель. В любом случае последствия для различных деталей автомобиля оказываются самыми плачевными.

Когда делается?

Производить регулировку сцепления на классике необходимо после любых работ, связанных со сцеплением. К этому относится снятие КПП, замена корзины или диска сцепления, замена рабочего цилиндра сцепления. Также регулировка производится при явном смещении в какую-либо сторону момента отключения сцепления. Ведь все элементы конструкции постепенно снашиваются, что и вызывает необходимость таких регулировок. Не забудьте перед проведением работ прокачать сцепление, выпустив из гидропривода воздух.

Для справки посмотрим данные о регулировке привода от производителя. Свободный ход педали должен быть в пределах 25-35 мм. То есть, от верхнего ее положения до момента, когда толкатель упрется в вилку сцепления, должно быть именно такое расстояние. Проверяется это с помощью линейки. Для этого подносите линейку к педали, и рукой надавливаете на сцепление. Когда почувствуете легкое сопротивление, то это есть искомая точка. Если разница между верхним положением и моментом включения будет больше или меньше, придется заняться регулировкой.

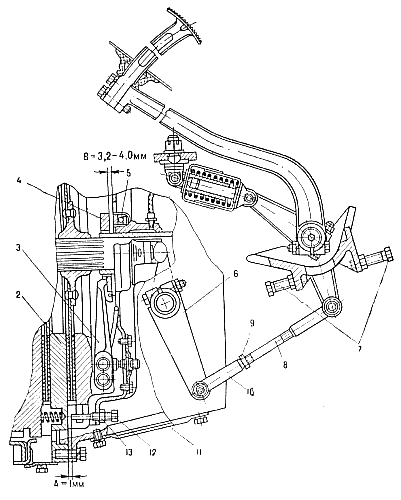

Элементы сцепления . Перед тем, как начать регулировку, необходимо определиться, что и где нужно регулировать. В салоне производят регулировку хода педали, иногда водители ограничиваются этой работой, считая, что этого достаточно и при правильной настройке педали все придет в норму. Отчасти это верно. Но, на практике так происходит далеко не всегда.

Регулировка

Для проведения работы вам понадобятся рожковые ключи на 8, 13 и 17. Также пригодятся пассатижи и шлицевая отвертка. Делать эту работу проще всего на смотровой яме или эстакаде. Если у вас нет под рукой ничего из перечисленного. Тогда достаточно сделать невысокие заезды из обычных досок, этого должно хватить. Регулировка производится следующим образом:

  • С помощью пассатижей снимем оттяжную пружину с вилки сцепления. Этот пункт необязателен, но регулировку все же проводить удобнее со снятой пружиной;
  • С помощью линейки замерьте ход вилки, он должен равняться 4-5 миллиметрам;
  • Перед работой по регулировке очистите шток от грязи, и нанесите на него преобразователь ржавчины, подойдет ;
  • Ключом на 17 удерживаем от проворачивания регулировочную гайку, одновременно ключом на 13 ослабляем контргайку;
  • Берем ключ на 8 и, удерживая с его помощью шток, производим настройку с помощью регулировочной гайки;
  • Затягиваем контргайку;
  • Линейкой проверяем правильность настройки;
  • Надеваем обратно пружину. Проще всего это сделать пассатижами, помогая себе отверткой:
  • Проверяем ход педали в салоне, он должен соответствовать норме. Если, это не так, то необходимо произвести настройку. Для этого под педалью имеется специальная гайка. Вращая ее, добиваются идеальных показателей.

Заключение . Отечественные «классические» модели регулярно требуют к себе внимания. В первую очередь, следует уделять внимание настройкам. Часто требуется регулировка сцепления на ВАЗ 2106 и 2107, это связано с особенностями конструкции гидропривода. Но, на деле эта работа довольно простая и не требует никаких особенных навыков.

Ваз 2107 регулировка педали сцепления


Регулируем сцепление на ВАЗ 2107 подробно

Главное назначение механизма сцепления заключается в объединении коленвала с КПП и передачи крутящего момента от двигателя к колесам авто. Используется данное устройство на машине при переходе на пониженную или повышенную передачу, а также при включении нейтрали. Чтобы включение передач выполнялось легко и плавно, понадобится правильная регулировка сцепления ВАЗ 2107, производить которую должен уметь каждый владелец семерки.

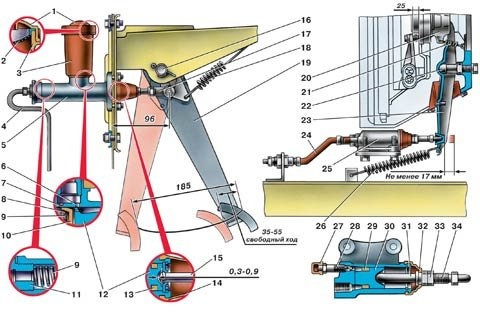

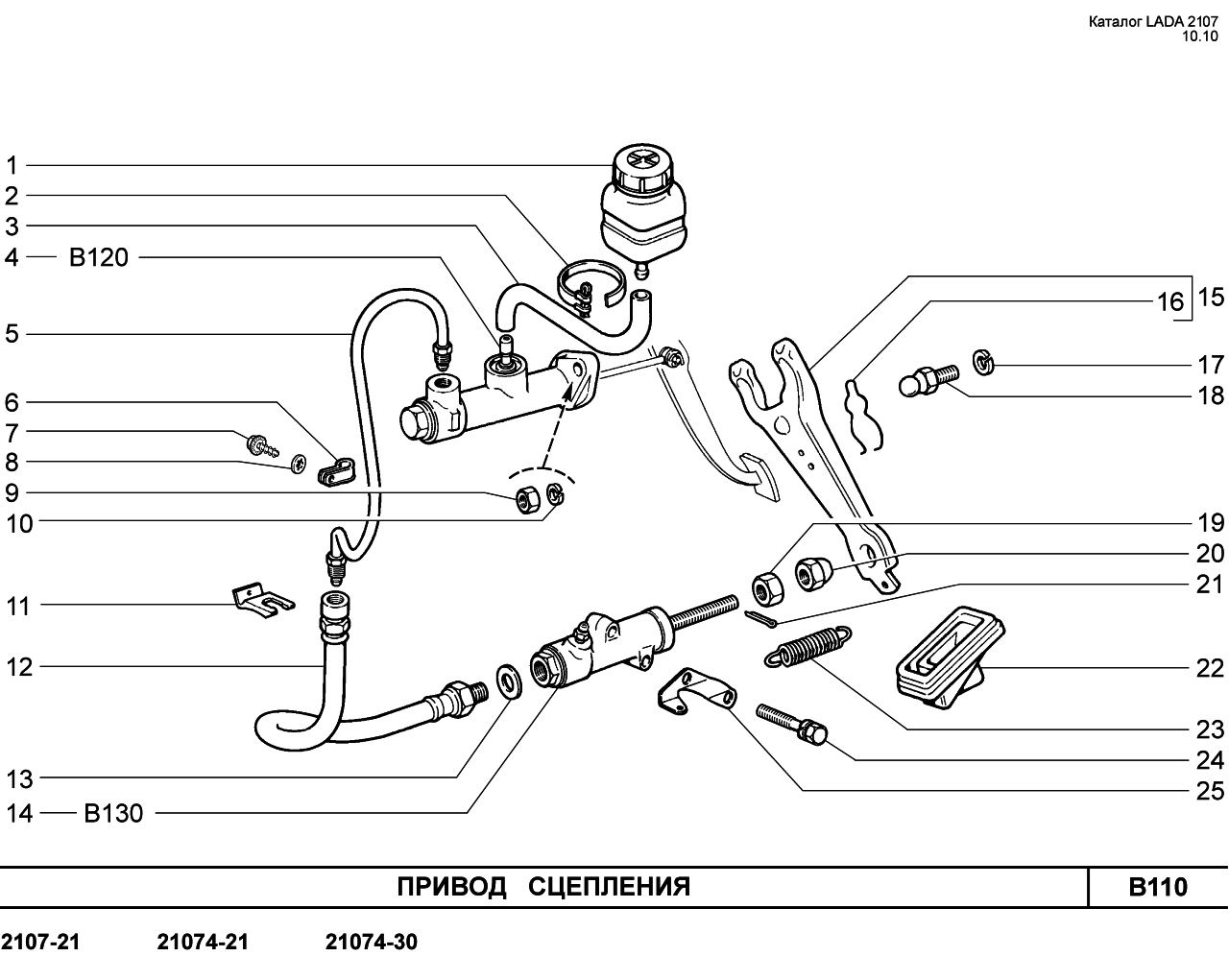

Устройство механизма сцепления на ВАЗ 2107

Сцепление хотя и выполняет несложную задачу, состоит из множества составляющих деталей. Все детали имеют соответствующий ресурс, поэтому рано или поздно муфта сцепления нуждается в ремонте и регулировке. Прежде чем настроить сцепление на ВАЗ 2107, нужно разобраться с его конструктивными элементами.

Классические авто семейства ВАЗ оснащены механизмом сцепления сухого замкнутого типа. Состоит устройство из следующих элементов:

  1. Ведущая часть — это ведомый диск, имеющий шлицы для передачи момента перемещения на вал КПП. Это вращение передается при помощи трения, возникающего между накладками фрикционного типа с маховиком и нажимным диском.
  2. Неразборный механизм — этот узел называют корзиной, которая фиксируется к маховику.

В действие механизм сцепления на ВАЗ 2107 приводится за счет самой левой педали в салоне машины. В действие устройство приводится с помощью гидравлического привода. Основу гидропривода составляют следующие узлы:

  • Главный и рабочий цилиндры.
  • Вилки включения и выключения.
  • Подшипник выжимной.

Аналогичной конструкцией сцепления оснащены все классические модели ВАЗ, а также карбюраторные и инжекторные ВАЗ 2107. Отличие заключается лишь в наличии вспомогательного щитка на инжекторных моделях, назначением которого является защита от грязи. Чтобы представить, о чем идет речь, ниже приведена схема рассматриваемого устройства.

Как отрегулировать сцепление на классике

Производить настройку сцепления на семерке следует после того, как выполняются работы по установке механизма. При правильно выполненной процедуре настройки можно продолжить эксплуатацию машины, не беспокоясь о преждевременной поломке агрегата. Перед процессом регулировки понадобится проверить гидропривод на присутствие в нем воздуха. Воздух нужно удалить с помощью прокачки системы, и при потребности осуществить замену всей жидкости.

Это интересно! Если после замены деталей сцепления было неправильно выполнено регулирование механизма, то продолжать дальнейшую эксплуатацию машины с не настроенным устройством не только не удобно и опасно, но может грозить повторным ремонтом.

Если возникла необходимость провести регулировку рассматриваемого механизма на ВАЗ 2107, то ниже представлена подробная инструкция.

Регулировка свободного хода педали сцепления

Чтобы выставить свободный ход педали, понадобится произвести настройку двух агрегатов — главного и рабочего цилиндров. Это позволит выполнить максимально-точную регулировку сцепления на ВАЗ 2107. Выполняются процедуры по регулированию хода педали сцепления:

  1. Двумя ключами на “13” в салоне машины внизу нужно отрегулировать полный ход педали. В качестве ограничителя полного хода выступает специальный шток, который фиксируется двумя гайками. При помощи одного ключа нужно удерживать крепление ограничителя хода, а вторым осуществлять ослабление гайки на несколько оборотов. Полный ход педали должен составлять около 140 мм, что можно замерить при помощи линейки.
  2. На последующем шаге следует выставить свободный ход педали. В стандартном режиме свободный ход должен быть приблизительно 30 миллиметров. Однако это значение не есть эталонным, и каждый автолюбитель может выставить величину холостого хода исходя из своих предпочтений. Чтобы выставить свободный ход педали, понадобится вращать гайку самого ограничителя в сторону к кронштейну, который обозначен цифрой “2”. Как только величина свободного хода будет достигнута нужного значения, нужно придержать гайку ключом, а вторым инструментом осуществить затягивание контргайки.
  3. На завершающем этапе самостоятельной регулировки педали сцепления необходимо произвести проверку. Берем в руки линейку, и уперев ее в кузов по ходу движения педали, осуществляем измерения. Сразу требуется нажать на педаль рукой, и давить до момента возникновения сопротивления.
Регулировка свободного хода толкателя вилки сцепления

Приступаем к настройке свободного хода толкающего штока вилки сцепления(рабочего цилиндра). Для начала нужно уточнить величину свободного хода. Делается это так:

  1. Рабочий цилиндр располагается внизу автомобиля, поэтому для продолжения дальнейших действий нужно спуститься в смотровую яму и продолжить работы там.
  2. Вооружившись плоскогубцами, требуется демонтировать пружину с вилки выключения сопротивления. Пружину извлекать не обязательно, но тогда при выполнении настройки понадобится прикладывать усилие при проверке.
  3. Используя линейку, нужно узнать величину свободного хода вилки сцепления.
  4. Прикладывая силу на вилку до упора, нужно придержать ее в таком положении. Запоминаем положение вилки по линейке, а затем требуется отпустить механизм, и осуществить замеры свободного хода. Ее величина должна составлять в пределах от 3 до 5 мм. От этого свободного хода зависит срок службы выжимного подшипника. Если зазор будет отсутствовать, то вся нагрузка будет поступать на выжимной подшипник, что вскоре выведет его из строя.

Когда зазор вилки не соответствует норме, то его следует отрегулировать. Процесс регулировки представляет собой выполнение следующих манипуляций:

  1. Используя два ключа на “13” и на “17”, нужно осуществить ослабление контргайки. На фото показан этот процесс — буквой “а” обозначен ключ, которым нужно удерживать гайку, а вторым под буквой “б” следует отвинтить гайку.
  2. Используя плоскогубцы или переставной ключ, необходимо зафиксировать ими торцевую часть толкателя или штока РЦС в неподвижном виде, и произвести ослабление гайки “а” на 1-2 оборота.
  3. Выставляем верную величину свободного хода толкателя от 3 до 5 мм.
  4. Закрепляем в установленном положении контргайку “а”, закручивая при этом гайку “б”.

После окончания регулировки холостого хода толкателя вилки сцепления, требуется перепроверить соответствие норме холостого хода педали. Не забудьте поставить на свое место пружину.

Проверка сцепления

Чтобы убедиться, что все проведенные работы выполнены правильно, приступаем к следующим манипуляциям:

  1. Установить рычаг КПП в режим “нейтрали”.
  2. Заводится мотор, после чего нужно прогревается двигатель до рабочей температуры.
  3. Выжимаем сцепление до упора, и переводим рычаг переключения передач в режим задней скорости.
  4. Продолжается проверка работоспособности, и теперь можно включить первую передачу и тронуться. Включаем поочередно каждую передачу и прислушиваемся к отсутствию скрежета.
  5. При переходах передачи с одной на другую не должно возникнуть сторонних шумов в виде скрежета и стука. Отсутствие посторонних шумов означает, что система сцепления отрегулирована правильно.
  6. Если передачи включаются плавно и без посторонних шумов, значит все сделано правильно.
  7. Остается выполнить еще одну проверку — на каждой передаче набираем скорость и наблюдаем за тем, чтобы машина набирала обороты плавно, без признаков пробуксовывания. Если они присутствуют, то это говорит о том, что сцепление буксует, и понадобится повторно произвести регулировку.

На этом процесс регулировки сцепления на семерке считается завершенным, и как видно, реализовать его самостоятельно вполне реально. Рекомендуем прочитать: про замену главного и рабочего цилиндров сцепления, что делать если пропало сцепление или оно буксует.

Регулировка сцепления на ВАЗ 2101-ВАЗ 2107

Добро пожаловать!
Регулировка сцепления – благодаря этой небольшой процедуре вы можете сократиться риск износа деталей сцепления таких как выжимной диск, но только в том случае если сцепление не настроено, если оно настроено то при правильной его работе риск износа деталей сцепления и так будет минимален при умеренной езде. Поэтому если у вас сцепление не отрегулировано, то мы вам рекомендуем ознакомиться с этой инструкцией чтобы вы в дальнейшем умели его регулировать.

Примечание!
Для регулировки вам нужно будет запастись: Основным набором гаечных ключей, а так же для более правильной регулировки рекомендуется взять с собой линейку или угольник.
А так же ещё необходимо будет воспользоваться: Пассатижами и клещами вида «Кобра»!

Краткое содержание:

Где находится рабочий и главный цилиндр сцепления, за счет которых осуществляется регулировка сцепления?

Рабочий цилиндр можно легко увидеть заглянув под днище автомобиля, он располагается одним концом на самой коробке передач а другим концом вставлен в вилку сцепления, более подробно об местонахождении рабочего цилиндра смотрите на фото ниже:

Главный цилиндр располагается в подкапотном пространстве автомобиля, для того чтобы его разглядеть под днище автомобиля залазить не имеет смысла, потому что после открывания капота его можно легко увидеть.

Когда нужно регулировать сцепление?
Сцепление регулируется при появлении очень значительного люфта при нажатии на педаль сцепления, или же при полном отсутствии люфта, для заметки! Начальный свободный ход педали должен составлять «0.4 – 2.0 мм», если он больше или меньше то в таком случае отрегулируйте систему.

Примечание!
А так же замерьте на всякий случай свободных ход педали сцепления до его выключения, который должен укладываться в норму – «25 – 35 мм»!

Ещё систему обязательно нужно регулировать, если между толкателем который указан красной стрелкой и вилкой сцепления которая указана синей стрелкой, полностью пропал свободный ход или же он превышает «4-5 мм», проверить этот ход очень легко для этого возьмитесь рукой за вилку сцепления как показано на рисунке, и после чего покачайте вилку из стороны в сторону.

Примечание!
По сути это операцию можно и не проводить, а лучше всего всё внимание акцентировать на проверки свободного хода педали сцепления, потому что как правило если он будет нормальным то и свободный ход толкателя и вилки сцепления тоже скорее всего будет в норме. Но все же если вы захотите проверить вилку, тогда проверяйте её а иначе из-за большого свободного хода в вилки будет поддаваться постоянной нагрузки выжимной подшипник, из-за чего в ближайшее время он может прийти в негодность, в связи с чем его придётся заменить!

Как отрегулировать сцепление на ВАЗ 2101-ВАЗ 2107?

Введение!
Прежде чем приступить к регулировки, необходимо вам более подробно объяснить за счёт чего регулируется сцепление, для этого читайте важную информацию чуть ниже:

Во-первых сцепление может регулироваться из салона автомобиля, для этого на самой педали сцепления установлен кронштейн на котором в свою очередь установлен толкатель (Указан буквой «А») главного цилиндра сцепления, а за счёт этого толкателя и гаек которые на нём расположены можно регулировать зазор между самим толкателем и поршнем главного цилиндра сцепления.

Примечание!
Из салона автомобиля сцепление регулируется лишь для начального свободного хода педали, то есть изначальный свободный ход у педали сцепления должен составлять «0. 4 – 2.0 мм», в том случае если он меньше или же его вообще нет, тогда отрегулируйте его за счёт гаек толкателя который указан под буквой «А» на фото выше!

Во-вторых сцепление регулируется ещё снизу автомобиля, но в этом случае нужно измерять свободный ход толкателя вилки сцепления который указан буквой «Б», а регулируется он в пределах «4 – 5 мм».

Регулировка свободного хода педали сцепления:

Примечание!
Свободный ход педали сцепления регулируется не только посредством регулировки толкателя главного цилиндра сцепления, но и посредством регулировки толкателя рабочего тормозного цилиндра. Поэтому для более точной регулировки, рекомендуем вам так же отрегулировать свободный ход толкателя рабочего цилиндра. (Как отрегулировать свободный ход толкателя, см. в рубрике: «Регулировка свободного хода вилки сцепления»)

1) Сперва находясь в салоне автомобиля, при помощи гаечного ключа указанного под цифрой «1» придержите ограничитель хода, а в этот момент при помощи ключа под цифрой «2» ослабьте на 1 – 2 оборота контргайку.

2) Далее вращая ограничитель при помощи гаечного ключа в сторону кронштейна «2», добейтесь правильного начального свободного хода педали.

Примечание!
Когда правильный свободный ход педали будут достигнут, опять же придержите гаечным ключом ограничитель и в следствии чего затяните контргайку!

3) Затем при помощи линейки измерьте полный начальный свободный ход педали, для этого нажмите рукой на педаль сцепления до того пока педаль не начнёт нажиматься с ощутимым сопротивлением. Когда педаль начала нажиматься с ощутимым сопротивлением, то при помощи линейки и замерьте свободный ход педали который должен составлять «0.4 – 2.0 мм».

Примечание!
Если свободный ход будет снова нарушен, то в таком случае произведите повторную операцию по регулировки длинны толкателя при помощи гаек!

Регулировка свободного хода толкателя вилки сцепления:

Проверка:
1) Для этого при помощи пассатижей отсоедините оттяжную пружину сперва от вилки выключения сцепления, а затем полностью её снимите с рабочего цилиндра.

Примечание!
Пружина снимается лишь для удобства, потому что по сути свободный ход можно так же проверить и не снимая пружины, но только в этом случае при проверке свободного хода вам придётся преодолевать сопротивление пружины!

2) Затем либо с помощью линейки или либо с помощью угольника проверьте свободный ход вилки сцепления, для этого установите сперва угольник таким образом чтобы его конец был зафиксирован т. е. упирался во что нибудь (Самое удачное расположение для проверки, показано на фото ниже).

Далее когда угольник будет расположен как надо, рукой нажмите вперёд до упора на вилку сцепления и зафиксируйте её в таком положении. Затем запомните положение вилки относительно угольника. После запоминания отпустите вилку и тем самым замерьте её свободный ход, который должен быть в пределах «4 – 5 мм».

Примечание!
Если свободный ход нарушен, то отрегулируйте вилку!

Регулировка:

Примечание!
Из-за того что рабочий цилиндр находится практически под днищем автомобиля, в основном он бывает очень сильно загрязнён или же вообще гайки толкателя бывает закисают в связи с чем его гайки практически нереально сдвинуть со своего места, поэтому для облегчения работы на гайки можно побрызгать какой либо смазкой к примеру «WD-40», для облегчения работы!

1) Сперва воспользуйтесь двумя гаечными ключами, одним из которых удерживайте регулировочную гайку под буквой «А», а другим в это время ослабьте контргайку под буквой «Б».

2) Затем клещами вида «Кобра» зафиксируйте толкать от его проворачивания (Место указано буквой «А»), и после чего ослабьте контргайку «Б» на 1 – 2 оборота.

3) Следом продолжая удерживать клещами толкатель, посредством вращения регулировочной гайки «Б» добейтесь правильного свободного хода толкателя вилки сцепления.

4) Далее снова зажмите клещами толкатель «А» и регулировочную гайку «Б», и после чего в это же время затяните контргайку под буквой «В».

Примечание!
После всех законченных операций, обязательно проверьте чтобы свободный ход педали сцепления соответствовал норме!

Окончательная проверка сцепления на работоспособность!

Проверку рекомендуется производить после завершения работы, а производить эту проверку нужно следующим образом:

1) В начале включите нейтральную передачу в коробке передач. Затем заведите машину и дождитесь того когда двигатель нагреется до рабочей температуры. Далее на самых низких оборотах при которых у вас работает двигатель выжмите сцепление, и вследствие чего включите заднюю передачу.

Примечание!
Задняя передача в таком случае у вам должна будет включится без скрежета и стука или же еще каких либо посторонних шумов!

2) Теперь можно будет попробовать ещё один тест, для этого при разгоне на автомобиле попробуйте включать каждую передачу в тот момент когда нужно будет, если же передачи будут включаться без скрежета и стука то в таком случае сцепление исправно.

3) И в завершение попробуйте обратить своё внимание на разгон автомобиля,то есть машина при разгоне должна разгоняться нормально, не должно быть такого что вы жмёте на педаль обороты в красной зоне а автомобиль не едет.

Примечание!
Данный пример указывает на то, что сцепление буксует!

Если данная проверка не дала не каких результатов а сцепление всё равно работает не правильно, то в таком случае попробуйте сперва прокачать сцепление, а если это не поможет то в таком случае снимите и в следствие чего отремонтируйте сцепление заменив изношенные его детали на новые. (Как прокачать сцепление, см. в статье: «Прокачка сцепления на автомобиле»)

Если нужна регулировка на более поздней модели ВАЗ – (читайте Регулировка датчика сцепления на Лада Веста).

Дополнительный видео-ролик:
О том как отрегулировать свободный ход толкателя вилки, вы так же можете узнать из видео-ролика который расположен ниже:

как правильно настроить своими руками, 7 фото и 3 видео

Регулировка сцепления ВАЗ 2107 необходима для сохранения работоспособности трансмиссии. Когда при переключении передач, механизм буксует или ведет себя не предсказуемо – это чревато потерей управления или созданием опасной ситуации на дороге.

Далее подробно расписана процедура настройки с пошаговым описанием действий.


Когда нужно делать регулировку привода сцепления



Стандартная процедура настройки необходима в качестве планового обслуживания или внеочередного ремонта. Обычно причиной для выполнения операции являются такие неполадки.
  1. Нарушение включения передач – позиции включаются со стуком, треском или посторонними звуками.
  2. Нарушен порог срабатывания включателя сцепления. Оптимальным считается провал от 25 до 35 мм.
  3. Увеличенный расход горючего. При неисправном механизме, перерасход бензина может составлять до 20% от эталонного значения.
  4. Выбивание позиций. Во время разгона транспортного средства передачи «вылетают».
  5. Диссонанс при наборе оборотов двигателем. Во время нажатия на педаль газа ДВС раскручивается, а автомобиль отстает.
  6. Провалы рычага сцепления, также сюда относится увеличение или отсутствие рабочего люфта системы.
  7. Раннее или позднее срабатывание механизма при нажатии педали.

Регулировка сцепления своими руками на ВАЗ 2107


Данная процедура выполняется аналогично для всех классических моделей ВАЗ 2101-07 и 21214. Суть процедуры состоит в регулировке муфты или люфта штока рабочего цилиндра сцепления, если оно берет в самом конце или при минимальном нажатии.


Для выполнения ремонта потребуется такой набор инструмента:
  • стандартные рожковые ключи;
  • отвертка или плоскогубцы;
  • линейка;
  • клещи.

Принципиально, процесс калибровки выглядит таким образом.

  1. Автомобиль загоняется на смотровую яму или подъемник.
  2. Отключаются клеммы аккумулятора, и машина блокируется от случайного откатывания (актуально для ямы или эстакады).
  3. Под рулевой колонкой находится ограничитель педали сцепления. Этот элемент отвечает за установку рабочего зазора между толкателем штока и педали. Нормальным считается люфт 1-2 миллиметра, если условие соблюдается – калибровка не нужна.
  4. Далее необходимо проверить люфт рабочего цилиндра. Для этого откручивается шток толкателя от вилки сцепления и проверяется присутствующий зазор.
Настройка сцепления инжекторного ВАЗ 2107

Принципиально, процедура ремонта от карбюратора отличается наличием дополнительного грязезащитного листа.

Конструкция демонтируется таким образом.

  1. Торцовой головкой удаляется 12 болтов крепления щита (А, Б, В).

  2. Далее необходимо крестовой отверткой или ключом №»8 открутить задние саморезы.
  3. Обратный монтаж выполняется в зеркальном порядке.
  4. В остальном последовательность действий не отличается от стандартной процедуры.
Регулирование сцепления карбюраторного ВАЗ 2107

Пошаговая инструкция для регулировки карбюраторной модели выглядит таким образом.

  1. Машина поднимается на домкрате или загоняется на смотровую яму.
  2. Устанавливается номинальное положение свободного хода педали сцепления.
  3. Регулировка люфта выжимного подшипника.
  4. Обратная фиксация конструкции.
  5. Проверка выполненной работы.

Регулировка свободного хода педали сцепления

Чтобы выставить необходимый ход педали сцепления, выполняется такая процедура.

  1. Внутри салона автомобиля, необходимо найти толкатель поршня сцепления (расположен под соответствующей педалью).
  2. Проверить рабочий зазор на самом элементе, в нормальном состоянии люфт составляет 0,5-2 мм. самый удобный способ – приставить линейку и по ней замерить ход педали до срабатывания механизма. Если пороги не соблюдены – требуется калибровка.
  3. Гаечным ключом № 10 необходимо отпустить стопорную гайку штока поршня.
  4. Далее при помощи рожка на 13 прокручивается гайка ограничитель хода (по часовой уменьшить – против, увеличить).
  5. При попадании в необходимый диапазон конструкция затягивается в обратной последовательности.

О том, как правильно выставить свободный ход сцепления можно посмотреть на видео:


Регулировка вилки сцепления

Далее требуется проверить состояние рабочего цилиндра, последовательность действий такая.

  1. Необходимо спуститься под машину.
  2. Снять защитные кожухи (актуально для инжектора).
  3. Найти сам цилиндр (расположен на корзине блока).
  4. Клещами или плоскогубцами отсоединить пружину для освобождения штока от нагрузки.
  5. Приложить линейку вдоль хода штока поршня.
  6. Надавить на вилку сцепления до упора и отметить на мерной шкале ее положение.
  7. Отпустить деталь и замерить ее перемещение.
  8. В нормальном состоянии люфт должен быть 2-4 мм. При его отсутствии увеличивается нагрузка на выжимной подшипник, что приводит к разрушению узла.

  9. Ключом №13 и 17 ослабляется контрогайка штока (а,б).
  10. Далее фиксируется шток в одном положении. Удобно зажимать шпильку плоскогубцами или специальными клещами.
  11. Фиксирующая гайка откручивается на 3-4 оборота и выставляется необходимый люфт.
  12. Собирается конструкция в обратной последовательности.

Детально процедуру настройки можно посмотреть на видео:


Как окончательно настроить сцепление на ВАЗ 2107

После всех манипуляций необходимо проверить работоспособность системы. Для этого необходимо завести мотор и дать ему прогреться. Затем на включенном двигателе, требуется выжать сцепление и не газуя включить заднее положение кулисы. При этом не допустимо наличие посторонних звуков, скрежета. Положение включается легко – без дополнительных усилий.

Следом можно начать движение на первой скорости с последующим увеличением позиции до максимальной (5). При езде категорически недопустимо наличие посторонних звуков, скрежета, педаль продавливается ровно, без провалов или рывков.

Последним этапом выполняется разгон на каждой скорости КПП, при этом набор оборотов двигателя полностью соответствует разгону машины. Если присутствует диссонанс – диск сцепления проскальзывает и требуется повторная калибровка.

Автор материала: Борисов Максим

Калькулятор — помощник для расчета стоимости, удорожания автокредита на покупку автомобиля

Регулировка сцепления ВАЗ 2107 (фото и видео)

Правильно отрегулированное сцепление ВАЗ 2107 обеспечивает нормальную работу автомобиля и длительную эксплуатацию узлов и деталей машины. Проверку правильности регулировки рекомендуется выполнять при каждом техническом обслуживании автомобиля.

В процессе эксплуатации неправильная регулировка может выражаться в двух видах неисправностей:

  • Сцепление буксует — при полностью отпущенной педали диск пробуксовывает и не передает трансмиссии мощность то двигателя в полном объеме;
  • Сцепление ведет – при полностью выжатой педали диск не отходит от маховика, что не позволяет нормально переключать скорости и заставляет машину двигаться тогда, когда это не нужно.

Кроме этого, сцепление может включаться слишком рано или поздно, что затрудняет управление транспортным средством.

Сам процесс регулировки состоит из двух частей. Первую выполняют в салоне, вторую – под днищем автомобиля ВАЗ 2107, из смотровой ямы. Из инструментов вам понадобится:

  • Ключ на 8 или 10, в зависимости от модели рабочего цилиндра сцепления;
  • Рожковый ключ на 13;
  • Рожковый ключ на 17.

Первая регулировка включает в себя установку хода педали сцепления. Выполняется она из салона, под рулевой колонкой. Для ограничения полного хода служит специальный регулировочный винт, зафиксированный контргайкой. Закручивая или выкручивая его, добиваемся нормального хода педали, который должен составлять примерно 140 мм. Обычно регулировать полный ход нет необходимости, он установлен с завода и изменяется очень редко.

Вторая часть регулировки заключается в установке свободного хода педали. В нормальном режиме он должен составлять 30-35  мм. Однако некоторые автолюбители подстраивают свободный ход под свои индивидуальные привычки и предпочтения. Такой подход вполне допустим при условии, что он не отразится на работоспособности и долговечности деталей автомобиля ВАЗ 2107.

Итак, для проверки и регулировки спускаемся в смотровую яму. Проверка зазора производится оттягиванием вилки от толкателя.

Расстояние свободного хода должно составлять 4-5 мм. Если зазор значительно отличается от нормативного, его необходимо отрегулировать. Для этого:

  • Снимаем пружину, оттягивающую вилку сцепления в исходное положение;
  • Отпускаем контргайку на толкателе;
  • Удерживая толкатель ключом на 8 (10), накручиваем или скручиваем упорную гайку до достижения необходимого зазора;
  • Фиксируем упорную гайку контргайкой;
  • Проверяем зазор;
  • Устанавливаем пружину на место.

На этом процедуру регулировки можно считать законченной. Однако для того чтобы убедиться в правильности полученного результата, необходимо проверить сцепление в действии. Для этого заводим автомобиль, включаем передачу и плавно начинаем отпускать педаль.  При правильной регулировке автомобиль должен трогаться примерно на половине хода педали. Допускается регулировка, включающая сцепление ниже или выше,  но недопустимо включение в самом верху или низу, так как появляется риск появления указанных выше неисправностей.

comments powered by HyperComments

Регулировка сцепления на ВАЗ-2107 своими руками: инструкция

Если сцепление на ВАЗ-2107 отрегулировано неправильно, то нормальная работа машины станет невозможной. Соответственно, узлы и агрегаты автомобиля начнут изнашиваться быстрее, а это, в свою очередь, повысит расходы на его содержание. Многие опытные владельцы классических моделей серии 2107 умеют самостоятельно регулировать сцепление и полагают, что ничего в данной процедуре сложного нет. Начинающим водителям разобраться в вопросе позволит настоящая статья.

Признаки неисправности сцепления

О том, что регулировка выполнена неправильно, свидетельствует два характерных признака. Первая неисправность выражается в том, что сцепление начинает пробуксовывать. В этом случае диск после полного нажатия педали останавливается, а значит, вращающий момент, получаемый от силового агрегата, не передается на трансмиссию.

Второй симптом неудачной регулировки сцепления – когда педаль нажимается, диск не отодвигается от маховика. Это не дает возможности легко передвигать рычаг переключателя скоростей.

А еще иногда сцепление срабатывает преждевременно или, напротив, с заметным опозданием.

Во всех описанных случаях транспортом управлять затруднительно и в определенных ситуациях даже опасно.

Нюансы регулировки

Сам по себе рассматриваемый в настоящей статье процесс делится на два этапа. Для первого никакой особой подготовки не требуется – все работы проводятся в салоне.

На втором необходимо организовать доступ к днищу ВАЗ-2107. Машину лучше поставить на эстакаду или яму. Возьмите следующие ключи – на 13 мм, 17, а также на 8 или 10. Один из последних нужен для манипуляций с рабочим цилиндром сцепления.

Далее подробнее опишем каждую процедуру по отдельности.

Как своими руками осуществляется регулировка педали

В ВАЗ-2107 педаль сцепления должна двигаться совершенно свободно – это повышает комфортность езды и обеспечивает легкость управления. Для выполнения задачи надлежит провести настройку рабочего и главного цилиндров.

С самого начала необходимо отрегулировать такой параметр, как полный ход. Здесь потребуются 2 ключа на 13 мм. Работа выполняется в салоне.

Обратите внимание – здесь есть шток-ограничитель. Его прижимают две гайки. Так:

  • одним ключом следует удерживать все упомянутое крепление;
  • с помощью второго самую нижнюю (расположенную у основания) гайку слегка ослабляют.

Читайте также: Как сделать регулировку карбюратора на ВАЗ-2107

В стандарте величина полного хода составляет 14 сантиметров. Убедиться, что регулировка осуществлена правильно, поможет обычная линейка или рулетка.

Далее на ВАЗ-2107 настраивают свободный ход. Этот параметр педали составляет 3 см. В то же время указанный показатель – только рекомендация. Многие автовладельцы регулируют его так, как им удобно.

Свободный ход выставляют верхней гайкой, располагающейся на ограничителе. Как только нужный показатель достигается, поступите так:

  • продолжайте ее придерживать одним ключом;
  • вторым подкрутите расположенную под штоком контргайку.

В завершение регулировки хода педали осуществляют проверку:

  • возьмите в руки рулетку;
  • кончик ленты уприте в днище кузова – хорошо, если выйдет ровно 14 см;
  • далее жмите свободной ладонью на педаль до сопротивления – так получите второй показатель – 3-3,5 см.

Как на ВАЗ-2107 проводится регулировка толкателя

Свободный ход толкателя также важно отрегулировать правильно. Для этого этапа необходимо забраться под днище – именно здесь в ВАЗ-2107 находится рабочий цилиндр.

Возьмите пассатижи и с их помощью снимите пружинку, находящуюся на вилке сцепления. В принципе, этот шаг не возбраняется пропустить, но в этом случае потребуется во время регулировки прилагать гораздо больше усилий.

Теперь определите свободный ход:

  • нажмите на вилку рукой, пока она не перестанет двигаться;
  • замеряйте показатель линейкой;
  • отпустите элемент;
  • зафиксируйте, насколько он поднялся.

Если все правильно, то ход будет не более 3-5 миллиметров. Данный параметр оказывает непосредственное влияние на скорость износа такой ключевой детали сцепления ВАЗ-2107, как выжимной подшипник. При отсутствии хода на него приходится чрезмерно высокая нагрузка.

Неправильный показатель говорит о необходимости отрегулировать вилку. Порядок действий следующий:

  • зафиксируйте ключом на 17 нижнюю гайку;
  • инструментом на 13 мм ослабьте контргайку;
  • зажмите плоскогубцами толкатель и шток цилиндра;
  • поднимите нижнюю гайку на пару оборотов.

Далее остается убедиться, что свободный ход вилки соответствует норме и окончательно все закрепить в правильном положении. После того как пружина будет возвращена на свое место, желательно перепроверить, не нарушились ли ранее выставленные на педали величины.

Как проверить сцепление в 2107-й модели

Перед тем как выехать на улицу, желательно убедиться, что регулировка была проведена без ошибок. Тест осуществляется так:

  • выставьте рычаг коробки передач на нейтральную позицию;
  • запустите двигатель;
  • дождитесь его разогрева;
  • плавно выжмите педаль сцепления;
  • переведите КПП на задний ход.

Отсутствие посторонних звуков (постукивание, скрип и т. д.) говорит о том, что работа выполнена должным образом.

Читайте также: Как сделать прокачку сцепления на ВАЗ-2107 самостоятельно

Далее переведите рычаг на первую передачу и медленно трогайтесь с места. Когда и эти действия не сопровождаются скрежетом и прочими нежелательными шумами, то это означает, что сцепление было отрегулировано надлежащим образом.

Теперь позволительно сделать круг на машине – во время движения продолжайте переключать передачи постепенно, увеличивая обороты двигателя. Важно убедиться, что автомобиль набирает скорость достаточно плавно, без рывков и толчков. Любое несоответствие норме следует рассматривать как повод для повторной регулировки.

В первый раз описанная процедура займет достаточно много времени, но позднее, когда, как говорится, рука набьется, все этапы вы сможете выполнять быстро и точно.

Регулировка сцепления ВАЗ-2107 своими руками: пошаговая видеоинструкция

Во время эксплуатации автомобиля неправильно отрегулированное сцепление выражается в следующем:

  1. Сцепление ведет. Когда педаль сцепления полностью выжата, диск не отходит от маховика, в результате чего нет возможности нормально переключать передачи. Таким образом, автомобиль может начать движение даже тогда, когда в этом нет необходимости.
  2. Сцепление буксует. Когда педаль сцепления полностью отпущена, диск начинает пробуксовывать. В результате этого он не передает трансмиссии всю мощность двигателя в полном объеме.

Кроме этого, неполадки со сцеплением порой выражаются в его слишком раннем или, наоборот, позднем схватывании. В результате этого управление автомобилем может быть значительно затруднено.

Регулировка сцепления

Весь процесс регулировки сцепления состоит из двух частей. Одна из них происходит непосредственно в салоне автомобиля, в то время как вторая выполняется снизу автомобиля, пока тот находится либо на смотровой яме, либо на подъемнике.

Читайте также: Почему ВАЗ-2107 инжектор глохнет на холостом ходу

Для регулировки сцепления потребуются следующие инструменты:

  • рожковые ключи на 13 и 17;
  • ключ на 10 либо на 8 (все зависит от того, какая именно модель рабочего цилиндра сцепления).

Первая регулировка также предполагает проведение установки хода педали сцепления. Этот этап работы выполняется непосредственно из салона автомобиля, под рулевой колонкой. Там имеется регулировочный винт, который служит для ограничения полного хода. Он зафиксирован при помощи контргайки. Покрутив винт то в одно положение, то в другое, можно добиться нормального хода педали, который, согласно инструкции, должен составлять 14 см.

Но, как правило, в этом нет никакой необходимости, поскольку ход педали устанавливается на заводе и самопроизвольно способен измениться лишь в очень редких случаях.

Второй этап регулировки заключается в установке свободного хода педали, который в нормальном режиме должен варьироваться в диапазоне от 30 до 35 мм. Тем не менее достаточно часто автолюбители предпочитают подстраивать свободный ход педали под свои личные предпочтения.

Для проверки, а также регулировки сцепления необходимо спуститься на самое дно смотровой ямы. Проверить величину зазора можно путем оттягивания от толкателя вилки. Расстояние свободного хода должно составлять около 4-5 мм. Но если этот показатель значительно отличается от указанного, то регулировка является необходимой.

Читайте также: Как поменять сайлентблоки на ВАЗ-2107

Для произведения регулировки нужно:

  • снять пружину, которая оттягивает вилку сцепления;
  • отпустить на толкателе контргайку;
  • при помощи ключа на 8 либо на 10, как говорилось ранее, накрутить или же, наоборот, скрутить гайку до тех пор, пока зазор не будет нужного размера;
  • при помощи контргайки зафиксировать упорную гайку;
  • снова проверить зазор;
  • установить пружину на ее прежнее место.

Читайте также: Для чего нужен трехуровневый регулятор напряжения ВАЗ-2107

На этом процедуру регулировки сцепления на ВАЗ-2107 можно считать полностью оконченной. Тем не менее для того чтобы быть уверенным в том, что все сделано правильно, следует проверить работу сцепления. Для этого необходимо завести автомобиль, включить передачу и плавно отпускать педаль сцепления. Если работа проведена успешно, то автомобиль должен тронуться с места, приблизительно на половине хода педали. Хотя возможны и некоторые другие виды регулировок, при которых автомобиль «захочет» поехать при едва отпущенной педали либо практически при полном нажатии. Все зависит от предпочтений самого водителя. Однако не стоит забывать, что в таком случае могут возникать неисправности, указанные в самом начале нашей статьи.

Регулировка сцепления ВАЗ 2105, 2107

Правильная и четкая работа сцепления на автомобилях ВАЗ 2105, 2107 обеспечивается определенными регулировками его привода. Их две: регулировка зазора между толкателем и поршнем главного цилиндра сцепления и регулировка свободного хода педали сцепления.


Регулировка зазора между толкателем и поршнем

Зазор между толкателем и поршнем главного цилиндра сцепления составляет 0,1 – 0,5 мм. Он регулируется вращением ограничителя свободного хода педали сцепления. При этом у педали сцепления образуется некоторый свободный ход 0,4 – 2,0 мм, который водитель выбирает, начиная нажимать на педаль.

зазор между толкателем и поршнем, свободный ход педали сцепления автомобилей ВАЗ 2105, 2107

Измеряется он линейкой или рулеткой, которая устанавливается от пола до середины нижней части площадки педали. Рукой перемещаем площадку относительно шкалы линейки, нажимая педаль. Если зазор имеется, вначале педаль перемещается очень легко, а потом уже с трудом. Если зазора нет, немного выворачиваем ограничитель хода педали. Добиваемся, чтобы свободный ход по линейке укладывался в требуемые два миллиметра.

Этот зазор необходим для полного выключения сцепления. Если он отсутствует, то поршень не сможет до конца возвращаться в заднее положение при отпускании педали и в рабочей полости главного цилиндра, и во всем приводе будет оставаться избыточное давление. В результате сцепление не будет полностью выключаться, так как выжимной подшипник будет давить на лепестки нажимной пружины, и диски будут пробуксовывать (не полностью прижиматься к маховику). Увеличение данного зазора приведет к тому, что сцепление не будет полностью выключаться и будет «вести» (диски не до конца отходят от маховика).

Регулировка свободного хода педали сцепления (зазора между выжимным подшипником и плоскостью нажимного фланца нажимной пружины «корзины» сцепления)

Регулируется гайкой на толкателе рабочего цилиндра сцепления. При правильной регулировке свободный ход вилки выключения сцепления составляет 4 – 5 мм (проверяется рукой: вилка оттягивается от упора в регулировочную гайку на толкателе), а свободный ход педали сцепления 25 – 35 мм. Необходимо отвернуть контргайку на толкателе и вращением регулировочной гайки установить требуемый требуемый свободный ход вилки. Свободный ход педали в 25 – 35 мм (до момента выключения сцепления) можно проверить по линейке. Именно такая его величина означает наличие зазора между выжимным подшипником и плоскостью нажимного фланца нажимной пружины «корзины» сцепления.

свободный ход толкателя рабочего цилиндра сцепления автомобилей ВАЗ 2105, 2107

В случае отсутствия этого зазора выжимной подшипник давит на нажимную пружину «корзины» — сцепление «буксует». При увеличенном зазоре – «ведет».

Свободный ход педали сцепления 0,4 – 2,0 мм входит в свободный ход педали – 25 – 35 мм. То есть 25 – 35 мм это общий необходимый размер.

Примечания и дополнения

— Сцепление на автомобилях ВАЗ 2105, 2107 постоянно замкнутого типа, то есть постоянно включено: при отпущенной педали ведомый диск прижат ведущим к маховику и вращается вместе с ним, а также выжимным подшипником и первичным валом коробки передач. Между выжимным подшипником и накладкой упорного фланца нажимной лепестковой пружины корзины сцепления имеется зазор в 1,5 – 2,0 мм. Этот зазор выбирается, когда водитель начинает нажимать на педаль.

— Полный ход педали сцепления на автомобилях ВАЗ 2105, 2107 составляет 140 мм.

— После регулировки привода сцепления проверьте четкость переключения передач. Особое внимание передаче заднего хода. Плавность ее включения — показатель успешной регулировки.


Еще статьи по автомобилям ВАЗ 2105, 2107

— Кузовные зазоры автомобилей ВАЗ 2105, 2107

— Неисправности заднего моста автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

— Неисправности амортизаторов автомобилей ВАЗ

— Большой расход топлива двигателем автомобилей ВАЗ 2105, 2107, причины

— Неисправности сцепления автомобилей ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107

Регулировка сцепления ВАЗ 2107 — все премудрости процесса



При наличии неисправностей в механизме сцепления «семерки» требуется ремонт или регулировка сцепления, которые должны привести этом важный механизм воздействия трансмиссии и силовой установки в рабочее состояние, или, как говорят оружейники, к нормальному бою.



Регулировка сцепления ВАЗ 2107, видео инструкция которой выложена на нашем интернет-ресурсе, проводится в случае, когда педаль механизма работает некорректно – присутствуют резкие провалы при ее нажатии, включение происходит не в полном режиме, изделие теряет упругость при ее эксплуатации. Набор инструментов, необходимый для ремонта и регулировок механизма сцепления:



  • комплект слесарных инструментов;
  • раствор WD-40 или аналог;
  • нож;
  • жидкость для эксплуатации гидропривода сцепления;
  • резиновый шланг;
  • резервуар;
  • масштабная линейка.



Регулировка сцепления обычно проводится после проведения монтажных работ по замене механизма сцепления. Корректная регулировки даст возможность продолжить эксплуатацию компонентов агрегата без выхода из строя. Перед началом этих технологических операций необходимо протестировать систему гидравлического привода агрегата на предмет наличия в ней воздуха. Если в системе есть «воздушная пробка», то ее необходимо удалить. При этом лучше заменить жидкость для гидравлики автомобиля.

Принцип проведения таких регулировочных мероприятий состоит в создании требуемых размеров между штоком и поршнем цилиндров механизма, а также нужной величины размеров между подшипником выжимного типа и кольцом фрикционного типа на ведущем диске агрегата. В приводном механизме агрегата проводятся такие регулировки сцепления ВАЗ 2107, как:

  1. Установка требуемого зазора в главном цилиндре (ГЦС) в размере 0,1-0,5 мм в паре толкатель-поршень. Он необходим для регулировки сцепления для работы в полном цикле, который проходит при монтаже ограничителя педали. Эти размеры регулируются перемещением педали сцепления в свободном диапазоне, который находится в пределах измерений от 0,4 до 2 мм.
  2. Установка требуемого размера перемещения толкателя в рабочем цилиндре (РЦС) в свободном режиме, который равен 4-5 мм. Он достигается регулировкой гаечной пары, верхняя из которой закрепляется контровочной гайкой. Линейный размер значения перемещения толкателя определяется особенным эталоном.





После проведения означенных регулировок сцепления ход педали в свободном перемещении изначально должен быть величиной 0,25-0,35 см. Регулировка размера между парой «подшипник выжимного типа-кольцо фрикционного типа» на корзине также необходима. Корректность такой регулировки сцепления определяется по измерению хода штока РЦС в свободном перемещении (4-5 мм).

Регулировочные действия проводятся по такому алгоритму:

  1. Отжимаем вилку, придерживая шток РЦС. При этом вилка должна без помех двигаться на расстояние 4-5 мм.
  2. При несоответствии величины размеров проводится его корректировка.
  3. Для этого несколько ослабляем контргайку гаечными ключами «на 13» и «на 17».
  4. Придерживая шток с помощью гаечного ключа «на 8», проводим регулировочные действия по перемещению хода в свободном режиме, вращая гайку для регулировки.
  5. По проведению регулировок, на выходе величина хода должна находиться в пределах 0,25-0,35 см.
  6. После тестового замера необходимо контргайку затянуть.



Проводимая регулировка сцепления на ВАЗ 2107 инжектор несколько отличается от аналогичной операции на «семерках» с карбюраторным мотором. Дело в том, что на транспортных средствах с инжекторной силовой установкой установлен дополнительно щиток для защиты от грязевых отложений, образованных от попадания дорожной грязи. Во фронтальной проекции защитный кожух закрепляется болтовыми соединениями, а в кормовой проекции – 2 самонарезающими винтами.

Для демонтажа этого защитного кожуха гаечным ключом торцового типа «на 8» отвинчиваем 4 болта крепежа. Также демонтируем 2 самонарезающих винта кормового закрепления. Для проведения такой технологической операции, как регулировка педали сцепления ВАЗ 2107, требуется проведение следующего рабочего цикла:

  1. Замеряем масштабной линейкой расстояние от педали до поверхности водительского коврика. С помощью усилия ладони нажимаем на педаль до начала воздействия силы сопротивления обратного воздействия педали и замеряем длину свободного перемещения педали. Он должен составлять 1-3 мм.
  2. Если измеренное значение не подпадает под искомые размеры, то: ослабляем контргайку, придаем болту движение вращения, проводим регулировку с последующей затяжкой контргайки.



После проведения регулировочных работ затягиваем крепеж, после этого нужно подтянуть контровочную гайку. Крутим толкатель до определения нужного значения хода, и напоследок затягиваем контровочную гайку. Необходимо соблюдать осторожность для сохранности позиции толкателя по отношению к ГЦС.

По окончанию регулировки педали сцепления ВАЗ 2107 требуется уточнить, что искомая длина свободного перемещения в норме. Данные для контроля: ход свободного перемещения педали – 1-3 мм. Величина длины от водительского полика до педали – 90 мм.

Автоклассика: как прокачать сцепление на ВАЗ 2107 и отрегулировать его механизмы?

Разумеется, никто не станет оспаривать важность фрикционной муфты в системе управления автомобилем. Несложные процедуры по настройке этого узла позволят существенно сократить риск износа деталей. Не лишними будут навыки по прокачке гидропривода, потому что любое вмешательство в систему, будь-то замена рабочего цилиндра или падение уровня жидкости в бачке привода, ведет к завоздушиванию системы.

Когда нужна настройка муфты на Lada 2107?

Контроль настроек рекомендуется проводить регулярно на каждом техобслуживании авто. Но есть еще признаки, когда к процедуре следует приступать незамедлительно, поэтому любому владельцу не помешает знать, как прокачать сцепление на ВАЗ 2107 самостоятельно. Неполадки в работе муфты во время эксплуатации выражаются следующими признаками:

  1. Буксует – диск муфты пробуксовывает при полностью отпущенной педали, и не в состоянии передать трансмиссии всю мощность от ДВС.
  2. Ведет – диск не отводится от маховика при полностью выжатой педали, что затрудняет переключение передач.
Что нужно проверить?

Сцепление может включаться чересчур рано или поздно по причине нарушения хода педали, что приводит к рывкам во время движения. Свободный ход педали должен быть в пределах 0,4-2,0 мм, если эти показатели нарушены, то без настройки не обойтись.

Если заглянуть под машину, то можно проверить свободный ход между толкателем (указан красной стрелкой) и выжимной вилкой (синяя стрелка). Прежде, как отрегулировать сцепление на ВАЗ 2107, нужно рукой покачать вилку, если свободный ход отсутствует или превышает 5 мм, то регулировка узла необходима, потому что выжимной подшипник буде подвержен постоянным нагрузкам.

В случае, когда все параметры регулировок в норме, то ход педали до начала включения муфты должен составлять 25-35 мм. Определяется это при помощи линейки, если показатель не соответствует норме, то придется настроить некоторые узлы системы привода муфты.

Все просто: как грамотно отрегулировать сцепление на автомобиле ВАЗ 2107 без помощи специалистов?

Процедура полной настройки системы управления фрикционной муфтой состоит из двух частей, одна выполняется в салоне, а другая – под автомобилем из смотровой ямы. Для работы понадобится набор инструмента:

  • Комплект ключей.
  • Набор отверток и клещи.
  • Линейка или угольник.
Регулировка начального хода педали муфты

Под рулевой колонкой в салоне установлен кронштейн с толкателем. Вращением гаек можно добиться нужного зазора между толкателем и поршнем главного цилиндра сцепления. Именно этот параметр отвечает за начальный свободный ход педали, технология юстировки довольно проста:

  • Гаечным ключом (на фото № 1) удерживать ограничитель хода, а вторым ключом открутить на два оборота контргайку.
  • Вращая первым ключом ограничительный штырь (завернуть или отвернуть), установить нужный начальный свободный ход педали – 0,4-2,0 мм.
  • Проверить при помощи линейки свободный ход и при необходимости повторить операцию наладки.
  • Затянуть контргайку ключом.
Как регулировать свободный ход выжимной вилки?

Прежде, как прокачать сцепление на классике ВАЗ 2107, нужно выполнить второй регулировочный этап, который делается на эстакаде или смотровой яме. Технология проверки и настройки свободного хода вилки выключения муфты состоит в следующем:

  • Отсоединить пассатижами пружину от вилки, а затем с рабочего цилиндра. Сделать проверку можно и без демонтажа пружины, но при контроле свободного хода придется прикладывать усилие для преодоления ее сопротивления.
  • Проверить линейкой ход вилки, нажимая на нее до упора. Показания должны быть в пределах 4-5 мм, если есть отклонения, то следует выполнить следующие пункты.
  • Очистить цилиндр от грязи и побрызгать на гайки смазкой WD-40.
  • Используя ключи «на 13» и «на 17», одним удерживать регулировочную гайку «а», в это время другим отвернуть контргайку «б».
  • Зафиксировать толкатель клещами и отвернуть гайку «б» на два оборота.
  • Вращая регулировочную гайку ключом «а», настроить свободный ход вилки. Толкатель при этом удерживать клещами.
  • Зажать клещами толкатель и регулировочную гайку «б», после чего зафиксировать контргайку «а».
  • Проверить параметры свободного хода вилки, и при необходимости повторить процесс.

Зачем и как прокачать сцепление на автомобиле ВАЗ 2107 в своем гараже?

Прокачка нужна в том случае, если муфта не полностью выключается. К примеру, педаль выжата, первая скорость включена, но не успели вы еще отпустить педаль, а авто уже едет. Легкий ход педали также говорит о необходимости удаления воздуха из системы. Процедура должна выполняться с помощником, который будет нажимать на педаль. Для работы понадобятся:

  • Тормозная жидкость.
  • Резиновый шланг длиной 50-100 см.
  • Гаечный ключ «на 8».
  • Емкость для жидкости.
  • Тормозная жидкость.

Автовладельцы, которые интересуются, как правильно отрегулировать сцепление на автомобиле ВАЗ 2107, должны знать, что прокачка осуществляется через штуцер, расположенный на рабочем цилиндре под его днищем. Операция не сложнее, чем регулировка развала-схождения, ее может выполнить даже начинающий автолюбитель.

Методика прокачки

Работы желательно проводить на эстакаде или смотровой яме, в крайнем случае машину следует поднять на опоры. Дальнейшие действия проводятся по переходам:

  • Залить новую жидкость в бачок сцепления.
  • Надеть на штуцер рабочего цилиндра один конец шланга, а второй конец опустить в емкость.
  • Попросить помощника нажать на педаль муфты 5-6 раз и зафиксировать ее в нажатом состоянии.
  • Ослабить ключом «на 8» штуцер на цилиндре и выпустить жидкость с воздухом в емкость, после чего завернуть штуцер и попросить отпустить педаль.
  • Долить при необходимости жидкость в бачок и повторить операцию до тех пор, пока в жидкости не будет пузырьков воздуха.

Во время прокачки нельзя допускать, чтобы уровень жидкости в бачке опускался меньше 15 мм, и своевременно доливать ее. В завершении нужно проверить функциональность муфты:

  • Завести авто и включить заднюю скорость, появление заеданий или посторонних шумов недопустимо.
  • Проверить переключение скоростей во время движения, если разгон и переключение происходит без рывков и посторонних шумов, то система управления муфтой настроена нормально.

Как отрегулировать сцепление на Ваз 2107?

Своевременно выполненная регулировка сцепления на автомобиле ВАЗ 2107 позволит избежать износа выжимного диска и других деталей сцепления. В процессе эксплуатации автомобиля ход педали сцепления может изменяться, что и приводит к повышенному износу выжимного диска. В этой статье мы расскажем вам как отрегулировать сцепление на Ваз 2107, что и позволит избежать поломок автомобиля.

Устройство сцепления на ВАЗ 2107

Перед тем как рассказывать вам о выполнении регулировки сцепления поговорим о том, как устроен этот узел на автомобиле ВАЗ 2107. На этой модели используется сухое однодисковое сцепление, а непосредственно под педалью располагается главный привод от цилиндра сцепления.
При нажатии на педаль сцепления начинается движение толкателя, который входит в соответствующее гнездо в поршне главного цилиндра. Под давлением из цилиндра выдавливается гидравлическая смесь, которая по трубопроводу направляется к рабочему цилиндру. Соответственно, такой рабочий цилиндр соединяется посредством толкателя с вилкой сцепления. Такая вилка при нажатии педали сцепления перемещает по втулке выжимной подшипник, соединяет и разъединяет диски сцепления, что и позволяет нам переключать передачи.
Наличие многочисленных подвижных элементов неизменно приводит к частым поломкам сцепления на ВАЗ -2107. При этом своевременно выполненная регулировка и осмотр состояния узлов позволит избежать серьезных поломок, что в свою очередь уменьшит расходы автовладельца на обслуживание своего автомобиля. Именно поэтому пренебрегать диагностикой сцепления и его регулировкой на ВАЗ 2107 не следует. Такая работа не отличается сложностью, а при ее выполнении не потребуется использовать каких-либо сложных профессиональных инструментов.

Определяем необходимость регулировки

Наличие даже минимального люфта при нажатии на педаль сцепления является показанием к выполнению соответствующего ремонта. Автовладелец при любых изменениях ощущений хода педали сцепления должен выполнять регулировку, что и позволит избежать повышенного износа соответствующих узлов. Также такую сервисную работу необходимо проводить в том случае, если при нажатии на педаль сцепления коробка передач плохо включает ступени и не происходит размыкание мощности. Наглядно узнать, как отрегулировать сцепление на Ваз 2107 позволит видео, которое с вы сможете найти в конце данной статьи.
Косвенными признаками неполадок со сцеплением могут стать рывки при переключении передач, скрежет и пробуксовки. В данном случае следует проверить люфт сцепления и выполнить диагностику гидравлического привода.

Используемые инструменты

Для проведение такой работы вам потребуются следующие инструменты:

  • Масштабная линейка.
  • Нож.
  • Раствор WD.
  • Комплект слесарных инструментов.
  • Ключи на 10 и 13.

Пошаговое описание регулировки

Регулировка сцепления может выполняться из салона, для чего следует регулировать зазор между поршнем главного цилиндра и толкателем. Такая регулировка не представляет сложности и выполняется буквально за несколько минут. В то же время отметим, что отрегулировать сцепление из салона можно при минимальном лифте.
Для более точной регулировки следует всё же проводить работы с толкателем рабочего цилиндра. Такой сервис проще всего выполнять, загнав автомобиль на смотровую яму или эстакаду. Нужный нам цилиндр толкателем соединяется со сцеплением и выходит из коробки передач. Тут же расположена возвратная пружина, основное назначение который возвращение вилки в исходное положение, когда педаль сцепления не нажата.
В первую очередь необходимо проверить зазор свободного хода вилки. Вам необходимо будет оттянуть вилку от толкателя, после чего измерить зазор свободного хода. Нормативом свободного хода является диапазон 4-5 миллиметра. В том случае, если зазор отличается от такого норматива, необходимо провести его регулировку. Для этого выполняем следующее:
Нужно снять пружину, которая отвечает за приведение вилки сцепления в исходное положение.

Следует отпустить на толкателе контргайку.

Далее вам потребуется ключ на 10, которым удерживают на месте толкатель и сверху накручивают дополнительную упорную гайку, что и позволит добиться необходимого зазора.

Фиксируем накрученную упорную гайку при помощи контргайки. После этого снова проверяем зазор, если он находится в нужном нам диапазоне устанавливаем на место пружину.

На этом все сервисные работы завершены. Необходимо лишь убедиться в правильности выполненной работы. Для такой проверки следует завести автомобиль, после чего включить передачу и плавно отпускать педаль сцепления. В том случае, если регулировка выполнена правильно, автомобиль начнёт трогаться с места приблизительно на половине от полного хода педали. Впрочем, в каждом конкретном случае регулировка хода педали выполняется в зависимости от предпочтений автовладельца. Кому-то нравится, чтобы сцепление включалось выше или ниже. Но при этом помните, что недопустимо такое включение сцепления в самом низу или в самом верху хода педали, так как подобное приводит к серьезным поломкам автомобиля.

Заключение

Самостоятельная регулировка сцепления на автомобиле ВАЗ 2107 не представляет особой сложности. Рекомендуется данные работы проводить каждые 10000 километров пробега. При небольшом люфте в ходе педали сцепления регулировка может выполняться из салона, когда под педалью при помощи регулировочной шайбы регулируют ход сцепления. Если же люфт превышает несколько миллиметров, то регулировку следует проводить под днищем автомобиля, для чего машину загоняют на эстакаду. Такая работа не представляет сложности, поэтому при небольшой сноровке ее вполне по силам выполнить буквально за 10 минут. С такой работой благодаря ее простоте справиться каждый автовладелец, а о том как отрегулировать сцепление на Ваз 2107 мы рассказали в этой статье ! ! ! !

Видео

9

СТАТЬЯ 3:  Как отрегулировать клапана на Ваз 2106

Регулировка сцепления ВАЗ 2107 своими руками: видео процесса

Если вы заметили, что при включении сцепления автомобиль стал дергаться, ход педали увеличился, уменьшился или она стала западать, появился люфт — значит пора регулировать сцепление.

Если этого не сделать, то вы достаточно сильно рискуете по двум причинам:

  • во-первых, увеличивается износ деталей трансмиссии — вилки сцепления, выжимного подшипника, ведущего и ведомого дисков;
  • во-вторых, автомобиль может попросту стать неуправляемым, поскольку вы не сможете нормально переключать передачи, особенно это опасно в том случае, если вы идете на обгон, едете под горку или спускаетесь с нее.

Сегодня мы поговорим о регулировке сцепления на ВАЗ-2107. Если же у вас ВАЗ-2108-21099, то можете почитать соответствующую статью на нашем портале vodi.su.

Устройство сцепления ВАЗ-2101-2107

Прежде, чем приступать к работе, убедитесь, что вы хоть немного ознакомлены с устройством.

Сцепление на ВАЗ-2107 — сухое однодисковое. Непосредственно под педалью находится главный гидропривод цилиндра сцепления. Нажимая на педаль, мы приводим в движение толкатель, который входит в гнездо поршня главного цилиндра. Из-за этого гидравлическая жидкость выдавливается из него и движется по трубопроводу к рабочему цилиндру.

Рабочий цилиндр в свою очередь соединен с вилкой сцепления посредством толкателя. Когда мы жмем педаль, вилка перемещает выжимной подшипник по втулке и разъединяет нажимной и опорный диски. Таким образом вращательные движения коленвала перестают передаваться на трансмиссию и мы можем переключать передачи.

Понятно, что если будут какие-либо неисправности, то переключение передач станет проблематичным. Если, к примеру, пытаясь переключиться со второй на третью, вы чувствуете пробуксовки, неприятный запах и подергивания автомобиля, это может свидетельствовать не только о необходимости регулировки гидропривода, но также об износе феродо — фрикционных накладок ведомого диска сцепления. Допускать этого ни в коем нельзя, иначе заклепки будут царапать маховик и саму корзину сцепления.

В таком случае вам нужно не регулировать сцепление, а клепать новые накладки на ведомый диск, либо проводить его полную замену — задание сложное, но к счастью сами накладки стоят не так дорого, гораздо дороже обойдутся ремонтные работы.

Регулировка сцепления ВАЗ-2107

Сначала нам нужно проверить ход педали сцепления. Мы уже писали на Vodi.su о том, как это сделать с помощью линейки. Свободный ход педали может варьироваться между 0,4 и 2 мм. Рабочий ход — 25-35 миллиметров. Наша задача — отрегулировать именно свободный ход, потому что если он будет в пределах нормы, то ограничительный винт педали сцепления не даст ей опускаться ниже.

Если свободного хода нету вообще, или он больше 2 мм, необходимо найти кронштейн толкателя под педалью, положение толкателя на нем регулируется с помощью гайки, контргайки и ограничителя. Одним гаечным ключом удерживаем ограничитель, а другим немного ослабляем контргайку — на полтора-два оборота. Затем замеряем свободный ход педали, надавливая на нее ладонью, — если он в пределах 0,4-2 мм, значит все сделано правильно.

Следующий момент — проверка и регулировка свободного хода толкателя рабочего цилиндра. Чтобы найти этот самый цилиндр, нам придется заглянуть под днище, поэтому такую работу лучше проводить на эстакаде или смотровой яме. Цилиндр выходит из КПП и соединяется с вилкой сцепления. Также здесь закреплена возвратная пружина, которая возвращает вилку в исходное положение при выключенном сцеплении.

Свободный ход вилки должен быть не более 4-5 мм.

Замерить его достаточно легко — отсоедините пружину и, надавив на вилку, запомните на какое расстояние она может переместиться. Если в пределах 4-5 мм, значит все нормально. В противном случае с помощью гайки и контргайки на толкателе выставьте правильный ход.

Обратите внимание, что вам сначала нужно будет ослабить контргайку, удерживая другую гайку еще одним ключом. Затем толкатель нужно зафиксировать с помощью клещей и ослабить контргайку еще на полтора-два оборота. Затем проверните регулировочную гайку, чтобы выставить нужный ход толкателя. После этого останется только затянуть контргайку.

Если все сделано правильно, то свободный ход педали и толкателя должны быть в пределах нормы. Понятно, что нужно проверить работу механизма сцепления в рабочем состоянии.

Проверять его рекомендуют так:

  • заведите мотор и оставьте его немного поработать на холостых оборотах;
  • переключитесь на задний ход, выжав сцепление — никаких посторонних звуков не должно исходить из коробки передач при этом;
  • затем попробуйте переключиться на первую передачу и выехать на ровную трассу;
  • разгоняйтесь, поочередно переходя на высшие скорости, — все должно работать нормально.

Если же проблемы все равно остались — пробуксовки, скрежет, рывки и т.д. — значит проблема либо в изношенном диске Феродо, либо в самом гидравлическом приводе.

Загрузка…

Поделиться в социальных сетях

Регулировка сцепления ВАЗ-2106

В устройстве любого автомобиля есть такой элемент, как сцепление. Этот узел предназначен для передачи крутящего момента от маховика двигателя к коробке передач. Для включения этих двух узлов (двигателя и трансмиссии) используется специальный диск сцепления. ВАЗ-2106 оснащен фрикционным элементом. Он однодисковый. В работе также используется главный и рабочий цилиндр сцепления. ВАЗ-2106 имеет достаточно простое устройство. Однако иногда возникают проблемы.Таким образом, в процессе эксплуатации владельцы периодически регулируют сцепление ВАЗ-2106. Фото и описание процесса — далее в этой статье. Следует отметить, что основным преимуществом старых автомобилей является возможность самостоятельного обслуживания и ремонта без специализированных ключей и оборудования. Так, регулировку сцепления ВАЗ-2106 можно производить даже при отсутствии гаража или смотровой ямы. Все, что вам нужно, это минимальный набор замков и головок.

Когда это делать?

Новички часто задаются вопросом: Когда производится регулировка сцепления ВАЗ-2106? Привод сцепления устроен таким образом, что педаль свободна.Так, в норме он составляет от 0,4 до 2 миллиметров. Если есть большой люфт педали и заметные «провалы», значит настройки элемента сбились. Автомобиль нуждается в повторной регулировке сцепления. ВАЗ-2106 работать будет некорректно. При люфте нет интеграции механизма в рабочем соединении с КПП. Поэтому, как только педаль начинает проваливаться, нужно заново выставить свободный ход. Обратите внимание, что зазор должен быть между толкателем и вилкой сцепления. В нормальном состоянии люфт не превышает пяти миллиметров.Как проверить бесплатную игру? Для этого достаточно взяться за вилку сцепления (она находится под днищем, рядом с коробкой) и покачать из стороны в сторону.

Обратите внимание на рабочий цилиндр сцепления. ВАЗ-2106 укомплектован ими возле трансмиссии. Элемент не должен содержать следов протекания жидкости. При повреждении пыльника или негерметичности соединения механизм подлежит замене.

Регулировка сцепления ВАЗ-2106 — способ №1

В данном случае выставлять зазор будем из салона автомобиля, непосредственно на самой педали.Здесь будет установлен специальный кронштейн. На последнем находится толкатель главного цилиндра сцепления и гайка. Благодаря им и выставляется необходимый зазор между двумя элементами (толкателем и цилиндром сцепления).

Обратите внимание, что из салона можно задать только начальный ход педали. Если зазор соответствует двум и менее миллиметрам, приступаем к выставлению люфта снизу автомобиля.

Способ №2

Теперь нам нужно задать ход толкателя вилки.Он регулируется до 5 миллиметров. Используйте гаечный ключ, чтобы удерживать ограничитель хода. Ослабляем контргайку на два оборота. Затем поверните гаечный ключ гаечным ключом в направлении кронштейна. Выборочным путем подбираем нужный зазор. После этого снова зажмите упор и затяните контргайку обратно. Берем линейку в руки и измеряем зазор хода педали. Для этого нажмите рукой на педаль сцепления до исчезновения видимого сопротивления. Измерьте, насколько далеко сдвинулась вилка. При необходимости снова поставить зазор.

Отрегулировать толкатель рабочего цилиндра

Отрегулировать оптимальный ход педали, отрегулировав не только главный, но и рабочий цилиндр сцепления.

Для этого отсоедините натяжную пружину от вилки выключения сцепления. Нам это нужно для того, чтобы уменьшить сопротивление при регулировке. Далее установите линейку так, чтобы она упиралась в торец элемента. Затем рукой до упора нажмите на вилку сцепления. Фиксируем его в сжатом положении. Запоминаем, как расположена вилка относительно нашей линейки, и измеряем свободный ход.

Переходим к самой регулировке рабочего цилиндра. Поскольку элемент находится под днищем, на нем могут быть следы грязи и коррозии. Чтобы открутить нужную гайку, используйте ВД-40 или его аналог от производителя «Mannol». Вам нужно выкрутить два ключа. Одним удерживаем регулировочный болт, вторым ослабляем контргайку рабочего цилиндра сцепления. Закрепите толкатель, чтобы он не вращался. Регулируем свободный ход элемента. Затягиваем контргайку и устанавливаем пружину на место. Проверяем работу системы.Свободный ход должен быть нормализован.

Меняем сцепление своими руками не снимая коробки передач

Иногда выдержкой не удается добиться желаемого результата. В этом случае поможет только замена сцепления на ВАЗ-2106. Без снятия коробки это вполне возможно. Итак, с чего начинается работа? Сначала откручиваем болты карданной передачи и сам вал. Затем отсоедините контакты от датчика индикации заднего хода. Закрутите болты крышки сцепления.Демонтировать траверсу днища. Ключом на «тринадцать» откручиваем гайки крепления подушки подушки. Сама трансмиссия отодвигается в сторону, противоположную двигателю, с помощью крепления. В итоге коробка должна лечь на выхлопной патрубок выхлопной системы. Чтобы агрегат не провисал и не соскакивал при замене сцепления, поддерживайте его.

Что дальше?

На следующем этапе нам предстоит снять корзину сцепления. Для этого фиксируем положение маховика (можно с помощью крепления) и поочередно откручиваем болты корзины.Вам понадобится ключ на тринадцать (для ускорения процесса используйте головку с храповым хомутом). Аккуратно отодвиньте открученную корзину в сторону и выньте изношенный диск сцепления. Также нам необходимо снять подшипник выключения сцепления первичного вала и вилку выключения сцепления. Далее нам нужно только заменить изношенные элементы и собрать все в обратном порядке. Учтите, что при живучести сцепления подшипник вала не должен шуметь. При наличии такого симптома элемент меняется на новый. На самом приводе не должно быть следов нагара (иначе это сгоревшее сцепление).

Лепестки корзины тоже проверяются. Если они стоят неравномерно друг относительно друга, элемент подлежит замене. Обратите внимание на рабочую поверхность корзины. На нем не должно быть царапин и других следов деформации.

Заключение

Итак, мы разобрались, как выставить свободный ход педали и как заменить элементы сцепления, не снимая коробки с автомобиля. Как видите, все операции можно выполнять вручную. Главное при сборке сцепления правильно выровнять диск по отношению к маховику.Настройка выполняется с помощью оправки. Последний должен свободно входить и выходить из подшипника.

Регулировка сцепления ВАЗ-2106 / Paulturner-Mitchell.com

В устройстве любого автомобиля есть такой элемент, как сцепление. Этот узел предназначен для передачи крутящего момента от маховика двигателя к коробке передач. Для включения этих двух узлов (двигателя и трансмиссии) используется специальный диск сцепления. ВАЗ-2106 оснащен фрикционным элементом. Это однодисковый привод. Также в работу вовлечены главный и рабочий цилиндр сцепления.ВАЗ-2106 имеет достаточно простое устройство. Однако иногда возникают проблемы. Итак, при использовании владельцами сцепление ВАЗ-2106 периодически регулируют. Фото и описание процесса — далее в этой статье.

Следует отметить, что основным преимуществом машин старшего поколения является возможность самостоятельного обслуживания и ремонта без специализированных ключей и оборудования. Итак, регулировку сцепления ВАЗ-2106 можно производить даже при отсутствии гаража или смотровой ямы. Все, что вам нужно, это минимальный набор замков и головок.

Когда это делать?

Новички часто задаются вопросом: Когда регулируется сцепление ВАЗ-2106? Привод сцепления устроен таким образом, что на педали имеется свободный ход. Так, в норме он составляет от 0,4 до 2 миллиметров. Если есть большой люфт педали и заметные «провалы», значит настройки элемента сбились. Автомобиль нуждается в повторной регулировке сцепления. ВАЗ-2106 работать будет некорректно. При люфте нет интеграции механизма в рабочем соединении с КПП.Поэтому, как только педаль начинает проваливаться, нужно заново выставить свободный ход.

Обратите внимание, что зазор должен быть между толкателем и вилкой сцепления. В нормальном состоянии люфт не превышает пяти миллиметров. Как проверить бесплатную игру? Для этого достаточно взяться рукой за вилку сцепления (она находится под днищем, рядом с коробкой) и покачать ее из стороны в сторону.

Обратите внимание на рабочий цилиндр сцепления. ВАЗ-2106 комплектуется им возле трансмиссии. Элемент не должен содержать следов протекания жидкости.При повреждении пыльника или негерметичности соединения механизм подлежит замене.

Регулировка сцепления ВАЗ-2106 — способ №1

В данном случае выставлять зазор будем из салона автомобиля, непосредственно на самой педали. Здесь будет установлен специальный кронштейн. На последнем находится толкатель главного цилиндра сцепления и гайка. Благодаря им и выставляется необходимый зазор между двумя элементами (толкателем и цилиндром сцепления).

Обратите внимание, что из салона можно задать только начальный ход педали.Если зазор соответствует двум и менее миллиметрам, приступаем к установке люфта снизу автомобиля.

Способ № 2

Теперь нам нужно выставить ход толкателя вилки. Он регулируется до 5 миллиметров. Используйте гаечный ключ, чтобы удерживать ограничитель хода. Ослабляем контргайку на два оборота. Затем поверните гаечный ключ гаечным ключом в направлении кронштейна. Выборочным путем подбираем нужный зазор. После этого снова зажмите упор и затяните контргайку обратно. Берем линейку в руки и измеряем зазор хода педали.Для этого надавите рукой на педаль сцепления до исчезновения явного сопротивления. Измерьте, насколько далеко сдвинулась вилка. При необходимости снова поставить зазор.

Отрегулировать толкатель рабочего цилиндра

Отрегулировать оптимальный ход педали, отрегулировав не только главный, но и рабочий цилиндр сцепления.

Для этого отсоедините натяжную пружину от вилочной муфты. Нам это нужно для того, чтобы уменьшить сопротивление при регулировке. Далее устанавливаем линейку так, чтобы она упиралась в торец элемента.Затем рукой до упора нажмите на вилку сцепления. Фиксируем его в сжатом положении. Запомните, как расположена вилка относительно нашей линейки, и измерьте свободный ход.

Переходим к самой настройке рабочего цилиндра. Так как элемент находится под днищем, на нем могут быть следы грязи и коррозии. Чтобы открутить нужную гайку, используйте ВД-40 или его аналог от производителя «Mannol». Вам нужно выкрутить два ключа.

Одним удерживаем регулировочный болт, вторым ослабляем контргайку рабочего цилиндра сцепления.Закрепите толкатель, чтобы он не вращался. Регулируем свободный ход элемента. Затягиваем контргайку и устанавливаем пружину на место. Проверяем работу системы. Свободный ход должен быть нормализован.

Замена сцепления вручную без снятия коробки передач

Иногда при выдержке не удается добиться желаемого результата. В этом случае поможет только замена сцепления на ВАЗ-2106. Без снятия коробки это вполне возможно. Итак, с чего начать работу? Сначала откручиваем болты карданной передачи и самого вала.Затем отсоедините контакты от датчика индикации заднего хода. Закрутите болты крышки сцепления. Демонтировать траверсу днища. Ключом на «тринадцать» откручиваем гайки крепления подушки подушки. Сама трансмиссия отодвигается в сторону, противоположную двигателю, с помощью крепления. В итоге коробка должна лечь на выхлопной патрубок выхлопной системы. Чтобы агрегат не провисал и не соскакивал при замене сцепления, поддерживайте его.

Что дальше?

На следующем этапе нам предстоит удалить прилипание корзины.Для этого фиксируем положение маховика (можно с помощью крепления) и поочередно откручиваем болты корзины. Вам понадобится ключ на тринадцать (для ускорения процесса используйте головку с храповым хомутом). Аккуратно отодвиньте открученную корзину в сторону и снимите изношенный диск сцепления. Также нам необходимо снять подшипник выключения сцепления первичного вала и вилку выключения сцепления.

Далее нам нужно только заменить изношенные внешние элементы и собрать все в обратном порядке. Учтите, что при живучести сцепления подшипник вала не должен шуметь.При наличии такого симптома элемент меняется на новый. На самом диске не должно быть следов нагара (иначе это сгоревшее сцепление). Также проверяются лепестки корзины. Если они стоят неровно относительно друг друга, элемент подлежит замене. Обратите внимание на рабочую поверхность корзины. На нем не должно быть царапин и других следов деформации.

Заключение

Итак, мы разобрались, как разблокировать кулисы и как заменить элементы сцепления, не снимая коробку с машины.Как видите, все операции можно выполнять вручную. Главное при сборке сцепления правильно отцентровать диск относительно маховика. Настройка выполняется с помощью оправки. Последний должен свободно входить и выходить из подшипника.

Как происходит самообновление цепи ГРМ? ВАЗ 2106

Изношенная цепь ГРМ – одна из самых серьезных неприятностей, которые могут случиться с автомобилем. К счастью, эта деталь служит очень долго, но когда приходит время замены, многие автолюбители задаются вопросом, как происходит установка цепи ГРМ (ВАЗ-2106 в том числе).И сегодня мы рассмотрим этот момент более подробно.

Инструменты

Для того, чтобы замена цепи ГРМ ВАЗ 2106-й модели прошла успешно, нам необходимо подготовить следующий набор инструментов:

  • Универсальный замок шкива.
  • Ключ на 36 миллиметров.
  • Отвертка или гаечный ключ.

Подготовив этот набор инструментов, можно смело приступать к работе. Помоги нам партнер, нам тоже не больно.

Самостоятельная замена

В ходе работы нам потребуется частично разобрать ДВС.Для удобства проведения всех действий рекомендуется демонтировать капот, чтобы он не мешал работе. Перед снятием элемента устанавливаются метки ГРМ. ВАЗ-2106 («шестерка») при установке метки больше не будет нуждаться в долгой и мучительной регулировке. В идеале шпонка коленвала должна находиться перед приливом на блоке цилиндров — так должны быть выставлены метки.

После этого крылья обтягиваются плотной тряпкой (подойдет и обычная вуаль).Делать это не обязательно, но это защитит корпус от возможных деформаций и царапин. Как производится замена цепи ГРМ (ВАЗ 2106) дальше? Вынимаем радиатор охлаждения и снимаем ремень со шкива. Затем необходимо включить первую передачу и нажать на педаль тормоза. При этом помощник должен открутить гайку на шкиве. Делается это большой отверткой или баллонным ключом. В результате шкив должен сойти с коленчатого вала.

На следующем этапе снимите клапанную крышку.Для этого нужно сначала снять с карбюратора воздушный фильтр, педаль акселератора и всасывающий трос. Затем откручиваем все гайки и снимаем клапанную крышку. Затем снимите переднюю крышку двигателя. Для этого откручиваем гайки и винты. Помните, что 3 болта служат для крепления крышки к картеру. Если крышка отрывается с трудом, можно воспользоваться минусовой отверткой. Однако будьте осторожны, так как при неаккуратном обращении крышка может просто треснуть.

Для демонтажа газораспределительного механизма сначала следует ослабить цепной механизм.Для этого натяжитель опускается. Далее отгибаются стопорные шайбы и ослабляются болты крепления звездочки цепи ГРМ. После извлекаем две шестерни. Но на этом демонтаж цепи не заканчивается. Для того, чтобы окончательно его убрать, откручиваем специальный ограничительный палец. Все, теперь элемент можно смело извлекать из моторного отсека.

Также рекомендуется провести диагностику исправности башмака натяжителя. Для этого снимаем его и смотрим на внешнее состояние. Если она сильно изношена и изношена, рекомендуется немедленно заменить ее на новую.

Далее откручиваем натяжитель и ставим новую цепь. Обязательно посмотрите на состояние первого элемента. Проверить затяжку натяжителя очень просто. Для этого отпустите наружную гайку и вдавите шток так, чтобы он вошел внутрь. Затем затягивается гайка. Под действием пружины шток должен выйти. Если этого не произошло, то натяжитель пришел в негодность и нуждается в замене.

После замены суппорта цепи ГРМ. В случае сильного износа этот элемент может лопнуть, и его части упадут в ДВС.Он крепится 2-мя шестернями к головке блока цилиндров. Откручиваем их отверткой и устанавливаем новый элемент. Кстати, при покупке новой цепи нужно обращать внимание на размеры элемента. Чтобы не получилось слишком длинно или коротко, нужно заранее знать модель ДВС. На нем и нужно выбрать новую цепочку.

ГРМ (ВАЗ-2106 «шестерка»): замена цепи и особенности сборки

Теперь можно строить. Делается в обратном порядке. Единственное, на что стоит обратить внимание, это передняя крышка.При его установке необходимо опустить все болты поддона картера ДВС так, чтобы он нормально стал на свое место. А после установки шкива необходимо прокрутить моторчик и только потом прикручивать крышку.

Когда нужна цепь ГРМ?

ВАЗ-2106, несмотря на свои параметры надежности, очень редко нуждается в замене этого элемента. Как показывает практика, цепь меняется каждые 100-200 тысяч километров в зависимости от того, как эксплуатируется автомобиль. А чтобы элемент прослужил как можно дольше, необходимо поддерживать уровень масла на максимальной отметке.Так цепь будет постоянно смазываться и прослужит вам не один год.

Заключение

Итак, мы выяснили, как происходит замена цепи ГРМ.

ВАЗ-2106 при выходе из строя этого механизма начинает очень плохо идти на разгон из-за неточного совпадения фаз газораспределения, а также издавать сильные шумы. Так что берегите свой автомобиль и вовремя меняйте цепь. р>>

Как отрегулировать клапана на ваз 2107 своими руками

В этой статье вы узнаете, как отрегулировать клапана на ВАЗ 2107 своими руками, не прибегая к помощи специалистов СТО.Несмотря на то, что стоит эта процедура сравнительно немного, выполнять ее желательно каждые 10-15 тысяч пробега. Да, это не дорого, но вы теряете много времени. Стоит отметить, что сама процедура настройки займет не более 20 минут. А когда вы научитесь, вы сможете делать это в два раза быстрее, да еще и в полевых условиях. Разумеется, с необходимыми инструментами.

Для чего нужны клапаны?

Итак, для начала нужно немного разобраться во внутреннем устройстве двигателя, а точнее головках блока цилиндров.Автомобиль ВАЗ 2107, как и вся классика, оснащен 8-ми тактным мотором. Иными словами, в каждом цилиндре два — один впускной, на выпуске одинаковый. С помощью клапанов камера сгорания на некоторое время полностью закрывается, пока совершается ход поршня. В результате мощность двигателя увеличивается, он превращается из двухтактного в четырехтактный.

Это основное назначение клапанов. Теперь немного о том, как они ездят. И происходит это с помощью распределительного вала, который связан цепью с коленчатым валом двигателя.Стоит отметить, что коленчатый вал вращается на 360 градусов, а распредвал проходит за этот промежуток всего 180 градусов. Другими словами, он вращается в два раза медленнее.

Признаки изменения зазоров

При нарушении зазора двигатель начинает работать некорректно. Причина в том, что клапан не открывается в тот момент, когда необходимо выполнить такт впуска или выпуска. В результате автомобиль ВАЗ 2107 либо работает с перебоями, либо просто глохнет и не хочет заводиться.И это происходит только на горячем двигателе, на холодном замечаний к работе нет.

Если вы вдруг заметили эти симптомы, немедленно приступайте к процедуре настройки, ведь дальнейшая эксплуатация автомобиля становится просто невозможной. Выполнить настройку можно даже в полевых условиях, ничего сложного в этом нет, нужно только знать порядок, в котором осуществляется настройка. И, конечно же, никогда не обходитесь без инструмента, он всегда должен быть в бардачке. Да, именно сюда поместится все необходимое, инструмент занимает мало места.

Инструмент для работы

Перед регулировкой клапана на ВАЗ 2107 необходимо обзавестись необходимыми инструментами. Итак, у вас должен быть металлический щуп. Его толщина должна быть 0,15 мм. В магазинах он продается за смешную сумму, поэтому достать его не проблема. Кроме того, на пластиковой ручке зонда есть небольшой «мануал» — порядок настройки. Также вам понадобится стандартный набор инструментов – отвертки, ключи.

Ключи нужны размеры 10, 13, 17. Причем первые желательны трубчатого типа, ими гораздо удобнее откручивать гайки крепления крышки ГБЦ.И постарайся не потерять шайбу. Перед регулировкой клапанов на ВАЗ 2107 нужно убрать все, что мешает демонтировать крышку ГБЦ. И в некоторых случаях, кстати, может потребоваться замена прокладки. К остальным клавишам особых требований нет, желательно, чтобы они были длинными. Чем больше рычаг, тем лучше будет откручивать гайки. Также понадобится специальный ключ на 38, которым прокручивается коленвал. Однако, если в вашем автомобиле «кривая стартера», ключ не нужен.

Порядок регулировки

А теперь какой порядок регулировки клапанов ВАЗ классической серии? Сначала конечно снимаем крышку ГБЦ, если надо корпус воздушного фильтра. Это если установлена ​​карбюраторная система впрыска. Поверните коленчатый вал, пока метки не совместятся. Их всего три, надо ставить средние. При этом выемка на шкиве привода распределительного вала должна быть установлена ​​напротив кромки картера.Теперь ослабьте гайки на шестом и восьмом клапанах.

Счет приходит с передней части машины, не забудьте. Вот как отрегулировать клапана ВАЗ 2106 и других автомобилей этого производителя. Необходимо, чтобы щуп приходил с небольшим трением. Он не должен свободно проникать в щель, но также недопустимо, чтобы он входил с чрезмерной силой. Проверил, подтянул гайки, потом попробовал еще раз установить щуп, чтобы убедиться в правильности настроек. Все ли в порядке? Продолжайте, постоянно проворачивая коленвал на 180 градусов (между регулировками каждой пары клапанов).Следующие — четвертый и седьмой. Потом — первый с третьим, а самый последний — пятый со вторым.

Заключение

Теперь вы знаете, как правильно отрегулировать клапана на ВАЗ 2107, вся процедура займет не более 20 минут времени. Единственное уточнение – старайтесь проводить процедуру каждые 10 тыс. км. пробега. В этом случае вы убережете двигатель от чрезмерного износа, а сами будете застрахованы от того, что фазы газораспределения нарушены.

Регулировка зазора между рычагами и кулачками распределительного вала

Снимаем крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров).

Для удобства вынимаем масляный щуп.

Снимаем крышку распределителя зажигания (см. Замена ротора распределителя).

Ключ проворачивал коленчатый вал по часовой стрелке (вид спереди) до совпадения метки (сверления) на звездочке распределительного вала с выступом на корпусе подшипников.

При этом метка на шкиве коленчатого вала должна располагаться напротив метки ВМТ (длинной) на крышке привода распределительного вала.

Такое положение вала соответствует концу такта сжатия в 4-м цилиндре. Регулируем зазоры 8-го и 6-го кулачков (по ходу движения).

Для регулировки зазора ключом «на 17» ослабляем затяжку контргайки регулировочного болта.

Вставляем штырь толщиной 0,15 мм между рычагом клапана и цилиндрической частью кулачка. Ключом «на 13» вращаем регулировочный болт, выставляя требуемый зазор. Движение зонда должно быть свободным, но без люфтов.

Вынимаем щуп и, удерживая ключом регулировочный болт, вторым ключом затягиваем контргайку.

При этом регулировочный болт немного приподнимается.После этого проверяем зазор и при необходимости повторяем регулировку.

Поворачиваем коленчатый вал двигателя на 180° по часовой стрелке. При этом распределительный вал повернется на 90°. Для удобства метка на звездочке распределительного вала может быть продублирована наружу.

Угол поворота распределительного вала можно регулировать также на бегунке распределителя. Он также повернется на 90°; затем регулируем следующую пару клапанов.

Последовательность регулировки клапанов указана в таблице:

Угол поворота коленчатого вала

Количество регулировочных болтов

8 и 6

180°

4 и 7

360°

1 и 3

540°

5 и 2

Регулировка троса сцепления Lada | АвтоГуру

Как я узнаю, что трос сцепления Lada нуждается в регулировке?

Вождение с механической коробкой передач может быть забавным, но это удовольствие может прекратиться в пробках с частыми остановками.Это когда вам надоедает выжимать и выжимать сцепление сотни раз, чтобы проехать один километр.

Задумывались ли вы, как это влияет на сцепление и сколько раз вы можете выполнить это действие, прежде чем сцепление изнашивается? Одна из радостей вождения с механической коробкой передач заключается в том, что у вас есть замечательный трос, который можно регулировать по мере износа сцепления.

Этот трос продлевает срок службы сцепления, прежде чем оно умрет навсегда.

Если ваша Лада с автоматической коробкой передач, то у нее не будет троса сцепления, но если это механическая коробка передач, то он может и может нуждаться в регулировке.

Ручные Лады имеют гидравлическое или ручное сцепление, которое плавно передает мощность крутящего момента двигателя на карданный вал. Гидравлическое сцепление обычно самонастраивается, а ручное сцепление регулируется тросом.

Так зачем же регулировать трос сцепления Лады?

Из-за того, что вращающиеся компоненты взаимодействуют друг с другом для передачи мощности, возникает трение и износ. Со временем этот износ создает пространство между компонентами, и включение сцепления становится более трудным.

Трос соединяет педаль сцепления и вилку, которая представляет собой рычаг, прикрепленный к сцеплению. Когда водитель нажимает на педаль сцепления, трос натягивается, перемещая вилку, которая включает сцепление.

При регулировке троса сцепления цель состоит в том, чтобы отрегулировать зазор между педалью и рычагом сцепления настолько, чтобы сцепление лучше включалось.

Однако в конечном итоге трос сцепления Lada больше не сможет регулироваться, и сцепление придется заменить.Говоря все это, иногда виновником может быть сам трос сцепления, поскольку он мог просто растянуться со временем.

Если вы обнаружите, что педаль сцепления включается раньше, когда вы нажимаете на педаль, необходимо отрегулировать трос сцепления.

Когда требуется регулировка троса сцепления?:

  • Ваша нога находится высоко на педали сцепления, когда сцепление включается
  • Сцепление слишком низко нажимает на педаль, это происходит, когда трос отрегулирован слишком далеко
  • Лада не может включить заднюю передачу и сцепление может быть постоянно выключено, это происходит при слишком сильном натяжении троса
  • Если нажимной диск сцепления или выжимной подшипник были недавно заменены, возможно, требуется регулировка троса сцепления.
  • При замене рабочего или главного цилиндра сцепления также может потребоваться регулировка троса сцепления

Трос можно регулировать только определенное количество раз. Со временем сцепление нужно будет заменить

Если система включения сцепления работает неоптимально, увеличивается вероятность износа и деформации других компонентов и последующего более дорогого ремонта.

Если вы можете продлить срок службы вашего сцепления как можно дольше, сделайте это — потенциально это может сэкономить вам тысячи долларов.

Вам нужно отрегулировать трос сцепления Lada и вам нужен специалист для выполнения этой работы? Наймите квалифицированного механика AutoGuru, чтобы вернуть вас на дорогу.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
