Проверка генератора мультиметром ваз 2106: Как проверить генератор на ВАЗ 2107 (фото и видео)

Как проверить генератор на ВАЗ 2107 (фото и видео)


Электрооборудование современного автомобиля представляет собой сложный комплекс приборов и устройств. Питание бортовой сети осуществляется от аккумулятора, а после запуска двигателя — от генератора. Данное устройство в исправном состоянии обеспечивает напряжение в пределах 14 — 14,2 В. Проверка генератора ВАЗ 2107 не только поможет выявить его неисправности, но и избежать выхода из строя аккумуляторной батареи.

При недостаточном напряжении заряд ее становиться неполным, что вызывает падение плотности электролита. При низких температурах такое явление может вызвать замерзание жидкости. Образование кристаллов льда приводит к постепенному разрушению пластин аккумулятора. Для установления параметров выходного напряжения генератор можно прозвонить обычным мультиметром.

Порядок проверки при разных режимах работы двигателя

Для выполнения данной операции понадобится помощник. Последовательность действий по проверке работоспособности генератора:

  1. Цифровой или индикаторный мультиметр устанавливаем в режим измерения постоянного напряжения. Проверяем параметры на клеммах аккумуляторной батареи. Согласно руководству по эксплуатации напряжение должно быть в пределах от 11,9 до 12,6 В возможно чуть меньше с учетом того, что сеть потребляет небольшое количество энергии.
  2. Помощник запускает двигатель и оставляет его работ на оборотах холостого хода, вновь проверяем напряжение. Если оно упадет, это означает что генератор, либо полностью не работает, либо параметры недостаточны для заряда батареи.
  3. Превышение напряжения значения в 14,5 В в течение длительного времени приведет к закипанию электролита в банках.

При выявлении неисправности генератора потребуется проверить диодный мост, электронный регулятор напряжения, обмотки статора и ротора, а также состояние щеточного узла.

Контроль работоспособности компонентов

Для выполнения данной операции необходимо демонтировать устройство с автомобиля и очистить от загрязнений. Порядок проверки следующий:

  1. Мультиметр переводим в режим измерения сопротивления. Положительный щуп устанавливаем на клемму «30», а отрицательный на массу. Близкие к нулю показания свидетельствуют о том, что мост или статор генератора вышли из строя.
  2. Проверка положительных диодов происходит при установке положительного щупа на вывод один из болтов крепления выпрямительного блока, а отрицательный на массу. Нулевые или близкие к ним показания прибора, говорят о том, что диодный мост неисправен.
  3. Для проверки ротора необходимо измерить сопротивление между контактными кольцами. В рабочем состоянии оно должно быть в пределах нескольких Ом. Если сопротивление около нуля, то в обмотке произошло замыкание.

Диодный мост и другие неисправные элементы генератора подлежат замене на новые из ЗИП.

Как проверить генератор на работоспособность? Самостоятельная проверка и ремонт генератора. Как проверить генератор на машине или со съемом в домашних условиях используя мультиметр Как прозвонить якорь генератора ваз

Неисправность ротора генератора автомобилей ВАЗ 2108, 2109, 21099 (37.3701) в первую очередь приводит к исчезновению зарядного тока и разряду аккумуляторной батареи. На щитке приборов после пуска двигателя будет постоянно гореть лампочка разряда АКБ, сигнализирующая, что зарядный ток отсутствует. Стрелка вольтметра находится в красной зоне или на границе с ней. Если проверить вольтметром (мультиметром, тестером и т. п.) напряжение на выводах АКБ при работающем двигателе, то оно будет ниже требуемых 13.6 В.


Неисправностями ротора генератора могут быть короткое замыкание в его обмотках и отрыв выводов обмотки возбуждения от контактных колец — «обрыв».

Необходимые для проверки ротора инструменты

, тестер, вольтметр и т. п.

Если их нет, то контрольная лампа — лампочка на 1-5 Вт, 12 В с припаянными к ней проводами .

Проверка ротора генератора автомобилей ВАЗ 2108, 2109, 21099

Проверку на короткое замыкание и на обрыв можно провести не снимая генератор с двигателя и не вынимая ротор. Снимаем регулятор напряжения и через открывшееся окно проводим описанные ниже манипуляции.

Проверка замыкания обмотки «возбуждения» ротора на «массу»

— Плюс мультиметра в режиме омметра прижимаем по очереди к контактным кольцам, минус на корпус генератора («массу»).

Если ротор исправен (отсутствует замыкание на «массу»), сопротивление должно стремится к бесконечности.

При использовании контрольной лампы необходимо через нее, по очереди, пустить плюс от АКБ на каждое из контактных колец обмотки «возбуждения» ротора. Минусом будет выступать корпус генератора, так как он установлен на автомобиле и соединен с минусом АКБ. Если ротор исправен, контрольная лампа загораться не должна — плюс и минус ни где не встречаются. В противном случае будет гореть.


проверка обмотки возбуждения ротора генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099 на наличие короткого замыкания

Плюс мультиметра (в режиме омметра) на одно контактное кольцо, минус на другое.

При исправной обмотке возбуждения сопротивление находится в пределах 5-10 Ом.

Если применяется контрольная лампа, то плюс от АКБ через нее пускаем на одно контактное кольцо, а минус другим проводом на второе контактное кольцо. Лампа должна гореть. Если это так, то обмотка «возбуждения» исправна.


проверка на «обрыв» обмотки возбуждения ротора генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

Оторвавшиеся от контактных колец выводы обмотки ротора можно увидеть только после снятия и . В ряде случаев их можно припаять. Чаще всего неисправный ротор генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099 следует заменить.


выводы обмотки и контактные кольца генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

Примечания и дополнения

Главным источником электропитания в автомобиле является генератор, он представляет собой такую себе «мини-электростанцию». Неправильная или нестабильная работа этого узла чревата плохой (АКБ). Вышедший из строя генератор не обеспечивает зарядки, следовательно, бортовая сеть машины будет работать на АКБ которого на долго не хватит. В итоге — аккумулятор полностью разряжается, двигатель «глохнет» где-нибудь за городом, а у вас появляется новая «головная боль» и необходимость замены генератора.

Для того чтобы не допустить такого сценария необходимо регулярно следить за состоянием этого устройства, а также зарядкой, которую он дает. Если же вы заметили какие-либо перебои в работе необходимо проверить генератор, а как это сделать вы сейчас узнаете.

Но перед этим считаю необходимым поговорить о мерах предосторожности и определенных правилах, которые нужно соблюдать при проверке этого электроприбора для того, чтобы не повредить его.

!!! Нельзя:

  • Проверять работоспособность генератора путем короткого замыкания, то есть «на искру».
  • Соединять клемму «30» (в некоторых случаях «В+») с «массой» или клеммой 67 (в некоторых случаях «D+»).
  • Допускать работу генератора без включенных потребителей, особенно нежелательна работа при отключенном аккумуляторе.
  • Выполнять сварочные работы кузова автомобиля с подключенными проводами генератора и аккумулятора.

  • !!! Важно:
  • Проверка производится при помощи вольтметра или амперметра.
  • Проверка вентилей производится напряжением не выше 12 В.
  • В случае замены проводки электрогенератора необходимо подбирать провода аналогичного сечения и длины.
  • Перед тем как проверить устройство убедитесь в работоспособности всех соединений и правильном натяжении приводного ремня. Правильно натянутым считается ремень, который при нажатии на середину с усилием 10 кг/с, прогибается не более чем на 10-15 мм.

Как проверить генератор мультиметром или вольтметром?

Проверка регулятора напряжения

  1. Для того, чтобы проверить регулятор напряжения потребуется вольтметр со шкалой от 0 до 15 В. До начала проверки следует прогреть двигатель минут 15 на средних оборотах с включенными фарами.
  2. Произведите замер напряжения между выводами «массы» генератора и «30» («В+»). На вольтметре должно показываться нормальное для конкретного автомобиля напряжение. К примеру, для ВАЗ 2108 оно будет соответствовать — 13,5–14,6 В. Если напряжение будет ниже или выше — вероятнее всего регулятор требует замены.
  3. Кроме того, можно проверить регулируемое напряжение, для этого подключите вольтметр к клеммам . Следует отметить, что результат такого измерения будет неточным, если вы уверенны, что проводка 100% исправна. Мотор при этом должен работать на средних оборотах близких с включенными фарами и прочими потребителями электроэнергии. Размер напряжения должен совпадать с определенной величиной для конкретной модели авто.

Проверка диодного моста генератора

  1. Включите вольтметр в режим измерения переменного тока и подключите его к «массе» и зажиму «30» («В+»). Напряжение должно быть не более 0,5 В, в противном случае есть вероятность неисправности диодов.
  2. Чтобы проверить пробой на «массу», необходимо отключить аккумулятор, а также снять провод генератора, который идет к клемме «30» («В+»).
  3. После подключите прибор между клеммой «30» («В+») и отключенным проводом генератора. Если на приборе ток разряда превышает — 0,5 мА, можно предположить, что есть пробой диодов или изоляции обмоток диодов генератора.
  4. Сила тока отдачи проверяется с использованием специального зонда, который является дополнением мультиметра. Он представляет собой что то на подобие зажима или клещей, которыми охватываются провода, измеряя таким образом силу тока, который проходит по проводу.

Проверка тока отдачи

  1. Чтобы измерить ток отдачи нужно охватить зондом провод, который идет к зажиму «30» («В+»).
  2. Затем, заведите двигатель и произведите измерение, во время замера мотор должен работать на высоких оборотах. Включайте электроприборы по очереди и делайте замер для каждого потребителя отдельно.
  3. Затем подсчитайте показания.
  4. Следующий тест необходимо проводить со всеми одновременно включенными потребителями энергии. Величина замера не должна быть ниже суммы показаний каждого из потребителя, когда вы измеряли каждый из них по очереди, допускается расхождение 5 А в меньшую сторону.

Проверка тока возбуждения генератора

  1. Чтобы проверить ток возбуждения генератора, заведите мотор и дайте ему высокие обороты.
  2. Расположите измерительный зонд вокруг провода, подключенного к клемме 67 («D+»), показания на приборе будут соответствовать величине тока возбуждения, на исправном электрогенераторе он будет равен — 3-7 А.

Чтобы проверить обмотки возбуждения нужно будет снять щеткодержатель и регулятор напряжения. Возможно потребуется зачистите контактные кольца, также проверьте нет ли обрывов в обмотке или замыканий на «массу».

Этот узел обеспечивает бесперебойную работу всех электрических систем в машине. Принцип действия заключается в переработке механической энергии вращения коленвала в электричество. Генератор соединён с коленчатым валом ремнём, поэтому отдельные его элементы вращаются, производя энергию. Если с ним случается какая-то поломка, то проблемы могут возникнуть не только с электроникой, но и прежде всего с ровной работой мотора. Есть вероятность заглохнуть на середине пути где-то далеко за городом. Поэтому при первом подозрении нужно предпринимать шаги для её устранения. Однако нужно быть уверенным, что проблема именно в генераторе, а многие автомобилисты не обладают достаточными навыками и не знают, как проверить генератор на работоспособность. Поэтому в статье речь пойдёт о методах правильной диагностики этого узла двигателя.

Как проверить исправность генератора?

Прежде чем приступать к проверке исправности генератора на автомобиле, необходимо, как и на других подобных работах, первым делом узнать перечень всех недопустимых действий:

  • Во-первых, нельзя производить проверку генератора на автомобиле путём короткого замыкания, пытаясь получить искру.
  • Во-вторых, запрещается допускать контакт клеммы «30» с клеммой «67» или «массой». На некоторых машинах первая клемма маркируется как «B+», а вторая как «D+».
  • В-третьих, запрещается эксплуатировать генератор без подключённого электрооборудования. Хуже всего сказывается работа без подсоединённого аккумулятора. Поэтому генератор переменного тока должен быть всегда под нагрузкой.
  • Сварочные работы следует проводить исключительно при выключенном питании всего автомобиля, то есть все провода не должны быть подключены к АКБ и электрогенератору.
  • Прежде чем вы приступите к детальной диагностике электрогенератора, обязательно обратите внимание на то, как натянут ремень генератора и проверьте исправность всех соединений. Часто причина неудовлетворительной работы устройства кроется в плохо закреплённом ремне или ненадёжных соединениях. При нажатии на его середину прогиб должен составлять не более 1 сантиметра, максимум полутора.

Итак, соблюдая технику безопасности и учитывая перечисленные выше пункты, можно начинать проверку генератора на автомобиле.

Проверка генератора мультиметром или вольтметром

Самая доступная проверка исправности генератора автомобиля — это диагностика мультиметром. Для этой цели подойдёт самый простой тестер за минимальную сумму. Такой прибор есть у многих автовладельцев, и он прекрасно справится с этой задачей.

Но перед проверкой генератора тестером первым делом обследуйте . Так как она предназначена для его пуска, то иногда причина перебоев в электросистеме автомобиля заключается в севшей АКБ. Запустить мотор на полуживой батарее не получится. Поэтому первые замеры нужно проводить именно с ней.

Первым делом выключите двигатель или убедитесь в том, что он заглушён. Затем откройте капот и подсоедините красный щуп мультиметра к плюсовому контакту аккумулятора, а чёрный к минусовому, то есть к массе. В том случае, когда АКБ заряжена и исправна, напряжение в ней должно быть около 12 В. Если эти показатели ниже, то, вероятнее всего, неисправность именно из-за неё. Поэтому её необходимо зарядить или купить новую. Если всё в норме, то дело, скорее всего, в генераторе переменного тока.

Чтобы понять, работает ли генератор, можно воспользоваться ещё одним способом диагностики. Так как он даёт заряд аккумулятору на ходу, то батарея должна заряжаться и значение напряжения увеличиваться. Поэтому, если вам удалось запустить двигатель, доведите обороты до 2000 и подержите их так хотя бы какое-то короткое время. После этого, не выключая мотор, проверьте . Заряд должен повыситься до 13 вольт. Если он колеблется от 13 до 14,5 вольт, в зависимости от оборотов двигателя, то генератор исправен и справляется со своей работой.

И всё же, если все манипуляции с аккумулятором показали недееспособность генератора, то придётся разбираться непосредственно с ним. Это более сложный и трудоёмкий процесс, требующий от ремонтирующего человека хотя бы каких-то базовых навыков.

Контроль выдаваемого генератором напряжения

Так как измерение напряжения с помощью АКБ может быть неточным, то лучше всего убедиться в его достаточном значении, проводя замеры непосредственно на самом генераторе.

Если вы решили проверить, рабочий ли генератор, то сначала нужно прогреть двигатель в течение 15 минут на средних оборотах, включив при этом фары. Далее, потребуется замерить напряжение между выводами массы «30» на генераторе. Для каждого автомобиля есть своя норма показателей. Если мультиметр выдаёт данные, которые выбиваются из нормальных границ, то это говорит о поломке регулятора напряжения, его необходимо будет заменить.

Как диагностировать неисправность в диодном мосту генератора?

Помимо обыкновенного щупа, в комплекте с тестером могут идти специальные зажимы или, как их ещё называют, зонды. Они предназначены для проверки силы . Такой зонд понадобится для следующего этапа проверки.

В этот раз нужно попытаться обнаружить повреждение диодов или изоляции обмоток диодов генератора. Для этого выставить на мультиметре режим измерения переменного тока, а затем подключить к «массе» и выводу «30». Если напряжение более 0,5 В, то дело может быть в поломке диодов.

Далее, следует убедиться, что нет пробоя диодов и их изоляции. Сначала отключите аккумулятор и снимите провод генератора, идущий на клемму «30». Затем нужно произвести замер между этим выводом и отключённым проводом генератора. При силе тока больше 0,5 А на диодах или изоляции действительно присутствуют повреждения.

Контроль тока отдачи

Обожмите специальным зондом провод, идущий к выводу массы «30». Запустите мотор и дайте ему высокие обороты во время замера. Затем начните по очереди включать электрические приборы в автомобиле и замеряйте ток отдельно для каждого. После подсчёта показаний проведите такую же диагностику, но уже со всеми включёнными электроприборами. Величина тока, полученная во время второго теста, не должна быть меньше суммы показателей в первом испытании. Допустима разница в 5 А в меньшую сторону.

Измерение тока возбуждения генератора

Этот этап диагностики самый сложный и требует от автовладельца определённых навыков работы с . Потребуется поместить зонд на провод, идущий к выводу «67» или, как его ещё маркируют, «D+». Запустите мотор и так же, как и в предыдущем тесте, раскрутите его до высоких оборотов. Мультиметр покажет величину тока возбуждения, которая должна быть равна от 3 до 7 А.

Помимо этого, нужно проконтролировать величину возбуждения обмотки в генераторе. Как было сказано выше, этот этап довольно затруднительный. Для такого теста потребуется демонтировать щёткодержатель и регулятор напряжения. Скорее всего, только этими действиями диагностика не обойдётся и придётся зачистить контактные кольца и проверить на наличие разрывов обмотку. Также следует посмотреть, нет ли замыканий на «массу». Для этой цели мультиметр нужно выставить в режим измерения сопротивления. Измерительные щупы прикладываются к контактным кольцам. Сопротивление должно быть в пределах 1,8–5 Ом. Если показатель ниже нормальных границ, то это свидетельствует о наличии короткозамкнутых витков, а если больше, то это говорит о разрыве обмотки.

После таких замеров поместите один датчик на контактное кольцо, а другой подключите к статору генератора. Если генератор исправен, то он покажет бесконечно большое значение. При других показателях обмотка замыкает на «массу».

Вот, собственно, и все основные тесты, которые может произвести с генератором непрофессионал. Для такой несложной процедуры не нужно обладать какими-то специальными навыками и умениями. Просто нужно знать на базовом уровне, как устроен автомобильный мотор, и обладать желанием что-то починить. Попробуйте выполнить все указанные выше пункты и вы поймёте, что проверить работу генератора на работоспособность достаточно легко. Конечно, если вы впервые видите всё, что находится под капотом, то лучше доверить такую работу мастеру, потому что ошибки чреваты губительными последствиями для всей электрики авто.

Прошли времена, когда торпедо автомобилей напоминали рабочие места пилотов авиации – с россыпью датчиков, приборов и механических кнопок. Теперь среди автопроизводителей принято не забивать шоферам голову «ненужной» информацией. В частности, почти не встретишь на приборной панели амперметр – в современных машинах осталась только сигнальная лампа. Она если что-то и покажет, то когда беда уже случилась. А ведь при поломке генератора продолжать движение автомобиль практически не может (максимум, проедет пару километров на аккумуляторе), есть вероятность «встрять» посреди дороги. Можно ли как-то проверить генератор и подстраховать себя от неприятной ситуации? Можно.

На фото: генератор под капотом автомобиля

Что может сломаться в генераторе?

Чтобы лучше понимать, что в генераторе может сломаться, нужно разобраться в его устройстве. Оно не такое сложное, как это может показаться. Если говорить упрощенно, то генератор состоит из:

Корпуса,

Подвижной части (ротор),

Неподвижной части (статор),

А также дополнительных элементов, к которым относятся реле-регулятор, диодный мост, и щеточный узел.

Главные враги генератора – время, вода, химические реагенты и механические повреждения. От них все проблемы.

1. Самая популярная причина поломки генератора – износ щеток . Они графитовые и ходят по дорожкам ротора, поэтому от времени и большого пробега банально стираются. Щетки обычно продаются отдельно, стоят недорого и их нетрудно заменить.

2. Куда менее приятная неисправность – поломка реле-регулятора . Если генератор держит слишком высокое или слишком низкое напряжение, то проблема с высокой долей вероятности именно в нем. Реле-регулятор сложнее диагностировать и заменить чем щетки, но с этим тоже можно справиться в домашних условиях.

Новое реле-регулятор слева, справа — старое

3. Заклинившие подшипники не сулят ничего хорошего. Ротор перестает вращаться, а без этого ток генератор вырабатывать не будет. Сами подшипники недороги, но для их замены нужен опыт и специструменты, так что лучше такую работу проводить в условиях сервиса.

Вышедший из строя подшипник генератора

4. При поломке диодного моста генератор становится бесполезен, ведь сам агрегат вырабатывает переменный ток, а для потребителей в автомобиле нужен постоянный. Этим преобразование как раз и занимается диодный мост. Это очень чувствительный элемент, который боится попадания воды, замыканий и перепутанной полярности. Его можно ремонтировать, меняя диоды, но в современных условиях диодный мост обычно меняют, это проще.

4. Самый неприятный вариант поломки – сгорание обмотки на статоре или роторе. Чисто теоретически ее можно восстановить, но обычно в таком случае нужно рассматривать целесообразность ремонта, зачастую купить новую обмотку будет дешевле, чем ремонтировать.

Как диагностировать генератор не снимая

Понять насколько хорошо работает генератор можно и без его демонтажа с автомобиля. Способы очень простые и доступны любому автомобилисту.

1. Нужно замерить напряжение в бортовой сети обычным тестером. Необходимо сделать три замера. Сначала на незаведенном автомобиле (прибор должен показывать около 12,2-12,7 В, но это показатель здоровья аккумулятора).

Потом пустить мотор и выключить все потребители (нормальное значение в такой ситуации должно находиться в диапазоне от 13,8 до 14,7 В). Наконец, нужно включить несколько мощных потребителей (печка, фары) и померить еще раз. Напряжение просядет, это нормально, так и должно быть, главное, чтобы просадка была не ниже 13В. Если цифры получились иные – с таким генератором ездить опасно.

2. Присмотритесь к работе осветительных приборов – если лампы головного света или подсветка салона стали тускнее, чем раньше, это первейший признак низкого напряжения в сети. Лучше на такой машине в дальнюю дорогу не ехать.

3. Очень тревожным симптомом является мигание фар в такт изменения оборотов . За «ровность» работы в генераторе отвечает реле-регулятор, если он не стабилизирует напряжение вне зависимости от частоты вращения коленвала, то почти наверняка скоро машина «встанет». Нужно срочно с этим вопросом разбираться.

4. Как бы это банально не звучало, но стоит присмотреться и прислушаться к генератору. Подшипники и ролики редко заклинивают внезапно, почти всегда грядущую поломку предваряет свист, вой или дополнительный шум . Если из под капота доносится посторонний шум, нужно обязательно найти его источник. За ремнем можно следить визуально, он тоже изнашивается не за одну поездку, а постепенно.

5. Если у вас старый карбюраторный авто, то вам доступен еще один, очень простой способ диагностики. Достаточно сбросить минусовую клемму с аккумулятора на заведенном автомобиле , и посмотреть на работу машины – если ничего не изменилось, значит, генератор с работой справляется, а если автомобиль стал работать неровно, с перебоями – нужно выяснять причину. Увы, но этот способ для инжекторных автомобилей противопоказан – сложно предугадать, как поведет себя хрупкий электронный блок управления при резком перепаде напряжения. В случае чего, ЭБУ придется менять и диагностика получится очень дорогой.

На что еще обратить внимание

Наконец, косвенную диагностику генератора можно провести по аккумулятору. Они работают в тесной связке, и по «здоровью» одного можно судить о работоспособности другого. Если аккумулятор приходится постоянно , то проблема может быть именно в слабом заряде от генератора (хотя проблемы самого «аккума» тоже не исключены). Боком выйдет для аккумулятора и слишком высокое напряжение в бортовой сети – если аккумулятор внезапно выкипел, то нужно заниматься диагностикой генератора, «просто так» такие вещи не случаются.

Не лишне и просто устроить осмотр генератору. Все провода у него должны быть надежно прикручены – без перебоев и перегибов, корпус не иметь повреждений, а сам агрегат не должен искрить при работе.

Диагностика с разборкой

Если превентивные меры не помогли, и генератор все-таки сломался, то необходим демонтаж агрегата, его разборка и диагностика. Если проблемный узел не бросается в глаза, то нужно проверять все составные части генератора поочередно.

1. Ротор . У него нужно мультимером проверить обмотку на сопротивление, «подключившись» щупами к контактным кольцам. Значение сопротивление исправной обмотки лежит в районе 2,4-5,1 Ом. Если на табло мультимера нули, то в обмотке обрыв, если сопротивление есть, но очень маленькое, значит где-то в обмотке есть межвитковое замыкание, если показатель выше – нужно смотреть контакты и пропаять самые ненадежные из них.

Проверка ротора генератора

2. Статор . У него тоже нужно «прозвонить» обмотку. «Правильное» значение сопротивление между выводами обмоток 0,2 Ом, иначе либо обрыв, либо замыкание. Изоляцию статора на пробой очень удобно проверять обычной лампочкой на 220 вольт. Если подключить ее одним контактом к выходу обмотки, а вторым контактом к корпусу статора, то она гореть не должна. Если горит – значит пробой.

3. У диодного моста нужно проверить все диоды на проводимость тока. Для этого нужно переключить тестер в режим омметра, один щуп поднести к пластине, а второй поочередно к диодам, которые впрессованы в эту пластину. Потом шупы нужно поменять местами. И так проверить все диоды во всех пластинах. Диодный мост исправен, когда при одном из подключений диода сопротивление будет, а при другом нет. Из-за того, что диоды имеют разный заряд не стоит запоминать, какое подключение должно давать сопротивление, а какое нет, главное, чтобы в одном из двух замеров у каждого диода было сопротивление. Если нет – то диодный мост нужно менять.

4. Изношенные до предела щетки диагностировать проще всего – тут даже мультимер не потребуется. Достаточно линейкой замерить их длину, если она меньше 4,5 см, значит, щетки нужно менять. Не лишним будет заодно замерить и диаметр токосъемных колец. Он должен быть не менее 13 мм, а еще лучше около 14 мм.

Как вы видите, проверка генератора не такая уж и сложная задача. Простые операции можно провести прямо на машине, но даже если генератор придется снимать и разбирать – ничего сложного там нет. Мультимер, набор отверток и ключей помогут провести все замеры. Благо, на многие генераторы запасные части свободно продаются, так что можно заменить только износившейся элемент и самостоятельно, без больших вложений, вернуть генератор к жизни.

Проверка генератора мультиметром

Самостоятельно можно проверить обычным тестером, включенным в режим омметра (измерение сопротивления). Сначала проверяем ротор, потом статор и затем диодный мост. Напомню что в генераторе есть еще щеточный узел и регулятор напряжения.

Иногда эти два узла конструктивно объединены в один узел. В общем начните проверки с визуального осмотра щеточного узла. Ведь если щетки не будут доставать до контактных колец, то и выдавать электричество агрегат не будет.

Самая простая проверка системы зарядки

Замерить напряжение аккумулятора на не запущенном двигателе , если не разряжен, то напряжение должно быть 12,5 — 12,8 вольт. Теперь нужно запустить двигатель и замерить напряжение на аккумуляторе. Допустимые пределы напряжения 13,5-14,5. Допустимый максимум зарядки на некоторых автомобилях 14,7 вольт. Учтите что если аккумулятор разряжен, то напряжение на его клеммах при заведенном двигателе может быть и выше.

Простая проверка на автомобиле

Не снимая с автомобиля можно провести ряд простых предварительных проверок.

При выключенном зажигании проверьте при помощи контрольной лампы (5Вт) наличие напряжения на силовом проводе В+. Этот провод практически всегда напрямую соединен с плюсом аккумулятора. На некоторых авто он может идти через мощный предохранитель (от 60 ампер и выше).

Проверка генератора на автомобиле также допускает использование тестера или мультиметра. При работе мотора включите максимальное количество энергопотребителей и проверьте напряжение на аккумуляторе. Оно не должно падать ниже 12,8 вольт.

Проверка ротора

Мультиметром в режиме измерения сопротивлений прозвоните обмотку возбуждения (на роторе).

Для этого присоедините измерительные щупы к контактным кольцам.

Сопротивление исправной обмотки на должно быть в пределах 2,3 -5,1 Ом.

  • Если сопротивление не показывает совсем, то в обмотке обрыв.
  • Если сопротивление ниже положенного, то скорее всего межвитковое замыкание.
  • Если же выше, то возможно плохой контакт или не пропаяны как следует выводы обмотки к контактным кольцам.

Так же замеряем потребляемый обмоткой возбуждения ток. Для этого подаем на контактные кольца +12 вольт и в разрыв цепи подключаем амперметр постоянного тока. Ток потребляемый обмоткой должен быть в пределах 3-4,5 Ампер. Если ток завышен, значит в обмотке ротора межвитковое зажигание и она требует замены. Максимальный ток реле-регулятора 5 Ампер, поэтому при завышенном токе обмотки ротора регулятор напряжения тоже нужно заменить.

Сопротивление изоляции можно проверить высоким переменным напряжением 220 вольт , подав напряжение через лампу накаливания 220 в, 40 Вт., один контакт подключаем на контактное кольцо, другой на металлический корпус ротора. При отсутствии замыканий на корпус лампа гореть не должна . Если нить лампы хоть чуть-чуть светится, значит имеет место утечка тока на массу. Такая обмотка требует ремонта или замены.

Соблюдайте меры предосторожности при работе с высоким напряжением !

Статор генератора

Обмотки статора можно смотреть только отсоединив или отпаяв выводы от диодного моста. Сопротивление между выводами обмоток должно быть примерно 0,2 Ома. А между выводом любой обмотки и 0 (общим выводом) около 0,3 Ом. Если замыкают обмотки статора или диодный мост, то генератор при работе сильно гудит.

Точно так же проверка изоляции на пробой осуществляется через лампу напряжением 220 вольт. Один контакт подсоединяется к выводу обмотки, второй на корпус статора. При исправной изоляции лампа гореть не должна!

Так же внимательно осмотрите состояние внутренних частей статора и наружной части ротора. Они не должны соприкасаться между собой при работе. Как говорится «башмачить». При такой работе генератор издает повышенный шум, что свидетельствует об износе подшипников или втулок.

Видео, проверка на самодельном стенде:

Диодный мост

Диодный мост состоит из двух пластин, одна из которых положительная, а другая отрицательная. Диоды проверяются мультиметром в режиме омметра.

Подсоедините один щуп к выводу «+ » диодного моста, а второй поочередно подсоединяйте к выводам Ф1 Ф2 Ф3 и 0. Чтобы было понятней: один щуп подсоединяем к плюсовой пластине, а другим поочередно касаемся выводов тех диодов, которые впрессованы в эту пластину.

Затем поменяйте щупы местами и проделайте то же самое. В одном случае тестер должен показывать проводимость (какое-либо сопротивление), а в другом нет. Таким образом мы проверили диоды на плюсовой пластине.

Для проверки диодов на отрицательной пластине один щуп соединяем с отрицательной пластиной, а второй с выводами диодов поочередно. Точно так же потом меняем щупы местами и повторяем процедуру. В одном случае проводимость будет, в другом нет.

Обратите внимание что сопротивление не должно равняться нулю! Это говорит о пробое диода. Так же о пробое диода говорит отсутствие сопротивления в обе стороны при подключении. Диодный мост даже с одним неисправным диодом будет давать недозаряд аккумулятора, поэтому требует замены.

Щетки и контактные кольца

Кольца и щетки можно проверить визуально, оценив их состояние и исправность. Проверить выступающую длину щеток. Она должна быть не меньше 4,5 мм. А в норме 8-10 мм.

Так же диаметр токосъемных колец должен быть минимум 12,8 мм. а в идеале 14,2-14,4. Изношенные кольца можно поменять, если вы найдете их в магазине. Снимаются они специальным съемником, при этом отпаиваются выводы обмотки. После установки новых колец их можно проточить на токарном станке для устранения биений и шлифануть мелкой наждачкой для ликвидации заусенцев.

Проверка генератора ВАЗ-2107 мультиметром: прозвонка

К наиболее распространённым неисправностям автомобиля, в том числе и ВАЗ 2107, относятся проблемы с электрооборудованием. Поскольку источником питания в транспортном средстве являются генератор и аккумуляторная батарея, от их бесперебойного функционирования зависит запуск мотора и работа всех потребителей. Поскольку АКБ и генератор работают в тандеме, от последнего зависит срок службы и продолжительность эксплуатации первого.

  • Проверка диодного моста
    Мультиметром
  • Лампочкой
  • Видео: диагностика выпрямительного блока лампочкой
  • Проверка реле-регулятора
      Совмещённое реле
  • Отдельное реле
  • Старый тип реле
  • Видео: проверка реле-регулятора генератора на «классике»
  • Проверка конденсатора
      Видео: как проверить конденсатор автомобильного генератора
  • Проверка щёток и контактных колец
      Видео: проверка щёточного узла генератора
  • Проверка обмоток
      Обмотка ротора
  • Обмотка статора
  • Проверка ремня
  • Проверка подшипников
  • Назначение и принцип работы

    Инжекторные модели ВАЗ-2107 оснащаются генератором типа 37. 3701. Это устройство превосходит по мощности генераторы карбюраторных моделей.

    Сила тока модели 37.3701 от 80 до 90 ампер. Такая мощность необходима для бесперебойного питания все электрической цепи, плюс предусмотрена дополнительная нагрузка. В отличие от карбюраторной модели, генератору приходится питать током большое количество датчиков, блок управления двигателем, более мощный модуль зажигания. Электрическая цепь инжекторного автомобиля включает большее число потребителей.

    Автомобильный генератор мало чем отличается от обычных стационарных. Работает по принципу преобразования энергии вращения в переменный электрический ток. Вращение осуществляется за счет передаточного ремня от двигателя. Принцип следующий:

    1. После включения зажигания, к генератору подается ток напряжением 12 вольт.
    2. В эту схему включается лампа индикатора заряда батареи, которая установлена на приборной панели. Лампа после включения зажигания загорается.
    3. Как только силовой агрегат начинает работу, за счет ремня начинает вращаться статор генератора, преобразуя магнитное поле в электрическое напряжение.
    4. Напряжение переменного типа проходит через диодный мост.
    5. Мост преобразует переменное напряжение в постоянное.
    6. Электрическое напряжение передается от диодного моста щеткам и блоку регулировки.
    7. Разница тока заряда и напряжения аккумулятора, заставляет лампу контрольную лампу погаснуть.

    Во время работы, генератор инжекторного ВАЗ-2107 выдает от 13.5 до 14.3 вольт напряжения. Этого достаточно для заряда аккумуляторной батареи, и поддержания работы всех потребителей.

    Далее будет дано описание основных неисправностей генератора.

    Статор генератора

    Обмотки статора можно смотреть только отсоединив или отпаяв выводы от диодного моста. Сопротивление между выводами обмоток должно быть примерно 0,2 Ома. А между выводом любой обмотки и 0 (общим выводом) около 0,3 Ом. Если замыкают обмотки статора или диодный мост, то генератор при работе сильно гудит.

    Так же внимательно осмотрите состояние внутренних частей статора и наружной части ротора. Они не должны соприкасаться между собой при работе. Как говорится «башмачить». При такой работе генератор издает повышенный шум, что свидетельствует об износе подшипников или втулок.

    Видео, проверка на самодельном стенде:

    Неисправности

    Первым симптомом нарушения работы генератора является появление на бортовой панели следующих ошибок:

    1. P0560 указывает на недостаточное электрическое напряжение в цепи. Прямое оповещение о недостаточном токе от генератора. Первой причиной могут являться: ослабление передаточного ремня, плохой контакт на клеммах генератора.
    2. Р0561 является оповещением о низком электрическом напряжении в цепи. В дополнение загорается контрольная лампа заряда батареи во время работы силового агрегата. Точно указывает на проблему самого генератора.
    3. Р0562 указывает на слишком высокое электрическое напряжение в цепи. Причина кроется в реле регуляторе. Устройство не включило защиту от высокого тока на выходе с генератора.

    Появление ошибок требует от владельца проверки генератора на наличие неисправностей. Они могут быть следующие:

    1. Очень слабое натяжение ремня, который передает вращение от силового агрегата.
    2. Пробуксовка ремня на шкиве генератора или двигателя. Может стать причиной износа поверхности шкивов.
    3. Обрыв, замыкание и полное выгорание катушки возбуждения.
    4. Недостаточный контакт щеток.
    5. Неправильная работа реле заряда.
    6. Выход из строя диодного моста.
    7. Наличие короткого замыкания цепи.
    8. Плохой контакт.

    Для точного выявления причины неисправности, необходимо поочередно проверить каждый элемент цепи и устройства подачи заряда на аккумулятор.

    Проверка

    Проверить работоспособность генератора можно без демонтажа. Перед проверкой необходимо провести следующие мероприятия:

    1. Отсоединить клеммы от аккумулятора, почистить их, установить на место и крепко затянуть.
    2. Почистить клемму «30» генератора. Проверить провод этой клеммы на наличие повреждения изоляции, любые дефекты устранить.
    3. Проверить натяжение ремня. Лучше установить новый ремень, во избежание пробуксовки на шкивах.

    Особое внимание уделяется клемме «массы». Ее необходимо отсоединить, очистить место притяжения наждачной бумагой. Также чистке подвергается клемма, болт и шайба.

    Далее нужно проверить уровень заряда аккумулятора. Для этого потребуется мультиметр в режиме вольтметра, для измерения постоянного напряжения. Заряд исправной батареи варьируется от 11 до 12.5 вольт. Далее необходимо:

    1. Завести силовой агрегат.
    2. Проверить напряжение на аккумуляторе во время работы генератора.
    3. Если напряжение постепенно падает, то это указывает на полное отсутствие приходящего зарядного тока.
    4. Напряжение выше 14.5 вольт укажет на большой ток заряда, что может привести к закипанию батареи.

    Если зарядный ток достаточный, варьируется в пределах 14.5 вольт, то во время работы силового агрегата нужно включить осветительные приборы автомобиля, и повторить замер. Мощный генератор не должен отреагировать на подключение новых потребителей снижением тока заряда. Если это произошло, то механизм стоит протестировать после предварительного демонтажа.

    Далее будет дано описание, как проверить генератор во время работы. Для проверки требуется:

    1. Мультиметр перевести в режим замера постоянного тока.
    2. Красный контрольный щуп соединить с клеммой «30» механизма зарядки.
    3. Черный контрольный щуп соединить с «массой».
    4. Исправный генератор должен выдавать не менее 14.3 вольт постоянного тока. Если напряжения нет, то необходимо перевести мультиметр в режим измерения переменного тока. Появившиеся результаты укажут на пробой диодного моста.

    Дальнейшие проверки генератора потребуют снятия устройства с автомобиля. Для этого требуется:

    1. Ослабить болт натяжения.
    2. Сдвинуть генератор в сторону двигателя.
    3. Снять со шкивов передаточный ремень.
    4. Выкрутить болт крепления.
    5. Демонтировать генератор, предварительно отсоединив все провода.

    Далее нужно разобрать устройство. Проверке мультиметром подлежат: ротор, статор, реле зарядки, щетки, диодный мост и конденсатор. Далее будет дано описание проверки каждого элемента.

    Ротор

    Ротор генератора имеет в своей основе медную катушку индуктивности. Она спрятана под металлической защитой. Все эти элементы монтируются на валу. Для проверки необходимо:

    1. Мультиметр переводится в режим замера сопротивления.
    2. Красный измерительный щуп соединяется с первым кольцом на валу.
    3. Черный измерительный щуп соединяется со вторым кольцом на валу.

    Оба кольца находятся прямо за наружным подшипником. Рабочее сопротивление катушки должно быть не более 5 Ом. Если сопротивление отсутствует, то деталь признается непригодной к эксплуатации. Высокое сопротивление укажет на наличие короткого замыкания. Порядок проверки следующий:

    1. Мультиметр переводится в режим прозвонки.
    2. Красный щуп тестера соединяется с первым контактным кольцом.
    3. Черный щуп соединяется с корпусом ротора.

    Зуммер укажет на пробой обмотки катушки на корпус. Если зуммера нет, то проверке подлежит 2 кольцо. Тест выполняется тем же способом. Если тест не выявил неисправностей, то нужно счистить с поверхности корпуса образовавшиеся окисления, грязь и ржавчину. Также стоит проверить состояние подшипников. Элементы с большим люфтом подлежат замене.

    Кольца статора играют важную роль. Необходимо очистить их от грязи, окисления и налипших частиц графита. Поверхность колец должна быть идеально ровной, без выработки по краям или посередине. Любые искривления необходимо выровнять. Это делается только на станке. При обработке нужно учитывать, что минимально допустимая толщина колец составляет 12.8 мм. При толщине ниже этого уровня, будет осуществляться недостаточный контакт между щетками и кольцами. Это приведет к перебоям с зарядным током для аккумулятора.

    Диодный мост

    В конструкцию диодного моста автомобиля ВАЗ-2107 входят 6 диодов. Собраны они по схеме 3×3. Для проверки необходимо предварительно отсоединить мост от схемы генератора. Далее необходимо:

    1. Перевести тестер в режим прозвонки диодов.
    2. Красный щуп тестера соединить с анодом первого диода цепи, это контактная сторона элемента.
    3. Черный измерительный щуп соединить с алюминиевой пластиной.
    4. Отсутствие звукового сигнала укажет на пробой первого диода. Тогда необходимо прозвонить все 3 элемента. Прозвонка проводится через один.

    Остальные 3 диода прозваниваются также, только необходимо сменить расположение щупов. Красный контрольный щуп соединяется с алюминиевой пластиной, а черный с анодом устройства. Если все 6 элементов в исправном состоянии, то стоит обратить внимание на основную обмотку механизма.

    Статор

    Генератор 7 модели «Жигулей» является трехфазным. Его обмотка имеет 2 основные катушки и один совмещенный импульсный контакт. Для проверки необходимо:

    1. Тестер перевести на режим замера сопротивления.
    2. Красный контрольный щуп тестера соединить с первым контактом обмотки.
    3. Черный измерительный щуп соединить со вторым контактом.

    Рабочее сопротивление должно быть не более 10 Ом. Аналогичным способом замеряется сопротивление контакта 2-3, 3-1. Далее проводится тест на короткое замыкание с корпусом. Порядок проведения теста следующий:

    1. Тестер перевести в режим прозвонки.
    2. Красный измерительный щуп соединить с первым контактом.
    3. Черный измерительный щуп соединить с корпусом.

    Отсутствие зуммера укажет на целостность изоляции между обмоткой и корпусом. Аналогичным способом проводится тест контактов 2 и 3.

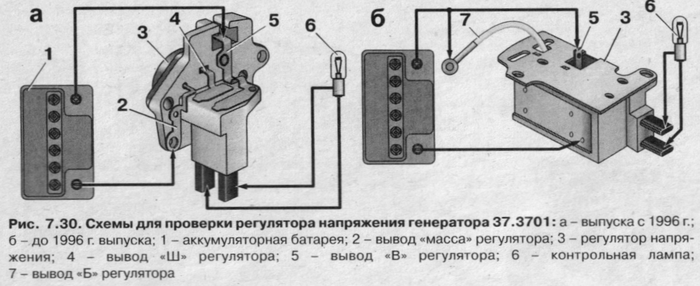

    Реле-регулятор

    Это устройство, которое регулирует поступающее от генератора напряжение. Главное его назначение, не допустить излишний ток в цепь, и особенно, на заряд батареи. Автомобили инжекторного типа комплектуются совмещенными реле, они совмещены с щеткодержателями. Для проверки этого элемента понадобится блок питания с регулятором напряжения.

    Далее необходимо:

    1. Контакт «+» от блока питания подключить к контакту «К» на регуляторе.
    2. Контакт «минус» блока питания подключить к контакту «Ш» или на корпус.
    3. К щеткам подключить измерительные щупы вольтметра. Можно также дополнительно подсоединить лампочку на 12 вольт.

    При подаче напряжения 12–14 вольт на контакты реле, это же напряжение должно появиться на щетках. Мультиметр должен зафиксировать аналогичное напряжение. В этом случае лампочка будет гореть.

    При увеличении напряжения регулятором блока питания выше 14.5 вольт, лампочка должна погаснуть, а тестер показать «0». Это укажет на срабатывание защитного элемента на схеме устройства.

    На неисправность указывают следующие признаки:

    1. Большое искрение при подключении блока питания. Указывает на короткое замыкание в цепи устройства. Дополнительно проверяется мультиметром в режиме прозвонки. Измерительный щуп красного цвета соединяется с контактом «К», а щуп черного цвета с контактом «Ш» или корпусом. Наличие отклика от тестера оповестит о пробое с корпусом. Деталь требует замены.
    2. Низкое напряжение. Также говорит о внутреннем замыкании.
    3. Высокое напряжение указывает на проблемы с работой устройства защиты.

    Если регулятор прошел проверку, то стоит присмотреться к щеткам. Эти элементы отвечают за передачу напряжения от ротора в цепь автомобиля. Неисправностью является:

    1. Большая выработка.
    2. Неравномерная выработка.
    3. Поломка, сколы.

    Допустимая величина щеток 4.0–4.5 миллиметра. Если щетки выходят за пределы держателей на меньшую длину, то они подлежат замене. Эксплуатационный срок щеток составляет 50 тысяч километров, тут также учитывается стиль вождения. Частые рывки приводят к разрушению очень хрупкого графита. Ситуация может усугубиться, если поверхность колец статора имеет выработку.

    Конденсатор

    Этот элемент в цепи генератора играет роль выпрямителя электрического шума. Он также может стать причиной неисправности если, например, произошел пробой внутри его корпуса. Симптомом проблем с конденсатором является наличие помех при работе автомобильной магнитолы. Проверка осуществляется следующим образом:

    1. Деталь отсоединяется от генератора.
    2. К ее контактам соединяются контрольные щупы тестера.
    3. Тестер переводится в режим замера сопротивления.

    В самом начале измерения сопротивление начнет расти до определенного уровня. Если роста нет, или совсем отсутствует сопротивление, то деталь признается непригодной для эксплуатации.

    Выше приводится принципиальная схема подключения генератора.

    Как проверить приводной ремень?

    С самом начале напряжение держится в оптимальном значении, а после начинается резкое падение. Это может быть вызвано резкого увеличения количества оборотов двигателя с последующей нормализацией во время работы на стабильных оборотах. Всё это говорит о том, что в системе происходит проскальзывание приводного ремня генератора. Ремень мог растянуться в силу различных причин, мог выйти из строя и сам шкив. В общем, необходимо разбирать и смотреть.

    Натягивать ремень по-новому бесполезно, его необходимо заменить новым экземпляром. Во время установки нового ремня важно следить за уровнем его натяжки, ведь чрезмерное натяжение может привести к разрушению подшипников генератора. Также обратите внимание на величу его погружения в ручей. В случае проваливания ремня, стоит заменить и сам шкив.

    Заряжает генератор ваз 2106. Что делать если нет зарядки, слабая зарядка (аккумулятор разряжается)? Замыкание между витками

    В автомобиле источников энергии два. Аккумуляторная батарея и генератор. Причём генератор является главным, так как способен заряжать аккумулятор во время движения. В самых крайних, отчаянных случаях энергией аккумулятора можно пользоваться. По разным оценкам, в самом оптимистичном случае на аккумуляторе можно по ровной дороге проехать около 100 км. При этом не должны быть включены фары, отключена печка, и, желательно, температура окружающего воздуха должна быть невысокой, а скорость — постоянной, чтобы не включался вентилятор радиатора. И аккумулятор при этом будет полностью заряжен. Только в этом случае вся энергия пойдёт в «искру».

    Если при работающем двигателе ВАЗ 2107 (инжектор) нет заряда АКБ, причин может быть множество.

    Начнём с генератора. На ВАЗ 2107 (карбюратор), стоит генератор переменного тока (модель 372.3701), в конструкцию встроен выпрямитель переменного тока. Это синхронный трёхфазный двигатель.

    Причины, при которых нет зарядки аккумулятора, могут быть общие, независимо от того стоит ли у вас карбюратор или инжектор. Рассмотрим причины, когда виноват генератор, то есть на его выводах отсутствует напряжение. Это может произойти потому, что перегорели выпрямительные мосты (диодные), обмотка и многие другие причины.

    На ВАЗ 2107 (инжектор) установлен восьмёрочный генератор 5142.3771. Его отличие от обычного генератора на ВАЗ 2107 в том, что он выдаёт больший ток, не 55 А, а около 80-90 А в час, так как инжектор требует большего расхода электроэнергии, он более современный и обладает большей удельной мощностью. На рисунке изображён генератор, дающий выпрямленный ток 80 А при напряжении 14 В.

    Внимание! Прежде, чем утверждать, что зарядка пропала именно в генераторе ВАЗ 2107, проверьте:

    • Если на генераторе есть входящее напряжение, то это ещё не доказывает, что повреждён именно он и нет выходящего тока. Ведь к обмотке возбуждения генератора ток подводят диоды. В таком случае на приборной панели будет гореть лампа заряда аккумулятора.
    • Стоит также замерить тестером напряжение в сети. Если оно ниже 12 В, то, скорее всего, где – то случилось короткое замыкание, и в таком случае может интенсивно греться проводка.
    • Следует проверить ремень генератора, точнее, его натяжение. Если он натянут слабо, то вместо того, чтобы приводить в движение ротор генератора, ремень скользит по нему сам, так как нет контакта.
    • Вышло из строя реле зарядки генератора. Об этом нужно поговорить особо.

    Реле зарядки на ВАЗ 2107 (инжектор) находится в одном корпусе с механизмом щёток, и его задача – стабилизировать напряжение на выходе. Несколько лет назад встречались реле, которые были вштампованы в печатную плату, и находились под панелью приборов, были неразборными. На рисунке реле указано стрелкой. В обиходе из – за характерной формы его называют «таблеткой».

    Теперь с развитием микроэлектроники печатную плату с успехом заменяет полупроводниковое реле. Размеры стали меньше, и нет проблем с установкой.

    Как проверить, исправно ли реле зарядки?

    Для этого:

    • открываем капот;
    • заводим двигатель;
    • С помощью вольтметра замеряем напряжение на клеммах аккумулятора, которое, естественно, является выходным с генератора. Если напряжение будет выше 14,8 В или меньше 13,2 В, колебаться, выходя за эти пределы – неисправно реле зарядки.

    Какие причины могут вывести из строя реле зарядки?

    Всего две, не считая грубых поломок корпуса генератора:

    • «плановый» износ щёток, которые представляют собой графитовые электроды. В этом случае постепенно нарушается контакт и совсем пропадает. В результате не подаётся ток на обмотку возбуждения генератора, и он не работает;
    • Случилось короткое замыкание в самой электросхеме, при этом выходной ток на генераторе и аккумуляторе есть, но он выше 14,8 В.

    Реле зарядки находится на генераторе, на его задней крышке, и, какой бы формы и цвета не была «таблетка», из корпуса генератора к нему выходит жёлтый провод. Реле расположено так, что его можно заменить, не снимая генератор. Но на рисунках для удобства показана работа на снятом генераторе.

    Как заменить реле зарядки?

    Если после принятия этих мер нет эффекта, нужно искать причину в генераторе, об этом расскажем в следующий раз. При этом помните, что если вы снимаете генератор, то или у вас: есть приличные знания в электротехнике, или вам есть, кому его отдать. Третьего не дано, тем более, если у вас стоит инжектор.

    В заключение позвольте рассказать про несколько других причин отсутствия зарядки или имитации, а так же дать совет:

    1. Если у вас ВАЗ 2107 инжектор, то категорически не рекомендуется на работающем двигателе сбрасывать клемму аккумулятора для различных «проверок», и особенно подпускать к капоту посторонних для этой цели. Это очень вредит электронным «мозгам».
    2. Желательно любителям «прикурить», уметь сказать твёрдое «нет», если у вас ВАЗ 2107 инжектор.
    3. На приборном щитке к плате не припаяны разъёмы, а приклёпаны. Поэтому у некоторых автомобилей на морозе, пока холодный салон, отсутствует контакт с лампой зарядки. Она горит, имитируя отсутствие тока с генератора. После прогрева салона контакт восстанавливается и лампа гаснет.
    4. Следующая причина у любителей ездить на мойку на морозе. Когда вода попадает в реле и щёточный узел и там замерзает, то зарядки нет. Выход – погреть любым мощным феном.

    Без исправной заряженной аккумуляторной батареи эксплуатация машины невозможна. Если вы заметили, что нет зарядки на ВАЗ 2107, неисправность необходимо устранять немедленно. Если продолжать использовать автомобиль, особенно в ночное время, аккумулятор очень быстро сядет и придется воспользоваться буксиром или эвакуатором. Чтобы разобраться, почему нет зарядки аккумулятора и как устранить проблему необходимо начать с теории.

    Генератор ВАЗ 2107 и причины отсутствия зарядки

    Для запуска двигателя и правильной работы системы зажигания и прочих электрических схем ВАЗ 2107 необходимо наличие напряжения постоянного тока в бортовой сети. Когда двигатель не заведен, должную величину напряжения поддерживает аккумулятор. После того как мотор запустится, генератор автомобиля обеспечивает заряд аккумулятора и поддержание напряжения бортовой сети на уроне 13,6-14,2 В. Независимо от оборотов двигателя выходное напряжение на генераторе остается постоянным. За это отвечает реле-регулятор, которое меняет напряжение цепи возбуждения генератора. Если напряжение растет выше допустимого уровня, ток обмотки уменьшается, снижая выходное напряжение. И наоборот.

    Если пропала зарядка ВАЗ 2107, причины могут быть следующими:

    • неисправность реле-регулятора;
    • обрыв или плохой контакт в сети возбуждения или выходного напряжения генератора;
    • обрыв ремня генератора.

    Восстановления нормальной работы генератора следует начать с определение причины отсутствия заряда АКБ.

    Как определить отсутствие зарядки аккумулятора ВАЗ 2107

    Первый признак отсутствия зарядки – горящая контрольная лампа на приборном щитке или стрелка вольтметра, не находящаяся в зеленом секторе при работающем двигателе. Более надежный способ – проверка напряжения на аккумуляторе при помощи вольтметра.

    При работающем двигателе нормальное напряжение на аккумуляторе – 13,9±0,3 В. Когда зарядка аккумулятора отсутствует, напряжение на нем составляет примерно 12 В.

    Важно: чтобы избежать выхода из строя реле регулятора и электронного блока управления двигателем, запрещается во время проверки напряжения бортовой сети при работающем двигатель снимать клеммы АКБ.

    Пониженное и повышенное напряжение бортовой сети вредит аккумулятору. В первом случае он разряжается, во втором – выкипает электролит, что приводит к выходу АКБ из строя.

    Что необходимо для ремонта зарядки аккумулятора ВАЗ 2107

    Чтобы выявить и устранить неисправности, необходимы следующие приборы и инструменты:

    • мультиметр;
    • контрольная лампа 12 В;
    • плоская отвертка;
    • пассатижи;
    • наждачная бумага.

    Устранение неисправности зарядки аккумулятора ВАЗ 2107

    Сначала стоит проверить исправность ремня генератора – именно он заставляет генератор вращаться и вырабатывать ток, Данный ремень приводит в действие помпу охлаждающей жидкости, поэтому данная неисправность проявляется еще и в перегреве двигателя.

    Если контрольная лампа заряда не горит, а вольтметр показывает нормальное напряжение бортовой сети, а аккумулятор не заряжается, причина в контактах на клеммах.

    Следует снять провода с аккумулятора и зачистить клеммы АКБ и проводов наждачной шкуркой. Если заряд не появился, необходимо замерить напряжение на выводе «30» (выходе генератора) при работающем двигателе. Если напряжение на этом выводе и аккумуляторе сильно отличается, нужно зачистить контакты и прозвонить провод, идущий от генератора к АКБ. Неисправный провод подлежит замене.

    Если при работающем двигателе напряжение в бортовой сети в пределах нормы, но при подключении нагрузки (фар) оно падает, причина кроется в слабом натяжении ремня генератора. При увеличении нагрузки ослабленный ремень буксует. Правильно натянутый ремень должен прогибаться на 12-17 мм при усилии 10 кгс. Ослабленный ремень надо подтянуть или заменить.

    Важно: при чрезмерно натянутом ремне возникает излишняя нагрузка на подшипниках генератора и помпы, что может привести к выходу их из строя.

    Другими причинами отсутствия заряда может быть пробитый диод выпрямителя на генераторе, обрыв или замыкание обмотки ротора или статора.

    Диоды можно проверить при помощи мультиметра или контрольной лампы. Мультиметром можно проверить сопротивление диодов в направлении, в котором они должны быть заперты. Для проверки контрольной лампой необходимо снять клеммы «+» с аккумулятора и подсоединить контрольную лампу. Проводом контрольной лампы необходимо последовательно коснуться трех болтов выпрямительных приборов. Затем проделать ту же операцию, только отсоединив клемму «-». Если лампа загорается, проверяемый диод пробит.

    При неисправности одного из диодов необходима замена диодного выпрямителя в сборе.

    Обрыв обмотки статора определяется мультиметром путем замера сопротивления между болтами крепления выпрямительного блока. Отсутствие контакта обмотки с другим говорит о ее обрыве. В этом случае необходимо заменить обмотку или генератор в сборе.

    Распространенная причина поломки генератора – износ щеток. Чтобы проверить их, необходимо демонтировать щеточный узел. Длина щеток должна быть больше 5 мм, иначе они нуждаются в замене. Также щетки могут перекоситься или «залипнуть» в колодцах. Поэтому необходимо проверить состояние их боковой поверхности.

    Примечание: генератор ВАЗ 2107 (карбюратор) ничем не отличается от агрегата для инжекторной версии «семерки». Поэтому все советы по проверке и ремонту генератора актуальны для обеих модификаций авто.

    Если не горит контрольная лампа и не т работают другие приборы при заведенном двигателе, при этом зарядки аккумулятора нет, причина – перегорание предохранителя или поломка замка (реле) зажигания.

    Причиной отсутствия зарядки аккумулятора может быть поломка реле-регулятора. Для его проверки необходимо подключить к верхнему контакту «+» от аккумулятора, а к левому – «-» и проверить напряжение на щетках, которое должно быть равно 12 В. Если напряжение ниже, реле-регулятор подлежит замене.

    Современный автомобиль имеет большое количество электрического оборудования разного назначения запитанного от бортовой сети. При работающем двигателе в автомобиле ВАЗ 2107 напряжение выдает генератор переменного тока, представляющий собой синхронную динамо-машину. Привод агрегата осуществляется от шкива двигателя клиновым ремнем. В процессе эксплуатации естественный износ устройства, вследствие чего оно не установленных параметров.

    Автомобиля ВАЗ 2107 имеет генератор одного из двух вариантов исполнения: модель 372.3701 и 9412.3701. Последняя более поздняя версия отличается от предыдущей следующими элементами:

    1. Блок выпрямителя установлен снаружи на задней крышке и защищен пластиковым корпусом.
    2. Крыльчатка охлаждения устройства размещена внутри, что обеспечивает ей большую эффективность.
    3. Диаметр контактных колец уменьшен с целью уменьшения износа щеточного узла.

    Такая конструкция обеспечивает сокращения длины окружности и не дает увеличения выработки в деталях.

    Внешние проявления неисправностей агрегата

    Диагностика отказов электрооборудования автомобиля ВАЗ 2107 для водителя имеющего соответствующий опыт не представляет особой сложности. Генерирующее устройство дает напряжение, необходимое для зарядки аккумуляторной батареи и устойчивого функционирования иных приборов. Его номинальное значение — 14 В, которое можно измерить мультиметром на выводах.

    Если генератор автомобиля ВАЗ 2107 дает напряжение менее 11.5 В следует провести проверку степени натяжения ремня привода возможно его проскальзывание. Обычно это сопровождается характерным свистящим звуком, который исчезает при подтягивании. В случае если посторонние шумы не исчезают необходимо заменить изношенный клиновый ремень и проверить состояние подшипников ротора.

    Демонтаж электрогенератора

    Для тщательной проверки устройства необходимо его снять с автомобиля ВАЗ 2107 и произвести его разборку. Электрический генератор демонтируется со строгим соблюдением рекомендаций. Руководства по ремонту машины, разработанного производителем. Важно перед выполнением работ произвести отключение аккумулятора, чтобы не допустить при касании контактных частей провода на корпус и короткого замыкания.

    Генератор, призванный обеспечивать зарядку батареи и питание приборов, снимается в следующем порядке:

    1. Машина устанавливается над смотровой ямой или на подъемнике, с нее демонтируется защита и брызговик слева.
    2. От электрогенератора отключается провода и откручивается гайка, фиксирующая его положение на фигурной планке натяжителя.
    3. Со шкивов снимается ремень.
    4. Раскручиваем болт крепления устройства на кронштейне и вытаскиваем его из отверстия.


    После этого аккуратно вынимаем генератор из моторного отсека автомобиля ВАЗ 2107, соблюдая при этом осторожность. Агрегат очищается от загрязнений при помощи ветоши и кисти и подвергается наружному осмотру на предмет наличия внешних повреждений. Это не дает гарантий обнаружения неисправностей, но покачивание вала ротора из стороны в сторону позволяет выявить люфт в подшипниках и соответственно их износ.

    Проверка частей генератора

    Разборка устройства, установленного на автомобиле, производится слесарным инструментом в следующем порядке:

    1. Не прилагая чрезмерных усилий, откручиваем болты крепления регулятора напряжения и блока выпрямителей.
    2. Используя ключ на «8» разбираем стягивающие корпус шпильки и снимаем заднюю крышку. Генератор разделяется при этом на несколько частей.
    3. Производим дефекацию подшипника и щеточного узла. Если остаточная длина контактных устройств не превышает 5 мм, они подлежат замене.
    4. Повреждение уплотнительных колец подшипника указывает на его выработку, и данное изделие демонтируется с установкой на его место нового.
    5. Снимаем с ротора шкив, зажав его в тисках, при этом не следует забывать о возможности деформации узла. При затягивании внимательно следим за состоянием детали.
    6. После этого вынимаем вал из подшипника и проверяем его.

    Контроль электрической части генерирующего устройства автомобиля ВАЗ 2107, обеспечивающих зарядку аккумулятора и питание приборов. При этом используется мультиметр в режиме проверки сопротивления. Необходимо убедиться в отсутствии обрывов обмотках ротора и статора, а также в отсутствии межвиткового замыкания. На следующем этапе генератор автомобиля ВАЗ 2107 проверяется на исправность регулятора напряжения.


    Данный узел проверяется по определенной методике с использованием аккумулятора и измерительных приборов. После проведения контрольных измерений и если не обнаружено отклонений, начинаем работать с блоков выпрямительных диодов. На ВАЗ 2107 генератор оснащен схемой из шести полупроводниковых приборов, которые обеспечивают линейность выходных характеристик. В случае если в процессе проверок выявлено значительное количество неисправностей устранение из не имеет смысла, дешевле приобрести новый.

    Cамостоятельная проверка цепи возбуждения генератора на ВАЗ 2105-2107.

    Если Вы столкнулсь с отсутствием зарядки АКБ на автомобиле, то не спешите менять генератор. Возможно зарядка АКБ отсутствует по причине неисправности проводки или лампы заряда АКБ в приборной панели.

    Ток на обмотку возбуждения генератора подается через контрольную лампу в приборной панели. Если при включении зажигания лампа не горит, то нужно выполнить простую проверку. Данная проверка покажет что неисправно — генератор, лампа или проводка.
    Нужно демонтировать с креплений бачек омывателя под капотом, потянув его вверх.

    Откроется вид на генератор.

    Снимите с генератора тонкий провод, идуший от лампы в приборной панели к генератору.

    Подайте на этот провод массу и включите зажигание. Если проблема в генераторе, то лампа в приборной панели загорится.
    Если лампа не горит, то проблема или в лампе, что более верояно, или в проводке автомобиля.
    Если самостоятельный ремонт проблематичен — звоните и приезжайте на обслуживние 8 926 3988228.

    Такая неисправность бортовой эл/сети может быть вызвана разными причинами. В принципе, ее самостоятельное устранение – дело несложное, и даже любитель вполне справится с этой работой. Главное – иметь ясное представление о том, где, что и как следует проверить, если генератор не дает зарядку на аккумулятор.

    Электрические схемы различных авто отличаются инженерным решением, иногда довольно сильно. Поэтому далее – рекомендации общего характера, касающиеся основных, наиболее типичных причин отсутствия зарядки на аккумулятор автомобиля. Но если понять принцип поиска неисправности и знать устройство, комплектацию своей машины, то устранить ее не составит труда независимо от модификации автомобиля. Тем более что все неполадки практически идентичны, какой бы тип генератора не был установлен для питания бортовой сети.

    Отсутствие зарядки АКБ авто – вероятные причины

    Внешние неисправности

    Поиск дефектного участка (элемента) нужно начинать с диагностики электрической цепи и проверки состояния всех ее составных частей. Практика показывает, что сам генератор выходит из строя не так уж и часто, а отсутствие зарядного тока вызывается, как правило, внешними факторами. К тому же обнаружить и устранить подобные дефекты значительно проще, да и времени много на это не потребуется.

    Окисление контактов

    Одна из самых распространенных и простейших неисправностей. В первую очередь следует проверить состояние клемм подходящих проводов и на самом аккумуляторе. Даже если владелец авто систематически обслуживает АКБ, то это не значит, что с контактами все в порядке. Кроме того, заодно нелишне проверить и их затяжку. Нередко отсутствие зарядки вызвано тем, что клеммы проводов, присоединенных к аккумулятору, «гуляют». Как результат – плохой контакт или разрыв цепи заряда.

    Сгорание защитного элемента

    Блок предохранителей – еще одно «слабое» место авто, и это вполне объяснимо. В него редко кто заглядывает, хотя и там есть контактные группы. Бывает так, что причина именно в нем. Иногда достаточно лишь провернуть в посадочном гнезде плавкую вставку, и неисправность устранена. Заодно следует проверить на целостность соответствующий предохранитель. Если под рукой нет эл/схемы авто, и непонятно, какой из всего ряда отвечает за зарядку аккумулятора, то проверке подлежат все защитные элементы, расположенные в этом блоке.

    Дефект ремня привода

    Самая простая причина – его недостаточное натяжение. Поэтому при работе двигателя он проскальзывает на шкиве и не вращает ротор генератора. Способ устранения понятен – произвести подтяжку. Ну а если имеется обрыв, то выход один – замена ремня.

    Неисправность в регуляторе напряжения

    Это устройство, в зависимости от года выпуска (до или после 1996, для большинства отечественных авто), отличается внутренней схемой. Исправность проверяется при помощи сигнальной лампочки, выводы от которой присоединяются к определенным точкам схемы. Описывать весь процесс (хотя он и не сложный) не имеет смысла, так как методика и результат зависят от модификации генератора и производителя.

    Если есть подозрение на некорректную работу регулятора, лучше обратиться в сервисную мастерскую, так как самостоятельная диагностика нередко бывает ошибочной. Тем более, если практики обнаружения дефекта в этом устройстве нет.

    Неисправности генератора

    Запредельный износ щеток

    Это несложно определить визуально. Решение однозначное – замена. Как вариант – их загрязнение. В этом случае достаточно провести простейшее ТО, и генератор снова даст заряд на аккумулятор.

    Поломка подшипника привода

    В этом случае генератор подлежит демонтажу и ремонту.

    Неисправен диодный мост

    Если виноват точно он, то придется менять всю сборку (в зависимости от типа генератора).

    Проблемы с обмотками

    Самостоятельно определить истинную причину довольно сложно. Но даже специалист на месте может лишь констатировать факт выхода генератора из строя. Независимо от того, короткое это или межвитковое замыкание, обрыв, устройство придется снимать и сдавать в ремонт. Или приобретать новое.

    При наличии мультиметра те, могут сэкономить время на определение дефекта в цепи заряда. В этом случае проверку следует начинать с самого генератора. Что сделать?

    • Отсоединить клеммник и проверить номинал напряжения на выходе устройства (необходимые данные отражены в паспорте).
    • Если оно в норме, то придется подключать по очереди всех потребителей. Для этого уже понадобится схема. Довольно распространенная причина низкого зарядного тока – его повышенная утечка. Проводя последовательные действия и производя замеры, можно найти аварийный участок эл/цепи. Это или сильно изношенная изоляция проводов, или неисправное устройство.
    • Тускло горящая лампочка в цепи заряда свидетельствует, что он есть, но сила тока недостаточная. Если при увеличении оборотов она гаснет, то в первую очередь следует проверить клеммы аккумулятора и состояние щеток генератора.
    • Слабая зарядка характерна для тех авто, владельцы которых увлеченно модернизируют своего железного коня, устанавливая приборы и системы, не предусмотренные изначальной комплектацией и питающиеся от бортовой сети. Генератор на это явно не рассчитан, и его возможностей одновременно обеспечивать эл/энергией и аппаратуру, и аккумулятор не хватает. Любителям тюнинга это стоит учесть и не тратить время на поиски мнимой неисправности.

    В статье даны рекомендации по поиску простейших дефектов в цепи заряда аккумулятора и в самом генераторе. Но в большинстве случаев их достаточно, чтобы не только провести первичную диагностику бортовой системы авто, но и устранить незначительные неполадки. И, тем не менее, следует соблюдать одно из главных правил ремонта: не знаешь – не лезь. При возникновении каких-либо затруднений лучше обратиться к специалисту. Это в первую очередь касается собственников импортных автомобилей.

    Успехов вам в изучении эл/схемы своего железного коня и устранении неисправностей!

    Как проверить диод мультиметром, правильный способ. Как проверить диод мультиметром. Подробные инструкции.

    В этой статье объясняется, как проверить диод мультиметром . Полупроводниковый диод, как элемент электронной схемы, довольно часто выходит из строя по разным причинам, например, превышение максимально допустимого прямого тока, обратного напряжения и тому подобное. Неисправности диодов бывают двух видов — пробой и короткое замыкание.

    Действие диода, как полупроводникового прибора с p-n переходом, заключается в том, что он пропускает электрический ток только в одном направлении (от анода к катоду), в то время как в обратном направлении (от катода к катоду) ток не течет. анод).

    Зная это свойство диода, можно легко проверить его на неисправность обычным мультиметром.

    Обычные диоды, как и стабилитроны, можно проверить мультиметром. Чтобы проверить этот полупроводниковый прибор с помощью цифрового мультиметра, установите переключатель мультиметра в режим проверки диодов, обычно этот режим имеет значок диода:

    Следует отметить, что при проверке в этом режиме на мультиметре отображается прямое напряжение, а не сопротивление, когда диод просто прозванивается в режиме сопротивления.

    Признаки исправного диода:

    • При подключении плюсового щупа (красного) мультиметра к аноду диода, а отрицательного щупа (черного) к катоду диода на экране должно отображаться определенное значение прямого напряжения диода мультиметр. Для разных типов диодов прямое напряжение разное. Так у германиевых диодов оно составляет около 0,3…0,7 вольт, у кремниевых диодов 0,7…1,0 вольт. Хотя некоторые типы мультиметров могут показывать меньшее значение прямого напряжения в тестовом режиме.


    • И наоборот, при подключении минусового щупа мультиметра к аноду диода, а плюсового щупа к катоду диода на экране будет ноль.


    При других показаниях мультиметра можно заявить о неисправности проверяемого диода.

    Альтернативный способ проверки исправности диода

    В том случае, если в вашем мультиметре нет режима проверки диода, то вы можете проверить диод по простой схеме ниже.


    При этом тесте мультиметр необходимо перевести в режим измерения постоянного напряжения. При подключении рабочего диода, как указано на схеме, вольтметр покажет прямое напряжение на диоде. Если контакты диода теперь поменять местами, он не будет проводить ток, а вольтметр покажет напряжение питания (в данном случае 5 вольт).

    Также можно прозвонить диод и определить его общее состояние путем измерения сопротивления, как в прямом, так и в обратном направлении.


    Для этого нужно перевести мультиметр в режим измерения сопротивления, диапазон до 2 кОм. При подключении диода в прямом направлении (красный к аноду, черный к катоду) измерительный прибор покажет сопротивление в несколько сотен Ом, в обратном направлении прибор покажет символ обрыва цепи, что свидетельствует очень большое сопротивление.

    Как проверить диодный мост

    Прежде чем перейти к вопросу проверки диодного моста, кратко опишем его описание.Диодный мост представляет собой сборку из четырех диодов, соединенных таким образом, что переменное напряжение (AC), подаваемое на два из четырех выводов диодного моста, переходит в постоянное напряжение (DC), снимаемое с двух других его выводов.


    Итак, назначение диодного моста — выпрямление переменного напряжения с целью получения постоянного напряжения.

    Диодный (выпрямительный) мост представляет собой четыре выпрямительных диода, включенных по определенной схеме:

    Так как диодный мост предназначен для выпрямления переменного напряжения (синусоиды), то на первой полуволне переменного напряжения в работе участвует одна пара диодов:


     и со следующей полуволной работает еще пара диодов выпрямителя:


    Проверка диодного моста ничем не отличается от проверки обычного диода.Только нужно определиться, к каким выводам подключать мультиметр. Условно нумеруем выводы выпрямителя от 1 до 4:


    Отсюда следует, что для проверки диодного моста нам достаточно прозвонить 4 диода:

    • 1-й: выводы 1 — 2;
    • 2-й: выводы 2 — 3;
    • 3-й: выводы 1-4;
    • 4-й: выводы 4 — 3;

    При проверке необходимо ориентироваться на показания мультиметра, как и при проверке обычных диодов.

    Диодный мост (также называемый выпрямительно-генераторным блоком) представляет собой электрическую цепь, образованную цепью диодов для преобразования переменного тока в постоянный. Эти диоды по разным причинам имеют свойство перегорать, что часто чревато быстрой разрядкой аккумулятора, т.к. вся нагрузка (питание магнитолы, головного света, навигатора и т.д.) от диодов идет на него. Мы заметили и что-то не так с нашей батареей, сначала проверьте диодный мост, а мы расскажем как.

    Способ №1 — без разборки узла.

    1. Снимите крышку генератора.

    2. Проверить работу всей диодной цепи, для этого подключить лампочку (1..5, 12 В) одним концом к минусу на аккумуляторе, другим к плюсовой клемме «30». Если лампа загорелась, значит в цепи короткое замыкание, следовательно, неисправен один или несколько диодов в ней, осталось только определиться какой (плюс или минус). Эта информация подскажет знающему автовладельцу, на что обратить внимание, чтобы генераторный диодный мост, установленный на место неисправного, тоже не сгорел.


    3. Итак, сначала проверим минусовую группу, для этого минус лампочки соединим с корпусом генератора, а плюс — с одним из болтов крепления диодного моста. Если лампочка загорается (постоянно или мигает), то есть короткое замыкание либо клапанов, либо обмоток статора.


    4. Перейти к плюсовым диодам. Подключаем плюс аккумулятора через нашу лампочку с генераторным зажимом «30», а минус подводим к одному из болтов крепления блока выпрямителя.Горящая лампочка – явный признак короткого замыкания.


    5. Последний этап — диагностика доп диодов. Минус аккумулятора оставляем на одном из болтов моста диодов, а его плюс через лампу ведет на вывод генератора «61». Светоизлучающая лампа снова указывает на наличие замыкания в этой группе диодов.


    Способ №2 — с помощью мультиметра.

    Эта опция поможет определить, какой (или какой) диод неисправен.Правда, эту проверку можно провести, только полностью демонтировав с автомобиля выпрямительный блок генератора, поэтому в первую очередь позаботьтесь об этом. Далее перейдите к следующим шагам.


    1. Включить мультиметр в режим «твитер». Если в вашем устройстве такого режима нет, установите его на 1 кОм.
    2. Установите щупы на оба конца диода, затем поменяйте их местами. Если в одном случае мультиметр показывает бесконечность, а во втором — 400-700 Ом, диод исправен.Если оба показателя равны бесконечности, то исследуемый диод перебит, если же они имеют одинаковое или малое сопротивление — он пробит и требует замены.
    3. Проверь таким образом все диоды и будешь точно знать какой впаять, какой заменить, что сильно сэкономит на ремонте. Хотя если нет большого желания и навыков, кстати, нет, может и не стоит тратить время. Проще будет в этом случае немного переплатить и полностью заменить весь диодный мост.

    Видео.

    Автомобильный генератор является одним из важнейших механизмов транспортного средства, так как от его работоспособности зависит работоспособность всех электрических узлов и оборудования. Генератор вышел из строя — машина встала. Некоторые автовладельцы в такой ситуации впадают в панику, везут свою машину в мастерскую для выявления признаков неисправности генератора и проведения достаточно дорогого ремонта. Но у более опытных людей такая поломка не вызывает затруднений, так как они прекрасно понимают, что проверку диодного моста генератора или выявление другой неисправности можно легко провести самостоятельно.

    Схема автомобильного генератора достаточно проста: основу механизма составляет ротор, на котором расположена обмотка возбуждения генератора, концы которой ведут непосредственно к двум контактным кольцам. Второй по значимости частью электромеханизма автомобиля является статор, состоящий из пластин из специальной электротехнической стали. Если внимательно осмотреть статор, то можно увидеть пазы, в которых трехфазная обмотка соединена с нулевой точкой и диодным блоком выпрямителя.

    В ВАЗ:


    Вал ротора оснащен двумя шарикоподшипниками, смазочного материала которых должно хватить до окончания срока службы автомобильного генератора.

    Собственно рассмотреть генератор современного автомобиля Вы можете на фото, специально размещенном для этого в статье.


    Для проверки работоспособности генератора на автомобилях ВАЗ достаточно обратить внимание на сигнализатор, расположенный на панели приборов автомобиля. Лампа прибора должна загораться при включении зажигания и сразу же гаснуть при . Симптомом неисправности генератора является то, что детектор слишком яркий или блекло светится, не включается или продолжает работать после запуска двигателя.

    Проблем с этим механизмом несколько, но мы решили посвятить эту статью только одной из неисправностей — проблеме с диодным мостом. Остановимся на этом вопросе подробнее, так как, к сожалению, не каждый владелец транспортного средства знает, как прозвонить диодный мост генератора. Диодный мост является важной частью генератора, так как обеспечивает электрический ток в правильном направлении, не давая ему двигаться в обратном направлении.

    Есть два варианта проверки — с помощью обычной лампочки накаливания на 12 вольт и с помощью более совершенного прибора — мультиметра.

    Проверку, в принципе, можно провести и без разборки генератора, но этот вариант не позволит точно определить, какой именно диод поврежден, указав лишь примерную зону неисправности.

    Диодный мост проверяется в несколько этапов.

    1. Подготовка.   Перед ремонтом и заменой диодов в генераторе следует подготовить его к этой процедуре. Для этого необходимо демонтировать защитный кожух механизма и отсоединить выводы регуляторов «В» и «С».Не забывайте, что положительные диоды отмечены красным цветом, а отрицательные — черным.

    2. Общая проверка.   В первую очередь проверяются все диоды на предмет короткого замыкания. Лампу накаливания подключают «минус» к корпусу генератора, а «плюс» к выводу «30» от аккумулятора — если она начинает гореть, то один или несколько диодов в мосту повреждены, то есть происходит короткое замыкание в цепи.

    3. Проверить минусовые диоды. Лампочка подключает свой «минус» к корпусу генератора, «плюс» — через лампу, соединенную с болтом моста. Если наш диагностический прибор начинает подавать признаки жизни — проблемы присутствуют в одном или нескольких минусовых диодах.

    4. Проверить положительные элементы моста генератора.  Процедура аналогична предыдущему процессу, только плюсовая клемма через лампочку переносится на зажим «30», «минус» переносится на болт крепления. Лампочка явно указывает на проблему среди элементов плюсовых диодов.

    5. Завершение проверки.  Завершением процедуры, свидетельствующей о перегорании одного или нескольких диодов, является проверка дополнительных диодов.«Минус» лампочки остается на месте (болт крепления), а «плюс» подключается к выводу «61». Работа лампы накаливания определяет неисправность в цепи дополнительных диодов.

    Как проверить диодный мост генератора ваз 2106, 2109, 2110 мультиметром? Достаточно просто. Для этого нужно полностью снять диодный мост с генератора, и перевести прибор в режим проверки диодов. В первую очередь проверяется цепь дополнительных диодов полностью, и, если обнаружена неисправность, каждый из них в отдельности:

    • плюсовой щуп прибора подключается к диодной шине;
    • минус на выбранный диод.

    Если элемент в рабочем состоянии, то показания на экране мультиметра должны устремляться к бесконечности — перестановка щупов должна привести к показателям в несколько сотен Ом. Если прибор дает совсем другие показания, то диагностируемый диод следует заменить.

    Аналогичным методом проверяют цепь положительных или отрицательных диодов, прощупывая каждый из них и при необходимости заменяя изделие.

    Причин, почему сгорает диодный мост генератора довольно много и, очень часто, они являются следствием невнимательных действий самого водителя.Например, неправильное подключение клемм аккумулятора, повышенная нагрузка, езда в особо тяжелых условиях и так далее. Поэтому, если вы не хотите иметь проблем с одним из неотъемлемых элементов вашего транспортного средства — генератором, рекомендуется более внимательно и аккуратно управлять автомобилем.

    При включении генератор вырабатывает постоянный ток. Но для питания всех потребителей в автомобиле и подзарядки аккумуляторной батареи необходим переменный ток с четко определенной частотой.

    Диодный мост выполняет функции преобразования постоянного тока в переменный. Это устройство также называют выпрямителем.

    Диодные мосты

    могут иметь разную конструкцию. Однако автомобили в основном оснащаются трехфазными выпрямителями. Это связано с важными достоинствами, которыми они обладают. А именно:

    • На выходе максимально пульсирующее напряжение;
    • Трехфазные устройства отлично подходят для полумостов и диодных мостов;
    • Их конструкция позволяет использовать дополнительный конденсатор — фильтр по току.

      Функции

    Рассмотрим, какие функции выполняет диодный мост в автомобиле.

    1. Преобразует постоянный ток в переменный. Это его основная функция, но не единственная.
    2. Блокирует проникновение тока в обмотку статора. Здесь элемент действует как односторонний клапан.
    3. Повышает запас прочности генератора, способствует защите от неблагоприятных факторов, ударов, загрязнений.

    Конструктивные особенности

    • В заводском исполнении диодные мосты на ВАЗ 2110 представляют собой монолитные конструкции, отличающиеся надежностью, доступностью и компактными размерами;
    • Существенный дефект заводского диодного моста только один — при перегорании одного диода замена одного элемента невозможна. Приходится покупать новый заводской выпрямитель и менять его местами на старые;
    • При выходе из строя диодного моста можно попробовать собрать его самостоятельно с разными диодами;
    • В заводском исполнении выпрямитель имеет 4 или 6 диодов, а в случае самостоятельного изготовления возможно добавить еще один дополнительный. Так многие делают;
    • При установке дополнительного диода используют не заводские элементы, а более мощные. Это позволяет им не гореть в течение более длительного периода.

    Качество самодельного выпрямителя проверить сложно, из-за чего вмешательство в заводскую конструкцию может только навредить генератору. Тогда вместо покупки дешевых расходников придется менять почти весь узел.


      Причины неисправностей

    Практика автомобилистов показывает, что замена диодного моста может быть вызвана разными причинами, но основной все же является особенность заводского производства.

    Поэтому давайте подробнее рассмотрим причины выхода из строя выпрямителя, которые могут привести к необходимости замены устройства.

    Причина

    Особенности

    Заводское исполнение

    Многие производители используют для диодов алюминиевые корпуса, не отличающиеся высоким качеством и надежностью. Рекомендуется выбирать стальные оболочки. Опыт специалистов и автомобилистов показывает, что лучшие выпрямители на сегодняшний день делают в Беларуси

    Влага может проникать внутрь конструкции, вызывая окисление пространства между корпусом и диодами.

    Масло также приводит к нарушению работоспособности устройства, если оно проникает внутрь конструкции генератора и конкретно на диодный мост

    Неверная полярность батареи

    Если при подключении аккумулятора к зарядному устройству или при «прикуривании» вы случайно перепутаете полярность, это, скорее всего, приведет к поломке, перегоранию моста

    Слабый аккумулятор

    Если аккумулятор не тянет, постоянно имеет слабый заряд, виновником может быть выпрямитель

    Прежде чем приступить к замене устройства, необходимо сначала проверить генератор и мост, тем самым убедившись, что причиной проблем является выпрямитель.

    Преимущества заводского выпрямителя

    Многие считают, что при ремонте автомобиля лучше использовать запчасти-аналоги, которые дороже, но имеют более высокое качество. Это справедливое утверждение по многим пунктам, которое стоит скрывать.

    А вот если речь идет о выпрямителе, то для ВАЗ 2110 при замене лучше использовать заводской вариант, то есть монолитный диодный мост.

    Это объясняется несколькими важными преимуществами. А именно:

    • Доступная цена, позволяющая выполнить недорогой ремонт своими руками;
    • Маленький размер, компактное устройство;
    • Используемые диоды эффективно взаимодействуют друг с другом, их параметры совпадают оптимально;
    • Благодаря качественному расположению диодов функционирование моста осуществляется в режиме одинарного нагрева.Это, в свою очередь, с большой вероятностью позволяет избежать перегрева;
    • Простая замена и установка. Процедура несложная, что позволяет ремонтировать самостоятельно.

      Проверка состояния

    Проверить диодный мост достаточно просто, даже самостоятельно. Ехать на СТО нет необходимости.

    Все, что вам нужно, это мультиметр.

    1. Подключаем плюсовой щуп мультиметра к диодной шине.
    2. Аналогично подключаем минусовой щуп с минусовой клеммой диодного моста.
    3. Теперь смотрим на показания приборов. Если с выпрямителем все в порядке, то на вашем мультиметре вы увидите показания, близкие к бесконечности. Если они не появляются, значит проблемы с устройством, придется менять.
    4. Но это еще не все. Теперь щупы нужно поменять местами, то есть минус соединить с плюсом, а плюс с минусом.
    5. Опять же, обратите внимание на наш мультиметр. Что ты там видишь? Если отображается несколько сотен Ом, единиц сопротивления, то узел работает нормально, исправен.
    6. Для проверки дополнительного диода, если он есть, повторите действия, описанные выше в нашей инструкции.

      Замена

    Если проверки показали, что с диодным мостом что-то не так, ничего не остается, кроме как заменить устройство. В этом нет ничего сложного. Особенно, если вам уже пришлось разобрать генератор или хотя бы снять его.

    Действуйте по предложенному алгоритму, опираясь дополнительно на видеоинструкцию. Это поможет справиться с задачей.

    1. Отсоедините аккумулятор. Для этого просто снимите с него минусовую клемму.
    2. Отсоедините розовый провод, отвечающий за включение генератора. Для этого нужно открутить гайку крепления плюсового болта.
    3. Немного ослабить верхнюю и нижнюю гайки, ослабить болты натяжения, снять ремень. Его можно пока отложить.
    4. Поверните ваш генератор на 90 градусов, после чего вы сможете демонтировать нижний крепежный болт.
    5. Внимательно осмотрите корпус вашего генератора. Может потребоваться очистка корпуса выпрямителя. Если на нем и на стыках есть грязь, не лишним будет выполнить зачистку. Это позволит новому устройству функционировать более эффективно и результативно.
    6. Старайтесь тщательно, но в то же время тщательно очищать внутренние части кольца.
    7. Снимите старый диодный мост, затем выполните процедуру повторной сборки.
    8. Запустить двигатель, проверить работоспособность нового выпрямителя.


    Сборка производится в строгой последовательности с учетом индивидуальных конструктивных особенностей нового выпрямительного генератора.

    Исходя из предоставленных материалов и инструкции по замене, вы без проблем справитесь с поставленной задачей. Но если у вас возникнут проблемы, обязательно обращайтесь к специалистам.

    Автомобильный генератор может выйти из строя по следующим причинам:

    • износ втулок ротора катушки возбудителя;
    • неисправность регулятора напряжения;
    • пробивные диоды выпрямительного моста;
    • короткое замыкание или обрыв обмоток;
    • зона коллектора неисправностей.

    Большинство этих неисправностей можно диагностировать, не снимая генератор с автомобиля, так как для этой работы в некоторых автомобилях требуются специальные инструменты, доступ снизу, сложные сантехнические операции.

    Диагностика износа втулок ротора катушки возбудителя

    Износ втулок ротора (якорей) катушки возбуждения приводит к увеличению трения скольжения и, как следствие, к перегреву генератора, снижению эффективности преобразования механической энергии в электрическую, увеличению нагрузка на двигатель автомобиля.

    Видео — как проверить зарядку аккумулятора от генератора:

    В самом критическом случае может сломаться втулка и заклинить ротор. Это может привести к обрыву ремня генератора, что, в свою очередь, может привести к серьезным проблемам с двигателем.

    Именно поэтому своевременная профилактика генератора начинается с гильз. Иногда вместо них используются подшипники, хотя втулки более надежны.

    Износ втулок обычно диагностируют по характерному металлическому звону при работе генератора, увеличивающему натяжение ремня генератора.

    Ремень снять и проверить пульсацию шкива генератора проще рукой, двигая его перпендикулярно оси. Наличие даже незначительного люфта свидетельствует о необходимости замены втулок или подшипников.

    Неисправность регулятора напряжения

    Регулятор напряжения обеспечивает постоянный уровень напряжения на клеммах генератора при различных оборотах двигателя. Если посмотреть на типичную схему генератора, регулятор напряжения управляет током катушки возбуждения.


    Генератор представляет собой саморегулирующуюся систему. Если скорость увеличивается, напряжение на регуляторе увеличивается, он уменьшает ток, протекающий через катушку возбуждения. По закону индукции напряжение на катушках статора уменьшается, отсюда и напряжение на выходе генератора.

    Видео — как проверить генератор на машине не снимая:

    При нормальной работе генератор обеспечивает при работающем двигателе стабильное напряжение аккумуляторной батареи в диапазоне от 13.от 3 до 14,5 В, независимо от оборотов двигателя.

    Превышение, как и понижение уровня напряжения, указывает на возможную неисправность регулятора, его необходимо проверить.

    Конструктивно регулятор может быть выполнен в виде блока со щетками или без них.

    Иногда его называют «таблеткой» или «шоколадкой».

    В большинстве случаев его легко демонтировать, не снимая генератор, и проверить в домашних или гаражных условиях. Типовая схема проверки регулятора напряжения показана на рисунке.


    В качестве лампы 6 можно использовать любую салонную лампочку. 1 — аккумулятор, 2 — реле-регулятор, 3 — электронный блок, 5 — клемма для подключения тонкого провода, идущего к генератору. Если лампа горит, значит, регулятор работает. Но если напряжение заряда аккумулятора больше 15 Вольт, регулятор напряжения все равно нужно менять.

    Видео — проверка генератора на автомобиле мультиметром:

    Также необходимо менять регулятор, если износились щетки.Однако при наличии опыта ремонта электроинструмента можно попробовать поменять изношенную щетку (желательно обе щетки сразу).

    Почти в половине случаев неисправность генератора вызвана выходом из строя регулятора напряжения.

    Пробойный диодный выпрямительный мост

    Пожалуй, это самая опасная и трудноустранимая неисправность. Очень часто это происходит при реверсе аккумулятора. Это когда клеммы аккумулятора подключены в обратной полярности.При этом может сгореть еще несколько предохранителей и блоков автомобиля.

    Видео — проверка генератора дома:

    Обычно диоды выходят из строя парами, так как пробой одиночного влечет за собой подачу постоянного напряжения на последовательный диод. При пробое диода его сопротивление становится практически нулевым.

    В этом случае генератор начинает перегреваться, увеличивая нагрузку на аккумулятор. Пробой диодного моста может вызвать короткое замыкание проводки, пожар .

    Если из зоны генератора чувствуется запах гари, генератор перегревается, немедленно отсоедините все провода к генератору, особенно толстый провод. Тщательно изолируйте их и следуйте на стоянку.

    Видео — как проверить диодный мост на автомобильном генераторе:

    Проверить пробой диодного выпрямительного моста просто. Генератор должен «прозваниваться» как диод. Для этого переведите мультиметр в положение «Диод». Затем отсоедините все клеммы от генератора.Сначала подключите щупы мультиметра между клеммой толстого провода и массой автомобиля в одну сторону, затем в другую. Он должен звонить в одну сторону (сопротивление от 200 до 1000 Ом, как у прямовключаемых диодов), а не в обратную (сопротивление очень большое, более ста килоом).

    Конечно генератор лучше снять, разобрать, разобрать диодный мост и прозвонить каждый диод отдельно.


    Иногда диодные мосты генераторов называют «подковами», понятно почему.Круглые (6 штук) — это силовые диоды, они обычно перегорают, их сложно поменять. При их монтаже используется не пайка, а сварка. По крайней мере, неисправную пару можно просто съесть, не меняя. Генератор все равно будет работать, хотя и не на полную мощность. Цилиндрические диоды служат стабилизатором напряжения. Выходят из строя реже, но проверять тоже надо, как описано выше.

    Короткое замыкание или обрыв обмоток

    Если обрыв обмотки еще можно как-то обнаружить мультиметром, а потом, разобрав генератор, КЗ диагностируется плохо, так как сопротивление обмоток мало.

    Видео — как проверить работает ли генератор на машине не снимая:

    Основным признаком неисправности обмоток генератора является изменение цвета лаковой изоляции медных жил обмотки генератора. При повышенных токах короткого замыкания цвет проводов становится значительно темнее. Это сопровождается запахом гари при работе генератора.

    Можно отдать генератор на перемотку, но это сейчас дорого. Если есть возможность купить такие же или с такими же посадочными размерами от другого автомобиля, то лучше не перематывать.

    Изменение цвета обмоток определяется визуально. В генераторе много технологических отверстий для охлаждения, при хорошем освещении можно изучить цвет обмоток.

    Зона сбора неисправностей

    Коллектор — латунные цилиндрические контакты обмотки возбуждения, по которым перемещаются щетки


    Обычно они изнашиваются неравномерно. Это приводит к искрению в районе щеток, перегреву коллектора, дальнейшему износу щеток и коллектора.

    В процессе обслуживания генераторов производится растачивание и шлифовка коллекторов. Бесконечно так делать нельзя, поэтому после нескольких ремонтов коллекторы меняются.

    Видео — быстрая проверка генератора без установки на автомобили:

    Износ коллектора можно диагностировать при разобранном генераторе. Если снимать регулятор напряжения щетками, можно пальцем коснуться области коллектора. Если она «горбатая», следует подумать о профилактике.

    Выявить искрение щеток при работающем двигателе, а это свидетельствует об износе коллектора, можно ночью, по выключению всех ламп.

    Генератор — один из самых консервативных узлов автомобиля. Его конструкция практически не менялась на протяжении более пятидесяти лет. Если вовремя проводить профилактические работы (чистка, замена подшипников или втулок, ремня, щеток), то прослужит долго.

    Видео — как прозвонить генератор мультиметром:

    Может быть интересно:
    Как защититься от слепящего солнца и фар за рулем?

    Как проверить генератор

    Как проверить генератор

    ГЕНЕРАТОР ИСПЫТАНИЯ

    ПРИМЕЧАНИЕ. Эти тесты предназначены для генераторов на 12 В.Те же тесты будет работать на генераторах 6 В, но напряжения будут примерно вдвое меньше значения 12В.

    Мой генератор заряжается?

    Если у вас есть вольтметр, вот несколько простых тестов:

    Измерьте напряжение на аккумуляторе. Должно быть около 12,6 вольт с двигатель выключен. По мере увеличения оборотов двигателя напряжение должно увеличиваться. где-то около 14 вольт. Если это так, генератор работает и заряжается. батарея.

    Если вольтметр показывает , а не при работающем двигателе, сначала проверьте чтобы убедиться, что щетки генератора не изношены чрезмерно. если ты можно слегка надавить на щетки при работающем двигателе и посмотрите, гаснет ли лампочка gen или увеличиваются показания вольтметра.

    Если это так, щетки могут быть изношены до такой степени, что они не прилагают достаточных усилий. давление на коммутатор.

    Проверка генератора

    Если щетки проверяются нормально, выполните этот тест:

    Отсоедините генератор от регулятора (вероятно, проще всего просто сними провода с генератора).
    Подсоедините перемычку DF на генераторе к раме генератора. Теперь запустите двигатель и измерьте напряжение от земли до  D + на генераторе.

    ПРИМЕЧАНИЕ. Некоторые генераторы имеют разные типы клемм;
    проверьте, что DF , а что D+ .

    При увеличении оборотов двигателя напряжение должно подскочить до +35 В. вольт или около того (при 3000 об/мин).
    Если он проходит этот тест, генератор исправен.

    (Не запускайте этот тест дольше, чем необходимо, так как это приведет к перегреву генератора.)

    Поляризационная

    Если он не пройдет этот тест, возможно, потребуется поляризация генератора.
    Оставьте перемычку DF соединенной с землей.
    Снимите ремень вентилятора.
    Подсоедините провод от аккумулятора + клемма к D+ на генераторе.

    Вал генератора должен начать вращаться.

    Не бегайте так дольше нескольких секунд, чтобы избежать перегрева.

    Теперь генератор будет правильно поляризован.
    Если генератор вращался , а не раз во время этого автомобильного испытания, скорее всего генератор неисправен.

    Снова наденьте ремень и повторите проверку напряжения генератора с заземлением DF . Если выходное напряжение по-прежнему низкое, генератор неисправен.

    О поляризации

    Почему генераторы должны быть «поляризованы». Автогенераторы нуждаются в некоторых магнетизм для начала.Этот «остаточный» магнетизм остается в Поле. полюсные наконечники даже после остановки двигателя.

    При следующем запуске генератора остаточный магнетизм создает небольшую напряжение в обмотках якоря. Недостаточно зарядить аккумулятор, но достаточно, чтобы обмотки возбуждения могли потреблять ток. Поскольку ток поля увеличивается, полюсные наконечники создают еще больший магнетизм. Это делает даже больше напряжения в якоре, и цикл продолжается до тех пор, пока генератор
    не сможет выдавать максимальную мощность.

    Что же происходит с генератором, который долгое время хранился или свежепостроенный? Остаточный магнетизм мог уменьшиться до точки где он больше не может заставить генератор начать вырабатывать напряжение. В случае нового генератора или генератора, с которым неправильно обращались, остаточный может быть даже неправильного направления (Северный и Южный полюса поменялись местами).

    Поляризация — это простой процесс, используемый для восстановления остаточного полюса поля. магнетизм и обеспечивают правильное направление магнитного поля.

    Нужна ли полярность регуляторов?

    Нет, регуляторы не чувствительны к полярности.
    Но к моему регулятору прилагались инструкции по его поляризации…
    Эти инструкции на самом деле поляризуют генератор, а не регулятор. Регулятор производитель просто хочет убедиться, что ваш генератор будет работать правильно, чтобы не винить регулятор.

    Как нарисовать лебедя простым карандашом?

    Сегодня наша задача разобраться, как нарисовать лебедя карандашом.Обратите внимание, что очертания и форма этой птицы определяются ее перьями, поэтому при их рисовании нужно обращать внимание на тени, фактуру и свет.

    Мы расскажем о том, как нарисовать лебедя поэтапно. Общий принцип этого процесса заключается в обобщении природы. Эту птицу легко нарисовать: ее форму можно разложить на два овала, изображающих голову и туловище, а также шею и крылья, которые можно определить изящно изогнутыми изгибами.


    Приступаем к изучению как нарисовать лебедя.На первом этапе определяем местонахождение его фигуры. Проводим центральную линию листа, она будет осью нашего рисунка.

    Ниже рисуем овал в форме яйца. Убедитесь, что у вас достаточно места для шеи и головы. Направьте узкий конец овала немного вниз в правый угол.

    От овала вверх нарисуйте изящно изогнутую линию шеи. На его верхней части нарисуйте еще один небольшой овал — набросок головы птицы. Нарисуйте вторую линию, формируя шею лебедя.Обратите внимание, что нижняя часть горловины шире верхней.

    Нарисуйте две элегантные линии для расправленных крыльев. Проведите нижние контурные линии к верхним, чтобы получить крылья нужной формы. Наметьте перья одновременно.


    Отметьте положение ног лебедя: бедра маленькие овалы и лапы.


    Отметьте глаз и нарисуйте клюв. Слегка используйте ластик, чтобы нарисовать рисунок, следя за тем, чтобы линии были едва видны и не мешали вашей будущей работе.

    Следующий этап работы — детализация.

    Теперь пришло время подумать, как нарисовать лебедя, чтобы он выглядел реалистично.

    Для этого изображение нужно сделать более конкретным: уточнить отдельные детали, обвести контуры плавными линиями. Необходимо закруглить места, в которых изменяется форма тела лебедя: соединение головы с шеей; переход от груди к туловищу и от туловища к ногам.

    Более подробно нужно нарисовать крылья птицы.Возможно, это займет много времени, ведь нужно уделить внимание каждому перышку. Нарисовав основные перья, можно наметить пушистые мелкие перышки под крыльями и на животе. Проработайте форму клюва, не забудьте про перепонки на лапках.


    Следующий шаг — штриховка. Как нарисовать лебедя, чтобы он получился как живой? Предполагая, что источник света расположен справа вверху, начинаем штриховать птицу линиями разной длины; для светлых тонов используйте карандаш 2H или HB, нанесите штриховку изогнутыми линиями, повторяя форму тела.

    Добавить комментарий

    Ваш адрес email не будет опубликован.

    2019 © Все права защищены. Карта сайта
