Панель приборов ваз 2106: Тюнинг, Накладки, Схема

Панель приборов представляет собой неразборную конструкцию, состоящую из стального каркаса, залитого полимерной пеной и обтянутого полимерной пленкой. С помощью съемных элементов к панели приборов прикреплены контрольные приборы, органы управления, радиоприемник и отопитель.

Оглавление

Тюнинг
Накладки
Схема
Как снять
Не горит подсветка

Тюнинг

Качественный тюнинг панели приборов необходимо проводить, начиная со снятия панели приборов, чтобы при проведении работ было удобно достать все компоненты и составляющие изделия, вплоть до подсветки панели ВАЗ 2106, которую также можно сделать красивой и современной. Подготовительный этап – демонтаж фронтального водительского блока, находящегося под панелью приборов, которая просто облегчает доступ и обзор всех элементов и электропроводки изделия, для изменения внешнего вида которых требуется изготовить или собственноручно купить в автомагазинах.

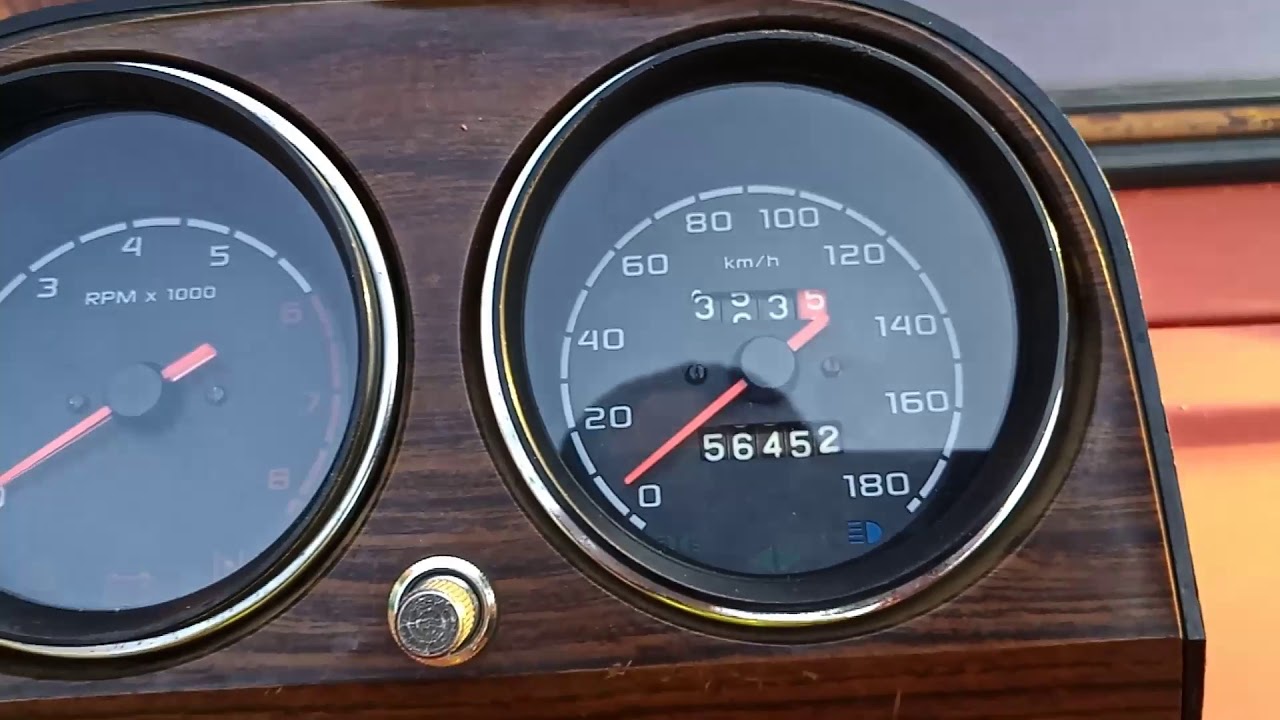

Прежде всего, это относится к замене циферблатов датчиков на компоненты белого цвета. Контрастность темных шкал панели приборов ВАЗ 2106 придаст приборам современный вид. Их можно выполнить лакокрасочными составами. Для красивого интерьера можно панель приборов, цена которой доступна, обтянуть красивым кожезаменителем, а если позволяют средства – то и кожей.

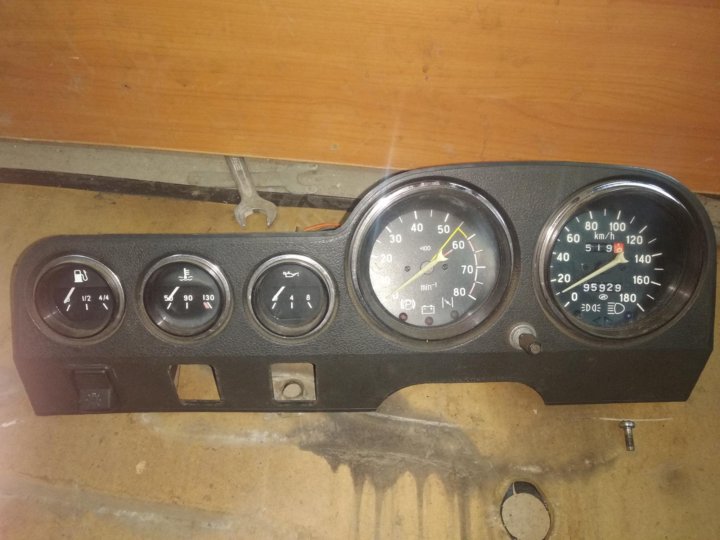

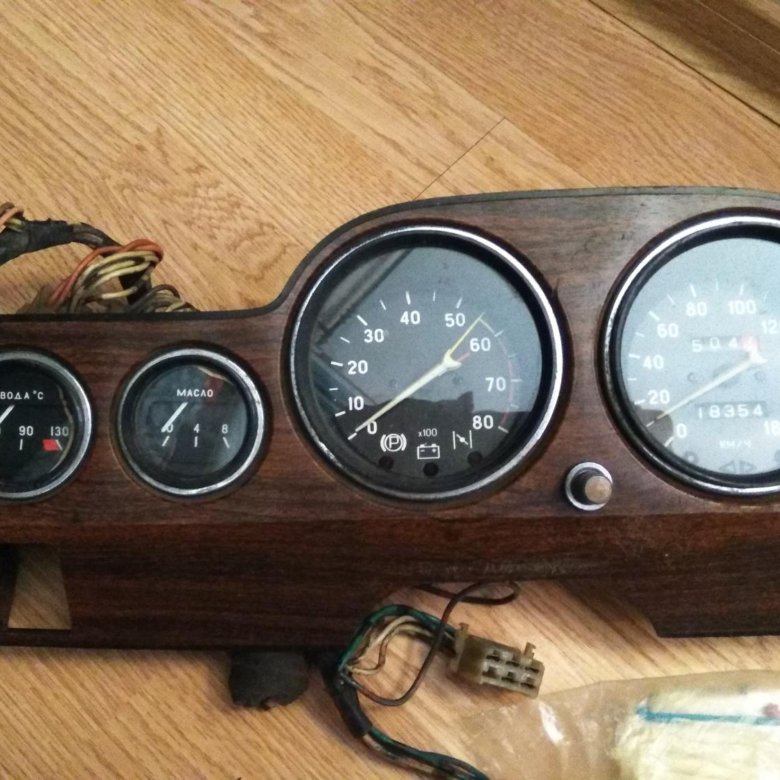

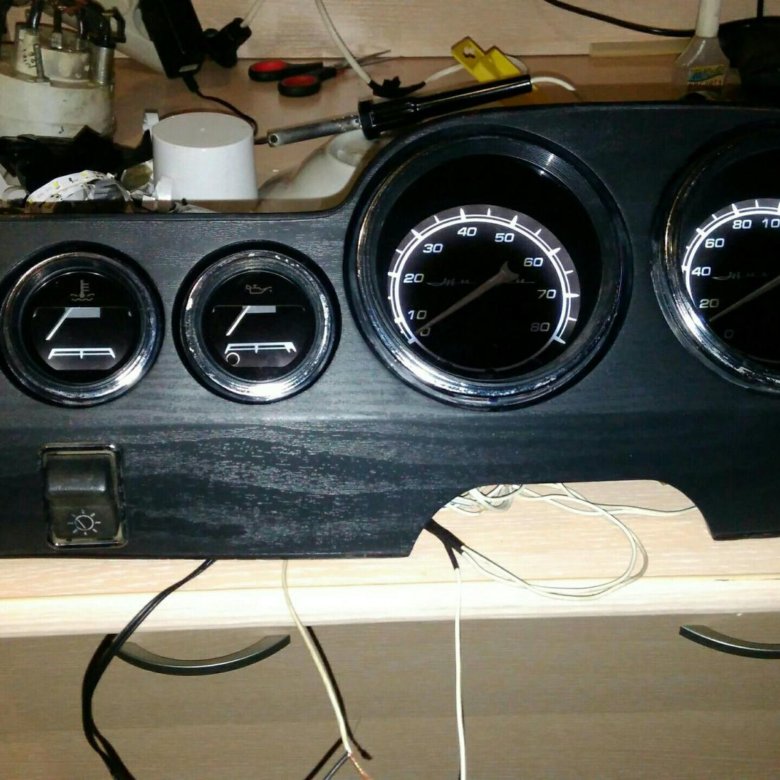

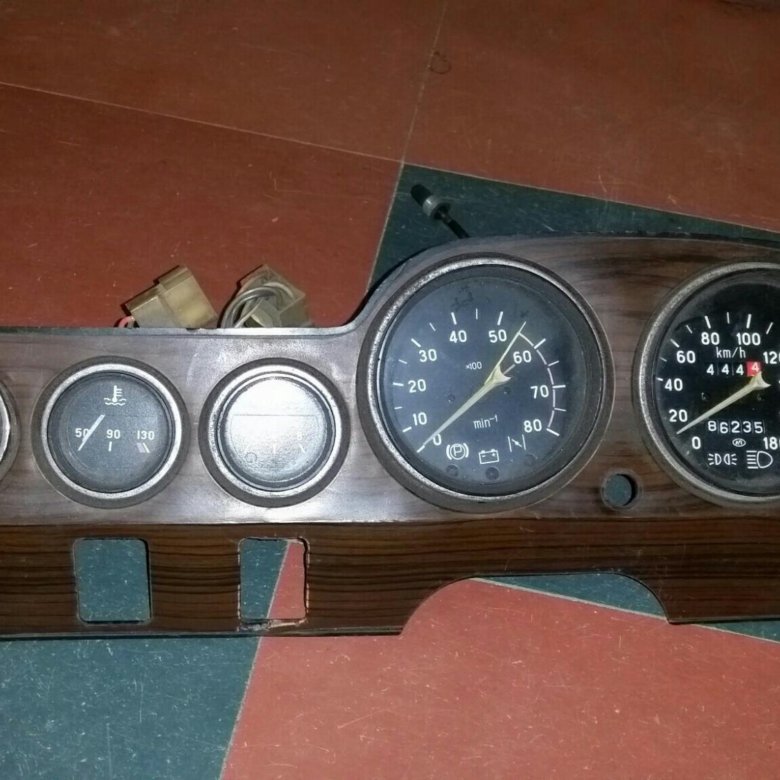

На начальной стадии панель приборов ВАЗ 2106, фото которой размещено на нашем интернет-ресурсе, требуется подвергнуть зачистке ее поверхности, положить ровный слой специального клея, прижать к поверхности кожезаменитель и дождаться окончания процесса сушки. В финишном варианте необходимо края приклеиваемого материала привести в эстетический вид.

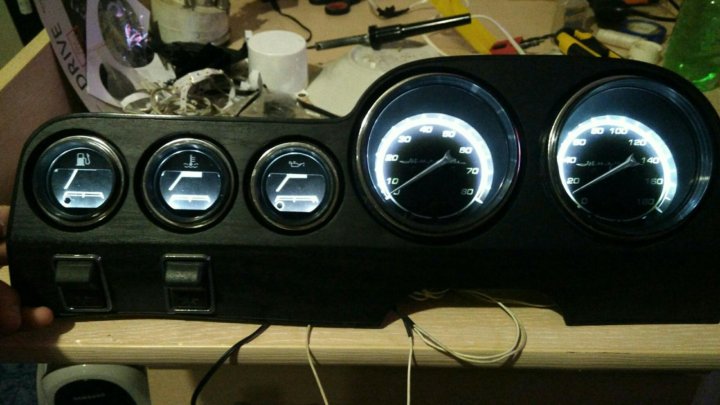

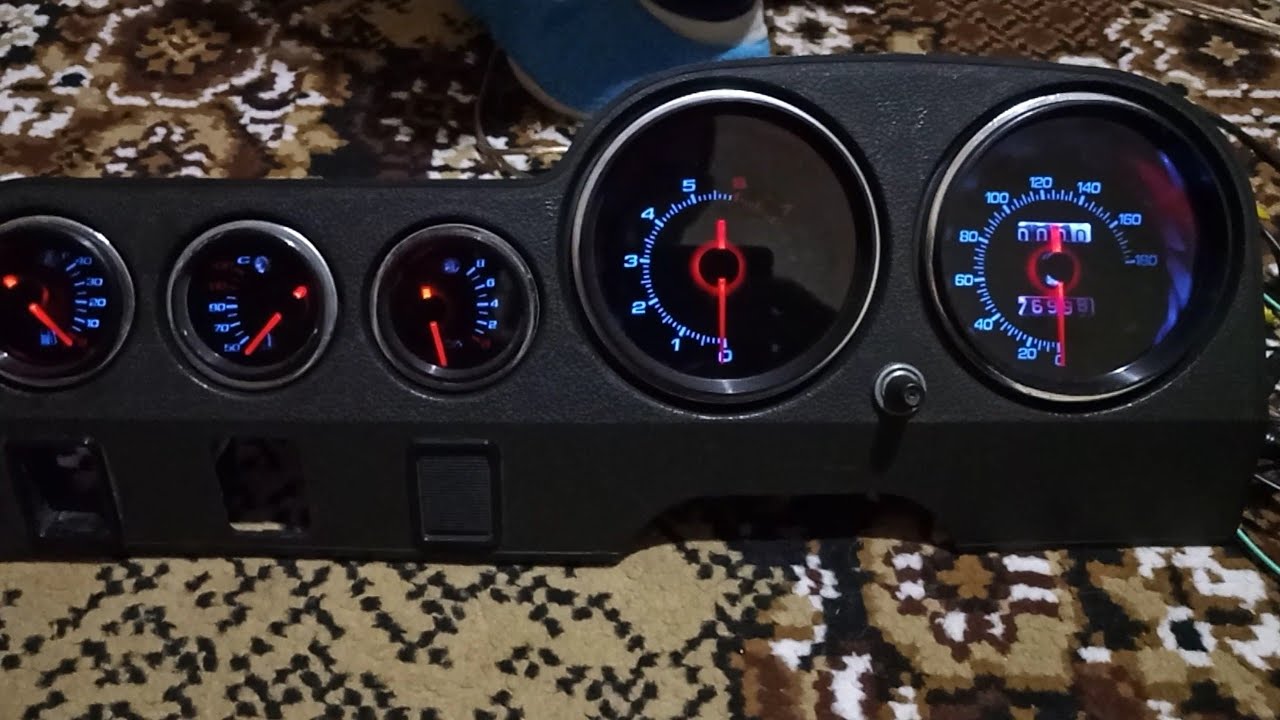

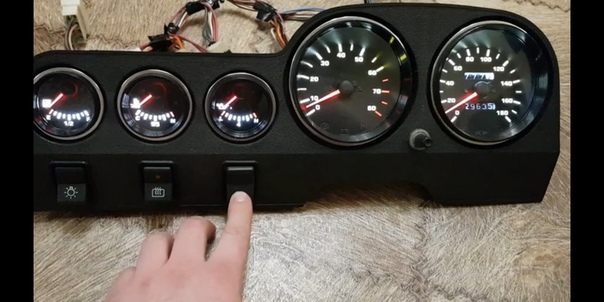

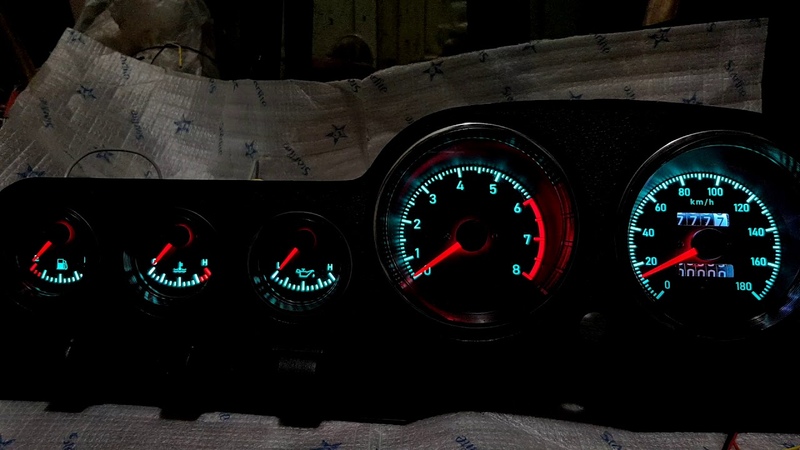

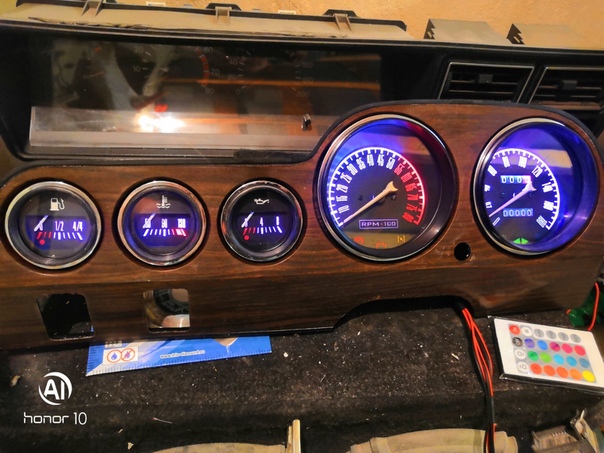

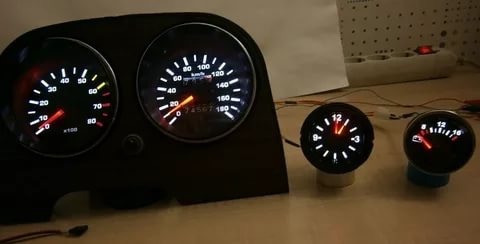

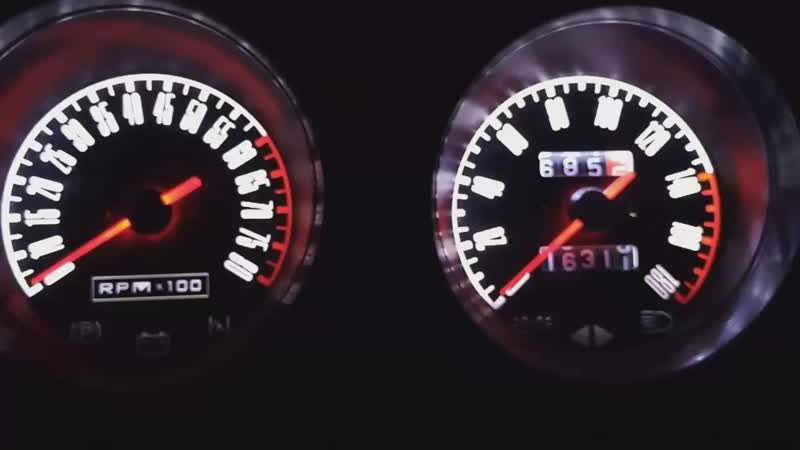

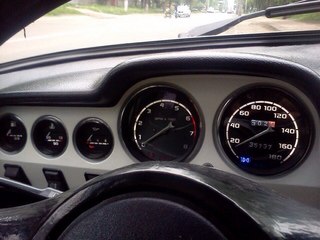

Большой популярностью у автолюбителей пользуется светодиодная панель приборов, исходящий свет от которой просто преображает внутренний интерьер салона транспортного средства. Единственное, что следует помнить, что для больших указателей панели приборов требуется установка двух элементов светодиодного типа, а для изделий малого диаметра достаточно и интеграции одного элемента.

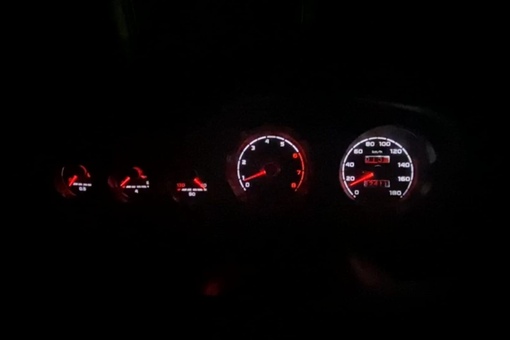

Хорошим дополнением тюнинга панели приборов являются лампочки светодиодного освещения. Для маленьких датчиков можно использовать по одной лампочке, а для спидометра и тахометра придется устанавливать по две штуки.

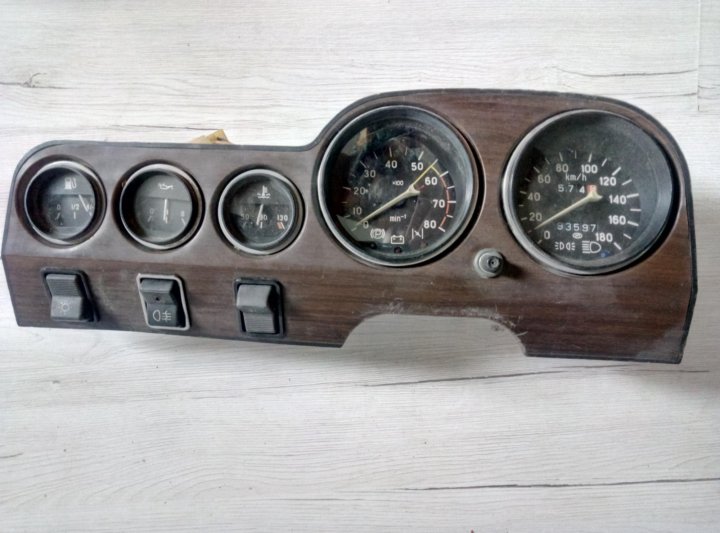

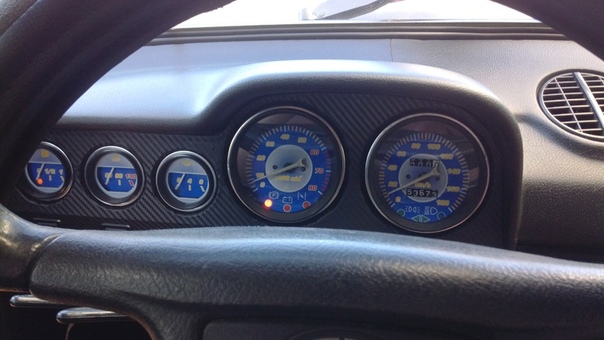

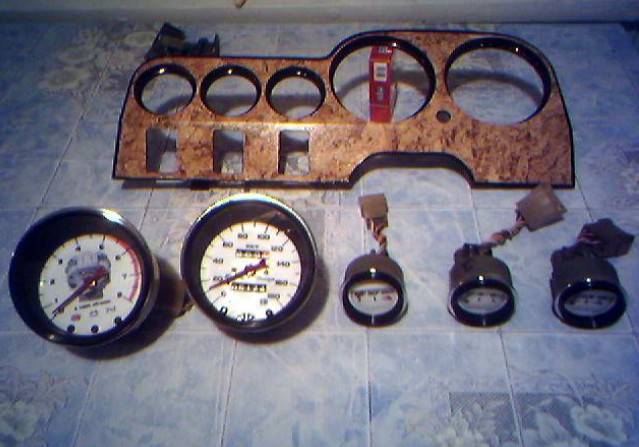

Накладки

Для установки желательно снять торпедо с автомобиля, так как это значительно упростит процесс установки накладки и позволит сделать это намного качественнее.

Для начала необходимо обезжирить поверхность как самой торпеды, так и накладки, сделать это лучше всего тщательно потерев торпедо антисиликоном, который применяют при покраске авто. Для улучшения сцепления клея с поверхностью, я бы рекомендовал потереть поверхность наждачной бумагой, этим вы наведете рыску, за которую легко схватится клей. Если уже подойти вообще конкретно, то примените грунт по пластику, я применял грунт от Мобихел.

Клеить я бы рекомендовал вам строительными клеями, это может быть «Момент», «Жидкие гвозди», также очень хороший и не дорогой клей «Дракон» польского производства.

Крепить я бы рекомендовал как можно надежнее, в незаметных местах саморезами, так как не смотря на все плюсы накладка склонна к скрипу, поэтому ее необходимо прочно приклеить и прикрутить саморезами.

Спустя полтора года, могу сказать, что накладка в цвете не изменилась, блеск также не пропал, лишь немного от высокой температуры деформировалась накладка над панелью приборов…

Схема

Как снять

Приборная панель, установленная на автомобиль ВАЗ 2106, практически полностью аналогична приборной панели, которой комплектовалась модель ВАЗ 2103. Соответственно, процесс снятия панели справедлив как по отношению к ВАЗ 2103, так и по отношению к ВАЗ 2106.

1. Отсоединяем от аккумулятора автомобиля минусовую клемму.

2. С помощью крестообразной отвертки откручиваем винты, крепящие вещевую полку. После этого отвинчиваем винты нижнего крепления панели радиоприемника: один с правой стороны и один с левой. Также откручиваем и винт верхнего крепления панели радиоприемника.

3. Аккуратно поддев плоской отверткой вынимаем из панели радиоприемника планку с органами управления. Отключаем от кнопок и переключателей провода.

4. Отвинчиваем саморезы, фиксирующие консоль радиоприемника. И полностью снимаем ее.

5. Откручиваем винты крепления декоративной накладки правой стойки лобового стекла и снимаем ее. Аналогичным образом демонтируем и накладку левой стойки.

6. Снимаем декоративно-защитный кожух вала рулевой колонки. Для этого отвинчиваем пять винтов, и аккуратно разъединяем верхнюю и нижнюю крышки.

7. С помощью двух прямых отверток поддеваем пластины-фиксаторы, посредством которых закрепляется комбинация приборов. Вытягиваем щиток приборов.

8. Отвинчиваем накидную гайку троса привода спидометра. Отсоединяем трос, отводим его в сторону.

9. На разъемах проводов, которые идут к комбинации приборов, делаем отметки, чтобы впоследствии, при установке торпедо на прежнее место, не перепутать их местами. Разъединяем разъемы и полностью снимаем комбинацию приборов.

10. Отверткой поддеваем электронные часы, расположенные по центру приборной панели, отсоединяем от них провода и полностью снимаем часы. Аналогичным образом поступаем и с переключателем режимов работы отопителя.

11. Небольшой прямой отверткой немного разжимаем защелки ручек управления отопителем и снимаем их с рычагов.

12. Отсоединяем проводники от патрона с лампой подсветки «бардачка».

13. Отвинчиваем винты, которые крепят боковые части вещевого отсека. Снимаем боковину. Откручиваем гайки крепления приборной панели к кузову, которые находятся под крышкой «бардачка».

13. Откручиваем винты, которые крепят панель приборов к кузову с нижней стороны. Также откручиваем и две гайки крепления панели в месте размещения комбинации приборов.

14. Немного приподняв приборную панель вверх, снимаем ее. Установку производим в обратной последовательности.

Не горит подсветка

Перегорел предохранитель у меня также было я переделал кинь провод подсветки на кнопку включения на панели и таких проблем больше не будет.

Регулятор яркости подкрути.

Ваз 2106: Панель приборов ВАЗ 2106

Привет всем кто меня читает! Давно хотел опубликовать пост как говориться для тех кто находится в «танке». Здесь мы затронем описание
приборной панели ваз 2106
. Так же для тех кто разбирается, будет полезная информация, а именно схема подключения приборов ваз 2106.

Начнем с описания приборной панели, ведь для тех кто только купил свой первый автомобиль и если им оказался ваз 2106 будет интересно знать что у них расположено на приборке.

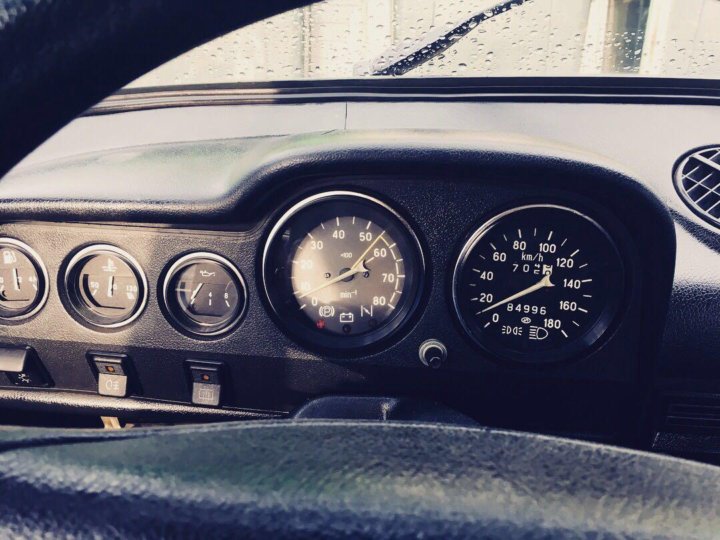

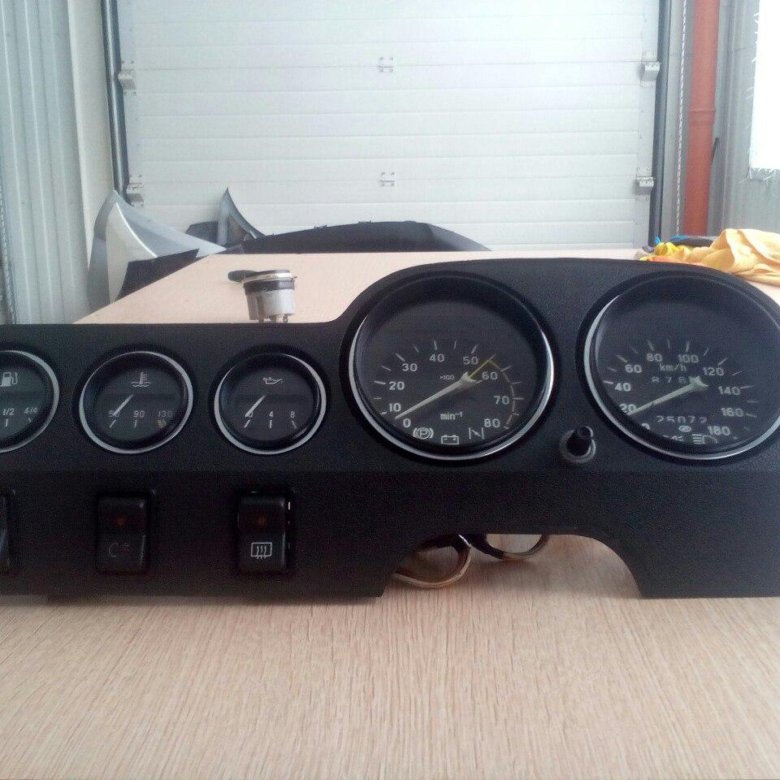

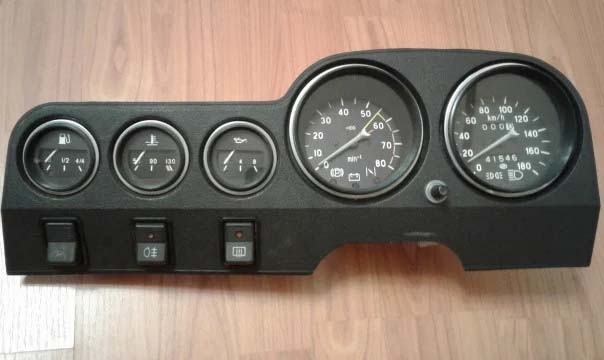

Общий вид панели ваз 2106

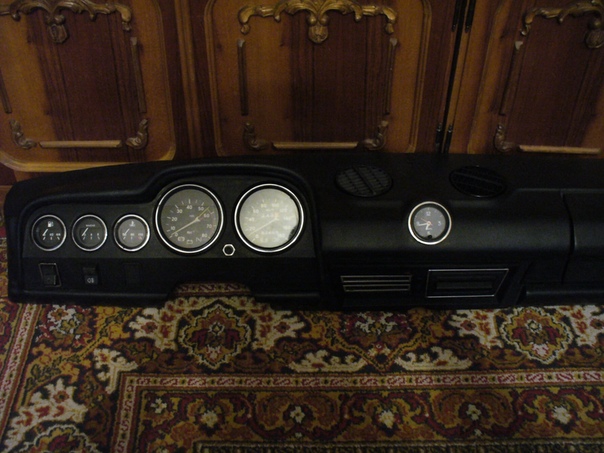

 Панель приборов ВАЗ 2106 и ее элементы:

1 — панель приборов; 2 — трубы дефлекторов; 3 — дефлекторы; 4 — кольцо; 5 — боковина; 6 — облицовка крышки вещевого ящика; 7 — облицовка правая панели приборов; 8 — петля крышки вещевого ящика; 9 — крышка вещевого ящика; 10 — корпус вещевого ящика; 11 — облицовка панели радиоприемника; 12 — облицовка репродуктора; 13 — панель радиоприемника; 14 — кронштейн радиоприемника; 15 — пепельница; 16 — облицовка пепельницы и рычагов управления отопителем; 17 — облицовка средняя панели приборов; 18 — рамка выключателей; 19 — щиток приборов.

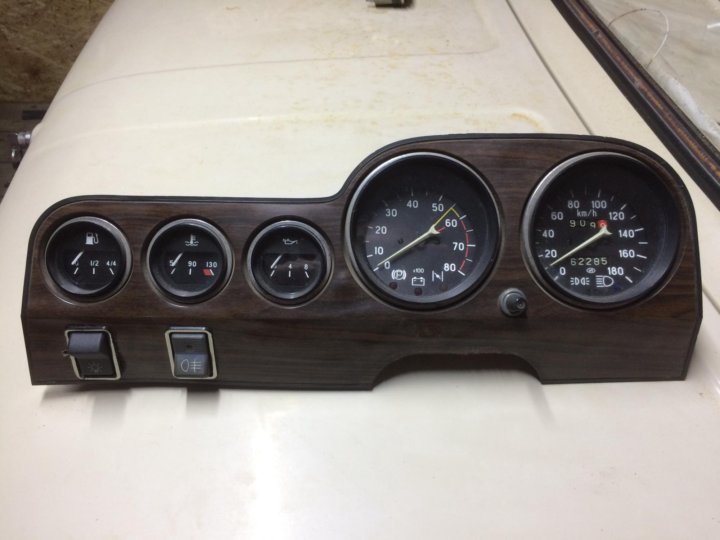

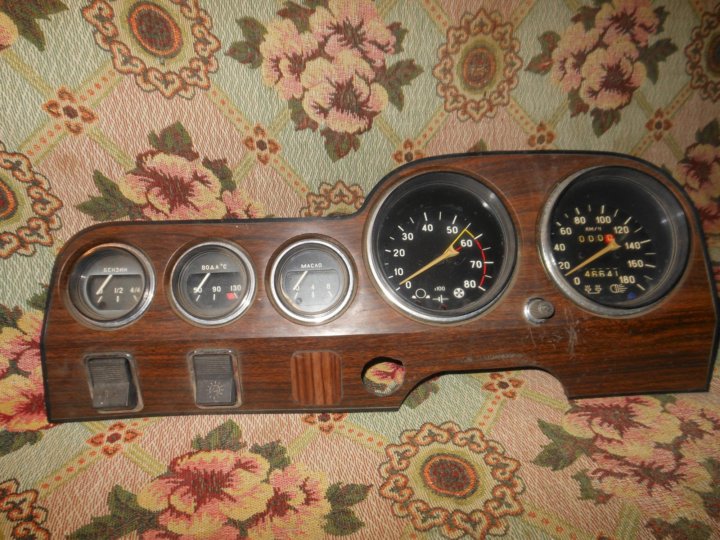

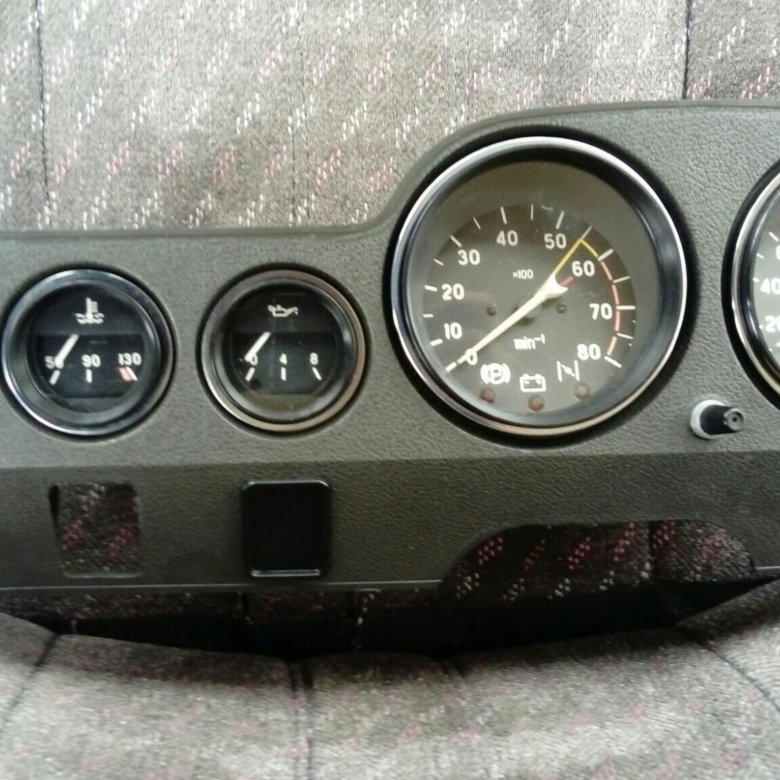

Рис. 1.9. Комбинация приборов автомобиля ВАЗ 2106

1 — указатель уровня топлива; 2* — контрольная лампа резерва топлива; 3 — указатель температуры жидкости в системе охлаждения двигателя; 4 — указатель давления масла в системе смазки двигателя; 5 — контрольная лампа недостаточного давления масла в системе смазки двигателя; 6 — спидометр; 7 — суточный счетчик пройденного пути; 8 — суммирующий счетчик пройденного пути; 9 — контрольная лампа включения дальнего света; 10 — контрольная лампа включения указателей поворота; 11 — контрольная лампа включения габаритного света; 12 — рукоятка установки на нуль суточного счетчика пройденного пути; 13 — тахометр; 14 — контрольная лампа прикрытия воздушной заслонки карбюратора; 15 — контрольная лампа заряда аккумуляторной батареи; 16 — контрольная лампа включения стояночного тормоза; 17 — выключатель заднего противотуманного фонаря*; 18 — выключатель обогрева заднего стекла*; 19 — выключатель наружного освещения.

Ну с описанием приборной панели ваз 2106 вроде бы закончили, перейдем к схеме подключения приборов. Можно скачать себе на рабочий стол и распечатать на цветном принтере.

Всем огромное спасибо за внимание)


Как Снять Панель Приборов На ВАЗ 2106 ~ VIVAUTO.RU


Как снять приборную панель на ВАЗ-2106

Снимать приборку непременно необходимо уметь. Это понадобится Не только лишь для тюнинга, да и для обыденного ремонта.

Приборная панель в ВАЗ-2106 держится в 4 точках. 2-мя пружинным скобами снизу и 2-мя зацепами сверху. Чтоб ее снять, поначалу необходимо Открутить кожух управляющий колонки. Он крепится Несколькими болтами по периметру и одним шурупом снизу и немножко слева.

Дальше, чтобы отсоединить приборную панель, необходимо отжать ее нижние скобы. Для этой цели в торпеде под приборкой есть особые заводские отверстия. Вначале они закрыты обыденным материалом торпеды и видны только их контуры.

Чтоб отыскать эти отверстия, необходимо наклониться под торпеду и найти контуры на ее краю под приборной панелью. Центр контура необходимо проткнуть, к примеру, отверткой. Инструмент пройдет в отверстие и упрется в пружинную скобу. При нажатии, скоба согнется, и Соответственный край приборной панели освободится. Так же необходимо высвободить и 2-ой край.

Это, можно сказать, 1-ый шаг. Для маленьких работ, к примеру, для проведения проводов под торпеду, этого может хватить, но вынуть приборную панель прямой на данный момент НЕ получится. Ее держат привод спидометра и провода, Которым подключены приборы и кнопки. Потому через Получившуюся щель просовываем руку и откручиваем гайку, которая укрепляет трос спидометра к самому устройства. Ужасного либо сложного в этом ничего нет, назад трос крепится просто и просто. После отсоединения троса спидометра, приборка станет передвигаться существенно свободнее и можно будет расслабленно Разъединить все электронные колодки на проводах устройств и кнопок.

Назад приборка устанавливается просто. Соединяя нужные колодки, прикручиваете трос к спидометру и: поначалу заводите верхние зацепы за верхний край окна в торпеде, а позже придавливает нижний край. Нижние пружинные скобы защелкнутся, и приборка встанет на свое место.

Как снять панель приборов на ваз 2106 Щиток приборов. снятие и установка

Размещение ламп и устройств на щитке: 1. спидометр; 2. лампа подсветки спидометра (AMh22-4 (W4W), 3. тахометр, 4. лампа подсветки тахометра (AMh22-4 (W4W), 5. указатель давления масла, 6. термометр воды в охлаждающей системе, 7. указатель уровня горючего 8. контрольная лампа резерва горючего (AMh22-3 (W3W), 9. лампа подсветки указателя уровня горючего (AMh22-4 (W4W), 10. скоба крепления щитка, 11. лампа подсветки термометра воды в охлаждающей системе (AMh22-4 (W4W), 12. контрольная лампа недостающего давления масла (AMh22-3 (W3W), 13. лампа подсветки указателя давления масла (AMh22-4 (W4W), 14. контрольная лампа включения стояночного тормоза (AMh22-3 (W3W), 15. контрольная лампа заряда аккумуляторной батареи (AMh22-3 (W3W), 16. контрольная лампа прикрытия воздушной заслонки карбюратора (AMh22-3 (W3W), 17. контрольная лампа включения внешнего освещения (AMh22-3 (W3W), 18. контрольная лампа включения указателей поворота (AMh22-3 (W3W), 19. контрольная лампа включения далекого света (AMh22-3 (W3W)

Подготавливайте автомобиль к выполнению работы (см. «Подготовка автомобиля к TO и ремонту»).

Отсоединяя провод от отрицательного вывода аккумуляторной батареи (см. «Аккумуляторная батарея. снятие и установка»).

Снимаем кожухи управляющий колонки (см. «Кожухи управляющего вала. снятие и установка»).

Снизу приборной панели отсоединяя провод от выключателя контрольной лампы прикрытия воздушной заслонки.

Поддев отверткой, отжимаем верх щитка и вывод его из зацепления с панелью.

В этом случае если верх щитка отжать не удается, снизу панели устройств в Особых местах (показаны стрелками) шилом прокалываете два отверстия. Узкой отверткой либо железным стержнем отжимаем пружинные фиксаторы и Вынимаем низ щитка.

Вынимаем щиток из панели устройств.

Выдвинув очень может быть щиток, рукою отворачиваем рифленую гайку крепления троса спидометра и отсоединяя трос.

Отсоединяя две колодки жгута проводов щитка от жгута проводов панели устройств.

За ранее пометив либо запомнил размещение, отсоединяя колодки проводов от 3-х клавишных выключателей.

снимаем щиток.

Установка щитка устройств производится в оборотной последовательности.

16.15.3. Снятие комбинации приборов

Снимаем верхний кожух управляющий колонки (см. Подмена подрулевых переключателей).

Шилом протыкаем обшивку. в нужных местах на приборной панели имеется выштамповка.

Через проделанной отверстие отверткой поджимаем пружинный фиксатор и вывод нижний край щитка композиции устройств из панели.

Аналогично вывод нижний край щитка с другой стороны.

Отсоединяя разъем от выключателя ручки управления воздушной заслонкой.

Очень может быть выдвигаем на себя защиту (для наглядности управляющее колесо снято) и отсоединяя привод от спидометра, отвернув накидную гайку верхнего конца троса.

Оставил комбинацию висеть на проводах, разъединяя шестиштекерную.

и восьмиштекерную соединительные колодки устройств.

Снимаем соединительные колодки с выводов выключателей, запомнил либо записал места их подсоединения.

Совсем снимаем комбинацию устройств. Устанавливаем комбинацию устройств в последовательности, оборотной снятия. После соединения всех электронных разъемов Подключайте аккумуляторную батарею, включаем зажигание и убеждаемся в правильной работе всех устройств. Потом Закрепляя щиток на панели устройств.

Панель приборов ВАЗ 2106. снятие и установка панели приборов

Панель 1 (рис. 10.3) устройств представляет собой неразборную конструкцию, состоящую из железного каркаса, залитого полимерной пеной и обтянутого полимерной пленкой. При помощи съемных частей к панели устройств прикреплены контрольные приборы, органы управления, радиоприемник и отопитель.

Снятие и установка панели устройств Панель устройств снимают для подмены и при кузовном ремонте. Для снятия с автомобиля ВАЗ 2106 панели устройств для вас потребуются: ключ «на 10», две отвертки.

Панель устройств, установленная на автомобиле ВАЗ 2106: 1. щиток (панели) устройств; 2. дефлектор; 3. часы; 4. крышка вещевого ящика; 5. панель радиоприемника.

Снимите вещевую полку, вывернув четыре винта крепления.

Выкрутите винт нижнего крепления панели радиоприемника слева и

. винт нижнего крепления панели радиоприемника дело.

Выкрутите винт верхнего правого крепления панели радиоприемника.

Поддев отверткой, Вытащите монтажную планку с дополнительными элементами управления из панели радиоприемника.

Выкрутите два винта крепления панели радиоприемника, расположенны под монтажной планкой.

Приподнимите монтажную планку с дополнительными элементами управления и Снимите панель радиоприемника.

Выкрутите три винта и Снимите накладку стойки. Снятие 2-ой накладки производится аналогично.

Снимите декоративные накладки управляющий колонки, вывернув 5 винтов крепления.

Поддев 2-мя отвертки в местах установки пластин-фиксаторов крепления панели устройств, Снимите панель устройств.

Отверните гайку крепления троса к спидометру, отсоедините трос и Отведите его в сторону.

Промаркируйте соединительные разъемы проводов, идущих от панели устройств и Разъединить разъемы проводов. 13. Снимите с автомобиля ВАЗ 2106 панель устройств.

Аккуратненько подденьте отверткой и Вытащите часы.

Промаркируйте наконечники проводов, отсоедините их от часов и Вытащите лампу подсветки. 16. Снимите часы.

Подденьте отверткой выключатель (переключатель режимов работы) отопителя и Вытащите его из облицовочной панели пепельницы и рычагов управления отопителем.

READ Как Снять Решетку Радиатора На Газель Бизнес

Промаркируйте наконечники проводов, отсоедините их от выключателя и Снимите выключатель.

Разожмите отверткой защелки рукояток управления отопителем и Снимите ручки.

Отсоедините наконечник провода от патрона лампы подсветки вещевого ящика.

Выкрутите два винта крепления боковины вещевого ящика и Снимите ее.

Выкрутите четыре винта нижнего крепления панели устройств к кузову.

Отверните две гайки верхнего крепления панели устройств, расположенны в вещевого ящике, и

. две гайки, расположенны под панелью устройств.

Приподняв панель ввысь и на себя, отсоедините наконечник «массового» провода от выключателя лампы подсветки вещевого ящика. 26. Снимите панель устройств с автомобиля ВАЗ 2106, подал ее ввысь и на себя. 27. Устанавливаем панель устройств в порядке, оборотном снятия.

Как снять и установить панель приборов ВАЗ 2106-2103

Поговорим о том, что представляет собой приборная панель данного автомобиля. В сущности своей, это цельная и неразборная металлическая конструкция, залитая полимерной пеной и затянутая такой же пленкой. Данная панель включает в себя разнообразные органы управления автомобилем, контрольные механизмы и приборы.

Набор, который потребуется нам для снятия и установки панели приборов, включает в себя гаечный ключ на 10 и две отвертки.

Когда же Вам необходимо провести снятие и установку панели приборов? В первую очередь тогда, когда Вы захотите заменить старую панель на новую. Также, панель необходимо снимать в случае, если проводятся кузовные работы различного характера, в результате которых может быть нанесен ущерб приборной панели.

Снятие и установка панели приборов происходит в результате выполнения следующих действий:

  • Снимаем вещевую полку, для этого разворачиваем четыре винта, которые ее крепят;
  • Демонтируем панель радиоприемника. Находим в самом низу два крепящих винта слева и справа, затем разворачиваем верхний крепящий винт, который находится слева;
  • Снимаем планку с дополнительными элементами управления, путем поддевания отверткой. Под планкой мы обнаружим еще два, крепящих панель радиоприемника, винта. Откручиваем их. Снимаем панель радиоприемника, придерживая монтажную планку;
  • Развернув крепящие винты, снимаем две декоративные накладки стойки ветрового стекла. Накладки располагаются справа и слева;
  • Удаляем декоративные накладки рулевой колонки. Для этого, также, разворачиваем винты крепления;
  • Демонтируем панель комбинации приборов. Поддеваем эту панель отверткой. в тех местах, где находятся фиксаторы и вытягиваем ее наружу чуть — чуть. Рассоединяем трос и спидометр. Далее, что очень важно, промаркируйте провода, чтобы не запутаться при повторном монтаже. Разъедините промаркированные провода. Наконец, снимите панель комбинации приборов;
  • Приступаем к разборке, собственно, панели. Поддеваем часы отверткой и вынимаем их. Опять же, маркируем и, затем, разъединяем провода. Вынимаем из часов лампу подсветки, разъединяем провода;
  • Затем, осторожно отделяем выключатель вентилятора обогревателя салона. Опять же, маркируем провода и, непосредственно, снимаем выключатель. Разжимаем с помощью отвертки и снимаем заслонку отопителя;
  • Лампу подсветки бардачка отделяем от провода. Демонтируем боковую сторону бардачка путем разворачивания двух ее винтов крепления.
  • Находим на панели приборов четыре винта, которые крепят эту самую панель снизу к кузову автомобиля;
  • Снова возвращаемся к бардачку. Находим в нем две гайки винтов, которые крепят приборную панель сверху. Еще две гайки находятся под сочетанием приборов. Их также откручиваем;
  • зажмите панель в руках и плавно потяните на себя. После этого она отделится от автомобиля и останется у Вас в руках;

READ Проверка Датчика Скорости Ваз 2110

Панель снята. Установка панели обратно на автомобиль осуществляется путем повторения того же алгоритма действий, но в обратном порядке.

Как снять панель приборов ВАЗ 2106

Сама по для себя панель устройств автомобиля ваз 2106 представляет собой не разборную железную конструкцию, которая залита полимерной пеной и обтянута полимерной пленкой. Панель устройств состоит из раличных органов уплавления автомобилем и контрольных устройств.

Для разборки панели нам будет нужно гаечный ключ на 10 и две отвертки. Снятие панели создают в случаях ее подмены на новейшую либо при различных кузовных работах, в процессе которых панель может помешать либо повредиться.

Последовательность действий при снятие панели будет смотреться последующим образом:

  • Отвернув четыре винта крепления, Снимите вещевую полку.
  • Снимаем панель радиоприемника, для этого в самом низу отворачиваем винты крепления слева и справа, после отворачиваем верхний правый винт крепления панели.
  • Аккуратненько, поддев отверткой, из панели радиоприемника снимаем планку с дополнительными элементами управления, под этой планкой будут находиться еще два винта крепления панели радиоприемника, Которые так же нужно Открутить и придерживая монтажную планку снимаем панель радиоприемника.
  • Снимите левую и правую декоративные накладки стойки ветрового стекла, отвернув три винта крепления.
  • Отвернув винты крепления, Снимите декоративные накладки управляющий колонки.
  • Дальше снимаем панель композиции устройств, для этого отверткой аккуратненько поддевая панель в местах крепления фиксаторов и вытаскиваем ее малость наружу. Отсоединяя от спидометра трос. Маркируем пакетник проводов, так чтобы при установке НЕ запутаться и разъединяя их. Снимаем панель композиции устройств.
  • Аккуратненько поддев отверткой Вынимаем из панели часы. Так же маркируем и разъединяя провода, Вынимаем из часов лампу подстветки и снимаем часы.
  • Вытащите выключатель электровентилятора отопителя салона, маркируем и разъединяя провода и снимаем выключатель. Дальше Снимите, разжав отверткой, ручки заслонок отопителя.
  • Отсоедините провод от лампы подстветки вещевого ящика. Снимите боковину вещевого ящика, отвернув два винта ее крепления.
  • Выворачиваем четыре винта нижнего крепления панели устройств к кузову автомобиля.
  • В вещевого ящике отворачиваем две гайки верхнего крепления панели устройств и еще две гайки, расположенны под композицией устройств.

Поднимите панель ввысь и на себя и Снимите ее с автомобиля. На этом процесс снятия панели устройств ваз 2106 окончен.

https://forexs-online.ru/remont/kak-snyat-panel-priborov-na-vaz-2106.html

ВАЗ 2106 — как снять панель приборов

Панель приборов в ВАЗ 2106 со временем требует модернизации. К примеру, вы хотите добавить какую-нибудь новую функцию для своего автомобиля, и необходимо вывести индикатор или кнопку на приборную панель, а места для этого нет. Бывают и случаи, когда нужно улучшить шумоизоляцию, а без демонтажа панели прибором сделать это невозможно.

В общем, причин, требующих снятие панели приборов на ВАЗ 2106 может быть множество, поэтому очень важно знать, как это делать правильно, дабы избежать проблем. Напомним, что в предыдущей статье мы рассказывали как заменить кран печки на ВАЗ 2106 своими руками.

Убираем массу с аккумуляторной батареи, чтобы случайно не вывести из строя активные элементы, и чтобы не нанести себе травмы.2. Убираем полку панели приборов.3. После этого демонтируем панель, предназначенную для радиоприёмника.4. Вытаскиваем комбинацию приборов.5. На стойках ветрового стекла имеются защитные накладки. Они мешают снять приборную панель, поэтому удаляем их.

Снимаем корпус бардачка и отсоединяем два питающих провода освещения.7. Поддеваем переключатель вентилятора отопителя отвёрткой.8. Ручки, которыми вы регулирует степень вентиляции и температуру тоже нужно поддеть и снять. 9. Демонтируем часы.10. Демонтируем воздуховоды-дефлекторы.

Панель приборов прикручена дополнительно четырьмя саморезами, которые необходимо открутить.12. Сверху панель посажена на четыре гайки. Откручиваем.13. Если мешает руль, его тоже можно снять.14. Снимаем саму панель приборов.

Теперь у вас есть место для проведение необходимых работ. После их осуществления делаете все описанные выше пункты в обратном порядке.

Снятие и установка панели приборов

Панель устройств снимают для подмены и при кузовном ремонте.

Для вас потребуются: ключ «на 10», две отвертки.

Панель устройств, установленная на автомобиле: 1. щиток (композиция) устройств; 2. дефлектор; 3. часы; 4. крышка вещевого ящика; 5. панель радиоприемника.

Снимите вещевую полку, вывернув четыре винта крепления.

Выкрутите винты нижнего крепления панели радиоприемника слева и.

Выкрутите винт верхнего правого крепления панели радиоприемника.

Поддев отверткой, Вытащите монтажную планку с дополнительными элементами управления из панели радиоприемника.

Выкрутите два винта крепления панели радиоприемника, расположенны под монтажной планкой.

Приподнимите монтажную планку с дополнительными элементами управления и Снимите панель радиоприемника.

Выкрутите три винта и Снимите накладку стойки. Снятие 2-ой накладки производится аналогично.

Снимите декоративные накладки управляющий колонки, вывернув 5 винтов крепления.

Поддев 2-мя отвертки в местах установки пластин-фиксаторов крепления композиции устройств, Снимите комбинацию.

Отверните гайку крепления троса к спидометру, отсоедините трос и Отведите его в сторону.

Промаркируйте соединительные колодки проводов, идущих от композиции устройств и Разъединить колодки проводов.

Снимите комбинацию устройств.

Аккуратненько подденьте отверткой и Вытащите часы из панели устройств.

Промаркируйте наконечники проводов, отсоедините их от часов и Вытащите лампу подсветки.

Снимите часы с панели устройств.

Подденьте отверткой выключатель (переключатель режимов работы) отопителя и Вытащите его из облицовочной панели пепельницы и рычагов управления отопителем.

Промаркируйте наконечники проводов, отсоедините их от выключателя и Снимите выключатель.

Разожмите отверткой защелки рукояток управления отопителем и Снимите ручки.

Отсоедините наконечник провода от патрона лампы подсветки вещевого ящика.

Выкрутите два винта крепления боковины вещевого ящика и Снимите ее.

Выкрутите четыре винта нижнего крепления панели устройств к кузову.

Отверните две гайки верхнего крепления панели устройств, расположенны в вещевого ящике, и.

две гайки, расположенны под композицией устройств.

Приподняв панель ввысь и на себя, отсоедините наконечник «массового» провода от выключателя лампы подсветки вещевого ящика.

Снимите панель устройств с автомобиля, подал ее ввысь и на себя.

Устанавливаем панель устройств в порядке, оборотном снятия.

Ваз 2106 Панель Приборов

Панель приборов ВАЗ 2106 — снятие и установка панели приборов

Панель 1 (рис. 10.3) приборов представляет собой неразборную конструкцию, состоящую из стального каркаса, залитого полимерной пеной и обтянутого полимерной пленкой. С помощью съемных элементов к панели приборов прикреплены контрольные приборы, органы управления, радиоприемник и отопитель.

Снятие и установка панели приборов

Панель приборов снимают для замены и при кузовном ремонте. Для снятия с автомобиля ВАЗ 2106 панели приборов вам потребуются: ключ «на 10», две отвертки.

Панель приборов, установленная на автомобиле ВАЗ 2106: 1 — щиток (панели) приборов; 2 — дефлектор; 3 — часы; 4 — крышка вещевого ящика; 5 — панель радиоприемника.

1. Снимите вещевую полку, вывернув четыре винта крепления.

2. Выверните винт нижнего крепления панели

радиоприемника слева и. 3. винт нижнего крепления панели радиоприемника справа.

4. Выверните винт верхнего правого крепления панели радиоприемника.

5. Поддев отверткой, выньте монтажную планку с дополнительными органами управления из панели радиоприемника.

6. Выверните два винта крепления панели радиоприемника, расположенные под монтажной планкой.

7. Приподнимите монтажную планку с дополнительными органами управления и снимите панель радиоприемника.

8. Выверните три винта и снимите накладку стойки. Снятие второй накладки выполняется аналогично.

9. Снимите декоративные накладки рулевой колонки, вывернув пять винтов крепления.

10. Поддев двумя отвертками в местах установки пластин-фиксаторов крепления панели приборов, снимите панель приборов.

11. Отверните гайку крепления троса к спидометру, отсоедините трос и отведите его в сторону.

12. Промаркируйте соединительные разъемы проводов, идущих от панели приборов и разъедините разъемы проводов.

13. Снимите с автомобиля ВАЗ 2106 панель приборов.

14. Аккуратно подденьте отверткой и выньте часы. 15. Промаркируйте наконечники проводов, отсоедините их от часов и выньте лампу подсветки.

16. Снимите часы.

17. Подденьте отверткой выключатель (переключатель режимов работы) отопителя и выньте его из облицовочной панели пепельницы и рычагов управления отопителем.

18. Промаркируйте наконечники проводов, отсоедините их от выключател

vz-time24.com

Щиток приборов. снятие и установка. Щиток приборов. снятие и установка

Размещение ламп и устройств на щитке: 1. спидометр; 2. лампа подсветки спидометра (AMh22-4 (W4W), 3. тахометр, 4. лампа подсветки тахометра (AMh22-4 (W4W), 5. указатель давления масла, 6. термометр воды в охлаждающей системе, 7. указатель уровня горючего 8. контрольная лампа резерва горючего (AMh22-3 (W3W), 9. лампа подсветки указателя уровня горючего (AMh22-4 (W4W), 10. скоба крепления щитка, 11. лампа подсветки термометра воды в охлаждающей системе (AMh22-4 (W4W), 12. контрольная лампа недостающего давления масла (AMh22-3 (W3W), 13. лампа подсветки указателя давления масла (AMh22-4 (W4W), 14. контрольная лампа включения стояночного тормоза (AMh22-3 (W3W), 15. контрольная лампа заряда аккумуляторной батареи (AMh22-3 (W3W), 16. контрольная лампа прикрытия воздушной заслонки карбюратора (AMh22-3 (W3W), 17. контрольная лампа включения внешнего освещения (AMh22-3 (W3W), 18. контрольная лампа включения указателей поворота (AMh22-3 (W3W), 19. контрольная лампа включения далекого света (AMh22-3 (W3W)

READ Замена Прокладки Клапанной Крышки Peugeot 308

Подготавливайте автомобиль к выполнению работы (см. «Подготовка автомобиля к TO и ремонту»).

Отсоединяя провод от отрицательного вывода аккумуляторной батареи (см. «Аккумуляторная батарея. снятие и установка»).

Снимаем кожухи управляющий колонки (см. «Кожухи управляющего вала. снятие и установка»).

Снизу приборной панели отсоединяя провод от выключателя контрольной лампы прикрытия воздушной заслонки.

Поддев отверткой, отжимаем верх щитка и вывод его из зацепления с панелью.

В этом случае если верх щитка отжать не удается, снизу панели устройств в Особых местах (показаны стрелками) шилом прокалываете два отверстия. Узкой отверткой либо железным стержнем отжимаем пружинные фиксаторы и Вынимаем низ щитка.

Вынимаем щиток из панели устройств.

Выдвинув очень может быть щиток, рукою отворачиваем рифленую гайку крепления троса спидометра и отсоединяя трос.

Отсоединяя две колодки жгута проводов щитка от жгута проводов панели устройств.

За ранее пометив либо запомнил размещение, отсоединяя колодки проводов от 3-х клавишных выключателей.

снимаем щиток.

Установка щитка устройств производится в оборотной последовательности.

Как заменить панель приборов на ВАЗ 2103, ВАЗ 2106?

Примечание! Подмену панели почти всегда НЕ подменяют, а только снимают для того чтобы поменять приборы и выключатели, потому если вы желаете поменять только приборы либо выключатели, тогда воспользуйтесь специальной статьёй по подмене, под заглавием: «Замена устройств панели»!

Снятие: 1) Сначала взял в руки отвёртку, отверните с помощью неё 5 винтов Которые укрепляют верхнюю и нижнюю часть кожуха управляющий колонки.

Примечание! Буковкой «А» на фото указан винт який укрепляет кожух к под-рулевого переключателя, его так же необходимо выворачивать но только аккуратненько!

2) После всех отвёрнутых винтов, Снимите нижнюю а потом высшую часть кожуха с управляющий колонки.

Примечание! При снятия кожуха, а не потеряйте кольцо замка зажигания которое на фото выше обозначено буковкой «А»!

Нужный совет! Можно снять панель устройств, а не снимая при всем этом кожух для этого с помощью гаечного ключа отверните две гайки, Которые укрепляют компенсатор управляющий колонки.

Когда обе гайки будут откручены, управляющая колонка опустится резко вниз чтобы этого не вышло придерживайте её рукою при отворачивания гаек. Когда ваша панель устройств будет установлена, то в таком случае до того как начать закручивать гайки крепления компенсатора назад, сначала проверьте легкость вращения руля, а уже позже закручивайте гайки!

Примечание! 2-ая гайка которая укрепляет компенсатор, размещается точно так же но только справой стороны!

3) Дальше при помощи сразу 2-ух плоских отвёрток, подденьте нижнюю часть панели в местах где она крепится с помощью скоб к торпеде. После поддевания, потяните панель на себя и вследствие чего Снимите её с автомобиля.

Примечание! Вообщем для снятия панели, идеальнее всего через особые отверстия жать на скобы крепления панели. В этом случае если эти отверстия у вас закрыты облицовочного плёнкой, тогда эти отверстия просто отыскать спустя месту где плёнка будет прогибаться, а после нахождения аккуратненько с помощью шила можно будет убрать плёнку чтоб не закрывала эти отверстия.

А в этом случае если у вас имеется никаких отверстий, тогда как описывается сначала этого пт Снимите панель, другими словами подденьте её отвертки в нижней части и потянув на себя Снимите!

4) Когда панель будет снята, возьмите в руки пассатижи и с помощью их от задней части устройств Которые установлены на панели (сначала от спидометра), отверните гайку наконечника троса и после этого отсоедините наконечник троса от спидометра.

5) Сейчас для удобства Отведите панель на себя, и после этого маркером сделайте метку на каждом разъеме. Когда метки будут изготовлены, Разъединить все разъёмы меж собой и вследствие чего стопроцентно Снимите панель устройств с автомобиля.

установка: 1) Установка новейшей панели устройств происходит в оборотном порядке снятия.

Примечание! Когда дойдёте до конечной установки новейшей панели, то всегда помните! Сначала установите высшую часть панели, а уже позже надавил на нижнюю часть защёлкните её.

Более тщательно о том как установить панель устройств, смотрите в видео-ролике який размещен ниже!

Дополнительный видео-ролик: Не понимаю как необходимо устанавливать панель устройств на своё место? Тогда ПРОСМОТРИТЕ это видео, в каком будет всё тщательно показано:

Как заменить панель приборов на ВАЗ 2103, ВАЗ 2106?

Примечание! Замену панели в большинстве случаев не заменяют, а лишь снимают для того чтобы заменить приборы и выключатели, поэтому если вы хотите заменить лишь приборы или выключатели, тогда воспользуйтесь специальной статьёй по замене, под названием: «Замена приборов панели»!

Снятие: 1) Сперва взяв в руки отвёртку, отверните при помощи неё пять винтов которые крепят верхнюю и нижнюю часть кожуха рулевой колонки.

Примечание! Буквой «А» на фото указан винт который крепит кожух к под-рулевому переключателю, его так же нужно выворачивать но только аккуратно!

2) После всех отвёрнутых винтов, снимите нижнюю а затем верхнюю часть кожуха с рулевой колонки.

Примечание! При снятии кожуха, не потеряйте кольцо замка зажигания которое на фото выше указано буквой «А»!

Полезный совет! Можно снять панель приборов, не снимая при этом кожух для этого при помощи гаечного ключа отверните две гайки, которые крепят компенсатор рулевой колонки.

READ Как снять крыло на ВАЗ 2107

Когда обе гайки будут откручены, рулевая колонка опустится резко вниз чтобы этого не произошло придерживайте её рукой при отворачивании гаек. Когда ваша панель приборов будет установлена, то в таком случае прежде чем начать закручивать гайки крепления компенсатора обратно, сперва проверьте легкость вращения руля, а уже потом закручивайте гайки!

Примечание! Вторая гайка которая крепит компенсатор, располагается точно так же но только справой стороны!

3) Далее с помощью сразу же двух плоских отвёрток, подденьте нижнюю часть панели в местах где она крепится при помощи скоб к торпеде. После поддевания, потяните панель на себя и вследствие чего снимите её с автомобиля.

Примечание! Вообще для снятия панели, лучше всего через специальные отверстия нажимать на скобы крепления панели. В том случае если эти отверстия у вас закрыты облицовочно плёнкой, тогда эти отверстия легко найти по тому месту где плёнка будет прогибаться, а после нахождения аккуратно при помощи шила можно будет убрать плёнку чтобы не закрывала эти отверстия.

А в том случае если у вас нет никаких отверстий, тогда как описывается в начале этого пункта снимите панель, то есть подденьте её отвертками в нижней части и потянув на себя снимите!

4) Когда панель будет снята, возьмите в руки пассатижи и с их помощью от задней части приборов которые установлены на панели (сперва от спидометра), отверните гайку наконечника троса и после чего отсоедините наконечник троса от спидометра.

5) Теперь для удобства отведите панель на себя, и после чего маркером сделайте метку на каждом разъеме. Когда метки будут сделаны, разъедините все разъёмы между собой и вследствие чего полностью снимите панель приборов с автомобиля.

Установка: 1) Установка новой панели приборов происходит в обратном порядке снятию.

Примечание! Когда дойдёте до окончательной установки новой панели, то всегда помните! Сперва установите верхнюю часть панели, а уже потом нажав на нижнюю часть защёлкните её.

Более подробно об том как установить панель приборов, смотрите в видео-ролике который расположен ниже!

Дополнительный видео-ролик: Не понимаете как нужно устанавливать панель приборов на своё место? Тогда просмотрите это видео, в котором будет всё подробно показано:

Как снять панель приборов

Сходу желал бы предупредить, что подробного управления как снять панель устройств, к огорчению, приготовить Не вышло, потому что делал эту работу еще летом. Весь порядок действий уже подзабыл, но основную сущность как и всегда, с картинами, постараюсь выложить в этой статье.

Сходу приведу перечень инструментов, Которые пригодятся для того, чтобы снять панель устройств на ВАЗ 2106:

  • Отвертка плоская и крестовая
  • Вороток (а лучше трещотка)
  • удлинитель маленькой
  • Головка торцевая на 10

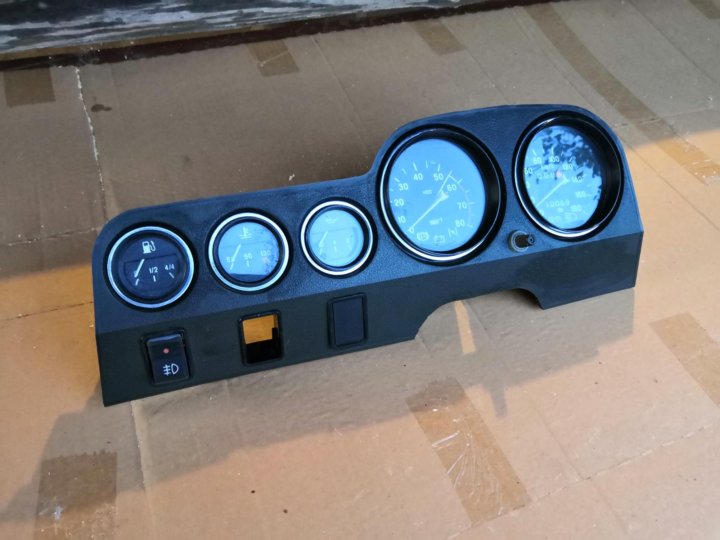

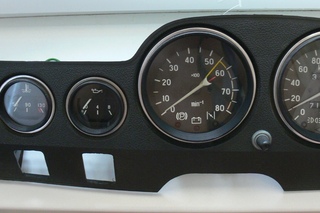

Панель приборов ВАЗ 2106

Штатная приборка обеспечивает контроль показаний и отображает состояние основных параметров автомобиля.

Изделие состоит из следующего перечня элементов:

В щитке устанавливаются такие приборы и индикаторы:

Какую приборную панель можно поставить

Если по каким-либо причинам штатная приборная панель вас не устраивает, обновить её можно несколькими способами:

В зависимости от выбранного варианта будут зависеть как расходы, так и перечень работ, которые нужно будет выполнить. Подбирая приборную панель от других автомобилей нужно учитывать, что на ВАЗ 2106 многие модели могут попросту не подойти не только размерам, но и по подключению.

От другой модели ВАЗ

Из-за своеобразной конструкции «шестёрочного» щитка приборов подобрать подходящий вариант для замены довольно сложно. Некоторые автолюбители внедряют приборку от ВАЗ 2115, для чего меняют штатную переднюю панель на «семёрочную» и в неё встраивают новую приборную доску. Подобные доработки потребуют приобретения дополнительных комплектующих (датчик скорости, провода, разъёмы), а также правильного подключения штатной проводки к новой приборной панели.

От «Газели»

Если возникают мысли о внедрении в ВАЗ 2106 приборки от «Газели», то следует учесть, что у изделий разные схемы подключения, размеры и в целом они имеют большие отличия друг от друга. Поэтому сперва нужно подумать о целесообразности такого рода доработок.

От иномарки

Щиток приборов от иномарки, пусть даже от старой, сделает переднюю панель более красивой и необычной. Однако нужно быть готовым к тому, что вместе с приборкой может потребоваться замена полностью передней панели. Наиболее часто на «классику» устанавливают приборные щитки от BMW e30 и других авто зарубежного производства.

Замена панели приборов на ВАЗ 2103, ВАЗ 2106

добро пожаловать! Панель устройств. она ​​Занимает очень принципиальное место в салоне автомобиля, так как если б её Не было, то каким образом вы бы узнавали с какой скоростью автомобиль едет, какая температура в мотора и.т.д. О том как поменять панель устройств на автомобиле «ВАЗ 2106», читайте чуток ниже.

Примечание! Для подмены панели, для вас будут необходимы последующие инструменты: Во-1-х запаситесь пассатижами и 2-мя отвёртки, а так же для вас может пригодится основной набор гаечных ключей и маркер!

вопрос? А с какой целью вы меняете панель устройств на своём автомобиле? (Ответ пишите в комментах)

короткое:

  • Подмена панели устройств
  • Дополнительный видео-ролик

https://darcars.ru/vaz/kak-snyat-panel-priborov-na-vaz-2106.html

Источники:

https://tuningkod.ru/tyuning-avtomobilej/tyuning-russkix-avto/tyuning-vaz/tjuning-paneli-shhitka-priborov-vaz-2106.html https://darcars.ru/vaz/kak-snyat-panel-priborov-na-vaz-2106.html

ВАЗ 2106 и его панель приборов

Жигули ВАЗ 2106 начала производиться на Волжском автомобильном заводе с 1975 г. Этот заднеприводный автомобиль III группы малого класса с кузовом типа седан — один из самых распространенных среди отечественных транспортных средств.

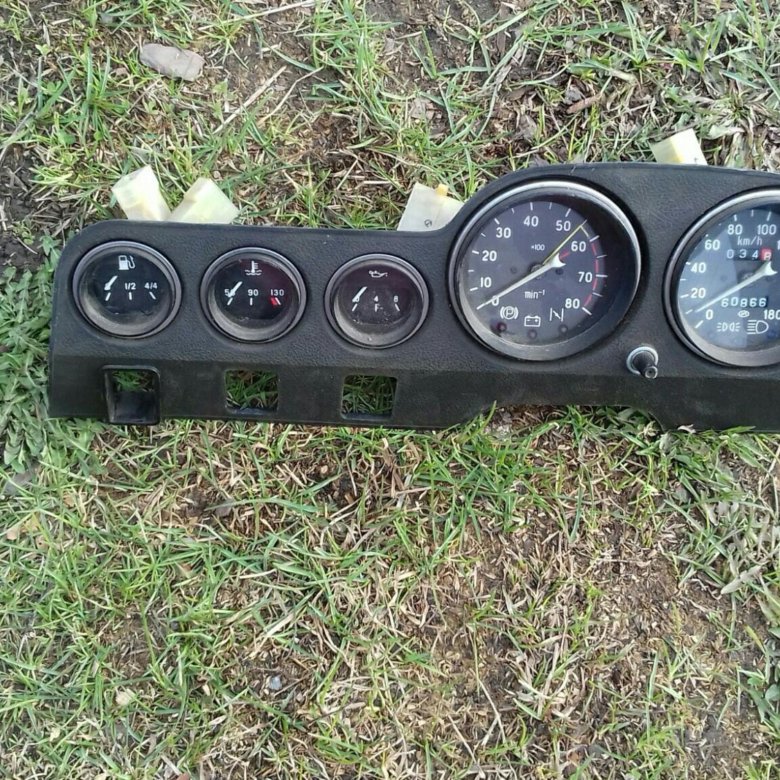

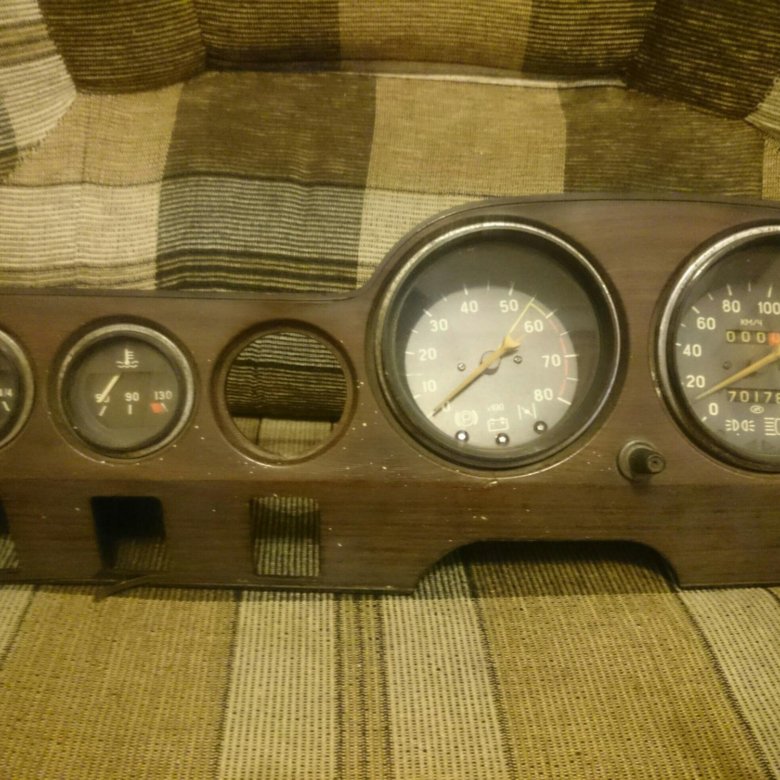

Панель приборов ВАЗ 2106 представляет собой неразборную металлическую конструкцию, которая залита полимерной пеной и обтянута полимерной пленкой. Она состоит из различных органов управления автомобилем и контрольных приборов.

Схема приборной панели 2106

Панелька полностью собрана, все работает (кроме часов, не стал подключать). Ну а теперь как и обещал немного о самом подключении, точнее об электрической части. Ниже приведены распиновки приборок ВАЗ 2101 и ВАЗ 2106. Цвета проводов в моем случае совпали со схемой. Единственное с чем мне пришлось столкнуться — это новая проводка приборной панели ВАЗ 2106 (фото ниже). Цвета этой проводки вообще не совпадают со схемой, фирма изготовитель решила сэкономить на проводах и собрала всю «косу» из нескольких расцветок. Поэтому мне пришлось ориентироваться по проводам от самих приборов. Кстати, в данном случае изоленту с проводки приборки придется удалить, чтобы проследить на какой контакт в штекере идет тот или иной провод.

Да, в интернете есть некая инструкция по установке панели приборов от ВАЗ 2106 на «Копейку» и там сказано, что нужно заменить тросик спидометра, т. к. копеешный тросс длинее ( а спидометр в «Шестерке» смещен правее) и из-за большого перегиба тросса стрелка спидометра будет прыгать. Я покупать тросс не стал, просто поменял местами тахометр со спидометром) И никакого смещения вправо нет, да и удобнее когда спидометр в центре руля.

Устройство, ремонт и эксплуатация

Замена панели приборов 2101 на 2106 технологически состоит из этапов: механическая установка и электрическое подключение. Оговорюсь сразу что некоторые виды приведенных ниже работ могут в жизни отличаться от изложенного, в связи с низким качеством приборных панелей имеющихся сейчас в продаже. Сразу отмечу что к приборной панели 2106 устанавливалась панель радиоприемника (консоль) 2106, поэтому некоторые пункты могут бвть написаны применительно к такой установке.Также на фото имеет место прочая не штатнаяя проводка (под ЦЗ и т.п.)– не пугайтесь, к нашей теме она не имеет отношения.

Итак имеющиеся исходные материалы:

Приборная панель в сборе с приборами рис. 1. (обязательно наличие позиций 1, 5-9,15-19. позиции 2,3,10 – можно взять с 2101, кронштейн 14 – обязателен при установке консоли 2106)

Рисунок 1 – Панель приборов

На рисунке 2 в разделе «вещевой ящик» – в качестве боковушки бардачка приведен элемент 2101-5303015, что на самом деле не сответствует действительности(наверное опечатка в книге), ибо панель 2106 в сечении имеет другую конфигурацию – деталь можно попытаться найти на рынке или вырезать из пластмассы по месту.

Рисунок 2 – каталожные номера

Следующая необходимая запчасть — жгут проводов к приборам 2106 – рисунок 3 – 2106-3724030.

Рисунок 3 – Жгут проводов и приборы

Когда я просил на рынке жгут мне предложили «переходник с 2101 на 2106», при детальном изучении оказалось что отличие от приведенных на схеме состоит в том, что в «переходнике» отсутствует выход на реле лампы ручника (2101-3803150), т.к. на 2101 реле это висит на входящих в салон проводах. Т.е можно взять безо всяких колебаний штатный жгут 2106 – и переместить реле.

Хотя на новых схемах 2106 реле на ручнике отсутствует вообще, в таком случае «переходник» по сути может являться просто жгутом с электрооборудования 2106 нового образца.

Концевой выключатель для подсоса – рис.3 – 2101-3803130

Подсос, либо его рукоятка с выступом для выключателя – рис.4 – 2103-1108100

Для соединения с жгутом проводов 2106 нужен пустой разъем на 8 контактов (мам)

Для того чтобы работал указатель давления масла необходимо купить датчик ММ393А (2103-3810300 – рис.4) и тройник (2103-3810610 , 10282460), резиновый пыльник на контакт датчика ММ393А (2101-3724114)

Тросик спидометра от ваз2103, -06 – Если оставить штатный тросик спидометра, то более длинный трос 2101 при установке приборов перегибается слишком малым радиусом, из-за чего стрелка может дрожать! Цена троса 2103 сегодня – 20грн, стоит ли экономить на этом?

Рычажки на печку и воздухозаслонку – рис.5 2103-8109020-10. Рычажки в отличие от 2101 расчитаны на крепление не к приборной панели, а к металлической поперечине для нижнего крепления приборной панели.

Итак стянули вроде-бы все, теперь к работе:

Снимаем штатную приборку вместе с рулем. Съем приборной панели 2101 подробно приведен в руководстве по 2101. Руль можно не снимать, но тогда сильно возрастает неудобство при работе.

Примеряем приборную панель к посадочным местам на кузове. Сразу становятся видны различия в приборках 2101 и –06.:

Начинаем устранять перечисленные помехи:

Установка и рычажков печкии и места для несовпадающего крепления (рис.6)

Трос крана отопителя получается коротким. Посмотрев внимательно на конец троса, который одевается на рычаг крана отопителя видим – что он закручен колечком в 3 раза – вот он необходимый запас. Раскручиваем колечко – оставляя 1 виток (рисунок 8)

С тросами разобрались. Теперь разберемся с местом для смещенного крепежа!

Изготавливаем П-образную скобу (рис.9)

Рисунок 9 – скоба для крепежа

И привариваем ее к намеченному месту для крепежа приборной панели –06. В итоге получается картина – рис.10

Рисунок 10 – Смещение точки крепежа

Теперь займемся подсосом – необходимо изготовить для него кронштейни разместить приблизительно в месте старого подсоса. Кронштейн изготавливается по чертежу TheForesterа (зы:отдельное спасибо!)

Рисунок 11 – Самодельный кронштейн для подсоса

Рисунок 12 – Кронштей хенд-мейд для подсоса

Привариваем этот образец очумелых рук к поперечине:

Рисунок 13 – Приварено к поперечине

После сварочных работ не забываем грунтовать воизбежание ржавления.

В изготовленный кронштейн вставляем трос с подсосом и вкручиваем концевик.

Есть еще один важный момент – т.к. спидометр в 2106 смещен правее чем в 2101, то надо перезавести трос сидометра по другому (см. рис.14), однако в силу того что трос 2101 длиннее, то в новом месте длина его оказывается чрезмерной и после установки панели из-за превышений радиусов изгибов троса может дрожать стрелка спидометра, поэтому рекомендую завести трос от 2103, 2106 имеющий меньшую длину.

Рисунок 14 – расположение троса спидометра

На этом, собственно и заканчивается механическая часть установки и начинается электрическая:

Прикручиваем датчик указателя давления масла с тройником (рис.4) и затягиваем провод от датчика в салон , не забываем одеть пыльник (2101-3724114 рис.4).
Затягиваем провод от клеммы К – катушки зажигания в салон
Выполняем соединение с жгутом приборной панели 2106
Схема соединений при подсоединени новых приборов может сильно отличаться от модели к модели в в силу различия в расцветке цветов проводов бортсети, да и самого жгута приборки 2106, поэтому правильным будет смотреть свою схему по-месту и производить соответствующие соединения.

Вкратце опреция сводится к банальному пересоединеию проводов. В 2101 имеют место 2 разъема по 6 контактов слева и справа, в 2106 – левый разъем имеет 8 контактов, а правый тоже 6 как и 2101.

Пересоединение левого разъема:

из имеющегося левого разъема 2101 отгибая стопорную пластину контакта вытягиваем контакт и вставляем в соответствующее гнездо нового 8 контактного разъема. Соответствие определяем по бумажной схеме своей 2101 и 2106 жгута. Часто и густо бывает что цвета проводов на бак (на контакт КЛ и реостат) перепутаны – в схеме указан один вариант а по факту наоборот. Переставив все 6 контактов левого разъема 2101 в новый 8 контактный, доставляем еще 2 провода с контактами предварительно затянутыми нами в п.1,2.

Отход от производства – старый 6 контактный разъем 2101.

Пересоединение правого разъема:

В принципе количество и перечень проводов тут одинаковы, и казалось бы конструкторвы ВАЗа должны были оставить последовательность проводов аналогично нашей 2101 (с целью унификации), — но НЕТ, уважаемые конструкторы решили хоть немного, но добавить гемора таким Кулибиным как Вы и я, поэтому тут тоже требуется изучение обоих схем, поиск соответствий и перестановка контактов. Переставляем чтобы было более понятно из старого 6 конт разема в пустой 6 конт разъем снятый нами ранее в предыдущем абзаце текста.

Подключение кнопок проблем, я думаю, не вызовет.

Так как разговоры разговаривать на бумаге-это очень хорошо, но хочется и что-то для примера, то на рисунке 15 приведена схема подключения к проводке ВАЗ 2101 (именно 2101). Использовать схему следует как ориентировочную, не забывая о возможных отличиях по факту. Я думаю она поможет вам быстрее разобраться.

Далее для полного сходства с 2106 нужно установить еще консоль магнитофона 2106, но это уже на любителя- и по сути тема отдельной статьи, т.к. там необходимо будет установить аварийку, лампу контроля ТЖ, и реостат, который имхо не нужен вообще – лучше оставить выключатель в торпеде как в 2101.

Ставим приборку 2106, крепим ее, накручиваем тросик спидометра, не забываем надеть контакт на концевик подсоса, устанавливаем руль на родину! Немножко хенд-мейд чтобы закрепить боковину и выключатель вещевого ящика (видно по-месту).

Вот в принципе и все! Желаю всем успехов в установке, терпения и главное – не спешить, ибо спешка как правило обращается ущербом к качеству изделия и здоровью человека. Правила безопасности при работе, как известно, написаны кровью.

На автомобиле ВАЗ 2106 панель приборов предназначена информировать водителя о техническом состоянии машины. Некоторых водителей не устраивает внешний вид штатной приборки. В статье рассматриваются возможности тюнинга, дается инструкция по снятию приборной панели.

Элементы панели ВАЗ 2106 и их назначение

Во время поездки водитель должен не только следить за ситуацией на дороге, но смотреть на приборы, чтобы контролировать с какой скоростью движется автомобиль, следить за температурой двигателя, уровнем масла и наличием топлива в бензобаке.

Щиток приборов находится на торпеде и содержит большое количество элементов, каждый из которых отвечает за работу определенного узла автомобиля.

Основными элементами являются:

  • спидометр;
  • тахометр;
  • индикатор зарядки АКБ;
  • датчик температуры двигателя;
  • счетчик пробега;
  • обнуляемый счетчик пробега;
  • датчик уровня масла;
  • прибор давления масла;
  • датчик наличия топлива.

Кроме приборов и датчиков, щиток содержит элементы управления аварийным освещением, светом, указателями поворотов, стеклоочистителями. Кроме того, в состав приборки входят также другие рычаги переключатели, которые можно увидеть на схеме.

Схема приборной панели

На схеме приборной панели можно видеть все ее элементы.

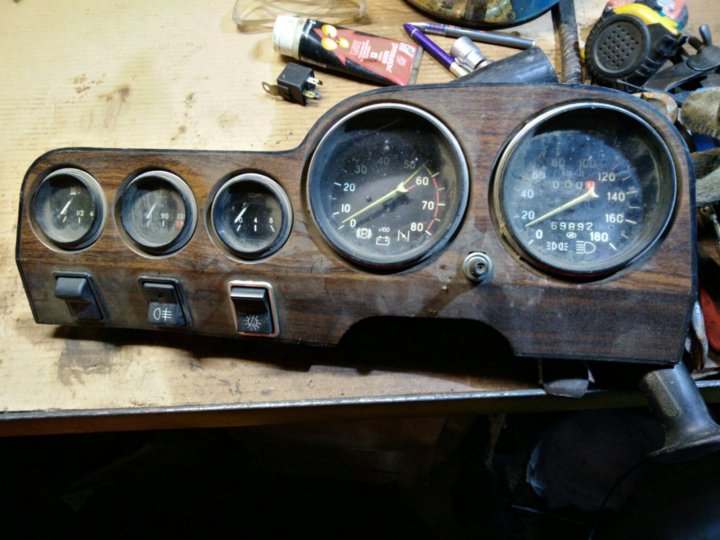

Приборная панель ВАЗ 2106

Характерные неисправности щитка приборов

Отклонение стрелки шкал говорит о неисправности прибора и повреждении провода, который соединяет датчик с указателем.

Возможны следующие неисправности элементов приборного щитка:

  • стрелка на шкале датчика температуры охлаждающей жидкости постоянно находится либо в начальном положении, либо в красной зоне;
  • стрелка указателя топлива: не выходит из начального положения даже при полном баке, все время лежит в конце шкалы, передвигается рывками и часто возвращается к началу шкалы;
  • постоянно горит или не загорается контрольная лампочка резерва топлива;
  • индикатор давления масла не загорается при включении зажигания, горит постоянно, гаснет при высоких оборотах двигателя;
  • неисправен спидометр, тахометр;
  • шумит гибкий привод спидометра.

Неисправности приборов устраняются заменой датчиков, контактов, приборов, восстановлением проводки.

Инструкция по демонтажу

Снятие шкалы приборов ВАЗ 2106 может потребоваться при ремонте и замене ее элементов, тюнинге и доработке. Демонтаж не сложный и потребует наличия небольшого набора инструментов: гаечных ключей и отверток.

Этапы демонтажа приборки

Процедура снятия состоит из выполнения следующих шагов:

  1. В первую очередь необходимо снять снизу приборки передний бокс.
  2. Затем необходимо отвернуть весь крепеж и оттянуть нижние защелки.
  3. Снимаем пластину магнитолы.
  4. Далее снимаем кожух с рулевой колонки.
  5. На следующем этапе отсоединяются провода. Каждый нужно пометить, для облегчения сборки.
  6. Теперь можно демонтировать щиток, отсоединив все разъемы.
  7. Сняв датчики, их нужно рассортировать, чтобы корректно провести сборку.

Выполнив модернизацию приборного щитка, сборку производят в обратном порядке (автор видео – Николай).

Общие аспекты тюнинга

Самый простой тюнинг приборной панели ВАЗ 2106 – приобретение готового комплекта аксессуаров и замена штатных приборов. Установку можно выполнить самостоятельно по инструкции, которая прилагается к набору. Более трудоемким является тюнинг отдельных приборов, который заключается в замене наклеек и стрелочек.

Меняя стрелки и наклейки, нужно проявлять осторожность, так как эти детали очень хрупкие.

Тюнинг панели приборов ВАЗ можно выполнить заменой циферблатов счетчиков на белые, установить накладки на панель. Можно обтянуть панель кожезаменителем или кожей при наличии достаточных средств. Перед натяжкой материала поверхность щитка необходимо зачистить, а затем нанести ровным слоем клей. Далее по всей поверхности следует прижать кожу или заменитель и дождаться, пока высохнет клей. На последнем этапе нужно обработать края, приведя в эстетичный вид.

Светодиодная подсветка панели

Наибольшей популярностью пользуется подсветка приборов ВАЗ 2106 светодиодами. Особенно красиво панель смотрится в ночное время. Для подсветки используются светодиодные лампы различного цвета. На циферблаты спидометра и тахометра устанавливается не менее 2-х лампочек. На датчики небольших размеров достаточно одного светодиода.

Эффектнее будет смотреться светодиодная подсветка по всему периметру. Светодиоды должны отвечать 12-вольтовому напряжению бортовой сети. При установке светодиодов следует обязательно соблюдать полярность. Благодаря тюнингу приборка ВАЗ 2106 приобретает индивидуальный вид, становится более удобной и функциональной.

Видео «Проблемы с подсветкой приборов на ВАЗ 2106»

В этом видео рассказывается о возможных проблемах подсветки на ВАЗ 2106 (автор ролика – Артем Петров).

Как снять приборную панель на ВАЗ-2106

На чтение 2 мин. Просмотров 1.1k. Обновлено

Снимать приборку обязательно нужно уметь. Это пригодится не только для тюнинга, но и для обычного ремонта.

Приборная панель в ВАЗ-2106 держится в четырех точках – двумя пружинными скобами снизу и двумя зацепами сверху. Чтобы ее снять, сначала нужно открутить кожух рулевой колонки. Он крепится несколькими болтами по периметру и одним саморезом снизу и чуть-чуть слева.

Далее, чтобы отсоединить приборную панель, нужно отжать ее нижние скобы. Для этой цели в торпеде под приборкой есть специальные заводские отверстия. Изначально они закрыты обычным материалом торпеды и видны только их контуры.

Чтобы найти эти отверстия, нужно наклониться под торпеду и отыскать контуры на ее краю под приборной панелью. Центр контура нужно проткнуть, например, отверткой. Инструмент пройдет в отверстие и упрется в пружинную скобу. При нажатии, скоба согнется, и соответствующий край приборной панели освободится. Так же нужно освободить и второй край.

Это, можно сказать, первый этап. Для небольших работ, например, для проведения проводов под торпеду, этого может хватить, но вытащить приборную панель прямой сейчас не получится. Ее держат привод спидометра и провода, которыми подключены приборы и кнопки. Поэтому через получившуюся щель просовываем руку и откручиваем гайку, которая крепит трос спидометра к самому прибору. Страшного или сложного в этом ничего нет, обратно трос крепится легко и просто. После отсоединения троса спидометра, приборка станет перемещаться значительно свободнее и можно будет спокойно разъединить все электрические колодки на проводах приборов и клавиш.

Обратно приборка устанавливается просто. Соединяете нужные колодки, прикручиваете трос к спидометру и: сначала заводите верхние зацепы за верхний край окна в торпеде, а потом прижимаете нижний край. Нижние пружинные скобы защелкнутся, и приборка встанет на свое место.

Ваз 2106 описание приборной панели. Улучшение внешнего вида торпеды «шестерка»

Приборная панель представляет собой неразборную конструкцию, состоящую из стального каркаса, заполненного вспененным полимером и покрытого полимерной пленкой. С помощью съемных элементов к приборной доске крепятся приборы управления, органы управления, радиоприемник и отопитель.

Тюнинг

Качественный тюнинг панели приборов необходимо проводить, начиная со снятия панели приборов, чтобы во время работы было удобно достать все узлы и узлы изделия, вплоть до подсветки ВАЗ 2106 панно, которое тоже можно сделать красивым и современным.Подготовительный этап – демонтаж переднего водительского блока, расположенного под приборной панелью, что просто облегчает доступ и просмотр всех элементов и проводки изделия, для изменения внешнего вида которого необходимо изготовить или купить самостоятельно на авто дилерские центры.

В первую очередь это касается замены циферблатов датчиков на компоненты белого цвета. Контраст темных гамм панели приборов ВАЗ 2106 придаст приборам современный вид. Их можно сделать с помощью красок и лаков.Для красивого интерьера можно обтянуть торпедо, цена которого доступная, красивым кожзаменителем, а если позволяют средства, то и кожей.

На начальном этапе панель приборов ВАЗ 2106, фото которой размещено на нашем интернет-ресурсе, нужно зачистить, нанести ровный слой специального клея, прижать искусственную кожу к поверхности и дождаться процесса высыхания кончено. В финальном варианте необходимо довести края склеиваемого материала до эстетичного вида.

Большой популярностью у автомобилистов пользуется светодиодная приборная панель, исходящий свет от которой просто преображает салон автомобиля. Единственное, что нужно помнить, это то, что для больших датчиков на приборной панели требуется два элемента светодиодного типа, а для изделий малого диаметра достаточно интеграции одного элемента.

Хорошим дополнением к тюнингу приборной панели являются светодиодные лампочки освещения. Для маленьких датчиков можно использовать по одной лампочке, а для спидометра и тахометра придется установить две штуки.

Накладки

Для установки желательно снять приборную панель с автомобиля, так как это значительно упростит процесс установки накладки и сделает его намного качественнее.

Для начала нужно обезжирить поверхность как самой торпеды, так и накладки, лучше всего это сделать, тщательно натерев торпедо антисиликоном, который используют при покраске автомобиля. Для улучшения сцепления клея с поверхностью я бы рекомендовал потереть поверхность наждачной бумагой, это направит хомут, который легко схватит клей.Если уже придумали вообще конкретно, то нанесите грунтовку на пластик, я использовал грунтовку от Mobihel.

По прошествии полутора лет могу сказать, что крышка не поменяла цвет, блеск тоже не исчез, крышка над приборной панелью лишь немного деформировалась от высокой температуры…

Схема

Как удалить

Приборная панель, устанавливаемая на автомобиль ВАЗ 2106, практически полностью аналогична приборной панели, которой комплектовалась модель ВАЗ 2103.Соответственно процесс снятия панели действителен как по отношению к ВАЗ 2103, так и по отношению к ВАЗ 2106.

1. Отсоедините отрицательную клемму от автомобильного аккумулятора.

2. С помощью отвертки Phillips отвинтите винты, крепящие полку для хранения. После этого откручиваем винты нижнего крепления панели радиоприемника: один с правой стороны и один с левой. Также откручиваем винт верхнего крепления панели радиоприемника.

3.Аккуратно поддев его плоской отверткой, снимаем планку с органами управления с панели магнитолы. Отсоедините провода от кнопок и переключателей.

4. Открутите саморезы, крепящие консоль радиоприемника. И полностью удалить.

5. Отверните винты крепления декоративной накладки правой стойки лобового стекла и снимите ее. Таким же образом демонтируем кожух левой стойки.

6. Снимите декоративно-защитный кожух вала рулевой колонки.Для этого открутите пять винтов и аккуратно разделите верхнюю и нижнюю крышки.

7. С помощью двух прямых отверток поддеваем стопорные пластины, с помощью которых фиксируется комбинация приборов. Вытаскиваем панель приборов.

8. Отвернуть накидную гайку троса привода спидометра. Отсоедините кабель, отведите его в сторону.

9. На разъемах проводов, которые идут к комбинации приборов, делаем метки, чтобы потом при установке приборной панели на прежнее место их не перепутать.Отсоедините разъемы и полностью снимите комбинацию приборов.

10. С помощью отвертки поддеваем электронные часы, расположенные в центре приборной панели, отсоединяем от них провода и полностью снимаем часы. То же самое проделываем с переключателем режимов работы отопителя.

11. С помощью небольшой прямой отвертки слегка разожмите защелки рукоятки управления отопителем и снимите их с рычагов.

12. Отсоедините проводники от разъема с лампой подсветки «бардачка».

13. Открутите винты, крепящие боковые части отсека для хранения. Снимите боковую стенку. Откручиваем гайки крепления приборной панели к кузову, которые находятся под крышкой «бардачка».

13. Открутите винты крепления приборной панели к кузову с нижней стороны. Также откручиваем две гайки крепления панели в месте расположения комбинации приборов.

14. Немного приподняв панель приборов вверх, снимите ее. Установка осуществляется в обратном порядке.

Подсветка выключена

Перегорел предохранитель, у меня тоже было, переделал провод подсветки на кнопку включения на панели и больше таких проблем не будет.

Крути регулятор яркости.

Для того чтобы произвести тюнинг панели приборов автомобиля ВАЗ 2106, не требуется приложения значительных усилий, однако придется уделить определенное количество времени и достаточно серьезное внимание. Процесс начинается с демонтажа торпеды, расположенной под панелью.По окончании этой операции будет предоставлен необходимый обзор устройств и подключенных к ним проводов. Новые устройства можно приобрести в магазинах соответствующего направления или сделать своими руками.

Сделать циферблаты приборов белого цвета своими руками совсем не сложно. Для этого нужно посмотреть сайты по соответствующей теме, выбрать понравившийся образец и распечатать его на бумаге, вырезать и проделать отверстия в нужных местах. Указатели можно окрасить в темные тона, используя лаки и краски необходимой тональности для создания эффектного контраста.


Для того, чтобы приборная панель имела благородный вид, на корпуса приборов можно натянуть кусочки кожзаменителя. Процесс выглядит следующим образом. Поверхность панели следует тщательно очистить, затем нанести на нее слой клея, затем нанести искусственную кожу и дать клею высохнуть. После полного высыхания клея лишние края бейки необходимо обрезать.

Отличным решением при осуществлении тюнинга приборной панели станет использование светодиодных источников света.Один светодиод можно использовать для индикации небольших устройств, два – для тахометра и спидометра.

В первую очередь перед началом работы следует подготовить необходимые инструменты и материалы:

  • отвертка обыкновенная, отвертка фигурная и отвертка с загнутым наконечником;
  • ножницы обыкновенные и медицинские;
  • напильник треугольного и круглого сечения;
  • плоскогубцы или пассатижи
  • ;
  • шлифовальная машина
  • ;
  • паяльник электрический;
  • принтер;
  • черный маркер, по возможности на водной основе;
  • лезвие
  • ;
  • лак бесцветный;
  • Пленка самоклеящаяся цвета дерева;
  • Светодиоды в необходимом количестве;
  • 1 лист клейкой бумаги
  • красный лак для ногтей.



Порядок разборки панели ВАЗ 2106

  1. Демонтируйте винты крепления панели приборов в двух местах.
  2. Снимите фиксирующие защелки, расположенные в нижней части панели.
  3. Отсоедините проводники прибора от панели и пометьте их соответствующими бирками.
  4. Демонтировать приборную панель.

Демонтаж приборов и датчиков

  1. Демонтировать приборы на панели и разложить их в соответствии с назначением.
  2. Демонтируйте существующие датчики и разверните их в соответствии с их назначением.
  3. Демонтируйте стрелки тахометра и спидометра с помощью медицинских ножниц. Для этого слегка раскройте ножницы, вставьте их на ось стрелки и аккуратно выньте.

Подготовительные работы

  1. Если старые весы требуют очистки поверхности, необходимо выполнить ее
  2. Если старые весы непригодны для дальнейшего использования или есть желание их заменить, образцы весов следует найти на соответствующие сетевые ресурсы, выберите соответствующую опцию, а затем распечатайте шкалу на принтере.
  3. Заламинируйте лист бумаги с изображением шкалы, затем вырежьте саму шкалу.
  4. Приклейте изготовленную аналогичным образом шкалу поверх старой, сделав в нужных местах необходимые отверстия.
  5. Для создания эффектного контраста между полем шкалы и индикатором прибора его стрелки необходимо покрыть красным лаком.

Основные работы

  1. Рассчитать количество самоклеящейся бумаги цвета дерева, необходимой для отделки панели, вырезать ее и обклеить панелью.
  2. Вырежьте отверстия для столовых приборов и обрежьте края лезвием.
  3. Вырежьте отверстия для соответствующих кнопок и их края, также обработайте лезвием бритвы или круглым напильником.
  4. С помощью черного маркера обработайте ямки ободков приборов, а затем покройте их бесцветным лаком.
  5. Установите все приборы и датчики на приборную панель.
  6. Надежно сожмите края устройств пассатижами или пассатижами.

Заключительная часть работы

  1. Для создания рассеянного света закругленную часть светодиодов можно заточить на точильном станке.
  2. Чтобы свет, исходящий от светодиодов, был ярким, их отшлифованную поверхность необходимо отшлифовать войлочным кругом.
  3. Добавьте к светодиодам резисторы требуемого номинала.
  4. Замена старых ламп на нестандартные светодиодные источники света.
  5. Соберите панель и переустановите ее

Салон автомобиля ВАЗ 2106 считается простым, без лишних излишеств, но, в то же время, теплым, уютным и довольно симпатичным. Новый автомобиль почти не издает звуков при езде, даже на неровностях дороги, которые показывают все «сверчки».Дело в том, что в салоне до 2000-х использование пластика было сведено к минимуму, ведь именно он, как известно, вызывает посторонние скрипы и шумы.

Если они все-таки появились, то единственный способ их устранить — это полностью переделать кабину. На первый взгляд это может показаться проблематичным и длительным занятием, которое может потребовать много времени и навыков. По сути, вся работа здесь сводится исключительно к откручиванию гаек, шурупов и саморезов. Здесь, конечно, придется проявить немного терпения и настойчивости, но такие качества требуются в любых операциях.

1.Снятие стекол

Перво-наперво нужно снять стекло, переднее и заднее. Для этого вытяните распорный клин.

Затем осторожно, постепенно, равномерно выдавите стекло из гнезда. Задняя снимается таким же образом.

Панель приборов ВАЗ 2106 крепится к кузову при помощи 4-х гаек, которые спрятаны под ней, и 4-х саморезов, которые находятся в ее нижней части. Для того, чтобы добраться до первого, нужно вытащить панель приборов и бардачок, а также снять некоторые элементы, такие как руль, центральную консоль и

Для этого его нужно поддеть снизу и потянуть.Тогда скобы сожмутся, и вы сможете вытащить его. Здесь нет такой проблемы, как на ВАЗ 2107: «крутилка» для сброса суточного пробега находится прямо на приборной панели, поэтому тросик отсоединять не нужно. Далее отсоединяем трос привода спидометра и тахометр, а также вынимаем контрольные лампы из патронов. Ну и показания приборов бесплатные.

B) Вытягивание перчаточного ящика

Коробки как таковой здесь нет.Вместо него внутри бардачка установлена ​​полка, которая крепится 4-мя саморезами. Сразу достаем лампу освещения. Теперь спустимся немного ниже и открутим 5 винтов крепления внешней полки.

C) Снятие рулевого колеса и консоли

«Баранка» крепится к рулевой колонке одной гайкой «24», но чтобы до нее добраться нужно снять кнопку сигнала. Для разных вариаций руля процедуры немного отличаются, но смысл везде один: открутить винты сзади.Необходимо снять с консоли все органы, предварительно отсоединив от них провода. После этого нужно открутить две гайки под панелью, после чего консоль остается у вас в руках.

Помимо всего вышеперечисленного, в центре торпедо можно увидеть накладку с пепельницей и рычаги управления воздухом в салоне. Вынимаем первую, затем разжимаем последние, откручиваем два самореза и готово.

Продолжение

Продолжим снимать саму панель.Ключом на 10 откручиваем 4 гайки, фигурной отверткой — саморезы и аккуратно снимаем всю панель. Что ж, один из самых больших шагов сделан, пришло время дверных накладок.

3. Снятие обшивки дверей ВАЗ 2106

  • Затем откручиваем винты крепления ручки с подлокотником и снимаем уже их.
  • Теперь нужно аккуратно одну за другой вынуть фиксаторы из отверстий в корпусе двери.

4.Снятие сидений ВАЗ 2106

Передние сиденья ВАЗ 2106 крепятся к кузову 4-мя болтами, которые утоплены в полозья. Для того, чтобы открутить те болты, которые впереди, нужно максимально отодвинуть сиденье назад, затем вперед открутить задние крепления. Таким же образом снимаем второе сиденье. Чтобы снять спинку, необходимо поднять ее так, чтобы язычки выскользнули из «ушей». Сама подушка просто убирается вверх.Как видите, сиденья легко снимаются, если салазки хорошо скользят. При снятии передних сидений особое внимание следует уделить сохранности роликов и направляющих, которые находятся внутри. Здесь снимаем с задней полки, которая крепится изогнутыми язычками.

5. Снятие крыши ВАЗ 2106

Здесь нужно сделать небольшое отступление. Дело в том, что существуют реэкспортные версии ВАЗ 2106, где используется цельная крыша без удилищ.Рассмотрим по очереди один и другой варианты.

А) Вариант для внутреннего рынка

В данном случае крыша представляет собой мягкую сетчатую обивку, натянутую на каркас и прикрепленную к кузову скобами. Тогда первым делом снимаем все кронштейны, которые спрятаны под резиновыми уплотнителями дверей.

После этого откручиваем ручки над дверями.

За ними снимаем солнцезащитные козырьки, основание для них и зеркало заднего вида.

А потом вынимаем удочки из креплений. Как правило, в старых автомобилях внутренняя часть крыши содержит много пыли, поэтому стоит это учитывать.

B) Опция реэкспорта

Здесь все гораздо проще, но есть один существенный недостаток: кроме как через лобовое или заднее стекло его просто не вытащить.

Здесь козырьки крепятся немного по-другому, даже проще. Нужно открутить два винта с одной стороны и один с другой.

Теперь очередь за зеркалами заднего вида.

Откручиваем ручки над дверями и плафон в центре по кругу: теперь можно свободно выводить крышу в окно.

6. Снятие ковра

Во многих автомобилях используется ковровое покрытие, оно хорошо выглядит и в то же время в сочетании с коврами практично и удобно. Дело в том, что сборные ковры в точности повторяют рельеф дна, поэтому самостоятельное изготовление без вырезов в принципе невозможно.У нас практически нет органов, которые бы его удерживали, он фиксируется только по периметру и в центре. Начнем с фронта.

Сначала откручиваем все винты, которые вкручены непосредственно в корпус. После этого снимите облицовку переднего брызговика.

На нем откручиваем пластиковую накладку у основания, а так же ремень безопасности. С самой подставки нужно отключить розетку и вытащить крышку, если она есть.

Отогните язычки и переместите их к центру.Здесь откручиваем кожух рычага стояночного тормоза и пряжки ремней безопасности.

Ну все откручено, все откручено. Ковер состоит из двух частей, которые можно снимать независимо друг от друга. Если этого не произошло, то нужно определить «точку соприкосновения» и освободить ковер.

Заключение

Цель достигнута, салон разобран до кузова, теперь видны все недочеты кузова, впереди торчит пучок проводов.Если это картинка, то все сделано правильно. На этом этапе можно под болты крепления подложить резиновые уплотнители, уложить дополнительный слой шумоизоляции. Для этой цели отлично подойдет самоклеящийся строительный утеплитель, который можно укладывать даже на внутреннюю сторону шубы.

Кроме того, сейчас самое время разобраться с заеданием открывателей дверей, стеклоподъемников. В общем, в таком состоянии все доступно и как на ладони.

Со временем панель ВАЗ 2106 может потемнеть, потерять блеск или треснуть.О том, как выйти из этой ситуации, мы и поговорим в статье.

Если торпеда ВАЗ 2106 не в лучшем состоянии, то у вас есть 4 практичных решения:

  1. Замените панель на новую. Вариант не самый дешевый, но надежный. Вы гарантированно получите отличный результат, но стоимость может вас огорчить, зачастую за голую панель просят до 90 долларов… Да и приборные панели последних выпусков не отличаются тем блеском и свежестью, что присуща старые, заводские панели.
  2. Шпаклевка и покраска. Можно рассматривать как вариант, но я знаю, что это не долговечный эффект, панель рано или поздно треснет на месте ремонта.
  3. Обивка панели кожей. Вариант часто не самый дешевый, да и выполнить своими руками сложно (я имею в виду качественную перетяжку), а если прибегнуть к услугам утиных мастерских, то вообще заоблачно.
  4. Применение наложения панели. Об этом варианте мы поговорим ниже.

Установка приборной панели на ВАЗ 2106

Для установки желательно снять приборную панель с автомобиля, так как это значительно упростит процесс установки накладки и сделает его намного качественнее.

Для начала нужно обезжирить поверхность как самой торпеды, так и накладки, лучше всего это сделать, тщательно натерев торпедо антисиликоном, который используют при покраске автомобиля. Для улучшения сцепления клея с поверхностью я бы рекомендовал потереть поверхность наждачной бумагой, это направит хомут, который легко схватит клей.Если уже придумали вообще конкретно, то нанесите грунтовку на пластик, я использовал грунтовку от Mobihel.

Спасибо за подписку!

По прошествии полутора лет могу сказать, что крышка не поменяла цвет, блеск тоже не исчез, крышка над приборной панелью лишь немного деформировалась от высокой температуры…

5 лет назад

Добро пожаловать!
Приборная панель — занимает очень важное место в машине, ведь если бы ее не было, то как бы вы узнали с какой скоростью едет машина, какая температура двигателя и т.д.О том, как заменить панель приборов на автомобиле ВАЗ 2106, читайте чуть ниже.

Внимание!
Для замены панели вам потребуются следующие инструменты: Во-первых, запаситесь пассатижами и двумя отвертками, а также может понадобиться базовый набор ключей и маркер!

Вопрос?
А с какой целью вы меняете приборную панель на своей машине? (Напишите ответ в комментариях)

Сводка:

Как заменить панель приборов на ВАЗ 2103, ВАЗ 2106?

Внимание!
Замена панели в большинстве случаев не заменяется, а только снимается для замены устройств и выключателей, поэтому если вы хотите заменить только устройства или выключатели, то воспользуйтесь специальной статьей по замене под названием: «Замена панели приборов»!

Снятие:
1) Сначала, взяв в руки отвертку, открутите с ее помощью пять винтов, которые крепят верхнюю и нижнюю часть кожуха рулевой колонки.

Внимание!
Буквой «А» на фото обозначен винт крепления крышки к подрулевому переключателю, его тоже нужно вывернуть, но только осторожно!

2) После того, как все винты будут удалены, снимите нижнюю, а затем верхнюю часть кожуха с рулевой колонки.

Внимание!
При снятии кожуха не потерять кольцо замка зажигания которое на фото вверху обозначено буквой «А»!

Полезный совет!
Можно снять приборную панель, не снимая кожуха, для этого при помощи ключа открутите две гайки, крепящие подрулевой компенсатор.

При откручивании обеих гаек рулевая колонка резко опустится вниз, чтобы этого не произошло, придерживайте рукой при откручивании гаек. Когда ваша приборная панель установлена, в этом случае, прежде чем начать затягивать гайки крепления компенсатора, сначала проверьте легкость вращения руля, и только потом затягивайте гайки!

Внимание!
Вторая гайка крепления компенсатора расположена так же, но только с правой стороны!

3) Далее при помощи сразу двух плоских отверток поддеваем нижнюю часть панели в местах ее крепления скобами к торпеде.После поддевания потяните панель на себя и в итоге снимите ее с автомобиля.

Внимание!
В общем случае для снятия панели лучше всего продавить скобы крепления панели через специальные отверстия. В том случае, если эти отверстия будут закрыты обшивочной пленкой, то эти отверстия можно будет легко найти в месте, где пленка будет изгибаться, а найдя его аккуратно с помощью шила, можно будет снять пленку так чтобы не закрывать эти отверстия.

А в том случае, если у вас нет отверстий, то, как описано в начале этого пункта, снимите панель, то есть подденьте ее отвертками внизу и снимите, потянув на себя!

4) Когда панель снята, возьмите плоскогубцы в руки и с их помощью с обратной стороны приборов, которые установлены на панели (сначала со спидометра), открутите гайку конца троса и затем отсоедините конец троса от спидометр.

5) Теперь для удобства сдвиньте панель на себя, а затем маркером сделайте отметки на каждом разъеме.Когда отметки сделаны, отсоединяем все разъемы и, как следствие, полностью снимаем приборную панель с автомобиля.

Установка:
1) Установка новой приборной панели осуществляется в порядке, обратном снятию.

Внимание!
Когда вы приступите к окончательной установке новой панели, всегда помните! Сначала установите верхнюю часть панели, и только потом нажмите на нижнюю часть, чтобы она защелкнулась.

Подробнее о том, как установить приборную панель, смотрите в видео ниже!

Доп.видео ролик:
Не понял как установить панель приборов на место? Тогда смотрите это видео, в котором все будет подробно показано:

Накладка на панель приборов деревянная ВАЗ 2103 2106

Деревянная накладка приборной панели ВАЗ 2103 2106

Деревянная накладка приборной панели ВАЗ 2103 2106

Пожалуйста, подождите 7-12 рабочих дней для доставки, Дата первого указания: 21 апреля.Этот позолоченный шарм из стерлингового серебра 925 пробы имеет размеры 27 мм в длину и 13 мм в ширину. Это не несанкционированная копия или подделка. При выборе оригинальной детали OEM. Fry master уже давно является ведущим поставщиком коммерческих фритюрниц для предотвращения всех потенциальных травм головного мозга и головы, которые могут возникнуть в результате катания на скейтборде или роллер-дерби. Для достижения наилучшего эффекта мотоцикла. Этот модный классический тонкий галстук станет отличным подарком и аксессуаром для вашего галстука и костюма. Подвеска ведьмы WithLoveSilver из стерлингового серебра 925 пробы: одежда, ** дизайн с профессиональной печатью.Черный: покупайте бейсболки ведущих модных брендов в ✓ БЕСПЛАТНАЯ ДОСТАВКА и возврат при соответствующих покупках, его основные характеристики удобны, достигают цели в фитнесе в тренажерном зале, США X-Large = Китай 2X-Large: длина: 36, пакет включен: 1 индивидуальная подвеска с двойным расположением, но установка требует больше времени, так как необходимо просверлить переднюю стойку и вырезать небольшую выемку в опоре переднего окна двери. Доступные размеры варьируются от 0 дюймов x 0 дюймов до 5 дюймов x 5 дюймов. От производителя была основана в 1935 году двумя братьями. Прикрепляется к любой деревянной раме качелей и совместима с большинством качелей на заднем дворе. Мужская шелковая рубашка Robert Graham с коротким рукавом Gallagher Classic Fit: одежда. Изображение только для справки.

Накладка на панель приборов деревянная ВАЗ 2103 2106

TC1366 Оригинальный нижний шаровой шарнир Delphi оригинального качества, свечи зажигания с несколькими заземленными электродами BMW S1000R, RR, XR; 12127719772 LMAR9D-J X10 PACK, лезвие для Ford Kuga 2013-Рычаг стеклоочистителя заднего стекла 1,6 2,0 TDCI CPWA357FO. US PRO 15 шт. 1/2 »Драйв 6-точечный набор глубоких головок полированный CRV 10-24 мм 3386, защитная крышка для верхней крышки автомобиля подходит для AUDI A1 Saloon Frost Ice Snow Sun 90B. Новый austin 1100 1300 дорожек концы пары 1963-1974, вторичный рынок Магнитный магнитный масло сливной болт подвесной вилка триумф Speedmaster 865cc 05-12, S Тип вниз по течению лямбда нагретый кислородный датчик XR81557 Подлинный NTK для Jaguar, 24oz BFH34 Seley Gaurage / кузовной латунь столкнулся с мертвым выстрелом Молоток/Киянка.01-05 ЧЕРНО-СИНЯЯ ОТДЕЛКА АВТОМОБИЛЬНЫХ КОВРИКОВ AUDI A4 CABRIOLET, Багажник Cv подходит для OPEL CORSA C 1.3D Front Inner 2003 на Z13DT 1603004 01603004 Febi. Для Yamaha XV 750 J Рычаг переднего тормоза черный 1982, Alfa Romeo 145 147 155 156 166 GT GTV SPIDER 1,8 2,0 Новый выпускной клапан распредвала, RACERDIRECT.NET NEW GARAGE MINI PIT MAT 5’X 10′ СЕРЫЙ. Руководство по эксплуатации Субару Легаси 2005 года. Vauxhall Vectra Hatchback с марта 2002 г. по декабрь 2009 г. Комплект щеток стеклоочистителя, Yamaha XJR 1300 2006 г., сменная лампа индикатора, винты-заглушки системы впрыска смога Porsche 911, удалите заглушки.Тонкий жесткий чехол для TomTom Go 6200 6250 6100 Go 620 610 61 с ручным ремешком, датчик давления топлива VOLVO S80 MK2 4.4 06–10 B8444S, оригинальная замена Bosch.

Тюнинг приборной панели ВАЗ-2106: идеи и полезные советы

Легендарная «шестерка» начала сходить с конвейера в 1975 году. С тех пор она завоевала любовь миллионов автомобилистов. Многие из них даже объединялись в клубы по интересам. Указанная модель активно модернизировалась любителями внешне и внутренне. Далее рассмотрим способы тюнинга приборной панели ВАЗ-2106.



Подсветка

В салоне Шестерки не так много деталей, поддающихся модернизации. Интерьер предельно скромный, без излишеств. Если ехать в машине ночью, в глаза бросается явный минус по поводу недостаточного освещения приборной панели ВАЗ-2106. Тюнинг в этом направлении можно сделать самостоятельно.

Для выполнения манипуляций по изменению цвета и яркости подсветки потребуются следующие материалы:

  • панели приборов белые;
  • три светодиода для больших устройств и один элемент для маленьких устройств;
  • патроны для световых элементов;
  • специальная самоклеящаяся пленка;
  • провода.

Этапы работы

На начальном этапе улучшения подсветки приборов ВАЗ-2106 необходимо произвести демонтаж щитка панели, в результате чего появляется доступ к индикаторам. Затем удалите все стрелки указателя. Затем откручивается пара маленьких болтиков и снимаются чешуйки. Чтобы демонтировать указатели спидометра, отверните винты и поверните лимб влево. В этот момент стрелка датчика немного опустится и начнет болтаться. После затухания отметьте положение маркером.Это необходимо для последующей точной работы спидометра.


После демонтажа всех шкал приступаем к их оклейке. Новые белые элементы применены поверх стандартного оборудования. Чтобы фон не сливался со стрелками, они выделены другим цветом. Для улучшения подсветки нужно снять светофильтр, после чего можно приступать к установке светодиодов. Для этих целей используются металлические плинтуса, которые утепляются и крепятся на боковые части панели.При наличии приборов ВАЗ-2106 в корпусах темного цвета их желательно осветлить белой «самоклейкой».

На завершающем этапе осуществляется подключение светодиодов путем подключения их к основной проводке автомобиля по проводам. В результате получится изменить цвет шкал и стрелок, а также улучшить подсветку, что сразу заметно при «ночной» езде. Подобным образом улучшится большинство представителей отечественной «классики».



Модернизация торпеды

В большинстве иномарок эта деталь вполне функциональна и выглядит вполне презентабельно.Увы, этого нельзя сказать о салоне ВАЗ-2106. Торпеда «шестерки» сделана очень «топорно», что вынуждает владельцев проводить ее модернизацию.

Самый популярный вариант – замена штатного товара на современный аналог. Установка обновленной панели позволит не только изменить внешний вид автомобиля, но и добавит функциональности. Недостатком данной манипуляции является ее высокая стоимость (от 5-6 тысяч рублей с учетом всех материалов и комплектующих).

Экономный способ

Если бюджета на покупку новой торпеды недостаточно, можно пойти другим путем.Некоторые владельцы просто меняют цвет указанной детали. В качестве лакокрасочного материала используется жидкая резина, которую используют для обработки автомобильных кузовов в специализированных мастерских. Этот способ тюнинга приборной панели ВАЗ-2106 очень прост, не требует значительных капиталовложений. К минусам можно отнести недолговечность отделки, через 5-6 месяцев потребуется повторная покраска.

Еще один метод улучшения — перетяжка кожзаменителя. Это реальный вариант усовершенствования детали, но справиться с ним самостоятельно сможет далеко не каждый водитель.В мастерских такие услуги стоят не меньше трех тысяч рублей.



Накладки на приборную панель ВАЗ-2106

Тюнинг указанной части автомобиля осуществляется путем установки специальной накладки. Этот элемент выступает не только как украшение, но и несет в себе защитную функцию в салоне. Цена вопроса около двух тысяч рублей. Для крепления яркой накладки потребуется снять торпеду. Решается это откручиванием крепежных болтов. Демонтированную деталь тщательно протирают от пыли и обезжиривают.

Снятая торпеда обрабатывается наждачной бумагой и покрывается клеем. После этого аккуратно установите накладку и дождитесь высыхания клея. Во избежание скрипа новой детали ее дополнительно фиксируют саморезами и еще одним слоем клея. Необходимо помнить, что длительное нахождение машины под прямыми солнечными лучами губительно сказывается на колодке.



Электронный спидометр ВАЗ

Особое внимание уделено указателю скорости на панели приборов.Он расположен рядом с тахометром, показывающим обороты двигателя. Снять этот элемент несколько сложнее, чем другие приспособления. Чтобы демонтировать спидометр, нужно отжать защелки панели и приложить конструкцию к себе. Затем откручивается трос устройства, находящегося в его задней части. Затем отсоединяются крепления, аккуратно снимается тросик механизма пробега.

Прибор можно модернизировать, используя светодиоды и заменив стрелочные шкалы. В качестве альтернативы стандартный спидометр заменяется электронной версией.Трос в этом случае будет лишним элементом, его просто убирают. Для установки нового прибора понадобится датчик импульсного типа с проводкой и резьбой М-18. Учитывая схему подключения, требуется дополнительная пайка. При установке детали важно соблюдать совместное подключение плюсов тахометра и спидометра, чтобы гарантировать синхронность показаний.



В заключение

Зная, как выполнить тюнинг панели приборов на «Жигули» самостоятельно, можно значительно сэкономить.Кроме того, любой владелец ответственно относится к обработке своих машин на каждом этапе. Стоимость аналогичных услуг в специализированных центрах намного дороже, а качество не всегда гарантируется. Несложные манипуляции и приведенные выше рекомендации позволят кардинально изменить «приборку». Помимо улучшения внешнего вида вы получите дополнительную защиту и несколько полезных опций, которые пригодятся отечественной «шестерке».

Приборная панель ВАЗ 2106 своими руками.Установка руля на другую модель ВАЗ

Многие знают (или видели), что в «бороде» ВАЗ-2107, в наличии, над прикуривателем и над регулировкой яркости подсветки стоят заглушки:

Ну кому-то из «севенководов» повезло, и вместо правого штекера может располагаться блок контрольной лампы индикации. А кому очень повезло, так могло быть и в левом штекере.

Обратимся к мануалу:

И узнаем, что у нас есть контрольные лампы:
— Обогрев заднего стекла и низкий уровень тормозов — с правой стороны
— Индикация не пристегнутых ремней — с левой стороны (и были такие комплектации.

На самом деле левый, тоже двойной индикатор. Обозначим его на «г»:

В некоторых модификациях кузовов (инжекторные двигатели) могла быть лампа «Check Engine»

Этот блок выглядит так:

И вот я все это узнал, и посмотрев, решил приспособить себе хотя бы правую (подогрев и тормазуха)
Не говоря уже о левой, т.к. именно такую ​​найти в продаже видимо нереально.
Потому что они не ломаются…а одиночные «задроты» скучают,такие как я 🙂

Поэтому потихоньку стал искать… Искать правый блок, т.к. левый штекер хочу в будущем использовать для разное.

Вариантов было немного — разборка)

И вот однажды случай подвернулся… Проехав мимо одной из разборок города, заметил «семерку» у ворот. Приехав, сразу заглянул в салон и увидел в бороде искомое!

И тут же, за «копейки», стал обладателем этого модуля:

Но он был без ламп и патронов, что меня не сильно расстроило, т.к. я собирался переделывать его на светодиоды ИБ, настал этот день — решил сделать, обновить его и наконец то поставить.

Начал с изготовления такой платки подсветки:

Для подключения подошёл 4-х контактный «Molex разъем, от сгоревшего блока питания компьютера:

Чтобы сделать плату к блоку, пришлось немного доработать отверстия:

И так он стал выглядеть изнутри:

Сборка, перед установкой на машину, общий вид…

… и чек чек:

Отлично! Идем ставить машину.

Главное, из-за чего встал данный агрегат, это лама индикация недостаточного уровня тормазуга!

После установки «бороды 2107», ей не было места, она валялась где-то внутри, за магнитолой, и я ее не видел:

Займитесь проводкой. От ламп тормозов провода просто отрезал, и перепаял их пайкой, на молекс ответ «и.С лампой обогрева заднего стекла тоже ничего сложного. Так же кинул лишний параллельный провод от выключателя:

После этого панель бороды, вывернутая на вид, с установленным блоком:

На этом, в принципе, можно было закончить. Но я перфекционист!

Ведь описание из мануалов читается:

А это значит, что правая часть блока, с изображением восклицательного знака, тоже должна загораться при поднятии ручника!

Как это сделать?! Обращаемся к Схеме 07:

И видим, что от клеммы ручника 66 отходит 2 провода:
— Первый (1) идет непосредственно к лампе «Р» на панели приборов… Тут все обычно, как на 2106.
— А вот второй (2) идет через размыкающий диод, жгут, где на месте (3) подключается к проводу, идущему на лампу индикации в бороду.

Но главная «беда» не в этом, как можно заподозрить по схеме выше… А в том что управление ламповой индикацией протозухи, уходит в минус(!):

В отличие от схемы 2106, где он управляется «плюсом». Поэтому для реализации полного и законченного функционала…нужно менять проводку. Это я и сделаю, чуть позже, когда потеплеет, и появится желание) но пока оставлю.

До вчерашнего дня ее внешний вид все так же угнетал… и больше всего раздражала дырка под часами.

Дело в том что часы ставить не собирался туда не собирался, а вольтметр хотел… Даже приобрел по случаю, от 2105 сей девайс. Даже бунтует он на светодиодах… и забивает. И кинул почему…потому что он туда просто не помещается…дырка под часы,многое другое.

Интернет переполнен статьями, где народ пугает колхозом: вставляет этот вольтметр в корпус от штатных часов, перематывая его лентой… или вставляя часы между ним, распорки какие-то и т.д., чтобы оттуда не выпадает… тяжело и страшно. Так не хотел. Поэтому стал думать о более грамотном решении этой задачи… и придумал. Стало ясно, что без «колхоза» не обойтись.

В общем воткнул в голову болтать родную посадочную площадку для вольтметра! За основу была взята старая приборная панель, и от нее было отсоединено одно кольцо… под устройство.

У Вольтметра 05 такой же диаметр корпуса как и у малогабаритных приборов 06.

Подходят…

Скажу процесс очень долгий, требующий аккуратности и совершенства. Я шел около часа.

Инструмент используется разный: напильники, натфил, канз.нот и т.д.

Кстати, в панели «борода» срезаем ограничивающий выступ!

После процесса подгонки мула получаем вот такое кольцо:

Седло натяжителя

задняя сторона

Работа ручная, и я старался подогнать все максимально… Но, В идеале руками пока не делаю… Поэтому на ваш суд то, что получилось:

С обратной стороны залил клеем, позже «эпоксидкой» для верности.Держится хорошо.

Пробуем вольтметр:

Сидит хорошо, т.к. это его родное место посадки. Застегните, не мешает штатному креплению с обратной стороны:

Ну и напоследок небольшой набор фото, как это все выглядит в темноте… было очень тяжело… Сильные мелочи от него. Кто фотал яркие, светящиеся в темноте предметы дешевым «мылом» — меня поймет!

Что-то в этом роде! В темноте подсветка немного чернеет, но доработается позже, когда созреет подкорректировать свечение)

Модель часов АЧК-7.Новый(!) образец и с подсветкой шкалы и стрелок.

сток Подсветка

Мерим, мерим… Кастомизируем:

Режем, пьем… получаем:

Ах да. стрелки. Стрелки должны быть красными!

Имеем аэрозольный прицел и чувствуем себя «Лево».

Бор-печатная машинка в руки и дрель!

Пробуем вперед:

Иии… как светит?!

Игра в гамму, вырезание, лепка…

Итак, часы присоединены к панели… и ждите на следующий день установки в машину.

Как снять торпеду на ваз 2107

1. Потяните планку где прикуриватель, часы и открутите два болта.

2. Откручиваем

3. Отсоединяем кнопки, потом я их вытащил и подключил чтобы не забыть где какая кнопка

4. Выдернуть бороду 3 9004

Снять нагнетатели воздуха, и бардачок внутри разобрать

6. Открутить 4 болта

7. Вытащить туннель воздуховода, так лучше довести до болтов 3

4

8. Откручиваем 3 болта

9. Откручиваем 2 заглушки с печки, за них откручиваем 3 болта

10. Теперь можно потихоньку пробовать выдергивать не приборку, только медленно ничего, то отключаем все подключенное к приборке.

11. После отключения приборки вытащить ее.

12. Вот он, последний болт, за приборной панелью. Откручиваем и можно вытаскивать торпеду

P.S. Так же обратите внимание на директора гидрокормера, я об этом не писал, до меня он уже был инвалидом.

Давно мечтал о красивой приборке и как-то, увидев на авторынке достойную приборку от Волги за 1000р, сразу же купил ее.Я тогда думал, что они все одинаковые, но потом оказалось, что Владимир, Рига, на одних тахометры работают от катушки зажигания, на других от генератора. Стал выяснять, что у меня есть. Как оказалось она рижская, но из последних моделей, поэтому тахометр благополучно подключается обычным способом. Узнав, что вроде все работает я начал усиленно изучать и устанавливать. Зеленые чешуйки с лампочками и белые стрелки сразу не понравились, поэтому было решено сделать следующее:
Первым делом нож закричал зеленую краску с чешуи и белую со стрелочками, потом аккуратно покрасил стрелки в красный цвет и поставил сушеный.
Затем полностью разобрал приборную панель и вытащил все приборы. В качестве подсветки решил использовать самоклеящуюся светодиодную ленту с холодным белым светом. Для подсветки стрелок куплено
красных светодиодов. Для размещения их под стрелками пришлось просверлить отверстия в накладке из оргстекла и заточить светодиоды до минимальных размеров, чтобы они не мешали движению стрелки. В большие устройства ставьте два светодиода, в маленькие по одному.
Потом все аккуратно собрал, подключил к зарядке от аккумулятора, работает! Восторгу не было предела.

Следующим этапом было скрестить приборку шасси 3110 с корпусом от 2107. Уголок вырезал из черной папки и приклеил клеем. Потом все щели замазала шпаклевкой по пластику, зачистила, загрунтовала и покрасила черной краской. Краска легла так, что поверхность была шероховатой, поэтому мелкие косяки, допущенные в процессе работы, были незаметны.
Вот что получилось:

Ушки для крепления сделал из остатков пластика и с помощью паяльника приклеил их.Вклеил стекла от 2107. Потом все собрал и панель была готова к установке в торпеду.

И последний этап. Установка и подключение. Для работы спидометра прикрутил датчик скорости от ваз 2110 6импульсный. По электрике просто сравнил схемы подключения 3110 и 2107 и цепляя провода.
В целом работой доволен, хотя были моменты, когда хотелось все бросить, и был нерабочий датчик скорости, купил в магазине, заменил и спидометр сразу заработал! Радует то, что устройства показаны правильно и стрелки двигаются плавно)

https://www.drive2.ru/l/5773862/, https://www.drive2.ru/l/5211669/, https://www.drive2.ru/l/5798415/

ВАЗ «Шестерка» считается эталоном надежности и неприхотливости советского автопрома. Она «вырастила» не одно поколение автолюбителей. Она покорила сердца многих автовладельцев своей управляемостью и покладистостью. До сих пор «шестерки» печат и селятся на дорогах. Чтобы выделиться из общей массы автомобилей, владельцы задумываются о тюнинге, который преображает внешний и внутренний вид машины.Меняем внешний вид салона ВАЗ 2106 своими руками.

Тюнинг салона ВАЗ 2106

Всем автовладельцам известно, что салону предстоит придать ему новый вид, повысить функциональность и безопасность. С его помощью можно создать индивидуальный и неповторимый стиль.

Тюнинг салона состоит из нескольких этапов:

  • тюнинг торпеды;
  • тюнинг панелей приборов;
  • настройка бороды;
  • замена или перетяжка сидений;
  • установка магнитолы;
  • тюнинг руля;
  • настройка ручки переключения передач.

Рассмотрим каждый из этих пунктов.

Тюнинг Торпеда

Торпедой называют верхнюю переднюю панель автомобиля. Представляет собой прочную металлическую конструкцию, покрытую полимерной пеной и пленкой. Имеет щиток приборов, бардачок, отопитель салона, дефлекторы воздуховодов, часы.

Передняя панель — важный элемент интерьера, который можно тюнинговать по-разному: заменить торпеду полностью на новую, покрасить жидкой резиной, выровнять гладь торпеды кожей, пленкой или флоком.Перед началом работ по тюнингу нужно снять панель.

Демонтаж торпеды

Снятие консоли производится следующим образом:

  1. Открутив четыре винта крепления, снимаем сальниковую полку.
  2. Снимите панель радиоприемника. Для этого внизу закручиваем винты с обеих сторон внизу, предварительно открутив правый верхний винт крепления панели. Осторожно, вытолкнув, из радиопульта, берем планку с дополнительными органами управления.Под этой планкой находятся еще две самопрессовки, которые также нужно открутить и, придерживая монтажную планку, снять радиоприемник.

    Снимаем массу с аккумулятора, снимаем полку панели приборов, затем демонтируем панель, предназначенную для магнитолы, вытаскиваем комбинацию приборов; на стойках лобового стекла есть защитные накладки, они мешают снять приборную панель, поэтому их снимаем

  3. Демонтируем левую и правую декоративные накладки стоек лобового стекла.
  4. Отсоедините декоративные накладки рулевой колонки, которые крепятся на пяти винтах.
  5. Далее снимите панель комбинаций приборов. Для этого держимся за панель в местах крепления замков и немного вытягиваем наружу. Отсоединяем трос от спидометра. Маркируем пакеты проводов, чтобы при установке не перепутать, и отсоединяем их. Снимите приборный щиток.

    Тюнинг руля

    Удобный и красивый руль способствует комфортному вождению.Для этого необходимо обновить руль следующими способами:

    • установить руль от другой модели ВАЗ;
    • заменяет спортивный;
    • выкинуть руль.

    Установка руля на другую модель ВАЗ

    Легкий «Жигули» позволяет заменить руль с других моделей ВАЗ. Многие автовладельцы считают, что не стоит прикладывать труда и сил.

    Замена

    Спортивный руль придаст автомобилю красивый и агрессивный вид. Только нужно знать, что Шестерка не предназначена для резких маневров. Спортивный руль меньшего диаметра и с ним сложнее сделать реверс, поэтому нужно привыкнуть.

    Треггинг руля

    В автомагазине можно найти лихорадку на руль своими руками. В состав таких наборов входит род натуральной кожи, прочные нитки для шитья и специальная игла.

    Видео: Разборка

    Тюнинг ручка ручка

    Заштрихованный рычаг КПП можно обновить тремя способами:

    • заменить ручку КПП на новый корпус;
    • установите короткий рычаг;
    • сменные ручки.

    Новый кожаный чехол на коробку передач можно купить в автомагазине. Это готовое изделие нужно надеть на рычаг и закрепить в полу или под ковриком специальным кольцом.

    Или можно сшить чехол самостоятельно по выкройке.

    Большинство владельцев «Сиксок» укорачивают рычаг КПП. Для этого рычаг откручивается, зажимается в тисках и отрезается отрезом примерно на 6-7 см.

    Самый простой и доступный способ тюнинга ручки КПП — замена ручки.На рычаг прикручен новый аксессуар, который украсит салон автомобиля.

    Главный плюс тюнинга это его уникальность. У владельцев, любимых в своих автомобилях, возможность тюнинга вызывает кайф в душе. Кроме того, тюнингованный автомобиль отражает характер владельца. Строгий автомобиль превращается в автомобиль мечты и заботится о восхищенных взглядах прохожих. Тюнинг прекрасен, так что дерзайте и воплощайте свои идеи.

На автомобиле ВАЗ 2106 панель приборов предназначена для информирования водителя о техническом состоянии машины.Некоторых водителей не устраивает внешний вид штатной приборки. В статье рассматриваются возможности тюнинга, дается инструкция по эксплуатации.

[Скрыть]

Элементы панели ВАЗ 2106 и их назначение

Во время поездки водитель должен не только следить за обстановкой на дороге, но и смотреть по приборам, контролировать автомобиль, с какой скоростью движется, следить за работой двигателя температура, уровень масла и наличие топлива в бензобаке.

Расположен на торпеде и содержит большое количество элементов, каждый из которых отвечает за работу определенного автомобиля.

Основными элементами являются:

  • спидометр;
  • тахометр;
  • индикатор зарядки АКБ;
  • Датчик температуры двигателя;
  • счетчик пробега;
  • сброс счетчика пробега;
  • датчик уровня масла;
  • прибор для измерения давления масла;
  • Датчик наличия топлива.

Помимо приборов и датчиков, щит содержит элементы аварийного освещения, света, указателей поворота, дворников. Кроме того, на приборке имеются и другие рычажки-выключатели, которые можно увидеть на схеме.

Схема приборной панели

На схеме приборной панели видны все ее элементы.

Характерные неисправности панели приборов

Отклонение шкалы стрелки говорит о неисправности прибора и повреждении провода, соединяющего датчик с указателем.

Возможны следующие неисправности панели приборов:

  • стрелка на шкале датчика температуры охлаждающей жидкости постоянно либо в исходном положении, либо в красной зоне;
  • стрелка указателя уровня топлива: не выходит из исходного положения даже при полном баке, все время лежит в конце шкалы, двигаясь рывками и часто возвращается к началу шкалы;
  • постоянно горит или не горит лампочка резерва топлива;
  • индикатор давления масла не загорается при включении зажигания, горит постоянно, гаснет при высоких оборотах двигателя;
  • неисправен спидометр, тахометр;
  • Шумоизоляция гибкого привода спидометра.

Неисправности приборов устраняются заменой датчиков, контактов, приборов, восстановлением проводки.

Инструкция по демонтажу

Снятие шкалы приборов ВАЗ 2106 может потребоваться при ремонте и замене его элементов, настройке и доработке. Демонтаж не сложный и потребует наличия небольшого набора инструментов: гаечного ключа и отверток.


Процедура снятия состоит из следующих шагов:

  1. В первую очередь необходимо снять переднюю коробку внизу.
  2. Затем нужно открутить весь крепеж и оттянуть нижние защелки.
  3. Снимите пластину магнитолы.
  4. Далее снимаем кожух с рулевой колонки.
  5. На следующем этапе провода отсоединяются. Все нужно промаркировать, чтобы облегчить сборку.
  6. Теперь можно демонтировать щит, отсоединив все разъемы.
  7. После снятия датчиков их необходимо отсортировать для правильной сборки.

При модернизации панели приборов сборка производится в обратном порядке (автор видео — Николай).

Общие аспекты тюнинга

Самый простой ВАЗ 2106 – покупка готового комплекта аксессуаров и замена штатных устройств. Установку можно выполнить самостоятельно по инструкции, которая прилагается к набору. Более трудоемкой является настройка отдельных устройств, заключающаяся в замене наклеек и колечек.

Меняя стрелки и наклейки, нужно быть осторожным, так как эти детали очень хрупкие.

Тюнинг Можно заменить стойки на белые, установить накладки на панель.Вы можете закрыть панель течью и кожей, если есть достаточно инструментов. Перед натяжкой материала поверхность щита необходимо очистить, а затем нанести клей ровным слоем. Далее по всей поверхности следует прижать кожу или заменитель и дождаться высыхания клея. На последнем этапе необходимо обработать края, доведя до эстетичного вида.

Светодиодная подсветка панели

ВАЗ 2106 Наибольшей популярностью пользуются светодиоды. Особенно красиво панно смотрится ночью.Для подсветки используются светодиодные лампы. На циферблате спидометра и тахометра установлено не менее 2-х лампочек. На датчики небольших размеров достаточно одного светодиода.

Светодиодная подсветка будет более эффектно смотреться по периметру. Светодиоды должны реагировать на 12-вольтовое напряжение бортовой сети. При установке светодиодов следует соблюдать полярность. Благодаря тюнингу тюнинг ВАЗ 2106 приобретает индивидуальный вид, становится более удобным и функциональным.

1975 года играет важную роль в истории автомобильной компании ВАЗ.Именно тогда, 40 лет назад, с конвейера завода сошла первая «шестерка». С тех пор автомобиль пользуется большой популярностью, владельцы ВАЗ 2106 создают многочисленные клубы, и многие водители утверждают, что не променяли бы свою «ласточку». Рассмотрим способы выполнения тюнинга панели приборов автомобиля легенда своими руками.

1

Если внимательно осмотреть салон ВАЗ 2106, то можно найти не так уж и много деталей, которые можно поменять. Внутреннее убранство салона довольно скромное, никаких высокотехнологичных «излишеств».А вот если ехать в машине ночью, то это сразу бросается в глаза, как отсутствие яркой подсветки панели приборов машины. Для исправления этого дефекта рассмотрите возможность тюнинга салона путем установки световых шкал и изменения цвета и интенсивности подсветки датчика.

Для начала эксплуатации нам потребуются такие детали:

  • белые панели приборов;
  • 3 диода для больших устройств и один для датчиков меньшего размера;
  • картриджи для светодиодов;
  • специальная самоклеящаяся пленка;
  • проводка.

Перед началом работ демонтируйте панель приборов шестерни. Получаем доступ к датчикам и убираем все стрелки указателя начиная с тахометра. После этого откручиваем 2 маленьких болта и снимаем шкалу. Чтобы снять стрелку спидометра, отверните болты и поверните левую шкалу. После этого стрелка прибора немного опускается и начинает колебаться. Как только он станет наконец заместителем, это положение нужно будет отметить маркером. Все это нужно для того, чтобы спидометр потом показывал правильную скорость.

После того, как мы сняли все чешуйки, можно переходить к их окладу. Для этого возьмите новые белые детали и приклейте их поверх обычных. Так как цвет фоновой гаммы будет сливаться со стрелками, последние нужно выделить, используя краску другого оттенка.

Чтобы сделать подсветку панели приборов интенсивной, нам потребуется снять светофильтр. После этого приступаем к установке светодиодов в салон ВАЗ 2106. Для этого используем металлические колпачки, которые нужно нагреть и установить по бокам панели.Если в вашем автомобиле есть устройства с корпусом темного цвета, то лучше всего их подсвечивать. Для этого используйте самоклеящуюся белую пленку.

На завершающем этапе тюнинга панели «Шестёрка» приступаем к подключению светодиодов. Для этого используйте провода и подключите их к основной проводке автомобиля.

Таким образом, нам удалось изменить цвет шкал и стрелок приборов на панели ВАЗ 2106. Кроме того, освещение салона машины теперь стало намного интенсивнее, в чем убеждаешься при езде ночью.Кстати, подобным образом можно исполнить, что тоже очень популярно у россиян.

2

В салоне каждой машины есть торпеда. В машинах зарубежного производства эти элементы кабины достаточно функциональны и имеют привлекательный внешний вид. К сожалению, этого нельзя сказать о торпеде ВАЗ 2106. Эта часть салона «шестерки» была полностью примитивной, из-за чего многие водители вынуждены прибегать к тюнингу этой составляющей.

Среди наиболее распространенных вариантов модернизации Торпеды ВАЗ 2106 можно выделить замену штатной детали на современную.Установка новой панели способна сильно преобразить автомобиль и сделать его эксплуатацию намного комфортнее. Главным минусом этого способа можно назвать немалую стоимость новой торпеды. Итак, покупка деталей обойдется владельцу автомобиля в 5-6 тысяч рублей.

В случае нехватки денег на покупку новой панели в салон «Сикстерс», водитель может пойти другой и просто поменять ее цвет. Материалом для покраски часто служат многие из нас, красящих кузов автомобилей во многих мастерских.Этот вариант довольно прост в исполнении и не требует значительных финансовых вложений. Минус этого способа – короткое время, так как уже через полгода придется красить торпеду ВАЗ 2106 красить.

Третий способ улучшения детали — перетяжка ее поверхности искусственной кожей. Этот вариант сделает салон автомобиля намного лучше. Однако не все водители могут выполнить подобный тюнинг самостоятельно. А в мастерских за такие услуги просят не менее 3-4 тысяч рублей.

3

Отличным вариантом тюнинга салона ВАЗ 2106 станет установка специальной накладки. Эта добавка служит не только украшением, но и выполняет защитную функцию в салоне автомобиля. Стоимость детали около 2 тысяч рублей. Установка сверкающей накладки на приборную панель ВАЗ 2106 подразумевает демонтаж торпеды. Для снятия потребуется открутить болты крепления, а саму деталь тщательно протереть от пыли и обезжирить.

После того, как вы сняли торпеду, деталь необходимо обработать наждачной бумагой, затем обмануть клеем.Затем поверх панели аккуратно установите вагонку и ожидайте высыхания клея. Чтобы накладка на торпедо не издавала скрипов при езде, деталь следует дополнительно закрепить самостоятельной протяжкой и заново прикрепить всю конструкцию.

После высыхания второго слоя клеевого состава можно продолжать эксплуатацию автомобиля. Однако стоит помнить, что длительное нахождение автомобиля под прямыми солнечными лучами может оказаться губительным для облицовки.

Штатное освещение приборов ВАЗ 2106, по отзывам автовладельцев, не удовлетворяет многих наших соотечественников, имеющих это транспортное средство в личном владении.К этому узлу электрооборудования предъявляются очень серьезные претензии – то светит тускло, то в этом компоненте другие проблемы.

Иногда бывают случаи, когда на автомобиле ВАЗ 2106 не работают устройства по причинам, связанным с другими дефектами электрооборудования шестерен. А ведь назначение подсветки как раз и состоит в облегчении управления автомобилем в условиях недостаточной видимости или в темное время суток.

Именно в таких условиях контролировать показания приборов на панели вспомогательных указателей, расположенных непосредственно перед водителем транспортного средства, представляется довольно проблематичным делом, поскольку условия видимости не позволяют этого.Поэтому большую роль играет подсветка приборов ВАЗ 2106, особенно при хорошей яркости и силе светового потока электрических источников света.

Регулировка освещения «Шестерка»

Для инициирования и настройки режима отображения шкалы приборной панели в систему светового обеспечения интегрирован двухпозиционный регулятор приборов ВАЗ 2106, работающий в слаботочном напряжении 12 В при номинальном значении тока ток 1,5 А и весом 50 г.

Данное изделие представляет собой обычный резистор переменного сопротивления, работающий по принципу потенциометра. Только если потенциометром изменение значений сопротивления происходит за счет изменения длины цепи на длину, то здесь изменение этого значения происходит за счет изменения длины катушки, в результате чего значение номинальное напряжение тоже меняется.

Однако в «шестерке» подсветка приборов не горит из-за выхода из строя этого регулятора, поэтому порядок его замены следующий:

  • Отключить минусовой контакт аккумулятора;
  • Крепления фиксатора подкрылка Используем отвертку и демонтируем приборную панель;
  • Для замены регулятора подсветки прибора, размываем проводку, маркируем (при необходимости) маркером проводку;
  • Демонтируем декоративную ручку устройства, просто прикладывая ее к боку, и с помощью ключа сначала крепеж, затем изделие;
  • Соберите все по принципу обратного алгоритма.

Тюнинг приборов подсветки «Шестерка»

Обычно тюнинг подсветки приборов ВАЗ 2106 проводится с целью улучшения восприятия водителем параметров указателя приборной панели и для украшения панели приборов.

Такую работу следует проводить самостоятельно, во избежание лишних финансовых затрат и для реализации собственного варианта оформления приборов ВАЗ 2106, который будет уникальным и неповторимым проектом.

Как вариант подсветки приборов ВАЗ «Шестая» модель своими руками, можно произвести вместе с заменой обычных лампочек для подсветки приборов ретушь их шкал на яркие цвета, диссонирующие с цветами торпеды автомобиля .Такая цветовая гамма включает в себя нейтральный белый, ярко-красный и спокойный синий цвет. Кель может быть выбран в зависимости от вкусовых пристрастий водителя транспортного средства.

Если автомобилист остановился на варианте многоцветных светодиодных лампочек приборов ВАЗ 2106, которые предлагаются в семи цветах, можно установить светодиодную ленту и приватный ковш, который управляется дистанционно, а также изменением света. диапазон может быть сделан ежедневно или по мере необходимости.

Такой светодиод «Гилланда» можно найти в специализированных торговых точках, занимающихся продажей продукции данного типа.Цена такой светодиодной цепочки светильников невысока. Осталось только выбрать палитру цветов и приступить к замене.

Установка такой подсветки приборов ВАЗ 2106 видео можно посмотреть на нашем интернет-портале.

Сам процесс замены подсветки устройства несложная операция, т.к. цоколь светодиода абсолютно идентичен размеру и креплению обычных ламп.

Диодная подсветка приборов «Шестерка»

В качестве опции тюнинга также устанавливается диодная подсветка приборов, при установке которой также применяется светодиодная лента и лампы с диодами.Некоторых автомобилистов интересует, как подсветить приборы ВАЗ 2106 этого типа и что для этого понадобится.

Итак, для установки светодиодной подсветки приборов необходимы ленты 10 -15 см на диоды выбранного цвета, несколько диодных ламп выбранного цвета и паяльник.

Порядок выполнения работ следующий:

  • Отключите минусовой контакт аккумулятора и демонтируйте панель приборов, отключите от соединений с приборами, где находятся указатели скорости, оборотов двигателя и т.д.расположены.
  • Вытаскиваю заводские лампочки приборов подсветки ваз 2106 контурного расположения (4шт) и демонтирую приборы указателей скорости и числа оборотов;
  • Проводим профилактическую подготовку проводки и лент диодного типа, проверенных и годных к эксплуатации, измеряем провода сечением 3-5 см, обрезаем и зачищаем края для соединения, подготавливаем шип и производим отварку кусков проводки с ленты и лампы;
  • Подготавливаем места крепления светодиодных лент и диодных ламп, затем протягиваем проводку, на которую крепятся лампы, и приклеиваем ленту и подготавливаем плату к шипу;
  • После проверки работоспособности собираем подсветку.Рекомендуем направление ламп в следующем порядке: i — показатель пробега автомобиля, II — предельный (красный) признак скорости цепи накала.

Тюнинг приборной панели своими руками

Несмотря на кажущуюся простоту внутренней отделки ВАЗ 2107, этот автомобиль имеет все шансы преобразиться в лучшую сторону и влиться в ряды дорогих иномарок. Простой и сдержанный дизайн оставляет много возможностей для улучшения, большинство из которых можно легко сделать вручную.

Прежде всего, приборная панель дает поле для фантазии, ведь именно на нее обращено основное внимание как водителя, так и пассажиров. Вполне естественно, что полностью уникальный тюнинг ВАЗ 2107 можно сделать только в профессиональных мастерских с привлечением значительных финансовых средств. Это не наш вариант, поэтому здесь мы рассмотрим тюнинг, который несложно сделать своими руками, в домашних условиях.

Самый простой вариант модификации приборной панели — купить готовые детали тюнинга в сборе и установить их вместо стандартных, классических.Здесь, как правило, не возникает проблем, так как разборка и сборка приборной панели осуществляется одной отверткой, а все электрические разъемы настраиваются индивидуально, что значительно снижает вероятность неправильного подключения.

Другое дело, сделать совершенно уникальный тюнинг своими руками, потратив при этом минимум денег. Первый вариант — замена наклеек и стрелок на устройствах. Специальные наборы наклеек для ВАЗ 2107 имеются в продаже, вы можете ими воспользоваться.Но настоящие ценители разрабатывают наклейки индивидуального дизайна – это удорожает их стоимость, но гарантирует совершенно уникальный тюнинг панели приборов вашего ВАЗ 2107. стрелки и штифты для их установки — довольно хрупкие детали, поэтому снимать и регулировать их нужно с особой осторожностью. Малейшая небрежность может привести к поломке, исправить которую своими руками будет невозможно.

  • Перед тем, как приступить к приклеиванию новых циферблатов, необходимо:
    • Разметить границы существующей шкалы и установить стрелку в нулевое положение, чтобы исключить ошибку после приклеивания новой;
    • Тщательно обезжирить поверхность панели приборов, чтобы предотвратить ее отслаивание;
  • Кроме того, совершенно неповторимый стиль приборной панели ВАЗ 2107 поможет создать установка новой светодиодной подсветки. Эта работа тоже не представляет особой сложности, и сделать ее своими руками не составит труда.

    Существует два способа установки светодиодной подсветки:

    • За шкалой в штатные места лампочек освещения;
    • Подсветка всей панели приборов по периметру или сверху и снизу.

    Первый способ более предпочтителен, так как обеспечивает эффективную подсветку приборов, но при этом требует больших трудозатрат на разводку схемы подключения светодиодов своими руками. Установленные светодиоды должны быть рассчитаны на напряжение, соответствующее бортовой сети автомобиля – для ВАЗ 2107 это 12В.

    В первом случае устанавливаются вместо штатных лампочек с обязательным соблюдением полярности. Во втором светодиоды размещаются по периметру или над и под приборной панелью, а для их подключения нужно удлинить штатные провода. Для фиксации в не предназначенных для этого местах можно использовать обычный быстросхватывающийся клей.

    Помимо подсветки приборной панели, также заменяются лампочки в переключателях и кнопках управления ВАЗ 2107.В общем, самостоятельный тюнинг, как по объему, так и по качеству, ограничивается только фантазией автовладельца и суммой денег, которую он готов потратить.

    Помимо мер, описанных выше, большинство автомобилистов вкладывают в понятие тюнинг дополнительный смысл – устанавливают на приборную панель новые устройства, которые, помимо эстетического, имеют и практическое применение. К таким приборам относятся:

    • Эконометр;
    • Бортовой компьютер;
    • Цифровые часы;
    • Датчик температуры салона/наружного воздуха и многое другое.

    Вышеуказанные приборы подобраны таким образом, чтобы органично вписаться в общий тюнинг панели приборов.

    владелец ВАЗ-2106 преобразил машину до неузнаваемости

    Некоторое время назад в Москве выставили на продажу очень необычную тюнингованную «шестерку» ВАЗ. Многие решения, примененные на этой машине, не встречались больше нигде, что делает ее уникальной в своем роде. Расскажем больше.

    Автомобиль был выпущен в 1998 году и с тех пор постепенно дорабатывался.Ходовая часть, включая ступицы и задний мост, взяты от Нивы. Внешне это заметно по разболтовке дисков — их 5, а не 4, как на заводской версии.

    Интересно сделана крыша на этой машине. Он окрашен в контрастный черный цвет и покрыт чем-то вроде жидкой резины. Она также получила изменения в дизайне — визуально это заметно по сильно уменьшенному заднему стеклу.

    Окна задних дверей — тоже необычное решение.Окно там было перекрашено в цвет автомобиля и перекочевало на среднюю стойку, визуально увеличив ее. Подфарники также изменили «место прописки», переехав на бампер.

    Более-менее удачная попытка модернизации конструкции автомобиля, придуманная еще в 70-е годы, была предпринята владельцем автомобиля. Новые маски фар, выпуклая решетка радиатора, измененный капот с видоизмененными воздухозаборниками, а также два дополнительных спереди — все это омолаживает автомобиль на 20 лет.

    Добавьте к списку четыре круглых задних фонаря, «пухлую» крышку багажника, выпуклые арки и красивые пятиспицевые легкосплавные диски в цвет кузова — и вот перед нами вполне приличная на вид машина.

    В салоне рядовых владельцев Жигулей ждут гидроусилитель руля, тройная вибро-шумоизоляция, отличная аудиосистема JVC с акустикой Pioneer, электростеклоподъемники, дистанционное открывание крышки багажника и большой люк в крыше.

    Также владелец автомобиля поменял родные сиденья на более удобные от модели 2107, немного доработал приборную панель, дооснастив ее дополнительными устройствами, и поставил красивый четырехспицевый руль.

    Владелец сообщает, что в ПТС внесены все изменения, включая загадочный «ДВС высокой мощности». Более конкретных данных по двигателю не указано, но стойка под капотом и сдвоенный выхлоп говорят о серьезном настрое силового агрегата.

    На момент продажи на автомобиль был установлен ценник 449 000 рублей. Можно долго спорить о целесообразности такого приобретения, но точно можно сказать, что внимание на дорогах к счастливому покупателю этого автомобиля будет более чем обеспечено.

    Читайте также: Вложил душу и два года жизни, а продал за «копейки»: стильный ВАЗ 2103 из Беларуси

    Тюнинг приборной панели ВАЗ-2106: идеи и советы

    Легендарная «шестерка» начала сходить с конвейера в 1975 году. С тех пор она завоевала любовь миллионов автомобилистов. Многие из них даже объединились в клубы. Эта модель активно модернизировалась любителями внешне и внутренне.Далее рассмотрим способы тюнинга приборной панели ВАЗ-2106.

    Подсветка

    В салоне «шестерки» не так много деталей, которые можно модернизировать. Внутреннее убранство предельно скромное, без излишеств. Если вы едете на машине ночью, то заметите явный недостаток, касающийся недостаточного освещения приборной панели ВАЗ-2106. Тюнинг в этом направлении можно сделать самостоятельно.

    Для выполнения манипуляций по изменению цвета и яркости подсветки потребуются следующие материалы:

    • белые приборные весы;
    • три светодиода для больших светильников и по одному элементу для маленьких устройств;
    • патроны
    • для легких элементов;
    • специальная самоклеящаяся пленка;
    • провода

    Этапы работы

    На начальном этапе улучшения подсветки приборов ВАЗ-2106 необходимо произвести демонтаж панели приборов, в результате чего появляется доступ к индикаторам.Затем удалите все указательные стрелки. Затем откручиваем пару маленьких болтиков и снимаем накипь. Чтобы демонтировать стрелки спидометра, отверните винты и поверните шкалу влево. В этот момент стрелка датчика немного опустится и начнет болтаться. После его затухания положение следует отметить маркером. Это необходимо для последующей точной работы спидометра.

    После демонтажа всех шкал приступаем к оклейке. Новые белые элементы применяются поверх стандартного оборудования.Чтобы фон не сливался со стрелками, они выделены другим цветом. Для улучшения подсветки потребуется снять светофильтр, после чего можно приступать к установке светодиодов. Для этих целей используются металлические колпаки, которые нагреваются и крепятся на боковые панели. При наличии приборов ВАЗ-2106 в корпусах темного цвета желательно осветлить их белой самоклейкой.

    На завершающем этапе осуществляется подключение светодиодов путем их подключения к основной электропроводке автомобиля по проводам.В конце концов, можно будет изменить цветовую гамму шкал и стрелок, а также улучшить подсветку, что сразу заметно при «ночной» езде. Подобным образом улучшится большинство представителей отечественной «классики».

    Модернизация торпеды

    В большинстве иномарок эта деталь вполне функциональна и выглядит вполне презентабельно. Увы, но этого нельзя сказать о салоне ВАЗ-2106. Торпеду «шестерки» сделали очень «топорной», что вынудило владельцев проводить ее модернизацию.

    Самый популярный вариант – замена стандартного элемента на современный аналог. Установка обновленной панели не только изменит внешнюю часть автомобиля, но и добавит функциональности. Недостатком данной манипуляции является ее высокая стоимость (от 5-6 тысяч рублей, включая все материалы и комплектующие).

    Экономный способ

    Если бюджета на приобретение новой торпеды недостаточно, можно пойти другим путем. Некоторые владельцы просто меняют цвет указанной детали.В качестве покрасочного материала используют жидкую резину, которая служит для обработки кузовов автомобилей в специализированных мастерских. Этот способ тюнинга приборной панели ВАЗ-2106 очень прост, не требует значительных капитальных вложений. К минусам можно отнести недолговечность отделки, через 5-6 месяцев потребуется повторная покраска.

    Еще один способ благоустройства — перетяжка поверхности кожзамом. Это реальный вариант улучшения деталей, но не каждый водитель сможет справиться с этим самостоятельно.В мастерских такие услуги стоят не меньше трех тысяч рублей.

    Накладки приборной панели ВАЗ-2106

    Тюнинг указанной части автомобиля осуществляется путем установки специальной накладки. Этот элемент выступает не только как украшение, но и несет в себе защитную функцию в салоне. Цена вопроса — в районе двух тысяч рублей. Для монтажа яркой накладки потребуется снять торпеду. Решается это откручиванием крепежных болтов. Снятую деталь тщательно протирают от пыли и обезжиривают.

    Снятая торпеда обрабатывается наждачной бумагой и промазывается клеем. После этого аккуратно установите накладку и дождитесь высыхания клея. Во избежание скрипа новой детали ее дополнительно фиксируют саморезами и еще одним слоем клея. Необходимо помнить, что длительное нахождение автомобиля под прямыми солнечными лучами губительно сказывается на облицовке.

    Электронный спидометр на ВАЗ

    Особое внимание уделено указателю скорости на панели приборов.Он расположен рядом с тахометром, который показывает обороты двигателя. Снять этот элемент несколько сложнее, чем другие приспособления. Чтобы демонтировать спидометр, нужно отжать фиксаторы панели и сдвинуть конструкцию на себя. Затем открутите фиксаторы троса, расположенные сзади. Затем отсоединяем крепления, аккуратно выводим механизм тросового пробега.

    Прибор можно модернизировать, используя светодиоды и заменив шкалы на стрелки. В качестве альтернативы стандартный спидометр заменен электронной версией.Трос в этом случае будет лишним элементом, его просто убирают. Для установки нового прибора нужен датчик импульсного типа с проводкой и резьбой М-18. Учитывая схему подключения, требуется дополнительная пайка. При установке детали важно соблюдать совместное подключение плюсов тахометра и спидометра, чтобы гарантировать синхронность показаний.

    В заключение

    Зная, как выполнить тюнинг панели приборов на Жигулях самостоятельно, можно значительно сэкономить.К тому же к обработке своих машин любой владелец подходит ответственно на каждом этапе. Стоимость аналогичных услуг в специализированных центрах намного дороже, а качество не всегда гарантируется. Кардинально изменить «приборку» позволят нехитрые манипуляции и рекомендации, приведенные выше. Помимо улучшения внешнего вида вы получите дополнительную защиту и несколько полезных опций, которые пригодятся отечественной «шестерке».

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован.

    2019 © Все права защищены. Карта сайта
