Не срабатывает стартер при повороте ключа ваз 2106: Стартер не щелкает и не крутит на ВАЗ-2106: причины, ремонт

Стартер не щелкает и не крутит на ВАЗ-2106: причины, ремонт

Стартер не щелкает и не крутит на ВАЗ-2106Нередко на ВАЗ-2106 может возникнуть такая проблема, как отказ стартера реагировать на поворот ключа в замке зажигания. При этом даже не раздается даже характерный щелчок втягивающего реле. Данная проблема, конечно же, не носит массового характера. Тем не менее она достаточно распространенная. Скорее всего, каждому владельцу «шестерки» хотя бы раз, но все-таки приходилось сталкиваться со «взбунтовавшимся» стартером. Однако всегда ли причина неисправности только в этом узле?

Если стартер не щелкает и не крутит – что делать владельцу ВАЗ-2106 в такой ситуации

Причин возникновения данной проблемы может быть множество. Наиболее простая и распространенная – высаженная «в ноль» аккумуляторная батарея. Распознать источник проблемы в данном случае несложно. Нужно просто включить фары. Если они не загорелись, значит, аккумулятор разряжен полностью. Завестись в таком случае можно «с толкача» или же попросить «прикурить» у соседей по гаражу. Фары, кстати, могут светить и вполнакала. То есть АКБ села не полностью, однако стартеру ее энергии не хватает. В таком случае втягивающее, если с ним все в порядке, даст о себе знать щелчком.

Если же батарея заряжена нормально, значит, нужно продолжить поиск источника проблем. Проверяем целостность предохранителей. Если и здесь все в порядке – ищем дальше. Кстати, неисправность вполне может быть и в самом замке зажигания. Чтобы проверить данную версию, следует провести несложную манипуляцию. В частности, нужно попробовать завести автомобиль напрямую, замкнув между собой нужные провода. Если после такой манипуляции стартер оживет – значит, проблема действительно в замке, и его следует заменить.

Впрочем, перед этим проверьте также контактную группу зажигания – вполне возможно, что там произошел обрыв.

Схема

Далее внимательно осмотрите проводку на предмет обрывов. Если здесь все в порядке, значит, продолжаем поиск. Отсутствие щелчков втягивающего реле может указывать на:

  • контакт между «массой» ротора и положительным зарядом статора;
  • заклинившие втулку или валик электромотора.

Без снятия стартера точно выяснить причину не удастся. Вполне возможно, что отсутствие щелчков связано с замыканием обмотки ротора или статора. Чтобы понять причину, в любом случае нужно будет снимать стартер, и разбирать его.

После этого внимательно осмотрите клеммы втягивающего. Вполне вероятно, они нуждаются в чистке (или в замене) после которой проблема пропадает. Если же данная процедура не помогла – проверьте обмотку реле. На наличие неисправности вам укажет характерный запах гари. Проблема также может быть вызвана неплотным прилеганием щеток к коллектору, или слишком серьезный износ последнего. Вполне возможно, что нужно просто заменить втягивающее.

Стоит отметить один момент – если вы уже разобрали стартер, нашли конкретную неисправность, и устранили ее, то все равно проведите визуальный осмотр всего устройства. Такая профилактика крайне полезна в плане предотвращения будущих неисправностей. Если вы увидите, что срок службы какой-то детали явно подходит к концу – замените сразу и ее. Это избавит от необходимости снова разбирать стартер спустя какое-то время. То есть в данном случае вы делаете своего рода профилактику.

Читайте также: Признаки неисправности бензонасоса ВАЗ-2106

Стартер не щелкает и не крутит на ВАЗ-2106

В завершение хотелось бы отметить еще один момент. Нередко бывают такие ситуации, когда втягивающее щелкает, однако стартер все равно не заводит двигатель. Возможных причин здесь уже гораздо больше. Однако бывает и так, что после поворота ключа нет вообще никакой реакции. Перечислим еще раз все наиболее типичные причины возникновения данной проблемы, как со щелчками втягивающего, так и без:

  • разряженная аккумуляторная батарея;
  • ослабление затяжки наконечников;
  • массовое замыкание;
  • окисление клемм или выводов на АКБ;
  • износ или зависание щеток;
  • перегоревший коллектор;
  • пробуксовка муфты свободного хода;
  • повреждение зубьев шестерней;
  • выработавшие свой ресурс втулки;
  • замок зажигания;
  • неисправность реле.

Не крутит стартер? Ищем проблему!

не крутит стартер на ВАЗ 2106 - причины

Самому приходилось сталкивать с проблемой на ВАЗ 2106, когда стартер отказывался работать при повороте ключа зажигания. И случалось это даже не один раз. Что самое интересное – всегда были совершенно разные проблемы. Причин, почему не крутит стартер, может быть множество. Поэтому стоит рассмотреть их более подробно, а также пути их устранения.

Причины, по которым не крутит стартер на ваз 2106

Аккумулятор и контакт клемм

  • Сел аккумулятор. Конечно опытные водители сразу поймут, когда аккумулятор разряжен, но некоторые новички вполне могут и не понять, что причина именно в разрядке АКБ. Достаточно просто включить ближний свет и посмотреть, насколько ярко светят лампы. Обычно, если аккумулятор сел достаточно сильно, то лампы могут светиться в пол накала, или же вовсе не загореться. В этом случае необходимо произвести зарядку аккумуляторной батареи.
  • Плохой контакт клемм АКБ. Бывает и такое, что вроде бы все приборы и лампочки на щитке приборов светятся, электроприборы работают, а вот стартер не крутит. Если контакт на одной из клемм будет плохим, то силы тока на прокрутку стартера может не хватить. Чтобы этого избежать, необходимо после каждого снятия и установки аккумулятора смазывать клеммы густой смазкой. Например, типа литол, и тогда такой проблемы не возникнет!

Замок зажигания, реле

  • Неисправен замок зажигания. Думаю, что некоторым владельцам ВАЗ 2106 приходилось сталкиваться с такой проблемой, когда именно из-за замка зажигания стартер не крутил. То есть, вы поворачиваете ключ в положение запуска, но никакой реакции не происходит. Чтобы проверить эту теорию, достаточно перемкнуть нужные провода, идущие к замку, и если стартер заработал, значит причина именно в нем. В данном случае необходимо будет заменить замок зажигания.
  • Неисправность втягивающего реле. Обычно при такой проблеме, при попытке запуска двигателя либо вообще ничего не происходит, либо слышны щелчки. Но сам вал стартера не крутится! Проверить втягивающее можно следующим образом. Необходимо замкнуть два контакта с гайками на стартере, если он заработал – произвести замену втягивающего реле.
  • Износ щеток, обрыв цепи в обмотке якоря. В таком случае признаков жизни устройства при попытке пуска мотора вы не услышите. А чтобы разобраться, в чем именно причина, поможет полная разборка механизма и его диагностика.

Я привел примеры неисправностей из личного опыта эксплуатации ВАЗ 2106 и других автомобилей отечественного производства. Конечно, я не исключаю того, что есть и другие причины подобных проблем. Если вам есть чем поделиться или остались вопросы, можете задавать их ниже в комментариях. Будем обсуждать и пытаться решить проблему вместе. Спасибо за внимание.

← Двигатель от Приоры на “классику” Где купить новый двигатель и какие цены? →

как снять и осуществить ремонт?

Как и на любом автомобильном транспорте, на ВАЗ 2106 стартер используется для запуска двигателя. Если он поломан, то завести машину будет сложно. В статье приводятся часто встречаемые неисправности устройства, и дается инструкция, как его снять и отремонтировать.

Содержание

[ Раскрыть]

[ Скрыть]

Распространенные проблемы со стартером и их причины

Независимо от того, установлен редукторный стартер на ВАЗ 2106 или УАЗ, неполадки похожи. Если не запускается автомобиль, плохо крутит стартер ВАЗ 2106, сначала выполняется проверка качество зарядки аккумуляторной батареи. Кроме того, следует проверить, насколько хорошо закреплены клеммы. Если с зарядкой и клеммами все нормально, то причина появления проблем с запуском двигателя может быть в пускателе.

Схема стартера ВАЗ 2106Схема стартера ВАЗ 2106

Возможны следующие неисправности стартера ВАЗ 2106:

  1. Устройство включается, но при этом не работает тяговое реле: обрыв провода тягового, наконечники слабо затянуты, КЗ в обмотках тягового или на массу, окислились контакты, заедает якорь втягивающего.
  2. После включения происходит щелчок, тяговое реле работает, но не функционирует якорь либо он слишком медленно вращается, не крутит стартер: слабо затянуты крепежные болты на втягивающем, изношены щетки или зависли, КЗ пластин коллектора либо его подгорание, повреждение обмоток.
  3. При запуске щелкает реле, работает якорь, но не вращается коленчатый вал: поломана буферная пружина, пробуксовывает муфта, выскальзывает из оси или сломан рычаг включения муфты.
  4. Стартер не отключается, когда запустился мотор: заедает реле или рычаг привода, слиплись контакты, перекос механизма, неисправна возвратная пружина замка зажигания.
  5. Повышенный шум при пуске: плохо закреплен узел, изношены втулки, сломаны зубья на шестернях.

Особенности диагностики механизма

Стартер на ВАЗ 2106Стартер на ВАЗ 2106

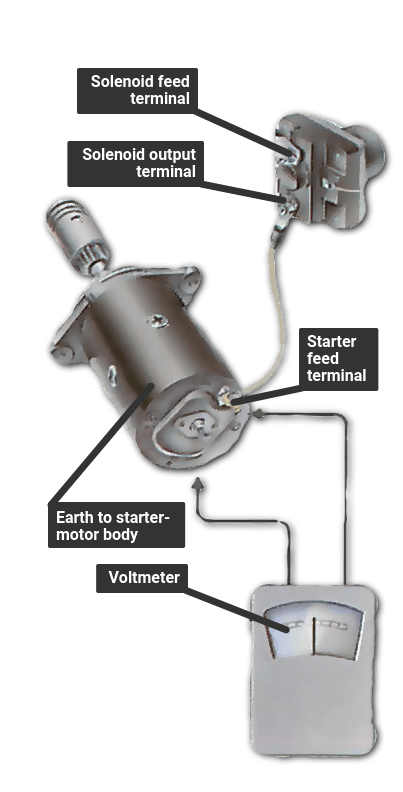

Пусковой узел проверяется с помощью тестера. После включения устройства показания вольтметра не должно быть выше 8В, а сила тока — превышать значение 23А.

Проверить обмотки можно с помощью контрольки, если она будет гореть, значит, есть замыкание. Чтобы выполнить визуальный осмотр пускового узла, его нужно снять и очистить от загрязнений (автор видео — Ирина Кузилова)

Разбирая устройство, следует подвергнуть визуальному осмотру каждую деталь. Задиры и царапины можно убрать с помощью наждачки. Сломанные и детали с износом подлежат замене. Также необходима замена втулок стартера ВАЗ 2106, если они сильно изношены.

Неисправный коллектор не ремонтируют, его желательно заменить. На щетках проверяется высота. Оптимальной считается больше 12 мм, иначе щетки необходимо заменить.

Инструкция по снятию и ремонту стартера своими руками

Для диагностики и ремонта узел нужно снять.

Если машина после поездки, то перед тем, как снять стартер на ВАЗ, следует дождаться, чтобы остыли все узлы и механизмы.

Вынимаем втягивающее реле. 1. Вынимаем втягивающее реле. Отжав пружины, извлекаем щетки.
2. Отжав пружины, извлекаем щетки. Проверяем механизм тестером. 3. Проверяем механизм тестером.

Процедура снятия состоит из следующих шагов:

  1. Для доступа к устройству необходимо демонтировать воздушный фильтр.
  2. Пускатель крепится к корпусу коробки передач с помощью трех болтов. Чтобы его снять, нужно ключом на «13» выкрутить сначала два верхних болта, а затем один снизу. Его удобнее выкручивать из ямы.
  3. Затем необходимо отсоединить провода, и можно снимать механизм и начинать ремонт.

Для ремонта понадобятся необходимый инструментарий.

На ВАЗ 2106 ремонт стартера начинается с разборки, состоящей из этапов:

  1. В первую очередь снимается втягивающее реле.
  2. Далее вытягивается якорь втягивающего.
  3. На следующем этапе демонтируем верхний защитный кожух.
  4. Далее демонтируем вал ротора. При этом следует проверить замыкание на корпус.
  5. Затем выкручиваем винты крепления крышки, обмотки и проводов.
  6. Далее отделяем крышку от корпуса и вынимаем щетки.
  7. Затем с помощью оправки впрессовываем задний подшипник.
  8. На следующем этапе снимаем шплинт, якорь с вилкой и резиновую заглушку.
  9. Далее нужно достать второй подшипник.
  10. Затем отодвинув шайбу, сняв стопорное кольцо, демонтируем бендикс.

На этом разборка заканчивается. Теперь каждую деталь осматривают и устраняют неполадки. Сборку выполняют в обратном порядке. Перед сборкой нужно смазать детали пускового узла. После установки стартер следует подключить. Выполнить подсоединение следует согласно схеме подключения, а затем проверить работоспособность.

Схема подключения устройстваСхема подключения устройства Загрузка ... Загрузка …

Видео «Как заменить редукторный пускатель»

В этом видео демонстрируется замена стартера (автор ролика — Kovalev Motors).

Не крутит стартер ВАЗ-2106: причины, ремонт

Не крутит стартер ВАЗ-2106Важную роль в конструкции любого автомобиля играет такое устройство, как стартер. Оно представляет собой электрический мотор, который во время поворота ключа в замке зажигания запускает коленчатый вал двигателя внутреннего сгорания. В верхней части его корпуса располагается втягивающее электромагнитное реле. Именно оно при замыкании электрической цепи обеспечивает зацепление ротора стартера с валом и провоцирует его вращение.

Главным же элементом устройства является сердечник, который при подаче напряжения осуществляет следующие функции:

  • перемещает по корпусу ротора шестерню до тех пор, пока она не войдет в сцепление с венцом маховика и не запустит вращение коленвала двигателя;
  • посредством медной пластины замыкает контакты, благодаря чему подается ток на обмотку статора.

Иногда в процессе использования стартер начинает издавать странные щелчки. Это происходит при разряженном аккумуляторе, так как устройству просто не хватает напряжения для вращения коленчатого вала.

Читайте также: Как прокачать тормоза на ВАЗ-2106

Распространенные неполадки стартера на автомобиле ВАЗ-2106

Не крутит стартер ВАЗ-2106Почему не крутит стартер ВАЗ-2106? Почему не вращается коленвал и не заводится двигатель авто? Если вы столкнулись с данными проблемами, детальная диагностика укажет на одну из перечисленных ниже неисправностей устройства:

  • повреждена обмотка реле, из-за которой не срабатывает ни данная деталь, ни якорь электрического двигателя;
  • при включении стартера втягивающее реле запускается, а ротор либо вращается недостаточно быстро, либо не крутиться вообще;
  • не запускается коленчатый вал;
  • стартер продолжает работать, несмотря на то, что двигатель внутреннего сгорания уже запустился;
  • устройство сильно шумит в процессе работы.

Чтобы разобраться с неполадками стартера, необходимо знать причины их возникновения. Как мы уже упоминали выше, очень часто устройство не хочет нормально работать при разряженном аккумуляторе – ему просто не хватает механическими поломками, к которым относятся:

  • массовое короткое замыкание;
  • в местах подключения стартера к АКБ окислились провода или контакты;
  • выход из строя коллектора, который не выдерживает длительных перепадов напряжения и повышенной нагрузки;
  • контакты реле слиплись друг с другом, что привело к короткому замыканию;
  • стартер был неправильно установлен на автомобиль после обслуживания или ремонта;
  • наблюдается сильный износ щеток и шестерен;
  • муфта свободного хода пробуксовывает из-за какой-либо неисправности;
  • болты, на которых держится стартер, ослаблены.

Читайте также: Проверка катушки зажигания на ВАЗ-2106

Самые неприятные поломки связаны с выходом из строя элементов электрической схемы – втягивающего реле, обмоток стартера или проводки. Проверить их работоспособность можно весьма простым способом:

  • подключаем два отрезка провода к лампе накаливания на 12 вольт;
  • соединяем один конец с минусовым контактом, а другой – с тонким проводом, идущим от втягивающего реле;
  • включаем зажигание.

Если лампа горит, то все элементы электрической сети в норме. В противном случае придется разбирать стартер и искать причину его выхода из строя.

Устраняем неполадки стартера

СхемаДемонтаж и разборка стартера представляет собой довольно простую процедуру. Во время ее выполнения мы настоятельно рекомендуем обратить внимание на следующие моменты:

  • обязательно убедитесь, что обмотки ротора и статора полностью исправны. В противном случае разбирать устройство нет смысла, так как оно подлежит замене;
  • удостоверьтесь в том, что электрические контакты не загрязнены и не окислены;
  • проверьте уровень износа графитных щеток электрического двигателя. Вполне возможно, будет достаточно их замены, чтобы стартер заработал в нормальном режиме;
  • проверьте работоспособность и уровень износа бендикса.

Ремонт стартера своими силами осуществляется в такой последовательности:

  • выполняем дефектовку деталей и находим замену для тех из них, которые не подлежат восстановлению;
  • тщательно очищаем все компоненты электромотора от грязи, пыли, изоляции, смазки, измельченного графита. Они должны быть идеально чистыми, чтобы стартер не создавал никаких проблем;
  • ремонтируем те детали, которые можно восстановить;
  • с помощью амперметра и вольтметра проверяем все компоненты электрической цепи и проводку. Сила тока должна составлять на более 23 ампер, а напряжение – не больше 9 вольт. В противном случае существует риск возникновения скрытого короткого замыкания устройства;
  • обязательно тестируем мультиметром обмотки, после чего устраняем любые их повреждения. Перед сборкой желательно также просушить детали и покрыть их лаком, выполняющим функцию изолятора;
  • проверяем состояние обгонной муфты и шестерни бендикса. Со временем эти детали изнашиваются, из-за чего в процессе работы стартера может слышаться посторонний скрежет или сильный скрип. Если вы обнаружили стертые зубья на шестеренке, лучше сразу заменить ее, чтобы избежать проблем в будущем.

Кроме того, важно тщательно проверить исправность и целостность пластин коллектора. Если их износ превышает нормативные показатели, лучше полностью заменить данный узел, так как ремонту или восстановлению он не подлежит. Последний этап – сборка стартера, его подключение к аккумуляторной батарее и фиксация с помощью специальных болтов.

Читайте также: Регулировка карбюратора на ВАЗ-2106

Стартер автомобиля ВАЗ-2106 – устройство весьма надежное и долговечное. Он может не создавать проблем в течение многих лет, однако для этого требуется периодически выполнять комплексные работы по его обслуживанию, замене изношенных элементов и удалению загрязнений.

Стартер не реагирует на поворот ключа зажигания. Что делать?

Стартер необходим для запуска двигателя автомобиля и при его неисправности запуск становится проблематичным, либо вообще невозможным. Поэтому не лишним будет узнать какие существуют причины его отказа и решения, чтобы водитель смог сам найти и устранить неисправность.

Типичная ситуация. После ночной стоянки водитель пытается завести свой автомобиль, но стартер не отвечает при повороте ключа в положении «пуск». В сложившейся ситуации может быть несколько причин, и не всегда они связаны именно со стартером.

Поворот ключа зажиганияПоворот ключа зажигания

Первая. Полностью разряжена аккумуляторная батарея. Разрядиться аккумулятор может по разным причинам. Так, например, водитель забыл выключить габаритные огни или лампочку подсветки салона, что привело к полному разряду батареи.

В батарее может замкнуть одна из банок, что приведет к полному разряду.

Сюда же стоит отнести и неисправность генератора, который выдает недостаточное напряжение, либо вообще перестает давать зарядный ток, а также недостаточно натянутый и порванный ремень привода.

Второе. Неисправна цепь от замка зажигания до втягивающего реле стартера.

cepi

Третье. Неисправен замок зажигания, по механической или электрической части. Так, например, в замках зажигания на автомобилях ранних годов выпуска, таких как, классика ВАЗ, Москвич, ЗАЗ, часто получала механическое повреждение или оплавлялась пластиковая втулка, отвечающая за коммутацию контактной части замка.

Замок зажиганияЗамок зажигания

Происходит следующее. При повороте ключа в положение зажигание на щитке приборов загораются лампочки, что «говорит» о том, что цепь исправна. Однако при повороте ключа в положение «пуск», стартер не отвечает. Это вызвано тем, что кулачок стержня изношен и не в состоянии свести между собой контакты, отвечающие за запуск.

Также при длительной подаче питания на реле стартера через замок зажигания, происходит обгорание контактов замка. Обычно это происходит при продолжительных попытках запуска двигателя.

Четвертое. Замыкание в обмотке стартера.

Сгорела обмотка стартераСгорела обмотка стартера

Пятое. Отказ реле стартера (установлено не на всех марках авто). В реле может сгореть катушка, выгореть или покрыться налетом контакты. При его отказе стартер не будет работать даже при исправном состоянии всех остальных элементов.

Шестое. Неисправен контакт на тяговом реле стартера, куда подходит питания от замка зажигания.

Седьмое. Нарушена масса двигателя и кузова, а также минусовой провод батареи.

Восьмое. Стартер может «молчать» и при блокировке цепи стартера иммобилайзером или сигнализацией. В момент установки на охрану они могут размыкать цепь запуска.

Устранение неисправности

При полностью разряженной батареи рекомендуется, изначально, проверить ее исправность. А именно, герметичность корпуса, нет ли замкнутой банки, какова плотность электролита. Если аккумулятор исправен, то его необходимо зарядить.

Если батарея была разряжена из-за недостаточного заряда генератора, то он подлежит ремонту.

При неисправности электрической цепи от замка зажигания до втягивающего реле стартера, необходимо прозвонить тестером целостность проводов, а также проверить цепь на предмет короткого замыкания.

Проверка мультиметромПроверка мультиметром

Для восстановления цепи нужно найти место разрыва провода и соединить. При «спаивании» проводов, когда происходит короткое замыкание, необходимо разъединить провода и заизолировать, и вновь проверить цепь прибором.

Цепь может быть и исправна, но из-за подгоревших контактов к реле стартера приходит недостаточное напряжение, и оно не срабатывает.

Если стартер не срабатывает из-за отказа замка зажигания, то можно отсоединить контактную группу и зачистить контакты, если данная операция не поможет, то его необходимо заменить.

При обнаружении короткого замыкания в обмотке статора или ротора стартера, заменить неисправные детали, либо заменить стартер в сборе.

Межвитковое замыкание в обмоткеМежвитковое замыкание в обмотке

Неисправное реле стартера рекомендуется заменить, так как чистка его контактов будет кратковременной мерой и реле быстро вновь выйдет из строя.

Неисправный контакт на втягивающем реле стартера можно попытаться восстановить, если реле разборное, в противном случае реле необходимо заменить.

Контакты на втягивающем релеКонтакты на втягивающем реле

При плохом контакте провода «масса» рекомендуется открутить и зачистить соединение и вновь затянуть, как правило этого достаточно, чтобы восстановить надежный контакт с кузовом автомобиля.

При обнаружении проблем с иммбилайзером или сигнализацией, рекомендуется обратиться к профессиональному автоэлектрику, так как эти системы имеют сложные схемы установки и по неопытности можно нанести бред автомобилю.

Заключение

Если стартер не «отвечает» на поворот ключа зажигания, то не стоит сразу обращаться в автосервис, а воспользовавшись нашими советами, попытаться самому решить эту проблему.

Для того, чтобы не «встать» однажды на трассе вдали от населенных пунктов из-за отсутствия пуска двигателя, не забывайте проверять состояние батареи. При любых признаках неисправности электроцепи питания стартера, сразу найдите причину неполадки и устраните ее.

как это работает, проблемы, тестирование

Обновлено: 6 мая 2020 г.

Стартер — это электродвигатель, который вращает или «проворачивает» двигатель для запуска. Он состоит из мощного электродвигателя постоянного тока (постоянного тока) и соленоида стартера, прикрепленного к двигателю (см. Рисунок).

В большинстве автомобилей стартер прикручен к двигателю или трансмиссии, проверьте эти фотографии: фото 1, фото 2.Посмотрите, как работает стартер внутри ниже.

Питание стартера осуществляется от основной 12-вольтовой аккумуляторной батареи автомобиля. Для запуска двигателя стартеру требуется очень высокий электрический ток, а это значит, что аккумулятор должен иметь достаточную мощность. Если аккумулятор разряжен, в автомобиле могут загореться огни, но мощности (тока) недостаточно для включения стартера.

Каковы симптомы неисправного стартера: при запуске автомобиля с полностью заряженным аккумулятором происходит один щелчок или вообще ничего не происходит.Стартер не запускается, хотя на клемме управления стартером подано напряжение 12 В.

Другой симптом — когда стартер работает, но не проверяет двигатель. Часто это может вызвать громкий визг при запуске автомобиля. Конечно, это также может быть вызвано повреждением зубьев коронной шестерни гибкой пластины или маховика.

Соленоид стартера

Соленоид стартера.

Типичный соленоид стартера имеет один маленький разъем для провода управления стартером (белый разъем на фотографии) и две большие клеммы: один для положительного кабеля аккумуляторной батареи, а другой — для толстого провода, который питает сам стартер (см. Схему ниже).

Соленоид стартера работает как мощное электрическое реле. При активации через клемму управления соленоид замыкает сильноточную электрическую цепь и передает питание от аккумулятора на стартер.В то же время соленоид стартера толкает шестерню стартера вперед для зацепления с зубчатым венцом гибкого диска двигателя или маховика.

Реклама — Продолжить чтение ниже

Аккумуляторные кабели

Упрощенная схема системы пуска.

Как мы уже упоминали, стартеру требуется очень большой электрический ток для включения двигателя, поэтому он подключается к батарее толстыми (большого сечения) кабелями (см. Схему).Отрицательный (заземляющий) кабель соединяет отрицательную клемму аккумуляторной батареи «» с блоком цилиндров двигателя или коробкой передач рядом со стартером. Положительный кабель соединяет положительную клемму аккумулятора « + » с соленоидом стартера. Часто из-за плохого соединения одного из кабелей аккумуляторной батареи стартер не запускается.

Как работает система запуска:

Когда вы поворачиваете ключ зажигания в положение START или нажимаете кнопку START, если коробка передач находится в положении Park или Neutral, напряжение батареи проходит через цепь управления стартером и активирует соленоид стартера.Электромагнит стартера приводит в действие стартер. В то же время соленоид стартера толкает шестерню стартера вперед, чтобы зацепить ее с маховиком двигателя (гибкая пластина в автоматической коробке передач). К коленчатому валу двигателя крепится маховик. Стартер вращается, проворачивая коленчатый вал двигателя, позволяя двигателю запуститься. В автомобилях с кнопкой запуска система отключает стартер, как только двигатель запускается.

Защитный выключатель нейтрали

Переключатель диапазонов АКПП.

Из соображений безопасности стартер может работать только тогда, когда автоматическая коробка передач находится в Парковочном или Нейтральном положении; или если у автомобиля механическая коробка передач, когда педаль сцепления нажата. В автомобилях с механической коробкой передач выключатель педали сцепления замыкает цепь стартера при нажатии. В автомобилях с автоматической коробкой передач переключатель диапазонов трансмиссии позволяет стартеру работать только тогда, когда трансмиссия находится в положении «Парковка» или «Нейтраль».

Задача переключателя диапазонов трансмиссии — сообщить бортовому компьютеру (PCM), на какой передаче работает трансмиссия. Если у вашего автомобиля есть индикатор передачи на приборной панели, вы можете увидеть, когда индикатор диапазона трансмиссии не работает. ,

Самая распространенная проблема — когда вы переключаете коробку передач в положение «Парк», а буква «P» не отображается на приборной панели. Это означает, что бортовой компьютер (PCM) не знает, что трансмиссия находится в состоянии «Парковка», и не позволяет стартеру работать.Симптомом этой проблемы является то, что автомобиль заводится в нейтральном режиме, но не заводится в режиме «Парковка».

Эта проблема часто возникает из-за корродированного или заклинившего троса или тросового рычага (см. Фото). Ржавчина ограничивает движение кабеля и мешает правильной работе переключателя. Решение — смазать место подключения кабеля и, при необходимости, заменить заржавевшие детали. Положение переключателя диапазонов трансмиссии также может нуждаться в корректировке.

Проблемы с системой запуска

Проблемы с системой запуска являются обычными, и не все они вызваны неисправным стартером.Чтобы найти причину проблемы, необходимо правильно протестировать систему запуска. Если при попытке завести машину вы слышите, что стартер заводится как обычно, но машина не заводится, то проблема, скорее всего, в не с системой запуска — ознакомьтесь с нашим руководством по устранению неполадок при запрете запуска автомобиля, чтобы узнать, как найти проблему. Вот несколько распространенных проблем с системой запуска:

Коррозионная клемма аккумулятора Хорошее соединение

Батарея очень часто выходит из строя.Иногда один из электрических компонентов, который остался включенным или имеет дефект, вызывающий паразитное потребление тока, разряжает аккумулятор. Иногда старая батарея может просто разрядиться в один прекрасный день без предупреждения. В любом случае, если аккумулятор разряжен, у стартера не хватит мощности, чтобы запустить двигатель.

Если аккумулятор разряжен, при попытке запустить двигатель вы можете услышать одиночный или повторяющийся щелчок, либо стартер может медленно перевернуться и остановиться.

Плохое соединение на клеммах кабеля может привести к тому, что стартер не будет работать или работать очень медленно.Часто клеммы аккумулятора или соединение заземляющего кабеля корродируют, вызывая проблемы со стартером (см. Фото выше).

Коррозионная клемма управления соленоидом стартера

Иногда клемма управления стартером корродирует (на фото) или провод управления стартером отсоединяется от клеммы, что приводит к неработоспособности стартера. Например, эта корродированная клемма управления стартером была причиной отсутствия запуска и запуска двигателя в Mazda 3.Мы заметили это только после отключения разъема провода управления. Очистка терминала и замена разъема решили проблему.

Другая деталь, которая часто выходит из строя, — это сам стартер. Иногда угольные щетки или другие детали внутри стартера изнашиваются, и стартер перестает работать.

Например, отказавший стартер был обычным явлением в некоторых моделях Toyota Corolla и Matrix. Даже с хорошей батареей стартер щелкал, но не переворачивался.

Если стартер неисправен, его необходимо заменить, что может стоить от 250 до 650 долларов. Восстановление стартера обычно дешевле, но занимает больше времени.

Иногда шестерня стартера по какой-то причине не сцепляется должным образом с маховиком двигателя. Это может вызвать очень громкий скрежет металла или скрежет при попытке завести автомобиль. В этом случае коронную шестерню маховика необходимо проверить на предмет повреждений зубьев.

Замок зажигания тоже часто выходит из строя.Контактные точки внутри переключателя зажигания изнашиваются, поэтому, когда вы поворачиваете переключатель зажигания в положение «Пуск», через цепь управления стартером не проходит электрический ток, чтобы активировать соленоид стартера. Если покачивание ключа в замке зажигания помогает завести автомобиль, возможно, выключатель зажигания неисправен.

Защитный выключатель нейтрали также может выйти из строя или выйти из строя. Например, если автомобиль заводится в «Нейтральном» режиме, но не заводится в «Парковке», сначала следует проверить нейтральный предохранительный выключатель.

Как тестируется пусковая система

Техник проверяет состояние заряда аккумулятора
с помощью тестера аккумулятора

Если стартер не работает, сначала необходимо проверить состояние заряда аккумулятора, клеммы аккумулятора и кабели аккумулятора. Один из симптомов разряда батареи — тусклый свет приборной панели при повороте ключа в положение START.

Следующим шагом обычно является проверка цепи управления стартером. Ваш механик может начать с измерения напряжения аккумуляторной батареи на клемме управления соленоидом стартера, когда ключ находится в положении START. Если нет напряжения, проблема, скорее всего, в цепи управления стартером (выключатель зажигания, реле стартера, выключатель нейтрали, провод управления). Если на клемме управления соленоидом стартера присутствует напряжение аккумуляторной батареи, когда ключ находится в положении ПУСК, сам стартер может быть неисправен.Клемма управления электромагнитным клапаном стартера также должна быть проверена на правильность подключения.

Как внутри работает стартер?

Стартер внутри

Стартер обычно имеет четыре обмотки возбуждения (катушки возбуждения), прикрепленные к корпусу стартера изнутри. Якорь (вращающаяся часть) через угольные щетки соединен последовательно с катушками возбуждения.На переднем конце якоря есть небольшая шестерня, которая прикреплена к якорю через обгонную муфту.

Как работает стартер? Когда водитель поворачивает ключ или нажимает кнопку Start, обмотка соленоида находится под напряжением. Плунжер соленоида перемещается в направлении стрелки и замыкает контакты соленоида. Это подключает питание от батареи к стартеру (катушки возбуждения и якорь). В то же время поршень толкает шестерню стартера вперед через рычаг.Затем шестерня входит в зацепление с зубчатым венцом гибкой пластины и переворачивает ее. Гибкая пластина прикреплена к коленчатому валу двигателя.

Большинство проблем стартера вызвано изношенными или сгоревшими контактами соленоида, изношенными щетками и коммутатором, а также изношенными втулками якоря. Признаком изношенных контактов соленоида является щелчок соленоида, но стартер не запускается. Когда щетки стартера изношены, стартер не издает шума. Когда втулки переднего и заднего якоря изнашиваются, якорь трется о полевые башмаки, из-за чего стартер работает медленно и шумно.Многие современные стартеры имеют небольшие шарикоподшипники вместо втулок. Если вы хотите отремонтировать стартер, комплекты для восстановления стартера, которые включают часто изнашиваемые детали, продаются через Интернет.

,

Почему машина не заводится

Главная »Почему не заводится машина

Обновлено: 6 мая 2019 г.

Когда машина не заводится, это неприятно. Вы поворачиваете ключ и … ничего не происходит. С этим сталкивался практически каждый автовладелец.
Есть много вещей, которые могут выйти из строя с вашей машиной, но не о чем беспокоиться, есть решение почти для каждой проблемы.

Конечно, вы можете позвонить в местную автомобильную ассоциацию или в службу буксировки и отбуксировать автомобиль в местную ремонтную мастерскую, но если вы хотите узнать, почему он не заводится, читайте дальше.
Процесс, который продолжается с момента вставки ключа в замок зажигания до момента, когда двигатель работает, включает несколько этапов. Как только вы узнаете, на каком этапе все идет не так, вы лучше поймете, почему ваша машина не заводится и что делать. Если в вашем автомобиле есть система запуска с кнопки, прочтите это руководство.
Ответьте на эти вопросы; если в ответе есть ссылка, перейдите по ней; если нет, переходите к следующим вопросам.

Что происходит, когда вы пытаетесь запустить двигатель?

1.Вы можете повернуть ключ в замке зажигания? Да Нет
2. При включении зажигания:
Загораются ли огни на панели приборов?
Да Нет
Горит или мигает индикатор «Безопасность» или «Ключ» на панели приборов? Да Нет
Загорается ли индикатор «Проверьте двигатель»? Да Нет
3. Что происходит, когда вы поворачиваете ключ зажигания в положение «Пуск»?
— Ничего не происходит, двигатель не заводится.
— Щелчок (или повторный щелчок) слышен, но двигатель не включается.
— Двигатель очень медленно проворачивается (проворачивается).
— Двигатель проворачивается постепенно медленнее, а затем просто щелкает.

Если стартер проворачивается нормально, но машина не заводится, перейдите на следующую страницу »

Что проверить в первую очередь

Если автомобиль не заводится, сначала проверьте основные вещи:
Аккумулятор в порядке? Читайте в следующем абзаце, как проверить аккумулятор.
Если автомобиль не заводится с АКПП в режиме «Парковка», заводится ли он в режиме «Нейтраль»? Иногда машина не заводится в «Парковке», а заводится в «Нейтральном» режиме из-за проблемы с переключателем нейтрали. Узнайте больше о нейтральном выключателе безопасности здесь: как работает система запуска автомобиля.
Кабели аккумулятора затянуты и не корродированы?
Как вы думаете Достаточно ли топлива в баке? Это обычная ситуация, когда указатель уровня топлива не работает должным образом, и в автомобиле заканчивается топливо, а указатель уровня топлива все еще показывает остаток топлива.Нет другого способа проверить уровень топлива, кроме указателя уровня топлива. Но вы можете оценить, сколько времени вы проехали с момента последней заправки. Прочтите также о признаках низкого уровня топлива на второй странице этого руководства.
Индикатор «Безопасность» или индикатор в виде ключа на приборной панели горит или мигает? Читайте ниже о сигнале безопасности.
Есть ли в вашей машине противоугонная система, которая по каким-то причинам не позволяет завести машину?

Как проверить батарею

Разряженный или разряженный аккумулятор — одна из возможных причин, по которой автомобиль не заводится.Иногда мы просто забываем выключить плафон или что-то еще, или это может быть какой-то неисправный компонент электрической системы автомобиля, который разряжает аккумулятор. Иногда, если аккумулятор старый, он может просто разрядиться в один прекрасный день, даже если накануне он был в порядке. В любом случае, если аккумулятор разряжен, у него не будет достаточно мощности для запуска двигателя: вы можете услышать щелчки или стартер может очень медленно вращаться при попытке запустить двигатель. Смотрите этот видео-пример.

Вот простой способ проверить, не разряжен ли аккумулятор:
Включите дворники. Если они двигаются очень медленно, намного медленнее, чем обычно, вероятно, батарея разряжена. Посмотрите на плафон. Если он становится очень тусклым при запуске двигателя или при включении дворников, аккумулятор, скорее всего, разряжен.

Если аккумулятор относительно новый, его можно перезарядить. Один из способов сделать это — запустить машину от внешнего источника и дать двигателю поработать некоторое время, чтобы зарядить аккумулятор.Читайте ниже о запуске от внешнего источника. Следует помнить об одном: если аккумулятору более 4-5 лет, он может быть полностью разряжен, поэтому он не будет заряжаться, и автомобиль не перезапустится после того, как вы его отключите. В этом случае вам может понадобиться новый аккумулятор. Проблема с системой зарядки автомобиля также может привести к тому, что аккумулятор не перезарядится.

Ключ не поворачивается в замке зажигания

Если ключ не поворачивается в замке зажигания, это может быть по нескольким причинам: Часто это происходит, когда рулевое управление блокируется замком зажигания при повернутых в сторону передних колесах (напримерграмм. при парковке на холме) или когда одно из передних колес упирается во что-то (например, на бордюрный камень). В этом случае попробуйте повернуть рулевое колесо влево и вправо, осторожно покачивая ключом зажигания — это может помочь разблокировать замок рулевого управления.
Другая возможность — неисправен замок зажигания или сам ключ. Это случилось; ключ и механизм замка изнашиваются со временем. Попробуйте использовать запасной ключ. Если ничего не работает, лучше всего обратиться к местному дилеру.

Нет подсветки на панели приборов

Если при включении зажигания на приборной панели не загораются индикаторы, это означает, что от аккумулятора не поступает питание. Это может быть разряженная батарея или неисправный переключатель зажигания. Включите фары, если они работают, это означает, что аккумулятор заряжен, поэтому проблема может быть в выключателе зажигания или проводке между выключателем зажигания и аккумулятором.

Если на приборной панели не загораются индикаторы и не работают другие потребители электроэнергии, возможно, батарея полностью разряжена или нет связи между батареей и бортовой электросистемой.Проверьте, плотно ли закреплены клеммы аккумулятора. Если аккумулятор полностью разряжен, может помочь запуск от внешнего источника.

Реклама — Продолжить чтение ниже

«Безопасность» или индикатор в виде ключа горит или мигает на приборной панели

Многие автомобили оснащены иммобилайзером или системой безопасности, которая позволяет запускать двигатель только при использовании правильного ключа. Вы можете найти более подробную информацию об иммобилайзере в руководстве по эксплуатации.
Это означает, что в ключе зажигания есть микросхема с кодом безопасности. Когда вы вставляете его в замок зажигания, датчик охранной системы считывает код. Обычно, когда вы включаете зажигание, вы видите, что на короткое время загорается лампочка «Безопасность», а затем она гаснет. Это будет означать, что код в ключе зажигания правильный, и автомобилю разрешено заводиться.

Если при включении зажигания индикатор «Безопасность» продолжает гореть или мигать, это означает, что система безопасности вашего автомобиля не распознает ключ или возникла проблема с какой-либо частью самой системы безопасности.
У некоторых автомобилей GM, например, была проблема с датчиком охранной системы, расположенным на замке зажигания. Иногда ключ просто нужно перепрограммировать. В некоторых старых автомобилях была простая процедура повторного изучения ключа, которая могла бы решить эту проблему. Вы можете найти информацию о том, как перепрограммировать ключ, в руководстве пользователя или просто погуглите. Вы также можете попробовать запасной ключ, и если ничего не работает, обратитесь к дилеру. В большинстве современных автомобилей перепрограммировать ключ может только официальный дилер.Ваш дилер также может проверить систему иммобилайзера.

Не горит лампочка «Проверьте двигатель»

Check Engine Light

Когда вы включаете зажигание перед запуском автомобиля, должен загореться индикатор «Проверьте двигатель», указывая на то, что компьютер двигателя (также может называться ECM, PCM или ECU) включен. Если индикатор «Проверьте двигатель» не горит при включенном зажигании, возможно, что на компьютер двигателя не поступает питание (например.грамм. из-за обрыва провода, неисправного главного реле, перегоревшего предохранителя) или проблема с самим компьютером двигателя. Подробнее: как проверить предохранитель.

Стартер не проворачивается

Если при повороте ключа зажигания в положение «Пуск» ничего не происходит, это означает, что стартер не запускает двигатель. Чаще всего это могло быть вызвано разряженной батареей; Вот как проверить батарею.
Если аккумулятор работает нормально, но стартер по-прежнему не запускается, это может быть связано с рядом возможных причин.Вот некоторые из них:

Неисправен замок зажигания — это обычная проблема. Выключатель зажигания — это электрический выключатель, установленный на задней части механизма замка зажигания. Если покачивание ключа в замке зажигания помогает завести автомобиль, сначала следует проверить выключатель зажигания. Смотрите это видео.
Провод управления соленоидом стартера может иметь плохой контакт.
Сам стартер или соленоид стартера могут быть неисправны.
Проблема с нейтральным предохранительным выключателем.Если автомобиль не заводится с коробкой передач в положении «Парковка», а заводится на нейтральной передаче, это может быть вызвано неисправностью переключателя безопасности нейтрали или троса переключения. Например, посмотрите это видео.
Подробнее о системе запуска.
Проблема с системой безопасности автомобиля или другим электронным модулем управления (например, ECM, BCM) также может помешать работе стартера.

Я слышу щелчок, но стартер не заводит

Это очень частая проблема: вы поворачиваете ключ в положение «Пуск», но двигатель не запускается; все, что вы слышите, — это одиночный или повторяющийся щелчок из моторного отсека.Со мной такое случалось много раз. Очень часто это могло быть вызвано слабым аккумулятором или плохим контактом на выводах аккумулятора. Иногда кабель аккумулятора может корродировать внутри, вызывая ту же проблему. В некоторых случаях плохое соединение между отрицательным проводом аккумуляторной батареи и двигателем (плохое заземление) может вызывать те же симптомы.
Конечно, могли быть и другие причины, но чаще всего это случается, когда не хватает электрического тока, чтобы стартер проворачивал двигатель.
Смотрите этот абзац: как проверить аккумулятор.
Также проверьте клеммы аккумулятора, чтобы убедиться, что они не корродированы. Вот фотография, как выглядит покрытая коррозией клемма аккумулятора: Контрольный список технического обслуживания автомобиля: Аккумулятор
Если аккумулятор в порядке, а клеммы аккумулятора выглядят чистыми и не корродированными, проблема может быть в соленоиде стартера, кабелях аккумулятора или самом стартере. Например, проблема со стартером или соленоидом — довольно частая причина того, что Ford Taurus 2000-2006 годов не заводится. У более ранних моделей этого автомобиля тоже были проблемы со стартером.Подобная проблема с соленоидом стартера в Toyota Corolla 1998-2002 годов иногда также может вызывать состояние, когда слышен щелчок, но стартер не запускается. Точно так же в Toyota Camry 1998-2001 годов проблема с клеммами соленоида стартера могла вызвать состояние, при котором стартер щелкал, но не проворачивался. В любом случае необходимо восстановить стартер. Подробнее здесь: Стартер, система запуска.

Двигатель очень медленно проворачивается и не заводится

Это также может быть вызвано слабым или разряженным аккумулятором; вот как проверить батарею.Если аккумулятор в порядке, кабели аккумулятора могут иметь плохое соединение на клеммах или неисправен сам стартер. Иногда втулки якоря стартера изнашиваются, и якорь стартера трется о катушки возбуждения внутри стартера; это также приведет к очень медленному запуску стартера. В этом случае стартер необходимо отремонтировать или заменить. Другая причина: в двигателе может быть внутренняя механическая проблема (например, нехватка масла, очень старое моторное масло).На всякий случай проверьте моторное масло. Прочтите здесь, как проверить моторное масло.

Двигатель проворачивается постепенно медленнее, затем просто щелкает

Если двигатель проворачивается все медленнее и медленнее до щелчка, это означает, что у стартера недостаточно мощности для запуска двигателя. Эту проблему довольно легко диагностировать, так как есть всего два кабеля (положительный и отрицательный) для подачи электрического тока от аккумулятора к стартеру. Опять же, самая частая проблема в этом случае — очень слабый аккумулятор.Неисправный стартер также может вызвать эту проблему. И, конечно же, плохое соединение или коррозия на клеммах аккумулятора или плохой кабель аккумулятора также могут вызывать эти симптомы. Если батарея очень старая, вы можете начать с ее замены; новый аккумулятор стоит не очень дорого.

Запуск автомобиля с трамплина

Запуск от внешнего источника — это способ завести автомобиль со слабым аккумулятором, используя энергию исправного аккумулятора другого транспортного средства. Вам понадобятся соединительные кабели и другая машина с хорошим аккумулятором, и это довольно быстрая процедура.

В прошлый раз, когда у меня разрядился аккумулятор на стоянке продуктового магазина, другой водитель помог мне завести мою машину от своего автомобиля — к счастью, соединительные кабели у меня были. Мы подключили кабели, мой двигатель сразу завелся, и через пару минут я уже шел в магазин запчастей за новой батареей.
Теперь процесс прост, но вы должны проверить в руководстве пользователя, как правильно это сделать в вашем автомобиле, потому что разные автомобили имеют разное расположение точек подключения.Важно правильно подключить соединительные кабели, поэтому внимательно ознакомьтесь с инструкциями в руководстве пользователя. Если у вас нет руководства по эксплуатации, многие производители автомобилей предлагают загрузить электронную копию со своих сайтов. Читайте здесь: Где скачать руководство пользователя
Будьте осторожны, человеку, которого я знаю, пришлось сдать свою машину после того, как он случайно перепутал положительный и отрицательный кабели при запуске двигателя от внешнего источника; это нанесло серьезный ущерб электросистеме его автомобиля.

Следующая »

,

Часть 2 — Как проверить стартер на автомобиле (шаг за шагом)

Все тесты, которые вы собираетесь прочитать, в значительной степени являются стандартным способом проверки стартеров на автомобиле или грузовике в автомастерской. Вы будете удивлены, насколько они легкие . Не говоря уже о деньгах, которые вы сэкономите, сделав это самостоятельно.

Если вы уже прочитали важные советы по тестированию стартера на предыдущей странице, мы можем начать. Я буду использовать фотографию типичного стартера только для простоты объяснения тестов.Стартер на вашем автомобиле будет похож.

Кроме того, даже несмотря на то, что на всех фотографиях стартер снят с автомобиля, это испытание стартера на автомобиле.

Описание цепей стартера

How To Test The Starter Motor On the Car (Step by Step)

Ниже приведены описания главных цепей, которые будут проверяться при испытании стартера автомобиля:

  1. Номер 1 : сюда подключается положительный кабель аккумулятора от аккумулятора.
  2. Номер 2 : Это клемма S соленоида стартера.Это то место, где прикрепляется провод START / CRANK и тот, который подает 12 вольт от замка зажигания, когда вы поворачиваете ключ в положение START.
    1. Некоторые автомобили используют гайку для крепления этой цепи к соленоиду стартера.
    2. Другие транспортные средства (в основном японские легковые и грузовые автомобили) будут иметь терминал с женской лопатой вместо терминала с мужской лопатой.
  3. Номер 3 : точка заземления.Стартер заземлен через корпус.

Сначала начните с батареи

How To Test The Starter Motor On the Car (Step by Step)

Состояние аккумулятора — самая важная часть тестов стартера и первое, что нужно проверить.

Этот тест состоит из двух частей. Визуально проверяя контакты аккумулятора на предмет очевидных проблем и проверяя напряжение аккумулятора с помощью мультиметра.

  1. Наблюдение за аккумулятором :
    1. Клеммы АКБ не должны быть покрыты коррозией (как на фото).
    2. Клеммы аккумулятора не должны быть ослаблены или сломаны.
    3. Если эти условия присутствуют, очистите или замените клеммы аккумулятора.
  2. Проверка напряжения аккумулятора :
    1. С помощью цифрового или аналогового мультиметра проверьте напряжение аккумулятора.
    2. Хорошая исправная батарея покажет 12,6 Вольт. Самый минимум будет 12,3 Вольт.
    3. Любое напряжение батареи ниже 12.3 вольта, и вам необходимо сначала зарядить аккумулятор, или использовать аккумуляторную батарею во время тестов, или заменить ее заведомо исправной батареей.
    4. Наличие исправной аккумуляторной батареи важно для проверки стартера на автомобиле.

После очистки или ремонта клемм аккумулятора, замены аккумулятора BAD или зарядки разряженного аккумулятора автомобиль или грузовик может завестись. Если это так, хорошо для вас. Дальнейшее тестирование не требуется.

ТЕСТ 1: Проверка сигнала START от замка зажигания

How To Test The Starter Motor On the Car (Step by Step)

Как упоминалось ранее, цепь, обозначенная цифрой 2 на фотографии, обычно известна как S-вывод соленоида стартера. К этой клемме S подключен провод, идущий от переключателя зажигания через нейтральный предохранительный выключатель. Это сигнал 12 вольт.

Когда ключ поворачивается для запуска двигателя, сок течет из выключателя зажигания, через выключатель безопасности нейтрали и на клемму S соленоида стартера.

На исправном и работающем стартере, как только получен сигнал 12 В, стартер оживает и проворачивает двигатель.

Этот тест проверяет наличие этих 12 Вольт и косвенно проверяет выключатель зажигания и выключатель безопасности нейтрали. Вы получите только один из двух результатов этого теста: вы получите либо 12 вольт, либо нет. Приступим:

  1. 1

    Поднимите и поддержите автомобиль на домкратах (если есть) .

    Стартер должен оставаться подключенным ко всем своим кабелям / проводам.

  2. 2

    Присоедините черный измерительный провод мультиметра (с помощью подходящего инструмента) к отрицательной клемме аккумулятора .

  3. 3

    С помощью щупа для прокалывания проволоки или подходящего инструмента проткните провод, подключенный к клемме S соленоида стартера. Этот терминал обозначен номером 2 на фотографии выше.

    Или, если у вас достаточно места, прикоснитесь к клемме S проводом мультиметра.

  4. 4

    Переведите мультиметр в режим постоянного напряжения . Попросите помощника повернуть ключ в положение START и удерживать его в этом положении, пока вы наблюдаете за показаниями напряжения мультиметра.

  5. 5

    Ваш мультиметр должен регистрировать от 10 до 12 В постоянного тока , когда ваш помощник поворачивает ключ, чтобы провернуть двигатель.

Давайте посмотрим, что означает ваш результат теста мультиметра:

СЛУЧАЙ 1: Мультиметр НЕ регистрировал напряжение . Тогда стартер не является причиной состояния «не проворачивается». Без этих 12 Вольт (когда ключ повернут в положение START) стартер не заработает. Возможные причины отсутствия напряжения:

  1. Неисправный выключатель зажигания.
  2. Неисправный нейтральный предохранительный выключатель.

Ваш следующий шаг — перейти к: ТЕСТ 2: Добавление 12 В к цепи S-терминала.

ВАРИАНТ 1: Регистр DID мультиметра от 10 до 12 В . Затем идет сигнал СТАРТ. Наличие этого напряжения подтверждает, что:

  1. Замок зажигания исправен.
  2. Защитный выключатель нейтрали в порядке.

Следующий шаг — убедиться, что стартер получает достаточную мощность от батареи. Для этого теста перейдите к: ПРОВЕРКА 3: Проверка цепи питания при падении напряжения.

,

Проверка цепи стартера | Как работает автомобиль

Пускатель инерционный

У инерционного стартера соленоид установлен в другом месте моторного отсека, часто на переборке.

Если стартер не поворачивает двигатель хотя машина аккумулятор в хорошем состоянии, неисправность может быть простой механической или может быть электрической неисправностью стартера-двигателя схема ,

Стартерная система проста, и ее легко проверить.Электрические проверки выполняются с помощью тестера цепей, контрольной лампы или вольтметр ,

Механическая проверка: шестерня стартера просто застревает в зацеплении с двигателем маховик обычно можно сделать одним гаечным ключом.

Предварительно включенная система стартера

У предварительно включенного стартера соленоид установлен на корпусе двигателя.

Живая Терминал на аккумуляторной батарее подключен толстым проводом к клемме на соленоид переключатель который работает, когда выключатель зажигания повернут.Другой вывод на соленоиде подключен к выводу на пусковой двигатель ,

Второй терминал на двигатель заземляется с помощью проволочной ленты через двигатель или коробку передач и кузов автомобиля обратно на клемму заземления на аккумуляторной батарее.

Современные автомобили имеют стартер с предварительным включением, соленоид которого установлен на кожухе. Многие старые автомобили имеют инертность стартер, у которого есть отдельный соленоид, установленный в другом месте в моторном отсеке.

Проверка шестерни стартера

Включите передние фары и попробуй стартер.Если фары тусклые, вероятно, шестерня стартера застряла в зацеплении с маховиком.

Посмотрите, есть ли квадратный шлейф на конце стартера-мотора шпиндель , Если да, поверните его гаечным ключом, чтобы высвободить шестерню.

Не включайте выключатель стартера, пока шестерня не будет освобождена.

Если нет квадратной заглушки и в машине есть инструкция передача инфекции , с зажигание выключено поставить шестерня рычаг на вторую передачу, отпустите Ручной тормоз и раскачивайте машину вперед и назад, пока шестерня не освободится.

Если в машине есть автоматический передача инфекции , необходимо снять стартер (см. Проверка и замена стартера ).

Если фары не тускнеют, поищите электрическую неисправность.

Проверка на электрические неисправности

Тест входной мощности

Чтобы проверить, доходит ли ток до соленоида, подключите контрольную лампу между его выводом питания и массой.

Сначала проверьте аккумулятор и его клеммы (см. Проверка батарей ) и другой конец заземляющего ремешка.

Используйте тестер цепей или контрольную лампу, чтобы определить ток достигает соленоида.

Тест выходной мощности

Проверьте ток между соленоидом и стартером, подключив контрольную лампу между выходной клеммой соленоида и массой.

Подсоедините один провод к клемме питания (аккумуляторная сторона соленоида), а другой заземлите к оголенному металлу на кузове.

Лампа должна загореться.Если да, то неисправен соленоид или сам стартер.

Если лампа загорается при заземлении на корпус, но не при заземлении на двигатель, значит, заземляющий провод двигателя неисправен. У него может быть ослабленный болт с грязью под ним, что приведет к плохому контакту.

Если лампа не горит, соединение между аккумулятором и соленоидом неисправно.

Проверка соленоида

Проверьте соленоид, осторожно замкнув его главные выводы с помощью отвертки с хорошей изоляцией.

Чтобы проверить работу соленоида, послушайте его, пока помощник включает выключатель стартера. Соленоид щелкает при замыкании контактов, если он работает. Если это не так, неисправность может быть в выключателе зажигания или его выводах, проводке к нему или в самом соленоиде.

Проверьте выключатель зажигания и его проводку (см. Осмотр системы зажигания ).

Чтобы проверить, подает ли соленоид ток на стартер, подключите контрольную лампу между выходной клеммой соленоида (ведущей к стартеру) и массой, предпочтительно клеммой заземления аккумуляторной батареи.При включении стартера должна загореться лампа.

Если лампа не загорается, включите нейтральную передачу (или поставьте автомат на стоянку), выключите зажигание и осторожно попытайтесь замкнуть две основные клеммы на соленоиде. это шунты контакты переключателя внутри соленоида.

Используйте прочную отвертку с изолированной ручкой. Не касайтесь лезвия. Отогните резиновые крышки клемм и на мгновение зажмите лезвие между клеммами.

Должен быть искра , и стартер может повернуться.Если это так, соленоид неисправен. Если нет, то неисправен стартер. Для ремонта.

Тестирование схемы вольтметром

Включите фары и попробуйте стартер. Если фары тусклые, проверьте шестерню стартера (см. Проверка выводов и соединений аккумулятора ), его клеммы и заземляющий провод.

Если батарея работает исправно, проверьте с помощью вольтметра, как описано ниже.

Сначала предотвратите запуск двигателя, отсоединив подводящий провод от катушка ,Обозначается SW или + (на автомобилях с отрицательной землей).

Проверка на батарее

Чтобы проверить высокое сопротивление на стороне заземления цепи стартера, подключите вольтметр к клемме массы аккумуляторной батареи и заземлите его на корпусе стартера.

Подключите провода вольтметра к клеммам аккумуляторной батареи, положительный на положительный (+), отрицательный на отрицательный (-). Показание циферблата должно быть 12 вольт или больше.

Включите выключатель стартера, показания должны упасть, но не ниже 10,5 вольт. Если показания не падают, неисправна цепь выключателя зажигания или соленоид.

Если показание падает ниже 10,5 вольт и стартер вращается медленно или совсем не вращается, вероятно, аккумулятор разряжен.

Если показание падает ниже 12 В, но остается выше 10,5 В при медленном вращении стартера, возможно, сопротивление где-нибудь в цепи; это должно быть выявлено в более поздних тестах.Или может произойти механический заедание стартера или двигателя, из-за которого он не может свободно вращаться.

Проверка на стартере

Чтобы проверить напряжение на стартере, подключите вольтметр к клемме питания стартера и заземлите его на корпусе стартера.

Проверить напряжение на стартере. Для системы отрицательного заземления на автомобиле с предварительно включенным стартером подключите положительный провод вольтметра к клемме питания на соленоиде.В системе с положительным заземлением выполните этот и следующие испытания, поменяв местами провода вольтметра.

Если автомобиль оснащен стартером инерционного типа, подключите положительный провод к клемме питания на стартере.

Прикоснитесь отрицательным проводом к голой металлической части двигателя на мгновение, напряжение должно упасть, но не более чем на полвольта ниже, чем в предыдущем испытании. Если ранее было 11 вольт, оно должно оставаться выше 10,5.

Если показание выше 10.5, неисправностей в цепи стартера нет, неисправен мотор, соленоид или двигатель.

Если есть крутой падение напряжения (ниже 10,5 В) что-то вызывает высокое сопротивление в цепи стартера.

Подсоедините отрицательный провод вольтметра к клемме под напряжением аккумуляторной батареи, а положительный провод к клемме питания стартера-двигателя (на предварительно включенном стартере это клемма питания соленоида).

Он должен показывать 12 вольт, затем, когда вы работаете, переключатель стартера упадет ниже 0.5 вольт. Если не падает, сначала проверьте соленоид.

Проверка соленоида и других деталей

Чтобы проверить соленоид и выключатель зажигания, подключите вольтметр к соленоиду.

Подключите вольтметр к клеммам соленоида, отрицательный провод на стороне питания (аккумуляторной батареи), положительный провод на стороне стартера.

Включите зажигание — если напряжение по-прежнему не опускается ниже 0.5 вольт, электромагнитный клапан или выключатель зажигания или его соединения неисправны.

Чтобы проверить другие части цепи выключателя зажигания, убедитесь, что их соединения чистые и плотные, затем соедините их с вольтметром.

Если напряжение действительно падает ниже 0,5 В, вероятно, есть неисправность где-то еще на стороне питания цепи, например, плохое соединение с токоведущей стороной батареи, на соленоиде или между соленоидом и стартером.

Разъедините соединения, очистите их и плотно установите на место.

Проверка заземления цепи

Чтобы проверить высокое сопротивление на стороне заземления цепи стартера, подключите вольтметр к клемме массы аккумуляторной батареи и заземлите его на корпусе стартера.

Чтобы проверить, есть ли высокое сопротивление в проводке со стороны заземления цепи, подключите положительный провод вольтметра к заземленной отрицательной клемме аккумулятора, а отрицательный провод к корпусу стартера.

Срабатывание переключателя стартера должно вызвать падение напряжения с 12 вольт до уровня ниже 0,5 вольт.

Если показания вольтметра остаются выше 0,5 В, поищите плохой контакт на проводе заземления аккумуляторной батареи (на любом конце) или на перемычке заземления двигателя к корпусу.

Прочистите и затяните соединения и снова проведите тест.

Если все эти тесты не выявили неисправности, она должна быть в самом стартере (см. Проверка и замена стартера ) или просто заклинивший двигатель.

Испытания вольтметром предварительно включенной запущенной системы

Чтобы проверить напряжение, достигающее стартера, подключите один вывод вольтметра к клемме питания соленоида, а другой — к корпусу стартера. Чтобы проверить наличие высокого сопротивления между аккумулятором и стартером, подключите вольтметр между клеммой питания аккумуляторной батареи и стартером. Чтобы проверить цепь соленоида и выключателя зажигания, подсоедините провода вольтметра к обоим клеммам соленоида. Чтобы проверить высокое сопротивление на стороне заземления цепи стартера, подключите вольтметр к клемме массы аккумуляторной батареи и заземлите его на корпусе стартера. ,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

2019 © Все права защищены. Карта сайта
