Почему не заряжается аккумулятор ваз 2106

06 июля 2011

Почему не заряжается аккумулятор на ваз 2106? Какие неисправности могли возникнуть в автомобиле и привести к такому? Разберем все попорядку.

После проверки генератора ваз 2106, мы убедились, что он работает, но зарядки на аккумулятор попрежнему нет, этому может послужить следущие причины:

• В первую очередь необходимо проверить состояние ремня привода генератора, возможно он износился до такой степени, что стал проскальзывать на шкиву. Так же посмотрите натяжение ремня. При необходимости подтяните или замените ремень. При эксплуатации в дождливую погоду из-за попадания воды на ремень и шкивы, так же возможно его проскальзывание и как следствие аккумулятор на ваз 2106 плохо заряжается.

• В результате долгой эксплуатации начинают окисляться клеммы аккумуляторной батареи. Отсоедините клеммы и зачистите внутренние поверхности наждачной бумагой, так же подчистите выводные клеммы аккумулятора, но сильно непереусердствуйте, так как они изготовлены из свинца, поэтому очень хорошо поддаются механической обработке, что может вызвать уменьшение диаметра выводов или увеличение диаметра клемм из-за чрезмерной зачистки наждачной бумагой, что приведет к некачественной затяжке и дальнейшему ослаблению.

• Проверьте состояние проводов на генераторе автомобиля, они так же могли окислиться. Отсоедините провода и зачистите.
• Следущая причина из-за которой не заряжается аккумулятор ваз 2106 это неисправность реле регулятора напряжения. Плохой контакт между «массой» и корпусом реле приводит к ухудшению качества зарядки батареи. Реле регулятор напряжения не поддается ремонту и при выходе его из строя, заменяется на новый.
• Из-за длительного срока эксплуатации и не надлежащего ухода, так же возможно что сама аккумуляторная батарея вышла из строя. Такую батарею необходимо заменить. Особое внимание уделите выбору аккумуляторных батарей.
• Повреждение диодов выпрямительного блока.
• Износ ротора, что привело к его заеданию об полюса статора.
• Произошел обрыв в цепи возбуждения генератора ваз 2106.

На этом обзор распространенных неисправностей из-за которых не заряжается аккумулятор на ваз 2106 завершен. Произведите необходимые ремонтные работы.

remont-vaz2106.ru

Почему нет зарядки: основные причины

Сегодня решил осветить одну из тем, которая довольно часто беспокоит владельцев ВАЗ 2106, и остальных моделей «классики».

А именно, дело пойдет о проблемах с зарядкой аккумулятора или полном ее отсутствии.

Опять же, хочу сразу предупредить, что все возможные причины, скорее всего, я не приведу, но те, с которыми сталкивался, постараюсь осветить ниже в статье.

Износ щеток генератора

При недостаточной длине щеток генератора ВАЗ 2106 зарядка может быть недостаточной или же ее не будет совсем. Для того, чтобы проверить состояние этих деталей, необходимо снять щетки с генератора и произвести их замену в случае необходимости. Напомню, что остаточная длина щеток должна составлять не менее 12 мм. Если при измерении выяснилось, что она недостаточная, то это повод для замены данной детали.

Выход из строя диодного моста генератора

Перегорание одного или нескольких диодов выпрямительного блока, также может быть причиной слабой зарядки аккумулятора. Из личного опыта могу вспомнить несколько случаев, когда при перегорании всего одного диода зарядка была недостаточной и со временем аккумулятор приходилось подзаряжать, так как генератор не мог это делать полноценно. Чтобы точно определить, в этом ли причина, можно провести диагностику диодного моста, и в случае определения неисправности произвести его замену.

Неисправность реле зарядки

Есть немало случаев, что именно из-за выхода из строя реле зарядки, она собственно — пропадает совсем. Долго владельцы ищут причину, пока не поменяют эту деталь электрики на ВАЗ 2106. Меняется она довольно просто, так как крепится всего на двух болтиках с правой стороны под капотом (как правило).

Более серьезные проблемы с генератором

Если же после проведенной диагностики, и замене всех тех деталей, о которых писалось выше, зарядка так и не появилась, следует проверить остальные детали генератора, такие как статор и ротор. Более подробно о диагностике можно посмотреть в этой статье: Проверка и диагностика генератора.

Если кто-либо из опытных владельцев может привести свои соображения по этому поводу, то можете делиться полезной информацией ниже в комментариях к этому посту. Благодарю за внимание!

vaz2106-remont.ru

ВАЗ 2106 | Аккумуляторная батарея не подзаряжается

Совет

Опытным автолюбителям можно рекомендовать проверить регулятор напряжения генератора.

Проверка на автомобиле

Для проверки необходимо иметь вольтметр постоянного тока со шкалой до 15–30 В класса точности не хуже 1,0.

После 15 мин работы двигателя на средних оборотах при включенных фарах замерьте напряжение между клеммой “30” и массой генератора. Напряжение должно находится в пределах 13,6–14,6 В.

В том случае, если наблюдается систематический недозаряд или перезарядка аккумуляторной батареи и регулируемое напряжение не укладывается в указанные пределы, регулятор напряжения необходимо заменить.

Проверка снятого регулятора

a) схема проверки регулятора напряжения выпуска до 1996 г.
б) схема проверки регулятора напряжения выпуска после 1996 г.

Регулятор (поз. 3), снятый с генератора, проверяется по приведенной схеме. Регулятор, применявшийся до 1996 г., лучше проверять в сборе со щеткодержателем, так как при этом можно сразу обнаружить обрывы выводов щеток и плохой контакт между выводами регулятора напряжения и щеткодержателя.

Между щетками включите лампу (поз. 5) 1–3 Вт, 12 В. К выводам “В” (поз. 4), “Б” (поз. 6) и к корпусу регулятора или выводу “масса” (поз. 2) присоедините источник питания (поз. 1) сначала напряжением 12 В, а затем напряжением 15–16 В.

Если регулятор исправен, то в первом случае лампа должна гореть, а во втором — гаснуть.

Если лампа горит в обоих случаях, то в регуляторе пробой, если не горит в обоих случаях, то или в регуляторе имеется обрыв, или нет контакта между щетками и выводами регулятора напряжения.

automn.ru

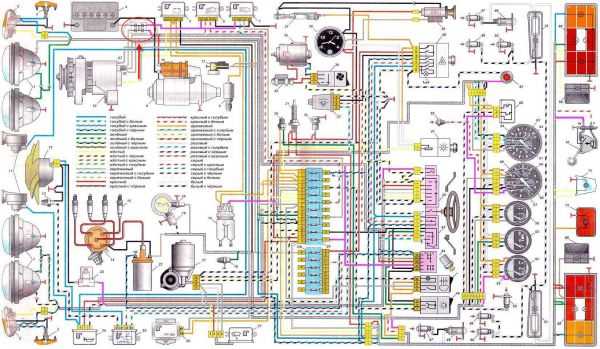

Подробная схема зарядки на ВАЗ 2106, проблемы с зарядкой и способы их устранения

Отечественные «шестерки» на практике — это автомобили, которые показали себя в качестве достаточно надежных в плане электрики. Тем не менее, если в работе электрической части возникают проблемы, решить их необходимо как можно быстрее. В этой статье мы расскажем, что представляет собой схема зарядки автомобиля ВАЗ 2106, какие в ее работе могут быть неисправности и как их устранить.

Содержание

[ Раскрыть]

[ Скрыть]

Схема на ВАЗ 2106 включает в себя такие компоненты:

• генераторное устройство с обмоткой возбуждения;
• диодный выпрямительный мост, который является частью конструкции генератора;
• АКБ;
• регулятор напряжения, который может быть либо механическим, либо электронным;
• лампа заряда аккумулятора;
• реле этого индикатора.

Схема зарядки ВАЗ 2106 приводится в действие при включении зажигания. Когда работает двигатель, аккумулятор подзаряжается от генераторного устройства, которое, в свою очередь, приводится в действие от коленвала. Выпрямительное устройство, которым оборудован любой генератор, предназначено для преобразования напряжения в постоянное. После этого в работу вступает регулятор, благодаря которому уровень напряжения в сети колеблется в районе 13.5-14.3 вольт. На сегодняшний день в «шестерках» обычно используются электронный регуляторы, характеризующиеся более увеличенным ресурсом эксплуатации.

Когда водитель поворачивает ключ в замке зажигания, на контактах реле появляется ток, в результате чего на приборной панели начинает моргать лампа зарядки батареи. Горит лампа до того момента, пока не заведется мотор — когда силовой агрегат запущен, ток формируется на выходе генераторного механизма.

Если аккумулятор для ВАЗ 2106 стал работать менее надежно, необходимо произвести диагностику электроцепи. Для этого вам может потребоваться тестер (вольтметр либо мультиметр).

Если на ВАЗ 2106 нет зарядки, причины могут быть следующие:

• индикатор зарядки аккумулятора ВАЗ 2106 может загораться при запущенном двигателе, если ремешок генераторного устройства износился или его натяжение очень слабое;
• неисправности кроются в самом механизме — могли износиться щетки генератора, выйти из строя диодный мост, якорь, также могли прогореть катушки;
• если нет зарядки аккумулятора, причина может заключаться в вышедшем из строя регуляторе напряжения;
• причина, по которой может загореться индикатор, может заключаться в обрыве в цепи.

Как показывает практика, одной из самых распространенных неисправностей считается поломка реле. Для диагностики его работоспособности нужно будет произвести демонтаж проводов с элемента и их замыкание между собой — при этом должен запуститься мотор. Если все другие компоненты системы работоспособны, то напряжение на этом участке должно составить 17 вольт или выше. В том случае, если этот параметр не увеличивается, нужно будет проверить, есть ли напряжение на клемме, которая соединена с выводов 15 реле (здесь должно быть +12 вольт). Если параметр отсутствует, нужно произвести диагностику предохранительного элемента, который отвечает за цепь, если предохранитель рабочий, то нужно проверить саму цепь (автор видео — канал МИР ПОЛЕЗНЫХ СОВЕТОВ).

Если имеется питание на клемме, при этом индикатор продолжает загораться на приборке, то следует произвести диагностику контактов в цепи возбуждения механизма. Для этого нужно будет соединить лампочку между положительной клеммой АКБ и кабелем, соединенным с выходом 67 регуляторного компонента. Вы сможете произвести диагностику проводки на участке реле-генератор, также проверка покажет, работоспособные ли щетки механизма и обмотки так называемого якоря. Если ток здесь отсутствует, вероятнее всего, проблему нужно искать в выпрямительном мосте.

Следующим этапом диагностики будет проверка работоспособности проводника от генераторного узла. Для диагностики понадобится отсоединить клемму от механизма  подключить его с -12 В АКБ. Если контрольная лампочка будет гореть, то это свидетельствует о проблемах в работе щеток либо обрыве якоря. Если вы думаете, что проблема заключается именно в генераторном устройстве, то его необходимо демонтировать и произвести более детальную проверку и разбор. Все вышедшие из строя элементы нужно поменять.

Как сказано выше, при работающем двигателе напряжение в сети должно составлять от 13.5 до 14.3 вольт. Если при езде на небольших оборотах то горит лампочка зарядки аккумулятора ВАЗ, то пропадает, при этом мощность двигателя периодически снижается, в этом случае нужно проверить ремешок. Есть вероятность, что его нужно будет подтянуть и отрегулировать.

Гораздо реже, но все же бывает такое, что причиной подобной проблемы служит плохой контакт на клеммах аккумулятора. В том случае, если уровень напряжения на аккумуляторе более высокий, чем нужно, необходимо произвести диагностику контактов на участке от положительной клеммы и до регуляторного элемента. Если вы обнаружили, что все контакты в норме, то нужно заменить само реле.

Видео «Как правильно прозвонить проводку»

Инструкция и рекомендации касательно прозвонки проводки автомобиля приведены на видео (автор — канал Радиолюбитель TV).

avtozam.com

Реле зарядки ВАЗ 2106: характеристика, неисправности

Почти все водители посвящают хотя бы часть свободного времени своему автомобилю: занимаются ремонтом, доработкой, тюнингом. Часто возникают вопросы с электрикой, и в данном случае при проведении работ нужно быть очень внимательными и аккуратными.

Характеристика устройства

Вот так выглядит это реле

Устройство электрического реле:

• электромагнит — провод, который наматывается на катушку с сердечником из магнитного материала;
• якорь — специальная пластина, управляющая контактами;
• переключатель (переключающий, размыкающий, замыкающий).

При прохождении электротока через обмотку электрического магнита возникает электрополе, прижимающее якорь к сердечнику, с помощью толкателя его сдвигает, переключая контакты. Имеются два главных типа реле авторегуляторов напряжения, применяющихся на машинах Жигули 2106.

1. Неконтактное электрическое реле-регулятор типа 121.3702. Достаточно новый агрегат, использующийся водителями в наши дни, не требующий никаких настроек и дополнительного регулирования.
2. Магнитный электрический регулятор с индексом РР-380 — прибор старого образца, в настоящее время его изготовление приостановлено, он не выпускается как деталь к ВАЗ 2106.

Взаимозаменяемость реле позволяет при смене одного вида на другой не выполнять доработку электрической схемы зарядки машины.

Прежде чем приступить к замене реле напряжения, нужно проверить работоспособность регулятора. Следует завести машину, при этом скорость вращения коленвала должна составлять 2500-3000 об./мин. Затем нужно отключить все потребители электроэнергии, кроме зажигания, и измерить вольтметром напряжение на клеммах аккумулятора.

Причины отсутствия зарядки и их диагностика

Щетки генератора «шестерки»

Изнашивание щеток генератора. При недостаточной длине щеток генератора ВАЗ 2106 зарядка становится низкой и может исчезнуть совсем. Проверка технического состояния запасных частей должна начинаться с тщательного осмотра щетки генератора. Длина щеток не может быть менее 12 мм. Если она меньше, необходима замена детали.

Выход из строя диодного генераторного моста. Перегорание нескольких диодов выпрямительного блока является причиной слабой зарядки батареи. Обязательно нужно провести диагностику моста.

Целостность электрических предохранителей. Бывает, что плавкие ввертки предохранителей целые. В этом случае проверять надо их вершины. Осматриваются имеющиеся на них полоски, разрывающие контактность заряда.

Целостность генераторного ремня и натяжка.

Изношенность внутреннего фрагмента шкива. Ремень генератора имеет вид клина, вследствие чего его распирает между щеками шкива. Если шкив приходит в негодность, то ремень генератора начинает проскальзывать, в результате чего зарядка может совсем пропасть. Шкив необходимо срочно заменить вместе с ремнем генератора.

Окислившиеся клеммы аккумулятора тормозят подачу зарядки генераторной установки автомашины. Клеммы можно самостоятельно отчистить растворенной в воде содой, снимающей налет. Клеммы следует очищать полностью, вытирать сухой ветошью и смазывать автомобильной смазкой, например, «Литолом».

Если пропала зарядка, обязательно проверьте подсоединения клемм на генераторе на наличие окисления или разъединения контакта. У генератора осмотрите контакты с «массой» автомобиля — это провод в форме змейки.

Возможные неисправности электрики

Если реле зарядки ВАЗ 2106 в полном порядке, а лампочка все равно горит, необходимо проверить крепость присоединения провода, его целостность. Если пропала зарядка, проблема может быть связана с генератором: например, отказали несколько диодов в мосту (подкова), неисправна статорная обмотка, разрыв или короткое замыкание ротора. Также возможен износ контактных колец в цепи возбуждения ротора.

Когда горит лампочка аккумулятора, это всего связывается со щеточным узлом. Причиной проблемы может быть запредельное изнашивание щеток, заедание в щеткодержателе. Дефект возможен в реле — регуляторе зарядки, в цепи их подсоединения.

На автомобиле источником тока являются такие элементы, как аккумулятор для ВАЗ и электрогенератор. Они принимают активное участие в запуске мотора, дают энергопитание током напряженностью 12 Вт самопуску и некоторым системам машины при нефункционирующем двигателе.

Проверка работы реле

Когда силовой электроагрегат Жигули 2106 находится в рабочем состоянии, главный блок генератора снабжает током все узлы авто, включая зажигание и аккумуляторную батарею. Если на панели приборов горит лампочка аккумулятора, значит, ток не проходит от генератора в бортовую сеть и начинает расходоваться запас электроэнергии аккумулятора ВАЗ 2106.

Электрозапас данного источника лимитированный и зависит от объема аккумулятора. Батарея должна быть изначально заряжена полностью. Можно доехать до места стоянки и при нефункционирующем генераторе, но предпочтительнее попробовать провести ремонтные работы и устранить неисправность на месте.

Чтобы доехать до места ремонта или ближайшего автомобильного магазина при отсутствии запасного ремня генератора, можно вместо оборванного поставить кольцо, сделанное из непригодной для эксплуатации автомобильной камеры. Если заменить ремень генератора нечем, нужно прибегнуть к буксировке, иначе мотор почти сразу закипит. Такая неполадка приведет к серьезному ремонту.

expertvaz.ru

нет зарядки на ваз 2106

Нет зарядки на ВАЗ 2106 – основные причины и устранение неисправностей

Владельцам ВАЗовской классики приходится часто сталкиваться с проблемой, когда нет зарядки на ВАЗ 2106. Причины, ведущие к такой проблеме, могут быть самыми разными, и скорее всего здесь их не удастся перечислить полностью, поэтому перечислим хотя бы самые частые из них.

1. Износились щетки генератора ВАЗ 2106. Если щетки будут иметь недостаточную длину, это может привести к ситуации, когда нет зарядки аккумулятора ВАЗ 2106, либо когда зарядка слишком слабая. Поэтому если горит лампочка зарядки аккумулятора ВАЗ 2106, в первую очередь следует проверить щетки генератора авто ВАЗ 2106 и при потребности произвести их замену.  Следует отметить, что длина щеток не должна быть меньше 12 мм.

2. Вышел из строя диодный мост. Причиной слабой зарядки аккумулятора может стать также и перегорание диодов выпрямительного блока, так как генератор не может полноценно заряжать аккумуляторную батарею. Для проверки нужно продиагностовать диодный мост и при потребности заменить его.

3. Вышло из строя реле зарядки. Если нет зарядки аккумулятора авто ВАЗ 2106, то причиной этого может быть также и поломка реле зарядки. Как правило, если пропала зарядка на ВАЗ 2106 именно по этой причине, то автовладельцам приходится долго искать неисправность, до той поры пока не будет произведена замена этой детали электрики. К слову нужно сказать, что она меняется весьма легко, так как прикрепляется лишь двумя болтами под капотом с правой стороны.

4. Проблемы с ротором и статором. Если после проверки всех выше перечисленных деталей по прежнему горит лампочка зарядки аккумулятора авто ВАЗ 2106 нужно провести диагностику генератора и обязательно проверить его статор и ротор, а при потребности заменить генератор.

Как подключить генератор на ВАЗ 2106? Сначала генератор помещается  в его «законное» место, возле мотора, причем его местоположение необходимо зафиксировать шайбой и болтом. После этого надевается гайка нижнего крепления. Подключение генератора на ВАЗ 2106 осуществляется двумя проводами, первый выходит с вывода щеткодержателя, а второй идет со штекера основного вывода обмотки статора. Основным отличием вывода щеткодержателя и провода, идущего с вывода обмотки статора, является отсутствие колодок изоляции.

Гайку крепления проводов нужно прикрепить к выводу генератора, на вывод сверху надевается защитный колпак из резины. Дальше прикручивается гайка крепления генератора на натяжной планке. Затем на коленчатый вал, шкив генератора и насоса надевается ремень генератора. Усиливается затяжка крепления генератора к планке, находящейся под капотом. После этого следует поставить защитный щиток, тщательно зафиксировав его с помощью 12-ти винтов крепления. На этом все, генератор установлен и после этого остается лишь провести его проверку.
