Как поставить генератор от ВАЗ 2108 на ВАЗ 2106

Генератор ВАЗ 2106 выполняет важную роль в общей системе автомобиля. Он способствует образованию переменного тока, который проводит запитку бортовых потребителей энергией и заряжает АКБ автомобиля. Уют и комфорт в салоне автомобиля зависит от функционала машины. Ну какой водитель не желает иметь в своей машине современную магнитолу, кондиционер или тепловентилятор? Да еще, чтобы и освещение работало на все 100%.

Поэтому среди автолюбителей стали довольно популярными идеи переустановки генератора ВАЗ 2106 на ВАЗ 2108. Основными причинами таких действия являются:

  • возникновение серьезных поломок в родном генераторе;
  • недовольство его работоспособностью;
  • желание усовершенствовать возможности своего любимца.

Ну кто не желает установить на свой машине больше энергопотребителей и ездить как белый человек: со всеми удобствами и прекрасным светом? Это мечта любого нормального водителя. Разберемся с этим вопросом подробнее.

Почему именно ВАЗ 2108?

  1. 1. Довольно распространены, и в случае замены комплектующих будет минимум проблем, связанных с их поиском;
  2. 2. Бюджетная цена;
  3. 3. Отличается простотой установки, поскольку не требуется бегать в поисках специальных креплений и проводить координальные изменения в электрике;
  4. 4. Наиболее приемлемая мощность;
  5. 5. Намного лучше родного, что гарантирует стабильную работу электроприборов и наружного освещения. Замена оборудования способствует лучшей работе противотуманок.

Рассмотрим пошагово процесс установки генератора

Перечень инструментов, необходимых для проведения работ:

  • гаечные ключи на 17 и 19;
  • головки на 10,17,19;
  • вороток и трещоточные рукоятки;
  • удлинитель.

Поскольку крепление ВАЗ 2108 мало чем отличается от ВАЗ 2106, проблемы с ним отпадают.

  1. 1. Поставьте машину на смотровую яму и начните снятие родного генератора. В первую очередь необходимо провести отсоединение штекеров от прибора и нулевого провода, снятие изоляции и начать отсоединение крепления проводов на выводе оборудования.
  1. 2. Снимите ремень привода от прибора. Отверните гайки крепления, используя ключ на 17. Для быстрого откручивания накиньте на него головку с удлинителем. Залезьте под авто и с помощью накидного ключа сорвите гайку. Используя трещоточную рукоятку полностью отверните ее.
  1. 3. Отвернув гайки нижнего крепления, снимите болт с втулкой. Для простоты работы можно воспользоваться деревянным бруском. Приставьте его к болту и несколькими ударами молотком выбейте его. При проведении данной работы будьте осторожны, поскольку существует возможность повреждения резьбы. Попытайтесь вытянуть болт рукой. Если он идет туго – воспользуйтесь машинной смазкой.

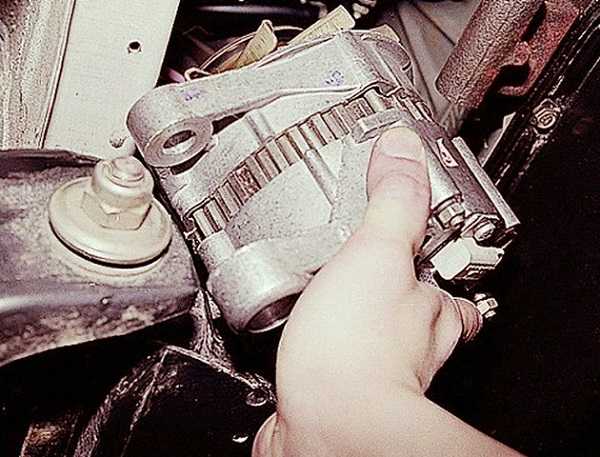

Отсоедините родной генератор, который после проведенных мероприятий находится на кронштейне. Для этого пропустите его между балкой переднего моста и кронштейном.

  1. 4. Проведите установку новой модели элемента от 2108. Помните, что при проведении замены, нужно С АКБ снять клемму, а потом откорректировать натяжку ремней.

Процесс установки модернизированного оборудования аналогичен (только действия необходимо выполнять в обратном порядке).

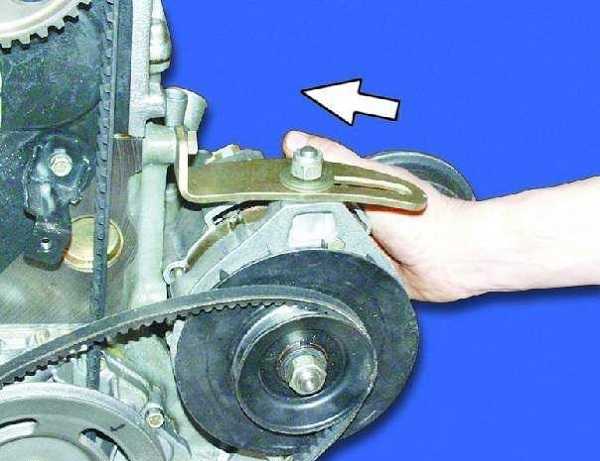

Подтягивание ремня является очень важным моментом при переустановке генератора. Это единственный способ, который обеспечивает вращение коленвала на генераторный вал. При слабой натяжке коленвал может работать в холостую. При сильной – произойти и повреждение подшипников.

У отечественных машин имеется специальный регулировочный болт, при манипуляциях с которым возможна регулировка ремня. Для этого послабьте гайки, на которые крепится генератор и поверните регулировочный болт по часовой стрелке. Проконтролируйте степень состояния натяжения ремня. Она должна быть средней. Закрутите гайки на место. Степень натяжения может показать тестовая обкатка.

Проблема!

Поскольку происходит подключение не оригинального генератора, следует учесть расхождения в количестве проводов. На старом ВАЗовском 2106 предусмотрено 4 провода, 2 из которых направлены на шпильку, а остальные вставляются по отдельность. В новом же вставляется один провод. Поэтому во избежание путаницы рекомендуется заизолировать ненужный. Обычно им является черный или серый провод.

Оставшиеся провода подсоедините в обычном порядке, при этом, желтый вставьте в штекер.

Установка генератора от ваз 2108 на ваз 2106 закончена. Генератор полностью работоспособен. Остается учесть ряд нюансов:

  • При зарядке аккумулятора будет происходить свечение лампочки разряда, что считается не совсем нормальным. Во избежание путаницы проведите снятие и изолирование провода с реле напряжения. Проведите переустановку реле РС-702 на РС-527. Оденьте клемму и проведите подтягивание ремня. Лучшим вариантом будет поставить новый ремень.

Необходимо знать, что при небольших оборотах силового агрегата, в начале его работы будет светиться лампочка разряда. Затухание ее будет происходить только при остановке мотора. Это считается обычным делом, поскольку на 2108 происходит аналогичное действие. Многих автомобилистов такое положение дел смущает. Поэтому не стоит торопиться с утилизацией старого реле. Возможно оно вам еще понадобится.


И в заключении хочется отметить, если вы при проведении модернизации своей машины устанавливаете новый генератор — проблем с ним не будет. В случае если оборудование приобретено с рук — рекомендуется провести тщательную переборку, поскольку щеточный механизм может значительно износиться, возможно, придется заменить его. Кроме этого, стоит обратить внимание на диодную сборку и подшипники. Возможно, они также не готовы к эксплуатации. Другими словами, хорошенько переберите оборудование и проведите замену всех изношенных запчастей.

vashalada.ru

Генератор от ваз 2106 на ваз 2109, подходит ли генератор от ваз 2106 на ваз 2109?

Всё подходит, Только схема подключения другая. А вот на пятёрке и семёрке стоит девяточный. Полностью взаимозаменяемый. А на счет подшипников тут разные причины, может подшипники такие, был у меня такой случай что вал был гнутый, причем даже видно было как он гуляет, ну и ремень не надо перетягивать, тоже влияет.

шкивы то точно разные а сами гены- по креплению кажется да . хотя если старая карбовая, то одинаковые

а ты их два рядом поставь и сравни или родной сделай!

Нет не Подходит

там шкив другой а так амперы те же выдаёт

Крепления одинаковые

подшипник разбивает ты ремень сильно не тени и норм будет они не любят на тяжения сильного

Ставил. Подключал все, как на 2106, но выдает повышенный ток, в результате чего лампочки в фарах горят ведрами и коммутаторы коробками. Поменяй местами якорь и верхний подшипник, они один в один

если ручей шкива совпадает то без проблем а подшипники разбивает от того что посадочное место кирдык

Да х_у_й _его знает

touch.otvet.mail.ru

Замена генератора ВАЗ 2101 – 2106


Необходимость замены генератора на автомобиле ВАЗ может проявиться при сгорании его обмоток, возникновения межвиткового замыкания, поломке корпуса и другим причинам. Но сегодня, я бы хотел поговорить о замене генератора ВАЗ в случае, когда его мощность уже недостаточна…

Представьте себе ситуацию –  Вы владелец ВАЗ 2101 – 2106, купили и установили мощный усилитель, поставили противотуманки по 50 Вт каждая. С такой нагрузкой стандартному генератору, который выдает максимальный ток 42А, не справиться.

И если будет включено все дополнительное оборудование, то на зарядку аккумулятора не останется ничего. Ведь посудите сами, дальний свет в ВАЗ 2106 «потяжелел» на 100 Вт, в то время как при стандартном генераторе и на копейке он не блещет своими параметрами. Вот о таких случаях замены генератора ВАЗ и хочется поговорить. Рассмотрим, какими генераторами можно заменить наш многострадальный Г -221.

Генераторы, которые заменяют Г — 221

Какие же модели генераторов подходят для замены в автомобиле ВАЗ 2101 – 2106?

  • Первый вариант — это генератор от ВАЗ 2105, он выдает максимальный ток 55А. Не много, но если не используется много дополнительного оборудования, то это идеальный вариант.  Этот генератор заменяет генератор Г – 221 без каких либо переделок крепления. Там есть только небольшие изменения в подключении к электропроводке, связаны они с тем, что в схеме подключения генератора Г – 221 реле-регулятор вынесен отдельно, в пятерочном же генераторе реле регулятор совмещен с конструкцией щеток.
  • Следующий вариант установки генератора от «зубил» на ВАЗ 2101 – 2106. Он выдает 55А, что вполне приемлемо для небольшого количества дополнительного  оборудования.
  • Третий  вариант замены стандартного генератора ВАЗ – генератор от ВАЗ 21074, его маркировка 372.3701-03. Он способен выдать около 73А тока, которых рядовому автомобилисту  достаточно будет с головой. Установка практически ничем не отличается от предыдущего.
  • Четвертый вариант – установка генератора от инжекторной Нивы. Он выдает около 80А, что удовлетворит требования, даже если установлено большое количество дополнительных лампочек, усилителей. Он не даст гаснуть на холостых оборотах свету. Но установка требует не очень больших изменений.
  • Пятый и последний вариант – замена стандартного Г — 221  генератором от ВАЗ 2110, который выдает 105 – 110А (зависит от конкретной модели).
  • Существуют еще варианты (иномарки, китайцы, наши полу-подпольные фирмы), но рассматривать их здесь можно бесконечно.

Мы перечислили наиболее реальные и легкие способы замены генератора в автомобиле ВАЗ 2106. Дальше мы рассмотрим, как на практике реализовать установку генератора от ВАЗ 21074.

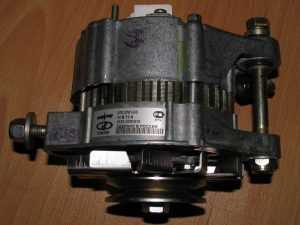

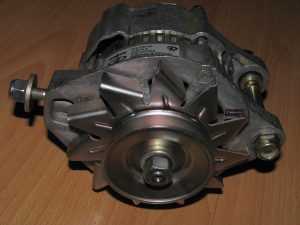

Установка генератора от ВАЗ 21074i на ВАЗ 2106(2101)

Информация найдена на шестерочном форуме.  Сначала стоит заметить (насколько я понял), есть разные модели, которые подходят под эти параметры, советуют брать 2107-3701010.

Если Вы выбрали 2107-3701010, то сейчас я процитирую установку на ВАЗ 2106. Также в первый  генератор намного легче найти запчасти.

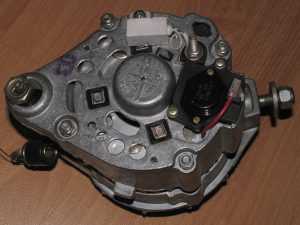

Фото с обратной стороны:

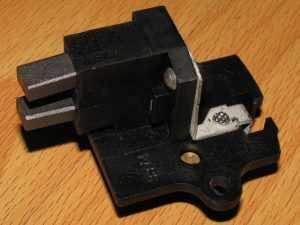

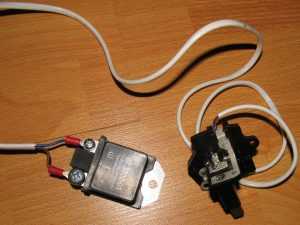

Немного о реле регуляторе. Мною был прочитан уже не один негативный отзыв о реле-регуляторе К1216ЕН1. В частности в нем плохо реализована термокомпенсация, то есть не меняется напряжение заряда в зависимости от окружающей  температуры.

Так и автор, практически сразу заменил стандартный РР на регулятор 67.3702-01.

Установка нового генератора вместо старого не вызывает затруднений, все ставится в стандартное крепление. А вот подключение сейчас рассмотрим.

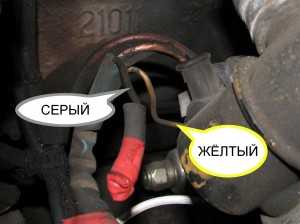

Самым первым делом необходимо отсоединить и заизолировать провода от реле-регулятора. Что касается подключения на самом генераторе, то все почти как в старом. Провода с клеммой в виде кольца – на старое место, болт который был и на старом генераторе. Серый провод изолируется и никуда не подключается, желтый подключается к клемме.

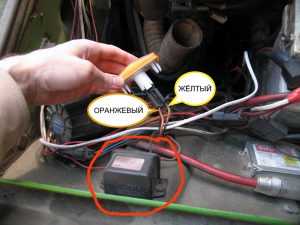

В виде контрольной лампы, используется лампа от повторителя, мощностью 3 Вт. Для ее подключения используются два провода – сдвоенный оранжевый и желтый.

Автор в восторге от нового генератора. Зарядка сохраняется уверенно даже при 1500 об/мин. И все те недостатки, которые были — ушли…­­­­
